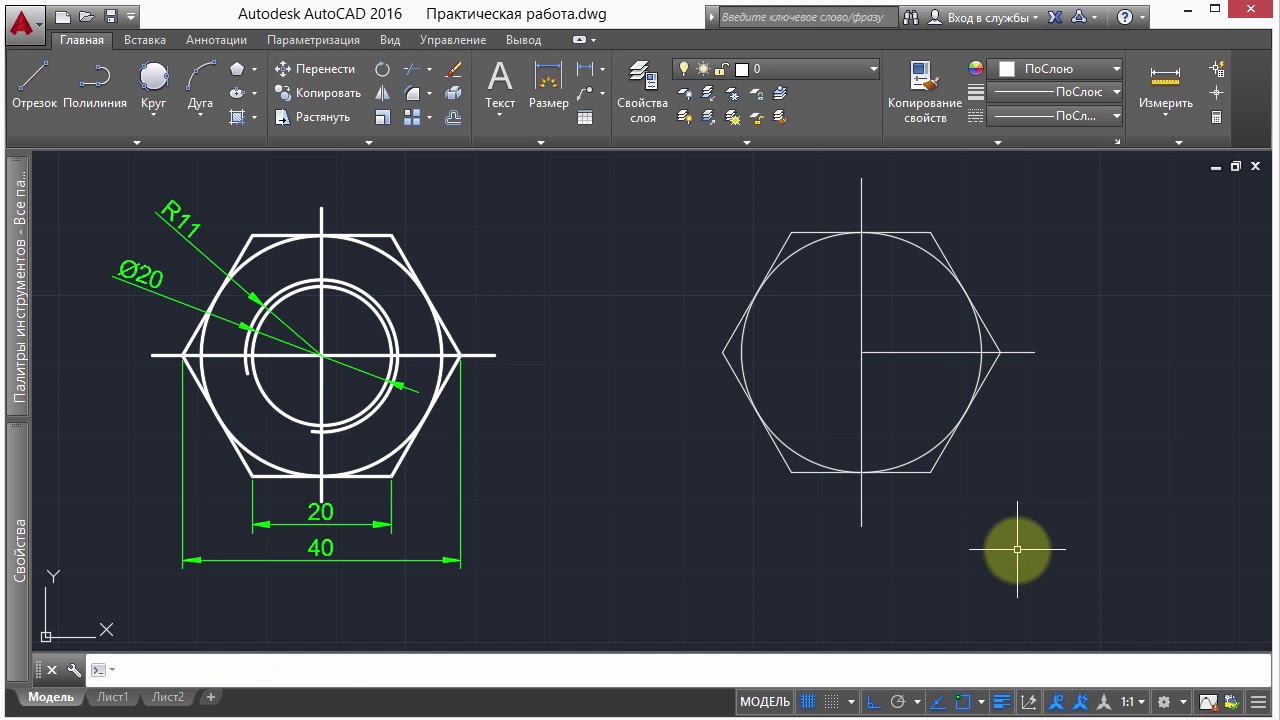

Черчение в автокаде: Черчение в AutoCAD

лимиты чертежа” из журнала CADmaster №1(6) 2001 (январь-март)

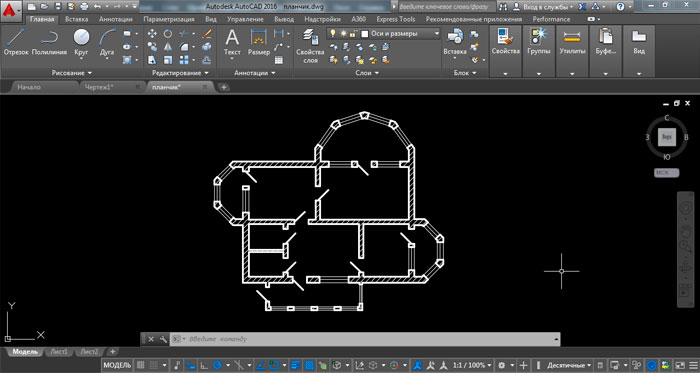

Лимиты чертежа определяют, к какой максимальной области чертежа может быть быстро получен визуальный доступ.

Как правило, работа в AutoCAD ведется в масштабе 1:1 (реальный масштаб), масштабируется же изображение непосредственно при печати либо в плавающих видовых экранах макетов чертежных документов (Листы, Layouts). После создания нового чертежа по умолчанию, если не был использован прототип чертежа (Шаблон, Template) с иной настройкой, на экране визуально доступна область, соответствующая чертежному формату A1. Понятно, что на такой площади невозможно разместить не только строительный объект, но даже участок стены. Для увеличения видимой области рабочего пространства можно воспользоваться экранными операциями — например, выполнить 100-кратное зуммирование (_zoom;_s;100x). Более удобным способом настройки рабочей области является все же определение ее габаритов, называемых лимитами чертежа.

Для установки новых лимитов нужно выполнить одно из следующих действий:

  • ввести в командной строке _limits;
  • в меню Формат [Format] выбрать пункт Лимиты [Drawing Limits].

После обращения к функции программа просит последовательно ввести две точки, являющиеся концами диагонали габаритного прямоугольника. Каждая точка может задаваться либо графически на экране, либо вводом ее координат в командной строке, где по умолчанию (в угловых скобках) предлагаются текущие значения координат, которые могут быть подтверждены пустым вводом.

Пустым вводом здесь и далее будет называться ввод текущего содержания командной строки без его изменения. Это может быть нажатие на клавишу ENTER, либо на клавишу пробела, либо правый щелчок с последующим выбором при необходимости в контекстном меню пункта ENTER.

Новый чертеж, созданный со стандартными настройками, имеет лимиты, определяемые значениями «0.0000,0.0000» и «420.0000,297.0000». На количество нулей после десятичного разделителя (каковым в AutoCAD является точка, а не запятая) обращать внимание не нужно. Запятая при такой записи имеет функцию разделителя элементов списка координат.

В общем случае положение определяемой функцией прямоугольной области лимитов относительно начала Мировой или текущей системы координат несущественно, важны лишь ее размеры.

Поэтому для удобства ввода второй точки первой лучше назначить (либо сохранить предлагаемое по умолчанию) положение, совпадающее с началом координат: со значениями «0,0» (или «0.000,0.000», если точно воспроизводить содержимое командной строки).

Если первая точка лимитов совпадает с началом координат, для ввода второй точки достаточно ввести через запятую значения ее горизонтальной (X) и вертикальной (Y) координат, соответствующие размерам области лимитов. Стандартная запись «420.0000,297.0000» (или «420,297», если отбросить незначащие нули) означает, что в вашем распоряжении имеется рабочее поле с размерами 420 мм на 297 мм. На самом деле единице AutoCAD может быть поставлено в соответствие любое значение, однако в практике строительного черчения используются исключительно миллиметры.

Если позиция первой точки была выбрана произвольно, для обеспечения точности при вводе второй точки лучше воспользоваться относительным координатным вводом. При этом списку значений координат предшествует знак «@», указывающий, что смещение задается от последней введенной точки вне зависимости от положения начала координат. Смещение может задаваться как прямоугольными, так и полярными координатами, хотя последний способ в данном контексте почти не используется.

Графическое указание области лимитов строительного чертежа, начатого в стандартном режиме (Простейший шаблон, Start from Scratch), практически невыполнимо, поскольку область ввода второй точки визуально недоступна. Напротив, сама процедура изменения лимитов посвящена именно обеспечению доступа к ней.

При любом способе указания принципиально важно, чтобы сначала указывалась левая нижняя точка, а затем — верхняя правая. Другой порядок ввода лимитов программой игнорируется.

Таблица 1. Множители для настройки лимитов в зависимости от масштаба печати и формата листа

A4 A3 A2 A1 A0
1:20 14 20 28 40 56
1:50 36 50 71 100 141
1:100 71 100 141 200 283
1:200 141 200 283 400 566
1:500 353 500 705 1000 1414
1:1000 705 1000 1414 2000 2828
1:2000 1414 2000
2828
4000 5656

В том случае, если левая нижняя точка области лимитов имеет нулевые координаты, новые координаты правого верхнего ее угла вычислить несложно. Как правило, в работе над строительными объектами используются следующие значения масштабных коэффициентов: 1:2000; 1:1000; 1:500; 1:200; 1:100; 1:50; 1:20. Используемые форматы бумаги таковы: формат A3 соответствует стандартным лимитам, формат А1 по каждому из размеров превосходит формат A3 вдвое. Формат A2 по каждому из размеров превосходит формат A3 приблизительно в 1,4 раза. Используя несложные арифметические расчеты, можно определить, во сколько раз в каждом случае следует умножить (делить, видимо, не придется) значения стандартных лимитов. В качестве множителей должны использоваться знаменатель предполагаемого масштаба вывода чертежа и частное от деления длины стороны формата листа на длину соответствующей стороны формата A3. Для стандартных значений получаются следующие значения (дробные значения округлены; см. таблицу 1).

Если вам совсем не хочется заниматься подсчетами, примите лимиты в 100 или в 1000 раз больше стандартных значений. Главное, чтобы они с запасом вмещали проектируемый объект — целиком или определенную вами его часть.

Лимиты можно также настроить непосредственно при входе в программу или при создании нового чертежа в текущей сессии. Для этого в стартовом диалоге следует выбрать настройку Quick Setup или Advanced Setup и на соответственно втором и пятом шаге настройки определить нужную рабочую область, заменив значения в полях ввода Width и Length согласно описанному выше алгоритму.

Рис. 1. Создание чертежа с настройкой лимитов

После того как область лимитов определена, нужно вывести ее на экран целиком. Для этого применяются команды _ZOOM с опциями _ALL или _EXTENDS, которые в данном контексте идентичны по результату. Чтобы вызвать команды в этом формате, можно по выбору выполнить следующие действия:

  • ввести команду _zoom и нужную опцию в командной строке;
  • в меню Вид [View] выбрать пункт Показать [Zoom], а затем в подчиненном меню выбрать вариант Все [All] или Границы [Extends];
  • воспользоваться кнопкой Показать границы [Zoom Extends] или Показать все [Zoom All] из панели инструментов Зуммирование [Zoom]. Эта панель вызывается в качестве подчиненной из области кнопок управления экранным изображением панели Стандартная [Standard].
Рис. 2. Настройка лимитов нового чертежа

Если чертеж содержит геометрию, действие вариантов команды различается. Опция _ALL устанавливает вид таким образом, чтобы в нем были видны с максимально возможным увеличением все примитивы, расположенные на незамороженных слоях, при этом область лимитов игнорируется. Опция _EXTENDS отображает область лимитов целиком, однако при необходимости увеличивает видимую область так, чтобы включить в нее также все примитивы на незамороженных слоях, расположенные вне области лимитов. В обоих случаях объекты, расположенные на незамороженных выключенных слоях, оказывают влияние на формируемую подобным образом видимую область, хотя сами такие объекты невидимы.

По виду экрана (если в нем отсутствуют объекты) вы не определите, какая область чертежа представлена. Для проверки можно поместить графический курсор в правый верхний угол графической зоны окна чертежа, после чего считать значения его текущих координат, отображаемые в поле координат, расположенном в строке состояния окна программы.

Если эти значения ненамного отличаются от установленных вами, можно счесть задачу выполненной и начинать работу.

AutoCAD предусматривает режим, при котором графический ввод вне области лимитов невозможен. Это может оказаться полезным, если зона лимитов точно соответствует области, которая будет выводиться на печать: предотвращается черчение за ее пределами. Режим отслеживания лимитов активизируется командой _LIMITS с опцией _ON. В этом режиме ввод за лимитами сопровождается сообщением об ошибке в командной строке и повторным приглашением к вводу. Опция _OFF команды _LIMITS дезактивирует режим отслеживания. Команда вызывается:

  • вводом _limits в командной строке;
  • выбором пункта Лимиты [Drawing Limits] в меню Формат [Format].

В обоих случаях опции вызываются в командной строке.

На практике этот режим используется редко, тем более когда конечные чертежные документы формируются в пространстве листа на основе плавающих видовых экранов.

Экранная сетка отображается только в области лимитов, что также позволяет наглядно представить доступную рабочую область. При этом следует иметь в виду, что сетка отображается на экране только в том случае, если ее шаг (расстояние между ближайшими узлами) позволяет сделать это при текущем экранном увеличении. Слишком плотная сетка не отображается. Стандартный шаг 10 единиц не позволяет использовать сетку при работе со строительными объектами. При лимитах 42000×29700, что соответствует чертежному листу формата A3 в масштабе 1:100, в полноэкранном режиме с разрешением 1024×768 сетка будет видна при шаге не менее 200. В отличие от сетки, на действие режима шаговой привязки ограничения по лимитам и плотности узлов не оказывают влияния.

Рис. 3. Сетка в области лимитов

Сетка управляется командой _GRID, опции _ON и _OFF которой соответственно включают и выключают ее отображение. Команда вызывается в командной строке: _grid. Без опций команда позволяет настроить шаг сетки. Управлять видимостью сетки можно также кнопкой СЕТКА [GRID] в строке состояния. Сказанное не исчерпывает всех возможностей управления сеткой, однако более полное описание выходит за рамки излагаемой темы.

Рис. 4. Поле координат и кнопки управления шаговой привязкой и сеткой

Здесь и далее системной единице длины AutoCAD приводится в соответствие 1 мм, что отвечает требованиям чертежных норм и практической целесообразности.

Заранее подготовить рабочую область для быстрого доступа можно и не настраивая лимиты. Стандартными средствами создайте рамку будущего чертежа с учетом масштаба. Лучше всего использовать прямоугольник. Диагональ прямоугольника нужно задавать, следуя тем же принципам, что и при назначении лимитов. Так же, как и лимиты, такая рамка позволяет быстро вывести на экран всю область чертежа, а кроме того непосредственно видеть границы ввода. После завершения работы она может быть использована в качестве наружной рамки чертежа либо удалена.

Назначение масштаба при выводе чертежей на печать будет рассмотрено в следующей статье цикла.

Ускорить черчение от 20% до 50-100%, улучшить качество чертежей на порядок и пр.

Ускорить черчение от 20% до 50-100%,

улучшить качество чертежей на порядок,

значительно упростить анализ чертежей,

превратить чертежи в базы не только графических, но и описательных данных



Этих результатов можно добиться, если собрать вместе уже хорошо известные решения, но и добавить к ним один неожиданный на первый взгляд элемент.

Больше года назад я уже пытался изложить эту идею в http://forum.dwg.ru/showthread.php?t=115290 («Чертить сразу с нужными графическими свойствами, сразу определять элемент как объект реальности, сразу присоединять описательные данные»). Я тогда недостаточно ясно описал назначение идеи и способы реализации, и был неправильно понят – участники обсуждения решили, что я говорю о прокси-объектах, о пользовательских объектах, о создании полноценных моделей объектов реальности.

Поэтому вынужден оговорить.

Речь пойдет об идее решения для обычного черчения обычными простыми элементами AutoCAD – полилиниями, отрезками, блоками и т.п. самыми обычными примитивами. Все-таки подавляющее большинство чертежей до сих пор создается в базовом AutoCAD самыми простыми примитивами.

Речь об идее решения для любого предмета черчения, создания чертежей любого назначения и содержания.

Решение может быть, конечно, только программное, но для пользователей полностью независимое от программистов – все изменения, настройки пользователи смогут производить сами, не имея ни программистских навыков, ни серьезной квалификации, а только здравый смысл и простую логику.

Первая основа предлагаемой идеи решения – использование единственного внешнего текстового файла самой простой формы и структуры. В этом файле описываются нужные общие параметры черчения, чертежей и AutoCAD, указания на все необходимые ресурсные файлы – файлы с описаниями блоков, слоев, типов линий, стилей текстов, размеров, мультивыносок, мультилиний, штриховок, листов. Все эти параметры, настройки и ресурсы автоматически программно подгружаются и активизируются автоматически в процессе черчения.

В этом же файле описываются все типы объектов чертежей – нужного стандарта черчения. Типы объектов можно объединять в классы, которые могут содержать подклассы и т.д. – любой глубины классификации и любого содержания.

Описания типов объектов состоят из их идентификаторов – названий типов объектов, наборов их графических свойств – типов примитивов, цветов, слоев, весов, стилей текстов, высот текстов и т.п., названий блоков, их масштабов, углов разворота и т.п. и т.д.

Кроме этого описания типов объектов содержат названия «таблиц» (XRecord, Object Data), в которых необходимо сохранять идентификаторы типов объектов, а так же нужную описательную информацию об объектах – об их «характеристиках». В том числе могут задаваться ограничения значений для полей этих данных – списки или диапазоны допустимых значений.

Файлы описания должны иметь предельно простую, интуитивно понятную структуру, максимально лаконичны, и создаются самими пользователями в простых текстовых редакторах. Созданные однажды файлы описаний стандартов черчения могут использоваться любое число раз, и могут использоваться любым числом пользователей.

Вторая основа предлагаемой идеи решения – черчение и манипулирование объектами из наглядного раскрывающегося меню объектов, в котором все объекты в компактном классифицированном виде отображаются на экране. Пользователи указывают нужный для черчения тип объекта и нужное действие, по умолчанию – черчение, вставка в файл. При черчении из этого меню автоматически активизируется необходимая команда черчения AutoCAD и все необходимые для этого типа объектов графические свойства, ресурсы. При необходимости (после PURGE или т.п.) все необходимые в выбранном стандарте черчения параметры, настройки, ресурсы программно автоматически восстанавливаются.

Одновременно к каждому созданному графическому элементу автоматически присоединяется своя запись в соответствующей «таблице» (XRecord, Object Data), в которой содержится соответствующий идентификатор типа объектов и поля для описательной информации, для «характеристик». Естественно, все необходимые XRecord (Object Data) нужной структуры создаются программно автоматически по описанию из внешнего файла.

Это третья, неочевидная, основа предлагаемой идеи решения – использование расширенных данных, которое в данном случае приведет не к дополнительным трудозатратам и усложнению чертежей, а, наоборот, к новым бОльшим возможностям. У каждого графического элемента появляются стандартизованные расширенные данные с идентификаторами типов объектов – новое неграфическое свойство, дающее однозначную обратную связь с элементами dwg-файлов. Это дополнительное свойство элементов не зависит от текущих графических свойств элементов. Т.е. идентификаторы (названия) типов объектов дают возможность находить нужные объекты вне зависимости от их текущих графических свойств, восстанавливать нужные графические свойства, манипулировать объектами вне зависимости от их графических свойств.

В том числе, к одному графическому элементу можно присоединить любое число записей (XRecord, Object Data), включая и одинаковые. Т.е. один графический элемент можно определить как отображение многих типов объектов одновременно.

В целом добавление неграфических стандартизованных идентификаторов дает для анализа и манипулирования данными чертежей новые мощные степени свободы.

Кроме того, появление у каждого графического элемента записей (XRecord, Object Data) для расширенных данных, дает возможности превращения чертежей в базы описательных данных, дает возможности создания экспликаций, отчетов и пр. анализа описательных данных. Что существенно – эти возможности предполагаются доступными для пользователей базового AutoCAD, и, в сочетании с набором базовых необходимых инструментов, могут решить множество задач, от которых сейчас приходится отказываться или для которых приходится разрабатывать собственные приложения.

Ускорение черчения достигается за счет исключения ручных действий и настроек, повторяющихся при создании чертежей – автоматической их подгрузки и активизации.  Ускорение и улучшение качества достигается за счет максимальной стандартизации чертежей, возможностей полных и всеобъемлющих проверок.

При появлении описаний всех необходимых свойств всех графических элементов чертежей появляются возможности программно, автоматизированно определять элементы файлов нужными типами объектов, присоединять нужные записи (XRecord, Object Data), если наборы графических свойств элементов чертежей соответствуют нужному стандарту. Появляется возможность автоматизированно находить все элементы dwg-файла, чьи свойства не соответствуют стандарту черчения. Эта возможность существенно превосходит штатные инструменты AutoCAD проверки соответствия «стандарту».

При появлении у графических элементов названий типов объектов (идентификаторов) появляется возможность программно, автоматизированно назначать всем или выбранным элементам dwg-файла нужные графические свойства. В том числе и заменять при необходимости одни свойства на другие. Появляется возможность поиска элементов, не определенных типами объектов, без нужных записей (XRecord, Object Data). Появляется возможность автоматизированно манипулировать данными – выбирать объекты нужного типа, относящиеся к нужным классификационным группировкам. Появляется возможность дополнительных действий – однозначно правильно определять приоритеты отображения элементов, автоматизированно заменять способы отображения на отображение в другом стандарте, автоматизированно переводить чертежи из одного стандарта черчения в другой.

Программно, автоматизированно можно определять значения характеристик объектов в их полях данных в записях (в XRecord, в Object Data). Можно находить элементы, в записях которых не определены значения характеристик, в которых значения не соответствуют ограничениям, заданным в файле описания.

Значения из записей расширенных данных можно просматривать, вводить и редактировать для указанных элементов в специальном окне. Так же можно просматривать, вводить и редактировать все эти значения в виде таблиц. Эти значения можно экспортировать в нужные форматы и импортировать в XRecord/Object Data в dwg.

В принципе, многое из предлагаемой идеи решения в разных видах, частями реализовано в самом AutoCAD: в Design Center (Дизайн центр) – возможность подгрузки нужных ресурсов, в Tool Palettes (Панели инструментов) – наличие файлов описания и окно меню объектов для черчения, в инструментах проверок на стандарт. Но самим же Autodesk, например, в Tool Palettes не реализована и треть возможностей, возникающих при наличии файла описания. А окна Tool Palettes для меню объектов не позволяют создавать раскрывающиеся списки, реализовывать классификацию объектов, не компактны, т.е. недостаточно удобны.

Во многом предлагаемая идея решения реализована в вертикальных приложениях AutoCAD – использование расширенных данных, меню объектов, автоматизация процессов поиска и проверок и т.п. Но они не доступны основному большинству пользователей, и специализированы, ограничены специализацией приложений (хотя и не во всем).

Еще больше реализаций этой идеи в пользовательских приложениях – вероятно, мнигие сотни, может быть тысячи пользовательских программ, предлагающих свои меню объектов, автоматическую или полуавтоматическую загрузку ресурсов и настроек в dwg, способы описания и хранения характеристик объектов, в т.ч. в расширенных данных AutoCAD. И эти решения сильно привязаны к частным мнениям и предпочтениям, специализированны, чаще всего их пользователи зависимы от постоянного участия программистов и т. п.

Ограничения в применении данной идеи связаны в первую очередь с трудоемкостью создания файлов описания стандартов черчения. С наличием и качеством готовых файлов описания. Эта трудность преодолима. Во-первых, возможно программное создание «заготовок» таких файлов по образцовым представительным готовым чертежам, по тем же Tool Palettes, если они уже были сделаны или по формализованным описаниям нужных объектов, если они есть. Во-вторых, структура файлов описания может быть настолько простой, прозрачной и лаконичной (проверено – возможно), что ручное создание таких файлов описания может быть достаточно несложным и быстрым. В-третьих, уже созданные файлы описания во многих случаях могут быть использованы как заготовки – когда стандарты черчения отличаются не принципиально, частично.

Соответственно, применение данной идеи больше оправдано для проектов, требующих одновременно многих исполнителей, для больших фирм, выдерживающих собственные стандарты, при создании чертежей с жесткими требованиями заказчиков к качеству чертежей, очень эффективно при привлечении сторонних исполнителей – субподрядов и фрилансеров.

Других ограничений фактически никаких нет – внешне и функционально созданные таким образом чертежи ничем не отличаются от обычных чертежей AutoCAD, описательные данные из XRecord не создают для работы с dwg проблем, не являются proxy.

Предлагаемая идея реализована мной (как постановщиком задач) для вертикального приложения AutoCAD Map 3D на основе его расширенных данных – Object Data, и почти полностью повторена для базового AutoCAD на основе XRecord.

Уже одно только черчение из удобного меню объектов, поиск по типам объектов и по классификационным группировкам, поиск не определенных элементов дают общее снижение трудозатрат примерно на 10-20% и очень заметное улучшение качества чертежей. Остальные цифры в моем обещании ускорить оценочные, т.к. сейчас пока невозможно широкое производственное применение, тестирование и доработка. Обещания улучшить, упростить, расширить, создавать новые виды продукции и пр. в базовом AutoCAD вполне проверены и ответственны.

При этом я считаю, что правильной во всех смыслах и случаях реализацией такой идеи может быть только решение самой фирмы – Autodesk.

Надеюсь, видно, что это позволило бы перевести черчение и сами чертежи на другой, более высокий уровень и производительности, и качества, и содержания.

Почему делюсь идеей, а не пиарю свой продукт?..

Во-первых, косвенно пиарю. 🙂

Во-вторых, идеи считаю вообще самым ценным.

В-третьих, хорошая идея – всегда продукт критики и обсуждения.

В-четвертых, реализация всегда ограничена вкусами и склонностями ее авторов, что-то от идеи теряет, а что-то несет лишнее.

В-пятых, надеюсь, что те, кто будет реализовывать такое решение, не забудут упомянуть и меня. 🙂

В-шестых, повторюсь, считаю, что реализовывать подобное должен сам Autodesk.

Авто кад черчения реферат – Docsity

Министерство образования и науки Республики Казахстан Медико-технический колледж РЕФЕРАТ На тему: «Система AutoCad» по специальности 1121012 – «Электромеханик медицинского оборудования» Выполнил (а): Кумарова Яна О. Научный руководитель: Хисамутдинов Р.М. Нур-Султан 2019 СОДЕРЖАНИЕ Введение……………………………………………………………………………… 31. Возможности AutoCAD………………………………………………………….. 4 1.1.Виды компьютерной графики…………………………………………………..5 1.2. Базовые команды черчения…………………………………………………….6 2. Функционал и возможности………………………………………………………9 1 2.1. Особенности и использование AutoCAD……………………………………..10 2.2. Коллективная работа над проектом…………………………………………..10 3.Средства для работы с атрибутами………………………………………………12 3.1. Менеджер Атрибутов Блоков…………………………………………………13 3.2. Средства работы со слоями……………………………………………………13 4. Управление видимостью слоя…………………………………………………..14 4.1. Блокировка слоев. Назначение цвета слою………………………………..…16 4.2. Цвета линий……………………………………………………………………17 4.3. Веса (толщины) линии слою……………………………………………….…19 4.4. Использование свойств слоев…………………………………………………22 4.5. Копирование свойств объектов……………………………………………….23 5.Приимущества AutoCad………………………………………………………….24 5.1. Применение……………………………………………………………………. 24 Заключение………………………………………………………………………….26 Список литературы…………………………………………………………………27 ВВЕДЕНИЕ Актуальность темы реферата. Сегодня многие проектировщики в своей работе используют такое программное обеспечение, как AutoCAD. А во многих конструкторских бюро умение пользоваться данной программой является обязательным условием для приема на работу. AutoCAD – является представителем класса Системы Автоматизированного Проектирования (САПР). Сегодня приобрести данный программный продукт можно без особого труда, правда, его стоимость оставляет желать лучшего, т.к. для обычных пользователей она является довольно дорогостоящей. Основные функции программы – это создание объектов, чертежей в формате 2D , 3D. Визуализация, обычное проектирование, выпуск домашней документации 2 улучшенный формат DWF, средства поиска файлов с прямой ссылкой на Autodesk Point A My Files, улучшенное извлечение атрибутов и DesignXML. Надежный набор новых средств управления стандартами автоматизированного проектирования с поддержкой доступа к Интернет, включает как интерактивную, так и пакетную проверку соответствия стандартам. И конечно, AutoCAD предоставляет новые и модернизированные средства, повышающие производительность, такие как ассоциативное образмеривание, средства для работы со Слоями, Текстом и Атрибутами. Кроме того, AutoCAD поставляется с новой сетевой технологией лицензирования, упрощающей процесс инсталляции и внедрения. Предлагаются также новые гибкие и экономичные схемы приобретения программного обеспечения компании Autodesk. Для того чтобы понять, какие возможности открывает перед нами данная программа, достаточно провести простую параллель и вспомнить как мы чертим без использования компьютера. Итак, обычно мы берем чистый лист, либо уже начатый проект, набор линеек, карандашей, ластик и начинаем работу, проводим на листе линию в определенном месте с заданными параметрами – откладываем необходимую длину отрезка. Практически то же самое происходит и на экране компьютера при работе в AutoCAD, но процесс намного более оптимизирован. Например, мы берем необходимый инструмент с панели соответствующего раздела, допустим, инструмент «Отрезок» с панели «Рисование» в верхней части рабочего окна, далее выбираем щелчком мыши в рабочем пространстве, которое располагается под лентой с инструментарием, место, где необходимо начать отрезок и с клавиатуры вводим нужное значение длины отрезка, нажимаем клавишу Enter. То есть логика многих действий остается такой же, как и при выполнении чертежа от руки, поэтому программа достаточно проста в освоении, и обучение не займет много времени. 1.1 Виды компьютерной графики Компьютерная графика – раздел информатики, который изучает средства и способы создания и обработки графических изображений при помощи компьютерной техники. Несмотря на то, что для работы с компьютерной графикой существует множество классов программного обеспечения, различают четыре вида компьютерной графики. Это растровая графика, векторная графика, трёхмерная и фрактальная графика. Они отличаются принципами формирования изображения при отображении на экране монитора или при печати на бумаге. Растровую графику применяют при разработке электронных (мультимедийных) и полиграфических изданий. Иллюстрации, выполненные средствами растровой графики, редко создают вручную с помощью компьютерных программ. Чаще для этой цели используют отсканированные иллюстрации, подготовленные художником на бумаге, или фотографии. В последнее время для ввода растровых изображений в компьютер нашли широкое применение цифровые фото- и видеокамеры. Соответственно, большинство графических редакторов, предназначенных для работы с растровыми иллюстрациями, ориентированы не столько на создание изображений, сколько на их обработку. В Интернете применяют растровые 5 иллюстрации в тех случаях, когда надо передать полную гамму оттенков цветного изображения. Программные средства для работы с векторной графикой, наоборот, предназначены, в первую очередь, для создания иллюстраций и в меньшей степени для их обработки. Такие средства широко используют в рекламных агентствах, дизайнерских бюро, редакциях и издательствах. Оформительские работы, основанные на применении шрифтов и простейших геометрических элементов, решаются средствами векторной графики намного проще. Существуют примеры высокохудожественных произведений, созданных средствами векторной графики, но они скорее исключение, чем правило, поскольку художественная подготовка иллюстраций средствами векторной графики чрезвычайно сложна. Трёхмерная графика широко используется в инженерном программировании, компьютерном моделировании физических объектов и процессов, в мультипликации, кинематографии и компьютерных играх. Программные средства для работы с фрактальной графикой предназначены для автоматической генерации изображений путем математических расчетов. Создание фрактальной художественной композиции состоит не в рисовании или оформлении, а в программировании. Фрактальную графику редко применяют для создания печатных или электронных документов, но ее часто используют в развлекательных программах. 1.2. Базовые команды черчения Создание чертежа – основное назначение AutoCAD. Для того чтобы создать новый файл чертежа необходимо нажать Ctrl+N либо выбрать на панели быстрого доступа создать, после откроется окно и выбираете шаблон. Чертёж в Автокаде собирается из отдельных примитивов. Примитив – наименьшая подлежащая редактированию составляющая чертежа. Примитивом считается часть изображения, нарисованная одной командой, без прерывания. Основной командой черчения является команда LINE (линия). Если нажать на нее, происходит следующее: Командная строка: Command: _line Frompoint: (линия от точки:) Действие: указать курсоромAutoCAD точку начала линии. Командная строка: Command: To point (к точке) На экране: от указанной нами точки к курсоруAutoCAD тянется линия. Действие: указать вторую точку линии. Командная строка: Command: To point (к точке) На экране: между двумя указанными нами точками начерчена линия, к курсоруAutoCAD из последней точки тянется линия. 6 Рисунок 2 – Графические примитивы AutoCAD После завершения в последней строчке командной строки должно быть написано Command: и ничего больше. Если команда не завершила своего действия, следующая команда в AutoCAD не будет выполняться. Для выхода из текущей команды, отменяя ее действия необходимо нажать кнопку Esc. Для повторения предыдущей команды еще раз, достаточно нажать правую кнопку мыши на рабочем поле чертежа. По умолчанию, в AutoCAD загружается только сплошная линия CONTINUOUSE. Она является текущей линий по умолчанию. Под текущей линией понимается линия того типа, которая будет чертиться при выборе команды LINE (черчения линии). Вместе с тем AutoCAD содержит огромное число специальных линий, а кроме этого в него включены специфические для связи типы линий. 7 – Значительное сокращение временных затрат на разработку проектов. -Улучшение качества производимого продукта за счет увеличения точности черчения. -Многократное использование одного чертежа в качестве базы для разработки подобных проектов. -Доступность специфического набора чертежных инструментов, объединяющих в себе функционал более простых. -Возможность интегрированной работы с прочими типами трудовой деятельности. – Повышение производительности трудовой деятельности. Объемность объектам в программе придается с помощью команд выдавливания, благодаря динамическому вводу в процессе черчения пользователь может улавливать изменения в объекте, а при помощи команд 2D построения можно создать базовые формы. Кроме функций и инструментов, необходимых для выполнения чертежа, программа обладает и дополнительными возможностями, которые изначально заложены в саму утилиту. Речь идет о возможности создать библиотеку стандартных элементов, разместить их не только в локальной сети организации, но и во всемирной паутине, что позволяет получить доступ к различным элементам. Строительное черчение и моделирование, используя, в основном, возможности и методы, присущие любому направлению проектной деятельности, имеет некоторые особенности, которые следует учитывать при выборе конкретного набора средств из общей палитры. Начиная чертеж, необходимо иметь под рукой и перед глазами область чертежа, достаточную для того, чтобы на ней разместились все части проектируемого объекта. По умолчанию при запуске программы или создании нового чертежа видимая область его пространства значительно меньше, чем может понадобиться строительному проектировщику. Максимальная область, визуальный доступ к которой может быть быстро обеспечен экранными операциями AutoCAD, подлежит настройке пользователем и называется лимитами чертежа. Назначаемые лимиты должны несколько превосходить суммарные габаритные размеры проектируемого объекта — для того, чтобы в максимальной видимой области чертежа осталось место для упомянутых ранее средств оформления. 2.2. Коллективная работа над проектом Совместная работа над проектом в рамках локальной сети или с использованием Internet, общение с заказчиками и партнерами, демонстрация проекта еще до его изготовления “в железе” – эти возможности становятся все более актуальными как за рубежом, так и в нашей стране. AutoCAD 2002 предлагает инструменты, необходимые для решения таких задач. Предположим, Ваш сотрудник находится в другом городе и ему срочно необходимы чертежи. Конечно, их можно вывести на плоттер, запаковать и затем доставить с помощью дорогого ночного курьера. Или есть другой способ – передать их с помощью функции eTransmit, которая упаковывает рисунки 10 вместе со всеми связанными файлами (внешними ссылками, фонтами, картинками, а теперь еще и файлами стандартов) в один пакет, удобный для отправки через Интернет. В любое время дня и ночи модернизированная функция Publish to Web разместит Вашу информацию на сайте Интернет или Интранет. Даже пользователи, не имеющие предварительной подготовки, могут с помощью расширенной библиотеки шаблонов и тем быстро разработать профессиональные web-страницы. Сохранение файлов из среды AutoCAD 2002 в Интернете может производиться на портале Point A в разделе My Files, а также на любом web-сайте, поддерживающим протокол WebDav. И независимо от места хранения проектной информации, в Интернете, Интранете, на портале Point A или сайте FTP, будет обеспечено мгновенное подсоединение. Если удаленный пользователь не должен редактировать чертежи, то можно ограничиться передачей файлов в стандарте DWF. Этот формат обеспечивает высокую точность просмотра и вывода на плоттер. Например, можно разместить таким образом на центральном сайте библиотеку электрических компонентов. В дальнейшем пользователи будут буксировать подходящие компоненты прямо в свои чертежи. Технология i-drop поддерживает быстрый поиск заготовок для производства в Интернет. Для этого буксируйте содержание web-сайта производителя, если он поддерживает технологию i-drop. Не надо больше рыться в штабелях каталогов, не надо сканировать устаревшие спецификации. AutoCAD 2002 поддерживает совместное использование не только графической информации. Модернизированная функция извлечения атрибутов суммирует и экспортирует атрибуты во внешние приложения такие как Microsoft® Access или Excel для формирования спецификации. Средство DesignXML экспортирует как графические так и не графические данные из файлов DWG. Любой Ваш коллега будет способен просматривать и редактировать их, причем для этого не надо иметь инсталляцию AutoCAD. 11 3.Средства для работы с атрибутами Атрибуты используются для хранения дополнительной информации, связанной с тем или иным геометрическим блоком. Это может быть название производителя, инвентарный номер, материал изделия и т.д. Информацию, считанную из атрибутов чертежа, можно использовать для создания ведомостей и спецификаций в базах данных или электронных таблицах. Менеджер Атрибутов Блока позволяет быстро корректировать значения атрибутов и их свойства без расчленения или переопределения блока. Все изменения немедленно отражаются на всех существующих экземплярах блока. Улучшенный Редактор Атрибутов предоставляет способ более досконального редактирования атрибутов отдельно выбранного блока. AutoCAD предлагает ряд инструментов, ускоряющих и упрощающих работу с атрибутами. Рисунок 5 – Атрибуты AutoCAD. При построении чертежей придется вводить координаты, чтобы обеспечить максимальную точность в расположении помещенных объектов, линий и других элементов. Разобраться с указанием этих параметров несложно, но придется детально ознакомиться с одним из встроенных инструментов 3.1. Менеджер Атрибутов Блоков Менеджер Атрибутов Блоков (Block Attribute Manager ) позволяет быстро изменять атрибуты блока, не прибегая к его разбиению или переопределению. 12 4. Управление видимостью слоя Управление видимостью слоя не отображает на экране объекты, расположенные на невидимых слоях, и не выводит их на плоттер. Если при работе с деталями рисунка на одном или нескольких слоях чертеж слишком загроможден, допускается отключение или замораживание неиспользуемых слоев. Кроме того, чтобы запретить вывод на печать объектов определенных слоев, например для вспомогательных линий, можно оставить эти слои видимыми, но отключить их вывод на печать. Выбор способа отключения показа слоев зависит от характера их использования и от сложности рисунка. Замораживать слои лучше в тех случаях, когда отображение слоя можно отключить на длительное время. При этом ускоряется выполнение команд зумирования ZOOM, панорамирования PAN и VPORTS, упрощается выбор объектов и снижается время регенерации сложных рисунков. Объекты замороженных слоев не обрабатываются функциями регенерации, скрытия и тонирования. Разрешается замораживать и размораживать слои только на активном плавающем видовом экране. При создании новых плавающих видовых экранов можно автоматически замораживать на них определенные слои. Например, допустимо скрытие размеров путем замораживания слоя с размерными линиями для всех новых видовых экранов. Если же на новом видовом экране требуется отображение размеров, для этого видового экрана можно разморозить соответствующий слой. Включение или отключение заморозки слоев для новых видовых экранов не изменяет видимость слоев на уже имеющихся видовых экранах. В тех случаях, когда требуются частые настройки отображения слоев, лучше использовать их отключение, а не замораживание. При размораживании слоя выполняется регенерация рисунка, после чего находящиеся на этом слое объекты становятся видимыми. На печать могут выводиться только объекты включенных и размороженных слоев. Видимый слой печатается только в том случае, если не отключен его вывод на печать. Объекты отключенных слоев участвуют в регенерации, хотя и не выводятся на экран или плоттер. Чтобы сделать слой временно невидимым, его лучше отключить, а не заморозить, так как при размораживании слоя всегда выполняется регенерация рисунка. При включении слоя выполняется перерисовка объектов данного слоя. Для отключения слоя необходимо в диалоговом окне Layer Properties Manager, показанном на рис.7, навести указатель мыши на имя отключаемого слоя и затем щелкнуть по пиктограмме On. Аналогично происходит и замораживание слоя при щелчке по пиктограмме Freeze. Кроме того, управлять видимостью слоев можно в раскрывающемся списке управления слоями на панели инструментов. + Предусмотрена возможность запрещать печать любого слоя, даже видимого. Если слой содержит, например, только справочную информацию, то его вывод на печать можно отключить. Запрещение печати слоя не изменяет его отображения на экране. Поэтому запрет печати удобно использовать для слоев, содержащих вспомогательные элементы построений. При этом перед выводом рисунка на печать такие слои не требуется отключать. 15 Запрет печати любого слоя осуществляется в диалоговом окне Layer Properties Manager – см. рис.7. С этой целью требуется выделить слои, для которых необходимо разрешить или запретить вывод на печать, и щелкнуть мышью по пиктограмме Plot. Рисунок 7 – диалоговое окно Layer Properties Manager Каждый слой в AutoCAD представляет собой прозрачный лист бумаги, на котором начерчены определенные объекты, например, только внешние или внутренние несущие стены, перегородки, окна и т.д. При наложении слоев друг на друга и получается окончательный чертеж. Причем вы можете создать необходимое количество слоев. 4.1. Блокировка слоев. Назначение цвета слою Блокировку слоев полезно применять в случаях, когда требуется редактирование объектов, расположенных на определенных слоях, с возможностью просмотра объектов на других слоях. Редактировать объекты на блокированных слоях нельзя. Однако они остаются видимыми, если слой включен и разморожен. Можно сделать блокированный слой текущим и создавать на нем объекты. Допускается также применение на блокированных слоях справочных команд к объектам и привязка к ним с помощью режимов объектной привязки. Блокированные слои можно включать и отключать, а также изменять связанные с ними цвета и типы линий. Блокировка слоя включается либо в диалоговом 16 окне Layer Properties Manage, либо в раскрывающемся списке управления слоями из строки свойств объектов – щелчком мыши по пиктограмме Lock соответствующего слоя. Defpoints – это служебный слой AutoCAD, который появляется автоматически в чертеже при добавлении хотя бы одного размера. Этот слой отвечает за ручки привязки размеров к объектам Автокада. Этот слой нельзя ни удалить, ни переименовать. Поэтому при работе в программе не обращайте на него никакое внимание. Отдельно стоит рассказать о редактировании уже добавленных слоев, поскольку начинающие пользователи иногда задаются вопросами по этой теме. Конфигурация параметров может осуществляться в любое время, при этом будет изменен внешний вид всех тех объектов, которые присвоены выбранной группе без исключения. Под выделением одного или нескольких слоев подразумевается отображение на рабочем пространстве элементов исключительно выбранных групп. Все остальные объекты, не входящие в их состав, будут скрыты, но в любой момент их можно будет включить обратно. Для выполнения этого действия тоже потребуется воспользоваться знакомым меню «Слои». Во время взаимодействия с различными проектами происходит множество изменений, сказывающихся на объектах и слоях. Случаются такие ситуации, когда после удаления каких-либо составляющих слой остается просто пустым. При этом он продолжает нагружать рабочее пространство, потребляя оперативную память и ресурсы процессора. Из-за накопления множества пустых групп на слабых компьютерах наблюдаются небольшие тормоза при попытках внесения изменений в чертеж. Поэтому периодически требуется чистить пустые слои. Поможет в этом автоматическая функция. Слои можно применять для работы над определенными задачами, имеющими различное функциональное назначение. Например, один слой можно использовать для нанесения размеров, другой – для элементов конструкций и т.д. 4.2. Цвета линий Кроме того, могут быть заданы ключевые слова ByLayer и ByBlock.означает, что примитив будет создаваться в соответствии с цветом, определенным для текущего слоя. ByBlock означает, что объекты будут изображаться белым цветом до тех пор, пока их не объединят в блок. Куда бы затем ни был вставлен блок, объекты приобретут текущий цвет. 17 Информация о весе линии сохраняется при экспорте рисунка в другие форматы и при копировании объектов в буфер обмена. Выбрать единицы представления веса линий и задать значение для веса Default можно в диалоговом окне Lineweight Setting. Для вызова этого окна необходимо либо щелкнуть правой кнопкой мыши по кнопке LWT в строке состояния и выбрать пункт Settings… из контекстного меню, либо нажать кнопку Lineweight Settings… на вкладке User Preferences диалогового окнаOptions, либо использовать команду LWEIGHT. Системная переменная LWUNITS устанавливает единицы представления весов линий, используемые при создании новых объектов и слоев. Способы отображения весов линий в пространствах модели и листа несколько различаются. В пространстве модели каждому значению веса линии соответствует определенное число пикселов, определяющих видимую на экране толщину линий. В пространстве листа видимая на экране толщина начертания объекта устанавливается пропорциональной текущему коэффициенту экранного увеличения. Использование в пространстве модели фиксированного числа пикселов для каждого веса линии облегчает идентификацию объектов по их толщине при любом коэффициенте экранного увеличения. При этом необходимо помнить, что в пространстве модели видимая толщина линий может не соответствовать их действительной толщине. Значению веса линии 0 в пространстве модели всегда соответствует линия толщиной в один пиксел. Толщина отображения остальных весов линий (в пикселах) устанавливается пропорционально их точным значениям. В пространстве модели, когда включен режим отображения весов линий, в точках соединения концов отдельных отрезков используется соединение со скосом без окончаний линий. При этом угол скоса подбирается автоматически. Окончания линий определяют способ изображения концов отрезков и могут, например, представлять закругление или скос. При выводе на печать с помощью стилей печатей можно задавать различные типы соединений и окончания линий для различных весов линий. В пространстве модели в режиме отображения весов линий толщина начертания любого объекта не зависит от коэффициента экранного увеличения. Например, если весу линии соответствует толщина четыре пиксела, то объекты с таким весом всегда отрисовываются линией толщиной четыре пиксела даже при уменьшении экранного изображения до максимально возможного значения. Можно задавать масштаб отображения весов линий и изменять таким образом число пикселов, соответствующих весам линий в пространстве модели. Изменение масштаба отображения не влияет на толщину линий при выводе на печать. Следует отметить, что если используемые веса линий представлены более чем одним пикселом, то время регенерации рисунка возрастает. Если устанавливаемый по умолчанию масштаб отображения не изменялся, то веса линий, меньшие или равные 0.25 мм (0.01 дюйм), отображаются толщиной в один пиксел и потому не снижают скорость работы AutoCAD. При изменении масштаба отображения весов линий число весов, соответствующих толщине в один пиксел, также изменяется. Для повышения скорости работы AutoCAD в 20 пространстве модели можно уменьшить масштаб экранного отображения весов линий или вообще отключить веса линий. Подведем итог, настроить “толщину линии в Автокаде” или “вес линиий в AutoCAD” достаточно просто. Для этого нужно лишь выделить нужный отрезок и задать ему толщину в панели “свойства”. Также можно кликнуть правой кнопкой мышки и в пункте “свойства” тоже задать толщину, да и другие свойства. Нормы и правила черчения требуют применения различных типов и толщин линий для отображения различных свойств объекта. Работая в Автокаде, вам рано или поздно обязательно понадобится сделать начерченную линию толще или тоньше. Загрузить новый тип линий в Автокад вам помоет кнопка Загрузить диалогового окна, щелкните по ней. Появится дополнительное диалоговое окно Загрузка/перегрузка типов линий. В файле acadiso.lin хранятся все типы линий для Автокад и соответственно, когда требуется тот или иной тип линий, то он загружается из этого файла. Ниже в этом окне предоставлен список всех доступных типов линий Автокад файла acadiso.lin: штриховая линия, пунктирная линия в Автокад, штрих-пунктирная линия в Автокад и т.д. Просто выделите в этом списке нужный тип линии и щелкните по кнопке ОК, нужный тип линий добавится в Диспетчер типов линий в Автокад. По умолчанию все линии в Автокад вычерчиваются сплошными тонкими линиями толщиной 0,25 мм. Тип линии в Автокад так же можно менять, конечно не нарушая требований ЕСКД, а точнее ГОСТа 2.303-68. Помимо слошных тонких или толстых линий в Автокад практически на всех чертежах требуется чертить штриховые линии в Автокад для обозначения невидимых линий контура детали, рисовать осевые линии в Автокад для обозначения симметрии детали, центровые контуры детали Автокад и т.д. 4.4. Использование свойств слоев Имеется возможность присваивать свойства как слоям, так и непосредственно объектам рисунка. При построении нового объекта ему автоматически назначаются цвет, тип и вес линии, а также стиль печати ByLayer. Если свойство объекта имеет специальное значение ByLayer, фактическое значение этого свойства определяется параметром того слоя, на котором находится объект. Например, при построении на слое, которому назначены зеленый цвет, тип линии Continuous, вес линии 0.25 мм и стиль печати Default, новый объект отображается с использованием именно этих значений. Применение специального значения ByLayer, доступного для таких свойств объекта, как цвет, тип линии, вес линии и стиль печати, упрощает управление и манипуляцию объектами рисунка: Кроме того, послойная организации чертежа упрощает визуальную идентификацию различных его элементов по свойствам слоев, на которых они располагаются. Если необходимо, любому объекту можно присвоить цвет, тип линии, вес линии или стиль печати, отличный от соответствующего свойства слоя, на 21 котором располагается объект. Свойство объекта может иметь какое-либо определенное значение или одно из специальных значений ByLayer либо ByBlock. Новое значение свойства объекта используется вместо соответствующего свойства слоя до тех пор, пока этому свойству не будет возвращено значение ByLayer. При выборе значения ByBlock свойства новых объектов используют стандартные значения до тех пор, пока объекты не будут объединены в блок. После создания, блока из таких объектов значения их свойств определяются свойствами слоя, в который вставляется блок. Рассмотрим пример: блок с именем СТУЛ образован из двух объектов, сиденья и спинки. Исходные объекты, изображающие сиденье и спинку стула, находятся соответственно на слоях СИДЕНЬЕ и СПИНКА. Пусть блок СТУЛ вставляется в слой с именем МЕБЕЛЬ, которому назначен фиолетовый цвет. Если до создания блока объекты, соответствующие спинке и сиденью, имели цвет ByLayer, то независимо от слоя, в который вставлен блок, цвет сиденья и спинки будет определяться текущим значением цвета слоев СИДЕНЬЕ и СПИНКА. Для быстрого просмотра и изменения цвета, типа линии и ее веса можно использовать строку свойств объектов. При выборе объекта, если ни одна из команд не активна, динамически отображаются слой, цвет, тип и вес линии данного объекта. Параметры выбранного объекта можно изменить, настроив их в раскрывающихся списках управления цветом, типом или весом линии, но при этом не должна выполняться ни одна команда. Чтобы сделать цвет, тип или вес линии текущими, достаточно выбрать их соответственно из раскрывающихся списков управления свойствами линии. 4.5. Копирование свойств объектов Копирование свойств объектов применяется в том случае, когда требуется перенести все атрибуты форматирования с одного объекта на другой, не прибегая к их повторной настройке. Каждый объект имеет большое количество свойств, и поэтому перед тем как выполнять их копирование, во многих случаях имеет смысл определить, копировать их все или по выбору. Настроить параметры копирования можно при помощи окна Property Settings (Настройки свойств). В этом окне свойства, подлежащие копированию, помечены флажком. Если требуется, чтобы объект, на который переносятся свойства, унаследовал отдельные характеристики от уже оформленного объекта, необходимо оставить флажки только напротив соответствующих категорий, а остальные – снять. Для того чтобы копировать свойства одного объекта на другой, нужно выполнить следующие действия: 1.Выделить объект, свойства которого требуется скопировать. 2.На вкладке Ноте (Главная) в инструментальной группе Clipboard (Буфер обмена) нажать кнопку Math Properties (Подсчитать свойства). Далее курсором мыши, который примет вид маленького квадратика с кисточкой, выделить объект, на который требуется перенести свойства первого 22 проектов, уже на стадии обучения. Благодаря этому ВУЗы готовят квалифицированных инженеров к работе на производстве без прохождения дополнительных курсов по освоению приложений. ЗАКЛЮЧЕНИЕ В качестве лидирующего основного приложения для проектирования, AutoCAD предлагает эффективные новые и модернизированные средства разработки чертежей, делающие процесс проектирования более производительным и интеллектуальным. С помощью AutoCAD, можно получить проектную информацию, независимо от местонахождения, быстро, легко и без искажений. Воспользовавшись встроенными средствами поддержки совместной работы для одновременного доступа к файлам, вариантам конструкций и общения со всей командой разработчиков. Благодаря средствам управления стандартами автоматизированного проектирования, новым эффективным функциям, сетевому управлению лицензиями и новой гибкой схеме поставок – AutoCAD максимально увеличивает ценность проектной информации и обеспечивает преимущество над конкурентами. AutoCAD является основным лидирующим средством проектирования и фундаментом для всего семейства отраслевых программных продуктов компании Autodesk. Отраслевые программные средства оптимизированы для решения специфических задач в различных сферах деятельности. Программа обладает качественными инструментами детализации. А благодаря тому, что она сочетает в себе традиционную САПР, концептуальный дизайн, в AutoCAD создание тел, поверхностей осуществляется очень быстро. Кроме этого, инструменты программы позволяют изменить созданные объекты и рассмотреть их с любой стороны. Объемность объектам в программе придается с помощью команд выдавливания, благодаря динамическому вводу в процессе черчения пользователь может улавливать изменения в объекте, а при помощи команд 2D построения можно создать базовые формы. Исследовав программу AutoCad, я выявила большой потенциал, в использовании данного продукта. Я пришла к выводу, что система AutoCad является лудшей во всех областях применения, так как аналогов этой программы нет. 25 СПИСОК ЛИТЕРАТУРЫ 1.Жарков Н.В. AutoCad 2009: официальная русская версия. Эффективный самоучитель. – СПб.: Наука и Техника, 2009. – 608 с. 2.Баранин О., Сорокин С., Пташинский В. 100% Самоучитель. AutoCAD 2009. – Триумф, 2009. – 272 с 3.http://www.autodesk.ru 26

Как в AutoCad сделать изометрию

Это мой первый урок 3D – моделирования в AutoCAD. Хотя, он не совсем о 3D моделировании. Но без знания о том, что такое 3 D виды в AutoCAD моделирование трехмерных объектов будет попросту невозможным. Поэтому сегодня мы научимся переключаться на разные виды чертежа, и, заодно, сделаем первые шаги в 3D – научимся чертить простую фигуру. Если вы не знаете, как перейти от двумерного черчения в автокаде к трехмерному (с какого конца начать), этот урок также будет для вас полезен.
Для начала определимся с понятиями.


2D, или двумерное моделирование, – это создание чертежа в двумерной системе координат. В ней присутствуют абсцисса и ордината, оси X и Y (обозначающие обычно длину и ширину объекта), которые совпадают в начале координат — точке (0;0). Чертить в 2D пространстве – то же самое, что рисовать на плоском листе бумаги.


Но как чертить в AutoCAD объемные фигуры? Они создаются в 3D пространстве, в котором добавляется еще одна координата – Z (или высота объекта). 3D фигуры можно чертить и в двумерном XY-пространстве. Тогда вы увидите срез фигуры, или ее сечение. Для того чтобы посмотреть 3D- объект как он есть, необходимо переключиться на один из 3 D видов в AutoCAD, который отобразит Z-координату. Если сейчас это немного не понятно, то на практике вы все поймете. Давайте к ней и перейдем.


Урок по созданию 3D видов AutoCAD


1. Начертите ящик при помощи «Рисование» – «Моделирование» – «Ящик».
Не знаю, почему в русской локализации этот инструмент называется ящик. На самом деле это обычный параллелепипед. Может, ящик, потому что короче?
Проведите две его стороны также, как если бы вы рисовали 2D прямоугольник. Задайте высоту, протянув линию нужной длины из прямоугольника. В двумерном пространстве AutoCAD ящик будет выглядеть так:
А теперь мысленно представьте, что это – вид ящика сверху. Для того, чтобы увидеть другие его грани, нужно переключиться на другие 3D виды, что мы сейчас и сделаем.

2. Выберите из верхнего меню: «Вид» – «3 D виды» – «ЮЗ изометрия».
3. Подождите немного, пока вид не поменяется. В итоге у вас должен получиться настоящий 3D-ящик.
Таким образом объемную фигуру удобно редактировать, изменяя ее высоту, или координату Z. В 2D мы эту координату просто не видели. Я выбрала Юго-западную изометрию, так как она в данном случае наглядно иллюстрирует объем фигуры. В меню 3 D виды присутствуют и другие виды (Изометрии), а также вы можете создать собственный вид.


На примере ящика рассмотрим другие 3D виды, которые есть в AutoCAD 2008.


3D виды в автокаде


Вид сверху и Вид снизу не отличаются друг от друга. Этот вид представляет собой верхнюю и нижнюю стенки ящика. По сути, обычный 2D чертеж – это вид сверху.
Вид слева и Вид справа также в данном случае идентичны. Они показывают меньшую боковую стенку фигуры.
3D Вид спереди и Вид сзади также не различаются в случае ящика. Они представляют собой вид другой (вытянутой) стороны фигуры.


Для того, чтобы увидеть 3D чертеж в объеме, все вышеперечисленные виды не годятся. Для этой цели подойдет один из следующих 3 D видов AutoCAD — изометрии:
• ЮЗ изометрия.
• ЮВ изометрия.
• СВ изометрия.
• СЗ изометрия.
Переключение между видами не изменяет сам объект. Меняются точки зрения на него.
Точка зрения в AutoCAD
В верхнем меню: «Вид» – «3 D виды» – «Точка зрения»
вы можете задать произвольную точку зрения на ваш 3D объект. При вызове этой функции вы увидите экран с системой координат, на котором можно мышью задать точку обзора вашего чертежа, вращая систему координат.
С помощью этой функции я задала точку зрения «вверх ногами» для моего 3D ящика.
Угол зрения вы можете задать в меню «Вид» – «3 D виды» – «Стандартные точки зрения»
По сути, это то же самое, что меню «Точка зрения», но здесь вы задаете угол с осью X и угол с осью Y – эти два угла образуют 3D вид объекта. На мой взгляд, в этом меню наиболее точно можно задать любой желаемый вид.


При помощи меню «Вид» – «3 D виды» – «Вид в плане» можно посмотреть общий вид сверху всего чертежа в МСК (мировая система координат) или локальной ПСК (пользовательская система координат). По умолчанию они не различаются.


В этом уроке мы познакомились с 3 D видами AutoCAD, научились чертить ящик (параллелепипед), а также просматривать 3D объект с разных видов (точек зрения). Мы узнали, что такое изометрия, и научились задавать свою собственную точку зрения (вид) на чертеже. На этом я закончу, благодарю за внимание.

Купить антивирус

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings. COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.ТЕГИ}} {{$элемент}} {{l10n_strings.ПРОДУКТЫ}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.ЯЗЫК}} {{$select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings. АВТОР}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Технический чертеж 101 с AutoCAD 2021, книга 9781630573423

Технический чертеж 101 охватывает темы, начиная от самых простых, таких как создание от руки многовидовых эскизов деталей машин, до более сложных — создание размерного стиля AutoCAD, содержащего настройки стиля, определенные АСМЭ Y14.5-2009 Стандарт размеров и допусков. Но в отличие от огромного количества справочных текстов по техническим чертежам, представленных на рынке, «Технический рисунок 101» направлен на то, чтобы представить правильное сочетание информации и проектов, которые могут быть достаточно охвачены преподавателями и усвоены студентами за один семестр. Как механические, так и архитектурные проекты представлены, чтобы заинтересовать большее количество студентов и предложить более широкую привлекательность.

Авторы также создали обширный обучающий видеоматериал (176 видеороликов, всего 26 часов), который прилагается к каждому экземпляру книги.В этих видеороликах авторы начинают с того, что знакомят учащихся с пользовательским интерфейсом и демонстрируют, как использовать многие команды и функции AutoCAD. Видео переходят к более сложным темам, где авторы рассказывают учащимся о выполнении нескольких проектов из книги.

Часть текста, посвященная CAD, по возможности включает теорию черчения и охватывает основы настройки чертежа (единицы измерения, ограничения и слои), инструменты панелей инструментов Draw, Modify и Dimension, а также основы 3D-моделирования.Сосредоточив внимание на основных строительных блоках САПР, «Технический рисунок 101» обеспечивает прочную основу для студентов, изучающих передовые концепции и методы САПР (пространство листа, видовые экраны, внешние ссылки, аннотативное масштабирование и т. д.) на промежуточных курсах САПР.

Признавая разнообразные профессиональные интересы наших студентов, технический чертеж 101 включает в себя проекты, в которых студенты создают рабочие чертежи для механической сборки, а также для архитектурного проекта. Мы включаем архитектурный чертеж, потому что наш опыт показал, что многие (если не большинство) студентов первого семестра, изучающих чертежи, заинтересованы в карьере в области архитектурного дизайна, и что традиционный текст по техническому чертежу, который сосредоточен исключительно на проектах по механическому чертежу, не вызывает особого интереса. для этих студентов.Междисциплинарный подход этого текста и вспомогательных материалов призван расширить привлекательность учебной программы и повысить интерес учащихся и, как мы надеемся, будущих зачислений.

Образец видео

Как нарисовать простой 2D-объект в AutoCAD

Это простое упражнение для начинающих пользователей AutoCAD.

В этом упражнении мы пошагово продемонстрируем, как использовать команду AutoCAD для получения рисунка ниже.

Как нарисовать Simple 2D

шаг 1

Мы начнем с рисования прямоугольника со следующими размерами.

  Шаг 2

Получите приведенный ниже рисунок, убедитесь, что вы изменили настройки, как указано в разделе Что следует изучить в первый день использования AutoCAD.

Вы должны быть в состоянии найти середину каждой стороны, поэтому создайте зазор 100 и 60 по центру середины каждой стороны. И начертите перпендикулярную линию длиной 20 см. Линия поможет рисовать дуги, так как для рисования каждой из наших дуг потребуется 3 точки.

Вам также нужно нарисовать диагональ, она будет служить для рисования круга, нам нужно нарисовать круг с центром прямо в центре нашего прямоугольника.

Здесь мы можем без проблем нарисовать наш круг, используя диагональ прямоугольника, и мы уверены, что круг находится на своем месте.

Шаг 3

Используйте команду ARC для рисования дуг. В этом задании вы можете нарисовать только две дуги и использовать команду ЗЕРКАЛО, чтобы получить две другие.

Шаг 4

На этом этапе мы пытаемся нарисовать эти прямоугольники со скругленными углами. Существует трюк, который позволяет вам начинать линию на определенном расстоянии от точки.Чтобы использовать его, вам нужно активировать команду LINE, подойти к концу строки, задержаться на секунду, теперь медленно перемещаться по горизонтали или вертикали, вы должны заметить эти зеленые пунктирные линии, оставьте теперь вашу мышь в этом положении и введите цифру с помощью клавиатуры, если вы сделали это хорошо, вы должны заметить, что начало строки было создано на расстоянии и в указанном вами направлении.

Вы можете попробовать использовать эту технику, чтобы найти начальную точку треугольника, который мы пытаемся нарисовать.

Но если вы не можете следовать этому, вы можете просто рисовать линии, использовать их и удалять, когда закончите с ними. Это не должно быть проблемой, Цель оправдывает средства 😉

Шаг 5

Теперь нам нужно получить эти закругленные формы радиуса 10 на каждой стороне прямоугольника, который мы только что нарисовали.

Используйте команду СОПРЯЖЕНИЕ.

Для использования команды СОПРЯЖЕНИЕ;

  1. Щелкните значок, показанный на рисунке выше
  2. Введите «R» на клавиатуре и нажмите ENTER
  3. Введите «10» и нажмите ENTER
  4. Выберите первую сторону угла для округления
  5. Выберите вторую сторону угла закруглить

Повторите это для остальных 3 углов.Примечание. Вам не нужно проходить 2 и 3, для других углов перейдите от 1 к 4, 5. AutoCAD сохранил размер указанного вами радиуса и будет сохранять его как значение по умолчанию при использовании этой команды, пока вы не решите изменить его. По умолчанию значение этого радиуса равно нулю, поэтому вы его изменили.

Вы должны получить это.

Шаг 7

Теперь используйте команду MIRROR, чтобы получить прямоугольник справа, так как это симметрия фигуры, которую мы только что нарисовали.Используйте центр круга как центр симметрии.

И вот мы здесь.

Учебное пособие

— Автоматизация чертежей ввода-вывода ПЛК — AutoCAD Electric

Обзор электронной таблицы AutoCAD Electrical в формате Excel -> Инструмент генератора ввода-вывода ПЛК.

ПРИМЕЧАНИЕ. Здесь перечислены более 100 других утилит AutoCAD Electrical.

Сегодня утром Дастин Кларк из Autodesk провел веб-трансляцию, посвященную этому инструменту с открытым исходным кодом в AutoCAD Electrical.Я помог собрать демо и отвечал за поддержку вопросов и ответов в реальном времени, пока Дастин был на сцене.

Что ж, презентация Дастина вызвала огромную волну отзывов и заставила меня быть занятым далеко за пределами официального времени презентации, отвечая на текстовые вопросы. Настолько, что я чувствую себя обязанным воспроизвести несколько слайдов веб-трансляции и включить подробные ответы на вопросы, которые они подняли.

Прежде всего, этот инструмент в AutoCAD Electrical работает с готовыми модулями ввода-вывода, при этом устройства и проводка, которые подключаются к каждой точке ввода-вывода, показаны прямо на чертеже полного модуля.Он не предназначен для работы в другом популярном режиме… то есть, чтобы разбросать дискретные точки ввода-вывода по всей системе управления, а затем сопоставить каждую из них с какой-либо основной копией модуля ввода-вывода. Хотя это возможно в AcadE, этот метод «Excel -> Инструмент генератора чертежей» не предназначен для автоматизации.

Дастин упомянул, что часто первым шагом, который вы предпринимаете при разработке нового проекта по разработке элементов управления, является сбор списка входных и выходных требований проекта.

И, если вы используете электронную таблицу Excel, чтобы упорядочить список ввода-вывода вашего проекта, есть большая вероятность, что вы сможете передать ее в инструмент AutoCAD Electrical «Электронная таблица -> Ввод-вывод ПЛК» и создать первый фрагмент схемы ввода-вывода вашего проекта.

Примечание. Этот инструмент AutoCAD Electrical Spreadsheet -> PLC I/O должен работать с Excel 97 – 2003 в формате «.xls» (не «.xlsx»). Он также может работать с файлом формата Access «.mdb» или с текстом ASCII «.csv».

Первая демонстрация Дастина — очень простое начало

Последовательность демонстраций веб-трансляции должна была начаться с простейшей электронной таблицы списка ввода-вывода и изучения сгенерированного набора чертежей ввода-вывода. Затем в каждой последующей демонстрации добавляйте в электронную таблицу дополнительные детали дизайна и смотрите, как это соотносится с каждой новой версией созданного набора чертежей.

Здесь, в первой демонстрации Дастина, размер проекта предполагает, что нам потребуется выделить четыре модуля ввода-вывода для нашего нового проекта: два модуля ввода 16 точек / 120 В переменного тока, один модуль вывода 16 точек 120 В переменного тока и один 8 точек 24 В постоянного тока. выходной модуль. Сначала мы указываем Flex I/O серии AB 1794.

Поскольку эти модули поддерживаются готовым продуктом AutoCAD Electrical, мы просто вводим каталожные номера деталей в первый столбец, как показано здесь. Убедитесь, что между модулями вставлена ​​пустая строка.

Примечание. В демонстрациях Дастина используется формат столбца электронной таблицы по умолчанию. Это означает, что номер детали модуля ввода-вывода находится в первом столбце, адресация точки ввода-вывода — в 5-м столбце (E), а описания точек ввода-вывода начинаются в 7-м столбце (G).Но это в значительной степени настраивается пользователем в диалоговом окне пользовательского интерфейса утилиты (не рассматривается в веб-трансляции, но полностью описано в интерактивной справке!).

Итак, мы сохраняем наш файл Excel выше. Затем запустите утилиту ввода-вывода ПЛК с помощью показанной здесь кнопки на ленте AutoCAD Electrical. Принимая все значения по умолчанию, создаются два новых чертежа ввода-вывода, на которых показаны четыре модуля с соответствующими характеристиками, соответствующими серии AB 1794 ввода-вывода Flex.

Примечание. Для более ранних версий AutoCAD Electrical запустите инструмент из раскрывающегося списка или из раскрывающегося списка панели инструментов, как показано ниже.

Вторая демонстрация Дастина — расширение электронной таблицы для определения текста описания для каждой точки ввода-вывода

Следующий уровень детализации:

  • Добавляем новую строку для каждой точки ввода/вывода каждого модуля
  • Для каждой точки ввода-вывода мы вводим до пяти фрагментов текста описания этой точки ввода-вывода.

Примечание. Следует помнить одну вещь: мы ДОЛЖНЫ оставлять пустую строку между концом одного модуля и началом следующего.

Теперь, повторно запустив инструмент, мы получим новый набор чертежей с описанием отдельных точек ввода-вывода (ниже).

Примечание. При каждом запуске этого инструмента создается новый набор чертежей ввода-вывода. Он НЕ обновляет пошагово существующий набор чертежей ввода-вывода с изменениями, которые вы вносите в существующую электронную таблицу. Существуют и другие инструменты AutoCAD Electrical, которые в определенной степени могут это делать, но они не были рассмотрены в этой веб-трансляции.

Третья демонстрация — добавление дополнительных деталей в электронную таблицу — подключенные встроенные устройства

Теперь Дастин добавляет несколько новых столбцов в группы по четыре, по одному набору для каждого потенциального положения встроенного устройства (место для девяти наборов на точку ввода-вывода).Это значение по умолчанию для AutoCAD Electrical — четыре столбца на устройство ввода-вывода. Но вы можете расширить это по мере необходимости. См. интерактивную справку.

Примечание. Вероятно, самое сложное в этом — выяснить, какое «имя блока» устройства ввести в столбец «*BLK» для каждого устройства. Например, если вы хотите Н.О. чтобы появился символ кнопки для определенной точки ввода-вывода, вам нужно ввести имя блока «HPB11». Если вам нужна кнопка NC, вам нужно ввести «HPB12». Небольшой список общих имен блоков символов, вероятно, будет здесь очень полезен ( ! ).

Благодаря этой дополнительной встроенной информации о подключенных устройствах, включенной в нашу электронную таблицу Excel, новые чертежи ввода-вывода стали более полными:

Вот крупный план верхней части соединений первого модуля. Каждая группа из четырех столбцов в электронной таблице определяет то, что входит в столбец подключенных компонентов в сгенерированном чертеже.

Примечание: для точки ввода/вывода модуля вывода столбцы меняются местами. Крайняя левая группа из четырех столбцов — это набор, расположенный дальше всего от точки вывода.9-я группа будет набором, ближайшим к точке ввода-вывода модуля.

Ниже крупный план. Это подробный взгляд только на один из столбцов и на то, как данные из электронной таблицы влияют на то, какой компонент появляется (столбец «S» здесь), и аннотацию, которая затем переходит к компоненту (1-й, 2-й и последние столбцы).

Примечание: символ «|» символ вертикальной черты в любом из столбцов *DESC — это разделитель, который разрывает одну строку текста между последовательными атрибутами «DESC*» целевого символа.В приведенном ниже примере «ЦИКЛ | СТАРТ» текст «ЦИКЛ» попытается перейти к атрибуту DESC1 символа HPB11, а «СТАРТ» попытается перейти к атрибуту DESC2 символа. Если используется другой разделитель символа вертикальной черты, оставшаяся часть будет пытаться перейти к атрибуту символа DESC3.

Четвертая демонстрация Дастина — добавление дополнительных комбинаций атрибутов/значений в электронную таблицу

Установка для этого была следующей: допустим, мы знаем настройки реле давления, которые необходимо задокументировать для этих двух переключателей.Было бы неплохо просто ввести эти значения в электронную таблицу, и AutoCAD Electrical перенесет их в значение атрибута «RATING1» каждого символа переключателя.

Просто добавьте дополнительное имя/значение атрибута к значению существующего столбца. Не пытайтесь сделать это в столбце «Имя блока». Используйте один из трех других столбцов, зарезервированных для позиции вставленного компонента. Формат «;» точка с запятой, за которой следует имя атрибута, знак «=», а затем значение атрибута. Вы можете добавить более одного дополнительного атрибута в данную ячейку Excel.Просто разделите символом «;» точка с запятой между каждым.

Если ячейка столбца изначально пуста, начните с точки с запятой. Например, если вы хотите использовать пустую ячейку местоположения «LOC» для добавления дополнительных значений атрибутов, начните с символа «;». как первый символ.

Примечание: экземпляр целевого блока должен иметь тег целевого атрибута. Если нет, то добавленная запись в вашей электронной таблице не будет иметь никакого эффекта. В приведенном выше примере Н.O. Символ реле давления HPS11 содержит пустой атрибут RATING1. Таким образом, вышеизложенное работает отлично.

Пятая демонстрация — вставка «схемы» в качестве встроенного проводного устройства вместо символа вставки блока

 Это была установка Дастина: Вот где все становится интереснее. Не все, что подключено к точке ввода-вывода ПЛК, представляет собой один входной и один выходной провод. Иногда устройство может иметь несколько подключений или пара устройств могут быть подключены параллельно и привязаны к одной точке ввода-вывода.Вот пример кнопки, параллельной двухпозиционному переключателю. Возможно, мы используем это снова и снова в наших проектах, и мы всегда хотим связать эту комбинацию с одной точкой ввода-вывода.

Используйте AutoCAD Electrical, чтобы создать небольшую подсхему, состоящую из символа кнопки AutoCAD Electrical и символа селекторного переключателя, а затем просто ЗАБЛОКИРУЙТЕ ее, скажем, в файл с именем JOG_CIRC.dwg.

Теперь в наших электронных таблицах, сейчас и в будущем, всякий раз, когда мы хотим добавить эту стандартную подсхему, мы просто вводим ее, как показано здесь.Убедитесь, что имя файла подсхемы с ПБЛОКИРОВАНО имеет начальный символ «*» и что файл схемы находится в пути поиска AutoCAD. В этом примере мы также добавляем ключевое слово «SPACER», чтобы создать дополнительный пробел в модуле, чтобы освободить достаточно места для этой подсхемы.

Примечание. Важно, чтобы цепь сохранялась в папке, которая включена в путь поиска AutoCAD Electrical или общий путь поиска ACAD. Если это невозможно, вы можете ввести полный путь в ячейку Excel.ВАЖНО: если вы кодируете полный путь, вы ДОЛЖНЫ использовать либо двойную обратную косую черту , либо одинарную прямую косую черту в имени пути/файла!

Запуск электронной таблицы AutoCAD Electrical в утилиту ввода-вывода ПЛК и обращение к нашей измененной электронной таблице… ! Наша подсхема вставлена ​​в широкий зазор в модуле ввода-вывода ПЛК.

Примечание. Теги компонентов схемы будут автоматически помечены родительскими символами, но в электронной таблице нет возможности передавать определенные значения атрибутов в определенные части вставленной схемы.Для этого потребуется некоторая настройка программы. Выполнимо, но выходит за рамки веб-трансляции Дастина.



Настройка этого инструмента Excel в соответствии с вашим форматом электронной таблицы и компоновкой чертежа

 Предусмотрен обширный пользовательский интерфейс (частично показан ниже), который позволяет перенастроить этот инструмент, чтобы он лучше соответствовал макету вашей электронной таблицы, и создавать чертежи на основе ваших стандартов. В веб-трансляции только что использовались «демонстрационные» настройки AutoCAD Electrical по умолчанию.

Изучение этой части инструмента намного превысило бы час, отведенный нам на веб-трансляцию. Но все это в значительной степени описано в онлайн-документации AutoCAD Electrical.



Публикация веб-трансляции для повторного просмотра…

Эта веб-трансляция должна быть доступна по этой ссылке или перейти на основной сайт здесь:

http://resources.autodesk.com/msd/AutoCAD_Electrical/веб-трансляции

Дополнительные примечания

Этот генератор электронных таблиц для ввода/вывода ПЛК поставляется в базовом формате файлов AutoLISP.Если вы предприимчивы, его нужно настроить. Имя файла — wdio.lsp. Вы можете найти его в своей установке AutoCAD Electrical, введя в командной строке:

.

(найти файл “wdio.lsp”) [Ввод]

В той же папке находится файл определения диалогового окна wdio. dcl. Вот и все. Вы изменяете этот lisp-файл (сначала сделайте резервную копию!) и можете изменить то, что будет делать инструмент Spreadsheet -> PLC I/O.

Вот четыре сообщения в блогах с пошаговыми примерами:

Генератор чертежей ввода-вывода ПЛК — предварительное определение номеров проводов

Пользовательское усовершенствование инструмента рисования ввода-вывода электронной таблицы в ПЛК (обрезка оборванных проводов)

Утилита ввода-вывода SS->PLC — добавление автоматического обновления основной надписи

Пара приемов ввода/вывода SS->PLC – Назначение номеров контактов

Вот некоторые другие недавние записи в блоге AutoCAD Electrical «Учебник»:

Учебное пособие — Основы «умной» компоновки панели (Часть 1 — привязка схемы к компонентам панели)

Учебное пособие. Основы «умной» компоновки панели (Часть 2. Схема отслеживания в сравнении с представлением панели)

Учебное пособие — Основы «умной» компоновки панелей (Часть 3 — Обратный рабочий процесс, Pnl -> Схема)

Учебное пособие

. Использование Excel с AutoCAD Electrical (часть 1)

Учебное пособие

. Использование Excel с AutoCAD Electrical (часть 2)

Учебное пособие

. Использование Excel с AutoCAD Electrical (часть 3)

Учебное пособие. Использование Excel с AutoCAD Electrical (часть 4. Номера проводов)

Послесловие/реклама

Если ваша компания видит потенциал в пользовательском приложении, и для его реализации недостаточно внутренних ресурсов, рассмотрите возможность использования N8 Consultants.

Обновление

: кто-то попросил образцы файлов Excel, использованных в этой веб-трансляции. Я думаю, что это те… скачать здесь

Нравится:

Нравится Загрузка…

Родственные

Руководство разработчика ActiveX и VBA

Руководство разработчика ActiveX и VBA — AutoCAD ActiveX Documentation
AutoCAD ActiveX

Содержание

  • Введение
  • Обзор технологии AutoCAD ActiveX
  • Обзор интерфейса AutoCAD Visual Basic для приложений (VBA)
  • Как VBA реализован в AutoCAD
  • Используйте Microsoft. NET Framework
  • Зависимости и ограничения
  • AutoCAD ActiveX и VBA вместе
  • Как организовано это руководство
  • Чтобы получить больше информации
  • Образец кода
  • Перенос проектов автоматизации
  • Новые объекты
  • Измененные предметы
  • Как перенести проекты
  • Начало работы с VBA
  • Понимание встроенных и глобальных проектов VBA
  • Организуйте свои проекты с помощью VBA Manager
  • Загрузить существующий проект
  • Предупреждение о вирусе
  • Выгрузить проект
  • Внедрение проекта в чертеж
  • Извлечь проект из чертежа
  • Создать новый проект
  • Сохраните свой проект
  • Управляйте своими макросами
  • Использование диалогового окна «Макросы»
  • Запустить макрос
  • Редактировать макрос
  • Шаг в макрос
  • Установите параметры проекта
  • Редактируйте свои проекты с помощью VBA IDE
  • Просмотр информации о проекте
  • Определение компонентов в проекте
  • Объекты
  • Формы
  • Стандартные модули
  • Модули класса
  • использованная литература
  • Добавить новые компоненты
  • Импорт существующих компонентов
  • Редактировать компоненты
  • Используйте окно кода
  • Используйте окно пользовательской формы
  • Назовите свой проект
  • Сохраните свой проект
  • Ссылка на другие проекты VBA
  • Установите параметры VBA IDE
  • редактор
  • Формат редактора
  • Общий
  • Стыковка
  • Выполните вводное упражнение
  • Больше информации
  • Условия проекта AutoCAD VBA
  • Команды AutoCAD VBA
  • Основы автоматизации ActiveX
  • Понимание объектной модели AutoCAD
  • Объект приложения
  • Объект документа
  • Объекты коллекции
  • Графические и неграфические объекты
  • Настройки, сюжет и служебные объекты
  • Используйте новые функции AutoCAD
  • Доступ к иерархии объектов
  • Ссылочные объекты в иерархии объектов
  • Доступ к объекту приложения
  • Объекты коллекции
  • Доступ к коллекции
  • Добавить нового члена в объект коллекции
  • Итерация по объекту коллекции
  • Удалить член объекта коллекции
  • Понимание свойств и методов
  • Понимание родительских объектов
  • Найдите библиотеку типов
  • Используйте варианты в методах и свойствах
  • Что такое вариант?
  • Используйте варианты для данных массива
  • Преобразование массивов в варианты
  • Интерпретация массивов вариантов
  • Использование других языков программирования
  • Преобразование кода VBA в VB
  • Управление средой AutoCAD
  • Открытие, сохранение и закрытие чертежей
  • Установить настройки AutoCAD
  • Настройки базы данных
  • Управление окном приложения
  • Управление окнами рисования
  • Расположение и размер окна документа
  • Используйте зум
  • Определить окно масштабирования
  • Масштаб представления
  • Центрировать объекты
  • Отображение границ и границ чертежа
  • Используйте именованные представления
  • Используйте мозаичные видовые экраны
  • Разделить активное окно просмотра
  • Сделать текущим другое мозаичное окно просмотра
  • Обновите геометрию в окне документа
  • Сбросить активные объекты
  • Установить и вернуть системные переменные
  • Рисуйте с точностью
  • Отрегулируйте привязку и выравнивание по сетке
  • Использовать орто-режим
  • Нарисуйте вспомогательные линии
  • Создание вспомогательных X-линий
  • XLines построения запроса
  • Создать лучи
  • Лучи запросов
  • Подсчет баллов и значений
  • Вычислить площади
  • Вычислить заданную площадь
  • Запрашивать ввод данных пользователем
  • Метод GetString
  • Метод GetPoint
  • Метод GetKeyword
  • Управление пользовательским вводом
  • Доступ к командной строке AutoCAD
  • Работа без открытых документов
  • Импорт файлов других форматов
  • Экспорт в другие форматы файлов
  • Создание и редактирование объектов AutoCAD
  • Создание объектов
  • Определите объект-контейнер
  • Создать линии
  • Создание изогнутых объектов
  • Создание точечных объектов
  • Создание областей со сплошной заливкой
  • Работа с регионами
  • Создать регионы
  • Создание составных областей
  • Объединяйте регионы
  • Найдите пересечение двух областей
  • Создать штриховки
  • Создайте объект штриховки
  • Связать штриховку
  • Назначение типа и имени образца штриховки
  • Определите границы штриховки
  • Работа с наборами выбора
  • Создать набор выбора
  • Добавить объекты в набор объектов
  • Определение правил для наборов выбора
  • Использование списков фильтров для определения правил набора объектов
  • Укажите несколько критериев в списке фильтров набора объектов
  • Добавьте сложности в условия списка фильтров
  • Используйте шаблоны подстановочных знаков в критериях фильтра выбора
  • Фильтр для расширенных данных
  • Отображение информации о наборе объектов
  • Удалить объекты из набора объектов
  • Редактировать объекты
  • Работа с именованными объектами
  • Очистить именованные объекты
  • Переименовать объекты
  • Копировать объекты
  • Скопируйте объект в то же место
  • Копировать несколько объектов
  • Смещение объектов
  • Зеркальные объекты
  • Объекты массива
  • Создайте полярные массивы
  • Создайте прямоугольные массивы
  • Переместить объекты
  • Перемещение объектов вдоль вектора
  • Поворот объектов
  • Удалить объекты
  • Масштабировать объекты
  • Преобразование объектов
  • Расширяйте и обрезайте объекты
  • Взорвать объекты
  • Редактировать полилинии
  • Редактировать сплайны
  • Редактировать штриховки
  • Редактировать границы штриховки
  • Редактировать образцы штриховки
  • Используйте слои, цвета и типы линий
  • Работа со слоями
  • Сортировка слоев и типов линий
  • Создать и назвать слои
  • Сделать слой активным
  • Включение и выключение слоев
  • Заморозить и разморозить слои
  • Блокировка и разблокировка слоев
  • Назначение цвета слою
  • Назначение типа линии слою
  • Удалить слои
  • Работа с цветами
  • Работа с типами линий
  • Сделать тип линии активным
  • Переименовать типы линий
  • Удалить типы линий
  • Изменить описания типов линий
  • Задайте масштаб типа линии
  • Назначение слоев, цветов и типов линий объектам
  • Изменить слой объекта
  • Изменить цвет объекта
  • Изменить тип линии объекта
  • Сохранение и восстановление настроек слоя
  • Узнайте, как AutoCAD сохраняет настройки слоев
  • Используйте LayerStateManager для управления настройками слоя
  • Сохранить настройки слоя
  • Восстановить настройки слоя
  • Экспорт и импорт сохраненных настроек слоя
  • Добавить текст к рисункам
  • Работа со стилями текста
  • Создание и изменение стилей текста
  • Назначить шрифты
  • Используйте шрифты TrueType
  • Используйте Unicode и большие шрифты
  • Установить высоту текста
  • Установить наклонный угол
  • Установить флаг генерации текста
  • Использовать линейный текст (текст)
  • Создать линейный текст
  • Формат строки текста
  • Выровнять текст строки
  • Изменить текст строки
  • Использовать многострочный текст (Mtext)
  • Создать многострочный текст
  • Форматировать многострочный текст
  • Используйте символы Unicode, управляющие коды и специальные символы
  • Замена шрифтов
  • Укажите альтернативный шрифт по умолчанию
  • Проверять орфографию
  • Размеры и допуски
  • Концепции определения размеров
  • Части измерения
  • Определите системные переменные измерения
  • Установка стилей размерного текста
  • Понимание линий выноски
  • Понимание ассоциативных измерений
  • Создать размеры
  • Создание линейных размеров
  • Создание радиальных размеров
  • Создание угловых размеров
  • Создание ординатных размеров
  • Изменить размеры
  • Переопределить размерный текст
  • Работа с размерными стилями
  • Создание, изменение и копирование размерных стилей
  • Переопределить размерный стиль
  • Размер в пространстве модели и пространстве листа
  • Создание выносок и аннотаций
  • Создание линий выноски
  • Добавьте аннотацию к линии выноски
  • Лидер Ассоциативность
  • Редактировать ассоциативность выноски
  • Редактировать лидеров
  • Используйте геометрические допуски
  • Создание геометрических допусков
  • Изменить допуски
  • Настройка панелей инструментов и меню
  • Понимание коллекций MenuBar и MenuGroups
  • Загрузить группы меню
  • Изменить строку меню
  • Вставка меню в строку меню
  • Удалить меню из строки меню
  • Изменение порядка пунктов меню в строке меню
  • Создание и редактирование раскрывающихся и контекстных меню
  • Создать новые меню
  • Добавление новых пунктов меню в меню
  • Укажите параметр индекса
  • Укажите параметр метки
  • Укажите параметр тега
  • Укажите параметр макроса
  • Добавить разделители в меню
  • Назначение клавиши быстрого доступа к пункту меню
  • Создание каскадных подменю
  • Удалить пункты меню из меню
  • Исследуйте свойства пунктов меню
  • Создание и редактирование панелей инструментов
  • Создание новых панелей инструментов
  • Добавление новых кнопок панели инструментов на панель инструментов
  • Добавить разделители на панель инструментов
  • Определите изображение кнопки панели инструментов
  • Создание всплывающих панелей инструментов
  • Плавающие и закрепляемые панели инструментов
  • Удалить кнопки панели инструментов с панели инструментов
  • Исследуйте свойства элементов панели инструментов
  • Создать макросы
  • Символы макросов, сопоставленные с эквивалентами ASCII
  • Завершение макроса
  • Пауза для пользовательского ввода
  • Отменить команду
  • Повторение макроса
  • Использование режима выбора одного объекта
  • Создание справки в строке состояния для пунктов меню и элементов панели инструментов
  • Добавить записи в контекстное меню
  • Использовать события
  • Понимание событий в AutoCAD
  • Рекомендации для обработчиков событий
  • Обработка событий уровня приложения
  • Включить события уровня приложения
  • Обработка событий уровня документа
  • Включить события уровня документа в средах, отличных от VBA
  • События уровня документа кода в средах, отличных от VBA
  • События уровня документа кода в VBA
  • Обработка событий уровня объекта
  • Включить событие уровня объекта
  • Работа в трехмерном пространстве
  • Укажите 3D-координаты
  • Определение пользовательской системы координат
  • Преобразование координат
  • Создание 3D-объектов
  • Создание каркасов
  • Создать сетки
  • Создание многогранных сеток
  • Создать тела
  • Редактировать в 3D
  • Повернуть в 3D
  • Массив в 3D
  • Отражайте объекты вдоль плоскости
  • Редактировать 3D-тела
  • Определите макеты и сюжет
  • Пространство модели и пространство листа
  • Макеты
  • Макеты и блоки
  • Конфигурации участка
  • Настройки макета
  • Формат бумаги и единицы измерения
  • Отрегулируйте начало графика
  • Установите область графика
  • Установите масштаб графика
  • Установите масштаб линий
  • Установите устройство печати
  • Окна просмотра
  • Плавающие окна просмотра
  • Переключиться на макет бумажного пространства
  • Переключиться на компоновку пространства модели
  • Создание видовых экранов бумажного пространства
  • Изменить виды и содержимое видового экрана
  • Масштабирование видов относительно пространства листа
  • Типы линий массива масштабирования в пространстве листа
  • Используйте затененные видовые экраны
  • Нарисуйте свой рисунок
  • Выполнение базового построения
  • График из модельного пространства
  • Сюжет из бумажного пространства
  • Продвинутые методы рисования и организации
  • Работа с растровыми изображениями
  • Прикрепите и масштабируйте растровое изображение
  • Управление растровыми изображениями
  • Изменить пути к файлам изображений
  • Имя изображения
  • Изменение изображений и границ изображений
  • Показать и скрыть границы изображения
  • Изменить слой изображения, цвет границы и тип линии границы
  • Изменение масштаба изображения, поворота, местоположения, ширины и высоты
  • Изменить видимость изображения
  • Изменение цвета и прозрачности двухтонального изображения
  • Отрегулируйте яркость, контрастность и затухание изображения
  • Вырезать изображения
  • Изменить границу отсечения
  • Показать и скрыть границу отсечения
  • Обрезать границу растрового изображения
  • Используйте блоки и атрибуты
  • Работа с блоками
  • Определить блоки
  • Вставить блоки
  • Расчленение ссылки на блок
  • Переопределить блок
  • Работа с атрибутами
  • Создание определений атрибутов и ссылок на атрибуты
  • Редактировать определения атрибутов
  • Извлечь информацию об атрибутах
  • Используйте внешние ссылки
  • Обновить внешние ссылки
  • Прикрепить внешние ссылки
  • Наложение внешних ссылок
  • Отсоединить внешние ссылки
  • Перезагрузить внешние ссылки
  • Выгрузить внешние ссылки
  • Привязать внешние ссылки
  • Вырезать блоки и внешние ссылки
  • Загрузка по требованию и производительность внешних ссылок
  • Назначение и получение расширенных данных
  • Разработка приложений с помощью VBA
  • Дополнительная терминология VBA
  • Формы в VBA
  • Дизайн и режим работы
  • Добавить элементы управления в форму
  • Изменение размера и размещения элемента управления
  • Используйте элементы управления форматированием
  • Изменение свойств элемента управления
  • Добавить код в элемент управления
  • Отображение и скрытие форм
  • Загрузка и выгрузка форм
  • Модальные формы
  • Обработка ошибок
  • Определение типов ошибок приложения
  • Перехватывать ошибки времени выполнения
  • Реагировать на обнаруженные ошибки
  • Реакция на ошибки пользовательского ввода AutoCAD
  • Шифрование модулей кода VBA
  • Запуск макроса VBA из панели инструментов или меню
  • Автоматически загружать проект VBA
  • Автоматически запускать макрос VBA
  • Автоматически открывать VBA IDE при каждой загрузке проекта
  • Работайте в состоянии нулевого документа
  • Распространите свое приложение
  • Распространение приложений Visual Basic 6
  • 64-битная миграция
  • Создание объектов AutoCAD в VBA
  • Обработка идентификатора объекта
  • Приложение 32-битных методов
  • Взаимодействие с другими приложениями и Windows API
  • Взаимодействие с приложениями Visual LISP
  • Взаимодействие с другими приложениями Windows
  • Ссылка на библиотеку объектов ActiveX других приложений
  • Создайте экземпляр другого приложения
  • Программа с объектами из других приложений
  • Выйти из другого приложения
  • Доступ к Windows API из VBA
  • Учебное пособие по ActiveX/VBA: проектирование садовой дорожки
  • Проверьте свою среду
  • Определите цель
  • Напишите первую функцию
  • Получить ввод
  • Объявить переменные
  • Войдите в подпрограмму gpuser
  • Нарисуйте контур пути
  • Нарисуйте плитки
  • Свяжите все вместе
  • Шаг через код
  • Выполнить макрос
  • Добавить интерфейс диалогового окна
  • Создайте диалоговое окно
  • Используйте окно проекта для навигации по вашему проекту
  • Обновите существующий код
  • Добавьте код в диалоговое окно
  • Сравнение Visual LISP и ActiveX/VBA
  • Сравнение Visual LISP и ActiveX/VBA

Сохранить как старую версию AutoCAD

Autodesk регулярно обновляет формат файла DWG, и с выпуском AutoCAD 2018 Autodesk снова выпустила новую версию.
Когда это происходит, старые версии AutoCAD не могут открывать новые файлы DWG. Итак, как вы делитесь чертежами, если старые версии AutoCAD несовместимы с новыми форматами DWG?

Назад Сохранение

AutoCAD имеет возможность обратного сохранения в любую предыдущую версию DWG. По умолчанию AutoCAD сохраняет в последней версии DWG, которую он поддерживает, но у вас есть возможность переопределить это при сохранении.
Тем не менее, есть несколько вещей, о которых следует знать: новые форматы DWG поддерживают новейшие функции вашей версии AutoCAD.При обратном сохранении вы можете потерять информацию, если в вашем чертеже есть что-то, чего не было в предыдущих версиях.

Чтобы сохранить предыдущую версию DWG, выполните следующие действия:

  1. Откройте свой чертеж
  2. В командной строке введите «СОХРАНИТЬ КАК» и нажмите Enter
  3. Откроется окно «Сохранить как». Здесь щелкните раскрывающееся меню «Тип файлов» в нижней части окна
  4. Здесь вы можете выбрать тип файла для сохранения вашего чертежа, включая предыдущие версии DWG
  5. После того, как вы выбрали версию DWG, в который вы хотите вернуться, нажмите «Сохранить»

После сохранения файл DWG можно открыть в любом AutoCAD более новой версии, чем эта. Например, если вы сохраните файл в формате DWG 2010 года, его сможет открыть AutoCAD 2010 и все более новые версии.

Как настроить AutoCAD на сохранение в предыдущем формате DWG?

Возможно, вам захочется всегда сохранять обратно в предыдущий формат DWG, так как же указать AutoCAD всегда делать это, чтобы вам не приходилось постоянно помнить о сохранении?

В AutoCAD есть опция, в которой мы можем установить только это:

  1. В командной строке введите «ОПЦИИ» и нажмите Enter.
  2. В окне «Параметры» перейдите на вкладку «Открыть и сохранить». справа)
  3. Нажмите на это раскрывающееся меню, чтобы установить формат файла по умолчанию для сохранения
  4. После выбора нажмите кнопку OK, чтобы применить изменения и закрыть окно параметров.

Теперь мы сообщили AutoCAD, какой формат файла по умолчанию мы хотим сохранить. Мы по-прежнему можем переопределить это, когда делаем «Сохранить как» и сохраняем другую версию.

Заключение
Это чрезвычайно полезно знать, если вы отправляете файлы DWG кому-то, кто использует другую версию AutoCAD. Если ваша команда работает над разными версиями, возможность изменить формат файла по умолчанию значительно облегчит вам жизнь.

Для получения дополнительной информации об этом сообщении в блоге или если у вас есть другие вопросы/требования, заполните форму ниже:

Ссылки по теме

Программное обеспечение AutoCAD – покупка онлайн | Человек и машина

Учебные курсы по AutoCAD — авторизовано Autodesk | Человек и машина

Почему вы должны очищать свои чертежи AutoCAD (и как)

Кто не любит красивый, чистый и аккуратный чертеж САПР? Вам не нужно зацикливаться на каждом отдельном аспекте своих проектов, но очистка ваших чертежей AutoCAD делает полезным для нескольких целей.Вот несколько полезных советов и приемов о том, как на самом деле очистить ваши рисунки.

Гостевой пост Эрика Гувера, от имени SEER Interactive:

Зачем вообще подчищать свои рисунки? Во-первых, избавление от лишних объектов может помочь освободить и ускорить программу и процесс рисования. Не говоря уже о том, что он также учитывает интересы других пользователей, такие как отправка или получение файлов для работы.Большой размер файла может стать препятствием для отправки чертежа по электронной почте и затруднить импорт чертежа в другие приложения.

Держите свои рисунки аккуратными и эффективными

Начните с включения хороших привычек в свои методы компьютерного проектирования, таких как использование стандартных слоев, типов линий и стилей текста. Автоматизация стандартов рисования и использование вставки объектов вместо копирования одного задания в другое также поможет сохранить порядок в ваших чертежах.

Проверка на наличие ошибок чертежа

Использование команды «Аудит» полезно, поскольку она проверяет наличие ошибок в открытых и активных чертежах. Чтобы запустить команду, просто щелкните Меню приложения, затем Утилиты рисования и, наконец, Аудит. Оттуда просто расслабьтесь и наблюдайте, как он устраняет ошибки, о которых вы даже не подозревали, что они были в вашем рисунке!

Устройство PURGE и другие встроенные очистители

Если вы действительно хотите серьезно заняться очисткой своих чертежей AutoCAD, используйте встроенные инструменты программы, такие как «Аудит» (описано выше), «ОЧИСТИТЬ», «QSelect» и «WBlock», которые отлично подходят для начала.

  • ОЧИСТКА . В соответствии со своим названием, ОЧИСТКА удаляет любые неиспользуемые/именованные объекты или неиспользуемые зарегистрированные приложения (regapps), включая такие вещи, как определения блоков и слои, из вашего чертежа.Чтобы запустить команду, просто введите «purge» в командную строку, а затем введите параметр команды «r», чтобы удалить regapps.
  • QSelect — позволяет находить лишние объекты на чертежах, если у вас есть представление о том, что вы ищете. Если в вашем списке больше необходимого количества, например, выравниваний, вы можете легко найти их и удалить все лишнее.
  • WBlock — позволяет сохранять выбранные объекты из текущего чертежа или преобразовывать существующий блок в другой указанный внешний файл/назначение чертежа.

Команда «Присоединиться»

Команда «Объединить» — хороший инструмент, поскольку она позволяет преобразовать несколько прикрепленных и/или граничных объектов в один. Вы можете заполнить промежутки между линиями, дугами, разомкнутыми сплайнами и т. д., чтобы сформировать единый новый объект для замены существующих отдельных объектов. А уменьшив количество объектов, вы создадите меньший размер чертежа. Помните, чем меньше ваш рисунок, тем быстрее он пойдет!

Карта 3D Очистка

Эта удобная утилита очистки позволяет удалять повторяющиеся объекты, обрезать полилинии и выполнять ряд других аккуратных и упорядоченных действий. Когда вы введете «mapclean» в командной строке, откроется окно очистки чертежа, предлагающее несколько действий по очистке, таких как «Стереть короткие и/или висячие объекты», «Упростить объекты», «Разорвать пересекающиеся объекты» и многое другое.

Прочие разные инструменты

Хотя все инструменты, упомянутые в этой статье, могут быть очень полезны для обслуживания и очистки чертежей AutoCAD, это ни в коем случае не полный список. Некоторые из этих инструментов, среди прочего, можно использовать по отдельности или в сочетании с другими, чтобы ускорить процесс очистки ваших рисунков.Также важно, чтобы вы сначала протестировали эти новые методы очистки, скорее всего, на непроизводственном чертеже или копии существующего, чтобы вы могли понять их суть, прежде чем применять их в реальном проекте.

Вы можете обсудить эту тему и все, что связано с AutoCAD, на наших новых форумах GrabCAD Groups.


Проблемы с управлением файлами САПР?

Неуправляемые данные САПР могут привести к потере времени и дорогостоящим ошибкам, но традиционные решения PDM и PLM слишком дороги для многих компаний.

Оставить комментарий

Ваш адрес email не будет опубликован.
