Чертежи разрезов зданий — ISaloni — студия интерьера, салон обоев

Чертежи разрезов зданий

При проектировании различных зданий и сооружений, на начальной его стадии, разработчики составляют контурные или архитектурные их разрезы, необходимые для того, чтобы указать, как именно расположены друг относительно друга различные элементы их интерьеров, а также для того, чтобы выявить внутренний вид помещений. Согласно установленным правилам, на них не изображаются конструкции стропил, перекрытий, фундаментов, а также некоторых других элементов. При этом, однако, должны быть обязательно проставлены нужные для проработки фасада высотные отметки и необходимые размеры.



Архитектурный разрез здания



Наряду с развертками потолков и стен архитектурные разрезы применяются также для того, чтобы осуществлять проектирование интерьеров зданий (к примеру, спортивных и торговых помещений, фойе, зрительных залов), а также внутренних отделочных работ в них.

Кроме того, архитектурные разрезы нужны и тогда, когда составляются проекты реконструкции зданий, являющихся архитектурными памятниками, при выполнении в них различных восстановительных и отделочных работ.

Следует заметить, что при строительстве архитектурные разрезы не находят применения, поскольку на них не отображены многие важнейшие конструктивные элементы зданий и сооружений.





Конструктивный разрез здания

Конструктивные разрезы зданий и сооружений составляются на этапе разработки рабочих чертежей. На этих документах изображаются такие конструктивные элементы строений, как перекрытия, стропила, фундаменты, а также места их сопряжений. В строительных чертежах направление взгляда для разрезов выбирают, как правило, по плану – снизу вверх и справа налево. На приведенном ниже рисунке с помощью кружочков помечены конструктивные узлы здания, а также указаны их порядковые номера. Что же касается самих чертежей узлов, то они приводятся на других листах комплекта чертежей

АС.

Конструктивный разрез здания



Координационные оси при выполнении разрезов зданий и сооружений выносятся вниз, соответствующие марки проставляются в кружках. После этого проводится размерная линия, и на ней указывается расстояние, на которое смежные оси отстоят друг от друга. На выносных линиях проставляются размеры дверных и оконных проемов, а также положение по высоте этих важных конструктивных элементов зданий и сооружений. Кроме того, должны быть обязательно проставлены отметки верха кровли и уровня земли. Высоты этажей наносятся внутри разрезов, там же делаются высотные отметки площадок лестницы и уровней полов.

Нулевой цикл и надземная часть здания

В подавляющем большинстве случаев при разработке типовых проектов зданий все их архитектурно-строительные чертежи разделяются на две группы. Первая из них относится к нулевому циклу и включает в себя те из них, которые необходимы для сооружения технического подвала, фундаментов и других подземных частей сооружений.

Вторая группа архитектурно-строительных чертежей объединяет те, которые требуются для сооружения надземной части строений. Следует отметить, что такое разделение чертежей на группы вполне логично и оправдано, поскольку тогда, когда производится привязка типового проекта к условиям конкретной строительной площадки, в них требуется делать некоторые изменения.

Чаще всего они касаются тех чертежей, на основании которых строится подземная часть здания. Именно по этой причине в чертежи технических подвалов зданий вносятся нижние части лестниц.

На приведенном в качестве примера разрезе 3 – 3 технического подвала отметки плит перекрытия и технических площадок нанесены по лестнице и там же указаны все требуемые размеры. В этом же подвале прямоугольниками, зачерченными по верхнему и левому краям, показано два отверстия в стене.

Разрез технического подвала по лестнице



Для того чтобы при строительстве были правильно смонтировали площадки и лестничные марши выполняется разрез производимый по лестнице ( в данном случае 2 – 2 ) и детальные изображения выполняемые в более крупном масштабе ( 2 и 3 ). По ближним маршам лестничной клетки проведена секущая плоскость разреза, на которой нанесены марки различных элементов лестницы (металлической чердачной стремянки, маршей, лестничных площадок и т. п.), а также отметки маршей лестничной клетки.

Разрез жилого дома по лестнице





Чертеж узлов лестницы



Разрезы производственных и жилых полносборных зданий индустриального изготовления вычерчиваются схематично. На таких разрезах наносятся ссылки на чертежи конструктивных узлов и выноскаи в виде «этажерок» с перечнем слоев конструкций. На приведенных в качестве примера рисунках, что расположены ниже, изображены продольный и поперечный разрезы ( 1 – 1 и 2 – 2 ).

Поперечный разрез производственного здания



При выполнении разрезов на них указываются высоты дверных и оконных проемов, расстояния между координационными осями, наносятся отметки уровня земли (

Ур. з. ), покрытия пола ( Ур. ч. п. ), головок подкрановых рельсов ( Ур. г. р. ) верха колонн. С помощью кружков приводятся ссылки на листы комплекта, обозначаются узлы.

Продольный разрез производственного здания







Как сделать разрез здания

При составлении чертежей жилых, административных и производственных зданий необходимо строить разрезы. Для их выполнения, согласно действующим стандартам, нормам и правилам, при построении используют тонкие линии. Порядок вычерчивания

разрезов следующий:



Координационные оси и линии уровней









• Сначала для всех основных несущих стен (а если таковые имеются, то и для колонн) проводят вертикальные координационные оси.

• Затем проводят горизонтальные линии уровней, которые располагаются перпендикулярно координационным осям. Таковыми являются линии тротуара (поверхности земли), условного верха карниза и чердачного перекрытия, а также полов всех этажей.



Нанесение контуров наружных и внутренних стен









• После этого при помощи тонких линий производят нанесение контуров входящих в разрез внутренних, наружных стен, перегородок.

Кроме того, указывают высоты чердачного и междуэтажных перекрытий, а также конька крыши. Помимо этого вычерчивают скат крыши, выносы цоколя и карниза от стены.





Оконные и дверные проемы









• Далее во внутренних и наружных стенах и перегородках намечают оконные и дверные проемы, находящиеся за секущей плоскостью, видимые дверные проемы и прочие элементы зданий.

• Следующий этап – это проведение выносных и размерных линий, знаков, с помощью которых производится простановка высотных отметок, а также кружков, которыми маркируются координационные оси.



Простановка высотных отметок и размеров











• На заключительном этапе построения и вычерчивания разрезов зданий производят окончательное обведение сечений, проставляют все размеры и высотные отметки, наносят необходимые поясняющие надписи, наименования, а также удаляют лишние линии.



Для заполнения участков сечений используют графические обозначения материала и изображения элементов конструкций.





Построение разреза по лестнице

На рисунке, расположенном ниже, приведено построение разреза по лестничной клетке, которая имеет следующие параметры:

  • Общая длина – 5610 миллиметров
  • Общая ширина – 2200 миллиметров
  • Ширина марша – 1000 миллиметров
  • Зазор между маршами – 200 миллиметров
  • Высота этажей – 3000 миллиметров

Высота ступени составляет 150 миллиметров, количество ступеней в каждом марше равняется десяти ( 1500 : 150 ).

В конструкции лестниц, подступенком именуется та вертикальная плоскость, которую имеет ступень, а проступью – плоскость горизонтальная. В каждом из маршей лестницы проступь последней ступени включается в уровень площадки и полностью совпадает с ним.

По этой причине количество проступей в плане каждого из маршей не десять, а девять.

Построение разреза по лестнице

К непосредственному построению разреза приступают тогда, когда произведены все предварительные расчеты. При этом сначала проводятся координационные оси, затем вычерчиваются стены, а с помощью горизонтальных линий отмечаются уровни поэтажных и промежуточных лестничных площадок.

После этого от внутренней стены на какой-либо горизонтальной линии разреза откладывают размер ширины площадки (

1410 миллиметров), намечают через каждые 300 миллиметров точки и на разрезе через них проводят тонкие вертикальные линии для того, чтобы разбить ступени. Далее в сторону площадки первого этажа откладывают 300 миллиметров (столько составляет ширина ступени), после чего эту точку соединяют с крайней точкой уровня расположенной выше промежуточной площадки наклонной прямой линией.

Полученная таким образом прямая пересекается с имеющимися вертикальными линиями в нескольких точках. Через них проводят проступи (горизонтальные линии) и подступенки (вертикальные линии). Разбивка других маршей и ступеней на разрезе производится аналогичным образом.

После того, как эта работа окончена, на разрезе вычерчивают марши и лестничные площадки, контуры сечений ступеней, площадок, стен, которые располагаются в плоскости разреза, обводят основными линиями. Необходимо также отметить, что по лестнице плоскость разреза всегда проводится по тем маршам, которые находятся к наблюдателю ближе всех остальных.







Черчение разреза дома — инструкция проектирования

Разрез дома – это чертеж, на котором показываются внутренние составляющие строения. Он должен помогать зрительно представить расположение перегородок, окон и дверей, высотные отметки всех элементов и другое.

Основные принципы вычерчивания разреза дома

Чтобы создать разрез необходимо расположить плоскость сечения таким образом, чтобы она проходила через входную дверь в окно, расположенное в противоположной наружной стене. Таким образом, разрез дома имеет много схожих черт с планом дома, так как разрез тоже образуется плоскостью сечения, с той разницей, что здесь она вертикальная.

Важными этапами становится указание отметок пола и потолка каждого потолка. В жилых домах высота этажа составляет 2,8-3 метра. В общественных зданиях высота этажа может быть немного больше – 3-3,3 метра. Перила лестниц должны быть 9 см. Расстояние от подоконника до пола – 60-80 см. Расстояния от потолка до окна 20-30 см.

Как чертить разрез дома

Чтобы чертить разрез дома не имеет в себе особых сложностей. В подготовленном для нового чертежа месте необходимо изобразить координационные оси. Эти чертежи составляются при проектировании домов и наглядно отображают планировку дома и его несущие элементы. Чтобы помочь себе с переносом размеров с плана, можно воспользоваться линией в 45 градусов, расположив ее справа, от готового плана дома. Дополнительные элементы на разрез можно снести с готового чертежа фасада дома. После нанесения координационных осей, необходимо вычертить стены. В AutoCAD это можно сделать с помощью инструмента параллельный перенос. С учетом привязки копируются линии стен справа и слева от координационных осей.

После того, как стены готовы, необходимо обозначить уровень грунта, расположить фундаменты на указанной глубине заложения, вычертить цокольные, межэтажные и чердачные перекрытия. В этом нет особых сложностей, в программе необходимо применять все тот же инструмент параллельного копирования. Заключительным этапом в нанесении основных линий становится нанесение на разрезе дома проекций линий крыши. Как правило, разрез дома с мансардой несколько сложнее чертить, чем разрезы зданий с плоскими кровлями.

Как чертить лестницы, создавая разрез дома? Перед этим необходимо вычертить лестничные площадки. Следует отметить, что их верхняя плоскость должна находиться на одном уровне с перекрытиями. Вычерчивание ступеней начинается с нанесения верхней линии первой ступени. После этого чертится вертикальная линия вниз (высота ступени зависит от возводимого здания). Используя автокад, я бы скопировал получившиеся линии далее вправо, таким образом, получив бы чертеж лестницы. Далее чертят перила. Если это чертеж на бумаге, то для черчения лестницы, можно нанести параллельные вертикальные линии через расстояние, равное длине ступени. Далее переходят к обозначению оконных и дверных проемов, нанесению перегородок и балконов.

Инструкция по черчению разреза дома

Вычерчиваем вертикальные и горизонтальные оси здания. Под горизонтальными осями я подразумеваю линии, которые станут верхними обрезами перекрытий.

После этого откладываем от вертикальных осей по 190 мм в обе стороны. От горизонтальных линий откладывает 300 мм вниз — таким образом образуются перекрытия.

Полученная сетка имеет много лишних элементов, поэтому производим обрезку лишних линий, таким образом, получаем разрез дома, который вот вот будет готов.

Начинаем вычерчивать лестничные площадки и лестничные марши.

Следуем указания на следующей схеме.



Копируем полученный лестничный марш на нижележащие этажи.

Переходим к вычерчиванию кровли. Необходимо отметить, что в зависимости от места разреза, разрез кровли может меняться в значительной степени.

После этого переходим к вычерчиванию фундаментных блоков и самого фундамента.

Дело остается за малым. Разрез дома необходимо отредактировать, убрав лишние линии и добавив нужные элементы. К последним относятся проемы, лестничные перила и балконы.

Архитектурно-строительные чертежи. Разрез здания — презентация онлайн

АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЕ
ЧЕРТЕЖИ
РАЗРЕЗ ЗДАНИЯ
Шушарина И.В.
Разрез – это изображение здания, мысленно рассеченного вертикальной
плоскостью.
Разрезы на строительных чертежах
служат для выявления объемного и
конструктивного
решения
здания,
взаимного
расположения
отдельных
конструкций, помещений и т. п.
Масштабы
изображения
разрезов
зданий: 1:50; 1:100; 1:200 и т. д.
Если плоскость
перпендикулярна продольным
осям, то разрез называется
поперечным, а параллельна им –
продольным.
Разрезы бывают архитектурные и конструктивные.
Архитектурный или контурный разрез здания служит для
определения композиционных сторон внутренней архитектуры.
Архитектурные
разрезы
составляют
в
начальной
стадии
проектирования, на них не показывают конструкции фундаментов,
перекрытий, крыш и т.д. Такие разрезы выполняют для проработки
фасада здания.
Конструктивные разрезы входят в рабочие чертежи проекта
здания. На этом разрезе показывают конструктивные элементы здания.
При
проектировании
простых зданий применяют
поперечные
разрезы
по
лестничной
клетке,
а
также по оконным и
дверным проемам.
Направление взгляда для
разрезов принимают, как
правило, по плану снизу
вверх (продольные разрезы)
и справа налево. Иногда при
необходимости
или
в
учебных целях направление
взгляда принимают слева
направо.

5. ПОРЯДОК ПОСТРОЕНИЯ РАЗРЕЗА

1. Тонкими линиями проводят координационные оси и горизонтальные
линии основных уровней (М 1:100).
Уровень чистого пола 1 этажа
принимается за нулевой и на чертеже
обозначается «Ур.ч.п».
Высота этажа (от пола до пола, по заданию) – 3,000 м, толщину
перекрытия с конструкцией пола условно принимаем равной – 300 мм (для
всех), высота помещения (от пола до потолка, по заданию) 3,000 — 0,300 =
2,700 м. Отметка потолка на 2 этаже –2,700+3,000=5,700 м .
2. Тонкими линиями проводят контуры стен с учетом привязки (по заданию),
показывают толщину перекрытий
3. Тонкими линиями проводят контуры перегородок, оконных и дверных проемов
(смотри план здания на предыдущем слайде)
Оконные проемы с
четвертями.
Низ оконного
проема проводят
на высоте
750-800 мм
от уровня пола,
высота оконного
проёма 1500 мм
(по заданию),
высота двери
2100 мм
4. Расчет и построение лестницы в разрезе
Лестница состоит из лестничных маршей (наклонных элементов со
ступенями, от 3 до 18) и лестничных площадок, устраиваемых на уровне
каждого этажа и между этажами, и размещается в помещении –
лестничной клетке.
Двухмаршевая лестница
Основной элемент лестницы – ступень, которая состоит из
проступи (ширина ступени) и подступенка (высота ступени)
Размеры ступеней определяются
средним шагом человека
2h + b = 600 мм
Ширина проступи – 250-300 мм (300)
Высота подступенка – 135-180 мм (150)
При расчете следует учесть, что подступенков в марше на один
больше, чем проступей, так как одна проступь совпадает с
площадкой (фризовая ступень = 220 мм)
4. Расчет и построение лестницы в разрезе
Двухмаршевая лестница:
Высота этажа – 3000 мм
Высота 1 марша:
3000 : 2 = 1500 мм
Количество ступеней в
марше:
1500 : 150 = 10 – подступенков,
9 – проступей
Заложение марша (длина
горизонтальной проекции):
300 ∙ 9 = 2700 мм
4. Расчет и построение лестницы в разрезе
Длина лестничной клетки (L):
6000 — 190 — 200 = 5610 мм
(6000 – расстояние между осями;
190, 200 – привязки стен)
Ширина площадок:
5610 — 2700 = 2910 мм на 2 площадки
межэтажная – 1310 мм (min. – 1200 мм)
этажная – 1600 мм
Ширина марша: (для построения на плане)
2800 — 100 (зазор между маршами) = 2700 : 2 =
1350 мм
Высота марша: 1500 мм
Длина марша:
300 ∙ 9 = 2700 мм.
Ширина площадок:
межэтажная – 1310 мм.
этажная – 1600 мм.
Толщина площадок 220
мм.
Лестничные
марши и площадки
ограждают
перилами,
высота перил 900 мм
На межэтажной
площадке
вычерчивают
оконный проем
Расчет и построение маленького марша в разрезе
Высота входной двери в подъезд (для всех) – 2100 мм
Высота межэтажной площадки – 1500 мм
1500 — 220 (толщина межэтажной площадки) — 100 (min.
расстояние до верха дверного проема) = 1180 мм
2100 — 1180 = 920 мм
Количество ступеней:
900 :150 = 6 подступенков, 5 проступей.
Заложение маленького марша 5 ∙ 300 = 1500
Высота двери –
2100 мм
Заложение
марша – 1500
Количество
ступеней:
6 подступенков,
5 проступей
5. Простановка размеров
На разрезе наносятся следующие размеры:
— расстояние между координационными осями;
— отметки уровней: земли, чистого пола этажей, потолков;
— отметки верха лестничных площадок;
— размеры проемов и участков стен между ними;
— толщину стен и привязку их к координационным осям здания;
— размеры лестничных площадок и маршей.
Все отметки выше нулевой должны быть указаны на чертеже со знаком «+», а
ниже – со знаком «-».
На разрезе должны быть нанесены все необходимые размеры для определения
расположения отдельных элементов здания, но не рекомендуется дублировать
размеры, имеющиеся на фасаде.
Знак высотной отметки

21. 6. Обводка разреза

Контуры стен, перекрытий, крыши, фундамента и лестничных
маршей, попавших в разрез обводятся линией толщиной – 0,5 — 0,7 мм.
Контуры перегородок обводятся линией – 0,3 — 0,4 мм
Заполнение проемов, конструкции, не попавшие в разрез — например,
лестничные марши; – 0,15 — 0,2 мм
Уровень земли – 0,7…0,8мм
Выносные, размерные, осевые линии проводятся толщиной – 0,150,2 мм
СПАСИБО ЗА ВНИМАНИЕ!

Не удается найти страницу | Autodesk Knowledge Network

(* {{l10n_strings. REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$item}} {{l10n_strings.PRODUCTS}} {{l10n_strings. DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select. selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Чертежи разрезов зданий — Энциклопедия по машиностроению XXL

Чертежи разрезов зданий делают для выявления конструктивных особенностей здания. Кроме горизонтальных разрезов (планов), выполняют фронтальные и профильные разрезы.  [c.452]

Для чего выполняют чертежи разрезов зданий  [c.460]

По каким частям зданий рекомендуется проводить секущую плоскость ври выполнении чертежа разреза здания  [c. 460]

Какие размеры и отметки наносят на чертежах разрезов зданий  [c.460]


На рис. 28 приведено детальное изображение узлов зенитного фонаря, показанного на рис. 27. Каждый узел фонаря имеет свой номер (цифра, обведенная тонким кружком), соответствующий нумерации, принятой на чертеже разрезов здания (рис. 27). При ознакомлении с чертежом следует обратить внимание на принятый для изображения детали масштаб (М1 10), который отличается от масштаба, принятого для основных проекций здания (1 200).  [c.35]

На чертежах разрезов зданий пол на грунте изображают одной сплошной основной линией, а пол по перекрытию или кровлю — одной сплошной тонкой линией, независимо от числа слоев в конструкции пола или кровли.  [c.302]

На чертежах разрезов зданий и сооружений, выполненных в масштабе 1 50 и мельче, условное обозначение  [c.336]

Х.8. Чертежи разрезов зданий  [c. 301]

На чертежах разрезов зданий, выполненных в масштабе 1 50 и мельче, каменную кладку в сечении заштриховывают тонкими линиями, наклоненными под углом 45°, или обводят по контуру сплошной основной линией.  [c.159]

Чертежи разрезов зданий и сооружений изготовляют в соответствии с ГОСТ 21.501—80 и приведенными ниже рекомендациями.  [c.181]

На черт. 18.1.5…18.1.7 даны примеры графического оформления рабочих чертежей разрезов зданий.  [c.185]

ЧЕРТЕЖИ ВЕРТИКАЛЬНЫХ РАЗРЕЗОВ ЗДАНИЙ  [c.281]

Разрезам здания (сооружения), разрезам и видам его отдельных участков присваивают общую последовательную нумерацию в пределах каждого основного комплекта рабочих чертежей или его части.  [c.389]

Чертежи планов, фасадов и разрезов зданий называются основными, по ним осуществляется строительство зданий.  [c.390]

На рис. 17.8—17.10 приведен для чтения чертеж производственного здания. Он состоит из плана, поперечного разреза и четырех фасадов.  [c.426]

Разрезам здания или сооружения присваивают общую последовательную нумерацию арабскими цифрами в пределах каждого основного комплекта рабочих чертежей. Допускается разрезы обозначать прописными буквами русского алфавита.  [c.383]

Контуры разрезов и сечений на чертежах планов зданий выполняют сплошной основной линией (толщиной 0,6… 1,5 мм). Все остальные линии чертежа, не попадающие в плоскость сечения, выполняют сплошными тонкими линиями (s/3…s/2) так же, как размерные и осевые линии. Законченный чертеж плана этажа проверяют и удаляют лишние линии.  [c.391]

Согласно ГОСТ 21.601—79 и 21.602—79 в основной комплект рабочих чертежей санитарно-технических устройств включают общие данные систем планы и аксонометрические схемы систем планы, разрезы и схемы установок. Чертежи санитарно-технических устройств разрабатывают на основе архитектурно-строительных чертежей планов, разрезов зданий. Разветвленные сети систем водопровода, отопления и газоснабжения изображают в аксонометрических схемах с использованием фронтальной изометрии. На отдельных участках трубопроводов указывают диаметр, длину участка, величину и направление уклона.  [c.406]


Какие разрезы применяют на чертежах изображений зданий  [c.334]

Разрезы зданий осуществляются горизонтальными и вертикальными секущими плоскостями, проходящими через дверные и оконные проемы. Разрезы выполняют в масштабах 1 100, 1 200, используя линии чертежа по ГОСТ 2.303—68.  [c.333]

Помимо производственных отделений и вспомогательных служб на компоновочном плане цеха должны быть указаны подвалы, траншеи и приямки с простановкой их размеров. На чертеже компоновочного плана следует также указывать магистральные проезды, ввод железной дороги, места энергетических вводов, ворота, двери, проемы, магистральные коммуникации и трансформаторные подстанции. В разрезах здания должны быть указаны антресоли, подземные сооружения и сооружения, размещаемые на нулевой отметке цеха, а также подвесные транспортные средства.[c. 177]

Чертеж плана этажа представляет собой горизонтальный разрез здания плоскостью, проходящей на уровне половины высоты оконных проемов (в других случаях план снабжается надписью, например, план на отметке 0,000). По плану этажа судят о размерах и форме здания, о размерах, форме и взаимном расположении отдельных помещений, о расположении оконных и дверных  [c.450]

При этом планы и разрезы здания на санитарно-технических чертежах вычерчивают сплошными тонкими линиями без маркировки строительных элементов, без размеров строительных конструкций и без излишней их детализации. Сети трубопроводов на планах, разрезах и схемах наносят сплошными основными линиями.  [c.309]

Разрезы зданий. В строительных чертежах при вычерчивании плана дают проекцию горизонтального ра3 реза здания. В многоэтажных зданиях горизонтальный разрез делают по каждому этажу. При одинаковом расположении помеш,ений по этажам ограничиваются только одним разрезом. Горизонтальную секущую плоскость мысленно проводят на середине высоты оконных (и дверных) проемов.  [c.31]

Чертежи деталей часто выполняются иа том же листе, на котором выполнен разрез здания. Для чертежей деталей применяются масштабы 1 20, 1 10,  [c.143]

Уже в тот период строительные чертежи выполнялись в прямоугольных проекциях и перспективе, включали фасады, планы и разрезы зданий и сооружений, а также отдельные их детали.  [c.4]

Чертежи планов, фасадов, разрезов зданий, их элементов и деталей комплектуют в отдельную часть проекта под маркой АР — архитектурные решения или АС — архитектурно-строительные. Назначение этих чертежей — показать объемно-планировочное и конструктивное решения проектируемых зданий, а также их внутренний и наружный вид.  [c.269]

Какой маркой обозначаются чертежи планов, фасадов и разрезов зданий  [c.305]

Планы, фасады и разрезы здания называют общими архитектурно-строительными чертежами, так как эти чертежи дают полное представление о здании о планировке и размерах помещений, количестве этажей, архитектуре здания, конструкциях и материалах основных его элементов. На основе общих архитектурно-строительных чертежей здания составляют чертежи и на производство специальных строительных работ по водоснабжению и канализации, отоплению и вентиляции, газоснабжению, электроснабжению и др.  [c.94]

Фасады и планы зданий, выполняемые в масштабах 1 100, 1 200, 1 400, не содержат указаний на конструкцию отдельных узлов. Поэтому на строительных чертежах разрезы здания обычно выполняются в более крупном масштабе (1 50, 1 100). Планы зданий и сооружений располагают, к к правило, дтинной стороной  [c.385]

Чертежи разрезов зданий. На размерах в рабочих чертежах зданий показывают конструктивные элементы (фундаменты, стропила, перекрытия и т. д.) и их сопряжения (рис. 18.15). Координационные оси А, Б, В вынесены вниз, их марки проставлены в круокках. Положение констружтивных элементов здания по высоте определено с помощью высотных отметок, которые проставлены на выносных линиях уровней соответствующих элементов слева и справа от изображения. Внутри разреза нанесены высоты этажей, дверных и оконных проемов, а также высотные отметки уровней полов и площадок лестницы.  [c.391]


По каким частям здания рекомендуется проводить секущую плоскость при выпо.пнении чертежа разреза здания  [c.307]

Масштабы чертежей разрезов зданий и сооружений принимают по табл. 12.6.1. Ко -поновку чертежа выполняют в соответствии с 2.8. Разрезы вычерчивают в соответствии с 7.1. Для построения вертикальной модульной координационной сетки (чер1.  [c.183]

На чертежах разрезов зданий и сооружений наносят все размеры и отметки. необходимые для тзпределения положения любого конструктивного лемента (см. черт. 18.1.4, е).  [c.184]

Выбирая положение секущей плоскости, стремятся получить наиболее содержательный разрез. Например, при построении разрезов многоэтажных зданий секущую плоскость необходимо проводить так, чтобы она рассекала лестничную клетку по одному из маршей. На чертежах несложных зданий рязрез должен проходить через на-ру кную дверь фасада, дверь внутренней стены и окно заднего фасада. Чтобы показать все необходимые элементы, часто прибегают к сложным разрезам. Для изображения более сложных зданий выполняются два или несколько поперечных и продольных разрезов.  [c.386]

В состав технического проекта входят планы, фасады и разрезы здания (общие архитектурно-строительные чертежи), пояснительная записка и сметная стоимость строительства. На фиг. 259 приведен чертеж (технического проекта) каменного восьмиквартирного жилого дома.  [c.204]

Для представления о внутреннем устройстве здания его мысленно разрезают вертикальной секуш,ей плоскостью перпендикулярно фасадной стене так, чтобы эта плоскость проходила через лестничную клетку, оконные и дверные проемы. В строительных чертежах поперечные разрезы зданий принято выполнять в более крупных масштабах, чем чертежи фасадов, планов.  [c. 31]

В состав проектного задания входят чертежи планов, фасадов, разрезов зданий, генеральные планы и т. п. без детальной проработки конструкций и деталей. Сюда включаются также сметно-финансовый расчет, определяющий примерную стоимость сооружения приводятся и другие техни-ко-экономические показатели. Проектное задание представляется в утверждающую инстанцию с целью одобрения для дальнейшей разработки.  [c.255]


Открытый урок. Чертеж плана, фасада и разреза здания.

Предмет: __Черчение_____________________ Дата проведения: 21.04.2017 Учитель:__Кашапова О.В.__________ Класс:______9___________

Тема урока: Чертеж плана, фасада и разреза здания.

Тип урока: Новая тема.

Вид урока: Комбинированный.

ТДЦ урока:

обучить:   дать учащимся общие сведения о строительных чертежах, таких как фасад, план, разрез здания. Познакомить с правилами составления и чтения чертежей.

развить: развить логическое и творческое мышление в чертежах.

воспитать: данная тема способствует воспитанию любознательности, усидчивости, сообразительности, внимательности и развитию интереса к черчению, формирование  аккуратности в построении чертежей.

Конечный результат: Ученики знают как чертить фасад здания, план, разрез здания.

Оборудование: учебник, линейка, ластик, карандаш, циркуль, папка для черчения формата А4, макет дома, цветне мелки.

Литература: Литература: Черчение учебник для 9 класса В.Г Чукалин, М.М. Ахметжанов. Алматы «Атамура» 2013.

Методы обучения:

1.Методы организации научно-познавательной деятельности:

    1. Словесные: рассказ, лекция, беседа и т.д.____________________________________________

    2. Наглядные: демонстрация, иллюстрация.

    3. Практические упражнения: лабораторные опыты, трудовые действия.

    4. Проблемно-поисковые.

    5. Репродуктивные.

    6. Методы самостоятельной учебной работы школьников.

2.Методы стимулирования учебно-познавательной деятельности:

    1. Методы познавательной игры.

    2. Учебных дискуссий.

      1. Создания ситуаций успеха в учёбе.

      2. Предъявление учебных требований.

3.Методы поощрения ____________________________________________________

    1. Методы контроля за эффективностью учебно-познавательной деятельности:

      1. Методы устного, письменного, лабораторного контроля.

      2. Индивидуального, фронтального, тематического контроля. Поурочного контроля.

Формы организации познавательной деятельности учащихся: фронтальная, групповая, ролевая игра, индивидуальная, парная.

Дидактический материал: раздаточный материал, видеотека, игротека, таблицы, тесты, карточки ____________________________________________________________________________________

  1. Организационный момент.

  2. Актуальность темы

  3. Изучение нового материала. Повторение старого материала.

  4. Физ. минутка

  5. Практическая часть

  6. Рефлексия

  7. Домашнее задание

Этап урока

Содержание учебного материала

Примечание

  1. Организационный момент.

Приветствие. Проверка присутствующих. Подготовка урока. Проверка домашнего задания. Сообщение темы урока.

3 мин.

  1. Актуальность темы

  1. Изучение нового материала. Повторение старого материала.

  1. Физ. Минутка

  1. Практическая часть

  1. Рефлексия

  1. Домашнее задание

Для того, чтобы построить любое здание, даже древние люди пользовались чертежами. Они были несовершенны и скорее напоминали рисунки, чем чертежи. С развитием индустрии строительные чертежи преобразовались. Заводы, спортивные комплексы; магазины, остановки, машины — все сооружения, которые окружают нас невозможно создать без строительных чертежей. Строят здания и сооружения, пользуясь строительными чертежами. Первым этапом всякого строительства является составление проектного здания. Затем разрабатывают рабочие чертежи, т.е.  рабочий чертеж обычно содержит основные и вспомогательные размеры необходимые для изготовления или установки.

1.Рабочий чертеж дома:

2. Рабочий чертеж освещения, электропроводки, выключателя и розеток:

Строительные  чертежи,  как  и  машиностроительные выполняют методом прямоугольного проектирования на основные плоскости проекций, но в отличие от последних изображениям присваивают другие названия: соответствующие виды здания, называют фасадами, горизонтальные разрезы здания—планами, вертикальные разрезы—поперечными и продольными разрезами, а горизонтальную проекцию или вид сверху на участок, на котором располагается проектируемое здание или комплекс зданий и сооружений, называют генеральным планом.

Основные изображения на строительных чертежах называются фасад, план, разрез.

1. Фасад — изображение внешних сторон здания. На них показывают расположение окон дверей, а также архитектурные детали здания. Фасадами называют виды: вид спереди (главный фасад), вид сзади (дворовый фасад) и вид сбоку (слева и справа — торцевые фасады).

Фасады выполняются в масштабе 1 : 200; 1 : 400; 1 : 500. Зависит от площади здания.

2. Планом здания называют разрез здания горизонтальной плоскостью на уровне немного выше подоконников (линия горизонта).

Планы выполняют для каждого этажа, кровли, фундамента. Если план расположен на одном листе с фасадом, то сохраняют проекционную связь между ними. Что можно определить по плану?

Обычно план здания начинают вычерчивать с проведения осей стен и колонн. Оси стен, начерченных на плане вертикально, отмечают (в кружочке) цифрами. Оси стен, расположенные горизонтально, отмечают заглавными буквами русского алфавита.

По плану можно определить форму и размеры здания, расположение помещений, оконных и дверных проемов. На планах показывают санитарно-техническое оборудование, системы отопления и вентиляции.

Ширину и длину здания, расстояние между осями стен, размеры проемов и простенков также наносят на плане в миллиметрах (иногда в сантиметрах). Кроме того, указывают площадь (кв.м.) помещений цифрой, подчеркнутой линией. Размерные линии ограничиваются не стрелками, а штрихами (под углом 45°).

3.Разрез здания — мысленное рассечение предмета одной или несколькими плоскостями. На разрезе показываются также и те детали и их части, которые расположены за секущей плоскостью.

Разрез (архитектурный, фронтальная проекция здания или архитектурной детали, условно рассеченных плоскостью или системой плоскостей) служит для условного изображения на чертеже конфигурации архитектурных деталей, объёмов или внутренних пространств и характеризует форму и конфигурацию сооружения. За высоту здания принимают размер от уровня земли до конька здания.

Фото фасада, плана, разреза здания и здания в аксонометрической проекции.

Работа по готовому макету дома, на доске. Учитель на доске показывает как делать разрез здания в чертеже и в перспективе.

Условные обозначения на плане:

1.Сантехнические обозначения на плане

2.Осветительные обозначения на плане

3.Мебельное обозначение на плане

4.Общее условное обозначение на плане.

5.Условные обозначения ландшафта на плане.

Физ. Минутка. Для шеи, спины и глаз.

Работа над чертежами:

1.Индивидуальная работа – три человека с каждого ряда (самые сильные ученики) делают генеральный план трехэтажного здания.

2.Групповая работа: 1-ая группа – делает план 1 этажа, 2-ая группа – план третьего этажа, 3-яя группа – план 3 этажа.

3.Фронтальная работа – во фронтальной и угловой перспективе сделать чертежи холла 1-го,2-го и 3-го этажей.

1. Вам урок понравился?

2. Вопросы есть по новой теме?

Учитель раздает шарики всем ученикам, кому тема понятно тот дует шарик и завязывает, кому тема не понятна, надувает шарик и лопает.

Дочертить чертежи. К следующему занятию принести с собой ДСП 1*1, потолочную плитку, мастер клей, резак каждому ученику, линейку. Будем делать макет 3-х этажного здания.

5 мин.

10 мин.

1 мин.

24 мин.

1 мин.

1 мин.

Чертеж разреза — Проектирование зданий

«Чертеж в разрезе», «разрез» или «чертеж в разрезе» показывает вид конструкции, как если бы она была разрезана пополам или разрезана по другой воображаемой плоскости.

Для зданий это может быть полезно, так как дает вид через пространства и окружающие конструкции (обычно в вертикальной плоскости), который может выявить взаимосвязи между различными частями зданий, которые могут быть не видны на чертежах плана. Чертежи плана на самом деле являются разновидностью разреза, но они прорезают здание в горизонтальной, а не вертикальной плоскости.

Направление плоскости, через которую разрезается разрез, часто отображается на чертежах плана и фасадах линией длинных и коротких штрихов, называемой плоскостью разреза. Если есть несколько секций, линия может иметь буквы на каждом конце, указывающие имя чертежа разреза, и стрелку, показывающую направление, в котором принимает вид.

Линия разреза может проходить через здание косвенным путем, если это помогает показать наиболее важные элементы или перекрестки в здании, как показано на рисунке ниже.

В этом случае чертеж сечения будет называться «Разрез B-B».

Затенение, перекрестная штриховка или другие стили заливки и / или более толстые линии могут использоваться для обозначения прорезанных частей конструкции, таких как стены, крыши и полы.

Масштаб чертежа в разрезе будет зависеть от размера нарисованного здания и уровня детализации, который необходимо показать. Разделы могут отображать все здание или могут быть сосредоточены на конкретном компоненте, соединении или сборке.В этом случае они могут быть похожи на сборочные чертежи, но отличаться тем, что обычно не содержат деталей фактического процесса сборки.

Различные типы перекрестной штриховки могут использоваться для различения различных типов компонентов на подробных чертежах в разрезе. Существуют стандарты штриховки, которую следует использовать на некоторых распространенных материалах, например, двойные диагональные линии указывают на кирпичную кладку, волна указывает на изоляцию и так далее.

Перспективные разрезы включают трехмерную проекцию пространств за плоскостью сечения и могут использоваться для графической иллюстрации взаимосвязи между пространствами и компонентами здания, а также их глубины, что может быть очень полезно при попытке интерпретировать сложный дизайн.

Все чаще чертежи разрезов могут создаваться автоматически с помощью программного обеспечения для трехмерного моделирования, включая перспективные разрезы, где это необходимо.

[править] Статьи по теме «Проектирование зданий» Wiki
[править] Внешние ссылки
  • «Справочник по строительству» (6-е изд.), ЧАДЛИ, Р. и ГРИНО, Р., Баттерворт-Хайнеманн (2007)

Архитектура 101: Что такое чертеж сечения?

Architizer Journal поддерживается читателем.Когда вы совершаете покупку по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Узнать больше

Мы представили удивительную новую книгу архитекторов LTL Manual of Section с чертовски сложной (или невероятно простой?) Викториной. Если вы еще не проверяли свои архитектурные знания, сделайте это сейчас.

Руководство раздела предлагает исчерпывающую галерею орфографических срезов известных зданий, но оно идет дальше: на первых страницах сборника этот раздел анализируется как инструмент архитектурного представления и выкристаллизовывается определение этого элементарного типа чертежа.

В следующем отрывке архитекторы Пол Льюис, Марк Цурумаки и Дэвид Дж. Льюис возвращаются к основам и задают фундаментальный вопрос, который должен оказаться информативным как для студентов-архитекторов, так и для опытных профессионалов: что такое секция? Читайте окончательное определение.

Архитектура 101: Что такое чертеж сечения?

«Мы начинаем с кажущегося очевидным вопроса:« Что такое секция? »В отношении архитектурного чертежа термин секция обычно описывает разрез в корпусе здания перпендикулярно линии горизонта.Чертеж разреза — это тот, который показывает вертикальный разрез, обычно вдоль основной оси, объекта или здания.

На разрезе одновременно видны его внутренний и внешний профили, внутреннее пространство и материал, мембрана или стена, отделяющая интерьер от внешнего, обеспечивая вид объекта, который обычно не виден. Эта изобразительная техника принимает различные формы и графические замыслы, каждая из которых разработана для иллюстрации различных форм архитектурных знаний, от строительных секций, в которых используется сплошная заливка или поче, чтобы подчеркнуть профиль формы, до деталей конструкции, которые изображают материалы через линии и графические условные обозначения.

Пантеон, Рим, Италия; через Scribblelive

Comédie-Française, Charles de Wailly, 1770

В ортогональном разрезе интерьер также описывается через внутренние фасады основных архитектурных поверхностей, в то время как комбинация разреза с перспективой подробно описывает интерьер как пространство с использованием методов перспективной проекции.

Поскольку раздел начинается с визуализации того, что нельзя увидеть напрямую, он остается абстрагированным от доминирующего способа понимания архитектуры через фотографии и визуализации.Разделы предоставляют уникальную форму знания, которая по необходимости смещает акцент с изображения на исполнение, с поверхности на пересечение структуры и материальности, составляющее тектоническую логику архитектуры.

Предложение по скоростной автомагистрали Нижнего Манхэттена от Пола Рудольфа , 1972; любезно предоставлено Библиотекой Конгресса

Барбакан, Лондон, Англия; через mbds

В то же время раздел демонстрирует обмен между множеством аспектов воплощенного опыта и архитектурного пространства, делая явным пересечение масштаба и пропорции, зрения и обзора, прикосновения и досягаемости, которые визуализируются в вертикальном измерении (в отличие от сверху. вниз).В разрезе показаны внутренние фасады стен и поверхностей, сочетающие — для изучения и исследования — структуру и орнамент, оболочку и интерьер.

Планы и разрезы аналогичны условным обозначениям и служат важной точкой сравнения. Оба изображают отношения, не воспринимаемые человеческим глазом напрямую, между массой здания и пространством. Оба описывают разрезы — один горизонтальный, другой вертикальный. Горизонтальное деление плана в первую очередь прорезает стены, а не полы.С другой стороны, секции могут показывать прорези как в стенах, так и в полу и организовывать пространство в соответствии с размером и масштабом стоящей человеческой фигуры.

© Дебора

Слева: Природный город от WORKac, 2012; любезно предоставлено WORKac. Справа: Park Tower от LTL Architects, 2004 г .; любезно предоставлено LTL Architects

Часть секции Park Tower от LTL Architects; через LTL Architects

Обычно утверждается, что планы являются средоточием дизайнерского агентства, а разделы понимаются как средство для проявления эффектов плана через структуру и ограждение. По сравнению с типами планов, которые различаются своими пространственными последствиями, типы разрезов обычно идентифицируются по масштабу их разреза: разрезы участка, разрезы здания, разрезы стен, разделы деталей.

Секции стен и деталей передают технические проблемы с использованием графических условных обозначений линий, штриховок и тонов, а также изображают системы материалов и тектонику. Разделы сайта подчеркивают массивность построенной формы и ее взаимосвязь с окружающей средой и уменьшают роль внутреннего пространства.Но именно в строительной части возникает ряд важных вопросов, включая формальные, социальные, организационные, политические, пространственные, структурные, тепловые и технические ».

Хотите узнать больше? Чтобы заказать копию «Руководства по разделу», , нажмите здесь .

Почему архитектурные элементы важны для проектов?

У каждого архитектурного чертежа есть цель. Он может объяснять пропорции, показывать размеры или предоставлять подробную информацию о материалах. Таким образом, архитектурный рисунок рассказывает историю.И, как и в случае с любой историей, артистизм в ее рассказе является важным фактором ее эффективности. Вот почему мы прилагаем огромные усилия для создания чертежей для наших клиентов.

Понимание архитектурных «сечений»

Один особенно полезный тип рисунка — это так называемый архитектурный «разрез». Это рисунок вертикального разреза здания или участка здания. Цель раздела — графически показать основные объемы здания и основные компоненты строительных материалов.К вырезам сечения прикрепляются примечания и размерные линии.

Ключ к созданию полезного сечения — «прорезать» наиболее типичные объемы здания. Это помогает зрителям понять структуру в целом и основные отношения между пространствами.

Кроме общестроительных секций, существуют и другие виды секций, в том числе:

  • Фасады в разрезе. На этих рисунках показан не только разрез, но и элементы за пределами разреза, обычно нарисованные более тонкими линиями, чтобы помочь зрителям понять объемы на переднем плане по сравнению с другими объемами за его пределами.
  • Перспективы в разрезе. Этот тип рисунка показывает поперечное сечение, а затем перспективу пространств за его пределами. Секционные ракурсы могут быть очень выразительными или информативными.
  • Детали раздела. Эти рисунки представляют собой небольшую часть большего раздела, увеличенного в масштабе, чтобы показать более подробно, как материалы соединяются.

Некоторые из наших любимых разделов

Наша основная цель в каждом проекте — гарантировать, что готовый продукт соответствует или превосходит все требования клиента.Тем не менее, архитекторы гордятся созданием чертежей, включая разделы, которые являются особенно информативными или художественными.

Ниже приведены примеры составленных нами разделов, которые, по нашему мнению, были особенно эффективны в помощи клиенту в понимании проекта. Конкретные цели проекта обычно диктуют тип используемой секции.

ВЫСОТА РАЗДЕЛА: Историческое и новое — Esana Medical Spa

Эта секция здания Esana Medical Spa является самой простой из всех секций. В этом случае в разделе объясняется взаимосвязь между двумя частями исторического дома и амбара, а также используется высота за пределами, чтобы показать современные вставки внутренней реконструкции.

ПЕРСПЕКТИВА РАЗДЕЛА: Информация о процессе — устричная ферма Quinnipiac River

Этот рисунок устричной фермы Quinnipiac River представляет собой разрез в перспективе. Линии разрезов — четкие черные, показывающие относительный размер объемов и толщину стен.Остальная часть рисунка — это перспектива в цвете. Это помогает зрителю понять глубину здания и, в данном конкретном случае, процесс выращивания устриц в различных резервуарах в разных комнатах, а также за пределами здания. Деревья и другие постройки, помимо прочего, показывают масштаб района, в котором находится строение.

Примечания в форме маркера на чертеже предоставляют полезную информацию о процессе, человеческие фигуры объясняют использование здания, а общий создаваемый эффект представляет собой динамическое промышленное пространство.

ВЫСОТА РАЗДЕЛА: Масштаб и взаимодействие — Баптистская церковь Троицы

На этих фасадах Троицкой баптистской церкви показано наше новое соединяющее здание в контексте двух исторических построек, к которым оно примыкает. Новое здание показано черным и ярко-белым цветом, тогда как существующие здания показаны черным и серым, чтобы их можно было различить.

При проектировании здания мы установили цокольный уровень на том же уровне, что и цокольный этаж церкви.Мы выровняли первый этаж с основными этажами церкви и приходского дома, а новый второй этаж выровняли со вторым этажом приходского дома. Эти рисунки также помогают зрителям понять длину и высоту нового здания по сравнению с существующими и подчеркивают внимание к доступности и возможности подключения.

ПЕРСПЕКТИВА РАЗДЕЛА: Стратегии устойчивого развития — Грифельная младшая школа

Этот раздел Slate School — с рисунком линии Revit, скомпонованным в цветной перспективе Lumion — показывает как конструкцию сборок крыши / стены / фундамента, так и окружающую среду за ее пределами. Это позволяет зрителю понять масштаб классной комнаты и ее отношение к внутреннему двору и физическому ландшафту на заднем плане.

Здесь снова примечания используются для объяснения некоторых основных мер по обеспечению устойчивости, включенных в проектирование и строительство школы. Это помогает владельцу визуализировать эти стратегии и передает важное повествование о дизайне школы.

РАЗДЕЛ ЗДАНИЯ: Детали конверта и индексация — King’s Block

Эти секции ограждающих конструкций здания являются «рабочими лошадками» набора строительных чертежей и сыграли решающую роль при разработке модернизации энергоснабжения пассивного дома для нашего собственного офиса.Чертеж слева объясняет основные сборки и указывает, где найти более подробные чертежи, например, на ключевых пересечениях от пола до стены или от стены до крыши.

На правом чертеже более подробно объясняются различные компоненты стены и дано конкретное указание подрядчику о том, как соединяются различные материалы. Поскольку мы указываем воздухонепроницаемую оболочку здания для этого ремонта пассивного дома, особенно важно отслеживать воздушный барьер.На этих рисунках он показан красной пунктирной линией.

Чертежи, которые доставляют

Каждый архитектурный чертеж играет роль в проекте строительства или ремонта. Наша работа в Patriquin Architects — создавать изображения, которые дают заинтересованным сторонам и строителям ясную и краткую информацию, в которой они нуждаются. И если мы сможем сделать это так, чтобы это было приятно визуально, тем лучше!

Хотите увидеть больше из нашего портфолио или узнать обо всем спектре предоставляемых нами услуг? Пожалуйста, свяжитесь с нами в удобное для вас время.

Как рисовать дома в разрезе

Комплект строительных чертежей дома будет включать: несколько сечений. И местный отдел планирования, и Строительной бригаде понадобятся эти чертежи. Это руководство будет объясните, как составить эти разделы вручную.

Более сложные В (и дорогих) программах домашнего дизайна есть инструменты для создания поперечных сечений. Однако время, необходимое для того, чтобы научиться использовать программу проектирования для точка создания точных сечений может быть длиннее, чем время, необходимое, чтобы нарисовать их вручную.Также возможно сделайте понемногу и то, и другое. Вы можете использовать программу домашнего дизайна, чтобы создать свой основные планы, а затем детализировать вручную произведенные основные поперечные сечения по программе.

Завершите чертежи плана этажа перед тем, как рисовать поперечные сечения. Инструкции по созданию подробных планов этажей см. В нашем руководстве «Сделайте свой собственный чертеж». Если вы только начинаете заниматься дизайном дома, ознакомьтесь с нашим бесплатным руководством по дизайну дома.

Что такое поперечные сечения?

На чертежах в разрезе показаны виды дома в виде хотя вы прорезали дом сверху пилой и заглянул из образовавшегося отверстия. Такой взгляд поможет строитель лучше разбирается в вашей внутренней и внешней конструкции Детали.

Чем сложнее дизайн дома, тем более кросс разделы, которые вы должны предоставить. Эти рисунки используются для демонстрации таких такие вещи, как детали каркаса стен и крыши, наружные слои стен, лестницы конструкция и даже детали интерьера, такие как перепады пола и высота потолков, софиты, молдинги и шкафы. Поперечные сечения также показать детали окна, такие как размеры, точное расположение относительно к внутренним стенам и их высоте относительно потолка или пола.Поперечные сечения обычно не показывают готовую стену или пол. материалы, кроме разделов, в которых подробно описываются стены или пол слои.

Сколько требуется поперечных сечений?

Количество необходимых сечений полностью зависит от сложности дизайна, вашего отдела планирования требования и кто строит дом. Если у вас очень опытная строительная бригада, и вы планируете быть на стройплощадке часто, чтобы ответить на вопросы, вам не нужно подробно описывать элементы, которые задействовать общие детали строительства для вашего региона. Однако если вы проектируют дом, который не соответствует стандартам вашего области, например, вы планируете оформить внешние стены в уникальный способ размещения утеплителя другого типа или внешняя отделка, важно будет детально проработать крест секции для этих элементов.

Как правило, вы должны создавать поперечные сечения для следующих элементов:

  • Слои наружных стен
  • Несущие стены, столбы или балки
  • Детали каркаса лестницы
  • Высота пола и потолка и отклонения
  • Формовочные и отделочные работы (только один требуется для интерьера дома, если все двери, окна и плинтусы обрезать аналогично)
  • Мебель или изготовление по индивидуальному заказу мебель (даже если строительная бригада за это не несет ответственности работы, хорошо бы включить их, чтобы они понимали, где шкафы или мебель нужно будет прикрепить к обрамлению)
  • Любые другие подробности, которые будут помочь строителю разобраться в домашнем дизайне

Поперечные сечения создаются сразу после вашего пола планы и фасады закончены. Вам необходимо заполнить конструктивное проектирование дома, то есть определены необходимые размеры и расположение всех несущих стен, стоек и балок. Наш Модуль «Проектирование конструкций жилых домов» содержит несколько страниц, на которых объясняется проектирование конструкций и размеры балок для домов с деревянным каркасом.

Какова толщина поперечного сечения?

Толщина поперечного сечения зависит от детали, которые вы хотите выделить. Скажем, например, вы хотите показать детали П-образной лестничной конструкции.Если бы вы предоставили поперечное сечение только очень узкой линии, проведенной через лестницу, вы В итоге будет видна только одна сторона U-образного лестничного пролета. Однако, если вы выбрали секцию толщиной около четырех футов, с центром на центральной линии буквы U, вы увидите оба сегменты лестницы.

Это полностью зависит от вас, насколько толстый раздел вы хотите детализировать. Просто нарисуйте линию поперечного сечения на планах этажей со стрелкой поперечного сечения, указывающей направление, в котором будет детализировано сечение. Быть осторожно создавайте очень толстые поперечные сечения, так как количество слои стен и виды через дверные проемы и проемы сделают рисунок сбивает с толку.

Примечание о весах

Выберите масштаб чертежа подходит для размера и деталь поперечного сечения. Если в разделе показаны подробности через по всей ширине или длине дома в масштабе 1/4 дюйма: 1 ‘ должно быть адекватным. Если, однако, вы показываете детали слои наружных стен, где некоторые слои очень тонкие, вам может понадобиться использовать более крупный масштаб, чтобы разделы были более читабельны.

Этапы построения поперечного сечения

1. Выберите линию поперечного сечения

Чтобы создать поперечное сечение, сначала проведите линию на ваш план этажа, который проходит через часть дома, для которой вам нужно показать детали поперечного сечения.

На чертеже плана этажа вверху и внизу слева есть две буквы «А», окруженные круглыми значками со стрелкой. Эти значки указывают на то, что строительные чертежи будут содержать подробные поперечный разрез для этого кусочка дома. Стрелка указывает на в каком направлении «смотрит» поперечное сечение. Обратите внимание, что поперечные сечения также указаны для сечений B-B, C-C и D-D.

На приведенном ниже рисунке показано поперечное сечение A-A. Этот учебник продемонстрирует, как нарисовать это поперечное сечение.

Назначение поперечного сечения A-A — показать основную оболочку дома, несущие стойки балка крыши, приблизительная высота проема окон и потолка высоты, в том числе заниженный потолок в подъезде.Эти структурные стойки, балки и окна будут отображаться на других чертежах но с высоты птичьего полета. Эти виды в сочетании делают дом еще более привлекательным. понятно, а также дать дополнительные детали дизайна.

2. Нарисуйте конверт дома

Начните с рисования ширины внешняя оболочка вашего дома через заданное поперечное сечение линия. Используйте размеры на чертежах плана этажа, дома возвышения и другие заметки по проекту для создания точных и масштабные линии. Включите:

  • Фундамент
  • Фундаментные стены
  • Надземные наружные стены
  • Любые окна, которые в разделе прорезает
  • Внешние линии крыши
3.
Чертеж полов и потолков

Затем нарисуйте верхнюю и нижнюю линии всех полы и потолки. Вам нужно знать толщину напольного покрытия или потолочные балки и любой прикрепленный пол (обычно фанера, ориентированно-стружечная плита или ДСП). Высота от каждого этажа до потолочные балки или перекрытия наверху должны быть точно выполнены в масштабе. Включайте в этот чертеж только обрамляющие материалы, а не готовую потолочные и напольные материалы.

4. Окна, двери и рама боковых стен

Для двух боковых стенок по обе стороны от рисунок, проект в любом наружном окне или дверных коллекторах, подоконниках или стене пластины, а также внутренний размер всех вышеперечисленных элементов на первом этапе.См. Рисунок выше.

5. Внутренние стены и элементы конструкций

Следующий проект внутренних стен, включая их плиты и любые несущие стойки или балки, видимые в этом разделе. См. Рисунок в разрезе выше.

6. Облицовочные окна и двери

Затем нарисуйте грубые проемы всех фасадных дверей и окон. На разрезе выше также показано остекление окон, но не наличник.

7. Различия в высоте потолка или пола

Добавьте любые подвесные или приподнятые полы или потолки.См. Рисунок на следующем шаге ниже.

8. Маркировка

В заключение отметьте грубые проемы для всех дверей и окон. Отметьте высоту окон от пола или потолка. Также детализируйте высоту потолка, названия зон и любые другие элементы, чтобы сделать рисунок более ясным. См. Рисунок выше.

Важно, чтобы все элементы были точно нарисованы в масштабе, поскольку строители на стройплощадке часто используют масштаб архитектора, чтобы определить, где разместить грубые проемы окон или дверей, высоту потолка и т. Д.Недостаточно обозначать эти числа. Их нужно аккуратно прорисовать.

9. Добавьте основную надпись

Добавьте основную надпись в правом нижнем углу, которая указывает:

  • Название дома или проекта
  • Дата
  • Имя дизайнера
  • Просмотреть имя
  • Масштаб чертежа

Дополнительные примеры поперечного сечения

Используйте ту же технику, чтобы создать оставшиеся поперечные сечения. Для поперечных сечений, охватывающих всю ширину или длину дома, начните с оболочки здания и продвигайтесь внутрь.На рисунке ниже показано сечение D-D, показанное на плане этажа из шага 1 «Выбор линии поперечного сечения».

Для слоев стен просто начните с левой или правой стороны и продвигайтесь по горизонтали, рисуя каждый слой в точном масштабе. Вы можете использовать гораздо больший масштаб для слоев стен. Необязательно показывать всю высоту любой стены. Достаточно одного сегмента со всеми слоями. На рисунке ниже показано поперечное сечение стен, крыши и фундамента дома, отличного от приведенного выше.

Некоторые чертежи могут также потребоваться для отдельных элементов, таких как декоративные опоры свеса крыши или сложные отделочные работы, необходимые в конкретном помещении.

Никакая часть этого веб-сайта не может быть воспроизведена или скопирована без письменного разрешения. Нелегальные копии в Интернете будут обнаружены Copyscape.

Глава 4.

Рисование фасада и разрезов — Учебные пособия по программам визуальной графической коммуникации для дизайна интерьера

Цели сессии

По завершении этой сессии студенты смогут:

(CO 1) Нарисуйте разрез
(CO 2) Нарисуйте отметку на плане этажа
(CO 3) Добавление / редактирование текста и аннотации (в аннотативном пространстве модели) — текст M, стиль текста, выноска M и мультивыноска Стиль


Основные моменты сессии

В конце занятия студенты могут создать рисунки, представленные ниже.


Содержание лекции

(CO 1) Нарисуйте разрез

«Секция — это прорезь пространства, которая показывает больше деталей комнаты. Это также позволяет показать некоторые структурные детали. Линию сечения можно вырезать из любой части пространства, в зависимости от того, что вы хотите показать ».
Получено с https://www.nda.ac.uk/blog/identify-plans-elevations-sections/

«Чертеж в разрезе, разрез» или «чертеж в разрезе» показывает вид конструкции, как если бы она была разрезана пополам или разрезана по другой воображаемой плоскости.”
Получено с https://www.designingbuildings.co.uk/wiki/Section_drawing
Для получения дополнительной информации о чертеже сечения здания, пожалуйста, прочтите эту страницу: https://www.designingbuildings.co.uk/wiki/Section_drawing

В этом уроке ученики будут рисовать секцию здания на основе чертежа Eames House, House, Section A-A ‘, южного плана плана (вы можете загрузить изображение из модуля Canvas по этой ссылке Eames_House_House_Section_A-A’.jpg) и планирование вашего пространства (мебель, оборудование и оборудование).
Кредит изображения
: Снимок экрана, сделанный автором с http://www.loc.gov/pictures/collection/hh/item/ca4169/ (чертеж здания Eames House, общественное достояние)

  • [ШАГ 01] Откройте файл САПР для проекта Eames House.
  • [ШАГ 02] Скопируйте планы этажей (1-й и 2-й этажи) на правую сторону 100 ′. Этот шаг не является обязательным, но я предпочитаю сохранить исходные планы и использовать скопированные планы для создания разреза.
  • [ШАГ 03] подтвердите, что вы находитесь на слое [0], и нарисуйте линию разреза (рекомендуется использовать [ПЛИНИЯ]) на первом этаже для разреза.Скопируйте линию сечения в то же положение для второго этажа. Вы можете полагаться на линию сетки столбцов. (Для линии разреза вы можете разорвать и сместить линию, чтобы сосредоточиться на ключевых внутренних и / или архитектурных элементах. Линия должна начинаться и заканчиваться за пределами плана, и вы должны добавить небольшую перпендикулярную рамку, чтобы указать направление вида разреза. . Обновите линии разреза до уровня [A-ANNO].
  • [ШАГ 4] Нарисуйте перпендикулярную линию от линии разреза на первом этаже, чтобы обозначить границу здания и границу чертежа.
  • [ШАГ 5] Вставьте чертеж сечения (Eames_House_House_Section_A-A’. jpg), щелкнув [вставка]> щелкните [прикрепить]> выберите файл Eames_House_House_Section_A-A’.jpg из папки вашего проекта> щелкните [открыть]> щелкните [ok ] в окне «Прикрепить изображение»> щелкните базовую точку и вторую точку, чтобы вставить изображение> настройте «Затухание изображения» на 50> щелкните изображение правой кнопкой мыши> щелкните [Порядок рисования]> щелкните [На задний план]
  • [ШАГ 6] Переместите (используйте команду [move]) и масштабируйте (используйте команду [scale]) вставленное изображение, чтобы оно соответствовало границе здания для линий сечения.
    Обратите внимание: при настройке масштаба вы должны правильно использовать привязку объекта [F3]. Иногда объектная привязка отлично работает, чтобы щелкнуть объект САПР. Иногда команда не работает, чтобы щелкнуть точку на растровом изображении.
  • [ШАГ 7] Теперь вы готовы нарисовать секцию со вставленным изображением.
    • Примечание 1. Вы будете полагаться на размеры вставленного изображения, линии на плане этажа. Используйте числовые значения для рисования линий (пожалуйста, не нажимайте просто на изображение, кроме винтовой лестницы.Изображение является справочным только потому, что масштабированное изображение всегда немного нечеткое).
    • Примечание 2. Создайте три новых слоя.
      • [A-LWT-OBJECT] 0,2 мм — края объектов и представляют изменение глубины
      • [A-LWT-SECTION] 0,5 мм — линии представляют границу прорезанного предмета.
      • [A-LWT-SURFACE] 0,05 мм — Линии — это линии деталей на объекте. Они не представляют значительных (если вообще есть) изменений в глубине
    • Примечание 3. Используйте [LINE]. Команды [ПЛИНИЯ], [СПЛАЙН], [КРУГ], [ОБРЕЗКА], [СМЕЩЕНИЕ], [ФИЛЕНО], [РАСШИРЕНИЕ] и [РАСТЯНЕНИЕ].
    • Примечание 4. Также вы вручную обновляете тип линии для дверных и оконных проемов.
    • Примечание 5. Сначала вы рисуете направляющие. Вы используете [xline] для создания строки бесконечной длины.
    • Затем вы рисуете линии сечения.
    • После этого вы рисуете линии объекта.
    • Нарисуйте линии поверхности для деталей.
    • Наконец, вы добавляете мебель и должны отредактировать детали и объекты, скрытые от передней части объекта.
  • [ШАГ 8] Переместите нарисованный разрез и линии разреза за исключением вставленного изображения 100 ′ влево, чтобы сохранить рисунок разреза в безопасной области рисования.
  • [ШАГ 9] Создайте блок для раздела. Выберите все элементы в разделе> Тип [B] для создания блока> Определите имя [000_Section A-A ’]> Нажмите [OK]

(CO 2) Нарисуйте отметку на плане этажа

«Фасад — это вид сбоку объекта при рисовании внутренних фасадов; это будет представлять одну из стен. Это будет включать любые окна или двери, а также любую встроенную мебель, которая находится в непосредственном контакте со стеной ».
Получено с https://www.nda.ac.uk/blog/identify-plans-elevations-sections/

«Термин« возвышение »относится к ортогональной проекции внешних (или иногда внутренних) поверхностей здания, то есть двухмерному чертежу фасадов здания».
Получено с https://www.designingbuildings.co.uk/wiki/Elevations

В этом учебном пособии учащиеся нарисуют внутренний фасад на основе чертежа дома Имса, дома, секции C-C ‘, плана западного фасада гостиной.Студенты не будут рисовать секции. Вам нужно будет понять концепцию фасада и нарисуйте только внутренний фасад.

  • [ШАГ 01] Выберите вид на возвышении.
  • [ШАГ 02] Нарисуйте контур отметки, используя [xline], чтобы нарисовать границу отметки.
  • [ШАГ 03] Поверните и переместите разрез c-c ’вставленного изображения, чтобы он соответствовал границе возвышения. Вам нужно будет повернуть на 90 градусов по часовой стрелке.
  • [ШАГ 04] Поверните скопированный план этажа и вставленное изображение на 90 градусов против часовой стрелки.Причина этого шага — быстро нарисовать отметку. Обычно требуется меньше времени, чтобы нарисовать отметку в правильном направлении (вверх-север, вниз-юг, влево-запад и вправо-восток).
  • [ШАГ 05] Удалите ненужные элементы из скопированного плана этажа. Убедитесь, что вы сохранили исходный план этажа. Вы удаляете только элементы на КОПИРОВАННЫЙ план этажа.
  • [ШАГ 06] Теперь вы можете нарисовать отметку
    • Начертите уровень пола и уровень потолка (8 футов -1 ″ AFF) (Обычно внутренний фасад отражает только внутренние элементы.Вы не рисуете толщину стены, прорезь окна, структуру потолка и структуру крыши.)> Измените линии для концов стен, уровня пола и уровня потолка на [A-LWT-SECTION]
    • Переключите слой на [A-LWT-OBJECT]> Нарисуйте стену и мебель, используя [LINE], [PLINE], [CIRCLE], [FILLET]. [TRIM]
    • При необходимости переключите слой на [A-LWT-SURFACE]> Нарисуйте все, что не важно с точки зрения конструкции.
  • [ШАГ 07] Добавьте размеры и проем для получения дополнительной информации.
    • В строке состояния приложения переключите масштаб на 3/8 дюйма = 1 ’0”
    • Введите [ddim] и нажмите [ввод], чтобы открыть [Диспетчер размерных стилей]
    • Щелкните [Annotative-3-32]> щелкните [Set Current]> щелкните [Close]
    • Введите [размер] и нажмите [ввод], чтобы добавить размер
    • .
    • Вам нужно будет щелкнуть начало первой выносной линии> щелкнуть начало второй выносной линии> указать положение размерной линии.Повторите этот процесс, чтобы добавить размеры для корпуса.
  • [ШАГ 08] Сделайте блок для отметки.
    • Выберите отметку, включая линии и размеры.
    • Введите [b], нажмите [ввод], чтобы открыть [Определение блока]
    • Задайте имя [000_Elevation-A]
    • Щелкните [OK], чтобы завершить команду
  • [ШАГ 09] Организуйте свои рисунки.
    • Переместите вставленные эталонные изображения на север в плане 75 футов.
    • Переместите разрез и отметку в правую часть планов этажей.

(CO 3) Добавить / редактировать текст и аннотацию (в пространстве модели — аннотативно) — текст M, стиль текста, выноска M и стиль мультивыноски

В этом руководстве учащиеся узнают, как добавлять и редактировать текст и аннотации в области рисования с помощью [МНОГОЛИНИЙНЫЙ ТЕКСТ], [ТЕКСТСИЛЬ], [МНОГОЛИНИЙНЫЙ ЛИДЕР] и [ЛИДЕРСКИЙ СТИЛЬ]

Добавьте названия комнат и номера комнат на план этажа.
  • [STEP 01] Переключиться на уровень [A-ANNO-TEXT]
  • [ШАГ 02] Настройте единицы, набрав [UN] и нажмите [ввод], чтобы открыть [Единицы чертежа].
    • Текущая точность единицы измерения составляет 0 ′ -0 1/16 ″
    • Измените точность единиц на 0 ′ -0 1/32 ″
    • Нажмите [OK], чтобы закрыть окно «Единицы чертежа».
  • [ШАГ 03] Добавьте два стиля текста для названий комнат и номеров комнат.
    • На вкладке «Аннотации» панели «Текст» на ленте щелкните [Стандартный]> щелкните [Управление стилями текста].
    • В окне [Стиль текста] нажмите [Создать]
    • Введите имя стиля [Аннотативный 1-8] и нажмите [OK]
    • Подтвердите, что установлен флажок [Аннотативный], обновите высоту текста на бумаге до [0′-0 1/8 ″]
    • Нажмите [Применить]
    • Нажмите [Set Current]
    • Нажмите [New]
    • Введите имя стиля [Аннотативный 3-32] и нажмите [OK]
    • Подтвердите, что установлен флажок [Аннотативный], обновите высоту текста на бумаге до [0′-0 3/32 ″]
    • Нажмите [Применить], а затем [Закрыть]
  • [ШАГ 04] Добавить название комнаты
    • Убедитесь, что стиль текста — [Аннотативный 1-8] на вкладке [Аннотации] на панели [Текст]
    • Щелкните [Многострочный текст] на вкладке [Аннотация] на панели [Текст]
      или введите [mt] и нажмите [Enter]
    • Определите текстовое поле для имени комнаты. Для названия комнаты рекомендуется использовать заглавные буквы. Иногда используйте аббревиатуру. (например, LIVING RM)
    • Введите [название комнаты] и щелкните точку за пределами текстового поля.
  • [ШАГ 05] Добавить номер комнаты
    • Убедитесь, что стиль текста — [Аннотативный 3-32] на вкладке [Аннотации] на панели [Текст]
    • Щелкните [Многострочный текст] на вкладке [Аннотация] на панели [Текст]
      или введите [mt] и нажмите [Enter]
    • Определите текстовое поле для номера комнаты.
    • Введите [название комнаты] и щелкните точку за пределами текстового поля.Обычно для каждой комнаты требуется одно число, например 102 (Первая цифра (1) указывает номер этажа. В этом случае гостиная расположена на первом уровне. Вторая и третья цифры (02) указывают номер комнаты, начинается от главного входа по часовой стрелке. В данном случае ЗАЛ — 101, ЖИВОЙ RM — 102.
    • Нарисуйте рамку, используя [ПРЯМОУГОЛЬНИК]
  • [ШАГ 06] Создайте блок для имени и номера комнаты, который вы только что создали. Назовите блок [000_Room name and number]
    Note.Эта стратегия полезна, потому что после обновления блока на плане этажа названия комнат и номера комнат автоматически обновляются на других планах, таких как план потолка, план отделки и т. Д.
  • [ШАГ 07] Используйте [Edit Block-in Place], чтобы скопировать имя и номер комнаты во все комнаты> Отредактируйте имена и номера, дважды щелкнув имя и номер> Нажмите [Сохранить изменения], чтобы закрыть [Edit Block- in Place]
  • [ШАГ 08] Обновить блок со уровня [A-ANNO-TEXT] до уровня [0]
Добавить текст и аннотации на плане этажа
  • [STEP 01] Перейти на уровень [A-ANNO]
  • [ШАГ 02] Нарисуйте линии для проемов и измените [тип линии] на [Пунктир]
  • [ШАГ 03] Добавить многострочный текст
    • Добавьте текст [OPEN TO BELOW] на втором уровне над LIVING RM-102.При добавлении текста
    • убедитесь, что масштаб 3/16 ″ = 1 ′ -0 ″.
    • Добавьте тексты [ОТКРЫТЬ В ЗАЛ] и [ОТКРЫТЬ НА КУХНУ] на [ПОДЪЕМ А]. При добавлении текста
    • убедитесь, что масштаб равен 3/8 ″ = 1 ′ -0 ″.
Добавить аннотации на отметке A
  • [STEP 01] Переключиться на [A-ANNO-TEXT]
  • [ШАГ 02] Щелкните [Управление стилями мультивыноски] на вкладке «Аннотации» панели «Выноска» в разделе «Стандарт»
  • [ШАГ 03] Щелкните [НОВОЕ]> Добавить новое имя для стиля выноски [Аннотативный 3-32]> Установите флажок «Аннотативный»> Щелкните [Продолжить]
  • [ШАГ 04] Обновите эти значения до 3/32 ″ — высоту текста на вкладке «Содержимое», зазор между полями на вкладке «Содержимое», размер стрелки из формата выноски, размер разрыва из формата выноски и установите расстояние между выносками из структуры выноски> Нажмите [OK] закрыть окно
  • [ШАГ 05] Щелкните [Установить текущий]
  • [ШАГ 06] Щелкните [Мультивыноска] на вкладке «Аннотации» на панели «Выноска»
    или введите [MLD], чтобы добавить выноску и текст

СОХРАНИТЕ файл перед закрытием приложения.

Сохранить в другом месте для резервной копии (например, в облачной папке)


Список литературы

Вики по проектированию зданий. (2020, 30 августа). Возвышения. Получено 19 октября 2020 г. с сайта https://www.designingbuildings.co.uk/wiki/Elevations

.

Вики по проектированию зданий. (2020, 28 августа). Чертеж разреза. Получено 19 октября 2020 г. с https://www.designingbuildings.co.uk/wiki/Section_drawing

.

Обзор исторических зданий Америки. (нет данных). Eames House, 203 Chautauqua Boulevard, Лос-Анджелес, округ Лос-Анджелес, Калифорния.Получено 19 октября 2020 г. с сайта http://www.loc.gov/pictures/collection/hh/item/ca4169/

.

Национальная академия дизайна. (2020, 28 сентября). В чем разница между планом, отметкой и разрезом? Получено 19 октября 2020 г. с сайта https://www.nda.ac.uk/blog/identify-plans-elevations-sections/

.

Что такое разрез? 6 типов разрезов

План этажа — это план здания, который наиболее знаком большинству людей: вид здания с высоты птичьего полета со всеми элементами, расположенными на горизонтальной плоскости. Однако разрез дает вертикальный вид, что не менее важно.

Что такое разрез?

Профессиональный строитель Джордан Смит сравнивает виды в разрезе с лазерным разрезом части конструкции, чтобы вы могли увидеть, как элементы здания сочетаются друг с другом по вертикали. В своем классе «Введение в чтение чертежей» он объясняет:

«На плане этажа мы берем лазер и разрезаем дом пополам по горизонтали. Мы откладываем крышу в сторону, смотрим сверху вниз и видим наши стены и пол, но крыша не мешает нам.Секции очень похожи на план этажа, но вместо того, чтобы смотреть сверху вниз, мы смотрим на вертикальную секцию дома. Мы смотрим на дом снаружи, затем берем лазер и вырезаем кусок дома. Мы удаляем этот кусок, и когда мы заглядываем внутрь дома, мы видим, как все пространства соотносятся друг с другом по вертикали, , а не только по горизонтали ».

Вид в разрезе дает архитекторам и подрядчикам еще один способ понять, как будет стоять конструкция, поскольку он показывает детали конструкции стен, а также толщину и высоту балок и других опор. В то время как план этажа позволяет увидеть, как стены стоят по отношению друг к другу, разрез показывает, где стена встречается с полом, и расстояние, которое отделяет один этаж от другого.

Наконец, разделы позволяют лучше понять, как помещения здания будут приспособлены к будущим жильцам и будут ли ощущаться потолки, например, такими, как будто они вырисовываются или парит над головой.

В разрезе выше вы можете видеть лестницу, идущую снаружи, вверх в парадную дверь, от входной двери, на второй этаж или из подвала на второй этаж.

Виды в разрезе — это только один из компонентов чертежей объекта недвижимости. Узнайте все, что вам нужно знать о чтении чертежей, в онлайн-классе MT Copeland , который ведет профессиональный строитель и мастер Джордан Смит.

Что такое режущая плоскость?

Разрез — это вид, который никто никогда не увидит в реальной жизни, так как это вид на комнату или здание, если часть его была вырезана. Место, где вырезается здание, называется «секущей плоскостью», а положение воображаемой секущей плоскости обычно обозначается линией секущей плоскости, которая состоит из длинных черточек, разделенных двумя более короткими.

6 видов разрезов

  1. Полные разделы. Это наиболее распространенная секция (называемая полной секцией), когда воображаемый лазер прорезает линию через всю конструкцию, предлагая вид на часть здания, остальную часть которой отложили в сторону.
  2. Половинки или виды. В этом типе сечения обрезана только половина пространства или объекта. Это позволяет вам видеть часть его на возвышении, а другая часть рисунка дает возможность заглянуть внутрь.
  3. Смещение разрезов или видов. В смещенном сечении плоскость сечения не следует по прямой. Это может быть использовано, например, если архитектор или инженер хотел показать часть одной комнаты, но также часть другой, которая расположена за ней. Другими словами, хотя плоскости разреза параллельны, плоскость в одной части чертежа может находиться на некотором расстоянии от плоскости в другой части.
  4. Разорванные секции или разорванные виды. На этих чертежах только небольшая часть объекта или пространства показана в разрезе. Вместо линии разреза часть, показанная в разрезе, обозначается неправильной линией разреза.
  5. Вращающиеся секции или вид. В этом типе разреза пространство или деталь отображается с плоскостью разреза под углом, а затем разрез поворачивается так, чтобы плоскость разреза была обращена к наблюдателю.
  6. Удаленные разделы. При удаленном разрезе только часть чертежа показана в разрезе, и эта деталь удалена в сторону. Масштаб разреза будет отличаться от основного чертежа, что обеспечит более детальную перспективу.

MT Copeland предлагает онлайн-классы на основе видео, которые дадут вам фундамент в области строительства с использованием реальных приложений. Классы включают профессионально подготовленные видеоролики, преподаваемые практикующими мастерами, и дополнительные загрузки, такие как викторины, чертежи и другие материалы, которые помогут вам овладеть навыками.

Мастер-класс по планированию строительства

Давайте подробно рассмотрим каждый тип плана. Чтобы взглянуть на строительные планы для типичного жилого проекта, ознакомьтесь с тем, что фирма Donald A. Gardner Architects предоставляет в одном из своих наборов планов дома.

Планы фундамента — это план инженерных сооружений. Они также могут относиться к планам чернового этажа или, в некоторых случаях, планам цокольного этажа. Они показывают размеры, формы, толщину, конфигурацию и высоту фундаментных стен и опор, включая внутренние несущие стены и внешние опоры столбов.На планах фундамента также будет показано расположение арматурных стержней и соединений и приспособлений с помощью анкерных болтов или сварных пластин между конструктивными элементами фундамента. На этих планах обозначены раскопанные и нераскопанные участки фундамента.

План фундамента прилагается к плану фундамента. В нем перечислены и описаны все опоры, на которые будет опираться конструкция. Как правило, будут подробные примечания, объясняющие, как вы усиливаете элементы конструкции, и определяете требования к прочности бетона на разрыв.В примечаниях также будет описано, как вы проверяете прочность конструкции.

Планы каркаса — это еще один тип инженерных планов. Они подробно описывают структурные элементы, составляющие каркас здания: размер и положение балок, которые появляются на планах, а также пространство балок и стропил, расположение и размер. Планы каркаса помогают строителям разложить конструкции крыши, пола и потолка.

План обрамления крыши покажет различные элементы конструкции крыши, включая слуховые окна, шатры, впадины, водостоки и любое оборудование, установленное на крыше.Он также показывает уклон крыши. Также доступны предварительно спроектированные системы пола и крыши. Если вы их используете, производитель должен предоставить строителям техническую информацию, а строительные инспекторы, вероятно, захотят ознакомиться с планом перед выдачей разрешения.

Планы этажей — это архитектурные планы, которые показывают расположение каждого уровня строения. Составитель показывает план сверху, без крыши и верхних этажей. Планы этажей иллюстрируют конфигурацию внутренних стен, дверей, окон и вставок в стенах, таких как камины и дымоходы.Они также указывают на размещение постоянного оборудования, такого как ванные комнаты, основные приборы и внутренние конструкции (лестницы или лифты).

На каждом этаже будет план этажа с описанием предполагаемого использования комнат или других внутренних пространств. Дизайнер укажет размеры дверей и окон и укажет размеры, включая длину, ширину и внутренние квадратные метры. Домовладельцев, как правило, больше всего интересует план этажа, поскольку он, пожалуй, самый простой и изменяемый из всех строительных документов. План этажа также позволяет легко представить себе, как будет проходить пешеходный поток и как люди будут использовать пространство.

Одним из необычных вариантов плана этажа является план потолка, представляющий собой вид на потолок снизу. Планы потолка используются только для конструкций со значительными потолочными креплениями (обычно это не жилые проекты).

Фасады — это виды здания сбоку, которые могут показывать либо снаружи, либо внутри, без внешних стен. На фасадах показано расположение окон и дверей, внешняя отделка здания, включая каменную кладку или другие декоративные элементы, а также вид крыши сбоку.Они также могут указывать на естественный уклон земли вокруг основания здания. Внутренние фасады показывают высоту и расположение шкафов, столешниц и деталей, например плитки на стенах ванной комнаты.

Высота указывает высоту, размер, который невозможно отобразить с высоты птичьего полета. Отметки также указывают направление, в которое обращено возвышение, поскольку направление солнечного света и ветров важно при принятии решения о том, как размещать здания, особенно дома.

Вы должны сопоставить фасады с планами этажей. Многие предполагают, что архитектор укажет отметку для каждой внешней стены, но это не всегда так. Сравните планы этажей с отметками, чтобы убедиться, что вы ничего не пропустили.

Поперечные сечения также представляют собой вид сбоку, но они представляют собой вертикальный разрез здания, чтобы показать все внутренние компоненты. Поперечное сечение детализирует как видимые компоненты, такие как лестницы, подъездные пути и кровлю, так и скрытые компоненты, такие как элементы каркаса, коллекторы и изоляция.Поперечное сечение может проходить через любой уровень дома, от крыши до фундаментов. Он захватывает такие вещи, как шкафы и столешницы, а также внутренние компоненты обрамления (это важно, потому что виды с высоты птичьего полета не могут их эффективно отобразить). Одним из распространенных типов поперечного сечения является поперечное сечение стены, которое показывает как внутреннюю, так и внешнюю стороны стен, а также внутренние компоненты, такие как стойки и изоляция.

Там, где для простого жилого проекта может потребоваться всего несколько поперечных сечений, для более сложной коммерческой конструкции может потребоваться гораздо больше, поскольку существует множество вариантов компонентов, которые идут за стенами.Вы создадите перекрестные ссылки на поперечные сечения на видах в плане и на фасадах.

Планы участков позволяют расположить здание в более широком контексте земли или земельного участка. Они подробно описывают общие размеры и расположение участка с привязкой к соседним участкам и их границам, а также отмечают след здания на участке и определяют особенности ландшафта участка, дороги и тротуары. В конечном итоге, план участка резюмирует работу, которую вы будете выполнять на объекте.

План участка определяет существующую инфраструктуру, которую необходимо защитить во время строительства, например канализационные линии и инженерные сети. Он содержит информацию об уровне и высоте строительной площадки. На этих планах показано расположение сооружений, не являющихся частью самого здания, таких как дренажные системы и дороги. Строительные инспекторы, рассматривающие вопрос о выдаче разрешения на строительство, будут проверять, вместит ли парковка жителей нового здания.

Механические чертежи , как и планы этажей, представляют собой виды сверху. Они включают механические компоненты конструкции, такие как HVAC, газовые линии и водопровод. Размещение этих деталей на отдельном листе не позволяет обычным планам становиться слишком загруженными и трудными для чтения. Не все строительные проекты будут иметь отдельные планы механики — вы обычно создаете их только для проектов со сложными механическими системами.

Механические чертежи будут изображать как видимые, так и скрытые компоненты механических систем — например, как вентиляторы, так и воздуховоды для системы отопления, вентиляции и кондиционирования воздуха.На этих планах также могут быть показаны любые приборы, подключенные к механической системе, например, газовые плиты. При изучении планов механики с несколькими обширными системами помните, что ограничения по площади могут означать, что субподрядчики должны работать последовательно, а не одновременно.

Экологические планы определяют, как проект будет управлять эрозией и отложением вод вблизи строительной площадки. Учитывая количество смещенной и перемещенной земли во время строительства, они спроектированы таким образом, чтобы вся эта почва в конечном итоге не загрязняла и не блокировала близлежащие водные пути.Экологические планы также включают процедуры по минимизации вывоза растений и ликвидации разливов химических веществ.

Экологический план обычно перечисляет ряд передовых методов управления (BMP), направленных на минимизацию вредного воздействия на окружающую среду. Во многих юрисдикциях экологический план является обязательным требованием для продолжения строительства.

Расписания включают в себя все детали, которые архитектор не хочет втискивать в план этажа. График представляет собой простую матрицу информации о компонентах здания, где каждой записи соответствует номер, который также отображается на плане этажа.Информация о расписании очень подробна: например, расписание дверей будет содержать информацию о дверях, дверных коробках и замках. График отделки — это исчерпывающая таблица отделки (краска, пол и т. Д.) В каждой комнате. Окна и осветительные приборы также появятся в расписании.

Таблицы

будут также включать предметы, помеченные как OFCI (предоставлено владельцем, установлено подрядчиком), GFCI (предоставлено государством, установлено подрядчиком), NIC (не в контракте) и другими (те предметы, которые предоставляются за пределами области конкретной торговли). или подрядчик).Как правило, в расписании также отображаются даты доставки для товаров, которые вы заказали.

Чтобы узнать больше о чертежах и о том, как их читать, ознакомьтесь с этим курсом от Construction Experts Inc. «Иллюстрированное строительство здания» Чинга — полезный справочник.

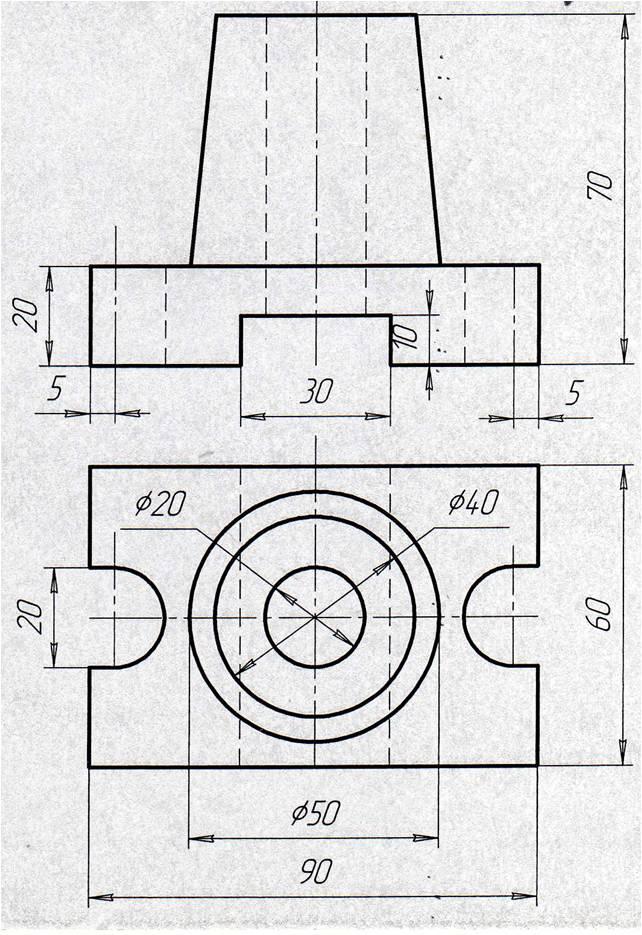

Выполнение заданий по чертежах деталей, страница 4

10. По приведенным изображениям детали построить вид сверху, выполнить необходимые разрезы и построить             изометрическую прямоугольную проекцию с четвертью выреза на формате А3.

Аудиторная работа-точка на поверхности: По приведенным изображениям геометрических тел построить виды слева, построить аксонометрические проекции с построением точки на поверхности.

6.На формате А4 для 1 дет. соединить  половину                  7. На формате А4 для 2дет. начертить 2 вида и

фронтального разреза с половиной вида спереди                                построить разрез А—А



8. На формате А4 для.3 дет.заменить вид слева                    9. На формате А4 для 4 дет. заменить вид спереди                                  разрезом А — А.                                                         разрезом А — А



10. По приведенным изображениям детали построить вид слева, выполнить необходимые разрезы и построить             изометрическую прямоугольную проекцию с четвертью выреза на формате А3.

Аудиторная работа-точка на поверхности: По приведенным изображениям геометрических тел построить виды слева, построить аксонометрические проекции с построением точки на поверхности.



6. На формате А4 для 1 дет. соединить  половину                  7. На формате А4 для 2дет. начертить 2 вида и

фронтального разреза с половиной вида спереди                                построить разрез А—А



8. На формате А4 для.3 дет.заменить вид слева                    9. На формате А4 для 4 дет. заменить вид спереди                                  разрезом А — А.                                                         разрезом А — А



10. По приведенным изображениям детали построить вид сверху, выполнить необходимые разрезы и построить             изометрическую прямоугольную проекцию с четвертью выреза на формате А3.

Аудиторная работа-точка на поверхности: По приведенным изображениям геометрических тел построить виды слева, построить аксонометрические проекции с построением точки на поверхности.



6. На формате А4 для 1 дет. соединить половины фронтального      7. На формате А4 для 2дет. начертить 2 вида и

и профильного разрезов с половинами соответствующих видов.                                  построить разрез А—А



8. На формате А4 для.3 дет.заменить вид спереди                9. На формате А4 для 4 дет. заменить вид слева                                       разрезом А — А.                                                         разрезом А — А



10. По приведенным изображениям детали построить вид сверху, выполнить необходимые разрезы и построить             изометрическую прямоугольную проекцию с четвертью выреза на формате А3.

Аудиторная работа-точка на поверхности: По приведенным изображениям геометрических тел построить виды слева, построить аксонометрические проекции с построением точки на поверхности.

6. На формате А4 для 1 дет. соединить половины фронтального      7. На формате А4 для 2дет. начертить 2 вида и

и профильного разрезов с половинами соответствующих видов.                    построить разрез А—А



8. На формате А4 для.3 дет.заменить вид спереди                9. На формате А4 для 4 дет. заменить вид спереди                                  разрезом А — А.                                                         разрезом А — А



10. По приведенным изображениям детали построить вид сверху, выполнить необходимые разрезы и построить             изометрическую прямоугольную проекцию с четвертью выреза на формате А3.

Аудиторная работа-точка на поверхности: По приведенным изображениям геометрических тел построить виды слева, построить аксонометрические проекции с построением точки на поверхности.

6. На формате А4 для 1 дет.заменить вид слева                    7. На формате А4 для 2дет. начертить 2 вида и

профильным разрезом                                                              построить разрез А—А



8. На формате А4 для.3 дет.заменить вид слева                    9. На формате А4 для 4 дет. заменить вид спереди                                  разрезом А — А.                                                         разрезом А — А



10. По приведенным изображениям детали построить вид слева, выполнить необходимые разрезы и построить             изометрическую прямоугольную проекцию с четвертью выреза на формате А3.



Аудиторная работа-точка на поверхности: По приведенным изображениям геометрических тел построить виды слева, построить аксонометрические проекции с построением точки на поверхности.

6.На формате А4 для 1 дет. соединить  половину                      7. На формате А4 для 2дет. начертить 2 вида и

фронтального разреза с половиной вида спереди                                построить разрез А—А



8. На формате А4 для. 3 дет.заменить вид спереди                    9. На формате А4 для 4 дет. заменить вид спереди                                         разрезом А — А.                                                          разрезом А — А



10. По приведенным изображениям детали построить вид слева, выполнить необходимые разрезы и построить             изометрическую прямоугольную проекцию с четвертью выреза на формате А3.

Аудиторная работа-точка на поверхности: По приведенным изображениям геометрических тел построить виды слева, построить аксонометрические проекции с построением точки на поверхности.

6.На формате А4 для 1 дет. соединить  половину                  7. На формате А4 для 2дет. начертить 2 вида и

профильного разреза с половиной вида слева                                      построить разрез А—А



8. На формате А4 для.3 дет.заменить вид слева                    9. На формате А4 для 4 дет. заменить вид спереди                                  разрезом А — А.                                                         разрезом А — А



10. По приведенным изображениям детали построить вид сверху, выполнить необходимые разрезы и построить             изометрическую прямоугольную проекцию с четвертью выреза на формате А3.

Аудиторная работа-точка на поверхности: По приведенным изображениям геометрических тел построить виды слева, построить аксонометрические проекции с построением точки на поверхности.

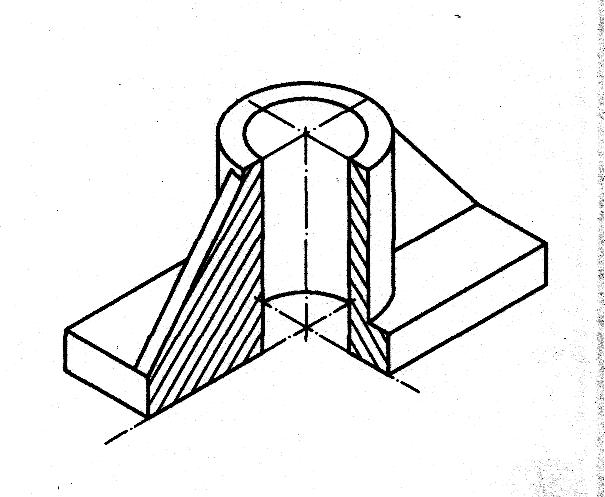

Вырез на изометрии | САПР-журнал

Всем привет! Сегодня расскажу, как сделать вырез ? на изометрии.

Частенько в чертежи кроме рабочих проекций добавляют изометрию, что бы наиболее понятно показать внутреннее строение какой нибудь детали или сборки. Ну или просто для красоты. Например как вот здесь:



Возьмем уже готовую деталь. Выберем чертить на рабочей плоскости «Вид сверху»:



Проведём две вспомогательные линии (розовые, показаны стрелками). Далее зайдём во вкладку построения и выберем «Путь». Построим путь как показано на картинке, нажимаем зелёную галочку:

Далее опять заходим во вкладку построения, но уже выбираем не «Путь», а «3D путь». Выбрали, теперь подводим курсор к линии где мы создавали путь, построенный 2D путь должен подсветиться:

Нажимаем на него левой кнопкой мыши. Мы создали 3D путь по 2D пути. Далее выбираем вкладку Построения – Сечение. Выбираем создать сечение на основе рабочей плоскости:

Затем выбрать 2D путь:

Подводим курсор к линии, по которой создавали 2D путь и нажимаем левой кнопкой мыши. Должна получиться вот такая линия в виде угла со стрелочками на концах:

Нажимаем зелёную галочку. Мы создали Сечение, которое мы будем указывать при создании проекции изометрия. Выходим из режима «чертить на рабочей плоскости». Теперь создадим проекцию, можно либо сразу нажать на иконку в панели, либо зайти во вкладку «Чертёж» и выбрать «2D проекция». Выбираем «Изометрия», разворачиваем вкладку «Сечения» и нажимаем на 3 точки, затем переходим на вкладку 3D модель:

Находим папку «Сечения» как показано на скриншоте, разворачиваем её и выбираем последнее Сечение, это как раз и будет созданное нами сечение:



Я ещё зайду в свойства проекции и во вкладке «Линии» поставлю галочку напротив «Показывать гладкие сопряжения» Нажимаем ОК, и зелёную галочку.

Всё, изометрия с вырезом ? части создана:

Другие интересные материалы

Строительный чертеж и его виды. [Полное руководство].

В строительстве зданий чертеж здания играет важную роль.

Если у вас нет достаточных навыков рисования, построить здание практически невозможно.

Чертеж — основа гражданского строительства.

Строительный чертеж.

Перед постройкой любого здания составляется чертеж. Как правило, чертеж нужен для каждого здания, но чертеж большого здания очень важен.

Потому что конструктивные детали небольшого здания могут оставаться в памяти кого-то, но такие детали большого здания не могут оставаться в чьем-либо контроле.

Разные люди строят разные части большого здания. Все они должны иметь рисунки, касающиеся их.

Сначала готовится чертеж здания, а затем его утверждение должно быть получено от соответствующего местного органа власти.

Чертеж здания должен соответствовать Уставу местного органа.

Каждый местный орган установил некоторые правила с учетом здоровья людей и окружающей среды в данном районе.

Они называются Официальными разъяснениями соответствующего органа.

Для чертежа здания подготовлены различные эскизы.

В первую очередь готовится однолинейный эскиз, на котором показаны размеры и расположение комнат в зависимости от их важности и типа.

Это называется планом линии . Этот эскиз готовит архитектор или инженер.

Еще один детальный чертеж подготовлен с помощью этого линейного плана, подготовленного чертежником.

На этом подробном чертеже детальный план должен показать детали порядка, размера и толщины стен комнат.

План фундамента должен показать размер и глубину фундамента,

Фасад показывает вид спереди, а Поперечное сечение показывает внутреннюю часть комнат.

Отдельные рабочие чертежи составляются по электроснабжению, газоснабжению, водоснабжению, канализации и др.

В дополнение к этому, представленный чертеж готовится для получения одобрения Муниципальной корпорации или другого заинтересованного органа по развитию, такого как (F.D.A), (C.D.A), (L.D.A) и т. д., в соответствии с их Официальными разъяснениями.

Этот чертеж содержит такие детали, как индексный план, поперечное сечение стен, подробный план, фасад, поперечное сечение, пол, крышу и т. д.

Он также содержит сведения о размерах дверей, окон, спецификации и другие детали конструкции.

Перед изучением деталей чертежа здания необходима некоторая информация о назначении и типах чертежа здания.

Некоторые виды строительного чертежа рассмотрены в видео ниже. Не забудьте посмотреть его.

Типы строительных чертежей.

Различные строительные чертежи готовятся с учетом особенностей и размеров здания следующим образом.

1. План площадки.

2. Линейный план.

3. Детальный план.

4. План фундамента.

5. Ландшафтный план.

6. Высота над уровнем моря.

7. Вид в разрезе.

8. Перспективный рисунок.

9. Представление чертежа.

10. Модель .

1. План площадки:

На этом эскизе показан конкретный участок здания.

На этом типе чертежа здания показано расположение номеров участков, имя владельца здания, названия улиц и других важных зданий.

Упоминается также ширина улиц и дорог.

Размер участка также указан в эскизе. Северное направление также отмечено там, чтобы участок можно было легко найти.

Этот чертеж выполнен в масштабе 10 м = 1 см (100 футов = 1 дюйм).

На таком эскизе показаны только границы участка, а не детали внутренних помещений. Область графика окрашена или заштрихована, чтобы этот график мог отличаться от других графиков.

2. Линейный план:

На этом чертеже указано расположение и размер внутренних помещений. Такой рисунок выполняется одной линией.

В нем не указана толщина стенок.

На самом деле такой чертеж подготовил какой-то архитектор. Затем с помощью этого чертежа, подготовленного чертежником, подготавливается оставшийся рисунок.

Характеристики линейного плана.

Характеристики этого чертежа следующие:

я. Размеры, указанные в помещениях, являются их внутренними, без учета толщины стен.

ii. Размеры, указанные снаружи помещений, являются их крайними, включающими в себя толщину стен.

iii. Первое измерение представляет собой горизонтальное измерение комнаты, а второе — нормальное к горизонтали.

iv. Чтобы обозначить высоту комнаты, она написана в круге.

в. Двери и окна отображаются в соответствующих местах с размером.

3. Детальный план:

На чертеже этого типа здания показаны размеры, расположение и расположение комнат и веранды.

В нем также указана толщина стенок.

Этот план подготовлен с помощью линейного плана. При планировании этого плана учитывается, что уровень пола всего здания срезан на высоте 1-2 метра по горизонтали.

Чертеж был подготовлен после его резки.

В случае многоэтажного здания детальный план каждого этажа должен был быть подготовлен отдельно.

Кроме того, каждый план был назван в честь его истории.

Например, , План первого этажа для первого этажа, Первый этаж для этажа над первым этажом, План второго этажа для второго этажа и так для

Аналогично, План цокольного этажа для этажа в подвале.После подготовки этого плана показаны различные его услуги, такие как электропроводка, газ и вода.

Характеристики детального плана.

Ниже приведены характеристики этого плана.

я. В нем показаны размеры и расположение комнат.

ii. В нем указаны размеры и расположение дверей и окон. В дополнение к этому также приведены их виды.

iii. Также представлено внутреннее устройство багажных комнат.Например, места кроватей место горелки на кухне.

iv. Также показаны места для костров.

4. План фундамента:

Этот тип чертежа здания подготовлен, чтобы показать детали фундамента здания. На этом плане показано все место и размер, используемые в здании.

Этот план подготовлен с помощью детального плана, на котором линии проведены по проекциям фундамента параллельно центральной линии стены.

Затем этот план подготовлен.

Характеристики плана фундамента.

Ниже приведены характеристики этого плана:

я. Записанные в нем размеры являются внутренними размерами помещения.

ii. Размеры, записанные за пределами помещения, являются внешними измерениями копания.

iii. В нем также показана центральная линия стен.

iv. В нем не показаны размеры и расположение дверей и окон.

v. В нем указана ширина стены и фундамента.

5. Ландшафтный план:

В этом типе плана место, оставшееся после постройки здания. Его украшают клумбы, газоны и другие растения.

На этом плане внешняя часть здания украшена.

Для этого плана используется масштаб 1 см = 1 м на 2 м.

В нем показано многое.

Каждая вещь не имеет отдельного символа, а изображается буквами алфавита и поясняется с помощью таблицы.

Характеристика ландшафтного плана.

Ниже приведены характеристики этого плана:

я. Разграничение участка.

ii. Стрелка указывает на север.

iii. Предел зоны покрытия.

iv. Дорожки для транспортных средств.

v. Пешеходные дорожки.

6. Высота над уровнем моря:

На чертежах этого типа показан вертикальный вид здания.

Если показан вид спереди, он называется видом спереди.

Если показан вид здания сзади, то он называется фасадом сзади.

Точно так же, если показан один вид здания сбоку, то он называется боковым фасадом.

Масштаб высот используется в соответствии с детальным планом.

Характеристики высоты.

Ниже приведены характеристики возвышения.

я. Вид здания показан выше уровня земли.

ii. В нем показаны длина, ширина и высота здания.

iii. Там же указаны размеры дверей и окон.

iv. В нем одновременно показаны разные этажи многоэтажного дома.

v. Внутренняя деталь не показана на плане фасада.

7. Высота в разрезе:

Внутренняя деталь показана на плане в разрезе. Этот вид показан путем разрезания чертежа по линии секущей плоскости, и показана деталь требуемой детали.

На нем показана деталь здания от фундамента до парапета.

Все принципы, используемые в плане фасада, также используются для подготовки этого вида.

Если здание большое, то оно разделено на различные секции, чтобы показать их детали.

Место, где требуется детальная разметка, там проводится линия разреза. Эта линия проведена прямо.

Если желательна детализация разных мест, то линия поворачивается на угол 90 градусов и доводится до этих мест.

Такой раздел называется разделом смещения .

Наконечники стрелок вставляются на концах линии разреза и указывают направление, детализация которого требуется.

Характеристики плана фасада в разрезе.

Ниже приведены характеристики плана фасада в разрезе:

я. На нем показана деталь фундамента.

ii. Полная детализация уровня земли, уровня цоколя, детализации пола и крыши дана в нем.

iii. Дается полная детализация крыши. Показаны разные детали разных крыш, если таковые имеются.

iv. В нем указаны толщины стенок. Если двери и окна попадают под линию разреза, то они отображаются как отсеченные.

v. Вещи, которые не разрезаны по линии разреза, показаны в виде фасада.

8. Перспективный рисунок:

Форма перспективного рисунка напоминает изображение, снятое камерой.Истинная форма объекта появляется на чертеже в перспективе.

Так как на этом рисунке изображено истинное изображение объекта, поэтому обычный человек может легко его понять.

Такой чертеж, как правило, составляется для важных зданий, чтобы владелец здания и другие заинтересованные органы, которые на самом деле не являются техническими специалистами, могли легко его понять.

На этом рисунке объект показан одной точкой. Поэтому горизонтальные линии не кажутся параллельными, а ощущаются совпадающими в одной точке.

Характеристики перспективного рисунка.

Ниже приведены характеристики перспективного рисунка.

я. В нем не отображается фактический размер объекта.

ii. Форма объекта видна такой, какая она есть.

iii. Горизонтальные оси выглядят в нем горизонтально.

iv. Горизонтальные линии объекта кажутся параллельными в точке, называемой точкой схода.

v. Вертикальные оси в нем выглядят вертикальными.

9. Представленный чертеж:

Подготавливается чертеж здания, которое должно быть построено. Этот чертеж подготовлен в соответствии с Официальными разъяснениями, установленными каким-либо компетентным органом.

Такой чертеж, подготовленный для утверждения уполномоченным органом, называется представленным чертежом.

Заинтересованным органом может быть Муниципальная корпорация, Управление развития и т. д.

Ниже приведены информация и чертежи в представленном чертеже.

я. Индексный план.

ii. Детальный план.

iii. Высота.

iv. Х-образный разрез.

v. Крестовина стены.

VI. Деталь дверей и окон.

vii. Деталь пола.

viii.  Деталь крыши.

10. Модель:

Модели важных зданий готовятся после подготовки их чертежей.Этот метод очень помогает в понимании здания.

О трудностях, которые ожидаются при строительстве и использовании, можно догадаться заранее.

Чтобы устранить эту трудность, можно внести соответствующие изменения в чертеж.

Внутренние и внешние детали здания подробно описаны в модели.

Характеристики модели.

Ниже приведены характеристики модели.

я. Видна истинная форма здания.

ii. Хорошо видна высота здания.

iii. Хорошо объяснены внутренние детали здания.

iv. Модель может понять даже обычный человек.

v. Достоинства и недостатки здания появляются в модели до его строительства.

Читайте также: Простановка размеров – ее виды, система, принципы. [Полное руководство].

Спасибо! за чтение этой статьи.Пожалуйста, не забудьте поделиться им.

Магазин исполнительских искусств

Масштабное правило

Масштаб большинства театральных рисунков 1/2″ = 1′-0″. хотя также используются масштабы 1/4 и 3/8 дюйма. Шкала 1/2 дюйма мала достаточно, чтобы разместить множество живописных единиц на управляемом размере лист бумаги, но достаточно большой, чтобы указать большинство деталей.


План этажа

Общий план обычно рассматривается как вид с высоты птичьего полета. сцена.Это помогает дизайнеру в разработке сценического дизайна. это также используется режиссером для установления потока действия. Для светодизайнера это обязательный инструмент планирования огни. А для сценического техника это бесценно в определении размещение декораций.

Общие символы, используемые на планах:

USITT Дизайн сцены и техническое производство Графические стандарты

Чертежи в разрезе

Разрез представляет собой вертикальный разрез всего театра, включая места для зрителей.Секущая плоскость для этого вида центральная линия. «Нарезка» проходит через все декорации на сцене и все декорации над головой, включая маскировку. Это также показывает расположение всех световых позиций, как в доме, так и на сцене.

Фасады

Фасады показывают переднюю, заднюю или боковую часть определенного часть плана земли и «поднимите» ее в прямое, сплющенное, анфас, без перспективы та часть набора. Он должен содержать все структурные информация, необходимая для создания этого фрагмента декораций и всего накладные или окрашенные детали (молдинги, наличники, окна и т.).

Световой участок

Схема освещения — это чертеж, показывающий размещение освещения. оборудование в театре. Основная цель состоит в том, чтобы изобразить в масштабе, точное расположение всех осветительных приборов, используемых в постановке. Он должен показывать расположение декораций по отношению к физическому структура театра. Информация о типе инструмента, цвете, и указан контроль. Сюжет также включает в себя легенду описание каждого из символов, используемых в сюжете, а также название блок, который детализирует соответствующую информацию о производстве.

Рекомендуемая практика проектирования театрального освещения

Рекомендованные USITT световые символы

Все группы исполнительского искусства, использующие театры Анненберга, Iron Gate Театр, Houston Hall Auditorium или Irvine Auditorium будут ожидается, что они предоставят очень конкретные описания их освещения потребности. Это делается с помощью Light Plot , чертеж в масштабе показывает размещение и использование каждого света, необходимого для производства.То Сюжет освещения обычно рисуется художником по свету. Многие из театры имеют типовых жилых участков , которые предусматривают общие освещение для групп без опытные художники по свету или для постановок только с базовыми требованиями к освещению.

Все легкие сюжеты должны быть просмотрены сначала Питером Уиннери и затем Брайан Грейс-Дафф (для Annenberg Theaters и Irvine) или Дэйв Керр (для Iron Gate и Houston Hall) для утверждения не менее чем за 2 недели до вашего загрузка шоу.Эти трое также могут ответить на вопросы об инвентаризации и процедуры. Ищите их заранее!

Автоматизированное проектирование (САПР)

Магазин исполнительских искусств поддерживает небольшую лабораторию компьютерной графики. Кэдд программное обеспечение, используемое в лаборатории, включает: AutoCad, Bricscad, Sketch-Up и ВекторВоркс. Bricscad также доступен на рабочих станциях в Platt Student Performing Arts House.

Эти программы могут быть использованы для создания планов, разрезов, фасадов и легкие сюжеты. В зависимости от навыков и опыта пользователя и сложность того, что рисуется, это может занять или не занять больше времени, чтобы чертить на компьютере, чем от руки. Компьютерное черчение снижает время, необходимое для внесения исправлений или изменений в чертеж. Компьютер также может рисовать объекты в 3-х измерениях и показывать их с разных Просмотры. Это может быть использовано в визуализации дизайна и как способ создавать планы, разрезы и фасады из одних и тех же объектов чертежа.

Можно спорить, что научиться рисовать от руки — лучший способ узнать основные принципы, чем обучение на компьютере. Ты будешь оказаться в ситуации, когда вам нужно что-то начертить и либо у вас нет доступа к компьютеру, либо вы не знаете программное обеспечение на компьютере.Поэтому нужно еще уметь читать правило архитектора, работай с Т-образным квадратом и треугольником, рисуй прямую линии и выполнять другие навыки рисования.

Сценические модели

Модели наиболее полезны для визуализации композиции сцены. дизайн и его связь с театральным пространством и публикой. Большинство часто выполненная в масштабе 1/2, модель представляет собой миниатюрную версию готовый набор.

Рендеринг

Типичная визуализация сценического дизайна показывает обстановку такой, какая она есть. предстает перед зрителями.Скорее всего, это будет важным или драматическая сцена из постановки. Дизайнер передает его указать, как обстановка будет выглядеть при сценическом освещении, в комплекте с настроение, атмосфера и глубина.

Визуализация может быть выполнена во всех видах живописи и графики, в том числе: акварель, акрил, пастель, уголь, тушь, цветные карандаши, мел или даже масляные краски. Дизайнер подбирает средний с точки зрения того, что лучше всего работает для него / нее и что даст желаемые результаты.Часто это сочетание многих средств массовой информации.

Визуализация также может быть выполнена с помощью компьютера. Есть на рынке представлено множество программ для рисования и рисования, в том числе: PhotoShop, Painter, Poser, Gimp и Strata StudioVision. Очень интересные результаты можно также получить, комбинируя компьютерный вывод с ручной рисунок и живопись. Например, изображение каркаса из проволоки можно распечатать. из программы для рисования, а затем раскрашены вручную. Идти по другому пути – можно отсканировать нарисованных от руки изображений, чтобы ими можно было манипулировать с другими изображения в таких программах, как Photoshop или Gimp.


Архитектурный чертеж павильона (“дачи”). Фасад, план и разрез

Библиотека Конгресса не владеет правами на материалы в своих коллекциях. Поэтому он не лицензирует и не взимает плату за разрешение на использование такого материала и не может предоставлять или отказывать в разрешении на публикацию или иное распространение материала.

В конечном счете, исследователь обязан оценить авторские права или другие ограничения на использование и получить разрешение от третьих лиц, когда это необходимо, прежде чем публиковать или иным образом распространять материалы, найденные в коллекциях Библиотеки.

Для получения информации о воспроизведении, публикации и цитировании материалов из этой коллекции, а также о доступе к исходным элементам см. Чертежи по архитектуре, дизайну и проектированию (ADE) — Информация о правах и ограничениях

  • Консультант по правам : Публикация может быть ограничена. Для получения информации см. «Архитектурные, дизайнерские и инженерные (ADE) чертежи» (https://www.loc.gov/rr/print/res/103_ade.html).
  • Репродукционный номер : LC-USZ62-114087 (черно-белая копия пленки, отрицательная)
  • Телефонный номер : АДЭ – ЕДИНИЦА 1750, №. 1 (размер B) [P&P]
  • Информация о доступе : Оригинальные материалы подаются только по предварительной записи.

Получение копий

Если отображается изображение, вы можете загрузить его самостоятельно. (Некоторые изображения отображаются только в виде эскизов за пределами Библиотеке Конгресса из соображений прав, но у вас есть доступ к изображениям большего размера на сайт.)

Кроме того, вы можете приобрести копии различных типов через Услуги тиражирования Библиотеки Конгресса.

  1. Если отображается цифровое изображение: Качество цифрового изображения частично зависит от того, был ли он сделан из оригинала или промежуточного звена, такого как копия негатива или прозрачность.Если поле «Репродукционный номер» выше включает репродукционный номер, начинающийся с LC-DIG…, то есть цифровое изображение, которое было сделано непосредственно с оригинала и имеет достаточное разрешение для большинства целей публикации.
  2. Если есть информация, указанная в поле Номер репродукции выше: Вы можете использовать репродукционный номер для покупки копии в Duplication Services. Это будет сделано из источника, указанного в скобках после номера.

    Если в списке указаны только черно-белые («ч/б») источники и вам нужна копия, показывающая цвета или оттенка (при условии, что они есть у оригинала), обычно можно приобрести качественную копию оригинал в цвете, указав номер телефона, указанный выше, включая каталог запись («Об этом элементе») с вашим запросом.

  3. Если в поле Номер репродукции выше нет информации: Как правило, вы можете приобрести качественную копию через Duplication Services.Назовите номер телефона перечисленных выше, и включите запись каталога («Об этом элементе») в свой запрос.

Прайс-листы, контактная информация и формы заказа доступны на Веб-сайт службы дублирования.

Доступ к оригиналам

Пожалуйста, выполните следующие действия, чтобы определить, нужно ли вам заполнять квитанцию ​​о звонке в разделе «Распечатки». и читальный зал фотографий, чтобы просмотреть исходные предметы. В некоторых случаях используется суррогатное изображение (замещающее изображение). доступны, часто в виде цифрового изображения, копии или микрофильма.

  1. Элемент оцифрован? (Эскиз (маленькое) изображение будет видно слева.)

    • Да, элемент оцифрован. Пожалуйста, используйте цифровое изображение вместо того, чтобы запрашивать оригинал. Все изображения могут быть просматривать в большом размере, когда вы находитесь в любом читальном зале Библиотеки Конгресса. В некоторых случаях доступны только эскизы (маленьких) изображений, когда вы находитесь вне Библиотеки Конгресс, потому что права на предмет ограничены или не были оценены на предмет прав ограничения.
      В качестве меры по сохранению мы обычно не обслуживаем оригинальный товар, когда цифровое изображение доступен. Если у вас есть веская причина посмотреть оригинал, проконсультируйтесь со ссылкой библиотекарь. (Иногда оригинал просто слишком хрупок, чтобы служить. Например, стекло и пленочные фотонегативы особенно подвержены повреждениям. Их также легче увидеть онлайн, где они представлены в виде положительных изображений.)
    • Нет, элемент не оцифрован. Перейдите к #2.
  2. Указывает ли вышеприведенные поля Access Advisory или Call Number, что существует нецифровой суррогат, например, микрофильмы или копии?

    • Да, другой суррогат существует. Справочный персонал может направить вас к этому суррогат.
    • Нет, другого суррогата не существует. Перейдите к #3.
  3. Если вы не видите уменьшенное изображение или ссылку на другой суррогат, пожалуйста, заполните бланк вызова в читальный зал эстампов и фотографий. Во многих случаях оригиналы могут быть доставлены в течение нескольких минут. Другие материалы требуют назначения на более позднее время в тот же день или в будущем. Справочный персонал может проконсультировать вас как по заполнению бланка заказа, так и по срокам подачи товара.

Чтобы связаться со справочным персоналом в читальном зале эстампов и фотографий, воспользуйтесь нашим Спросите библиотекаря или позвоните в читальный зал между 8:30 и 5:00 по номеру 202-707-6394 и нажмите 3.

Стандартные чертежи

/15 9 0649 Commonital Curb & Trange, Тип специальный 8 “ 12/31/18 9061/18 9 9/1/20 9/1/21 9/1/20 /17 9/1/20 9061 1 91 0

Это один из набора ресурсов, разработанных для поддержки преподавания начальной национальной учебной программы.Они предназначены для поддержки изложения ключевых тем в области дизайна, технологий и математики. Этот ресурс посвящен созданию чертежа в разрезе продукта.

Различные типы рисунков используются для передачи различных типов информации. Чертежи в разрезе — это тип 2D-чертежа, на котором показаны детали или элементы внутри продукта. По сути, чертеж в разрезе показывает вид, как если бы продукт был разрезан пополам – чаще всего это происходит по более длинному размеру продукта, например, по его длине.Чертежи в разрезе используются, чтобы показать, как выглядит продукт внутри и как его части соединяются друг с другом.

Создание чертежа в разрезе развивает навыки рисования, одновременно позволяя вводить такие понятия, как размеры, пропорции и масштаб, в практическом контексте.

Информация о занятиях, заметки учителей и ссылки на учебные программы

В этом упражнении учащиеся сделают чертеж в разрезе защитного шлема, который носят велосипедисты, в пропорции и в идеале в масштабе.

Это можно использовать как одноразовое действие или связать с другими действиями D&T, такими как анализ продукта или чертеж в разобранном виде (особенно при использовании дополнительного действия, создание чертежа в разрезе пера). Его также можно использовать вместе с основным плакатом IET Faraday — Section Views.

Лист с заданиями включает заметки учителей, полезные веб-ссылки и ссылки (при необходимости) на национальную учебную программу в каждой из четырех децентрализованных стран; Англия, Северная Ирландия, Шотландия и Уэльс.

Скачать бесплатно ниже!

Все рабочие листы и вспомогательные ресурсы можно загрузить бесплатно, а все документы полностью доступны для редактирования, поэтому вы можете адаптировать их к потребностям учащихся и учебных заведений.

Пожалуйста, поделитесь своими достижениями с нами @IETeducation.

Китай Архитектурный дизайн производитель, Архитектурный дизайн, Строительный дизайн поставщик

Jinan Shuishi Project Consulting Co., Ltd.,

Мы Jinan Shuishi, которая расположена в Цзинане, столице провинции Шаньдун, Китай.Наша компания занимается архитектурным проектированием, градостроительным проектированием, проектированием транспортных средств, консульством архитектурного проекта и эксплуатацией конкретной архитектурной программы; Создание контейнерного дома или стальной конструкции и дизайн внутренней отделки дома, ландшафтный дизайн, затем мы также можем создать 3D-модель. Архитектурный дизайн включает в себя все виды архитектурной деятельности, связанные с этими проектами. Наши проекты охватывают все дисциплины архитектуры.У нас абсолютно научная методология, актуарные навыки и огромный опыт архитектурной деятельности; Попытаться сделать так, чтобы хорошо сделанное различалось и распределялось между Комфортом для Человека, Безопасностью Строительства и Наукой об Окружающей Среде.

Jinan Shuishi, основана с 2010 года, и наша компания имеет первоклассный сертификат национальной архитектуры, а также сертификат национального архитектурного программирования. Все эти сертификаты могут свидетельствовать о квалификации и профессионализме нашей компании, особенно в этой области.Хотя в нашей компании все еще есть большие человеческие ресурсы, в нашей компании работает около 500 человек; Все эти люди имеют огромный опыт работы по проектированию архитектуры, управлению проектами. Они также имеют национальный сертификат в этой области бизнеса. Эти люди уделяют основное внимание различным уровням архитектурного проектирования, архитектурным операциям, таким как: проектирование городского планирования, проектирование железных дорог, проектирование мостов, проектирование промышленных зданий, проектирование промышленных объектов и проектирование общественных зданий, проектирование коммерческих зданий, проектирование подземных сооружений, HVAC, проектирование трубопроводов, проектирование подъема и осушения, проектирование контейнерного дома, проектирование корпуса из стальной конструкции и проектирование электрического кабеля; Дизайн внутренней отделки дома, ландшафтный дизайн, а также создание 3D проекта.

Jinan Shuishi, Компания успешно справилась со многими различными уровнями и функциями проекта как для внутреннего, так и для международного аспекта. Что касается внутреннего рынка, наша компания имеет такое долгосрочное сотрудничество с Vanke Group, Greenland Group и другими группами Estate, чтобы проектировать их здания, торговые центры и дома; Мы также занимаемся проектированием многих объектов. Наша команда сотрудничает с дизайнерскими агентствами Японии, Франции, Австралии и Германии.

Согласно причине пандемии этого года, пандемия замедляет работу нашего проекта, даже если пандемия уже зафиксирована в нашей стране; Но наша компания увидела истинную природу того, что классический способ архитектурного проектирования может не покрыть риск глобальной блокады, поэтому мы решили создать транснациональный электронный бизнес нашей компании.Мы только что открыли нашу торговую учетную запись Alibaba и торговую учетную запись Made-In-China, чтобы использовать эти две известные международные платформы электронного бизнеса для ведения нашего дизайнерского бизнеса по всему миру. Мы также подписываемся на наши глобальные социальные сети и собственные медиа.

Наша цель: Сделать мир снова красивым с помощью нашего дизайна

Наша ценность: Мы разрабатываем точно и лаконично.

Наши Слова: Неважно, как далеко мы всегда можем зайти; Как бы ни было трудно, у нас есть мужество и воля, мы можем построить совершенство; Мы снова сделаем сборку великолепной своими руками.

Адрес: Офис 2003, уровень 20, корпус 1 Qishengguangchang, 1666 Yingxiu Rd, район Gaoxin, город Цзинань, провинция Шаньдун, Китай.

Дизайн Али Мохаммеда:

Новое видео:

1. https://goksunarch01.en.made-in-china.com

2. https://goksunarch01.en.made-in-china. com

3. https://goksunarch01.en.made-in-china.com

Goksun Architecture design:

Новое видео:

1. https://goksunarch01.en.made-in-china.com

2. https://goksunarch01.en.made-in-china.com

Вид в разрезе на чертеже

Автор: lfumagalli|Опубликовано: 4 ноября 2014 г. |Категории: Без категорий|

При создании разреза чертежа можно установить глубину выреза в соответствии с числовым значением. Но знаете ли вы, что можно выбрать ребро на другом виде, чтобы определить глубину? Или что вы можете перевести свой 3D-рисунок во временный режим 3D-просмотра и выбрать глубину на этом?

Выбор края над другим видом вырванного участка
Первый шаг состоит в создании вашего вырванного участка.В меню «Вид» выберите команду «Разрыв». Нарисуйте с помощью инструмента «Сплайн» область, в которой вы хотите разбить секцию.
После закрытия сплайна в Диспетчере команд появится меню вырванного участка. Нажмите на «предварительный просмотр», чтобы более четко увидеть свою версию. Вместо ввода числового значения активируйте поле «выбор». Обратите внимание, что в другом представлении линия становится видимой. Просто выберите прямое ребро или круговое ребро на другом виде. Глубина реза будет регулироваться в соответствии с вашим выбором.

Оставить комментарий

Ваш адрес email не будет опубликован.

Стандартный рисунок № Стандартный чертеж Название

2
Дата пересмотра
1440 9/1/20 7/1/20
1441 асфальтирование и утилита вырезать стандарты ремонта 7/1/21
1500
1500 Обслуживание дорожного движения 13/15/15
1510 1510 Закрытие полосы движения 9/15/15
1511
1511 9/15/15 9/15/15 9/15/15
1520 9/15/15 9/15/15
1530 Lane Закрытия, Центральный деловой округ 9/15/15
1540 Уличные закрытия 9/15/15
1550 Флагерная операция 9/15/15
1645
1645 Материал маркировки каналов в инкрутировании 4/30/18
2000 Curb, прямые 18 “ 3/30/18
2005 Curb, Granite 3/30/18
2010 Commonital Curb & Gutter, Тип стандарт 7/1/21
2020
2020 7/1/21 7/1/21
2030
Комбинированный бордюр и желоб, Тип монтируемый 7/1/21
2100 26 ‘Раздел (Res . ) Сочетание бордюра & Желоб, Тип Стандартный
2101 26′ секция (Res.) Сочетание бордюра & Желоб, Тип монтируемый 12/31/18
2105 Секция 26′ (не рез.) Commite Curr & Trange, тип специальный 12/31/18
2110
2110 32 ‘Раздел (res.) Комбинированные бордюры и желоб, тип стандарта 12/31/18
211
211
211
32 ‘Секция (не рез.) Гребень. Обуздание и желоб, тип специальный 8 “ 12/31/18 12/31/18
215
215 36 ‘Раздел (res.) Сочетание обуздания и желоба, тип стандарта 12/31/18
211 36 ‘Раздел (не RED) CORCH CURB & THURE 12/31/18
2130
Увеличение отключения отключения, боковой канавы 7/1/21
2135 Канава             3 / 30/18
2145
2145 Подход с изогнутой площадкой 7/1/21 7/1/21
2150 Alley Tope 4/30/18
2151 Alley 7/1/20
2154 2154 Обратная плава 7/1/20 7/1/20
2156 Cul-De-Sac на 26 ‘Широкие улицы на 50 футов 7/1/20
2157
T-Gurnaround 9/1/20 7/1/20 9/1/20
2160 Замена подъездных дорог 12/31/18
2161 Временный тротуар 4/30/18
2166948 2166 Направленные Boring 4/30/18
2170
2170 Совместные детали для Portland Cement Bone Tawing 4/30/18
2171 Раздел перехода для бетона асфальтенции 4/30/18
2175
2175 Дополнительные детали сброса асфальтеров (Жилой) 9/30/18
2179 Заявка на обратную связь 7/1/21 7/1/21
2185 Название улицы Знак 7/1/21
2187 15. 1 ‘Pedestal (RRFB Assemby) 7/1/21
2190
2190 баррикада для конца дорог тротуар 3/30/18
2191 Drive Post Установка через бетон / кирпич 3/30/18
2195 2195 3/30/18
2201 Двигайтесь, жилые 7/1/20
2202
2202
2202
2202 90 652 Подъездная дорога, нежилые 7/1/20
2203 2203
2206 (отставные)
2207 (отставные)
2208 (отставные)
2911
2211 Подъездная дорожка, правая и правая 4/30 / 18
2212 Подъездная дорожка, правая и правая с левой в 4/30/18
2213 2213 Подъездная дорожка, вправо и выходит с добавлением Lane 4/30/18
2214 2214 Транспортное средство 12/31/18
2225
2225 Интегральный бордюр, желоб и тротуар для коммерческого диска 4/30/18
2230     Подъезд временного строительства             9 0652 4/30/18
2231
2231 2231 9/1/20 7/1/20
2300 Sidewalk 7/1/21
2301 Кирпичный тротуар 4/30/18
230648 2303 8 “Прогулка для артерий 7/1/21
2310
2310 Общее использование Путь тротуар 7/1/20
2319
Бордюрные пандусы             7/1/20
2320
2320 2320-18 4/30/18
2328
2328 4/30/18 9/30/18
2331 Бетонные 4/30/18
2332 бетона шины 4/30/18
2335 Speed ​​Hump 9 0652 4/30/18
2337
2337 Таблица скорости пересечения 7/1/21 9/1/21
12/1/20 7/1/20
2410 Сумма 10/1/20
4000
4000 Стандарты проезжей части 8/10/17
4001 4001 Стандарты банковских стандартов трафика 8/1/15
4002 Охрана канатной защиты от охраны 0/1/14
4020
4020 Pull Box Anddrdran Detail 5/1/14
4021 27 “Pull Box 7/1/20
4022 32 “Pull Box 7/1/20
4023 48″ Pull Box 7/1/20
4024 Коробка для вытягивания петли на IC банк       10. 08.17
   4050 Установка кабеля кабеля сигнала 8/10/17
4051
4051
4051 Power Service Conduit Ris для наземного шкафа 5/1/14
4052 Энергетика Монтируемый шкаф 8/10/17
4100
4100 5 ‘Pedestal, Pushbutton Mounting 01.10
4101 10.7 ‘Pedestal – Пешеходные сигнальные монтажные монтаже 8/10/17
4102 4102 12.7′ Pedestal – Генеральные монтажные монтажные устройства автомобилей 8/10/17
4103
17.5 ‘Пьедестал -street Name Знак монтажа 09.12.18
4104 4104 4104 21 ‘Pedestal – Генеральный монтаж автомобильных сигналов 8/10/17
4105 База трансформатора 8/10/17
        4106         10. 7 ‘Декоративный pedestal 7/1/20
4110
4110
4110 Детектор Блок / 2
9/10/17
4111 Монитор движения 8/10/17
4120 4120 Стандартный город Columbus MAST ARM 01.12.18
4121
9121 Декоративный город Columbus Master ARM 7/1/20
4122 Механическое увлажнение 01.10.18
       4160 Поддержка сигналов / штамма Polle Foodation 0/1/18
4161
4161
6/11/15 8/1/15 9/1/15
4162 Контроллер дорожного сигнала / 1/20
4163 3 9/1/21 7/1/21 9/1/21
4164
Шкаф счетчика электроэнергии 01/1/20
4170 штамбрь 60652 01. 07.21
        4200   Стандарты монтажеров полюсов 8/1/15
4201 (отставные) (отставные) 8/1/15 8/1/15 9/1/15
4202 Навесное присоединение сигнала накладной рассылке 8/10/17
4205 4205 Отзывы трафика сигнал 5/1/14
4230
4230 Pushbutton и подписать данные установки 01.12.18
4250 (отставные) 5/1 / 14
        4251         (на пенсии)       01.05.14
       4252 (на пенсии) 5/1/14
4253 4253 4253 Подписавшаяся ассамблея подписать, полюс 5/1/14
4300 Стандарты детекторов автомобилей 7/1/20
4301 2 9/10/17 8/10/17
4330 Messenger Wire Reading 1 8/10/17
4331
Messenger Detailes 2 5 1/14
        4332 (отставные) 5/1/14
4333 (отставные) 5/1/14 5/1/14
4600 Подробности провода Messenger для волоконного оптического кабеля 7/1/20
4601 Волоконно-оптическое кабель воздушного провисания стойки 7/1/20
4602
Модифицированный проводник кабеля для волоконного оптического кабеля 7/1/20
воздушный Ввод на опору оптоволоконного кабеля 01. 07.20
        4650     Детали монтажа беспроводной радиостанции 01.07.20
