Элемент тока что такое: § 34. ЗАКОН ВЗАИМОДЕЙСТВИЯ ЭЛЕМЕНТОВ ТОКА

Содержание

Элемент – ток – Большая Энциклопедия Нефти и Газа, статья, страница 3

Элемент – ток

Cтраница 3

Составляющая векторного потенциала от элемента тока имеет такое же направление в пространстве, как и ток в элементе проводника.  [31]

В силу малой длины элемента тока можем считать, что расстояния от любого участка диполя до рассматриваемой точки на сфере одинаковы – постоянны; ток вдоль длины диполя также не меняется, следовательно, эти величины могут быть вынесены за знак интеграла как постоянные.  [33]

Конечно, перемещение такого элемента тока из одной точки пространства в другую связано с перемещением всей измерительной цепи; поэтому при этих измерениях необходимо заботиться о том, чтобы перемещения не искажали измеряемого поля токов. Наконец, для целей измерения пригодны, очевидно, лишь элементы тока столь малых размеров ( сечения и длины), что на их протяжении измеряемое поле можно считать постоянным.

 [34]

Определите индукцию магнитного поля элемента тока длины /, по которому течет ток /, в точке А на расстоянии г / от этого элемен-та.  [35]

Полагая, что в элементе тока 1А1 содержится Дп электронов, имеющих скорости упорядоченного движения V, найдем напряженность поля Я ДЯ / Дп, создаваемую в данной точке одним движущимся электроном.  [36]

Если движущийся заряд рассматривать как элемент тока, то величина этого элемента тока должна считаться пропорциональной величине заряда и скорости его движения.  [37]

Сила, действующая на второй элемент тока г сЛх, имеет такую же величину, но направлена противоположно.  [39]

Поместим в данную точку Р элемент тока ds и будем вращать этот элемент ds до тех пор, пока он не займет положения, при котором действующая на него сила F обращается в нуль. Магнитное поле будет, очевидно, либо параллельно, либо антипараллельно направлению ds в этом положении. Повернув затем ds из этого положения на 90 и измерив действующую на него в этом новом положении силу F, легко определить вектор Н по величине и направлению.  [40]

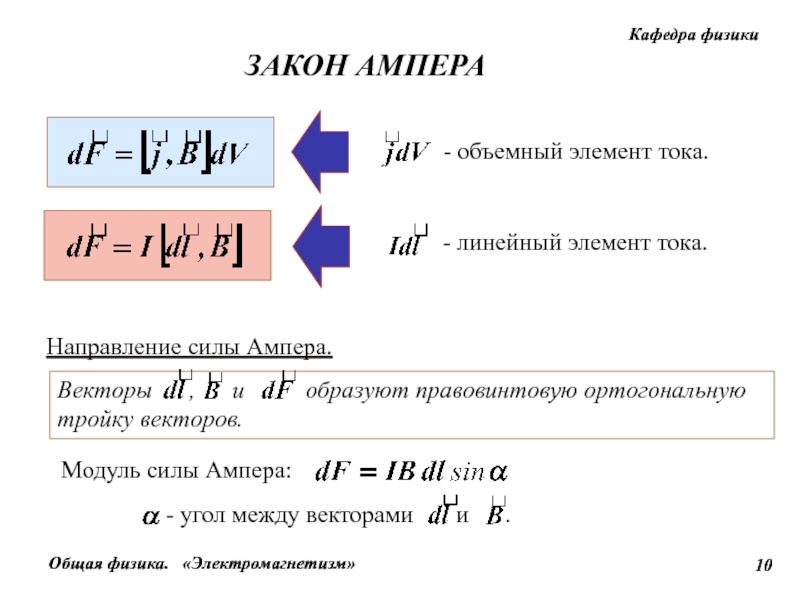

Сила же, действующая на пробный элемент тока, направлена перпендикулярно к линии поля и пробному току и при неизменном источнике исследуемого потока зависит от свойств среды.  [41]

Строго говоря, закон взаимодействия элементов тока (10.3) нельзя проверить экспериментально, потому что не существует изолированных элементов тока / сЦ силу взаимодействия между которыми можно было бы измерить. Из справедливости (10.6) не следует, однако, справедливость (10.4), потому что к (10.4) можно добавить любую функцию, которая при интегрировании по замкнутым контурам после подстановки в (10.6) дает нуль.  [42]

А именно, сила взаимодействия элемента тока и магнитного полюса является наибольшей, когда ток направлен под прямым углом к радиусу-вектору, проведенному от элемента тока к магнитному полюсу. {-7}$ Гн/м(Н/А2)- магнитная постоянная, $\bar{j}$ – вектор намагниченности среды в исследуемой точке поля.

Для магнитного поля в вакууме напряженность магнитного поля определяется выражением:

$$\bar{H}=\frac{\bar{B}}{\mu_{0}}$$

В изотропной среде формула (1) преобразуется к виду:

$$\bar{H}=\frac{\bar{B}}{\mu_{0} \mu}$$

где $\mu$ – скалярная величина, называемая относительной магнитной проницаемостью среды (или просто магнитной проницаемостью). В изотропной среде векторы напряженности магнитного поля и магнитной индукции совпадают по направлению.

Иногда напряженность магнитного поля $d \bar{H}$ определяют как векторную величину, направленную по касательной к силовой линии поля, по модулю равной отношению силы (dF), с которой поле воздействует на единичный элемент тока (dl), который расположен перпендикулярно полю в вакууме, к магнитной постоянной:

$$d H=\frac{d F}{\mu_{0} I d l}$$

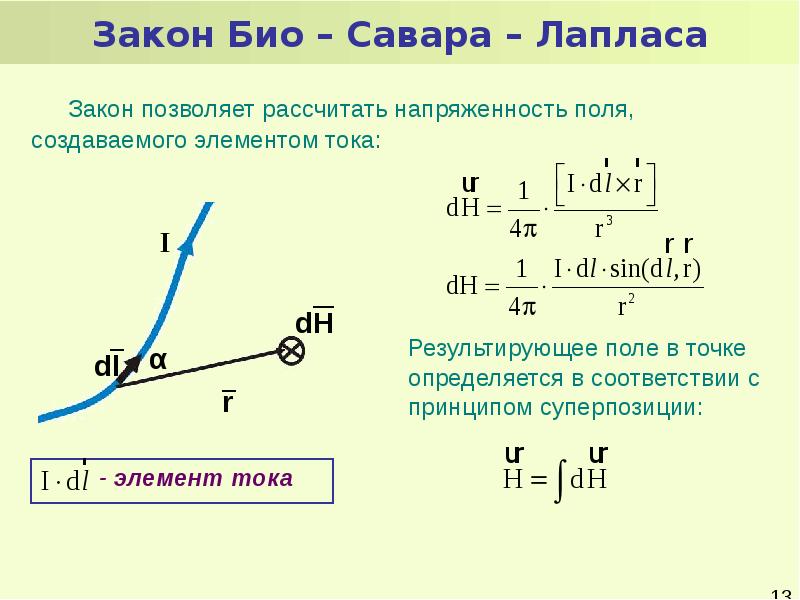

Закон Био-Савара-Лапласа

Это важнейший в электромагнетизме закон. {3}} d \bar{l} \times \bar{r}(5)$$

где $d \bar{l}$ – вектор элемента проводника, который по модулю равен длине проводника, направление совпадает с направлением тока; $\bar{r}$ – радиус–вектор, который проводят от рассматриваемого элементарного проводника к точке рассмотрения поля; $r=|\bar{r}|$ .

Вектор $d \bar{H}$ – перпендикулярен плоскости, в которой находятся векторы $d \bar{l}$ и $\bar{r}$, и направлен так, что из его конца вращение вектора $d \bar{l}$ по кратчайшему пути до совмещения с вектором $\bar{r}$ происходило по часовой стрелке. Для нахождения направления вектора $d \bar{H}$ можно использовать правило буравчика (Буравчик (винт) вращаем так, чтобы его поступательное движение совпадало с направлением тока, тогда направление, по которому вращается ручка винта, совпадает с направлением вектора напряженности поля, которое создает рассматриваемый ток).

Закон Био-Савара-Лапласа дает возможность вычислять величину полной напряженности магнитного поля, которое создает ток, текущий по проводнику любой формы.

Для нахождения полной напряженности магнитного поля, которое создает в исследуемой точке ток I, который течет по проводнику l, следует векторно суммировать все элементарные напряженности $d \bar{H}$, порождаемые элементами проводника и найденные по формуле (4).

Единицы измерения

Основной единицей измерения момента силы в системе СИ является: [H]=А/м

Примеры решения задач

Пример

Задание. Чему равна напряженность (H) в центре кругового витка (R – радиус витка) с током I.

Решение. Каждый элементарный ток витка магнитное поле в центре окружности, напряженность которого направлена по положительной нормали к плоскости контура витка (рис.1). Поэтому, если элементарную напряженность поля найти по закону Био-Савара – Лапласа, то векторное сложение элементарных полей можно будет заменить на алгебраическое.

В соответствии с законом Био-Савара – Лапласа dH равно:

$$d \bar{H}=\frac{1}{4 \pi} \frac{I}{r^{3}} d \bar{l} \times \bar{r}(1. {2}}$

Читать дальше: Формула напряженности электрического поля.

Закон Био–Савара • Джеймс Трефил, энциклопедия «Двести законов мироздания»

Магнитное поле в точке пространства, создаваемое малым отрезком проводника, по которому течет электрический ток, пропорционально силе тока, обратно пропорционально квадрату расстояния от этой точки до проводника и направлено перпендикулярно по отношению и к току, и к направлению на проводник.

Одним из величайших прорывов в естествознании XIX века стала серия открытий, позволивших установить неразрывную связь между двумя, казалось бы, не связанными между собой природными феноменами — электричеством и магнетизмом, — которые на поверку оказались просто двумя сторонами одной медали. Одним из первых фрагментов пазла, который предстояло собрать ученым, стало осознание того, что движущиеся электрические заряды (то есть электрический ток) могут порождать магнитное поле. Это открытие сделал датский ученый Ханс Кристиан Эрстед (см. открытие Эрстеда), а представил его в количественной форме французский ученый Андре-Мари Ампер (см. Закон Ампера). Обобщением этой работы стал закон Био—Савара (его еще называют «закон Био—Савара—Лапласа». — Прим. переводчика), содержащий окончательную формулировку соотношения между электрическими токами и магнитными полями, которые они производят.

Жан Батист Био, яркий и смелый ученый, был профессором физики в Сорбонне и действительным членом французской Академии наук. Сразу после открытия Эрстеда вместе со своим коллегой Феликсом Саваром он принялся за изучение взаимосвязи между электрическим током и магнитными полями.

В отличие от Ампера, изучавшего магнитные поля опосредованно, путем измерения силы взаимодействия между парами проводников с током, Био и Савар предприняли прямые измерения магнитных полей, используя для этого множество легких магнитных стрелок компасов. Смысл их закона проще всего понять, если представить себе, что проводник с током разбит на крошечные отрезки — т.  н. элементы тока (такой подход предложил ученым их старший коллега Пьер Симон Лаплас (Pierre-Simon Laplace, 1749–1827), стоявший у истоков дифференциального и интегрального исчисления, который затем и обобщил полученные результаты. — Прим. переводчика). На каждом из этих крошечных отрезков кривизной проводника можно пренебречь — их можно рассматривать как отрезки прямой. Так вот, согласно закону Био—Савара, магнитное поле В на расстоянии r от такого элемента тока пропорционально

IL/r2

где I — сила тока, а L — длина элемента тока.

Я уже упоминал, что закон Био—Савара является наиболее полным формальным обобщением взаимосвязи между электрическим током и магнитным полем. Это значит, что можно взять проводник с током сколь угодно сложной и асимметричной конфигурации и разбить его на элементы тока. Каждый элемент вносит свой вклад в магнитное поле в рассчитываемой точке. Сделав эти расчеты, мы можем затем просуммировать вклад от каждого элемента проводника и найти общее магнитное поле (этот процесс суммирования относится к области высшей математики и выглядит он достаточно сложно). Таким образом, закон Ампера является частным случаем закона Био—Савара для случая линейного проводника.

Я еще не сказал, что закон Био—Савара предсказывает также направление получающегося магнитного поля. Это направление можно определить с помощью так называемого правила правой руки, ставшего настоящим бичом целых поколений студентов физических и технических вузов. Правило гласит: если вытянутый указательный палец правой руки показывает направление электрического тока в элементе тока, а средний палец направлен на точку, в которой вы вычисляете магнитное поле, то выставленный под прямым углом к двум другим пальцам большой палец укажет направление магнитного поля.

Как я уже говорил, полное математическое выражение закона Био—Савара требует довольно сложных вычислений, поскольку оно представляет собой интегральное уравнение. Оно является, по сути, общим решением четвертого уравнения Максвелла.

См. также:

2. Электрический ток. Электрическая цепь.

Гальванические элементы. Аккумуляторы

Электрический ток — направленное, упорядоченное движение электрических зарядов.

Электрические заряды могут быть разными. Это могут быть электроны или ионы (положительно или отрицательно заряженные).
Чтобы получить электрический ток в проводнике, надо создать в нём электрическое поле. Под действием поля электрические заряды начнут перемещаться, возникнет электрический ток.



Обрати внимание!

Условия существования электрического тока:

• наличие свободных электрических зарядов;
• наличие электрического поля, которое обеспечивает движение зарядов;
• замкнутая электрическая цепь.
Электрическое поле создают источники электрического тока.

Источник тока — это устройство, в котором происходит преобразование какого-либо вида энергии в электрическую энергию.

В любом источнике тока совершается работа по разделению положительно и отрицательно заряженных частиц, которые накапливаются на полюсах источника.



Существуют различные виды источников тока:



• Механический источник тока — механическая энергия преобразуется в электрическую энергию. Сюда относятся: электрофорная машина, динамо-машина, генераторы.




Диски электрофорной машины приводятся во вращение в противоположных направлениях. В результате трения щёток о диски на кондукторах машины накапливаются заряды противоположного знака.



• Тепловой источник тока — внутренняя энергия преобразуется в электрическую энергию.







К нему относится термоэлемент. Две проволоки из разных металлов спаяны с одного края. Затем место спая нагревают, тогда между другими концами этих проволок появляется напряжение.



• Световой источник тока — энергия света преобразуется в электрическую энергию. Сюда относится фотоэлемент.




При освещении некоторых полупроводников световая энергия превращается в электрическую. Из фотоэлементов составлены солнечные батареи.



• Химический источник тока — внутренняя энергия преобразуется в электрическую в результате протекающих химических реакций.
Примером такого источника является гальванический элемент.





Угольный стержень У (с металлической крышкой М) помещают в полотняный мешочек, наполненный смесью оксида марганца с углём С, а затем  в цинковый сосуд Ц. Оставшееся пространство заполняют желеобразным раствором соли Р. При протекании химической реакции цинк заряжается отрицательно (отрицательный электрод), а угольный стержень — положительно (положительный электрод). Между заряженным угольным стержнем и цинковым сосудом возникает электрическое поле.

Из нескольких гальванических элементов можно составить батарею.





Источники тока на основе гальванических элементов применяются в бытовых автономных электроприборах, источниках бесперебойного питания. Они являются одноразовыми. В быту часто используют батарейки, которые можно подзаряжать многократно. Их называют аккумуляторами.







Простейший аккумулятор состоит из сосуда, наполненного слабым раствором серной кислоты в воде, в который опущены две свинцовые пластины (электроды). Чтобы аккумулятор стал источником тока, его надо зарядить. Если обе пластины соединить с полюсами какого-либо источника электрической энергии, то электрический ток, проходя через раствор, зарядит один электрод положительно, а другой — отрицательно. Такие аккумуляторы называют кислотными или свинцовыми. Кроме них ещё существуют щелочные или железоникелевые аккумуляторы. В металлогидридных аккумуляторах отрицательный электрод состоит из порошкообразного железа, а положительный из гидроокиси никеля с добавками графита и окиси бария. Электролитом служит раствор едкого калия с добавками моногидрата лития.
Аккумуляторы используют в автомобилях, электромобилях, сотовых телефонах, железнодорожных вагонах и даже на искусственных спутниках Земли.
Наряду с источниками тока существуют различные потребители электроэнергии: лампы, пылесосы, компьютеры и многие другие.



Элементы электрической цепи:

  • источник напряжения;
  • потребители: резисторы, лампы, реостат…
  • измерительные приборы: вольтметр, амперметр, ваттметр, омметр;
  • соединительные провода;
  • ключи для размыкания и переключения цепи.

Для поддержания электрического тока в цепи необходимы источники электрической энергии: источники электрического тока, источники электрического напряжения.

Источник ЭДС (идеальный источник напряжения) — двухполюсник, на зажимах которого электродвижущая сила (и напряжение) всегда поддерживается постоянным значением.

Источник электрического тока — двухполюсник, создающий ток постоянного значения, не зависящего от значения сопротивления на подключенной нагрузке. Внутреннее сопротивление такого источника приближается к бесконечности.



Необходимое условие существования тока  – замкнутая цепь! Это означает, что все элементы цепи должны быть проводниками электричества и в цепи не должно быть разрывов. В случае размыкания цепи ток прекращает течь. Именно размыкание цепи и лежит в основе работы всех реле, кнопок и выключателей.



Порядок сборки электрической цепи указывается на специальном чертеже, который принято называть схемой.





Приборы на схемах обозначают условными знаками. Вот некоторые из них:






































Источники:



Рисунки © Якласс
http://www.fizika.ru/kniga/index.php?mode=paragraf&theme=09&id=9010
http://files.school-collection.edu.ru/dlrstore/669ba06a-e921-11dc-95ff-0800200c9a66/3_8.swf

Определение по Электродинамике | Объединение учителей Санкт-Петербурга

АКТИВНАЯ МОЩНОСТЬ – физическая величина, равная среднему за период значению мгновенной мощности переменного тока. Позволяет оценить среднюю скорость преобразования электромагнитной энергии в др. виды энергии. В цепи переменного однофазного тока А.м. рассчитывается по формуле: P=IUcosφ. Единица А.м. в СИ – Ватт (Вт).

АКТИВНОЕ СОПРОТИВЛЕНИЕ – физическая величина, равная отношению активной мощности, поглощаемой на участке цепи, к квадрату действующего значения силы переменного тока на этом участке. Позволяет оценить сопротивление электрической цепи или ее участка электрическому току, обусловленное необратимыми превращениями электрической энергии в др. формы (преимущественно во внутреннюю). Единица А.с. в СИ – Ом.

АМПЕРА ЗАКОН – закон взаимодействия двух проводников с токами; параллельные проводники с токами одного направления притягиваются, а с токами противоположного направления – отталкиваются. А.з. называют также закон, определяющий силу, действующую в магнитном поле на малый отрезок проводника с током. Открыт в 1820г. А.М. Ампером.

АНИОНЫ – отрицательно заряженные ионы, движущиеся в электрическом поле к аноду.

АНОД – положительный полюс источника электрической энергии или электрод какого-либо прибора, присоединяемый к положительному полюсу источника тока. Потенциал А. при работе источника всегда выше потенциала катода.

БУРАВЧИКА ПРАВИЛО – правило для определения направления вектора магнитной индукции магнитного поля прямолинейного проводника с током: если Б. (правый винт) ввинчивать по направлению тока, то направление вращения рукоятки буравчика показывает направление вектора магнитной индукции. (Ср.правой руки правило)

ГАЛЬВАНИЧЕСКИЙ ЭЛЕМЕНТ – источник электрического тока, в котором энергия электрохимической реакции преобразуется в электрическую энергию (элемент Вольта, батарейки, аккумуляторы).

ДЕЙСТВУЮЩЕЕ ЗНАЧЕНИЕ – среднее квадратичное за период значение силы переменного тока и напряжения. Д.з. силы синусоидального тока и напряжения в  раз меньше их амплитудных значений. Физический смысл: Д. З. силы переменного тока равно силе такого постоянного тока, при прохождении которого через проводник выделяется то же количество теплоты за то же самое время.

ДЖОУЛЯ-ЛЕНЦА ЗАКОН – закон, описывающий тепловое действие электрического тока. Согласно Д. – Л.з.  количество теплоты, выделяющееся в проводнике при прохождении по нему постоянного тока, прямо пропорционально квадрату силы тока, сопротивлению проводника и времени прохождения тока по проводнику: .

ДИАМАГНЕТИЗМ – явление возникновения в веществе (диамагнетике) намагниченности, направленной навстречу внешнему магнитному полю. Обусловлен индуцированием дополнительного магнитного момента  в атомных электронных оболочках под действием внешнего поля и проявляется в том случае, когда атомы, молекулы или ионы не имеют результирующего собственного магнитного момента. Присущ всем веществам, но часто перекрывается более сильными эффектами (см. парамагнетизм и ферромагнетизм).

ДИНАМИК – распространенное краткое название электродинамического громкоговорителя.

ДИПОЛЬ ЭЛЕКТИРИЧЕСКИЙ – система двух одинаковых по модулю и противоположных по знаку электрических зарядов, расстояние между которыми (плечо Д.) во много раз меньше, чем расстояние от центра Д. до рассматриваемых точек электрического поля. Во внешнем электрическом поле ориентируется вдоль силовых линий поля. Например, диполем можно считать молекулу воды.

ДИПОЛЬ МАГНИТНЫЙ – электрический ток, протекающий по замкнутому контуру (витку), размеры которого малы по сравнению с расстоянием до рассматриваемых точек магнитного поля. Внешнее магнитное поле оказывает на Д.М. ориентирующее действие.

ДИОД – двух электродный прибор с односторонней электрической проводимостью. Применяется для выпрямления переменного тока, в качестве детектора, для преобразования частоты, ограничения тока и напряжения, переключения электрических цепей. Различают электровакуумные и полупроводниковые Д.

ДИЭЛЕКТРИКИ – вещества, практически не проводящие электрического тока. Обладают большим удельным сопротивлением по сравнению с проводниками. Могут быть твердыми, жидкими и газообразными. Во внешнем электрическом поле Д. поляризуется, что приводит к ослаблению электрического поля в Д. (см.поляризация диэлектриков и диэлектрическая проницаемость.)

ДИЭЛЕКТРИЧЕСКАЯ ПРОНИЦАЕМОСТЬ – безразмерная физическаявеличина, равная отношению модуля напряженности электрического поля в вакууме Е

0 к модулю напряженности электрического поля в однородном диэлектрике: .

ДОМЕНЫ – области в ферромагнитном (сегнетоэлектрическом) кристалле, в которых ниже определенной температуры (точки Кюри) существует самопроизвольная намагниченность (поляризованность).

ДУГА ЭЛЕКТРИЧЕКАЯ, дуговой разряд – один из видов самостоятельного разряда в газе, в котором разрядные явления сосредоточены в ярко светящемся плазменном шнуре. Возможна в любом газе при давлениях, близких к атмосферному и выше. Применяется в электрометаллургии, светотехнике и в электросварке.

ДЫРКА – в полупроводнике – не занятая электроном вакансия в валентной зоне, которая ведет себя как избыточный положительный заряд.

ЕМКОСТНОЕ СОПРОТИВЛЕНИЕ – физическая величина ХС, которой оценивают сопротивление, оказываемое переменному току проводником вследствие наличия у него электрической емкости. При синусоидальном токе с циклической частотой ω Е.с. равно . Единица в СИ – Ом.

ЕМКОСТЬ ЭЛЕКТРИЧЕСКАЯ – см. электрическая емкость.

ЗАРЯД ЭЛЕКТРИЧЕСКИЙ – см.электрический заряд.

ЗАРЯДА СОХРАНЕНИЯ ЗАКОН

– один из фундаментальных законов природы: алгебраическая сумма электрических зарядов любой электрически изолированной системы остается неизменной. В электрически изолированной системе З.с.з. допускает появление новых заряженных частиц (напр. , при электролитической диссоциации, ионизации газов, рождении пар частица – античастица и др.), но суммарный электрический заряд появившихся частиц всегда должен быть равен нулю.

ИЗОЛЯТОР ЭЛЕКТРИЧЕСКИЙ – элемент конструкции, выполненный из вещества с очень большим электрическим удельным сопротивлением (диэлектрика). В быту может быть синонимом термина диэлектрик.

ИНДУКТИВНОЕ СОПРОТИВЛЕНИЕ – физическая величина ХL, которой оценивают сопротивление, оказываемое переменному току проводником вследствие наличия у него индуктивности. При синусоидальном токе с угловой частотой ω: XL=ωL.  Единица И.с. в СИ – Ом. Ср.емкостное сопротивление, активное сопротивление.

ИНДУКТИВНОСТЬ – физическая величина, которая характеризует магнитные свойства электрической цепи (проводника) и равна отношению потока магнитной индукции, пересекающего поверхность, ограниченную проводником, к силе тока в этом проводнике. Единица И. в СИ – генри. Ср.электрическая емкость.

ИОНИЗАЦИЯ – отрыв от атома или молекулы газа одного или нескольких электронов. Происходит под действием электромагнитного излучения; ударов электронов, ионов или других атомов. Приводит к возникновению ионов.

ИОНЫ – электрически заряженные атомы или группы атомов, образующиеся при потере или присоединении электронов (или других заряженных частиц). Ионы с положительным электрическим зарядом называются катионами, с отрицательным – анионами.

ИСКРОВОЙ РАЗРЯД – вид самостоятельного нестационарного электрического разряд в газе, возникающий в электрическом поле при давлении, близком к атмосферному. Температура в И.р. достигает 10000К. В природе наблюдается в виде молнии.

ИСТОЧНИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ – устройства, преобразующие различные виды энергии в электрическую. Различают химические (напр. , гальванический элемент) и физические (термоэлемент, фотоэлемент, индукционный генератор и т.д.) И.т.

КАТИОНЫ – положительно заряженные ионы, в электрическом поле движутся к катоду.

КАТОД – 1) отрицательный полюс источника электрической энергии или электрод прибора, присоединяемый к отрицательному полюсу источника. Потенциал К. работающего источника всегда ниже потенциала анода. 2) Источник электронов в электровакуумных приборах.

КАТУШКА ИНДУКТИВНОСТИ – элемент электрической цепи, конструктивно представляющий катушку из электропроводящего материала с изолированными витками. Обладает значительной индуктивностью при относительно малой емкости и малом активном сопротивлении. Один из основных элементов колебательного контура. Ср. конденсатор электрический.

КИНЕСКОП – приемная телевизионная электронно-лучевая трубка, преобразующая электрические сигналы в видимое изображение.

КОЛЕБАТЕЛЬНЫЙ КОНТУР – электрическая цепь из катушки индуктивности и конденсатора, в которой возникает возможность периодического обмена электрической и магнитной энергией при зарядке конденсатора или возбуждении электрического тока в катушке, т.е. возникают электромагнитные колебания. Период равен , где Lиндуктивность контура, Cэлектрическая емкость. Применяется как резонансная система во многих радиотехнических устройствах.

КОНДЕНСАТОР ЭЛЕКТРИЧЕСКИЙ – элемент электрической цепи из двух или более электродов (обкладок), разделенных диэлектриком, толщина которого мала по сравнению с размерами обкладок. Обладает значительной электрической емкостью. Хорошо проводит переменный ток высокой частоты. См. емкостное сопротивление, электрическая емкость.

КОРОТКОЕ ЗАМЫКАНИЕ – не предусмотренное нормальными условиями работы соединение двух точек электрической цепи, имеющих различные потенциалы, через очень малое сопротивление.

КРУТИЛЬНЫЕ ВЕСЫ – чувствительный физический прибор, для измерения малых сил. Изобретен Ш.Кулоном в 1784г. и применялся при установлении Кулона закона.

КУЛОНА ЗАКОН – основной закон электростатики, выражающий зависимость силы взаимодействия двух неподвижных точечных зарядов от расстояния между ними: два неподвижных точечных заряда взаимодействуют с силой прямо пропорциональной произведению значений этих зарядов и обратно пропорциональной квадрату расстояния между ними и диэлектрической проницаемости среды, в которой находятся заряды. В СИ имеет вид: . Величина  числено равна силе, действующей между двумя точечными неподвижными зарядами по 1 Кл каждый, находящимися в вакууме на расстоянии 1 м друг от друга. К.з. является одним из экспериментальных обоснований электродинамики.

ЛЕВОЙ РУКИ ПРАВИЛО – правило, определяющее направление силы, которая действует на находящийся в магнитном поле проводник с током (или движущуюся заряженную частицу). Оно гласит: если левую руку расположить так, чтобы вытянутые пальцы показывали направление тока (скорости частицы), а силовые линии магнитного поля (линии магнитной индукции) входили в ладонь, то отставленный большой палец укажет направление силы, действующей на проводник (положительную частицу; в случае отрицательной частицы направление  силы противоположно).

ЛЕНЦА ПРАВИЛО (ЗАКОН) – правило, определяющее направление индукционных токов, возникающих при электромагнитной индукции. Л.п. – следствие закона сохранения энергии Согласно Л.п. индукционный ток всегда имеет такое направление, что его собственное магнитное поле всегда препятствует тому изменению внешнего магнитного поля, которое является причиной индукционного тока

ЛИНИИ МАГНИТНОЙ ИНДУКЦИИ, силовые линии магнитного поля – воображаемые линии, с помощью которых можно графически изобразить распределение магнитного поля в пространстве. Проводятся так, что вектор магнитной индукции в данной точке пространства направлен по касательной к Л. м.и. в этой точке.

ЛИНИИ НАПРЯЖЕННОСТИ ЭЛЕКТРИЧЕСКОГО ПОЛЯ, силовые линии электрического поля – воображаемые линии, с помощью которых можно графически изобразить распределение электрического поля в пространстве. Проводятся так, что вектор напряженности электрического поля в данной точке пространства направлен по касательной к Л.н. в этой точке.

ЛОРЕНЦА СИЛАсила, действующая на заряженную частицу с зарядом q, движущуюся в магнитном поле индукции B со скоростью v. Модуль равен F=qvBsinα, где αугол между векторами индукции магнитного поля и скорости частицы. Направление определяется левой руки правилом.

МАГНЕТИЗМ – совокупность явлений, связанных со взаимодействием между электрическими токами, между электрическими токами и магнитами, между магнитами. Магнитное взаимодействие осуществляется посредством магнитного поля. Проявляется во всех физико-химических процессах, происходящих в веществе. Определяет основные астрофизические и геомагнитные явления (солнечные вспышки, магнитные бури, нарушения радиосвязи и т.д.).

МАГНЕТИКИ – вещества, способные намагничиваться в магнитном поле, т.е. создавать собственное магнитное поле. См. диамагнетизм, парамагнетизм, ферромагнетизм, ферримагнетизм.

МАГНИТ – тело, обладающее намагниченностью, т.е. создающее магнитное поле. Свойства М. присущи некоторым минералам (напр., магнитный железняк), намагниченным магнитным материалам (постоянный магнит) и электромагнитам.

МАГНИТНАЯ ИНДУКЦИЯ (вектор магнитной индукции) – векторная величина, применяющаяся для количественного оценивания действия магнитного поля. Равна отношению максимальной силы, действующей в магнитном поле на элемент проводника с током, к величине силы тока и длине этого элемента проводника . Направление определяется правой руки правилом или  буравчика правилом. Единица в СИ – тесла. Ср. напряженность электрического поля.

МАГНИТНАЯ ПОСТОЯННАЯ – величина , входящая в выражения некоторых законов электромагнетизма при записи их в форме, соответствующей Международной системе единиц (СИ). Ср. электрическая постоянная.

МАГНИТНАЯ ПРОНИЦАЕМОСТЬфизическая величина, характеризующая связь между магнитной индукцией внешнего магнитного поля и магнитным полем в веществе. Обозначается m. У диамагнетиков m<1, у парамагнетиков m>1, у ферромагнетиков m>>1.

МАГНИТНОЕ ПОЛЕ – одна из форм проявления электромагнитного поля. Действует только на движущиеся электрические заряды (заряженные тела), проводники с током и частицы или тела, обладающие магнитным моментом, и создается этими же объектами. Для количественного описания М.п. используются величины магнитная индукция, магнитный поток и др. Ср.электрическое поле.

МАГНИТНЫЙ МОМЕНТ – векторная величина, характеризующая магнитные свойства тел и частиц вещества. М.м. тока – вектор, равный произведению силы тока на площадь, ограниченную контуром: p=IS. Направление определяется буравчика правилом. Единица в СИ – ампер-квадратный метр (А.м2). Ср. электрический момент.

МАГНИТНЫЙ ПОЛЮС – участок поверхности намагниченного образца (магнита), на котором нормальная к поверхности составляющая намагниченности отлична от нуля. Договорились считать, что снаружи магнита линии магнитной индукции выходят из северного полюса, а в южный входят. Внутри магнита – наоборот.

МАГНИТНЫЙ ПОТОК – поток вектора магнитной индукции B через какую-либо поверхность. Магнитный поток F через поверхность S выражается формулой F=BScosα, где α– угол между вектором магнитной индукции и нормалью к площадке S. Единица м.п. в СИ – вебер (Вб).

МАКСВЕЛЛА УРАВНЕНИЯ – основные уравнения электродинамики, устанавливающие связь между напряженностями электрического и магнитного полей и распределением в пространстве электрических зарядов и токов. Описывают электромагнитные явления в различных средах и вакууме.

МОЛНИЯ – гигантский искровой разряд атмосферного электричества между облаками или между облаками и землей. Сила тока может достигать 100 кА, длительность – 10-4 c . См. электрический разряд.

НАМАГНИЧЕННОСТЬ – векторная величина, числено равная отношению магнитного момента к объему вещества (магнетика). Единица в СИ – ампер на метр (А/м). Ср. поляризованность.

НАПРЯЖЕНИЕ ЭЛЕКТРИЧЕСКОЕ (падение напряжения) – скалярная величина, равная отношению работы, совершаемой суммарным полем сторонних и кулоновских сил при перемещении заряда на участке электрической цепи, к величине этого заряда: . Единица в СИ – вольт. Ср. электродвижущая сила, разность потенциалов.

НАПРЯЖЕННОСТЬ ЭЛЕКТРИЧЕСКОГО ПОЛЯ – векторная величина E, применяемая для описания силового действие электрического поля на электрически заряженные частицы и тела, равная отношению силы, действующей со стороны поля на точечный электрический заряд, помещенный в данную точку поля: , Единица в СИ – вольт на метр (В/м). Ср. магнитная индукция.

НОСИТЕЛИ ТОКА – электрически заряженные частицы в веществе, обусловливающие его электрическую проводимость. В металлах – это свободные электроны, в электролитах – ионы, в полупроводниках – электроны и дырки.

ОДНОРОДНОЕ ПОЛЕ – физическое поле, напряженность (магнитная индукция) которого одинакова во всех точках.

ОМА ЗАКОН – обобщенное название закона, устанавливающего пропорциональность между силой тока в участке электрической цепи и разностью потенциалов на его концах. Установлен Г.Омом для металлических проводников. В простейшем случае формулируется следующим образом: сила постоянного тока в участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна его сопротивлению (). В этой формулировке справедлив также для электролитов, температура которых поддерживается постоянной. Для переменного тока О.з. может быть сформулирован для действующих или для амплитудных значений силы тока и напряжений. В этом случае под сопротивлением понимается полное сопротивление цепи переменному току . При наличии ЭДС для замкнутой цепи звучит так: сила тока в замкнутой цепи прямо пропорциональна ЭДС источника тока и обратно пропорциональна полному сопротивлению цепи (сумме внешнего сопротивления и сопротивления источника тока).

ПАРАМАГНЕТИЗМ – явление возникновение в веществе (парамагнетике) намагниченности сонаправленной с внешним магнитным полем. Обусловлено ориентацией под действием внешнего магнитного поля собственных магнитных моментов атомов или молекул парамагнетика. Магнитная проницаемость µ>1. Ср. диамагнетизм, ферромагнетизм.

ПЕРЕМЕННЫЙ ТОК – электрический ток, изменяющий периодически свое направление в цепи так, что среднее за период значение силы тока равно нулю. Простейший переменный ток – синусоидальный.

ПЛОТНОСТЬ ТОКА – векторная величина, равная по модулю отношению силы тока к площади поперечного сечения проводника: . Направлена в сторону движения положительных зарядов (сонаправлен с вектором напряженности электрического поля). Единица в СИ: А/м2.

ПОЛУПРОВОДНИКИ – вещества, сопротивление (электропроводность) которых при комнатной температуре имеет промежуточное значение между сопротивлением (электропроводностью) металлов и диэлектриков. Сопротивление чистых П. уменьшается с ростом температуры и зависит, кроме того, от облучения, бомбардировки заряженными частицами, наличия примесей и т.д.).

ПОЛЯРИЗАЦИЯ ДИЭЛЕКТРИКОВ – смещение электрических зарядов в диэлектрике под действием внешнего электрического поля. Возникает при сдвиге ионов относительно друг друга, деформации электронных оболочек или ориентации электрических диполей. Происходит, напр., при зарядке конденсатора.

ПОЛЯРИЗОВАННОСТЬ – векторная физическая величина, равная отношению электрического момента малого объема диэлектрика к этому объему. Ср. намагниченность.

ПОСТОЯННЫЙ ТОК – электрический ток, сила и направление которого не меняются с течением времени. Ср.переменный ток.

ПОТЕНЦИАЛ ЭЛЕКТРИЧЕСКИЙ – скалярная физическая величина, равная отношению потенциальной энергии заряда, помещенного в данную точку поля, к величине этого заряда. Применяется для энергетического описания электростатического поля. Единица в СИ – вольт (В).

ПРАВОЙ РУКИ ПРАВИЛО – правило, определяющее 1) направление индукционного тока в проводнике, движущемся в магнитном поле: если ладонь правой руки расположить так, чтобы в нее входили линии магнитной индукции, а отогнутый большой палец направить по движению проводника, то четыре вытянутых пальца покажут направление индукционного тока; 2) направление линий магнитной индукции прямолинейного проводника с током: если большой палец правой руки расположить по направлению тока, то направление обхвата проводника четырьмя пальцами покажет направление линий магнитной индукции. Ср. 1) левой руки правило, 2) буравчика правило.

ПРОВОДНИКИ ЭЛЕКТРИЧЕСКИЕ – тела (вещества), способные хорошо проводить электрический ток благодаря наличию в них большого числа свободных подвижных заряженных частиц. Делятся на электронные (металлы и полупроводники), ионные (электролиты) и смешанные (плазма).

ПЬЕЗОЭЛЕКТРИЧЕСТВО – явление возникновения электрических зарядов при деформировании кристаллов и деформирование кристаллов под действием электрического поля (прямой и обратный эффекты). Применяется для воспроизведения звука, для получения ультразвука и т.д.

РАБОТА ВЫХОДА электрона – работа, необходимая для выхода электрона из проводника в вакуум. Зависит от рода вещества и состояния поверхности проводника.

РАДИОВОЛНЫэлектромагнитные волны, длина которых более 0,1 мм. Используются в радиосвязи, радиолокации, радиоастрономии и т.д.

РАДИОЛОКАЦИЯ – процесс обнаружения, распознавания, определения местонахождения и скорости движения различных объектов радиотехническими методами.

РАЗНОСТЬ ПОТЕНЦИАЛОВ – скалярная физическая величина, равная отношению работы электрического поля по перемещению положительного заряда из одной точки поля в другую к этому заряду. Единица в СИ – вольт.

РЕЗИСТОР – элемент электрической цепи, основное назначение которого – оказывать активное сопротивление электрическому току. Р. изготовляются сопротивлением 1 Ом – 10 ТОм с указанием рассеиваемой мощности.

РЕКОМБИНАЦИЯ – явление, обратное ионизации, т.е. исчезновение свободных носителей заряда противоположных знаков при их столкновениях. Приводит к образованию нейтральных атомов и молекул.

РЕНТГЕНОВСКИЕ ЛУЧИ – невидимое глазом коротковолновое электромагнитное излучение, возникающее при взаимодействии заряженных частиц с атомами вещества. Длина волны Р.л. 10-7 – 10-12 м. Р.л. обладают большой проникающей способностью. Открыты в 1895 г. немецким физиком В. К.Рентгеном (1845 – 1923).

РЕОСТАТ – устройство для регулирования и ограничения тока или напряжения в электрической цепи, основная часть которого – проводящий элемент с переменным электрическим сопротивлением.

САМОИНДУКЦИЯ – явление возникновения электродвижущей силы  в электрической цепи при изменении протекающего в ней электрического тока. Частный случай электромагнитной индукции. Эдс С.  пропорциональна скорости изменения силы тока:, где L индуктивность электрической цепи.

СВЕРХПРОВОДИМОСТЬ – физическое явление, наблюдаемое у некоторых веществ (сверхпроводников) при охлаждении их ниже критической температуры и состоящее в исчезновении сопротивления электрическому току и выталкивании магнитного поля из объема образца.

СВОБОДНЫЕ ЗАРЯДЫ – 1. Избыточные электрические заряды, сообщенные проводящему телу и вызывающие нарушение его электронейтральности. 2. Заряженные частицы, которые под влиянием электрического поля способны перемещаться на макроскопические расстояния (см.носителя тока). Сравните связанные заряды.

СИЛА ТОКА – скалярная физическая величина, применяемая для описания электрического тока и равная отношению абсолютного значения заряда, который проходит через поперечное сечение проводника за малый промежуток времени, к этому промежутку времени. Единица в СИ – ампер.

СИЛОВЫЕ ЛИНИИ – воображаемые линии, проведенные в каком-либо физическом поле (гравитационном, магнитном, электрическом) так, что в каждой точке пространства направление касательной к этим силовым  линиям совпадает с направлением напряженности поля.

СКОРОСТЬ СВЕТА в вакууме (c) – одна из основных физических постоянных, равная скорости распространения электромагнитных волн в вакууме. с=(299 792 458 ±  1,2)м/с. С.с. – предельная скорость распространения любых физических взаимодействий.

СОЛЕНОИД – элемент электрической цепи, предназначенный для создания магнитного поля, обычно в виде намотанного на цилиндрическую поверхность изолированного проводника, по которому течет эл. ток. Если длина С. значительно больше диаметра, то маг. поле направлено параллельно его оси и однородно (внутри С.), а магнитная индукция  поля пропорциональна силе тока и числу витков.

СУПЕРПОЗИЦИИ ПРИНЦИП – утверждение, согласно которому эффект от нескольких независимых эффектов представляет собой сумму эффектов, вызываемых каждым воздействием в отдельности (напр., принцип суперпозиции эл. полей: напряженность поля системы зарядов равна геометрической сумме напряженностей полей, созданных каждым зарядом системы). Применим к т.н. линейным моделям.

ТЕПЛОВОЕ ИЗЛУЧЕНИЕ – электромагнитное излучение, испускаемое  за счет  внутренней энергии веществом, имеющим температуру выше абсолютного нуля. С ростом температуры энергия теплового излучения возрастает.

ТЕРМОЭЛЕКТРОННАЯ ЭМИССИЯ  – явление испускания электронов нагретыми твердыми (иногда жидкими) телами (эмиттерами). Интенсивность т.э. зависит от температуры и работы выхода электронов. Используется в электровакуумных приборах.

ТЕРМОЭЛЕМЕНТ (термопара) – устройство, содержащее спай  двух разнородных металлов или полупроводников, на свободных неспаянных концах которых возникает термоэдс, зависящая от разности температур спая и свободных концов.

ТОК ПРОВОДИМОСТИ – см. электрический ток.

ТОМСОНА ФОРМУЛА – формула, выражающая зависимость периода незатухающих электромагнитных колебаний в контуре от его параметров – индуктивности катушки L и емкости конденсатораC: . Названа в честь У.Томсона (Кельвина).

ТРАНЗИСТОР – полупроводниковый прибор с тремя или более  выводами. Используется для усиления, генерирования и преобразования электрических колебаний.

ФАРАДЕЯ ЗАКОНЫ – основные законы электролиза. Первый Фарадея закон: масса вещества, выделившегося на электроде при прохождении электрического тока, прямо пропорциональна заряду, прошедшему через электролит. Второй Ф.з.: отношение масс различных веществ, претерпевающих химические превращения на электродах при прохождении одинаковых электрических зарядов через электролит равно отношению химических эквивалентов. Установлены  в  1833-34 г. М.Фарадеем.

ФАРАДЕЯ ПОСТОЯННАЯ, Фарадея число – физическая постоянная, равна произведению элементарного электрического заряда на постоянную Авогадро. F=e.NA. Равна заряду, прохождение которого через электролит приводит к выделению на электроде 1 моля одновалентного вещества. F=(96484,56±0,27) Кл/моль. Названа в честь М.Фарадея.

ФЕРРОМАГНЕТИЗМ – явление наличия самопроизвольной намагниченности в магнитных кристаллических веществах (ферромагнетиках). Обусловлено наличием  у электронов устойчивой параллельной ориентацией спиновых магнитных моментов, что и создает самопроизвольную намагниченность. Тепловое движение атомов кристалла разрушает параллельную ориентацию спинов, поэтому при температуре выше некоторой определенной (точка Кюри) Ф. переходит в парамагнетизм.

ФЕРРОМАГНЕТИКИ – вещества, которым присущ ферромагнетизм. Типичные представители Ф. – железо, кобальт, никель и их сплавы. Широко применяются в электротехнике, радиотехнике, электронике и приборостроении.

ЭКВИПОТЕНЦИАЛЬНАЯ ПОВЕРХНОСТЬ – поверхность, все точки которой имеют одинаковый потенциал. Силовые линии поля перпендикулярны к  э. п.

ЭЛЕКТРИЧЕСКАЯ ДУГА, вольтова дуга – электрический самостоятельный разряд в газе в виде ярко светящегося плазменного шнура. Впервые наблюдалась в 1802 г. В.В.Петровым.

ЭЛЕКТРИЧЕСКАЯ ЕМКОСТЬ – скалярная физическая величина, применяемая для описания способности проводника удерживать эл. заряд. Для конденсатора равна отношению его заряда к разности потенциалов между обкладками. Единица в СИ – фарад (Ф).

ЭЛЕКТРИЧЕСКАЯ ПОСТОЯННАЯ (e0)- скалярная величина  входящая в выражение некоторых законов электрического поля при записи их  в СИ. Ср.магнитная постоянная.

ЭЛЕКТРИЧЕСКАЯ ПРОВОДИМОСТЬ – См. электропроводность.

ЭЛЕКТРИЧЕСКИЕ КОЛЕБАНИЯ – точно или приблизительно повторяющиеся изменения напряжения и тока в эл. цепи. Простейшая система, в которой возникают эл. к. – колебательный контур.

ЭЛЕКТРИЧЕСКИЙ ГЕНЕРАТОР – устройство для преобразования различных видов энергии (механической, химической, тепловой и др.) в электрическую. Ср. электрический двигатель.

ЭЛЕКТРИЧЕСКИЙ ДВИГАТЕЛЬ –  эл. машина, совершающая механическую работу за счет эл. энергии. Ср. электрический генератор.

ЭЛЕКТРИЧЕСКИЙ ЗАРЯД – скалярная физическая величина, служащая для оценивания интенсивности электромагнитного взаимодействия заряженных частиц; источник электромагнитного поля. Различают положительные и отрицательные заряды. Для макроскопического тела э. з. равен алгебраической сумме зарядов всех частиц тела. В эл. изолированной системе выполняется заряда сохранения закон. См. элементарный электрический заряд.

ЭЛЕКТРИЧЕСКИЙ РАЗРЯД в газе – явление прохождения эл. тока в газе под действием эл. поля. Для возникновения эл. р. в газе необходимо появление носителей тока – свободных ионов и электронов. Различают несамостоятельный эл. р., когда проводимость обусловлена действием внешнего ионизатора, и самостоятельный эл. р., который продолжается после прекращения действия внешнего ионизатора. Переход несамостоятельного разряда в самостоятельный наз. эл. пробоем газа.

ЭЛЕКТРИЧЕСКИЙ ТОК – направленное упорядоченное движение заряженных частиц (электронов, ионов и др.). Условно за направление эл. тока принимается направление движения положительных зарядов.

ЭЛЕКТРИЧЕСКИЙ ТРАНСФОРМАТОР – электромагнитное устройство, преобразующее переменный эл. ток одного напряжения в переменный эл. ток другого напряжения без изменения частоты и практически без потери мощности. Простейший эл. т. состоит из железного сердечника (магнитопровода) и двух обмоток – первичной и вторичной. Отношение напряжения в обмотках равно отношению числа витков в них. Действие основано на электромагнитной индукции явлении.

ЭЛЕКТРИЧЕСКОЕ ПОЛЕ – одна из форм проявления электромагнитного поля. В отличие от магнитного поля действует как на неподвижные, так и на движущиеся эл. заряды. Создается эл. зарядами или  меняющимся во времени магнитным полем.  Описывается  напряженностью  и потенциалом электрического поля. Ср. магнитное поле.

ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ  – см. сопротивление электрическое.

ЭЛЕКТРИЧЕСТВО – совокупность явлений, связанных с существованием, движением и взаимодействием эл. зарядов и полей.

ЭЛЕКТРОВАКУУМНЫЕ ПРИБОРЫ – приборы и устройства, в которых используются закономерности протекания тока в вакууме. Применяются для генерации и усиления эл. колебаний, выпрямления переменного тока и т.д. Состоят из стеклянного или металлического баллона, в котором создан вакуум, и электродов различной формы, расположенных в баллоне. Примеры: электронные лампы, электронно-лучевые трубки, рентгеновские трубки, газоразрядные приборы и т.д.

ЭЛЕКТРОД – конструктивный элемент электрической цепи, соединяющий ее с электролитом, газом или вакуумом. Применяется при электролизе, в гальванических элементах и т.п.

ЭЛЕКТРОДВИЖУЩАЯ СИЛА  (ЭДС) – физическая величина, применяемая для источника энергии в электрической цепи, необходимого для поддержания в ней эл. тока. Равна отношению работы сил, разделяющих заряды в источнике, к величине заряда. Единица в СИ – вольт.

ЭЛЕКТРОДИНАМИКА – физическая теория электромагнитных явлений, в которой основную роль играют взаимодействия между заряженными частицами, осуществляемые посредством эл.-маг. поля. Основа э. – Максвелла уравнения.

ЭЛЕКТРОЛИЗ –  совокупность электрохимических процессов, происходящих в электролите при прохождении через него постоянного эл. тока. При этом положительно заряженные  ионы (катионы) движутся к катоду, а отрицательно заряженные (анионы) – к аноду. Количественно описывается Фарадея законами.

ЭЛЕКТРОЛИТИЧЕСКАЯ ДИССОЦИАЦИЯ – явление распада молекул на ионы в результате взаимодействия с молекулами растворителя.

ЭЛЕКТРОЛИТЫ – жидкие или твердые растворы или расплавы,  эл. ток в которых проходит за счет движения  ионов. См. электролиз.

ЭЛЕКТРОМАГНИТ – искусственныймагнит, магнитное поле которого возникает и концентрируется в ферромагнитном сердечнике в результате прохождения эл. тока по охватывающей его обмотке.

ЭЛЕКТРОМАГНИТНАЯ ИНДУКЦИЯ – явление возникновения электрического поля при изменении магнитного. При этом в замкнутом проводящем контуре возникает индукционный ток. См. самоиндукция, Ленца закон.

ЭЛЕКТРОМАГНИТНОЕ ВЗАИМОДЕЙСТВИЕ – один из видов взаимодействия элементарных частиц, осуществляемое посредством эл.-маг. поля. Играет фундаментальную роль в явлениях макромира: строении в-ва, его агрегатное состояние, эл., оптические и др. свойства определяющиеся электромагнитными силами, действующими между атомными ядрами, электронами атомов или молекул. Ср. гравитационное взаимодействие, сильное взаимодействие, слабое взаимодействие.

ЭЛЕКТРОМАГНИТНОЕ ИЗЛУЧЕНИЕ – то же, что и электромагнитные волны.

ЭЛЕКТРОМАГНИТНОЕ ПОЛЕ – одно из физических полей посредством которого осуществляется электромагнитное взаимодействие. Описывается с помощью напряженности электрического поля  и магнитной индукции. См. Максвелла уравнения.

ЭЛЕКТРОМАГНИТНЫЕ ВОЛНЫ – колебания эл.-маг. поля, распространяющиеся в пространстве с конечной скоростью (см. скорость света). В зависимости от длины волны в вакууме, источника излучения и способа возбуждения различают: низкочастотные колебания, радиоволны, инфракрасное излучение, видимое излучение, ультрафиолетовое излучение, рентгеновское излучение, гамма-лучи.

ЭЛЕКТРОН – стабильная элементарная частица, которой приписывают отрицательный элементарный электрический заряд, обладающая массой покоя me=(9,109558±0,000054).10-31кг и спином, равным 1/2. Входит в состав всех атомов и молекул.

ЭЛЕКТРОННАЯ ЭМИССИЯ  – явление испускания электронов твердым телом или жидкостью. См.автоэлектронная эмиссия, термоэлектронная эмиссия, фотоэффект.

ЭЛЕКТРОННОЛУЧЕВАЯ ТРУБКА – электронно-вакуумный прибор, в котором электронный луч (пучек электронов) используется для преобразования электрических сигналов в световые. Применяется в осциллографах, телевизорах, радиолокации и т.п.

ЭЛЕКТРОННЫЙ ГАЗ –  совокупность электронов проводимости в кристалле или плазме, т.е. электронов, способных участвовать в образовании электрического тока.

ЭЛЕКТРОПРОВОДНОСТЬ – способность вещества проводить электрический ток под действием электрического поля. Обусловлена носителями тока, в зависимости от вида которых различают электронную проводимость (металлы, полупроводники). ионную проводимость (электролиты) и смешанную электронно-ионную проводимость (плазма).

ЭЛЕКТРОСКОП – прибор для обнаружения и приближенной оценки степени электризации тел.

ЭЛЕКТРОСТАТИКА – раздел  электродинамики, изучающий взаимодействие и условия равновесия неподвижных относительно выбранной инерциальной системы отсчета электрических зарядов. Основной закон э. – Кулона закон.

ЭЛЕКТРОСТАТИЧЕСКОЕ ПОЛЕ – эл. поле зарядов, покоящихся относительно выбранной инерциальной системы отсчета. В э.п. действуют электростатические силы, которые являются потенциальными силами. Основные применяемые для описания э.п. – напряженность электрического поля и потенциал электрический.

ЭЛЕКТРОХИМИЧЕСКИЙ ЭКВИВАЛЕНТ – физическая величина, равная отношению массы вещества, выделившейся на электроде при электролизе, к электрическому заряду, прошедшему через электролит. Единица Э=1/273,15 К-1.э. в СИ – кг/Кл.

ЭЛЕМЕНТАРНЫЙ ЭЛЕКТРИЧЕСКИЙ ЗАРЯД (e) – одна из основных физических постоянных, равная наименьшему по модулю из всех возможных положительных и отрицательных эл. зарядов. е=(1,6021917±0,0000070).10-19Кл. Большинство элементарных частиц имеет эл. заряд +е и е или 0. У некоторых резонансов заряд кратен е. Частицы с дробным зарядом в свободном состоянии не наблюдаются.

Персональный сайт – 30. Магнитное поле элемента тока. Закон Био- Саварра

Магнитное поле постоянных токов различной формы исследовалось французскими учеными Ж. Био (1774—1862) и Ф. Саваром (1791—1841). Результаты их опытов были обобщены французским ученым П. Лапласом.

Закон Био-Савара-Лапласа для проводника с током I, элемент dl которого создает в некоторой точке А (рис. 1) индукцию поля dB, равен

 (1)

где dl – вектор, по модулю равный длине dl элемента проводника и совпадающий по направлению с током, r – радиус-вектор, который проведен из элемента dl проводника в точку А поля, r – модуль радиуса-вектора r. Направление dB перпендикулярно dl и r, т. е. перпендикулярно плоскости, в которой они лежат, и совпадает с направлением касательной к линии магнитной индукции. Это направление может быть найдено по правилу правого винта: направление вращения головки винта дает направление dB, если поступательное движение винта совпадает с направлением тока в элементе.

Модуль вектора dB задается выражением

 (2)

где α — угол между векторами dl и r

Аналогично электрическому, для магнитного поля выполняется принцип суперпозиции: магнитная индукция результирующего поля, создаваемого несколькими токами или движущимися зарядами, равна векторной сумме магнитных индукций складываемых полей, создаваемых каждым током или движущимся зарядом в отдельности:

 (3)

Используя данные формулы для расчет характеристик магнитного поля (В и Н) в общем случае достаточно сложен. Однако если распределение тока имеет какую-либо симметрию, то применение закона Био — Савара — Лапласа совместно с принципом суперпозиции дает возможность просто рассчитать некоторые поля.

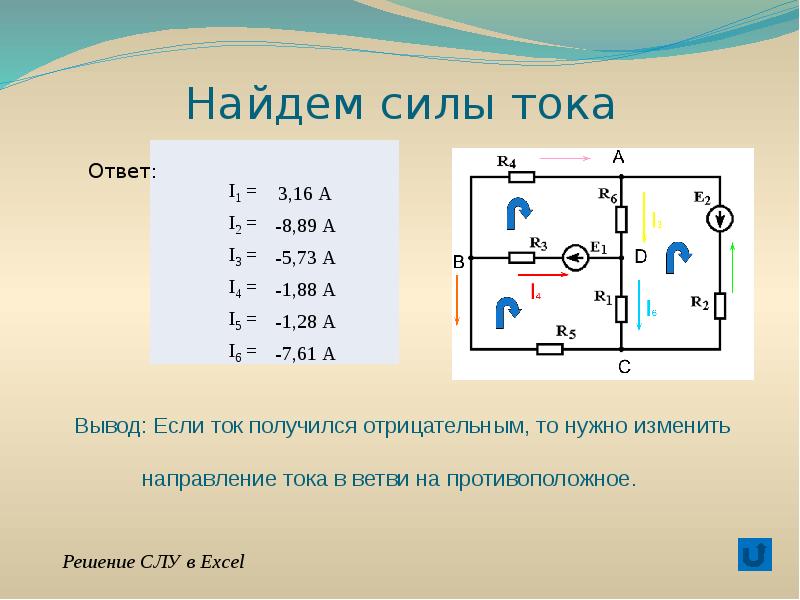

Электрическая цепь и ее элементы

Электрическая цепь это совокупность устройств, соединенных определенным образом, которые обеспечивают путь для протекания электрического тока.

Элементами электрической цепи являются: источник тока, нагрузка и проводники. Простейшая электрическая цепь показана на рисунке 1.

Рисунок 1. Простейшая электрическая цепь.

В состав электрической цепи могут входить и другие элементы, таки как устройства коммутации, устройства защиты.

Как известно, для возникновения тока необходимо соединить две точки, одна из которых имеет избыток электронов в сравнении с другой. Другими словами необходимо создать разность потенциалов между этими двумя точками. Как раз для создания разности потенциалов в цепи применяется источник тока. Источником тока в электрической цепи могут быть такие устройства, как генераторы, батареи, химические элементы и т.д.

Нагрузкой в электрической цепи считается любой потребитель электрической энергии. Нагрузка оказывает сопротивление электрическому току и от величины сопротивления нагрузки зависит величина тока. Ток от источника тока к нагрузке течет по проводникам. В качестве проводников стараются использовать материалы с наименьшим сопротивлением (медь, серебро, золото).

Важно, что для протекания тока в цепи, цепь должна быть замкнута!

Типы электрических цепей

В электротехники по типу соединения элементов электрической цепи существуют следующие электрические цепи:

  • последовательная электрическая цепь;
  • параллельная электрическая цепь;
  • последовательно-параллельная электрическая цепь.

Последовательная электрическая цепь.

В последовательной электрической цепи (рисунок 2.) все элементы цепи последовательно друг с другом, то есть конец первого с началом второго, конец второго с началом первого и т.д.

Рисунок 2. Последовательная электрическая цепь.

При таком соединении элементов цепи ток имеет только один путь протекания от источника тока к нагрузке.При этом общий ток цепи Iобщ будет равен току через каждый элемент цепи:

Iобщ=I1=I2=I3

Падение напряжения вдоль всей цепи, то есть на участке А-Б (Uа-б), будет равно приложенному к этому участку напряжению E и равно сумме падений напряжений на всех участках цепи (резисторах):

E=Uа-б=U1+U2+U3

Параллельная электрическая цепь.

В параллельной электрической цепи (рисунок 3.) все элементы соединены таким образом, что их начало соединены в одну общую точку, а концы в другую.

Рисунок 3. Параллельная электрическая цепь.

В этом случае у тока имеется несколько путей протекания от источника к нагрузкам, а общий ток цепи Iобщ будет равен сумме токов параллельных ветвей:

Iобщ=I1+I2+I3

Падение напряжения на всех резисторах будет равно приложенному напряжению к участку с параллельным соединением резисторов:

E=U1=U2=U3

Последовательно-параллельная электрическая цепь.

Последовательно-параллельная электрическая цепь является комбинацией последовательной и параллельной цепи, то есть ее элементы включаются и последовательно и параллельно (рисунок 4).

Рисунок 4. Последовательно-параллельная электрическая цепь.

ПОНРАВИЛАСЬ СТАТЬЯ? ПОДЕЛИСЬ С ДРУЗЬЯМИ В СОЦИАЛЬНЫХ СЕТЯХ!

Похожие материалы:

Добавить комментарий

Магнитное поле, создаваемое элементом тока, закон Био-Савара


Закон физики, который гласит, что плотность магнитного потока (магнитная индукция) около длинного прямого проводника прямо пропорциональна току в проводнике и обратно пропорциональна расстоянию от проводника. Поле около прямого проводника можно найти, применив закон Ампера. Плотность магнитного потока около длинного прямого проводника в каждой точке перпендикулярна плоскости, определяемой точкой и линией проводника.Следовательно, линии индукции представляют собой окружности с центром в проводнике. Более того, каждая линия индукции представляет собой замкнутую линию. Это наблюдение, касающееся магнитного потока вокруг прямого проводника, можно обобщить, включив в него линии индукции, обусловленные проводником любой формы, с помощью утверждения, что каждая линия индукции образует замкнутый путь.

Закон Био-Савара – это фундаментальная количественная связь между электрическим током и создаваемым им магнитным полем, основанная на экспериментах 1820 года французских ученых Жана-Батиста Био и Феликса Савара.Закон Био-Савара применяется в конкретном случае путем суммирования вкладов в магнитное поле в данной точке от всей серии коротких токовых сегментов, составляющих конкретный проводник любой формы. Например, с очень длинным прямым проводом, по которому проходит ток, значение магнитного поля в ближайшей точке прямо пропорционально значению тока и обратно пропорционально перпендикулярному расстоянию от провода до данной точки. Сравните закон Ампера.

Где K – постоянная величина, зависит от магнитных свойств среды и системы используемых единиц. В системе СИ единица –

Следовательно, окончательный вывод закона Био-Савара:

Определите некоторые применения закона Био-Савара

  • Закон Био – Савара используется для расчета магнитных откликов даже на молекулярном / атомном уровне.
  • Закон Био – Савара используется в аэродинамической теории для расчета скорости, вызванной вихревыми линиями.
  • Определите важность закона Био-Савара

  • Применяется для симметричного распределения тока.
  • Применяется также для очень маленьких проводников, которые могут проводить ток.
  • Закон Био-Савара аналогичен закону Кулона в электростатике.
  • Разница между законом Био-Савара и контурным законом Ампера

    Закон Био-Савара является более общим, чем закон Ампера, он действителен только тогда, когда поток электрического поля через контур γ постоянен во времени, в противном случае его скорость изменения (ток смещения) должна быть добавлена ​​к нормальному току на контуре. справа.

    Сходства между законом Био-Савара и законом Кулона

    И магнитное, и электрическое поля в точке обратно пропорциональны квадрату расстояния между источником поля и рассматриваемой точкой. Электрическое поле из-за точечного заряда согласно закону Кулона:

    E = (1 / 4πƐ o ) × (q / r 2 )


    Страница не найдена | MIT

    Перейти к содержанию ↓
    • Образование
    • Исследовательская работа
    • Инновации
    • Прием + помощь
    • Студенческая жизнь
    • Новости
    • Выпускников
    • О Массачусетском технологическом институте
    • Подробнее ↓
      • Прием + помощь
      • Студенческая жизнь
      • Новости
      • Выпускников
      • О Массачусетском технологическом институте
    Меню ↓ Поиск Меню Ой, похоже, мы не смогли найти то, что вы искали!
    Попробуйте поискать что-нибудь еще! Что вы ищете? Увидеть больше результатов

    Предложения или отзывы?

    Элемент

    – веб-API | MDN

    Элемент – это самый общий базовый класс, из которого все объекты элементов (т.е.е. объекты, представляющие элементы) в документе наследуется . У него есть только методы и свойства, общие для всех видов элементов. Более конкретные классы наследуются от элемента . Например, интерфейс HTMLElement является базовым интерфейсом для элементов HTML, а интерфейс SVGElement является основой для всех элементов SVG. Большая часть функциональных возможностей указывается ниже по иерархии классов.

    Языки вне области веб-платформы, такие как XUL через интерфейс XULElement , также реализуют Element .

    Элемент наследует свойства от своего родительского интерфейса Node и, соответственно, от родительского интерфейса этого интерфейса EventTarget .

    Element.assignedSlot Только чтение
    Возвращает HTMLSlotElement , представляющий , в который вставлен узел.
    Element.attributes Только чтение
    Возвращает объект NamedNodeMap , содержащий назначенные атрибуты соответствующего элемента HTML.
    Element.childElementCount Только чтение
    Возвращает количество дочерних элементов этого элемента.
    Element.children Только чтение
    Возвращает дочерние элементы этого элемента.
    Element.classList Только чтение
    Возвращает DOMTokenList , содержащий список атрибутов класса.
    Element.className
    – это DOMString , представляющая класс элемента.
    Element.clientHeight Только чтение
    Возвращает Number , представляющее внутреннюю высоту элемента.
    Element.clientLeft Только чтение
    Возвращает Number , представляющее ширину левой границы элемента.
    Element.clientTop Только чтение
    Возвращает Number , представляющее ширину верхней границы элемента.
    Элемент.clientWidth Только чтение
    Возвращает Number , представляющее внутреннюю ширину элемента.
    Element.firstElementChild Только чтение
    Возвращает первый дочерний элемент этого элемента.
    Element.id
    – это DOMString , представляющая идентификатор элемента.
    Element.innerHTML
    – это DOMString , представляющая разметку содержимого элемента.
    Element.lastElementChild Только чтение
    Возвращает последний дочерний элемент этого элемента.
    Element.localName Только чтение
    A DOMString , представляющая локальную часть полного имени элемента.
    Element.namespaceURI Только чтение
    URI пространства имен элемента или null , если это не пространство имен.

    Примечание. В Firefox 3.5 и более ранних версиях HTML-элементы не находятся в пространстве имен.В более поздних версиях элементы HTML находятся в пространстве имен http://www.w3.org/1999/xhtml как в деревьях HTML, так и в XML.

    Element.nextElementSibling Только чтение
    – это элемент , элемент, следующий сразу за данным элементом в дереве, или null , если нет узла-брата.
    Element.outerHTML
    – это DOMString , представляющая разметку элемента, включая его содержимое.При использовании в качестве установщика заменяет элемент узлами, полученными из заданной строки.
    Элемент. Часть
    Представляет идентификатор (-ы) части элемента (т. Е. Заданный с использованием атрибута part ), возвращенный как DOMTokenList .
    Element.prefix Только чтение
    DOMString , представляющая префикс пространства имен элемента, или null , если префикс не указан.
    Элемент.previousElementSibling Только чтение
    – это элемент , элемент, непосредственно предшествующий заданному в дереве, или null , если нет одноуровневого элемента.
    Element.scrollHeight Только чтение
    Возвращает Number , представляющее высоту прокрутки элемента.
    Element.scrollLeft
    – это число , , представляющее смещение левой прокрутки элемента.
    Элемент.scrollLeftMax Только чтение
    Возвращает Number , представляющее максимальное смещение прокрутки влево, возможное для элемента.
    Element.scrollTop
    A Число , обозначающее количество пикселей, на которое верх документа прокручивается по вертикали.
    Element.scrollTopMax Только чтение
    Возвращает Number , представляющее максимальное смещение верхней прокрутки, возможное для элемента.
    Элемент.scrollWidth Только чтение
    Возвращает Number , представляющее ширину прокрутки элемента.
    Element.shadowRoot Только чтение
    Возвращает открытый теневой корень, размещенный в элементе, или null, если открытый теневой корень отсутствует.
    Element.openOrClosedShadowRoot Только чтение
    Возвращает теневой корень, размещенный в элементе, независимо от того, открыт он или закрыт. Доступно только для WebExtensions.
    Element.slot
    Возвращает имя теневого слота DOM, в который вставлен элемент.
    Element.tagName Только чтение
    Возвращает String с именем тега для данного элемента.

    Свойства, включенные в ARIA

    Интерфейс Element включает следующие свойства, определенные в миксине ARIAMixin .

    Элемент.ariaAtomic
    – это DOMString , отражающая атрибут aria-atomic , который указывает, будут ли вспомогательные технологии представлять все или только части измененной области на основе уведомлений об изменениях, определенных атрибутом , относящимся к aria, .
    Element.ariaAutoComplete
    – это DOMString , отражающая атрибут aria-autocomplete , который указывает, может ли ввод текста запускать отображение одного или нескольких прогнозов предполагаемого значения пользователя для поля со списком, поля поиска или текстового поля, и указывает, как прогнозы будут представлены, если они был сделан.
    Element.ariaBusy
    – это DOMString , отражающая атрибут aria-busy , который указывает, изменяется ли элемент, поскольку вспомогательные технологии могут захотеть дождаться завершения изменений, прежде чем открывать их пользователю.
    Element.ariaChecked
    – это DOMString , отражающая атрибут aria-checked , который указывает текущее «отмеченное» состояние флажков, переключателей и других виджетов, которые имеют отмеченное состояние.
    Element.ariaColCount
    – это DOMString , отражающая атрибут aria-colcount , который определяет количество столбцов в таблице, сетке или древовидной сетке.
    Element.ariaColIndex
    – это DOMString , отражающая атрибут aria-colindex , который определяет индекс или положение столбца элемента по отношению к общему количеству столбцов в таблице, сетке или древовидной сетке.
    Элемент.ariaColIndexText
    – это DOMString , отражающая атрибут aria-colindextext , который определяет удобочитаемую текстовую альтернативу aria-colindex.
    Element.ariaColSpan
    – это DOMString , отражающая атрибут aria-colspan , который определяет количество столбцов, охватываемых ячейкой или ячейкой сетки в таблице, сетке или древовидной сетке.
    Element.ariaCurrent
    – это DOMString , отражающая атрибут aria-current , который указывает элемент, который представляет текущий элемент в контейнере или наборе связанных элементов.
    Element.aria Описание
    – это DOMString , отражающая атрибут aria-description , который определяет строковое значение, которое описывает или аннотирует текущий элемент.
    Element.ariaDisabled
    – это DOMString , отражающая атрибут aria-disabled , который указывает, что элемент воспринимается, но отключен, поэтому его нельзя редактировать или иным образом использовать.
    Элемент.АрияРасширенная
    – это DOMString , отражающая атрибут aria-expand , который указывает, разворачивается или сворачивается элемент группировки, принадлежащий или контролируемый этим элементом.
    Element.ariaHasPopup
    – это DOMString , отражающая атрибут aria-haspopup , который указывает доступность и тип интерактивного всплывающего элемента, такого как меню или диалоговое окно, которое может запускаться элементом.
    Element.ariaHidden
    – это DOMString , отражающая атрибут aria-hidden , который указывает, доступен ли элемент API специальных возможностей.
    Element.ariaKeyShortcuts
    – это DOMString , отражающая атрибут aria-keyshortcuts , который указывает сочетания клавиш, которые автор реализовал для активации или передачи фокуса элементу.
    Элемент.ariaLabel
    – это DOMString , отражающая атрибут aria-label , который определяет строковое значение, которое маркирует текущий элемент.
    Element.ariaLevel
    – это DOMString , отражающая атрибут aria-level , который определяет иерархический уровень элемента в структуре.
    Element.ariaLive
    – это DOMString , отражающая атрибут aria-live , который указывает, что элемент будет обновлен, и описывает типы обновлений, которые пользовательские агенты, вспомогательные технологии и пользователь могут ожидать от живого региона.
    Element.ariaModal
    – это DOMString , отражающая атрибут aria-modal , который указывает, является ли элемент модальным при отображении.
    Element.ariaMultiline
    – это DOMString , отражающая атрибут aria-multiline , который указывает, принимает ли текстовое поле несколько строк ввода или только одну строку.
    Element.ariaMultiSelectable
    – это DOMString , отражающая атрибут aria-multiselectable , который указывает, что пользователь может выбрать более одного элемента из текущих выбираемых потомков.
    Element.ariaOrientation
    – это DOMString , отражающая атрибут aria-Ориентация , который указывает, является ли ориентация элемента горизонтальной, вертикальной или неизвестной / неоднозначной.
    Element.ariaPlaceholder
    – это DOMString , отражающая атрибут aria-placeholder , который определяет короткую подсказку, предназначенную для помощи пользователю при вводе данных, когда элемент управления не имеет значения.
    Element.ariaPosInSet
    – это DOMString , отражающая атрибут aria-posinset , который определяет номер или позицию элемента в текущем наборе listitems или treeitems.
    Element.ariaPressed
    – это DOMString , отражающая атрибут aria-loaded , который указывает текущее «нажатое» состояние переключателей.
    Element.ariaReadOnly
    – это DOMString , отражающая атрибут aria-readonly , который указывает, что элемент не редактируется, но в остальном можно использовать.
    Element.aria Соответствует
    – это DOMString , отражающая релевантный для aria атрибут , который указывает, какие уведомления запускает пользовательский агент при изменении дерева доступности в активной области. Это используется для описания того, какие изменения в области aria-live актуальны и о которых следует объявить.
    Element.aria Требуется
    – это DOMString , отражающая атрибут aria-required , который указывает, что пользовательский ввод требуется для элемента, прежде чем форма может быть отправлена.
    Element.ariaRole Описание
    – это DOMString , отражающая атрибут aria-roledescription , который определяет удобочитаемое, локализованное для автора описание роли элемента.
    Element.ariaRowCount
    – это DOMString , отражающая атрибут aria-rowcount , который определяет общее количество строк в таблице, сетке или древовидной сетке.
    Элемент.ariaRowIndex
    – это DOMString , отражающая атрибут aria-rowindex , который определяет индекс строки или позицию элемента по отношению к общему количеству строк в таблице, сетке или древовидной сетке.
    Element.ariaRowIndexText
    – это DOMString , отражающая атрибут aria-rowindextext , который определяет удобочитаемую текстовую альтернативу aria-rowindex.
    Element.ariaRowSpan
    – это DOMString , отражающая атрибут aria-rowspan , который определяет количество строк, охватываемых ячейкой или ячейкой сетки в таблице, сетке или древовидной сетке.
    Element.ariaSelected
    – это DOMString , отражающая атрибут aria-selected , который указывает текущее «выбранное» состояние элементов, которые имеют выбранное состояние.
    Element.ariaSetSize
    – это DOMString , отражающая атрибут aria-setsize , который определяет количество элементов в текущем наборе listitems или treeitems.
    Element.ariaSort
    – это DOMString , отражающая атрибут aria-sort , который указывает, сортируются ли элементы в таблице или сетке в порядке возрастания или убывания.
    Element.ariaValueMax
    – это DOMString , отражающая атрибут aria-valueMax , который определяет максимально допустимое значение для виджета диапазона.
    Element.ariaValueMin
    – это DOMString , отражающая атрибут aria-valueMin , который определяет минимально допустимое значение для виджета диапазона.
    Element.ariaValueNow
    – это DOMString , отражающая атрибут aria-valueNow , который определяет текущее значение для виджета диапазона.
    Element.ariaValueText
    – это DOMString , отражающая атрибут aria-valuetext , который определяет удобочитаемую текстовую альтернативу aria-valuenow для виджета диапазона.

    Обработчики событий

    Element.onfullscreenchange
    Обработчик события fullscreenchange , которое отправляется, когда элемент входит в полноэкранный режим или выходит из него. Это можно использовать как для отслеживания ожидаемых успешных переходов, так и для отслеживания неожиданных изменений, например, когда ваше приложение работает в фоновом режиме.
    Element.onfullscreenerror
    Обработчик события fullscreenerror , которое отправляется при возникновении ошибки при попытке перехода в полноэкранный режим.

    Элемент наследует методы от своего родительского узла и своего собственного родителя EventTarget .

    EventTarget.addEventListener ()
    Регистрирует обработчик событий для определенного типа события в элементе.
    Элемент.after ()
    Вставляет набор объектов Node или DOMString в список дочерних элементов родительского элемента Element сразу после элемента Element .
    Element.attachShadow ()
    Присоединяет теневое дерево DOM к указанному элементу и возвращает ссылку на его ShadowRoot .
    Element.animate ()
    Ярлык для создания и запуска анимации элемента.Возвращает созданный экземпляр объекта Animation.
    Элемент.приложение ()
    Вставляет набор из объектов Node или объектов DOMString после последнего дочернего элемента элемента.
    Элемент перед ()
    Вставляет набор объектов Node или DOMString в список дочерних элементов родительского элемента Element непосредственно перед элементом Element .
    Element.closest ()
    Возвращает элемент , который является ближайшим предком текущего элемента (или самого текущего элемента), который соответствует селекторам, указанным в параметре.
    Element.createShadowRoot ()
    Создает теневой DOM на элементе, превращая его в теневой хост. Возвращает ShadowRoot .
    Element.computedStyleMap ()
    Возвращает StylePropertyMapReadOnly интерфейс , который предоставляет доступное только для чтения представление блока объявления CSS, которое является альтернативой CSSStyleDeclaration .
    EventTarget.dispatchEvent ()
    Отправляет событие этому узлу в модели DOM и возвращает логическое значение, которое указывает, не отменил ли событие какой-либо обработчик.
    Element.getAnimations ()
    Возвращает массив объектов Animation, активных в данный момент в элементе.
    Element.getAttribute ()
    Извлекает значение названного атрибута из текущего узла и возвращает его как объект .
    Element.getAttributeNames ()
    Возвращает массив имен атрибутов из текущего элемента.
    Element.getAttributeNode ()
    Извлекает представление узла именованного атрибута из текущего узла и возвращает его как Attr .
    Element.getAttributeNodeNS ()
    Извлекает представление узла атрибута с указанным именем и пространством имен из текущего узла и возвращает его как Attr .
    Element.getAttributeNS ()
    Извлекает значение атрибута с указанным именем и пространством имен из текущего узла и возвращает его как объект .
    Element.getBoundingClientRect ()
    Возвращает размер элемента и его положение относительно области просмотра.
    Element.getBoxQuads ()
    Возвращает список объектов DOMQuad , представляющих фрагменты CSS узла.
    Element.getClientRects ()
    Возвращает коллекцию прямоугольников, которые указывают ограничивающие прямоугольники для каждой строки текста в клиенте.
    Element.getElementsByClassName ()
    Возвращает активную HTMLCollection , которая содержит всех потомков текущего элемента, которые обладают списком классов, указанным в параметре.
    Element.getElementsByTagName ()
    Возвращает активную HTMLCollection , содержащую все дочерние элементы с конкретным именем тега из текущего элемента.
    Element.getElementsByTagNameNS ()
    Возвращает активную HTMLCollection , содержащую все дочерние элементы с конкретным именем тега и пространством имен из текущего элемента.
    Element.hasAttribute ()
    Возвращает логическое значение, указывающее, имеет ли элемент указанный атрибут или нет.
    Элемент.hasAttributeNS ()
    Возвращает логическое значение, указывающее, имеет ли элемент указанный атрибут в указанном пространстве имен или нет.
    Element.hasAttributes ()
    Возвращает логическое значение, указывающее, имеет ли элемент один или несколько атрибутов HTML.
    Element.hasPointerCapture ()
    Указывает, имеет ли элемент, для которого он вызывается, захват указателя для указателя, идентифицированного данным идентификатором указателя.
    Element.insertAdjacentElement ()
    Вставляет заданный узел элемента в заданную позицию относительно элемента, для которого он вызывается.
    Element.insertAdjacentHTML ()
    Анализирует текст как HTML или XML и вставляет полученные узлы в дерево в заданной позиции.
    Element.insertAdjacentText ()
    Вставляет заданный текстовый узел в заданную позицию относительно элемента, для которого он вызывается.
    Элемент. Совпадение ()
    Возвращает логическое значение, указывающее, будет ли элемент выбран указанной строкой селектора.
    Element.prepend ()
    Вставляет набор из объектов Node или объектов DOMString перед первым дочерним элементом элемента.
    Element.querySelector ()
    Возвращает первый Узел , который соответствует указанной строке селектора относительно элемента.
    Element.querySelectorAll ()
    Возвращает NodeList узлов, которые соответствуют указанной строке селектора относительно элемента.
    Элемент.releasePointerCapture ()
    Освобождает (останавливает) захват указателя, который был ранее установлен для определенного события указателя .
    Element.remove ()
    Удаляет элемент из списка дочерних элементов его родительского элемента.
    Элемент.removeAttribute ()
    Удаляет именованный атрибут из текущего узла.
    Element.removeAttributeNode ()
    Удаляет представление именованного атрибута из текущего узла.
    Element.removeAttributeNS ()
    Удаляет атрибут с указанным именем и пространством имен из текущего узла.
    EventTarget.removeEventListener ()
    Удаляет прослушиватель событий из элемента.
    Element.replaceChildren ()
    Заменяет существующие дочерние элементы узла Node указанным новым набором дочерних элементов.
    Element.replaceWith ()
    Заменяет элемент в списке дочерних элементов его родительского элемента набором объектов Node или DOMString .
    Element.requestFullscreen ()
    Асинхронно просит браузер сделать элемент полноэкранным.
    Элемент.requestPointerLock ()
    Позволяет асинхронно запрашивать блокировку указателя на данном элементе.
    Element.scroll ()
    Прокручивает к определенному набору координат внутри заданного элемента.
    Element.scrollBy ()
    Прокручивает элемент на указанную величину.
    Element.scrollIntoView ()
    Прокручивает страницу, пока элемент не попадет в представление.
    Элемент.scrollTo ()
    Прокручивает к определенному набору координат внутри заданного элемента.
    Element.setAttribute ()
    Устанавливает значение именованного атрибута текущего узла.
    Element.setAttributeNode ()
    Устанавливает представление узла именованного атрибута из текущего узла.
    Element.setAttributeNodeNS ()
    Устанавливает представление узла атрибута с указанным именем и пространством имен из текущего узла.
    Element.setAttributeNS ()
    Устанавливает значение атрибута с указанным именем и пространством имен из текущего узла.
    Element.setCapture ()
    Устанавливает захват событий мыши, перенаправляя все события мыши на этот элемент.
    Element.setPointerCapture ()
    Обозначает конкретный элемент как цель захвата будущих событий указателя.
    Element.toggleAttribute ()
    Переключает логический атрибут, удаляя его, если он присутствует, и добавляя, если он отсутствует, для указанного элемента.

    Прослушайте эти события с помощью addEventListener () или назначив прослушиватель событий для в свойстве eventname этого интерфейса.

    отменить
    Запускает , когда пользователь дает команду браузеру закрыть текущий открытый диалог. Например, браузер может активировать это событие, когда пользователь нажимает клавишу Esc или нажимает кнопку «Закрыть диалоговое окно», которая является частью пользовательского интерфейса браузера.
    Также доступно через свойство oncancel .
    ошибка
    Вызывается, когда ресурс не загружается или не может быть использован. Например, если в сценарии есть ошибка выполнения, или изображение не может быть найдено или недействительно.
    Также доступно через свойство onerror .
    свиток
    Вызывается при прокрутке представления документа или элемента.
    Также доступно через свойство onscroll .
    выбрать
    Вызывается, когда выделен текст.
    Также доступно через свойство onselect .
    показать
    Вызывается, когда событие contextmenu было инициировано / передано элементу, имеющему атрибут contextmenu .
    Также доступно через onshow собственности.
    колесо
    Запускается, когда пользователь вращает кнопку с колесиком на указывающем устройстве (обычно мыши).
    Также доступно через свойство onwheel .

    События буфера обмена

    копия
    Вызывается, когда пользователь инициирует действие копирования через пользовательский интерфейс браузера.
    Также доступно через oncopy property.
    разрез
    Вызывается, когда пользователь инициирует действие вырезания через пользовательский интерфейс браузера.
    Также доступен через oncut собственности.
    паста
    Вызывается, когда пользователь инициирует действие вставки через пользовательский интерфейс браузера.
    Также доступно через свойство onpaste .

    События композиции

    События фокусировки

    размытие
    Вызывается, когда элемент теряет фокус.
    Также доступно через свойство onblur .
    фокус
    Вызывается, когда элемент получил фокус.
    Также доступно через onfocus свойство
    фокус
    Вызывается, когда элемент собирается получить фокус.
    фокус
    Вызывается, когда элемент собирается потерять фокус.

    События полноэкранного режима

    События клавиатуры

    нажатие клавиши
    Срабатывает при нажатии клавиши.
    Также доступно через свойство onkeydown .
    нажатие клавиши
    Вызывается при нажатии клавиши, выдающей символьное значение.
    Также доступно через onkeypress свойство.
    клавиатура
    Срабатывает при отпускании клавиши.
    Также доступно через свойство onkeyup .

    События мыши

    auxclick
    Срабатывает, когда кнопка неосновного указывающего устройства (например,g., любая кнопка мыши, кроме левой) была нажата и отпущена на элементе.
    Также доступно через свойство onauxclick .
    нажмите
    Вызывается, когда кнопка указывающего устройства (например, основная кнопка мыши) нажимается и отпускается на отдельном элементе.
    Также доступно через свойство onclick .
    контекстное меню
    Вызывается, когда пользователь пытается открыть контекстное меню.
    Также доступно через свойство oncontextmenu .
    dblclick
    Вызывается при двойном нажатии кнопки указывающего устройства (например, основной кнопки мыши) на одном элементе.
    Также доступно через свойство ondblclick .
    ДОМ Активировать
    Происходит, когда элемент активируется, например, щелчком мыши или нажатием клавиши.
    mousedown
    Вызывается, когда на элементе нажимается кнопка указывающего устройства.
    Также доступно через свойство onmousedown .
    mouseenter
    Вызывается, когда указывающее устройство (обычно мышь) перемещается по элементу, к которому прикреплен прослушиватель.
    Также доступно через свойство onmouseenter .
    мышинолист
    Вызывается, когда указатель указывающего устройства (обычно мыши) перемещается из элемента, к которому прикреплен слушатель.
    Также доступно через свойство onmouseleave .
    mousemove
    Вызывается, когда указывающее устройство (обычно мышь) перемещается над элементом.
    Также доступно через свойство onmousemove .
    мышь
    Вызывается, когда указывающее устройство (обычно мышь) перемещается от элемента, к которому прикреплен слушатель, или от одного из его дочерних элементов.
    Также доступно через свойство onmouseout .
    при наведении курсора мыши
    Вызывается, когда указывающее устройство перемещается на элемент, к которому прикреплен слушатель, или на один из его дочерних элементов.
    Также доступно через onmouse over собственности.
    мышь
    Вызывается, когда на элементе отпускается кнопка указывающего устройства.
    Также доступно через свойство onmouseup .
    webkitmouseforcechanged
    Срабатывает каждый раз при изменении силы нажатия на сенсорный экран сенсорной панели.
    webkitmouseforcedown
    Срабатывает после события mousedown, как только было приложено достаточное давление, чтобы его можно было квалифицировать как «щелчок с силой».
    webkitmouseforcewillbegin
    Сработал перед событием mousedown .
    webkitmouseforceup
    Срабатывает после события webkitmouseforcedown , как только давление было уменьшено в достаточной степени, чтобы прекратить «принудительный щелчок».

    События касания

    Отмена касания
    Возникает, когда одна или несколько точек касания были нарушены зависящим от реализации способом (например, создано слишком много точек касания).
    Также доступно через свойство ontouchcancel .
    Тушенд
    Возникает при удалении одной или нескольких точек касания с сенсорной поверхности.
    Также доступно через ontouchend property
    сенсорное перемещение
    Вызывается, когда одна или несколько точек касания перемещаются по сенсорной поверхности.
    Также доступно через ontouchmove property
    сенсорный запуск
    Срабатывает, когда одна или несколько точек касания помещаются на сенсорную поверхность.
    Также доступно через ontouchstart property

    Таблицы BCD загружаются только в браузере

    Закон Био-Савара – Университетская физика, Том 2

    Цели обучения

    К концу этого раздела вы сможете:

    • Объясните, как получить магнитное поле из произвольного тока в отрезке линии
    • Рассчитать магнитное поле по закону Био-Савара в определенных геометрических формах, например, ток в линии и ток в дуге окружности

    Мы видели, что масса создает гравитационное поле, а также взаимодействует с этим полем.Заряд создает электрическое поле, а также взаимодействует с этим полем. Поскольку движущийся заряд (то есть ток) взаимодействует с магнитным полем, можно ожидать, что он также создает это поле – и это так.

    Уравнение, используемое для расчета магнитного поля, создаваемого током, известно как закон Био-Савара. Это эмпирический закон, названный в честь двух ученых, исследовавших взаимодействие между прямым проводом с током и постоянным магнитом. Этот закон позволяет нам вычислить величину и направление магнитного поля, создаваемого током в проводе.Закон Био-Савара гласит, что в любой точке P ((Рисунок)) магнитное поле, создаваемое элементом токоведущего провода, равно

    Элемент тока создает магнитное поле в точке P , заданное законом Био-Савара.

    Константа известна как проницаемость свободного пространства и равна точно

    .

    в системе СИ. Бесконечно малый сегмент провода находится в том же направлении, что и ток I (предполагается положительным), r – это расстояние от до P и единичный вектор, который указывает от до P , как показано на рисунке.

    Направление определяется применением правила правой руки к векторному произведению. Величина равна

    .

    где угол между и Обратите внимание, что если тогда Поле, создаваемое текущим элементом, не имеет компонента, параллельного

    Магнитное поле, обусловленное конечной длиной токоведущего провода, находится путем интегрирования (рисунок) вдоль провода, что дает нам обычную форму закона Био-Савара.

    Закон Био-Савара

    Магнитное поле, создаваемое элементом токоведущего провода, равно

    .

    Поскольку это векторный интеграл, вклады от разных элементов тока могут не указывать в одном направлении.Следовательно, интеграл часто бывает трудно вычислить даже для довольно простой геометрии. Следующая стратегия может оказаться полезной.

    Расчет магнитных полей коротких токовых сегментов Короткий провод длиной 1,0 см пропускает ток 2,0 А в вертикальном направлении ((рисунок)). Остальная часть провода экранирована, чтобы не усиливать магнитное поле, создаваемое проводом. Рассчитайте магнитное поле в точке P , которая находится на расстоянии 1 метра от провода в направлении x .

    Небольшой отрезок линии передает ток I в вертикальном направлении. Какое магнитное поле на расстоянии x от сегмента?

    Стратегия

    Мы можем определить магнитное поле в точке P , используя закон Био-Савара. Поскольку текущий сегмент намного меньше, чем расстояние x , мы можем опустить интеграл из выражения. Интегрирование преобразуется обратно в суммирование, но только для небольших dl , которые мы теперь пишем как Другой способ думать об этом – то, что каждое из значений радиуса почти одинаково, независимо от того, где текущий элемент находится на линии. сегмент, если он мал по сравнению с x .Угол рассчитывается с помощью касательной функции. Используя приведенные числа, мы можем рассчитать магнитное поле на P .

    Решение Угол между и рассчитывается из тригонометрии, зная расстояния l и x от задачи:

    Магнитное поле в точке P рассчитывается по закону Био-Савара:

    Согласно правилу правой руки и закону Био-Савара, поле направлено внутрь страницы.

    Значение Это приближение хорошо только в том случае, если длина отрезка линии очень мала по сравнению с расстоянием от текущего элемента до точки.В противном случае для расчета магнитного поля необходимо использовать интегральную форму закона Био-Савара на всем отрезке линии.

    Проверьте свое понимание Используя (рисунок), на каком расстоянии должен находиться P , чтобы измерить магнитное поле, равное половине данного ответа?

    Расчет магнитного поля круговой дуги из проволоки По проволоке проходит ток I по дуге окружности с радиусом R , проходящей под произвольным углом ((рисунок)).Рассчитайте магнитное поле в центре этой дуги в точке P .

    Отрезок провода, по которому течет ток I . Указываются путь и радиальное направление.

    Стратегия

    Мы можем определить магнитное поле в точке P , используя закон Био-Савара. Радиальное направление и направление длины пути всегда находятся под прямым углом, поэтому перекрестное произведение превращается в умножение. Мы также знаем, что расстояние по пути dl связано с радиусом, умноженным на угол (в радианах).Затем мы можем извлечь все константы из интегрирования и решить для магнитного поля.

    Решение Закон Био-Савара начинается со следующего уравнения:

    Когда мы интегрируем по дуге, все вклады в магнитное поле находятся в одном направлении (вне страницы), поэтому мы можем работать с величиной поля. Перекрестное произведение превращается в умножение, потому что путь dl и радиальное направление перпендикулярны. Мы также можем заменить формулу длины дуги:

    Ток и радиус можно вывести из интеграла, потому что они одинаковы независимо от того, где мы находимся на пути.Остается только интеграл по углу

    Угол варьируется на проводе от 0 до; следовательно, результат

    Значение Направление магнитного поля в точке P определяется по правилу правой руки, как показано в предыдущей главе. Если на схеме наряду с дугой есть другие провода, и вас просят найти чистое магнитное поле, найдите каждый вклад от провода или дуги и сложите результаты путем наложения векторов. Обязательно обращайте внимание на направление каждого вклада.Также обратите внимание, что в симметричной ситуации, такой как прямой или круглый провод, вклады с противоположных сторон от точки P компенсируют друг друга.

    Проверьте свое понимание Проволочная петля образует полный круг с радиусом R и текущим I . Какова величина магнитного поля в центре?

    Сводка

    • Магнитное поле, создаваемое токоведущим проводом, определяется законом Био-Савара.
    • Элемент тока создает магнитное поле на расстоянии r .

    Концептуальные вопросы

    Какие преимущества и недостатки закона Био-Савара для расчета магнитных полей?

    Преимущество закона

    Био-Савара заключается в том, что он работает с любым магнитным полем, создаваемым токовой петлей. Недостаток в том, что это может занять много времени.

    Опишите магнитное поле, создаваемое током в двух проводах, подключенных к двум клеммам источника ЭДС и плотно скрученных друг вокруг друга.

    Как определить, бесконечен ли провод?

    Если вы подойдете к началу отрезка прямой и вычислите угол приблизительно, то проволоку можно будет считать бесконечной. Это суждение также основано на необходимой точности результата.

    Одинаковые токи проходят по двум кольцевым петлям; однако диаметр одной петли в два раза больше диаметра другой. Сравните магнитные поля, создаваемые петлями в центре каждой петли.

    Проблемы

    По показанному проводу протекает ток 10 А.Какова величина магнитного поля от отрезка провода 0,5 мм, измеренного в точке A (a) и точке B (b)?

    Десять ампер проходят через квадратную петлю, каждая сторона которой составляет 20 см. В каждом углу петли есть сегмент 0,01 см, который соединяет более длинные провода, как показано. Рассчитайте величину магнитного поля в центре петли.

    Что такое магнитное поле в точке P из-за тока I в показанном проводе?

    На прилагаемом рисунке показана токовая петля, состоящая из двух концентрических дуг окружности и двух перпендикулярных радиальных линий.Определите магнитное поле в точке P.

    вне страницы

    Найдите магнитное поле в центре C прямоугольной петли из проволоки, показанной на прилагаемом рисунке.

    Два длинных провода, один из которых имеет полукруглый изгиб радиусом R , расположены, как показано на прилагаемом рисунке. Если оба провода пропускают ток I , как далеко должны быть друг от друга их параллельные участки, чтобы суммарное магнитное поле в точке P было равно нулю? Ток в прямом проводе течет вверх или вниз?

    ; ток в проводе справа должен течь вверх по странице.

    Глоссарий

    Закон Био-Савара
    уравнение, определяющее магнитное поле в точке, создаваемое токоведущим проводом
    проницаемость свободного пространства
    мера способности материала, в данном случае свободного пространства, поддерживать магнитное поле

    Магнитное поле токового элемента

  • Константы Часть A Короткий токовый элемент dT – (0,500 мм) j проводит ток 5,30 …

    Константы Часть A Короткий текущий элемент dT – (0.500 мм) j проводит ток силой 5,30 А в том же направлении, что и dl. Точка P расположена в точке i (-0,730 м), + (0,390 м) k. Найдите магнитное поле в точке P, создаваемое этим элементом тока. Введите компоненты магнитного поля x, y и z через запятую. fanableae Символы Rco vodo rest keyboard shontcuts elie Отправить запрос Ответ

  • Здравствуй! Пожалуйста, помогите решить вопросы 5 и 6! Большое спасибо Рисунок ниже …

    Здравствуй! Пожалуйста, помогите решить вопросы 5 и 6! Большое спасибо На рисунке ниже показаны два бесконечно длинных прямых токоведущих провода, расположенных в точке x = -20.0 см и при x = +30,0 см. Левый провод передает текущее направление z (на страницу), а ток I_2 в правом проводе неизвестен. Если величина общего магнитного поля, создаваемого двумя проводами в начале координат, составляет 3,60 мкТл, то какие два возможных …

  • Небольшой элемент тока в начале координат имеет длину 3,9 мм и несет …

    Небольшой токовый элемент в начале координат имеет длину 3,9 мм и пропускает ток 3,8 А в направлении + z.Найдите величину и направление магнитного поля, создаваемого этим элементом тока в точке (0, 4,2 м, 3,9 м).

  • Магнитные поля от двух бесконечных слоев тока

    Два бесконечных слоя тока, протекающих параллельно плоскости y-z, как показано. Листы отстоят от начала координат на равное расстояние xo = 4,8 см. Каждый лист состоит из бесконечного множества проводов с плотностью n = 20 проводов / см. Каждый провод на левом листе несет ток I1 = 3,4 А в отрицательном направлении по оси z.Каждый провод на правом листе несет ток I2 = 5,5 A в положительном направлении оси z.1) Что такое Bx (P), x-составляющая …

  • магнитное поле из-за элемента тока в точке

    Небольшой токовый элемент в начале координат имеет длину 3,8 мм и пропускает ток 2,9 А в направлении + z. Найдите величину и направление магнитного поля, создаваемого этим элементом тока в точке (0, 4,9 м, 2,4 м). Итак, я попробовал решить проблему и посмотрел на решение, но все равно застрял.что я знаю: используйте закон Био-Савара известные значения μ0 = 4π * 10-7; dl = 3,8 * 10-3 м; I = 2,9, так что в основном я не знаю как …

  • 0,42 / 0,62 балла Предыдущие ответы Tipler6 27 P019.soln. Мои заметки Спросите вашего учителя Небольшой текущий элемент в источнике …

    0,42 / 0,62 балла Предыдущие ответы Tipler6 27 P019.soln. Мои заметки Спросите своего учителя Небольшой элемент тока в начале координат имеет длину 2,8 мм и несет ток 2,5 А в направлении + z. Найдите величину и направление магнитного поля из-за элемента тока в точке (0, 2.4 м, 1,2 м). это электронная книга B 00008695 x PT + 0 PT + 0 PTR 0,42 / 0,62 балла Предыдущие ответы Tipler6 27 P019.soln. Мои заметки Спросите вашего учителя Небольшой текущий элемент …

  • Небольшой элемент тока в начале координат имеет длину 3,8 мм и несет …

    Небольшой токовый элемент в начале координат имеет длину 3,8 мм и пропускает ток 1,8 А в направлении + z. Найдите величину и направление магнитного поля, создаваемого этим элементом тока в точке (0, 3.8 м, 4,6 м). B = * ptî + 0 pt î + 0 рт k

  • 1. Предположим, что магнитное поле в некоторой области пространства имеет вид B (x, …

    1. Предположим, что магнитное поле в некоторой области пространства имеет вид B (x, y, z) = Bo = 2 (где a и B – константы). Найдите силу на квадратной петле (сторона a), лежащей в плоскости xy и с центром в начале координат, если она несет ток I, текущий против часовой стрелки, когда вы смотрите вниз по оси z в отрицательном направлении. [7 баллов]

  • Магнитные поля от двух бесконечных слоев тока 1 2 3 4 5 6 7 Два…

    Магнитные поля от двух бесконечных слоев тока 1 2 3 4 5 6 7 Два бесконечных слоя тока, протекающих параллельно плоскости y-z, как показано. Листы равномерно отстоят от начала координат на xo = 5,5 см. Каждый лист состоит из бесконечного массива провода плотностью n = 14 проводов / см. Каждый провод на левом листе переносит ток I1 = 3,2 А в отрицательный z-направление. Каждый провод в правом листе …

  • -направление (см. рисунок. Помимо магнитного поля, обусловленного током в проводе ,…

    -направление (см. рисунок. В дополнение к магнитному полю, создаваемому током в проводе, 11 A в длинном прямом проводе A лежит вдоль оси y и несет ток I Bo величиной 1,3 x 10-6 Тл. находится в + x-направлении. Какова величина общего поля в точке (c) x- 0, z = -0,21 м? (Дайте свой ответ единица измерения однородного магнитного поля) как в десятичной системе счисления с использованием «микротесла» (микротесла) Бо

  • Магнитное поле в дБ из-за меньшего элемента dl в классе 12 по физике CBSE

    Подсказка: Вопрос основан на концепции закона Био-Савара.Этот закон дает уравнение магнитного поля, создаваемого токоведущим элементом. Этот закон применяется для симметричного распределения тока и для проводников небольшого размера, по которым проходит ток.

    Полный пошаговый ответ:
    Из предоставленной информации у нас есть следующие данные.
    Магнитное поле (дБ) из-за меньшего элемента (dl) на расстоянии \ [\ overset {\ to} {\ mathop {r}} \, \] от элемента, по которому проходит ток (i).
    Закон Био-Савара используется для вычисления магнитных откликов даже в очень небольшом диапазоне.Этот закон аналогичен закону электростатики Кулона.
    Согласно закону Био-Савара,
    Небольшая площадь магнитного поля прямо пропорциональна протеканию тока. \ [dB \ propto i \]
    Небольшая область изменения магнитного поля прямо пропорциональна векторному расстоянию. \ [dB \ propto r \]
    Небольшая область изменения магнитного поля прямо пропорциональна небольшому элементу тока. \ [dB \ propto dl \]
    Небольшая область изменения магнитного поля обратно пропорциональна кубу расстояния.{3}}} \ right) \]
    Итак, правильный ответ – «Вариант D».

    Примечание: Направление магнитного поля перпендикулярно плоскости, содержащей небольшой токовый элемент и расстояние. Магнитное поле направлено внутрь. Текущий элемент – это векторная величина. Закон Био-Савара дает уравнение магнитного поля, создаваемого токонесущим элементом.

    Элемент схемы – обзор

    6.2.1.1 Толстопленочные процессы

    Между первоначальным чертежом заказчика и окончательной схемой существует много этапов.

    Элементы схемы выложены с использованием системы автоматизированного проектирования (САПР), из которой с помощью фотоплоттера изготавливаются фотопозитивы для каждой отдельной краски, предназначенной для печати на подложке. САПР также подготовит все необходимые чертежи и инструкции для производственного персонала. Типичная ширина проводящей линии составляет 0,25–0,75 мм (0,010–0,030 дюйма), а резисторы обычно имеют квадрат не менее 1,25 мм (0,050 дюйма).

    Фотопозитив экспонируется и проявляется на экране, покрытом U.В. чувствительная эмульсия. Сито из нержавеющей стали или синтетической ткани с размером ячеек от 2,4 до 16 ячеек / мм (60-400 ячеек / дюйм). Толстопленочная паста, нанесенная на трафарет, печатается на подложке с помощью подвижного гибкого ракеля.

    Печатные машины можно загружать вручную или оснащать механическими системами подачи, которые забирают носители из магазинов и переносят печатные носители на ленточные сушилки. Высушенные пасты обжигаются в многозонных ленточных печах с контролируемым температурно-временным профилем.Типичный профиль для проводников / резисторов составляет 60 минут, из них 10 минут при максимальной температуре 850 ° C.

    Резисторы подгоняются с помощью энергии лазера, что дает такие преимущества, как скорость, точность и чистота. На подложках, напечатанных с использованием нескольких схем, разметка выполняется с помощью более мощного лазера, поэтому отдельные схемы можно вырезать.

    Компоненты, соединенные пайкой, размещаются на контактных площадках с нанесенным припоем. Для достижения необходимого объема работы это обычно делается с помощью машин для захвата и размещения с компьютерным управлением, которые берут каждый компонент с отдельной катушки и размещают их в правильном положении.Есть несколько методов, используемых для оплавления паяльной пасты, например, с использованием нагретых лент, туннельных печей в атмосфере азота и инфракрасных ламп.

    После процессов пайки с использованием флюсов блоки можно очистить, но многие системы пайки теперь являются «нечистыми», поскольку флюс не представляет опасности для работы схемы.

    Планируется прекратить использование припоев, содержащих свинец, в электронике по экологическим причинам. Есть несколько систем, которые можно использовать в качестве альтернативы, используя олово, легированное множеством других металлов.Наибольшее изменение, влияющее на их использование в гибридах, заключается в том, что температура плавления обычно на 30-40 ° C выше, чем у эвтектики олово / свинец, и компоненты должны выдерживать нагрев до более высокой температуры во время сборки.

    Полупроводниковые чипы обычно приклеиваются эпоксидной смолой. Его можно сделать проводящим с помощью серебряного или золотого порошка. Проводящая эпоксидная смола также используется для крепления конденсаторов к золотым проводникам, потому что припой очень быстро растворяет золото. Голые микросхемы скреплены алюминиевыми или золотыми проволоками примерно 0 °.Диаметр 025 мм (0,001 дюйма). Алюминиевая проволока не используется с проводниками из чистого золота, потому что прочность связи быстро ухудшается.

    Гибриды могут быть установлены на собственных выводах или внутри металлического или керамического корпуса, который имеет собственные выводы. Терминалы поставляются в барабанах, по 50 000 штук на непрерывной полосе. Машины для вставки обрезают ненужные клеммы и вставляют подложки в полосу, после чего наматывают полосу. Затем полоса пропускается через машину для пайки волной припоя, затем припаянная полоса может быть обработана на финишной машине, которая вырезает каждую единицу из полосы, проверяет ее и упаковывает.

    Металлические упаковки закрываются пайкой или привариванием крышки или крышки к коллектору, на котором установлена ​​подложка. Внутри корпуса поддерживается атмосфера сухого азота, чтобы предохранить контур от коррозии. Сами пакеты защищены пленками из олова, припоя, никеля или золота.

    Оставить комментарий
