Замер петли фаза-нуль | Центр Энерго Экспертизы

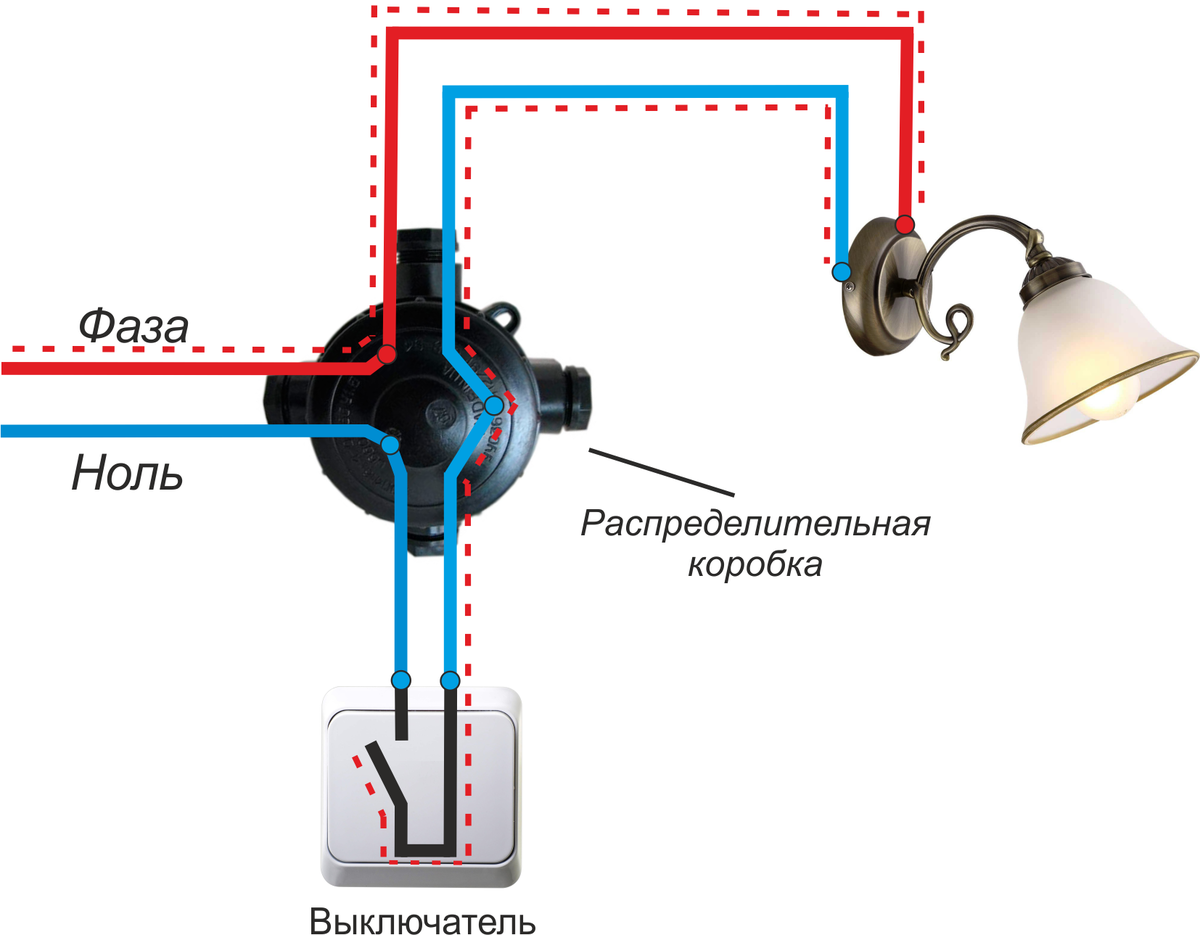

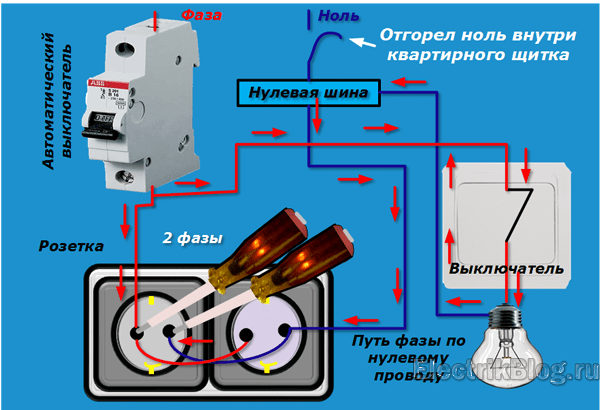

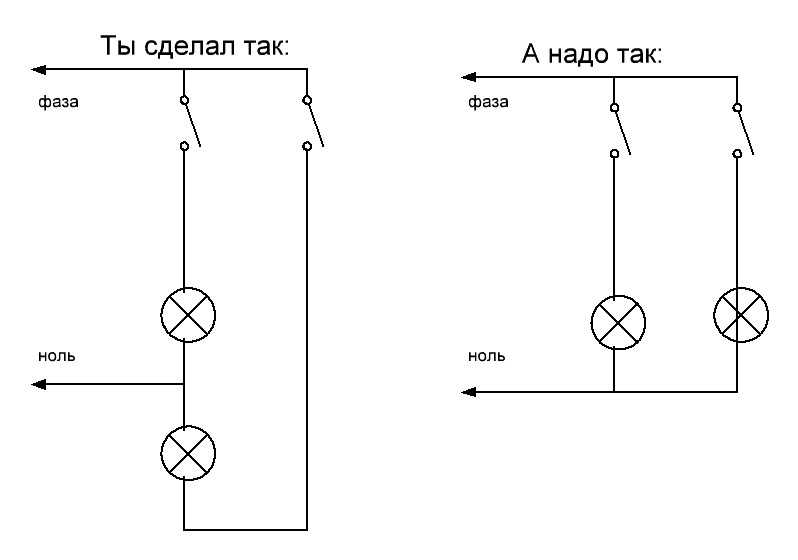

Петля фаза ноль это контур, состоящий из соединения фазного и нулевого проводника. Данное испытание необходимо для проверки соответствия уставки токовой отсечки аппарата защиты току  короткого замыкания, то есть нам необходимо знать, за какое время аппарат защиты отключит поврежденную линию и отключит ли вообще. Измерения проводят на самом удаленном участке линии. Потому что чем больше протяженность, тем хуже будут показатели, ниже ток короткого замыкания. Сопротивление петли фаза ноль зависит от сечения жил кабеля, его протяженности, переходных сопротивлений в соединительных коробках данной линии. Далее по полученным значениям производится расчет тока возможного короткого замыкания и производится сравнение со значением отсечки автоматического выключателя.

Со временем показатели могут увеличиваться из-за ухудшения переходных контактов в цепи фазного и нулевого проводника, поэтому данный параметр необходимо контролировать регулярно.

Так как при увеличении сопротивления петли фаза ноль, уменьшается возможный ток короткого замыкания, и как следствие аппарат защиты может не отключить поврежденную линию. Своевременное проведение проверки позволит предотвратить возникновение нештатных ситуаций и перегрев проводников.

На картинке пример измерения прибором metrel mi3102H SE. Полученное значение : 0,77 Ом, прибор сразу показывает какой ток КЗ возникнет на линии: 299 ампер, этого будет достаточно чтобы автомат категории С на 16 ампер сработал.

Периодичность проведения испытаний

Это испытание проводится при вводе электрооборудования в эксплуатацию, в обязательном порядке, при приёмо-сдаточных испытаниях в 100% объеме.

Это позволяет установить, насколько качественно выполнен монтаж, подобраны аппараты защиты. После этого проверка производится раз в три года, и  согласно ГОСТ Р 50571-16 2007 рекомендовано к включению в объем  эксплуатационных испытаний. По усмотрению ответственного за электрохозяйство испытания можно проводить чаще.

Кто проводит замер петли фаза ноль

Измерения проводят специальные электролаборатории, деятельность которых аккредитована федеральной службой по экологическому, технологическому и атомному надзору. Право на проведение этого вида работ указывается в свидетельстве о регистрации электролаборатории в перечне работ.

Какими приборами производятся измерения

Измерения производятся при помощи приборов, имеющихся у электролабораторий. Современные приборы создают искусственное короткое замыкание в месте измерения внутри прибора и сразу производят расчет  сопротивления петли фаза ноль,  и тока короткого замыкания.

В нашей компании есть все необходимое оборудование, которое позволяет быстро и качественно провести проверку.

Видео как проводится измерение сопротивления петли фаза-ноль

Как пользоваться MZC-300

Для использования вышеперечисленных методик необходимо привлекать только обученный персонал. Неправильное проведение замеров может привести к неверным конечным данным или к выходу из строя существующей системы электроснабжения. Хуже всего – это может привести к травмированию работников. Надеемся, теперь вы знаете, для чего нужно измерение петли фаза-ноль, а также какие методики и приборы для этого можно использовать.

Рекомендуем также прочитать:

Сопротивление цепи фаза – ноль

Таблица 1

Сечение фазных жил   мм2

Сечение нулевой жилы мм2

Полное сопротивление цепи фаза – ноль, Ом/км при температуре жил кабеля +65 градусов

Материал жилы:





Алюминий

Медь





R фазы

R нуля

Z цепи (кабеля)

R фазы

R нуля

Z цепи (кабеля)

1,5

1,5

14,55

14,55

29,1

2,5

2,5

14,75

14,75

29,5

8,73

8,73

17,46

4

4

9,2

9,2

18,4

5,47

5,47

10,94

6

6

6,15

6,15

12,3

3,64

3,64

7,28

10

10

3,68

3,68

7,36

2,17

2,17

4,34

16

16

2,3

2,3

4,6

1,37

1,37

2,74

25

25

1,47

1,47

2,94

0,873

0,873

1,746

35

35

1,05

1,05

2,1

0,625

0,625

1,25

50

25

0,74

1,47

2,21

0,436

0,873

1,309

50

50

0,74

0,74

1,48

0,436

0,436

0,872

70

35

0,527

1,05

1,577

0,313

0,625

0,938

70

70

0,527

0,527

1,054

0,313

0,313

0,626

95

50

0,388

0,74

1,128

0,23

0,436

0,666

95

95

0,388

0,388

0,776

0,23

0,23

0,46

120

35

0,308

1,05

1,358

0,181

0,625

0,806

120

70

0,308

0,527

0,527

0,181

0,313

0,494

120

120

0,308

0,308

0,616

0,181

0,181

0,362

150

50

0,246

0,74

0,986

0,146

0,436

0,582

150

150

0,246

0,246

0,492

0,146

0,146

0,292

185

50

0,20

0,74

0,94

0,122

0,436

0,558

185

185

0. 20

0,20

0,40

0,122

0,122

0,244

240

240

0,153

0,153

0,306

0,090

0,090

0,18



Таблица 2

Мощность трансформатора, кВ∙А

25

40

69

100

160

250

400

630

1000

Сопротивление трансформатора, Zт/3, Ом  (Δ/Υ)

0,30

0,19

0,12

0,075

0,047

0,03

0,019

0,014

0,009





Таблица 3

I ном. авт. выкл, А

1

2

6

10

13

16

20

25

32-40

50 и более

R авт., Ом

1,44

0,46

0,061

0,014

0,013

0,01

0,007

0,0056

0,004

0,001



Таблица 4

R цепи, Ом

0,05

0,1

0,2

0,3

0,4

0,5

0,6

0,8

1,0

1,5

2 и более

Rдуги, Ом

0,015

0,022

0,032

0,04

0,045

0,053

0,058

0,075

0,09

0,12

0,15



    При проектировании групповой сети, если питающая и распределительная сеть уже проложены, целесообразно выполнить измерение сопротивления цепи фаза – ноль от трансформатора до шин группового щита. Это может значительно уменьшить вероятность  ошибок при расчетах групповой сети. В этом случае сопротивление рассчитываем по формуле:

RLN= Rрасп + Rпер.гр + Rавт.гр+  Rnгр∙Lnгр +Rдуги (2)

где, Rрасп – измеренное сопротивление цепи фаза – ноль линии, подключаемой к вводному автоматическому выключателю группового щитка, Ом; Rпер.гр – сопротивление переходных контактов в групповой линии, Ом; Rавт.гр – суммарное сопротивление автоматических выключателей – вводного группового щита и отходящей групповой линии, Ом; Rnгр – удельное сопротивление кабеля n-й групповой линии (по таблице 1), Ом/км; Lnгр – длина n-й групповой линии, км.

    Рассмотрим процесс вычисления сопротивления цепи фаза – ноль схемы, показанной на Рис.1 при однофазном коротком замыкании фазы на ноль в конце групповой линии.



Исходные данные:

– трансформатор мощностью 630 кВ∙А подключен по схеме «треугольник – звезда» – по таблице 2 находим  Zт/3=0,014 Ом;

– питающая сеть – кабель с алюминиевыми жилами длиной 80 метров имеет фазный проводник 150 мм2  и нулевой – 50 мм2. По таблице 1 находим удельное сопротивление кабеля 0,986 Ом/км. Вычисляем его сопротивление (длины кабелей выражаем в километрах): 0,986 Ом/км∙0,08 км=0,079 Ом;

– распределительная сеть – кабель с медными жилами  длиной 50 метров и сечением жил 35 мм2. По таблице 1 находим удельное сопротивление кабеля 1,25 Ом/км. Вычисляем его сопротивление:

1,25 Ом/км∙0,05 км=0,0625 Ом;

– групповая сеть – кабель с медными жилами длиной 35 метров и сечением жил 2,5 мм2. По таблице 1 находим удельное сопротивление кабеля 17,46 Ом/км. Вычисляем его сопротивление:

17,46 Ом/км∙0,035 км=0,61 Ом;

– автоматический выключатель отходящий линии – 16 Ампер (с характеристикой срабатывания «С»), вводной автоматический выключатель группового щитка 32 Ампера, остальные автоматические выключатели в линии имеют номинальный ток более 50 Ампер. Вычисляем их сопротивление (по таблице 3) 0,01 Ом+0,004 Ом+3∙0,001 Ом=0,017 Ом;

– переходные сопротивления контактов учтем только в групповой линии (точки подключения кабеля групповой линии к щитку и к нагрузке). Получаем 2∙0,01 Ом=0,02 Ом.

    Суммируем все полученные значения и получаем сопротивление цепи фаза – ноль без учета сопротивления дуги RLN=0,014+0,079+0,0625+0,61+0,017+0,02=0,80 Ом.

Из таблицы 4 берем сопротивление дуги 0,075 Ом, и получаем окончательное значение искомой величины RLN=0,80 Ом+0,075 Ом=0,875 Ом.

    В Правилах устройства электроустановок (ПУЭ) задано наибольшее время отключения цепей при коротком замыкании в сетях с глухозаземленной нейтралью 0,2 секунды при напряжении 380 В и 0,4 секунды при напряжении 220В.

    Для обеспечения заданного времени срабатывания защиты необходимо, что бы при коротком замыкании в защищаемой линии возникал ток, превышающий не менее чем в 3 раза номинальный ток плавкой вставки ближайшего предохранителя (для взрывоопасных помещений не менее чем в 4 раза) и не менее чем в 3 раза ток расцепителя автоматического выключателя, имеющего обратнозависимую от тока характеристику (для взрывоопасных помещений не менее чем в 6 раз). Для автоматических выключателей с комбинированным расцепителем (имеющим тепловой расцепитель для защиты  от перегрузок и электромагнитный расцепитель для защиты от токов коротких замыканий) ток короткого замыкания должен превысить ток срабатывания электромагнитного расцепителя не менее, чем в  1,2 – 1,25 раза.

    В настоящее время используются автоматические выключатели с различной кратностью токов срабатывания электромагнитного расцепителя к тепловому. Автоматические выключатели группы «В» имеют кратность в пределах от 3 до 5, группы «С» от 5 до 10, группы «D» от 10 до 20, группы «K» от 10 до 15 и группы «Z» от 2 до 3. При расчетах всегда берется максимальное значение кратности токов срабатывания расцепителей. Например для автоматического выключателя С16, ток короткого замыкания должен быть не менее 16 А∙10∙1,2=192 А (для автоматического выключателя С10 не менее10А∙10∙1,2=120 А и для С25 не менее 25 А∙10∙1,2=300 А). В приведенном выше примере мы получили сопротивление цепи фаза – ноль 0,875 Ом. При таком сопротивлении цепи ток короткого замыкания Iкз составит величину

Uф/ RLN=220В/0,875 Ом=251 А. Следовательно групповая линия в приведенном примере защищена от токов коротких замыканий.

    Максимальное сопротивление цепи фаза – ноль для  автоматического выключателя С16 составит величину 220 В/192А=1,14 Ом. В приведенном примере сети (Рис. 1) сопротивление цепи от трансформатора до шин группового щита составит 0, 875 Ом – 0,61 Ом=0.265 Ом. Следовательно максимально возможное сопротивление кабеля групповой линии будет равно 1,14 Ом – 0, 265 Ом=0,875 Ом. Его максимальную длину L при сечении жил кабелей 2,5 мм2 определим при помощи таблицы 1.

L, км=0,875 Ом/(17,46 Ом/км)=0,050 км.

    Всегда, когда есть возможность, следует рассчитывать групповую сеть с максимальным запасом по сопротивлению цепи фаза – ноль, особенно розеточную сеть. Часто нагрузки (утюг, чайник и другие бытовые приборы), в которых часто происходят замыкания, подключают к розетке через удлинитель. Начиная с определенной длины провода удлинителя, нарушается согласование параметров цепи с характеристиками аппаратов защиты, то есть ток короткого замыкания оказывается недостаточным для мгновенного отключения сети. Отключение аварийного участка осуществится только тепловым расцепителем через сравнительно большой промежуток времени (несколько секунд), в результате чего кабели могут нагреться до недопустимо высоких температур вплоть до воспламенения изоляции.

    Проект электропроводки должен быть выполнен таким образом, что бы даже в случае воспламенения изоляции кабеля при коротком замыкании это не приводило к пожару. Именно поэтому возникли требования к прокладке скрытой электропроводки в стальных трубах в зданиях со строительными конструкциями, выполненными из горючих материалов. Во взрывоопасных зданиях целесообразно использовать более сложную защиту кабелей от воздействия токов короткого замыкания.



9 марта 2013 г.

К ОГЛАВЛЕНИЮ

Методика измерения петли Фаза-Ноль – Электролаборатория

1. Цель проведения измерения.

       Измерение сопротивления петли  “фаза-нуль” проводится с целью проверки срабатывания защиты электрооборудования и отключения аварийного участка при замыкании фазы на корпус. По измеренному полному сопротивлению петли  “фаза-нуль” определяется ток однофазного короткого замыкания. Полученная расчетом величина тока сравнивает с номинальным током защитного аппарата.

2.Меры безопасности.

Пред началом работ необходимо:

  • Получить наряд (разрешение) на производство работ
  • Подготовить рабочее место в соответствии с характером работы: убедиться в достаточности принятых мер безопасности со стороны допускающего (при работах по наряду), либо принять все меры безопасности самостоятельно (при работах по распоряжению).
  • Подготовить необходимый инструмент и приборы.
  • При выполнении работ действовать в соответствии с программами (методиками) по испытанию электрооборудования типовыми или на конкретное присоединение.
  • При окончании работ на электрооборудовании убрать рабочее место, восстановив нарушенные в процессе работы коммутационные соединения (если таковое имело место).
  • Сдать наряд (сообщить об окончании работ руководителю или оперативному персоналу).
  • Оформить протокол на проведённые работы

Измерения сопротивления петли «фаза – нуль» необходимо производить, пользуясь диэлектрическими перчатками, предварительно необходимо обесточить испытуемую цепь. Только после отключения напряжения необходимо проводить подключение прибора с последующей подачей напряжения и проведением измерения.

3.Нормируемые величины.

      Измерения сопротивления петли “фаза-нуль” проводится в сроки, устанавливаемые графиком планово-предупредительного ремонта (ППР). По сопротивлению петли “ фаза-нуль”  Zфо (Ом) ток короткого замыкания Iкз (А) определяется по формуле  Iкз=Uср/Zфо

      где Uср — среднее значение питающего напряжения, В.

      В электроустановках до 1кВ с глухим заземленной нейтралью с целью обеспечения автоматического отключения аварийного участка проводимость фазных и нулевых защитных проводников должна быть выбрана такой, чтобы при замыкании на корпус или на нулевой защитный проводник возникал ток КЗ, превышающий не менее чем:

  • в 3 раза номинальный ток плавкого элемента ближайшего предохранителя;
  • в 3 раза номинальный ток нерегулируемого расцепителя или уставку тока регулируемого расцепителя автоматического выключателя, имеющего обратно зависимую от тока характеристику.

    При защите сетей автоматическими выключателями, имеющими только электромагнитный расцепитель (отсечку), проводимость указанных проводников должна обеспечивать ток не ниже уставки тока мгновенного срабатывания, умноженной на коэффициент, учитывающий разброс(по заводским данным), и на коэффициент запаса 1,1.

4.Определяемые характеристики.

Согласно ПУЭ в электроустановках до 1000В с глухозаземлённой нейтралью с целью обеспечения автоматического отключения аварийного участка проводимость фазных и нулевых рабочих и нулевых защитных проводников должна быть выбрана такой, чтобы при замыкании на корпус или на нулевой проводник возникал ток короткого замыкания, который обеспечивает время автоматического отключения питания не превышающего значений, указанных в табл. 1.7.1.

Таблица 1.7.1 Наибольшее допустимое время защитного автоматического отключения для системы TN

Номинальное фазное напряжение U0, В

Время отключения, с

127

0,8

220

0,4

380

0,2

Более 380

0,1

Приведенные значения времени отключения считаются достаточными для обеспечения электробезопасности, в том числе в групповых цепях, питающих передвижные и переносные электроприемники и ручной электроинструмент класса 1. В цепях, питающих распределительные, групповые, этажные и др. щиты и щитки, время отключения не должно превышать 5 с.

Допускаются значения времени отключения более указанных в табл. 1.7.1, но не более 5 с в цепях, питающих только стационарные электроприемники от распределительных щитов или щитков при выполнении одного из следующих условий:

1) полное сопротивление, защитного проводника между главной заземляющей шиной и распределительным щитом или щитком не превышает значения, Ом:



50=Zц/U0,



где Zц — полное сопротивление цепи «фаза-нуль», Ом;

U0 — номинальное фазное напряжение цепи, В;

50 — падение напряжения на участке защитного проводника между главной заземляющей шиной и распределительным щитом или щитком, В;

2) к шине РЕ распределительного щита или щитка присоединена дополнительная система уравнивания потенциалов, охватывающая те же сторонние проводящие части, что и основная система уравнивания потенциалов.

Допускается применение УЗО, реагирующих на дифференциальный ток.

А также ток возникающий при однофазном КЗ во взрывоопасных зонах должен превышать:

В 6 раз номинальный ток автоматического выключателя с обратнозависимой характеристикой

во взрывоопасном помещении.

В 4 раза номинальный ток плавкой вставки во взрывоопасном помещении

При защите автоматическими выключателями имеющими только электромагнитный расцепитель время отключения должно соответствовать данным таблицы 1.7.1

Для расчёта тока однофазного КЗ по результатам измерения сопротивления петли «фаза–нуль» используют следующую формулу:

Z = U / I,



где Z— сопротивление петли «фаза—нуль», Ом;

U — измеренное испытательное напряжение, В ;

I — измеренный испытательный ток, А..

По рассчитанному току однофазного КЗ определяют пригодность аппарата защиты установленного в цепи питания электроприёмника.

В системе IT время автоматического отключения питания при двойном замыкании на открытые проводящие части должно соответствовать табл. 1.7.2.

Таблица 1.7.2 Наибольшее допустимое время защитного автоматического отключения для системы IT

Номинальное линейное напряжение U0, В

Время отключения, с

220

0,8

380

0,4

660

0,2

Более 660

0,1

Для определения времени отключения аппарата защиты после измерения сопротивления петли «фаза-нуль» и расчёта тока однофазного КЗ необходимо использовать время-токовые характеристики данного аппарата (смотри «Методику проведения испытаний автоматических выключателей и аппаратов управления напряжением 0,4кВ»).

5.Условия испытаний и измерений

Измерение сопротивления петли «фаза – нуль» следует производить при положительной температуре окружающего воздуха, в сухую, спокойную погоду. Атмосферное давление особого влияние на качество проводимых испытаний не оказывает, но фиксируется для занесения данных в протокол.

Влияние нагрева проводников на результаты измерений:

а) Рассмотрение повышения сопротивления проводников, вызванного повышением температуры.

Когда измерения проведены при комнатной температуре и малых токах, чтобы принять в расчет повышение сопротивления проводников в связи с повышением температуры, вызванного током замыкания, и убедиться для системы TN в соответствии измеренной величины сопротивления петли «фаза—нуль» требованиям таблицы 1.7.1, может быть применена нижеприведенная методика.

Считают, что требования таблицы 1.7.1 выполнимы, если петля «фаза—нуль» удовлетворяет следующему уравнению

                       Z S(m)≤ 2U0 / 3Ia,



Где ZS(m) — измеренная величина сопротивления петли «фаза—нуль», Ом;

U0 — фазное напряжение. В;

Ia — ток, вызывающий автоматическое срабатывание аппаратов защиты в течение времени, указанного в таблице 1.7.1., или в течение 5 с для стационарных электроприёмников

Если измеренная величина сопротивления петли «фаза—нуль» превышает 2 U0/3Iа, более точную оценку соответствия требованиям таблицы 1.7.1 можно сделать путем измерения величины сопротивления петли «фаза—нуль» в следующей последовательности:

— сначала измеряют сопротивление петли «фаза—нуль» источника питания на вводе электроустановки Ze;

— измеряют сопротивление фазного и защитного проводников сети от ввода до распределительного пункта или щита управления;

— измеряют сопротивление фазного и защитного проводников от распределительного пункта или щита управления до электроприемника;

— величины сопротивлений фазного и нулевого защитного проводников увеличивают для учета повышения температуры проводников при протекании по ним тока замыкания. При этом необходимо учитывать величину тока срабатывания аппаратов защиты;

— эти увеличенные значения сопротивления добавляют к величине сопротивления петли «фаза—нуль» источника питания Ze и в результате получают реальную величину ZS в условиях замыкания.

  1. Применяемые приборы, инструменты и аппараты.

      Измерения проводятся специальным приборами типа EurotestXE 2,5 кВ MI 3102H, позволяющим определять полное сопротивление петли “фаза-нуль” при наличии напряжения на источнике питания в электроустановках напряжением 380 В с глухозаземленной нейтралью питающего трансформатора. Во время работы применяют инструмент с изолированными ручками и индикатор напряжения.

  1. Методика проведения измерения.

      7.1 Полное сопротивление контура и предполагаемый ток короткого замыкания

В данной функции доступны две подфункции измерения полного сопротивления контура: Подфункция Z LOOP применяется для измерения полного сопротивления контура в системах питания без встроенного УЗО. Подфункция Zs (узо) – функция блокировки срабатывания УЗО – применяется для измерения полного сопротивления контура в системах питания со встроенным УЗО.



7.1.1. Полное сопротивление контура

Полное сопротивление контура представляет собой полное сопротивление контура  повреждения при возникновении короткого замыкания на открытых проводящих частях (замыкание между фазным проводником и защитным проводником заземления).

7.1.2. Порядок проведения измерения полного сопротивления контура

Шаг 1.  С помощью переключателя функций выберите функцию Контур. Используя кнопки, выберите подфункцию полного сопротивления контура Z LOOP. Подключите измерительный кабель к прибору EurotestХЕ 2,5 кВ.

Шаг 2. Установите следующие параметры измерения:

􀂉 Тип предохранителя,

􀂉 Номинальный ток предохранителя,

􀂉 Время срабатывания предохранителя,

􀂉 Масштабный коэффициент IPSC

Шаг 3. Для измерения полного сопротивления контура подключите прибор к испытываемому объекту в соответствии со схемой соединения, приведенной на рисунке 1.

Рисунок 1: Подключение измерительного кабеля с вилкой и 3-проводного измерительного кабеля



Шаг 4.  Перед началом измерения проверьте отображаемые на дисплее предупреждения и оперативное напряжение / выходной монитор. Если измерение разрешено, нажмите кнопку TEST. После завершения измерения на дисплее отображаются результаты измерений и оценка результата.

Отображаемые результаты:

Z ………….Полное сопротивление контура,

ISC ………..Предполагаемый ток короткого замыкания,

Lim ………Минимальный предел предполагаемого тока короткого замыкания (если применяется).

Примечания:

􀂉 Измерительные выводы L и N автоматически заменяются в следующих случаях: если измерительные провода L/L1 и N/L2 (3-проводный измерительный кабель) подключены в обратном порядке, если выходы сетевой вилки перепутаны или если щуп «commander» перевернут.

􀂉 Минимальный предел тока короткого замыкания зависит от типа предохранителя, номинального тока и времени срабатывания предохранителя, а также от масштабного коэффициента IPSC.

􀂉 Указанная погрешность измеренных параметров действительна только тогда, когда сетевое напряжение стабильно во время измерений. 􀂉 Измерение полного сопротивления контура в подфункции Z LOOP приводит к срабатыванию УЗО.



7.1.3. Функция блокировки срабатывания УЗО

В данной подфункции Zs (узо) измерение полного сопротивления контура не вызывает срабатывания УЗО, благодаря низкому измерительному току. Данная подфункция также может применяться для измерения полного сопротивления контура в электроустановках, оснащенных УЗО с номинальным током срабатывания 10 мA.



7.1.4. Порядок проведения измерения полного сопротивления контура в функции блокировки срабатывания УЗО

Шаг 1. С помощью переключателя функций выберите функцию Контур. Используя кнопки, выберите подфункцию блокировки срабатывания УЗО Zs (узо). Подключите измерительный кабель к прибору EurotestХЕ 2,5 кВ.

Шаг 2. Установите следующие параметры измерения:

􀂉 Тип предохранителя,

􀂉 Номинальный ток предохранителя,

􀂉 Время срабатывания предохранителя,

􀂉 Масштабный коэффициент IPSC

Шаг 3. Для измерения полного сопротивления контура в функции блокировки срабатывания УЗО подключите прибор к испытываемому объекту в соответствии со схемой соединения, приведенной на рисунке 1. При необходимости воспользуйтесь меню помощи.

Шаг 4.  Перед началом измерения проверьте отображаемые на дисплее предупреждения и оперативное напряжение / выходной монитор. Если измерение разрешено, нажмите кнопку TEST. После завершения измерения на дисплее отображаются результаты измерений и оценка

результата.

Отображаемые результаты:

Z ………….Полное сопротивление контура,

ISC ………..Предполагаемый ток короткого замыкания,

Lim ………Минимальный предел предполагаемого тока короткого замыкания (если применяется). Сохраните отображенные результаты с целью дальнейшего документирования.



Примечания:

􀂉 При проведении измерения полного сопротивления контура в функции блокировки срабатывания УЗО, срабатывания УЗО, как правило, не происходит. Однако срабатывание УЗО может произойти вследствие протекания тока утечки по РЕ-проводнику или в случае наличия емкостного соединения между фазным и защитным проводниками.

􀂉Указанная погрешность измеренных параметров действительна только тогда, когда сетевое напряжение стабильно во время измерений.



7.2. Полное сопротивление линии и предполагаемый ток короткого замыкания

Полное сопротивление линии – это полное сопротивление токовой петли при возникновении короткого замыкания между фазным и нулевым проводниками в однофазной системе или между двумя фазными проводниками в трехфазной системе.



7.2.1Порядок проведения измерения полного сопротивления линии

Шаг 1. С помощью переключателя функций выберите функцию Линия.

Подключите измерительный кабель к прибору EurotestХЕ 2,5 кВ.

Шаг 2. Установите следующие параметры измерения:

􀂉 Тип предохранителя,

􀂉 Номинальный ток предохранителя,

􀂉 Время срабатывания предохранителя,

􀂉 Масштабный коэффициент IPSC

Шаг 3.Для измерения сопротивления линии фаза – фаза или фаза – нейтраль подключите прибор к испытываемому объекту согласно схеме соединений, приведенной на рисунке 2.

Рисунок 2: Подключение измерительного кабеля с вилкой или 3-проводного измерительного кабеля при измерении полного сопротивления линии

Шаг 4 Перед началом измерения проверьте отображаемые на дисплее предупреждения и оперативное напряжение / выходной монитор. Если измерение разрешено, нажмите кнопку TEST. После завершения измерения на дисплее отображаются результаты измерений и оценка результата

Отображаемые результаты:

Z ………….Полное сопротивление линии,

ISC ………..Предполагаемый ток короткого замыкания,

Lim ………Минимальный предел предполагаемого тока короткого

замыкания (если применяется).

Примечания:

􀂉 Минимальный предел тока короткого замыкания зависит от типа предохранителя, номинального тока и времени срабатывания предохранителя, а также от масштабного коэффициента IPSC.

􀂉 Указанная погрешность измеренных параметров действительна только тогда, когда сетевое напряжение стабильно во время измерений.

 8.Оформление результатов измерений.

Первичные записи рабочей тетради должны содержать следующие данные:

-дату измерений

-температуру,

-влажность и давление

-наименование, тип, заводской номер оборудования

-номинальные данные объекта испытаний

-результаты испытаний

-используемую схему

По данным испытаний и измерений производятся соответствующие расчёты и сравнения. Вычислив ток однофазного КЗ необходимо определить время срабатывания защитного аппарата по его время-токовой характеристике, и затем дать заключение о времени срабатывания выключателя и его соответствии требованиям ПУЭ. Пример работы с время- токовой характеристикой автоматического выключателя, выполненного в соответствии с ГОСТ Р 50345-99 представлен на рисунке 5. Определённый (измеренный, рассчитанный) ток однофазного КЗ откладывается на время-токовой характеристике в виде вертикальной прямой линии. Токи правее зоны срабатывания обеспечивает срабатывание автоматического выключателя со временем менее 0,4 с. Токи внутри зоны срабатывания обеспечивают отключение автоматического выключателя со временем менее 5 с. Таким образом считаем, что для обеспечения требуемого времени срабатывания автоматического выключателя в пределах менее 0,4 с, ток КЗ должен превышать 10Iн для автоматического выключателя с характеристикой типа С (работает электромагнитный расцепитель).



Рисунок 3. Работа с время-токовой характеристикой автоматического выключателя с характеристикой типа С

Если время срабатывания автоматического выключателя должно быть не более 5 с, то в этом случае считаем, что наиболее вероятно срабатывание обратнозависимого расцепителя, поэтому для определения зоны срабатывания необходимо пользоваться индивидуальной время-токовой характеристикой конкретного автоматического выключателя. На рисунке 5 индивидуальная время-токовая характеристика построена черной линией, принципы построения данной индивидуальной характеристики описаны в «Методике проведения испытаний автоматических выключателей и аппаратов управления напряжением 0,4кВ». При работе с время токовой характеристикой автоматических выключателей промышленного исполнения уставка электромагнитного расцепителя считается основой для определения времени срабатывания. Соответственно при величине однофазного тока КЗ, превышающем уставку электромагнитного расцепителя, считаем, что автоматический выключатель отключится за время меньше 0,4 с. Для определения тока однофазного КЗ при котором автоматический выключатель отключится с временем не более 5 с необходимо, как и в первом случае, пользоваться индивидуальной время-токовой характеристикой для конкретного автоматического выключателя. Цепи с применением УЗО в качестве дополнительных защитных устройств также необходимо проверять на соответствие полного сопротивления петли «фаза-нуль» и времени срабатывания защитных аппаратов, реагирующих на сверхток.

Проверка цепи петля фаза-нуль | Электролаборатория ТМ Энерго

Проверка Сопротивления петли фаза-нуль

Протокол отражает проверку автоматического отключения питания путем измерения тока однофазного короткого замыкания. Основной документ для сравнения результатов измерений – это ПУЭ п. 1.7.79 (7–е изд.), а также ГОСТ Р 50030.2-99 и ГОСТ Р 50345-99. Измерение сопротивления петли «фаза-нуль» и токов однофазных замыканий проводится с целью проверки надежности срабатывания аппаратов защиты от сверхтоков при замыкании фазного проводника на открытые проводящие части.

Схема проверки цепи петля «фаза-нуль»

Проверка сопротивления петли фаза-нуль, надежности и быстроты отключения поврежденного участка сети состоит в следующем: Определяется ток короткого замыкания на корпус Iкз. Этот ток сопоставляется с расчетным током срабатывания защиты испытуемого участка сети. Если возможный в данном участке сети ток аварийного режима превышает ток срабатывания защиты с достаточной кратностью, надежность отключения считается обеспеченной. Ток короткого замыкания Iкз — это отношение номинального напряжения сети к полному сопротивлению петли «фаза-нуль». Iкз сравнивается с нормами ПТЭЭП.

Проверка цепи петля Фаза-нуль

Основной документ для сравнения результатов измерений – это ПУЭ п. 1.7.79 (7–е изд.), а также ГОСТ Р 50030.2-99 и ГОСТ Р 50345-99. Измерение сопротивления петли «фаза-нуль» и токов однофазных замыканий проводится с целью проверки надежности срабатывания аппаратов защиты от сверхтоков при замыкании фазного проводника на открытые проводящие части.

При коротком замыкании, в линии возникает мгновенное увеличение силы тока протекающего в цепи, это в свою очередь приводит к превращению электрической энергии в тепловую, которая способна нагреть жилы кабеля и в результате чего произойдет оплавление и возгорание изоляционной оболочки кабеля. Для защиты линии от короткого замыкания и защиты электрооборудования, подключенного к этой линии, устанавливается автоматический выключатель. Автоматические выключатели имеют тепловой и электромагнитный расцепители. Тепловой расцепитель предназначен для защиты электрооборудования от перегрузки по току и срабатывает при превышении номинального тока автоматического выключателя не более чем в 3 раза. Электромагнитный расцепитель срабатывает, если протекающий ток короткого замыкания аварийного режима превышает ток срабатывания автоматического выключателя с достаточной кратностью которая указывается в паспорте и на самом автоматическом выключателе. Таким образом предназначение автоматического выключателя – это защита от перегрузок и коротких замыканий.

Проверка надежности и быстроты отключения поврежденного участка сети состоит в следующем: Определяется ток короткого замыкания фазного проводника на корпус Iкз. Этот ток сопоставляется с расчетным током срабатывания защиты испытуемого участка сети. Если возможный в данном участке сети ток аварийного режима превышает ток срабатывания защиты с достаточной кратностью, надежность отключения считается обеспеченной. Ток короткого замыкания Iкз — это отношение номинального напряжения сети к полному сопротивлению петли «фаза-нуль». То есть измерение петли фаза-нуль показывает полное сопротивление всего участка цепи от точки измерения до нулевой точки источника питания при замыкании фазы на нуль.

Специалисты электролаборатории ООО «ТМ Энерго» тщательно подходят к проверке сопротивления петли фаза-нуль, т.к. это один из основных показателей который определяет защищенность линий, надежного срабатывания защиты и безопасность электроустановки. При измерении петли «фаза-нуль» измеренные токи короткого замыкания обязательно должны превышать токи срабатывания электромагнитных расцепителей автоматических выключателей, тем самым обеспечивая надежную защиту линий. Если, например при коротком замыкании завышены номиналы автоматических выключателей по отношению к сечениям отходящих кабельных линий, тока короткого замыкания в линии может не хватить для срабатывания защиты или если даже номиналы автоматических выключателей не завышены по отношению к сечению проводников, но участок кабельной линии слишком длинный, то автоматический выключатель так же может не сработать или сработать за время большее, чем регламентированное, в таком случае может произойти оплавление проводов и возгорание в этой линии. Чтобы этого не допустить и нужно тщательно подходить к этому виду измерений.

Все измеренные значения токов короткого замыкания и сопротивления цепи «фаза-нуль» сравниваются с токами срабатывания электромагнитных расцепителей автоматических выключателей и заносятся в протокол проверки цепи петля «Фаза-нуль». В конце протокола дается заключение о соответствии измеренных результатов требованиям соответствующих нормативных документов.

Измерение полного сопротивления петли «фаза-нуль»

Электролаборатория

Измерение полного сопротивления петли «фаза-нуль» (тока однофазного короткого замыкания) в установках напряжением до 1000В с глухозаземленной нейтралью.

В электроустановках напряжением ниже 1000В с глухозаземлённой и изолированной нейтралью защита участков сети осуществляется автоматическими выключателями реагирующими на сверхток, как основной параметр аварийного состояния электроустановки (ГОСТ Р50571-2, ПУЭ). В электроустановках с изолированной нейтралью участки сети могут дополнительно защищаться устройствами защитного отключения (УЗО), реагирующими на сверхток, устройствами контроля изоляции и т.п. В электроустановках с глухозаземлённой нейтралью УЗО также могут применяться для защиты розеточных групп зданий, при условии, что к этим розеткам могут быть подключены переносные электроприборы.

Для проверки временных параметров срабатывания защитных устройств реагирующих на сверхток (автоматических выключателей) проводится измерение полного сопротивления петли «фаза-нуль» или токов однофазных замыканий. Работа устройств защитного отключения проверяется другим образом.

Полное сопротивление петли «фаза-нуль», и, соответственно, ток однофазного замыкания будет зависеть в основном от нескольких факторов: характеристик силового трансформатора, сечения фазных и нулевых жил питающего кабеля или ВЛ и контактных соединений в цепи. Проводимость фазных и нулевых проводников на практике можно не только определить, но и изменить, кроме того, расчётное определение проводимости, в стадии проектирования электроустановки может исключить множество проектных ошибок.

Главной целью измерения полного сопротивления петли «фаза-нуль» (тока однофазного короткого замыкания) является определение соответствия номинального тока аппаратов защиты требуемым стандартам. Вторичная цель – это выяснение сечения проводов данной цепи. В большинстве случаев замеры петли «фаза-ноль» осуществляются на самых удаленных точках электрооборудования текущего участка.

В электроустановках напряжением до 1000В с глухозаземленной нейтралью

В электроустановках напряжением до 1000В с глухозаземленной нейтралью безопасность работы оборудования обеспечивается отключением поврежденного участка с как можно более меньшим временем при пробое на корпус. Когда фазный провод замыкается на нулевой провод, соединенный с нейтралью, например, трансформатора или генератора, то это образует контур, который принято называть петлей «фаза-ноль».

Периодичность измерения полного сопротивления петли фаза-ноль в электроустановках напряжением до 1000В с глухозаземленной нейтралью определяется общим состоянием оборудования и условиями эксплуатации. Рекомендуется проводить данные испытания при ремонте. Наиболее эффективна проверка примерно 1 или 2 раза в год. Любая проверка – плановая или внеплановая – будет всегда актуальной, поэтому не стоит пренебрегать этим, ведь от этого может зависеть не только работоспособность оборудования и системы электроснабжения в целом, но и жизни людей. Частые проверки – это гарантия того, что короткое замыкание не случится и не вызовет пожар, последствия которого могут быть самыми плачевными.

Для измерения петли «фаза-нуль» используют несколько методов

Для измерения петли «фаза-нуль» используют несколько методов, однако самым популярным и наиболее эффективным является метод падения напряжения на нагрузочном сопротивлении. Этот метод весьма отличается безопасностью и быстротой осуществления. Каждый наш клиент в лице частного лица или коммерческой организации желает, чтобы его электрооборудование работало максимально надежно и эксплуатировалось без сбоев. Это особо актуально для случаев короткого замыкания или скачков напряжения в сети, приводящим к перегрузкам. Необходимо, чтобы в таких ситуациях, от которых, к сожалению, никто не застрахован на 100 процентов, мгновенно срабатывали системы защиты, которые защищают оборудование и проводку от выхода из строя.

Нужно проводить своевременные измерения и диагностики всей системы

Самое главное – это, чтобы каждый работник вашего предприятия был максимально защищен, что также в большой степени зависит от таких систем автоматического срабатывания. Практически все аварии происходят от того, что электрическая сеть неисправна или часть ее необходимо заменить, чтобы продлить срок службы и исключить любые аварийные ситуации. Нужно проводить своевременные измерения и диагностики всей системы в целом и каждого ее модуля. Одним из таких измерений является замер полного сопротивления петли «фаза – нуль». Измерения сопротивления цепи «фаза-нуль» необходимо осуществлять с частотой, предписанной системой планово-предупредительного ремонта (ППР).

Согласно ПТЭЭП, проверка петли «фаза-нуль» проводится при:

  • • Ремонте;
  • • В обязательном порядке не менее одного раза в два года;
  • • Отказе устройств защиты.

Вечная война уже здесь: представляем нулевую фазу

Добро пожаловать на Phase Zero, новый сайт Gawker Media, посвященный миру шпионажа и убийств.

Phase Zero попытается применить методы работы Gawker, заключающиеся в честности и дерзости, в смертельно серьезном мире разведки, войны, полиции и национальной безопасности. С помощью Адама Вайнштейна из Gawker я раскрою секреты. Я назову секретные программы и расскажу вам, где они живут, кто ими управляет и что они делают от вашего имени.Я попытаюсь вытащить архитектуру перманентной войны из теневой программы защиты, которую создали для нее ее распорядители в Пентагоне, Конгрессе, разведывательном сообществе и журналистском истеблишменте.

Название требует пояснений: «Нулевая фаза» — жаргон национальной безопасности. Впервые я заметил его появление в официальных документах около года назад. Когда я отыскал бюрократическое определение, меня это позабавило, но не удивило: оно означает мир. Не мир, как его мог бы определить нормальный человек.Вместо этого подумайте о «довоенном». Планировщики Пентагона любят крошить свои войны на аккуратные, легко усваиваемые кусочки. Первая фаза, например, является «фазой сдерживания», когда мы пытаемся запугать противника, чтобы он отступил. Второй этап — это захват инициативы и развертывание сил и т. д., а затем — пятый этап — возвращение завоеванных земель гражданским властям.

Нулевая фаза, во время которой задача воина состоит в том, чтобы «формировать» постоянно возникающее пространство битвы, — это то, что существует в сознании пещерного человека до того, как он возьмет в руки свою дубину.Это постоянное состояние пропаганды, предназначенное для того, чтобы даже для самых разумных граждан неизбежные дебаты о начале войны ограничивались тем, насколько большой должна быть война и как долго она должна длиться. Цель Phase Zero — население, убежденное, что вооружиться и быть готовым — единственный приемлемый вариант.

Так что то, что раньше называлось “мирным временем”, теперь просто еще один этап в бесконечном цикле войны. И хотя военный знаток сказал бы, что все это формирование предназначено для врага, в нашем интегрированном обществе, где постоянно трубят об угрозах национальной безопасности, американское и другое «дружественное» население также является мишенью.

В мире национальной безопасности, где все не так просто, потому что это не предназначено для демократических дебатов или общественного понимания, повседневная довоенная работа в основном проводится через огромный аппарат по связям с общественностью, которому поручено «влиять на операции». Эти действия предпринимаются на ваши деньги , чтобы заручиться вашим согласием и согласием. Вы платите им за то, чтобы они манипулировали вами, подчинялись страху, жили послушно, отключались от постоянства фаз войны и принимали их как данность. Мы получаем привилегию отказаться от мерзкого дерьма, которое раньше было неотъемлемой частью войны — призыва, нормирования, открытой цензуры, спектакля военного положения — в обмен на игнорирование тонкой мерзости их современных эквивалентов.

Я надеюсь, что в ближайшие месяцы в Нулевой фазе начнутся дебаты о причинах и мотивах такого положения дел. Старые пердуны просто скажут, что виноват военно-промышленный комплекс, а молодые выскочки укажут на АНБ или какую-то кабалу во главе с Чейни.Мы не будем спорить о том, кто на самом деле главный и кто виноват, но мы можем договориться о деньгах. А деньги — это хорошее место, чтобы найти точки соприкосновения.

Возьмите Зеваку. Если вы не придете сюда и не прочитаете, если вы не продолжите кликать, какой-нибудь новый Gawker или какой-нибудь более занимательный Phase Zero 2.0 вытеснит и победит. Это американский путь. И все же, если ЦРУ, или армия, или TSA, или какая-то тайная камера, о которой мы не знаем, не сможет выполнить свою священную миссию по обеспечению нашей безопасности, если они облажаются на каждом этапе, кроме того, где они взорвут все в порядке – деньги просто продолжают течь.

И посмотрите, что они получают за эти деньги! Проще говоря, АНБ блестяще преуспело в борьбе со всем, что бросило на него новое информационное общество. В прошлом люди могли вообразить, что правительство их подслушивает, что их электронную почту читают, что их номерные знаки можно прочитать из космоса. Однако теперь, благодаря вычислительным мощностям и почти 15-летнему опыту постоянной войны, это действительно правдоподобно. происходит . Но что это нам дало? Если они все знают, то почему мы до сих пор такие тупые? Почему каждое ИГИЛ становится неожиданностью? Почему все больше и больше людей ненавидят нас? Действительно ли разведывательное сообщество лучше понимает Ближний Восток или терроризм после всех этих миллиардов долларов? Люди чувствуют себя в большей безопасности здесь, дома?

А хоть кто-нибудь в правительстве понимает, что АНБ делало или делало? Почему никого — ни одного сотрудника службы безопасности, не говоря уже о том, кто занимает реальное руководящее положение — публично не увольняют, когда инсайдер, получивший «допуск», проникает в их собственную систему безопасности? И если мы так уязвимы для китайского хакерства или армий анонимусов, сеющих хаос, что на самом деле делают все эти парни из службы безопасности ? Я не требую идеальной игры, но я действительно озадачен тем, почему мы не ведем счет.

Не только солдаты, шпионы и корпорации продолжают получать вознаграждение независимо от результатов. Постоянная держава взаимосвязанных помощников — политиков, офицеров, штатных сотрудников, мозговых центров, подрядчиков, полицейских и служб экстренного реагирования, а также их переводчиков средств массовой информации — поднялась, чтобы поставить этот бесконечный цикл войны. Серьезные, мейнстримные, санкционированные и центральные — все получают доступ к вечеринке, потому что они верят круговой и бесконечной Логике Фазы.Но другие партии? «Чайная партия» и «Захвати», активист и евангелист, правый и левый; они вышли. (Хорошо, может быть, и не так.)

Хотя иногда может показаться, что члены перманократии вгрызаются друг другу в глотку из-за того или иного варианта войны, что держит их всех в одной большой несчастливой семье, так это то, что они почти всегда поддерживают какой-то боевой вариант. Для демократов и республиканцев, консерваторов и либералов угрозы по-прежнему вездесущи. В этом мире, где каждой проблеме соответствует фаза, неудивительно, что сторонники шпионажа и убийства претендуют на господство над формированием всего, от Фергюсона до изменения климата.

Итак, вот что я планирую сделать: разоблачить. Объяснять. Секретность и эвфемизмы ковровыми бомбардировками заставляют нас подчиняться. Меня тошнит от параметров санкционированных дебатов. Поэтому вместо этого я попытаюсь относиться к секретному миру как к спортивной лиге: в ней есть тренеры, игроки, комментаторы, букмекеры и гении маркетинга. Нам будет что рассказать обо всех из них, что раскрывать каждую неделю. Это команды АНБ, ЦРУ, ФБР, армии, ВВС, ВМФ, Корпуса морской пехоты, Министерства внутренней безопасности, TSA, ICE; и это только Дивизион I.Где-то в другом месте действует Дивизион II, гораздо более малоизвестный, но, тем не менее, влиятельный и одиозный, населенный учреждениями стоимостью в миллиарды долларов, такими как Управление программы по борьбе с наркотиками, Агентство по уменьшению угрозы обороны или Северная армия США, настоящие паразиты на американском духе, выжившие, потому что то, что они делают, гноится в темноте. У каждого есть история и индивидуальность, модельный ряд, ограничение бюджета, генеральный менеджер, повествование для продажи.

Некоторые из этих команд так постоянно не попадают в корзину, что диву даешься, как они вообще выживают.Попутно, если кто-то проведет эффектную игру или отлично защитится, мы также сообщим об этом. Но я хочу рассказать вам о великолепных стадионах, построенных для этой маленькой игры, и постараюсь никогда не терять счет. Ни противники: они ростом 10 футов? Они вообще в одной лиге? Они вообще играют в одну и ту же игру?

Те, кому доверено обеспечивать безопасность американского образа жизни, воздвигли крепость секретов, кодовых имен и неофициальных действий, которые служат как для предотвращения влияния американцев на их собственное будущее, так и для повышения нашей безопасности.Вы знаете, где находится штаб-квартира секретного отдела IRS? Что на самом деле происходит под землей в Олни, штат Мэриленд? Начала ли новая программа Kingfisher скользкое сползание к шпионажу за невинными американцами? Мы расскажем вам о Zebra Gold и Covenant Guard (погуглите!) и о том, почему вам стоит беспокоиться. Мы объясним, почему появилась новая секретная аббревиатура — ODTACC, обозначающая внешние театры активных вооруженных конфликтов, — для описания полей сражений завтрашнего дня (и секретных сегодняшних).

Я надеюсь проникнуть внутрь SAP, внутрь SCIF, внутрь Mercury и DELTA (и я не имею в виду армейские подразделения Delta Force; я имею в виду ФБР, а не HRT).Я объясню вам ABI, биометрию и GEOINT, слияние и постоянство, CHIRP и CIP, списки наблюдения и списки целей. Если некоторые из этих аббревиатур или фраз вам незнакомы, в ближайшем будущем мы объясним, почему они жизненно важны для формирования нашего будущего. Но сейчас я хочу сосредоточиться на том, почему ты являешься частью проблемы.

Немногим менее двух лет назад Эдвард Сноуден попытался потрясти разведывательный режим беспрецедентным разоблачением того, что АНБ проникает в каждый киберукромный уголок.В обычных кругах раздались возмущения, но в бесконечном сборе и обработке данных ничего существенно не изменилось.

Опять же, мы будем спорить о том, почему и даже если. Это секрет, скажете вы. Они контролируют все. Это заговор. Это все принадлежит корпорации и управляется. Голосование не имеет значения. Я слышал все аргументы. Но прежде чем равнодушные и ироничные читатели Gawker отвергнут национальную безопасность как большую игру, в которой они не имеют права голоса, я предлагаю применить немного этого цинизма, возни и возмущения к физическому миру, в котором мы живем.Мнение о том, что правительство знает все или что АНБ достаточно компетентно, чтобы давать советы, явно ошибочно и до смешного обречено на провал. Конечно, перманократия формирует дебаты так, что ничего не меняется. Вы имеете полное право затуманивать глаза, когда слышите слова «реформа» или «реорганизация».

Но когда американский народ (и особенно поколение, читающее Gawker) уходит в отставку и сдается перманократической версии мира, это триумф Нулевой фазы.Мы допустили — даже поощряли — распространение этого мира вечной войны. Слишком много американцев, слишком много ученых, слишком много представителей молчаливого большинства, слишком много людей, называющих себя патриотами, отказались от политической системы. Но они также разочаровались в том, чтобы быть гражданами — они не вовлечены, они не понимают основ управления, они смущенно стоят в очереди, а потом жалуются на отсутствие власти. Моя цель в ближайшие месяцы — предложить новый вариант — красную таблетку в Матрице , альтернативу капитуляции или побегу.Знание — это та пилюля, как и наше бескомпромиссное, постоянное освещение историй, о которых все остальные слишком напуганы, или слишком бескорыстны, или слишком чертовски ленивы и плохо информированы, чтобы рассказывать о них. Мы находимся на пороге новой эры в журналистике, в глобализме, в гражданском потенциале. Любой, кто не является частью системы, соглашается с тем, что система сломана. Нам нужно сформировать новые правила.

Мне удобно делать хвастливые заявления об изменении по ряду причин, первая из которых заключается в том, что я действительно верю в это. Говоря военным языком, это миссия, которую я выполнял с тех пор, как в начале 1980-х обнаружил местонахождение ядерного оружия — поступок, из-за которого я чуть не попал в тюрьму. На протяжении всей холодной войны я продолжал раскрывать фальшивые правительственные секреты; а затем, в 1990-х годах, я работал над развитием авиации и рождением нашей нынешней постоянной системы с механическим приводом. После 11 сентября я раскрыл настоящий план войны в Ираке и навлек на себя гнев Рамсфелда. Я написал книгу, раскрывающую тысячи кодовых имен.Я задумал и собрал данные, чтобы разоблачить Совершенно секретную Америку в Washington Post . И хотя я работал в ВВС США и секретариате Организации Объединенных Наций в донкихотской попытке сделать их умнее, я также работал с Гринпис, Хьюман Райтс Вотч и Советом по защите природных ресурсов. Я горжусь тем, что я активист, крестоносец, враг государства. Я горжусь тем, что мне удалось изменить политику, настоящую политику.

Я не журналист по образованию, но у меня были подписи на первых полосах Los Angeles Times , Washington Post и, совсем недавно, New York Times . И я долгое время был консультантом по национальной безопасности и военным аналитиком NBC News. Эти уважаемые учреждения поддержали мою исследовательскую работу, и за это я им благодарен. Но я пришел к выводу, что они могут делать только то, что могут. И лично я не из их числа. Я просто не институциональный парень. Я люблю опрокидывать тележку с яблоками.

Все больше федеральных агентств используют операции под прикрытием

Когда-то работа под прикрытием в основном была прерогативой ФБР, а федеральные агентства расширили свою деятельность по мере того, как… .Мир шпионажа и убийств. Я знаю, что мои коллеги, пытающиеся освещать отчеты национальной безопасности о мире, который, черт возьми, , секрет , — безжалостно, мстительно. Я думаю, что многие репортеры по вопросам национальной безопасности неплохо справляются со своей работой. Но они представляют собой чрезвычайно маленькую группу, выступающую против самого большого колосса на нашей планете, который ведет активную кампанию против тех, кто раскроет его секреты. Да, некоторые ведущие репортеры слишком обязаны кормящей их руке (их «источники» и официальная утечка).И, надеюсь, мы сможем вдохновить наших сверстников быть более конфронтационными. Но придраться к СМИ как к проблеме? Это триумф перманократии. Я представляю, как пробки из-под шампанского вылетают из тайного правительства, когда средства массовой информации писают на средства массовой информации.

Итак, где же мы находимся на нулевой фазе? Если мейнстрим не может разоблачить перманократию и разрушить ее, как я могу предложить сделать это в Gawker? Что ж, так же, как старые средства массовой информации имеют свое место в этом мире, так же, как и мы. Мы хотим использовать интерактивные компоненты Kinja и платформу блогов, чтобы строить догадки, задавать вопросы и сообщать о сплетнях, которые вы больше нигде не увидите, чтобы сосредоточиться на том, что они делают прямо сейчас .Словом, это формирует то, что произойдет завтра.

Я хочу бросить вызов осторожным, консервативным условностям журналистики и найти истории, которые не санкционированы или не обязательно «подтверждены» каким-то правительственным взломом. Я готов вычеркнуть несколько раз при этом.

Я верю в демократию и ненавижу Вашингтон; и я утверждаю, что могу собрать десять парней из моего давнего дома в Южном Помфрете, штат Вермонт, и разработать настолько хорошую политику в отношении терроризма или Ближнего Востока, на какую способны большие мозги.

Я предельно серьезен, и то, о чем я хочу написать, не смешно и не иронично, и это может не привлечь массовую аудиторию. (Ну, кое-что будет забавным.) Но все это требует вашего участия, вашего осознанного решения читать то, что мы публикуем, и выполнять свой гражданский долг. Я буду бросать намеки и бомбы, в некоторой степени полагаясь на настоящих патриотов внутри, которые устали от методов системы, но также призывая зорких и неумытых, чтобы предупредить меня и дать мне понять, когда фальшивая тайна проскальзывает мимо машины безопасности.Здесь, в Gawker, мы будем выпрашивать у правительства документы, раскрывать самые сокровенные секреты того, чего вы не можете получить, рассказывать вам то, что вы не можете знать. А затем мы будем делать это снова и снова, пока то, что когда-то было секретом, перестанет быть секретом.

Наконец, я надеюсь, что существование Phase Zero побудит писателей и редакторов — и гражданских сыщиков — работать лучше и понимать больше. И я хочу заманить филантропическое сообщество, которое полностью и полностью отказалось от финансирования и создания кадров экспертов и ученых, которые могут бросить вызов статус-кво после 11 сентября.

И не только я делаю это здесь, в Gawker. Вышеупомянутый Вайнштейн, крупный парень и бывший мичман ВМФ, будет вторым пилотом и помощником и поможет мне найти свои собственные морские ноги. Я надеюсь передать в Шанхае часть удивительной энергии Сэма Биддла из Gawker и всегда квази-подпольного Дж.К. Троттер, чтобы писать истории с последствиями; и есть техно-халявщик военного порно, Тайлер Рогоуэй из Foxtrot Alpha, который, насколько я могу предположить, расшифровывается как чертовски потрясающий, но потенциально может быть чем-то большим. Я буду помогать всем сайтам лучше освещать вопросы национальной безопасности. Султана Хан, моя помощница, попытается удержать меня от выкрикивания приказов и говорит, что она делает табличку с надписью «Х дней с тех пор, как Билл Аркин назвал кого-то идиотом». Он постоянно будет на Zero.

Если вы хотите прочитать мою биографию, она здесь, как и полная библиография моих работ. В июле у меня выходит книга о дронах — «Беспилотные : дроны, данные и иллюзия идеальной войны » — и я буду писать о ней и продвигать ее.Мне нужен ваш вклад и ваши вопросы, трудные вопросы. Надеюсь, здесь будет весело; хотя тема очень серьезная.

Беспилотный летательный аппарат: дроны, данные и иллюзия идеальной войны

Вы можете связаться со мной по адресу [email protected] и подписаться на нас по адресу @gawkerphasezero. Вы можете анонимно доставлять советы через Gawker Media SecureDrop.

Иллюстрация Джима Кука .

Проводящие Технологии Инк.

: Датчики нулевой фазы (техническое описание) Датчики нулевой фазы

поддерживают раннюю стадию разработки анализа для измерения электрохимических сигналов между тестируемыми жидкостями (телесными или иными) и целевым аналитом с помощью потенциостата. Эти высококачественные датчики являются необходимыми инструментами для проектов разработки на ранних стадиях, позволяя ученым и лаборантам разрабатывать протоколы испытаний для определения электрохимических реакций. Они поддерживают итеративное тестирование смесей реагентов, используемых для обнаружения уникальных аналитов в биологических образцах.




Закрывать

СКАЧАТЬ ФАЙЛ

Почтовый Код*

Страна/регион* AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaireBosnia HercegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurmaBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCook IslandsCosta RicaCote D’IvoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard и Mc Donald IslandsHondurasHong Kong, С. AR, ChinaHungaryIcelandIndiaIndonesiaIran (Исламская Республика) IraqIrelandIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика ofKorea, Республика ofKosovoKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacau, ЮАР, ChinaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMawiMexicoMicronesiaMoldova, Республика ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueNamibiaNauruNepalNetherlandsNetherlands AntillesNeutral ZoneNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth MacedoniaNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinaPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint Киттс и NevisSaint LuciaSaint Винсент и GrenadinesSamoaSan MarinoSao Фолиант и ПринсипиСаудовская АравияСенегалСербияСейшелыСьерра-ЛеонеСингапурСловакияСловенияСоломон островаСомалиЮжная АфрикаИспанияШри-ЛанкаSt. ЕленаСв. Пьер и MiquelonSudanSurinameSvalbard и Ян Майен IslandsSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, ChinaTajikistanTanzania, Объединенная Республика ofThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited StatesUnited Штаты Экваторияльная IslandsUruguayUzbekistanVanuatuVatican City State (Святой Престол) VenezuelaVietnamVirgin острова (Британские) Виргинские острова (США) Уоллис и Футуна IslandsWestern SaharaYemen, Республика ЗаирЗамбияЗимбабве

Предпочтительный способ связи* Электронная почтаТелефонПочта

Срок поиска поставщика* Менее 1 месяца2-2 месяца3-6 месяцев6-12 месяцевБолее 1 года

* извините это обязательное поле

В вашем браузере отключен JavaScript.Включите JavaScript, иначе некоторые функции могут работать некорректно.





АЛЬБОМ: «Phase Zero»

Психоделический рок-исполнитель Морган Дельт залит солнцем и синтезаторами в своем последнем релизе «Phase Zero».

Второй альбом Моргана Дельта «Phase Zero», как и предполагает закрученная обложка, представляет собой квинтэссенцию психоделической поп-записи с явным акцентом на образах и влиянии солнечного света. Альбом, выпущенный 26 августа, передает угасающие звуки лета, с невероятной легкостью переводя слушателей от ленивой теплоты сезона к более прохладному тону осени.

Дельт подписал контракт с Sub Pop Records, лейблом, характеризующимся своим гранжевым стилем, и он известен своими домашними записями, что объясняет уютное, лоу-фай качество его музыки. Его мягкий, шепчущий вокал является еще одним ключом к его фирменному звучанию и легко сочетается с фоновыми инструменталами и тяжелыми синтезаторами, которые напоминают о другом десятилетии. Ретро-качество записи Дельта хорошо сочетается с электронными инструментами альбома, придавая психоделической музыке более приземленный и естественный вид.

«Phase Zero» открывается одним из лучших треков «I Don’t Wanna See What’s Happening Outside» — настроение, которое, возможно, слишком знакомо по мере того, как лето подходит к концу. Его туманные начальные ноты полны спокойствия и надежды, подчеркнутые расслабленными синтезаторами, а затем достигают кульминации в более кульминационной, наэлектризованной ноте. Этот трек напоминает веселый хит рок-группы The Coral «In the Morning», хотя и менее народный. В сочетании с мягким ощущением современной электронной музыки Дэна Дикона общее атмосферное настроение пронизывает весь альбом.

Напротив, предпоследний трек «Escape Capsule» предлагает успокаивающую мелодию и, по сути, действует как трек-наполнитель. Хотя песня приятно спокойна и мелодична, ей не хватает того же чувства яркости и броскости, которое выделяет вступительную часть.

Хотя все еще стоит послушать, конечный результат скорее забудется. Еще одно слабое место — «Mssr. Монстр», изобретательный, хотя и немного какофонический номер. Песня с тяжелым фоном, напоминающим научно-фантастические фильмы, наполнена низкими, безумными песнопениями и случайными нотами, которые делают ее неприятной для прослушивания.

Восьмой трек альбома, «The Lowest of the Low», по иронии судьбы является одним из его самых ярких моментов. Хотя это и не сразу бросается в глаза, эта композиция показывает Дельта в его самой психоделической форме, смешивая дрожащий вокал, спетый, как будто через потолочный вентилятор, и эхо баса, чтобы создать некоторые из самых меланхоличных нот альбома, которые раскрывают все большую глубину с каждым прослушиванием.

Завершает альбом «Some Sunsick Day», воздушная композиция о возрождении и естественной красоте. Мечтательность песни хорошо представлена ​​в музыкальном видео: калейдоскопический пейзаж мечты, наполненный компьютерными образами, одновременно романтичными и сюрреалистичными.На самом деле, эстетические элементы видео — это именно то, что можно представить, слушая альбом.

Отклоняясь от резкого звучания своего одноименного дебютного альбома «Morgan Delt», Дельт успешно избегает стереотипа о «кризисе второкурсника». Хотя его треки заметно менее характерны, чем треки его предшественника, большая часть «Phase Zero», кажется, слилась воедино, и в результате его звучание стало гораздо более цельным и гармоничным.

«Phase Zero» — это слуховой эквивалент пылающего летнего заката, а альбом — солидное дополнение к постоянно новаторской альтернативной музыкальной сцене Лос-Анджелеса.Хотя вокал Дельта не особенно уникален, он тихо звучит в каждой пьесе, позволяя сиять его инструментальному мастерству в жанре поп-рок.

Первая и последняя песни на этом альбоме выдающиеся — смесь землистого и синтетического. Тем не менее, другие треки колеблются между легко забываемыми и преувеличенными.

Хотя Дельт менее тщательно исследует свое лирическое послание, оставляя место для совершенствования в будущих работах, он остается верным своему психоделическому звучанию, продолжая двигаться к светлому будущему.

.

Оставить комментарий

Ваш адрес email не будет опубликован.
