Формат cad что это: Расширения файлов категории CAD, 3D-графика

Содержание

Расширения файлов категории CAD, 3D-графика

CAD (Computer-Aided Design) файлы могут содержать 2D- или 3D-дизайн. Они создаются САПР программами, которые могут быть использованы для создания модели или плана архитектуры. 2D-CAD файлы часто называют рисунками, в то время как 3D-файлы часто называют моделями, деталью или сборкой.

Самыми распространенными расширениями для CAD-файлов считаются .DWG, .DXF, .DGN, и .STL.

3D-файлы изображений включают в себя трехмерные модели, 3D-анимации и 3D-файлы проекта. 3D-модели, как правило, состоят из полигонов и вершин, и создают форму модели. Они также могут включать текстуры, а также информацию об освещении и затенении.

Самыми распространенными расширениями для 3D-изображений считаются .OBJ, .IGS, и .MA.

Расширение Описание Популярность
.3dm Файл модели Rhino 3D Часто используется
.3ds Изображение Autodesk 3D Studio Очень часто используется
. a2c Объектный файл Alice Часто используется
.apt Файл обработки Alphacam Редко используется
.asm Файл сборки Solid Edge Средне используется
.asm Файл сборки Pro/ENGINEER Редко используется
.asm Файл Alphacam Редко используется
.asp Файл Alphacam Редко используется
.asp Файл EROSION 3D Редко используется
.ccd Файл программы Vector Cad-Cam Редко используется
.cdd Файл чертежа CADAM Средне используется
.cdw Файл чертежа Компас Средне используется
.cdw Файл диалогового окна CADKEY Редко используется
.cpp Сцена Maya OpenGL 3D Редко используется
.cr2 Файл персонажа Poser Средне используется
. dgn Файл чертежа MicroStation Часто используется
.dtd Файл чертежа Design Tools Редко используется
.dwg Файл базы данных чертежей AutoCAD Очень часто используется
.dwg Файл BravoDRAFT Очень редко используется
.dxf Файл обмена изображениями AutoCAD Средне используется
.ics Файл 3D-чертежа IronCAD Средне используется
.igs Чертеж IGES Часто используется
.igs Файл сцены Indigo Renderer Часто используется
.iso Документ Arbortext IsoDraw Средне используется
.iso CAD файл Cimagraphi Редко используется
.ma Файл проекта Maya Очень часто используется
.max Файл сцены 3D Studio Max Часто используется
. max Файл OrCAD Редко используется
.mb Бинарный файл проекта Maya Часто используется
.mod Связанный модуль ArchiCAD Средне используется
.mod Файл модели CATIA V4 Редко используется
.mod Файл модели CADdy++ mechanical 2D/3D Очень редко используется
.mod Файл модели Femap Редко используется
.mts Плагин MetaCreations Streaming 3D Viewer Очень редко используется
.obj 3D объектный файл Очень часто используется
.part Файл Pro/Engineer Очень редко используется
.pkg Файл пакета модели CoCreate OneSpace Средне используется
.prj Файл прогноза определения ArcView Shapefile Средне используется
.pwi Файл PowerInspect Редко используется
.
rnd
Слайд рендеринга AutoCAD Autoshade Средне используется
.sldasm Файл сборки 3D-объекта SolidWorks Средне используется
.sldprt 3D-объект SolidWorks Средне используется
.stl Файл стереолитографии Часто используется
.vcd Файл чертежа VisualCADD Редко используется
.vob Файл объекта Vue d’Esprit Средне используется
.wm Файл Working Model Редко используется
.wm2d Файл данных 2D Working Model Средне используется

Что такое данные САПР (CAD)?—ArcGIS Pro

Система автоматизированного проектирования (САПР) — это система, сочетающая аппаратную и программную платформу, используемую разработчиками для разработки и документации физических объектов. В настоящее время AutoCAD и MicroStation – это две наиболее широко используемые платформы САПР общего назначения. Эти системы разработаны для использования во множестве приложений. Организации, работающие в сфере инженерного дела, архитектуры, геодезии и строительства, применяют их для оказания широкого спектра услуг.

ArcGIS Pro использует данные, созданные на базе приложений AutoCAD и MicroStation. Эти типы данных, создаваемые этими системами, описаны ниже.

Данные САПР

Системы САПР выдают цифровые данные. Данные САПР могут использоваться в различных целях: от составления плана для печати его в качестве чертежа или регистрации в качестве документа юридической силы до создания хранилища для сохранения исполнительных версий. Наборы данных различаются по размеру, масштабу, уровню детализации; они могут представлять информацию о внутренней структуре здания в масштабе проекта, или обзорную площадку в региональном масштабе, в проектируемой зоне. Файлы САПР используются в содержании карт и часто уточняют и дополняют информацию, которая рассказывает истории. Чертежи САПР часто являются источником информации по новой инфраструктуре или изменениям в природной среде, и используются для обновления набора данных ГИС. ArcGIS Pro читает файлы САПР как один из форматов ГИС-данных, и добавляет их в карты или сцены, или же переносит информацию из них в наборы данных ГИС.

Форматы

ArcGIS Pro поддерживает файлы из ArcGIS for AutoCAD и MicroStation. В каждом из них используются векторные форматы на основе файловой структуры. Оба формата поддерживают 2D и 3D информацию.

Autodesk AutoCAD DWG и DXF

Формат DWG – исходный формат ПО Autodesk AutoCAD. В дополнении к Autodesk AutoCAD, ряд других разработчиков CAD используют версии файлового формата DWG. ArcGIS Pro читает файлы .dwg и .dxf, которые также могут содержать данные классов объектов, созданные в плагине Esri ArcGIS for AutoCAD или в программе Autodesk Civil 3D.

Формат DXF – обменный формат, изначально разработанный для совместимости с другими приложениями. Его использование сокращается по мере того, как программные приложения все чаще поддерживают формат DWG непосредственно с лицензированной технологией чтения/записи от Autodesk или от сторонних поставщиков, таких как Open Design Alliance.

ArcGIS Pro поддерживает дополнительное содержание файла .dwg AutoCAD. ArcGIS for AutoCAD и Civil 3D создают дополнительные ресурсы в классах объектов в файле .dwg, который используется в ArcGIS Pro.

Bentley MicroStation DGN

Формат DGN – исходный формат программного обеспечения САПР от Bentley MicroStation. Уникальный объект формата DGN, который вы можете сохранить с файлами нестандартных расширений. Он используется для определения содержания; например, вы можете сохранить файл формата DGN с расширением .par, для идентификации чертежей, с информацией об участках.

набор данных объектов САПР

В ArcGIS Pro, AutoCAD или MicroStation файл считывается как набор классов объектов ArcGIS. Этот набор классов объектов содержит пространственную привязку и классы объектов ArcGIS только для чтения. Набор классов объектов только для чтения, и входящие в него классы объектов можно добавлять на карту или сцену, а также использовать в рабочих процессах геообработки так же, как и остальные наборы ГИС-данных ArcGIS без предварительной конвертации.

Классы пространственных объектов набора данных САПР

Когда вы подключаетесь к файлу САПР в ArcGIS Pro, элементы САПР в чертеже на лету образуют виртуальные классы пространственных объектов, которые напоминают схему базы геоданных.

По умолчанию элементы САПР в файле САПР организованы в классы объектов по типу геометрии. Эти классы объектов по умолчанию включают POINT, POLYLINE, POLYGON, ANNOTATION и MULTIPATCH. Элементы САПР содержат разнообразные числовые и текстовые свойства, которые идентифицируют их символы, а также различные параметрические и определяемые пользователем атрибуты. Если данные интерпретированы ArcGIS Pro как ГИС-объекты, свойства элементов интерпретируются как атрибуты объектов.

Файл AutoCAD .dwg и .dxf могут содержать дополнительную информацию из Autodesk Civil 3D которая включена в набор классов как класс объектов САПР. Этот класс объектов создается из объектов AEC, сохраненных в файлах .dwg и .dxf, и используемых программным обеспечением Autodesk Civil 3D.

Файлы AutoCAD .dwg и .dxf также могут включать дополнительную информацию из файлов ArcGIS for AutoCAD или AutoCAD DWG, экспортируемых инструментом геообработки Экспорт в CAD. Эта информация включается в виде дополнительного содержания в класс объектов в наборе данных САПР. Эти классы объектов кодированы с применением системы организации данных mapping specification for CAD (MSC), используемой Esri для хранения классов объектов ArcGIS в файлах AutoCAD .dwg или .dxf. Эти классы объектов MSC также содержат дополнительные метаданные Esri, например, определение системы координат.

Атрибуты из свойств САПР

Атрибуты объектов, генерируемые из свойств элементов САПР. ArcGIS Pro использует графические свойства САПР и число заданных пользователем исходных атрибутов для генерации виртуальной таблицы атрибутов. Часть атрибутивных полей включается из определенного пользователем содержания, создаваемого автором САПР. Эти исходные атрибуты включают блоки атрибутов AutoCAD атрибуты доступных ячеек MicroStation, и заданные пользователем атрибуты из Civil 3D. Предварительно заданные имена полей сохраняются как стандартные свойства полей САПР. Некоторые, заданные пользователем, атрибуты могут содержать имена полей, которые являются некорректными в ArcGIS Pro . Например, если имя поля начинается с числа, перед числом автоматически добавляется буква t.

Классы объектов, созданные из элементов AutoCAD Civil 3D содержат дополнительные параметрические и заданные пользователем атрибуты, которые будут интерпретированы как атрибуты объектов.

Классы объектов, созданные с использованием плагина ArcGIS for AutoCAD или инструмента геообработки Экспорт в САПР, включают свои собственные атрибуты ГИС-объектов.

Связанные разделы

Отзыв по этому разделу?

Какой Файлы CAD? Узнайте историю и Как открыть

Форматы файлов CAD

ЧТО ТАКОЕ CAD файл?

CAD-файлы, короткие для автоматизированного проектирования файлов, являются своего рода изображения хранятся в двумерном или трехмерном формате. 2D CAD конструкции обычно известны как рисунки, в то время как 3D CAD конструкции называются Модели. CAD-файлы обычно используются для хранения моделей технических средств, архитектурных планов, и связанных с ними конструкций.

CAD файлы очень хорошо хранить точную информацию для высококачественных конструкций, а также технические иллюстрации. CAD-файлы создаются с помощью программного обеспечения САПР, таких как AutoCAD, FreeCAD, SolidWorks, и многое другое.

КАК CAD файлы, используемые?

В то время как CAD-файлы используются во многих отраслях промышленности, они считаются критическими для инженерных задач, так как они позволяют более моделирование и ускоренное развитие продуктов. Современные инструменты CAD могут быть достаточно точными, чтобы отверстия в клиентах отражают короткие, как микрон в диаметре, на часть, которые могут быть километрами в длине, что делает их незаменимыми в инженерных приложениях.




Какой популярный CAD Files Extensions?

. DWG

DWG
Формат: Двоичный
Разработчик: Autodesk

Файл базы данных в формате AutoCAD Drawing (DWG) представляет собой запатентованный формат, используемый в AutoCAD. Этот формат используется для хранения двух-и трехмерные конструкции, а также содержат векторные данные изображения и метаданные для описания содержимого файла. В качестве стандартного формата для многих программ САПР, DWG является одним из наиболее популярных форматов для чертежей САПР

.DXF

DXF
Формат: Текст
Разработчик: Autodesk

Расширение файла чертежа Exchange Format (DXF) используется для хранения векторных графических файлов САПР. Он был разработан как универсальный формат для программ САПР для обеспечения совместимости данных между AutoCAD и другими программами. Подобный формат AUTODESK в DWG, DWF является ASCII на основе текстового файла, что делает его легче реализовать и использовать в других программах.

.STL

STL
Формат: –
Разработчик: –

Формат файла стереолитографии (STL) это стандартный формат для стереолитографии, форма технологии 3D печати. Он широко используется для создания моделей, прототипов, моделей и производство деталей. Кроме того, на STL широко используется для 3D-печати, а также быстрой печати. Тем не менее, файл STL может только описать геометрию поверхности 3D-объекта, исключив другие общие атрибуты, такие как текстура и цвет.

.IGES

IGES
Формат: Текст
Разработчик: –

Первоначальный Графика Спецификация Обмена (IGES) Формат файла формат поставщик нейтрален, используемый для обмена цифровой информации между системами автоматизированного проектирования.

.3DS

3DS
Формат: Двоичный
Разработчик: Autodesk

Формат файла 3D Studio Scene (3DS) представляет собой собственный формат файла. Он используется программное обеспечение компании Autodesk 3DS Max 3D и является одним из самых старых 3D форматов файлов, используемых сегодня. Хотя это популярный формат, он может хранить только основные свойства файла, такие как анимация, геометрия, внешний вид и информация сцены. Примечательно, что он не поддерживает ссылки данных направленного источника света.


Просмотрите расширения файлов в алфавитном порядке:   # A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

Что это и как его открыть?

Устранение неполадок при открытии файлов CAD


Общие проблемы с открытием файлов CAD

QuickCAD CAD Drawing не установлен

При двойном щелчке CAD-файла может появиться диалоговое окно операционной системы с сообщением о том, что он «Не удается открыть этот тип файла». Если это так, это обычно связано с тем, что у вас нет QuickCAD CAD Drawing для %%os%%, установленного на вашем компьютере. Поскольку ваша операционная система не знает, что делать с этим файлом, вы не сможете открыть его двойным щелчком мыши.


Совет: Если вам извстна другая программа, которая может открыть файл CAD, вы можете попробовать открыть данный файл, выбрав это приложение из списка возможных программ.


Установлена неправильная версия QuickCAD CAD Drawing

В некоторых случаях может быть более новая (или более старая) версия файла EXTRACAD Drawing, которая не поддерживается установленной версией приложения. Если у вас нет правильной версии QuickCAD CAD Drawing (или любой из других программ, перечисленных выше), вам может потребоваться попробовать загрузить другую версию или одно из других программных приложений, перечисленных выше. Эта проблема чаще всего встречается, когда у вас есть более старая версия программного приложения, и ваш файл был создан более новой версией, которую он не может распознать.


Совет: Иногда вы можете получить подсказку о версии CAD-файла, который у вас есть, щелкнув правой кнопкой мыши на файле, а затем нажав на «Свойства» (Windows) или «Получить информацию» (Mac OSX).

Резюме: В любом случае, большинство проблем, возникающих во время открытия файлов CAD, связаны с отсутствием на вашем компьютере установленного правильного прикладного программного средства.


Другие причины проблем с открытием файлов CAD

Хотя на вашем компьютере уже может быть установлено QuickCAD CAD Drawing или другое программное обеспечение, связанное с CAD, вы по-прежнему можете столкнуться с проблемами при открытии файлов EXTRACAD Drawing. Если у вас по-прежнему возникают проблемы с открытием CAD-файлов, могут возникнуть другие проблемы, препятствующие открытию этих файлов. Эти другие проблемы включают (перечислены в порядке от наиболее до наименее распространенных):

  • Неверные ссылки на файлы CAD в реестре Windows («телефонная книга» операционной системы Windows)
  • Случайное удаление описания файла CAD в реестре Windows
  • Неполная или неправильная установка прикладного программного средства, связанного с форматом CAD
  • Повреждение файла CAD (проблемы с самим файлом EXTRACAD Drawing )
  • Заражение CAD вредоносным ПО
  • Повреждены или устарели драйверы устройств оборудования, связанного с файлом CAD
  • Отсутствие на компьютере достаточных системных ресурсов для открытия формата EXTRACAD Drawing

Не удается найти страницу | Autodesk Knowledge Network

(* {{l10n_strings. REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings. LANGUAGE}} {{$select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Файлы autocad с расширениями dws, dwt, dxf, dwf

В настоящей статье расскажем о том какие бывают файлы autocad. Казалось, бы что тут и не о чем говорить, ведь файлы autocad это файлы с расшширением dwg, в которых и находятся все чертежи. Безусловно это так, однако программа autocad работает также с файлами форматов dws, dwt, dxf, а также позволяет выводить чертежи в формат dwf и pdf. Вот на этих типах файлов мы и остановимся в данном материале.

Для начала скажем несколько слов об основном формате файлов autocad с расширением dwg. Это наиболее универсальный формат файла, разработанный специально для двух- и трехмерного черчения. Именно такие файлы программа autocad, умеет создавать, редактировать и сохранять. Многоие другие программы для проектирования “понимают” данный формат файла, а если и не “понимают”, то позволяют конвертировать файл dwg в удобный для себя формат. Следует, также отметить, что с момента выхода первой версии программы autocad файлы dwg, а точнее их формат также претерпевал изменения. Сейчас актуален формат dwg 2010 года, а ранее были выпущены версии формата dwg 2007, 2004, 2000, R14.

Остановимся поподробнее на файлах autocad с расширением dws. О том для чего они нужны ВЫ моженте узнать из этой статьи. Создается файл стандартов autocad простым сохранением полностью настроенного Вами файла dwg, только нужно нажать Сохранить как… и в строке Тип файла выбрать “Стандарты оформления autocad (dws)”. А сейчас разберем каким образом связывают с чертежом файл стандартов autocad. Для этого на ленте выбираем Управление – Стандарты оформления – Настройка или в главном меню Сервис – Стандарты оформления – Настройка.

Нажимаем на кнопочку Плюс под галочкой и в дереве папок находим сохраненный нами файл autocad с расширением dws. Теперь все элементы данного чертежа будут проверяться на соблюдение стандартов, оговоренных в выбранном файле стандартов autocad. Чтобы разорвать связь достаточно пройти по этому же пути только нажать на крестик, расположенный под кнопкой Плюс.

Файлами autocad также являются файлы с расширением dwt. Это, так называемый, файл шаблона чертежа autocad. О том для чего они нужны и как их создавать можно узнать отсюда, поэтому не будем на нем останавливаться, а лучше расскажем про файл autocad с расширением dxf. Это можно сказать перевалочный формат, в который можно передать всю информацию о чертеже в двоичном коде, что ускоряет работу с файлом, либо через текстовый файл, доступный для редактирования. Для чего это делается? Все просто для передачи чертежа в другую программу для проектирования, которая не умеет работать с dwg файлами, но сможет обработать dxf файл и воссоздать из него чертеж. Чтобы сохранить чертеж в формате dxf, нажмите Сохранить как… и в строке Тип файлов выберете расширение dxf.

В заключении стоит сказать, что при помощи программы autocad можно получать еще и файлы с расширением pdf и dwf. Они хоть и не являются файлами autocad, однако, программа может вывести сделанные чертежи в указанные форматы. Как сохранить чертеж a формате pdf подробно описано здесь. Dwf файл создается подобным образом, только при печати выбирается принтер DWF6 ePlot. pc3. Это подобный pdf формат файла для получения нередактируемых копий чертежей. Для просмотра таких файлов autocad нужна специальная программа Autodesk Design Review, которая входит в дистрибутив программы autocad и может быть установлена в процессе установки autocad.

Другие разделы самоучителя autocad.


Обзор универсальных форматов передачи CAD геометрии

На сегодняшний день уровень  редактора трехмерной графики определяется не только набором команд для создания и редактирования трехмерных моделей или чертежей.

Важнейшей характеристикой современной САПР-системы, наряду с инструментальными средствами моделирования, является возможность использования  типовых элементов и быстрый корректный обмен геометрическими моделями и чертежами между различными CAD-системами.

На мой взгляд, существуют два основных момента, которые влияют на актуальность данной проблемы.

Первый состоит в том, что разработчики ПО не всегда имеют возможность учесть особенности и охватить все существующие направления в машиностроении, строительстве, энергетике ,  а также удовлетворить запросы всех пользователей. Поэтому в настоящее время архитектуру САПР формируют таким образом,  чтобы любой пользователь мог без труда максимально приблизить ее к своим требованиям..

Второй заключается в том, что интернет буквально напичкан предложениями «пиратских» копий программного обеспечения.  А это приводит к тому, что пользователь сам выбирает ту проектную программу, которой будет пользоваться. Кроме того, зачастую предприятие не может обойтись одной системой в связи с особенностями производства. В результате ,  даже  на одном  предприятии появляется несколько совершенно равноправных систем проектирования, которые должны взаимодействовать.

Поэтому, конечно, было бы  удобно и разумно использовать для обмена данными универсальные компоненты с общим форматом. Общий формат поможет обеспечить  единство данных между внутренними приложениями.

Формат определяется геометрическим ядром. Ядро — это библиотека основных математических функций CAD-системы, которая определяет и хранит 3D-формы, ожидая команды пользователя. Пакет геометрического моделирования — набор библиотек с программным интерфейсом (API), с помощью которого можно пользоваться функциями геометрического моделирования. Ядра реализуют примерно одинаковый набор функций, используют похожие модели данных и алгоритмы. Однако перенос данных между разноядерными САПР  представляет собой достаточно трудоемкую задачу и занимает продолжительное время.

В литературе такие форматы часто называются «промежуточными». Выбор формата имеет большое значение т.к. определяет какие опции доступны при использовании данных.

Итак, рассмотрим основные универсальные форматы.



Parasolid

Parasolid основан на профессиональном расширении STEP – PROSTEP. Это  коммерческие форматы (www.parasolid.com, www.spatial.com) – на них базируются большинство современных CAD/CAM/CAE систем. К примеру, их используют  NX, Solid Edge, SolidWorks, ANSYS, T-FLEX, и др.

Объектно-ориентированная библиотека программ Parasolid разработана таким образом, чтобы легко быть интегрированной в CAD/CAM/CAE системы различных уровней.

Из википедии: «Общий формат обеспечивает единство данных между внутренними предложениями и коммерческими системами. Концепция обмена данными известна как «Parasolid Pepeline» и означает обмен твердотельными моделями, сохраненными в открытом файловом формате .x_t , другой формат .x_b-двоичный формат , менее зависимый от аппаратных средств и не дающий ошибок при преобразовании…Импорт данных из других CAD-систем поддерживается благодаря технологии Tolerant Modeling (моделирование с заданной точностью)»

Поддерживает огромные сборки в сотни тысяч компонентов.

STEP

(ISO/IEC 10303 Standard for the Exchange of Product Model Data) — серия форматов изначально разработанная компанией Dassault (Catia) для хранения информации о сборке и структуре изделия. В соответствии с названием стандарта STEP определяет “нейтральный” формат представления данных об изделии в виде информационной модели. Это очень зрелый формат, стандартизированный достаточно давно. Данные об изделии включают в себя: состав и конфигурацию изделия; геометрические модели разных типов; административные данные; специальные данные. Геометрия отдельной детали описана прикладным> протоколами AP203, AP214. На сегодня STEP ISO(www.steptools.com) признан международным стандартом.

Чаще всего STEP используется для обмена данными между CAD-, CAM-, CAE- и PDM-системами

На официальном сайте разработчиков формата STEP







IGES (International Graphics Exchange Standard)– разрабатываемый Национальным институтом стандартов и технологий США(NIST) . Двумерный/трехмерный векторный формат графики; используется многими CAD-программами. Наиболее распространённый формат для хранения геометрии сложных поверхностей ,достаточно громоздок. Многие системы не поддерживают все возможности этого формата, что создает сложности при обмене данными. IGES ISO – признан международным стандартом. Поддерживает традиционные инженерные чертежи и трехмерные модели.

ACIS

общее наименование для данных, с которыми работает лицензируемое (то есть доступное сторонним разработчикам) ядро системы геометрического моделирования ACIS. Ядро ACIS для своих программ в частности использует корпорация Autodesk (Inventor, Mechanical Desktop). Для выводимых данных применяются форматы SAT и SAB.

ACIS- это объектно-ориентированная C++ геометрическая библиотека, которая состоит из более чем 35 DLL-файлов и включает каркасные структуры, поверхности и твердотельное моделирование. Оно дает разработчикам программ богатый выбор геометрических операций для конструирования и манипулирования сложными моделями, а так же полный набор булевых операций. Ядро ACIS осуществляет вывод в формат файлов SAT, который любая поддерживающая ACIS программа может читать напрямую.

HSF

(HOOPS Stream Format www.openhsf.org)) — новый открытый, базирующийся на XML и компактный формат обмена визуальной 3D–информацией между различными инженерными приложениями. Широко принят разработчиками для визуализации 3D моделей (более 200 современных систем:SolidWorks, Catia, Unigraphics и т.д.).

VRML

(Virtual Reality Modelling Language)

язык моделирования виртуальной реальности.

Как графический формат базируется на подмножестве Open Inventor File Format фирмы Silicon Graphics. Позволяет описывать трехмерные интерактивные объекты (миры), с которыми средствами WWW могут взаимодействовать пользователи. Для просмотра VRML — файлов необходимо иметь специальный VRML — браузер, либо дополнительный модуль к стандартному браузеру.





Каждый нейтральный 3D-формат имеет свои достоинства, которые обеспечивают его преимущество в одной или нескольких из рассмотренных областей применения.

Основные характеристиками любого нейтрального 3D-формата – это многофункциональность и возможность использовать 3D-данные не только инженером, но и  за пределами конструкторских отделов, и возможность расширения формата для охвата будущих потребностей.



Другие интересные материалы

Что такое форматы файлов САПР?

Администратор 19 октября 2019 г. Блог Форматы файлов САПР

важны, поскольку не все форматы взаимозаменяемы. Некоторые форматы можно просматривать только в определенных приложениях САПР. (Чтобы узнать, как преобразовать один формат САПР в другой, щелкните здесь.)

Вы когда-нибудь работали с САПР? Если да, то вы, вероятно, уже знакомы с некоторыми наиболее распространенными форматами файлов AutoCAD, такими как DWG и DXF. Однако это не единственные расширения и форматы файлов, используемые в AutoCAD.На самом деле, есть некоторые форматы, с которыми многие люди не совсем знакомы. Что такое формат файла на самом деле? Отличается ли формат файла от расширения файла? Если вы теряетесь от таких вопросов, эта статья для вас.

Расширение файла:

Расширение файла — это группа символов после имени файла, например. если в Windows есть файл с именем «статья», и вы найдете его как «статья.docx», тогда «.docx» — это расширение файла. Это расширение файла ‘.docs» позволяет Windows узнать, с помощью какой программы на вашем компьютере можно открыть файл «статья». Здесь расширение «. docx» должно быть открыто в Microsoft Word.

Формат файла:

Каждый файл на компьютере создается как определенный тип или формат. Обычно расширения файлов используются для определения формата или типа файла. Например, если у вас есть расширение «.docx» или «.doc», вы должны иметь дело с Microdoft Word. Чаще всего расширение связано только с одним типом или более популярным форматом файла.Например, расширение «.pdf» относится либо к «переносимому формату документа», либо к «типу описания принтера». Именно поэтому два термина, расширение файла и формат файла, часто используются взаимозаменяемо.

Что такое файл САПР?

CAD — это формат файла изображения, используемый AutoCAD, который генерируется программным обеспечением САПР, а также создает 2D- и 3D-проекты для моделей или архитектурных планов. Файлы САПР содержат информацию об этих изображениях; 2D-файлы САПР часто называют чертежами, а 3D-файлы — моделями, деталями или сборками. CAD означает автоматизированное проектирование.

Почему важен формат файлов САПР?

При создании любого документа с помощью компьютера необходимо сохранить его в виде файла. Этот файл содержит всю необходимую информацию, связанную с документом, а также способ его обработки и визуализации.

Форматы файлов САПР

также чрезвычайно важны при разработке САПР. При использовании таких программ, как AutoCAD или SolidWorks, вы создаете цифровой документ.Затем этот документ сохраняется в виде файла определенного типа.

Формат файла CAD сообщает, какую программу вы можете использовать для просмотра документа. Кроме того, он информирует о содержании документа. Для файла САПР это означает сам дизайн.

Каждая CAD-система имеет собственный метод описания геометрии, как математический, так и структурный. Файлы САПР содержат информацию об этих процессах, а также информацию о чертежах.

Как упоминалось выше, существуют двухмерные (2D) и трехмерные (3D) форматы файлов. Как следует из названия, в двухмерной системе вы работаете только с двумя осями. Полученный файл представляет собой макет проектируемого объекта.

В трехмерной (3D) среде объект более нагляден, так как мы добавили в систему еще одну ось. Объекты кажутся реальными, кривизна, текстура и все сложные особенности поверхности легко видны.

Обычно компоненты разрабатываются в 3D-среде, а производство передается в 2D-формате, называемом производственными чертежами.Новейшие технологии производства могут работать с самими 3D-данными, что называется CAM (автоматизированное производство).

Категории форматов файлов САПР:

Формат файла САПР указывает, как проект будет просматриваться в конкретной программе, такой как AutoCAD или SolidWorks. Существует две основные категории форматов файлов САПР:
— Проприетарный
— Непатентованный (или нейтральный).

Собственный по сравнению с. Непатентованный

Вы когда-нибудь слышали термины «товары, являющиеся собственностью» и «товары, не являющиеся собственностью»?

Запатентованные товары производятся и рассылаются определенной компанией, название которой указано на товаре. Напротив, в своем самом базовом определении непатентованный определяется как общий хороший тип.

Что означают эти два термина в контексте форматов файлов САПР?

Некоторые программы САПР используют проприетарные форматы файлов. Это форматы файлов, которые были созданы исключительно для использования в этой одной программе. Этот файл сгенерирован и закодирован таким образом, что его можно открыть только с помощью той конкретной программы, которая используется при его создании. Если вы попытаетесь открыть проприетарный файл в другой программе, вы получите сообщение об ошибке.

Собственный формат файла САПР содержит все, начиная с исходного проекта; ничего не будет упущено. Этот тип файла удобен для обмена проектами внутри компании, и каждый пользователь должен иметь доступ к одной и той же программе. Следовательно, в этом случае нейтральный формат файла не нужен.

Нейтральный или незапатентованный формат файла не является исключительным для одной программы САПР. Он считается нейтральным к поставщику и может быть открыт в различных программах, которые могут его прочитать. Этот тип формата файла САПР обычно использует общую информацию и стандартизированные протоколы, поэтому многие программы понимают содержимое внутри.

Непатентованные или нейтральные форматы файлов САПР полезны, когда вам нужно поделиться документами с внешними источниками. Вы можете, например, захотеть поделиться проектом продукта САПР с клиентом, у которого нет доступа к этой конкретной программе САПР. Если дизайн предоставляется в непатентованном формате, они все равно могут открыть файл.

Наиболее популярные проприетарные форматы файлов САПР:

1) SolidWorks

Формат файла SolidWorks — это собственный файл для программного обеспечения SolidWorks CAD, работающего в системах Windows.Эта программа САПР была впервые выпущена в 1995 году. Это одна из старейших программ САПР, которая до сих пор широко используется во многих отраслях. SolidWorks может создавать как 2D, так и 3D чертежи. Собственный формат файлов SolidWorks используется регулярно, но они также выпустили популярный нейтральный формат.

2) Autodesk Inventor

Это еще одна чрезвычайно популярная программа для проектирования, которая используется для создания 3D-документации и реалистичных масштабных моделей деталей и компонентов.Кроме того, эта программа совместима с BIM, который в настоящее время является быстрорастущим форматом файлов в строительной отрасли.

3) Solid Edge

Собственный формат файла для этой программы — Solid Edge. Расширения файлов для этих форматов: ASM, PAR, PASM и PWD.

Некоторые популярные нейтральные форматы файлов:

1) ШАГ

STEP — один из наиболее широко используемых форматов файлов САПР. Этот формат создан совместно с ISO 10303. ISO 10303 является стандартом компьютерного представления информации о производстве продукции.Большинство современных программ САПР поддерживает этот формат файла. STEP может поддерживать форматы как отдельных файлов, так и сборок. Он также может содержать спецификацию материалов (BOM).

2) VRML (язык моделирования виртуальной реальности)

Этот формат непатентованного файла фактически используется для представления 3D-графики и интерактивной векторной графики, которая разработана совместно с консорциумом Web3D. Формат файла VRML обычно используется для веб-графики, которая может указывать цвет поверхности, текстуры, прозрачность и другие важные графические концепции.

VRML и его преемник X3D стали международными стандартами (ISO). Этот формат впервые указан в 1994 году. X3D одобрен позже, в 2005 году. Оба формата файлов не являются собственностью и могут быть открыты с помощью различных программ.

3) ИГЕС

IGES (произносится как «глаз-джесс») — еще один популярный непатентованный формат. Этот формат был впервые разработан в 1980 году и с тех пор широко используется в индустрии САПР. Он разработан исключительно ВВС США, но как только они начали использовать другие технологии, формат перешел к ANSI.

Этот формат файла используется для отображения каркасов и принципиальных схем. Из-за отсутствия цветопередачи и текстур его, как правило, не следует использовать для обмена проектами со сторонними организациями, если они не знакомы с процессом проектирования или продуктом.

Общие типы файлов AutoCAD: DWG и DXF

DWG:

DWG используется в качестве аббревиатуры от «Drawing» — собственного формата векторных файлов, созданного Autodesk в 1982 году. Разработчикам требуется лицензия для доступа к этому формату в своем программном обеспечении.Файлы DWG меньше файлов DXF из-за их двоичного состава. Пользователи также могут просматривать и редактировать файлы DWG с помощью других программ, включая Scan2CAD, хотя они предназначены для использования в AutoCAD.

DXF:

Формат обмена чертежами, DXF, представляет собой формат векторных файлов и был создан Autodesk в качестве среды обмена между различными типами программного обеспечения САПР. Это открытый стандарт, поэтому он поддерживается практически всеми программами CAD на рынке. Вы также можете просматривать файлы DXF с помощью ряда программ, включая Adobe Illustrator и Scan2CAD.Хотя файлы DXF меньше, чем их растровые аналоги, они, как правило, больше, чем файлы DWG. Почему? Потому что файлы DXF состоят из текста ASCII, тогда как файлы DWG являются двоичными.

Еще несколько форматов файлов для совместного использования 2D- и 3D-проектов САПР:

СТЛ:

Stereo Lithography, универсальный формат. Это формат чистой 3D-информации, специально созданный 3D-программами. STL занимается геометрией поверхности и формами. Его нельзя использовать для представления цвета или текстуры. Этот формат файла подходит для использования в основных ситуациях, когда сложные данные САПР не требуются.

X3D:

X3D фактически заменяет непатентованный формат файла VRML. Хотя VRML был популярен, он ограничивался лишь рядом различных программных пакетов. X3D также является нейтральным файловым форматом и используется для представления трехмерной компьютерной графики в формате XML. Его можно использовать для кодирования графических сцен с помощью синтаксиса XML, а также он позволяет интегрироваться с рядом различных API.

ПДФ:

Portable Document Format является собственностью Adobe, но имеет широкий спектр применений.Файлы PDF можно конвертировать в файлы AutoCAD. Файлы САПР также можно экспортировать в PDF для удобства просмотра. Если вы хотите просто продемонстрировать 2D-дизайн клиенту или кому-то, кто не знаком с САПР, подойдет файл PDF. Многие программы CAD позволяют экспортировать вашу работу в PDF.

Некоторые расширения файлов, разработанные для AutoCAD и связанные с ним

1. Файл стандартов САПР:
• DIM — экспортированный файл стилей размеров (команды DIMEX/DIMIM).
• LAS — экспортированный файл состояния слоя (команда LAYERSTATE).
• LIN — Файл типа линий (команда LINETYPE).
• MLN — Файл многострочного стиля (команда MLINE).
• NFL — файл пользовательских фильтров (команда FILTER).
• PAT — файл образца штриховки (команда ШТРИХ).

2. Файлы настройки:

a) Связанный с инструментальной палитрой
• ATC — файл каталога инструментальной палитры.
• XTP — Экспортированный файл инструментальной палитры (команда НАСТРОЙКА).
• CUIx — файл адаптации (команда НПИ).
• DBX — файл ObjectDBX.

b) Связанный с библиотекой
• CBL — файл библиотеки Content Browser.
• DLL — библиотека ресурсов меню или сборка .NET.
• SLB — файл библиотеки слайдов.
• SLD — файл слайда (команда MSLIDE).

c) Связанный с Auto LISP
• FAS — Быстрая загрузка файла AutoLISP.
• LSP — исходный файл AutoLISP.
• MNL — Меню файлов LISP.
• VLX — компилировать файл проекта AutoLISP (команда VLIDE).
• DCL — файл языка управления диалоговыми окнами.
• DCE — файл журнала ошибок диалога.

d) Связанный с формой
• SHP — исходный файл формы (команда SHAPE).
• SHX — Скомпилированный шейп-файл (команда COMPILE).

e) Различные
• ACTM — файл макроса действия (команда ACTRECORD).
• ARX — файл ObjectARX.
• BMP — растровый файл (команда BMPOUT).
• DVB — файл проекта VBA (команда VBAIDE).
• PGP — параметры программы.
• SCR — файл сценария (команда SCRIPT).

3. Файлы чертежей:
• DST — файл набора листов чертежа (команда ПОДКЛАД).
• DS$ — автосохранение.
• DWF — файл чертежа в Интернете.
• DWS — файл стандартов чертежей.
• CHX — файл пакетной проверки стандартов.
• DWT — файл шаблона чертежа.
• DXB — Двоичный файл обмена чертежами.

4. Файлы чертежей:
• DSD — файл набора публикаций (команда PUBLISH).
• PC3 — файлы конфигурации печати.
• PLT — файл графика.
• PSS — файл настроек штемпеля (команда PLOTSTAMP).
• PTW — публикация в файле веб-шаблона (команда PUBLISHTOWEB).
• CTB — Цветозависимый файл стиля печати (команда PLOTSTYLE).

5. Файлы визуализации:
• ADSKLIB — файл библиотеки материалов (команда MATBROWSEROPEN).
• IES — файл Общества инженеров-светотехников (команда WEBLIGHT).

Выше приведен список нескольких расширений файлов, с которыми вы можете столкнуться. Хотя верно сказано, что «форматов файлов САПР больше, чем программ проектирования САПР!»

Какой тип формата файла следует использовать?

Теперь на ум приходит очевидный вопрос: какой формат файла следует использовать? Формат файла, который вы должны выбрать, во многом зависит от типа используемой вами программы САПР.Возможно, вам придется использовать проприетарный формат файла. Например, вы можете захотеть работать исключительно с SolidWorks, который является проприетарным форматом. Или вы можете использовать непатентованные форматы, такие как STEP.

Преобразование формата файлов САПР

У нас есть специалисты, которые могут конвертировать файлы САПР из любого формата в любой другой формат, и мы предлагаем бесплатную пробную версию нашего сервиса. Если вам нужна помощь в преобразовании файла САПР, отправьте его нам, и мы будем рады вам помочь. Для бесплатного пробного преобразования (не более одного на клиента) укажите следующий код скидки: CAD-File-Format-Free.

Кроме того, если вам нужна помощь в преобразовании файла изображения (например, PDF, PNG, TIF) в CAD (например, DWG), щелкните здесь.

Если вы хотите преобразовать из PDF в DWG с помощью нашей бесплатной онлайн-службы преобразования , нажмите здесь. На этой странице вы найдете специальный код скидки.

Топ-8 нейтральных форматов файлов 3D CAD

Файлы

CAD (автоматизированное проектирование) представляют собой цифровые файлы, содержащие 3D- и 2D-проекты, а также информацию о материалах, процессах, допусках и другие данные.

От проектирования до производства, все начинается с файла САПР.

Однако подумайте о различных заинтересованных лицах, которые в конечном итоге обрабатывают файл:

  • Различные компании
  • Внутренние отделы
  • Сотрудники
  • Поставщики
  • Субподрядчики
  • Клиенты

Все используют разное программное обеспечение CAD, что затрудняет обмен для всех, особенно когда геометрическая информация и 3D-аннотации, такие как PMI (информация о производстве продукта), должны сохранять целостность.

Собственные форматы файлов САПР от PTC Creo, Siemens NX, CATIA, SolidWorks, Autodesk Inventor и других являются собственностью и должны быть переведены и проверены для последующей обработки.

Однако

Нейтральные форматы файлов САПР совместимы между различными программами САПР. Сегодня мы рассмотрим 8 лучших нейтральных форматов файлов САПР, особенно касающихся механического преобразования САПР.

Capvidia твердо верит в то, что форматы САПР являются стандартами (например,ISO, ANSI и т. д., обеспечивающие качество и согласованность) и готовые к определению на основе моделей (MBD).

Файлы САПР

MBD включают как геометрию, так и требования к производству и качеству продукта, которые обычно выполняются на 2D-чертежах.

Благодаря объединению информации 2D-чертежа в 3D-модель САПР она становится авторитетным источником информации о жизненном цикле продукта. Это обеспечивает автоматизацию, анализ данных и связь от проектирования до производства из единого источника достоверной информации , который может быть прочитан как человеком, так и машиной .

Это САПР в эпоху подключения к Интернету вещей и интеллектуальных данных.


Есть вопросы о нейтральных файлах САПР?

Capvidia является лидером в области перевода и проверки САПР, особенно в отношении цифровой трансформации и пути MBD. Есть вопросы? Поговорите с нашей командой сегодня.


Содержание:

MBD Файлы САПР:

  1. ШАГ
  2. КИФ
  3. ДЖТ

CAD-файлы без MBD:

  1. 3D PDF
  2. ИГЕС
  3. СТЛ
  4. АСИС
  5. ПАРАЗОЛИД

1.ШАГ (Расширение файла: *.STEP, *.STP)

  • Год выпуска: 1994, последнее обновление: 2020.
  • Стандарт
  • : ИСО 10303-242:2020
  • Представление: B-rep (точное) и Vis-rep (приблизительное)
  • Организация: Международная организация по стандартизации и PDES Inc.

Файлы STEP сегодня являются наиболее широко используемым и общепринятым нейтральным форматом САПР, что делает его стандартом во многих отраслях.

Большинство программ САПР поддерживает импорт и экспорт файлов STEP, обеспечивая совместимость между различными системами, включая CAM (автоматизированное производство), CAI (автоматизированный контроль) и CAE (автоматизированное проектирование).

Что касается механических САПР, существует три основных формата файлов STEP:

  1. STEP AP203 : Определяет данные управления геометрией, топологией и конфигурацией твердотельных моделей для механических деталей и сборок.
  2. STEP AP214 : Включает функции STEP AP203, а также цвета, слои, GD&T и дизайнерский замысел.
  3. ШАГ AP242 : объединяет ШАГ 203 и ШАГ 214 для внедрения рабочих процессов определения на основе модели (MBD).

Однако и STEP AP203, и STEP AP214 устарели в пользу STEP AP242.

ПРОФИ:

  • Устоявшийся и широко распространенный формат файла.
  • MBD-ready при использовании AP242.

МИНУСЫ:

  • Большая организация означает медленный выпуск новых обновлений.

2. QIF (расширение файла: *.QIF)

  • Год выпуска: 2013 г. Последнее обновление: 2020 г.
  • Стандарт
  • : ISO 23952:2020
  • Представление: B-rep (точное) и Vis-rep (приблизительное)
  • Организация: DMSC (Консорциум стандартов цифровой метрологии)

Файлы QIF (Quality Information Framework) созданы для цифрового производства в 21 веке.Он оптимизирован для семантического PMI, который позволяет использовать САПР, читаемые человеком и машиной, что приводит к двум основным вещам: функциональной совместимости и отслеживаемости в дальнейшем.

Несмотря на то, что это самый новый формат в этом списке, он привлек к себе все больше внимания, поскольку все больше OEM-производителей нуждаются в надежном формате файлов для обмена данными на последующих этапах от проектирования до производства и контроля качества.

ПРОФИ:

  • Самый надежный нейтральный файл САПР MBD.
  • Платформа
  • на основе XML: простая интеграция и взаимодействие с другими системами, веб-/интернет-приложениями и другими формальными стандартами.
  • Высоко ценится в отделах метрологии и качества.

МИНУСЫ:

  • Хотя MBD завоевывает доверие, все еще рано и не получило широкого распространения. Узнайте больше о QIF.

3. JT (расширение файла: *.JT)

  • Год выпуска: 2007 г. Последнее обновление: 2017 г.
  • Стандарт
  • : ISO 14306:2017
  • Представление: B-rep (точное) и Vis-rep (приблизительное)
  • Организация: Siemens PLM Software

Файлы JT (Jupiter Tessellation) представляют собой наиболее запутанную группу нейтральных форматов САПР.Хотя он известен как vis-rep, он также может иметь полный B-rep и PMI, что делает его готовым к MBD.

Гибкое внутреннее представление B-rep, включая поддержку ISO 10303 (STEP) и Parasolid. Если JT, экспортированный из NX, содержит данные B-rep, они будут в формате Parasolid.

Хотя JT технически является открытым форматом, многие поставщики используют набор инструментов Siemens JT Open Toolkit. Этот инструментарий особенно важен при работе с данными Parasolid, в которых используются смеси с запатентованными рецептами.Из-за этого он не совсем широко принят как STEP или QIF.

ПРОФИ:

  • Общий формат совместимости для пользователей Siemens.
  • JT в основном используется в автомобильной промышленности.
  • Облегченный формат.

МИНУСЫ:

  • Менее распространены за пределами программных сред Siemens.

4. 3D PDF (расширение файла: *.PDF)

  • Год выпуска: 2004 г. Последнее обновление: 2014 г. (для САПР)
  • Стандарт
  • : ИСО 14739-1:2014
  • Представление: Vis-rep (приблизительно)
  • Организация: Консорциум 3D PDF

3D PDF-файлы популярны не просто так. Это вездесущий формат, который легко просматривать на компьютерах, смартфонах и планшетах. Особенно удобно для тех, у кого нет САПР или просмотрщиков.

ПРОФИ:

  • Для просмотра файлов требуется только Adobe Reader.
  • PDF-файлы можно использовать в качестве контейнеров для других файлов, таких как STEP, QIF или другой документации.

МИНУСЫ:

  • Огромный размер файла и низкая производительность.
  • 3D-эргономика в Adobe не на высоте.
  • Возможности этого типа файлов резко ограничены средой Adobe.

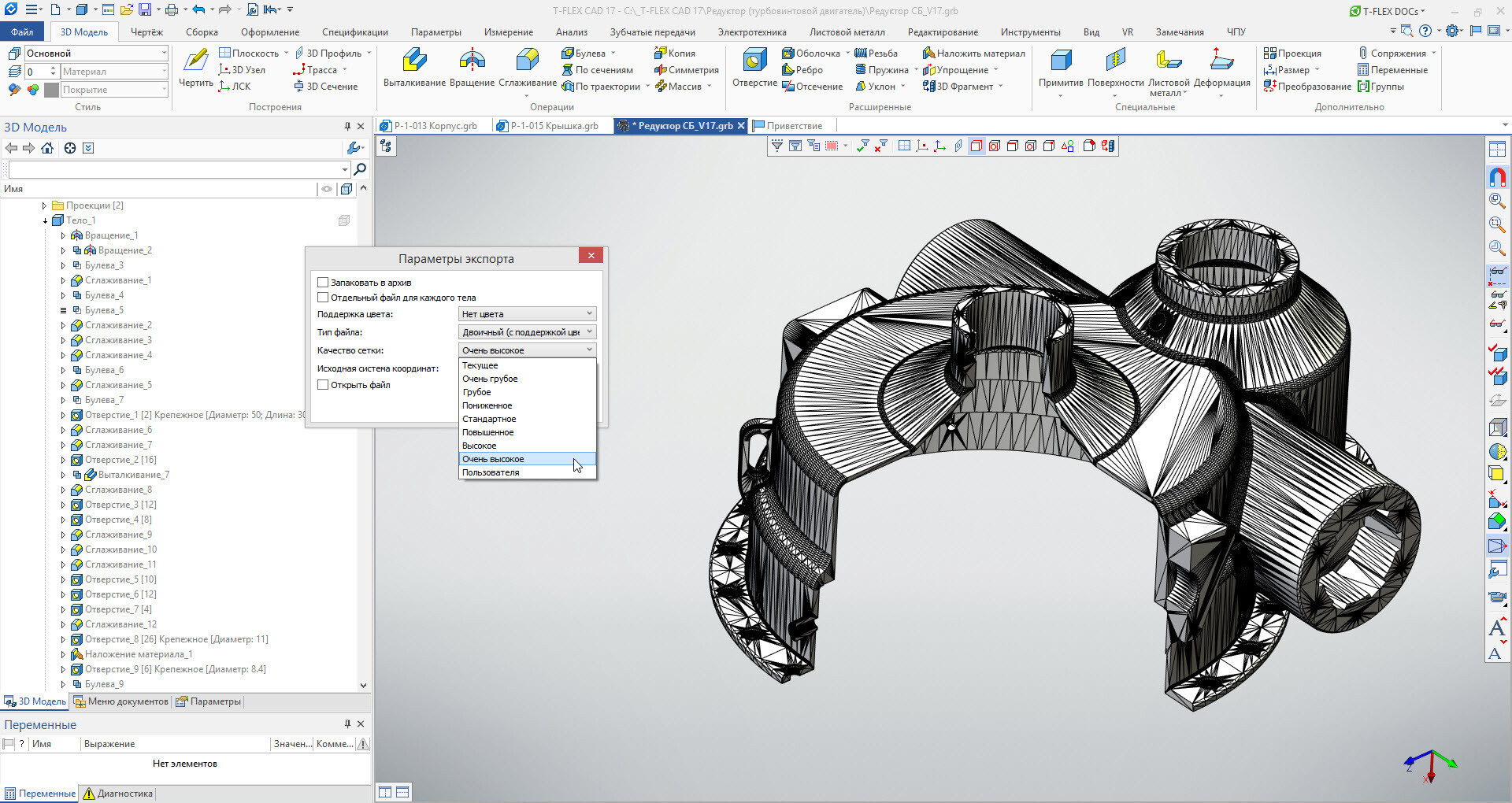

5. Файлы стереолитографии (расширение файла: *.STL)

  • Год выпуска: 1987. Последнее обновление: нет.
  • Стандарт: Нет.
  • Представление: Vis-rep (приблизительно)
  • Организация: 3D Systems

Файлы STL представляют собой универсальные 3D-форматы, которые фокусируются на геометрии и формах поверхности, но не на цветах, текстурах или других атрибутах модели, что хорошо для быстрого прототипирования, 3D-печати и некоторых программ CAM.

Однако он использует треугольную сетчатую поверхность, которая приемлема для визуального представления, но не работает в системах САПР, поскольку большинство из них работают с твердыми телами.

Если сложные САПР не требуются, файлы STL приемлемы в большинстве основных ситуаций.

ПРОФИ:

  • Широко поддерживаемый формат файла.
  • Популярен для 3D-печати.

МИНУСЫ:

  • Описывает только геометрию поверхности — не является точным B-реп.
  • Очень простая модель данных — нет поддержки цвета, группировки поверхностей или даже определяемых пользователем атрибутов.

6. IGES (расширение файла: *.IGS, *.IGES)

  • Год выпуска: 1980 г. Последнее обновление: 1996 г.
  • Стандарт: АНСИ
  • Представление: B-rep (точное)
  • Организация: Американский национальный институт стандартов

Файлы IGES были первыми нейтральными файлами САПР, изобретенными и развернутыми в конце 1970-х — начале 1980-х годов.

Хотя это более старый стандарт, технологически вытесненный STEP и QIF, он все еще используется сегодня, поскольку существует уже давно и очень широко поддерживается.

В основном используется для геометрии поверхностей (хотя может поддерживать твердотельные модели) и проектных работ. Часто могут быть переведены с промежутками между поверхностями, отсутствующими гранями и даже поверхностями с неправильной ориентацией. Поэтому рекомендуется использовать STEP или QIF или иметь инструмент для исправления плохой геометрии и сшивания поверхностей.

ПРОФИ:

  • Это файл САПР твоего дедушки.
  • Повсеместно поддерживается.

МИНУСЫ:

  • IGES может поддерживать твердые тела, однако в основном используется для геометрии поверхностей.

7. ACIS (расширение файла: *.SAT)

  • Год выпуска: 1989 г. Последнее обновление: 2019 г.
  • Стандарт: Нет.
  • Представление: B-rep (точное) и Vis-rep (приблизительное)
  • Организация: Dassault Systemes

Файлы ACIS представляют собой 3D-файлы твердотельных и поверхностных САПР от Spatial, подразделения Dassault Systemes.Это ядро ​​геометрического моделирования, скомпилированное на C++ и используемое в CAD, CAM, CAE и CMM.

ПРОФИ:

  • Внутренний язык моделирования, используемый многими программами моделирования, такими как AutoCAD, BrisCAD и Cimatron.

МИНУСЫ:

  • Нестандартный формат данных.
  • Обычно для экспорта в ACIS требуются специальные переводчики.
  • Не поддерживает семантический PMI каким-либо стандартным способом.

8.PARASOLID (Расширение файла: *.X_T)

  • Год выпуска: 1989 г. Последнее обновление: 2019 г.
  • Стандарт: Нет.
  • Представление: B-rep (точное)
  • Организация: Сименс

Файлы Parasolid используются ядром геометрического моделирования, в настоящее время принадлежащим Siemens, и используются в CAD, обмене CAD, CAM, CAE и визуализации продуктов.

Лицензировано и используется более чем в 350 приложениях, таких как NX, SolidWorks, SolidEdge, MasterCAM, Onshape и других.

Может представлять каркасные, поверхностные, твердотельные и общие неколлекторные модели. Большинство файлов Parasolid переносят трехмерные тела и/или данные поверхности.

ПРОФИ:

  • Внутренний язык моделирования используется во многих CAD и последующих программах.
  • Отличный вариант экспорта в САПР, если вы используете NX или SolidWorks.

МИНУСЫ:

  • Нестандартный формат данных.
  • Использует некоторые запатентованные рецепты смешивания, что делает некоторые данные недоступными для разработчиков моделей, не использующих Parasolid.

Есть вопросы о нейтральных форматах САПР? Спрашивайте, будем рады помочь.

Capvidia является лидером в области перевода и проверки САПР, особенно в отношении цифровой трансформации и пути MBD. Есть вопросы? Поговорите с ожидаемыми сегодня.


Форматы файлов CAD

.job .RSG .CGr . GDS .FMZ 3.6 3.5 3.5 .G 60636 .IDW 6 3,1 3.1 .edrw 2,5 2.5 .ISE 1,7 1,7 1,5 .IFCZIP 1.3 1.3 1,0
.DC3 DesignCAD 3D ASCII Drawing 4.5
.OPT Файл .4

6 Opterecen4

.adi .Adi AutoCAD-устройства независимый двоичный файл длиной 4.4
.bdc 4 4.4 4.4
.axm Формит эскиз 4.3
.sim SimLab Composer Сцена 4.3
.dlv Catia 4 Export Catia 4 49
.epf Eagle Project 4.3
.gsm Графическое описание языка файл 4.3
.JT JT Open CAD файл 4.3
.lcf Библиотека ArchiCAD 120637 4. 3
.CPA CADSTAR PCB Archive File 4.3 4.3
.psm Твердый край листовой металлический файл 4.3
.Afs STAAD.foundation Файл проекта 4.3
.mcx Micro CADAM-X / 6000 Модель данных 4.3
.ttt Turbocad Template 4.3
.MHS XILINX XPS HPS Спецификация Файл оборудования 4.3
.mp12 .mp12 4 4.3
.2
.rtd .rtd Robot Construal Analysis Design File 4,2
.mc9 Mastercam 9 Геометрия 4,2
.cad Bobcad-Cam 4,2
. pat AutoCAD Carch Pattern File 4.1 4.1
.edf Edificius Project 4.1
G-код.1
.logicly 4.1
.psv 4.1
Metacam Nest Make 4.1
. Модель CATIA 3D модель 4.1 4.1
.nc .NC .0
.DWFX Design Web Format XPS-файл 4,0
.dwt AutoCAD Drawing Template 4,0
.CAD Autodesk QuickCAD File 4,0
. MTO FastCAM MTO Text File 4.0 4.0
.afd Флейме Алфактам 40637 4.0
.fstdd1 Freecad Backup Document 4. 0
.CYP Home Design Проект 4,0
.JVSG Видеонаблюдения 4,0
.ASY LTspice Symbol File 4,0
Reaysupreme граф 4.0 4.0
.li3d .li3d Интерьер 3D-документ 4.0
.3DL Sierra Landdesigner 3D-файл 4.0
.123DX 123D Design Model File 4,0
.CATPRODUCT CATIA V5 Сборка файла 4,0
.rsm RouterSim Network Visualizer File 4,0
.Pss AutoCAD графика настроек настроек 4.0 4.0
.DRA Dolphin Partmaster File 4.0
.9
.des Pro / Desktop CAD 9 3. 9 39
.FCW Fastcad Windows Drawing 39
SolidWorks Part Part 3.9
. SKF AutoSketch Drawn 3.9
.ms14 . MultisiM 14 CHIGN COMPURY File 3.9
.sat Acis SAT 3D модель 3.9
.dst AutoCAD листа набора файла 3.9
.xv3 Rattite XVL Geometry File 3.9
. MultiSiM 13 Multisim 13 Circostry File 3.9
.sdasm Сборка SolidWorks 3.8 3.8
. VET . LECTRE LECTRA MUTER’s Multi файл 3.8
.edn EDIF Реализация NetList File 3.8
.PWT AutoCAD Публикация проекта Для того, чтобы веб-шаблона 3,8
. JVSGZ Compressed Video Surveillance 3,8
.BLK AutoCAD Блок Файл шаблона 3,8
.DSN ORCAD файл дизайна 3.8 3.8
.spt .spt Speedtree Девочный файл данных 3.8
CATIA Графический файл представления 3.8
.NC Mastercam Numerical Control File 3,8
.FZP Fritzing XML Часть Описание 3,8
.DRU EAGLE Правила проектирования 3,8
. PHJ PHCNC Файл проекта PHCNC 3.8 3.8
.CF2 .CF2 . CHF2 Common File Format 3.8
.8
.lin AutoCAD Linetype File 3.8 3. 8
.bcd . 3.8
Графический файл данных 3,8
.x_b Parasolid модель Часть файла 3.7 3.7
.pln Файл проекта ArchiCAD 3.7
.123D Autodesk 123D Drawing 3.7
. Eges Iges Рисунок 3.7
.mp11 Multisim 11 файл проекта 3
.CFF Общий формат файлов
.iso
. Arbortext Isodraw Document 3.7 3.7
.easm .ФНБ Navisworks File Set 3,7
ICS-IronCAD 3D Drawing File 3,7
.STL Стереолитография файла 3,7
. IDV Inventor Design View 3.7
.mp10 Multisim 10 Project Project 3.7 3,7
. Cash Solid Edge Сборка сборки 3.7
.DC1 DevCad Документ 3,7
.DWS AutoCAD Стандарты Drawing File 3,7
.ISOZ Сжатый Arbortext IsoDraw Иллюстрация 3,7
.PLA Архив ArchiCAD Проект 3.7
.MIN Файл программы ЧПУ Okuma 3.7
.MSM Файл схемы Multisim 3.

7

.SHX AutoCAD Составитель Shape File 3,7
.dgn MicroStation Design File 3,6
.BMF FloorPlan файла 3,6
Форма • Z Файл проекта 3.6 3. 6
.FZ Fritzing Project Project 3.6
.2D Versacad 2D-файл рисования 3.6
.PRG PC-DMIS Программа Часть файла 3,6
.BDL CoCreate Bundle File 3,6
.sch Геда Схема файла 3,6
.Dxf Рисунок Exchange Format File 3.6 3.6
.art Artcam Model 3.6 3.6
. Creo Creo Parametric Part Pare 3.6
.CZD . CZD DACE CAD рисунок 3.6
.icd Ironcad 3D-файл чертежа 3.6
.if Процессуальный файл проекта UNO IFWIN 3.6
.svd SolidView файл дизайна 3. 6 3.6
.cdw .CDW Компас Документ 3.6
.vwx Векторный файл дизайна 3.6
.CATPART CATIA V5 Часть файла
.DWG чертежей AutoCAD
.BPM BizAgi Process Modeler
Геометрический файл BRL-CAD 3.5 3.5
.CMP . CMP файл жгута проводов сплошной края 3.5
.ltl Файл данных светильника 3.5
. Cadkey Part File 3.5
Личный дизайнерский файл рисования 3.5
.act Alma CAD / CAM Document 3.5
.Cdl Cadkee Wireframe файл дизайна 3. 5 3.5
.HSC Aspen Hysys Симуляционный файл 3.5
.sab ACIS SAB Модель 3.Файл 3,5
.CIRCUIT KTechlab Circuit Design File 5
.DFX Drafix CAD 3,5
.CYP Home Designer Pro Project File 3,5
.Cam FastCam Cam File 3.5 3.5
.123
.123 PCB123 Грузовая плата Дизайн 3.5
.5
.GXC Общие CADD Pro Компонент 3,5
.DXE AutoCAD Data Extraction Template 3,5
.MODFEM Femap Модель 3,5
.BBCD Документ Bobcad-Cam 3.5 3.5
. WDF WinTech File Drawing 3. 5
.libpkg Altium Designer Интегрированный библиотечный пакет 3.5
.mp7 Multisim 7 Файл проекта 3.5 3.5
. Step 3D Модель 3.5
.sch Eagle Schematics File 3.5
.asc Схема Ltspice схема LTSPICE 3.5 3.5
.a2l .a2l ASAP2 ECU Описание файл 3.5
.FZZZZ FRITZING Общий файл проекта 3.5
.SCAD OpenSCAD Script 3,4
.prt Unigraphics Часть файла 3,4
.Так TAK 2000 Тепловая модель файла 3,4
.RRA Файл редуктора виргии Vrigger 3.4 3.4 3.4 . mcd Minicad Design 3.4 3.4
.Catdrawing Catia V5 Рисунок 3.4
.EWB Electronics Workbench Circuit Design File 3,4
.TSC TINA Design File 3,4
.TCD TurboCAD Mac Делюкс Drawing 3,4
.FCSTD PreeCad Document 3.4 3.4
.dxx AutoCAD Drainting Ballchange 70636 3.4 3.4
.3
.FNC QuickCam 3D ЧПУ File 3,3
.TCM TurboCAD Mac Drawing 3,3
.ULD Unified File Data Светильник 3,3
. G3D GOM 3D-файл 3.3 3.3
.lizd Live Interior 3D сжатый документ 3.3 3. 3
.CIR Схема Micro-Cap 3.3
.EZP AutoCAD Ecscad Project Backup File 3,3
.cnc PartMaster CNC файла 3,3
.RED CADViewer Redline Markup File 3,3
.Wdp AutoCAD электрический файл проекта 3.3 3.3
. Эльд .3
.drw Anvil Drawing File 3.3
.Opj ORCAD Project File 3.3
.Cam Gerber Cam File 3.3
.slddrw SolidWorks File Drawing 3.3 3.3
.DLX Dialux Document Dialux 3.3
40637 40637 3.3
.Бит Xilinx Bittream File 3. 3 3.3
.Brd Cadence Allegro PCB PCB файл дизайна 3.3
Inventor Drawing 3.3
.OLB Файл библиотеки символов ORCAD 3.3 3.3
. . 40637 3.3
.fzb Fritzing Bin File 3.3
.RIG vRigger Design File 3,3
.DC DesignCAD Design File 3,3
.GCD Generic CADD Drawing File 3,3
.123C Autodesk 123C Drawing 3.3
.cnc .CNC Путь инструментов ЧПУ 3.2
.LDT .ДГК Delcam 3D модель файла 3,2
.DRWDOT SolidWorks Drawing Template 3,2
. SEW Главная Вышивание Формат 3,2
.PHO Gerber фотоплотера файла 3.2
. Cany Anyrail Plan 3.2 3.2
.jbc Джем STAPL-байт-код-код 3.2
.DRG Allycad File Draiting 3.2 3.2
.TSF Famplate 3.2
Ускоренные конструкции PCB Библиотека 3.2
. Min Максимальная обмен Файл 3.2
.PSF Файл шаблонов AutoCAD PostScript 3.2
.IAM Сборка Inventor37 9062
. CRT . . 3.1 3.1 3.1
. Geomo 3.1
. rdf Relux Project Project 3.1
. MMS11 Multisim 11 Chinit Compine File 3.1 3.1 3.1
. Ingc XILINX Сгенерированный NetList File 3.1
.ard Artioscad Workspace File 3.1
.DCD DesignCAD Чертеж
.DFT Solid Edge Проект документа
.nwd Navisworks Документ 3,0
.RCM Autodesk Reality Capture Mesh 3.0
.IPF Файл проекта iMPACT 3.0
.TC2 TurboCAD 3.TC2

7

6 MacCAD 3.0
.tc3 Turbocad 2D / 3D Mac Рисунок 3.0 3.0
Autodesk Form Manager Binary File 3. 0
.topviw Topsolid’Viewer Document 3.0 3.0 3.0
.LYR BESTIMAGE FILE 3.0
.NEU Pro / Engineuer Pro / Engineer Pro / Engineer 3.0
.NWC NavisWorks Cache Cache 3.0
.ifcxml Промышленность Фонда Классы XML-файл 3.0
Xilinx Ise 5-6 Файл проекта 3.0
.fan Форма • Z Animation File 3.0
. Exaxa Caaxa 3
.ncam Mastercam Численный элемент управления 3.0
.t3001 Цель 3001! Файл проекта проектирования схем 3.0
.fzbz Fritzing Counded Bin File 3. 0
Pipe-flo Project 3
. Multisim 12 Chinitge Compine File 3.0
.tcd .tcd Technobox CAD рисунок 3.0 3.0
.PC7 PowerCadd 7 Рисунок 3.0
. PC6 PowerCadd 6 Рисунок 3.0
.DGB FlashCAD Drawing Database 3,0
.FLX FelixCAD Drawing 3,0
.HUS Husqvarna вышивки файла 3,0
.XBF XCAF двоичная 3D модель 3.0 3.0
.scdoc Документ космического пространства 3.0
.pm3 Cruzet Logic M3 файл 3.0
.lia .lia P-CAD ASCII Библиотека библиотеки 3. 0
.cdx .CDX . CDDX . CDDX 3.0
. Brep 3D-файл модели 3.0
.eprt Edrawings File 3.0 3.0
.ic3d IC3D Сценальный файл 3.0 3.0
.easmx Edrawings Узел XPS файл 3.0
.SZA HiCAD Drawing File 3,0
.EWD EasyWOOD Design File 3,0
.FM FeatureCAM Часть 3,0
.GINSPECT_PRJ GOM проверять файл проекта 3.0 3.0
.3W .3W . 3 . 3 .0
.bpmc Bizagi Process Modeler Collaboration 3.0
.eqn .eqn 3 3
. mmg Модель Master 3 Ось плоский файл 3.0
.pipd Pipd FLO Demo Demo Project 9 3.0 3.0
.mp13 .mp13 Multisim 13 проект 3.0
.Bimx BIM Explorer File 3.0
.SMT Autodesk Форма Менеджер текстовых файлов 3,0
.ADT AutoCAD Audit Log 3,0
.brd KiCad PCB Design File 2,9
.X_T Parasolid модель Часть файл 2.9 2.9
.ipj проект изобретатель 29 2.9
.kit 2020 дизайн живой файл 2.9
.PRO KiCad Проект 2,8
.VND Type3 Design File 2,8
. PSU PSU Designer Документ 2,8
.MP14 Multisim 14 Project 2.8 2.8
.tbp .tbp Tekla BIMSIGHT 2.8
.rcd Fego Mindstorms Recording File 2.8
.gxd General Cadd Pro Рисунок 2.8
.hsf Hoops Stream 2.8
. .Att Файл инструмента Alphanam токарный станок 2.8 2.8
.tcw .tcw Turbocad File 2.7
.lay6 Спринт Макет 6 36.7
.VTF 3DESIGN CAD файла 2,7
.tcp TurboCAD Mac Pro Drawing 2,7
.MVS Спецификация Microchip Проверка файла 2,7
. Топ Topsolid Design Document 2.7 2.7
. MDL Lectra Modaris Одежда 2.7
.6
.fpd Проект передней панели 2.6 29
. CRV VCARve Pro Design 2.6
. Schematic File 2.5
. SMG SolidWorks Composer Composer 2.5 2.5
.ngd NetList NetList 2.5
SolidWorks Edrawings File 2.5
.MP8 Multisim 8 Проект
.pcs Pfaff вышивки файла
.sym Геда Символ файла 2,3
Проект Xilinx Ise 2.3 2. 3 2.3 .dbq .dbq .RS RapidSketch Документ 2,3
.3DC RoboCell Setup Cell File 2,3
.CND Melco Сгущенной вышивка файл 2,3
.SBP OpenSBP Программа ЧПУ файла 2.2 2.2
.CKD Кекреатором файл дизайна 2.2
.sdg Screate Project 2.2
.DVG Графические работы векторные графика 2.2 2.2 2.2
.gbx . GBX Gerber PCB 2.1
.bsw Struwalker 3D модель 2.1
.rcv Файл просмотра просмотра ROOKCON 2.0 2.0
.Dsnwrk Altium Designer Workspace File 2.0
. FZM Фрицзующий файл 2.0
.Unt AutoCAD единицы определения файла 2.0 2.0
. GXXH . General Pro Hatch Pattern 2.0
.tcx Turbocad 3D модель текстовых файлов 2.0
.fpc
Freepcb Печатная плата Pressed Part Press 2.0 2.0
.Ad_Prt Alibre Design 2.0
. Комплект домашнего дизайна 2.0
.Prjscr Altium Designer Script Project 2.0
.sst Artec Studio
. .IDCL Изобретатель настольный файл библиотеки содержимого 2.0 2.0
.bswx BIMREVIEW BIMREVAINE 3D Модель 2. 0
.FPP Проект передней панели 2.0
.XNC Обмен NC File 2,0
.L3B LEGO 3D модель файла 2,0
.sch ExpressSCH Schematics файла 2,0
.MS9 Multisim 9 Circuit Compine File 2.0 2.0
. MatsiM 7 Multisim 7 Схема дизайна 2.0 2.0
.QPM Быстрый поддоны входные данные 2.0
.CKT KeyCreator Design Template 2,0
.PWD Solid Edge сварной Документ 2,0
.DXO DesignXOver Speaker Circuit Design File 2,0
.Mp9 Multisim 9 файл проекта 1.9 1.9
.bpz . Blue Blue Print Library 1. 8
.8
.MOD Femap Модель
.DSG управления студии Документ
.DC2 DevCad Кулачковые Pro Документ
Compeded IFC файл 1.5 1.5
.hcp .hcp Hydrocad Файл 1.4
.upf Единый файл формата мощности 1.3
.EZC AutoCAD Ecscad Компоненты резервного копирования файлов
.CEL MicroStation клеток библиотека
.CMP Родовой CADD компонентов файла
.FCD Чертеж FastCAD DOS 1.0

Кажется, мы не можем найти эту страницу

(* {{l10n_strings. REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$элемент}} {{l10n_strings.ПРОДУКТЫ}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings. LANGUAGE}} {{$выбрать.выбранный.дисплей}}

{{article.content_lang.display}}

{{l10n_strings.АВТОР}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$выбрать.выбранный.дисплей}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Открытие стороннего файла САПР в SOLIDWORKS – 2019

Можно использовать диалоговое окно «Открыть», чтобы открыть сторонний файл САПР в программе SOLIDWORKS. При открытии сторонней детали создается новая деталь SOLIDWORKS, и сторонний файл вставляется в нее как производная или базовая деталь.

Чтобы открыть сторонний собственный файл САПР в SOLIDWORKS:

  1. Щелкните Открыть (панель инструментов “Стандартная”) или .
  2. В диалоговом окне в поле Тип файлов выберите исходный файл САПР стороннего производителя.
  3. Щелкните Параметры.
  4. В диалоговом окне «Системные параметры» задайте параметры, в том числе:
    Опция Описание
    Формат файла Задает исходный формат файла САПР стороннего производителя.
    Объекты для чтения из сторонних файлов САПР Считывает выбранные элементы из собственного файла САПР стороннего производителя:
    • Solid Body
    • Поверхностный корпус
    • Базовая плоскость
    • Базовая ось
    • Неиспользованные эскизы и кривые
    • Пользовательские свойства
    • Свойства материалов
    Сборка верхнего уровня при открытии Разъединяет ссылку вставленной сборки со сборкой верхнего уровня.

    Если выбрать этот параметр, при открытии сборки она не будет связана со сборкой верхнего уровня и будет вставлена ​​как сборка SOLIDWORKS. Только компоненты вставленной сборки связаны со сборкой верхнего уровня. Любые изменения, внесенные в сборку верхнего уровня, обновляются только на уровне компонента, а не на уровне сборки.

    Игнорировать скрытые объекты Игнорирует скрытые сущности.
    Импорт корпусов инструментов из UG NX Импорт корпусов инструментов из Unigraphics и NX.
  5. Нажмите кнопку ОК.
  6. Нажмите Открыть.

    В SOLIDWORKS открывается сторонний собственный файл САПР.

Практические руководства: Cad_3-2

Предыдущий | Далее | Содержание


Раздел 3: CAD-системы#

3.
2 Форматы данных САПР#

Как было подчеркнуто на недавнем мероприятии DPC, по-прежнему не существует стандартного открытого формата для обмена данными САПР между различными программными пакетами, и лучший совет по этому вопросу исходит от Лаймана и Бессера (Lyman and Besser, 1998), которые предлагают пользователям САПР «сохранять в наиболее распространенных форматах файлов, [поскольку] чем больше файлов существует в данном формате, тем больше вероятность того, что конвертеры файлов или эмуляторы будут написаны для этого формата (из-за экономии за счет масштаба).’

В настоящее время наиболее часто используемым программным обеспечением САПР является AutoCAD, созданный AutoDesk, поэтому рекомендуется сохранять файлы САПР в форматах .dwg и .dxf. Однако эти форматы не лишены проблем.

Наиболее широко используемый формат файлов САПР — .dwg, собственный формат, используемый AutoCAD. Из-за известности AutoCAD на рынке использование формата .dwg стало доминирующим, и другие производители программного обеспечения внедрили программное обеспечение Autodesk, чтобы позволить своим пользователям читать и/или писать файлы . dwg-файлы. К сожалению, это не всегда эффективно, так как несовместимость между программами может создать проблемы с передачей данных. Есть даже проблемы несовместимости между немного разными, хотя и одинаково актуальными, пакетами из одной и той же компании-разработчика программного обеспечения. Например, AutoCAD MAP, созданный Autodesk, поддерживает дополнительные элементы данных, которые не распознаются базовым пакетом AutoCAD.

Формат обмена чертежами

(.dxf) — это еще один собственный стандарт, разработанный Autodesk в качестве выходного формата, который позволяет пользователям обмениваться данными AutoCAD и передавать файлы в другие программы рисования.Формат .dxf очень широко используется, но он не контролируется органом по стандартизации, и Autodesk может изменить формат по своему усмотрению. Существуют также проблемы несовместимости с .dxf и, в частности, проблема, заключающаяся в том, что программные пакеты, которые не поддерживают определенные версии .dxf, могут по-прежнему импортировать данные, но не полностью. Таким образом, пользователи могут не знать о том, что данные были потеряны при переносе.

Другим форматом файла САПР, который может использоваться для распространения, является формат Drawing Web (.двф). Файл .dwf представляет собой сильно сжатый файл, который создается из файла .dwg и используется исключительно для публикации в Интернете. Не рекомендуется хранить или архивировать файлы САПР в формате .dwf.

Учитывая проблемы несовместимости файлов разных форматов и даже несовместимости файлов одного и того же формата от одного и того же производителя, рекомендуется сохранять файлы САПР в последних возможных версиях .dwg и .dxf и полностью документировать их. . Следовательно, файлы САПР потребуют активного цифрового курирования и должны будут постоянно переноситься в новые версии .dwf/.dwg по мере их ввода в эксплуатацию. После каждой миграции необходимо проверять файлы, чтобы убедиться, что в процессе миграции не было потери информации. Учитывая их несколько проблематичный характер, файлы САПР и документация должны быть переданы в соответствующий цифровой архив при первой же возможности.

Одна из возможных областей развития в отношении файлов САПР, однако, предлагается Open Design Alliance (ODA, формально OpenDWG). Первоначально ODA была создана с целью создания .dwg в ​​общедоступный стандарт, но в настоящее время Альянс разрабатывает и бесплатно предоставляет платформу Teigha, которая обеспечивает возможности чтения и записи для форматов .dwg и .dxf. Сам Альянс состоит из ряда важных коммерческих членов, поэтому есть надежда, что благодаря развитию Teigha поддержка файлов .dxf и .dwg станет более широко распространенной и стабильной в сторонних приложениях.

Растровые данные

Если растровые изображения были встроены в файлы САПР, рекомендуется также хранить их отдельно от файла САПР, а также документировать и архивировать в соответствии с рекомендациями, представленными в руководстве по растровым изображениям.

Другие форматы

Хотя в обозримом будущем форматы AutoCAD могут продолжать доминировать, недавние разработки показывают, что другие форматы и приложения все еще могут быть широко распространены. Появление Google Sketchup и QCAD на базе Linux/Unix представляют собой возможные альтернативы AutoCAD с поддержкой формата DXF.


«Разработано на века: сохранение автоматизированного проектирования» http://www.dpconline.org/events/previous-events/625-designed-to-last-preserving-computer-aided-design
http://www.opendesign.com/
http://www.opendesign.com/member_list
http://sketchup.google.com/
http://www.qcad.org


Предыдущий | Далее | Содержание

Модуль импорта САПР — импорт файлов САПР в программное обеспечение COMSOL®

Большинство программ САПР поддерживает экспорт форматов файлов Parasolid ® , ACIS ® , STEP и IGES, которые затем можно легко импортировать в COMSOL Multiphysics ® с помощью модуля импорта САПР.Кроме того, вы можете импортировать собственные форматы файлов ряда систем САПР, таких как SOLIDWORKS ® , Inventor ® , PTC ® Creo ® Parametric™, NX™ и AutoCAD ® . Отдельный продукт File Import для  CATIA ® V5 обеспечивает поддержку импорта собственного формата файлов для этой системы. Когда вы установили модуль импорта САПР, все модели и файлы САПР автоматически преобразуются в геометрию Parasolid ® с помощью механизма геометрии Parasolid ® , который включен в модуль.

Впоследствии эту геометрию можно изменить с помощью COMSOL Multiphysics ® и модуля CAD Import. В дополнение к исправлению ошибок вы можете захотеть внести другие изменения в свою геометрию, например, создать домен модели вокруг проекта САПР для использования в CFD, акустическом или электромагнитном анализе. Большинство моделей САПР представляют собой геометрию объектов, которые необходимо изготовить, и моделирование может использоваться для моделирования явлений вокруг этого объекта, таких как поток воздуха. После внесения этих изменений модуль импорта САПР может экспортировать их в файловые форматы IGES, STEP, Parasolid ® или ACIS ® для импорта в другие инструменты. Обратите внимание, что форматы поверхностных сеток STL, PLY и 3MF поддерживаются COMSOL Multiphysics ® без дополнительных продуктов.

Функция импорта поддерживает импорт ассоциативной геометрии для сохранения физики и других параметров геометрии. После импорта файла программа считывает информацию из файлов САПР, чтобы идентифицировать геометрические объекты в файле. Если и когда файл будет повторно импортирован из-за изменения дизайна, все выборки в COMSOL Multiphysics ® будут обновлены и сохранены в соответствии с правилами ассоциативности, исключая дублирование работы.Эта информация обычно доступна при импорте файлов САПР, сохраненных в собственном формате программного обеспечения, в котором они были созданы.

.

Оставить комментарий

Ваш адрес email не будет опубликован.
