Как мы разогнали САПР КОМПАС-3D → Часть 2 / Хабр

В

прошлой части

мы рассказывали о зарождении КОМПАС-3D v18, кое-что о выборе критериев и моделей для тестирования новых функций, а также затронули тему отрисовки в варианте «Базовый».

Продолжим рассказом о варианте отрисовки «Улучшенный».


Александр Тулуп, программист:
«Основная проблема производительности отображения больших сцен связана с большим числом так называемых «отрисовочных вызовов». Старая версия отрисовки построена поверх математической модели данных. Таким образом, для каждого примитива — точки, ребра, грани — вызывался отдельный метод для своего отображения.

На каждый «отрисовочный вызов» (draw call) OpenGL (драйвер) выполняет ряд проверок, попутно переводя поступающие команды в формат, понятный видеокарте, после чего вызовы складываются в очередь и уже оттуда поступают на выполнение.


Схема передачи команд на GPU в OpenGL (источник)

При большом числе деталей количество обращений к CPU вырастает настолько, что данные просто не успевают поступать на видеокарту.

Мы получаем ситуацию, когда на очень сильной видеокарте «тормозит» так же, как и на средней или более слабой.

Бороться с этим можно через уменьшение числа отрисовок (смены состояний) — группировать по материалу, объединять общую геометрию (instancing) и т. д.

Не следует забывать, что из всей сцены мы видим только некоторую её часть. Тут применимы алгоритмы определения невидимых объектов (frustum culling, occlusion culling, etc.)

Вдохновившись примером The Road to One Million Draws и AZDO, мы решили пойти довольно непривычным путем: избавиться от смены состояний на стороне CPU насколько это возможно. Теперь почти все выполняется на видеокарте. Все необходимые атрибуты достаются напрямую из видеопамяти во время рисования из самого шейдера (shader), что стало возможным благодаря увеличению объемов видеопамяти (VRAM) и появлению SSBO.


1 000 000 кубиков

Из достоинств такого подхода: скорость отображения стала действительно высокой. Скорость ограничена только возможностями GPU, а именно объемом данных, который он способен обработать.

Также это позволило достаточно эффективно реализовать механизмы отсечения невидимых объектов. Результаты проверки видимости записываются напрямую в видеопамять и оттуда же на их основе формируются команды на рисование. То есть на стороне CPU ждать не нужно.

Один из главных недостатков такого подхода — это высокая сложность разработки. Многое приходится реализовывать заново, с учетом выбранного подхода. К тому же, часто приходилось сталкиваться с ситуацией, когда один и тот же код шейдера работал по-разному или не работал вовсе на видеокартах разных производителей. Часто такое «лечилось» обновлением драйвера, но иногда после долгой отладки приходилось переписывать код.

Естественно, требования к видеокарте тоже возросли. Поддержка OpenGL 4.5 является ключевым, но не единственным требованием.

Ниже приведем полученные результаты скорости отрисовки при вращении сборки. Напомним, комфортными показателями для человеческого глаза считаются 24 кадра в секунду (fps).


Здесь и далее по тексту замеры проведены на ПК со следующей конфигурацией:
CPU: Intel Core i7-6700K 4.00 GHz
RAM: 32 Gb
GPU: NVidia Quadro P2000
OS: Microsoft Windows 10 x64 Professional
Таблица 1. Скорость смены кадров (количество кадров в секунду, fps) на различных моделях. Больше — лучше. Режим отображения: Полутон+каркас, упрощенный режим отключен, качество сглаживания: среднее (MSAA 8x)

Добавление компонентов в большую сборку

Сценарий с добавлением компонентов в большую сборку со временем перерос в так называемый комплексный тест, который описан в таблице 2.

Таблица 2. Сценарий с добавлением компонентов в большую сборку. Критерии тестирования.

В таблице можно увидеть пункты (отрисовка, открытие), которые с самого начала были выбраны как отдельные направления ускорений. Но доработки требовали другие составляющие.

Существенное время занимала синхронизация с деревом.

Мы решили проблему, реализовав его частичное обновление.

Другой сложностью было значительное влияние характеристик спецификации на производительность КОМПАС-3D. На некоторых сценариях комплексного теста эта составляющая была основной (50% и более).

Спецификация
Спецификация — модуль системы КОМПАС-3D, который отвечает за формирование одноименного конструкторского документа. Его разрабатывает отдельная команда.

В частности, команда ускорила синхронизацию при вставке за счет переделки внутренних механизмов модуля спецификации.



Некоторые результаты

Добавляем компоненты в сборку «Редуктор судовой энергетической установки».


Комплексный тест для сборки «Редуктор судовой энергетической установки».

Цифрами показаны: 1 — кронштейн, 2 — шайба, 3 — болт.

Таблица 3. Время вставки компонентов в большую сборку в секундах. Меньше — лучше.

Комплексный тест можно рассматривать как один из сценариев редактирования сборки (из числа часто встречающихся).

Помимо этого, ускорилось перестроение сборок. Теперь, если отредактировать какую-либо операцию, не произойдет полного перестроения всей сборки — будут обновлены только измененные объекты. Для определения зависимых операций, т. е. тех операций, на результат которых мог повлиять результат измененной операции, используется специальный алгоритм, который строит связи между операциями, телами и вставками.

Открытие сборок

Основная идея повысить скорость чтения файлов — сделать так, чтобы КОМПАС-3D читал только то, что требуется пользователю в данный момент.

Например:

  • читать только текущее исполнение для вставок сборки,
  • для типов загрузки читать только нужную информацию: триангуляцию или триангуляцию+результаты (B-rep).

Все это потребовало доработки структуры данных в файле, чтобы можно было вычитывать его отдельные части.

Антон Сидякин, программист, teamlead:

«С некоторых пор файл КОМПАС-3D представляет из себя архив, объединяющий несколько служебных файлов.

Один из них содержит данные о документе модели/сборки, организованные в древовидную структуру. Возможность навигации по этой структуре уже была. Для частичного чтения нужно было обеспечить независимость частей друг от друга. Таким образом, полученные части не должны были ссылаться друг на друга, иначе часть со ссылкой стала бы «неполноценной».

В результате для деталей удалось отделить исполнения от документа и друг от друга. В сборках контейнер вставок и сопряжений выделен отдельно. Внутри исполнений также получилось разделить исходные данные для построения и результаты в виде триангуляции и тел.

Если говорить про упрощенные типы загрузки, то редактируемая сборка загружается полностью, а из ее вставок загружается только триангуляция и, в зависимости от типа, граничное представление (B-rep). Некоторые сложности представляло отображение в данном режиме вставок с измененными внешними переменными, поскольку они ранее получались «на лету» с помощью перестроения при чтении, а в упрощенных типах загрузки нет данных для этого. Решением стало записать результаты перестроения таких вставок в сборку. Это дало ускорение и за счет отсутствия перестроения.

Описанное разделение документа на части позволило загружать в сборку только выбранные во вставках исполнения.

Помимо ускорения открытия файлов, частичное чтение также помогло сократить потребляемые ресурсы — в первую очередь оперативной памяти.

На базе доработок возник и новый тип загрузки сборки – «Частичный». В данном типе загрузки из файла вычитываются только результаты (тела, поверхности) и триангуляция. Частичная загрузка позволяет создавать сопряжения и близка с точки зрения функциональности к полной загрузке компонентов.

После реализации доработок по частичному чтению перспективным становится создание пользовательских типов загрузки.

Подсказка
Пользовательские типы загрузки представляют собой комбинации системных способов загрузки компонента. Функция эта не новая, но доработки, выполненные в v18, позволяют получить заметные бонусы от ее использования.

Для компонентов, которые не важны для дальнейших построений, может быть применен тип загрузки «Пустой». Это могут быть компоненты, скрытые внутри других («внутрянка»). В v18 компоненты (и целые сборки) с типом загрузки «Пустой» открываются практически моментально.

Таблица 4. Время открытия сборок с типами загрузки «Пустой» и «Габарит» в секундах. Меньше — лучше.

Остальные компоненты, которые нужны для понимания внешнего вида изделия или будут использоваться в качестве опорных объектов для дальнейшего построения, могут быть загружены «Полностью» или «Частично».

В качестве инструмента подготовки пользовательских типов загрузки можно использовать новые команды выбора «невидимых» компонентов. Применяем команду и далее с помощью контекстного меню меняем тип загрузки для выбранных компонентов на «Пустой».

Проецирование

При ускорении проецирования мы задались вопросом фильтрации данных, поступающих на вход математическому ядру.

В первую очередь решили фильтровать невидимые компоненты/тела. Для этой цели задействовали механизм отсечения невидимых тел (occlusion-culling) — он позволяет узнать, видно ли тело, которое будет проецироваться или оно закрывается и находится внутри какого-то другого тела. Эта операция производится на стороне видеокарты.

Наибольший эффект будет при создании проекций моделей с большим количеством компонентов, скрытых внутри замкнутых объемов, например:

  • сложные приводы, редукторы и т. д.,
  • транспортные средства,
  • строения,
  • шкафы с электрооборудованием.

За включение отвечает опция «Черновое проецирование». Название неслучайное — в масштабах сборки могут быть не спроецированы относительно мелкие детали (например болт в масштабах электростанции). Многих пользователей такое положение вещей устроит, особенно в случае создания габаритных чертежей и чертежей общего вида.

Подробнее про опцию «Черновое проецирование»
Опция доступна только для стандартных проекций. Для уточняющих изображений (разрезы, сечения, выносные виды) «Черновое проецирование» не задействуется.

Даже без использования этой опции проецирование заметно ускорилось по сравнению с V16 и v17. Этому помогли доработки на стороне математического ядра.

Таблица 5. Время создания трех стандартных проекций в секундах. Меньше — лучше.

Также в v18 была реализована возможность перестроения отдельных ассоциативных видов.

В чертеже, содержащем множество ассоциативных видов, у пользователя появилась возможность перестроить отдельные неактуальные виды. Например тот, в который он хочет добавить аннотации. Также можно уточнить виды, построенные с включенной опцией «Черновое проецирование».

Перестроение отдельного вида

Эта функция не относится к явным ускорениям, но дает возможность пользователю сэкономить время.

Результат проделанной работы по ускорению проецирования модели Установка вакуумно-технологическая в чертёж:


В следующей части мы расскажем, как ускоряли расчет массо-центровочных характеристик (МЦХ), о вкладе в производительность КОМПАС-3D геометрического ядра c3dlabs, изменениях в C3D Modeler, а также о том, какое железо подходит для v18.

специальные предложения – АСКОН-Комплексные решения

10 января 2013 г.

Компания АСКОН подводит итоги программы TRADE IN по замене устаревших систем автоматизированного проектирования любого разработчика на продукты семейства КОМПАС версии V13. В 2012 году конкурентную модернизацию САПР провели 18 предприятий, отказавшись от использования лицензионных зарубежных систем в пользу программного обеспечения АСКОН.

Программа АСКОН по «утилизации» устаревших САПР действует с 2009 года. Воспользовавшись предложением TRADE IN, промышленное предприятие или проектный институт может приобрести новые лицензии системы трехмерного моделирования КОМПАС-3D, универсальной САПР КОМПАС-График и САПР для строительства КОМПАС-СПДС по цене обновления. Для получения льготных условий покупки достаточно предъявить копию лицензионного соглашения на САПР, выпущенную ранее определенного года, и направить в адрес АСКОН официальное письмо с обязательством не использовать в работе заменяемое программное обеспечение.

В 2012 году в программе TRADE IN приняли участие 18 предприятий из России, Украины и Казахстана: конструкторские бюро, машиностроительные заводы, проектно-конструкторские отделы металлургических комбинатов, проектные институты, малые научно-производственные компании. Масштаб замены ПО составил от одного до 50 рабочих мест на одном предприятии.

Евгений Глазырин, главный инженер НПФ «Мета-Хром» (Йошкар-Ола), выпускающей хроматографическое оборудование: «Тяжелая CAD-система, которую мы заменили на КОМПАС-3D, не  приспособлена для 2D, в ней не было самых простых привязок. Вторая замененная зарубежная система не имела функционала 3D. А КОМПАС-3D прост в обращении со всеми привязками как в 2D, так и в 3D, что значительно ускоряет работу инженера. АСКОН — отечественный разработчик, у продукта есть хорошая поддержка,  обратная связь по поводу улучшения удобства работы с программой».

Дмитрий Киселев, инженер-конструктор «ЭТЦ ЦКБН» (Подольск), специализированной организации, оказывающей полный спектр услуг по разработке, поставке, проведению пусконаладочных работ, экспертизе промышленной безопасности, модернизации и ремонту технологического оборудования и установок для нефтегазовых предприятий: «Аргументы для замены — это цена, целостность решения ЛОЦМАН:PLM + КОМПАС-3D, связка двухмерных чертежей с 3D-сборками, так как у нас по ходу работы возникает много корректировок».

Сергей Боронников, заместитель начальника ЦПКР АВИСМА филиала Корпорации ВСМПО-АВИСМА, мирового лидера по производству титана: «Одной из причин перехода на КОМПАС и отказа от зарубежных CAD-систем стала корпоративная политика ВСМПО-АВИСМА в области информационных технологий, которая ориентирована на использование именно российских CAD-систем. Кроме того, в Корпорации прошло успешное внедрение системы инженерного документооборота на основе ЛОЦМАН:ПГС (разработка АСКОН), с которой КОМПАС максимально интегрирован. Нас привлек широкий функционал КОМПАС, богатый набор приложений и библиотек стандартных и типовых элементов практически по всем разделам проектирования, дружественный интерфейс, соответствие требованиям ЕСКД и СПДС к оформлению документации, быстрота освоения и удобство эксплуатации системы. Дополнительным плюсом была возможность экспорта-импорта документов из других CAD-систем, что позволяет безболезненно использовать архивные разработки, выполненные в зарубежной CAD-системе. Не менее важным для нас является оперативное сопровождение и техническая поддержка внедрения и эксплуатации продуктов АСКОН на региональном уровне и, конечно, разумное соотношение цены и качества ПО».

Дмитрий Оснач, директор по маркетингу АСКОН: «Предложения по замене морально или физически устаревших автомобилей, компьютерной и бытовой техники давно стали успешной и распространенной по всему миру практикой, которая выгодна, в первую очередь, потребителю. Это возможность получить со значительной скидкой более производительные и удобные товары, соответствующие времени, моде, требованиям безопасности. Замена устаревшего ПО объединяет все эти преимущества: участие в программе TRADE IN позволяет нашим пользователям совершить переход на современные, мощные, мультизадачные 3D-инструменты, позволяющие максимально сократить процесс от разработки до изготовления изделия, отвечающие требованиям стандартов, с учетом ранее сделанных инвестиций в САПР».

В 2013 году под действие программы TRADE IN подпадают любые САПР, выпущенные ранее 2012 года. При замене будет поставляться новая версия КОМПАС-3D V14, выход которой состоится 1 февраля.

Подробнее о TRADE IN

Компания АСКОН подводит итоги программы TRADE IN по замене устаревших систем автоматизированного проектирования любого разработчика на продукты семейства КОМПАС версии V13. В 2012 году конкурентную модернизацию САПР провели 18 предприятий, отказавшись от использования лицензионных зарубежных систем в пользу программного обеспечения АСКОН.

Программа АСКОН по «утилизации» устаревших САПР действует с 2009 года. Воспользовавшись предложением TRADE IN, промышленное предприятие или проектный институт может приобрести новые лицензии системы трехмерного моделирования КОМПАС-3D, универсальной САПР КОМПАС-График и САПР для строительства КОМПАС-СПДС по цене обновления. Для получения льготных условий покупки достаточно предъявить копию лицензионного соглашения на САПР, выпущенную ранее определенного года, и направить в адрес АСКОН официальное письмо с обязательством не использовать в работе заменяемое программное обеспечение.

В 2012 году в программе TRADE IN приняли участие 18 предприятий из России, Украины и Казахстана: конструкторские бюро, машиностроительные заводы, проектно-конструкторские отделы металлургических комбинатов, проектные институты, малые научно-производственные компании. Масштаб замены ПО составил от одного до 50 рабочих мест на одном предприятии.

Евгений Глазырин, главный инженер НПФ «Мета-Хром» (Йошкар-Ола), выпускающей хроматографическое оборудование: «Тяжелая CAD-система, которую мы заменили на КОМПАС-3D, не  приспособлена для 2D, в ней не было самых простых привязок. Вторая замененная зарубежная система не имела функционала 3D. А КОМПАС-3D прост в обращении со всеми привязками как в 2D, так и в 3D, что значительно ускоряет работу инженера. АСКОН — отечественный разработчик, у продукта есть хорошая поддержка,  обратная связь по поводу улучшения удобства работы с программой».

Дмитрий Киселев, инженер-конструктор «ЭТЦ ЦКБН» (Подольск), специализированной организации, оказывающей полный спектр услуг по разработке, поставке, проведению пусконаладочных работ, экспертизе промышленной безопасности, модернизации и ремонту технологического оборудования и установок для нефтегазовых предприятий: «Аргументы для замены — это цена, целостность решения ЛОЦМАН:PLM + КОМПАС-3D, связка двухмерных чертежей с 3D-сборками, так как у нас по ходу работы возникает много корректировок».

Сергей Боронников, заместитель начальника ЦПКР АВИСМА филиала Корпорации ВСМПО-АВИСМА, мирового лидера по производству титана: «Одной из причин перехода на КОМПАС и отказа от зарубежных CAD-систем стала корпоративная политика ВСМПО-АВИСМА в области информационных технологий, которая ориентирована на использование именно российских CAD-систем. Кроме того, в Корпорации прошло успешное внедрение системы инженерного документооборота на основе ЛОЦМАН:ПГС (разработка АСКОН), с которой КОМПАС максимально интегрирован. Нас привлек широкий функционал КОМПАС, богатый набор приложений и библиотек стандартных и типовых элементов практически по всем разделам проектирования, дружественный интерфейс, соответствие требованиям ЕСКД и СПДС к оформлению документации, быстрота освоения и удобство эксплуатации системы. Дополнительным плюсом была возможность экспорта-импорта документов из других CAD-систем, что позволяет безболезненно использовать архивные разработки, выполненные в зарубежной CAD-системе. Не менее важным для нас является оперативное сопровождение и техническая поддержка внедрения и эксплуатации продуктов АСКОН на региональном уровне и, конечно, разумное соотношение цены и качества ПО».

Дмитрий Оснач, директор по маркетингу АСКОН: «Предложения по замене морально или физически устаревших автомобилей, компьютерной и бытовой техники давно стали успешной и распространенной по всему миру практикой, которая выгодна, в первую очередь, потребителю. Это возможность получить со значительной скидкой более производительные и удобные товары, соответствующие времени, моде, требованиям безопасности. Замена устаревшего ПО объединяет все эти преимущества: участие в программе TRADE IN позволяет нашим пользователям совершить переход на современные, мощные, мультизадачные 3D-инструменты, позволяющие максимально сократить процесс от разработки до изготовления изделия, отвечающие требованиям стандартов, с учетом ранее сделанных инвестиций в САПР».

В 2013 году под действие программы TRADE IN подпадают любые САПР, выпущенные ранее 2012 года. При замене будет поставляться новая версия КОМПАС-3D V14, выход которой состоится 1 февраля.

Учебное пособие компас 3d v16 строительная версия. Базовый функционал в интересах AEC

«Компас-3D» представляет собой программный комплекс для трехмерного моделирования. Приложение стало стандартом для многих компаний ввиду необычной комбинации простоты интерфейса и удобства работы с внушительными возможностями проектирования и создания моделей изделий. Благодаря «Компас-3D» доступны проектирование зданий, конструкций абсолютно любой сложности. Иными словами, создав нужную модель в кратчайшие сроки, ее можно тут же отправлять на производство. Скачать бесплатно компас 3d русскую версию можно после статьи, кликнув по ссылке.

Как только появился компьютер, проектировка технических документов стала проще. Чертежи уже давно делаются в виртуальной среде, после чего они отправляются на принтер для распечатки. Относительно недавно появилась возможность 3D-моделей деталей и изделий, что весьма удобно. Трехмерные изображения позволяют инженерам увидеть, какой объект, деталь или изделие получиться в итоге. Это значительно упрощает многие технические задачи.

Скачивание приложения не займет много времени. Каждый элемент «Компас-3D» вы сможете с легкостью освоить. Интерфейс полностью русскоязычный. Присутствует и справочная система, также переведенная на русский язык.

«Компас-3D» обладает всем необходимым не только для проектирования изделий, но и оформления требуемой документации, которая нужна для создания модели. Все основано на актуальных требованиях и гос. стандартах.

«Компас-3D» состоит из следующих компонентов:

  • Системы автоматизированного проектирования;
  • Модуля формирования спецификаций;
  • Системы 3-х мерного моделирования.

Перейдем к основным параметрам данной версии программы:

  • 3-х мерные чертежи и модели связаны со спецификациями, которые можно получить автоматически при проектировании.
  • Предусмотрено получение модели стандартных изделий по параметрической технологии; в основе будет проектированный ранее прототип.
  • Автоматически строятся стандартные виды. Происходит синхронизация данных в главной надписи чертежа с данными из 3-х мерной модели.
  • Автоматическое генерирование ассоциативных видов моделей в 3-х мерном измерении: местные виды, сечения, разрезы и т.п.

Программа находит активное применение в тех областях деятельности, где нужно постоянно разрабатывать и проектировать. Поэтому смело скачивайте «Компас-3D» на русском языке.

Скачать программу компас 3d полную версию на русском языке можно по ссылке ниже.

КОМПАС-3D V16: обзор новинок для строительного проектирования

Юлия Котова

Компания АСКОН 13 мая выпустила КОМПАС-3D V16 — новую версию системы автоматизированного проектирования, в которой работают десятки тысяч инженеров. Профессиональными продуктами линейки КОМПАС оснащены свыше 66 тыс. рабочих мест, весомая часть которых приходится на проектные организации и проектные отделы промышленных предприятий. С выпуском архитектурного 3D-CAD Renga компания АСКОН не прекращает развитие КОМПАС-3D и его приложений, составляющих технологию проектирования MinD. По-прежнему приоритетной задачей для многих пользователей остается разработка документации. Кроме того, в AEC-приложениях КОМПАС есть то, что только предстоит сделать в Renga, — Конструкции, Технология, Инженерные системы.

Базовый функционал в интересах AEC

КОМПАС-3D V16 продолжает двигаться по пути повышения удобства работы. Линейные и угловые размеры могут проставляться теперь в одном из двух режимов: в режиме указания точек или в режиме указания объектов.

Работая с текстом, можно настроить количество и расположение характерных точек для перемещения надписи, а при необходимости — создать зеркально отраженный текст. Кстати, «зеркальная» функциональность стала одной из основных «фишек» новой версии КОМПАС-3D.

В трехмерном моделировании упрощено сохранение сборки как детали, что облегчает подготовку деталей, трехмерных изображений элементов при добавлении их к пользовательским элементам.

Доработаны возможности печати. Теперь для печати многолистового документа из главного окна достаточно, чтобы листы имели одинаковый размер. В режиме предварительного просмотра перед печатью появилась команда Масштаб по выделенным листам , которая позволяет отображать листы полностью в максимально возможном масштабе.

Интерфейс приложений КОМПАС-3D

Знакомство с новинками специализированных AEC-приложений начнем с интерфейса. Здесь появилась возможность настройки панелей инструментов — используем рабочее пространство рационально и с комфортом.

Панели инструментов нескольких приложений объединяются в компактные панели и располагаются в любом месте рабочего поля (рис. 1). Обратите внимание, что при смене приложения будет изменяться набор инструментов. Таким образом, каждый проектировщик может создать индивидуальное рабочее пространство точно под себя.

Металлоконструкции: КМ

В каталог приложения Металлоконструкции: КМ добавлен перечень новых материалов в соответствии с сортаментом; появились уголки, двутавры и швеллеры по зарубежным стандартам. В окне фильтра стали доступны как ГОСТ на материал, так и марка материала, что позволяет более точно выбирать необходимый профиль (рис. 2).


с помощью фильтров

Инженерные системы: ТХ, ОВ, ВК

В приложениях семейства инженерных систем — Технология: ТХ, Жизнеобеспечение: ОВ, Жизне-обеспечение: ВК — реализованы новые опции: Автотройник , Концентрический автопереход , Эксцентрический автопереход , Авто-вставка с подбором , Автовставка с переходами . Рассмотрим более подробно каждую из них.

Автотройник , появившийся в дополнение к двум существующим режимам — Автоврезка и Не врезать трубу из КОМПАС-3D V15.2 — позволяет автоматизировать создание тройников. Тройники вставляются из базы элементов, указанной пользователем на вкладке Автоэлементы диалога Параметры приложения или на вкладке Автоэлементы команды Свойства текущей системы (среды ) на Панели свойств (рис. 3).

Отличная вещь, которой давно не хватало в КОМПАС-3D, — вставка автоперехода (концентрического или эксцентрического) при смене диаметра. Если ранее она осуществлялась подбором элемента перехода из каталога, то теперь происходит автоматически.

Концентрический автопереход врезается между существующим и вновь создаваемым участком при выборе другого типоразмера трубы.

Варианты вставки автоперехода показаны на рис. 4. Если направление построения участков совпадает, то переход вставляется (см. рис. 4а ). Если направление участков не совпадает, то к переходу добавляется отвод с необходимым углом (см. рис. 4б ). Положение Отвод-Переход можно поменять клавишей F3 (см. рис. 4в ). Деталь создается после указания второй точки сегмента.

Если при выборе другого типоразмера трубы оси сегментов не совпадают, то между существующим и вновь создаваемым участком врезается Эксцентрический автопереход (рис. 5).

Врезка происходит в два этапа: сначала меняется диаметр трубы, затем (привычным приемом, как при врезке штучного) выбирается ориентация перехода.

Автовставка с подбором позволяет найти подходящий по контрольным параметрам (диаметр, SDR и т. д.) типоразмер в том же разделе каталога, из которого выбран текущий типоразмер. На Панели каталога можно выбирать значения из доступных фильтров, тогда автоподбор будет производиться с учетом зафиксированных значений. При построении отображается фантомное изображение подобранного типоразмера (рис. 6).

Автовставка с переходами — это режим, который позволяет вставить текущий типоразмер, а при необходимости может подобрать и нужный переход. Для удобства при построении отображается фантомное изображение текущего элемента с подобранными переходами (рис. 7).

В заключение рекомендую всем пользователям КОМПАС-3D заглянуть в раздел обучающих материалов. В новой версии они дополнены и разделены в зависимости от опыта работы с системой: новичкам обязательна для изучения «Азбука КОМПАС-3D», уверенным пользователям будут интересны «Приемы работы в КОМПАС-3D». К каждому уроку прилагаются материалы с примерами и образцы результата, который должен получиться по итогам выполнения урока.

Для знакомства с новинками КОМПАС-3D V16 разработчики системы предлагают бесплатную пробную версию. Скачать ее можно на сайте http://kompas.ru . 

Сайт 2013-03-20

Программный продукт КОМПАС-3D позволяет быстро и без особых усилий выполнять трехмерное моделирование твердотельных объектов. Система дает возможность создать и посчитать спецификацию изделия. Причем, существует возможность работать напрямую с программами ЧПУ станков, фактически передавая изделие в разработку, сразу после проектирования. Отличный функционал и простота освоения, сделали программу КОМПАС-3D обязательной на любом производственном или проектном предприятии. Система КОМПАС-3D состоит из нескольких программ, скачать которые вы можете бесплатно на нашем сайте. Помимо универсальной системы моделирования КОМПАС-График, в базовый пакет включается программа для расчета спецификаций, а также текстовый редактор. Существуют и специализированные пакеты, например, для работы с электрическими изделиями или схемами используют КОМПАС-Электрик, а программа КОМПАС-Объект дает возможность создавать проекты строительных объектов. Все программные продукты КОМПАС-3D имеют русскоязычный интерфейс, что значительно упрощает обучение и снижает порог вхождения для сотрудников. Подробная справочная система, также выполненная на русском языке, позволит самостоятельно разрешить большинство вопросов по любым аспектам системы КОМПАС-3D. На просторах интернета вы можете скачать компас 64 bit для 64-битных операционных систем.

Основным достоинством системы моделирования КОМПАС-3D является прочная увязка с чертежом. Скажем, при изменении параметров разреза, сечения или разрыва в трехмерной модели, автоматически меняется и чертеж. Синхронизация достигается не только путем геометрических соответствий, но всех надписей, наименований и даже пересчета массы модели изделия. В случае необходимости, можно активировать программу спецификации, она также считается автоматически, следя за любыми изменениями в модели. Существенно облегчают сам процесс проектирования встроенные библиотеки. Большинство стандартных изделий можно взять оттуда, не затрачивая время на их проектировку. Программный продукт КОМПАС-3D позволяет решать любые инженерные и проектировочные задачи, с минимальными трудозатратами, вот почему многие хотят скачать бесплатный торрент Компас 3D. Фактически, система дает возможность создавать документацию отвечающую стандартам СПДС и ЕСКД в практически автоматизированном режиме. Большинство таблиц, спецификация, чертежи, все это будет автоматически синхронизироваться с моделью изделия, что дает огромную экономию времени и ресурсов. Скачать компас бесплатную версию можно прямо на сайте.

В декабре 2012 года закончилось бета-тестирование новой версии программы Компас 3D, и уже сейчас Вы можете скачать бесплатно Компас 3D v14 . Из нововведений стоит отметить, что существенно изменен набор и состав инструментальных панелей и появилась возможность объединения окна Свойства и Панели свойств в одно окно. Что касается трехмерного моделирования, то появилось множество возможностей по работе с моделями по изменению размера и допусков, появились слои и возможность ввода технических требований. Попробуйте данную программу и Вы будете приятно удивлены улучшенным интерфейсом и усиленной безопасностью Ваших проектов. Если Вы хотиет быстро получить нужную версию Компаса, то наберите компас 3d скачать торрент и получите скачку файла на максимальной скорости.

Весной 2014 года компания Аскон представила свой новый продукт Компас-3D последней 15-ой версии. Система автоматизированного проектирования Компас-3D предстает перед пользователем с обновленным и улучшенным интерфейсом. С появлением нового интерактивного манипулятора упростилась работа в редакторе. Что касается новшеств, то можно сказать что компания пошла по пути революции и представила совсем новую концепцию проектирования и моделирования. Новая философия, заложенная в КОМПАС-3D V15 , опирается на команды «Компоновочная геометрия», «Коллекции» и «Копирование геометрии», комплексное использование которых направлено на оптимизацию процесса коллективной работы. Выберете скачать Компас-3D v15 бесплатно и получите помимо новых команд в поддержку работ по проектированию сложных и масштабных изделий еще и целый пласт дополнительных инструментов, нацеленных на общее повышение удобства и эффективности 3D-проектирования – это «Зоны», «Слои» и «Сечение модели». В КОМПАС-3D V15 фундаментальные изменения с точки зрения удобства и качества работы претерпела технология интеллектуального проектирования MinD, поэтому нажмите скачать Компас-3D и получите бесплатно и быстро незаменимый и самый современный инструмент проектирования полностью на русском языке.

Как обычно в мае 2015 года компания Аскон представила свой новый продукт в сфере моделирования и проектирования Компас 3D V16, воплотив в нем все современные инновации и отражая профессиональные потребности современного инженера. Наиболее ожидаемой и значимой новинкой является «зеркалирование», которое кардинально меняет подходы к 3D-проектированию и позволяет потратить всего лишь несколько кликов для моделирование симметричной части любого изделия или объекта, что неимоверно ускоряет рабочий процесс и экономит драгоценное время. Среди прочих новшеств, которые будут интересны любому инженеру, это сохранение сборочной единицы как тела, что делает ее гораздо легче и позволяет оперативнее и проще производить последующие операции. Значимые изменения коснулись всех конфигураций программного комплекса Компас 3D, будь то машиностроение или приборостроение или строительство. Также упоминалось на ранних стадиях анонса новой версии Компас 3D, о существенном приросте в быстродействии как самого интерфейса так и конструктора, который обрабатывает и создает трехмерные модели. Данный флагманский продукт компании Аскон вы можете получить бесплатно просто нажав на скачать Компас 3D V16 .

Нужна версия меньше размером и которую можно запустить с любого носителя?

Портативная версия Компас 3D – не требует установки, Вы можете использовать ее на любом устройстве, запустить проект сразу с flash-накопителя или другого носителя.

Представляем Вам конфигурации (модули) для программы Компас 3D (могут быть установлены только если установлен Компас 3D – см. выше)

АЕС – строительная конфигурация, включает в себя библиотеки для промышленно-строительного проектирования.

ЕСAD – приборостроительная конфигурация, включает в себя библиотеки для проектирования радиоэлектронного оборудования, приборов и электрооборудования.

MCAD – машиностроительная конфигурация, включает в себя библиотеки, используемые в машиностроительном проектировании.

Азбука КОМПАС

В версии V9 появилось специальное встроенное интерактивное учебное пособие – Азбука КОМПАС (рис. 1.71).

Рис. 1.71. Интерактивное учебное пособие Азбука КОМПАС

Открыть Азбуку КОМПАС можно, используя команду меню Справка-Азбука КОМПАС.

Азбука КОМПАС содержит множество примеров, сопровождаемых файлами пояснения, которые освещают различные аспекты работы с программой. В пособии представлено более десятка уроков, позволяющих самостоятельно изучить работу с программой. В данных уроках рассмотрены следующие темы:

Общие сведения;

Создание первой детали;

Создание рабочего чертежа;

Создание сборочной единицы;

Создание сборки изделия;

Создание компонента на месте;

Добавление стандартных изделий;

Создание сборочного чертежа;

Создание чертежа изделия;

Создание спецификации;

Построение тел вращения;

Кинематические элементы и пространственные кривые;

Построение элементов по сечениям;

Моделирование листовых деталей.

Азбука КОМПАС выгодно отличается от обычной справки наглядностью примеров, простотой изложения материала, а также наличием файлов, сопровождающих данные примеры, используя которые можно быстрее понять тот или иной способ построения детали или чертежа.

Из книги КОМПАС-3D V10 на 100 % автора Кидрук Максим Иванович

КОМПАС-3D V10: первое знакомство Любой современный графический редактор обладает достаточно сложным интерфейсом. Как правило, конструкторские системы, представленные сегодня на рынке САПР, развиваются уже не один год. Они успели за это время накопить множество различных

Из книги AutoCAD 2010 автора Орлов Андрей Александрович

Главное меню КОМПАС-3D V10 Как уже отмечалось, главное меню программы динамически изменяет свой состав в зависимости от типа активного в данный момент документа (в основном это зависит от того, является ли этот документ трехмерным или графическим). Более того, даже для

Из книги Добавьте в корзину. Ключевые принципы повышения конверсии веб-сайтов автора Айзенберг Джеффри

Твердотельное моделирование в КОМПАС-3D

Из книги КОМПАС-3D для студентов и школьников.

Черчение, информатика, геометрия автора Большаков Владимир

КОМПАС-SHAFT 3D Система проектирования и трехмерного твердотельного моделирования тел вращения и механических передач КОМПАС-SHAFT 3D – без сомнения, самый мощный вспомогательный модуль, предоставленный компанией «АСКОН» для работы с трехмерными моделями. Простой и удобный

Из книги Цифровая фотография. Трюки и эффекты автора Гурский Юрий Анатольевич

КОМПАС-SHAFT 2D Аналогом КОМПАС-SHAFT 3D для двухмерного проектирования служит библиотека КОМПАС-SHAFT 2D (хотя не совсем двухмерного – с помощью КОМПАС-SHAFT 2D также можно генерировать и трехмерные модели). Модуль КОМПАС-SHAFT 2D обеспечивает параметрическое построение чертежей

Из книги Социальные сети. ВКонтакте, Facebook и другие… автора Леонтьев Виталий Петрович

КОМПАС-SPRING Еще одним мощным и многофункциональным расчетным приложением системы КОМПАС-3D является модуль проектирования пружин КОМПАС-SPRING (рис. 5.17). Рис. 5. 17. Библиотека КОМПАС-SPRINGСогласитесь, что создание сборочных чертежей или трехмерных сборок высокой сложности,

Из книги автора

КОМПАС-Мастер Во многих случаях одних средств параметризации для автоматизации тех или иных действий в процессе проектирования недостаточно, и новые проектируемые 3D-модели или чертежи хоть и схожи с эталоном, но имеют различия, не позволяющие использовать

Из книги автора

Первая библиотека к КОМПАС-3D Приведенный выше пример, демонстрирующий общий принцип программного выполнения трехмерных операций из внешнего приложения (плагина), вряд ли объяснил, как все-таки создать прикладную библиотеку для КОМПАС-3D. В этом разделе подробно

Из книги автора

Трехгранник осей и компас Еще одно средство установки нужного вида – трехгранник осей и компас. Чтобы воспользоваться данной возможностью, выполните команду меню View ? 3D Views ? Viewpoint (Вид? Трехмерные виды? Точка зрения). Можете также ввести команду VPOINT с клавиатуры. При этом

Из книги автора

Азбука продаж Вы подходите к кассе, кассир вам тепло улыбается и вежливо спрашивает: «Как будете оплачивать: карточкой или наличными?»Специалисты по продажам называют этот вопрос альтернативным. Какой бы вариант вы ни выбрали, покупка все равно будет совершена, и

Из книги автора

3.7. Учебное пособие «Азбука КОМПАС» В заключительном разделе части, посвященной работе с системой КОМПАС -3D LT, следует упомянуть о встроенном электронном учебном пособии «Азбука КОМПАС».«Азбука КОМПАС» – это интерактивное учебное пособие, реализованное в виде

Компас 3d v16 образовательная версия скачать архив. Бесплатные образовательные версии

Компас-3D — универсальная система трехмерного проектирования, обладающая широким набором инструментов для моделирования изделий от разработки идеи в формате 3D до подготовки полного комплекта документации. В нем можно создать модель изделия, здания, сооружения и одновременно получить подробные чертежи деталей, техническую документацию, соответствующую принятым стандартам. Программа поддерживает импорт-экспорт файлов различных форматов.

Настройка интерфейса

Эффективность работы в программе можно повысить, настроив ее под себя. Посмотрев видео, вы узнаете, как и что можно изменить для удобства использования. На большом мониторе значки инструментов кажутся слишком маленькими, поэтому их размер можно увеличить. Отдельно можно настроить цветовую схему интерфейса. Вы также можете удалить или добавить элементы на верхней панели инструментов. Есть возможность составить собственные панели с необходимыми инструментами. Чтобы перенести все настройки на другой компьютер, нужно сохранить профиль, который потом можно загрузить в любой момент.

Начало работы

Программа предназначена для построения чертежей, объемных и пространственных моделей. Его интерфейс состоит из рабочей области, вкладок с основными командами и панелей инструментов. Оснащен большим количеством встроенных библиотек, позволяющих автоматизировать процесс. Для запуска проекта необходимо выбрать соответствующий тип: чертеж, фрагмент, текстовый документ, спецификация, сборка, деталь. На видео показаны основные функции программы, основные инструменты, их использование и настройка.

Обучение быстрому рисованию

В этом учебном пособии для начинающих показано, как создать простой чертеж детали. Сначала выберите соответствующую вкладку, которая открывает рамку, в которой все будет создано. Краткий обзор инструментов поможет вам сориентироваться в большом количестве кнопок. Строительство будет проходить в трех проекциях. Отметьте расположение основных линий по вертикали и горизонтали, отложите нужное значение. Затем с помощью отрезка линии создайте контур детали.Далее прорисовываются его части. Простановка размеров может производиться автоматически, если контур не сложный, или вручную.

Видеоучебник по моделированию

Мини-курс по 3D моделированию состоит из 53 видеороликов. Уроки строятся по мере усложнения материала. После его прохождения научитесь строить простые и сложные конструкции, создавать изометрические и параметрические модели, рисовать детали в разрезе, моделировать листовые тела, выполнять сборку и анимацию. Предназначен для начинающих пользователей программы, поэтому все подробно.Также она будет интересна тем, кто хочет улучшить свои знания и навыки.

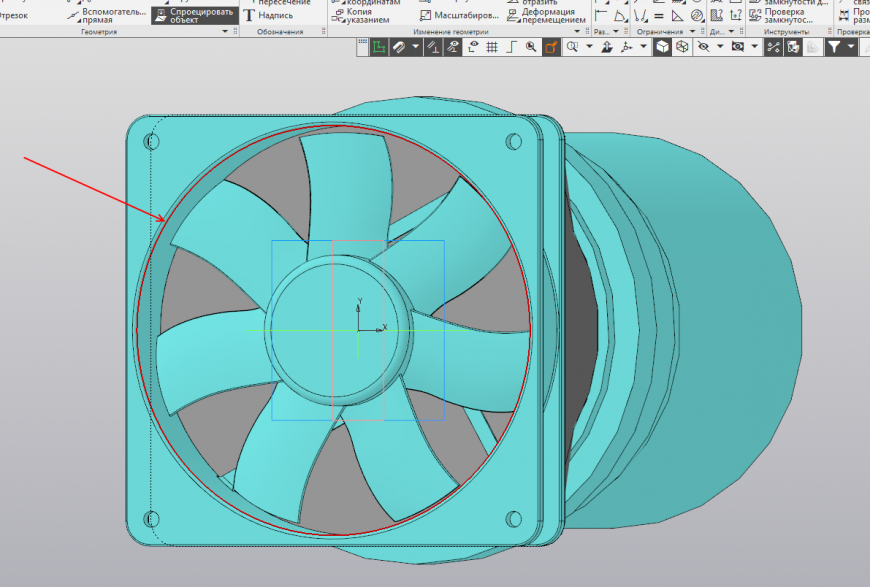

Создание 3D моделей

В ролике показаны основные операции по созданию 3D-объектов, а в упражнениях показано построение нескольких деталей необычной формы. Для начала перейдите на одноименную вкладку, после чего откроется рабочая область с взаимно перпендикулярными плоскостями, где и будет происходить процесс строительства. Суть его заключается в создании эскиза на плоской поверхности, который затем с помощью вдавливания и вырезания превращается в твердое тело.Каждый шаг подробно комментируется.

Крепежные соединения

Практический урок демонстрирует, как создать болт и пластину с отверстием. Будут продемонстрированы два метода. 1. Использование стандартной библиотеки продуктов. 2. Ручное рисование болтов и отверстий. Сначала создается эскиз прямоугольника, который выдавливается в одном направлении. Далее переходят в библиотеку, где выбирают элемент отверстия (только если он стандартный), который размещают на плите, предварительно настроив его. Болт также можно найти в библиотеке, подогнав его под диаметр отверстия. Такие элементы изготавливаются вручную с использованием геометрических фигур и основных операций.

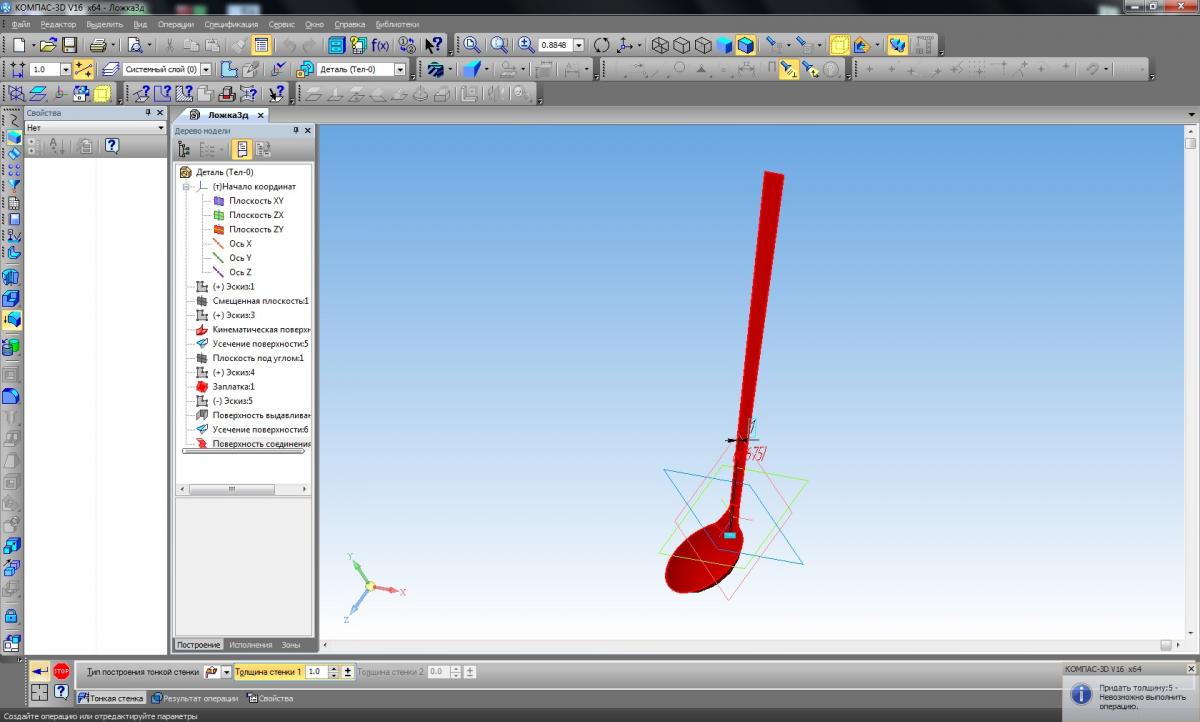

Вилка

В уроке на примере вилки можно использовать операции выдавливания, вырезания, создания скруглений, фасок и отверстий, а также создания лекал. Работа начинается с открытия нового документа. Далее выбирается изометрия XYZ и назначаются свойства модели. Затем делается эскиз в плоскости XY.Выбран прямоугольник и заданы его размеры. Затем объект детализируется и ему придается желаемый вид с помощью форм и различных операций.

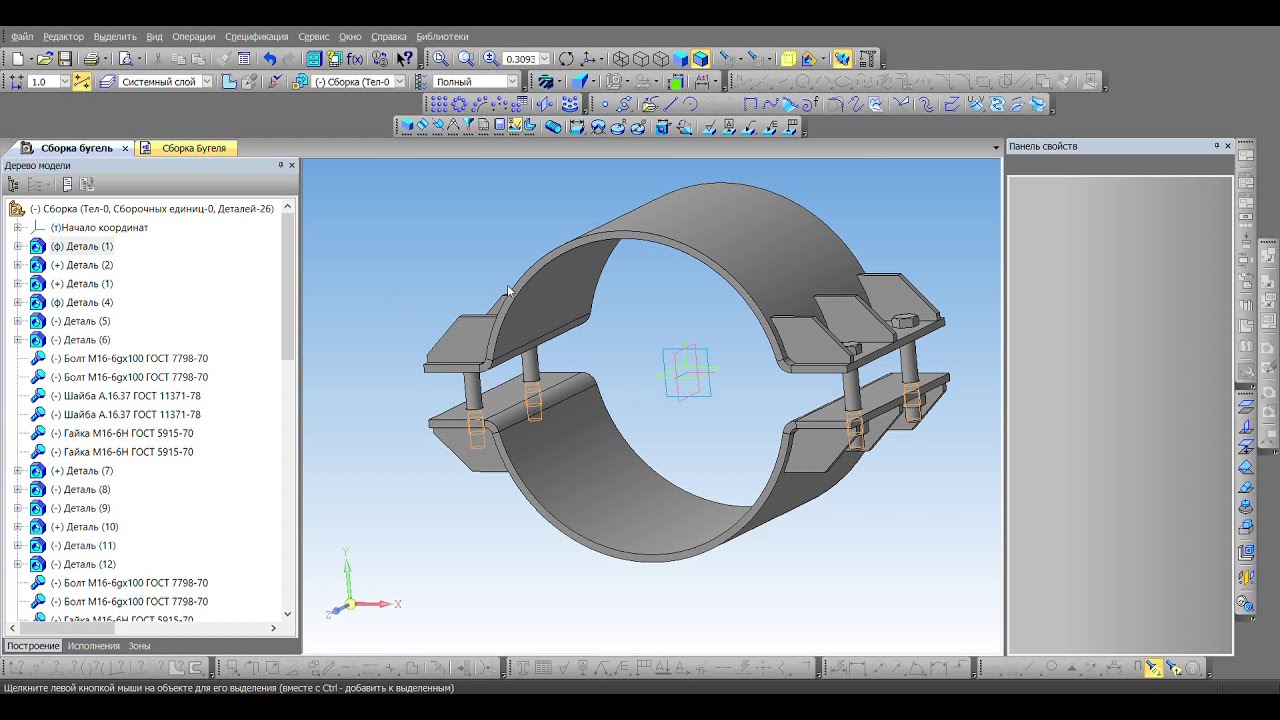

Концепция сборки

Сборка — это трехмерная модель объекта, состоящая из нескольких частей. Компоненты можно вставлять из файла, импортировать из других программ, брать из библиотеки или рисовать прямо в программе. В этом уроке показан процесс сборки рамы и рычага с втулкой. Каждый элемент рисуется отдельно.Новый документ создается путем выбора вкладки «Построить». Слева есть вкладки для редактирования. Основные из них — добавление элементов и сопряжений. В документ загружаются все части изделия, которые нужны для работы. Затем с помощью операций сопряжения они соединяются в нужных местах.

Вам нужна хорошая программа для трехмерного моделирования объектов с проектной и конструкторской документацией по российским стандартам? Обратите внимание на систему автоматизированного проектирования Compass 3D, русскоязычную версию которой можно бесплатно скачать на нашем сайте.В комплексе есть система моделирования, жестко привязанная к чертежам. Любое изменение спецификации или объекта влечет за собой автоматическую синхронизацию всех данных.

Разработка российской компании «Аскон» позволяет:

  • автоматически создавать ассоциативные виды трехмерных моделей – разрезы, разрезы, виды с разрывом;
  • работа со станками с ЧПУ, отправка на них проектируемого изделия;
  • рассчитать спецификации;
  • составлять пояснительные записки с помощью встроенного редактора;
  • создать всю техническую документацию на русском языке.

Вы можете скачать Компас 3D со специализированными надстройками и библиотеками, предназначенными для работы с электрическими цепями или строительными объектами в приборостроении и машиностроении.

Основным типом данных графического документа является cdw. Фрагменты и детали сохраняются в frw и m3d. Compass использует собственные форматы kdw, spw, a3d для текстов, спецификаций и сборок. Рисунки также можно сохранять в форматах jpg, bmp, gif, tiff. Есть возможность экспорта-импорта файлов в другие форматы САПР: dwg, dxf, igs.

В комплекте с программой сразу идут отечественные справочники стандартов производства – нет необходимости создавать их самостоятельно. В системе внушительная библиотека стандартных деталей, но с 3D-моделями она работает хуже, чем SolidWorks. Хотя в комплексе не так много функций, как в AutoCAD, он очень прост в понимании и работает на высокой скорости. Даже начинающие дизайнеры могут скачать Compass 3D через торрент без регистрации на нашем сайте и быстро научиться в нем работать.

Какую версию Compass 3D скачать?

Программное обеспечение выпущено только для компьютеров Windows.При этом поддерживаются все версии, начиная с XP, включая 64-битные. Аппаратные требования сравнительно скромны по сравнению с аналогами. Версии v13 и v14 прекрасно работают даже на компьютере с процессором PIII с тактовой частотой 800 МГц и выше и оперативной памятью 512 МБ. Скачать Compass 3D v16 через торрент, который можно найти на нашем сайте, а также все последние релизы продукта поддерживают 64-битный режим. Если вы хотите работать на Windows 10 и у вас достаточно мощный компьютер, то стоит Compass 3d v17 скачать русскую версию бесплатно.

Компас 3D v16

Это первая версия с сервисом создания зеркальных деталей и сборок. Теперь модель симметричной части изделия и устройства формируется несколькими щелчками мыши. Compass 3D v16 скачать бесплатно Русская версия рекомендуется из-за лучшей, по сравнению с конкурентными продуктами, работы с 2D чертежами и не только:

  • Возможности гибки листового металла были значительно расширены благодаря новым командам.
  • Появилось приложение “Штампы”, упрощено проектирование промышленных металлоконструкций.
  • Пружины теперь можно строить без расчетов, исходя из геометрических параметров.
  • Ускорилось формирование 3D моделей кабелей и жгутов.
  • Формализованная документация стала более информативной.

Компас 3D v17

На нашем сайте вы можете скачать Compass 3D v17 через торрент, без смс и регистрации. Данная версия продукта представлена ​​с обновленным интерфейсом, что позволило реализовать все возможности системы.

Есть новые возможности:

  • поиск по командам с их быстрым запуском;
  • возможность работы с несколькими мониторами;
  • упрощение работы с моделями;
  • копировальные детали пипеткой;
  • создание чертежа отдельных деталей;
  • улучшенный дисплей со сглаживанием в 3D;
  • ускорено получение документации по требуемым объектам.

Компас 3D v18

Рады сообщить, что уже выпущена обновленная версия флагманского программного обеспечения от нашей компании. Модернизация коснулась многократного ускорения всех процессов и увеличения скорости работы устройства.

Обновленная версия ПО получила ряд улучшений, значительно улучшивших производительность и другие важные процессы:

  • Новые виды схем. Внедрены новые гибридные схемы, отличительной особенностью которых является возможность одновременного использования принципиальных и электрических схем. На таких схемах можно отметить отдельно идущие провода;
  • Гидрогазодинамические расчеты … Приложение Kompas Flow теперь позволяет моделировать движение газов и жидкостей в определенном объеме, либо обдув (обтекание) фигур прямо в программе;
  • Оптимизация топологии … С помощью программного обеспечения APM FEM исключается до 70% объема модели с сохранением технических характеристик объекта;
  • Мгновенная вставка крепежа и стандартных изделий … Теперь Вы можете создавать свои однотипные соединения, часто встречающиеся в одном изделии, с помощью программы “Оборудование: Металлоконструкции”;
  • Улучшения по запросам пользователей. Возможность создавать отверстия любой формы. Вы можете добавить ребро армирования на изгиб стального листа. Допускается задать многоугольник и прямоугольник со своими параметрами. Центральная сетка может быть линейной или круговой. Теперь можно создавать ответвления жгутов, указывая точки вручную, не указывая путь заранее.

Новая версия сможет удивить как преданных поклонников Compass 3D v18, скачать торрент с которой можно на сайте, так и любителей пользоваться САПР отечественного производства.

Где можно скачать Compass 3D?

Мы предлагаем скачать Compass 3D v16 и другие версии в виде установки с подробным руководством по установке, либо скачать полностью скомпилированный пакет, который можно запустить сразу с любого диска. Все версии программы проверяются на наличие вирусов. Работают без сбоев и зависаний.

Нужна меньшая версия, которую можно запускать с любого носителя?

Portable версия Compass 3D – не требует установки, можно использовать на любом устройстве, запускать проект прямо с флешки или другого носителя.

Компас 3D v18 Portable

Версия: 2018
Платформа : WINDOWS
Язык интерфейса : РУССКИЙ

Compass 3D v15 Portable

Версия: 2014
Платформа : WINDOWS
Язык интерфейса : РУССКИЙ

Compass 3D v14 Portable

Версия: 2013
Платформа : WINDOWS
Язык интерфейса : РУССКИЙ

Compass 3D v13 Portable

Версия: 2011
Платформа : WINDOWS
Язык интерфейса : РУССКИЙ

Представляем Вам конфигурации (модули) для программы Компас 3D (можно установить только при наличии установленной Компас 3D – см. выше)

AEC – конфигурация здания, включает библиотеки для промышленного и строительного проектирования.

ECAD – приборостроительная конфигурация, включает библиотеки для проектирования радиоэлектронной аппаратуры, приборов и электрооборудования.

MCAD – конфигурация машиностроения, включает библиотеки, используемые при проектировании машиностроения.

Уважаемые пользователи, сообщаем вам, что некоторые антивирусные программы ложно работают на дистрибутиве MediaGet, считая его зараженным. Это программное обеспечение не содержит никаких вредоносных программ или вирусов, и многие антивирусы просто предупреждают вас, что это загрузчик.Если вы хотите избежать таких проблем, просто добавьте MediaGet в список доверенных программ вашего антивируса.

Как скачать

После выбора необходимой версии программы и перехода по ссылке на ваш компьютер будет загружен дистрибутив приложения MediaGet, который будет находиться в папке «Загрузки» для вашего браузера. Найдите этот файл и запустите его.

В следующем окне нажмите кнопку «Продолжить», тем самым приняв пользовательское соглашение.Затем приложение устанавливается, что занимает некоторое время.

После установки запускается приложение и автоматически начинается загрузка выбранной вами программы. Загруженные файлы можно найти в папке, которую вы выбрали для установки приложения MediaGet.

Как установить

Распакуйте скачанный архив стандартными программами WinRar или 7-Zip.

Если файл представлен в виде образа с расширением .iso, его можно открыть с помощью бесплатных Daemon tools lite или Nero

После извлечения установочных файлов найдите и запустите исполняемый файл программы, который обычно имеет расширение.exe

Следуйте дальнейшим подсказкам установщика и не прерывайте процесс установки некорректным образом.

Обратите внимание, что предоставленное программное обеспечение размещено исключительно для личного использования и информации. Все файлы, доступные для скачивания, не содержат вирусов и вредоносных программ.

Studio Vertex предлагает обучение по программе КОМПАС-3D с использованием как бесплатных, так и платных учебных материалов. Если вы владеете этой дизайнерской программой на среднем уровне, она может быть вам полезна. Начинающим инженерам-механикам рекомендуем начать с .

В этом уроке мы рассмотрим пошаговое руководство по компасу и расскажем, как быстро научиться рисованию и моделированию с нуля.

Примечание: если у вас версии КОМПАС 3D v17-v18, то интерфейс будет отличаться от версий начиная с v16 и ниже, т.к. АСКОН внес достаточно кардинальные изменения в пользовательский интерфейс программы.

Обучение 3D моделированию в «Компас-3D»

Откроем «Компас-3D» и сделаем первые шаги к проектированию в твердотельной конструкции.Щелкните создать Деталь .

Нажмите правой кнопкой мыши на одной из плоскостей (в данном примере плоскость ZX ) и выберите Создать эскиз .

Итак, мы перешли в режим создания Скетч .

Начнем рисовать. Перейдите на вкладку геометрия, зажмите левую кнопку мыши на Прямоугольник и выберите Центр и Вершина Прямоугольник , для того, чтобы было удобно начинать построение фигуры от центра координат.

Строим прямоугольник, начиная от центра и доводя до верха (размеры произвольные).

Во вкладке Размеры (редактировать) выбрать инструмент Линейный размер .

Указав начальную и конечную точку линии, которая будет размером, введите значение ширины и высоты прямоугольника ( 30×50 мм ).

Нарисуйте таким же образом окружность (вкладка Геометрия ) из центра прямоугольника диаметром 16 мм .

Рисуем прямоугольник в центре основного прямоугольника и сразу его размеры ( 40×20 ). Этот прямоугольник послужит для удобства построения отверстий, расположенных в углах будущей детали.

Теперь, привязываясь к точкам вершин внутреннего прямоугольника, рисуем 4 круга.

Инструментом Диаметральный размер во вкладке Размеры (редактирование) задайте диаметр для одной из окружностей.

Удерживая клавишу Ctrl , выделить все 4 круга и во вкладке Ограничения нажать Равенство . .. Это сделает все размеры отверстий равными, отклоняясь от заданного размера на одном из кругов.

Выйти из скетча с помощью кнопки справа в верхнем углу экрана.

Не снимая выделения с эскиза, нажмите Элемент Выдавливание на вкладке Элементы корпуса и установите расстояние 5 мм … Нажмите OK .

В конечном итоге получаем цельную деталь толщиной 5 мм .

Краткий урок по созданию чертежей в Compass 3D

Не закрывая модель из предыдущего этапа, переходим на вкладку Управление > Создать чертеж из модели .

После этого автоматически создается лист формата ГОСТ. С левой стороны, на панели параметров, укажите Ориентация модели и ее Масштаб … Не закрывая окно параметров, указать расположение вида на листе.

Создадим проекционный вид из основного вида. Во вкладке Виды нажимаем Проекционный вид , затем указываем основной вид и, отклоняясь от основного вида, указываем положение для вида вправо.

Если вид выделен черным цветом, это означает, что этот вид неактивен. Чтобы переключиться между ними, просто нажмите , дважды щелкните , чтобы перейти к нужному виду.

Для того, чтобы все окружности были заданы с осями, нажмите на каждую из них и поставьте галочку С осями .

С помощью инструментов вкладки Размеры (редактирование) указать размеры на чертеже.

Получаем чертеж с размерами.

Как и в случае с моделью, чтобы сохранить чертеж, просто нажмите Файл > Сохранить как… Выберите нужную папку для сохранения и нажмите Сохранить .

При сохранении также можно указать тип формата pdf .

Таким образом, программа позволяет быстро создавать чертежи и 3D модели в одной из самых популярных САПР – КОМПАС 3D.

Программный комплекс для 3D моделирования «Компас-3D» используется в конструкторских бюро, на различных предприятиях и в инжиниринговых компаниях. Он позволяет создавать трехмерные модели конструкций, многостраничные чертежи и документацию. Вам не нужно пытаться научиться использовать это программное обеспечение. скачать Компас-3D бесплатно на торрентах или разных сомнительных сайтах. Учебный вариант предлагается производителем Аскон – бесплатно для студентов, школьников и преподавателей .

Особенности образовательной версии Компас-3D

Помимо того, что учебную версию Компас-3D можно скачать бесплатно и на русском языке по умолчанию, есть и другие отличия от платной раздачи.

  • Срок действия образовательной лицензии «Компас-3D» ограничен.
  • Образовательная версия имеет особый тип файлов, которые можно открыть только в образовательных лицензиях и в «Компас-3D Home».
  • При печати лист помечается водяным знаком «Не для коммерческого использования».

Стоит отметить, что для пользователей образовательной версии Компас-3D предусмотрены специальные курсы, опубликованные на .

Как установить Компас-3D бесплатно

Чтобы бесплатно скачать образовательную версию Компас-3D, необходимо зарегистрироваться на сайте производителя.Это просто и не займет много времени. Обратите внимание, что введенные данные проверяются.

Нажмите кнопку «Регистрация» под полями для входа.

Вам необходимо будет заполнить небольшую анкету. Поля, отмеченные красной звездочкой, обязательны для заполнения. Если вы не хотите регистрироваться, вам будет предложено сразу приобрести домашнюю версию «Компас-3D», а из этого меню вы сможете перейти на сайт с программами дистанционного обучения. После заполнения формы нажмите кнопку «Далее».

Вы будете автоматически перенаправлены на страницу подтверждения по электронной почте. Вам необходимо зайти на указанный вами e-mail и перейти по ссылке в письме, либо ввести код в поле на странице вручную.

После успешного подтверждения адреса электронной почты вы будете перенаправлены на страницу с формой, где вам нужно будет указать ваше учебное заведение, местонахождение и роль в системе образования. Обязательные поля отмечены звездочкой. Нажмите кнопку Далее, чтобы продолжить регистрацию.

Осталось выбрать форму обучения, курс и отметить, преподается ли Компас-3D. Нажмите кнопку «Отправить».

Введите название специальности и ее код, нажмите кнопку «Отправить».

Теперь введите свой студенческий билет и номер журнала оценок. Обратите внимание, нажав кнопку «Далее», вы даете свое согласие на проверку этих данных.

После регистрации личного кабинета станет доступна загрузка образовательных лицензий, а также возможность пройти дистанционные курсы по освоению программных продуктов Аскон.

Преузмите программу КОМПАС-3D V16 бесплатно

До сада я потребляю специализированные расчетные программы стандартные для выпуска. Готово nitko ne radi crteže na listu papira s olovkom i vladarom. Осим ако се то не мора носити с првим годинама студената.

КОМПАС-3D je sustav za crtanje koji vam omogućuje da smanjite vrijemeproveno u kreiranju kvalitetnih crteža. Применение к русским программистам, которые могут быть разработаны с использованием таких технологий, как AutoCAD или Nanocad, КОМПАС-3D, используется как студент архитектурного факультета, как и профессиональный инженер, который занимается созданием моделей или моделей.

Программа je sposoban za izvođenje равных и размерных crteža. Korisničko sučelje i ogroman broj različitih alata omogućuju flexibilno pristupanje procesu izrade.

pouka: Crtanje U Compass 3D

Savjetujemo VAM DA POGLEDATE: OSTALA RJEŠENJA ZA CRTANJE NA RACHUNALU

Израда crteža

КОМПАС-3D может производить crteža bilo koje složenosti: od malih dijelova namještaja do elemenata građevinske opreme.Također je moguće oblikovati arhitektonske структура u 3D формат.

Veliki broj alata za crtanje objekata pomaže u ubrzanju rada. Программа има све облике потребне за изготовление комплектног кртежа: точки, сегменты, круги и т. д.

Све фигура может се подесити с великом точнощью. Na primjer, možete papraviti zakrivljenu sekciju promjenom vodiča u ovaj segment, a ne spomenuti okomite crteže i paralelne linije.

Stvaranje raznih oblika s dimenzijama i objašnjenjima također nije teško.Осим тога, на листу может dodati objekt koji je prikazan kao već spremljeni crtež. Ova vam značajka omogućuje da radite kao skupina, kada svaki sudionik privuče samo određeni detalj cijelog objekta, a potom završni crtež sastavljen je od takvih “cigle”.

Израда спецификация для покрытия

У арсенала программы налази се алат за лакокрейранье спецификация для покрытия. Uz to, možete staviti na listu standardnu ​​specifikaciju koja udovoljava zahtjevima GOST-a.

Конфигурация для различных конфигураций

Примьена се врши и неколико конфигурация: основные, градиевые, инженерные, и т.д.Te configuracije omogućuju odabir izgleda i alata programa koji su najprikladniji za određeni zadatak.

Na primjer, configuracija zgrada pladna je za izradu projektne dokumentacije pri izgradnji zgrade. Dok je inženjerska verzija Pogodna za izvođenje trodimenzionalnog modela neke tehnike.

Prebacivanje između configuracija događa se bez zatvaranja programa.

Rad s 3D modelima

Приложение для создания трехмерных моделей объектов.To vam omogućuje da dodate vidljivost dokumentu koji šaljete.

8

Pretvorite Datotekee u AutoCAD формат

KOMPAS-3D MOžE RADITI S DATOTEKAMA FOCKATA DWG I DXF, Koji Se Korste u Još Jednom Warrynom Programu Za Crtanje AutoCAD, в Vam Omogućuje Otvaranje Crteža stvorenih u AutoCAD I SPREMITI DATOTEKEKE U FORATIMA KOJI SPO Презентация AutoCAD.

Vrlo je prikladno ako radite u timu, a vaši kolege uživaju AutoCAD,

prednosti:

1.коричневое сучелье;
2. Велики Брой Алата за Кртанье;
3. Доступность додатных функций;
4. Sučelje je izrađeno na rukom.

недостачи:

1. Распределение по накнаду. Nakon preuzimanja imat ćete način probnog trajanja от 30 dana.

КОМПАС-3D je vrijedna alternativa AutoCAD, Razvojni Programeri podržavaju aplikaciju i stalno ga ažuriraju, kako bi se ažurirali pomoću najnovijih rješenja za izradu.

Удалить пробную версию программы КОМПАС-3D

Изменить последнюю версию программы со служебной страницы

ИИС 10.0 Подробная ошибка — 404.11

Ошибка HTTP 404.11 — не найдено

Модуль фильтрации запросов настроен на отклонение запроса, содержащего двойную управляющую последовательность.

Наиболее вероятные причины:
  • Запрос содержал двойную escape-последовательность, а фильтрация запросов настроена на веб-сервере для отклонения двойных escape-последовательностей.
Что вы можете попробовать:
  • Проверьте конфигурацию/систему.webServer/security/[email protected] в файле applicationhost. config или web.confg.
Подробная информация об ошибке:

Module RequestFilteringModule
Beadrequest Beadrequest
Handler ExtenserlessUrlandler-Integrated-4.0
Код ошибки 0x00000000
90 D :\VertexPublic\downloadfile.cfm?fileid=5852&filecatid=85&filename=cp180%28i%29%20%26%20cp300%28i%29%20v16%2e20.pdf&filecontenttype=application\pdf
Запрошенный URL-адрес    https://www.standardhorizon.com:443/downloadfile.cfm?fileid=5852&filecatid=85&filename=cp180%28i%29%20%26%20cp300%28i%29%20v16%2e20.pdf&filecontenttype=application/pdf
Физический путь
Метод входа в систему

90 593 еще не определен
Пользователь, вошедший в систему    Еще не определено
Дополнительная информация:
Это функция безопасности. Не изменяйте эту функцию, пока полностью не поняты масштабы изменения. Перед изменением этого значения следует выполнить трассировку сети, чтобы убедиться, что запрос не является вредоносным. Если сервер разрешает двойные управляющие последовательности, измените параметр configuration/system.webServer/security/[email protected] Это может быть вызвано искаженным URL-адресом, отправленным на сервер злоумышленником.

Посмотреть дополнительную информацию »

Компас 3d v16 учебная версия скачать архив

  • MS Windows 8 и выше, 7 SP 1 и выше, Vista SP2 и выше, XP SP3 (32-bit)
  • Описание:
    Полнофункциональная версия системы трехмерного моделирования КОМПАС-3D.Позволяет создавать трехмерные модели деталей и узлов, чертежи и спецификации любой сложности. Поможет в выполнении домашних заданий по техническим дисциплинам, творческих, курсовых, дипломных и других воспитательных работ.

    Учебная версия КОМПАС-3D предназначена для использования на персональных компьютерах типа IBM PC, работающих под управлением русскоязычных (локализованных) или корректно русифицированных операционных систем:

  • mS Windows 8 и выше;
  • MS Windows 7 SP1 и выше;
  • MS Windows Vista SP2 и выше;
  • MS Windows XP SP3 (32-разрядная версия).

  • Обязательным условием работоспособности обучающей версии КОМПАС-3D и конфигураций является поддержка инструкций центрального процессора SSE2. По остальным параметрам минимально возможная конфигурация компьютера для установки и запуска учебной версии КОМПАС-3D соответствует минимальным системным требованиям соответствующих операционных систем.

    Требуемый объем свободного места на жестком диске:

  • для установки базового пакета – 1,5 Гб
  • для установки Машиностроительной конфигурации – дополнительно 600 Мб,
  • для установки Строительной конфигурации – дополнительно 1.8 Гб,
  • для установки Конфигурации Приборостроения – дополнительно 700 Мб.

  • Для установки с дистрибутива требуется привод DVD-ROM.
  • Для получения бумажных копий документов могут использоваться любые модели принтеров и плоттеров, для которых имеются драйвера, предназначенные для версии Windows, установленной на вашем компьютере.
  • При подборе конфигурации ЭВМ следует учитывать, что требования к ЭВМ возрастают с увеличением сложности задач (насыщенность чертежей, сложность сборок).
  • Скорость работы КОМПАС-3D Учебной версии на конкретном компьютере зависит также от характеристик его отдельных компонентов (процессор, оперативная память и т.д.). Для получения информации о наилучших вариантах конфигурации для вашего компьютера вы можете обратиться к своему поставщику.
  • Учебная версия системы КОМПАС-3D предназначена для использования в образовательных и некоммерческих личных целях. Функционал системы позволяет использовать ее в различных сферах деятельности: для выполнения собственных домашних заданий, курсовых и дипломных проектов, другой учебной работы, а также при разработке документов для самостоятельного некоммерческого использования.

    Учебная версия КОМПАС-3D разработана специально для операционной среды MS Windows и в полной мере использует все ее возможности и преимущества, чтобы предоставить пользователю максимальную эффективность и удобство работы.

    Система поддерживает файлы документов, созданные в профессиональной версии системы КОМПАС-3D. При этом для открытия документов в профессиональной версии системы документов, созданной в обучающей версии КОМПАС-3D, требуется специальная лицензия.

    Основные компоненты учебной версии КОМПАС-3D:

  • Система трехмерного моделирования
    Предназначена для создания трехмерных параметрических моделей отдельных деталей и сборочных единиц, содержащих как оригинальные, так и унифицированные конструктивные элементы. Параметрическая технология позволяет быстро получать модели типовых изделий на основе однажды спроектированного прототипа.
  • Редактор чертежно-графический (КОМПАС-График)
    Предназначен для автоматизации проектных работ.
  • Модуль Spec Design
    Модуль позволяет формировать различные спецификации, ведомости и другие табличные документы.
    При использовании совместно с системой трехмерного моделирования и/или редактором чертежей и графики возможно создание спецификаций, связанных со сборочными чертежами и трехмерными сборочными моделями.
  • Текстовый редактор
    Предназначен для разработки различного рода текстовой документации. Возможно как стандартное, так и произвольное оформление документов.
  • Сборка 909
    Платформа Win32
    Математическая ревизия

    Компас ревизия 97370


    Нет информации о машиностроительной, приборостроительной и строительной конфигурациях.

    Особенности использования КОМПАС-3D Учебная версия:

  • Предлагается полнофункциональная версия программного обеспечения КОМПАС-3D с ограниченным сроком действия лицензии. Предназначен для использования исключительно в ознакомительных и образовательных целях студентами любого учебного заведения.
  • Лицензионное соглашение разрешает установку только на персональный домашний компьютер физического лица.
  • Учебная версия разрешается использовать исключительно в личных некоммерческих целях для выполнения собственных домашних заданий, курсовых и дипломных работ, другой учебной работы, а также создания документов для самостоятельного некоммерческого использования. Коммерческие работы являются коммерческими.
  • Недопустима установка в учебных кабинетах на компьютеры юридических лиц.
  • Учебная версия имеет свой тип файла, несовместимый с файлами, созданными в коммерческой версии КОМПАС-3D.Файлы, созданные в КОМПАС-3D Образовательная версия, могут быть открыты в КОМПАС-3D Домашний, используемый в образовательных учреждениях, а также в КОМПАС-3D.
  • При печати в области чертежей отображается сообщение «Не для коммерческого использования».
  • Лицензия интегрирована в продукт, никаких дополнительных действий для активации не требуется.
  • Всем пользователям КОМПАС-3D Учебная версия предоставляется.
  • «Компас-3D» — система трехмерного проектирования, разработанная российской компанией «Аскон».

    Ключевой особенностью продукта является использование собственного математического ядра C3D и параметрических технологий, разработанных специалистами компании «Аскон».

    «Компас-3D» обеспечивает поддержку наиболее распространенных форматов 3D-моделей (STEP, ACIS, IGES, DWG, DXF), что позволяет организовать обмен данными со смежными организациями и заказчиками с использованием любой CAD/CAM/CAE-системы.

     История разработки продукта

    2017: Выход на рынок «Компас-3D V17»

    2015

      Компас-3D версии V16, выпуск

    14 мая 2015 года компания «Аскон» представила версию своего флагманского продукта «Компас-3D V16».Одной из новых ключевых функций продукта в компании является возможность создания в нем деталей зеркала, сборки, исполнения.


    Зеркальное отображение компонентов в КОМПАС-3D V16

    Кроме того, в «Компасе-3D» появилось новое приложение «Штампы-3D» для проектирования штампов и приложение «Оборудование, металлоконструкции», которое используется для проектирования промышленных металлоконструкций (ангаров, технологических эстакад, трубных опор, различных рам и каркасов). , так далее.).

    В новой версии «Компас-3D» также серьезно улучшена функциональность листового тела, а также появилась новая реализация оболочки — линейчатая оболочка.Последнее необходимо при проектировании оборудования, содержащего, например, воздуховоды, где имеется переход от одной формы к другой (от круглой к квадратной), с последующей возможностью получения развертки для изготовления.

    Для специалистов по строительному проектированию в новой версии решения реализованы команды “Автоэлемент” и “Автовыбор”.


    Приложение “Оборудование: Металл” в программе “Компас-3D” V16

    В «Асконе» добавили, что позже, после выхода «Компас-3D V16», в июне 2015 года, в продукте появится еще одно новое приложение — модуль CNC Milling Machining, предназначенный для разработки управляющих программ для станков с ЧПУ.

    Говоря о ценообразовании, в «Аскон» сообщили, что стоимость новой версии «Компас-3D» по сравнению с текущей версией «Компас-3D V15» не изменится. Однако возможно увеличение цены на отдельные модули и приложения продукта.

    Для существующих пользователей «Компас-3D» обновление до «Компас-3D V16» будет доступно по цене 35%, 75% и 90% от стоимости лицензии, в зависимости от версии продукта, которая у них уже установлена.


    Трехмерная модель двигателя, 2015

    Инновации продукта:

    Машиностроение

    • В «Компасе-3D» V16 разработчики уделили внимание гибке листового металла. Пользователям стал доступен широкий набор команд для быстрого создания сгибов без использования дополнительных операций и построений в эскизе. Особое внимание уделено работе с линейчатыми оболочками, которые опираются на линейчатую поверхность общего вида и не всегда физически развертываемы без пластической деформации. С использованием новых функций моделирования листа стало проще сканировать детали и передавать их на оборудование, с помощью которого они будут вырезаться из листа, а затем изгибаться.
    • По релизной версии полностью обновлена ​​заявка Оборудование: Металлоконструкции . Характеризуется высокой скоростью построения модели, простотой, удобством, интерактивностью.
    • В приложении 3D валы и механические шестерни Появилась оптимизация расчета цилиндрических шестерен. Обеспечивает выбор наилучшего решения, отражающего любое сочетание критериев: прочности, долговечности, плавности хода и т. д. Также с помощью приложения можно решить обратную задачу проектирования цилиндрической передачи – подобрать параметры зацепления шестерни в зависимости от условий ее работы. .

    Приборостроение

    • приложение Оборудование: кабели и жгуты  совершили прорыв в скорости работы. Время формирования 3D-модели сбруи сократилось в 3-5 раз в зависимости от сложности сбруи. Теперь проектировщик может прочитать состав соединений из системы «Компас-Электрик» благодаря обменному XML-файлу. Эта функция позволяет максимально автоматизировать процесс построения маршрутов соединений и моделей жгута/кабеля.
    • Новинки в самом КОМПАС-Электрик: новое решение в оформлении документации в КОМПАС-Электрик (распространяется на схемы от Е3 до Е6) позволяет повысить информативность документов. А при маркировке потенциального узла теперь можно включать обозначение жгута и кабеля, включающего конкретное соединение между устройствами.

    Здание

    • В приложениях семейства инженерных систем – Техника: ТХ , Жизнеобеспечение: ОБ , Жизнеобеспечение: ВК – добавлены опции: Автотраник, Концентрический автопереход, Эксцентриковый автопереход, Автовставка с выбором, Авто -вставка с переходами.
    • Пикап-автовыставка умеет находить размер, соответствующий контрольным параметрам (диаметр, SDR и т.д.) в том же разделе каталога, из которого выбирается текущий размер. В Панели каталога можно выбрать значения из доступных фильтров, тогда будет производиться автоподбор с учетом фиксированных значений. При построении отображается фантомное изображение выбранного размера. Интересен режим Auto Paste с переходами, который позволяет вставить текущий размер, а при необходимости выбирает нужный переход.
      Интеграция эталонных систем TechExpert и системы трехмерного моделирования КОМПАС-3D

    Пользователи могут подключаться к виртуальным машинам с любого клиента по локальной сети или через Интернет.

      Бесплатная образовательная версия “Компас-3D”

    17 сентября 2014 года компания «Аскон» объявила о выпуске первой в своей истории бесплатной полнофункциональной версии продукта «Компас-3D» для студентов. До сих пор продукт «Компас-3D» LT с ограниченным функционалом предлагался школьникам и студентам бесплатно (без возможности моделирования сборок). Домашним пользователям адресована платная версия «Компас-3D» Home.

    Предыдущая идея «Асконы» по бесплатному предоставлению САПР студентам и школьникам появилась в 2011 году и предусматривала доступ образовательных учреждений к «облачной» версии «Компаса», но не реализовала проект и в 2012 год свернул «облачный» проект компании.

    Текущая образовательная версия «Компаса» будет распространяться непосредственно с сайта «Аскона». Для его получения студенты должны зарегистрироваться на сайте компании.

    В составе обучающей версии специализированные приложения для проектирования в машиностроительной, приборостроительной и строительной отраслях:

    • «Стандартные изделия»,
    • Система анализа прочности АПМ МКЭ,
    • «Валы и механические передачи»,
    • «Кабели и жгуты»,
    • «Архитектура AS/AR» и другие.


    Узел «Инжектор парового котла» в учебной версии «Компас-3D»

    В бесплатной версии «Компас» доступно выполнение лабораторных работ по инженерному графику, изучение курсовых и дипломных проектов, но разрешается устанавливать его только на персональные компьютеры учащихся.

    В обучающую версию интегрированы механизмы, не позволяющие использовать ПО в коммерческих целях. При попытке распечатать проект на бумаге печатается сообщение «Не для коммерческого использования». Файлы, созданные в образовательной версии продукта, несовместимы с профессиональными версиями программного обеспечения.

    Ольга Калягина, директор по связям с общественностью компании «Аскон», заявила: «Продукт заинтересует студентов всех техникумов, колледжей и школьников из России, Украины, Белоруссии, Казахстана, Молдовы и Узбекистана.Мы прогнозируем спрос на лицензии в сотни тысяч ежегодно».

    2013 г.

     Компас-3D версии 14

    В «Компас-3D V14» реализована полноценная технология прямого вариационного моделирования VDM для свободного редактирования 3D-моделей, ранее созданных или импортированных из других САПР; интеграция строительного приложения «Компас-3D» с расчетными системами; добавлена ​​возможность создавать проекты для спроектированных или новых продуктов. Инженерное проектирование

    В «Компас-3D» V14 серьезно проработаны технологии, направленные на повышение эффективности 3D-проектирования и расширение привычных функций CAD-инструментов.В частности, в новой версии увеличились возможности работы в 3D и специализированных приложениях. «Компас-3D» V14 позволяет не только создавать 3D-геометрию, но и полностью описывать информационную модель изделия, анализировать ее и подготавливать данные для производства — передавать в систему проектирования процессов или в систему разработки ЧПУ программы управления. В 3D-модели появились контрольные размеры, при простановке размеров появилась возможность задать поле допуска, а сама модель была перестроена с его учетом – таким образом, модель в «Компас-3D V14» содержит всю необходимую производственную информацию и технические требования.

    Для создания конструкций уже спроектированных изделий или новых изделий с различной конфигурацией в «Компас-3D V14» реализован функционал, который позволит вам работать над своими конструкциями и строить по ним комплект документации – чертежи и групповые спецификации.

    С учетом пожеланий пользователей «Компас-3D» стандартная команда «Отверстие» в новой версии системы претерпела функциональные и визуальные изменения. У нее изменилась иконка на панели инструментов, а ее возможности расширились — теперь можно создавать отверстия как на плоских гранях, так и на криволинейных поверхностях.

    Для удобства оформления чертежей по ГОСТ, ОСТ, СТП, DIN, ISO и другим стандартам КОМПАС-График, интегрированный в КОМПАС-3D, разработан в направлении повышения автоматизации оформления документов. В новой версии системы штриховка связана с материалом, указанным в 3D-модели. Технические требования переносятся из 3D-модели, а контрольные размеры из эскизов и операций автоматически проецируются на чертежные виды.

    В рамках специализированной настройки Приборостроения в Компас-3D V14 произошли важнейшие изменения в системе КОМПАС-Электрик и приложении Компас-3D: Кабели и жгуты.

    В КОМПАС-Электрик добавлена ​​возможность формирования ряда важных пользовательских отчетов, реализованы полезные сервисные функции, например, Графический редактор соединений, позволяющий визуализировать и упростить процесс проектирования соединений и схем соединений. КОМПАС-3D: Кабели и жгуты предоставляет своим пользователям доступ к функциям формирования списка контактов и автоматического переноса состава цепей из блочных частей разъемов в ответные части разъемов жгутов.

    Строительный проект

    Наибольшее внимание в Compass-3D Building Configuration V14 разработчики уделили развитию технологии интеллектуального проектирования зданий MinD («Model in Drawing» — модель на чертеже). Появились новые функции, обеспечивающие комфортную работу и расширяющие возможности использования технологии сквозного проектирования:

    • Передача данных из Библиотеки: СМ в расчетный комплекс СКАД. Специальная команда позволяет полностью перенести все данные металлоконструкций, созданных по технологии MinD, в систему SCAD.
    • Передача данных из Библиотек: ТХ и ВК в расчетный комплекс ПС СТАРТ. Библиотеки передают геометрические характеристики коммуникаций и массу с учетом изделия, информацию о некоторых видах опор.
    • Новая технология создания пользовательских баз данных КОМПАС-Объект. Инструменты библиотеки позволяют не только создавать новые позиции, но и добавлять в свой каталог товары от производителей оборудования или других пользователей.
    • Расширение функционала для работы с узлами металлоконструкций.

    Пополнены новыми и специализированными приложениями, каталогами и инструментами, задействованными в технологии MinD. В рамках сотрудничества АСКОН с Корпорацией ТехноНИКОЛЬ, производителем кровельных гидроизоляционных и теплоизоляционных материалов, в разделе «Архитектура и строительство» появился новый бесплатный каталог. Каталог: ТехноНИКОЛЬ. Содержит электронную библиотеку строительных строительных смесей (пола, водостока) из современных материалов производства ТехноНИКОЛЬ.

    Совместное использование обновленной для работы в «Компас-3D» технологии MinD V14 и системы фотореалистичного рендеринга Artisan Rendering откроет перед пользователями еще больше возможностей для эффективного проектирования проектов и подготовки качественной проектной документации.

    Для ускорения и повышения удобства использования КОМПАС-3D V14 доработан базовый функционал системы: например, инструменты для работы с вкладками, комбинации системных клавиш.

    Первая «коробочная» версия

    «Аскон» и компания «1С» представили систему трехмерного моделирования для дома и учебы КОМПАС-3D V13 Домашняя редакция «1С:Дистрибьюция.Компании утверждают, что на российском рынке САПР это первая лицензионная САПР с профессиональными возможностями, которая будет доступна частным пользователям.

    Компас-3D V13 Home позволяет создавать трехмерные модели деталей и сборок, чертежи и спецификации.Данная версия предназначена для школьников, студентов и их преподавателей, а также любителей 3D-моделирования и домашних мастеров.В состав системы входит электронная интерактивная «Азбука КОМПАС», с помощью которой можно освоить основные приемы работы в системе в несколько часов.


    Скриншот интерфейса «Компас-3D» V13 Home

    От «старшей» версии «Компас-3D» V13 домашний релиз отличается прежде всего условиями лицензирования: по его условиям систему можно используется только в некоммерческих целях, но без ограничений возможностей моделирования и черчения, экспорта-импорта файлов, сохранения и печати документов.

    В «Асконе» сообщили TAdviser, что продукт поступил в продажу в начале октября и распространяется через крупные торговые сети (1С:Процент, М.Видео, Медиа Маркт), а также интернет-магазины программного обеспечения. Рекомендованная розничная цена 1490 руб. Лицензия на один компьютер действует 1 год, предоставляется для ее льготного продления.

    С выпуском «Компас-3D» V13 Home «Аскон» выходит на новый рынок частных пользователей. Первым шагом в этом направлении стал выпуск в 2010 году облегченной системы трехмерного моделирования «Компас-3D» LT V12 редакции «1С:Дистрибьюция», признанной успешной.

    Олег Зыков проектов, привел следующие цифры: «В целом доходы от реализации продуктов «Компас-3D» для частных пользователей в этом году выросли в 6 раз.Мы надеемся, что Compass-3D Home займет свое место на домашнем компьютере каждого пользователя, интересующегося 3D-моделированием.

      2011: Выпуск версии КОМПАС-3D V13

    13 мая 2011 года компания «Аскон» объявила о выпуске версии «Компас-3D V13». Отличительные особенности CAD-систем: встроенные приложения для прочностного конечно-элементного анализа и проектирования пресс-форм, новые инструменты поверхностного и листового моделирования, специальная конфигурация КИПиА. Проектировщики увидят в «Компасе-3D» V13 серьезное развитие технологии интеллектуального проектирования зданий MinD (модель в чертеже, модель в чертеже).

    Учтены пожелания пользователей: в новой версии появилась команда «Отменить/Повторить действие в 3D» и отчеты о свойствах графического документа.

    Технический проект

    КОМПАС-3D V13 включает систему экспресс-анализа прочности APM FEM и библиотеку 3D Mold Mold Library. Наличие таких встроенных приложений на сегодняшний день является стандартом для систем автоматизированного проектирования среднего уровня. В системе КОМПАС-3D V13 можно не просто создать трехмерную геометрию, а полностью описать информационную модель изделия, проанализировать ее и подготовить данные для производства (передача в систему технологического проектирования или в систему разработки ЧПУ). программы управления).

    В новой версии значительно расширены возможности построения пространственных кривых, являющихся скелетом любой модели поверхности. Добавлены новые команды для построения и анализа поверхностей. Эти нововведения позволяют применять новую методологию проектирования, упрощают работу инженера и повышают производительность. Основным выходом дизайнера по-прежнему является рисунок. Поэтому в двухмерном проектировании стало возможным получать табличные отчеты по графическим документам и объектам в них, вставки видов и фрагментов, макроэлементов.Теперь вы можете назначать им атрибуты и свойства.

    Инженерный проект

    Впервые в КОМПАС-3D V13 создана специализированная конфигурация Приборостроение, в которую перенесены все приложения, относящиеся к данной области задач. Основные изменения в продуктовой линейке АСКОН для проектирования в приборостроении и электротехнике коснулись системы КОМПАС-Электрик и Библиотеки кабелей и жгутов 3D. Отныне КОМПАС-Электрик (текущая версия V13) выпускается в двух модификациях:

    • КОМПАС-Электрик Экспресс – для создания принципиальных электрических схем и перечней элементов к ним
    • КОМПАС-Электрик – совмещенный функционал систем КОМПАС-Электрик Стд и КОМПАС-Электрик Про.

    В системе КОМПАС-Электрик добавлена ​​возможность формирования ряда важных пользовательских отчетов и реализованы полезные сервисные функции.

    Строительный проект

    В основе технологии проектирования MinD лежит КОМПАС-Объект – инструмент для создания, хранения и использования интеллектуальных строительных элементов и конструкций. Новые интерфейсные решения КОМПАС-Объект позволяют не только более удобно структурировать данные, но и осуществлять выборку по заданному критерию, осуществлять выбор проекций.Совершенствование технологической основы КОМПАС-Объекта для пользователя означает мгновенную реакцию системы на любое его действие. В КОМПАС-3D Building Configuration появились следующие приложения: Система проектирования газоснабжения: ГСН, РЭС: ЛЭП 0,4-10 кВ, Библиотека проектирования систем электроснабжения: ЭС.

    В октябре 2011 года компания «Аскон» представила систему фотореалистичного рендеринга для «Компас-3D» Artisan Rendering, разработанную в партнерстве с британской компанией Lightworks, глобальным поставщиком решений для визуализации в области трехмерной компьютерной графики.

    Художественная визуализация   – Инструмент для создания фотореалистичных изображений машиностроительных изделий и строительных объектов, спроектированных в системе КОМПАС-3D V13. Возможности приложения позволяют комбинировать материалы и освещение, фон и сцену и буквально за несколько действий получить качественное изображение на основе трехмерной модели.

    С помощью Artisan Rendering пользователь «Компас-3D» сможет самостоятельно сформировать точный внешний вид объекта проектирования задолго до выпуска прототипа или окончания строительства.Фотореалистичные изображения будут востребованы для демонстрации покупателям, передачи в службы маркетинга и продаж, размещения в каталогах продукции и на сайте компании.

    Artisan Rendering использует комбинацию аппаратного рендеринга OpenGL для быстрого просмотра изображений и мощного рендеринга на базе процессора для трассировки лучей в высококачественных изображениях и для глобального освещения изображения. Artisan Rendering поставляется с большой базой материалов, источников освещения, фонов. К системе прилагается руководство пользователя на русском языке в формате pdf.

    Продажи Artisan Rendering начнутся во второй половине ноября 2011 года.

      2010: Запуск облачной версии Compass

    .

    С октября 2010 года компания «Аскон» начала предоставлять доступ к новой 12-й версии своей системы по модели SaaS (как услуга). Соответствующее соглашение и лицензионное соглашение «Аскон» заключила с дата-центром Cloud IT, в котором разместила ПО. В «Асконе» заявили, что стали первыми в мире разработчиками САПР, продающими ПО по схеме SaaS.

    Вы можете ежемесячно арендовать программное обеспечение. Стоимость аренды будет зависеть от выбранной комплектации «Компаса». Всего их должно быть в наличии более десятка, примерный ценовой диапазон – от 500 до 4 тысяч рублей. в месяц за одну лицензию, говорят в компании.

    Это конкурентные лицензии, т.е. каждая из них может использоваться разными пользователями в разное время. Таким образом, например, 10 человек смогут работать в две смены по пяти лицензиям. Для сравнения, с локальной установкой лицензии это 50-160 тысяч рублей.на одно рабочее место.

    Для удаленной работы с Compass заказчику необходим браузер и дополнительная бесплатная утилита Citrix Reciever. Набор операционных систем на клиентских сайтах ограничен теми, для которых есть клиент Citrix Receiver. Это Windows, Windows Mobile, MacOS, Linux, iOS и Android. Заказчики смогут хранить свои разработки дизайна как локально, так и на облачных ИТ-серверах.

    В начале 2012 года сервис закрылся из-за отсутствия спроса. К тому времени более 1.5 тысяч посетителей сайта воспользовались тестовым доступом к облачному сервису, но монетизировать сервис не удалось.

    АСКОН выпустил бесплатную обучающую версию КОМПАС-3D V15 17.09.2014 13:00

    Компания АСКОН сообщает о выпуске учебной версии КОМПАС-3D V15. Теперь все возможности профессиональной системы трехмерного моделирования КОМПАС-3D и специализированных приложений будут доступны школьникам и студентам без ограничений и абсолютно бесплатно.

    КОМПАС-3D V15 Учебная версия является модификацией полнофункциональной версии КОМПАС-3D, предназначенной для использования в учебных целях и доступной для учащихся любых учебных заведений. Учебная версия включает в себя ряд приложений для проектирования в машиностроении, приборостроении и строительстве: Стандартные изделия, Система расчета прочности АПМ МКЭ, Валы и механические передачи, Кабели и жгуты, Архитектура АС/АР и другие.

    Возможности КОМПАС-3D V15 Учебная версия позволят выполнять лабораторные работы по инженерной графике, разрабатывать курсовые и дипломные проекты: создавать трехмерные модели изделий и объектов строительства, чертежи и спецификации, готовить текстовую часть, составлять инженерные расчеты – и все это по ГОСТу и с соблюдением ЕСКД и СПДС.

    Как получить обучающую версию?

    Лицензия на КОМПАС-3D Образовательная версия предоставляется бесплатно. Дистрибутив программы можно скачать после регистрации на сайте образовательной программы «Будь инженером!» В разделе Бесплатное ПО. В дальнейшем студенты и школьники смогут скачивать обновления и новые версии в этом разделе.

    Разобраться с возможностями программы помогут обучающие материалы.

    Важно знать!

    Особенности использования КОМПАС-3D V15 Учебная версия:

    • Лицензионное соглашение разрешает установку только на персональный домашний компьютер физического лица.
    • Учебная версия разрешена к использованию исключительно в личных некоммерческих целях для выполнения собственных домашних заданий, курсовых и дипломных проектов, другой учебной работы, а также создания документов для самостоятельного некоммерческого использования. Коммерческие работы являются коммерческими.
    • Недопустима установка в учебных кабинетах на компьютеры юридических лиц.
    • Учебная версия имеет свой тип файла, несовместимый с файлами, созданными в коммерческой версии КОМПАС-3D.Файлы, созданные в учебной версии КОМПАС-3D, можно открывать в КОМПАС-3D Домашняя, учебных комплектах КОМПАС-3D, используемых в учебных заведениях, а также в КОМПАС-3D Персональная лицензия для преподавателя.
    • При печати в области чертежей отображается сообщение “Не для коммерческого использования”.
    • Лицензия интегрирована в продукт, никаких дополнительных действий для активации не требуется.
    • Все пользователи КОМПАС-3D. В образовательной версии предусмотрена техническая поддержка уровня «Начальный».

    Лицензия на КОМПАС-3D V15 Учебная версия будет действовать до 1 января 2016 года, по истечении срока действия или более ранняя версия может быть обновлена ​​до новой – КОМПАС-3D Учебная версия V16.

    Шасси с увеличенной высотой стойки и держателем для GPS-трекера RF-V16 Распродажа 3D-печати

    Способы доставки

    Общее расчетное время, необходимое для получения вашего заказа, показано ниже:

    • Вы размещаете заказ
    • (Время обработки)
    • Мы отправляем ваш заказ
    • (время доставки)
    • Доставка!

    Общее расчетное время доставки

    Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки вам. Общее время доставки делится на время обработки и время доставки.

    Время обработки: Время, необходимое для подготовки ваших товаров к отправке с нашего склада. Это включает в себя подготовку ваших товаров, проверку качества и упаковку для отправки.

    Время доставки: Время, за которое ваш товар(ы) будет доставлен с нашего склада до места назначения.

    Рекомендуемые способы доставки для вашей страны/региона показаны ниже:

    Адрес доставки: Корабль из

    Этот склад не может доставлять товары к вам.

    Способ(ы) доставки Время доставки Информация об отслеживании

    Примечание:

    (1) Упомянутое выше время доставки относится к расчетному времени в рабочих днях, которое займет доставка после отправки заказа.

    (2) Рабочие дни не включают субботу/воскресенье и праздничные дни.

    (3) Эти оценки основаны на обычных обстоятельствах и не являются гарантией сроков доставки.

    (4) Мы не несем ответственности за сбои или задержки в доставке в результате каких-либо форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего непосредственного контроля.

    (5) Ускоренная доставка не может быть использована для адресов абонентских ящиков

    Предполагаемые налоги: Может применяться налог на товары и услуги (GST).

    Способы оплаты

    Мы поддерживаем следующие способы оплаты.Нажмите для получения дополнительной информации, если вы не знаете, как платить.

    * В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии. Мы отправим код подтверждения на ваш мобильный телефон, чтобы убедиться, что ваши контактные данные верны. Пожалуйста, убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.

    * Оплата в рассрочку (кредитной картой) или Boleto Bancário доступна только для заказов с адресами доставки в Бразилии.

    Compass-3d v16

    Deci, ce elemente noi vă așteaptă după instalarea Actualizării.

    Приложение Arbori и Transmisii Mecanice 3D представляет собой модуль быстрого воспроизведения общего механизма передачи, который позволяет создать трехмерную модель, состоящую из 10 основных компонентов. Este dezvoltat ип модуль де generare a modelelor геометрическая правильность де coroane де angrenaj де roți melcate și roți dințate cu un dinte круговой.Corectitudinea construcției modelelor este confirmată de testele Industriale ale modulului. Казахстанский «КазЦинкМаш», выпускающий оборудование для промышленного производства минной и металлургической промышленности, является активным предприятием, занимающимся производством оборудования. Производственный завод, изготовленный в настоящее время, работает в единстве оборудования, изготовленного в соответствии с действующим законодательством.

    Este proiectat un modul de generare a firelor realiste de toate tipurile, care asigură construcția nu numai a profilelor, ci și a ieșirilor de fire.

    O altă noutate mult așteptată este sudarea в 3D. Echipamente de aplicare: Articulatiile sudate au posibilitatea de a crea un simbol pentru imbinarea sudată modelului. Simbolul создать poate fi передачи в десен. De asemenea, lungimea sudurii poate fi transferată pe desen. Dar pe acest lucru nu ne vom opri, sudarea в 3D va continua dezvoltarea logică.

    Сначала введите команду “Структурный элемент элемента для анализа воды”, который должен быть создан для создания стандартного структурного элемента для элемента управления для решения задачи в графическом документе, созданном для трехмерной модели КОМПАС-3D.

    В новой версии программного обеспечения: Sweep, утилита общего назначения и программа для управления потоками газа, системы плазмы и лазера с различными числовыми командами (CNC), уход и настройка основного меню, инструментов NC .

    В приложении Echipamente: Cabluri și plăci, se adaugă capacitatea de a construi urme numai pe curbele 3D selectate в модели, iar aceste curbe pot fi в сочетании с макроэлементами. Acest lucru ва уменьшить timpul де construire urmele де ла 2 ла 10 ori, în funcție де numărul де traiectorii.Группа команд аль aplicației adaugă или команда pentru apela functiile де construire и unui cadru 3D – инструмент îincorporat pentru crearea traiectoriilor parametrice ale hamurilor.

    В конверторе eCAD-KOMPAS есть функция определения местоположения компонента, определяющая модель, связанную с проектом или моделью 3D, или 3D-платформой с неявной схемой. Он реализовал передачу 3D-модели и дату текстовой системы проектирования электронной сквозной электронной системы Delta Design от EREMEX.

    Принципиально изменена модель КОМПАС-3D V16.1, созданная дизайнерами в цитируемом формате IFC в архитектурном приложении: AS / AP является децентрализованным и оптимизирует функции преобразования исходного формата. Получение положительного лица возможно благодаря стабильной или реляционной системе внутри системы BIM Renga Arhitectura si Minte technologia de proiectare: это возможно в соответствии с 3D-моделью, полученной на плануре Renga, и в сочетании с разделами CM, TX, TX и alte persoane Care Efectuează Designeri în aplicații de constructii KOMPAS-3D.

    Приложение Технологии: TX. Susținerea: VC și de viață de sprijin: OB adaugă Conducte directoare noi și are o funcție de materialul de marca de alegere, în funcție de gama de produse, care se extinde foarte foarte mult domeniul de aplicare a cererilor din secțiunile соответственно.

    S-au făcut schimbari majore în aplicația de alimentare cu: GOS. Являются posibilitatea de a genera tabele de coordonate de unghiuri de rotație și coordonate ale pietrelor, precum și posibilitatea plasării pe o singură foaie a profilului și a planului.Apropo, puteți combina două profiluri într-un singur profile și trageți elemente suplimentare pe profile, luând în рассматривать prezența celei de-a doua părți a țevii.

    В приложении Rubius Electric Suite: линия передачи 0,4–10 кВ, реализованная в перечне конструкций, взаимодействующих с инженерными объектами, с расчетным модулем расчетного напряжения и быстрой окончательной доработкой.

    Veți putea vedea lucrările aplicațiilor актуализировать KOMPAS-3D la Evenimentele zilei de Designer cu АСКОН и ziua Designerului cu АСКОН.

    Товар аналогичный

    Trimiteți-le prietenilor:

    %PDF-1.5 % 42 0 объект > эндообъект внешняя ссылка 42 600 0000000017 00000 н 0000012471 00000 н 0000013349 00000 н 0000016275 00000 н 0000016315 00000 н 0000018978 00000 н 0000019115 00000 н 0000019266 00000 н 0000019403 00000 н 0000019481 00000 н 0000019510 00000 н 0000019871 00000 н 0000026564 00000 н 0000026654 00000 н 0000026791 00000 н 0000026869 00000 н 0000026898 00000 н 0000027257 00000 н 0000033385 00000 н 0000033475 00000 н 0000033612 00000 н 0000033690 00000 н 0000033719 00000 н 0000034079 00000 н 0000040344 00000 н 0000040434 00000 н 0000040571 00000 н 0000040649 00000 н 0000040678 00000 н 0000041039 00000 н 0000043898 00000 н 0000043988 00000 н 0000044125 00000 н 0000044203 00000 н 0000044232 00000 н 0000044592 00000 н 0000045908 00000 н 0000045998 00000 н 0000046135 00000 н 0000046213 00000 н 0000046242 00000 н 0000046602 00000 н 0000059645 00000 н 0000059735 00000 н 0000060050 00000 н 0000060098 00000 н 0000060162 00000 н 0000060830 00000 н 0000061145 00000 н 0000061193 00000 н 0000061279 00000 н 0000061863 00000 н 0000062193 00000 н 0000062241 00000 н 0000062327 00000 н 0000062955 00000 н 0000063286 00000 н 0000063376 00000 н 0000063699 00000 н 0000063852 00000 н 0000064173 00000 н 0000064326 00000 н 0000064650 00000 н 0000064974 00000 н 0000065297 00000 н 0000065450 00000 н 0000065900 00000 н 0000065950 00000 н 0000066015 00000 н 0000068378 00000 н 0000068430 00000 н 0000069124 00000 н 0000069861 00000 н 0000070138 00000 н 0000070189 00000 н 0000070303 00000 н 0000070501 00000 н 0000070778 00000 н 0000070829 00000 н 0000070943 00000 н 0000071681 00000 н 0000072006 00000 н 0000072159 00000 н 0000072324 00000 н 0000072460 00000 н 0000072859 00000 н 0000073245 00000 н 0000073406 00000 н 0000073521 00000 н 0000073883 00000 н 0000074044 00000 н 0000074159 00000 н 0000074538 00000 н 0000074699 00000 н 0000074814 00000 н 0000075203 00000 н 0000075364 00000 н 0000075479 00000 н 0000075821 00000 н 0000075982 00000 н 0000076097 00000 н 0000076493 00000 н 0000076654 00000 н 0000076769 00000 н 0000077128 00000 н 0000077289 00000 н 0000077404 00000 н 0000077569 00000 н 0000077684 00000 н 0000078028 00000 н 0000078189 00000 н 0000078304 00000 н 0000078677 00000 н 0000078838 00000 н 0000078953 00000 н 0000079349 00000 н 0000079510 00000 н 0000079625 00000 н 0000079786 00000 н 0000079944 00000 н 0000080186 00000 н 0000080601 00000 н 0000080997 00000 н 0000081158 00000 н 0000081315 00000 н 0000081732 00000 н 0000081893 00000 н 0000082027 00000 н 0000082268 00000 н 0000082429 00000 н 0000082565 00000 н 0000082726 00000 н 0000082841 00000 н 0000083237 00000 н 0000083398 00000 н 0000083513 00000 н 0000083674 00000 н 0000083789 00000 н 0000084185 00000 н 0000084346 00000 н 0000084461 00000 н 0000084857 00000 н 0000085018 00000 н 0000085133 00000 н 0000085529 00000 н 0000085694 00000 н 0000085809 00000 н 0000086205 00000 н 0000086370 00000 н 0000086485 00000 н 0000086881 00000 н 0000087042 00000 н 0000087157 00000 н 0000087553 00000 н 0000087714 00000 н 0000087829 00000 н 0000087990 00000 н 0000088151 00000 н 0000088266 00000 н 0000088427 00000 н 0000088542 00000 н 0000088878 00000 н 0000089039 00000 н 0000089154 00000 н 0000089315 00000 н 0000089430 00000 н 0000089805 00000 н 0000089966 00000 н 00000

    00000 н 00000 00000 н 00000

    00000 н 00000 00000 н 00000 00000 н 00000

    00000 н 0000091223 00000 н 0000091384 00000 н 0000091520 00000 н 0000091681 00000 н 0000091796 00000 н 0000091957 00000 н 0000092072 00000 н 0000092421 00000 н 0000092582 00000 н 0000092697 00000 н 0000092862 00000 н 0000092977 00000 н 0000093373 00000 н 0000093538 00000 н 0000093653 00000 н 0000094049 00000 н 0000094214 00000 н 0000094329 00000 н 0000094725 00000 н 0000094890 00000 н 0000095005 00000 н 0000095401 00000 н 0000095566 00000 н 0000095681 00000 н 0000096077 00000 н 0000096242 00000 н 0000096357 00000 н 0000096753 00000 н 0000096918 00000 н 0000097033 00000 н 0000097429 00000 н 0000097594 00000 н 0000097709 00000 н 0000098105 00000 н 0000098270 00000 н 0000098385 00000 н 0000098781 00000 н 0000098946 00000 н 0000099061 00000 н 0000099457 00000 н 0000099622 00000 н 0000099737 00000 н 0000100133 00000 н 0000100298 00000 н 0000100413 00000 н 0000100809 00000 н 0000100974 00000 н 0000101089 00000 н 0000101485 00000 н 0000101650 00000 н 0000101786 00000 н 0000102028 00000 н 0000102424 00000 н 0000102589 00000 н 0000102725 00000 н 0000102967 00000 н 0000103363 00000 н 0000103528 00000 н 0000103664 00000 н 0000103906 00000 н 0000104302 00000 н 0000104467 00000 н 0000104603 00000 н 0000104845 00000 н 0000105241 00000 н 0000105406 00000 н 0000105542 00000 н 0000105784 00000 н 0000106180 00000 н 0000106345 00000 н 0000106481 00000 н 0000106723 00000 н 0000107119 00000 н 0000107284 00000 н 0000107420 00000 н 0000107662 00000 н 0000108058 00000 н 0000108223 00000 н 0000108359 00000 н 0000108601 00000 н 0000108997 00000 н 0000109162 00000 н 0000109298 00000 н 0000109540 00000 н 0000109936 00000 н 0000110101 00000 н 0000110237 00000 н 0000110637 00000 н 0000111015 00000 н 0000111180 00000 н 0000111316 00000 н 0000111717 00000 н 0000112099 00000 н 0000112264 00000 н 0000112400 00000 н 0000112798 00000 н 0000113179 00000 н 0000113344 00000 н 0000113480 00000 н 0000113876 00000 н 0000114253 00000 н 0000114418 00000 н 0000114554 00000 н 0000114953 00000 н 0000115323 00000 н 0000115488 00000 н 0000115624 00000 н 0000116022 00000 н 0000116393 00000 н 0000116558 00000 н 0000116694 00000 н 0000117089 00000 н 0000117455 00000 н 0000117620 00000 н 0000117756 00000 н 0000118149 00000 н 0000118515 00000 н 0000118680 00000 н 0000118816 00000 н 0000119207 00000 н 0000119566 00000 н 0000119731 00000 н 0000119867 00000 н 0000120261 00000 н 0000120622 00000 н 0000120787 00000 н 0000120923 00000 н 0000121314 00000 н 0000121669 00000 н 0000121834 00000 н 0000121970 00000 н 0000122367 00000 н 0000122728 00000 н 0000122893 00000 н 0000123029 00000 н 0000123422 00000 н 0000123778 00000 н 0000123943 00000 н 0000124079 00000 н 0000124471 00000 н 0000124820 00000 н 0000124985 00000 н 0000125121 00000 н 0000125507 00000 н 0000125854 00000 н 0000126019 00000 н 0000126155 00000 н 0000126538 00000 н 0000126892 00000 н 0000127057 00000 н 0000127193 00000 н 0000127576 00000 н 0000127924 00000 н 0000128089 00000 н 0000128225 00000 н 0000128607 00000 н 0000128951 00000 н 0000129116 00000 н 0000129252 00000 н 0000129636 00000 н 0000129978 00000 н 0000130143 00000 н 0000130279 00000 н 0000130657 00000 н 0000131000 00000 н 0000131165 00000 н 0000131301 00000 н 0000131677 00000 н 0000132018 00000 н 0000132183 00000 н 0000132319 00000 н 0000132701 00000 н 0000133039 00000 н 0000133204 00000 н 0000133340 00000 н 0000133714 00000 н 0000134052 00000 н 0000134217 00000 н 0000134353 00000 н 0000134733 00000 н 0000135069 00000 н 0000135234 00000 н 0000135370 00000 н 0000135747 00000 н 0000136089 00000 н 0000136254 00000 н 0000136390 00000 н 0000136755 00000 н 0000137084 00000 н 0000137249 00000 н 0000137385 00000 н 0000137754 00000 н 0000138080 00000 н 0000138245 00000 н 0000138381 00000 н 0000138743 00000 н 0000139070 00000 н 0000139235 00000 н 0000139371 00000 н 0000139731 00000 н 0000140057 00000 н 0000140222 00000 н 0000140358 00000 н 0000140713 00000 н 0000141034 00000 н 0000141199 00000 н 0000141335 00000 н 0000141690 00000 н 0000142010 00000 н 0000142175 00000 н 0000142311 00000 н 0000142661 00000 н 0000142979 00000 н 0000143144 00000 н 0000143280 00000 н 0000143625 00000 н 0000143948 00000 н 0000144113 00000 н 0000144249 00000 н 0000144595 00000 н 0000144917 00000 н 0000145082 00000 н 0000145218 00000 н 0000145567 00000 н 0000145883 00000 н 0000146048 00000 н 0000146184 00000 н 0000146528 00000 н 0000146841 00000 н 0000147006 00000 н 0000147142 00000 н 0000147482 00000 н 0000147799 00000 н 0000147964 00000 н 0000148100 00000 н 0000148437 00000 н 0000148744 00000 н 0000148909 00000 н 0000149045 00000 н 0000149383 00000 н 0000149685 00000 н 0000149850 00000 н 0000149986 00000 н 0000150315 00000 н 0000150615 00000 н 0000150780 00000 н 0000150916 00000 н 0000151246 00000 н 0000151547 00000 н 0000151712 00000 н 0000151848 00000 н 0000152161 00000 н 0000152459 00000 н 0000152624 00000 н 0000152760 00000 н 0000153077 00000 н 0000153377 00000 н 0000153542 00000 н 0000153678 00000 н 0000153994 00000 н 0000154291 00000 н 0000154456 00000 н 0000154592 00000 н 0000154907 00000 н 0000155200 00000 н 0000155365 00000 н 0000155501 00000 н 0000155816 00000 н 0000156110 00000 н 0000156275 00000 н 0000156411 00000 н 0000156718 00000 н 0000157009 00000 н 0000157174 00000 н 0000157310 00000 н 0000157616 00000 н 0000157903 00000 н 0000158068 00000 н 0000158204 00000 н 0000158509 00000 н 0000158792 00000 н 0000158957 00000 н 0000159093 00000 н 0000159393 00000 н 0000159673 00000 н 0000159838 00000 н 0000159974 00000 н 0000160267 00000 н 0000160548 00000 н 0000160713 00000 н 0000160849 00000 н 0000161143 00000 н 0000161419 00000 н 0000161584 00000 н 0000161720 00000 н 0000162009 00000 н 0000162282 00000 н 0000162447 00000 н 0000162583 00000 н 0000162865 00000 н 0000163139 00000 н 0000163304 00000 н 0000163440 00000 н 0000163716 00000 н 0000163990 00000 н 0000164155 00000 н 0000164291 00000 н 0000164566 00000 н 0000164834 00000 н 0000164999 00000 н 0000165135 00000 н 0000165407 00000 н 0000165661 00000 н 0000165826 00000 н 0000165962 00000 н 0000166230 00000 н 0000166484 00000 н 0000166649 00000 н 0000166785 00000 н 0000167039 00000 н 0000167291 00000 н 0000167456 00000 н 0000167592 00000 н 0000167843 00000 н 0000168088 00000 н 0000168249 00000 н 0000168364 00000 н 0000168525 00000 н 0000168640 00000 н 0000168801 00000 н 0000168916 00000 н 0000169077 00000 н 0000169192 00000 н 0000169588 00000 н 0000169749 00000 н 0000169885 00000 н 0000170126 00000 н 0000170522 00000 н 0000170683 00000 н 0000170798 00000 н 0000171194 00000 н 0000171355 00000 н 0000171491 00000 н 0000171652 00000 н 0000171767 00000 н 0000172163 00000 н 0000172324 00000 н 0000172439 00000 н 0000172599 00000 н 0000172995 00000 н 0000173155 00000 н 0000173551 00000 н 0000173711 00000 н 0000174107 00000 н 0000174267 00000 н 0000174663 00000 н 0000174828 00000 н 0000175224 00000 н 0000175384 00000 н 0000175551 00000 н 0000175711 00000 н 0000176107 00000 н 0000176268 00000 н 0000176383 00000 н 0000176779 00000 н 0000176940 00000 н 0000177055 00000 н 0000177451 00000 н 0000177612 00000 н 0000177727 00000 н 0000178123 00000 н 0000178284 00000 н 0000178399 00000 н 0000178795 00000 н 0000178956 00000 н 0000179071 00000 н 0000179467 00000 н 0000179628 00000 н 0000179743 00000 н 0000180139 00000 н 0000180300 00000 н 0000180415 00000 н 0000180811 00000 н 0000181285 00000 н 0000181696 00000 н 0000184360 00000 н 0000184857 00000 н 0000185553 00000 н 0000185988 00000 н 0000189205 00000 н 0000189739 00000 н 0000189901 00000 н 0000189933 00000 н 00001 00000 н 00001

    00000 н 00001
    00000 н 00001

    00000 н 0000192380 00000 н 0000192799 00000 н 0000193060 00000 н 0000193402 00000 н 0000194272 00000 н 0000194617 00000 н 0000194779 00000 н 0000194811 00000 н 0000195306 00000 н 0000195631 00000 н 0000199106 00000 н 0000199674 00000 н 0000199836 00000 н 0000199868 00000 н 0000200365 00000 н 0000200685 00000 н 0000204070 00000 н 0000204633 00000 н 0000204979 00000 н 0000205322 00000 н 0000206208 00000 н 0000206582 00000 н 0000206825 00000 н 0000206962 00000 н 0000207301 00000 н 0000208278 00000 н 0000208653 00000 н 0000251889 00000 н 0000012590 00000 н трейлер ] >> startxref 0 %%EOF 43 0 объект > >> эндообъект 641 0 объект > поток xKHTQh:j6Tf>#SKEHDzLCB,AI& mE*mҦEm\0A~yH|@ >XJ,BUaW\

    .

    Оставить комментарий

    Ваш адрес email не будет опубликован.
