Ломаный разрез на чертеже: Сложный ломаный разрез

Содержание

Разрезы ломаные – Энциклопедия по машиностроению XXL


РАЗРЕЗ ЛОМАНЫЙ. Сложный разрез, выполненный на чертеже посредством двух пересекающихся плоскостей, из которых одна в большинстве случаев параллельна плоскости проекций.  [c.100]

Положения плоскости разреза или сечения обозначают разомкнутой линией в виде штрихов длиной 10—12 мм. При сложном разрезе (ломаном или ступенчатом) штрихи проводят также у перегибов линии сечения (рис. 22).  [c.72]

Четыре Разрез ломаный г Четыре Шток- клапан  [c.309]

Девятый пример. Изменение детали потребовало применения нового правила выполнения разреза. На главном изображении применен ломаный разрез, который должен быть изображен и обозначен, как показано на чертеже.  [c.52]

Ломаные разрезы с поворотом одной плоскости для ее совмещения, когда направление поворота не совпадает с направлением взгляда (проецирующие линии со стрелками показаны для пояснения процесса проецирования)  

[c. 352]

Изображение при ломаных разрезах элементов, расположенных за наклонной плоскостью при ее повороте (проецирующие линии со стрелками показаны для наглядного пояснения проецирования)  [c.353]

Девятый пример. Изменение детали потребовало применения нового правила выполнения разреза. На главном изображении применен ломаный разрез, который должен быть изображен и обозначен, как показано на чертеже. Это оптимальный вариант чертежа, так как изображение правого штуцера при других вариантах значительно увеличит трудоемкость графической работы.  [c.45]

На рис. 38 приведен пример применения ломаного разреза и штри-  

[c.46]

Когда следует применять ломаный разрез  [c.66]

Сложные разрезы делятся на ступенчатые (рис. 71) и ломаные (рис. 72).  [c.207]

Сложные разрезы разделяются на ступенчатые и ломаные. Они могут быть так же, как и простые разрезы, горизонтальными, фронтальными и про-  [c. 136]

РАЗРЕЗЫ СЛОЖНЫЕ ЛОМАНЫЕ  [c.137]

Ломаными называются разрезы, полученные от рассечения предмета не параллельными, а пересекающимися плоскостями (рис. 257). Секущие плоскости условно повертывают около линии взаимного пересечения до совмещения с плоскостью, параллельной какой-либо из основных плоскостей проекций, поэтому ломаные разрезы могут быть фронтальными, горизонтальными или профильными.  

[c.137]


Ломаные разрезы могут быть помещены и на месте других видов, например, на виде сверху (рис.  [c.137]

В данном случае ломаный разрез называется горизонтальным (рис. 258).  [c.138]

При выполнении ломаного разреза, когда одна секущая плоскость поворачивается до совмещения с другой, элементы предмета, расположенные за ней, не поворачиваются они изображаются так, как они проецируются на соответствующую плоскость проекций при условии, что разрез не выполняется. Выступ Б (рис.

259, а), находящийся за поворачиваемой секущей плоскостью, в повороте не участвует его изображения выполняются на чертеже в проекционной связи.  [c.138]

Допускается применение сложных разрезов, представляющих собой сочетание ступенчатых и ломаных разрезов (рис. 273). Элементы детали, расположенные за секущей плоскостью и проецирующиеся с искажением их формы, на разрезе можно не изображать (см. левое ребро жесткости на рис. 273), если это не требуется для понимания конструкции детали.  

[c.142]

При ломаных разрезах секущие плоскости условно поворачиваются до совмещения в одну плоскость при этом направление поворота может не совпадать с направлением взгляда (рис. 4.14). Если совмещенные плоскости окажутся параллельными одной из основных плоскостей проекций, то ломаный разрез допускается поместить на месте соответствующего вида (см. рис. 4.8, разрез А—А). Винты, заклепки, шатуны, штоки, сплошные валы, рукоятки, клинья, шпонки, шпиндели, балки, цепи, контакты, зубья, болты, шпильки и  [c. 89]

На чертежах промышленных и гражданских зданий изображают разрезы продольные и поперечные как простые, так и сложные (ступенчатые и ломаные) (рис. 15.3, а).  

[c.396]

Л—I—Yu /i(////A ние о том, что направление условного поворота секущих плоскостей в ломаных разрезах до совмещения в одну плоскость может не совпадать с направлением взгляда и что при повороте секущей плоскости элементы предмета, расположенные за ней, вычерчивают так, как они проецируются на соответствующую плоскость, до которой производится совмещение. Оба эти положения сопровождаются в стандарте иллюстрациями (черт. 31, 32). Чертеж 31 ясно показывает, что направление взгляда А—А для рассмотренного разреза не может быть ошибочно принято за направление поворота секущей плоскости, так как поворот секущей плоскости должен в данном случае вывести ее во фронтальное, а не профильное положение.  

[c.28]

Сложный разрез называют ступенчатым, если секущие плоскости параллельны (рис. 5.14), и ломаным, если секущие плоскости пересекаются под углом, большим 90° (рис, 5.15). Допускается применять сложные разрезы, подобные разрезу А—А на рис. 5.16, и ломаные — на рис. 5.17, когда направление проецирования не соответствует направлению поворота.  [c.116]

Допускается соединять часть вида и часть соответствующего разреза, разделяя их ломаной (рис. 5.21) или волнистой линией  

[c.117]

Сложные ломаные разрезы  [c.67]

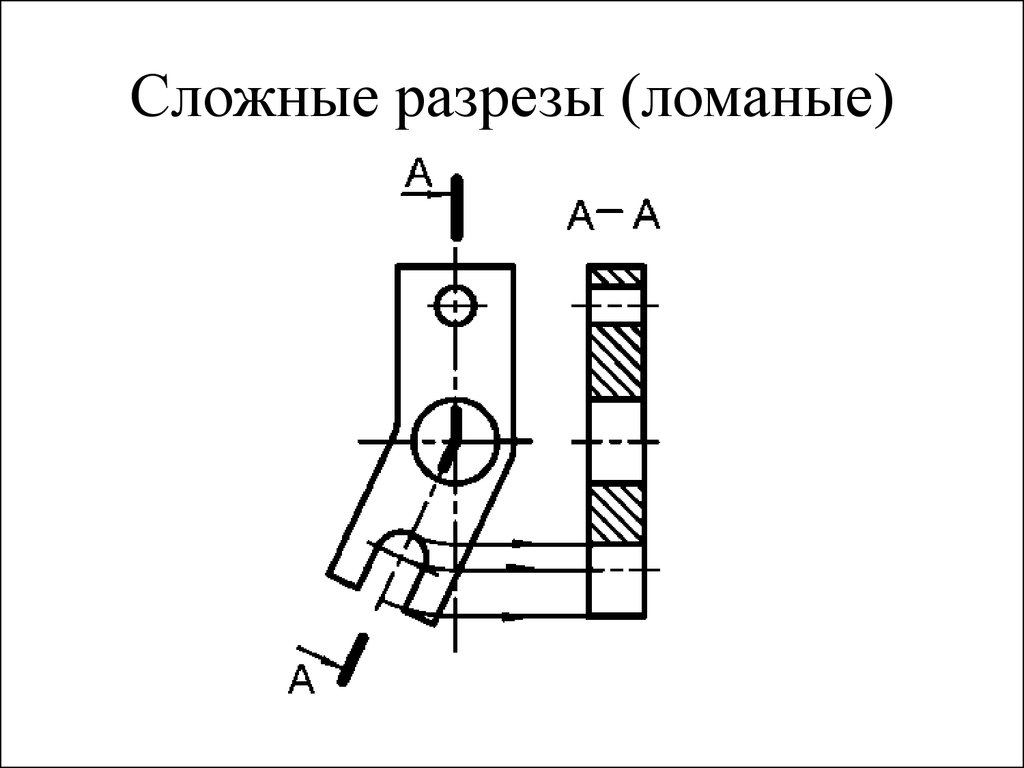

Сложные ломаные разрезы образуются пересекающимися под углом, отличным от прямого, секущими плоскостями (рис.  [c.67]

Одну из секущих плоскостей располагают параллельно одной из плоскостей проекций. Разрез, полученный с помощью наклонной секущей плоскости, совмещается с разрезом, полученным с помощью плоскости параллельно одной из плоскостей проекций. Ломаный разрез, как и ступенчатый, представляет собой соединение простых разрезов.  [c.67]

Если на ломаном разрезе элемент детали проецируется с искажением, применяется условность, заключающаяся в том, что эта часть детали изображается без искажения.

Так, на рис. 70 квадратный фланец детали на разрезе А—А изображен, как будто секущая плоскость пересекла его по вертикальной плоскости симметрии (см. вид слева).  [c.67]

Какой разрез называется ступенчатым, а какой — ломаным  [c.92]

Как совмещают плоскости при ломаных разрезах  [c.92]

В зависимости от числа секущих плоскостей разрезы делятся на простые — при одной секущей плоскости сложные — при нескольких секущих плоскостях (черт. 111, 112). Сложные разрезы называют ступенчатыми, если секущие плоскости параллельны (черт. 112), и ломаными, если секущие плоскости пересекаются (черт. 111).  

[c.44]

При выполнении сложных разрезов секущие плоскости условно повертывают (для ломаных разрезов) или перемещают (для ступенчатых разрезов) до совмещения в одну плоскость (см. черт. 111, 112). При этом элементы предмета, расположенные за секущими плоскостями, вычерчивают так, как они отображались на соответствующую плоскость, до которой производилось совмещение, а направление поворота может и не совпадать с направлением взгляда на разрез (черт.

117). х  [c.46]


Ломаными назынаются разрезы, полученные от рассечения предмета не параллельными, а пересекающимися плоскостями (рис. 72). Секущие плоскости условно повертывают около, 1инии взаимного пересечения до совмещения с плоскостью, яа-паллельной какой-либо из основых плос-  [c.207]

При ломаных разрезах секущие плоскости условно повертывают до совмещения в одну плоскость, параллельную соответствующей плоскости проекций. При повороте секущей плоскости элементы предмета, распололсенные за ней, вычерчивают так, как они проецируются на соответствующую плоскость проекций (рис. 112, а).  [c.129]

В стандарте предусмотрено частное название для сложных разрезов. Если он получен при помощи параллельных секуш,их плоскостей, то называется ступенчатым ступенчатый горизонтальный разрез А—А (см. черт. 54), ступенчатый фронтальный разрез А—А (черт. 57), если секущие плоскости пересекаются—ломаными (черт. 58, разрез А — А). Название разрезов на чертежах не надписывают. Для того чтобы понять, какой именно разрез Черт. 57  [c.41]

Д.1Я построения развертки поверхности вращения способом конусов дан ная поверхносп) Ф разрезается” плоскостями Д, перпендикулярными ее оси, на несколько частей — “попсов . Пля опреде.ления чиспа “поясов меридиан поверхности вращения аппроксимируется ломаной ЛИСИ, через верн1и-Н1Я которой проводятся секущие плос-косги Д (рис. 5.4Г).  

[c.178]

Фронтальные, горизонтальные и профильные азрезы обычно располагают на месте соответствующих основных видов. Ломаный разрез допускается помещать на месте соответствующего вида, если совмещенные плоскости окажутся параллельными одной из основных плоскостей проекций.  [c.60]


Изображения на чертежах – презентация онлайн

Дисциплина: «Инженерная графика»
Тема: ГОСТ 2.305-2008
«Изображения на чертежах»
Раздел: «Разрезы»
Автор слайдов И.В. Пахарева,
ст. преп. каф. ИГ ФСА ВятГУ
Понятие разреза
Разрезом называется изображение предмета, мысленно
рассеченного одной или несколькими секущими
плоскостями (рис.1).
В разрезе изображается то,
что попадает в секущую
плоскость, и то, что видно за ней.
Разрезы выполняют для
выявления внутреннего строения
предмета.
Рис.1
Классификация разрезов
1. По числу секущих плоскостей:
простые – секущая плоскость одна (рис. 2)
сложные – две или более секущих плоскостей (рис. 3)
Рис. 2
Рис. 3
Классификация разрезов
2. По положению секущих плоскостей относительно
плоскостей проекций:
горизонтальные – секущая плоскость параллельна
горизонтальной плоскости проекций (рис.4)
вертикальные – секущая плоскость перпендикулярна
горизонтальной плоскости проекций (например,
фронтальный и профильный разрезы (рис. 5, 6)
наклонные – секущая плоскость составляет с горизонтальной
плоскостью угол, отличный от прямого (рис. 7)
Рис. 4
Рис. 5
Рис. 6
Рис. 7
Классификация разрезов
3. По расположению секущих плоскостей
относительно длины или высоты предмета :
поперечные – секущие плоскости перпендикулярны
длине или высоте предмета (рис.8)
продольные – секущие плоскости направлены вдоль
длины или высоты предмета (рис. 9)
Рис. 8
Рис. 9
Классификация разрезов
4. По содержанию:
полные – выполняется на месте соответствующего вида в том
случае, если фигура, получаемая в плоскости разреза
несимметрична (рис.10 )
частичные – выполняется на правой части соответствующего
вида в том случае, если фигура, получаемая в плоскости разреза
симметрична (рис.11,12 )
местные – служит для выяснения устройства предмета в
отдельном, ограниченном месте (рис.13)
Рис. 10
Рис. 11
Рис. 12
Рис. 13
Горизонтальные разрезы
Процесс формирования горизонтального разреза
Горизонтальные разрезы
Этапы формирования горизонтального разреза
(рис. 14,15,16)
Рис. 14
Рис. 15
Рис. 16
Вертикальные разрезы
Фронтальный разрез
Процесс формирования фронтального
разреза
Вертикальные разрезы
Этапы формирования фронтального
разреза
(рис. 17,18,19)
Рис. 17
Рис. 18
Рис. 19
Вертикальные разрезы
Профильный разрез
Процесс формирования профильного
разреза
Вертикальные разрезы
ё
Профильный разрез
Этапы формирования профильного
разреза (рис. 20,21,22)
Рис. 20
Рис. 21
Рис. 22
Наклонный разрез
Процесс формирования наклонного разреза
Наклонный разрез
Формирование наклонного разреза (рис.23,24,25)
Рис. 23
Рис. 24
Рис. 25
Поперечный разрез
Процесс формирования поперечного разреза
Поперечный разрез
Этапы формирования поперечного разреза
(рис.26,27,28)
Рис. 26
Рис. 27
Рис. 28
Продольный разрез
Процесс формирования продольного разреза
Продольный разрез
Этапы формирования продольного разреза
(рис. 29,30,31)
Рис. 29
Рис. 30
Рис. 31
Классификация сложных
разрезов
Ступенчатые – секущие плоскости параллельны друг
другу (рис.32)

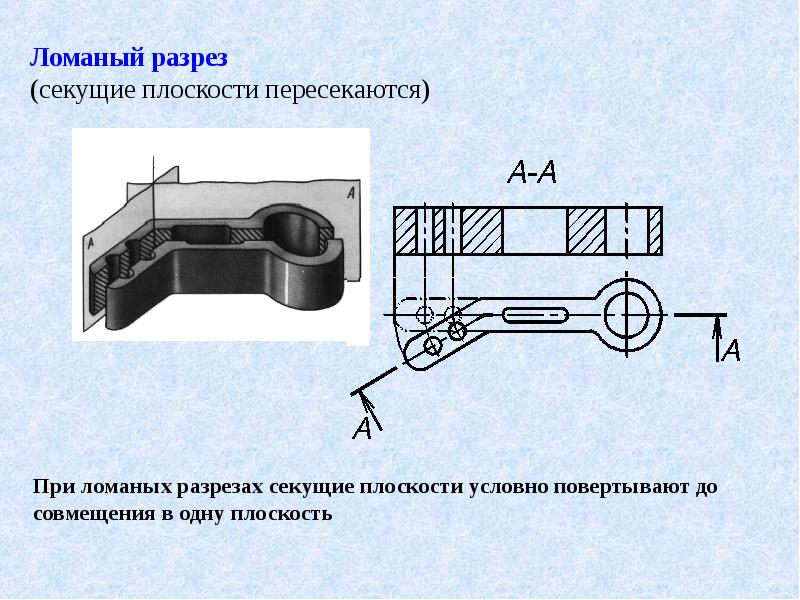

Ломаные – секущие плоскости пересекаются (рис. 33)
Рис. 32
Рис. 33
Сложные разрезы
Ступенчатый разрез
Процесс формирования
ступенчатого разреза
Сложные разрезы
Ступенчатый разрез
Этапы формирования
ступенчатого разреза
(рис.34,35,36)
Рис. 34
Рис. 35
Рис. 36
Сложные разрезы

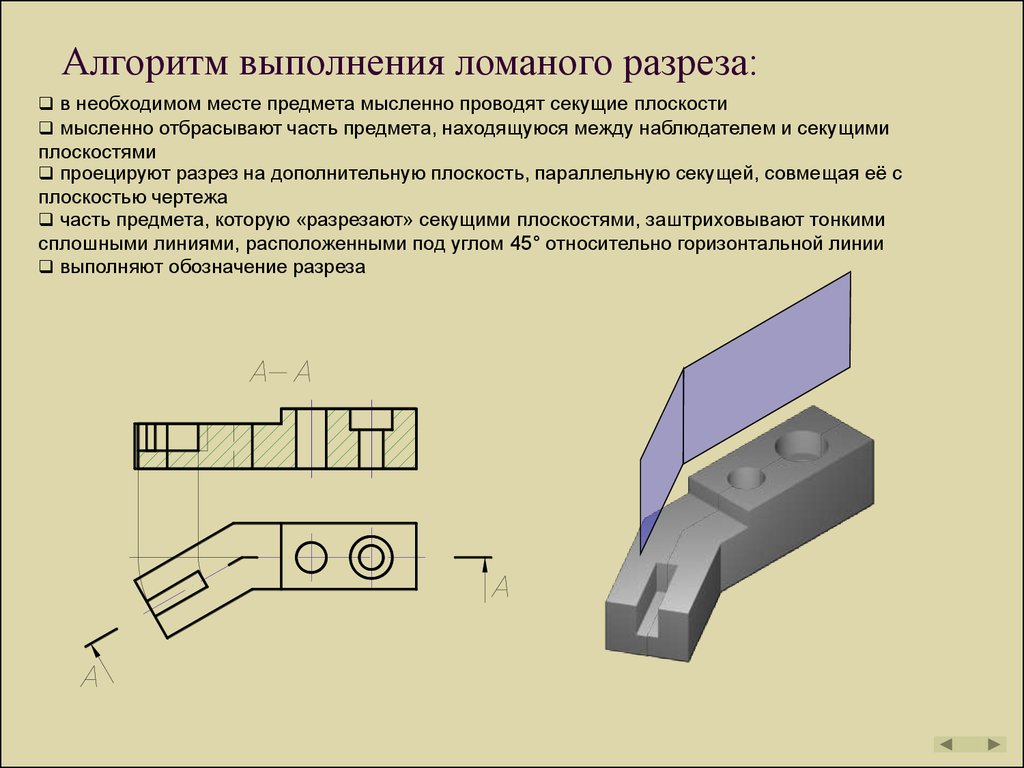

Ломаный разрез
Процесс формирования ломаного разреза
Сложные разрезы
Ломаный разрез

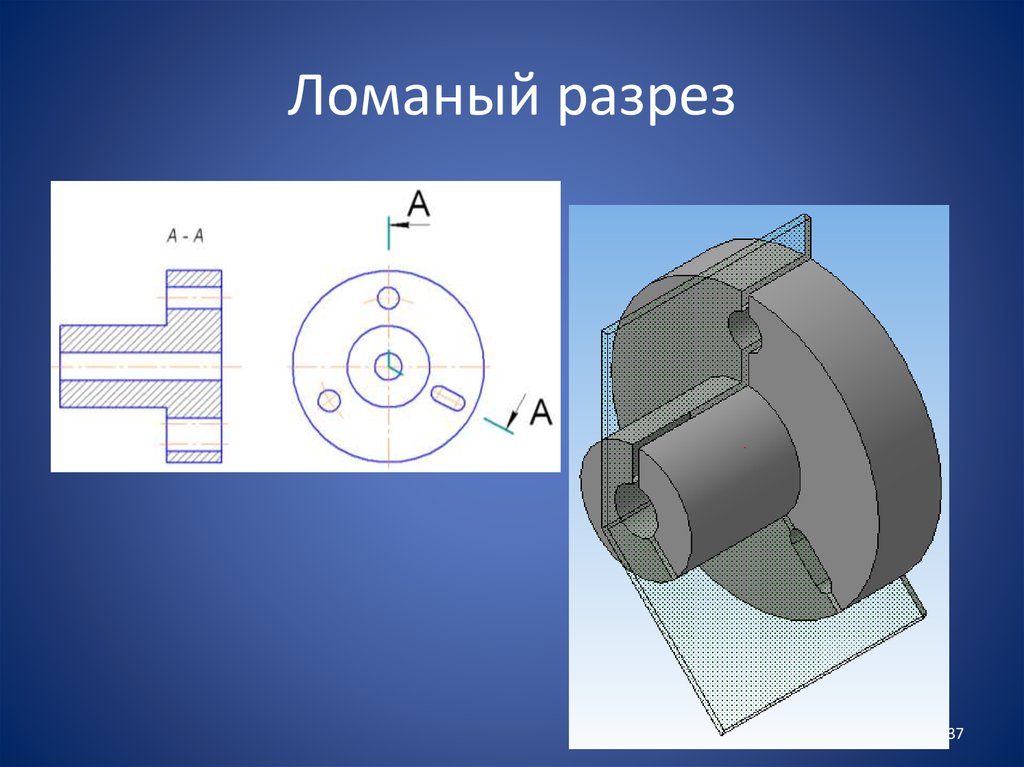

Этапы формирования ломаного разреза
(рис.37,38,39)
Рис. 37
Рис. 38
Рис. 39
Обозначение и изображение
простых разрезов на чертеже
Положение секущей
плоскости на чертеже
указывают разомкнутой
линией, начальный и
конечный штрихи не
должны пересекать
контур изображения.
Разрез обозначается по
типу “А-А”. (рис. 40)
Рис. 40
Обозначение разрезов на
чертеже
Направление взгляда указывают стрелками,
которые наносятся на расстоянии 2…3мм от конца
штриха. С наружной стороны от стрелок ставят
обозначение секущей плоскости – буквы русского
алфавита, размер шрифта которых № 7 или 10
(рис.41)
Рис. 41
Обозначение и изображение
простых разрезов на чертеже
Разрез
рекомендуется
выполнять на
месте
соответствующего
вида, например:
фронтальный
разрез – на
месте вида
спереди (рис.42)
горизонтальный
– на месте вида
сверху (рис.42)
профильный на месте вида
слева (рис.42)
Рис. 42
Обозначение и изображение
простых разрезов на чертеже
Простые разрезы
не обозначаются, когда:
секущая плоскость
совпадает с
плоскостью
симметрии предмета
в целом;
соответствующие
изображения
расположены в
непосредственной
проекционной связи;
не разделены
какими-либо другими
изображениями
(например.
профильный разрез
на рис. 43)
Рис. 43
Обозначение и изображение
простых разрезов на чертеже
При условии
симметричности
изображения
рекомендуется
соединять
половину вида с
половиной
соответствующего
разреза (А-А на
рис.44), линией
разделения вида и
разреза будет
являться штрихпунктирная тонкая
Рис. 44
Обозначение и изображение
простых разрезов на чертеже
Если при
соединении вида
и разреза ребро
предмета
совпадает со
штрих-пунктирной
линией, то вид и
разрез разделяют
сплошной
волнистой линией
так, чтобы ребро
предмета было
видимым (Б-Б на
рис. 45)
Рис. 45
Обозначение и изображение
сложных разрезов на чертеже
Ступенчатый разрез
Все секущие
плоскости
ступенчатого
разреза
обозначаются
одинаковыми
буквами, которые
при
необходимости
ставятся в месте
перегиба линии
сечения (рис. 46)
Рис. 46
Обозначение и изображение
сложных разрезов на чертеже
Ломаный разрез
Все секущие
плоскости
ломаного разреза
также
обозначаются
одинаковыми
буквами, которые
при
необходимости
ставятся в месте
перегиба линии
сечения (рис. 47)
Рис. 47
Изображение местных разрезов
на чертеже
местного разреза
отделяют от вида
тонкой волнистой
линией, не
совпадающей с
другими линиями
чертежа (рис.48).
Местный разрез
не обозначается
Рис. 48
Условности при выполнении разрезов
Сплошные детали в продольном разрезе показывают
нерассечёнными
Тонкие стенки типа ребер жесткости показывают
незаштрихованными (рис.50), если секущая плоскость
направлена вдоль оси или длинной стороны такого элемента
(рис.49), однако в аксонометрических проекциях их
штрихуют (рис. 51)
Рис. 49
Рис. 50
Рис. 51
Условности при выполнении разрезов
Для уменьшения количества изображений
допускается изображать в разрезе отверстия,
расположенные на круглом фланце, когда они не
попадают в секущую плоскость (рис. 52,53)
Рис. 52
Рис. 53
Спасибо за внимание!

Виды. разрезы, сечения

На чертежах геометрических тел с отверстиями необходимо изо­бражать не только их внешний вид, но и внутренние формы, которые показывают штриховыми линиями или выявляют с помощью разрезов и сечений. Последним приемам следует отдавать предпочтение, так как большое количество штриховых линий может затруднить чтение чертежа.

Правила выполнения и обозначения разрезов и сечений установлены ГОСТ 2.305-68.

Разрезом называют изображение предмета, мысленно рассеченного одной или несколькими плоскостями. При этом мысленное рассече­ние предмета относится только к данному разрезу и не влечет за собой изменения других изображений того же предмета. Например, разрез, изображенный на фронтальной проекции призмы (рис. 26), никак не отразился на ее профильной проекции. На разрезе показывают то, что получается в секущей плоскости и что расположено за ней.

Разрезы в зависимости от положения секущей плоскости относительно плоскости π 1 делят на горизонтальные, вертикальные и наклонные.

Горизонтальным называют разрез, образованный секущей плоскостью, параллельной плоскости π 1 . Разрезы, образованные секущими плоскостями, перпендикулярными плоскости π 1 называют вертикальными. Если при этом секущая плоскость параллельна плоскости π 2 или π 3 , то вертикальный разрез называют соответственно фронтальным или профильным. Разрез, образованный секущей плоско­стью, составляющей с плоскостью π 1 угол, отличный от прямого, называют наклонным.

По числу секущих плоскостей разрезы разделяют на простые – при одной секущей плоскости и сложные, если разрез образован несколькими секущими плоскостями*.

* При выполнении заданий данного раздела необходимо применять только простые разрезы.

На чертежах положение секущей плоскости отмечают разомкнутой линией, называемой линией сечения (рис. 27). Толщина ее равна от 1 до 1,5 толщины контурной линии чертежа, а длина – примерно 8-10 мм. Линия сечения не должна пересекать контур изображения. В 2-3 мм от ее начального и конечного штрихов в нее упираются стрелки, указывающие направление взгляда. Рядом со стрелками ставится одна и та же прописная буква русского алфавита. Разрез на чертеже отмечают надписью по типу «А – А», которую помещают над изображением разреза.

Горизонтальные, фронтальные и профильные разрезы можно помещать на месте соответствующих основных видов. Если секу­щая плоскость совпадает с плоскостью симметрии геометрического тела (предмета), то для перечисленных выше разрезов ее положение на чертеже не отмечают и разрез не сопровождают надписью (см. рис. 26).

На одной проекции разрез нередко совмещают с видом. При этом, если проекция геометрического тела имеет ось симметрии, то она служит границей между ними. При вертикальной оси симметрии разрез следует выполнять на правой половине проекции, а вид – на левой (рис. 28). Если же ось симметрии горизонтальна, то разрез изображают на нижней половине проекции (рис. 29).

В тех случаях, когда с осью симметрии совпадает изображение ребра, разрез и вид разделяют сплошной волнистой линией (рис. 30). Волнистую линию проводят так, чтобы сохранить изображение наружного ребра (рис. 30, а) или внутреннего (рис. 30, б). При совпадении изображений наружного и внутреннего ребер волнистую линию можно провести так, как это показано на рис. 30, в.

Разрез, ограниченный волнистой линией, применяют также для выявления внутренней формы тела в узко ограниченном месте (рис. 31). Такой разрез называют местным.

На учебных чертежах нередко изображение внутренних форм геометрического тела с помощью разреза дополняют штриховыми линиями. Это может быть вызвано необходимостью различных построений на внутренних поверхностях геометрического тела (предмета), например при выполнении на­клонных сечений.

Сечением называют изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями. На сечении показывают только то, что получается непосредственно в секущей плоскости. Сечение является составной частью разреза (см. рис. 26 и 27), но может быть и самостоятельным изображением.

Сечения, не входящие в состав разреза, разделяют на два вида: наложенные (рис. 32, а ) и вынесенные (рис. 32, б). Сравнение двух изображений одного и того же сечения на рис. 32 показывает, что при выполнении чертежа следует отдавать предпочтение вынесенному сечению. Для таких сечений приняты те же обозначения и надписи, что и для разрезов.

И сечения, и разрезы на чертежах изображаются по одному и тому же принципу. Потому при черчении этому уделяется особое внимание. Не компетентный в этом деле человек не найдет ни одного отличия между сечением и разрезом. Не говоря уже о теоретической принадлежности деталей. Несмотря на свою схожесть, изображения все же отличаются. Итак, чем отличается сечение от разреза.

Терминологический аппарат

Разрез – изображение, полученное в процессе мысленного рассечения деталей секущей плоскостью. Обыкновенный разрез отличается от сложного количеством секущих плоскостей: в первом случае она одна, во втором несколько.

Важно! Работая с чертежом, не забывайте учитывать то, чем отличается сечение от разреза, особенности изображения и правила обозначения разрезов. Это очень важно.

Сечение необходимо для изображения поперечной формы детали. Чтобы отразить сечение, представляют некую секущую плоскость, которая условно рассекает деталь в определенном месте. В результате получается срез, полностью отражающий необходимую форму.

Обратите внимание! Сечение отражает только участок, полученный в результате взаимодействия с секущей плоскостью, не более. Это главное, чем отличается сечение от разреза.

Дополнительные условные обозначения

Чтобы внести ясность, на частях деталей выполняют штриховку – проводят наклонные параллельные линии, изображая их под углом в 45°.

Выделяют два вида сечений: вынесенные и наложенные. Первые располагаются вне контура, вторые на видах чертежа.

Типология разрезов

Теперь вы знаете, что такое разрезы и их отличие от сечений. Виды разрезов определяются положением секущей плоскости касательно горизонтальной поверхности проекции. Они бывают:

  • фронтальные: секущая плоскость пересекает деталь параллельно фронтальной плоскости проекции;
  • горизонтальные: секущая плоскость находится в параллельном к горизонтальной плоскости проекции положении;
  • профильные: плоскость параллельна профильной плоскости проектируемого элемента;
  • вертикальные: образуются, когда секущая плоскость находится в перпендикулярном к горизонтальной плоскости проекции положении;
  • наклонные: образуют с горизонтальной плоскостью проекций угол, отличный от прямого.

Другие виды разрезов

В зависимости от количества секущих плоскостей определяют простые и сложные разрезы.

Сложные проекции, в свою очередь, подразделяются на ступенчатые (с параллельными секущими плоскостями) и ломанные (с пересекающимися секущими плоскостями).

Обозначение разрезов на чертежах

Обозначение разрезов установлено согласно специальной документации и в строительстве определяется системой ГОСТа 2.305-2008. Требования заключаются в различиях между разрезами и сечениями и определяются правилами:

  1. Линия сечения, проведенная на чертеже, означает положение секущей плоскости.
  2. Характеристики линии сечения определяется разомкнутым типом, S-1, 5S, длиной 8-20 мм.
  3. На сложных разрезах дополнительно помечают штрихами места пересечения секущих плоскостей друг с другом.
  4. Начальный и конечный штрихи обозначают стрелками, указывающими направление взгляда. Стрелки наносят, придерживаясь расстояния от внешнего конца штриха, равного 2-3 мм.
  5. Размеры стрелок не должны превышать рекомендованные значения.
  6. Согласно техническим характеристикам, пересечение контуров нанесенного на бумагу изображения штрихами недопустимо.
  7. Начало, конец и места пересечения линий сечения обозначаются одной и той же буквой русского алфавита, цифрой или символом. Пометка ставится около стрелки, указывающей направление взгляда. В местах пересечения обязательно со стороны внешнего угла.
  8. Разрезы всегда обозначаются буквенной надписью по типу А-А.
  9. Фронтальные и профильные разрезы, как правило, изображаются в положении, соответствующем предмету зарисовки.
  10. Горизонтальная, фронтальная, профильная проекция располагается на месте соответствующего основного вида.
  11. Допустимо расположение разреза в любом удобном месте на полях чертежей. С поворотом изображения к рисунку добавляется условное обозначение, указывающее угол и направление поворота и пометка «Повернуто».

Отличительные черты сечений и разрезов

Правило построения – не единственное, чем отличается сечение от разреза. Многие люди путают эти два понятия не только теоретически, но и на практике, в работе с чертежами. Разбираясь в отличиях, и точно зная признаки, по которым их можно определить, не волнуйтесь, что в процессе построения чертежа можете ошибиться.

Основные отличительные характеристики:

  • Главное отличие разреза от сечения – отражение. Разрез показывает то, что спрятано под секущей плоскостью и за ней. Сечение лишь то, что внутри секущей плоскости.
  • Обозначение разреза наносят на чертеж не всегда. К примеру, в случае наложения секущей плоскости на плоскость симметрии деталей.
  • Построение сечения несколько отличается от зарисовки разреза. К примеру, при наличии пары одинаковых сечений, относящихся к одной и той же детали, их линии обозначаются одними и теми самыми буквами, цифрами, символами. При этом обязательно вычеркивается одно сечение. Зачастую этим правилом пренебрегают, но это чрезвычайно важно в процессе грамотного построения чертежа.

Как вы уже заметили, различия между разрезами и сечениями существуют, но у них немало общего. Зная, чем разрез отличается от сечения, в строительстве можно без особых затруднений определить, что изображено на чертеже, какой метод отражения использовался и без затруднений охарактеризовать проекцию детали или даже целого здания.

Сразу же стоит выделить, что разрез от сечения отличается не только правилом построения, как путают многие люди, имеющие дело непосредственно с чертежами. Признаков отличия несколько, и некоторые из них весьма существенные:

· Главное отличие кроется в том, что разрез показывает то, что расположено в секущей плоскости, а также за ней, в то время сечение показывает то, что внутри секущей плоскости.

· В некоторых случаях обозначение разреза не наносится на чертеж. Например, при совпадении секущей плоскости с плоскостью симметрии детали.

· Сечение имеет несколько нюансов при построении. Например, если несколько одинаковых сечений относятся к одному и тому же предмету, то его линии необходимо обозначать одинаковыми буквами. При этом вычеркивается одно сечение. Данное правило довольно часто не соблюдается, хотя является довольно важным при построении чертежа

Несмотря на то, что разрез и сечения имеют очень много общего, TheDifference.ru определил, что разница между ними есть. Сечение и разрез отличают друг от друга по следующим признакам:

1. Правило построения.

2. Разрез показывает расположение как в секущей плоскости, так и вне нее. Сечение же только то, что внутри.

3. Сечения необходимы для показа поперечной формы деталей. Предмет мысленно рассекается одной или несколькими плоскостями. Сечение обозначается штриховкой для более ясного понимания.

4. Разрез в отдельных случаях можно не наносить на чертеж.

Вынесенные и наложенные сечения. Чем они отличаются. Правила выполнения на чертежах. Какие сечения выполнять предпочтительнее?

Сечения, не входящие в состав разреза, разделяют на:
-вынесенные;
-наложенные.

Вынесенные сечения являются предпочтительными и их допускается располагать в разрыве между частями одного и того же вида.
Контур вынесенного сечения, а также сечения, входящего в состав разреза, изображают сплошными основными линиями.

Вынесенные сечения располагают:
– на любом месте поля чертежа;
– на месте основного вида;
– с поворотом с добавлением знака «повернуто»

Если секущая плоскость проходит через ось поверхности вращения, ограничивающие отверстие или углубления, то их контур в сечении показывают полностью, т. е. выполняют по правилу разреза.

Что называется выносным элементом? Где располагается и как отмечается выносной элемент на чертеже?

Выносной элемент – это изображение части изделия, которое требует дополнительного уточнения конструкции, или разметок.



Часть изделия берется в окружность.

Выносной элемент обязательно изображается в увеличенном масштабе.

Выносной элемент может содержать подробности, не указанные на соответствующем изображении, и может отличаться от него по содержанию (например, изображение может быть видом, а выносной элемент – разрезом).

Какие упрощения допускаются при вычерчивании симметричных деталей?

Если изделие симметрично, то допустимо совмещать половину вида и половину разреза.

Если элементы повторяются многократно, допускается вычерчивать часть фрагмента.

Если расстояние между линиями =

Если толщина =

Допускается не указывать зазоры, углубления.

Графические обозначения материалов в сечениях в зависимости от вида материалов должны соответствовать приведенным в табл. 1.
Допускается применять дополнительные обозначения материалов, не предусмотренных в настоящем стандарте, поясняя их на чертеже.

Таблица 1.

Примечания:
1. Композиционные материалы, содержащие металлы и неметаллические материалы, обозначают как металлы.
2. Графическое обозначение п. 3 следует применять, когда нет необходимости указывать направление волокон.
3. Графическое обозначение п. 5 следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т.п.
_______________________________________________________________________

Каковы основные правила нанесения размеров на чертежах

Размер ставится на размерной линии, которая выносится от контура на тонких выносных линиях, заканчиваются стрелками, над размерной линией.

Способы нанесения размеров:

1) Цепочкой

2) Каскадно

3) Комбинированно

1) Сопрягаемые

2) Свободные

Измеряются от базы: 1) конструктивных

2) Технологических

3) инструм.

За базу принимается обработанная поверхность, прямая или точка.

Что называется резьбой? Правила изображения и обозначения резьбы на чертежах.



Резьба – винтовая линия, получаемая сложением 2-х движений: вращения и перемещения.

Классификация:

1) Наружные

2) Внутренние

3) Цилиндрические

4) Конические

6) Левая (LH)

7) Однозаходная

8) Многозаходная

9) Крепежные

10) Ходовые

Крепежные:

· M – метрическая

· R – коническая наружная

· R c – коническая внутренняя

· G – крупная

· Tp – трапецеидальная

P – шаг резьбы – расстояние между одноименными точками профиля зуба.

Условные обозначения резьб:

Метрическая резьба (М)

Зуб – равносторонний треугольник (60 о)

d – наружный диаметр, P – шаг резьбы.

Только у метрической резьбы есть понятие крупного и мелкого шага.

M30, P=3.5, фаска = 3, – два витка.

Должно быть 6-8 витков сцепления!

М30 х 1,25 => шесть витков.

Фаска 1,6 х 45 о

Класс точности:

Точной 4h 4H, 5H
Средней 6h, 6g, 6f, 6d 6H, 6G, 6F, 6D
Грубой 7h, 7g 7H, 7G

M10-6g – метрическая резьба, d=10, среднего класса точности, крупный шаг, резьба правая.

M10 x 1,25 – 6g – LH – метрическая резьба на стержне с мелким шагом 1,25, среднего класса точности, резьба левая.

Сечение – изображение фигуры, получающееся при мысленном рассечении предмета одной или несколькими плоскостями.
На сечении показывается только то, что получается непосредственно в секущей плоскости .

Сечения обычно применяют для выявления поперечной формы предмета. Фигуру сечения на чертеже выделяют штриховкой. Штриховые линии наносят в соответствии с общими правилами.

Порядок формирования сечения:
1. Вводится секущая плоскость в том месте детали, где необходимо более полно выявить ее форму. 2. Мысленно отбрасывается часть детали, расположенная между наблюдателем и секущей плоскостью. 3. Фигура сечения мысленно поворачивается до положения, параллельного основной плоскости проекций P. 4. Изображение сечения формируют в соответствии с общими правилами проецирования.

Сечения, не входящие в состав , разделяют на:

Вынесенные;
– наложенные.

Вынесенные сечения являются предпочтительными и их допускается располагать в разрыве между частями одного и того же вида.
Контур вынесенного сечения, а также сечения, входящего в состав разреза, изображают сплошными основными линиями.

Наложенным называют сечение , которое располагают непосредственно на виде предмета. Контур наложенного сечения выполняют сплошной тонкой линией. Фигуру сечения располагают в том месте основного вида, где проходит секущая плоскость, и заштриховывают.


Наложение сечений: а) симметричное; б) несимметричное

Ось симметрии наложенного или вынесенного сечения указывают штрихпунктирной тонкой линией без обозначения буквами и стрелками и линию сечения не проводят.

Сечения в разрыве. Такие сечения располагают в разрыве основного изображения и выполняют сплошной основной линией.
Для несимметричных сечений, расположенных в разрыве или наложенных линию сечения проводят со стрелками, но буквами не обозначают.

Сечение в разрыве: а) симметричное; б) несимметричное

Вынесенные сечения располагают:
– на любом месте поля чертежа;
– на месте основного вида;
– с поворотом с добавлением знака «повернуто»

Если секущая плоскость проходит через ось поверхности вращения, ограничивающие отверстие или углубления, то их контур в сечении показывают полностью, т. е. выполняют по правилу разреза.

Если сечение получается состоящим из двух и более отдельных частей, то следует применить разрез, вплоть до изменения направления взгляда.
Секущие плоскости выбирают так, чтобы получить нормальные поперечные сечения.
Для нескольких одинаковых сечений, относящихся к одному предмета, линию сечения обозначают одной буквой и вычерчивают одно сечение.

Выносные элементы.
Выносной элемент – отдельное увеличенное изображение части предмета для представления подробностей, не указанных на соответствующем изображении; может отличаться от основного изображения по содержанию. Например, основное изображение является видом, а выносной элемент – разрезом.

На основном изображении часть предмета выделяют окружностью произвольного диаметра, выполненной тонкой линией, от нее идет линия-выноска с полочкой, над которой ставят прописную букву русского алфавита, высотой более, чем высота размерных чисел. Над выносным элементом пишут эту же букву и справа от нее в круглых скобках, без буквы М, указывают масштаб выносного элемента.

Теоретический материал, дающий понятия видов, разрезов и сечений, рассмотрен в ГОСТ 2305-81. Прежде чем приступать к вы-полнению чертежей, необходимо усвоить термины и определения данные в ГОСТе 2305-81.

Проекция — изображение предмета на плоскости проекций со всеми видимыми и невидимыми подробностями.

Вид — это изображение видимой части поверхности предме-та. Виды делятся на три группы: основные, дополнительные, местные.

Основные виды – это виды предмета, полученные проецированием на место основных плоскостей проекций, установленных ГОСТ 2305-81 (рис. 11).

Рисунок 11

Всего насчитывается шесть основных видов:

1) вид спереди (главный). Проекция на p 2 ;

2) вид сверху. Проекция на p 1 ;

3) вид слева. Проекция на p 3 ;

4) вид справа. Проекция на p 3 ;

5) вид снизу. Проекция на p 2 ;

6) вид сзади. Проекция на p 1 .

На практике чаще используют первые три вида, остальные три – в случае необходимости. Довольно редко встре-чается деталь, которая требует выполнения всех шести видов.

При выполнении чертежа детали важно выбрать главный вид (вид спереди). При выборе главного вида необходимо учесть, что он должен давать наиболее полное представление о форме мо-дели. Виды сверху и слева должны быть расположены в проекци-онной связи с видом спереди, но проводить на чертеже оси проек-ции, линии связи и постоянную комплексного чертежа не нужно.

Дополнительный вид — это изображение на плоскости, не параллельной ни одной из основных плоскостей, но перпендику-лярной одной из них (рис. 12а). На чертеже на проекции деталинату плоскость, которой дополнительный вид перпендикулярен, стрелкой отмечают направление взгляда и рядом со стрелкой ставят прописную букву русского алфавита. Сам дополнительный вид должен иметь заголовок с соответствующей буквой, например: «ВидА».

Рисунок 12

Местный вид – это изображение ограниченной части предмета (рис.12б). Ограничивается часть предмета тонкой волнистой линией.

Кроме изображения видимой части предмета, часто возникает необходимость показать и внутреннюю часть предмета. Для этой цели на чертежах выполняются разрезы и сечения.

Разрезом называют мысленное рассечение предмета одной или несколькими плоскостями. На разрезе показывают то, что получается в секущей плоскости и что расположено за ней. Разре-зы делятся на простые и сложные.

Простые разрезы — секущая плоскость параллельна какой-то основной плоскости проекции. Разрез может быть горизон-тальным, фронтальным, профильным, вертикальным и попереч-ным.

Если деталь симметрична, то выполняется половина вида с половиной простого разреза. Такой разрез называется совмещенным – совмещение части вида и части разреза (рис.13 а, б).

При совмещении разделяющей линией служит ось симметрии (т.е. штрих-пунктирная линия). Если на изображении предмета ось симметрии совпадает с ребром, то для раскрытия конструкции де-тали линия вычерчивается немного больше или немного меньше полови-ны разреза (в зависимости от того, где находится ребро: в виде или разре-зе). Границей между видом и разрезом в этом случае служит тон-кая волнистая линия (рис.13 б).

Местный разрез — это разрез, выполненный на ограничен-ной части детали (рис.13 в). Ограничивается тонкой волнистой ли-нией.

Рисунок 13

Сложные разрезы — деталь рассекается несколькими плос-костями. Существуют два вида сложных разрезов: ломаный и сту-пенчатый.

Ломаный разрез – секущих плоскостей, как правило, две, и эти плоскости пересекаются под углом друг к другу (рис. 14 а).

Особенностью выполнения ломаного разреза является совмеще-ние секущих плоскостей. В связи с этой особенностью вид, на ко-тором выполнен ломаный разрез не всегда совпадает с видимым контуром, иногда видимый контур искажается.

На одном из видов обозначается линия ломаного сечения — место выхода секущих плоскостей и место их пересечения. Для обозначения линии ломаного разреза пользуются разомкнутой линией. К штрихам этой линии пририсовываются стрелки для обозначения направления взгляда и буквенное обозначение разре-за. Вид, на котором выполнен ломаный разрез озаглавливается буквами разомкнутой линии (например “А-А”). Место пересечения плоскостей на разрезе не дает никакой дополнительной линии или границы.

Рисунок 14

Ступенчатый разрез — секущих плоскостей не меньше двух, и они расположены параллельно друг другу (рис.14 б). Так же, как при выполнении ломаного разреза, обозначается линия разреза. Место перехода разреза с одной плоскости на другую выглядит на чертеже в виде ступенек (отсюда и название разреза). В разрезе место перехода с одной плоскости на другую никак не обознача-ется. Так же, как и ломаный разрез, ступенчатый разрез должен иметь заголовок в виде буквенного обозначения линии разреза (например “Б-Б”).

Сечением называется изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями. На сечении показывается только то, что попадает в секущую плоскость (рис.15). Сечение может быть наложенным – если изображение предмета совмещено с видом; или выносным — если изображение сечения вынесено за пределы вида детали. При выполнении выносного сечения необходимо обозначить линию сечения, и само сечение должно иметь заголовок.

Рисунок 15

В ГОСТ 2305-81 приведен ряд особенностей и условностей, которые нужно учесть, выполняя разрезы и сечения.

Если секущая плоскость направлена вдоль тонкой стенки или ребра жесткости, то разрезанная этой плоскостью стенка показы-вается незаштрихованной и ограничивается сплошной линией ви-димого контура. Если в подобных элементах детали имеется мест-ное сверление или углубление, то для его раскрытия выполняется местный разрез (рис.16).

Рисунок 16

Поперечный разрез тонкой стенки изображается по общим прави-лам, т.е. та часть, которая попадает в секущую плоскость заштри-ховывается.

Если секущая плоскость проходит через ось поверхности вращения, ограничивающей отверстие или углубление, то контур отверстия или углубления в сечении показывается полностью. В случае, если секущая плоскость проходит через некруглое отверс-тие и сечение получается состоящим из отдельных частей, следует применять не сечение, а разрез.

Разрыв – 2012 – Справка по SOLIDWORKS

Вид в разрезе с вырывом вырезает часть сборки на виде чертежа, чтобы открыть внутреннюю часть. На гранях сечения всех компонентов автоматически создается перекрестная штриховка.

Вырванное сечение является частью существующего вида чертежа, а не отдельным видом. Замкнутый профиль, обычно сплайн, определяет выламываемую секцию. Материал удаляется на заданную глубину, чтобы обнажить внутренние детали.Укажите глубину, задав число или выбрав геометрию на виде чертежа.

Вы не можете создать вырванный разрез на детали, разрезе или виде с альтернативным положением. Если вы создаете фрагмент разнесенного вида, вы не можете свернуть этот вид с разнесенными частями.

В этом примере показаны (1) толщина стенки и вал и (2) способ приваривания вала к крышке:

Фрагмент изобразительного (изометрического, триметрического, диметрического) вида. Глубина по нормали к листу:

Для создания разбивки:

  1. Нажмите “Разрыв” на панели инструментов “Чертеж” или нажмите “Вставка”, “Вид чертежа”, “Разрыв”.

    Указатель изменится на .

Если вам нужен профиль, отличный от сплайна, создайте и выберите закрытый профиль, прежде чем щелкнуть инструмент «Разрывное сечение».

  1. Эскиз профиля.

  2. Установите параметры в диалоговом окне «Вид сечения». Если вы не хотите исключать компоненты или крепежные элементы из вида в разрезе, нажмите «ОК».

  3. Задайте параметры в PropertyManager Разрывное сечение.

Используйте режим 3D-вида чертежа, чтобы выбрать скрытую кромку для глубины вырванного вида сечения.

  1. Нажмите OK .

Чтобы удалить или отредактировать разбитую секцию:

  • Щелкните правой кнопкой мыши вырванный участок в дереве конструирования FeatureManager и выберите один из следующих вариантов.

  • Удалить.

  • Изменить определение. Задайте параметры в PropertyManager Разрывное сечение , затем нажмите ОК .

  • Редактировать эскиз. Выберите объект эскиза и отредактируйте его, затем закройте эскиз.

Вид в разрезе

Вставка > 3D-вид (уровень листа) Сломанная часть — это вид в разрезе внутренней части детали. Это вид сечения, отображаемый внутри 2D-границы, где существующий вид детали был обрезан. При создании разорванного сечения вы выбираете базовый вид, на который будет наложено разорванное сечение, затем рисуете круглую, прямоугольную или полилинейную границу, где базовый вид должен быть обрезан, и определяете плоскость, которая будет разрезать деталь. .Сломанный участок изменяет базовый вид на чертежном листе, а не создает новый вид.





  • Тип границы

    Выберите тип 2D-границы, который будет использоваться для вырезания базового вида. Сломанный участок будет отображаться внутри границы. Граница может быть кругом, прямоугольником или ломаной линией.
  • Базовый вид

    Выберите вид компоновки, который вы хотите вырезать, чтобы создать разорванный раздел.
  • Граница

    Выберите точки для определения границы: две точки для круговой границы (центр и радиус), две точки для прямоугольной границы (диагонально противоположные углы) или три или более точек для ломаной границы.
  • Глубина

    Выберите метод, который будет использоваться для определения глубины разреза. Выберите из следующего:
    Точка
    Метод Point определяет одну секущую плоскость в точке выбранной вами кромки (точка глубины).Вы также можете сместить
    плоскость сечения от этой точки, введя положительное или отрицательное расстояние (смещение по глубине).

    Плоскость сечения
    Метод “Плоскость сечения” использует тот же метод, что и команда “Вставить вид сечения” для определения полного сечения. Выберите вид (вид «Глубина»), который позволит вам видеть деталь под углом 90 градусов к базовому виду, затем выберите место для сечения на этом виде (точка «Глубина»). Вы также можете указать дополнительные точки (точки смещения) для создания шагов в разрезе.

    3D с именем
    Метод 3D Named определяет сечение с помощью команды «Кривые именованного сечения» из детали.

  • Вид в глубину

    Если метод Глубина Плоскость сечения , выберите другой вид на чертежном листе, который показывает ту же деталь под углом 90 градусов от направления, в котором деталь показана на базовом виде. Например, если вы представляете базовый вид как вид спереди на деталь, выберите вид, который дает вам вид сверху на деталь.Это вид, в котором вы выбираете точку глубины и точки смещения, определяющие сечение, точно так же, как вы определяете полное сечение при использовании команды «Вставить вид сечения».
  • Точка глубины

    Когда метод Depth равен Point , выберите точку на ребре. Плоскость сечения будет параллельна плоскости базового вида и пройдет через проекцию этой точки в 3D. Вы можете выбрать метод Point либо на базовом виде, либо на другом виде детали на том же чертежном листе.Если в качестве метода глубины выбрана плоскость сечения, выберите точку в представлении «Глубина», чтобы найти базовую точку сечения в этом виде.
  • Смещение глубины

    Если в качестве метода Глубина используется Точка , введите расстояние смещения плоскости сечения от точки Глубины. Положительное расстояние перемещает плоскость сечения внутрь листа на базовом виде, а отрицательное расстояние перемещает секущую плоскость за пределы листа на базовом виде.
  • Имя 3D

    Когда метод Глубина имеет значение 3D Named , выберите один из именованных элементов сечения, показанных в списке, который появляется при щелчке в этом поле. Список включает только имена элементов сечения, причем сечения на уровне детали должны быть параллельны плоскости базового вида.
  • Показать линии шагов

    Установите этот флажок, чтобы нарисовать линию, показывающую каждое изменение шага в определении сечения. Если этот флажок не установлен, этапы не отображаются на виде сечения.
  • Масштаб и угол динамической штриховки
    Если этот флажок установлен, для создания штриховки будут использоваться масштаб и угол штриховки, рассчитанные на основе кривых сечения.Если этот флажок не установлен, будет использоваться значение, введенное в форме атрибутов штриховки .
  • Смещение точек

    Если в качестве метода Глубина используется Плоскость сечения , укажите точки в представлении Глубина, чтобы создать шаги в определении сечения. Эти выборки представляют собой смещения от точки глубины, которая определяет базовое положение сечения.

Создание видов в разрезе

Последнее обновление Onshape от 2018 года принесло некоторые значительные улучшения видов чертежа, включая виды обрезки и виды в разрезе.Давайте подробнее рассмотрим, как создавать виды в разрезе.

Создавать вид в разрезе очень просто. Начните с щелчка по значку разорванного сечения на панели инструментов.

Затем нарисуйте закрытый профиль сплайна, который определяет, где вы хотите получить вид в разрезе.

Если вам нужно добавить дополнительные точки к вашему сплайну, щелкните функцию Точка сплайна в команде Вид в разрезе.

После того, как вы нарисовали закрытый профиль сплайна, вам нужно выбрать глубину вида в разрезе. Вы можете сделать это, введя слепое значение, или вы можете использовать опцию «До объекта» и указать точку на другом виде в качестве эталона для вашей глубины.

И это все, что нужно для создания разрезов в Onshape. Дать ему шанс!

Техника резки | Технический проект

Метод, называемый разрезами , является очень важным аспектом проектирования и документации. Используется для

  • улучшить визуализацию и четкость новых конструкций,
  • уточнение многовидовых чертежей,
  • раскрывают внутренние детали деталей, а
  • облегчают простановку размеров на чертежах.

Для механических чертежей разрезы используются для выявления внутренних элементов объекта, когда скрытые линии не могут их правильно представить (например, с несколькими внутренними элементами и чрезмерным наложением скрытых линий). Другими словами, основной причиной создания разреза является устранение скрытых линий.

Архитектурные чертежи используют виды в разрезе, чтобы показать внутренние детали стен, потолков, полов и других элементов конструкции здания.

Чертежи в разрезе представляют собой многовидовые технические чертежи, содержащие специальные виды детали или деталей, которые раскрывают внутренние элементы .При сечении используется метод, основанный на прохождении воображаемой секущей плоскости через деталь.

На рисунке виды и являются стандартными многоракурсными проекциями. Виды b представляют собой многовидовую проекцию с размещением секущей плоскости и видом в разрезе. Как видите, скрытые функции можно явно увидеть после секционирования.

Общие принципы

  • Вид в разрезе представляет часть объекта, оставшуюся после того, как предполагается, что часть была вырезана и удалена.
  • Открытая поверхность разреза затем обозначается линиями разреза.
  • Скрытые элементы за секущей плоскостью опускаются, если только они не требуются для определения размеров или определения детали.

Как вы можете видеть на этом рисунке, линии кромок между поверхностями на задней стороне детали, показанные как скрытые линии на многовидовом чертеже без разреза, исчезают с вида в разрезе.

Видимые поверхности и кромки, представляющие смену плоскостей или поверхностей за секущей плоскостью, рисуются на виде сечения:

Все скрытые линии за секущей плоскостью не должны отображаться, но должны отображаться все видимые линии!

Линии сечения и символы

Линии сечения, или , штриховка , которые представляют поверхность разреза, обычно состоят из тонких параллельных линий, как показано ниже, проведенных под углом примерно 45° к основным кромкам или осям детали.

Для большинства целей используется общий символ чугуна. Когда желательно указать различия в материалах, например, на сборочных чертежах с использованием различных материалов, можно использовать другие символические линии сечения.

Если линии сечения кажутся параллельными или почти параллельными одной из сторон или элементам детали, следует выбрать угол, отличный от 45 0 . Линии сечения не должны проходить параллельно или перпендикулярно видимому контуру.

Линия сечения общего назначения или чугуна нарисована под углом 45 0 и с шагом от 1/16 дюйма (1,5 мм) до 1/8 дюйма (3 мм) или более в зависимости от размера чертежа.

  • Во всех сечениях одного компонента линии сечения должны быть одинаковыми по направлению и интервалу, но смежные детали должны быть выровнены по разным направлениям, углам или интервалам.
  • Линии сечения должны быть тоньше видимых линий.
  • Не выводите линии сечения за пределы видимых контуров и не останавливайте их слишком коротко.

  • Линии сечения должны располагаться на соответствующем расстоянии относительно размера покрываемой площади, а для больших площадей рекомендуется показывать линии сечения только по краям.

  • Тонкие элементы не должны быть разрезаны.

Избегайте размещения размеров или примечаний в областях, выделенных разделами. Однако, если вставка размеров или надписей в области сечения неизбежна, линии сечения в области примечания опускаются.

Режущие плоскости

Линии секущей плоскости , которые показывают, где секущая плоскость проходит через объект, представляют собой краевой вид секущей плоскости и рисуются на виде (видах), смежном с видом в разрезе.

Здесь секущая плоскость нарисована как ребро на виде сверху, которое примыкает к виду спереди в разрезе. Это лобовая рубка . Линии взгляда всегда должны быть направлены вверх на виде сверху для вида спереди в разрезе.

Горизонтальная секущая плоскость представляет собой кромку на виде спереди, а вид сверху разделен.

Если секущая плоскость отображается как кромка на видах сверху и спереди, а вид профиля разделен, это секущая плоскость профиля .

На чертеже необходимо показать линию секущей плоскости либо на виде спереди (с видом сверху в разрезе), либо на виде сверху (с видом спереди), но не на обоих видах.

Два типа линий допустимы для линий секущей плоскости на многовидовых чертежах.Положение стрелок прямой видимости также может варьироваться. Но важно использовать только один тип линии секущей плоскости на одном чертеже.

Линии секущей плоскости представляют собой толстые (0,6 мм) пунктирные линии, которые проходят за край объекта на 6 мм (1/4 дюйма) и имеют сегменты на каждом конце, проведенные под углом 90 градусов и заканчивающиеся стрелками. Стрелки обозначают направление линии обзора для вида в разрезе, и они направлены в сторону от вида в разрезе.

Длинный тире можно удлинить для чертежей с большим сечением, чтобы сэкономить время и сделать чертеж более читаемым.

На одном объекте можно сделать несколько разделов.

Секущие плоскости не должны быть показаны на разрезах.

Чтобы включить элементы, которые не являются прямой линией , секущая плоскость может быть смещена или изогнута под одним или несколькими 90 0 углами, чтобы включить несколько плоскостей или криволинейных поверхностей. Он называется смещенным сечением и используется для сложных деталей, которые имеют несколько важных элементов, которые нельзя разрезать с помощью прямой секущей плоскости.

Изменение плоскости, происходящее при изгибе секущей плоскости под углом 90 0 , не отображается линиями на разрезе!

Иногда нет необходимости вырезать всю деталь, чтобы показать разрез. Объекты, симметричные относительно центральной линии, вы можете рисовать, имея одну половину в виде мультивида, а другую половину в разрезе. В такой ситуации

  • Линия секущей плоскости показана через всю деталь;
  • Плоскость сечения, проходящая через осевую линию симметричной детали, можно не указывать;
  • Скрытые линии в полусекциях обычно опускаются.

Еще раз : В случае половинных секций, если есть скрытые характерные линии, соответствующие полным линиям в разделенной половине, такие скрытые линии должны быть исключены из полного вида. В этом смысле показанный здесь рисунок неверен, так как скрытые линии показаны на разрезе вида. Их нужно было исключить!

В некоторых случаях удобнее использовать неполный раздел.

Разрывная секция используется, когда необходимо разделить только часть объекта.На следующем рисунке показана часть с удаленным или отколотым участком.

Для экономии времени вместо половинного или полного сечения используется вырванное сечение, а линия разрыва рисуется от руки, чтобы обозначить зубчатый край разрыва.

Есть еще один тип разделов, который может быть полезно знать. Круговой разрез изготавливается путем поворота поперечного сечения элемента на 90° вокруг оси вращения и наложения разреза на ортогональный вид.

Если повернутый разрез не мешает и не создает путаницы на виде, то повернутый разрез рисуется непосредственно на виде с помощью видимых линий, как показано на виде б рисунка. Когда повернутый вид накладывается на деталь, исходные линии детали позади сечения удаляются. Если повернутое сечение пересекает линии вида, на котором оно должно быть повернуто, то вид можно разбить для ясности, как вы можете видеть на виде c .

Форма поперечного сечения стержня, плеча, спицы или другого продолговатого предмета может быть показана с помощью кругового сечения.

Тонкостенные секции. Ребра, ребра, спицы, зубья шестерен и другие тонкие элементы не выравниваются в сечении, когда секущая плоскость проходит параллельно элементу. Добавление линий сечения к этим элементам создаст ложное впечатление, что деталь толще, чем она есть на самом деле. На рисунке вы можете видеть секущие плоскости, которые проходят параллельно полотну и сквозь него.

Если оставить тонкий элемент неразрезанным, применяется только в том случае, если секущая плоскость проходит параллельно элементу (СЕЧЕНИЕ A-A). Если секущая плоскость проходит перпендикулярно или поперек элемента (СЕЧЕНИЕ B-B), добавляются линии сечения.

Основные принципы размещения видов в разрезе

  • Везде, где это практически возможно, и за исключением сечений по вращению, следует проецировать виды в разрезе перпендикулярно плоскости сечения и размещать их в нормальном положении для проекции под третьим углом.
  • Никогда не следует отображать виды в проекции под первым углом на чертеже проекции под третьим углом.
  • Если предпочтительное размещение нецелесообразно, вы можете удалить вид в разрезе в какое-либо другое удобное место на чертеже, но он должен быть четко обозначен, обычно двумя заглавными буквами, за исключением I, O, Q и Z, и иметь маркировку.
  • Обычно вы не должны менять ориентацию вида, но если это становится необходимым, вы должны указать число градусов, на которое он повернут.

Обрезка линий и фигур в рисунках Visio

Добавив вкладку «Разработчик» на ленту Microsoft Visio, вы можете использовать функцию «Обрезка» для редактирования рисунков и диаграмм. Фигуры и линии разбиты на фрагменты, которые можно выбирать и удалять. Обрезайте фигуры и линии в точках их пересечения и удаляйте ненужные части рисунков и диаграмм.

В этой статье

Добавить вкладку “Разработчик” на ленту

  1. На вкладке Файл в Visio щелкните Параметры .

  2. Щелкните Настроить ленту .

  3. На экране Параметры Visio в разделе Основные вкладки установите флажок рядом с Разработчик .

  4. Нажмите OK .

    Совет: Вкладка Разработчик отображается на ленте Microsoft Visio.

Верх страницы

Отредактируйте свой рисунок или диаграмму

  1. На вкладке Главная нажмите Выберите в группе Редактирование и нажмите Выбрать все в списке.

  2. Перейдите на вкладку Разработчик .

  3. В группе Дизайн формы щелкните Операции , а затем щелкните Обрезка .

  4. Щелкните правой кнопкой мыши линию или фигуру, которую нужно удалить, и выберите Вырезать .

  5. Повторяйте шаг 4, пока рисунок или диаграмма не будут завершены.

Верх страницы

Разорвать цепочку заражения

Внутри и за пределами медицинских учреждений существует множество различных микробов и инфекций. Несмотря на разнообразие вирусов и бактерий, микробы распространяются от человека к человеку посредством обычной серии событий. Поэтому, чтобы микробы не заразили больше людей, мы должны разорвать цепочку заражения.Независимо от микроба, есть шесть точек, в которых цепь может быть разорвана, и микроб не сможет заразить другого человека. Шесть звеньев включают в себя: инфекционный агент, резервуар, выходной портал, способ передачи, входной портал и восприимчивый хозяин.
  • Инфекционный агент – патоген (микроб), вызывающий заболевания
  • Резервуар включает места в окружающей среде, где обитает возбудитель (сюда входят люди, животные и насекомые, медицинское оборудование, почва и вода)
  • Выходной портал – это способ выхода инфекционного агента из резервуара (через открытые раны, аэрозоли и брызги биологических жидкостей, включая кашель, чихание и слюну)
  • Путь передачи  – это способ передачи инфекционного агента (при прямом или косвенном контакте, проглатывании или вдыхании)
  • Входные ворота – это способ проникновения инфекционного агента в нового хозяина (через поврежденную кожу, дыхательные пути, слизистые оболочки, катетеры и трубки)
  • Восприимчивым хозяином может быть любой человек (наиболее уязвимые из которых получают медицинскую помощь, имеют ослабленный иммунитет или имеют инвазивные медицинские устройства, включая линии, устройства и дыхательные пути)

Чтобы остановить распространение микробов, нужно прервать эту цепочку в любом звене. Разорвите цепочку, часто мойте руки, следите за своими вакцинами (включая прививку от гриппа), прикрывайте глаза при кашле и чихании и оставайтесь дома во время болезни, соблюдая правила стандартной и контактной изоляции, правильно используя средства индивидуальной защиты, очистка и дезинфекция окружающей среды, стерилизация медицинских инструментов и оборудования, соблюдение безопасных методов инъекций и разумное использование антибиотиков для предотвращения устойчивости к антибиотикам. Узнайте 10 способов защитить пациентов.

Штриховые, пунктирные или пунктирные линии.

Бегущий стежок


Во время шитья линия нити на короткое время появляется в поле зрения, а затем исчезает, впиваясь в ткань, с которой она используется. В поле зрения и вне поля зрения зрительная линия движется в память о ручной работе, связанной с проталкиванием и вытягиванием нити из мягкой земли. Эта конкретная линия богата метафорически и как тип ломаной линии была разработана как самостоятельная графическая форма. Поэтому его стоит исследовать и как материальный процесс, и как визуальную метафору.

Вышитая линия представляет собой особое ремесло и ассоциации, которые у нас возникают с этим ремеслом. Поэтому в некоторых случаях имеет был заимствован феминистскими теоретиками, как в «Подрывном стежке». А потенциально увлекательной областью для изучения в связи с этим является связь между текстильными метафорами и паутиной. Лоскутная девочка Шелли Джексон гипертекстовая фантастика, но используемые образы часто обозначают связи между элементы пунктирными линиями. «Сшивание» монстра Франкенштейна, перекликается с женской онлайн-версией “Patchwork Girl”, построен.См. также сообщение о сетке и Сэди Плант, “The Будущие ткацкие станки: женщины-ткачи и кибернетика»


Лоскутная девочка


Идея сшитого воедино существа совсем недавно перешла от чего-то, принадлежащего чудовищу Франкенштейна Мэри Шелли, и вошла в мир тату-дизайна, где, если вы хотите, вы тоже можете представить себя результатом грубого научного исследования. зашивать. В этом случае страх перед присущим нам отвращением, тревога из-за того, что ты всегда слишком близок к смерти, сталкивается почти слишком прямо.



Пришивка на плече

Подготовка к пластической операции

Хирурги рисуют на теле, прежде чем приступить к операции. В приведенном выше случае у нас есть указание на то, где можно сделать пластическую операцию. Пунктирная линия в данном случае указывает на возможность будущего, что еще яснее на изображении ниже.

Набор пунктирных линий, указывающих на стремление к более стройному телу

Джонатон Йео

На картине Йео выше мы видим два разных типа подготовительного рисунка, которые занимают центральное место.Пунктирная линия хирурга указывает, где необходимо сделать разрезы, а пунктирная линия художника указывает, где находится тело. Дальнейший набор линий с сеткой указывает на то, что это изображение, вероятно, было скопировано с фотографии с сеткой. Это изображение также напоминает нам пунктирную линию карикатурного рисунка, через которую просовывалась угольная пыль, чтобы фресковый художник имел четкое указание, где рисовать, пока штукатурка не высохнет.

Уколотый мультяшный рисунок


Художники использовали сшитые линии по-разному, но почти всегда осознание их более широких метафорических ассоциаций.Джен Саузерн и Джен Бегущий стежок Hamilton с 2006 года увидел производство того, что они называется «гобеленовой картой». Прогулки изображались линиями стежков на холст. Использование тредов для записи того, где кто-то повторил миф о Тесей и Ариадна, которые дали ему нить и велели распутать ее, когда он проникал все глубже и глубже в Лабиринт, чтобы найти выход, следуя по нему.


Бегущий стежок Джен Саузерн и Джен Гамильтон


Сшитая линия, обозначающая маршрут, проложенный на карте

Вышитые рисунки Дебби Смит часто напрямую связывают воедино две стереотипные женские ассоциации, в данном случае тележку для покупок и вышивку.Однако при этом результирующий образ получается колючим и агрессивным, что подрывает стереотип.


В мире живописи Майкл Редекер был известен тем, что использовал сшитую линию, чтобы добавить как текстуру, так и контекстуальные нюансы в свои тщательно контролируемые поверхности.

Майкл Редекер

Редекер напоминает нам, что холст — это тканый материал, и его работа с нитками выводит это осознание на передний план, как будто это часть призрачной жизни картины.

Стежок, как и все другие типы меток, может быть легко изменен способом его выполнения. Язык можно построить, изменяя ожидания, такие как ритмическое соответствие или подразумеваемое направление. Промежутки можно использовать для создания моментов неловкости или тишины.



Сшитые линии также можно изобразить графически. представлены для иллюстрации того, как они сделаны. В приведенных ниже примерах запись и точки выхода обозначены цветом.


На приведенных выше иллюстрациях также показано, как фактическая сшитая линия легко соотносится с нарисованной, в какой-то момент физически сшитая линия материала становится пунктирной или пунктирной графической линией: ———–………… ..

Гештальт-психологи утверждают, что мы видим серию штрихов или точек как непрерывную линию из-за близость каждого элемента, постоянство повторения и сходства форм. Также утверждается гештальт-психологи, что мы имеют врожденную склонность воспринимать линию как продолжающуюся в установленном направлении и что это происходит до нашего сознательного осознания в момент времени в раннее зрение, известное как преаттентивная обработка.

По сравнению с непрерывной линией эти строки читаются как менее напористы, менее уверены в себе, и в этом их уникальное качество.Это относится к другому аспекту визуальной психологии, как мы воспринимаем пограничные линии вокруг вещей. Согласно (Hoffman & Singh, 1997), четкость и вес линии границы вокруг предмета помогает определить его значение в поле зрения. Штриховая или пунктирная линия снижает четкость и прочность границы, поэтому мы интерпретируем ее как «меньшую», чем твердая линия.

В случае этих двух речевых пузырей над пунктирной линией пример может быть читается как формат для шепота, или, в случае с Нэнси ниже, он показывает, что она говорит тихо.



На визуальном языке пунктирная линия позволяет нам выражать идеи, которые не солидно или сомнительно. Например, Джек Кирби при попытке визуализировать кого-то становление невидимым использовало пунктирную линию, чтобы показать Сьюзен Сторм из Fantastic 4 превращаясь в невидимую девушку.

Таким образом, пунктирные или пунктирные линии ассоциируются с временным, невидимое, скрытое, незавершенное или не твердое.

На изображении выше пунктирная линия используется для обозначения того, что скрыто под телом.

Однако пунктирная или пунктирная линия также может использоваться для обозначения движения.


Эти линии скорости указывают на то, что они падают или поднимаются, в зависимости от контекста. Им нужно что-то на одном конце или на другом, чтобы дать ощущение направления, например, ножницы внизу.



Пунктирная линия, обозначающая «отрезать здесь», подразумевает не только границу, но и действие. Пунктирную линию направления можно использовать как для отслеживания маршрута, так и здесь…

или может быть результатом прямой визуальной документации движения, как здесь. ..

Марай

В случае замедленной фотографии первоначальный рисунок Марая на теле, кажется, объединяет рисунок и фотографию в новую среду.

Однако пунктирные линии также могут использоваться для представления движения во времени немного по-другому. Что-то может быть то в одном месте, то в другом. Способность пунктирной линии указывать на то, что не закреплено прочно на месте, используется как в пространстве, так и во времени.



Эти наблюдения могут быть легко распространены на другие области, например, использование пунктирных и пунктирных линий на диаграммах, как их использовать для создания иллюзорного движения в мультипликационных изображениях или в качестве дорожной разметки.

В дороге это не просто предложения, это инструкции. Правила дорожного движения говорят нам, как читать различные символы пунктирной линии.

Пунктирные или пунктирные линии также обозначают различные сильные стороны отношений. В математике прямые отношения между одномерными распределениями вероятностей изображаются соединенными линиями, а пунктирные линии означают приближенные отношения.

Отношения между одномерными распределениями вероятностей

В Photoshop или другом программном обеспечении для редактирования изображений инструмент выделения позволит вам установить границу между различными областями вашего изображения, он использует пунктирную линию, чтобы выделить то, что теперь является активной областью, областью, которую вы теперь можете заполнить другим цветом или сделать более прозрачным. Он устанавливает границу, в пределах которой можно что-то изменить.

Пунктирные или пунктирные линии также используются составителями карт для обозначения временных границ.В случае с картой ниже красные штрихи обозначают претензии Китая на территорию, а синие пунктирные линии обозначают закрытые для мореплавания экономические зоны, которые, как утверждается, принадлежат другим странам. Эти линии перекрываются, и легко увидеть, что их можно использовать аналогично инструменту выделения выше. Та или иная сторона может использовать вариант «заполнения» и сделать то, что на данный момент является предлагаемой границей, фактической.

Эти красные и синие пунктирные линии на карте однажды могут стать зоной боевых действий.То, что в одно время является догадкой, в другое становится уверенностью. Перейти от отрывистого шепота к выкрикнутой уверенности так же легко, как перейти от руки к кулаку. Возможно, это скрытая сила пунктирной линии, она предполагает, что то, что изначально было просто смутной идеей, в конечном итоге может стать новой истиной.

Штриховая, пунктирная или пунктирная линия — это предмет, достойный изучения сам по себе, надеюсь, выделив некоторые проблемы, связанные с его использованием, в следующий раз, когда вы начнете использовать его, вы сделаете это с гораздо более ясным чувством цели.

См. также:

этот пост о пятнах, точках и точках
Рисование карт
Работа Тиффани Чанг, которая частично является ответом на эти вопросы.
строк

Научные ссылки

Хоффман, Дональд Д. и Сингх, Маниш. (1997). Заметность зрительных частей. Познание, 63, 29-78.

Нахум Кириати и др. др., О восприятии пунктирных линий. Лаборатория Image Science, Институт коммуникационных технологий, Швейцарский федеральный технологический институт, Цюрх, Швейцария.

Сингх, Маниш и Дональд Д. Хоффман. Представления визуальной формы на основе частей и последствия для визуального познания. От фрагментов к объектам: сегментация и группировка в видении.

Смитс, Дж. Т. С., Вос, П. Г., и ван Оффелен, член парламента (1985). Восприятие пунктира в шуме: модель хорошего продолжения и некоторые экспериментальные результаты. Пространственное видение, 1, 163–177.

Шримант П. Трипати и др. др. Обнаружение коллинеарных точек в шуме. Vision Research 39 (1999) 4161–4171.

.

Оставить комментарий

Ваш адрес email не будет опубликован.
