Масштабы чертежей ГОСТ

Требования и особенности

Масштабом чертежа называется отношение его линейных размеров к натуральной величине изображаемого предмета. Это дает возможность судить о параметрах рассматриваемого объекта. Пользоваться натуральными размерами при составлении чертежа не всегда возможно. Причин тому несколько:

  1. Некоторые детали имеют слишком большие размеры, чтобы полностью отображать их на бумаге.
  2. Другие механизмы или предметы, наоборот, недостаточно велики для отображения. В пример можно привести часы, внутренний механизм которых физически не получится отобразить на бумаге в реальном размере.

В подобных случаях изображения чертятся уменьшенными или увеличенными.

Стандартные масштабы

К масштабам уменьшения относятся:

  • 1:2,
  • 1:2,5,
  • 1:4,
  • 1:10,
  • 1:15,
  • 1:20,
  • 1:25,
  • 1:50.
  • 1:75.

Первое число обозначает, что масштаб изображения в два раза меньше, чем размер предмета. В случае, когда деталь или механизм маленькая, используются другие обозначения: 2:1, 2,5:1, 5:1, 10:1. Также увеличение производится в 20, 40, 50 и 100 раз.

Как определить масштаб

Чтобы правильно определить масштабы чертежей по ГОСТ, необходимо знать параметры детали или механизма. Если предмет большой, то уменьшить его можно при помощи деления на представленные цифры. В пример можно привести изменение размера вдвое. Если деталь, уменьшенная в два раза, будет помещаться на листе бумаги для чертежа, то масштаб равен 1:2.

Любой предмет, который необходимо изобразить, можно измерить стандартными способами (при помощи линейки, например), чтобы затем перевести их на бумагу. То же самое происходит и при создании чего-либо на основании чертежа. Согласно указанному масштабу происходит определение точных размеров.

В основном чертежи используются:

  • во время строительства,
  • при создании сложных механизмов,
  • во время разработки деталей.

Изменение размера позволяет работать над проектированием предмета на небольшой поверхности бумаги, что упрощает процесс. Если масштаб определенного участка чертежа отличается (что бывает при строительстве), то около него ставится обозначение с нужной цифрой.

При создании чертежей многие студенты допускают ошибки из-за отсутствия опыта и знаний. Чтобы этого избежать, достаточно заказать услуги нашей компании. Специалисты быстро выполнят работу, что позволит получить хорошую оценку и увидеть пример качественного чертежа. Кроме того, у нас можно заказать выполнение курсовой, дипломной работы или реферата, что будет выполнено строго в оговоренные сроки.

Почему необходимо следовать ГОСТу

В документе, регулирующем нанесение надписей, таблиц, а также технические требования, освещаются правила, благодаря которым составление каждого чертежа происходит согласно определенным нормам. Это способствует созданию графической информации, понятной для любого инженера или строителя, использующего ее в своей профессиональной деятельности.

Внимательное прочтение документов позволит правильно представить информацию и масштабы чертежей. ГОСТ 2.302-68*содержит следующие правила:

  • Дополнительный текст создается только в том случае, если представление графической информации нецелесообразно.
  • Все, что имеется на чертеже, должно быть написано в краткой форме.
  • Каждую надпись следует отображать параллельно основной.
  • Если сокращения слов не являются общепринятыми, их наличие недопустимо.
  • Около изображений используются только краткие надписи, не способные помешать чтению чертежа.
  • Если линия выноски направлена на поверхность детали, то она должна заканчиваться стрелкой, а в случае, когда она пересекает контур и не указывает на определенное место, ее конец оформляется точкой.
  • При наличии большого количества информации, которую необходимо указать около рисунка, она заключается в рамку.
  • Если имеются таблицы, то они оформляются на пустом месте рядом с изображением.
  • При использовании букв для обозначения элементов чертежа они пишутся в алфавитном порядке без пропусков.

Соблюдение всех этих правил позволит создать чертеж, который соответствует всем требованиям и поэтому будет удобен для использования.

Вам понравилась статья?

Наши авторы уже более 10 лет выполняют для студентов чертежи, курсовые, контрольные и другие виды учебных работ и они отлично в них разбираются. Если Вам тоже надо выполнить чертеж, то оформляйте заказ и мы оценим его в течение 10 минут!

Читайте другие статьи:

1.2 Масштабы (ГОСТ 2.302 – 68*). Правила оформления чертежа

Похожие главы из других работ:

Неорганические материалы – стекло, керамика

2.2 Масштабы производства керамики

Высокотехнологичная керамика – сравнительно новый вид материалов, и поэтому масштабы ее производства как по объему, так и по стоимости продукции существенно уступают производству традиционных металлических и полимерных материалов. ..

Нормирование точности детали вал, изделия – вал приводной

2. Обоснование выбора основных сопрягаемых размеров из рядов предпочтительных чисел: ГОСТ 8032-56, ГОСТ 6636-69

Номинальные линейные размеры (диаметры, длины, уступы, глубины, расстояния между осями и т.д.) деталей, их элементов и соединений должны назначаться из числа стандартных по ГОСТ 6636-69…

Обязательная сертификация Пускателя электромагнитного ПМЛ 1100

6.1.2 Испытания на воздействие климатических факторов внешней среды (ГОСТ 15963, ГОСТ 16962, ГОСТ 17412)

Испытание на воздействие смены температур. Для проверки изделий на воздействие смены температур применяют испытание 205 (метод 205-4) по ГОСТ 16962-71. Нижнее значение температур при испытании принимают минус 60°С. Верхнее значение температуры…

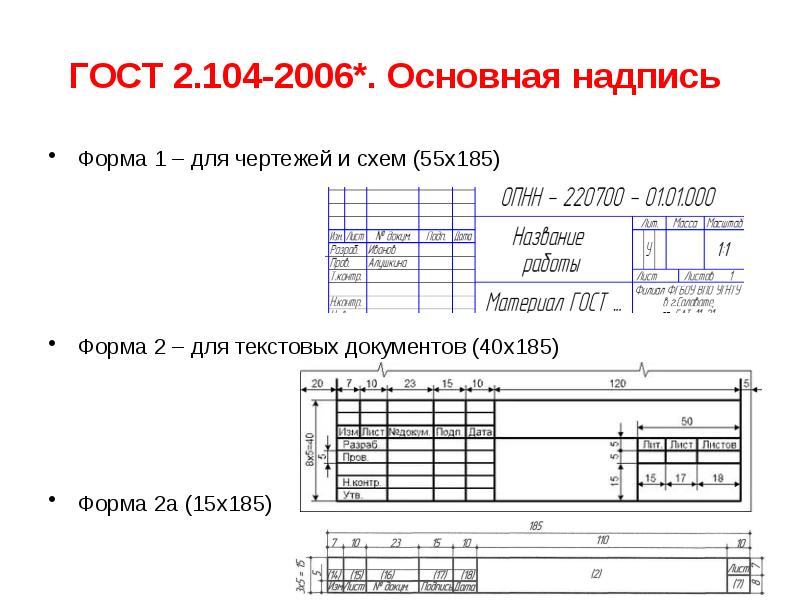

Основная надпись на чертежах

Порядок заполнения по ГОСТ 2.104-68

Основные надписи, дополнительные графы к ним и рамки выполняют сплошными основными S ; и сплошными тонкими линиями От S/3 до S/2 по ГОСТ 2. 303-68. Основные надписи располагают в правом нижнем углу конструкторских документов…

Основные положения системы сертификации ГОСТ Р

4. Система сертификации ГОСТ Р

В рамках системы сертификации ГОСТ Р Госстандарта Российской Федерации подлежат обязательной сертификации товары народного потребления (ТНП) следующих классификаций: · Продукты питания и напитки · Текстильные и трикотажные изделия ·…

Правила оформления чертежа

1.1 Форматы (ГОСТ 2.301-68*)

Каждый чертеж должен быть выполнен на листе определенных размеров, который называется форматом. Формат определяется размерами внешней рамки. Внешняя рамка выполняется тонкой линией. ГОСТ 2…

Правила оформления чертежа

1.1.1 Основные надписи (ГОСТ 2.104-68*)

ГОСТ 2.104-68*- устанавливает форму, размеры, порядок заполнения основных надписей и дополнительных граф к ним в конструкторских документах: Основная надпись (форма 1) предназначается для всех видов чертежей и схем. ..

Правила оформления чертежа

1.3 Линии (ГОСТ 2.303 – 68*)

ГОСТ 2.303 – 68*- устанавливает начертания и основные назначения линий на чертежах всех отраслей промышленности и строительства. При выполнении учебных чертежей надо учитывать, что от правильного применения линий по их назначению…

Правила оформления чертежа

1.4 Шрифты чертежные (ГОСТ 2.304 – 81*)

Все надписи на чертежах следует выполнять шрифтами, установленными ГОСТ 2.304 – 81* «Шрифты чертежные». Шрифты различают по типам и размерам. Размер шрифта h определяется высотой прописных (заглавных) букв в миллиметрах…

Правила оформления чертежа

1.5 Нанесение размеров (ГОСТ 2.307-68*)

Основанием для определения величины изображенного изделия и его элементов служат размерные числа, нанесенные на чертеж…

Проект поточной линии механической обработки детали “Вал”

ГОСТ 4543-71

Проверил : Мармыш Утвердил Наименование детали Масса детали ЕМ Вал 3. ..

Проектирование хронологического процесса сложения платы преобразователя влажности газа

2.3 Припой ПОС-61 ГОСТ 21930-76

Ш Область применения [2] – лужение, пайка (при ручном и механизированном способах) выводов ЭРЭ, в том числе интегральных схем (ИС) и полупроводниковых приборов (ПП) электромонтажных элементов печатных плат…

Технологическая линия переработки молока

2.4 Кефир ГОСТ 4020-84.

Рецептура в кг на 1000 кг продукта: молоко цельное с массовой долей жира 3,2% 778,2, молоко обезжиренное с массовой доле жира 0,005% 146,8, молоко сухое обезжиренное 25,0, закваска на обезжиренном молоке 50,0, Итого: 1000. 2…

Технологическая линия производства леща горячего копчения

3.1 ГОСТ Р 51493 – 99

«Рыба разделанная и неразделанная мороженая. Технические условия». Рыба мороженая: рыба, температура которой в толще мышечной ткани поддерживается на уровне от -18 °С и ниже.

Таблица 3…

Технология тонкого органического синтеза

3. Масштабы производства

Промышленность органического синтеза охватывает производство многотоннажных продуктов, которые являются основой для другой технологии производства органических продуктов и полупродуктов…

Масштабы изображений на чертежах и схемах. Допустимые масштабы чертежей.


Таблицы DPVA.ru – Инженерный Справочник



Адрес этой страницы (вложенность) в справочнике dpva.ru:  главная страница  / / Техническая информация / / Технологии и чертежи / / Символы и обозначения оборудования на чертежах и схемах.  / / Масштабы изображений на чертежах и схемах. Допустимые масштабы чертежей.

Поделиться:

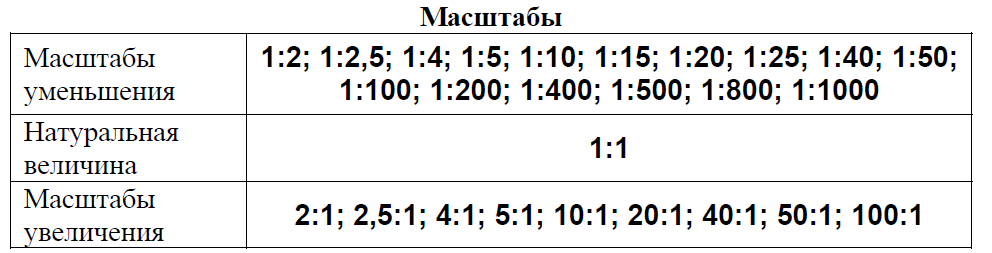

Масштабы изображений на чертежах и схемах должны выбираться из следующего ряда (по ГОСТ 2.302-68):

Масштабы уменьшения 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1 000
Натуральная величина 1:1
Масштабы увеличения 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1

+ Дополнительно:

  • При проектировании генеральных планов больших объектов допускается применять масштабы 1:2 000; 1:5 000; 1:10 000; 1:20 000; 1:25 000; 1:50 000.
    В необходимых случаях допускается применять масштабы увеличения (100n):1, где n — целое число.
Поиск в инженерном справочнике DPVA. Введите свой запрос:
Поиск в инженерном справочнике DPVA. Введите свой запрос:
Если Вы не обнаружили себя в списке поставщиков, заметили ошибку, или у Вас есть дополнительные численные данные для коллег по теме, сообщите , пожалуйста.
Вложите в письмо ссылку на страницу с ошибкой, пожалуйста.
Коды баннеров проекта DPVA.ru
Начинка: KJR Publisiers

Консультации и техническая
поддержка сайта: Zavarka Team

Проект является некоммерческим. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Владельцы сайта www.dpva.ru не несут никакой ответственности за риски, связанные с использованием информации, полученной с этого интернет-ресурса. Free xml sitemap generator

Чертежи — Масштабы изображений – Энциклопедия по машиностроению XXL

Условное обозначение и размерность механических величин (526). Форматы чертежей (527). Масштабы изображения на чертежах (528). Часто встречающиеся постоянные и единицы (528), Плотность некоторых материалов, применяемых в машиностроении (529).  [c.546]

Установить, какое количество изображений (видов, разрезов, сечений, местных видов) необходимо показать на сборочном чертеже, выбрать. масштаб изображения, отдавая предпочтение масштабу 1 1.  [c.344]


Состав рабочих чертежей и масштабы изображений  [c.134]

Размеры детали проставляют на чертежах независимо от масштаба изображения, следовательно, основанием для суждения о действительных размерах детали служат только указанные числовые величины размеров. Так, на чертеже корпуса прибора выносной элемент 1 (указатель 36) вычерчен в масштабе 5 1, а размеры даны действительные, т. е. такие, какие этот элемент должен иметь в готовом виде.  [c.76]

Чертеж детали обязательно содержит основную надпись (угловой штамп). В соответствующих графах основной надписи содержатся важные технические сведения, обозначения и указания, характеризующие изображенную деталь, например, сведения о материале, а также сведения, относящиеся к самому чертежу как документу (масштаб изображений, выходные данные и т. д.).  [c.113]

Масштаб изображений па чертеже  [c.102]

Графа б-масштаб изображения на чертеже.  [c.127]

При различных масштабах какого-либо изображения и масштаба, указанного в основной надписи чертежа, наносится масштаб непосредственно под надписью, относящейся к изображению.  [c.144]

Масштаб изображения на чертеже, отличающийся от указанного в основной надписи, указывают непосредственно под надписью, относящейся к изображению, например  [c. 226]

Масштабы изображения, отличающиеся от указанного в основной надписи чертежа, указывают непосредственно под надписью, относящейся к данному изображению (рис. 3). Независимо от масштаба на изображении всегда наносят истинные размеры изображаемого объекта. При изменении масштаба частично изменяют и характер нанесения размеров. На рис. 4 по-  [c.9]

Масштабы изображений на чертежах  [c.10]

Подобрать глазомерный масштаб изображений и формат чертежа. Начертить все контурные линии видов, разрезов и сечений. При выполнении эскиза следует поочередно выполнять все изображения каждого элемента детали, затем переходить к следующему ее элементу и т. д.  [c.284]

Упражнение 6 ставит своей целью научить студентов построению заданного уклона и построению сопряжений на технических формах. Варианты заданий этого упражнения помещены в табл. 3.4— 3.6. При вычерчивании профиля прокатной стали буквенные обозначения следует заменить цифровыми, взятыми из соответствующей таблицы. При малых номерах профиля следует выполнить чертеж в масштабе 2 1, а при больших — рекомендуется масштаб 1 1 (при этом изображение выполняют с разрывом). Пример выполнения упражнения показан на рис. 3.116.  [c.63]


Впервые масштабы изображений на чертежах были стандартизованы в 1928 г. (ОСТ 351 Чертежи в машиностроении. Масштабы ), Хотя с тех пор техника шагнула далеко вперед, этот стандарт дошел до наших дней без особых изменений.  [c.8]

ГОСТ 2.302—68 Единая система конструкторской документации. Масштабы разработан взамен ГОСТ 3451—59 Чертежи в машиностроении. Масштабы и в отличие от него устанавливает единые масштабы изображений на чертежах всех отраслей промышленности и строительства. Единая шкала масштабов для машиностроительных и строительных чертежей разработана впервые не только в СССР, но и в мировой практике стандартизации. Единые масштабы обеспечат возможность выпускать совмещенные чертежи и облегчат работу на производстве.  [c. 8]

Чтобы удобнее было пользоваться стандартом, из него исключены формулы определения масштабов, приведенные в ГОСТ 3451—59. Эти формулы позволяли применять безграничные масштабы уменьшения и увеличения. Согласно ГОСТ 2.302—68 масштабы изображений на чертежах должны выбираться из ряда, приведенного в таблице 2.  [c.8]

По форме и величине изображенного на чертеже предмета его нельзя точно изготовить независимо от масштаба и точности выполнения чертежа. Назначение масштаба заключается только в том, чтобы дать наглядное представление о соотношении размеров элементов изделий. Существуют специальные правила и допущения, по которым конструктор, изображая предмет, отступает от масштаба, для того чтобы подчеркнуть конструктивные особенности детали. Например, при незначительном уклоне или конусности их специально утрируют. Элементы деталей (отверстия, фаски, пазы, углубления и т. п.), имеющие разницу в размерах или размер 2 мм и менее, изображают с отступлением от принятого масштаба, в сторону увеличения, с тем чтобы их можно было различить.[c.49]

ГОСТ 2.316—68 Единая система конструкторской документации. Правила нанесения на чертежах надписей, технических требований и таблиц разработан впервые. Ранее содержание н порядок изложения и нанесения технических требований на чертеже устанавливал ГОСТ 5292—60 нанесение надписей, относящихся к видам, разрезам, сечениям и выносным элементам, — ГОСТ 3453—59 нанесение линий-выносок и полок к ним — ГОСТ 3466—59 нанесение масштабов изображений, отличающихся от указанного в основной надписи чертежа, — ГОСТ 3451—59 и др. То, что однородные правила были разбросаны по разным стандартам, приводило к дублированию отдельных положений, а иногда к автоматическому переносу правил, предназначенных для какого-то конкретного случая, например для нанесения номеров позиций, на другие случаи нанесения линий-выносок полок к ним, без конкретных на то указаний, но чаще всего аналогичные по назначению надписи выполнялись по-разному.  [c.84]

Если отыскание дополнительных изображений (видов, разрезов, сечений и выносных элементов) затруднено из-за большой насыщенности чертежа или из-за того, что он выполнен на нескольких листах, к обозначению дополнительного изображения добавляют обозначение зоны или номер листа, на котором эти изображения помещены (черт. 135, а). В этих случаях над дополнительными изображениями около их обозначений указывают обозначения зон или номера листов, на которых они отмечены. Надписи, указывающие, где отмечены дополнительные изображения, наносят в одну строку с обозначением этих изображений и не подчеркивают (черт. 135, Масштаб изображения, отличающийся от указанного в основной надписи чертежа, указывают непосредственно под обозначением соответствующего изображения. (черт. 135, б и в).  [c.87]

Точность, с какой должны строить изображения на технических чертежах, зависит от ряда факторов. На учебных чертежах, как правило, изображения должны строить с точностью (0,5… 1,0) мм, независимо от их величины или масштаба (т. е. с точностью, допускаемой применяемыми чертежными инструментами).  [c.47]

На начальной стадии обучения лучше не применять на учебных чертежах СБ некоторые упрощения, допускаемые (следовательно, необязательные к применению) стандартами. В особенности это относится к зазорам, обеспечивающим сборку и надежную работу изделия. В частности, зазоры, показанные на рис. 11.25 (см. также левый рис. 11.4), рекомендуется показывать на учебных чертежах, если это допускает масштаб изображения.  [c.333]

Примечание. Как указывалось (см. п. 11.6), на учебных чертежах рекомендуется подчеркивать красным карандашом размеры сопрягаемых поверхностей. (На рис, 11.33 черточки, из-за условий издания, черного цвета, ко их надо условно считать красными.) Напомним, что числа, подчеркнутые черным, означают, согласно ГОСТ 2.307—68, что данный элемент изображен с отступлением от масштаба изображения.  [c.341]


По эскизу детали выбрать формат чертежа. При этом следует учитывать, что масштаб изображения зависит от размеров и сложности формы детали. Поскольку на эскизе деталь изображена в глазомерном масштабе, но с соблюдением пропорциональности размеров ес элементов, то можно косвенно получить данные, которые позволяют выбрать оптимальный масштаб изображений.  [c.267]

Масштабом изображения называют отношения размеров предмета, выполненные на чертеже без искажения его изображения, к их действительным значениям. Изображение может быть дано в натуральную величину, быть увеличенным или уменьшенным (черт. 7). ГОСТ 2.302—68 (СТ СЭВ 1180—78) рекомендует выбирать масштабы из следующего ряда  [c.9]

Масштаб — это отношение длин отрезков на чертеже, плане, карте и других изображениях к длинам соответствующих им отрезков в натуре. ГОСТ 2.302—68 (СТ СЭВ 1180—78) устанавливает масштабы изображений и их обозначение на чертежах для всех отраслей промышленности и строительства.  [c.51]

Масштабы подразделяют на три группы масштабы уменьшения натуральная величина масштабы увеличения. Масштабы изображений на чертежах нужно выбирать из следующих рядов  [c.51]

Настоящий стандарт устанавливает масштабы изображений и их обозначение на чертежах всех отраслей промышленности и строительства.  [c.5]

Масштабы изображений на чертежах должны выбираться из следующего ряда  [c.5]

Ответ. На последующих листах должен быть указан такой же масштаб, какой казан на первом листе чертежа, а масштаб изображений, отличных от масштаба пер-ого листа, в этрм случае помещают непосредственно над каждым изображением, апример, М 2 1 М 5 1 Ml 2.[c.133]

Ответ. На последуюшлх листах должен быть указан такой же масштаб, какой указан на первом листе чертежа, а масштаб изображений, отличных от масштаба первого листа, в этрм случае помешают непосредственно над каждым изображением, например, М2 1 М5 1 М1 2.  [c.133]

По изображениям плоских и объемных деталей в масштабе, отличном от натурального, значительно труднее представить их истинную велг.чину, поскольку при увеличении или уменьшении в п раз пло-ш,адь плоских деталей соответственно увеличивается или уменьшается в раз, а объем объемных деталей в раз (например, на изображениях в масштабе 1 5 площадь уменьшается в 25 раз, а объем — в 125 раз). Чтение чертежей по масштабным изображениям требует хорошо развитого объемного представления. Поэтому при конструировании желательно пользоваться масштабом 1 1 или применять макеты в натуральную величину. Если чертеж выполнен в увеличенном масштабе, как правило, дополнительно помещают изображение изделия в масштабе 1 1 см. далее рис. 206, где указано соответствующее обозначение  [c.16]

Чертежи, на которых изображения выполнены в натуральную величину, дают правильное представление о действительных размерах детали. Однако при очень малых размерах дсталс1Ч или, наоборот, при слишком больших приходится их изображение увеличивать или уменьшать, т. е. вычерчивать в масштабе, пртптятом для выполнения данного чертежа.  [c.26]

Расположение изображений деталей на рабочих чертежах не должно быть обязательно таким же, как на учебном чертеже общего вида. Все виды, разрезы, сечения и другие изображения выполняются по рекомендациям ГОСТ 2.305- 8 ЕСКД. Для каждой детали выбирается масштаб изображений по ГОСТ 2.302-68 с учетом ее формы и размеров. Чем сложнее форма, тем больше разных контурных и размерных линий будет на чертеже, поэтому подобное изображение деталей следует вычерчивать в более крупном масштабе.  [c.264]

Ознакомление с основной надписью (рис. 12.16) позволяет установить, что на чертеже № 0003 изображен конторский пресс в масштабе I 10. Всего на чертеже показано девять изображений изделия 1) вид спсреди, соединенный с фронтальным разрезом 2) вид сверху 3) вид слева, соединенный с профильным разрезом 4) вид Г 5) разрез А—А детали 1 6) разрез Б—Б 7) разрез Е— 8) сечение по ребрам детали 2 9) наглядное изображение  [c.349]

В отличие от машиностроительного, строительный чертеж выполняют более тонкими линиями. Толщина линий обводки зависит от вида чертежа, масштаба изображения, материала конструкций, специальных архитектурных требований. На строительных чертежах наиболее толстой линией показывают уровень земли на разрезе и линию основания на фасаде s = = 1…1,5 мм, линия видимого контура принимается s = 0,5…0,6 мм. Контуры элементов, попавшгх в разрез, утолщаются вдвое. Преобладающей линией чертежа фасада является линия толщиной s/2— s/3, более тонкой линией s/3—s 4 изображают заполнения окснных  [c. 386]

Размер изображения должен давать полное представление о характере соед 1нення, поэтому применение на чертежах упрощенного или условного изображения определяется в зависимости от назначения и масштаба чертежа. В необходимых случаях при условном изображении крепежных деталей допускается отступать от масштаба изображения сборочной единицы.  [c.104]

Производственный чертеж, зародившийся в глубокой древности, за многие сотни лет своего существования претерпел и продолжает претерпевать глубокие качественные изменения. От получертежей-полурисунков, передававших геометрические формы изображенных на них объектов лишь весьма приблизительно, люди постепенно перешли к составлению чертежей, передающих форму изображенных на них объектов с большой точностью. Особо большую роль в развитии чертежа сыграло появление масштаба, в частности пропорционального (поперечного) позволившего резко увеличить точность построений.  [c.6]


При выборе масштаба изображений надо руководствоваться удобством их чтения, не допускать за,-гущения размерных линий, обозначений шероховатости поверхностей и других знаков, учитывая, что чем больше формат чертежа, тем менее удобно им пользоваться.[c.213]

П основной надниси чертежа указывают не более одного вида материала. Если для из10товления детали используется заменитель материала, то он указывается не в основной надписи, а в технических требованиях или технических условиях на изделие. Массу изделия проставляют в основной надписи в килограммах. Масштаб изображения на чертеже выбирается в соответствии с ГОСТ 2.302 68.  [c.106]

Ряямеры, капесешгые на чертеж, определяют натуральную величину независимо от масштаба изображения, Правила нанесения размеров устанавливает ГОСТ 2.307—68. Нанесение размеров включает начертание выносных и размерных линий, стрелок и простановку чисел размеров (рис. 1).  [c.158]

При выполнении чертежей обязательно применение масштабов изображений. Масштаб – это отношение размеров изображенного на чертеже предмета к его действительным размерам. Масштабы и обозначения на чертежах устанавливает ГОСТ 2.302-68. Предпочтительным является масштаб 1 1. Ыгсштабы уменьшения выбираются из ряда 1 2 1 2,5 1 4 1 5 1 10 1 20 и т. д. (нет масштаба 1 3 ) масштабы велмчеимя – 2 1 2,5 1 4 1 5 1 10 1 20 1 и т.д. (нет масштаба 3 1 ). Масштаб указывают в основной надписи в соответствующей графе по типу 1 1 2 1 и т.д. Если масштаб какого-либо изображения отличается от масштаба, указанного в основной надписи, то непосредственно над изображением помещают надпись по типу М2 1 М5 1.  [c.34]


Масштабы чертежей – Чертежик

Масштабы чертежей. Масштабом называется отношение линейных размеров изображения предмета на чертеже к действительным размерам предмета.

Масштабы чертежей бывают численные, линейные, поперечные (десятичные) и угловые (пропорциональные).

Численный масштаб  обозначается дробью, которая показываем кратность увеличения или уменьшения размеров изображения на чертеже. Численный масштаб обозначается дробью, которая показываем кратность увеличения или уменьшения размеров изображения на чертеже.

Графические масштабы на чертеже

В зависимости от сложности и величины изображения, ею назначения, стадии проектирования на чертежах применяются:
1.) Масштабы уменьшения: 1:2; 1 :2,5; 1:4; 1 : 5; 1 : 10; 1 : 15; 1:20; 1:25; 1 : 40; 1:50; 1:75; 1: 100; 1:200; 1:400; 1:500; 1:800; 1:1000. (

Пример: допустим дана длина 5000 мм. Необходимо начертить в масштабе 1:100, то чертится отрезок размером 50 мм.)

При проектировании генеральных планов крупных объектов допускается применять масштабы: 1:2000; 1:50001: 10000; 1:20000; 1:25000; 1: 50000.
2.) Масштабы увеличения: 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100: 1.

Пример: допустим дана длина 50 мм. Необходимо начертить в масштабе 2:1, то чертится отрезок длиной 100 мм.)

В необходимых случаях допускается применять масштабы увеличения 100-n : I. где n — целое число.
3.) Натуральная величина: 1:1.(пример: длина детали 10 мм., соответственно, чертим линию размером 10мм. )

Масштаб должен указываться на всех чертежах, кроме некоторых строительных, а также чертежей, воспроизводимых путем клиширования или фотографирования.
Если на листе все чертежи выполнены в одном масштабе, то его значение проставляют в соответствующей графе основной надписи по типу 1:1; 1:2; 2:1 и т. д. Если на одном листе помещены чертежи разного масштаба, то масштаб указывают под названием соответствующего чертежа но типу М1:1; М1:2 и т. д.

Линейный масштаб на чертеже имеет вид линии с делениями, означающими какую-нибудь меру длины, например метр, километр и т. п. Линейные масштабы удобны тем, что с их помощью можно без вычисления определять по чертежу действительные размеры. По линейному масштабу отсчет размеров можно про-изводим.
Поперечный масштаб, позволяющий измерять размеры на чертеже с точностью до 0,01 принятой единицы длины, применяется в топографическом черчении.

Угловые (пропорциональные) маштабы применяют для построения изображений в уменьшенном или увеличенном в несколько раз виде.

Угловым масштабом целесообразно пользоваться, когда масштаб чертежа неопределенный 1 : n, где n может быть любое целое или дробное число и при ограниченном количестве размеров на чертеже.

Применение масштабов смотрите в примерах чертежей и в разделе чтение сборочного чертежа

ГОСТ 2.302-68. Единая система конструкторской документации. Масштабы /

Общероссийский классификатор стандартов → ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ → Технические чертежи *Графические обозначения для технических чертежей см. 01.080.30 *Автоматизированное проектирование см. 35.240.10 → Технические чертежи в целом

ГОСТ 2.302-68. Единая система конструкторской документации. Масштабы

Настоящий стандарт устанавливает масштабы изображений и их обозначение на чертежах всех отраслей промышленности и строительства.
Стандарт не распространяется на чертежи, полученные фотографированием, а также на иллюстрации в печатных изданиях и т.п.

Название на англ.: Unified system for design documentation. Scales
Тип документа: стандарт
Статус документа: действующий
Число страниц: 3
Дата актуализации текста: 01. 08.2013
Дата актуализации описания: 01.08.2013
Дата издания: 01.08.2007
Дата введения в действие: 01.01.1971
Дата последнего изменения: 22.05.2013
Переиздание: переиздание с изм. 1
Взамен: ГОСТ 3451-59

Поправки и изменения:

  • Изменение №1 к ГОСТ 2.302-68
  • Изменение №2 к ГОСТ 2.302-68
  • Изменение №3 к ГОСТ 2.302-68

Масштаб

ОСОБЕННОСТИ ПРИМЕНЕНИЯ И ОБОЗНАЧЕНИЯ МАСШТАБА НА МАШИНОСТРОИТЕЛЬНЫХ И СТРОИТЕЛЬНЫХ ЧЕРТЕЖАХ

Всякое изделие на чертеже вычерчивают в масшта­бе.

Масштабом называют отношение линейных размеров изображения предмета на чертеже к дейст­вительным размерам этого предмета.

Масштаб может быть выражен числом (числовой масштаб) или изображён графически – линейный мас­штаб. Числовой масштаб обозначают дробью, которая показывает кратность увеличения или уменьшения раз­меров изображения на чертеже. При выполнении черте­жей в зависимости от их назначения, сложности форм предметов и сооружений, их размеров применяют сле­дующие числовые масштабы, установленные ГОСТ 2.302-68.

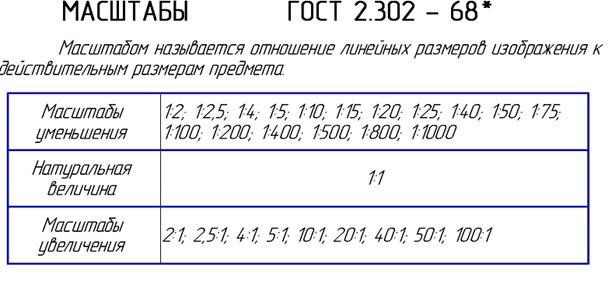

Масштаб                    1:2;    1:2,5-    1:4;     1:5;    1:10;     1:15;    1:20;  и т.д

 уменьше­ния

Масштаб                    2:1;    2,5:1;    4:1;     5:1;    10:1;     15:1;    20:1;    и т.д.

увеличе­ния

Натуральная величина 1:1. Предпочтителен натуральный масштаб (М 1:1).Не предусмотренные стандар­том масштабы не применяют

B машиностроении предпочтителен натуральный масштаб.

При проектировании строительных чертежей в за­висимости от размеров объектов рекомендуется выполнять чертежи в следующих масштабах 1:100; 1:200; 1:400. Для небольших здании и для фасадов применяют масштаб 1:50. Это даёт возможность выявить на фасаде архитектурные детали. Поскольку масштаб разных изо­бражении может быть различным, его обычно указывают около каждого из них.

Размеры на строительных чертежах в отличие от машиностроительных чертежей можно проставлять в сантиметрах, а в некоторых случаях разрешается давать размеры в метрах, указывая единицу измерения.

Следует помнить, что какой бы масштаб ни был на чертеже всегда проставляют действительные размеры, то есть натуральные размеры предмета или объекта.

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings. ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.ТЕГИ}} {{$элемент}} {{l10n_strings.ПРОДУКТЫ}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.ЯЗЫК}} {{$select.selected.display}}

{{article. content_lang.display}}

{{l10n_strings.АВТОР}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Эксклюзивный обзор первой поездки: Новый GHOST RIOT Enduro 2021

ПРИЗРАЧНЫЙ БУНТ вернулся! В общей сложности три различных версии, от трейла до эндуро, GHOST представляют совершенно новую линейку велосипедов с полной подвеской. У нас была эксклюзивная возможность протестировать прототип GHOST RIOT Enduro еще до его официального релиза.

ПРИЗРАЧНЫЙ БУНТ вернулся! Специально для вас мы смогли протестировать прототип RIOT Enduro.

Краткий обзор новой линейки продуктов GHOST RIOT

С новым RIOT компания GHOST представляет совершенно новую линейку продуктов, в которую входят трейловые, универсальные и эндуро велосипеды. Все модели опираются на запатентованную Ghost концепцию геометрии SuperFit и систему подвески TractionLink, которые позволяют немецкому бренду адаптировать геометрию и характеристики подвески велосипедов к их соответствующей области применения.Ход RIOT Trail спереди и сзади составляет 140 мм, у RIOT All Mountain — 150 мм сзади и 160 мм спереди. RIOT Enduro имеет ход задней части 160 мм в сочетании с колоссальной вилкой с ходом 170 мм спереди и предназначен для райдеров, которые любят шуметь, возвращаясь в долину.

Задняя часть нового GHOST RIOT опирается на систему виртуальных точек поворота. TractionLink позволяет GHOST адаптировать характеристики задней подвески к области применения велосипедаВсе модели RIOT имеют одинаковую тормозную опору.

Все модели серии RIOT имеют раму из сплава.Кабели проложены снаружи на нижней трубе и скрыты пластиковой крышкой, что обеспечивает аккуратный вид и бесшумную езду. Нижний кронштейн с резьбой также очень удобен в использовании. Цены на новые модели RIOT варьируются от 2499 до 3499 евро, что приятно, учитывая, что некоторые велосипеды в этой категории могут стоить в три раза дороже.

Кабели проложены снаружи и спрятаны под жестким пластиковым кожухом — аккуратно! Нижний кронштейн с резьбой – отличная новость для всех домашних механиков. GHOST полагается на два компактных коромысла подвески и размещает амортизатор вертикально за подседельной трубой.Прямая подседельная труба в сочетании с крутым углом подседельной трубы требует установки откидной стойки. Конечно, это НЕ то, на что похожа стандартная защита нижних перьев. Серийный байк будет иметь более стильную пластиковую модель.

Максимальное сцепление и максимальная эффективность благодаря подвеске TractionLink

Как мы все знаем, производители велосипедов могут проявлять невероятную изобретательность, когда дело доходит до выбора крутых названий для своих новейших технологий. Однако со своим TractionLink GHOST сразу переходят к делу и ясно дают понять, что такое их фирменная задняя часть: тяга.Система подвески TractionLink основана на двойном звене с виртуальной точкой поворота. По словам Призрака, система позволяет им достичь оптимального баланса между эффективностью набора высоты и эффективностью подвески активного заднего треугольника на спуске. Однако его не следует путать с RIOT-Link, который некоторые из вас, возможно, помнят по RIOT первого поколения. Если вы хотите глубже изучить теорию TractionLink, рекомендуем прочитать нашу статью Suspension Vodoo.

Благодаря системе подвески TractionLink Ghost может оптимизировать заднюю часть каждого RIOT в зависимости от области его применения и, таким образом, обеспечить идеальное сочетание тяги и эффективности.

SuperFit – Индивидуальная концепция геометрии для всех

Как вы можете гарантировать, что геометрия велосипеда действительно подходит водителю? GHOST, например, используют собственный алгоритм, основанный на более чем 100 000 наборов данных о пропорциях человеческого тела, чтобы гарантировать, что каждый гонщик найдет свое оптимальное положение при езде. Система SuperFit впервые была представлена ​​на велосипеде LECTOR HT XC. Теперь немцы используют ту же технологию с новой линейкой RIOT. Самым поразительным фактором является то, что размер S катится на 27.5-дюймовые колеса. Кроме того, разница в досягаемости неодинакова от размера к размеру. Например, увеличение на 22 мм от среднего к большому RIOT EN Enduro точно градуировано. С другой стороны, от L до XL увеличение составляет 30 мм. Однако, если вы думаете, что с SuperFit GHOST адаптируют геометрию своих велосипедов к гонщику больше, чем другие бренды, вы ошибаетесь. Все размеры имеют одинаковую ширину стержня и длину штока. Размеры M, L и XL также используют одинаковую длину нижних перьев, и только размер S с меньшими колесами имеет более короткие нижние перья.

Геометрия GHOST RIOT EN 2021

Несмотря на то, что три версии RIOT имеют разный ход подвески, с точки зрения геометрии у всех велосипедов есть некоторые общие черты — все они удивительно длинные и провисшие. Например, RIOT EN имеет угол наклона рулевой колонки 64° и массивный вылет 498 мм для размера L. И хотя 38-мм перепад каретки обеспечивает удивительно низкую каретку на 160-мм туристическом велосипеде, сиденье с углом наклона 77° угол очень крутой. Длина нижних перьев составляет 435 мм для размера S с колесами 27,5 дюйма и 455 мм для всех остальных моделей.Если вы хотите глубже погрузиться в геометрию RIOT EN, вот вся необходимая информация.

Размер С М л XL
Подседельная труба 417 мм 441 мм 465 мм 489 мм
Верхняя труба 588 мм 648 мм 683 мм 684 мм
Напорная труба 120 мм 100 мм 140 мм 160 мм
Угловая головка 64° 64° 64° 64°
Угол сиденья 76° 77° 77° 77°
Нижнее перо 435 мм 455 мм 455 мм 455 мм
Нижний кронштейн 24 мм 38 мм 38 мм 38 мм
Колесная база 1224 мм 1276 мм 1315 мм 1352 мм
Досягаемость 453 мм 477 мм 498 мм 528 мм
Стек 619 мм 627 мм 663 мм 681 мм

Полная вечеринка! Технические характеристики GHOST RIOT EN в деталях

Как уже упоминалось, GHOST предлагает новый RIOT в трех версиях: трейл, олл-маунтин и эндуро. Каждая версия доступна в двух или трех спецификациях. Начиная с 2499 евро, цены очень справедливы для всего диапазона. Бесспорной изюминкой линеек RIOT Trail и RIOT Enduro являются модели Full Party с фиолетовым шасси Formula. Версия Full Party занимает верхнюю часть спектра и продается по цене 3499 евро. Новый GHOST RIOT был разработан для совместимости с капельницей EightPins, что объясняет прямую подседельную трубу диаметром 34,9 мм. Дроппер Eight Pins входит в стандартную комплектацию двух моделей эндуро и высококлассного трейлового байка, но не входит в более дешевую модель RIOT AM и более доступные модели RIOT EN и RIOT Trail, которые полагаются на обычный дроппер.Еще одним важным моментом является легкая, но прочная колесная пара Syntace, которая входит в стандартную комплектацию всех моделей более высокого класса. Все модели RIOT EN и версия RIOT Trail Full Party поставляются с амортизатором катушки.

Все модели RIOT имеют подседельную трубу диаметром 34,9 мм, которая на всех топовых моделях вмещает капельницу EightPins. RIOT EN и RIOT Trail Full Party поставляются со спиральным амортизатором. Для своей линейки RIOT GHOST использует механический подвес SRAM UDH, что упрощает поиск запчастей. Сколько весит GHOST RIOT EN? У нас не было возможности взвесить велосипед самим, но 15.96 кг, указанные на верхней трубе нашего прототипа, кажутся реальными. Благодаря колоссальным 170-миллиметровым передним ходам RIOT EN был разработан, чтобы укротить гнар на самых неровных трассах.

Модели GHOST RIOT EN в деталях

Эндуро-модель RIOT EN доступна в трех комплектациях, каждая из которых включает в себя пружинный амортизатор и 170-мм вилку. Самая яркая версия линейки эндуро — это модель Full Party, которая стоит 3 499 евро и поставляется с подвеской и тормозами Formula. Остальная часть спецификации включает смешанную трансмиссию SLX/XT и колесную пару Syntace V30.Велосипед с наиболее привлекательным соотношением цены и качества, на наш взгляд, — это RIOT EN Universal, который продается по цене 2999 евро и оснащен вилкой Marzocchi Bomber Z1, амортизатором FOX VAN Performance, четырехпоршневыми тормозами Shimano и, как и Full Party, модель, смешанная трансмиссия SLX/XT. Опять же, GHOST завершает спецификацию колесной парой Syntace и даже добавляет капельницу EightPins. В нижней части диапазона RIOT EN находится модель Essential, которая оснащена смешанным групсетом SRAM NX/GX, вилкой RockShox Yari и амортизатором Super Deluxe Coil Select.Вероятно, само собой разумеется, что за 2499 евро вы не получите колесную пару Syntace или капельницу EightPins.

RIOT EN ОСНОВНЫЕ

Fork Rockshox Yari RC 170 мм

2 Shock Rockshox Super Deluxe Cool Выберите R 160 мм

2

тормоза Shimano BR-MT520 203 мм

2

Drivestrain SRAM NX / GX Eagle

Seatspost Limotec Alpha 1 125/150/170 мм

2

Стержень MOOND FIFTETYONE
HOLDTYONE MOOT FIFTYONE 780 мм

2

Wheelset RODI TRYP 30
Шины Maxxis Minion DHF / DHR II 3C Maxxterra EXO + 2. 5/2,4″
Цена 2 499 €

RIOT EN УНИВЕРСАЛЬНЫЙ

Fork Marzocchi Bomber Z1 170 мм

2 Shock Fox Van Photion 160 мм

2 Тормоза

2

203 мм

2

Drivestrain Shimano SLX / XT

2

Shimano SLX / XT

Seatspost STEM Ground Fiftyone
Руль Ground Fiftyone 780 мм
Колесная пара Syntace V30
Шины MAXXIS Minion DHF/DHR II 3C MaxxTerra EXO+ 2.5/2,4″
Цена 2 999 €

RIOT EN ПОЛНАЯ ВЕЧЕРИНКА

Fork Формула Selva S 170 мм

2 Shock Formula MOD 160 мм

2 тормоза мм

2

Drivestrain Shimano SLX / XT
Shimano STASPOST восьмипсайт Гидравлический

2

Stem Ground Fiftyone
Руль Ground Fiftyone 780 мм
Колесная пара Syntace V30
Шины MAXXIS Minion DHF/DHR II 3C MaxxTerra EXO+ 2. 5/2,4″
Цена 3 499 €

Модели GHOST RIOT AM в деталях

Универсальная модель RIOT AM доступна в двух комплектациях по цене 2499 и 2999 евро соответственно. Хотя модель AM имеет ту же раму, что и версия для эндуро, у нее амортизатор с более коротким ходом и вилка с меньшим ходом. Более доступная спецификация включает в себя вилку FOX Rhythm в паре с амортизатором DPX2, смешанную трансмиссию Shimano DEORE/XT и тормоза DEORE. За дополнительную плату в размере 500 евро вы можете обновить свою спецификацию до вилки RockShox Lyrik Select +, амортизатора Super Deluxe Select + и трансмиссии SRAM GX-Eagle.К сожалению, эта версия поставляется с тормозами SRAM G2 — более подходящей была бы более мощная модель CODE.

БУНТ AM НЕОБХОДИМЫЙ

Fork Fox 36 Rhythm 160 мм

2 Shock Fox DPX2 Pruestain 150 мм

тормозов Shimano BR-MT520 203 мм

2

Drivestrain Shimano Deore / XT
Singspost Limotec Alpha 1 125/150/170 мм

2

Стебель земли FiveTyone

Handlebar MOONG FIFTYONE 780 мм

2 Wheelset RODI TRYP 30
Шины Maxxis Minion DHF 3C MaxXterra EXO 2. 3″ MAXXIS Aggressor EXO 2,3″
Цена € 2499

БУНТ АМ УНИВЕРСАЛЬНЫЙ

Fork Rockshox Lirik Select + 160 мм

2 Shocke Rockshox Super Deluxe Select + 150 мм

2 Тормоза

2 RSC 200 мм

2 Drivestrain SRAM GX Eagle
Sandpost Limotec Alpha 1 125 / 150/170 мм

2

Стержень MOOND FIFTYONE
HOLSBAR MOOT FIFTYONE 780 мм

2

Wheelset RODI Tryp 30
Шины Maxxis Minion DHF 3C Maxxterra EXO 2.3″ MAXXIS Aggressor EXO 2,3″
Цена € 2999

Детали моделей GHOST RIOT Trail

GHOST RIOT Trail имеет собственную раму и предлагает 140 мм хода как спереди, так и сзади. Он доступен в двух комплектациях по цене 2499 и 3499 евро соответственно. В то время как доступная модель Essential оснащена вилкой FOX 34 Rhythm и амортизатором FOX DPS, версия Full Party сочетает в себе вилку Formula Selva S с пружинным амортизатором Formula Mod. Колесная пара Syntace V30 и трансмиссия Shimano XT должны обеспечить надежную и долговечную работу.

RIOT TRAIL НЕОБХОДИМЫЕ

FORK Fox 34 RHYTHM 140 мм

2 Shock Fox DPS Price 140 мм

Тормоза Shimano BR-MT520 180 мм
Drivestrain Shimano Deare / XT
Seatspost Limotec Alpha 1 125/150/170 мм

2

Стебель земли FiveTyone

Handlebar MOONG FIFTYONE 780 мм

2 Wheelset RODI TRYP 30
Шины Maxxis Minion DHF 3C MaxXterra EXO 2.3″ MAXXIS Aggressor EXO 2,3″
Цена € 2499

СЛЕД БУМАНА ПОЛНАЯ ВЕЧЕРИНКА

Fork Formula SELVA S 140 мм 140 мм

2 Shock Formula MOD 140 мм

тормоза
MOM

2

Drivestrain Shimano SLX / XT

2

Shimano STASPOST восьмипсины гидравлические
Stem Ground Fiftyone
Руль Ground Fiftyone 780 мм
Колесная пара Syntace V30
Шины MAXXIS Minion DHF 3C MaxxTerra EXO 2. 3″ MAXXIS Aggressor EXO 2,3″
Цена 3 499 €

Новый GHOST RIOT EN на следе

Хватит теории, как новый GHOST RIOT EN ведет себя на трассе с его радикальной геометрией? У нас была возможность протестировать прототип на наших крутых мокрых домашних трассах. Хотя наш тестовый прототип не имел окончательной спецификации или окраски, рама и подвеска дали нам довольно точное представление о том, как будет себя чувствовать серийный мотоцикл, а это значит, что мы уже можем сделать некоторые содержательные и очень интересные выводы. .

Бренд-менеджер GHOST Кристиан Моргенрот пришел к нам с прототипом нового RIOT. Вместе мы прогоняем мотоцикл по крутым мокрым домашним трассам, максимально используя лучшие осенние условия.

Согласно концепции GHOST SuperFit, при росте 180 см нам нужен размер Large. С вылетом 498 мм велосипед длинный, очень длинный! Однако, как только вы садитесь на него, RIOT не кажется таким массивным. Благодаря крутому углу сиденья посадка удобно расположена по центру и находится в вертикальном положении. Поскольку мы не взяли с собой весы, мы не смогли сами взвесить велосипед и вместо этого должны были угадать его вес. Тем не менее, 15,96 кг, отмеченные на верхней трубе нашего прототипа, полностью соответствуют нашему грубому предположению — это определенно не легкий мотоцикл. Тем не менее, RIOT EN — заядлый альпинист. Хотя это определенно не горный козел и не мотивирует вас выпрыгивать из седла, он очень комфортно преодолевает все виды подъемов. Центральное положение при езде и длинные нижние перья предотвращают отрыв передней части от земли.Теоретически по лесным тропинкам можно кататься без рук целый день. На технических подъемах убедитесь, что вы тщательно выбираете стропы, потому что низкая каретка может привести к частым ударам педали. Кроме того, RIOT демонстрирует отличные характеристики при лазании в любых условиях и справляется даже с узкими и сложными участками, не вспотев. Хотя амортизатор катушки FOX VAN не имеет рычага блокировки, это не проблема, если вы едете сидя. Однако, как только вы выйдете из седла, вы заметите изрядное раскачивание педалей и поймете, что инженеры GHOST предпочли тягу и сцепление с эффективностью педалирования в RIOT.

Следующий уровень расслабления. Благодаря крутому углу наклона сиденья удобное и вертикальное положение педалей идеально подходит для длительных подъемов по пожарным дорогам, почти исключая вес велосипеда из уравнения. При выезде из седла педаль заметно качается. При этом RIOT EN не создавался как горный козёл. Вместо этого он доставит вас на вершину холма с комфортом и с улыбкой на лице. Просто отпусти! RIOT EN любит мчаться по садам камней на полной скорости.

«Просто отпусти» — это мантра GHOST RIOT EN, когда гравитация берет верх и вы прокладываете себе путь обратно в долину. Райдер хорошо интегрирован в велосипед, надежно спрятан между большими 29-дюймовыми колесами, а большой вылет, высокая стойка и длинные нижние перья обеспечивают очень сбалансированную езду. После этого первого впечатления мы не обязательно будем описывать RIOT EN как проворный или игривый. Вместо этого мы можем сказать, что он довольно хорошо справляется с неприятными трассами и превращает длинные веселые спуски в тормозную пыль – в течение всего дня! Подвеска работает плавно, чувствуя при этом приятную определенность. Это означает, что задняя часть справится практически со всем, что вы можете на нее бросить, и создаст огромное тяговое усилие. В то же время, он не тонет в своем путешествии, когда вы отрываетесь от уступа в эфире. Превосходно!

Сбалансированная геометрия и супер-мягкая подвеска RIOT EN позволяют справляться со страшными и неприятными тропами даже в самых неблагоприятных условиях.

На протяжении всего теста мы не могли не думать, что рама Medium с вылетом 477 мм, возможно, будет лучшим вариантом для нашего роста (180 см).В конце концов, вы не ездите на полном ходу весь день, каждый день. Шикарная подвеска в сочетании с немного более компактной колесной базой обеспечили выигрышное сочетание маневренности и плавности хода. Однако это также повлияет на положение велосипеда при подъеме, вероятно, сделав его слишком тесным и неприятным в вертикальном положении.

Наше первое впечатление от нового GHOST RIOT EN

Небольшая продолжительность испытаний вкупе с не совсем окончательной спецификацией нашего прототипа GHOST RIOT EN означает, что мы не можем сделать окончательный вывод. Тем не менее, мы можем сказать вам, что GHOST придумали шикарный и очень плавный велосипед, который снимает остроту с самых неприятных трасс – идеальная установка для длительных поездок в Финале Лигуре и эпических миссий в байк-парке. К сожалению, экстремальная геометрия и большой вес ограничивают его всесторонние возможности.

Благодаря своей экстремальной геометрии RIOT EN сияет на сложной местности, но легко утомляется на менее требовательных трассах.

Для получения дополнительной информации о новой линейке RIOT посетите веб-сайт GHOST.

Words & Photos: Кристоф Байер

Призрак Стеклянного дома

За салоном находилась небольшая гостиная, вся в кремовых, канареечно-желтых и морских тонах, с корабельным трапом на одном конце, который сообщался с главной спальней этажом выше. Лестницу, как показал нам Доминик, можно поднять на шкивах и спрятать в комнате наверху, чтобы закрыть ее; вы могли просто потянуть его за собой, когда вы ложитесь спать. Все в доме казалось подвижным: скользили перфорированные перегородки; металлические цилиндры десяти футов высотой открывались от прикосновения пальца, оказываясь шкафами, прекрасно разделенными на перегородки, как пароходные сундуки. Наверху была нелепая ванная, в которую можно было попасть из мезонина, опоясывающего салон. Она была сделана из белого кафеля и матового дюралюминия и устроена, как декорации к фарсу, со сложными перегородками, чтобы мужчина и женщина могли находиться в ней вдвоем, купаясь, бреясь и разговаривая, так и не видя друг друга. .

Куда ни глянь, везде виднелась новая гармония: сетка из стеклянных кирпичей на фоне ярко лакированного, как японская шкатулка, стола; длинный отрезок резинового коврика, прерываемый только полированной поверхностью рояля; складная ширма, расписанная фигурами в стиле Кокто, расположенная прямо за балкой из черного железа – счастливый брак Фрица Ланга и Фреда Астера. Казалось, все очаровательное и привлекательное, что когда-либо создавал модернизм, было собрано в одной потайной кладовой посреди Парижа.

«Кто здесь живет?» Я попросил.

— Сейчас никого, — сказала Доминик. По ее словам, она давно пыталась, и теперь. . . Она позволила фразе замолчать в воздухе: « Un fantôme. Призрак».

Только после того, как мы с женой вернулись в Нью-Йорк, мы поняли, что то, что казалось откровением, на самом деле стало модой. Когда мы разговаривали с людьми в Нью-Йорке, которые разбирались в современных домах, мы поняли, что вокруг Гласс-Хауса и его архитектора Пьера Шаро вырос культ.В книжном магазине по архитектуре на Томпсон-стрит постоянно заказывались три книги о Maison de Verre, в том числе одна на японском языке, и все они были изданы за последние десять лет. Кто-то рассказал нам о международной организации «Друзья Стеклянного дома», которая существует только для того, чтобы поклонники дома поддерживали связь друг с другом. Хотя его «друзья» почти полностью знают дом по фотографиям из трех книг — наш визит, как оказалось, был особенным событием, — некоторые из них все же соорудили полноразмерные копии его стеклянного фасада. Вскоре после того, как мы вернулись из Парижа, один из них появился на углу Дуэйн-парка в центре Манхэттена. Многие большие впечатляющие здания, построенные за последние двадцать лет, в том числе такие громадные многоцелевые здания, как Центр Помпиду и Институт арабского мира в Париже, оказались потомками маленького Стеклянного дома на улице Рю. Сен-Гийом. (На более приземленном уровне стоимость мебели внутри дома является предметом отдельного параллельного культа, возглавляемого владельцем магазина мужской одежды в Беверли-Хиллз.)

Но, несмотря на всю свою известность, Стеклянный дом — странное и загадочное здание. Мать моего друга в Нью-Йорке, как оказалось, была пациенткой доктора Пьера Велле, и мой друг навещал его и его жену Алин бесчисленное количество раз в их квартире над домом, но ни разу не был пригласили спуститься вниз, в сам Maison de Verre. Никто в книгах о Стеклянном доме даже не мог точно решить, что это есть . В литературе о доме его сравнивают, среди прочего, с яхтой, классическим японским храмом, казармами китайских коммунистов, мебельным шкафом, «дворцом Джакометти по адресу 4 A ». M .», и «Большое стекло» Марселя Дюшана. Его даже описывают как окно в четвертое измерение.

Дом был построен, как я постепенно понял, читая о нем больше, как сокровищница, в которой хранились все вещи, во что верили сознательные современные люди, построившие его; офис, который мы видели на первом этаже, возможно, был первым неофициальным центром планирования семьи во Франции, например, а салон наверху был спроектирован так, чтобы объединить поколение французских художников Кокто с коммунистической интеллигенцией.Но по мере того как эти идеи тускнели или выходили из моды одна за другой, дом как по волшебству становился необитаемым. Я узнал, что дом был построен для доктора Далсаче и его жены, что у них было двое детей — мальчик Бернар и девочка Алина, и что Алина вышла замуж за другого гинеколога, Пьера Велле, с которым у нее было пятеро детей. дети. Трое детей жили в квартирах во дворе — вокруг, над и напротив дома. Это было их наследием и их бременем.Семейный вопрос: что делать со Стеклянным домом? Но никто из них не жил в доме.

В течение следующих пяти лет мы с моей женой Мартой пытались выяснить, почему дом оказался необитаемым. Когда мы это сделали, жить в Стеклянном доме стало нашей мечтой, и нашей иллюзией было поверить, что мы можем это сделать.

«Маленькой девочкой я пряталась здесь», — говорила Доминик в июле 1990 года. Марта и я снова были с Домиником и Франсуа, сидя на мезонине, выходящем на салон Стеклянного дома.«Мы становились на колени здесь, за ширмами, невидимые, чтобы наблюдать за вечерами — женщинами и мужчинами, разговаривающими», — продолжала Доминик. «Все должно быть видно через холст или экран, вот так, как воспоминание. Знаете, дом как волна, что-то мерцающее. Волшебство света, который зажегся в ванной — он просто мерцал под черными металлическими дверями!» Она повернулась и указала налево, к паре черных металлических дверей, которые вели из мезонина в главную спальню.В доме было ужасно жарко. В Париже бушевала жара. Однако это была французская жара: интенсивная, но стройная. Эта жара началась в восемь утра, к полудню достигла пика интенсивности, немного утихла к вечеру, а затем, в полночь, почти в такт, была унесена ветром.

— Это страстный объект, но разрушительный, как и все страстные объекты, — продолжала Доминик. «Знаете, я долгое время жил внутри. Почему я ушел? Думаю, я мог бы остаться.

Франсуа посмотрел на нее, а затем мягко сказал: «Додо, это было лучше всего».

«Да, это было похоже на «Спящую красавицу», — сказала она, смеясь. Их квартира через двор от Стеклянного дома, который я видел, представляла собой мир света и цвета — мебель в стиле Людовика XVI, паркетные полы и желтые льняные занавески. На выбеленных желтыми стенах висели трое Твомбли. Только одна-единственная металлическая вешалка Шаро в коридоре — вешалки из тяжелого, широкого металла, похожие на большие французские усы — напоминали о близости Стеклянного дома.Я подумал, немного предательски, что квартира, возможно, показалась бы некоторым облегчением после аскезы дома. Похоже, она тоже так думала.

«Знаете ли вы, — сказала она после того, как я похвалил квартиру, — что это была квартира Леона Доде в тридцатых годах?» Она покачала головой в явном изумлении. Но это имя мало что значило для меня, и я пропустил его.

Мы поехали в ресторан Le Voltaire на набережной Вольтер, который часто посещает семья Велле. — Это мне больше подходит, не так ли? — сказала она о квартире после того, как мы сели и заказали шампанского framboises .«И дом все еще через дорогу — наши родители смотрят на нас сверху вниз, как два гигантских наблюдающих глаза. Все семьи строят Стеклянный Дом, открытый миру, и живут в нем: эти дома — наше наследие. Дом моей семьи также несет бремя реальности. Его нужно отапливать и платить налоги».

Теперь Доминик резко сказала: «Вы хотите знать, что на самом деле привело к Стеклянному Дому? Вы обратили внимание на мебель в столовой? Это один из ключей к пониманию дома.”

Позже, когда я вернулся в дом, я посмотрел на столовую мебель. В обеденной нише, спрятанной рядом с салоном, стояли стол и стулья, которые были необычно простыми, неуклюжими и привлекательными — такие обеденные сервизы были у моих бабушки и дедушки.

— Это была мебель семьи Бернхеймов, и она всегда хранилась в доме, хотя по стилю ей было не место, — сказала Доминик. «Но для моей бабушки это было важно. Дом был построен потому, что мой прадед безумно любил свою дочь.Он купил ей картины, мебель и дом. Стеклянный дом начался из-за любви отца к дочери».

Чтобы понять, как появился Стеклянный дом, я начал видеть, нужно было узнать что-то о французских евреях, парижских домах и немецком стекле. Во Франции в начале этого века некоторые евреи пытались держаться чуть ниже обычной поверхности французской жизни, в то время как другие пытались скользить чуть выше ее. Первый импульс, который кажется американцам знакомым, поскольку еврейская жизнь здесь шла по тому же сценарию, включал в себя торговцев, агентов по недвижимости и других вновь прибывших представителей среднего класса — людей, которые зарабатывали немного денег, довольно щедро их тратили и занимали значительную долю. удовлетворенная, настороженная позиция, находящаяся вне основного течения французского общества.У многих из них были немецкие имена. Они бежали из Эльзаса-Лотарингии после окончания франко-прусской войны в 1871 году.

Второй порыв был более специфически французским. Вы видели это в государственных служащих, армейских офицерах и дипломатах — евреях, которые были не просто «ассимилированы», но страстно привержены идеалу французской идентичности, который не был обычным явлением даже среди других французов. Они видели французскую нацию, возникшую после революции, как место, которому суждено изгнать евреев из гетто и вернуть их в мир.(В девяностых годах «Молитва за Францию» в стандартном еврейском молитвеннике начиналась словами «Всемогущий защитник Израиля и человечества».) Именно из этой среды вышел сам Дрейфус — и, как ни странно, вернулся , даже после Острова Дьявола.

Пьер Шаро происходил из более заурядной среды. Его мать была сефардкой, а отец виноторговцем, пережившим тяжелые времена. Хотя Пьер с детства хотел конструировать вещи, он не мог изучать архитектуру, которая в те дни все еще была великой профессией во Франции, посвященной обучению ее приверженцев тому, как строить библиотеки, оперы и триумфальные арки, а не дома.(Оказалось, что его непонимание правил большой профессии было частью его удачи, хотя в то время это не могло так показаться.) Он работал чертежником в парижском офисе Waring & Gillow. , известной английской компании по производству мебели и дизайна, до 1914 года.

Это была не простая работа, но и не совсем тупиковая. Мебель, которую Пьер Шаро спроектировал для Waring & Gillow, в основном ничем не выделялась. Что он любил, так это шоу. Он писал маленькие оперы и ставил их уже в 1905 году; Фактически, первые сохранившиеся его рисунки – это эскизы для серии любительских tableaux vivants .Во время работы Шаро Уоринг и Гиллоу спроектировали несколько театров, в том числе Гайте, Водевиль, Амбигу и Ренессанс, некоторые из которых сохранились до сих пор.

У него был и другой энтузиазм. В нашем навязчивом воображении начала двадцатого века мы уже приписали технические инновации Америке, а bonheur de vivre — Франции: мы летаем на ракетах, а они подают сыр. Однако в начале века и даже после Первой мировой войны французская традиция инноваций и изобретательства имела свой собственный стиль.Вы видите эту альтернативную цивилизацию в действии на фотографиях Лартига, на которых изображена его семья на воздушных шарах, или в первых фильмах Мельеса: самолеты, автомобили и ракеты, представленные таким образом, что они, хотя и нелепо, связаны со спортом и романтикой, а не с промышленностью. Шаро принадлежал к этой жилке ingénieux , как любят выражаться французы, больше, чем к какой-либо манере изящных искусств. Он любил мастерить, придумывать новые изобретения. У каждого великого дизайнера есть любимая вещь, мотив самовыражения.Для большинства крупных современников этим объектом был стул. Средой Шаро были шкафы. Его ранние шкафы имеют двери, которые распахиваются и вращаются, как подставки для тортов, или имеют двери внутри дверей, которые отстегиваются, открывая еще больше дверей со скрытыми внутри ароматными кедровыми панелями. До конца жизни Шаро придумывал подобные схемы и изобретения, призванные придать романтику повседневным нуждам. Дизайнер Фрэнсис Журден, один из его старых друзей, вспоминает сон, который он увидел сразу после смерти Шаро: во сне он увидел старомодный стеклянный лифт с дровяной печью и телескопической дымовой трубой внутри, который поднимался и опускался. фасад дома.«Это придумал Пьер Шаро!» он помнит, как думал во сне.

Энтузиазм Шаро в отношении изобретательства, вероятно, вылился бы лишь в сноску, если бы его не обнаружила пара, которая могла позволить ему делать встроенные шкафы в драматических масштабах. Анни и Жан Далсаче представляли собой брак двух потоков французской еврейской жизни. Отец Анни Бернхейм был самостоятельным человеком, чья семья, как и многие другие, переехала на запад из Эльзас-Лотарингии после 1871 года. Бернхеймы поселились в Париже на рубеже веков и заработали небольшое состояние на недвижимости.Затем, примерно во время Первой мировой войны, они переехали в квартиру на улице Анжу, на Правом берегу. Единственный сын Бернхеймов, Пьер, был убит в Аргонне в апреле 1915 года. Вся любовь и надежды (и деньги) семьи были брошены на единственную дочь.

Энни родилась в 1896 году и в подростковом возрасте уже была аристократкой — застенчивой, аккуратной, требовательной и одаренной. Она была одной из тех женщин в первые годы века, которые, еще не имея возможности заниматься профессией или «карьерой», начали вкладывать в «женскую» сферу жизни дикую, но планомерную страсть.Не то чтобы ее вкусы были легкомысленными или поверхностными. Однажды на день рождения отец подарил ей украшения, а вместо них она попросила картину молодого художника по имени Пикассо. К подростковому возрасту она занялась украшением квартиры на улице Анжу. Мода, цветы, драгоценности, кулинария, мебель, цвета дома, форма гостиной — все это быстро попало под ее зоркий взгляд и было преобразовано по новому правилу. Энни считала, что удовольствие приносит пользу, если подчиняется принципам.У нее были правила поиска. Если вы шли в художественную галерею, вы должны были посмотреть пять картин, не больше и не меньше. Четырех было бы недостаточно; шесть было бы дилетантством. «Это было время красных роз, и она сделала их белыми», — эпиграмматично сказала Доминик о своей бабушке.

Жан Дальсаче, за которого Анни вышла замуж в 1918 году, был совершенным продуктом официального течения французской еврейской жизни. Его отец происходил из рода высокопоставленных государственных служащих, и он надеялся, что его сын будет изучать право.Но вместо этого Жан хотел стать врачом, и после получения степени юриста он поступил в медицинский институт, а в 1926 году получил степень по гинекологии. В Америке такой выбор был бы маловероятен для амбициозного молодого врача; гинекология здесь была еще домашней, симпатичной специальностью. Но во Франции научное изучение репродукции имело оттенок мужества и оптимизма. Его перемещенной темой был секс. план младенцев, без крестьянских мистификаций акушерства или обертонов стыда и необходимых страданий, которые все еще навязывало католическое общество, означало принять участие в современной революции: это было, в тревожном, почти комическом буквальном смысле, схватить контроль над средствами производства.

ГОСТ на оформление кресла формата А2. Рамка А3 со штампом для AutoCAD завантажити

ЄСКД ) Була розроблена, что впроваджена, оскольки в ній час виниловая гостa и нагальна небхідність. Вон был викликана декильком по причинам, среди которых наиболее важными были следующие:

Необходим для того, чтобы повсеместно применялись одни и те же правила складывания и декорирования кресла;

Необходимость сведения к единому и унификации видов и форм вирусов;

Необходимость обеспечения умов конкурентоспособностью перипетий жизни на мировом рынке.

Это целый набор стандартов, для помощи которых предусмотрен целый ряд важнейших умов. К такому лгут единоличное назначение и замысел; обозначение четких и однозначных правил сохранения, внешнего вида, условий ведения бизнеса; из-за того, что изменения производятся на стуле на стуле, а также, так как сама вонь распространяется на все остальные разновидности вирусов, а также галузи мастерства.

Один из самых больших характерных рисов ЄSKD и тех, что система стоит как графическое кресло для хранения. Он регламентирует подбор всех элементов, которые необходимо учитывать при составлении конструкторской и технической документации.

В основном, это є скупка суверенных норм, которые становят поъязанные между собой правила нормы, которые суются формализация, разрбки, что причина с нею. Также необходимо сказать, что ЄСКД охорошает собой этапы проектирования, подготовки, эксплуатации, технического обслуживания и ремонта изделий. Следует отметить, что единая система конструкторской документации коснется и машиностроения, и вспомогательного оборудования, и из нее черпают некоторые сводки промышленности.

Установите наиболее оптимальные правила, разработав их, расположив и выпустив в техническое кресло поддерживающие их материалы. Вон позаботится:

Выборка при проектировании различных виробив только самих себя текущих пособий и методов разработки;

взаимный обмен различной конструкторской документацией без необходимости переоформления;

Повну и с наиболее оптимальной комплектностью конструкторской документации;

Возможность автоматизации и механизации процессов обработки, а также самой документации, поэтому ее можно вести в ней;

Корректная работа виробса;

Хорошее качество продукции;

Безпека для животных, отвечающая за соблюдение норм и правил охраны окружающей среды;

Возможность унификации и стандартизации технологий в процессе их проектирования и разработки;

снижение трудозатрат при выпуске отклонений, а также сроков их варьирования;

Возможность здияснення сертификации виробив в кратчайшие сроки.

Крем того же дает возможность создавать на основе суммирования с различными международными стандартами автоматизированные системы и единую информационную базу.

Продолжаем тему рамок. Если вам нужна помощь, вы можете установить рамку со штампом формата А3 (размер рамки 297х420 мм, что соответствует стандартам). Рамка видна блоку AutoCAD в формате *.dwg и совместима с единой системой конструкторской документации ЕСКД.

Готовый блок с рамками вы можете получить на нашем сайте по предстоящим запросам:

Как горизонтальная рама на кресле

Как увидеть вертикальную рамку на стуле

Я хочу указать шаг, что блок укладывается вместе с линией и текстом, как если бы он печатался на разных шариках. Вы можете отредактировать этот блок через редактор блоков, либо просто разделить (декомпозировать) и потренироваться уже с примитивами строка и текст .

Как вставить раму в кресло

Каркас кресла со штампом сминается так, чтобы вставить себя в кресло методом кильки. Перед этим необходимо удалить файл из архива и поместить в папку (рекомендую создать папку Framework И туда можно развернуть все файлы с фреймами).

Ускорить можно следующими способами:

  • Открыть файл в формате *.dwg (2 клика левой кнопкой медведя) – увидеть блок – скопировать (нажатием Ctrl+C или правой кнопкой медведя – Буфер обмена – Копировать) – вставить блок у тумбочки на кресле;
  • Панель AutoCAD Вставка Блок Оглядываясь назад…, Давайте выберем файл, который вы уже завантажили, что витяги в папку. Вставьте блок в тумбочку на кресле;
  • За справкой

Усі технічні креслэння нині выконуются за правила, которые обозначаются сводом государственных стандартов (ГОСТов) под названием “Единая система конструкторской документации” (ЄСКД). Дотримання цих правил є обовъязковым для всех организаций и осиб.

Появление стандартов Единой системы конструкторской документации (ЕСКД) обусловлено:

Необходимость согнуть священные правила плетня есть то украшенное кресло, что обеспечило их понимание на всех галерах промышленности;

Необходимо провести унификацию (сведение к одномандатной) форм и расширение разновидностей;

Необходимость представления на легкий рынок конкурентоспособной продукции.

ЕСКД стандарт – Это нормативный документ, устанавливающий единые правила оформления проектной документации для всех сфер промышленности, быта, транспорта и начальной закладной, утвержденный уполномоченным органом (госкомитетом по стандартизации). Комплекс стандартов ЕСКД в нашей стране введен в эксплуатацию с сентября 1971 года.

Стандарт кожи ЕСКД должен иметь свой номер с обозначенной даты регистрации, например, стандарт на диванную гарнитуру ГОСТ 2.304-81. Эта запись выглядит следующим образом: Суверенный стандарт, регистрационный номер два, точка, триста чотири, заявления в оборотах 1981 года.

Дотримання Госстандарта (сокращенно ГОСТ) ЕСКДє обовъязковым для всех предприятий, организаций, начальной закладной и др. осиб. Стандарты периодически обновляются.

Формат, каркас и основная надпись стула

Кресла вышиты на листах строго поющих роз, установленных ГОСТ 2.301-68 (СТ РЭВ 1181-78).Це проще сбережения.

Формат кресла обозначается буквой и цифрой, например А3, А4.

Форматы листов определяются размерами внешней рамки. Линия обрамления (формат рамки) наносится на рамку шириной 5 мм вне внешней рамы (линия обрезки копии) по прямой линии кресла для форматов А3 и А4 и на ширину от 5 мм до ширины 10 мм для остальных форматов. Толщина обрамляющей линии не менее 0,7 мм.

Размер сторон формата, мм:

297×210 – А4

297×420 – А3

594×420 – А2

594×841 – А1

1189×841 – А0


Основная надпись на креслах

На креслах возле правой нижней кути основная надпись.Форма, размеры и размеры устанавливают стандарт.

В графах основных надписей (номера граф на рисунке показаны на гербах) указывают:

1 – имя виробу

2 – идентификация документа (код документа)

3 – обозначение стандарта на материал детали

4 – документ письмо

5 – масса виробу в килограммах

6 – шкала

7 – серийный номер аркуша

8 – количество арок документа

9 – наименование производителя кресел

10, 11, 12 – в ряду “Розроб. ” – никнейм, дата подписи, в строке “Пров.” – имя викладач, йог подписал эту дату


В начале школьные стулья выконуватимете основную надпись в виде прямоугольного прямоугольника со сторонами 36 х 185 мм.

Масштаб

Важно виробить на креслах в натуральную величину, затем 1:1.

ШКАЛА – это введение размеров изображения в реальные размеры предмета

ГОСТ 2.302-68 (СТ РЭВ 1180-78) передает следующий масштаб:


Для того чтобы наводить детали стула в масштабе 2:1, необходимо линейно расширить изображение до большего размера. Необходимо визуализировать изображение в масштабе 1:2, линейные размеры меняются на двойные. Розмари cutiv не меняется каждый час в зависимости от масштаба изображения.

Для любой гаммы, на кресла нанесите только мелкие чешуйки розмарина. Масштаб записан на специальном графике основной буквы для типа 1:1; 1:2; 2:1 и так далее.Шкалу можно класть на пол кресла только для спокойного изображения, как виконан в шкале, официальной шкале, заявленной в основном письме. І здесь над изображением начертить запись М 1:2; М 2:1 слишком тонкий.

Шрифты кресла

Надписи на креслах могут выполняться шрифтом кресла. Перекрёстные буквы и цифры кресельного шрифта установлены по стандарту ГОСТ 2.304-81. Стандарт определяет высоту и ширину букв и цифр, ширину строчного круга, разницу между буквами, словами и строками.Стандарт устанавливает десять размеров шрифта: 1,8; 2,5; 3,5; пять; 7; 10; четырнадцать; 20; 28; 40. Для размера шрифта берется значение, определяющее высоту большой буквы. Шрифт может быть вышит, как с нахилем 75°, так и без нахила.

Заглавные буквы. Высота заглавной буквы (h) равна размеру шрифта. Нижние элементы букв Д, С, Ш и верхний элемент буквы устанавливаются рядами в ряды. Выберите толщину линии шрифта (d) 0.1 час. Выравнивают эти параметры (h, 0,lh), выстраивают дополнительную сеть, вписывают буквы в яку. Ширина самых больших заглавных букв (g) составляет 0,6h или 6d, что соответствует размеру h ближайшего наименьшего номера шрифта. Буквы А, Д, М, Х, С, Ы, Ю, ширина которых дороже 0,7 д, ширина букв Ж, Ф, Щ, Ш, Ъ принимается за 0,8 д, а ширина букв Г, 3, С становятся 0,5d.

Рядковы письма. Высота самых больших строчных букв (букв) равна 0.7h, что соответствует размеру (h) ближайшего наименьшего номера шрифта. Например, для шрифта №10 высота буквы ряда составляет 7 мм, а для размера №7 — 5 мм. Верхние и нижние элементы строчных букв провязываются за рахунок между рядами и выходят на величину 3д. Ширина больших строчных букв 5d. Ширина букв а, м, с, ‘ старше 6d, букв ж, т, ж, ш, и, с, ю – 7d, а букв ч, с – 4d.

2. Высота букв, цифр и знаков на креслах не может быть менее 3.5 мм.

3. Перекрестите буквы частями. Движение руки при выкопанных прямолинейных элементах букв отводится к зверю вниз или леворучью, а округлым – вниз и влево или вниз и вправо.

4. Однако элементы различных букв, цифр и знаков должны сопровождаться одной и той же техникой, что добавит вибрации автоматизма при их написании.

5. Покрасоваться задачами нехилым шрифтом с помощью прямых штрихов.

6. Обратите внимание на конструкцию надписи на коже, а также высоту и ширину надписи.

7. Постарайтесь увидеть этот путь между буквами, чтобы он выглядел одинаково.

8. Четкость, четкость и четкость чтения в кресле лежать с учетом его вывода и правильного выбора шрифта шрифта.

Кресло и детали, изображенные на экране, имеют разные линии. На некоторых из них изображены действительно четкие поверхности – видимые и невидимые контуры.Остальные линии показывают размеры предмета, плоскости симметрии тонкие; Нельзя смотреть на детали, на осколки умных линий, как бы показывая реальные очертания предмета. Очевидно, что умные линии отвечают за образы в линиях, изображающих контуры деталей.

Суцильная товста магистраль. Для изображения видимых контуров предметов проводится линия, так называемая сильная опорная. Товщина цієї линии, которая обозначается латинской буквой s, устанавливается стандартом как 0. От 5 до 1,4 мм пар из-за размера и складчатости изображения. Выбор линии s обусловлен одинаковым для всех изображений на этом кресле.

Такая линия обводит изображение видимых контуров предмета на рис.

Пунктирная линия. Для невидимых контуров предмета нарисуйте линию, которую называют пунктирной. На рис. такая линия показывает невидимое на этом изображении отверстие, которое находится в середине детали. Штриховая линия составлена ​​из штрихов (рисок) одинаковой длины.Обивка устанавливается стандартно между 2 и 8 мм (для школьных стульев рекомендуется 4 мм). Длина всех штрихов линии может быть примерно одинаковой. Расстояние между штрихами должно быть от 1 до 2 мм и проходить примерно по одной линии. Товщина штрихов ложиться в виде общества суцилльной товстой магистрали и может стать от s/2 до s/3. Це означает, что тело пунктирной линии в 2-3 раза тоньше основной. Линии штрихов начинаются и заканчиваются штрихами.Штриховую линию неправильно называть пунктирной. Раньше мы стояли в креслах возле высматривающих пятнышек. На немецком языке точка означает точку, звезду и имя с точкой. Теперь я назвал характер линии.

Штрихпунктирная тонкая линия. Для нанесения осевых, а также осевых линий, которые обозначают центры килей и дуг, викорной линии, так как ее называют тонкой штрихпунктирной линией, так как она образована из двух тонких штрихов и точек между ними. Длина штрихов от 5 до 30 мм, между ними от 3 до 5 мм (для головного кресла рекомендуется длина штрихов 20 мм).Толщина штрихпунктирной линии принимается от s/2 до s/3.

Оси и осевые линии выступают за контур изображения на 2-5 мм и заканчиваются штрихом, а не точкой. Положение центра ставки указано линией штрихов.

Воскрешение деталей нужно начинать с проведения осевых и осевых линий, которые являются основой стула. С помощью симметричных изображений, накладывающих от этих линий размеры, якобы выделяются контуры предмета.

Штрихпунктирный h два точечный тонкий линейный показывают линии складок на гребнях и крайние положения рухоми объектов. Длина штрихов от 5 до 30 мм, промежуток между ними от 4 до 6 мм.

Суцильная тонкая линия. Крымская распечатка больше строк, на рис. отмечены надписями о мире и винных линиях. Виновные линии служат для связи между изображениями и размерными линиями, проведенными контуром.Для размірных и винных застосовывают линию, как ее называют сочная тонкая, товарищеская вина находится в границах от с/3 до с/2.

Виновные линии выступают за концы стрелок внешней линии примерно на 1-5 мм.

Также следует использовать четкие тонкие линии для штриховки на срезах.

Цель занятия : Научиться правильно писать стандартным шрифтом и оформлять титульный лист текстового оформления документа.

Методические положения :

В соответствии с ГОСТ 2.105-95 «Зальные возможности к текстовым документам» оформление титульного листа осуществляется с соблюдением установленных правил.

Особенность: формат А3 разбит по краям кадра на поля.

1. название офиса

2. специальные значки

3. Сцепление с погодой и твердость

4. Название виробы

5. Идентификация документа

6. Подписи продавцов документа

7. дата ознакомления с документом (без значения слова “отметка”)

При наборе титульного листа ІГ поля 2 и 3 пропускаются.

Надписи на креслах соответствуют стандарту шрифта. Для того чтобы научиться правильно писать стандартным шрифтом, необходимо прочитать ГОСТ 2.304-81 и писать буквы и цифры по сетке хилой линией под углом 75°. Ширина букв и ширина букв помещаются между ними. Данные взяты из табл. 2 и рис. 1, приложение 2.

ЗАПРОС:

На арку формата А3 выконатить титульный лист альбома графических роботов(Божественное око листа на рис.2).

Приказ виконання завдання:

Використовуючи таблица 2 по ГОСТ 2.304-81 является знаком аркады, на которой за строками написан номер шрифта, виконат робота в наступательном порядке:

1 – стяжка каркаса;

3 – добавить дополнительную сетку после заданного номера стандартного кабинетного шрифта;

4 – выкладываем тонкими линиями необходимые ряды симметрично формату кадра;

5 – перевернуть лист;

6 – удалить строки ввода и обвести все записи.

Получите уважение!

Перенос частей слов в арку заголовка недопустим!

ГРАФИЧЕСКИЙ РОБОТ #2

Побудова пара, ухилу

Цель занятия : Закрыть правила спаривания, корпуса, конусности и каракулей роз.

Методические положения :

Получить тренировочное право, размещенное в дополнении 3, на подоле кола со стороны рис. 2, кресло, полученное с рис.3, что конус, повторить материал для мастера.

ЗАПРОС:

1. На арке формата А3 нарисуйте контур плиты в масштабе 5:1, и, разобравшись с контуром плиты, самостоятельно следуйте роботу по своему варианту на контуре детали, следуя заданным размеры, из заданных правил, подсказать пару и сложить кол на части.

Приказ виконання завдання:

Нарисуйте контур пластины в масштабе 5:1 в начале последовательности (разд.маленький 3):

1 – обозначить область изображения на полу кресла, провести вертикальную симметрию изображения и горизонтальную штрихпунктирную линию центра в двух верхних проемах. Две линии ци — это основания для зрения, другие расширения;

2 – на горизонтальной линии правый и левый по вертикальной оси симметрии, обозначенной 50 мм (при масштабе 5:1), а вертикальными штрихпунктирными линиями обозначены центровые 01 и О2 кіл.

3 – опускаемся по направлению горизонтальной линии, ставим размеры: 15; 55 = 15 + 40; 100 (в масштабе 5:1) и горизонтальными штрихпунктирными линиями обозначены центры О3, 04 и 05.

4 – с обозначением центров, рисовать дуги и ряд заданий, масштабировать их.

5 – до половины кола с центром О4 выполнить две вертикальные точки. Затем посетите центры успешных дуг, нарисуйте успешные дуги, найдите центр успеха и обозначьте точки успеха.

Контур вставки


Призрачная трубка

Monotropa uniflora Карта ареалов.База данных РАСТЕНИЙ USDA.

Монотропа одноцветковая . Фото Шантель ДеЛэй, ботаника, Национальный лес Чеквамегон-Николет.

Монотропа одноцветковая . Фото Шантель ДеЛэй, ботаника, Национальный лес Чеквамегон-Николет.

Призрачная трубка (

Monotropa uniflora L.)

Шантель ДеЛэй

Трубка

Ghost (также известная как Indianpipe) относится к семейству Monotropaceae.Члены этого семейства ранее считались частью семейства вересковых, но последние данные свидетельствуют о том, что их следует рассматривать как отдельные виды. Название рода Monotropa в переводе с греческого означает «один оборот», относящееся к резкому изгибу верхушки стебля, а конкретный эпитет на латыни означает «один цветок». Этот местный вид растений встречается на большей части территории Соединенных Штатов в гумусе в глубоких тенистых лесах на низких и умеренных высотах. Он заметно отсутствует на всей территории Скалистых гор.Этот вид также встречается в Азии.

Эти многолетние растения, как правило, 4-8 дюймов в высоту, с небольшими чешуйчатыми листьями и белыми пятираздельными цветками. У растений только один цветок на стебле, а цветение происходит примерно с июня по сентябрь. Стебли можно найти поодиночке, но обычно они встречаются небольшими группами.

Он поражает своим внешним видом, потому что он полностью белый, хотя отдельные особи могут иметь розовую окраску и черные пятнышки.Как это растение выживает без зеленого пигмента хлорофилла? Хлорофилл отвечает за использование солнечной энергии для производства углеводов, процесс, известный как фотосинтез. Трубка-призрак высасывает питательные вещества и углеводы из корней деревьев через промежуточный источник, микоризные грибы родов Russula и Lactarius . Доктор Том Волк дает превосходное подробное объяснение этого процесса, состоящего из трех частей, с анимированными диаграммами на своей веб-странице «Гриб месяца Тома Волка» за октябрь 2002 года.Кроме того, ознакомьтесь с выпуском Celebrating Wildflower’s Thieves from the Heath — Mycotrophic Wildflowers, чтобы получить дополнительную информацию об этих типах растений и родственных видах.

Оставить комментарий

Ваш адрес email не будет опубликован.
