Обозначение плюс минус в электрике. Обозначения фазы и нуля в электрике

Электрическая схема – это один из видов технических чертежей, на котором указываются различные электрические элементы в виде условных обозначений. Каждому элементу присвоено своё обозначение.

Все условные (условно-графические) обозначения на электрических схемах состоят из простых геометрических фигур и линий. Это окружности, квадраты, прямоугольники, треугольники, простые линии, пунктирные линии и т.д. Обозначение каждого электрического элемента состоит из графической части и буквенно-цифровой.

Благодаря огромному количеству разнообразных электрических элементов появляется возможность создавать очень подробные электрические схемы, понятные практически каждому специалисту в электрической области.

Каждый элемент на электрической схеме должен выполняться в соответствие с ГОСТ. Т.е. кроме правильного отображения графического изображения на электрической схеме должны быть выдержаны все стандартные размеры каждого элемента, толщина линий и т.

д.

Существует несколько основных видов электрических схем. Это схема однолинейная, принципиальная, монтажная (схема подключений). Также схемы бывают общего вида – структурные, функциональные. У каждого вида своё назначение. Один и тот же элемент на разных схемах может обозначаться и одинаково, и по-разному.

Основное назначение однолинейной схемы – графическое отображение системы электрического питания (электроснабжение объекта, разводка электричества в квартире и т.д.). Проще говоря, на однолинейной схеме изображается силовая часть электроустановки. По названию можно понять, что однолинейная схема выполняется в виде одной линии. Т.е. электрическое питание (и однофазное, и трёхфазное), подводимое к каждому потребителю, обозначается одинарной линией.

Чтобы указать количество фаз, на графической линии используются специальные засечки. Одна засечка обозначает, что электрическое питание однофазное, три засечки – что питание трёхфазное.

Кроме одинарной линии используются обозначения защитных и коммутационных аппаратов. К первым аппаратам относятся высоковольтные выключатели (масляные, воздушные, элегазовые, вакуумные), автоматические выключатели, устройства защитного отключения , дифференциальные автоматы, предохранители, выключатели нагрузки. Ко вторым относятся разъединители, контакторы, магнитные пускатели.

Высоковольтные выключатели на однолинейных схемах изображаются в виде небольших квадратов. Что касается автоматических выключателей, УЗО, дифференциальных автоматов , контакторов, пускателей и другой защитной и коммутационной аппаратуры, то они изображаются в виде контакта и некоторых поясняющих графических дополнений, в зависимости от аппарата.

Монтажная схема (схема соединения, подключения, расположения) используется для непосредственного производства электрических работ. Т.е. это рабочие чертежи, используя которые, выполняется монтаж и подключение электрооборудования. Также по монтажным схемам собирают отдельные электрические устройства (электрические шкафы , электрические щиты, пульты управления, и т.

д.).

На монтажных схемах изображают все проводные соединения как между отдельными аппаратами (автоматические выключатели, пускатели и др.), так и между разными видами электрооборудования (электрические шкафы, щитки и т.д.). Для правильного подключения проводных соединений на монтажной схеме изображаются электрические клеммники, выводы электрических аппаратов , марка и сечение электрических кабелей, нумерация и буквенное обозначение отдельных проводов.

Схема электрическая принципиальная – наиболее полная схема со всеми электрическими элементами, связями, буквенными обозначениями, техническими характеристиками аппаратов и оборудования. По принципиальной схеме выполняют другие электрические схемы (монтажные, однолинейные, схемы расположения оборудования и др.). На принципиальной схеме отображаются как цепи управления, так и силовая часть.

Цепи управления (оперативные цепи) – это кнопки, предохранители, катушки пускателей или контакторов, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фаз (напряжения) а также связи между этими и другими элементами.

На силовой части изображаются автоматические выключатели, силовые контакты пускателей и контакторов, электродвигатели и т.д.

Кроме самого графического изображения каждый элемент схемы снабжается буквенно-цифровым обозначением. Например, автоматический выключатель в силовой цепи обозначается QF. Если автоматов несколько, каждому присваивается свой номер: QF1, QF2, QF3 и т.д. Катушка (обмотка) пускателя и контактора обозначается KM. Если их несколько, нумерация аналогичная нумерации автоматов: KM1, KM2, KM3 и т.д.


В каждой принципиальной схеме, если есть какое-либо реле, то обязательно используется минимум один блокировочный контакт этого реле. Если в схеме присутствует промежуточное реле KL1, два контакта которого используются в оперативных цепях, то каждый контакт получает свой номер. Номер всегда начинается с номера самого реле, а далее идёт порядковый номер контакта. В данном случае получается KL1.1 и KL1.2. Точно также выполняются обозначения блок-контактов других реле, пускателей, контакторов, автоматов и т.

д.

В схемах электрических принципиальных кроме электрических элементов очень часто используются и электронные обозначения. Это резисторы, конденсаторы, диоды, светодиоды, транзисторы, тиристоры и другие элементы. Каждый электронный элемент на схеме также имеет своё буквенное и цифровое обозначение. Например, резистор – это R (R1, R2, R3…). Конденсатор – C (C1, C2, C3…) и так по каждому элементу.

Кроме графического и буквенно-цифрового обозначения на некоторых электрических элементах указываются технические характеристики . Например, для автоматического выключателя это номинальный ток в амперах, ток срабатывания отсечки тоже в амперах. Для электродвигателя указывается мощность в киловаттах.

Для правильного и корректного составления электрических схем любого вида необходимо знать обозначения используемых элементов, государственные стандарты, правила оформления документации.

Монтажные работы часто приводят к появлению большого числа проводов. Как в ходе работ, так и после их завершения всегда появляется потребность в идентификации назначения проводников. Каждое соединение использует в зависимости от своей спецификации либо два, либо три проводника. Наиболее простым способом идентификации проводов и жил кабеля является окрашивание их изоляции в определенный цвет. Далее в статье мы расскажем о том,

  • как обозначается фаза и ноль способом присвоения им определенных цветов;
  • что обозначают буквы L, N, PE в электрике по-английски и какое соответствие их русскоязычным определениям,

а также другую информацию на эту тему.

Цветовая идентификация существенно уменьшает сроки выполнения ремонтных и монтажных работ и позволяет привлечь персонал с более низкой квалификацией. Запомнив несколько цветов, которыми обозначены проводники, любой домохозяин сможет правильно присоединить их к розеткам и выключателям в своей квартире.

Заземляющие проводники (заземлители)

Самым распространенным цветовым обозначением изоляции заземлителей являются комбинации желтого и зеленого цветов.

Желто-зеленая раскраска изоляции имеет вид контрастных продольных полос. Пример заземлителя показан далее на изображении.

Однако изредка можно встретить либо полностью желтый, либо светло-зеленый цвет изоляции заземлителей. При этом на изоляции могут быть нанесены буквы РЕ. В некоторых марках проводов их желтый с зеленым окрас по всей длине вблизи концов с клеммами сочетается с оплеткой синего цвета. Это значит то, что нейтраль и заземление в этом проводнике совмещаются.

Для того чтобы при монтаже и также после него хорошо различать заземление и зануление, для изоляции проводников применяются разные цвета. Зануление выполняется проводами и жилами синего цвета светлых оттенков, подключаемыми к шине, обозначенной буквой N. Все остальные проводники с изоляцией такого же синего цвета также должны быть присоединены к этой нулевой шине. Они не должны присоединяться к контактам коммутаторов. Если используются розетки с клеммой, обозначенной буквой N, и при этом в наличии нулевая шина, между ними обязательно должен быть провод светло-синего цвета, соответственно присоединенный к ним обеим.

Фазный проводник, его определение по цвету или иначе

Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод – индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки . Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой , мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.


Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в

  • Беларуси,
  • Гонконге,
  • Казахстане,
  • Сингапуре,
  • Украине.

Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.


Цветовые обозначения проводов в разных странах

В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.


Этими буквами обозначают по-английски нейтраль (N), и линию (L – «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» – ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы – не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) – защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности существуют еще и электрические сети , и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:

  • фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.


  • В занулении N, заземлении PE и совмещенном проводнике PEN используются желтый, зеленый и синий цвета.


  • На для проводников и шин применяются красный и синий цвета.


Цвета шин и проводов на постоянном токе

  • Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:


Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

  • Рабочий нуль (N) – синего цвета, иногда красный.
  • Нулевой защитный проводник (PE) – желто-зеленого цвета.
  • Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения – красный.

Расцветка электропроводки ускоряет электромонтаж

Окрашенная изоляция проводников значительно ускоряет работу электромонтажника. В былые времена цвет проводников был либо белым, либо черным, что в общем приносило немало хлопот электрику-электромонтажнику. При расключении требовалось подать питание в проводники, чтобы с помощью контрольки определить, где фаза, а где нуль. Расцветка избавила от этих мук, все стало очень понятно.

Единственное, чего не нужно забывать при изобилии проводников, помечать т. е. подписывать их назначение в распределительном щите, поскольку проводников может насчитываться от нескольких групп до нескольких десятков питающих линий.

Расцветка фаз на электроподстанциях

Расцветка в не такая, как расцветка на электроподстанциях. Три фазы А, В, С. Фаза А – желтый цвет, фаза В – зеленый, фаза С – красный. Они могут присутствовать в пятижильных проводниках вместе с проводниками нейтрали – синего цвета и защитного проводника (заземление) – желто-зеленого.

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, одно-клавишный или двух-клавишный выключатель установлен; разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность , нулевой рабочий – слева, фаза – справа.

В конце хочу упомянуть, бывают сюрпризы от производителей, например, один проводник желто-зеленый, а два других могут оказаться черными. Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами.

Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и . Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы.

В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов.

Цвет заземления

Цвет провода заземления, «земли» – почти всегда обозначен желто-зеленым цветом , реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка “РЕ”. Так же можно встретить провода зелено-желтого цвета с маркировкой “PEN” и с синей оплеткой на концах провода в местах крепления – это заземление, совмещенное с нейтралью.

В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами Обозначение заземления на схемах:

Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)

Цвет нуля, нейтрали

Провод «ноля» – должен быть синего цвета . В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Цвет фазы

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления – нет. Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и “прощупываем” другим контактом провода, если мультиметр показал 220 вольт это – нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой “А” обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник – медный.

Буквами “АА” обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

“АС” обозначается в случае дополнительной оплетки из свинца.

Буква “Б” присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

“Бн” оплетка кабеля не поддерживает горение.

“В” поливинилхлоридная оболочка.

“Г” не имеет защитной оболочки.

“г”(строчная) голый влагозащищенный.

“К” контрольный кабель, обмотанный проволокой под верхней оболочкой.

“Р” резиновая оболочка.

“НР” негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления – Зелено-желтый

Провод нейтрали – голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

Те, кто хоть раз в жизни имели дело с электропроводами, не могли не обращать внимания, что кабели всегда имеют разный цвет изоляции. Придумано это не для красоты и яркой окраски. Именно благодаря цветовой гамме в одежде провода легче распознавать фазы, заземление и нулевой провод. Все они имеют свойственную им окраску, что во много раз делает удобной и безопасной работу с электропроводкой. Самое главное для мастера – это знать, какой провод каким цветом должен обозначаться.

Цветовая маркировка проводов

При работе с электропроводкой максимальную опасность представляют провода, к которым подключена фаза. Соприкосновение с фазой может привести к летальному исходу, поэтому для этих электропроводов выбраны самые яркие, например, красный, предупреждающие цвета.

Кроме того, если провода маркированы разными цветами, то при ремонте той или иной детали можно быстрее определить какие именно из пучка проводов необходимо проверить в первую очередь, и которые из них наиболее опасны.

Чаще всего для фазных проводов используется следующая расцветка:

  • Красные;
  • Черный;
  • Коричневый;
  • Оранжевые;
  • Сиреневые,
  • Розовые;
  • Фиолетовые;
  • Белый;
  • Серые.


Именно в эти цвета могут быть окрашены фазные провода. Вы сможете проще разобраться с ними, если исключите нулевой провод и землю. Для удобства, на схеме изображение фазного провода принято обозначать латинской литерой L. При наличии не одной фазы, а нескольких, к букве должно быть добавлено численное обозначение, которое выглядит так: L1, L2 и L3, для трехфазных в 380 В сетях. В некоторых исполнениях первая фаза (масса), может быть обозначена буквой A, вторая – B, а уже третья – C.

Какого цвета провод заземления

В соответствии с современными стандартами, проводник заземления должен иметь желто-зеленый цвет. С виду он похож на желтую изоляцию, на которой имеются две продольные ярко-зеленые полосы. Но встречается иногда и окраска из поперечных зелено-желтых полос.

Иногда, в кабеле могут иметься только ярко-зеленые или желтые проводники. В данном случае «земля» будет обозначаться именно таким цветом. Соответствующими цветами она же будет отображаться и на схемах. Чаще всего инженеры рисуют из ярко зелеными, но иногда можно заметить и желтые проводники. Обозначают на схемах или приборах «землю» латинскими (на английском) буквами PE. Соответственно этому маркируются и контакты, куда «земляной» провод нужно подключать.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не стоит путать. Если вы увидите такое обозначение, то знайте, что это именно земляной провод, а защитным его называют потому, что он что снижает риск удара током.

Ноль или нейтральный провод имеет следующий цвет маркировки:

  • Синий;
  • Голубой;
  • Синий с белой полоской.

Никакие цвета в электрике для маркировки нулевого провода не используются. Таким вы его найдете в любом, будь то трехжильном, пятижильном, а может и с еще большим количеством проводников. Синим и его оттенками обычно рисуют «ноль» на различных схемах. Профессионалы называют его рабочим нулем, потому, что (чего нельзя сказать о заземлении), участвует в электропроводке с питанием. Некоторые, при прочтении схемы называют его минус, в то время как фазу все считают «плюс».

Как проверить подключение проводов по цветам

Цвета проводов в электричестве придуманы для того, чтобы ускорить идентификацию проводников. Однако, полагаться лишь только на цвет опасною, ведь какой-либо новичок, или безответственный работник из ЖЗК-а, мог подключить их неправильно. В связи с этим, перед тем, как приступить к работам, необходимо удостовериться правильности их маркировки или подключения.

Для того, чтобы выполнить проверку проводов на полярность, берем индикаторную отвертку или мультиметр. Стоит заметить, что с отверткой на много проще работать: когда вы прикасаетесь к фазе загорается вмонтированный в корпус светодиод.

Если кабель двухжильный, тогда проблем практически нет- вы исключили фазу, значит второй проводник, который остался, это ноль. Однако часто встречаются и трехжильные провода. Здесь уже для определения вам понадобиться тестер, или мультиметр. При их помощи так же не сложно определить, какой проводов фазный (плюсовой), а какой – нулевой.

Делается это следующим образом:

  • На приборе выставляется переключатель таким образом, чтобы выбрать шакалу более 220 В.
  • Затем нужно взять в руки два щупа, и держа их за пластиковые ручки, очень аккуратно дотрагиваемся стержнем одного из щупов к найденному проводу-фазе, а второй прислоняем к предполагаемому нулю.
  • После этого на экране должно будет высветиться 220 В, или то напряжение, которое есть по факту в сети. Сегодня оно может быть ниже.


Если на дисплее появилось значение 220 В или что-то в этом пределе, то другой провод – это ноль, а оставшийся – предположительно «земля». В случае, если значение, появившееся на дисплее меньше, стоит продолжить проверку. Одним щупом опять прикасаемся к фазе, другим к предполагаемому заземлению. Если показания прибора будут ниже, чем в случае с первым измерением, то перед вами «земля». По стандартам она должна быть зеленого или желтого цвета. Если вдруг показания получились выше, это означает, что где-то напутали, и перед вами «нулевой» провод. Выходом из этой ситуации будет либо искать, где именно подключили провода неправильно, или оставив все как есть, запомнив, что провода перепутаны.

Обозначения проводов в электрических схемах: особенности подключения

Начиная любые электромонтажные работы на линиях, где уже проложена сеть, необходимо убедиться в правильности подключения проводов. Делается это с помощью специальных тестирующих приборов.

Необходимо запомнить, что при проверке соединения «фаза-ноль» показания индикаторного мультиметра всегда будут выше, чем в случае прозвонки пары «фаза-земля».

Провода в электрических цепях по нормам имеют цветную маркировку. Данный факт позволяет электрику в короткий промежуток времени найти ноль, заземление и фазу. В случае, если эти провода подсоединить неправильно между собой, то возникнет короткое замыкание. Иногда такая оплошность приводит к тому, что человек получает удар электрическим током. Поэтому, нельзя пренебрегать правилам (ПУЭ) подключения, и необходимо знать, что специальная цветовая маркировка проводов предназначена для обеспечения безопасности при работе с электропроводкой. Кроме того, данное систематизирование значительно сокращает время работы электрика, так, как он имеет возможность быстро найти нужные ему контакты.

Особенности работы с электропроводами разного цвета:

  • Если вам нужно установить новую, или заменить старую розетку, то определять фазу вовсе необязательно. Вилке вовсе неважно, с какой стороны вы ее подключите.

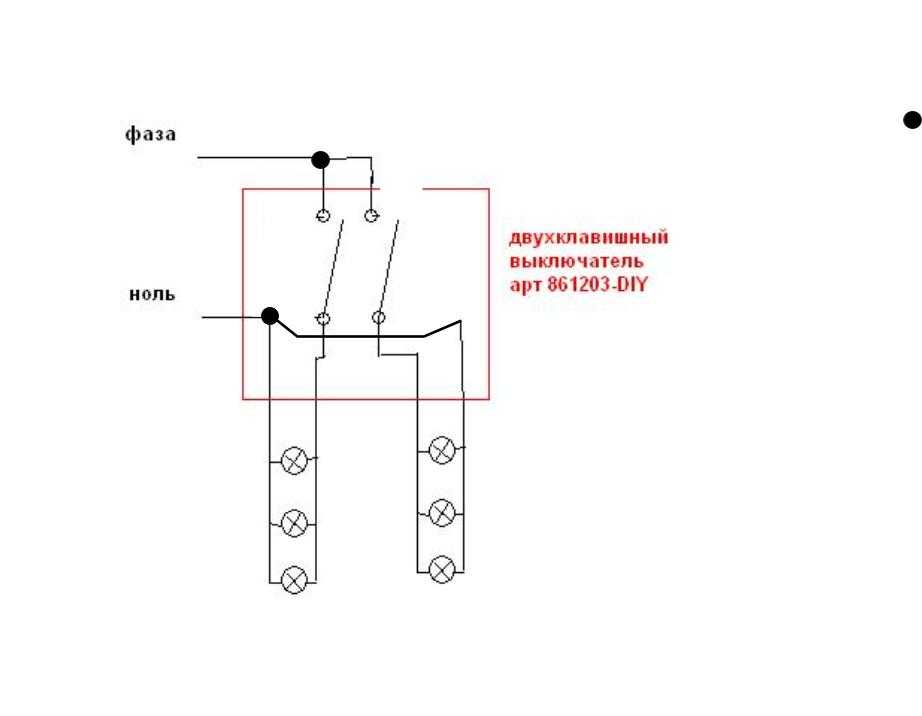

  • В случае, когда вы подключаете выключатель от люстры, то нужно знать, что нему необходимо подавать конкретно фазу, а к лампочкам только ноль.
  • Если цвет контактов и фазы и нуля совершенно одинаковый, то значение проводников определяется с помощью индикаторной отвертки, где рукоятка изготовлена из прозрачного пластика с диодом внутри.
  • Перед тем, как определить проводник, электрическую цепь в доме или другом помещение нужно обесточить, а проводки на концах зачистить и развести в стороны. Если этого не сделать, то они могут нечаянно соприкоснуться и получится короткое замыкание.

Использование цветной маркировки в электрике намного облегчило жизнь людей. Кроме того, благодаря цветовым обозначениям, на высокий уровень поднялась безопасность при работе с проводами, которые находятся под напряжением.

Обозначения и цвета проводов в электрике (видео)

Рейтинг 4.50 (1 Голос)

Работая с электричеством, можно заметить, что жилы проводов раскрашены в разные цвета. Интересно, но цвета никогда не повторяются вне зависимости от количества проводников в одной оболочке. Для чего это делается и как не запутаться в цветовом разнообразии – об этом наша сегодняшняя статья.

Суть цветовой маркировки проводов

Работа с электричеством – дело серьезное, поскольку существует риск поражения электрическим током. Простому человеку не так просто справиться с , ведь, разрезав кабель, можно увидеть, что все жилы имеют различную окраску. Такой подход не является придумкой производителей с целью выделить свою продукцию среди конкурентов, а очень важен при монтаже электропроводки. Чтобы избежать путаницы с окраской жил кабеля, всё разнообразие цветов сведено к одному стандарту – ПУЭ. Правила устройства электроустановок гласят, что жилы проводов необходимо дифференцировать по цветовому либо буквенно-цифровому обозначению.

Цветовая маркировка позволяет определять назначение каждого провода, что крайне важно при коммутации. Правильное соединение жил между собой, а также при монтаже электроустановочных изделий, помогает избежать серьезных последствий, таких как короткое замыкание, поражение электрическим током или вовсе пожар. Правильно соединенные провода помогают впоследствии без проблем произвести ремонт и обслуживание.

Согласно правилам цветовая расцветка проводов присутствует по всей длине. Однако в действительности можно встретить электропровода, окрашенные одним цветом. Чаще всего такое встречается в старом жилом фонде, где проложена алюминиевая проводка. Для решения проблем с цветовым обозначением каждой отдельно взятой жилы применяется термоусадочная трубка или изолента разных окрасов: черная, синяя, желтая, коричневая, красная и пр. Разноцветную маркировку делают в точках соединения проводов и на концах жил.

Перед тем как говорить о цветовом различии, стоит упомянуть про обозначение проводов буквами и цифрами. Фазный проводник в однофазной сети переменного тока обозначается латинской буквой “L” (Line). В трехфазной цепи фазы 1, 2 и 3 будут иметь соответственно обозначения “L1”, “L2”, “L3”. Заземляющий фазный проводник обозначается аббревиатурой “LE” в однофазной сети и “LE1”, “LE2”, “LE3” в трёхфазной. Нулевому проводу присвоена буква “N” (Neutral). Нулевой или защитный проводник обозначается “PE” (Protect Earth).

Цветовое обозначение провода заземления

Согласно нормам использования электрического оборудования, все оно должно подключатся к сети, в которой имеется провод заземления. Именно при таком раскладе на технику будет распространяться гарантия производителя. Согласно ПУЭ защита заключается в желто-зеленую оболочку, причем цветовые полосы должны быть строго вертикальными. При другом расположении такая продукция считается нестандартной. Часто можно встретить в кабеле жилы с оболочкой ярко-желтого или зеленого окраса. В таком случае именно их используют в качестве заземления.

Интересно! Жесткий одножильный провод заземления окрашен в зеленый цвет с тонкой желтой полосой, а вот в мягком многожильном, наоборот, в качестве основного используется желтый, а дополнительным выступает зеленый.

В некоторых странах допускается монтаж жилы заземления без оболочки, а вот если вам повстречался кабель зелено-желтого цвета с синей оплеткой и обозначением PEN, то перед вами заземление, совмещенное с нейтралью. Следует знать, что земля никогда не подключается к устройствам защитного отключения, расположенным в распределительном щитке. Провод заземления подключают к шине заземления, к корпусу либо металлической дверке распредщитка.

На схемах можно увидеть различное обозначение заземления, поэтому чтобы избежать путаницы рекомендуем вам использовать нижеприведенную памятку:

Отдельный цвет для нулевого провода и разнообразие расцветки фазного

Как свидетельствует ПУЭ, для нейтрального провода, который ещё часто называют нулем, выделено единственное цветовое обозначение. Таким цветом является синий, причем он может быть яркого или темного исполнения и даже голубым – всё зависит от компании-изготовителя. Даже на цветных схемах этот провод всегда прорисовывается синим цветом. В распредщитке нейтраль подсоединяют к нулевой шине, которая соединена со счетчиком напрямую, а не с использованием автомата.

Согласно ГОСТу, цвета проводов фазы могут иметь любой окрас за исключением синего, желтого и зеленого, поскольку эти цвета относятся к нулю и заземлению. Такой подход помогает отличить фазный провод от остальных, поскольку он является наиболее опасным при работе. По нему проходит ток, поэтому крайне важно обеспечить правильное обозначение, чтобы работать было безопасно. Чаще всего фазные жилы в трёхжильном кабеле обозначаются черным или красным цветом. ПУЭ не запрещает использовать другие расцветки за исключением цветов, предназначенных для нуля и земли, поэтому иногда можно встретить фазную жилу в следующих оболочках:

  • коричневой;
  • серой;
  • фиолетовой;
  • розовой;
  • белой;
  • оранжевой;
  • бирюзовой.

Если цвета перепутаны

Мы привели основные правила маркировки L, N, PE жил в электрике по цветам, но часто бывает, что не все мастера соблюдают правила монтажа электропроводки. Кроме всего прочего, существует вероятность, что поменялись электропровода с разным цветом фазной жилы или вовсе одноцветного кабеля. Как же не ошибиться в подобной ситуации и сделать корректное обозначение нуля, фазы и заземления? Лучшим вариантов в таком случае станет маркировка проводов согласно их назначению. Необходимо при помощи кембриков (термоусадочных трубок) обозначить все элементы, которые отходят от распределительного щитка и следуют в жилище. Работа может занять продолжительное время, но это того стоит.

Для работы по выявлению принадлежности жил используют индикаторную отвертку – это самый простой инструмент, пользоваться которым для последующей маркировки фаз элементарно. Берем прибор и его металлическим кончиком дотрагиваемся до оголенной (!) жилы. Индикатор на отвертке загорится только в том случае, если вы нашли фазный провод. Если кабель является двухжильным, то вопросов больше быть не должно, потому что второй проводник – ноль.

Важно! В любом электрокабеле всегда имеются L и N жилы, вне зависимости от самого количества проводов внутри.


Если исследуется трехжильный провод, для нахождения заземляющей и нулевой жилы используют мультимер. Как известно, в нулевом проводнике возможно наличие электричества, но его дозы едва будут превышать 30В. Для измерения на мультимере необходимо настроить режим измерения напряжения переменного тока. После этого одним щупом дотрагиваются к фазной жиле, которая была определена с помощью индикаторной отвертки, а вторым – к оставшимся. Проводник, показавший наименьшее значение на приборе, будет нулевым.

Если получилось, что напряжение в остальных проводах одинаково, необходимо воспользоваться методом измерения сопротивления, что позволит определить землю. Для работы будут использоваться только жилы, назначение которых неизвестно – фазный провод в тесте не участвует. Мультимер переключают в режим измерения сопротивления, после чего одним щупом касаются заведомо заземленного и очищенного до металла элемента (это может быть, например, батарея отопления), а вторым – к жилам. Земля не должна превысить показание в 4 Ом, в то время как у нейтрали значение будет выше.

Мировые производители бытовой техники при сборке своего оборудования используют цветовую маркировку монтажных проводов. Она представляет собой обозначение в электрике L и N. Благодаря строго определенному окрасу, мастер может быстро определить, какой из проводов является фазным, нулевым или заземляющим. Это важно при подключении или отключении оборудования от электропитания.

Виды проводов

При подключении электрооборудования, монтаже разнообразных систем не обойтись без специальных проводников. Их изготавливают из алюминия или меди. Эти материалы отлично проводят электрический ток.

Важно! Алюминиевые провода необходимо соединять только с алюминиевыми. Они химически активны. Если их соединить с медью, то цепь передачи тока быстро разрушится. соединяют обычно с помощью гаек и болтов. Медные – посредством клеммы. Стоит учесть, что последний вид проводников имеет существенный недостаток – быстро окисляется под воздействием воздуха.

Совет на случай, если в месте появления окисления ток перестанет проходить: чтобы восстановить подачу электроэнергии, провод необходимо изолировать от внешнего воздействия с помощью изоленты.

Классификация проводов

Проводник представляет собой одну неизолированную или одну и более изолированных жил. Второй тип проводников покрыт специальной неметаллической оболочкой. Это может быть обмотка изолирующей лентой или оплеткой из волокнистого сырья. Неизолированные провода не имеют никаких защитных покрытий. Их применяют в сооружении линии электропередач.

Исходя из вышеописанного, делаем вывод, что провода бывают:

  • защищенными;
  • незащищенными;
  • силовыми;
  • монтажными.

Они должны использоваться строго по назначению. Малейшее отклонение от требований эксплуатации ведет к поломке сети электропитания. В результате замыкания случаются пожары.

Обозначения фазных, нулевых и заземляющих проводов

При выполнении монтажа электрических сетей бытового и промышленного предназначения используют изолированные кабели. Они состоят из множества токопроводящих жил. Каждая из них окрашена в соответствующий цвет. Обозначение LO, L, N в электрике позволяют сократить время проведения монтажных, а при необходимости и ремонтных работ.

Описанное ниже обозначение в электрике L и N в полном объеме соответствует требованиям ГОСТ Р 50462 и применяется в электроустановках, в которых напряжение достигает 1000 В. Они имеют К этой группе относится электрооборудование всех жилых, административных зданий, хозяйственных объектов. Какие цветовые обозначения фазы L, нуля, N и заземления необходимо соблюдать при монтаже электрических сетей? Давайте разберемся.

Фазные проводники

В сети переменного тока имеются проводники, которые находятся под напряжением. Их называют фазными проводами. В переводе с английского языка термин «фаза» означает «линия», «активный провод», или же «провод под напряжением».

Прикосновение человека к оголенному от изоляции фазному проводу может обернуться серьезными ожогами или даже летальным исходом. Что значит обозначение в электрике L и N? На электрических схемах фазные провода маркируют латинской буквой «L», а в многожильных кабелях изоляция фазного провода будет окрашена в один из следующих цветов:

  • белый;
  • черный;
  • коричневый;
  • красный.

Рекомендации! Если по каким-либо причинам электромонтер сомневается в правдивости информации, отображающей цветовую маркировку проводов кабеля, для определения находящегося под напряжением провода необходимо воспользоваться низковольтным

Нулевые проводники

Эти электропровода подразделяются на три категории:

  • нулевые рабочие проводники.
  • нулевые защитные (земляные) проводники.
  • совмещающие в себе защитную и рабочую функцию.

Чтобы определить, какой из проводников является фазным, а какой нулевым при помощи индикаторной отвертки, необходимо прикоснуться ее жалом к неизолированной части провода. Если светодиод засветится, значит произошло касание к фазному проводнику. После прикасания отверткой к нулевому проводу светящегося эффекта не будет.

Важность цветовой маркировки проводников и четкое соблюдение правил ее использования позволит значительно сократить время проведения монтажных работ и поиск неисправностей электрооборудования, в то время как игнорирование этих элементарных требований оборачивается риском для здоровья.

Обозначения фазы и нуля в электрике. Цвет и обозначение фазы и нуля в проводах Электрическая схема что такое l и n

Для монтажа или ремонта электрической сети требуется принципиальная схема. Несведущему человеку сложно понять смысл условных обозначений, которыми насыщен план подключения оборудования. Разобраться в предназначении проводов поможет обозначение фазы и нуля на английском языке.

Назначение проводов в разводке

От источника питания к потребителю электричество передаётся по многожильным проводам. Приборы и механизмы обеспечиваются энергией посредством не менее трёх линий. По кабелям фазы и нуля подаётся напряжение . Заземляющая жила защищает человека от поражения электрическим током.

Каждая линия на монтажных схемах обозначается определённым образом. Кабели, отмеченные буквами n и l, в электрике предназначены для передачи тока. «Земля» отмечается аббревиатурой PE, которая расшифровывается как Protective Earth и переводится как «защитное заземление».

Провода, предназначенные для фазы, нуля и заземления, обладают специфической окраской и маркировкой.

Различие во внешнем виде облегчает сборку сети и предотвращает ошибки электрика, приводящие к несчастному случаю или поломке прибора.

Фазовая линия

Работу сети переменного тока формируют два компонента – рабочая фаза и нулевая составляющая. Рабочая фаза, или просто фаза, является основным проводом в многожильном кабеле. По этой линии на прибор поступает электрическая энергия.

В электротехнической документации фазовый канал обозначается латинской буквой L. Допускается употребление строчной литеры l. Условному сокращению профессионалы придают разные значения. Предпочтительными вариантами считаются Lead, Live или Line. С английского языка слова переводятся соответственно как «подводящий провод», «напряжение» или «линия».

Если в цепи предусмотрено использование нескольких фазовых кабелей, то к букве добавляется номер фазы. По европейским стандартам, не допускающим изменения колеровки, фазовые провода окрашены в конкретные цвета:

  • L 1 – коричневый.
  • L 2 – чёрный.
  • L 3 – серый.

В бытовой проводке на 220 вольт используются 3 линии, предназначенные для присоединения нуля, заземления и напряжения. Поэтому единственная фазовая шина покрыта изоляцией коричневого цвета. Использование кабелей другого колера считается грубым нарушением технологических норм.

Обозначение нуля

В цепи переменного тока нулевая линия необходима для создания замкнутого контура падения напряжения на контактах электрического прибора. Вместе с рабочей фазой «нуль» является основным компонентом сети .

На принципиальных схемах нулевая фаза обозначается буквами латинского алфавита N или n. Сокращённое обозначение подразумевает понятия Null или Neutral. Словари дают переводы «Нуль» и «Нейтраль».

В зависимости от гибкости кабеля, окраска нейтрального проводника представлена вариантами синего цвета. Жёсткая одножильная шина имеет насыщенный оттенок ультрамарина. Изолирующий слой многожильного провода окрашен в светло-голубой колер.

Самодеятельные мастера иногда соединяют нейтраль и заземление, ошибочно считая, что это одно и то же. Опасное заблуждение приводит к печальным последствиям. Нулевая фаза и земельная шина выполняют отличные друг от друга функции.

Различается и окраска. Защитный провод имеет жёлто-зелёный цвет. Подключение шин различного назначения в одну линию категорически запрещено техникой безопасности.

Меры предосторожности

Правильная электропроводка выполняется по регламенту IEC 60445, принятому законодательством Европы в 2010 году. Нормы российского ГОСТа 50462−2009, которые соответствуют международным правилам, указывают цвет проводов «фаза», «ноль» и «земля».

Иногда электрикам приходится работать с сетями, которые смонтированы много лет назад, а план разводки утерян. Отсутствие принципиальной схемы делает бесполезным знание того, как обозначаются ноль и фаза. Задача электрика усложнится, если в цепи использованы провода с цветом изоляции, которая не соответствует ГОСТу.

До начала работ монтажник обязан определить назначение каждой линии с помощью контрольной лампы, индикаторной отвёртки или мультиметра. При прозванивании электрических цепей необходимо соблюдение элементарных правил техники безопасности:

Выяснив, какой провод для чего предназначен, опытный специалист маркирует линии. Для этого используются специальные бирки на клеевой основе или полихлорвиниловые насадки. На поверхность маркировочного материала наносятся условные обозначения на английском языке – n, l или PE . Только после окончания определительных работ приступают к монтажу или ремонту электрического оборудования.

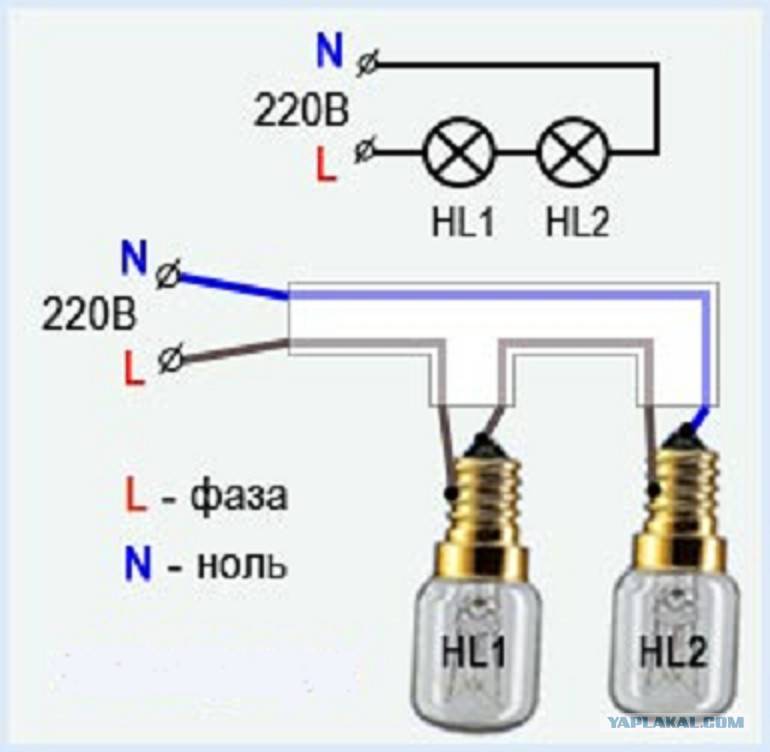

Понимание того, какой смысл имеют на схеме латинские буквы l и n, помогает электрику проводить монтаж и ремонт сети быстрее и качественнее. Кроме того, буквенное обозначение фазы и нуля на схеме, а также цветовая маркировка чётко определяют назначение провода, с которым работает мастер. Это предотвращает несчастные случаи на рабочем месте.

21 марта 2017

Мировые производители бытовой техники при сборке своего оборудования используют цветовую маркировку монтажных проводов. Она представляет собой обозначение в электрике L и N. Благодаря строго определенному окрасу, мастер может быстро определить, какой из проводов является фазным, нулевым или заземляющим. Это важно при подключении или отключении оборудования от электропитания.

Виды проводов

При подключении электрооборудования, монтаже разнообразных систем не обойтись без специальных проводников. Их изготавливают из алюминия или меди. Эти материалы отлично проводят электрический ток.

Важно! Алюминиевые провода необходимо соединять только с алюминиевыми. Они химически активны. Если их соединить с медью, то цепь передачи тока быстро разрушится. Алюминиевые провода соединяют обычно с помощью гаек и болтов. Медные – посредством клеммы. Стоит учесть, что последний вид проводников имеет существенный недостаток – быстро окисляется под воздействием воздуха.

Совет на случай, если в месте появления окисления ток перестанет проходить: чтобы восстановить подачу электроэнергии, провод необходимо изолировать от внешнего воздействия с помощью изоленты.

Классификация проводов

Проводник представляет собой одну неизолированную или одну и более изолированных жил. Второй тип проводников покрыт специальной неметаллической оболочкой. Это может быть обмотка изолирующей лентой или оплеткой из волокнистого сырья. Неизолированные провода не имеют никаких защитных покрытий. Их применяют в сооружении линии электропередач.

Исходя из вышеописанного, делаем вывод, что провода бывают:

  • защищенными;
  • незащищенными;
  • силовыми;
  • монтажными.

Они должны использоваться строго по назначению. Малейшее отклонение от требований эксплуатации ведет к поломке сети электропитания. В результате замыкания случаются пожары.

Обозначения фазных, нулевых и заземляющих проводов

При выполнении монтажа электрических сетей бытового и промышленного предназначения используют изолированные кабели. Они состоят из множества токопроводящих жил. Каждая из них окрашена в соответствующий цвет. Обозначение LO, L, N в электрике позволяют сократить время проведения монтажных, а при необходимости и ремонтных работ.

Описанное ниже обозначение в электрике L и N в полном объеме соответствует требованиям ГОСТ Р 50462 и применяется в электроустановках, в которых напряжение достигает 1000 В. Они имеют глухозаземленную нейтраль. К этой группе относится электрооборудование всех жилых, административных зданий, хозяйственных объектов. Какие цветовые обозначения фазы L, нуля, N и заземления необходимо соблюдать при монтаже электрических сетей? Давайте разберемся.

Фазные проводники

В сети переменного тока имеются проводники, которые находятся под напряжением. Их называют фазными проводами. В переводе с английского языка термин «фаза» означает «линия», «активный провод», или же «провод под напряжением».

Прикосновение человека к оголенному от изоляции фазному проводу может обернуться серьезными ожогами или даже летальным исходом. Что значит обозначение в электрике L и N? На электрических схемах фазные провода маркируют латинской буквой «L», а в многожильных кабелях изоляция фазного провода будет окрашена в один из следующих цветов:

  • белый;
  • черный;
  • коричневый;
  • красный.

Рекомендации! Если по каким-либо причинам электромонтер сомневается в правдивости информации, отображающей цветовую маркировку проводов кабеля, для определения находящегося под напряжением провода необходимо воспользоваться низковольтным указателем напряжения.


Нулевые проводники

Эти электропровода подразделяются на три категории:

  • нулевые рабочие проводники.
  • нулевые защитные (земляные) проводники.
  • нулевые проводники, совмещающие в себе защитную и рабочую функцию.

Что такое обозначение проводов в электрике L и N? Нейтраль сети или нулевой рабочий проводник в схемах электрических цепей обозначают латинской буквой «N». Нулевые проводники кабелей имеют следующую окраску:

  • голубой цвет по всей протяженности без дополнительных вкраплений;
  • синий цвет по всей длине жилы без дополнительных вкраплений.

Что значит L, N и PE в электрике? PE (N-RE) – нулевой защитный проводник, который по всей длине входящего в кабель провода окрашивают чередующимися линиями желтого и зеленого цвета.

Третья категория нулевых проводников (REN-провода), которые совмещают в себе рабочую и защитную функции, имеет цветовое обозначение в электрике (L и N). Провода окрашены в синий цвет, с концами и местами соединений с желто-зелеными полосами.

Необходимость проверки маркировки

Обозначение LO, L, N в электрике при монтаже электрических сетей – важная деталь. Как проверить правильность цветовой маркировки? Для этого нужно использовать индикаторную отвертку.

Чтобы определить, какой из проводников является фазным, а какой нулевым при помощи индикаторной отвертки, необходимо прикоснуться ее жалом к неизолированной части провода. Если светодиод засветится, значит произошло касание к фазному проводнику. После прикасания отверткой к нулевому проводу светящегося эффекта не будет.

Важность цветовой маркировки проводников и четкое соблюдение правил ее использования позволит значительно сократить время проведения монтажных работ и поиск неисправностей электрооборудования, в то время как игнорирование этих элементарных требований оборачивается риском для здоровья.

В большинстве современных кабелей проводники имеют изоляцию разных цветов. Цвета эти имеют определенное значение и выбираются не просто так. Что такое цветовая маркировка проводов и как с ее помощью определить где ноль и заземление, а где — фаза, и будем говорить дальше.

В электрике принято различать провода по цветам. Это намного облегчает и ускоряет работу: вы видите набор проводов разных цветов и, по цвету, можете предположить какой для чего предназначен. Но, если разводка не заводская и делали ее не вы, перед началом работ обязательно надо проверить соответствуют ли цвета предполагаемому назначению.

Для этого берут мультиметр или тестер, проверяют на каждом проводнике наличие напряжения, его величину и полярность (это при проверке сети электропитания) или просто прозванивают куда и откуда идут провода и не меняется ли «в пути» цвет. Так что знание цветовой маркировки проводов — один из необходимых навыков домашнего мастера.

Цветовая маркировка провода заземления

По последним правилам проводка в доме или квартире должна иметь заземление. Последние годы вся бытовая и строительная техника выпускается с заземляющим проводом. Причем заводская гарантия сохраняется только при условии подачи электропитания с работающим заземлением.

Чтобы не путаться для провода заземления принято использовать желто-зеленую окраску. Жесткий одножильный провод имеет зеленый основной цвет с желтой полосой, а мягкий многожильный — основное поле желтого цвета с зеленой продольной полосой. Изредка могут встречаться экземпляры с горизонтальными полосками или просто зеленые, но это — нестандарт.

Цвет провода заземления — одножильного и многожильного

Иногда в кабеле есть только ярко-зеленый или желтый провод. В таком случае именно их используют как «земляной». На схемах «земля» обычно рисуется зеленым цветом. На аппаратуре соответствующие контакты подписываются латинскими буквами PE или в русскоязычном варианте пишут «земля». К надписям часто добавляется графическое изображение (на рисунке ниже).

В некоторых случаях на схемах шина «земля» и подключение к ней обозначается зеленым цветом

Цвет нейтрали

Еще один проводник, который выделяют определенным цветом — нейтраль или «ноль». Для него выделен синий цвет (ярко-синий или темно-синий, изредка — голубой). На цветных схемах эта цепь также прорисовывается синим, подписывается латинской буквой N. Так же подписываются контакты, к которым необходимо подключить нейтраль.

Цвет нейтрали — синий или голубой

В кабелях с гибкими многожильными проводами, как правило, используется более светлые оттенки, а одножильные жесткие проводники имеют оболочку более темных, насыщенных тонов.

Окраска фазы

С фазными проводниками несколько сложнее. Их окрашивают в разные цвета. Исключены уже используемые — зеленый, желтый и синий — а все остальные могут присутствовать. При работе с этими проводами надо быть особенно аккуратными и внимательными, ведь именно на них присутствует напряжение.

Цветовая маркировка проводов: какого цвета фаза — возможные варианты

Итак, наиболее часто встречающаяся цветовая маркировка проводов фазы — красный, белый и черный. Еще могут быть коричневый, бирюзовый оранжевый, розовый, фиолетовый, серый.

На схемах и клеммах фазные провода подписываются латинской буквой L, в многофазных сетях рядом стоит номер фазы (L1, L2, L3). П кабелях с несколькими фазами они имеют разную окраску. Так проще при разводке.

Как определить правильно ли подключены провода

При попытке установить дополнительную розетку, подключить люстру, бытовую технику, требуется знать, какой именно провод является фазным, какой нулевым, а какой — заземляющим. При неправильном подключении техника выходит из строя, а неосторожное прикосновение к токоведущим проводам может окончиться печально.

Надо убедиться что цвета проводов — земля, фаза, ноль — совпадают с их разводкой

Проще всего ориентироваться по цветовой маркировке проводов. Но не всегда все просто. Во-первых, в старых домах проводка обычно однотонная — торчат два-три провода белого или черного цвета. В этом случае надо разбираться конкретно, после чего навешивать бирки или оставлять цветные метки. Во-вторых, даже если в кабеле проводники окрашены в разные цвета, и вы визуально можете найти нейтраль и землю, правильность своих предположений надо проверить. Случается, что при монтаже цвета перепутаны. Потому сначала перепроверяем правильность предположений, потом начинаем работы.

Для проверки понадобятся специальные инструменты или измерительные приборы:

  • индикаторная отвертка;
  • мультиметр или тестер.

Найти фазный провод можно при помощи индикаторной отвертки, для определения нуля и нейтрали нужен будет тестер или мультиметр.

Проверка с индикатором

Индикаторные отвертки бывают нескольких видов. Есть модели, на которых светодиод зажигается при прикосновении металлической частью к токоведущим частям. В других моделях для проверки требуется дополнительно нажать кнопку. В любом случае при наличии напряжения зажигается светодиод.

При помощи индикаторной отвертки можно найти фазы. Металлической частью прикасаемся к оголенному проводнику (при необходимости наживаем на кнопку) и смотрим, горит ли светодиод. Горит — это фаза. Не горит — нейтраль или земля.

Работаем аккуратно, одной рукой. Второй к стенам или металлическим предметам (трубам, например) не прикасаемся. Если провода в проверяемом кабеле длинные и гибкие, можно придержать их второй рукой за изоляцию (держитесь подальше от оголенных концов).

Проверка с мультиметром или тестером

На приборе выставляем шкалу, которая немного больше предполагаемого напряжения в сети, подключаем щупы. Если позваниваем бытовую однофазную сеть 220В, ставим переключатель в положение 250 В. Одним щупом прикасаемся к оголенной части фазного провода, вторым — к предполагаемой нейтрали (синего цвета). Если при этом стрелка на приборе отклоняется (запоминаем ее положение) или на индикаторе загорается цифра, близкая к 220 В. Проделываем ту же операцию со вторым проводником — который по цвету определили как «землю». Если все верно, показания прибора должны быть ниже — меньше чем те, которые были перед этим.

В случае, если цветовая маркировка проводов отсутствует, придется перебирать все пары, определяя назначение проводников по показаниям. Пользуемся тем же правилом: при прозвонке пары «фаза-земля» показания ниже, чем при прозвонке пары «фаза-ноль».

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Фаза (“L”, “Line”)

Основным проводом в кабеле всегда является фаза. Само по себе слово “фаза” означает “провод под напряжением”, “активный провод” и “линия”. Чаще всего он бывает строго определенных цветов. В распределительном щитке фазовый провод, перед тем как идти к потребителю, подключается через устройство защитного отключения (УЗО, предохранитель), в нем происходит коммутация фазы. Внимание! С голой фазой шутки плохи, по этому, чтобы не спутать фазу с чем-либо еще – запомните: контакты фазы всегда маркируются латинским символом “L”, а провод фазы бывает красным, коричневым, белым или черным ! Если же вы не уверены в этом или проводка устроена иначе, то приобретите отвертку с простым индикатором фазы. Прикоснувшись его жалом к голому проводнику, всегда можно узнать – фаза это или нет по характерному свечению индикатора. А лучше сразу обратитесь к квалифицированному специалисту.

Ноль (“N”, “Neutre”, “Neutral”, “Нейтраль” “Нуль”)

Вторым немаловажным проводом является ноль, известный в народе как “провод без тока”, “пассивный провод” и “нейтраль”. Он бывает только синим . В квартирных распределительных щитках его нужно подключать к нулевой шине, она помечена символом “N”. К розетке провод нуля подключается к контактам, также обозначенным знаком “N”.

Заземление (“G”, “T”, “Terre” “Ground”, “gnd” и “Земля”)

Изоляция заземляющего провода бывает только желтого цвета с зеленой полоской. В распределительном щитке он подключается к шине заземления, к дверце и корпусу щитка. В розетках заземление подключается к контактам, обозначенным латинским символом “G” или с знаком в виде перевернутой и коротко подчеркнутой буквой “Т”. Обычно заземлительные контакты на виду и могут выступать из розеток, становясь доступными детям, что порой вызывает у многих родителей шок, тем не менее эти контакты не опасны, хотя совать пальцы туда все же не рекомендуется.


Внимание! При работе с электрическими сетями под напряжением всегда велика вероятность поражения человека электрическим током или пожара. Если даже установлено УЗО, настоятельно рекомендуется соблюдать все меры предосторожности! Известно, что специальная конструкция такого выключателя сверяет синхронность работы фазы и нуля, и в случае, если УЗО обнаружит утечку тока фазы без возвращения каких-то его процентов по нулю, то немедленно разорвет контакт, что спасет человеку жизнь; однако если прикоснуться не только к фазе, но еще и к нулю – то УЗО не спасет. Прикосновение к обоим проводам смертельно опасно!!!

Мировые производители бытовой техники при сборке своего оборудования используют цветовую маркировку монтажных проводов. Она представляет собой обозначение в электрике L и N. Благодаря строго определенному окрасу, мастер может быстро определить, какой из проводов является фазным, нулевым или заземляющим. Это важно при подключении или отключении оборудования от электропитания.

Виды проводов

При подключении электрооборудования, монтаже разнообразных систем не обойтись без специальных проводников. Их изготавливают из алюминия или меди. Эти материалы отлично проводят электрический ток.

Важно! Алюминиевые провода необходимо соединять только с алюминиевыми. Они химически активны. Если их соединить с медью, то цепь передачи тока быстро разрушится. соединяют обычно с помощью гаек и болтов. Медные – посредством клеммы. Стоит учесть, что последний вид проводников имеет существенный недостаток – быстро окисляется под воздействием воздуха.

Совет на случай, если в месте появления окисления ток перестанет проходить: чтобы восстановить подачу электроэнергии, провод необходимо изолировать от внешнего воздействия с помощью изоленты.

Классификация проводов

Проводник представляет собой одну неизолированную или одну и более изолированных жил. Второй тип проводников покрыт специальной неметаллической оболочкой. Это может быть обмотка изолирующей лентой или оплеткой из волокнистого сырья. Неизолированные провода не имеют никаких защитных покрытий. Их применяют в сооружении линии электропередач.

Исходя из вышеописанного, делаем вывод, что провода бывают:

  • защищенными;
  • незащищенными;
  • силовыми;
  • монтажными.

Они должны использоваться строго по назначению. Малейшее отклонение от требований эксплуатации ведет к поломке сети электропитания. В результате замыкания случаются пожары.

Обозначения фазных, нулевых и заземляющих проводов

При выполнении монтажа электрических сетей бытового и промышленного предназначения используют изолированные кабели. Они состоят из множества токопроводящих жил. Каждая из них окрашена в соответствующий цвет. Обозначение LO, L, N в электрике позволяют сократить время проведения монтажных, а при необходимости и ремонтных работ.

Описанное ниже обозначение в электрике L и N в полном объеме соответствует требованиям ГОСТ Р 50462 и применяется в электроустановках, в которых напряжение достигает 1000 В. Они имеют К этой группе относится электрооборудование всех жилых, административных зданий, хозяйственных объектов. Какие цветовые обозначения фазы L, нуля, N и заземления необходимо соблюдать при монтаже электрических сетей? Давайте разберемся.

Фазные проводники

В сети переменного тока имеются проводники, которые находятся под напряжением. Их называют фазными проводами. В переводе с английского языка термин «фаза» означает «линия», «активный провод», или же «провод под напряжением».

Прикосновение человека к оголенному от изоляции фазному проводу может обернуться серьезными ожогами или даже летальным исходом. Что значит обозначение в электрике L и N? На электрических схемах фазные провода маркируют латинской буквой «L», а в многожильных кабелях изоляция фазного провода будет окрашена в один из следующих цветов:

  • белый;
  • черный;
  • коричневый;
  • красный.

Рекомендации! Если по каким-либо причинам электромонтер сомневается в правдивости информации, отображающей цветовую маркировку проводов кабеля, для определения находящегося под напряжением провода необходимо воспользоваться низковольтным

Нулевые проводники

Эти электропровода подразделяются на три категории:

  • нулевые рабочие проводники.
  • нулевые защитные (земляные) проводники.
  • совмещающие в себе защитную и рабочую функцию.

Чтобы определить, какой из проводников является фазным, а какой нулевым при помощи индикаторной отвертки, необходимо прикоснуться ее жалом к неизолированной части провода. Если светодиод засветится, значит произошло касание к фазному проводнику. После прикасания отверткой к нулевому проводу светящегося эффекта не будет.

Важность цветовой маркировки проводников и четкое соблюдение правил ее использования позволит значительно сократить время проведения монтажных работ и поиск неисправностей электрооборудования, в то время как игнорирование этих элементарных требований оборачивается риском для здоровья.

Буквенно-цифровые обозначения зажимов и проводов

Согласно ГОСТ 2.709-89 (СТ СЭВ 3754-82, СТ СЭВ 6308-88) обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах.

Обозначение зажимов

Для обозначения зажимов электрических элементов используют условный цвет, соответствующие графические или буквенно-цифровые символы (табл. 1).

Таблица 1. Обозначения зажимов электрических устройств

Присоединительный зажим электрического устройства

Обозначение

буквенно-цифровое

графическое

Для переменного тока:



1-я фаза

U



2-я фаза

V



3-я фаза

W



нейтральный провод

N



Защитный провод

PE

По ГОСТ 2. 721

Заземляющий провод

E

Провод бесшумового заземления

TE

Провод соединения с корпусом

MM

Провод эквипотенциальный

CC

Зажимы электрических устройств, предназначенные для прямого или непрямого соединения с питающими проводами трехфазной системы, предпочтительно обозначать буквами U, V, W, если необходимо соблюдение последовательности фаз.

Зажим, соединенный с корпусом, обозначают буквами ММ, зажим эквипотенциальный – СС. Этим обозначением пользуются только в том случае, когда соединения данного зажима с защитным проводом или землей не видно. Обозначения проводов специального вида приведены в табл. 2.

Таблица 2. Обозначения проводов специального вида

Наименование

Обозначение

буквенно-цифровое

графическое

Система питания переменного тока:



фазный провод

L



1-я фаза

L1



2-я фаза

L2



3-я фаза

L3



нейтральный провод

N



Система питания постоянного тока:



положительный полюс

L+

+

отрицательный полюс

L-

средний провод

M



Защитный провод с заземлением

PE

По ГОСТ 2. 721

Защитный провод незаземленный

PU



Соединенный защитный и средний провод

PEN



Заземляющий провод

E



Провод бесшумового заземления

TE



Провод соединения с корпусом

MM



Провод эквипотенциальный

CC



Пример буквенно-цифровых обозначений проводов и зажимов трехфазной системы приведен на рис. 1.

Рис. 1. Пример буквенно-цифрового обозначения



Обозначение участков цепей

Обозначение участков цепей служит для их опознавания, может отражать их функциональное назначение и создает связь между схемой и устройством.

При обозначении используют прописные буквы латинского алфавита и арабские цифры, выполненные одним размером шрифта.

Участки цепи, разделенные контактами аппаратов, обмотками машин, резисторами и другими элементами, должны иметь разное обозначение.

Соединения, проходящие через неразборные, разборные и разъемные контактные соединения, обозначают одинаково. Допускаются в обоснованных случаях разные обозначения.

Обозначение цепи переменного тока состоит из обозначения участков цепей фазы и последовательного номера:

•    участки цепи 1-й фазы – L1, L11, L12, L13 и т. д.;

•    2-й фазы – L2, L21, L22, L23 и т. д.;

•    3-й фазы – L3, L31, L32, L33 и т. д.

Пример обозначения приведен на рис. 2. Допускается, если это не вызовет ошибочного подключения, обозначать фазы соответственно буквами А, В, С.

Рис. 2. Пример обозначения цепи переменного тока



Цепи постоянного тока обозначают нечетными числами на участках положительной полярности и четными числами на участках отрицательной полярности. Входные и выходные участки цепи обозначают с указанием полярности “L+” и “L-“; допускается применять только знаки “+” и “-” (рис. 3).

Рис. 3. Пример обозначения цепи постоянного тока

Какого цвета нулевой провод.

Обозначения L и N в электрике. Буквенные обозначения элементов на электрических схемах Л н пэ расшифровка

Для монтажа или ремонта электрической сети необходима принципиальная схема. Неосведомленному человеку сложно понять смысловую легенду, которой насыщен план подключения оборудования. Понять назначение проводов поможет обозначение фазы и нуля на английском языке.

Назначение проводов в электропроводке

От источника питания к потребителю электроэнергия передается по многожильным проводам…Устройства и механизмы обеспечиваются энергией не менее чем по трем линиям. Напряжение подается по фазному и нулевому кабелям … Заземляющая жила предохраняет человека от поражения электрическим током.

Каждая линия на электросхемах обозначена определенным образом. Кабели, обозначенные буквами n и l, используются в электрике для передачи тока. «Земля» обозначается аббревиатурой PE, что означает Protective Earth и переводится как «защитная земля».

Провода фазы, нуля и земли имеют определенные цвета и маркировку.

Отличие во внешнем виде облегчает сборку сети и предотвращает электрические ошибки, приводящие к аварии или поломке прибора.

Линия фазы

Работа сети переменного тока формируется двумя составляющими – рабочей фазой и нулевой составляющей. Рабочая фаза, или просто фаза, является основным проводом в многожильном кабеле. По этой линии к устройству подается электрическая энергия.

В электротехнической документации фазный канал обозначается латинской буквой L.Допускается использование строчной буквы l. Профессионалы придают условной аббревиатуре разные значения. Предпочтительные варианты — Lead, Live или Line. С на английский язык слова переводятся соответственно как «подводящий провод», «напряжение» или «линия».

Если в схеме предусмотрено использование нескольких фазных кабелей, то к букве добавляется номер фазы. Согласно европейским стандартам, не позволяющим менять тонировку, фазные провода окрашены в определенные цвета:

  • л 1 – коричневый.
  • Л 2 – черный.
  • Л 3 – серый.

В бытовой электропроводке на 220 вольт используется 3 линии, предназначенные для подключения нуля, земли и напряжения. Поэтому единственная фазная шина покрыта изоляцией коричневого цвета. Использование кабелей другого цвета считается грубым нарушением технологических норм.

Обозначение нуля

В цепи переменного тока нулевая линия необходима для создания замкнутого контура падения напряжения на контактах электрического устройства.Вместе с рабочей фазой «Ноль» является основным компонентом сети .

На принципиальных схемах нулевая фаза обозначается буквами латинского алфавита N или n. Сокращенное обозначение подразумевает понятия Null или Neutral. Словари дают переводы «Ноль» и «Нейтральный».

В зависимости от гибкости кабеля цвет нулевой жилы представлен в вариантах синего цвета. Жесткая однониточная шина имеет насыщенный ультрамариновый оттенок. Изоляционный слой многожильного провода окрашен в голубой цвет.

Мастера-любители иногда соединяют нейтраль и землю, ошибочно полагая, что это одно и то же. Опасное заблуждение имеет ужасные последствия. Нейтральная фаза и шина заземления выполняют разные функции.

Цвет также отличается. Защитный провод желто-зеленый. Соединение автобусов различного назначения в одну линию категорически запрещено по технике безопасности.

Меры предосторожности

Правильная проводка осуществляется в соответствии с регламентом IEC 60445, принятым европейским законодательством в 2010 г. Нормы российского ГОСТ 50462-2009, соответствующие международным правилам, указывают цвета проводов «фаза», «ноль» и «земля».

Иногда электрикам приходится работать с сетями, которые были проложены много лет назад, и план разводки утерян. Отсутствие принципиальной схемы делает бесполезным знание того, как обозначаются ноль и фаза.Задача электрика усложнится, если в схеме используются провода с цветом изоляции, не соответствующим ГОСТу.

Перед началом работ монтажник должен определить назначение каждой линии с помощью контрольной лампы, индикаторной отвертки или мультиметра. При прозвонке электрических цепей необходимо соблюдать основные правила безопасности:

  • манипуляции индикаторной отверткой выполняются одной рукой;
  • свободной рукой нельзя касаться металлических конструкций или стен;
  • работа выполняется в присутствии квалифицированного помощника.

Выяснив, какой провод для чего предназначен, опытный специалист маркирует линии. Для этого используются специальные бирки на клейкой основе или колпачки из ПВХ. На поверхность маркировочного материала наносят символы на английском языке – n, l или PE . Только после завершения окончательной работы приступают к установке или ремонту электрооборудования.

Понимание значения латинских букв l и n на схеме помогает электрику быстрее и качественнее выполнить монтаж и ремонт сети. Кроме того, буквенное обозначение фазы и нуля на схеме, а также цветовая маркировка четко определяют назначение провода, с которым работает мастер. Это предотвращает несчастные случаи на рабочем месте.

Подавляющее большинство кабелей имеют разные цвета изоляции жил. Сделано это в соответствии с ГОСТ Р 50462-2009, устанавливающим норму маркировки l n в электротехнике (фазные и нулевые провода в электроустановках). Соблюдение этого правила гарантирует быструю и безопасную работу мастера на крупном промышленном объекте, а также позволяет избежать электротравматизма при самостоятельном ремонте.

Различные цвета изоляции электрических кабелей

Цветовая маркировка проводов разнообразна и сильно различается для заземляющих, фазных и нулевых жил. Чтобы не было путаницы, требования ПУЭ регламентируют, какого цвета провод заземления использовать в щите электроснабжения, какие цвета должны использоваться для нуля и фазы.

Если монтажные работы производил высококвалифицированный электрик, знающий современные стандарты работы с электрическими проводами, вам не придется прибегать к помощи индикаторной отвертки или мультиметра. Назначение каждой жилы кабеля расшифровывается знанием ее цветового обозначения.

Цвет провода заземления

С 01.01.2011 цвет заземляющей (или нулевой) жилы может быть только желто-зеленым. Такая цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписаны латинскими буквами PE. Цвета одной из жил не всегда предназначены для заземления на кабелях — обычно это делается, если кабель имеет три, пять и более жил.

Особого внимания заслуживают провода PEN

с совмещенной землёй и нулём. Подключения такого типа до сих пор распространены в старых зданиях, где электрификация проводилась по устаревшим нормам и еще не обновлялась. Если кабель прокладывался по правилам, то использовался синий цвет изоляции, а на концы и стыки надевался желто-зеленый кембрик. Хотя, можно встретить и цвет заземляющего провода (заземления) прямо противоположный – желто-зеленый с синими наконечниками.

Заземляющая и нулевая жилы могут различаться по толщине, часто она тоньше фазных жил, особенно на кабелях, которые используются для подключения переносных устройств.

Защитное заземление обязательно при прокладке линий в жилых и производственных помещениях и регламентируется нормами ПУЭ и ГОСТ 18714-81. Нейтральный заземляющий провод должен иметь как можно меньшее сопротивление, то же самое относится и к контуру заземления. Если все монтажные работы выполнены правильно, то заземление станет надежным защитником жизни и здоровья человека в случае неполадок в ЛЭП.В результате правильная маркировка кабелей для заземления имеет решающее значение, а заземление вообще не должно применяться. Во всех новых домах электропроводка делается по новым правилам, а старые стоят в очереди на замену.

Цвета для нулевого провода

Для «нулевого» (или нулевого рабочего контакта) используются только определенные цвета проводов, также строго определенные электротехническими стандартами. Он может быть синим, светло-голубым или синим с белой полосой, причем независимо от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного провода или с еще большим количеством жил. проводники.В электрических схемах «ноль» соответствует латинской букве N — он участвует в замыкании цепи питания, а в схемах может читаться как «минус» (фаза, соответственно, «плюс»).

Цвета для фазных проводов

Эти электрические провода требуют особо осторожного и «уважительного» обращения, так как они являются проводниками тока, а неосторожное прикосновение может привести к сильному поражению электрическим током. Цветовая маркировка проводов для подключения фазы достаточно разнообразна – нельзя использовать только цвета, соседние с синим, желтым и зеленым.В какой-то степени гораздо удобнее запомнить, какого цвета может быть фазный провод – НЕ синего или синего, НЕ желтого или зеленого.

На электрических схемах фаза обозначается латинской буквой L. Такая же маркировка применяется на проводах, если на них не нанесена цветовая маркировка. Если кабель предназначен для соединения трех фаз, то фазные жилы маркируются буквой Л с цифрой. Например, для составления схемы трехфазной сети 380 В использовались L1, L2, L3. Даже в электрике принято альтернативное обозначение: А, В, С.

Перед началом работы необходимо решить, как будет выглядеть цветовое сочетание проводов и строго придерживаться выбранного цвета.

Если этот вопрос был продуман на этапе подготовительных работ и учтен при составлении схем подключения, то следует приобрести необходимое количество кабелей с жилами требуемых цветов. Если все же нужный провод закончился, то можно промаркировать жилы вручную:

  • батист обыкновенный;
  • кембрик термоусадочный;
  • изолента
  • .

О стандартах цветовой маркировки проводов в Европе и России смотрите также в этом видео:

Ручная цветовая маркировка

Применяется в случаях, когда при монтаже необходимо использовать провода с жилами одного цвета. Это также часто случается при работе в домашних условиях. старое здание, в котором монтаж электропроводки производился задолго до появления нормативов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электрической цепи, использовали наборы, позволяющие маркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветовой маркировки. Место использования ручной маркировки регламентируется нормами ПУЭ, ГОСТ и общепринятыми рекомендациями. Он крепится к концам проводника там, где он соединяется с шиной.

Маркировка двухжильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов электрики используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится при касании жала прибора фазы.

Правда, он будет эффективен только для двухжильных проводов, потому что если фаз несколько, то определить, где какой индикатор будет, не получится. В этом случае придется отсоединить провода и воспользоваться гудком.

Стандарты не обязывают делать такую ​​маркировку на электрических проводниках по всей их длине. Допускается маркировка только в местах стыков и соединений необходимых контактов. Поэтому, если возникает необходимость нанести маркировку на немаркированные электрические кабели, нужно заранее закупить материалы для ручной маркировки.

Количество используемых цветов зависит от используемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Те. не используйте синюю, желтую или зеленую маркировку для фазных проводов. Например, в однофазной сети фаза обычно обозначается красным цветом.

Маркировка трехжильных проводов

Если вам нужно определить фазу, ноль и массу в трехжильных проводах, то можно попробовать сделать это мультиметром.Устанавливается прибор для измерения переменного напряжения, а затем аккуратно прикасаются щупами к фазе (можно найти и индикаторной отверткой) и, по порядку, к двум оставшимся проводам. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает более высокое напряжение, чем «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам для заземления используется цветной желто-зеленый провод, а точнее жила с таким цветом, поэтому и маркируется изолентой соответствующего цвета. .. Ноль помечен соответственно синей изолентой, а фаза любой другой.

Если при ремонтных работах выяснилось, что маркировка устарела, тросы менять не нужно. Только электрооборудование, вышедшее из строя, может быть заменено в соответствии с современными нормами.

В результате

Правильная маркировка проводов является обязательным условием качественного монтажа электропроводки при проведении работ любой сложности. Это значительно облегчает как сам монтаж, так и последующее обслуживание электрической сети.Для того, чтобы электрики «говорили на одном языке», созданы обязательные стандарты цветно-буквенной маркировки, похожие друг на друга даже в разных странах. В соответствии с ними L — обозначение фазы, а N – ноль.

Для облегчения монтажа электропроводки кабели изготавливаются с разноцветной маркировкой проводов. Монтаж осветительной сети и подвод питания к розеткам предполагает использование кабеля с тремя жилами.

Использование данной цветовой системы значительно сокращает время ремонта, подключения розеток и т. д. Также данная схема минимизирует требования к квалификации установщика. Это значит, что практически любой взрослый мужчина способен сам осуществить, например, установку светильника.

В этой статье мы рассмотрим как обозначаются заземление, ноль и фаза. А также другие цветовые маркировки проводов.

Цвет заземления

Цвет провода заземления, “земля” – почти всегда маркируется желто-зеленым , реже встречаются обмотки как полностью желтого, так и салатового цвета.Провод может иметь маркировку «РЕ». Также можно встретить зелено-желтые провода с маркировкой «PEN» и с синей оплёткой на концах провода в местах крепления — это заземление, совмещенное с нейтралью.

В распределительном щите (ЩУ) должен быть подключен к шине заземления, к корпусу и металлической дверце щита. Что касается распределительной коробки, то там подключение идет на заземляющие провода от светильников и от заземляющих контактов розеток. Провод заземления не нужно подключать к УЗО (устройству защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами. Обозначение заземления на схемах:

Нормальное заземление (1) Чистое заземление (2) Защитное заземление (3) Заземление на шасси (4) Заземление на постоянный ток (5)

Нулевой цвет, нейтральный

Нулевой провод – должен быть синего цвета . В распределительном щитке он должен быть подключен к нулевой шине, которая обозначается латинской буквой N. К ней должны быть подключены все синие провода. Шина подключается к вводу с помощью счетчика или напрямую, без дополнительного установочного автомата.В распределительной коробке все синие (нейтральные) провода (кроме провода от выключателя) соединены и в коммутации не участвуют. К розеткам синие «нулевые» провода подключаются к контакту, который обозначается буквой N, которая нанесена на обратной стороне розеток.

Цвет фазы

Обозначение фазного провода не столь однозначно. Он может быть как коричневым, так и черным, или красным, или других цветов. Кроме синий, зеленый и желтый. В квартирном ОРУ фазный провод, идущий от потребителя нагрузки, подключается к нижнему контакту автоматического выключателя или к УЗО.В выключателях происходит переключение фазного провода, при отключении замыкается контакт и подается напряжение к потребителям. В фазных розетках черный провод необходимо подключать к контакту, который помечен буквой L.

Как найти массу, нейтраль и фазу при отсутствии обозначения

Если нет цветовой маркировки проводов, то определить фазу можно, при соприкосновении с ней индикатор отвертки загорится, но не на нейтральном и заземляющем проводах.Вы можете использовать мультиметр, чтобы найти землю и нейтраль. Отверткой находим фазу, закрепляем на ней один контакт мультиметра и “прощупываем” другим контактом провода, если мультиметр показал 220 вольт это нейтраль, если значения ниже 220 то земля .

Буквенно-цифровая маркировка проводов

Первая буква «А» обозначает алюминий как материал сердечника, при отсутствии этой буквы сердечник – медь.

Буквы «АА» обозначают многожильный кабель с алюминиевой жилой и дополнительной оплеткой из нее.

“AC” означает дополнительную свинцовую оплетку.

Буква «В» присутствует, если кабель водонепроницаемый и имеет дополнительную оплетку из двухслойной стали.

Оболочка кабеля “Бн” не поддерживает горение.

“B” Оболочка из ПВХ.

«Г» не имеет защитной оболочки.

“г” (строчные) голый водонепроницаемый.

Трос управления “К”, проложенный под верхней оболочкой.

Резиновая оболочка “P”.

Кожух из негорючей резины “HP”.

Цвета проводов за границей

Цветовая маркировка проводов в Украине, России, Белоруссии, Сингапуре, Казахстане, Китае, Гонконге и в странах Евросоюза одинакова: Заземляющий провод – Зелено-желтый

Нейтральный провод – синий

фазы отмечены другим цветом

Обозначение нейтрали – черный цвет в ЮАР, Индии, Пакистане, Англии, но это касается старой проводки.

в настоящее время нейтральный синий.

В Австралии может быть синего и черного цвета.

В США и Канаде обозначается белым цветом. Серые отметины также можно найти в Соединенных Штатах.

Провод заземления везде желтый, зеленый, желто-зеленый, а в некоторых странах может быть и без изоляции.

Другие цвета проводов используются для фаз и могут быть другими, за исключением цветов, обозначающих другие провода.

Практически каждый, кто имел дело с электропроводкой, замечал, что провода в изоляции могут иметь разный цвет.Но мало кто знает, что это действие облегчает работу с монтажом электропроводки, и даже существуют специальные правила монтажа электроустановок, соблюдая которые можно значительно снизить риск трагических последствий при работе с электричеством. Так в чем же суть цветовых обозначений и что они означают – ответы на эти вопросы будут даны ниже.

Основная задача маркировки изоляции проводов

В первую очередь провода обозначаются определенными цветами для обеспечения безопасности при работе. При присвоении цвета каждому проводу применяются нормы ПУЭ (правил устройства электроустановок) и международные европейские стандарты. Каждый электрик может без особых усилий различить, какое напряжение несет (или нет) каждый провод, а также определить, где находится фаза, ноль и земля.

Конечно, если брать в качестве примера подключение к сети однокнопочного выключателя, определить назначение каждого провода без цветовой маркировки не составит труда.Но если рассматривать подключение распределительного щита, то здесь без специальных обозначений не обойтись. Ведь при неправильном соединении токоведущих частей может произойти короткое замыкание, проводка начнет нагреваться (и, как следствие, возникнет пожар), а в худшем случае произойдет эл. ударом током установщика или находящихся поблизости людей.

В современной редакции ПУЭ предлагается сохранить не только цветовое обозначение, но и буквенное обозначение, что значительно облегчает работу в электроустановках.

Понятие фазы и нуля в электрике

Прежде чем приступить к рассмотрению цветовой маркировки , необходимо сначала разобраться с понятиями фазы и нуля в электропроводке.

Буквенные обозначения, используемые на цепях в электротехнике .

Для правильного проведения электромонтажных работ необходимо безукоризненно соблюдать правила соединения токоведущих частей, соответственно все провода цепи должны заметно отличаться друг от друга.Возникает резонный вопрос, какого цвета фаза и ноль в электричестве. Ниже приведены описания каждого случая в отдельности. .

Цвета проводов фаза, ноль, земля

Как было сказано ранее, расцветка проводов в электрике на заводах-изготовителях осуществляется согласно ПУЭ.

Обозначение провода заземления

Провод заземления обычно обозначается желтым, зеленым и желто-зеленым цветами. Производители могут наносить полосы желто-зеленого цвета – как в продольном, так и в поперечном направлениях. Кроме того, рекомендуется использовать надписи. Однако нанесенная надпись не исключает цветового кодирования. Обозначение цвета, согласно ПУЭ, обязательно. В примере с распределительным щитом этот провод подключается к шине заземления, корпусу или металлической двери.

Нулевой провод

Говоря о нуле, его не следует путать с заземлением. Обозначается синим или бело-голубым цветом. Но в некоторых случаях провод заземления совмещен с нулем. Затем ее окрашивают в зелено-желтый цвет, а на концах обязательно голубая тесьма.Как в однофазных, так и в трехфазных цепях используется только один нулевой провод. Это связано с тем, что в трехфазной цепи максимальный сдвиг одной фазы может быть равен 120°, что позволяет использовать один нулевой провод.

Обозначение фазного провода

В зависимости от типа проводки электрическая цепь с переменным током может быть как однофазной, так и трехфазной. Рассмотрим оба этих случая по отдельности.

Применяется в сетях напряжением 220 Вт. Чаще всего фазный провод окрашен в черный, коричневый или белый цвет, однако можно встретить и другую маркировку проводов: коричневую, серую, лиловую, розовую, оранжевую или бирюзовую. Также принято обозначать L буквами. Это необходимо не только на схемах, но и в условиях плохой освещенности или если провода были покрыты пылью.

В связи с тем, что именно фаза представляет наибольшую опасность при работе, именно эти части имеют наиболее яркую окраску для быстрой идентификации и последующего проведения с ними более точных действий.

Применяется в сетях напряжением 380 Вт. Раньше все провода и шины в трехфазной сети окрашивались в желтый, зеленый и красный цвета (Ж-ЗК), которые соответственно обозначали фазы А, В, С. Эти обозначения представляли трудности из-за схожести желто-зеленой маркировки заземляющих проводов. Поэтому согласно ПУЭ с 1 января 2011 года введены новые стандарты, где фазы обозначены Л 1, Л 2 и Л 3, при этом каждая имеет коричневый, черный и серый цвета (К-Ч-С).

Например, трехжильный провод. Цвета проводов трехжильного кабеля: синий, коричневый и желто-зеленый. Коричневый – фаза, синий – ноль, желто-зеленый – земля.

Это были варианты цветов для сетей переменного тока.

Окраска проводов в сетях постоянного тока

В сетях постоянного тока применяется различная цветовая и буквенная маркировка проводов и шин. Принципиальным отличием здесь считается отсутствие нуля и фазы в обычном понимании. В этой разводке используется положительный проводник, обозначаемый красным цветом со знаком «+», и отрицательный проводник синего цвета со знаком «-», а также нулевая шина синего цвета, которая обозначается латинской буквой М.

Не все лица, выполняющие работы по монтажу электрических сетей, соблюдают установленные правила маркировки. Поэтому, прежде чем приступить к установке, следует предварительно проверить наличие тока в проводах с помощью мультиметра или обычной индикаторной отвертки. В дальнейшем пометьте провода нужным цветом с помощью цветной изоленты или специальных термоклещей. Существуют также специальные устройства, позволяющие маркировать буквами.

Электрическая схема представляет собой вид технического чертежа, на котором в виде символов указываются различные электрические элементы.Каждый элемент имеет свое обозначение.

Все условные (условно-графические) обозначения на электрических схемах состоят из простых геометрических фигур и линий. Это круги, квадраты, прямоугольники, треугольники, простые линии, пунктирные линии и т. д. Обозначение каждого электротехнического элемента состоит из графической части и буквенно-цифровой части.

Благодаря огромному разнообразию электрических компонентов становится возможным создание высокодетализированных электрических схем, понятных практически каждому электрику.

Каждый элемент электрической схемы должен быть выполнен в соответствии с ГОСТ. Те. кроме корректного отображения графического изображения на монтажной схеме, всех типоразмеров каждого элемента, толщины линий и т.д.

Существует несколько основных типов электрических цепей. Это однолинейная, принципиальная, схема подключения (схема подключения). Имеются также схемы общего вида – структурная, функциональная. Каждый вид имеет свое предназначение. Один и тот же элемент на разных схемах может обозначаться одинаково или по-разному.

Основное назначение однолинейной схемы – графическое отображение системы электроснабжения (электроснабжение объекта, электропроводка в квартире и т.п.). Проще говоря, однолинейная схема изображает силовую часть электроустановки. По названию можно понять, что однолинейная схема выполняется в виде одной линии. Те. электропитание (как однофазное, так и трехфазное), подводимое к каждому потребителю, обозначается одной линией.

Для обозначения количества фаз на графической линии используются специальные засечки.Одна метка указывает на то, что источник питания однофазный, три метки указывают на то, что питание трехфазное.

Кроме однострочного используются обозначения защитных и коммутационных аппаратов. К первым устройствам относятся высоковольтные выключатели (масляные, воздушные, элегазовые, вакуумные), автоматические выключатели, устройства защитного отключения, дифференциальные выключатели, предохранители, выключатели нагрузки. Ко второй относятся разъединители, контакторы, магнитные пускатели.

Высоковольтные выключатели на однолинейных схемах изображаются квадратиками.Что касается автоматических выключателей, УЗО, дифференциальных выключателей, контакторов, пускателей и других защитно-коммутационных устройств, то их изображают в виде контакта и некоторых поясняющих графических дополнений в зависимости от устройства.

Схема электромонтажная (схема подключения, подключение, расположение) применяется при непосредственном производстве электромонтажных работ. Т.е. это рабочие чертежи, по которым осуществляется монтаж и подключение электрооборудования. Также по монтажным схемам собираются отдельные электроприборы (электрошкафы, электрощиты, пульты управления и т.п.). ).

На электросхемах изображают все электромонтажные соединения как между отдельными устройствами (выключатели, пускатели и т.п.), так и между различными видами электрооборудования (электрошкафы, щиты и т.п.). Для правильного подключения проводных соединений на электросхеме изображают электрические клеммные колодки, клеммы электроприборов, марки и сечения электрических кабелей, нумерацию и буквенное обозначение отдельных проводов.

Схема электрическая принципиальная – наиболее полная схема со всеми электрическими элементами, соединениями, буквенными обозначениями, техническими характеристиками аппаратов и оборудования.По принципиальной схеме выполняются другие электрические схемы (монтажная, однолинейная, схема размещения оборудования и т.п.). На принципиальной схеме показаны как цепи управления, так и силовая часть.

Цепи управления (оперативные цепи) – кнопки, предохранители, катушки пускателя или контактора, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фазы (напряжения), а также соединения между этими и другими элементами.

Силовая часть изображает автоматические выключатели, силовые контакты пускателей и контакторов, электродвигателей и др.

Кроме самого графического изображения каждый элемент схемы снабжается буквенно-цифровым обозначением. Например, автоматический выключатель в силовой цепи обозначается QF. Если машин несколько, каждой присваивается свой номер: QF1, QF2, QF3 и т. д. Катушка (обмотка) пускателя и контактора обозначается КМ. Если их несколько, нумерация аналогична нумерации машин: КМ1, КМ2, КМ3 и т.д.


В каждой принципиальной схеме, если есть какое-либо реле, то обязательно используется хотя бы один блокирующий контакт этого реле. Если в схеме имеется промежуточное реле КЛ1, два контакта которого используются в рабочих цепях, то каждый контакт получает свой номер. Номер всегда начинается с номера самого реле, а затем идет порядковый номер контакта. В этом случае получается КЛ1.1 и КЛ1.2. Обозначения вспомогательных контактов других реле, пускателей, контакторов, автоматов и т. п.осуществляются таким же образом.

В схемах электрических принципиальных, помимо электрических элементов, очень часто используются электронные обозначения. Это резисторы, конденсаторы, диоды, светодиоды, транзисторы, тиристоры и другие элементы. Каждый электронный элемент на схеме также имеет свое буквенно-цифровое обозначение. Например, резистор R (R1, R2, R3…). Конденсатор – С (С1, С2, С3…) и так по каждому элементу.

Кроме графических и буквенно-цифровых обозначений на некоторых электроэлементах указывают технические характеристики.Например, для автоматического выключателя это номинальный ток в амперах, ток отключения также в амперах. Для электродвигателя мощность указывается в киловаттах.

Для правильного и правильного составления электрических схем любого вида необходимо знать обозначения используемых элементов, ГОСТы, правила оформления документации.

Монтажные работы часто приводят к появлению большого количества проводов. Как при проведении работ, так и после их окончания всегда возникает необходимость выявления назначения проводников.Каждое соединение использует два или три проводника, в зависимости от его спецификации. Наиболее простым способом идентификации проводов и жил кабелей является окрашивание их изоляции в определенный цвет. Далее в статье мы поговорим о том, как

  • как обозначаются фаза и ноль способом присвоения им определенных цветов;
  • что означают буквы L, N, PE в электротехнике на английском языке и каково их соответствие русскоязычным определениям,

а также другую информацию по этой теме.

Цветовая идентификация значительно сокращает время проведения ремонтно-монтажных работ и позволяет привлекать персонал более низкой квалификации. Запомнив несколько цветов, обозначающих проводники, любой домовладелец сможет правильно подключить их к розеткам и выключателям в своей квартире.

Заземлители (заземляющие жилы)

Наиболее распространенное цветовое обозначение изоляции заземлителей представляет собой сочетание желтого и зеленого цветов. Желто-зеленая окраска утеплителя имеет вид контрастных продольных полос. Пример заземлителя показан на изображении ниже.

Однако изредка можно встретить либо полностью желтый, либо салатовый цвет изоляции заземлителей. В этом случае на изоляцию можно наносить буквы ПЭ. У некоторых марок проводов их желто-зеленая окраска по всей длине возле концов с клеммами сочетается с синей оплеткой.Это означает, что нейтраль и земля в этом проводнике совпадают.

Для того, чтобы хорошо различать заземление и заземление при монтаже, а также после него, для изоляции жил, разных цветов… Зануление осуществляется проводами и жилами синего цвета светлых оттенков, присоединяемыми к шине, маркированной знаком буква N. Все остальные жилы с изоляцией такого же синего цвета также должны быть подключены к этой нулевой шине. Их не следует подключать к контактам выключателей.Если используются розетки с выводом, обозначенным буквой N, и при этом имеется нулевая шина, между ними должен быть провод светло-голубого цвета, соответственно, подключенный к ним обоим.

Фазный провод, его обозначение цветом или другим способом

Фаза всегда монтируется проводами, изоляция которых окрашена в любой цвет, но не в синий или желтый с зеленым: только в зеленый или только в желтый. Фазный провод всегда подключается к контактам выключателей.Если при монтаже встречаются розетки, в которых имеется клемма, обозначенная буквой L, ее подключают к проводнику в черной изоляции. Но бывает так, что монтаж производится без учета цветовой маркировки фазного, нулевого и заземляющего проводников.

В этом случае потребуются индикаторная отвертка и тестер (мультиметр), чтобы выяснить, к каким проводникам относятся. По свечению индикатора отвертки, касающейся токопроводящей жилы, определяется фазный провод – индикатор горит.Прикосновение к заземлению или заземляющему проводнику не приводит к свечению индикаторной отвертки. Чтобы правильно определить зануление и заземление, нужно измерить напряжение с помощью мультиметра. Показания мультиметра, щупы которого подключены к жилам фазного и нулевого провода, будут больше, чем если бы щупы коснулись жил фазного провода и земли.

Так как фазный провод предварительно однозначно определяется индикаторной отверткой, то мультиметр позволяет выполнить правильное определение назначения всех трех проводников.

Буквенные обозначения, наносимые на изоляцию проводов, не имеют отношения к назначению провода. Ниже приведены основные буквенные обозначения, которые присутствуют на проводах, а также их содержание.


Используемые в нашей стране цвета для обозначения назначения проводов могут отличаться от аналогичных цветов изоляции проводов в других странах. Те же цвета проводов используются в

  • Беларусь,
  • Гонконг,
  • Казахстан,
  • Сингапур,
  • Украина.

Более полное представление о цветовой маркировке проводов в разных странах дает изображение, представленное ниже.


Цветовая маркировка проводов в разных странах

В нашей стране цветовая маркировка Л, Н в электротехнике установлена ​​стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования рядом с клеммами, например, как показано на изображении ниже.


Эти буквы обозначают в английском языке нейтральную (N) и прямую (L – «линия»).Это означает «фаза» на английском языке. Но так как одно слово может принимать разное значение в зависимости от смысла предложения, то к букве L можно применить такие понятия, как lead или live. А N в английском языке можно трактовать как «ноль» — ноль. Те. на схемах или приборах эта буква означает ноль. Поэтому эти две буквы не что иное, как обозначение фазы и нуля на английском языке.

Также из английского языка взято обозначение жил PE (protective earth) — защитная земля (т.е. земной шар). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латинскими буквами, так и в его документации, где обозначение фазного и нулевого провода выполнено на английском языке. Российские стандарты также предписывают использование этих буквенных обозначений.

Так как в промышленности существуют также электрические сети и цепи постоянного тока, для них актуальна и цветовая маркировка проводников. Действующие стандарты предписывают красный цвет шинам со знаком плюс, как и всем другим жилам и жилам кабелей с положительным потенциалом.Минус обозначен синим цветом. В результате такой окраски сразу видно, где потенциал.

Чтобы читатели запомнили цвет и буквенные обозначения, в заключение еще раз перечислим их вместе:

  • фаза обозначается буквой L и не может быть желтого, зеленого или синего цвета.


  • Цвета для N, PE и PEN: желтый, зеленый и синий.


  • Красный и синий цвета используются для кондукторов и автобусов.


Цвета шин и проводов постоянного тока

  • Не лишним будет показать цветовое обозначение шин и проводов для трех фаз:


В «Библии электрика» ПУЭ (Правила устройства электроустановок) сказано: электропроводка на всем ее протяжении должна обеспечивать возможность легкого распознавания изоляции по ее цвету.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет уникальный цвет.

  • Рабочий ноль (N) – синий, иногда красный.
  • Нулевой защитный провод (РЕ) – желто-зеленый.
  • Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах действуют неизменные стандарты цвета проводов по фазам. Блок питания для розеток коричневый, для освещения красный.

Цвета проводки ускоряют проводку

Окрашенная изоляция жил значительно ускоряет работу электрика. В старину цвет проводников был то белый, то черный, что вообще доставляло много хлопот электрику-электрику. При отключении требовалось подать питание на проводники, чтобы с помощью контроля определить, где фаза, а где ноль. Раскраска избавила от этих мучений, все стало очень четко.

Единственное, что не следует забывать при обилии проводников, так это маркировать т.е. подписывать их назначение в щите, так как может быть от нескольких групп проводников до нескольких десятков питающих линий.

Цвета фаз на электроподстанциях

Цвета не такие, как на электрических подстанциях. Три фазы А, В, С. Фаза А – желтая, фаза В – зеленая, фаза С – красная. Они могут присутствовать в пятижильных жилах вместе с нейтральными жилами – синего цвета и защитной жилой (землей) – желто-зеленой.

Правила соблюдения цвета электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двухжильный провод в зависимости от того, установлен ли выключатель одноклавишный или двухклавишный; оборвана фаза, а не нулевой провод.Если имеется белый проводник, он будет питающим. Главное соблюдать последовательность и последовательность в цветах с другими электриками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный провод (желто-зеленый), чаще всего зажимается посередине устройства. Соблюдать полярность , ноль рабочий – слева, фаза – справа.

В конце хочу упомянуть есть сюрпризы от производителей, например один проводник желто-зеленый, а два других могут оказаться черными. Возможно, производитель решил при нехватке одного цвета использовать то, что есть. Ведь не останавливать производство! Сбои и ошибки везде. Если получится именно так, где фаза, а где ноль, решать вам, нужно просто бежать с контролем.

Обновлено: 17.06.2019

103583

Если вы заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

%PDF-1.3 % 8006 0 объект > эндообъект внешняя ссылка 8006 221 0000000016 00000 н 0000004776 00000 н 0000006428 00000 н 0000006627 00000 н 0000006714 00000 н 0000006838 00000 н 0000006929 00000 н 0000007067 00000 н 0000007139 00000 н 0000007329 00000 н 0000007392 00000 н 0000007586 00000 н 0000007649 00000 н 0000007748 00000 н 0000007844 00000 н 0000007907 00000 н 0000008014 00000 н 0000008120 00000 н 0000008183 00000 н 0000008246 00000 н 0000008375 00000 н 0000008438 00000 н 0000008501 00000 н 0000008628 00000 н 0000008691 00000 н 0000008790 00000 н 0000008889 00000 н 0000009002 00000 н 0000009065 00000 н 0000009128 00000 н 0000009252 00000 н 0000009358 00000 н 0000009421 00000 н 0000009484 00000 н 0000009623 00000 н 0000009757 00000 н 0000009820 00000 н 0000009883 00000 н 0000010026 00000 н 0000010089 00000 н 0000010152 00000 н 0000010292 00000 н 0000010355 00000 н 0000010485 00000 н 0000010547 00000 н 0000010704 00000 н 0000010766 00000 н 0000010873 00000 н 0000010935 00000 н 0000011024 00000 н 0000011086 00000 н 0000011197 00000 н 0000011259 00000 н 0000011319 00000 н 0000011377 00000 н 0000012034 00000 н 0000012432 00000 н 0000012454 00000 н 0000012602 00000 н 0000012624 00000 н 0000012774 00000 н 0000012796 00000 н 0000012947 00000 н 0000012969 00000 н 0000013120 00000 н 0000013142 00000 н 0000013292 00000 н 0000013314 00000 н 0000013465 00000 н 0000013487 00000 н 0000013638 00000 н 0000013681 00000 н 0000013703 00000 н 0000013854 00000 н 0000013876 00000 н 0000014025 00000 н 0000014047 00000 н 0000014196 00000 н 0000014218 00000 н 0000014370 00000 н 0000014392 00000 н 0000014540 00000 н 0000014562 00000 н 0000014714 00000 н 0000014736 00000 н 0000014888 00000 н 0000014910 00000 н 0000015058 00000 н 0000015080 00000 н 0000015230 00000 н 0000015252 00000 н 0000015402 00000 н 0000015424 00000 н 0000015575 00000 н 0000015597 00000 н 0000015749 00000 н 0000015771 00000 н 0000015922 00000 н 0000015944 00000 н 0000016096 00000 н 0000016118 00000 н 0000016268 00000 н 0000016290 00000 н 0000016442 00000 н 0000016464 00000 н 0000016616 00000 н 0000016638 00000 н 0000016789 00000 н 0000016811 00000 н 0000016963 00000 н 0000016985 00000 н 0000017137 00000 н 0000017159 00000 н 0000017311 00000 н 0000017333 00000 н 0000017485 00000 н 0000017507 00000 н 0000017658 00000 н 0000017680 00000 н 0000017832 00000 н 0000017854 00000 н 0000018006 00000 н 0000018028 00000 н 0000018180 00000 н 0000018202 00000 н 0000018351 00000 н 0000018373 00000 н 0000018521 00000 н 0000018543 00000 н 0000018694 00000 н 0000018716 00000 н 0000018867 00000 н 0000018889 00000 н 0000019040 00000 н 0000019062 00000 н 0000019213 00000 н 0000019235 00000 н 0000019383 00000 н 0000019405 00000 н 0000019501 00000 н 0000019526 00000 н 0000061358 00000 н 0000061383 00000 н 0000102235 00000 н 0000102260 00000 н 0000150462 00000 н 0000150487 00000 н 0000198812 00000 н 0000198837 00000 н 0000228247 00000 н 0000228272 00000 н 0000244619 00000 н 0000244644 ​​00000 н 0000265927 00000 н 0000265952 00000 н 00002 00000 н 00002 00000 н 0000315500 00000 н 0000315525 00000 н 0000341181 00000 н 0000341206 00000 н 0000363758 00000 н 0000363783 00000 н 0000385255 00000 н 0000385280 00000 н 0000405717 00000 н 0000405742 00000 н 0000426279 00000 н 0000426304 00000 н 0000448980 00000 н 0000449005 00000 н 0000470202 00000 н 0000470227 00000 н 0000491512 00000 н 0000491537 00000 н 0000512253 00000 н 0000512278 00000 н 0000534361 00000 н 0000534386 00000 н 0000549427 00000 н 0000549451 00000 н 0000558925 00000 н 0000558950 00000 н 0000571206 00000 н 0000571231 00000 н 0000596022 00000 н 0000596047 00000 н 0000620929 00000 н 0000620954 00000 н 0000644652 00000 н 0000644677 00000 н 0000667583 00000 н 0000667608 00000 н 0000689070 00000 н 0000689095 00000 н 0000710423 00000 н 0000710448 00000 н 0000732681 00000 н 0000732706 00000 н 0000754324 00000 н 0000754349 00000 н 0000779183 00000 н 0000779208 00000 н 0000804355 00000 н 0000804380 00000 н 0000827500 00000 н 0000827525 00000 н 0000845645 00000 н 0000845670 00000 н 0000898873 00000 н 0000898898 00000 н 0000943964 00000 н 0000943989 00000 н 0000995371 00000 н 0000995396 00000 н 0001042235 00000 н 0001042260 00000 н 0001094804 00000 н 0001094829 00000 н 0000004879 00000 н 0000006404 00000 н трейлер ] >> startxref 0 %%EOF 8007 0 объект > эндообъект 8225 0 объект > поток H Lgǟ++][€R)zuY$6[#h&Ș+ в, а tҲECnlta,fd. ˒=w

%PDF-1.4 % 171 0 объект > эндообъект внешняя ссылка 171 89 0000000016 00000 н 0000003345 00000 н 0000003558 00000 н 0000003610 00000 н 0000003739 00000 н 0000004275 00000 н 0000005032 00000 н 0000005727 00000 н 0000006477 00000 н 0000007652 00000 н 0000008568 00000 н 0000008605 00000 н 0000009025 00000 н 0000013859 00000 н 0000014230 00000 н 0000014298 00000 н 0000014729 00000 н 0000014998 00000 н 0000015058 00000 н 0000019526 00000 н 0000020030 00000 н 0000020419 00000 н 0000020792 00000 н 0000026652 00000 н 0000027430 00000 н 0000027897 00000 н 0000028581 00000 н 0000028645 00000 н 0000029064 00000 н 0000039678 00000 н 0000040665 00000 н 0000041618 00000 н 0000042326 00000 н 0000042854 00000 н 0000043830 00000 н 0000044364 00000 н 0000044444 00000 н 0000044526 00000 н 0000052562 00000 н 0000053012 00000 н 0000053398 00000 н 0000053668 00000 н 0000054114 00000 н 0000055165 00000 н 0000055788 00000 н 0000056818 00000 н 0000057864 00000 н 0000067173 00000 н 0000067939 00000 н 0000068807 00000 н 0000069316 00000 н 0000069584 00000 н 0000069865 00000 н 0000070688 00000 н 0000071937 00000 н 0000074630 00000 н 0000075586 00000 н 0000137695 00000 н 0000187828 00000 н 0000192553 00000 н 0000192993 00000 н 0000193405 00000 н 0000193731 00000 н 0000193812 00000 н 0000193884 00000 н 0000194016 00000 н 0000194108 00000 н 0000194162 00000 н 0000194280 00000 н 0000194335 00000 н 0000194432 00000 н 0000194486 00000 н 0000194610 00000 н 0000194664 00000 н 0000194796 00000 н 0000194877 00000 н 0000194931 00000 н 0000195012 00000 н 0000195066 00000 н 0000195163 00000 н 0000195217 00000 н 0000195313 00000 н 0000195367 00000 н 0000195421 00000 н 0000195501 00000 н 0000195557 00000 н 0000195639 00000 н 0000195692 00000 н 0000002076 00000 н трейлер ]>> startxref 0 %%EOF 259 0 объект >поток x ڬU {L [Uν} Ͳ9ڎ6G) [GDYcAy&шPoHel #ЛГ& \dcȦC>hQ_|;

Вращающееся магнитное поле — обзор

6.

6.2 Асинхронный генератор с самовозбуждением

В предыдущих разделах мы подчеркивали, что вращающееся магнитное поле или возбуждение обеспечивается током намагничивания, потребляемым от источника питания, поэтому кажется очевидным, что двигатель не мог бы генерировать энергию, если бы не был обеспечен источник питания. ток намагничивания. Тем не менее, можно заставить машину «самовозбуждаться», если условия правильные, и, учитывая надежность двигателя с короткозамкнутым ротором, это может сделать его привлекательным предложением, особенно для небольших изолированных установок.

В главе 5 мы видели, что, когда асинхронный двигатель работает на своей нормальной скорости, вращающееся магнитное поле, создающее токи и крутящий момент на роторе, также индуцирует уравновешенную трехфазную ЭДС индукции в обмотках статора, величина ЭДС ненамного меньше напряжения сети. Итак, чтобы действовать как независимый генератор, мы хотим создать вращающееся магнитное поле без необходимости подключения к активному источнику напряжения.

Аналогичный вопрос мы обсуждали в главе 3 в связи с самовозбуждением шунта d.в. машина. Мы видели, что если после выключения машины в полюсах поля остается достаточный остаточный магнитный поток, то Э.Д.С. возникающий при вращении вала, мог начать подавать ток на обмотку возбуждения, тем самым увеличивая поток, еще больше увеличивая ЭДС. и инициирование процесса положительной обратной связи (или бутстрапа), который в конечном итоге стабилизировался характеристикой насыщения железа в магнитной цепи.

К счастью, почти то же самое можно сделать с изолированным асинхронным двигателем.Мы стремимся извлечь выгоду из остаточного магнетизма в железе ротора и, вращая ротор, создать начальное напряжение в статоре, чтобы запустить процесс. ЭДС индуцированный должен затем управлять током, чтобы усилить остаточное поле и способствовать положительной обратной связи для создания поля бегущего потока. В отличие от постоянного тока. Однако, асинхронный двигатель имеет только одну обмотку, которая выполняет функции как возбуждения, так и преобразования энергии, поэтому, учитывая, что мы хотим довести напряжение на клеммах до его номинального уровня, прежде чем подключать какую-либо электрическую нагрузку, которую мы планируем питать, совершенно очевидно, что необходимо обеспечить замкнутый путь для предполагаемого тока возбуждения. Этот путь должен способствовать нарастанию тока намагничивания и, следовательно, напряжения на клеммах.

«Поощрение» тока означает создание пути с очень низким импедансом, так что небольшое напряжение вызывает большой ток, а поскольку мы имеем дело с переменным током. величин, мы, естественно, пытаемся использовать явление резонанса, размещая набор конденсаторов параллельно (индуктивным) обмоткам машины, как показано на рис. 6.17.

Рис. 6.17. Асинхронный генератор с самовозбуждением. Нагрузка подключается только после того, как нарастает напряжение статора.

Реактивное сопротивление параллельной цепи, состоящей из чистой индуктивности ( L ) и емкости ( C ) при угловой частоте ω определяется выражением X=ωL−1ωC, поэтому на низких и высоких частотах реактивное сопротивление очень велико, но на так называемой резонансной частоте (ω0=1LC) реактивное сопротивление становится равным нулю. Здесь индуктивность — это индуктивность намагничивания каждой фазы асинхронной машины, а C — добавочная емкость, величина которой выбирается для получения резонанса на желаемой частоте генерации. Конечно, схема не идеальна, потому что в обмотках есть сопротивление, но, тем не менее, индуктивное сопротивление можно «отрегулировать» путем выбора емкости, оставив путь циркуляции с очень низким сопротивлением. Следовательно, при вращении ротора со скоростью, при которой желаемая частота создается за счет остаточного магнетизма (например, 1800 об/мин для 4-полюсного двигателя для генерации 60 Гц), начальная скромная Э.Д.С. производит непропорционально высокий ток, и поток нарастает до тех пор, пока не будет ограничен нелинейной характеристикой насыщения железной магнитной цепи.Тогда мы получим симметричные 3-фазные напряжения на клеммах, и нагрузку можно будет приложить замыкающим выключателем S (рис. 6.17).

Приведенное выше описание дает лишь общее представление о механизме самовозбуждения. Такая схема была бы удовлетворительной только для очень ограниченного диапазона приводных скоростей и нагрузок, и на практике требуются дополнительные функции управления для изменения эффективной емкости (обычно с помощью управления симистором), чтобы поддерживать постоянное напряжение, когда нагрузка и/или скорость варьируется в широких пределах.

Тройная фазовая диаграмма – обзор

2.3.5.5.3 Система Fe–C–S

Отани и Нисидзава рассчитали тройную фазовую диаграмму Fe–C–S на основе термодинамического анализа Fe–C и Fe– S и тройные расплавы Fe–C–S [203]. Свободная энергия Гиббса отдельных фаз была аппроксимирована моделью раствора внедрения, предполагая, что и C, и S являются атомами внедрения. Результаты расчетов показали, что реакции повторного плавления происходили во время охлаждения сплава Fe-C-S, что впоследствии было подтверждено исследованиями Fe-C-S (0.02 мас.%) сплава.

Сахаджвалла и Кханна провели численное моделирование влияния серы на растворимость графита в расплавах железа в диапазоне температур 1400–1600 °C на основе атомистической модели системы Fe–C, разработанной в их группе [204]. . Атомы в тройной системе Fe–C–S располагались на графитовой гексагональной решетке, а парные взаимодействия между ними предполагались короткодействующими. Хорошо известно, что атомы C и S обладают сильным отталкиванием в системе Fe–C–S, а атомы S также отталкивают друг друга [205]. Связь притяжения между Fe и S очень прочная и носит более или менее ионный характер. Эта прочная связь Fe–S способна искажать распределение электронов вокруг атома Fe и влиять на другие связи, образуемые им [206]. В случае такого искажения результирующая энергия связи будет составлять долю (1 –  90 537 ε 90 538 ) энергии связи, созданной в отсутствие связи Fe–S, с 90 537 ε 90 538 в диапазоне от 0 до 1.

Представление атомов в виде магнитных спинов ( S  = + 1 для углерода, S  = − 1 для железа и S  = 0 для серы), гамильтониан H системы в спине − 1 Модель Изинга можно записать как

(2.3.69)H=−∑i≠jnnJ1α−βSiαSjβ+KijR1α−β−∑i≠jnnnJ2α−βSiαSjβ+KijR2α−β−H∑iSi

, где spin S α i ( α ) занимает позицию i , а значения J – различные параметры взаимодействия системы Fe–C. Константа K ij имеет значение 1, если один или оба узла i и j заняты S, и равна нулю в противном случае. Значения R представляют различные взаимодействия S с другими атомами.Коэффициенты Дж с и R с имеют единицы энергии. H — магнитное поле.

Пусть Дж представляет собой величину силы взаимодействия C–C ближайшего соседа. Различные параметры взаимодействия представлены в единицах Дж . Моделирование проводилось с использованием следующего набора параметров взаимодействия: Дж 1 (C–C) = Дж ; J 2 (C–C) = γJ ; Дж 1 (Fe-Fe) = 2 (Fe-Fe) = – J ; Дж 1 (Fe-C) = J 2 (Fe-C) = 0.5 Дж и 0,6 Дж ; R 1 (S–S) = R 2 (S–S) = −(0,1–0,5) J ; R 1 (S–C) = R 2 (S–C) = −(0,1–0,5) J ; R 1 (Fe–S) = R 2 (Fe–S) = (0,2–1) J . Связи, образованные атомами Fe, имеющими хотя бы одну связь с атомом серы, модулировались коэффициентом (1 –  ɛ ), где ɛ принимает три значения: 0.0, 0,5 и 1. В этих моделях использовались два значения γ (0,02 и 0,2). Подробное моделирование в системе показало, что сила взаимодействия Fe-C ( Дж 1 (Fe-C) = 0,5 Дж или 0,6 Дж ), по-видимому, не оказывает большого влияния на линейный тренд уменьшение растворимости графита с серой. Это также, кажется, не влияет на величину наклона в значительной степени.

Поскольку атомы C и S имеют тенденцию вытеснять друг друга в области высоких и низких концентраций, предполагалось, что это смещение опосредовано атомом Fe [207].Рассматривая атомы C и S на равной основе и предполагая, что электронные искажения вокруг Fe играют значительную роль в этом процессе смещения, были определены два новых параметра ( δ ). δ (Fe–C) представляет изменение параметра взаимодействия Fe–C, когда атом Fe имеет дополнительную связь с S. Аналогично δ (Fe–S) представляет собой изменение параметра взаимодействия Fe–S, когда атом Fe имеет дополнительную связь с C. Эти параметры варьировались в широких пределах при моделировании системы Fe–C–S. δ (Fe-S) варьировался от -0,5 до 1,0, при этом δ (Fe-C) = 1,0. Ожидалось, что локальное отталкивающее взаимодействие Fe-S может привести к вытеснению S из окрестности C. Результаты моделирования гомогенной системы Fe–C–S показали, что жидкость разделяется на две несмешивающиеся области только при δ (Fe–S) = 1,0. Это указывает на то, что искажение вокруг Fe не оказывает существенного влияния на силу взаимодействия Fe-S, и им можно пренебречь. Однако это разделение было наиболее заметным для 90 537 δ 90 538 (Fe-C) = 1.5. Новым результатом этих моделей стало одновременное смещение железа из областей с высокой концентрацией углерода в области с высокой концентрацией серы.

Моделирование фазовой диаграммы растворимости углерода также привело к аналогичным выводам. Небольшие значения δ (Fe–S) (– 0,5 и 0,0), которые были признаны неподходящими в исследованиях смешиваемости, также показали незначительное влияние серы на растворимость углерода. Параметр δ (Fe-C) = 0,5 оказался совершенно неподходящим, так как приводил к небольшому увеличению растворимости, а не ее снижению.Оптимальные параметры для этой системы, одновременно моделирующие известные свойства системы Fe–C–S, составляют: −C) = 1,0 и 1,5. Эти результаты моделирования системы Fe-C-S ясно показывают, что искажения вокруг Fe из-за сильной связи Fe-S не играют существенной роли в расплавленном состоянии. Несмотря на то, что небольшое увеличение отталкивания Fe-C локально дает оптимальные результаты, эта модель атома с нулевыми искажениями, когда все локальные параметры модификации равны единице, также выявляет ключевые особенности системы Fe-C-S.

Введение в использование векторных диаграмм на осциллографах для трехфазного анализа мощности

Когда вы работаете с трехфазными системами, наличие векторных диаграмм на вашем осциллографе может сэкономить время во время настройки и обеспечить более быстрое понимание вашей системы.

Обычно переменные напряжения или токи представляются графически в виде кривых зависимости напряжения или тока от времени. Это традиционный вид осциллографа.

Трехфазная система состоит из трех синусоидальных переменных напряжений и токов одинаковой частоты.Наличие 6 или более сигналов, нанесенных на одну ось, делает график очень загруженным. Может быть трудно различить важную информацию относительно величин и фазовых углов. Инженеры-электрики поняли это на ранней стадии и выбрали более простой способ.

Векторные диаграммы представляют взаимосвязь величины и направления между двумя или более векторами. Благодаря своей способности эффективно передавать информацию об амплитуде и фазе векторная диаграмма популярна и широко используется при анализе трехфазной энергосистемы.

Наличие на осциллографе векторных диаграмм дает два основных преимущества:

1. Позволяет быстро проверить настройки
2. Быстро показывает характер нагрузки в вашей системе

1.

Проверьте настройки Векторные диаграммы

позволяют быстро убедиться, что датчики ориентированы правильно. Настройка измерений в трехфазных системах может быть сложной задачей. Три или более пробников напряжения должны быть подключены с соблюдением полярности. Три или более токоизмерительных датчика также должны быть подключены и направлены стрелками к нагрузке.Проблема заключается в определении правильной полярности, а не в самих токовых пробниках. Токоизмерительные клещи просты в эксплуатации. Просто поместите проводник в челюсть и полностью закройте челюсть. Провод не обязательно центрировать в отверстии, и нормально, если он проходит под углом.

Моторные нагрузки являются индуктивными, поэтому на векторной диаграмме вектор напряжения должен опережать вектор тока. Если на векторной диаграмме отображается опережающий вектор тока, рекомендуется проверить соединения тестовой установки.Обычно это вызвано обратным токовым зажимом.



Датчики тока подключены в обратном направлении. Обратите внимание на векторы тока, опережающие соответствующие векторы напряжения




Путем изменения направления токоизмерительных датчиков проблема с подключением устранена. Обратите внимание, что векторы тока теперь отстают от соответствующих векторов напряжения, указывая на правильную ориентацию токовых пробников.

2.Поймите свои нагрузки

В сбалансированной трехфазной системе каждый из трех векторов напряжения номинально отстоят друг от друга на 120 градусов. В сбалансированной системе с одинаковыми нагрузками на каждую фазу векторы тока также будут отстоять друг от друга на 120 градусов. В этой сбалансированной системе сумма линейных токов равна нулю в любой момент времени, и сумма линейных напряжений также равна нулю.

Но практические системы ведут себя не как учебники. Различия в сопротивлении нагрузки между тремя фазами приведут к дисбалансу.Они могут проявляться как разная длина векторов и разные углы между векторами напряжения и тока.

Векторная диаграмма идеально подходит для наблюдения за влиянием индуктивных или емкостных нагрузок. Для чисто резистивных нагрузок напряжение и ток будут совпадать по фазе, что означает отсутствие запаздывания между напряжением и током. Однако, поскольку двигатели по своей природе индуктивны, вектор тока всегда будет отставать от соответствующего вектора напряжения. Для хорошей конструкции привода двигателя этот фазовый угол поддерживается на минимальном уровне между векторами напряжения и тока.





Типичная векторная диаграмма в конфигурации «линия-линия» (слева/вверху) и соответствующей конфигурации «линия-нейтраль» (справа/внизу). На левом изображении обратите внимание на углы между векторами напряжения в верхнем левом углу (0 градусов, -120 градусов и -119,7 градусов), указывающие на почти сбалансированную нагрузку. Векторы тока отстают от соответствующих векторов напряжения, что указывает на точность соединений настройки. Конфигурация «линия-нейтраль» математически выводится из конфигурации «линия-линия» без изменения физического соединения.



Заключение

Векторные диаграммы — это отличные визуальные инструменты, помогающие понять трехфазные системы. Они обеспечивают хорошее общее представление о ваших проектах и ​​быстро показывают результаты изменений дизайна.

Tektronix Inverter Motor Drive Analysis Solution (5-IMDA) предлагает уникальные векторные диаграммы на основе осциллографа для быстрого анализа ваших трехфазных схем. Вот ссылка для более подробной информации.

https://www.tek.com/datasheet/inverter-motor-drive-analysis-5series-mso-option-5-imda-application-datasheet

x%J

%PDF-1.4 % 1 0 объект >поток iText 4.2.0 от 1T3XT0-01-01T00:00:00Z2019-08-12T13:58:45-07:002019-08-12T13:58:45-07:00Ø application/pdf

  • x%J
  • Вт ;л
  • UUID: 9b9cac28-de6c-44b0-bef4-a6e68b739d3auuid: ee60e3f6-6eb3-442f-b03b-56d95d3b4fa5 конечный поток эндообъект 2 0 объект > эндообъект 3 0 объект >поток xX͎6SH~ ‘)[ѽ9^(6~)d[ЯП ꇢȏh?$.

    Оставить комментарий

    Ваш адрес email не будет опубликован.
