Расчет водяного теплого пола , онлайн калькулятор теплопотери

Желаемая температура воздуха

Температура воздуха в помещении, которая является комфортной для жильцов. Этот показатель весьма индивидуален – кто-то любит чтобы в комнате было очень тепло, а кто-то не переносит жару и предпочитает прохладу.

В среднем можно принять 20⁰С. По европейским нормам в спальнях, гостиных, кабинетах, кухнях, столовых принимается 20-24⁰С; в туалетах, гардеробных, кладовых – 17-23⁰С; в ванных 24-26⁰С.

Чем выше желаемая температура воздуха, тем больше энергии нужно затратить на ее достижение и поддержание.

Вверх

Температура подачи и обратки

Температура подачи – температура теплоносителя на входе в теплый пол (в подающем коллекторе).

Температура обратки – температура теплоносителя на выходе из контура теплого пола (в обратном коллекторе).


Температура подачи должна быть выше температуры обратки, иначе теплый пол не будет отдавать тепло в помещение.

Оптимальным является поддержание разницы температур подачи и обратки в 10⁰С.

Температура подачи должна быть выше желаемой температуры воздуха в помещении.

Вверх

Температура в нижнем помещении

Этот показатель используется для учета теплового потока вниз.

Если рассчитывается водяной теплый пол в двух- или многоэтажном доме, то в расчете используется температура воздуха в расположенной ниже комнате. Например, 22⁰С.

Если теплый пол располагается над подвалом, то используется температура, поддерживаемая в подвале. В случае, если дом не имеет подвала, а пол располагается над грунтом или на грунте, то следует использовать температуру воздуха в самую холодную пятидневку для конкретного города. Например, для Москвы это -26⁰С.

Вверх

Шаг укладки трубы теплого пола

Шаг укладки трубы – расстояние между трубами в стяжке теплого пола. Он влияет на теплоотдачу пола – чем меньше шаг, тем выше тепловой поток с каждого квадратного метра пола. И наоборот – чем больше шаг, тем меньше тепловой поток. Только Европейские трубы для теплых водяных полов.


Оптимальным является шаг укладки труб в пределах 100-300 мм. При меньшем шаге возможна отдача тепла из трубы подачи в трубу обратки, а не в помещение. При большем шаге может образоваться «полосатое тепло» – участки, где нога отчетливо чувствует тепло над трубами и холод между ними.

Влияние шага укладки трубы теплого пола на равномерность прогрева можно посмотреть на рисунке.

Вверх

Длина подводящих труб от коллектора

Это длина трубы от коллектора до начала контура теплого пола, т.е. точки, где трубы укладываются выбранным рисунком с заданным шагом.  Плюс длина от конца контура до обратного коллектора.


Если коллектор установлен в том же помещении, где монтируется теплый пол, то длина подводящей магистрали минимальна и практически не оказывает влияния на гидравлическое сопротивление петли. Если же коллектор устанавливается в другом помещении, то длина подводящей магистрали может оказаться большой.

При этом гидравлические потери на подводящей магистрали могут составлять до половины гидропотерь петли.

Вверх

Толщина стяжки над трубой теплого пола

Стяжка над трубой выполняет 2 функции – воспринимает нагрузку от предметов и людей, защищая трубу от повреждений, и распределяет тепло по поверхности пола.


Если стяжка над трубой армируется, то ее минимальная толщина должна быть не меньше 30 мм. При меньшей толщине стяжка не будет обеспечивать необходимую прочность и будет ощущаться эффект «полосатого тепла» – неравномерный нагрев поверхности пола.

Также, стяжку не стоит делать толще 100 мм, т.к. это приведет к тому, что пол будет прогреваться очень долго. При этом регулирование температуры становится практически невозможным – изменение температуры теплоносителя будет ощутимо спустя несколько часов, а то и сутки.

Оптимальная толщина стяжки без добавления пластификатора и фибры – 60-70 мм. Добавление фибры и пластификатора позволяет заливать стяжку толщиной 30-40 мм.

Влияние толщины стяжки на равномерность прогрева можно посмотреть на рисунке.

Вверх

Максимальная температура поверхности пола

Максимальная температура поверхности пола – температура поверхности пола над трубой контура в стяжке. Согласно СНиПу не должна превышать 35⁰С.

Вверх

Минимальная температура поверхности пола

Минимальная температура поверхности пола – температура поверхности пола на равном расстоянии от соседних труб контура. Чем больше шаг укладки трубы, тем больше разница между максимальной и минимальной температурой пола.

Вверх

Средняя температура поверхности пола

Средняя температура поверхности пола – среднее значение между максимальной и минимальной температурой поверхности пола.

Согласно СНиПу, в помещениях с постоянным нахождением людей эта температура не должна превышать 26⁰С. В помещениях с непостоянным пребыванием людей и с повышенной влажностью (ванные, бассейны) средняя температура поверхности пола не должна превышать 31⁰С.

На практике такие значения являются заниженными – ощущения тепла для ног нет, поскольку температура ступни человека 26-27⁰С. Оптимальной является температура 29⁰С – при этом обеспечивается комфорт. Поднимать температуру выше 31⁰С не стоит, т.к. это приводит к высушиванию воздуха.

Вверх

Тепловой поток вверх

Количество тепла, которое теплый пол отдает на обогрев помещения.

Если планируется использовать водяной теплый пол в качестве основной системы отопления, то этот показатель должен немного превышать максимальные теплопотери помещения.

Если основным видом отопления являются радиаторы, то тепловой поток вверх компенсирует лишь незначительную часть тепловых потерь, а первоочередным показателем является температура пола.

Вверх

Тепловой поток вниз

Количество тепла, уходящее от труб водяного теплого пола вниз. Поскольку эта энергия расходуется не на обогрев помещения, то тепловой поток вниз является потерей тепла. Для повышения энергоэффективности системы этот показатель должен быть как можно ниже. Добиться этого можно увеличением толщины утеплителя.

Вверх

Суммарный тепловой поток

Общее количество выделяемого теплым полом тепла – вверх (полезного) и вниз (потери).

Вверх

Удельный тепловой поток вверх

Тепловой поток вверх (полезный) с каждого квадратного метра теплого пола.

Вверх

Удельный тепловой поток вниз

Тепловой поток вниз (теплопотери) с каждого квадратного метра теплого пола.

Вверх

Суммарный удельный тепловой поток

Общее количество тепла, выделяемого каждым квадратным метром теплого пола.

Вверх

Расход теплоносителя

Этот параметр необходим для гидравлической балансировки нескольких контуров, подключенных к одному коллектору теплого пола. Полученное значение необходимо выставить на шкале расходомера.

Вверх

Скорость теплоносителя

Скорость движения теплоносителя по трубе контура влияет на акустический комфорт в помещении. Если скорость превысит 0,5 м/с, то возможны посторонние звуки от циркуляции теплоносителя по контуру.

Повлиять на это значение можно диаметром или длиной трубы.

Вверх

Перепад давления

По этому параметру подбирается циркуляционный насос. Перепад давления в контуре (между подающим и обратным коллектором) указывает какой напор должен обеспечивать насос. Если насос не обеспечивает требуемый напор, то можно выбрать более мощную модель, или уменьшить длину трубы.

Вверх

Калькулятор УСН 2022 | Расчет УСН 6% и УСН 15% онлайн — Контур.Бухгалтерия

4,8 средняя
из 1879 оценок


Как пользоваться калькулятором УСН?

При помощи калькулятора вы можете рассчитать налог по упрощенной системе налогообложения к уплате за конкретный налоговый период, узнаете КБК, чтобы сделать платеж, и и крайний срок, когда налог нужно платить в налоговый орган.

В онлайн-сервисе Контур.Бухгалтерия после расчета вы сможете заполнить декларацию по УСН и отправить ее через интернет. Первый месяц сможете пользоаться сервисом бесплатно!

Как заполнить таблицу для расчета?

После того, как вы выбрали процент по налогу на УСН (6% или 15%), вам нужно заполнить таблицу для расчета. Само налогообложение вы выбрать не можете — этот калькулятор предназначен для упрощенцев, однако он единый для УСН «доход» и «доход минус расход».

  • Шаг 1. Выберите кто вы: ИП с работниками, ИП без работников или ООО, у которого упрощенка. От этого зависят расчеты.
  • Шаг 2. Правильно выбираем расчетный период: квартал, полгода, 9 месяцев или год.
  • Шаг 3. Если вы являетесь плательщиком торгового сбора на момент расчета, поставьте галочку.
  • Шаг 4. Если вы выбрали “Доходы”, вам нужно внести сами доходы (это не прибыль!), уплаченные страховые взносы за ИП и за сотрудников, а также суммы по больничным за счет работодателя. Помните, что взносы уплачиваются в налоговый период, за который вы считаете налог. К примеру, для уменьшения налога за первую половину 2017 года, взносы за полугодие нужно выплатить в бюджет до 30 июня 2017 года включительно.

Если вы выбрали “Доходы минус расходы”, вам нужно внести сумму доходов и сумму понесенных расходов.

В обоих случаях калькулятор рассчитает сколько вам нужно платить в качестве налога по УСН.

Как изменился расчет налога УСН в 2021 году?

Разница в расчете налога УСН c 2015 по 2021 год заключается в том, что в 3 квартале 2015 года был введен в Москве и Севастополе, а впоследствии и в Санкт-Петербурге торговый сбор, который стали учитывать ежеквартально в расчетах.

Расчет УСН на видео


Вы можете воспользоваться другими нашими сервисами

Расчет НДС без ошибок

Расчет отпускных по нормам законодательства

Расчет НДС без ошибок

Расчёт положения для локализации транспортного средства на основе естественных контуров

Расчёт положения для локализации транспортного средства на основе естественных контуров | SICK

При контурной навигации датчик LiDAR сканирует существующие контуры окружающей среды и создаёт из полученных данных измерений контрольную карту. В будущих поездках транспортное средство определяет местоположение, сравнивая текущие данные измерений с данными контрольной карты. Таким образом, контурная навигация обходится без установки искусственных ориентиров (например, отражателей), что позволяет очень гибко планировать маршрут. NAV-LOC предоставляет абсолютные данные о положении транспортного средства и ориентации на месте использования. LiDAR-LOC расширяет ассортимент совместимых лазерных сканеров SICK, а также позволяет одновременно использовать несколько сканеров вблизи уровня пола.

Мобильные роботы:

Движение в новые измерения

Робототехника делает решительный шаг вперед — в производстве, в логистике и в сфере услуг. Сенсорные решения для всех вариантов мобильных роботов

Узнайте больше

Производственная логистика становится умной

Круг замыкается — Сенсорные решения в производственной логистике даже для минимальных промежутков на производстве

Подробнее

Пожалуйста, подождите…

Ваш запрос обрабатывается, это может занять несколько секунд.

О расчёте П-контура. – Мои статьи – Каталог статей

Однако из-за слабой информационной связи между радиолюбителями – конструкторами в литературе появляется информация настоятельно рекомендующая устаревшую методику [1], например в [ 3]. Поэтому постараюсь по-возможности кратко изложить основы методики [2].




Принципиальная схема П-к на рис.1 может быть упрощена заменой параллельного соединения конденсатора C2 и резистора на эквивалентное последовательное соединение зависимых от частоты внесенных сопротивлений rвн и xс.вн:


Rн × XC22
rвн = ----------- ; (1)
Rн2 + XC22

Rн2 × XC2
Xc.вн = ----------- ; (2)
Rн2 + XC22

Согласно рис.2 положим, что эквивалентное индуктивное сопротивление второй ветви (рис.2) X = XL – xc.вн; r = rL + rвн. Тогда комплексная входная проводимость в точках 1 и 1′:

 1 1 1 1 r - jX
---- = ----- + --------- = j ----- + ---------- .
Zвх -jXC2 r + jX XC2 r2 + X2

В последнем выражении мы избавились от мнимости в знаменателе. Запишем его в виде:

 1 r 1 X
---- = --------- + j (---- - ---------) . (3)
Zвх r2 + X2 XC2 r2 + X2

На резонансной частоте (ω = ωр) входная проводимость чисто активна и равна проводимости источника 1 ⁄ Rэ, а мнимая часть = 0:

 1 r
--- = ----------- (4)
Rэ r2 + XLЭ.р2
а из (3):

r2 + XLЭ.р2 = XLЭ.р × XC1.р . (5)

Следовательно,

 1 r 1
---- = ------------ = ----------,
Rэ XLЭ.р × XC1.р Qн × XC1. р
где нагруженная добротность контура на резонансной частоте

XLЭ.р
Qн = -----
r

Тогда,


RЭ
XC1.р = ----- . (6)
Q н

Так как


1 Q н
----- = ωрС1 = ----,
XC1.р RЭ
то становится понятным, что одной из причин падения выходной мощности лампового усилителя в верхней части любительского диапазона может быть повышенное значение требуемой Qн при данной минимально возможной емкости С1, что приводит к увеличенным потерям в П-к и снижает КПД. Ситуация улучшается при уменьшении RЭ.

Значение XLЭ.р = r Q н подставим в (4) и находим:


RЭ
r = ---------. (7)
QH2 + 1

Заметим, что КПД П-к η = rвн ⁄ r , а из (1):


Rн XC22
rвн = ηr = ----------.
Rн2 + XC22

Следовательно,


Rн
XC2p = ------------------ (8)
Rн
√(----- - 1)
(ηr)

На основании вышеизложенного: XL = X + Xс.вн; X = r QH;


Rн
Xс.вн = rвн ---- см. уравнения (1) и (2).
XC2

Поэтому,


Rн
XL = rQH + rвн ----.
XC2

Так как rвн = η r, то


Rн
XLp = r(QH + η -----). (9)
XC2p

Формулы (6), (7), (8), (9) позволяют найти значения величин элементов П-к с потерями для данной резонансной частоты. Полоса пропускания такого несимметричного по нагрузке фильтра увеличивается с уменьшением QH. Для симметричных фильтров, без учёта потерь, минимум коэффициента передачи напряжения в области пропускания находится на относительной частоте Ymin = 1 ÷ √ 3. Формулы данной методики точны и много проще формул по методике [1].

Продолжим обсуждение вопроса. При симметричной нагрузке (RЭ = Rн) в режиме согласования П-к должен быть симметричным, что следует из (6) и (8). При отсутствии потерь в П-к выходные напряжения в начале АЧХ и на частоте резонанса, естественно, совпадают, а в полосе пропускания появляется некоторый «завал» в виде седловины, увеличивающийся с увеличением Qн. Можно показать, что независимо от Qн, минимум седловины находится на относительной частоте ωmin ⁄ ωP = Ymin. В таблице показана зависимость нормированного коэффициента передачи напряжения Kmin(Ymin), как функции QH (вторая строка таблицы).


0,99464 0,98198 0,96479 0,94184 0,91435 0,88378 0,85148 0,81854 0,79966 0,73049
0,75 1 1,2 1,4 1,6 1,8 2,0 2,2 2,5 2,75


При выборе промежуточных точек достаточна линейная интерполяция. Как показано в (2), минимум седловины не зависит от R. Из таблицы видно,что фильтр нижних частот с приемлемой равномерностью имеет низкую добротность нагруженного контура и, только в этом случае, может применяться в широкополосных фильтрах.

Строго говоря, расчёт таблицы проведен для η = 1. Из (6), (7), и (8) следует, что ХC1 не равняется XC2, и максимум неравенства увеличивается с уменьшением QH. Расчёт для η = 0.95 и QH = 1 (меньшее значение применять не следует) – погрешность не превышает 5 %, что вполне допустимо при радиотехнических расчётах.

Если QH > 5, то фильтр образует узкополосную систему с глубоким провалом седловины, с лучшей фильтрацией высших гармоник и ухудшенной фильтрацией низких частот вне рабочего диапазона и субгармоник. Следует заметить, что методика расчёта [1], в отличие от предлагаемой, не работает при симметричной нагрузке. Проверка для QH = 2, R=50 Ом, η = 0.95 по методике [1] показывает, что:


50 - 0,95 × 50
XC2 = -------------------------------- = 4,378997 Ом;
1
√----- × (5 - 0,952) - 2 - 0,95
0,95

50
XC1 = ---------------------- = - 5,651148 Ом.
(2 × XC2 - 0,95 × 50)

По методике [2], XC1 = 50 ÷ 2 = 25 Ом. Правильные методики не могут дать разных результатов. Но методика [2] обоснована в настоящем материале, в то время, как автор [1] в своей работе указывал на приближённость его метода расчёта, основанного на предположении, что КПД П-к


QH
η = 1 - -----,
QXX
где QXX – нагруженная добротность в режиме холостого хода. В следующей части статьи будет показано, что данная формула стала расхожим мнением о её правильности благодаря некорректному её выводу в учебнике по радиотехнике для высших учебных заведений, и приведём примеры расчёта П-к для широкополосных и узкополосных фильтрующих систем.

При симметричной нагрузке Rн = Rэ фильтр в виде П-к не симметричен (Xc1 ≠ Xc2):


RЭ2 RН2 = RЭ2
Xc1p2 = ----, Xc2p2 = ---------- ,
QН2 QН2 1
---- + ---
η η
равенство возможно только в случае η = 1. Отличие в этих выражениях находим их делением (η = 0.95), при Qн = 1 → 1.1052, Qн = 3 → 1.0584.

Для широкополосных ФНЧ погрешность вполне допустима при радиотехнических расчётах, используя таблицу. При симметричном П-к (Xc1р = Xc2р) нагрузка, как мы видели, будет симметричной только в случае η = 1.

В общем случае из равенства Xc1p2 = Xc2p2 находим (применим (6), (7), (8)):


RH RH 1 RH
QH2 × ---- ( ---- - --- ) = ------ - 1.
RЭ RЭ η η × RЭ

При η = 1:


QH2 × RH RH
(--------- - 1) × (--- - 1) = 0
RЭ RЭ

В последнем случае симметричный П-к может работать на согласованную нагрузку не только при Rн = Rэ, но и при Rэ ÷ Rн = Qн2; тогда Xc1р = Xc2р = X. Такой П-к обычно называют антиметричным. В общем случае (η ≠ 1) коэффициент трансформации Rн ÷ Rэ находится из предыдущего равенства.

Таким образом, симметричные фильтрующие системы с П-к, строго говоря, не существуют. Однако применение расчётных формул в предположении η = 1 с приемлемой для практики точностью более удобны. Кроме тех случаев, когда требуется определить потери в самом П-к, которые при малых добротностях достаточно малы.

Важный вопрос, когда можно пренебречь величиной

rвн
η = --------- ?
rL + rвн

Когда rL << rвн.

Расчёт показал, что для η ≥ 0.95, необходимо иметь rвн ≥ 20 rL. Определение величины rL теоретическим расчётом сложно, и для каждого диапазона находится из опыта и литературных рекомендаций.

Следует заметить, что в учебнике для ВУЗов (Радиопередающие устройства. Под ред. М.В. Благовещенского и Г.М. Уткина, М.: Радио и связь, 1982) добротностью нагруженного контура названа добротность катушки индуктивности П-к на резонансной частоте: ωрL ÷ rL = Q. При этом влияние Xс.вн в ветви с катушкой индуктивности фактически отбрасывалось. Конечно, автор имеет право дать название исследуемому им явлению. Но утверждать при этом, что КПД П-к

Qн
η = 1 - -----,
QXX

где

ωp L ωp L
Qн = --------, QXX = -----
rL + rвн rL

уже некорректно, т.к. ωp холостого хода не равна ωp нагруженного состояния: с изменением Rн меняется Xс.вн, меняется и ωp.
Пример расчёта широкополосного фильтра

Дано: верхняя частота полосы пропускания fв = 7.2 МГц; Кн(Υmin ) ≥ 0.9; Rэ = Rн = 50 Ом; η ≈ 1.

Находим Qн, которая в таблице согласно заданной неравномерности в полосе пропускания находится в пределах 1.6<Qн<1.8. Применив линейную интерполяцию, находим требуемую Qн = 1.6939.

А можно просто построить по таблице кривую зависимости Кн(Υmin ) от Qн и работать с ней. Тем более, что эта зависимость линейна в диапазоне 1.1<Qн<3, и расчёт можно выполнить по формуле

a - Кн(Υmin )
Qн = -------------- ,
b

, где a = 1. 15612; b = 0.154375. Далее находим величины реактивных сопротивлений, Xc1р = Xc2р = R÷Qн = 50÷1,6939 = 29,5176; X = 43,7778 Ом.

Последнее выражение получено из (11) и (8). Далее требуется найти ωp = 2πf. Можно показать, что для симметричного П-к Υв = ωв÷ωp = 2Υmin. Следовательно,

ωв 2π×7,2×106
ωp = ------ = ---------- = 39,17806×106
2Υmin 1
2×-----
√3

ωp = 39.17806×106 рад ⁄ сек. С1 = С2 = 864.719 пФ; L = 1.11740 мкГн.
Пример расчёта узкополосного фильтра

Для узкополосного фильтра главное – это фильтрация высокочастотных гармоник. А для сравнительно узкополосных любительских диапазонов ширина полосы пропускания не имеет решающего значения. Могу показать, что коэффициенты передачи напряжения (АЧХ) в согласованном режиме при прямом и обратном включении отличаются лишь постоянным множителем:


R1
KUобр. = KUпр. ---.
R2
В этом можно убедиться и просто расчётами примеров. А теория этого вопроса основана на принципе взаимности из теории линейных электрических цепей.

Чем больше величина QН, тем больше провал в седловине и лучше фильтрация высших гармоник, которая, как показано в [4], улучшается также с увеличением отношения RН ⁄ Rэ.

При увеличенных QН радиолюбители часто отмечают снижение выходной мощности усилителя в высокочастотной области КВ диапазона, особенно в усилителях на лампах с высоким Rэ. Возможно потому, что минимальная входная ёмкость С1 примерно 50 пф. На резонансной частоте


1 RЭ
ХС1р = ----- = ----.
ωp С1 QН

Поэтому при больших значениях RЭ требуется увеличение QН, что может привести к падению КПД П-к и, соответственно, усилителя. В случае применения усилителя на мощных транзисторах его выходное сопротивление достаточно мало, что и снимает эту проблему.

Пример:
RЭ = 750 Ом, RH = 75 Ом, коэффициент фильтрации 2-ой гармоники = 100, рабочий диапазон – 15 м. Согласно [4, табл.1 ] выбираем QН =13. Полагая, что удовлетворительный КПД П-к η > 0.95 , находим допустимое значение rL из формулы:

rL
η = 1 - --------- ,
rL + rВН

1
т.е. ----------- = 0.05 или rL < rВН/19.
1 + rВН/rL

RH X2C2P
rВН = ----------- .
R2H + X2C2P

Далее из (9) и (10) находим:


75
XC2P = --------------- = 18. 2467 Ом.
75
√-----------(132+1)-1
0.95 * 750

Следовательно, необходимо иметь rL < 0.220588 Ом.

Если катушка индуктивности рассчитана и изготовлена, её добротность QL (это не QН) можно измерить, например, методом последовательного резонанса с учётом того, что добротность конденсатора практически всегда более чем на порядок (10 раз) выше добротности катушки индуктивности. Зная QL, можно вычислить rL = X / QL. Измерения надо проводить в реальных условиях работы, с учётом, например, влияния короткозамкнутых катушек соседних диапазонов. Особое внимание при настройке обратить на возможное влияние анодного дросселя на резонансную систему [5].

Далее находим: ХС1р = 750 / 13 = 57.6923 Ом, ХС2р = 18.2467 Ом,


750 0. 95 * 75
Х = -------- (13 + ----------) = 74.5800 Ом.
132 + 1 18.2467

1 1
С1 = ------- = ----------------------------------- = 129.973 пф
ωp ХС1р 2π*0.5 (21*106+21.450*106)*57.6923

1
С2 = ------- = 410.949 пф
ωp ХС2р

Х
L = ----- = 0.559235 мкГн
ωp

Если Вы устали от формул ниже по ссылке более простой способ решить эту проблемку

Расчет П-контура

Приведенный калькулятор избавит вас от расчетов вручную. В нем принято, что холостая добротность C1 и С2 намного выше, чем у L. Для большинства конденсаторов это справедливо.

Увеличение нагруженной добротности П-контура Qн увеличивает подавление гармоник и ёмкости конденсаторов (важно при лампе с большой ёмкостью), но снижает КПД.

Для выходного П-контура усилителя R1 ≈ Ea/2,1•Iа (Ea – постоянное напряжение, Iа – постоянный ток анода), или R1 ≈ (0,9Ea)2/2P (P – выходная мощность). Для входного П-контура РА с общей сеткой R2 ≈ 1/S (S – крутизна лампы).


Для оценки конструктивных требований к деталям П-контура выдается ток в катушке (исходя из него надо выбирать провод) и реактивная мощность (она измеряется в ВАр – Вольт-Ампер-реактивных) в обоих конденсаторах. Для конденсаторов, за исключением вакуумных и воздушных, справедливо правило: если в паспорте конденсатора не указана реактивная мощность, то такой конденсатор не предназначен для работы в мощных ВЧ-контурах  и скорее всего сгорит при попытке его использования (впрочем, слюдяные КСО  и без обозначения выдерживают пару-тройку сотен реактивных ватт и подойдут для относительно маломощных контуров).



 Для работы калькулятора у вас в браузере должна быть включена JAVA. Как и все программы на JAVA данный калькулятор может свободно копироваться и дорабатываться, при соблюдении единственного условия – явной ссылки на эту страницу.

Калькулятор снабжен подсказками и развитыми сообщениями о возможных ошибках, поэтому разобраться с ним трудностей не представляет – просто подставьте исходные данные. Разделитель в цифрах – точка, запятую в цифрах программа воспринимает как букву, поэтому не понимает что делать с такой цифрой. Калькулятор работает по формулам, приведенным UA3DA в [1].

Хотел бы отметить, что популярная в  методика расчета П-контура по среднегеометрическому сопротивлению  (она, например, описана в статье UA9ACZ “О помехах телевидению” и используется в большом числе программ, в том числе до 30.09.2007 она применялась в калькуляторе этой странице) дает не очень точные результаты в смысле согласования. На это обратил  моё внимание  человек с ником Игорь 2 с форума, за что я ему признателен.



Дополнение от 12.09.2009: В соответствии с рекомендациями UA3SDE (спасибо, Сергей!)  калькулятор подправлен, и теперь работает в любом направлении трансформации сопротивлений (при R1 > R2, R1 < R2 и R1 = R2). Исключение составляет лишь одна точка (в ней формулы UA3DA дают неопределенность), в которой R1/R2 в точности равно КПД.   Но это случай, скорее умозрительный (повышать сопротивление на несколько % П-контуром практически ни к чему). Кроме того,  если Вы в эту неопределенность умудритесь попасть, то она полностью исчезает (т.е. формулы и калькулятор продолжают давать корректные результаты) при изменении любого из параметров R1, R2, Qн и Qхх на очень малую (вроде 0,1%) величину.


   Меня спрашивали, почему убран, имевшийся ранее, расчет подавления второй гармоники? Дело в том, что полный расчет по АЧХ слишком ресурсоемок для Java Script. А простейшая формула (которая ранее использовалась в калькуляторе), что подавление второй гармоники в разах составляет 6Qн является весьма приближенной. И часто понимается и применяется неправильно.

  1. На самом деле подавление зависит еще и от Qхх и от величин R1 и R2. Погрешность упомянутой формулы в диапазоне добротностей Qн = 6 … 30 и R1 = 200 …. 5000 Ом составляет  + 1..1,5 дБ  (что явно не тянет на прецизионные расчеты с выводом знаков после запятой) и быстро нарастает  до нескольких дБ с уменьшением Qн. Причем нарастает в плохую сторону, формула обещает лучшее подавление, чем получается на самом деле.

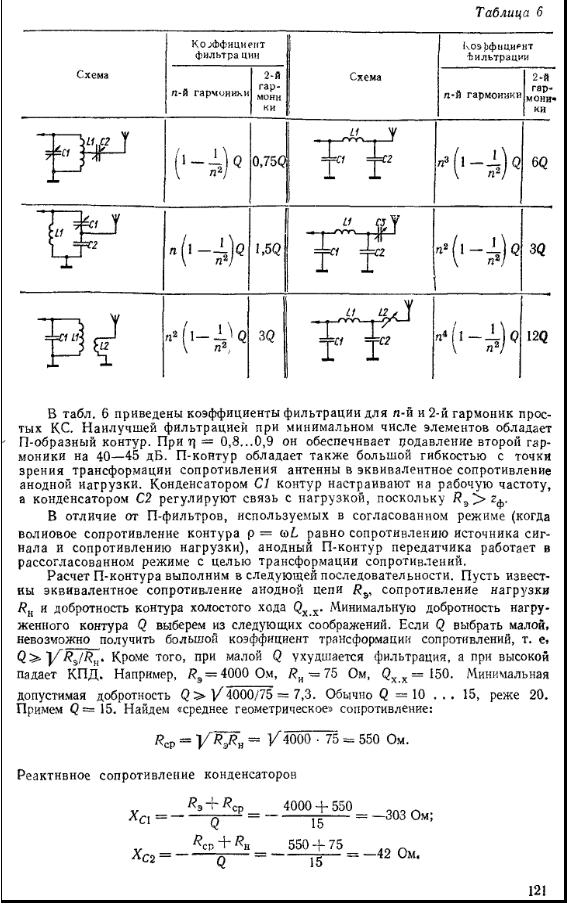

  2.   Мало кто знает, но формула 6Qн относится не к одному П-контуру. Она применима лишь к системе: лампа, работающая в режиме В (т.е. с углом отсечки 900)  + стоящий следом за ней П-контур. Т.е. в ней учтено, что вторая гармоника на входе уже сама по себе (из-за свойств режима В) примерно на 7,5 дБ меньше первой.

Так, что если Вы считает обычный ламповый РА (отсечка 900), то того, чтобы на выходе уровень второй гармоники был ниже первой на 40 дБ (т.е.  в 100 раз) потребуется Qн ≈ 16  (тут получается 100 ≈ 6 •16).

Литература

1.  К. Шульгин, UA3DA. Методика расчета П-контура передатчика. Радио 1985, N5, стр. 15 – 17.

В «Контур.Бухгалтерии» появился инструмент для предварительного расчета НДС

Интеграция Бизнес-приложения | Поделиться

«Контур» объявила о том, что сервис «Контур. Бухгалтерия» научился делать предварительный расчет НДС: показывать, как рассчитан налог и из чего он складывается, давать подсказки по законному снижению суммы и вводу в учетную систему недостающих документов. Пользователь получает сведения в виде отчета.

Новый инструмент «Расчет НДС» покажет предварительный размер и состав НДС в любой момент времени с учетом продаж, авансов и суммы налога к возмещению, недостающую первичку, которую нужно запросить или передать контрагентам, способы избежать переплат и штрафов, а также кассового разрыва при планировании расходов, подсказки для исправления ошибок в учете операций, которые влияют на сумму НДС.

Новый отчет видят директор и бухгалтер. Директору важно понимать сумму НДС и знать, каких закрывающих или исходящих документов не хватает для применения вычетов. Чтобы знать это, достаточно перейти в отчет и посмотреть список.

Бухгалтеру отчет поможет провести “внутренний аудит” бухучета: проверить корректность отражения в учете операций, важных для формирования суммы налога и декларации по НДС. Покажет недостающие документы по каждому контрагенту, неправильно учтенные операции, авансовые платежи или не добавленные в систему учета счета-фактуры.

Татьяна Евдокимова, эксперт «Контур.Бухгалтерии», отметила: «Новый инструмент «Расчет НДС» в сервисе «Контур.Бухгалтерия» не только наглядно представляет информацию, важную для подготовки к уплате НДС и сдаче декларации. Он упрощает общение бухгалтерии с руководством компании: чтобы управленцы получили полное представление о ситуации с налогом, достаточно передать им данные нового отчета. Бухгалтеру больше не придется вручную проводить предварительные расчеты и составлять список документов по сделкам, которые нужно добавить в учетную систему».

Владимир Бахур

Как производится расчет контура заземления

Для того чтобы система грозозащиты была эффективной и охватывала все объекты, которые необходимо оградить от воздействия молнии, необходимо правильно провести расчет контура заземления. Основные принципы расскажем в статье.

Контур заземления и его устройство

Чаще всего заземление обустраивается при помощи стальных стержней электродов – их загоняют глубоко в землю и соединяют вместе при помощи проволоки либо прута. Глубина зависит от множества факторов. Основным из них можно назвать насыщенность грунта водой. Соответственно, чем этот показатель ниже, тем глубже необходимо закопать заземлитель.

 Не забывайте, что расстояние от дома до устройства системы должно быть строго от 1 до 10 метров.

Особенности устройства системы

Итак, основные требования, которые предъявляются к заземлителям – гладкая структура и пожаростойкий материал, например сталь, медь или алюминий. Допускается использование арматуры, трубы и прочих предметов, которые соответствуют названным параметрам.

Все эти стержни располагаются в виде определенной геометрической фигуры. Выбор ее зависит от того, какую именно удобно использовать в данном случае. Но наиболее удобным по-прежнему остается треугольник.

Иногда стержни располагают по периметру здания. Однако учитывайте, что контур обязательно должен располагаться ниже уровня промерзания грунта.

То есть, как вы поняли, заземление можно обустроить при помощи подручных материалов. Однако в продаже имеются и специальные комплекты. Хоть стоимость их не самая низкая, именно такая система прослужит  дольше всего и облегчит задачу монтажа.

Расчет контура заземления – пример

Естественно, что каждый проект необходимо рассматривать в отдельности. В качестве примера рассмотрим заземление одного коттеджа.

Даны следующие факты:

  • Почвенный грунт, удельное сопротивление которого 60 Ом\метр;
  • Были выбраны заземлители: 50й уголок 2,5 метров, ширина полки этого уголка – 0,05 м., расстояние между заземлителями равно 2,5 метра;
  • Глубина выкопанной траншеи – 0,7 метр;
  • Сопротивление, необходимое для заземления – 10 Ом.

Теперь руководствуясь специальными таблицами, которые можно найти в ПУЭ, определяем коэффициенты, которые характерны для вашей климатической зоны. В нашем примере мы выбрали вторую группу.

Сопротивление почвы рассчитывается по формуле:

С = К * Р = 0,87 Ом\м

Диаметр заземлителя соответствует формуле Д = 095 * Р (ширина полки).

В нашем случае мы получаем 0,0475 (0,05)м.

Заглубление вычисляется по формуле – 0,5 * L (длина заземлителя) * t (глубина траншеи).

У нас получается 1,75.

Общая формула выглядит так:

R = C \ 2П1 (1n 21\d + 0,5 * 1n * 4h+1 \ 4h – 1. У нас получатся 27, 58 м.

Как видите, в этом нет ничего сложного, но если вы не уверены в правильности своих действий, то лучше обратитесь к специалисту. В этом случае вы получите гарантию на проделанные работы, а также специальный паспорт заземления с его схемой.

РАДИОТЕХНИЧЕСКИЕ РАСЧЕТЫ

силовой трансформатор   радиотехнические расчеты   радио калькулятор

                РАДИОТЕХНИЧЕСКИЕ РАСЧЕТЫ

Во время конструирования радиолюбителю приходится производить массу расчетов. Один из самых трудоемких - расчет колебательного контура. Рассмотрим методику такого расчета.

Как и при любом расчете нам нужны будут исходные данные. Предположим, нам нужно рассчитать частоту колебательного контура для фиксированных значений емкости конденсатора и индуктивности катушки. Допустим, емкость конденсатора равна 10 пикофарадам, индуктивность катушки – 10 микрогенри. По формуле (1 (А)) определяем частоту. Она равна 15900 килогерц (то есть 15,9 Мегагерца). При расчете индуктивности катушки при известных частоте настройки  и емкости контура используем формулу 1(В). Для расчета емкости конденсатора используется формула 1(С).

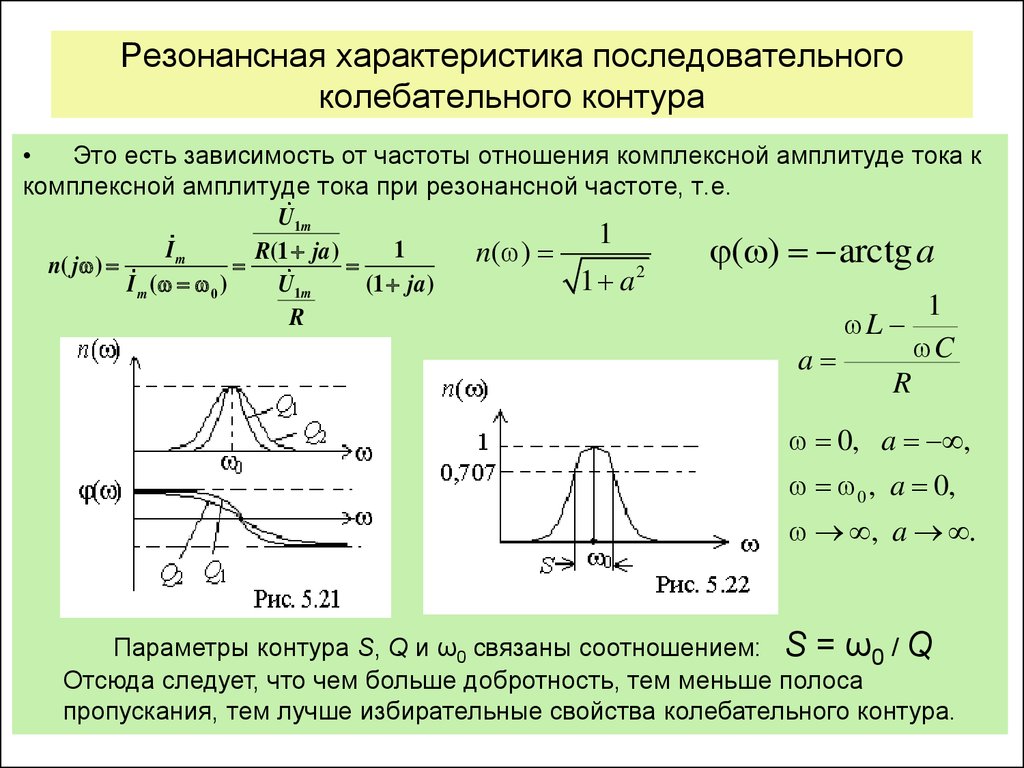

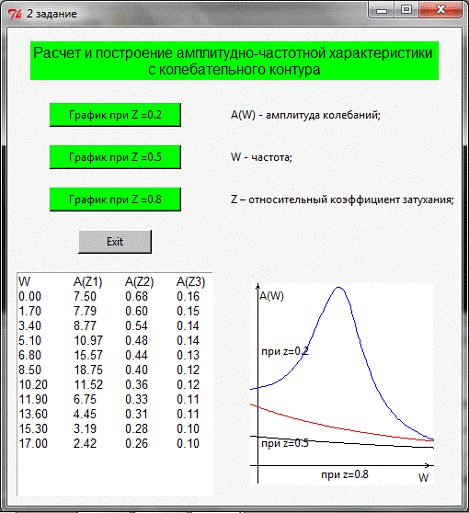

Статья из журнала “Радио” для упрощенного расчета колебательного контура лежит здесь. Номограмму по расчету числа витков и размера катушек можно скачать по этой ссылке.  Обе статьи в формате DjVu – программу для их чтения можно скачать здесь.

Емкости конденсаторов и сопротивления резисторов имеют стандартный числовой ряд, но иногда требуются нестандартные значения. Как можно выйти из такого положения? Можно взять несколько, например, резисторов и соединить их так, чтобы получить нужное значение.

Пользуясь формулой (2) можно рассчитать величину, которую мы получим в результате параллельного (а), либо последовательного (b) соединения резисторов. При последовательном соединении резисторов их номиналы складываются между собой. Параллельное соединение позволяет получить результирующее сопротивление всегда меньшее, чем номинал наименьшего из соединяемых резисторов. При любом способе соединения резисторов (из рассмотренных) общая мощность рассеяния их увеличивается. Кроме того, при параллельном соединении через резисторы можно пропустить больший ток без их порчи.

Соединение конденсаторов:

При последовательном соединении конденсаторов (формула 3(b)) результирующая емкость будет всегда меньше емкости наименьшего из соединяемых конденсаторов. При параллельном соединении (3(a)) результирующая емкость будет равна сумме емкостей конденсаторов.

При работе на переменном токе иногда приходится рассчитывать реактивные сопротивления катушек индуктивности и конденсаторов.

Реактивное сопротивление катушки можно определить, пользуясь формулой (4), сопротивление конденсатора на переменном токе можно вычислить при помощи формулы (5):



В обоих формулах “Pi” – это всем известная математическая константа “Пи”, равная (округленно) 3,14.

В заключении хотелось бы обратить ваше внимание на сноски в формулах. Для того, чтобы получить истинное значение при расчетах не забывайте использовать нужные величины!

В дальнейшем мы с вами рассмотрим формулы расчета катушек индуктивности с сердечником и без сердечника.

Что такое контурный интервал? Его расчет и использование в геодезии

🕑 Время чтения: 1 минута

Что такое контурный интервал? Контурный интервал в геодезии — это расстояние по вертикали или разница высот между двумя контурными линиями на топографической карте. Обычно для разных карт используются разные контурные интервалы. Учитывая размер области, подлежащей нанесению на карту, предполагаются контурные интервалы. На каждой карте в правой нижней части указан интервал изолиний.Если интервал контура не указан на карте, его можно рассчитать, как описано в следующих разделах. Обычно используемый интервал контура составляет 20 футов для масштаба карты 1:24 000.

Факторы, влияющие на выбор контурного интервала Выбор интервала контура определяется руководителем съемки до начала процесса картирования в зависимости от факторов местности.
Сл. № Факторы Выберите High CI, например, 1 м, 2 м, 5 м или более Выберите Низкий CI, например 0.5 м, 0,25 м, 0,1 м или меньше
1 Масштаб карты Для мелкомасштабных карт, покрывающих большую территорию с различной местностью Для больших карт показаны детали небольшой площади
2 Объем обследования Для грубой топографической карты, предназначенной только для первоначальной оценки При подготовке детальной карты для исполнительных работ
3 Характер грунта Если грунт имеет большие перепады уровней, например холмы и пруды Если местность сравнительно ровная
4 Время и ресурсы в наличии Если доступно меньше времени и ресурсов Если времени и ресурсов достаточно

Как рассчитать интервал контура по картам? Контурная карта состоит из контурных линий данного географического региона. Чтобы контурная карта была простой и удобной для чтения, не каждая контурная линия отмечена ее отметкой. Эти отмеченные или помеченные линии известны или называются линиями контура указателя. На приведенном выше рисунке темные линии с показаниями являются индексными контурными линиями. Расчет интервалов контура выглядит следующим образом:

Шаг 1: Сначала найдите 2 изолинии указателя, которые помечены определенной отметкой.

Шаг 2: Теперь вычислите разницу между двумя выбранными изолиниями индекса, выбранными на карте.Чтобы получить разницу, вычтите более высокую линию с более низким значением.

Шаг 3: Теперь подсчитайте количество неиндексных линий контурных линий между двумя индексными контурными линиями, выбранными для вычисления интервала контура на шаге 1 st .

Шаг 4: Количество строк, полученное на предыдущем шаге, берется и добавляется к 1. Например: Если количество строк между двумя строками индекса равно 5. Затем добавьте 1 к 5, чтобы получить 6.

Шаг 5: последний шаг — это частное разности между двумя строками индекса (шаг 2) и количества строк между двумя строками индекса плюс 1 (шаг 5).

Шаг 6: Окончательный ответ, который мы получаем после деления, – это контурный интервал конкретной топографической карты.

Пример расчета контурных интервалов: Учитывая приведенную выше карту, шаги, связанные с вычислением интервала контура, следующие: Допустим, 7000 и 7100 и рассчитаем интервал между ними.Теперь разница между 7100 и 7000 составляет 7100 – 7000 = 100. Количество контурных линий между 7000 и 7100 равно 4. Прибавление 1 к 4, 4 + 1 = 5 Теперь делим 100 на 5, 100/5 = 20 единиц Интервал контура приведенной выше карты us 20 единиц.

Использование контурных интервалов в съемке
  1. Когда большая площадь должна быть нанесена на карту на маленьком листе бумаги, используются контурные интервалы. Более высокий интервал контура используется для большой области и меньший интервал контура для маленькой области.
  2. На большой карте изолиний индекса меньше, чтобы упростить чтение карты. В этом случае для выяснения высот промежуточных точек используются контурные интервалы.
  3. Оценки земляных работ для любого типа сооружений, таких как мосты, плотины или дороги, можно узнать с помощью контурных интервалов на карте.
Так как горизонтальные интервалы используются для расчета высоты области по вертикали, такой же способ расчета расстояния по горизонтали называется горизонтальным эквивалентом.Расстояние по горизонтали между двумя точками на двух последовательных контурных линиях для данного уклона известно как горизонтальный эквивалент . Разница между контурными интервалами и горизонтальным эквивалентом представлена ​​в таблице ниже: .
С. № Интервал контура Горизонтальный Эквивалент
1 Основан на вертикальных планках Представляет горизонтальное расстояние
2 Измерение или масштабирование не требуется, поскольку уровни контура указаны на контурных линиях Расстояние должно быть измерено на карте и преобразовано в фактическое расстояние путем умножения на масштаб карты
3 На данной карте интервал контура является постоянным Горизонтальный эквивалент зависит от уклона. Меньшее расстояние указывает на крутой склон, а большее — на пологий склон
Подробнее: Контурные линии и их типы, характеристики и использование в геодезии Контурные карты и их использование Методы контурирования

Интервал контура | Контур указателя | Что такое контурные линии | Как найти интервал контура

Определение интервала контура

Вертикальная разница между любыми двумя последовательными контурами запоминается как интервал контура. Например, если разные последовательные контуры равны 100 м, 98 м, 96 м и т. д., то интервал контура равен 2 м.

Этот интервал зависит от характера местности , масштаба карты и цели исследования . Интервалы контуров для равнинной местности обычно малы, т.е. 0,25 м, 0,5 м, 0,75 м и т. д. Для крутого склона в холмистой местности значительна, например 5 м, 10 м, 15 м и т. д.

Аналогично, для мелкомасштабной карты интервал может быть 1 м, 2 м, 3 м и т. д., а для крупномасштабной карты может быть 0,25 м, 0,50 м, 0,75 м и т.д. Следует знать, что интервал контура для конкретной карты постоянен.


Что такое контурный интервал?

Интервал контура определяется как вертикальная разница или расстояние по высоте между горизонталями. Контуры указателя представляют собой более толстые или жирные линии, которые приходятся на каждую пятую линию контура.

Интервалы контура

Если числа, соединенные внутри конкретных контурных линий , равны возрастанию , то возвышение местности также увеличивается. Если числа, связанные с контурными линиями, равны и уменьшаются на , происходит уменьшение высоты.

Для построения области считаются контурные интервалы, контурные интервалы указаны в правой части. Если интервал контура не указан на карте, его можно вычислить в следующих разделах, в основном используемый интервал контура составляет 20 футов для масштаба карты 1: 24 000.

Подробнее: Оборудование для съемки тахеометров | Метод и применение


Как рассчитать интервал контура на картах Контурные линии топографической карты

В легенде карты обычно указывается интервал контура на карте, но иногда доступна только часть карты . Понимание того, как вычислять контурный интервал, становится ценным навыком .

На большинстве карт каждая пятая контурная линия , обозначенная как более толстая или более темная линия , является индексной линией или индексным контуром .


Расчет интервала контура

Эти строки индекса будут отмечены с их отметкой. Откройте отметки двух смежных индексных линий. Самое большое число указывает на подъем в гору . Найдите разницу между двумя высотами.

Контурная карта содержит контурные линии данного географического региона . Для того, чтобы контурная карта была легкой и понятной для чтения, не каждая контурная линия отмечена ее отметкой.Эти отмеченные или тегированные линии запоминаются или называются индексными контурными линиями .

На приведенном выше рисунке темные линии с чтением являются индексными контурными линиями.


Расчет контурных интервалов

Вычисление интервалов контура, как показано ниже ,

Шаг 1:- Прежде всего, найдите две изолинии указателя, названные с определенной отметкой.

Шаг 2:- Теперь вычислите разницу между двумя выбранными изолиниями индекса, установленными на карте.Чтобы получить разницу, вычтите более высокую линию с более низким значением.

Шаг 3:- Непосредственно подсчитать количество неиндексных контурных линий между двумя индексными контурными линиями, указанными для вычисления интервала контура на 1-м шаге.

Шаг 4:- Количество строк, полученных на предыдущем шаге, получается и добавляется к 1. Например: если количество строк между двумя индексными строками равно 5. Затем добавьте 1 к 5, что станет 6.

Шаг 5:- Последним шагом является частное разности между двумя строками индекса (шаг 2) и количества строк между двумя строками индекса плюс 1 (шаг 5).

Шаг 6:- Последним ответом, который мы получаем после деления, является контурный интервал конкретной топографической карты.


Как найти интервал контура Пример контурной линии

Расчет интервала контура,

  • Принимая во внимание приведенную выше карту для расчета интервалов, этапы вычисления интервала контура .
  • Давайте предположим две изолинии индекса, 7000 и 7100 , и вычислим интервал между ними.
  • Разница между двумя выбранными индексной контурной строкой 7100 и 7000 – 7100 – 7000 = 100 9100 – 7000 = 100 9100 – 7000 = 100
  • . Считать количество неиндексных линий Контурные линии между 7000 и 7100 4 .
  • Количество линий, полученных на предыдущем этапе, равно 4, и к добавляется 1.
  • Сложение, 4 + 1 = 5
  • Теперь разделите 100 на 5, 100/5 = 20 единиц
  • Использование контурного интервала в съемке

    Использование контурного интервала в съемке:

    • Интервал контура используется, когда большое пространство должно быть отображено на маленьком листе бумаги.
    • Более высокий интервал контура используется для большей площади, а меньший интервал контура — для меньшей площади.
    • На карте большего размера индексных контурных линий гораздо меньше, чтобы упростить изучение карты.
    • Чтобы найти высоту промежуточной точки , используется интервал контура.
    • Оценка землетрясения для плотины, моста или дороги может быть найдена с помощью контурных интервалов на карте.
    • Поскольку горизонтальные интервалы используются для вычисления вертикальной отметки области, аналогичный способ вычисления горизонтального расстояния называется Горизонтальным эквивалентом .
    • Горизонтальное расстояние между двумя точками на двух последовательных контурных линиях для заданного уклона известно как горизонтальный эквивалент .

    Как читать контурную линию

    Контурные линии обозначают форму Земли .Одна контурная линия обозначает равную линию высоты, которая указывает, что если горизонтальная линия вычисляет высоту 1000 футов над средним уровнем моря, каждая точка вдоль этой линии составляет 1000 футов над средним уровнем моря.

    контурные линии никогда не пересекаются, так как точка на карте не может иметь две разные высоты в одно и то же время. Чем дальше контурные линии приходят на карту, тем более плавным является наклон земли .Чем ближе контурные линии прибывают, тем больше наклонных местности будет .

    Чтение контурных линий Где контурные линии становятся очень близкими, и происходит почти пропасть . Если рельеф представляет собой вертикальный обрыв , контурные линии почти сходятся и могут выглядеть так, как будто они сливаются с .

    Обрывы могут иметь одну линию , пересекающую над дополнительной (это как раз то время, когда эти линии могут пересекаться), при этом одна линия отображается как с точками .Однако помните, что между горизонталями могут возникать небольшие обрывы даже в областях с гладкими склонами .

    Обрыв на высоте 15 футов, возвышающийся , например, вдоль проточного канала или из-за небольших разломов, определенно не укажет, находится ли этот обрыв между двумя контурными линиями, особенно если они имеют более высокий контурный разрыв .

    Подробнее: Что такое геодезия? 23 Различные типы геодезического оборудования


    Типы контурных линий

    На карте обнаруживаются 3 типа горизонталей ,

    1. Указательная контурная линия
    2. Промежуточная контурная линия
    3. Дополнительная контурная линия

    1. Индексная контурная линия Индексные контурные линии

    Иногда карта может иметь много контурных линий , так что картографу становится сложно пометить высоты каждой контурной линии .

    Таким образом, чтобы сделать карту более простой для чтения и менее громоздкой , каждая пятая (5-я) изолиния от среднего уровня моря обычно именуется с ее высотой и иногда выделена жирным шрифтом немного больше остальное .Эти выделенные жирным шрифтом и именованные контурные линии обычно связаны с индексными контурными линиями .


    2. Промежуточная контурная линия Промежуточные контурные линии

    Остальные контуры называются промежуточными контурами. Обычно они находятся между контурными линиями указателя. Промежуточные изолинии на тоньше, чем индексные изолинии , и на них не указаны их отметки.

    В основном имеются четыре промежуточные контурные линии между любыми двумя последовательными индексными контурными линиями .


    3. Дополнительная контурная линия Дополнительные контурные линии

    В некоторых специальных областях на карте типичный интервал контура иногда бывает слишком широким, чтобы представить значительное изменение высоты, например, горизонтальная местность , и поэтому добавляются дополнительные изолинии половинного интервала. Эти типы контуров называются дополнительными контурами или линиями формы.

    Обычно они появляются на карте в виде пунктирных или тонких непрерывных линий без репрезентативных значений высоты на них.Они используются, когда общее изменение высоты очень плавное.

    Когда на карту поступают дополнительных контура , используемый для них интервал горизонталей обычно указывается в примечании интервала горизонталей .


    Какое значение имеют топографические карты?

    Топографические карты являются важным инструментом, поскольку они могут представлять трехмерный ландшафт в двух измерениях. Человек, который может смотреть на карту сверху, может обнаружить расположение седловин , долин , горных интервалов, и пиков среди различных особенностей местности.

    Топографические карты также могут указывать, движетесь ли вы вверх или вниз по определенной дороге или тропе .


    1.

    Контурные линии

    Высоты на верхней карте представляют собой заметных с горизонталями , которые присоединяют сопоставимых точек высот. Представьте, что вы шагаете вокруг горы по кругу, никогда не поднимаясь и не спускаясь с холма, но оставаясь на той же высоте .

    Если вас преследуют по пути, у вас будет контурная линия на карте. Горизонтальные линии обычно разделены 40 вертикальными футами , но вам следует изучить карту, которую вы используете, чтобы быть уверенным, и каждая пятая контурная линия обычно отмечается с фактической высотой.


    2.

    Особенности земли

    Форма контурных линий может указывать форму форм рельефа в определенной области. Например, концентрических окружности обозначают пик, а наименьшая окружность обозначает вершину.

    изолинии рядом друг с другом указывают, что земля чрезвычайно крутая , в то время как разбросанные контурные линии указывают на то, что земля относительно плоская .

    Контурные линии, окружающие две вершины или два набора концентрических окружностей , могут указывать на наличие седла или пространства между вершинами .


    3.

    Карты USGS

    Топографические карты по всей стране были созданы Геологической службой США , которая начала съемку земель для создания этих карт в 1879 .

    На сегодняшний день Геологическая служба США сгенерировала более 54 000 карт , которые составляют основу самых коммерческих доступных на сегодняшний день топографических карт.

    Топографические карты Геологической службы США также содержат детали, которые можно увидеть на обычных дорожных картах , содержащих дороги, грунтовые дороги, города и сооружения. На картах также обозначены линии электропередач, реки, ледники и шахты.


    4.

    Ориентирование карты

    Чтобы совместить топографическую карту с окружающим ландшафтом , что позволит указать такие объекты, как горы и реки, важно убедиться, что карта правильно ориентирована .

    Вы можете быстро сориентироваться на карте с помощью компаса и “компасной розы” , найденной на карте, которая будет включать стрелку, указывающую на север. Совместите стрелку компаса , указывающую на север, со стрелкой на розе ветров, поворачивая карту, если это важно.


    Факторы, влияющие на выбор контурного интервала

    Руководитель съемки должен определить выбор контурного интервала перед началом   процедуры картографирования на основе наземных факторов следующим образом,

    1.Масштаб карт

    Интервал контура сохраняется обратно пропорционально масштабу карты. Чем меньше масштаб карты, тем больше интервал контура .

    С другой стороны, если масштаб карты большой, интервал контура должен быть маленьким. Если на мелкомасштабной карте небольшой интервал контура получается горизонтальным расстоянием между двумя последовательными контурами .

    Например, , горизонтальный эквивалент также мал, и при планировании в масштабе карты два контура могут соединиться. Это требует увеличения контурного интервала на мелкомасштабных картах.

    Подробнее: Идеи проектов гражданского строительства


    2. Назначение карты

    Интервал контура на карте также зависит от цели , для которой должна использоваться карта.Если карта подготовлена ​​для прокладки шоссе на склонах холмов , может быть достаточно большого интервала изолиний.

    Но, если карта нужна для строительства университетского городка , для корректной работы потребуется небольшой контурный интервал.


    3. Характер грунта

    Интервал контура зависит от общей топографии местности. На плоской поверхности контуры с небольшими интервалами контролируются для описания общего уклона земли, тогда как высокие холмы могут быть просто проиллюстрированы контурами с большими интервалами контуров.

    Другими словами, мы можем объяснить, что интервал контура обратно пропорционален плоскостности земли, например, чем круче рельеф , тем больше интервал контура.


    4. Наличие времени и средств

    Если доступное время ограничено, получается больший интервал контура для завершения проекта в определенное время .

    С другой стороны, если в распоряжении имеется адекватное время, можно определить меньший контурный интервал с учетом всех уже описанных различных факторов.


    Заключение

    Мы можем понять, что интервал контура представляет собой расстояние по вертикали или разность высот между контурными линиями , однако элементы управления указателем представляют собой толстые или жирные линии, приходящие на каждую пятую контурную линию.


    Часто задаваемые вопросы

    Интервал контура

    Интервал контура — это разница по вертикали между любыми двумя последовательными контурами. Контурный интервал также можно определить как вертикальную разницу или расстояние по высоте между горизонталями.

    Контурные линии

    Линии, соединяющие точки равной высоты на карте, называются контурными линиями . Одна контурная линия обозначает равную линию отметки, что указывает на то, что если контурная линия вычисляет отметку . контурные линии  никогда не пересекаются, так как точка на карте  не может иметь две разные высоты  в одно и то же время.

    Контурный интервал на топографической карте?

    Высота земли и понижение можно узнать с помощью горизонталей на топографических картах.Расстояние по вертикали или перепад высот между контурными линиями называется Contour Interval.

    Интервал контура карты

    В легенде карты обычно указывается интервал контура  на карте, но иногда доступна только часть карты  . Понимание того, как вычислять контурный интервал, становится ценным навыком . На большинстве карт каждая пятая изолиния , обозначенная как более толстая или более темная линия , является индексной линией  или индексным контуром .

    Что такое контурные линии и контурные интервалы?

    Интервал контура определяется как вертикальная разница или расстояние по высоте между контурными линиями. Однако Линии, соединяющие точки равной высоты на карте, называются изолиниями .

    Индекс Контор

    Указатель контура  жирные и более толстые линии, которые появляются с интервалом в каждую пятую контурную линию. Увеличение числа, связанного с конкретными контурными линиями, показывает, что высота местности также увеличивается, и наоборот.

    Что такое контурные линии

    Интервал контура определяется как вертикальная разница или расстояние по высоте между контурными линиями. Однако Линии, соединяющие точки равной высоты на карте, называются изолиниями . Высоты на верхней карте представляют собой заметных с контурными линиями , которые присоединяют сопоставимых точек высот.


    Вам также может понравиться


    Изображение предоставлено: Изображение1 Изображение2 Изображение3 Изображение4 Изображение5

    шагов расчета интервала контура | Характеристики, преимущества, недостатки и часто задаваемые вопросы

    В этой статье мы обсудим контурный интервал.1. Введение

    Как правило, для разных карт существуют разные контурные интервалы. Беря площадь, подлежащую нанесению на карту, учитывают контурные интервалы. На каждой карте справа внизу описывается контурный интервал. Обычно используемый контурный интервал составляет 20 футов для масштаба карты 1:24 000.

    Чтобы вычислить интервал изолинии, нам нужно разделить разницу высот между изолиниями указателя на количество линий изолинии от одной изолинии указателя к другой.

    Например, если расстояние 200 разделить на количество линий, где количество линий равно 5. Интервал контура равен 200 / 5 = 40, или 40-единичный интервал контура.



      2. Этапы расчета интервалов изолиний

    Шаг 1:

    Сначала нам нужно найти две изолинии индекса, которые заданы с определенной отметкой.



    Шаг 2:

    Теперь найдите разницу между двумя выбранными изолиниями индекса на карте. Чтобы отметить разницу, теперь минус более высокая линия приподнята с более низким значением приподнятой строки.



    Шаг 3:

    Нам нужно рассчитать количество неиндексных линий изолиний между двумя индексными изолиниями, выбранными для интервала изолинии, рассчитанного на шаге 1.



    Шаг 4: 9002

    Количество строк, рассчитанное на предыдущем шаге, отмечается и добавляется к 1.Возьмем простой пример : . Если количество строк между двумя строками индекса равно 5. Затем добавьте 1 к 5, что будет равно 6.



    Шаг 5:

    разница между двумя строками индекса (шаг 2) и количество строк между двумя строками индекса добавляет 1 (шаг 5) .



    Шаг 6:

    Результат, который мы вычисляем после деления, представляет собой контурный интервал данной топографической карты.



      3. Пример расчета контурных интервалов

    Взяв заданные карты, шаги, необходимые для расчета контурного интервала, следующие:

    Возьмем 7100 и 7200 и найдем интервал между ними. Теперь разница между 7200 и 7100 составляет 7200 – 7100 = 100. Количество контурных линий между 7200 и 7100 равно 4. Прибавив 1, получим, 4 + 1 = 5. Теперь нам нужно разделить 100 на 5, 100/5. = 20 единиц.

    Контурный интервал данной карты 20 единиц.



      4. Правила контурных интервалов

    а. Каждая точка контурной линии имеет одинаковую отметку.

    б. Контурные линии отличаются в гору от спуска.

    в. Линии контура никогда не соприкасаются и не пересекаются друг с другом, кроме как на скале.

    д. Каждая 5-я контурная линия имеет более темный цвет, чем другие контурные линии. Это контурная линия ИНДЕКС .

    эл. Горизонтальные линии расположены ближе друг к другу на крутых склонах и дальше друг от друга на плоских участках.



      5. Факторы, влияющие на контурные интервалы

    a. Шкала.

    Чем больше масштаб, тем меньше интервал контура.



    б. Важность и цель использования плана.

    для более подробной информации используется небольшой интервал контура.



    в. Точность, время и стоимость контурного плана.

    Для большей точности используется меньший интервал.



    д. Топографические вариации местности

    Для крутого рельефа используется большой интервал контура, а для плоского грунта используется небольшой интервал контура.



    e. Размер области

    Для больших площадей используется большой интервал контура.



      6. Характеристики контура при съемке

    Основные характеристики контура можно перечислить следующим образом:

    1.Горизонтальное расстояние между любыми двумя контурными линиями указывает величину уклона и изменяется обратно пропорционально величине уклона.

    2. Два контура с разными отметками никогда не пересекаются друг с другом, за исключением случая нависающей скалы.

    3. Контуры различных высот никогда не соединяются в единый контур, за исключением случая вертикального обрыва.

    4. Горизонтали, расположенные близко друг к другу, изображают крутой склон, тогда как разнесенные контуры изображают пологий склон.

    5. Равноудаленные контуры изображают равномерный уклон. Когда контуры проведены параллельно, равноудаленно и прямолинейно, такие контуры обозначают наклонные плоские поверхности.

    6. Контурная линия должна замыкаться, но не обязательно находиться в пределах самой карты.

    7. Контур в любой точке перпендикулярен линии самого крутого склона в этой точке.

    8. Неправильные контуры указывают на неровные поверхности.

    9. На обеих сторонах хребта или долины должны быть одинаковые контуры.

    10. Контуры не имеют резких поворотов.

    11. Приблизительно концентрические замкнутые контуры с уменьшающимися значениями к центру указывают на пруд.

    12. Приблизительно концентрические замкнутые контуры с возрастающими значениями к центру обозначают холмы.

    13. Контурные линии U-образной формы с выпуклостью в сторону нижней поверхности обозначают гребень.

    14. Горизонтали V-образной формы с выпуклостью в сторону возвышенности обозначают долину.

    15. Контуры разных высот не могут пересекаться.Если контурные линии пересекаются, это указывает на наличие нависающих скал или пещеры.

    16. Контуры не проходят через постоянные конструкции, такие как здания.



      7. Использование контура в геодезии

    Изолинии используются в геодезии следующим образом:

    а. Он показывает уклон и размер различных форм рельефа на карте.

    б. Он дает полное и четкое изображение земли и прилегающей территории.

    в.С помощью контурных интервалов легко узнать разные высоты ландшафта.

    д. Это дает основу для метода окраски.



      8. Преимущества Contour Interval

    a. Он показывает наклон и размер различных форм рельефа на карте.

    б. Глядя на интервалы контура, легко вычислить различные высоты ландшафта.

    в. Его можно использовать для рисования поперечных сечений определенных объектов на картируемой области.





      9. Недостатки контурного интервала

    а. Контур не может отображать некоторые высоты из-за ограничения вертикального интервала.

    б. Некоторые формы рельефа невозможно представить с помощью контуров. Например, коралловый риф, обнажение породы и кратеры.

    в. Контурный метод не используется для изображения рельефа на мелкомасштабной карте, так как при этом могут быть неясны некоторые детали.







      10.Часто задаваемые вопросы

    1. Как найти контурный интервал?

    Чтобы найти интервал контура, разделите разницу высот между линиями индекса на количество линий горизонталей от одной линии индекса к другой.

    Например, если расстояние 200 разделить на количество линий, где количество линий равно 5. Интервал контура равен 200 / 5 = 40, или 40-единичный интервал контура.



    2. Каков контурный интервал карты?

    Контурный интервал карты — это расстояние по вертикали или разница высот между двумя контурными линиями на этой топографической карте.



    3. Какого цвета контурная линия индекса?

    Контур указателя представляет собой более темную или широкую коричневую линию, если сравнивать ее с другими обычными контурными линиями.



    4. Чем полезны контурные линии?

    Горизонтали очень полезны, потому что они позволяют нам изображать форму поверхности земли (топографию) на карте.



    5. Какова форма контурных линий?

    Форма контурных линий представляет собой замкнутый контур.

    Образовательная платформа группы Наба Будды

    5.5 Контурные линии и интервалы

    Контурная линия — это линия, нарисованная на топографической карте для обозначения возвышения или углубления земли. Интервал изолинии — это расстояние по вертикали или разница высот между изолиниями. Контуры индекса — это жирные или более толстые линии, которые появляются на каждой пятой линии контура.

    Если числа, связанные с определенными контурными линиями, увеличиваются, высота местности также увеличивается.Если числа, связанные с контурными линиями, уменьшаются, происходит уменьшение высоты. Когда изолиния приближается к ручью, каньону или водосборной области, изолинии поворачивают вверх по течению. Затем они пересекают ручей и поворачивают обратно вдоль противоположного берега ручья, образуя букву «v». Округлый контур указывает на более плоский или широкий дренаж или шпору. Контурные линии, как правило, охватывают самые маленькие участки на вершинах хребтов, которые часто бывают узкими или очень ограниченными в пространстве. Острые контурные точки указывают на заостренные гребни.

    Пример 1. Каково вертикальное расстояние между контурными линиями на рисунке ниже?

    Выберите две контурные линии, расположенные рядом друг с другом, и найдите разницу в соответствующих числах.
    40 футов – 20 футов = 20 футов

    Изолинии на этом рисунке расположены через равные промежутки. Равномерное расстояние указывает на то, что холм имеет равномерный уклон. Из контурной карты можно нарисовать профиль местности.

    Пример 2  – Нарисуйте профиль, показывающий высоты горизонталей.

    Примечание: Интервалы увеличиваются, поэтому контуры обозначают холм. Пик обычно считается расположенным на половине расстояния интервала.

    Широко расставленные контурные линии указывают на пологий уклон. Горизонтальные линии, расположенные очень близко друг к другу, указывают на крутой уклон.

    На рисунке выше показаны различные топографические особенности. (b) Обратите внимание, как горные перевалы, гребень, ручей, крутой участок и ровный участок показаны контурными линиями.

    На рисунке выше показано углубление и его изображение с помощью контурных линий. Обратите внимание на деления, указывающие на более низкую высоту.


    Рисунок 1
    Рисунок 2

    {{quiztitle}}

    Выберите правильный ответ из приведенных ниже вопросов:

    ПРОЦЕНТ СКЛОНА НА ТОПОГРАФИЧЕСКОЙ КАРТЕ

    Горизонтальное расстояние между точками A и B можно измерить линейкой и использовать для определения процента уклона.

    процент уклона = подъем/спуск × 100

    Пример 4. Каков процент уклона в упражнении 2 выше?

    процент уклона = подъем/пробег × 100.

    Для этого вычисления необходимы подъем, или вертикальное расстояние от земли, и пробег, или горизонтальное расстояние от земли.

    Шаг 1.  Измерьте горизонтальное расстояние на карте между точками A и B, чтобы получить вертикальное расстояние до земли.
    Горизонтальное расстояние карты составляет 0,5 дюйма.

    Шаг 2.  Используйте соответствующий коэффициент преобразования, чтобы преобразовать горизонтальное расстояние по карте в горизонтальное расстояние по земле.
    0,5 дюйма × 24 000 дюймов/дюйм = 12 000 дюймов

    Шаг 3.  Нужной единицей измерения являются футы. Настройте таблицу отмены так, чтобы все единицы измерения отменялись, кроме нужной единицы, футов.


    Шаг 4.  Используйте уравнение процента уклона и решите его. Пробег — 1000 футов, подъем — 120 футов.

    Процент уклона = подъем/спуск × 100

    Процент уклона = (120 футов / 1000 футов) × 100 = 12%Линия 1 начинается с интервала контура, а не с точки проекции.

    Склон Рабочий лист (заполняется)

    9 0014
    Line Входной
    0 ПП Проекция точки ______
    1 CON INT Контур интервал, футы ______
    2 SLC Масштаб карты ______
    3 CF коэффициент преобразования, фут / дюйм ______
    4 #Intvls # контурных интервалов ______
    5 подъем, FT ______ ______
    6 MD Расстояние карты, в (между пунктами) ______
    7 HZGD Горизонтальное расстояние до земли, фут ______
    Выходной
    SLP% СКЛОН% ______

    Склон Рабочий лист (завершено)

    3
    Линия Входной
    0 ПП точка проекции AB
    1 CON INT Контур интервал, фут 40
    2 SLC Масштаб карты 1: 24000
    3 CF коэффициент преобразования, фут / в 2000
    4 #INTVLS # интервалов контура
    5 ПОДЪЕМ Высота над уровнем моря, футы 120
    6 MD Расстояние по карте, в (между точками) 0. 5
    7 HZGD Горизонтальное расстояние заземления, футы 1000
    Выходной
    SLP% СКЛОН% 12

    Лекция 3

    Лекция 3 Лекция 3

    Высота

    1. Измерение высоты.
    – Нужен DATUM (опорный уровень) для ссылки.
    – Используйте УРОВЕНЬ МОРЯ (средний уровень моря или отметка прилива на берегу и т. д.).
    – Легко измерить в море или на берегу.
    – расчетный под сушей (воображаемый уровень воды в канале, пересекающем сушу от берега до берега).
    – Эта глобальная форма поверхности моря называется ГЕОИД.
    – отличается от сфероида (уплощенной сферы) максимум на 80-100 м. Все высоты измеряются от этой DATUM.
    – Геоид теперь измеряется спутниками.
    – Высота над геоидом, измеренная при съемке.

    Для получения дополнительной информации перейдите по этой ссылке:

    http://www. nrcan.gc.ca/earth-sciences/geomatics/geodetic-reference-systems/9052#geoid_models

    2. С изображением высоты.
    – самый ранний метод: изображения холмов (с 2000 г. до н.э.)
    – Штриховка: склоны показаны множеством маленьких линий, направленных вниз. Чем круче склон, тем толще штриховка, поэтому крутые склоны выглядят темнее.Общие 1700-1900.
    – Контуры: Контур — это линия, соединяющая точки с одинаковой отметкой. Популярен с 1800 года.
    – Затененный рельеф: показывает холмы и долины, как будто освещенные солнцем.

    Проверить эта ссылка (файл PDF), которая включает раздел о контурных картах.

    А также… эта ссылка об интерпретации контурных карт. Примечание: не все контурные карты имеют высотные отметки!

    Высота и уклон

    1.Измерение высот по контурной карте:
    – Найдите точку, высоту которой вы хотите узнать.
    – Найдите высоты контурных линий с каждой стороны от него.
    – Оцените высоту точки между этими высотами.
    – Пример: если точка находится на 1/4 пути между изолиниями 250 м и 300 м, мы оцениваем ее высоту как 250 плюс 1/4 интервала изолинии (в данном случае 50 м).
    – = 250 + 50/4 или 262,5 м.
    – (поскольку это всего лишь оценка, не предполагайте, что вы знаете ее с точностью до 0.5 м; округлить до ближайших 10 м и обозначить как 260 м).

    1. Измерение уклонов по контурной карте:
    – Найдите точку, в которой вы хотите узнать уклон.
    – Найдите высоты контурных линий с каждой стороны от него.
    – Измерьте расстояние между контурными линиями (под прямым углом к ​​самим линиям).
    – Наклон = «подъем над уступом», или увеличение высоты по вертикали по сравнению с расстоянием по горизонтали.
    – Пример: если две контурные линии находятся на расстоянии 300 м друг от друга (используйте масштаб карты, чтобы найти расстояние между ними!) и они представляют высоты на расстоянии 50 м друг от друга, то подъем = 50 м, пробег = 300 м. Уклон = 50/300. Но мы так не пишем…

    – (1) Процентный наклон: выполните деление, умножьте на 100: (50/300) x 100 = 17%
    – (что это значит? – на каждые 100 м перемещения по горизонтали вы поднимаетесь на 17 м выше.)
    – (2) наклон как угол: выполните то же деление: 50/300 = 0,16667. Это тангенс угла наклона.
    – Нам нужен угол , тангенс которого равен этому числу. На калькуляторе, найдя это число, нажмите INV TAN или 2ND TAN (или как ваш калькулятор доберется до функции “арктангенс”).
    – В данном случае угол равен 9,5 градусов.
    – ПРИМЕЧАНИЕ. «Пробег» может быть расстоянием между любыми двумя точками, а не только между двумя контурными линиями. Вам просто нужно знать высоту каждой точки и расстояние между ними.

    Проверить эта ссылка о расчете уклонов.

    Построение изолиний (контуров)

    1. Только непрерывные данные!
    – Нам нужно оценить высоты между измеренными точками.
    – Это действительно только для непрерывных данных.

    2. Сбор данных:
    – Значения, измеренные только в определенных местах.
    – Нецелесообразно измерять везде.
    – Наилучшие результаты при измерении в значительных местах:

    – пример:
    — оценить высоту точки на склоне холма.
    —— легко, если мы знаем высоту наверху и внизу холма.
    —— невозможно, если у нас есть возвышенности только на вершинах холмов или только в долинах.
    — геодезисты измеряют значительные высоты:
    —— точки у подножия холмов,
    —— по вершинам хребтов,
    —— везде, где изменяется уклон земли.
    — предположение: между этими точками наклон постоянен

    – Легко измерить важные точки, если мы знаем, где они находятся.
    – Если мы не видим область, измеренные точки могут не точно отражать форму поверхности.
    — пример 1: промеры морского или озерного дна, грунтовые шурфы, буровые скважины.
    — пример 2: “невидимые” наборы данных, такие как плотность населения, температура, осадки, концентрация загрязнения.

    3. Отбор проб
    – измерение с интервалами на площади
    – три способа:

    Случайно: точек в случайных местах
    —— координаты считываются из таблиц случайных чисел или из компьютерного генератора случайных чисел.
    —— измерения, сделанные в местах, заданных этими координатами.

    Систематический: точек на регулярной сетке
    —— обнаружены с помощью геодезического оборудования

    Важные точки: точек, которые заранее известны как важные
    —— идентифицированы по аэрофотоснимкам, осмотру, теории.

    4. Начните контурирование
    ШАГ 1: Выберите интервал контура.
    – должно быть достаточно, чтобы показать требуемый уровень детализации
    – ограничить, если необходимо, чтобы уменьшить беспорядок или время рисования

    ШАГ 2: Визуализируйте узор холмов и долин.
    – помните, что водоемы ровные, поэтому береговые линии параллельны контурам.
    – морское побережье ЯВЛЯЕТСЯ нулевым контуром.

    ШАГ 3: Соедините каждую точку с ближайшими соседями.
    – с воображаемыми линиями (или реальными, если это поможет)
    – НЕ пересекайте очевидные долины или хребты.

    ШАГ 4: Выберите один уровень контура для работы.
    – (а) найти пару точек, которые охватывают этот уровень контура.
    — оцените положение между ними, где земля будет на нужном вам уровне.
    — пример: горизонталь 400 м, точки на 380 м, 460 м.
    —— приблизительная оценка: 400 м, вероятно, ближе к точке 380 м.
    —— лучшая оценка: 400 на 20 м выше 380
    —— 1/4 перепада высот от 380 до 460.
    —— таким образом, контур 400 м составляет 1/4 пути между точками.

    – (b) повторить (а) для всех других точек на этой отметке изолинии.
    – (c) соедините все эти точки одной или несколькими гладкими кривыми.
    – (d) если отметки точек далеко друг от друга, вдоль линии может быть несколько горизонталей. Разместите их одинаково.

    ШАГ 5: Повторите шаг 4 для всех других контурных уровней на карте.

    ПОМНИТЕ:
    – Реки не могут течь в гору.Дважды проверьте это на своей карте.
    – Реки не могут пересекать изолинию дважды.
    – Контуры часто имеют V-образный излом, направленный вверх по течению, где они пересекают поток.

    Отбор количества – Расчет объема

    Объем можно измерить по контурной карте, но объем, рассчитанный этим методом, является приблизительным. Он не идет ни в какое сравнение с объемом, рассчитанным методом поперечных сечений. Поскольку полные неровности грунта не предсказываются изолиниями, а также поскольку интервалы изолиний не малы, объем, рассчитанный по изолиниям, вероятно, будет приблизительным.Общие рекомендации для расчета объема этим методом составляют максимум 2 метра для регулярной поверхности земли и 0,5 метра для неровного рельефа. Этот метод используется в основном для определения емкости резервуара. Чтобы узнать пропускную способность контура, можно использовать два метода.
    1. Метод средней площади (известный как метод трапеций)
    2. Призмоидальная формула
    Методом среднего торца (трапеции): Объем = L x 1/2 (A1 + A2) кубический метр

    По формуле призмы: V = L (A + квадратный корень (A*B) + B) / 3



    Для следующего примера:

    Расчет объема с использованием метода усреднения:

    Контур
    Зона
    Предыдущая область
    Средняя площадь
    Интервал контура
    Область между контурами
    Совокупный объем (куб. м)

    2

    0.52

    0

    2

    2

    0

    0

    4

    3.068

    0,52

    1,794

    2

    3,588

    3,588

    6

    7,74

    3. 068

    5.404

    2

    10.808

    14.396

    8

    14.534

    7,74

    11.137

    2

    22.274

    36,67

    10

    23.824

    14.534

    19.179

    2

    38. 358

    75.028

    12

    37.008

    23.824

    30.416

    2

    60.832

    135,86

    14

    55,65

    37.008

    46.329

    2

    92.658

    228.518

    16

    78. 886

    55,65

    67.268

    2

    134.536

    363.054

    18

    114.916

    78.886

    96.901

    2

    193.802

    556.856

    20

    262,949

    114.916

    188.9325

    2

    377. 865

    934.721


    Расчет объема с использованием призмовидного метода:
    Контур
    Зона
    Предыдущая область
    Зона
    (A + квадратный корень (A*B) + B) / 3
    Интервал контура
    Область между контурами
    Совокупный объем (куб. м)

    2

    0.52

    0,00

    0,00

    2,00

    0,00

    0,00

    4

    3,07

    0,52

    1,62

    2,00

    3,23

    3,23

    6

    7. 74

    3,07

    5,23

    2,00

    10,45

    13,69

    8

    14,53

    7,74

    10,96

    2,00

    21,92

    35,61

    10

    23.82

    14,53

    18,99

    2,00

    37,98

    73,59

    12

    37. 01

    23,82

    30.18

    2,00

    60,35

    133,94

    14

    55.65

    37.01

    46.01

    2,00

    92.03

    225,96

    16

    78,89

    55,65

    66,93

    2,00

    133,86

    359,82

    18

    114. 92

    78,89

    96,34

    2,00

    192,68

    552,50

    20

    262,95

    114,92

    183,90

    2,00

    367,80

    920.30


    Краткий обзор расчета площади и объема земляных работ методом деления площади

    ЗАДАЧА РАЗРАБОТАННОЙ КАРТЫ КОНТУРА

    4.ГРАДИЕНТ.

    Градиент = перепад высот по вертикали / расстояние по горизонтали. Таким образом, для расчета среднего уклона по течению от красной точки в точке B до красной точки в точке A (или наоборот) необходимо знать два факта:

    1. Разница высот между точками B и A.
    2. Расстояние по течению от В до А.
    РАЗНИЦА В ВЫСОТЕ: Точка А находится на изолинии 580 футов; точка B находится на контуре 520 футов. Перепад высот составляет 60 футов.

    РАССТОЯНИЕ ПО РЕЧИ: На моей распечатанной карте я отметил количество дюймов между B и A. Оно равно 4,75 дюйма.

    Масштаб карты 1:2400, что означает, что каждый дюйм на карте = 2400 дюймам на земле или 200 футам. Итак, 4,75 дюйма на карте = 4,75 х 200 футов = 950 футов.

    Итак, градиент = разница высот/горизонтальное расстояние = 60 футов по вертикали/950 футов по горизонтали.

    Последним шагом является выражение градиента в «вертикальных футах» на «горизонтальную милю».Для этого я сначала конвертирую 950 горизонтальных футов в мили. В миле 5280 футов, поэтому 950 футов = 950/5280 миль = 0,180 мили. Мой градиент теперь составляет 60 футов по вертикали / 0,180 миль по горизонтали.

    Очень неловкое выражение. Я хочу выразить градиент в терминах вертикальных футов/ на одну горизонтальную милю.
