Патрон для лампы электрический – как подключить, закрепить и отремонтировать

Электрический патрон – это установочное электротехническое изделие, служащее для разъемного подключения электрических лампочек и других искусственных источников света к электропроводке.

Электрический патрон является неотъемлемой частью любого светильника или люстры и зачастую выполняет задачу не только передачи электрического тока, а и держателя абажура, плафона, других предметов эстетики и устройств управления освещением.

Виды, маркировка и технические характеристики


электрических патронов

Все электрические патроны по принципу работы устроены одинаково и отличаются только габаритными размерами, материалом из которого они изготовлены и конструктивным исполнением.

На корпусе электрического патрона обычно нанесена маркировка, где указаны его технические характеристики. Если они не указаны, то можно узнать их из таблицы по присоединительным размерам цоколя лампы.

Таблица видов популярных электрических патронов


для подключения искусственных источников света к сети

Электрические патроны по способу подключения цоколей ламп выпускаются двух разновидностей: винтовые серии Е и штыревого типа серии G.

На электрические резьбовые патроны для ламп распространяется ГОСТ Р МЭК 60238-99, согласно которого патроны для сети 220 В выпускаются трех типов. Е14 – в быту именуемый миньон, Е27 и Е40 – для уличных светильников.

На штыревые патроны для ламп распространяется ГОСТ Р МЭК 60400-99, нормирующий технические требования на патроны типа: G4, G5.3, G6.35, G8, GR8, G10, GU10, G10q, GR10q, GX10q, GY10q, G13, G20, GX23, G24, GX24, GY24, G32, GX32, GY32, GX53, 2G7, 2G11, 2G13, Fa6, Fa8 и R17d, предназначенные для работы в сети 220 В. Стоит отметить, что в маркировке штыревых патронов число обозначает расстояние в патроне между контактными отверстиями для установки штырей ламп.

Как видите, согласно ГОСТ модельный ряд электрических патронов довольно широкий, поэтому в таблице перечислены только популярные виды, которые наиболее часто устанавливаются в люстры и светильники для освещения помещений и улицы.

В таблице максимальный ток нагрузки и мощность подключаемых ламп являются справочными и зависят от материала, из которого изготовлен патрон. Например, керамические патроны в отличие от пластмассовых, выдерживают больший ток и допускают подключение более мощных ламп.

Электрический патрон на три лампочки

В китайских люстрах встречаются нестандартные электрические патроны E27, предназначенного для вкручивания сразу двух, трех и более лампочек.

Патрон на три лампочки устроен, и подключается следующим образом. В контактирующих пластинах есть отверстия, и к ним можно подсоединить провода винтами с гайками М3, если есть под рукой паяльник, то можно провода к пластинам присоединить пайкой. Красной стрелкой указана пластина, к которой нужно подключать фазный провод. Нулевой провод подключается к месту направления синей стрелки. Пунктирной синей линией показано соединение между контактами. Эту перемычку можно и не делать, так как пластины будут соединены между собой через цоколь вкрученной лампочки, на фото зеленая линия.

Но тогда, если правая лампочка не будет вкручена, то на левую лампочку тоже не будет поступать питающее напряжение.

Устройство и принцип работы электрического патрона

Рассмотрим устройство электрического патрона на примере широко распространенных патронов с резьбой Эдисона серии Е.

Патрон состоит из трех основных деталей. Наружного цилиндрического корпуса, в котором закреплена резьбовая гильза с резьбой Эдисона, донышка и керамического вкладыша. Для передачи тока от подходящих проводников на цоколь лампочки имеются 2 латунных контакта и крепежные планки с резьбой.

Перед Вами на фотографии патрон Е27, полностью разобранный на составные части.

На фото хорошо видно как прикасаются латунные контакты с цоколем лампочки. Справа фото демонстрирует, как передается ток при закреплении латунных контактов на керамическом вкладыше.

Фаза, для повышения эксплуатационной безопасности, должна приходить на центральный контакт цоколя лампочки. При таком подключении к минимуму сводится вероятность соприкосновения человека с фазой.

Электрические патроны серии G по принципу работы не отличаются от серии Е, но более простые по конструкции и отличаются по способу передачи электрического тока на выводы цоколя ламп.

Как подключить электрический патрон

Для подключения электрических патронов в светильнике или люстре к электропроводке, в зависимости от их конструктивного исполнения используются разъемные и не разъемные способы.

При разъемном способе провода электропроводки к патрону присоединяются с помощью винта с резьбой, клеммами или фиксаторами (безвинтовой способ).

К неразъемному способу относится присоединение с помощью пайки или способом запрессовки к контактам патрона проводов изготовителем, например как в патронах серии G4-G10. Из них просто выходит два изолированных проводника длиной около 10 см. Такие патроны к электропроводке обычно подключаются с помощью клеммных колодок, например Ваго.

Подключение электрического патрона с помощью винтов

Для того, чтобы в деталях освоить технологию подключения электрического патрона к проводам рассмотрим процесс сборки патрона с нуля. Этот навык пригодится и при ремонте электрических патронов.

К керамическому вкладышу прижимается латунная пластина центрального контакта. С помощью винта, закрученного в стальную пластину, расположенную на противоположной стороне вкладыша, контактная пластина фиксируется на вкладыше. Винт не только выполняет задачу крепления центрального контакта, во время работы патрона через него подается ток на центральный контакт. Затягивать винт нужно с достаточным усилием, так как он участвует в передаче тока от провода к цоколю лампы. Далее таким же образом крепится вторая латунная пластина. Центральный контакт подгибается до уровня боковых контактов.

Формируются в обязательном порядке колечки на проводниках. Продеваются через донышко проводники и прикручиваются к стальным пластинам. Если электрический патрон предназначен для подключения через стационарный выключатель, то фазный провод подключается к центральному контакту. Желательно проверить надежность прилегания центрального контакта. Для этого нужно приложить лампочку цоколем и убедиться, что при упоре цоколя в боковые контакты, центральный контакт прогибается не менее чем на пару миллиметров. Если прогиб меньше, то нужно контакт отогнуть немного вверх.

Осталось накрутить цилиндрический корпус на донышко и патрон готов к эксплуатации. Осталось подобрать подходящую лампочку. На сайте в научно популярной форме представлена статья «О лампах накаливания и люминесцентных светодиодных лампах и лентах», ознакомившись с которой Вы сможете легко ориентироваться в существующем разнообразии изделий светоизлучающей техники.

Подключение электрического патрона с резьбовыми клеммами

Более современными являются электрические патроны, провода к которым подключаются с помощью винтовых зажимов, напоминающие зажимы клеммных колодок. Такой вид подключения электрического патрона значительно ускоряет работу по его подключению к электропроводке при монтаже.

Пластмассовый корпус этих патронов монолитный, а контакты, подводящие электроэнергию к цоколю лампочки, закреплены в корпусе патрона заклепкой. Поэтому такой патрон ремонту не подлежит и в случае выхода его из строя подлежит замене целиком.

Электрические патроны с зажимными клеммами встречаются типоразмеров Е14 и Е27 и вполне подходят для замены традиционных разборных патронов, устройство которых описанных выше, при ремонте светильников и люстр.

Как вставить провода в безвинтовой электрический патрон

Последней новинкой в разновидности патронов Е14 и Е27, это патрон с безвинтовым подключением. На корпусе патрона имеются отверстия, обычно две пары. В них с небольшим усилием вставляются провода. Установленные внутри латунные пружинные контакты защемляют провода и надежно удерживают.

Контакты в отверстиях 1-2 и 3-4 попарно соединены (на фотографии соединение обозначено красными линиями). Это сделано для удобства подключения параллельно патронов в люстрах и светильниках с несколькими лампочками. На один из патронов подается питающее напряжение, а уже к нему с помощью перемычек подключается следующий патрон.

Так как современные энергосберегающие и светодиодные лампы потребляют мало электроэнергии, то количество соединенных таким способом патронов может достигать десяти и более. Подключать бесконтактные электрические патроны легко и быстро. Достаточно вставить освобожденный от изоляции на длину одного сантиметра провод в предусмотренное для этого отверстие.

Но тут есть особенность, которую нужно учесть. Провода при изготовлении люстр обычно используются многожильные, и надежно зафиксировать их в контактах электрического патрона, особенно если жилки провода тонкие, практически невозможно. Поэтому на заводах изготовителях люстр концы проводов, подключаемые к патрону, облуживаются. В результате многожильный провод на конце становиться одножильным. Залуженный конец провода легко вставляется в пружинный контакт патрона и надежно фиксируется.

На фотографии продемонстрирована последовательность подключения патрона к электропроводке. При замене патрона в люстре бывает невозможно подобраться к проводам пальцами руки, тогда выручает пинцет.

Но не всегда имеется под рукой паяльник, да и не у каждого он дома есть. В таком случае при подключении патрона можно обойтись без паяльника. Нужно перед заправкой провода в пружинный контакт патрона, вставить в отверстие металлический стержень, диаметром чуть больше диаметра провода, например, гвоздь или, как на фотографии, часовую отвертку. Тогда пружинящий контакт отойдет и в образовавшийся зазор провод легко войдет. После изъятия гвоздя пружинящий контакт надежно зажмет провод. Таким приемом, в случае необходимости, легко и вынуть провода из патрона.

После заправки провода в пружинящий контакт патрона, нужно обязательно за провод несильно потянуть, чтобы проверить надежность его фиксации.

Как вынуть провода из безвинтового электрического патрона

При ремонте светильников иногда требуется вынуть провод из самозажимных клемм патрона. Обычно провод удерживается пружинной клеммой крепко и простым вытягиванием не вынимается.

Вынуть провод можно только, если с небольшим усилием тянуть за него с одновременным возвратно поступательным вращением.

В случае, если есть возможность вставить в клемму, как показано на фотографии выше, гладкий стальной стержень диаметром чуть больше провода, например, сверло, гвоздь или отвёртку, то таким способом тоже можно вытащить провода.

Как подключить к электрическому патрону розетку

Иногда возникает потребность установить розетку, а до ближайшей распределительной коробки далеко. С таким случаем, я столкнулся, когда делал ремонт в ванной комнате. У зеркала нужно было установить дополнительный светильник и обеспечить возможность подключения электроприборов, например электробритвы.

В ванной комнате уже был установлен настенный светильник – шарик. Подсоединил к контактам в электрическом патроне параллельно еще два провода и подключил к ним параллельно розетку. Правда, когда выключен свет в ванной комнате, то розетка тоже обесточена, но в этом есть и положительная сторона. В случае протечки воды с верхнего этажа, не будет короткого замыкания, даже если в розетку попадет вода.

Устанавливать розетку в ванной или душевой комнате нужно на максимально возможном удалении от ванны или душа, чтобы исключить попадание брызг воды. Я установил стандартную розетку, служит более 17 лет без проблем. Хотя лучше установить герметичную, предназначенную для помещений с повышенной влажностью.

Еще раз мне приходилось подключаться к электрическому патрону розетки в туалетной комнате, когда устанавливал автоматический датчик включения света и дооснащал унитаз функцией биде.

В давние времена, когда оплата за электроэнергию бралась за количество лампочек и розеток в квартире, широко применялось устройство, прозванное в народе «жулик».

В электрический патрон ввинчивался переходной патрон, который вы видите на фотографии. С одной стороны на нем внешняя резьба как у лампочки, а с другой – внутренняя резьба, как у обыкновенного патрона. В этом жулике были вмонтированы две латунные трубки, как в розетке. Жулик позволял подключать к люстре любые электроприборы. Такой жулик можно сделать и самому из обыкновенного электрического патрона.

Способы крепления электрических патронов


в люстрах и светильниках

При замене или ремонте неисправных электрических патронов в люстрах и светильниках их приходится снимать. Для этого необходимо знать, как крепится патрон к основанию люстры.

Крепится патрон в люстрах и светильниках, как правило, за донышко. В отверстии ввода провода в патрон есть резьба. У Е14 – М10×1. У Е27 может быть одна из трех: М10×1, М13×1 или М16×1. Светильники бывают подвешены непосредственно на электропроводе и на металлической трубке любой длины и формы с резьбой на конце.

Крепление электрического патрона в светильнике


за токоподводящий провод

Крепление патрона за токоподводящий провод без его дополнительного закрепления не допустимо. В донышко вворачивается пластмассовая втулка с отверстием в центре для прохождения электропровода, в которой предусмотрен фиксирующий пластмассовый винт.

После подключения проводов к контактам патрона и его сборки, пластмассовым винтом зажимают провод. Часто втулкой еще закрепляют декоративные элементы светильников и детали для крепления плафона. Таким образом, обеспечивается надежность подключения электрического патрона, подвески светильника и крепление плафона. Фото отчет о том, как я крепил патрон за токоподводящий провод при изготовлении бра для прихожей. Провод применяется специальный с повышенной механической прочностью.

Крепление электрического патрона в люстре на трубке

Крепление электрического патрона на металлической трубке самое распространенное, так как позволяет подвешивать тяжелые плафоны и дает простор дизайнерской фантазии. На трубку часто навинчивает дополнительные гайки и с помощью них, непосредственно на трубке крепят любую арматуру люстр, декоративные колпаки, сами плафоны. Всю нагрузку уже несет не электрический патрон, а металлическая трубка. Провод для подключения патрона пропускается внутри трубки.

Есть электрические патроны, у которых на наружной части цилиндрического корпуса есть резьба, на которую можно накрутить абажурное кольцо и с помощью него закрепить плафон или другой элемент дизайна и направления светового потока.

Крепление электрического патрона втулкой

В настольных лампах и настенных светильниках электрические патроны часто закрепляются металлическими или пластмассовыми трубчатыми втулками к деталям из листового материала. Такой способ крепления расширяет возможности конструкторов светильников, так как достаточно просверлить в любом месте детали, сделанной из листового материала отверстие и закрепить патрон втулкой.

Неоднократно приходилось ремонтировать светильники с таким креплением электрического патрона втулками из пластмассы по причине ее деформации. От нагрева лампочкой накаливания, пластмасса деформировалась, и электрический патрон начинал болтаться.

Заменял расплавленную втулку металлической. Брал от переменного резистора типа СП1, СП3. У них крепежная резьба М12×1. Обращаю внимание, что резьба может быть и другой. Дело в том, что присоединительная резьба патронов Е27 не нормирована, и каждый изготовитель патрона делал резьбу по своему усмотрению. Если надумаете использовать втулку от резистора, то прежде, чем ломать резистор, обязательно проверьте, подходит ли резьба к патрону. Резистор полностью разбирается и из пластмассового основания извлекается втулка.

Крепление электрического патрона в люстре


с безвинтовыми контактными зажимами

Крепление электрического патрона с безвинтовыми контактными зажимами несколько отличается от крепления традиционного по причине того, что соединение корпуса с донышком осуществляется с помощью двух защелок, а не резьбы.

Сначала на трубку с резьбой в люстре накручивается донышко, затем в патрон заправляются провода и в завершение цилиндрический корпус защелкивается в донышко. На фотографии защелки у донышка отломаны, с такой неисправностью люстра попала мне в ремонт. Такой патрон можно отремонтировать, технология ремонта описана в статье ниже.

Поэтому если Вам придется менять такой патрон в люстре, то для того, чтобы не испортить провода, сначала отведите с помощью отвертки в стороны защелки, тем самым освободив корпус от донышка.

На этой фотографии изображен патрон с безвинтовыми контактными зажимами, установленный при ремонте люстры взамен патрона, вышедшего из строя. В данной люстре патрон выполняет и крепежную функцию, фиксирует декоративную металлическую чашку, к которой в собранной люстре прилегает стеклянный плафон.

Ремонт электрических патронов

Электрические патроны серии Е можно успешно ремонтировать, так как есть возможность их разобрать. В патронах серии G части соединены с помощью заклепок и в случае поломки их приходится заменять новыми.

Ремонт разборного электрического патрона Е27

Если в светильнике начали часто перегорать лампочки или лампочки начинают при работе менять яркость свечения, то одной из причин, помимо плохого контакта в выключателе или распределительной коробке, является плохой контакт в электрическом патроне. Иногда при этом патрон при включении светильника, начинает издавать специфический жужжащий звук, в дополнение от патрона может плохо пахнуть гарью. Проверить это не сложно. Достаточно выкрутить лампочку и заглянуть в патрон. Если контакты почернели, значит нужно их зачистить. Причиной почернения может быть и плохой контакт в месте подсоединения патрона к проводам.

Для качественного ремонта электрического патрона нужно его полностью разобрать, проверить надежность подсоединения проводов и зачистить до блеска латунные контакты. Иногда их требуется немного подогнуть в сторону контакта с цоколем лампы.

Иногда при попытке выкрутить лампочку ее колба отклеивается от цоколя. В таком случае нужно попытаться вывернуть оставшийся в патроне цоколь, открутив цилиндрический корпус электрического патрона, удерживая его за донышко. Если корпус открутить не получается, то можно попробовать ухватить цоколь лампочки за край плоскогубцами и таким образом вывернуть.

Ремонт разборного электрического патрона Е14

Пришлось ремонтировать люстру из пяти рожков, в которой светились только две лампочки. Люстра была старая, советского производства с разборными патронами Е14 с винтовым креплением проводов.

Люстра эксплуатировалась много лет с лампочками накаливания и в результате от высокой температуры и ослабления проводов они местах зажима винтами окислились и обгорели.

Винты прикипели в резьбе и отвинтить их с помощью отвертки не получилось. Пришлось воспользоваться плоскогубцами и в результате в одном из патронов отломалась крепежная часть для фиксации провода от боковых контактов патрона. Под рукой не оказалось подобного патрона для замены и пришлось придумывать как его отремонтировать.

Для этого крепежную часть контакта был завинчен винт до упора и вставлен кусок медной проволоки, предварительно покрытый оловянно-свинцовым припоем, как показано на фотографии.

Далее обе детали были установлены обратно в корпус патрона и смазаны флюсом ФИМ.

После сборки место установки медной проволоки было залито с помощью паяльника большой каплей припоя. Электрический патрон после ремонта стал даже надежнее, чем был до этого.

Для профилактики были проверены все пять патронов и зачищены контакты с помощью наждачной бумаги. Провода были освобождены, подгоревшие концы откусаны, снята изоляция и залужены припоем. Но попался один электрический патрон, в котором при откручивании винтов у них сорвались головки.

Отремонтировал патрон с помощью пайки, припаяв токоподводящие проводники к месту облома винтов. Теперь качество соединения будет сохраняться многие годы.

После такого технического обслуживания и ремонта люстра прослужит еще не один десяток лет, тем более, что в патроны теперь вкрутили светодиодные филаментные лампочки.

Ремонт электрического патрона


с безвинтовыми контактными зажимами

При ремонте квартиры соседке пришлось снять люстру с потолка. Кода она, откручивала накидные гайки с электрических патронов с безвинтовыми контактными зажимами, чтобы снять плафоны, то все цилиндрические части патронов отсоединились от донышек и повисли на проводах. Люстра провисела всего шесть лет с лампочками накаливания. Стало очевидно, что в результате теплового воздействия пластмасса стала хрупкой, и защелки отломались. Решил электрические патроны отремонтировать.

Сначала спилил остатки защелок до уровня площадок в цилиндрическом основании электрического патрона. На фотографии слева обломанная защелка, а справа – подогнанная в требуемый размер.

Новые защелки были сделаны из листовой латуни толщиной 0,5 мм. Отрезанная полоска латуни шириной, равной ширине отломавшейся защелки, была согнута по форме, как на фотографии. Защелку можно сделать из любого листового металла, например, железа или алюминия.

Загнутой стороной полоска была заведена в донышко патрона со стороны закругленной части. После этого прямой участок полоски был загнут вокруг оставшегося держателя обломившейся защелки, как показано на фотографии.

После установки самодельных защелок донышко патрона было накручено на декоративную трубку в люстре.

После подключения электро поводов к цилиндрической части патрона, она была с помощью новых защелок закреплена на донышке. Изготовленные своими руками защелки отлично выполняли задачу, крепко удерживая цилиндрическую часть патрона. Теперь защелка никогда не отломается.

Вот видишь – фаза! А ты

– Бабушка, подай провод!
– Держи, милок!
– Вот видишь, ноль! А ты – “фаза, фаза”…

Но не всегда бабушкам так везет.

Вопрос на засыпку: есть ли фаза в патроне не-горящей лампочки?
Как ни странно, точного ответа на этот вопрос наука дать не может. Мало исходных данных.

На днях примерно такой вопрос задал мне сосед по гаражу.
– Сегодня сгорела лампочка. Стал выкручивать – колба отломилась. Выключатель выключил, схватил цоколь пассатижами… а меня как ***** токнет! Аж ладонь свело – дернулся, порезался и плафон разбил! Вот, посмотри, вот тут менял. Что за ******?
Да, день у товарисча явно не сложился.

Смотрю. Китайский светильник, уже без лампочки и без плафона. А выключатель на нем – в виде веревочки, за которую дергать надо. Дерг-включено, дерг-выключено.
– А как определил, что выключатель – выключен?
– Я подергал-подергал – лампочка не горит.
– Так лампочка-то сгоревшая.
Зависание.

Не угадал, однако, состояние выключателя. Точно, день неудачный.
А ведь расцепитель в щитке – совсем рядом…

Как-то соседка просит: помоги, мол, автомат на лестнице выключить. А то я боюсь сама лазить.
– Не вопрос. А что случилось-то?
– Да вот, лампочку в бра меняю. Выключатель выключила, а все равно током бьет.
Захожу. Смотрю. Бра включается вилкой в розетку. И на шнуре выключатель есть.
Выключатель выключен, вилка в розетку – воткнута.
В данном случае вероятность наличия фазы в патроне – ровно 50%. Смотря как вилку воткнуть. На этот раз бабушке, в отличие от анекдота, не повезло.

Что помешало выдернуть шнур из розетки – понятно. Розетка за шкафом, отодвигать лень.
А вот каким образом можно засунуть палец в мелкий цоколь Е14, в котором еще и лампочка – наука объяснить не в состоянии.

Я ей посоветовал светодиодную лампочку поставить. Она не перегорает – больше не надо будет менять.

Следующий вопрос знатокам физики. Есть ли фаза в выключенном выключателе освещения?
Вот тут ответ однозначен. При наличии исправной лампочки – фаза на одном контакте выключателя есть всегда.

А наш профорг в институтской группе учился плохо, и этого не знал.
(вообще он попал на радиофак по единственной причине: в начале 90х туда принимали с одним экзаменом по математике, который можно было сдать на трояк. А физику и сочинение перезасчитывали школьные. Потому что никто туда не шел).
Что не помешало ему далеко пойти “по общественной линии” и дорасти ныне до начальника департамента обл.администрации.

Как-то раз его отправили поменять выключатель в институтском туалете. По правде говоря, менять там было нечего: от старого остались только два провода, из стены торчащие. И обломанные, потому что алюминиевые.
Профорг не придумал ничего лучшего, как зачистить эти провода зубами.  Хорошо хоть по-одному, а не оба сразу.
Да и так – вернулся он мокрый, грязный и с шишкой на затылке. Потому что от удара током – отлетел к противоположной стене, стукнулся об нее и упал в вечно присутствующую на полу институтского туалета лужу. (Но провод – таки зачистился!)
А потом удивлялся:
– Ну как же так? Там не могло быть электричества! Свет-то не горел!

Повезло. При наличии на полу лужи все могло закончиться, как на картинке выше.

И последний вопрос залу: есть лампочка накаливания на 6,3 вольта. Сколько вольт между контактами в ее патроне? 6,3? Точно? Всегда? Оптимисты…

Детский сад. Вечер. Декабрь. Скоро Новый год. Воспитательница чинит древнюю советскую гирлянду. С шестивольтовыми лампочками, включенными последовательно. Какая-то из них перегорела.
Но как! Руками выкручивает лампочки по-очереди, и руками же засовывает вместо лампочки в патрон – скрепку.
Дети, которых еще не забрали родители – собрались рядом. Смотрят. Учатся.

(видя мой недоуменный взгляд)
– Тут шесть вольт, они безопасные…
(дергаясь)
– … но все равно щиплет здорово.

Не шесть, а двести двадцать шесть, однако.

Смотрю на гирлянду внимательнее. Вижу еще пару патронов, в которые вместо лампочек – скрепки засунуты.
Елка в детском саду, ага.

– Ээээ…. как бы нехорошо…
– Сейчас таких лампочек не найдешь. Скоро уж выбрасывать гирлянду придется.

(отбираю гирлянду и убираю в пакет мусорный)
– Давайте, мы прям сейчас ее выбросим. А завтра я новую принесу. Она мигать красиво будет. И не перегорает….
(и на светодиодах реально единицы вольт).
– …И вообще, если какие проблемы с электрикой – лучше меня позовите.
(а то и так воспитательницы в дефиците. Одна на 30 детей, вместо двух и няни.)

Что будет если перепутать фазу и ноль, и как сделать все правильно

Ответить на вопрос «что будет, если перепутать фазу и ноль при подключении люстры» можно однозначно: не произойдет никаких критических изменений. При этом выключателем будет разрываться не фаза, а ноль, но это никак не может повлиять на работоспособность и качество освещения. Тем не менее, есть рекомендации, что на разрыв должна идти именно фаза, так что давайте попробуем разобраться в нюансах.


Как определить фазу и ноль – основные способы и пошаговое их применение

Домашняя электроустановка

1) кабель АВРГ, 2)провод АППВ, 3) провод АППП, 4) патрон осветительного прибора, 5) выключатель, 6) розеткаИсточник strport.ru

Домашней или внутренней электроустановкой называется комплекс электрических цепей вместе с потребляющими токоприемниками, которые подключены через счетчик к сети ≈220-380 V. В современных домах и квартирах одна электроустановка включает в себя несколько электрических цепей, где только на освещение монтируют две, три, а порой и четыре разводки. Естественно, что все осветительные приборы снабжены выключателями разного типа (в данном случае способ их действия не имеет значения), которые разрывают или замыкают цепь.

Что будет, если перепутать фазу и ноль.

Если перепутать фазу и ноль при подключении, то вместо фазы будет разрываться ноль, в то время как осветительный прибор останется, хоть и без напряжения, но с активным проводом. Это означает, что если вы одновременно дотронетесь до фазного провода на люстре и, к примеру, к трубе отопления, то цепь замкнется и вас ударит током. При разрыве фазы такое не произойдет, так как ноль не возбуждается от заземления. Конечно, по правилам техники безопасности работа с электропроводкой допустима только при полном отключении питания, но если на улице темно и нет фонарика, то, ни один электрик не станет отключать автоматы или выкручивать пробки.

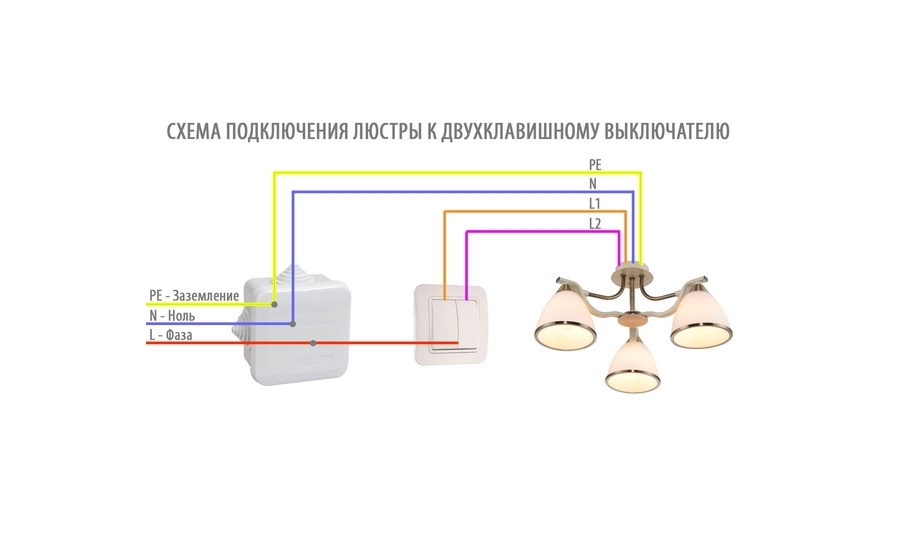

Подключение люстры

Для подключения нужен двойной выключатель – на каждый блок ламп отдельный разрывИсточник linija-svitla. ua

Давайте разберемся, если перепутать фазу и ноль на люстре, и вообще, как подключается этот осветительный прибор. Синим цветом, на изображении вверху, показан нулевой провод (кстати, в кабелях он тоже синего цвета), который без разрыва цепи подается на все лампы сразу. А вот красный провод (в кабелях он может быть не только красным, но и коричневым, черным, зеленым) заходит на выключатель, а потом расходится на два канала в пятирожковой люстре. То есть, в данном случае одной клавишей замыкается блок из двух рожков, а другой – из трех рожков. Если замкнуть (включить) обе клавиши, то гореть будут все пять рожков.

Когда на выключателе размыкается фаза, то блок считается обесточенным, так как нет возможности замкнуть цепь. Чтобы вы яснее понимали, что в данном случае означает выражение «замкнуть цепь», нужно понимать, что включение любого электроприбора (лампы, телевизора, компьютера, чайника ит.д.) возможно только при замыкании ноля и фазы. Это происходит через схему с резисторами, сопротивлениями, диодами и т. д., и т.п. То есть, если вы читаете этот текст на мониторе своего компьютера, значит, электрическая цепь замкнута (не путайте с коротким замыканием).

Для справки: коротким замыканием называется ситуация, когда ноль и фаза вступают в контакт без каких-либо схем – напрямую.


Что делать, если не работает счетчик электроэнергии: возможные проблемы и пути их решения

Мигает лампочка на выключенной люстре

Схема подсветки, которая состоит из токоограничивающего резистора и неоновой лампочки или светодиодаИсточник aqua-rmnt.com

А что будет, если перепутать фазу и ноль в люстре с энергосберегающими лампочками? Лично мне приходилось слышать, что в тех случаях, когда вместо фазы на разрыв выключателя запускают ноль, то лампочка будет мигать, но это не совсем, правда. Да, действительно, энергосберегающая лампочка может мигать (хотя, не обязательно), но только в тех случаях, когда задействован выключатель со светодиодной подсветкой. Если вместо фазы на выключателе будет ноль, то подсвета не сработает. Почему же тогда мигает обесточенная лампа?

Дело в том, что энергосберегающие осветительные приборы функционируют от постоянного тока, несмотря на то, что из нашей сети туда поступает переменный ток. Для преобразования в цоколе каждой лампы есть маленький диодный мостик, который и перерабатывает «переменку» в «постоянку». Но там еще есть сглаживающий конденсатор, который компенсирует пульсацию от преобразования и его небольшого заряда достаточно, чтобы возбудить вспышку. Если точнее, то емкости конденсатора недостаточно, но он получает энергию от цепи, которая замкнута через светодиод (посмотрите на схему вверху). Это ничтожный ампераж, но на вспышку, которая видна в темноте, ампер хватает.

Фаза перепутана с нолём, чем опасно.

А можно ли использовать выключатель с подсветкой и при этом сделать так, чтобы не мигала энергосберегающая лампа? Да, это возможно.

Вариант первый
Такая схема позволит аннулировать мигание энергосберегающей лампыИсточник admiral-oz.ru

Если вы хотите, чтобы у вас оставался выключатель с подсветкой (безусловно, это очень удобно ночью), а лампочка при этом не мигала, то параллельно осветительному прибору (посмотрите на схему выше) нужно впаять резистор для дополнительного сопротивления. Мощность такой детали 2 W, сопротивление 50 kΩ. Его можно установить в плафоне, в дозе или распределительном щитке, а для безопасности изолировать термоусадочной трубкой.

Вариант второй

Этот вариант тоже достаточно прост схематически, но не совсем удобен в выполнении. Дело в том, что светодиод здесь нужно подключить к сети отдельным проводом, что можно сделать, подав к выключателю не двойной, а тройной провод. То есть, контакт L1 нужно будет подать на ноль. Но в таком случае подсветка будет гореть постоянно, хотя, при включенном освещении этого свечения практически не заметно.


Как подключить светодиодную лампу – особенности лед-светильника, схемы подключения лед-ламп на 220 и 12 В, переделка лампы дневного света

Заключение

Итак, как видите, если перепутать ноль с фазой при подключении люстры, то не произойдет никаких катаклизмов, но все будет работать, как и прежде. Единственная разница, это некоторые (условные) отклонения от соблюдений правил техники безопасности.

Почему так часто перегорают лампочки

Здравствуйте, уважаемые читатели сайта «Заметки электрика».

Наверное многие из Вас сталкивались с проблемой быстрого перегорания ламп накаливания (ЛН). Например, у меня в подъезде раньше такая лампа горела от силы 3-4 дня, а бывало и того меньше. Т.е. вместо положенных ей по паспорту 1000 часов, она работала максимум часов 30-40.

Вы скажите, что согласно Федерального Закона №261 «Об энергосбережении» от 26.11.2009 (Глава 3, ст.10)  уже все давно должны перейти на энергосберегающие лампы, например, на КЛЛ или светодиодные.

Но спешу огорчить Вас, что на самом деле это не так. Переход на энергосберегающие лампы идет, но не так быстро, как предполагалось. Еще большинство граждан используют именно лампы накаливания, а значит и проблема их частого перегорания тоже актуальна.

Можно, конечно, ссылаться на производителей ламп, и в принципе это тоже правильно. Но не всегда виноват производитель, иногда причина закрадывается в цепях электропроводки и условиях эксплуатации.

Итак, по моему мнению существует как минимум 7 причин, и каждую мы рассмотрим в отдельности.



Причины частого перегорания ламп накаливания (ЛН)

1. Уровень напряжения в сети

Это самая первая и, пожалуй, самая основная причина, про которую я хочу сказать.

Существует ГОСТ 13109-97 с нормами по напряжению. Для однофазной сети 220 (В) предельно-допустимое напряжение может находиться в пределах от 198 (В) до 242 (В). Более подробно об этом читайте в статье про основные показатели электрической энергии.

Соответственно, производители ламп накаливания должны производить лампы под номинальное напряжение, хотя бы, 240 (В). В действительности все происходит совсем не так.

Как видите, номинальное напряжение лампы составляет 230 (В).

Предположим, что у нас в квартире напряжение не ровно 220 (В), а чуть больше, например, 231 (В) или вовсе 236 (В). Проверить это можно самостоятельно с помощью цифрового мультиметра.

Желательно измерять напряжение в разное время суток, как утром, так и вечером, т.е. в разные пики нагрузок.

По ГОСТу такое напряжение является нормой, а вот для лампочки — критичным. Объясню.

При включении ЛН на напряжение больше номинального, к вольфрамовой нити, соответственно, прикладывается повышенное напряжение. Таким образом, во время работы температура нити увеличивается больше обычных 2000-2300°С.

Под воздействием высокой температуры атомы вольфрама начинают более интенсивно испаряться и оседать на стеклянной колбе. Колба при этом начинает быстрее темнеть.

Чем больше вольфрама испарится, тем тоньше по диаметру становится его нить, и тем быстрее она оборвется.

Заводом-изготовителем для ЛН устанавливается номинальное напряжение, при котором будет обеспечена оптимальная температура нагрева вольфрамовой нити и ее светоотдача, а соответственно, и заявленный срок ее службы (1000 часов).

Как я говорил выше, у меня лампа на лестничной площадке работала максимум часов 30-40. А почему? Да потому, что ночью электрическая сеть жилого дома не нагружена (люди спят), а напряжение сети завышено.

Как же решить эту проблему?

Все просто. При покупке лампы обращайте внимание на ее номинальное напряжение, указанное на колбе или упаковке, т.е. покупайте лампу не на 230 (В), а на 230-240 (В), а еще лучше на 235-245 (В), и она прослужит Вам значительно дольше.

Даже если у Вас в доме напряжение составляет 220 (В) и ниже, то все равно покупайте лампы по моей рекомендации.

Знайте, что при уменьшении напряжения на лампе всего на 10%, ее срок службы увеличивается в несколько раз.

Еще можно установить у себя в квартире или на даче стабилизатор напряжения. Как его выбрать, читайте здесь. В таком случае Ваши лампы перестанут часто перегорать, а также Вы защитите от повышенного напряжения не только лампы, но и всю остальную технику в доме.

Существуют электронные блоки защит для ламп накаливания и галогенных ламп, которые обеспечивают им плавный пуск.

Такой блок устанавливается непосредственно у люстры или светильника на потолке. О нем мы поговорим в ближайших статьях — подписывайтесь на новости сайта.

Еще вариант. Вместо выключателя можно установить диммер (светорегулятор) — он спасет Ваши лампы от частых перегораний, т.к. с помощью диммера можно плавно регулировать выходное напряжение.

Еще один распространенный способ продлить срок службы лампы — это подключить ее через выпрямительный диод. Для этого я применял кремниевый диод КД203А, при этом лампы горели по несколько лет.

2. Частое включение ламп

Когда лампа выключена, ее вольфрамовая нить накаливания находится в холодном состоянии. А значит, ее сопротивление в несколько раз меньше, чем в нагретом состоянии (рабочем).

Получается, что в момент включения лампы (нить накаливания еще холодная) ток значительно больше, чем ток в рабочем ее состоянии (нить уже нагрелась).

При частом включении ламп накаливания этот пусковой ток приводит к перегоранию нити накаливания.

3. Материал патрона и его контакты

Третьей причиной может являться электрический патрон, а точнее его материал, используемый при изготовлении.

Одно дело, когда патрон полностью керамический, другое дело, когда он пластиковый (карболитовый). Пластиковые патроны чаще всего ограничиваются мощностью 60 (Вт).

Но даже при такой незначительной мощности пластиковые патроны сильно нагреваются, корпус их деформируется  (трескается) и в них пропадает электрический контакт — либо центральный, либо боковые.

В таком случае в светильнике или люстре появляется треск, лампа начинает часто и не приятно для глаза моргать. Эта ситуация аналогична второму пункту — частое включение и отключение лампы.

Прошу не путать данный случай с тем, когда моргает энергосберегающая лампа.

Для устранения данной проблемы нужно разобрать патрон, с помощью надфиля зачистить подгоревшие контакты, при необходимости подогнуть их, либо вообще заменить сгоревший патрон на новый.

Уважаемые, граждане!!! Не устанавливайте в патроны люстр или светильников лампы бОльшей мощности, чем указано в их паспорте. Иначе проблемы Вам не избежать.

4. Контакт выключателя

По мере эксплуатации одноклавишных или двухклавишных выключателей происходит износ их контактов. Ведь у каждого выключателя есть свой ресурс (срок службы). Контакт может подгорать из-за частых коммутаций (включений/отключений).

Соответственно, при подгоревшем контакте лампа накаливания (ЛН) будет моргать, как в предыдущем пункте.

Что нужно делать?

Нужно вскрыть выключатель и проверить состояние его контактов. Если такой возможности нет, то заменить выключатель полностью, предварительно убедившись, что причина именно в выключателе. Сделать это можно путем установки шунтирующей перемычки. Если после установки перемычки лампа моргать не будет, значит причина в контакте выключателя.

До капитального ремонта электропроводки в моем доме у нас в подъезде стоял вот такой экспонат — выключатель с поворотной рукояткой. Вы представляете с каких времен он установлен и эксплуатируется. Конечно же после ремонта он был заменен.

При разборке выключателя обязательно протяните все подходящие провода, и если они почерневшие, то причина была в слабом контакте.

5. Проверка соединений проводов

Если причина не решилась по перечисленным выше пунктам, то следует проверить и протянуть все контактные соединения проводов в квартирном щитке, во всех распределительных коробках, в клеммниках у светильников и люстр.

Вот такая распределительная коробка была установлена в подвале одного жилого дома на магистральной цепи электропроводки. Страшно смотреть.

С течением временем контактные соединения могут ослабевать, особенно, когда в квартире все еще используется алюминиевая проводка, которая кстати, запрещена по ПУЭ. Но об этом в скором времени я напишу отдельную статью, потому что все еще наблюдаю использование алюминиевых проводов, причем на совершенно новых объектах (новый жилой дом).

Если Вы обнаружили «слабый» контакт, то переделайте соединение, либо используйте другой вид соединения — читайте здесь про все способы соединения проводов.

6. Вибрация и механические воздействия

Если около ламп накаливания наблюдаются регулярные вибрации, удары и прочие механические воздействия, то она перегорит очень быстро. В таком случае нужно просто напросто использовать другой тип ламп, например, КЛЛ или светодиодные.

7. Температура окружающего воздуха

В зонах отрицательных температур при эксплуатации ЛН возникают сильные перепады по температуре у вольфрамовой нити. Дело в том, что при низкой температуре ее сопротивление уменьшается еще больше, а значит и пусковой ток при включении становится еще больше, что приводит к преждевременному выходу ее из строя (смотрите пункт 2).

P.S. Надеюсь, что с помощью данной статьи Вы определитесь, почему у Вас так часто перегорают лампочки накаливания, и решите свою проблему.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Почему когда выворачиваю лампочку в патроне появляется фаза

Почему когда выворачиваю лампочку в патроне появляется фаза – Умные вопросы Суть вопроса такова. Фаза идёт на выключатель, а ноль на патрон с лампочкой, но я заметил такую ерунду. когда выключатель выключен то на патроне лампы нет фазы, так и есть, я тыкнул отверткой контролькой – не горит, но выкрутив лампочку контролька загорелась на фазном контакте патрона. Но горит она не ярко, а тускне чем при включённом выключателе. Ввернул лампу в патрон, и контролька потухла на фазовом контакте. Почему так при выключенном выключателе и при вывернутой лампе на фазовом контакте горит контролька? 3 годов назад от [email protected]

4 Ответы

Вот поэтому индикаторы с неонкой и называют – смертоискатели. Иногда абсолютно невозможно понять, то ли он реально фазу показывает, то ли наводку от соседнего провода. 3 годов назад от Angel with green eyes
Возможно проложено несколько проводов рядом и это просто наводка с фазы провода рядом – на 99% так и будет. Когда ты вкручиваешь лампочку – провод фазный заземляется ею (без лампочки он как бы висит в воздухе, поскольку отключен с 2х сторон ) . Провод без лампы работает как антенна – проще говоря ) 3 годов назад от -SWIN-
Если неонка и она горит – значит, разрывается нулевой проводник. А светодиодный тестер реагирует на наводку на нулевом проводнике, неинформативно абсолютно, потому я никогда не беру светодиодные тестеры. Их только как аркашки можно использовать для прохождения сигнала. 3 годов назад от сашк
У соседа похоже было. Трёхфазная розетка для плиты, а на соседней стене обычная розетка для холодильника. Выдёргиваю вилку плиты, холодильник отключается) Электрик приходил, ничего не понял. Разобрал розетку плиты, а от неё два провода на холодильную розетку шли. Короче, провода на землю и ноль, типа того. При подключении плиты поступал ток на другую розетку. 3 годов назад от Нажмутдин Абдурахманов

Связанные вопросы

1 ответ

5 месяцев назад от Ксения Чагина

2 ответов

8 годов назад от Дмитрий Авров

1 ответ

2 годов назад от Андрюха ВЫРАВНИВАНИЕ КАРТРИДЖА

: ОБЪЯСНЕНИЕ ОСНОВ | Гален Кэрол Аудио


Эта статья не является подробным руководством по настройке, а представляет собой обзор терминов, связанных с выравниванием картриджей. Чтобы получить более подробное пошаговое руководство, я отсылаю вас к нашей статье: Настройка проигрывателя .



Если задуматься о взаимосвязи иглы и канавки, цифры поражают воображение. Ширина канавки на виниловых пластинках колеблется от .001″ – 0,0014″ (0,025 мм – 0,035 мм). Сравните это с человеческим волосом размером 0,006–0,007 дюйма (0,17–0,181 мм), и удивительно, что воспроизведение винила вообще работает, а тем более так хорошо, как оно работает. Имея в виду эти цифры, вы быстро поймете, насколько важным становится выравнивание картриджей. Отношение иглы к канавке невероятно тонкое, требующее точного выравнивания, без права на ошибку. Кроме того, плохое выравнивание может привести к асимметричному щупу и износу пластинки. Игла оказывает огромное усилие на стенки канавки.Хотя прижимная сила в 1,5 грамма кажется довольно незначительной, если перевести ее на небольшую площадь контакта иглы, мы получим около 340 фунтов на квадратный дюйм!

Теперь, когда вы боитесь приближаться к своему картриджу, ободритесь, настройка не так сложна, как вы думаете. С помощью нескольких простых инструментов и некоторых базовых знаний вы сможете точно настроить аналоговую установку для достижения оптимальной производительности. Давайте посмотрим на области регулировки.


Вертикальная прижимная сила (VTF): Настройка прижимной силы — это самый первый шаг в настройке картриджа (хотя он будет повторен позже для точной настройки).Производитель картриджа порекомендует диапазон (например, 1,75–2,0 г), соответствующий его конструкции. Слишком малое прижимное усилие приведет к тому, что игла не войдет в канавку должным образом, слишком большое прижимное усилие приведет к перегрузке внутренней подвески, что приведет к снижению производительности. Интересно, что слишком малое слежение с большей вероятностью увеличит износ, чем слегка завышенное значение.

Правильное прижимное усилие не только прикладывает усилие для посадки иглы в канавку, но и выравнивает внутренний узел генератора.Для точно настроенной установки важно поэкспериментировать в пределах рекомендованного производителем диапазона, чтобы найти точную точку, дающую наилучший звук. Величина разницы между различными настройками в пределах диапазона может быть значительной или незначительной в зависимости от марки/модели картриджа и разрешения системы для выявления изменений.

Существует несколько вариантов калибровки прижимной силы, лучший из которых определяется качеством используемой системы.Быстрая регулировка с использованием градуировки на рычаге или недорогой балансирной шкалы достаточна для скромных систем, но недостаточно точна для высококачественной настройки проигрывателя. На этом уровне мы настоятельно рекомендуем использовать цифровой измеритель усилия стилуса, такой как DS-1 от Ortofon (на фото).


Выступ: Поскольку игла движется по пластинке, важно, чтобы игла оставалась касательной к канавке. Устанавливая выступ, мы выравниваем картридж, чтобы следовать этой идеальной дуге поперек пластинки.В тонарме с радиальным отслеживанием есть только пара точек, когда он фактически является касательной (нулевые точки). Не слишком увязая в технических деталях, есть по крайней мере несколько теорий о том, где должны быть нулевые точки, и поэтому некоторые датчики немного отличаются от других в зависимости от того, какой производитель считает лучшим.

Для установки свеса вам понадобится калибр. На протяжении многих лет было доступно несколько датчиков свеса (DB Systems, Denessen Soundtractor, Mobile Fidelity Geodisc, и это лишь некоторые из них).Людям обычно нравится тот, который они использовали раньше, но даже простой шаблон, поставляемый с вашим проигрывателем или тонармом, можно использовать. Наш любимый и тот, который мы используем здесь, — это прецизионный инструмент от доктора Фейкерта (на фото). Это дает вам возможность установить одну из трех самых популярных геометрий свеса — Baerwald, Stevenson, DIN и Loefgren.


VTA или SRA: VTA — это аббревиатура от вертикального угла слежения, SRA — от переднего угла иглы. Эти два термина (хотя и не совсем одинаковые с технической точки зрения) часто используются взаимозаменяемо для описания относительного угла иглы к канавке. Этот угол обычно регулируется поднятием или опусканием задней части тонарма (хотя между головкой звукоснимателя и звукоснимателем можно использовать прокладки).

Правильный VTA/SRA достигается, когда угол иглы для воспроизведения совпадает с углом режущей иглы, используемой для изготовления оригинального эталонного лака. Поскольку угол режущей головки пластинчатого станка (обычно указывается как двадцать градусов плюс-минус пять градусов) в некоторой степени варьируется от производителя к производителю, мы должны настроить VTA для достижения оптимальных результатов воспроизведения.Другие переменные, такие как толщина пластинки, форма иглы и различия в конструкции картриджа, также делают необходимой регулировку VTA.

Существует несколько способов установки VTA/SRA. Использование цифрового микроскопа и измерительного программного обеспечения позволяет очень точно настроить часто упоминаемый «идеальный» параметр 92 градуса (у Майкла Фремера есть отличный учебник по использованию этого метода). Некоторые слушатели считают, что «правильная» настройка VTA/SRA может быть определена только путем прослушивания.Следует начать с тонарма параллельно поверхности пластинки, поднимая и опуская тонарм небольшими шагами, пока не будет достигнута наилучшая настройка (многие слушатели обнаруживают, что в конце концов задняя часть тонарма оказывается немного ниже). При поиске «наилучшего места» есть несколько вещей, на которые стоит обратить внимание. Ищите точку, в которой звуковая сцена становится наилучшей, обеспечивая одновременно максимальную ширину и глубину. Кроме того, поверхностный шум сведен к минимуму, а гармоники хорошо сбалансированы.Вы обнаружите (в разной степени, в зависимости от картриджа) изменение тональности. Обычно положительное значение VTA приводит к усилению верхних частот, в то время как понижение настройки в сторону отрицательных значений смягчает высокие частоты и усиливает басы. Из-за формы и размера иглы некоторые картриджи будут более чувствительны к VTA, чем другие. Как правило, чем радикальнее срез иглы, тем более чувствителен к правильной настройке VTA. Однако все картриджи выиграют, по крайней мере, в некоторой степени, от правильного выравнивания VTA.

Важно отметить, что вертикальная прижимная сила (VTF) напрямую связана с VTA. По мере увеличения прижимной силы отклонение кантилевера увеличивается, изменяя положение иглы и канавки. Так что настройте VTF, прежде чем прицеливаться на VTA.

Для получения более подробных сведений щелкните ссылку «Загрузить» внизу этой страницы.


Азимут: Еще более важным (на мой взгляд) для правильной настройки, чем VTA, является азимут картриджа. К сожалению, VTA получает всю прессу, поэтому многие люди не осознают важность этой настройки.Что такое азимут? Если смотреть на корпус картриджа спереди, это наклон корпуса картриджа слева направо. Вопреки распространенному мнению, азимут не обязательно правильный, если стороны корпуса картриджа перпендикулярны поверхности пластинки. То, что мы на самом деле ищем, – это правильное отношение иглы к канавке. К сожалению, подавляющее большинство щупов не установлены перпендикулярно нижней части корпуса звукоснимателя, что делает установку азимута только визуально ошибочной.А с нынешней тенденцией к уменьшению размера стилуса, даже увидеть стилус без помощи увеличения граничит с невероятным. Метод «глазного яблока» или «зеркало» следует использовать только в том случае, если другие более сложные методы недоступны.

Золотым стандартом для определения правильного азимута является специальный картридж-анализатор Fosgate или фозгометр компании Musical Surroundings (на фото). Тестовый тон (обычно 1 кГц) воспроизводится на одном канале, в то время как анализатор смотрит на выходной сигнал противоположного канала.Эти перекрестные помехи являются мерой разделения картриджей. Когда перекрестные помехи минимальны и равны на обоих каналах, азимут оптимизируется. Если вы можете получить протокол испытаний, осциллограф или точный цифровой вольтметр можно заменить упомянутым выше специальным картриджным анализатором.

В отсутствие ранее описанного испытательного оборудования для установки азимута можно использовать другие, менее сложные методы. Самый простой вариант, соединить один канал звукоснимателя в противофазе с другим (просто поменяйте местами + и – только на одном канале) и воспроизведите тестовую запись с монофонической дорожкой или монофонической пластинкой (предпочтительно с простой инструментальной обработкой).Информация о несовпадении фаз отменяется, поэтому отрегулируйте азимут, настроив наименьший выходной сигнал.

Гарри Вайсфельд из VPI предлагает еще один довольно простой метод, требующий только монофонической пластинки и пары ушей. Он предполагает, что простая монофоническая запись голоса должна обеспечивать стабильное, не дрожащее изображение, точно центрированное между двумя динамиками. Отрегулируйте азимут для достижения оптимальных результатов. Этот метод работает хорошо, если вы достаточно опытны, чтобы знать, что слушать, хотя большинству слушателей будет лучше использовать один из тестов, описанных ранее. Лучшим вариантом будет использование фозгометра .

С механической точки зрения регулировка азимута на некоторых тонармах может быть затруднена. Некоторые производители (например, SME, Rega) в своем неустанном стремлении к максимальной жесткости полностью отказались от регулировки по азимуту. В большинстве случаев это не означает, что вы застряли с неправильно выровненным картриджем, но это означает, что ваша задача немного сложнее. Руки без этих регулировок должны быть подогнаны у основания (или картридж отрегулирован шайбами) для достижения точного азимута.Это боль, но стоит усилий.

Примечание. SME IV, IV-Vi и V не имеют специальной регулировки азимута, но их азимут можно изменить (на небольшую величину). Просто ослабьте два фиксирующих винта основания и, крепко взявшись за корпус подшипника в задней части тонарма, вы сможете сместить тонарм влево-вправо на несколько градусов. Хотя это не широкий диапазон регулировки, этого будет достаточно, чтобы скорректировать любые незначительные недостатки картриджа. Повторное затягивание фиксирующих винтов основания зафиксирует настройки.У тонармов REGA нет регулируемого VTA.


Зенит: Выравнивание стилуса внутри канавки в горизонтальной плоскости циферблата по зениту. Глядя на патрон сверху, зенит меняется вращением патрона (как бы вокруг циферблата). Конечно, на большинстве рычагов возможна лишь очень небольшая регулировка, только люфт крепежных винтов.

Zenith лучше всего регулировать с помощью контрольно-измерительного оборудования, но можно (при условии, что игла правильно установлена ​​на кантилевере) можно также отрегулировать на глаз с помощью измерителя вылета с установочной сеткой.Просто наведите взгляд на кантилевер спереди, совместив его с линией непосредственно под ним на манометре.


Anti Skate Bias: Геометрия тонарма создает силу, которая притягивает картридж к центру пластинки. Противоскользящее смещение противодействует этой силе, стремясь уравнять давление иглы с обеих сторон канавок. Вопрос о том, как настроить антискейтинг, вызывает споры.

Большинство тонармов имеют откалиброванную регулируемую защиту от скатывания.Обычной практикой было бы настроить антискейтинг, чтобы соответствовать прижимной силе. (т.е. 2 г прижимной силы и 2 г антискейтингового смещения). Однако на картриджи с более высокой податливостью больше влияет регулировка антискейтинга, чем на картриджи с низкой податливостью, поэтому некоторые производители предлагают устанавливать антискейтинг для картриджей с низкой податливостью примерно на половину-две трети прижимной силы, высокая податливость

.

Некоторые предлагают использовать пластинку без канавок, но Сумико не соглашается, подчеркивая, что скольжение представляет собой динамическую силу, и использование пустого диска или диска без канавок приведет к сверхкомпенсации.

Другой метод предлагает опустить иглу в канавку, наблюдая спереди, чтобы увидеть, есть ли тенденция к перемещению картриджа внутрь или наружу, а затем отрегулировать антискейтинг до тех пор, пока не перестанет ощущаться движение.


Сводка:

Трудно переоценить важность правильного выравнивания картриджей. Если вы рассчитываете получить все характеристики, обещанные вашими дорогостоящими инвестициями в аналоговый сигнал, эти настройки просто необходимы.Поэтому, пожалуйста, найдите время, чтобы убедиться, что ваша комбинация манипулятор/картридж правильно настроена. Количество дилеров с хорошим аналоговым прошлым невелико. Надеюсь, у вас есть хороший в вашем районе. Если нет, стоит изучить основы самостоятельно, чтобы убедиться, что все сделано правильно. Ваши затраты времени окупятся наградой в виде лучшего звука, улучшенного стилуса и срока службы записи.

Примечание: Более подробная информация о настройке картриджа доступна в нашей статье «Настройка поворотного стола

».

Загружаемый PDF-файл с очень подробным описанием VTA/SRA.

автономных копий викторин по главам — базовое управление двигателем

вопросов

Используя приведенную выше диаграмму, ответьте на вопросы с 1 по 5:

  1. Какой буквой обозначен компонент, который обычно обеспечивает защиту от перегрузки по току для ответвленной цепи двигателя?
  2. Какой буквой обозначается компонент, который обычно обеспечивает защиту от перегрузки для ответвленной цепи двигателя?
  3. При подаче питания от цепи управления, какая буква обозначает компонент, обеспечивающий нормальный пуск и останов?
  4. Между какими двумя буквами обычно берется питание цепи управления?
  5. Какие буквы обозначают устройства, мощность которых должна быть указана в лошадиных силах?



  1. Тепловая перегрузка типа плавления сплава называется:
    1. Реле с припоем
    2. Реле приборной панели
    3. Тепловое реле
    4. Биметаллическое реле
  2. Частью ручного пускателя электродвигателя переменного тока, которая определяет ток перегрузки электродвигателя, является:
    1. Верхний концевой выключатель
    2. Припой в сборе
    3. Контакт перегрузки
    4. Нагревательный элемент
  3. Если автоматический пуск после сбоя питания представляет угрозу безопасности моторного привода, он должен быть оборудован:
    1. Расцепитель низкого напряжения
    2. Мигающий красный свет
    3. Защита от низкого напряжения
    4. Предупреждающий знак
  4. Реле перегрузки, в котором используется полоса из разнородных металлов, называется _______ реле.
    1. Плавкий сплав
    2. Термистор
    3. Бачок для припоя
    4. Биметаллический
  5. Ссылаясь на рисунок, предполагая, что предохранитель C перегорел, в какой паре точек будет показано нулевое значение вольт, если к ним подключить вольтметр?
  6. Для подключения двигателя исключительно для работы в толчковом режиме схема управления будет:
    1. Используйте удерживающие контакты
    2. Соединить удерживающие контакты последовательно с кнопкой пуска
    3. Подключить удерживающие контакты параллельно кнопке пуска
    4. Не использовать удерживающие контакты
  7. Реле времени — лучший способ обеспечить заглушку двигателя.Правда или ложь?
  8. Электрические блокировки в реверсивном магнитном пускателе:
    1. Управляется реле времени, необходимым для работы схемы
    2. Параллельно с кнопками прямого и обратного хода
    3. Нормально замкнутые контакты
    4. Нормально разомкнутые контакты
  9. Защита двигателей от перегрузки достигается подключением:
    1. Термочувствительные элементы последовательно с двигателем
    2. Реле сброса последовательно с двигателем
    3. Патронные предохранители последовательно с двигателем
    4. Набор Н. Контакты С последовательно с двигателем
  10. С трехпроводной схемой управления, когда питание восстанавливается после ситуации с низким напряжением:
    1. Оператор должен перезапустить двигатель
    2. Двигатель будет многофазным
    3. Двигатель автоматически перезапустится
    4. Двигатель автоматически перезапустится после временной задержки

Ответы

  1. Б
  2. Д
  3. С
  4. В и С
  5. А и С
  6. А
  7. Д
  8. С
  9. А
  10. 3 и 6
  11. Д
  12. Ложь
  13. С
  14. А
  15. А

вопросов

  1. В схеме управления двигателем с несколькими станциями кнопок пуска/пуска кнопки останова будут подключены к ______, а кнопки пуска будут подключены к _______.
  2. Для устранения неполадок в электрической цепи управления лучше всего использовать следующий чертеж:
    1. Схема
    2. Проводка
    3. Иллюстрированный
    4. Подставка
  3. Ниже показана кнопка с двойным контактом. При подключении в качестве пусковой кнопки в цепи управления магнитного пускателя какая пара клемм обычно используется?
  4. Реле времени — лучший способ обеспечить заглушку двигателя. Правда или ложь?

Ответы

  1. Серийный, параллельный
  2. А
  3. 3 и 4
  4. Ложь

вопросов

  1. Минимальное количество проводников цепи управления к кнопочной станции остановки/вперед/назад, которая обеспечивает защиту от низкого напряжения для трехфазного реверсивного двигателя, составляет:
    1. 2 провода
    2. 3 провода
    3. 4 провода
    4. 6 проводов
  2. Какой из следующих типов пускателя двигателя обычно не обеспечивает защиту двигателя от работы?
    1. Магнитный пускатель
    2. Кнопочный пускатель
    3. Тумблерный пускатель
    4. Контроллер барабанного переключателя
  3. Если схема на чертеже работала нормально и произошла перегрузка, то:
    1. Загорались бы оба индикатора
    2. Загорится зеленый свет, а красный погаснет
    3. Обе лампочки погаснут
    4. Загорится красный свет, а зеленый погаснет
  4. С трехпроводной схемой управления, когда питание восстанавливается после ситуации с низким напряжением:
    1. Двигатель автоматически перезапустится после временной задержки
    2. Двигатель автоматически перезапустится
    3. Оператор должен перезапустить двигатель
    4. Двигатель будет многофазным
  5. Тепловая перегрузка типа плавления сплава называется:
    1. Реле с припоем
    2. Тепловое реле
    3. Биметаллическое реле
    4. Реле приборной панели
  6. Стартер мощностью 10 л. с., 600 В, если он используется с двигателем на 120 В, скорее всего, будет рассчитан на:
    1. 2 л.с.
    2. 3 л.с.
    3. 10 л.с.
    4. 2.5 л.с.
  7. Размыкающий контакт будет разомкнут сразу после обесточивания катушки. Правда или ложь?
  8. Реле перегрузки, в котором используется полоса из разнородных металлов, называется _______ реле.
    1. Термистор
    2. Плавкий сплав
    3. Бачок для припоя
    4. Биметаллический
  9. Для катушки постоянного напряжения не требуется экранирующая катушка. Правда или ложь?
  10. Защита двигателей от перегрузки достигается подключением:
    1. Набор Н.Контакты С последовательно с двигателем
    2. Термочувствительные элементы последовательно с двигателем
    3. Патронные предохранители последовательно с двигателем
    4. Реле сброса последовательно с двигателем
  11. Частью ручного пускателя электродвигателя переменного тока, которая определяет ток перегрузки электродвигателя, является:
    1. Контакт перегрузки
    2. Припой в сборе
    3. Нагревательный элемент
    4. Верхний концевой выключатель
  12. Существенное различие между магнитным пускателем двигателя и магнитным контактором заключается в том, что контактор не содержит:
    1. Затеняющие катушки
    2. Удерживающие контакты
    3. Релейная защита от перегрузки
    4. Контакты с номиналом мощности
  13. Вращение трехфазного асинхронного двигателя переменного тока можно изменить, поменяв местами:
    1. Цепь управления
    2. Блокировка прямого/обратного хода
    3. Катушки переднего и заднего хода
    4. Любые две линии электропередач
  14. Если магнитный контактор переменного тока с катушкой 480В был запитан 120В, то скорее всего:
    1. Реле перегрузки сработает
    2. Контактор не срабатывает
    3. Перегорают предохранители цепи управления
    4. Катушка перегревалась бы при нормальной работе
  15. На схеме управления пунктирная линия между двумя катушками обычно означает, что эти две катушки:
    1. Работают вместе
    2. С механической блокировкой
    3. Имеют электрическую блокировку
    4. Иметь общий набор контактов
  16. При нормальной работе из корпуса магнитного пускателя переменного тока слышен громкий стук. Какова наиболее вероятная причина?
    1. Сломанная затеняющая катушка
    2. Обрыв в цепи пломбирования
    3. Ржавчина на торцах опор
    4. Силовой контакт не имеет хорошего контакта из-за плохого давления
  17. Электрическая блокировка в трехфазном реверсивном магнитном пускателе двигателя переменного тока предназначена для:
    1. Убедитесь, что сначала выбрано прямое направление вращения
    2. Разрешить одновременное питание обеих катушек
    3. Предотвращение одновременного включения обеих катушек
    4. Поддерживайте цепь катушки после отпускания кнопки останова
  18. Ниже показана кнопка с двойным контактом.При подключении в качестве пусковой кнопки в цепи управления магнитного пускателя какая пара клемм обычно используется?
  19. Реле с выдержкой времени включает в себя контакты как с выдержкой времени, так и с контактами мгновенного действия. Правда или ложь?
  20. Вставьте пропущенные слова. Электрические блокировки реверсивного пускателя обычно представляют собой _______ контакты
  21. .
  22. НО контакт будет замкнут, пока катушка реле находится под напряжением. Правда или ложь?
  23. Обозначение N.C.T.O относится к таймеру задержки выключения.Правда или ложь?
  24. Электрические блокировки в реверсивном магнитном пускателе:
    1. Нормально замкнутые контакты
    2. Нормально разомкнутые контакты
    3. Параллельно с кнопками прямого и обратного хода
    4. Управляется реле времени, необходимым для работы схемы

Ответы

  1. Д
  2. С
  3. Д
  4. С
  5. А
  6. А
  7. Ложь
  8. Д
  9. Правда
  10. Б
  11. С
  12. С
  13. Д
  14. Б
  15. Б
  16. А
  17. С
  18. 3 и 4
  19. Правда
  20. Закрыто
  21. Правда
  22. Ложь
  23. А

вопросов

Используя приведенную выше диаграмму, ответьте на вопросы с 1 по 5:

  1. Какой буквой обозначен компонент, который обычно обеспечивает защиту от перегрузки по току для ответвленной цепи двигателя?
  2. Какой буквой обозначается компонент, который обычно обеспечивает защиту от перегрузки для ответвленной цепи двигателя?
  3. При подаче питания от цепи управления, какая буква обозначает компонент, обеспечивающий нормальный пуск и останов?
  4. Между какими двумя буквами обычно берется питание цепи управления?
  5. Какие буквы обозначают устройства, мощность которых должна быть указана в лошадиных силах?



  1. В цепи управления двигателем с несколькими станциями кнопок пуска/пуска кнопки останова будут подключены к ______, а кнопки пуска будут подключены к _______.
  2. Для устранения неполадок в электрической цепи управления лучше всего использовать следующий чертеж:
    1. Схема
    2. Иллюстрированный
    3. Проводка
    4. Подставка
  3. Чертеж, показывающий относительное расположение различных компонентов, представляет собой:
    1. Схема подключения
    2. Принципиальная схема
    3. Элементарная схема
    4. Лестничная схема
  4. Ссылаясь на следующий рисунок, какое количество проводов требуется там, где это указано?

Ответы

  1. Б
  2. Д
  3. С
  4. В и С
  5. А и С
  6. Серия
  7. , параллельная
  8. А
  9. А
  10. 3

вопросов

Используя следующую схему, ответьте на вопросы с 1 по 5:

  1. Какой буквой обозначен компонент, который обычно обеспечивает защиту от перегрузки по току для ответвленной цепи двигателя?
  2. Какой буквой обозначается компонент, который обычно обеспечивает защиту от перегрузки для ответвленной цепи двигателя?
  3. При подаче питания от цепи управления, какая буква обозначает компонент, обеспечивающий нормальный пуск и останов?
  4. Между какими двумя буквами обычно берется питание цепи управления?
  5. Какие буквы обозначают устройства, мощность которых должна быть указана в лошадиных силах?



  1. Минимальное количество проводников цепи управления к кнопочной станции остановки/вперед/назад, которая обеспечивает защиту от низкого напряжения для трехфазного реверсивного двигателя, составляет:
    1. 2 провода
    2. 3 провода
    3. 4 провода
    4. 6 проводов
  2. Толчковый режим — это еще один термин, используемый для:
    1. Бег
    2. Заглушка
    3. Маневровый
    4. Охота
  3. Вращение трехфазного асинхронного двигателя переменного тока можно изменить, поменяв местами:
    1. Цепь управления
    2. Блокировка прямого/обратного хода
    3. Катушки переднего и заднего хода
    4. Любые две линии электропередач
  4. На схеме управления пунктирная линия между двумя катушками обычно означает, что эти две катушки:
    1. Работают вместе
    2. С механической блокировкой
    3. Имеют электрическую блокировку
    4. Иметь общий набор контактов
  5. Электрическая блокировка в трехфазном реверсивном магнитном пускателе двигателя переменного тока предназначена для:
    1. Убедитесь, что сначала выбрано прямое направление вращения
    2. Разрешить одновременное питание обеих катушек
    3. Предотвращение одновременного включения обеих катушек
    4. Поддерживайте цепь катушки после отпускания кнопки останова
  6. Для подключения двигателя исключительно для работы в толчковом режиме схема управления будет:
    1. Используйте удерживающие контакты
    2. Соединить удерживающие контакты последовательно с кнопкой пуска
    3. Подключить удерживающие контакты параллельно кнопке пуска
    4. Не использовать удерживающие контакты
  7. Что касается чертежа, наилучшей меткой для кнопки с надписью «Z» будет:
    1. Стоп
    2. Джог
    3. Выполнить
    4. Сброс
  8. Что касается чертежа, наилучшей меткой для кнопки «Y» будет:
    1. Стоп
    2. Джог
    3. Выполнить
    4. Сброс

Используйте следующее изображение, чтобы ответить на вопросы 14 и 15.

  1. Какое минимальное количество проводников цепи управления требуется в кабелепроводе А?
    1. 2 провода
    2. 3 провода
    3. 4 провода
    4. 5 проводов
  2. Какое минимальное количество проводников цепи управления требуется в кабелепроводе B?
    1. 2 провода
    2. 3 провода
    3. 4 провода
    4. 5 проводов



  1. Реле времени – лучший способ обеспечить заглушение двигателя.Правда или ложь?
  2. Реле с выдержкой времени включает в себя контакты как с выдержкой времени, так и с контактами мгновенного действия. Правда или ложь?
  3. Размыкающий контакт будет разомкнут сразу после обесточивания катушки. Правда или ложь?
  4. НО контакт будет замкнут, пока катушка реле находится под напряжением. Правда или ложь?
  5. Обозначение N.C.T.O относится к таймеру задержки выключения. Правда или ложь?
  6. Электрические блокировки в реверсивном магнитном пускателе:
    1. Нормально замкнутые контакты
    2. Нормально разомкнутые контакты
    3. Параллельно с кнопками прямого и обратного хода
    4. Управляется реле времени, необходимым для работы схемы
  7. Защита двигателей от перегрузки достигается подключением:
    1. Термочувствительные элементы последовательно с двигателем
    2. Реле сброса последовательно с двигателем
    3. Патронные предохранители последовательно с двигателем
    4. Набор Н. Контакты С последовательно с двигателем
  8. Бег трусцой относится к:
    1. Двигатель, не способный развивать постоянный крутящий момент
    2. Многофазный двигатель
    3. Двигатель, который периодически запускается и останавливается
    4. Метод, используемый для остановки двигателя для точного позиционирования

Ответы

  1. Б
  2. Д
  3. С
  4. В и С
  5. А и С
  6. С
  7. А
  8. Д
  9. Б
  10. С
  11. Д
  12. Б
  13. С
  14. ?
  15. С
  16. Ложь
  17. Правда
  18. Ложь
  19. Правда
  20. Ложь
  21. А
  22. А
  23. Д
  1. Чертеж, показывающий взаимное расположение различных компонентов, представляет собой:
    1. Схема подключения
    2. Принципиальная схема
    3. Элементарная схема
    4. Лестничная схема
  2. Для обеспечения безопасности при обслуживании выключатель двигателя должен быть заблокирован в положении «ВЫКЛ». После окончания ремонтных работ замок снимается:
    1. Супервайзер
    2. Менеджер проекта
    3. Человек, поставивший замок на
    4. Ведущая рука
  3. Что касается безопасности работников, «изоляция» означает:
    1. Переезд в удаленное место
    2. Отключить от всех источников энергии
    3. Выключить электрический выключатель
    4. Ограждение рабочей площадки
  4. Ссылаясь на рисунок, предполагая, что предохранитель C перегорел, в какой паре точек будет показано нулевое значение вольт, если к ним подключить вольтметр?
  5. Средства разъединения, которые НЕ предназначены для прерывания протекания тока, это:
    1. Выключатель двигателя
    2. Переключатель общего назначения
    3. Разъединитель
    4. Автоматический выключатель
  6. Если схема на чертеже работала нормально и произошла перегрузка, то:
    1. Загорались бы оба индикатора
    2. Загорится зеленый свет, а красный погаснет
    3. Обе лампочки погаснут
    4. Загорится красный свет, а зеленый погаснет
  7. При нормальной работе из корпуса магнитного пускателя переменного тока слышен громкий стук. Какова наиболее вероятная причина?
    1. Сломанная затеняющая катушка
    2. Обрыв в цепи пломбирования
    3. Ржавчина на торцах опор
    4. Силовой контакт не имеет хорошего контакта из-за плохого давления
  8. Если цепь управления, показанная ниже, сработала из-за перегрузки, то какое из показанных положений вольтметра будет показывать напряжение в сети?
    1. ВМ А
    2. ВМ Б
    3. ВМ С
    4. ВМ Д
  9. Какое минимальное количество проводников цепи управления требуется в кабелепроводе А?
    1. 2 провода
    2. 3 провода
    3. 4 провода
    4. 5 проводов
  10. В качестве разъединителя силовой цепи двигателя можно использовать разъединитель.Правда или ложь?

Используйте следующее изображение, чтобы ответить на вопросы 11 и 12.

  1. Если пускатель двигателя на чертеже включен и работает нормально, какое напряжение должно быть на нормально разомкнутом контакте (M)?
    1. Напряжение сети
    2. Нулевое напряжение
    3. Половина сетевого напряжения
    4. Удвоенное линейное напряжение
  2. Если пускатель двигателя на чертеже включен и работает нормально, каким должно быть напряжение на N. С контакт (М)?
    1. Напряжение сети
    2. Нулевое напряжение
    3. Половина сетевого напряжения
    4. Удвоенное линейное напряжение

Ответы

  1. А
  2. С
  3. Б
  4. 3 и 6
  5. С
  6. Д
  7. А
  8. ?
  9. ?
  10. Ложь
  11. Б
  12. А

Картриджное уплотнение — обзор

1.3.3.3 Технические характеристики

Электромагнитные клапаны состоят из нескольких частей, таких как электромагнитная катушка, электрический разъем, гайка крышки, картридж уплотнения, уплотнительные кольца, концевой разъем, корпус и накидная гайка. .Все эти компоненты имеют решающее значение для общей производительности электромагнитных клапанов. Если есть какая-либо неисправность, это повлияет на работу всей системы автомобильного стартера, а также промышленного пневматического молота и узла электрического звонка. Вот почему соленоидные клапаны следует всегда обслуживать и регулярно проверять, чтобы они работали наилучшим образом.

Рабочие характеристики соединителей электромагнитных клапанов включают напряжение подключения, номинальную мощность, материал оболочки, размер проводника, группу изоляции, напряжение зажима, радиус изгиба.

Соединители электромагнитных клапанов с невыпадающими винтами предотвращают потерю крепежного винта. Низкопрофильные соединители электромагнитных клапанов и прямоугольные соединители электромагнитных клапанов позволяют устанавливать их в труднодоступных местах. Варианты соединителей электромагнитных клапанов включают световые индикаторы и подавление перенапряжения. Соединители электромагнитных клапанов также могут быть частью литого узла, что экономит время на установку. Соединители электромагнитных клапанов различаются в зависимости от областей применения и разрешений. Некоторые продукты подходят для таких применений, как пар, воздух, газ, вода, чистая вода, дизельное топливо, тяжелое масло или высокотемпературные жидкости.Другие предназначены для криогенных или агрессивных жидкостей.

В сложных пневматических и гидравлических контурах могут использоваться коллекторы с интерфейсами для сложных электронных сетей. Области применения, характеристики портов, характеристики расхода и давления, тип контура коллектора и характеристики клапана — все это важные параметры, которые следует учитывать при поиске коллекторов. Дополнительные характеристики коллекторов, которые следует учитывать, включают сеть связи, материалы корпуса, характеристики и рабочую температуру.

Общие области применения для коллекторов включают общее назначение, газ, пневматический или сжатый воздух, пневматический или вакуумный, водяной, паровой, морской, хладагент, хладагент, криогенный, высокотемпературный, гидравлическая жидкость, масло или топливо, шлам, высокая вязкость, общая химия , коррозионные или растворяющие химические, санитарные, пищевые, медицинские или фармацевтические. Важные характеристики портов, которые следует учитывать при поиске коллекторов, включают порты подачи, выпускные порты и типы портов. Порты подачи — это количество независимых источников подачи жидкости, которые могут быть соединены с коллектором.Порты выхода определяют количество выходов. Это часто указывается как количество портов или клапанов, которые присоединены или могут быть присоединены к коллектору. Выбор типа порта включает быстрое соединение и метрическую резьбу. Характеристики расхода и давления важно учитывать; при выборе коллекторов учитывайте максимальный расход газа или воздуха, максимальный расход жидкости и максимальное давление.

Аудиоциркуляр № 17: Изучение правил винила, этап третий… Lyra Delos MC Phono Cartridge

Третий этап: поиск окончен!

Это последняя часть моей серии из трех статей об обновлении моего проигрывателя.Я сделал низкобюджетные настройки изоляции, добавил потрясающие аксессуары и изменил проводку тонарма и противовес. Последней частью музыкальной головоломки было добавление нового звукоснимателя. В то время как я позволил выбору картриджа из сумки во второй фазе ( ЗДЕСЬ ), именно в этой последней главе я с опаской погружаюсь в суть «виниловых правил». Как это всегда бывает с хорошим звуком, я узнал достаточно, чтобы понять, как многого я еще не знаю.

Несомненно, высококачественный звук может быть экстравагантным хобби, а звукосниматели могут быть очень дорогими.Но у меня было предчувствие, что модернизация моего может положить конец моим поискам улучшения аналогового источника. Я потратил немного времени на изучение возможностей. Эта новая блестящая аудио-игрушка должна была соответствовать моим личным требованиям — отличное разделение стереозвука, динамика, хорошее расширение и достаточно теплая, чтобы не быть клинической — и она должна была быть в моем ценовом диапазоне, а также иметь электрические и механические характеристики. совместим с моим тонармом и фонокорректором. Как и в случае со всем прекрасным звуком, совпадение решает все, и многие картриджи не соответствуют критериям.Я попросил нескольких своих коллег по положительной обратной связи высказать предложения и использовал эти рекомендации в качестве отправной точки, изучая каждую из них, чтобы сузить область. Как только я выбрал лидера пакета, я использовал полезные онлайн-инструменты Vinyl Engine ( ЗДЕСЬ ), чтобы проверить совместимость, и в конечном итоге купил уважаемый стереофонический картридж LYRA Delos с подвижной катушкой. Как оказалось, покупка картриджа была легкой частью; изучение того, как правильно настроить его, смешалось с беспокойством с случайными мелкими неудачами.Конечным результатом, однако, является аналоговая система по разумной цене, которая прекрасно поет.

Делос приземлился!

Разработанная Джонатаном Карром и построенная Ёсинори Мисима и Акико Исияма, Lyra Delos начального уровня вышла из своей уникальной упаковки, выглядя во всех отношениях как миниатюрная красно-золотая космическая капсула на картонной стартовой площадке. Этот космический ковбой не мог дождаться, чтобы взять под контроль джойстик и медленно опустить Project 9c для мягкой посадки на волнообразное море скользких черных канавок.”Умный осел, он. ” — говорит Мастер Йодух. — Сделай это как рыцарь Хифи, он не будет… не сможет использовать Следящую Силу. Это верно. Моя кривая обучения установке винила имела пики и спады круче, чем график товарных цен на масло, используемое для производства винила. Это действительно было почти чудом, что я не сломал стилус Lyra, прежде чем установить его в первый раз. Конечно, я был осторожен — на самом деле чрезвычайно осторожен, — но эти части/части могли быть невидимы для парня со все более ухудшающимся зрением и случаем тугоподвижного пальца.Сейчас все хорошо, но до того, как я отправился в межзвездный полет, было несколько тренировочных запусков. В конце концов, я узнал один очень важный факт о настройке проигрывателя: вы становитесь лучше каждый раз, когда делаете это…

Отборочная комиссия встречает старую добрую аналоговую математику

Податливость, резонансная частота, масса, выходное напряжение, коэффициент усиления, нагрузка …Угх. Я не буду тебе лгать; Я не совсем понимаю электромеханические основы картриджей. Однако я могу определить совместимость тележки и TT с помощью калькуляторов на основе формул, и после того, как я нашел спецификации тонарма Project Carbon 9c, я вставил их в эти онлайн-шпаргалки, чтобы определить, будет ли Delos работать в моем система.После учета массы патрона, рукоятки и противовеса приклада, чтобы определить диапазон весов патронов, которые я мог использовать, оказалось, что масса Делоса была примерно посередине. Мне также нужно было оценить, будет ли выход картриджа работать со структурой усиления моего фонокорректора Райта и повышающим трансформатором Райта (Соутера) с соотношением сторон 1:10. Lyra — картридж с подвижной катушкой средней податливости и средней выходной мощности с выходным напряжением 0,60 мВ, поэтому он должен хорошо работать с общим усилением Райта 65 дБ.Основываясь на внутреннем сопротивлении Lyra 6,3 Ом в сочетании с межблочной емкостью, вся система должна нормально нагружать картридж, поэтому пока я не буду беспокоиться о конкретных нагрузочных резисторах.

Частота обучения

Резонансная частота тонарма/картриджа была для меня загадкой до попытки этого обновления. Это сложная, связанная с математикой тема, и, хотя она прочно укоренилась в физике, существует достаточно мнений о том, как она применима к тонармам, чтобы придать строгим цифрам пелену мистицизма.Насколько я понимаю, когда тонарм/картридж находится выше или ниже определенного диапазона резонансных частот, случаются плохие вещи, такие как слышимые шаги, низкочастотный грохот, качающиеся движения в канавке и даже полное выпрыгивание из канавки. Чтобы свести к минимуму эти неприятные возможности, общее правило заключается в том, что резонансная частота тонарма/картриджа должна находиться в диапазоне от 8 Гц до 12 Гц; диапазон с наименьшим влиянием на звук и отслеживание. Теперь, предполагая, что я не полностью вырезал это намеренно узкое объяснение, я рекомендую вам изучить тему для получения дополнительной информации, поскольку я уверен, что прав только наполовину.

Когда я впервые решил использовать Delos с моим тонармом Project Carbon, я проверил его резонансную частоту с помощью программного калькулятора, доступного на Vinyl Engine. Просто подключите общую массу тонарма и картриджа, податливость картриджа и вуаля, отображается резонансная частота комбинации. Моя комбинация выпала чуть меньше 12, или чуть больше 10, или , черт его знает? Кажется, этот “простой” процесс не так уж и прост. Я обнаружил, что массу руки можно спутать; это 11 грамм или 9 грамм или 8.7 грамм? Это зависит от того, куда вы смотрите, и вы должны быть уверены, что используете правильную модель тонарма — и есть много возможных вариантов с тонармами Project. Их веб-сайт говорит мне, что масса руки составляет 11 граммов, поэтому, конечно, это то, что я использовал, но я нашел противоречивую информацию, циркулирующую в аналоговых пространствах сети. Соответствие Delos составляет 12 x 10-6 см / дин при 100 Гц, поэтому я также подключил его. Но тут еще эта проклятая звездочка. Если соответствие картриджа измеряется на частоте 100 Гц, как, кажется, многие японские картриджи, то я должен использовать множитель, равный 1.В 5-2 раза больше показателя соответствия 12 x 10-6 см/дин. Не 1,5… Не 2, но, возможно, где-то посередине, где бы азартный аудиофил ни поставил число, я думаю. О, черт возьми… Одно можно сказать наверняка, резонансная частота где-то между 8 и 12.

Вот и все… Он работает и звучит великолепно, это все, что я знаю.

Установка

У меня не было абсолютно никаких проблем с установкой картриджа, и я воспользовался еще одним бесплатным онлайн-ресурсом, веб-сайтом бесплатного программного обеспечения Конрада Хоффмана HERE , чтобы распечатать специальный дуговой транспортир для тонарма.Чтобы использовать генератор транспортира мистера Хоффмана, вы должны указать конкретную информацию о руке и выбрать тип используемого выравнивания (для Project 9c я выбрал Lofgren A, он же Baerwald). Я измерил длину тонарма от центра оси тонарма до центра шпинделя и ввел число (209 мм) в программу. Затем я выбрал другие параметры, такие как IEC, и программное обеспечение выдало шаблон дуги, который не только устанавливал выравнивание картриджа, но и точно отслеживал дугу, а также выступ.После печати я аккуратно обрезал бумагу формата Letter в соответствии с инструкциями, проделал отверстие в шпинделе и положил ее на голую тарелку. Все, что оставалось сделать, это установить вылет картриджа, совпав с одной из двух нулевых точек и проследив предоставленную дугу, затем точно отрегулировав зенитное выравнивание картриджа по сетке транспортира и повторно проверив дугу. Это сделало работу по установке Делоса короткой и лаконичной. Я был очень рад найти что-то относительно простое в использовании. Вполне возможно, что Делос установлен настолько близко, насколько я могу с моими инструментами и уровнем опыта.Просто и легко, конечно…

Да правильно.

Признание вины: я ударил стилусом раз или два, может быть, три, пока он сидел на бумаге арочного транспортира. К счастью, обошлось без травм, но прежний сердечный скачок начинался не раз, в конечном итоге потребовав самолечения с фырканьем лучшего Кентукки.

Обретение мудрости: если дилер или ветеран-аналоговый приятель добровольно согласится настроить ваш TT, позвольте ему сделать это и сохранить этот драгоценный бурбон премиум-класса для прослушивания!

Признание вины № 2. Настройка картриджа — это гораздо больше, чем я здесь предложил.Я еще не возился с Азимутом — он хорошо смотрится в зеркале — вместо этого решил подождать, пока у меня не будет надлежащего механизма, чтобы настроить его правильно. С моими упрощенными инструментами и базовыми ноу-хау я ищу практически идеальные, а не тупиковые гайки во всех отношениях. Вероятность того, что я настрою свой новый картридж на абсолютную точность, намного ниже, чем вероятность почти безупречной настройки.

Обретенная мудрость: лучше быть удачливым, чем хорошим, не так ли?

Похоже, существует немного действительно негативных оценок Делоса — возможно, по уважительной причине — поскольку Лира дает очень мало причин для негативных оценок. Конечно, одна из проблем, которая возникает почти у всех картриджей Lyra, — это их низкая посадка. Признаюсь, после монтажа взгляд заставил меня задуматься. Я волновался почти до глупости, пока не пришел к выводу, что патрон не тормозит и не провисает; это просто путь Лиры. Хотя низкий корпус не вызывал беспокойства, я был (и всегда буду) обеспокоен стилусом Delos Namiki с ромбовидным контактом с прямым контактом. Он свисает из корпуса картриджа, как жало пчелы, и только и ждет, чтобы воткнуть свое маленькое борное «я» в, ну, что-нибудь .Может, он и не гудит, но все же пугает меня, когда подходит слишком близко.

Нет, я не шучу.

Сила Be 1.72

Установить вертикальную прижимную силу очень просто. Я делал это много раз с Goldring и другими менее совершенными картриджами. Поскольку Delos имеет предварительно наклоненный корпус, который выравнивает сигнальные катушки и сердечник с магнитным полем цепи, у него есть небольшое окно VTF — по спецификации от 1,7 до 1,8 грамма — с рекомендуемой настройкой 1. 75грамм. Один опытный знающий пользователь предложил 1,72 грамма, и это действительно отличный выбор для моего снаряжения. Бас не так заметен, как 1,75, но весь звуковой спектр кажется более сбалансированным, что позволяет развить еще большее разрешение и глубину. У меня есть хорошо работающая балансировочная шкала Shure, и я всегда считал ее достаточно точной, пока не купил цифровую шкалу Audio Additives. После настройки VTF с помощью Shure я проверил его с помощью цифровых весов и обнаружил, что мои настройки с помощью шкалы баланса неверны.Я не буду винить Shure, я уверен, что он может быть точным в правильных руках, но мне не удавалось настроить VTF так точно, как это нравится Delos. Получить ровно 1,72 грамма, даже с цифровыми весами, может быть сложно с моей оснасткой, и хотя близкое значение может быть хорошим только в подковах, я думаю, что 1,721 – чертовски респектабельное число!

«Лира Делос» взлетает!

Меня предупредили, чтобы Лира Делос несколько часов вращалась вокруг веретена, прежде чем делать какие-либо заявления о научных открытиях или встречах с инопланетянами, но из первой записи дуги Лофгрен-А стало ясно, что Делос особенный. Мои первые записи о прослушивании были усеяны восклицательными знаками, и, хотя у Delos явно был наклон вверх в области высоких частот, к которому я не привык, удивительное стереофоническое разделение и динамическое мастерство сбили меня с ног. В конце сеанса прослушивания номер один не возникло даже вопроса, лучше ли Delos, чем стоковый Goldring. Это не слэм, Eroica Maestro звучит очень и очень хорошо, но, учитывая значительную разницу в цене между ними, Lyra должна быть в другой вселенной производительности, и это так.

Делос в два раза или около того, самый дорогой картридж, который у меня был, поэтому мои знания о том, что считается аналоговой системой с фантастическим звучанием, сильно ограничены. Имея в виду это предостережение, я сейчас лирически расскажу о малышке Лире. Частотная характеристика Delos превосходна по всей длине. У него более яркие, более живые и выразительные высокие частоты, чем у Goldring, ориентированного на средние частоты. После того, как картридж проработал 40-50 часов, легкая жаркость, которую я слышал в первые несколько дней, трансформировалась в великолепно расширенный и ровный отклик высоких частот. Помимо прекрасных верхних частот, способность Delos воспроизводить басовую партию также потрясающая — выученная, глубокая и музыкальная. Стереоразделение отличное, разрешение такое же, а сцена широкая, глубокая и объемная. Теплый, слегка ламповый внешний вид фонокорректора Wright Sound WPP100C любит Delos, и если в исполнении Lyra есть жилистость, она хорошо сбалансирована в моем оборудовании. У Delos есть яркое присутствие, с оттенком волнения и расширения на мерцающую сверкающую территорию, но, безусловно, он более нейтрален, чем тепло окрашенный Goldring.Lyra также имеет большой коэффициент прыжка и может пробудиться с мощной динамикой, когда вы меньше всего этого ожидаете; атаковать сильно только для того, чтобы распасться в небытие. Но что мне больше всего нравится в Lyra Delos, так это его замечательная способность создавать иллюзию пространства сцены и зала. Delos производит убедительную акустическую картину и так глубоко погружается в музыку, даже плохо обработанную запись, такую ​​как моя потрепанная копия рок-сокровища REO Speedwagon 1972 года, R. E.O. T.W.O ., просит включить до одиннадцати.Да, Delos полностью раскрывает свои недостатки, но он чертовски крут и возвращает меня к тому, как REO надрал задницу в легендарном местном баре The Bluebird в конце 70-х. Милая.

Атака тупиц возвращается!

«Не делай глупостей». Это прямая цитата из моих заметок, когда я возился, пытаясь настроить VTA в первый раз. Я думал, что Майк Фремер хорошо научил меня в Чикаго, но правда в том, что настроить вертикальный угол слежения для непосвященных лишь немногим проще, чем заменить болт шасси космической станции во время выхода в открытый космос в условиях невесомости.К сожалению, я не совсем понял; при достаточном ослаблении опорная стойка тонарма соскользнет в темноту. Бам! Ушел! Весь путь вниз с стрелой, направленной вверх на склоне, как у миниатюрного козлового крана. Да уж, безобразно-глупое начало точно. Еще одна проблема, которую я не предвидел, заключалась в том, как весь рычаг вращается в монтажном отверстии. В первый раз, когда я повторно затянул базовые винты, у меня не было рычага в правильном месте относительно круга на 360 градусов, поэтому рычаг наткнулся на крепление подшипника C только через несколько мгновений после скольжения в канавку выхода. Тупица! Я быстро исправил эту ошибку.

Мои первые три попытки изменить VTA не увенчались успехом, но после долгих проб и ошибок я, наконец, понял, как использовать игральные карты, чтобы сломать руку, изменяя положение с незначительными приращениями. Думаю, лучше поздно, чем никогда. Однако из-за конусности на трубке рычага, даже при использовании линейки или другого измерительного устройства, очень сложно (мне) определить, когда рычаг находится на одном уровне. Как я уже сказал, хорошее освещение и большое увеличение… Yah Mon вам это нужно. Сначала я слегка опускал руку в точке поворота, а после всей этой возни; было заметное улучшение когерентности, а также отклика басов. После еще нескольких попыток я, в конце концов, научился быстро менять толщину карты VTA по одной за раз. После моей первоначальной позиции решкой вниз я поднял ее на 3 карты, а затем на две вниз. То, что звучит как дурацкая покерная рука, теперь является осознанием того, что я могу регулировать угол вертикального отслеживания, прислушиваться к заметным изменениям и вносить дальнейшие корректировки VTA на слух.Еще слаще!

Финал, Наконец…

На моем лучшем виниле цепочка MMF-9/Lyra Delos/Wright Sound звучит заметно лучше, чем моя цифровая установка. Нет, уровень шума никогда не бывает таким низким, но среди шумности имитации присутствует жуткая реальность. Бас может быть не таким брутальным, или расширение наверху, как парение, или разделение инструментов, как определено. Но… Но …Ширина и глубина сцены и трехмерное представление могут быть ошеломляющими, и есть красота в канавках, которые каким-то неизмеримым образом соединяются с моим мозгом.Нет, я не считаю, что мой аналоговый источник «лучше», чем мой цифровой, просто другой. Тем не менее, приятно сказать, что сейчас я больше, чем когда-либо, с нетерпением жду вращения черного пластика.

Привод!

Я не могу припомнить ни одной покупки аудиосистемы, которая произвела бы на меня больше вау-эффектов, чем Lyra Delos. Теперь, когда я услышал, на что способна моя скромная установка при тщательной настройке и отличном картридже, я бы солгал, как ковер, если бы сказал вам, что не хочу большего.Если бы мне посчастливилось позволить себе самое лучшее, я бы вложил свои деньги прямо сейчас, и Лира была бы на первом месте в моем списке. Тем не менее, мне уже невероятно повезло. У меня есть отличная аудиосистема и воспроизведение винила, которое расширяет границы скромных возможностей. Львиную долю заслуг я отдаю Lyra Delos — это просто потрясающе. Итак, дорогие читатели, мои выводы ясны. Комбинация Lyra Delos/Music Hall MMF-9 замечательно работает вместе, и я получаю образцовый звук, на который я надеялся, когда впервые решил перенастроить свою аналоговую систему в Phase One.Если в фюзеляже Делоса будет больше реактивного сока, вряд ли я когда-нибудь узнаю, чего мне не хватает. О, я всегда буду задаваться вопросом, и если что-то изменится, возможно, я совершу этот скачок к Следующий уровень Лучшего , но в этот момент я нахожусь в таком состоянии звукового блаженства, что мысль проходит, как песок сквозь песочные часы. После 50 с лишним лет чередования пластинок я, наконец, оставил красотку в аналоговом лесу позади.

И это, друзья мои, самый приятный результат из всех.

Фонокартридж Lyra Delos MC

Рекомендуемая производителем розничная цена: 1650 долларов США (доступно во многих крупных магазинах аудиотехники).

ЛИРА

http://www.lyraconnoisseur.com

Что убивает фаза или ноль. Для чего нужна фаза, ноль и заземление? Найдите фазу, ноль и землю трех проводов

Любой, кто занимается электромонтажными работами на дому или просто решает установить люстру, бра или включить в розетку, обязательно столкнется с вопросом – как определить фазу, ноль и заземление проводов в месте установки?

В наших статьях и инструкциях мы часто выкладываем схемы электропроводки, правила монтажа и подключения электрооборудования к сети и многое другое, где для правильного выполнения всех операций необходимо знать, где находится передний фазный провод , где ноль (рабочий ноль), а где заземление (защитный ноль). Для опытного электрика определить, где фаза и ноль, или найти землю, обычно не составляет труда, а как быть остальным?
Попробуем разобраться, как в домашних условиях, не обладая сложными специализированными измерительными инструментами и электронными приборами, самостоятельно определить, где фаза, где ноль, а где земля в проводке.
  Из всех известных способов простейшего определения фазы и нуля мы выбрали наиболее, на наш взгляд, доступный в реализации и в то же время безопасный.По этой причине в статье вы не увидите советов – как найти фазу с помощью картошки или призывов к кратковременному контакту проводов с разными частями тела.
  На самом деле вариантов определения фазы, нуля или заземления, например, в розетке, не так много, без применения специализированного оборудования, а иногда, в зависимости от ваших целей и задач, достаточно знать норматив цветовая маркировка электрических проводов взята у нас для их отличия.
 Маркировка проводов по цвету
 Действительно, проще всего определить фазу, ноль и землю у электрического провода, посмотрите эту цветовую маркировку  и сравните с принятым эталоном. Каждая жила в современных проводах, используемых в электропроводке, а также электрооборудовании, имеет индивидуальную расцветку. Зная, какой цвет проводников какой функции соответствует (фаза, ноль или земля), легко провести дальнейший монтаж.
Довольно часто этого вполне достаточно, особенно в случаях, когда монтаж осуществляется в новостройках или местах с достаточно новой электропроводкой, выполненной профессиональными, грамотными электриками по всем современным правилам и нормам.
В нашей стране, как и в целом в Европе, действует стандарт МЭК 60446 от 2004 года, строго регламентирующий цветовую маркировку электрических проводов.
  Согласно этому стандарту для квартирных сетей:
Рабочий ноль (нейтраль или ноль) – Синий провод или сине-белый
Защитный ноль (земля или земля) – желто-зеленый провод
Фаза – Все остальные цвета, среди которых черный, белый, коричневый, красный и т. д.

Для более высоких степеней, проводимых неделимыми полевыми турбинами. Среди плунжерных двигателей обычно предпочтительны горизонтальные машины двойного расширения, большинство из которых оснащены герметичным уплотнением клапана. Паровые турбины перед плунжерными двигателями имеют следующие преимущества: значительно более высокий КПД; способность концентрироваться на одной машине очень мощная; гораздо меньший размер; расходы и затраты на второстепенные упражнения; более высокая скорость и, следовательно, больше подходит для прямой связи с электрическими генераторами; высокая доступность и точность настроек; равномерный крутящий момент и, следовательно, нет необходимости в специальных литьевых смесях, чтобы летать и не вызывать беспокойства при параллельном приводе электрогенераторов.

Теперь, зная стандартную цветовую маркировку проводов, можно легко определить, какой провод какую функцию выполняет. Это касается большинства случаев, исключением могут быть провода, подходящие к выключателям, выключателям и т. п., в связи с принципиально иной схемой работы этого электрооборудования.
 Если вы не уверены, что цвета жил проводов соответствуют стандарту IEC 60446 2004, у вас старая проводка, вы не исключаете возможности ошибок или даже халатного отношения электриков к своей работе, а электрики могут другой эталон и соответственно другая цветовая маркировка, то переходим к практическому методу определения фазы и нуля (рабочего и защитного).

Регуляторы паровых турбин. – Они должны иметь высокую степень безопасности и чувствительности, чтобы поддерживать скорость машины в очень узких пределах, чтобы обеспечить правильную регулировку напряжения генератором. Современные регуляторы не допускают при больших нагрузках от максимальной до вакуумной шкалы скорости более 2,5%.

Регуляторы также не должны иметь колебаний вокруг конечного положения баланса, которые могут способствовать так называемым «колебаниям» электрогенераторов и затруднять или делать невозможным их запуск параллельно с другими. К регулятору безопасности обычно добавляется номинальный регулятор, который полностью перекрывает вход пара, когда частота вращения турбины превышает определенный предел.

Итак, начнем по порядку:

ОПРЕДЕЛЕНИЕ ФАЗ

Для большего удобства всегда лучше сначала определить, какой из имеющихся проводов является фазой.

ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРА ОТВЕРТКИ

Самый простой способ обнаружения фазного провода – поиск с помощью индикаторной отвертки.Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в ​​квартире – будь то полная проводка, простая замена ламп или установка светильников, розеток и выключателей.
 Принцип работы индикаторной отвертки прост – при прикосновении проводника к проводнику, находящемуся под напряжением, и одновременном прикосновении к контакту, на тыльной стороне отвертки, пальцем загорается контрольная лампа в корпусе прибора и подается сигнал наличие напряжения.Таким образом можно легко узнать, какой провод фазный.

Определение фазы, нуля и провода заземления

Наконец, для параллельного маневрирования электрогенераторов и распределения нагрузки между ними контроллер всегда оснащен ручным регулировочным устройством. Современной тенденцией является разделение паровых турбин мощностью более примерно 1000 кВт на два и более цилиндра как по конструктивным соображениям, так и для улучшения работы комплекса. Цилиндры могут быть соосными или параллельными.Эта схема предпочтительнее в Америке, и в любом случае она навязывается, когда суммарная мощность превышает около 000 кВт, поэтому у нее слишком долго не растут деревья.

Принцип работы индикаторной отвертки прост – лампа и сопротивление (резистор) расположены внутри индикаторной отвертки, при замыкании цепи (при касании заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает силу тока до минимального, безопасного уровня.
Этот вариант определения фазы в домашних условиях наиболее предпочтителен и мы рекомендуем его использовать, тем более что стоимость индикаторной отвертки более чем доступна. Основным недостатком этого метода является вероятность ошибочного срабатывания, когда индикаторная отвертка в ответ на срабатывание определяет наличие напряжения там, где его нет.

С помощью этих устройств были достигнуты огромные возможности. Это самая мощная единица, созданная до сих пор. В этих группах каждый цилиндр соответствует электрическому генератору. Конденсаторы. – Поверхностные конденсаторы используются почти исключительно на современных электростанциях, поскольку они позволяют в большей степени откачивать воздух, а также потому, что, например, для охлаждения может использоваться нечистая вода.морской, без загрязнения водяным конденсатом, который обычно возвращается в котел.

Для поверхностных конденсаторов требуется три насоса: один для циркуляции, один для охлаждающей воды, один для конденсата, для отвода конденсата и, наконец, третий насос или экстрактор для отвода воздуха из корпуса конденсатора. Непрерывность этих насосов должна быть гарантирована наилучшим образом, поэтому они часто приводятся в действие небольшими паровыми турбинами, а не электрически, поэтому конденсаторы не зависят от электрической части блока управления. Мощность, необходимая для насосов конденсатора, относительно высока; она может достигать 2÷3% от общей мощности установки.

ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ

Еще один способ, которым можно определить фазный, нулевой и заземляющий провода в современной трехпроводной электрической сети, это использование контрольной лампы. Метод неоднозначный, но действенный, требующий особой осторожности.
  Для начала определения в первую очередь необходимо собрать само устройство контрольной лампы.Проще всего использовать патрон с вкрученной туда лампой, а в клеммы патрона закрепить провода со снятой на концах изоляцией. Если под рукой нет электрического патрона или нет времени что-то возиться, можно использовать обычную настольную лампу с электрической вилкой.

В тех случаях, когда подача этих больших масс воды затруднена, необходимо снова охладить ее, чтобы использовать ее, которая уже была подана в конденсатор. Для этой цели используются градирни, в которых вода из конденсатора погружается в высоту и падает, расщепляясь очень мелко, через пробитые между ними кирпичи или сложенное дерево, чтобы представить большую поверхность контакта с поступающим снизу воздухом, и часто боком. Для облегчения циркуляции воздуха над или под вентилятором предусмотрены один или два сальника.

Технология определения фазы, нулей и земли с помощью сигнальной лампы максимально проста – поочередное подключение проводов лампы к требующим определения проводам, каждый с каждым.

 Определить фазу и ноль двух проводов

В случае определения контрольной лампы фазного провода среди двух проводов можно только узнать есть фаза или нет, а какой из фазных проводников определить нельзя.Если при подключении проводов контрольной лампы к определенным жилам она загорается, то один из проводов фазный, а второй скорее всего нулевой. Если не горит, то скорее всего среди них нет фазы, либо нет нуля, что тоже нельзя исключать.
 Так, скорее, удобнее проверять работоспособность проводки и правильность ее монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля выяснить так.

Эта «дополнительная вода» обычно очищается или перегоняется перед отправкой в ​​котел. Кроме того, чтобы уменьшить химическую коррозию, которая в противном случае имела бы место в экономайзерах, применяют дегазацию всей подаваемой воды, проходящей через сильно окисляющиеся или сильно отслоившиеся слои железа.

Можно резюмировать общую схему установки, относящуюся к тепловой части большой современной паровой установки. Вблизи водного или железнодорожного пути, обслуживающего электростанцию, расположены угольные месторождения и их сооружения, а также служба по осушению, взвешиванию и складированию. Такие операции всегда выполняются механически и часто автоматически.Из этого так называемого угольного парка топливо, всегда механическим способом, подается на измельчительные установки, которые измельчают его до размера, подходящего для сетей автоматической подачи или, если они продуваются, в соответствующие сети.

Для определения фазного провода в этом случае можно один из концов, идущих от контрольной лампы, соединить с известным нулем (например, с соответствующей клеммой в электрощите), тогда при прикосновении второго конца к фазе проводник, лампа загорается. Оставшийся провод соответственно нулевой.

  Найдите фазу, ноль и землю трех проводов:

В такой трехпроводной системе часто можно точно определить фазу, ноль и провод заземления с помощью контрольной лампы.
  Контакты, идущие от контрольной лампы, подключаем поочередно к жилам проверяемого кабеля.
 Действуем методом исключения:

Следовательно, при механических элеваторах уголь проходит в силосы, расположенные над котельной, который самотеком падает в силосы бункера перед подвижными решетками.Спецзавод включает в себя котельную и помещения для силовых насосов, оборудование для дистилляции воды, оборудование для дегазации и предварительного подогрева, а также все вспомогательные противопожарные службы. Рядом с котельной, но обычно разделенное конструкцией перехода, находится машинное отделение с турбинами и электрогенераторами, обслуживаемое мощным мостовым краном.

Нахождение положения, при котором горит лампа, будет означать, что один из проводов фазный, а другой нулевой.

Затем меняем положение одного из контактов сигнальной лампы, далее возможны несколько вариантов:
– Если лампа не загорается (при наличии УЗО или дифференциального выключателя проверяемой линии также могут срабатывает), оставшийся свободный провод является ФАЗОЙ, а также НУЛЕМ и ЗАЗЕМЛЕНИЕМ, которые необходимо проверить.

Сегодня он используется для того, чтобы держать котельную и пол машинного отделения несколько приподнятыми, оставляя место для размещения в помещении конденсаторов под соответствующими турбинами, а другое – под соответствующими котлами.Это позволяет избежать земляных работ на больших подземных участках, а также упрощает и экономит услуги по добыче и утилизации. Под конденсаторами проходят каналы ввода и отвода оборотной воды, которые всегда имеют большие размеры и должны транспортироваться несколько сотен кубометров в секунду.

Каркасы зданий на зарубежных электростанциях обычно железные; в Италии преобладает армированный бетон. Он берет начало на берегу реки Навильо-Гранде, из которой берется необходимая вода для конденсации и других услуг. Уголь поступает на железную дорогу по специальному соединительному рельсу и выгружается с помощью большого передвижного крана. До сих пор работала только одна группа с двумя котлами. Часовая выработка пара может достигать 1000 кг.

– Если после смены положения лампа кратковременно мигает, УЗО или дифференциал сработает сразу. автомат (если есть) означает, что оставшийся свободный провод – НУЛЬ, а проверяемые ФАЗА и ЗАЗЕМЛЕНИЕ – .
– Если линия не защищена устройством защитного отключения (УЗО) или дифференциальной автоматикой, то лампочка будет гореть в двух положениях.В этом случае узнать, какой провод рабочий ноль (ноль), а какой защитный (заземление), можно просто отсоединив вводной кабель от клеммы заземления в щите учета и распределения. После этого также можно контрольной лампой проверить все проводники и, опять же методом исключения, в положении, когда лампа не горит, выявить провод заземления.

В настоящее время традиционный уголь сжигается на дне механической решетки; вещи настроены так, что они могут затем использовать порошкообразный уголь. Камины называются. Подача котла регулируется автоматически. Подача воды предварительно нагревается паром, отводимым от турбины, а затем дегазируется.

В богатых углем странах парогенераторы приобрели огромные масштабы. КПД и расход парогенераторов. – За последние годы достигнут большой прогресс. Выходы теоретического теплового цикла были близки к 45%; котлы достигли 86 %, турбины – 87 %, в результате общий отпуск тепла составил более 33 %.С учетом энергии, необходимой для вспомогательных услуг, достигается расход менее 500 граммов угля на кВтч.

Как видите, в разных ситуациях, когда разные схемы электропроводки, реализованные в квартире, способы и способы определения нуля, фазы и заземления меняются. Если вы столкнулись с ситуацией, не описанной в этой статье, обязательно напишите в комментариях к статье, мы постараемся вам помочь.
  А если знаете еще, простые способы Как определить фазу, ноль и землю в домашних условиях, без специализированного инструмента, пишите в комментариях. Статья будет обязательно дополнена. Главное требование к методам определения – простота, возможность обойтись в поиске только подручными, доступными многим бытовыми средствами.

Фаза электричества

Геотермальные электростанции. – Первая геотермальная электростанция была построена в Лардерелло в Тоскане и использовала воздуходувки для муки. Естественно, такие взрывоопасные части начинаются с помощью специального бурения, выброса воды с очень смешанным давлением паров, а также боратных солей в больших количествах различных газов: двуокиси углерода, сероводорода, гелия и других.Актом первого использования фар в энергетических целях считалось невозможным очистить пар или даже ввести его, как это было в турбинах, как при сильной коррозии, вызванной газами, потому что тогда пришлось бы отводить газы из конденсатора с огромными насосами.

В электроэнергетике не так много разновидностей соединяемых проводов. Есть силовые провода и защитные провода.

В этой небольшой статье мы не будем углубляться в дебри трехфазных и пятифазных сетей. Мы рассмотрим все буквально на пальцах, на том, что нас окружает и что есть в наличии во всех магазинах и в каждом электрифицированном жилье. Проще говоря, взять и открыть обычную торговую точку.

Природный пар затем использовался в качестве теплоносителя для производства чистого пара, пригодного для использования в турбинах. После этого очистка природного пара была достигнута с помощью относительно простых средств и избежала осложнений, связанных с испарителями.

Реакционные турбины производят пар давлением 1,25 абс. атмосферы; они полностью зависят от вакуума конденсатора.Вода для конденсации паров природного газа используется для извлечения борной кислоты, из которой 500 кг в сутки. Другим побочным продуктом является карбонат аммиака. В последнее время со специальными материалами при выборе материалов мы также создали турбины, использующие природный пар без какой-либо очистки. Они двухступенчатые, имеют свободный доступ в атмосферу и имеют мощность 650 кВт.

Начнем с прошлых времен и отдадим предпочтение той электрической розетке, которая была изготовлена ​​и установлена ​​так лет 10, а то и 15 назад. Мы видим, что розетка подключена только к двум проводам.

Один из этих проводов обязательно должен быть голубоватого или голубого цвета. Именно так определяется рабочий нулевой проводник. Ток от источника не течет через него — он идет от вас к источнику. Он совершенно безобиден, и если его схватить, не касаясь второго, то ничего страшного и ужасного не произойдет.

Две жидкости. – При одинаковых экстремальных температурах производительность цикла перегретого пара ниже, чем выход насыщенного пара.Однако если бы мы захотели совершить этот последний цикл с водяным паром, то вскоре достигли бы огромного давления, несовместимого с практикой не только из-за механической прочности машин, но и из-за повышенной плотности пара, которая возрастает до больших степени, так называемые «утечки» в турбине. Родилась идея использования другой жидкости, которая при высокой температуре имеет не слишком высокое давление насыщенных паров, предпочтение отдается ртути, она испаряется в котле определенного типа, затем пар приводится в действие турбиной, созданной с экстремальным уход и, наконец, конденсируется, отдавая теплоту парообразования второй жидкости, которой является вода.

А вот второй провод, цвет которого может быть любым, за исключением синего, синего, желто-зеленого в полоску и черного, более коварный и злонамеренный. А что вы хотите, ведь он всегда находится под напряжением, так как именно к нему поступают свежие электроны и заряженные частицы от трансформаторов и генераторов электростанций и подстанций. Называется фазным проводником.

Полученный таким образом водяной пар, в свою очередь, используется обычным образом. Теоретический выход такого цикла достигает 55%.Этот объект работает в Хартфорде в США уже несколько лет. В ней пары ртути образуются при давлении 3, 5 атмосферы и температуре 450°; водяной пар получают из его конденсата при давлении 14 атм и температуре 195°.

Другие более мощные установки находятся в процессе. Несмотря на достигнутые хорошие результаты, эти две так называемые «жидкие» установки еще предстоит рассмотреть на экспериментальной стадии. И последнее, но не менее важное: строительство экономически выгодно, поскольку связано с поставками большого количества ртути.

Прикоснувшись к этому проводу, можно получить изрядный разряд, вплоть до летального исхода. И это не шутка, так как любой ток напряжением выше 50 Вольт убивает человека за несколько секунд, а в наших бытовых розетках не менее 220 Вольт переменного тока.

Наличие напряжения на фазных проводах можно определить специальными индикаторами. Они выполнены в виде обычных отверток с крестовиной или шпателем.

Ручка такой отвертки состоит из полупрозрачного пластика, внутри которого встроена лампочка – диод.Верхняя часть ручки металлическая.

Прикоснитесь рабочей частью индикатора к проводнику, а большим пальцем – к металлической части на ручке. Если загорелся встроенный диод, то трогать этот провод не стоит – он теперь находится под напряжением.

Учтите, что нейтральный проводник никогда не станет причиной возгорания диода, так как на нем по определению нет напряжения, при условии, что он не касается проводника, по которому течет ток.

А что мы увидим, если откроем торговую точку современного производства, привязанную к евро стандартам. В этой розетке три провода. Два нам уже знакомы. Фазный проводник, который всегда находится под напряжением и может быть любого цвета. Рабочий нулевой проводник обычно синего или голубоватого цвета. И третий проводник, состоящий из желтого и зеленого цвета по всей длине провода, который называется нулевым защитным проводником. И обычно фазный провод располагается справа в розетках или сверху выключателей. Нулевой защитный провод расположен слева в розетках или внизу выключателей.

Если по фазному проводу напряжение идет к розетке, а по нулю идет от розетки к источнику, то зачем нужна защита?

Если штекерное оборудование полностью исправно и электропроводка исправна, то защитный проводник не принимает никакого участия и просто неактивен.

Но представьте, что произошло короткое замыкание, перенапряжение или короткое замыкание на части оборудования, которые обычно не находятся под напряжением. То есть ток пришелся на те части, которые обычно не находятся под его действием, а потому изначально не подключены к проводникам Фаза и Рабочий Ноль. Вы просто чувствуете на себе удар током, а в худшем случае можете умереть в результате остановки сердечной мышцы.

Здесь нужен тот самый защитный нулевой провод. Он возьмет этот ток и перенаправит его к источнику или к земле, в зависимости от того, как выполнена проводка в конкретном помещении. И даже если вы случайно коснетесь техники, которая нормально не находится под напряжением, сильного удара вы не почувствуете, ведь ток тоже не дурак — он ищет легких путей, то есть выбирает дорогу с наименьшим сопротивлением.Сопротивление тела человека составляет примерно 1000 Ом, а сопротивление защитного нулевого проводника всего около 0,1-0,2 Ом.

Используйте современные технологии и стандарты, чтобы быть в безопасности всегда и при любых обстоятельствах. Помните, что от действий, которые вы предпринимаете, и мер, принятых для ее обеспечения, зависит ваша безопасность!

Яков Кузецов

Этот гаджет позволяет вам скретчить и диджеить на виниле без иглы

Обновление в четверг, 15 февраля, 12:00 по восточноевропейскому времени: Эта статья была первоначально опубликована 10 февраля 2018 г. и была обновлена, чтобы включить новое видео.

Французская компания MWM анонсировала новый продукт под названием Phase, который устанавливается на ваш проигрыватель и позволяет вам воспроизводить аудиофайлы с винила без использования иглы. Phase по беспроводной связи переводит движения записи в тайм-код, который затем может быть прочитан программным обеспечением Digital Vinyl System (DVS), таким как Serato и Traktor.

Впервые представленный на выставке NAMM в этом году, Phase представляет собой пару небольших прямоугольных передатчиков с липким дном, которые прикрепляются к верхней части куска винила.Когда пластинка воспроизводится или царапается, датчики Phase отправляют информацию об этих движениях на приемник, который подключен как к диджейскому оборудованию, так и к вашему ноутбуку, на котором установлено программное обеспечение диджея. Это позволяет воспроизводить и скретчить музыку, загруженную в программное обеспечение, с помощью проигрывателей без использования иглы и тонарма. Компания заявляет, что использует запатентованный метод беспроводной связи, основанный на радиочастоте, а не Bluetooth, как многие предполагали.

Изображение: MWM

Виниловые ди-джеи, играющие с программным обеспечением DVS, обычно используют пластинки с тайм-кодом, а не музыку.Треки загружаются в виртуальные деки в программном обеспечении, а затем этими аудиофайлами можно управлять и физически манипулировать с помощью винила с тайм-кодом. Это сохраняет тактильную обратную связь от диджеинга с вертушками (позволяя использовать такие вещи, как скольжение и скретчинг), но не устраняет подводные камни, которые возникают при этом. Вертушки и иглы могут быть суетливыми, особенно в клубной среде. Грохот от громких басов может вызвать дрожание тонарма, пыль, попавшая под иглу, может вызвать пропуски, или может быть беспокойство о том, что кто-то физически врежется в проигрыватель и заставит иглу прыгать.

На протяжении всего NAMM у MWM было несколько вертушек, выполняющих процедуры с использованием Phase, и, похоже, не было заметной немедленной задержки даже при быстрых и сложных движениях. (После NAMM, другие вертушки, такие как Craze, взяли его в свои руки, и видео довольно интересно смотреть.) Это действительно умно, не только потому, что решает множество проблем, присущих использованию проигрывателя в клубах, но и потому, что он может легко можно брать с собой на концерты, он совместим с любым проигрывателем, не требует использования специального винила с временным кодом, а также означает, что ди-джеям не нужно обновлять или заменять проигрыватели, которые уже есть у них дома.

Есть также несколько приятных замечаний по дизайну, например, светящаяся линия, которая действует как наклейка или маркер вращения. В качестве примечания, поскольку он прикреплен к поверхности, есть также причудливая эффектность возможности держать кусок винила с фазовым передатчиком в воздухе, не касаясь ничего, и вращать его, чтобы создать царапающие шумы.

Компания заявляет, что передатчики Phase должны работать до 10 часов без подзарядки, и они работают над тем, чтобы еще больше увеличить срок службы батареи.Фаза должна быть доступна для покупки этим летом примерно за 300 долларов.

Картриджи для твердофазной экстракции, Sep-Pak® Plus

Настоящие положения и условия распространяются на все продажи продуктов и услуг VWR International Ltd (VWR) в Соединенном Королевстве, а также на любую информацию и рекомендации, предоставляемые независимо от того, платные они или нет, если иное не согласовано с VWR в письменной форме. Эти положения и условия применяются за исключением любых других условий, представленных клиентом или подразумеваемых какой-либо торговлей, обычаями, практикой или курсом деловых отношений.

Счета клиентов

Продукция VWR может быть опасной, и все клиенты должны соблюдать процедуры подачи заявок на учетную запись VWR, которые доступны по запросу. VWR оставляет за собой право немедленно отменить любые заказы от клиентов, которые не выполнили в полном объеме эти процедуры.

Заказ

Заказ клиента на продукты и/или услуги является предложением клиента приобрести эти продукты и/или услуги в соответствии с настоящими условиями и считается принятым только тогда, когда VWR оформляет письменное принятие заказа, после чего заключается договор между заказчиком и VWR на поставку этих продуктов и/или услуг (договор).

Любые дополнительные или специальные условия, включенные VWR в его письменное согласие, должны составлять часть контракта. Условия контракта в равной степени применяются к поставке как продуктов, так и услуг, за исключением случаев, когда указано применение к тому или иному.

Если компании VWR необходимо предоставить продукты и/или услуги, характеристики, источники и размер упаковки которых отличаются от опубликованных или заказанных заказчиком, VWR должна сделать это только после консультации с заказчиком и его согласия.

Цены/Сборы

VWR имеет право в любое время изменить цены, указанные в каталогах и прайс-листах, и выставить счет по ценам, действующим на дату получения заказа.

Невзирая на предыдущий абзац, если обменный курс фунта стерлингов по отношению к иностранной валюте изменился более чем на 3%, включая, помимо прочего, евро и доллар США, с даты получения заказа, VWR может потребовать клиенту пересмотреть цены, относящиеся к соответствующему заказу.Если VWR и заказчик не смогут согласовать новые цены в течение 7 дней с момента получения заказчиком письменного запроса от VWR о пересмотре цены, VWR может расторгнуть договор с немедленным вступлением в силу, направив письменное уведомление заказчику.

Котировки

«Цена по запросу» (POA) и все другие котировки не являются предложениями и будут действительны в течение 30 дней с даты котировки, если VWR не уведомит об ином.

Все цены в каталогах и коммерческих предложениях указаны без учета налога на добавленную стоимость и любых других налогов или пошлин.Цены не включают расходы на упаковку, страхование и транспортировку, которые оплачиваются отдельно, если применимо.

VWR имеет право устанавливать минимальную плату за заказ по своему усмотрению, и VWR уведомляет клиента в письменной форме о такой сумме.

Оплата

Если иное не оговорено в письменной форме, оплата в полном объеме безналичными средствами должна быть произведена покупателем в течение 30 дней с даты выставления счета. Время для оплаты имеет существенное значение.

VWR имеет право начислять проценты на все просроченные суммы в размере пяти процентов годовых сверх базовой кредитной ставки Банка Англии, рассчитанной с даты платежа до даты фактического платежа.

Клиентам, которые превышают свои кредитные лимиты, будет предложено заплатить заранее за дополнительные продукты и/или услуги, пока счет не будет оплачен.

VWR может в любое время, без ограничения любых других прав и средств правовой защиты, которые она может иметь, зачесть любую сумму, причитающуюся ему от заказчика по контракту, против любой суммы, подлежащей выплате VWR покупателю (будь то по контракту или отдельному соглашению). ).

Доставка

VWR доставляет по адресу, указанному в заказе (место доставки), в любое время после уведомления о готовности продукции к доставке.Доставка завершается, когда товары разгружаются в месте доставки (или непосредственно перед этим, если клиент несет ответственность за разгрузку в соответствии с настоящим договором).

В тех случаях, когда VWR указывает даты поставки или исполнения, они являются только приблизительными, и время не имеет существенного значения; однако, если VWR потребуется изменить такие даты, он сделает это только после предоставления информации клиенту и с учетом заявленных целей клиента.

Доставленные продукты остаются собственностью VWR до тех пор, пока покупатель не заплатит за них.

VWR имеет право доставить заказ в рассрочку (что может быть выставлено в счете и оплачено отдельно). Любая задержка или дефект в партии не дает покупателю права аннулировать другие партии.

Любые претензии по поводу недостачи должны быть поданы в течение 7 дней с момента поставки.

Любые претензии по не заказанным товарам или недоставке должны быть поданы в течение 7 дней с момента получения счета.

Возврат поврежденных или неподходящих товаров

Никакие товары не могут быть возвращены VWR без разрешения VWR.

Разрешение на возврат продуктов, поврежденных во время доставки, необходимо запрашивать в течение 3 дней с момента доставки. VWR имеет право ремонтировать и возвращать поврежденные продукты.

Разрешение на возврат продуктов, которые не соответствуют текущим опубликованным спецификациям производителя, должно быть запрошено в письменной форме в течение 28 дней с момента доставки. VWR поможет клиентам за счет клиентов получить любую гарантию производителя, соответствующую гарантии, предоставленной VWR.

Разрешение на возврат товаров, кроме поврежденных во время доставки, доставленных по ошибке или не соответствующих спецификациям, необходимо запрашивать в течение 10 дней после доставки.Кредит (за вычетом платы за обработку в размере 15% от суммы счета-фактуры всех возвращенных продуктов с минимальной оплатой в размере 30 фунтов стерлингов) будет предоставлен для тех продуктов, разрешенных к возврату, которые не использовались и находятся в состоянии, пригодном для повторной продажи, кроме продуктов в категориях. показано:-

  • открытые химикаты или средства диагностики
    • охлажденные или другие скоропортящиеся продукты
    • Товар с истекшим сроком годности или срок годности слишком короткий для перепродажи
    • любой товар, поставленный напрямую сторонним поставщиком
    • товары, снятые с производства
    • товар, не приобретенный у VWR

    Разрешение предоставляется при условии, что продукты будут возвращены в Центр обслуживания клиентов VWR, производителю или другому источнику и способом, рекомендованным VWR.

    Товары, которые были доставлены от имени VWR сторонним поставщиком, не будут приняты обратно в Центр обслуживания клиентов VWR.

    Оказание услуг

    VWR будет предоставлять услуги заказчику в соответствии со спецификацией, время от времени согласовываемой между ними. Такие услуги будут предоставляться со всей разумной осторожностью и умением.

    Заказчик должен сотрудничать с VWR по всем вопросам, касающимся услуг, предоставлять весь такой доступ и информацию, которые необходимы, и получать любые лицензии, разрешения и согласия, необходимые до начала предоставления услуг.

    Если предоставление услуг VWR предотвращается или задерживается из-за какого-либо действия или бездействия заказчика, VWR, без ограничения других своих прав или средств правовой защиты, имеет право приостановить предоставление услуг до тех пор, пока заказчик не исправит положение, и VWR не будет ответственность за любые убытки или расходы, связанные с такой задержкой.

    Здоровье, безопасность и ответственность

    Риск, связанный с продуктами, переходит в момент доставки покупателю.
    Заказчик несет ответственность за разгрузку и транспортировку крупногабаритных и/или тяжелых предметов из автофургонов, а также за надзор за разгрузкой всех других доставленных товаров.

    Ввиду опасности некоторых химических веществ и аппаратуры заказчик должен убедиться, что приобретенная продукция находится в безопасном состоянии и что существует безопасная система работы с учетом всей доступной информации. Ни один из продаваемых продуктов не предназначен для потребления человеком, если не указано иное.
    Ввиду широкого спектра применений химикатов и аппаратуры, покупатель будет нести единоличную ответственность за определение пригодности и спецификаций продуктов, услуг, информации и рекомендаций для своих целей.

    Ничто в настоящем договоре не должно ограничивать или исключать ответственность VWR за смерть или телесные повреждения, вызванные ее небрежностью, мошенничеством, умышленным введением в заблуждение или любым другим вопросом, в отношении которого VWR было бы незаконным исключать или ограничивать ответственность. При этом, с учетом обязанностей заказчика, изложенных в пунктах выше:

    • VWR ни при каких обстоятельствах не несет ответственности перед покупателем (будь то по контракту, гражданскому правонарушению (включая халатность), нарушению установленных законом обязанностей или иным образом) за любую упущенную выгоду или любые косвенные или косвенные убытки, возникающие в связи с поставкой. продукции по настоящему договору; и
    • общая ответственность VWR за любые убытки или ущерб, понесенные покупателем в связи с поставкой продукции по настоящему договору, ограничивается фактурной ценой продукции, в отношении которой заявлена ​​потеря или повреждение.

    Любая ответственность, принятая VWR по настоящему контракту, заменяет собой любые условия, подразумеваемые законом в отношении качества или пригодности для какой-либо конкретной цели продуктов и/или стандарта услуг, и все такие подразумеваемые условия в полной мере степени, разрешенной законом, исключаются из договора между VWR и заказчиком. Заказчик должен возместить VWR любые претензии, предъявляемые к VWR сотрудниками, подрядчиками или агентами заказчика.

    Права интеллектуальной собственности

    Заказчик обязан обеспечить, чтобы использование любых продуктов, поставляемых VWR, не нарушало права интеллектуальной собственности какой-либо третьей стороны, и заказчик должен возместить VWR любые претензии, предъявленные VWR любой третьей стороной в связи с любым таким нарушением или предполагаемое нарушение.

    Все права на интеллектуальную собственность, вытекающие из услуг или в связи с ними, принадлежат VWR.

    Прекращение

    Не ограничивая другие свои права и средства правовой защиты, VWR может расторгнуть договор с немедленным вступлением в силу или приостановить поставки продукции, направив письменное уведомление покупателю, если заказчик не выплатил какую-либо сумму, причитающуюся VWR, в установленный срок для оплаты и остается неплатежеспособным в течение 14 дней после уведомления о платеже, или если клиент пострадал или может пострадать в случае неплатежеспособности, или его финансовое положение ухудшилось до такой степени, что, по мнению VWR, способность клиента надлежащим образом выполнить свои обязательства по договор под вопросом.

    При расторжении договора по любой причине заказчик должен немедленно оплатить VWR все неоплаченные счета и проценты.

    Конфиденциальность

    Каждый из VWR и заказчик обязуются перед другим не раскрывать никому какую-либо конфиденциальную информацию, касающуюся бизнеса, дел, клиентов или поставщиков другого, за исключением своих сотрудников или консультантов, которым необходимо знать информацию для осуществления своих обязательств по настоящему контракту или, как может потребоваться по закону, в суд компетентной юрисдикции или любой государственный или регулирующий орган.

    Применимое право

    Настоящий контракт регулируется и толкуется в соответствии с законами Англии и Уэльса, и каждый из VWR и клиент безоговорочно соглашаются друг с другом, что суды Англии и Уэльса обладают исключительной юрисдикцией для разрешения любых споров, возникающих в связи с с этим.

    .
  • Оставить комментарий

    Ваш адрес email не будет опубликован.
