Как работает транзистор: простым языком для чайников, схемы

Содержание

что делает, где применяется, режимы работы биополярного транзистора

Электроника окружает нас всюду. Но практически никто не задумывается о том, как вся эта штука работает. На самом деле все довольно просто. Именно это мы и постараемся сегодня показать. А начнем с такого важного элемента, как транзистор. Расскажем, что это такое, что делает, и как работает транзистор.

Что такое транзистор?

Транзистор – полупроводниковый прибор, предназначенный для управления электрическим током.

Где применяются транзисторы? Да везде! Без транзисторов не обходится практически ни одна современная электрическая схема. Они повсеместно используются при производстве вычислительной техники, аудио- и видео-аппаратуры.

Времена, когда советские микросхемы были самыми большими в мире, прошли, и размер современных транзисторов очень мал. Так, самые маленькие из устройств имеют размер порядка нанометра!

Приставка нано- обозначает величину порядка десять в минус девятой степени.

Однако существуют и гигантские экземпляры, использующиеся преимущественно в областях энергетики и промышленности.

Транзисторы

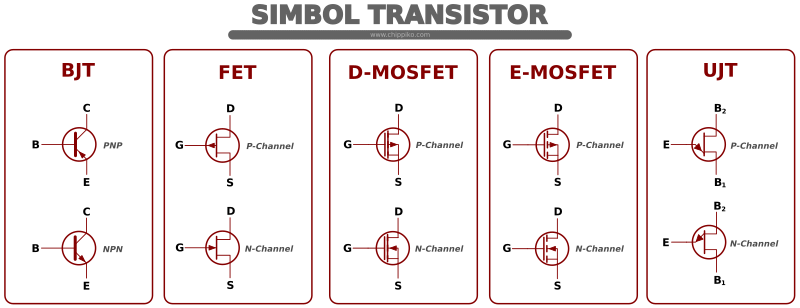

Существуют разные типы транзисторов: биполярные и полярные, прямой и обратной проводимости. Тем не менее, в основе работы этих приборов лежит один и тот же принцип. Транзистор – прибор полупроводниковый. Как известно, в полупроводнике носителями заряда являются электроны или дырки.

Область с избытком электронов обозначается буквой n (negative), а область с дырочной проводимостью  – p (positive).

Как работает транзистор?

Чтобы все было предельно ясно, рассмотрим работу биполярного транзистора (самый популярный вид).

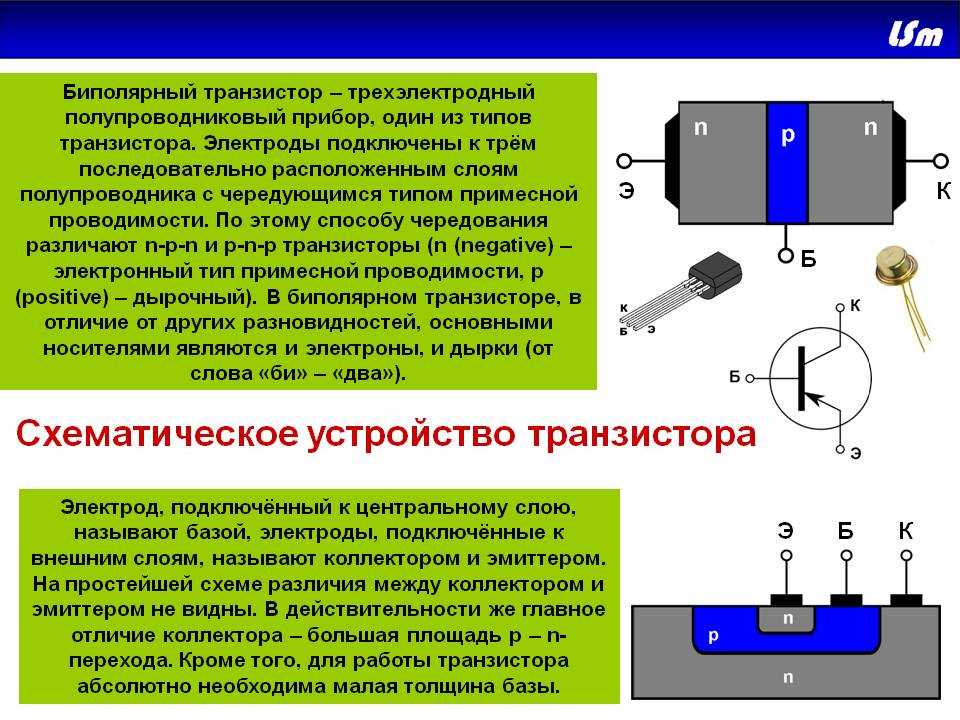

Биполярный транзистор (далее – просто транзистор) представляет собой кристалл полупроводника (чаще всего используется кремний или германий), разделенный на три зоны с разной электропроводностью. Зоны называются соответственно коллектором, базой и эмиттером. Устройство транзистора и его схематическое изображение показаны на рисунке ни же

Биполярный транзистор

Разделяют транзисторы прямой и обратной проводимости.  Транзисторы p-n-p называются транзисторами с прямой проводимостью, а транзисторы n-p-n – с обратной.

Транзисторы

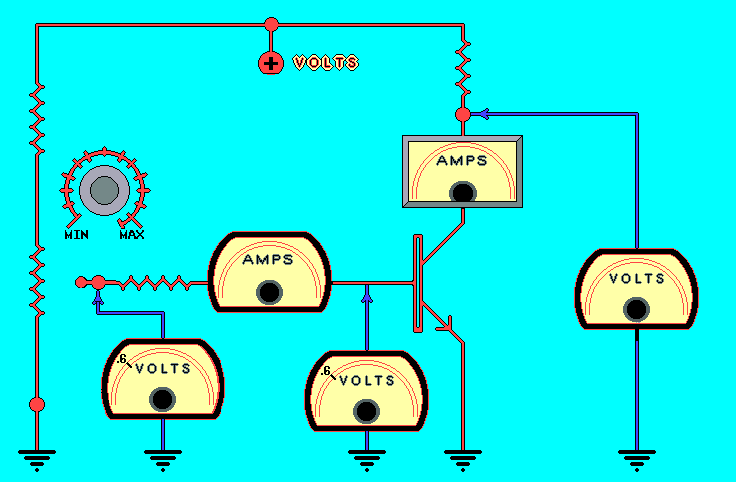

Теперь о том, какие есть два режима работы транзисторов. Сама работа транзистора похожа на работу водопроводного крана или вентиля. Только вместо воды – электрический ток. Возможны два состояния транзистора – рабочее (транзистор открыт) и состояние покоя (транзистор закрыт).

Что это значит? Когда транзистор закрыт, через него не течет ток. В открытом состоянии, когда на базу подается малый управляющий ток, транзистор открывается, и большой ток начинает течь через эмиттер-коллектор.

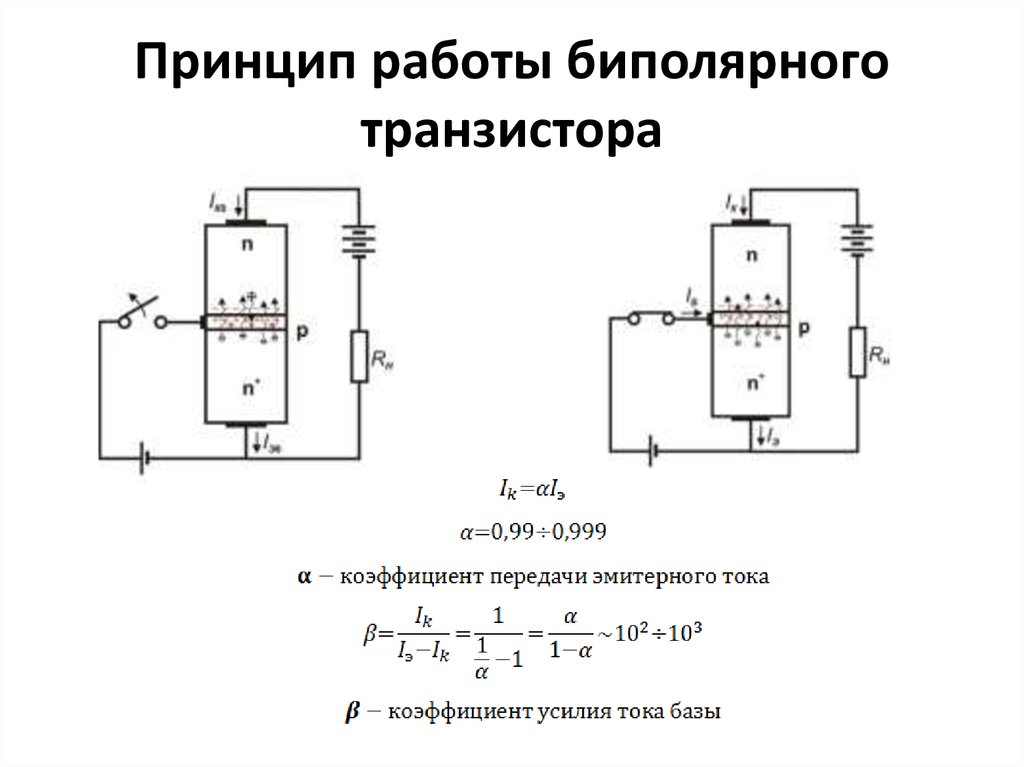

Физические процессы в транзисторе

А теперь подробнее о том, почему все происходит именно так, то есть почему транзистор открывается и закрывается. Возьмем биполярный транзистор. Пусть это будет n-p-n транзистор.

Если подключить источник питания между коллектором и эмиттером, электроны коллектора начнут притягиваться к плюсу, однако тока между коллектором и эмиттером не будет. Этому мешает прослойка базы и сам слой эмиттера.



Транзистор закрыт

Если же подключить дополнительный источник между базой и эмиттером, электроны из n области эмиттера начнут проникать в область баз. В результате область базы обогатиться свободными электронами, часть из которых рекомбинирует с дырками, часть потечет к плюсу базы, а часть (большая часть) направится к коллектору.

Таким образом, транзистор получается открыт, и в нем течет ток эмиттер коллектор. Если напряжение на базе увеличить, увеличится и ток коллектор эмиттер. Причем, при малом изменении управляющего напряжения наблюдается значительный рост тока через коллектор-эмиттер. Именно на этом эффекте и основана работа транзисторов в усилителях.

Транзистор открыт

Вот вкратце и вся суть работы транзисторов. Нужно рассчитать усилитель мощности на биполярных транзисторах за одну ночь, или выполнить лабораторную работу по исследованию работы транзистора? Это не проблема даже для новичка, если воспользоваться помощью специалистов нашего студенческого сервиса.

Не стесняйтесь обращаться за профессиональной помощью в таких важных вопросах, как учеба! А теперь, когда у вас уже есть представление о транзисторах, предлагаем расслабиться и посмотреть клип группы Korn “Twisted transistor”! Например, вы решили купить отчет по практике, обращайтесь в Заочник.



Транзистор. Как работает ? транзистор и для чего он нужен? Виды транзисторов и принцип работы для чайников

Автор Даниил Леонидович На чтение 9 мин. Просмотров 51.6k. Опубликовано Обновлено

В свое время за открытие транзистора его создатели удостоились Нобелевской премии. Этот маленький прибор изменил человечество навсегда: начиная с простых радиоприемников и заканчивая процессорами, в которых их число достигает нескольких миллиардов. Между тем, чтобы узнать, как он работает, не нужно быть золотым медалистом или лауреатом «нобелевки».

Содержание

  1. Что такое транзистор
  2. Принцип действия
  3. Биполярный транзистор
  4. Полевой транзистор
  5. Основные характеристики
  6. Типы подключений
  7. Виды транзисторов

Что такое транзистор

Транзистор – это прибор, изготовленный из полупроводниковых материалов. Выглядит как маленькая металлическая пластинка с тремя контактами. Назначений у него два: усиливать поступающий сигнал и участвовать в управлении компонентами электроприборов.

Принцип действия

Полупроводники занимают промежуточное состояние между проводниками и диэлектриками. В обычном состоянии они не проводят электрический ток, но их сопротивление падает с ростом температуры. Чем она выше, тем больше энергии, которую получает вещество.

В атомах полупроводника электроны отрываются от «родительского» атома и улетают к другому, чтобы заполнить там «дырку», которую оставил такой же электрон. Получается, что внутри такого материала одновременно происходят два процесса: полет электронов (n-проводимость, от слова negative — отрицательный), и образование «дырок» (p-проводимость от слова positive – положительный). В обычном куске кремния эти процессы уравновешены: количество дырок равно количеству свободных электронов.

Однако с помощью специальных веществ можно нарушить это равновесие, добавив «лишние» электроны (вещества – доноры) или «лишние» «дырки» (вещества акцепторы). Таким образом можно получить кристалл полупроводника с преобладающей n-проводимостью, либо p-проводимостью.

Если два таких материала приложить друг к другу, то в месте их соприкосновения образуется так называемый p-n переход. Дырки и электроны проходят через него, насыщая соседа. То есть там, где был избыток дырок, идет их заполнение электронами и наоборот.

В какой-то момент в месте соприкосновения не останется свободных носителей заряда и наступит равновесие. Это своего рода барьер, который невозможно преодолеть, этакая пустыня. Этот слой принято называть обедненным слоем.

Теперь, если приложить к такому материалу напряжение, то оно поведет себя интересным образом: при прямой его направленности обедненный слой истончится и через него пойдет электроток, а при обратном – наоборот, расширится.

Как говорится, если для чайников, то p-n переход обладает способностью пропускать ток только в одном направлении. Это своего рода «обратный клапан» для электрической сети. На этом их свойстве основана работа всех полупроводниковых приборов.

Существует две основные разновидности транзисторов: полевые (иногда их называют униполярными) и биполярными. Различаются они по устройству и принципу действия.

Биполярный транзистор

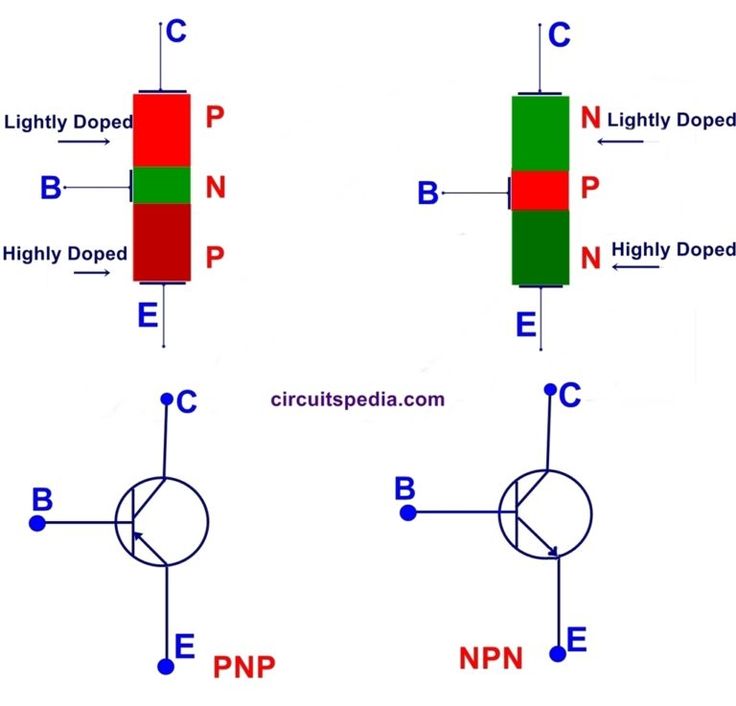

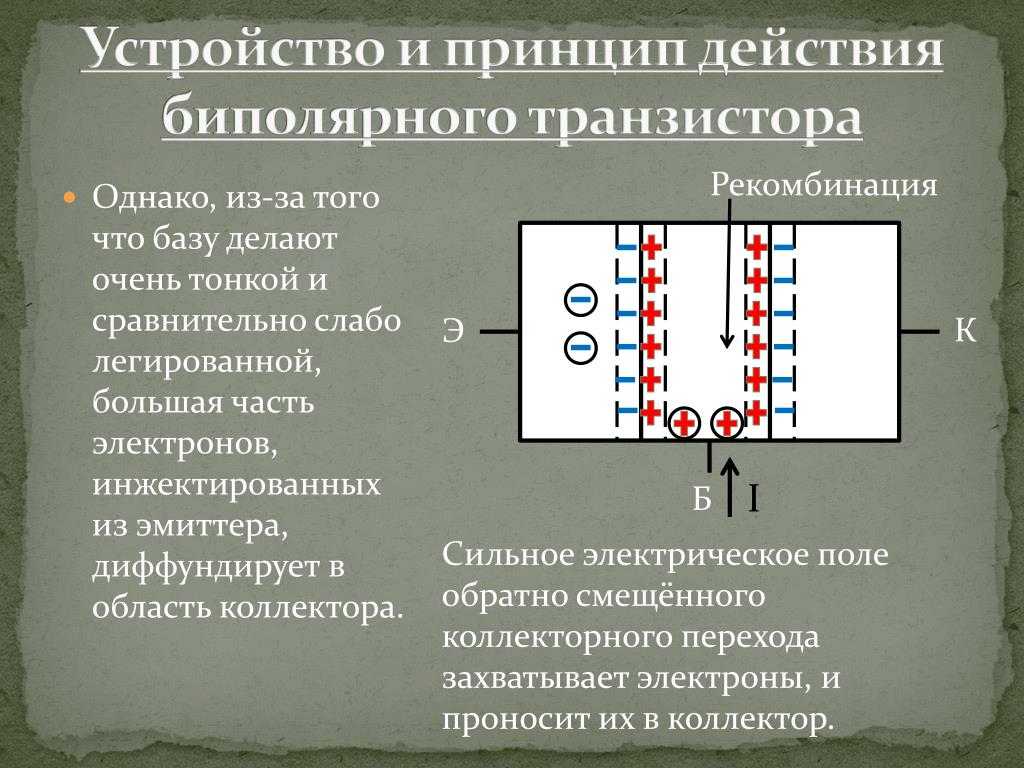

Биполярный транзистор обладает двумя переходами: p-n-p или n-p-n. Принципиальное различие между ними – направление течения тока.

Коллектор и эмиттер, обладающие одинаковой проводимостью (в n-p-n транзисторе n-проводимостью), разделены базой, которая обладает p-проводимостью. Если даже эмиттер подключен к источнику питания, ему не пробиться напрямую в коллектор. Для этого необходимо подать ток на базу.

В таком случае электроны из эмиттера заполняют «дырки» последней. Но так как база слабо легирована, то и дырок в ней мало. Поэтому большая часть электронов переходит в коллектор и они начинают свое движение по цепи. Ток коллектора практически равен току эмиттера, ведь на базу приходится очень маленькое его значение.

Чтобы нагляднее себе это представить, можно воспользоваться аналогией с водопроводной трубой. Для управления количеством воды нужен вентиль (транзистор). Если приложить к нему небольшое усилие, он увеличит свое проходное сечение трубы и через него начнет проходить больше воды.

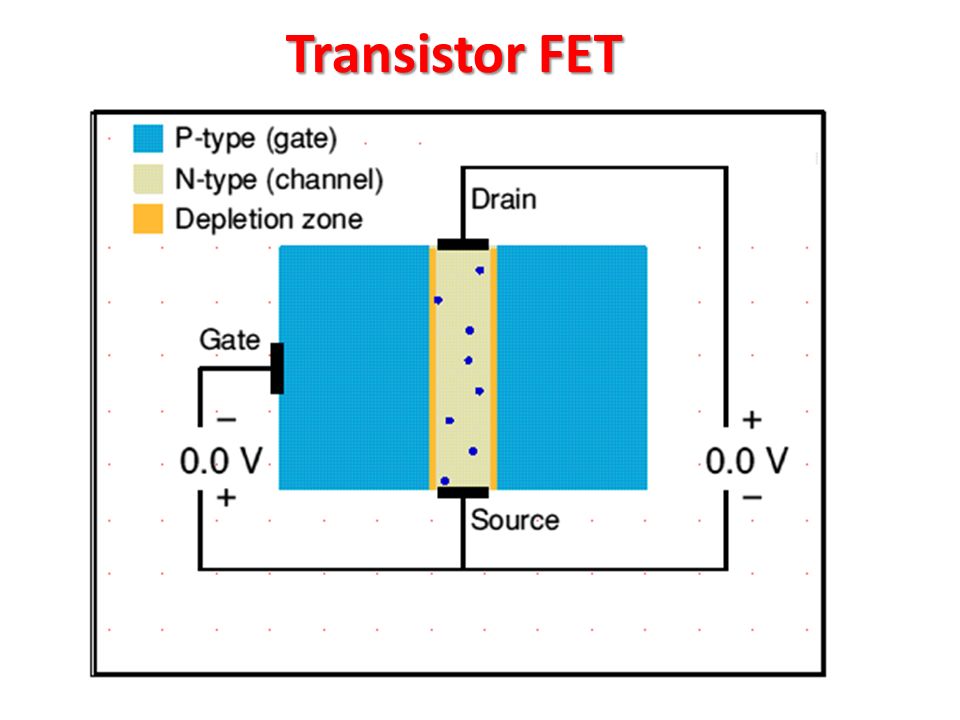

Полевой транзистор

Если в биполярном транзисторе управление происходило с помощью тока, то в полевом – с помощью напряжения. Состоит он из пластинки полупроводника, которую называют каналом. С одной стороны к ней подключен исток – через него в канал входят носители электрического тока, а с другой сток – через него они покидают канал.

Сам канал как бы «зажат» между затвором, который обладает обратной проводимостью, то есть если канал имеет n-проводимость, то затвор – p-проводимость. Затвор электрически отделен от канала. Изменяя напряжение на затворе, можно регулировать зону p-n перехода. Чем она больше, тем меньше электрической энергии проходит через канал. Существует значение напряжения, при котором затвор полностью перекроет канал и ток между истоком и стоком прекратится.

Наиболее наглядная иллюстрация в этом случае – садовый шланг, который проходит через камеру небольшого колеса. В таком случае, даже когда в него подается небольшое давление воздуха (напряжение затвор-исток), оно значительно увеличивается в размерах и начинает пережимать шланг, перекрывается просвет шланга и прекращается подача воды (увеличивается зона p-n перехода и через канал перестает идти электроток).

Описанный выше тип полупроводникового прибора является классическим и называется транзистором с управляющим p-n переходом.

Часто можно встретить аббревиатуру JFET – Junction FET, что просто перевод русского названия на английский.

Другой тип полевого триода имеет небольшое различие в конструкции затвора. На слое кремния с помощью окисления образуется слой диэлектрика оксида кремния. Уже на него методом напыления металла наносят затвор. Получаются чередующиеся слои Металл -Диэлектрик – Полупроводник или МДП-затвор.

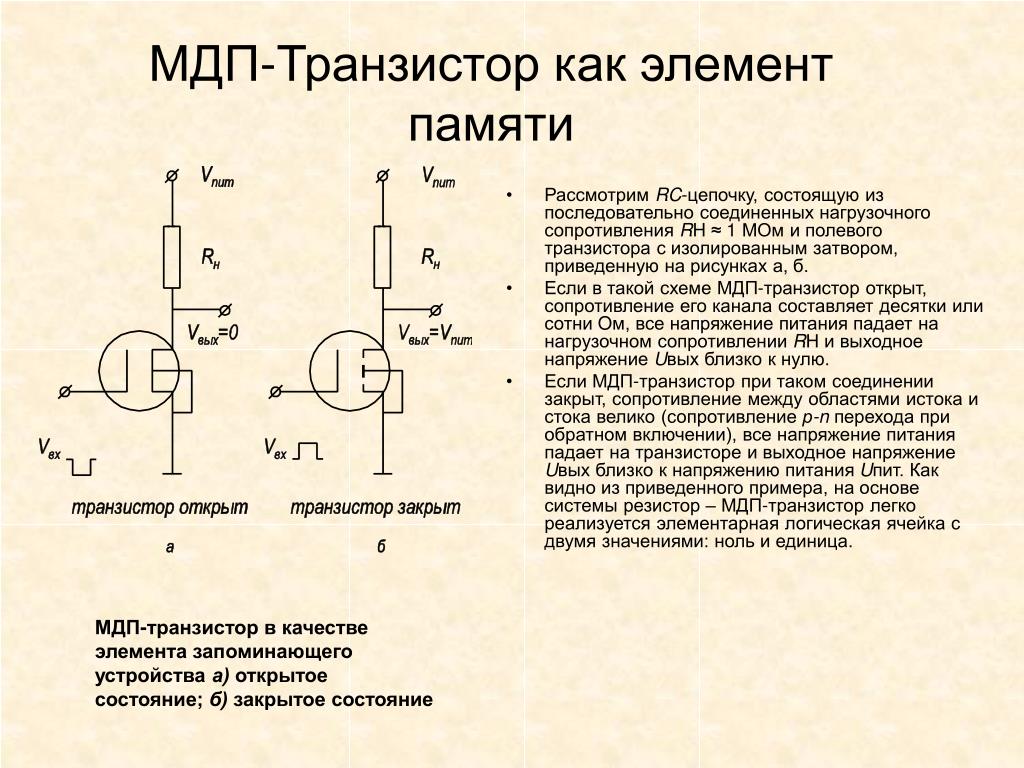

Такой полевой транзистор с изолированным затвором обозначается латинскими буквами MOSFET.

Существует два вида МДП-затвора:

  1. МДП-затвор с индуцированным (или инверсным) каналом в обычном состоянии закрыт, то есть при отсутствии напряжения на затворе электроток через канал не проходит. Для того, чтобы открыть его, к затвору необходимо приложить напряжение.
  2. МДП-затвор со встроенным (или собственным) каналом в обычном состоянии открыт, то есть при отсутствии напряжения на затворе электроток через канал проходит. Для того, чтобы закрыть его, к затвору необходимо приложить напряжение.

Основные характеристики

Основная особенностью всех видов транзисторов является способность управлять мощным током с помощью небольшого по силе. Их отношение показывает насколько эффективен полупроводниковый прибор.

В биполярных транзисторах этот показатель называется статическим коэффициентом передачи тока базы. Он характеризует, во сколько раз основной коллекторный ток больше вызвавшего его тока базы. Этот параметр имеет очень широкое значение и может достигать 800.

Хотя на первый взгляд кажется, что здесь важен принцип «чем больше, тем лучше», но в действительности это не так. Скорее, тут применимо изречение «лучше меньше, да лучше». В среднем биполярные транзисторы имеют коэффициент передачи тока базы в пределах 10 – 50.

Для полевых транзисторов схожий по типу параметр называется крутизной входной характеристики или проводимостью прямой передачи тока. Если вкратце, он показывает, на сколько изменится напряжение, проходящее через канал, если изменить напряжение затвора на 1 В.

Если на транзистор подать сигнал с определенной частотой, то он многократно усилит его. Это свойство полупроводниковых приборов применяется в радиоэлектронике. Однако существует предел усиления частоты, за которым триод уже не в состоянии усилить сигнал.

Поэтому оптимальным считается максимальная рабочая частота сигнала, в 10-20 раз ниже предельного усиления частоты транзистора.

Еще одной показательной характеристикой транзистора является максимальная допустимая рассеиваемая мощность. Дело в том, что при работе любого электрического прибора вырабатывается тепло. Оно тем больше, чем выше значения силы тока и напряжения в цепи.

Отводится оно несколькими способами: с помощью специальных радиаторов, принудительного обдува воздухом и другими. Таким образом, существует некий предел количества теплоты для любого триода (для каждого он разный), который он может рассеять в пространство. Поэтому при выборе прибора исходят из характеристик электрической цепи, на который предстоит установить транзистор.

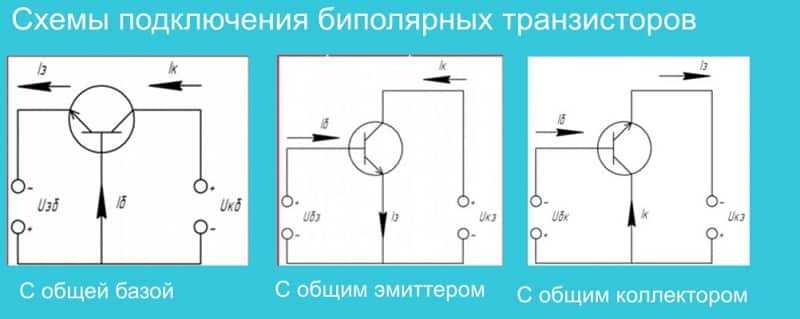

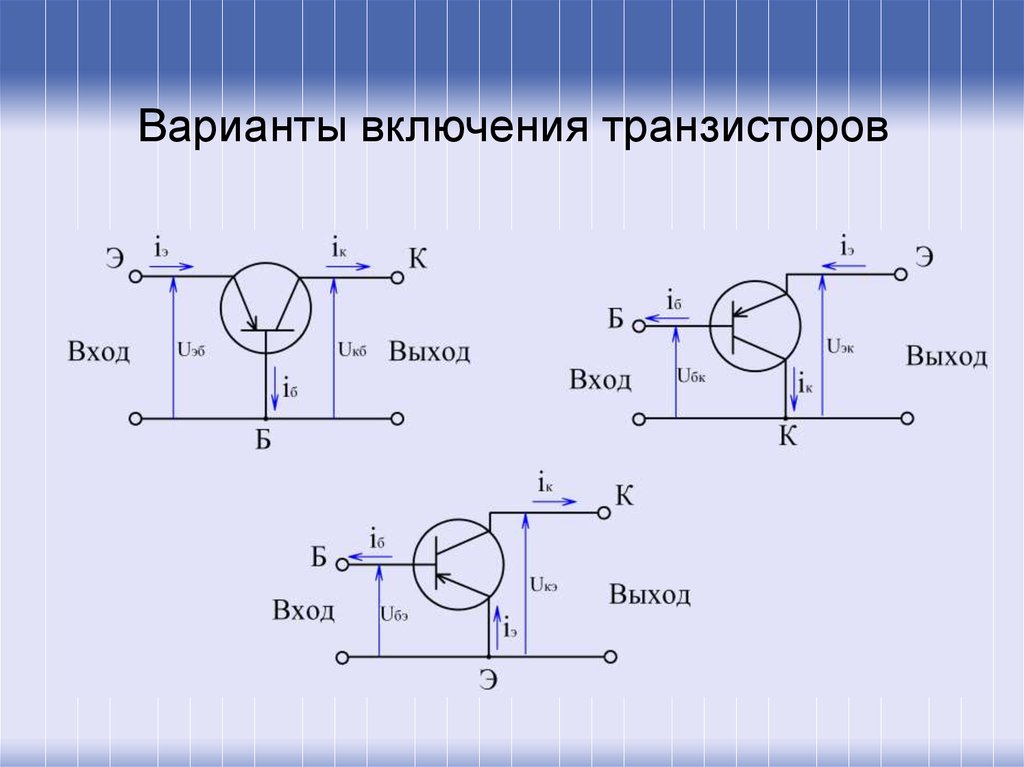

Типы подключений

Основная задача транзистора – усиливать поступающий сигнал. Проблема в том, что у любого триода имеются только три контакта, в то время как сам усилитель имеет четыре полюса – два для входящего сигнала и два для выходящего, то есть усиленного. Выход из положения – использовать один из контактов транзистора дважды: и как вход, и как выход.

По этому принципу различают три вида подключения. Стоит отметить, что не имеет принципиальной разницы, какой тип прибора используется – полевой или биполярный.

  1. Подключение с общим эмиттером (ОЭ) или общим истоком (ОИ). Эта схема подключения имеет наибольшие значения усиления мощности по току и напряжению. Однако из-за эффекта Миллера его частотные характеристики значительно хуже. Борются с этим негативным явлением несколькими способами: используют подключение с общей базой, применяют каскодное подключение двух транзисторов (подключённому по общему эмиттеру добавляется второй, подключенный по общей базе).
  2. Подключение с общей базой (ОБ) или общим затвором (ОЗ). Здесь полностью исключено влияние эффекта Миллера. Однако за это приходиться платить: в этой схеме усиления тока практически не происходит, зато имеется широкий диапазон для изменения частоты сигнала.
  3. Подключение с общим коллектором (ОК) или общим стоком (ОС). Такой тип подключения часто называют эмиттерным или истоковым повторителем. Это «золотая середина» между двумя предыдущими видами схем: частотные характеристики и мощность усиления по току и напряжению находятся где-то посередине между двумя первыми.

Все три описанных выше типа подключения применяются в зависимости от того, какие цели преследуют конструкторы.

Виды транзисторов

В первых транзисторах применялся германий, который работал не совсем стабильно. Со временем от него отказалось в пользу других материалов: кремния (самый распространённый) и арсенида галлия. Но все это традиционные полупроводники.

В настоящее время начинают набирать популярность триоды на основе органических материалов и даже веществ биологического происхождения: протеинов, пептидов, молекул хлорофилла и целых вирусов.

Биотранзисторы используются в медицине и биотехнике.

Другие классификации транзисторов:

  1. По мощности подразделяются на маломощные (до 0,1 Вт), средней мощности (от 0,1 до 1 Вт) и просто мощные (свыше 1 Вт).
  2. Также разделяются по материалу корпуса (металл или пластмасса), типу исполнения (в корпусе, бескорпусные, в составе интегральных схем).
  3. Нередко их объединяют друг с другом для улучшения характеристик. Такие транзисторы называются составными или комбинированными и могут состоять из двух и более полупроводниковых приборов. Строение и у них простое: эмиттер первого является базой для второго и так далее до необходимого количества триодов. Бывает нескольких типов: Дарлинга (все составляющие с одинаковым типом проводимости), Шиклаи (тип проводимости разный), каскодный усилитель (два прибора, работающие как один с подключением по схеме с общим эмиттером).
  4. К составным относится также и IGBT-транзистор, представляющий собой биполярный, который управляется при помощи полярного триода с изолированным затвором. Такой тип полупроводниковых приборов применяется в основном там, где нужно управлять большим током (сварочные аппараты, городские электросети) или электромеханическими приводами (электротранспорт).
  5. В качестве управления может применяться не ток, а другое электромагнитное воздействие. К примеру, в фототранзисторах в качестве базы используется чувствительный фотоэлемент, а в магнитотранзисторах – материал, индуцирующий ток при воздействии на него магнитного поля.

Технологический предел для транзисторов еще не достигнут. Их размеры уменьшаются с каждым голом, а различные научно-исследовательские институты ведут поиск новых материалов для использования в качестве полупроводника. Можно сказать, что эти полупроводниковые приборы еще не сказали миру своего последнего слова.

Как работают транзисторы? – Объясните это Stuff

Ваш мозг содержит около 100 миллиардов клеток, называемых нейронами, — крошечные переключатели, которые позволяют вам думать и запоминать вещи. Компьютеры содержат миллиарды миниатюрных «мозговых клеток». Они называются транзисторами и они сделаны из кремния, химического элемента, обычно встречающегося в песке. Транзисторы произвели революцию в электронике с момента их появления. изобретенный более полувека назад Джоном Бардином, Уолтером Браттейном и Уильям Шокли. Но что это такое и как они работают?

Фото: Насекомое с тремя ногами? Нет, обычный транзистор на электронной плате. Хотя простые схемы содержат такие отдельные транзисторы, сложные схемы внутри компьютеров также содержат микрочипы, внутри каждого из которых могут быть тысячи, миллионы или сотни миллионов транзисторов. (Технически, если вас интересуют более сложные детали, это кремниевый PNP-транзистор усилителя 5401B. Я объясню, что все это означает, через мгновение.

)

Содержание

  1. Что на самом деле делает транзистор?
  2. Как делают транзистор?
  3. Силиконовые бутерброды
  4. Как работает переходной транзистор
  5. Как работает полевой транзистор (FET)
  6. Как работают транзисторы в калькуляторах и компьютерах?
  7. Кто изобрел транзистор?
  8. Узнать больше

Что на самом деле делает транзистор?

Фото: Подробный обзор модели 5401B.

Транзистор очень прост и очень сложен. Давайте начнем с простая часть. Транзистор — это миниатюрный электронный компонент, может выполнять две разные работы. Он может работать либо как усилитель, либо как переключатель:

При работе в качестве усилителя требуется в крошечном электрическом токе на одном конце ( входной ток) и производит гораздо больший электрический ток (выходной тока) на другом. Другими словами, это своего рода усилитель тока. Это входит действительно полезно в таких вещах, как слуховые аппараты, одна из первых вещей люди использовали транзисторы для. В слуховом аппарате есть крошечный микрофон. который улавливает звуки окружающего мира и превращает их в колеблющиеся электрические токи. Они подаются на транзистор, который усиливает их и приводит в действие крошечный громкоговоритель, поэтому вы слышите гораздо более громкую версию звуков вокруг вас. Уильям Шокли, один из изобретателей транзистора, однажды объяснил студенту транзисторные усилители в более юмористическим способом: «Если взять тюк сена и привязать его к хвост мула, а затем зажег спичку и поджег стог сена, и если вы затем сравните энергию, израсходованную вскоре после этого мул с энергией, затраченной вами на зажигание спички, вы поймете концепцию усиления».0003

Транзисторы также могут работать как переключатели. А Крошечный электрический ток, протекающий через одну часть транзистора, может создать гораздо большую ток течет через другую его часть. Другими словами, малый ток переключается на больший. По сути, так работают все компьютерные чипы. За например, микросхема памяти содержит сотни миллионов или даже миллиарды транзисторов, каждый из которых может быть включен или выключен индивидуально. Поскольку каждый транзистор может находиться в двух различных состояниях, он может хранить два разных числа, ноль и единицу. С миллиардами транзисторов чип может хранить миллиарды нулей и единиц, и почти столько же обычных цифр и букв (или символов, как мы их называем). Подробнее об этом чуть позже.

Фото: Компактные слуховые аппараты были одним из первых применений транзисторов, и это относится примерно к концу 1950-х или 1960-м годам. Размером с колоду игральных карт, он был предназначен для ношения в кармане пиджака или на нем. На другой стороне корпуса есть микрофон, который улавливает окружающие звуки. Вы можете ясно видеть четыре маленьких черных транзистора внутри, которые усиливают эти звуки, а затем направляют их в маленький громкоговоритель (внизу), который находится в вашем ухе.

Самое замечательное в машинах старого образца было то, что вы могли их друг от друга, чтобы понять, как они работают. Это никогда не было слишком сложно, с немного толкать и тыкать, чтобы узнать, какой бит сделал что и как дело привело к другому. Но электроника совсем другая. это все об использовании электронов для управления электричеством. Электрон – это минута частица внутри атома. Он такой маленький, он весит чуть меньше 0,0000000000000000000000000000001 кг! Работают самые современные транзисторы управляя движением отдельных электронов, так что вы можете представьте, какие они маленькие. В современном компьютерном чипе размер ноготь, вы, вероятно, найдете от 500 миллионов и два миллиарда отдельных транзисторов. Нет никакой возможности разобрать транзистор, чтобы узнать, как он работает. работает, поэтому мы должны понимать это с помощью теории и воображения. Во-первых, полезно знать, из чего сделан транзистор.

Как делают транзистор?

Фото: Кремниевая пластина. Фото предоставлено Исследовательским центром Гленна НАСА (NASA-GRC).

Транзисторы изготовлены из кремния, химического элемента, содержащегося в песке, который обычно не проводит электричество (он не позволяет электронам легко проходить через него). Кремний — это полупроводник, а значит, ни на самом деле проводник (что-то вроде металла, который пропускает электричество) ни изолятор (что-то вроде пластика, который останавливает ток). Если мы обрабатываем кремний примесями (процесс, известный как легирование), мы можем заставить его вести себя по-другому путь. Если мы легируем кремний химическими элементами мышьяком, фосфором, или сурьмы, кремний получает несколько дополнительных «свободных» электронов, которые может проводить электрический ток, поэтому электроны будут вытекать из него более естественно. Поскольку электроны имеют отрицательный заряд, кремний обработанный таким образом, называется n-типом (отрицательный тип). Мы также можем легировать кремний другими примесями, такими как бор, галлий и алюминий. В кремнии, обработанном таким образом, их меньше. «свободные» электроны, поэтому электроны в близлежащих материалах будут стремиться влиться в него. Мы называем этот вид кремния p-типа (положительный тип).

Вкратце, мимоходом, важно отметить, что ни кремний n-типа, ни кремний p-типа на самом деле не имеют заряда в себе : оба являются электрически нейтральными. Это правда, что у кремния n-типа есть дополнительные «свободные» электроны, которые увеличивают его проводимость, в то время как у кремния p-типа этих свободных электронов меньше, что помогает увеличить его проводимость противоположным образом. В каждом случае дополнительная проводимость возникает из-за добавления нейтральных (незаряженных) атомов примесей к кремнию, составляющему нейтральный для начала — и мы не можем создавать электрические заряды из воздуха! Более подробное объяснение потребовало бы, чтобы я представил идею под названием ленточная теория, которая немного выходит за рамки этой статьи. Все, что нам нужно помнить, это то, что «дополнительные электроны» означают дополнительные свободных электронов, которые могут свободно перемещаться и помогают проводить электрический ток.

Силиконовые бутерброды

Теперь у нас есть два разных типа силикона. Если мы сложим их вместе в слоях, делая бутерброды из материала p-типа и n-типа, мы можем сделать различные виды электронных компонентов, которые работают во всех видах способы.

Рисунок: соедините кремний n-типа с кремнием p-типа, и вы получите n-p переход, который является основой диодов и транзисторов.

Предположим, мы соединяем кусок кремния n-типа с кусочком p-типа. силикон и поставить электрические контакты с обеих сторон. Увлекательно и полезно вещи начинают происходить на стыке двух материалы. Если мы обратимся на токе, мы можем заставить электроны течь через переход от со стороны n-типа на сторону p-типа и наружу по схеме. Этот происходит из-за отсутствия электронов на стороне р-типа переход перетягивает электроны со стороны n-типа и наоборот. Но если мы реверсируем ток, электроны вообще не будут течь. Что у нас есть сделанный здесь называется диод (или выпрямитель). это электронный компонент, пропускающий ток только в одном направлении. Это полезно, если вы хотите превратить переменный (двусторонний) электрический ток в постоянный (односторонний) ток. Диоды тоже можно сделать так, чтобы они излучали светятся, когда через них проходит электричество. Вы могли видеть эти светодиоды на карманных калькуляторах и электронных дисплеи на стереоаппаратуре Hi-Fi.

Принцип работы переходного транзистора

Фото: Типичный кремниевый PNP-транзистор (A1048, разработанный как усилитель звуковой частоты).

Теперь предположим, что вместо этого мы используем три слоя силикона в нашем бутерброде. из двух. Мы можем сделать бутерброд p-n-p (с кусочком n-типа кремния в качестве заполнения между двумя ломтиками p-типа) или n-p-n сэндвич (с p-типом между двумя плитами n-типа). Если мы присоединить электрические контакты ко всем трем слоям сэндвича, мы можем сделать компонент, который будет либо усиливать ток, либо включать его, либо выключен — другими словами, транзистор. Посмотрим, как это работает в случае n-p-n транзистор.

Итак, мы знаем, о чем говорим, давайте дадим имена трем электрические контакты. Мы позвоним двум контактам, соединенным с двумя кусочки кремния n-типа эмиттер и коллектор, и контакт соединенный с кремнием p-типа, мы назовем его основанием. Когда нет ток течет в транзисторе, мы знаем, что кремнию p-типа не хватает электронов (показанных здесь маленькими знаками плюс, представляющими положительные заряды), а два куска кремния n-типа имеют дополнительные электроны (показаны маленькими знаками минус, представляющими отрицательные заряды).

Другой способ взглянуть на это — сказать, что хотя n-тип имеет избыток электронов, p-тип имеет дырки, где электроны должно быть. Обычно отверстия в основании действуют как барьер, предотвращая любое при этом протекает значительный ток от эмиттера к коллектору. транзистор находится в выключенном состоянии.

Транзистор работает, когда электроны и дырки начинают двигаться через два перехода между кремнием n-типа и p-типа.

Давайте подключите транзистор к некоторой мощности. Допустим, мы присоединяем небольшой положительное напряжение на базу, делает эмиттер отрицательно заряженным, и сделать коллектор положительно заряженным. Электроны вытягиваются из эмиттер в базу, а затем из базы в коллектор. А также транзистор переходит в состояние «включено»:

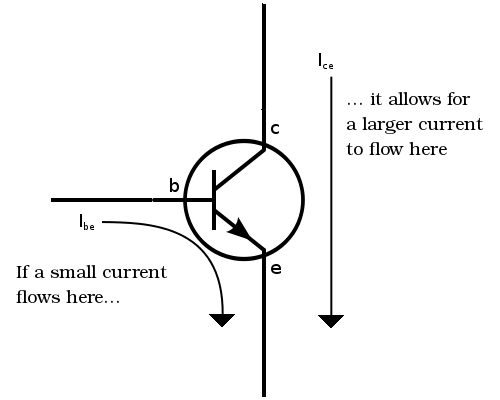

Небольшой ток, который мы включаем на базе, создает большой ток поток между эмиттером и коллектором. Повернув небольшой вход ток в большой выходной ток, транзистор действует как усилитель. Но он также действует как переключатель в то же время. Когда нет тока на база, между коллектором и эмиттер. Включите базовый ток и течет большой ток. Итак, база ток включает и выключает весь транзистор. Технически это тип транзистора называется биполярным, потому что два разных вида (или «полярности») электрического заряда (отрицательные электроны и положительные отверстия) участвуют в протекании тока.

Мы также можем понять транзистор, представив его как пару диодов. С база положительная, а эмиттер отрицательный, переход база-эмиттер подобен прямому смещению. диод, с электронами, движущимися в одном направлении через переход (слева направо в диаграмме) и отверстия, идущие в обратном направлении (справа налево). База-сборщик переход подобен диоду с обратным смещением. Положительное напряжение коллектора тянет большая часть электронов проходит через внешнюю цепь и попадает во внешнюю цепь (хотя некоторые электроны действительно рекомбинируют с дырками в базе).

Как работает полевой транзистор (FET)

Работа всех транзисторов основана на управлении движением электронов, но не все они делают это одинаково. Подобно переходному транзистору, полевой транзистор (полевой транзистор) имеет три разных вывода, но они имеют названия исток (аналог эмиттера), сток (по аналогии с коллектор), и затвор (аналог основания). В полевом транзисторе слои кремний n-типа и p-типа устроены немного по-разному и покрытые слоями металла и оксида. Это дает нам устройство, называемое МОП-транзистор (поле оксида металла и полупроводника) эффектный транзистор).

Хотя в истоке и стоке n-типа есть дополнительные электроны, они не могут течь от одного к другому из-за отверстий в ворота р-типа между ними. Однако, если мы присоединим положительный напряжение на затвор, там создается электрическое поле, позволяющее электроны текут по тонкому каналу от истока к стоку. Этот «эффект поля» позволяет течь току и включает транзистор:

транзистор потому что только один вид (“полярность”) электрического заряда участвует в том, чтобы заставить его работать.

Как работают транзисторы в калькуляторах и компьютерах?

На практике вам не нужно ничего знать о электроны и дырки, если вы не собираетесь чтобы зарабатывать на жизнь разработкой компьютерных чипов! Все, что вам нужно знать, это то, что транзистор работает как усилитель или переключатель, используя небольшой ток чтобы включить больший. Но есть еще одна вещь, которую стоит знать: как все это помогает компьютерам хранить информацию и принимать решения?

Мы можем соединить несколько транзисторных переключателей, чтобы сделать что-то называется логическим вентилем, который сравнивает несколько входные токи и в результате дает другой выход. Логические ворота позволяют компьютерам делать очень простые решения с использованием математической техники, называемой булевой алгеброй. Ваш мозг принимает решения точно так же. Например, используя «входные данные» (вещи, которые вы знаете) о погоде и о том, что у вас есть в вашей прихожей, вы можете принять такое решение: “Если идет дождь И я возьми зонт, я пойду в магазины”. Это пример булевой алгебры с использованием так называемого И «оператор» (слово «оператор» — это всего лишь немного математического жаргона для заставить вещи казаться сложнее, чем они есть на самом деле). Ты можешь сделать аналогичные решения с другими операторами. «Если ветрено ИЛИ идет снег, тогда я надену пальто” пример использования оператора ИЛИ. Или как насчет “Если идет дождь И я есть зонт ИЛИ у меня есть пальто, тогда можно выходить на улицу”. Используя AND, ИЛИ и другие операторы, называемые NOR, XOR, NOT и NAND, компьютеры могут складывать или сравнивать двоичные числа. Эта идея является краеугольным камнем компьютерных программ: логическое серия инструкций, которые заставляют компьютеры что-то делать.

Обычно переходной транзистор “выключен” при отсутствии базы тока и переключается в положение «включено», когда протекает базовый ток. Это означает, что это потребляет электрический ток для включения или выключения транзистора. Но такие транзисторы можно соединить с логическими вентилями, чтобы их выход соединения возвращаются на свои входы. Транзистор затем остается включенным даже при отключении базового тока. Каждый раз новый база течет ток, транзистор «щелкает» или выключается. Остается в одном из эти стабильные состояния (либо включено, либо выключено) до тех пор, пока другой ток приходит и переворачивает его в другую сторону. Такая договоренность известен как триггер, и он превращает транзистор в простой запоминающее устройство, в котором хранится ноль (когда он выключен) или единица (когда он на). Триггеры — это основная технология, используемая в микросхемах компьютерной памяти.

Кто изобрел транзистор?

Произведение искусства: оригинальная конструкция точечного транзистора, изложенная в Американский патент Джона Бардина и Уолтера Браттейна (2 524 035), поданный в июне 1948 г. (примерно через шесть месяцев после оригинальное открытие) и награжден 3 октября 1950 года. Это простой PN-транзистор с тонкий верхний слой германия P-типа (желтый) на нижнем слое германия N-типа (оранжевый). Три контакта: эмиттер (E, красный), коллектор (C, синий) и база (G, зеленый). Вы можете прочитать больше в оригинальном патентном документе, который указан в ссылках ниже. Работа предоставлена ​​Управлением по патентам и товарным знакам США.

Транзисторы были изобретены в Bell Laboratories в Нью-Джерси в 1947 году. тремя блестящими американскими физиками: Джоном Бардином (1908–1991), Уолтером Браттейн (1902–1987) и Уильям Шокли (1910–1989).

Группа под руководством Шокли пыталась разработать новый тип усилителя для телефонной системы США, но что они на самом деле изобрели оказались гораздо более распространенными Приложения. Бардин и Браттейн создали первый практичный транзистор. (известный как точечный транзистор) во вторник, 16 декабря, 1947. Хотя Шокли сыграл большую роль в этом проекте, он был разъяренный и взволнованный тем, что его оставили в стороне. Вскоре после этого, во время остановиться в гостинице на конференции по физике, он в одиночку вычислил теория переходного транзистора — гораздо лучшего устройства, чем транзистор с точечным контактом.

В то время как Бардин ушел из Bell Labs, чтобы стать академиком (он продолжил добиться еще большего успеха, изучая сверхпроводники в Иллинойском университете), Браттейн остался на некоторое время, прежде чем уйти на пенсию, чтобы стать учителем. Шокли основал собственную компанию по производству транзисторов и помог вдохновить современное явление, которое называется «Силиконовая долина» (процветающий район вокруг Пало-Альто, Калифорния, где корпорации электроники собрались). Двое его сотрудников, Роберт Нойс и Гордон Мур, ушли основал Intel, крупнейшего в мире производителя микрочипов.

Бардин, Браттейн и Шокли ненадолго воссоединились несколько лет спустя, когда они разделили высшую науку в мире награда, т. Нобелевская премия по физике 1956 г., за их открытие. Их история захватывающая история о интеллектуальный блеск борется с мелкой завистью, и это хорошо стоит прочтения больше о. Вы можете найти несколько замечательных рассказов об этом среди книг и веб-сайты, перечисленные ниже.

Подробнее

На этом сайте

  • Компьютеры: краткая история
  • Флэш-память
  • Интегральные схемы
  • Логические элементы
  • Тиристоры

Другие веб-сайты

  • The Journey Inside: образовательный веб-сайт Intel, посвященный транзисторам и интегральным схемам.
  • Transistorized !: веб-сайт PBS о Бардине, Браттейне, Шокли и истории транзисторов.
  • Транзистор: узнайте о транзисторах в увлекательной игровой форме с помощью игр и интерактивов на веб-сайте Нобелевской премии. [Архивировано через Wayback Machine.]

Книги

Технические и практические
  • Марка: Electronics by Charles Platt. O’Reilly, 2015. Четкий, хорошо иллюстрированный учебник для начинающих в области электроники и отличное место для начала увлеченного подростка. Эксперимент 10 начинается с покрытия транзисторов.
  • Начало работы в области электроники, Форрест М. Мимс III. Издательство Master Publishing, 2003 г. Надежное введение с множеством примеров схем, которые можно попробовать.
  • Искусство электроники, Пол Горовиц, Уинфилд Хилл. Издательство Кембриджского университета, 2015 г. Это гораздо более подробный учебник для студентов, которым я сам пользовался в колледже.
  • Почему вещи такие, какие они есть, Б.С. Чандрасекар. Издательство Кембриджского университета, 1998. Относительно простое для понимания, в основном не математическое введение в физику твердого тела; по сути, это объясняет, как на самом деле работают твердые тела изнутри. Глава 10 объясняет электрические токи и полупроводники.
Исторический
  • Электронная революция: изобретение будущего Дж. Б. Уильямса. Springer, 2017. Обширный обзор того, как электроника изменила нашу жизнь за последнее столетие или около того.
  • Хрустальный огонь: The Изобретение транзистора и рождение века информации Майклом Риорданом и Лилиан Ходдесон. WW Norton & Co., 1998. Очень читаемая история транзисторов и интегральных схем.

Статьи

Технические
  • Этот 40-летний транзистор изменил индустрию связи Джоанна Гудрич, IEEE Spectrum, 26 декабря 2019 г. Празднование быстро переключающихся транзисторов с высокой подвижностью электронов (HEMT), изобретенных в 1979 Такаши Мимура из Fujitsu.
  • Приветствую перовскитные транзисторы Дэвида Шнайдера. IEEE Spectrum, 16 января 2019 г. Как кристаллы перовскита можно «нарисовать» на подложке для изготовления полевых транзисторов.
  • Является ли NanoRing от Qualcomm транзистором (ближайшего) будущего? Сэмюэл К. Мур. IEEE Spectrum, 14 декабря 2017 г. Как и почему Qualcomm остановилась на устройствах, называемых нанокольцами, в качестве потенциально новых типов транзисторов.
  • Размеры затвора транзисторов в один нанометр были достигнуты Декстером Джонсоном. IEEE Spectrum, 7 октября 2016 г. Будущее за нанотранзисторами из углеродных нанотрубок?
  • Преемник транзистора, установленный Венди М. Гроссман, чтобы скоро наступить век «Машины». Scientific American, 22 июля 2014 г. В основе компьютеров завтрашнего дня могут лежать мемристоры, а не транзисторы.
  • Представляем вакуумный транзистор: устройство, сделанное из ничего, Джин-Ву Хан и Мейя Мейяппан. IEEE Спектр. 23 июня 2014 года. Частично вакуумная лампа, частично транзистор, он может работать в 10 раз быстрее, чем кремний, утверждают исследователи NASA Ames.
  • Intel переходит на 3D-технологии, реконструируя транзистор Чарльз Артур, Guardian, 4 мая 2011 г. Создание «трехмерных» транзисторов позволяет инженерам втиснуть еще больше их в одно и то же пространство.
  • Прыжок в микромир после транзистора Джон Маркофф. The New York Times, 31 августа 2009 г. Какие устройства могут заменить транзисторы?
Исторический
  • В картинках: Transistor History: BBC News, 15 ноября 2007 г. Фотографии пионеров транзисторов, первых транзисторов и схем.
  • Утерянная история транзистора Майкла Риордана. IEEE Spectrum, 30 апреля 2004 г.
  • .
  • Транзисторная физика У. Шокли. Американский ученый, 19 января.54, стр. 41–72.

Патенты

  • Патент США: 2,524,035: Трехэлектродный элемент схемы с использованием полупроводниковых материалов: оригинальный патент на точечный транзистор, поданный Джоном Бардином и Уолтером Браттейном 17 июня 1948 г. и выданный в октябре 1950 г.
  • Патент США: 2 569 347: элемент схемы, использующий полупроводниковый материал: это было яростное продолжение первоначального патента Шокли, поданного 26 июня 1948 г. (примерно через 10 дней после первоначального патента Бардина / Браттейна) и выданного 25 сентября 19 г.51.
  • Патент США: 2 502 488: Полупроводниковый усилитель: еще один патент Шокли, поданный в сентябре 1948 г. и выданный в апреле 1950 г.

Видео

Технический
  • MAKE представляет: The Transistor: отличное, понятное 9-минутное введение в тему транзисторов от Collin Cunningham из MAKE. Объясняет разницу между маломощными (сигнальными) транзисторами и мощными устройствами, почему транзисторы лучше электронных ламп и для чего мы можем использовать транзисторы. Также есть очень хорошее объяснение оригинальных точечных транзисторов Бардина и Браттейна.
Исторический

Нам повезло, что у нас есть сохранившиеся архивные кадры трех первопроходцев в области транзисторов!

  • Интервью Уильяма Шокли, 1969 г.: Шокли объясняет, как были изобретены транзисторы и какую роль он в этом сыграл.
  • Искра гениальности: История Джона Бардина в Университете Иллинойса: 23-минутный документальный фильм о жизни и работе Бардина.
  • Архивы AT&T: доктор Уолтер Браттейн о физике полупроводников: посмотрите, как доктор Браттейн объясняет теорию полупроводников и физику твердого тела (29минут).

Также из архивов вам могут понравиться эти:

  • Архивы AT&T: Бутылка волшебства: Как электронные лампы сделали возможным усиление междугородних телефонных звонков. Транзисторы были следующим логическим шагом и изначально разрабатывались именно для той же цели.
  • Архивы AT&T: Транзистор: Этот документальный фильм 1953 года исследует вероятное социальное влияние транзисторов.

Как работают транзисторы? – Объясните этот материал

Ваш мозг содержит около 100 миллиардов клеток, называемых нейронами, — крошечные переключатели, которые позволяют вам думать и запоминать вещи. Компьютеры содержат миллиарды миниатюрных «мозговых клеток». Они называются транзисторами и они сделаны из кремния, химического элемента, обычно встречающегося в песке. Транзисторы произвели революцию в электронике с момента их появления. изобретенный более полувека назад Джоном Бардином, Уолтером Браттейном и Уильям Шокли. Но что это такое и как они работают?

Фото: Насекомое с тремя ногами? Нет, обычный транзистор на электронной плате. Хотя простые схемы содержат такие отдельные транзисторы, сложные схемы внутри компьютеров также содержат микрочипы, внутри каждого из которых могут быть тысячи, миллионы или сотни миллионов транзисторов. (Технически, если вас интересуют более сложные детали, это кремниевый PNP-транзистор усилителя 5401B. Я объясню, что все это означает, через мгновение.)

Содержание

  1. Что на самом деле делает транзистор?
  2. Как делают транзистор?
  3. Силиконовые бутерброды
  4. Как работает переходной транзистор
  5. Как работает полевой транзистор (FET)
  6. Как работают транзисторы в калькуляторах и компьютерах?
  7. Кто изобрел транзистор?
  8. Узнать больше

Что на самом деле делает транзистор?

Фото: Подробный обзор модели 5401B.

Транзистор очень прост и очень сложен. Давайте начнем с простая часть. Транзистор — это миниатюрный электронный компонент, может выполнять две разные работы. Он может работать либо как усилитель, либо как переключатель:

При работе в качестве усилителя требуется в крошечном электрическом токе на одном конце ( входной ток) и производит гораздо больший электрический ток (выходной тока) на другом. Другими словами, это своего рода усилитель тока. Это входит действительно полезно в таких вещах, как слуховые аппараты, одна из первых вещей люди использовали транзисторы для. В слуховом аппарате есть крошечный микрофон. который улавливает звуки окружающего мира и превращает их в колеблющиеся электрические токи. Они подаются на транзистор, который усиливает их и приводит в действие крошечный громкоговоритель, поэтому вы слышите гораздо более громкую версию звуков вокруг вас. Уильям Шокли, один из изобретателей транзистора, однажды объяснил студенту транзисторные усилители в более юмористическим способом: «Если взять тюк сена и привязать его к хвост мула, а затем зажег спичку и поджег стог сена, и если вы затем сравните энергию, израсходованную вскоре после этого мул с энергией, затраченной вами на зажигание спички, вы поймете концепцию усиления». 0003

Транзисторы также могут работать как переключатели. А Крошечный электрический ток, протекающий через одну часть транзистора, может создать гораздо большую ток течет через другую его часть. Другими словами, малый ток переключается на больший. По сути, так работают все компьютерные чипы. За например, микросхема памяти содержит сотни миллионов или даже миллиарды транзисторов, каждый из которых может быть включен или выключен индивидуально. Поскольку каждый транзистор может находиться в двух различных состояниях, он может хранить два разных числа, ноль и единицу. С миллиардами транзисторов чип может хранить миллиарды нулей и единиц, и почти столько же обычных цифр и букв (или символов, как мы их называем). Подробнее об этом чуть позже.

Фото: Компактные слуховые аппараты были одним из первых применений транзисторов, и это относится примерно к концу 1950-х или 1960-м годам. Размером с колоду игральных карт, он был предназначен для ношения в кармане пиджака или на нем. На другой стороне корпуса есть микрофон, который улавливает окружающие звуки. Вы можете ясно видеть четыре маленьких черных транзистора внутри, которые усиливают эти звуки, а затем направляют их в маленький громкоговоритель (внизу), который находится в вашем ухе.

Самое замечательное в машинах старого образца было то, что вы могли их друг от друга, чтобы понять, как они работают. Это никогда не было слишком сложно, с немного толкать и тыкать, чтобы узнать, какой бит сделал что и как дело привело к другому. Но электроника совсем другая. это все об использовании электронов для управления электричеством. Электрон – это минута частица внутри атома. Он такой маленький, он весит чуть меньше 0,0000000000000000000000000000001 кг! Работают самые современные транзисторы управляя движением отдельных электронов, так что вы можете представьте, какие они маленькие. В современном компьютерном чипе размер ноготь, вы, вероятно, найдете от 500 миллионов и два миллиарда отдельных транзисторов. Нет никакой возможности разобрать транзистор, чтобы узнать, как он работает. работает, поэтому мы должны понимать это с помощью теории и воображения. Во-первых, полезно знать, из чего сделан транзистор.

Как делают транзистор?

Фото: Кремниевая пластина. Фото предоставлено Исследовательским центром Гленна НАСА (NASA-GRC).

Транзисторы изготовлены из кремния, химического элемента, содержащегося в песке, который обычно не проводит электричество (он не позволяет электронам легко проходить через него). Кремний — это полупроводник, а значит, ни на самом деле проводник (что-то вроде металла, который пропускает электричество) ни изолятор (что-то вроде пластика, который останавливает ток). Если мы обрабатываем кремний примесями (процесс, известный как легирование), мы можем заставить его вести себя по-другому путь. Если мы легируем кремний химическими элементами мышьяком, фосфором, или сурьмы, кремний получает несколько дополнительных «свободных» электронов, которые может проводить электрический ток, поэтому электроны будут вытекать из него более естественно. Поскольку электроны имеют отрицательный заряд, кремний обработанный таким образом, называется n-типом (отрицательный тип). Мы также можем легировать кремний другими примесями, такими как бор, галлий и алюминий. В кремнии, обработанном таким образом, их меньше. «свободные» электроны, поэтому электроны в близлежащих материалах будут стремиться влиться в него. Мы называем этот вид кремния p-типа (положительный тип).

Вкратце, мимоходом, важно отметить, что ни кремний n-типа, ни кремний p-типа на самом деле не имеют заряда в себе : оба являются электрически нейтральными. Это правда, что у кремния n-типа есть дополнительные «свободные» электроны, которые увеличивают его проводимость, в то время как у кремния p-типа этих свободных электронов меньше, что помогает увеличить его проводимость противоположным образом. В каждом случае дополнительная проводимость возникает из-за добавления нейтральных (незаряженных) атомов примесей к кремнию, составляющему нейтральный для начала — и мы не можем создавать электрические заряды из воздуха! Более подробное объяснение потребовало бы, чтобы я представил идею под названием ленточная теория, которая немного выходит за рамки этой статьи. Все, что нам нужно помнить, это то, что «дополнительные электроны» означают дополнительные свободных электронов, которые могут свободно перемещаться и помогают проводить электрический ток.

Силиконовые бутерброды

Теперь у нас есть два разных типа силикона. Если мы сложим их вместе в слоях, делая бутерброды из материала p-типа и n-типа, мы можем сделать различные виды электронных компонентов, которые работают во всех видах способы.

Рисунок: соедините кремний n-типа с кремнием p-типа, и вы получите n-p переход, который является основой диодов и транзисторов.

Предположим, мы соединяем кусок кремния n-типа с кусочком p-типа. силикон и поставить электрические контакты с обеих сторон. Увлекательно и полезно вещи начинают происходить на стыке двух материалы. Если мы обратимся на токе, мы можем заставить электроны течь через переход от со стороны n-типа на сторону p-типа и наружу по схеме. Этот происходит из-за отсутствия электронов на стороне р-типа переход перетягивает электроны со стороны n-типа и наоборот. Но если мы реверсируем ток, электроны вообще не будут течь. Что у нас есть сделанный здесь называется диод (или выпрямитель). это электронный компонент, пропускающий ток только в одном направлении. Это полезно, если вы хотите превратить переменный (двусторонний) электрический ток в постоянный (односторонний) ток. Диоды тоже можно сделать так, чтобы они излучали светятся, когда через них проходит электричество. Вы могли видеть эти светодиоды на карманных калькуляторах и электронных дисплеи на стереоаппаратуре Hi-Fi.

Принцип работы переходного транзистора

Фото: Типичный кремниевый PNP-транзистор (A1048, разработанный как усилитель звуковой частоты).

Теперь предположим, что вместо этого мы используем три слоя силикона в нашем бутерброде. из двух. Мы можем сделать бутерброд p-n-p (с кусочком n-типа кремния в качестве заполнения между двумя ломтиками p-типа) или n-p-n сэндвич (с p-типом между двумя плитами n-типа). Если мы присоединить электрические контакты ко всем трем слоям сэндвича, мы можем сделать компонент, который будет либо усиливать ток, либо включать его, либо выключен — другими словами, транзистор. Посмотрим, как это работает в случае n-p-n транзистор.

Итак, мы знаем, о чем говорим, давайте дадим имена трем электрические контакты. Мы позвоним двум контактам, соединенным с двумя кусочки кремния n-типа эмиттер и коллектор, и контакт соединенный с кремнием p-типа, мы назовем его основанием. Когда нет ток течет в транзисторе, мы знаем, что кремнию p-типа не хватает электронов (показанных здесь маленькими знаками плюс, представляющими положительные заряды), а два куска кремния n-типа имеют дополнительные электроны (показаны маленькими знаками минус, представляющими отрицательные заряды).

Другой способ взглянуть на это — сказать, что хотя n-тип имеет избыток электронов, p-тип имеет дырки, где электроны должно быть. Обычно отверстия в основании действуют как барьер, предотвращая любое при этом протекает значительный ток от эмиттера к коллектору. транзистор находится в выключенном состоянии.

Транзистор работает, когда электроны и дырки начинают двигаться через два перехода между кремнием n-типа и p-типа.

Давайте подключите транзистор к некоторой мощности. Допустим, мы присоединяем небольшой положительное напряжение на базу, делает эмиттер отрицательно заряженным, и сделать коллектор положительно заряженным. Электроны вытягиваются из эмиттер в базу, а затем из базы в коллектор. А также транзистор переходит в состояние «включено»:

Небольшой ток, который мы включаем на базе, создает большой ток поток между эмиттером и коллектором. Повернув небольшой вход ток в большой выходной ток, транзистор действует как усилитель. Но он также действует как переключатель в то же время. Когда нет тока на база, между коллектором и эмиттер. Включите базовый ток и течет большой ток. Итак, база ток включает и выключает весь транзистор. Технически это тип транзистора называется биполярным, потому что два разных вида (или «полярности») электрического заряда (отрицательные электроны и положительные отверстия) участвуют в протекании тока.

Мы также можем понять транзистор, представив его как пару диодов. С база положительная, а эмиттер отрицательный, переход база-эмиттер подобен прямому смещению. диод, с электронами, движущимися в одном направлении через переход (слева направо в диаграмме) и отверстия, идущие в обратном направлении (справа налево). База-сборщик переход подобен диоду с обратным смещением. Положительное напряжение коллектора тянет большая часть электронов проходит через внешнюю цепь и попадает во внешнюю цепь (хотя некоторые электроны действительно рекомбинируют с дырками в базе).

Как работает полевой транзистор (FET)

Работа всех транзисторов основана на управлении движением электронов, но не все они делают это одинаково. Подобно переходному транзистору, полевой транзистор (полевой транзистор) имеет три разных вывода, но они имеют названия исток (аналог эмиттера), сток (по аналогии с коллектор), и затвор (аналог основания). В полевом транзисторе слои кремний n-типа и p-типа устроены немного по-разному и покрытые слоями металла и оксида. Это дает нам устройство, называемое МОП-транзистор (поле оксида металла и полупроводника) эффектный транзистор).

Хотя в истоке и стоке n-типа есть дополнительные электроны, они не могут течь от одного к другому из-за отверстий в ворота р-типа между ними. Однако, если мы присоединим положительный напряжение на затвор, там создается электрическое поле, позволяющее электроны текут по тонкому каналу от истока к стоку. Этот «эффект поля» позволяет течь току и включает транзистор:

транзистор потому что только один вид (“полярность”) электрического заряда участвует в том, чтобы заставить его работать.

Как работают транзисторы в калькуляторах и компьютерах?

На практике вам не нужно ничего знать о электроны и дырки, если вы не собираетесь чтобы зарабатывать на жизнь разработкой компьютерных чипов! Все, что вам нужно знать, это то, что транзистор работает как усилитель или переключатель, используя небольшой ток чтобы включить больший. Но есть еще одна вещь, которую стоит знать: как все это помогает компьютерам хранить информацию и принимать решения?

Мы можем соединить несколько транзисторных переключателей, чтобы сделать что-то называется логическим вентилем, который сравнивает несколько входные токи и в результате дает другой выход. Логические ворота позволяют компьютерам делать очень простые решения с использованием математической техники, называемой булевой алгеброй. Ваш мозг принимает решения точно так же. Например, используя «входные данные» (вещи, которые вы знаете) о погоде и о том, что у вас есть в вашей прихожей, вы можете принять такое решение: “Если идет дождь И я возьми зонт, я пойду в магазины”. Это пример булевой алгебры с использованием так называемого И «оператор» (слово «оператор» — это всего лишь немного математического жаргона для заставить вещи казаться сложнее, чем они есть на самом деле). Ты можешь сделать аналогичные решения с другими операторами. «Если ветрено ИЛИ идет снег, тогда я надену пальто” пример использования оператора ИЛИ. Или как насчет “Если идет дождь И я есть зонт ИЛИ у меня есть пальто, тогда можно выходить на улицу”. Используя AND, ИЛИ и другие операторы, называемые NOR, XOR, NOT и NAND, компьютеры могут складывать или сравнивать двоичные числа. Эта идея является краеугольным камнем компьютерных программ: логическое серия инструкций, которые заставляют компьютеры что-то делать.

Обычно переходной транзистор “выключен” при отсутствии базы тока и переключается в положение «включено», когда протекает базовый ток. Это означает, что это потребляет электрический ток для включения или выключения транзистора. Но такие транзисторы можно соединить с логическими вентилями, чтобы их выход соединения возвращаются на свои входы. Транзистор затем остается включенным даже при отключении базового тока. Каждый раз новый база течет ток, транзистор «щелкает» или выключается. Остается в одном из эти стабильные состояния (либо включено, либо выключено) до тех пор, пока другой ток приходит и переворачивает его в другую сторону. Такая договоренность известен как триггер, и он превращает транзистор в простой запоминающее устройство, в котором хранится ноль (когда он выключен) или единица (когда он на). Триггеры — это основная технология, используемая в микросхемах компьютерной памяти.

Кто изобрел транзистор?

Произведение искусства: оригинальная конструкция точечного транзистора, изложенная в Американский патент Джона Бардина и Уолтера Браттейна (2 524 035), поданный в июне 1948 г. (примерно через шесть месяцев после оригинальное открытие) и награжден 3 октября 1950 года. Это простой PN-транзистор с тонкий верхний слой германия P-типа (желтый) на нижнем слое германия N-типа (оранжевый). Три контакта: эмиттер (E, красный), коллектор (C, синий) и база (G, зеленый). Вы можете прочитать больше в оригинальном патентном документе, который указан в ссылках ниже. Работа предоставлена ​​Управлением по патентам и товарным знакам США.

Транзисторы были изобретены в Bell Laboratories в Нью-Джерси в 1947 году. тремя блестящими американскими физиками: Джоном Бардином (1908–1991), Уолтером Браттейн (1902–1987) и Уильям Шокли (1910–1989).

Группа под руководством Шокли пыталась разработать новый тип усилителя для телефонной системы США, но что они на самом деле изобрели оказались гораздо более распространенными Приложения. Бардин и Браттейн создали первый практичный транзистор. (известный как точечный транзистор) во вторник, 16 декабря, 1947. Хотя Шокли сыграл большую роль в этом проекте, он был разъяренный и взволнованный тем, что его оставили в стороне. Вскоре после этого, во время остановиться в гостинице на конференции по физике, он в одиночку вычислил теория переходного транзистора — гораздо лучшего устройства, чем транзистор с точечным контактом.

В то время как Бардин ушел из Bell Labs, чтобы стать академиком (он продолжил добиться еще большего успеха, изучая сверхпроводники в Иллинойском университете), Браттейн остался на некоторое время, прежде чем уйти на пенсию, чтобы стать учителем. Шокли основал собственную компанию по производству транзисторов и помог вдохновить современное явление, которое называется «Силиконовая долина» (процветающий район вокруг Пало-Альто, Калифорния, где корпорации электроники собрались). Двое его сотрудников, Роберт Нойс и Гордон Мур, ушли основал Intel, крупнейшего в мире производителя микрочипов.

Бардин, Браттейн и Шокли ненадолго воссоединились несколько лет спустя, когда они разделили высшую науку в мире награда, т. Нобелевская премия по физике 1956 г., за их открытие. Их история захватывающая история о интеллектуальный блеск борется с мелкой завистью, и это хорошо стоит прочтения больше о. Вы можете найти несколько замечательных рассказов об этом среди книг и веб-сайты, перечисленные ниже.

Подробнее

На этом сайте

  • Компьютеры: краткая история
  • Флэш-память
  • Интегральные схемы
  • Логические элементы
  • Тиристоры

Другие веб-сайты

  • The Journey Inside: образовательный веб-сайт Intel, посвященный транзисторам и интегральным схемам.
  • Transistorized !: веб-сайт PBS о Бардине, Браттейне, Шокли и истории транзисторов.
  • Транзистор: узнайте о транзисторах в увлекательной игровой форме с помощью игр и интерактивов на веб-сайте Нобелевской премии. [Архивировано через Wayback Machine.]

Книги

Технические и практические
  • Марка: Electronics by Charles Platt. O’Reilly, 2015. Четкий, хорошо иллюстрированный учебник для начинающих в области электроники и отличное место для начала увлеченного подростка. Эксперимент 10 начинается с покрытия транзисторов.
  • Начало работы в области электроники, Форрест М. Мимс III. Издательство Master Publishing, 2003 г. Надежное введение с множеством примеров схем, которые можно попробовать.
  • Искусство электроники, Пол Горовиц, Уинфилд Хилл. Издательство Кембриджского университета, 2015 г. Это гораздо более подробный учебник для студентов, которым я сам пользовался в колледже.
  • Почему вещи такие, какие они есть, Б.С. Чандрасекар. Издательство Кембриджского университета, 1998. Относительно простое для понимания, в основном не математическое введение в физику твердого тела; по сути, это объясняет, как на самом деле работают твердые тела изнутри. Глава 10 объясняет электрические токи и полупроводники.
Исторический
  • Электронная революция: изобретение будущего Дж. Б. Уильямса. Springer, 2017. Обширный обзор того, как электроника изменила нашу жизнь за последнее столетие или около того.
  • Хрустальный огонь: The Изобретение транзистора и рождение века информации Майклом Риорданом и Лилиан Ходдесон. WW Norton & Co., 1998. Очень читаемая история транзисторов и интегральных схем.

Статьи

Технические
  • Этот 40-летний транзистор изменил индустрию связи Джоанна Гудрич, IEEE Spectrum, 26 декабря 2019 г. Празднование быстро переключающихся транзисторов с высокой подвижностью электронов (HEMT), изобретенных в 1979 Такаши Мимура из Fujitsu.
  • Приветствую перовскитные транзисторы Дэвида Шнайдера. IEEE Spectrum, 16 января 2019 г. Как кристаллы перовскита можно «нарисовать» на подложке для изготовления полевых транзисторов.
  • Является ли NanoRing от Qualcomm транзистором (ближайшего) будущего? Сэмюэл К. Мур. IEEE Spectrum, 14 декабря 2017 г. Как и почему Qualcomm остановилась на устройствах, называемых нанокольцами, в качестве потенциально новых типов транзисторов.
  • Размеры затвора транзисторов в один нанометр были достигнуты Декстером Джонсоном. IEEE Spectrum, 7 октября 2016 г. Будущее за нанотранзисторами из углеродных нанотрубок?
  • Преемник транзистора, установленный Венди М. Гроссман, чтобы скоро наступить век «Машины». Scientific American, 22 июля 2014 г. В основе компьютеров завтрашнего дня могут лежать мемристоры, а не транзисторы.
  • Представляем вакуумный транзистор: устройство, сделанное из ничего, Джин-Ву Хан и Мейя Мейяппан. IEEE Спектр. 23 июня 2014 года. Частично вакуумная лампа, частично транзистор, он может работать в 10 раз быстрее, чем кремний, утверждают исследователи NASA Ames.
  • Intel переходит на 3D-технологии, реконструируя транзистор Чарльз Артур, Guardian, 4 мая 2011 г. Создание «трехмерных» транзисторов позволяет инженерам втиснуть еще больше их в одно и то же пространство.
  • Прыжок в микромир после транзистора Джон Маркофф. The New York Times, 31 августа 2009 г. Какие устройства могут заменить транзисторы?
Исторический
  • В картинках: Transistor History: BBC News, 15 ноября 2007 г. Фотографии пионеров транзисторов, первых транзисторов и схем.
  • Утерянная история транзистора Майкла Риордана. IEEE Spectrum, 30 апреля 2004 г.
  • .
  • Транзисторная физика У. Шокли. Американский ученый, 19 января.54, стр. 41–72.

Патенты

  • Патент США: 2,524,035: Трехэлектродный элемент схемы с использованием полупроводниковых материалов: оригинальный патент на точечный транзистор, поданный Джоном Бардином и Уолтером Браттейном 17 июня 1948 г. и выданный в октябре 1950 г.
  • Патент США: 2 569 347: элемент схемы, использующий полупроводниковый материал: это было яростное продолжение первоначального патента Шокли, поданного 26 июня 1948 г. (примерно через 10 дней после первоначального патента Бардина / Браттейна) и выданного 25 сентября 19 г.51.
  • Патент США: 2 502 488: Полупроводниковый усилитель: еще один патент Шокли, поданный в сентябре 1948 г. и выданный в апреле 1950 г.

Видео

Технический
  • MAKE представляет: The Transistor: отличное, понятное 9-минутное введение в тему транзисторов от Collin Cunningham из MAKE.

Оставить комментарий
