Пример выполнения курсовой работы (курсового проекта) по дисциплине «Электрические станции и подстанции» («Электроэнергетика.
Производство электроэнергии»)ЗАДАНИЕ
Исходные данные:
1. Тип электростанции: пылеугольная КЭС
2. Число и мощность генераторов, МВт: 6х300
3. Потребители:
на напряжении, кВ | Рмин, МВт | Рмакс, МВт |
220 | 400 | 500 |
500 | остальное | остальное |
4. Связь с системой:
на напряжении, кВ | длина линий, км | хс, Ом | S”кз, МВА | |
220 | 40 | – | 30 | – |
500 | 100 | – | – | 10 000 |
Содержание пояснительной записки:
1.
Выбор генераторов.
2. Выбор оптимальной структурной схемы электростанции.
3. Расчет перетоков мощности по основным элементам электрооборудования.
4. Выбор блочных повышающих трансформаторов.
5. Выбор автотрансформаторов.
6. Выбор рабочих и резервных трансформаторов собственных нужд.
7. Выбор схемы собственных нужд.
8. Выбор линий электропередачи.
9. Выбор схем распределительных устройств повышенных напряжений.
10. Расчет токов КЗ.
11. Выбор выключателей и разъединителей.
12. Выбор токопроводов на генераторном напряжении.
Чертежи:
1. Упрощенная схема технологического цикла производства электроэнергии.
2. Компоновка зданий, сооружений и оборудования на территории электростанции.

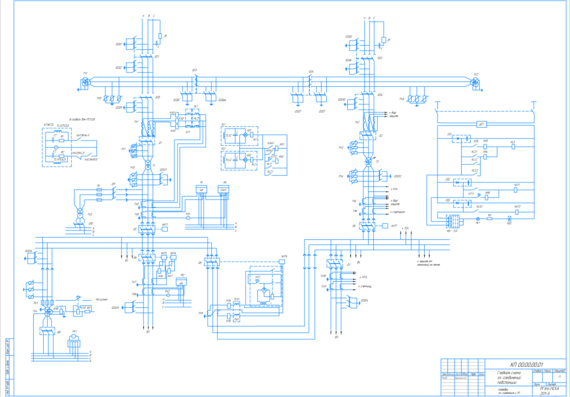

3. Главная схема электрических соединений.
4. Схема собственных нужд.
5. Схема заполнения ОРУ.
6. План ОРУ.
7. Разрез по ячейке одного из ОРУ.
ОБРАЗЕЦ ВЫПОЛНЕНИЯ
1.
Выбор генераторовПо заданной активной мощности генератора Рг= 300 МВт и каталожным данным (табл.1) выбираем турбогенератор ТГВ-300-2У3 с параметрами:
Рг= 300 МВт – номинальная активная мощность
Uг= 20 кВ – номинальное напряжение
cosφг= 0,85 – коэффициент мощности генератора
Вычисляем полную мощность, выдаваемую генератором:
Sг= Рг/cosφг= 300/0,85 = 353 МВА.
Если в задании указан тип электростанции ГЭС, то следует выбирать не турбогенератор, а гидрогенератор – (табл.2).
2. Выбор оптимальной структурной схемы электростанции
Под структурной схемой понимается
распределение общего количества блоков
генератор-трансформатор по двум
распределительным устройствам (РУ)
повышенного напряжения. В задании 6
блоков (т.к. 6 генераторов) и 2 РУ:
напряжениями 500 кВ и 220 кВ.
Назовём РУ 500 кВ распределительным устройством высшего напряжения (РУ-ВН).
Назовём РУ 220 кВ распределительным устройством среднего напряжения (РУ-СН).
Указанные РУ соединены автотрансформатором.
Рассмотрим различные варианты распределения блоков по двум РУ.
1 вариант. Все 6 блоков можно подключить к РУ-ВН, а к РУ-СН не подключать ничего. Назовём такую структурную схему «6-0».
2 вариант. 5 блоков подключены к РУ-ВН, 1 блок подключен к РУ-СН. Назовем такую структурную схему «5-1».
И так далее – получаем 7 вариантов. В каждом варианте упрощенно рассчитываем переток мощности через автотрансформатор РАТ
– по активной мощности;
– без учета собственных нужд;
– для усреднённого потребления от РУ-СН
(по заданию минимальное потребление
400 МВт, максимальное – 500 МВт, откуда
находим среднее потребление 450 МВт).
Например, для схемы «6-0» РАТ= 450 МВт, т.к. все блоки подключены к РУ-ВН, а потребление осуществляется от РУ-СН.
Для схемы «5-1» переток РАТнесколько
снизится. Здесь к РУ-СН подключен 1 блок,
выдающий мощность 300 МВт. А потребление
составляет по-прежнему 450 МВт. Значит,
недостающая мощность в 150 МВт будет
поступать с соседнего РУ-ВН через
автотрансформатор: Р
Для схемы «4-2» переток РАТпоменяет направление. Здесь к РУ-СН подключены 2 блок, выдающие мощность 2х300 = 600 МВт. А потребление составляет по-прежнему 450 МВт. Значит, избыточная мощность в 150 МВт будет поступать в соседнее РУ-ВН через автотрансформатор: РАТ= 150 МВт (направление мощности не имеет значения, знак минус в РАТне пишется).
Аналогичные расчеты повторяем для всех схем, результаты сводим в таблицу.
№ варианта | Структурная схема | РАТ, МВт |
1 | 6-0 | 450 |
2 | 5-1 | 150 |
3 | 4-2 | |
4 | 3-3 | 450 |
5 | 2-4 | 750 |
6 | 1-5 | 1050 |
7 | 0-6 | 1350 |
Чем больше переток мощности через АТ,
тем дороже автотрансформатор.
В нашем случае это либо схема «5-1», либо «4-2». Для определённости окончательно выбираем схему «4-2». В практике реального проектирования при выборе оптимального варианта структурной схемы учитывают не только стоимость автотрансформатора, но и стоимость блочных трансформаторов, выключателей и разъединителей высокого напряжения, линий электропередачи, а также ежегодные затраты на эксплуатацию электростанции, в которые входят потери электроэнергии в трансформаторах и автотрансформаторах.
