Как работает лазерная указка – фото и видео игр для кота

Прикольная лазерная указка с лазерами разных цветов.
В обзоре фотки и видео с котиком.
За деталями прошу под кат

Для кошки нет лучшей игры, чем «охота» за лазерной указкой. Наша кошка ничем от других не отличается, поэтому мы решили купить ей аж 2 лазерных указки. У нас уже была дешевая лазерная указка, которая прекратила работать и радовать кошку, поэтому мы знали, чего хотим.
Данные указки с сайта продавца с моими комментариями:
Материал: медь и алюминий (насчет меди они погорячились, корпус практически целиком алюминиевый, внутри лазерной части отдает желтоватым цветом. Снаружи софт-тач пластик. )

Размер: диаметр 14 мм, длина 155 мм
Цвет: черный (софт-тач пластик и алюминиевые заглушки )
Лазер: однолучевой,
Длина волны :Red: 650nm, Green: 532nm, Blue Violet: 405nm
Мощность: 5 мV
Расстояние :Red: 500 meters, Green: 500-1000 meters, Blue Violet: 10-100 meters (не проверял, но похоже на правду, по крайней мере, до соседнего дома примерно 50 м, и пятно небольшое)
Operating current:
А теперь поконкретнее:
Доставка супербыстрая — 26.
05 заказ, 2.06 получено уже на почте.
Как всегда упакована в пупырку и серебристый пластик, достаточно прочно, чтобы почта не сломала.
В посылке было 2 заказанных лазера, качество сборки- отличное, ничего не скрипит, не люфтит. Посторонних запахов нет.

причем без маркировки, какой цвет.
Лазер состоит из двух частей, скручивающихся примерно посередине. Одна- лазерный блок, другая- блок батареек

На лазерном блоке ” — ” контакт

И вот он-то желтоватый 🙂
Питание от двух батареек ААА, минусом к лазерному блоку(никаких маркировок нет, поэтому пришлось разбираться методом научного тыка)

Лазер начинает работать при нажатии на кнопку, когда кнопку не держат, луч отключается, т.е. не получится включить, и играть, неадо постоянно жать на кнопку. Кнопка с мягким ходом, гладкая, нажимается с четким щелчком.
На батарейном отсеке есть крепление по типу как на ручке, удобное

Итак, подведу итоги:
Лазер годный, быстрая доставка, низкая цена, отлично работает, котик в восторге (ссылка на видео с зеленым и красным лазером ниже)
По моему, фиолетовый котиков не возбуждает, поэтому не купили.
Ну и естественно, маломощный, шарики не лопает, спички не поджигает, но в глаза лучше не светить — слепит сильно.
Ссылки на видео:

это с зеленым лазером

это с красным лазером
Съемка велась в коридоре, поэтому места маловато, разгуляться негде :))
Всем добра.
И напоследок, интересная статья по теме: www.factroom.ru/facts/46478

Как работает лазерная указка?

Лазерные указки очень давно используются в нашей жизни. Это отличная альтернатива обычным указкам, потому что в некоторых учебных заведениях учебные доски такого размера, что туда невозможно дотянуться обычной указкой. Например, их очень широко используют в космических школах, или в школах летчиков…

/ Как работает лазерная указка?

Такая указка помогает очень многим людям подавать сигналы, к примеру, в ходе военных действий.

Конечно, ее иногда используют в качестве прицела. Например, коллиматоры (прицелы) основываются на принципе лазерной указки. Красная точка – ни что другое, как указка. Но речь сейчас пойдет не об этом. Итак, каков же именно принцип работы лазерной указки?

Механика лазерной указки основывается на взаимодействия электромагнитных волн, которые, смешиваясь, создают непрерывный луч, и посылают его на очень большие расстояния. В основе такой указки заложен красный диод, который окрашивает весь луч в красный цвет. Существуют множество вариаций цвета лазерной указки, но красный – самый популярный.

Для посылания луча используется двояко выпуклая линза коллиматор, о которых было упомянуто чуть ранее. При частом использовании диод начинает выгорать, что ослабляет подачу светового сигнала. В таком случае надо будет заменить такой диод, и заменить его можно самостоятельно. Но конечно, если Вы не сильны в радиоэлектронике, то самостоятельная замена диода чревата поломкой всей указки в целом.

Есть еще и детские указки, которые выглядят как маленькие брелоки, и используются в качестве игровых целей. Настоящие лазерные указки напоминают скорее настоящие лазерный снаряд, нежели указку, так что стоит их различать. Работают лазерные указки либо от батареек (дешевые версии), либо от встроенного аккумулятора ( в наиболее дорогих сборках).

Конечно, лучше всего иметь указку, заряжающуюся от сети, нежели каждый раз покупать новые батарейки. Аккумулятора хватает на двенадцать часов непрерывного свечения, так что на день такой указки вполне хватит. В основном они используются в учебных целях, и во многих школах было закуплено много лазерных указок, чтобы учителя могли показывать ученикам учебный материал более легко.

Указки собираются различными способами. Например, есть указки, которые настраиваются специально. Такие указки используются в военных целях, и при нажатии на определенную кнопку можно подавать различные приказы. Конечно, они отличаются от школьных указок, которые просто светят одной ровной и яркой точкой. Вот таким образом и устроена работа лазерной указки…

Применение лазерных указок в жизни!

Лазерная указка – это модный современный гаджет XXI века!

Вариантов использования лазерной указки в повседневной жизни уйма:


Как мы видим в наше время лазерные указки используются повсеместно.

Наиболее часто задаваемые вопросы и подробные, точные ответы на них:

Вопрос: Скажите, а как сильно зависит яркость луча лазерной указки от ее мощности?

Ответ: Луч мощностью до 20-30 мвт достаточно плохо виден даже ночью, а вот от 50 мвт ситуация резко меняется и в дальнейшем прирост мощности уже не дает таких ошеломляющих показателей. Т.е. если у Вас была указка 5 мВт и Вы поменяли ее на 50 мВт, то радость Ваша и удивление будут намного больше, чем если Вы поменяете 50-ти миливатную на 200 мВт. И хоть по яркости луча 50 мВт и 200 мВт отличаются не так уж сильно, то по своим прожигательным, поджигательным и другим подобным способностям 200 мВт не стоит сравнивать с 50 миливатной указкой.

Вопрос: Скажите, насколько соответствует мощность указок, написанная на них реальному положению дел?

Ответ: Часто бывает так, что на указке написано 200 мВт, а при измерении мощности оказывается, что она и 100 кое как выдает.. Такие ситуации бывают достаточно часто. Китайцы очень любят клеить стикеры с мощностью заведомо более высокой чем есть на самом деле. Тем более, что невооруженным взглядом отличить мощность 200mw от 100mw очень трудно и возможно только если поставить рядом две указки – 200 и 100 мВт. Если же просто включить указку мощностью в 50 мвт, дать ее человеку и сказать что эта указка мощностью 100 мВт – в это поверит каждый. Тут надо полагаться на опыт.

Вопрос: В интернете много магазинов продают данные указки. Чем они отличаются от Ваших? И почему Ваши цены подозрительно дешевле чем у других?

Ответ: Когда в каком-либо магазине Вам заявляют -“Наши лазерные указки самые лучшие!” – не верьте этому потому, что в Китае (откуда эти указки родом), лазерные диоды которые используются в данных указках – изготавливаются на одном заводе. И все производители лазерных указок (а в Китае ими торгует очень много компаний) покупают для своих изделий эти диоды у одного производителя, а металлические корпуса не имеют особого значения в данных устройствах. Поэтому наши указки ничем не лучше и не хуже чем в других магазинах. Абсолютно такие же. Все указки у всех одинаковые! Относительно цены – продажа лазерных указок не является нашим приоритетным направлением, поэтому мы не ставим перед собой цель как можно больше заработать на данных лазерных указках.

Вопрос: Скажите, а луч Ваших зеленых лазеров виден полностью или только точка?

Ответ: Днем ни от какой указки луча полностью не видно! Видна только точка, яркость которой впрочем целиком и полностью зависит от мощности лазерного диода. Но вот с наступлением сумерек, все зависит от мощности указки. Чем больше мощность лазера – тем раньше во времени суток можно будет наслаждаться этим зрелищем – ярким сочным лучом. Начиная с мощности в 50 мВт луч от указок будет виден уже в ранних сумерках,а в темноте он будет казаться толстой зеленой веревкой и бороздить небесное пространство в радиусе нескольких тысяч метров. При мощности 150-200 мВт луч будет упираться в далекие облака, а от 300 мВт будет уходить на многие десятки километров.

Вопрос: Какое время беспрерывной работы лазера? Ну т.е. вот нажал кнопочку и светишь.

Ответ: Во первых, все зависит от мощности лазерной указки, а во вторых от типа используемых батарей или аккумуляторов. В третьих, в любом случае, производитель не рекомендует пользоваться указкой непрерывно более 2 минут, потому что лазерный диод сильно нагревается во время работы и от этого ухудшаются его характеристики, а в четвертых сила тока протекающая через диод достаточно велика, и следовательно разряд батареи наступит очень скоро если Вы будете светить указкой непрерывно. Рекомендуемый режим работы следующий: Светим 30 сек – 20 секунд отдыхаем. или светим 20 секунд – 7-10 секунд отдыхаем, чтобы за это время успел охладиться диод, а батарея восстановить рабочие характеристики. При режиме 5-6 секунды светим а затем 1-2 секунды отдыхаем – работа беспрерывная вплоть до полной разрядки батареи.

Именно такой режим и будет являться для Вас самым интересным и оптимальным.

Вопрос: От какой мощности начинаются “прожигательные” и “поджигательные” способности?

Ответ: Указки мощностью до 100 мВт ничего не прожигают и не поджигают. Реально данные свойства проявляются на лазерных указках мощностью от 200 мВт. Но имейте ввиду, что чем дальше расстояние до объекта, тем слабее данные свойства. Зеленый лазер от 300 мВт, а фиолетовый лазер от 200 мВт уже во всю прожигают и поджигают предметы темного и красного цвета. Имейте ввиду, что предметы белого цвета Вы не подожжете никакой лазерной указкой! Белый цвет отражает лазерный луч и ничего кроме яркого светового пятна Вы не получите.

Вопрос: Какая мощность указки требуется для выжигания по дереву?

Ответ: Если дерево окрашено в черный, красный (или очень темный цвет), то при мощности в 200 мВт Вы уже сможете прожигать дерево, а от 300-400 мВт – дымок пойдет немедленно как только Вы станете светить на деревяшку.

Мощный лазер из лазерной указки.

Применение лазерных указок в жизни! Как работает лазерная указка

Кто в детстве не мечтал о лазере ? Некоторые мужчины мечтают до сих пор. Обычные лазерные указки с маленькой мощностью уже давно не актуальны, так как их мощность оставляет желать лучшего. Остается 2 пути: купить дорогостоящий лазер или сделать его в домашних условиях из подручных средств.

Существуют следующие способы изготовления лазера своими руками:

Как сделать лазер в домашних условиях из старого DVD привода

Как сделать лазер из компьютерной мыши

Мощность лазера, сделанного из компьютерной мышки будет намного меньше, чем мощность лазера, изготовленного предыдущим способом. Процедура изготовления не сильно различается.

  1. Первым делом найдите старую или ненужную мышь с видимым лазером любого цвета. Мышки с невидимым свечением не подойдут по понятным причинам.
  2. Далее аккуратно разберите ее. Внутри заметите лазер, который придется отпаивать с помощью паяльника
  3. Теперь повторите пункты 3-5 из вышеописанной инструкции. Различие таких лазеров, повторимся, только в мощности.

ПРИВЕТ, ДИМОНОВЦЫ!!!

ЦЕНА-50-300Р


ЦЕНА-50Р

[
ЦЕНА-50Р

10- тюбик супер клея

12- лазерный принтер

микросхема LM2621

R2 150кОм
R3 150кОм
R4 500 Ом

C2 100мкФ 6.3В любой

Итак, все есть??? ПРИСТУПАЕМ
















ВОТ СХЕМА для сборки


(чертеж могу выслать в личку)






100% ПОТЕРЯ ЗРЕНИЯ!


С уважением Т3012, ака КИЛОВОЛЬТ.


DimonVideo DimonVideo

2010-10-14T21:00:57Z 2010-10-14T21:00:57Z

29 понравился

Сегодня, я расскажу ВАМ как в домашних условиях сделать мощную лазерную указку.

Для этого, нам потребуется 17 вещей:
1- неисправный (дохлый) DVD привод, скоростью 16-22Х (чем выше скорость, тем мощнее лазер в нем стоит)
ЦЕНА-50-300Р
2- дешевый китайский фонарик (на 3 батарейки)


ЦЕНА-50Р
3- дешевая лазерная указка “двухстволка” (лазерная указка+ светодиодный фонарик)

[
ЦЕНА-50Р
4- паяльник, мощностью 40W (Вт), напряжением 220V (В) с тонким жалом.
5- припой легкоплавкий (типа ПОС60-ПОС61), канифоль сосновая.
6- кусочек одностороннего стеклотекстолита размерами 35Х10мм
7- хлорное железо (продается в радиомагазинах) цена-80-100Р
8- инструмент (пинцет, лупа, отвертки маленькие, пассатижи, длиногубцы, и т.д)
9- вот такие клемные лепестки


(продаются в любом электромагазине) стоят от 10-35Р
10- тюбик супер клея
11- спирт (можно найти в аптеке)
12- лазерный принтер
13- страничка любого глянцевого журнала (обязательно глянцевая, гладкая. можно и фото бумагу использовать)
14- электрический утюг (берем дома. У мамы, сестры, бабушки, жены, пока не видят )
15- радиодетали (можно часть надыбать с самого, дохлого привода, в частности диод шотки, резисторы, конденсаторы)
список деталей и их номинал (ВСЕ ДЕТАЛИ SMD, т.е для поверхностного монтажа (экономия места))

микросхема LM2621
R1 нужно подбирать.. именно от него зависит ток на Лазерном диоде. у меня стоит 78кОм ток 250-300мА НЕ БОЛЕЕ!!! иначе сгорит!!!
R2 150кОм
R3 150кОм
R4 500 Ом
C1 0. 1мкФ керамика, например к10-17
C2 100мкФ 6.3В любой
C3 33мкФ 6.3В, желательно тантал.
C4 33пФ керамика, например к10-17
C5 0.1мкФ керамика, например к10-17
VD1 любой 3-х амперный. например
1N5821, 30BQ060, 31DQ10, MBRS340T3, SB360, SK34A, SR360
L1 на фотке же видно как он выглядит.. а так, 15 витков на подходящем колечке или каркасе ферритовом. можешь разобрать или компьютерного БП или лампочку энергосберегающую, или зарядник для мобилы, в том числе и автомобильный зарядник для мобилы.
Все это не так важно, микросхема все выставит как надо.

16- мультиметр типа DT890G, позволяющий измерять емкость, сопротивление, напряжение и так далее.
17- ну и разумеется прямые РУКИ и “дружба с паяльником” или дружбан, дружащий с паяльником

Итак, все есть??? ПРИСТУПАЕМ
Берем брелок-указку, и разбираем ее (АККУРАТНО, НЕ ПОВРЕДИТЕ ВНУТРЕННОСТИ, они нам понадобятся)

вынимаем батарейки, и пассатижами аккуратно покачивая в стороны вытаскиваем переднюю пластмассовую головку (там где фонарик и лазер)
Далее через ту сторону, где была сия (пробка) вынимаем внутренности, подталкивая их карандашом со стороны батарейного отсека

Затем, предельно аккуратно, маленькой ответрочкой с плоским жалом, откручиваем пластиковую гайку в коллиматоре (латунная трубочка, где находится линза и сам бескорпусной лазер). Вытаскиваем содержимое (сама пластиковая гайка, линза, пружинка)

прогревая паяльником ПУСТОЙ коллиматор, отсоединяем его от платы с кнопкой.



Разбираем привод, и достаем каретку лазерного устройства

ПРЕДЕЛЬНО аккуратно вынимаем ЛАЗЕР, предварительно обмотав ножки Лазера проволочкой, от статики.
вот это и есть сам, Лазерный Диод.


Берем китайский фонарик, и разбираем его. Примерно по аналогии с указкой-фонариком.

Теперь, всю мелочь отложим в надежную коробочку, и будем делать теплоотвод для Лазера.
Берем ранее закупленные клеммы


и отпиливаем от них по части, таким образом, чтобы получились типа шайбы, в длину равную длине коллиматора, и так, чтоб они (шайбы плотно входили друз в друга, включая и сам коллиматор) Если не заходят друг в друга, рассверливаем сверлами диаметром от 5, 5-12мм для разных шайб, или растачиваем.
Должно получиться примерно вот так:





Сам коллиматор пропихиваем чуть дальше, примерно на 5мм, это важно для фиксации Лазерного Диода.
Да, сами шайбы фиксируем супер клеем.
Так, теперь монтируем Лазерный Диод, к коллиматору предварительно вставив сверло 5мм и обжав пассатижами коллиматор, со стороны прорезей, где была плата.


Припаиваем 2 проводка к ножкам ЛД. ВНИМАНИЕ ЦОКОЛЕВКУ Л.Д. вызваниваем прибором мультиметром типа DT890G (звонится как обычный диод.)




Далее нам надо собрать схему драйвера.
ВОТ СХЕМА для сборки

ВОТ примерный чертеж проводников на плате

(чертеж могу выслать в личку)
Чертеж платы переносим на глянцевую бумагу лазерным принтером (лазерно-утюжный способ, читаем в интернете)
изготовляем плату, и паяем на нее детали. Должно получиться вот так:



Метод сборки, ваша фантазия. Я собрал драйвер в отсеке для батареек, в место третьей батарейки.
использовал аккумуляторы VARTA 800mA/Ч



Линзу использовал от указки-фонарика, но можно и родную от привода

только у нее фокусное расстояние меньше, придется ставить еще пружинку, чтоб подпирать линзу ближе к Лазерному Диоду.
Внимание! ЛАЗЕРНОЕ ИЗЛУЧЕНИЕ КРАЙНЕ ОПАСНО ДЛЯ ГЛАЗ!
НИКОГДА НЕ НАПРАВЛЯЙТЕ С СТОРОНУ ЛЮДЕЙ И ЖИВОТНЫХ!
100% ПОТЕРЯ ЗРЕНИЯ!
вот такой девайс у меня получился:


НЕ включайте сам Л.Д без радиатора, он сильно греется, и сгорит. ТОК потребления Лазерным Диодом ставьте 250-300мА с помощью резистора R1 (желательно поставить временно резистор на 100к, а вместо Лазерного Диода (чтоб не спалить Л.Д), цепочку последовательно соединенных 4 диода КД105)
С уважением Т3012, ака КИЛОВОЛЬТ. “>

oncopy=”return false”

Лазерная указка – это модный современный гаджет XXI века!

Вариантов использования лазерной указки в повседневной жизни уйма:

  • Лазерная указка является недорогим портативным лазером, который по виду и по размерам похож на обычную ручку. Она превосходит более старые приспособления, помогающие указывать на предмет, поскольку только лазерная указка может быть использована на расстоянии несколько сот метров, производя яркое пятно света, очень хорошо заметное человеческому глазу.
  • Лазерные указки широко применяются в офисах на различных совещаниях. Теперь докладчику не обязательно вставать и подходить к доске, на которой отображаются слайды.
  • В некоторых школах учителя используют лазерные указки вместо обычных деревянных.
  • Во многих институтах на лекциях преподаватели используют только лазерные указки ведь доска в институте намного больше, чем в школе.
  • В планетариях уже давно используются зеленые лазерные указки для того чтобы можно было даже не сведущему в астрономии человеку показать любую звезду и созвездие.
  • Лазерные указки обычно используются в образовательных учреждениях и на бизнес презентациях вместо обычных указок. Красные лазерные указки могут использоваться в помещениях и вечером на открытых пространствах. Зеленые лазерные указки могут использоваться в тех же условиях, но зеленые лазерные указки, в отличие от красных, хорошо видны на улице днем и на дальних расстояниях.
  • Световое пятно, образуемое лазерной указкой, привлекает кошек (и собак), вызывая сильное стремление поймать его, что нередко используется людьми в играх с этими домашними животными.
  • Зелёные лазерные указки могут использоваться для любительской астрономии. В безлунную ночь луч зелёной лазерной указки может использоваться для указывания на звезды и созвездия.
  • Точно установленная лазерная указка может использоваться как лазерный прицел, чтобы нацелить огнестрельное или пневматическое оружие.
  • Лазерные указки используют в своих конструкциях радиолюбители, в качестве элемента связи в пределах видимости.
  • Указка со снятым коллиматором используется в домашней голографии. Это единственное известное применение лазера в быту, где используется именно наиболее ценное свойство лазера, в корне отличающее его от светодиода – монохроматичность излучения.
  • Психологи уже давно доказали влияния цветового раздражителя на принятие решения, именно зеленый цвет будет создавать спокойствие и согласие. Ваши презентации станут более эффектными и эффективными, и вы легко превзойдете своих конкурентов.
  • Эта удобная и элегантная вещь в красивом футляре также может быть хорошим презентом для ваших близких или партнеров. Компактная лазерная указка потребляет совсем немного энергии от батарей и имеет длительный срок службы 3000-5000 часов.

Как мы видим в наше время лазерные указки используются повсеместно.

Наиболее часто задаваемые вопросы и подробные, точные ответы на них:

Вопрос : Скажите, а как сильно зависит яркость луча лазерной указки от ее мощности?

Ответ : Луч мощностью до 20-30 мвт достаточно плохо виден даже ночью, а вот от 50 мвт ситуация резко меняется и в дальнейшем прирост мощности уже не дает таких ошеломляющих показателей. Т.е. если у Вас была указка 5 мВт и Вы поменяли ее на 50 мВт, то радость Ваша и удивление будут намного больше, чем если Вы поменяете 50-ти миливатную на 200 мВт. И хоть по яркости луча 50 мВт и 200 мВт отличаются не так уж сильно, то по своим прожигательным, поджигательным и другим подобным способностям 200 мВт не стоит сравнивать с 50 миливатной указкой.

Вопрос : Скажите, насколько соответствует мощность указок, написанная на них реальному положению дел?

Ответ : Часто бывает так, что на указке написано 200 мВт, а при измерении мощности оказывается, что она и 100 кое как выдает. . Такие ситуации бывают достаточно часто. Китайцы очень любят клеить стикеры с мощностью заведомо более высокой чем есть на самом деле. Тем более, что невооруженным взглядом отличить мощность 200mw от 100mw очень трудно и возможно только если поставить рядом две указки – 200 и 100 мВт. Если же просто включить указку мощностью в 50 мвт, дать ее человеку и сказать что эта указка мощностью 100 мВт – в это поверит каждый. Тут надо полагаться на опыт.

Вопрос : В интернете много магазинов продают данные указки. Чем они отличаются от Ваших? И почему Ваши цены подозрительно дешевле чем у других?

Ответ : Когда в каком-либо магазине Вам заявляют -“Наши лазерные указки самые лучшие!” – не верьте этому потому, что в Китае (откуда эти указки родом), лазерные диоды которые используются в данных указках – изготавливаются на одном заводе . И все производители лазерных указок (а в Китае ими торгует очень много компаний) покупают для своих изделий эти диоды у одного производителя, а металлические корпуса не имеют особого значения в данных устройствах. Поэтому наши указки ничем не лучше и не хуже чем в других магазинах. Абсолютно такие же. Все указки у всех одинаковые ! Относительно цены – продажа лазерных указок не является нашим приоритетным направлением, поэтому мы не ставим перед собой цель как можно больше заработать на данных лазерных указках.

Вопрос : Скажите, а луч Ваших зеленых лазеров виден полностью или только точка?

Ответ : Днем ни от какой указки луча полностью не видно! Видна только точка, яркость которой впрочем целиком и полностью зависит от мощности лазерного диода. Но вот с наступлением сумерек, все зависит от мощности указки. Чем больше мощность лазера – тем раньше во времени суток можно будет наслаждаться этим зрелищем – ярким сочным лучом. Начиная с мощности в 50 мВт луч от указок будет виден уже в ранних сумерках,а в темноте он будет казаться толстой зеленой веревкой и бороздить небесное пространство в радиусе нескольких тысяч метров. При мощности 150-200 мВт луч будет упираться в далекие облака, а от 300 мВт будет уходить на многие десятки километров.

Вопрос : Какое время беспрерывной работы лазера? Ну т.е. вот нажал кнопочку и светишь.

Ответ : Во первых, все зависит от мощности лазерной указки, а во вторых от типа используемых батарей или аккумуляторов. В третьих, в любом случае, производитель не рекомендует пользоваться указкой непрерывно более 2 минут, потому что лазерный диод сильно нагревается во время работы и от этого ухудшаются его характеристики, а в четвертых сила тока протекающая через диод достаточно велика, и следовательно разряд батареи наступит очень скоро если Вы будете светить указкой непрерывно. Рекомендуемый режим работы следующий: Светим 30 сек – 20 секунд отдыхаем. или светим 20 секунд – 7-10 секунд отдыхаем, чтобы за это время успел охладиться диод, а батарея восстановить рабочие характеристики. При режиме 5-6 секунды светим а затем 1-2 секунды отдыхаем – работа беспрерывная вплоть до полной разрядки батареи. Именно такой режим и будет являться для Вас самым интересным и оптимальным.

Вопрос : От какой мощности начинаются “прожигательные” и “поджигательные” способности?

Ответ : Указки мощностью до 100 мВт ничего не прожигают и не поджигают. Реально данные свойства проявляются на лазерных указках мощностью от 200 мВт. Но имейте ввиду, что чем дальше расстояние до объекта, тем слабее данные свойства. Зеленый лазер от 300 мВт, а фиолетовый лазер от 200 мВт уже во всю прожигают и поджигают предметы темного и красного цвета. Имейте ввиду, что предметы белого цвета Вы не подожжете никакой лазерной указкой! Белый цвет отражает лазерный луч и ничего кроме яркого светового пятна Вы не получите.

Вопрос : Какая мощность указки требуется для выжигания по дереву?

Ответ : Если дерево окрашено в черный, красный (или очень темный цвет), то при мощности в 200 мВт Вы уже сможете прожигать дерево, а от 300-400 мВт – дымок пойдет немедленно как только Вы станете светить на деревяшку.

Лазерная указка по своей сути является генератором электромагнитных волн видимого диапазона, которые и формируют луч, ради которого мы и покупает это устройство. В этой статье я расскажу вам о принципе их действия,а так же об основных видах

В красных указках используется простой лазерный диод, а так же крохотная плата-драйвер. Это один из самых примитивных видов указок, луч здесь рассеивается с помощью двояковыпуклой линзы


В 2000 году появились гораздо более мощные зеленые лазерные указки. Из-за дороговизны зеленых диодов здесь используется сложный и громоздкий метод получения зеленого света. В итоге коэффициент полезного действия этой схемы составлял всего двадцать процентов

Спустя несколько лет, в 2006, появились синие лазерные указки, с той же схемой действия. Но их коэффициент полезного действия был еще ниже, составляя всего три процента, и сами эти указки стоили довольно немалых денег


Наиболее современными считаются фиолетовые указки, в них луч генерируется специальным диодом на границе диапазона, воспринимаемого глазом человека. Эти указки появились примерно в одно и то же время с появлением технологии Blue-ray


Существуют также желтые указки, но их коэффициент полезного действия наиболее низок и равен примерно одному проценту. Существует очень много интернет-магазинов, где купить лазерную указку не составит труда, но стоит выбирать наиболее надежные, где вам не подсунут дешевую китайскую подделку, а продадут качественный товар.

О лазерных указках в целом: Лазерная указка — портативное устройство, генерирующее узконаправленный луч лазера в видимом световом диапазоне. В большинстве случаев изготавливается на основе лазерного светодиода, который излучает в диапазоне 473 — 650 нм. Излучение светодиода фокусируется в линию за счет двояковыпуклой линзы. Из за того, что диод излучает не направлено, значительная часть излучения падает на внутренние стенки корпуса и поглощается. В связи с этим КПД лазерной указки низкий. Однако при качественной фокусировке луча (которую можно произвести самостоятельно подкручивая прижимную гайку линзы), указку можно использовать для проведения опытов с лазерным лучом (например для изучения интерференции)
Световое пятно, образуемое лазерной указкой, привлекает кошек (и собак), вызывая сильное стремление поймать его, что нередко используется людьми в играх с этими домашними животными. Не следует забывать, что луч лазерной указки, направленный в глаза человека или животного, может повредить сетчатку.

“звездное небо”

Использование лазерных указок: Лазерные указки широко применяются в офисах на различных совещаниях и презентациях. В планетариях уже давно используются зеленые лазерные указки для того чтобы можно было даже не сведущему в астрономии человеку показать любую звезду и созвездие. Также любители звездного неба могут своим друзьям указать на любое небесное тело.
Психологи уже давно доказали влияния цветового раздражителя на принятие решения, имено зеленый цвет будет создовать спокойствие и согласие. Ваши презентации станут более эффектными и эффективными, и вы легко превзойдете своих конкурентов. Эта удобная и элегантная вещь также может быть хорошим презентом для ваших близких или партнеров. Компактная лазерная указка потребляет совсем немного энергии от батарей и имеет длительный срок службы 3000-5000 часов.

Но все ли они безопасны? Способны ли лазерные лучи навредить? Каковы последствия их вредного действия? К сожалению, на все эти вопросы приходится отвечать утвердительно. Вопреки распространенному мнению лазерные указки – не игрушки, и они не только могут оказывать вредное воздействие на людей или животных, но и приводить к проблемам с законом. Только не реагируйте на это чересчур эмоционально и не спешите избавляться от лазерных указок. Все, что вам нужно сделать – это понять и запомнить несколько канонов использования лазерных устройств.

Внимание! Прежде всего, никогда и ни при каких обстоятельствах не направляйте луч лазерной указки на транспортные устройства с пассажирами, на люде и животных. Луч может отвлекать и даже способен на время ослепить человека, что может привести к катастрофе, если ослепленный лучом человек управляет транспортным средством на скорости 100 км/ч, а вокруг бетонные ограждения. Не забывайте об этом! Если же вы направляете луч лазера на самолет, вы однозначно преступаете закон, впоследствии от обвинения будет сложно отвертеться. Поэтому всегда смотрите, куда направляете луч лазерной указки.

Лазерная революция медленно, но верно охватывает весь мир, так как все больше и больше людей приобретают себе лазерные указки. Если вы еще не являетесь счастливым обладателем лазерной указки, вы, в каком-то смысле, все еще живете в каменном веке. Никогда еще настолько совершенные приборы не были так доступны (не говоря уже о том, что многие высокоэнергетичные лазерные указки способны зажигать спички, прожигать пленку, взрывать воздушные шарики и тому подобное). Эволюция лазера была стремительна и ни на миг не останавливалась. Лазерные технологии охватывают многие применения: от простых указок для презентаций до мощных военных установок с концентрированными лазерными лучами. Никогда еще не было так просто приобщиться к достижениям лазерных технологий и купить лазерную указку. Главное – никогда не забывать о канонах безопасности при использовании лазерных устройств.

Появление лазера в 1960 году положило начало бурному развитию различных областей науки и техники. Но не только. Лазеры привели к появлению принципиально новых, не виданных до того времени устройств и таких направлений науки как интегральной и нелинейной оптики, голографии, лазерной химии. Само слово «лазер» происходит от английского определения «Light Amplification by Stimulated Emission of Radiation».

      Лазеры бывают:
  • Газовые (аргоновые, гелий-неоновые, на монооксиде углерода и углекислом газе, эксимерные).
  • Твердотельные (александритовые, рубиновые, кристаллические с иттербиевым легированием, алюмо-иттриевые, титан-сапфировые, микрочиповые).
  • Полупроводниковые лазерные диоды (в указках, принтерах, CD/DVD).
  • С помощью лазерных технологий стала возможна сварка, резка, сверление, закалка материалов без появления в них внутреннего напряжения, чего невозможно было достигнуть при механической обработке. Точность такой обработки достигает буквально микрометра, и лазеру без разницы, что именно он обрабатывает – металл или алмаз. В микроэлектронике предпочтительней не пайка соединений, а сварка, и луч лазера отлично справляется со своей задачей. Также существует лазерное охлаждение и намагничивание. Излучатель еще очень успешно применяют в термоядерном синтезе.

    Сегодня лазер незаменим также и в медицине. Он применяется в хирургии, офтальмологии, гинекологии, онкологии и косметической хирургии. Например, при операциях на глазном яблоке лазер способен приваривать отслоившуюся сетчатку не травмируя сам глаз. Лазер может выжигать как доброкачественные, так и злокачественные опухоли. Также его успешно используют в стоматологии для отбеливания зубов и бескровной имплантации. И очень радует перспектива использования луча для остановки кровотечений у людей с малой свертываемостью крови.

    Астрономия с помощью лазера также смогла вынести на совершенно иной уровень качество своих исследований. Так, например, с помощью рубиновых лазеров ученые смогли более точно определять расстояние от Земли до других космических тел. Точность картографирования поверхности планет теперь составляет до 1,5 м. А с помощью полупроводниковых лазеров осуществляется связь со спутниками.

    Незаменим лазер при геодезических измерениях, а также при регистрации сейсмической активности коры Земли. В геофизике с высокой точностью определяют высоту облаков, исследуют такие явления, как турбулентность и инверсионные следы.

  • В авиации используют лазерные гироскопы, высотомеры и измерители скорости полета. Немаловажно и то, что лазер помогает точно и правильно посадить самолет, и тем самым обеспечивает безопасность экипажа и пассажиров.

    Все знают о лазерном прицеле, который повышает точность попадания стрелка в цель. Луч повсеместно применяется в вооружении армий самых разных стран мира. С его помощью не только метко стреляют, но и устраивают помехи противнику и системы обнаружения снайперов, а также разрабатывают методы введения врага в заблуждение.

  • Лазеры окружают нас и в повседневной жизни. С их помощью мы прослушиваем компакт-диски, записываем данные, распечатываем информацию на принтерах. Кассиры в супермаркетах лазером считывают штрих-коды с продукции. С его помощью добавляют субтитры на экран, с лазерными указками преподаватели объясняют материал. А молодежь вечером восхищается на дискотеке феерическими лазерными шоу.

    Сейчас на стадии разработки такие технологии, как голографическая запись информации и оптические методы ее хранения и передачи, а также проекционное телевидение.

  • Сегодня лазерная точность нужна повсеместно

    При разбивке участков земли, монтаже коммуникаций, строительстве зданий, отделке помещений и многих других работах в последнее время часто используют эффективные измерительные приборы – лазерную рулетку и уровень.
    Рулетка необходима для определения геометрических размеров объектов с высокой точностью. Принцип действия ее основан на измерениях продолжительности прохождения импульса до объекта и обратно. Уровни применяют для внутренних разметочных работ, маркировки отверстий при строительстве и отделке помещений.

    Функциональные особенности рулеток

    Прибор состоит из лазера, клавиатуры, вычислительного устройства, а также дисплея жидкокристаллического. Часто дополнительно рулетка может быть оборудована оптическим визиром. Излучатель может быть либо жестко зафиксированным, либо закрепленным в свободном состоянии (самовыравнивающимся). Кроме этого, современные модели имеют встроенную память и при необходимости – возможность синхронизации с компьютером.
    Модели приборов могут классифицироваться по некоторым признакам. Прежде всего, по дальности измерений, т. е. максимальному расстоянию, которое способна измерить рулетка с высокой точностью. Так, производят модели, эффективная измерительная длина которых составляет не более 50 метров. Они очень удобны для проведения измерений в помещениях и имеют погрешность не более 1.5 миллиметров.

    Дополнительными функциями являются вычисление площади или объема помещения, сложение и вычитание величин, произведенных замеров. Кроме прочего, рулетка подобного типа компактна, проста в использовании и производит точные измерения.

    Прибор, измеряемый расстояния до ста пятидесяти метров часто называют также дальномером. С помощью его можно проводить измерения не только в помещениях, но и в открытом пространстве, а также осуществлять измерение расстояний между различными объектами. Погрешность измерений при этом составляет не более трех миллиметров.

    Помимо этого, необходимо выделить третью модель дальномеров, которые имеют функцию Bluetooth и, соответственно, имеют возможность передачи информации беспроводным способом. Они могут работать с другими необходимыми программами и приложениями, в зависимости от требуемых задач.
    Также следует рассмотреть цифровую рулетку, предназначенную для измерения небольших расстояний (до пяти метров) с высокой точностью. Такой прибор имеет цифровую индикацию, функцию сохранения значения последнего произведенного измерения, автоматическое отключение, а также очень компактный.
    Электронные рулетки представляют собой точнейшие приборы для измерения самых разных размеров, как вне помещений, так и внутри. Результаты вычислений и измерений выводятся на дисплей практически моментально.
    Все модели описываемых приборов производятся для промышленного или производственного применения и бытового использования.

    Основные особенности лазерных уровней

    Уровни обычно производят двух видов – прибор с оптической системой, которая разворачивает луч в плоскость, и построитель точек. Последняя модель часто применяется во время отделочных и других ремонтных работах. Такой уровень эффективен при прокладке коммуникаций, заливке полов, укладке плитке. Уровень со встроенными призмами, которые способны разворачивать луч, является более совершенным и многофункциональным.
    Также уровни можно разделить на приборы ротационного, самонастраивающегося и строительного типа . Последние применяются для произведения разметки для отделочных работ, маркировки отверстий и других измерений, когда требуется построение точки на любом расстоянии, минуя существующие преграды.
    Второго типа лазерный уровень очень удобен, т. к. экономит время на регулировку поворотного основания уровня и позволяет настроить вертикальную или горизонтальную линии нажатием на одну кнопку. Ротационный уровень представляет собой такой прибор, который производит наклонные, вертикальные и горизонтальные измерения за счет вращения луча. Применяется он чаще на открытых пространствах, т. к. его луч хорошо виден на достаточных расстояниях при солнечном свете. Прибор имеет вращающийся излучатель и два горизонтальных луча.

    Современные лазерные рулетки и уровни позволяют быстро и очень точно производить измерения различных размеров при выполнении многих видов работ.

    Частичное или полное копирование всех составляющих частей сайта в какой бы то ни было форме разрешено только при размещении прямой активной ссылки на сайт http://www.lannat.umi.ru

  • В аэропортах крупного австралийского штата Новый Южный Уэльс были запрещены брелоки с лазерными указками. Произошло это после серии инцидентов, когда пилоты самолетов были временно лишены зрения этими указками.

    Мощные карманные лазеры, включая, так называемые, “звездные указки” на основе лазеров, используемые астрономами, вошли в черный список как вид запрещенного оружия в штате New South Wales. Пассажиры, не имеющие особого разрешение на их провоз, получат 14 лет тюремного заключения в случае попытки провезти такое “оружие”.

    “Такое безответственное поведение может привести к ужасным последствиям. Достаточно лишь на долю секунды навести указку на глаза пилота, чтобы ослепить его на некоторое время, за которое может произойти жуткая катастрофа”, – говорит премьер-министр штата Моррис Имма.

    Несколько пилотов недавно сообщали об опасных лазерных лучах, гуляющих по их кабинам по время взлета и приземления. Полиция в ответ на это организовала спецслужбу по борьбе с “помешанными на лазерах” (laser lunatics) как их окрестили газеты. Последний инцидент произошел в минувшие выходные, когда пилот вертолета, направлявшегося на юг Сиднея, был поражен зеленым лучом лазера.

    Маленький лазер с лучами синего и зелёного цветов способен прожечь насквозь тонкую пластмассу, взорвать надутый детский шарик, поджечь бумагу и ослепить человека. Лучи эти видны даже сбоку (конечно, не в вакууме), в отличие от недорогих “красных” указок, которые себя обнаруживают лишь по яркому пятнышку на цели. В общем-то, даже маленькие красные лазеры со слабым лучом (как правило, от 0,5 до 1-2, и реже – до 5 милливатт, что массово продаются в магазинах), опасны при прямом попадании в глаза. Дело тут не столько в мощности, сколько в маленьком диаметре луча, который бесповоротно повреждает отдельные клетки сетчатки. Во многих странах их продажа уже запрещена.

  • Трудно найти человека, который не знал бы, что такое «лазерная указка». Расцвет популярности этих устройств с мощностью луча до 5 мВт в России пришелся на 90-е годы — уж очень красная точка напоминала прицел снайперской винтовки. С того времени «лазерный прогресс» шагнул далеко вперед. Но я даже не подозревал насколько.Знакомство с новым поколением лазерных указок случилось у меня случайно, в одном из ночных клубов Пекина. Помимо диджея (DJ), атмосферу на танцполе в клубе создает еще и виджей (VJ) — человек, занимающийся осветительным и дымовым оборудованием. Решив понаблюдать за работой диджея, я увидел, как виджей достал из кармана металлический стержень размером с сигару и направил его на зеркальный диско-шар. В следующую секунду с кончика «сигары» сорвался тонкий зеленый луч, который, столкнувшись с шариком, разбился на множество лучей поменьше и осветил танцпол. Сказать, что я был удивлен, значит не сказать ничего. Я был в шоке. До этого времени я видел только стационарные лазерные клубные установки с подобным эффектом. А тут — все уместилось в тоненькой «ручке».

    Самое главное в новом поколении «указок» то, что вы видите не только точку, но сам луч. Он может быть трех цветов — зеленым, синим или красным. При этом луч бьет на огромное расстояние — до 5 км. в условиях городской загазованности.

    В зависимости от мощности — от 15 мВт до 125 мВт — вы можете просто наслаждаться зрелищем или шалить, лопая, к примеру, воздушные шарики, поджигая спички или даже сигареты. Чем мощнее луч и чем темнее поверхность, на которую попадает лазер, тем легче добиться «шаловливого» эффекта.

    Одним из самых известных производителей, торгующих лазерами через Интернет, является китайская компания WickedLasers.com. Цены на сайте просто фантастические: начинаются со $150 и заканчиваются $1700.

    Решив поискать в оффлайне, я тут же нашел старую модель Nexus с лазером на 35 мВт по цене в 200 юаней (около 25 долларов). За эти деньги в подарочной коробочке я получил лазер в черном корку на хорошем английском языке (содержание вкратце: в глаза не направлять, батарейки менять чаще).

    И действительно, батарейками лучше запастись. При этом самыми дорогими литиевыми или щелочными. Одна пара батарей даст вам 15-20 минут яркого лазерного шоу. Затем луч становится все тоньше и исчезает.

    На свежих батарейках лазер легко «добил» до здания, находящегося в двух километрах. Ночью луч виден четко и ярко. Точка на стенах очень большая. При этом появляется ощущение ирреальности — будто лазер просто подрисовали в окружающий мир с помощью Photoshop’a.

    Невероятный эффект достигается, опять же, в ночном клубе. Однако на несанкционированную иллюминацию тут же реагирует служба безопасности, которая просит не использовать лазер в клубе. Просят, в общем-то, правильно. Попав в глаз посетителю, лазер может вызвать яркое недовольство. Случайно попав себе в глаз лучом от свежих батарей, я на собственной шкуре почувствовал, что эта игрушка — вовсе не игрушка. В течение часа наблюдались проблемы со зрением — белые пятна, размытость. Я действительно испугался и порадовался, что купил не самую мощную модель. Конечно, можно приобрести еще и специальные защитные очки, но они портят всю картинку — лучше просто не направлять лазер в глаза.

    Кстати, и обычными «шутками» злоупотреблять не надо. Мне до сих пор стыдно за одно происшествие. Сидя на балконе и «прогуливаясь» лазером по соседнему дому (метрах в 200 от моего), я задержался на одном окне и порисовал на нем зигзаги. Зажегся свет, к окну подлетел китаец, начал вглядываться в темноту, после чего задернул шторы и выключил свет. Интересно, как ему спалось, о чем он думал?

    Выводы: отличная игрушка, супернаходка для DJ и VJ, но может пригодиться и профессионалам. Минус — малое время работы от батарей. Если вы живете не в Поднебесной, цена на игрушку будет впечатляющей. По крайней мере, совсем не игрушечной.

  • Твердотельные лазеры с оптической накачкой

    Лазерный эффект в твердом теле осуществляется благодаря наличию в нем примеси (например, окиси хрома в случае рубина), концентрация которой – единицы процентов. Примеси неодима обеспечивают лазерную генерацию многих твердых структур, из которых чаще используются стекло и алюмоиттриевый гранат (АИГ). Такие лазеры излучают короткие импульсы очень высокой мощности, пиковое значение которой ограничено сверху лишь световым пробоем в активной среде, вызывающим ее повреждение (например, локальное плавление). Лазер на стекле с неодимом (диаметр стержня 10 см) при длительности импульса в одну миллиардную секунды может обеспечить пиковую мощность около триллиона ватт. У более длительных импульсов пиковая мощность меньше.

    Газовые лазеры

    Многие газы и газовые смеси при возникновении в них электрического разряда начинают генерировать лазерное излучение. Их пучки характеризуются очень высокой степенью когерентности и малой расходимостью, близкой к теоретическому пределу; по этим параметрам они выгодно отличаются от пучков твердотельных лазеров. Для решения прикладных задач успешно применяются лазеры с газовой смесью в качестве активной среды (углекислого газа с азотом и гелием, гелия с неоном или криптона со фтором). Лазер первого типа излучает в инфракрасной области спектра; в непрерывном режиме генерации у него высокий КПД и большая выходная мощность. Его широко применяют при резании и сварке различных материалов. Гелий-неоновый лазер излучает видимый (красный) свет; его используют во многих исследовательских и образовательных программах. Лазер на криптоне со фтором – наиболее эффективный из генераторов излучения в ультрафиолетовой области спектра.

    Химические лазеры

    В ходе некоторых химических реакций выделяется много энергии, и в конечных продуктах таких реакций оказывается достаточно возбужденных атомов, чтобы осуществить лазерную генерацию. Наиболее перспективным из лазеров этого типа представляется генератор на фтороводороде, образующемся при прямом взаимодействии атомарных компонентов. Из-за особенностей природы химических лазеров их непрерывная генерация затруднительна. Но этот недостаток восполняется достоинством их импульсных модификаций – они требуют малых энергетических затрат, а составляющие активной среды химических лазеров легко транспортируются на отдаленные объекты, где есть проблемы с сетевым питанием (например, космические летательные аппараты). Лазер на фтороводороде может излучать импульсы очень большой энергии (в несколько тысяч джоулей) при весьма скромном блоке питания.

    Полупроводниковые лазеры

    Если через полупроводниковую структуру типа транзисторной пропускать электрический ток, то можно добиться лазерного эффекта. Габариты и выходная мощность полупроводниковых лазеров малы, но их КПД высок. Такие лазеры делают в основном на арсениде или алюмоарсениде галлия; применяют их главным образом в системах связи.

    Лазеры на красителях

    Многие жидкие органические красители генерируют лазерное излучение при накачке ультрафиолетовым излучением, газоразрядными импульсными лампами и лазерами (обычно газовыми) непрерывного действия. У лазеров на красителях два важных достоинства: во-первых, они способны перестраиваться по длине волны и, во-вторых, могут излучать сверхкороткие импульсы – длительностью менее одной триллионной доли секунды. В связи с этим лазеры на красителях широко применяются в методах спектроскопии, в том числе в спектральном анализе с временным разрешением.

Принцип работы лазерной указки

Лазерные указки давно и прочно вошли в нашу жизнь. Их используют не только в школах и институтах, но и в обучающих центрах для будущих моряков, летчиков и космонавтов. Ведь для того, чтобы показать что-то на доске размером с поле для мини-гольфа, никакой указкой, кроме как лазерной, воспользоваться не удастся.

Также лазерные указки используются в военных операциях для подачи сигналов. На их основе работают коллиматоры-прицелы. Все, наверное, помнят фильмы-боевики и наведенную на лоб жертвы красную точку — это и есть лазерная указка-прицел. Военные указки настраиваются специально для подачи особых команд и напоминают больше лазерный снаряд, чем указку.

Как действует лазерная указка?

Принцип действия лазерной указки следующий: инфракрасный светодиод генерирует непрерывный луч с длиной волны около 808 нанометров, который проходит через линзу и попадает на кристалл из оксидов неодима, иттрия и ванадия. Там он преобразуется в луч с длиной волны уже 1064 нанометров.

Лазерные указки применяются не только в быту, но и в военном деле

Далее луч проходит через следующий кристалл – калиево-титаново-фосфорный. Там невидимое человеческому глазу излучение преобразуется в луч с длиной волны 532-670 нанометров. Затем с помощью инфракрасного фильтра и линзы, концентрирующей излучение в пучок, выходит лазерный луч-указка.

Особенности лазерных указок

Наверное, многие слышали, что светить указкой в глаза небезопасно. Так и есть — если луч лазерной указки направлен фронтально в глаз человеку или животному, то за несколько секунд он необратимо повредит отдельные клетки сетчатки глаза. При этом указкой можно сколько угодно светить на кожу или одежду – ничего плохого не случится. Помните:

  • Лазерные указки рассчитаны на длительный срок работы – до 50 000 часов. Хотя, конечно, китайские дешевые указки очень быстро выходят из строя. Если вы купили лазерное чудо за копейки, не надейтесь, что сможете долго им пользоваться. Детские разовые указки в виде брелоков и фонариков можно использовать в школе и для игры с кошкой.
  • Если вам нужна хорошая лазерная указка на длительное время, нужно покупать ту, которая имеет аккумулятор и может заряжаться от сети. Указки на батарейках считаются менее надежными, а аккумуляторные указки могут работать 12 часов без перерыва.

Миф о лазерных указках

Главный слух о лазерных указках – их эффективность в тумане. Увы, но при тумане, моросящем дожде, снегопаде или ярком солнце лазерная указка абсолютно бесполезна – луча не видно вообще. Но в аудиториях, в полутемных и темных презентационных залах лазерная указка способна «пробивать» расстояние до 1.12 км.

Это касается только указки с красным лучом, которые обладают мощностью не более 20 мВт. Указки с зеленым лучом имеют мощность до 1 Вт, а с синим – до 3 Вт. Но они считаются слишком дорогими для бытового использования и потому используются только в особых нуждах.

Лазерные указки являются портативными приборами, в которых имеются излучатели, генерирующие волны электромагнитного когерентного и монохроматического происхождения в видимом диапазоне в лучевой форме. Излучателями могут выступать лазерные диоды, либо полноценные твердотельные лазеры.

Имеется несколько видов лазерных указок, которые отличаются типами излучателей и бывают таких цветов:

ЛУ красного цвета

Эти ЛУ являются самыми дешевыми и самыми распространенными. Работают от обычной батареи таблеточного типа, на базе красных лазерных диодов со спектром излучения 650-660 нм. Они оснащены драйверными платами, управляющими питанием. Для излучения в форме узкого луча используются выпуклые с обеих сторон линзы, называемые коллиматорами.

Красные ЛУ в основном маломощные до 1-100 мВт. Их характерной особенностью является то, что красные диоды довольно-таки скоро «прогорают», снижая интенсивность излучения, отчего большинство таких указок, спустя пару месяцев работы, начинают хуже светить, невзирая на заряд батареек.

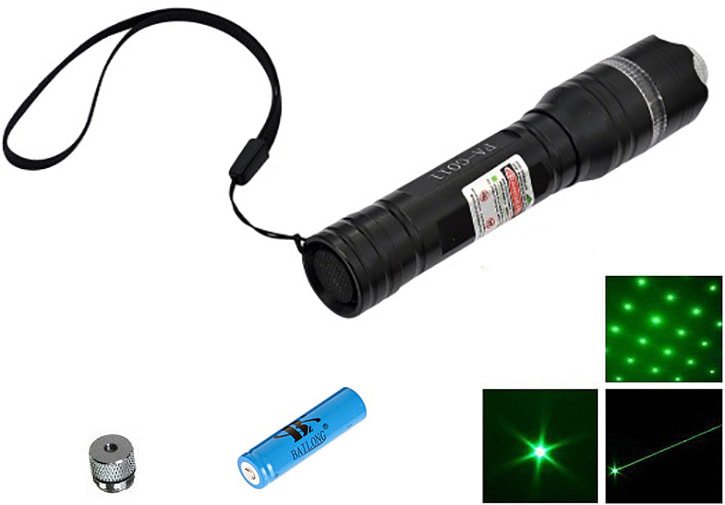

ЛУ зеленого цвета (green laser)

Днем человеческий глаз более чувствителен к зеленым цветам, чем к красным (где-то в 6-10 раз). Благодаря этому green laser светит более ярко. Однако в ночи все происходит наоборот.

Зеленые лазерные диоды чрезвычайно дорогостоящие, поэтому для создания green laser используют твердотелые лазеры с диодами. Они не такие дорогие как зеленые лазерные диоды, но ценнее, чем красные. Длина волны green laser — 532 нм, с КПД приблизительно 20%. Зеленые ЛУ энергозатратнее красных, вследствие этого трудно подбирать агрегаты, питающиеся от таблеточных батарей.

ЛУ синего цвета

Начали выпускаться с 2006 года, схема действия схожа с green laser. Длина волны голубая— 490 нм, бирюзовая — 473 нм, а синяя — 445 нм. Излучателем является твердотелый мощный лазер. Синие ЛУ весьма дорогостоящие, диоды не такие дорогие, но не имеют широкого распространения. Излучение ЛУ синего цвета крайне опасно для глаз. КПД приблизительно 3%.

ЛУ желтого цвета

Длина волны желтых ЛУ — 593.5 нм. Имеются также их оранжевые «коллеги» с длиной волны 635 нм. КПД – чуть более 1%.

ЛУ фиолетового цвета

ЛУ с фиолетовыми лазерными диодам имеют длину волны 400-410 нм. Это почти предел в диапазоне, который воспринимает человеческий глаз, поэтому это свет видится как тусклый.

Свет фиолетовых ЛУ вызывает флуоресценцию, и яркость светящихся объектов становится интенсивнее, чем в самом лазере. В серию ЛУ пошли с появлением привода для оптического носителя Blu-ray, в котором применили лазерный диод с длиной волны соответственного излучения.

ЛУ: применение

  • ЛУ часто пользуются образовательные учреждения, например для физических экспериментов, а также для презентаций;
  • Световая точка, которую образует лазерный луч, привлекает внимание домашних животных. Особенно на них реагируют кошки и собаки, что зачастую приводит людей к играм с этими домашними питомцами;
  • Зелеными ЛУ пользуются как в любительских, так и в профессиональных астрономических исследованиях. Зеленые ЛУ используются для определения направлений звезд и созвездий;
  • ЛУ применяются в качестве лазерных целеуказателей, для точного прицеливания огнестрельного или пневматического оружия;
  • ЛУ применяются радиолюбителями, как элемент связи в видимых границах;
  • Красные ЛУ с отсоединенными коллиматорами пользуется при создании любительских голографий;
  • Лабораторная практика пользуется ЛУ (особенно зелеными) для выявления в жидкостях, газах или любых прозрачных веществах в малых количествах примесей или взвесей механического происхождения, которые незаметны для невооруженного глаза.

Безопасность лазеров

Лазерное излучение опасно при попадании в глаза.

Обыкновенные ЛУ обладают мощностью 1-5 мВт, их относят ко 2-3А классам опасности. Они могут быть опасными, в случаях направления луча в глаза людям на довольно-таки продолжительные периоды или при помощи оптических приборов. ЛУ мощностью 50-300 мВт относят к 3B-классу. Они опасны причинением сильных повреждений сетчатки глаз, причем даже при кратковременных попаданиях прямого лазерного луча.

Следует знать, что в маломощных зеленых DPSS-указках используются значительно мощные ИК-лазеры, которые не гарантируют достаточную фильтрацию ИК-излучений. Такие виды излучений не видимы и в результате этого куда более опасны для глаз людей и животных.

Кроме того, ЛУ могут оказывать исключительно раздражающие воздействия. Особенно, если луч попадет в глаза водителей или летчиков, что может отвлечь их внимание или даже привести к ослеплению. В некоторых странах такие деяния влекут за собой уголовную ответственность. Например, в 2019-ом году одного американца приговорили к почти двум годам тюремного заключения за непродолжительное ослепление мощным лазером летчика в полицейском вертолете.

В последние годы случается все больше многочисленных «лазерных инцидентов» в развитых странах, вызываемых требованиями по ограничению или запрещению ЛУ. В настоящее время законодательством Нового Южного Уэльса предусмотрен штраф за владение ЛУ, а за совершение «лазерного нападения» — заключение до 14-ти лет.

Применение ЛУ запрещено по правилам во время проведения футбольных матчей. Так, например Алжирская федерация футбола была оштрафована на 50 000 швейцарских франков за то, что болельщиками при помощи лазерной указки ослепили вратаря российской сборной Игоря Акинфеева во время ЧМ-2014.

Самая мощная лазерная указка

Не так давно стало известно о появлении самого мощного карманного лазера, «короля» ЛУ или «меча джедая». Небольшой мощный лазер может прожигать тонкие пластмассы, взрывать детские шарики, поджигать бумагу и ослеплять людей. Устройство китайского производителя Wicked Lasers лишь бегло напоминает популярные ЛУ, но имеет более крупный корпус.

Часто лазерная указка с крошечным цилиндриком, выдающая красный лазерный луч, используется детьми для игр или для презентаций в школе. Однако указатель новой генерации компании Wicked Lasers для детей не будет игрушкой. И это не случайно, ведь выходная мощность китайской лазерной указки в десятки и сотни раз значительнее, чем у обычных недорогих ЛУ.

Удивительно, что китайская «зеленая супермодель» с мощностью луча от 0,3 ватт достигает «дальности воздействия» до 193-х километров.

Лазерная указка — это портативный прибор, в котором присутствует излучатель, генерирующий когерентные и монохроматические электромагнитные волны видимого диапазона в виде луча. В качестве излучателя может использоваться лазерный диод (конструкция намного проще) или полноценный твердотельный лазер (конструкция сложнее).

Существует несколько типов лазерных указок, которые отличаются цветом и соответственно типом излучателя:

  • Красные
  • Зеленые
  • Синие
  • Бирюзовые
  • Голубые
  • Фиолетовые
  • Желтые
  • Оранжевые

Как работает лазерная указка?

Красные лазерные указки

Самые дешевые и поэтому самые распространенные. Работают от обычной таблеточной батарейки. Эта указка работает на основе красного лазерного диода, спектр излучений которого 650-660 нм. Кроме диода в указке установлена драйверная плата, которая управляет питанием. Чтобы излучение распространялось в виде узконаправленного луча используется выпуклая с обеих сторон (или плоско-выпуклая, плоской стороной к диоду) линза. Такая линза называется коллиматором.

Мощность красных лазерных указок как правило небольшая и для большинства экземпляров, встречаемых в продаже составляет 1-100 мВт. Неприятная особенность указок на основе красных лазерных диодов — эти диоды быстро «выгорают», что приводит к снижению интенсивности излучения. Поэтому любая указка такого типа через несколько месяцев использования светит намного хуже новой, независимо от заряда батарейки.

Зеленые лазерные указки

В дневное время человеческий глаз намного чувствительное к зеленому цвету чем к красному (примерно в 6-10 раз). Поэтому зеленые указки светят значительно ярче. Правда ночью это соотношение меняется и здесь уже зеленые указки не имеют такого преимущества в яркости лазера перед красными.

Поскольку зеленые лазерные диоды очень дорогие, для создания зеленых лазерных указок используются твердотельные лазеры с диодной начинкой (DPSS). Они дешевле зеленых лазерных диодов, хотя и дороже красных. Длина волны зеленой лазерной указки — 532 нм, коэффициент полезного действия — примерно 20% (выше чем у красной). Зеленые указки более энергозатратные чем их красные сородичи. Поэтому достаточно сложно купить подобный агрегат, питающийся от таблеточной батарейки.

Синие лазерные указки

Выпускаются не так давно (с 2006 года), принцип работы схож с зелеными. Длины волны — 473 нм для бирюзового цвета, 445 — для синего цвета. Также есть голубые указки с длиной волны 490 нм. Так же как и в зеленых, в качестве излучателя используется твердотельный лазер, хотя есть модели на синих лазерных диодах (445 нм). Синие лазеры очень дорогие, диоды дешевле, но они пока мало распространены. Излучение синих лазерных указок очень опасно для глаза, поэтому необходимо соблюдать меры предосторожности при работе с ними. КПД низкий и составляет примерно 3%.

Желтые лазерные указки

Длина волны излучения желтых указок — 593.5 нм. Существуют также их оранжевые «братья» с длиной волны излучения 635 нм. По воздействию на человеческий глаз желтый цвет близок к красному, т.е. намного безопаснее синего и зеленого. КПД желтых указок очень низкий и едва превышает 1%.

Фиолетовые лазерные указки

В этих указках используются фиолетовые лазерные диоды с длиной волны 400-410 нм. Эта цифра находятся возле предела диапазона, воспринимаемого человеческим глазом, поэтому свет от фиолетовой указки кажется весьма тусклым. Тем не менее не стоит светить фиолетовой указкой (как и любой другой) в глаза, поскольку это вредно для них в любом случае.

Свет фиолетовой указки способен вызвать флюоресценцию, во время которой яркость светящихся предметов намного выше чем у самого лазера. Серийное производство лазерных указок началось после появления приводов для оптических носителей Blu-ray, поскольку в них использовались лазерные диоды с длиной волны излучения 405 нм.

Устройство лазерной указки, видео

О лазерных указках


С точки зрения техники, лазерные указки являются узконаправленными лучевыми портативными генераторами монохроматических и когерентных электромагнитных волн. В основе таких устройств почти всегда лежит лазерный диод с диапазоном ненаправленного излучения – 635—670 нм.

У лазерной указки довольно низкий КПД, с точки зрения практического применения, поэтому она не используется для организации серьезного излучения узкого направления. Для этих целей на производстве и в научных лабораториях применяют двояковыпуклую линзу-коллиматор.

Однако, если качественно сфокусировать луч, указка перестает быть детской игрушкой и учительским “аксессуаром” и вполне может использоваться для организации ряда интересных опытов с лучом лазера, проводимых в лабораторных условиях. Например, с помощью лазерного узконаправленного генератора проводятся научные эксперименты, позволяющие изучить такое явление, как интерференция.

Сегодня в магазинах есть указки, мощность которых от 0,1 до 2000 мВт. Как правило, красный диод в этих образцах не закрыт, поэтому обращаться с устройствами нужно очень осторожно. Именно поэтому портативный генератор не рекомендуется использовать в качестве игрушки и покупать детям. Кроме того, через некоторое время лазерный диод сгорает, и устройство практически перестает излучать свет.

Первые экспериментальные образцы указок были не слишком мощными, но дорогими, благодаря использованию гелий-неоновых и газовых лазеров. Затем появились более дешевые красные диоды, позволившие сделать указку доступной обычным покупателям. Более серьезные варианты – устройства с оранжево-красными, а также с зелеными, фиолетовыми, желтыми и синими диодами.

Конечно, нельзя считать этот аппарат практичным устройством, используемым в промышленности, производстве или научных исследованиях. Однако это, все-таки, техническое изобретение, которое активно применяется, например, в образовательных учреждениях разного уровня вместо обычной школьной указки, а также на бизнес-презентациях как в помещениях, так и в открытом пространстве.


Зеленые указки, в отличие от красных, можно использовать для демонстраций, проходящих в дневных условиях, а также на дальних расстояниях. Любители астрономии, например, применяют именно зеленый вариант лазерной указки, чтобы демонстрировать желающим ночью звезды или даже целые созвездия. Особенно хорошо это удается в темные, безлунные ночи.

Активно используют портативные лазерные генераторы радиолюбители. Для своих конструкций в качестве элемента связи, работающего в видимых пределах, они довольно часто применяют именно лазерные указки на диодах. А, если снять с устройства коллиматор, то оно очень пригодится в любительской голографии.
Такой портативный лазер можно использовать в качестве прицела для пневматического и даже огнестрельного оружия, если установить его неподвижно.

В любом случае, применение такого технического устройства сопряжено с довольно серьезной опасностью для человека. Прежде всего, излучение лазером чрезвычайно опасно для глаз. По международной классификации опасности технических устройств, лазерные указки относят к 2 или даже 3 классу подгрупп А и Б. На них нельзя смотреть долго, а также через любую оптику.

Чем выше уровень мощности портативного лазерного генератора, тем больше уровень и класс опасности устройства. Импульсы практически прямого лазерного луча, в том числе, диффузно отраженного или зеркального, способны нанести непоправимый вред человеческому глазу и даже лишить зрения.
Любые лазерные указки обладают исключительно раздражающим воздействием. Если такой луч направлен специально в глаза шофера ведущего машину, избежать аварии будет крайне сложно. Человек на какое-то время может потерять ориентацию в пространстве, что, безусловно, негативно отразится на управлении транспортным средством.

В последнее время произошло несколько вопиющих случаев, когда луч от мощной лазерной указки был направлен в глаза пилотам, заходящих на посадку пассажирских самолетов. Таким образом, опасности подвергалось несколько десятков жизней пассажиров воздушных судов.
Подобные неприятные инциденты возмущают общественность, которая четко требует ограничить законодательно свободную реализацию портативных лазерных генераторов через торговую сеть. Такие требования звучат сегодня не только в России, но и в других странах мира, например, в Канаде, Великобритании и США. Дальше всех пошло графство Уэльс – тамошние законы, например, предусматривают за хулиганское лазерное нападение уголовную ответственность, которая, в свою очередь, чревата лишением свободы на срок до 14 лет. Простое обладание подобным устройством будет стоить владельцу довольно солидного штрафа.

Лазерную указку никак нельзя назвать полезным техническим изобретением, поскольку для каких-то серьезных целей научного и промышленного характера существуют более солидные устройства, а в качестве игрушки этот аппарат слишком опасен как для владельца, так и для окружающих его людей. Скорее, портативный лазер можно отнести к разряду изобретений, что называется, “для красоты”, чтобы продемонстрировать определенные возможности лазера.

Как спасти свои и чужие глаза от лазерной указки

Уже не первый десяток лет лазеры можно видеть не в лабораториях и фантастических фильмах, а в повседневной жизни. Слабые лазеры удобно использовать как указки, с ними охотно играют домашние питомцы. Однако неаккуратное обращение с ними может приводить к необратимым повреждениям глаз. Здесь мы рассмотрим основные моменты, которые нужно знать для «лазерной безопасности».

Распространенная проблема

Периодически о том, как дети портят глаза лазерными указками, сообщают СМИ. Недавно ученые Университета штата Огайо рассказали о подробностях того, что может сделать с сетчаткой глаза обычный лазер малой мощности. 14-летний мальчик направил его на несколько секунд в глаз. Сначала он ощутил ослепление ярким светом, а со временем у него появился дефект зрения, которвый выразился в «выпадении» отдельных букв из текста при просмотре пораженным глазом. Используя новые методы исследования, ученые обнаружили, что в поврежденной части сетчатки лазер полностью выжег все колбочки – рецепторы цветового зрения.

То, что об отдельных случаях повреждения глаз лазером рассказывают в обычных новостях, не значит, что они редки. Обзор, опубликованный Nature в 2018 году, включает 243 случая, официально зафиксированных только в Британии. Отдельно стоит вопрос о безопасности пилотов, которых иногда ослепляет свет лазера, и пассажиров их самолетов. С 1990 по 2004 год в США было рассмотрено более 400 таких случаев.

Как именно лазер поражает глаз

Наиболее опасно воздействие лазера на сетчатку – оболочку глаза, которая выстилает его заднюю внутреннюю поверхность. На ней располагаются зрительные рецепторы. Основной механизм разрушения клеток сетчатки под действием лазера – повышение температуры. Результатом обычно становится появление слепого пятна, размер которого зависит от длительности экспозиции и площади поражения. Лазеры с определенной длиной волны более разрушительно действуют на роговую оболочку и хрусталик, проводя к ожогам и катарактам. Однако последнее обычно не случается при пользовании указкой.

Если лазеры опасны, почему их продают?

При соблюдении правил техники безопасности лазерные указки, одобренные регуляторными органами, считаются сравнительно безопасными. Лазер слабой мощности наносит ущерб только если прицельно направлять его в глаза, целиться в транспортные средства.

В большинстве стран запрещены лазерные указки мощностью больше 5 милливатт (класс IIIа), а в некоторых (например, в Австралии) – мощнее 1 милливатта (класс II). Считается, что от случайного попавшего в глаз луча мощностью 1 мВт человека может защитить простое моргание. Такой лазер может нанести вред только если человек долго смотрит на луч. Прибор с мощностью 5 мВт тоже считается опасным при длительном контакте луча с сетчаткой. Более мощные лазеры имеют право использовать только специально обученные люди.

Почему лазер опасен при такой малой мощности

Мощность 5 мВт (5 тысячных долей ватта) – в десятки разов меньше, чем у обычной лампочки. Дуглас Джонсон (Douglas A. Johnson), старший офицер по лазерной безопасности Техасского университета A&M, объяснил изданию Scientific American, почему опасность лазера все равно выше. Во-первых, в параметрах мощности ламп указывается, сколько ватт они потребляют. В световую энергию они перерабатывают не более 10% этой энергии. Для лазера указывается не потребление, а «выдача». Во-вторых, лампа светит во все стороны, а луч лазера сконцентрирован в тонкий пучок. Если он попадает на сетчатку, она получает всю его энергию, а не часть. В-третьих, обычная лампа дает световое излучение с множеством разных длин волн. Лазер генерирует свет с одной длиной волны, поэтому его повреждающий потенциал выше.

Особенности опасности лазеров:

  • Лазерный луч может не рассеиваться на больших расстояниях. Поэтому он остается одинаково опасным на разных расстояниях.
  • Лазер может сфокусироваться на очень маленьком участке сетчатки глаза и оставить на нем слепое пятно или ожог.
  • Опасность лазера никак не связана с яркостью его цвета.
  • Синие и фиолетовые указки особенно опасны. Глаз человека менее чувствителен к этим цветам, чем к остальному видимому спектру, поэтому медленнее реагирует на него.

Как понять, что лазер слабой мощности?

В идеале, указку нужно купить в фирменном магазине производителя, проверив все санитарные сертификаты. Однако в реальной жизни часто приходится довольствоваться совсем другими условиями. Здесь могут помочь правила, которые объясняют, как опознать указку с мощностью меньше 5 мВт.

  • Маленькая указка, которая работает от батареек таблеточного типа, скорее всего не выдает более 5 мВт.
  • Указка размером с ручку или фонарик, которая работает от пальчиковых батареек, может оказаться мощнее 5 мВт.
  • Если батарейки указки быстро садятся, и она продается в комплекте с зарядкой, то прибор скорее всего неуместно мощный.
  • Некоторые указки продаются с наконечником, который немного рассеивает пучок лазера. Без этого наконечника лазер может оказаться мощнее 5 мВт.
  • О том, что указка мощнее 5 мВт, могут говорить такие слова в ее описании: «мощная», «яркая», «ультра», «супер», «военная», «на литиевой батарее», «прожигающая», «с регулируемым фокусом».
  • Если есть видео, на которых при помощи этой указки лопают воздушные шары или прожигают поверхности, то это не легальная указка.

Советы по безопасности

  • Соблюдение простых правил поможет избежать повреждения глаз при использовании лазерной указки.
  • Никогда нельзя целиться лазером в людей.
  • Не нужно покупать лазерные указки детям. Они не должны играть ими без наблюдения взрослых. Лазерные указки – не игрушка.
  • При покупке указки нужно убедиться, что к ней прилагается вся необходимая информация (одобрение регуляторных органов, указание производителя и даты производства, предупреждение об опасности, класс от I до IIIа).
  • Включайте указку только когда хотите показать на близкий объект.
  • Не наводите указку на зеркальные поверхности, отраженный луч может быть опасен.
  • Знайте о возможном действии лазерной указки на организм, это поможет не растеряться, если обнаружите на себе яркую точку указки.

Лазерная указка разрешенного типа в руках человека, осознающего ее опасность, не должна навредить окружающим.

Лазерная указка

: как это работает?

Вы знаете, когда вы посещаете встречу, и человек, который представляет, держит небольшое устройство, излучающее лазерную точку, чтобы выделить то, что он объясняет? Это маленькое устройство – лазерная указка. Но вы когда-нибудь задумывались, как это на самом деле работает или для чего используются лазерные указки – кроме того, что ваша кошка сходит с ума?

Лазерный указатель использует

Лазеры используются в технологических достижениях и во многих областях науки и исследований.Благодаря использованию лазера были достигнуты медицинские достижения: хирурги нашли его полезным для диагностики и лечения различных типов рака, стали возможны эксперименты в научных областях, а лазерные резаки были разработаны для получения выдающихся результатов. В настоящее время, с развитием лазерных технологий, использование лазера очевидно в гораздо более распространенных и доступных предметах, таких как лазерные указки.

Лазерные указки обычно используются во время презентаций, чтобы указать на что-то важное на слайде или помочь следить за схемой, которая объясняется на расстоянии во время презентации.Если вы когда-либо пробовали использовать лазерную указку на смарт-телевизоре, вы поймете, какое разочарование она приносит. Это в основном связано с тем, что интеллектуальные телевизоры содержат ЖК-экран или светодиодный экран, который поглощает падающий свет, позволяя зрителям получить лучший диапазон цветов, видимых на экране, и что им требуются специальные лазерные указатели. Вы обнаружите, что Logitech Spotlight с цифровой лазерной указкой лучше всего работает на экранах телевизоров, и что если вы планируете использовать телевизор для презентаций, то лучше просмотреть обзоры и посмотреть, какой указатель лучше всего подойдет для вашего телевизора.Хотя это одно из наиболее распространенных применений, существуют и другие приложения и способы их использования. Например, зеленые лазерные указки можно использовать для наблюдения за звездами, поскольку они обычно имеют более высокую мощность и поэтому могут использоваться в ночное время.

Как работают лазерные указки?

Чтобы понять, как работают лазерные указки, целесообразно сначала понять, как работают лазеры в целом. Лазеры – это небольшой мощный пучок концентрированного света, который увеличивает источник света и превращает его в мощный сфокусированный пучок.Слово «лазер» – это аббревиатура, означающая «усиление света за счет вынужденного излучения».

Лазерный свет отличается от обычного или естественного света. Основное отличие состоит в том, что естественный свет обычно освещает большую площадь, распределяя свет на эту область. Однако, когда лазерный луч фокусируется в один луч, он становится намного более мощным, чем естественный свет, который предназначен для распределения по большим площадям, становясь намного менее мощным.

Лазерные указки состоят из трех частей: лазерной среды, источника энергии и резонатора.Лазерная среда – это форма света или электричества, которая может питаться от источника энергии. Однако легкие среды могут использоваться в виде минералов, газов или даже жидкостей. При питании лазерного диода формой энергии лазерная указка будет излучать луч света, видимый невооруженным глазом.

Когда лазерная среда активирована, она выделяет энергию как монохроматическое излучение. Затем резонатор выполняет свою работу, удерживая энергию и накапливая ее до того, как она высвободится.Этот резонатор состоит из стержня с двумя зеркалами, расположенными с каждой стороны лазерной среды. У каждого зеркала своя задача: твердое зеркало отражает свет обратно в среду, в то время как прозрачное зеркало ломается и разделяет свет между средой и точкой выхода. Когда свет отражается между двумя зеркалами, резонатор отвечает за выравнивание луча света в одном направлении, в результате чего получается сплошной лазерный луч.

Есть два типа лазерных указок: рубиновые лазеры и зеленые лазеры:

Рубиновые лазеры

Как видно из названия, рубиновый лазер излучает красный луч света в виде красной точки.Лазерная указка содержит внутри рубиновый стержень и работает точно так же, как описано выше, с зеркалом, отражающим атомы, и другим зеркалом, разделяющим свет, так что он может быть виден глазу в виде проекции светового луча на цель. поверхность в виде лазерной точки.

Зеленые лазеры

Наиболее очевидное различие между зелеными лазерами и рубиновыми лазерами – это цвета, которые они излучают. В этом случае вместо луча красного цвета внутри лазерной точки есть зеленый луч, в результате чего становится виден зеленый луч света.

При выборе лазерной указки рекомендуется выбирать качественную, особенно с зелеными лазерными указками. Это связано с тем, что зеленые лазеры могут быть довольно опасными, поскольку они намного мощнее из-за того, что луч света очень сфокусирован. С дешевыми зелеными лазерными указками непреобразованный инфракрасный лазерный свет, скорее всего, не будет отфильтрован, в результате чего невидимый лазерный луч будет светить вам в глаза, а вы его не увидите. Это означает, что вы не будете моргать или двигаться из-за незнания проблемы, что приведет к необратимому повреждению глаз и может привести к полной слепоте.

Как безопасно пользоваться указкой

Независимо от того, насколько велика или мала мощность света, излучаемого вашей лазерной указкой, при использовании лазерной указки следует учитывать несколько моментов:

  • Хотя это кажется очевидным, но НИКОГДА не направляйте лазер прямо в глаза, чтобы не повредить глаза.
  • Лазерные лучи нельзя использовать на животных. Даже играя с кошкой, убедитесь, что лазер не направлен на нее.
  • Никогда не смотрите прямо на лазерный луч, каким бы любопытным вы ни были.
  • Лазерные указки нельзя использовать ни на каких транспортных средствах, так как они могут помешать вниманию водителя и привести к несчастным случаям.
  • Помните, что отражающие поверхности заставят лазерный луч отражаться от них, поэтому помните о них и используйте их соответствующим образом.
  • Избегайте воздействия лазера на кожу, особенно в течение длительного периода времени.

Увлечение лазерами и лазерными указками стало обычным явлением с момента их выпуска. Но хотя они начинались как просто игра, теперь они представляют собой устройство, которое действительно может пригодиться, особенно в области образования и публичных выступлений.Если вы привыкли время от времени проводить презентации, то приобретение лазерной указки значительно облегчит вам жизнь при проведении презентаций. Просто помните о приведенных выше мерах предосторожности, и все будет в порядке.

Как работает лазерная указка? Номинальная мощность и внимание к зеленому лазеру

Вы когда-нибудь задумывались, как работает лазерная указка? Несмотря на его компактные размеры, за кулисами происходит множество вещей, которые создают крошечный лазерный луч из вашей указки.

Если вам интересно, что происходит внутри вашей надежной карманной лазерной указки или просто лазеров в целом, продолжайте читать!

Дешевые зеленые лазерные указки не могут отфильтровывать непреобразованный инфракрасный лазерный свет.Если этот невидимый инфракрасный лазерный луч светит вам в глаза, вы не сможете его увидеть, поэтому вы не моргаете и не двигаетесь, что приводит к необратимому повреждению глаз.

Что такое лазерная указка?

Само слово «ЛАЗЕР» является аббревиатурой от L ight A , увеличенного на S с таймером E миссии R .

Лишь немногие современные лазеры используют усиление света, но это название закрепилось даже за лазерами с одним цветом или длиной волны (монохроматический лазер).

В двух словах, лазерная указка – это устройство, которое обычно используется для выделения чего-то важного. Он работает, питая лазерный диод от источника энергии, который затем излучает когерентный маломощный луч видимого света.

Лазерный указатель используется по-разному. Его можно использовать во время презентации, чтобы отмечать звезды, для научных экспериментов и т. Д. Лазерные указки также доступны в различных цветах, размерах и ценах.

Например, знакомая нам карманная лазерная указка излучает красный лазер и является вполне доступной.С другой стороны, лазерные указки, используемые для наблюдения за звездами, обычно зеленого цвета и имеют более высокую мощность, поэтому мы можем использовать их в ночное время.

Другие цвета лазера включают синий, фиолетовый и желтый.

Когда была изобретена лазерная указка?

Доступные карманные лазерные указки, которые мы знаем сегодня, могут быть датированы 1980-ми годами. Однако концепцию лазера можно датировать концом 1950-х годов.

Исследователи Bell Labs разработали теорию создания лазеров в 1958 году.Два года спустя компания Hughes Aircraft построила самый первый лазер, в котором для получения луча использовались рубины, свет и зеркала.

Затем, в 1962 году, был создан первый полупроводниковый лазер. Эта технология, также известная как диодные лазеры, сделала лазерные указки более доступными и доступными для массового рынка.

Как работает лазерная указка?

Лазерные указатели состоят из трех важных компонентов: лазерной среды, источника энергии и резонатора.

Лазерная среда относится к материалу, который может питаться от источника энергии, который может быть в форме света или электричества.Легкие среды могут быть в форме газа, жидкости или минералов, таких как рубины, использованные в первой лазерной указке.

При включении или накачке лазерной среды она выделяет энергию в виде монохроматического излучения. Тогда в игру вступает функция резонатора. Он удерживает энергию и накапливает ее, прежде чем высвободить энергию.

Резонатор состоит из двух зеркал, расположенных на каждом конце лазерной среды. Один должен отражать свет обратно в среду, а другой разделять его между средой и выходом из камеры.

Резонатор также отвечает за выравнивание света в одном направлении, что вызывает когерентность лазерного луча. Выравнивание света осуществляется за счет отражения света, который проходит между двумя зеркалами.

Полупроводниковые лазеры или диодные лазеры излучают свет, когда электричество проходит через них в одном направлении. Лазерные диоды обычно содержат печатную плату, оптику и корпус.

Полупроводник обычно изготавливается из таких соединений, как алюминий, мышьяк, фосфор, галлий или индий.Также можно найти следы тантала и золота.

См. Видео ниже для получения дополнительной информации о том, как работает лазер.

Подробнее: Как работает москитный лазер?

Номинальная мощность лазерной указки

Из соображений безопасности лазерные указки делятся на четыре основных класса и подкласса в зависимости от длины волны и максимальной выходной мощности.

Классы делятся на категории в зависимости от того, насколько опасен лазер для невооруженного глаза: 1 – нет опасности, 4 – серьезно опасен для глаз и кожи.

Ниже приводится полный список классификаций лазеров:

Класс
Класс Уровень безопасности
Класс 1 Полностью безопасный 14123
Безопасен без оптики и средств обзора
Класс 2 Лазер видимого диапазона; безопасен при случайном воздействии
Класс 2M Лазер видимого диапазона; безопасно при случайном воздействии без оптики или средств просмотра
Класс 3R Небезопасно; низкий риск
Класс 3B Опасно, но безопасно для просмотра отражение излучения от поверхностей
Класс 4 Опасно; небезопасно просматривать отражение излучения от поверхностей; опасность пожара

Некоторые низкокачественные лазерные указки могут быть ошибочно классифицированы.Они могут обладать большей силой, чем предполагалось, что может быть опасно при неправильном использовании.

Например,

Национальный институт стандартов и технологий провел испытания лазерных указателей, отмеченных как класс IIIa или 3R, в 2013 году.

Результаты показали, что примерно половина лазерных указателей излучает мощность, вдвое превышающую предел класса. Следовательно, вместо класса IIIa правильной классификацией должен быть класс IIIb, который более опасен, чем класс IIIa.

Наибольшая измеренная выходная мощность составила 66,5 милливатт; более чем в 10 раз превышен лимит.

Зеленый лазерный свет генерируется инфракрасным лазерным лучом, который должен находиться внутри корпуса лазера. Однако было обнаружено, что более 75% протестированных лазерных указок излучают инфракрасный свет с превышением установленного предела.

Почему вы не хотите использовать дешевую зеленую лазерную указку

Если вы не уверены, какой тип лазерной указки выбрать, лучше избегать дешевых зеленых лазеров.Зеленые лазеры часто используют невидимый инфракрасный лазер, который затем преобразуется в видимый зеленый свет с помощью умных оптических материалов.

Дешевые зеленые лазерные указки не могут отфильтровывать непреобразованный инфракрасный лазерный свет. Если этот невидимый инфракрасный лазерный луч светит вам в глаза, вы не сможете его увидеть, поэтому вы не моргаете и не двигаетесь, что приводит к необратимому повреждению глаз.

Это можно объяснить с научной точки зрения с помощью концепции инфракрасных диодов.

Инфракрасные диодные лазеры обычно дешевле, что привело к созданию зеленых, фиолетовых и синих диодных лазерных указателей с инфракрасной накачкой и двойной частотой.С инфракрасными (ИК) диодными лазерными модулями мощностью до 1000 мВт эти лазерные указки могут иметь видимую мощность до 300 мВт.

Фильтрация невидимого инфракрасного света в лазерном луче – очень сложная задача. Это может привести к более высокому уровню нагрева, который трудно распределить внутри карманной лазерной указки.

Инфракрасное излучение затем остается в виде частиц в более дешевых мощных лазерных указках из-за сложности фильтрации инфракрасного излучения. Этот невидимый инфракрасный компонент в этих дешевых зеленых лазерных указках может быть источником дополнительной потенциальной опасности при наведении на близлежащие объекты и людей.

Как безопасно пользоваться указкой

Теперь вы уже знаете ответ на вопрос «как работает лазерная указка?». Кроме того, при использовании лазерной указки, независимо от того, насколько мала или велика мощность света, вы всегда должны соблюдать протоколы безопасности.

Вот некоторые важные вещи, о которых всегда следует помнить при использовании лазерной указки:

  • Никогда не направляйте лазерную указку в чьи-то глаза
  • Никогда не направляйте лазерный луч прямо на животное
  • Никогда не смотрите прямо в лазерный луч
  • Никогда не направляйте лазерный указатель на какие-либо транспортные средства.
  • Обращайте внимание на отражающие поверхности и избегайте их.
  • Избегайте длительного контакта лазера с кожей.
  • Надевайте защитные очки и перчатки при использовании мощных лазеров.

RP Photonics Энциклопедия – лазерные указки, лазерные диоды, безопасность

Энциклопедия> буква L> лазерные указки

можно найти в Руководстве покупателя RP Photonics.Среди них:

Найдите более подробную информацию о поставщиках в конце этой статьи энциклопедии или посетите наш

Вас еще нет в списке? Получите свою запись!

Используя наш рекламный пакет, вы можете разместить свой логотип и далее под описанием продукта.

Определение: устройства, используемые для наведения на предметы лазерными лучами

немецкий: Laserpointer

Категория: лазеры

Как цитировать статью; предложить дополнительную литературу

Автор: Dr.Rüdiger Paschotta

URL: https://www.rp-photonics.com/laser_pointers.html

Лазерная указка – это небольшое (обычно с батарейным питанием) лазерное устройство, предназначенное для наведения на объекты путем освещения их коллимированным видимым лазерным лучом. Большинство лазерных указателей, особенно дешевые, содержат небольшой лазерный диод на основе GaInP / AlGaInP, работающий где-то в красной области спектра, коллимирующую линзу, простой драйвер электронного диода и батарейный отсек для, например, три монетных ячейки.Некоторые значительно более дорогие указатели, как показано на рисунке 1, излучают зеленый или даже синий или желтый свет и обычно содержат небольшой твердотельный лазер с диодной накачкой и нелинейным кристаллом для удвоения частоты. Зеленые лазерные указки обычно основаны на миниатюрном лазере Nd: YVO 4 с кристаллом KTP для внутрирезонаторного удвоения частоты. Здесь Nd: YVO 4 выгодно для низкой пороговой мощности накачки, а KTP работает в относительно широком диапазоне температур, таким образом не требуя средств для стабилизации температуры.

Фигура 1: Лазерная указка с зеленым излучением, содержащая крошечный твердотельный лазер с диодной накачкой и двойной частотой. Красные лазерные указки доступны в меньших размерах, потому что они не нуждаются в больших батареях.

Лазерные указки не следует путать с лампами, содержащими светоизлучающие диоды (LED), которые излучают гораздо более рассеянный луч (с гораздо меньшей пространственной когерентностью, как у лампы накаливания), а также могут излучать свет разных цветов, или белый свет.

Приложения

Типичное использование ручной лазерной указки – наведение на какой-либо экран или диаграмму во время презентации, например.грамм. разговор на конференции. Это удобно, потому что это можно сделать с большого расстояния и для этого требуется только небольшое портативное устройство. Однако видимость сформированного пятна на экране часто плохая (особенно для красных лазерных указателей с относительно длинной длиной волны излучения), и быстро движущееся световое пятно может иметь несколько нервный вид. Поэтому некоторые люди предпочитают для презентаций старомодные телескопические указательные устройства.

Лазерные указки могут быть полезны, например, для юстировки некоторых машин или для измерения определенных оптических расстояний.

Яркость и цвет

Кажущаяся яркость освещенного пятна сильно зависит от длины волны излучаемого света. Большинство устройств работают в красной области спектра, где чувствительность глаза быстро снижается с увеличением длины волны. Устройства с длиной волны 650 нм кажутся примерно в два раза ярче, чем устройства с такой же мощностью на длине волны 670 нм, а устройства с длиной волны 635 нм все еще примерно в два раза ярче. Однако лазерные указки с более короткой длиной волны обычно более дороги.Это особенно верно для зеленых лазеров, которые значительно ярче, чем их красные аналоги, но по-прежнему дороги. Они включают твердотельный лазер с диодной накачкой и удвоитель частоты. Из-за типичной низкой эффективности преобразования удвоителя частоты при низких уровнях мощности для генерации нескольких милливатт в зеленом свете требуются сотни милливатт инфракрасного (обычно 1064 нм) света, и батареи, соответственно, не прослужат очень долго, если только они сравнительно тяжелые.

Дальность лазерной указки

Непрофессионалы часто спрашивают, какова дальность действия лазерной указки, и, отвечая на этот интерес, некоторые производители указывают более или менее сомнительные цифры.

Если вопрос заключается в том, насколько далеко может распространяться свет лазерной указки, правильный ответ – нет предела, при условии, что свет не поглощается и не рассеивается в атмосфере. Однако площадь луча в конечном итоге станет больше из-за расходимости луча, так что интенсивность e.грамм. на экране будет уменьшаться, даже если общая мощность останется постоянной. Соответственно, пилот самолета, смотрящий в такой луч с высоты 10 км, не будет обеспокоен остающейся небольшой интенсивностью.

Дальность действия лазерной указки также может пониматься как максимальное расстояние, с которого видно пятно на экране. Такой диапазон обычно не ограничивается расходимостью луча, а общей оптической мощностью (помимо длины волны и уровня окружающего света), поскольку проблема заключается не в сравнительно небольшом расхождении на пути от лазерной указки к экрану. а скорее огромное расхождение рассеянного света на обратном пути.Следовательно, кто-то, стоящий рядом с освещенным экраном, легко увидит пятно, когда оно уже плохо различимо с позиции лазерной указки.

Угрозы безопасности

По вопросам лазерной безопасности, связанным с лазерными указками, ведутся широкие дебаты. Типичная выходная мощность составляет несколько милливатт – обычно ниже 5 мВт для соответствия классу безопасности 3R, а иногда ниже 1 мВт для класса 2. Прямой взгляд на луч мощностью 1 мВт может вызвать раздражение глаз: это может вызвать временную слепоту от вспышки.Однако обычно никто не делает этого достаточно долго, чтобы вызвать серьезное повреждение глаз. Тем не менее следует проявлять большую осторожность, например, когда дети играют с лазерными указками, если лазерные указки вообще считаются подходящими в качестве игрушек. Могут возникнуть значительные опасности, например: если кто-то спускается по лестнице или водитель автомобиля раздражается лазерным лучом.

Есть сообщения, что продаются дешевые зеленые лазерные указки, которые не имеют фильтра, устраняющего инфракрасный свет, и, следовательно, могут излучать сотни милливатт в инфракрасной области спектра.Очевидно, что это ужасная угроза безопасности; Глаз, непосредственно пораженный таким лучом, мог быть уничтожен за доли секунды.

Использование для выравнивания

В принципе, лазерные указки можно использовать для юстировки. Однако существуют специальные юстирующие лазеры, которые могут лучше подходить для таких применений. Например, они имеют корпус, который может быть более удобно установлен, а направление луча может быть более стабильным.

Вопросы и комментарии пользователей

Здесь вы можете оставлять вопросы и комментарии.Если они будут приняты автором, они появятся над этим абзацем вместе с ответом автора. Автор примет решение о приеме на основании определенных критериев. По сути, вопрос должен представлять достаточно широкий интерес.

Пожалуйста, не вводите здесь личные данные; в противном случае мы бы скоро удалили его. (См. Также нашу декларацию о конфиденциальности.) Если вы хотите получить личный отзыв или консультацию от автора, пожалуйста, свяжитесь с ним, например по электронной почте.

Отправляя информацию, вы даете свое согласие на возможную публикацию ваших материалов на нашем веб-сайте в соответствии с нашими правилами.(Если вы позже откажетесь от своего согласия, мы удалим эти данные.) Поскольку ваши материалы сначала проверяются автором, они могут быть опубликованы с некоторой задержкой.

См. Также: лазеры, лазерные диоды, модули лазерных диодов, юстировочные лазеры, полупроводниковые лазеры, безопасность лазера, измерения расстояний с помощью лазеров, The Photonics Spotlight 2006-12-16, The Photonics Spotlight 2009-04-06, The Photonics Spotlight 2010- 01-11
и другие товары в категории лазеры

Если вам понравилась эта страница, поделитесь ссылкой со своими друзьями и коллегами, e.грамм. через соцсети:

Эти кнопки обмена реализованы с учетом конфиденциальности!

Код для ссылок на других сайтах

Если вы хотите разместить ссылку на эту статью на каком-либо другом ресурсе (например, на своем веб-сайте, в социальных сетях, дискуссионном форуме, Википедии), вы можете получить здесь требуемый код.

HTML-ссылка на эту статью:


Статья о лазерных указках

в
Энциклопедия фотоники RP

С изображением для предварительного просмотра (см. Рамку чуть выше):


alt = "article">

Для Википедии, например в разделе «== Внешние ссылки ==»:

  * [https://www.rp-photonics.com/laser_pointers.html
, ​​статья «Лазерные указки» в энциклопедии RP Photonics]

Часто задаваемые вопросы о лазерах

Что такое лазер?

Laser означает L ight A , усиление S Timulated E миссии R .Один из основных типов лазеров состоит из герметичной трубки, содержащей пару зеркал, и лазерной среды, которая возбуждается некоторой формой энергии для получения видимого света или невидимого ультрафиолетового или инфракрасного излучения.

Есть много разных типов лазеров, и каждый использует свой тип лазерной среды. Обычные лазерные среды включают газы, такие как аргон или смесь гелия и неона, твердые кристаллы, такие как рубин, и жидкие красители или химические вещества. Когда энергия прикладывается к лазерной среде, она возбуждается и выделяет энергию в виде световых частиц (фотонов).

Пара зеркал на обоих концах герметичной трубки либо отражает, либо пропускает свет (см. Иллюстрацию ниже) в виде концентрированного потока, называемого лазерным лучом. Каждый лазерный носитель излучает луч уникальной длины волны и цвета.

Лазер

Для чего используются лазеры?

Лазеры используются для различных целей, включая указание объектов во время презентации, выравнивание материалов на строительных площадках и в доме, а также врачами для косметических и хирургических процедур.Многие предметы, с которыми вы сталкиваетесь ежедневно, используют лазеры, в том числе проигрыватели компакт-дисков и DVD; сканеры штрих-кода; стоматологические сверла; инструменты с лазерным наведением, например нивелиры; и лазерные указки.

Почему лазеры однозначно опасны?

Две характеристики лазерного света способствуют возникновению опасности:

  • Лазерный свет может испускаться узким лучом, который не увеличивается в размерах на расстоянии от лазера. Это означает, что одинаковая степень опасности может присутствовать как вблизи, так и вдали от лазера.
  • Глаз может фокусировать лазерный луч на очень маленькое интенсивное пятно на сетчатке, что может привести к ожогу или слепому пятну.

Что вы подразумеваете под лазерным «излучением»? Проходит ли он через тело или вызывает рак?

Некоторые лазеры испускают излучение в виде света. Другие излучают невидимое для глаза излучение, например ультрафиолетовое или инфракрасное излучение. В целом, лазерное излучение само по себе не вредно и во взаимодействии с телом ведет себя так же, как обычный свет.Не следует путать лазерное излучение с радиоволнами, микроволнами, ионизирующим рентгеновским излучением или излучением радиоактивных веществ, таких как радий.

Все ли лазеры разрешены для потребительского использования?

Нет. Некоторые лазеры предназначены исключительно для использования профессионалами в области медицины, промышленности или индустрии развлечений и должны использоваться только лицами, имеющими соответствующую подготовку и лицензии.

FDA требует наличия этикеток на большинстве лазерных продуктов, содержащих предупреждение о лазерном излучении и других опасностях, а также заявление, подтверждающее, что лазер соответствует правилам безопасности FDA.На этикетке также должна быть указана выходная мощность и класс опасности продукта. Бытовые лазерные изделия обычно относятся к классам I, II и IIIa, а лазеры для профессионального использования могут относиться к классам IIIb и IV.

Что означают разные классификации лазеров?

Классы лазерной опасности

Управление по санитарному надзору за качеством пищевых продуктов и медикаментов (FDA) признает четыре основных класса опасности (от I до IV) лазеров, включая три подкласса (IIa, IIIa и IIIb). Чем выше класс, тем мощнее лазер и потенциально может представлять серьезную опасность при неправильном использовании.Маркировка для классов II – IV должна включать предупреждающий символ, который указывает класс и выходную мощность продукта. Приблизительные эквивалентные классы МЭК включены для продуктов, маркированных в соответствии с системой классификации Международной электротехнической комиссии.

Класс FDA Класс IEC Опасность лазерного продукта Примеры продукции
I 1, 1М Считается неопасным.Опасность возрастает при просмотре через оптические приспособления, включая лупу, бинокль или телескоп.
  • лазерный принтер
  • CD-плееры
  • DVD-плееры
IIa, II 2, 2М Опасность возрастает при прямом просмотре в течение длительного времени. Опасность возрастает при просмотре через оптические приспособления.
IIIa 3R В зависимости от мощности и площади луча, может быть мгновенно опасным при прямом взгляде или при взгляде прямо на луч невооруженным глазом.При просмотре через оптические приборы увеличивается риск получения травм.
IIIb Непосредственная опасность для кожи от прямого луча и непосредственная опасность для глаз при прямом взгляде.
  • проекторы для лазерных световых шоу
  • промышленные лазеры
  • лазеры исследовательские
IV 4 Непосредственная опасность для кожи и глаз в результате воздействия прямого или отраженного луча; также может представлять опасность пожара.
  • проекторы для лазерных световых шоу
  • промышленные лазеры
  • лазеры исследовательские
  • Лазеры, используемые для проведения глазных операций LASIK

Что такое лазерные указки?

Лазерные указки – это инструменты, используемые для указания объектов или местоположений, которые в соответствии с правилами FDA определены как «лазерные устройства для съемки, нивелирования и выравнивания». Их обычно используют во время лекций и презентаций по астрономии, также очень популярны лазерные указки, встроенные в спиртовые уровни и ручные инструменты.В последние годы лазерные указки стали легко доступны и обычно продаются в магазинах бытовой техники, домашних животных, хобби и канцелярских товаров.

Безопасны ли лазерные указки?

При правильном использовании лазерные указатели представляют минимальный риск, если они соответствуют пределам мощности лазера. Лазерные указки используются неправильно, когда их направляют в глаза или рассматривают как игрушки. Световая энергия лазерной указки, направленная в глаз, может быть более опасной, чем прямой взгляд на солнце. Кроме того, поразительный эффект яркого луча света, направленного на кого-то, кто управляет автомобилем или работает с другими механизмами, может привести к серьезным авариям.

FDA обеспокоено увеличением доступности различных лазерных устройств, которые могут использоваться небезопасно. Особое беспокойство агентства вызывают зеленые, синие и фиолетовые лазерные указки. Хотя эти лазерные указки имеют законное применение, они могут быть изменены, чтобы стать более мощными и небезопасными, если не используются ответственно.

Является ли яркость лазерного излучения хорошим показателем его мощности и опасности для глаз?

Никогда не предполагайте, что яркость цвета лазерного луча указывает на его мощность.В условиях освещения (в помещении или на улице) луч мощного лазера может казаться такой же яркостью или более тусклым, чем луч менее мощного лазера. Например, на фото ниже зеленый лазерный луч кажется намного ярче красного и намного ярче синего. На самом деле это лазеры одинаковой мощности, и все три представляют одинаковую опасность для глаз при взгляде на луч. Если вы видите яркий синий или фиолетовый лазерный луч с яркостью, подобной зеленому лазеру, вы можете с уверенностью предположить, что синий / фиолетовый лазерный свет намного мощнее, и если смотреть прямо в луч, это приведет к серьезному и немедленному повреждению глаз.

Как правило, вы никогда не должны смотреть прямо на лазерный луч.

Как правильно использовать лазерную указку?

Помните, что лазерные указки – это не игрушки, и ими должны пользоваться только взрослые или под присмотром взрослых.

  • Никогда не направляйте и не направляйте лазерную указку на кого-либо.
  • Активируйте лазерную указку только тогда, когда вы используете ее для наведения на ближайший объект.
  • Не покупайте лазерные указки своим детям. Лазеры – это не игрушки.
  • Перед покупкой лазерной указки убедитесь, что на этикетке указана следующая информация:
    • заявление о том, что он соответствует главе 21 CFR (Свод федеральных правил)
    • наименование производителя или дистрибьютора и дата изготовления
    • предупреждение, чтобы избежать воздействия лазерного излучения
    • – обозначение класса от I до IIIa. Продукты класса IIIb и IV должны использоваться только лицами, прошедшими соответствующее обучение и в приложениях, где есть законная потребность в этих мощных продуктах.

Какова роль FDA в регулировании лазеров?

FDA регулирует как медицинские, так и немедицинские лазеры. FDA может проверять производителей лазерной продукции и требовать отзыва продукции, которая не соответствует федеральным стандартам или имеет дефекты радиационной безопасности. Агентство также может тестировать лазерные продукты и проверять дисплеи лазерных световых шоу, чтобы гарантировать защиту общественности. Производители лазерных световых шоу должны сообщить FDA, где они планируют шоу, чтобы агентство могло его осмотреть, если возможно, и принять меры, если это необходимо.

FDA в настоящее время работает над выявлением производителей мощных зеленых лазерных указок и других незаконных лазеров и принимает меры для предотвращения продажи этих небезопасных продуктов в Соединенных Штатах.

Где я могу получить дополнительную информацию?

Если у вас есть вопросы о лазерном продукте, который вы собираетесь купить или предложить для продажи в Интернете, обратитесь в Центр устройств и радиологического здоровья FDA по телефону (301) 796-5710.

Чтобы сообщить о веб-сайтах, которые, как вы подозреваете, продают нелегальную лазерную продукцию, следуйте инструкциям в разделе «Сообщение о незаконной продаже медицинских товаров в Интернете».

Некоторые указатели по использованию лазерных указателей – Sky & Telescope

Это типичная зеленая лазерная указка-любитель-астроном, изображенная с имитацией луча. Он излучает интенсивный узкий луч света, который виден на сотнях или даже тысячах метров ночью, в зависимости от условий неба.

S&T: Крейг Майкл Аттер

Недавнее дополнение к набору инструментов астронома на заднем дворе было отмечено как потенциальное оружие в арсенале террористов. Скромные лазерные указатели, используемые тысячами небесных наблюдателей, чтобы показать новичкам путь к звездам и созвездиям, подвергаются обстрелу со стороны федеральных властей США и штатов после тысяч инцидентов, в которых лазерные лучи «рисовали» летящие самолеты.

В самом громком деле, 4 января 2005 года, звездочет из Нью-Джерси Дэвид Банах был обвинен во вмешательстве в работу пассажирского самолета и лжи федеральным следователям.Он был арестован на прошлой неделе после того, как якобы осветил зеленым лазером частный самолет при приближении к ближайшему аэропорту, а затем полицейский вертолет, направленный на поиски преступника.

Согласно заявлению о возбуждении уголовного дела, подозреваемый, впервые обвинив в этом свою 7-летнюю дочь, признал, что проводил для нее экскурсию по ночному небу. Ему грозил 20-летний тюремный срок, но в конечном итоге он был приговорен к двум годам условно.

).push({});


Твердотельные зеленые лазеры – относительно новинка в мире
потребительский рынок, но есть красные лазерные указки
на некоторое время.В то время как цены на зеленые лазерные указки будут
вероятно со временем упадут, они никогда не дойдут до 5-10 долларов
ассортимент дешевых красных.

Большинство красных лазерных указок состоят из двух основных компонентов: твердого
государственный диодный лазер и коллимирующая линза. Также есть привод
электроника, обеспечивающая постоянную мощность привода лазера
и может обеспечить термостабильность.

Зеленые лазерные указки используют твердотельную частоту с диодной накачкой
Технология удвоения.Наши лазерные указки имеют высокий рейтинг Sony
мощный инфракрасный лазерный диод, излучающий свет с длиной волны 808 нм,
, ​​который перекачивает кристалл Nd: YVO4 (иттрий, легированный неодимом
Ортованадат). Этот кристалл излучает свет с длиной волны 1064 нм, что
питает внутрирезонаторный КТР (титанилфосфат калия, KTiOPO4)
удвоитель частоты, излучающий зеленый луч на длине волны 532 нм.
Затем зеленый луч проходит через выходной соединитель,
расширяющаяся линза, ИК-фильтр для удаления нежелательного ИК-излучения с
, ​​затем через коллимирующую линзу и, наконец, выходит через
стеклянное выходное окно.

Есть также приводная электроника, более сложная, чем
таковых в красной лазерной указке. Вырабатывается больше тепла, чем
красный лазерный диод, поэтому есть обратная связь, удерживающая привод
ток регулируемый. И все оптические компоненты в
зеленый лазер должен быть точно выровнен, так что есть еще много
механических деталей, чем в красной лазерной указке. Процесс
генерирует зеленый луч из ИК-излучения от насоса Диод
менее эффективен, чем красный лазерный диод, прямо излучающий
красный луч, поэтому батареи должны быть больше, чтобы иметь разумную
срок службы.

Некоторые зеленые лазерные указки генерируют импульсный луч для уменьшения
тепловые проблемы и продление срока службы батареи, но новые технологии
позволяет получать яркий непрерывный луч без питания батареек. В Кнопка мгновенного действия
гарантирует, что лазер не случайно
осталось дальше.

Все это размещено в прочном корпусе размером с ручку, который удерживает
все на месте и защищает внутренности от непогоды
и оператор. Не пытайтесь разбирать указатель, так как это
аннулирует гарантию, как и удаление наклейки с серийным номером.

Срок службы батареи зависит от использования, но 2-3 часа работы во время
занято работой можно ожидать от двух щелочных элементов AA. Холодный Температура
снижает производительность лазера и батарей,
, ​​так что держите указку в тепле на холодных звездных вечеринках. Жизнь ИК-лазерный диод Sony
– около 4000 часов, или около 1600 часов.
комплектов аккумуляторов. Остальные компоненты будут работать, если
они подвергаются значительному удару. Побалуйте свою лазерную указку
, ​​как вы относитесь к своим окулярам, ​​и он прослужит всю жизнь.

Конечный продукт всей этой технологии ярко-зеленый.
балка! Ночью луч, кажется, достигает звезд.
Когда люди указывают на слабое нечеткое пятно, люди в пределах нескольких ярдов от Указатель
четко увидит луч и место, на которое вы указываете.

Вернуться к зеленой лазерной указке

ScopeStuff Главная

Безопасность лазерной указки – Для чего нужны лазерные указки?

Исчерпывающий ресурс по безопасному и ответственному использованию лазера

Для чего нужны лазерные указки и портативные лазеры?


Примечание от автора веб-сайта : Приведенное ниже эссе отражает мои личные мысли.Эта страница менее основана на фактах и ​​более философски / самоуверенна, чем большинство других материалов на LaserPointerSafety.com.

Ряд репортеров спросили меня: «Какая польза от лазерных указателей?» Конечно, есть несколько полезных потребительских приложений: презентации, созерцание звезд с другими людьми (например, бойскауты или школьные поездки) и игры с домашними животными. В чрезвычайной ситуации в дикой природе лазерная указка может быть более эффективной, чем фонарик для подачи сигналов поисковикам. У указателей также есть место в классе, чтобы обучать свету и физическим свойствам.

В выпуске новостей за декабрь 2011 года рассказывалось, как

медсестра по уходу на дому использовала лазерные указки, купленные в Office Depot, чтобы пациенты могли общаться. Указатели прикрепляются к оправе очков или кепке. Они позволяют пациентам с ограниченной подвижностью указывать буквы и слова на доске связи.

В октябре 2014 года читатель по имени Брайан Палмер написал, чтобы описать, как мощный лазер можно использовать для удаления нежелательных новообразований в аквариумах, включая аиптазию (показано ниже), зеленые звездчатые полипы, ксению, мохано, валония и циано.Он отмечает, что необходимо принять меры, чтобы избежать отражения лазерного света от стеклянных поверхностей, в том числе использовать защитные очки для лазера во время процедуры. Обсуждение Reef Central –

здесь; аналогичное обсуждение есть на Reef2Reef.


Нежелательный полип аиптазии на коралле


Wicked Laser Spyder Arctic мощностью 700 мВт, 445 нанометров нагревает его и уничтожает за 10 секунд. Видео –
, здесь .


Айптазия больше не вырастет.


На веб-сайте Hackaday.com есть несколько проектов по взлому лазеров, многие из которых требуют мощности более 5 милливатт.

Почему люди покупают лазеры большой мощности?


Для большинства потребительских целей – кроме уничтожения ростков в аквариуме – требуется не более 5 милливатт (традиционный максимум в США для лазеров, продаваемых в качестве указателей). Так почему же некоторые люди покупают портативные лазеры мощностью 25, 100, 250 или даже 1000 милливатт?

Одна из причин заключается в том, что есть энтузиасты лазеров, которым нравится экспериментировать с лазерами.Они могут создавать самодельные лазерные световые шоу, они могут проводить эксперименты, связанные с сжиганием или гравировкой материалов, или им может нравиться лопать воздушные шары или ядра попкорна с помощью света. В статье

New York Times цитируется 18-летний энтузиаст, который сказал: «Вы так многому учитесь в таком хобби: электронике, пайке, физике. И вы узнаете о свете, вы узнаете об оптике. Вы также узнаете много механических вещей ».


Самодельное световое шоу. Справа показан простой аппарат – два мотора с прикрепленным зеркалом к ​​каждому.Фотографии Пэта Джойса («phatcontroller») с Flickr, лицензия cc by-nc 2.0.


Это похоже на автолюбителей, которым нравится наддувать свои двигатели или добавлять спойлеры в гоночном стиле и панели кузова. Это также похоже на компьютерных энтузиастов, которые разгоняют свои системы с помощью водяного охлаждения или вносят индивидуальные модификации в корпус. Ни одно из этих увлечений ни для чего особо не “полезно”, но они также не являются вредными хобби.

Кроме того, есть люди, которым просто нравится видеть лазерный луч.Луч мощностью 5 мВт очень слабый. Поклонники лазера, как правило, хотят получить самый видимый и мощный луч, который они могут себе позволить. Возможно, им нравятся «Звездные войны» или «Звездный путь», и поэтому им нравится иметь собственный рабочий «световой меч» или «фазер».


Одно времяпрепровождение энтузиаста – просвечивать лазером различные материалы, чтобы увидеть луч или полученный световой узор. Фотография лазера через стакан с водой, сделанная Стефаном Магнена из Flickr, лицензия cc by-sa 2.0.


Лазерный луч, движущийся по линии, пересекает тонкую плоскость дыма, создавая красивые завитки.Это изображение «меча лазерного дыма» принадлежит dawgfanjeff из Flickr, лицензия CC by-NC-nd 2.0 .


Мощный луч также позволяет видеть более яркое лазерное свечение. Это термин, обозначающий узоры, похожие на туманности, которые создаются, когда лазерный свет проходит через такой материал, как текстурированное стекло или пластик, или отражается от него.



Лазерные эффекты lumia, созданные Тимом Уолшем, Laser Spectacles Inc. Чем мощнее лазер, тем ярче и детальнее lumia.Фото LaserBub с Flickr, лицензия cc by-nc 2.0.

Наконец, желание мощного лазера может быть человеческой природой, особенно мужской природой. Энтузиасты лазера обычно мужчины; возможно, им просто нужен гаджет побольше и получше, чем у соседского парня.

Любители лазеров могут иметь параллели с любителями компьютеров.


Возможно, что доступ к мощным и недорогим лазерам откроет новые возможности для использования лазеров. Подумайте об этих параллелях между компьютерами и лазерами:
  • Революция ПК: в 1950-х и 1960-х годах компьютеры были большими, дорогими и относительно редкими устройствами, за которыми ухаживали специалисты.Затем, в 1970-х годах, появился микропроцессор. Это маленькое и недорогое устройство было приобретено любителями и энтузиастами в таких местах, как легендарный компьютерный клуб Homebrew. Их первые машины были маломощными и трудными в использовании, но они быстро улучшались. Именно эти любители инициировали революцию ПК.
  • Возможная революция в области лазерных указателей ?: В прошлом веке лазеры видимого диапазона со значительной мощностью луча были большими, дорогими и относительно редкими устройствами, за которыми ухаживали специалисты.Затем в середине 2000-х появились доступные лазерные указки и диодные лазеры. Эти небольшие и недорогие устройства используются любителями и энтузиастами на Интернет-форумах, таких как LaserPointerForums.com (20 500 участников, 674 000 сообщений) и PhotonLexicon.com (4500 участников, 190 000 сообщений). Энтузиасты разрабатывают приложения и демонстрации в таких областях, как лазерная указательная микроскопия, недорогие 3D-сканеры, квантовое стирание, передовая оптика и датчики времени для фотосъемки, подобные этому и этому.Университет штата Мичиган разработал систему, использующую лазер, похожий на указку, для обнаружения взрывчатых материалов для Министерства внутренней безопасности.

Не проводить параллелей слишком далеко, но интересно, что некоторые первые пионеры микрокомпьютеров начинали с нелегальных действий. Стив Возняк, Стив Джобс и Джон Дрейпер построили и использовали «синие ящики» для доступа к бесплатным междугородним телефонным звонкам.


Незаконная «синяя коробка», построенная Стивом Возняком, соучредителем Apple Computer.Сейчас экспонируется в Музее компьютерной истории.

Обязательно ли применение лазерам?


Когда люди спрашивают: «Зачем потребителям нужны мощные лазеры?», Это предполагает, что лазеры должны быть полезными, чтобы их разрешило общество. Однако большинство западных обществ работает не так.

Рассмотрим украшения, которые, возможно, являются женским эквивалентом мужчин, предпочитающих мощные указки. Драгоценности «ни на что не годны», а это означает, что никому на самом деле украшения не нужны. Если у человека есть кольцо разумного размера, нет никакой разумной причины переходить на дорогой негабаритный камень.(Хотя этот аргумент не подействовал на мою жену …)

При добыче золота и алмазов погибает больше людей, чем при повреждении сетчатки лазерной указкой

Эксперт по лазерной безопасности однажды сказал мне: «Но алмазы не опасны». Частично она была права. Хотя алмазы сами по себе не опасны, добыча алмазов определенно опасна.

Только в Южной Африке на рудниках ежегодно умирает в среднем 11 алмазных рабочих. * Кроме того, «конфликтные» или «кровавые» алмазы поддерживали гражданские войны в Анголе, Либерии и других африканских странах.Например, ангольские повстанцы собрали 3 700 000 000 долларов США от продажи алмазов из зон конфликтов, что в то время не было незаконным, для финансирования своей войны с правительством в период с 1992 по 1998 год. **

Другой пример: алмазы часто устанавливаются в золото. .

NBC сообщает, что Мали, третий по величине производитель золота в Африке, эксплуатирует от 20 000 до 40 000 детей-рабочих на золотых приисках, которые подвергаются воздействию опасной ртути и получают зарплату в мешках с грязью.

Это не так просто, как сказать «продукт X опасен» или «продукт Y не опасен».



Бесполезно? Излишний? Поддерживая войны? Эксплуатировать детей? Эти атрибуты видны смотрящему.

Можно ли покупать камень для домашних животных или другой «бесполезный» товар?


В большинстве стран людям не нужно объяснять правительству, почему им нужен легальный продукт. Будь то камень, бриллиант в 10 карат или портативный лазер мощностью 100 мВт, человек может купить его, если у него есть деньги. Неважно, использует ли человек его для работы, для удовольствия или кладет в ящик, посмотрев на него в течение десяти минут.

Конечно, человек должен использовать продукт ответственно. И есть некоторые продукты, которые настолько опасны по своей природе, что их необходимо каким-то образом ограничить или запретить.

Аналогия с ножами и лезвиями


Рассмотрим ножи и лезвия. Это обычное дело; их, наверное, десятки в любом американском доме. Большинство людей используют их безопасно, но в США ежегодно происходит более 2 миллионов обращений в отделения неотложной помощи в связи с несчастными случаями и более 75000 посещений в год из-за умышленных травм.*** В отличие от лазеров, ножи используются для убийства: 1825 человек в США были убиты ножами в 2009 году. ****


Ножи для продажи потребителям в магазине в Барселоне. Фото Райана Макдональда с Flickr, копия по лицензии 2.0.


Некоторые категории лезвий считаются настолько опасными, что существуют ограничения; например, выкидные клинки и рабочие (не реплики) мечи. Тем не менее, несмотря на некоторые серьезные проблемы, общество считает, что очевидные преимущества ножей перевешивают травмы и смерть, вызванные неправильным использованием.(См. Этот FAQ для получения дополнительной информации о сравнении неправильного использования ножа и неправильного использования лазера.)

Теперь рассмотрим потребительские лазеры. Проданы миллионы указателей. В целом, у них очень низкий уровень неправильного использования, за исключением, конечно, авиации; см. ниже. Что касается травм глаз, то регистрируется очень мало случаев, и лишь несколько из них ежегодно являются серьезными или постоянными.

Некоторые категории или мощности лазеров настолько опасны, что запрет или ограничения для потребителей могут быть оправданы. Мое личное мнение состоит в том, что большинству потребителей не следует покупать портативные лазеры класса 4, которые настолько мощны, что могут вызвать мгновенное повреждение глаз и обжечь кожу.(Хотя интересно, что по состоянию на февраль 2011 года было только одно незначительное сообщение о временной травме из-за лазера потребительского класса 4 класса.)

Основная проблема с запретом или ограничениями заключается в эффективном обеспечении соблюдения. Федеральное агентство по безопасности лазерных лучей FDA / CDRH уже получает недостаточный бюджет. Им сложно остановить ввоз или продажу нелегальной продукции. Даже при увеличении финансирования – чего трудно добиться во время сокращения федерального бюджета – было бы сложно разработать процедуры, которые эффективно ограничивали бы потребителей, не создавая значительных препятствий для пользователей промышленных и исследовательских лазеров.По этой причине многие специалисты по лазерной безопасности не считают, что запрет или ограничения в настоящее время практичны. (См. Этот FAQ для получения дополнительной информации о запрете или ограничениях.)

Авиация: безусловно, самая серьезная проблема


Основная проблема с указками и портативными лазерами, конечно, заключается в том, что невежественные или равнодушные люди направляют их на самолет. К сожалению, это серьезная проблема, требующая действий.

Как указано в

в другом месте на этом веб-сайте, различные группы должны помочь снизить количество и серьезность инцидентов.Эти действия включают обучение пользователей, усиление правоприменения и обучение пилотов.

Если согласованные усилия не снизят количество инцидентов, может потребоваться запрет или ограничения на лазерные указки. Прежде чем это сделать, следует изучить, действуют ли запреты или ограничения в таких областях, как Новый Южный Уэльс. Кроме того, юридический язык должен быть тщательно написан, чтобы гарантировать его эффективность без ущерба для законного использования. (Для получения дополнительной информации см. Стр.

«Если вы пишете закон о лазере».)
Примечания

* Горнодобывающая палата ЮАР, факты и цифры, 2010 г., стр. 10. Общее количество смертей при добыче алмазов в 2000–2009 гг. Составило 112, или 11,2 в год.
** Статья в Википедии «Кровавый алмаз», получена 24 марта 2011 г. См. Также «Гражданская война в Анголе»; общее количество смертей за 27 лет войны оценивается в 500 000 человек, хотя цифры не приводятся в отношении смертей в период продажи кровавых алмазов 1992-1998 годов.
*** Национальные отчеты по статистике здравоохранения, 2007 г., Сводка Департамента неотложной помощи, таблица 13.
**** Преступность ФБР в Соединенных Штатах, Таблица 8 расширенных данных об убийствах, Жертвы убийств с применением оружия, 2005–2009 гг.
