Производство работ нулевого цикла

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ  ОБРАЗОВАТЕЛЬНОЕ УЧЕРЕЖДЕНИЕ

ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО  ОБРАЗОВАНИЯ

Вятский Государственный  Университет



Факультет строительства  и архитектуры

Кафедра строительного  производства













ПРОИЗВОДСТВО  РАБОТ НУЛЕВОГО ЦИКЛА

Пояснительная записка

Курсовая работа по дисциплине:

«Технология и организация

городского строительства»













Разработал студент  гр. ГСХ-31                                      Домнина В.В.

Руководитель работы       Шалагинова Е.В.



Работа защищена с оценкой













Киров, 2013

Содержание

                 Стр.

1. Введение (область применения, цели, задачи, актуальность) …………………….3
2. Определение объемов работ ………………………………………………………………4
3. Выбор вариантов комплектов машин ………………………………………………..8
4. Технико-экономическое обоснование выбора вариантов производства работ 13
5. Выбор крана для монтажа конструкции ……………………………………………16
6. Выбор схемы производства работ ……………………………………………………..18
7. Калькуляция трудовых затрат ………………………………………………………..19
8. График производства работ ……………………………………………………………20
9. Технико-экономические показатели проекта ………………………………………. .22
10. Техника безопасности ……………………………………………………………………25
11. Контроль качества производства работ ………………………………………………27
12. Библиографический список ……………………………………………………………28













ВВЕДЕНИЕ

Строительство фундаментов  зданий, сооружений и сетей в условиях городской застройки обычно сопряжено  с необходимостью выполнения больших  объемов земляных работ. По видам выполняемой работы земляные работы относятся к общестроительным наряду с бетонными, монтажными и другими.

Объем и характер земляных работ зависит от назначения здания и сооружения, их объемно-планировочных  и конструктивных решений, а также  вида основания.

Одной из главных задач, стоящих перед проектировщиками-технологами  – это сокращение объема земляных работ без нарушения технологии их выполнения, что весьма затруднительно за счет стесненности фронта работ  в городских условиях.



2. ОПРЕДЕЛЕНИЕ ОБЪЕМОВ РАБОТ

2. 1 Назначение размеров котлована под фундамент здания .

Размеры котлована по низу определяем с учетом СНиП 3.02.01-87,согласно которому расстояние от подошвы откоса до ближайшего элемента сооружения принимают  не менее 0,6 м с каждой стороны по условиям техники безопасности и удобства работ. Определяем площадь котлована по низу  по формуле:



где L_H -длина котлована по дну; L_H= L_зд +2*(0,3-0,12)=31,2+4,36=35,56 м

       B_H – ширина котлована по дну. B_H= B_зд +2*0,6+2*1,4+2*(0,3-0,12)=21,56 м



_{s H}=35,56*21,56=766,67 м²



Длину и ширину котлована  по верху (В_в, L_в) определяют с учетом заложения откоса в зависимости от вида грунта и глубины котлована:

_{= 90⁰}

Н:В=1:0 [9, табл. 2].

В_отк=В*h_к=0*0,5=0 м



Тогда получаем В_в

= 21,56 м; L_{в= 35,56 м.}



_SB=35,56*21,56=766,67 _м²

















2.2 Вычисление объемов земляных работ.

До начала земляных работ  по вертикальной планировке и отрывке  выемок необходимо в пределах строительной площадки снять растительный слой грунта и уложить в отвалы для дальнейшего использования при рекультивации сельскохозяйственных земель или благоустройстве территории. Плодородный слой грунта, толщиной h от 10 до 20 см снимают в талом состоянии бульдозером или скрепером и транспортируют в отведенное для хранения место.

Площадь срезки растительного слоя с учетом дальнейшего перемещения  машин и складирования материалов (ширина рабочей зоны принимается  равной 20 м) определяют:       F = (L_зд+20)·(В_зд+20), м².

                                      F = (31,2+20)·(17,2+20)=1904,64 м².

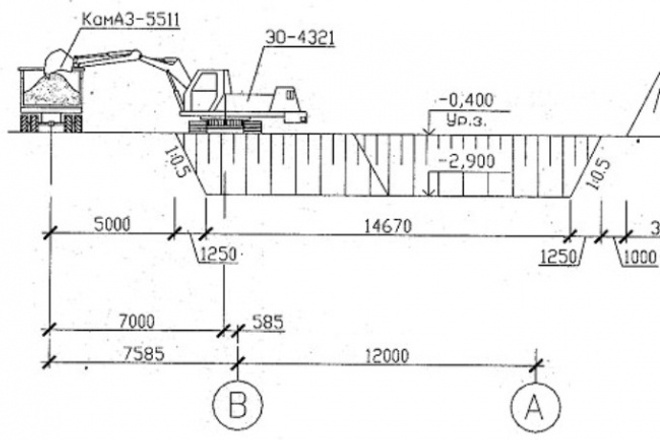

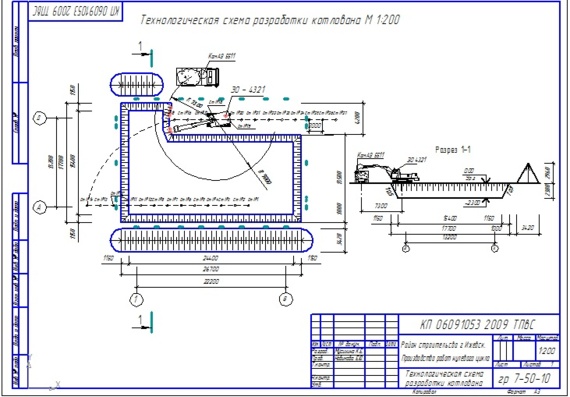

2. 2.1 При разработке котлованов.

При разработке котлована с откосами расчет объемов  производят по формуле:

,

где _{-площадь котлована по низу,}

_{– площадь котлована по верху.}



Объем грунта въездной траншеи определяют по формуле

,

где _{– глубина котлована;}

       _{=3,5м- ширина въездной траншеи при одностороннем движении;}

_{– длина траншеи}

Объем недобора грунта в котловане определяют по формуле:



V_н = S_н ·h_{нед ,  м³, где} h_нед=0,1

V_{нед=766,67*0,1=76,7 м³}

Общий объем котлована:V_разр.=V_k+V_в.тр.=613,34+6,21=619,55 м³.

2.2.2 При обратной засыпке котлована.



Обратная засыпка пазух  котлованов и траншей производится после окончания работ по устройству фундаментов и подземной части  сооружений. Грунт отсыпается послойно с тщательным уплотнением каждого  слоя.

Объем грунта обратной засыпки (м³) пазух котлована для здания с подвалом:

где S=Hk*1,7=0,8*1,7=1,36 м² – площадь поперечного сечения пазух котлована, м²



      Р=96,8 м – периметр котлована по дну, м;

      К_{ор =1,06}– коэффициент остаточного разрыхления для песка [9, табл. 4].







2.3 Расчёт объёмов монтажных работ.



Таблица 2.

Спецификация сборных  элементов.

№№ п/п	Наименование сборных  элементов	Кол-во, шт.	Масса, т		Эскиз и основные размеры
			одного элемента	всех  элементов
1.	Многопустотные плиты перекрытий ПБ 66-15 ПБ 82-15 ПБ 26-15 ПБ 48-12 ПБ 36-12 ПБ 84-12	20 16 4 1 3 2	3,82 4,74 1,5 2,22 1,66 3,88	76,4 75,77 6 2,22 4,99 7,76
2.	Плиты ленточных фундаментов
	ФЛ 28-12 ФЛ 28-8	90 33	2,83 1,80	254,7 59,4
3.	Блоки бетонные для стен и подвалов
	ФБС 24-6-6	54	1,96	105,84
	ФБС 12-6-6	5	0,98	4,9
	ФБС 9-6-6	3	0,7	2,1



Уплотнение грунта (0,2 м – толщина трамбования):

S_{посл.тр}=  В

обр. зас*Р_зд*n =96,8*1,7*4м² , n=Hk/0,2=0,8/0,2=4



                                                Гидроизоляция

S_гор.г.и = Р_зд. (0.6+0.65)=96,8 (0.6+0.65)=121 м²

S_вер.г.и = Р_зд. (h_фб*П_ф+h _пояса)=96,8 (0.6*1+0.3)=87,12 м²

Применяем 1 ряд блоков.

                                    Укладка бетонной смеси



V_б.см=0.3*0.65*Р_зд=0.3*0.65*96,8=18,87 м³

S_опал = Р_зд *2*0.3+0.05* Р_зд =62,92 м²

S_арм = Р_зд *0.65*2=125,84 м²



                                  Песчаная подготовка

V= Р_зд h_{пес.под} b_фл =92*0.1*2,8=27,1 м³





3. ВЫБОР ВАРИАНТОВ КОМПЛЕКТОВ  МАШИН

3.1. Производство земляных работ.

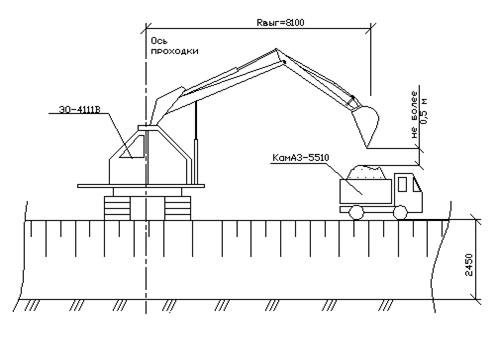

3.1.1 Выбор экскаватора.

1) Для котлована – экскаватор  с обратной лопатой марки ЭО 2621А [9, табл. 19].

• Техническая характеристика.
• Емкость ковша q=0,25м³
• Длина стрелы 2,3м
• Наибольший радиус копания R_к=5м
• Наибольшая глубина копания Н_к=3м
• Наибольшая высота выгрузки Н_в=2,2м
• Наибольший радиус выгрузки R_в=2,6м
• Ширина поворотной платформы В=2,2 м
• Высота, м  :

– кабины кузова Н₁ =2,76

• База Б=2,45м
• Колея К=1,56м
• Тип ходового устройства- колесный
• Управление – гидравлический привод





2) Для котлована – экскаватор  с прямой лопатой марки Э 304 [9, табл. 20].

• Техническая характеристика.
• Емкость ковша q=0,4м³
• Длина стрелы 5,5м
• Наибольший радиус копания R_к=5,9м
• Наибольшая глубина копания Н_к=6,2м
• Наибольшая высота выгрузки Н_в=5,4м
• Наибольший радиус выгрузки R_в=4,3м
• Радиус хвостовой части R_{х, =3,0м}
• Ширина поворотной платформы В=2,35м
• Высота, м  :

– до оси пяты стрелы  Н=1,38

– кабины кузова Н₁ =3,06

• База Б=3,82м
• Просвет под поворотной частью С=1,27м
• Тип ходового устройства- пневмоколесный
• Управление – гидравлический привод





3. 1.2. Выбор транспортных средств для перевозки грунта.

Расчет количества транспортных средств зависит от числа ковшей грунта, вмещаемых в кузов в  соответствии с грузоподъемностью  машины, от длительности погрузки и  длительности цикла работы самосвала.

Число ковшей грунта, вмещаемое в кузов в соответствии с грузоподъемностью машины, определяется по формуле:

,



где   _{– техническая грузоподъемность транспортного средства;}

   _{– плотность грунта [9, табл. 3];}

_{– коэффициент первоначального разрыхления грунта [9, табл.4];}

 _{– коэффициент наполнения ковша [9, табл. 28];}

_{– емкость ковша экскаватора.}



1. Расчет для экскаватора ЭО 2621 А.

Выбор самосвала: ГАЗ-93А с грузоподъемностью Q=2,5т.

Число ковшей грунта, вмещаемое  в кузов машины:

_=1,95, =1,3, _{=0,9, =0,25}



2) Расчет для экскаватора Э 304.

Выбор самосвала: ГАЗ-93А с грузоподъемностью Q=2,5т.

Число ковшей грунта, вмещаемое  в кузов машины:

_=1,95, =1,3, _{=1,08, =0,4}



Рассчитывается длительность погрузки самосвала:

_{,      где}

_{– продолжительность цикла работы  экскаватора [9, табл.27];}

_{-коэффициент, зависящий от  организации работ по погрузке  грунта [9, табл. 26].}





1) t_ц=14 сек.

n=4,29

K_m=0,7

2) t_ц=14 сек.

n=4,29

K_m=0,7

Рассчитывается длительность цикла работы самосвала

,

где _{– среднее расстояние перевозки грунта, принимаемое по заданию или по расчетной дальности перемещения грунта, м;}

_{-средняя скорость движения  самосвала в м/мин [9, табл. 34];}

 _{и – время разгрузки с маневрированием, и время маневрирования в забое, мин [9, табл. 35].}



Определение числа транспортных средств

Расчет производительности основных и комплектующих машин

Эксплуатационная производительность экскаваторов

, м³/см

где _{– емкость ковша экскаватора;}

_{– количество рабочих часов  в смене;}

_{– коэффициент наполнения ковша  экскаватора;}

бизнес-цикл знакомств | NBER

Комитет по датированию деловых циклов NBER ведет хронологию деловых циклов США. Хронология определяет даты пиков и спадов, которые определяют экономические спады и подъемы. Рецессия — это период между пиком экономической активности и ее последующим спадом или самой низкой точкой. Между дном и пиком экономика находится в стадии расширения. Расширение — нормальное состояние экономики; большинство рецессий кратковременны. Однако время, необходимое для того, чтобы экономика вернулась к прежнему пиковому уровню активности или своему прежнему тренду, может быть весьма продолжительным. Согласно хронологии NBER, самый последний пик произошел в феврале 2020 года. Самый последний спад произошел в апреле 2020 года9.0003

В определении NBER подчеркивается, что рецессия включает в себя значительное снижение экономической активности, которое распространяется на всю экономику и длится более нескольких месяцев. В нашей интерпретации этого определения мы рассматриваем три критерия — глубину, распространение и продолжительность — как несколько взаимозаменяемые. То есть, хотя каждый критерий должен в некоторой степени удовлетворяться индивидуально, экстремальные условия, выявленные одним критерием, могут частично компенсировать более слабые признаки другого. Например, в случае пика экономической активности в феврале 2020 года комитет пришел к выводу, что последующее падение активности было настолько значительным и настолько широко распространилось по всей экономике, что, даже если оно оказалось довольно кратковременным, спад должен быть классифицируется как рецессия.

Поскольку рецессия должна оказывать широкое влияние на экономику, а не ограничиваться одним сектором, комитет уделяет особое внимание показателям экономической активности в масштабах всей экономики. Определение месяцев пиков и спадов основано на ряде ежемесячных показателей совокупной реальной экономической деятельности, публикуемых федеральными органами статистики. К ним относятся реальный личный доход за вычетом трансфертов, занятость в несельскохозяйственном фонде заработной платы, занятость, измеряемая обследованием домохозяйств, реальные расходы на личное потребление, оптовые и розничные продажи, скорректированные с учетом изменения цен, и промышленное производство. Не существует фиксированного правила о том, какие меры вносят информацию в процесс или как они учитываются в наших решениях. В последние десятилетия мы придавали наибольшее значение двум показателям: реальным личным доходам за вычетом трансфертов и занятости в несельскохозяйственном секторе.

Комитет отдельно определяет календарный квартал пика или спада на основе показателей совокупной экономической активности за соответствующие кварталы. Двумя показателями, важными для определения ежеквартальных пиков и минимумов, но недоступными ежемесячно, являются оценки реального валового внутреннего продукта (ВВП и ВНД) со стороны расходов и доходов. Комитет также рассматривает среднее квартальное значение вышеописанных месячных показателей, особенно занятости по заработной плате.

Подход комитета к определению дат переломных моментов является ретроспективным. Делая объявления о своих пиках и минимумах, он ждет, пока не будет доступно достаточно данных, чтобы избежать необходимости внесения серьезных изменений в хронологию бизнес-циклов. При определении даты пика активности он ждет, пока не будет уверен, что произошел спад. Даже в том случае, если активность снова начнет расти сразу после объявления пика, комитет обнаружит, что идет новое расширение, и подъем не будет продолжением предыдущего расширения. В результате комитет, как правило, откладывает определение пика до тех пор, пока не пройдет несколько месяцев после того, как он действительно произошел. Точно так же при определении даты впадины комитет ждет, пока не будет уверен, что расширение идет полным ходом. Даже в том случае, если активность сразу же снова начнет снижаться, комитет будет считать это новой рецессией, а не продолжением предыдущей рецессии. Таким образом, комитет также выжидает, чтобы идентифицировать провал в течение некоторого периода времени после того, как он действительно произошел.

Основы производства геотермальной электроэнергии | NREL

Геотермальные электростанции используют пар для производства электроэнергии. Пар поступает из резервуаров горячей воды, найденной на несколько миль или более ниже поверхности земли.

Паровая электростанция мгновенного испарения с нижней бинарной установкой в ​​Неваде. Фото Денниса Шредера, NREL

Пар вращает турбину, которая приводит в действие генератор, вырабатывающий электричество. Существует три типа геотермальных электростанций: сухой пар, вторичный пар и бинарные. цикл.

Сухой пар

Сухие паровые электростанции получают пар из подземных источников. Пар подается по трубе непосредственно из подземных скважин на электростанцию, где она направляется в турбину/генератор Ед. изм. В Соединенных Штатах есть только два известных подземных источника пара:

1. Гейзеры в северной Калифорнии
2. Йеллоустонский национальный парк в Вайоминге, где находится известный гейзер под названием Старый. Верный.

Поскольку Йеллоустоун защищен от застройки, единственные установки сухого пара в страна находится у Гейзеров.

Быстрый пар

Электростанции мгновенного пара являются наиболее распространенными и используют геотермальные резервуары воды с температурой выше 360°F (182°C). Эта очень горячая вода течет вверх через колодцы в земле под собственным давлением. По мере того, как она течет вверх, давление падает, и часть горячей воды превращается в пар. Затем пар отделяют от воды и используют для питания турбины/генератора. Любая оставшаяся вода и сконденсированный пар впрыскиваются обратно в резервуар, что делает это устойчивый ресурс.

Бинарный пар

Электростанции с бинарным циклом работают на воде при более низких температурах около 225-360°F (107-182°C). Установки с бинарным циклом используют тепло горячей воды для кипячения рабочего тела, обычно органическое соединение с низкой температурой кипения. Рабочая жидкость испаряется в теплообменник и используется для вращения турбины. Затем вода подается обратно в землю для разогрева. Во время работы вода и рабочая жидкость разделены. весь процесс, поэтому выбросы в атмосферу незначительны или отсутствуют.

В настоящее время в электростанциях с бинарным циклом могут использоваться два типа геотермальных ресурсов. для выработки электроэнергии: усовершенствованные геотермальные системы (EGS) и низкотемпературные или совместно производимые ресурсы.

Усовершенствованные геотермальные системы

EGS обеспечивает геотермальную энергию, используя глубинные геотермальные ресурсы Земли которые в противном случае неэкономичны из-за нехватки воды, местоположения или типа породы. По оценкам Геологической службы США, потенциально 500 000 мегаватт ресурсов EGS доступна на западе США или около половины текущей установленной электроэнергии генерирующих мощностей в США.

Низкотемпературные и совместно произведенные ресурсы

Низкотемпературные и совместно произведенные геотермальные ресурсы обычно находятся при температурах 300F (150C) или менее. Некоторые низкотемпературные ресурсы могут быть использованы для производства электроэнергии по технологии бинарного цикла. Совместно производимая горячая вода является побочным продуктом нефтяные и газовые скважины в США.
