Ключевой тип работы транзистора

Содержание

Работа транзистора в ключевом режиме
Биполярные транзисторы: устройство, принцип и режимы работы, схема включения, применение, основные параметры
Биполярные транзисторы: устройство, принцип и режимы работы, схема включения, применение, основные параметры
Устройство биполярного транзистора.
Принцип работы биполярного транзистора.
Режимы работы.
1. Отсечка.
2. Активный режим.
3. Насыщение.
4. Барьерный режим.
Схемы включения биполярных транзисторов.
Основные параметры биполярных транзисторов:

Для упрощения рассказа можно представить транзистор в виде переменного резистора. Вывод базы это есть как раз та самая ручка, которую можно покрутить. При этом изменяется сопротивление участка коллектор – эмиттер. Крутить базу, конечно, не надо, может оторваться. А вот подать на нее некоторое напряжение относительно эмиттера, конечно, можно.

Если напряжение не подавать вовсе, а просто взять и замкнуть выводы базы и эмиттера пусть даже и не накоротко, а через резистор в несколько КОм. Получается, что напряжение база – эмиттер (Uбэ) равно нулю. Следовательно, нет и тока базы. Транзистор закрыт, коллекторный ток пренебрежительно мал, как раз тот самый начальный ток. Примерно такой же, как у диода в обратном направлении! В этом случае говорят, что транзистор находится в состоянии ОТСЕЧКИ, что на обычном языке значит, закрыт или заперт.

Противоположное состояние называется НАСЫЩЕНИЕ. Это когда транзистор открыт полностью, так, что дальше открываться уже некуда. При такой степени открытия сопротивление участка коллектор эмиттер настолько мало, что включать транзистор без нагрузки в коллекторной цепи просто нельзя, сгорит моментально. При этом остаточное напряжение на коллекторе может составить всего 0,3…0,5В.

Чтобы довести транзистор до такого состояния, надо обеспечить достаточно большой ток базы, подав на нее относительно эмиттера большое напряжение Uбэ,- порядка 0,6…0,7В. Да, для перехода база-эмиттер такое напряжение без ограничительного резистора очень велико. Ведь входная характеристика транзистора, показанная на рисунке 1, очень похожа на прямую ветвь характеристики диода.

Рисунок 1. Входная характеристика транзистора

Эти два состояния – насыщение и отсечка, используются в том случае, когда транзистор работает в ключевом режиме наподобие обычного контакта реле. Основной смысл такого режима в том, что малый ток базы управляет большим током коллектора, который в несколько десятков раз больше тока базы. Большой ток коллектора получается за счет внешнего источника энергии, но все равно усиление по току, что называется, налицо. Простой пример: маленькая микросхема включает большую лампочку!

Чтобы определить величину такого усиления транзистора в ключевом режиме используется «коэффициент усиления по току в режиме большого сигнала». В справочниках от обозначается греческой буквой β «бетта». Практически для всех современных транзисторов при работе в ключевом режиме этот коэффициент никак не меньше 10…20 Определяется β как соотношение максимально возможного тока коллектора к минимально возможному току базы. Величина безразмерная, просто «во сколько раз».

Даже если ток базы будет больше, чем требуется, беды особой нет: транзистор все равно не сможет открыться больше. На то он и режим насыщения. Кроме обычных транзисторов для работы в ключевом режиме используются «дарлингтоновские» или составные транзисторы. Их «супер — бетта» может достигать 1000 и более раз.

Как рассчитать режим работы ключевого каскада

Чтобы не быть совсем голословным, попробуем рассчитать режим работы ключевого каскада, схема которого показана на рисунке 2.

Задача такого каскада очень простая: включить и выключить лампочку. Конечно, нагрузка может быть любой, — обмотка реле, электромотор, просто резистор, да мало ли что. Лампочка взята просто для наглядности эксперимента, для его упрощения. Наша задача чуть посложнее. Требуется рассчитать величину резистора Rб в цепи базы, чтобы лампочка горела в полный накал.

Такие лампочки применяются для подсветки приборной доски в отечественных авто, поэтому найти ее несложно. Транзистор КТ815 с током коллектора 1,5А для такого опыта вполне подойдет.

Самое интересное во всей этой истории, что напряжения в расчетах участия не принимают, лишь бы соблюдалось условие β ≥ Iк/Iб. Поэтому лампочка может быть на рабочее напряжение 200В, а базовая цепь управляться от микросхем с напряжением питания 5В. Если транзистор рассчитан на работу с таким напряжением на коллекторе, то лампочка будет мигать без проблем.

Но в нашем примере микросхем никаких не предвидится, базовая цепь управляется просто контактом, на который просто подается напряжение 5В. Лампочка на напряжение 12В, ток потребления 100мА. Предполагается, что наш транзистор имеет β ровно 10. Падение напряжения на переходе база – эмиттер Uбэ = 0,6В. См. входную характеристику на рисунке 1.

При таких данных ток в базе должен быть Iб = Iк / β = 100 / 10 = 10(мА).

Напряжение на базовом резисторе Rб составит (за вычетом напряжения на переходе база — эмиттер) 5В – Uбэ = 5В – 0,6В = 4,4В.

Вспоминаем закон Ома: R = U / I = 4,4В / 0,01А = 440Ом. Согласно системе СИ подставляем напряжение в вольтах, ток в амперах, результат получаем в Омах. Из стандартного ряда выбираем резистор сопротивлением 430Ом. На этом расчет можно считать законченным.

Но, кто внимательно посмотрит на схему, может спросить: «А почему ничего не было сказано о резисторе между базой и эмиттером Rбэ? Про него просто забыли, или он не так и нужен?»

Назначение этого резистора — надежно закрыть транзистор в тот момент, когда кнопка разомкнута. Дело в том, что если база будет «висеть в воздухе», воздействие всяческих помех на нее просто гарантировано, особенно, если провод до кнопки достаточно длинный. Чем не антенна? Почти, как у детекторного приемника.

Чтобы надежно закрыть транзистор, ввести его в режим отсечки необходимо, чтобы потенциалы эмиттера и базы были равны. Проще всего было бы в нашей «учебной схеме» использовать переключающий контакт. Надо включить лампочку перекинули контакт на +5В, а когда потребовалось выключить — просто замкнули вход всего каскада на «землю».

Но не всегда и не везде можно позволить такую роскошь, как лишний контакт. Поэтому проще выровнять потенциалы базы и эмиттера при помощи резистора Rбэ. Номинал этого резистора рассчитывать не надо. Обычно его принимают равным десяти Rб. Согласно практическим данным его величина должна быть 5…10КОм.

Рассмотренная схема является разновидностью схемы с общим эмиттером. Тут можно отметить две особенности. Во-первых, это использование в качестве управляющего напряжения 5В. Именно такое напряжение используется, когда ключевой каскад подключается к цифровым микросхемам или, что теперь более вероятно, к микроконтроллерам.

Во-вторых, сигнал на коллекторе инвертирован по отношению к сигналу на базе. Если на базе присутствует напряжение, контакт замкнут на +5В, то на коллекторе оно падает практически до нуля. Ну, не до нуля, конечно, а до напряжения указанного в справочнике. При этом лампочка визуально не инвертируется,- сигнал на базе есть, есть и свет.

Инвертирование входного сигнала происходит не только в ключевом режиме работы транзистора, но и в режиме усиления. Но об этом будет рассказано в следующей части статьи.

Источник

Биполярные транзисторы: устройство, принцип и режимы работы, схема включения, применение, основные параметры

Основной функцией биполярного транзистора (БТ) является увеличение мощности входного электрического сигнала. Эти полупроводниковые радиокомпоненты появились, как альтернатива электровакуумных триодов, и со временем практически вытеснили их из отрасли. Справедливости ради заметим, что лампы применяются и до сих пор, но в очень и очень узком сегменте аппаратуры специального назначения. В массовой же радиотехнике используются, в основном, транзисторы – биполярные и их ближайшие «родственники» полевые.

Ключевое преимущество этих элементов состоит в миниатюрности. Электровакуумный усилитель со схожими характеристиками оказывается в несколько раз крупнее биполярного транзистора. Вследствие этого применение БТ в радиоэлектронике приводит к существенному уменьшению габаритных размеров конечной радиотехнической продукции.

Биполярным данный транзистор называется из-за того, что в физических процессах, протекающих во время его функционирования, участвуют оба типа носителей заряда – и электроны, и дырки. Это оказывает влияние на принцип управления выходным сигналом. В биполярных транзисторах выходными параметрами управляет ток, а не электрическое поле, как в полевых (униполярных).

Устройство биполярного транзистора.

Этот полупроводниковый триод состоит из 3 частей – эмиттера, коллектора и базы. Таким образом, ключевыми элементами биполярного транзистора являются два p-n-перехода, а не один, как в полевых. Эмиттер исполняет функцию генератора носителей заряда, которые формируют рабочий ток, стекающий в приёмник – коллектор. База необходима для подачи управляющего напряжения.

Если рассматривать плоскую модель БТ, то радиокомпонент представляет собой две области с p- или n-проводимостью (эмиттер и коллектор), разделённые тонким слоем полупроводника с проводимостью обратного знака (база). Полупроводниковый кристалл со стороны коллектора физически крупнее. Такое соотношение обеспечивает правильную работу биполярного транзистора.

В зависимости от типа проводимости эмиттера, коллектора и базы различают PNP- и NPN-транзисторы. В принципе, они функционируют одинаково с той лишь разницей, что к ним прикладываются напряжения разной полярности. Выбор того или иного вида БТ определяется особенностями конкретных радиотехнических устройств.

Принцип работы биполярного транзистора.

При подключении эмиттера и коллектора к источнику питания создаются почти все условия для протекания тока. Однако свободному перемещению носителей заряда препятствует база, и для устранения этой помехи на неё подаётся напряжение смещения. В базовом слое полупроводника возникают физико-химические процессы электронно-дырочной рекомбинации, в результате которой через базу начинает течь небольшой ток. В результате p-n-переходы открывают путь потоку носителей заряда от эмиттера к коллектору.

Если ток, протекающий через базу, меняется по какому-то закону, то точно так же изменяется и мощный ток между эмиттером и коллектором. Следовательно, мы получаем на выходе биполярного транзистора такой же сигнал, как и на базе, но с более высокой мощностью. В этом и состоит усилительная функция биполярного транзистора.

Режимы работы.

Существует 4 режима, в одном из которых может работать биполярный транзистор. В этот список входят следующие:

отсечка;
активный режим;
насыщение;
барьерный режим.

Существует ещё так называемый инверсный режим, но он на практике не используется и интересен только при теоретических исследованиях поведения полупроводников. Поэтому опишем подробнее только четыре первых.

1. Отсечка.

В том случае, если разность потенциалов между эмиттером и базой ниже некоторого значения (примерно 0.6 Вольт), то база-эмиттерный p-n-переход оказывается закрытым, поскольку ток базы не возникает. В связи с этим коллекторный ток не протекает по той причине, что в базовом слое отсутствуют свободные электроны. Таким образом, транзистор переходит в состояние отсечки и сигнал не усиливает. Этот режим используется в цифровых схемах, когда БТ работает как ключ в положении «разомкнуто».

2. Активный режим.

В этом режиме радиокомпонент усиливает сигнал, то есть исполняет свою основную функцию. На базу подаётся разность потенциалов, которая открывает база-эмиттерный p-n-переход. Как следствие, в транзисторе начинают протекать токи коллектора и базы. Значение коллекторного тока вычисляется как арифметическое произведение величины тока базы и коэффициента усиления.

3. Насыщение.

В этот режим биполярный транзистор входит при увеличении тока базы до некоего предельного значения, при котором p-n-переходы полностью открываются. Значение тока, протекающего через БТ при его насыщении, зависит лишь от питающего напряжения и величины нагрузки в коллекторной цепи. В данном режиме входной сигнал не усиливается, ведь коллекторный ток не воспринимает изменений тока базы. Способность транзистора к переходу в насыщение используется в цифровой технике, когда БТ играет роль ключа в замкнутом положении.

4. Барьерный режим.

Здесь транзистор работает как диод с последовательно включённым резистором. Для этого базу напрямую или через малоомное сопротивление соединяют с коллектором. В данном режиме триоды хорошо показывают себя в высокочастотных устройствах. Кроме того, использование транзистора в барьерном режиме целесообразно на реальном производстве для снижения общего количества комплектующих.

Схемы включения биполярных транзисторов.

Полупроводниковый триод может включаться в электрическую цепь по одной из трёх схем – с общим эмиттером, с общим коллектором и с общей базой. В зависимости от способа подключения различаются электрические параметры транзистора, что определяет выбор схемы в каждом конкретном случае.

При включении биполярного транзистора с общим эмиттером достигается максимальное усиление входного сигнала. Благодаря этому данная схема в усилительных каскадах применяется чаще всего.

Схема с общим коллектором по-другому называется эмиттерным повторителем. Это связано с тем, что разность потенциалов на коллекторе и эмиттере оказываются практически равными. При таком включении наблюдаются большое усиление по току, высокое входное сопротивление и совпадение фаз входного и выходного сигналов. Вследствие этого эмиттерные повторители используются в согласующих и буферных усилителях.

При включении БТ по схеме с общей базой отсутствует усиление по току, но значительным оказывается усиление по напряжению. Особенностью данного способа является малое влияние транзистора на сигналы высокой частоты. Это делает схему с общей базой предпочтительной для использования в устройствах СВЧ.

Основные параметры биполярных транзисторов:

Максимально допустимый постоянный ток коллектора;
Максимальное напряжение между коллектором и эмиттером при заданном токе коллектора и сопротивлении в цепи база-эмиттер;
Максимальное напряжение между коллектором и эмиттером при заданном токе коллектора и токе базы, равным нулю;
Максимальное напряжение коллектор-база при заданном токе коллектора и токе эмиттера, равным нулю;
Максимально допустимое постоянное напряжение эмиттер-база при токе коллектора, равном нулю;
Максимально допустимая постоянная мощность, рассеивающаяся на коллекторе;
Статический коэффициент передачи тока;
Напряжение насыщения между коллектором и эмиттером;
Обратный ток коллектора. Ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера;
Обратный ток эмиттера. Ток через эмиттерный переход при заданном обратном напряжении эмиттер-база и разомкнутом выводе коллектора;
Граничная частота коэффициента передачи тока;
Коэффициент шума;
Емкость коллекторного перехода;
Максимально допустимая температура перехода.

Источник

Ключевой режим работы биполярного транзистора схема

Содержание

Работа транзистора в ключевом режиме
ElectronicsBlog
Биполярные транзисторы.Часть 2. Ключевой каскад.
Принцип работы трназистора
Расчёт ключевой схемы
Ключевой режим работы биполярного транзистора

Рисунок 1. Входная характеристика транзистора

Как рассчитать режим работы ключевого каскада

При таких данных ток в базе должен быть Iб = Iк / β = 100 / 10 = 10(мА).

Источник

ElectronicsBlog

Обучающие статьи по электронике

Биполярные транзисторы.Часть 2. Ключевой каскад.

Ключевой режим работы транзистора, наверное, один из самых простых (с точки зрения поддержания параметров) и в тоже время очень часто встречающихся из режимов работы транзистора. По своей сути транзистор большую часть времени находится лишь в двух состояниях: отсечки и насыщения.Ниже показана схема включения транзистора

Для сборки радиоэлектронного устройства можно преобрески DIY KIT набор по ссылке.

Использование транзистора в ключевом режиме

но прежде чем начинать описывать работу этой схемы, необходимо задекларировать несколько простых правил, при которых транзистор работает. Правила приведены для транзистора p-n-p-типа, но и для транзистора n-p-n-типа они сохраняются, но с учётом того, что полярность напряжения должна быть изменена на противоположную:

Принцип работы трназистора

1. Эммитер должен иметь более положительный потенциал, чем коллектор, для n-p-n-транзистора потенциал коллектора должен быть выше.
2. Цепи база – эммитер и база – коллектор работают как диоды. Обычно диод база – коллектор открыт, а диод база – эммитер смещён в обратном направлении, то есть приложенное напряжение препятствует протеканию через него тока.
3. Каждый транзистор характеризуется максимальными значениями токов и напряжений. В случае превышения значений транзистор выходит из строя.
4. В случае соблюдений правил 1 – 3 ток протекающий через коллектор I_К прямо пропорционален току базы I_Б и соблюдается следующее соотношение:

данное правило определяет основное свойство транзистора: небольшой ток базы управляет большим током коллектора.

Из правила 2 следует, что между базой и эммитером напряжение не должно превышать 0,6…0,8 В (падение напряжения на диоде), иначе возникает очень большой ток.

Учитывая выше изложенные правила можно понять, как с помощью небольшого тока создать ток большей величины. В случае, когда контакт разомкнут через базу ток не течёт и согласно правилу 4 отсутствует коллекторный ток, следовательно, лампочка не светится. Как только замыкается контакт напряжение между базой и эммитером составит 0,6…0,8 В. Падение напряжения на сопротивлении базы R_б составит примерно 9,3 В, а ток, протекающий через базу 9,3 мА. Казалось бы, с учётом правила 4, что через лампочку должен протекать ток порядка 930 мА (примем значение h_21Э = 100), но это не так. Как говорилось ранее, правило 4 действует лишь с учётом правил 1 – 3. В нашем случае, когда ток через лампочку, а следовательно и ток коллектора достигнет значения 0,1 А падение напряжения на лампочке будет равно 10 В. Далее, согласно правила 1, роста тока не будет, так как потенциал коллектора и эммитера сравняется (в реальности падение напряжения на лампочке никогда не будет равно напряжению питания, потому что на транзисторе будет падение напряжения равное напряжению насыщения транзистора). Когда напряжение на коллекторе будет приближаться к напряжению на эммитере, транзистор переходит в режим насыщения и изменение напряжения на коллекторе прекращаются.

Расчёт ключевой схемы

Как же рассчитать элементы «обвязки» транзистора? Во-первых, необходимо, как и в случае любой другой схемы понять, что необходимо получить и что приходит на вход.

1. Рассчитывают ток протекающий через коллектор:

, где

U_pit – напряжение питания,

R_К – сопротивление в коллекторной цепи.

2. Рассчитывают базовый ток:

3. Рассчитывают сопротивление базового резистора R_б:

U_вх – напряжение на входе ключевого каскада.

Казалось бы, на этом можно закончить рассматривать ключевой каскад, он настолько простой, что и говорить не о чем. Но есть ещё одно дополнение, как было сказано выше, ключевой каскад характеризуется использованием транзистора в двух состояниях: насыщения и отсечки. С состоянием насыщения всё понятно транзистор жестко включён в цепь и на него внешние факторы не влияют. Что же происходит в состоянии отсечки транзистора, когда его база отключена от схемы, говорят, что она «повисла в воздухе». Так как мы окружены постоянно электричеством, то на базовый вывод могут быть наводки в виде блуждающих токов, да и в транзисторе в результате его работы могут быть внутренние токи. В таком случае транзистор не будет закрыт полностью, поэтому на всякий случай между базой и эммитером транзистора включают сопротивление R_БЭ, которое выбирается таким, чтобы при работе падение напряжения на нём не составило меньше, чем 0,6 В. Он берётся примерно раз в 10 больше базового сопротивления.

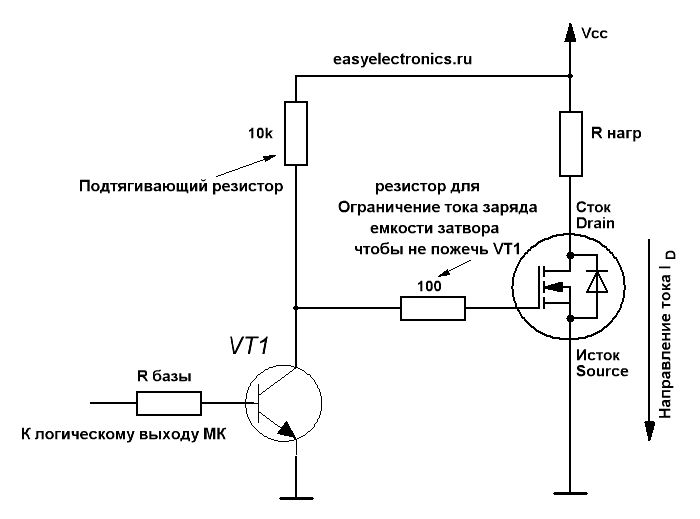

Ниже приведён пример, который часто используют при подключении ключевого каскада к выводу микросхем, где стандартное выходно напряжение составляет +5 В.

Пример использования транзистора в ключевом режиме

Теория это хорошо, но необходимо отрабатывать это всё практически ПОПРОБЫВАТЬ МОЖНО ЗДЕСЬ

Источник

Ключевой режим работы биполярного транзистора

Характер переходных процессов в транзисторе зависит от схемы включения и внутреннего сопротивления источников сигнала. Наибольшее распространение нашла схема ОЭ, поскольку она позволяет получить усиление по току. На рис.5 приведена схема простейшего транзисторного ключа. На рис.6 показано семейство статических выходных характеристик транзистора в схеме с ОЭ, нагрузочная характеристика и расположение рабочих точек А и В. Имеются три характерные области работы транзистора:

бласть выключения (отсечки)I, область активного режима II и область насыщения III. В ключевых схемах транзистор находится в активном режиме лишь в переходном состоянии. В области насыщения коллекторный переход смещен в прямом направлении и инжектирует носители в базу, граница между областями II и III определяется условием U_кб=0. На рис.6 показана выходная характеристика при токе базы I_бн, соответствующей этой границе.

Если на базу подано запирающее (положительное для p-n-p-транзистора) напряжение E_б2, то ток базы равен I_б≈-I_кбо, а ток коллектора I’_к=I_кбо К коллекторному переходу приложено напряжение:

Рабочая точка на выходной характеристике находится в положении А, т. е. в режиме отсечки – транзистор закрыт. В точке А напряжение на электродах практически совпадает с эдс источников питания:

При подаче в цепь базы отпирающего тока I_б1 рабочая точка перемещается в положение B, в цепи коллектора протекает ток I_кн и напряжение коллектора становится равным

Статические параметры ключа: остаточное напряжение U_кн во включенном состоянии (рис.6, точка В) и остаточный ток в выключенном (запертом) состоянии (точка А). В точке В токи электродов определяются параметрами внешних цепей:

Для перевода в режим насыщения необходимо выполнить условие

Источник

Интегральная схема | Типы, использование и функции

интегральная схема

Посмотреть все СМИ

Ключевые люди:: Роберт Нойс Джек Килби Моррис Чанг Роберт Х. Деннард

Похожие темы:: микропроцессор звуковая карта компьютерный чип видеокарта упаковка

Просмотреть весь связанный контент →

Сводка

Прочтите краткий обзор этой темы

интегральная схема (ИС) , также называемая микроэлектронной схемой , микрочипом или микросхемой , сборка электронных компонентов, изготовленная как единое целое, в которой миниатюрные активные устройства (например, транзисторы и диоды) и пассивные устройства (например, конденсаторы и резисторы) и их соединения построены на тонкой подложке из полупроводникового материала (обычно кремния).

Таким образом, результирующая схема представляет собой небольшой монолитный «чип», размер которого может составлять всего несколько квадратных сантиметров или всего несколько квадратных миллиметров. Отдельные компоненты схемы обычно имеют микроскопические размеры.

Интегральные схемы появились благодаря изобретению транзистора в 1947 году Уильямом Б. Шокли и его командой в Bell Laboratories Американской телефонной и телеграфной компании. Команда Шокли (включая Джона Бардина и Уолтера Х. Браттейна) обнаружила, что при определенных обстоятельствах электроны образуют барьер на поверхности некоторых кристаллов, и они научились контролировать поток электричества через кристалл, манипулируя этим барьером. Управление потоком электронов через кристалл позволило команде создать устройство, которое могло бы выполнять определенные электрические операции, такие как усиление сигнала, которые ранее выполнялись электронными лампами. Они назвали это устройство транзистором, от сочетания слов

передача и резистор .

Изучение методов создания электронных устройств с использованием твердых материалов стало называться твердотельной электроникой. Твердотельные устройства оказались намного прочнее, с ними проще работать, они надежнее, меньше и дешевле, чем электронные лампы. Используя те же принципы и материалы, инженеры вскоре научились создавать другие электрические компоненты, такие как резисторы и конденсаторы. Теперь, когда электрические устройства можно было сделать такими маленькими, самой большой частью схемы была неудобная проводка между устройствами.

Знать, как работает ICL 2966, мейнфрейм с интегральной схемой

Посмотреть все видео к этой статье

В 1958 году Джек Килби из Texas Instruments, Inc. и Роберт Нойс из Fairchild Semiconductor Corporation независимо друг от друга придумали способ еще больше уменьшить размер схемы . Они прокладывали очень тонкие дорожки из металла (обычно из алюминия или меди) прямо на том же куске материала, что и их устройства. Эти маленькие дорожки действовали как провода.

С помощью этого метода вся схема может быть «интегрирована» в единый кусок твердого материала и таким образом создана интегральная схема (ИС). ИС могут содержать сотни тысяч отдельных транзисторов на одном куске материала размером с горошину. Работать с таким количеством электронных ламп было бы нереально неудобно и дорого. Изобретение интегральной схемы сделало возможными технологии информационного века. В настоящее время интегральные схемы широко используются во всех сферах жизни, от автомобилей до тостеров и аттракционов в парках развлечений.

Базовые типы ИС

Аналоговые или линейные схемы обычно используют только несколько компонентов и, таким образом, являются одними из самых простых типов ИС. Как правило, аналоговые схемы подключаются к устройствам, которые собирают сигналы из окружающей среды или отправляют сигналы обратно в окружающую среду. Например, микрофон преобразует изменчивые звуки голоса в электрический сигнал переменного напряжения. Затем аналоговая схема модифицирует сигнал каким-либо полезным образом, например, усиливая его или фильтруя нежелательные шумы. Затем такой сигнал можно было бы подать обратно в громкоговоритель, который воспроизвел бы тоны, первоначально улавливаемые микрофоном. Другим типичным применением аналоговой схемы является управление некоторым устройством в ответ на постоянные изменения в окружающей среде. Например, датчик температуры посылает переменный сигнал на термостат, который можно запрограммировать на включение и выключение кондиционера, обогревателя или духовки, как только сигнал достигнет определенного значения.

Цифровая схема, с другой стороны, предназначена для приема только напряжения определенных заданных значений. Схема, которая использует только два состояния, известна как двоичная схема. Схема с двоичными величинами, «включено» и «выключено», представляющими 1 и 0 (т. е. истинное и ложное), использует логику булевой алгебры. (Арифметика также выполняется в двоичной системе счисления с использованием булевой алгебры.) Эти основные элементы объединяются в конструкции ИС для цифровых компьютеров и связанных с ними устройств для выполнения желаемых функций.

Разница между диодом и транзистором (со сравнительной таблицей)

Диод и Транзистор считаются основой электронных устройств и схем. Но на этом сходство между этими важнейшими устройствами в области электроники заканчивается. Основное различие между диодом и транзистором заключается в том, что диод представляет собой устройство с двумя выводами , которое пропускает ток только в одном направлении от анода к катоду.

Наоборот транзистор представляет собой трехконтактное устройство , которое пропускает ток из области с высоким сопротивлением в область с низким сопротивлением. Само слово «транзистор» выражает его функцию, слово «транзистор» образовано от двух слов:

«Передача» и «Резистор» . Таким образом, это считается устройством, которое передает сопротивление из одной области в другую.

Существуют определенные факторы, которые отличают эти два устройства, такие как область истощения, приложения и т. д. Мы обсудим все эти факторы с помощью сравнительной таблицы.

Содержание: Диод и транзистор

Сравнительная таблица
Определение
Ключевые отличия
Заключение

Сравнительная таблица

Параметры	Диод	Транзистор
Определение	Диод представляет собой устройство с двумя выводами, пропускающее ток только в одном направлении.	Транзистор представляет собой устройство с тремя выводами, позволяющее току течь из области с высоким сопротивлением в область с низким сопротивлением
Формирование	Он образуется путем соединения полупроводника P-типа с полупроводником N-типа.	Образуется путем прокладывания слоя материала P-типа или N-типа между двумя материалами N-типа или P-типа на каждом конце.
Символ цепи
Слой истощения	Образуется только одна область истощения.	Образуются две обедненные области.
Количество соединений	Только одно соединение между полупроводником P-типа и N-типа.	Два перехода формируются один между эмиттером и базой и другой между базой и коллектором.
Клеммы	2 клеммы в диоде, т.е. анод и катод.	В транзисторе 3 вывода, то есть эмиттер, база и коллектор.
Рассматривается как	Может рассматриваться как переключатель.	Может рассматриваться как переключатель или усилитель.
Применения	Выпрямитель, удвоитель напряжения, ограничитель напряжения и т. д.	Усилитель, осциллятор и т. д.

Определение

Диод

Диод состоит из двух образцов полупроводника, один из которых представляет собой полупроводник P-типа , а другой – полупроводник N-типа. Соединение, образованное соединением этих двух полупроводников, называется PN-соединением. Обедненный слой формируется из-за разной концентрации носителей заряда в обеих областях.

В полупроводнике P-типа основными носителями являются дырки, а в полупроводнике N-типа основными носителями являются электроны. Теперь поведение PN-перехода будет отличаться в несмещенном режиме и в смещенном режиме.

Давайте сначала обсудим беспристрастный режим . В несмещенном режиме электроны из N-области и дырки из P-области будут двигаться к переходу из-за градиента концентрации. Наступит стадия, когда через переход перестанут диффундировать носители заряда. Этот этап называется стадия насыщения.

После этого электроны и дырки, достигшие перехода, рекомбинируют. В связи с этим будет ограничено движение дальнейших мажоритарных перевозчиков. Образовавшаяся таким образом область называется обедненным слоем. Это создаст внутреннее электрическое поле.

Теперь переходим к режиму со смещением , когда применяется смещение, т. е. соединение P-типа с положительной клеммой и N-типа с отрицательной клеммой. Прямой ток начнет течь от анода к катоду. Ширина области обеднения уменьшается с увеличением прямого смещения.

Точно так же ширина обедненного слоя увеличивается при обратном смещении в режиме обратного смещения. Ток, который течет в диоде из-за неосновных носителей заряда. Это называется обратным током насыщения , потому что он насыщается после определенного обратного напряжения. Далее оно не увеличивается с увеличением обратного напряжения.

Обратный ток увеличивается только с ростом температуры.

Транзистор

Транзистор представляет собой трехконтактное устройство, состоящее из трех областей и двух переходов. Областями являются эмиттер , база и коллектор . Двумя переходами являются переход база-эмиттер , переход и переход база-коллектор .

Эти регионы имеют разные характеристики, и все они разного размера. Эмиттер сильно легирован, так что можно создать больше носителей заряда; база слабо легирована, так что рекомбинирует лишь несколько носителей заряда, а коллектор умеренно легирован.

Размер коллектора больше, чем у эмиттера и коллектора, а размер базы наименьший среди всех трех областей. Ширина обедненного слоя между коллектором и базой больше ширины перехода база-эмиттер.

Эмиттер и база подключены к батарее таким образом, что они работают в режиме прямого смещения, в то время как коллектор и база подключены к батарее таким образом, что она становится смещенной в обратном направлении. Следовательно, большинство носителей заряда будут течь от эмиттера к базе, а затем от базы к коллектору. Чем больше размер коллектора, тем больше носителей заряда он соберет и отвод тепла также будет происходить легче.

Ключевые различия между диодом и транзистором

Принципиальное различие между диодом и транзистором заключается в том, что диод представляет собой устройство с двумя выводами , а транзистор – это устройство с тремя выводами .
Диод PN-перехода состоит из одной области обеднения , т.е. между P-типом и N-типом, а транзистор состоит из двух слоев обеднения.
Диод считается переключателем , так как он может выполнять переключение, но транзистор может выполнять переключение так же, как усиление.
Для работы диода требуется только одна батарея, а для работы транзистора требуется две батареи .

Вывод

Диод представляет собой двухвыводное однонаправленное устройство, а транзистор представляет собой трехвыводное устройство, которое пропускает ток из области высокого сопротивления в область низкого сопротивления через базу. Диод используется в различных приложениях электроники, таких как выпрямитель, ограничитель, ограничитель, умножитель напряжения, переключатели и т. д. Диод действует как переключатель. Он включен, когда смещен в прямом направлении, и выключен, когда смещен в обратном направлении.

Ключевой тип работы транзистора

Биполярные транзисторы: устройство, принцип и режимы работы, схема включения, применение, основные параметры

Биполярные транзисторы: устройство, принцип и режимы работы, схема включения, применение, основные параметры

Устройство биполярного транзистора.

Принцип работы биполярного транзистора.

Режимы работы.

1. Отсечка.

2. Активный режим.

3. Насыщение.

4. Барьерный режим.

Схемы включения биполярных транзисторов.

Основные параметры биполярных транзисторов:

Ключевой режим работы биполярного транзистора схема

ElectronicsBlog

Биполярные транзисторы.Часть 2. Ключевой каскад.

Принцип работы трназистора

Расчёт ключевой схемы

Ключевой режим работы биполярного транзистора

Интегральная схема | Типы, использование и функции

Прочтите краткий обзор этой темы

Базовые типы ИС

Разница между диодом и транзистором (со сравнительной таблицей)

Диод

Транзистор

Ключевые различия между диодом и транзистором
