Ниже размещён теоретический и практический материал, который вам поможет разобраться в предмете “Техническая механика“, если у вас есть желание и много свободного времени!
Содержание:
- Ответы на вопросы по заказу заданий по технической механике:
- РГР 3.5.
- Решение:
- РГР 4.1.
- Решение:
- РГР 4.2.
- Решение:
- РГР 4.3.
- Решение:
- РГР 4.
- Решение:
- РГР 4.5.
- Решение:
Техническая механика представляет собой комплексную дисциплину, в которой излагаются основные положения о взаимодействии твердых тел, прочности материалов и методах расчета конструктивных элементов зданий и сооружений на внешние воздействия.
Статикой называется раздел механики, посвященный изучению условий равновесия абсолютно твердых тел под действием сил. Состояние покоя или равномерного прямолинейного поступательного движения тела по отношению к другим материальным телам называется равновесием. Если движением тела, по отношению к которому рассматривается равновесие, можно пренебречь, то равновесие условно называется абсолютным, в противном случае — относительным. В статике изучается только абсолютное равновесие тел. Тело, по отношению к которому рассматривается равновесие других тел, называется телом отсчета. При инженерных расчетах за тело отсчета обычно принимают Землю. Тогда абсолютным можно считать равновесие по отношению к Земле или к телам, жестко связанным с ней.
Возможно, вас также заинтересует эта ссылка:
- Заказать РГР расчетно-графическую работу
В статике рассматриваются решения двух основных задач:
- 1) приведение системы сил, действующих на абсолютно твердое тело, к простейшему виду;
- 2) определение условий равновесия абсолютно твердого тела под действием произвольной системы сил. Задачи статики могут решаться или путем соответствующих геометрических построений (графоаналитический и графический методы), или с помощью численных расчетов (аналитический метод).
Абсолютно твердых тел в природе не существует, все реальные тела под действием различных внешних факторов изменяют свою форму и размеры, т. е. деформируются. Однако в теоретической механике рассматриваются абсолютно твердые (недеформируемые) тела, расстояние между двумя любыми точками которых всегда остается постоянным. Это позволяет пренебречь теми свойствами реальных тел, которые не играют существенной роли в изучаемом механическом явлении или в рассматриваемой задаче, и дает возможность получить общие законы равновесия и движения.
При дальнейшем изложении слово «абсолютно» опускается. Простейшим материальным телом является точка. Под материальной точкой в теоретической механике понимают твердое тело, размерами и формой которого можно пренебречь, но обладающее массой. Любое тело можно представить в виде системы материальных точек. Абсолютно твердое тело представляет собой неизменяемую систему материальных точек.
Рассматривая какое-нибудь тело, нельзя представить его изолированно, вне влияния на него других тел. Проявлением этого взаимного влияния тел являются силы. Сила — это мера механического взаимодействия материальных тел между собой.
Рассматриваемые в механике величины можно разделить на скалярные, которые полностью характеризуются их численным значением, и векторные, которые, помимо численного значения, характеризуются еще и направлением.
Возможно, вас также заинтересует эта ссылка:
Решение задач по технической механике с примерами онлайн |
Модуль силы находится путем ее сравнения с некоторой другой силой, принимаемой за единицу. Единица измерения силы в Международной системе единиц (СИ) — ньютон (Н).
Точка приложения и направление силы зависят от характера взаимодействия тел и их взаимного положения. Например, сила тяжести, действующая на любое тело, направлена по вертикали вниз. Силы давления двух прижатых друг к другу гладких шаров направлены по нормали к поверхностям шаров в точках их касания и приложены в этих точках и т. д. Точкой приложения силы называется та материальная частица тела, к которой сила непосредственно приложена.
Графически сила изображается направленным отрезком прямой (со стрелкой) — вектором, длина которого, измеренная в определенном масштабе, равна численному значению (модулю) силы, а направление стрелки указывает направление ее действия. Всякий вектор можно определить двумя точками. Одну из них называют началом (точка на рис. 1.1, а),
она обычно совпадает с точкой приложения силы, другую точку — концом вектора. Иногда бывает удобно изображать силу так, чтобы точкой приложения являлся ее конец (как на рис. 1.1, б). Прямая, вдоль которой направлена сила, называется линией действия силы. Обозначать вектор будем буквой или двумя буквами, обозначающими начало и конец вектора с черточкой над ними Для модуля вектора будем использовать следующее обозначение:
Совокупность сил, одновременно действующих на какое-либо тело, называется системой сил. Обозначать систему сил будем фигурными скобками, например — система, состоящая из сил.
Силы разделяются на внешние (взаимодействие тел между собой) и на внутренние, проявляющиеся внутри тела или между телами внутри системы тел под действием внешних сил.
Внешние силы в свою очередь можно разделить на активные и реактивные. Активные силы стремятся вызвать перемещение тела, на которое они действуют. К ним относятся: сила земного притяжения, сила давления снега, ветра и т. д. Активные силы принято называть нагрузками. Реактивные силы стремятся противодействовать перемещению тела под действием активных сил. Они проявляются лишь тогда, когда на тело начинают действовать активные силы. Реактивные силы, так же как и активные, приложены к рассматриваемому телу.
- Если площадь, на которую действует распределенная сила, незначительна по сравнению с размерами всего тела, то такую силу будем условно рассматривать как сосредоточенную в центре тяжести этой площади, т. е. как приложенную в одной точке (например, давление концов балки на колонны и т. п.). В остальных случаях силы называются распределенными.
Тело называется свободным, если его перемещения в пространстве относительно некоторого тела отсчета ничем не ограничены (например, самолеты, космические корабли, планеты и т.
Возможно, вас также заинтересует эта ссылка:
Помощь по технической механике онлайн |
Если одну систему сил, действующих на свободное твердое тело, можно заменить другой системой, не изменяя при этом состояния, в котором находится тело, то такие две системы сил называются эквивалентными. Если произвольная система сил эквивалентна одной силе, то эта сила называется равнодействующей данной системы сил
Уравновешенной или эквивалентной нулю системой сил называется такая система, которая, будучи приложенной к твердому телу, не нарушает его состояния.
Например, если тело находится в равновесии до приложения уравновешенной системы сил, то оно не изменит этого состояния и после приложения к нему такой системы. Уравновешенная система сил обозначается следующим образом:
( знак эквивалентности).
Уравновешивающей для данной системы сил называется такая сила, которая, будучи приложенной к твердому телу, обеспечивает состояние его равновесия.
Возможно, вас также заинтересует эта ссылка:
Курсовая работа по технической механике заказать готовую онлайн |
РГР 3.5.
Два одинаковых вала соединены муфтой (рис. 3.14). Определить наибольший допускаемый крутящий момент, передаваемый муфтой, при Считать, что прочность валов и штифтов соблюдена. Размеры муфты:
Решение:
Находим допускаемый момент из условия прочности втулки:
Передаваемый момент не должен превышать
Построение эпюр.

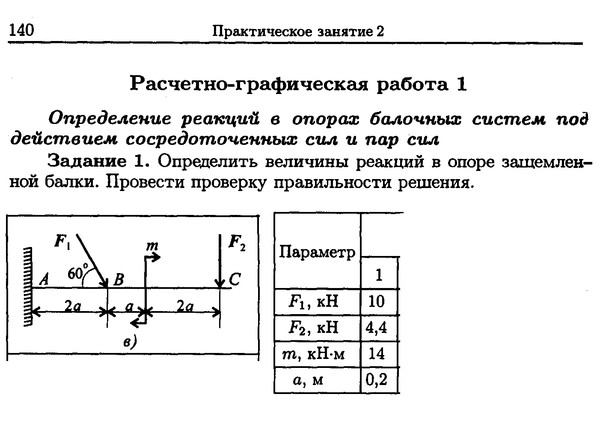

Рассмотрим балку (рис. 3.21), нагруженную моментом и поперечной силой Балка имеет квадратное сечение со стороной а в утолщенной части — со стороной Найдем реакции связей и из условия равновесия относительно точки
Отсюда
Если сила реакции опоры после вычислений имеет отрицательное значение, значит, эта сила на рисунке была направлена в сторону, противоположную реально действующей силе.
Будем рассматривать балку слева направо и выделим четыре характерных участка. Необходимо учитывать, что плечо для сил, входящих в уравнение равновесия моментов, будет меняться на всем протяжении балки.
Эпюра поперечных сил
В сечениях 1 — 1, 2 —2, 3 — 3
В сечении 4 — 4
Эпюра изгибающих моментов
В сечении 1 — 1
В сечении 2 — 2
В сечении 3 — 3
В сечении 4—4
где — расстояние от начала балки до рассматриваемого сечения.
Анализируя полученную эпюру изгибающих моментов, можно отметить следующие ее особенности:
в точке сосредоточения внешнего момента происходит «скачок» эпюры;
на концах балки в данном примере нет моментов, следовательно, изгибающий момент равен нулю;
изгибающие моменты от поперечных сил увеличиваются с увеличением плеча действия этих сил.

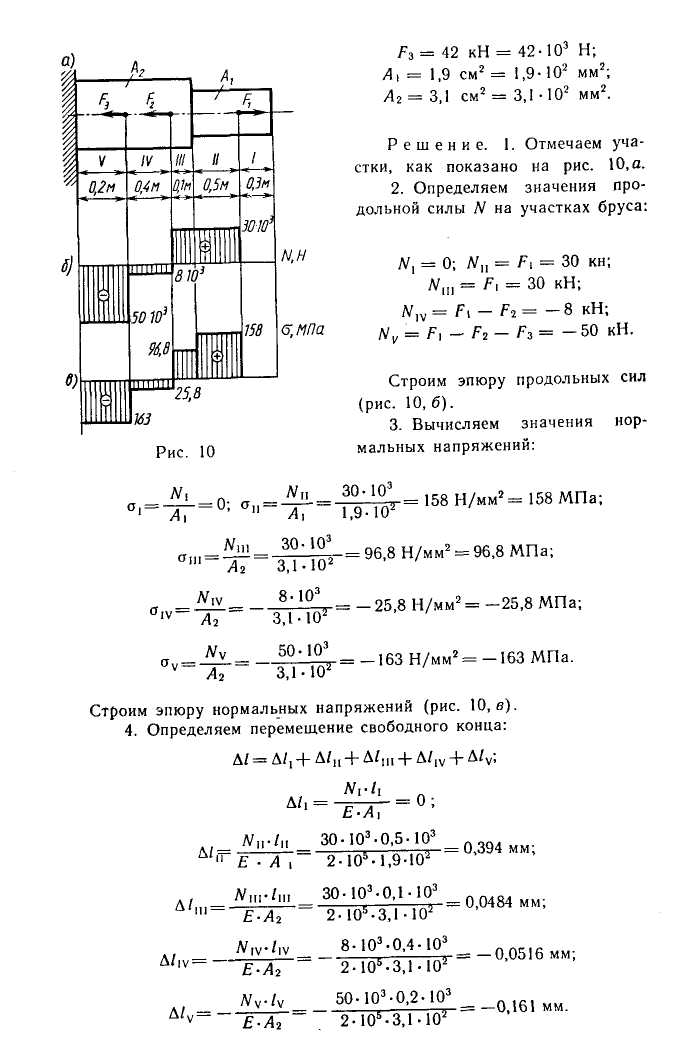

Построим эпюру нормальных напряжений (см. формулу (3.3)).
В сечении 1 — 1
В сечении 2 — 2
В сечении 3 — 3
В сечении 4 — 4
Ha эпюре нормальных напряжений видно, что «скачки» напряжений происходят вследствие как «скачков» изгибающих моментов, так и резкого изменения сечения балки. Нормальное напряжение в опасном сечении не должно превышать допускаемого:
Возможно, вас также заинтересует эта ссылка:
Задачи по технической механике с решением |
РГР 4.1.
Рассчитать ось канатного блока (рис. 4.3, а) на статичную прочность. Нагрузка, воспринимаемая блоком от каната, Материал оси — углеродистая сталь Длина оси
Решение:
Так как ось канатного блока неподвижна и находится под действием постоянной нагрузки, рассчитаем ее на статическую прочность при изгибе.
Ось рассматриваем как двухопорную балку с сосредоточенной силой посередине. Находим реакции опор и строим эпюру изгибающих моментов. Так как нагружение симметричное, реакции опор будут одинаковы:
Изгибающий момент в точке приложения силы
Эпюра изгибающих моментов оси (рис. 4.3, 6) представляет собой равнобедренный треугольник.
Находим требуемый диаметр оси:
РГР 4.2.
Подобрать упругую втулочно-пальцевую муфту (см. рис. 4.10). Муфта установлена на ведущем валу редуктора диаметром вращающегося с угловой скоростью и передающего мощность Допускаемое давление для резиновых втулок
Решение:
Выбираем стандартную (ГОСТ 21424—93) муфту МУВП для диаметра со следующими параметрами: номинальный передаваемый момент максимальная частота вращения наружный диаметр муфты длина пальца диаметр пальца число пальцев
Находим расчетный крутящий момент на муфге:
Диаметр окружности расположения пальцев
Условие прочности выполнено.
РГР 4.3.
Подобрать призматическую шпонку для соединения зубчатого колеса с валом диаметром для передачи крутящего момента Материал колеса — сталь материал шпонки — сталь 45 нормализованная. Длина ступицы 60 мм.
Решение:
Подбираем по стандарту размеры сечения шпонки для заданного диаметра вала: ширина шпонки высота глубина паза вала длина
Находим рабочую длину шпонки:
Напряжение смятия в соединении
Для выбранного сочетания сталей в соединении допускаемое напряжение смятия
Прочность шпоночного соединения обеспечена, в противном случае на вал ставят две шпонки.
РГР 4.4.
Спроектировать заклепочный шов для двух стальных полос сечением 180х 10 мм (рис. 4.36) под статическую растягивающую нагрузку если материал полос и заклепок сталь — СтЗ. Допускаемое напряжение на растяжение материала полос допускаемое напряжение на срез полос и заклепок допускаемое напряжение на смятие заклепок и полос
Решение:
Задаемся диаметром заклепок, учитывая заданную толщину листов:
Определяем число заклепок из условия прочности на срез:
т.
е. число заклепок
Проектируем шов по полученным расчетным данным. Возможно различное расположение заклепок — в один ряд или в несколько рядов. Так как в нашем случае число заклепок четное и ширина пластин небольшая, выбираем расположение в два ряда по две заклепки. Подбираем шаг заклепок так, чтобы по возможности материал листа был равномерно распределен на каждую заклепку:
Подбираем расстояние от осевой линии ряда заклепок до края листа:
Подбираем расстояние между рядами заклепок:
РГР 4.5.
Рассчитать сварной стыковой шов (см. рис. 4.37, а) для соединения двух пластин из стали СтЗ толщиной при статической растягивающей нагрузке Допускаемое нормальное напряжение растяжения для шва
Решение:
Определяем ширину пластины (длину сварного шва):
Увеличиваем ширину пластины (длину шва) с целью учета непровара в начале и в конце шва до
