8 вариант инженерная графика: инженерная графика для ПГС, ТГВ, АиАХ (5 лет) / Вариант №8

инженерная графика для ПГС, ТГВ, АиАХ (5 лет) / Вариант №8

Индивидуальные задания по инженерной графике.

Вариант 8.

ЧЕРТЕЖНЫЕ ШРИФТЫ

Образец титульного листа

Бендерский политехнический филиал

ПГУ им. Т. Г. Шевченко

(строчные буквы шрифтом №7)

Графические работы

по инженерной графике

(прописные буквы шрифтом №7)

За 20..-20.. учебный год

Кафедра «Общепрофессиональные дисциплины»

Высшее профессиональное образование

Студент __________(ф.и.о.) группа_________ вариант__ подпись____

Проверил преподаватель ___________(ф.и.о.) подпись____

(строчные буквы шрифт №7)

Бендеры 2011 год.

Задание № 1. ПРОЕЦИРОВАНИЕ МОДЕЛЕЙ

Начертить три вида модели. Построить линии перехода. Проставить размеры. Главный вид взять по стрелке А.

Задание № 2. СЕЧЕНИЯ

Выполнить главный вид детали, начертить вынесенные сечения и проставить размеры.

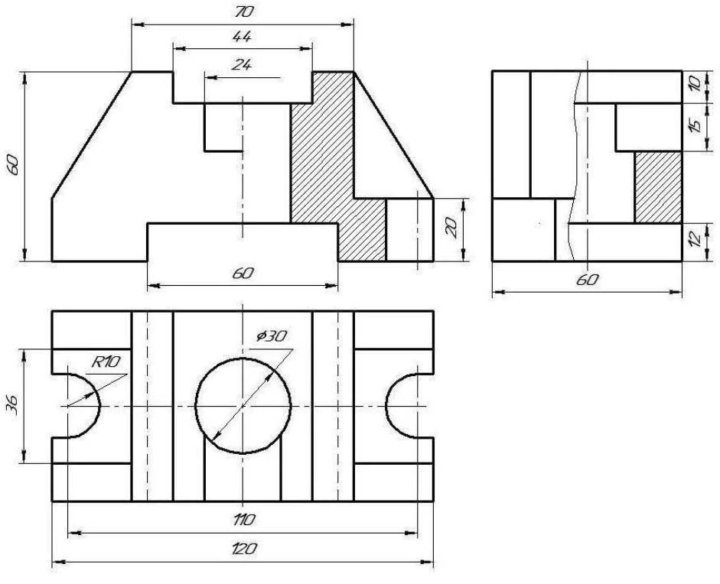

Задание № 3. ПРОСТЫЕ РАЗРЕЗЫ

По двум данным проекциям построить третью про­екцию с применением разрезов, указанных в схеме. Нанести размеры.

Задание № 4. СЛОЖНЫЕ РАЗРЕЗЫ

Перечертить два вида деталей. Выполнить указанный разрез. Проставить размеры.

ОБРАЗЕЦ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Задание № 5. РЕЗЬБОВЫЕ СОЕДИНЕНИЯ

Вычертить: болтовые, шпилечные соединения; соединения деталей резьбой, трубное соединение.

ПРИМЕР ВЫПОЛНЕНИЯ ЗАДАНИЯ ПО СВАРНЫМ СОЕДИНЕНИЯМ

Задание № 6. СВАРНЫЕ СОЕДИНЕНИЯ

Выполнить чертеж модели в трех проекциях с указанием ГОСТа сварных соединений.

ПРИМЕР ВЫПОЛНЕНИЯ ЦИЛИНДРИЧЕСКОЙ ПЕРЕДАЧИ.

Цилиндриче­ская зубчатая передача состоит из шестерни

1, коле­са 4, двух валов 3 и б и двух шпо­нок 2 и 5. На полях линий-выносок указа­ны номера (позиции) этих деталей. Глав­ное изображение представляет собой фронтальный разрез. Валы и шпонка 5 на нем не разрезаны, так как секущая плос­кость проходит вдоль них. Чтобы показать соединение шпонки 5 с валом 6, применен местный разрез. Разрезы зубчатых колес заштрихованы в противоположные сторо­ны. Буквами обозначены размеры, нужные для вычерчивания. К буквенным обозначе­ниям величин, относящихся к шестерне, обычно добавляют индекс «1», например z₁, d_а1, d₁ и т. д., а к обозначениям колеса добавляют индекс «2», например z₂, d_а2, d₂ и т. д.

На изображении передачи делительные окружности, которые изображаются штрихпунктирными линиями, касаются од­на другой. При изображении зубчатых колес базовыми являются делительные по­верхности, делительные окружности, а при вычерчивании передач начальные по­верхности, начальные окружности. Во многих передачах размеры диаметров на­чальных и делительных окружностей со­впадают; мы рассматриваем передачи, у которых эти окружности совпадают.

Цилиндрическая передача: а– наглядное изображение, б- чертеж

ПРИМЕР ВЫПОЛНЕНИЯ КОНИЧЕСКОЙ ПЕРЕДАЧИ

Коническая зуб­чатая передача представлена на данном рисунке. Она состоит из шестерни 1 колеса 4, двух валов 3 и 6 и двух шпонок 2 и 5. На полках линий-выносок указаны номера (позиции) этих деталей. Главное изобра­жение представляем собой фронтальный разрез.

Коническая передача: а — наглядное изображение, б — чертеж

Чертеж конической передачи выполняют в такой последовательности.

Штрихпунктирной тонкой линией изображают гео­метрические оси передачи: горизонталь­ную и вертикальную. По горизонтальной оси откладывают вправо от точки пересе­чения размер радиуса делительной окруж­ности шестерни, а по вертикальной оси вниз — размер радиуса делительной ок­ружности колеса. Строят начальные кону­сы шестерни и колеса.

От основания делительного конуса коле­са проводят линии образующих дополни­тельного конуса и на них откладывают размеры головки и ножки зуба, вычерчи­вают линии образующих конуса вершин и конуса впадин. Пользуясь предваритель­но подсчитанными величинами размеров конструктивных элементов колеса, строят его изображение.

На основе делительного конуса шестер­ни строят ее изображение. Зацепление зубьев вычерчивают в разрезе по прави­лам, которые применялись в чертеже цилиндрической передачи (зуб шестерни спереди, зуб колеса заслонен). Штрихуют разрезы, удаляют линии по­строения: образующие конусов вершин и конусов впадин, основания делительных конусов на разрезе.

ПРИМЕР ВЫПОЛНЕНИЯ ЧЕРВЯЧНОЙ ПЕРЕДАЧИ

На чертеже чер­вячной передачи образующая делительной окружности червяка должна быть касательна к делительной окружности колеса.

Начинать вычерчивание следует с про­ведения центровых линий колеса и осевой линии червяка. Осевая ли­ния червяка проводится на межосевом расстоянии от горизонтальной центровой колеса.

Наиболее часто встречаются цилиндри­ческая червячная передача с углом скре­щивания осей червяка и колеса, равным 90°. Для таких передач межосевым расстоянием является размер между осями червяка и колеса. Измеренный по линии пересекающей оси под прямым углом. Для таких передач диаметры начальных и делительных цилиндров совпадают.

При вычерчивании храпового меха­низма:

• окружность выступов обводится сплош­ной основной линией;

• окружность впадин на видах, получен­ных проецированием на плоскость, перпендикулярную оси колеса, проводят сплошной тонкой линией, а в разрезах — сплошной основной линией;

• в зоне зацепления, в разрезе, зуб собачки показывают перед зубом храпового колеса;

• на сборочном чертеже показывают про­филь одного-двух зубьев на рабочем чертеже колеса — профиль с раз­мерами.

Червячные передачи служат для пере­дачи вращения между скрещивающимися валами (обычно под прямым углом) и со­стоят из червяка и червячного колеса. Они позволяют получать большие передаточные числа, плавность зацепления, бесшумны в работе. ‘Ведущим обычно является червяк.

Червячные передачи: о — с цилиндрическим червяком, б — с глобоидным червяком

Вычерчивание червячного колеса заходов 2, тип червяка архимедов,

направ­ление витка правое.

Задание № 7. ЧЕРТЕЖ ПРУЖИНЫ

Выполнить чертеж пружины по заданному образцу.

Задания № 8. СБОРОЧНЫЙ ЧЕРТЕЖ

УКАЗАТЕЛЬ УРОВНЯ ЖИДКОСТИ.

Перечень и краткая характеристика деталей.

Корпус 1 изготовлен из стали, имеет специальные выступы для установки на кронштейн с четырьмя отверстиями под болты М6.

Стакан 2 изготовлен из стали, ввер­нут в корпус 1 (резьба М39 х 2) служит для установки стеклянной трубки —3, имеет специальное окно для слежения за уровнем жидкости.

Трубка стеклянная 3 служит для показа уровня жидкости через специальное окно стакана 2.

Крышка 4 изготовлена из стали, фик­сирует через прокладку 8

положение стек­лянной трубки 3 в стакане 2.

Гайка накидная 5 изготовлена из стали, служит для крепления патрубка 6. Резьба на гайке — М30

Патрубок 6 изготовлен из стали, слу­жит для присоединения гибкого шланга, идущего от установки, в которой контро­лируется уровень жидкости.

Прокладка 7 обеспечивает плотность соединения патрубка 6 с корпусом 1.

Прокладки резиновые 8 (2 шт.) обеспе­чивают установку стеклянной трубки 3 и плотность соединения стакана 2 с корпу­сом 1 и крышкой 4.

Указатель уровня жидкости построен по принципу сообщающихся сосудов в позволяет контролировать уровень жид­кости при проведении опытов на уста­новке.

Крепление указателя на кронштей­не и отвод с помощью гибкого шланга позволяют устанавливать различные уров­ни жидкости в установке. В основу конструкции указателя положена конст­рукция стандартного маслоуказателя.

Выполнить чертеж сборочной единицы, деталирование трех деталей и спецификацию.

Задание № 9. СТРОИТЕЛЬНЫЕ ЧЕРТЕЖИ

Капитальные ограждений лестницы стены из кирпича 510 мм. Толщина наружных стен 510 мм, привязка 310—200 мм. Внутренние капитальные стены толщиной 380 мм, привязка центральная. Оконные проемы с четвертями. Ширина лестничного марша 1350 мм. Высота ограждения лестниц 900 мм.

Выполнить чертеж плана, фасада и разреза по указанным размерам.
