Элементы линейных электрических цепей – презентация онлайн

ТЕМА 2.
Элементы линейных электрических
цепей
1. Пассивные элементы
электрической цепи
2. Активные элементы
электрической цепи
3. Внутренние сопротивления
идеальных источников ЭДС и тока
1. Пассивные элементы электрической цепи
Электрическая цепь – это расчетная модель реального
электротехнического устройства. Она строится из
элементов.
Элемент электрической цепи – идеализированный
участок, где генерируется, запасается или преобразуется в
другую форму электрическая энергия. Различают
элементы пассивные и активные.
Элементы, в которых электрическая энергия
запасается или необратимо преобразуется в другую
форму, называются пассивными.

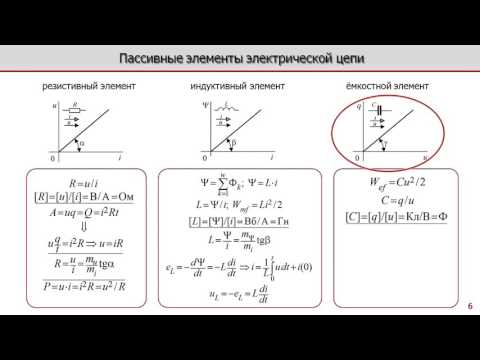

Используемые в теории цепей пассивные элементы
принято делить на три идеализированные группы:
резисторы (сопротивления), индуктивности, емкости.
1. Пассивные элементы электрической цепи
Электрическая цепь (ЭЦ) – это расчетная модель
реального электротехнического устройства. Она строится
из элементов.
Элемент электрической цепи – идеализированный
участок, где генерируется, запасается или преобразуется в
другую форму электрическая энергия. Различают
элементы пассивные и активные.
Элементы, в которых электрическая энергия
запасается или необратимо преобразуется в другую
форму, называются пассивными.
Используемые в теории цепей пассивные элементы
принято делить на три идеализированные группы:
резисторы (сопротивления), индуктивности, емкости.
1. Пассивные элементы электрической цепи
Инженерное воплощение элементов ЭЦ представляют
собой электронные приборы, к которым относят
дискретные элементы и компоненты, а также
интегральные схемы (ИС).
Пассивные дискретные элементы предназначены для
перераспределения электрической энергии:
резисторы, конденсаторы, индуктивности,
трансформаторы, интегральные схемы (ИС) в виде
наборов пассивных элементов.
К активным относят такие компоненты, которые
способны преобразовывать электрические сигналы и
усиливать их мощность. Это диоды, транзисторы,
тиристоры, ИС и т.д.
1. Пассивные элементы электрической цепи
1. Пассивные элементы электрической цепи
1. Пассивные элементы электрической цепи
Резистор – элемент, в котором происходит необратимый процесс
преобразования электрической энергии в тепловую (иногда – в
механическую или химическую).
Резистор – всегда потребитель энергии.
Резистор
При выбранных положительных направлениях ток и напряжение на
резисторе связаны соотношением
Здесь φа, φб – потенциалы точек «а» и «б»; R – сопротивление
резистора.
Если величина R = const (не зависит от протекающего тока либо
приложенного напряжения), то резистор называется линейным. Для
такого резистора при протекании через него переменного тока i(t)
напряжение по форме повторяет ток. Рассмотрим случай, когда
1. Пассивные элементы электрической цепи
В установившемся синусоидальном режиме напряжение и ток в
резисторе по фазе совпадают (одновременно проходят через
ноль, одновременно достигают максимума.
Если ток
То напряжение на резисторе R
Амплитудные значения напряжения и тока в резисторе связаны
соотношением
UmR = RIm
1. Пассивные элементы электрической цепи
Индуктивность– элемент, запасающий электрическую энергию в
магнитном поле. Запасенная энергия при соответствующих условиях
может быть полностью возвращена источнику. Идеальная индуктивность
– только накопитель энергии, свойствами необратимого потребления
энергии не обладает
При выбранных положительных направлениях напряжение и ток в
индуктивности связаны соотношением
т.е. разность потенциалов на индуктивном элементе пропорциональна
быстроте изменения тока во времени.
Величина индуктивности L выступает как коэффициент
пропорциональности между uL и скоростью изменения тока
Если ток в цепи
то
di/dt.
1. Пассивные элементы электрической цепи
Напряжение на индуктивности – гармоническая функция той же частоты, что и
ток. Но фаза синусоидального напряжения на индуктивности превышает
фазу тока на 90°. Кривая напряжения проходит через ноль на четверть
периода раньше.
Амплитуды напряжения и тока в индуктивности связаны соотношением
UmL = ωLIm,
его можно трактовать как закон Ома, причем роль сопротивления выполняет
величина XL = ωL, называемая индуктивным сопротивлением.
Заметим, что наряду с индуктивными свойствами, реальная индуктивность
обладает резистивными потерями. Поэтому простейшая схема замещения
реальной катушки содержит два идеальных элемента: индуктивность и
резистор.
1. Пассивные элементы электрической цепи

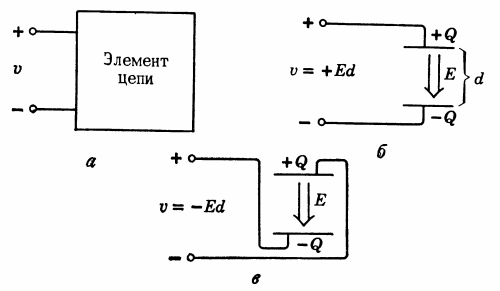

Емкость– элемент электрической цепи, запасающий энергию в
электрическом поле. Идеальная емкость только накапливает
энергию и при определенных условиях может вернуть ее
полностью.
При положительных направлениях, напряжение и ток в емкости
связаны соотношением
где С – величина емкости (для линейного элемента С = const).
Продифференцировав обе части последнего уравнения
получим
или
1. Пассивные элементы электрической цепи
Если к обкладкам конденсатора емкостью С приложено переменное
напряжение uc(t) = UmCsin ωt, в его цепи протекает ток
В синусоидальном режиме напряжение и ток в емкости – гармоники одной
частоты, отличающиеся по фазе. Фаза тока в емкости превышает фазу
напряжения на 90°.
Амплитуды напряжения и тока в емкости связаны соотношением
которое также можно трактовать как закон Ома, роль сопротивления
выполняет величина Хс = 1 /(ωС), называемая емкостным сопротивлением.
Заметим, что реальный конденсатор проявляет и резистивные свойства
(главным образом по причине несовершенства изоляции между обкладками).
1. Пассивные элементы электрической цепи
Данные соотношения дают основания полагать, что
Активная мощность выполняет полезную работу и
реализуется только в том случае, когда ток и
напряжение направлены в одном направлении и не
отстают друг от друга, то есть находятся в одной
фазе, что имеет место только на резисторе.
На конденсаторе ток отстает от напряжения на угол φ
= 90°. В результате чего ток и напряжение находятся
в противофазе, поэтому когда ток имеет
максимальное значение напряжение равно нулю, а
произведение этих двух величин дают мощность,
которая в таком случае равна нулю, так как один из
множителей равен нулю.
Следовательно, мощность не потребляется.
Аналогичные процессы протекают и в цепи с
катушкой индуктивности. Разница лишь в том, что на
индуктивности i отстает от u на угол φ = 90°.
Реактивная мощность проявляется только в цепях
переменного тока. Она составляет часть полной
мощности и определяется по формуле:
2. Активные элементы электрической цепи

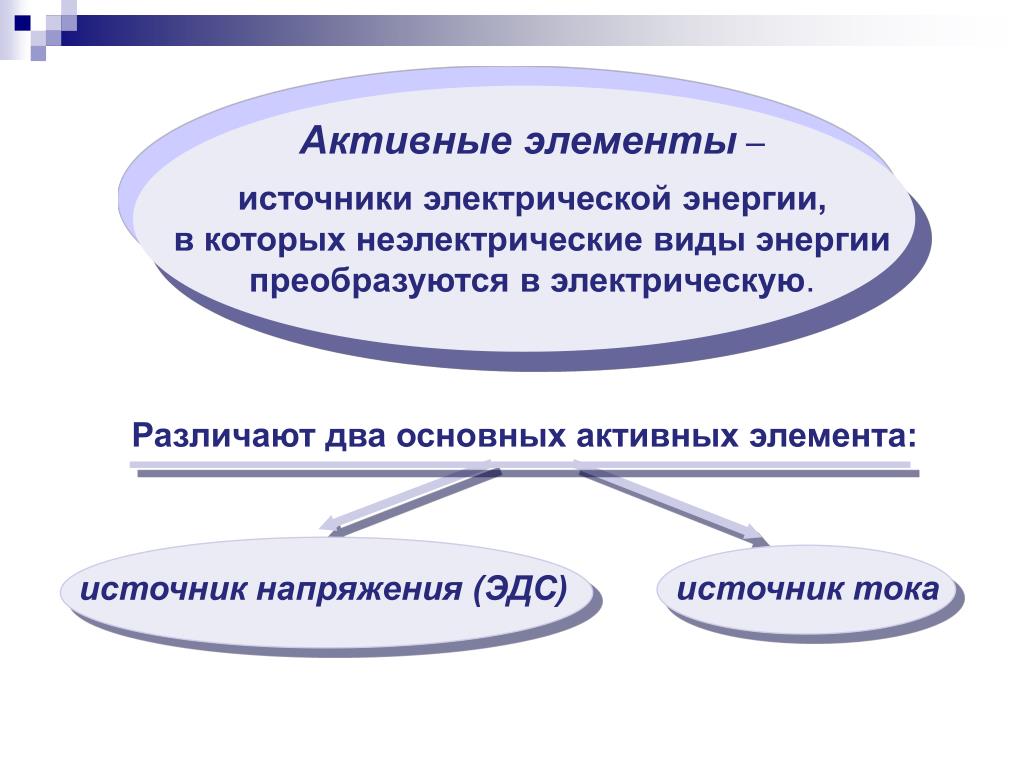

В теории цепей вводится понятие двух видов
активных элементов, наделенных идеальными
свойствами. Это источники ЭДС и источники
тока (на рис. они изображены в совокупности с
внешней цепью).
Источник ЭДС обеспечивает на своих зажимах напряжение
(разность потенциалов), не зависящее от величины и
направления протекающего через него тока. uаб = φа – φб = Е
Эту величину будем называть интенсивностью источника ЭДС.
Будучи подключенным к внешней цепи, идеальный источник ЭДС
«навязывает», ей свои условия. Поэтому для внешней цепи
должны принять φа – φб = Е.
Если интенсивность источника ЭДС падает до нуля (Е → 0), то
для его внешней цепи это равносильно равенству потенциалов
зажимов «а» и «б» (φа = φб), что соответствует режиму короткого
замыкания – к. з.
2. Активные элементы электрической цепи
Источник тока подает во внешнюю цепь ток i = Iк в направлении,
указанном стрелками, не зависящий от разности потенциалов на
его зажимах. Величину IК будем называть интенсивностью
источника тока.
Таким образом, идеальный источник тока задает ток через все
элементы, включенные с ним последовательно.
В случае, если интенсивность источника тока
падает до нуля Е→0, для внешней цепи это
равносильно обрыву соответствующей ветви, так
как I = IК = 0
Зависимость тока, отдаваемого источником во
внешнюю цепь, от напряжения на его зажимах
называется внешней характеристикой источника.
2. Активные элементы электрической цепи
В общем случае неидеальность реального
источника учитывается при построении его
расчетной модели (эквивалентной схемы
замещения).
Активные
двухполюсники,
изображенные на рис. а, б, обладают
внешними характеристиками такого же вида,
что и прямая 2 (линейный случай).
Действительно, аналитические выражения
внешних характеристик iH (uн) для схем
замещения определяются уравнениями:
Очевидно, для источника с линейной внешней характеристикой (прямая 2)
поэтому для идеальных источников тока и напряжения справедливо:
3. Активные элементы электрической цепи
Если выразить ток ветви «аб» через
напряжение uаб = φб – φа, а также величины
R и Е, очевидно, что точка m разбивает
цепь «аб» на два участка «аm» пассивный, и «mб» – активный.
Для пассивного участка:
Для активного участка Е = φб – φm, или φm=φб – Е.
С учетом последнего получаем
i=(φа – φб + Е)/R=(uaб + Е)/R
Полученное выражение принято называть
обобщенным законом Ома.
В отличие от традиционного закона Ома числитель обобщенного
закона Ома содержит в общем случае алгебраическую сумму
напряжения на участке ua6 и ЭДС Е. Причем эти слагаемые
учитываются с положительными знаками, если их направления
совпадают с положительным направлением тока i .
3. Активные элементы электрической цепи
Электронные цепи, в данной дисциплине,
мы
будем
изучать,
используя
моделирование электронных схем в
программе Multisim 14
3. Активные элементы электрической цепи
Топология электронных цепей
К топологическим элементам относятся ветви, узлы, контуры.
Ветвь – участок, содержащий один или несколько
последовательно включенных элементов (через все элементы
ветви течет один и тот же ток).
Узел – место соединения трех и большего числа ветвей.
Контур – замкнутый путь, проходящий по одной или нескольким
ветвям. Ни один элемент при обходе контура не должен
встречаться дважды.
Независимые контуры – это понятие относится к совокупности
контуров. (каждый следующий контур независим по
отношению к ранее выбранному, если в него входит хотя бы
одна новая ветвь)
3. Активные элементы электрической цепи
Сколько ветвей, узлов и независимых контуров в цепи?
3. Активные элементы электрической цепи
Сколько ветвей, узлов и независимых контуров в цепи?
3. Активные элементы электрической цепи
Если В – число ветвей схемы, У – число узлов. Можно
доказать,что число независимых контуров n = В – (У – 1).
Расчетная модель цепи реального электротехнического
устройства имеет право на существование до тех пор, пока
не нарушаются законы Кирхгофа. По этой причине
например, недопустим к рассмотрению случай
последовательного включения двух различных по
интенсивности идеальных источников тока (нарушается
первый закон Кирхгофа).
Аналогично мы не можем рассматривать два идеальных
источника ЭДС различной интенсивности, включенных
параллельно (нарушается второй закон Кирхгофа).
Идеальным источником тока (ИТ) называют двухполюсный
элемент, ток которого iо(t) описывается заданной функцией
времени и не зависит от напряжения ИТ.
Идеальным источником напряжения (ИН) называют
двухполюсный элемент, напряжение которого uo(t) является
заданной функцией времени и не зависит от протекающего
через ИН тока
3. Активные элементы электрической цепи
Первый закон Кирхгофа формулируется
следующим образом: алгебраическая
сумма токов в узле электрической цепи
равна нулю.
Подтекающие и оттекающие токи должны
учитываться в алгебраической сумме с
различными знаками. Число
независимых уравнений по первому
закону Кирхгофа на единицу меньше
числа узлов. Например, для узлов 1,2,3
цепи, показанной на рис. при указанных
положительных направлениях токов
уравнения имеют следующий вид:
i1 + i3 – i2 = 0; i6 – i1 – i4 = 0; i4 – i5 – i3 =
0.
Уравнение для четвертого узла
представляет собой линейную
комбинацию записанных трех уравнений
и не является независимым.
Таким образом, для цени, содержащей У
узлов, можно записать У – 1
независимых уравнений по первому
закону Кирхгофа.
3. Активные элементы электрической цепи
Второй закон Кирхгофа формулируется
следующим образом: алгебраическая сумма
ЭДС, действующих в замкнутом контуре
электрической цепи, равна алгебраической
сумме напряжений на всех остальных
элементах контура.
Правило знаков: с положительными знаками
учитывают те ЭДС и те напряжения, которые
направлены согласно с произвольно
выбранным положительным направлением
обхода контура.
Напряжения на пассивных элементах R, L, С в общем случае равны
Они записываются с положительным знаком, если ток в элементе
направлен согласно с обходом контура.
Знак напряжения на источнике тока определяется после выбора
положительного направления для этого напряжения.
Число независимых уравнений по второму
закону Кирхгофа равно числу
независимых контуров. Для контуров I, II,
III при показанном направлении их
обхода уравнения имеют вид
Эти уравнения в
совокупности с
уравнениями 1 закона
представляют собой полную
систему независимых
уравнений по первому и
второму законам Кирхгофа.
Она содержит шесть
уравнений.
В качестве неизвестных в системе уравнений Кирхгофа фигурируют токи в
ветвях, не содержащих источники тока, и напряжения на источниках тока. В
сумме количество названных неизвестных равно числу ветвей схемы.
Следовательно, любая задача по анализу электрической цепи разрешима
однозначно.
Задание на практическое занятие
* ЗАКОН ОМА (по имени немецкого физика Г. Ома (1787-1854)) – единица
электрического сопротивления. Обозначение Ом. Ом
Сопротивление проводника, между концами которого при силе тока 1 А возникает
напряжение 1 В. Определяющее уравнение для электрического сопротивления
R= U / I.
* ЗАКОН ДЖОУЛЯ-ЛЕНЦА (по имени английского физика Дж.П.Джоуля и русского
физика Э.Х.Ленца)
Закон, характеризующий тепловое действие электрического тока.
* ЗАКОНЫ КИРХГОФА (по имени немецкого физика Г.Р.Кирхгофа (1824-1887)) – два
основных закона электрических цепей.
Первый закон устанавливает связь между суммой токов, направленных к узлу
соединения (положительные), и суммой токов, направленных от узла
(отрицательные).
* ЗАКОН ПОЛНОГО ТОКА один из основных законов электромагнитного поля.
Устанавливает взаимосвязь между магнитной силой и величиной тока, проходящего
через поверхность. Намагничивающая сила вдоль контура равна полному току,
проходящему сквозь поверхность, ограниченную этим контуром.
* ЗАКОН ЛЕНЦА – основное правило, позволяющее установить направление
возникающей э.д.с. индукции.
Согласно закону Ленца это направление во всех случаях таково, что ток, созданный
возникшей э.д.с., препятствует тем изменениям, которые вызвали появление э.д.с.
индукции.
* ЗАКОН ЭЛЕКТРОМАГНИТНОЙ ИНДУКЦИИ,
ЭДС электромагнитной индукции в контуре численно равна и противоположна по знаку
скорости изменения магнитного потока сквозь поверхность, ограниченную этим
контуром.

Активные элементы электрических цепей источника тока

1.2. Пассивные элементы схемы замещения

Простейшими
пассивными элементами схемы замещения являются сопротивление, индуктивность
и емкость.
В реальной цепи электрическим сопротивлением обладают не только реостат
или резистор, но и проводники, катушки, конденсаторы и т. д. Общим свойством
всех устройств, обладающих сопротивлением, является необратимое преобразование
электрической энергии в тепловую. Тепловая энергия, выделяемая в сопротивлении,
полезно используется или рассеивается в пространстве. В схеме замещения
во всех случаях, когда надо учесть необратимое преобразование энергии,
включается сопротивление.

Сопротивление проводника определяется по формуле


    (1.1)

   где l — длина
проводника;
S — сечение;
r — удельное сопротивление.

Величина, обратная сопротивлению, называется проводимостью.

   Сопротивление
измеряется в омах (Ом), а проводимость — в сименсах (См).

Сопротивление пассивного участка цепи в общем случае определяется
по формуле

  где P —
потребляемая мощность;
I — ток.
Сопротивление в схеме замещения изображается следующим образом:

Индуктивностью называется
идеальный элемент схемы замещения, характеризующий способность цепи
накапливать магнитное поле. Полагают, что индуктивностью обладают только
индуктивные катушки. Индуктивностью других элементов электрической цепи
пренебрегают.

Индуктивность катушки, измеряемая в генри , определяется по формуле

       где W — число витков катушки;
Ф — магнитный поток катушки, возбуждаемый током i.

На рисунке показано изображение индуктивности в схеме замещения.

Емкостью
называется идеальный элемент схемы замещения, характеризующий способность
участка электрической цепи накапливать электрическое поле. Полагают,
что емкостью обладают только конденсаторы. Емкостью остальных элементов
цепи пренебрегают.

Емкость конденсатора, измеряемая в фарадах (Ф), определяется по формуле:

  где q — заряд на
обкладках конденсатора;
Uс — напряжение на конденсаторе.

На рисунке показано изображение емкости в схеме замещения

Условия работы источников тока

Любой источник тока работает при определенных условиях. В отсутствие химической реакции внутри элементов не смогут образовываться заряженные частицы. Если будет отсутствовать анод и катод, то движения частиц не возникнет даже при наличии реакции.

В аккумуляторах происходит похожий процесс, но толчком для возникновения химической реакции является замыкание во внешней электрической цепи. Заряженные элементы начинают двигаться от анода к катоду и наоборот, создавая постоянный поток.

Идеальный и реальный

Световые типы не могут работать без наличия источника света. КПД зависит от типа используемого диэлектрического элемента. Дополнительно необходимо иметь в наличии приспособление ля преобразования полученной энергии.

Тепловой вариант не будет работать, если в его основу входит 1 тип металла. Если будет отсутствовать источник тепла, то ни о каком возникновение движущихся частиц не может быть и речи.

Источники

Для выработки электрической энергии требуется выбрать источник тока, соответствующий потребностям в конкретной сфере применения. Существует несколько вариантов таких приспособлений, каждый из которых имеет определенное строение, принцип работы и индивидуальные технические показатели.

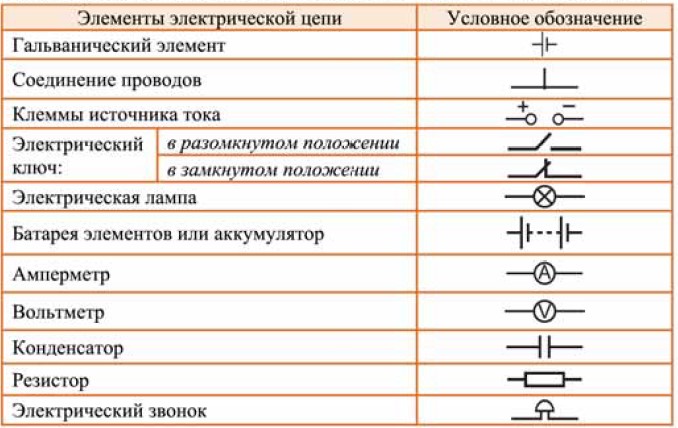

Условные обозначения источников электрической энергии и элементов цепей

Условное обозначение	Элемент
	Идеальный источник ЭДС Е — электродвижущая сила, Е = const Ro = 0 — внутреннее сопротивление
	Идеальный источник тока I = const Rвн- внутреннее сопротивление источника тока, Rвн>>Rнаг
	Активное сопротивление R = const
	Индуктивность L = const
	Емкость С = const

К химическим источникам тока относят гальванические элементы и аккумуляторы. В них заряды переносятся в результате химических реакций. При этом в гальваническом элементе реагенты расходуются необратимо, а в аккумуляторе они могут восстанавливаться путем пропускания через аккумулятор электрического тока противоположного направления от других источников.

Источники электрической энергии относятся к группе активных элементов электротехнических устройств. Если Rо=0 и электродвижущая сила (ЭДС) Е=const, то источник называется идеальным. Аккумуляторная батарея по своим параметрам близка к идеальному источнику ЭДС.

К группе пассивных элементов относятся: активное сопротивление R, индуктивность L и емкость С.

В электротехнических устройствах одновременно протекают три энергетических процесса:

1 В активном сопротивлении в соответствии с законом Джоуля — Ленца происходит преобразование электрической энергии в тепло.

Мощность, по определению равна отношению работы к промежутку времени, за который эта работа совершается. Следовательно, мощность тока для участка цепи

p = A/t = ui

Полная мощность, вырабатываемая генератором, равна

где R- полное сопротивление замкнутой цепи, называемое омическим или активным;

Р, I — мощность и ток в цепи постоянного тока.

р, i, и — мгновенные значения активной мощности, тока и напряжения в цепи переменного тока,

g — активная проводимость или величина, обратная сопротивлению g=1/R измеряется в сименсах (См).

В соответствии с законом сохранения энергии работа есть мера изменения различных видов энергии. Так, в электродвигателе за счет работы тока возникает механическая энергия, протекают химические реакции и т. д. На резисторах происходит необратимое преобразование энергии электрического тока во внутреннюю энергию проводника.

Если в проводнике под действием тока не происходит химических реакций, то температура проводника должна измениться. Изменение внутренней энергии проводника (количество теплоты) Q равно работе А, которую совершает суммарное поле при перемещении зарядов:

Q = А = uit

Воспользовавшись законом Ома, получим два эквивалентных выражения:

Это и есть закон Джоуля — Ленца.

Если нужно сравнить два резистора по характеру тепловых процессов, происходящих в них, то нужно предварительно выяснить: протекает ли по ним одинаковый ток или они находятся под одинаковым напряжением?

Если по двум резисторам протекают одинаковые токи, то согласно формуле за одно и то же время больше возрастает внутренняя энергия резистора с большим сопротивлением. С таким случаем мы встречаемся, например, в цепи с последовательным соединением резисторов. Последнее обстоятельство следует учитывать при включении в сеть нагрузки (электроплиток, утюгов, электродвигателей и т. д.). Сопротивление подводящих проводов при этом должно быть значительно меньше, чем сопротивление нагрузки. При несоблюдении этого условия в проводах выделится большое количество теплоты, что может привести к их загоранию.

Если же оба резистора находятся под одинаковым напряжением, то согласно формуле быстрее будет нагреваться резистор с меньшим сопротивлением. Такой эффект, в частности, наблюдают при параллельном соединении резисторов.

Термин «сопротивление» применяется для условного обозначения элемента электрической цепи и для количественной оценки величины R.

Сопротивление измеряется в омах (Ом). 1 Ом — это сопротивление проводника, сила тока в котором равна 1 А, если на концах его поддерживается разность потенциалов 1 В:

1 Ом = 1 В/1 А

Электрическое сопротивление R материалов с изменением температуры меняется. Сопротивление металлических проводников линейно возрастает с температурой. У полупроводников и электролитов с увеличением температуры удельное сопротивление уменьшается, причем нелинейно.

Для сравнения проводников по степени зависимости их сопротивления от температуры t вводится величина a, называемая температурным коэффициентом сопротивления. Отсюда

Для практических расчетов в электрических цепях величину R можно принимать постоянной. В этом случае зависимость напряжения на сопротивлении R от силы тока (вольт-амперная характеристика) будет называться линейной. Электрические цепи, в которые включены постоянные по величине сопротивления, также будут линейными.

Активные элементы ВОЛС

Что касается активных элементов ВОЛС, то сюда относятся:

• мультиплексоры и демультиплексоры. При помощи этих устройств реализуется принцип спектрального разделения каналов, обеспечивающий высокую пропускную способность сетей;
• регенераторы, при помощи которых осуществляется восстановление формы импульса на приемном конце системы;
• лазеры. В ВОЛС они выступают в роли источников излучения, при помощи которого и передается информация;
• модуляторы. Это устройство обеспечивает изменение формы несущего колебания в соответствии с передаваемыми данными. В настоящее время большое распространение имеют системы с прямой модуляцией, где на лазер возложены также и функции модулятора;
• усилители. При помощи данного элемента обеспечивается обеспечение заданного уровня мощности сигнала при передаче на большие расстояния;
• фотоприемник, при помощи которого выполняется оптоэлектронное преобразование сигнала.

Видно, что в состав ВОЛС входит большое количество компонентов. Для того чтобы они функционировали так, как нужно, следует доверять монтаж сетей профессионалам.

Основные различия между активным и реактивным сопротивлением

Когда электрический ток проходит через элементы с активным сопротивлением, происходят необратимые потери выделяемой мощности. Типичным примером служит электрическая плита, где в процессе работы происходят необратимые превращения электричества в тепловую энергию. То же самое происходит с резистором, в котором тепло выделяется, но обратно в электроэнергию не превращается.

Помимо резисторов, свойствами активного сопротивления обладают приборы освещения, электродвигатели, трансформаторные обмотки, провода и кабели и т.д.

Характерной особенностью элементов с активным сопротивлением являются напряжение и ток, совпадающие по фазе. Рассчитать этот параметр можно по формуле: r = U/I. На показатели активного сопротивления оказывают влияние физические свойства проводника – сечение, длина, материал, температура. Эти качества позволяют различать реактивное и активное сопротивление и применять их на практике.

Реактивное сопротивление возникает в тех случаях, когда переменный ток проходит через так называемые реактивные элементы, обладающие индуктивностью и емкостью. Первое свойство характерно для катушки индуктивности без учета активного сопротивления ее обмотки. В данном случае причиной появления реактивного сопротивления считается ЭДС самоиндукции. В зависимости от частоты тока, при ее возрастании, наблюдается и одновременный рост сопротивления, что отражается в формуле xl = wL.

Что такое источники тока

Источники тока – это элементы электрической цепи, который поддерживают энергию с заданными параметрами. При этом, энергоснабжение цепи не зависит от характеристик элементов, входящих в её состав, в частности, сопротивления.

Прибор для выработки тока

Различают идеальные и реальные устройства для выработки тока:

• Идеальные определяются только благодаря гипотезам и теоретическим выкладкам. Так, учёные нередко определяют ряд условий, при которых ток имеет максимальные значения, приближенные к идеалу. То есть, осуществляется имитация идеального источника.
• Реальные условия поддерживают заданные параметры выходного тока и напряжения. Любой прибор обеспечивает свою работу, при условии, что это позволяют сделать его технические характеристики.

Важно! Таким образом, максимальное значение тока и напряжения дают возможность определить, какой именно вариант источника будет использован в цепи – идеальный или реальный

Общие сведения

Под электрической цепью понимают объединение различных радиоэлектронных устройств, соединённых между собой проводниками. Задача такой совокупности заключается в обеспечении протекания электрического тока заданных характеристик. Параметры такой системы описывают с помощью трёх основных величин:

• тока — упорядоченного движения носителей заряда, вызванного под действием внешних сил, например, электромагнитным полем;
• напряжения — работой, выполняемой для перемещения заряженной частицы из одной точки тела в другую;
• сопротивления — величины, зависящей от импеданса каждого элемента цепи.

Существует два способа анализа электроцепи — энергетический и информационный. Под первым понимается изучение процессов, связанных с преобразованием и передачей энергии. Нахождением токов и напряжений в различных местах схемы. Второй же предполагает выяснение реакции при изменении внешнего воздействия.

Существует два состояния электрической схемы — замкнутая и разомкнутая. Если имеется разрыв в каком-то месте, через него ток течь не будет. Значит, между двумя точками разомкнутого участка не появится разность потенциалов (напряжение). Замкнутый же контур обеспечивает возможность циркулирования электрических зарядов. Связь между элементами цепи выполняется с помощью проводников. То есть тел, обладающих незначительным сопротивлением.

Для того чтобы возникло движение электронов необходим источник силы — энергии. Это генератор вырабатывающий ток или напряжение. Называют его источником. Различие между генераторами в том, что токовый умеет поддерживать постоянную силу тока на своём выходе, вне зависимости от остальной части схемы. Источник же напряжения выдаёт постоянную электродвижущую силу (ЭДС), на величину которой не влияет ток в цепи.

Таким образом, простейшая электрическая цепь состоит из трёх элементов — источника энергии, проводников, потребителя. Реальная электроцепь может содержать сколь угодное количество потребителей. Одни из них могут накапливать энергию, а после отдавать, другие же только потребляют, преобразовывая её в другой вид.

Пассивные элементы

Внешняя цепь, нагрузка или приёмник электрической энергии — часть электрической цепи, которая подключена к зажимам источника. В нагрузке энергия электрического поля преобразуется в другие виды энергии (тепловую, звуковую, механическую и др.). Приёмники энергии являются пассивными элементами.

Пассивные элементы – это сопротивление, ёмкость, индуктивность.

В теории электрических цепей рассматриваются пассивные элементы: сопротивление – это идеальный элемент цепи, характеризующий потери энергии на нагрев, механическую работу или излучение электромагнитной энергии.

Единицы измерения сопротивления – Ом

проводимость – величина, обратная сопротивлению.

Единицы измерения проводимости – Сименс

Мощность, выделяемая на сопротивлении, всегда положительна. Мгновенная мощность равна:

Единицы измерения мощности – Ватт

Сопротивления делятся на: линейные и нелинейные.

Линейное сопротивление – сопротивление, которое не зависит от величины, направления тока и величины напряжения. Оно имеет прямую пропорциональную зависимость между напряжением и током, выражающееся законом Ома.

Рисунок 2.2 Условное обозначение сопротивления

Индуктивность – идеализированный элемент электрической цепи, способный накапливать энергию магнитного поля, причем накопление энергии электрического поля и преобразование её в другие виды энергии в нём не происходит. Связь между током и напряжением на зажимах индуктивности определяется из закона электромагнитной индукции: при изменении магнитного потока, пронизывающего витки катушки индуктивности, на её зажимах образуется ЭДС прямо пропорциональная скорости изменения потокосцепления и направленная таким образом, чтобы вызываемый ток препятствовал изменению магнитного потока.

Для катушки, состоящей из витков, справедливо равенство:

где – потокосцепление, т. е. суммарный магнитный поток, который сцеплен с витками. – магнитный поток одного витка.

Единица измерения магнитного потока и потокосцепления – Вебер (Вб).

Коэффициент пропорциональности между и называется индуктивностью, и, обозначается . Единицы измерения индуктивности – Генри . Из формулы получим выражение для напряжения на индуктивном элементе:

Энергия, которая накапливается в индуктивном элементе, вычисляется по формуле:

Для постоянного тока , поэтому напряжение , т. е. индуктивность эквивалентна короткому замыканию. Физический аналог индуктивности – катушка индуктивности, эквивалентная схема которой изображена на рисунке 2.3.

Катушка индуктивности – устройство, основным свойством которого является индуктивность (кроме индуктивности , обладает сопротивлением потерь ).

Рисунок 2.3 Условное графическое обозначение катушки индуктивности

Ёмкость – идеализированный элемент электрической цепи, способный запасать энергию электрического поля. При этом накоплении энергии электрического поля преобразование электрической энергии в тепловую в нем не происходит. Свойства емкостного элемента обусловлены возможностью накопления в нем электрического заряда , пропорционального напряжению на элементе:

Коэффициент пропорциональности называется емкостью, измеряется в Фарадах .

Из формулы найдем связь между током и напряжением для линейной емкости :

Энергия, которая накапливается в линейной емкости, вычисляется по формуле:

В отличие от сопротивления идеальные реактивные элементы не рассеивают, а накапливают электрическую энергию и могут возвращать ее в цепь или источник. Мощность реактивных элементов , называется мгновенной реактивной мощностью и измеряется в вольт – амперах реактивных (Вар).

Для постоянного напряжения ток , т. е. емкость эквивалентна разрыву цепи (холостому ходу). Физический аналог емкости – конденсатор

.Конденсатор — устройство, основным свойством которого является электрическая емкость; кроме емкости он обладает сопротивлением утечки Рисунок 2. 4 Условное графическое изображение конденсатора

Пример реальной цепи

Самую простую электрическую цепь можно сделать самостоятельно. Её часто собирают на уроке физики. При этом не стоит опасаться поражения током, так как в ней будет использоваться низковольтный источник напряжения. Но всё же перед тем как приступить к сборке, следует знать о коротком замыкании. Под ним понимают состояние, при котором происходит закорачивание выхода.

Другими словами, вся энергия источника тока оказывается приложенной к нему же. В результате разность потенциалов снижается до нуля, а в цепи возникает максимальная сила тока. Непреднамеренное короткое замыкание может привести к выходу из строя генератор и радиодетали. Именно для защиты от этого пагубного воздействия в цепи ставят предохранитель.

Схема для самостоятельного повторения будет представлять собой узел управления освещением. Для её сборки необходимо подготовить:

Источник питания на 12 вольт. Это может быть аккумулятор, регулируемый лабораторный блок, батарейки. Главное, чтобы источник смог выдавать нужное напряжение. Например, нужную величину можно получить соединив последовательно несколько батареек со стандартным номиналом 1,5 В (1,5 * 4 = 12 В).
Лампочка

Подойдёт накаливания
Здесь важно обратить внимание на её характеристики. Она должна быть рассчитанной на нужное напряжение.
Ключ
Это обыкновенный выключатель, имеющий два устойчивых состояния — разомкнутое и замкнутое.
Провода

В сборке можно использовать любые медные проводники сечением от 0,25 мм 2 .

Электрическая цепь включает (в общем случае): источник питания, рубильник (выключатель), соединительные провода, потребителей. Обязательно сформируйте замкнутый контур. В противном случае по цепи не сможет течь ток. Электрическими не принято называть контуры заземления, зануления. Однако по сути считаются таковыми, иногда здесь течет ток. Замыкание контура при заземлении, занулении обеспечивается посредством грунта.

Источники питания. Внутренняя, внешняя электрическая цепь

Для образования упорядоченного движения носителей заряда, формирующего ток, потрудитесь создать разность потенциалов на концах участка. Достигается подключением источника питания, который в физике принято называть внутренней электрической цепью. В противовес прочим элементам, составляющим внешнюю. В источнике питания заряды движутся против направления поля. Достигается приложением сторонних сил:

1. Обмотка генератора.
2. Гальванический источник питания (батарейка).
3. Выход трансформатора.

Напряжение, формируемое на концах участка электрической цепи, бывает переменным, постоянным. Сообразно в технике принято контуры делить соответствующим образом. Электрическая цепь предназначена для протекания постоянного, переменного тока. Упрощенное понимание, закон изменения упорядоченного движения носителей заряда воспринимается сложным. С трудом понимаем, переменный в цепи ток или постоянный.

Род тока определен источником, характером внешней электрической цепи. Гальванический элемент дает постоянное напряжение, обмотки (трансформаторы, генераторы) – переменное. Связано с протекающими в источнике питания процессами.

Сторонние силы, обеспечивающие движения зарядов, называют электродвижущими. Численно ЭДС характеризуется работой, совершаемой генератором для перемещения единичного заряда. Измеряется вольтами. На практике для расчета цепей удобно делить источники питания двумя классами:

1. Источники напряжения (ЭДС).
2. Источники тока.

В действительности неизвестны, имитацию пытаются создать практики. В розетке ожидаем увидеть 230 вольт (220 вольт по старым нормативам). Причем ГОСТ 13109 однозначно устанавливает пределы отклонения параметров от нормы. В быту пользуемся источником напряжения. Параметр нормируется. Величина тока не играет значения. Напряжение подстанции круглые сутки стремятся сделать постоянным вне зависимости от текущего запроса потребителей.

В противовес источник тока поддерживает заданный закон упорядоченного движения носителей заряда. Значение напряжения роли не играет. Ярким примером подобного рода устройств выступает сварочный аппарат на базе инвертора. Каждый знает: диаметр электрода прочно связан с толщиной металла, прочими факторами. Чтобы процесс сварки шел правильно, приходится с высокой степенью постоянства поддерживать ток. Задачу решает электронный блок на основе инвертора.

Ток, напряжение бывают постоянными, переменными. Закон изменения параметра роли не играет

Неважно, подключать ли электрическую цепь к источнику постоянного, переменного напряжения. Однако важно выдержать правильный размер параметра

К примеру, действующее значение ЭДС.

1.3.2 Индуктивная катушка

Если по какой-либо катушке (контуру) протекает ток, то он создает магнитное поле, магнитный поток которого, сцепляясь с витками катушки, образует потокосцепление самоиндукции Ψ. Потокосцепление катушки будет пропорционально току i

Коэффициент пропорциональности L между Ψ и i называют индуктивностью

Индуктивность L измеряется в Генри (Гн) и зависит от геометрических размеров катушки, числа ее витков и от магнитных свойств сердечника, на который она намотана. На электрических схемах индуктивную катушку обозначают, как показано на рисунке 1.5.

Рисунок 1.5

– Индуктивная катушка

Если ток i будет изменяться во времени, то по закону электромагнитной индукции в катушке наведется ЭДС еL, которую называют ЭДС самоиндукции:

Взаимная индуктивность:

Рисунок 1.6

– Взаимная индуктивность

На рисунке 1.6 изображены два контура. По первому течет ток i1, по второму – i2.

Магнитный поток, создаваемый первым контуром Ф1, частично замыкается, пронизывая только первый контур Ф11, минуя второй, частично пронизывая и второй контур Ф12.

Таким образом,

Аналогично поток, создаваемый вторым контуром

Если первый контур имеет w1 витков, то потокосцепление первого контура

Потокосцепление второго контура (число витков w2)

Знаки «+» соответствуют согласному направлению потока от своего тока и потока, создаваемого током в соседнем контуре. Знаки «–» соответствуют встречному направлению потоков. Потокосцепление Ψ21 пропорционально току i2, а Ψ12 – току i1

Коэффициент пропорциональности М (Гн) называют взаимной индуктивностью

Она зависит от взаимного расположения, числа витков, геометрических размеров контуров (катушек) и от магнитной проницаемости сердечников, на которых они намотаны.

Электрическая цепь что такое и из каких элементов состоит – образцы и примеры

Содержание:

1. Что такое электрическая цепь
2. Основные величины, характеризующие электрическую цепь
3. Пассивные элементы электрической цени
4. Активные элементы электрической цепи

Электрическая цепь представляет собой совокупность технических устройств и физических объектов, по которым протекает электрический ток, т.е. происходит упорядоченное направленное движение электрических зарядов.

Для того чтобы заряды перемещались им необходимо передать некоторую энергию и устройство, выполняющее эту функцию, называется источником электрической энергии. Источник электрической энергии является составным элементом электрической цепи. Энергия, передаваемая источником движущимся зарядам, может быть получена только путём преобразования других видов энергии (тепловой, химической, механической, световой) или путём воздействия на электрические заряды магнитным полем, возбуждаемым другим источником.

Создаваемый источником электрический ток может вызывать различные явления: нагревать элементы, по которым он протекает, вызывать свечение веществ, создавать механические усилия. Технические устройства, в которых получают требуемый эффект от протекания электрического тока называют приёмниками электрической энергии, т.к. в них происходит преобразование электрической энергии в другие виды.

Совместная работа источника и приёмника возможна только при наличии путей движения зарядов между ними. Причём, перемещение зарядов должно происходить с минимальными потерями энергии. Эту функцию в электрических цепях выполняют соединительные линии или провода.

Таким образом, электрическая цепь в общем случае состоит из трёх элементов: источника электрической энергии, приёмника и соединительных проводов.

Состав и связи электрических цепей бесконечно разнообразны, поэтому для их представления используют наборы символов, имеющих различную степень абстракции и называемых схемами. Более всего соответствует реальному объекту (рис. 1.1, а) монтажная схема (рис. 1.1, б). Полезно для установки и ремонта изображенного устройства. Схема (рис. 1.1, в) показывает условное изображение элементов схемы и их соединений. Эти схемы удобны для изучения принципа работы. Наиболее абстрактное представление об электрической цепи дают схемы замещения (рис. 1.1, г). Они предназначены для исследования электромагнитных процессов и являются расчётной моделью соответствующего устройства. Реальные элементы электрической цепи заменяют в схеме замещения расчётными моделями, в которых учитывают только существенные параметры и свойства. Так химический источник (аккумулятор) заменяют идеальным источником ЭДС

Е и включают последовательно с ним резистор г, соответствующий потерям энергии внутри аккумулятора.

Амперметр и вольтметр заменяют их входными сопротивлениями () Соединительные провода считаются идеальными проводниками без потерь, т.е. обладающими нулевым сопротивлением. Если входное сопротивление амперметра существенно меньше сопротивления лампы накаливания , а входное сопротивление вольтметра существенно больше, то их исключают из схемы замещения (рис. 1.1, д).

Возможно вам будут полезны данные страницы:

Основные термины и определения электротехники

Классификация электрических цепей

Линейные электрические цепи постоянного тока

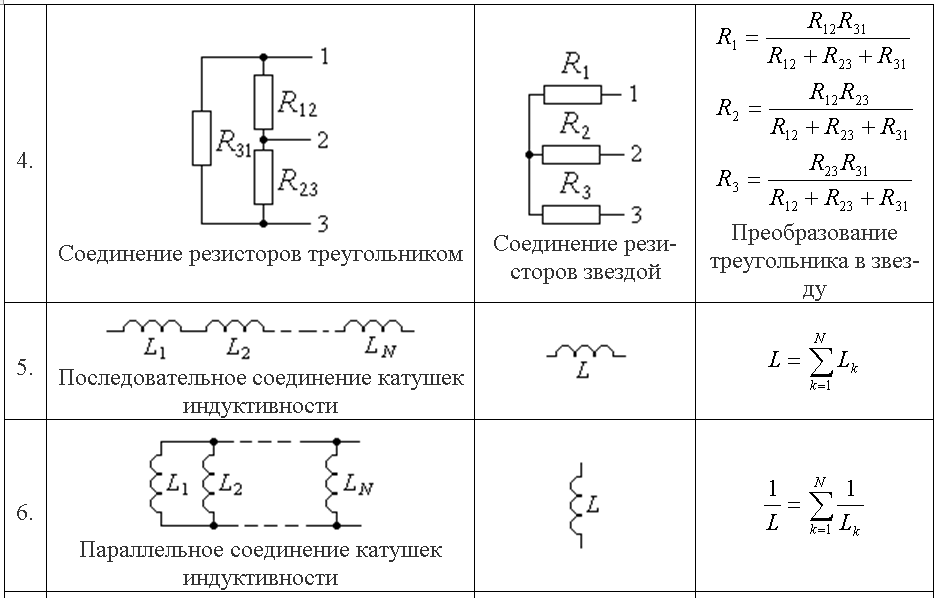

Расчет электрической цепи методом эквивалентных преобразований

Если параметры всех элементов схемы замещения известны, то, пользуясь законами электротехники, можно определить их состояние в любой момент времени. В дальнейшем вместо термина схема замещения электрической цепи мы будем пользоваться сокращёнными терминами – схема цепи или просто схема.

В любой схеме электрической цепи можно выделить один или несколько участков, подключённых к остальной части двумя проводами. Такой участок электрической цепи называется двухполюсником. В простейшем случае двухполюсное устройство состоит из одного элемента схемы, такого как лампа накаливания, вольтметр и амперметр на рисунке 1. 1.1 является биполярным. Если двухполюсная сеть не включает в себя источник электрической энергии, она называется пассивной. В противном случае сеть с двумя терминалами относится к активному устройству с двумя терминалами. Двухполюсник на рис. 1.1, г-д, состоящий из источника ЭДС Е и внутреннего сопротивления аккумулятора и подключённый к точкам схемы замещения, является активным двухполюсником.

При анализе процессов в электрических цепях используют некоторые топологические (геометрические) понятия. К ним

относятся понятия узла, ветви и контура. Узлом электрической цепи называют соединение трёх и более элементов (например, точка рис. 1. 2, а-б и точки рис. 1.2, в-г. Однако в электрических цепях весь ток протекает через соединительные провода. В этом случае количество зарядов, поступающих в замкнутую поверхность в каждый момент (включая поверхность, которая может быть покрыта узлами), равно количеству зарядов, покидающих ее. Отсюда следует, что токи в двух соединённых между собой элементах могут различаться только в том случае, если это соединение является узлом, иначе говоря, отсутствие узлов между связанными элементами электрической цепи является необходимым и достаточным условием равенства тока в них. Ветвью электрической цепи называют связную совокупность элементов, образующих путь для протекания тока между двумя узлами (например, на рис 1.2, в-г. Из признака отсутствия узлов внутри ветви следует, что по всем её элементам протекает одинаковый ток. Контуром называется замкнутый путь вдоль ветвей электрической цепи (например, на рис 1.2, в-г. Узлы, ветви и контуры являются топологическими параметрами цепи и не изменяются при любых преобразованиях схемы, производимых без разрыва связей. Пример такого преобразования показан на рис. 1.2, в-г.

Основные величины, характеризующие электрическую цепь

Электрический ток это направленное движение носителей электрического заряда. Носителями заряда в металлах являются электроны, в плазме и электролите – ионы. В полупроводниках носителями заряда являются также

дефекты электронных оболочек ядер кристаллической решётки – «дырки». Функционально они эквивалентны положительным зарядам.

Наличие электрического тока проявляется в виде трёх эффектов:

• • в окружающей среде возникает магнитное поле;
• • проводник, по которому протекает ток, нагревается;
• • в проводниках с ионной проводимостью возникает перенос вещества.

Величина электрического тока определяется как количество заряда q, переносимое через какую-либо поверхность в единицу времени, т.е.

Такой поверхностью, в частности, может быть поперечное сечение проводника.

Если количество заряда переносимого за одинаковые промежутки времени неизменно, то такой ток называется постоянным и для него справедливо выражение , где – заряд, переносимый за время .

Из выражения (1.1) получается единица измерения электрического тока .

Направлением тока принято считать направление движения положительных зарядов под действием электрического поля, т.е. направление противоположное движению электронов в проводниках. Если такое направление неизвестно, то для любой ветви электрической цепи его можно выбрать произвольно и считать положительным направлением. После расчёта режима работы цепи некоторые значения тока могут получиться отрицательными. Это означает, что действительное направление тока противоположно выбранному.

По характеру изменения во времени электрический ток разделяют на постоянный (рис. 1.3, а) и переменный. Последний, в свою очередь, бывает синусоидальным (рис. 1.3, б) и несинусоидальным (рис. 1.3, в-г).

Электродвижущая сила. Движение носителей зарядов в электрической цепи, как всякое движение требует передачи энергии движущимся объектам. Когда заряженная частица получает энергию в определенном участке цепи, сила, действующая на этот участок, перемещает частицу, или электродвижущую силу (ЭДС). Участок цепи, где действует ЭДС, является источником электрической энергии (энергии движущихся носителей заряда). Источниками энергии для получения ЭДС являются различные физические явления, которые влияют на заряженные частицы, такие как химические, тепловые, электромагнитные и другие процессы. Численно ЭДС равна работе по перемещению единичного заряда на участке её действия. Отсюда единицу ЭДС можно получить как (вольт).

Электрическое напряжение. На участках электрической цепи, где отсутствует ЭДС, движение носителей зарядов сопровождается расходом полученной ранее энергии путём преобразования её в другие виды. Этот процесс можно охарактеризовать падением напряжения или просто напряжением U. Оно численно равно работе, затраченной на перемещение заряжённых частиц по участку электрической цепи, к величине перемещённого заряда

В случае движения зарядов в безвихревом электрическом поле это определение идентично понятию разности потенциалов участка электрической цепи, т. е. , где – потенциалы границ участка. Следует заметить, что потенциал отдельной точки определить невозможно, т.к. он равен работе по перемещению единичного заряда из бесконечности в данную точку. Однако разность потенциалов между двумя точками всегда можно определить, если потенциал одной из них принять за точку отсчёта, т.е. нуль.

Единица измерения напряжения и разности потенциалов такая же, как и ЭДС: (вольт).

За положительное направление напряжения на участке цепи принимают направление от точки с большим потенциалом к точке с меньшим, а т.к. на участках где отсутствует ЭДС положительные заряды также перемещаются от точки с более высоким потенциалом к точке с более низким, то положительное направление напряжения на этих участках совпадает с положительным направлением протекающего тока. Если направление положительное, ЭДС считается от нижней потенциальной точки до более высокой потенциальной точки. Это направление обозначено стрелкой на условном изображении источника диаграммы (рисунки 1. 1, 1.2).

Электрическая энергия и мощность. Из понятия ЭДС следует, что она является работой, совершаемой при перемещении единичного заряда между полюсами источника электрической энергии. Для перемещения всех зарядов, проходящих через источник, требуется совершить работу в раз большую, т.е. затратить энергию

В приёмнике электрической энергии или в нагрузке энергия преобразуется или рассеивается. Её также можно определить, пользуясь понятием напряжения на участке электрической цепи, как работы по перемещению единичного заряда. Отсюда энергия, преобразуемая в нагрузке –

Интенсивность преобразования энергии характеризуется понятием мощности. Численно она равна энергии, преобразуемой в электрической цепи в единицу времени. Для цепи постоянного тока мощность источника равна

а нагрузки –

Единицами измерения энергии и мощности электрической цепи являются джоуль (Дж) и ватт (Вт).

На основании закона сохранения энергии мощность, развиваемая источниками электрической энергии в цепи должна быть равна мощности преобразуемой в другие виды энергии в нагрузке:

где – алгебраическая сумма мощностей, развиваемых источниками, а – сумма мощностей всех приёмников и потерь энергии внутри источников.

Выражение (1.3) называется балансом мощности электрической цепи. Мощность, преобразуемая в нагрузке, всегда положительна, в то время как источники могут работать как в режиме генерирования так и в режиме рассеяния электрической энергии, т.е. быть нагрузкой для внешней электрической цепи. Режим работы источников зависит от взаимной ориентации ЭДС и тока, протекающего через источники. Если направление ЭДС и направление тока в источнике совпадают, источник запитает цепь, и соответствующий продукт в левой части (1.3) будет положительным. Если же направление тока противоположно, то источник является нагрузкой и его мощность включают в баланс с отрицательным знаком. Следует заметить, что при составлении баланса мощности должно учитываться реальное направление тока в источнике, т.е. направление, полученное в результате расчёта электрической цепи, а не условно положительное направление, принимаемое в начале решения.

Пассивные элементы электрической цени

Пассивными называют элементы электрической цепи не способные производить электрическую энергию. К ним относятся: резистор, катушка индуктивности и конденсатор.

Для перемещения зарядов в электрической цепи требуется совершение работы, величина которой определяется свойствами среды, в которой движутся заряды, преодолевая её противодействие. Энергия, затраченная на преодоление этой реакции, необратимо преобразуется в тепло. Значение, которое характеризует потребление энергии для перемещения заряда по определенному участку цепи, представляет собой электрическое сопротивление или просто сопротивление. Оно равно отношению величины напряжения на участке цепи к току в нём

Выражение (1.4) является одной из форм записи закона Джоуля-Ленца. Если в электрической цепи с сопротивлением R протекает ток , то за время в ней выделяется количество тепла . При этом в тепло преобразуется элементарная энергия , затрачиваемая на перемещение заряда , т.е. . Отсюда

Единицей измерения сопротивления является (ом). Величина обратная сопротивлению называется проводимостью и измеряется в сименсах (См).

Электрическое сопротивление является основным параметром элемента электрической цепи, используемого для ограничения тока и называемого резистором.

Идеализированный резистор обладает только этим параметром и называется резистивным элементом.

Величина сопротивления резистора зависит от свойств материала, из которого он изготовлен, а также от его геометрических размеров. Однако это также зависит от величины и направления протекающего тока. Когда вольт-амперная характеристика (CVC) резистора не зависит от тока, она представляет собой прямую линию (рис. 1.4, а), которая является линейным элементом электрической цепи. При этом из уравнения вольт-амперной характеристики (1.4) следует, что сопротивление можно определить как тангенс угла наклона ВАХ (рис. 1.4, а)

где – масштабы осей напряжения и тока ВАХ.

Пользуясь выражениями (1.2 б) и (1.4) можно определить мощность рассеяния электрической энергии резистором

Протекание тока в электрической цепи сопровождается возникновением магнитного поля в окружающей среде. Магнитному полю присуща энергия, равная работе, совершаемой электрическим током i в процессе создания поля и численно равная . Коэффициент L, определяющий энергию магнитного поля называется индуктивностью.

Величина индуктивности участка электрической цепи зависит от магнитных свойств окружающей среды, а также от формы и геометрических размеров проводников, по которым протекает ток, возбуждающий магнитное поле. Чем больше величина магнитного потока, который прилипает к цепи электрической цепи (проникает в цепь), тем больше другой, тем больше величина его индуктивности. Сумма сцепляющихся с контуром цепи элементарных магнитных потоков ФА называется потокосцеплением . Чтобы увеличить связь потока, проводник имеет форму цилиндрической катушки. Тогда с каждым витком сцепляется практически один и тот же магнитный поток Ф и потокосцепление становится равным , где – число витков катушки. Такая катушка предназначена для формирования магнитного поля с заданными свойствами и называется катушкой индуктивности. Идеализированная катушка, основным и единственным параметром которой является индуктивность, называется индуктивным элементом.

Индуктивность численно равна отношению величины потокосцепления участка цепи к величине протекающего по нему тока

Единицей измерения индуктивности является (генри).

Связь потокосцепления с током индуктивного элемента называется ве-бер-амперной характеристикой (ВбАХ). В случае линейной зависимости между этими величинами индуктивный элемент будет линейным и индуктивность может быть определена как тангенс угла наклона ВбАХ (рис. 1.4 б)

где – масштабы осей потокосцепления и тока ВбАХ.

Изменение потокосцепления катушки вызывает появление ЭДС самоиндукции

Знак минус в выражении (1.7) показывает, что ЭДС, в соответствии с правилом Ленца, действует встречно по отношению к вызвавшему её изменению тока. Для того чтобы в катушке протекал ток, ЭДС самоиндукции должна уравновешиваться равным и встречно направленным напряжением

Отсюда можно определить ток в индуктивном элементе

где – ток на момент начала интегрирования.

Электрические заряды в цепи могут не только перемещаться по её элементам, но также накапливаться в них, создавая запас энергии , где – напряжение на элементе электрической цепи, а С – коэффициент, определяющий запас энергии и называемый электрической ёмкостью или просто ёмкостью.

Величина ёмкости участка электрической цепи зависит от электрических свойств окружающей среды, а также от формы и геометрических размеров проводников, в которых накапливаются заряды. Исторически первые накопители были плоскими проводниками, разделенными тонким слоем изоляционного материала. Чем больше площадь проводника и чем меньше толщина изолирующего слоя, тем больше емкость. Такая совокупность проводников, предназначенных для накопления энергии электрического поля, называется конденсатором. Идеализированный конденсатор, основным и единственным параметром которого является ёмкость, называется ёмкостным элементом.

Ёмкость численно равна отношению величины электрического заряда на участке электрической цепи к величине напряжения на нём

Единицей измерения ёмкости является (фарада).

Связь заряда с напряжением на ёмкостном элементе называется кулон-вольтной характеристикой (КВХ). В случае линейной зависимости между этими величинами ёмкостный элемент будет линейным и ёмкость может быть определена как тангенс угла наклона КВХ (рис. 1.4 в)

где – масштабы осей заряда и напряжения КВХ.

Изменение напряжения на конденсаторе вызывает изменение количества зарядов на электродах, т.е. электрический ток. Это следует из уравнения (1.8). Если взять производную по времени от числителя и знаменателя, считая, что , то

Отсюда можно определить напряжение на ёмкостном элементе

где – напряжение на момент начала интегрирования.

Таблица 1.1

Пассивные элементы электрической цепи

Таким образом, из выражений (1.1-1.10) следует, что электромагнитные процессы в электрической цепи полностью описываются понятиями электродвижущей силы, напряжения и тока, а количественные соотношения между этими величинами определяются тремя параметрами элементов: сопротивлением, индуктивностью и ёмкостью. Обратите внимание, что все рассматриваемые элементы электрической цепи (сопротивление, катушка индуктивности, конденсатор) имеют все наборы параметров (R, £, Q). В физическом объекте, когда течет ток, энергия необратимо преобразуется теплом, поэтому существуют процессы, связанные с накоплением и перераспределением заряда, которые создают магнитное поле в окружающей среде. Однако при определённых условиях то или иное свойство объекта проявляется сильнее и, соответственно, большее значение имеет параметр, связанный с этим свойством, в то время как остальными свойствами и соответствующими параметрами можно просто пренебречь.

Из трёх рассмотренных элементов цепи только резистивный элемент связан с необратимым преобразованием электрической энергии. Индуктивный и ёмкостный элементы соответствуют процессам накопления энергии в магнитном и электрическом полях с последующим возвратом её в источник в том же количестве, в котором она была накоплена.

Активные элементы электрической цепи

Активными элементами электрической цепи являются источники электрической энергии. Свойства источников, как элементов электрической цепи характеризуются вольт-амперной характеристикой, называемой в этом случае внешней характеристикой источника. Внешняя характеристика это зависимость выходного напряжения источника от тока, отдаваемого нагрузке. Также как все остальные элементы электрической цепи источники могут быть линейными и нелинейными. Линейные источники обладают линейной внешней характеристикой.

Если напряжение на выходе источника постоянно и не зависит от тока в нагрузке, то такой источник называется источником ЭДС или источником напряжения. Его внешняя характеристика представляет собой горизонтальную линию (линия 1 на рис. 1.5, д), а т.к. тангенс угла наклона ВАХ соответствует сопротивлению элемента электрической цепи, то это означает, что сопротивление источника ЭДС равно нулю. На схемах он изображается окружностью со стрелкой, указывающей направление действия ЭДС, т.е. направление возрастания электрического потенциала (рис. 1.5, а).

Можно создать также источник электрической энергии, формирующий в нагрузке неизменный ток. Внешняя характеристика такого источника будет вертикальной прямой линией (линия 2 на рис. 1.5, д), а сам источник будет называться источником тока. В соответствии с внешней характеристикой сопротивление двухполюсника, обладающего свойствами источника тока, будет равно бесконечности. На электрических схемах источник тока изображается окружностью с двойной стрелкой внутри, направление которой указывает направление протекания тока (рис. 1.5, в).

Источники ЭДС и тока называются идеальными источниками электрической энергии. Это связано с тем, что в них нет потерь энергии, т.к. их проводимость и сопротивление бесконечны . Фактически, ни одно техническое устройство не имеет необратимого преобразования энергии в любом случае. Однако эти потери могут быть компенсированы внешними источниками энергии для рассматриваемой электрической цепи, и реальные технические устройства имеют характеристики идеального источника по отношению к нагрузке. Простейшим примером такого устройства является стабилизированный источник питания, в котором с помощью внутренней обратной связи обеспечивается компенсация потерь внутри источника за счёт энергии питающей сети. Тем самым обеспечивается постоянство выходного напряжения до определенного значения тока нагрузки, после чего он переключается в режим работы с постоянным током, реализуя в этих двух режимах работы оба идеальных источника.

Если потери электрической энергии внутри источника не компенсируются, то он имеет наклонную внешнюю характеристику (линия 3 на рис. 1.5, д). Такие источники часто называют реальными источниками. Их схему замещения можно представить в виде источника ЭДС и последовательно включённого внутреннего сопротивления г (рис. 1.5, б). Уравнение внешней характеристики в этом случае имеет вид

Решая его совместно с уравнением нагрузки , мы получим значение тока в цепи

Графически это решение соответствует точке а пересечения внешней характеристики источника (линия 3 на рис. 1.5, д) с вольтамперной характеристикой нагрузки (линия 4 на рис. 1.5, д). При изменении сопротивления нагрузки будет меняться угол р ВАХ и точка а будет скользить по внешней характеристике, определяя режим работы электрической цепи.

При да ток в цепи равен нулю (рабочая точка b на рис. 1.5 д) и этот режим работы называется холосты.и ходом. Из выражения (1.11) следует, что в режиме холостого хода напряжение на выводах источника равно его ЭДС Е, что позволяет произвести её измерение вольтметром с большим входным сопротивлением.

При напряжение на выводах источника равно нулю (рабочая точка на рис. 1.5 д) и этот режим работы цепи называется коротким замыканием. В режиме короткого замыкания ток в цепи ограничивается только внутренним сопротивлением источника , что крайне опасно, т.к. обычно это сопротивление имеет очень малую величину и ток в цепи может достигать значений, при которых источник может выйти из строя.

На всём остальном множестве точек внешней характеристики источника выделяют два режима работы цепи: номинальный и согласованный. Номинальный режим работы это режим, при котором элементы электрической цепи работают в условиях соответствующих проектным. Для элементов электрических цепей номинальными параметрами, обеспечивающими номинальный режим работы, являются ток, напряжение и мощность.

Согласованный режим работы цепи это режим, при котором источник отдает в нагрузку максимально возможную мощность. Из выражений (1.5) и (1.12) можно найти мощность, рассеиваемую на сопротивлении нагрузки

Очевидно, что эта функция (линия 5 на рис. 1.5, д) имеет максимум, т.к. она обращается в нуль при . Взяв производную и приравнивая её нулю, найдём значение сопротивления нагрузки, соответствующее максимуму мощности. Это условие имеет вид , что соответствует току . Ток нагрузки, равный половине тока короткого замыкания источника в силовых электрических цепях недопустим. Кроме того, КПД электрической цепи, как отношение мощности рассеиваемой в нагрузке, к мощности, рассеиваемой во всей цепи –

в согласованном режиме составляет 0,5. Столь низкий КПД также недопустим для силовых электрических цепей. Для его повышения в них стремятся обеспечить условие и работают в режиме левее точки максимума (точки d и е на рис. 1.5, д). В то же время, в маломощных устройствах (например, в радиоэлектронных) согласованный режим работы является основным, т. к. обеспечивает в приёмнике сигнал максимальной мощности.

В некоторых случаях оказывается удобным представить реальный источник электрической энергии параллельной схемой замещения с источником тока (рис. 1.5, г). Такая возможность следует из уравнения (1.11), если обе его части разделить на величину внутреннего сопротивления . Тогда

где – ток холостого хода источника с внутренней проводимостью ток источника Jравный току короткого замыкания источника с последовательной схемой. Сопоставляя уравнения (1.11) и (1.13), получим соотношения параметров последовательной и параллельной схем замещения

Обе схемы по отношению к нагрузке полностью эквивалентны, т.к. эквивалентны их внешние характеристики. Однако сами источники реализованные по этим схемам будут работать по-разному в одинаковых режимах работы нагрузки. В режиме холостого хода в источнике с последовательной схемой рассеяние мощности будет равно нулю, а в источнике с параллельной – , т.е. Этот режим очень важен для него. Потому что вся мощность источника J рассеивается внутренней проводимостью (сопротивлением). В режиме короткого замыкания источник с параллельной эквивалентной цепью не имеет потерь мощности, а источник с последовательной цепью работает в аварийном режиме. рассеивая на внутреннем сопротивлении мощность . Единственным режимом работы цепи, в котором обеспечивается эквивалентность преобразования схемы замещения по отношению к источнику, является согласованный режим.

С практической точки зрения имеет большое значение задача определения внутренних параметров источника . Их можно определить по данным измерений напряжения и тока в режимах холостого хода и короткого замыкания, но, как уже упоминалось выше, режим короткого замыкания представляет опасность для источников с малым внутренним сопротивлением, а режим холостого хода для источников с большим внутренним сопротивлением. Поэтому эти параметры можно определить, измерив ток и напряжение в нагрузке в двух произвольных режимах – , а затем из уравнения (1. 11) найти

Выражения (1.14) упрощаются, если одним из режимов будет холостой ход или короткое замыкание –

В источниках малой мощности можно определить внутреннее сопротивление экспериментально с помощью вольтметра. Для этого нужно измерить напряжение на выходе источника в режиме холостого хода, а затем, подключив переменное сопротивление , найти такое значение, при котором напряжение будет равно половине напряжения холостого хода, т.е. в цепи наступит согласованный режим и будет равно .

Электрические цепи. Виды и составные части. Режимы работы

Различные элементы, соединенные проводниками электрического тока между собой, образуют электрические цепи. Перечень компонентов цепи может быть довольно большим. Существуют разные виды элементов цепи электрического тока: пассивные и активные, линейные и нелинейные и много других. Всю классификацию перечислить очень трудно.

Для работы цепи необходимо наличие соединительных проводников, потребителей, источника питания, выключателя.

Контур цепи должен быть замкнут. Это является обязательным условием работы электрической цепи. Иначе ток в цепи протекать не будет. Не все контуры считаются электрическими цепями. Например, контуры зануления или заземления ими не признаются, так как в обычном режиме в них нет тока. Однако, по принципу действия они также являются электрическими цепями, так как в аварийных случаях в них протекает ток. Контур заземления и зануления замыкается с помощью грунта.



Внутренние и внешние электрические цепи

Для создания упорядоченного движения электронов, нужно наличие разности потенциалов между каким-либо участком цепи. Это обеспечивается при подключении напряжения в виде источника питания. Он называется внутренней электрической цепью. Остальные компоненты цепи образуют внешнюю цепь. Для задания движения зарядов в источнике питания против направления поля требуется приложить сторонние силы.

Такими силами могут выступать:

• Выход вторичной обмотки трансформатора.
• Батарея (гальванический источник).
• Обмотка генератора.

Напряжение в цепи может быть, как постоянным, так и переменным, в зависимости от свойств источника питания. По этому признаку в электротехнике электрические цепи разделяют на контуры цепей. Такое объяснение вида цепи упрощенное, так как закон изменения движения электронов намного сложнее.

Кроме упорядоченного движения, электроны задействованы в хаотичном тепловом движении. Чем выше температура материала, тем больше скорость хаотичного движения носителей заряда. Однако, такой вид движения не участвует в создании электрического тока.

От источника питания зависит и род тока, то есть свойства внешней цепи. Батарея элементов выдает постоянное напряжение, а разные обмотки генераторов или трансформаторов выдают переменное напряжение. Это зависит от внутренних процессов в источнике питания.

Внешние силы, создающие движение электронов, называются электродвижущими силами, которые характеризуются работой, выполненной источником для перемещения единицы заряда, измеряется в вольтах.

Практически в расчетах цепей применяют два класса источников питания:

1. Источники напряжения.
2. Источники тока.

В реальности такие идеальные источники не существуют, но практически их пытаются имитировать. В бытовой сети мы имеем напряжение 220 вольт с определенными нормированными отклонениями. Это является источником напряжения, так как норма дана именно на этот параметр. Значение тока не играет большой роли. На электростанции круглосуточно поддерживается постоянная величина напряжения, независимо от запросов.

Источник тока действует по-другому. Он поддерживает определенный закон движения электронов, а величина напряжения не имеет значения. В пример можно привести сварочный аппарат. Для нормального хода сварки необходимо поддерживать постоянное значение тока. Эту функцию выполняет инверторный электронный блок.

Сеть питания может быть, как переменной, так и постоянной. Это не играет большой роли. Важнее выдержать, например, параметр ЭДС.

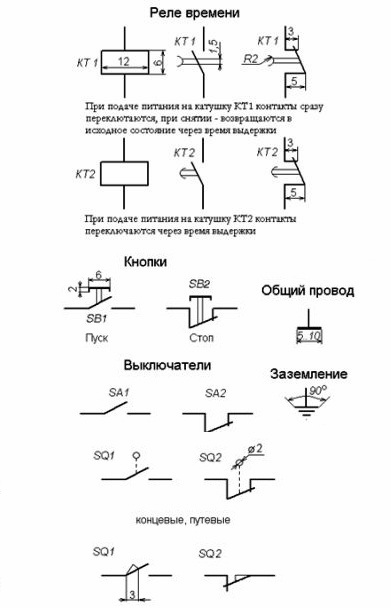

Обозначения компонентов электрической цепи

Выключатель

Это устройство позволяет соединить потребитель с источником питания. При пользовании выключателем, на его контактах образуется искра. Она возникает из-за наличия емкостного сопротивления. Чтобы избежать искрения, в электрическую цепь добавляются дроссели, а в выключатель устанавливают контакты специального вида. Электрические цепи могут иметь и другие решения для предотвращения возникновения искры.

Проводники

Электрические провода чаще всего производят из алюминия или меди. Это объясняется низким удельным сопротивлением этих металлов, хотя стоимость их в последнее время повышается. На проводах при работе выделяется тепло, которое зависит от двух параметров:

1. Электрического тока.
2. Сопротивления участка цепи.

Электрический ток определяется необходимостью потребителя, поэтому изменять можно только удельное сопротивление, которое должно быть как можно ниже. Все металлы при уменьшении температуры уменьшают сопротивление, в результате чего снижаются потери энергии. Если взять полупроводники, то среди них есть образцы с отрицательным и с положительным температурным коэффициентом сопротивления. Если сравнивать абсолютные значения сопротивления, то у металлов оно намного меньше.

Потребители

Все остальные компоненты электрической цепи, кроме перечисленных выше, считаются потребителями. Полезной нагрузкой является простая лампа накаливания, электродвигатель, нагревательное устройство. Параметры цепи слишком зависят от потребителей. Электрические цепи имеют обмотки трансформаторов, которые обладают большим индуктивным сопротивлением. Это отрицательно влияет на передачу электричества от источника.

Направление кроме тока может изменять и мощность. При этом энергия циркулирует в одну и в другую сторону. Такая мощность называется реактивной, и не выполняет полезной работы. Однако, она нагревает проводники и изменяет форму электрического сигнала. Поэтому в промышленных условиях целесообразно к электродвигателям параллельно подключать конденсаторы, которые будут компенсировать сопротивление с индуктивностью. В результате реактивная мощность замкнется внутри двигателя, и не выделит чрезмерного тепла в проводах.

Индуктивные потребители имеют важное свойство: они расходуют электроэнергию, которая превращается в магнитное поле и передается дальше.

В электронике существует множество разнообразных потребителей, которые можно разделить на классы:

• Активные потребители. Для своего функционирования им требуется наличие электрической энергии. От основной сети они практически не работают. К ним относятся транзисторы, микросхемы, тиристоры и много других видов, являющихся своеобразными электронными ключами. Электродвигатели имеют отличие в том, что работают непосредственно из сети питания.
• Пассивные потребители не нуждаются во внешнем источнике питания. Они пропускают через себя электрический ток особым образом. Например, полупроводники (тиристоры) начинают пропускать ток только при достижении определенной величины напряжения. Значит, они являются пассивными потребителями, и имеют нелинейные свойства пропускания тока. К таким же видам можно причислить диоды, пропускающие ток только в одну сторону. Другими словами, они имеют свойства вентиля. Также пассивными потребителями являются различные дроссели, конденсаторы, сопротивления. При наличии этих компонентов электрические цепи обретают необычные свойства. Например, контуры резонанса, состоящие из катушек и емкостей, применяют в виде фильтров для разной частоты волн.

Режимы электрической цепи

При подключении разного числа потребителей к источнику питания изменяется мощность, напряжение и ток, вследствие чего возникают различные режимы работы в цепи, и соответственно, компонентов, включенных в нее. Практически можно представить схему цепи в виде пассивного и активного двухполюсника. Это электрические цепи, соединенные с внешней частью двумя выводами с разной полярностью.

Особенностью активного двухполюсника является наличие источника электрического тока, у пассивного двухполюсника его нет. Популярными стали схемы замещения пассивных и активных элементов во время работы. Вид режима работы определяется свойствами элементов цепи.

Холостой ход

Это режим при отключенной нагрузке от питания при помощи ключа. В этом случае ток в цепи равен нулю. Напряжение достигает уровня ЭДС. Элементы цепи не работают.

Короткое замыкание

В этом случае выключатель на схеме замкнут, сопротивление равно нулю, соответственно, напряжение также равно нулю.

При применении двух рассмотренных режимов определяются свойства активного двухполюсника. При изменении тока в некоторых границах, зависящих от элемента цепи, нижняя граница всегда равна нулю. Этот элемент цепи начинает выдавать энергию в цепь. Также нужно знать, что если напряжение ниже нуля, это значит, что резисторами активного двухполюсника расходуется энергия источника, связанного по цепи, а также резерв самого прибора.

Номинальный режим

Такой режим необходим для создания технических свойств всей цепи и отдельных компонентов. В этом режиме свойства близки к величинам, указанным на компоненте, или в инструкции. Нужно учесть, что каждый прибор имеет свои параметры. Однако, три главных показателя есть у всех устройств – это напряжение, мощность и номинальный ток. Все компоненты электрических цепей также имеют эти показатели.

Согласованный режим

Этот режим применяется для создания наибольшей передачи активной мощности, передаваемой источником питания к потребителю. Когда производится работа в этом режиме, необходимо быть осторожным, во избежание выхода из строя части цепи.

Основные элементы цепи

Они применяются в сложных устройствах для проверки работоспособности:

• Ветвь. Это участок цепи с током одинаковой величины. Ветвь может иметь несколько последовательно соединенных элементов.
• Узел. Это место соединения нескольких ветвей.
• Контур. Это любой замкнутый участок цепи, имеющий несколько ветвей.

Похожие темы:

• Активное и реактивное сопротивление. Треугольник сопротивлений
• Последовательное и параллельное соединение. Применение и схемы
• Схемы по электрике. Виды и типы. Некоторые обозначения
• Закон Ома. Для цепей и тока. Формулы и применение

Электронные приборы (активные элементы цепей)

Электротехника \ Физические основы радиоэлектроники

Страницы работы

16 страниц (Word-файл)

Посмотреть все страницы

Скачать файл

Содержание работы

Глава 5.  Электронные приборы (активные элементы цепей).

Существуют очень много разных типов таких приборов. Мы рассмотрим коротко лишь самые основные, широко используемые для усиления, управления, детектирования. Начнём по традиции с электровакуумных приборов, хотя они и вытеснены, в основном, полупроводниковыми.

5.1. Электровакуумные приборы (лампы, трубки).

Они представляют собой откаченный сосуд (колбу), стеклянный или металлический, в котором имеются несколько электродов особой конфигурации. Проводимость обеспечивается за счёт электронов, эмиттируемых нагретым катодом (термоэмиссия). Различают катоды «прямого» накала, когда источником электронов является сама накалённая нить, и «косвенного», когда нить является только нагревателем. Катодом тогда служит нагреваемая трубочка, покрытая активным слоем эмиттера с малой работой выхода. Такие катоды дают бóльшие токи эмиссии при меньших температурах.

5.1.1. Диод.

Два электрода, анод и катод. Типичный нелинейный двухполюсник. Он полностью характеризуется своей вольт-амперной характеристикой (ВАХ). Рис. 5.1.  и  есть анодное напряжение и ток. Обычно выделяют три характерных участка ВАХ. Первый участок экспоненциальный (Больцмановский). При отрицательных  только самые быстрые электроны способны преодолеть потенциальный барьер и достичь анода. Второй – степенной ().   Здесь происходит быстрый рост тока. Наконец, третий участок, на котором ток достигает насыщения, поскольку все эмиттированные электроны достигают анода. Такие диоды очень широко использовались как нелинейные элементы для выпрямления напряжения и детектирования.

5.1.2. Триод и тетрод.

Триод имеет три электрода: анод, катод и управляющую сетку. Это уже типичный усилительный элемент, четырёхполюсник. Рис. 5.2а. Он имеет входную, управляющую цепь (сетка – катод), и выходную (анод – катод). Электронный ток в лампе управляется электрическим полем между сеткой и катодом (напряжение ). Цепь накала, как вспомогательная, на схемах часто опускается.

Мы имеем три переменные,  и (ток сетки, в силу малости, не учитывается). Анодный ток является функцией двух напряжений, . Индивидуальные особенности триода полностью определяются двумя семействами статических характеристик, изображенных на рис. 5.3. Семейство анодно – сеточных характеристик (проходных) есть зависимость  от  при фиксированных . Семейство анодных характеристик (выходных) есть зависимость  от  при фиксированных . Представим малые изменения   в виде ряда, учитывая только линейные члены. . Здесь есть статическая крутизна (наклон проходных характеристик), а  – внутреннее сопротивление триода (наклон выходных характеристик). Эти параметры определяются по семействам характеристик. Типичные их значения таковы:  ма/в;  ком.

Проиллюстрируем возможность усиления слабого сигнала по напряжению. Для этой цели последовательно с лампой ставят анодное сопротивление . Тогда при изменении тока в выходной цепи, напряжение на аноде лампы тоже будет меняться. Такой режим работы называют динамическим. Соответственно, и параметры для этого режима будут динамическими. Простейшая схема усилительного каскада изображена на рис. 5.2а. Пишем очевидное равенство , которое даёт уравнение нагрузочной прямой (рис. 5.3б). Поскольку напряжение источника питания  постоянно, то изменения тока и напряжения связаны таким равенством. . Тогда можно написать следующие два равенства: ; . Здесь  есть уже динамическая крутизна ().  В итоге, коэффициент усиления по напряжению . Например, пусть  ма/в,  ком,   ком.Тогда  ма/в и . При этом усиление по мощности огромно, поскольку входная цепь практически не потребляет энергию.

Отметим одно важное обстоятельство. В цепях лампы всегда есть постоянные и переменные составляющие токов и напряжений, причём переменные составляющие обычно много меньше постоянных.

Ёмкость анод – сетка триода (она изображена на рис. 5.2а) связывает входную и выходную цепи лампы, реализуя обратную связь. Несмотря на малую величину этой ёмкости (несколько пф), коэффициент усиления уменьшается с ростом частоты. Этот существенный недостаток значительно ограничивал применение триодов на высоких частотах. С целью уменьшения ёмкости анод – сетка, в лампу добавили вторую сетку, экранную. Получился тетрод. Рис. 5.2б. Для его нормальной работы, на экранную сетку надо подать напряжение примерно такое же, как на анод (обычно 0,5 – 0,7 анодного). Но тогда проявился так называемый динатронный эффект. В некотором интервале увеличения  (порядка сеточного) выбитые из анода вторичные электроны попадают на экранную сетку, что приводит к уменьшению анодного тока. На анодной характеристике тетрода появляется «падающий» участок (. По этой причине тетроды нашли очень ограниченное применение.

5.1.3. Пентод.

Похожие материалы

Информация о работе

Скачать файл

Выбери свой ВУЗ

• АлтГТУ 419
• АлтГУ 113
• АмПГУ 296
• АГТУ 267
• БИТТУ 794
• БГТУ «Военмех» 1191
• БГМУ 172
• БГТУ 603
• БГУ 155
• БГУИР 391
• БелГУТ 4908
• БГЭУ 963
• БНТУ 1070
• БТЭУ ПК 689
• БрГУ 179
• ВНТУ 120
• ВГУЭС 426
• ВлГУ 645
• ВМедА 611
• ВолгГТУ 235
• ВНУ им. Даля 166
• ВЗФЭИ 245
• ВятГСХА 101
• ВятГГУ 139
• ВятГУ 559
• ГГДСК 171
• ГомГМК 501
• ГГМУ 1966
• ГГТУ им. Сухого 4467
• ГГУ им. Скорины 1590
• ГМА им. Макарова 299
• ДГПУ 159
• ДальГАУ 279
• ДВГГУ 134
• ДВГМУ 408
• ДВГТУ 936
• ДВГУПС 305
• ДВФУ 949
• ДонГТУ 498
• ДИТМ МНТУ 109
• ИвГМА 488
• ИГХТУ 131
• ИжГТУ 145
• КемГППК 171
• КемГУ 508
• КГМТУ 270
• КировАТ 147
• КГКСЭП 407
• КГТА им. Дегтярева 174
• КнАГТУ 2910
• КрасГАУ 345
• КрасГМУ 629
• КГПУ им. Астафьева 133
• КГТУ (СФУ) 567
• КГТЭИ (СФУ) 112
• КПК №2 177
• КубГТУ 138
• КубГУ 109
• КузГПА 182
• КузГТУ 789
• МГТУ им. Носова 369
• МГЭУ им. Сахарова 232
• МГЭК 249
• МГПУ 165
• МАИ 144
• МАДИ 151
• МГИУ 1179
• МГОУ 121
• МГСУ 331
• МГУ 273
• МГУКИ 101
• МГУПИ 225
• МГУПС (МИИТ) 637
• МГУТУ 122
• МТУСИ 179
• ХАИ 656
• ТПУ 455
• НИУ МЭИ 640
• НМСУ «Горный» 1701
• ХПИ 1534
• НТУУ «КПИ» 213
• НУК им. Макарова 543
• НВ 1001
• НГАВТ 362
• НГАУ 411
• НГАСУ 817
• НГМУ 665
• НГПУ 214
• НГТУ 4610
• НГУ 1993
• НГУЭУ 499
• НИИ 201
• ОмГТУ 302
• ОмГУПС 230
• СПбПК №4 115
• ПГУПС 2489
• ПГПУ им. Короленко 296
• ПНТУ им. Кондратюка 120
• РАНХиГС 190
• РОАТ МИИТ 608
• РТА 245
• РГГМУ 117
• РГПУ им. Герцена 123
• РГППУ 142
• РГСУ 162
• «МАТИ» — РГТУ 121
• РГУНиГ 260
• РЭУ им. Плеханова 123
• РГАТУ им. Соловьёва 219
• РязГМУ 125
• РГРТУ 666
• СамГТУ 131
• СПбГАСУ 315
• ИНЖЭКОН 328
• СПбГИПСР 136
• СПбГЛТУ им. Кирова 227
• СПбГМТУ 143
• СПбГПМУ 146
• СПбГПУ 1599
• СПбГТИ (ТУ) 293
• СПбГТУРП 236
• СПбГУ 578
• ГУАП 524
• СПбГУНиПТ 291
• СПбГУПТД 438
• СПбГУСЭ 226
• СПбГУТ 194
• СПГУТД 151
• СПбГУЭФ 145
• СПбГЭТУ «ЛЭТИ» 379
• ПИМаш 247
• НИУ ИТМО 531
• СГТУ им. Гагарина 114
• СахГУ 278
• СЗТУ 484
• СибАГС 249
• СибГАУ 462
• СибГИУ 1654
• СибГТУ 946
• СГУПС 1473
• СибГУТИ 2083
• СибУПК 377
• СФУ 2424
• СНАУ 567
• СумГУ 768
• ТРТУ 149
• ТОГУ 551
• ТГЭУ 325
• ТГУ (Томск) 276
• ТГПУ 181
• ТулГУ 553
• УкрГАЖТ 234
• УлГТУ 536
• УИПКПРО 123
• УрГПУ 195
• УГТУ-УПИ 758
• УГНТУ 570
• УГТУ 134
• ХГАЭП 138
• ХГАФК 110
• ХНАГХ 407
• ХНУВД 512
• ХНУ им. Каразина 305
• ХНУРЭ 325
• ХНЭУ 495
• ЦПУ 157
• ЧитГУ 220
• ЮУрГУ 309

Полный список ВУЗов

Компоненты схемы | Активные и пассивные элементы цепи

Невозможно построить цепь без элемента или компонента. Первым существенным элементом в формировании любой цепи является элемент цепи. Элементы схемы также называются элементами схемы или компонентами схемы. В предыдущем обсуждении мы обсудили электрическую цепь и ее типы. Сегодня мы обсудим элементы схемы или Circuit Elements.

Что происходит в сегодняшней дискуссии:

• Что такое элементы схемы?
• Активные элементы цепи.
• Пассивные элементы схемы.
• Некоторые пояснения с примерами.
• Разница между активными и пассивными элементами схемы

Содержание

Что такое элементы схемы?

Компоненты цепи, которые могут подавать энергию в цепь или получать или поглощать энергию из цепи, называются элементами цепи. Для воспроизведения компонентов используются различные электронные символы. Ниже показана базовая схема с двумя элементами схемы:

Цепь

Типы:

В зависимости от подачи и поглощения энергии в цепи все Элементы цепи можно разделить на две основные части:

1. Активные элементы цепи
2. Пассивные элементы цепи

Активная цепь Элементы:

Активные элементы цепи — это компоненты, которые могут подавать или подавать энергию в цепь. Кроме того, эти Элементы контролируют поток электронов в цепи. Любая цепь должна иметь хотя бы один активный элемент цепи.

Некоторые примеры активных элементов цепи:

• Источник напряжения.
• Текущий источник.
• Генератор (генератор переменного тока и генератор постоянного тока).
• Транзисторы (MOSFETS, FET и JFET).
• Диоды (стабилитроны, фотодиоды, диоды Шоттки и светодиоды).

Источник напряжения

Мы знаем, что источник напряжения — это источник, нагрузка которого изменяется, даже если он обеспечивает определенное напряжение (например, батарея).

                                                      Источник напряжения

Источник напряжения является ярким примером активных элементов цепи. Когда ток покидает ток с положительной клеммы источника напряжения, энергия поступает в цепь. Поскольку источник напряжения (или батарея) непрерывно подает энергию в цепь перед разрядкой, источник напряжения или батарея по определению являются активными элементами цепи.

Источник тока

Мы знаем, что источник тока подает энергию в цепь или поглощает энергию из цепи. Следовательно, не все источники тока включены в активные элементы цепи, но они считаются активными элементами цепи, когда источник тока подает энергию в цепь. Кроме того, поскольку источник тока управляет потоком зарядов, он включается в общие активные элементы цепи.

Транзисторы

                                                                                           Также его усиление способно управлять потоком заряда в цепи. Таким образом, транзистор также включен в активные элементы схемы.

Пассивные элементы схемы:

Пассивные элементы схемы — полная противоположность активным элементам схемы. Пассивные элементы цепи — это компоненты, которые могут поглощать энергию из цепей, которые могут поглощать энергию (например, тепло, свет и т. д.) или накапливать энергию в виде электрических полей или магнитных полей. Эти элементы не требуют внешнего напряжения.

Некоторые известные примеры пассивных элементов схемы:

• Переключатель
• L.D.R.
• Регистр
• Inductor
• Конденсаторы
• Thermistor
• Трансформаторы

Регистры или резистор:

Регистр

Резистор или резистор – это пассивные элементы, поскольку он не может доставить энергию в цепь. Однако они только получают энергию от цепи и рассеивают ее в виде тепла через поток электричества. Таким образом, мы можем назвать регистр или резистор пассивным элементом схемы.

Катушки индуктивности:

                                                                                                                                                                                                        Катушка индуктивности

Катушка индуктивности или катушка индуктивности являются пассивными элементами цепи, поскольку катушка индуктивности хранит энергию в виде магнитного поля и впоследствии подает ее в цепь. Вот почему индуктор или катушка индуктивности включены в элемент пассивной схемы.

Конденсаторы:

                                                                                                 Поскольку конденсатор не обеспечивает и не увеличивает мощность, он считается пассивным элементом схемы. Многие думают, что конденсаторы экономят энергию, а затем подают ее в цепь. Но на самом деле он не поставляет энергию, он в основном сохраняет энергию на некоторое время для последующего использования. Кроме того, эта способность очень ограничена и преходяща.

Трансформаторы

Трансформаторы

Трансформатор используется почти для повышения уровня напряжения. Как ни удивительно, правда в том, что мощность поддерживается постоянной. Повышающее напряжение трансформатора, мощность, энергия и т. д. Когда первичная и вторичная стороны одинаковы, трансформатор не может подавать или подавать энергию. В основном это связано с тем, что трансформатор также включен в пассивные элементы схемы.

Различие между активными и пассивными элементами схемы

В таблице показаны некоторые из основных различий между активными элементами цепи и пассивными элементами цепи –

Активные элементы цепи	Пассивные элементы цепи
Активные элементы могут питать цепь.	Пассивные элементы Получают или поглощают энергию из цепи.
Активные элементы могут управлять потоком электричества в цепи.	Пассивные элементы не могут управлять потоком электричества.
Для работы активных элементов схемы требуется внешний источник или внешний источник.	Не требуется внешний источник или дополнительная энергия.
Усиление может обеспечить	Усиление не может обеспечить.
В основном это односторонняя функция	В основном это двумерная функция
Примеры активных элементов схемы, таких как источник напряжения, источник тока, генератор, транзистор, диод и т. д.	Примеры пассивных элементов схемы, таких как переключатели, LDR, резисторы, катушки индуктивности, конденсаторы, термисторы, трансформаторы и т. д.
Ноутбуки широко используются в компьютерах.	Используется в MP-3, стиральной машине и т. д.

В дополнение к двум вышеуказанным типам компоненты схемы делятся на двусторонние элементы, односторонние элементы, сосредоточенные элементы и распределенные элементы.

Ссылка по,

Википедия

Инж. Mizan

Я инженер по электротехнике и электронике, а также у меня более 6 лет опыта работы с WordPress, написанием статей и SEO. У меня есть сильные технические навыки письма. Я могу быстро понять и реализовать сложные концепции. Я внимательно читаю, чтобы найти скрытый смысл. Тогда я пишу о них кратко и ясно.

Резюме

Активные и пассивные электронные компоненты

Все об активных и пассивных электронных компонентах. Примеры и различия между активными и пассивными электронными компонентами

Активные и пассивные электронные компоненты — это два класса электронных компонентов. Оба эти класса электронных компонентов отличаются друг от друга. В этой статье объясняется все об активных и пассивных электронных компонентах с примерами и различиями между ними.

Активные и пассивные электронные компоненты

Содержание:

Что такое активные электронные компоненты?

Активные электронные компоненты — это те, которые могут контролировать поток электричества. Различные типы печатных плат имеют по крайней мере один активный компонент. Некоторыми примерами активных электронных компонентов являются транзистор , вакуумные лампы, выпрямители с кремниевым управлением (SCR) .

Активные электронные компоненты

Полный список активных электронных компонентов

Вот полный список наиболее распространенных и широко используемых активных электронных компонентов. Я не упомянул Устаревшие компоненты.

Полупроводники	Транзисторы
Диоды (все) Выпрямительный диод Диод Шоттки Стабилитрон Униполярный/биполярный диод Варикап Варактор Светодиод (LED) Солнечная фотоэлемент, фотоэлектрическая панель	Транзисторы (все) Фототранзистор Транзистор Дарлингтона Составной транзистор Полевой транзистор (FET) JFET (переходной полевой транзистор) МОП-транзистор (Металл-оксид-полупроводник) Тиристоры Композитные транзисторы
Интегральные схемы (ИС)	Другие компоненты
Интегральные схемы (все) Цифровая схема Аналоговая схема Датчик Холла Датчик тока Корпуса BGA Процессор Силовые ИС Оптоэлектронные компоненты	ЭЛТ / LCD / VFD / TFT / LED Вакуумные трубки Лампы выпрямителя Излучатели Газоразрядная трубка Игнитрон Тиратрон Аккумулятор/блок питания Электрогенератор

Что такое пассивные электронные компоненты?

Пассивные электронные компоненты — это компоненты, которые не могут управлять электрическим током с помощью другого электрического сигнала. Примерами пассивных электронных компонентов являются конденсаторы, резисторы, катушки индуктивности, трансформаторы и некоторые диоды. Это могут быть либо Thru-Hole, либо SMD-компоненты.

Пассивные электронные компоненты

Полный список пассивных электронных компонентов

Вот полный список наиболее распространенных и широко используемых пассивных электронных компонентов. Я не упомянул Устаревшие компоненты.

Основные компоненты	Электромеханические компоненты
Резисторы (все типы) Конденсаторы (все типы) Индукторы / Катушка Мемристор/сеть Датчики Детекторы Датчики Антенны Сборочные модули	Пьезоэлектрические устройства Кристаллы Резонаторы Клеммы и разъемы Кабели Переключатели Устройства защиты цепи Печатная плата Механические устройства, такие как вентилятор, лампа

Что такое резистор ?

Резистор — это электрическое устройство, сопротивляющееся протеканию электрического тока. Это пассивное устройство , используемое для управления или препятствования протеканию электрического тока в электрической цепи путем создания сопротивления, тем самым вызывая падение напряжения на устройстве.

Резистор

Что такое конденсатор ?

Конденсатор — это пассивный электрический компонент, который может накапливать энергию в электрическом поле между парой проводников, называемых «пластинами». Процесс накопления энергии в конденсаторе известен как « зарядка ». Способность конденсатора накапливать заряд измеряется его емкостью .

Конденсаторы используются в электронных схемах в качестве накопителей энергии. Они также используются для различения высокочастотных и низкочастотных сигналов. Доступен широкий спектр конденсаторов, включая электролитические конденсаторы, обычные конденсаторы с плоскими пластинами и механические переменные конденсаторы.

Конденсатор

Что такое диод ?

Диод — это односторонний электрический клапан. Диоды пропускают ток в одном направлении. Большинство диодов имеют на одном конце нарисованную линию, показывающую направление потока. Отрицательная сторона обычно белая.

Диод

Что такое интегральная схема (ИС)?

Интегральные схемы (ИС) представляют собой набор из нескольких сложных схем. ИС доступны в самых разных корпусах и размерах. Их приложения так же разнообразны, как и их пакеты.

ИС

Что такое транзисторы?

Транзистор — это полупроводниковый прибор. Это основной строительный блок схем мобильных телефонов, компьютеров и некоторых других электронных устройств. Транзистор имеет очень быстрый отклик и используется в ряде функций, включая регулирование напряжения, усиление, переключение, модуляцию сигнала и генераторы.

Транзисторы могут быть упакованы индивидуально или они могут быть частью интегральной схемы. Некоторые микросхемы имеют миллиарды транзисторов на очень небольшой площади.

Транзистор

Обозначения активных и пассивных электронных компонентов

Активные и пассивные электронные компоненты

Электронные компоненты, как активные, так и пассивные , являются жизненно важным элементом любой печатной платы. Они оба играют жизненно важную роль в функционировании любого электронного устройства.

Электронные компоненты предназначены для соединения вместе, обычно путем пайки на печатной плате (PCB), для создания электронной схемы с определенной функцией.

Похожие сообщения:

• Символы цепей электронных компонентов
• Производители, поставщики и дистрибьюторы электронных компонентов
• Электронные компоненты, детали и их функции
• Ведущие электронные компании мира
• Печатная плата: конструкция, схема и сборка
• Где купить электронные компоненты в Индии
• Все о полупроводниках
• Использование кремния в электронике
• Сокращения и обозначения электронных компонентов
• Основные электронные компоненты – типы, функции, символы
• 10 ведущих производителей электронных компонентов в мире

Активные и пассивные элементы — основное объяснение

Если уравнения отображаются неправильно, используйте вид рабочего стола

Активные и пассивные элементы очень важны для нас, инженеров-электриков. Что это на самом деле?

Элемент, как и его название, является частью чего-то. Этот элемент вместе с другим элементом будет строить то, что мы планируем. Кроме того, в электрической цепи активные и пассивные элементы будут составлять всю желаемую электрическую цепь.

Практически невозможно построить электрическую цепь только с активными элементами или только с пассивными элементами.

Для начала,

Активный элемент способен подавать энергию в электрическую цепь, а пассивный элемент — это элемент, который не способен генерировать энергию.

Как и почему определяются эти два, мы полностью узнаем об этом в этом посте.

Следует помнить, что активные и пассивные элементы являются основой электрической цепи. Изучение разницы между этими двумя очень поможет нам при проектировании, исправлении и построении схемы.

Что такое элементы цепи

Элемент цепи — это электрическое устройство, которое влияет на соотношение напряжения и тока в электрической цепи.

Имеют собственную вольтамперную характеристику, позволяющую изменять вольтамперную характеристику в цепи по нашему желанию.

Говоря об элементах схемы, большинство из вас упомянет электрические компоненты, такие как резистор, конденсатор, катушка индуктивности, диод и т. д. Это действительно элементы, необходимые для построения электрической цепи.

Поскольку электрических компонентов много, мы все же можем разделить их на несколько элементов схемы на основе их характеристик.

Вместо того, чтобы упоминать элементы, проще указать типы элементов схемы. Каждый элемент одного и того же типа в основном имеет одну и ту же характеристику с некоторыми различиями в спецификациях и формах.

Мы можем перечислить типы элементов электрической цепи ниже:

• Порты элемента цепи,
• Линейность элемента цепи и
• Активные и пассивные элементы.

Мы сосредоточимся на активных и пассивных элементах, но краткое знание первых двух типов нам ничего не будет стоить, поскольку они также связаны с активными и пассивными элементами.

Порты элемента схемы

Элемент схемы можно разделить по количеству портов, например:

• Элементы с одним портом: этот тип элемента является самым простым. Этот элемент имеет только две клеммы, которые можно соединить с другим элементом. Примерами этого типа являются резисторы, катушки индуктивности и конденсаторы.
• Многопортовые элементы: в отличие от однопортовых элементов, этот тип имеет более двух клемм. Эти элементы подключаются к цепям с несколькими терминалами (портами). Примером этого типа является трехобмоточный трансформатор (6 портов).

Линейность элементов схемы

Этот тип разделяет элементы схемы на линейные и нелинейные элементы.

Линейные элементы

Этот тип элемента следует линейности между напряжением и током, даже если фаза смещена. Примерами этого типа являются резистор, индуктор, конденсатор и зависимый источник. Основная идея заключается в том, что форма выходного сигнала совпадает с формой входного сигнала независимо от амплитуды и фазы.

Эти элементы не вызывают искажений и могут быть легко проанализированы. Примерами линейных компонентов являются резистор, конденсатор и катушка индуктивности.

Ниже приведен пример линейности резистора.

Ниже приведен пример линейности катушки индуктивности.

Ниже приведен пример линейности конденсатора.

Нелинейные элементы

Этот тип элемента следует нелинейной зависимости между напряжением и током. Этот элемент будет вызывать искажения, и примером этого является диод.

Вам будет сложнее анализировать этот тип элемента. Но это не имеет значения, нам не нужно понимать это прямо сейчас.

Активные и пассивные элементы

Если вам интересно, какие типы элементов схемы наиболее распространены? Ну а мы поговорим об активных и пассивных элементах. В чем разница между этими двумя? Эти два типа элементов образуют узел, ветвь и петлю, образуя полную цепь.

Активные элементы и пассивные элементы будут соединяться друг с другом с помощью токопроводящих проводов, образуя узлы, ответвления, соединения и петли. Все это образует полную электрическую цепь.

Итак, что такое активные и пассивные элементы?

Определение активных и пассивных элементов – это элементы, которые создают электрическую цепь путем генерации, поглощения и преобразования электрической энергии.

Следует помнить, что их различие заключается в способности генерировать энергию. Активные и пассивные элементы — серьезный вопрос для анализа схемы. Эти элементы будут участвовать в объяснении закона Ома в следующем посте.

Активные элементы

Активные элементы могут использоваться для источников электроэнергии, таких как источник напряжения и источник тока.

Активный элемент способен производить электроэнергию, и его роль заключается в усилении входного сигнала до более мощного выходного сигнала.

Примерами активных элементов являются источник напряжения, источник тока, транзистор, диод и генератор.

Что такое активные элементы?

Активный элемент представляет собой электрический компонент, способный подавать энергию в электрическую цепь.

Активный элемент в цепи — это элемент, который подает электрическую энергию в цепь.

Из приведенного выше определения активных элементов мы можем сказать, что активные элементы обладают способностью контролировать поток электронов. Нам нужен хотя бы один активный компонент, чтобы схема работала.

Наиболее важными примерами активных элементов являются источник напряжения и тока. Эти два могут подавать питание в цепь.

Источники напряжения и тока можно снова разделить на 2 типа: независимые источники и зависимые источники. Этому мы научимся на следующем занятии.

Пассивные элементы

Пассивные элементы часто используются в качестве нагрузки цепи. Его способность накапливать энергию, сопротивляться напряжению или току и поглощать энергию дает нам огромный выбор при проектировании электрической цепи.

К основным пассивным элементам относятся резистор, конденсатор и катушка индуктивности. В то время как мы можем разделить резистор на резистор последовательно или резистор параллельно. Мы можем сделать то же самое с конденсатором и катушкой индуктивности.

Что такое пассивные элементы?

Пассивные элементы — это элементы, не способные генерировать энергию. Но этот элемент поглощает, хранит или рассеивает притекающую к нему энергию.

Пассивный элемент цепи — это элемент, который поглощает и преобразует электрическую энергию.

Из приведенного выше определения пассивных элементов мы можем сказать, что пассивные элементы не имеют возможности контролировать поток электронов. Нам нужен хотя бы один пассивный компонент для предотвращения короткого замыкания и генерации выходного сигнала.

Этот элемент может быть представлен как нагрузка. Самыми основными примерами пассивных элементов являются резистор, катушка индуктивности и конденсатор.

Часто задаваемые вопросы

Что понимают под активными и пассивными элементами

Активный элемент способен производить энергию (в форме напряжения или тока) и управлять потоком электронов. Пассивный элемент способен накапливать энергию (в виде напряжения или тока) и преобразовывать в другую форму энергии.

Что такое активный элемент

Активный элемент — это элемент, способный генерировать электрическую энергию. Основная роль этого активного элемента заключается в усилении входного сигнала для получения значительно большего выходного сигнала.

Что такое пассивный элемент

Пассивный элемент — это электронный компонент, который может только получать энергию, которую он может рассеивать, поглощать или сохранять в электрическом или магнитном поле. Пассивные элементы не нуждаются в какой-либо форме электроэнергии для работы.

В чем разница между активными и пассивными компонентами?

Введение

Электронные компоненты , которые являются основными элементами электронных схем, обычно представляют собой отдельные пакеты и имеют два или более выводов или металлических контактов. Электронный компонент — это любое базовое дискретное устройство или физический объект в электронной системе, используемый для воздействия на электроны или связанные с ними поля. Они должны быть соединены друг с другом для формирования электронной схемы с определенными функциями, такими как усилители, радиоприемники, генераторы и т. д. Одним из распространенных способов соединения электронных компонентов является приваривание к печатной плате. Электронные компоненты имеют множество форм и размеров, такие как резисторы, конденсаторы, катушки индуктивности, транзисторы, диоды и т. д.) или специальный набор, такой как интегральные схемы. Все они относятся к двум типам: активные компоненты и пассивные компоненты . Здесь может возникнуть вопрос: чем отличается активный компонент от пассивного? Эта заметка расскажет о различиях между ними.

Активные и пассивные компоненты

Каталог

Введение

Ⅰ Что подразумевается под активными компонентами? 1.1 Определение активных компонентов 1.2 Пример активных компонентов

Ⅱ Что подразумевается под пассивными компонентами? 2.1 Пассивные компоненты Определение 2.2 Пассивные компоненты Пример

ⅲ Различия между активными и пассивными компонентами Обзор

ⅳ Заключение

ⅳ Заключение

ⅳ Заключение

ⅳ Заключение 9000 9018

ⅳ. 1.1 Активные компоненты Определение Активный компонент — это часть цепи, которая зависит от внешнего источника питания для управления или изменения электрических сигналов. Они включают в себя усилительные компоненты, такие как транзисторы, генераторы постоянного тока, триодные вакуумные лампы (клапаны), туннельные диоды, кремниевые управляемые выпрямители и т. д. 1.2 Пример активных компонентов Транзисторы Транзистор — это активный полупроводниковый компонент для усиления, управления и генерации электрических сигналов, как и диод. Он состоит из двух PN-диодов, соединенных встречно-параллельно, и имеет три вывода, а именно эмиттер, базу и коллектор. Первичный транзистор — BJT, а FET — современная версия транзистора. Вакуумные трубки Вакуумная трубка, электронная трубка, клапан или трубка — это устройство, которое регулирует протекание электрического тока в высоком вакууме между электродами, к которым приложена разность электрических потенциалов. Вакуумные трубки содержат электроды для управления потоком электронов и использовались в первых компьютерах в качестве переключателя, усилителя или экрана дисплея (ЭЛТ). Электронные лампы, используемые в качестве переключателей, позволили первым компьютерам выполнять цифровые вычисления. Одним из его недостатков является то, что стоимость ламп сейчас намного дороже, а ламповые усилители требуют большого количества двухточечной проводки. Кроме того, трубчатая фурнитура сейчас стоит дороже. Кремниевые управляемые выпрямители (SCR) Кремниевый управляемый выпрямитель (SCR) или полупроводниковый выпрямитель представляет собой четырехслойное полупроводниковое устройство регулирования тока. Это одно из нескольких силовых полупроводниковых устройств наряду с симисторами (триодами переменного тока), диаками (диодами переменного тока) и UJT (однопереходными), функционирующими как электрический переключатель для операций с высокой мощностью. Для SCR существует три режима работы, включая прямую блокировку. режим (выключенное состояние), режим прямой проводимости (включенное состояние), режим обратной блокировки (выключенное состояние). Ⅱ Что подразумевается под пассивными компонентами? 2.1 Пассивные компоненты Определение Пассивный элемент — это электрический компонент, который не генерирует энергию, а вместо этого рассеивает, накапливает и/или отдает ее. Например, пассивные компоненты, такие как резисторы, трансформаторы, конденсаторы, катушки индуктивности и диоды, не нуждаются во внешнем источнике питания для работы. Эти компоненты используют некоторые другие свойства для управления электрическим сигналом. 2.2 Пассивные компоненты Пример Резистор Резистор представляет собой пассивный электрический компонент с двумя выводами. Поскольку «основная функция резистора – блокировать протекание тока», можно сделать вывод, что резистор является «токоограничивающим компонентом». Мы обычно определяем резистор как двухполюсный электронный компонент, изготовленный из резистивного материала и имеющий определенную конструктивную форму, которая может ограничивать прохождение тока в цепи. Влияние проводника на ток называется сопротивлением и обозначается символом R. Единицей измерения является ом, килоом и мегаом, которые обозначаются Ом, кОм и МОм соответственно. Углеродные резисторы являются наиболее распространенным типом композиционных резисторов. Углеродные резисторы — это дешевые резисторы общего назначения, используемые в электрических и электронных схемах. Кроме того, они являются стандартными E3, E6, E12, E24, E48 и E9.6 номиналов резисторов. Резисторы серии E3 являются наиболее широко используемыми, и, следовательно, эти значения будут наиболее распространенными значениями резисторов, используемых в электронной промышленности. Конденсатор Конденсатор (первоначально известный как конденсатор) представляет собой пассивный электрический компонент с двумя выводами. Конденсатор — это устройство, которое используется для накопления зарядов между его пластинами в электрической цепи. Он работает по тому принципу, что емкость проводника заметно увеличивается, когда к нему приближается заземленный проводник. В цепях часто встречаются такие конденсаторы, как алюминиевые электролитические конденсаторы, фильтрующие конденсаторы, танталовые конденсаторы и чип-керамические конденсаторы. Многие поставщики разработали серию стандартных номиналов конденсаторов в своих конденсаторных изделиях. Диод Диод определяется как двухконтактный электронный компонент с однонаправленной проводимостью. Другими словами, он проводит ток только в одном направлении. Существуют электронные диоды и кристаллические диоды. Наиболее распространены и часто используются кристаллические диоды. Однонаправленная характеристика проводимости диодов используется почти во всех электронных схемах и играет важную роль во многих схемах. Идеальный диод будет иметь нулевое сопротивление в одном направлении и бесконечное сопротивление в обратном направлении. Индуктор Катушка индуктивности — это пассивный электронный компонент во многих импульсных источниках питания для получения постоянного тока. В нем используется проводник, намотанный в катушку, и когда электричество течет в катушку слева направо, это создает магнитное поле в направлении по часовой стрелке. Обычно индуктор состоит из изолированного провода, намотанного на катушку. Катушка индуктивности подает энергию в цепь, чтобы поддерживать ток во время периодов переключения «выключено», и позволяет использовать топографии, где выходное напряжение выше, чем входное напряжение. Основные типы индукторов включают индукторы с воздушным сердечником, индукторы с железным сердечником, тороидальные индукторы, индукторы с многослойным сердечником, индукторы с сердечником из порошкового железа и т. д. запоминающие устройства для электронных игр, фотоаппараты и MP3-плееры, а также микропроцессоры, в которых миллионы компонентов встроены в единую интегральную схему. Ⅲ Различия между активными и пассивными компонентами Обзор Теперь, когда мы поняли, что такое активные и пассивные устройства и их формы, давайте сравним активные и пассивные компоненты на основе определенных параметров, как описано ниже. Источник энергии: Активным компонентам требуется внешний источник энергии. В случае пассивных компонентов для их работы не требуется дополнительный источник энергии. Без необходимости в определенном напряжении резистор работает сам по себе. Энергия: активные компоненты создают энергию в форме напряжения или тока, а пассивные компоненты представляют собой устройства, которые накапливают энергию, такие как конденсатор, хранят свою энергию в форме электрического поля и сохраняют свою энергию в виде магнитное поле в индукторе. Внешний источник: как было показано ранее, активным компонентам требуется дополнительный источник для мониторинга и управления их операциями, но в случае пассивных компонентов дополнительный источник не требуется. Линейность: Линейные компоненты пассивны, а нелинейные компоненты активны. Падение напряжения будет линейным по отношению к его значению сопротивления в соответствии с законом Ома в пассивном компоненте, таком как резистор. Производительность будет иметь коэффициент усиления, который не будет линейным в транзисторе или других активных элементах. Усиление мощности: Активные компоненты способны обеспечивать усиление мощности, однако это недоступно в случае пассивных компонентов. Управление током: Как следует из названия, активный компонент может легко регулировать ток, в то время как пассивный компонент может не выполнять тот же процесс.   Ⅳ Заключение Компоненты можно разделить на пассивные, активные или электромеханические. В соответствии с наукой и технологией всех типов электронных компонентов, выпускаемых поставщиками, вы можете выбрать лучший вариант для ваших требований к схеме.   Часто задаваемые вопросы об активных и пассивных компонентах 1. Какие компоненты являются пассивными? Пассивный компонент — это электронный компонент, который может только получать энергию, которую он может рассеивать, поглощать или накапливать в электрическом или магнитном поле. Общие примеры пассивных компонентов включают: резисторы, катушки индуктивности, конденсаторы, трансформаторы.   2. Почему резисторы называются пассивными компонентами? Резисторы называются пассивными, потому что они не имеют усиления или управляющей мощности, как полупроводники или другие активные устройства.   3. Чем резистор отличается от катушки индуктивности? Резистор в основном препятствует протеканию тока. Индуктор в основном противостоит изменениям тока, протекающего через него.   4. Диод активен или пассивен? Компоненты, не способные управлять током с помощью другого электрического сигнала, называются пассивными устройствами. Резисторы, конденсаторы, катушки индуктивности, трансформаторы и даже диоды считаются пассивными устройствами.   5. Какой компонент является активным? Активные компоненты — это устройства, которые могут усиливать электрический сигнал и производить энергию. Любой характеристический активный компонент будет состоять из генератора, транзистора или интегральной схемы. Активный компонент функционирует как цепь переменного тока в устройствах.   6. В чем разница между активным и пассивным компонентом в цепи? Активные электронные компоненты — это те, которые могут управлять потоком электричества. … Пассивные электронные компоненты – это те, которые не могут контролировать ток с помощью другого электрического сигнала. Примерами пассивных электронных компонентов являются конденсаторы, резисторы, катушки индуктивности, трансформаторы и диоды. Лучшие продажи диода Фото Деталь Компания Описание Цена (долл. США) Альтернативные модели Часть Сравнить Производители Категория Описание Заказ и качество Изображение Произв. Деталь № Компания Описание Пакет ПДФ Кол-во Цена (долл. США) Share Разница между активными и пассивными компонентами Все электронные компоненты можно разделить на два класса, а именно Активные компоненты и Пассивные компоненты. Эти компоненты диаметрально отличаются друг от друга по своим функциональным свойствам и работе. В этой статье мы узнаем о различных типах активных и пассивных компонентов, а также рассмотрим разницу между активными и пассивными устройствами . Но, прежде чем понять, насколько они отличаются друг от друга, важно понять, что означает каждый компонент и как они работают, поэтому давайте начнем с активных компонентов.   Что такое активные компоненты? Активные компоненты — это устройства, которые могут усиливать электрический сигнал и производить энергию . Любой характеристический активный компонент будет состоять из генератора, транзистора или интегральной схемы. Активный компонент функционирует как цепь переменного тока в устройствах. Это помогает устройству увеличить мощность и напряжение. Этот компонент может выполнять свои операции, потому что он питается от источника электроэнергии. Все активные компоненты требуют некоторого источника энергии, который обычно извлекается из цепи постоянного тока.   Пример активных компонентов Активные компоненты по своим характеристикам полагаются на внешние источники для своей работы. У них есть возможность увеличить и добавить больше энергии в цепь. Ниже приведены различных типов активных компонентов .   Транзисторы: Транзисторы используются для усиления тока за счет приема небольшого напряжения энергии и получения большей выходной энергии. Этот полупроводниковый прибор является одним из наиболее важных компонентов, который можно найти во многих схемах. Наиболее популярными и часто используемыми транзисторами являются BC547, 2N2222 и BC557. Они могут быть индивидуальными или упакованными вместе в зависимости от планирования устройства. Наиболее часто используемые транзисторы имеют множество функций, включая регулировку напряжения, усиление, регулировку сигналов и т. д.     Кремниевые выпрямители (SCR): Кремниевые выпрямители или SCR для краткости — это тип переключателя силовой электроники. Он имеет три вывода: анод, катод и затвор. По умолчанию переключатель разомкнут, и ток между клеммами анода и катода тиристора не течет. Когда на контакт затвора подается небольшой ток, переключатель замыкается, и между клеммами анода и катода может проходить большой ток. Использование тиристора /SCR очень похоже на использование BJT (транзистора). Переключаемая нагрузка подключается между анодом и катодом, а тиристор может быть включен или выключен путем подачи тока затвора на штифт затвора тиристоров. Наиболее популярными и часто используемыми тиристорами являются 2N2324 и 2N1595.   Что такое пассивные компоненты? Пассивные компоненты не могут управлять электрическим током с помощью второго электрического сигнала. Некоторыми важными пассивными компонентами являются конденсаторы, резисторы, катушки индуктивности и трансформаторы. Пассивные компоненты не требуют энергии для работы, за исключением цепи переменного тока. В отличие от активного компонента, они не могут увеличивать мощность сигнала, а также не могут его усиливать. Есть в основном два типов пассивных компонентов а именно.   С потерями или рассеянием : Они не могут поглощать энергию из внешней цепи. Резисторы являются примером пассивных компонентов с потерями.   Без потерь : у них нет входного или выходного чистого уровня потока. Несколькими примерами компонентов без потерь являются катушки индуктивности, трансформаторы и гираторы. Большинство пассивных компонентов состоят из двух клемм и обычно обозначаются как двухпортовые терминалы . Обычно они соблюдают стандарты взаимности. Примерами двухпортовой сети являются транзисторы и электронные фильтры. Некоторые пассивные компоненты также используют схемную архитектуру, такую ​​как резисторы, катушки индуктивности, источники напряжения и тока.   Примеры пассивных компонентов Пассивные компоненты, с другой стороны, не требуют внешнего источника энергии для работы. Они рассеивают энергию внутри цепи. Ниже приведены наиболее распространенные пассивные компоненты.   Конденсаторы:  Конденсаторы могут накапливать энергию в электрическом поле, расположенном между пластинами. Они обычно используются в электронных схемах для хранения. Их также можно использовать в схемах фильтров для различения высокочастотных и низкочастотных сигналов. Конденсаторы можно в основном разделить на керамические конденсаторы, электролитические конденсаторы, конденсаторы из майлара и конденсаторы с рейтингом X. Вы также можете прочитать эту статью о конденсаторах, чтобы понять основы конденсаторов, их типы и области применения.   Резисторы:  Как видно из названия, их работа заключается в сопротивлении или противодействии потоку тока. Они предназначены для управления подачей электрического тока в цепь путем автоматического снижения напряжения в устройстве. Вы также можете прочитать эту статью о резисторах, чтобы понять основы резисторов, их типы и области применения.   Катушки индуктивности: Они также могут использоваться для хранения энергии и подачи заряда. По параметрам цепи катушки индуктивности имеют очень высокий импеданс на переменном токе и очень низкий импеданс на постоянном токе. Катушки индуктивности очень часто встречаются в цепях источников питания, таких как преобразователи переменного тока в постоянный, схемы SMPS и т. д. Вы также можете прочитать эту статью о катушках индуктивности, чтобы понять основы катушек индуктивности, их типы и области применения.   Диоды: Диоды — это крошечные активные компоненты, которые используются для направления потока энергии в пределах контура. Функция диода чрезвычайно важна, поскольку он контролирует поток энергии, отключая повреждения, которые могут быть вызваны плохим потоком энергии. Наиболее популярными и часто используемыми диодами являются выпрямительный диод 1N4007, стабилитрон 1N4732A 4,7 В и диод Шоттки 1N5817. Вы можете прочитать эту статью о диодах, чтобы узнать больше об основах диодов, их типах, характеристиках и т. д.   Различия между активными и пассивными компонентами Теперь, когда мы разобрались с активными и пассивными устройствами и их типами, давайте проведем сравнение между активными и пассивными компонентами на основе определенных параметров, как определено ниже   1)   Источник энергии – Активным компонентам требуется дополнительный источник энергии. В случае пассивных компонентов для их работы не требуется дополнительный источник энергии. Резистор работает сам по себе без необходимости определенного напряжения.   2)   Энергия: Активные компоненты производят энергию в виде напряжения или тока, а пассивные компоненты – это устройства, которые накапливают энергию, например, конденсатор хранит свою энергию в форме электрического поля, а катушка индуктивности хранит свою энергию в форму магнитного поля.   3)   Линейность : Пассивные компоненты линейны, а активные компоненты нелинейны. Это означает, что в пассивном компоненте, таком как резистор, падение напряжения будет линейно зависеть от его значения сопротивления в соответствии с законом Ома. В то время как в транзисторе или других активных компонентах выходной сигнал будет иметь нелинейный коэффициент усиления.   4)   Прирост мощности: Активные компоненты способны обеспечивать прирост мощности, тогда как в случае пассивных компонентов возможность усиления мощности отсутствует.   5)   Управление током : Активный компонент, как следует из названия, может легко управлять потоком тока. Та же задача не может быть выполнена пассивным компонентом.   6)   Внешний источник : Активным компонентам, как показано выше, требуется дополнительный источник для управления и поддержки их операций, но в случае пассивных компонентов внешний источник не требуется.   Пассивные электронные компоненты и их назначение в цепи Конденсаторы являются одними из основных пассивных электронных компонентов Пассивные компоненты являются краеугольным камнем всей электроники, как с точки зрения физического дизайна, так и с точки зрения языка моделей цепей, описывающих электрические поведения в более сложных системах. Многие интегральные схемы включают в себя пассивные электронные компоненты, а многие печатные платы содержат некоторые дискретные пассивные компоненты. Они используются для всего: от преобразования энергии до стабилизации питания, фильтрации и настройки интегральных схем. Поскольку все печатные платы неизбежно содержат некоторые пассивные электронные компоненты, проектировщики должны знать, как эти компоненты используются в современных печатных платах и ​​как получить доступ к стандартным пакетам компонентов в своем программном обеспечении ECAD. Что такое пассивные электронные компоненты? Все пассивные электронные компоненты имеют два общих свойства: Отсутствие выработки электроэнергии — пассивные электронные компоненты не вырабатывают электроэнергию; они только рассеивают мощность (в резистивных компонентах) или сохраняют неиспользованную мощность (в реактивных компонентах). Без источника питания — все пассивные электронные компоненты работают без источника питания; они влияют только на поток энергии, и электрическая мощность не может быть изменена каким-либо внешним источником энергии. Все компоненты, используемые в современной электронике, можно разделить на активные или пассивные, линейные или нелинейные. Некоторые из основных электронных компонентов, используемых во многих устройствах, на самом деле являются нелинейными устройствами, когда они управляются высоким напряжением/током. Активные и пассивные электронные компоненты Помимо двух перечисленных выше свойств, пассивные электронные компоненты могут иметь линейные или нелинейные отклики. Рассмотрим диод в качестве примера; ток в диоде является нелинейной функцией падения напряжения на диоде, но устройство все же пассивно, так как не требует внешнего источника питания. В общем, любой пассивный электронный компонент может быть линейным или нелинейным. Активные электронные компоненты, напротив, генерируют энергию и/или требуют для функционирования некоторого источника энергии; изменение уровня входной мощности изменяет выходной сигнал компонента. Это важно, потому что активные компоненты часто являются нелинейными, но не все нелинейные компоненты являются активными компонентами. Возможно, наиболее распространенным активным компонентом является транзистор, который требует подачи некоторой мощности в область базы/затвора для включения устройства. Основные пассивные компоненты Три основных пассивных электронных компонента — это резисторы, конденсаторы и катушки индуктивности. К другим пассивным компонентам относятся трансформаторы, диоды, термисторы, варакторы, преобразователи и многие другие распространенные компоненты. Эти компоненты доступны в виде компонентов для сквозных отверстий и компонентов SMD, и многие из них доступны в обычных корпусах со стандартными посадочными площадками. Некоторые интегральные схемы объединяют массивы пассивных компонентов в единый корпус, например массив керамических конденсаторов W2A45C102KAT2A от AVX Corporation, показанный ниже. Массивы пассивных электронных компонентов могут поставляться в виде интегральных схем. Пассивные фильтры имеют множество применений в обычных цепях, например: Фильтры, включая специальные высокочастотные фильтры, работающие на частотах ГГц Сети согласования и согласования импеданса Силовые развязывающие сети с несколькими конденсаторами Кроме того, при построении подсхем и создании имитационных моделей разработчики часто используют пассивные элементы схемы для построения феноменологических моделей, описывающих электрические характеристики в топологии печатной платы. Это делает пассивные электронные компоненты полезными как в качестве концептуального инструмента, так и в качестве реальных компонентов для использования в обычных схемах. Когда приходит время размещать сквозные и SMD-компоненты в реальной топологии печатной платы, проектировщикам нужны ресурсы для быстрого поиска и импорта посадочных мест печатных плат в свое программное обеспечение ECAD. Работа с посадочными местами печатных плат для пассивных компонентов Поскольку многим проектировщикам печатных плат необходимо включать в свои макеты пассивные электронные компоненты, им необходимо уметь находить точные посадочные места печатных плат и понимать, как следует использовать существующие посадочные места при создании новых компонентов. Некоторые программы ECAD включают в себя лишь небольшое количество компонентов со сквозными отверстиями или SMD-посадочными местами только в нескольких различных пакетах. Разработчики должны включать компоненты с общими посадочными местами печатных плат в свои библиотеки, чтобы упростить создание новых компонентов при запуске нового проекта компоновки печатных плат. Так как многие пассивные элементы поставляются в одних и тех же упаковках, иногда имеет смысл повторно использовать существующее посадочное место для нового компонента, если шаблоны площадок совпадают в пределах допусков. Например, корпуса 0402, 0603 и других пассивных SMD-компонентов часто имеют одинаковую структуру площадок, поэтому посадочные места печатных плат можно повторно использовать между различными компонентами, имеющими одинаковые стандартные корпуса, при условии, что они идентичны. То же самое можно сказать и о компонентах со сквозными отверстиями, которые соответствуют стандартам IPC по схемам контактных площадок со сквозными отверстиями. Этот диод Шоттки поставляется в корпусе стандартного размера 0603. Посадочные места для сквозных и SMD-компонентов соответствуют определенным стандартам, и их создание вручную может занять много времени. Вместо того, чтобы заново изобретать велосипед и создавать целые библиотеки посадочных мест с нуля, вы можете найти посадочные места печатных плат для целого ряда пассивных электронных компонентов с помощью подходящей поисковой системы для электроники. Если вы можете найти печатные платы для пассивных элементов в стандартных размерах, вы можете сэкономить время и больше сосредоточиться на разработке нового продукта. Если вам нужно создать библиотеки посадочных мест печатных плат с пассивными электронными компонентами, вы можете найти модели ECAD и исходные данные для ваших компонентов с помощью функций поиска деталей в Ultra Librarian. Оставить комментарий Отменить ответ Для отправки комментария вам необходимо авторизоваться. Меню Поиск:
