Все альтернативы САПР AutoCAD для Linux

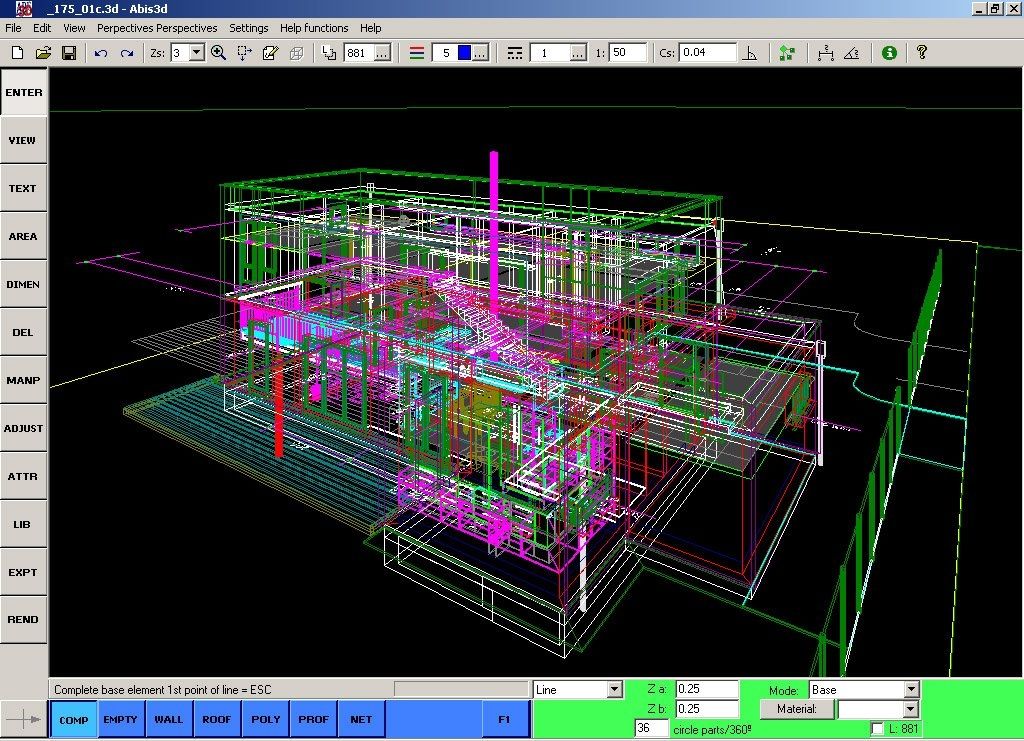

Для операционных систем Windows существует огромное количество CAD программ и поэтому в этой статье мы постараемся дать вам самый полный список существующих CAD для Linux.

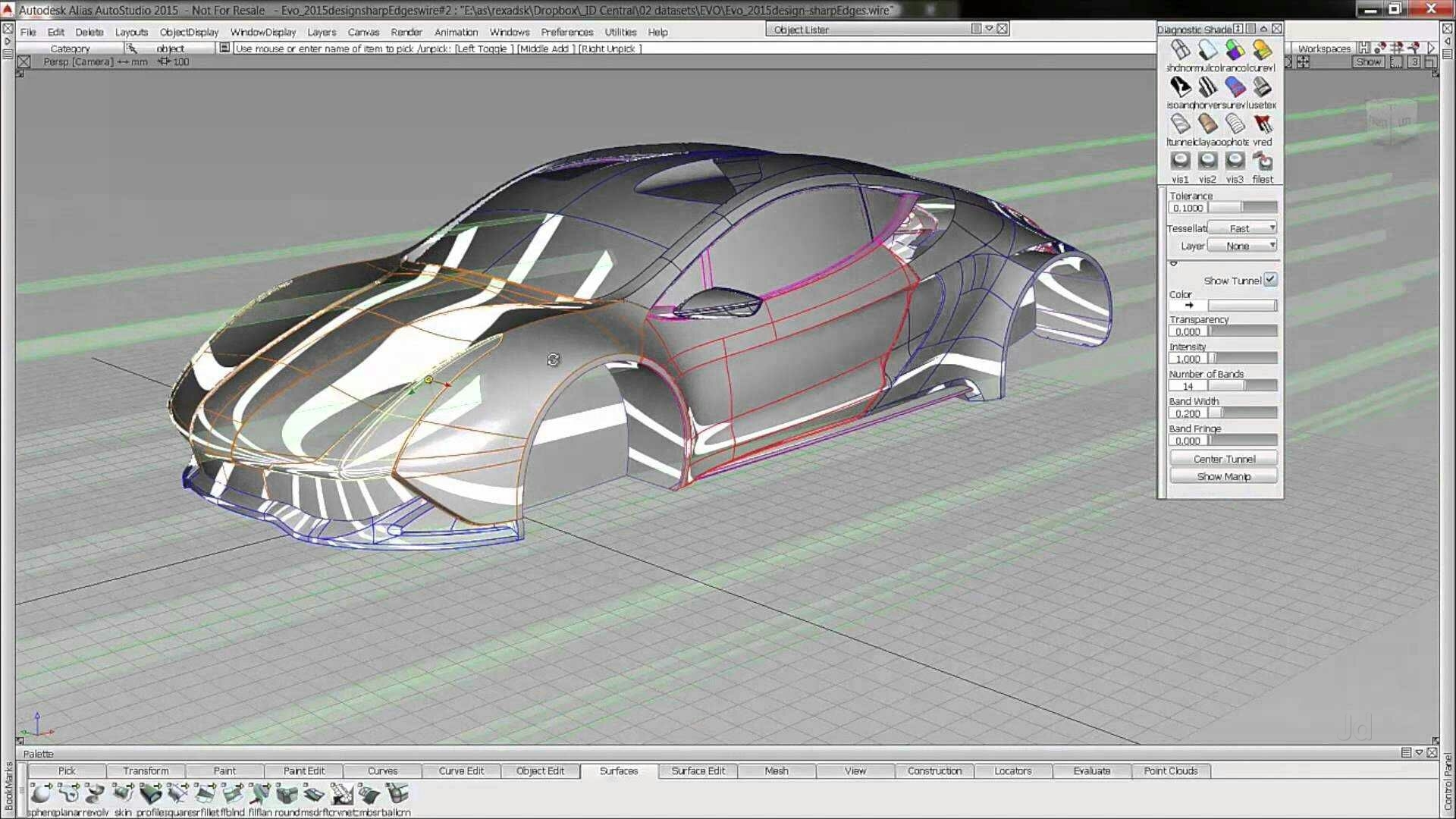

Система автоматизированного проектирования (САПР/CAD) является неотъемлемой частью многих потоков техники. CAD профессионально используется в архитектуре, автозапчастях, исследованиях космических челноков, аэронавтике, строительстве мостов, в дизайне интерьера и даже одежде и украшениях.

Ряд профессиональных программ CAD, таких, как SolidWorks и Autodesk AutoCAD, не поддерживаются на платформе Linux. Поэтому сегодня мы рассмотрим CAD, которые доступны для Linux.

Сразу хотим обратить внимание что далеко не все программы для Linux, являются проектами с открытым исходным кодом и бесплатные. Есть также программы и с закрытым кодом, которые поставляются только в бинарном виде и коммерческие программы, доступные только после оплаты.

В этой статье предоставлены инструкции по установке программного обеспечения для дистрибутивов Linux на базе Ubuntu. Процедуру установки их на другие дистрибутивы Вы можете посмотреть на сайтах разработчика.

  1. Стационарные программы
  2. Облачные CAD решения
  3. Творчество

Итак, приступим.
Сразу хочу обратить ваше внимание что последовательность в представленном списке не является выбором от лучшей к худшей.

Стационарные программы

Под стационарными программами, мы будем понимать те, которые устанавливаются непосредственно на компьютер.


FreeCAD

https://www.freecadweb.org/

FreeCAD — отличный вариант для 3D-моделирования. FreeCAD построен с сохранением машиностроения и дизайна продукта в качестве конечной цели.
Раньше FreeCAD был выбором многих пользователей Linux.
Он не фокусируется на прямых 2D-рисунках и анимации органических фигур, но отлично подходит для проектирования, связанного с машиностроением.
Это отличный инструмент для создания 3D-проектов из 2D-моделей и наоборот.

Чтобы получить более новую версию, чем та, которая идет в репозитории дистрибутива по умолчанию, необходимо подключить дополнительный репозиторий.

Для этого откройте терминал (нажмите «Ctrl+Alt+T«) и выполните слежующие команды:

$ sudo add-apt-repository ppa:freecad-maintainers/freecad-stable
$ sudo apt-get update && sudo apt-get install freecad

LibreCAD

https://librecad. org/

Как правило, CAD имеет тенденцию быть ресурсоемкой задачей, поэтому если у вас довольно скромное оборудование, то я предлагаю вам попробовать LibreCAD, поскольку он действительно легкий в плане использования ресурсов. LibreCAD — отличный кандидат на геометрические конструкции.

LibreCAD — это 2D-CAD. Сейчас программа содержит множество инструментов для создания 2D-моделей и доступна на более чем 30-ти языках.
В качестве 2D-инструмента LibreCAD хорош, но он не может работать с 3D-моделями и визуализацией. Иногда он может быть нестабильным, но у него есть надежное автосохранение, которое не позволит вашей работе потеряться.

Чтобы получить более новую версию, чем та, которая идет в репозитории дистрибутива по умолчанию, необходимо подключить дополнительный репозиторий.
Для этого откройте терминал (нажмите «Ctrl+Alt+T«) и выполните слежующие команды:

$ sudo add-apt-repository ppa:librecad-dev/librecad-daily
$ sudo apt-get update && sudo apt install librecad

OpenSCAD

https://www. openscad.org/

OpenSCAD очень легкий и гибкий 3D CAD. Он не является интерактивным, вам нужно «запрограммировать» модель, и OpenSCAD интерпретирует этот код для визуализации модели. Это компилятор в некотором смысле. Вы не можете нарисовать модель, но вы можете описать её.
Программа ориентирована в первую очередь на программистов, так как здесь редактор кода размещается рядом с визуальным редактором модели, что даёт возможность выполнять более тонкие настройки.
OpenSCAD — это самый сложный инструмент в этом списке, но как только вы его узнаете, он обеспечивает приятный опыт работы.

Для ее установки, откройте терминал (нажмите «Ctrl+Alt+T«) и выполните следующие команды:

$ sudo apt-get install openscad

BRL-CAD

https://brlcad.org/

BRL-CAD — один из старейших инструментов CAD. Он был запущен в 1979 году и активно развивается.
Теперь BRL-CAD не является AutoCAD, но он по-прежнему является отличным выбором для исследований транспорта, таких как термическое и баллистическое проникновение. BRL-CAD лежит в основе CSG вместо граничного представления. Возможно, вам стоит помнить об этом при выборе BRL-CAD.

Программа поддерживает высокопроизводительный рендеринг с трассировкой лучей, интерактивное редактирование геометрии, визуальный режим редактирования моделей и сценарии.

Установить


SolveSpace

http://solvespace.com/

SolveSpace — это проект для параметрического двухмерного и трёхмерного моделирования.
Программа поддерживает экспорт 3D-моделей как DXF и STEP, анализ с помощью STL, измерение объёма, работу с измерениями и ограничениями, ввод значений с использованием арифметических выражений и многое другое.

Для ее установки, откройте терминал (нажмите «Ctrl+Alt+T«) и выполните следующие команды:

$ sudo apt-get install solvespace

BricsCAD

https://www.bricsys.com/

BricsCAD предлагает полный набор функций для двухмерного и трёхмерного моделирования для профессиональных пользователей, имеет интуитивно понятный интерфейс и не требует дополнительного обучения. Он использует формат DWG и обеспечивает полную совместимость с AutoCAD®.
Ключевыми составляющими успеха является сочетание DWG совместимости, понятного интерфейса, высокой производительности и подключение к облаку. Это делает Bricscad™ лучшей альтернативой для замены лицензий AutoCAD или добавления большого количества рабочих мест в существующую среду AutoCAD.

Установить


QCAD

https://qcad.org/

QCAD — приложение автоматизированного проектирования (CAD) в двух измерениях для моделирования и черчения, выполнения технических чертежей зданий и механических схем.
QCAD позволяет без усилий создавать планы и технические чертежи. Если вы занимаетесь архитектурой, интерьером и промышленным дизайном, он станет для вас очень полезным инструментом благодаря своим возможностям.
Программа поддерживает слои, группы блоков, привязку объектов, измерительные инструменты, печать в масштабе, шрифты TrueType, более сорока инструментов конструктирования, 35 шрифтов CAD и более 35 инструментов модификации.

Установить


gCAD3D

http://www.gcad3d.org/

САПР от немецких разработчиков. В своем комплекте он имеет: программы импорта и экспорта (Step, Iges, VRML, DXF, SVG ..), интегрированный просмотрщик 3D-OpenGL, программный переводчик для геометрии и команд NC в 3D, встроенный процессор NC, интерфейс программирования для пользователя (плагины), интерфейс программирования для RemoteControl.

Установить


KediCAD

https://sourceforge.net/projects/parduscad/

KediCAD — это двухмерный аналог AutoCAD для Linux.
У этой программы есть функция моделирования, которая позволяет вам внести ожидаемые изменения в общие чертежи.
Так же KediCAD может использоваться для создания чертежа момента инерционных вычислений и расчета изгибов.

Для ее установки, откройте терминал (нажмите «Ctrl+Alt+T«) и выполните следующие команды:

$ sudo apt-get install kedicad2b

CYCAS

http://www. cycas.de/

Cycas содержит полный 2D + 3D + Архитектура ​​CAD пакет.
Некоторые из его особенностей: Простота в использовании WYSIWYG дисплей, печати, черчения, фильтров импорта/экспорта, фотореалистичной визуализации, специальные методы для архитектурного проектирования, полная документация в HTML, учебные пособия, например рисунков, шрифтов и символов.

Установить


SagCAD

http://sagcad.osdn.jp/

Простая двухмерная CAD/CAM система с импортом/экспортом в DXF.

Для ее установки, откройте терминал (нажмите «Ctrl+Alt+T«) и выполните следующие команды:

$ sudo apt-get install sagcad

VariCAD

https://www.varicad.com/

Имеет много инструментов для 3D-моделирования и 2D-черчения.
VariCAD обеспечивает поддержание параметров и геометрических ограничений, инструменты для корпусов, трубопроводов, расчеты, спецификации и многое другое. Вы можете выдавливать и вращать 2D геометрию, чтобы получить трехмерные тела. В дополнение к стандартным булевым операциям объединение и вычитания, вы получаете инструмент вырезания и сохранения, сохранения детали, вырезка сохраненной детали и инструмента, и добавление вырезанной части. Когда твердые тела построены, они могут быть проанализированы различными способами, от расстояния между объектами до центров масс и моментов инерции.
Varicad может импортировать и экспортировать как DXF так и IGES.

Установить


Siemens NX (ранее «Unigraphics»)

https://www.plm.automation.siemens.com/global/ru/products/nx/

Siemens NX — промышленное решение, флагманская CAD/CAM/CAE-система производства компании Siemens PLM Software. Программа использует ядро геометрического моделирования Parasolid. NX. Это гибкое и интерактивное CAD, которое нацелено на ускорение процесса проектирования, моделирования и создания инженерных моделей. Среда содержит набор инструментов, способных выполнять задачи из различных областей, а также имеет несколько отдельных приложений для конкретных задач, например Catchbook со встроенной справкой, которая будет полезна начинающим пользователям.
Загрузить вроде можно после регистрации на их сайте.


MEDUSA4

MEDUSA4 Personal

Не могу сейчас ничего по ней сказать, знаю что раньше ее делали для Linux. Последняя новость об этом у них на сайте датирована 2013 годом.
Хотя на официальном сайте предлагается уже только версия для Windows, версию для Linux все же можно до сих пор скачать по прямой ссылке.

Загрузить


DraftSight

https://www.draftsight.com/

Это двумерная CAD система. Если вы привыкли работать в AutoCAD, то DraftSight станет отличной альтернативой для вас. Он имеет довольно похожий процесс работы с AutoCAD и даже обеспечивает схожий внешний вид, что упрощает миграцию.
DraftSight имеет интерактивный графический интерфейс с множеством настроек, поддержкой блоков, импорта и экспорта, G-Code и многое другое и поддерживает несколько форматов файлов, а также совместим с форматом файла .dwg для AutoCAD.
Но к сожалению новых версий для Linux уже выпускаться не будет. Последняя версия датирована за 2019 год.
После установки, чтобы начать использовать DraftSight, вам необходимо зарегистрировать свою копию, используя свой идентификатор электронной почты.

Установить


Облачные CAD решения

Облачные решения обычно работают через веб-браузер и не требуют установки какого-либо еще дополнительного программного обеспечения на компьютер, поэтому независимы от платформы.
Соответственно их также можно рассматривать как решение и для Linux тоже, если конечно это решение не требует для своей работы только Internet Explorer. 🙂

OnShape

https://www.onshape.com/

С огромным ростом технологий облачных вычислений, облачные CAD-решения, такие, как OnShape, становятся более популярными с каждым днем.


Творчество

Здесь собраны программы, которые хоть и связаны с проектированием, но практический результат их связан больше с развлечением.

LeoCAD

https://www. leocad.org/

LeoCAD — это аналог AutoCAD для создания визуальных моделей с помощью LEGO-блоков. Программа оптимизирована для создания больших моделей и вы можете создавать с помощью неё строительные инструкции с множеством шагов, и при этом иметь доступ к нескольким представлениям одновременно.

Для того, что бы в ней поработать, вам необходимо перейти по ссылке https://github.com/leozide/leocad/releases/ и загрузить файл с расширением .AppImage.
Что это за расширение и как с ним работать, вы можете ознакомиться в нашей другой статье.

После того как файл будет загружен, его необходимо сделать исполняемым и можно будет запустить.
Например, на момент написания этой статьи версия программы 19.07.1, поэтому в нашем примере это будет выглядеть вот так:

$ wget https://github.com/leozide/leocad/releases/download/v19.07.1/LeoCAD-Linux-19.07.1-x86_64.AppImage     # загружаем
$ chmod +x ./LeoCAD-Linux-19.07.1-x86_64.AppImage     #  делаем исполняемым
$ . /LeoCAD-Linux-19.07.1-x86_64.AppImage     # запускаем и наслаждаемся

Этот список хотелось бы сделать самым полным из существующих, поэтому буду благодарен, если вы мне укажете на еще CAD-прграммы, про которые я забыл указать в єтой статье.
Также буду благодарен, если вы найдете и укажете мне не точности в самой статье.

Жду ваши замечания, мысли и т.д. в комментариях ниже.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

849330cookie-checkВсе альтернативы САПР AutoCAD для Linuxno

Похожее

Автор публикации

не в сети 40 минут

UALinux

Ubuntu*Pack / ualinux.com

Комментарии: 1021Публикации: 950Регистрация: 10-06-2016

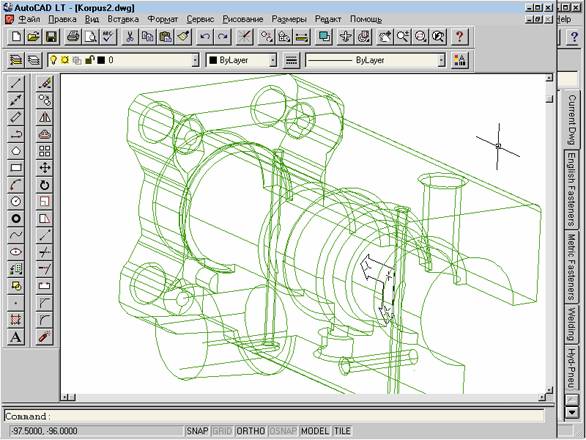

САПР AutoCAD LT |

Новые возможности AutoCad LT 2011

Поддержка Windows 7 32- и 64-разрядные версии 2D САПР AutoCAD LT 2011 поддерживают работу под управлением ОС Microsoft® Windows® 7, Windows Vista® и Windows XP.
Выделение внешних ссылок Возможность выделения внешних ссылок позволяет легко идентифицировать в палитре ссылку, выбранную на 2D чертеже. Вхождения ссылок, выбранных в палитре, подсвечиваются на чертеже.
Улучшенное отображение сеток Теперь на чертеже отображаются горизонтальные и вертикальные линии сетки, что позволяет имитировать черчение на масштабно-координатной бумаге.Отображение на чертеже горизонтальных и вертикальных линий сетки позволяет имитировать черчение на масштабно-координатной бумаге.
Улучшенная команда ШТРИХ Благодаря контекстному интерфейсу упрощен доступ к команде ШТРИХ (так же, как при работе с таблицами и многострочным текстом). Ручки, обладающие расширенной функциональностью, позволяют непосредственно изменять масштаб, угол и начало штриховки. Имеются дополнительные инструменты для управления внешним видом штриховки, придающие ей прозрачность, цвет фона и градиентную цветовую заливку. С помощью всего лишь одной команды можно поместить объекты штриховки на задний план чертежа.
Скрытие и изоляция объектов Специализированные инструменты позволяют управлять видимостью объектов независимо от слоя, на котором они находятся. Скрытие и изоляцию можно комбинировать так, что некоторые объекты будут изолированы, а некоторые из оставшихся – скрыты.
Онлайновая справочная система Онлайновая справочная система AutoCAD LT® 2011 обеспечивает доступ к новейшим актуальным справочным сведениям о продукте.
Улучшенные средства редактирования полилиний Теперь полилинии можно редактировать с помощью управляющих ручек. Вы можете добавлять и удалять вершины, а также преобразовывать линейные сегменты в дуговые и наоборот.
Контроль наличия SHX-файлов Экономьте время благодаря возможности игнорирования отсутствующих файлов форм и шрифтов при открытии чертежа. Текстовые стили с недостающими шрифтами помечаются в Диспетчере текстовых стилей специальным значком.
Команда быстрого нанесения размеров В AutoCAD LT® 2011 добавлена команда быстрого нанесения размеров (QDIM),с помощью которой размеры автоматически наносятся на выбранные объекты.
Пользовательские списки масштабов Теперь вы можете создавать собственные списки масштабов и устанавливать их как списки по умолчанию. Списки масштабов можно использовать совместно с пояснительными элементами.
Выбор аналогичных объектов и создание новых объектов, аналогичных выбранным Объекты с аналогичными свойствами теперь можно выбирать с помощью специальной команды. Для быстрого создания новых объектов на основе свойств уже существующих также предусмотрена отдельная команда.
Команда построения эскиза Команда построения эскиза теперь доступна и в AutoCAD LT® 2011. Она позволяет быстро создавать 2D объекты «от руки», используя произвольные формы и контуры.
Поддержание ориентации текста в сложных типах линий Программа позволяет сохранять читаемость текста в сложных типах линий, независимо от направления построения линии.
Прозрачность объектов и слоев Реализованы гибкие возможности отображения 2D геометрии благодаря применению прозрачности к слоям и объектам. Прозрачность упрощает контроль за внешним видом чертежа и его выводом на печать.

Документация AutoCad LT 2011

Нанесение пояснительных элементов на 2D чертежи Вы можете сопровождать 2D чертежи пояснительными элементами – например текстом, размерами, штриховкой и пр. Текст можно форматировать, проверять его орфографию (как в Microsoft® Word). Кроме того с его помощью можно обозначать связи между объектами и свойства чертежа. Мультивыноски позволяют добавлять примечания к выбранным объектам. Для отображения расстояний, углов и длин дуг применяется интеллектуальный формат. С помощью различных образцов штриховки и заливки вы можете выделить требуемые области чертежа. Пояснения автоматически масштабируются вместе с чертежом.
Autodesk Seek Используя Autodesk® Seek, вы можете выполнять поиск проектных данных и обмениваться ими с сообществом проектировщиков. Поиск данных осуществляется непосредственно из AutoCAD LT; найденные данные можно загрузить в текущий чертеж. Вы также можете отправлять в Autodesk Seek собственные файлы, которыми впоследствии смогут воспользоваться другие участники сообщества.
Центр управления Центр управления (DesignCenter™) обеспечивает доступ к чертежам, блокам, слоям и другим компонентам проекта независимо от его местонахождения, будь то компьютер, корпоративный сервер либо Интернет. Найденные элементы можно просто перетаскивать в чертежи.
Инструменты черчения Вы можете создавать чертежи различной сложности из стандартных геометрических фигур, таких как линии, многоугольники, дуги, окружности и эллипсы.
Динамические блоки Блоки – это именованные группы объектов, используемые как единый элемент. Чаще всего блоки используют для создания повторяющихся элементов, условных обозначений и т.п. Вы можете использовать типовые блоки AutoCAD LT, а также создавать новые. Назначение блокам атрибутов и динамических свойств позволяет хранить в них текстовую информацию, а также приспосабливать блоки под различные размеры и виды.
Внешние ссылки Создание внешних ссылок на файлы DWG™, DWF™, DWFx, DGN, PDF, а также растровые изображения позволяет использовать большее количество информации, не увеличивая при этом размеров файла проекта. Изменения, внесенные в файл-ссылку, автоматически отражаются в главном чертеже. Ссылки помогают координировать работу распределенного проектного коллектива и снизить избыточность комплекта документации.
Гиперссылки Гиперссылки можно назначать любым графическим объектам AutoCAD LT, обеспечивая связь с другими файлами – например чертежами, спецификациями, веб-страницами и т.п.
Слои в 2D чертежах Слои – удобное средство управления внешним видом однородных объектов на чертеже. Например, если поместить все текстовые объекты на один слой, то изменив его цвет, вы измените цвет всех этих объектов. Чтобы текстовые объекты не мешали просмотру или редактированию других данных, слой с текстом можно отключить.
Геометрические измерения Теперь инструменты измерения расстояния, радиуса, угла, площади и объема выбранных объектов или последовательностей точек доступны на вкладке «Главная» ленты.
Редактирование объектов Имеется множество функций для редактирования объектов, в том числе для растягивания, копирования, поворота и масштабирования. Команды копирования, подобия и симметричного отображения позволяют быстро и удобно создавать новые объекты на основе уже существующих. Имеется специальная команда, выравнивающая два объекта по положению, масштабу и повороту.
Параметрические зависимости В AutoCAD LT создание параметрических зависимостей не поддерживается, но если они уже наложены в AutoCAD®, их можно использовать, просматривать и удалять.
PDF-подложки Возможность использования PDF-файлов в качестве подложек позволяет повысить гибкость проектирования в AutoCAD LT. Если PDF-файл является векторным, можно выполнять привязку к ключевым точкам его геометрии, как и при использовании файлов DWG™ и DWF™. Это помогает повысить скорость и точность работы.
Палитры свойств и быстрых свойств Палитры свойств и быстрых свойств позволяют просматривать и изменять свойства выбранных объектов. Окно свойств можно сделать активным постоянно и отображать в нем все свойства объекта, тогда как палитра быстрых свойств активизируется только при выборе объекта и содержит краткий список его основных свойств. Этот список можно настроить.
Быстрый выбор Функция быстрого выбора позволяет создавать наборы геометрических объектов на основе их свойств и типа. Таким способом, например, можно выбрать на чертеже все окружности красного цвета, либо наоборот, выбрать все объекты, кроме окружностей красного цвета.
Быстрый просмотр чертежей и листов В программе отображаются значки открытых файлов; вы можете быстро перейти к требуемому чертежу либо листу.
Таблицы и связь с данными У таблиц можно легко менять размер и расположение. Поддерживаются вычисления по формулам, как в Microsoft® Excel. Данные можно вводить вручную, а также связывать таблицы с данными Excel (XLS, XLSX, и CSV файлы).
Виды и видовые экраны Вы можете сохранять выбранные виды для последующей вставки на лист и вывода на печать, либо для других операций. Чтобы показать несколько областей чертежа на одном листе, используйте видовые экраны различного размера и формы.

Коллективная работа AutoCad LT 2011

Autodesk Design Review С помощью бесплатной* программы Autodesk® Design Review вы можете наладить эффективное взаимодействие с участниками проектного коллектива и заказчиками, полностью исключив из рабочего процесса бумажные чертежи и прочую документацию. Пользователи могут просматривать файлы DWG™, DWF™ и PDF, выводить их на печать, а также сопровождать пометками с комментариями, эскизами, штемпелями и текстом.
*Использование бесплатных версий продуктов регулируется условиями прилагаемого при их загрузке лицензионного договора с конечными пользователями.

Autodesk Seek Используя Autodesk® Seek, вы можете выполнять поиск проектных данных и обмениваться ими с сообществом проектировщиков. Поиск данных осуществляется непосредственно из AutoCAD LT; найденные данные можно загрузить в текущий чертеж. Вы также можете отправлять в Autodesk Seek собственные файлы, которыми впоследствии смогут воспользоваться другие участники сообщества.
Публикация в формате PDF Публикация, печать и экспорт высококачественных PDF-файлов выполняются непосредственно из AutoCAD LT. Шрифты TrueType® экспортируются как текст, что позволяет осуществлять выделение, поиск и копирование текста в программе просмотра PDF.
Центр управлени Центр управления (DesignCenter™) обеспечивает доступ к чертежам, блокам, слоям и другим компонентам проекта независимо от его местонахождения, будь то компьютер, корпоративный сервер либо Интернет. Найденные элементы можно просто перетаскивать в чертежи.
Формат DWG Вы можете быть полностью уверены в точности и целостности ваших данных благодаря технологии DWG™ от Autodesk. AutoCAD LT® 2011 может открывать файлы чертежей, созданные в любой предыдущей версии AutoCAD LT и AutoCAD®. В AutoCAD LT 2011 вы можете сохранять данные во многих форматах, включая R14 DWG и R12 DXF.

Функция eTransmit Для передачи коллегам листов, подшивок и проектов в целом служит функция формирования комплектов чертежей eTransmit. Она объединяет в одну группу все связанные чертежи, внешние ссылки и файлы шрифтов, что обеспечивает целостность данных.
Внешние ссылки Создание в чертежах внешних ссылок на файлы DWG™, DWF™, DWFx, DGN, PDF позволяет наладить координацию между участниками проектного коллектива. Изменения, внесенные в файл-ссылку, автоматически отражаются в главном чертеже. Ссылки помогают координировать работу распределенного проектного коллектива и снизить избыточность комплекта документации.
Совместимость продуктов семейства AutoCAD AutoCAD LT® 2011 построен на той же технологии, что и AutoCAD® 2011, и полностью совместим с продуктами на основе AutoCAD, включая AutoCAD® Architecture, AutoCAD® Map 3D, AutoCAD® Civil 3D®, AutoCAD® Electrical, и AutoCAD® Mechanical. В AutoCAD LT 2011 можно просматривать любые объекты, созданные в продуктах семейства Autodesk, использующих технологию RealDWG™. Данные из специализированных приложений выводятся на экран при помощи адаптеров объектов.
PDF-подложки PDF-файлы в качестве подложек в чертежах AutoCAD LT способствуют повышению эффективности использования существующих наработок. Если PDF-файл является векторным, можно выполнять привязку к ключевым точкам его геометрии, как и при использовании файлов DWG™ и DWF™. Это помогает повысить скорость и точность работы.
Публикация и вывод на печать С помощью команды публикации вы можете создавать многолистовые файлы DWF™, DWFx, PDF, а также отправлять чертежи на плоттер, заданный в настройках каждого листа. Команда печати позволяет выводить чертежи на печать в различных форматах.
Таблицы и связь с данными У таблиц можно легко менять размер и расположение. Поддерживаются вычисления по формулам, как в Microsoft® Excel. Данные можно вводить вручную, а также связывать таблицы с данными Excel (файлы XLS, XLSX, и CSV).

Оптимизация AutoCad LT 2011

Пользовательский интерфейс Интерфейс AutoCAD LT разработан таким образом, чтобы свести к минимуму количество шагов, необходимых для получения доступа к командам. Инструменты сгруппированы по назначению, что обеспечивает быстрый доступ к ним в зависимости от выполняемых действий. Кроме того, тот или иной набор инструментов отображается в зависимости от выбранных объектов, например, штриховки, текста, внешних ссылок и др. Меню приложения содержит команды, соответствующие типовым файловым операциям (Открыть, Сохранить, Печать и др.), а также список недавних документов. Панель быстрого доступа также позволяет оперативно вызвать часто используемые команды. Ее можно адаптировать под конкретные задачи, добавив или удалив инструменты, либо перегруппировав их.
Адаптация пользовательского интерфейса Среда 2D проектирования настраивается в соответствии с предпочтениями пользователя. Необходимые элементы можно просто перетаскивать. В окне адаптации интерфейса (CUI) можно задать точное местоположение, внешний вид и назначение значков команд, а также настроить функции кнопок мыши и сочетаний клавиш. Вы можете создавать последовательности команд и размещать их на панелях пользовательского интерфейса, обеспечивая быстрый доступ к ним. Файлы настроек интерфейса можно также импортировать из предыдущих версий AutoCAD LT в файлы CUIx и использовать в AutoCAD LT® 2011.
Центр управления Центр управления (DesignCenter) обеспечивает доступ к чертежам, блокам, слоям и другим компонентам проекта независимо от его местонахождения, будь то компьютер, корпоративный сервер либо Интернет. Найденные элементы можно перетаскивать в чертежи.
Динамический ввод Динамический ввод помогает сосредоточиться на рабочей области чертежа благодаря системе всплывающих подсказок. Информация в них изменяется в зависимости от движения курсора либо хода выполнения команды.
Начальная настройка Среду 2D проектирования можно настроить в соответствии с предпочтениями пользователя с помощью опций диалогового окна начальной настройки. Настройку можно выполнить в соответствии со спецификой отрасли; кроме того, здесь вы можете задать параметры рабочего пространства и шаблонов чертежей.
Слои в 2D чертежах Слои — удобное средство управления внешним видом однородных объектов на чертеже. Например, если поместить все текстовые объекты на один слой, то изменив его цвет, вы измените цвет всех этих объектов. Чтобы не мешать просмотру или редактированию других данных, слой с текстом можно отключить.
Перенос настроек Для переноса настроек из предыдущих версий программы в AutoCAD LT® 2011 предусмотрено несколько инструментов. При первом запуске AutoCAD LT 2011 открывается диалоговое окно «Перенос пользовательских настроек», в котором вы можете перенести пользовательские файлы типов линий, образцов штриховки, псевдоимен команд, а также файлы CUI. Настройки можно также перенести с помощью специального Редактора.
Семинар по новым возможностям Окно с приглашением на Семинар и кратким обзором новых возможностей появляется при первом запуске AutoCAD LT® 2011. Семинар можно посетить и потом, обратившись через Инфоцентр.
Онлайн-перемещение лицензий Запустив утилиту онлайн-перемещения лицензий, вы можете выполнить экспорт или импорт однопользовательской лицензии. Новая утилита заменяет утилиту перемещения лицензий (PLU), которая включалась в состав предыдущих версий продуктов Autodesk®.
Калькулятор QuickCalc Калькулятор QuickCalc можно использовать для вычислений, преобразования единиц и получения характеристик графических элементов.
Инструментальные палитры Экономьте время благодаря возможности размещения часто используемых элементов (блоков, образцов штриховки, команд и т.д.) на инструментальных палитрах. Кроме того, палитры помогают сохранить соответствие стандартам черчения благодаря возможности вставки элементов на соответствующие слои с правильным масштабом, типом линий, цветом и другими параметрами.
Рабочие пространства Использование рабочих пространств позволяет повысить производительность проектирования. Вы также можете создавать собственные пространства, сгруппировав в них вкладки, панели, палитры, меню и панели инструментов. Быстрое переключение между рабочими пространствами позволяет адаптировать программу к рабочему процессу.
Поиск установленных продуктов В AutoCAD LT имеется средство поиска установленных лицензий на продукты Autodesk®. С его помощью определяются названия, папки установки, версии, языки интерфейса, серийные номера программ и пр.

продуктов autocad – Translation into English – examples Russian

These examples may contain rude words based on your search.

These examples may contain colloquial words based on your search.

Семейство продуктов AutoCAD является одним из наиболее распространённых САПР в мире. Компания Autodesk занимается разработкой системы автоматизированного проектирования AutoCAD более 20-ти лет.

Initially released in late 1982, AutoCAD was one of the first CAD programs to run on personal computers, and notably the IBM PC.

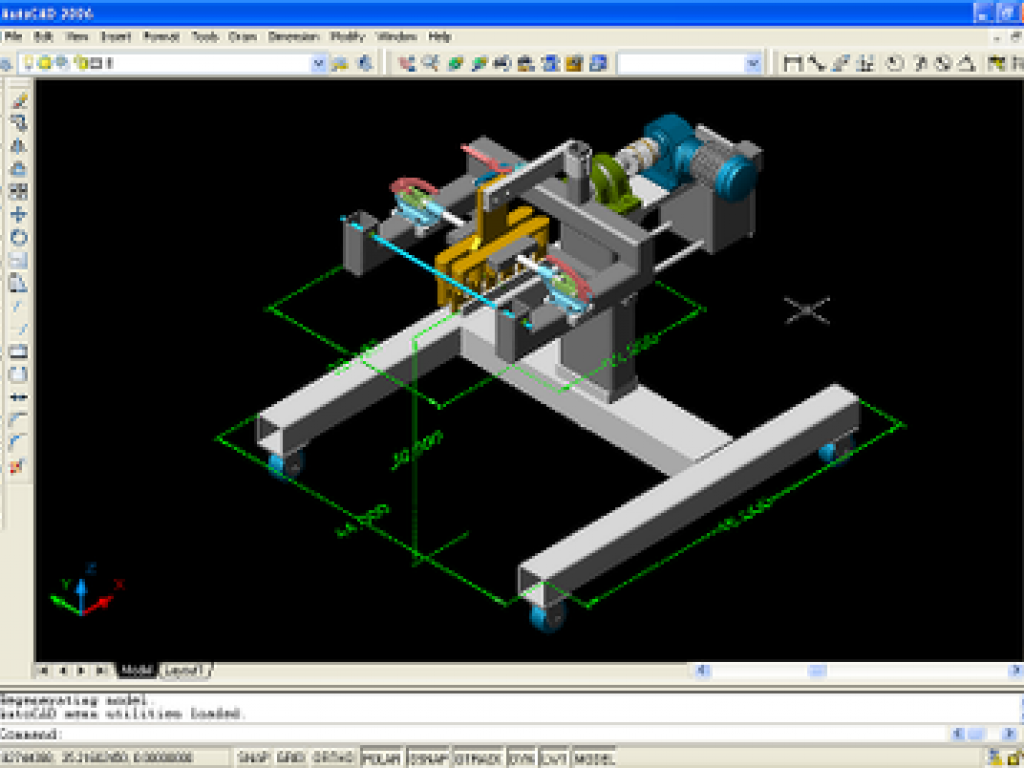

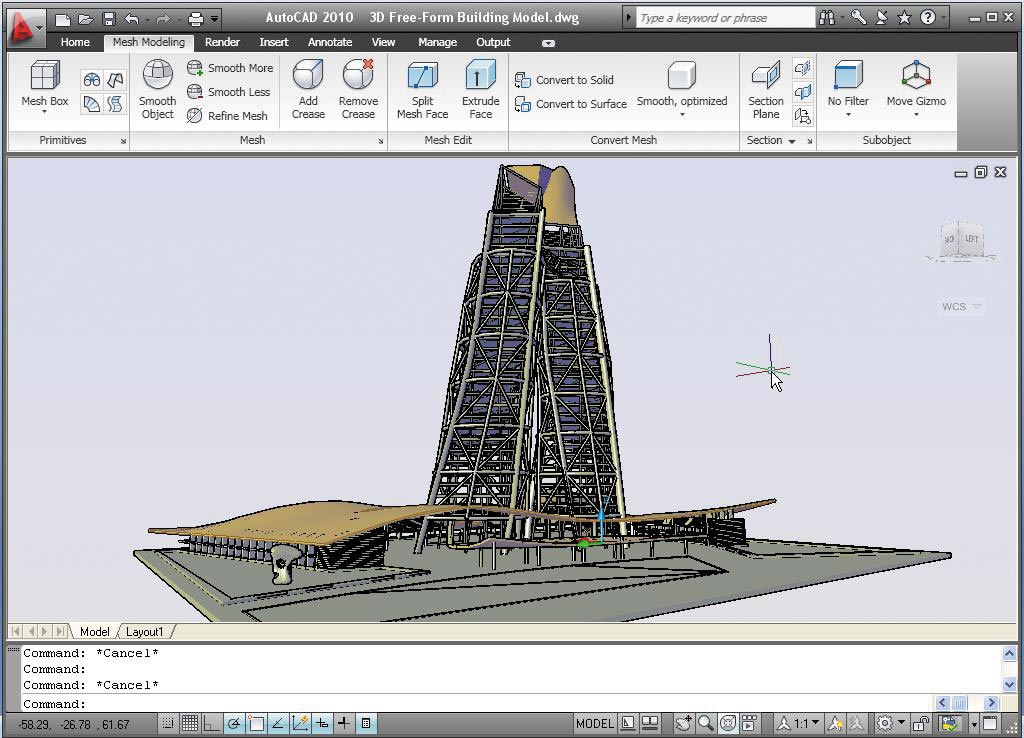

AutoCAD – 2-х и 3-х мерная система автоматизированного проектирования и черчения компании Autodesk. Семейство продуктов AutoCAD является одним из наиболее распространённых САПР в мире.Компания Autodesk занимается разработкой системы автоматизированного проектирования AutoCAD более 20-ти лет.

AutoLISP is a dialect of Lisp programming language built specifically for use with the full version of AutoCAD and its derivatives, which include Autodesk Map 3D and Autodesk Architectural Desktop.

Suggest an example

Other results

Время выпуска TurboCAD было близким к выпуску Generic CADD в США, а цели обоих программных продуктов были похожи – создание жизнеспособного недорогого конкурента AutoCAD.

Both TurboCAD and Generic CADD’s marketing objectives were the same – create a viable, low-cost competitor to AutoCAD.

DWG (обозначает расширение имени файла.dwg) был основным форматом файлов для продукта Interact CAD, разрабатываемого Майком Риддлом (Mike Riddle) в конце 1970-х, и впоследствии лицензирован компанией Autodesk в 1982 как основной формат для AutoCAD.

DWG (denoted by the.dwg filename extension) was the native file format for the Interact CAD package, developed by Mike Riddle in the late 1970s, and subsequently licensed by Autodesk in 1982 as the basis for AutoCAD.

В состав архитектурного набора входили архитектурные элементы (окна, двери, лестницы и перила), основанные на продукте ADT фирмы Autodesk, поэтому TurboCAD смог открывать и читать файлы с этими элементами, полученные в ADT (DWG), чего не мог сделать AutoCAD.

Architectural features included architectural object types (windows, doors, stairs and rails) based on Autodesk’s ADT product, meaning that while TurboCAD could now read an ADT (DWG) file with these architectural object types, AutoCAD itself could not.

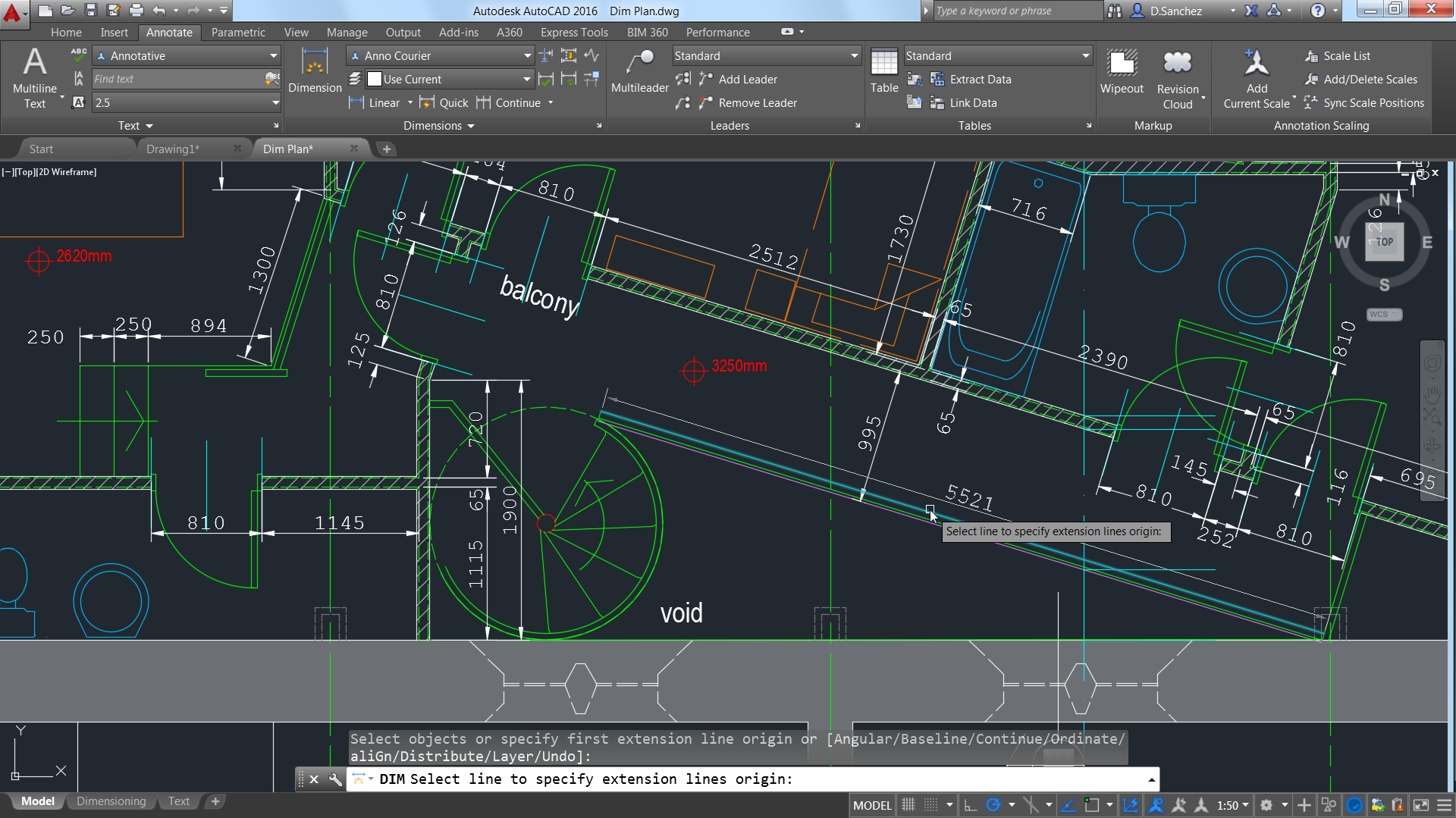

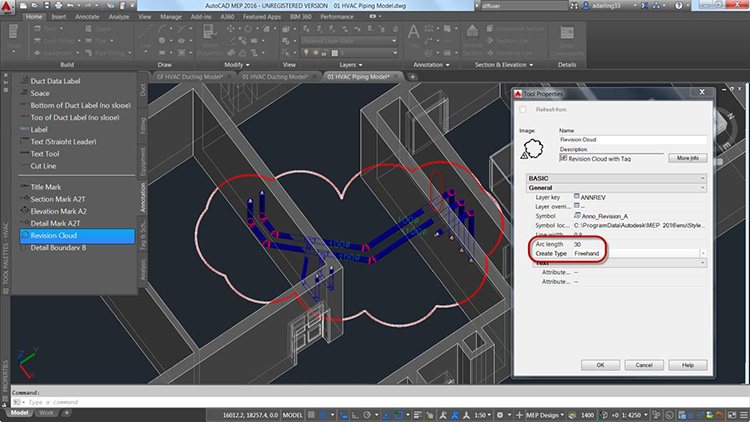

AutoCAD 2D и 3D система Программы САПР от Autodesk

Проектируйте каждый узел с помощью САПР

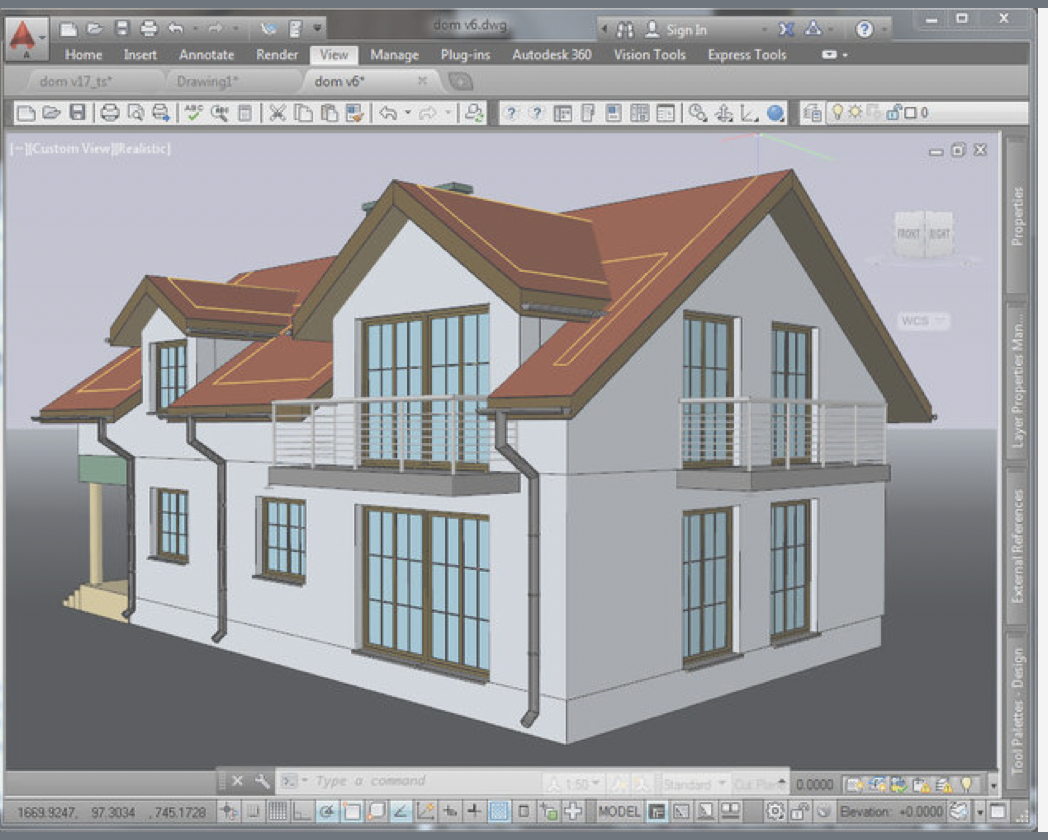

Программное обеспечение AutoCAD® для автоматизированного 2D и 3D проектирования создано с учетом будущих задач и потребностей. Используйте технологию TrustedDWG™ для совместной работы на настольных ПК, мобильных устройствах и в облаке. Включает приложение AutoCAD для мобильных устройств. Данное лицензионное ПО можно купить у нас.

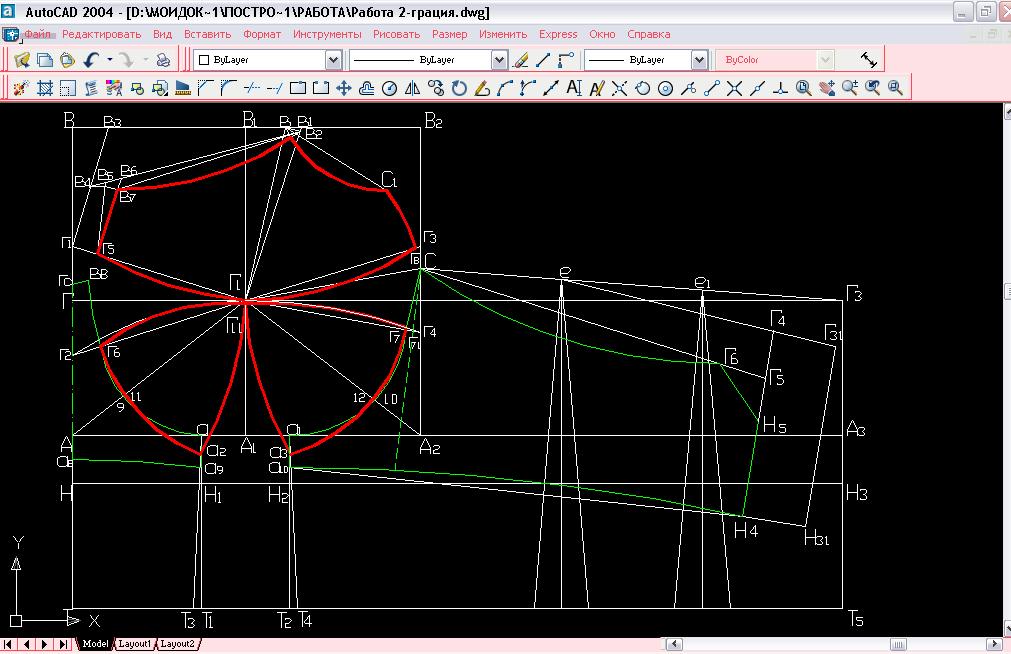

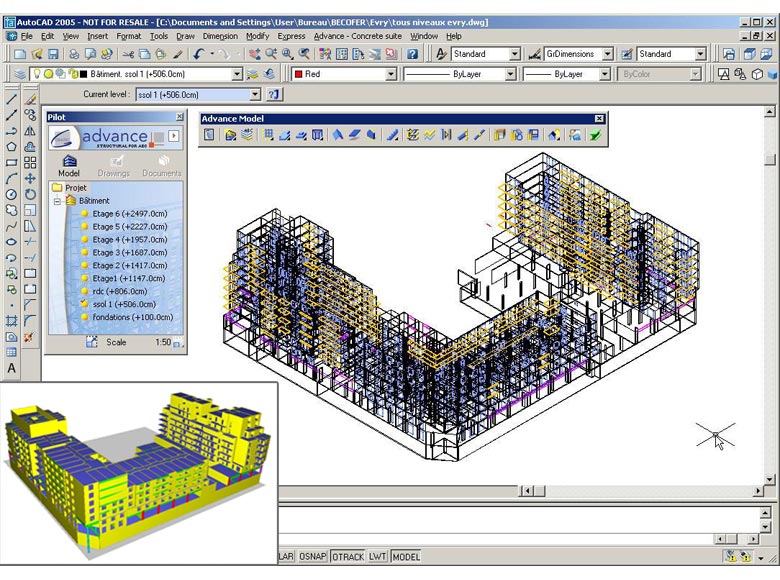

Ранние версии AutoCAD оперировали небольшим числом элементарных объектов, такими как круги, линии, дуги и текст, из которых составлялись более сложные. В этом качестве AutoCAD заслужил репутацию «электронного кульмана», которая остаётся за ним и поныне. Однако на современном этапе возможности AutoCAD весьма широки и намного превосходят возможности «электронного кульмана».

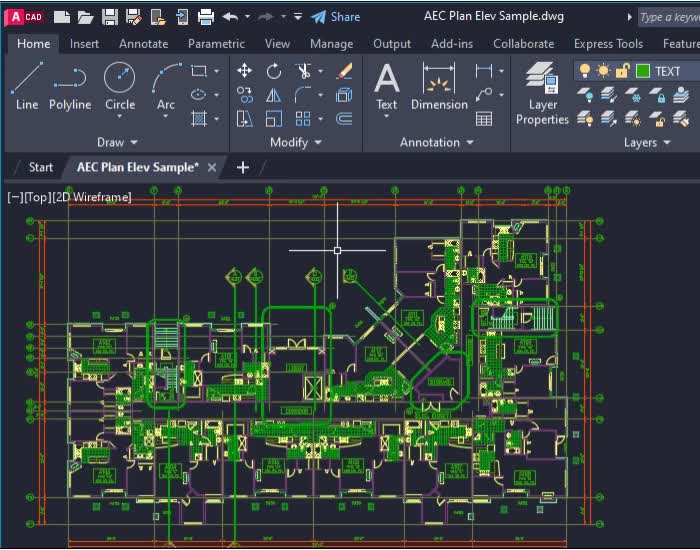

В области двумерного проектирования AutoCAD по-прежнему позволяет использовать элементарные графические примитивы для получения более сложных объектов. Кроме того, программа предоставляет весьма обширные возможности работы со слоями и аннотативными объектами (размерами, текстом, обозначениями). Использование механизма внешних ссылок (XRef) позволяет разбивать чертеж на составные файлы, за которые ответственны различные разработчики, а динамические блоки расширяют возможности автоматизации 2D-проектирования обычным пользователем без использования программирования. Начиная с версии 2010 в AutoCAD реализована поддержка двумерного параметрического черчения. В версии 2014 появилась возможность динамической связи чертежа с реальными картографическими данными (GeoLocation API).

Версия программы AutoCAD 2014 включает в себя полный набор инструментов для комплексного трёхмерного моделирования (поддерживается твердотельное, поверхностное и полигональное моделирование). AutoCAD позволяет получить высококачественную визуализацию моделей с помощью системы рендеринга mental ray. Также в программе реализовано управление трёхмерной печатью (результат моделирования можно отправить на 3D-принтер) и поддержка облаков точек (позволяет работать с результатами 3D-сканирования). Тем не менее следует отметить, что отсутствие трёхмерной параметризации не позволяет AutoCAD напрямую конкурировать с машиностроительными САПР среднего класса, такими как Inventor, SolidWorks и другими. В состав AutoCAD 2012 включена программа Inventor Fusion, реализующая технологию прямого моделирования. По цене можно проконсультироваться по телефону +7 (4012) 37-03-77

Python3 для AutoCAD: библиотека pyautocad для автоматизированного рисования САПР

На самом деле автор – инженер по алгоритму машинного обучения. Самым болезненным в моей работе является маркировка данных. И я столкнулся не только с маркировкой категорий, ярлыков и т. Д. Мне нужно пометить полигоны разбиения ресторана и гостиной на плане этажа. Это требует от меня чтения данных плана этажа (то есть координатных точек), а затем нарисовать картинку. После анализа разделите рамку рисунка (фактически найдите координатную точку раздела). Рабочая нагрузка этого проекта по-прежнему очень велика, и сложность не является низкой, и более трудно маркировать данные. Мне нужно написать скрипт, иначе откуда я знаю, как пометить координаты точек? На самом деле, различные инструменты рисования не очень полезны. Я просто хочу самостоятельно разработать инструмент для маркировки разделов. Суть в том, чтобы использовать библиотеку pyautocad для рисования существующих координатных точек, добавлять прямоугольные блоки в программном обеспечении CAD, а затем использовать программу для разделения координатных точек. Прочитайте это и запишите это в файл формата плана дома автоматически. Таким образом, все, что мне нужно сделать, это посмотреть на фрейм квартиры.

Суть проекта – использовать pyautocad для операций API. На официальном сайте очень мало документов об этой библиотеке, и они не полностью объяснены. Я суммирую здесь различные часто используемые операции, то есть операции, которые я использую. (Проще говоря, эта библиотека предназначена для ввода данных в приложение САПР для работы через интерфейс. Поэтому во время процесса рисования процесс САПР не должен быть закрыт. Суть в том, что САПР рисует, а операция рисования линий не может быть слишком быстрой. Приложение САПР слишком поздно реагирует. Может сообщить об ошибке, эта проблема должна быть решена)

Github адрес pyautocad:https://github.com/reclosedev/pyautocad

Вы можете увидеть исходный код, найти базовое использование и найти официальную документацию. (Рекомендуется внимательно его прочитать. Объяснений мало. Вы не можете просто посмотреть на них. Вероятность ошибки высока.)

pyautocad

Пакет pyautocad может работать с любой версией cad, фактически интерфейс такой же. Код для подключения cad приведен в документе:

from pyautocad import Autocad



acad = Autocad(create_if_not_exists=True)

acad. prompt("Hello, Autocad from Python")

print acad.doc.Name

Фактически, вы можете использовать интерфейсы, представленные в документе, для рисования изображений. Каждый интерфейс не сложен для понимания, но это – головная боль, когда нет подробных примеров параметров интерфейса. Я использовал следующий интерфейс, я стараюсь написать параметры четко:



from pyautocad import APoint
import math


acad.model.AddLine(p1,p2)


text = acad.model.AddText("{0}".format(text), p, 15)

text.move(p1, p2)


acad.model.AddCircle(p, 10)


acad.model.AddArc(p, radius, math.radians(90), math.radians(270))



acad.doc.SaveAs("{0}".format(save_path), 64)

Затем вы можете нарисовать картинку с помощью Python. Вот пример (очень официальный):

from pyautocad import Autocad, APoint


acad = Autocad(create_if_not_exists=True)
acad.prompt("Hello, Autocad from Python\n")
print(acad.doc.Name)

p1 = APoint(0, 0)
p2 = APoint(50, 25)
for i in range(5):
    text = acad. model.AddText('Hi %s!' % i, p1, 2.5)
    acad.model.AddLine(p1, p2)
    acad.model.AddCircle(p1, 10)
    p1.y += 10

dp = APoint(10, 0)

for text in acad.iter_objects('Text'):
    print('text: %s at: %s' % (text.TextString, text.InsertionPoint))
    text.InsertionPoint = APoint(text.InsertionPoint) + dp

for obj in acad.iter_objects(['Circle', 'Line']):
    print(obj.ObjectName)

Результат:

Этот метод извлекает вершины PolyLine, которые мне очень помогли в моем проекте. ! ! !

for item in acad.iter_objects("PolyLine"):
    print(item.Coordinates)
'''
(-462.01707322354014, 719.8251441314151, 207.17175903027055, 1056.4031530064085,
389.6778054895749, 574.9096117303479, -143.80140284041954, 434.6687742615859,
-326.30744929972207, -60.84885181138725, -564.9692056597924, 308.45202158973643,
 -327.4641724567995, 461.94033545845366, -593.0470534647193, 546.8614421365228,
 -616.4452718779175, 803.9696476627087)
'''

Неверная ссылка:


Для получения дополнительной информации вы можете перейти на официальный веб-сайт, чтобы детально изучить его. Перейдите к чертежу САПР плана здания, чтобы закончить этот технический блог обмена!

CAD-модели, созданные в EXselectPRO для AutoCAD или Revit

CAD-модели из EXselectPRO для AutoCAD и Revit

В расчетной программе EXselectPRO можно создавать CAD-модели серии VEX4000 тремя способами:

  1. 3D-модели AutoCAD в формате DXF
  2. Используя плагин MagiCAD для AutoCAD
  3. Используя плагин MagiCAD для Revit

1. 3D-модели AutoCAD в формате DXF

Как?
Модели в формате DXF для Auto CAD (или других программ, поддерживающих DXF) можно скачать непосреlственно из меню Экспорт в EXselectPRO



Выход
Здесь выводится “простая” 3D-геометрия.



2. Используя плагин MagiCAD для AutoCAD

Как?
Если вы используете AutoCAD с MagiCAD (MagiCAD должна быть установлена), вы можете скачать плагин, с помощью которого можно загрузить более сложную модель 3D, с доступом к расчетам EXselectPRO.

Скачать руководство по инсталляции”EXselectPRO MagiCAD-плагин для AutoCAD” можно здесь.

Руководство содержит необходимые инструкции по инсталляции плагина для MagiCAD, который доступен для скачивания на сайте MagiCAD.

Выход:
После инсталляции плагина вы можете экспортировать файл .mah, который можно считать в вашу строительную модель в AutoCAD.



3. Используя плагин MagiCAD для Revit

Как?
Для установки этого плагина необязательно иметь заранее установленное ПО MagiCAD.

Скачать руководство по инсталляции “EXselectPRO MaciCAD-плагин для Revit” здесь.

Руководство содержит необходимые инструкции по инсталляции плагина для MagiCAD, который доступен для скачивания на сайте MagiCAD.

Выход:
После инсталляции плагина вы можете экспортировать файл . mah, который можно считать в вашу строительную модель в Revit.



AutoCAD (онлайн-курс) | Университет Хьюстона в центре города

РЕГИСТРАЦИЯ​​

Онлайн-курс AutoCAD разработан, чтобы дать вам полное представление о функциях и возможностях AutoCAD 2022​ . В каждом курсе используются все стили обучения: текст, аудио, видео, интерактивность, викторины и практические примеры.

Этот набор курсов состоит из трех курсов (нажмите на кнопки, чтобы просмотреть подробную информацию о содержании курса):

Курс AutoCAD 2D предназначен для того, чтобы дать вам четкое представление о функциях и возможностях AutoCAD.Этот курс охватывает начало работы с эскизами, слоями, размерными стилями, динамическими блоками и A360.

Autodesk AutoCAD — мощная САПР, помогающая профессионалам быстрее и точнее создавать 2D-чертежи. Его упрощенное 2D-черчение позволяет командам работать более эффективно, обмениваясь чертежами через подключенные настольные, облачные и мобильные решения.

Курс наброски:


    • New для AutoCAD 2022
    • Новое для AutoCAD 2021


    • Начиная с наброса
    • Работа с рисунком
    • Редактирование набросанных объектов
    • Слои
    • Редактирование набросанных объектов II
    • Создание текста и таблиц
    • Размеры
    • Размеры
    • Редактирование размеров
    • Размеры
    • Размерные Стили
    • Добавление ограничений на эскизы
    • Вылупительные чертежи
    • Бумажное пространство



    • шаблон рисунков
    • Работа с блоками
    • AutoCAD листа
    • сотрудничество с AutoCAD

    Курс AutoCAD Advanced предназначен для того, чтобы дать вам четкое представление об AutoCAD и его дополнительных функциях. В этом курсе вы научитесь работать с атрибутивными блоками, изометрическим и техническим концепциям рисования.

    • Новое для AutoCAD 2022

    • Новое для AutoCAD 2021
    • атрибуты блока
    • Данные, ссылки и извлечения
    • Data Conseraints
    • Динамические блоки
    • Образтесь с внешним рисунком
    • Внешние ссылки
    • Exchange
    • AutoCAD Наборы листов
    • Инструменты рисования
    • Файлы сценариев и макросы
    • Типы линий
    • Образцы штриховки
    • Настройка AutoCAD
    AutoCAD 3D Полное руководство разработано, чтобы дать вам полное представление о функциях и возможностях AutoCAD.
    Последний курс:
    • новый для AutoCAD 2022
    • NEW для AutoCAD 2021
    • AutoCAD 3D Modeling
    • Создание твердых моделей
    • Редактирование 3D-объектов
    • Создание видов
    • Моделирование поверхности

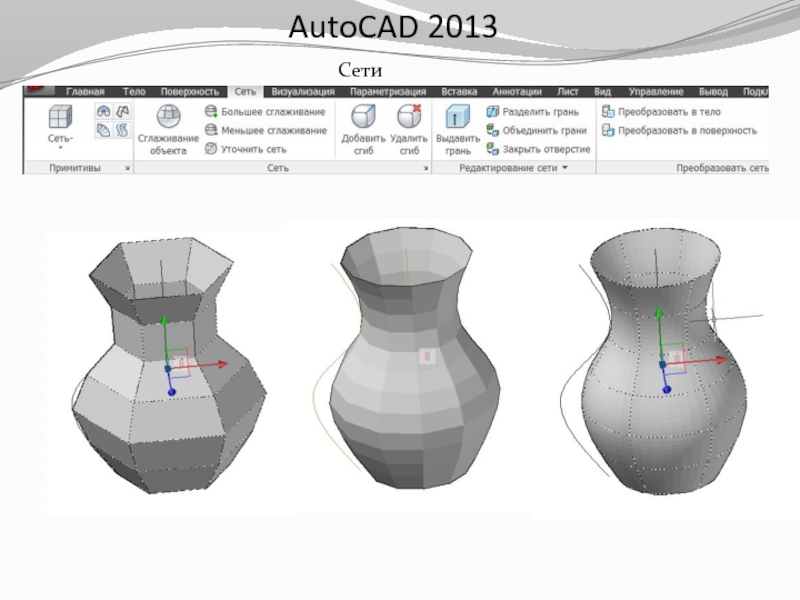

    • MESH моделирование
    • рендеринга и анимации

    Предпосылки

    Практические знания основных процедур проектирования/черчения и терминологии. Опыт работы с Windows 7, 8 или 10

    Срок доступа

    12 месяцев

    Стоимость обучения

    ​$345,00 – Курсы с гидом соответствуют требованиям Autodesk Certificates of Complement и предоставляются со службой технической поддержки. Курс построен таким образом, чтобы его можно было пройти по порядку от начала до конца. После завершения любой темы у вас будет полный доступ к ней в любое время в течение одного года после регистрации для использования в качестве ресурса.

    РЕГИСТРАЦИЯ​

    Автоматизированное проектирование (САПР) | СЛКК

    Программа Computer-Aided Design (CAD) имеет право на финансирование Learn & Work для покрытия стоимости обучения. Нажмите здесь, чтобы заполнить заявку и зарегистрироваться сегодня.

    Эти курсы развивают и обучают базовым навыкам и практическому применению. Студенты учатся ориентироваться в интерфейсе AutoCAD и использовать основные команды и методы рисования для создания технических 2D-чертежей.

    Пройденные курсы
    Основы AutoCAD
    AutoDesk Revit Comprehensive
    Параметрическое моделирование SolidWorks

    Даты начала
    07.03.2022
    08.03.2022
    10.03.2022

    Продолжительность программы
    8 недель
    8 недель
    8 недель

    *ПРИМЕЧАНИЕ

    Будет предоставлено все программное обеспечение.



    SLCC является авторизованным учебным центром Autodesk (ATC). Занятия предлагаются для работающих взрослых через некредитный, краткосрочный, практический опыт применения.SLCC предлагает классы ниже по расписанию по мере необходимости. Пожалуйста, свяжитесь с координатором программы, нажав на кнопку ниже, с любыми вопросами или потребностями в обучении.

    • Основы AutoCAD

    • AutoCAD Civil 3D

    • Комплексный пакет Autodesk Revit (архитектура Revit)

    • Создание семейства Revit

    • Revit MEP-Electrical

    • Revit MEP-HVAC-сантехника

    • Нависворкс

    • Параметрическое моделирование SolidWorks

    **Индивидуальные занятия также могут быть запланированы по договоренности с координатором программы, указанным ниже.


    Что говорят наши студенты

    “Инструктор ясно объяснил концепции и смог продемонстрировать приемы, которым он нас научил, по ходу дела. Он очень хорошо разбирается в программном обеспечении.” – Джош

    “Я многое узнал о SolidWorks. Я думал, что знаю SolidWorks, пока не прошел этот курс.” – Дэвид

    «Мне понравилось использовать 3D-моделирование для создания деталей. Этот курс помог мне подготовиться к новым возможностям CAD в моей работе, чтобы занять новую должность оператора CAD/CAM.” – Джо

    “Этот класс был фантастическим и одним из лучших, которые я посещал после окончания колледжа. У меня есть бизнес по лазерной гравировке, и я с нетерпением жду, когда это программное обеспечение поможет мне улучшить мое оборудование и разработать новые продукты.” – Джош Уайлд



    Эта программа одобрена для финансирования STIT (скидка 50% для физических лиц), пока средства доступны
    Для индивидуальных соискателей

    Законодательное собрание штата Юта выделяет средства на краткосрочное интенсивное обучение (STIT) жителям штата Юта, которые записываются на специальные некредитные краткосрочные учебные курсы.Эти средства покрывают 50% стоимости курса и доступны до исчерпания. В этот момент стоимость курса вернется к обычной стоимости. Финансирование STIT предназначено для индивидуальных лиц, ищущих работу. Для работодателей, заинтересованных в финансовой поддержке, см. информацию о Custom Fit.

    Для работодателей

    Используя средства, предоставленные Законодательным собранием штата Юта, Custom Fit предлагает краткосрочное бесплатное обучение, предназначенное для роста, обучения и удержания эффективной и продуктивной рабочей силы. Коммерческие компании могут использовать эти средства для покрытия расходов на обучение действующих сотрудников. Подайте заявку на получение средств Custom Fit, чтобы определить соответствие требованиям.


    Свяжитесь сейчас

    Поддерживаемые форматы САПР в ArcGIS—ArcMap

    ArcGIS Desktop поддерживает следующие форматы файлов AutoCAD и MicroStation:

    • Форматы прямого чтения преобразуются на лету в память как доступные только для чтения наборы данных объектов. Вы можете добавить их в документы карты прямо из окна Каталога.
    • Экспортированные форматы можно использовать в приложениях на основе MicroStation и AutoCAD. Вы можете экспортировать классы объектов базы геоданных и шейп-файлы.

    Autodesk AutoCAD DWG / DXF

    Название программного обеспечения Версия программного обеспечения Формат версии Direct Read Экспортирован

    AutoCAD 12

    12

    выпуск 12

    Да

    NO

    NO

    15

    AutoCAD Release 13

    13

    Выпуск 13

    Да

    NO

    6

    AutoCAD выпуск 14

    14

    14

    14

    Да

    Да

    Да

    Да

    AutoCAD 2000

    15. 0

    2000

    9033

    Да

    15

    AutoCAD 2002

    15.0

    2000

    Да

    Да

    6

    AutoCAD 2004

    16.0

    2004

    Да

    Да

    Да

    Да

    3

    AutoCAD 2005

    16. 1

    2004

    9033

    9033

    Да

    Да

    15

    AutoCAD 2006

    16.2

    Да

    Да

    6

    AutoCAD 2007

    17.0

    2007

    Да

    Да

    Да

    15

    AutoCAD 2008

    17. 1

    2007

    Да

    Да

    Да

    AutoCAD 2009

    17.2

    170002

    Да

    Да

    6

    AutoCAD 2010

    18,0

    2010

    Да

    Да

    Да

    6

    AutoCAD 2011

    18. 1

    2010

    9033

    9033

    Да

    Да

    15

    AutoCAD 2012

    18.2

    2010

    Да

    Да

    6

    AutoCAD 2013

    19,0

    2013

    Да

    Да

    Да

    Да

    AutoCAD 2014

    19. 1

    9033

    Да

    Да

    15

    0

    2013

    Да

    Да

    6

    AutoCAD 2016

    20.1

    2013

    Да

    Да

    Да

    Да

    3

    AutoCAD 2017

    21. 0

    2013

    9033

    Да

    Да

    5

    AutoCAD 2018

    22.0

    22,0

    3

    2018

    Да

    Да

    6

    AutoCAD 2019

    23,0

    2019

    Да

    Да

    Поддерживаемые AutoCAD DWG и DXF форматы

    Bentley MicroStation DGN

  • 0 9. x

  • 5

    5

    NO

    Да

    Название ПО Версия ПО Версия формата Прямое чтение Экспорт

    MicroStation 95

    5

    Да

    5.x

    5

    Да

    NO

    MicroStation / J

    70333

    9033

    7

    7

    Да

    Да

    NO

    MicroStation V8

    8. x

    8

    Да

    Да

    Да

    Поддерживаемые MicroStation DGN форматы

    CAD Pro VS AutoCAD | Почему CAD Pro является лучшим выбором

    Веские причины приобрести CAD Pro вместо AutoCad.
    • Зачем платить тысячи долларов за AutoCAD, если можно купить CAD Pro за значительно меньшие деньги.
    • Auto CAD требует дорогостоящего и трудоемкого обучения.
    • Интерфейс AutoCAD сложен и труден для изучения.
    • AutoCAD требует, чтобы вы приобрели множество различных модулей, чтобы получить полную программу.
    • Для черчения в AutoCAD требуются дорогостоящие обновления.
    • CAD Pro может импортировать файлы AutoCAD, чтобы вы могли изменять их в соответствии со своими требованиями.

    CAD Pro — идеальное программное обеспечение для составления патентов!

    CAD Pro отлично подходит для подготовки очень подробных чертежей для любого типа патентного дизайна без затрат на AutoCAD.

    Сохраняйте проекты в формате PDF!

    Сохраняйте любые документы CAD Pro в виде файла PDF, это позволит вам быстро поделиться своими идеями с друзьями, семьей и подрядчиками! AutoCAD взимает дополнительную плату за эту функцию.

    Программное обеспечение САПР на английском или метрическом языке!

    Программное обеспечение CAD

    от CAD Pro полностью поддерживает английские или метрические координаты. Проектируйте и создавайте чертежи любого типа с помощью простого в использовании программного обеспечения САПР от CAD Pro!

    Создание чертежей


    CAD Pro — отличная программа для подготовки очень подробных чертежей.Любой может создавать чертежи, используя широкий спектр инструментов проектирования, имеющихся в CAD Pro вместо AutoCAD. Программное обеспечение для создания чертежей и интеллектуальные инструменты CAD Pro помогут вам создать идеальные чертежи для планов домов, конструкций террас, механических чертежей, ландшафтных чертежей и многого другого всего за несколько минут. AutoCAD требует обучения и занимает гораздо больше времени.

    Размеры и допуски

    Интеллектуальное и точное определение размеров с помощью программного обеспечения для создания чертежей CAD Pro выполняется быстро и легко, в то время как AutoCAD сложен и требует обучения.При создании чертежей, требующих точных размеров, пусть CAD Pro возьмет на себя всю работу. Инструменты «Smart Dimensioning» CAD Pro автоматически создадут все размеры вашего чертежа несколькими простыми щелчками мыши. Сравните цены AutoCAD с CAD Pro.

    Трассировка эскиза

    Сделайте набросок любого рисунка на листе бумаги, а затем отсканируйте его. Теперь откройте отсканированный чертеж в CAD Pro, и он станет отслеживаемым шаблоном, который вы можете легко изменить при создании своих чертежей. Функция, которую AutoCAD не предлагает.CAD Pro может импортировать файлы AutoCAD, чтобы вы могли изменить их в соответствии со своими требованиями.

    Символы чертежа


    Общие символы и их правильное использование могут помочь вам в процессе создания чертежей. CAD Pro включает множество предварительно нарисованных символов, которые экономят время и деньги при создании чертежей. CAD Pro позволяет создавать любые типы чертежных символов, которые могут вам понадобиться, а затем сохранять их как символы для использования в будущем. Пользователи AutoCAD должны приобрести эти символы.

    Основные характеристики

    :

    • Интеллектуальные инструменты
    • Автоформы
    • Бесплатные шаблоны
    • Дополнительные инструменты для рисования
    • Настраиваемые представления
    • Более 5000 БЕСПЛАТНЫХ символов
    • До 16,8 миллионов цветов
    • Варианты ввода с клавиатуры
    • Ассоциативное определение размеров
    • Одинарные и двойные допуски
    • Вращающийся текст
    • 256 слоев
    • Инструменты сетки с опциями привязки сетки
    • Сохранение любого файла CAD Pro в формате PDF
    • Импорт AutoCAD DXF R12, 13, 14 и 2000
    • Английские или метрические координаты
    • Автоматические инструменты для точного выравнивания
    • Цвета заливки и узоры

    блоков CAD, бесплатные файлы AutoCAD.

    чертеж

    Что такое блоки САПР? Блоки

    AutoCAD или любой другой программы САПР — это файлы, которые можно вставлять в другие файлы САПР, это так просто.

    Такая простая вещь создает огромные преимущества по сравнению с традиционным построением технических проектов, предоставляя бесконечные возможности, поскольку, как только мы создали какой-либо дизайн, его можно вставить в существующий чертеж, чтобы завершить его, дополнить его и помочь нам сэкономить время в нашем проекте САПР.

    блока САПР возникли в результате необходимости многократного использования множества объектов в разных проектах. Теперь, благодаря блокам, этот чертеж CAD нужно создать только один раз, когда он понадобится в первый раз. В последующих проектах, где требуется тот же объект, вместо того, чтобы рисовать его снова, он используется повторно, вставляя его в файл САПР, в котором мы работаем.

    Преимущества использования блоков САПР

    Основное преимущество заключается в значительной экономии времени при разработке наших технических проектов, что позволяет получить более качественные графические изображения.

    Повторное использование блоков AutoCAD не ограничивается нашими собственными проектами, поскольку логически мы также можем использовать любой блок или файл CAD, созданный третьими сторонами, если их использование разрешено в нашем проекте. Кроме того, компании, производящие продукты или строительные системы, часто создают свои собственные библиотеки продуктов в версиях .dwg или .dxf с бизнес-целью проектов, обуславливающих потребность в их продуктах или технических решениях и предлагающих их на своих веб-сайтах.

    Еще одним преимуществом использования блоков AutoCAD является экономия места в файле, поскольку сохраняются данные только для одного отдельного блока или объекта блока независимо от того, повторяются ли они 2 или 20 раз.В этом есть еще одно параллельное преимущество, заключающееся в том, что если какие-то блоки в нашем чертеже необходимо изменить, изменение нужно внести только в некоторые из них через редактор блоков. После изменения и сохранения он будет автоматически изменен в остальных блоках, поскольку представляет собой единый объект.

    Советы по созданию блоков САПР

    Когда мы создаем дизайн или чертеж для последующего использования в качестве блока, необходимо учитывать как минимум следующие правила для оптимального использования блоков:

    Один: предпочтительнее создавать весь блок в слое 0, и благодаря этой предосторожности, если мы вставляем блок кровати или стола в слой «мебель», например, вставляемый блок приобретает указанный слой, так что когда мы управляем слоями, активируя или деактивируя их, вставленная кровать будет вести себя как остальные элементы в этом слое.

    Два: единицы, в которых мы создаем наши блоки, должны быть проверены, так как они должны совпадать с единицами, в которых мы обычно работаем.

    Три: Указав точку вставки и проверив этот аспект вместе с предыдущим, мы избегаем трудоемких ситуаций, в которых вставленный нами блок нельзя увидеть или найти, что приводит к значительному разочарованию и времени. тратить. Точка вставки обычно является точкой, которая является частью чертежа.

    Четыре: мы должны проверить типы основных элементов, таких как буквы, линии и затенение, которые мы используем в наших блоках, поскольку, если они не являются частью нашей библиотеки этих элементов (часто стандартной), при вставке Блок САПР, эти элементы не будут представлены или будут заменены другими.

    Пять: Пользователи также очень часто сохраняют очень старые версии AutoCAD, такие как v2000, v2004 и т. д., поэтому, если блок был создан с использованием более поздних версий, таких как 2013 или 2018, мы не сможет открыть его в нашем чертеже.В этих случаях мы можем использовать программу Autodesk DWG TrueView, которая, помимо того, что является средством просмотра множества графических файлов, позволяет преобразовывать эти файлы в различные существующие версии.

    Как называются блоки AutoCAD на других языках?

    Французский : блоки cad mobilier, arbres, voitures, sanitaires, kitchen, portes, mobilier de Bureau, treillis, appareils de gymnastique, personnes, signaux, escaliers, profiles laminés

    Немецкий : cad blöcke möblel, bäume, fahrzeuge, badezimmer, kochen, türen,büromöbel, schlosser, Fitnessgeräte, Menschen, Signale, treppe, stahlprofil

    Узнать больше о символах САПР?Перейти в справку AutoDesk

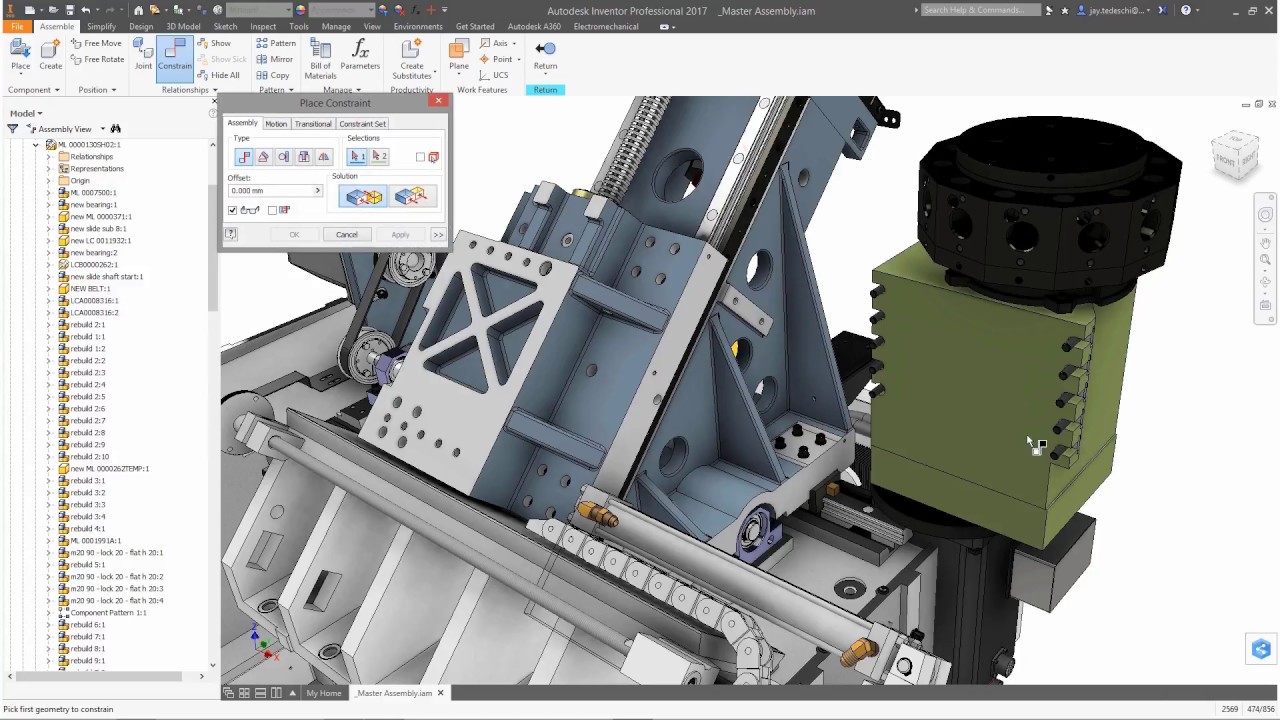

    AutoCAD Mechanical 2021|Autodesk Software|CAD Design Software

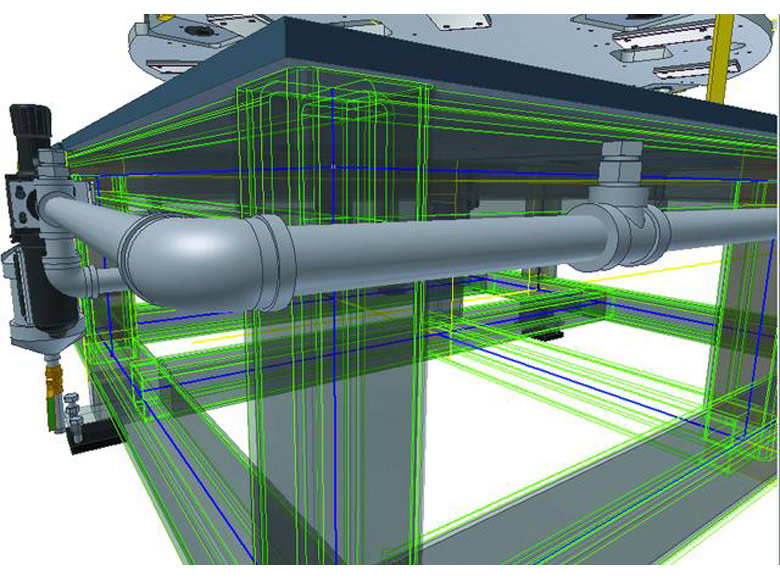

    Autodesk AutoCAD Mechanical — это мощное расширение стандартного программного обеспечения AutoCAD для проектирования и 2D-черчения со специальными функциями для производственных, инженерных и механических секторов, а также компаний, занимающихся рабочие процессы цифрового прототипирования.

    Обеспечивая повышение производительности до 65% по сравнению с программным обеспечением 2D CAD, программное обеспечение AutoCAD Mechanical CAD позволяет клиентам выполнять проекты в гораздо более короткие сроки, чем это было бы возможно при использовании стандартного AutoCAD, тем самым снижая стоимость проекта и повышая рентабельность.

    Подписку на AutoCAD Mechanical можно приобрести на месяц, год или на 3 года. AutoCAD Mechanical также доступен как часть Autodesk Product Design Collection и часть AutoCAD со специализированными наборами инструментов.

    НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ЗАПРОСИТЬ ЦЕНУ НА AUTOCAD MECHANICAL

    Почему мне следует приобрести Autodesk AutoCAD Mechanical?

    Мощный набор инструментов AutoCAD Mechanical для проектирования и проектирования упрощает и ускоряет процесс проектирования благодаря включению механической библиотеки, содержащей более 700 000 механических деталей и компонентов, генераторов машин и калькуляторов, а также включает Autodesk Inventor Fusion, обеспечивающий интеллектуальное повторное использование и непосредственное манипулирование рядом форматов 3D-файлов.

    Дальнейшее повышение производительности достигается благодаря расширенным возможностям черчения AutoCAD Mechanical, которые включают в себя интеллектуальное управление слоями, автоматическую функцию скрытых линий, инструменты для определения размеров и дополнительные инструменты для черчения с механическим смещением, что делает это программное решение САПР обязательным для профессиональных проектировщиков и инженеров. чтобы оставаться в рамках преимущественно 2D рабочего процесса.

    Чтобы получить дополнительную информацию или просмотреть процесс проектирования, позвоните нам по телефону (281) 445-6161 или нажмите кнопку ниже.

    Полезные ссылки: Курсы обучения AutoCAD

    Блоки AutoCAD Скачать бесплатно 2D-модели DWG. Чертежи блоков САПР.

    Показано 1–20 из 1172 результатов

    Загрузите бесплатные блоки AutoCAD с нашего веб-сайта, все предоставленные чертежи САПР имеют файл DWG.

    Что такое блоки САПР?

    Соединение в один набор объектов называется блоком. Блоками в программе AutoCAD называется информация, которая вставляется в чертежи.

    На чертеже есть 3 основных элемента, которые используются при вставке блоков.
    1. Определение блока.
    Определения блоков можно импортировать из существующего блока в другой файл чертежа. Кроме того, можно разработать определения блоков из выбранных объектов данного чертежа. Шаблон чертежа или его файл состоит из неграфического формата, в котором хранятся данные.
    2. Заблокировать вход.
    Изображение появляется при вставке блока в чертеж из определения блока.
    3. Инструмент для вставки блоков.
    Эти инструменты, доступные в программе, включают: палитру блоков Галерея блоков на ленте, окно инструментальных палитр, Autodesk Control Center.

    Как создать тег в AutoCAD?

    Работа с атрибутами в блоках AutoCAD.

    Блоки для AutoCAD – мощный и полезный инструмент, а использование атрибутов является необходимой связью художника с заказчиком. Атрибуты в AutoCAD для включения в набор объектов при создании определения блока.
    При вставке блока запрашиваются атрибуты, при этом в атрибутах необходимо указать конкретное значение для ввода блока.

    Как найти и заменить текст в AutoCAD?

    Для поиска и замены текста в AutoCAD вам не нужны сторонние расширения или лисп, так как AutoCAD специально разработан для этого инструмента.

    Поиск и замена текста в AutoCAD
    Пожалуй, основная причина того, что пользователи сталкиваются с трудностями при решении этой задачи, заключается в том, что инструмент поиска и замены текста вынесен в стандартный набор панелей и меню.
    Вытащена розетка «Текстовый поиск» по щелчку правой кнопки мыши в размещении панелей инструментов стандартным образом.
    Далее необходимо указать текст поиска и нажать Enter, после чего появится окно «Найти и заменить».
    Примечание. Окно, введя ПОИСК ( НАЙТИ ) в командной строке.

    Расширенные параметры поиска открываются при нажатии на стрелку.
    Как видно, поиск может производиться даже среди значений атрибутов блока, таблиц и размеров и т. д.
    В общем, что в этом и всё, тут нет ничего сложного.

    Бесплатные чертежные блоки САПР для AutoCAD!

    DwgFree.COM — это бесплатный веб-сайт для обмена блоками САПР, который позволяет пользователям обмениваться полезными блоками САПР (компонентами, символами и другими частями чертежа) в следующих форматах: DWG (AutoCAD), RFA (Revit) и IPT (Inventor). Блоки разделены на категории профессий и подкатегории. Вы можете начать просмотр, выбрав одну из вкладок профессии и одну из подкатегорий.

    Для поиска блока введите поисковую фразу в текстовое поле поиска и нажмите «Поиск».Вы также можете воспользоваться расширенным поиском, щелкнув вкладку «Поиск» в верхней части страницы. Чтобы загрузить блок, нажмите «Загрузить этот блок» рядом с эскизами. Вы также можете нажать «Показать подробности», чтобы узнать больше о блоке.

    Программа AutoCAD, созданная Autodesk Этот сайт содержит чертежи САПР и детали, выполненные в программе AutoCAD. Все блоки САПР доступны для скачивания, их можно использовать исключительно как образец для разработки собственной конструкторской и технологической документации. Программа AutoCAD разработана абсолютным лидером передовых 2D и 3D технологий компанией Autodesk.Наши чертежи DWG Free можно скачать без регистрации.

    Загрузите бесплатные блоки AutoCAD на нашем сайте.

    Блоки AutoCAD это помощник архитектора. Эта программа по праву занимает первое место среди программ автоматизированного проектирования (САПР), она используется инженерными службами, как в машиностроительной отрасли, так и в архитектуре. Кроме того, AutoCAD служит графической основой для многих САПР, на которых задается геометрическое описание проекта. По оценкам экспертов, более 70% чертежей, разработанных в автоматизированном режиме, были созданы на основе AutoCAD.AutoCAD обладает следующими функциональными возможностями:

    ▪ графическое трехмерное моделирование, возможность без навыков программирования моделировать пространственные 3D объекты и процессы;
    ▪ создание и ведение цифровых баз данных чертежей и проектов;
    ▪ параметризация чертежей – построение конструкций и деталей с новыми значениями и размерами на основе однажды созданной модели;
    ▪ создание мультфильмов и презентаций;
    ▪ перевод бумажных архивов в электронный вид и многое другое.

Оставить комментарий

Ваш адрес email не будет опубликован.
