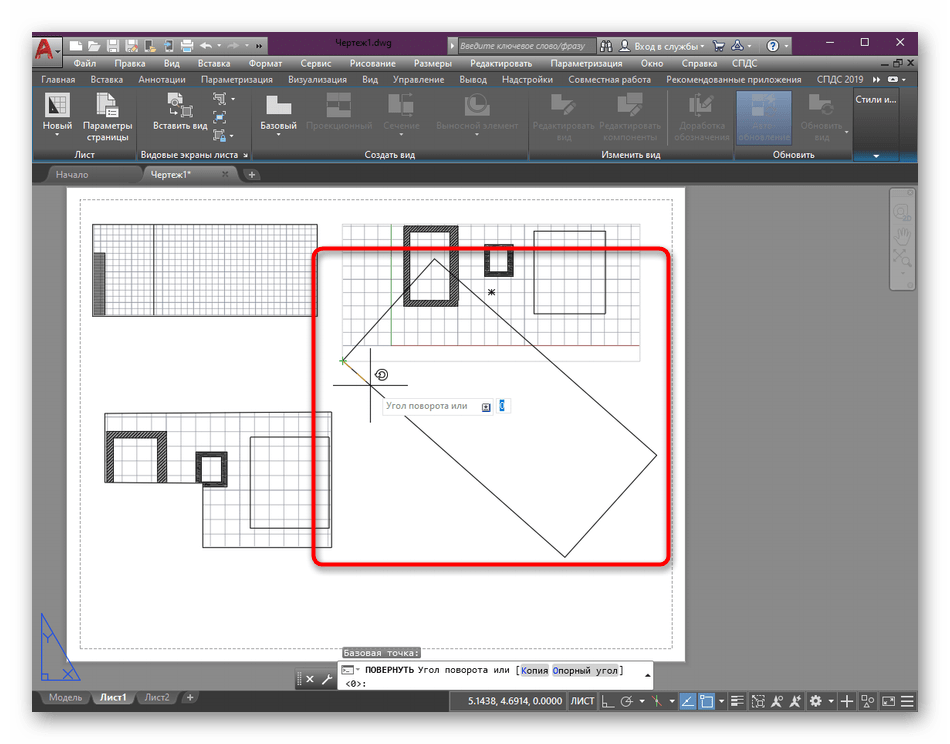

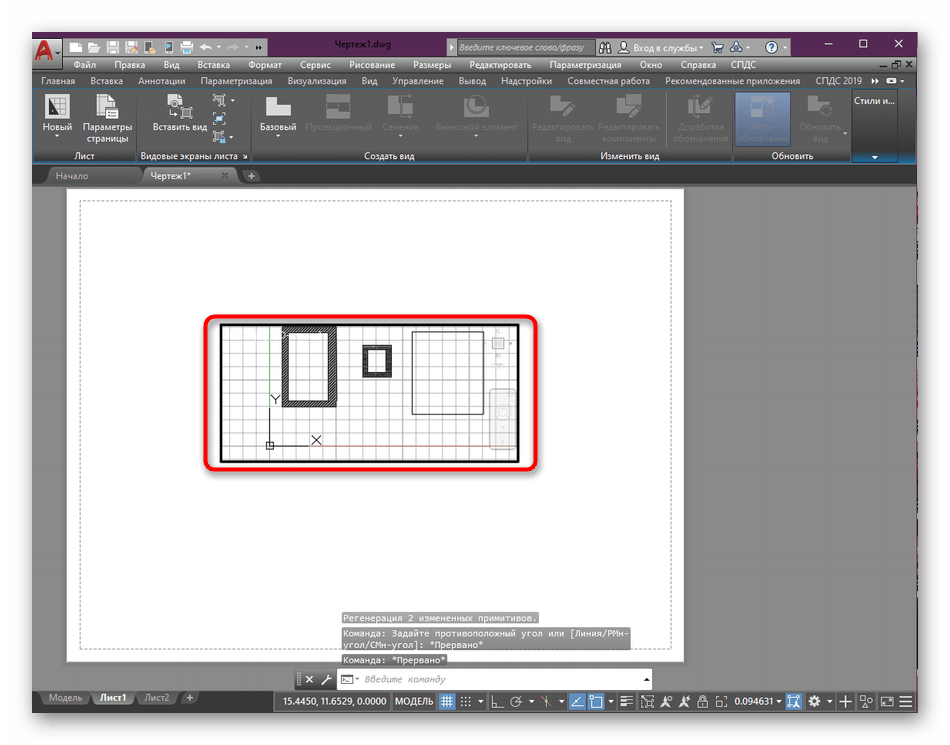

Руководство по командам и сочетаниям клавиш в AutoCAD

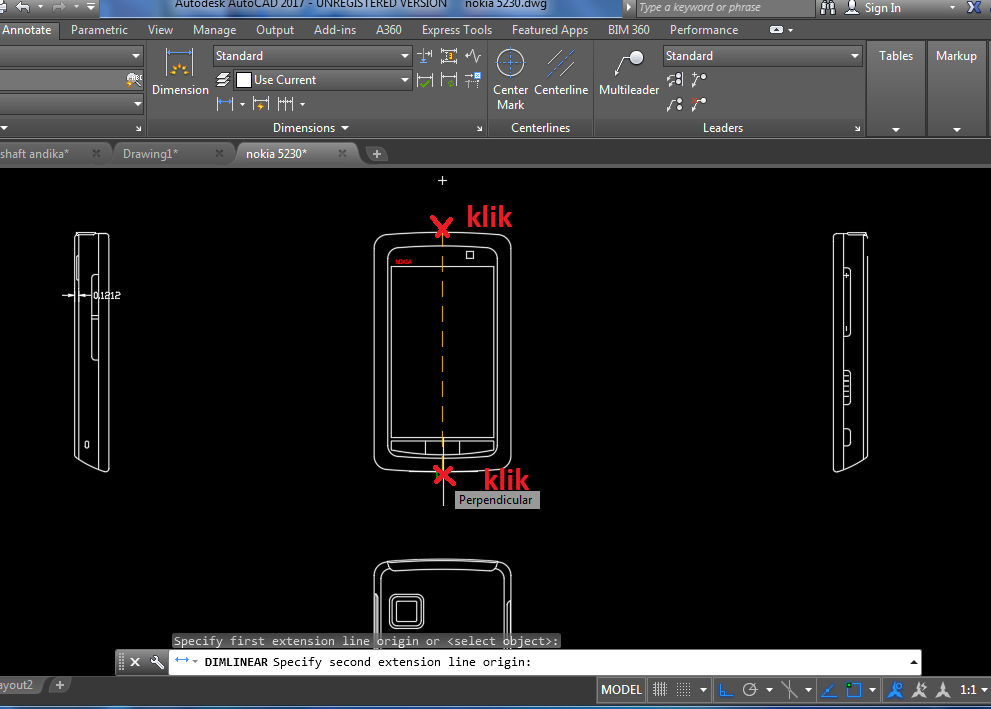

D Запуск команды РЗМСТИЛЬ. Создание и изменение размерных стилей.
DAN Запуск команды РЗМУГЛОВОЙ. Нанесение углового размера.
DAR Запуск команды РЗМДУГИ. Нанесение размера длины дуги.
DBA Запуск команды РЗМБАЗОВЫЙ. Нанесение линейных, угловых или ординатных размеров от базовой линии предыдущего или выбранного размера.
DBC Запуск команды БДСВЯЗЬ. Создание интерфейса связи между программой и таблицами внешних баз данных.
DCE Запуск команды РЗМЦЕНТР. Нанесение маркера центра или центровых линий для окружности или дуги.
DCO Запуск команды РЗМЦЕПЬ.
Нанесение размера, начинающегося от выносной линии ранее созданного размера.
DCON Запуск команды РЗМОГР. Применение размерных зависимостей к выбранным объектам или точкам на объектах.
DDA Запуск команды РЗМОТКРЕПИТЬ. Отмена привязки выбранных размеров.
DDI Запуск команды РЗМДИАМЕТР. Нанесение диаметра окружности или дуги.
DED Запуск команды РЗМРЕД. Изменение текста размеров и выносных линий.
DI Запуск команды ДИСТ. Измерение расстояния и угла между двумя точками.
DIV Запуск команды РАЗДЕЛИТЬ. Создание точечных объектов или блоков, равномерно распределенных по длине или периметру объекта.
DJL Запуск команды РЗМИЗЛИНИЯ. Добавление или удаление линий с изломом при работе с линейными или выровненными размерами.
DJO
Запуск команды РЗМИЗЛОМ. Нанесение размеров с изломом для окружностей или дуг.
DL Запуск команды СВЯЗЬ. Отображение диалогового окна «Связь с данными».
DLU Запуск команды СВЯЗЬОБНОВИТЬ. Обновление сведений по созданной связи с внешними данными.
DO Запуск команды КОЛЬЦО. Построение круга с заливкой или широкого кольца.
DOR Запуск команды РЗМОРДИНАТА. Нанесение ординатных размеров.
DOV Запуск команды РЗМПОДАВИТЬ. Управление переопределением системных переменных в выбранных размерах.
DR Запуск команды ПОРЯДОК. Изменение порядка прорисовки изображений и других объектов на экране.
DRA Запуск команды РЗМРАДИУС. Нанесение радиуса окружности или дуги.
DRE Запуск команды РЗМПРИКРЕПИТЬ. Начальное или повторное связывание выбранных размеров с объектами или точками на объектах.
DRM Запуск команды ВОССТАНЧЕРТЕЖА. Отображение списка файлов чертежей, подлежащих восстановлению после сбоя программы или системы.
DS Запуск команды РЕЖИМРИС. Выбор параметров для сетки и привязки, полярного и объектного отслеживания, режимов объектной привязки, динамического ввода и панели быстрых свойств.
DT Запуск команды ТЕКСТ. Создание однострочного текстового объекта.
DV Запуск команды ДВИД. Определение параллельной проекции или вида в перспективе с помощью камеры и цели.
DX Запуск команды ДАННЫЕИЗВЛ. Извлечение данных чертежа и объединение с данными из внешнего источника в таблице извлечения данных или во внешнем файле.

Что нового в AutoCAD 2018 (Часть 1). Общие сведения, интерфейс

Добрый день!

Что обычно делают люди в конце марта? Радуются первому теплу, сухому асфальту и прочим прелестям надвигающегося тепла.

Я, кроме всего этого, жду выхода новых версий программ от Autodesk, несмотря на то, что в течение всего года участвую в их альфа- и бета-тестировании. Но ведь всегда приятно дождаться финального результата и поделиться с вами тем, что нового появилось в новых версиях.

Обзоры новых версий я делаю уже шесть лет, началось все с AutoCAD 2013, посмотреть их можно на этой странице блога.

Новый релиз AutoCAD 2018 оброс множеством слухов, теорий заговора и обвинений, о которых мы поговорим в самом конце. Можно было бы их излагать прямо в обзоре, но, это более технический документ и отвлечения не пойдут на пользу.

Но, отбросим эмоции и посмотрим на новинки, появившиеся в AutoCAD 2018 и AutoCAD LT 2018, которые были представлены 21 марта 2017 года.


Обзор будет состоять из двух частей. Первую, посвященную общим сведениям и изменениям в интерфейсе, вы сейчас читаете, а вторая будет об изменениях в работе с внешними ссылками и более глубокой поддержке импорта PDF-файлов.

Все описанные изменения касаются как полновесного AutoCAD 2018, так и облегченной версии AutoCAD 2018 LT (за исключением трехмерных операций и поддержки сторонних приложений).

Под ключевыми новинками или группой связанных новинок я дам свою личную оценку полезности/бесполезности с описанием причины именно такой оценки.

Положительные впечатления я выделил синим цветом, отрицательные – красным.

Добрая половина новинок уже была представлена в AutoCAD 2017.1 в середине прошлого года, о чем я подробно писал в статье Что нового в AutoCAD 2017.1

Что нового в AutoCAD 2018 (Часть 1). Общие сведения, интерфейс


Итак, AutoCAD 2018. Порядковый номер версии R22 (проект “Omega”)
Как видите, ни иконка, ни сплэш-скрин не поменялись, даже цветовые схемы совпадают
При работе постоянно путаюсь, в какой версии сейчас нахожусь. Неудобно, поскольку часто приходится работать одновременно в нескольких версиях.

(-) Минус разработчикам. Нет однозначной зрительной идентификации версии, только вчитываться в номер версии.

Во время установки несколько новых картинок появилось, вот с трехмерной печатью и продуктами порождающего проектирования


Дистрибутив AutoCAD 2018 представляет собой самораспаковывающийся архив, состоящий из двух файлов. После распаковки объем 32-х разрядной версии AutoCAD 2018 составляет 3,1 Гб, объем 64-х разрядной версии – 5,2 Гб.

Каковы объемы AutoCAD LT 2018 пока не знаю, не успел посмотреть на него.

Системные требования


Системные требования – это то, на что в первую очередь смотрит каждый потенциальный пользователь системы.

Системные требования для AutoCAD 2018

Операционная система
  • Microsoft Windows 10 (только 64-х разрядная)
  • Microsoft Windows 8.1 с обновлением KB2919355 (32-х и 64-х разрядные)
  • Microsoft Windows 7 SP1 (32-х и 64-х разрядные)
Тип CPU Минимум 1 ГГц 32-х (x86) или 64-х (x64) разрядный процессор
ОЗУ Для 32-х разрядного AutoCAD 2018:

  • 2 Гб (рекомендовано 4 Гб)
Для 32-х разрядного AutoCAD LT 2018:
  • 2 Гб (рекомендовано 4 Гб)
Для 64-х разрядного AutoCAD 2018:
  • 4 Гб (рекомендовано 8 Гб)
Для 64-х разрядного AutoCAD LT 2018:
  • 2 Гб (рекомендовано 4 Гб)
Разрешение экрана Для обычных мониторов:
  • 1360×768 (рекомендуется 1920×1060 или выше) с True Color
Для мониторов высокого разрешения 4К:
  • До 3840 x 2160 (поддерживается только для Windows 10)
Видеокарта
Видеокарта с поддержкой экранного разрешения 1360×768 и совместимая с DirectX 9 или DirectX 11
Место на диске 4 Гб
Сеть
  • Протокол TCP/IP для работы сетевых версий
  • Сервер лицензий может быть запущен на Windows Server 2012, Windows Server 2012 R2, Windows Server 2008, Windows 2008 R2 Server editions (также на ОС, на которых запускается и сам AutoCAD 2018)
  • Citrix® XenAp 7. 6, Citrix® XenDesktop 7.6.
Браузер Windows Internet Explorer 11.0 (или новее)
.NET Framework .NET Framework версия 4.6

Требования для работы с большими подшивками, облаками точек и трехмерным моделированием
ОЗУ 8 Гб и более
Место на диске 6 Гб
Видеокарта Видеокарта с поддержкой разрешения 1600×1050 или выше; Видеопамять 128 Мб и выше; Pixel Shader 3. 0 или выше; поддержка Direct3D
Примечание Для работы с большими подшивками, облаками точек и трехмерного моделирования необходимо использовать 64-х разрядную операционную систему

Если кратко, то увеличились требования по рекомендуемому объему ОЗУ для 32-х разрядных версий AutoCAD 2018 (было 3 Гб, стало 4 Гб) и добавили поддержку мониторов 4К. Обратите внимание, что Windows 10 поддерживается только в варианте 64х, для 32х не поддерживается.

(+) Требования по объему оперативной памяти не изменились – не нужно обновлять машину

Версия файлов DWG


С новым AutoCAD 2018 пришел и новый формат файлов DWG – теперь текущей является версия 2018
По заверениям разработчиков новый формат файлов повышает эффективность операций открытия и сохранения, особенно для чертежей, содержащих много аннотативных объектов и видовых экранов. Все мы помним, что раньше Autodesk придерживался трехгодичного цикла жизни формата, но последнее обновление было аж в версии AutoCAD 2013, так что обновление уже давно напрашивалось.

Предыдущие версии AutoCAD (2017 и более старые) не смогут открыть файлы в этом формате, но существует возможность сохранить файлы и в предыдущих версиях, вплоть до DWG AutoCAD R14 и DXF AutoCAD R12.

(+) Увеличилась скорость сохранения/открытия файлов. Это безусловный плюс
(-) Смена формата файлов может привести к проблемам в работе с коллегами, заказчиками и подрядчиками, у которых еще нет AutoCAD 2018. Будьте осторожны при работе с существующими проектами, поскольку при открытии файла в AutoCAD 2018 и выполнении команды сохранения, файл автоматически преобразуется в формат чертежа AutoCAD 2018. Ваши коллеги, которые используют предыдущие версии AutoCAD, просто не смогут больше открыть эти файлы. Всегда можно установить, в каком формате файлы будут сохраняться по-умолчанию (Параметры – Открытие/Сохранение – Сохранять в формате)

Сохранение файлов


Улучшены операции по сохранению файлов в AutoCAD. Наиболее это заметно в файлах, содержащих блоки с аннотативными масштабами, многострочные тексты с колонками и прочим форматированием, а также атрибуты и определения атрибутов мультилиний.

Также переработана функция автоматического сохранения. Теперь сохранение файла в большинстве случаев происходит постепенно, а не всего сразу, что увеличивает скорость выполнения операции.

(+) Любое ускорение работы – это большой плюс

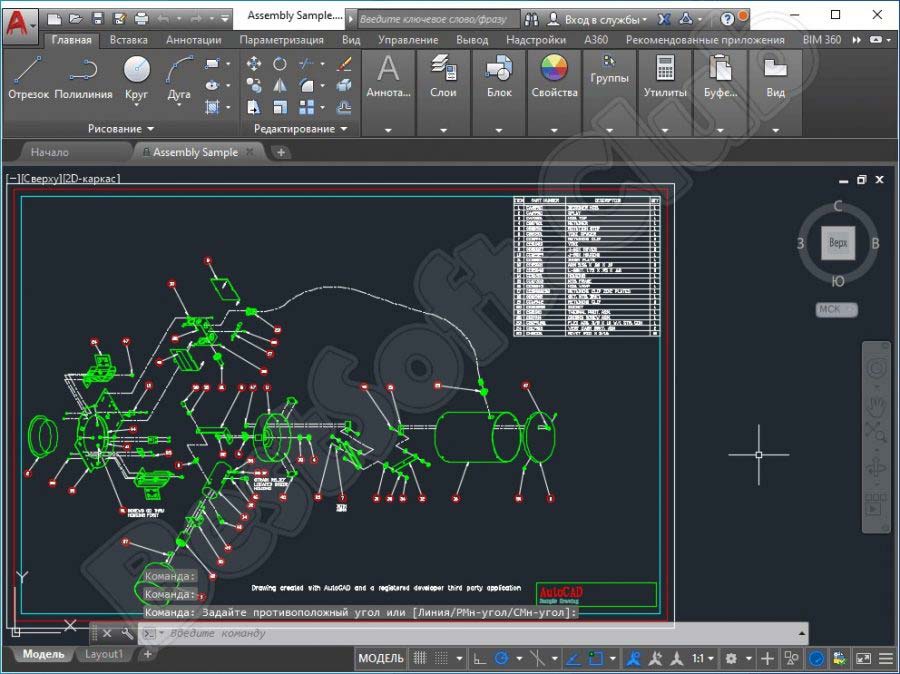

Интерфейс


Интерфейс – важная часть любого программного обеспечения. Я считаю интерфейс AutoCAD близким к идеалу, особенно с появлением темных цветовых схем в AutoCAD 2015. Если есть улучшения в этой части, то хорошо, ведь именно с элементами интерфейса мы сталкиваемся каждую секунду.

Поддержка мониторов высокого разрешения 4К (уже было в AutoCAD 2017.1)


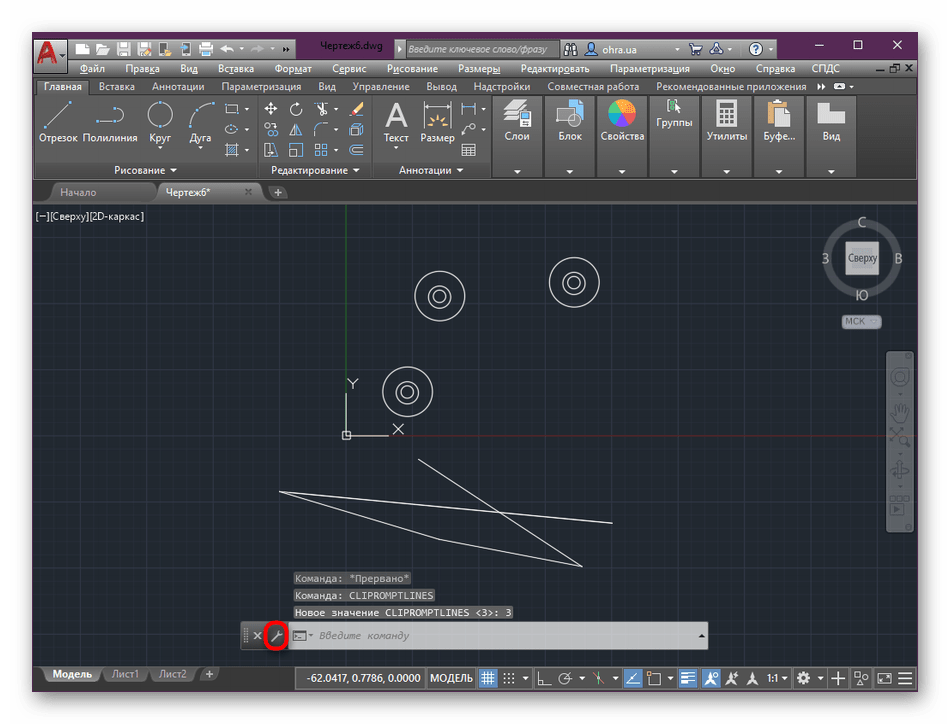

Наконец-то AutoCAD поддерживает мониторы с высокими разрешением и плотностью пикселей для обеспечения наилучшего отображения на мониторах 4К и выше. Теперь используемые элементы пользовательского интерфейса, такие как вкладки файлов, командная строка, Диспетчер слоев, редактор НПИ, инструментальные панели, видовой куб, прицел курсора и ручки масштабируются и отображаются в соответствии с установками Windows.

Проблема предыдущих версий – графические элементы интерфейса (линии, кнопки и пр.) не были связаны с размером системного шрифта, из-за чего и возникали описанные мной в посте проблемы. Теперь эта связь есть, при изменении размера шрифта интерфейс подстраивается.


(+) Мониторы 4К уже не стоят сверхденег и все чаще появляются у пользователей, поэтому их поддержка – явный плюс.

Диалоговое окно для работы с файлами


В окнах Открыть, Сохранить и других, где происходит работа с файлами, теперь запоминается состояние сортировки. Т.е. если у вас файлы были отсортированы по размеру по возрастанию, то при следующем запуске диалога эта сортировка сохранится. Раньше всегда устанавливалась та сортировка, которая была настроена в Windows.

Окно Режимы рисования


Окно режимов рисования теперь изменяемое, можно уместить все вкладки сразу.

Окно Выбор цвета


Появилась возможность задать цвет в формате RGB с помощью цифр через запятую

Поле со списком для управления слоями


В AutoCAD 2018 теперь можно легко добавить список для управления слоями на панель быстрого доступа. Просто щелкните на кнопку адаптации панели и выберите пункт Слой
Это можно было сделать и раньше, но только через НПИ или щелкнув правой кнопкой на списке слоев на ленте.

Монитор системных переменных


Для иконки Монитора системных переменных добавлено контекстное меню по правому клику мыши
Доступны команды сброса системных переменных к значениям по-умолчанию, настройки мониторинга и отображения уведомлений.

(+) Хорошая новинка. Раньше при срабатывании монитора иконка просто мигала в статусной строке, а двойной клик приводил к открытию монитора на весь экран. Теперь можно в фоновом режиме управлять командой и сбрасывать настройки к исходным

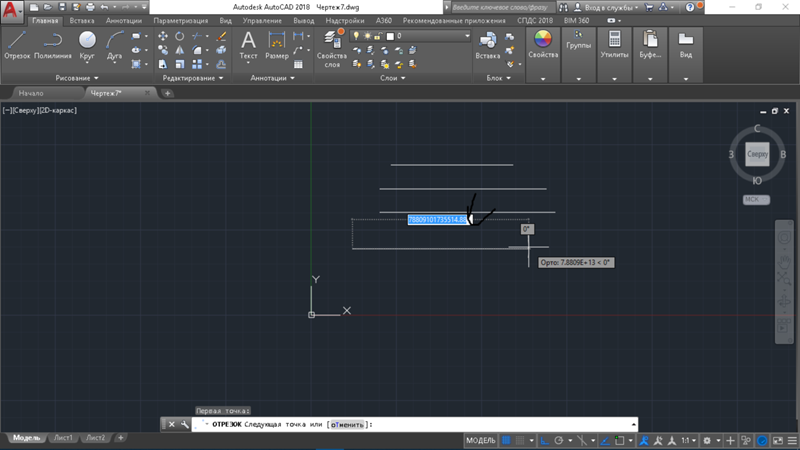

Цвет эластичной линии


В AutoCAD 2018 можно поменять цвет эластичной линии, которая появляется при перемещении курсора в командах редактирования (обычно ее называют резиновой линией)
Настроить цвет можно в меню Параметры – Экран – Цвета

Выбор объектов за пределами рабочего окна (уже было в AutoCAD 2017.

1)
В обновленной версии теперь можно выбирать объекты за пределами экрана. Возможность такого выбора управляется системной переменной SELECTIONOFFSCREEN.

Объясню – вы начинаете рамкой выделять часть чертежа, потом сдвигаете чертеж относительно экрана с помощью зумирования или панорамирования, при этом выделение чертежа продолжается. Раньше при “уходе” выбранных объектов с экрана их выделение снималось.

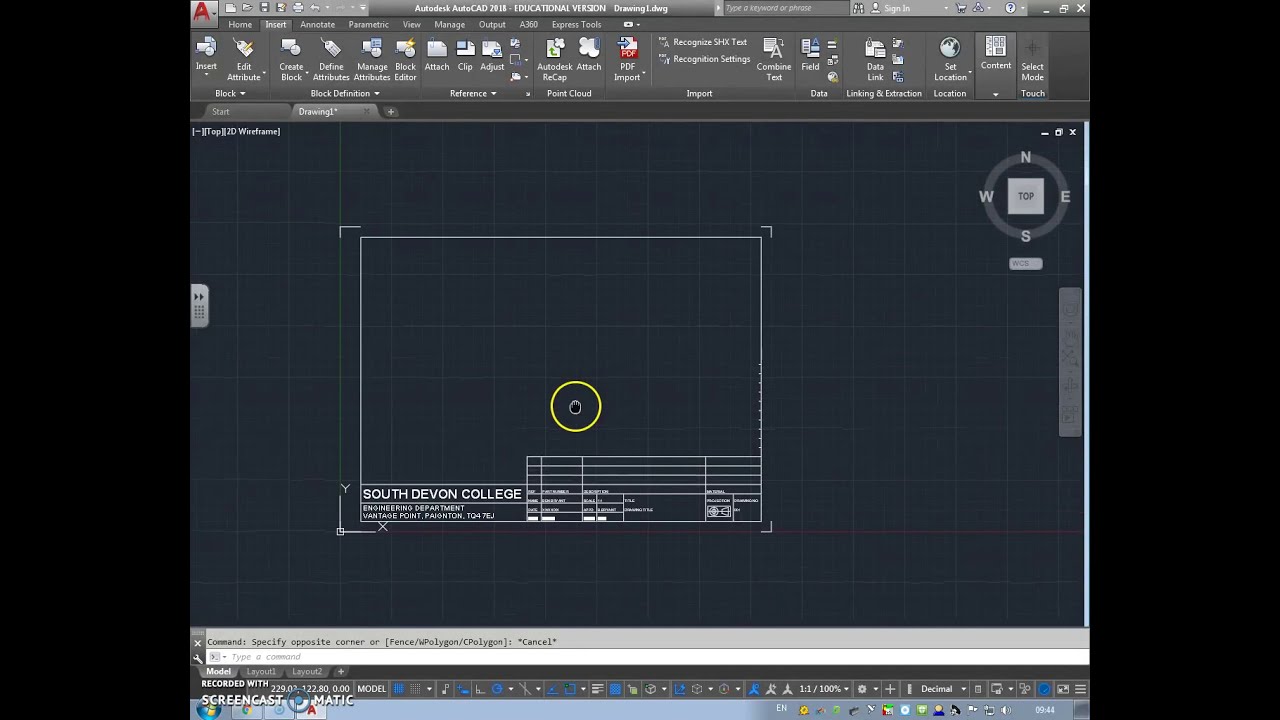

Вот иллюстрация такого выделения


(+) Радуюсь этой новинке еще с AutoCAD 2017.1! Выделять большие объекты реально удобней, раньше нужно было десять раз приблизить-отдалить, чтобы выбрать нужные объекты


Улучшенная привязка к линиям с разрывами (уже было в AutoCAD 2017.1)
Напомню, что в AutoCAD 2017 впервые появилась возможность привязки курсора к штриховым, пунктирным и штрихпунктирным линиям с разрывами, т.е. тем, которые имеют пустые промежутки. При включенной переменной LTGAPSELECTION (по-умолчанию отключена и равно 0) промежутки в линиях распознаются системой и можно выбрать линию или привязаться к ней с помощью простого указания курсором.

В новом AutoCAD 2018 появилась возможность такой привязки не только к отрезкам с разрывами, но и к полилиниям с разрывами (в том числе, с заданной шириной) и сплайнам с разрывами. Кроме того, теперь поддерживаются DGN-типы линий.


Обновление 3D-видов в чертежах (уже было в AutoCAD 2017.1)


В AutoCAD 2018 добавлена новая команда РЕГЕН3 (_REGEN3).

Если у вас есть видовые экраны на чертежах, в которых отображаются 3D-тела и поверхности, то в случае возникновения проблем с 3D-отображением эта команда выполняет повторное построение 3D-графики в отображаемых видах, включая все тесселяции 3D-тел и поверхностей.

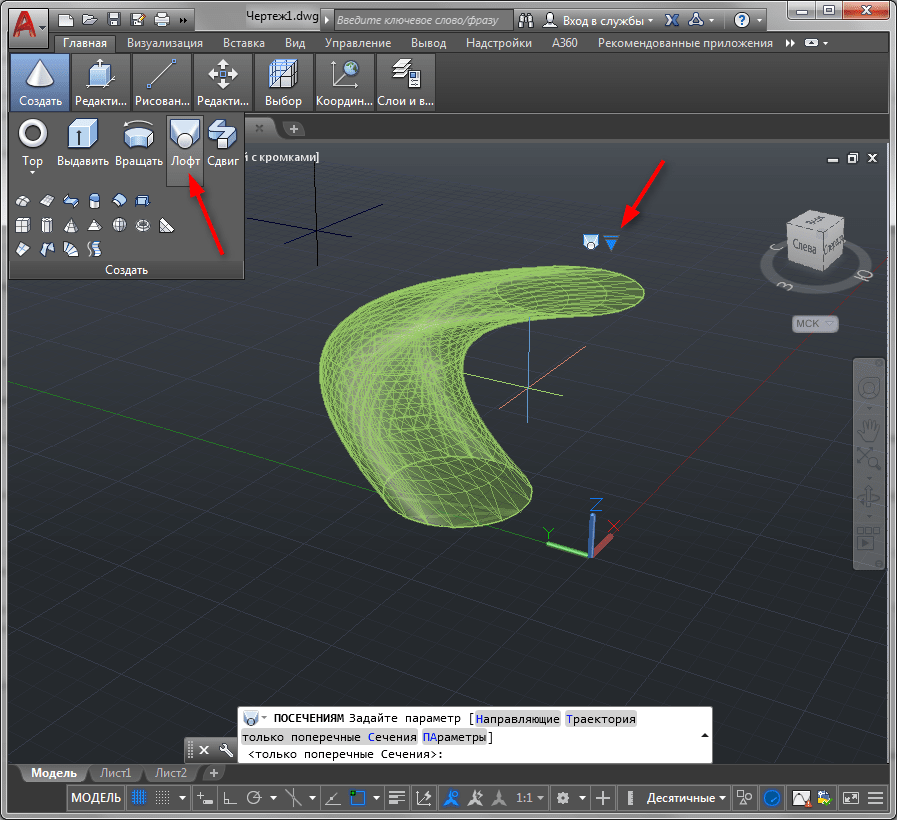

Производительность 3D-графики (уже было в AutoCAD 2017.1)


Новый AutoCAD 2018 предлагает значительные улучшения в трехмерных сценах при выполнении команд зумирования, панорамирования и 3D-орбита, причем во всех визуальных стилях. При вращении больших трехмерных моделей они больше не упрощаются (деградируют), а само вращение происходит гораздо быстрее и без рывков.

Разработчики утверждают, что навигация по трехмерной модели сравнима по скорости и удобству со схожими операция в двумерных чертежах.

Производительность 2D-графики


В новом AutoCAD 2018 опция “Отображение сглаженных линий” вынесена отдельно. Теперь ее можно отключить, но при этом пользоваться благами отображения геометрии в высоком качестве. Делается это в окне настройки производительности графики (команда ГРАФИКАНАСТР или _GRAPHICSCONFIG)
Также увеличена производительность на видеокартах начального уровня и мониторах с большим разрешением, а также для операций регенераций и перерисовки штриховок.

(+) Повышение производительности отображения и перерисовки очень важно для комфортной работы. Однозначный плюс

Поддержка карт Microsoft Bing


В AutoCAD 2018 теперь реализована поддержка самой последней версии карт Microsoft Bing v.8

Магазин приложений Autodesk App Store


В AutoCAD 2018 добавлена ссылка на магазин приложений Autodesk App Store. Соответствующую кнопку можно найти на ленте Рекомендованные приложения и в Инфоцентре
Также магазин приложений можно запустить командой APPSTORE. В предыдущих версиях команда и сервис называлась Autodesk Exchange.

Кроме того, на ленте Рекомендованные приложения отображаются рекомендованные приложения из магазина – данные берутся с сайта и обновляются при каждом запуске системы


Инструменты, которые больше недоступны в AutoCAD 2018


Совсем удалена функция iDrop в целях обеспечения безопасности. Напомню, что iDrop – это технология, которая позволяет вставить в чертеж AutoCAD объекты из браузера путем простого перетаскивания.

Прекращена поддержка Autodesk Seek в связи с закрытием самого сервиса. Но, что самое интересное, в поле поиска до сих пор написано “Поиск в Autodesk Seek”.

Лента BIM 360 удалена из AutoCAD 2018, но поставить приложение можно с сайта BIM 360 Glue.


Во второй части обзора рассмотрим изменения AutoCAD 2018, касающиеся импорта PDF-файлов и работы с внешними ссылками. С уважением, Андрей
