Cad что такое: система – система автоматизированного проектирования, иначе САПР.

Что такое данные САПР (CAD)?—Справка

Система автоматизированного проектирования (САПР) — это система, сочетающая аппаратную и программную платформу, используемую разработчиками для разработки и документации физических объектов. В настоящее время AutoCAD и MicroStation — это две наиболее широко используемых платформы САПР общего назначения. Эти системы включают в себя функции различных приложений. Организации, работающие в сфере инженерного дела, архитектуры, геодезии и строительства, применяют их для оказания широкого спектра услуг.

ArcGIS for Desktop принимает данные, созданные в приложениях на основе AutoCAD и Microstation. В этом разделе предоставлены общие сведения о типах данных, создаваемых в обеих системах.

Данные САПР (CAD )

Системы САПР выдают цифровые данные. Данные САПР могут использоваться в различных целях: от составления плана для печати его в качестве чертежа или регистрации в качестве документа юридической силы до создания хранилища для сохранения исполнительных версий. Наборы данных могут иметь различный размер, масштаб и уровень детализации; они могут представлять данные о внутреннем состоянии здания в масштабе проекции или лист полевой съемки в региональном масштабе в проекционной зоне сетки координат.

Форматы

AutoCAD и MicroStation используют собственные файловые векторные форматы. Оба формата способны поддерживать двухмерные и трехмерные данные.

Autodesk AutoCAD DWG/DXF

Формат DWG — это самый распространенный формат, используемый для создания и совместной работы с данными САПР. В дополнение к собственным версиям Autodesk также доступно несколько вариантов от сторонних производителей.

Формат DXF — это обменный формат, разработанный в 1982 году компанией Autodesk для обеспечения взаимодействия с другими программными приложениями. Польза от этого формата уменьшается, поскольку программные приложения обеспечивают более полную поддержку формата DWG напрямую с использованием лицензированной технологии считывания и записи от Autodesk или сторонних поставщиков, например, Open Design Alliance.

Bentley MicroStation DGN

Формат DGN не получил такого распространения, как форматы AutoCAD, но остается критически важным форматом для больших инженерных проектов, в которых используются данные САПР. Уникальной особенностью формата DGN является возможность его сохранения с нестандартными расширениями файла. Эту возможность можно использовать для обозначения содержимого, например, можно сохранить файл DGN с расширением PAR, чтобы обозначить чертежи, содержащие информацию об участке.

Более подробно о данных САПР

Более подробно об исходных данных САПР см. в следующих разделах:

Тема	Описание
О системах координат САПР	Основным различием между применением систем координат в системах ГИС и САПР является масштаб. В этом разделе разбираются системы координат САПР, а также проблемы интеграции данных САПР с картами.
Как организованы данные САПР	В отличие от ГИС, все данные, представляемые набором данных САПР, обычно содержатся в одном исходном файле. В этом разделе объясняется, из чего состоит файл САПР, а также то, как организуются данные в форматах DWG/DXF и DGN.
Типы создаваемых пользователем атрибутов в чертежах САПР	В форматах DWG/DXF и DGN используются разные методы для хранения созданных пользователем атрибутов. В этом разделе описываются типы атрибутов, которые можно встретить при работе с наборами данных САПР.

Связанные разделы

Системы автоматизированного проектирования (CAD/CAE/CAM)

В настоящее время САПР является не просто конкурентным преимуществом, а необходимым условием конкурентоспособности предприятий.



Концерн R-Про занимается поставкой программного обеспечения для конструирования и проектирования (САПР – CAD/CAE/CAM), технологической подготовки производства (АСТПП-АСУТП).

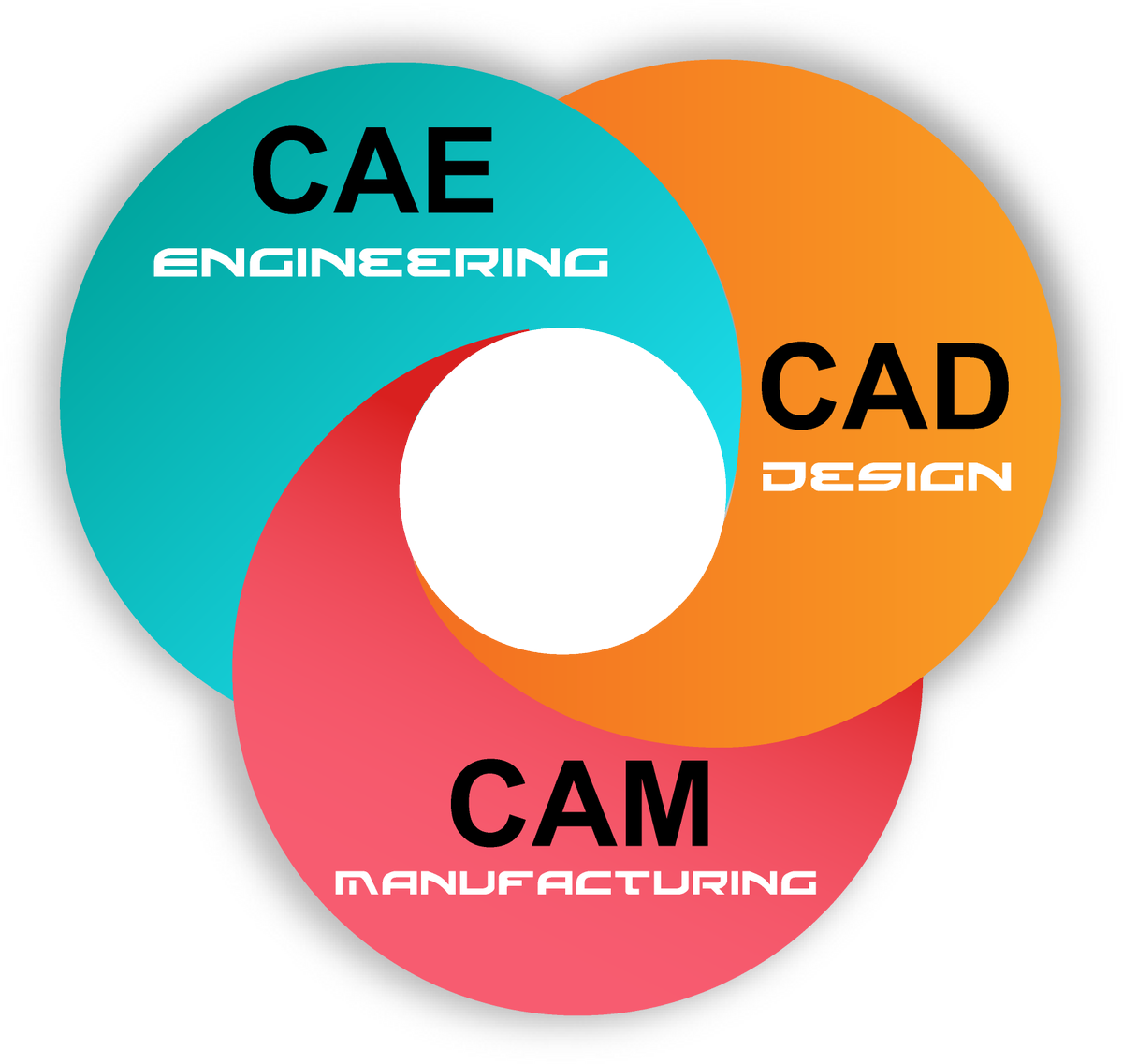

Система автоматизированного проектирования (САПР) представляет собой комплекс программных, технических, технологических и информационных средств, а также проектно-конструкторскую документацию и персонал системы, предназначенный для автоматизации процессов проектирования. Системы автоматизации проектирования включают в себя системы инженерной графики (CAD), системы инженерных расчетов (CAE), системы автоматизации подготовки и управления производства (CAM). CAD-системы (сomputer-aided design) предназначены для решения конструкторских задач и оформления конструкторской документации. В современные CAD-системы входят модули моделирования трехмерной объемной конструкции и оформления чертежей и текстовой конструкторской документации (спецификаций, ведомостей и т. д.).



САЕ-системы (computer-aided engineering) — это класс систем, каждая из которых позволяет решать определенную расчетную задачу, начиная от расчетов на прочность, анализа и моделирования тепловых процессов до расчетов гидравлических систем и машин, расчетов процессов литья. В CAЕ-системах также используется трехмерная модель изделия, созданная в системе CAD.



CAM-системы (computer-aided manufacturing) предназначены для проектирования обработки изделий на станках с числовым программным управлением (ЧПУ) и выдачи программ для этих станков. В настоящее время CAM-системы являются одним из основных способов изготовления сложнопрофильных деталей и сокращения цикла их производства. В CAM-системах используется трехмерная модель детали, созданная в CAD-системе.



Основные критерии выбора систем:

• функциональные возможности;
• наличие уникальных функций;
• стоимость;
• простота интерфейса и легкость обучения.

Разница между CAD и CAM

CAD (Computer Aided Drawing / Drafting) и CAM (Computer Aided Manufacturing) – это компьютерные технологии, используемые в основном для целей проектирования и производства продукции, где первая используется при проектировании продукта с помощью некоторого программного обеспечения для проектирования, а вторая включает программное обеспечение для управления машинами в промышленности. такие как станки с ЧПУ.

CAD и CAM являются этапами, включенными в производство продукта. Давайте поймем разницу между CAD и CAM через приведенную сравнительную таблицу.

Сравнительная таблица

Основа для сравнения	CAD	CAM
основной	САПР – это внедрение цифровых компьютеров в инженерное проектирование и производство.	CAM – это внедрение компьютеров в преобразование инженерных проектов в конечные продукты.
Вовлеченные процессы	Определение геометрической модели, определение переводчика, геометрическая модель, алгоритм интерфейса, алгоритмы проектирования и анализа, составление и детализация, документация.	Геометрическая модель, планирование процесса, алгоритм интерфейса, программы ЧПУ, проверка, сборка и упаковка.
требует	Разработка концепции и анализ.	Контроль и координация необходимых физических процессов, оборудования, материалов и труда.
Softwares	AutoCAD, Autodesk Inventor, CATIA, SolidWorks	Siemens NX, Power MILL, WorkNC, SolidCAM

Определение САПР

Система CAD (Computer Aided Design) генерирует точные, масштабированные математические модели на основе пользовательского ввода. Отдельные модели затем объединяются как компоненты сборки, чтобы создать конечный продукт, с помощью которого можно проверить точное соответствие деталей. Полностью предоставленные трехмерные модели деталей и целых сборок для конструкций могут быть построены с использованием 3-мерного программного обеспечения САПР. Даже созданные образцы могут быть проверены практически под любым углом до изготовления изделия.

Определение CAM

CAM (Computer Aided Manufacturing) развивается как центральный элемент во многих производствах. Он включает в себя широкий спектр процессов, которые должны выполняться автоматически, таких как резка, токарная обработка, фрезерование, фрезерование, термическая резка, гравировка и даже печать твердых материалов. После проектирования и анализа продукта его изготавливают там, где компьютеры участвуют в производстве, например, для проверки того, может ли продукт быть изготовлен или изготовлен каким способом, и сколько времени это займет.

Проще говоря, компьютерная система, используемая при планировании, управлении и контроле за работой завода, называется CAM. Это на самом деле сохраняет материал в некоторой степени путем тщательного размещения компонентов.

Ключевые различия между CAD и CAM

1. Компьютерное проектирование (САПР) предполагает использование компьютеров для преобразования элементарной идеи продукта в детальный инженерный проект. Эволюция включает в себя создание геометрических моделей продукта, которыми можно в дальнейшем манипулировать, анализировать и совершенствовать. С другой стороны, автоматизированное производство (CAM) включает использование компьютеров для помощи менеджерам, производственным инженерам и рабочим за счет автоматизации производственных задач, а также для управления машинами и системами.
2. CAD включает в себя такие процессы, как определение геометрической модели и перевод алгоритма определения, интерфейса, дизайна и анализа, составление чертежей, детализация и, наконец, документация. В отличие от этого, CAM включает такие процессы, как геометрическое моделирование, программы числового управления, алгоритмы интерфейса, контроль, планирование процессов, сборка и упаковка.
3. Система CAM требует контроля и координации физического процесса, оборудования, материалов и труда, тогда как CAD требует концептуализации и анализа дизайна продукта.
4. Существует множество программ САПР, например, AutoCAD, Autodesk Inventor, CATIA и так далее. В противоположность этому, Siemens NX, Power MILL, WorkNC, SolidCAM являются примерами программного обеспечения CAM.

Преимущества САПР

• Минимизирует потребность в огромных количествах дорогого чертежника при проектировании изделия.
• Он может использоваться непосредственно для генерации данных резки для станков с ЧПУ.
• Масштабирование, изменение масштаба на чертежах и моделях проще, автоматичнее и точнее.
• Хранение и поиск моделей проще.
• Проектные данные могут быть переданы в компьютеризированные системы управления производством.
• Точные 3D модели могут быть проверены перед изготовлением дорогих материалов.
• Это увеличивает скорость производства и требует меньше труда.
• Несколько копий можно хранить, распечатывать и распространять в электронном виде, что исключает необходимость хранения больших бумажных чертежей.

Преимущества CAM

• Производство требует минимального контроля и может быть выполнено в течение неофициальных рабочих часов.
• Производство менее трудоемко и экономит трудозатраты.
• Станки точны, и производство может повторяться последовательно с большими партиями.
• Возникновение ошибок незначительно, и машины могут работать непрерывно.
• Опытные образцы могут быть подготовлены очень быстро для детальной проверки перед завершением проектирования для производства.
• Виртуальная обработка может использоваться для оценки процедур обработки и результатов на экране.

Недостатки САПР

• Отключения питания и вирусы могут быть проблематичными для компьютеризированной системы.
• Промышленные версии программного обеспечения могут быть очень дорогими, особенно для первоначальных затрат.
• Традиционные навыки составления будут потеряны, поскольку они становятся ненужными.
• Для использования программного обеспечения потребуется дорогостоящее обучение, которое может быть трудоемким и дорогостоящим.

Недостатки САМ

• Это требует высоких начальных инвестиций и начальных затрат.
• Обслуживание машины также обходится дорого.
• Может привести к потере рабочей силы с высоким уровнем ручного труда.
• Для обеспечения надлежащего инструментария и организации процедур необходимы высококвалифицированные оперативники и техники.

Заключение

Компьютерное проектирование / составление чертежей (CAD) и Автоматизированное производство (CAM) – это тесно связанные термины, используемые в тех случаях, когда компьютеры участвуют в процессах проектирования и производства продукта в отраслях с ЧПУ.

Что умеют CAD-системы

9 декабря 2019

Системы автоматизированного проектирования (САПР) еще в 80-е годы прошлого века были признаны не просто программным решением, а целым комплексом, при помощи которого можно обеспечить проектно-конструкторскую деятельность и работу с проектной документацией. Сегодня САПР, или как их принято называть во всем мире, CAD-системы (от Computer Aided Design) стали отдельным сегментом рынка ПО, на котором присутствуют несколько десятков разработок.

Изменилось и содержание термина «CAD-система». Оно уже давно вышло за рамки электронных карандаша и рейсфедера. Теперь САПР служит и для обеспечения всего комплекса проектно-конструкторских работ, от инженерной разработки, дизайна продуктов и до производства, сервиса и даже логистики и сбыта готовой продукции.

К проектной документации обращаются сегодня и сложные системы управления производством, которые развивают предприятия, перешедшие к стандарту Индустрия 4. 0.

Проектирование

Основное назначение CAD-систем, конечно же, – инженерное проектирование. Создававшиеся как замена чертежного кульмана, они по-прежнему востребованы и в этой роли. На рынке ПО доступны десятки таких систем, но, тем не менее, можно выделить основные, самые востребованные семейства.

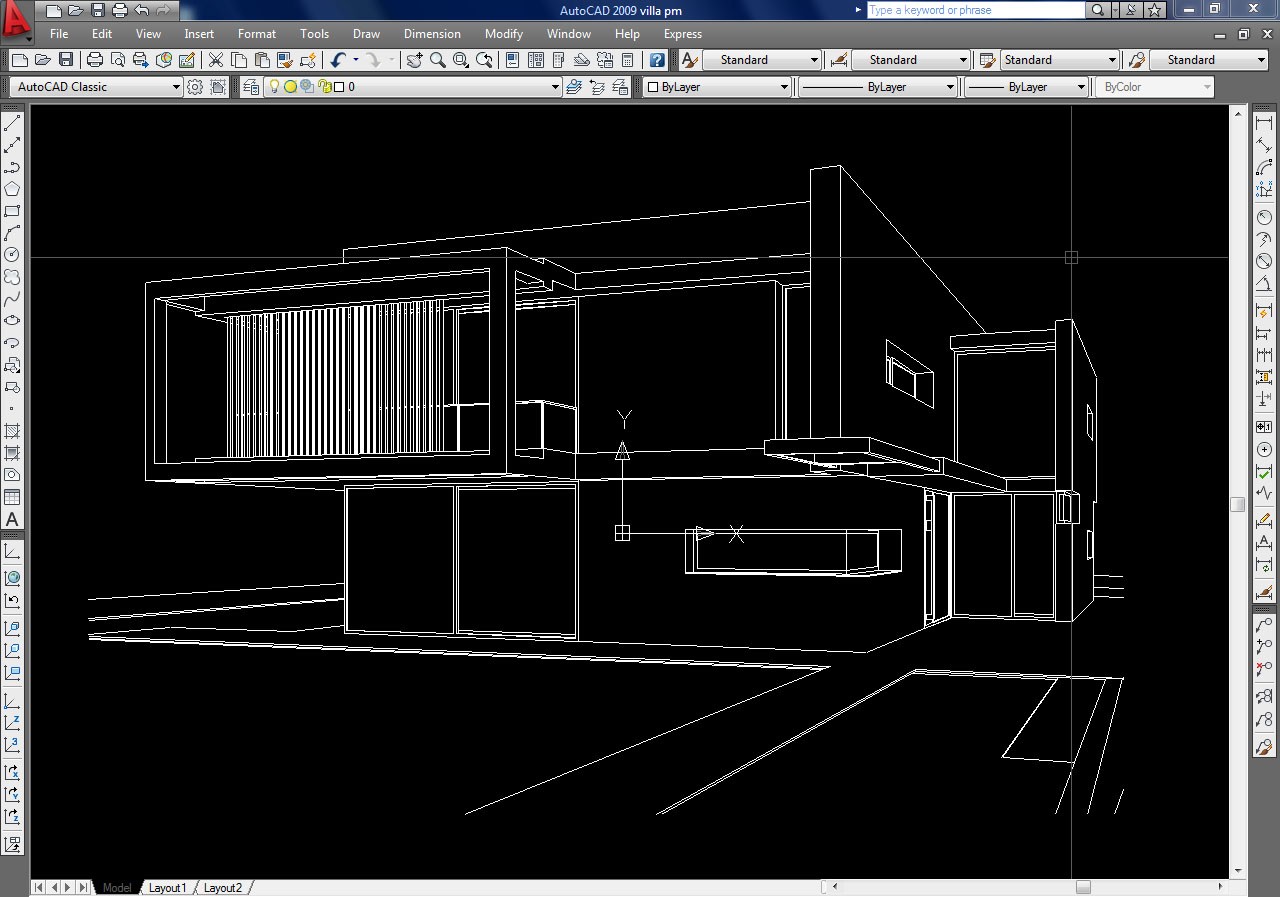

AutoCAD от компании Autodesk долгое время был безоговорочным лидером рынка CAD. По сути, в области проектирования это решение выполняет роль некоего эталона, вроде Microsoft Excel в роли табличного редактора.

Со временем Autodesk дополнила свой флагман специализированными решениями, которые определили три направления развития продуктов компании. Серия Architecture Engineering Construction Collection предназначена для проектирования в области архитектуры и строительства.

Семейство решений Product Design & Manufacturing Collection адресована сфере машиностроения. Занялась Autodesk и разработкой продуктов для индустрии развлечений. Они объединены в линейку Media and Entertainment.

Еще один лидер рынка CAD – компания SolidWorks, входящая в состав французского холдинга Dassault Systemes. Свою работу на рынке CAD этот вендор начал только в 90-е годы, но наверстал отставание благодаря дружелюбности своих программ, отлично проработанному интерфейсу. Продукты SolidWorks стали первыми решениями для твердотельного моделирования в среде Windows.

Сегодня спектр решений SolidWorks вышел за рамки собственно проектирования, хотя эта сфера деятельности по-прежнему является для компании профильной. Кроме того, продукты компании легко интегрируются друг с другом. На их базе заказчики могут сформировать целые комплексы, которые позволят автоматизировать не только проектирование, но и управление проектами. Пользователям доступны и библиотеки решений, и многочисленные плагины.

Отличительная черта продуктов SolidWorks – их широкие возможности в области 3D-проектирования.

Флагманская система компании, SolidWorks 3D CAD, по сути является стандартом в этой области.

О том, как можно использовать решения SolidWorks в производственной компании, мы уже подробно писали. Также вы можете посмотреть вебинар о возможностях данного ПО на нашем канале в YouTube.

В России, естественно, особенно с курсом на импортозамещение, актуальны отечественные решения. Более того, петербургская компания Ascon вполне успешно конкурирует на местном рынке с мировыми брендами. Кстати, по итогам минувшего года «Системный софт» признан самым динамично развивающимся партнером данного вендора.

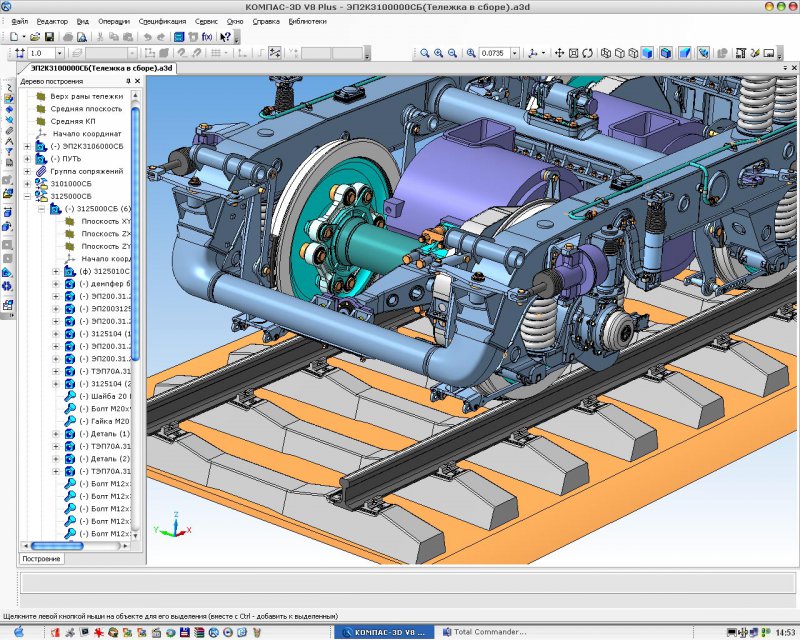

«Главным» продуктом компании является «Компас 3D» – мощная система для проектирования, которая вполне подходит практически для всех сфер производства. Так же, как и конкуренты, «Компас 3D» поддерживает групповую работу, взаимодействие с библиотеками решений, операции с трехмерными моделями.

Также
по теме

Промышленный дизайн

Унификация производства сегодня ни для кого не является секретом. Собрать из одинаковых (хорошо-хорошо, похожих друг на друга) деталей готовый продукт с индивидуальным дизайном, да еще такой, чтобы его обязательно захотелось купить – задача не из простых. Для этого и предназначены специализированные решения поставщиков CAD. Интересно, что некоторые из них адресованы даже узким специалистам.

Например, SWOOD Design (иное название SolidWorks WOOD) позволяет разрабатывать из готовых блоков дизайн мебели (при этом у SolidWorks есть и универсальное средство визуализации – SolidWorks Visualize). Целый набор решений есть у Autodesk, начиная от «комбайна» Autodesk 3ds Max и заканчивая специальными решениями для визуализации разработок.

Справочники

Любое проектирование – постоянная работа с нормативной документацией, стандартами, требованиями и т.п. Конечно, обойти такую важную сторону инженерной работы разработчики просто не могли. Однако, в России, как и в других странах, существуют специфические требования.

Не удивительно, что в нашей стране востребованы справочные системы от отечественных разработчиков.

Так, холдинг «СтройКонсультант» выпускает сразу несколько информационных систем, которые позволяют использовать электронные версии документов, регламентирующих строительную сферу. При этом можно найти как универсальную версию справочника, так и специализированные, посвященные ценообразованию или энергоснабжению.

Также
по теме

Управление проектной документацией

Любой проект – целый комплекс документов, которым приходится управлять. Необходимо это не только на этапе конструкторских работ. Не менее важна такая документация и в производстве, и даже после выпуска готового изделия, во время его сервисного и послепродажного обслуживания. Более того, сегодня конструкторские документы активно используются и в проектах цифровизации производства – они входят в состав обязательных элементов того, что принято называть «управлением жизненным циклом».

Решение SolidWorks PDM относится к классу именно таких систем. Оно позволяет администрировать весь комплекс конструкторской документации, организовывать совместную работу конструкторов и сервисных инженеров, планировать рабочие процессы. В качестве примера использования SolidWorks PDM можно привести сложный ремонт автомобиля.

При помощи решения технический специалист может посмотреть и маркировку каждого узла, и особенности его устройства, и список необходимых деталей, «разобрать» узел до винтика, чтобы понять последовательность его ремонта.

Ashampoo 3D CAD Professional 7

От первоначального планирования до презентации

Ashampoo 3D CAD Professional 7 – это профессиональное решение для дизайнеров, планировщиков и озеленителей. Планируйте, визуализируйте и передавайте Ваши идеи дизайнов профессионально и без суеты! Создавайте части планов для конструкторской документации или строительных планов, которые соответствуют высочайшим стандартам. Используйте мощные функции для достижения технического совершенства и полагайтесь на расширенные возможности моделирования, чтобы создавать собственные конструкционные элементы или изваяния, и добавьте художественных ноток в Ваши строительные произведения искусства.

Новое в Ashampoo® 3D CAD Professional 7

• Новые 2D-линии с параметрами
• Пользовательские линии из 2D-значков
• Удобный просмотр проекта с новыми параметрами сортировки
• Управление зданиями в виде иерархии в окне проекта
• Сохранение параметров отображения в категориях и типах объектов в шаблоны
• Новая привязка к граням для выравнивания объектов
• Лёгкое копирование окон между стен
• Копирование и перемещение слуховых окон
• Индивидуальное переключение элементов лестниц
• Изменение глубины существующих вырезов
• Простое добавление и удаление точек на элементы крыши
• Простое перемещение элементов между страницами
• Более 100 новых текстур клинкерных кирпичей

Импорт миллионов 3D-объектов с лёгкостью

Ashampoo 3D CAD Pro поддерживает загрузку, редактирование и сохранение различных новый форматов 3D объектов. Это позволяет Вам получить доступ к миллионам 3D объектов! Просто импортируйте их и добавляйте в Ваши проекты! Благодаря поддержке моделей SketchUp и Collada, Вы можете использовать множество общих моделей, а также моделей, связанных с определёнными производителями.

Солнечные электростанции – массивы на плоских крышах и для плоских крыш

Ни один хороший дизайн проекта не обходится без солнечных панелей. Для систем с установкой на крышу Вы сразу можете указать параметры размещения, выбрать модули из каталога объектов и расположить их на этапе настройки. В случае с плоскими крышами, Вы можете просто указать, какие их части будут закрыты солнечными панелями ещё на этапе создания дизайна. Когда Вы закончите, Вы сможете разместить всю конструкцию всего двумя кликами и отрегулировать расстояниями между рядами панелей и разворачивать их или менять размещение. Вот он какой – идеальный подход к предварительному планированию!

Мощный анализ площадей

По многочисленным просьбам, мы добавили дополнительный анализ площадей и функции расчётов, а также подходящие шаблоны сохранения. Кроме жилой площади теперь Вы можете обработать площадь пола, стен, потолков, фасадов и многих других поверхностей. Площади фасадов также могут быть легко экспортированы в PDF, RTF или файлы Excel! Списки с расположениями окон теперь тоже больше не проблема.

Отражение объектов с лёгкостью

Два мощных инструмента помогут Вам отразить 3D и 2D-объекты и символы либо по любой оси, либо через центральную точку. Это даже работает при выделении нескольких элементов одного типа, что может сэкономить Вам кучу времени! САПР не может быть ещё гибче такого!

Небывалая эффективность

Ясны, тематически структурированный интерфейс пользователя предоставляет Вам доступ за 1 клик ко всем функциям. Всё логически выстроено и легко доступно. Вам выбирать, использовать ли классическую панель инструментов или современный ленточный интерфейс, известный по продуктам Microsoft Office.

Помощник ввода данных и мастера для простоты управления

От дизайна крыши до моделирования местности – Ashampoo 3D CAD Pro 7 предоставляет полезные помощники ввода данных и мастера для всех сложных операций. Вы сфокусированы на содержимом, а программа делает всё остальное – как и должно быть.

Элементы экстерьера и интерьера уже включены

Встроенный каталог объектов даёт Вам доступ к различным компонентам зданий, текстурам, материалам и символам. Потребует всего один клик, чтобы установить дверь, окно или балкон, парковочное место для автомобиля, а также санитарно-гигиенические и электрические установки в Вашем проекте. Вы можете импортировать дополнительные объекты из SketchUp и Collada. Это даст Вам взглянуть на готовый проект ещё на этапе проектирования – до мельчайшей детали!

Площадка с текстурами с информацией по строительными материалами

mtextur.com обеспечивает архитекторов, дизайнеров и планировщиков информацией о строительных материалах и их производителях бесплатно. Найденные материалы доступы для загрузки в виде текстур высокого разрешения для мгновенного использования. Вы также можете искать определённый материал по группе, цвету, вариантах использования, производители или линейке продуктов. Также доступны ссылки на дополнительную информацию, справочные примеры и PDF с подробностями для различных материалов. С коллекцией из более 10 тысяч материалов с информацией, mtextur – это крупнейшая площадка с реальными текстурами для САПР (в сети с 2006) в мире. Это по-настоящему упростит Вам планирование в эпоху BIM (Building Information Modeling).

Перейти: http://www.mtextur.com

Инженерный дизайн CAD » Гусевский политехнический техникум — ISaloni — студия интерьера, салон обоев

Демоэкзамен в компетенции «Инженерный дизайн CAD» сдали экспертам будущие выпускники СарФТИ

На базе СарФТИ НИЯУ МИФИ состоялся демонстрационный экзамен по стандартам Ворлдскиллс Россия. Попробовать свои силы в компетенции «Инженерный дизайн CAD» (Mechanical Engineering CAD) в этом году решили будущие выпускники бакалавриата – 10 студентов 4 курса группы ТМ-47Д (профиль «Технология машиностроения»).

По итогам демонстрационного экзамена наибольшее количество баллов набрали Александра Шанина и Артём Ващенко. Эксперты отметили качественное выполнение студентами задания в части создания электронных сборок.

Работы оценивали сертифицированные эксперты Ворлдскиллс Россия — сотрудники ФГУП «РФЯЦ-ВНИИЭФ»: ведущий инженер-конструктор КБ-1 Николай Александрович Грачев и инженер-конструктор Института лазерно-физических исследований (ИЛФИ) Андрей Владимирович Ермолаев. Главным экспертом посредством видеосвязи с лабораторией вуза выступил ведущий инженер-конструктор  ФГУП «РФЯЦ – ВНИИТФ им.

академика Е.И. Забабахина» Евгений Петрович Устьянцев; линейными экспертами от СарФТИ — заместитель руководителя по учебной работе Тимофей Геннадьевич Соловьев и инженер кафедры общетехнических дисциплин и электроники (ОТДиЭ) Марина Вячеславовна Королева.

Конкурсные задания были разработаны под требования, предъявляемые к инженеру-конструктору, выполняющему свою работу с использованием современных систем автоматизированного проектирования (САПР).   На выполнение сложного задания по разработке электронных моделей требуемых деталей и сборочных единиц, созданию  чертежей с указанием всех необходимых размеров, фотореалистичного изображения и анимационного видеоролика участникам демоэкзамена отводилось шесть часов.

Е.П. Устьянцев, опытный эксперт чемпионатов AtomSkill и Ворлдскиллс Россия, отмечая, что затруднение у участников вызвало создание электронных моделей деталей и разработка чертежей с использованием автоматизированной системы проектирования,  рекомендовал уделить при обучении больше внимания чтению чертежей деталей.

Демоэкзамен для студентов СарФТИ — это не только демонстрация умений и навыков в практически реальных производственных условиях, возможность правильно оценить свои силы и набраться опыта, но и независимая оценка компетенций будущих выпускников экспертами от предприятий.



«Все, чему меня научили, передам детям»

Анатолий Кравченко

Возраст: 59 лет

Род деятельности: учитель технологии

Место жительства: Зеленоград, Московская область

Компетенция Ворлдскиллс: инженерный дизайн CAD, Московский политехнический университет

Послушать
речь героя

По образования я физик, в настоящее время работаю учителем технологии. Прошел обучение инженерному дизайну, чтобы работать со своими учениками.

Инженерный дизайн — современная интерпретация черчения, которое дети должны проходить на уроках. Вот только современным детям не нравится ни точить карандаши, ни стирать что-то ластиком, ни измерять линейкой. Они не любят чертить, им тяжело. Современным ученикам проще, привычнее и быстрее работать на компьютере.

Когда у меня появилась необходимость заинтересовать детей черчением, чтобы они хоть как-то познакомились с этим предметом, на помощь пришел инженерный дизайн, специальные компьютерные программы.

Я начинаю заниматься с детьми моделированием с 5 класса. Обычно к 7 классу они приходят к мысли, что, прежде чем что-то смоделировать и сделать, необходимо разработать чертеж. В этот момент у них и появляется интерес к компьютерной графике, которая становится необходимым звеном между теоретической моделью и ее практическим воплощением.

Инженерный дизайн — это звено меж задумкой и реализацией. Захотел у меня ученик, к примеру, сделать квадрокоптер. Для него нужны детали. Можно, конечно, выпилить их из фанеры. По опыту, практически весь учебный год уходит на изготовление деталей вручную. Ему хочется быстрее, значит, надо осваивать программу, которая помогает разработать детали и подготовить по ним файлы для 3D-принтера или станка. Теперь этот ученик хочет купить себе 3D-принтер, чтобы не ждать своей очереди в школе, а дома самостоятельно печатать все детали и собирать квадрокоптеры.

На программу Ворлдскиллс для тех, кому больше 50-ти, меня «привел» ученик. Мы выдвинули его на профессиональный чемпионат, и я сопровождал его на соревнованиях. Там и узнал, что есть обучение для людей моего возраста.

Раньше я расширял свои знания об инженерном дизайне самостоятельно, но теперь решил обратиться к специалистам. Почему? Я всю жизнь чему-то учусь. А тут мои ребята стали разбираться в программе лучше меня. Давали мне на уроках советы, как сделать быстрее какие-то операции.

Я медленнее разбираюсь, составляю инструкции, записываю на листочках алгоритмы, последовательность шагов. Учащиеся быстро осваивают кнопки, у них что-то автоматически получается, они быстрее запоминают новую информацию. Мне не хочется от них отставать. Если работать на равных, то и дело спорится, а если ученики начинают учить — это уже учителю стыдно! Мне хочется общаться с ними на одном уровне.

Обучение проходило дистанционно. Преподаватели показывали нам новые приемы — некоторые я не знал, теперь могу быстрее и красивее делать детали. Самое интересное — сборка, когда соединяешь детали и получаешь новое изделие.

Все, чему меня научили, передам детям. Постараюсь сделать так, чтобы ученики больше участвовали в чемпионатах Ворлдскиллс, даже если не займут призовые места. Это очень полезно — видеть, как много других ребят со всей страны увлекаются тем же самым, что это целое движение. Если человек чувствует, что он не один, ему хочется заниматься делом и дальше.

Если инженерный дизайн — это больше для мальчиков, они любят конструировать, работать с деталями, то девочки на дополнительных занятиях чаще всего занимаются выжиганием, вырезанием картин лобзиком по фанере, а это уже графический дизайн, изготовление декоративных украшений. Такие специализации у Ворлдскиллс тоже есть. Если появятся у меня в этом году ученики, интересующиеся графическим дизайном, то начнем его изучать вместе!

Подготовка к чемпионату Juniorskills

Впервые на базе ВДЦ «Океан» реализуется JuniorSkills — программа ранней профориентации и состязаний школьников в профессиональном мастерстве. На чемпионат приехали 62 подростка из Сибири и Дальнего Востока. В «Океане» они поборются за звание лучших в четырёх компетенциях: прототипирование, инженерный дизайн CAD, электромонтажные работы и мобильная робототехника. На данном этапе проходит подготовка к соревнованиям. Школьники посещают мастер-классы, которые проводят педагоги детского Центра, приглашённые учителя и эксперты JuniorSkills. После курса мастер-классов подростки примут участие в состязании профессионального мастерства.

У всех участников соревнований есть уникальная возможность не только вспомнить и углубить знания по своему предмету, но и попробовать силы в другой области. Поэтому для работы на семинарах все ребята делятся на два потока: тех, кто занимается компетенцией, и кто только начал её изучать. Мастер-классы для начинающих проводятся в более лёгком режиме. В группах «новичков» на следующей неделе также пройдут соревнования.

В каждой компетенции специалисты оказывают школьникам поддержку в приобретении необходимых знаний.

В области прототипирования занятия ведут педагог дополнительного образования ВДЦ «Океан» Алексей Глинский и эксперт JuniorSkills Алексей Рытов. Вместе с ними ребята учатся послойному созданию физического объекта, который соответствует математической модели, представленной в CAD-формате. CAD — это система, реализующая проектирование, при котором все проектные решения или их часть получают в результате вычисления и составления математических моделей на компьютере.

Изучить инженерный дизайн CAD подросткам помогают национальный эксперт JuniorSkills Наталья Савинова и педагог черчения из Якутска Лариса Григорьева. Инженерный дизайн CAD позволяет развивать пространственное воображение у детей. Они моделируют трёхмерные детали, а после генерируют чертежи, полностью обеспеченные технической документацией.

Региональный эксперт JuniorSkills по компетенции «Электромонтажные работы» Константин Дерунец постигает с ребятами основы монтажа электрического оборудования. На его занятиях присутствуют и девочки, демонстрируя свои навыки наравне с мальчиками.

К тонкостям мобильной робототехники подростков приобщает педагог дополнительного образования Школы Добра Александр Аношкин. Школьники изучают робототехнику и поэтапно создают роботов из конструктора LEGO. Для этого используются наборы конструктора LEGO Education WeDo, которые дают возможность ребятам собирать и запрограммировать простые модели через приложение в компьютере.

По завершении подготовки школьники будут готовы проверить свои силы на чемпионате профориентирования.

«Океан» желает будущим специалистам своего дела с успехом применить приобретённые знания на практике.



Пресс-центр ВДЦ «Океан»



Новости компании PICASO 3D

Итоги WorldSkills Russia 2021

С 25 по 29 августа в Уфе прошел финал IX Национального чемпионата «Молодые профессионалы» (WorldSkills Russia) – 2021.

Компания PICASO 3D уже несколько лет является партнером движения и спонсором ряда компетенций, наши сотрудники оказывают техническое и консультационное сопровождение соревновательных площадок.

Флагманские 3D принтеры компании можно было увидеть на таких компетенциях как:

• Аддитивное производство
• Изготовление прототипов
• Промышленный дизайн
• Инженерный дизайн CAD
• Эксплуатация БАС (Эксплуатация беспилотных авиационных систем)
• Инженерия космических систем

Всего на чемпионате можно было найти 118 стабильно работающих принтеров PICASO 3D. Это в 2 раза больше, чем на WorldSkills Kazan 2019.

Любой желающий посетить наш стенд мог увидеть всю линейку оборудования в работе — от Designer Classic до Designer XL PRO (он визуально маскировался под XL).

В финале IX Национального чемпионата приняли участие 1786 конкурсантов из 76 регионов страны. Среди всех проведенных нацфиналов нынешний стал самым юным: больше трети участников выступали в юниорской возрастной категории – 603 человека до 16 лет. Юные финалисты работали на 3D принтерах Designer X Pro в компетенциях: Изготовление прототипов, Аддитивные технологии , Инженерный дизайн CAD, Инженерия космических систем.

Всего соревнования прошли по 105 различным компетенциям, разделенным на 7 блоков профессий: строительство и строительные технологии, информационные и коммуникационные технологии, творчество и дизайн, производство и инженерные технологии, сфера услуг, транспорт и логистика, образование. В 51 компетенции свои навыки продемонстрировали юниоры. Суммарно работу конкурсантов оценивали 2000 экспертов.

По результатам общекомандного зачета абсолютным чемпионом первенства признана сборная Москвы. Первое место по итогам медального зачета и с учетом позиции региона в рейтинге по 700-балльной шкале заняла Республика Татарстан. Второе место разделили команды Республики Башкортостан и Санкт-Петербурга. Третье место взяла Московская область. В десятку самых сильных команд также вошли представители Красноярского и Краснодарского краев, Новосибирской, Кемеровской, Свердловской, Челябинской, Сахалинской, Самарской, Тюменской областей, Республики Саха (Якутия).

___________

WorldSkills International – международное движение, целью которого является популяризация рабочих профессий, повышение статуса и стандартов профессиональной подготовки и квалификации по всему миру.

Источник: https://worldskills.ru/media-czentr/novosti/final-2021.html

МЦКО

Более 400 заявок по 34 компетенциям было подано на участие в чемпионате Москвы «Навыки мудрых» для опытных профессионалов старше 50 лет. Об этом сообщили в региональном координационном центре WorldSkills Russia

«25 декабря 2019 года завершился прием заявок на чемпионат «Навыки мудрых» для опытных профессионалов Москвы старше 50 лет. Он пройдет с 10 по 16 февраля 2020 года в рамках второй части VIII Открытого чемпионата профессионального мастерства «Московские мастера» по стандартам WorldSkills Russia. Теперь кандидатам предстоит пройти квалификационный отбор на участие в чемпионате. Он состоится в Москве с 20 по 26 января 2020 года», – сказала руководитель регионального координационного центра WorldSkills Russia, начальник отдела Московского центра качества образования Ксения Калугина.

В рамках второй части чемпионата Москвы пройдут соревнования «Навыки мудрых» по четырем новым компетенциям. Впервые соревнования будут проводиться по компетенциям «Кирпичная кладка», «Малярные и декоративные работы», «Облицовка плиткой», «Столярное дело» для опытных профессионалов старше 50 лет.

Всего в этом году заслуженные профессионалы столицы будут соревноваться по 34 различным компетенциям на площадках образовательных организаций Москвы.

«В соревнованиях также примут участие опытные мастера в компетенциях «Геодезия», «Веб-дизайн и разработка», «Изготовление прототипов», «Сетевое и системное администрирование», «Инженерный дизайн CAD», «Программные решения для бизнеса», «Ресторанный сервис», «Сварочные технологии», «Токарные работы на станках с ЧПУ», «Технологии композитов», «Эстетическая косметология» и еще более 20 востребованных компетенциях», – рассказала Ксения Калугина.

После подачи заявки на участие конкурсантам предстоит пройти процедуру квалификационного отбора, по итогам которого будет сформирован состав участников второй части чемпионата Москвы.

По вопросам участия во второй части VIII Открытого чемпионата профессионального мастерства «Московские мастера» по стандартам WorldSkills Russia можно позвонить по телефону: +7 (499) 577-00-56 или написать на электронную почту: [email protected]

Справочно:

Московский чемпионат «Навыки мудрых» – это самые масштабные соревнования по профессиональному мастерству среди опытных мастеров в возрасте от 50 лет. Процедура квалификационного отбора проводится на площадках образовательных организаций Москвы в формате мини-чемпионата. Кандидатам предстоит выполнить один из модулей конкурсного задания, идентичного заданию чемпионата, на подготовленной конкурсной площадке и в строгом соответствии со стандартами WorldSkills Russia. Оценивать конкурсантов будут эксперты, которые прошли обучение по стандартам WorldSkills и имеют опыт проведения чемпионатов по соответствующим компетенциям. Лучшие профессионалы будут представлять столицу на всероссийских соревнованиях по профессиональному мастерству.

Альметьевск | В Альметьевске впервые прошел демонстрационный экзамен по стандартам WorldSkills по компетенции «Инженерный дизайн CAD»

С 4 по 6 февраля в учебно-лабораторном комплексе «Колледж будущего Татарстана» прошел демонстрационный экзамен по компетенции «Инженерный дизайн CAD».

Двенадцать студентов четвертого курса специальности «Технология машиностроения» Альметьевского профессионального колледжа, обучающихся в рамках проекта «Колледж будущего Татарстана», в рамках экзамена разрабатывали 3D   модели и чертежи деталей сборного мотора, робота и металлической конструкции, а также создавали фотореалистическое изображение и анимационный видеоролик процесса их сборки.

Контролировала процесс экзамена и проверяла результаты группа экспертов из Казани, Набережных Челнов, Бугульмы и Альметьевска. Помимо этого, каждый желающий мог наблюдать за ходом экзамена на YouTube канале в режиме реального времени.

— Впервые в Республике Татарстан на базе «Колледжа будущего Татарстана» прошел демонстрационный экзамен по стандартам WorldSkills по компетенции «Инженерный дизайн CAD». Задания для экзамена — это реальные задания чемпионатов WorldSkills, на решение которых каждому студенту давалось 6 часов. Воспитанники «Колледжа будущего Татарстана» показали высокий уровень знаний и практических навыков моделирования реальных производственных процессов по стандартам WorldSkills Russia, — комментирует главный сертифицированный эксперт демонстрационного экзамена, победитель EuroSkills Budapest 2018 по компетенции «Инженерный дизайн CAD» Альберт Минеев.

После сдачи демонстрационного экзамена студенты получат Skills паспорт, где будут указаны баллы по международной сертификации, демонстрирующие уровень подготовки к профессии.

Оценить материал и/или оставить мнение

Студент МТФ на международном чемпионате по компетенции «Инженерный дизайн CAD»

«WorldSkills International» – международная ассоциация, целью которой является повышение статуса и стандартов профессиональной подготовки и квалификации по всему миру, популяризация рабочих профессий через проведение международных соревнований. «WorldSkills» создает условия для людей, стремящихся к профессиональной самореализации. Свои задачи «WorldSkills» реализует по средствам проведение соревнований, благодаря которым формируются и развиваются сообщества: через взаимодействие между участниками соревнований и экспертами, а также общение конкурсантов между собой на соревновательной площадке.

В рамках международного конкурса профессионального мастерства «WorldSkills International» 29 июня 2020 года состоялся однодневный международный конкурс в компетенции «Mechanical Engineering CAD». Организатором конкурса выступил Хабаровский региональный институт развития образования. В конкурсе приняли участие 12 человек из Беларуси, Китая, России и Японии.

Республику Беларусь представлял студент механико-технологического факультета, победитель республиканского отбора на финал IV Республиканского конкурса «WorldSkills Belarus 2020» Бобров Александр. Чемпионат проводился в дистанционной форме на площадке «Zoom». Рабочее место для Боброва Александра было организовано в стенах Белорусского национального технического университета механико-технологического факультета. Конкурс прошел не совсем удачно для Александра, ему не хватило опыта и скорости – занял 9 место. Победил же, можно сказать традиционно, участник из Китая.

Данный конкурс рассматривался как этап подготовки к более серьезным соревнованиям и носил тренировочный характер. Участие в данном конкурсе для Александра это в первую очередь неоценимый опыт, который, мы уверены, найдет отражение в его дальнейшей работе.

Главный эксперт Республики Беларусь в компетенции «Техническое проектирование CAD» Пронкевич Сергей Александрович и студент МТФ Бобров Александр

Студенты гр. 104040118 Курач Диана, 10405118 Данилова Алина

Что такое компьютерное проектирование (САПР) и почему это важно

Когда большинство людей представляют себе строителя, они видят человека на строительной площадке в каске и жилете безопасности. Возможно, этот человек укладывает гипсокартон, забивает гвозди, укладывает пол или даже обедает высоко над землей, напоминая культовую фотографию «Обед на вершине небоскреба». Хотя все это составляет часть работы, строительство во многих отношениях является технической работой. Так было всегда, но с появлением САПР роль технологий в отрасли и их влияние на работу выросли.

История CAD

Истоки CAD восходят к началу 60-х, Патрику Ханратти и Ивану Сазерленду. Работая в General Electric, Ханратти разработал программу, которую он назвал DAC, первую систему, в которой использовалась интерактивная графика и система программирования с числовым программным управлением.

Всего два года спустя, в 1963 году, Иван Сазерленд разработал систему, которая «открыла новые горизонты в компьютерном 3D-моделировании и визуальном моделировании, которое является основой для САПР.Сазерленд назвал свою программу Sketchpad и объяснил, что она «позволяет дизайнерам использовать световое перо для создания инженерных чертежей прямо на ЭЛТ».

В 1971 году Ханратти разработал программу под названием ADAM. Она была описана как «первая коммерчески доступная интегрированная интерактивная система графического дизайна, черчения и производства». Примерно девять из 10 программ САПР берут свое начало в ADAM.

Ханратти со временем модернизировал ADAM, что позволило ему работать на 16-битных и более поздних 32-битных компьютерах.С изменением названия на AD-2000 и расширением возможностей обработки и наплавки программа стала хитом.

Назначение CAD

Используемый инженерами, архитекторами и руководителями строительства, CAD заменил ручное черчение. Это помогает пользователям создавать проекты в 2D или 3D, чтобы они могли визуализировать конструкцию.

CAD позволяет разрабатывать, изменять и оптимизировать процесс проектирования.

CAD позволяет разрабатывать, изменять и оптимизировать процесс проектирования.Благодаря САПР инженеры могут создавать более точные представления и легко изменять их для повышения качества проектирования. Программное обеспечение также учитывает взаимодействие различных материалов: это особенно актуально, поскольку субподрядчики добавляют к чертежам дополнительные детали.

Сегодня чертежи / планы можно хранить в облаке. Таким образом, подрядчики получили доступ к чертежам / планам на основе САПР на рабочем месте. Целые группы могут легко проверить изменения плана, включая подрядчика и субподрядчиков.Таким образом, соответствующие стороны могут распознать возможное влияние изменений на строительство и при необходимости адаптироваться. Такой быстрый доступ к планам улучшает общение.

Эффективное использование всей информации в конечном итоге увеличивает производительность. САПР позволяет дизайнерам учитывать электричество, водопровод и другие элементы, помогая создать более комплексный дизайн. В конечном итоге это приводит к меньшему количеству изменений в работе и меньшему количеству сюрпризов во время строительства.

CAD и его дочерние продукты, с их многочисленными функциями, стали основным продуктом во всей строительной отрасли и на всех этапах процесса. Его технологическое влияние изменило правила игры в отрасли — строительство превратилось в технологическую работу.

CAD на практике

Эрик Цилвик (Eric Cylwik) — старший виртуальный инженер-строитель в Sundt Construction, генеральном подрядчике полного цикла, который является одной из крупнейших строительных компаний в США.

Cylwik специализируется на виртуальном строительстве и на протяжении всей своей карьеры занимается 3D-моделированием строительных конструкций.В своей должности в Sundt Construction он поддерживает людей в строительном бизнесе, определяя, как технологии могут обеспечить предсказуемость, скорость и качество их работы. Он также следит за тем, чтобы технология работала правильно.

Cylwik начал использовать САПР еще во времена учебы в Университете штата Аризона, где он специализировался в области дизайна. «Это был первый инструмент, который я использовал при создании 3D-последовательностей и анимации», — сказал он.

Возможность визуализировать что-либо в 3D дает команде дизайнеров и строителей представление о том, как должен выглядеть законченный проект.

Сегодня Cylwik регулярно использует «множество различных инструментов, связанных с САПР». С их помощью он может разработать точные модели того, что еще предстоит разработать. Он разрабатывает способы передачи файлов между ключевыми игроками и создания окончательной модели замысла проекта.

«Возможность визуализировать что-либо в 3D дает команде дизайнеров и строителей представление о том, как должен выглядеть законченный проект», — сказал Цилвик.

Когда Цилвик работал в транспортной группе Сундта, он использовал данные САПР для определения высоты дорог, мостов и т. Д.Команда подключила CAD к оборудованию в полевых условиях, чтобы гарантировать, что оборудование выполняет задачи в соответствии со спецификациями. «Традиционно это было трудозатратно, но это [CAD] полностью меняет процесс. Это экономия времени; это повышает безопасность и снижает затраты ».

Есть много доступных предложений САПР, которые могут быть особенно полезны строителям. Ниже приведены некоторые из лучших программ САПР для строительной отрасли.

Лучшее доступное программное обеспечение САПР

CAD Civil 3D используется для планирования, проектирования и управления проектами гражданского строительства.Проекты можно разделить на «три основные категории проектов по освоению земель, водным ресурсам и транспорту; и может включать застройку территории, дорожное строительство, развитие рек, строительство портов, каналов, плотин, набережных и многое другое. … [Он] используется для создания трехмерных (3D) моделей земли, воды или транспортных объектов с сохранением динамических связей с исходными данными, такими как объекты профилирования, структурные линии, контуры и коридоры ».

CAD Plant 3D предлагает современные решения 3D-дизайна для проектировщиков и инженеров предприятий.Программа помогает упростить моделирование компонентов установки, включая трубопроводы и опорные конструкции. Программное обеспечение предлагает ряд инструментов для решения типичных задач проектирования завода и технологического процесса, таких как стандартизация и настройка деталей для конкретного проекта. Это также повышает точность, а также увеличивает производительность проектирования и проектирования, поскольку при построении модели решаются типичные проблемы.

CATIA — это облачное программное обеспечение для проектирования, которое используется для физического моделирования и используется во многих отраслях промышленности.В строительстве облегчает проектирование построек. Программное обеспечение также рассматривается как первоклассный инструмент для обработки поверхностей (разработки формы объекта). Более того, CATIA поддерживает несколько этапов проектирования продукта и помогает в проектировании различных систем, таких как электронная система отопления, вентиляции и кондиционирования воздуха.

Технология и ее дочерние продукты стали незаменимыми для строительных проектов любого типа и на всех этапах.

SkyCiv Structural 3D — это облачная программа для проектирования конструкций, предназначенная для инженеров-строителей. Полностью интерактивная программа позволяет пользователям моделировать, анализировать и проектировать широкий спектр конструкций. Инженеры могут анализировать множество проблем, таких как изгиб, напряжение и изгиб. Благодаря функциональности модели интеллектуального ремонта программа помогает пользователям выявлять и устранять проблемы.

SolidWorks Premium, программа, работающая в Microsoft Windows, обладает мощными возможностями трехмерного проектирования. По общему признанию, его можно использовать для создания 2D-проектов, но именно инструменты, связанные с 3D, делают его настолько ценным для инженеров-механиков и дизайнеров.SolidWorks «объединяет мощные инструменты проектирования, включая ведущие в отрасли возможности создания деталей, сборок и чертежей со встроенными функциями моделирования, рендеринга, анимации, управления данными о продукте и оценки затрат». Программа позволяет пользователям создавать 3D-модель из 2D-плоскости и наоборот.

CAD прошел долгий путь с тех пор, как Ханратти, Сазерленд и другие изобрели и улучшили его. Технология и ее побочные продукты стали обязательными для строительных проектов любого типа и на всех этапах.Это повышает точность, улучшает коммуникацию, ускоряет процесс строительства и снижает затраты.

Если вам понравилась эта статья, вот несколько электронных книг , вебинаров и тематических исследований вам может понравиться:

Поддерживайте актуальность технологий

Исследование строительства Frampton

Технологии в поле

Введение в САПР, основы, использование и типы программного обеспечения САПР.

CAD (Computer Aided Design) — это использование компьютерного программного обеспечения для проектирования и документировать процесс разработки продукта.

В инженерном чертеже используются графические символы, такие как точки, линии, кривые, плоскости и формы. По сути, он дает подробное описание любого компонента в графическая форма.

Фон

Технические чертежи используются более 2000 лет. Однако использование ортогональных проекций формально было введено Французский математик Гаспар Монж в восемнадцатом веке.

С тех пор, как визуальные объекты вышли за пределы языков, инженерные чертежи с годами эволюционировали и стали популярными. Хотя раньше инженерные чертежи делались вручную, исследования показали, что инженерные проекты довольно сложны. Решение многих инженерных проблем требует сочетания организации, анализа, принципов решения проблем и графического представления проблемы. Объекты в инженерии представлены техническим чертежом (также называемым чертежом), который представляет проекты и спецификации физического объекта и взаимосвязей данных.Поскольку технический чертеж точен и ясно передает всю информацию об объекте, он должен быть точным. Здесь на первый план выходит САПР.

CAD обозначает компьютер C A ided D esign. САПР используется для проектирования, разработки и оптимизации продуктов. Несмотря на свою универсальность, САПР широко используется при проектировании инструментов и оборудования, необходимых в производственном процессе, а также в сфере строительства. САПР позволяет инженерам-конструкторам создавать макеты и разрабатывать свои работы на экране компьютера, распечатывать и сохранять их для будущего редактирования.

Когда САПР впервые был представлен, это не совсем экономичное предложение, потому что в то время машины были очень дорогими. Увеличивающаяся мощность компьютеров в конце двадцатого века, с появлением миникомпьютера, а затем и микропроцессора, позволила инженерам использовать файлы САПР, которые являются точным представлением размеров / свойств объекта.

Использование CAD

CAD используется для выполнения предварительного проектирования и макетов, деталей проектирования и расчетов, создания трехмерных моделей, создания и выпуска чертежей, а также взаимодействия с аналитическим, маркетинговым, производственным и конечным персоналом. .

CAD упрощает производственный процесс, передавая подробную информацию о продукте в автоматизированной форме, которая может быть интерпретирована обученным персоналом. Его можно использовать для создания как двухмерных, так и трехмерных диаграмм. Использование программных средств САПР позволяет рассматривать объект под любым углом, даже если смотреть изнутри наружу. Одним из основных преимуществ чертежа САПР является то, что редактирование — это быстрый процесс по сравнению с ручным методом. Помимо детального проектирования 2D или 3D моделей, САПР широко используется от концептуального проектирования и компоновки продуктов до определения производства компонентов.CAD сокращает время проектирования, позволяя выполнять точное моделирование, а не создавать и тестировать физические прототипы. Интеграция CAD с CAM (автоматизированное производство) еще больше упрощает разработку продукта.

CAD в настоящее время широко используется для промышленных товаров, анимационных фильмов и других приложений. Для печати профессиональных дизайнерских изображений обычно требуется специальный принтер или плоттер. Программы САПР используют либо векторную графику, либо растровую графику, которая показывает, как будет выглядеть объект.

Программное обеспечение САПР позволяет

• Эффективность качества проектирования
• Повышение производительности труда инженера
• Улучшение ведения документации за счет улучшения документации и коммуникации

Сегодня использование САПР проникло почти во все отрасли. САПР используется во всех отраслях промышленности, от авиакосмической промышленности, электроники до производства. Поскольку САПР поощряет творческий подход и повышает производительность, он становится все более полезным в качестве важного инструмента для визуализации перед фактическим внедрением производственного процесса.Это также одна из причин, по которой обучение САПР приобретает все большее значение.

Типы программного обеспечения САПР

С момента своего появления в конце 1960-х годов программное обеспечение САПР улучшилось на семимильными шагами. Широкая классификация в CAD составляет:

• 2D CAD
• 3D CAD
• 3D каркасное моделирование и моделирование поверхностей
• Solid Modeling

Все больше и больше компаний (если не все) обращаются к CAD / CAE / CAM для достижения эффективности, точности и сокращения времени на выполнение работ. На рынке продуктов растет спрос на программное обеспечение САПР.Лидерами отрасли в этой области являются AutoCAD, Dassault Systems и Altair.

Вы также можете прочитать:

Что такое автоматизированное проектирование (САПР)?

Что означает автоматизированное проектирование (САПР)?

Компьютерное проектирование или САПР предполагает использование компьютеров для помощи в проектировании и проектировании для широкого круга проектов в различных отраслях промышленности. Это было важно в прикладной информатике на протяжении десятилетий.

Обработка металлов, столярные изделия и 3D-печать — вот некоторые распространенные приложения САПР, которые имеют большое значение в производстве.

Другой тип процесса, похожий на CAD, называется компьютерным геометрическим проектированием (CAGD). Однако в процессах CAGD информатика фокусируется конкретно на создании геометрических фигур, которые часто используются в таких приложениях, как анимация и графический дизайн, и, возможно, реже используются в 3D-производстве.

CAD также известен как автоматизированное проектирование и черчение (CADD).

Techopedia объясняет систему автоматизированного проектирования (CAD)

Сегодня многие производственные процессы автоматизируются с помощью роботов и программного обеспечения.Компьютерное проектирование — неотъемлемая часть этого процесса. Как движущая сила усовершенствованного производства, инструменты САПР с годами изменились, и вместе с ними изменились передовые методы и стандарты.

Эпоха AutoCAD

Один из самых первых основных инструментов автоматизированного проектирования был разработан за последние несколько десятилетий. Он называется AutoCAD.

AutoCAD стал чрезвычайно популярным во всех видах черчения, конструирования и проектирования, от фуганок и стропил в плотницких работах до резки пластмасс или других материалов для изготовления нестандартных деталей. Крупные и малые предприятия интегрируют AutoCAD и его возможности в свои бизнес-процессы с момента его выпуска в 1982 году.

Одной из самых больших утилит AutoCAD является его простота использования. Во многих случаях AutoCAD легко интегрировать в традиционные среды без операционной системы. Преподаватели и студенты часто называют AutoCAD простым в освоении, и это был отличный и ценный навык для людей, выполняющих различные виды промышленных работ и ролей.

Однако одной из причин, по которой люди ищут альтернативы AutoCAD, является его структура затрат.Различные инструменты, такие как TinkerCAD и FreeCAD, предоставляют некоторую функциональность для ориентированных на деньги пользователей, но в целом пользователь может платить слишком много за лицензию поставщика.

Эксперты отмечают, что по сравнению со стоимостью первого оборудования для запуска AutoCAD само программное обеспечение было не таким уж дорогим, а подписка, как правило, стоит сотни долларов, что не обойдется для более крупной фирмы.

Однако пользователям малого бизнеса может быть сложно оплатить затраты на AutoCAD.Эксперты также отмечают, что возможности процессов AutoCAD обычно экономят компаниям гораздо больше денег, чем они тратят на лицензирование.

По мере развития систем автоматизированного проектирования росло количество инструментов. Теперь, помимо AutoCAD, бизнес-пользователи могут выбирать из множества инструментов, ориентированных на конкретного производителя. Например, современные электронные фрезерные станки с ЧПУ или деревообрабатывающие станки проложили путь к большей специализации и расширению возможностей в деревообрабатывающих цехах, от краснодеревщиков до производителей специализированных коммерческих продуктов.Стрела с ЧПУ современного станка с ЧПУ оснащена различными сверлами и инструментами, чтобы можно было очень детально строгать и работать с деревом. Уровни программного обеспечения, некоторые из которых имеют открытый исходный код, используются для управления процессом проектирования и реализации.

CAD всегда является очень ценной частью современного производства и производственных процессов.

Компьютерное проектирование (CAD) и автоматизированное производство (CAM)

Компьютерное проектирование (CAD) включает создание компьютерных моделей, определяемых геометрическими параметрами.Эти модели обычно появляются на мониторе компьютера как трехмерное представление детали или системы деталей, которые можно легко изменить, изменив соответствующие параметры. Системы CAD позволяют дизайнерам просматривать объекты в самых разных представлениях и тестировать эти объекты, моделируя реальные условия.

Компьютерное производство (CAM) использует геометрические проектные данные для управления автоматизированным оборудованием. Системы CAM связаны с системами числового программного управления (ЧПУ) или прямого числового управления (DNC).Эти системы отличаются от старых форм числового управления (ЧПУ) тем, что геометрические данные кодируются механически. Поскольку и CAD, и CAM используют компьютерные методы для кодирования геометрических данных, процессы проектирования и производства могут быть высоко интегрированы. Системы автоматизированного проектирования и производства обычно называют CAD / CAM.

ИСТОКИ CAD / CAM

CAD возник из трех отдельных источников, которые также служат для выделения основных операций, которые обеспечивают системы CAD.Первый источник САПР появился в результате попыток автоматизировать процесс черчения. Эти разработки были впервые предложены исследовательскими лабораториями General Motors в начале 1960-х годов. Одним из важных преимуществ компьютерного моделирования по сравнению с традиционными методами черчения в экономии времени является то, что первые можно быстро исправить или изменить, изменив параметры модели. Второй источник САПР — это тестирование проектов с помощью моделирования. Использование компьютерного моделирования для тестирования продуктов было впервые использовано в таких высокотехнологичных отраслях, как аэрокосмическая промышленность и производство полупроводников. Третий источник развития САПР явился результатом усилий по облегчению перехода от процесса проектирования к производственному процессу с использованием технологий числового управления (ЧПУ), которые к середине 1960-х годов широко использовались во многих приложениях. Именно этот источник привел к увязке CAD и CAM. Одна из наиболее важных тенденций в технологиях CAD / CAM — это все более тесная интеграция между этапами проектирования и производства производственных процессов на основе CAD / CAM.

Развитие CAD и CAM и, в частности, связь между ними преодолели традиционные недостатки ЧПУ в стоимости, простоте использования и скорости, позволив проектировать и производить детали с использованием одной и той же системы кодирования геометрических данных.Это нововведение значительно сократило период между проектированием и производством и значительно расширило объем производственных процессов, для которых можно было экономично использовать автоматизированное оборудование. Не менее важно, что CAD / CAM предоставил проектировщику гораздо более прямой контроль над производственным процессом, создавая возможность полностью интегрировать процессы проектирования и производства.

Быстрый рост использования технологий CAD / CAM после начала 1970-х годов стал возможен благодаря развитию массового производства кремниевых чипов и микропроцессоров, что привело к появлению более доступных компьютеров.Поскольку цена компьютеров продолжала снижаться, а их вычислительная мощность увеличивалась, использование CAD / CAM расширилось от крупных фирм, использующих методы крупномасштабного массового производства, до фирм всех размеров. Также расширился объем операций, в которых применялся CAD / CAM. В дополнение к формованию деталей с помощью традиционных процессов станков, таких как штамповка, сверление, фрезерование и шлифование, CAD / CAM стали использовать фирмы, занимающиеся производством бытовой электроники, электронных компонентов, формованных пластиков и множества других продуктов. .Компьютеры также используются для управления рядом производственных процессов (таких как химическая обработка), которые строго не определены как CAM, поскольку данные управления не основаны на геометрических параметрах.

Используя CAD, можно моделировать в трех измерениях движение детали в производственном процессе. Этот процесс может моделировать скорости подачи, углы и скорости станков, положение зажимов, удерживающих детали, а также диапазон и другие ограничения, ограничивающие работу станка.Постоянное развитие моделирования различных производственных процессов является одним из ключевых средств, с помощью которых системы CAD и CAM становятся все более интегрированными. Системы CAD / CAM также облегчают общение между теми, кто участвует в проектировании, производстве и других процессах. Это особенно важно, когда одна фирма заключает контракт с другой на разработку или производство компонента.

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ

Моделирование с помощью систем CAD предлагает ряд преимуществ по сравнению с традиционными методами черчения, в которых используются линейки, квадраты и циркуль.Например, дизайн можно изменять без стирания и перерисовки. Системы CAD также предлагают функции «масштабирования», аналогичные объективу камеры, с помощью которого дизайнер может увеличивать определенные элементы модели для облегчения проверки. Компьютерные модели обычно трехмерны и могут вращаться по любой оси, так же, как можно вращать настоящую трехмерную модель в руке, что позволяет дизайнеру получить более полное представление об объекте. Системы CAD также позволяют моделировать чертежи в разрезе, в которых раскрывается внутренняя форма детали, и иллюстрировать пространственные отношения между системой деталей.

Для понимания САПР полезно также понять, чего САПР не может. В САПР нет средств для понимания концепций реального мира, таких как природа проектируемого объекта или функция, которую этот объект будет выполнять. Системы CAD функционируют благодаря своей способности кодифицировать геометрические концепции. Таким образом, процесс проектирования с использованием САПР включает перевод дизайнерской идеи в формальную геометрическую модель. Усилия по разработке компьютерного «искусственного интеллекта» (ИИ) пока не преуспели в том, чтобы выйти за рамки механического, представленного геометрическим (основанным на правилах) моделированием.

Другие ограничения САПР устраняются в рамках исследований и разработок в области экспертных систем. Это поле получено в результате исследований, проведенных в области ИИ. Один из примеров экспертной системы включает включение информации о природе материалов — их весе, прочности на разрыв, гибкости и т. Д. — в программное обеспечение САПР. Включая эту и другую информацию, система CAD могла бы «знать» то, что знает эксперт-инженер, когда этот инженер создает проект. Затем система могла бы имитировать образ мыслей инженера и фактически «создавать» больше дизайна.Экспертные системы могут включать реализацию более абстрактных принципов, таких как природа силы тяжести и трения, или функция и соотношение часто используемых частей, таких как рычаги или гайки и болты. Экспертные системы также могут изменить способ хранения и извлечения данных в системах CAD / CAM, заменив иерархическую систему той, которая предлагает большую гибкость. Однако все такие футуристические концепции во многом зависят от нашей способности анализировать процессы принятия решений людьми и, если возможно, переводить их в механические эквиваленты.

Одним из ключевых направлений развития технологий САПР является моделирование производительности. Среди наиболее распространенных типов моделирования — тестирование реакции на нагрузку и моделирование процесса, с помощью которого может быть изготовлена ​​деталь, или динамических отношений между системой деталей. В стресс-тестах поверхности модели отображаются сеткой или сеткой, которые искажаются, когда деталь подвергается моделированию физического или термического напряжения. Динамические тесты служат дополнением или заменой для создания рабочих прототипов.Легкость, с которой могут быть изменены спецификации детали, способствует развитию оптимальной динамической эффективности, как в отношении функционирования системы деталей, так и производства любой данной детали. Моделирование также используется в автоматизации проектирования электроники, при которой моделирование протекания тока через цепь позволяет проводить быстрое тестирование различных конфигураций компонентов.

Процессы проектирования и производства в некотором смысле концептуально разделены. Тем не менее, процесс проектирования должен осуществляться с пониманием природы производственного процесса.Например, проектировщику необходимо знать свойства материалов, из которых может быть изготовлена ​​деталь, различные методы, с помощью которых деталь может быть сформирована, а также масштаб производства, который является экономически целесообразным. Концептуальное совпадение между дизайном и производством наводит на мысль о потенциальных преимуществах CAD и CAM и о причине, по которой они обычно рассматриваются вместе как система.

Последние технические разработки существенно повлияли на полезность систем CAD / CAM.Например, постоянно увеличивающаяся вычислительная мощность персональных компьютеров делает их жизнеспособными в качестве средства для приложений CAD / CAM. Другой важной тенденцией является создание единого стандарта CAD-CAM, чтобы можно было обмениваться разными пакетами данных без задержек в производстве и доставке, ненужных изменений конструкции и других проблем, которые продолжают мешать некоторым инициативам CAD-CAM. Наконец, программное обеспечение CAD-CAM продолжает развиваться в таких областях, как визуальное представление и интеграция приложений моделирования и тестирования.

КОРПУС ДЛЯ CAS И CAS / CAM

Концептуально и функционально параллельным развитием CAD / CAM является CAS или CASE, компьютерная разработка программного обеспечения. Как определено SearchSMB.com в статье «CASE», «CASE ‘¦ — это использование компьютерного метода для организации и контроля разработки программного обеспечения, особенно в больших и сложных проектах с участием многих компонентов программного обеспечения и людей». История CASE восходит к 1970-м годам, когда компьютерные компании начали применять концепции из опыта CAD / CAM, чтобы внести больше дисциплины в процесс разработки программного обеспечения.

Еще одно сокращение, вызванное повсеместным присутствием CAD / CAM в производственном секторе, — CAS / CAM. Эта фраза означает программное обеспечение для автоматизированных продаж / компьютерного маркетинга. В случае CASE, а также CAS / CAM, ядром таких технологий является интеграция рабочих процессов и применение проверенных правил к повторяющемуся процессу.

БИБЛИОГРАФИЯ

Эймс, Бенджамин Б. «Как CAD делает все просто». Новости дизайна . 19 июня 2000г.

«Программа САПР работает с символами из CADDetails.com. « Product News Network . 11 января 2006 г.

«ДЕЛО». SearchSMB.com. Доступно по адресу http://searchsmb.techtarget.com/sDefinition/0,sid44_gci213838,00.html. Проверено 27 января 2006 г.

Кристман, Алан. «Технологические тенденции в программном обеспечении CAM». Современный механический цех . Декабрь 2005 г.

Леондес, Корнелиус, изд. «Компьютерное проектирование, проектирование и производство». Vol. 5 из Дизайн производственных систем . CRC Press, 2001.

«Что ты имеешь в виду?» Машиностроение-CIME . Ноябрь 2005 г.

Как САПР изменило процесс инженерного проектирования

В современную эпоху инженерам требуется ряд инструментов, чтобы быть эффективными в процессе проектирования. Сегодняшние технологии — от средств автоматизированного проектирования до 3D-принтеров и виртуальной реальности — только развивают то, что может сделать инженерное дело.

Давайте оглянемся на некоторую историю процесса инженерного проектирования, а также рассмотрим некоторые инструменты, которые позволяют современным инженерам эффективно выполнять свою работу.

Начало инженерного проектирования и проектирования

Многим инженерам молодого толка рисование планов вручную может показаться мифом, но в недалеком прошлом команды рабочих тратили недели на составление планов на будущее. простая часть.

Изучение истории инженерного проектирования и проектирования двусмысленно означает рассмотрение истории человека, истории создания вещей. Черчение и дизайн существуют с незапамятных времен. Самая ранняя зарегистрированная история инженерного черчения относится к 2000 году до нашей эры.C., из которых у нас есть окаменелый план вавилонского замка с высоты птичьего полета. С тех пор и с появлением бумаги инженерное проектирование стало практически аналогом. На протяжении большей части истории рисования это была форма искусства, доведенная до совершенства опытными дизайнерами и имеющая важное значение для инфраструктуры культуры. Довольно долгое время инженерия означала получение бумаги и рисование планов и чертежей вручную.

Современная эра инженерного черчения началась еще в 1963 году, когда человек по имени Иван Сазерленд изобрел небольшую программу под названием Sketchpad. Это была первая программа САПР с графическим интерфейсом — если ее можно так назвать — позволяющая пользователям создавать графики x-y. Ни в коем случае не инженеры того времени использовали эту программу ежедневно или даже вообще, но она положила начало тому, что сейчас является быстро развивающейся индустрией автоматизированного проектирования, сосредоточенной вокруг инженерного проектирования.

В 1960-х годах инженеры Boeing, Ford, Citroen, MIT и GM вложили значительные интеллектуальные и финансовые средства в программы CAD. Вероятно, это было очевидно для вовлеченных компаний, CAD возник как способ упростить автомобильные и аэрокосмические конструкции.Из-за значительной нехватки вычислительной мощности по сравнению с сегодняшними стандартами, раннее проектирование САПР требовало больших финансовых и инженерных возможностей.

Рождение AutoCAD и других технологий САПР

Однако, благодаря закону Мура и быстрому развитию электроники, возможности САПР в течение следующих полувека неуклонно расширялись. Прямо в середине этого растущего прогресса мир инженерии увидел основание Autodesk и выпуск «AutoCAD Release 1». По общему признанию, отдел маркетинга и нейминга был не так хорош, как сегодня.Во время выпуска AutoCAD был высмеян , а затем ведущими компаниями-разработчиками программного обеспечения САПР, но в инженерном сообществе он продолжал расти. В то время именно доступное компьютерное оборудование сдерживало программы САПР. Несмотря на огромные усилия технической области в начале 1980-х годов, только в конце 80-х и начале 90-х годов программное обеспечение САПР стало достаточно функциональным, чтобы быть практичным в инженерном проектировании.

После серьезной конкуренции со стороны конкурирующей фирмы, занимающейся проектированием САПР Parametric, Autodesk заняла лидирующую долю рынка САПР в 1992 году, оцененная тогда в 285 миллионов долларов .Однако программное обеспечение САПР того времени было не тем, что мы думаем сегодня, поскольку ведущие программы работали в 2D. Потребовался рыночный спрос на программное обеспечение 3D CAD, чтобы появиться в середине 1990-х годов. Благодаря программам, которые мы видим сегодня, его рост в конечном итоге вылился в текущий рынок САПР.

В индустрии компьютерного дизайна нет недостатка в способной конкуренции, которая выгодна инженерам. История дизайна и черчения — это история бумаги, которую быстро дополняет цифровая экспансия. Сегодняшние инженеры стали намного более способными, чем инженеры прошлого.Я, например, рад быть инженером в современную эпоху, и я уверен, что вы тоже.

Отойдя от корней процесса инженерного проектирования, мы увидим, как мы пришли к тому, на чем мы находимся сегодня. Использование инструментов САПР позволило нам, инженерам, с легкостью создавать реалистично выглядящие детали на экранах наших компьютеров. Одно из самых больших достижений инженеров САПР — это возможность визуализировать детали или сборки до их почти окончательного вида. Это помогает воплотить в жизнь процесс инженерного проектирования и даже немного отодвинуть его в будущее.

Понимание важности визуализации на основе САПР

Многие изображения продуктов, которые вы видите в рекламных брошюрах или в Интернете, вероятно, вовсе не являются изображениями, они представляют собой цифровые изображения сложных дизайнов.

В мире постоянного совершенствования процессов быстрого прототипирования и изготовления инженеру становится легче увидеть свой дизайн в реальности. На протяжении большей части истории инженеров и мастеров визуализация конструкции в ее самом полном смысле не происходила для других до тех пор, пока продукт не был собран — только инженер с идеей мог изначально визуализировать проект во всем его спектре.

Эта проблема ограниченного видения актуализации продукта в процессе проектирования была проблемой, которую всегда преодолевали с помощью набросков. В конце концов, наши навыки рисования улучшились и стали цифровыми, превратив даже наименее артистичного инженера в создателя . Когда CAD вышел на рынок, он был в лучшем случае элементарным. Даже с его недостатками, он вскоре перерос в точку, с которой могли не отставать любые техники рисования от руки. По мере увеличения мощности обработки изображений в 1990-х и начале 2000-х годов виртуальная визуализация продуктов стала более распространенной.

Рендеринг в начале

Проблема с рендерингом на протяжении большей части их жизни заключалась в том, что их нелегко сделать. Инструменты САПР и рендеринга часто были очень разными программами. Их возможности редко пересекались, и люди, которые работали над каждым из них, редко встречались. Инженер, который хотел разработать рендеринг, должен был отправить свой окончательный проект кому-то, возможно, немного более художественно настроенному и тому, кто был экспертом в соответствующем программном обеспечении для рендеринга.

Остановившись на мгновение, мы должны кое-что понять.Инженеры всегда разрабатывали продукты. Будь то новый театр для премьерной пьесы Шекспира в прошлые годы или новый телефон Samsung, инженеры проектируют вещи для других людей.

Это означает, что инженерное дело всегда требовало определенной формы маркетинга. Инженеры могут разработать продукт, который будет работать весь день, но если он не вызывает визуальной стимуляции, потребители не захотят его использовать.

Теперь по настоящему.

Современные инструменты рендеринга

Инструменты рендеринга теперь полностью интегрированы в программы CAD.Инженеры могут визуализировать готовый продукт до того, как проработаны какие-либо мелкие невидимые детали. Современные возможности САПР сделали процессы визуализации, проектирования и разработки практически синонимами. То, что раньше занимало у компании недели и огромные суммы денег, теперь может быть выполнено полностью собственными силами инженерами в штате. Хотя некоторые инженеры могут не ценить возможность дополнительной работы, она только дала нам больше возможностей для творчества и влияния.

Почти каждая компания, от крупной до мелкой, отдавала свои визуализации на аутсорсинг специализированным фирмам — так же, как многие компании до сих пор занимаются своим графическим дизайном.Помимо экономии средств компании и предоставления инженерам-проектировщикам большей власти, визуализация позволила сместить сроки разработки продукта в соответствии с быстро меняющейся потребительской культурой сегодняшнего дня.

Поскольку визуально точная и правдоподобная визуализация продуктов может быть произведена в начале процесса проектирования, маркетинговые группы могут свободно планировать выпуски, когда они хотят, а не только тогда, когда инженеры готовы. Для всех практических целей, как только дизайн завершен с визуальной точки зрения, компания может предоставить публике убедительные визуализации продукта — даже если ни один из более изысканных проектов не завершен.

Как инженеры в современном мире, мы должны понимать необходимость иметь возможность демонстрировать наши продукты визуально, как только они становятся доступными. Интеграция САПР и инструментов визуализации упростила одновременное проектирование и проектирование. Для большинства современных продуктов САПР визуализация автоматически обновляется при изменении дизайна в программном обеспечении САПР, что делает жизнь инженера еще проще.

Рендеринг станет только более важным для современного инженера. Понимание визуальных инструментов, доступных вам как инженеру, только сделает вас более ценными.

Все, что вам нужно знать о компьютерном проектировании (САПР)

Компьютерное проектирование (САПР) — это использование компьютерного программного обеспечения для облегчения создания, модификации и оптимизации детали или компиляции деталей. Использование программного обеспечения для облегчения проектирования деталей обеспечивает более высокую точность, более простые и точные итерации проектирования и исчерпывающую документацию для управления деталями и / или проектами (например, интеграция с традиционной спецификацией материалов или спецификацией). Есть ряд поставщиков, которые предоставляют программное обеспечение САПР. В Creative Mechanisms мы используем Solidworks. Некоторые из преимуществ САПР по сравнению с традиционным черчением и / или созданием трехмерных моделей включают следующее:

• CAD обеспечивает простую и точную автоматизацию и / или моделирование процессов (известное как автоматизация проектирования механических конструкций). Традиционно MDA было невозможно без предварительного создания физического прототипа каждой части системы, а затем его сборки для проверки работоспособности.Возможность цифрового моделирования и автоматизации прототипа до создания физической модели значительно повышает эффективность производственных процессов и снижает затраты.
• CAD позволяет осуществлять автоматизированное производство (CAM). Например, интеграция технологии CAD с станками с числовым программным управлением (ЧПУ) или процессами аддитивного производства (3D-принтеры), например Машины для моделирования наплавки (FDM).
• CAD учитывает свойства материалов и характеристики взаимодействия между различными материалами.
• CAD обеспечивает высокоточный анализ размеров и математическую масштабируемость с использованием технологии векторной графики (цифровые изображения на основе математических формул).
• CAD обеспечивает высокую точность допусков деталей (гораздо меньшая погрешность между деталями).

САПР для статического механического проектирования или автоматизации механического проектирования (MDA): Одним из огромных преимуществ программного обеспечения САПР является возможность автоматизировать трехмерные изображения и интегрировать различные части одного и того же продукта в тандеме друг с другом.

Изучите советы SolidWorks от профессионалов!

САПР для автоматизированного производства (ЧПУ и аддитивное производство): В Creative Mechanisms мы используем полностью интегрированный программно-аппаратный пакет, который связывает воедино наше программное обеспечение для автоматизированного проектирования (Solidworks) и наше тяжелое оборудование (два станка с ЧПУ с одним инструментом, один 16-инструментальный станок с ЧПУ и промышленный FDM-станок или «3D-принтер»). Преимущество полностью интегрированной системы заключается в том, что итерации дизайна могут выполняться почти мгновенно без головной боли, связанной с загрузкой и повторной загрузкой всего, когда вы хотите распечатать обновленную часть.Это небольшая вещь, которая имеет большое значение, когда речь идет о быстром создании прототипов.

CAD для производства (автоматизация литьевых форм): Когда дело доходит до массового производства, не так много технологий, которые конкурируют с литьем под давлением. Одной из наиболее важных вещей, которые необходимо проанализировать при проектировании производства пресс-форм для литья под давлением, являются особенности потока пресс-формы (способ, которым расплавленный пластик проходит через инструмент для литья под давлением до того, как затвердеет в форму вашей детали).Мы используем пластмассы Solidworks, чтобы оптимизировать наши конструкции для производства. Надлежащая диагностика с использованием правильных программных инструментов и опыта проектирования поможет вам свести к минимуму дефекты и максимизировать окупаемость инвестиций.

Хотите узнать об истории автоматизированного проектирования? Прочтите здесь.

Как инженеры используют автоматизированное проектирование

С момента появления САПР при проектировании, когда раньше использовались ручка и бумага, теперь используются компьютеры.Программное обеспечение САПР заменяет традиционную чертежную доску и делает процессы проектирования более быстрыми и интеллектуальными, чем когда-либо прежде. CAD — это особенность каждой отрасли, производящей материальный продукт, от моды до архитектуры. Независимо от того, для чего вы его используете, САПР помогает нам исследовать идеи, визуализировать концепции, моделировать проекты и создавать их.

В этой статье мы рассмотрим, как машиностроительная отрасль и ее дочерние дисциплины используют САПР. Мы даже кратко рассмотрим примеры программного обеспечения САПР, используемого в отрасли.

---

---

Computer Aided Design имеет богатую историю, уходящую корнями в более чем 50 лет назад. Когда в 1970-х годах программное обеспечение начало набирать обороты, оно было преимущественно проприетарным инструментом для тяжелой промышленности. Однако к 1980-м годам коммерческие системы CAD начали появляться в машиностроительной отрасли, включая аэрокосмическую, судостроительную и автомобильную отрасли.

Выпуск программных средств параметрического моделирования, таких как Pro / ENGINEER , открыл совершенно новый способ проектирования и проектирования.Эти программы дали инженерам возможность устанавливать четкие параметры, функции и взаимосвязи. В частности, специалисты по параметрическому моделированию сыграли решающую роль в развитии машиностроительной отрасли. Например, компания Boeing использовала программу параметрического моделирования CATIA для проектирования и проектирования нового самолета 777 в 1988 году.

Проще говоря,

CAD был революционным в машиностроении. Он начал объединять роли чертежников, дизайнеров и инженеров. Фактически, если вы спросите людей сегодня, в чем разница между этими тремя ролями, вы обнаружите некоторое совпадение — вы можете увидеть это в карьере в AutoCAD.

Взгляните ниже, чтобы увидеть, как САПР работает в машиностроительной отрасли.

---

Дизайн

Система автоматизированного проектирования используется в машиностроении для производства моделей , спецификаций и моделей для механических компонентов или систем. Инженеры могут использовать это программное обеспечение на протяжении всего процесса проектирования — от этапов разработки концепции до анализа прочности и методов производства компонентов.

CAD обеспечивает качество, точность и точность, необходимые для проектирования и производства. Весь производственный процесс можно ускорить с помощью САПР. Инженерам больше не нужно перерисовывать чертежи или проекты, когда им нужно внести изменения. Вместо этого они могут повторно использовать элементы из предыдущих дизайнов и изолировать, анализировать и перепроектировать отдельные компоненты.

Моделирование

CAD не только помогает инженерам создавать проекты, но и дает им возможность полностью анализировать свои проекты с помощью моделирования.Инженеры могут измерить уровня напряжения, , смоделировать поток жидкости и рассчитать допуски своей конструкции. По сути, они могут определить сильные и слабые стороны своих проектов без необходимости их изготовления.

Программное обеспечение

CAD выявляет недостатки и устраняет проблемы, которые в противном случае инженеры обнаружили бы только после производства. Кроме того, он также может моделировать работу прототипа в определенных средах, включая экстремальные, которые было бы трудно воспроизвести в реальном мире.Пакеты САПР используют приложения CAE для помощи в задачах инженерного анализа.

CAE

Такие программы, как SolidWorks, поставляются с анализом методом конечных элементов

За прошедшие годы программы САПР успели развиться в соответствии с потребностями конкретных отраслей. Приложения САПР теперь поставляются с возможностями визуализации и другими инструментами, которые представляют собой интегрированные модули или автономные продукты — пример CAE.

Инструменты автоматизированного проектирования используются для анализа производительности компонентов и узлов.CAE включает моделирование, проверку и оптимизацию продуктов и производственных инструментов. Конкретные инструменты включают:

• Анализ методом конечных элементов : анализ напряжений в компонентах и ​​узлах.
• Computational Fluid Dynamics : анализ тепловых потоков и потоков жидкости.
• Multibody Dynamics : динамическое поведение взаимосвязанных тел.

Возможности, которыми теперь обладают инженеры благодаря САПР и CAE, привели к тому, что большая часть проверки проекта была выполнена с использованием компьютерного моделирования, а не путем тестирования физических прототипов.Исследование мировых тенденций в области САПР, проведенное в 2016 году, показало, что в ближайшие 3-5 лет ожидается рост использования CAE до 43%. Исследование также показало, что работники обрабатывающей промышленности, как правило, используют его больше всего для оптимизации конструкции, проверки конструкции и прогнозирования характеристик продукта.

---

Легко понять, почему машиностроительная промышленность приняла САПР. С помощью программного обеспечения САПР инженеры получают доступ к сотням невероятных возможностей. Взгляните на некоторые из преимуществ ниже…

• Больше точности и контроля .Теперь инженеры могут анализировать и измерять каждый компонент своих проектов. САПР делает процесс проектирования более интуитивным и эффективным.

• Более быстрое выполнение проекта . До появления САПР инженерам приходилось перерисовывать свои проекты каждый раз, когда обнаруживалась ошибка или недостаток. Как вы понимаете, это удлинит процесс проектирования. Напротив, программное обеспечение САПР позволяет инженерам быстро вносить изменения.

• Экономическая эффективность . Инженерам больше не нужно создавать физический прототип на каждом этапе процесса проектирования.Они могут внести изменения в свой прототип САПР, а затем сразу приступить к производству после того, как он будет рассмотрен. Следовательно, инженеры могут рассчитывать на более низкие затраты и более короткие сроки завершения проектирования.

• Лучшая документация и сотрудничество . Каждый этап процесса проектирования может быть хорошо задокументирован с помощью САПР. Это предотвращает повреждение или потерю дизайна с течением времени. Инженеры могут сохранить эти проекты и отправить их коллегам-инженерам для совместной работы или клиентам для проверки.

---

Инженерное дело — обширная область, охватывающая ряд более специализированных дисциплин и субдисциплин. Есть четыре основных филиала: химическая , электротехническая , гражданская и машиностроительная . Конечно, существуют суб-дисциплины, которые предлагают специализированные знания и навыки в определенной области. Например, автомобильная инженерия — это отрасль машиностроения, в большей степени ориентированная на проектирование и испытания транспортных средств.

Химическая промышленность

Источник изображения: endless3d

Инженеры-химики разрабатывают крупномасштабные процессы , которые превращают химические вещества, сырье и энергию в полезный продукт. Эта отрасль инженерии включает в себя управление производственными процессами и условиями для обеспечения оптимальной работы завода. Проектирование химической инженерии касается создания планов, спецификаций и анализов для новых заводов или модификаций завода.

программ САПР можно использовать для проектирования и анализа процессов — e.грамм. для определения типов оборудования и способов их подключения. Инженеры также могут использовать свои знания и САПР для выбора оптимальных методов производства и оборудования завода, чтобы минимизировать затраты и максимизировать безопасность и рентабельность.

Поддисциплины включают :

• Разработка процесса: разработка процессов для желаемого физического / химического преобразования материалов.
• Разработка химических реакций: включает оптимизацию химических реакций для определения наилучшей конструкции реактора.
• Управление процессами: имеет дело с архитектурами, механизмами и алгоритмами для поддержания результатов конкретного процесса.
• Разработка процессов: используется для проектирования, анализа и оптимизации технических процессов, таких как химические заводы и электростанции.

---

Гражданское строительство

Источник изображения: Autodesk

Инженеры-строители проектируют и строят общественные и частные объекты , такие как инфраструктура, мосты, плотины и здания.На их проекты могут уйти годы и миллионы долларов — они также имеют огромное влияние на жизни людей. Поэтому очень важно, чтобы эти проекты проходили успешно, начиная с этапа проектирования.

Трехмерные модели местности могут быть созданы в САПР с учетом существующей топографии, геологических данных и инженерных сетей. Они позволяют инженеру проектировать и перепроектировать здание столько раз, сколько им необходимо для получения идеального результата. Инженеры-строители могут использовать САПР для учета тысяч факторов, таких как стоимость, местность и требуемые часы.

Поддисциплины включают :

• Материаловедение и инженерия: изучает фундаментальные характеристики материалов, включая керамику, прочные металлы и термореактивные полимеры.
• Строительное проектирование: включает планирование и выполнение, транспортировку материалов, экологическое, структурное и геотехническое проектирование.
• Экологическая инженерия: решает вопросы энергосбережения, производственных активов и контроля за отходами от деятельности человека и животных.
• Геотехническая инженерия: занимается инженерным поведением грунтовых материалов — они используют принципы механики грунта и горных пород для исследования подземных условий и материалов.

---

Электротехника

Источник изображения: Lynda

Инженеры-электрики проектируют, разрабатывают и испытывают производство электрического оборудования . САПР позволяет этим инженерам создавать электрические и электронные схемы, схемы цепей управления, схемы и документацию.

CAD обычно поставляется с библиотеками деталей и символов, которые позволяют инженерам-электрикам автоматизировать задачи проектирования и создавать отчеты о спецификациях материалов (BOM). Можно создавать электрические схемы в зависимости от типа материала провода, температуры и максимального падения напряжения. САПР, безусловно, повышает производительность инженеров-электриков, поскольку они могут создавать схемы по умолчанию и повторно использовать их позже.

Поддисциплины включают :

• Электроника: включает в себя разработку и тестирование электронных схем, которые используют свойства компонентов, таких как резисторы, для достижения определенной функциональности.
• Микроэлектроника: занимается проектированием и микропроизводством небольших компонентов электронных схем для использования в интегральных схемах или в качестве обычных электронных компонентов.
• Телекоммуникации: стремится поддерживать и улучшать телекоммуникационные системы. Он включает в себя что угодно, от схемотехники до стратегических массовых разработок.
• Компьютеры: занимается проектированием компьютеров и компьютерных систем. Это может быть конструкция КПК, планшетов, суперкомпьютеров или компьютеров, управляющих промышленными предприятиями.

---

Машиностроение

Источник изображения: sabeercad

Инженеры-механики занимаются усовершенствованием и модификацией механических компонентов и систем . Они исследуют, проектируют, разрабатывают и испытывают механические устройства. Кроме того, они исследуют дизайн и дают рекомендации, основанные на отраслевых стандартах и ​​нормах.

CAD пригодится, поскольку инженеры могут проектировать компоненты и сборки в соответствии со своими строгими техническими характеристиками. Некоторые программы САПР также могут автоматически создавать ведомость материалов (BOM) для конкретного проекта на основе библиотеки компонентов. Инженеры-механики также могут использовать моделирование для тестирования всего, от нагрузки до измерения вибрации, чтобы получить идеальный результат без необходимости создавать и изменять реальные прототипы.

Поддисциплины включают :

• Мехатроника: сочетание механики и электроники, которое связано с интеграцией электротехники и машиностроения для создания гибридных систем.
• Структурный анализ: касается воздействия физических нагрузок на физические конструкции и их компоненты.
• Механика: изучение сил и их воздействия на материю. Он может включать анализ и прогнозирование ускорения и деформации объектов под действием известных сил или напряжений.
• Термодинамика: занимается изучением энергии, ее использования и преобразования через систему, например тепло и температура и их отношение к энергии и работе.

---

В завершение мы составили небольшой список лучших программ САПР, используемых в машиностроении.Список в основном ориентирован на разработчиков механического проектирования и параметрического моделирования.

Fusion 360 Fusion 360 был первым предприятием Autodesk в области облачных САПР. Программное обеспечение является «первым в своем роде инструментом 3D CAD , CAM и CAE ». Он предоставляет параметрические инструменты, которые позволяют дизайнерам редактировать компоненты по мере изменения их спецификаций. Это также дает пользователям возможность тестировать подгонку и движение, выполнять моделирование и создавать фотореалистичные визуализации.

CATIA CATIA была разработана Dassault Systèmes и поддерживает CAD , CAM и CAE . Его часто называют программным пакетом 3D PLM (Product Lifecycle Management). CATIA широко используется в машиностроении, в частности, в таких секторах, как автомобилестроение и аэрокосмическая промышленность, где требуется обширное моделирование поверхностей.

SolidWorks SolidWorks — это программа твердотельного моделирования CAD и CAE , которая также была разработана Dassault Systèmes.Это был первый серьезный инструмент для создания 3D-моделей для Windows в 1995 году. Инженеры могут использовать его для создания автоматически генерируемых 2D-чертежей и расширенных 3D-моделей с использованием параметрического подхода, основанного на элементах. Пользователи также могут выполнять анализ и моделирование, включая анализ методом конечных элементов.

Creo Elements / Pro Ранее известный как Pro / ENGINEER, Creo был разработан PTC. Это было первое крупное программное обеспечение САПР для механических систем, которое принесло в мир САПР модели с параметрическим 3D-моделированием , основанные на параметрах. Программное обеспечение поставляется с полностью интегрированными решениями CAD , CAM и CAE . Эти решения позволяют пользователям разрабатывать все, от концепции до производства в рамках одного приложения.

Autodesk Inventor Еще один популярный продукт Autodesk, Inventor — это программное обеспечение 3D CAD , которое предлагает инструменты для трехмерного механического проектирования, документации и моделирования изделий. Он позволяет пользователям создавать точные 3D-модели для помощи в проектировании, визуализации и моделировании продуктов до их создания.Инструменты моделирования позволяют пользователям вводить такие факторы, как движущие нагрузки и нагрузки трения, чтобы проверить, как их продукт будет работать в реальных условиях. .

Введение в CAD/CAM технологии

Поделитесь этой статьей:

CAD/CAM (англ. Computer — aided Design, Computer — aided manufacturing) — это собирательное название современных технологий, позволяющих автоматизировать процесс изготовления ортопедических реставраций. Раньше для создания искусственной коронки или вкладки требовалось 2-4 посещения, разделённых несколькими днями ожидания. Период ожидания был необходим для того, чтобы зубной техник смоделировал и воспроизвёл реставрацию из металла или керамики. Более подробно о технических этапах изготовления ортопедических конструкций написано в соответствующей статье. Сегодня благодаря кад/кам-технологиям появилась возможность изготовить коронку или вкладку на зуб в течение одного дня.

Что такое CAD/CAM

Если говорить конкретно, что CAD/CAM — это комплекс, включающей следующее оборудование:

Лабораторный сканер

Нужен для создания виртуальной 3d-модели зубов пациента. Существуют как внутриротовое сканеры, «оцифровывающие» непосредственно ситуацию в полости рта, так и обычные, сканирующие предварительно изготовленные гипсовые модели челюстей пациента.

Компьютер с программным обеспечением

Полученная трёхмерная модель зубов пациента обрабатывается в компьютерной программе, где в автоматическом (или полуавтоматическом) режиме для разрушенного зуба создаётся виртуальная модель будущей реставрации (вкладки, коронки или винира), необходимой для возмещения дефекта. Интерфейс CAD/CAM — программы похож на трёхмерный редактор. Врач имеет возможность создать или изменить любой элемент смоделированной реставрации: высоту бугром, выраженность рельефа, кривизну стенок и т.д. Когда моделирование будет закончено, файл с моделью реставрации отправляется на фрезерный станок.

Фрезерный станок

Реставрация, которая была смоделирована на предыдущем этапе, автоматически вытачивается на фрезерном станке. Как выглядит этот процесс показано на видео ниже. В качестве материала используются стандартные керамические или металлические заготовки.

Какие существуют CAD/CAM системы

Идеи применения CAD/CAM-системы для изготовления стоматологических реставраций появилась в 1971 году. Первые прототипы были громоздкие и неудобные в работе. К тому же, сканеры, используемые для создания виртуальных моделей, давали сильные искажения. Сегодня эти проблемы решены. Точность «цифрового оттиска» не уступает оттиску, полученному по классической методике. Программное обеспечение значительно улучшилось, и процесс виртуального моделирования будущей реставрации превратился в творчество. Точность фрезерных станков также повысилась благодаря одновременному использованию нескольких фрез и уменьшению их диаметра. В России сегодня представлены следующие cad/cam системы:

• 3shape
• Cerec
• Organical
• Katana
• и др.

В чем приемущества CAD/CAM для пациента между классическим методом?

Коронки, изготовленные по разным технологиям, могут не отличаться по внешнему виду. Пациент в любом случае получит высокоэстетичную реставрацию, восстанавливающую красоту улыбки и функцию пережевывания пищи. Однако использование кад/кам-систем позволяет упростить и ускорить изготовление реставраций:

Во-первых, уменьшается общее время, необходимое для создания коронки, вкладки и т.д.

Во-вторых, вместо традиционных оттискных материалов врач может использовать внутриротовой сканер, который «оцифровывает» ситуацию в полости рта. Это избавляет пациента от необходимости проходить через процедуру снятия обычных слепков. Особенно актуальным это является для людей с выраженным рвотным рефлексом.

Пациент непосредственно ВИДИТ, как врач вначале на компьютере моделирует индивидуальную коронку, которая затем автоматически вытачивается из керамического блока. Это красиво) Подготовительный этап для протезирования при помощи CAD/CAM — технологии совпадает с традиционно подготовкой полости рта к лечению. Он включает профессиональную гигиену и санацию полости рта, восстановление и препарирование опорных зубов.

Для идеальной эстетики требуется индивидуализация готовой реставрации: её подкрашивание зубным техником. На этом может потребоваться отдельных визит. Высокая стоимость лечения.

Таким образом при помощи CAD/CAM можно создать любые несъёмные конструкции: как цельнокерамические, так и металлические. Коронки, вкладки, виниры, индивидуальные абатменты, мостовидные протезы, хирургические шаблоны. Спектр применения данной технологии постоянно растёт.

Поделитесь этой статьей:

Что такое автоматизированное проектирование (САПР)?

Что означает автоматизированное проектирование (САПР)?

Компьютерное проектирование или САПР предполагает использование компьютеров для помощи в проектировании и проектировании широкого круга проектов в различных отраслях. Это было важно в прикладной информатике на протяжении десятилетий.

Металлообработка, столярные работы и 3D-печать — вот некоторые распространенные области применения САПР, ценные в производстве.

Другой тип процесса, аналогичный CAD, называется автоматизированным геометрическим проектированием (CAGD).Однако в процессах CAGD информатика сосредоточена конкретно на создании геометрических фигур, которые часто используются в таких приложениях, как анимация и графический дизайн, и, возможно, меньше используются в 3D-производстве.

CAD также известен как автоматизированное проектирование и черчение (CADD).

Techopedia объясняет автоматизированное проектирование (CAD)

Сегодня многие производственные процессы автоматизируются с помощью роботов и программного обеспечения. Компьютерное проектирование является неотъемлемой частью этого процесса.Как движущая сила усовершенствованного производства, инструменты САПР менялись с годами, а вместе с ними менялись передовые методы и стандарты.

Эпоха AutoCAD

Один из первых основных инструментов автоматизированного проектирования, появившийся за последние несколько десятилетий. Называется Автокад.

AutoCAD стал чрезвычайно популярен во всех видах черчения, проектирования и проектирования, от фуганков и стропил в столярном деле до резки пластмассы или других материалов для изготовления нестандартных деталей.Как крупные, так и малые предприятия интегрируют AutoCAD и его возможности в свои бизнес-процессы с момента его выпуска в 1982 году.

Одной из главных преимуществ AutoCAD является простота использования. Во многих случаях AutoCAD легко интегрируется в традиционные среды без ПО. Преподаватели и студенты часто говорят, что AutoCAD легко освоить, и это отличный и ценный навык для людей, выполняющих различные виды работ и ролей в промышленности.

Однако одной из причин, по которой люди ищут альтернативы AutoCAD, является его структура затрат. Различные инструменты, такие как TinkerCAD и FreeCAD, предоставляют некоторые функции для пользователей, ориентированных на деньги, но в целом существует чувствительность пользователя к тому, чтобы платить слишком много за лицензирование поставщика.

Эксперты отмечают, что по сравнению со стоимостью первого оборудования для запуска AutoCAD само программное обеспечение было не таким уж дорогим, а стоимость подписки, как правило, исчислялась сотнями долларов, что не слишком дорого для крупной фирмы.

Тем не менее, пользователям малого бизнеса может быть сложно оплачивать расходы на AutoCAD.Эксперты также отмечают, что возможности процессов AutoCAD обычно экономят компаниям гораздо больше денег, чем они тратят на лицензирование.

По мере развития автоматизированного проектирования количество инструментов росло. Теперь, в дополнение к AutoCAD, бизнес-пользователи могут выбирать из всевозможных инструментов для конкретных поставщиков. Например, современные электронные фрезерные станки с ЧПУ или деревообрабатывающие станки проложили путь к большей специализации и возможностям в деревообрабатывающих мастерских, от краснодеревщиков до создателей специальных коммерческих продуктов. Манипулятор с ЧПУ современного станка с ЧПУ оснащен различными сверлами и инструментами, чтобы иметь возможность строгать и обрабатывать дерево очень тщательно. Слои программного обеспечения, некоторые из которых имеют открытый исходный код, используются для управления процессом проектирования и реализации.

CAD всегда был очень ценной частью современных производственных и промышленных процессов.

Что такое САПР (система автоматизированного проектирования)?

К

CAD (автоматизированное проектирование) — это использование компьютерного программного обеспечения для помощи в процессах проектирования.Программное обеспечение САПР часто используется различными инженерами и дизайнерами. Программное обеспечение САПР можно использовать для создания двухмерных (2-D) чертежей или трехмерных (3-D) моделей.

Целью САПР является оптимизация и рационализация рабочего процесса проектировщика, повышение производительности, улучшение качества и уровня детализации проектирования, улучшение обмена документацией и часто внесение вклада в базу данных производственных проектов. Выходные данные программного обеспечения САПР поступают в виде электронных файлов, которые затем соответственно используются в производственных процессах.

CAD часто используется в сочетании с оцифрованными производственными процессами. CAD/CAM (автоматизированное проектирование/автоматизированное производство) – это программное обеспечение, используемое для проектирования таких продуктов, как электронные платы в компьютерах и других устройствах.

Кто использует САПР?

Компьютерное проектирование используется в самых разных профессиях. Программное обеспечение САПР широко используется в различных архитектурных, художественных и инженерных проектах. Сценарии использования САПР специфичны для отрасли и должностных функций.Профессии, использующие инструменты САПР, включают, но не ограничиваются:

• Архитекторы
• Инженеры
• Градостроитель
• Графические дизайнеры
• Иллюстраторы анимации
• Чертежи
• Модельеры
• Дизайнеры интерьеров
• Дизайнеры экстерьера
• Разработчики игр
• Разработчики продуктов
• Промышленные дизайнеры
• Производители

Преимущества САПР

По сравнению с традиционными техническими эскизами и ручным черчением использование инструментов проектирования САПР может иметь значительные преимущества для инженеров и проектировщиков:

• Более низкие производственные затраты на дизайн;
• Более быстрое завершение проекта благодаря эффективному рабочему процессу и процессу проектирования;
• Изменения можно вносить независимо от других деталей проекта, без необходимости полностью переделывать эскиз;
• Проекты более высокого качества с документацией (такой как углы, измерения, предустановки), встроенной в файл;
• Более четкий дизайн, лучшая разборчивость и простота интерпретации соавторами, поскольку рисунки, сделанные вручную, не такие четкие и подробные;
• Использование цифровых файлов может упростить совместную работу с коллегами; и
Программные функции
• могут поддерживать генеративное проектирование, твердотельное моделирование и другие технические функции.

Программное обеспечение/инструменты САПР

Существует ряд инструментов САПР, помогающих дизайнерам и инженерам. Некоторые инструменты САПР адаптированы для конкретных случаев использования и отраслей, таких как промышленный дизайн или архитектура. Другие программные инструменты САПР могут использоваться для поддержки различных отраслей и типов проектов. Некоторые широко используемые инструменты САПР:

• MicroStation (предлагается Bentley Systems)
• AutoCAD (предлагается Autodesk)
• CorelCAD
• IronCAD
• CADTalk
• SolidWorks
• Оншейп
• Катя
• LibreCAD
• OpenSCAD
• Векторворкс
• Solid Edge
• Альтиум Дизайнер

Последнее обновление было в декабре 2020 г.

Продолжить чтение о САПР (автоматизированное проектирование)

Что такое САПР? – Определение и использование – Видео и стенограмма урока

Двухмерные модели САПР

2D модели САПР — это то, с чем знакомо большинство из нас. Эти модели представляют собой плоские двухмерные чертежи, на которых указаны общие размеры, макеты и информация, необходимая для воспроизведения или создания предмета. Примеры этих типов рисунков можно найти в самых разных отраслях, включая аэрокосмическую, архитектурную, автомобильную, картографию, гражданское строительство, дизайн интерьера, ландшафтный дизайн и даже моду.

Если вы когда-либо строили дом, вы, вероятно, не забыли небольшое состояние, которое вам пришлось раскошелиться на планы этажей. Архитектор, у которого вы их приобрели, почти наверняка использовал для их создания САПР.На этом изображении показан двухмерный план этажа, нарисованный в программе САПР:

Этот двухмерный чертеж представляет собой план этажа, созданный с помощью САПР.

Это выглядит беспорядочно, но это изображение содержит большую часть информации, которая потребуется строителю для строительства внутри этого дома.

Трехмерные модели САПР

3D-модели САПР используются так же, как и 2D-модели САПР. Тогда почему различие? Трехмерная модель САПР предоставляет более подробную информацию об отдельных компонентах и ​​сборках физического объекта.Другими словами, 3D-модели показывают вам, как что-то сочетается друг с другом и работает, а не только то, насколько оно велико и его общая форма. Когда дело доходит до планов этажей, в 3D-моделировании нет большой необходимости, но как насчет мира механики? Например, сложные детали, используемые в автомобильной или обрабатывающей промышленности, могут быть лучше всего представлены 3D-моделью, такой как эта:

Это трехмерный механический чертеж, созданный с помощью программы TurboCAD.

Типы программного обеспечения САПР

Двухмерное САПР обычно выполняется с помощью автономной программы, которую вы покупаете и загружаете на свой компьютер, например, AutoDesk AutoCAD. Раньше программ для 3D-моделирования было немного, но по мере развития технологий потребность в этих типах программ увеличивалась, и индустрия программного обеспечения ответила. В настоящее время существует множество программ для 3D-моделирования, таких как Autodesk Inventor или 3DS Max, но многие из них доступны бесплатно, например, FreeCAD или SketchUp.

3D-печать

3D-печать в настоящее время является одним из крупнейших и наиболее перспективных приложений для черчения в САПР, в основном за счет использования 3D-моделей. 3D-печать — это просто процесс создания физического объекта из трехмерной цифровой модели. Это достигается за счет использования 3D-принтера , который укладывает много последовательных слоев материала для создания практически чего угодно. Все это благодаря программному обеспечению CAD . 3D-печать применяется для разработки более эффективных протезов конечностей, автомобильной промышленности, аэрокосмической промышленности, производства оружия и даже 3D-печатных органов!

Краткий обзор урока

Воистину нет предела тому, что можно спроектировать с использованием программного обеспечения для автоматизированного проектирования (CAD) , типа программного обеспечения, используемого дизайнерами и инженерами для создания двухмерных и трехмерных размерные модели физических компонентов.

2D-модели САПР — это плоские двухмерные чертежи, на которых указаны общие размеры, макеты и информация, необходимая для воспроизведения или создания предмета. 3D-модели CAD предоставляют более подробную информацию об отдельных компонентах и ​​сборках физического объекта. 3D-печать — это процесс создания физического объекта из трехмерной цифровой модели.

Компьютерное проектирование решает проблемы и делает процессы более эффективными в современном мире.В следующий раз, когда вы осмотрите свой дом, заведете машину или вкрутите лампочку, вспомните, что все эти объекты когда-то начинались как модель САПР!

Что такое автоматизированное проектирование (САПР)?

Компьютерное проектирование или САПР относится к использованию компьютерного программного обеспечения, поддерживающего процесс проектирования. Программное обеспечение помогает нам создавать, изменять, анализировать и улучшать дизайн. Другими словами, САПР — это программное обеспечение, которое помогает нам проектировать вещи.

Многие считают, что компьютерное проектирование относится только к чертежам.На самом деле это не так. САПР относится к любому использованию программного обеспечения, помогающего в процессе проектирования.

Программное обеспечение САПР

заменяет ручное черчение автоматизированным процессом. Люди, работающие сегодня в архитектуре, вероятно, использовали программы 2D или 3D CAD. Те, кто работает в области инженерных систем или проектирования конструкций, также, вероятно, использовали программы 2-D или 3-D CAD. MEP расшифровывается как м механический, e электрический и p инженерный

Автоматизированное проектирование упрощает работу дизайнеров, позволяя им создавать, изменять и оптимизировать проекты.Лаборатория Impact Labs Массачусетского технологического института говорит: «Действительно, с САПР вы можете создать что угодно! Хорошо, может быть, не совсем, но вы можете сделать многое. Он предоставляет вам возможности визуализации, которые оправдывают все усилия, которые вы приложили для его изучения». (Изображение: Impactlabs.mit.edu)

Крупнейшая в Европе компания по производству и производству электроники Siemens делает следующий комментарий:

«Автоматизированное проектирование — это использование компьютерных программ для создания двух- или трехмерных графических представлений физических объектов.

Компьютерное проектирование многомерного просмотра

Мы можем вращать двухмерные или трехмерные диаграммы. Поэтому мы можем рассматривать их с разных сторон. На самом деле, мы можем видеть изнутри, глядя наружу. Дизайнеры используют специальный плоттер или принтер для профессиональной визуализации дизайна.

---

Никола Л.К. – Собственная работа, CC BY-SA 3.0, Ссылка

---

Люди используют компьютерный дизайн для проектирования схем. Программное обеспечение может использовать системные блоки, чтобы определить, какие компоненты вам нужны.Он также может выложить принципиальную схему.

Людям нравятся программы САПР, потому что они могут быстро и легко изменять различные дизайнерские идеи.

После того, как мы что-то спроектировали, мы можем построить и испытать это виртуально. Другими словами, мы можем определить, будет ли это работать. Компаниям это нравится, потому что это снижает затраты на модификацию прототипов и покупку деталей. Таким образом, они получают больше пользы от каждого потраченного доллара.

Все большее число профессий используют программы автоматизированного проектирования.Примеры включают художников, чертежников, инженеров и архитекторов.

Концепция проектирования геометрических форм объектов — автоматизированное геометрическое проектирование (CAGD) — очень похожа на САПР.

Роторный компрессор, предоставленный корпорацией Ariel. Моделирование и визуализация в Solid Edge, программе CAD, принадлежащей Siemens. (Изображение: plm.automation.siemens.com)

Ассортимент систем автоматизированного проектирования

Программное обеспечение для автоматизированного проектирования сегодня существует для всех основных компьютерных платформ. Например, они существуют для Mac OS X, Unix, Windows и Linux. Пользовательский интерфейс обычно сосредоточен вокруг мыши, которую мы держим в руке. Также доступны ручки и графические планшеты.

В некоторых CAD-системах можно использовать стереоскопические очки для просмотра трехмерных моделей.

Согласно Техопедиа :

«Большинство университетов США больше не требуют занятий по созданию чертежей от руки с использованием транспортиров и компасов. Вместо этого существует множество классов и различных типов программного обеспечения САПР.

Преимущества автоматизированного проектирования

– Улучшенная визуализация: готовых изделий, узлов и компонентов системы CAD значительно ускоряет процесс проектирования.

– Лучшая точность: человек, использующих программное обеспечение САПР, работают более точно. Другими словами, они делают меньше ошибок.

– Проще: программы САПР предлагают более надежную и простую проектную документацию, включая геометрические параметры и размеры, спецификации и т. д.

– Повторное использование: программное обеспечение предлагает простое повторное использование лучших практик и проектных данных.

Autodesk Inventor, одна из десяти лучших программ САПР на современном рынке. Это позволяет дизайнерам создавать анимацию, моментальные снимки и видео с разнесенными фрагментами с помощью панели истории на основе временной шкалы, чтобы управлять всем этим. (Изображение: autodesk.co.uk)

Типы автоматизированного проектирования

Существует множество видов САПР, охватывающих широкий спектр применений. Однако в каждом случае проектирование их виртуальных компонентов требует разного подхода.

На нижнем уровне 2D-систем есть несколько бесплатных систем с открытым исходным кодом. Другими словами, существует множество свободно доступных программ, которые мы можем модифицировать и распространять.

Эти программы обеспечивают подход к рисованию без всех сложностей, связанных с масштабом и размещением на чертежном листе, которые требуются при рисовании вручную. Во время создания окончательного варианта дизайнер может внести коррективы.

Каркас 3D

3D-каркас  является расширением 2D-черчения.Дизайнер должен вручную вставлять каждую линию в чертеж. Готовое изделие не имеет связанных с ним массовых свойств. Например, невозможно добавить элементы, такие как отверстия, непосредственно к нему.

Модель 3D Wireframe представляет собой ребро или скелетное представление реального объекта. Модели состоят из линий, точек, дуг, окружностей и других кривых, определяющих осевые линии или края объектов.

3D «глупые» тела

С помощью 3D «Dumb» Solids дизайнер создает вещи так же, как манипулирует объектами реального мира.Вы можете добавить в дизайн цилиндры, призмы, сферы и другие базовые трехмерные геометрические формы. Вы также можете убрать их, как если бы вы вырезали или собирали объекты реального мира.

Дизайнеры также могут создавать 2D-проекции из моделей.

Более престижные системы предлагают возможности для включения в дизайн более эргономичных, эстетичных и органичных функций.

С помощью программы автоматизированного проектирования вы можете визуализировать, где разместить товары на полках супермаркетов и других магазинов.Вы можете перемещать их и даже смотреть на них под разными углами.

История автоматизированного проектирования

Д-р Патрик Дж. Хэнрэтти

CAD началась в 1957 году, когда доктор Патрик Дж. Ханратти разработал Pronto. Pronto была первой в мире коммерческой системой программирования с числовым программным управлением. Фактически, современные дизайнеры говорят, что д-р Ханратти был «отцом CAD/CAM».

Иван Сазерленд

Иван Сазерленд из лаборатории Линкольна Массачусетского технологического института разработал блокнот в 1960 году.Сазерленд продемонстрировал основные принципы и возможности технического рисования с помощью компьютера.

Изначально CAD-системы были просто заменой чертежных досок. Инженеры-конструкторы по-прежнему работали в двух измерениях для создания технических чертежей.

Тем не менее, с этими ранними системами было легче модифицировать и пересматривать свою работу. Первоначально эти системы были очень дорогими. Поэтому они были только у крупных и богатых компаний.

Однако со временем программное и аппаратное обеспечение САПР стало более доступным для компаний среднего размера.«Доступный» означает «в рамках бюджета большинства потребителей». В этом случае потребителями являются фирмы.

трехмерных каркасных элементов были разработаны в 1960-х годах. В 1969 году Syntha Vision выпустила Magi, первую коммерчески доступную программу для моделирования твердых тел.

НУРБС

Использование математической модели NURBS в компьютерной графике для создания и представления кривых и поверхностей появилось в 1989 году на рабочих станциях Silicon Graphics. NURBS расшифровывается как N on- U niform R national B asis S pline.

CAS Berlin разработала интерактивную NURBS для персональных компьютеров — NöRBS — в 1993 году.

САПР на основе параметрических двигателей

В 1989 году T-Flex представила САПР на основе параметрических движков. При параметрическом моделировании параметры определяют модель.

Если вы измените значения измерений в одном месте, изменения автоматически произойдут в других измерениях. Они меняются, чтобы сохранить связь всех элементов дизайна друг с другом.

В MCAD-системах

( m echanical c computer a ided- d esign) введена концепция ограничений, которые позволяют проектировщику определять отношения между различными компонентами в сборке.

Дизайнеры начали использовать восходящий подход. Другими словами, когда детали сначала создаются, а затем собираются.

CAD-системы сегодня

Сегодня люди широко используют CAD-системы. На самом деле мы используем их во всех отраслях. Когда-то эти системы работали только на дорогих рабочих станциях с операционными системами UNIX. Однако сегодня они доступны в готовом виде для использования на ПК, ноутбуках, планшетах и ​​смартфонах.

Трехмерное моделирование сегодня является нормой.На самом деле, он существует даже в приложениях для широкой публики. Примеры включают трехмерное моделирование зданий в Google Maps, планирование сада и дизайн интерьера.

Для сотрудников многих отраслей САПР является неотъемлемой частью их работы. На самом деле, некоторые из них не смогли бы функционировать в нашей текущей бизнес-среде без CAD-систем.

Согласно toptenreviews.com :

«Повсеместное распространение в широком спектре отраслей обеспечивает долговечность и необходимость программного обеспечения САПР в современном мире, управляемом технологиями.

Компания Ford Motor начала 3D-печать автомобильных деталей на основе компьютерных моделей.

Видео – Что такое САПР?

Если вы случайно спросите людей, что означает САПР, очень немногие ответят, что это «автоматизированное проектирование». В этом видео показано, как трехмерное компьютерное проектирование помогает людям решать проблемы со всех сторон.

---



Что такое данные САПР — ArcGIS Pro

Программное обеспечение для автоматизированного проектирования используется профессиональными дизайнерами для проектирования и документирования реальных объектов.Организации, занимающиеся проектированием, архитектурой, геодезией и строительством, используют САПР для отображения различных деталей планирования, строительства и исполнительных представлений реальных активов. AutoCAD и MicroStation — это два широко используемых типа программного обеспечения САПР общего назначения. Данные из этих программ поддерживаются ArcGIS Pro.

Данные САПР

Наборы данных САПР могут различаться по размеру, масштабу и уровню детализации; они могут представлять информацию о внутренней части здания в масштабе проекта или обзорную площадку в региональном масштабе.Файлы САПР часто отображают предлагаемые объекты инфраструктуры или другие предлагаемые изменения в строении или природной среде, которые могут быть представлены на карте в их географическом контексте. Чертежи САПР часто являются источником новых активов инфраструктуры или изменений в природной среде и могут использоваться для создания или обновления наборов данных ГИС. ArcGIS Pro считывает файлы САПР как наборы данных в формате ГИС, чтобы добавлять их на карты и сцены и мигрировать в наборы данных ГИС. Файлы САПР можно использовать непосредственно во многих инструментах геообработки и автоматизированных рабочих процессах для анализа и создания данных.

Позиционирование данных САПР

Данные САПР являются распространенным источником ГИС-контента, но прежде чем их можно будет использовать в ArcGIS Pro, данные должны иметь определенное координатное местоположение. Файлы САПР должны иметь действительную систему координат Esri (файл PRJ), и может потребоваться дополнительный файл информации о преобразовании координат (WLD), чтобы определить, как координаты в данных САПР должны располагаться на поверхности земли.

Уведомления появляются при попытке добавить данные САПР, которые не имеют надлежащей пространственной привязки.Эти уведомления помогают выбрать правильную пространственную привязку и представляют действия для выполнения необходимого изменения положения данных САПР. Чтобы проверить информацию о геопространственном позиционировании для любого файла CAD или BIM, вы можете просмотреть параметр «Подтвердить положение» диалогового окна «Свойства файла», вызываемого из контекстного меню файлов САПР, вызываемого щелчком правой кнопкой мыши, на панели «Каталог».

Форматы

ArcGIS Pro поддерживает файлы AutoCAD и MicroStation. Каждый использует файловые векторные форматы.Оба формата поддерживают 2D и 3D информацию.

Autodesk AutoCAD DWG и DXF

Формат DWG — это собственный формат файлов программного обеспечения Autodesk AutoCAD. В дополнение к AutoCAD от Autodesk несколько других поставщиков САПР также используют версии формата файлов DWG. ArcGIS Pro читает файлы .dwg и .dxf, которые также могут содержать данные классов пространственных объектов, созданные в подключаемом модуле Esri ArcGIS for AutoCAD или программном обеспечении Autodesk AutoCAD Civil 3D.

Формат DXF — это формат обмена, изначально разработанный для обеспечения взаимодействия с другими программными приложениями.Его использование сокращается, поскольку программные приложения все чаще поддерживают формат DWG напрямую с помощью лицензированной технологии чтения/записи от Autodesk или сторонних поставщиков, таких как Open Design Alliance.

ArcGIS Pro поддерживает расширенное содержимое в файле AutoCAD .dwg. Как ArcGIS for AutoCAD, так и Civil 3D создают дополнительный контент класса пространственных объектов в файле .dwg, который полезен в ArcGIS Pro.

Bentley MicroStation DGN

Формат DGN — это собственный формат файлов программного обеспечения Bentley MicroStation CAD. Уникальная особенность формата DGN заключается в том, что вы можете сохранять его с нестандартными расширениями файлов. Это можно использовать для обозначения контента; например, вы можете сохранить файл формата DGN с расширением .par для идентификации чертежей, содержащих информацию об участках.

Набор данных пространственных объектов САПР

В ArcGIS Pro файл AutoCAD или MicroStation считывается как набор классов пространственных объектов ArcGIS. Этот набор классов объектов содержит пространственную привязку и коллекцию классов пространственных объектов ArcGIS, доступных только для чтения.Доступный только для чтения набор данных объектов и включенные классы объектов можно добавить на карту или сцену или использовать в рабочих процессах геообработки так же, как и любой другой набор данных ArcGIS, без преобразования.

Классы пространственных объектов набора данных САПР

При подключении к файлу САПР в ArcGIS Pro объекты САПР на чертеже на лету организуются в виртуальные классы пространственных объектов, напоминающие схему базы геоданных.

По умолчанию объекты САПР в файле САПР организованы по геометрическому типу в классы пространственных объектов.Эти классы пространственных объектов по умолчанию включают Point, Polyline, Polygon, Annotation и Multipatch. Объекты САПР содержат различные числовые и текстовые свойства, определяющие их символы, а также различные параметрические и определяемые пользователем описательные атрибуты. Эти свойства объектов считываются как атрибуты объектов, когда данные интерпретируются ArcGIS Pro как объекты ГИС.

Файлы AutoCAD .dwg и .dxf могут содержать дополнительную информацию из AutoCAD Civil 3D, которая включена в классы объектов наборов данных объектов САПР.Эти классы пространственных объектов получены из AD-объектов, хранящихся в файлах .dwg и .dxf, и используются программным обеспечением Autodesk Civil 3D.

Файлы AutoCAD .dwg и .dxf могут также содержать дополнительную информацию из файлов ArcGIS for AutoCAD или AutoCAD DWG, экспортированных из инструмента геообработки «Экспорт в САПР». Эта информация включена в качестве дополнительного содержимого класса объектов набора данных САПР. Эти классы пространственных объектов кодируются с использованием принципов организации данных спецификации картографирования для CAD (MSC), используемых Esri для хранения классов пространственных объектов ArcGIS в файлах AutoCAD .dwg или .dxf файл. Эти классы объектов MSC также содержат дополнительные метаданные, такие как определение системы координат Esri.

Атрибуты из свойств объектов САПР

Атрибуты объектов ГИС генерируются из свойств объектов САПР. ArcGIS Pro использует графические свойства САПР и ряд определяемых пользователем источников атрибутов для создания виртуальной таблицы атрибутов ГИС. Некоторые атрибутивные поля включаются из определяемого пользователем содержимого объекта, созданного автором САПР. Эти источники атрибутов включают атрибуты блоков AutoCAD, атрибуты общих ячеек MicroStation и пользовательские атрибуты из Civil 3D.Для стандартных свойств полей САПР установлены предопределенные имена полей. Некоторые определяемые пользователем атрибуты могут содержать имена полей, которые недопустимы в ArcGIS Pro и изменены, чтобы быть приемлемыми. Например, имена полей, начинающиеся с цифры, автоматически имеют префикс с буквой t.

Классы пространственных объектов, полученные из объектов AutoCAD Civil 3D, имеют параметрические и определяемые пользователем атрибуты и включены в качестве атрибутов пространственных объектов. ArcGIS Pro поддерживает пользовательские наборы свойств Civil 3D в качестве атрибутов объектов.Имя набора свойств Civil 3D будет включено в качестве префикса к имени поля для каждого включенного атрибута набора свойств.

Классы пространственных объектов, созданные с помощью подключаемого модуля ArcGIS for AutoCAD или инструмента геообработки «Экспорт в САПР», будут включать определенные пользователем атрибуты пространственных объектов ГИС, которые включаются при доступе к данным САПР в ArcGIS Pro.

Похожие темы

---

Отзыв по этой теме?

Компьютерное проектирование (САПР) — обзор САПР, использование и примеры

Что такое САПР?

CAD означает автоматизированное проектирование (и/или черчение, в зависимости от отрасли) и представляет собой компьютерное программное обеспечение, используемое для создания 2D- и 3D-моделей и проектов.

Программное обеспечение CAD

используется во многих различных отраслях и профессиях и может использоваться для создания архитектурных проектов, планов зданий, планов этажей, электрических схем, механических чертежей, технических чертежей, чертежей и даже спецэффектов в ваших любимых фильмах и телешоу.

Преимущества САПР

До появления автоматизированного проектирования проекты приходилось рисовать вручную с помощью карандаша и бумаги. Каждый объект, линию или кривую нужно было нарисовать вручную, используя линейки, транспортиры и другие инструменты для черчения.Расчеты, такие как конструкционная нагрузка на компонент здания, должны быть выполнены инженером или проектировщиком вручную, что требует очень много времени и чревато ошибками.

Программное обеспечение САПР

изменило все это. Дизайны можно создавать и редактировать за гораздо меньшее время, а также сохранять для будущего использования. Чертежи САПР не ограничены 2D-пространством листа бумаги, и их можно просматривать под разными углами, чтобы обеспечить правильное соответствие и дизайн. Расчеты выполняются компьютером, что значительно упрощает проверку жизнеспособности проектов.Проектами можно делиться и совместно работать над ними в режиме реального времени, что значительно сокращает общее время, необходимое для завершения чертежа.

Типы чертежей САПР

Программное обеспечение САПР может использоваться в различных целях и в различных типах проектов. Ниже приведены некоторые распространенные проекты и чертежи, которые можно сделать с помощью программного обеспечения САПР.

Планы этажей

Планы этажей — это схемы в масштабе, которые показывают размер, размещение и форму комнат и других объектов в структуре с использованием вида сверху вниз.Планы этажей помогают визуализировать площадь здания, дома или другой конструкции. Планы этажей отлично подходят для размещения объектов, таких как мебель, внутри конструкции, чтобы обеспечить правильную подгонку.

Технические чертежи и чертежи

Технический чертеж — это подробный план или чертеж объекта в масштабе. Технические чертежи используются для предоставления точных спецификаций того, как что-то должно быть сделано. Технические чертежи могут включать архитектурные, механические и инженерные проекты.Чертежи — это репродукции технических чертежей, но слово «чертеж» также используется для описания любого типа плана, например плана этажа.

Схемы трубопроводов и приборов

Схема трубопроводов и приборов (P&ID) показывает отношения между трубопроводами, приборами и другими компонентами системы в физическом потоке процесса. Например, P&ID может отображать типы клапанов, насосов, резервуаров и других компонентов в более крупной системе, а также то, как они соединяются и взаимодействуют друг с другом.

Схемы ОВКВ

Чертежи систем отопления, вентиляции и кондиционирования воздуха (HVAC) предоставляют информацию о системах вентиляции, отопления и кондиционирования воздуха в данном месте. Они могут включать размер и расположение воздуховодов, соединения с блоками управления, а также отношения и соединения между различными компонентами.

План участка и участка

Планы участков, также известные как планы участков, представляют собой вид сверху вниз, чертежи в масштабе, показывающие предполагаемое использование и застройку участка земли.Планы участка могут включать в себя площадь зданий, ландшафтный дизайн, пешеходные дорожки, парковки, дренажные и водопроводные линии, а также показывать размещение всех этих элементов относительно друг друга.

Электрические схемы

Электрические схемы дают представление о том, какие компоненты входят в электрическую систему, и взаимосвязях между этими компонентами. Электрические схемы обычно используют символы для представления различных компонентов и элементов в электрической системе.Для большей детализации в отношении размещения электрических компонентов и того, как провода соединяются с ними и друг с другом, схема подключения была бы более полезной.

Схемы подключения

Схемы подключения показывают фактическое соединение проводов друг с другом и с другими компонентами в электрической системе, а также где компоненты физически расположены в системе. В отличие от электрических схем, которые дают общее представление о компонентах электрической системы и их взаимосвязи друг с другом, электрические схемы показывают, где провода фактически соединяются друг с другом и с другими компонентами.Они также показывают, где компоненты будут расположены относительно друг друга.

Какое программное обеспечение САПР вам больше всего подходит?

Существует множество вариантов выбора программного обеспечения САПР, и все варианты имеют свои преимущества и недостатки. Лучшее программное обеспечение для вас зависит от того, какие типы проектов вы будете создавать, а также от того, сколько денег и времени вы готовы потратить на покупку и изучение новой программы. Вот несколько основных факторов, которые следует учитывать перед покупкой.

Типы конструкций

Первое, что нужно учитывать, это то, для каких типов чертежей и дизайнов вам понадобится программное обеспечение. Вам понадобятся 3D-чертежи или достаточно 2D? Поскольку большинство программ САПР специализируется в области дизайна, подумайте, какие типы чертежей вы будете делать. Если вы будете проектировать систему HVAC, ищите программу, специализирующуюся на таких типах чертежей.

Стоимость

Цены на программное обеспечение САПР

сильно различаются: от бесплатных версий до версий, которые стоят тысячи долларов.Вообще говоря, чем выше стоимость, тем более надежным будет набор функций. Однако лучше не переплачивать за функции, которыми вы не собираетесь пользоваться. Если 2D-план этажа — это все, что вам нужно, платить тысячи за дополнительные 3D-возможности может быть излишним.

Кривая обучения

Другим важным фактором, который следует учитывать, является кривая обучения программному обеспечению, т. е. насколько легко научиться им пользоваться. Попробуйте несколько вариантов и посмотрите, какой из них кажется вам наиболее интуитивным. Чем меньше времени вы потратите на изучение нового программного обеспечения, тем больше дизайнов вы сможете создать.Также необходимо учитывать затраты и время, необходимые для обучения пользователей новой программе САПР.

Доступность поддержки

Если у вас есть вопрос по использованию программного обеспечения или программа вылетает при открытии, вы можете позвонить кому-нибудь и получить поддержку? Поиск ответов в Интернете или по электронной почте требует времени, которое лучше было бы потратить на проектирование. Рассмотрите программу, которая предлагает поддержку по телефону в режиме реального времени, а также другие ресурсы поддержки, такие как легкодоступные онлайн-руководства.

Совместимость

Будете ли вы обмениваться файлами САПР с другими пользователями? Если это так, убедитесь, что программное обеспечение, которое вы получаете, может открывать файлы из этих программ САПР, а также сохранять или экспортировать файлы в формате, который могут открывать эти программы.

CAD-решения SmartDraw

Теперь, когда мы изучили некоторые из различных возможностей программного обеспечения САПР, давайте посмотрим, как SmartDraw может помочь вам с вашими потребностями в проектировании. SmartDraw имеет сотни встроенных шаблонов и тысячи стандартных отраслевых символов, предназначенных для чертежей САПР всех типов.Узнайте больше, нажав на любую из ссылок ниже.

Примеры чертежей САПР

Щелкните любой из приведенных ниже примеров чертежей САПР и отредактируйте их прямо в браузере.

Дополнительная информация и ресурсы

Для получения дополнительной информации и руководств по некоторым темам, обсуждаемым выше, перейдите по любой из приведенных ниже ссылок.

Что такое CAD-моделирование? – АНДИЗАЙН

CAD-моделирование или автоматизированное проектирование является важной частью процесса проектирования.Прежде чем тратить какие-либо физические ресурсы, САПР воплощает вашу идею в жизнь в цифровом мире. Компьютерное проектирование используется для различных приложений, начиная от прототипов 3D-печати и заканчивая рекламными фотореалистичными визуализациями.



Solidworks и 3D-инжиниринг

Компьютерное проектирование, также известное как 3D-моделирование, позволяет дизайнерам тестировать, улучшать и манипулировать виртуальными продуктами до их производства. Эти высококачественные 3D-проекты идентичны по размерам и деталям желаемому готовому изделию, что обеспечивает качество и точность производства.Специальное обучение и многолетний опыт работы с самым современным программным обеспечением САПР позволяют нам повысить производительность, эффективно проверять проектные замыслы и укреплять связь с поставщиками. Благодаря нашим услугам по 3D-дизайну и моделированию в САПР клиенты получат готовые 3D-файлы своего продукта, ведомость материалов и документ с цветовой отделкой материала (CMF). Для наших клиентов мы используем эти же 3D-файлы для создания альфа-, бета- и окончательных прототипов, или они могут передать эти файлы производителю или фирме по созданию прототипов по своему усмотрению.



• Производство
• Испытания на выносливость и нагрузку
• Доказательство концепции
• Прототип



Keyshot и фотореалистичная визуализация

Новый стандарт изображений продуктов, фотореалистичная визуализация заменили потребность в фотографиях готовых продуктов. Усовершенствованное программное обеспечение для визуализации позволяет нам создавать изображения продуктов, которые выглядят так же, как настоящие, если не лучше. Визуализации используются для просмотра и утверждения клиентами; и может даже использоваться в маркетинговых и рекламных целях.

• Фотореалистичные изображения для маркетинга
• Контент кампании Kickstarter
• Цифровые макеты для презентаций для инвесторов
• Изображения электронной коммерции

Наша команда создала видеообзор нашего процесса 3D-моделирования, посмотрите его здесь. Если вам интересна остальная часть нашего процесса, вы можете узнать больше об этом на странице наших услуг.

.
