Почему каждый инженер должен использовать САПР?

САПР (CAD или CADD) — система автоматизированного проектирования (аббревиатура от Computer-Aided Design). Речь идет о методе использования компьютерных программ для создания виртуальных моделей предлагаемых изделий. Существует множество доступных САПР, каждая из которых имеет специальные функции, которые иногда делают её подходящей для конкретного применения.

Оператор, работающий с ранней программой САПР

Дисплей DEC Type 340 может рисовать точки, прямые, изогнутые линии и символы, а также определять положение светового пера.

Возможности САПР:

Дизайн продукта должен быть продуман до мельчайших деталей перед запуском в производство. Это гарантирует, что впоследствии не произойдет никаких неудач из-за необходимых изменений в продукте.

Традиционно для этого требовалось ручное рисование и проектирование с использованием бумаги и карандаша. Сегодня использование САПР значительно сокращает объем работ. Создание 3D – моделей и 2D-чертежей происходит быстрее и проще, чем когда-либо прежде.

Хотя проекты могут сильно различаться, многие из них по-прежнему используют множество стандартных деталей. Например, болты, гайки, шайбы и другие крепежные детали, которые относятся к списку компонентов при создании любого вида машин.

В таких случаях инженеры могут обратиться к библиотекам деталей, чтобы просто выбрать наиболее подходящий размер для изделия и использовать его в сборке. Это сокращает время, затрачиваемое на создание мелких деталей, и гарантирует, что из-за того, что они вообще не отображаются в модели, произойдет меньше простых ошибок.

Детали и сборки можно создавать, анализировать, улучшать и передавать другим пользователям в САПР. Вы можете изменять цвета, смотреть под разными углами и создавать визуализированные изображения для реалистичного восприятия. Это особенно характерно для отображения визуальных элементов будущих продуктов.

Вы можете разделить большую сборку на части или отобразить заранее определенный слой за раз. Многие программы САПР имеют основные инструменты программного обеспечения для анализа методом конечных элементов. Это помогает проверить детали на несущую способность и динамические нагрузки.

Таким образом, система САПР (CAD) – это гораздо больше, чем замена ручным чертежам. Она открывает совершенно новый уровень возможностей, которые инженеры могут использовать для более быстрого создания лучших продуктов с меньшим количеством ошибок.

Эти ценности также хорошо согласуются с методами бережливого производства и принципами минимизации отходов и повышения производительности.

Преимущества САПР:

САПР имеет ряд преимуществ по сравнению с ручными чертежами, которые сделали его незаменимым на рынке дизайна сегодня. Давайте посмотрим, как они помогают современному инженеру или продуктовому дизайнеру.

Экономят время

Продолжающаяся эра разработки продуктов влечет за собой большую конкуренцию. Время, необходимое для вывода продукта на рынок, может иметь решающее значение для его успеха.

С САПР время – наша прибыльная награда. Она избавляет инженера от большого количества работы, которую можно использовать с пользой для различных проектов или для усовершенствования конструкции текущего. Вы можете легко визуализировать идеи, которые вы собрали на этапе разработки концепции дизайна продукта.

Создание простых форм и деталей занимает секунды. Однако самый большой выигрыш связан с более сложными деталями. Например, одним щелчком мыши можно создать развертку сложной гнутой детали из листового металла. Не нужно думать, как правильно это преподнести.

В то же время вносить изменения очень просто. Или создавать новые модели на основе предыдущих. Вы можете просто повторно использовать 3D-модель и добавить необходимые функции для создания аналогичной, но уникальной детали за гораздо меньшее время.

Повышает производительность

Сэкономленное время напрямую увеличивает продуктивность. Такое количество времени может привести к большему количеству завершенных проектов.

Возможность повторения дизайна. Изменение одного и того же дизайна позволяет создавать бесконечные вариации конечного продукта.

В среднем отмечается увеличение производительности сотрудников в 3 раза. Со временем эта производительность может увеличиться в 10 раз. Большая часть этого сводится к возможности создавать моделирование в САПР, а не выполнять ручные вычисления.

Это улучшение наблюдается по нескольким направлениям, таким как снижение качества, времени и затрат при производстве.

Повышает точность

Создание эскизов вручную не может сравниться с точностью чертежей САПР. Точность САПР не имеет себе равных – почти нет ошибок. Это дает ему огромное преимущество перед ручным проектированием и черчением.

Конечно, дизайнер все равно должен обращать внимание на результат. Функция «получить размеры» не заменяет инженера, так как, например, она не распознает базовые плоскости для измерений. И это может иметь решающее значение для таких деталей, как валы.

Сложные поверхности и формы сравнительно легко создаются в САПР. Эти поверхности чрезвычайно сложно получить правильным рисованием вручную, но с помощью инструментов системы CAD можно получить идеальный результат.

Уменьшает количество ошибок

Такие функции, как проверка пересечений для 3D-моделей, предлагают преимущества, уникальные для систем САПР. Эта функция помогает разработчику проверить наличие пересечений между одной или несколькими частями.

Результат? Намного меньше ошибок в конечном продукте.

Лучше качество

Само собой разумеется, что программное обеспечение для дизайна может создавать эстетически приятные рисунки, помимо дополнительной функциональности. Оно также предоставляет пользователю огромное количество инструментов для создания рисунка в том виде, в котором он был представлен.

Быстрое получение размеров

Даже самые сложные продукты могут быть созданы с правильным знанием доступных инструментов и необходимых математических уравнений.

Эта универсальность позволяет дизайнеру мыслить нестандартно и предлагать инновационные решения, не опасаясь, что он не сможет изложить идею на бумаге.

Более высокая четкость и меньшее количество ошибок в чертежах также приводят к повышению качества и точности конечных продуктов.

Легкость понимания

Наличие 3D-моделей может упростить понимание даже самых сложных чертежей. Это невозможно сделать на физических эскизах, поскольку для получения общего представления потребуется как минимум три эскиза (план, вертикальная проекция и вид сбоку). Другие виды, такие как изометрические или сечения, также могут быть показаны на картинке.

Хотя САПР прекрасно способен отображать вышеуказанные виды продукта, ничто не сравнится с возможностью поэкспериментировать с продуктом в виртуальном пространстве, чтобы понять его точные конфигурации. Многие мастерские сегодня используют эту возможность, предоставляя операторам станков и сборщикам планшеты для облегчения работы.

Модели САПР также упрощают для дизайнеров демонстрацию своего продукта коллегам-дизайнерам, а также непрофессионалам, не имеющим инженерного образования. Эти впечатляющие цифровые представления продукта могут использоваться для маркетинга и продаж без необходимости в реальном прототипе при использовании параллельного процесса проектирования.

Быстрый обмен для совместной работы

Чертежи САПР, будучи цифровыми файлами, легко распространяются среди членов команды, которые работают над одним и тем же продуктом. Не нужно перевозить громоздкие чертежи. Обмен происходит мгновенно. Таким образом, даже удаленные сотрудники могут оставаться в курсе любых событий без каких-либо проблем.

Поскольку скоростной интернет стал обычным явлением, программы САПР теперь используются в облаке. Таким образом, эскизы изделий остаются всегда доступным для определенных членов команды для удобного просмотра и изменения. Это большое преимущество для компаний, у которых есть несколько полевых офисов по всему миру.

Модели, созданные в САПР, также имеют стандартизованные форматы. Это обеспечивает единообразие инструментов проектирования и символов и позволяет разным пользователям работать над одним и тем же проектом без каких-либо препятствий.

Компьютерное производство (CAM)

Создание моделей CAD или CAE (Computer-Aided Engineering) также помогает значительно ускорить запуск деталей в производство. Программное обеспечение CAD-CAM позволяет легко проверять траектории инструмента для обработки с ЧПУ и подавать файлы на станки. При расчете цен на обработку с ЧПУ учитывается время цикла, а использование CAM-систем значительно упрощает и ускоряет процесс.

Такое программное обеспечение создает необходимый машинный код для производства только на основе модели. Наибольшее преимущество очевидно для услуг обработки с ЧПУ, где весь трудный процесс может быть в значительной степени автоматизирован, включая смену инструментов.

Интеграция с ERP

Возможность использования CAD/CAM также позволяет инженерам включать файлы в систему ERP. ERP – это аббревиатура от Enterprise Resource Planning (означает “планирование ресурсов предприятия”).

В производстве ERP используется для повышения эффективности любого процесса. Программное обеспечение ERP помогает интегрировать и регулировать различные аспекты проекта, так что меньше времени требуется на переход от сырья к готовой продукции.

Преимущества автоматизации:

Использование САПР сокращает количество рутинной работы, которая является частью ручного создания эскизов, без ущерба для качества.

Например, компании, предлагающие нестандартные продукты, вынуждены создавать документы и чертежи как можно быстрее. Для негарантированных заказов ожидаются наиболее точные расчеты. Ресурсы инженерных отделов тратятся на задачи, которые можно автоматизировать. После внедрения автоматизации появляется больше времени для инноваций и повышения ценности продукта.

С помощью САПР разные части одного и того же продукта можно создавать отдельно и комбинировать на последнем этапе. Эти отдельные части сохранены и доступны для повторного использования позже. Также может автоматически создавать подробные чертежи и ведомости материалов для производителя.

Эти функции увеличивают пропускную способность, уменьшают количество ошибок и улучшают качество, позволяя вам в любой момент взять на себя больше дел.

Выбор программного обеспечения САПР:

Программное обеспечение для обработки с ЧПУ необходимо для перевода ваших чертежей и моделей САПР в код. Это означает, что компьютеры читают код и соответственно запускают производственное оборудование. Конечно, можно создать код самостоятельно. Но зачем рисковать ошибаться? Автоматизировать эту часть легко с помощью программного обеспечения CAM. CAM – это аббревиатура от Computer-aided manufacturing и представляет собой программное обеспечение, автоматизирующие работу инженера-конструктора и позволяющее решать задачи проектирования изделий и оформления технической документации с помощью компьютера.

Есть несколько различных пакетов CAM на выбор. Некоторые из них предназначены только для CAM, что означает, что вы можете загружать инженерные чертежи и модели для перевода их в программы ЧПУ.

Более распространенный вариант – CAD-CAM. Это означает, что программное обеспечение САПР также имеет возможности CAM. Таким образом, вы можете создавать свои модели, переводить их в код и переключаться между внесением изменений и получением отзывов о возможности производства деталей.

Эта последняя функция может быть очень мощной, так как учет всех тонкостей обработки с ЧПУ может быть трудной для людей. Программное обеспечение для обработки с ЧПУ, с другой стороны, легко обнаруживает грани и поверхности, которые было бы трудно создать с помощью фрезерования или токарной обработки.

Итак, уже затронув тему, мы легко можем найти множество программ, которые имеют возможности CAD-CAM.

Но что это за программы? И какая из них подходит для ваших нужд?

Fusion 360

Помимо бесплатной версии для любителей, у Fusion 360 есть мощный и дешевый вариант для профессионалов, он включает в себя возможности CAM.

Видео выше проведет вас через краткое руководство, показывающее, как настроить программу резки для обработки с ЧПУ. Возможность импортировать ваши точные режущие инструменты с ЧПУ позволяет очень легко учесть все аспекты.

Визуализировать траекторию инструмента просто и понятно. Отличный вариант как для любителей, так и для профессионалов.

SolidWorks CAM

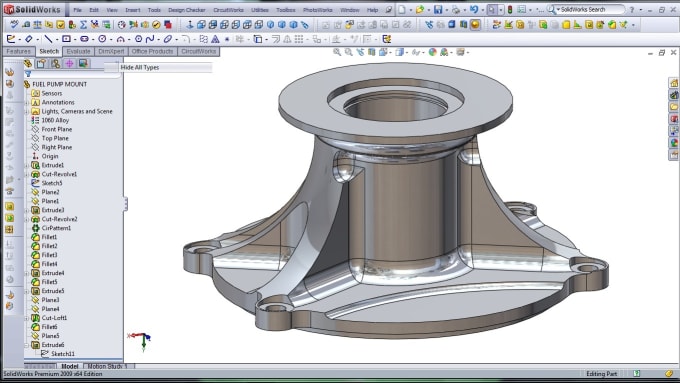

Всем известна SolidWorks, самая популярная программа для автоматизированного проектирования. Она также имеет надстройку для обновления до программного обеспечения CAD-CAM.

Используя файл САПР для создания кода обработки, вы можете быть уверены, что конечная деталь будет максимально приближена к цифровому представлению. И нет необходимости давать этому ПО отдельный вход.

Дополнительный слой поставляется в нескольких разных пакетах. Так что вы можете платить за то, что вам действительно нужно. Если вы хотите разработать детали для фрезерования с ЧПУ на 3-осевых или многоосных станках, для вас найдется подходящий вариант. Как вы понимаете, чем сложнее ваши детали и производственные процессы, тем дороже будет пакет ПО.

На видео выше также показано, как работает создание Gкода с помощью системы CAM. Вы можете проверить симуляцию как в 3D-виде, так и в виде кода. Наличие собственной библиотеки инструментов помогает сделать этот процесс генерации очень быстрым, но также позволяет проверить наличие интерференционных ошибок, если таковые имеются. Затем вы можете легко внести некоторые изменения в выбор станков или последовательность операций, чтобы исправить это.

Существует множество онлайн-руководств, которые облегчат процесс обучения. Кроме того, пользовательский интерфейс удобен для новичков, как и в случае с другими программами SolidWorks.

Solid Edge CAM Pro

Еще одна программа САПР с широким кругом пользователей и с надстройкой CAM это Solid Edge CAM Pro очень похожая на эквивалентный пакет SolidWorks, как и сама основная программа.

Переключение между окнами САПР и САПР выполняется легко и быстро. Все изменения в 3D-моделях будут автоматически учтены в программном обеспечении автоматизированного производства. Таким образом, сразу же доступны новые маршруты резки и предложения по инструментам, что сокращает трудоемкие операции в этом процессе.

Solid Edge CAM Pro предлагает множество шаблонов и руководств, которые помогут вам начать работу с программным обеспечением. В то же время мы можем видеть обычную ситуацию для онлайн-руководств, когда пользователи SolidWorks публикуют гораздо больше пользовательского контента в Интернете. Хотя это может быть не так важно для опытного пользователя, который знает, что искать, для новичка это может оказаться большим подспорьем.

Тем не менее, это определенно отличный инструмент для сопровождения отличного программного обеспечения САПР. Сам Solid Edge прост в использовании, как и это дополнение. Программа также отображает время резки, что позволяет производителям выдавать быстрые ценовые котировки.

CATIA

Как и SolidWorks, это продукт Dassault Systèmes. Это флагманский продукт компании, имеющий более высокую цену, но и более широкие возможности. CATIA изначально предназначалась для отраслей с очень высокими ожиданиями. К ним относятся автомобильное, морское, промышленное оборудование и т. д.

Помимо САПР, она имеет мощные инструменты CAE для анализа методом конечных элементов, то же самое и с CAM.

Она может обрабатывать очень сложные детали, требующие высокоскоростной обработки, 5-осевого фрезерование, фрезерование по винтовой траектории и т. д. Создание траектории инструмента основано на библиотеке инструментов, как в вышеупомянутых программах. Также возможна проверка на пересечение с просмотром готовых деталей.

Более высокая стоимость CATIA окупается при ее полном использовании. Возможности включают черновую и чистовую обработку. Она использует предыдущие данные, чтобы сократить время цикла как для фрезерных, так и для токарных операций , что помогает увеличить срок службы инструмента.

Заключение:

Эскизы по-прежнему используются конструкторами в изготовлении изделий для промышленности. Многие начинают с чернового наброска продукта вручную, прежде чем переходить на САПР. Но когда дело доходит до современного моделирования продуктов, эскизы уже не подходят.

САПР открыло эру профессионального дизайна, который настолько гибок, быстр и полезен, что его больше нельзя игнорировать. Избегать использования CAD в настоящее время – все равно что плыть против течения, и поэтому стремящееся к прибыли предприятие не может позволить себе упустить преимущества CAD.

Программное обеспечение CAD-CAM – отличный выбор, если вы создаете свой собственный дизайн и также производите детали. Пакеты CAM могут предоставить инженерам САПР важную информацию о способности быстро изготавливать детали или даже просто производить их. Он может давать оперативную обратную связь и мгновенно обновлять программы ЧПУ при изменении модели САПР, что упрощает расчет затрат на обработку ЧПУ.

Большинство пакетов достаточно мощны, чтобы удовлетворить потребности обычных пользователей, особенно при использовании более традиционной 3-осевой обработки.

Существуют также плагины CAD, такие как HSM, которые можно использовать поверх CAD без покупки пакета CAD-CAM.

Специальные программы CAM обеспечивают гибкость и точность при работе с более сложными деталями и процессами. Это лучший вариант при поиске очень мощного программного обеспечения для более совершенных производственных решений. Например, вычисление траекторий движения инструмента и выбор правильного инструмента становятся более сложными задачами при 5-осевом фрезеровании.

что такое системы автоматизированного проектирования, история создания, программное обеспечение для САПР, состав и структура, виды и области применения

Редкий инженер предпочитает бумажные чертежи электронным. Старый дедовский способ занимает гораздо больше времени и допускает погрешности в построении и расчетах. Поэтому большинство предприятий перешли на компьютерные технологии. Расходы на установку систем и обучение сотрудников полностью окупилось результативностью и качеством работы с компьютером. К тому же, такой подход позволяет вести всю документацию в цифровом виде и обеспечивает удобство сообщения с другими компаниями и дочерними предприятиями.

Чтобы понять, что такое САПР и для чего он нужен в работе, узнаем, как расшифровывается аббревиатура программы – это система автоматизированного проектирования. В этой статье мы узнаем, как появилось и развивалось это программное обеспечение, какие возможности оно открывает для конструирования, и чем отличаются его разновидности.

История создания САПР

Англоязычный вариант названия – CAD, то есть Computer Aided Design. Изначально разработчики добивались плотного взаимодействия человеческих ресурсов и возможностей электронно-вычислительных машин. Путь достижения этой цели короток – существование платформ не длится и полвека. Условно весь период развития можно разбить на три части:

1970-е годы. В это время появилась уверенность, что проектирование теоретически подвергается компьютеризации. Сфера деятельности машины была невелика, в основном упор делался на возможности автоматического черчения. Такие программы получили название САЧ.
1980-е годы ознаменовались появлением микрокомпьютеров, поэтому все силы уходили на создание систем для них. Также этот период положил начало объемному 3D-моделированию с возможностью передачи данных.
1990-е годы окончили формирование базовых понятий САПРа и устранения ошибок и погрешностей. В частности, было убрано препятствие при передаче файла в одном формате на другую компьютерную систему. Когда производители пришли к единому образцу, применение платформы стало доступнее и популярнее.

С тех пор создатели только совершенствуют модели, укомплектовывают новыми функциями и облегчают работу с ними.

Можно назвать следующие ступени эволюции программы:

работа с радиотехникой и электроникой на примитивном уровне в США, 50-е – начало 60-х годов;
схематическое конструирование радиоэлектроники и интегральных схем в СССР, 60-е годы;
первый шаг в развитии автоматизированного машиностроения – создание графической системы «Sketchpad» ученым Сазерлендом в 1963 г. ;
появление кривых линий и моделей неправильной формы – 1970 г.;
в 1982 году увидел свет первый продукт компании «Autodesk» – AutoCAD, ставший первым и самым популярным САПРом для инженера.

С этого момента все производители программного обеспечения пытаются превзойти по качеству первоначальный вариант, нужно отметить, что качество некоторых аналогов Автокада уже завоевало почетное место на компьютерном рынке. Альтернативой распространенной платформе является продукт компании ZWSOFT – ZWCAD. Это новейшие технологии в сочетании с классикой систем автоматического проектирования: удобный дизайн, совместимость с форматами других программ, широкие возможности расчета, конструирования и проверки продукта в работе. Невысокая цена в сочетании с отличным качеством делает платформу востребованной во всем мире, тем более, что она переведена на многие языки. Компания предлагает возможность бесплатно протестировать пробный пакет, тем самым давая инженерам шанс «распробовать» аналог Автокада.
Мы много говорили о пользе автоматического проектирования, в чем именно она состоит?

ZWCAD 2023 Standard (годовая лицензия)

Базовый САПР. Поддержка форматов DWG, DGN

20 880 ₽

CADbro

Просмотрщик 3D-моделей различных форматов c функциями редактирования и добавления комментариев

130 000 ₽

ИНЖКАД

Проектирование в ZWCAD наружных инженерных сетей : водоснабжения, канализации, газоснабжения, теплоснабжения.

103 000 ₽

Классификация САПР

Можно разделять все виды программ согласно следующим критериям:

по отраслевому назначению;
по цели использования;
по масштабам;
по форме основной подсистемы.

Разновидности ПО в зависимости от отрасли

MCAD – mechanical CAD – это сфера машиностроения любой сложности: от ракетных установок и автомобилей до примитивного тостера;
EDA или electronic CAD – это группа радиоэлектронных разработок, необходимая для разработки как целого проекта, так и его элементов: микросхем, плат и других деталей.
AEC СAD или CAAD – программное обеспечение для архитекторов и строителей. Используется для возведения зданий, строительства дорог и элементов инфраструктуры любой сложности.

Классификация по цели использования

Она повторяет три составляющих классического САПРа:

CAD – отвечает за проектирование и создание чертежей;
CAE – модуль для автоматических подсчетов и аналитических процессов;
CAM – подготовка производства и управление всей системой.

Они могут быть как воплощены в раздельных платформах, так и объединены в одной – это комбинированные программы. Также возможны надстройки с соответствующими функциями на базовой комплектации.

Отличия платформы по масштабу комплектации

Есть три типа, они характеризуются расположением от простого к сложному:

Нижний уровень отвечает за конструкторскую документацию. Используется в различных сферах деятельности, когда нужно подготовить отчетную смету.
Средний уровень отличается повышенным контролем за отчетность и возможностью построения 3D-моделей.
Высший уровень обеспечивает наиболее широкий спектр возможностей, сопровождая процесс создания изделия любой сложности от расчетных манипуляций до момента тестирования.

Виды программного обеспечения САПР по характеру базовой комплектации

На основе технической графической методики, двумерного и объемного моделирования. Они настроены на использование с целью проектирования объектов и взаимного расположения элементов схемы. Применяются в большинстве случаев в машиностроении.
На Системе Управления Базой Данных. Такие платформы ориентированы на математические расчеты, использование формул и алгоритмов, оперирование большим количеством информации. Чаще всего используются для создания бизнес-проектов и экономических выкладок.
На базе узкопрофильных модулей, необходимых для специализированных действий в той или иной сфере деятельности.
Интегрированные программные обеспечения, включающие в себя все предыдущие виды. Они сложнее в управлении, но обеспечивают широкий охват возможностей.

Примеры САПР-программ: системы автоматизированного проектирования в действии

Расскажем о наиболее популярных платформах, их плюсах и минусах.

Автокад

Еще недавно он занимал первую позицию на рынке систем конструирования. Софт был разработан еще в 1982 году американскими учеными, он сразу стал популярным, тем более, что на тот момент был уникальным средством компьютерного моделирования. AutoCAD предлагает возможности для инженеров всех сфер, в ее комплектации есть как широкий спектр инструментов, так и специальные модули для узкой профилизации, чтобы не загромождать интерфейс. Таким образом, можно купить наиболее удобную для работы версию. Другой вопрос – в какую сумму это обойдется.
Являясь самой популярной программой во всем мире, Автокад переведен на 18 языков, в частности, на русский. Нашим специалистам понятно все, кроме необходимой инструкции по применению. В своем арсенале продукт имеет десятки разновидностей и тысячи надстроек и модулей. Почему же сейчас все чаще ищут аналог этой системы САПР?

У платформы есть как верные защитники, так и противники. Для первых все приписываемые минусы – это лишь результат недостаточного освоения программы. Вторая группа видит следующие минусы:

Неудобная работа с таблицами. Привычные текстовые редакторы дают больше возможностей использовать этот примитивный способ передачи информации.
Трудность в освоении софта: большой функционал не всегда пригождается каждому пользователю, однако, загромождает интерфейс и приводит к путанице.
Невозможность корректного импортирования чертежей, выполненных в Автокаде, в другие ПО. Это не дает пользователем возможность продолжить работу с другого компьютера, на котором установлена другая система.
Производители уделяют много времени и сил на создание новых надстроек, однако, интерфейс побочных модулей зачастую не проработан.
Основным недостатком является завышенная ценовая политика. Для многих инженеров стоимость Автокада остается запредельной. Тем более редко его устанавливают студенты и начинающие проектировщики. Крупным компаниям тоже становится выгоднее покупать лицензии у производителей с хорошей системой корпоративных скидок.

Таким образом, появляется необходимость в поиске лучшего САПРа, который должен отвечать ряду требований:

оптимальный расширенный функционал, не уступающий возможностям популярного продукта;
приятный и удобный внешний вид, понятный интерфейс, удачное расположение инструментария;
нетрудная система обретения лицензии и последующего продления;
возможность обновлений и добавления профильных надстроек с расширенным специализированным комплектом функций;
легкое импортирование из одной программы в другую, совместимость форматов редактирования;
невысокая цена и система корпоративных скидок.

Какие платформы пришли на замену?

NanoCAD

Распространенный продукт российской компании NanoSoft. Большим плюсом является его родина, в связи с ней, Нанокад ориентирован на правила ГОСТа. Интерфейс остается полной имитацией работы в брендовом модуляторе. Соотносится с другими системами автоматического проектирования и легко импортируется за счет поддержания различных форматов. Имеет возможность доступа в библиотеку заготовленных схем и поддерживает обмен данными с системой NormaCS.

Из минусов выделяют нестабильную работу и частые сбои, долгую загрузку софта. И трудности при редактировании геометрии – затруднена работа со сплайнами и штриховками.

ZWCAD – лучший аналог Автокада

Компания ZWSOFT разработала программное обеспечение, которое обещает быть самым популярным на рынке систем автоматизированного проектирования. Продукт имеет следующие достоинства:

Привычный интерфейс и удобное меню с грамотным переводом на русский язык сделает работу в ЗВКАДе удобной.
Базовая комплектация имеет стандартный набор инструментов, необходимый для продуктивной деятельности инженера. Для узких специальностей компанией представлен ряд дополнительных модулей с расширенным функционалом.
Полная совместимость с другими ПО, в том числе, с Автокадом. Популярные форматы сохранения чертежей и, как правило, отсутствие проблем с результатами разработок в других софтах.
Поддержка как двумерных, так и трехмерных моделей.
Низкая цена и возможность покупки пакета лицензий для локального пользования.
Возможность протестировать демо-версию САПРа.
Консультация специалистов при покупке программы.

ZWCAD подойдет для работ разного уровня сложности как специалистами, так и новичками, студентами.

Выбор хорошей системы автоматического проектирования зависит от личных пожеланий инженера. Эта программа, с которой он будет проводить каждый свой рабочий день. Поэтому необходимо внимательно разобраться с возможностями, которые предлагает платформа.

Компас

Отечественный продукт компании АСКОН изначально планировался как программа для 3D-моделирования. Со временем появились дополнения, позволяющие вести в нем и всю сопутствующую документацию. Он также выигрывает в том, что запрограммирован на соблюдение стандартов ГОСТ. Но софт имеет ряд минусов. Формат чертежей, выполненных в Компасе, не поддерживается прочими схожими платформами. А также имеет скудные возможности в оформлении текста.

или присоединяйтесь к нашей группе в соцсети

Программы для подготовки 3D модели к печати на принтере

Как открыть файл формата SKP

Водоснабжение: как правильно провести воду в частный дом, схема водопровода и рекомендации при монтаже

Понятие ГИС

Что умеют CAD-системы

9 декабря 2019

Системы автоматизированного проектирования (САПР) еще в 80-е годы прошлого века были признаны не просто программным решением, а целым комплексом, при помощи которого можно обеспечить проектно-конструкторскую деятельность и работу с проектной документацией. Сегодня САПР, или как их принято называть во всем мире, CAD-системы (от Computer Aided Design) стали отдельным сегментом рынка ПО, на котором присутствуют несколько десятков разработок.

Изменилось и содержание термина «CAD-система». Оно уже давно вышло за рамки электронных карандаша и рейсфедера. Теперь САПР служит и для обеспечения всего комплекса проектно-конструкторских работ, от инженерной разработки, дизайна продуктов и до производства, сервиса и даже логистики и сбыта готовой продукции.

К проектной документации обращаются сегодня и сложные системы управления производством, которые развивают предприятия, перешедшие к стандарту Индустрия 4.0.

Проектирование

Основное назначение CAD-систем, конечно же, – инженерное проектирование. Создававшиеся как замена чертежного кульмана, они по-прежнему востребованы и в этой роли. На рынке ПО доступны десятки таких систем, но, тем не менее, можно выделить основные, самые востребованные семейства.

AutoCAD от компании Autodesk долгое время был безоговорочным лидером рынка CAD. По сути, в области проектирования это решение выполняет роль некоего эталона, вроде Microsoft Excel в роли табличного редактора.

Со временем Autodesk дополнила свой флагман специализированными решениями, которые определили три направления развития продуктов компании. Серия Architecture Engineering Construction Collection предназначена для проектирования в области архитектуры и строительства.

Семейство решений Product Design & Manufacturing Collection адресована сфере машиностроения. Занялась Autodesk и разработкой продуктов для индустрии развлечений. Они объединены в линейку Media and Entertainment.

Еще один лидер рынка CAD – компания SolidWorks, входящая в состав французского холдинга Dassault Systemes. Свою работу на рынке CAD этот вендор начал только в 90-е годы, но наверстал отставание благодаря дружелюбности своих программ, отлично проработанному интерфейсу. Продукты SolidWorks стали первыми решениями для твердотельного моделирования в среде Windows.

Сегодня спектр решений SolidWorks вышел за рамки собственно проектирования, хотя эта сфера деятельности по-прежнему является для компании профильной. Кроме того, продукты компании легко интегрируются друг с другом. На их базе заказчики могут сформировать целые комплексы, которые позволят автоматизировать не только проектирование, но и управление проектами. Пользователям доступны и библиотеки решений, и многочисленные плагины.

Отличительная черта продуктов SolidWorks – их широкие возможности в области 3D-проектирования. Флагманская система компании, SolidWorks 3D CAD, по сути является стандартом в этой области.

О том, как можно использовать решения SolidWorks в производственной компании, мы уже подробно писали. Также вы можете посмотреть вебинар о возможностях данного ПО на нашем канале в YouTube.

В России, естественно, особенно с курсом на импортозамещение, актуальны отечественные решения. Более того, петербургская компания Ascon вполне успешно конкурирует на местном рынке с мировыми брендами. Кстати, по итогам минувшего года «Системный софт» признан самым динамично развивающимся партнером данного вендора.

«Главным» продуктом компании является «Компас 3D» – мощная система для проектирования, которая вполне подходит практически для всех сфер производства. Так же, как и конкуренты, «Компас 3D» поддерживает групповую работу, взаимодействие с библиотеками решений, операции с трехмерными моделями.

Также
по теме

Промышленный дизайн

Унификация производства сегодня ни для кого не является секретом. Собрать из одинаковых (хорошо-хорошо, похожих друг на друга) деталей готовый продукт с индивидуальным дизайном, да еще такой, чтобы его обязательно захотелось купить – задача не из простых. Для этого и предназначены специализированные решения поставщиков CAD. Интересно, что некоторые из них адресованы даже узким специалистам.

Например, SWOOD Design (иное название SolidWorks WOOD) позволяет разрабатывать из готовых блоков дизайн мебели (при этом у SolidWorks есть и универсальное средство визуализации – SolidWorks Visualize). Целый набор решений есть у Autodesk, начиная от «комбайна» Autodesk 3ds Max и заканчивая специальными решениями для визуализации разработок.

Справочники

Любое проектирование – постоянная работа с нормативной документацией, стандартами, требованиями и т.п. Конечно, обойти такую важную сторону инженерной работы разработчики просто не могли. Однако, в России, как и в других странах, существуют специфические требования. Не удивительно, что в нашей стране востребованы справочные системы от отечественных разработчиков.

Так, холдинг «СтройКонсультант» выпускает сразу несколько информационных систем, которые позволяют использовать электронные версии документов, регламентирующих строительную сферу. При этом можно найти как универсальную версию справочника, так и специализированные, посвященные ценообразованию или энергоснабжению.

Также
по теме

Управление проектной документацией

Любой проект – целый комплекс документов, которым приходится управлять. Необходимо это не только на этапе конструкторских работ. Не менее важна такая документация и в производстве, и даже после выпуска готового изделия, во время его сервисного и послепродажного обслуживания. Более того, сегодня конструкторские документы активно используются и в проектах цифровизации производства – они входят в состав обязательных элементов того, что принято называть «управлением жизненным циклом».

Решение SolidWorks PDM относится к классу именно таких систем. Оно позволяет администрировать весь комплекс конструкторской документации, организовывать совместную работу конструкторов и сервисных инженеров, планировать рабочие процессы. В качестве примера использования SolidWorks PDM можно привести сложный ремонт автомобиля.

При помощи решения технический специалист может посмотреть и маркировку каждого узла, и особенности его устройства, и список необходимых деталей, «разобрать» узел до винтика, чтобы понять последовательность его ремонта.

Программное обеспечение САПР

| Автоматизированное двухмерное и трехмерное проектирование

КОМПЬЮТЕРНОЕ ПРОЕКТИРОВАНИЕ

Узнайте о преимуществах использования программного обеспечения САПР для создания следующего проекта.

Что такое программное обеспечение CAD

CAD, или автоматизированное проектирование и черчение (CADD), представляет собой технологию проектирования и технической документации, которая заменяет ручное черчение автоматизированным процессом. Если вы дизайнер, чертежник, архитектор или инженер, вы, вероятно, использовали программы 2D или 3D CAD, такие как AutoCAD или AutoCAD LT. Эти широко используемые программы могут помочь вам составить проект строительной документации, исследовать дизайнерские идеи, визуализировать концепции с помощью фотореалистичных визуализаций и моделировать работу конструкции в реальном мире.

Наше самое продаваемое программное обеспечение САПР

Наше лучшее программное обеспечение САПР для промышленного проектирования и проектирования изделий

Наше лучшее программное обеспечение САПР для архитектуры и строительства

Какие профессии используют программное обеспечение САПР?

Программное обеспечение Autodesk 2D и 3D CAD используется в инженерных дисциплинах во всех отраслях. Узнайте, как различные специалисты используют инструменты САПР для улучшения процессов — от концепции до передачи.

Архитекторы
Проектирование и проектирование с помощью инструментов САПР, разработанных специально для архитекторов. Воплощайте свои идеи от концептуального проектирования до строительной документации в единой программной среде.
Набор инструментов для архитектуры AutoCAD
Инженеры-строители
Процессы BIM помогают инженерам-конструкторам, деталировщикам и производителям улучшать структурную документацию, сводить к минимуму ошибки и оптимизировать совместную работу команд для ускорения производства.
Нависворкс
Инженеры-строители
BIM для расширенного проектирования гражданского строительства и строительной документации. Используйте интеллектуальные объединенные рабочие процессы, чтобы повысить предсказуемость, производительность и прибыль.
Civil 3D
InfraWorks
Специалисты по строительству
Оцифруйте свою строительную площадку и подключите информацию о проекте от проектирования до строительства и передачи.
BIM 360 Опер
Инженеры-механики
Профессиональные решения для проектирования, моделирования и производства помогают инженерам-механикам улучшить рабочие процессы, производительность и сотрудничество.
Изобретатель
Fusion 360
Инженеры-электрики
Проектирование и документирование электрических систем управления с помощью инструментов САПР, созданных для инженеров-электриков. Автоматизируйте стандартные задачи проектирования и повысьте производительность черчения.
AutoCAD Electrical Toolset
Автомобильные дизайнеры
Разработка концепций, проектирование и рендеринг автомобилей с использованием технологий поверхностного покрытия класса А и профессиональных технологий рендеринга.
Псевдоним АвтоСтудио

Как выбрать программное обеспечение САПР

Просмотрите ресурсы для выбора решения, удовлетворяющего вашим потребностям.

Как используется программное обеспечение САПР?

Компания по монтажу и монтажу открывает новый этап во время пандемии
Перед лицом COVID-19 компания по монтажу и монтажу находит новые возможности для поддержания своего бизнеса и, самое главное, помогает спасать жизни. Со всеми предыдущими проектами в AutoCAD они могли изменять структуры в течение 48 часов для доставки в медицинскую область.
Подробнее
Предоставлено Mountain Productions
В отеле Moxy веселье и дизайн интерьера сочетаются с AutoCAD LT
Узнайте, как компания Wise Labo из Токио использует вдохновение и AutoCAD LT для проектирования отеля Moxy компании Marriott International в Осаке, Япония. Мицуру (Митч) Сакаири объединил высокий дизайн с опытом бренда, основанным на развлечениях.
Подробнее
Предоставлено Marriott International, Inc./Moxy Hotels
Глобальные волонтеры сотрудничают, чтобы решить проблему нехватки вентиляторов
Когда работа компании Тайлера Мантела была приостановлена из-за COVID-19, он решил запустить проект «ИВЛ», чтобы помочь решить проблему нехватки аппаратов ИВЛ в стране. Команды использовали Fusion 360 и другие инструменты для проектирования и совместной работы.
Подробнее
Предоставлено The Ventilator Project

Веб-приложение AutoCAD

Новое веб-приложение AutoCAD включается при подписке на AutoCAD и AutoCAD LT. Не требуя установки, вы можете расширить свои рабочие процессы и быстро просматривать и редактировать чертежи САПР в локальном веб-браузере.

САПР для начинающих: Tinkercad

Tinkercad — это бесплатный веб-инструмент САПР для любителей, учителей и учащихся всех возрастов. Делайте декор для дома, игрушки, модели Minecraft и многое другое.

НАЧАТЬ

CAD в облаке: Fusion 360

Fusion 360 — это первый в своем роде инструмент 3D CAD, CAM и CAE. Он объединяет весь процесс разработки вашего продукта на единой облачной платформе, которая работает как на Mac, так и на ПК.

ПОПРОБУЙ БЕСПЛАТНО

Онлайн-САПР с AutoCAD Web

Эффективно создавайте и редактируйте проекты с помощью AutoCAD Web — откуда угодно. Повысьте эффективность и получите доступ к инструментам САПР, просто войдя на любой компьютер или мобильное устройство. Создавайте и сохраняйте рисунки в облаке, а затем получайте к ним доступ на различных платформах и устройствах, просто войдя в систему.

Учить больше

Ресурсы и учебные пособия по программному обеспечению САПР

Начните работу с 3D-моделированием с помощью этих руководств, руководств, советов и сообществ.

Загрузите бесплатную пробную версию AutoCAD и начните работу с этими ресурсами и руководствами.
Начните работу с Inventor с помощью пошаговых руководств.
Узнайте, как технология VDC с помощью AEC Collection помогает расширить сотрудничество, контролировать расходы и повысить качество строительных проектов.
Получайте новости, советы и инсайдерские ресурсы непосредственно от сотрудников Autodesk.
Получите максимум от AutoCAD с популярными курсами для любого уровня, от начального до продвинутого.
Получите ответы на популярные вопросы о лицензиях и подписках на программное обеспечение AutoCAD и узнайте, что возможно с программным обеспечением Autodesk.

Часто задаваемые вопросы (FAQ)

Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut Labore et dolore magna aliqua.

Программное обеспечение САПР позволяет пользователю включать в свои чертежи точные размеры. При проектировании в САПР гораздо эффективнее вносить обновления в чертеж, а также упрощается процесс обмена файлами.

Программное обеспечение САПР, такое как AutoCAD, имеет множество преимуществ, в том числе:

Повышенная точность для нанесения точных размеров
Автоматизация общих процессов
Доступ к библиотекам обычно используемых элементов, таких как двери, окна и производственные детали
Возможность быстрой корректировки частей чертежа без необходимости начинать заново
Управление деталями сложных проектов в одном файле
Создание блоков для часто рисуемых элементов
Улучшение сотрудничества с коллегами благодаря возможности совместного использования и пометки одного и того же файла

Программное обеспечение CAD используется во многих различных профессиях, включая архитекторов, инженеров-механиков, инженеров-электриков, дизайнеров интерьеров, инженеров-строителей, ландшафтных архитекторов, промышленных дизайнеров, проектировщиков P&ID, инженеров-установщиков, проектировщиков трубопроводов, инженеров инженеров по инженерным сетям, геодезистов, градостроителей и ГИС. специалисты.

Да, учащиеся и преподаватели могут получить бесплатный годовой доступ к продуктам и услугам Autodesk для образовательных целей с возможностью продления до тех пор, пока они имеют на это право.

Подробнее

Каждая подписка на AutoCAD и AutoCAD LT включает бесплатный доступ к веб-приложениям и мобильным приложениям AutoCAD. Эти инструменты позволяют работать удаленно и сотрудничать с коллегами. Кроме того, AutoCAD и AutoCAD LT предлагают связанные рабочие процессы через ведущих поставщиков облачных хранилищ, включая Box, Dropbox, Google Drive и OneDrive. Эти интеграции облачных хранилищ представляют собой два способа, которые позволяют пользователям не только сохранять, но также просматривать и открывать файлы в Интернете.

Да, Autodesk предлагает сертификаты САПР для таких продуктов, как AutoCAD, Fusion 360, Inventor и Revit. Полный список продуктов, доступных для сертификации, и подробные сведения о сертификации см. на странице сертификации Autodesk.

14 лучших программ САПР в 2022 году [оценки и обзоры] • Образ жизни кинопроизводства

Компьютерное проектирование (САПР) — это тип программного обеспечения, используемого инженерами и дизайнерами для создания технических чертежей в формате 2D и 3D. Его можно использовать в сочетании с другими программами, такими как программное обеспечение автоматизированного производства (CAM), которое берет проекты, созданные в САПР, и преобразует их в инструкции для машины по производству продукта.

САПР также можно использовать для решения различных задач, связанных с проектированием, архитектурой и дизайном. Компьютер облегчает дизайнерам изучение концепций и проверку идей, позволяя им быстро вносить изменения.

Это может ускорить и повысить эффективность рабочих процессов. Поскольку все делается в цифровом виде, нет необходимости в физических прототипах или моделях. Лучшее программное обеспечение САПР имеет простой пользовательский интерфейс с простыми в использовании инструментами, доступными даже для тех, кто плохо знаком с программным обеспечением.

Он должен иметь гибкие параметры для различных типов проектов и должен позволять пользователям легко импортировать или экспортировать файлы из других программ. Здесь мы рассмотрим некоторые из лучших программ САПР, доступных на сегодняшний день, исходя из цены, функций и интеграций.

Лучшее программное обеспечение САПР

Что такое программное обеспечение САПР

Программное обеспечение САПР используется для создания 3D-объектов. Это программа автоматизированного проектирования (САПР), которая позволяет создавать и редактировать проекты вашей мечты. Какими бы ни были ваши потребности, сегодня на рынке доступно множество программ САПР.

Лучшее программное обеспечение САПР имеет множество функций, которые упрощают создание проектов без каких-либо проблем. Однако не все программы CAD созданы одинаковыми, и найти лучшее из них может быть непросто.

В этой статье мы рассмотрим, почему вам нужна хорошая программа САПР и как выбрать ту, которая лучше всего соответствует вашим потребностям.

Программное обеспечение САПР – Введение

Программное обеспечение САПР, также известное как программное обеспечение для автоматизированного проектирования, является популярным приложением для проектирования практически любых объектов. Используя программное обеспечение САПР, вы можете создавать 2D- и 3D-проекты для всего, от небольших деталей до больших зданий.

Программное обеспечение САПР можно использовать для визуализации или моделирования дизайна объекта до его фактического создания. Это не только сокращает время, необходимое для создания объекта, но и уменьшает количество денег, потраченных на строительство объектов, которые не работают.

Программное обеспечение САПР может использоваться не только для создания проектов, но и для анализа и моделирования дизайнерами и инженерами. Приложение может имитировать реальные условия, такие как освещение или ветер, чтобы проверить, как объект будет вести себя в предполагаемой среде.

Программное обеспечение САПР используется с 1960-х годов и первоначально было разработано военными США для создания планов и проектов ракетных систем и самолетов. Сегодня программное обеспечение САПР адаптировано для использования во всех областях, где требуется проектирование изделий.

Какая программа САПР самая лучшая?

AutoCAD — наиболее широко используемая САПР в мире. Программное обеспечение позволяет пользователям создавать 2D и 3D чертежи, карты и модели.

Это отличный инструмент для архитекторов, инженеров и строителей. AutoCAD — это программное обеспечение премиум-класса, для которого требуется платная подписка.

Одна подписка стоит 1575 долларов в год или 210 долларов в месяц. Однако бесплатные версии AutoCAD доступны для студентов и некоммерческого использования. AutoCAD LT — менее дорогая альтернатива AutoCAD.

Программное обеспечение стоит 420 долларов США в год или 55 долларов США в месяц за лицензию для одного пользователя. Он не включает в себя все функции AutoCAD, но по-прежнему предлагает достаточно инструментов для многих пользователей.

AutoDesk Fusion 360 — это облачная САПР с мощными инструментами моделирования.

Программное обеспечение включает инструменты параметрического и прямого моделирования, а также опции для 2D-чертежа, моделирования, рендеринга и функций CAM. Программное обеспечение также имеет отличные функции совместной работы над проектами, которые позволяют командам совместно работать над проектами в режиме реального времени.

Fusion 360 можно использовать бесплатно для стартапов и предприятий с доходом или финансированием менее 100 000 долларов. Это стоит 310 долларов в год или 40 долларов в месяц, если ваш бизнес зарабатывает больше этой суммы.

1. Autodesk Fusion 360

Autodesk Fusion 360 — это инструмент 3D CAD, CAM и CAE для разработки продуктов. Он объединяет весь процесс разработки вашего продукта на единой облачной платформе, которая работает как на Mac, так и на ПК.

Это делает Fusion 360 первым в своем роде инструментом 3D CAD, CAM и CAE. Объединяя весь процесс разработки продукта в одной облачной платформе, Autodesk Fusion 360 разрушает барьеры между проектированием, проектированием, производством и производством.

Мы называем это Ускорителем Разработки Продукта (PDA), и наши клиенты используют его для производства всего, от игрушек до деталей самолетов. Вот некоторые из преимуществ использования Fusion 360: Один интегрированный набор инструментов.

С Fusion 360 у вас есть единый интегрированный набор инструментов для проектирования, разработки, обработки и производства.

Вы можете свободно переключаться между инструментами моделирования по мере необходимости изменения проекта без необходимости импортировать или экспортировать файлы между различными приложениями. Сотрудничество в облаке.

Сотрудничайте с поставщиками или клиентами, обмениваясь проектами в облаке и совместно работая над одним проектом из любого места, где есть доступ в Интернет.

Гибкие варианты лицензирования программного обеспечения. Fusion 360 предлагает планы подписки, адаптированные для отдельных пользователей или предприятий любого размера.

Функции

Autodesk Fusion 360 — это облачная платформа 3D CAD, CAM и CAE для разработки продуктов. Он сочетает в себе промышленное и механическое проектирование, моделирование, совместную работу и обработку в одном пакете.

Инструменты Fusion 360 позволяют быстро и легко исследовать дизайнерские идеи с помощью интегрированного набора инструментов от концепции до производства. Fusion 360 создан для поддержки того, как сегодня работают команды.

Предоставляя пользователям единую платформу, которая объединяет промышленный и механический дизайн с инструментами для совместной работы и облачными сервисами, команды могут получать доступ к своей работе из любого места и с любого устройства. Fusion 360 предлагает следующие возможности: 3D-моделирование — используйте прямое и параметрическое моделирование для создания точных твердотельных моделей.

2D-чертеж — создание 2D-чертежей, которые автоматически обновляются при изменении 3D-модели. Поверхности — создавайте поверхности произвольной формы с помощью инструментов «тяни-толкай» и «поверхности произвольной формы».

CAM-программирование — Создавайте простые траектории от 2D до 5-осевых ЧПУ для фрезерных, токарных, токарно-фрезерных и электроэрозионных приложений. Моделирование — перед производством выполните анализ статического напряжения деталей, чтобы убедиться в их безопасности, долговечности и эффективности.

Совместная работа — совместная работа локально или в Интернете с помощью инструментов управления данными, включая контроль версий, создание ветвей и слияние, гибкие форматы файлов

Плюсы

Многое мне в нем нравится, но есть и то, что мне не нравится.

Первый плюс, который мне нравится, это то, что вы можете использовать файлы STL в программе. 3D-печать становится все более популярной, и приятно иметь возможность быстро открыть модель и распечатать ее.

Еще один плюс в том, насколько легко научиться пользоваться программой. Autodesk разработал учебные пособия и руководства для начинающих, чтобы люди могли научиться пользоваться программным обеспечением, не имея большого опыта в области 3D-моделирования.

Цена для студентов или любителей также очень низкая, поэтому, если вы ищете хорошую программу, это может быть вашим лучшим вариантом. Последнее, о чем я упомяну, — это то, насколько хорошо это работает на Mac, потому что большинство программ работают только на машинах с Windows или Linux, но не на обоих одновременно (если у вас не установлена двойная загрузка).

2. Autodesk AutoCAD

AutoCAD — это программа автоматизированного проектирования, используемая архитекторами, инженерами, чертежниками и другими специалистами для создания двух- и трехмерных моделей зданий и машин.

Программа доступна на нескольких языках и продается профессиональным пользователям (включая архитекторов, инженеров и строителей), студентам, любителям и всем, кому необходимо использовать программу.

Краткая история AutoCAD AutoCAD был разработан в декабре 1982 года основателем Autodesk Джоном Уолкером. Первоначально он работал в операционной системе CP/M на ПК с процессором Intel 8086.

Более поздние версии программного обеспечения были портированы для работы под MS-DOS. В 1986 году была выпущена версия 2. 0 AutoCAD для компьютеров MS-DOS и Macintosh (версия для Mac была разработана первым сотрудником Autodesk Дэном Дрейком).

Версия для Mac обновлялась до 1995 года, когда она была прекращена в пользу собственного программного обеспечения для Mac, такого как AutoCAD LT.

AutoCAD — это настольное программное обеспечение для проектирования, черчения, черчения и моделирования, широко используемое в архитектуре, машиностроении и строительстве для создания планов зданий, сервисных и проектных схем и других макетов, которые могут быть представлены как в 2D, так и в 3D. Его можно использовать в различных операционных системах, от Windows до Mac OS X и Linux.

Особенности

Создавайте концепции дизайна и превращайте их в 3D-модели. Создавайте подробные 2D-чертежи и 3D-модели.

Моделирование и анимация потрясающих 2D/3D-проектов. Превратите свои идеи в проекты профессионального качества.

Расширяйте возможности AutoCAD там, где вам это нужно. Получайте последние обновления, улучшения и новые функции.

Расширьте свои знания AutoCAD.

Pros

Autodesk AutoCAD — это компьютерная программа для черчения, которая позволяет пользователю создавать точные двух- и трехмерные чертежи, используемые в строительстве и производстве. Впервые он был выпущен в 1982, что делает его одним из старейших компьютерных приложений, постоянно разрабатываемых и используемых.

Несмотря на то, что с появлением 3D-моделирования и других приложений для компьютерной графики его использование сократилось, AutoCAD по-прежнему остается одной из наиболее широко используемых программ САПР архитекторами, инженерами, дизайнерами и художниками.

Плюсы Сложный 2D- и 3D-дизайн стал проще благодаря знакомому интерфейсу. Много вариантов настройки.

Активное интернет-сообщество для поддержки.

Минусы: Крутая кривая обучения для начинающих. Профессиональная версия стоит дорого

3. TinkerCAD

TinkerCAD – это веб-приложение для 3D-дизайна от Autodesk, предназначенное для начинающих. Это идеальный инструмент для учителей, студентов и всех, кто хочет быстро и легко создавать простые 3D-модели.

Программа имеет чистый интерфейс, имитирующий расширенную версию Microsoft Paint. Чтобы построить модель, вы работаете со слоями на 2D-плоскости.

Вы можете создавать базовые фигуры, выбрав инструмент фигуры и перетащив мышь через плоскость, чтобы нарисовать ее. Эти фигуры можно растягивать, поворачивать, удалять или дублировать одним или двумя щелчками мыши.

Все инструменты хорошо видны и доступны в любое время. Вы также можете добавить текстурированные узоры к формам, что сделает ваш конечный продукт более изысканным.

Завершив создание модели, вы можете экспортировать ее в файл STL или отправить на 3D-печать с помощью Shapeways или Sculpteo.

Если вы еще не совсем готовы к печати, вы можете сохранить свой проект, войдя в систему с помощью учетной записи Google или профиля Facebook, чтобы продолжить работу над ним позже.

Особенности

TinkerCAD позволяет создавать проекты в облаке и печатать их на 3D-принтере или заказывать профессиональную печать. Основные функции: инструменты трехмерного рисования, включая фигуры, линии, точки, текст и выдавленный текст.

Инструменты для работы с формами, включая логические операции (объединение, разность и пересечение), группировку, перемещение по смещению или размеру, вращение, масштабирование и зеркальное отражение. Импорт файлов STL для дальнейшего редактирования.

Возможность сохранить свою работу в виде файла STL для печати на 3D-принтере. Встроенная библиотека форм (призма и цилиндр) различных размеров и цветов на выбор

Профи

* Отличная отправная точка для проектирования в САПР.

* Он имеет простой пользовательский интерфейс и прост в освоении.

* Новички могут больше узнать о 3D-моделировании, и для них это хорошая отправная точка.

* У этого есть большое сообщество, которое может помочь вам, если вы застряли с чем-то.

4. FreeCAD

FreeCAD – это средство параметрического 3D-моделирования общего назначения для CAD, MCAD, CAx, CAE и PLM, предназначенное непосредственно для машиностроения и проектирования изделий, но также подходящее для более широкого спектра применений в инженерии, например как архитектура или другие инженерные специальности. Это на 100% открытый исходный код и чрезвычайно модульный, что позволяет очень расширенные расширения и настройки.

FreeCAD основан на OpenCasCade, мощном геометрическом ядре, имеет совместимую с Open Inventor модель представления 3D-сцены, предоставляемую библиотекой Coin 3D, и широкий API Python. Интерфейс построен на Qt.

FreeCAD работает одинаково на платформах Windows, Mac OSX и Linux. FreeCAD предназначен для широкого спектра применений, включая проектирование продуктов, машиностроение и архитектуру.

Даже если вы новичок или ветеран отрасли и ищете более эффективный инструмент САПР, FreeCAD, скорее всего, удовлетворит ваши потребности.

FreeCAD — это программа для параметрического 3D-моделирования, созданная в первую очередь для проектирования реальных объектов любого размера. Параметрическое моделирование позволяет легко модифицировать проект, возвращаясь к истории модели и изменяя ее параметры.

FreeCAD — это программа с открытым исходным кодом, легко настраиваемая, поддерживающая сценарии и расширяемая.

Особенности

FreeCAD разработан для широкого спектра применений, включая проектирование продуктов, машиностроение и архитектуру. Поэтому он имеет большой набор доступных инструментов, которые предназначены для удовлетворения большинства потребностей в этих областях.

Основные функции FreeCAD:

Общее Многоплатформенность: Windows, Mac OSX, Linux/Unix Средство параметрического 3D-моделирования Верстаки (набор инструментов) для различных областей: Дизайн деталей для создания твердотельных деталей Проект сборки для сборки нескольких деталей в продукты Черчение для 2D-чертежей Mesh Part для моделирования поверхностей Трассировка лучей для фотореалистичного рендеринга Drawing workbench может создавать 2D-геометрические представления из 3D-модели Pyth

Pros

Я давно искал бесплатную программу САПР с открытым исходным кодом. Высокая цена на коммерческое программное обеспечение САПР всегда вызывала у меня мурашки по коже.

FreeCAD показался идеальным решением моей проблемы. Он был прост в использовании, и я мог легко создавать/редактировать модели с его помощью.

Однако, по мере того, как я использовал его все больше и больше, я обнаружил, что с ним было много проблем.

Бесплатно и с открытым исходным кодом. Легко устанавливается легко редактируется (изменение характеристик детали)

Минусы: В последние годы не привлекало особого внимания Многие новые функции содержат ошибки (например, функция вытягивания) В Интернете доступно мало учебных пособий

5. Solidworks

компьютерная программа автоматизированного проектирования (CAE), работающая в Microsoft Windows. SolidWorks издается компанией Dassault Systèmes.

По данным издателя, по состоянию на 2013 г. более двух миллионов инженеров и дизайнеров в более чем 165 000 компаний использовали SolidWorks. Текущая версия SolidWorks – 2017 года, выпущенная в феврале 2016 г.

Корпорация SolidWorks была основана в декабре 1993 года выпускником Массачусетского технологического института Джоном Хирштиком. Хирштик использовал 1 миллион долларов, которые он заработал, будучи членом команды MIT Blackjack, для создания компании.

Позднее, в Конкорде, штат Массачусетс, SolidWorks выпустила свой первый продукт, SolidWorks 95, в 1995 году. В 1997 году Dassault, наиболее известная своим программным обеспечением CATIA CAD, приобрела SolidWorks за 310 миллионов долларов.

Джон Хирштик оставался генеральным директором SolidWorks до июля 2007 года, когда его сменил Бертран Сико. Джон МакЭлени сменил Хирштика в октябре 2011 года. Основное внимание SolidWorks уделяет трехмерному механическому проектированию. Сообщается, что 50% компаний из списка Fortune 100 используют это программное обеспечение.

Элементы

Solidworks была первой программой САПР, в которой в 1995 году было реализовано моделирование на основе элементов. Моделирование на основе элементов представляет собой создание твердого тела путем добавления и удаления материала из исходного объема.

Этот подход используется во всех других основных программах САПР и был принят большинством пользователей в качестве стандартного способа создания твердых тел. Эскизы — это, по сути, 2D-представления поперечных сечений, которые используются для определения объемов и поверхностей.

Пакет 3D использует эти эскизы для управления тем, где материал добавляется или удаляется из модели.

Элементы — это операции, выполняемые на эскизах для создания конечного твердотельного объекта, такие как выдавливание профиля, вращение профиля или лофтинг между двумя профилями. Функции могут применяться в любом порядке и всегда могут быть отредактированы или удалены при необходимости.

Профи

SolidWorks — это программа автоматизированного проектирования (САПР), используемая для создания 2D- и 3D-моделей. Он имеет богатую библиотеку компонентов и деталей и предлагает инструменты для совместной работы, которые позволяют нескольким людям одновременно работать над одним и тем же проектом.

SolidWorks — это программа 3D-механического CAD (автоматизированного проектирования), работающая в Microsoft Windows и разработанная SolidWorks Corp. , позже приобретенная Dassault Systèmes. SolidWorks используется в основном для трехмерного механического проектирования; его возможности включают твердотельное моделирование, моделирование сборки и черчение, а также такие функции, как анализ конечных элементов (FEA), вычислительная гидродинамика (CFD), моделирование движения, фотореалистичная визуализация, управление данными / процессами и управление данными о продуктах.

SolidWorks предоставляет программное обеспечение для твердотельного моделирования, сборки и детализации для инженеров-механиков. Его продукты варьируются от студенческих версий до более сложных приложений для профессиональных дизайнеров и инженеров.

Solidworks

SOLIDWORKS используется для разработки систем мехатроники от начала до конца. На начальном этапе программное обеспечение используется для планирования, визуального представления, моделирования, оценки осуществимости, прототипирования и управления проектом.

Попробуйте Solidworks

Мы получаем комиссию, если вы совершаете покупку без каких-либо дополнительных затрат для вас.

6. Creo

Creo — это параметрическое 3D-приложение САПР, которое используется для проектирования, анализа и производства изделий. Программное обеспечение позволяет пользователям создавать проекты продуктов с помощью параметрических 3D-функций, которые можно изменить в любой момент процесса разработки продукта.

Creo — это приложение для инженерного проектирования, которое помогает дизайнерам создавать, анализировать и производить различные типы продуктов. Пользователи могут создавать 2D-чертежи и 3D-модели продуктов с помощью Creo.

Программное обеспечение имеет широкий спектр функций, включая геометрические фигуры, инструменты твердотельного моделирования, инструменты для поверхностей и каркасов и т. д. Creo предоставляет возможность визуализации в реальном времени, что позволяет пользователям наблюдать за своей работой на этапе проектирования.

Creo — это пакет программного обеспечения для разработки продуктов для 3D CAD, CAM, CAE и компьютерной графики, разработанный PTC из Нидхэма, Массачусетс. Программное обеспечение работает на Microsoft Windows.

Creo — это семейство приложений для автоматизированного проектирования (САПР), используемых для создания 3D-моделей физических компонентов. Creo — это программное обеспечение для 3D-моделирования, упрощающее создание сложных детализированных моделей. Creo также доступен в студенческой версии.

Creo спроектирован как модальный: то есть одновременно может быть активна только одна команда. Например, если вы рисуете линию и запускаете команду «Выдавливание», выполняемая команда «Нарисовать линию» будет отменена.
