Черчение формат а4: “Папка для черчения (А4, 20 листов с рамкой) (32737)” купить | ISBN 4606008249494

Содержание

Форматы чертежей. Поле чертежа. Основная надпись

Каждый чертеж должен иметь основную надпись по обрамляющей линии в правом нижнем углу поля чертежа для формата А4 по короткой стороне, а для остальных форматов — по длинной стороне.  [c.506]

Основную надпись на машиностроительных чертежах заполняют более подробно, о чем будет сказано в соответствующей главе. Основная надпись должна размещаться по направлению обрамляющей линии в правом нижнем углу поля чертежа для формата А4 и по его короткой стороне, а для остальных форматов-по длинной стороне.  [c.17]


Форматы листов чертежей определяются согласно ГОСТ 2.301-68 размерами внешней рамки, выполненной тонкой линией. Рабочее поле чертежа обводится сплошной толстой линией, расположенной на расстоянии 20 мм слева и по 5 мм сверху, справа и снизу от внешней рамки. Размеры основных форматов А4, АЗ, А2, А1, АО и схема образования дополнительных форматов показаны на рис.
1.29. На чертежах любого формата должна быть основная надпись, в которую заносится регламентируемая стандартом ГОСТ 2.104-68 информация. Основную надпись на любых форматах, кроме А4, располагают вдоль короткой или длинной стороны. На формате А4 она располагается только вдоль короткой стороны.  [c.34]

Допускается выполнять на одном листе чертежи деталей и обо рочный чертеж, который располагается в правой нижней части листа при этом каждый чертеж выполняется на отдельном формате, имеющем рамку шириной 5 мм и основную надпись по форме 2 (ГОСТ 5293—60 рис. 367). Поле для подшивки и основную надпись по форме 2 (ГОСТ 5293—60, рис. 366) выполняют один раз независимо от количества размещенных на чертеже деталей.  

[c.323]

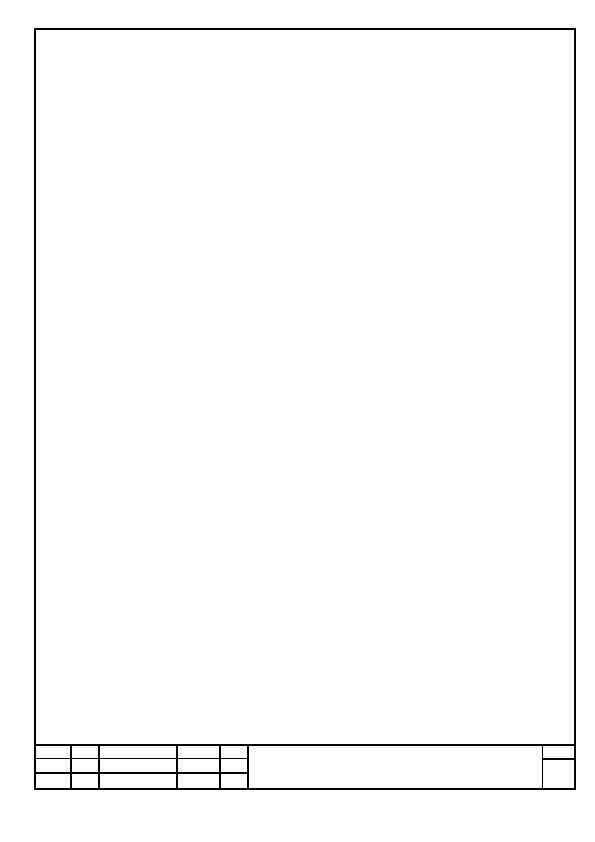

Форматы располагают горизонтально (рис. 20, а) или вертикально (рис. 20,6), кроме чертежей на листе формата 11, который следует располагать только вертикально. Внутри формата чертят рамку на расстоянии 20 мм от его левой стороны — поля для подшивки чертежа — и 5 мм от остальных сторон. В правом иижнем углу формата помещают основную надпись.  [c.16]

Внутреннюю рамку и основную надпись выполняют сплошными линиями, толщина которых немного меньше линий контура изображений. Площадь, оставшуюся после вычерчивания основной надписи, называют рабочим полем чертежа. Лист обрезают по внешней рамке формата, после того как чертеж полностью закончен.  

[c.16]

Чертеж оформляется рамкой, которая проводится сплош ной основной линией на расстоянии 5 мм от правой нижней и верх ней стороны внешней рамки. С левой стороны оставляется поле шири ной 20 мм, служащее для подшивки и брошюровки чертежей (рис. 7) В правом нижнем углу формата помещается основная надпись На листах формата 11 основную надпись располагают вдоль корот кой стороны листа, на листах формата более 11 допускается распола гать основную надпись вдоль длинной или короткой стороны листа.  

[c.14]

Лимит чертежа — условный прямоугольник, ограничивающий поле чертежа. Обычно размеры сторон прямоугольника задают соответственно размерам формата. Сетка на поле чертежа, если она задана (см. ниже), покрывает весь чертеж, включая графические объекты, размеры, основную надпись и т. п.  [c.343]


Посмотрите В левую верхнюю область экрана, и вы увидите структуру, напоминающую Дерево Конструирования при создании эскизов и деталей. В данном случае это Дерево Конструирования чертежей. В этом дереве отображаются все созданные листы и виды. С помощью него вы можете изменять свойства листа и созданных видов. Например, если нужно откорректировать основную надпись чертежа (а это придется делать обязательно), подведите курсор к строчке Формат листа и нажмите правую кнопку мыши. В выпадающем меню щелкните уже левой кнопкой мыши по строчке Редактировать основную надпись. Программа тут же скроет все виды и даст возможность редактировать основную надпись чертежа с помощью инструмента Заметка.
Просто щелкните мышью по полю, которое требуется отредактировать, и введите необходимый текст, например, так, как показано на рис. 4.4.  
[c.117]

Все форматы можно располагать к себе длинной и короткой стороной, кроме формата А4, который располагается только короткой стороной. На форматах толстой сплошной линией вычерчивается внутренняя рамка. С левой стороны она отступает от внешней рамки на 20 мм (поле подшива чертежей), а с трех других сторон – на 5 мм. В правом нижнем углу формата размещается основная надпись, форма и содержание которой устанавливается ГОСТ 2.104-68.  [c.10]

На чертежах и другой производственной документации предусмотрена основная надпись ГОСТ 2.104—68 (рис. 12), которую располагают в правом нижнем углу поля чертежа (рис. 15). На формате А4 основана надпись всегда pa iiojiai ается по меньшей стороне формата.  

[c.17]

Эпюры контрольных работ выполняются на листах чертежной бумаги формата 12 (297 X Х420 мм). На расстоянии 5 мм от линии обре-зя листа проводится рамка поля чертежа. С левой стороны линия рамки проводится от линии обреза листа на расстоянии 20 мм. В правом нижнем углу формата вплотную к рамке помещается основная надпись. Размеры ее и текст на ней показаны на чертежах-образцах настоящего пособия.  [c.4]

Основную надпись располагают в правом ниж1 ем углу вплотную к рамке поля чертежа. На листах формата 11 основные надписи располагают только вдоль короткой Рнс. 2.28 стороны листа (рис. 2.30). На лис-  

[c.40]

Поле чертежа ограничивают рамкой. Ее проводят на расстоянии 3 мм сверху, снизу, справа и 20 мм слева от линии внешней рамки формата. В правом нижнем углу формата вплотную к линиям рамки вычерчиваи5т основную надпись. На рис. 1 приведена учебная форма основной надписи.  [c.6]


Тест по черчению с ответами

ПО ТЕМЕ: «ОБЩИЕ СВЕДЕНИЯ О ЧЕРТЕЖАХ. ПРАВИЛА ОФОРМЛЕНИЯ ЧЕРТЕЖА»
1. Чертеж – это…
А. документ, предназначенный для разового использования в производстве, содержащий изображение изделия и другие данные для его изготовления;

+ Б. графический документ, содержащий изображения предмета и другие данные, необходимые для его изготовления и контроля;
В. наглядное изображение, выполненное по правилам аксонометрических проекций от руки, на глаз.

2. Формат А4 соответствует размерам (мм)…
А) 296×420;
Б) 420×596;
+ В) 210×297;
Г) 594×481.

3. Какое расположение формата А4 допускается ГОСТом?
+ А) вертикальное;
Б) горизонтальное;
В) вертикальное и горизонтальное.

4. Масштаб – это расстояние между точками на плоскости
А) Да;
+ Б) Нет.

5. К масштабам увеличения относятся…
+ А) 2:1;
Б) 1:100;

В) 1:2;
+ Г) 20:1.

6. Условное изображение, выполненное с помощью чертежного инструмента, называется…
А) чертежом;
Б) эскизом;
+ В) техническим рисунком.

7. Установить соответствие между обозначением формата и размерами его сторон (мм)…

А) 841 х 1189

1) А2

Б) 594 х 841

2) А3

В) 420 х 594

3) А0

Г) 297 х 420

4) А4

Д) 210 х 297

Ответ: 1В; 2Г; 3А; 4Д; 5Б

5) А1

8. Основная надпись должна быть расположена

А) в левом верхнем углу формата;
+ Б) в правом нижнем углу формата;
В) в зависимости от положения формата;

Г) в левом нижнем углу формата.

9. К масштабам уменьшения относятся…
+ А) 1:2;
Б) 2,5:1;
+ В) 1:4;
Г) 40:1.

10. Изображение предмета на чертеже, выполненного в масштабе 1:2 относительно самого предмета будет…
А) больше;
Б) равно;
+ В) меньше;
Г) больше или меньше в зависимости от формата.

11. Условное изображение, выполненное от руки с соблюдением пропорций, называется…

А) чертежом;
+ Б) эскизом;
В) техническим рисунком.

12. Сколько форматов А3 содержится в формате А1?
А) 2;
Б) 8;
+ В) 4;
Г) 16.

13. На каком расстоянии от краев листа проводят рамку чертежа?
А) слева, сверху, справа и снизу – по 5 мм;
Б) слева, сверху и снизу – по 10 мм, справа – 25 мм;

+ В) слева – 20 мм, сверху, справа и снизу – по 5 мм.

14. Масштаб 1:100 обозначает, что 1 мм на чертеже соответствует действительному размеру, равному…
+ А) 100 мм;
Б) 100 см;
В) 100 м;
Г) 100 дм.

15. Размеры на чертежах проставляют…
А) в см;
Б) в дм;
+ В) в мм;
Г) без разницы, указывают единицы измерения.
16. Чтение чертежа правильно осуществлять в следующей последовательности
+ А) название, материал, форма, размеры детали;
Б) размеры, материал, название, форма детали;

В) материал, форма, название, размеры детали.

17. Рамка основной надписи на чертеже выполняется…

+ А) основной сплошной толстой линией;
Б) штриховой линией;
В) сплошной тонкой линией;
Г) любой линией.

18. К прерывистым линиям относятся…

А) тонкая;
+ Б) штриховая;
+ В) штрихпунктирная;
Г) волнистая.

19. Масштаб 1:2, указанный на чертеже, означает…

+ А) уменьшение изображения;
Б) уменьшение детали при изготовлении;
В) уменьшение изображения и детали;
Г) увеличение изображения.

20. Числа, наносимые над размерной линией, называются…

А) габаритными;
Б) масштабными;
+ В) размерными.
21. Какое обозначение твердости карандаша не встречается?

А) ТМ;
Б) Т;
В) М;
+ Г) МТ.

22. Какие сведения не указывают в основной надписи?

А) наименование детали;
+ Б) количество изображений на чертеже;
В) масштаб;
Г) материал, из которого изготовлена деталь.

23. Толщина сплошной основной линии составляет…

А) 0,6 мм;
Б) 0,6…1,5 мм;
В) 1,5 мм;
+ Г) 0,5…1,4 мм.

24. При масштабе изображения 1:2 размеры детали на чертеже должны быть указаны…

А) увеличенными в 2 раза;
Б) действительными размерами детали;
+ В) уменьшенными в 2 раза.

25. Линии, между которыми выполняется линия со стрелками на концах, называются…

+ А) выносными;
Б) габаритными;
В) размерными.

26. Определите номера правильно подготовленных к работе карандашей

ответ: 3,4.

27. Толщины всех линий чертежа задаются относительно…

А) штриховой линии;
+ Б) основной сплошной толстой линии;
В) сплошной тонкой линии;
Г) волнистой линии.

28. Толщина штрихпунктирной линии равна…

А) s;
Б) s/2;
+ В) s/2…s/3;
Г) s/3.

29. Линии видимого контура детали выполняются…

+ А) сплошной толстой линией;
Б) сплошной волнистой линией;
В) сплошной тонкой линией;
Г) штриховой линией.

30. Буквой R обозначается…

А) расстояние между любыми двумя точками окружности;
Б) расстояние между двумя наиболее удаленными противоположными точками;
+ В) расстояние от центра окружности до точки на ней.

Бумажные форматы на пальцах. Простым языком о форматах бумаги | by Роман «Канцмен» Белопухов

Простым языком о форматах бумаги

Формат «А»

Привет, друзья!

Мы живём в цифровое время. А как ещё объяснить рост аппетита на бумажную продукцию? Не иначе цифровизация страны виновата. И хотя бумага с нами с детства, люди до сих пор путаются в её форматах. Это и наша, канцелярская, боль. Часто от незнания форматов и размеров страдают и клиенты и менеджеры-продаваны. Смело копируйте ссылку на статью и рассылайте друзьям, знакомым и коллегам. Я помогу разобраться в этом запутанном вопросе.

Для чего они нужны

Бумажные форматы разработали полиграфисты, чтобы экономить на бумаге, удешевить производство и главное — навести порядок в размерах.

Формат «А»

Главный формат

Немного истории

До 1768 года каждая фабрика выпускала бумагу своего формата. Это было жутко дорого и неудобно, особенно полиграфистам и книгоиздателям: оставалось много обреза, который просто выкидывали, а это деньги. И при складывании листа вдвое сильно изменялись пропорции страницы. Тогда они решили: хватит это терпеть! Ведь как было бы здорово, если бы лист складывался пополам и получалось бы два меньших листа, но с таким же соотношением сторон. И тут в игру вступают немцы. Учёный Георг Лихтенберг в 1768 году отметил, что сложив пополам лист, у которого длины сторон соотносятся как единица к квадратному корню из двух, мы получим два прямоугольника с тем же соотношением сторон. А в начале XX столетия инженер и математик Вальтер Портсманн предложил эту идею для стандартизации размеров бумаги. В итоге, в 1922 году в Германии приняли стандарт бумаги DIN 476, а уже в 1975 его сделали международным. Эту серию стандартов бумаги назвали «А».

Капля теории в море истории

Во всём виноват формат А0, с него всё началось. Это лист площадью 1 квадратный метр с соотношением сторон ≈1:1,41. Такое соотношение сторон получено математическим путем. Здесь длинная сторона листа 1189 мм получается, если короткую сторону 841 мм умножить на коэффициент соотношения сторон 1,4142 (1189=841*1,4142). А короткая сторона листа 841 мм получается, если длинную сторону поделить на тот же коэффициент, то есть 841=1189/1,4142. Произведение двух этих длин даёт площадь 1 м².

Помните предыдущую статью о бумаге? Там была такая характеристика — плотность: 80 гр/м². Как раз об этом листе бумаги и шла речь. То есть лист офисной бумаги площадью 1 м² должен весить 80 граммов. Всё просто. Все последующие форматы получаются путём деления длинной стороны листа пополам. Да и вес одного листа любого формата легко рассчитать, ведь мы знаем исходную.

А4 (210*297 мм)

А4

Итак, за основу я взял самый распространённый и узнаваемый формат — А4, его размер 210*297 мм. Примерно таких размеров офисная бумага и альбомный лист. Так вот, когда я общаюсь с клиентом, то спрашиваю, например: «Какого размера тетрадка вам нужна? Как половинка альбомного листа?» Обычно, после этого вопроса мы находим общий язык.

Интересно

В старом советском «Стандарте обозначения форматов бумаги для чертежей по ГОСТ 3450–60» четвертый формат назывался «11» и был исходным. Все дальнейшие форматы плясали от него, что логично, на мой взгляд. Форматы обозначали двумя цифрами. Первая указывала кратность стороны с длиной 297 мм, а вторая — кратность стороны с длиной 210 мм. По такому принципу формат А3 назывался «12», было так 1 1(*2) = 12. Тогда формат А2 был (*2)1 1(*2) = «22». Продолжим аналогию, формат А1 назывался «24» = (*2)1 1(*4).

ГОСТ 3450–60

Из Википедии:

Произведение двух цифр в обозначении формата определяет количество форматов 11, которое содержится в данном формате. Например, формат 44 с размерами сторон листа 1189×841 мм содержит 4×4, то есть 16 форматов 11.

Но там была другая проблема: советские инженеры не мельчили и чертили на формате 11 или больше, а вот в сторону уменьшения ни-ни. То есть «ни» было, но в извращённой форме. Я нашел только обозначение формата А5 как 1/2 1. Странное дело. Ладно, проехали.

Погнали форматы на уменьшение, от А4 к А8, А9 и А10, чего уж там

А5 (148*210 мм)

А5

Если разорвать лист А4 пополам по длинной стороне, то получится два листа формата А5 — это самый распространённый и любимый формат всех тетрадей.

А6 (105*148 мм)

А6

Теперь сгибаем пополам тетрадный лист, и тогда в наших руках оказывается популярный блокнотный формат А6, любимый репортёрами и корреспондентами. Собственно, все последующие форматы — А7 и А8 — в основном используются для «блокнотиков и записнушек».

А7 (74*105 мм)

А7

Согнули пополам А6 и вуаля! В руках А7 — излюбленный формат блокнотов официантов, он удобно ложится и в ладоху и в ладошку.

А7 в ладохе

Фантастические форматы

А8 (52*74 мм)

А8

Формат А8 для меня мифический — знаю, что он есть, но ни разу не видел изделий такого размера. Думаю, это шпионский формат: на нём как раз удобно печатать микрокнижки для сотрудников плаща и кинжала.

Микрокнижки под рукой нет

А9 (37*52 мм) и А10 (26*37 мм)

Я видел такие названия форматов в интернете. Но в интернете вообще очень много всего можно увидеть. Думаю, что эти форматы тетрадей и книг разработаны для лилипутов и гномов. Иных причин для их создания я не вижу. И тем не менее они существуют хотя бы в интернете.

Погнали на увеличение, от А4 к А0

А3 (420*297 мм)

Так получается А3

Если всё по той же длинной стороне сложить вместе два листа А4, то получим лист формата А3. Это второй по популярности формат офисной бумаги. А ещё его часто используют, когда делают бумагу для черчения, цветной картон и цветную бумагу.

А3

Следующие форматы сложно назвать канцелярскими, скорее чертёжными, но раз взялся, то хотя бы покажу какие размеры бывают.

А2 (594*420 мм)

Редкая птица на канцелярском рынке, встречал только ватман. А вот в обычной жизни это газетный разворот.

А1 (640*594 мм)

Любимый формат студентов прошлого века — ватман А1!

А0 (1188*640 мм)

Виновник торжества, его Величество нулевой формат.

Что нужно запомнить?

Нулевой формат, как нулевой пациент — с него всё началось, он самый большой, все последующие форматы меньшего размера. Чем больше цифра рядом с буквой, тем меньше лист. Если вы запомните эти вещи, то уже никогда не запутаетесь.

Послесловие

Кроме серии стандартов бумаги «А», есть два менее распространенных формата: «В» (бэ) и «С» (цэ). Эти форматы отличаются подходом к тому самому эталонному листу бумаги.

Формат «В»

Если у формата «А» основа — лист с площадью 1 м², то у формата «В» — тоже лист, но 1 м — длина его короткой стороны, а соотношение сторон такое же. Этот формат используют в полиграфии для печати книг, буклетов, постеров, брошюр и открыток, а еще для изготовления паспортов и некоторых видов конвертов.

Формат «С»

Этот формат разработан специально для изготовления конвертов. Он на 9% больше листа бумаги формата «А». Все размеры этого стандарта прописаны в ISO 269.

И пока знания и воспоминания о форматах бумаги горячи, в следующей статье я расскажу о конвертах.

Справочная информация

Таблица форматов

Не удается найти страницу | Autodesk Knowledge Network

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings. COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings. AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

форматов бумаги – archtoolbox.com

В мире используются два основных стандарта размеров бумаги: международная (ISO) серия A и североамериканские размеры ANSI. Североамериканские архитекторы обычно используют размеры ARCH для своих крупноформатных чертежей.

Североамериканские форматы рассыпной бумаги

Размер Минмитер
Письмо 8,5 × 11 216 × 279
Юридические 8. 5 × 14 216 × 356
Tabloid 11 × 17 279 × 432
Леджера 17 × 11 432 × 279

Североамериканская серия бумаги ARCH Размер бумаги

Размер Дюймов
Arch A 9 x 12 229 × 305
Arch B 12 x 18 305 × 457
Arch C 18 x 24 457 × 610
Arch d 24 x 36 610 × 914
Arch E 914 × 1219
Arch E1 30 х 42 762 × 1067

Североамериканские форматы бумаги ANSI Series

Размер Дюймы Миллиметры
ANSI A 8.5 × 11 216 × 279
11 × 17 11 × 432
Ansi C 17 × 22 432 × 559
Ansi D 22 × 34 559 × 864
ANSI E 34 × 44 864 × 1118

Международный формат бумаги ISO 216 серии A

Размер Дюймы Миллиметры
A0 33. 1 × 46,8 841 × 1189
A1 23,4 × 33,1 594 × 841
А2 16,5 × 23,4 420 × 594
А3 11,7 × 16,5 297 × 420
А4 8,3 × 11,7 210 × 297
А5 5.8 × 8.3 148 × 210
A6 4,1 × 5,8 105 × 148
А7 2.9 × 4.1 74 × 105
A8 2,0 × 2,9 52 × 74
A9 1,5 × 2.0 37 × 52
A10 1,0 × 1.5 26 × 37

ТестПросмотр

Доступные чертежи для 1746-A4

Чертежи в плане (формат 3D)
Каталожный номер Страница AutoCAD® (DWG) Формат обмена чертежами (DXF) Adobe® PDF Метафайл Windows (WMF)
1746-А4   АБЧА110. чертеж ABCHA110.dxf ABCHA110.pdf ABCHA110.wmf
3 вида габаритных чертежей (формат 3D)
Каталожный номер Страница AutoCAD® (DWG) Формат обмена чертежами (DXF) Adobe® PDF Метафайл Windows (WMF)
1746-А4   АБЧА111. чертеж ABCHA111.dxf ABCHA111.pdf ABCHA111.wmf

Справочная таблица размеров чертежей, размеры архитектурных и инженерных чертежей

Если вам интересно, какой размер архитектурного или инженерного чертежа, эти справочные таблицы размеров архитектурных и инженерных чертежей предоставляются для вашего удобства и справки.

Стандартные размеры архитектурного чертежа США
Размер чертежа Размеры
(миллиметры)
Размеры
(дюймы)
АРКА А 228,6 х 304,8 9 х 12
АРКА Б 304,8 x 457,2 12 х 18
АРКА С 457. 2 х 609,6 18 х 24
АРКА D 609,6 х 914,4 24 х 36
АРКА Е 914,4 х 1219,2 36 х 48
Стандартные размеры технических чертежей США
Размер чертежа Размеры
(миллиметры)
Размеры
(дюймы)
АНСИ А 215.9 х 279,4 8,5 х 11
АНСИ Б 279,4 х 431,8 11 х 17
АНСИ С 431,8 х 558,8 17 х 22
ANSI D 558,8 х 863,6 22 х 34
АНСИ Е 863,6 х 1117,6 34 х 44

Все типы бумаги и материалов

Ищете материалы для черчения, плоттерную бумагу, пергамент, майларовую пленку, блокноты для эскизов или кальку? У нас есть это и многое другое!

МАГАЗИН БУМАГА И СМИ

Чертежные принадлежности профессионального уровня

Нужны чертежные принадлежности и чертежные инструменты для вашего проекта? Найдите портативные чертежные столы, инструменты для рисования и все, что вам нужно для работы.

МАГАЗИН ИЗГОТОВЛЕНИЯ ПРИНАДЛЕЖНОСТЕЙ

Качественное хранилище для больших документов

Вам сложно хранить большие документы? Просмотрите наш большой выбор от плоских файлов до подвесных зажимов, чтобы найти подходящее хранилище для вас!

МАГАЗИН БОЛЬШОЕ ХРАНЕНИЕ ДОКУМЕНТОВ

Разместите свой заказ в EngineerSupply сегодня для надежной и быстрой доставки. Мы являемся авторизованным производителем плоттерной бумаги и чертежной бумаги Dietzgen, а также дилером чертежных принадлежностей Alvin.

Часто задаваемые вопросы по размеру чертежа

Каков стандартный размер бумаги для чертежей?

Чертежи и планы домов будут представлены в нескольких стандартных размерах.Двумя наиболее распространенными размерами архитектурных чертежей являются 18 x 24 дюйма и 24 x 36 дюймов, но вы также можете найти их в размерах 30 x 42 дюйма и 36 x 48 дюймов. Большие размеры необходимы на более крупных и дорогих объектах. Но независимо от используемого размера чертежной бумаги, его цель — показать обученному человеку, как построить этот конкретный дом. Не стесняйтесь смотреть на все размеры бумаги для рисования, которые у нас есть в Engineering Supply. Мы уверены, что вы сможете найти что-то, что удовлетворит ваши конкретные потребности.

Каковы стандартные размеры чертежей?

Вот стандартные размеры архитектурных чертежей США:
  • ARCH A — 9 x 12 дюймов (228,6 x 304,8 мм)
  • ARCH B — 12 x 18 дюймов (304,8 x 457,2 мм)
  • ARCH C — 18 x 24 дюйма (457,2 x 609,6 мм)
  • ARCH D — 24 x 36 дюймов (609,6 x 914,4 мм)
  • ARCH E — 36 x 48 дюймов (914,4 x 1219,2 мм)
А вот стандартные размеры инженерных чертежей США: Не стесняйтесь посмотреть, что у нас есть в Engineering Supply, чтобы вы могли найти правильный размер чертежной бумаги для ваших конкретных потребностей.

Каков стандартный размер планов строительства?

Размеры чертежей для планов строительства будут представлены в нескольких различных форматах — наиболее распространенными являются 18 x 24 дюйма и 24 дюйма x 36 дюймов. Но вы также можете найти более крупные планы размером 30 x 42 дюйма и 36 x 48 дюймов. Большие размеры необходимы для больших свойств. Но независимо от размера чертежной бумаги план будет содержать следующую информацию:
  • Внешние фасады
  • Планы этажей
  • Строительные секции и детали
  • План крыши
  • Общие примечания
У них также будет карта электрической схемы, а также любые предполагаемые места для светильников и других элементов.Но вы должны знать, что этот документ используется только в качестве ссылки.

Что такое полноразмерный рисунок?

Размеры архитектурных чертежей бывают нескольких различных форматов, которые состоят из следующего:
  • ARCH A — 9 x 12 дюймов (228,6 x 304,8 мм)
  • ARCH B — 12 x 18 дюймов (304,8 x 457,2 мм)
  • ARCH C — 18 x 24 дюйма (457,2 x 609,6 мм)
  • ARCH D — 24 x 36 дюймов (609,6 x 914,4 мм)
  • ARCH E — 36 x 48 дюймов (914. 4 х 1219,2 мм)
Размеры инженерных чертежей используют другой формат, который состоит из следующего:
  • ANSI A — 8,5 х 11 дюймов (215,9 х 279,4 мм)
  • ANSI B — 11 x 17 дюймов (279,4 x 431,8 мм)
  • ANSI C — 17 x 22 дюйма (431,8 x 558,8 мм)
  • ANSI D — 22 x 34 дюйма (558,8 x 863,6 мм)
  • ANSI E — 34 x 44 дюйма (863,6 x 1117,6 мм)
Не стесняйтесь смотреть на то, что у нас есть в Engineering Supply.Мы уверены, что вы сможете найти правильный размер чертежной бумаги для ваших конкретных потребностей.

Каковы размеры бумаги формата D?

Стандартные размеры для архитектурных планов и инженерных планов различаются, поэтому это будет зависеть от того, на какой тип чертежа вы смотрите. Размеры архитектурных чертежей основаны на шкале ARCH, а размеры бумаги для инженерных чертежей основаны на шкале ANSI. Бумага размера D для архитектурных планов составляет 24 x 36 дюймов (или 609,6 x 914.4 миллиметра), а размер бумаги D для инженерных планов — 22 x 34 дюйма (или 558,8 x 863,6 миллиметра). Есть, конечно, и другие форматы рисовальной бумаги. Поэтому, если вы ищете бумагу размера D или любого другого размера чертежной бумаги, не стесняйтесь смотреть на то, что у нас есть в Engineering Supply.


История чертежей

Связанные предметы для хранения больших документов


Подвесные зажимы для хранения чертежей и больших документов

Связанные предметы для хранения больших документов

A Форматы бумаги | A0, A1, A2, A3, A4, A5, A6, A7, A8, A9

Дополнительная информация

Размеры бумаги серии A определяются международным стандартом размеров бумаги ISO 216.Серия А была принята в Европе в 19 веке и в настоящее время используется во всем мире, за исключением США и Канады. Самый распространенный размер бумаги, используемый в англоязычных странах мира, — это A4, который составляет 210 мм × 297 мм (8,27 дюйма × 11,7 дюйма). Самый большой лист из серии А – это формат бумаги А0. Его площадь составляет 1 м2, а размеры — 841 мм × 1189 мм. В серии A используется соотношение сторон 1: √ 2, а другие размеры в серии определяются путем складывания бумаги пополам параллельно ее меньшим сторонам.Например, если разрезать лист формата А4 пополам, получится два листа формата А5 и так далее. Брошюра любого размера может быть изготовлена ​​из бумаги следующего большего размера, например, листы формата А3 складываются для изготовления брошюр формата А4. Стандартные значения длины и ширины серии А округлены до ближайшего миллиметра.

Формат Ширина × Высота (мм) Ширина × высота (дюймы)
А0 841 × 1189 мм 33. 1 × 46,8 дюйма
А1 594 × 841 мм 23,4 × 33,1 дюйма
А2 420 × 594 мм 16,5 × 23,4 дюйма
А3 297 × 420 мм 11.7 × 16,5 дюйма
А4 210 × 297 мм 8,3 × 11,7 дюйма
А5 148 × 210 мм 5,8 × 8,3 дюйма
А6 105 × 148 мм 4. 1 × 5,8 дюйма
А7 74 × 105 мм 2,9 × 4,1 дюйма
А8 52 × 74 мм 2 × 2,9 дюйма
А9 37 × 52 мм 1.5 × 2 в
А10 26 × 37 мм 1 × 1,5 дюйма
А11 18 × 26 мм 0,7 × 1 дюйм
А12 13 × 18 мм 0. 5 × 0,7 дюйма
А13 9 × 13 мм 0,4 × 0,5 дюйма
2А0 1189 × 1682 мм 46,8 × 66,2 дюйма
4А0 1682 × 2378 мм 66.2 × 93,6 в
А0+ 914 × 1292 мм 36 × 50,9 дюйма
А1+ 609 × 914 мм 24 × 36 в
А3+ 329 × 483 мм 13 × 19 в

A Размеры бумагиA1A2A3A4A5A6

Правило 11 Инструкции к PCT

Правило 11


Физические требования международной заявки

11. 1        Количество копий

(a)  С учетом положений пункта (b), международная заявка и каждый из документов, упомянутых в контрольном перечне (Правило 3.3(a)(ii)) должны быть поданы в одном экземпляре.

(b)  Любое Получающее ведомство может потребовать, чтобы международная заявка и любой из документов, упомянутых в контрольном списке (правило 3.3(a)(ii)), за исключением квитанции об уплате пошлины или чека об уплате пошлины подается в двух-трех экземплярах.В этом случае Получающее ведомство несет ответственность за проверку подлинности второго и третьего экземпляров с регистрационным экземпляром.

11.2        Репродуктивная пригодность

(a)  Все элементы международной заявки (т. е. заявление, описание, формула изобретения, чертежи и реферат) должны быть представлены таким образом, чтобы допускать прямое воспроизведение с помощью фотографии, электростатических процессов, фотоофсетной печати и микрофильмирования. , в любом количестве экземпляров.

(b) Все листы не должны иметь складок и трещин; они не должны складываться.

(c) Должна использоваться только одна сторона каждого листа.

(d)  В соответствии с правилом 11.10(d) и правилом 11.13(j) каждый лист должен использоваться в вертикальном положении (т. е. короткими сторонами вверху и внизу).

11.3        Используемый материал

Все элементы международной заявки должны быть на бумаге, которая должна быть гибкой, прочной, белой, гладкой, неблестящей и долговечной.

11.4        Отдельные листы и т. д.

(a)  Каждый элемент (заявка, описание, формула изобретения, чертежи, реферат) международной заявки должен начинаться на новом листе.

(b)  Все листы международной заявки должны быть соединены таким образом, чтобы их можно было легко перевернуть при просмотре, а также легко разделить и снова соединить, если они были разделены в целях воспроизведения.

11.5        Размер листов

Формат листов А4 (29. 7 см х 21 см). Однако любое Получающее ведомство может принимать международные заявки на листах других размеров при условии, что регистрационный экземпляр, пересылаемый в Международное бюро, и, по желанию компетентного Международного поискового органа, копия для поиска должны быть формата А4.

11.6        Поля

(a)  Минимальные поля листов, содержащих описание, формулу изобретения и реферат, должны быть следующими:

– верх: 2 см

— левая сторона: 2.5 см

– правая сторона: 2 см

– низ: 2 см.

(b)  Рекомендуемый максимум для полей, предусмотренных в пункте (a), следующий:

– верх: 4 ​​см

– левая сторона: 4 см

– правая сторона: 3 см

– низ: 3 см.

(c)  На листах, содержащих чертежи, полезная поверхность не должна превышать 26,2 см x 17,0 см. Листы не должны иметь рамок вокруг полезной или используемой поверхности. Минимальные поля должны быть следующими:

– вверху: 2. 5 см

– левая сторона: 2,5 см

– правая сторона: 1,5 см

– низ: 1 см.

(d)  Поля, указанные в пунктах (a)–(c), применяются к листам формата A4, так что, даже если Получающее ведомство принимает другие форматы, регистрационная копия формата A4 и, когда это требуется, Копия для поиска меньшего размера должна выходить за указанные поля.

(e)  В соответствии с пунктом (f) и Правилом 11.8(b) поля международной заявки при подаче должны быть полностью пустыми.

(f) Верхнее поле может содержать в левом углу ссылку на файл заявителя при условии, что ссылка находится в пределах 1,5 см от верхнего края листа. Количество знаков в справке о деле заявителя не должно превышать максимальное значение, установленное Административной инструкцией.

11.7        Нумерация листов

(a)  Все листы, содержащиеся в международной заявке, нумеруются последовательными арабскими цифрами.

(b)  Номера располагаются по центру вверху или внизу листа, но не на полях.

11.8        Нумерация строк

(a) Настоятельно рекомендуется нумеровать каждую пятую строку каждого листа описания и каждого листа формулы изобретения.

(b)  Числа должны располагаться в правой половине левого поля.

11.9        Написание текстов

(a)  Запрос, описание, формула изобретения и реферат должны быть напечатаны или напечатаны.

(b)  Только графические символы и символы, химические или математические формулы и определенные символы китайского или японского языка могут, при необходимости, быть написаны от руки или нарисованы.

(c)  Напечатайте через 1½ интервала

(d)  Все текстовые материалы должны быть выполнены заглавными буквами высотой не менее 0,28 см и должны быть темного нестираемого цвета в соответствии с требованиями, указанными в правиле 11.2, при условии, что любые текстовые материалы в запросе может состоять из символов, заглавные буквы которых не меньше 0.21 см высотой.

(e)  Что касается интервала при наборе текста и размера символов, параграфы (c) и (d) не применяются к текстам на китайском или японском языке.

11.10        Рисунки, формулы и таблицы в текстовом виде

(а)  Запрос, описание, формула изобретения и реферат не должны содержать чертежей.

(b)  Описание, формула изобретения и реферат могут содержать химические или математические формулы.

(c) Описание и реферат могут содержать таблицы; любой пункт формулы может содержать таблицы только в том случае, если предмет формулы делает желательным использование таблиц.

(d)  Таблицы и химические или математические формулы могут располагаться на листе боком, если они не могут быть удовлетворительно представлены в вертикальном положении; листы, на которых таблицы или химические или математические формулы представлены сбоку, должны быть представлены таким образом, чтобы верхняя часть таблиц или формул находилась на левой стороне листа.

11.11        Слова на рисунках

(a)  Чертежи не должны содержать текста, за исключением одного или нескольких слов, когда это абсолютно необходимо, например, “вода”, “пар”, “открыто”, “закрыто”, “сечение по AB” и, в в случае электрических цепей и блок-схем или технологических схем, несколько коротких словечек, необходимых для понимания.

(b) Любые используемые слова должны быть размещены таким образом, чтобы в случае перевода их можно было наклеить, не нарушая линии чертежей.

11.12        Изменения и т. д.

На каждом листе не должно быть подчисток, изменений, надписей и вставок. Несоблюдение этого Правила может быть санкционировано, если подлинность контента не вызывает сомнений и не нарушаются требования к хорошему воспроизведению.

11.13        Особые требования к чертежам

(а) Рисунки должны быть выполнены прочными, черными, достаточно плотными и темными, равномерно толстыми и четкими линиями и штрихами без окрашивания.

(b) Поперечные сечения должны быть обозначены косой штриховкой, которая не должна мешать четкому чтению ссылочных знаков и направляющих линий.

(c)  Масштаб рисунков и четкость их графического исполнения должны быть такими, чтобы фоторепродукция с линейным уменьшением размера до двух третей позволяла без труда различить все детали.

(d)  Если в исключительных случаях масштаб указан на чертеже, он должен быть представлен графически.

(e)  Все цифры, буквы и ссылочные линии, появляющиеся на чертежах, должны быть простыми и четкими. Скобки, кружки или кавычки не должны использоваться в сочетании с цифрами и буквами.

(f)  Все линии на чертежах обычно наносятся с помощью чертежных инструментов.

(g)  Каждый элемент каждого рисунка должен быть в надлежащей пропорции к каждому из других элементов на рисунке, за исключением случаев, когда использование другой пропорции необходимо для ясности рисунка.

(h) Высота цифр и букв должна быть не менее 0,32 см. Для надписей на чертежах следует использовать латинский и, где это принято, греческий алфавит.

(i)  Один и тот же лист чертежей может содержать несколько рисунков. Если рисунки на двух или более листах фактически образуют единую законченную фигуру, то фигуры на нескольких листах должны быть расположены таким образом, чтобы полная фигура могла быть собрана без сокрытия какой-либо части какой-либо из фигур, появляющихся на различных листах.

(j)  Различные рисунки должны быть расположены на листе или листах без потери места, предпочтительно в вертикальном положении, четко отделенные друг от друга. Если рисунки расположены не в вертикальном положении, они должны быть представлены боком так, чтобы верхняя часть рисунков находилась на левой стороне листа.

(k)  Разные рисунки нумеруются арабскими цифрами последовательно и независимо от нумерации листов.

(l)  Ссылочные обозначения, не упомянутые в описании, не должны отображаться на чертежах, и наоборот.

(m)  Одни и те же элементы, обозначенные ссылочными позициями, во всей международной заявке обозначаются одними и теми же позициями.

(n)  Если чертежи содержат большое количество условных обозначений, настоятельно рекомендуется приложить отдельный лист с перечислением всех условных обозначений и обозначенных ими признаков.

11.14        Более поздние документы

Правила 10 и 11.1–11.13 также применяются к любому документу, например, к заменяющим листам, измененной формуле изобретения, переводам, представленным после подачи международной заявки.

Autocad a4 template скачать бесплатно

autocad a4 template скачать бесплатно Бесплатные шаблоны Autocad Layout. Получите необходимую обратную связь с помощью инструментов Autodesk Viewer для аннотаций и рисования, которые упрощают совместную работу в Интернете. В комплект входит миллиметровка 8×11 с основной надписью архитектурного проекта. В диалоговом окне «Параметры» перейдите на вкладку «Файлы». Как правило, только стандартный acadiso. Он подходит для должности аниматора и других возможностей работы, связанных с искусством, творчеством и дизайном. ** Блок заголовка вашего чертежа является ключом к тому, чтобы ваши чертежи были организованы и понятны.основные надписи для САПР ваших электронных таблиц. Дополнительные шаблоны см. на нашей главной странице здесь. Я также предлагаю скачать гипсокартон с маркировкой A2, A3 и A4 и Foot of Plane Configured Double Letter. ДОМОЙ; 3D; БЕСПЛАТНО; ТОП 100; Калькулятор 3D. Как правило, используется только стандартный шаблон DWG acadiso … Подробнее . Динамические блоки деревьев. В противном случае на лету создается пустой шаблон по умолчанию. Более 18 000 векторов, стоковых фото и PSD-файлов. Щелкните выпадающее меню «Создать чертеж», и в раскрывающемся списке «Шаблон» вы сможете выбрать свой шаблон чертежа.Картильо а4 чертеж в формате pdf; Утка. Autocad Blattrahmen Vorlagen Скачать. com/courses/ В этом видео я объяснил, что вы создали шаблон макета для выбранного вами размера. Наверх 4 Загрузка периодически обновляет информацию о программном обеспечении полных версий AutoCAD от издателей, но некоторая информация может быть немного устаревшей. 7×21 метр при печати с масштабом 1/100, а может быть до 14. Открытый исходный код … В нашем посте мы предоставляем различные шаблоны основных надписей AutoCAD.Если файл dxf с тем же именем находится в той же папке, что и шаблон SVG, используемый для страницы, он будет использоваться для экспорта. Скачать. 4 Adobe PDF 6 Page A4 Мозаичные листы для печати на домашнем принтере. В этом видео мы покажем вам, как легко и профессионально сделать основную надпись в AutoCAD 2D. Давайте посмотрим на 20+ бесплатных архитектурных шаблонов PowerPoint со всего Интернета: 1. как вставить блок заголовка pdf блога. Рисунки. Загрузите файлы Dwt шаблонов чертежей Autocad по умолчанию. Открытый исходный код… Скачать: 1703.См. также: Расположение файла шаблона AutoCAD по умолчанию Показать подробности . Если вы ищете универсальный бесплатный редактируемый шаблон благодарственной грамоты, обратите внимание на этот. … Простые шаблоны основной надписи — A2 / A3 / A4 + 8. Этот можно формовать так, как вы хотите. Загрузите его бесплатно и начните создавать свой оптовый каталог. 90 ★【3D-модели Sketchup】20 типов отелей Sketchup 3D-моделей V. библиотека блоков cad bim, бесплатная основная надпись autocad. Включено в шаблон основной надписи. jpg можно просмотреть в веб-браузере Google Chrome, Microsoft Edge, Internet Explorer или Mozilla Firefox, щелкнув файл.Причина и следствие. Внедрение картографического макета AutoCAD. При покупке или использовании бесплатных шаблонов CorelDraw на StockLayouts вы также можете загрузить один и тот же дизайн в различных форматах файлов, включая: Adobe InDesign, Illustrator, Microsoft Word, Publisher, Apple Pages, QuarkXPress и CorelDraw. Тема: Шаблоны чертежей Autocad A3 и A4. Нажмите кнопку «Закрыть», расположенную в верхнем левом углу окна информационной палитры, как показано на рисунке. Загрузите более 1000 бесплатных шаблонов веб-страниц для личного и коммерческого использования.Статьи и оживленный форум сообщества пользователей AutoCAD. Скачать шаблон фигуры человека Autocad Скачать бесплатно. Щелкните раскрывающееся меню в верхней части панели «Подшивка», затем нажмите «Новая подшивка». ) В этом разделе вы найдете БЕСПЛАТНЫЕ основные надписи, которые вы можете использовать в своих проектах (бесплатно для личного и коммерческого использования). Знаки и шаблоны CAD DWG чертеж. Введите количество единиц пространства модели <1. Файлы в формате dwg и dxf, скачать бесплатно. Блок-схема MindMaster, карта разума, организационные диаграммы. 7 Кб) Создавайте чертежи, используя британские единицы измерения, параметры размеров ANSI и именованные стили печати.Теперь, когда вы сохранили свой шаблон чертежа, вы сможете выбрать его перед входом в рабочее пространство чертежа. Спасибо за… про рамку и основную надпись можно добавить в шаблон для . Руководство по размерам бумаги и тому, как они соотносятся друг с другом, см. здесь. Foot of Plane для архитектурного факультета Oaxaca CAD DWG чертеж. CAD Forum — советы, рекомендации, утилиты, обсуждение AutoCAD, LT, Inventor, Revit, Map, Civil 3D, 3ds Max, Fusion 360 и другого программного обеспечения Autodesk (при поддержке… Скачать бесплатно шаблоны мебели с миллиметровой бумагой.Скачать шаблон основной надписи Autocad A4 бесплатно. Шаг 8: После того, как вы сохраните шаблоны в AutoCAD, они будут доступны в папке шаблонов, и когда вы откроете новый чертеж, вы сможете выбрать только что созданный шаблон. dwt) — **Шаблоны для метрических и британских единиц** Размер Arch D (24 x 36 дюймов) + A1 (841×594). it: inserire cartilio autocad, cartiglio per autocad, cartaglio autocad dwg, Foglio A4 AutoCAD, загрузка cartilio autocad. Новые загрузки добавляются каждый вторник. 2012 ник: модель основной надписи enelir iso a4 Как построить 3D-виды Iso с основной надписью и рамкой? Настройка основной надписи формата A4 — учебные пособия, статьи и форумы по AutoCAD. фм. (откроется в новой вкладке или окне) Red Motivational Developer Completion Certificate. 110 00 тысяч файлов. ceco бесплатные чертежи блоков autocad dwg dxf ceco бесплатные символы блоков рисования autocad и Бумага и бумага с сеткой для создания полного разреза Autocad 2018 Autodesk Knowledge.Ho provato a creare un cartillio da inseire в макете. Фев. Опубликовано: 03. Проблема Вы искали стандартные шаблоны чертежей AutoCAD (файлы DWT), но не нашли их в меню. Вид сверху на дерево. Предварительная загрузка. 23.09.2013 13:43. Предварительный просмотр. Независимо от того, что вы пытаетесь найти, будь то бесплатная загрузка шаблона InDesign или вы не против приобрести премиальные шаблоны, в этом посте вы найдете только первоклассные шаблоны. ВНИМАНИЕ: версия AutoCAD LT недействительна… Используя бесплатные шаблоны сертификатов с разнообразными шаблонами, они могут без проблем создавать свои сертификаты.6 КБ. На снимке экрана ниже показано бумажное пространство метрических надписей ArchBlocks. Этот план комплекта рам также включает в себя Baby Bootlegger Premium. Определите параметры импорта AutoCAD для файла . Пока вы можете делать… Наша работа заключается в разработке и поставке бесплатных блоков AutoCAD, которые нужны людям для воплощения их больших идей. Секция шахты лифта. Открытый исходный код … блоки AutoCad в бумажном пространстве. Обычно дизайнеры используют AutoCAD для проектирования и разработки планов этажей для проектов своих клиентов. С Уважением. 3. 3 МБ в формате ZIP.Где скачать шаблоны AutoCAD. com — это сообщество архитекторов, дизайнеров, производителей, студентов и полезная CAD-библиотека высококачественных и уникальных блоков DWG. Доступен во всех размерах. Стандартные форматы бумаги для бумаги формата А4. А4 210 х 297 мм. Также идеальная или связанная с ней должность, такая как 3D-художник, художник, художник по спецэффектам, оператор Autocad, видеооператор, художник-татуировщик и другие. Наша работа заключается в разработке и поставке бесплатных блоков AutoCAD, которые нужны людям для реализации их больших идей. См. иллюстрацию выше. Дизайн-проект интерьера. 1/4-дюймовая сетка для раскладки мебели.Статьи и оживленный форум сообщества для пользователей AutoCAD и. Скачать Cartiglio a4 dwg в ​​формате pdf. Cartiglio A4 Autocad Tutorial Бесплатное программное обеспечение; Cartiglio A4 Great Inspiration 21+ Архитектурный шаблон AutoCAD. Одной из самых известных частей дома является план дома в автокаде. стиль, который вы хотите. шаблон модели sudah dibentuk sedemikian rupa dan semoga cocok Загрузите CAD Blocks Free для формата AutoCAD 2D dwg.бесплатный блок САПР горизонтальной основной надписи формата а3 это файл шаблона чертежа dwt и полностью загружен атрибутивным текстом для текста основной надписи, шаблоны а4 автокад бесплатное программное обеспечение шаблонов а4 автокад загружает все 3000 шаблонов пополнения календаря 2007 года, которые подходят для любого системного времени планировщика дня а5 sytem filofax персональный органайзер вкладыш шаблоны чертежей. Подключитесь к своему классу. Приглашайте учащихся и назначайте доступ к продукту индивидуально или предоставьте доступ всему классу сразу. Печать в масштабе 100%.Малыш Бутлегер в масштабе 1/10. Шаблон для текстовых процессоров. Описание. Большие размеры имеют список деталей и блоки допусков. Шаблон для шитья в дюймах от atxahzen. Скачать Nih Standard Cad Details New. Блоки и файлы САПР можно скачать в форматах DWG, RFA, IPT, F3D. Синий элегантный сертификат достижения. Шаблон свадебного приглашения InDesign. Файл DWT, 02 апреля 2019 г.Дедвейт. декоративное растение в горшке Autocad чертеж декоративное растение в горшке dwg , в Садовые и ландшафтные растения Блок кустов № 289 пикап Ford F150 SVT Raptor, вид сверху Загрузка: 1611. Просматривайте, редактируйте и комментируйте рисунки САПР на мобильных устройствах и планшетах. 64-битная бесплатная загрузка. шаблоны рисунков — сеть ttu cae. Библиотека GrabCAD предлагает миллионы бесплатных проектов САПР, файлов САПР и 3D-моделей. -Разместите и установите масштаб для вашего окна просмотра Бесплатный шаблон резюме аниматора с профессиональным взглядом на вашу следующую вакансию. 00 $ 29. Присоединяйтесь к сообществу GrabCAD сегодня, чтобы получить доступ и скачать! Шаблон показателей Creo/Wildfire (по крайней мере, wildfire IV). Скачать бесплатно. Бесплатные архитектурные фоновые изображения для презентаций PowerPoint Этот шаблон архитектурной презентации PowerPoint, который можно скачать бесплатно, содержит изображение высотных зданий в черно-белом цвете. Аниматоры используют последовательные изображения, чтобы создать иллюзию движения и создать … скачать шаблон autocad a4 бесплатно; скачать шаблон основной надписи autocad a4 бесплатно; отмеченный наградами дизайн брошюры; отмеченный наградами дизайн брошюры 2018 года; отмеченный наградами дизайн брошюры 2019 года; отмеченный наградами дизайн корпоративной брошюры; отмеченный наградами дизайн брошюры, сложенной втрое; осведомленность скажи нет идеям плаката с наркотиками; Назад простые идеи татуировки для женщин Шаблон основной надписи Autocad Скачать бесплатно онлайн Terrain для AutoCAD — это подключаемый модуль моделирования местности для AutoCAD. Установка шаблонов: Определите, где на вашем компьютере хранятся шаблоны. JPG. Все более 3000 шаблонов пополнения календаря на 2007 год подходят для любой системы планирования дня A5, системы учета рабочего времени, Filofax, персонального органайзера и папок с вкладными листами. Dalam standard dan aturan gambar … Размер чертежа на формате A4 в различных масштабах. Формат A4 может иметь размер чертежа до 29. 210 x 297 мм Бумага формата A4 подготовлена ​​в файле AutoCAD. Шаблон заголовка Autocad A4 в формате dwg для скачивания в формате pdf. 01. Этот минимальный шаблон резюме с двумя столбцами имеет привлекательный заголовок с фоновым изображением и чистым шрифтом.Этот файл резюме доступен в формате файла Adobe Illustrator (AI) с использованием объекта смарт-слоя для … Шаблоны основных надписей AutoCAD для архитекторов скачать бесплатно. Если нет возможности выбрать шаблон рисунка, нажмите «Обзор» и бесплатно загрузите чистые шаблоны резюме и шаблоны сопроводительных писем. Формат файла. Как вы можете видеть, выделено желтым цветом, существует 6 макетов Paperspace. Если вам нужен красочный и привлекательный шаблон для создания оптового каталога, этот шаблон InDesign для вас.Не стесняйтесь загружать, изменять и использовать все, что вам нравится. Пример . В этой статье я объяснил методы создания собственной основной надписи с нуля, а также объяснил метод использования любого уже существующего названия… Cartiglio autocad a3 su Oggettivolanti. Эти профессиональные шаблоны резюме хорошо организованы и помечены, поэтому каждый новичок может редактировать их… 140+ БЕСПЛАТНЫХ шаблонов LABEL — загрузите сейчас Microsoft Word (DOC), Adobe Photoshop (PSD), Adobe InDesign (INDD и IDML), Apple (MAC) Pages, Шаблон этикетки компакт-диска Microsoft Publisher, Adobe Illustrator (AI).ПОСМОТРЕТЬ. Cartiglio A4 Autocad Tutorial Скачать бесплатно. A2 690 x 445. Этот шаблон оптового каталога специально ориентирован на изображения и цены продуктов и дает вам четкое описание ваших продуктов. Машины. Нажмите кнопку «Диспетчер подшивок» в разделе «Палитры» на ленте в верхней части окна. 8х105 метров при печати в масштабе 1/500. Высота. Шаблон заголовка AutoCad формата а4 в формате dwg скачать бесплатно. Образцы архитектурных чертежей AutoCAD доступны для просмотра в 3 различных форматах файлов.и его шаблон в autocad, бесплатно скачать основную надпись autocad a4 dwg, загрузить блок заголовка a2 в ландшафтном формате cad, как распечатать рисунок на a4 autocad youtube, блок cad шаблона a3 cadblocksfree cad blocks бесплатно, форум cad cad bim library of free шаблоны блоков p … Cartiglio A4 Autocad Tutorial Скачать бесплатно. Скорость. Ваш класс может начать работать с продуктами Autodesk в течение нескольких минут после получения приглашения. Рейтинг 3. Бесплатно для коммерческого использования Высококачественные изображения Мебель Символы и блоки САПР Библиотека САПР Autocad NIH Стандартные детали САПР AutoCad как создать новый шаблон формата А4 и пользовательский шаблон заголовка для архитектуры AutoCAD — miyamufo Создание шаблона макета с основной надписью для подшивки 25 шаблона Автокад. Простая в использовании и бесплатная онлайн-библиотека CAD-блоков была разработана для облегчения и ускорения вашего рабочего процесса. Вы можете обмениваться полезными блоками и символами с другими пользователями CAD и BIM. 8 КБ. > Меню. Горизонтальная линия Вертикальная линия. Пока вы можете сделать … Резюме оператора Autocad. 00 【Набор всех моделей декораций 3D Max】(Рекомендуется лучше всего!!) $ 49. Этот бесплатный шаблон сертификата прост и понятен, что делает его идеальным для самых разных проектов. 2. Используйте команду PAGESETUP, чтобы создать параметры страницы с нужными размерами, масштабом и настройками печати (см. прикрепленное изображение).Добавьте изящную графику; Я хотел бы увидеть их! Иллюстратор, форматы PDF, DXF и PNG. На нашем сайте вы можете найти для себя около 1000 файлов AutoCAD DWG, которые можно использовать в других программах САПР. Верх страницы. Бесплатные dwg, бесплатная загрузка, блоки AutoCAD, библиотеки AutoCAD, блоки символов и бесплатные архитектурные чертежи САПР, блоки САПР и детали САПР для загрузки в формате dwg для использования с AutoCAD. Оранжевые акценты; Этот шаблон имеет: универсальные развороты формата А4, интересные цвета, настраиваемые элементы и практичные разделы.45 лучших бесплатных шаблонов InDesign. Он подходит для работы оператора AutoCAD и других возможностей работы, связанных с искусством, творчеством и дизайном. Существует 6 макетов Paperspace с предварительно нарисованной метрической рамкой и основной надписью в каждом макете. Бесплатная загрузка включает более 200 шаблонов CD, DVD и Blu-ray для всех основных марок этикеточной бумаги, включая Memorex, Pressit и Staples. Студия служит площадкой для обучения других архитектуре с помощью видеороликов, опубликованных на канале 30×40 Design Workshops на YouTube, таким образом, небольшая структура имеет возможность влиять на гораздо больший мир.Cartiglio A4 Autocad для Mac. Распечатки основной надписи на бумаге различных форматов: формат A0. E para isso, nós preparamos um modelo de template para você poderá fazer o 1. Получите 125 однопользовательских подписок на любой продукт в плане Education. На вкладке «Файлы» щелкните знак «плюс» (+) слева от «Параметры шаблона». В области командной строки, в нижней части экрана чертежа AutoCAD®, шаблоны САПР Скачать файлы Autocad бесплатно. 0. скачать silahkan: копировать проект Dwg (Google Drive) #3. 1. Загрузите этот пустой шаблон годового календаря на 2021 год в альбомном формате.Целью этого шаблона является упрощение составления международных стандартов и аналогичных публикаций путем предоставления «каркаса» документа, включающего в себя ряд предопределенных стилистических и структурных правил, а также обеспечение того, чтобы электронные файлы документа могли легко обрабатываться Центральный секретариат ИСО и … 4 Полноразмерные листы шаблонов Adobe PDF. Бесплатная библиотека блоков CAD и BIM — контент для AutoCAD, AutoCAD LT, Revit, Inventor, Fusion 360 и других 2D- и 3D-приложений CAD от Autodesk.Ознакомьтесь с этой бесплатной загрузкой сертификата сегодня. Для AutoCAD, Microstation и т. д. Легкая программа проектирования САПР для быстрого, точного и простого открытия, просмотра и редактирования файлов САПР. Многие файлы шаблонов, имена которых начинаются с «Tutorial-», содержат основные заголовки. ZIP-файл: метрический файл современной основной надписи [. 25 шаблонов штриховки AutoCAD Wood для бесплатного скачивания, (без регистрации cd-бордюры, шаблоны основной надписи, блоки CAD, блоки бесплатно, структурный чертежник, форматы листов a1 a2 a3 a4 в autocad cad 50 Размеры основной надписи в сравнении с реальными размерами бумаги AutoCAD Drawing, есть ли разница между размерами шрифта в размерах ab или d, размером бумаги в основной надписи на форуме Revit Просмотрите 77 891 невероятных векторов, значков, клипартов и фонов Border Designs для бесплатного скачивания с сайта творческие участники Vecteezy Мгновенно загружайте шаблоны в различных форматах файлов.Этот пример использования библиотечной системы создан за очень короткое время. 1. Лестничный калькулятор 3D A3 и A4 БЕСПЛАТНО; Подножие самолета для архитектурного факультета Оахаки. Отметьте важные академические достижения и вехи, используя шаблоны печатных сертификатов дипломов, которые вы можете настроить и загрузить бесплатно. Более 80 типов файлов. Кликните сюда. Вот бесплатный шаблон резюме оператора AutoCAD для соискателя с чистым и профессиональным видом. Почти вертикальный, такой как AutoCAD, твердые работы и т. д. 1 PNG-файл большого формата исходного чертежа конструкции корабля.Они были нашими самыми популярными с момента запуска в 1998 году и теперь доступны бесплатно для общественности. com – имеет интересный и удобный дизайн. Детали плана высоты и компоновки пандуса Шаблон САПР DWG Ссылка для скачивания Cartiglio A4 Autocad Tutorial Скачать бесплатно. Любой может БЕСПЛАТНО загрузить их, использовать, изменить, добавить свой логотип, просто делайте с ними, что хотите. макет а2 а3 а4 в автокаде чертеж библиокад. Там, где это применимо, наши продукты INERRA® имеют тот же размер, что и продукты Avery Branded.Скачать бесплатно CD DVD с бесплатным образцом… Шаблон письма со встречным предложением; Изометрическая сетка бумаги A4. Охватываемые продукты и версии. Скачиваний: 6191 Заказов: 1270. Создать бланк. Autocad A4 Title Block Dwg Download Free Downloads – 2000 Shareware периодически обновляет информацию о программном обеспечении и ценах на Autocad A4 Title Block Dwg Download от издателя, поэтому некоторая информация может быть немного устаревшей. Сделайте следующее: Запустите AutoCAD. Альбомная ориентация, цветовая палитра и практичная компоновка — все это делает этот шаблон неприемлемым.2016 в 20:40. Архитектурная графика. Kop/Etiket Gambar янь ини sangat Lengkap яньbianya saya gunakan untuk коп gambar pronyek atau каламбур lainya. Скачано: 16034 Заказов: 930. Минималистичный и простой, но эффективный и удобный. Скачать бесплатно шаблон Autocad A3 Freetmplts. используется шаблон dwt, в котором настроена только метрическая система. idw) для Inventor 2014. Здесь можно бесплатно скачать блоки AutoCAD Cars. dwt), которые включены в продукт. halt so für den Einsteiger autocad a4 скачать шаблон бесплатно; скачать шаблон основной надписи autocad a4 бесплатно; отмеченный наградами дизайн брошюры; отмеченный наградами дизайн брошюры 2018 года; отмеченный наградами дизайн брошюры 2019 года; отмеченный наградами дизайн корпоративной брошюры; отмеченный наградами дизайн брошюры, сложенной втрое; осведомленность скажи нет идеям плаката с наркотиками; топор простой машинный клин; back simple Теперь мой первый вопрос: доступны ли эти (или подобные) шаблоны листов чертежей в метрических единицах (A4-A0)? (сохраненные как шаблоны САПР в формате . Шаблоны для AutoCAD 2016 AutoCAD Сеть знаний Autodesk. Он состоит из 16 различных макетов в формате A4 и доступен для редактирования в InDesign. выберите ключевое слово, которое вы хотели бы включить в шаблон несколько. Скачано: 7896 Заказов: 1271. По размеру почти соответствует формату А4, но все же не совсем. В меню «Файл» выберите «Открыть». Этот бесплатный редактируемый шаблон календаря также доступен для скачивания в форматах Doc/Docx, PDF и jpg. Хороший внешний вид, возможно, вам придется потратить немного денег.Подписаться. Загрузка САПР: библиотечный блок, семейство, символ, деталь, часть, элемент, ячейка, коллекция, коллекция, категория, бесплатно. Этот шаблон разработан, чтобы быть чистой и простой структурой для размещения информации о ваших чертежах, создавая отточенные и профессиональные рисунки. В меню Инструменты щелкните Параметры. Цель инженерного чертежа — четко и точно отразить все геометрические особенности компонента продукта, чтобы производитель или инженер могли… Бесплатные пустые шаблоны этикеток формата A4. Hätte halt gedacht, dass Autodesk eine Liste mitlifert, A4, A3, metrisch oder das andere usw. Встроенные отзывы. Пока вы можете сделать … Коп Gambar A3 Untuk Job Gambar Proyek. формат ДВТ. Нажмите кнопку загрузки ниже, чтобы получить редактируемый оригинал. Шаблоны досок для презентаций архитектуры могут быть адаптированы в соответствии с вашим собственным стилем и изменены в соответствии с вашими собственными проектами. В шаблоне может быть название вашего офиса или лейбла, а некоторые поля могут быть добавлены или удалены. 31 июля 2014 г. ВИДЕО CORSI COMPLETI из Autocad и 3Ds Max на http.10 февраля 2015 г., pcorbeil. Шаблоны чертежей SOLIDWORKS [ОБНОВЛЕНО] Набор стандартов, используемых для черчения и определения размеров деталей в SOLIDWORKS, известен как шаблон чертежа, аналогичный шаблонам деталей и сборок. Бумага предназначена для бумаги формата Letter в портретной ориентации. Шаблон заголовка AutoCAD A4 dwg findscotland co uk. DWG. Бесплатные шаблоны основных надписей AutoCAD для архитекторов. Aber trotzdem Danke für die Antwort. Загрузите бесплатные блоки CAD. Загрузите образец автомобиля с символами мебели.Шаблоны AutoCAD 2017 Шаблоны AutoCAD 2016 Шаблоны AutoCAD 2015 Доступны в продукте Некоторые основные основные надписи содержатся в шаблоне (. Дата: 23 апр. Улучшите рабочий процесс. Все шаблоны на этой странице получены из технического чертежа, седьмое издание, автор Где я могу скачать файлы шаблонов autocad со стандартными рамками и настроенными общими заголовками.18 привлекательных шаблонов чертежей SolidWorks Скачать для 2020: Чудесный шаблон блока заголовка Autocad A4 бесплатно.В области командной строки, в нижней части экрана чертежа AutoCAD®, файл загрузки A4 Портрет 1 Описание документации Freecad : Файл A4 Портрет 1 Изображения документации Freecad, размещенные на этом веб-сайте, были загружены Ocw.Шаблон оформления сертификата скачать бесплатно. Создайте профессиональный титульный лист для компании Building Envelope. DWG-модели. 100 подписчиков Современные шаблоны основных надписей – A2 / A3 / A4 + 8. 00 Установка и использование основных надписей Мэриленда NRCS CADD. дхф/. Buat Kalian yang ingin mencari kop yang melintang kalian bisa menggunkan kop gambar ini Silahkan Comot : Kop Melintang … Шаблоны Autocad, бесплатные загрузки программного обеспечения для шаблонов Autocad. 00 из 5. Пока вы можете сделать … 30 апреля 2018 г. – ABNT Layout A2 A3 A4 Размер загрузки 36 86 КБ Бесплатная категория Знаки и шаблоны Рисование с помощью Autocad Type Autocad Drawing ” AUTOCAD A4 НАЗВАНИЕ ШАБЛОН DWG ПОЛНЫЙ ОНЛАЙН 30 АПРЕЛЯ, 2018 – AUTOCAD A4 TITLE TEMPLATE DWG ПОЛНЫЙ ОНЛАЙН ПОЛНЫЙ ОНЛАЙН AUTOCAD A4 TITLE TEMPLATE DWG Попытка импортировать чертеж AUTOCAD… 6 мая 2018 г. – Чтение и загрузка Autocad A4 Шаблон заголовка Dwg Бесплатные электронные книги в формате PDF 11 КЛАСС ЭКЗАМЕН ПО МАТЕМАТИКЕ 10 КЛАСС ДОКУМЕНТЫ 2012 GRACO TRAVEL LITE» «КАК СОЗДАТЬ ШАБЛОН В AUTOCAD 2014 DUMMIES» 28 АПРЕЛЯ 2018 ГОДА — ВЫ МОЖЕТЕ СОЗДАТЬ ШАБЛОН В AUTOCAD 2014 ИЗ ЛЮБОГО ФАЙЛА DWG С ИСПОЛЬЗОВАНИЕМ AutoCAD Title Blocks Шаблоны для архитекторов скачать бесплатно. Скачать Driver Printer F2280 онлайн-конвертер видео 3ga в mp3 скачать бесплатно для Windows 7 Professional Edition 15. Целью этого шаблона с открытым исходным кодом является предоставление хорошо организованного формата для файлов и слоев AutoCAD. переменный ток Чтобы узнать, что с ними делать, ознакомьтесь с нашим обзором лучших шестиугольных шаблонов для квилтинга или, если вы ищете дополнительные шаблоны для квилтинга, попробуйте наш бесплатный пятиугольный шаблон. Загружаемые шаблоны счетов в Excel. Приходите с чистым и простым видом, вы можете использовать этот бесплатный шаблон резюме для вашей следующей возможности работы.AutoCAD 2013 от 4775. Бесплатная коллекция Бесплатные шаблоны для рисования Solidworks – Tmplts Picture. Скачать шаблон файлов AutoCAD Theo TCVN Các Bạn Có không khi kib, mộtn vẽ có đđánh kiáms chuyên nghi đđanh kiến ​​trúy sư theo cách quản lí, bố trí các bản vẽ, các khung, các đường nét в. AutoCAD 2018, AutoCAD 2019, AutoCAD 2020, AutoCAD 2021, AutoCAD Architecture 2018, AutoCAD Architecture 2019, AutoCAD Architecture 2020, AutoCAD Architecture 2021, AutoCAD Electrical 2018, AutoCAD Electrical 2019, AutoCAD Electrical 2020, AutoCAD Electrical 2021, AutoCAD … Шаблоны AutoCAD академические стили печати. Kop Melintang v. Где я могу найти или получить готовые шаблоны чертежей Inventor (*. Я также предлагаю загрузить формат листа и форматы листа — A1 A2 A3 A4. и его шаблон в autocad, бесплатная основная надпись autocad a4 dwg загрузить загрузки, блок заголовка a2 пейзаж cad блоки бесплатно, как напечатать рисунок на a4 autocad youtube, блок cad шаблона a3 cadblocksfree блоки cad бесплатно, форум cad cad bim библиотека бесплатных шаблонов блоков p … A4 Autocad Templates Software Скачать бесплатно A4 Autocad 31 декабря 2020 г. – Шаблоны A4 Autocad Бесплатная загрузка программного обеспечения шаблонов a4 autocad Все 3000 шаблонов пополнения календаря на 2007 год подходят для любого ежедневного планировщика A5 System Time System Filofax Personal Organizer Связывающие файлы с вкладными листами Простота использования и бесплатная загрузка учебного пособия Cartiglio A4 Autocad.CAD блок шаблона А3 – cadblocksfree -CAD блоки бесплатно Магазин будет работать некорректно в случае, если куки отключены. Учебник по автокаду. Каждый новый рисунок создается из шаблона Найдите и скачайте бесплатные графические ресурсы для шаблона A4. 8 Кб) Создавайте чертежи, используя британские единицы измерения, ANSI… Скачать файлы Autocad бесплатно. шаблон стартовых деталей, основные надписи, таблицы допусков uni22768-1/2. Загрузите лучший минимальный шаблон резюме для поиска работы своей мечты. Великое вдохновение 21+ Архитектурный шаблон AutoCAD. Одна из известных частей дома – это план дома в автокаде. хотеть.skp) 36$. Коллекция бесплатных блоков включает автомобили, тяжелую технику, железнодорожные цистерны и многое другое. Dass keiner meiner Vorstellungen von Firmenlogo oder sonstigen Extras kennt, ist klar. ». Пришло время ввести шаблон основной надписи для того же размера макета, что и у шаблона макета, который вы только что создали. 3. Файл dwg открыт, и первый макет, A4, является текущим. org Шаблоны бюджета для печати Скачать PDF A4 08 12 2022 · Бесплатные электронные таблицы бюджета и шаблоны бюджета С помощью этих онлайн-инструментов вы можете пропустить настройку и расчеты и начать отслеживать и экономить свои деньги. Шаблоны A4 Autocad, бесплатная загрузка бесплатного программного обеспечения для шаблонов a4 autocad Загрузите бесплатные файлы dwg для списка размеров бумаги Autocad, включая все формы макета (A0, A1, A2, A3, A4). Он прост в использовании и совместим со всеми типами принтеров и канцелярскими принадлежностями, которые уже используются в вашем офисе. ПРИМЕЧАНИЕ. Альтернативным способом доступа к файлу шаблона чертежа является выбор параметра «Открыть существующую сцену или чертеж» в диалоговом окне «Добро пожаловать», отображаемом при запуске продукта. Мы разбираем различные типы доступных вам шаблонов, включая шаблоны чертежей (DWT) и шаблоны проектов Land F/X, и даем несколько полезных советов по их использованию в ваших интересах.PDF. Высота. 5. Cartiglio A4 Autocad Commands – Скачать Frontline Solver – Europe Bag Of Bones Rar File – Coolsat Serial Download – Bloods Gang Members – Страница шаблона WordPress для управляемых услуг – Ai The Tumultuous Search For. скачать файл autocad dwg основной геометрической формы. Откройте пустой чертеж, и вы увидите вкладку «Макет». 31 октября 2021 г. AutoCad бесплатно dwg, офисный dwg. Trafaret Bukv Alfavita V Формат A4 Архитектура Символы Шаблон штриховки Каменная плитка Школьный дизайн Шаблоны Autocad Напольное покрытие Графический дизайн Иллюстрация Как планировать будущее Посетите наш сайт, чтобы загрузить ресурсы для бесплатных шаблонов штриховки AutoCAD.jpg. Бесплатно для коммерческого использования Изображения высокого качества Загрузите бесплатный архитектурный шаблон САПР, включая слои, мультивыноски, размерные стили, схемы чертежей на форматах A1, A2, A3, A4. Этот минималистичный шаблон резюме имеет элегантный и впечатляющий дизайн, который привлекает интервьюера. Если вам нужно задокументировать процесс трубопроводов и инструментов, Edraw поможет вам наметить любую вашу структуру. Используйте команду «СОЗДАТЬ — ИСПОЛЬЗОВАТЬ ШАБЛОН», чтобы загрузить шаблон в сеанс AutoCAD в качестве основы для нового чертежа. Открытый исходный код … файл с AutoCAD 2011 Пропустить навигацию Войти в AutoCad как создать новый шаблон A4 и пользовательскую основную надпись представляет собой файл шаблона чертежа dwt и полностью загружен атрибутивным текстом для основной надписи Бесплатно скачать шаблон для рисования Autocad. A1 890 x 690 Включено в шаблон основной надписи. Пожалуйста, прочтите руководство к вашему принтеру, чтобы проверить совместимость с этим продуктом. Рисование листов ISO в AutoCAD Изучите AutoCAD с помощью полноформатных видеокурсов по SourceCAD, начните 7-дневную бесплатную пробную версию https://thesourcecad. Das wäre ja die halbe Miete. Мы рекомендуем сохранить этот файл либо в папку, в которой вы сохраняете свои шаблоны AutoCAD, либо в папку LandFX/Admin. 14 часов назад — Шаблоны основных надписей AutoCAD Загрузить файл DWG + 9. Привет! Новичок в настройке autcad и впервые на этом форуме — надеюсь, я смогу получить простую помощь! Мне нужно настроить шаблоны чертежей А3 и А4, нарисовать перила, ворота и т. д. 1 к 1.      Меню должно включать Шаблон основной надписи Autocad Скачать бесплатно онлайн Terrain для AutoCAD — это подключаемый модуль моделирования рельефа для AutoCAD. 50 из 5. Шаг 4: Счастье 🙂. Графики и датчики. Щелкните панель «Вид» в верхней части окна. Размер: 692 КБ.     Вы сможете найти эти файлы шаблонов чертежей в меню «Шаблоны» на экране «Начало работы» при первом открытии САПР. $ 5. Отредактируйте этот пример. Твердо проведите линию свободным и легким движением запястья и руки.Оценка 5. Если вы ищете шаблоны, которые позволят вам создавать визуально приятные и функциональные бесплатные шаблоны архитектуры PowerPoint, найденные в Интернете, могут быть вашим единственным вариантом. Шаблоны A4 Autocad, бесплатные загрузки программного обеспечения для шаблонов a4 autocad. Образцы резюме HR. AutoCad, как создать новый шаблон A4 и пользовательскую основную надпись? Простой и быстрый способ создать новый шаблон формата A4 с рамками и пользовательской основной надписью. Пока вы можете сделать … Статус: Offline. Размеры 5×11 / 11×17 / 18 X 24 / 24×36 Шаблон заголовка Autocad A4 Dwg загрузите этот бесплатный блок CAD горизонтальной основной надписи формата A3. используйте базовый dwg заголовка шаблона основной надписи Autocad Скачать бесплатно онлайн Terrain для AutoCAD — это подключаемый модуль моделирования рельефа для AutoCAD. Эта система также использует шаблоны. Открытый исходный код… нет Скачать модель блоков AutoCAD. БЕСПЛАТНО; Коробки для разных планов. Пока вы можете зарабатывать… 593. Найдите и загрузите самый популярный PSD-сертификат на Freepik Бесплатно для коммерческого использования Изображения высокого качества, созданные для творческих проектов Годовой календарь для печати на 2021 год включает праздники в США. расширение файла .dwt. Cartiglio A4 Оценка загрузки Autocad: 4,4/5 3457 голосов необходимо переименовать копию как файл DWG (. Вы должны подтвердить все … Скачать Etiket AutocCAD A1 A2 A3 A4 Free Etiketbianya digunakan untuk menjelaskan object yang kita buat dengan menampilkan detail ukuran toleransi designya proyeksinya dan lain – lain Untuk pembuatanya sendiri anda bisa buat secara manual dengan modal Mtext dan line yang membentuk struktur etiket namun jika anda ingin yang simple saya … В BS говорится: «Общая ширина основной надписи должна составлять 180 мм, чтобы соответствовать портрету формата A4. лист, где левое поле 20 мм, а правое поле 10 мм.Скачано: 4775 Заказов: 1507. Шаблон каталога для мебельной промышленности, четкая структура этого документа и большое пространство для изображений и текста делают шаблон также пригодным для создания каталога интерьеров, презентации вашего бизнеса или в качестве портфолио. Шаблон чертежной бумаги — более 10 бесплатных документов в формате Word, PDF. Сбор и хранение большого куска бумаги с фиксированными сетками и черновиками — сложная задача, но что, если вы можете изменить уже созданные шаблоны и настроить их в соответствии с вашими требованиями? Обработка шаблона PID.Поскольку эти форматы находятся в формате DOC или PDF, их легко редактировать и распечатывать. Всего скачано: 4162 Автор: mayceke Файл проверен: Kaspersky Скорость скачивания: 8 Mb/s Дата: 21. Начиная с версии 0. Создать пустой Diploma Certificate. ” В нашем он немного отличается, чтобы соответствовать границам клиента, однако в целом основная надпись имеет одинаковый размер на всех наших чертежах. Изучите базовое руководство по AutoCAD, как распечатать или построить модель в формате A4 на вкладке модели для начинающих, ознакомьтесь с ней. !!! Не забывайте, ребята, если вам нравятся наши видео, пожалуйста, «Подпишитесь на скачивание 14 проектов архитектуры Ричарда Мейера в 3D-моделях Sketchup (*.Вес линии готов к использованию. DXF-шаблоны. ceco бесплатные чертежи блоков autocad dwg dxf ceco бесплатные символы блоков рисования autocad и шаблоны файлы блоков cad в формате dwg и dxf бесплатные символы autocad бесплатные блоки cad бесплатные блоки autocad, которые вы находитесь в zip-файле ce вы создали бесплатные символы cad, которые вы можете разархивируйте файл в любое место на вашем жестком диске.Маркеры высоты и разреза. В области командной строки, в нижней части экрана чертежа AutoCAD®, коллекция бесплатных блоков САПР для архитектуры. Включено в название AutoCAD 2019 для Mac Скачать бесплатно Загрузите бесплатную установку AutoCAD 2019 для Mac OS. по рсамурти. шаблоны слов. Базовый формат платежной ведомости предназначен для каждого бизнеса или организации. Чертежи SOLIDWORKS состоят из двух отдельных слоев: листа и формата листа. 6. Использование варезной версии, кряка, варезных паролей, исправлений, серийных номеров, регистрационных кодов, генератора ключей, пиратского ключа, создателя ключей или генератора ключей для лицензионного ключа AutoCAD для программы Lisp является незаконным.При покупке или использовании бесплатных шаблонов Publisher на StockLayouts вы также можете загрузить один и тот же дизайн в разных форматах файлов, включая: Adobe InDesign, Illustrator, Microsoft Word, Publisher, Apple Pages, QuarkXPress и CorelDraw. Бесплатная коллекция 27 простых шаблонов основной надписи Autocad. Скачайте бесплатно файлы DWG, блоки и детали AutoCAD. 22 декабря 2014 г., atxahzen. . 17 мая 2020 г. – **Это не физический продукт. 32-битная бесплатная загрузка. Шаблон основной надписи Autocad Скачать бесплатно онлайн Terrain для AutoCAD — это подключаемый модуль для моделирования рельефа для AutoCAD.Бесплатные видеоуроки по AutoCAD: это серия/сборник совершенно бесплатных учебных пособий по AutoCAD, охватывающих AutoCAD 2D и Civil 3D, а также полезные советы по работе с файлами DWG, организации и производительности: Темы учебных пособий по AutoCAD: просмотр 3D-проектов в браузере. Вы также можете добавить пользовательские чертежи основной надписи в папку шаблонов AutoCAD. Текстовые и размерные стили готовы к использованию. Щелкните правой кнопкой мыши и выберите опцию диспетчера настройки страницы. фм. В области командной строки, в нижней части экрана чертежа AutoCAD®, можно загрузить бесплатный учебник Cartiglio A4 Autocad Tutorial.476 шаблонов. Предприятия или организации, в которых работает более десяти сотрудников, должны иметь комплексную организационную схему, отображающую роли, обязанности и отношения людей в организации. акад. Загрузите шаблон Imperial здесь бесплатно. Размер: 22. Элегантные дизайнерские резюме просты в использовании и настройке и доступны в форматах Illustrator, Photoshop и MS Word. Это огромная коллекция бесплатных автомобильных блоков в AutoCAD, насчитывает более 1000 различных автомобилей, а также 3D модели автомобильных блоков.layout_eng_A4. ZIP-файл: обычный файл метрики основной надписи [. Шаблоны и примеры SmartDraw. Доступны в Интернете Дополнительные файлы DWG и DWT не от Cartiglio A4 Autocad Загрузить Cartiglio A4 Autocad Загрузить 4 A4 Альбомная ориентация США Текст в комплекте с конвенцией ЕС; 5 A4 Книжная ориентация США Текст в комплекте с конвенцией ЕС; 6 Наиболее часто используемые картриджи в шаблонах FreeCAD. Как создать шаблон в AutoCAD. Нажмите на изображение шаблона, чтобы загрузить соответствующий файл Excel. Бесплатные шаблоны пустых этикеток формата А4 — 18 размеров — Скачать бесплатно / Word Doc.Вот наша подборка шаблонов счетов в Excel. Тысячи бесплатных CAD-чертежей, блоков и деталей конкретных производителей для загрузки в нескольких 2D- и 3D-форматах, организованных MasterFormat. Если вы архитектор, инженер или чертежник, ищущий качественные САПР для использования в своей работе, вы подойдете именно сюда. Образцы штриховки AutoCAD Wood. Все наши шаблоны легко скачать и абсолютно бесплатно. На нашем сайте имеется очень большая библиотека САПР. iOS скачать. Взгляните на исходный код и посмотрите, можно ли определить, какой шаблон дизайна использовался.Другие бесплатные блоки и чертежи САПР. Размеры 5×11 / 11×17 / 24×36. Этот подключаемый модуль дает AutoCAD возможность создавать сетку ландшафта из набора неупорядоченных точек, линий, полилиний и сплайнов. Символы. 1: Размер ISO A4 (мм) 2. Эти макеты важны для технического офиса и инженеров-проектировщиков, поскольку они будут создавать проекты в технических формах. Я ищу стандартные готовые шаблоны чертежей (*. 3D-модель acad аэропорт autocad Autocad Блоки Балка Мост cad cad блоки cad детали Чертеж поперечного сечения бетонного крана dwg dwg бесплатно Заводская пожарная система Фундамент бесплатно dwg больница Отель гидравлический Освещение Механический трубы Завод Сантехнические работы Электронасос Железобетон Армирование Ресторан Дорога Стадион Лестница Сталь Стальной мост Бесплатные чертежи Autocad, блоки, символы и шаблоны, скачать бесплатно, страница 2 Бесплатный чертеж Autocad .Autocad Mechanical Drawing Templates Templates Резюме Бесплатные шаблоны Dwg Скачать бесплатно — Бесплатный дизайн шаблонов CAD Бордюрные блоки Как создать основную надпись Лестницы Детализация CAD Скачать бесплатно AUTOCAD FLOORPLANS Уникальные планы домов. Файл A4 Portrait 1 Документация Freecad с разрешением HD 210 x 297. Это автономный файл dmg с прямой ссылкой для скачивания с расширением . Скачать шаблон Autocad бесплатно. Вы можете просто вставить свои изображения в заполнители и соответствующим образом изменить текст.-Вставьте основную надпись и рамку соответствующего размера, чтобы соответствовать параметрам страницы. В нашей базе данных вы можете бесплатно скачать AutoCAD чертежи мебели, автомобилей, людей, архитектурных элементов, символов и использовать их в CAD проектах ваших проектов! Фольксваген Таос. Конечно, вы, возможно, пришли к этой статье, потому что вы просто ищете шаблон шестиугольника для печати, но если вы действительно имеете в виду склеивание бумаги … 474+ БЕСПЛАТНЫХ шаблонов РЕЗЮМЕ – Загрузите сейчас Microsoft Word (DOC), Adobe Photoshop ( PSD), Adobe InDesign (INDD и IDML), Apple (MAC) Pages, Microsoft Publisher, Adobe Illustrator (AI) 14+ БЕСПЛАТНЫХ шаблонов должностных инструкций отдела кадров.Шаблон бюджетного планировщика Бесплатные словарные шаблоны, источник: www. Шаблоны планов этажей. Категория Шаблоны основных надписей AutoCAD Тег бесплатный. Скачать бесплатно файлы Autocad. idw) для других типоразмеров – A0, A1, A2, A4? Спасибо. Элементы A4 210 x 297 A3 297 x 420 A2 420 x 594 A1 594 x … шаблон заголовка autocad a4 dwg электронная книга. в случае, если шаблон не может быть идентифицирован, он поднимается … Скачать Etiket AutocCAD A1 A2 A3 A4 Free Etiketbianya digunakan untuk menjelaskan object yang kita buat dengan menampilkan подробно ukuran toleransi designya proyexinya dan lain – lain Untuk pembuatanya sendiri anda bisa buat secara manual dengan modal Mtext dan line yang membentuk structur etiket namun jika anda ingin yang simple saya … Найдите и загрузите бесплатные графические ресурсы для шаблона A4.ная A4 и метраж. dwg) перед открытием в Autodesk Inventor. Поддерживает печать непосредственно на компакт-дисках и DVD-дисках с использованием новейших принтеров для прямой печати компакт-дисков, таких как Canon, Epson и HP. Очень красивые шаблоны мебели размером 1/4 “= 1′-0”, которые вы можете вырезать и использовать на прилагаемой бесплатной сетке из миллиметровой бумаги. Этот годовой календарь доступен в горизонтальном макете. Каждый новый рисунок создается по шаблону. Блоки AutoCAD Загрузите бесплатно для своих проектов. СВК. Также есть хороший выбор фоновых рисунков, чтобы ваши этикетки выглядели по-настоящему профессионально.Размер: 36. С помощью шаблона вы стандартизируете свою работу, создавая определенный набор слоев и типов линий, текстовых и размерных стилей, блоков, настраивая пространство листа, стили печати, рамки форматирования и. Если вы хотите иметь шаблон, вы можете нажмите кнопку загрузки ниже. 14 сентября 2015 г. а4. Детали плана подъема и компоновки CAD-шаблон DWG Ссылка для скачивания Загрузите бесплатный архитектурный CAD-шаблон, включая слои, мультивыноски, размерные стили, схемы чертежей на форматах A1, A2, A3, A4. БЕСПЛАТНО; Формат презентации проекта с рамками БЕСПЛАТНО; Знаки и шаблоны БЕСПЛАТНО; БЕСПЛАТНО; Подписаться Чтобы вставить основную надпись в новый чертеж: щелкните правой кнопкой мыши имя вкладки, щелкните «из шаблона», выберите шаблон и размер бумаги, который вы хотите вставить. DWG FastView для мобильных устройств. Сентябрь Найдите и загрузите самую популярную архитектуру PSD на Freepik Бесплатно для коммерческого использования Высококачественные изображения, созданные для творческих проектов Бумажный шаблон формата A4 Word Шаблон формата A4 Photoshop Шаблон формата A4 Paper Illustrator Шаблон формата A4 Paper Acrobat Бесплатная загрузка включает более 200 CD, DVD и Blu -ray шаблоны для всех основных марок этикеточной бумаги, включая Memorex, Pressit и Staples. Схема АВС. Загрузите этот бесплатный шаблон блока САПР формата А3 для использования в чертежах AutoCAD.Некоторые блоки полезны для электрических САПР. Теги для этих блоков САПР: cad autocad блочный чертеж блоки чертежи файлы dwg dxf автомобили автомобили дороги транспортные средства машины колеса автомобили автомобили автобусы автомобили авто седан транспортное средство быстрые автомобили спортивные автомобили AutoCAD Титульные блоки Шаблоны для архитекторов скачать бесплатно. Пока вы можете сделать … Ландшафтный дизайн, библиотека моделей dwg, файлы CAD, скачать бесплатно Все о шаблонах: Слово «шаблон» может относиться к нескольким компонентам в системах AutoCAD и Land F/X. 000 .Бесплатные загрузки, коды, совместимые с программным обеспечением. Бесплатная загрузка Autocad 2015 с 64-битной загрузкой. Файл A4 Portrait 1 Freecad Documentation Описание: Файл A4 Portrait 1 Freecad Documentation Изображения, размещенные на этом веб-сайте, были загружены Ocw. 4. В них включено множество слоев, масштабов размерных стилей и т. д. Шаблоны чертежей деталей и сборок в форматах AutoCAD и Pro/ENGINEER. Как создать пользовательский шаблон основной надписи в Solidworks Solidworks . 29 05 2022 · 3D Модель 38 acad 9 аэропорт 26 autocad 13 Autocad Блоки 8 Балка 9 Мост 50 cad 10 cad блоки 9 cad детали 9 Бетон 25 Кран 9 Сечение 12 чертеж 10 dwg 13 dwg бесплатно 10 Завод 25 Пожарная система 12 Фундамент 16 бесплатно dwg 105 больница 12 гостиница 20 гидравлика 15 освещение 13 механика 9 Cartiglio A4 Autocad Tutorial Скачать бесплатно.tempate ini yangbianya saya gunakan sehari хари saat saya sedang membuat рисование мебели. Есть много способов сделать это, но позвольте мне предложить здесь один из предложенных рабочих процессов. Сохраните этот файл как DWT и включите размер листа в имя файла. Логотип ТТУ включен в основную надпись рядом с названием часто используемых кафедр или студенческих групп. Полипропилен 75 мм (750 микрон). Шаблоны включают заполнители, текстовые макеты и инструкции. Пейзаж. … Kop Gambar Kerja A0, A1, A2, A3, A4 File Dwg Kop Gambar merupakan bagian pada lembar gambar yang berfungsi memberikan informasi tenang pihak yang terkait dan hal-hal yang berkaitan dengan pekerjaan kontruksi tersebut.Я получил шаблон в C:\Users\Public\Documents\Autodesk\Inventor 2014\Templates\Metric\ISO. Основы AutoCAD® 1-7 Общая процедура создания линии в AutoCAD® отображается в окне информационной палитры. dwg, который будет использоваться для чертежа, а затем нажмите кнопку ОК. dwt (dwt – 30. Autodesk Viewer поддерживает большинство 2D- и 3D-файлов, включая DWG, STEP, DWF, RVT и Solidworks, и работает с более чем 80 типами файлов на любом устройстве. Man Dynamic Blocks. Шаблоны полностью редактируются, поэтому вы можете легко настроить С этим шаблоном вы выбираете чистую изощренность. Вы можете бесплатно сохранить File A4 Portrait 1 Freecad Documentation на свои устройства. Программное обеспечение; Уолтерс Клювер. dwf можно просмотреть с помощью программы Autodesk Design Review, и они доступны для бесплатной загрузки с сайта. Просто загрузите приведенный ниже файл в формате pdf, распечатайте, вырежьте и сшейте. Ванные принадлежности. Как правило, используется только стандартный шаблон acadiso DWG, в котором настроена только метрическая система. Это одинаково для всех различных типов программного обеспечения AutoCAD, таких как механическое, MEP, электрическое и т. Д. dwt (dwt – 31.Динамические блоки мобильного крана. Диаграмма должна отображать иерархию должностей и представлять рабочий процесс. Части роскошного дизайна 6 – 【Загрузить блоки AUTOCAD, чертежи, детали, 3D, PSD】 Нажмите, чтобы бесплатно загрузить DWG для кроватей для блоков САПР для дизайнеров интерьера. Нажмите на нее, чтобы отобразить постановку сцены. Запустите Автокад. Как правило, только . Ниже приведены различные шаги по созданию шаблона в AutoCAD: Шаг 1. Первым шагом для создания пользовательского шаблона является открытие программного обеспечения AutoCAD и выбор нового параметра рисования, как показано на изображении ниже.Чертежи Autocad для механических занятий в формате pdf скачать бесплатно. Использование правильного инструмента может значительно сэкономить вашу энергию и повысить эффективность работы. Например, если разрезать лист формата А3 пополам так, чтобы разрез был перпендикулярен самой длинной стороне, получится два листа формата А4. 2021. A3 445 x 345. 8 Кб) Создание чертежей с использованием британских единиц измерения, настроек размеров ANSI, именованных стилей печати и исходного изометрического вида. Komponen kop gambar rencana lebih komplexs dan detail dibandingkan dengan lembar judul. 4 часа назад Шаблоны макетов обозначаются расширением .. acad – Named Plot Styles3D. Означает ли это, что нам нужно иметь разные основные надписи каждый раз, когда мы печатаем в формате A4 p Шаблон основной надписи Autocad Скачать бесплатно онлайн Terrain для AutoCAD — это подключаемый модуль для моделирования местности для AutoCAD. Баллы: 3. 1 49 $. Шаблон включает в себя: Два набора слоев САПР в соответствии с вашими потребностями. DWG-файл. Открытый исходный код… Шаблон чертежа AutoCAD в футах и ​​дюймах. Деревья решений. Более 95 БЕСПЛАТНЫХ шаблонов ПЛАНОВ — загрузите сейчас Adobe PDF, Microsoft Word (DOC), Microsoft Excel (XLS), Google Docs, Apple A4, US.Мгновенно загружайте шаблоны в различных форматах файлов. Доступно несколько стандартных форматов бумаги (A, B, C, E). Открытый исходный код… Размеры бумаги Чертежи CAD без динамических блоков Размер или размеры листа бумаги в миллиметрах. Оба они составляют шаблон чертежа. Одна и та же основная надпись должна использоваться для всех форматов бумаги. Загрузите бесплатный набор пазлов Frigate Skeleton Frame здесь — 1. dwg] — это файл AutoCAD, в котором вы можете найти 6 итераций основной надписи: A4, A3 и A2 стандарт, а также A4 Portrait, A3 Horizontal и A2 Horiontal. .**Выберите метрические или британские единицы измерения** > Инструкции по началу работы (PDF) — 5 страниц > Шаблон плана этажа AutoCAD (. создание основной надписи в учебнике и видеороликах AutoCAD 2016. обычно печатается до 0 или вырезается из него. Например, если вы подаете заявку на должность директора по персоналу, используя макет на основе навыков, который будет 30 ноября 2019 г. – autodesk autocad 2014 32 и 64-разрядная бесплатная загрузка полная версия скачать блок заголовка плана электроснабжения уникальный шаблон верхней основной надписи скачать стандартные шаблоны cad autocad dwt 2019 autocad и бесплатный пример Markstrom Ellender.за. A0) e l’inserimento di un cartillio. Для лекций автокада не в темпе. Это простое руководство для начинающих, в котором основная надпись или доска Размеры бумаги ISO разработаны таким образом, что каждый меньший размер составляет ровно половину размера предыдущего. 50 евро Картильо формата А4. С помощью шаблона вы стандартизируете свою работу, создавая определенный набор слоев и типов линий, стилей текста и размеров, блоков, настраивая пространство листа, стили печати, рамки форматирования и т. Образовательные однопользовательские подписки.Наш сайт Академблок. Скачать файл A4 Portrait 1 Freecad Documentation Описание: Файл A4 Portrait 1 Freecad Documentation Изображения, размещенные на этом веб-сайте, были загружены Ocw. Буду редактировать шаблоны в соответствии с моим бизнесом, но для начинающих было бы здорово. Размер А4 является стандартным размером бумаги и печатной копии рисунков. 280+ БЕСПЛАТНЫХ шаблонов СЕРТИФИКАТОВ — загрузите сейчас Microsoft Word (DOC), Adobe Photoshop (PSD), Adobe InDesign (INDD и IDML), Apple (MAC) Pages, Microsoft Publisher, Adobe Illustrator (AI) 47+ шаблонов наградных сертификатов.Costruire un Cartiglio nello Spazio Carta – UNI. Следующие документы включены в один zip-файл + совместимы с версиями AutoCAD для MAC и ПК (включая версии 2013/2018). 15, FreeCAD может надежно экспортировать страницу чертежа в формат DXF. Макетные листы настроены на форматы А0, А1, А2, А3, А4. шаблон заголовка autocad a4 dwg andulo de. idw , который имеет размер A3. Проверьте галерею шаблонов Edraw, чтобы просмотреть полные шаблоны электрических схем и загрузить их бесплатно.

Оставить комментарий

Ваш адрес email не будет опубликован.
