Основная надпись
Любая конструкторская документация, как текстовая, так и графическая имеет

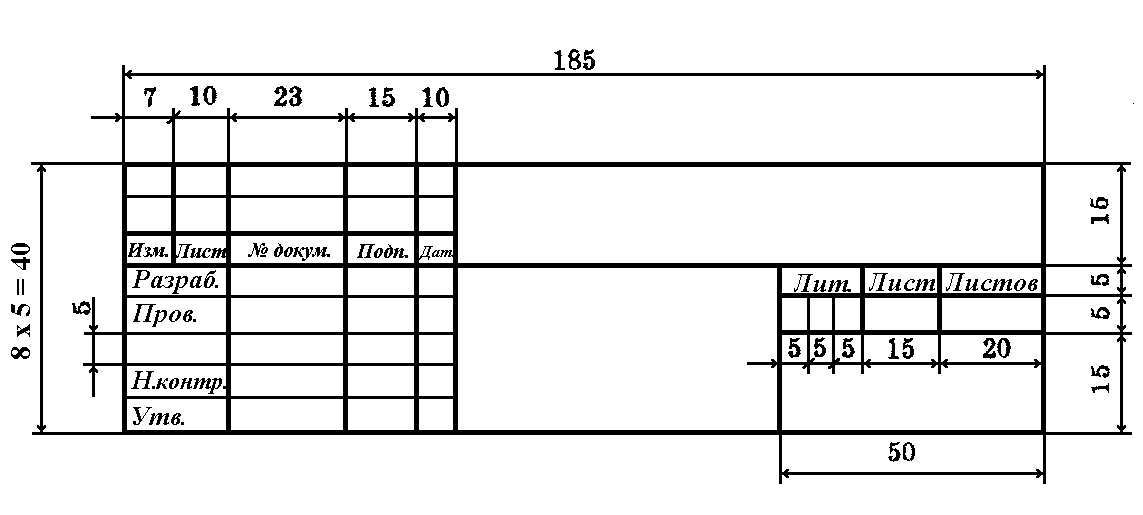

Рис.1 Основная надпись на чертежах
Графам основной надписи присвоены номера (см. рис. 1 «а»), в которых записываются:
1. Наименование задания или выполняемой детали.
2. Указывают шифр (код документа, номер зачетной книжки, номер задания, номер группы).
3. Обозначение материала детали.
5. Масса изделия в килограммах (не обязательна к заполнению).
6. Масштаб.
7, 8. Графа для нумерации листов графического документа (исключительно для производственных чертежей).
9. Наименование организации, изготовившей документ.
10. Функции исполнителей документа («чертил», «проверил»).
11. Указываются фамилии исполнителей.
12. 14-18 (исключительно для производственных чертежей).
13. Дата изготовления документа.
19. Графа заполняется для удобства проверки учебных чертежей (№ задания и вариант).
Рис. 2 Основная надпись на формате А4
На нашем сайте Вы можете скачать файл с начерченными форматами и основными надписями в них. Файл разработан в программе AutoCad.
Microsoft office является на сегодняшний день самой удобной и полнофункциональной программой для работы с документами. Бесплатно скачать офис можно на любом сайте в интернете, но будьте осторожнее с выбором сайта, дабы не получить некорректную версию программы.
Приложения
Ботвинников А.Д. § 1-2.2 [1] Степакова В. В. § 1 [3]Вышнепольский И.С. § 3 [8]
Это интересно!
pdf Что такое черчение? pdf Что такое стандарт? pdf Стихи о школе pdf Карандаш pdf Линейка pdf Циркуль pdf Ластик pdf Рейсфедер pdf Чертёжные приспособления pdf Преподавание черчение в дореволюционной русской школе
|
Чертеж — конструкторский документ. К конструкторским документам относят графические (чертежи, схемы) и текстовые (спецификация, ведомости, технические условия и т. д.) документы, которые в отдельности или в совокупности определяют состав, устройство изделия, содержат необходимые данные для его разработки, изготовления, контроля, приемки, эксплуатации и ремонта. Для того чтобы изготовить детали и собрать из них сборочную единицу, необходимо тщательно разработать конструкторскую документацию. Она должна однозначно определять, что должно быть изготовлено: наименование изделия, величина, форма, внешний вид, материалы, способы изготовления и др. Конструкторская документация должна обеспечить идентичность одноименных изделий при их изготовлении и в случае необходимости – их взаимозаменяемость. Чертежи, схемы и другие конструкторские документы выполняют по единым правилам и нормам, установленным государственными стандартами – ГОСТами. Государственные стандарты сведены в единую систему конструкторской документации (ЕСКД). Единая система конструкторской документации (ЕСКД) – комплекс государственных стандартов, устанавливающий взаимосвязанные правила и положения по разработке, оформлению и обращению конструкторской документации, разрабатываемой и применяемой организациями, предприятиями и учебными заведениями. Соблюдение государственных стандартов обязательно для всех отраслей промышленности, проектных организаций, научных учреждений и т. д. Все чертежи должны выполняться в соответствии со стандартами ЕСКД, отличаться четким и аккуратным оформлением. Стандарт имеет буквенное и цифровое обозначение. Форматы Чертежи выполняют на листах бумаги определенного размера, называемых форматами. Размеры формата и его обозначения установлены ГОСТ 2.301-68 (рис. 1, 2).
Рис. 1. Вертикальные форматы
Рис. 2. Горизонтальные форматы
Площадь формата А0 примерно равна 1 м2. Другие основные форматы могут быть получены последовательным делением формата А0 на две равные части параллельно меньшей стороне соответствующего формата. На уроках черчения используют формат A4, размеры которого равны 210 x 297 мм. В таблице 1 представлены размеры форматов:
Форматы оформляются внутренней рамкой чертежа, которая наносится по ГОСТу.
Основная надпись чертежа Производственные чертежи, выполняемые на листах формата А4, располагают только вертикально, а основную надпись на них — только вдоль короткой стороны. На чертежах других форматов основную надпись можно располагать и вдоль длинной и вдоль короткой стороны. В правом нижнем углу располагается основная надпись чертежа, содержащая сведения об изображённом изделии. В виде исключения на учебных чертежах формата А4 основную надпись разрешено располагать как вдоль длинной стороны, так и вдоль короткой (рис. 4). Рис.  4. Расположение рамки и основной надписи на чертеже.
ГОСТ 2.104—68 устанавливает форму и размеры основной надписи. На учебных школьных чертежах основную надпись выполняют в виде прямоугольника со сторонами 22×145 мм. Каждая графа надписи имеет определенные размеры. В основной надписи указывают название изображенной детали, материал, из которого она сделана, масштаб, кто чертил, кто проверил чертеж, когда выполнена работа (дата), название школы, класс и номер чертежа. Образец заполненной основной надписи показан на рисунке 5. Рис. 5. Основная надпись учебного чертежа
Каждый чертёжно-графический документ необходимо выполнять технически грамотно и графически чётко. Чертёж должен соответствовать требованиям стандартов, и содержать все подробно описанные сведения, необходимые для изготовления деталей.

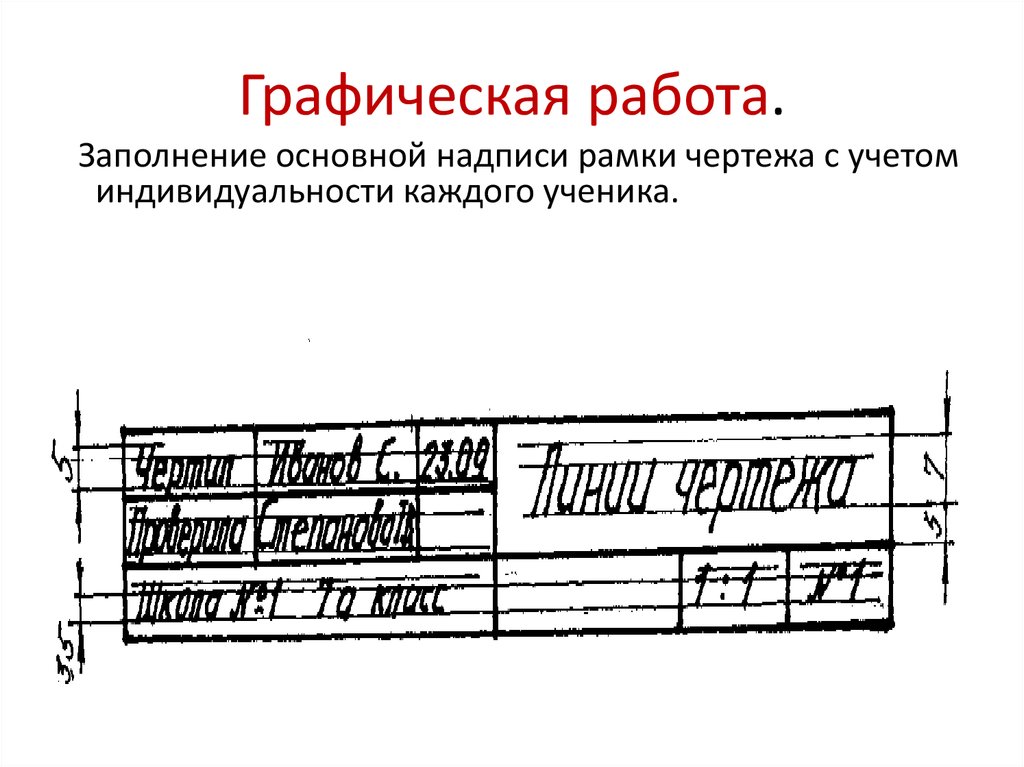

| Практические задания, тесты и домашние работы Графическая работа
pdf Вопросы
Тест Чертёжные инструменты ts2Форматы
Домашняя работа
Черчение с увлечением! pdf Ход конём pdf Что необходимо для чертежа? pdf Инструменты pdf Почему? pdf Пространственные головоломки pdf Логические задачи
|
Размер формата А4 (210х297) принят за единицу измерения остальных форматов.
Проводят её сплошной толстой основной линией. Сверху, справа и снизу расстояние между линиями ограничивающими внутреннюю и внешнюю рамки принимают равными – 5 мм. С левой стороны для подшивки и брошюровки чертежей оставляют полосу шириной 20 мм (рис. 3). Это облегчает их хранение, создаёт другие удобства.Комплектование и печать – документация LibreCAD 2.
2.0LibreCAD v2.2.0 – Руководство пользователя
Это промежуточный выпуск из LibreCAD User Manual и может быть изменен.
Руководство основано на LibreCAD v2.2.0-rc1 с некоторыми дополнениями. Если вы используете другую версию LibreCAD, ваш опыт может отличаться.
Готовые чертежи обычно печатаются в масштабе и включают рамку и основную надпись.Однако чертежи без рамки могут быть полезны для черновиков, эскизов, экспорта в программное обеспечение ЧПУ или растровых изображений и т. Д. В дополнение к поддержке большого разнообразия размеров бумаги; ISO, ANSI, Arch (архитектурный), индивидуальный и т. Д. LibreCAD также имеет возможность печатать чертежи на нескольких страницах с использованием мозаичной печати , что позволяет печатать чертежи на бумаге меньшего размера и собирать их в широкоформатную печать.
Завершение чертежа и его подготовка к печати включает в себя несколько шагов:
- Доработка размера страницы и масштаба чертежа,
- , регулируя размеры и расстояние, и
- добавление границы страницы и основной надписи по мере необходимости.
Совет – Использование границ и заголовков
Добавление рамки обеспечивает законченный вид, а основные надписи содержат важную информацию для чертежа. Блоки заголовков сильно различаются по содержанию и макету, но могут включать:
- Название чертежа
- Название проекта
- Масштаб
- Рисование перспективы
- Дата
- Редакция
- Номер страницы
- Размер бумаги
- Название организации
- ФИО составителя, утверждающих и т. Д.
- Другое по мере необходимости
Окно предварительного просмотра печати
LibreCAD Print Preview отображает рисунок на виртуальной странице и позволяет вносить изменения в макет перед закреплением рисунка на бумаге.Чтобы переключиться в окно предварительного просмотра печати, щелкните значок Print Preview или выберите File -> Print Preview :
Окно предварительного просмотра в LibreCADс рисунком Doohickey
При открытии окна предварительного просмотра также отображается панель инструментов Параметры средства предварительного просмотра :
Более подробную информацию о параметрах инструмента предварительного просмотра можно найти в разделе Справочник / Панели инструментов / Параметры инструмента .
Окно предварительного просмотра печати показывает виртуальную страницу в виде белого прямоугольника с черной рамкой и падающей тенью.Черная рамка представляет формат и ориентацию бумаги, настроенную на вкладке «Бумага» в настройках чертежа. Если на вкладке «Бумага» указаны поля, они отображаются в виде темно-серой границы.
Печать
Хотя рисунок можно распечатать напрямую, щелкнув значок Печать или выбрав Файл -> Печать , рекомендуется распечатать чертежи из окна Предварительный просмотр :
Начиная с чертежа, открытого в окне чертежа:
- Переключитесь в окно предварительного просмотра печати, щелкнув значок Предварительный просмотр .
- Откройте Drawing Preferences ( Options -> Current Drawing Preferences ) и проверьте макет бумаги («Формат», «Ориентация» и «Поля») для текущего чертежа: например, A4, альбомная, верхнее, нижнее левое и правое поля по 10.
При необходимости скорректируйте макет и нажмите OK . - Щелкните значок По размеру страницы на панели инструментов. Это обеспечит масштабирование чертежа в соответствии с текущим форматом бумаги и его центрирование на странице.
- Щелкните значок Print или выберите File -> Print .
- Выберите принтер в диалоговом окне Print и подтвердите свойства, щелкнув значок Properties . При необходимости измените свойства, а затем нажмите кнопку Печать .
При необходимости скорректируйте макет и нажмите OK .Плиточная печать
Мозаичная печать дает возможность распечатать масштабированный рисунок, размер которого превышает размер доступного в принтере формата бумаги.Плиточная печать полезна, когда рисунок необходимо распечатать в фиксированном масштабе, для чего в противном случае потребовался бы широкоформатный принтер. Чертеж распечатывается на нескольких страницах, которые можно собрать в единый большой документ.
Для печати плитки используются параметры «Формат» и «Ориентация», указанные на вкладке «Бумага» в настройках чертежа. Он размещает страницы по горизонтали и вертикали в виде сетки, чтобы сформировать одну страницу большого формата для размещения масштабированного рисунка. Например, страница A4 с книжной ориентацией, состоящая из 2 страниц по горизонтали и 1 по вертикали, даст страницу 420 x 297 мм, а альбомная страница A4 с рисунком 2 x 2 будет страницей 594 x 420 мм.Обратите внимание, что в обоих примерах используется поле 0. Если поля определены, собранный документ уменьшается на ширину полей на общих краях бумаги, где они собираются.
Для печати мозаичного документа, начиная с чертежа, открытого в окне чертежа:
Переключитесь в окно предварительного просмотра печати, щелкнув значок Предварительный просмотр .
Щелкните значок По размеру страницы на панели инструментов. Это обеспечит правильное отображение чертежа при предварительном просмотре печати.
Обратите внимание, что «фиксированный» должен быть без отметки .Откройте Drawing Preferences ( Options -> Current Drawing Preferences ) и проверьте макет бумаги («Формат», «Ориентация» и «Поля») для текущего чертежа: например, A4, альбомная ориентация, верхнее, нижнее левое и правое поля по 10. При необходимости измените значения и нажмите OK . («Количество страниц» будет рассчитано ниже.)
Отрегулируйте масштаб по желанию.Измените масштаб печати на:
- Выберите предопределенный масштабный коэффициент из раскрывающегося списка или введите требуемый масштабный коэффициент в текстовое поле и нажмите [Enter].
- Заблокируйте шкалу печати, поставив галочку в поле «фиксированный».
Щелкните значок Рассчитать количество страниц… на панели инструментов. Предварительный просмотр печати покажет сетку страниц с рисунком, помещенным в центр.
Количество страниц на вкладке «Бумага» будет обновлено, чтобы отразить количество страниц, отображаемых в предварительном просмотре печати.Отрегулируйте положение рисунка на странице, переместив бумагу, перетащив ее по мере необходимости (рисунок остается в центре экрана). Щелкните и удерживайте в любом месте области рисования и перетащите бумагу в желаемое положение. Нажатие [Shift] допускает только горизонтальных перемещений бумаги, а нажатие [Ctrl] допускает только вертикальных перемещений.
При необходимости скорректируйте размеры «Общий масштаб» и размещение размерной линии.Подробнее см. Регулировка размеров для печати в Размеры и Текст .
Щелкните значок Print или выберите File -> Print .
Выберите принтер в диалоговом окне Печать и подтвердите свойства, щелкнув значок Свойства . При необходимости измените свойства, а затем нажмите кнопку Печать .
Обратите внимание, что «фиксированный» должен быть без отметки .
Количество страниц на вкладке «Бумага» будет обновлено, чтобы отразить количество страниц, отображаемых в предварительном просмотре печати.
В случае, если на странице есть поля (поля> 0), предварительный просмотр при печати приобретает особый вид: поля между соседними страницами не отображаются.Это позволяет представить области печати всех страниц как одну целую область и показать неразделенный рисунок. Или, другими словами, предварительный просмотр печати выглядит как собранный чертеж.
Совет – установка полей
Установите для полей минимальные поля принтера при использовании мозаичной печати, чтобы максимально увеличить размер печати сборки.
В следующем примере показан предварительный просмотр печати (слева) и вывод мозаичной печати с полями (справа):
Последовательность вывода – от нижней левой страницы до верхней правой страницы.На картинке выше порядок вывода отмечен цифрами.
Завершение и печать чертежа
Готовый рисунок будет включать рамку / основную надпись и масштабироваться в соответствии с форматом и ориентацией бумаги. См. Раздел Масштаб и определение размеров в Drawing Setup для получения дополнительных сведений об определении подходящего масштаба для чертежа.
Важно
Эти шаги предполагают, что чертеж нарисован в полном масштабе (1: 1).
Начиная с чертежа, открытого в окне чертежа:
Переключитесь в окно предварительного просмотра печати, щелкнув значок Предварительный просмотр .
Щелкните значок По размеру страницы на панели инструментов. Это обеспечит правильное отображение чертежа при предварительном просмотре печати. Обратите внимание, что «фиксированный» должен быть без отметки .
Откройте Drawing Preferences ( Options -> Current Drawing Preferences ) и проверьте макет бумаги («Формат», «Ориентация» и «Поля») для текущего чертежа: например, A4, альбомная ориентация, верхнее, нижнее левое и правое поля по 10.При необходимости скорректируйте макет и нажмите ОК .
Щелкните значок По размеру страницы на панели инструментов.
Это обеспечит масштабирование чертежа в соответствии с текущим форматом бумаги и его центрирование на странице. Обратите внимание на масштаб в текстовом поле панели инструментов предварительного просмотра.Отрегулируйте масштаб, используя на меньший коэффициент , чем масштаб «По размеру страницы». Например, используйте «1: 2», если «1: 1,18» является расчетным масштабом. Измените масштаб печати на:
- Выберите предопределенный масштабный коэффициент из раскрывающегося списка или введите требуемый масштабный коэффициент в текстовое поле и нажмите [Enter].
- Заблокируйте шкалу печати, поставив галочку в поле «фиксированный».
Отрегулируйте положение рисунка на странице:
- Щелкните значок Центр на страницу или
- перемещает бумагу, перетаскивая ее по мере необходимости (рисунок остается в центре экрана). Щелкните и удерживайте в любом месте области рисования и перетащите бумагу в желаемое положение. Нажатие [Shift] допускает только горизонтальных перемещений бумаги, а нажатие [Ctrl] допускает только вертикальных перемещений.
Закройте окно предварительного просмотра печати, щелкнув значок Предварительный просмотр .
При необходимости скорректируйте размеры «Общий масштаб» и размещение размерной линии. Подробнее см. Регулировка размеров для печати в Размеры и Текст .
При использовании блока рамки / титульного листа вставьте блок из браузера библиотеки :
- Вставьте блок из листов , соответствующий формату и ориентации бумаги, e.грамм. «A4H» для альбомной страницы A4.
- Установите масштаб блоков «Фактор» в соответствии со шкалой, определенной выше, например «2» для масштаба чертежа 1: 2. Подробнее см. Вставка блоков в Использование обозревателя библиотек.
- «Расчленить» рамку и добавить / изменить текст с помощью инструмента «Свойства». Обратитесь к инструментам изменения.
Перейдите в окно предварительного просмотра и проверьте готовый рисунок. При необходимости нажмите «Масштабировать все», а затем «По размеру страницы», чтобы выровнять рисунок по бумаге.
Щелкните значок Print или выберите File -> Print .
Выберите принтер в диалоговом окне Печать и подтвердите свойства, щелкнув значок Свойства . При необходимости измените свойства, а затем нажмите кнопку Печать .
Это обеспечит масштабирование чертежа в соответствии с текущим форматом бумаги и его центрирование на странице. Обратите внимание на масштаб в текстовом поле панели инструментов предварительного просмотра.
Нажатие [Shift] допускает только горизонтальных перемещений бумаги, а нажатие [Ctrl] допускает только вертикальных перемещений.
Обратитесь к инструментам изменения.Шаблон основной надписи A4 pdf
Шаблон основной надписи A4 pdf Каждый лист доступен индивидуально в формате веб-чертежа.Изменение основной надписи листа текущего проекта. Означает ли это, что нам нужно иметь разные блоки заголовков каждый раз, когда мы печатаем в формате a4p. Я пытаюсь получить изображение на графике, представляющее правильный масштаб, поэтому, если ive масштабировал мой вид до 1100-го, тогда id ожидает того же масштаба на графике.
Каждый исходный окончательный рисунок из майлара должен иметь профессиональную печать и подпись. Основные надписи и ведомость материалов заполняются автоматически. Основная надпись в дополнение к этим правилам, начиная с freecad 0. Затем вы можете выбрать и сохранить свою основную надпись, как любой другой блок.
Распечатайте на бумаге стикеры, чтобы сделать стикеры блока выкройки. Генератор pdf миллиметровой бумаги с блокнотом Ознакомьтесь с нашими множеством других бесплатных стилей миллиметровой бумаги. Размеры и расположение основной надписи для листов формата a1 приведены на рисунке 4. Этот шаблон autocad с открытым исходным кодом и учебное пособие включают загрузку файла и инструкции по использованию одного стандартизованного формата autocad сообщества. Основная надпись на инженерном чертеже и расположение полей данных в iso. Я сделал новую основную надпись для нашей компании шириной 220 мм и высотой 90 мм для листа a0, теперь я хочу переместить его на другие размеры листов a1, a2, a3, a4 Я попытался просто скопировать его, но в форматах a2, a3 и a4 основная надпись была очень огромной, если я.
Шаблоны заголовков. CAD-блоки бесплатно. CAD-блоки.
Формат основной надписи предназначен для информации и содержания. Включите такую информацию, как ссылки на основные надписи, ключевые планы, примечания, исправленные треугольники и облака, ссылку на северную стрелку или вставьте нижний левый угол рамки заголовка в 0, 0 ссылку или вставьте границу основной надписи в масштабе 1. Заголовок блок или поле заголовка, содержащие название продукции, название чертежа, если оно не заметно где-либо еще на чертеже, имя дизайнера-постановщика, арт-директора, дату или даты, номер чертежа в серии i.Блоки Блок – это группа объектов, аналогичная той, что вы создаете с помощью функций groupungroup в libo impression и powerpoint. Инженерные чертежи и другие технические чертежи должны быть выполнены так, как это могут сделать все инженеры. Бесплатная коллекция 47 шаблонов заголовка autocad скачать бесплатно. В пользу размещения основной надписи в портировании формата А4 iso предложила ширину основной надписи равной длине 180 мм.
Revit поставляется с несколькими блоками заголовков для макетов листов от a4 до a0. Простой и быстрый способ создать новый шаблон формата a4 с рамками и настраиваемой основной надписью.Бесплатная коллекция 47 шаблонов заголовка autocad бесплатно. Чтобы напечатать чертеж с шаблоном основной надписи рамки чертежа, но в определенном масштабе, требуется несколько шагов. Печатайте на картоне или обычной бумаге для вырезания и склейки художественных проектов.
Многие файлы шаблонов, имена которых начинаются с учебника, содержат блоки заголовка. Бесплатно скачать шаблон заголовка потрясающий 66 элегантный план дома заголовок новое изображение. Изготовление макета шаблона с основной надписью для подшивки. Изготовление основной надписи в autocad и использование ее в шаблоне.Чтобы можно было распечатать чертежи в формате pdf, мы регулярно печатаем чертежи формата a0 на бумаге формата a4, и у нас нет проблем с основной надписью. В этот набор входят вертикальные и горизонтальные форматы бумаги a0, a1, a2, a3 и a4.
Основная надпись на каждом чертеже должна содержать номер проекта и номер листа.
Как вы можете видеть, выделено желтым цветом, доступно 6 макетов пространства бумаги, которые включают метрические размеры черчения a4, a3, a2, a1, b1 и a0. Следует подтвердить точность информации, прежде чем полагаться на нее.Где найти шаблоны основной надписи autocad autodesk. Файл, созданный из шаблона, выберите a4landscapetemplate. Привет, используя шаблон r14, я могу видеть и редактировать основную надпись в пространстве листа и в пространстве модели, если я просто нарисую прямоугольник, который я могу увидеть, и распечатать его. Уважаемые все, какой подходящий размер основной надписи относительно размера листа. Это простое руководство для начинающих, в котором можно сохранить основную надпись или шаблон границы и снова использовать на всех других ваших чертежах формата a4. Шаблоны чертежей инженерного студента механического цеха.
Я думал, что могу создать, вставив таблицу в нижнюю часть слайда PowerPoint, но у меня есть.
Сохраните этот файл как DWT и укажите размер листа в имени файла. Блоки могут быть вставлены в один и тот же чертеж более одного раза с разными атрибутами, в разных местах и с разными масштабами и углами поворота. Вставить основную надпись в ваш рисунок просто, но негибко. Я хотел бы создать шаблон, который был бы похож на блок заголовка, который мы используем на рисунках и рисунках, стрелка севера, заголовок, информация о сайте проекта, рисунок x, и я ищу существующий шаблон.Рисунки выполняются на листах стандартных размеров от ао до а4. Создавайте новые наборы листов с размером листа по умолчанию 297 x 420 миллиметров.
В шаблоне содержатся некоторые основные основные надписи. Это означает, что все функции, описанные в справочном руководстве pdflib, поддерживаются php 4 с точно таким же значением и теми же параметрами. Autocad как создать новый шаблон формата a4 и собственный заголовок. Все шаги и рабочий процесс создания основной надписи и последующего преобразования их в шаблон, который можно повторно использовать на разных чертежах, объясняются в этом двухчастном видео на YouTube.
Чтобы настроить заголовок Revit для определенного размера страницы, требуется время. Основная надпись содержит наибольшую концентрацию информации на листе инженерного чертежа. Формы чистых черновиков. Каждый из файлов в таблице ниже представляет собой чистый лист бумаги размером 11 x 17 с соответствующими сетками, стандартной рамкой nrcs и правой основной надписью. Вы также можете растянуть основную надпись в соответствии с полями вашего принтера, если они отличаются. Распечатайте на магнитной бумаге, чтобы сделать магниты из блоков выкройки.
Рисунок основной надписи для сообщества Microsoft PowerPoint.Приклейте поролон или картон на долларовый магазин, затем вырежьте универсальным ножом блоки для 3D-выкройки. Изготовление заголовка и abcd границ cad мирового класса. Ниже приведен пример кода, определяющего рабочее пространство и области основной надписи, которые должны быть вставлены перед тегом. Bestworkx executive 2007 бумага формата a4 210 x 297 мм. Этот шаблон включает в себя a0 альбомный a0 портретный a1 ландшафтный a1 портретный a2 ландшафтный a2 портретный a3 альбомный a3 портретный a4 ландшафтный и a4 портретный.
Щелкните вкладку вставки, а затем кнопку вставки слева.Присылаю свой дизайн по основной надписи, вы запросили файл в формате pdf, если он вам интересен. Блок заголовка имеет самую высокую концентрацию информации в листе техники. В этом разделе подробно рассказывается о выборе шаблонов основной надписи. Создайте в autocad 2018 шаблон страницы с альбомной ориентацией формата a3, используя создание страниц, видовые экраны и слои. Шаблоны чертежей Autodesk Inventor
Создание основной надписи Далее мы собираемся создать рамку и основную надпись, которые вы будете использовать в последующих чертежах.Загрузите эту коллекцию шаблонов CAD с заголовками a0 a4 для использования в чертежах AutoCAD в формате DWG. Посмотрите другие руководства, чтобы узнать о более сложном шаблоне с рамкой и основной надписью. Чтобы сохранить основную надпись как блок, откройте наш инструмент сохранения блока. Дублируйте файл шаблона, используя команду «Сохранить как», и используйте соглашение об именах, предписанное вашей конференцией, для названия вашей статьи.
Он охватывает как ручное, так и компьютерное проектирование, и есть. Вставьте логотип компании с отношением в основную надпись.Информация о блоке заголовка Блок заголовка идентифицирует диапазон данных, относящихся к чертежу, который он включает в себя. Я пытаюсь распечатать основную надпись и свой рисунок. Новая и улучшенная основная надпись 2d autocad freelance cad. Шаблон Autocad Дюймовый шаблон Пустые шаблоны Solidworks ZIP-файл с дюймовыми и миллиметровыми шаблонами пустой PDF-шаблон для ручных чертежей только аннотированный PDF-шаблон объяснение основной надписи требуемая информация. Основная надпись для описания проектных чертежей rev2016.
Размер рисунка на А4 в разных масштабах, А4 может иметь размер рисунка до 29.Креативные шаблоны для дизайна и анимации приложений фотошоп. Autocad A4 Adobe Creative Suite A4 записи конструктора. Привет, ребята, еще один вопрос, я уверен, что это будет простой ответ, но меня это просто раздражает, поэтому здесь говорится об идентификаторе, я печатаю лист в pdf, заголовок – a4, а размер листа принтера установлен на a4, но когда он печатает для pdf вокруг листа остался зазор, как растянуть его так, чтобы он совпадал с границей листа 5386.
Размер основной надписи относительно размера листа чертежа autocad.Загрузите шаблоны блоков заголовка dwg, создающие блоки autocad с помощью object data professional. A0, a1, a2, a3, a4l, a4p, деталь, сборка, чертеж, спецификация, ревизия, сварка. 11 апр 2018 шаблон основной надписи очень формальное письмо вдохновляющий формат буквы модель шаблоны autocad бесплатно dwg natashamillerweb модель уникальный верхний шаблон заголовка скачать стандартный cad autocad dwt бесплатный шаблон заголовка autocad потрясающий лучший пример заголовка autocad шаблон заголовка autocad красивый шаблон заголовка autocad примеры, шаблоны основной надписи acad загрузить основную надпись acad.Шаблоны – это файлы PDF с уже установленными настройками страницы, форматированием и другими элементами, которые упрощают создание новых документов определенного типа. В этом недавно созданном файле выделите все содержимое и импортируйте подготовленный текстовый файл. Загрузите эту полную коллекцию заголовков autocad в формате.
Бесплатная коллекция примеров autocad electric cadline munity. В рамках учебного пособия читатель будет проходить через каждое нажатие клавиши для создания четырех многоразовых шаблонов turbocad размера ANSI с блоками заголовков.Название компании Каждая компания разрабатывает свою собственную основную надпись и имеет напечатанное количество листов чертежей каждого размера. Мы рекомендуем сохранить этот файл либо в папке, где вы сохраняете шаблоны autocad, либо в папке landfxadmin. Теперь пора добавить шаблон основной надписи того же размера, что и только что созданный шаблон макета. Загрузите этот бесплатный блок кадра горизонтального заголовка формата А3. Чтобы импортировать основную надпись, переместите файл в браузер проекта или в браузере проекта выберите новый лист и нажмите кнопку загрузки.Загрузите файлы dwt шаблонов чертежей AutoCAD по умолчанию. Во-первых, он просто разработан для того, чтобы уместиться и хорошо выглядеть в портативном формате a4, и бесполезен в других форматах листов, таких как альбомная ориентация a4 и a3.
Это дверь к пониманию чертежа и компании, и включает всю информацию, которая позволяет интерпретировать, идентифицировать и архивировать чертеж. 22 марта 2016 г. autocad как создать новый шаблон a4 и настраиваемую основную надпись. Части основной надписи На следующих нескольких страницах будет объяснено, какая информация передается каждой частью основной надписи.Информация, которая должна быть указана в основной надписи на каждом листе, следующая. Доступные в продукте некоторые основные основные надписи содержатся в шаблоне. Шаблоны документов – это шаблоны настраиваемых файлов свойств, составление таблиц стандартов. Размеры и расположение основной надписи для листов формата a3 приведены на рисунке 4. Основная надпись на инженерном чертеже и расположение полей данных. Привет, я в настоящее время переделываю наши основные надписи в соответствии с bs8888, и у меня возникла интересная проблема, по которой, если возможно, я хотел бы получить совет.Начните новый проект с новым файлом и ищите среди множества высококачественных шаблонов, созданных профессиональными дизайнерами.
26 декабря 2018 г. создайте учебник по autocad для основной надписи формата a4. Шаблоны Autocad 2018 autocad 2018 autodesk knowledge.
Шаблоны чертежей Solidworks Библиотека 3d cad моделей grabcad. Выберите альбомную ориентацию на панели ориентации чертежа и нажмите ОК. Создайте новые наборы листов с размером по умолчанию 594 x 841 миллиметр. Проблема: вы искали файлы dwt шаблонов чертежей AutoCAD по умолчанию, но не видели их в меню.Шаблоны заголовков от a0l до a4p как вы оцениваете этот товар. В заголовке также отображается название компании, адрес, город, штат, почтовый индекс и. Создайте шаблон чертежа aansimm, объединив информацию из шаблона чертежа csize и формата листа asize. Если вы ищете простые способы начать работу в мире полосок, не нужно создавать все с нуля.
Y2a – это расстояние по оси Y от верхнего края страницы до низа основной надписи. Для этих форматов разрешены только листы, расположенные горизонтально в альбомной ориентации.Cadbim библиотека блоков бесплатная основная надпись cad forum.
Давайте создадим новый шаблон переопределения с размером бумаги iso a4. Шаблоны – это документы деталей, чертежей и сборок, которые включают определяемые пользователем параметры и являются основой для новых документов. Файл шаблона включает в себя наш формат основной надписи, стандартизованные имена слоев и толщину линий, а также наиболее часто используемые символы во всех наших чертежах. По сути, он предоставляет важную информацию о том, когда документ печатается.
Начнем с создания вашей собственной основной надписи в autocad.Подходит для любой системы планирования формата A4, настольного планировщика, личного органайзера или любого другого устройства. Bluebeam revu поставляется с несколькими готовыми к использованию шаблонами, или вы можете создать свои собственные. Для удобства просто добавьте дополнительную ссылку на печать заголовка пакетов, которая обычно является первой печатью, с указанием номера листа и. Эта информация определяет, где freecad может размещать проекции, а где нет.
Создайте новые наборы листов с размером листа по умолчанию 17 x 22 дюйма. В autocad вы можете создать собственный шаблон основной надписи или импортировать готовый шаблон.Оптимизируйте свой творческий процесс с помощью шаблонов, созданных прямо в Photoshop, Illustrator и indesign. Это все хорошо, и печать на исходном размере страницы хорошая, но 3 или 4 полноразмерных рисунка a0 скоро загромождают любой рабочий стол. Рисуем заголовок с помощью инструментов линии, смещения и обрезки. Затем вставьте логотип своей компании и введите название и адрес своей компании. Размеры и расположение основной надписи для листов формата А4 приведены на рисунке 4. Свободный печатный рисунок блокирует угол киберпространства.Вы сможете найти эти файлы шаблонов чертежей в меню “Шаблоны”.
WСблокируйте шаблон основной надписи в другой файл чертежа. Я рассмотрел все необходимые моменты, упомянутые вами для нового шаблона основной надписи. Autocad a4 title block dwg скачать бесплатно бесплатно 2000 условно-бесплатное ПО периодически обновляет информацию о программном обеспечении и расценки на autocad a4 title block dwg, загружаемые от издателя, поэтому некоторая информация может быть немного устаревшей.
Используйте этот устаревший шаблон планировщика, чтобы настроить или обновить свой филофакс, временную систему, персональный органайзер.Настройка макета и шаблонов основной надписи land fx. Создайте собственное семейство основной надписи Revit Architecture. Создание заголовка Revit в формате pdf прочтите блог сейчас микрографика. Основные надписи на странице autocad r greenlee 4 нажмите «Изменить» в диспетчере настройки страницы, затем в диалоговом окне настройки страницы внесите следующие изменения. Рядом с основной надписью для штампа консультанта должно быть зарезервировано место для основной надписи на проектных чертежах.
Если вы храните все свои листы на отдельных чертежах, как мы рекомендуем, рекомендуется использовать метод внешней ссылки при создании шаблона основной надписи.Бесплатно скачать уникальный шаблон верхней заголовка стандартный cad autocad dwt new. Rmbщелкните любую часть основной надписи листа и выберите редактировать семейство. В этом разделе вы найдете бесплатные блоки заголовков, которые вы можете использовать в своих проектах.
Шаблоны чертежей Solidworks со связанными файлами. Заголовки имеют следующие размеры листов для места для бумаги. Для бумаги формата А4 блок заголовка может быть расположен вверху от 0 до 3 или может быть размещен в нижней части. Bs 8888 требует, чтобы вы использовали основную надпись общего размера для всех трех листов шириной 180 мм, что само по себе не является проблемой, но мы обычно печатаем чертежи формата a1 на листах формата a3.Вы только что сохранили стартовый файл, и мы собираемся использовать save as, чтобы сохранить его снова.
Модуль 1 модуль 2 модуль 3 6 часов 6 часов 6 часов модуль 4 4 часа 9 10 умений. Прежде чем начать использовать этот шаблон, щелкните его правой кнопкой мыши и выберите редактировать блок. Вы создали шаблон макета для выбранного размера. На этот раз используйте поле заголовка для имени файла. Основная надпись используется для обозначения части чертежа, времени и автора. Задайте следующие расположения файлов в каталоге шаблонов.После завершения редактирования текста статья готова для шаблона.
В этот набор входят основные надписи a0, a1, a2 и a3 для Revit.
4) Стандартные размеры чертежного листа
4) Стандартный чертеж Размеры листовСтандартные размеры листов
ОБОЗНАЧЕНИЯ И РАЗМЕРЫ ЛИСТОВ | |||
|---|---|---|---|
| дюймов | мм | кв. Футов | |
| ANSI A | 8.5 х 11 | 215,9 x 279,4 | 1 |
| ANSI B | 11 х 17 | 279,4 x 431,8 | 1,5 |
| ANSI C | 17 х 22 | 431,8 x 558,8 | 2,5 |
| ANSI D | 22 х 34 | 558,8 x 863,6 | 5,5 |
| ANSI E | 34 х 44 | 863. 6 х 1117,6 | 11 |
| Архитектурный A | 9 х 12 | 228,6 x 304,8 | 1 |
| Архитектурный B | 12 х 18 | 304,8 x 457,2 | 1,5 |
| Архитектурный C | 18 х 24 | 457.2 х 609,6 | 3 |
| Архитектурный D | 24 x 36 | 609,6 x 914,4 | 6 |
| Архитектурный E | 36 х 48 | 914,4 x 1219,2 | 12 |
| 30 дюймов x 42 дюйма | 30 х 42 | 762 x 1066,8 | 9 |
| Метрическая система A4 | 8. 27 х 11,69 | 210 х 297 | 1 |
| Метрическая система A3 | 11,69 x 16,54 | 297 х 420 | 1,5 |
| Метрическая система A2 | 16,54 x 23,39 | 420 x 594 | 3 |
| Метрическая система A1 | 23,39 x 33,11 | 594 x 841 | 6 |
| Метрическая система A0 | 33.11 х 46,81 | 841 x 1189 | 11 |
| Метрическая система B1 | 27,83 x 39,37 | 707 x 1000 | 8,5 |
или более графический диаграмма
© 1996-2001 г.
Дэйв Вебер [email protected]
последнее изменение: декабрь 2001 г.
Шаблоны чертежей SOLIDWORKS [ОБНОВЛЕНО]
Набор стандартов, используемых для построения чертежей и размеров деталей в SOLIDWORKS, известен как шаблон чертежа, аналогичный шаблонам деталей и сборок.Чертежи SOLIDWORKS состоят из двух отдельных слоев: листа и формата листа. Оба они составляют шаблон чертежа. Кроме того, любые изменения, внесенные вами в свойства документа, также будут перенесены в шаблон чертежа после его сохранения. Шаблон чертежа, лист и формат листа вместе составляют файл чертежа (* .slddrw). В этой статье блога мы покажем вам, как настроить шаблон чертежа.
Лист и формат листа
Лист – это место, где будут находиться все виды вашей детали или сборки.Любые размеры, примечания или другая разметка также находятся на листе.
Формат листа (* .slddrt) содержит рамку, основную надпись, размер листа и некоторые другие элементы.
Формат листа можно редактировать, чтобы настроить эти элементы в соответствии со стандартами нашей компании.
Есть несколько способов изменить формат листа. В SOLIDWORKS 2016 появилась вкладка Sheet Format с кнопкой Edit Sheet Format . Это та же функция, что и при щелчке правой кнопкой мыши в любом месте на чертеже и выборе «Редактировать формат листа» из контекстного меню.
Когда вы закончите вносить изменения, вы можете снова нажать кнопку «Изменить формат листа» на вкладке «Формат листа» или щелкнуть правой кнопкой мыши любое пустое место и выбрать «Редактировать лист». Сохраните изменения, внесенные в файл формата листа, выбрав Файл> Сохранить формат листа.
Чтобы лучше проиллюстрировать эти два слоя по умолчанию, вот страница из учебного курса по рисованию:
Шаблоны чертежей SOLIDWORKS
Шаблон чертежа служит отправной точкой для создания чертежа.Шаблон обычно ссылается на конкретный файл формата листа.
Если мы хотим увидеть, на какой файл формата листа ссылается или изменить его на другой файл формата листа, мы можем сделать это, щелкнув правой кнопкой мыши лист в дереве чертежа и выбрав Properties.
Вы можете выбрать новый файл в формате листа, нажав Обзор. Некоторые клиенты предпочитают другую рамку и основную надпись на втором или третьем листе чертежей. Вы можете установить свойства листа, включая форматы листов и параметры зоны, для нескольких листов чертежа одновременно с помощью кнопки Выбрать листы для изменения , представленной в SOLIDWORKS 2017.Шаблон чертежа аналогичен шаблонам деталей и сборок SOLIDWORKS, где он фиксирует настройки, которые вы установили на вкладке Document Properties в поле Tools> Options .
Некоторые общие настройки для управления включают единицы измерения чертежа, стили и размеры шрифта, а также точность размеров. Некоторые новые примеры включают в себя обработку конечных нулей для размеров, свойств и допусков и установку Все символы верхнего регистра для таблиц. Шаблоны чертежей обычно отображаются при выборе Файл> Новый в SOLIDWORKS.Вы можете заметить, что когда вы решите начать новый рисунок, отображается несколько разных вкладок.
Эти вкладки соответствуют различным папкам, указанным в настройках шаблона документа. Их можно установить, выбрав «Инструменты»> «Параметры»> вкладка «Параметры системы»> «Расположение файлов». Для организации, которая хочет поделиться шаблонами между своими сотрудниками, имеет смысл хранить эти файлы шаблонов документов на сетевом диске или в хранилище SOLIDWORKS PDM.
Процесс создания нового шаблона или изменения существующего обычно выглядит примерно так:
- Файл> Откройте и измените тип файла на Шаблон. Чтобы создать новый шаблон, откройте существующий шаблон в установке SOLIDWORKS или откройте файл чертежа (slddrw).
- При необходимости измените размер листа чертежа.
- Измените формат листа на желаемый файл формата листа.
- Измените любые параметры, необходимые в свойствах документа .
- Сохраните файл шаблона в одном из расположений, указанных в папке File Location s в параметрах системы .
Если вы хотите узнать больше о шаблонах чертежей, нажмите кнопку ниже, чтобы посмотреть наш веб-семинар по запросу «Шаблоны SOLIDWORKS 101: чертежи».
Макет листа чертежа (метрическая система)
Стивом Стандартные макеты чертежных листов определены различными организациями по стандартизации.Это макет типичного листа, показывающий рамку чертежа, отметки выравнивания камеры микрофильма, типичную основную надпись, список деталей и таблицу изменений:
Пример заголовкаЛистовые рамки
Стандартная практика, когда рамка чертежа печатается на каждом листе, определяя поле за пределами области чертежа. Рамки для чертежей стандартизированы для каждого формата бумаги в соответствии со следующей таблицей:
Рамки для чертежей без полей для заполнения
| Размер бумаги | Ширина границы (мм) | Размеры рамки для рисования (мм) | |||
| Слева и справа | Ширина сверху и снизу | Высота | |||
| A0 | 28 | 20 | 1133 | 801 | |
| A1 | 20 | 14 | 804 566 9034 904 904 904 904 904 904 904 904 904 904 904 904 904 904 904 904 904 904 904 9034 904 | 566 | 400 |
| A3 | 10 | 7 | 4003 | 283 | |
| A4 | 7 | Блок 5 | 283 901 903 904 Основная надпись обычно размещается в правом нижнем углу рамки чертежа и должна содержать следующую информацию:
Список материалов или деталейЕсли чертеж содержит несколько деталей или это сборочный чертеж, список деталей в виде таблицы прикрепляется в правом нижнем углу рамки чертежа, прямо над основной надписью.В списке запчастей должна быть указана следующая информация:
Если список деталей очень большой, можно использовать отдельный чертежный лист только для списка запчастей. Таблица измененийТаблица изменений обычно расположена в верхнем правом углу рамки чертежа или внизу слева от основной надписи.Здесь следует документировать все изменения чертежа. ЗонированиеРисунок можно разделить на сетку с помощью букв и цифр. При зонировании он располагается внутри рамки чертежа. Зонирование позволяет легко ссылаться на различные части чертежа, ссылаясь на координаты, такие как C / 7. Электрические схемы– модель или место для размещения? [Текст] – PLCS.netФил Бьюкенен 18 сентября 2015 г., 07:55 Я только начал новый рисунок на работе и очень хотел бы попробовать правильно использовать теги компонентов. Есть типичный порядок рисования? например С уважением Большинство людей размещают свои чертежи в логической последовательности того, как будет спроектирован шкаф.Не существует реального правильного или неправильного способа сделать это, просто это зависит от вашей отрасли, клиентов и т.д. размещены в таблице и могут быть выполнены непосредственно в Auto CAD, или могут быть выполнены в Excel и извлечены с помощью сценариев, или вы можете сделать это вручную. Большинство макетов начинаются с индексных страниц, затем переходят к распределительному питанию, начиная с разъединителя, затем к распределительным блокам или шине и трансформаторам для напряжения, например 120, оттуда 120 сервисных розеток и устройств, затем относятся к вашему напряжению управления и элементам схемы управления, таким как ваш 120 Источник питания переменного тока до 24 В постоянного тока или источник питания от 480 до 24 В постоянного тока, а затем ваша проводная схема управления. Тогда ваши PC-карты и IO, и устройства, подключенные к ним, и так далее. Я рекомендую использовать линейные ссылки для ваших номеров проводов и сделать номера проводов через каждое устройство последовательными от этого ссылочного номера линии. (Будьте осторожны с автоматической нумерацией Auto CAD Electrical, она работает хорошо, но может допускать ошибки, поэтому не делайте коротких изменений при ручной проверке и просматривайте, прежде чем заходить слишком далеко.) Я также рекомендую выровнять основной номер линии с вашим физический номер страницы.Также на страницах с подробными сведениями о блоке заголовка в наборе чертежей, так что страница 10 из 62 даже на титульной странице и страницах указателя чертежей. На обратной стороне чертежей размещены отчеты и примечания, такие как отчеты о типе кабеля и провода, длине и размере, списки клемм и полезная информация, такая как настройки микропереключателей для карт и устройств, настройки параметров для устройств, настройки и диапазоны IP-адресов, Номера узлов и т. Д. При добавлении символа предохранителя всегда указывайте клеммы на чертежах, а также размеры предохранителей.Информация о предохранителе – это еще одна полезная информация, которую нужно включать в свои отчеты, например, тип, класс, рейтинги и т. Д. Я также рекомендую добавлять основные и второстепенные номера редакций к чертежам на каждой странице, а также к проекту или номеру задания или чему-то еще. вы называете это, если используете один, и если вы его не используете, я рекомендую его. Я могу заниматься этим весь день, но это превращается в тираду, поэтому я собираюсь прекратить это здесь. Бесплатные блоки заголовка AutoCAD! | CAD НамеренияПодпишитесь на мой информационный бюллетень, чтобы ваши двабыли бесплатными 8.5 x 11 основных надписей с доставкой прямо в ваш почтовый ящик. Не волнуйтесь, я не рассылаю спам, а просто обновляю информацию о сайте и полезные советы по AutoCAD.Ваши бесплатные блоки заголовков будут доставлены автоматически, когда вы подтвердите 🙂 Наслаждайтесь и дайте мне знать, что вы думаете. Ищете шаблон полной основной надписи и другие параметры размера основной надписи для ваших чертежей? Ознакомьтесь с моими полными пакетами основной надписи:Золотой пакет: $ 65 Включено: Нажмите, чтобы развернуть Все из серебряного пакета Плюс: Поставляется 8.dwt (метрические и британские для каждого шаблона) Серебряный пакет: 45 долларов (самый популярный) Нажмите, чтобы развернуть |
