Разрезы

РАЗРЕЗЫ, ИХ ОТЛИЧИЕ ОТ СЕЧЕНИЙ, ВИДЫ РАЗРЕЗОВ

Внутреннее очертание полых предметов на черте­жах можно показать штриховыми линиями, но форма деталей часто требует значительного количества таких линий, которые пересекаясь с контурными и между собой, затрудняют понимание чертежа. Чтобы избежать этого яснее показать внутреннее устройство детали, применяют изображения, называемые разрезом. Разре­зом называется изображение предмета, мысленно рассечённого плоскостью или несколькими плоско­стями.

На разрезе показывается то, что получается в секу­щей плоскости я за ней. Иными словами, разрез состоит из сечения и изображения того, что расположено за се­кущей плоскостью.

Между разрезом и сечением существует различие. Его видно в рис. 20.

Разрез отличается от сечения тем, что на нём пока­зывают не только то, что находится в секущей плоско­сти, но и то, что наводится за ней.

При выполнении разрезов на чертежах:

1 Невидимые внутренние очертания, изображае­мые штриховыми линиями, обводят сплошными основ­ными линиями.

2. Сплошные основные линии, изображающие эле­менты детали, находящиеся на части детали, располо­женной перед секущей плоскостью, не проводят.

3. Фигура сечения, входящая в разрез, заштриховы­вается.

4. Мысленное рассечение предмета должно отно­сится только к данному разрезу и не влечёт за собой из­менения других изображений того же предмета.

Виды разрезов

В зависимости от числа секущих плоскостей разре­зы разделяются на простые и сложные.

Простым называется разрез при одной секущей плоскости.

Сложным называется разрез при двух и более се­кущих плоскостях.

В зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций, раз­резы подразделяют на вертикальные, горизонтальные и наклонные.

Вертикальным называется разрез при секущей плоскости, перпендикулярной горизонтальной плос­кости проекции.

Горизонтальным называется разрез при секущей плоскости, параллельной горизонтальной плоскости проекции.

Наклонным называется разрез при секущей плоскости, составляющий с горизонтальной плоско­стью проекции угол, отличный от прямого.

Вертикальный разрез при секущей плоскости параллельной фронтальной плоскости проекций на­зывается фронтальным разрезом.

Вертикальный разрез при секущей плоскости параллельной профильной плоскости проекций назы­вается профильным разрезом.

Местным разрезом называется разрез, служа­щий для выяснения устройства предмета лишь в от­дельном ограниченном месте.

Разрез – это… Что такое Разрез?

Мотор Мерлин в разрезе по оси цилиндра

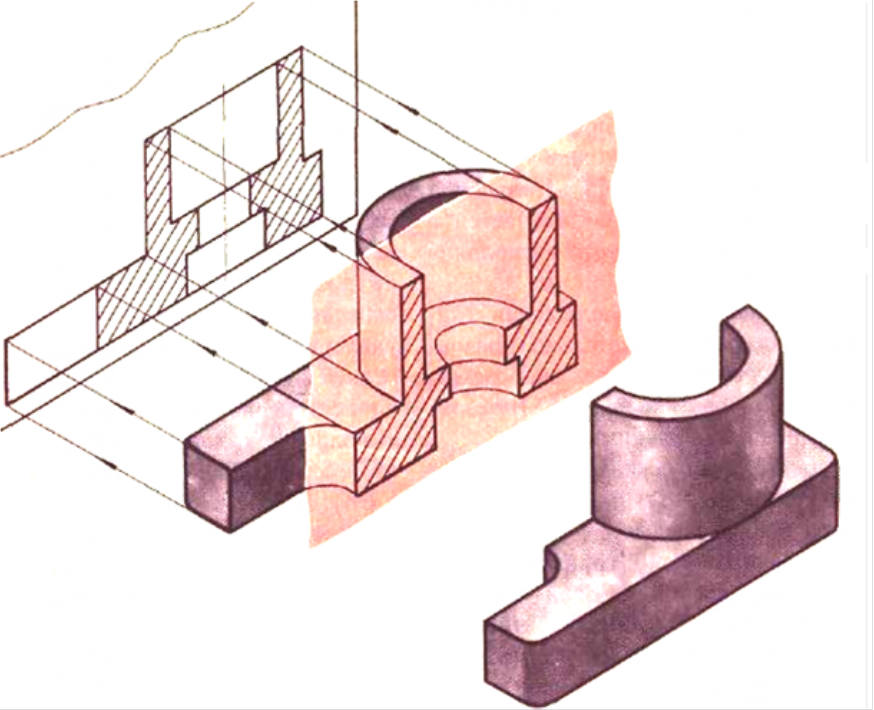

Разрез — мысленное рассечение предмета одной или несколькими плоскостями. На разрезе показываются также и те детали и их части, которые расположены за секущей плоскостью.

Разрез (архитектурный, фронтальная проекция здания или архитектурной детали, условно рассеченных плоскостью или системой плоскостей) служит для условного изображения на чертеже конфигурации архитектурных деталей, объёмов или внутренних пространств и характеризует форму и конфигурацию сооружения

[1].

Типы разрезов

Разрез простой на чертеже Разрез простой (3D)

1. В зависимости от числа секущих плоскостей разрезы делятся на:

• Простой разрез — для формирования используется одна плоскость. Можно не обозначать, если изображение разреза находится на месте основного вида, на одном листе с главным видом, не отделено от главного вида другими изображениями.
• Сложный разрез — для формирования используются две и больше секущих плоскостей. Обозначается всегда.
  • Ломаный разрез — для формирования используются две (бо́льшее количество используется редко) пересекающиеся плоскости.
  • Ступенчатый разрез — для формирования используются две и более параллельные плоскости.

2. В зависимости от положения плоскости относительно горизонтальной плоскости проекции разрезы разделяются на:

• Горизонтальные — секущая плоскость параллельна горизонтальной плоскости проекции.
• Вертикальные — секущая плоскость перпендикулярна к горизонтальной плоскости проекции.
• Наклонные — секущая плоскость составляет с горизонтальной плоскостью угол, отличный от прямого.

3. В зависимости от положения секущей плоскости относительно основных измерений предмета различают разрезы:

• Продольные — секущая плоскость направлена вдоль длины или высоты предмета.
• Поперечные — секущая плоскость перпендикулярна к длине или высоте предмета.

4. В зависимости от полноты изображения разрезы бывают:

• Полные — секущая плоскость пересекает весь предмет и изображение внутреннего его строения показывается по всему сечению.
• Местные — секущая плоскость пересекает только ту часть предмета, в которой требуется показать его внутреннюю форму. Границы местного разреза показываются тонкой сплошной волнистой линией. Местные разрезы не обозначают.

Литература

1. Фролов С.А., Воинов А.В., Феоктистова Е.Д. Машиностроительное черчение. — М.: Машиностроение, 1981.  — С. 23-32.

Примечания

См. также

Примеры построения разрезов – Техническое черчение

Из ГОСТ 3453-46 следует, что для выявления внутренних очертаний и форм частей изображаемого на чертеже предмета необходимо приме­нять разрезы, а где это нужно и сечения, в зависимости от получаемых на плоскостях проекций изображений.

1.  Если      предмет проектируется в форме симметричной фигуры (фиг. 155, a), рекомендуется делать простой разрез (фиг. 155, б): на глав­ном виде—вертикально-продольный, на виде сверху—горизонтальный и на виде слева—вертикально-поперечный. Можно соединить половину вида с половиной разреза (фиг. 155, в), разделом между которыми дол­жна служить осевая линия. Скрытые формы в этом случае на соединён­ном виде не показываются. Такой способ выполнения разреза предпоч­тителен. Применяя горизонтальную секущую плоскость, половину разреза рекомендуется выполнять либо справа от вертикальной оси, либо книзу от горизонтальной, в зависимости от того, по отношению к какой оси симметричны половины вида и разреза.

Если изображение симметрично обеим осям, то половину разреза рекомендуется выполнять справа от вертикальной оси (фиг. 155, г).
2.  Если предмет проектируется в форме несимметричной фигуры (фиг. 156 и 157), то применяется простой или сложный разрез. На фиг. 156 показан простой, а на фиг. 157—сложный (ступенчатый) разрезы.
3.  В      симметричных фигурах для разграничения половин вида и разреза применяется осевая линия. Если это может повести к каким-либо неяс­ностям, как, например, при совпадении наружного или внутреннего ребра (линий пересечения двух граней) с основной или местной осевой линией, части вида и разреза разграничивают линией вырыва. При сов­падении с наружным ребром линию вырыва рекомендуется проводить справа от ребра (фиг. 158, а), а при совпадении с внутренним ребром— слева от него (фиг. 158, б).

4.  В ступенчатых разрезах, когда следы секущих плоскостей совпа­дают с основной и местными осевыми линиями, переход от одной секу­щей плоскости к другой осуществляется в случайном месте, никакой линии разграничения между секущими плоскостями не делается (фиг. 157).

5.  При выполнении разрезов следы секущих плоскостей должны отме­чаться буквами латинского алфавита или римскими цифрами (фиг. 157), кроме простых разрезов (фиг. 155 и 156), когда секущая плоскость про­ходит через основную или местную осевую линию фигуры или когда конфигурация и расположение раз­реза легко определяются направле­нием секущей плоскости. Рассмот­рим эти случаи на примерах.

Пример 1. Пусть дан ци­линдр с поперечным сквозным от­верстием треугольной формы, изо­бражение которого дано на фиг. 159 а. Требуется выполнить раз­резы.

Для главного вида разреза не делаем, так как на этом виде ци­линдр не имеет скрытых форм. На видах слева и сверху имеются не­видимые прямые AB, CD и EF, проекции которых обозначены со­ответственно этим видам: a”b”, c”d”, e”f” и ab, cd, ef. Для вскрытия линий невидимого контура поль­зуемся разрезами. Так как цилиндр спроектировался на обоих видах в форме симметричной фигуры, при­меняем простые разрезы в соединении половины вида и половины раз­реза (фиг 159 б).

Для вида слева выполняем разрез вертикально- поперечный, а для вида сверху—горизонтальный. В одном из этих видов разрез отмечен буквами—KLM, в другом этой отметки не сделано. Такое обозначение разрезов выполнено в соответствии с пунктом 5. Заметим также, что, в отличие от вида слева, на виде сверху линией разграничения между половинами вида и разреза служит кон­турная прямая AB. Такое разграничение между половинами вида и раз­реза несколько нарушает указания пункта 3. Однако для выявле­ния прямых EF и AB, из-за отсутствия местной осевой линии необходимо применить разрез по KLM. В связи с этим линией разграничения между половинами вида и разреза стала совпадающая с осевой линией проекция прямой AB. Прямая CD в этом случае не вычерчивается.

На профильной проекции соединённый вид показан без штриховых линий. Такая условность принята для более лёгкого чтения чертежа. Она применяется всегда, когда предмет проектируется в форме сим­метричной фигуры, и симметричная соединённому виду часть её показана в разрезе (см. пункт 1).

Пример 2. На фиг. 160 дан круговой усечённый конус,пересечённый призмой с квадратным основанием. На этом примере легко найти применение условностей, о которых речь была выше.

Как и в предыдущем примере, конус спроектировался на всех про­екциях в форме симметричной фигуры. Однако легко заметить, что глав­ный вид и разрез на виде слева выполнены аналогично видам на фиг. 159 б. Особенностью этого примера является лишь то, что при таком же раз­резе по KLM для вида сверху линией разграничения между половинами вида и разреза служит осевая линия (см. пункт 3).

Надпись— по KLM приведена лишь для горизонтальной проекции, так как горизонтальная плоскость отделяет часть фигуры, ограниченную плоскостью KL (см. пункт 5).

Пример 3. На фиг. 161, а дана прямая призма с правильным шести­угольным основанием, пронизанная двумя другими призмами, одна из которых имеет квадратное основание и ось, совпадающую с осью основ­ной призмы. Вторая призма трёхгранная, с рёбрами, перпендикулярными к вертикальной плоскости проекций.

Проекции призмы на фиг. 161, а показаны без разрезов.

Внутренние линии контура показаны на всех проекциях штриховыми линиями. Следует обратить внимание на вертикальную проекцию ребра, совпадающую с осью симметрии. В этих случаях ребро вычерчивается контурной линией.



Для вскрытия внутренних очертаний этой призмы сделаем необходимые разрезы (фиг. 161, б). Наиболее удобным является здесь применение вырывов, так как фигура имеет снаружи и внутри рёбра, совпадающие с осью симметрии. Для вида сверху целесообразно применить разрез по KLM, аналогично виду сверху для фиг. 159б.

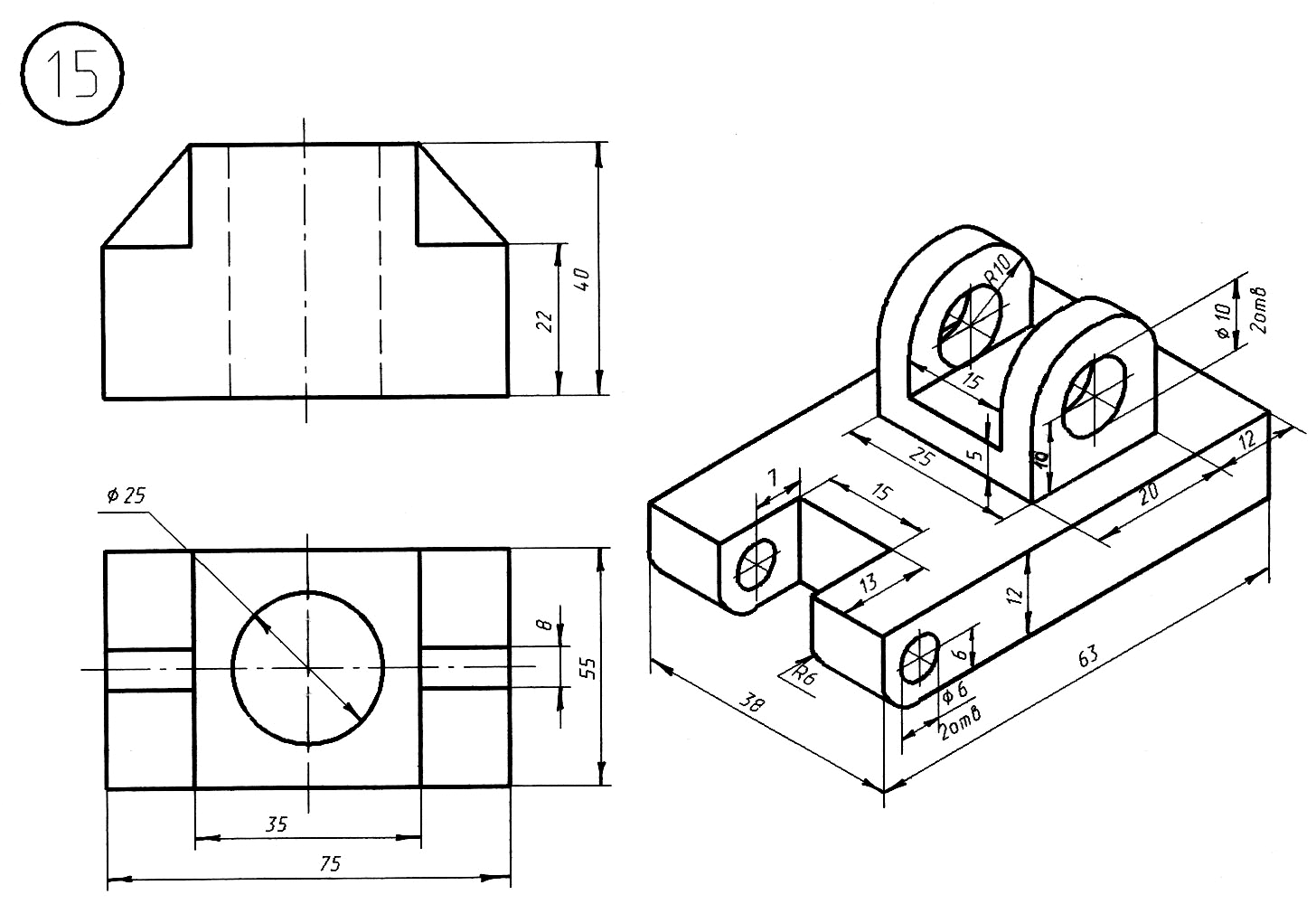

Для самостоятельного упражнения на фиг. 162 дана в трёх проекциях призма, пересечённая пирамидой и призмой. Требуется:

1)   наметить необходимые разрезы для каждой проекции;

2)   навести сплошными линиями внутренние очертания, вскрытые разрезом;

3)    заштриховать разрезы;

4)    отметить буквами соответствующие разрезы.

На примерах, рассмотренных выше, даны указания, как нужно выявлять скрытые очертания тела при помощи разрезов.

Решение задачи не отличается от сказанного, если вместо геометрического тела изображается техническая деталь, Разберём несколько примеров.

Стойка (фиг. 163). Внутри стойки проходят два цилиндрическихотверстия: одно для валика и второе для смазки. Во фланце имеются отверстия для крепления.

Чтобы выявить их на чертеже, на главном виде дан вертикально-продольный разрез в соединении половин вида и разреза. Для вида сверху разреза не требуется. Разрез для вида слева, кроме смазочного отверстия, никаких других скрытых линий выявить не может. В таких случаях делается вырыв. В данном случае вырыв применён для вскрытия контура смазочного отверстия.

Неполная проекция относительно горизонтальной оси симметрии для вида сверху даёт возможность, в целях экономии количества графических операций, ограничиться половиной изображения. Такой спо­соб применяется при проектировании тел, симметричных относительно своих осей.

Корпус задвижки. Корпус задвижки представляет собой более сложную техническую деталь, нежели стойка, рассмотренная в предыдущем примере. На фиг. 164, а корпус задвижки показан без разреза, а на фиг. 164, б—в разрезе.

Чтобы правильно решить вопрос о необходимых разрезах на чертеже корпуса задвижки, внимательно осматриваем его снаружи и изнутри. Убеждаемся в полной симметрии детали относительно её осей.

Симметричная форма делает уместным для всех трёх проекций применение совмещённых разрезов: для главного вида—вертикально-продольного, для вида слева—вертикально-поперечного и для плана—горизонтального.

Нетрудно видеть, что вертикально-продольный разрез на фиг. 165 сочетает в себе половину вида, изображённого на фиг. 164, а, и поло­вину разреза, показанного на фиг. 164, б. Так соединять вид и разрез разрешается лишь для симметричных деталей.

Если рассматривать фиг. 164, а и б отдельно, то в каждом из этих изображений имеются свои недостатки. Например, изображение корпуса на фиг. 164, а скрывает внутренние очертания и поэтому затрудняет чтение чертежа, а изображение полного разреза на фиг. 164, б лишает возможности иметь суждение о наружных формах отпавшей при разрезе чертежа части корпуса. Приведённые недостатки исключаются, если соединить половину вида и половину разреза (фиг. 165). Линии разрезов показаны здесь осевыми линиями.

Корпус проходного вентиля (фиг. 166,a и б). В отличие от корпуса задвижки, корпус проходного вентиля не имеет внутренней симметрии: лобовые перегородки вентиля направлены в разные стороны (фиг. 166,a).

По ГОСТ 3453-46 в этих случаях рекомендуется делать полный разрез, как это показано на главном виде (фиг. 166, в).

Для профильной проекции может быть применён вертикально-поперечный разрез в совмещении половин вида и разреза, так как корпус проходного вентиля проектируется на профильную плоскость симметрично вертикальной оси. Что касается горизонтальной проекции, то здесь производить разрез не следует. Наличие седловины, лобовых перегородок и переходов от седловины к корпусу может привести к неправильному толкованию разреза.

Корпус питательного клапана (фиг. 167,a,б и в). Как уже было сказано, разрезы несимметричных деталей принято делать полными, поэтому на главном виде чертежа корпуса питательного клапана (фиг. 167, в) применён вертикально-продольный разрез.

На профильной проекции сделан вертикально-поперечный разрез. Что касается горизонтальной проекции, то симметрия детали относительно фронтальной осевой плоскости позволяет изобразить её в разрезе только так, как показано на этой проекции.

Для форм несимметричных, аналогичных рассмотренному корпусу питательного клапана, нередко вместо разрезов для выявления внутренних очертаний практикуют частичные разрезы (вырывы).

инструкция по оформлению конструкторских чертежей по ЕСКД

При выполнении любого чертежа следует четко следовать инструкции по оформлению конструкторских чертежей (ЕСКД). Там четко описаны требования в изображению предмета в разрезе. А вот что такое разрез, какие бывают разновидности и как его изображать – сейчас мы с вами и узнаем.

Основы оформления чертежей по ЕСКД: что такое разрезы и какими они бывают?

Разрез – это изображение объекта путем мысленного рассечения одной или нескольких его плоскостей.

Благодаря разрезам можно увидеть, что находится в секущей плоскости, а также за ней.

Простые разрезы

Простые разрезы (с одной секущей плоскостью) делятся на:

• горизонтальные;
• вертикальные;
• наклонные.

Вертикальные разрезы в свою очередь бывают:

• фронтальными;
• профильными.



Простой разрез



Сложные разрезы

Сложные разрезы (с несколькими секущими плоскостями) бывают ступенчатыми и ломаными. Ступенчатые в свою очередь разделяют на:

• фронтальные;
• горизонтальные.



Сложный разрез



Основные правила оформления разрезов чертежей ЕСКД

При создании секущей плоскости ее положение следует показывать при помощи толстой разомкнутой линии (1,5 s, где s – это толщина основной линии).

Длина каждого штриха должна равняться 8-20 мм. Необходимо стрелками показать направление взгляда, причем стрелки должны быть расположены перпендикулярно штрихам. Кроме того, стрелки должны быть расположены на расстоянии 2-3 мм от наружных краев штриха.



Образец



Название секущей плоскости пишется кириллицей и прописными буквами. Буквы следует наносить параллельно горизонтальным линиям главной надписи без учета положения стрелок.

В случае, когда секущая плоскость совпадает с плоскостью симметрии при выполнении простого разреза, по проекции связанного с главным изображением, секущую плоскость не следует изображать, а сам разрез не нужно подписывать.



Образец 1





Образец 2





Образец 3





Образец 4



Основные сведения по оформлению чертежей демонстрируют нам изображения всех разновидностей разрезов.

Основные требования к оформлению чертежей: как правильно выполнять разрезы?

Горизонтальный, профильный или фронтальный разрез можно выполнять на месте соответствующего основного вида.



Образец 5



Соединение части соответствующего разреза и части вида допускается лишь при их разделении линией с изломом или сплошной волнистой линей, которая не должна совпадать с любыми другими линиями изображения. Хотелось бы напомнить, что в любое время вы можете заказать чертежи.

Кстати! Для наших читателей сейчас действует скидка 10% на любой вид работы

Типы соединения

Если нужно соединить половину вида и половину разреза, являющихся симметричными фигурами, то разделяющей линией станет сама ось симметрии.

Половину вида нельзя соединять с половиной разреза в том случае, если хоть одна линия изображения совпадает с осевой. В таком случае нужно соединить большую часть вида с меньшей частью разреза или наоборот.

Разрез можно разделить и при помощи тонкой штрихпунктирной линии, которая совпадает со следом плоскости симметрии не предмета полностью, а его отдельных частей, если они представляют тело вращения.



Местный разрез



Соединяя половину вида с половиной разреза, разрез нужно размещать слева от вертикальной оси и под горизонтальной.

Местный разрез должен обозначаться сплошной волнистой линией, при этом не допускается ее совпадение с других линиями изображения.

Ломаный разрез



Образец 9



При изображении ломаного разреза секущая плоскость условно поворачивается до момента соединения в одну плоскость. И направление поворота не обязательно должно совпадать с направлением взгляда.

Если вдруг совмещенные плоскости будут параллельны какой-нибудь основной плоскости проекций, то можно разместить ломаный разрез на месте соответствующего вида.

Вот вы и узнали, как правильно оформлять чертежи А0, А1, А2, А3 и другие. Прочие требования по оформлению разрезов в чертежах можно изучить более подробно в методических рекомендациях ЕСКД и ГОСТ.

Если вам некогда заниматься поиском нужной информации или просто не хотите тратить собственное время, не обладаете необходимыми знаниями для выполнения чертежей, то можно всегда заказать чертежи.

Виды разрезов – простые и сложные разрезы

Кроме горизонтальных и вертикальных разрезов применяют наклонные. Наклонным называют разрез, образованный секущей плоскостью, которая составляет с горизонтальной плоскостью проекций угол, отличный от прямого (рис. 273). Как видно, секущая плоскость А—А в данном примере является фронтально-проецирующей.

rn
rn

TBegin:http://polynsky.com.kg/uploads/posts/2010-09/1285132094_sloped-and-stepped-incision.jpg|–>TEnd–>

rn

rn

Разрезы подразделяют на продольные и поперечные. Если секущая плоскость направлена вдоль длины или высоты предмета, то разрез называют продольным (рис. 269). Если секущая плоскость направлена перпендикулярно к длине или высоте предмета, то разрез называют поперечным (рис. 267).

Разрезы, образованные с помощью одной секущей плоскости, называются простыми. Если в образовании разрезов участвует несколько плоскостей, то они называются сложными. Все рассмотренные выше разрезы являлись простыми.

Сложные разрезы подразделяются на ступенчатые и ломаные. Ступенчатые разрезы образуются с помощью параллельных секущих плоскостей (рис. 274). В данном примере разрез образован с помощью двух параллельных горизонтальных плоскостей А—А. На главном виде показывают «ступень» — переход от одной горизонтальной плоскости к другой. Переход от одной секущей плоскости к другой на разрезе никак не отражают. Буквенные обозначения наносят обычно только у концов разомкнутой линии. Полное название разреза — сложный ступенчатый горизонтальный разрез.

rn
rn

TBegin:http://polynsky.com.kg/uploads/posts/2010-09/1285132037_incision-1.jpg|–>TEnd–>

rn

rn

Ломаные разрезы образуются с помощью плоскостей, пересекающихся между собой не под прямым углом (рис. 275). Нижнюю секущую плоскость Б мысленно повертывают в направлении, указанном стрелкой, до совмещения с верхней секущей плоскостью Б. Обе плоскости при этом становятся профильными. Полное название разреза — сложный ломаный профильный разрез. Место пересечения разомкнутых линий отмечают утолщенными штрихами. Сложные разрезы надписывают так же, как простые.

Рассматривая профильный разрез, замечают, что правые ребра маховика на разрезе не изображены потому, что стандарт разрешает изображать не все, что расположено за секущей плоскостью, особенно если элементы детали проецируются искаженными. Количество и расположение спиц маховика можно определить по главному виду, Форму спиц поясняют с помощью сечения.

Иногда разрезы применяют для выяснения устройства предмета в отдельном, узкоограниченном месте, в связи с чем их называют местным (рис. 276). Местные разрезы выделяют на виде сплошной волнистой линией, которая не должна совпадать с какими-либо линиями изображения.

В отдельных случаях применяют соединение четверти вида и четвертей трех разрезов (рис. 277).

rn
rn

TBegin:http://polynsky. com.kg/uploads/posts/2010-09/1285132109_incision-2.jpg|–>TEnd–>

rn
rn

Рис. 277. Соединение части вида с частями трех разрезов

rn

rn

rn
rn

Рис. 278. Изображение отпадающих при разрезе элементов

rn

rn

При построении разрезов иногда бывает необходимым показать тот или другой элемент детали, отпадающий при разрезе, т. е. находящийся между глазом наблюдателя и секущей плоскостью. Втулка (рис. 278) имеет три отверстия и вырез в верхней части. Чтобы отразить вырез и особенно его закругленную часть, форму выреза показывают на фронтальном разрезе, используя для обводки установленную ГОСТ 2.303—68 штрих-пунктирную утолщенную линию «наложенной проекции». Толщина обводки этой линии принимается от s/2 до 2/3s, длина штрихов — от 3 до 8 мм, расстояние между штрихами — от 3 до 4 мм.

rn

Запланировать посетить Иссык куль отдых 2017 частный сектор с родными.

Сечения и разрезы на чертежах презентация. Сечение на чертеже – конспект и презентация к уроку черчения

Чтобы пользоваться предварительным просмотром презентаций создайте себе аккаунт (учетную запись) Google и войдите в него: https://accounts.google.com

Подписи к слайдам:

Сечения

Сечения и разрезы Назначение сечений Правила выполнения сечений Особенности выполнения сечений Назначение разрезов Различие между сечением и разрезом Правила выполнения разрезов Виды разрезов Соединение половины вида и половины разреза Соединение части вида и части разреза

Сечения Сечение – это изображение фигуры, получающейся при мысленном рассечении предмета плоскостью.

Сечения На сечении показывают только то, что находится в секущей плоскости. Сечение – это не действие, а изображение. Фигуру сечения на чертеже выделяют штриховкой, которую наносят тонкими линиями под углом 45 градусов.

Правила выполнения сечений По расположению на чертеже сечения разделяются на вынесенные и наложенные несимметричное симметричное Вынесенные сечения располагают вне контура изображения детали на любом месте поля чертежа, наложенные – непосредственно на видах. Контур вынесенного сечения обводят сплошной толстой линией, контур наложенного сечения – сплошной тонкой линией, причем контур вида в месте расположения сечения не прерывают.

Вынесенные сечения 1 2 3 Сечение, выполненное в проекционных связях Сечение, выполненное, на произвольном месте чертежа Сечение, выполненное, на продолжении плоскости сечения

Особенности выполнения сечений Сечения выполняются в том же масштабе, что и изображение, к которому оно относится, или указывают масштаб, если он изменен. По построению и расположению сечение должно соответствовать направлению, указанному стрелками. Если секущая плоскость проходит через ось поверхности вращения, ограничивающей отверстие, то их контур на сечении показывают полностью.

Различие между разрезом и сечением Разрез отличается от сечения тем, что на нем показывают не только то, что находится в секущей плоскости, но и то, что находится за ней. А-А А-А Сечение Разрез

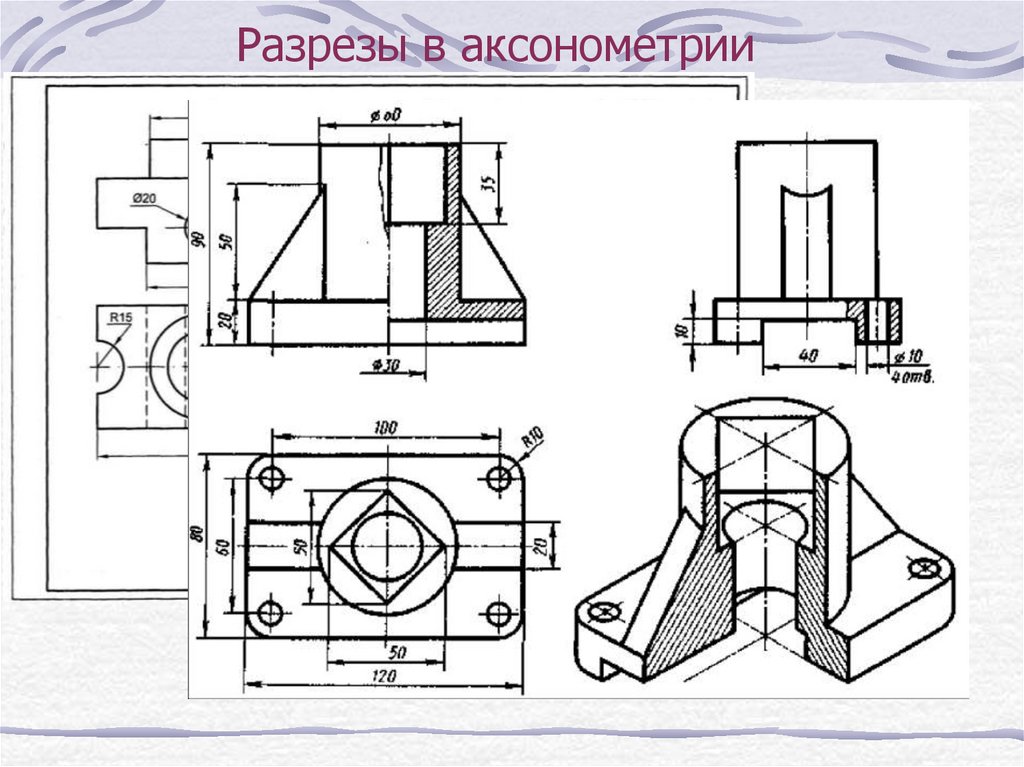

Назначение разрезов Разрез – это изображение предмета, мысленно рассеченного плоскостью. При этом часть предмета, расположенная между наблюдателем и секущей плоскостью, как бы удаляется. На разрезе показывают то, что находится в секущей плоскости и за ней. Следовательно разрез включает сечение.

Правила выполнения разрезов Штриховые линии, которыми на главном виде изображены внутренние очертания, теперь обведены сплошными основными линиями, так как они стали видимы. Фигура сечения, входящая в разрез, заштрихована. Штриховка дана только там, где сплошные части детали попали в секущую плоскость.

Виды разрезов Простой разрез – это разрез, образованный одной плоскостью. Положение секущей плоскости может быть вертикальным и горизонтальным, наклонным. Сложный разрез – это разрез, образованный двумя или более плоскостями.

Фронтальные разрезы При секущей плоскости, параллельной фронтальной плоскости проекций, вертикальный разрез называют фронтальным. Фронтальный разрез обычно располагают в проекционной связи – на месте главного вида. Если секущая плоскость совпадает с осью симметрии детали и разрез расположен в проекционной связи, его не обозначают. ФРОНТАЛЬНЫЙ РАЗРЕЗ

Профильные разрезы При секущей плоскости, параллельной профильной плоскости проекций, вертикальный разрез называют профильным. Профильный разрез обычно располагают в проекционной связи – на месте вида слева. ПРОФИЛЬНЫЙ РАЗРЕЗ

Горизонтальные разрезы ГОРИЗОНТАЛЬНЫЙ РАЗРЕЗ Если секущая плоскость горизонтальна, разрез называют горизонтальным. Горизонтальный разрез обычно располагают в проекционной связи – на месте вида сверху.

Простые разрезы При секущей плоскости, расположенной под некоторым углом к горизонтальной плоскости проекций, разрез называется наклонным. Для показа устройства детали в отдельном, ограниченном месте применяют местный разрез. Его выделяют на виде сплошной тонкой волнистой линией.

Соединение половины вида и половины разреза Размерные линии, относящиеся к элементу детали, вычерченному только до оси симметрии, проводят несколько дальше оси и ограничивают стрелкой с одной стороны. Размер указывают полный. При соединении половины вида и половины разреза надо помнить: Границей между видом и разрезом должна служить ось симметрии, тонкая штрихпунктирная линия

Соединение половины вида и половины разреза Разрез на чертеже располагают справа от оси симметрии или под ней На половине вида штриховые линии, изображающие контур внутренних очертаний, не проводят

Соединение части вида и части разреза Часть вида и часть разреза разделяют сплошной волнистой линией. Если линия контура, совпадающая с осью симметрии, относится к наружной поверхности детали, показывают большую часть вида. Если линия контура, совпадающая с осью симметрии, относится к отверстию, на чертеже показывают большую часть разреза.

Сложные разрезы Если секущие плоскости расположены параллельно, то разрез называется ступенчатым. Если секущие плоскости расположены под углом не равным 90 градусов, то разрез называется ломанным.

Построение сечений

Слайдов: 7 Слов: 238 Звуков: 0 Эффектов: 0

Сечения. Правила выполнения. Определение. Сечение – это изображение фигуры, получившейся при мысленном рассечении предмета плоскостью. На сечении показывают только то, что находится непосредственно в секущей плоскости. Нанесение штриховки. Фигуру сечения на чертеже выделяют штриховкой, которую наносят тонкими линиями под углом 45°. Правила выполнения сечений. Сечения на чертежах разделяют на вынесенные и наложенные. Вынесенные сечения предпочтительней, т.к. они не загромождают вид лишними линиями. Контур вынесенных сечений выполняют сплошной линией. Обозначение сечений. Если сечение вынесенное, то проводят разомкнутую линию, два утолщённых штриха. – Сечение.ppt

Соединение вида и разреза

Слайдов: 9 Слов: 88 Звуков: 0 Эффектов: 46

Удаление линии вида. Штриховые линии, которыми были изображены внутренние очертания, теперь обведены сплошными основными линиями, так как слановятся видимыми. Штриховка фигуры сечения. Разрез. Вид. Границей между половиной вида и половиной разреза служит штрихпунктирная осевая линия. Границей между частью вида и частью разреза служит сплошная волнистая линия. Главный вид и вид сверху. – Вид.ppt

Черчение. Разрезы

Слайдов: 9 Слов: 86 Звуков: 1 Эффектов: 26

Черчение. Обобщающие уроки по всем разделам. Все разделы черчения. Получение разреза. Сравнение разрезов и сечений. Фронтальный разрез. Горизонтальный разрез. Профильный разрез. Алгоритм построения фронтального разреза. По наглядному изображению и данному виду определить целесообразный разрез и выполнить его в соответствующем габаритном прямоугольнике. – Разрезы.ppt

Изображение точек, прямых и плоскостей

Слайдов: 53 Слов: 6729 Звуков: 0 Эффектов: 75

Начертательная геометрия. Изображение точек, прямых и плоскостей. Решение основных позиционных задач. Предмет и метод начертательной геометрии. Методы проецирования. Прямая линия. Плоскость. В начертательной геометрии чертеж строится при помощи метода проецирования. При построении чертежей широко используются проекционные свойства фигур. Правила построения изображений основаны на методе проекций. Предмет и метод начертательной геометрии. Ортогональное проецировангие – есть частный случай параллельного проецирования. Ортогональная проекция получила наибольшее распространение в технических чертежах. – Геометрия.ppt

Сопряжение окружностей

Слайдов: 11 Слов: 132 Звуков: 1 Эффектов: 10

Геометрические построения. Цель: овладеть методикой построения сопряжений на чертежах. Сопряжением называют плавный переход одной линии в другую. Что такое сопряжение? Что нужно для построения сопряжения? Виды сопряжения. Сопряжение двух окружностей. Сопряжение окружности и прямой. Построение сопряжения окружностей. Алгоритм построения сопряжения. Творческая работа. – Сопряжения.ppt

Градус углов

Слайдов: 12 Слов: 181 Звуков: 0 Эффектов: 50

Разминка. Лишняя фигура. Кроссворд. Тема урока. Единица измерения угла – градус. Что такое градус и его обозначение на письме. Название прибора для измерения угла, его строение и использование. В Древнем Вавилоне люди решили разделить круг на 360 центральных углов, потому что в году 360 дней. Градус. 1?. Транспортир. Практическая работа по применению транспортира. Градус – 1?. Шкала. Центр транспортира. –

На изображение сечения наносят штриховку под углом 45 вправо

или влево, на расстоянии 2-3 мм (2-10 мм).

Разрез втулки Втулка

Разрез втулки Втулка – цилиндрическая или коническая деталь с осевым отверстием.

Правила выполнения разреза

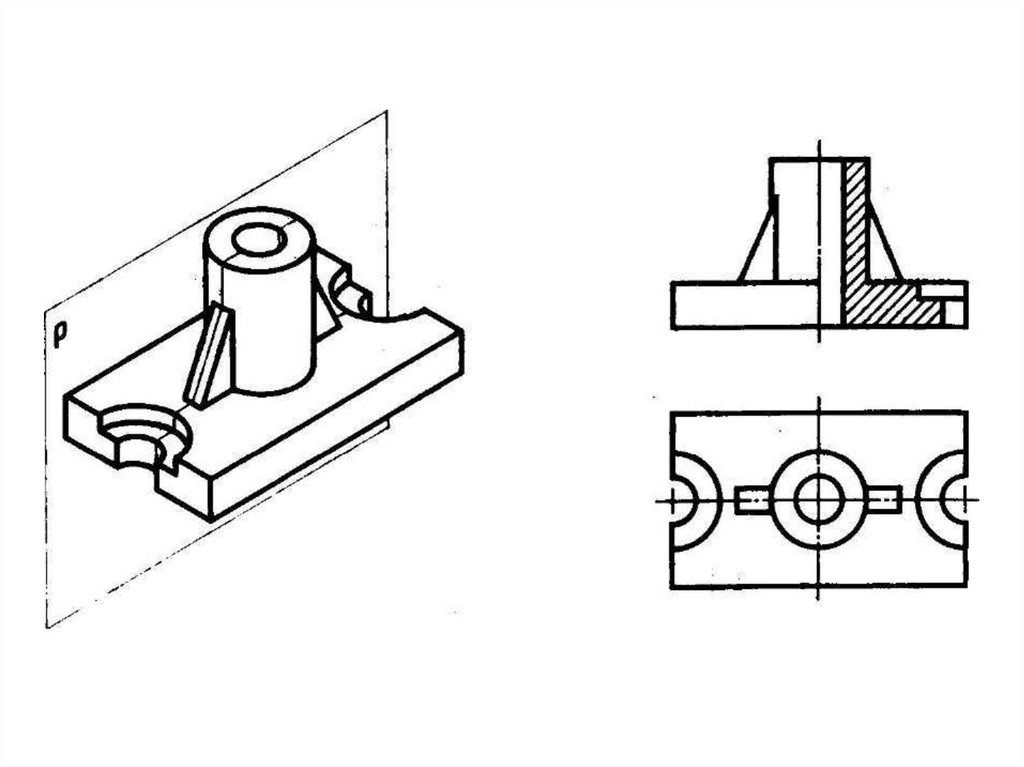

1. Рассекаем деталь секущей плоскостью.

2. Часть детали, расположенной между секущей плоскостью и наблюдателем отбрасываем.

3. Штриховые линии, которыми на главном виде были изображены внутренние очертания заменяем на сплошные основные линии, т.к. они стали видимыми.

4. На сечение, входящее в разрез, наносим штриховку. Штриховка дана только там, где сплошные части детали попали в секущую плоскость.

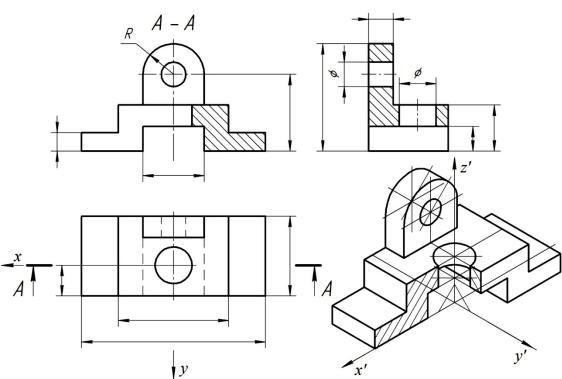

Обозначение разрезов на чертеже

1. Положение секущей плоскости показывают на чертеже разомкнутой линией. Длина штриха 8 – 20 мм, толщина s до 1,5 s.

2. Направления взгляда указывают стрелки, которые наносят на расстоянии 2-3 мм от края штриха.

3. Около каждой стрелки, с внешней стороны, наносят прописные буквы русского алфавита обозначающие разрез. Размер шрифта букв должен быть в два раза больше цифр размерных чисел.

4. Над разрезом выполняется соответствующая надпись, указывающая секущую плоскость. Надпись содержит две буквы, записанные через тире.

Классификация

разрезов

Классификация разрезов

1. В зависимости от числа секущих плоскостей разрезы делятся на:

Простые – если для разреза применяется одна секущая плоскость.

Сложные – если применяется несколько секущих плоскостей (ступенчатый, ломаный).

2. В зависимости от положения секущих плоскостей относительно горизонтальной плоскости проекций разрезы делятся на:

Вертикальные – если секущая плоскость перпендикулярна горизонтальной плоскости проекций (фронтальный, профильный)

Горизонтальные – если секущая плоскость параллельна горизонтальной плоскости проекций

Наклонные – если секущая плоскость имеет наклон к горизонтальной плоскости проекций, отличный от прямого

3. Полные и местные

Местные – разрез, служащий для выяснения внутреннего устройства предмета лишь в отдельном, ограниченном месте

Классификация разрезов

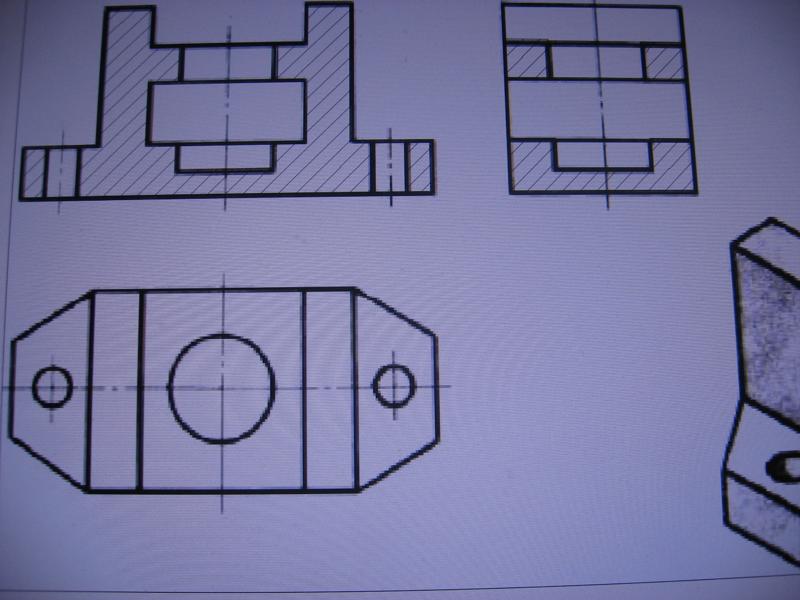

Горизонтальный разрез располагают в проекционной связи, на месте вида сверху

Выполняя различные упражнения, убедились, что от выбора количества видов зависит полнота представления формы изображенного предмета.

Однако в практике можно встретить такие предметы, форму которых трудно определить по чертежу с помощью только видов.

Очевидно, нужны еще какие-то изображения, применения которых позволит лучше уяснить форму предмета и сократить время на выполнение и чтение чертежа.

Форма изображенной на рисунке детали в целом цилиндрическая, ступенчатая. Можем ли мы по этому чертежу судить о форме каждого элемента детали? Очевидно, нет.

Все это можно выяснить с помощью сечений.

Сечение – это изображение фигуры, получающейся при мысленном рассечении предмета плоскостью.

На сечении показывают только то, что расположено непосредственно в секущей плоскости (исключение составляют цилиндрические отверстия) .

Заметьте, что сечение – это не действие, а изображение!

На наглядном изображении мы видим, как форма детали выявлена с помощью секущих плоскостей А и Б. Фигуры, находящиеся в плоскостях, показаны под видом.

Фигуру сечения на чертеже выделяют штриховкой, которую наносят тонкими линиями под углом 45º. Расстояния между линиями выбирают в зависимости от поля штриховки. Но они должны быть одинаковыми для всех сечений одной детали.

Обозначают секущую плоскость следующим образом:

– проводят разомкнутую линию, два утолщенных штриха длиной 8 – 20 мм, эта разомкнутая линия не должна пересекать основной контур;

– стрелками указывают направление взгляда, их располагают у внешних концов разомкнутой линии на расстоянии 2 – 3 мм от конца штриха;

– с внешней стороны стрелок наносят одинаковые прописные буквы русского алфавита размером шрифта №5, т.е. высотой 5 мм;

– над сечением пишут те же буквы через тире, например, А – А.

В зависимости от расположения на чертеже сечения разделяют на вынесенные и наложенные.

Вынесенные сечения располагают вне контура изображения детали на любом свободном месте поля чертежа или в разрыве изображения детали.

Наложенные сечения располагают непосредственно на видах. Их в основном применяют на чертежах проката различного профиля, инструмента и т.д.

При выполнении чертежей деталей чаще применяют вынесенные сечения. Стандарт отдает им предпочтение, так как они не загружают вид лишними линиями.

Контур вынесенного сечения обводят сплошной толстой основной линией такой же толщины ( s ), как и линия, которую используют и для изображения видимого контура предмета.

Контур наложенного сечения обводят сплошной тонкой линией (от s /3 до s /2), причем контур вида в месте расположения наложенного сечения не прерывают.

Обозначение сечений.

Чтобы показать, в каком месте проходит секущая плоскость, ее обозначают.

Если сечение вынесенное, то, как правило, проводят разомкнутую линию с указанием стрелками направления взгляда и с буквами русского алфавита.

Вынесенное сечение можно располагать на продолжении линии сечения. Если фигура сечения симметрична относительно этой линии, то сечение стрелками и буквами не обозначают. Линией сечения в этом случае служит осевая линия.

Вынесенное сечение можно расположить и в разрыве между частями одного и того же вида.

Условный разрыв предмета на чертеже показывают тонкой (от s /2 до s /3) волнистой линией.

Как и в предыдущем примере, здесь нет разомкнутых линий, указывающих положение секущих плоскостей, и надписей. Такое обозначение возможно в случае, когда фигура сечения симметрична относительно секущей плоскости.

Если фигура сечения, расположенная в разрыве, не симметрична, то проводят разомкнутую линию со стрелками, но буквами не обозначают.

Наложенные сечения обычно не обозначают. Только в том случае, когда оно представляет собой несимметричную фигуру, проводят штрихи разомкнутой линии и стрелки, но буквы не наносят.

В основном сечения выполняют в том же масштабе, что и изображение, к которому оно относится, или указывают масштаб, если он изменен.

По построению и расположению сечение должно соответствовать направлению, указанному стрелками.

ИСКЛЮЧЕНИЕ:

Если секущая плоскость проходит через ось отверстия или углубления, ограниченных поверхностью вращения (цилиндрической, конической или сферической), то показывают полностью контур отверстия или углубления. Расчленять фигуру сечения на части нельзя.

В практике приходится выполнять сечения предметов, изготовленных из различных материалов. Для каждого из них стандарт предусматривает определенного вида графические обозначения.

Чаще всего вам придется встречаться с графическим обозначением металла в сечении. Оно выполняется наклонными параллельными линиями штриховки.

Линии штриховки можно наносить на чертеже с наклоном влево или вправо, но в одну и ту же сторону на сечениях для одной и той же детали.

Созыкина Татьяна Николаевна

учитель ИЗО и черчения

п. Шолоховский

Ростовская область

МБОУ СОШ №8

Рисунок 1

Давайте вспомним… сказку «Маленький принц». Ее написал незадолго до своей гибели (он не вернулся с боевого задания) отважный летчик и замечательный французский писатель XX века Антуан де Сент-Экзюпери (1900-1944). Он написал эту сказку и для детей, и для взрослых.

Помните, какую картинку (первую в своей жизни) нарисовал в детстве Экзюпери? Это был рисунок 1. Посмотрите на него, что там изображено?) А все взрослые подумали, что это шляпа. Но на самом деле это был удав, проглотивший слона.

• Чтобы другие это поняли, юный художник выразился конкретнее и нарисовал рисунок 2. Он был уверен, что теперь-то все поймут, так как он объяснил взрослым свою картинку не только снаружи, но и изнутри.
• Вопрос: Как же это удалось шестилетнему художнику – будущему знаменитому писателю и летчику?

ЗНАКОМЫЕ ИЗОБРАЖЕНИЯ

На уроках ботаники, зоологии, химии и физики вы нередко встречались с изображениями, передающими внутреннее строение плодов, живых организмов. Вы наблюдали на этих изображениях все то, что обычно скрыто от нас.

– Как называют такие изображения?

• Стандарт (ГОСТ 2.305…68 ЕСКД).
• Что называется разрезом.
• Как отличить разрез от сечения.
• Какие обозначения и надписи установлены для разрезов.
• Основное различие между разрезами.
• Наименование разрезов в зависимости от взаимного расположения секущих плоскостей.
• Как располагаются разрезы на чертежах.

• Сложные разрезы.

• В зависимости от содержания изображения на чертежах подразделяют на виды, разрезы, сечения. Правила изображения предметов (изделий, сооружений и их составных элементов) установлены ГОСТом 2.305 – 68 ЕСКД.

Следует помнить, что разрез является изображением условным. Условность заключается в том, что проведение секущей плоскости, удаление части предмета, изображение оставшейся части – все эти действия проводятся мысленно.

Деталь рассечена плоскостью, параллельной горизонтальной плоскости проекций. Часть предмета мысленно отброшена, а оставшаяся часть спроецирована на горизонтальную плоскость проекций, а часть предмета, попавшая в разрез, заштрихована.

Разрез – это не действие, а изображение.

На сечении показывают только то, что получается непосредственно в секущей плоскости.

На разрезе показывают то, что получается в секущей плоскости, и то, что расположено за ней.

Соединение сечения с плоскостью чертежа.

Разрез состоит из сечения и того, что расположено за секущей плоскостью (прямоугольного параллелепипеда.

Классификация разрезов

В зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций разрезы разделяются на:

Горизонтальные –секущая плоскость перпендикулярна горизонтальной плоскости проекций.

Наклонные – разрезы при секущей плоскости, составляющей с горизонтальной плоскостью проекций угол. отличный от угла 90 ̊.

Вертикальные – секущая плоскость перпендикулярна горизонтальной плоскости проекций.

Горизонтальный

Фронтальный

Профильный

Наклонный

• Фронтальный разрез – это разрез полученный в результате мысленного рассечения детали плоскостью, параллельной фронтальной плоскости проекций.

• Профильный разрез – это разрез полученный в результате мысленного рассечения детали плоскостью, параллельной фронтальной плоскости проекций.

• Горизонтальный разрез – это разрез полученный в результате мысленного рассечения детали плоскостью, параллельной горизонтальной плоскости проекций.

В зависимости от направления секущей плоскости относительно длины или высоты предмета разрезы разделяются на:

поперечные , если секущая плоскость направлена перпендикулярно к длине или высоте предмета.

продольные , если секущая плоскость направлена вдоль длины или высоты предмета.

Определи место секущей плоскости.

Алгоритм выполнения разреза

Нанеси штриховку там, где сплошные части детали попали в секущую плоскость.

Штриховые линии обведи сплошными толстыми основными линиями.

Удали видимые линии, кроме очертания.

Скажите, каким ножом что резали.

У тебя тоже так?

Молодец!

УЧЕНЬЕ – УМ ТОЧИТ

Д/З: § 23-24. ! стр. 143 задание 50 на кальке; стр.144 задание 51 на кальке.

Сечение и разрезы черчение презентация. Презентация на тему “сечения”

Выполняя различные упражнения, убедились, что от выбора количества видов зависит полнота представления формы изображенного предмета.

Однако в практике можно встретить такие предметы, форму которых трудно определить по чертежу с помощью только видов.

Очевидно, нужны еще какие-то изображения, применения которых позволит лучше уяснить форму предмета и сократить время на выполнение и чтение чертежа.

Форма изображенной на рисунке детали в целом цилиндрическая, ступенчатая. Можем ли мы по этому чертежу судить о форме каждого элемента детали? Очевидно, нет.

Все это можно выяснить с помощью сечений.

Сечение – это изображение фигуры, получающейся при мысленном рассечении предмета плоскостью.

На сечении показывают только то, что расположено непосредственно в секущей плоскости (исключение составляют цилиндрические отверстия) .

Заметьте, что сечение – это не действие, а изображение!

На наглядном изображении мы видим, как форма детали выявлена с помощью секущих плоскостей А и Б. Фигуры, находящиеся в плоскостях, показаны под видом.

Фигуру сечения на чертеже выделяют штриховкой, которую наносят тонкими линиями под углом 45º. Расстояния между линиями выбирают в зависимости от поля штриховки. Но они должны быть одинаковыми для всех сечений одной детали.

Обозначают секущую плоскость следующим образом:

– проводят разомкнутую линию, два утолщенных штриха длиной 8 – 20 мм, эта разомкнутая линия не должна пересекать основной контур;

– стрелками указывают направление взгляда, их располагают у внешних концов разомкнутой линии на расстоянии 2 – 3 мм от конца штриха;

– с внешней стороны стрелок наносят одинаковые прописные буквы русского алфавита размером шрифта №5, т.е. высотой 5 мм;

– над сечением пишут те же буквы через тире, например, А – А.

В зависимости от расположения на чертеже сечения разделяют на вынесенные и наложенные.

Вынесенные сечения располагают вне контура изображения детали на любом свободном месте поля чертежа или в разрыве изображения детали.

Наложенные сечения располагают непосредственно на видах. Их в основном применяют на чертежах проката различного профиля, инструмента и т.д.

При выполнении чертежей деталей чаще применяют вынесенные сечения. Стандарт отдает им предпочтение, так как они не загружают вид лишними линиями.

Контур вынесенного сечения обводят сплошной толстой основной линией такой же толщины ( s ), как и линия, которую используют и для изображения видимого контура предмета.

Контур наложенного сечения обводят сплошной тонкой линией (от s /3 до s /2), причем контур вида в месте расположения наложенного сечения не прерывают.

Обозначение сечений.

Чтобы показать, в каком месте проходит секущая плоскость, ее обозначают.

Если сечение вынесенное, то, как правило, проводят разомкнутую линию с указанием стрелками направления взгляда и с буквами русского алфавита.

Вынесенное сечение можно располагать на продолжении линии сечения. Если фигура сечения симметрична относительно этой линии, то сечение стрелками и буквами не обозначают. Линией сечения в этом случае служит осевая линия.

Вынесенное сечение можно расположить и в разрыве между частями одного и того же вида.

Условный разрыв предмета на чертеже показывают тонкой (от s /2 до s /3) волнистой линией.

Как и в предыдущем примере, здесь нет разомкнутых линий, указывающих положение секущих плоскостей, и надписей. Такое обозначение возможно в случае, когда фигура сечения симметрична относительно секущей плоскости.

Если фигура сечения, расположенная в разрыве, не симметрична, то проводят разомкнутую линию со стрелками, но буквами не обозначают.

Наложенные сечения обычно не обозначают. Только в том случае, когда оно представляет собой несимметричную фигуру, проводят штрихи разомкнутой линии и стрелки, но буквы не наносят.

В основном сечения выполняют в том же масштабе, что и изображение, к которому оно относится, или указывают масштаб, если он изменен.

По построению и расположению сечение должно соответствовать направлению, указанному стрелками.

ИСКЛЮЧЕНИЕ:

Если секущая плоскость проходит через ось отверстия или углубления, ограниченных поверхностью вращения (цилиндрической, конической или сферической), то показывают полностью контур отверстия или углубления. Расчленять фигуру сечения на части нельзя.

В практике приходится выполнять сечения предметов, изготовленных из различных материалов. Для каждого из них стандарт предусматривает определенного вида графические обозначения.

Чаще всего вам придется встречаться с графическим обозначением металла в сечении. Оно выполняется наклонными параллельными линиями штриховки.

Линии штриховки можно наносить на чертеже с наклоном влево или вправо, но в одну и ту же сторону на сечениях для одной и той же детали.

Созыкина Татьяна Николаевна

учитель ИЗО и черчения

п. Шолоховский

Ростовская область

МБОУ СОШ №8

Рисунок 1

Давайте вспомним… сказку «Маленький принц». Ее написал незадолго до своей гибели (он не вернулся с боевого задания) отважный летчик и замечательный французский писатель XX века Антуан де Сент-Экзюпери (1900-1944). Он написал эту сказку и для детей, и для взрослых.

Помните, какую картинку (первую в своей жизни) нарисовал в детстве Экзюпери? Это был рисунок 1. Посмотрите на него, что там изображено?) А все взрослые подумали, что это шляпа. Но на самом деле это был удав, проглотивший слона.

• Чтобы другие это поняли, юный художник выразился конкретнее и нарисовал рисунок 2. Он был уверен, что теперь-то все поймут, так как он объяснил взрослым свою картинку не только снаружи, но и изнутри.
• Вопрос: Как же это удалось шестилетнему художнику – будущему знаменитому писателю и летчику?

ЗНАКОМЫЕ ИЗОБРАЖЕНИЯ

На уроках ботаники, зоологии, химии и физики вы нередко встречались с изображениями, передающими внутреннее строение плодов, живых организмов. Вы наблюдали на этих изображениях все то, что обычно скрыто от нас.

– Как называют такие изображения?

• Стандарт (ГОСТ 2.305…68 ЕСКД).
• Что называется разрезом.
• Как отличить разрез от сечения.
• Какие обозначения и надписи установлены для разрезов.
• Основное различие между разрезами.
• Наименование разрезов в зависимости от взаимного расположения секущих плоскостей.
• Как располагаются разрезы на чертежах.

• Сложные разрезы.

• В зависимости от содержания изображения на чертежах подразделяют на виды, разрезы, сечения. Правила изображения предметов (изделий, сооружений и их составных элементов) установлены ГОСТом 2.305 – 68 ЕСКД.

Следует помнить, что разрез является изображением условным. Условность заключается в том, что проведение секущей плоскости, удаление части предмета, изображение оставшейся части – все эти действия проводятся мысленно.

Деталь рассечена плоскостью, параллельной горизонтальной плоскости проекций. Часть предмета мысленно отброшена, а оставшаяся часть спроецирована на горизонтальную плоскость проекций, а часть предмета, попавшая в разрез, заштрихована.

Разрез – это не действие, а изображение.

На сечении показывают только то, что получается непосредственно в секущей плоскости.

На разрезе показывают то, что получается в секущей плоскости, и то, что расположено за ней.

Соединение сечения с плоскостью чертежа.

Разрез состоит из сечения и того, что расположено за секущей плоскостью (прямоугольного параллелепипеда.

Классификация разрезов

В зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций разрезы разделяются на:

Горизонтальные –секущая плоскость перпендикулярна горизонтальной плоскости проекций.

Наклонные – разрезы при секущей плоскости, составляющей с горизонтальной плоскостью проекций угол. отличный от угла 90 ̊.

Вертикальные – секущая плоскость перпендикулярна горизонтальной плоскости проекций.

Горизонтальный

Фронтальный

Профильный

Наклонный

• Фронтальный разрез – это разрез полученный в результате мысленного рассечения детали плоскостью, параллельной фронтальной плоскости проекций.

• Профильный разрез – это разрез полученный в результате мысленного рассечения детали плоскостью, параллельной фронтальной плоскости проекций.

• Горизонтальный разрез – это разрез полученный в результате мысленного рассечения детали плоскостью, параллельной горизонтальной плоскости проекций.

В зависимости от направления секущей плоскости относительно длины или высоты предмета разрезы разделяются на:

поперечные , если секущая плоскость направлена перпендикулярно к длине или высоте предмета.

продольные , если секущая плоскость направлена вдоль длины или высоты предмета.

Определи место секущей плоскости.

Алгоритм выполнения разреза

Нанеси штриховку там, где сплошные части детали попали в секущую плоскость.

Штриховые линии обведи сплошными толстыми основными линиями.

Удали видимые линии, кроме очертания.

Скажите, каким ножом что резали.

У тебя тоже так?

Молодец!

УЧЕНЬЕ – УМ ТОЧИТ

Д/З: § 23-24. ! стр. 143 задание 50 на кальке; стр.144 задание 51 на кальке.

Чтобы пользоваться предварительным просмотром презентаций создайте себе аккаунт (учетную запись) Google и войдите в него: https://accounts.google.com

Подписи к слайдам:

Сечения

Сечения и разрезы Назначение сечений Правила выполнения сечений Особенности выполнения сечений Назначение разрезов Различие между сечением и разрезом Правила выполнения разрезов Виды разрезов Соединение половины вида и половины разреза Соединение части вида и части разреза

Сечения Сечение – это изображение фигуры, получающейся при мысленном рассечении предмета плоскостью.

Сечения На сечении показывают только то, что находится в секущей плоскости. Сечение – это не действие, а изображение. Фигуру сечения на чертеже выделяют штриховкой, которую наносят тонкими линиями под углом 45 градусов.

Правила выполнения сечений По расположению на чертеже сечения разделяются на вынесенные и наложенные несимметричное симметричное Вынесенные сечения располагают вне контура изображения детали на любом месте поля чертежа, наложенные – непосредственно на видах. Контур вынесенного сечения обводят сплошной толстой линией, контур наложенного сечения – сплошной тонкой линией, причем контур вида в месте расположения сечения не прерывают.

Вынесенные сечения 1 2 3 Сечение, выполненное в проекционных связях Сечение, выполненное, на произвольном месте чертежа Сечение, выполненное, на продолжении плоскости сечения

Особенности выполнения сечений Сечения выполняются в том же масштабе, что и изображение, к которому оно относится, или указывают масштаб, если он изменен. По построению и расположению сечение должно соответствовать направлению, указанному стрелками. Если секущая плоскость проходит через ось поверхности вращения, ограничивающей отверстие, то их контур на сечении показывают полностью.

Различие между разрезом и сечением Разрез отличается от сечения тем, что на нем показывают не только то, что находится в секущей плоскости, но и то, что находится за ней. А-А А-А Сечение Разрез

Назначение разрезов Разрез – это изображение предмета, мысленно рассеченного плоскостью. При этом часть предмета, расположенная между наблюдателем и секущей плоскостью, как бы удаляется. На разрезе показывают то, что находится в секущей плоскости и за ней. Следовательно разрез включает сечение.

Правила выполнения разрезов Штриховые линии, которыми на главном виде изображены внутренние очертания, теперь обведены сплошными основными линиями, так как они стали видимы. Фигура сечения, входящая в разрез, заштрихована. Штриховка дана только там, где сплошные части детали попали в секущую плоскость.

Виды разрезов Простой разрез – это разрез, образованный одной плоскостью. Положение секущей плоскости может быть вертикальным и горизонтальным, наклонным. Сложный разрез – это разрез, образованный двумя или более плоскостями.

Фронтальные разрезы При секущей плоскости, параллельной фронтальной плоскости проекций, вертикальный разрез называют фронтальным. Фронтальный разрез обычно располагают в проекционной связи – на месте главного вида. Если секущая плоскость совпадает с осью симметрии детали и разрез расположен в проекционной связи, его не обозначают. ФРОНТАЛЬНЫЙ РАЗРЕЗ

Профильные разрезы При секущей плоскости, параллельной профильной плоскости проекций, вертикальный разрез называют профильным. Профильный разрез обычно располагают в проекционной связи – на месте вида слева. ПРОФИЛЬНЫЙ РАЗРЕЗ

Горизонтальные разрезы ГОРИЗОНТАЛЬНЫЙ РАЗРЕЗ Если секущая плоскость горизонтальна, разрез называют горизонтальным. Горизонтальный разрез обычно располагают в проекционной связи – на месте вида сверху.

Простые разрезы При секущей плоскости, расположенной под некоторым углом к горизонтальной плоскости проекций, разрез называется наклонным. Для показа устройства детали в отдельном, ограниченном месте применяют местный разрез. Его выделяют на виде сплошной тонкой волнистой линией.

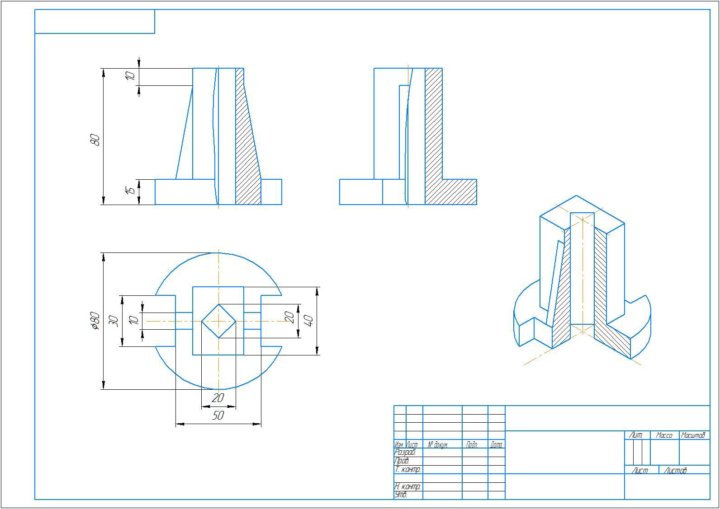

Соединение половины вида и половины разреза Размерные линии, относящиеся к элементу детали, вычерченному только до оси симметрии, проводят несколько дальше оси и ограничивают стрелкой с одной стороны. Размер указывают полный. При соединении половины вида и половины разреза надо помнить: Границей между видом и разрезом должна служить ось симметрии, тонкая штрихпунктирная линия

Соединение половины вида и половины разреза Разрез на чертеже располагают справа от оси симметрии или под ней На половине вида штриховые линии, изображающие контур внутренних очертаний, не проводят

Соединение части вида и части разреза Часть вида и часть разреза разделяют сплошной волнистой линией. Если линия контура, совпадающая с осью симметрии, относится к наружной поверхности детали, показывают большую часть вида. Если линия контура, совпадающая с осью симметрии, относится к отверстию, на чертеже показывают большую часть разреза.

Сложные разрезы Если секущие плоскости расположены параллельно, то разрез называется ступенчатым. Если секущие плоскости расположены под углом не равным 90 градусов, то разрез называется ломанным.

Тема урока:

Сечение

Акхузин Андрей Ахметович, преподаватель ФКП образовательное учреждение №228,г. Курган, Курганской области.

ТЕМА: Сечение

Цель урока:

• Дать понятие о сечениях

• Дать понятия о видах сечений (наложенные, вынесенные)

• Научить учащихся определять места применения необходимых сечений

• Научить учащихся построению, обозначению и выявлению сечений на чертежах

Из истории

Однажды при археологических раскопках было найдено древнейшее оружие человека – копье. Художнику экспедиции, в обязанности которого входило изображение всех найденных объектов, предстояло дать такие изображения копья, по которым бы четко воспринимались его форма и конструкция. Художник сделал рисунок

но остался им недоволен, так как по этому изображению определить форму копья было невозможно. «Как же передать форму копья, – задумался художник,- чтобы на каждом характерном участке четко воспринималась его форма?»

Давайте и мы с вами попробуем решить эту задачу.

сечение

А если дано наглядное изображение

Это невозможно

и даже наглядное изображение не дает четкой информации о геометрической форме предмета и его частей.

сечение

Рассмотрим пример: Полотно столового ножа

сечение

Какие же изображения использовать, чтобы на чертеже четко показать геометрическую форму элементов ножа

Может быть, выполнить два вида

или три вида

Вывод:

форму элементов ножа установить невозможно

сечение

Можно утверждать, что увеличение количества видов, использование наглядного изображения не решают рассматриваемой проблемы.

Каков же выход?

Необходимо какое-то принципиально новое изображение

В подобных случаях используют изображения, которые называются

СЕЧЕНИЯМИ

Суть получения сечения :

часть детали, геометрическую форму которой трудно установить по чертежу, мысленно рассекают секущей плоскостью.

Сечением

называется изображение фигуры, полученной при мысленном рассечении предмета секущей плоскостью.

На сечениях показывается то, что расположено в секущей плоскости.

сечение

Сечения являются проекционными изображениями.

Это означает, что фигуры сечений проецируются на плоскость проекций.

сечение

Вид спереди (главный вид)

сечение

фигура сечения проецируется на плоскость проекций.

сечение

По расположению сечений относительно видов их различают

на

вынесенные

наложенные

Наложенное сечение

Наложенные сечения располагаются непосредственно на видах ( изображение фигуры сечения как бы накладывается на изображение вида),

Вынесенное сечение

вынесенные сечения располагаются вне изображения видов

При выборе сечений предпочтение отдается вынесенным сечениям , поскольку они не загромождают вид.

Из истории

Художник сделал рисунок

«Как же передать форму копья, чтобы на каждом характерном участке четко воспринималась его форма?»

Судить о форме предмета можно по изображениям , которые получаются в результате сечения его плоскостью

сечение

Наложенное сечение

Вынесенное сечение

Назначение сечения

• Помогает получать более четкое представление о форме предмета;

• Дает возможность выполнять меньшее количество изображений на чертеже.

На сечениях показывают только то, что находится непосредственно в секущей плоскости.

Сечение – это не действие, а изображение.

ТЕСТ

В

А

Б

3

2

1

Домашнее задание

В тетрадь выполнить упражнение по рис.176

«Найти наглядные изображения деталей по виду и сечению»

С п а с и б о

з а

Слайд 2

Определение

Сечение – это изображение фигуры, получившейся при мысленном рассечении предмета плоскостью. На сечении показывают только то, что находится непосредственно в секущей плоскости.

Слайд 3

Нанесение штриховки

Фигуру сечения на чертеже выделяют штриховкой, которую наносят тонкими линиями под углом 45°.

Слайд 4

Правила выполнений сечений

• Сечения на чертежах разделяют на вынесенные и наложенные.
• Вынесенные располагают вне контура изображения делали (рис.170) на любом месте поля чертежа,
• наложенные – непосредственно на видах (рис.171).
• Вынесенные сечения предпочтительней, т.к. они не загромождают вид лишними линиями. Контур таких сечений выполняют сплошной линией.

Слайд 5

Обозначение сечений

• Если сечение вынесенное, то проводят разомкнутую линию, два утолщённых штриха.
• Стрелками указывают направление взгляда. Их располагают у внешних концов разомкнутой линии. С внешних сторон стрелок наносят одинаковые прописные буквы. Над сечением пишут те же буквы через тире с тонкой чертой внизу.
• Наложенные сечения не обозначают, если оно симметрично, если же фигура имеет несимметричную форму, то не чертежах указывают только направление взгляда стрелками без букв.

Слайд 6

Особенности выполнения сечений

• Сечения выполняют в том же масштабе, что и изображение, к которому оно относится.
• Если секущая плоскость проходит через ось поверхности вращения (цилиндрической, конической, сферической), ограничивающей отверстие или углубление, то их контур на сечении показывают полностью

Преобразование вырезанного файла в чертеж с помощью вашей машины Cricut

Обратите внимание: эта страница содержит партнерские ссылки. Если вы совершаете покупку на партнерском сайте, я могу получать комиссию.

Узнайте, как преобразовать вырезанный файл в рисунок с помощью машины Cricut . Вы можете рисовать и писать с помощью Cricut, выбирая рисунки, которые включают линии рисования / письма. Или вы можете преобразовать вырезанные дизайны в проекты чертежей. Вы также можете комбинировать их.

Это урок 4 моего рисунка из серии Cricut.Узнайте, как использовать ручки с машиной Cricut для создания различных акцентов, дизайнов и полных проектов.

Преобразование вырезанного файла в чертеж с помощью машины Cricut

В Cricut Design Space вы можете настраивать слои дизайна для вырезания, надрезания, печати или рисования. Вы не можете настроить каждую линию в дизайне. Вместо этого вы можете настроить каждый слой дизайна. Сегодня мы поговорим о том, как вы можете использовать дизайны, которые у вас уже есть, для создания забавных рисованных дизайнов с помощью вашей машины Cricut.

Если вы новичок в рисовании на машине Cricut и не знаете, с чего начать.

Ознакомьтесь с чертежом и письмом с Cricut. Руководство по началу работы

Материалы, необходимые для этой серии руководств

Сегодня мы поговорим о:

• Настройка слоя изображения для рисования
• Наслоение рисунков
• Предварительный просмотр вашего рисунка

Типы перьев для использования с Cricut Machines

Установка слоя изображения для рисования

Изображения, импортированные из библиотеки Design Space, и ваши собственные картриджи предварительно настроены с различными функциями.Обычно вы можете изменить эти предустановленные параметры для каждого слоя в дизайне. Затем вы можете выбрать, какие слои вы хотите вырезать, напечатать или нарисовать (или надрезать). Вот как настроить дизайн для рисования.

• Откройте или импортируйте изображение, которое хотите использовать, на холст Design Space.
• Выберите / щелкните слой изображения, которое вы хотите установить в качестве рисунка. Если слои сглажены (обычно в виде распечатанного изображения), вам сначала нужно распрямить дизайн. Некоторые изображения нельзя расправить, их можно использовать только в качестве печатных рисунков, эти рисунки нельзя преобразовать в нарисованные рисунки.
• Выберите «письмо» из появившихся опций палитры.
• Выберите цвет пера из этой же палитры параметров. Важно обратить внимание на выбранный вами цвет пера. Каждый новый выбранный цвет пера приведет к паузе в процессе рисования и предложению сменить перо.
• Соедините слои чертежа так, как вы хотите, чтобы они были нарисованы.

Наслоение рисунков

Мы поговорим о макете дизайна позже, но для начала я хотел бы дать вам краткий обзор того, как настроить дизайн для рисования.Когда вы впервые импортируете изображение в Пространство дизайна, обычно есть разные вырезанные слои. В мои собственные проекты я включил определенные линии рисования, чтобы согласовать их с индивидуальными дизайнами вырезок. Иногда, если вы устанавливаете дизайн только на рисование, некоторые линии дизайна будут перекрывать друг друга и не будут выглядеть так красиво, как если бы они были вырезаны и нарисованы. Итак, чтобы решить эту проблему, вам нужно будет определить, какие линии рисования вы хотите сохранить и, возможно, скрыть часть дизайна. См. Этот пример ниже.

Предварительный просмотр чертежа

Вы сможете предварительно просмотреть, как будет выглядеть ваш дизайн, прежде чем вы начнете вырезать или рисовать.Обратите внимание на макет холста и макет виртуального коврика для резки, чтобы все выглядело так, как вы себе представляете. То, что вы видите на экране, будет довольно похоже на то, что вы должны увидеть на бумаге.

Мне нравится проверять свои рисунки на основной бумаге перед тем, как использовать свою хорошую заключительную бумагу. Это дает мне возможность убедиться, что выбранные мной ручки будут работать хорошо и розыгрыш получится так, как я ожидал.

Сделайте этот проект сами. Я установил Cricut Design Space Canvas, чтобы вы могли попрактиковаться в работе со слоями рисования и дизайнами с помощью Cricut.

Продолжайте рисовать с помощью Cricut!
Ознакомьтесь с руководством по рисованию и письму с Cricut. Руководство по началу работы

Узнайте больше советов и приемов, а также найдите другие учебные пособия, которые помогут вам рисовать и писать на машине Cricut. Если у вас есть вопрос об этой особенности дизайна, напишите мне!

Как печатать, вырезать и рисовать с помощью Cricut

Обратите внимание: эта страница содержит партнерские ссылки. Если вы совершаете покупку на партнерском сайте, я могу получать комиссию.

Добавьте забавные акценты в свои проекты Print и Cut Cricut. Сегодня я покажу вам , как печатать, вырезать и рисовать с помощью Cricut . Это урок 9 моего рисунка из вашей серии руководств Cricut. Любой, кто пользуется режущим станком Cricut, знает, что с ним можно резать. Добавьте ручку, и вы сможете делать всевозможные забавные художественные акценты и рисунки! Сегодня мы расскажем, как добавлять рисунки на печать и вырезать проекты… это просто и добавляет приятный штрих к проектам Cricut.

Рисуйте с помощью печатных и вырезанных дизайнов и вашего Cricut

Как печатать, вырезать и рисовать с помощью Cricut

Мы уже говорили об использовании пера с вашей машиной Cricut для рисования и написания всех видов проектов.Знаете ли вы, что вы можете накладывать рисунок и писать прямо поверх печатного дизайна? Создавайте проекты «Печать, затем вырезайте» с помощью Cricut и добавляйте акценты рисунка, чтобы добавить блеска, деталей или индивидуальности.

Для этого урока вам потребуются следующие материалы:

Сегодня мы поговорим о:

• Выбор правильного дизайна
• Прикрепление отпечатков и рисунков
• Создание акцентов печатного дизайна с помощью рисунка
• Использование разных перьев

Рисование с помощью Cricut для создания художественных дизайнов

Выбор подходящего дизайна

Если вы хотите рисовать в дизайне, который вы печатаете, затем вырезаете, вам нужны дизайны проектов, которые будут работать с рисунками.Все штриховые рисунки можно нарисовать, но то, как они рисуются и насколько хорошо получается, полностью зависит от дизайна. Поэтому вам нужно обязательно протестировать свои проекты в Cricut Design Space, чтобы увидеть, как будут выглядеть линии рисования. Некоторые файлы проектов включают в себя линию прорисовки (многие из моих делают), но вы также можете преобразовать линии разреза в линии прорисовки.

Если вы выбираете дизайн проекта, который не включает конкретную линию прорисовки, вы можете просто скопировать или преобразовать линию разреза в прорисовку или добавить свои собственные дополнительные акценты прорисовки.Узнайте больше об использовании линий разреза для рисования здесь.

Прикрепление печатных работ и рисунков

Когда вы настраиваете печать, а затем вырезаете дизайн, к которому хотите добавить рисунок, вам нужно прикрепить две части. Так же, как рисование с вырезанной формой, рисование с напечатанной фигурой требует связанного приложения. Вам необходимо указать своей машине Cricut, где должна проходить линия вытяжки. Итак, разместите линию рисования там, где вы хотите, а затем прикрепите всю линию к сплющенному печатному дизайну.

Создание печатных дизайнерских акцентов с помощью рисунка

Подчеркните свои печатные дизайны с помощью разнообразных рисунков. Вот несколько идей, которые стоит попробовать:

• Добавьте металлический акцент рисунка на края или контуры распечатываемых изображений. Скопируйте контур напечатанного изображения и преобразуйте его в рисунок / письмо в Cricut Design Space. Затем прикрепите линию к напечатанной форме перед отправкой проекта на коврик.
• Преобразуйте некоторые вырезанные детали в линии чертежа, чтобы придать вашим проектам уникальный вид.Вы не можете развернуть линию рисования, поэтому убедитесь, что вы развернули все напечатанные части вместе, а затем добавьте линию рисования в качестве прикрепления.
• Добавьте дополнительные акценты рисунка, такие как границы или линии, к готовым печатным изделиям для дополнительного прикосновения.

Распечатайте дизайн с помощью Cricut Design Space Используйте ручки разных цветов для создания художественных рисунков с помощью Cricut

Использование разных ручек для разного внешнего вида

Добавление рисунка к печатному дизайну может создать в ваших произведениях совершенно новый элемент искусства.Поэтому попробуйте использовать разные ручки для разных акцентов при рисовании, чтобы создать все виды искусства. В примере, который я создал сегодня, я использовал черную ручку и ручку с золотым блеском. Если бы я удалил черную линию и просто добавил золотые акценты, искусство выглядело бы немного иначе. Поиграйте с идеями, попробуйте разные цвета и посмотрите, что у вас получится. Вы также можете узнать больше об использовании разных перьев для создания многоцветных дизайнов с помощью Cricut.

Ручка с золотым блеском для рисования Cricut Золотые акценты для рисования, созданные с помощью Cricut и ручки с золотым блеском

Сделайте распечатку, затем вырежьте с помощью чертежного проекта

Сегодняшний пример проекта – это открытка с благодарностью.Я наслаивал все части, выравнивал печатные рисунки, а затем добавил золотую линию рисования в качестве финального акцента через центральный цветочный узор. Вы можете создать свой собственный с помощью этого принта, а затем вырезать и нарисовать холст Благодарственной открытки Cricut Design Space.

Рисование с печатью, затем вырезание дизайнов и Cricut

Терапевт этой девушки посоветовал нарисовать на ее теле вместо порезов, и это сработало прекрасно

Вы можете быть шокированы, узнав, что каждый пятый человек страдает от порезов или «несамоубийственных самоповреждений».«Проблема часто остается незамеченной, потому что ее легко спрятать под одеждой, поэтому даже близкие могут не осознавать, что это происходит.

Порез определяется как умышленное разрушение тканей тела с нанесением самому себе. Резаки не пытаются убить себя, вместо этого боль от ран помогает им чувствовать себя живыми, потому что боль фактически высвобождает эндорфины.

Хотя конечная цель не в том, чтобы убить себя, в процессе многое может пойти не так. Порезы могут положить вас в больницу.Вы можете случайно повредить главную вену или артерию, а также риск заражения.

Это опасный порок, который может оставить на теле необратимые шрамы.

Терапевту одной девушки пришла в голову прекрасная идея помочь ей перестать резать. Вместо того, чтобы разрезать, терапевт предложил рисовать на ее коже. Искусный механизм преодоления трудностей сработал для нее так хорошо, что она вышла в Интернет, чтобы поделиться своими рисунками кожи.

«Мой терапевт сказал мне, что вместо того, чтобы причинять себе вред, я должен нарисовать что-нибудь красивое, если [sic] я хочу вырезать», – написала a-better-m-e.

«Вот результат. И это работает, если честно. Если вы боретесь с самоповреждениями, я действительно рекомендую это “.

Она предупреждает, что нельзя пользоваться ручкой, потому что это может навредить вам, вместо этого используйте маркер.

С тех пор, как она разместила свой новооткрытый механизм выживания, она прожила 92 дня без стрижки.

«Конечно, в начале у меня были ошибки, но сейчас я чиста 92 дня», – поделилась она.

То, что она открыто и честно рассказывала о своих проблемах в социальных сетях, тоже помогло ей.«Вся ваша любовь, которую я получил от вас, тоже помогла!»

Кроме того, она надеется, что ее личная борьба и история выздоровления помогут другим людям, борющимся с саморазрушительными привычками.

Другие поделились своими полезными советами, например, как нарисовать метод узора, известный как Zentanlge, который, как говорят, особенно полезен для людей, которые борются с резкой.

Zentangle – это форма непредсказуемого и незапланированного искусства, которая позволяет рисовальщику «сосредоточиться на каждом штрихе и не беспокоиться о результате».В искусстве Zentangle нет ни вверх, ни вниз. На самом деле, вы можете легко создать искусство Zentangle, вращая плитку, когда вы запутываете ее, всегда держа руку в расслабленном положении », – сообщает Zentangle.com.

«Вам просто нужно знать шаги. Результат – восхитительный сюрприз ».

Вы можете увидеть примеры Zentangle ниже…

Многие люди, которые испытали членовредительство, хвалили этот метод.

suejacobs.blogspot

Самоповреждение затрагивает гораздо более широкую часть населения, чем это часто предполагается. Мужчины и женщины всех возрастов борются с членовредительством.

Чаще всего режутся, когда человек – подросток или подросток в возрасте от двенадцати до четырнадцати лет. В США 7 процентов подростков заявили, что за последний год они порезались, подожгли или намеренно повредили себя.

Порезы – не единственная форма членовредительства. Удары головой о стену, выдергивание волос, сжигание и вырезание слов или символов на коже считаются различными видами членовредительства.

Есть четыре основные причины, по которым люди становятся жертвами членовредительства:

1. Физическая боль помогает притупить эмоциональную боль

С эмоциональной болью справиться труднее, чем с чем-либо физическим. Резаки часто называют действие порезки освобождением от давления.

Это вызывает ассоциацию в мозгу, в которой человек будет ассоциировать действие резания с улучшением самочувствия, и это создает сильную тягу к резанию, которую трудно отрицать.Как и любое пристрастие или пристрастие, человеку нужны альтернативные действия, которые помогут противостоять искушению и перенаправить свою энергию.

2. Те, кто наносит себе телесные повреждения, обычно более жестоки к себе и подвергаются большой самокритике.

Исследование 2012 года показало, что самокритика с большей вероятностью приведет к самоповреждениям, чем к другим, более косвенным формам членовредительства, таким как употребление алкоголя, употребление наркотиков или расстройства пищевого поведения.

3. Это дает возможность почувствовать нечто иное, чем онемение.

Многие люди чувствуют онемение, особенно после травмы.

4. Он предлагает способ испытать отрицательные эмоции, которые могут показаться тем, чего вы хотели бы избежать, но это не всегда так.

Например, если ребенок воспитывается в доме, где грусть или разочарование недопустимы, стрижка предлагает «приемлемый» способ почувствовать боль. Поскольку они не могут выразить свою эмоциональную боль, они выпускают ее физически.

zentangle_tutorials

мл.движения

рисунок жизни1989

обычный пилигрим

ч / т: Скучающая панда

Как использовать функцию рисования в пространстве дизайна – Craft-e-Corner

Недавно я поделился проектом в нашей группе сообщества Cricut на Facebook, в котором для создания проекта использовалось перо и функция рисования в пространстве дизайна. Вы можете посмотреть проект здесь, если вам интересно! В рамках этого проекта кто-то просто спросил нас: «Как вы используете функцию рисования?» И это заставило меня задуматься – возможно, не многие люди знают, как использовать функцию рисования.Я знаю, что когда я только начал работать с моим Cricut, я упустил это из виду, потому что я был так взволнован, когда смог вырезать различных материалов. Теперь, когда я использую свой Cricut в течение нескольких лет, мне очень нравится использовать функцию рисования. Я использую его для открыток, наклеек и небольших украшений в проектах. Сегодня я расскажу вам, как, если вы никогда не использовали его раньше, и покажу вам проект, который я сделал с его помощью! В целом, я бы сказал, что это довольно просто, но есть несколько вещей, которые полезно знать, так что приступим.

Какие ручки / маркеры я могу использовать с моим Cricut?

Перво-наперво. Если вы хотите рисовать с помощью Cricut, вам понадобятся ручки или маркеры, чтобы рисовать. К счастью для вас, у Cricut их множество – разных цветов, видов и толщины. Все ручки имеют маркировку по толщине, что полезно знать, когда вы делаете проект. Иногда вам понадобится тонкий наконечник, а иногда – более толстый маркер, это просто зависит от ваших потребностей. Я часто использую 0.4 ручки Fine Point, которые кажутся популярными. Когда вы впервые получите свой Cricut, в комплекте будет черная ручка размером 0,4 дюйма. Я также использовал перья 1.0, которые толще, чем 0.4. Обычно, чем выше число, тем толще ручка.

Еще одна вещь, которая мне нравится в использовании ручек Cricut, – это то, что я точно знаю, что они будут работать с моей машиной. Вы можете поэкспериментировать и попробовать другие ручки / маркеры, если хотите, но использование ручки Cricut – более безопасный вариант. Нет ничего хуже, чем купить что-то, а потом ничего не получится! На работе я тоже использую ручки Cricut, когда делаю заметки.Все, что нужно сказать, я большой поклонник. Мы продаем много ручек и маркеров Cricut, вы можете ознакомиться с нашей коллекцией, нажав здесь.

Какие машины Cricut умеют рисовать?

Единственными машинами, которые имеют функцию рисования, являются машины Cricut Explore и Cricut Maker. К машинам Cricut Explore относятся: Cricut Explore, Explore One, Cricut Explore Air и Cricut Explore Air 2. Однако, если у вас есть Cricut Explore One, вам потребуется приобрести адаптер, чтобы рисовать.Я приложу фото ниже. Все остальные станки имеют двойной держатель инструмента, который позволяет рисовать и резать (или резать и надрезать) за один прием. Я приложу изображение двойного держателя инструмента ниже. Explore One имеет одну державку для инструмента, поэтому он выполняет резку и запись в два этапа. Ничего страшного, если у вас есть Explore One, вам просто понадобится адаптер для рисования! Мы не продаем его на нашем веб-сайте, но вы можете купить его прямо в Cricut здесь. Вот как это выглядит:

Как я могу рисовать с помощью Cricut?

Теперь, когда вы ознакомились с основами, я покажу вам, как использовать функцию рисования.Во-первых, ваш Cricut может рисовать практически все. Чтобы рисовать, вам просто нужно изменить тип линии в Пространстве дизайна с «Вырезать» на «Рисовать». Вы можете рисовать изображения, которые вы нашли в Cricut, или те, которые загрузили сами. Давайте посмотрим на этот дизайн Dog Mama – я нашел его в Cricut Access. Когда вы вставляете изображение или текст на холст в области дизайна, он автоматически выбирает его обрезку. Как я уже упоминал выше, все, что нам нужно сделать, это изменить тип линии, и это позволит нам рисовать, а не вырезать:

На фотографии ниже вы можете видеть, что я щелкнул мышью по дизайну (обратите внимание на синюю рамку вокруг него), а затем щелкнул «Тип линии».Вы можете найти это в верхнем левом углу. В настоящее время задан тип линии “Вырезать”. Чтобы рисовать, все, что нам нужно сделать, это выбрать рисовать. Здесь вы также можете выбрать тип линии, если хотите нанести на него надрез, гравировку (только Maker), deboss (только Maker) и т. Д. Обратите внимание на то, как теперь выглядит дизайн … обратите внимание, как все это заполнено.

Теперь я выбрал “рисовать” в раскрывающемся списке типов линий. Как видите, изображение изменилось так, что присутствует только контур дизайна. Это именно то, что нарисует ваш Cricut.К сожалению, в настоящее время ваш Cricut не может раскрашивать дизайн за вас. Он просто нарисует контур, а затем вам придется вручную заполнить его, если вы хотите получить именно такой вид.

Это также относится и к тексту – он рисует только контур. Лично я не считаю, что заполнение букв в себе особенным делом, но я был бы рад, если бы Cricut выпустил это однажды в качестве функции. Как вы можете видеть на рисунке ниже, я снова изменил тип линии с «вырезать» на «рисовать», и вот результат:

Изображения для чертежей

Компания Cricut разработала специальные изображения, созданные специально для рисования! Если вы выполните поиск через Cricut Access, вы найдете их там.Я нашел картридж, полный нарисованных от руки цветов, которые мне очень нравятся. И поскольку они были разработаны для функции рисования, вам не нужно заполнять какие-либо линии / буквы! Он будет рисовать как есть. Посмотрите этот проект, который я сделал ниже, используя один из цветов в картридже – ID # M9C1867E, а картридж называется “Drawn Plants”.

Шрифты для чертежей

Существуют также шрифты от Cricut, специально предназначенные для рисования, что означает, что они будут рисоваться одной линией, и вам не придется их заполнять.Чтобы найти эти шрифты, нажмите «Шрифты», а затем отфильтруйте результаты поиска, как показано ниже:

Вот пример того, как выглядит один из пишущих шрифтов – обратите внимание, что здесь нет контуров, которые вам нужно было бы заполнить. Не забывайте по-прежнему выбирать «Нарисовать» для вашего типа линии, иначе он обрежет его.

Вот и все, ребята! Это основы рисования на Cricut. Я хотел бы услышать ваши мысли в комментариях ниже или любые вопросы, которые могут у вас возникнуть.Удачи!

– Кортни

Кортни – менеджер по социальным сетям в Craft-e-Corner.Она мама милейшего ребенка, жена пилота и мама-собака желтой лаборатории по имени Люси. Она любит заниматься творчеством, выпить чашечку хорошего кофе и проводить время с семьей и друзьями.

Купите комплекты материалов для вашего следующего проекта

Рисование ножницами, как у Матисса – Художественный музей Карнеги

Ближе к концу жизни Анри Матисс разработал новый способ творчества.Из-за непрекращающейся болезни он был привязан к дому, и за это время его вдохновила бумага. Он отошел от рисунка и живописи и начал составлять композиции из вырезанных кусочков расписной бумаги. Матисс назвал свой процесс «рисованием ножницами». Его знаменитые исследования цвета и линий превратились в энергичные коллажи, известные как вырезы.

Этот вырез из коллекции CMOA основан на рассказе Шахерезады из «Тысячи и одной ночи». Если вы посмотрите на картину слева направо, история начинается с лампы, зажженной с наступлением темноты, затем продолжается мимо звезд в ночном небе и других символов и, наконец, переходит к другому силуэту лампы, срок действия которого истек с восходом. солнце.Предложение в правом верхнем углу, написанное по-французски, содержит важную цитату из рассказа: «С приближением рассвета она осторожно замолчала».

Анри Матисс, Тысяча и одна ночь , 1950, Художественный музей Карнеги

Обсудите с этими вопросами:

• Какие еще формы вы видите в композиции Матисса?
• Формы могут означать разные вещи для разных людей. Что для вас значат формы? Что эти формы значат для окружающих? Чем отличаются ваши интерпретации или они совпадают?
• Какую новую историю вы могли бы рассказать, используя формы, которые вы видите?

Проявите творческий подход: создайте собственный рисунок с помощью ножниц

Чтобы выполнить это задание, убедитесь, что у вас есть ножницы, белая бумага, клей и все, что вы можете использовать для раскрашивания бумаги: мелки, маркеры, цветные карандаши, краски и т. Д.

За свою карьеру Матисс создавал композиции, исследуя взаимосвязь между формами и цветами. Он вырезал фигуры из бумаги, а затем его помощники в студии расставили и переставили их по указанию Матисса. Форма листьев в композиции CMOA взята из растений в студии Матисса. Его вдохновляли формы, которые он находил повсюду вокруг себя, и он использовал их неоднократно. Он использовал не только формы, которые он вырезал (положительные формы), но и бумагу, из которой они были вырезаны (отрицательные части).

1. Сначала раскрасьте несколько листов белой бумаги. Отложите несколько листов простой бумаги, чтобы использовать их в качестве фона. Матисс часто сочетал цвета на одном листе бумаги. Сделайте несколько кусочков, наложив цвета друг на друга. Какие новые цвета вы можете сделать?
2. Осмотрите свой дом. Какие интересные формы вы можете найти в объектах вокруг вас – может быть, лист на растении или интересный силуэт за окном? Нарисуйте контур карандашом на цветной бумаге, а затем вырежьте форму.Делайте это так часто, как хотите, используя бумагу разных цветов. Сохраните как положительные формы, так и отрицательные части бумаги.
3. Работая самостоятельно или с кем-нибудь еще, расположите и переставьте новые формы на листе фоновой бумаги. Что вы замечаете каждый раз, когда перемещаете их? Что, если некоторые перевернуты? Что, если вы переместите фигуры на бок?
4. Обратите внимание, как разные цвета взаимодействуют друг с другом. Какие цвета вам нравятся рядом друг с другом? Почему?
5. Что вы замечаете, когда добавляете в композицию негативные элементы?
6. Приклейте кусочки к фоновому листу в желаемом порядке, а затем сделайте еще один!

Как вырезать чертеж в autocad?

Как вырезать часть чертежа в AutoCAD?

Для обрезки объекта

1. Щелкните вкладку “Главная” панель “Редактирование” “Обрезать”.Найти.
2. Выберите объекты, которые будут служить режущими кромками. Нажмите Enter, когда закончите выбирать режущие кромки. …
3. Выберите объекты для обрезки и нажмите Enter второй раз, когда закончите выбирать объекты для обрезки.

Как масштабировать существующий чертеж в AutoCAD?

С помощью калькулятора разделите заданную длину на измеренную. Введите МАСШТАБ (Команда). Выберите базовую точку, например 0,0,0. Введите полученный коэффициент масштабирования, чтобы настроить все объекты в модели чертежа до их правильного размера.

Как вырезать сечение в AutoCAD?

Создание линии сечения (AutoCAD Mechanical Toolset)

1. Щелкните вкладку “Главная” панель “Детализация” “Линия сечения”. …
2. Выберите начальную точку линии сечения.
3. Выберите следующую точку или точки для линии сечения и нажмите ENTER.
4. Введите букву для ссылки на линию сечения в начальной точке.
5. Нажмите ENTER.
6. Переместите курсор, чтобы выбрать сторону секущей плоскости.

Как разблокировать чертеж в AutoCAD?

Если вам нужно выбрать или переместить файл, вы можете его разблокировать. Щелкните пустое место на диаграмме, чтобы отменить выбор всего, что уже может быть выделено. Щелкните правой кнопкой мыши и выберите “Объект чертежа САПР”> “Свойства”. Щелкните, чтобы снять флажки «Блокировать размер и положение» и «Блокировать от удаления».

Почему мой чертеж AutoCAD такой маленький?

Первоначальный ответ: линии или что-либо, нарисованное в autocad, кажется таким маленьким.… 1- может быть причина вашего места слишком велика по сравнению с нарисованным вами размером. 2- ваши размеры масштабируются. Лучший вариант – сделав первое действие, «нажмите–> Z–> нажмите Enter / пробел–> A–> нажмите Enter / пробел.

Что такое масштаб AutoCAD?

Масштабный коэффициент. Умножает размеры выбранных объектов на указанный масштаб. Масштабный коэффициент больше 1 увеличивает объекты. Масштабный коэффициент от 0 до 1 сжимает объекты. Вы также можете перетащить курсор, чтобы увеличить или уменьшить объект.

Что такое чертеж сечения в AutoCAD?

Вид сечения документации модели – это проекция существующего вида чертежа, где вы используете линию сечения, чтобы разрезать вид чертежа, чтобы показать, что находится внутри. На рисунках ниже показаны различные объекты, созданные командой VIEWSECTION, и термины, используемые для их обозначения.

Как вырезать сечение в 3D-модели в AutoCAD?

Создание 2D или 3D разреза

1. Проведите линию разреза на чертеже.
2. Выберите линию сечения и щелкните вкладку «Линия сечения здания» панель «Изменить» «Создать сечение».
3. Выберите тип создаваемого объекта сечения:…
4. В поле «Стиль для создания» выберите стиль для 2D-сечения.

Как разблокировать все слои?

Блокировка и разблокировка всех слоев

1. В командной строке введите -LA и нажмите клавишу Enter.
2. Вам будет предложено ввести параметр, введите LO и нажмите клавишу Enter.
3. Он запросит имена слоев, которые нужно заблокировать, введите * и нажмите клавишу Enter. * выбирает все слои.
4. Он снова предложит другой вариант, просто нажмите клавишу Enter еще раз, чтобы закончить.

Как защитить чертеж AutoCAD от редактирования?

Решение. Чтобы третьи лица не могли редактировать или копировать предоставленные им чертежи, вы можете включить цифровую подпись на своем чертеже. 16 мая 2018 г.

Почему мой файл AutoCAD защищен от записи?

Причины: AutoCAD не имеет повышенных разрешений.… Bak), который AutoCAD создает при сохранении, имеет разрешения только на чтение в системе, в которой сохраняется чертеж.

Нарезка модели для взаимодействия внутри

В SketchUp плоскости сечения разрезают модель вдоль плоскости, чтобы вы могли заглядывать внутрь модели, не перемещая и не скрывая какую-либо геометрию. В 3D-модели активная плоскость сечения скрывает все на одной стороне плоскости, как показано на следующем рисунке.

Плоскости сечения можно использовать для всех типов приложений:

• Вырежьте здание по горизонтали, чтобы увидеть план этажа. На архитектурном чертеже этот двухмерный разрез сверху вниз называется планом .
• Разрежьте здание по вертикали, чтобы увидеть внутри комнаты сразу нескольких этажей. Этот тип разреза называется разрезом (не путать с плоскостями разреза SketchUp).

Совет: Чтобы создать контурный вид, как у архитектора, поместите плоскость сечения на 48 дюймов над поверхностью пола. Такое размещение обычно позволяет видеть окна и двери в разрезе, не прорезая столешницу или мебель.Чтобы создать вид в разрезе, не прорезайте колонны, потому что они будут выглядеть как стены, а не как объекты, по которым люди могут ходить; прорубайте лестницы или лифты, потому что это показывает, как люди перемещаются по зданию.

В SketchUp можно вставить несколько плоскостей сечения, но только одна плоскость сечения может быть активным вырезом в каждом контексте. Вы создаете более одного контекста в модели, создавая группы или компоненты, каждый из которых имеет отдельный контекст. Например, следующая модель является компонентом и имеет две плоскости сечения; плоскость сечения, показывающая план, активна.

Другой пример – эта модель, в которой есть несколько духовок. Каждая печь представляет собой отдельную группу, как показано на следующем рисунке. Вы можете отобразить активную плоскость сечения в каждой группе, чтобы увидеть, что ни в одной из духовок нет теплого яблочного пирога или шоколадного печенья. (Черт возьми!) См. Раздел «Группирование геометрии» и «Создание базового компонента» для получения подробной информации о создании групп или компонентов, а также о том, как открыть или закрыть контекст группы или компонента.

Совет: Хотите продемонстрировать несколько внутренних видов модели? SketchUp позволяет отображать разрезы в анимации сцены.Чтобы анимировать сцены, которые показывают разные разрезы секций, вам необходимо сохранить настройки секции в стиле, а затем сохранить каждый вид в сцене. Анимация сцен объясняет, как создавать анимацию вашей модели.

Следующее видео знакомит вас с плоскостями сечения и дает быстрый взгляд на анимацию плоскости сечения. В следующих разделах вы найдете подробные инструкции, которые проведут вас через многое, что могут делать плоскости раздела.

Добавление плоскости сечения

Вставить плоскость сечения проще простого.Убедитесь, что в вашей модели ничего не выделено, и откройте контекст группы или компонента, в который вы хотите добавить плоскость сечения. Кроме того, если вы хотите разместить плоскость сечения на определенной высоте, например, 48 дюймов над поверхностью пола, используйте инструмент «Рулетка», чтобы установить направляющую линию, которая поможет вам разместить плоскость сечения именно там, где вы хотите.

Когда вы будете готовы добавить секущую плоскость, выполните следующие действия:

1. Выберите инструмент Плоскость сечения () или выберите Инструменты > Плоскость сечения .Пользователи Microsoft Windows находят инструмент «Плоскость сечения» на панели инструментов «Сечения». Как в Microsoft Windows, так и в Mac OS X инструмент «Плоскость сечения» находится на палитре «Большой набор инструментов».
2. С помощью курсора плоскости сечения, показанного на следующем рисунке, щелкните грань, чтобы разместить плоскость сечения.
   Совет: Если у вас возникли проблемы с удержанием плоскости сечения в желаемой ориентации, наведите указатель мыши на грань, которая соответствует желаемой ориентации, и удерживайте клавишу Shift, чтобы зафиксировать направление курсора плоскости сечения.Вы также можете нажать клавиши со стрелками, чтобы ориентировать нормаль плоскости сечения в направлении осей по умолчанию: вверх для синих осей, вправо для красных осей, влево для зеленых осей и вниз для параллельности грани.

После того, как вы щелкнете по грани, появится плоскость сечения, как показано на следующем рисунке.

После того, как плоскость сечения будет размещена, появится диалоговое окно, назовите плоскость сечения, назначьте числовой символ для этой плоскости, затем нажмите «ОК».

После того, как вы разместили секущую плоскость, вы можете изменить ее положение или отрегулировать следующим образом:

• Отрегулируйте размещение с помощью инструмента «Перемещение» или инструмента «Повернуть».
• Измените направление резания , щелкнув контекстную плоскость сечения и выбрав Реверс в появившемся меню. Например, если вы сделаете вертикальный разрез, вы можете обратить разрез, чтобы отобразить внутреннюю часть другой половины вашего здания.
• Выровняйте камеру SketchUp с плоскостью сечения , щелкнув контекстную плоскость и выбрав Выровнять вид . На предыдущем рисунке выравнивание вида по плоскости сечения приведет вас к виду модели сверху.
• Выберите, какая плоскость сечения является активным вырезом, , если у вас несколько, щелкнув контекстным щелчком плоскость сечения, которую вы хотите сделать активной, и выбрав в меню Active Cut . Или дважды щелкните плоскость сечения, которую вы хотите активировать или деактивировать.
• Контроль видимости плоскости сечения. Подробнее о скрытии или отображении плоскостей сечения см. Далее в этой статье.

Совет: Хотите быстро управлять плоскостями сечения? Каждая секущая плоскость появляется на панели Outliner с именем, которое вы ввели при создании секущей плоскости.Вы можете редактировать имя и символ плоскости сечения в Outliner или на панели Entity Info. В Outliner вы также можете щелкнуть контекстным щелчком плоскость сечения и использовать появившееся меню, чтобы скрыть, активировать, обратить вспять и предпринять другие действия для управления этой плоскостью сечения. Двойной щелчок по имени в Outliner активирует или деактивирует плоскость сечения. Примечание. При использовании команды Выровнять вид в перспективе «Параллельная проекция» можно быстро создать разрезы модели или виды в перспективе с одной точкой.

Заполнение пустот в разрезах

Когда вы разрезаете твердое тело плоскостью сечения, вы можете не захотеть видеть пустоты там, где должен быть твердый материал. Например, предположим, что на плоскости сечения показан разрезанный бетонный блок. В зависимости от настроек заливки сечения модель может показывать пустое пространство там, где будет заполнен бетонный блок.

Чтобы заполнить замкнутые контуры в срезе, вы можете просто установить флажок «Заливка сечения» на панели «Стили». Например, на следующем рисунке показано, как бетонный блок изменяется при установке флажка «Заливка сечения».Кроме того, вы можете переключать видимость заливки сечения с помощью команды View> Section Fill или кнопки Display Section Fill () на панели инструментов. (Помните, что независимо от того, используете ли вы панель «Стили», меню «Просмотр» или кнопки на панели инструментов, вы изменяете стиль и должны сохранить стиль, если не хотите потерять примененные настройки видимости.)

Для управления настройками заливки сечения на панели стилей выполните следующие действия:

1. Откройте панель «Стили».
2. Щелкните вкладку Редактировать .
3. На вкладке «Правка» щелкните значок Modeling Settings ().
4. Чтобы заполнить области, которые представляют собой замкнутые контуры, установите флажок Заливка сечения . Помните, что для создания сечения с заполнением геометрия сечения должна образовывать замкнутый цикл внутри его группы или иерархии компонентов. Вы можете увидеть эту иерархию в Outliner.
5. (Необязательно) Чтобы настроить цвет, щелкните образец цвета «Заливка раздела» и с помощью палитры выберите желаемый цвет.

Совет: Нужна помощь в поиске и устранении неисправностей при заливке? Щелкните правой кнопкой мыши плоскость сечения и выберите Устранение неполадок с заливкой сечения. Затем вы видите красные круги вокруг вершин, граничащих с отверстием в петле.

См. «Настройка параметров моделирования для дополнения стиля» для получения дополнительных сведений о параметрах параметров моделирования.

Создание новой геометрии из плоскости сечения

Если плоскость сечения пересекается с моделью, SketchUp позволяет создавать геометрию, которая автоматически объединяется в группу.Затем вы можете переместить эту группу в новое место в вашей модели, чтобы у вас была копия для работы, как показано на следующем рисунке. Или разнесите группу, чтобы использовать геометрию для разделения модели.

Чтобы создать геометрию таким образом, щелкните контекстную плоскость сечения и выберите Создать группу из среза в появившемся меню.

Совет: Если у вас возникли проблемы с просмотром или выбором группы, выберите группу в Outliner.

Скрытие плоскостей сечения и разрезов

Когда плоскость разреза разрезает вашу модель, разрез не является постоянным, и вы можете управлять видимостью плоскости и разреза независимо друг от друга.Скрытие плоскости сечения приводит к исчезновению прозрачной плоскости с ее цветными маркерами. Если скрыть разрез, ваша модель снова будет выглядеть цельной.

Вот как можно управлять видимостью плоскостей сечения и разрезов:

• Скрыть все плоскости сечения: По умолчанию красочная плоскость сечения появляется каждый раз, когда вы создаете плоскость сечения. Чтобы переключить видимость всех плоскостей сечения в вашей модели, выберите инструмент Показать плоскости сечения (). Щелкните этот инструмент еще раз, чтобы повторно отобразить плоскости сечения.Либо выберите «Вид»> «Плоскости сечения» в строке меню.
• Скрыть одну плоскость сечения: Если у вас несколько плоскостей сечения, но вы хотите скрыть только одну, щелкните контекстную плоскость и выберите «Скрыть». Когда вы скрываете одну плоскость выбора, ее видимость больше не переключается с помощью инструмента «Показать плоскости сечения», пока вы не отобразите плоскость сечения, отобразив скрытую геометрию и выбрав «Показать» в контекстном меню.
• Скрыть все разрезы: Щелкните инструмент Показать разрезы разрезов ().

Совет. Пользователи Microsoft Windows могут найти все инструменты раздела на панели инструментов раздела. Пользователи Mac OS X могут добавлять инструменты раздела на главную панель инструментов. Подробнее см. Настройка рабочего пространства.

Экспорт эффектов разреза сечения

Независимо от того, какая у вас версия SketchUp (Make или Pro), вы можете экспортировать изображение своей модели, отображающее эффекты разреза сечения. Вы можете использовать эти изображения в портфолио, презентациях, на веб-сайтах или в любом другом месте, где вы можете захотеть продемонстрировать изображение своей работы.Просто убедитесь, что ваша модель показывает разрез так, как вы хотите, чтобы он отображался на вашем изображении. См. Раздел «Использование данных SketchUp с другими программами или инструментами моделирования» для получения подробной информации об экспорте модели как изображения или файла другого типа.

PRO С помощью SketchUp Pro вы также можете экспортировать срез сечения , , который представляет собой двумерное векторное изображение геометрии вдоль плоскости сечения. Вот лишь несколько способов использования среза:

• Создавайте масштабированные чертежи в программе CAD. Если вы создали 3D-модель с точными размерами и углами, функция сечения среза позволяет масштабировать срез.(Технически вы можете масштабировать и неточные модели; масштаб просто ничего не значит.)
• Измените срез как векторное изображение. Поскольку 2D-фрагмент экспортируется как векторная графика, вы можете открыть экспортированный файл в таких программах, как Adobe Illustrator.

Совет: Если важен масштаб 2D-среза, обратите особое внимание на вид в SketchUp. Если для вашего представления установлено значение «Перспектива», вы не можете масштабировать экспорт. Если вы просматриваете модель в виде параллельной проекции, можно измерить только грани, нормали которых перпендикулярны углу обзора.Просмотр модели объясняет, что показывают различные представления и как изменить ваше представление.

PRO Чтобы экспортировать фрагмент сечения из SketchUp Pro, выполните следующие действия:

1. Если плоскость сечения находится в контексте группы или компонента, дважды щелкните группу или компонент, чтобы открыть его контекст.
2. Выберите секущую плоскость с разрезом, который вы хотите экспортировать.
3. Выберите File> Export> Section Slice. Появится диалоговое окно «Экспорт среза 2D-разреза», как показано на следующем рисунке.
4. Выберите, где вы хотите сохранить файл. По умолчанию файл сохраняется в папке «Документы».
5. Введите имя экспортируемого файла в поле Имя файла (Microsoft Windows) или Сохранить как (macOS).
6. Выберите тип файла для экспорта из поля Сохранить как тип (Microsoft Windows) или из поля Format (macOS). Параметр по умолчанию – .dwg или вы можете выбрать .dxf . Оба они являются типами файлов AutoCAD.
7. (Необязательно) Нажмите кнопку Options , чтобы открыть диалоговое окно, в котором вы можете выбрать свои параметры. В следующем списке показано, что означают ваши варианты. После того, как вы закончите выбор параметров, нажмите ОК , чтобы вернуться в диалоговое окно «Экспорт среза 2D-сечения».
8. Нажмите кнопку Экспорт . Ваш файл будет сохранен в месте, которое вы выбрали на шаге 4.

При экспорте 2D-среза вы можете выбрать один из следующих вариантов:

• Истинное сечение (ортогональная) экспортирует срез сечения как настоящий орфографический чертеж.Это полезно для создания шаблонов для чертежей САПР или в любое другое время, когда вы хотите создать точные, измеримые срезы.
• Проекция экрана проецирует разрез в том виде, в каком вы видите его на экране SketchUp, включая любые перспективные искажения. Это наиболее полезно для диаграмм, которые вам не нужно измерять.
• AutoCAD версии позволяет выбрать версию AutoCAD, которую вы планируете использовать, из раскрывающегося списка.
• Параметры «Масштаб чертежа» и «Размер» позволяют настроить масштаб экспортируемого среза сечения.Если выбран Full Scale , SketchUp экспортирует файл в масштабе 1: 1. Параметры на чертеже и в модели позволяют указать масштаб чертежа, где на чертеже – это измерение экспортируемой геометрии, а в модели – фактическое измерение объекта. Например, для масштаба 1: 4 введите 1 “ в поле” На чертеже “и 4″ в поле “В модели”.
• Параметры «Линии сечения» позволяют выбрать способ отображения линий сечения в экспортированном срезе. Нет экспортирует линии с нормальной шириной. Полилинии с шириной превращает линии в полилинии. Объекты с широкими линиями (доступно только при экспорте файлов .dwg в AutoCAD 2000 или более поздней версии) делает строки в экспортируемом файле шире, чем обычно. Если вы хотите установить ширину линии автоматически, оставьте установленным флажок Автоматически . Или снимите флажок Автоматически и введите значение в поле Ширина , чтобы задать точную ширину линии.
