100 – водогрейный котел, устройство, принципы работы и технические характеристики

ПТВМ-100 – водогрейный котел с рабочим давлением до 2,25 МПа для работы на жидком и газообразном топливе. Выполнен водотрубным, прямоточным с П-образной сомкнутой компоновкой поверхности нагрева. Предназначен для получения горячей воды температурой 150 °С в отдельно стоящих котельных, используемой в системах отопления, горячего водоснабжения промышленного и бытового назначения и на ТЭЦ.

Содержание:

  • Комплектация и расшифровка ПТВМ-100
  • Технические характеристики ПТВМ-100
  • Устройство и принципы работы котла ПТВМ-100

Базовая комплектация:

  • Котел россыпью;

Дополнительная комплектация:

  • Горелка МГМГ-8 – 16 шт. (по 8 шт. с каждой стороны)

Ориентировочный срок изготовления: 60 дней

Работаем со всеми транспортными компаниями в РФ. Доставка до терминала ТК в г. Бийск – бесплатно!

Просим всегда уточнять наличие и актуальную цену у менеджеров компании!

Расшифровка котла ПТВМ-100

Наименование водогрейного котла ПТВМ-100 расшифровывается следующим образом:

  • П – прямоточный;
  • Т – теплофикационный;
  • В – водогрейный;
  • М – мазутный;
  • 100 – максимальная (номинальная) теплопроизводительность в Гкал/час.

Закажи с сайта – получи скидку!

Узнайте цену на котел ПТВМ-100 – Отправьте заявку, и наш специалист свяжется с вами

*Нажимая на кнопку, вы даёте согласие на обработку своих данных в соответствии с политикой конфиденциальности

Укажите ваш телефон

Спасибо за заявку! Скоро мы с Вами свяжемся.

Показатель Значение
Тип котлаВодогрейный
Вид расчетного топливаГаз, жидкое топливо.
Теплопроизводительность, ГКал/ч (МВт)100 (116,3)
Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2)до 2,25 (22,5)
Температура воды на входе, °С70
Температура воды на выходе, °С150
Температурный график воды, °Сосновной режим – 70-150; пиковый режим 90; 110-150.
КПД на газе/жидком топливе, %88,6/86,8
Расход газа, м3/час14100
Расход жидкого топлива, м3/час12800
Температура уходящих газов, °С, газ/мазут, °С185/230
Расход воды через котел, т/ч1235
Гидравлическое сопротивление, МПа, не более0,25
Габариты транспортабельного блока, LxBxH, ммроссыпью
Масса метала котла, кг, расчетная (с трубой)220000
Вид поставкироссыпью

Компоновка котла башенная с верхним выходом дымовых газов на естественной тяге. Котлы водотрубные с принудительной циркуляцией. Вода в котле нагревается за один цикл, т.е. кратность циркуляции равна единице. При работе котла циркуляция воды в нем осуществляется по 2-х ходовой схеме.

Котел оборудован 16 газомазутными горелками производительностью 900 м3/час (0,25 м3/с) по газу и 800 кг/час (0,22 кг/с) по мазуту.

Котлы ПТВМ-100 могут эксплуатироваться как в основном режиме, так и в пиковом (для подогрева сетевой воды) соответственно от 70 до 150 °С и от 110 до 150 °С.

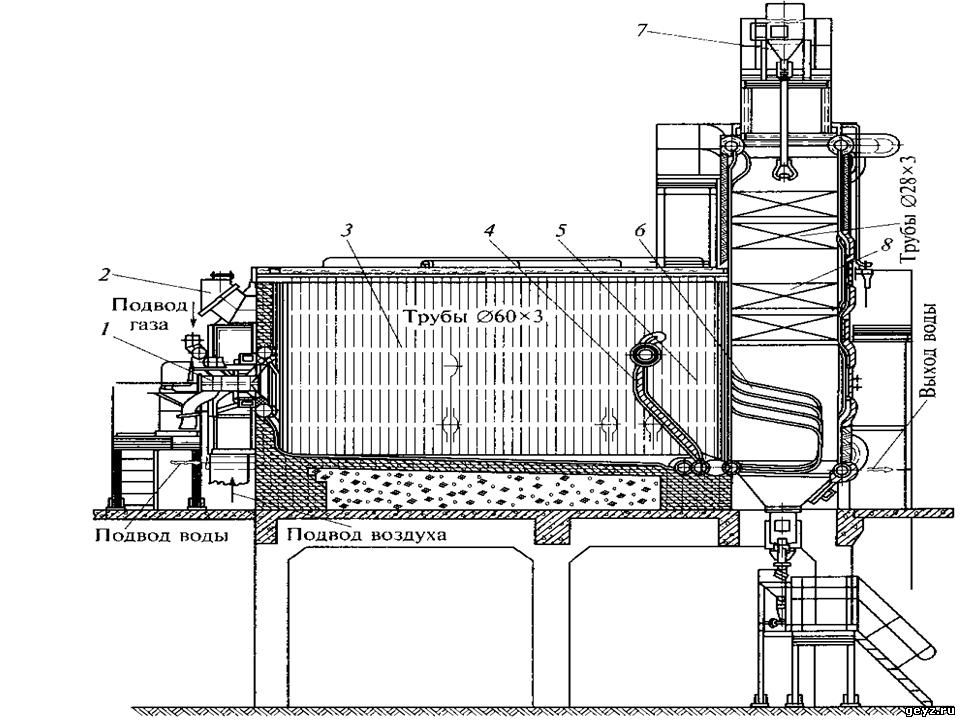

Чертеж

Топочная камера

Топочная камера предназначена для сжигания высокосернистого мазута и природного газа. Размеры топочной камеры в плане – 6,23х6,23 м, высота призматической части – 5,3 м. Стены топочной камеры экранированы трубами Ø 60х3 мм с шагом Н = 64 мм. Количество труб: в фронтовом и заднем экранах – по 96 шт., в левом и правом боковых экранах – по 98 шт.

Амбразуры горелок выполнены из зашипованных трубчатых колец, включенных в циркуляционный контур котла. Все трубы экрана соединены между собой горизонтальными поясами жесткости с шагом по высоте 2,8 м.

Настенные экраны котлов вварены в верхние и нижние камеры (коллекторы) Ø 273х11 мм. Верхние камеры боковых экранов разделены перегородкой на две части – фронтовую и заднюю. Экранные трубы и коллекторы выполнены из Стали 20. Объем топочной камеры – 245 м3. Лучевоспринимающая поверхность экранов – 224 м2.

Конвективная часть

Конвективная часть состоит из 96 секций, каждая секция представляет собой U-образные змеевики из труб Ø 28х3 мм, вваренные своими концами в стояки Ø 83х3,5 мм. Змеевики расположены в шахматном порядке с шагом H = 33 мм. Трубы змеевиков каждой секции свариваются шестью вертикальными дистанционирующими планками, образуя жесткую форму. По ходу газов конвективная часть разделена на два пакета, зазор между которыми составляет 600 мм. Поверхность нагрева конвективной части котла составляет 2960 м

2. Стояки по длине имеют две перегородки для соответствующего направления движения воды через змеевики.

Каркас

Cостоит из четырех плоских рам, связанных в пространственную конструкцию в виде параллелепипеда общей высотой 14,45 м и размерами в плане 6,9х6,9 м. Угловые стойки являются общими для двух рам, примыкающих друг к другу в углах. На верхней отметке расположены грузовые ригели рам и несущие балки потолка, к которым подвешивается весь котел. Для придания общей пространственной жесткости конструкции используются помосты, опоясывающие каркас на трех отметках.

Обмуровка ПТВМ-100

Обмуровка выполнена облегченной с креплением непосредственно к экранным трубам. Натрубная обмуровка состоит из трех слоев теплоизоляционных материалов: шамотобетона на глиноземистом цементе, минеральной ваты в виде матрацев в металлической сетке и уплотнительной газонепроницаемой обмазке, которая также обеспечивает гидроизоляцию котла от атмосферных осадков.

Общая толщина обмуровки – 115 мм.

Циркуляция воды

При работе котла в пиковом режиме циркуляция воды происходит по 2-х ходовой схеме: из напорного трубопровода сетевая вода попадает в нижнюю входную камеру, откуда по четырем трубам Ø 263х7 мм (по двум к нижнему коллектору левого бокового экрана и по двум – к нижнему коллектору правого бокового экрана) подается к коллекторам боковых экранов и делается два хода:

  • Первый ход: снизу вверх по боковым экранам и через боковые верхние коллектора, фронтовой и задний верхние коллектора, конвективную часть попадает в промежуточные коллектора фронтового и заднего экранов.
  • Второй ход: из промежуточных коллекторов сверху вниз вода проходит фронтовой и задний экраны и попадает в нижнюю выходную камеру, а оттуда по трубопроводу диаметром 630 и 8 мм в коллектор горячей воды диаметром 800 мм.

Похожие водогрейные котлы

  • Котел ПТВМ-30
  • Котел ПТВМ-50

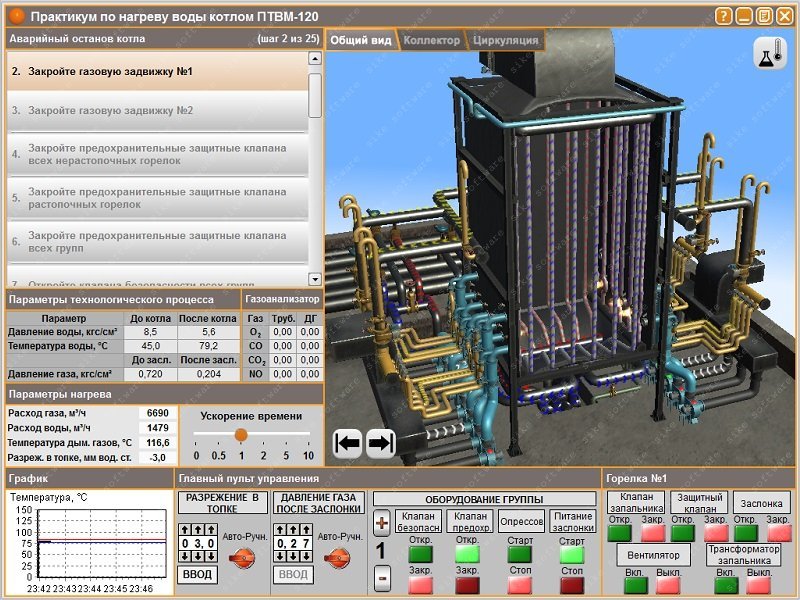

Котлы ПТВМ.

Котлы ПТВМ.

Котлы серии ПТВМ предназначены для получения горячей воды с температурой до 150 `С в отдельно стоящих котельных для использования в системах отопления, вентиляции и горячего водоснабжения объектов промышленного и бытового назначений и на ТЭЦ.

  Водогрейный отопительный котел ПТВМ – пиковый теплофикационный водогрейный газомазутный, т.е. может быть использован для покрытия пиковой части графика тепловых нагрузок.

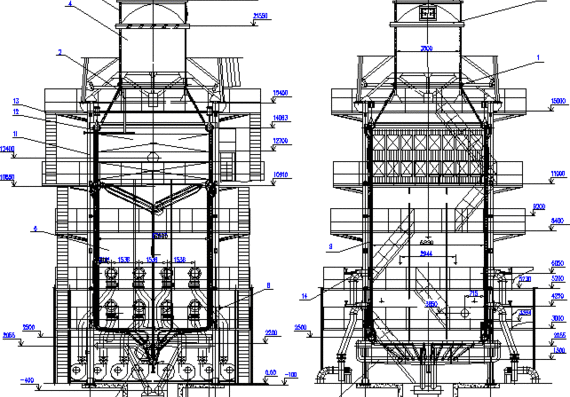

Чертеж котла ПТВМ.

Чертеж котла ПТВМ-50.

  Изначально расшифровывался как – «пиковый теплофикационный водогрейный на мазуте», однако в последствии в Москве все эти котлы были переведены на газ.
  Котлы серии ПТВМ имеют следующие модификации: ПТВМ-30, ПТВМ-50, ПТВМ-60, ПТВМ-100, ПТВМ-120 и ПТВМ-180, соответственно возрастающей теплопроизводительности (Гкал/час).
  Все котлы ПТВМ, в основном, аналогичны между собой по конструкции, имеют башенную компоновку и выполнены в виде прямоугольной шахты, в нижней части которой находится полностью экранированная камерная топка.
  Котлы собираются или из одинаковых, или из подобных элементов, что обеспечивает унификацию их производства. Конструкция этих агрегатов допускает полуоткрытую установку. В этом случае, в помещение заключена только нижняя часть котла, где расположены горелочные устройства, арматура, автоматика и дутьевые вентиляторы. Это снижает затраты на строительство здания теплостанции и создает удобства для летних ремонтов.
  Для всех котлов, кроме ПТВМ-180, предусмотрена возможность их установки как со стальной дымовой трубой, непосредственно опирающейся на каркас котла, так и с отдельно стоящей железобетонной или кирпичной дымовой трубой.
  ПТВМ-30 и ПТВМ-50 устанавливаются на районных тепловых станциях (РТС). ПТВМ-50 являются основным оборудованием РТС московского топливно-энергетического комплекса (по крайней мере до 2000г.). Более мощные ПТВМ-100 и ПТВМ-120установливаются как на РТС, так и на ТЭЦ. И наконец, мощныеПТВМ-180только на ТЭЦ.

Технические характеристики котлов ПТВМ.

Тип котлаМощность МВтРаб. дав-е, МПаТемп. график,`С.КПД, %Расх.топлива газ, кг/чГабариты (LxBxH), мм.Масса, кг
ПТВМ-3035,0.2,570-150. 9237009250х
12240х
8610.		77500
КВГМ-58,2-150 (ПТВМ-50) 23.8009.09158,2
(50,0).		1,0-2,2570-150. 9263409420х
7250х
13646.		86532
ПТВМ-6069,8.2,570-150. 92790011050х
6900х
13245.		144000
ПТВМ-120139,6.2,570-150. 921360011350х
10700х
13800.		220000
ПТВМ-180209.2,570-150. 921570012196х
6900х
15725.		273000

Внимание: более подробные технические характеристики и параметры- смотреть здесь-   НОМЕНКЛАТУРА ИЗДЕЛИЙ.
