Трансформатор ОЛ-4/6

Трансформатор ОЛ-4/6 – однофазный литой силовой трансформатор. Предназначен для питания цепей путевой автоблокировки, диспетчерской централизации и продольного электроснабжения (ПЭ) железных дорог. Трансформатор ОЛ-4/6 предназначен для наружной установки и устанавливается на опорах воздушных ЛЭП.

Трансформатор ОЛ-4/6 изготавливается в климатическом исполнении “УХЛ”, категории размещения 1 и его необходимо эксплуатировать при следующих условиях:
– установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
– верхнее значение температуры окружающей среды +45°C, нижнее – -60°C;
– относительная влажность воздуха 100%, при температуре +25°C;
– неагрессивная и не взрывоопасная окружающая среда;
– положение в котором может работать трансформатор – вертикальное.

Чертеж, габаритные и установочные размеры трансформатора ОЛ-4/6

Основные технические характеристики трансформатора ОЛ-4/6:

Параметр	Величина
Класс напряжения, кВ	6
Значение номинального напряжения первичной обмотки, кВ	6,3
Значение наибольшего первичного напряжения, кВ	7,2
Значение номинального напряжения на ответвлениях вторичной обмотки, В: x-a₁ x-a₂ x-a₃ x-a₄ x-a₅	218 224 230 236 242
Значение номинальной частоты переменного тока, Гц	50
Значение номинальной мощности для напряжений 100 и 220В, ВА	4000
Значение тока холостого хода, %	35
Значение потерь холостого хода, Вт	70
Значение напряжения короткого замыкания, %	5
Значение потерь короткого замыкания, Вт	125
Схема и группа соединения обмоток	1/1-0

Конструкция. Трансформатор ОЛ-4/6 является однофазным двухобмоточным. Трансформатор ОЛ-4/6 представляет литой блок, созданный благодаря заливке обмоток и магнитопровода изоляционным компаундом. Магнитопровод изготавливается разрезной стержневого типа из высококачественной электротехнической стали. Обмотки располагаются на магнитопроводе концентрически. Сверху первичной обмотки находится экран, предназначенный для повышения электрической прочности трансформатора при воздействии на него грозовых импульсов напряжения. Вторичная обмотка и ее внешние цепи защищены от воздействия высокого напряжения заземляемым экраном, расположенным между первичной и вторичной обмотками. Электрическую прочность изоляции и защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. Внешнюю изоляцию трансформаторов типа ОЛ выполняют нагревостойким полиуретановым компаундом. Высоковольтные выводы первичной обмотки имеют контакты с резьбой М10. Выводы вторичных обмоток – контакты с резьбой М6. Маркировка выводов обмоток трансформатора – рельефная и выполняется путем заливки трансформаторов эпоксидным компаундом в форму. В верхней части литого блока находятся выводы первичной обмотки, в нижней – вторичной. В основании трансформатора (на опорной поверхности) имеется четыре отверстия с резьбой М10 служащие для крепления трансформатора на месте установки и защитного заземления. Электромагнитная часть трансформатора – не ремонтируемая.

Заказывайте трансформатор ОЛ-4/6 в компании “ЭнергоСфера” позвонив по телефону:

(050)299-33-89

(068)256-29-77

(093)113-81-73

– – Работаем на Экспорт – – Работаем на Экспорт – –

Трансформатор ОЛС-2,5/6 >

Автор: Денис Ярошенко

Трансформаторы силовые масляные типа ТМ

Силовые масляные трехфазные двухобмоточные понижающие трансформаторы общепромышленного назначения мощностью от 25 до 1600 кВ∙А предназначены для внутренней и наружной установки.

Для увеличения поверхности охлаждения в трансформаторах ТМ-25…1600 кВ∙А с маслорасширителем, применяются радиаторы или гофрированные стенки.

Трансформаторы ТМ выпускаются на номинальное напряжение первичной обмотки 6, 10 или 15,75 кВ. Номинальное напряжение вторичной обмотки 0,4 или 0,23 кВ. Схема и группа соединения обмоток У/Ун-0, Д/Ун-11 или У/Zн-11.

Конструктивные особенности

Трансформатор ТМ снабжается маслорасширителем, обеспечивающим наличие масла при всех режимах работы трансформатора и колебаниях температуры окружающей среды.

Для защиты масла от воздействия наружной атмосферы трансформатор снабжается воздухоосушителем.

Воздухоосушитель заполнен сорбентом, который поглощает из поступающего в трансформатор воздуха влагу.

Для контроля уровня масла на трансформаторе устанавливается поплавковый маслоуказатель, который крепится на торце маслорасширителя.

Для измерения температуры верхних слоев масла в баке трансформатор снабжается стрелочным термометром.

Трансформаторы мощностью свыше 1000 кВ∙А снабжаются газовым реле.

Габаритные, присоединительные размеры и массы трансформаторов ТМ 25…63 с ребристым баком

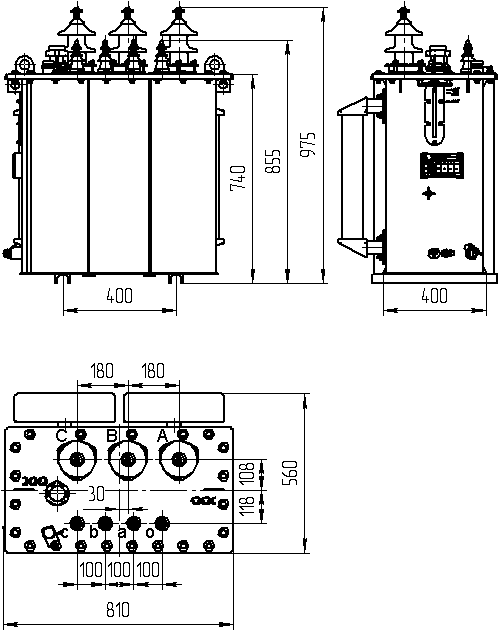

Чертеж трансформатора TM 25…63

Тип трансформатора	Размеры, мм										Масса, кг
Тип трансформатора	L	B	H	h2	A	Д	Б	Г	Е	И	Масла	Полная
ТМ-25/10-У1	1070	455	1040	620	450	400	180	90	200	36	90	315
ТМ-40/10-У1	1070	440	1180	760	450	400	180	90	205	36	110	415
ТМ-63/10-У1	1130	480	1230	780	550	440	180	90	220	36	140	550

Габаритные, присоединительные размеры и массы трансформаторов ТМ 25…63 с гофрированным баком

Чертеж трансформатора TM 25…63 Г

Тип трансформатора	Размеры, мм										Масса, кг
Тип трансформатора	L	B	H	h2	A	Д	Б	Г	Е	И	Масла	Полная
ТМ-25/10-У1Г	1090	520	1050	610	450	440	180	90	200	36	90	315
ТМ-40/10-У1Г	1090	520	1190	750	450	440	180	90	205	36	110	415
ТМ-63/10-У1Г	1160	650	1220	770	550	480	180	90	220	36	150	550
ТМ-25/15-У1Г	1100	550	1300	750	450	440	280	90	200	36	110	350
ТМ-40/15-У1Г	1270	550	1420	870	450	440	280	90	205	36	130	450
ТМ-63/15-У1Г	1270	710	1460	910	550	480	280	90	220	36	170	510

Габаритные, присоединительные размеры и массы трансформаторов ТМ 100…400 с радиаторным баком

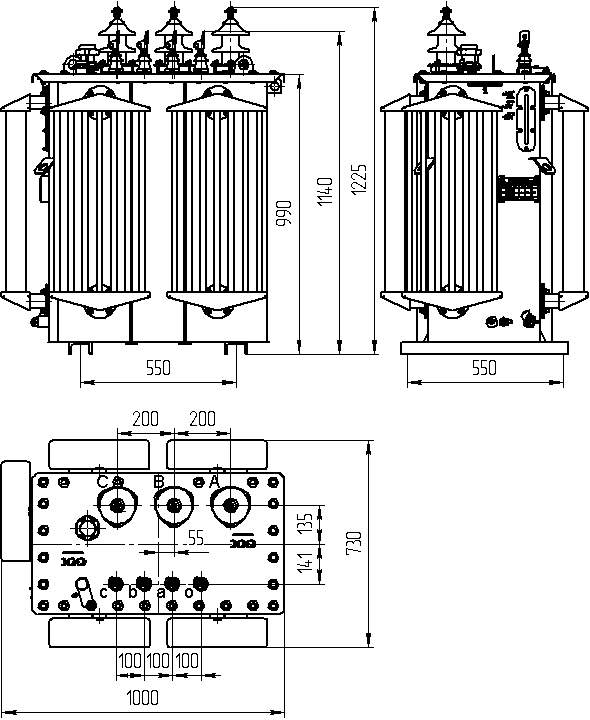

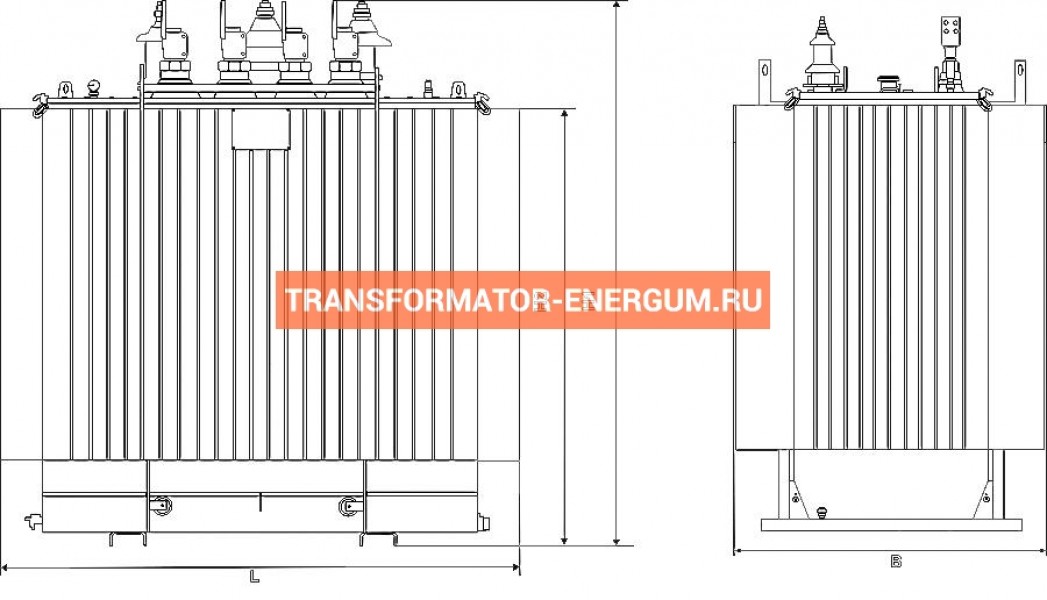

Чертеж трансформатора TM 100…400

Тип трансформатора	Размеры, мм										Масса, кг
Тип трансформатора	L	B	H	h2	A	Д	Б	Г	Е	И	Масла	Полная
ТМ-100/10-У1	1160	710	1350	920	550	460	200	100	230	40	220	700
ТМ-160/10-У1	1260	720	1460	1035	550	460	200	100	230	40	255	800
ТМ-250/10-У1	1370	740	1600	1130	550	550	200	110	230	46	340	1150
ТМ-400/10-У1	1400	950	1660	1080	660	660	200	120	260	46	470	1495

Габаритные, присоединительные размеры и массы трансформаторов ТМ 100…400 с гофрированным баком

Чертеж трансформатора ТМ 100-400

Тип трансформатора	Размеры, мм										Масса, кг
Тип трансформатора	L	B	H	h2	A	Д	Б	Г	Е	И	Масла	Полная
ТМ-100/10-У1Г	1250	640	1335	900	550	460	200	100	230	40	220	700
ТМ-160/10-У1Г	1280	670	1335	900	550	460	200	100	230	40	255	800
ТМ-250/10-У1Г	1470	690	1620	1020	550	550	200	110	230	46	340	1150
ТМ-400/10-У1Г	1460	830	1660	1080	660	660	200	120	260	46	470	1495
ТМ-100/15-У1Г	1270	830	1490	1050	550	550	280	100	230	40	240	750
ТМ-160/15-У1Г	1290	840	1520	1130	550	550	280	120	230	40	260	845
ТМ-250/15-У1Г	1500	850	1650	1280	550	550	280	120	230	46	380	1220
ТМ-400/15-У1Г	1530	910	1670	1300	550	550	280	120	260	46	490	1600

Габаритные, присоединительные размеры и массы трансформаторов ТМ 630…1600 с радиаторным баком

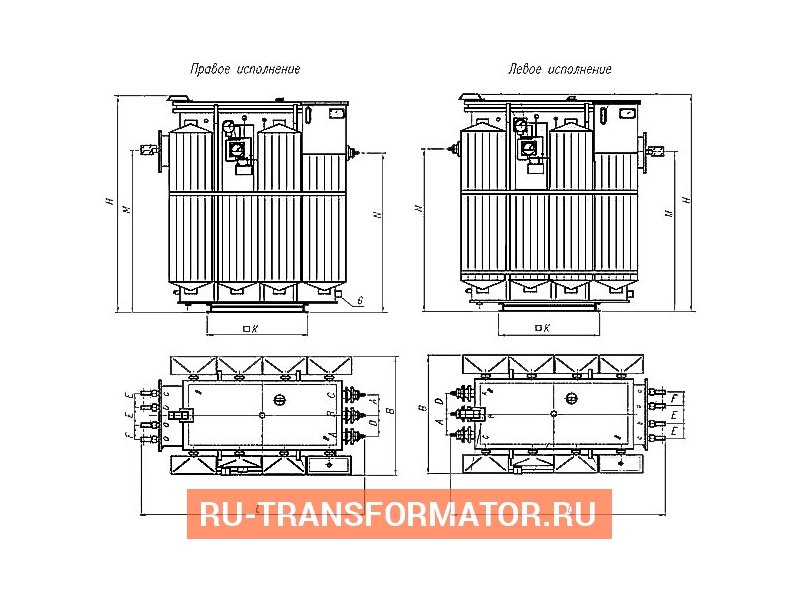

Чертеж трансформатора ТМ 630…1600

Тип трансформатора	Размеры, мм										Масса, кг
Тип трансформатора	L	B	H	h2	К	Ж	Б	Г	Е	А	Масла	Полная
ТМ-630/10-У1	1460	1110	1790	1200	150	200	200	130	290	820	600	1970
ТМ-1000/10-У1	1640	1125	1950	1340	130	200	200	140	300	820	850	2615
ТМ-1250/10-У1	1975	1230	2195	1600	180	230	230	180	305	820	915	3160
ТМ-1600/10-У1	2230	1350	2395	1720	180	280	280	180	265	1070	970	4750

Габаритные, присоединительные размеры и массы трансформаторов ТМ 630…1600 с гофрированным баком

Чертеж трансформатора ТМ 630…1600 Г

Тип трансформатора	Размеры, мм										Масса, кг
Тип трансформатора	L	B	H	h2	К	Ж	Б	Г	Е	А	Масла	Полная
ТМ-630/10-У1Г	1560	920	1790	1200	150	200	200	130	290	820	600	1970
ТМ-1000/10-У1Г	1750	1025	1950	1340	130	200	200	140	300	820	850	2560
ТМ-1250/10-У1Г	1975	1045	2195	1690	180	230	230	180	305	820	915	3160
ТМ-1600/10-У1Г	2280	1400	2395	1720	180	280	280	180	265	1070	980	4620
ТМ-630/15-У1Г	1630	1000	1825	1380	120	280	280	120	290	820	460	1935
ТМ-1000/15-У1Г	1765	1050	2190	1590	135	280	280	135	300	820	760	2930
ТМ-1250/15-У1Г	1850	1100	2200	1750	180	280	280	180	305	820	800	3200
ТМ-1600/15-У1Г	1920	1470	2430	2000	180	280	280	180	265	1070	970	4590
