§ 1. Расположение видов на чертеже

Чтобы понимать чертежи, надо хорошо знать, как располагаются на них виды.

Видом называют изображение обращенной к наблюдателю видимой части поверхности предмета.

Названия видов зависят от того, с какой стороны смотрят на предмет. Направления взгляда указаны на рис. 3, а стрелками с надписями.

Исходным является вид спереди, который также называют главным видом.

Если смотреть на предмет слева, под прямым углом к исходному положению детали, то получают вид слева.

Когда смотрят на предмет сверху, перпендикулярно горизонтальной плоскости, получают вид сверху.

А как назвать вид, если смотреть на деталь снизу? Вид слева? Вид справа? Вид снизу? (Выберите правильный ответ).

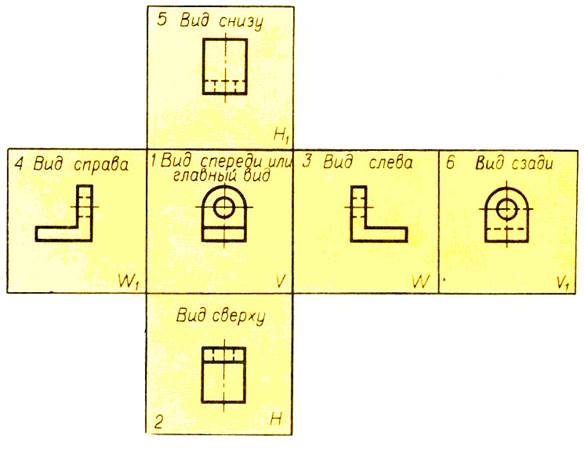

Каждый вид имеет строго определенное место на чертеже. Вид слева располагают справа от главного вида и на одном уровне с ним, вид сверху – под главным видом (рис. 3, б). Нарушать это правило, располагая виды на произвольных местах, нельзя.

Зная правило расположения видов, можно представить форму предмета по его плоским изображениям. Для этого нужно сопоставить все виды, данные на чертеже, и воссоздать в воображении объемную форму предмета.

Рис. 3. Виды на чертеже: а – направление взгляда: б – расположение видов

Ответьте на вопросы?

1. Что в черчении называется видом?

2. Какое изображение на чертеже является исходным?

3. Запишите названия известных Вам видов.

4. В зависимости от чего дается название виду?

5. Как располагаются виды на чертеже?

6. Допустимо ли произвольное расположение видов?

7. Как по плоским изображениям представить объемную форму предмета?

Задания к § 1

Упражнение 1

( Упражнения, на которые в конце книги даны ответы, помечены знаком*.)

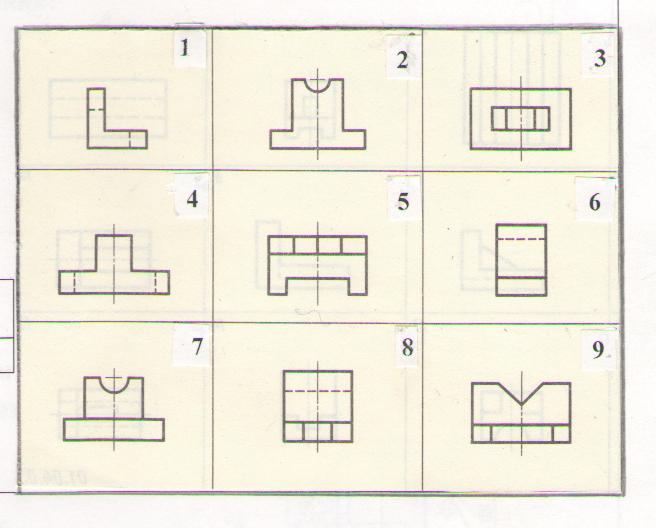

А. На рис. 4, а дан чертеж, содержащий три вида. Каждый из видов помечен цифрой. Как называется каждый из видов, данных на рис. 4, а? Запишите их названия в рабочей тетради.

Б. Из четырех наглядных изображений различных деталей, помещенных на рис. 4,6, только одно является изображением детали, показанной на рис. 4, а. Запишите в тетради номер этого наглядного изображения.

Форма записи:

В. Какое направление взгляда, указанное стрелкой с буквой на рис. 4, б, соответствует главному виду, виду слева, виду сверху, приведенным на рис. 4, а. Ответ запишите в тетради по следующей форме: Направление В соответствует главному виду.

Рис. 4. Задание для упражнений

Упражнение 2

А. Как называются виды, приведенные на рис. 5, б-г? Запишите их названия в тетрадь. Б. Из трех чертежей на рис. 5, б-г только на одном представлена деталь, соответствующая наглядному изображению на рис. 5, а. На каком? Запишите в тетради его номер.

Форма записи:

В. Какое направление взгляда, указанное стрелками с буквами на рис. 5, а, соответствует главному виду, виду сверху, виду слева? Пример записи ответа: Направление. соответствует главному виду.

Рис. 5. Задание для упражнений

Упражнение 3

По наглядным изображениям предметов найдите их чертежи (рис. 6). Запишите в тетради, какому наглядному изображению, обозначенному буквой, соответствует чертеж, обозначенный цифрой.

Рис. 6. Задание для упражнений

Чтобы успешно выполнять и читать чертежи, надо научиться строить третий вид предмета по двум данным, которые заданы на чертеже.

Пусть известны главный вид и вид сверху. Необходимо построить вид слева.

Для построения третьего вида по двум известным применяют два основных способа.

Построение третьего вида с помощью вспомогательной прямой.

Для того чтобы перенести размер ширины детали с вида сверху на вид слева, удобно воспользоваться вспомогательной прямой(рис. 27а, б). Эту прямую удобнее провести справа от вида сверху под углом 45° к горизонтальному направлению.

Чтобы построить третью проекцию А₃ вершины А, проведём через её фронтальную проекцию А₂ горизонтальную прямую 1. На ней будет нахо­диться искомая проекция А₃. После этого через горизонтальную проекцию А₁ проведём горизонтальную прямую 2 до пересечения ее со вспомо­гательной прямой в точке А. Через точку А проведём вертикальную пря­мую 3 до пересечения с прямой 1 в искомой точке А₃.

Аналогично строятся профильные проекции остальных вершин предмета.

После того как проведена вспомогательная прямая под углом 45 О , по­строение третьей проекции также удобно выполнять с помощью рейсшины и треугольника (рис. 27б). Вначале через фронтальную проекцию А₂ проведём горизонтальную прямую. Проводить горизонтальную прямую через проекцию А₁нет необходимости, достаточно, приложив рейсшину, сделать горизонтальную засечку в точке А на вспомогательной прямой. После этого, немного сдвинув рейсшину вниз, прикладываем угольник одним катетом к рейсшине так, чтобы второй катет прошёл через точку А, и отмечаем положение профильной проекции А₃.

Построение третьего вида с помощью базовых линий.

Для построения третьего вида необходимо определить, какие линии чертежа целесообразно принять за базовые для отсчёта размеров изобра­жений предмета. В качестве таких линий принимают обычно осевые линии (проекции плоскостей симметрии предмета) и проекции плоскостей оснований предмета. Разберём на примере (рис. 28) построение вида слева по двум данным проекциям предмета.

Рис. 27 Построение третьей проекции по двум данным

Рис. 28. Второй способ построения третьей проекции по двум данным

Сопоставив оба изображения, устанавливаем, что поверхность предме­та включает в себя поверхности: правильной шестиугольной 1 и четы­рёхугольной 2 призм, двух цилиндров 3 и 4 и усечённого конуса 5. Предмет имеет фронтальную плоскость симметрии Ф, которую удобно принимать за базу отсчёта размеров по ширине отдельных частей предмета при построении его вида слева. Высоты отдельных участков предмета отсчитываются от нижнего основания предмета и контролируются горизонтальными линиями связи.

Форма многих предметов усложняется различными срезами, вырезами, пересечением составляющих поверхностей. Тогда предварительно нужно определить форму линий пересечения, построить их по отдельным точкам, вводя обозначения проекций точек, которые после выполнения построений могут быть удалены с чертежа.

На рис. 29 построен вид слева предмета, поверхность которого обра­зована поверхностью вертикального цилиндра вращения с Т-образным вырезом в его верхней части и цилиндрическим отверстием, занимающим фронтально-проецирующее положение. В качестве базовых плоскостей взя­ты плоскость нижнего основания и фронтальная плоскость симметрии Ф. Изображение Т-образного выреза на виде слева построено с помощью точек А, В, С, Д и Е контура выреза, а линия пересечения цилиндрических по­верхностей – с помощью точек К, L, М и им симметричных. При построении третьего вида учтена симметрия предмета относительно плоскости Ф.

Рис. 29. Построение вида слева

5. 2.3. Построение линий перехода. Очень многие детали содержат линии пересечения всевозможных геометрических поверхностей. Эти линии называются линиями перехода. На рис. 30 изображена крышка подшипника, поверхность которой ограничена поверхностями вращения: коническими и цилиндрическими.

Линия пересечения строится с помощью вспомогательных секущих плоскостей (см. раздел 4).

Определяются характерные точки линии пересечения:

1) точки, наивысшие и наинизшие по отношению к плоскости П₁, например, 1 и 6, 6¢;

2) точки, отделяющие видимую часть проекции линии пересечения от невидимой, например, 3 и 3¢ на П₃.

Линия пересечения цилиндрической R76 и конических поверхностей строится с помощью вспомогательных секущих плоскостей a, b, g, d, e, h. Например, плоскость bпересекает конус по окружности радиуса R, а цилиндр – по его образующей. Пересекаясь между собой на плоскости П₁, сечения определяют положение точек 2 и 2 . Все остальные точки строятся аналогично.

Рис. 30. Построение линии пересечений поверхностей

13.1. Способ построения изображений на основе анализа формы предмета. Как вы уже знаете, большинство предметов можно представить как сочетание геометрических тел. Следователыю, для чтения и выполнения чертежей надо знать. как изображаются эти геометрические тела.

Теперь, когда вы знаете, как на чертеже изображаются такие геометрические тела, и узнали, как проецируются вершины, ребра и грани, вам будет легче прочитать чертежи предметов.

На рисунке 100 изображена часть машины — противовес. Проанализируем его форму. На какие известные вам геометрические тела можно его разделить? Чтобы ответить на этот вопрос, вспомним характерные признаки, присущие изображениям этих геометрических тел.

Рис. 100. Проекции детали

На рисунке 101, а. одно из них выделено условно синим цветом. Какое геометрическое тело имеет такие проекции?

Проекции в виде прямоугольников характерны для параллелепипеда. Три проекции и наглядное изображение параллелепипеда, выделенного на рисунке 101, а синим цветом, даны на рисунке 101, б.

На рисунке 101, в серым цветом условно выделено другое геометрическое тело. Какое геометрическое тело имеет такие проекции?

Рис. 101. Анализ формы детали

С такими проекциями вы встречались при рассмотрении изображений треугольной призмы. Три проекции и наглядное изображение призмы, выделенной серым цветом на рисунке 101, в, даны на рисунке 101, г. Таким образом, противовес состоит из прямоугольного параллелепипеда и треугольной призмы.

Но из параллелепипеда удалена часть, поверхность которой на рисунке 101, д условно выделена синим цветом. Какое геометрическое тело имеет такие проекции?

С проекциями в виде круга и двух прямоугольников вы встречались при рассмотрении изображений цилиндра. Следовательно, противовес содержит отверстие, имеющее форму цилиндра, три проекции и наглядное изображение которого даны на рисунке 101. е.

Анализ формы предмета необходим не только при чтении, но и при выполнении чертежей. Так, определив, форму каких геометрических тел имеют части противовеса, изображенного на рисунке 100, можно установить целесообразную последовательность построения его чертежа.

Например, чертеж противовеса строят так:

1. на всех видах чертят параллелепипед, являющийся основанием противовеса;
2. к параллелепипеду добавляют треугольную призму;
3. вычерчивают элемент в виде цилиндра. На видах сверху и слева его показывают штриховыми линиями, так как отверстие невидимо.

Начертите по описанию деталь, называемую втулкой. Она состоит из усеченного конуса и правильной четырехугольной призмы. Общая длина детали 60 мм. Диаметр одного основания конуса равен 30 мм, другого—50 мм. Призма присоединена к большему основанию конуса, который располагается посередине ее основания размером 50X50 мм. Высота призмы 10 мм. Вдоль оси втулки просверлено сквозное цилиндрическое отверстие диаметром 20 мм.

13.2. Последовательность построения видов на чертеже детали. Рассмотрим пример построения видов детали — опоры (рис. 102).

Рис. 102. Наглядное изображение опоры

Прежде чем приступить к построению изображений, надо четко представить общую исходную геометрическую форму детали (будет ли это куб, цилиндр, параллелепипед или др.). Эту форму необходимо иметь в виду при построении видов.

Общая форма предмета, изображенного на рисунке 102,— прямоугольный параллелепипед. В нем сделаны прямоугольные вырезы и вырез в виде треугольной призмы. Изображать деталь начнем с ее общей формы – параллелепипеда (рис. 103, а).

Рис. 103. Последовательность построения видов детали

Спроецировав параллелепипед на плоскости V, Н, W, получим прямоугольники на всех трех плоскостях проекций. На фронтальной плоскости проекций отразятся высота и длина детали, т. е. размеры 30 и 34. На горизонтальной плоскости проекций — ширина и длина детали, т. е. размеры 26 и 34. На профильной – ширина и высота, т. е. размеры 26 и 30.

Каждое измерение детали показано без искажения дважды: высота — на фронтальной и профильной плоскостях, длина — на фронтальной и горизонтальной плоскостях, ширина — на горизонтальной и профильной плоскостях проекций. Однако дважды наносить один и тот же размер на чертеже нельзя.

Все построения выполним сначала тонкими линиями. Поскольку главный вид и вид сверху симметричны, на них нанесены оси симметрии.

Теперь покажем на проекциях параллелепипеда вырезы (рис. 103, б). Их целесообразнее показать сначала на главном виде. Для этого надо отложить по 12 мм влево и вправо от оси симметрии и провести через полученные точки вертикальные линии. Затем на расстоянии 14 мм от верхней грани детали провести отрезки горизонтальных прямых.

Построим проекции этих вырезов на других видах. Это можно сделать при помощи линий связи. После этого на видах сверху и слева нужно показать отрезки, ограничивающие проекции вырезов.

Далее также с помощью линий проекционной связи строят проекции вертикального паза и наклонного среза. Те элементы, которые на данной проекции не видимы, проводят штриховыми линиями.

В заключение обводят изображения линиями, установленными стандартом, и наносят размеры (рис. 103, в).

1. Назовите последовательность действий, из которых складывается процесс построения видов предмета.
2. Для какой цели используются линии проекционной связи?

13.3. Построение вырезов на геометрических телах. На рисунке 104 приведены изображения геометрических тел, форма которых усложнена различного рода вырезами.

Рис. 104. Геометрические тела, содержащие вырезы

Детали такой формы широко распространены в технике. Чтобы начертить или прочитать их чертеж, надо представить форму заготовки, из которой получается деталь, и форму выреза. Рассмотрим примеры.

Пример 1. На рисунке 105 дан чертеж прокладки. Какую форму имеет удаленная часть? Какой была форма заготовки?

Рис. 105. Анализ формы прокладки

Проанализировав чертеж прокладки, можно прийти к выводу, что она получилась в результате удаления из прямоугольного параллелепипеда (заготовки) четвертой части цилиндра.

Пример 2. На рисунке 106, а дан чертеж пробки. Какова форма ее заготовки? В результате чего образовалась форма детали?

Рис. 106. Построение проекций детали, имеющей вырез

Проанализировав чертеж, можно прийти к выводу, что деталь изготовлена из заготовки цилиндрической формы. В ней сделан вырез, форма которого ясна из рисунка 106, б.

А как построить проекцию выреза на виде слева?

Сначала изображают прямоугольник — вид цилиндра слева, являющегося исходной формой детали. Затем строят проекцию выреза. Его размеры известны, следовательно, точки a’, b’ и a, b, определяющие проекции выреза, можно рассматривать как заданные.

Построение профильных проекций а”, b” этих точек показано линиями связи со стрелками (рис. 106, в).

Установив форму выреза, легко решить, какие линии на виде слева надо обводить сплошными толстыми основными, какие штриховыми линиями, а какие удалить вовсе.

Рассмотрите изображения на рисунке 107 и определите, какой формы части удалены из заготовок для получения деталей. Выполните технические рисунки этих частей.

Рис. 107. Задания для упражнений

Постройте недостающие проекции точек, линий и вырезов, заданных учителем на чертежах, выполненных вами ранее.

13.4. Построение третьего вида. Вам придется иногда выполнять задания, в которых необходимо по двум имеющимся видам построить третий.

На рисунке 108 вы видите изображение бруска с вырезом. Даны два вида: спереди и сверху. Требуется построить вид слева. Для этого необходимо сначала представить форму изображенной детали.

Рис. 108. Чертеж бруска с вырезом

Сопоставив на чертеже виды, заключаем, что брусок имеет форму параллелепипеда размером 10x35x20 мм. В параллелепипеде сделан вырез прямоугольной формы, его размер 12х12х10 мм.

Вид слева, как известно, помещается на одной высоте с главным видом справа от него. Проводим одну горизонтальную линию на уровне нижнего основания параллелепипеда, а другую — на уровне верхнего основания (рис. 109, а). Эти линии ограничивают высоту вида слева. В любом месте между ними проводим вертикальную линию. Она будет проекцией задней грани бруска на профильную плоскость проекций. От нее вправо отложим отрезок равный 20 мм, т. е. ограничим ширину бруска, и проведем еще одну вертикальную линию — проекцию передней грани (рис. 109, б).

Рис. 109. Построение третьей проекции

Покажем теперь на виде слева вырез в детали. Для этого отложим влево от правой вертикальной линии, являющейся проекцией передней грани бруска, отрезок в 12 мм и проведем еще одну вертикальную линию (рис. 109, в). После этого удаляем все вспомогательные линии построения и обводим чертеж (рис. 109, г).

Третью проекцию можно строить на основе анализа геометрической формы предмета. Рассмотрим, как это делается. На рисунке 110, а даны две проекции детали. Надо построить третью.

Рис. 110. Построение третьей проекции по двум данным

Судя по данным проекциям, деталь слагается из шестиугольной призмы, параллелепипеда и цилиндра. Мысленно объединив их в единое целое, представим форму детали (рис. 110, в).

Проводим на чертеже под углом 45° вспомогательную прямую и приступаем к построению третьей проекции. Как выглядят третьи проекции шестиугольной призмы, параллелепипеда и цилиндра, вам известно. Вычерчиваем последовательно третью проекцию каждого из этих тел, пользуясь линиями связи и осями симметрии (рис. 110, б).

Заметьте, что во многих случаях на чертеже строить третью проекцию не надо, так как рациональное выполнение изображений предполагает построение только необходимого (минимального) количества видов, достаточного для выявления формы предмета. В данном случае построение третьей проекции предмета является лишь учебной задачей.

1. Вы ознакомились с разными способами построения третьей проекции предмета. Чем они отличаются друг от друга?
2. С какой целью используется постоянная прямая? Как ее проводят?

1. На чертеже детали (рис. 111, а) не дочерчен вид слева — на нем не показаны изображения полукруглого выреза и прямоугольного отверстия. По заданию учителя перечертите или перенесите на кальку чертеж и дополните его недостающими линиями. Какие линии (сплошные основные или штриховые) вы используете для этой цели? Проведите недостающие линии также на рисунках 111, б, в, г.

Рис. 111. Задания на проведение недостающих линий

Перечертите или перенесите на кальку данные на рисунке 112 проекции и постройте профильные проекции деталей.

Рис. 112. Задания для упражнений

Перечертите или перенесите на кальку проекции, указанные вам на рисунке 113 или 114 учителем. Постройте отсутствующие проекции на месте вопросительных знаков. Выполните технические рисунки деталей.

Рис. 113. Задания для упражнений

Рис. 114. Задания для упражнений

Графическая работа № 5. Построение третьего вида по двум данным

Постройте третий вид по двум данным (рис. 115).

Способы построения видов на чертеже

Построение видов начинается с мысленного выбора положе­ния детали перед плоскостями проекций. Затем выбирают коли­чество видов, необходимых и достаточных для выявления формы детали, а также способ их построения.

Выбор положения детали в системе плоскостей проекций за­висит от ее рабочего положения, способа изготовления на произ­водстве, формы. Например, если деталь изготавливается на то­карном станке, то на чертеже ее ось вращения должна распола­гаться горизонтально.

Виды чертежа могут быть выполнены различными способами. Рассмотрим некоторые из них.

Построение видов на основе последовательного вычерчива­ния геометрических тел, составляющих форму предмета. Для того чтобы выполнить чертеж этим способом, необходимо мысленно разделить деталь на составляющие ее простые геометри­ческие тела, выяснив, как они расположены относительно друг друга. Затем нужно выбрать главный вид детали и число изо­бражений, позволяющие понять ее форму и последовательно изобразить одно геометрическое тело за другим до полного ото­бражения формы объекта. Необходимо соблюдать размеры фор­мы и правильно ориентировать ее элементы относительно друг друга (табл.

8).

Построение видов на основе поэлементного вычерчивания геометрических тел, составляющих форму предмета, осуществля­ется с помощью приемов удаления и приращения.

При вычерчивании геометрического тела с использованием приема удаления на чертеже последовательно изменяется форма заготовки с помощью удаления объемов схожих с приемами ее обработки точением, сверлением, фрезерованием и т. п.

При вычерчивании геометрического тела с использованием приема приращения объемы элементов изделия как бы допол­няют друг друга, приращиваются.

8. Поэлементное вычерчивание геометрических тел, составляющих форму предмета

Построение видов с помощью постоянной прямой чертежа (способ внешнего координирования). Постоянной прямой чер­тежа называют линию, которую проводят из центра координат (точки О) вниз направо под углом 45° (рис.

86).

Предмет мысленно размещают в системе плоскостей проек­ций. Оси плоскостей проекций принимают за координатные оси. Проекционную связь между видом сверху и видом слева осуще­ствляют с помощью линий проекционной связи, которые прово­дят до пересечения с постоянной прямой чертежа и строят под углом 90° друг к другу.

Постоянную прямую чертежа, как правило, используют в тех случаях, когда по двум заданным видам необходимо построить третий вид детали (см. рис. 86). Перечертив два вида детали, строят постоянную прямую чертежа и проводят линии проекци­онной связи параллельно оси ОХ до пересечения с постоянной прямой чертежа, а затем — параллельно оси OZ.

Рассмотренный способ построения называют способом внеш­него координирования, поскольку предмет фиксируется в про­странстве относительно осей плоскостей проекций, которые рас­полагаются вне изображаемого объекта.

(Если на чертеже не показаны оси проекций и необходи­мо выполнить третий вид детали, то можно построить постоян­ную прямую чертежа в любом месте с правой стороны от вида сверху. )

Построение видов с помощью внутреннего координирования объекта. Внутреннее координирование заключается в мысленном введении дополнительных осей координат, привязанных к проецируемому предмету.

Рис. 86. Построение третьей проекции по двум заданным с помощью постоянной прямой чертежа

Рис. 87. Построение видов способом внутреннего координирования объекта

Вид сбоку* Вид сверху* Вид спереди / сзади*

Чертежи автомобиля

Mercedes-Benz Actros 3 1841 LS

Вид сбоку*

Вид сверху*

Вид спереди / сзади*

Все данные ориентировочные!

* Все размеры относятся к стандартному автомобилю

Коммерческое предложение – Mercedes-Benz Actros 3 1841 LS

Уважаемые дамы и господа,

мы хотели бы поблагодарить Вас за интерес к нашим автомобилям и на основании Общих Условий продажи автомобилей предложить Вам

Модель: Mercedes-Benz Actros 3

Тип автомобиля: 1841 LS

Колесная формула: 4X2

Базовая модель шасси: 93403212

Исполнение шасси: Седельный тягач

Тип кабины: L-кабина

Мощность двигателя: 300 кВт (408 л. с.)

Колесная база: 3600 мм

Допустимая полная масса: 18000 кг

Грузоподъемность / нагрузка на ССУ: 9861 кг

Расположение органов управления: слева

Смещение седельно-сцепного устройства: 540 мм

Окраска

LZ 1: Кабина

MB 9147 белый арктический

LZ 2: Шасси

MB 7350 серый новаграу

LZ 3: Колеса

MB 9205 серебряный

Шины

1. ось: 2 X 315/70 R 22,5 F38L96 75

Bridgestone Eco (дорожный)

2. ось: 4 X 315/70 R 22,5 F38L98 75

Bridgestone Eco (Traction/M+S)

Запасное колесо: 1 X 315/70 R 22,5 F38L96 75

Bridgestone Eco (дорожный)

Оборудование автомобиля

Стандартное оборудование

A57 Выгнутая балка переднего моста

AD0 Передаточное число главной передачи i =2,846 (HL6)

AL3 Передняя ось 7,5 т

AM9 Задний мост H6, 13,0 т, ведомая шестерня 440 мм

Блокировка дифференциала заднего моста

BB5 Дисковые тормоза на передней и задней осях

BB8 Тормозная система Telligent с ABS и ASR

Двухконтурная пневматическая тормозная система

Автоматическая настройка тормозов

Разъемы для двухконтурной тормозной системы прицеп

Спиральные шланги и кабели соединения с прицепом

Противооткатная система

CL9 Рулевое управление LS6/ LS8

Стабилизатор передней оси

Стабилизатор задней оси под рамой

Рулевая колонка регул. по высоте и наклону, блокир.

Многофункциональное рулевое колесо

EC6 Разъём соединения с прицепом 15-контактный

F24 Задняя стенка кабины прямая

FE5 Электростеклоподъёмники дверей кабины

FS2 Зеркало водителя с широким углом обзора, обогрев.

FZ7 Иммобилайзер с транспондером

Задняя стенка кабины без окна

Зеркало с широким углом обзора со стороны пассаж.

Зеркало задн. вида с электроприводом и обогревом

Рамповое зеркало со стороны пассажира

Центральный замок

Gh3 КП MercedesPowerShift G211-12/14.93-1.0

HF2 Воздушный фильтр вентиляции кабины

Управление системой отопления и вентиляции кабины

JK2 Комбинация приборов с графическим дисплеем

Указатель внешней температуры

Система бортового контроля Telligent

KH8 Направление выхлопа вниз

Указатель расхода топлива

6-секционная задняя блок-фара с рефлекторами

Лампа освещения лестницы кабины

Фары с прозрачной оптикой (H7)

Прерыватель для дополнительных указателей поворота

MA9 Опоры двигателя для плохих дорог

MD4 Ограничитель скорости 90 км/ч

MD9 Круиз-контроль TEMPOMAT

MV3 Двигатель V6, LA, 300кВт / 408л. с., 1800 об/мин

Система предварительного подогрева топлива

Моторный тормоз с постоянным дросселем

Антимоскитная сетка перед радиатором

N55 Система охлаждения коробки передач

Задняя подвеска, 2 пневмоэлемента, регулир. уровня

R38 Колесные диски 9.00×22.5

R87 Запасное колесо

SF0 Сиденье пассажира откидное

SG5 Сиденье водителя с пневмоподвеской, Isringhausen

X57 Мероприятия по снижению шума EС 96/20

XK4 Гарантия на двигатель/трансмиссию 3 года/450000 км

XV6 Actros 3

Лестница и площадка за кабиной

Y82 Обтекатель передний нижний

Комплект инструментов

Домкрат 12 т

Z01 Исполнение в зависимости от страны назначения

ZZ3 Автомобиль для правостороннего движения

Дополнительное оборудование

AH8 Устройство измерения нагрузки на ось

BC2 E-APU, электронное управление распределением возду

BD6 Разъемы тормозные и электрич. с нижн.расположением

Блок подготовки воздуха (однокамерн. )

C73 Передний противоподкатный брус (EC)

CB0 Компоновка агрегатов в заднем свесе рамы

Ch2 Высота рамы уменьшена на 30 мм

DS3 Люк в крыше кабины с электроприводом

EB3 Аккумуляторы 2 X 12V/220 Ач, малообслуживаемые

ES5 Розетка дополнит. 12 V/15 A в кабине, с крышкой

EU1 Магнитола CD

F04 Кабина L

F52 Внешний солнцезащитный козырёк, прозрачный

FA5 Шторка спального места/мест

FG1 Часы цифровые с будильником

FK0 Вещевые отсеки закрываемые над ветровым стеклом

FK7 Спойлер крыши кабины стандартный

FL3 Усиленная подвеска кабины для плохих дорож.условий

FL4 Пружинная подвеска кабины

FM2 Тониров.стекла, ленточ.светофильтр на ветр. стекле

FN2 Передняя панель Сomfort

FS4 Солнцезащитная шторка на окне двери водителя

FX7 Переднее зеркало в аэродинамическом исполнении

GE7 Mercedes PowerShift 2

H03 Кондиционер в кабине

H04 Теплоизоляция кабины дополнительная

H63 Дополнит. отопитель воздушный Webasto Air Top 3500

JD3 Тахограф цифровой с регистрацией допол. параметров

JZ1 Тахограф производства VDO

K40 Топливный бак запираемый

K45 Сетка в горловине топливного бака

K81 Фильтр топливный с подогреваемым влагоотделителем

KE7 Бортовая диагностика

KG2 Глушитель c SCR-катализатором, средний, нерж.сталь

KP3 Бак с AdBlue, 85 л

KY2 Топливные баки 650 и 550 л, алюминиевые

L16 Фары противотуманные галогенные

L43 Знак обозначения автопоезда

M45 Генератор 28V/100А

M62 Воздухозабор. за кабиной сверху, фильтр под кабин.

M78 Номер двигателя выбит

M89 Факельное устройство холодного старта

MS5 Исполнение двигателя Евро 5 с применением BlueTec

MZ3 Электромагнитная вискомуфта привода вентилятора

MZ7 Компрессор одноцил. с ограничителем max давления

P32 Крылья задние трёхсекционные (ЕС)

P80 Крылья задних колес для ширины автомобиля 2500 мм

QB7 Седел.-сцепн. уст-во Jost JSK37,H=150мм,руч.смазк.

QC4 Передние рессоры 7,5 т

QM1 Плата монтажная 12 мм для седельно-сцепного уст-ва

R04 Защитные колпаки для гаек крепления колес

R60 Временное крепление запасного колеса

SM6 Два спальных места с рег-кой наклона верхней полки

SV6 Спинка сиденья откидная

TL7 Вариант с полной массой 18.0 т (7.5/11.5)

XS1 Инструкции на русском языке

Y28 2 противооткатных башмака

Y34 Шланг подкачки шин, 10 м

Y69 Гидропривод подъёма кабины для температур ниже -25

Стоимость в Евро

Полная стоимость автомобиля в г. Н.Челны, вкл. НДС 107 450,00

Чертежи автомобиля

Mercedes-Benz Actros 3 2641 S

Вид сбоку*

Вид сверху*

Вид спереди / сзади*

Все данные ориентировочные!

* Все размеры относятся к стандартному автомобилю

Коммерческое предложение – Mercedes-Benz Actros 3 2641 S

Уважаемые дамы и господа,

мы хотели бы поблагодарить Вас за интерес к нашим автомобилям и на основании Общих Условий продажи автомобилей предложить Вам

Модель: Mercedes-Benz Actros 3

Тип автомобиля: 2641 S

Колесная формула: 6X4

Базовая модель шасси: 93414112

Исполнение шасси: Седельный тягач

Тип кабины: М-кабина

Мощность двигателя: 300 кВт (408 л.с.)

Колесная база: 3300 мм

Допустимая полная масса: 26000 кг

Грузоподъемность / нагрузка на ССУ: 16785 кг

Расположение органов управления: слева

Смещение седельно-сцепного устройства: 975 мм

Окраска

LZ 1: Кабина

MB 9147 белый арктический

LZ 2: Шасси

MB 7350 серый новаграу

LZ 3: Колеса

MB 9205 серебряный

Шины

1. ось: 2 X 315/70 R 22,5 F38L17 75

Bridgestone дорожный

2. ось: 4 X 315/70 R 22,5 F38L77 75

Bridgestone Traction (M+S)

3. ось: 4 X 315/70 R 22,5 F38L77 75

Bridgestone Traction (M+S)

Запасное колесо: 1 X 315/70 R 22,5 F38L17 75

Bridgestone дорожный

Оборудование автомобиля

Стандартное оборудование

A57 Выгнутая балка переднего моста

AL3 Передняя ось 7,5 т

Блокировка дифференциала заднего моста

BB8 Тормозная система Telligent с ABS и ASR

BD3 Разъемы тормозные и электрич. с верх.расположением

Двухконтурная пневматическая тормозная система

Автоматическая настройка тормозов

Разъемы для двухконтурной тормозной системы прицеп

Спиральные шланги и кабели соединения с прицепом

Противооткатная система

C42 Стабилизатор задней оси под рамой

CL9 Рулевое управление LS6/ LS8

Стабилизатор передней оси

Рулевая колонка регул.по высоте и наклону, блокир.

Кронштейны агрегатов на левой стороне

Многофункциональное рулевое колесо

D25 Люк в крыше кабины

EC6 Разъём соединения с прицепом 15-контактный

F24 Задняя стенка кабины прямая

FC7 Ветровое стекло тонирован.без ленточн.светофильтра

FE5 Электростеклоподъёмники дверей кабины

FL6 Подвеска кабины стандартная

FN1 Передняя панель стандартная

FS2 Зеркало водителя с широким углом обзора, обогрев.

FZ7 Иммобилайзер с транспондером

Задняя стенка кабины без окна

Зеркало с широким углом обзора со стороны пассаж.

Зеркало задн. вида с электроприводом и обогревом

Рамповое зеркало со стороны пассажира

Центральный замок

GE3 Mercedes PowerShift

GH8 КП MercedesPowerShift G330-12/11.63-0.77

HF2 Воздушный фильтр вентиляции кабины

Управление системой отопления и вентиляции кабины

JK2 Комбинация приборов с графическим дисплеем

Указатель внешней температуры

Система бортового контроля Telligent

KH8 Направление выхлопа вниз

KS4 Топливный бак 400 л, стальной, на правой стороне

Указатель расхода топлива

6-секционная задняя блок-фара с рефлекторами

Лампа освещения лестницы кабины

Фары с прозрачной оптикой (H7)

Прерыватель для дополнительных указателей поворота

MA9 Опоры двигателя для плохих дорог

MD4 Ограничитель скорости 90 км/ч

MD9 Круиз-контроль TEMPOMAT

MG8 Воздухозаборник за кабиной сверху, фильтр на раме

MS3 Исполнение двигателя Евро 3

MV3 Двигатель V6, LA, 300кВт / 408л.с., 1800 об/мин

Компрессор 1-цилинд. без ограничителя max давления

Генератор 28V/80А

Система предварительного подогрева топлива

Моторный тормоз с постоянным дросселем

Антимоскитная сетка перед радиатором

Защита под радиатором

N55 Система охлаждения коробки передач

R38 Колесные диски 9.00×22.5

R60 Временное крепление запасного колеса

R87 Запасное колесо

SF0 Сиденье пассажира откидное

SG5 Сиденье водителя с пневмоподвеской, Isringhausen

X57 Мероприятия по снижению шума EС 96/20

XK3 Гарантия на двигатель/трансмиссию 3 года/250000 км

XV6 Actros 3

Лестница и площадка за кабиной

Комплект инструментов

Телескопический домкрат 12 т

Z01 Исполнение в зависимости от страны назначения

ZZ3 Автомобиль для правостороннего движения

Дополнительное оборудование

AM3 Задний мост H7, 13,0 т, ведомая шестерня 300 мм

AP6 Передаточное число главной передачи i= 4,143 (HL7)

B65 Блок подготовки воздуха с подогревом

BB6 Барабанные тормоза на передней и задней осях

C63 Стальной бампер

EB3 Аккумуляторы 2 X 12V/220 Ач, малообслуживаемые

EU1 Магнитола CD

F05 Кабина М

FG1 Часы цифровые с будильником

FL3 Усиленная подвеска кабины для плохих дорож.условий

FX7 Переднее зеркало в аэродинамическом исполнении

G86 Сцепление двухдисковое

H04 Теплоизоляция кабины дополнительная

H61 Дополнит. отопитель воздушный Webasto Air Top 2000

JD3 Тахограф цифровой с регистрацией допол. параметров

JZ1 Тахограф производства VDO

K40 Топливный бак запираемый

K45 Сетка в горловине топливного бака

K81 Фильтр топливный с подогреваемым влагоотделителем

L43 Знак обозначения автопоезда

M72 Защита под радиатором и двигателем

M78 Номер двигателя выбит

M89 Факельное устройство холодного старта

Nh3 КОМ MB 131-2с, от промежуточ. вала коробки передач

P32 Крылья задние трёхсекционные (ЕС)

P80 Крылья задних колес для ширины автомобиля 2500 мм

QB7 Седел.-сцепн. уст-во Jost JSK37,H=150мм,руч.смазк.

QC4 Передние рессоры 7,5 т

QE2 Задние рессоры 2 х 9,5 т, жесткие

QM2 Плата монтажная 40 мм для седел.-сцеп. уст-ва 20 т

R04 Защитные колпаки для гаек крепления колес

SL1 Нижнее откидное спальное место

SV6 Спинка сиденья откидная

TR3 Вариант с полной массой 26.0 т (7.5/9.5/9.5)

XS1 Инструкции на русском языке

Y28 2 противооткатных башмака

Y34 Шланг подкачки шин, 10 м

Y69 Гидропривод подъёма кабины для температур ниже -25

YA8 Вариант без переднего нижнего обтекателя

Стоимость в Евро

Полная стоимость автомобиля в г. Н.Челны, вкл. НДС 109 000,00

Чертежи автомобиля

Mercedes-Benz Actros 3 3341 K

Вид сбоку*

Вид сверху*

Вид спереди / сзади*

Все данные ориентировочные!

* Все размеры относятся к стандартному автомобилю

Коммерческое предложение – Mercedes-Benz Actros 3 3341 K

Уважаемые дамы и господа,

мы хотели бы поблагодарить Вас за интерес к нашим автомобилям и на основании Общих Условий продажи автомобилей предложить Вам

Модель: Mercedes-Benz Actros 3

Тип автомобиля: 3341 K

Колесная формула: 6X4

Базовая модель шасси: 93216212

Исполнение шасси: Шасси самосвала

Тип кабины: S-кабина

Мощность двигателя: 300 кВт (408 л.с.)

Колесная база: 3600 мм

Допустимая полная масса: 33000 кг

Грузоподъемность / нагрузка на ССУ: 23325 кг

Расположение органов управления: слева

Окраска

LZ 1: Кабина

MB 6235 зеленый вереск

LZ 2: Шасси

MB 7350 серый новаграу

Шины

1. ось: 2 X 385/65 R 22,5 W48K26 90

Goodyear дорога/бездорожье (S+G)

2. ось: 4 X 315/80 R 22,5 F18K26 90

Goodyear дорога/бездорожье (S+G)

3. ось: 4 X 315/80 R 22,5 F18K26 90

Goodyear дорога/бездорожье (S+G)

Запасное колесо: 1 X 315/80 R 22,5 F18K26 90

Goodyear дорога/бездорожье (S+G)

Оборудование автомобиля

Стандартное оборудование

A91 Прямая балка переднего моста

AM3 Задний мост H7, 13,0 т, ведомая шестерня 300 мм

AR1 Передаточное число главной передачи i= 5,333 (HL7)

Блокировка дифференциала заднего моста

BB0 ABS отключаемая

BB8 Тормозная система Telligent с ABS и ASR

Двухконтурная пневматическая тормозная система

Автоматическая настройка тормозов

Противооткатная система

C63 Стальной бампер

C71 Задний противоподкатный брус (EC)

CL9 Рулевое управление LS6/ LS8

Стабилизатор передней оси

Рулевая колонка регул.по высоте и наклону, блокир.

Кронштейны агрегатов на левой стороне

Многофункциональное рулевое колесо

D25 Люк в крыше кабины

F07 Кабина S

F24 Задняя стенка кабины прямая

F35 Задняя стенка кабины с окном

FC7 Ветровое стекло тонирован.без ленточн.светофильтра

FE5 Электростеклоподъёмники дверей кабины

FE6 Подножка кабины, подвижно закреплённая

FL6 Подвеска кабины стандартная

FN1 Передняя панель стандартная

FS2 Зеркало водителя с широким углом обзора, обогрев.

FT0 Корпус зеркала заднего вида а/м для строительства

FZ7 Иммобилайзер с транспондером

Зеркало с широким углом обзора со стороны пассаж.

Зеркало задн. вида с электроприводом и обогревом

Рамповое зеркало со стороны пассажира

Центральный замок

GC2 Коробка передач G 240-16/11,7-0,69

GS7 Переключение передач Telligent II

HF1 Фильтр воздушный для работы на стройплощадках

Управление системой отопления и вентиляции кабины

JK2 Комбинация приборов с графическим дисплеем

JN0 Тахограф, 1 день + 2 водителя, модульный

Указатель внешней температуры

Система бортового контроля Telligent

Указатель расхода топлива

6-секционная задняя блок-фара с рефлекторами

Регулятор дальности света

Лампа освещения лестницы кабины

Фары с прозрачной оптикой (H7)

Прерыватель для дополнительных указателей поворота

M72 Защита под радиатором и двигателем

MA9 Опоры двигателя для плохих дорог

MD4 Ограничитель скорости 90 км/ч

MD9 Круиз-контроль TEMPOMAT

MG8 Воздухозаборник за кабиной сверху, фильтр на раме

MV3 Двигатель V6, LA, 300кВт / 408л.с., 1800 об/мин

Генератор 28V/80А

Система предварительного подогрева топлива

Моторный тормоз с постоянным дросселем

Антимоскитная сетка перед радиатором

Защита под радиатором

N55 Система охлаждения коробки передач

Nh3 КОМ MB 131-2с, от промежуточ. вала коробки передач

QY1 Передние рессоры 9,0 т, жесткие

R04 Защитные колпаки для гаек крепления колес

R38 Колесные диски 9.00×22.5

R87 Запасное колесо

SF0 Сиденье пассажира откидное

SG5 Сиденье водителя с пневмоподвеской, Isringhausen

X57 Мероприятия по снижению шума EС 96/20

XK3 Гарантия на двигатель/трансмиссию 3 года/250000 км

XV6 Actros 3

YK4 Пневмопистолет для уборки в кабине

Комплект инструментов

Телескопический домкрат 12 т

Z01 Исполнение в зависимости от страны назначения

ZZ3 Автомобиль для правостороннего движения

Дополнительное оборудование

AL5 Передняя ось 9,0 т

B43 Разъемы для двухконтурной тормозной системы прицеп

B65 Блок подготовки воздуха с подогревом

BB6 Барабанные тормоза на передней и задней осях

CD4 Стабилизатор второй задней оси усиленный

CR4 Кронштейны крепления кузова

CR5 Передняя часть рамы усиленная для доп.оборудования

EB3 Аккумуляторы 2 X 12V/220 Ач, малообслуживаемые

EC6 Разъём соединения с прицепом 15-контактный

ES8 Розетка дополнит. 24 V/15 A в кабине, с крышкой

EU1 Магнитола CD

F52 Внешний солнцезащитный козырёк, прозрачный

FL3 Усиленная подвеска кабины для плохих дорож.условий

FX7 Переднее зеркало в аэродинамическом исполнении

G77 Калибровка сигнала датчика скорости (тахографа)

G81 Сцепление усиленное

H04 Теплоизоляция кабины дополнительная

J70 Воздушный звуковой сигнал

K40 Топливный бак запираемый

K45 Сетка в горловине топливного бака

K81 Фильтр топливный с подогреваемым влагоотделителем

KE9 Бортовая диагностика 2 с контролем NOx

KG2 Глушитель c SCR-катализатором, средний, нерж.сталь

Kh4 Труба выхлопная, выведенная за кабиной вверх

KI0 Защита под топливным баком

KP2 Бак с AdBlue, 35 л

KS4 Топливный бак 400 л, стальной, на правой стороне

L30 Решётки фар защитные

M67 Фильтр-циклон предварительной очистки воздуха

M78 Номер двигателя выбит

M89 Факельное устройство холодного старта

MS5 Исполнение двигателя Евро 5 с применением BlueTec

MZ7 Компрессор одноцил. с ограничителем max давления

P92 Вариант без транзитных крыльев для доставки шасси

Q18 Поперечина рамы задняя, установленная на болтах

Q28 Тягово-сцепное/буксировочное устройство Rockinger

Q57 Устройство буксировочное заднее

QF6 Задние рессоры 16,0 т, жесткие

RA9 Колесные диски 11,75 x 22,5 на передней оси

TS2 Вариант с полной массой 33.0 т (9.0/13.0/13.0)

XS1 Инструкции на русском языке

Y28 2 противооткатных башмака

Y34 Шланг подкачки шин, 10 м

Y69 Гидропривод подъёма кабины для температур ниже -25

Стоимость в Евро

Полная стоимость автомобиля в г. Набережные Челны, вкл. НДС 146 200,00

преобразуем вид сбоку в трехмерный вид в Photoshop

Чертеж — один из главных документов из пакета рабочей документации изделия. Конструктор должен сделать графическое изображение детали или изделия так, чтобы на любом производстве, за сотни или тысячи километров, их могли изготовить, не обращаясь за консультацией. Для того чтобы информация об изделии воспринималась и трактовалась однозначно, введены определенные единые правила оформления чертежных изображений и расположения на них отдельных элементов.

Область применения

Методы отображения предметов универсальны и охватывают чертежи и другие дизайнерские материалы различных областей, как строительных, так и промышленных. Сюда входит и индустрия бытовых приборов, электроники, транспорта и средств связи. Они регламентируют способы отображения объектов с помощью двумерных чертежей и трехмерных моделей. Регламентированы способы, типы, расположение видов изделия на чертеже.

Нормативные акты

Нормативным актом в этой области служит ГОСТ 2.305-2008.

Скачать ГОСТ 2.305-2008 «Изображения — виды, разрезы, сечения».

Документ детально описывает допустимые методы обозначения видов на чертежах, а также дополнительные способы представления информации о детали: разрезы и сечения. Также в нем регламентировано расположение выносных элементов, и разрешенные способы упрощения чертежей.

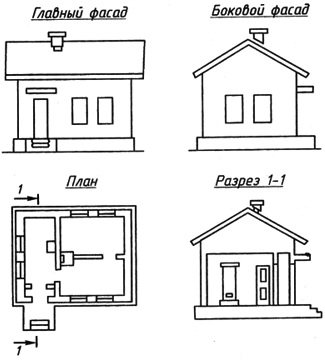

Виды

Преимущественный метод изображения объемных изделий на плоскости — это ортогональное проецирование. Расположение изображаемого предмета предполагается между условным наблюдающим и проекционной плоскостью. Для повышения читаемости изображения разрешается применять упрощенный подход. Поэтому изображения на чертежах не являются проекционными в строгом геометрическом смысле этого слова. Их называют изображениями на плоскости. Для получения основных проекций, изображаемую деталь помещают в центре воображаемого куба. Грани его будут служить проекционными плоскостями.

В результате проекции образа предмета возникает схема основных видов изделия:

• спереди;
• справа;
• снизу;
• слева;
• сверху;
• сзади.

В техническом черчении вид спереди считается главным. Он должен давать максимум информации об изображаемой детали. Дополняют его виды слева и сверху (относительно главного). Эти три вида называют основными. Остальные считаются вспомогательными. Их изображения строят, если важная конструктивная информация об изделии сложной формы не видна на трех основных видах.

Кроме того, для пояснения строения части детали применяются местные виды, показывающие фрагмент изображения основного вида. Такие изображения размещают в незанятых областях, надписывая заглавными буквами кириллицы. На основном виде в зоне расположения фрагмента изображается стрелка, показывающая направление условного взгляда, в результате которого появляется местный вид. Такие рисунки ограничиваются линиями разрыва, проводимыми в направлении минимального размера элемента.

Кроме того, применяются дополнительные виды. Они строятся на плоскостях, размещенных под углом к основным граням проекционного куба. Они помогают проиллюстрировать расположение и строение тех участков объекта, которые не видны или недостаточно информативно представлены на основных видах, либо их габариты и конфигурация искажены. Обозначение дополнительных видов проводится литерами кириллического алфавита.

Продуманный выбор местных и дополнительных видов позволяет сократить число штриховок при показе внутреннего строения детали, невидимого на основных проекциях. Улучшается также читаемость чертежа, взаимное расположение его частей, снижается вероятность ошибочного его толкования.

Разрезы

Для демонстрации внутренней структуры объекта, его рассекают одной либо большим числом секущих. Изображение детали с отрезанным такой плоскостью объемом называют разрезом. Он показывает часть объекта, находящуюся в рассекающих плоскостях и позади них.

Классификация

Разрезы подразделяют на несколько разновидностей:

• Простые. Используется одна рассекающая плоскость.
• Сложные. Плоскостей две или три. В особо сложных случаях применяется и большее число.

Простые разрезы, подразделяются по ориентации секущей на:

• горизонтальные;
• вертикальные;
• наклонные.

По конфигурации сложные подразделяются на ступенчатые и ломаные.

По признаку параллельности секущей какой –либо основной плоскости, вертикальные делятся на фронтальные и профильные. По тому же признаку среди ступенчатых различают горизонтальные и фронтальные.

Для осесимметричных объектов разрезы различают также по признаку направления секущей к этой оси на:

• продольные;
• поперечные.

Расположение секущей отображают толстой (в полтора раза толще основной) штриховой линией с длиной штриховых черточек 8-20 миллиметров. Направление проекции показывают стрелками, ортогональными к штрихам. Секущую плоскость именуют двойными литерами: «А-А»

Выполнение

Изображение разрезов, параллельных плоскости основного вида, размещаются вблизи него.

Местные разрезы отделяются волнистыми линиями. При их изображении следует избегать расположения их в зоне других элементов, совпадения с ними или пересечения.

Расположение сложно-ступенчатого разреза рекомендовано по соседству с опорным основным видом. Можно их размещать и в свободных областях изображения.

При отображении ломаных разрезов сечения на чертежах они поворачиваются так, что совмещаются в единую гипотетическую плоскость.. Расположение частей объекта, находящихся за поворачиваемой плоскостью, скрывают.

Сечения

Если во время условного рассечения объекта оставить лишь ту его часть, которая находится в секущей плоскости, получается сечение в его чертежном понимании.

Сечения подразделяются на:

• являющиеся частью разреза;
• самостоятельные.

Среди самостоятельных различают:

• Вынесенные. Чертятся за контуром основного вида. Они рекомендованы стандартом в качестве предпочтительных.
• Наложенные. Размещаются непосредственно на чертеже соответствующего вида либо в его разрыве. Иногда затрудняют чтение конструкторского документа.

Система расположения, обозначения и наименования сечений аналогична системе обозначений разрезов. Важно помнить, что линии, обозначающие сечения, не могут пересекаться с элементами чертежа. След секущей отображается толстой линией с разрывом.

Выносные элементы

Если часть чертежа детали нуждается в более подробном отображении, чем позволяет выбранный масштаб основного чертежа, применяют так называемые выносные элементы.

Расположение выносного элемента на основном виде обозначают замкнутым контуром, чаще всего – круглым или овальным. От него идет тонкая стрелка к размещению подробного изображения. Если такую линию не провести, над выносной линией надписывают литерное обозначение элемента, а над подробным чертежом литеру повторяют.

Иногда выносной элемент может отличаться от типа основного изображения. Допускается отображение в виде сечений, разрезов и др.

В расположении выносного элемента обозначаются подробные линейные и угловые размеры, информация о точности, качестве и шероховатости, а также прочая необходимая информация.

Условности и упрощения

Для облегчения чтения и понимания чертежей допускается изображать на них деталь не в 100% соответствии с фактической формой, применяя следующие условности и упрощения:

• Для деталей, имеющих центральную ось симметрии, разрешено рисовать половину контура. В расположении второй половины, как правило, размещают разрез либо сечение.
• Если в конструкцию входит несколько идентичных элементов, подробно, с простановкой размеров и допусков, отображается один из них, расположение других упрощенно представляются в виде контуров либо просто указывается их число.
• Переход между поверхностями допускается отражать условно или вовсе опускать.
• Детали крепежа, шарообразные элементы, валы, рукояти и т.п. на продольных разрезах рисуют без рассечения.
• Для тонкостенных деталей допускается изображение в увеличенном относительно общего масштабе.
• Для большей иллюстративности допустимо увеличивать угол конуса или уклона.
• Плоские грани детали выделяют диагональными тонкими линиями.
• Детали большой длины с неизменным профилем изображают с разрывом, отмечая его места изломанными либо волнистыми линиями.
• Накатка либо насечка может быть изображена частично.

В отдельных специфических случаях применяются дополнительные упрощения. Допустимые условности в расположении отдельных видов чертежей, таких, как зубчатые передачи, электронные компоненты и приборы и др., описываются в соответствующих стандартах.

При упрощении чертежа конструктору следует соблюдать меру, чтобы вышедший из-под его мыши документ не превратился в ребус, на разгадку которого у партнеров уйдет много времени.

Инструкция

Принципы построения третьего вида одинаковы для классического , составления эскиза и построения чертежа в одной из предназначенных для этого компьютерных программ. Прежде всего проанализируйте заданные проекции. Посмотрите, какие именно виды вам даны. Когда речь идет о трех видах, то это фронтальная проекция, вид сверху и вид слева. Определите, что именно вам дано. Сделать это можно по расположению чертежей. Вид слева располагается с правой стороны от фронтального, а вид сверху – под ним.

Цилиндр вращения может быть представлен в виде вращающегося прямоугольника, одна из сторон которого принимается за ось вращения. Вторая прямоугольника – противоположная оси вращения – боковую поверхность цилиндра. Остальные представляют нижнее и верхнее цилиндра.

Ввиду того, что поверхность цилиндра вращения при построении заданных проекций выполняется в виде горизонтально-проецирующей поверхности, проекция точки F1 обязательно должна совпадать с точкой Р.

Третью проекцию точки F постройте при помощи оси ординаты: отложите на ней F3 (эта точка-проекция будет расположена правее оси z3).

Видео по теме

Обратите внимание

В ходе построения проекций изображения руководствуйтесь основными правилами, используемыми в начертательной геометрии. В противном случае, выполнить проекции не удастся.

Полезный совет

Чтобы построить изометрическое изображение, используйте верхнее основание цилиндра вращения. Для этого сначала постройте эллипс (он будет расположен в плоскости х”О”у”). После этого проведите касательные линии и нижний полуэллипс. Затем проведите координатную ломаную и с ее помощью постройте проекцию точки F, то есть точку F”.

Источники:

• Построение проекций точек, принадлежащих цилиндру и конусу
• как построеть проэкцию целиндра

Не так уж много найдется в наше время людей, которым ни разу в жизни не приходилось чертить или рисовать что-то на бумаге. Умение выполнить простейший чертеж какой-либо конструкции иногда бывает очень полезным. Можно потратить уйму времени, объясняя «на пальцах», как сделана та или иная вещь, в то время как бывает достаточного одного взгляда на ее чертеж, чтобы понять это без всяких слов.

Вам понадобится

• – лист ватмана;
• – чертежные принадлежности;
• – чертежная доска.

Инструкция

Выберите формат листа, на котором будет выполняться чертеж – в соответствии с ГОСТ 9327-60. Формат должен быть таким, чтобы на листе можно было разместить основные виды детали в соответствующем масштабе, а также все необходимые разрезы и сечения. Для несложных деталей выбирают формат А4 (210х297 мм) или А3 (297х420 мм). Первый может располагаться своей длинной стороной только вертикально, второй – вертикально и горизонтально.

Начертите рамку чертежа, отступив от левого края листа 20 мм, от остальных трех – 5 мм. Начертите основную надпись – таблицу, в которую заносятся все данные о детали и чертеже. Ее размеры определяются ГОСТ 2.108-68. Ширина основной надписи является неизменной – 185 мм, высота варьируется от 15 до 55 мм в зависимости от назначения чертежа и вида учреждения, для которого он выполняется.

Выберите масштаб главного изображения. Возможные масштабы определяются ГОСТ 2.302-68. Их следует выбрать такими, чтобы на чертеже хорошо просматривались все основные элементы детали . Если при этом некоторые места просматриваются не достаточно ясно, их можно вынести отдельным видом, показав с необходимым увеличением.

Выберите главное изображение детали . Оно должно представлять собой такое направление взгляда на деталь (направление проецирования), с которого ее конструкция раскрывается наиболее полно. В большинстве случаев главным изображением является положение, в котором деталь находится на станке во время выполнения основной операции. Детали, имеющие ось вращения, располагаются на главном изображении, как правило, таким образом, чтобы ось имела горизонтальное положение. Главное изображение располагается в верхней части чертежа слева (если имеется три проекции) или близко к центру (при отсутствии боковой проекции).

Определите расположение остальных изображений (вида сбоку, сверху, сечений, разрезов). Виды детали образуются ее проецированием на три или две взаимно перпендикулярные плоскости (метод Монжа). При этом деталь должна располагаться таким образом, чтобы большинство или все ее элементы проецировались без искажения. Если какой-то из этих видов является информационно излишним, не выполняйте его. Чертеж должен иметь только те изображения, которые необходимы.

Выберите разрезы и сечения, которые необходимо выполнить. Их отличие друг от друга состоит в том, что на показывается и то, что находится за секущей плоскостью, в то время как на сечении отображает только то, что располагается в самой плоскости. Секущая плоскость может быть ступенчатой и ломаной.

Приступите непосредственно к черчению. При начертании линий руководствуйтесь ГОСТ 2.303-68, в котором определяются виды линий и их параметры. Располагайте изображения друг от друга на таком расстоянии, чтобы оставалось достаточно места для простановки размеров. Если плоскости разрезов проходят по монолиту детали , штрихуйте сечения линиями, идущими под углом 45°. Если при этом линии штриховки совпадают с основными линиями изображения, можно чертить их под углом 30° или 60°.

Начертите размерные линии и проставьте размеры. При этом руководствуйтесь следующими правилами. Расстояние от первой размерной линии до контура изображения должно быть не менее 10 мм, расстояние между соседними размерными линиями – не менее 7 мм. Стрелки должны иметь длину около 5 мм. Написание цифр осуществляйте в соответствии с ГОСТ 2.304-68, их высоту принимайте равной 3,5-5 мм. Цифры размещайте ближе к середине размерной линии (но не на оси изображения) с некоторым смещением относительно цифр, проставленных на соседних размерных линиях.

Видео по теме

Источники:

• Электронный учебник по инженерной графике

Выполнение точного чертежа нередко требует больших затрат времени. Поэтому в случае срочной необходимости изготовить какую-то деталь чаще делается не чертеж, а эскиз. Он выполняется довольно быстро и без применения чертежных инструментов. При этом есть целый ряд требований, которым эскиз должен соответствовать.

Вам понадобится

• – деталь;
• – лист бумаги;
• – карандаш;
• – измерительные инструменты.

Инструкция

Эскиз должен быть точным. По нему человек, который будет делать копию детали, должен составить представление как о внешнем виде изделия, так и о его конструктивных особенностях. Поэтому прежде всего внимательно осмотрите предмет. Определите соотношение между разными параметрами. Посмотрите, есть ли отверстия, где они находятся, их размер и отношение диаметра к общему размеру изделия.

Определите, какой вид будет главным и насколько точное представление он дает о детали. От этого зависит количество проекций. Их может быть 2, 3 и больше. От того, сколько проекций вам понадобится, зависит их расположение на листе. Исходить необходимо из того, насколько сложным будет изделие.

Начните построение эскиза с центровых и осевых линий. На чертежах они обычно обозначаются пунктирной линией с точками между штрихами. Такими линиями обозначают середину детали, центр отверстия и т. д. Они остаются и на рабочих чертежах.

Начертите внешние контуры детали. Они обозначаются толстой непрерывной линией. Старайтесь точно передать соотношение размеров. Нанесите внутренние (невидимые) очертания.

Выполните разрезы. Это делается точно так же, как и на любом другом чертеже. Сплошная поверхность заштриховывается косыми линиями, пустоты остаются незаполненными.

Проведите размерные линии. От точек, расстояние между которыми вы хотите обозначить, отходят параллельные вертикальные или горизонтальные штрихи. Между ними начертите прямую линию со стрелками на концах.

Замерьте деталь. Укажите длину, ширину, диаметры отверстий и другие размеры, необходимые для точного выполнения работ. Напишите размеры на эскизе. Если необходимо, нанесите знаки, указывающие способы и квалитеты обработки различных поверхностей изделия.

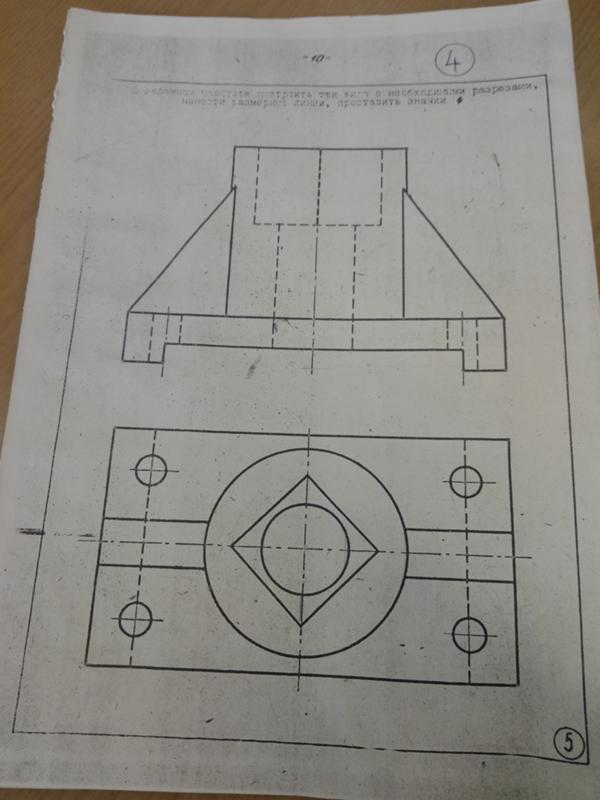

Пусть известны главный вид и вид сверху. Необходимо построить вид слева.

Для построения третьего вида по двум известным применяют два основных способа.

Построение третьего вида с помощью вспомогательной прямой.

Для того чтобы перенести размер ширины детали с вида сверху на вид слева, удобно воспользоваться вспомогательной прямой(рис. 27а, б). Эту прямую удобнее провести справа от вида сверху под углом 45° к горизонтальному направлению.

Чтобы построить третью проекцию А 3 вершины А , проведём через её фронтальную проекцию А 2 горизонтальную прямую 1 . На ней будет нахо­диться искомая проекция А 3 . После этого через горизонтальную проекцию А 1 проведём горизонтальную прямую 2 до пересечения ее со вспомо­гательной прямой в точке А 0 . Через точку А 0 проведём вертикальную пря­мую 3 до пересечения с прямой 1 в искомой точке А 3 .

Аналогично строятся профильные проекции остальных вершин предмета.

После того как проведена вспомогательная прямая под углом 45 О, по­строение третьей проекции также удобно выполнять с помощью рейсшины и треугольника (рис. 27б). Вначале через фронтальную проекцию А 2 проведём горизонтальную прямую. Проводить горизонтальную прямую через проекцию А 1 нет необходимости, достаточно, приложив рейсшину, сделать горизонтальную засечку в точке А 0 на вспомогательной прямой. После этого, немного сдвинув рейсшину вниз, прикладываем угольник одним катетом к рейсшине так, чтобы второй катет прошёл через точку А 0 , и отмечаем положение профильной проекции А 3 .

Построение третьего вида с помощью базовых линий.

Для построения третьего вида необходимо определить, какие линии чертежа целесообразно принять за базовые для отсчёта размеров изобра­жений предмета. В качестве таких линий принимают обычно осевые линии (проекции плоскостей симметрии предмета) и проекции плоскостей оснований предмета. Разберём на примере (рис. 28) построение вида слева по двум данным проекциям предмета.

Рис. 27 Построение третьей проекции по двум данным

Рис. 28. Второй способ построения третьей проекции по двум данным

Сопоставив оба изображения, устанавливаем, что поверхность предме­та включает в себя поверхности: правильной шестиугольной 1 и четы­рёхугольной 2 призм, двух цилиндров 3 и 4 и усечённого конуса 5 . Предмет имеет фронтальную плоскость симметрии Ф , которую удобно принимать за базу отсчёта размеров по ширине отдельных частей предмета при построении его вида слева. Высоты отдельных участков предмета отсчитываются от нижнего основания предмета и контролируются горизонтальными линиями связи.

Форма многих предметов усложняется различными срезами, вырезами, пересечением составляющих поверхностей. Тогда предварительно нужно определить форму линий пересечения, построить их по отдельным точкам, вводя обозначения проекций точек, которые после выполнения построений могут быть удалены с чертежа.

На рис. 29 построен вид слева предмета, поверхность которого обра­зована поверхностью вертикального цилиндра вращения с Т -образным вырезом в его верхней части и цилиндрическим отверстием, занимающим фронтально-проецирующее положение. В качестве базовых плоскостей взя­ты плоскость нижнего основания и фронтальная плоскость симметрии Ф . Изображение Т -образного выреза на виде слева построено с помощью точек А, В, С, Д и Е контура выреза, а линия пересечения цилиндрических по­верхностей – с помощью точек К, L, М и им симметричных. При построении третьего вида учтена симметрия предмета относительно плоскости Ф .

Рис. 29. Построение вида слева

5.2.3. Построение линий перехода. Очень многие детали содержат линии пересечения всевозможных геометрических поверхностей. Эти линии называются линиями перехода. На рис. 30 изображена крышка подшипника, поверхность которой ограничена поверхностями вращения: коническими и цилиндрическими.

Линия пересечения строится с помощью вспомогательных секущих плоскостей (см. раздел 4).

Определяются характерные точки линии пересечения.

Построение видов начинается с мысленного выбора положе­ния детали перед плоскостями проекций. Затем выбирают коли­чество видов, необходимых и достаточных для выявления формы детали, а также способ их построения.

Выбор положения детали в системе плоскостей проекций за­висит от ее рабочего положения, способа изготовления на произ­водстве, формы. Например, если деталь изготавливается на то­карном станке, то на чертеже ее ось вращения должна распола­гаться горизонтально.

Виды чертежа могут быть выполнены различными способами. Рассмотрим некоторые из них.

Построение видов на основе последовательного вычерчива­ния геометрических тел, составляющих форму предмета . Для того чтобы выполнить чертеж этим способом, необходимо мысленно разделить деталь на составляющие ее простые геометри­ческие тела, выяснив, как они расположены относительно друг друга. Затем нужно выбрать главный вид детали и число изо­бражений, позволяющие понять ее форму и последовательно изобразить одно геометрическое тело за другим до полного ото­бражения формы объекта. Необходимо соблюдать размеры фор­мы и правильно ориентировать ее элементы относительно друг друга (табл. 8).

Построение видов на основе поэлементного вычерчивания геометрических тел, составляющих форму предмета, осуществля­ется с помощью приемов удаления и приращения.

При вычерчивании геометрического тела с использованием приема удаления на чертеже последовательно изменяется форма заготовки с помощью удаления объемов схожих с приемами ее обработки точением, сверлением, фрезерованием и т. п.

При вычерчивании геометрического тела с использованием приема приращения объемы элементов изделия как бы допол­няют друг друга, приращиваются.

8. Поэлементное вычерчивание геометрических тел, составляющих форму предмета

Построение видов с помощью постоянной прямой чертежа (способ внешнего координирования). Постоянной прямой чер­тежа называют линию, которую проводят из центра координат (точки О) вниз направо под углом 45° (рис. 86).

Предмет мысленно размещают в системе плоскостей проек­ций. Оси плоскостей проекций принимают за координатные оси. Проекционную связь между видом сверху и видом слева осуще­ствляют с помощью линий проекционной связи, которые прово­дят до пересечения с постоянной прямой чертежа и строят под углом 90° друг к другу.

Постоянную прямую чертежа, как правило, используют в тех случаях, когда по двум заданным видам необходимо построить третий вид детали (см. рис. 86). Перечертив два вида детали, строят постоянную прямую чертежа и проводят линии проекци­онной связи параллельно оси ОХ до пересечения с постоянной прямой чертежа, а затем – параллельно оси OZ.

Рассмотренный способ построения называют способом внеш­него координирования, поскольку предмет фиксируется в про­странстве относительно осей плоскостей проекций, которые рас­полагаются вне изображаемого объекта.

(Если на чертеже не показаны оси проекций и необходи­мо выполнить третий вид детали, то можно построить постоян­ную прямую чертежа в любом месте с правой стороны от вида сверху.)

Построение видов с помощью внутреннего координирования объекта. Внутреннее координирование заключается в мысленном введении дополнительных осей координат, привязанных к проецируемому предмету.

Рис. 86. Построение третьей проекции по двум заданным с помощью постоянной прямой чертежа

Рис. 87. Построение видов способом внутреннего координирования объекта

Рекомендуем также

Проекционное черчение. Проецирование на несколько проекций

1. Проекционное черчение

2. Проецирование на несколько проекций

(вид спереди)
Ось проекций
(вид сверху)

5. Проецирование на три плоскости

Фронтальная плоскость проекции
(вид спереди)
Профильная плоскость проекции
(вид сбоку)
Горизонтальная плоскость проекции
(вид сверху)

7. Чертеж

Оси проекций, обозначения плоскостей
проекций и проецирующие лучи на чертеже
не показывают.

8. Виды

ГОСТ 2.305-2008
Единая система конструкторской документации.
ИЗОБРАЖЕНИЯ -ВИДЫ, РАЗРЕЗЫ, СЕЧЕНИЯ.
Вид – это изображение обращенной к наблюдателю
видимой части поверхности предмета.
Вид предмета (вид): Ортогональная проекция
обращенной к наблюдателю видимой части
поверхности предмета, расположенного между ним и
плоскостью проецирования.
Вид спереди
(главный вид)
Вид сверху
Вид сбоку

12. Проекции геометрических тел

ВНИМАНИЕ! ПРАВИЛЬНОЕ РАСПОЛОЖЕНИЕ
ДЕТАЛИ В ПРОСТРАНСТВЕ:
изометрия xyz / после входа в создание
эскиза на плоскости zy (красной) или
параллельной ей грани нажимать кнопку
“слева” или “справа” на панели
Ориентация.
Задание.
Выполнить чертеж
детали «ОПОРА»
по наглядному
изображению.
(см. рис.)
Масштаб
изображения 1:1
1. Представим общую исходную геометрическую
форму детали. (параллелепипед, куб, цилиндр или др.)
Вид
сверху
2. Определим направление проецирования и
положение видов чертежа. Построим эскиз детали.
3. Определим количество и положение невидимых
линий на эскизе.
4. Построить оси.
5. Построить
базовые линии.
Главный
вид
68
60
Спроецируем переднюю
грань параллелепипеда на
фронтальную плоскость (V).
Главный
вид
60
68
Вид сверху
68
54
Спроецируем верхнюю грань
параллелепипеда на
горизонтальную плоскость
(Н).
Главный
вид
60
Вид
сбоку
54
68
Вид сверху
68
54
Спроецируем
боковую грань
параллелепипеда
на 60
горизонтальную
плоскость (Н).
6. Построить
исходные
формы видов.
60
54
68
54
7. Построить
оси
симметрии.
9. Построить
видимые
линии на виде
спереди и
сверху.
14 14
10
10
32
9. Построить
видимые
линии на виде
спереди,
сверху и сбоку
32
20
9. Построить
видимые
линии на виде
спереди,
сверху и сбоку
20
32
10. Построить
невидимые
линии на виде
спереди,
сверху и сбоку
10. Выделить
видимые контуры
детали сплошной
толстой основной
линией .
11. Удалить
лишние линии и
нанести размеры.

Постройте 3й вид детали по двум данным. Проставить размеры. “Чертеж детали” УГОЛЬНИК. СТАЛЬ.

В 2020 году их было семь : в январе, феврале, марте, апреле, мае, июне и июле. В 2021 году их будет 6 : в феврале, марте, апреле, мае, июне и июле. В … 2022 году их тоже будет 6 : в феврале, марте, апреле, мае, июне и июле. В 2023 их будет 9 : в феврале, марте, апреле, мае, июне и июле. Вопрос : что это за они? ​

пересказ утопленица гоголь​

правда ли что асманская империя была самой силной​

Чем человек может быть воодушевлён? (мне,в таком легком вопросе нужна помощь))ДАЮ 15 БАЛЛОВ!!!

Скажите пожалуйста как ее зовут?​

Сириус: Лингвистика. 1. Даны слоги, записанные одной из южноазиатских письменностей, и их чтения в перепутанном порядке. Установите правильные соответ … ствия. 2. Даны предложения на арабском языке с латинской транскрипцией и переводом на русский язык. Переведите с арабского и запишите эту же фразу в транскрипции. При необходимости можно заменять ā на aa, ḫ на h, ġ на g. 3. Переведите на арабский и запишите в транскрипции: Писатель был изображён. При необходимости можно заменять ā на aa, ḫ на h, ġ на g. Запишите эту фразу арабской вязью. Для этого используйте номера букв без пробелов между ними, но с пробелами между словами (пары в №1, 4 и 5 — формы одной и той же буквы). Формат ответа: 123 4567 891011.

Часть технологического процесса обработки или сборки изделия, выполняемой на одном рабочем месте, называется: Выберите один ответ: a. технологической … адаптацией b. технологической фазой c. технологической картой d. технологической операцией

Нужен правильный ответ Часть технологического процесса обработки или сборки изделия, выполняемой на одном рабочем месте, называется: Выберите один от … вет: a. технологической адаптацией b. технологической фазой c. технологической картой d. технологической операцией

Адекватный ответ пожалуйста , Что делают слесари механосборочных работ:Выберите один ответ:a. собирают из отдельных деталей и узлов станки, двигатели, … автомашины и тракторыb. всё перечисленноеc. изготовляют и ремонтируют различные инструменты и приспособленияd. производят ремонт и регулировку различного оборудования

Нужен ответ , за спам кину жалобу Что делают слесари-ремонтники: Выберите один ответ: a. производят ремонт и регулировку различного оборудования b. с … обирают из отдельных деталей и узлов станки, двигатели, автомашины и тракторы c. разбираются в сложном контрольно-измерительном оборудовании d. изготовляют и ремонтируют различные инструменты и приспособления

Контрольные вопросы

– 32 –

Федеральное агентство по образованию

Тверской государственный технический университет

Кафедра инженерной графики

Проекционное черчение

Учебно-методическая разработка для задания №2 по инженерной графике для технологических специальностей

Тверь2006

УДК 744 (075.8)

ББК 30.11.я7

Предназначены для студентов первого курса технологических специальностей. Посвящены основным ГОСТам черчения: 2.305-68 – изображения (вида, разрезы, сечения) и 2.317-69- аксонометрические проекции. Содержат варианты задания. Изложена поэтапная последовательность выполнения.

Обсуждены и рекомендованы к печати на заседании кафедры «Инженерная графика» (протокол № 3 от 8 ноября 2006 г).

СОСТАВИТЕЛИ: Гребенников В.Е.

Федоров Б.А.

Пузырева Г.А.

© Тверской государственный

технический университет, 2006

Содержание задания.

Задание выполняется на 3-х листах чертежной бумаги формата А3 и включает 2 листа с изображениями и титульный лист.

На первом листе по двум изображениям детали ( виды спереди и сверху) необходимо построить вид слева, аксонометрическую проекцию и выполнить необходимые разрезы, совместив их с видами.

На втором листе по наглядному изображению детали следует построить комплексный чертеж (виды спереди, сверху и сбоку) и косое сечение (по указанию преподавателя), а также выполнить необходимые разрезы и совместить их с видами.

Последовательность выполнения.

Прежде чем приступить к выполнению задания необходимо основательно изучить особенности построения видов, разрезов, сечений и аксонометрических проекций. После этого следует определить месторасположение изображений. Их лучше расположить, примерно, на 3 см. вправо и вниз от рабочей рамки чертежа. Такой же промежуток необходимо оставить между изображениями. До выполнения построений на первом листе следует разобраться с представленной деталью, т.е. определить форму поверхности и составляющих ее элементов.

Для примера на рис.1 деталь состоит из призматического основания (прямоугольники внизу изображения на виде спереди и виде сверху), на основании располагается четырехгранная призма (прямоугольники в центральной части видов). Основания призм расположены в горизонтальных плоскостях уровня. Внутри призмы имеется сквозное цилиндрическое отверстие, ось которого – горизонтально проецирующая прямая. Цилиндр на виде спереди обозначен невидимыми линиями как прямоугольник, а на виде сверху – как окружность.

Слева и справа к центральной призме примыкают два ребра жесткости призматической формы, одна из плоскостей которых является фронтально проецирующей плоскостью. На виде спереди это треугольники, а на виде сверху – прямоугольники.

После анализа детали и компоновки изображений на листе следует перечертить в натуральном масштабе виды спереди и сверху и приступить к построению вида сбоку. Высота детали и ее элементов не изменяется на видах спереди и сбоку. Поэтому через характерные точки детали на виде спереди проведем горизонтальные линии связи и продолжим их вправо до места предполагаемого вида сбоку. В этом месте проведем вертикальную осевую линию, выберем ее в качестве базы отсчета и обозначим ( ). Вторую базу выберем на горизонтальной осевой линии вида сверху и также ее обозначим ( ). Затем измерим глубины (толщины) элементов детали на виде сверху и отложим их на соответствующих линиях связи от базы отсчета (рис.2).

После этого следует сделать необходимые разрезы и совместить их с видами по правилу совмещения (симметричные изображения вида и разреза совмещают по осевой линии): на главном изображении слева от осевой линии располагаем вид, а справа разрез. На виде сбоку также слева располагаем вид, а справа разрез. На виде сверху все элементы видны. Поэтому разрезать ничего не надо. Разрезаемые части детали штрихуем в соответствии с ГОСТ 2.306-68 тонкими линиями под углом 45^о по отношению к основной надписи. Расстояние между линиями штриховки постоянно и составляет от 1 до 10 мм. На виде спереди ребро жесткости не штрихуется. (Рис.2).

Приступаем к построению аксонометрической проекции (прямоугольная изометрия или диметрия). Выбор вида проекции зависит от формы детали. Если на ней имеются поверхности с ребрами, совпадающими с осями симметрии (например, призматические), то следует выбрать прямоугольную диметрию, а в остальных случаях – прямоугольную изометрию. Затем накладываем на построенный чертеж натуральную систему координат с осями X,Y,Z и центром О (Рис.3).

В правой части чертежа и выше основной надписи размещаем аксонометрическую систему: с центром О₁ и осями X₁, Y₁, Z₁, расположенными для прямоугольной изометрии под углами 120° друг к другу (Рис.4а), а для прямоугольной диметрии – ось Z₁ вертикально, ось X₁ под углом 7°10΄, а ось Y₁ под углом 41°25΄ к горизонтальной линии (Рис. 4б). В нашем случае выбираем прямоугольную изометрию.

б

Рисунок 4

Замеряем координаты характерных точек на комплексном чертеже (x, y, z) и переносим их на аксонометрию. Выполнение аксонометрии начинаем с построения основания и поэтому на виде сверху характерные точки обозначим цифрами 1 – 10 (Рис.3). Точки 1 и 2 расположены на оси X. Поэтому расстояния 0–1 = 0–2 переносим на ось X₁. Через указанные точки проходят линии 3–4 и 5–6, параллельные оси X. Поэтому через точки 1₁ и 2₁ проводим линии, параллельные оси Y₁ и откладываем на них отрезки 1–3, 1–4, 2–5, 2–6 соединяем полученные точки 3₁, 4₁, 5₁, 6₁ и проводим через них вертикальные линии, на которых откладываем высоту основания, замеренную на виде спереди или сбоку. Полученные точки также соединяем между собой. Центральная призма обозначена точками 7, 8, 9 и 10. Аналогично предыдущему определяем их положения на аксонометрии (Рис.5).

Через эти точки также проводим вертикальные линии, откладываем на них высоту призмы и соединяем между собой. Затем строим изображения цилиндрического отверстия. Для этого из центра О₁ проводим вертикальную линию и отмечаем на ней высоту детали. В результате получаем центр О₂ на верхнем основании детали. Из этого центра проводим оси X₂, Y₂, Z₂ (параллельно заданным X_1, Y₁, Z₁) и горизонтальную линию, перпендикулярную оси Z. На осях X₂, Y₂ от центра О₂ в обе стороны от него откладываем отрезок, равный радиусу окружности, на горизонтальной линии – 1,22R, а на оси Z₂ – 0,71R. Полученные точки соединяем (вначале от руки) тонкой плавной линией. Аналогично строим эллипс внизу основания.

Затем строим изображения ребер жесткости. Для этого из точки 1₁ проводим вертикальную линию и на верхней плоскости основания получаем точку 15, от нее откладываем на горизонтальном ребре толщину ребра, замеренную на виде сверху. Получаем точки 16 и 17. Аналогично на линии 11–12 от ее центра (точка 18) откладываем точки 19 и 20. Соединяем полученные точки линиями 17–19 и 15–20. Также поступаем с правым ребром.

После этого приступаем к вырезу четверти,обозначенной на рис.3. линиями 0–X, 0–Y. Начинаем разрезать деталь с точки 1₁. Основание детали разрежется по линии 1₁-15, ребро жесткости – по линии 15–18, а верхнее основание – по линии 18–21. Затем разрез проходит по отверстию (21–22) и основанию (22–1). По оси Y₂ разрез начинается с точки 23 и продолжается по верхнему основанию (23–24), призмам (24–25), внизу основания (25–26) и по отверстию 26–23.

Затем заштриховываем разрезаемые части детали по правилу треугольника следов (Рис.6).

Если по осям X, Y, Z аксонометрической проекции отложить отрезок а, в соответствии с коэффициентами искажения и полученные точки соединить, то получим треугольник следов. Параллельно его сторонам следует заштриховывать разрезаемые части. При этом необходимо учитывать, что коэффициенты искажения по осям X, Y, Z для прямоугольной изометрии соответственно равны 1, 1 и 1, а для прямоугольной диметрии – 1, 0,5 и 1.

ВНИМАНИЕ. В отличие от комплексного чертежа в аксонометрической проекции разрез ребра жесткости необходимо штриховать.

После этого следует окончательно оформить чертеж, обвести контуры построений (в том числе эллипсы с помощью лекала). Проставить размеры, а над наглядным изображением масштаб (в данном случае М_А1,22:1), заполнить основную надпись. Окончательно аксонометрическая проекция приведена на рис.7.

Рисунок 7

На первом листе решается прямая задача: по комплексному чертежу построить наглядное изображение. При этом форму поверхности составляющих элементов детали необходимо определить по ее модели (изображениям).

На втором листе нужно решить обратную задачу: по наглядному изображению детали построить ее комплексный чертеж. В этом случае форму поверхности элементов детали определить проще, мы ее реально видим, и задача сводится к построению изображений предмета на комплексном чертеже. Поэтому необходимо вспомнить особенности изображения на чертежах различных поверхностей.

В начале следует “прочитать”изображение детали (Рис.8).

Основание детали составляет призма, переходящая в цилиндрическую поверхность (R10). Слева на основании возвышается призматическая стенка с призматическим вырезом в верхней части. К вырезу примыкает ребро жесткости. В правой части основания и соосно с цилиндрической поверхностью расположено сквозное цилиндрическое отверстие (диаметр 9 мм).

После проведенного анализа следует выбрать масштаб и главное изображение (вид спереди). Вначале определяем габариты детали (29*20*13) и, учитывая ранее сказанное для первой задачи, выбираем масштаб, равный 4:1. На главном изображении деталь должна представлять наибольшую наглядность. Другие виды должны дополнять информацию о детали с внешней стороны, а что касается внутреннего содержания детали, то для этого необходимо использовать разрезы и сечения.

Итак, вид спереди выбираем таким, чтобы стенка с вырезом оказалась справа. Тогда на виде сбоку будет видимо ребро жесткости, в противном случае, стенка закроет собой ребро и оно станет невидимым. Цилиндрическое отверстие будет видно только на виде сверху. Поэтому вид спереди будет таким, как на рис.9

Затем мысленно располагаемся над деталью, рассматриваем ее и строим вид сверху. Для этого через характерные точки вида спереди проводим вертикальные линии связи до места предполагаемого расположения.вида сверху. Затем от горизонтальной осевой линии строим изображение отверстия, стенки с вырезом, ребра жесткости и основание (Рис.10)

В дальнейшем по двум изображениям детали строим третье (вид сбоку). Для этого также через характерные точки вида спереди проводим горизонтальные линии связи и продолжаем их вправо. После этого проводим вертикальную осевую линию. Используем ее в качестве базы отсчета и обозначаем ( ). Базу измерения выбираем на горизонтальной оси симметрии вида сверху. В последующем измеряем от базы параметры всех элементов детали и переносим их на вид сбоку на соответствующие линии связи. В результате получаем комплексный чертеж детали (Рис.11)

Затем следует привести в порядок чертеж. Внешние поверхности детали показаны полностью, вместе с этим на видах спереди и сбоку невидны сквозные отверстия, не виден на виде спереди и вырез в стенке. Поэтому на виде спереди деталь полностью разрежем фронтальной плоскостью по оси симметрии, на виде сбоку совместим вид (слева) и разрез по отверстию. Заштрихуем разрезаемые части, за исключением ребра. После этого комплексный чертеж будет выглядеть так (Рис.12).

В заключение строим косое сечение. Через след секущей плоскости А–А проводим тонкую линию и точки ее пересечения с контурами и элементами детали обозначим цифрами 1, 2, 3, 4, 5, 6. После этого на свободном месте чертежа проводим линию, параллельную следу плоскости и считаем ее за базу отсчета ( ) и на нее переносим точки. Базу измерения выбираем на горизонтальной оси симметрии вида сверху ( ). Затем в точках восстанавливаем перпендикуляры и на них откладываем глубины, замеренные на виде сверху.

По линии 1–1 секущая плоскость входит в деталь, затем по линии 1–2 она перерезает внешний контур, а по линии 1’–2” – внутренний контур по эллипсам. По линии 1–4 разрезается основание детали, по линии 4–5 – ребро, а линии 5–6 – вертикальная стойка.

В заключение окончательно обводим изображения основными толстыми линиями, заштриховываем и обозначаем сечение, заполняем основную надпись, наносим размеры и оформляем титульный лист. После внесения возможных исправлений и основательного изучения рекомендуемых ГОСТов задание представляется к защите.

ЗАЩИТА РАБОТЫ

К защите представляется полностью выполненная и окончательно оформленная работа.

На защите графической работы студент должен уметь:

1. Грамотно объяснить все построения, выполненные на чертежах.

2. По заданной проекции точки или линии, лежащей на поверхности детали, построить их на остальных ортогональных проекциях и на аксонометрическом изображении.

3. Построить натуральный вид сечения детали плоскостью частного положения.

4. Ответить на любой контрольный вопрос, приведенный в данном методическом указании (см. ниже).

1. Какие методы проецирования используются при изображении предметов на машиностроительных чертежах?

2. Что называется базой отсчета?

3. Какое количество основных видов предусматривает ГОСТ 2.305-68? Как располагаются отдельные виды относительно главного вида (вида спереди)?

4. Как подразделяются изображения в зависимости от их содержания?

5. Что называют видом?

6. При выполнении каких условий основные виды на чертеже не обозначают?

7. Какие виды называются дополнительными и местными?

8. В каких случаях и как обозначаются отдельные дополнительные, частичные и развернутые виды?

9. Что называют разрезом?

10. Как подразделяются разрезы в зависимости от числа секущих плоскостей?

11. Назовите сложные разрезы. Приведите пример.

12. Как подразделяются разрезы в зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций?

13. Какие разрезы называются продольными, поперечными?

14. В каких случаях и как обозначаются простые разрезы?

15. Что называется частичным, половинчатым и развернутым разрезом?

16. Как подразделяются вертикальные разрезы?

17. Каким образом совмещают вид и разрез? Где располагаются виды, а где разрезы?

18. Что называется сечением?

19. В каких случаях и как обозначаются сечения?

20. Какие бывают виды сечений? Как изображаются контуры этих сечений?

21. Какие правила размещения поперечных сечений детали на чертеже?

22. Что называется выносным элементом? Когда он применяется и как обозначается?

23. Как выполняется разрез в случае совпадения проекций оси симметрии и ребра гранной поверхности?

24. Как изображаются на разрезах такие элементы как спицы маховиков, зубчатых колес, тонкие стенки типа ребер жесткости, если секущая плоскость направлена вдоль оси или длинной стороны такого элемента?

25. Что такое аксонометрический чертеж? Виды стандартных аксонометрий.

26. Покажите направление аксонометрических осей и назовите значение теоретических и приведенных коэффициентов искажения по ним:

а) в прямоугольной изометрии;

б) в прямоугольной диметрии;

27. Какой масштаб аксонометрического изображения, построенного по приведенным показателям искажения:

а) в прямоугольной изометрии;

б) в прямоугольной диметрии?

28. Как изображаются окружности, лежащие в координатных хОy, уОz, хОz или им параллельных плоскостях:

а) в прямоугольной изометрии;

б) в прямоугольной диметрии?

Чему равны малая и большая оси эллипсов?

29. Правила штриховки вырезов в аксонометрии.

30. Назначение разрезов и сечений.

31. Каким требованиям должен удовлетворять основной вид детали?

дополнительных представлений – базовое чтение чертежей

• ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ, ВИД СПЕРЕДИ
• ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ, ВИД СВЕРХУ
• ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ, ВИД БОКОВОГО
• ЭСКИЗ ДОПОЛНИТЕЛЬНЫЕ ВИДЫ

Когда объект имеет наклонную или наклонную поверхность, обычно невозможно показать наклонную поверхность на орфографическом чертеже без искажений. Чтобы представить более точное описание любой наклонной поверхности, обычно требуется дополнительный вид, известный как вспомогательный вид.

Вспомогательный вид – это просто «вспомогательный» вид, который показывает наклонную часть объекта, как она есть на самом деле. Получается, что проект. объект так, чтобы истинный размер и форма поверхности (или поверхностей) были видны такими, какие они есть на самом деле.

Вспомогательные виды обычно встречаются на многих типах промышленных чертежей.

Вспомогательное оборудование, вид спереди

Есть три основных типа вспомогательных видов. В первом типе вспомогательный вид проецируется из вида спереди трехразмерного (ортогонального) чертежа.Во втором и третьем типах чертежей вспомогательные виды проецируются сверху и сбоку.

Вот вспомогательный вид спереди простого объекта с наклонной поверхностью.

Обратите внимание, что линии проекции перпендикулярны наклонной поверхности первого вида, и что на вспомогательном виде показана только наклонная поверхность объекта. · Остальная часть объекта опущена, однако для ясности иногда показаны части прилегающих · поверхностей.Также обратите внимание, что наклонные поверхности видов сверху и сбоку укорачиваются из-за искажения, тогда как поверхность вспомогательного вида имеет истинный или фактический размер.

Чтобы набросать вспомогательный вид, вы начинаете с орфографии. видов объекта и добавьте линии проекции, перпендикулярные (90 ^◦ ) наклонной поверхности, добавив опорную линию на любом удобном расстоянии от вида с наклонной поверхностью.

Затем расстояние CB на вспомогательном виде устанавливается такой же длины, как соответствующее расстояние на одном из ортогональных видов; в этом примере это вид сбоку.На этом вспомогательный вид завершен.

Вспомогательные устройства, вид сверху

Вспомогательный элемент вида сверху разработан так же, как вспомогательный элемент вида спереди, за исключением того, что вспомогательный элемент проецируется с вида сверху.

Будет ли проецироваться дополнительный вид спереди, сверху или сбоку, зависит от положения объекта или от того, какая поверхность объекта наклонена. В этом примере вид сверху наклонен. Следовательно, вспомогательный вид должен проецироваться с вида сверху.

Опять же, обратите внимание на то, что наклонные поверхности, показанные на видах спереди и сбоку, не показаны по истинной длине.

Вспомогательный вид сбоку

Вспомогательные элементы, вид сбоку, нарисованы так же, как вспомогательные элементы, вид спереди и сверху. Опять же, место проецирования вспомогательного вида зависит от положения объекта или от того, какая поверхность объекта наклонена.

Очевидно, что это очень простые примеры вспомогательных представлений, которые представлены, чтобы познакомить вас с концепцией дополнительных представлений.

По мере того, как объекты с наклонными поверхностями становятся более сложными, вспомогательные виды предоставляют средства представления объектов в их истинном размере и форме.

Эскиз вспомогательных видов

Для выполнения следующих задач требуется дополнительный вид. Нарисуйте необходимые вспомогательные виды в отведенных местах.

Практика рисования 1

Практика рисования 2

В этой задаче круглое отверстие центрируется на наклонной поверхности и просверливается в объекте.Отверстие в. вид спереди и сбоку из-за искажения. Он появится в своей истинной форме на вспомогательном виде. Помните, что вспомогательная проявляется с точки зрения наклонной поверхности. Завершите вспомогательный вид.

Практика рисования 3

В этой задаче в объекте частично вырезано квадратное отверстие. Завершите вспомогательный вид.

Викторина

Указания: Завершите вспомогательный вид в отведенном месте.

1.2: Визуализация – Workforce LibreTexts

Теперь, когда вы узнали о типах линий на отпечатках, следующим шагом будет развитие ваших способностей к визуализации. Умение «видеть» технические чертежи; то есть «мыслить в трех измерениях» – это самая важная часть этого курса. Поскольку в большинстве инженерных и архитектурных гравюр используется некоторая форма ортогональной проекции (многовидовой рисунок), этот тип рисунка будет подчеркнут.

Прежде чем приступить к изучению орфографической проекции, вы должны уметь распознавать несколько других типов рисунков.Они есть; 1. Перспективный рисунок, 2. Наклонный рисунок и 3. Изометрический рисунок. В совокупности они называются «графическими рисунками». Их можно найти на отпечатках, и их легко визуализировать, поэтому давайте посмотрим на их различия.

Перспектива

Перспектива – наиболее реалистичная форма рисования. Художники используют одноточечную перспективу, двухточечную (показано здесь) и трехточечную перспективу для создания визуальной глубины. Перспективы используются архитекторами и для промышленных изображений планов, машин и других предметов, где требуется реализм.Объекты, нарисованные в перспективе, становятся меньше по мере удаления за горизонт.

Наклонный

Чертежи под наклоном рисуются так, что одна плоскость (передняя часть) объекта параллельна поверхности рисования. Сторона или другая видимая часть объекта обычно рисуется под углом 30 ° или 45 °. Обратите внимание, что только сторона находится под углом. Часто эти типы рисунков нарисованы не в масштабе. Удаляющиеся линии рисуются под углом 45 ° или 30 ° и будут отображаться в другом масштабе, чем вертикальные и горизонтальные линии.Из-за этого рисунок будет казаться «не по форме». Этот вид рисунка нечасто используется в промышленности.

Изометрические

Изометрические чертежи имеют меньше искажений, чем наклонные чертежи, и по этой причине чаще используются в промышленности. На изометрическом чертеже обе видимые поверхности нарисованы под углом 30 °. Это наиболее часто используемые типы чертежей в трубопроводной промышленности, и для полного понимания того, как рисовать, требуется немало практики. Они лучше всего представляют, что строится и как это будет выглядеть с разных сторон на одном рисунке.

Направления: Назовите типы рисунков, показанных ниже. Проверьте свои собственные ответы.

Одноместный

Иногда достаточно одного взгляда на объект для полного визуального объяснения. Когда включены размеры, материал и другая информация, объект, требующий только одного вида, легко понять.

Большинство чертежей с одним видом представляют собой плоские объекты, сделанные из таких материалов, как листовой металл и прокладки. Для сферических объектов, таких как пушечное ядро, потребуется только один вид и примечание, указывающее материал и диаметр сферы.

Объект, показанный на приведенном ниже чертеже с одним видом, может быть изготовлен из любого подходящего материала, который может быть указан. По внешнему виду он очень похож на прокладку, используемую в системе охлаждения многих автомобилей. Все, что нужно будет отметить, – это тип материала и требуемая толщина.

Два окна

Иногда на оттисках используются рисунки «с двумя ракурсами». Два вида могут быть всем, что нужно, чтобы показать форму объекта. Объекты цилиндрической формы, например отрезок трубы, обычно отображаются на отпечатке в двух видах.В таком случае для объяснения формы достаточно двух представлений. Обратите внимание, что на чертеже с двумя видами, показанном ниже, длина трубы показана на одном виде, а диаметр – на другом. За что можно принять эту форму без вида справа? Квадратная труба, швеллер…

Ортографическая проекция

Ортографическая проекция – это название чертежей, которые обычно имеют три вида. Часто выбираются три вида сверху, спереди и справа.Конечно, можно выбрать другие виды, например, слева или снизу. Однако, как правило, человек, читающий отпечатки, обычно видит верхнюю, переднюю и правую стороны.

Поскольку в большинстве отпечатков используется система ортогональной проекции, а также поскольку чаще всего используются виды сверху, спереди и справа, важно, чтобы вы запомнили их порядок или расположение на отпечатке. Чтобы помочь вам разобраться в этой системе, представьте ластик для классной доски, небольшой брус размером 2 x 4 дюйма или обычный кирпич.Выглядит это так:

Если смотреть на отпечаток с использованием ортогональной проекции, это будет выглядеть следующим образом.

Поначалу может быть трудно понять или визуализировать эту систему орфографической проекции, но вы поймете ее с некоторой практикой. Вот базовый пример того, как это работает с использованием простого объекта.

Ортографическая проекция не показывает глубины, поэтому показанный выше объект будет плоским. Однако с практикой вы научитесь сканировать три вида и «читать» в них глубину.Помните, что расположение видов сверху, спереди и справа не меняется. Линии проекции между ортогональными видами ниже показывают соотношение высоты, ширины и глубины, которое существует между каждым видом и двумя другими видами.

Если вы не поняли три режима просмотра на последней странице, давайте еще раз взглянем на то же самое. На этот раз номера будут использоваться для идентификации поверхностей.

При использовании ортогональной проекции объект с пронумерованными поверхностями выглядит следующим образом:

Обратите внимание, что вид спереди (1) является ключом к рисунку, поскольку он наиболее четко показывает форму объекта.Он говорит вам, что объект имеет L-образную форму спереди. Два других взгляда сами по себе мало что вам говорят. Однако, посмотрев на поверхность 1, вы увидите, что 2 выше 3. Следовательно, при «чтении» поверхностей 2 должно казаться ближе к вам, чем 3. Теперь посмотрите на 4 и 5. Какая поверхность проецируется ближе всего. вам? ·

Ответ: Поверхность 5 (повернуть и разместить внизу макета)

Теперь нарисуйте простую коробку и склейте все стороны вместе, чтобы получился куб. Куб будет размером 2 x 2 x 2 дюйма.Как только инструктор одобрит ваш рисунок, вы продолжите вырезать и склеить края вместе, чтобы сформировать куб.

Визуализация

Викторина

Направления:

Все видимые поверхности показанных объектов пронумерованы. Чтобы пройти этот тест, вы должны разместить эти числа на соответствующих поверхностях орфографических рисунков.

В этот момент вам может быть интересно, почему что-то вроде ортогональной проекции используется на распечатках, когда изометрические или наклонные чертежи намного легче визуализировать.Ответ заключается в том, что оба этих типа изображений используются для относительно несложных рисунков. Однако, когда объект сложен, ни один из них не может сравниться с орфографической системой для четкого представления размеров, примечаний и деталей конфигурации.

Скрытые поверхности

Еще одно преимущество ортогональной проекции состоит в том, что она позволяет человеку, читающему отпечаток, иметь возможность видеть внутреннюю часть или поверхности объекта, которые обычно не могут быть видны.

Для сложных объектов это может оказаться очень полезным.

На рисунке ниже скрытая линия на виде справа представляет всю поверхность плоской области между двумя более высокими сторонами.

В этом примере скрытые линии являются результатом квадратного отверстия в середине объекта.

Скрытые линии в этом примере присутствуют из-за того, что часть одного угла лицевой поверхности была вырезана или «утоплена».

Скрытые поверхности

Направления: нарисуйте скрытые линии, которые отсутствуют на представленных ниже видах.У каждой проблемы есть одно неполное представление.

Изогнутые поверхности

Изогнутые поверхности, возможно, сложно «увидеть», пока вы не вспомните, что кривая отображается только на одном виде. Вы должны сами нарисовать кривую в других представлениях посредством визуализации. Постарайтесь подумать, что резкое изменение направления, например, в углу, приведет к появлению линии, видимой на другом виде. Когда изменение направления плавное, как кривая, никакой линии не будет видно.

Вот еще один пример изогнутых поверхностей:

Упражнение с криволинейными поверхностями.

Указания: нарисуйте линии, которые отсутствуют на представленных ниже видах. У каждой проблемы есть одно неполное представление. Не рисуйте центральные линии.

Наклонные поверхности

Наклонные поверхности – это наклонные или наклонные поверхности. Другими словами, это поверхности, которые не являются ни горизонтальными, ни вертикальными. При просмотре орфографических рисунков вы должны обращать внимание на углы и наклонные поверхности, поскольку они часто встречаются на отпечатках, которые вы будете читать позже.

Обратите внимание на скрытую линию на правом виде, созданную наклонной поверхностью этого объекта:

Вот объект с двумя наклонными поверхностями.

Упражнение наклонных поверхностей

Указания: нарисуйте линии, которые отсутствуют на представленных ниже видах. У каждой проблемы есть одно неполное представление.

Черчение | графика | Британника

Полная статья

Чертеж , также пишется чертеж , также называемый инженерный чертеж , графическое представление конструкций, машин и их составных частей, которое передает инженерный замысел технического проекта мастеру или рабочему, создающему продукт.

На этапе проектирования чертежи от руки и механические чертежи служат для вдохновления и руководства дизайнера, а также для общения между дизайнером, сотрудниками, производственным отделом, а также маркетинговым или управленческим персоналом. На этом этапе точные механические чертежи могут уточнить, подтвердить или опровергнуть схему, которая выглядела многообещающей на эскизе от руки. Фактически, и эскиз, и точный механический чертеж являются важными частями процесса проектирования, и оба относятся к области черчения.После того, как базовая конструкция установлена, навыки составления чертежей помогают в разработке и передаче большого количества данных, необходимых для производства и сборки деталей. Для автомобиля, небоскреба или космического корабля могут потребоваться десятки тысяч чертежей, чтобы передать все требования к готовому продукту от дизайнеров к изготовителям.

Завершение набора чертежей, необходимых для производства продукта или построения проекта, включает три важных фактора: (1) детальное описание каждой детали и требований конечного продукта или проекта; (2) применение здравого смысла и знания стандартных процедур составления проектов для выбора комбинации чертежей и спецификаций, которые будут передавать информацию, определенную на этапе (1), наиболее ясным образом; и (3) размещение квалифицированного персонала и подходящего оборудования для подготовки документов, указанных на этапе (2).

Черчение основано на концепции ортогональной проекции, которая, в свою очередь, является основной задачей раздела математики, называемой начертательной геометрией. Книга Géométrie descriptive (1798) французского математика 18-го века Гаспара Монжа, предшествовавшая публикации соответствующего материала и сопровождаемая обширным развитием, считается первым изложением начертательной геометрии и формализацией орфографической проекции. . Росту и развитию профессии чертежника способствовали применение концепций, опубликованных Монжем, необходимость производства взаимозаменяемых деталей, введение процесса проектирования и экономия, предлагаемая набором чертежей, которые в большинстве случаев делали здание. работающей модели ненужно.

Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

Люди с различными навыками и специальностями необходимы для разработки и реализации инженерных и архитектурных проектов. Редактирование обеспечивает общение между ними и координацию их деятельности. Дизайнер несет основную ответственность за основную концепцию и окончательное решение, но зависит от поддержки нескольких уровней составителей, которые готовят графические исследования деталей; определить посадки, зазоры и возможность изготовления; и подготовим рабочие чертежи.Художник-иллюстратор, или технический иллюстратор, преобразует предварительные или окончательные рисунки в графические изображения, обычно полноцветные перспективные конструкции, чтобы помочь другим визуализировать продукт, информировать публику, привлекать инвестиции или способствовать продажам. Перед тем, как приступить к составлению собственных чертежей, лица, занимающиеся чертежной профессией, могут отслеживать чертежи, чтобы отредактировать или отремонтировать их, а затем перейти к подготовке подробных чертежей, таблиц материалов, спецификаций узлов (таких как двери и окна) и определения размеров чертежей. по инициативе более опытных коллег.Широкий спектр действий, требуемых от команды дизайнеров, требует, чтобы ее члены сочетали опыт и творческий подход с навыками визуализации, анализа и определения границ, а также со знанием материалов, производственных процессов и стандартов.

Производители, изготовители или строители несут ответственность за точное соблюдение набора чертежей и спецификаций; у них не должно быть необходимости задавать вопросы или принимать решения относительно деталей дизайна.Ответственность за все такие подробности несет группа разработчиков; чертежи должны четко отражать всю необходимую информацию, чтобы выполнялись функциональные требования и нормативные ограничения к готовому продукту или проекту, чтобы механические свойства материалов были подходящими, а операции по механической обработке, а также процедуры сборки или монтажа были возможны.

Строго утилитарные цели рисования и упор на ясность и точность явно отличают его от родственной формы искусства, описанной в рисунке статьи.Картографическое оформление рассматривается в статьях картографических и геодезических. Некоторые конкретные применения чертежей рассматриваются в статьях «Строительство зданий»: «Современные строительные практики»; дизайн интерьера; и швейная и обувная промышленность.

Виды рисунков

В зависимости от продукта или проекта набор чертежей обычно содержит подробные чертежи (также называемые рабочими чертежами), сборочные чертежи, чертежи в разрезе, планы (виды сверху) и фасады (виды спереди).Для изготовления машины форма и размер каждой отдельной детали, за исключением стандартных крепежных деталей, описаны на подробном чертеже, и, по крайней мере, один сборочный чертеж показывает, как детали подходят друг к другу. Чтобы прояснить детали интерьера или стыковку деталей, может потребоваться подготовить чертеж сечения, показывающий деталь или сборку, как если бы они были вырезаны плоскостью, с удаленной частью объекта. Для строительства здания необходимы планы, фасады, разрезы и подробные чертежи, чтобы передать информацию, необходимую для оценки затрат, а затем возвести конструкцию.В этом случае подробные чертежи содержат точную информацию о таких элементах, как лифты, лестницы, кабельная сеть, а также обрамление окон, дверей и перемычек. В наборе чертежей моста, плотины или шоссе появляется различная информация, но в каждом случае различия связаны с наилучшим способом передачи необходимой информации.

ОРТОГРАФИЧЕСКИЙ ПРОЕКЦИЯ

(Пример – 3 вида – спереди, сверху, справа)

Что такое ортогональная проекция?

Когда вы смотрите прямо на одна сторона или грань объекта, например вид спереди, вид сверху или правая сторона Посмотреть.

Почему ортогональная проекция?

Ортографическая проекция наиболее часто используемый метод черчения, поскольку он описывает формы предметов полностью и точно.

Рекомендации К определению представлений для отображения

Нарисуйте только те виды, которые необходимы для полного объяснения формы.

o Имеются чертежи с 1, 2, 3, 4, 5 или 6 видами.

o 3 вида чертежей являются наиболее общий с видами объекта сверху, спереди и справа.

Перед представление обычно является “ключевым представлением” и дает больше всего информации о его форме. Нарисуйте объект так, чтобы это будет казаться сбалансированным.

Выберите представления, чтобы показать наиболее заметные линии и избегайте чрезмерного использования «скрытых» линий.

Угловая линия и линии проекции

Использование линии под углом 45 м и линии проекции обеспечивают быстрый и точный метод рисования других просмотров после завершения одного просмотра.Иногда вам нужно будет работать над отдельными видами и строками проекта, чтобы друг друга, чтобы полностью завершить любой вид.

Начинающие составители чертежей иногда стараются избегать использования линии под углом, но в качестве рисунков станут более трудными, их работа замедлится и точность уменьшится.

Как только линия митры техника освоена ваша скорость и точность значительно увеличатся.

Примечание: при рисовании кругов всегда сначала рисуйте вид с кружком (вид сверху на рисунке ниже) затем спроецируйте линии на другие виды.

Просмотры должен составить!

Худшая ошибка, которую вы можете сделать в техническом чертеже, чтобы нарисовать виды не на своем месте. Последние 2 рисунка необходимо переделать. или переделал.

.

Ортография – Sir Wil Tech

Ортогональная проекция Проекция на плоскость с использованием линий, перпендикулярных плоскости Графическая коммуникация имеет множество форм.Орфография – одна из таких форм. Он был разработан как способ передачи информации о физических объектах. Это часть универсальной системы рисунков. Планы домов – один из широко известных форматов чертежей, разновидность отографической проекции. Проще говоря, орфографические рисунки – это виды (спереди, сбоку, сверху и так далее) объекта. Орфографический вид – это только одна сторона. Чтобы показать весь объект, требуется несколько просмотров. Прежде чем переходить к видам, полезно взглянуть на другой тип чертежа. Графические рисунки показывают одновременно несколько сторон.Многим людям легче понять графические рисунки. Они не предоставляют столько информации, сколько орфографические изображения. Наиболее часто используемые графические чертежи для получения технической информации называются изометрическими чертежами. Изометрические рисунки были разработаны для приблизительной перспективы, но рисовать их намного проще. Для квадратного блока все стороны нарисованы как вертикальные линии или под углом 30 градусов к горизонтали. Пример 1 показывает типичную изометрию коробки. Обратите внимание на то, как обозначены стороны. Это очень важно, потому что каждая сторона обычно используется для создания видов отографа. Пример 1 графического чертежа Простая коробка имеет 6 сторон – верх, низ, 2 конца и 2 стороны. Изометрический чертеж коробки выглядит так. Добавьте ярлыки по бокам … Эти ярлыки допустимы, но в мире технических чертежей используются специальные ярлыки. Этикетка указывает на позицию на чертеже. Правильные метки для сторон этого блока: вид сверху, вид спереди, вид справа, вид слева, вид сзади и вид снизу На чертеже ниже помечены только 3 стороны (нижняя сторона противоположна верхней, левая сторона противоположна). правая сторона, задняя противоположна передней). Важно отметить, что эти ярлыки предназначены для позиции. Вид спереди всегда находится в этом месте, независимо от нарисованного объекта. Обратите внимание на следующий рисунок. На этом чертеже вид спереди – это фактически сторона грузовика, вид справа – передняя часть грузовика и так далее. Вы вполне можете спросить: «Почему бы не нарисовать грузовик так, чтобы его передняя часть соответствовала виду спереди и так далее?». Ответ связан с тем, как этот вид рисунка используется для создания орфографических видов.Помещая самую длинную часть объекта в вид спереди, нам нужно меньше места для рисования ортогональных видов (проекций). Следующий раздел иллюстрирует эту идею. Создание ортогональной проекции Есть несколько способов проиллюстрировать, как изометрические рисунки соотносятся с орфографическими видами. Используемый здесь метод – нетехнический. Начните с изометрической коробки Воспринимайте ее как настоящую коробку. Представьте себе, что коробку разрезают по углам, чтобы она лежала ровно. Если вы сделаете определенный набор надрезов, коробка развернется и будет выглядеть так. Как вы можете видеть, шесть сторон разворачиваются по шаблону.Для создания ортогональных проекций обычно используются три стороны – вид спереди, вид сверху и вид справа. На следующем чертеже удалены вид сзади, слева и снизу. Итак, мы взяли воображаемую коробку, разрезали ее по нескольким краям, сложили плоско и отрезали 3 стороны. У нас остались 3 стороны коробки. Следующим шагом нужно отделить оставшиеся стороны. Обратите внимание, что вид спереди, вид сверху и вид справа по-прежнему находятся в одном и том же положении относительно друг друга.Также мы теперь смотрим прямо на каждую поверхность. На графическом рисунке мы смотрели на трехмерный объект, и все поверхности были наклонены в сторону. Наконец, мы разрезаем три оставшиеся стороны и разделяем их. Эти виды теперь начинают выглядеть как ортогональные виды или проекции. Они расположены на определенных позициях. Они всегда находятся на этих позициях. Поэтажные планы дома – это действительно особый вид сверху. Ортогональные виды грузовика иллюстрируют расположение видов. Обратите внимание, что виды находятся в том же относительном положении, что и на изометрическом чертеже ниже. Последний набор примеров покажет, почему мы помещаем самую длинную сторону на виде спереди. Следующие два рисунка представляют собой ту же коробку, но с другой стороны длинной стороны. Вот отографические проекции для 2 ящиков. Обратите внимание, что правый занимает гораздо больше места, чем левый. Также обратите внимание, что виды помечаются по местоположению и не связаны с частью объекта в виде.

Справка рабочего стола

Чтобы начать работу с Onshape и настроить учетную запись и параметры поведения по умолчанию, мы настоятельно рекомендуем сначала пройти Учебное пособие. Это проведет вас через соответствующие настройки учетной записи «установил и забыл», как начать набросок, сделать деталь и другие основы Onshape. Расчетное время до завершения составляет 50 минут для всех разделов, но вы можете выбрать модули по своему усмотрению.

Грунтовка Onshape Primer

Выберите категорию информации ниже или выберите из содержания слева. У нас также есть глоссарий, если вы хотите изучить список терминов Onshape и их определений.

Onshape предлагает множество возможностей для самостоятельного обучения.Выберите предпочтительный метод обучения по ссылкам ниже. Проверяйте почаще, так как мы регулярно обновляем наши ресурсы.

Если вы новичок в Onshape, ознакомление с Primer – это хороший способ познакомиться с концепциями Onshape и некоторыми основными функциями.

Эта основная справочная система содержит справку по всем платформам, на которых работает Onshape. В каждой теме объясняется информация для всех платформ.В некоторых темах информация зависит от платформы, и для каждой платформы есть раскрывающиеся списки. В других разделах информация не зависит от платформы, поэтому информация применима ко всем платформам.

Кнопки панели инструментов

В правом верхнем углу каждой страницы расположены четыре кнопки, обведенные ниже слева направо:

• Развернуть все / Свернуть все – кнопка переключения, которая разворачивает или сворачивает все раскрывающиеся текстовые области на текущей странице.Перед печатью страницы рекомендуется развернуть все раскрывающиеся списки. Это настраивает страницу для печати со всеми видимыми текстовыми областями.
• Печать – открывает диалоговое окно «Печать»; для отправки страницы на подключенный принтер или сохранения страницы в виде файла PDF.
• Предыдущая страница – Переход к предыдущей странице на основе содержания.
• Следующая страница – Переход к следующей странице на основе содержания.

Примечание Легенда

В этой справочной системе вы увидите следующие примечания:

Ссылки на наш Учебный центр, где вы можете узнать больше о конкретных функциях программного обеспечения.

Полезные советы, идеи или альтернативные рабочие процессы.

Предупреждающие сообщения, предупреждающие вас о возможных подводных камнях, известных проблемах или потенциальных болевых точках.

Сообщения об устранении неполадок, которые помогут вам решить проблемы.

---

Обратная связь

Чтобы оставить отзыв о самой справочной системе, нажмите синюю кнопку «Отзыв» в правой части браузера.

Используйте инструмент в Onshape, чтобы зарегистрировать обращение в службу поддержки Onshape. Разверните меню «Справка» (щелкните значок) и выберите Обратиться в службу поддержки . Корпоративные клиенты также могут обратиться к своему менеджеру по работе с клиентами.

Внизу каждого раздела справки вы найдете Была ли эта статья полезной? инструмент обратной связи (как показано ниже). Оставьте свой отзыв, нажав кнопку «Да» или «Нет».

---

Нарисуйте вид спереди, сверху и справа следующего объекта.

Вопрос:

Нарисуйте вид спереди, сверху и справа следующего объекта.

Ортографическая проекция

Термин «ортогональная проекция» определяется как метод рисования трехмерного объекта в двух измерениях, при котором все стороны трехмерного объекта параллельны двухмерной фигуре.

Ответ и пояснение: 1

На следующем рисунке показан вид объекта спереди.

Вид спереди

На следующем рисунке показан объект сверху.

Вид сверху

На следующем рисунке показан объект сбоку.

Вид сбоку

---

Подробнее по теме:

Получите доступ к этому видео и всей нашей библиотеке вопросов и ответов

Ортографическая проекция: определение и примеры

из

Глава 16 / Урок 5

114 тыс.
