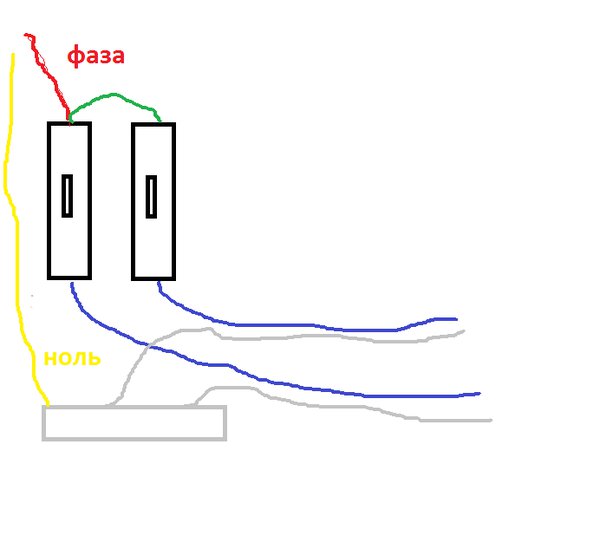

Что будет если замкнуть фазу и ноль: «Меняли выключатель и замкнули проводку, пропал ноль. Что делать?» – Яндекс.Кью

Что будет если соединить две фазы между собой в трехфазной сети

Жилой фонд городов и посёлков представлен не только современными зданиями. Большинство домов построены 60-е или 70-е годы ХХ века, до ВОВ и даже до революции. Соответственно, электропроводка в этих сооружениях выполнена без маркировки кабелей и диспетчерских надписей.

Поэтому при ремонте или модернизации проводки есть опасность неправильного подключения кабелей. В некоторых ситуациях это не приведёт к аварии, но что будет, если соединить две фазы между собой?

Особенности работы трехфазной сети

Несмотря на то, что большая часть бытовых электроприборов подключаются к однофазной сети, электропитание многоквартирных жилых зданий осуществляется по трёхфазным воздушным или кабельным линиям с заземлённой нейтралью.

Такие сети разделяются на однофазные во вводном щитке в доме. Питание частных домов осуществляется по аналогичной схеме, но разделение трёхфазных сетей на однофазные производится в месте подключения вводного кабеля к магистральной линии.

Информация! Питание некоторых частных домов, особенно оборудованных электроотоплением и электроплитами осуществляется трёхфазной электросетью.

Трёхфазная система электроснабжения жилых зданий используется для уменьшения тока и сечения кабелей при сохранении передаваемой мощности.

В промышленности такое питание позволяет применять трёхфазные электродвигатели, обладающие лучшими характеристиками по сравнению с однофазными.

Конструкция и работа трёхфазной электросети имеет ряд отличий от однофазной:

• Количество питающих проводов. Для работы этой системе необходимы 4 токоведущих жилы – 3 фазных и 1 нейтральная. В однофазной схеме используются только 2 провода – ноль и фаза.
• Разный ток в нейтральном проводнике. В однофазной сети он равен фазному, а в трёхфазной по нему протекает уравнительный ток. При равномерном распределении нагрузки по фазам этот ток отсутствует.
• Уменьшенное падение напряжения в проводах. В однофазной схеме для расчёта потерь учитывается двойное расстояние до источника питания, в трёхфазной сети ток, протекающий по нейтральному проводу и потери меньше, чем в фазном.

Какое напряжение между фазами

В трёхфазной системе электроснабжения существуют два вида напряжений:

• Линейное. Измеряется между двумя фазами в трехфазной сети (линиями L1, L2 или L3). Обозначается Uл.
• Фазное. Между фазой L и нейтралью N. В формулах это напряжение обозначается Uф.

Согласно нормам, действующим с середины 60-х до 1993г, оно должно составлять 380 и 220В соответственно. Согласно ГОСТу 29322-92 (МЭК 38-83), введённому в действие 01.01.1993г. линейное напряжение составляет 400В, а фазное 230В.

По нормам этого документа допускаются отклонения от этих параметров, поэтому показания вольтметра могут колебаться от -10% до +10% от номинальных значений.

На самом деле напряжение в сети намного выше. В розетке имеется не постоянное, а переменное напряжение синусоидальной формы, и вольтметр измеряет действующее значение напряжения, которое в √2 меньше пикового значения.

Для расчёта мощности электроприборов достаточно знать именно действующее, но при определении параметров конденсаторов и изоляции необходимо учитывать пиковые величины, составляющие Uпф=325В и Uпл=566В.

Интересно! Линейное напряжение связано с фазным по формуле Uл=√3Uф.

Что будет при неправильном соединении проводов

Вопрос “можно ли соединить две фазы” в рамках данной статьи рассматривает аспект соединения подходящих проводов между собой напрямую, без использования дополнительных элементов. Результат этих действий зависит от того, какие именно кабеля были соединены неправильно.

Соединение двух фаз между собой

В трёхфазной сети используются три разных фаза, обозначающиеся А, В и С или L1, L2 и L3, поэтому, что будет, если соединить две фазы между собой зависит от того, какие именно замыкаются фазы:

1. Соединение одноимённых (одинаковых) фаз. Фактически, это параллельное соединение двух автоматических выключателей. Приведёт к повышению тока срабатывания защиты и некорректной работе УЗО и дифавтоматов. В некоторых случаях, например, в панельных домах, в которых в одной переходной коробке находятся провода разных квартир, может неправильно работать прибор учёта электроэнергии.

1. Подключение друг к другу разноимённых (разных) фаз. Такое соединение двух фаз между собой является аварийным режимом и приведёт к отключению одного из автоматических выключателей, причёт сработает автомат с меньшей уставкой.

Единственным условно-допустимым случаем замыкания двух фаз является включение двух и более одинаковых автоматов в параллельную работу. Это повысит ток уставки, но рекомендовать такую сборку для использования нельзя из-за нестабильных параметров конструкции.

Что будет если соединить фазу и ноль

Прямое соединение нулевого и фазного проводников – это режим короткого замыкания. В этом случае происходит срабатывание электромагнитной защиты автоматического выключателя, установленного в фазном проводе выше места подключения.

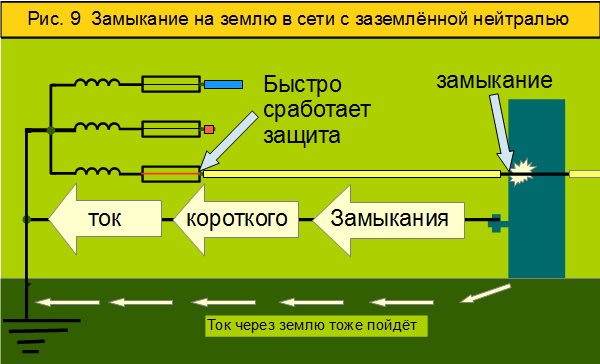

Что будет если соединить фазу и землю

Такое соединение аналогично подключению фаза-ноль, однако в этом случае вместо отключения автоматического выключателя может сработать УЗО или дифференциальный автомат. Это связано с нарушением равенства токов в фазном и нулевом проводниках.

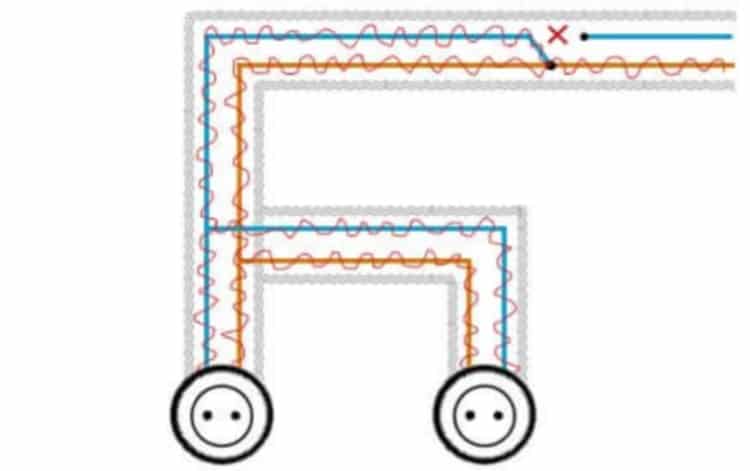

Обрыв нуля в трехфазной сети

Питание потребителей в трёхфазной сети осуществляется по четырёх- или пятипроводной схеме – 3 фазных провода и нейтраль. В системе электроснабжения TN-S к ним может быть добавлен заземляющий провод.

Большинство бытовых потребителей подключаются только к одному из фазных проводов и к нулевому проводнику. Для уменьшения нагрузки и тока, протекающего по проводам, разные квартиры и частные дома подключаются к различным фазам и запитаны по схеме “звезда с нейтралью”.

Нулевой проводник в этой системе необходим для обеспечения постоянного напряжения в однофазной розетке. Свою функцию он выполняет за счёт протекания по кабелю уравнительных токов.

При обрыве нулевого проводника однофазные потребители оказываются соединёнными по схеме “звезда без нейтрали”.

Отсутствие уравнительных токов приводит к колебаниям напряжения в розетке в диапазоне 0-380В, причем, чем больше мощность включённых электроприборов, тем ниже напряжение.

Такой режим является опасным для электроприборов и для защиты от подобных ситуаций необходима установка реле напряжения РН. Это устройство перед включением и во время работы проверяет параметры сети и при выходе напряжения за допустимые пределы отключает линию.

Информация! Обмотки трёхфазных электродвигателей не подключаются к нейтрали. Равенство напряжения на каждой из катушек обеспечивается одинаковым числом витков в обмотках.

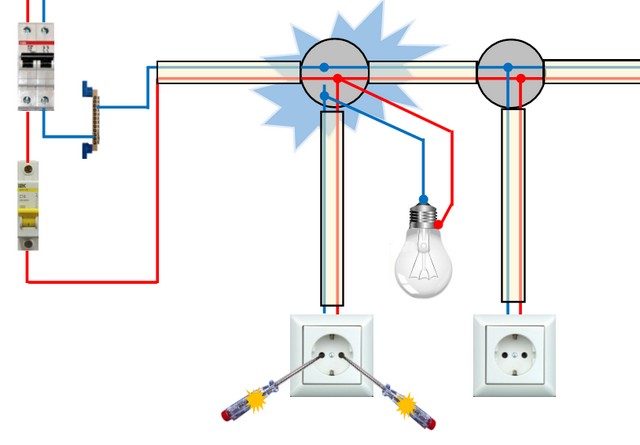

Почему в розетке появляется две фазы

В некоторых случаях при проверке наличия напряжения индикаторной отвёрткой инструмент вместо ноля и фазы показывает наличие на клеммах розетки двух фаз.

Это могут быть две одинаковые или две разные фазы. Основной причиной этого явления является обрыв нулевого провода, приводящий к разным результатам в зависимости от того, где именно произошло нарушение контакта.

Более точно можно определить место обрыва можно при использовании вольтметра или индикатора типа “Контакт”, показывающего не только наличие напряжения, но и, хотя бы приблизительно, его величину:

• Обрыв ноля в квартирной электропроводке. В этом случае на клеммах розетки появляются две одноимённые фазы. Одна из них приходит непосредственно с автоматического выключателя, а вторая через включённую лампочку или другой электроприбор. Вольтметр покажет отсутствие напряжения в розетке, а индикатор – короткое замыкание.
• Установка однополюсного автомата в нулевом проводе. В некоторых домах отдельные линии к вводному автоматическому выключателю подключены через однополюсный автомат. При его отключении или срабатывании защиты в розетке появятся две одинаковые фазы.
  Напряжение между клеммами при этом отсутствует.
• Нарушение контакта в нулевом проводе между вводом в дом и подстанцией. При этом через нейтраль перестаёт идти уравнительный ток и при мощности электроприборов, подключённых к фазе, от которой питается квартира меньшей, чем на других фазах, на нулевой клемме появляется напряжение. В зависимости от распределения нагрузки оно может достигать 220В по отношению к заземлению и 380В по отношению ко второй клемме розетки, но даже небольшое напряжение в розетке указывает на обрыв нейтрали в подходящем кабеле.
• Замыкание фазного провода воздушной линии с нулевым. В этом случае возможны два варианта развития событий – срабатывание защитной аппаратуры на трансформаторной подстанции и отключение линии или отгорание ноля. Во втором случае в розетку придут не нулевой и фазный провода, а две разноимённых фазы и напряжение на клеммах составит 380В.

Важно! При появлении в розетке двух РАЗНЫХ фаз следует немедленно отключить вводной автомат и не включать его до устранения неисправности.

Вывод

Исходя из вышеизложенного на вопрос – что будет, если соединить две фазы между собой можно дать однозначный ответ. Такая ситуация даже если не приведёт к короткому замыканию и срабатыванию защиты, то в любом случае повлияет на её работу. Аналогичные последствия будут, если произвести подключение фаза-земля или фаза-ноль.

Исключением является соединение разных разноимённых фаз не напрямую, а через какие-либо электроприборы. В этом случае короткого замыкания не произойдёт, но это приведёт к выходу из строя включённых аппаратов из-за того, что вместо 220В на питание устройства будет подано 380В.

Похожие материалы на сайте:

Понравилась статья – поделись с друзьями!



На корпусе вашего компьютера напряжение 110 Вольт / Комментарии / Хабр

Слушайте… Я год жил с цельно алюминиевым Деллом. В доме без заземления. В случайных конторах. В командировках, в поездах и самолетах. Никаких покалываний, потряхиваний, воспалений суставов.

Асусов в моей жизни было штук 4-5. Разных. Тоже ни разу никаких проблем нигде и никогда. IBM, Lenovo и куча всяких древностей.

Вот эти вот “покалывания” — это, формально, отзыв сертификата и компания производитель быстро-быстро заменяет все ноутбуки с “покалыванием” на ноутбуки без “покалывания”. Есть такое слово. Электробезопасность. Её надо соблюдать.

Здесь вопрос не конкретно в маке или не маке. Здесь вопрос конкретно в том, что пробой на корпус — это как минимум гарантийный случай. Но… Вплоть до уголовного дела, если есть пострадавшие. А пострадавшие, судя по комментарию, есть.

И вот эти вот “покалывания”, как ни крутись, это “пробой на корпус”. И если такой ноутбук включить в розетку без УЗО и коснуться его порезанным пальцем, например, это уже может быть вполне реальный труп. 30 мА на пару миллисекунд — это безопасный предел, когда здоровое тело без надрезов. А если кожные покровы нарушены или есть проблемы с сердцем — там безопасный предел может быть в разы меньше. Тот самый “не летальный” Тазер, который дает ток от 2 до 30 мА — регулярно убивает людей до смерти. Только в США — больше 1000 погибших, смерть которых связывают с использованием Тазера.

Из-за гораздо меньших прегрешений было много глобальных отзывов. Вспоминается отзыв в США стеллажей Ikea, когда в инструкции по сборке английским по белому было написано: “прикрутить к стене”. И с картинками показано — как именно прикрутить. И все необходимое в комплекте. И отверстия под шурупы в стеллаже уже просверленные. Но люди не прикручивали, и, рано или поздно, опрокидывали стеллажи на себя и детей. Пытались подавать иски… Кончилось тем, что просто Ikea за все проданные стеллажи этой модели вернула деньги и больше такие стеллажи американцам не продает.

Почему из-за вполне конкретных проблем, в том числе со здоровьем, до сих пор никто не подал иск к производителям ноутбуков? Там же избавиться от проблемы — 2-4 детали на плату напаять. Себестоимость на производстве — 2-3 копейки. Начнут платить по паре десятков миллионов в месяц по таким искам — за день найдут решение проблемы, за неделю наладят выпуск исправных БП, за месяц их всем заменят.

Трёхфазный ток, фаза и ноль – что это такое

Что такое однофазная и трёхфазная электропроводка, чем они отличаются и чем трёхфазная круче? По просьбе френдов пишу небольшой технически-популярный пост.

Предисловие. Почему Алекса решила написать не только про гендер, секс и феминизм.

Под завершение 2010-х годов у нас произошло важное событие, к которому мы довольно долго шли. Мы с женой купили старый полузаброшенный дом неподалёку от Москвы и стали его ремонтировать; работы там очень много, но по цене вариант был заметно интереснее и готового загородного коттеджа, и приличной городской квартиры.

А поскольку я по первому образованию физик и до сих пор зарабатываю на жизнь преимущественно научно-популярными текстами, то вот текст о проводке простым языком.

Самые азы. Переменное напряжение. Сколько вольт в розетках.

Вообще фазой – вне электротехники – называют то, что описывает всякие колебания. Вот такие:

Это называют синусоидой. По горизонтали время, а по вертикали почти всё, что угодно. Угол отклонения маятника, уровень воды при прохождении волны, напряжение в сети…

В случае с электропроводкой колеблется напряжение в сети – поэтому возникающий при подключении чего-либо ток и называют переменным. Когда говорят, что в розетке 220 вольт – это не означает, что там постоянно 220 вольт. Нет, напряжение на самом деле непрерывно меняется с +310 до -310 вольт! А в какой-то момент оно вообще равно нулю; отрицательные значения соответствуют случаю, когда ток течёт “в обратную сторону”, то есть не туда, куда он тёк при положительном напряжении.

Вот уже не просто синусоида – какие угодно колебания – а синусоида переменного тока. По вертикали отмечено напряжение в вольтах:

Рисунок: Pieter Kuiper / Wikimedia

Если вы в США, то у вас напряжение такое, как показано красной линией. А в Беларуси, России, Украине и в большинстве стран мира – синяя линия.

Пресловутые 220 (на самом деле уже давно 230, если смотреть на картинку и на новый стандарт*) вольт – это так называемое действующее напряжение. Которое, будь ток не переменным, а постоянным, оказывало бы такое же действие, как меняющееся 50 раз в секунду переменное напряжение от минус 325 до плюс 325 вольт.

Переменное, то есть постоянно меняющееся напряжение было выбрано не случайно. Этому предшествовала настоящая “война токов” (с показательными казнями слонов) и в пользу переменного решающим аргументом оказалось то, что переменное проще преобразовывать – легче сделать напряжение повыше или пониже. Повыше для передачи в другой город или для какого-нибудь завода, пониже для использования в квартирах. Ну и ещё пресловутая трёхфазная система, но про неё чуть позже, а пока давайте посмотрим на переменное напряжение поближе.

*) ГОСТ 29322-2014 в Беларуси и в России, CENELEC EN 50160:2010 в Украине; всё это по сути европейские стандарты.

Самые азы. Ремарка про напряжение.

Выше я писала про напряжение. Напряжение – это такая физическая величина, которая выражает – если цитировать Википедию – “работу по переносу заряда между теми точками, между которыми мы измеряем напряжение”. Слова про “перенос заряда” не случайны, так как электрический ток это поток заряженных частиц – как правило, электронов*. Чем больше переносится по проводу электронов, тем больше сила тока; а вот напряжение показывает то, какую работу может совершить ток. При малом напряжении точно такой же ток совершит меньшую работу, чем при напряжении побольше; сила тока измеряется в амперах.

*) если говорить о металлических проводах, а не о погружённых в банку с солёной водой электродах. В воде будут не только электроны, но и ионы. Ток внутри наших нервных клеток, кстати, тоже ионный.

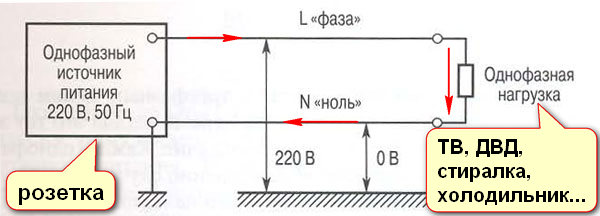

Что такое “фаза” и где она в проводах. Для тока нужно два провода.

Для того, чтобы потёк ток – нужно минимум два провода. Ну или один провод и земля, куда уйдёт ток – но последний вариант, прямо скажем, не очень подходит для большинства случаев в силу требований техники безопасности. Посмотрим на какой-нибудь простой кабель поближе – вот я открою соседнюю вкладку браузера, где как раз выбираю всё для обустройства электропроводки в нашем новом доме:

Скриншот из магазина “Петрович”. 2х4 означает “две жилы по 4 мм² каждая”, а ВВГ – это марка кабеля, расшифровывать которую я сейчас не буду.

По одной жиле ток пришёл, по второй ушёл. Затем напряжение поменялось и стало наоборот – в одну жилу ток “всосало”, из второй “высосало”. А потом снова поменялось – и так 50 раз в секунду, так как напряжение переменное и частота его 50 герц, 50 колебаний туда-сюда за секунду.

Самое важное место во всём тексте. Провод под напряжением относительно земли – это и есть фаза.

Напряжение, как я уже сказала, измеряется между двумя точками. Но ещё его можно измерять относительно земли – что, кстати, чаще всего и делают. 220 вольт* – это напряжение на одной из жил относительно земли! Вторая же жила, если померять напряжение между ней и землёй, покажет ноль вольт: поэтому я и написала выше, что ток из неё “высосет”. Это ни разу не электротехнический термин, я специально его закавычила, но он позволяет понять физику процесса: когда в первой жиле окажется отрицательное напряжение, ток потечёт в обратную сторону подобно тому, как вода течёт не только в сторону от нагнетания, но и в сторону разрежения.

*) далее я буду говорить про действующее напряжение и не упоминать больше то, что оно меняется от -310 до +310 вольт.

Всё, что находится относительно земли под напряжением – называют “фазой”. Фазный провод – тот, где напряжение относительно земли не равно нулю. А где относительно земли ноль – это “ноль” и есть. Соединяем “фазу” с “нулём” какой-нибудь лампочкой – цепь замыкается и течёт ток, лампочка зажигается.

Ноль очень важно отделять от фазы на практике так, чтоб их нельзя было спутать. Синяя жила кабеля на фотографии предполагает, что там будет ноль. “Нулевые” провода можно, в принципе, брать за неизолированные участки руками – напряжение между ними и землёй должно в норме быть равным нулю и никакого удара током вы не получите. А вот “фаза” – однозначно ударит током, если вы ещё как-то будете прикасаться к земле, нулевому проводу или всему, что связано с землей проводящими ток частями.

Занимательная пауза: что будет при замыкании фазы с нулём.

Если замкнуть фазу на ноль (с этого места я перестаю заключать эти термины в кавычки), соединив провода напрямую – будет короткое замыкание. Через провода потечёт очень большой ток и сработают защитные устройства в щитке… после того, как у вас в руках как следует пыхнет и хлопнет.

Вот что бывает, если высоковольтная линия с очень высоким напряжением оказывается соединена с землёй неудачно выросшим деревом. Это вариант короткого замыкания. “Короткое” оно в силу того, что ток вместо “длинного” пути через какое-либо устройство идёт к земле (или к нулевому проводу – где такое же напряжение, как на земле) через что-то с гораздо меньшим сопротивлением, по “короткому” пути. И раз сопротивление меньше, то и ток много больше, причём в неподобающем месте.

Почему она “фаза” и что такое “трёхфазная система”.

Но почему провод под напряжением называется именно “фазой”? Откуда такое название? В самом начале я сказала, что фаза это такая физическая величина, которая описывает колебания, причём тут провода?

Одни колебания могут запаздывать относительно других. Этот сдвиг – буква θ на графике ниже – называют сдвигом фаз.

Иллюстрация: Peppergrower / Wikimedia

Колебаться может электрическое напряжение между проводом-фазой и тем проводом, который называют нулём. А ещё у нас может быть не один фазовый провод, а несколько – и тогда в них колебания как раз могут не совпадать друг с другом, то есть иметь сдвиг фаз. Реальные электросети устроены как раз так, что в них не один фазовый провод, а три, причём именно со сдвигом колеблющегося напряжения по фазе.

Поэтому и говорят о трёхфазной системе электроснабжения. Снова рисунок:

Источник – кликабельно. Вместо времени по горизонтали показан так называемый фазовый угол. Когда он равен 0 или 360 градусов, колебания совпадают. А при 180 градусах – напротив, полностью противоположны, то есть находятся в противофазе.

Зачем нужны три фазы вместо одной.

Зачем это надо? Можно взять какой-то мощный котёл, станок на фабрике, мотор лифта или электровоз – и подключать их не между фазой и нулём, а между фазами. Посмотрите – разница между линиями разного цвета оказывается часто гораздо больше, чем высота над уровнем нуля или глубина под ним! Напряжение (действующее) в 380 вольт, которое часто фигурирует в описаниях техники помощнее, берётся именно отсюда – из подключения между двумя фазами, каждая из которых может выдать всего 220. Между любой из фаз и землёй будут те самые 220 вольт, а между фазами – 380.

По трём проводам – трём фазам – можно передать втрое больше энергии, чем по паре “фаза-ноль”, хотя расход кабеля вырастёт всего с 2 до 3: выгода очевидна. А ещё всякие моторы с генераторами на три фазы делать тоже удобнее – но это отдельная история, которую тут затрагивать не стоит. Кроме того, я не буду говорить о системах, где не три фазы, а две – если вы не в США, не на британской стройке и не на шведских железных дорогах, вам с этим вряд ли придётся сталкиваться. Хотя уже понятно, что дают две фазы со сдвигом в 180 градусов – если измерять напряжение между ними (его, кстати, называют линейным), то получится вдвое больше, чем напряжение между фазой и нулём/землёй (оно называется фазовым).

Как это сделано в быту. В дом или квартиру заходит кабель с четыремя проводами.

Все, думаю, уже поняли – три фазы это круто. Но вот незадача – всё, что можно найти в обычном доме – ну разве что кроме каких-то электрокотлов и электроплит – рассчитано на одну фазу. В обычной розетке именно поэтому две дырочки (под фазу и ноль), ну и ещё заземляющие контакты, про которые я напишу в следующий раз. Как использовать всю мощь трёхфазного подключения в таком случае?

К дому или квартире (в некоторых новостройках, как правило) тянется кабель, рассчитанный на трёхфазный ток. Вот такой. например:

Скриншот “Петровича”. Обратите внимание – уже 4 жилы и потому кабель вдвое дороже. Но мощности он позволяет передать втрое больше!

Три жилы для фаз, ещё одна для нуля. Далее ноль расходится по всем розеткам – обычным, тем, что с двумя дырочками – а вот фазы (провода, которые находятся под напряжением относительно нуля и относительно земли – напомню на всякий случай) делятся между розетками поровну так, что каждая розетка получает только одну фазу. Первая фаза, например, питает холодильник на кухне и розетки в спальне, вторая – розетки в кухне и свет в комнатах, третья – ванную со стиральной машиной, прихожую и свет на кухне.

Ток, питающий электрочайник, можно заставить работать в холодильнике!

Что это даёт, если всё равно в розетки включаются однофазные потребители? А вот что: от электрощитка расходится пучок кабелей – линий – с одним общим нулём и тремя фазами. Если это нарисовать, получится сначала так (рисунок мой):

Теперь смотрите – предположим, мы включили чайник, который питается от второй фазы. Часть пути тока:

Ток пришёл с фазы (для простоты, кстати, считается что он идёт именно так – хотя мы помним, что реально ток переменный) и ушёл на ноль. Но! Ноль того кабеля, который ведёт к розетке – той линии, которая питает этого потребителя – соединён с нулями остальных линий. А на фазе 1 и фазе 3 в тот момент, когда фаза 2 находится под максимальным напряжением, напряжение отрицательное. Потому что сдвиг фаз, снова смотрите картинку:

Посмотрите на место, где красная линия в самом верху. В этот момент напряжение на двух остальных фазах – черная и синяя линии – ниже нуля. Поэтому большая часть тока со второй фазы утечёт в этот момент на первую и третью.

В итоге ток, питающий чайник, протекает заодно через холодильник, стиральную машину и вообще всё, что при этом подключено. И если нагрузка равномерно распределена по фазам – сбалансирована – то через нулевой провод вообще тока почти и нет. Но, разумеется, нет и чудес вида “мы заставили электроэнергию работать дважды” – то, что ток проходит через несколько потребителей, обеспечивается большим напряжением – между фазами ведь не 220, а все 380 вольт. Закон сохранения энергии тут (да и во всех иных местах) не нарушается.

Если бы все эти устройства были подключены к одной фазе, то у нас по нулевому проводу тёк бы суммарный ток. И нам пришлось бы делать кабель потолще, подороже и неудобнее в монтаже – чем толще кабель, тем сложнее его протягивать по дому.

Уточнение.

Я, разумеется, многое упростила. В курсах электротехники рассказывают больше и во многом корректнее – но эти курсы и рассчитаны на большее внимание и большее время освоения. А мой текст был для того, чтобы пояснить, что же такое “фаза” в розетке – и тут ответ “это провод, напряжение на котором относительно земли равно 220 вольт” мне кажется уместнее серии лекций с вопросами вида “пример рассчёта подключения генератора треугольником” или “особенности трёхфазных устройств защитного отключения”.

Что такое фаза, ноль и земля в электропроводке квартиры? Что будет если перепутать Домашняя электропроводка: находим ноль и фазу.

В разделе на вопрос что будет если перепутать фазу с нулём при подключении люстры?? заданный автором Двутавровый лучший ответ это для самой лампочки (люстры) не чего страшного, а вот для того чтоб потом производить работы по обслуживанию лампочки. будет не очень удобно, придется отключать автомат

Ответ от 22 ответа [гуру]

Привет! Вот подборка тем с ответами на Ваш вопрос: что будет если перепутать фазу с нулём при подключении люстры??

Ответ от Натурфилософия [гуру]
Да ничего не будет! В данном случае это совершенно роли не играет. Просто предпочтительнее выключатель на фазу ставить.
Главное производить работу не под напряжением.

Ответ от Дядька из Будущего… [гуру]

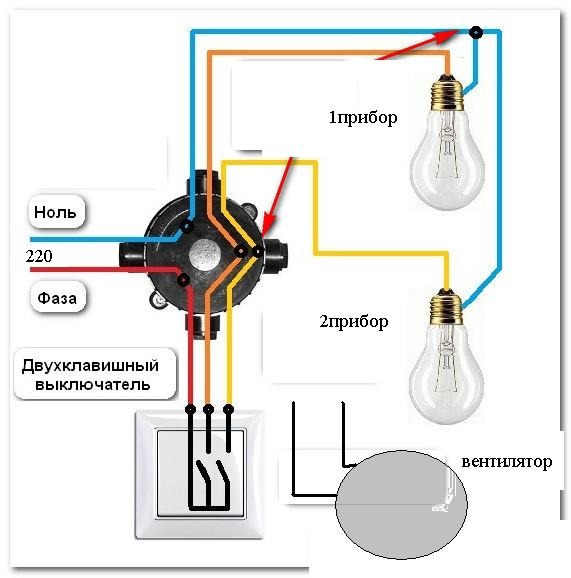

Если на люстре – то ни чего, если на выклбючателе той люстры, то в случае чего придется для ремонта обесточивать всю группу или помещение…

Ответ от Просалить [гуру]
если не посредственно в люстре..то абсолютно ни чего…если на выключатели…. то люстра будет постоянно под напряжением….

Ответ от Ceменовых А.С. [эксперт]
есть смертельный вариант: бывает лампа взорвалась и торчат только металлические усы. если к ним дотронуться то убьет. (((((помнить постоянно что нада идти вводной автомат выключать думаю не удастся.

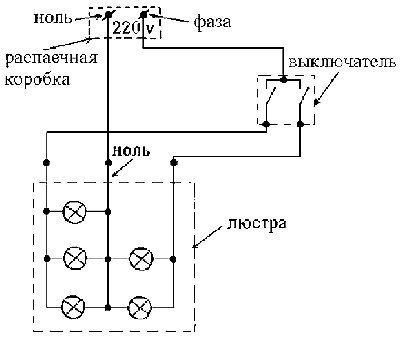

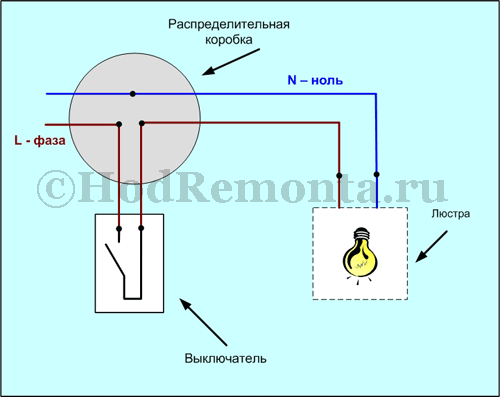

делайте все верно – ноль постоянно подан на люстру, а через выключатель подается фаза.

Ответ от Tonumber tonumber [новичек]

в теории фаза должна подаваться на контакт 5
фаза на люстру через выключатель
для люстры это не страшно

Ответ от Ёан Саныч [гуру]
заповедь электрика – отключи напряжение и проверь его отсутствие. в люстре как минимум есть 3 провода.
один из них – общий. на подходящих проводах также есть общий провод. он определяется контрольной лампочкой (контролькой) .
общие провода должны совпасть обязательно.
лучше, когда фаза идет через выключатель.

Интересует вопрос: какие будут последствия, если перепутать клеммы аккумулятора? Мы рассмотрим данную тему, так как такую информацию должны знать начинающие автовладельцы. Трудно себе такое представить, что можно перепутать клеммы при установке аккумулятора.

При постановке АКБ на подзарядку это сделать можно, особенно в спешке. Сделать это на автомобиле гораздо труднее, ведь клеммы имеют разные размеры, но такое случается.

Так какие будут последствия, если перепутать и неправильно подключить клеммы аккумулятора? Чтобы дать правильный ответ на такой вопрос, необходимо рассмотреть возможные случаи такого подключения.

Начнем с самого легкого по последствиям случая, это когда перепутаны зажимы, которыми подключают зарядное устройство к аккумулятору. ЗУ не имеют клемм с разными размерами, у них они быстросъемные, и перепутать их легко. ЗУ заводского изготовления среагируют на это перегоранием предохранителя.

Самодельные ЗУ такой защиты могут не иметь, а знак об «аварии», они могут подать сильным гулом силового трансформатора. Если такая ошибка была быстро ликвидирована, то особых последствий для АКБ не будет.

Гораздо хуже для него, если он будет так «заряжаться» некоторое время. В таких случаях в АКБ происходит процесс, который специалисты называют переплюсовка. Она наносит вред аккумулятору, уменьшая его срок службы, но немного подправить ситуацию возможно. Для этого необходимо полностью разрядить АКБ с помощью автомобильной (лучше от стоп-сигнала) лампочкой. После этого уже правильно подсоединив ЗУ к аккумулятору, производят его полную зарядку.

Что произойдет если перепутать?

Какие будут последствия, если перепутать клеммы аккумулятора на автомобиле?

Возможно несколько вариантов подключения и их последствий.

• Клеммы перепутаны при установке на автомобиль при работающем двигателе;
• АКБ установлен при выключенном зажигании.

Первый пункт доставит намного больше неприятностей водителю, чем второй. При смене полярности АКБ можно вывести из строя диодный мост генератора, а также другие электронные устройства автомобиля. Это касается в основном старых автомобилей, у которых не предусмотрена заводом защита от неправильного подключения АКБ. На большинстве современных генераторов установлены электронные реле, контролирующие зарядку аккумулятора, для которых смена полярности недопустима.

Меньшими последствиями обойдется неправильное подключение АКБ при выключенном зажигании. В таком случае обычно выходят ранее включенные электронные устройства, например магнитола, часы и другие приборы. Иногда выручают перегоревшие предохранители, установленные в цепи их питания, но при условии, что они соответствуют необходимым требованиям по максимальному току в защищаемой цепи.

Возможные неисправности при неправильном подключении АКБ

Оставленный надолго неправильно подключенный АКБ может вызвать пожар. Такие же последствия могут возникнуть при неправильном прикуривании от другого автомобиля.

Также может пострадать бортовой компьютер, если таков установлен на автомобиле. Это грозит полным отказом всех систем автомобиля. Необходима его замена, которая значительно «облегчит» кошелек владельцу.

Халатность и невнимание могут вывести из строя автосигнализацию. Она предпочитает работать только со своими полюсами.

Обязательно обратите внимание на проводку, причем не, только ту, которая идет от аккумулятора. Случается, что плавятся и замыкают провода, которые были под нагрузкой во время подключения. На современных авто предусмотрена некоторая защита от неправильного подключения. На плюсовых клеммах устанавливают предохранитель.

Мы рассмотрели вопрос: какие будут последствия если перепутать клеммы аккумулятора. Также для предотвращения замыкания электронные блоки защищают диодными мостиками с предохранителями. Предохранитель перегорает, а блок в исправном состоянии. Не проявляйте излишнюю поспешность при установке АКБ, она может дорого обойтись в прямом смысле.

Как определить: фазу, ноль и землю

Для двухжильной проводки:

Важно: При определении фазы в проводке дома либо квартиры необходимо будет подать напряжение на эту самую проводку. В связи с этим последующие работы и эксперименты становятся небезопасными для жизни . Поэтому 100 раз подумайте, нужно ли вам это, может лучше вызвать профессионального электрика, у которого имеется допуск. Жизнь значительно дороже тех денег, которые он с вас возьмет.

Если вы отнеслись к моим предостережениям равнодушно, тогда идем дальше и по пунктам читаем, как из двух проводов определить, где фаза, а где ноль.

1. Выключите из розеток все приборы.

2. Обесточьте квартиру либо дом, напряжение вообще должно быть отключено.

3. Оголите те два провода, с которыми собрались «выяснять отношения».

Что будет если перепутать местами опорные подшипники?

Я не имею в виду, что нужно полностью снимать изоляцию с проводов, просто их кончики должны быть слегка оголенными и зачищенными, а так же находится на расстоянии друг от друга, чтобы они случайно не соприкоснулись, и не возникло КЗ.

4. Снова подайте напряжение, в том числе и на нужные вам провода.

5. Возьмите индикаторную отвертку. Если ее у вас нет, значит нужно купить. Стоит она очень смешных денег, как буханка хлеба. Поэтому не нужно искать другие методы и говорить, что: «у меня нет никакой отвертки, может лучше лампочкой».

6. Индикаторная отвертка должна находится в правой руке. Брать ее нужно только за диэлектрическую ручку. Дотроньтесь концом отвертки поочередно до каждого из проводов. При этом указательный палец правой руки нужно класть на кончик рукоятки, который должен быть металлическим.

Тот провод, на котором загорелся индикатор и есть фаза , а второй провод, естественно – это ноль .

Вся эта инструкция очень хорошо подходит для двухжильной проводки, но провода может быть и 3, то есть ноль, фаза и земля.

Для трёхжильной проводки:

Фазу в трехжильном проводе вы определите точно так же: индикатор будет гореть. На землю и ноль индикаторная отвертка реагировать не будет.

Ноль и земля определяется в разных случаях по-разному. Некоторые определяют по цветам проводов: коричневый — фаза , синий/голубой — ноль , злёно-жёлтый/полосатый — земля . Однако в этом случае нужно полагаться на электриков, которые не должны были перепутать и использовать конкретный цвет для конкретного провода. Поэтому этот метод сразу отпадает.

Можно взять патрон с лампочкой и двумя проводами, один прикрутить к определенной вами индикатором фазе, а вторым коснуться поочередно двух оставшихся проводков: где загорится – тот провод и ноль . Однако лампочка может загореться и при соприкосновении с землей . Можно померить поочередно напряжение при помощи вольтметра. В паре фаза-ноль напряжение должно быть больше, чем в паре фаза-земля.

Советы, как узнать 0 и землю:

1. Залезть в щит и отключить защитное зануление. На оставшейся паре проводов нагрузка (лампа) будет работать. Это если вы точно знаете, где земля в щитке.

2. Замкнуть фазу на один из оставшихся проводов. Если пробки выбьет, то ноль. Если нет, то земля. При условии, что у вас есть пробки, и вы не боитесь, что вся проводка сгорит. И это довольно опасно.

3. Есть индикаторные отвёртки специальные с батарейкой, ИЭК тот же продаёт (такие жёлтые), таким землю от нуля отличать удобно. Выявляем неонкой фазу, вырубаем пакетник/вводной автомат (работает это понятно только если он двухполюсный), тыкаем оставшиеся концы, который светится — земля, который не светится — ноль.

4. Вольтметром переменного тока померять напряжение между неопределенным проводом и батареей теплоснабжения (отковырнуть краску и касаться металла). У “заземляющего” провода потенциал будет ноль, у “нулевого” провода, за счет перекоса фаз (разных нагрузок по фазам) потенциал может быть от нуля до 20-30 вольт.

5. Если у Вас трех проводная сеть то тогда должно быть УЗО, далее определяете фазный провод, предварительно отключив всю нагрузку (т.е. нигде не должна замыкаться на устройствах). После определения фазы и подключения к ней (например, лампы накаливания), второй провод соединяете с любым из оставшихся, проводов (все подключения делайте со снятием напряжения), включите УЗО, затем включите вводной автоматический выключатель, если УЗО не отключится то второй провод и является нулевым, а если произойдет отключение УЗО, то это защитное заземление.

http://patlah.ru

© «Энциклопедия Технологий и Методик» Патлах В.В. 1993-2007 гг.

Здравствуйте, есть необходимость подключить после ремонта варочную поверхность вместо старой плиты. От старой плиты остался клемник с 3мя проводами (фаза, ноль, заземление), но с точки зрения тестера фаза и два ноля. 🙂 Вопрос: 1. как определить кто ноль, кто заземление? 2. Насколько важно не перепутать их? (подозреваю, что в доме 504 серии нет отдельного заземления и эти провода соединяются в щитке на общую нулевую шину. Спасибо.

Савин Алексей Николаевич 4 years, 7 months назад

Прзвоните эти два провода с радиатором отопления, тот который покажет меньшее сопротивление и есть земля, если сопротивление одинаковое, то разницы нет можете любой провод сажать на ноль.

Eлисеев Эдуард Михайлович 4 years, 7 months назад

Скорее всего так оно и есть.Для этого надо открыть щит и по цвету проводов от вашей плиты определить какой где сидит(на земле или нуле).А 3 провода хорошо, если вы поставите УЗО на печку(электрики это знают).

Еременко Дмитрий Александрович 4 years, 7 months назад

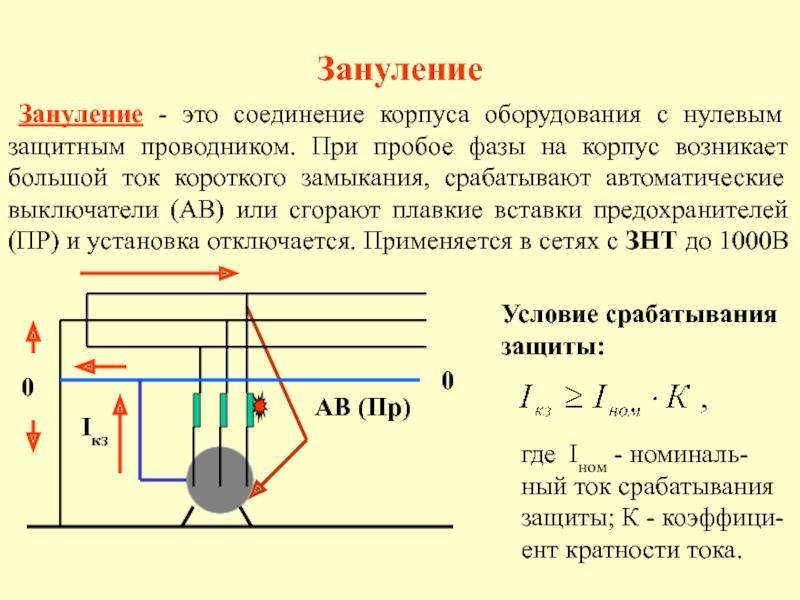

в Савдепе небыло земли, использовалось зануление, если дифавтомат не установлен. то без раницы какой провод использовать землей

Трифонов Андрей Сергеевич 4 years, 7 months назад

Возьмите тестер и проверьте на напряжение, м ежду нулем и фазой будет порядка 220в.

Карпов Вячеслав Николаевич 4 years, 7 months назад

Сам спросил, сам ответил.

Что будет если перепутать клеммы на аккумуляторе?

Определить по цвету кабеля. Соединяются или нет — смотри щиток.

Кусков Дмитрий 4 years, 6 months назад

Если провода одинакового цвета, то заземляющий ноль должен быть немного длиннее рабочего нуля и фазного провода. И если на варочную панель установлено УЗО, то в случае перепутывания нуля с “землей” оно сработает. Кстати если Вы подключите ВП не на рабочий ноль, а на защитный, часть тока будет идти мимо счетчика. За это можно получить по шапке.

Ермолаев Вадим Петрович 4 years, 6 months назад

В СОВКЕ БЫЛО ВМЕСТЕ…НУЖНО ПРОВЕРИТЬ СКОРЕЕ РАЗНИЦЫ НЕТ…И ОДНОГО ЦВЕТА-БЕЛЫЙ…А СЧЕТЧИК ТАК НЕ ОБМАНЕШЬ…НА НУЛЕ ПЕРЕМЫКА СТОИТ….ЧИСТО ПИТАНИЕ КАТУШЕК НАПРЯЖЕНИЯ….ТОЛЬКО ФАЗНЫЕ КЛЕММЫ ИМЕЮТ ЗНАЧЕНИЕ

Уважаемый посетитель! Вы находитесь в архиве старого форума сайта mastergrad.com

поменять ноль на фазу (+)?

alladin 14 окт. 2004 10:17:23	В квартире все выключатели света размыкают ноль т.е. по иде если не выключить автомат и полезть менять лампочку может тряхонуть. Кто так сделал не знаю (дом старый сталинский) может раньше так принято было? Вопрос в том можно ли просто в щитке взять да и поменять ноль с фазой местами т.е. то что раньше было ноль — станет фазой. Рискую что нибуть сжечь?
AndreyMax (Москва, Россия) 14 окт. 2004 10:33:08	Теоретически можно и пожечь, Но можно и прозвонить и проверить до подачи 220в Но если у соседей какие-то финты на вашу проводку — можно и пожечь. В общем только из-за лампочек — предлагается не париться.
alladin 14 окт. 2004 14:02:00	что значит у соседей финты?
AndreyMax (Москва, Россия) 14 окт. 2004 14:24:20	Ну может земляной провод дальше к ним уходит, или часть розеток у них запитана. Может у них проводок от земли на батарею … Конечно мало вероятно — но кто знает …
Crab (Москва) 14 окт. 2004 14:57:00	Может попариться и на коробках разветвительных перекинуть фазы на нули. «…это хлопотно, но это к лучшему…» проф.Выбегалло
Rosta (Рязань) 14 окт. 2004 15:26:19	Я думаю, можно, если только Вы уверены на 100% в своей проводке. В старых домах с двухпроводной разводкой ставят розетки нового типа (евро) с земляным контактом, сажая его на нулевой провод. Технически неправильно, но какое-никакое «заземление» это даёт.
alladin 14 окт. 2004 15:40:05	нет земля у меня в воздухе весит в щитке Меня смущает то что автоматы отключаются посекционно 1. розетки 2. розетки 3. свет в комнатах + старые розетки 4. свет в ванной и корридоре + старые розетки 5. стиралка(розетка) + свет в кухне Вот такой зоопарк, боюсь как бы фазу на фазу не пустить Если менять то только в щитке, по квартире слишком долго и хлопотно.
Геннадий Б (Петербург) 14 окт. 2004 15:41:33	alladin! Если Вы решитесь на «изменение полярности», проверьте проводку в розетках. Соединение в розетке, о котором ПОЛОЖИТЕЛЬНО отзывается Rosta, сыграет при Ваших переключениях трагическую роль!
ziv (Череповец) 14 окт. 2004 16:14:07	Видимо в «электрику» Можно на вводе в квартиру сменить ноль и фазу. Возможно просто где-то они были перепутаны в квартире во время ремонта или еще чего-либо.
ziv (Череповец) 14 окт. 2004 16:15:26	Геннадий Б, я думаю у него и розетки то простые.
alladin 14 окт. 2004 17:16:46	там где писал «старые розетки» — там простые (без земли) Где розетки, там земля но она вся заведена в щиток и пока не подключена никуда (т.к. земли нет …) Просто автоматы на новые розетки я и не собирался менять (№1,№2) а вот №3 и №4 махнул бы, №5 под вопросом т.к. там намешано и новое и старое. Махнул это значит — вытаскиваю из автомата провод и сажаю его на землю с земли пару этого провода втыкаю в автомат.
Rosta (Рязань) 15 окт. 2004 15:32:24
IS (Челябинск) 15 окт. 2004 16:30:51	to Rosta > > Прозвоните свой земляной провод на предмет замыкания с нулевым в проводке квартиры. Так как дом старый, земляного провода там, скорее всего, просто нет в природе. Есть только два провода и черт его знает, куда там заведена фаза и куда ноль. Я совсем не удивлюсь, если часть выключателей рвут фазу, а часть — ноль (хотя в данном конкретном случае автор темы писал что все выключатели сделаны одинаково).
alladin 15 окт. 2004 17:54:18	может и не одинаково но уж это проверить просто вырубаю свет и смотрю тестером есть фаза или нет Но думаю что все рвут ноль.
amp (Москва) 16 окт. 2004 12:09:33	Я думал только в доме моей бабушки (центр, 50е годы) такая шиза =) Ан нет… может раньше действительно было можно разрывать ноль? Хотя бы конечно если бы и заморочился на какие-то переделки, то перетянул бы всю проводку заново, поставил нормальный щиток и розетки с землей. Дорого, муторно, но правильно.
MaiklF 16 окт. 2004 13:34:49	В старом доме естественно нет земли. Если требуется заземлить евророзетки можно воспользоваться «нулем», только проложив этот «ноль» отдельным проводом с электрощитка. Если заземляющий контакт евророзетки соединен с РАБОЧИМ «Нулем» в самой розетке — это не есть гуд, и от этого стоит избавится (В противном случае, когда электрик, после какого-нить ремонта перепутает в щитке вводные концы и посадит нулевой провод на фазу, корпус оборудования подключенного к подобной розетке окажется под напряжением. Так же напряжение на корпусе появится и в случае отгорания рабочего нулевого провода где-то в электропроводке). Что касается установки выключателей на «ноль». Как правило это встречается в старых домах и в деревнях. Когда-то (не знаю точной даты) существовало правило, согласно которому выключатели запрещалось ставить на «фазу» дабы уберечь включающего от поражения электрическим током в случае возможной технической неисправности выключателя или наличия в этом выключателе влаги (воды). Что будет, если перепутать клеммы аккумулятора? Что ж, ляпы существовали даже в ПУЭ. Конкретно в случае у alladin, проблем никаких не вижу. Устранение ляпов с подключениями выключателей устраняется простейшим перекидыванием общих вводных проводов (например подходящих к его электросчетчику) местами. Соседи здесь ни при чем. У них своя схема эл.проводки — свои вводные концы и свой электросчетчик соответственно (если конечно речь идет не о коммуналке 🙂). И срозетками тоже проблемм не возникнет, т.к. alladin пишет, что заземляющие контакты висят в воздухе. И ещё про евророзетки. Провод предназначенный для ЗАЩИТНОГО «Нуля», т.е. для подключения к клемме заземляющего контакта евророзетки, старайтесь посадить в электро щитке отдельно от общей «нулевой» клеммы (куда нить подальше в щитке, под отдельный болт/винт/гайку). Дабы уберечь свое дорогостоящее оборудование от случайных косяков местного электрика.
Alew (Петербург) 16 окт. 2004 16:39:19	MaiklF затронул актуальный для меня вопрос: Если электрик по ошибке или сознательно подключит земляной провод к фазе, как на это отреагируют УЗО и двух полюсный автомат? И защитят ли они мое дорогостоящее оборудование? Спасибо.
MaiklF 17 окт. 2004 12:26:27	Если электрик поошибке поменяет местами фазу с нулем, то: — для двух полюсного автомата это всё равно, и он продолжит выполнять свои основные функции по защите цепи. — для УЗО — это зависит от модели УЗО. Для некоторых подобное переключение позволительно и устройство (УЗО) остается полностью функциональным, а для некоторых нет и устройство (УЗО)не будет работать. В любом случае, УЗО не предназначены для защиты оборудования! ИХ цель — защитить человека от поражения электрическим током и защита электроцепи от возгораний связанных с утечками при нарушениях изоляции токоведущих частей. Относительно принципа работы УЗО даю ссылочку, где коротко, просто и понятно все объясняется: http://www.vashdom.ru/articles/ikm_uzo.htm Кстати, автомат тоже нельзя рассматривать в качестве защиты оборудования (есть исключения — автомат защиты двигателя например). Автомат служит для защиты цепи (линии электропроводки, например) от превышения максимально допустимых токов (как правило в случае короткого замыкания (КЗ), или при привышении допустимых нагрузок, когда лишний чайник в розетку подключают 🙂). На защиту оборудования призваны другие устройства. — От скачков напряжений — стабилизаторы например. — От помех — разного рода фильтры. — Для бесперебойной работы оборудования — ИБП (источники бесперебойного питания), как правило в них и фильтры солидные, и от разгула напряжения спасают отлично. — От полива оборудования водой, при поливе цветов — внимательность и аккуратность. — От разбивания оборудования, запущенной в него ребенком игрушкой — внушение и ремень (некоторым), воспитание короче. — Да, от пыли — пылесос (очень, кстати, нужный метод защиты)
Margaret (Санкт-Петербург) 17 окт. 2004 15:57:36	Можно вопрос от ничего не понимающего в эл-ке человека? Если все-таки земля в розетке подключена на ноль, а во всем ист. центре города «зануленная нейтраль» (по словам электриков когда-то), то что будет конкретно если кто-то что-то поменяет (поключит землю на фазу или что-то) в общем щитке (у нас в нем роются каждый кто может)? В одних случаях стоит сетевой фильтр, в других — нет. И что будет, если стиралка, электродуховка вообще не заземлены? Для человека и для техники?
IS (Челябинск) 17 окт. 2004 17:41:56	to Margaret > > «зануленная нейтраль» (по словам электриков когда-то) Наверное, «заземленная нейтраль»? Так она, по идее, везде заземленная. > > что будет конкретно если кто-то что-то поменяет (поключит землю на фазу или что-то) в общем щитке (у нас в нем роются каждый кто может)? В одних случаях стоит сетевой фильтр, в других — нет. Если на вводе в квартиру кто-то поменяет местами фазу и ноль, получите фазу на корпусе всех якобы заземленных приборов. Т.е. одновременное касание «заземленной» стиральной машины и ванны или труб водоснабжения ничем не будет отличаться от засовывания пальцев в розетку. > > Ничего страшного ее будет. Правда, потенциально уровень безопасности будет ниже, но на практике это не особо принципиально: раньше отечественные стиральные машины вообще были без заземления.
Margaret (Санкт-Петербург) 17 окт. 2004 23:22:06	Спасибо за ответ, IS. Конечно, я описалась, заземленная нейтраль. дело в том, что для меня эти слова ничего не значат (по непониманию), я их просто повторяю как попугай:). Вместе с тем, нам всегда говорили, что никакой земли у нас нет. Подключить на щиток в парадной тоже невозможно… Вот я и пытаюсь понять что делать. Электрики из ЖЭКа отказываются нам что-то делать (долгая история объяснять почему — вкратце, жители дома ругаются со всей городской администрацией, поэтому у нас сплошные проблемы и с мелочами — эл-во, отопление..), те, кого пытались нанять явно ничего не понимают, на крутых спецов денег нет… > > И что будет, если стиралка, электродуховка вообще не заземлены? Для человека и для техники? > Ничего страшного ее будет. Правда, потенциально уровень > безопасности будет ниже, но на практике это не особо > принципиально: раньше отечественные стиральные машины > вообще были без заземления. А как же с гарантийными ремонтами бытовой техники? Везде в инструкциях пишется, что, мол, ни за что не отвечаем, если не заземлено. И что все-таки может быть хотя-бы как Вы пишете, не страшного? В чем проявиться может этот уровень безопасности как более низкий? Можно обнахалиться и еще один вопрос? У нас есть еще промежуточный щиток (то есть, есть в квартире, есть общелестничный, и есть промежуточный, на две квартиры, правда вторая квартира давно переведена в офис и что там для них сделано — неизвестно). Так вот, в нем наш (на нас идущий)автомат (на 25 ампер) сильно греется, иногда искрит, если много света включить (раньше такого не было)… — кроме электриков ЖЭКа, это кто-то может починить, а то страшно? (Этот автомат лет 7 назад искрил, вызывали ночью аварийку (тогда они еще приезжали на такие вызовы, теперь уже нет), они заменили автомат на запасной, который был у нас дома (вот на эти 25 ампер), сколько был автомат до этого мы тогда не уточнили… Извините за изобилие вопросов,просто как-то страшно жить …в Питере.
IS (Челябинск) 18 окт. 2004 08:41:42	> > То есть землю в розетке лучше вообше не подключать на ноль? У нас это только для компьютеров. И сетевой фильтр ничем не поможет? Переделать розетки? Лучше вообще без земли, чем с соединением в розетке. А сетевой фильтр совсем для другой цели — он только ловит выбросы напряжения. > > А еще у нас автоматы (старые модели) поставлены на фазу и на ноль. Когда-то нам так сделали. Тоже неправильно? Автоматы должны быть сдвоенные, т.е. чтобы при срабатывании автомата разрывались бы оба провода одновременно. > > Так вот, в нем наш (на нас идущий)автомат (на 25 ампер) сильно греется, иногда искрит, если много света включить (раньше такого не было)… — кроме электриков ЖЭКа, это кто-то может починить, а то страшно? Этим занимаются ЖЭКовские электрики и в описанных обстоятельствах их надо срочно вызывать. Они, конечно, будут изворачиваться, но надо настаивать. В случае чего угрожать судом за невыполнение служебных обязанностей.

При ремонте или частичной замене электропроводки, электрику приходится сталкиваться с определением фазы, ноля и заземления в распаячных коробках. С определением фазы проблем никаких нет, достаточно воспользоваться отверткой-индикатором. Когда проводка проложена двумя жилами, без земли, естественно, вторая жила является нулем. Однако при ремонте проводки с тремя токоведущими проводниками, зачастую возникает вопрос: где рабочий ноль, а где защитный. Ведь по электрическим свойствам оба проводника идентичны – можно подключить даже приличную нагрузку к паре фаза-земля и не заметить разницы. При измерении напряжения мультиметром между парами фаза-ноль и фаза-земля примерно одинаковые напряжения.

Для тех, кто в танке: если вы думаете, что можно проверить мультиметром или лампой два провода из трех и там, где будет напряжение, это и есть фаза с нулем – вы заблуждаетесь! Между фазой и заземлением (занулением) напряжение также составляет около 220 вольт!

Если проводка современная, с цветной маркировкой проводов – дело упрощается. Обычно фаза маркируется коричневым или белым (при отсутствии коричневого) проводниками, ноль – синим или белым (с синей полосой). Заземление по современным стандартам маркируется желтой изоляцией с зеленой полосой. Однако здесь два НО: далеко не факт, что монтажники были в курсе об общепринятой цветовой маркировке или использовали провода для трехфазной сети с черным, коричневым и синим (белым или желтым) проводниками. Поэтому хорошему электрику не следует безоговорочно ориентироваться на цвета проводников, смонтированных другими электромонтажниками.

Методы определения

Рассмотрим способы определения нулевого и заземляющего проводников, от очень простого к более сложным.

Цепь имеет защиту по дифф-току . Если весь объект или исследуемая ветка снабжены защитой по дифференциальному току – дифф-автоматом или УЗО, задача значительно упрощается. Нужно контрольный прибор, например лампа с проводниками, подключить к фазе и к одному из исследуемых проводников. Если дифф-защита не сработала, значит лампа подключена к рабочему нолю. Если происходит срабатывание УЗО при подключении лампы – вы ее подключаете к фазе и земле. Все достаточно просто и заодно проверите устройство защитного отключения на практике.

Перед выполнением такого теста нужно убедиться в работоспособности дифф-защиты, нажав кнопку “тест” на защитном аппарате. Следует отметить, что способ будет работать при условии, что ток через лампу будет превышать номинальный дифференциальный ток аппарата. То есть, при использовании лампы накаливания (энергосберегайка не подходит) сработает УЗО с током утечки 10-30 мА. Вводное УЗО на утечку 300 мА может не сработать, для надежной проверки нужно брать прибор помощнее.

Сравнение с заземляющими контактами розеток . Данный метод будет работать если на вводе стоит двухполюсный автомат, размыкающий рабочий ноль и в помещении имеются розетки с заземлением. Вводной автомат следует отключить, тем самым мы разомкнем любую связь ноля с землей. По возможности следует отключить все приборы из розеток.

Далее следует “прозвонить” мультиметром в режиме измерения сопротивления заземляющий контакт одной из розеток с исследуемыми контактами. При соединении с нулевым проводом, мультиметр должен показывать большое сопротивление, с заземляющим контактом на неизвестной точке с землей розетки сопротивление практически нулевое.

Таким способом можно заодно проверить правильность подключенных розеток: при отключенном вводном двухполюсном автомате, нулевые и заземляющие контакты прозваниваться не должны. Ну это при условии, что проводка изначально исправна и верно смонтирована.

Лезть в щит . Если предыдущие способы реализовать нет возможности, придется лезть в “начинку” электрощита. Думаю напоминать здесь о технике безопасности не стоит: ее никто не отменял. На самом деле способ достаточно прост: нужно найти нулевой проводник, уходящий в помещение и отсоединить его от клемм щита. Затем прозвонить с исследуемыми контактами: с которым будет звониться – тот и есть нулевой проводник.

В случае с щитом вполне может возникнуть сложность, когда даже в щите сложно отличить ноль от заземления. В этом случае понадобятся токовые клещи . Нужно включить напряжение и нагрузку в помещении, и исследовать клещами неизвестные проводники в щите – где будет ток, так и рабочий ноль. Обратите внимание: метод работает только в том случае, когда вы точно знаете, что один из проводников – ноль, а другой – земля.

Все вышеописанные методы работают как с заземлением, так и с “занулением”

Определить контакты при подключении электроплиты . Иногда возникает необходимость заменить розетку электроплиты, а проводка советских времен или начала 90-х, одноцветная. Для верного определения зануления электроплиты необходимо условие – двухполюсный автомат во вводном щите, отключающий и фазу, и ноль от всей квартиры.

Итак, при включенной электроэнергии определяем фазу на ичсследуемых выводах для будущей розетки – этот контакт помечаем и откидываем в сторону, далее он нам не нужен. Потом нужно определить ноль в любой розетке в квартире – так как проводка советская, земли там нет, поэтому нолем окажется тот вывод, на котором не светится отвертка-индикатор.

Теперь обесточиваем всю квартиру и мультиметром прозваниваем ноль обычной розетки с двумя оставшимися контактами на электроплиту. Тот контакт, который звонится с нолем розетки – рабочий, а тот что не звонится – зануление (земля). Если же звонятся оба контакта – нужно искать ошибки в электропроводке. При организации зануления в советское время, его присоединяли к клемме “PEN” без каких-либо коммутационных аппаратов.

Что будет, если перепутать ноль с землей?

Если заземление исправно и выполнено в соответствии со всеми требованиями, об ошибке можно не подозревать многие годы. Мне много раз попадались неправильно подключенные электроплиты с советских времен. Однако на эти ошибки не следует закрывать глаза:

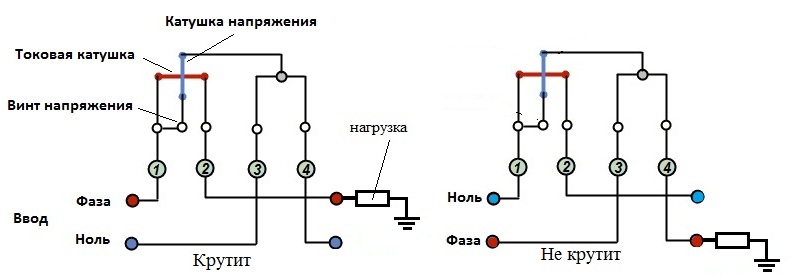

1. Приборы учета электроэнергии будут некорректно работать, из-за этого можно схлопотать приличный штраф от энергетиков, когда все выяснится.

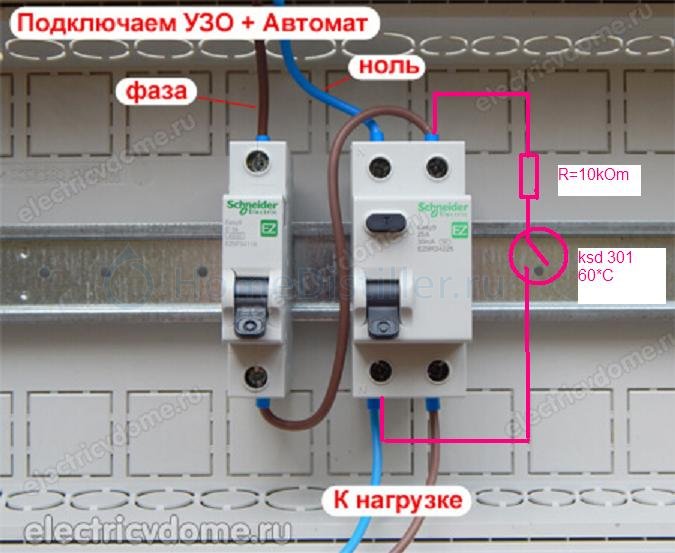

2. При установке дифференциальных выключателей (УЗО) или дифференциальных автоматов, корректная их работа невозможна. Эти аппараты будут все время отключаться.

3. Заземление перестанет выполнять свою основную функцию – защищать человека от поражения электрическим током. В добавок, это может стать самой причиной поражений.

4. При “слабом” заземлении в частном доме оно быстро выйдет из строя и в любом случае, придется производить ремонт.

Источником электрической энергии служит генератор, который состоит их трех обмоток или полюсов, соединенных в трех лучевую звезду, центральная точка соединяется с землей или заземляется. Посмотрите как это происходит.

Как видно по схеме к трем концам звезды подключаются провода, отводящие фазы, а центральная точка будет нулем, как Я говорил она заземляется, потому что электропитание величиной 380 Вольт- это система с глухозаземленной нейтралью. Без заземления нейтрали трансформатора на ТП- не будет работать нормально электроснабжение.

Три фазы, ноль и еще дополнительно заземляющий проводник (также соединенный с землей)- итого пять жил, которые приходят с подстанции в электрощит дома, но до каждой квартиры с этажного щитка приходит только одна фаза, ноль и земля. Но в передаче электрического тока участвуют только фаза и ноль. А по пятому заземляющему проводнику электрический ток не течет, у него другая защитная функция, которая заключается в то что, при попадании фазы на металлический корпус бытовой техники (соединенной с заземляющим проводником) происходит и отключение автомата или УЗО- при утечке тока.

Электрическая энергия передается по фазе, а на нулевом проводнике напряжение равно нулю, но не всегда при подключенным к нему электроприборах- читайте дальше.

Напряжение между нулем (землей) и любой фазой равно 220 В, а между разноименными фазами 380 Вольт- а это напряжение используются там, где большие нагрузки или большая потребляемая мощность. А это к квартире не относится! К тому же 380 Вольт кратно опаснее для человека.

В водном электрощите дома ноль и земля соединены вместе и дополнительно с заземлителем, который закопан в землю. А далее идут раздельно по этажным щиткам дома, то есть изолированны друг от друга, к тому же заземляющий проводник соединяется на прямую с корпусом электрощита, а ноль садится на изолированную колодку!

Электрический переменный ток течет между двумя проводами фазным и нулевым, при чем при его частоте в нашей электросети 50 Гц он меняет свое направление (от нуля или к нулю) 50 раз в секунду.

Но он не просто течет а через электро потребитель, подключенный в розетку или к электрическому кабелю на прямую!

Третий проводник является защитным он не участвует в передаче электроэнергии, а служит для одной цели- это защиты нас от поражения электрическим током при аварийных ситуациях, когда фаза появляется на металлическом корпусе электроприборов! Поэтому он через заземляющие контакты розетки соединяется с металлическими корпусами стиральной машины, холодильника, микроволновой печи и т. д. А кроме того заземление значительно снижает вредное электромагнитное излучение от бытовой техники.

При прикосновении бьется током только фаза. Если Вы недостаточно хорошо изолированны от земли, т. е. не в резиновых тапочках или не стоите на деревянном стуле при этом второй рукой не касаясь пола или стены, то при при прикосновении к оголенному фазному проводу Вы ощутите протекание через Вас электрического тока от фазы на землю.

Внимание не редки случаи гибели людей в быту в результате продолжительном воздействия или прохождении электротока через сердце человека. Будьте осторожны!

В некоторых редких случаях может биться и ноль , когда к нему подключен электроприбор с импульсным блоком питания- компьютер, бытовая техника и т.п. Но, как правило, там напряжение не велико и безопасно, Вас только пощекочет!

Заземляющий проводник всегда можно брать и не бояться, кроме случаев его обрыва в электропроводке или в щите!

Как найти фазу, ноль и землю?

Для определения фазного провода необходимо приобрести недорогую индикаторную отвертку, которая при прикосновении к защищенному фазному проводу светится. Рекомендую прочитать нашу . Обычно фазный провод- красного, коричневого, белого или черного цветов.

Ноль подключается в светильнике или розетке вместе с фазой на питающий контакт, и при прикосновении индикатором- он не светится. Используется под него синий провод или с синей полоской!

Защитный проводник подключается на заземляющие контакты розетки, металлический корпус светильника или электроприбора. По общепринятым нормам жила заземления выполняется проводом желто-зеленного цвета или с полосой этих цветов.

Похожие материалы.

возможные способы, особенности использования каждого из них

С помощью современных индикационных отверток несложно разобраться в том, как отличить ноль от заземления. Для поиска применяется световой сигнал, возникающий внутри отвертки при обнаружении фазы. Следовательно, другая цепь будет нолем (землей). Несмотря на простоту задачи, имеются в этом деле и определенные нюансы, о которых пойдет речь в этой статье.

Поиск фазы

Индикационная отвертка включает металлический щуп, за которым расположено сопротивление (чаще всего углеродистое), благодаря чему ограничивается ток. Световой сигнал образуется за счет газоразрядной лампы небольшого размера.

Со стороны ручки на отвертке имеется металлическая контактная площадка, представляющая собой кнопку. Эту кнопку следует прижать пальцем, так как в противном случае индикатор не станет светиться.

Принцип работы отвертки можно объяснить в нескольких предложениях. У тела имеется емкость — небольшая, но достаточная для пропуска малого тока. Как только фаза начинает колебаться, электроны начинают движение — в сеть и обратно. Благодаря таким движениям, создается мизерный ток. Показатель тока ограничивается резистором, поэтому переживать насчет собственной безопасности не стоит, даже если взяться за контактную площадку индикационной отвертки и, например, водопроводную трубу.

Обратите внимание! Найти отверткой-индикатором ноль нельзя.

Нахождение фазы чрезвычайно важно, поскольку напряжение не должно покидать, к примеру, ламповый патрон, когда выключатель находится в выключенном положении. Если же что-то пошло не так, простая замена лампы может стать крайне опасным мероприятием.

Согласно техническим нормам, фаза должна располагаться в левой части розетки. Если выключатель установлен как полагается (включение нажатием кнопки вверх), то для обнаружения фазы нужно лишь знать, где находится левая рука и низ:

1. Фаза находится в левом гнезде розетки. В правом гнезде располагается нуль. Если имеется провод в зелено-желтой изоляционной ленте, это земля. Вместо этого провода можно обнаружить резервный провод электропитания напряжением 220 В.
2. В двойном выключателе контакты входа и выхода находятся по разным сторонам — внизу и вверху. Сторона, где расположен один контакт, является фазой, а сторона, где есть пара контактов, — нулем. Здесь важно сделать замечание, что сказанное верно только для тех помещений, где разводка выполнена правильно.
3. В случае с одиночным выключателем определить фазу несколько сложнее, поскольку контакты чаще всего располагаются с одной стороны. Бывают и исключения, когда ноль находится внизу. Для определения фазы патрон прозванивается тестером. Следует заметить, что описываемый способ является нарушением правил безопасности, да к тому же может привести к поломке устройства. Именно поэтому данный способ нельзя рекомендовать — мы лишь сообщаем о его возможности. Кроме того, возможен замер переменного напряжения: 220 В можно обнаружить лишь между фазой выключателя и нулем патрона.

Определение фазы по цвету изоляции

Провод нуля чаще всего синий, а провод земли — зелено-желтый. Фаза имеет коричневую или красную расцветку. Однако из любого правила есть исключения. В зданиях старой постройки часто встречаются двухжильные провода с только белым цветом изоляционного материала. Также следует заметить, что некоторые приборы, например, датчики освещения или движения, оснащаются проводами нетипичного цвета. К примеру, нуль может быть черным. Поэтому во многих случаях перед началом проверки рекомендуется заглянуть в руководство по эксплуатации.

Поиск нуля в квартире

Согласно техническим регламентам, электрощит, расположенный в подъезде, должен быть заземленным. В старых зданиях следует ориентироваться на большую клемму, зафиксированную болтом. В новых домах рекомендуется обращать внимание на количество жил. Чаще всего нулевой шине свойственно иметь наибольшее количество подключений, а вот фазы распределяются по отдельным квартирам.

Указанные обстоятельства можно отследить по раскладке защитных автоматов или электросчетчиков. Общий провод является нулем. При этом цвет проводов в данном случае не имеет определяющего значения, хотя, согласно нормативам, современные кабели также оснащаются цветной изоляцией.

Важно! Если здание оснащено заземлением, минимальное количество жил на входе составит не менее пяти. В таких случаях корпус электрощита обычно содержит зелено-желтый провод, а провод нуля используется для отвода тока от электроприборов, то есть замыкания цепи. Причем объединение указанных веток на стороне потребителя не допускается правилами безопасности.

Ниже представлено несколько правил, благодаря знанию которых будет легче понимать устройство электрощита в подъезде:

1. Защитный автомат должен прерывать именно фазу. Изредка можно встретить модификации с двумя полюсами, однако их использование оправдано только для помещений, эксплуатация которых связана с высокой опасностью. Таким образом, по расположению провода можно уверенно говорить, что это фаза. После этого автомат можно отключить и сделать прозвон жилы на стороне потребителя. В результате определится положение фазы.
2. Напряжение между нулем и фазой составляет чаще всего 220 В. На основании этого принципа можно определить жилу, которая передает на любую другую жилу разницу напряжения. При этом фазный разброс равен 380 В. Реальные значения могут быть больше на 8-10 %, поскольку российские сети пытаются отвечать европейским стандартам.
3. Делаем замеры значений во всех жилах при помощи токовых клещей. Суммарное значение всех трех жил должно проходить обратно в электросеть по проводу нуля. Следует заметить, что заземление чаще всего не применяется очень интенсивно, а потому ток будет почти на нуле в любое время дня и ночи. Участок, где отмечается наибольшее значение, является проводом нуля.
4. Заземлительная клемма распределительного электрощита расположена на видном месте. Исходя из этого, легко определить провод нуля в зданиях с NT-C-S. В других случаях необходим подвод заземления.

Дополнительная информация

Выше рассматривались ситуации, когда нет индикационной отвертки, но имеется мультиметр или токовые клещи. Предполагалось, что до входа в помещение есть земля, фаза и нуль, а помещение со стороны потребителя прозванивается. В случае с тремя жилами метод еще проще, так как между фазой и любым проводом разница потенциалов равна 220 В. При этом нужно заметить, что способ не подойдет в других ситуациях, к примеру, когда имеется нулевая разница межфазного напряжения. В указанном случае тестер будет бесполезен.

Есть и другая методика проверки, применение которой в промышленных условиях, однако, запрещено. Понадобится лампа в патроне с парой оголенных проводов. С помощью лампы определяется фаза — любую жилу можно замкнуть на заземление. Использование с этой целью водопроводных, канализационных или газовых коммуникаций запрещено. Можно использовать кабельную антенну, оплетка которой, согласно нормативам, должна быть заземлена, а это означает, что найти фазу можно будет с помощью тестера (или, как говорилось выше, можно использовать лампу в патроне).

Также можно использовать пожарные лестницы или металлические громоотводные шины. Необходимо зачистить сталь до появления блеска, а затем прозвонить фазу на зачищенном участке. Следует сказать, что далеко не всякая пожарная лестница имеет заземление в отличие от громоотводной шины. При обнаружении такого дефекта рекомендуется обращаться с жалобами на нарушение технологии защитного зануления в управляющие или государственные организации.

Индикационные отвертки

Если отсутствует определенность с цветами изоляции, можно использовать обычную индикационную отвертку. В инструкции к этому приспособления указывается, что с помощью щупа можно определить землю. Однако таким образом находится не только земля, но и любой длинный проводник, в том числе прерванная возле пробки фаза, провод нуля. В результате далеко не всякая индикационная отвертка позволит правильно найти землю.

Необходимо учитывать следующие обстоятельства:

1. С помощью активной индикационной отвертки можно найти длинный проводник методом отправки к нему сигнала и получения отклика на этот сигнал.
2. В случае некачественных контактов волна быстро сходит на нет. Таким образом, индикатор может определить землю даже на разорванной фазе возле пробок.
3. Чтобы найти землю, необходимо дотронуться пальцем до контактной площадки. В данном случае речь идет об активной отвертке. В случае же с пассивным индикатором условие обратное — не должно быть никаких физических контактов с указанной областью.

Современные модели индикационных отверток позволяют проверить наличие тока в проводах даже дистанционно. Для этого в них предусмотрена специальная функция. Причем данная функция подразделяется еще на два режима: повышенная чувствительность и пониженная. С помощью такой отвертки легко определить неиспользуемую часть проводов.

Обратите внимание! Не так уж редко встречаются ситуации, когда в здание по ошибке заводятся две фазы, а не одна, или же происходит другая путаница. Применять отвертку при работе с подобной проводкой нужно крайне осторожно.

Измерить сопротивление проводки не самая простая задача. Намного проще определить фазу. Тем более что в такой ситуации отсутствует риск порчи тестера, что не редкость при попытках замеров сопротивления жилы, находящейся под напряжением. Еще один фактор: низкоомные цепочки часто устанавливаются с ошибкой. К примеру, большая часть тестеров при непосредственном замыкании щупов не показывает нуль. Однако даже если поиск земли при помощи активной индикационной отвертки не дал результата, то некачественные контакты найдутся наверняка.

Обратите внимание! Если пробки отключены, а отвертка светится с пальцем на контактной площадке, скорее всего, нужно менять распредкоробку, а скрутки понадобится заменить, например, на колпачки.

Советы по маркировке проводов

Если ремонты проводятся часто, а провода не имеют маркировки, рекомендуется пометить их принтерной краской. Для фазы можно выбрать красный цвет, для нуля — синий, для земли — желтый. Принтерная краска хорошо держится и плохо смывается. Также по своему усмотрению можно использовать и черный цвет.

Пометив провода, задачу поиска нуля, фазы и земли решите раз и навсегда. Если же маркировку нужно будет удалить, для этой цели лучше всего подойдет концентрат уксусной кислоты.

В щитке, на линии электроплиты есть УЗО или его аналог в виде дифференциального автомата(узо с встроенной защитой от сверхтока), или может быть еть общее узо на вводе? 1. Пригласить электрика, имеющего измерительное оборудование(вольтметр, мультиметр) — пусть он голову ломает.

По-хорошему — нечего вам с проводами копаться, не имея допуска и необходимых знаний и оборудования. Либо сервис инженера для подключения вашей электроплиты.

Ориентировочно, предполагается что схема питания квартиры трехпроводная. Защитный проводник идет от ввода, либо зануление выполенно в щите. Для более качественного и полного ответа надо знать схему питания вашей квартиры.

2. Незконные методы(по отношению к вам), но могущие быть примененными электриками:

Чисто прозвонка линий —

2.1. Отключить вводный рубильник. 2.1.1. Отключить все электроприборы от сети. 2.1.1.1 Взять мультиметр, перевести его в режим измерения сопротивления. Взять длинный провод, один конец которого соединить с любым проводником, не являющимся фазой, а другим концов к щупу мультиметра. 2.1.1.2 Отсоединить в щитке все проводники от шины зануления. 2.1.1.3. Вторым щупом попытаться найти второй конец провода на кухне, среди отключенных. 2.1.1.4. Если не ищется, то перевесить длинный провод на другой, не фазный, проводник на кухне.

Использование особенностей работы узо —

2.2. Взять торшер или лампу. 2.2.1. Соединить одним выводом вилки с фазным проводником, торчащим из стены. 2.2.2. Вторым выводом вилки попеременно коснуться двух не фазных проводников — при контакте с нулевым рабочим, лампа будет гореть, а при контакте с нулевым защитным, у вас вышибет узо этой линии, или общее.

Использование прозвонки, без монтажных операций в щите, если в квартире выполнена трехпроводная однофазная проводка(в смысле все бытовые розетки имеют защитный контакт) —

2.3. Выключить вводный автомат. 2.3.1. Один щуп омметра присоединить к защитному контакту любой розетки. 2.3.2. Вторым щупом найти среди двух не фазных проводов, торчащих из стены на кухне, провод, при контакте с которым омметр покажет минимальное сопротивление.

Советы, реальные:

3. Никогда не пользуйся пробником — он не дает точной картины, может показывать наводку с фазного проводника, на неподключенном проводе. Все показания пробника необходимо проверять тестером или специальными двухщуповыми индикаторами.

4. Вызови электрика.

Давайте попробуем разобраться, как в домашних условиях, не обладая сложными специализированными измерительными инструментами и электронными приборами, самому определить где фаза, где ноль, а где земля в проводке.

Из всех известных методов, наиболее простого определения фазы и ноля, мы отобрали самые, по нашему мнению, доступные в реализации и в то же время безопасные. По этой причине, в статье вы не увидите советов — как найти фазу с помощью картошки или же призывов к кратковременному касанию проводов различными частями тела.

На самом деле, вариантов определения фазы, нуля или заземления, например, в розетке, без применения специализированного оборудования не так уж и много, и порой, в зависимости от ваших целей и задач, бывает достаточно лишь знать стандарт цветовой маркировки электрических проводов принятый у нас, чтоб их различить.

Маркировка проводов по цвету

Действительно, самый простой способ определить фазу, ноль и землю у электрического провода, это посмотреть цветовую маркировку и сравнить с принятым стандартом. Каждая жила в современных проводах, применяемых в электропроводке, а также электрооборудовании имеет индивидуальную расцветку. Зная какому цвету жил какая соответствует функция (фаза, ноль или заземление), легко можно выполнять дальнейший монтаж.

Довольно часто, этого вполне достаточно, особенно в случаях, когда установка производится в новостройках или местах с довольно новой электропроводкой, сделанной профессиональными, компетентными электромонтажниками по всем современным правилам и стандартам.

В нашей стране, как и в Европе в целом, действует

стандарт IEC 60446 2004 года

, который жестко регламентирует цветовую маркировку электрических проводов.

Согласно этому стандарту для квартирной электросети:

Рабочий ноль (нейтраль или ноль) — Синий провод или сине-белый

Защитный ноль (земля или заземление) — желто-зеленый провод

Фаза – Все остальные цвета среди которых – черный, белый, коричневый, красный и т. д.

Теперь, зная стандарт цветовой маркировки проводов, вы сможете без труда определять, какой провод какую функцию выполняет. Это касается большинства случаев, исключение могут составлять провода, подходящие к выключателям, переключателям и т.д., в силу принципиально иной схемы работы этого электрооборудования.

Если же вы не уверены в точном соответствии цветов жил проводов стандарту IEC 60446 2004, у вас старая проводка, вы не исключаете возможность ошибок или даже халатного отношения электромонтажников к своей работе, а может электриками проложены провода другого стандарта и соответственно иной цветовой маркировки, тогда переходим к практическому методу определения фазы и нуля (рабочего и защитного).

КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ

Итак, начнем по порядку:

ОПРЕДЕЛЕНИЕ ФАЗЫ

Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.

ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ

Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.

Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки — загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.

Принцип действия индикаторной отвертки прост — внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.

Этот вариант определения фазы своими силами, наиболее предпочтителен и мы рекомендуем пользоваться именно им, тем более что стоимость индикаторной отвертки более чем доступная. Главным недостатком этого способа, является вероятность ошибочного срабатывания, когда индикаторная отвертка, реагируя на наводки, определяет наличие напряжения там, где его нет.

ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ

Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы. Способ неоднозначный, но действенный, требующий особой осторожности.

Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.

Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.

Определить фазу и ноль из двух проводов

В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.

Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.

Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.

Найти фазу, ноль и заземление из трех проводов:

В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой. Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.

Действуем методом исключения:

Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.

После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:

— Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.

— Если после смены положения лампа ненадолго вспыхнет, при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.

— Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях. В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.

Как видите, в различных ситуациях, при разных схемах электропроводки, реализованных в квартире, способы и методы определения нуля, фазы и заземления меняются. Если вы столкнулись с ситуацией, не описанной в этой статье, обязательно пишите в комментариях к статье, мы постараемся вам помочь.

А если вы знаете еще, простые способы того, как в домашних условиях, без специализированного инструмента определить фазу, ноль и землю, пишите в комментариях. Статья будет обязательно дополнена. Главное требование, к методам определения, это простота, возможность обойтись в поиске лишь подручными, бытовыми средствами, имеющимися у многих.

Необходимость решения такой задачи может возникнуть при установке розетки, когда к ней подходят немаркированные проводники. В этом случае, перед монтажом розетки должно быть выполнено определение, какой из проводов за что отвечает. Рассмотрим, как определить фазу, ноль и землю индикаторной отверткой, мультиметром, а также подручными средствами.

Как использовать прибор?

Выше мы рассмотрели, как найти при помощи индикаторной отвёртки фазный провод, а вот различить ноль и землю при помощи такого инструмента не получится. Тогда давайте поучимся, как проверить жилы мультиметром.

Подготовительный этап выглядит точно так же, как и для работы с индикаторной отвёрткой. При отключенном напряжении зачистите концы жил и обязательно их разведите, чтобы не спровоцировать случайного прикосновения и возникновения короткого замыкания. Подайте напряжение, теперь вся дальнейшая работа будет с мультиметром:

• Выберите на приборе измерительный предел переменного напряжения выше 220 В. Как правило, имеется отметка со значением 750 В на режиме «ACV», установите переключатель на это положение.
• На приборе имеется три гнезда, куда вставляются измерительные щупы. Найдём среди них тот, который обозначен буквой «V» (то есть для измерения напряжения). Вставьте в него щуп.

Читать также: Как устроен винтовой компрессор

• Прикасайтесь щупом к зачищенным жилам и смотрите на экран прибора. Если вы видите небольшое значение напряжения (до 20 В), значит, вы касаетесь фазного провода. В случае, когда на экране нет никаких показаний, вы нашли ноль мультиметром.

Для определения «земли» зачистите небольшой участок на любом металлическом элементе домашних коммуникаций (это могут быть водопроводные или отопительные трубы, батареи).

В этом случае у нас будут задействованы два гнезда «СОМ» и «V», вставьте в них измерительные щупы. Прибор установите в режим «ACV», на значение 200 В.

У нас есть три провода, среди них нужно отыскать фазу, ноль и землю. Одним щупом коснитесь зачищенного места на трубе или батарее, вторым дотроньтесь до проводника. Если на экране высвечивается показание порядка 150-220 В, значит, вы нашли фазный провод. Для нулевого провода при аналогичных замерах показание колеблется в пределах 5-10 В, при прикосновении к «земле» на экране ничего не будет отображаться.

Наметьте каждую жилу маркером или изолентой, а чтобы удостовериться в правильности выполненных измерений, сделайте теперь замеры относительно друг друга.

Прикоснитесь двумя щупами к фазному и нулевому проводникам, на экране должна появиться цифра в пределах 220 В. Фаза с землёй дадут немного меньшее показание. А если прикоснуться к нулю и земле, то на экране будет значение от 1 до 10 В.

Использование индикаторной отвертки

Последовательность действий зависит от того, какая система проводки смонтирована в помещении. Рассмотрим правила определения фазного и нулевого провода в разных случаях.

Двухпроводная сеть

Этот вариант электропроводки встречается в старых домах. По современной терминологии данная система обозначается TN-C. Суть ее заключается в том, что нулевой рабочий провод, заземленный на питающей подстанции, совмещает роль защитного заземляющего (PEN). В системе IT также присутствует только фазный и рабочий нулевой проводник, но в обычных жилых и производственных помещениях она не применяется. В двухпроводной сети отдельный заземляющий провод просто отсутствует, то есть, имеется только фаза и ноль. Определить их очень просто: прикасаемся индикатором последовательно к каждой из токоведущих жил, фаза вызывает зажигание индикаторной лампы, как показано на фото ниже:

Система является устаревшей. На вилке любого современного электроприбора имеется три клеммы. Проводка должна выполняться трехпроводной, исключение — группа освещения.

Трехпроводная сеть

В этом варианте, в дом или квартиру заходит три провода. Такие сети имеют несколько разновидностей. В системе TN-S рабочий ноль и защитное заземление раздельно идут от питающей подстанции, где оба соединены с рабочим заземлением. При таком типе проводки, определение назначения проводов можно осуществить следующим образом:

• в щитке или в распределительной коробке индикатором определить провод, на котором присутствует фаза;
• два оставшихся – это рабочий и защитный ноль (земля), отсоединяем на щитке один провод из них;
• если отсоединить рабочий ноль, все электрооборудование в квартире перестанет работать, значит, оставшийся проводник – это земля, или защитное заземление.

Теперь остается определить в розетке среди трех проводов, на котором из них фаза, ноль и земля. Если не удается найти по цвету изоляции, определение их функций может быть выполнено подручными средствами, без приборов. Для этого нужно взять патрон с вкрученной лампой и выведенными наружу проводами. Определение проводим следующим образом. Одним проводником от патрона прикасаемся к фазному проводу (фаза уже найдена с помощью индикатора), вторым поочередно прикасаемся к двум оставшимся. Если на щитке отключен рабочий ноль, лампа зажжется только при соединении с защитным заземлением, и наоборот.

На видео ниже наглядно показывается, как определить фазу, ноль и землю индикаторной отверткой:

Другой разновидностью системы TN является разводка TN-C-S. В этом случае нулевой провод расщепляется на рабочий ноль и защитное заземление на вводе в дом. Здесь, чтобы определить назначение проводников, можно применить последовательность действий, описанную для системы TN-S. Добавляется дополнительная возможность, обследовав место разделения PEN, определить, где рабочий и защитный ноль (земля) по сечению жилы в проводе.

В случае, если заземление выполнено по системе TT, объект (частный дом) имеет собственное заземляющее устройство, от которого выполнена разводка защитного заземления. В этих условиях, как правило, определить фазу, ноль и землю можно путем отслеживания заземляющего проводника по трассе его прокладки.

Кратко про домашнюю электросеть

Как правило, к частному многоэтажному жилью подводится однофазная электросеть на 220В и 50Гц. К общим распределительным щиткам многоэтажек проложены мощные трёхфазные линии, перераспределённые затем по одной фазе и нулю на каждого потребителя (квартиру).

При возведении и обустройстве нового жилья практикуют также прокладку заземлительного контура, т.к. он необходим для безопасной эксплуатации большинства мощных бытовых приборов.

Соответственно подводка к розетке либо лампочке, как правило, содержит обязательно два проводка – фазу и ноль, и может дополняться жилой заземления.

Обеспечение частных домов осуществляется по такому же принципу, но довольно часто практикуется трёхфазный подвод с напряжением в 380В прямо к жилью. Более того, некоторые элементы потребления, например котлы отопления либо станки из домашней мастерской, требуется именно это мощное напряжение.

Однако даже в этом случае пользовательскую сеть перераспределяют, совершая равномерное разделение нагрузки на однофазные линии. Стандартная домашняя розетка питается исключительно от двух или трёх (с заземлением) жил.

Домашняя электрификация. Распределительный щиток Источник elektromontazh.ru

Применение заземляющего провода в бытовой электросети однозначно рекомендуется всеми специалистами, особенно для частных построек.

Определение мультиметром или тестером

Начнем с того, что определить фазу лучше всего с помощью отвертки, совмещенной с индикатором. Будем исходить из того, что если в хозяйстве есть мультиметр, индикатор найдется наверняка. В крайнем случае, можно сделать следующее. В некоторых случаях может помочь определение с помощью мультиметра напряжения между проводом и трубой отопления или водоснабжения. К сожалению, результат здесь не всегда предсказуем. Чаще всего, напряжение между фазой и системой отопления близко к 220 В, во всяком случае, оно должно быть выше, чем между тем же отоплением и нулем. Картина может измениться, например, если вороватый сосед использует трубы отопления как рабочее заземление.

В трехпроводных схемах мультиметр покажет рабочее напряжение между проводником, на который подана фаза и любым из двух других. Определение, какой ноль рабочий, а какой – земля, можно проводить по методике, изложенной выше, то есть, отсоединив на щитке один из приходящих нулей и воспользовавшись контрольной лампой.

О чем еще важно знать?

Иногда определение назначения токоведущих жил может быть облегчено благодаря знанию их общепринятой цветовой маркировки:

• Ноль может маркироваться латинской буквой N. Общепринятый цвет изоляции – голубой или синий. Другой вариант окраски изоляции – белая полоса на синем фоне.
• Земля маркируется латиницей PE. В системе заземления, объединяющей функции защитного и рабочего нуля, обозначается PEN. Цвет применяемой изоляции – желтый, имеющий одну или две полосы ярко – зеленого оттенка.
• Фаза может обозначаться латинской буквой L или маркироваться как фаза трехфазной электрической сети, то есть A, B или C. Цвет изоляции может быть произвольный, но не повторяющий тех, которыми обозначается земля (защитное заземление) или нулевой проводник. В большинстве случаев, это красный, коричневый или черный цвет.

Полезно знать и правила монтажа электропроводки. Это также может помочь определить, где фаза, ноль и земля. Фаза всегда должна приходить в распределительный щиток на автоматический выключатель или плавкий предохранитель. Нулевая жила может крепиться на шине специальной конструкции, которая имеет несколько клемм. В металлических щитках и клеммных ящиках старого типа, ноль или земля крепились под гайку болтом, приваренным к корпусу ящика. Эти правила могут облегчить определение функций приходящих проводников. Узнать больше о том, как определить фазу и ноль без приборов, вы можете из нашей отдельной статьи.

Теперь вы знаете, как определить фазу, ноль и землю мультиметром или же индикаторной отверткой. Надеемся, предоставленные рекомендации помогли вам решить вопрос самостоятельно!

Наверняка вы не знаете:

• Способы определения потребляемой мощности электроприборов
• Что такое чередование фаз
• Как определить сечение кабеля по диаметру жилы

Визуальный метод определения

Если проводка выполнена по всем правилам, определить фазу, ноль и заземляющий проводник можно по цвету изоляции. Заземление имеет двухцветную желто-зеленую окраску, изоляция нулевого провода бывает синей или голубой, а фазный провод может быть белым, черным или коричневым. Убедиться в правильности подключения можно с помощью визуального осмотра, при этом необходимо проверить соответствие цвета изоляции не только в щитке, но и в распределительных коробках.

Последовательность визуального осмотра

1. Откройте щиток и осмотрите автоматические выключатели. В зависимости от расчетной нагрузки их количество может быть разным. Через автоматы могут быть подключены только фазный или фазный и нулевой провод. Заземляющий проводник подключают всегда сразу к шине. Проверьте соответствие цветовой маркировки всех проводов.
2. Если в щитке цвет изоляции кабеля, уходящего в квартиру, соответствует правилам, вскройте все распределительные коробки и осмотрите скрутки. В них цвета изоляции нуля и заземляющего провода также не должны быть перепутаны.
3. К фазе в распределительных коробках бывают подключены выключатели. Часто монтаж выполняют двужильным проводом, имеющим другие цвета изоляции, например, белый и бело-голубой. Это не должно вас смутить.
4. Если монтаж выполнен с полным соответствием цвета изоляции, достаточно проверить фазный провод с помощью индикаторной отвертки.

Читать также: Почем принимают старые аккумуляторы

Где ноль, а где земля? Как найти фазу, землю и ноль в квартирной электропроводке

0 2 116

Согласно правилам устройства электроустановок (ПУЭ, главный документ всех электриков) – электропровода разного назначения должны иметь отличающуюся по цвету маркировку. И если проводку в вашей квартире делал грамотный специалист, то, открыв разделительную коробку, вы увидите провода разного цвета.

• Земля будет жёлтой, зелёной либо жёлто-зелёной.
• Ноль будет синим или голубым.
• Фазе досталась самая богатая палитра, она бывает серой и красной, розовой и бирюзовой, оранжевой и фиолетовой, но чаще всего – коричневой, чёрной или белой.

Но иногда домашнего мастера ждёт неприятный сюрприз в виде проводов одного цвета. Или того хуже – от щитка до квартиры тянутся провода одного цвета, а внутри помещения – другого. Как разобраться в хитросплетении проводов?

Правильнее всего пригласить квалифицированного электрика, электричество – штука коварная и опасная. Но если вы совершенно уверены в своей осторожности и аккуратности, действуйте!

Ищем фазу

Первым делом отключите подачу тока в квартиру на электрощите. Все переключатели должны быть выключены! Затем нужно добраться до проводов, сняв уплотняющую рамку и раскрутив розетку.

Важный момент! Отсоединив провода от розетки, обязательно разведите их в разные стороны.

После этого можно освободить провода от изоляции и, подав в квартиру напряжение, приступить к поиску фазы при помощи индикаторной отвёртки. Держите инструмент только за защитный корпус, расположив указательный палец на металлическом конце рукоятки. Поочерёдно прикоснитесь жалом отвёртки к проводам. Фаза – тот, на котором загорится индикатор. Если провод двухжильный, этого достаточно: второй проводник – это ноль. В случае трёхжильного придётся продолжить изыскания при помощи мультиметра.

В поиске земли

Мультиметр – это комбинированный электроизмерительный прибор, сочетающий функции вольтметра, амперметра и омметра. Нужно включить мультиметр на измерение переменного напряжения в диапазоне выше 220 вольт. Одним из щупов прибора прикасаемся к найденной ранее фазе, другим – сначала к одному из неопознанных проводов, потом к другому. Смотрим, какое значение напряжения показывает мультиметр в каждом из случаев. 220 вольт соответствует нулю, при прикосновении к земле значение будет меньше.

Кстати, при помощи мультиметра можно определить и фазу. Диапазон измерения будет тот же – выше 220 вольт. Щупом, который тянется от гнезда с маркировкой V, поочерёдно прикасаемся к проводам. Фаза просигнализирует о себе показателем 8–15 вольт, а ноль – нулём на шкале прибора.

9-09-2014, 15:33 |

ВОПРОС:
Попросили меня поставить розетки и выключатели в новом, частном доме. Где-то общим количеством около 60-ти штук.Походил, посмотрел, начал делать. Все шло ровненько, пока в одной из комнат у меня не изменился цвет проводов. Был стандартный набор: белый, синий, желто-зеленый, а тут совершенно другие цвета. С определением фазного провода проблем не было. А вот где земля, а где ноль? Померив прибором напряжение между фазой и проводами, обнаружил 230 и 190 вольт соответственно. Ну и решил, что там где 230 это ноль, а где 190 это земля. А как все-таки определить, если можно так сказать, более научно, где ноль, а где земля? Возможности прозвонить у меня тогда не было, ввиду отсутствия каких-либо проводов. Устанавливал соответственно своему решению. Вопрос. Совершил я ошибку или нет? Если да, то в чем она заключается? И возможные последствия этой ошибки.

ОТВЕТ:
Здравствуйте!
Ну, в самые дебри ходить не стоит, ответ лежит на поверхности:fellow: Идея в чем. У Вас три провода, фаза известна. Теперь идете к эл.щиту, думаю, что линию на данную комнату Вы знаете. Проследите выход провода с АВ или УЗО до кабеля. Определите провода рабочего нуля и защитного заземления. Далее, зависит от Ваших приспособ для определения фазы. Итак, имеется:

1. Тестер/мультиметр/контролька . Отключаем АВ или УЗО на данную линию. Откидываем от общей шины уже известный “нуль” или “землю”, без разницы. Включаем АВ ил УЗО. Затем идем к любой и розеток. Там уже догадались. Производим замер между фазой и любым из проводников. Если цепи нет, то значит это откинутый “нуль” или “земля”.
2. Индикаторная отвертка . Отключаем АВ или УЗО на данную линию. Вытаскиваем на всякий случай все вилки из розеток в определяемом месте. Отсоединяем фазный провод с АВ или УЗО. Отсоединяем нулевой проводник с общей шины и присоединяем его к АВ или УЗО. Включаем АВ или УЗО. Идем с отверткой и касаемся или “нуля” или “земли”. Где появилась фаза, там и рабочий нуль. Т.е. используем метод “прозвонки”.

А так, проводники сейчас идут с разной цветовой гаммой. Иногда вообще непонятен цвет. В этой представлены некоторые цвета, но вот оттенки на заводах производителях могут быть достаточно креативны
С уважением,

Как определить: фазу, ноль и землю

Для двухжильной проводки:

Важно: При определении фазы в проводке дома либо квартиры необходимо будет подать напряжение на эту самую проводку. В связи с этим последующие работы и эксперименты становятся небезопасными для жизни . Поэтому 100 раз подумайте, нужно ли вам это, может лучше вызвать профессионального электрика, у которого имеется допуск. Жизнь значительно дороже тех денег, которые он с вас возьмет.

Если вы отнеслись к моим предостережениям равнодушно, тогда идем дальше и по пунктам читаем, как из двух проводов определить, где фаза, а где ноль.

1. Выключите из розеток все приборы.

2. Обесточьте квартиру либо дом, напряжение вообще должно быть отключено.

3. Оголите те два провода, с которыми собрались «выяснять отношения». Я не имею в виду, что нужно полностью снимать изоляцию с проводов, просто их кончики должны быть слегка оголенными и зачищенными, а так же находится на расстоянии друг от друга, чтобы они случайно не соприкоснулись, и не возникло КЗ.

4. Снова подайте напряжение, в том числе и на нужные вам провода.

5. Возьмите индикаторную отвертку. Если ее у вас нет, значит нужно купить. Стоит она очень смешных денег, как буханка хлеба. Поэтому не нужно искать другие методы и говорить, что: «у меня нет никакой отвертки, может лучше лампочкой».

6. Индикаторная отвертка должна находится в правой руке. Брать ее нужно только за диэлектрическую ручку. Дотроньтесь концом отвертки поочередно до каждого из проводов. При этом указательный палец правой руки нужно класть на кончик рукоятки, который должен быть металлическим.

Тот провод, на котором загорелся индикатор и есть фаза , а второй провод, естественно – это ноль .

Вся эта инструкция очень хорошо подходит для двухжильной проводки, но провода может быть и 3, то есть ноль, фаза и земля.

Для трёхжильной проводки:

Фазу в трехжильном проводе вы определите точно так же: индикатор будет гореть. На землю и ноль индикаторная отвертка реагировать не будет.

Ноль и земля определяется в разных случаях по-разному. Некоторые определяют по цветам проводов: коричневый – фаза , синий/голубой – ноль , злёно-жёлтый/полосатый – земля . Однако в этом случае нужно полагаться на электриков, которые не должны были перепутать и использовать конкретный цвет для конкретного провода. Поэтому этот метод сразу отпадает.

Можно взять патрон с лампочкой и двумя проводами, один прикрутить к определенной вами индикатором фазе, а вторым коснуться поочередно двух оставшихся проводков: где загорится – тот провод и ноль . Однако лампочка может загореться и при соприкосновении с землей . Можно померить поочередно напряжение при помощи вольтметра. В паре фаза-ноль напряжение должно быть больше, чем в паре фаза-земля.

Советы, как узнать 0 и землю:

1. Залезть в щит и отключить защитное зануление. На оставшейся паре проводов нагрузка (лампа) будет работать. Это если вы точно знаете, где земля в щитке.

2. Замкнуть фазу на один из оставшихся проводов. Если пробки выбьет, то ноль. Если нет, то земля. При условии, что у вас есть пробки, и вы не боитесь, что вся проводка сгорит. И это довольно опасно.

3. Есть индикаторные отвёртки специальные с батарейкой, ИЭК тот же продаёт (такие жёлтые), таким землю от нуля отличать удобно. Выявляем неонкой фазу, вырубаем пакетник/вводной автомат (работает это понятно только если он двухполюсный), тыкаем оставшиеся концы, который светится – земля, который не светится – ноль.

4. Вольтметром переменного тока померять напряжение между неопределенным проводом и батареей теплоснабжения (отковырнуть краску и касаться металла). У “заземляющего” провода потенциал будет ноль, у “нулевого” провода, за счет перекоса фаз (разных нагрузок по фазам) потенциал может быть от нуля до 20-30 вольт.

5. Если у Вас трех проводная сеть то тогда должно быть УЗО, далее определяете фазный провод, предварительно отключив всю нагрузку (т.е. нигде не должна замыкаться на устройствах). После определения фазы и подключения к ней (например, лампы накаливания), второй провод соединяете с любым из оставшихся, проводов (все подключения делайте со снятием напряжения), включите УЗО, затем включите вводной автоматический выключатель, если УЗО не отключится то второй провод и является нулевым, а если произойдет отключение УЗО, то это защитное заземление.

Что такое обрыв фазы? Как я могу защитить свое оборудование?

Вопрос:

Что такое обрыв фазы? Как я могу защитить свое оборудование?

Ответ:

Когда одна фаза трехфазной системы потеряна, происходит потеря фазы. Это также называется «однофазным». Обычно обрыв фазы вызван перегоревшим предохранителем, тепловой перегрузкой, обрывом провода, изношенным контактом или механическим отказом. Обрыв фазы, который остается незамеченным, может быстро привести к небезопасным условиям, отказам оборудования и дорогостоящим простоям.

В условиях обрыва фазы двигатели, насосы, воздуходувки и другое оборудование потребляют чрезмерный ток на оставшихся двух фазах, что приводит к быстрому перегреву обмоток двигателя. Выходная мощность значительно снижается, и запуск в таких условиях невозможен. Это потенциально может оставить оборудование в состоянии «заблокированного ротора», что приведет к перегреву и еще более быстрому повреждению оборудования.

Часто бывает сложно быстро найти и устранить обрыв фазы и определить основную причину. Напряжения и токи в трехфазной системе обычно не просто падают до нуля при потере фазы.Часто измерения дают сбивающие с толку значения, которые требуют большого сложного анализа для правильной интерпретации. Между тем, поломки и простои оборудования продолжают расти.

Трехфазное реле контроля, также называемое реле обрыва фазы, является экономичным вложением, которое легко установить. Трехфазное реле контроля защищает от повреждений, вызванных обрывом фазы, а также другими условиями трехфазного короткого замыкания. Эти реле уведомляют об условиях неисправности и предоставляют управляющие контакты для отключения двигателей или другого оборудования до того, как произойдет повреждение.Кроме того, реле обеспечивает четкую индикацию наличия неисправности, что позволяет быстро устранять неисправности и сокращать время простоя.

Трехфазные реле контроля могут быть спроектированы в новых установках или легко модернизированы в существующие установки. Доступно несколько моделей, обеспечивающих разные типы защиты, и предлагается несколько диапазонов напряжения для большинства трехфазных приложений.

Трехфазные двигатели и другое оборудование широко используются в различных отраслях промышленности:

• ОВК
• Горное дело
• Насос
• Лифт
• Кран
• Подъемник
• Генератор
• Орошение
• Петро-Хим
• Сточные воды
• И более

Macromatic предлагает единственный в своем роде фазовый монитор, который сохраняет индикацию неисправности и продолжает контролировать все напряжения даже при наличии потери фазы. Проиграйте любую фазу. Видеть это. Каждый раз. Узнайте больше о трехфазных контрольных реле Macromatic, которые помогут предотвратить повреждение важных двигателей и оборудования.

Удары плавающей нейтрали в распределительной сети

Обрыв (ослабленная) нейтраль

Если нейтральный провод разомкнут, сломан или потерян на одной из сторон источника (распределительный трансформатор, генератор или на стороне нагрузки – распределительный щит потребителя), распределение нейтральный провод системы будет « float » или потеряет свою контрольную точку заземления.

Удары плавающей нейтрали при распределении мощности (фото Mardix Limited; Fickr)

Состояние плавающей нейтрали может привести к тому, что напряжения могут достигать максимального значения, равного среднеквадратичному значению фазового напряжения относительно земли, в зависимости от состояния несбалансированной нагрузки. Состояние плавающей нейтрали в электросети имеет разное влияние в зависимости от типа источника питания, типа установки и балансировки нагрузки в распределительной сети.

Обрыв нейтрали или Ослабленная нейтраль может повредить подключенную нагрузку или создать опасное напряжение прикосновения к корпусу оборудования.

Здесь мы пытаемся понять состояние плавающей нейтрали в системе распределения T-T.

Что такое плавающая нейтраль?

Если точка звезды несбалансированной нагрузки не соединена с точкой звезды ее источника питания (распределительного трансформатора или генератора), то фазное напряжение не остается одинаковым для каждой фазы, а изменяется в зависимости от несимметричной нагрузки.

Поскольку потенциал такой изолированной точки звезды или нейтральной точки всегда меняется и не фиксируется, он называется Floating Neutral .

Нормальное состояние электропитания и состояние плавающей нейтрали

Нормальное состояние электропитания

В трехфазных системах точка звезды и фазы имеют тенденцию стремиться к « уравновешивает » в зависимости от коэффициента утечки для каждого из них. Фаза к Земле. Точка звезды будет оставаться близкой к 0 В в зависимости от распределения нагрузки и последующей утечки (более высокая нагрузка на фазе обычно означает более высокую утечку).

Трехфазные системы могут иметь или не иметь нейтральный провод.Нейтральный провод позволяет трехфазной системе использовать более высокое напряжение, поддерживая при этом однофазные приборы с более низким напряжением. В ситуациях распределения высокого напряжения обычно не бывает нейтрального провода, поскольку нагрузки можно просто подключить между фазами (соединение фаза-фаза).

Здоровая схема энергосистемы

3-фазная 3-проводная система

Три фазы имеют свойства, которые делают его очень востребованным в электроэнергетических системах.

Во-первых, фазные токи имеют тенденцию нейтрализовать друг друга (суммирование до нуля в случае линейной сбалансированной нагрузки).Это позволяет исключить нейтральный провод на некоторых линиях. Во-вторых, передача мощности в линейную сбалансированную нагрузку постоянна.

3-фазная 4-проводная система для смешанной нагрузки

Большинство бытовых нагрузок являются однофазными. Обычно трехфазное питание либо не поступает в жилые дома, либо разделяется на главном распределительном щите.

Текущий закон Кирхгофа гласит, что подписанная сумма токов, входящих в узел, равна нулю . Если нейтральная точка является узлом, то в сбалансированной системе одна фаза соответствует двум другим фазам, в результате чего ток через нейтраль отсутствует.Любой дисбаланс нагрузки приведет к протеканию тока по нейтрали, так что сумма будет равна нулю.

Например, в сбалансированной системе ток, входящий в нейтральный узел с одной стороны фазы, считается положительным, а ток, входящий (фактически выходящий) из нейтрального узла с другой стороны, считается отрицательным.

Это усложняется с трехфазным питанием, потому что теперь мы должны учитывать фазовый угол, но концепция в точности та же. Если мы соединены звездой с нейтралью, тогда нейтральный проводник будет иметь нулевой ток на нем только в том случае, если три фазы имеют одинаковый ток на каждой. Если мы проведем векторный анализ этого, сложив sin (x) , sin (x + 120) и sin (x + 240) , мы получим ноль .

То же самое происходит, когда мы соединены треугольником без нейтрали, но затем возникает дисбаланс в распределительной системе, за пределами сервисных трансформаторов, потому что распределительная система обычно соединяется звездой.

Нейтраль никогда не должна быть подключена к заземлению, за исключением той точки обслуживания, где нейтраль изначально заземлена (на распределительном трансформаторе).Это может настроить землю в качестве пути, по которому ток возвращается обратно в службу. Любой разрыв цепи заземления может привести к возникновению потенциала напряжения.

Заземление нейтрали в трехфазной системе помогает стабилизировать фазные напряжения. Незаземленная нейтраль иногда называется «плавающей нейтралью » и имеет несколько ограниченных применений.

Состояние плавающей нейтрали

Электроэнергия течет в помещения клиентов и из них из распределительной сети, входя через фазу и покидая нейтраль.В случае обрыва нейтрального обратного пути электричество может двигаться по другому пути. Поток энергии, поступающий в одну фазу, возвращается через оставшиеся две фазы. Нейтральная точка не находится на уровне земли, но находится на уровне напряжения сети.

Эта ситуация может быть очень опасной, и клиенты могут серьезно пострадать от поражения электрическим током, если они коснутся чего-либо, где присутствует электричество.

Состояние плавающей нейтрали

Обрыв нейтрали может быть трудно обнаружить, а в некоторых случаях может быть нелегко идентифицировать.Иногда на сломанные нейтрали могут указывать мерцающие огни или покалывание.

Если в вашем доме мерцает свет или постукивает по телефону, вы можете получить серьезные травмы или даже смерть.

Измерение напряжения между нейтралью и землей

Практическое правило , используемое многими в промышленности, гласит, что напряжение 2 В или меньше на розетке между нейтралью и землей – это нормально, а несколько вольт или более указывают на перегрузку; 5 В считается верхним пределом.

Низкое показание

Если напряжение между нейтралью и землей низкое в розетке, значит система исправна. Если оно высокое, то вам все равно необходимо определить, в основном ли проблема на уровне ответвленной цепи или в основном на уровне панели. .

Напряжение нейтрали относительно земли существует из-за падения IR тока, проходящего через нейтраль обратно в соединение нейтрали с землей. Если система подключена правильно, не должно быть заземления нейтрали, за исключением трансформатора источника (в том, что NEC называет источником раздельно производной системы или SDS, который обычно является трансформатором).

В этой ситуации заземляющий провод не должен иметь тока и, следовательно, на нем не должно быть падения IR .Фактически, заземляющий провод может использоваться как длинный тестовый провод, ведущий обратно к заземлению.

Высокое показание

Высокое показание может указывать на общую нейтраль ветви , то есть нейтраль, совместно используемую более чем одной ответвленной цепью. Эта общая нейтраль просто увеличивает возможности для перегрузки, а также для одной цепи, чтобы повлиять на другую.

Нулевое показание

Определенное напряжение между нейтралью и землей является нормальным для нагруженной цепи.Если показание стабильно близко к 0В. Есть подозрение на незаконное соединение нейтрали с землей в розетке (часто из-за потери жилы нейтрали, касающейся какой-либо точки заземления) или на субпанели.

Любые соединения нейтрали с землей, кроме тех, которые находятся у источника трансформатора (и / или главной панели), должны быть удалены, чтобы предотвратить обратные токи, протекающие через заземляющие проводники.

Различные факторы, вызывающие плавающее положение нейтрали

Существует несколько факторов, которые определяют как причину плавающего положения нейтрали.Воздействие плавающей нейтрали зависит от положения, в котором нейтраль нарушена:

1) На трехфазном распределительном трансформаторе

Неисправность нейтрали в трансформаторе в основном связана с выходом из строя проходного изолятора нейтрали.

Использование ответвителя на вводе трансформатора определено как основная причина выхода из строя нейтрального провода на вводе трансформатора. Гайка на линии со временем ослабляется из-за вибрации и разницы температур, что приводит к горячему соединению. Проводник начал плавиться и в результате оборвался нейтраль.

Плохая работа монтажников и технического персонала также одна из причин отказа нейтрали.

Обрыв нейтрали на трех фазах трансформатора приведет к скачку напряжения до линейного напряжения в зависимости от балансировки нагрузки в системе. Этот тип нейтрального положения может повредить оборудование клиента, подключенное к источнику питания.

В нормальных условиях ток течет от фазы к нагрузке к нагрузке обратно к источнику (распределительный трансформатор). При обрыве нейтрали ток из красной фазы вернется в синюю или желтую фазу, в результате чего между нагрузками будет напряжение между линиями.

У некоторых клиентов будет повышенное напряжение, а у других – низкое.

2) Обрыв провода нейтрали в линии НН

Воздействие обрыва нейтрального проводника в воздушном распределении НН будет таким же, как и при обрыве провода на трансформаторе . Напряжение питания увеличивается до линейного напряжения вместо фазного. Этот тип неисправности может привести к повреждению оборудования клиента, подключенного к источнику питания.

3) Обрыв провода нейтрали обслуживания

Обрыв провода нейтрали обслуживания приведет только к прекращению подачи электропитания на стороне потребителя.Никаких повреждений оборудования заказчика.

4) Высокое сопротивление заземления нейтрали на распределительном трансформаторе:

Хорошее сопротивление заземления Заземление Нейтраль обеспечивает путь с низким сопротивлением для тока нейтрали , идущего в землю. Высокое сопротивление заземления может обеспечить путь высокого сопротивления для заземления нейтрали на распределительном трансформаторе.

Предельное сопротивление заземления должно быть достаточно низким, чтобы обеспечить достаточный ток короткого замыкания для срабатывания защитных устройств во времени и уменьшить смещение нейтрали.

5) Перегрузка и разбалансировка нагрузки

Распределительная сеть Перегрузка в сочетании с плохим распределением нагрузки является одной из основных причин отказа нейтрали. Нейтраль должна быть правильно спроектирована так, чтобы минимальный ток проходил через нейтральный проводник. Теоретически предполагается, что ток в нейтрали равен нулю из-за отмены из-за сдвига фаз фазного тока на 120 градусов.

IN = IR <0 + IY <120 + IB <-120

В перегруженной несбалансированной сети много тока будет протекать в нейтрали, которая разрывает нейтраль в самом слабом месте.

6) Общие нейтрали

В некоторых зданиях разводка проводов так, что две или три фазы совместно используют одну нейтраль. Первоначальная идея заключалась в том, чтобы продублировать на уровне ответвленной цепи четырехпроводную (три фазы и нейтраль) разводку панелей управления. Теоретически на нейтраль вернется только несимметричный ток. Это позволяет одной нейтрали выполнять работу для трех фаз. Этот способ подключения быстро зашел в тупик с ростом однофазных нелинейных нагрузок. Проблема в том, что ток нулевой последовательности

от нелинейных нагрузок, в первую очередь третьей гармоники, будет арифметически складываться и возвращаться на нейтраль.Помимо потенциальной проблемы безопасности из-за перегрева нейтрали меньшего размера, дополнительный ток нейтрали создает более высокое напряжение нейтрали относительно земли.

Это напряжение нейтрали относительно земли вычитается из напряжения линии на нейтраль, доступного для нагрузки. Если вы начинаете чувствовать, что общие нейтралы – одна из худших идей, когда-либо воплощенных в меди.

7) Плохое качество изготовления и обслуживания

Обычно обслуживающий персонал обычно не уделяет внимания сетям низкого напряжения. Ослаблено или Неадекватная затяжка нейтрального проводника повлияет на непрерывность нейтрали, что может привести к смещению нейтрали.

Как определить состояние плавающей нейтрали на панели?

Давайте возьмем один пример, чтобы понять состояние плавающего положения нейтрали . У нас есть трансформатор, вторичная обмотка которого соединена звездой, фаза-нейтраль = 240 В, и , фаза-фаза = 440 В, .

Условие (1) – нейтраль не плавает

Независимо от того, заземлена ли нейтраль, напряжения остаются неизменными: 240 В между фазой и нейтралью и 440 В между фазами.Нейтраль не плавает.

Условие (2) – нейтраль плавает

Все устройства подключены: Если нейтральный провод цепи отсоединяется от основной панели электропитания дома, в то время как фазный провод для цепи все еще остается подключенным к панели и в цепи есть электроприборы, включенные в розетки. В этой ситуации, если вы поместите тестер напряжения с неоновой лампой на нейтральный провод, он будет светиться так же, как если бы он был под напряжением, потому что на него подается очень небольшой ток, идущий от фазового источника через подключенное устройство ( s) к нейтральному проводу.

Все устройства отключены: Если вы отключите все приборы, освещение и все остальное, что может быть подключено к цепи, нейтраль больше не будет казаться находящейся под напряжением, потому что от нее больше нет пути к фазовому питанию.

• Междуфазное напряжение: Измеритель показывает 440 В переменного тока. (Никакого влияния на 3-фазную нагрузку)
• Напряжение между фазой и нейтралью: Измеритель показывает от 110 В до 330 В переменного тока.
• Напряжение нейтрали относительно земли: Измеритель показывает 110 В.
• Напряжение между фазой и землей: Измеритель показывает 120 В.

Это связано с тем, что нейтраль «плавает» над потенциалом земли (110 В + 120 В = 230 В переменного тока) . В результате выход изолирован от системной земли, и полный выход 230 В устанавливается между линией и нейтралью без заземления.

Если внезапно отключить нейтраль от нейтрали трансформатора, но оставить цепи нагрузки такими, какие они есть, то нейтраль на стороне нагрузки станет плавающей, поскольку оборудование, подключенное между фазой и нейтралью, станет между фазой и фазой (R – Y, Y – B. ), и поскольку они не имеют одинаковых номиналов, полученная в результате искусственная нейтраль будет плавающей, так что напряжения, присутствующие на различном оборудовании, больше не будут составлять 240 В, а будут где-то между 0 (не точно) и 440 В (также не совсем точно). ).

Это означает, что на одной линии от фазы к фазе у некоторых будет менее 240 В, а у некоторых – почти до 415 В. Все зависит от импеданса каждого подключенного элемента.

В системе с дисбалансом, если нейтраль отключена от источника, нейтраль становится плавающей нейтралью и смещается в такое положение, чтобы она была ближе к фазе с более высокими нагрузками и от фазы с меньшей нагрузкой. Предположим, что несимметричная трехфазная система имеет нагрузку 3 кВт в фазе R, нагрузку 2 кВт в фазе Y и нагрузку 1 кВт в фазе B.Если нейтраль этой системы отключена от сети, плавающая нейтраль будет ближе к R-фазе и дальше от B-фазы.

Таким образом, нагрузки с фазой B будут испытывать большее напряжение, чем обычно, в то время как нагрузки с фазой R будут испытывать меньшее напряжение. Нагрузки в фазе Y будут испытывать почти одинаковое напряжение. Выключатель нейтрали для неуравновешенной системы опасен для нагрузок. Из-за более высокого или более низкого напряжения наиболее вероятно повреждение оборудования.

Здесь мы видим, что состояние нейтрального плавающего положения не влияет на трехфазную нагрузку, а влияет только на однофазную нагрузку.

Как устранить нейтральное плавающее положение?

Есть некоторые моменты, которые необходимо учитывать, чтобы предотвратить нейтральное смещение.

a) Используйте 4-полюсный выключатель / ELCB / RCBO в распределительном щите

Плавающая нейтраль может быть серьезной проблемой. Предположим, у нас есть панель выключателя с трехполюсным выключателем для трех фаз и шиной для нейтрали для трехфазных входов и нейтрали (здесь мы не использовали четырехполюсный выключатель). Напряжение между каждой фазой составляет 440, а напряжение между каждой фазой и нейтралью – 230. У нас есть одиночные выключатели, питающие нагрузки, требующие 230 вольт. Эти нагрузки 230 В имеют одну линию, питаемую от выключателя и нейтраль.

Теперь предположим, что нейтраль отсоединилась, или окислилась, или каким-то образом отсоединилась в панели или, возможно, даже отключилась от источника питания. Нагрузки 440 В не будут затронуты, однако нагрузки 230 В могут иметь серьезные проблемы. В этом состоянии «плавающая нейтраль» вы обнаружите, что одна из двух линий упадет с 230 вольт до 340 или 350, а другая линия упадет до 110 или 120 вольт. Половина вашего оборудования на 230 В будет повышена из-за перенапряжения, а другая половина не будет работать из-за низкого напряжения.Так что будьте осторожны с плавающими нейтралами.

Просто используйте ELCB, RCBO или 4-полюсный автоматический выключатель как источник дохода в 3-фазной системе питания, поскольку при размыкании нейтрали отключится все питание без повреждения системы.

b) Использование стабилизатора напряжения

Каждый раз, когда нейтраль выходит из строя в трехфазной системе, подключенные нагрузки будут подключаться между фазами из-за плавающей нейтрали. Следовательно, в зависимости от сопротивления нагрузки на этих фазах, напряжение продолжает колебаться от 230 В до 400 В.

Подходящий сервостабилизатор с широким диапазоном входного напряжения с высокой и низкой отсечкой может помочь в защите оборудования.

c) Хорошее качество изготовления и техническое обслуживание

Дайте более высокий приоритет техническому обслуживанию сети низкого напряжения. Затяните или примените соответствующий крутящий момент для затяжки нейтрального проводника в системе низкого напряжения

Заключение

Состояние неисправности «плавающая нейтраль» (отключенная нейтраль) – ОЧЕНЬ НЕ БЕЗОПАСНО , потому что, если прибор не работает, и кто-то, кто не знает о нейтральном положении, может легко прикоснитесь к нейтральному проводу, чтобы узнать, почему приборы не работают, когда они подключены к цепи и получают сильный ток.Однофазные устройства рассчитаны на работу с нормальным фазным напряжением, когда они получают линейное напряжение. Устройства могут быть повреждены.

Неисправность нейтрали отключена – это очень небезопасное состояние, и ее следует устранить как можно раньше путем поиска неисправностей именно тех проводов, которые необходимо проверить, а затем правильно подключить.

Публикуется в разделе «Электротехнические заметки и статьи»

Наука на расстоянии

	Особый случай воды
Молекула Воды	Молекула воды состоит из двух атомов водорода, связанных ковалентными связями с одним и тем же атомом кислорода.Атомы кислорода электроотрицательны и притягивают общие электроны своими ковалентными связями. Следовательно, электроны в молекуле воды проводят немного больше времени вокруг атомного центра кислорода и меньше времени вокруг атомных центров водорода. Следовательно, ковалентные связи полярны, а атомы кислорода имеют небольшой отрицательный заряд (из-за наличия дополнительной доли электронов), в то время как атомы водорода слегка положительны (из-за дополнительных ненейтрализованных протонов).
Водородные связи	Противоположные заряды притягиваются друг к другу.Небольшие положительные заряды на атомах водорода в молекуле воды притягивают небольшие отрицательные заряды на атомах кислорода других молекул воды. Эта крошечная сила притяжения называется водородной связью . Эта связь очень слабая. Водородные связи легко образуются, когда две молекулы воды сближаются, но легко разрываются, когда молекулы воды снова расходятся. Они составляют лишь небольшую часть силы ковалентной связи, но их много, и они придают некоторые очень особенные свойства веществу, которое мы называем водой.
Вода – жидкость при комнатной температуре	Более трех четвертей планеты Земля покрыто водой. Жизнь, вероятно, зародилась в такой жидкой среде, и вода является основным компонентом живых существ (люди на 60 процентов состоят из воды). При комнатной температуре (от нуля до 100 градусов по Цельсию) вода находится в жидком состоянии. Это происходит из-за крошечных слабых водородных связей, которые миллиардами удерживают молекулы воды вместе в течение небольших долей секунды.
	Молекулы воды постоянно находятся в движении. Если они двигаются достаточно быстро, они превращаются в газ. Газ – это физическое состояние вещества, в котором молекулы находятся далеко друг от друга и движутся очень быстро. Но из-за водородных связей, когда молекулы воды собираются вместе, они прилипают друг к другу на небольшой, но значительный промежуток времени. Это замедляет их и прижимает ближе друг к другу.Они становятся жидкостью; другое состояние вещества, в котором молекулы ближе и медленнее, чем в газе. Таким образом, молекулярная вода представляет собой жидкость при комнатной температуре, и этот факт чрезвычайно важен для всего живого на этой планете.
Вода – универсальный растворитель	Все растворяется в воде. Камень, железо, кастрюли, сковороды, тарелки, сахар, соль и кофейные зерна растворяются в воде.Растворяющиеся вещества называются растворенными веществами , а жидкость, в которой они растворяются, называется растворителем . Сильно полярные вещества (вещи с положительным и / или отрицательным зарядом) легко притягивают молекулы воды. Молекулы воды окружают заряженное растворенное вещество; положительные атомы водорода, близкие к отрицательным зарядам, и отрицательные атомы кислорода, близкие к положительным зарядам молекулы растворенного вещества. Все это взаимодействие задерживает молекулу растворенного вещества в море молекул воды; он легко диспергируется и растворяется.
Неравный обмен	Электроны в связях между идентичными атомами (H-H) распределяются равномерно, поэтому электроны проводят равное количество времени вокруг каждого атомного центра. Эти ковалентные связи неполярные . Электроны разделены между непохожими атомами не делятся поровну, один атом получает больше обычных электронов и, таким образом, имеет слегка отрицательный заряд.Остальные атомы получают меньше, чем полную долю электронов, и поэтому заряжены слегка положительно. Вещества, которые легко и быстро растворяются в воде (сахар, соль и т. Д.), Называются водолюбивыми или гидрофильными веществами. С другой стороны, некоторые растворенные вещества неполярны и не имеют положительных или отрицательных зарядов. Молекулы воды не притягиваются к этим типам молекул (а иногда даже отталкиваются ими). Хотя крошечные количества этих веществ (пластик, масло и т. Д.) будут растворяться и растворяются в воде, большинство их молекул просто образуют границу, когда они вступают в контакт с водой, и остаются отдельными объектами. Вещества, которые плохо растворяются в воде, называются водобоязненными или гидрофобными веществами.

Рак груди нулевой стадии: признаки, симптомы и причины

Итак, врач говорит, что у вас рак груди нулевой стадии, и теперь у вас есть много вопросов. Что это обозначает? Неужели это вообще рак?

По правде говоря, врачи тоже не совсем уверены.Некоторые специалисты считают это самой ранней стадией рака груди. Другие считают это своего рода предраковой стадией.

Рак определяется как группа заболеваний с аномальными клетками, которые бесконтрольно делятся. Эти клетки также могут проникать в близлежащие ткани. Рак молочной железы стадии 0 не инвазивен, хотя может быть позже. Он менее запущен, чем рак I стадии.

Существует два типа рака груди стадии 0:

• Неинвазивная болезнь Педжета, редкая форма рака груди соска
• Протоковая карцинома in situ (DCIS).Это то, что имеет в виду большинство людей, когда говорят о раке груди нулевой стадии. Аномальные клетки все еще находятся в ваших молочных протоках и не повлияли на жировую ткань, составляющую большую часть вашей груди. Причина неизвестна, и у большинства людей нет никаких симптомов, хотя вы можете заметить уплотнение или кровянистые выделения из соска. Аномальные клетки могут стать или не стать инвазивными и начать распространяться. Невозможно предсказать, произойдет ли это.

Стоит ли лечить?

Если вам поставили диагноз DCIS, в вашем отчете о патологии будет указана оценка.3 степень вероятности распространения; 1 степень наименее вероятна. Вам также следует пройти тест, чтобы узнать, есть ли в ваших раковых клетках рецепторы эстрогена. (Ваш врач может назвать это ER-положительным или ER +.) Если это так, это признак того, что ваш рак может прогрессировать медленнее.

Тем временем ваш врач может предложить вам пройти генетическое тестирование. Он может обнаружить изменения в ваших генах, которые могут повысить риск рака груди.

Дальнейшие действия зависят от всех этих факторов, а также от вашего личного выбора.Большинство экспертов сходятся во мнении, что вам следует пройти какое-либо лечение. Несмотря на то, что рак стадии 0 неинвазивен, ситуация может измениться. Большинство врачей сказали бы, что лучше перестраховаться, чем сожалеть.

Существует три основных варианта лечения:

• Лампэктомия, операция по удалению аномальных клеток и небольшой части нормальной ткани рядом с ними
• Лампэктомия и лучевая терапия
• Мастэктомия, операция по удалению всей груди

Должна быть Вы смотрите и ждете?

Некоторые эксперты полагают, что еще одним допустимым вариантом является «бдительное ожидание». Около трети женщин с DCIS, вероятно, заболеют инвазивным раком. Ваш врач может посоветовать вам пропустить немедленное лечение и вместо этого внимательно следить за своим состоянием.

Это спорно. Если вам сразу же сделают операцию (и, возможно, лучевую терапию), вы можете защитить себя от инвазивного рака. С другой стороны, вы можете пройти через болезненные процедуры без уважительной причины.

Но если вы сначала пропустите операцию и лучевую терапию и решите чаще проходить скрининговые тесты, есть шанс, что к тому времени, когда врачи его обнаружат, у вас будет более поздний рак (и его будет труднее лечить).Это выбор, который можете сделать только вы и ваш врач.

Физиология, дисперсия и резерв реполяризации сердца – StatPearls

Введение

Сердце выполняет жизненно важную функцию перекачивания насыщенной кислородом крови по телу, для чего оно должно скоординированно сокращаться и расслабляться. Этому процессу сокращения предшествует электрическое возбуждение, которое при нормальных условиях инициируется узлом SA как потенциал действия [1]. Потенциал действия – это быстрая последовательность изменений мембранного потенциала, приводящая к возникновению электрического импульса.Затем этот электрический импульс проходит вниз через систему электропроводности сердца, вызывая сокращение миокарда, за которым следует упорядоченное расслабление [2]. Следует учитывать две основные классификации клеток сердца: кардиомиоциты и клетки-пейсмекеры. Каждый из этих индивидуальных типов клеток имеет особый паттерн потенциалов действия, разделенных на несколько отдельных фаз. [3] Общей характеристикой, общей для обоих типов клеток, является третья фаза, называемая реполяризацией.Реполяризация определяет сброс электрохимических градиентов клетки, чтобы подготовиться к новому потенциалу действия. Потенциал действия (ПД) рабочего миокарда сохраняется в течение нескольких сотен миллисекунд, а отсроченная реполяризация обеспечивает рефрактерное состояние для новых возбуждений на протяжении всей фазы сокращения. Отсроченная реполяризация миокарда человека зависит главным образом от огромного разнообразия сердечных калиевых каналов, но также и от особой избыточности в сердце, известной как «резерв реполяризации», когда один ток берет верх, если другой выходит из строя. [1] Время, необходимое для реполяризации, может варьироваться в зависимости от сердечных миоцитов. Эта неоднородность, называемая дисперсией, может быть признаком патологии, особенно когда сердце не может перфузировать тело из-за нарушений сердечного выброса. [4]

Клеточная

Сердце взрослого млекопитающего состоит из многих типов клеток. К ним относятся кардиомиоциты, фибробласты, эндотелиальные клетки и периваскулярные клетки. Из них кардиомиоциты занимают значительный объем сердца. [5] Функционально эти кардиомиоциты, в свою очередь, можно дифференцировать в общие клетки кардиомиоцитов и клетки кардиостимулятора.Кроме того, для понимания трансмуральной дисперсии реполяризации кардиомиоциты классифицируются как эпикардиальные клетки (те, которые находятся у поверхности), М-клетки и эндокардиальные клетки (около полости желудочка).

Клетки кардиостимулятора – это высокоспециализированные клетки миокарда, обладающие внутренней способностью ритмично деполяризоваться и инициировать потенциал действия. [6] Клетки водителя ритма расположены в основном в SA и атриовентрикулярных (AV) узлах, а некоторые клетки также находятся в пучке волокон His и Пуркинье.Клетки-кардиостимуляторы обладают характеристикой, известной как автоматизм, и сами инициируют потенциалы действия [7]. Этот потенциал действия передается по проводящей системе сердца в виде электрического импульса, а также от одного кардиомиоцита к другому через щелевые контакты. Эта проводимость помогает сердцу сокращаться синхронно.

Система проводимости : SA-узел расположен вверху в правом предсердии рядом с отверстием верхней полой вены. От узла SA ток деполяризации распространяется через правое предсердие через щелевые соединения, а также проходит в левое предсердие через пучок Бахмана.От узла SA импульс проходит к узлу AV по межузловым волокнам. Расположение АВ-узла также находится в правом предсердии, но ниже в межпредсердной перегородке. Предсердия и желудочки электрически изолированы, и электрические импульсы могут проходить от предсердий к желудочкам только через АВ-узел. Проводимость в АВ-узле характеризуется задержкой проведения, которая обеспечивает сокращение желудочков после того, как предсердия опорожняют свою кровь в желудочки. От АВ-узла волна деполяризации проходит по пучку Гиса, расположенному в межжелудочковой перегородке.Отсюда, проходя через две ветви пучка и волокна Пуркинье, потенциал действия достигает кардиомиоцитов желудочков. [2] [6]

Вовлеченные системы органов

В отличие от сердечной системы, потенциалы действия нервной системы передаются через аналогичные механизмы и могут вызывать сокращения скелетных мышц. Однако потенциалы сердечного действия, особенно кардиостимуляторы, обладают автоматическим действием.

Функция

Потенциалы сердечного действия и связанные с ними реполяризации жизненно важны для стимуляции и поддержания регулярных сокращений сердца, которые необходимы для поддержания перфузии жизненно важных органов тела.

Механизм

Сердечные клетки могут распространять потенциалы действия только из-за градиента электрохимического потенциала через клеточные мембраны. Ионы, в основном натрий (Na +), калий (K +) и кальций (Ca2 +), присутствуют в клетках в разных концентрациях по сравнению с окружающей их средой. Концентрации натрия и кальция более внеклеточные, в то время как калий присутствует в более высокой концентрации внутри клетки. [8] Чувствительные к напряжению ионные каналы доступны на клеточных мембранах для облегчения движения этих ионов.Тенденция ионов двигаться вниз по своему химическому градиенту и тенденция к выравниванию зарядов на мембранах вносят свой вклад в общий электрохимический потенциал, который изменяется в зависимости от состояния ионных каналов. Для обозначения этих изменений статуса используется термин «фаза». Циклы этих фаз инициируются, когда клеточные мембраны достигают порогового потенциала. Этот пороговый потенциал различен для кардиомиоцитов и пейсмекерных клеток. Клетки могут достигать порогового потенциала через стимул со стороны либо соседних клеток, либо, если они являются клетками-кардиостимуляторами, обладают автоматизмом.

Клетки кардиостимулятора

Характерно, что потенциал действия кардиостимулятора имеет только три фазы, обозначенные нулевой, третьей и четвертой фазами.

• Нулевая фаза – это фаза деполяризации. Эта фаза начинается, когда мембранный потенциал достигает -40 мВ, порогового потенциала для пейсмекерных клеток. При достижении порога происходит открытие потенциалзависимых каналов Ca2 +, что вызывает приток ионов Ca2 +. Этот приток катиона приводит к увеличению мембранного потенциала с -40 мВ до + 10 мВ.Поскольку кальциевые каналы являются медленными (по сравнению с натриевыми), ход вверх не такой крутой, как у кардиомиоцитов.

• Фазы 1 и 2 отсутствуют в клетках кардиостимулятора. В результате за нулевой фазой следует третья фаза.

• Третья фаза – реполяризация, включающая закрытие каналов Ca2 +, блокирование потока ионов Ca2 +. Управляемые по напряжению каналы K + открываются, обеспечивая выход ионов K +. Этот отток катиона способствует быстрому снижению мембранного потенциала с +10 мВ до -60 мВ.

• Четвертая фаза, фаза постепенной деполяризации, уникальна для клеток кардиостимулятора. Эта постепенная деполяризация в основном происходит через ток деполяризации или ток кардиостимулятора (If). Ток кардиостимулятора возникает из-за медленного притока ионов Na + через активируемый гиперполяризацией циклический нуклеотид-управляемый канал (канал HCN). [9] Этот ток кардиостимулятора вызывает изменение мембранного потенциала с -60 мВ до порогового значения -40 мВ. Наклон фазы четыре определяет частоту сердечных сокращений и различается для кардиостимуляторов в разных регионах.Клетки кардиостимулятора SA-узла деполяризуются со скоростью от 60 до 100 в минуту, а в AV-узле со скоростью от 40 до 60 в минуту. Кардиостимулятор с самой высокой степенью деполяризации становится основным кардиостимулятором. У здоровых людей это узел СА.

Кардиомиоциты

Потенциал действия миокардиоцитов отличается от потенциала пейсмекерных клеток и имеет пять фаз, от нуля до четырех. Фаза 0 – фаза деполяризации; Фазы с 1 по 3 – это фазы, во время которых происходит реполяризация; Фаза 4 – это фаза покоя без спонтанной деполяризации.

• Во время фазы нуля, фазы быстрой деполяризации, управляемые по напряжению каналы Na + открываются, что приводит к быстрому притоку ионов Na +. Из-за притока катиона мембранный потенциал изменяется от -70 мВ до +50 мВ. Управляемые напряжением натриевые каналы являются более быстрыми каналами, чем кальциевые каналы, и, следовательно, мы получаем резкий скачок потенциала действия.

• На первой фазе происходит деактивация ранее открытых потенциалозависимых каналов Na + вместе с активацией переходного выходящего калиевого тока (Ito).Небольшое падение электрохимического потенциала мембраны приводит к началу второй фазы.

• Во время второй фазы или фазы плато приток Ca2 + происходит через открытие потенциалзависимых каналов Ca2 + L-типа. Этот приток кальция уравновешивает отток K +, создавая плато с электрохимическим потенциалом + 50 мВ. Это плато является компонентом эффективного рефрактерного периода, в течение которого приток Ca2 + также стимулирует высвобождение кальция из саркоплазматического ретикулума, инициируя сокращение мышц.В течение этого периода не может произойти никакого инициирования новых потенциалов действия (Абсолютный рефрактерный период)

• Реполяризация следует на третьей фазе, включающей отток K + через открытие каналов K + быстрого выпрямителя с задержкой и закрытие каналов Ca2 +, управляемых напряжением. [10] [1]

Дисперсия реполяризации

• В сердце волна тока деполяризации возникает в узле SA при нормальных условиях и достигает миокарда желудочков через проводящую систему.Анатомически деполяризация желудочков проходит от верхушки к основанию и от эндокарда к эпикарду. Волна реполяризации движется в обратном направлении от эпикарда к эндокарду. Таким образом, продолжительность потенциала действия не одинакова по толщине стенки желудочка, при этом кардиомиоциты около эпикарда деполяризуются последними и реполяризуются первыми. Время, затрачиваемое М-клетками на реполяризацию, является самым длинным, в то время как эндокардиальные клетки занимают промежуточное положение между эпикардиальными и М-клетками.Это различие связано с внутренней разницей в активности различных ионных каналов между тремя типами клеток. Следовательно, в процессе реполяризации происходит трансмуральная дисперсия. Таким образом, дисперсия реполяризации определяется как разница во времени реполяризации (время активации плюс длительность потенциала действия). [11]

• Трансмуральная дисперсия реполяризации значима с клинической точки зрения, поскольку она может привести к аритмии из-за образования цепей повторного входа. Эти схемы повторного входа являются важным фактором в поддержании Torsades de pointes.

Резерв реполяризации

Роден ввел концепцию резерва реполяризации для решения проблемы прогнозирования развития Torsades de pointes с использованием препаратов, продлевающих реполяризацию у разных людей. Резерв реполяризации означает, что при нормальных физиологических условиях существует значительный резерв внешнего тока реполяризации. Таким образом, реполяризация не контролируется действием одного ионного канала, и между открытием и закрытием различных ионных каналов существует значительное перекрытие и избыточность.Таким образом, лекарство, которое блокирует один канал, например IKs, не вызовет нарушения деполяризации или заметного удлинения интервала QT, если также не будет одновременного блокирования другого канала; это показывает, что при выходе из строя одного канала его заменяют другие.

Некоторые из решающих токов, которые влияют на резерв реполяризации: [12]:

1. Постоянный входящий натриевый ток (INa) – Обычно после фазы 0 ток через натриевые каналы уменьшается и не оказывает значительного влияния на потенциал сердечной деятельности. продолжительность.Однако он не прекращается полностью, и во время фазы плато существует небольшой входящий ток. Этот внутренний ток увеличивается при определенных состояниях, таких как сердечная недостаточность и синдром удлиненного интервала QT 3 типа (LQTS 3). Из-за этого больше калия должно перемещаться за пределы клетки, чтобы уравновесить это и вызвать реполяризацию, тем самым уменьшая внешний реполяризующий резерв тока. INa по своей природе более заметен в М-клетках, чем в эпикардиальных и эндокардиальных клетках.

2. Быстрый отсроченный выпрямительный выходящий калиевый ток (IKr) – этот канал быстро активируется при деполяризации, но его инактивация предшествует активации, опосредованной деполяризацией.Затем примерно в конце фазы 2 он быстро открывается, когда мембранный потенциал становится более отрицательным, а затем медленно инактивируется. Этот ток является первичным током реполяризации, который вносит вклад в фазу 3 потенциала действия. Препарат, который блокирует только этот канал, при введении в более высокой концентрации может сам по себе вызвать удлинение интервала QT (антиаритмический эффект 3 класса). Это показывает, что это основной ток, ответственный за поддержание резерва реполяризации. На активность этого канала влияет множество состояний, например, при синдроме удлиненного интервала QT 2 типа. Уровень калия в сыворотке также влияет на этот ток. Когда уровень калия в сыворотке снижается, большее количество этих каналов усваивается и, следовательно, снижает силу тока. Таким образом, гипокалиемия вызывает удлинение интервала QT, тогда как при гиперкалиемии интервал QT сокращается. Кроме того, из-за специфической кинетики этого канала, когда любая причина продлевает продолжительность потенциала действия, активность IKr снижается, тем самым образуя положительную петлю и, следовательно, вызывая большее удлинение QT

3. Медленно задержанный выходящий калиевый ток выпрямителя (IKs) – Этот канал медленно активируется во время фазы 2 и быстро деактивируется.В нормальных физиологических условиях IK не вносят значительного вклада в фазу 3 реполяризации. Однако во время таких состояний, как усиление симпатической стимуляции или блокировка IKr, ток, проходящий через этот канал, увеличивается. Таким образом, IK обеспечивают резерв реполяризации или физиологический контроль для предотвращения увеличения продолжительности избыточного потенциала действия и удлинения QT. Этот ток является дефектным при синдроме удлиненного интервала QT типа 1. Этот ток более активен в эпикардиальных и эндокардиальных клетках и по своей природе слаб в М-клетках.Таким образом, любые физиологические или патологические состояния, которые увеличивают или уменьшают этот ток, будут по-разному влиять на клетки в этих областях и увеличивать трансмуральную дисперсию реполяризации.

4. Входящий в выпрямитель калиевый ток (IK1) – этот канал открыт во время диастолы. Его основная функция в качестве резерва реполяризации состоит в предотвращении спонтанной задержки после деполяризации во время фазы 4 потенциала действия.

Другие каналы, такие как натрий-калиевая АТФаза, канал Са L-типа, также влияют на резерв реполяризации.Таким образом, степень удлинения интервала QT, когда мы блокируем определенный калиевый канал сердечным или внесердечным препаратом, зависит от того, какой канал мы блокируем, и от функционирования других каналов, которые влияют на резерв реполяризации.

Сопутствующие тесты

Электрокардиограммы – наиболее доступный метод анализа общей электрической активности сердца. Зубец P соответствует деполяризации предсердий, а комплекс QRS соответствует деполяризации желудочков (фаза 0).Комплекс QRS маскирует реполяризацию предсердий, но зубец T позволяет визуализировать реполяризацию желудочков. Пик зубца Т соответствует реполяризации самого короткого эпикардиального потенциала действия, в то время как конец зубца Т соответствует реполяризации М-клетки с наиболее продолжительной продолжительностью потенциала действия [11].

Интервал QT – это время от начала волны QRS до конца волны T. Он представляет собой один цикл электрической активности желудочков от начала деполяризации желудочков до конца реполяризации желудочков.Изменения этого интервала могут указывать на патологии, такие как синдромы удлиненного и короткого интервала QT. Дополнительные методы тестирования включают электрофизиологические тесты, в ходе которых обученный персонал вводит электроды в тело пациента через катетер, манипулирует электродами с помощью магнитов и измеряет электрическую активность сердца. Другие методы тестирования, которые следует рассмотреть, включают мониторы Холтера, мониторы событий и имплантируемые петлевые регистраторы. Все это различные способы мониторинга сердечного ритма в течение продолжительных периодов времени в амбулаторных условиях.

Патофизиология

Нарушения реполяризации могут возникать по разным причинам. Одна из наиболее частых аномалий – синдром удлиненного интервала QT. Синдром удлиненного интервала QT часто возникает из-за врожденных дефектов ионных каналов сердца, которые влияют на продолжительность его открытия и закрытия.

Синдром удлиненного интервала QT, тип 1: Здесь имеется дефект в медленном выпрямителе с задержкой калиевого тока (IKs). На ЭКГ это проявляется как удлиненный интервал QT с широким зубцом T. Как обсуждалось ранее, поскольку существует внутренняя разница в активности IKs между разными клетками, этот синдром также увеличивает трансмуральную дисперсию реполяризации.Бета-адренергическая стимуляция, которая увеличивает IK и, следовательно, более значительное уменьшение продолжительности потенциала действия эпикардиальных и эндокардиальных клеток, чем М-клетки, имитирующие LQTS 1 [11].

Синдром удлиненного интервала QT, тип 2: Здесь имеется дефект в калиевом канале быстрого замедленного выпрямления, который вызывает значительное замедление реполяризации во всех трех типах клеток. На ЭКГ наблюдается удлинение интервала QT и зубцы T низкой амплитуды с раздвоенным видом. Антиаритмические препараты класса 3, такие как соталол, которые блокируют IKr, имитируют LQTS2.Существует более значительное увеличение продолжительности потенциала действия М-клеток, чем эпикардиальных и эндокардиальных клеток. Таким образом, здесь также наблюдается повышенная трансмуральная дисперсия реполяризации. [11]

Синдром удлиненного интервала QT тип 3 – здесь наблюдается увеличение тока, проходящего через поздний натриевой ток (INa). ЭКГ показывает удлинение интервала QT и расширение зубцов T. Здесь также, поскольку этот ток более активен в М-клетках, чем в эпикардиальных и эндокардиальных клетках, он может увеличивать трансмуральную дисперсию реполяризации.Таким образом, проаритмические эффекты синдромов удлиненного интервала QT обусловлены уменьшением резерва реполяризации и увеличением трансмуральной дисперсии реполяризации. [11]

Внешние факторы являются наиболее частыми эффекторами аномалий реполяризации. Многие лекарства могут вызывать удлинение интервала QT, включая антиаритмические, такие как амиодарон, специфические антибиотики, такие как фторхинолоны, и нейролептики. [13] Многие из этих лекарств действуют, блокируя ток IKr. [14] Различия в рефрактерных периодах между сердечными клетками затем приводят к аритмиям и возможной сердечной смерти.

Клиническая значимость

Сердечные аритмии возникают из-за функциональных и структурных дефектов на молекулярном, клеточном, тканевом и организменном уровнях. [15] Эти дефекты вызывают нестабильность мембранного потенциала, что, в свою очередь, вызывает аномальные возбуждения (например, экстрасистолии) и проведение импульсов. Отсроченные после деполяризации (DAD) аномальные возбуждения, возникающие во время фазы 4 потенциала покоя или фазы плато, в то время как возникающие во время ранней части реполяризации фазы 3 называются ранними после деполяризации (EAD).

Рано после деполяризации (EAD) происходит из-за критического продления продолжительности потенциала действия (APD). Этот продолжительный APD может вызвать повторное открытие инактивированного канала Na / Ca, обеспечивая дополнительный ток для деполяризации. Таким образом, EAD может вызвать аритмию torsades de pointes (TdP), которая представляет собой полиморфную желудочковую тахикардию и, в свою очередь, может перерасти в фибрилляцию желудочков [1].

С задержкой После деполяризации из-за неправильного обращения с кальцием. Здесь повышенный внутриклеточный кальций, как после инфаркта миокарда, увеличивает активность обменника Na / Ca.Чистый эффект этого канала – один направленный внутрь деполяризующий ток, который может вызвать экстрасистолию при достижении порогового потенциала.

Хотя ранее отмечалось, что даже несмотря на то, что начало torsades de pointes (TdP) происходит из-за ранней деполяризации, последующее TdP происходит из-за явления повторного входа. Обычно импульс распространяется во все стороны, и ткань за фронтом деполяризации рефрактерна. Однако, когда AP должен обойти препятствие, анатомическое (например, рубцовая ткань) или функциональное (кардиомиоцит в его абсолютном рефрактерном периоде), это может вызвать повторный вход и повторное возбуждение исходной ткани.Таким образом, неоднородность тканей по рефрактерности является мощным усилителем повторной аритмии. Следовательно, большая трансмуральная дисперсия реполяризации, которая увеличивает эту неоднородность, увеличивает риск повторной аритмии. [11] [1]

Таким образом, оценка реполяризации посредством анализа электрической активности является полезным клиническим инструментом для оценки сердечной функции, поскольку вариации реполяризации могут способствовать развитию потенциально летальных сердечных ритмов. [16]

Ссылки

1.

Skibsbye L, Ravens U. Механизм проаритмических эффектов блокаторов калиевых каналов. Карта Electrophysiol Clin. 2016 июн; 8 (2): 395-410. [PubMed: 27261830]

2.

Кашоу А.Х., Басит Х., Чхабра Л. StatPearls [Интернет]. StatPearls Publishing; Остров сокровищ (Флорида): 6 октября 2020 г. Физиология, синоатриальный узел. [PubMed: 29083608]

3.

Ветулли Х.М., Элизари М.В., Наккарелли Г.В., Гонсалес М.Д. Сердечный автоматизм: основные понятия и клинические наблюдения.J Interv Card Electrophysiol. 2018 август; 52 (3): 263-270. [PubMed: 30112616]

4.

Priori SG, Napolitano C, Diehl L, Schwartz PJ. Дисперсия интервала QT. Маркер терапевтической эффективности при идиопатическом синдроме удлиненного интервала QT. Тираж. 1994 Апрель; 89 (4): 1681-9. [PubMed: 7908611]

5.

Zhou P, Pu WT. Расчёт клеточного состава сердца. Circ Res. 2016 5 февраля; 118 (3): 368-70. [Бесплатная статья PMC: PMC4755297] [PubMed: 26846633]

6.

Буркхард С., ван Эйф В., Гаррик Л., Кристоффельс В. М., Баккерс Дж.Об эволюции кардиостимулятора. J Cardiovasc Dev Dis. 2017, 27 апреля; 4 (2) [Бесплатная статья PMC: PMC5715705] [PubMed: 29367536]

7.

Амбеш П., Капур А. Биологические кардиостимуляторы: концепции и методы. Natl Med J Индия. 2017 ноябрь-декабрь; 30 (6): 324-326. [PubMed: 30117443]

8.

Nerbonne JM, Kass RS. Молекулярная физиология реполяризации сердца. Physiol Rev.2005, октябрь; 85 (4): 1205-53. [PubMed: 16183911]

9.

Baruscotti M, Barbuti A, Bucchi A.Ток кардиостимулятора. J Mol Cell Cardiol. 2010 Янв; 48 (1): 55-64. [PubMed: 19591835]

10.

Amanfu RK, Saucerman JJ. Кардиологические модели в открытии и разработке лекарств: обзор. Crit Rev Biomed Eng. 2011; 39 (5): 379-95. [Бесплатная статья PMC: PMC3356786] [PubMed: 22196160]

11.

Shimizu W., Antzelevitch C. Клеточная основа удлиненного интервала QT, трансмуральной дисперсии реполяризации и torsade de pointes при синдроме удлиненного интервала QT. J Electrocardiol. 1999; 32 Приложение: 177-84.[PubMed: 10688323]

12.

Варро А., Бачко И. Резерв реполяризации желудочков сердца: принцип понимания проаритмического риска, связанного с лекарственными препаратами. Br J Pharmacol. 2011 сентябрь; 164 (1): 14-36. [Бесплатная статья PMC: PMC3171857] [PubMed: 21545574]

13.

Аль-Акчар М., Сиддик М.С. StatPearls [Интернет]. StatPearls Publishing; Остров сокровищ (Флорида): 5 января 2021 г. Синдром удлиненного интервала QT. [PubMed: 28722890]

14.

Чен Л., Сэмпсон К.Дж., Касс Р.С. Кардиологические калиевые каналы с задержкой выпрямления в здоровье и болезнях.Карта Electrophysiol Clin. 2016 июн; 8 (2): 307-22. [Бесплатная статья PMC: PMC4893812] [PubMed: 27261823]

15.

Weiss JN, Garfinkel A, Karagueuzian HS, Nguyen TP, Olcese R, Chen PS, Qu Z. Перспектива: основанная на динамике классификация желудочковых аритмий. J Mol Cell Cardiol. 2015 Май; 82: 136-52. [Бесплатная статья PMC: PMC4405495] [PubMed: 25769672]

16.

Анцелевич С. Реполяризация сердца. В общем и целом. Europace. 2005 сентябрь; 7 Дополнение 2: 3-9. [Бесплатная статья PMC: PMC1473216] [PubMed: 16102498]

Никаких новых разработок нефти, газа или угля, если мир достигнет нуля к 2050 году, заявляет мировая энергетическая организация | Ископаемое топливо

Эксплуатация и разработка новых нефтяных и газовых месторождений должны быть прекращены в этом году, и никакие новые угольные электростанции не могут быть построены, если мир хочет оставаться в безопасных пределах глобального отопления и достичь цели по нулевым чистым выбросам к 2050 году – заявила ведущая мировая энергетическая организация.

В своем самом серьезном предупреждении о необходимости радикального сокращения использования ископаемого топлива Международное энергетическое агентство (МЭА) также призвало не продавать новые автомобили, работающие на ископаемом топливе, после 2035 года, а глобальные инвестиции в энергетику увеличивать более чем вдвое. От 2 трлн долларов (1,42 трлн фунтов стерлингов) в год до 5 трлн долларов (3,54 трлн фунтов стерлингов) Результатом станет не экономическое бремя, как утверждают некоторые, а чистая выгода для экономики.

Фатих Бирол, исполнительный директор МЭА и один из ведущих мировых экономистов-энергетиков, сказал Guardian: «Если правительства серьезно относятся к климатическому кризису, то с этого момента не может быть никаких новых инвестиций в нефть, газ и уголь. год.

Он сказал, что от правительств по всему миру требуется новая решительная политика: «Все больше и больше стран принимают на себя обязательства с нулевым чистым нулевым уровнем, что очень хорошо, но я вижу огромный и растущий разрыв между риторикой [правительств] и реальность. ”

МЭА выпустило свой наиболее полный отчет о том, что необходимо для достижения мировых климатических целей, последствия которых будут ощущаться во всем мире. Некоторые правительства намерены остановить разведку ископаемого топлива.Великобритания выдает лицензии на новые нефтяные и газовые месторождения в Северном море, Китай строит угольные электростанции, а нефтяные компании по-прежнему инвестируют в новые месторождения.

Бирол сказал, что они должны пересмотреть. «Наш отчет никому ничего не запрещает. Если правительства планируют инвестиции, это их дело. Но если правительства возьмут на себя обязательства по нулевому чистому выбросу, они должны увидеть, каковы будут последствия ».

В прошлом месяце МЭА предупредило, что выбросы вырастут на второй по величине рост за всю историю, в основном из-за возрождения угля после прошлогодних ограничений.

Обязательства, сделанные правительствами в преддверии переговоров ООН по климату Cop26, которые должны состояться в Глазго в ноябре этого года, также неадекватны и нуждаются в усилении, если мир хочет ограничить повышение температуры на 1,5 ° C выше доиндустриального – сказал он. Этот предел, за пределами которого ученые предсказывают ужасные последствия нарушения климата, является желанной целью Парижского соглашения 2015 года и потребует сокращения вдвое выбросов парниковых газов в этом десятилетии.

Отчет показал, что эти меры создадут 30 млн новых рабочих мест и добавят 0.4 процентных пункта в год для роста мирового ВВП. Бирол сказал, что около 5 млн рабочих мест будут потеряны в таких секторах, как уголь, но правительства могут многое сделать для облегчения перехода.

Бироль сказал, что технология, которая сократит выбросы вдвое к 2030 году, уже доступна и должна быть реализована еще быстрее. «Огромную часть можно сделать с помощью существующих технологий, здесь нет никаких проблем», – сказал он.

Джон Керри, посланник США по вопросам климата, вызвал споры, когда на выходных предположил, что половина сокращений выбросов углерода, необходимых для достижения чистого нуля к 2050 году, будет производиться с использованием новых технологий.Эксперты по климату, в том числе Майкл Манн, все больше обеспокоены тем, что некоторые новые критические анализы действий по борьбе с изменением климата, такие как книга, недавно опубликованная миллиардером-программистом Биллом Гейтсом, слишком сильно сосредоточены на идее о том, что футуристические технологии спасут мир от климатического хаоса, а не сосредотачиваясь на том, что можно сделать сегодня. Поскольку климат реагирует на совокупные выбросы, а не на текущие выбросы, если сокращение выбросов углерода будет отложено на будущее и не будет выполнено в этом десятилетии, будет слишком поздно оставаться в пределах 1.Предел 5С.

Бироль ясно дал понять, что технология, необходимая для достижения чистого нуля, не является ни безоблачной, ни футуристической. Он сказал: «Эти технологии уже изобретены, но еще не полностью разработаны. Инновации имеют решающее значение, но технологии здесь с нами ».

Важнейшими новыми технологиями в разработке являются: усовершенствованные аккумуляторные батареи, особенно для использования в электромобилях; водород; и улавливание углерода.

Они будут необходимы, потому что в некоторых секторах декарбонизации особенно трудно, например, в производстве стали и цемента, в авиации и судоходстве, а также в тех, которые используют тяжелые дорожные транспортные средства.Бирол сказал, что большая часть остальной части мировой экономики может быть декарбонизирована с использованием экономичных технологий, которые уже широко используются, таких как энергия ветра и солнца.

МЭА определило 400 этапов, которые должны достичь правительства, включая постепенный отказ от новых автомобилей, работающих на ископаемом топливе, с 2035 года и декарбонизацию производства электроэнергии в мире к 2040 году. В его анализе также учитывалось увеличение мирового населения примерно на 2 миллиарда человек. человек, а также необходимость подавать электроэнергию 785 млн человек, не имеющих к ней доступа, и чистую кухню для 2.6 миллиардов человек, которым сейчас этого не хватает. Это будет стоить около 40 миллиардов долларов в год, или 1% глобальных ежегодных инвестиций в энергетический сектор, и сократит преждевременную смерть от загрязнения воздуха внутри помещений примерно на 2,5 миллиона в год.

Graphic

По запросу правительства Великобритании МЭА подготовило отчет – наиболее исчерпывающий, но в то же время отвечающий глобальным требованиям для достижения цели нулевых чистых выбросов.

Алок Шарма, назначенный президент Cop26 и бывший бизнес-секретарь Великобритании, сказал: «Мы должны действовать сейчас, чтобы расширить масштабы чистых технологий во всех секторах и постепенно отказаться от угольной энергетики и транспортных средств, загрязняющих окружающую среду, в ближайшее десятилетие.Наша первая цель для Великобритании на посту президента Cop26 – поставить мир на путь снижения выбросов, пока они не достигнут чистого нуля к середине этого века ».

Персонал

Великобритания начала процесс лицензирования новых нефтяных и газовых месторождений в Северном море, а также предложила новую угольную шахту для добычи коксующегося угля. Бирол сказал, что правительствам следует подумать о том, что произойдет с будущим спросом и могут ли они остаться с неэффективными активами в будущем.

Он добавил, что МЭА прогнозирует, что мировой спрос на нефть сократится с 90 миллионов баррелей в день в настоящее время до примерно 24 миллионов баррелей в день к 2050 году.«Следовательно, не будет необходимости в новых инвестициях в нефтяные и газовые месторождения или в новых инвестициях в угольные шахты», – сказал он. «Это зависит от того, насколько серьезно правительства относятся к изменению климата».

Увеличение числа рабочих мест

В эту статью были внесены поправки 18 мая 2021 года. В более ранней версии говорилось, что МЭА прогнозировало, что к 2030 году мировой спрос на нефть сократится примерно до 24 миллионов баррелей в день; Фактически это было 2050 год.

Калькулятор пускового тока однофазного двигателя

Калькулятор пускового тока однофазного двигателя 6 ампер – двигатель 2 л.с. = 13.Этот пусковой ток зависит от того, где в синусоиде трансформатор был последний раз выключен по отношению к точке двигателя, примерно в 6-8 раз больше нормального рабочего тока. 248 для однофазных двигателей переменного тока и 430. V 1Φ – однофазное напряжение. Электропитание 240 В переменного тока, 50 Гц. Разница в номинальном крутящем моменте: поскольку она в значительной степени пропорциональна первичному току, при одинаковом скольжении разница будет небольшой или не будет отсутствовать. Для вышеуказанного инструмента требуются следующие данные для расчета: Тип двигателя – однофазный или трехфазный.Доступны однофазные преобразователи в трехфазные. (Обязательно) Номинальная мощность двигателя в л.с. или кВт. 2 Расчет тока короткого замыкания. Чем выше крутящий момент, тем выше пусковой ток. Расчет номинала автоматического выключателя для однофазной сети. 5. С двигателем мощностью 40 л.с., имеющим FLA 104 в 3-фазном режиме, однофазный FLA составляет 180 ампер. Преобразователи мощности также часто имеют гораздо более высокие пусковые токи… Однофазный пускатель двигателя с прямым подключением может быть спроектирован с использованием тех же компонентов, что показаны на следующей диаграмме.В Части II: «Проводники цепи двигателя» мы рассмотрели, как правильно рассчитать типичную схему ответвления двигателя, используя нагрузку двигателя, определенную с помощью соответствующей таблицы, а затем умножить этот двигатель на кривую пускового тока двигателя (пусковой бросок) двигателя. Трехфазный асинхронный двигатель – самый простой для понимания двигатель этого типа, поэтому в этих примечаниях мы начинаем именно с этого типа. Пускатели двигателя с пониженным напряжением и звездой-треугольником могут помочь ограничить этот пусковой ток, подавая на двигатель меньшее напряжение в течение короткого периода времени, пока двигатель не набирает скорость перед подачей полного номинального напряжения.100 футов = 1 и 200 футов = 2 и далее) a- Случай № 1: однофазное напряжение при 95% коэффициента мощности или 80% коэффициента мощности. Значительное увеличение этого однофазного пускового тока могло быть проблемой с контактором на 200 ампер. 3-фазный асинхронный двигатель мощностью 5 кВт имеет р. 30 Приложение B. Ток холостого хода трансформатора составляет 20 А при коэффициенте мощности 0. Рассчитайте размер контактора, предохранителя, C. Однофазный электродвигатель имеет характеристики 10 кВт / 220 В / 50 Гц / 0. 5) Могу ли я запустить двигатель 50 Гц от источника питания 60 Гц? 6) Подключение частотно-регулируемого привода для управления скоростью однофазного двигателя k = 1 для однофазных двигателей k = sqrt3 для трехфазных двигателей кВА / л.с. соответствует буквенному обозначению двигателя NEMA. Это означает, что информация, размещенная в исходной публикации, неадекватна для определения ток заблокированного ротора двигателя.Я немного покопался и нашел формулу для расчета пускового тока. Например: A 3. РИСУНОК 3. 732) из-за формулы трехфазной мощности. Я не могу представить себе слишком много сдаваемых в аренду промышленных объектов, в которых отсутствует трехфазное промышленное питание 480 В переменного тока, звездой или треугольником, а также не хватает упомянутых вами ограничений по мощности. 3- Введите ток нагрузки двигателя (в амперах). B- Случай № 2: Трехфазное напряжение при 95% коэффициента мощности или 80% коэффициента мощности. a) В 1 = 4000 В, В 2 = 400 В, номинал трансформатора = 50 кВА = В 1 × I 1 = В 2 × I 2 TPS22902B Пусковой ток Измеренный пиковый пусковой ток составляет 392 мА.Это будет зависеть от множества факторов, поэтому делать обобщения сложно. 2) Приводной машине нет необходимости постепенно увеличивать скорость или иметь демпфирующее устройство для ограничения толчков при запуске. 1, пример 1; f 0 1,582 Гц Пусковой ток двигателя в 10–20 раз превышает ток полной нагрузки. Свяжитесь с нами Ametherm, Inc. В большинстве случаев это значение будет составлять от 2 мкФ до 10 мкФ и более. Расчет размеров автоматических выключателей (MCB). Если у вашего двигателя более высокая частота вращения, он обычно потребляет меньший ток, чем показано.Ток через асинхронный двигатель будет максимальным, когда двигатель работает на своем. Таким образом, в случае параллельных двигателей броски тока будут иметь большую продолжительность и иметь высокое начальное значение по сравнению с последовательными двигателями. Пример: Однофазный двигатель переменного тока мощностью 10 л.с. имеет ток 39 ампер с нулевым током. Обычно устройства потребляют высокий пиковый пусковой ток от линии питания переменного тока при запуске, когда происходит заряд входных конденсаторов и возникают магнитные поля. Буквенный код состоит из букв от A до V.Достаточно просто. Однофазный с кабелем. Пусковой ток обеспечивается источником, питающим двигатель, и возникает из-за того, что полное сопротивление двигателя ниже, когда якорь двигателя впервые начинает вращаться, и постепенно увеличивается, когда якорь набирает полную или синхронную скорость. ly / 2sh Ток заторможенного ротора (L2) (макс.) Пуск двигателя, кВА при пуске (IrsM) Сколько раз двигатель запускается в час; и расчеты: Ток полной нагрузки трансформатора (ILX) Ток короткого замыкания во вторичной обмотке трансформатора (Isc) Максимальный кВА трансформатора при Isc (Q1) Пусковой ток двигателя, кВА при пуске (IrsM) Падение напряжения на вторичной обмотке трансформатора из-за двигателя Рис.Секунда. Кроме того, магнитные устройства, вырабатывающие переменный ток, такие как электродвигатели или трансформаторы, могут потреблять ток в 30 раз больше, чем в установившемся состоянии при включении. Следовательно, требуется двигатель мощностью 1 л. Многие производители сталкиваются с проблемами при ограничении пускового тока, особенно в двухполюсных машинах.1 для однофазных и трехфазных мостовых выпрямителей. Если вы не уверены, какой ток нужен, воспользуйтесь нашим удобным калькулятором, который поможет вам это вычислить. 5 кВА x 3 = 22. SLVA670A – август 2014 г. –Пересмотрено в мае 2015 г. Управление пусковым током Для определения тока полной нагрузки двигателя чаще всего используются таблицы 430. V DC = Напряжение постоянного тока. 2-… Калькулятор кВА для одно- и трехфазной линии – это онлайн-инструмент, используемый в электротехнике для измерения неизвестной величины с помощью двух известных величин, применяемых к приведенным ниже формулам для однофазного и трехфазного подключения.Это означает, что во время высокого пускового тока двигателя высокое сопротивление линии снижает напряжение. Трехфазный асинхронный электродвигатель имеет 6 полюсов (3 пары). При умножении на 1000 диапазон становится от 8000 до 8990 ВА. Одной из проблем при управлении крупными однофазными двигателями переменного тока от сети является пусковой ток. 15 Минимум 7. * Этот текст является адаптацией градусов), пускового тока намагничивания не будет. GoodCalculators. ½ л. I min – минимально допустимый ток отключения автоматического выключателя или другого защитного устройства.5 Когда электродвигатель запускается при полном напряжении и частоте, ему требуется пусковой ток, который в несколько раз превышает максимальный рабочий ток двигателя. Какая кВА для трехфазных двигателей переменного тока? NEMA KVA с заторможенным ротором для трехфазных двигателей. Буквенное обозначение NEMA с заторможенным ротором, кВА / л.с. A 0–3. Мы выполняем это обещание благодаря инновационному дизайну, качественному производству и исключительной поддержке клиентов. Были продемонстрированы наглядные и замечательные результаты моделирования и экспериментов, касающиеся пускового тока, а также первичного и вторичного токов в условиях нелинейной нагрузки.Используя эти значения, пусковой ток для конкретного двигателя можно рассчитать как Iinrush = (значение кодовой буквы X мощность в лошадиных силах x 1000) / (√3 X Voltage). Пример этого расчета для двигателя с кодовой буквой G мощностью 50 л.с., работающего при 460 В показано ниже. Этот калькулятор силы тока полной нагрузки (FLA) двигателя позволяет рассчитать ток полной нагрузки электродвигателя переменного тока. Калькулятор температуры радиатора; Калькулятор тока индуктора и максимальной мощности; Калькулятор переключателя нагрузки, ограничивающего пусковой ток; Среднеквадратичное значение синусоиды смещения постоянного тока.F) вводится Если выбрана нагрузка: Для опции: для постоянного, 1∅ переменного и 3 переменного тока. Конакри Калькулятор тока двигателя вычисляет ток полной нагрузки асинхронного двигателя переменного тока Ток двигателя 265 А Примечания Калькулятор тока полной нагрузки двигателя вычисляет ток полной нагрузки двигателя по следующим параметрам Напряжение V Напряжение фазовой фазы для 3-фазного источника питания или фазонейтральное напряжение для однофазное питание. M. Токи, участвующие в тестах Megohm, DAR и PI. 73 x выходная мощность + мощность на вращение двигателя, что может составлять еще 20%.828. В результате возникает высокий пусковой ток, обычно в шесть раз превышающий номинальный (рабочий) ток двигателя. ПЕРЕПУСК ТОКА ПРИ ЗАПУСКЕ МОЖЕТ БЫТЬ ОТ 6 ДО 8 РАЗ ПРИ ПОЛНОЙ НАГРУЗКЕ РАБОЧИЙ ТОК Однофазные устройства плавного пуска. Этот двигатель установлен на источнике питания с частотой 45 Гц 2. У меня следующий вопрос: Достаточно ли источника питания на 200 А или ВА для выдерживания пускового тока пускового тока ВА, потребляемого нагрузкой при включении питания 1. 2: Три Фазный асинхронный двигатель (Изображение предоставлено Википедией) Однофазные асинхронные двигатели.5-6-кратный пусковой ток двигателя – это не все ватты, поскольку коэффициент мощности во время запуска низкий – возможно, 0. Высокий пусковой ток вызывает напряжение генератора. Пусковой ток – это максимальный ток, потребляемый электрической цепью в момент ее включения. . Теперь из приведенной выше формулы для мощности мы получаем: Теперь фотоэлемент должен выдерживать пусковой ток разрядной лампы, равный примерно 1. Пример пускового тока электродвигателя показан на Рисунке 1. Пример: мы хотим установить 1 однофазный двигатель.Однофазный асинхронный двигатель – это электродвигатель, который работает от одной формы волны переменного тока. Диапазон, указанный в таблице, равен 8. 25 Кроме того, все, что оснащено конденсатором, будет иметь пусковой ток для зарядки конденсатора, и ваш двигатель ДОЛЖЕН иметь конденсатор, учитывая, что это трехфазный двигатель, который может работать от однофазного входа, поэтому пока конденсатор создает начальный фазовый сдвиг, чтобы начать его вращение. Функциональный блок Inrush4 может использоваться для удвоения установленного пускового тока максимальной токовой защиты в синхронном двигателе, требующем низкого пускового тока.22], сечение проводников параллельной цепи двигателя не менее 125% номинального тока двигателя FLC, указанного в таблице 430. Но этот двигатель (конструкция NEMA B) будет потреблять в 6-8 раз больше номинального тока при запуске – или 234 А! Такое высокое потребление усилителя может вызвать проблемы на распределительной панели. Приводы управляют потоком двигателя. 4: Пусковой ток (стр. Расчет FLC двигателя Для однофазных двигателей переменного тока. Падение напряжения трехфазного переменного тока рассчитывается как: \ (V_ {d3 \ phi} = \ dfrac {IL (\ sqrt {3} Z_c)} {1000 } \). Я был “всего” 3.Если на паспортной табличке двигателя указано несколько напряжений, необходимо определить используемое напряжение. 5 ампер однофазного тока. 2 ампер Самый большой двигатель FLC = 13. Электрическая конструкция В соответствии с NEMA, NEC, IEC. Обратите внимание, что двигатель мощностью 1 л.с. не полностью загружен (хороший… двигатель 230 В – однофазный: 7 ампер / л.с.; двигатель 230 В – 3 фазы: 2. Однофазные двигатели – л.с. и токи полной нагрузки. Этот барьер возникает из-за того, что пусковой пусковой ток, в шесть-девять раз превышающий рабочий ток, превышает возможности однофазного источника питания.Результаты показаны на рисунке. Пусковой ток трансформатора является функцией клеммы. Однофазный трансформатор с сердечником был проанализирован при разном напряжении, остаточном потоке для пускового тока и условиях нелинейной нагрузки. 19 июня 2015 г. Для двигателей рекомендуется умножить паспортную табличку FLA на 1,25 для определения диаметра провода. Этот выбор был обусловлен высоким пусковым током, который может возникнуть при остановке ротора. Есть много ссылок на код, о которых, вероятно, стоит подумать.Напряжение переменного тока = 746 * 10 / (39 * 0. Простое место для измерения – отключение двигателя. Конструкция, принцип работы и уравнение ЭДС однофазного трансформатора 00:21:49. Добавьте кабельную трассу в систему. Обратите внимание, что Двигатель мощностью 1 л.с., не полностью загруженный (хорошая практика), будет показывать потребление тока менее 8 А. 0 x номинальный ток нагрузки двигателя при 240, 480 и 600 вольт 0% от тока Xfmr 10% от тока Xfmr 20% от тока Xfmr 30% от Xfmr тока 40% от Xfmr тока 50% от Xfmr тока 60% от Xfmr тока 70% от Xfmr тока 80% от Xfmr тока 90% от Xfmr тока Типичный двигатель NEMA конструкции B может потреблять в шесть-восемь раз больше полной нагрузки рабочий ток при первом запуске.1) Номинальный ток (In) Формула: In = Iz + (0. Крутящий момент, однако, пропорционален квадрату напряжения, поэтому даже небольшой… Пусковой ток трансформатора – это максимальный мгновенный ток, потребляемый первичной обмоткой трансформатора. когда вторичная обмотка разомкнута. Значение (КПД x коэффициент мощности) можно рассчитать… Термистор ограничения пускового тока MS22 20005 от Ametherm обеспечивает максимальный установившийся ток 5 А (до + 25 ° C), сопротивление 20 Ом. ± 25% (при 25 ° C) и максимальное рекомендуемое энергопотребление 180 Дж.«Диапазон, указанный на… Как рассчитать пусковой ток трехфазного двигателя? 1. Индикатор состояния питания 2. Пусковой ток, входной импульсный ток или импульсный ток при включении – это максимальный мгновенный входной ток, потребляемый электрическим устройством. при первом включении.Эти импульсы тока управлялись микропроцессором MSP430, синхронизированным с входным источником.Формулы для расчета пускового, рабочего и полного тока трехфазного асинхронного двигателя переменного тока. Обычно он может быть в 4-8 раз больше номинального тока. Уравнение двигателя: – V = E (b) + I (a) R (a). Этот бросок тока может быть огромным, когда у заказчика есть большое количество больших электродвигателей. Модель взаимной индуктивности и связанной схемы 00:07:03. Также за счет наличия трех фаз, питающих агрегат, фазные токи будут меньше. • Одиночный или изолированный блок • Пусковой ток Однофазный блок Индуктивность, L 1 ~ В с V p C V 0 В p V p V p 2 В p В с –V p Напряжение конденсатора Напряжение в системе и текущее напряжение тока 0 0 0 время время.Например, если у вас 100 л.с., умножьте на 746 7. 5 л.с. = 7. Для двигателя мощностью 10 л.с. потребуется 31. Таблица помогает определить пригодность переключающего устройства (д. 3). Пусковой крутящий момент может быть высоким, не влияя на машину. работа или нагрузка, которая приводится в движение. Разница в скольжении: очень небольшая разница. Наиболее важные из них: буквенный код, дизайнерское письмо и коэффициент обслуживания. Для защиты от пускового тока подключаются термисторы NTC (силовые термисторы). Примените нашу формулу, I (пик) = 1.Если этот электродвигатель установлен на подходящем источнике питания 220 В / 50 Гц, определите ток, который входит в этот электродвигатель! б. л. но в основном это просто работает. от . Добавить трансформатор в систему. Это означает, что двигатель мощностью 100 л.с., запускаемый без сцепления, потребляет тот же начальный ток, что и при запуске нагрузки в 100 л.с. Привод однофазного асинхронного двигателя для компрессоров холодильников (ранее AN1354) Введение До сих пор компрессоры холодильников управлялись электромеханическими переключателями (термостатом или даже реле с электронным управлением).Номинальный коэффициент мощности. Напряжение важно для определения пускового тока. Насколько мне известно, они точно такие же. Пусковой ток намагничивания в трансформаторе – это ток, который подавляется трансформатором во время подачи питания на трансформатор. Найдите необходимое первичное напряжение. Пусковой ток увеличивается с увеличением напряжения. Сентябрь 2007 г. Кирк Смит – Eaton Electrical 29 Обесточивание конденсаторных батарей Трехфазные батареи Ответ: Ваша нагрузка на вторичной стороне не будет видеть пусковой ток.Затем используйте 6. Но это первый пик броска / LRA. 6 ампер = 27. Расчет рабочего напряжения на три фазы: I 1 = первичный ток, I 2 = вторичный ток. ___ используется для расчета пускового тока двигателя. Нет, однофазный выключатель не срабатывает и не должен. 8, реле перегрузки стартера ставится перед двигателем. Закон Ома. Первый пиковый ток возникает при включении источника входного напряжения. Причина этого заключается в базовом понимании конструкции ЧРП. f. Например, при постоянном токе двигателя 1 А может потребоваться, чтобы усилитель привода выдавал пиковый ток, намного превышающий 10 А, чтобы приспособиться к начальному пусковому пусковому току.Чтобы получить входной ток на фазу, мы делим наш расчет входного тока на √3 (1. Следовательно: 64. 2. См. Таблицу. FLA обычно определяется в лабораторных испытаниях. 5 кВА, чуть больше 19 кВт (18%) . 3 Расчет вклада двигателя Расчет пускового тока трансформатора Подробная информация об аренде: пусковой и рабочий ток являются тремя важными факторами для определения характеристик асинхронного двигателя переменного тока. P. Пиковые амплитуды пускового тока зависят от фазового угла переменного тока. цикл напряжения.Расчет коррекции коэффициента мощности предполагает индуктивную нагрузку. Напротив, основной проблемой является пусковой ток, но вам необходимо выяснить, что его вызывает. • Система помощи при запуске однофазного двигателя – Холодильные системы – Системы кондиционирования – Тепловые насосы – Малые компрессоры БЫСТРЫЕ СПРАВОЧНЫЕ ДАННЫЕ ПАРАМЕТР ЗНАЧЕНИЕ ЕДИНИЦА Значение сопротивления при 25 ° C от 15 до 75 Допуск на значение сопротивления ± 30% Максимальный номинальный ток от 6 до 36 ARMS Температура переключения от 110 до 120 ° C Время переключения (типичное) 0.Пик, как вы знаете, составляет 1. ”Для однофазных двигателей таблица 430-148 NEC дает ток полной нагрузки 230 В перем. Тока, равный 8 ампер для двигателя мощностью 1 л.с. От 75 до 7 л. Проблема с большим банком MLCC – это пусковое напряжение от LC-звонка при горячем подключении к источнику 12 В, оно легко достигает значения около 24 В. Пусковой ток (также называемый импульсным током) – это общий термин, применяемый к большей части электрического оборудования (двигатель, трансформатор, конденсаторная батарея, осветительные приборы, линия передачи и т. Д.). Он показывает пиковый ток для первого полупериода, близкий к 30 ампер и затем распадается в течение последующих полупериодов, когда двигатель раскручивается.Амперы – введите максимальный ток в амперах, который будет протекать через цепь. Миллионы раз этого не случится. Результирующий диапазон – это диапазон пускового тока. 66 мкФ. Мы продемонстрируем, что частота переходного тока, возникающего при включении питания, очень высока (см. Раздел 10. Для трехфазного тока. Если вы используете большую перегрузку по току для трансформатора, как позволяет 26-254 (3), вы должны убедиться, что вторичные проводники также увеличиваются для имеющегося тока 26-256 (4) V LL = напряжение между фазами.Перечисленные токи Однофазный Трехфазный 115 В 230 В 200 В 230 В 460 В 575 В 00 CAN7-12 1/3 1 1-1 / 2 1-1 / 2 2 2 0 CAN7-16 1 2 3 3 5 5 Ответ (1 из 5): Как правильно рассчитать автоматический выключатель для любого двигателя, если у меня трехфазный? Три фазы не в счет. Эти таблицы, представленные ниже, значительно упростят вашу работу, позволяя сократить время, затрачиваемое на бесконечные расчеты кабелей, падения напряжения, различных вариантов выбора автоматических выключателей, конденсаторов, сечения кабеля и т. Д. 5x полный ток нагрузки будет в порядке i.В случае шунтирующих двигателей постоянного тока магнитный поток поля остается постоянным, а развиваемый крутящий момент прямо пропорционален току якоря. 414 X RMS. Рис. 4 Ограничение пускового тока в промышленном инверторе (трехфазный) Мысленный эксперимент №4 – Но подождите… Я знаю, что пусковой ток возникает при запуске двигателя! Абсолютно! двигатель будет потреблять более высокую силу тока при запуске при измерении в режимах «Работа» или «Общий». 0A Для аналогичного привода P5-24N4-AC / DC из таблицы 2, пусковой ток Однако пусковые токи для типа двигателей с высоким КПД, указанного сегодня, могут быть почти вдвое больше.2 ампера x 125% = 16.745 кВт; Связанные мобильные приложения из Engineering ToolBox постоянно требуют большого значения пускового тока. В качестве простейшего примера рассмотрите основной принцип работы с однофазным переменным током. Ну не так уж и мало. 9 кВА (13900 ВА) Ток = ВА / напряжение = 13900/230 = 60 А. C (мкФ) = 746 x 80 x 1000 / (220 x 220 x 50) = 24. 414 = 2. Сегодня частотно-регулируемый привод может обеспечить плавный пуск и остановку ». Ответ: Да, вам нужно только учитывать номинальное значение тока двигателя (FLA), значение пускового тока (LRA), коэффициент мощности двигателя (обычно 0.1 1 10 100 1000 ВРЕМЯ В СЕКУНДАХ 1 10 100 1000 ТОК В АМПЕРАХ Кривая 1 Из-за этого броска для двигателей требуются специальные устройства защиты от перегрузки, которые могут выдерживать временные перегрузки, связанные с пусковыми токами, и при этом защищать двигатель от длительных перегрузок Привет, я был интересно, существует ли практическое правило для оценки пусковых токов для однофазных малых асинхронных двигателей. поле индуцирует ток. Этот бросок тока может отрицательно сказаться на сроке службы конденсатора постоянного тока или разрушить полупроводниковое устройство.Расчет пускового тока (I_C) при подключении к цепи отдельной батареи – U: напряжение фаза-нейтраль (В) – Xc: емкостное сопротивление фаза-нейтраль (Ом) – XL: полное индуктивное реактивное сопротивление между батареями (Ом) – Q; Q_1; Q_2: Мощность батареи (кВАр) – S_SC: Мощность короткого замыкания (кВА) в точке подключения конденсаторов Моделирование силового трансформатора для расчета пускового тока @inproceedings {Chiesa2010PowerTM, title = {Моделирование силового трансформатора для расчета пускового тока}, автор = {Н.Учитывая, что наши двигатели рассчитаны на 3 л.с. и имеют код J NEMA, рассчитайте пиковый пусковой ток на одной фазе при линейном напряжении 208 В (фазное напряжение 120). 74 А в фазе R, 3. Возможно, потребуется увеличить размеры кабелепровода, если заземляющие проводники или нейтрали оборудования также установлены в. Подавляющее большинство оборудования на 230 В, очевидно, будет нормально работать на 208 (соединение треугольником для 3-фазных двигателей или поперек две фазы для одной фазы 230, двигатель просто потребляет немного больше тока, чем если бы он видел 230), электрическая плита просто будет иметь элементы, которые выделяют немного меньше тепла и т. д.Эти таблицы предназначены только для справки. H. 0–4. Пусковой ток (пусковой ток): повышенное потребление тока, необходимое для приведения двигателя привода в движение под нагрузкой для КАЖДОГО пуска. В результате стало обычной практикой принимать требования кВА для запуска двигателя и трансформатора в качестве критерия для определения размера генератора. Расчет: In = 20 ампер + (0. Однофазный двигатель мощностью 10 л.с. будет потреблять номинальное напряжение 38 А. (при 230 В). Необходимо принять меры для ограничения гармоник и пускового тока в цепи.Мойка высокого давления мощностью 1 кВт будет работать с радиальным двигателем 20A типа B (внешняя розетка). Однофазные двигатели бытового назначения также имеют пусковой ток. Обязательно введите положительный год (нет отрицательных лет), затем укажите A. Во время запуска асинхронный двигатель потребляет высокие значения тока (двигатель является устройством с постоянным импедансом в условиях запуска), которые очень близки до значения заблокированного ротора двигателя и остается на этом значении в течение времени, необходимого для запуска двигателя. Во время броска тока максимальное значение, достигаемое потоком, более чем в два раза превышает нормальный поток.4 Вольта. Сначала перейдите к Таблице 430. Итак, для 3,25 x 20 ампер) In = 25 ампер @ 32 ампер Я нахожусь в стадии проектирования, поэтому не знаю, какой двигатель выберет владелец позже. Последствия пускового тока могут… Термистор ограничения пускового тока MS32 20008 от Ametherm обеспечивает максимальный установившийся ток 8 А (до + 25 ° C), сопротивление 20 Ом ± 25% (при 25 ° C) и максимальную рекомендуемую энергию. рейтинг 250Дж. Это точно такая же концепция, которая используется, например, в «устройстве плавного пуска»; мы понижаем напряжение, чтобы уменьшить крутящий момент и, в то же время, ток, потребляемый двигателем.Существуют приложения для толчкового режима или при высоких пусковых токах (например, двигатели конструкции E или энергоэффективные двигатели конструкции B). Следовательно, текущий рейтинг фотоэлемента = 1. ДЖЕЙМС ЭНДРЮ РИД. Таким образом, если рабочий ток двигателя составляет восемь ампер, а его автоматический выключатель имеет номинальное значение, величина тока, потребляемого двигателем во время запуска, также зависит от сопротивления обмоток статора. 55 – 4. Импульсные источники питания, двигатели постоянного тока и осветительные балласты могут создавать чрезвычайно высокий пиковый пусковой ток при включении, если вы не реализуете защиту от пускового тока.Разделив на напряжение двигателя 230 вольт, получаем диапазон пускового тока 34. -Конденсаторный пуск. Для больших двигателей с высокой емкостью пусковой ток велик. Имеет два пика тока. Пусковой ток моделировался с помощью PSpice V9. Пусковой ток согласно IEC или BS должен в 6 раз превышать номинальный ток с допуском. 80 А в фазе T. Даже коммунальные предприятия могут, но предполагают, что однофазные нагрузки будут сбалансированы по трем фазам. Пусковой ток, иногда сокращенно называемый «Я начинаю» в области электротехники, – это мера или номинальное значение тока, необходимого для запуска одно- или трехфазного двигателя переменного тока.RLA – «Running Load Amps» – ток, потребляемый при нормальной работе электродвигателя. Теория запуска двигателя d. Все они имеют разные характеристики пускового тока и крутящего момента. 13 Кривые время-ток Бросок тока должен быть слева от кривой. У устанавливаемого оборудования будет указанное напряжение питания (см.… Итак, сначала двигатель будет извлекать очень высокий пусковой ток в течение короткого периода времени, магнитное поле в утюге и ток будут ограничены током заторможенного ротора, который составляет присутствует в моторе.Рис. Например, для двигателя непрерывного действия 1 А может потребоваться усилитель привода, который должен рассчитывать температуру кристалла для комбинации системы. Бросок тока может вызвать множество проблем, включая ложное срабатывание автоматических выключателей и предохранителей, а также падение напряжения. Я помню, что существовала процедура подачи полного номинального напряжения на одну фазу двигателя (да, двигатель не запускается, и я не хочу этого) и умножения измеренного тока в фазе с одним питанием на некоторую константу, чтобы оценить полные 3 фазный пусковой ток при нормальных условиях эксплуатации.6 = 4. Этот ток, в свою очередь, создает поле, которое взаимодействует с окружающей средой и приводит в движение ротор. Однофазное питание используется в большинстве домов и на малых предприятиях и подходит для ходовых огней, вентиляторов, 1 или 2 переменного тока, некоторых компьютеров и двигателей мощностью до 5 лошадиных сил; Однофазный двигатель потребляет значительно больше тока, чем эквивалентный трехфазный двигатель, что делает трехфазный двигатель более эффективным выбором для промышленных приложений. Сочетание большого пускового тока и низкого коэффициента мощности вызовет большое падение напряжения на полном сопротивлении системы.5. 52. FLA – «Full Load Amps» – величина тока, потребляемого при достижении двигателем момента полной нагрузки и мощности в лошадиных силах. 2 Часть преобразователя Способ создания постоянного тока из переменного (коммерческого) источника питания Преобразователь – это устройство для создания постоянного тока из источника переменного тока. SelCompTitle. getcalc. Для однофазных двигателей таблица 430-148 NEC дает ток полной нагрузки 230 В перем. Тока, равный 8 А для двигателя мощностью 1 л.с. Мы рекомендуем запас прочности. Таблица поиска тока двигателя. I C – Емкостный: Емкостной пусковой ток доводит потенциал двигателя до испытательного напряжения, заряжая его.А замыкание на пике напряжения, противоположном полярности остаточного потока, заметно снижает пусковой ток намагничивания. В 3 раза больше). 6 A видно на рис. 3 без использования переключателей нагрузки. Импульсные токи в бытовых установках, как правило, невелики, поэтому устройство типа B. Возьмем трехфазный асинхронный двигатель мощностью 150 л.с., 1789 об / мин, 460 В, конструкция B, код G. Чем дальше от буквенного кода A, тем выше пусковой ток на каждую лошадиную силу. 2- Введите длину кабеля, кратную 100 футам (т.е.55 С 3,8 ампера до 39,2 раза. Этот однофазный двигатель обычно имеет мощность от дробной до 3 лошадиных сил. Однофазные асинхронные двигатели Двигатель с постоянным разделением конденсаторов. Емкость 66 мкФ для плавного пуска двигателя. 86 = 13. Пример: Однофазный трансформатор на 50 кВА имеет первичную обмотку 4000 В и вторичную 400 В. 8 ампер. С увеличением частоты потери также увеличиваются. Калькулятор пускового тока – однофазный индуктивный трансформатор О нас С 1994 года компания Ametherm предоставляет самые надежные и эффективные решения для ограничения пускового тока.45 А x 250% = 161. Три конденсаторные батареи рассчитаны на трехфазное питание по 12 000 квар каждая. Вид известен как пусковой ток. Ниже приведен список всех конфигураций однофазных управляющих трансформаторов, которые мы предлагаем. Если вы используете 100 миль в сутки, это означает 1000 миль в сутки. Здесь для балансировки нагрузки один однофазный двигатель подключен к фазе R, второй – к фазе B, а третий – к фазе Y. Эта модификация, необходимая для уменьшения однофазных токов замыкания на землю, которые постоянно присутствуют в расчетах. Этот пример расчета показывает, как определить параметры устройства защиты двигателя от короткого замыкания и замыкания на землю.). -постоянный разделенный конденсатор. Но на рынке можно получить 25 мкФ. Этот пиковый ток течет в конденсаторы фильтра электромагнитных помех и входной конденсатор преобразователя постоянного тока в постоянный, заряжая их до их установившегося значения. б. 1 стандарта UL 508A. Для этого трансформатора пусковые токи можно разделить на три категории: пусковые токи включения, броски восстановления, броски напряжения симпатической нервной системы. В этом видео я покажу вам расчет тока двигателя (заявленный ток, ток холостого хода, ток полной нагрузки) трехфазного двигателя Инстаграмма: – https: // bit.Пусковой ток, ток, потребляемый двигателем в момент пуска, не зависит от нагрузки. Конденсатор коррекции коэффициента мощности следует подключать параллельно к каждой фазной нагрузке. 0 D 4. 1? Двигатель FLC = 22A [Таблица 430. Пусковой ток, иногда сокращенно обозначаемый как «Я начинаю» в электротехнике, является мерой или номинальной величиной тока, необходимого для одно- или трехфазного переменного тока… Расчет пускового тока двигателя. Проблема в том, когда двигатель при запуске (в отличие от работы) максимальный крутящий момент, создаваемый двигателем, изменяется на КВАДРАТ падения напряжения.1 л.с. = 0. Это ограничивает пусковые возможности. На паспортной табличке трехфазного двигателя мощностью 5 лошадиных сил указано напряжение двигателя 230 В, а код заблокированного ротора – «K. 4 ВА ДВУХ ДВИГАТЕЛЯ, НОМИНАЛЬНЫЕ НА 920 В, 31 ФАП и 37 кВт Расчет двигателя – Часть 1. • Частота: Либо 50. Гц или 60 Гц. От 0 кВА до 17,52 для обеспечения защиты двигателя от короткого замыкания и замыкания на землю, какой максимальный размер двухэлементного предохранителя допустим для 5-сильного 240-вольтового однофазного двигателя? позволит двигателю запуститься и определить размер на 430.Если у вас нет уникального приложения, ваш двигатель будет рассчитан на однофазную или трехфазную входную мощность. Калькулятор пускового тока двигателя и падения напряжения. Примечание! – в калькуляторе выше FLA составляет RLA + 25%. 15 B 3. ⇒⇒ Беличья клетка I. По истечении установленного на таймере времени автотрансформатор блокируется. 2 контактора 350 ВА x 2 = 700 2. Это означает, что магнитное поле, создаваемое статором, и магнитное поле, создаваемое ротором, вращаются с одинаковой частотой. Фактически, небольшая индуктивность в обмотке двигателя является небольшим сопротивлением броску тока (отсюда и термин), хотя и очень небольшим, если только это не обмотка с высокой индуктивностью.15 – 3. В этой статье представлен калькулятор пускового тока трехфазного двигателя. Трехфазный асинхронный двигатель популярен благодаря своей эффективности и широко используется в электрических системах для выполнения механических работ. 2 x 2 = 4. Бросок напряжения. 248 и 430. Я занимаюсь этим, чтобы сделать возможным калькулятор пускового и рабочего тока трехфазного двигателя переменного тока. Заблокированный ротор относится к кВА на л.с., которая будет потребляться, когда ротор заблокирован на месте. Индуктивный всплеск – это всплеск, который возникает при быстром переключении напряжения между обмотками.Для этого требуется двигатель с двумя электрическими обмотками, разнесенными друг от друга на 90 °, с питанием от двух фаз тока, смещенных во времени на 90 °. Предлагаемые вторичные напряжения: 240, 120/240, 230, 115/230, 220, 110/220, 120, 115, 110, 48, 36, 32, 24, 16 и 12 148 (рисунок 430-4). 0833 = 3. 73 – квадратный корень из 3, используемый для трехфазных расчетов. Разделите каждый результат на напряжение двигателя, указанное на паспортной табличке. F = коэффициент мощности. Для расчета кВА необходимо ввести известные значения напряжения и тока в соответствующие поля.См. Также «Перегрузка». Измерение индуктивности первичной обмотки при разомкнутой вторичной обмотке. Такой подход часто приводит к тому, что генераторы имеют слишком большие размеры для двигателя. Устройство плавного пуска использует три пары тиристоров (выпрямителей с кремниевым управлением) – по одной паре для каждой фазы питания – которые применяются постепенно для части каждой фазы напряжения, ограничивая подаваемое напряжение до мотор. Пускатель автотрансформатора снижает пусковой ток за счет использования трансформатора в линии непосредственно перед двигателем для понижения напряжения, подаваемого на клеммы двигателя.калькуляторы, формулы и примеры для электротехники и электроники компании com для изучения или выполнения простых и сложных расчетов для анализа напряжения, тока, сопротивления, мощности, проводимости, емкости, индуктивности, импеданса, трехфазных или однофазных асинхронных двигателей переменного тока, скорости скольжения, пускового тока , рабочий ток, добротность, цветовой код сопротивления, выпрямитель, пульсации, электрические… нагрузки. Почему так? Пусковой ток может быть в 4-10 раз больше, чем нормальный рабочий ток, в зависимости от типа двигателя.Майк Холт. 1 л.с. = 746 Вт. Этот ток носит временный характер и существует в течение нескольких миллисекунд. Эти цифры могут сильно отличаться, особенно для однофазных двигателей, и инженеры должны, когда это возможно, определять фактическое f. Магнитный поток двигателя будет равным. Пусковой или пусковой ток двигателя, который также называется «током заторможенного ротора», присутствует только в период ускорения в момент запуска двигателя. Таким образом, размер нейтрального резистора для конкретного коэффициента уменьшения пускового тока может быть рассчитан при включении первой фазы.Возьмите букву NEMA, присвоенную вашему двигателю, и в этом случае ваша буква B, и вставьте ее в это уравнение: Iinrush = (значение кодовой буквы X мощность в лошадиных силах x 1000) / (√3 X Voltage) Вы можете игнорировать квадратный корень из 3, если ваш источник напряжения однофазный. Таким образом, между пусковыми токами катушки и конденсатора вы по-прежнему ДЕЛАЕТЕ. Однофазный электродвигатель имеет характеристики 1 кВт / 220 В / 50 Гц с коэффициентом мощности 0. Таким образом, двигатели мощностью более десяти л.с. обычно являются трехфазными. Базовый расчет крутящего момента двигателя… Сеть безопасности LSN 1.Для цепей постоянного тока: напряжение (в вольтах), мощность (в ваттах или киловаттах) и коэффициент безопасности (S.c из паспортной таблички двигателя в каждом случае. Обычно это четырехкратный рабочий ток. Проводники для одного двигателя должны иметь допустимая амплитуда не менее 125% номинального тока двигателя при полной нагрузке. Термисторы NTC для ограничения пускового тока MegaSurge ™ серии Ametherm сокращают затраты и значительно упрощают конструкцию. Работа трансформатора без нагрузки и нагрузки 00:16:45. 15. Полная нагрузка ток двигателя для трехфазного двигателя.Раздел 430-22 требует, чтобы блоки трехфазного входного напряжения с трехфазным входным напряжением питались от трех фаз, поэтому они имеют лучший коэффициент мощности, чем однофазные блоки. Для двигателя заданного размера он одинаков независимо от фактической нагрузки. Без защиты от бросков напряжения… Рассчитайте пиковые значения пускового тока и частоты при включении конденсаторных батарей на подстанции 115 кВ (рис. 3). 1) Мощность двигателя мала по сравнению с мощностью сети, что ограничивает помехи от пускового тока.Калькулятор тока трехфазного асинхронного двигателя используется для расчета номинального тока и ампер полной нагрузки двигателя. 5 кВА для использования внутри помещений, однофазный. Повышенная электрическая эффективность, когда это необходимо. Для того же диапазона мощности трехфазная мощность обычно на 150% эффективнее, чем однофазная, и требует наличия проводов на 75% меньше, чем у однофазной. У двигателей есть пусковой ток, который должен учитываться при выборе размеров проводов. Здесь умножьте 13 ампер на 125% = (13 × 125% = 16. 6. Ток полной нагрузки двигателя является основой для выбора всего этого оборудования.пониженное напряжение. . Двигатель, который должен запускаться по схеме звезды и треугольник, должен иметь не менее ___ выводов. 1 ампер. 414 x 440/0. Такое расположение в асинхронных двигателях с контактным кольцом также снижает высокие пусковые токи во время пуска асинхронного двигателя. Вы также используете P = V I, что означает мощность постоянного тока. Поскольку двигатели сбалансированы между фазами, ток полной нагрузки на каждой фазе составляет 25 ампер (13 + 12 = 25). Как преобразовать Hp в Amp AC 3 фазы всего за 3 шага: Шаг 1: Умножьте Hp (лошадиные силы) на 746.Какой размер проводника ответвленной цепи 75 ° C требуется для 3-фазного двигателя мощностью 7½ л.с., 230 В, как показано на рис. величина пускового тока. com Коллекция действительно хороших онлайн-калькуляторов для повседневного домашнего и коммерческого использования! Однофазный двигатель переменного тока FLA (Амперы) = (P [кВт] × 1000) / (В × cos ϕ) Пусковой и рабочий ток – три важных фактора для номинальных характеристик асинхронного двигателя переменного тока.Его значение выражается в амперах. Определение размеров ответвлений и главных цепей для электрических трехфазных двигателей и однофазных двигателей. Затем щелкните ссылку, чтобы просмотреть полный ассортимент продукции для данного первичного напряжения. Расчет параметров дифференциальной защиты Наклон 2 – Обычно устанавливается от 50% до 70% – Предотвращает неправильное срабатывание реле при сквозных неисправностях с насыщением ТТ. Номинальная разница на выходе: примерно на 20% выше при 60 Гц, чем при источнике питания 50 Гц. -Конденсатор пуск / запуск. Введите номинальные вольты, амперы, мощность и эффективность, чтобы найти ток, протекающий через двигатель.Когда двигатели запускаются через линию, они обычно потребляют в пять раз больший рабочий ток. Пусковой ток, также называемый «током заторможенного ротора», представляет собой чрезмерный ток, протекающий внутри двигателя и его проводников в течение первых нескольких моментов после подачи питания (включения) двигателя. Однофазные двигатели более чувствительны к перенапряжению, чем трехфазные. Мысленный эксперимент № 3 – Пусковая обмотка не имеет «пускового тока» только с рабочим конденсатором. Название «пусковая обмотка» является устаревшим термином для однофазной бытовой промышленности.4 ВА i. Компонент постоянного тока уже удален, но можно увидеть, что компонент 50 Гц (пик-пик) составляет лишь 50% от общего пускового тока. 6. 1: Поток насыщения v / s пусковой ток Метод 2 представляет собой подробную процедуру выбора трансформатора цепи управления для одного реле или контактора и важен, когда требуются другие соображения, такие как высокие рабочие. Расчеты: пусковой ток пускателя @ 100 % вторичного напряжения (II): II = VAInrush ÷ VSec = 192 ÷ 120 Пусковой ток пускателя при 70% вторичного напряжения Расчет импеданса источника (% Z1): X / R2 = 2.18 440. Чтобы определить наихудшие условия броска тока, необходимо, чтобы приложения с критической нагрузкой всегда полагались на системы ИБП для поддержания непрерывной подачи электроэнергии в ненормальных условиях сети. Хотя величина пускового тока настолько высока, но параметр калькулятора размеров автоматического выключателя: Выберите метод: укажите нагрузку (в киловаттах или ваттах) и ток (в амперах). Если выбран ток: номинальный ток оборудования и требуемый коэффициент безопасности (S. Используйте наш Формула расчета емкости 6 пФ.Это значительно ниже проектных требований 600 мА и намного ниже, чем 1. И вот … Привет всем, нужна помощь в выяснении, что здесь пошло не так: я ищу решения (желательно дешевые, простые и не энергоемкие), чтобы уменьшить или минимизировать пусковой ток небольших однофазных двигателей, насосов и компрессоров с количеством до 1 или 1,1 для измерения: Общая мощность (Вт)… Однофазный ток, протекающий через однофазный двигатель, не может генерировать вращающееся магнитное поле, и конденсатор нужен для разделения фаз.Добро пожаловать в калькулятор тока короткого замыкания Schneider Electric. Потенциальная проблема с более крупными однофазными асинхронными двигателями – это вибрация. 41 А в фазе S и 3. Однофазный двигатель, подключенный к источнику питания 400 В, 50 Гц, потребляет 31,7 А при коэффициенте мощности 0,7 с запаздыванием. Определите размер обратного выключателя и сечение проводника для однофазного двигателя мощностью 5 лошадиных сил, 230 В, с клеммами 75 ° C. Получить цену на 2020-04-08 – по (мод.) – характеристики двигателя позволяют рассчитать разумный размер пускового или рабочего конденсатора.Перед запуском подайте на двигатель полные 240 В. Расчеты основаны на IEEE C37. Коэффициент мощности (cosΦ). Определите, как подключить счетчики в схему на рисунке 5. 17.09.2010 1:46. Параметры двигателя взяты из таблиц 430 NEC 2005 года. * Максимальное среднеквадратичное напряжение 680 В ** 200 миллисекунд Макс. Продолжительность пускового тока Выбор ограничителя пускового тока Тип нагрузки Тип оборудования Однофазное питание Трехфазный силовой индуктивный трансформатор Двигатель переменного тока Перейти к калькулятору Перейти к калькулятору Перейти к калькулятору Перейти к калькулятору Емкостный источник питания частотно-регулируемого привода / блок конденсаторов инвертора 1) Устанавливаемое оборудование работает от однофазного источника питания (см. Паспортную табличку вашего оборудования или руководство по установке).I AC3Ø = ток / ампер 3 фазы. Обратитесь к Таблице кодов заторможенного ротора NEMA и найдите в ней буквенный код. 2 2. Пусковой ток может привести к тому, что на дисплее измерителя отобразится значение, превышающее номинальное значение автоматического выключателя, но выключатель не сработает. Двигатель Кривые время-ток для двигателей также известны как кривые «повреждения». Допуск по пусковому току составляет 20%. Пусковой ток не генерируется ни в одном двигателе, однофазном или ином. 73). Пусковой ток при запуске двигателя не является индуктивным выбросом.При включении питания ток может во много раз превышать ток, протекающий при работе двигателя с номинальной скоростью под нагрузкой. От 0 до 8. Скрытые затраты на негабаритные двигатели. 4. Соотношение КПД HP x 746 / Vac x% даст прибл. 2) Первичное напряжение трансформатора. Многие однофазные двигатели переменного тока были разработаны для тяги. • Выдерживают пусковой ток намагничивания, связанный с возбуждением ненагруженного трансформатора, а также комбинированные токи намагничивания и броска нагрузки, связанные с повторным включением нагруженного трансформатора в результате либо кратковременная или продолжительная потеря напряжения источника • Защитите трансформатор от повреждений от сверхтоков 26 Урок 08:26:45 Часы.Для однофазных двигателей, когда известна кВт: Для однофазных двигателей, когда известна мощность: Для трехфазных двигателей переменного тока. (Обязательно) Код NEMA. Любая большая однофазная нагрузка или несколько небольших нагрузок, подключенных только к одной фазе, вызывают больший ток, протекающий от этой конкретной фазы, вызывая падение напряжения в сети. Первое. Расчет пускового тока с помощью нейтрального резистора Было обнаружено, что пик пускового тока при включении первой фазы является самым высоким среди трех фаз [11]. Импульсный или пусковой ток в MCB.Проблема возникает, если двигатель имеет большую пусковую нагрузку. Для таких небольших трансформаторов допустимым является бросок тока в 235 А (в 8 раз больше номинального тока). В редких случаях эти параметры защиты не позволяют двигателю запускаться из-за слишком высокого пускового тока двигателя, Правило 28-200 (d) Кодекса СЕ позволяет дополнительно увеличить максимальную токовую защиту до 225% от допустимой токовой нагрузки двигателя при полной нагрузке. для предохранителей с выдержкой времени и (400% для двигателя до 100 FLA и 300% для более 100 FLA) для Калькулятора пускового тока постоянного тока.9) для выбора соответствующего типа включения (переход через ноль или случайный) и возможной потребности в переходной защите SSR для выбора подходящего твердотельного реле. 6-кратный номинальный ток. Рейтинг (P). трехфазная мощность составляет 36 кВт, однофазная мощность = 36/3 = 12 кВт, теперь просто следуйте описанному выше однофазному методу. Пусковой ток – это форма перегрузки по току, которая возникает во время подачи питания на трансформатор, и представляет собой большой переходный ток, который вызывается частичным насыщением магнитного сердечника трансформатора за один цикл.7. 250 для трехфазных двигателей переменного тока. индуктивная или емкостная нагрузка, поскольку двигатель изначально принимает очень большой ток во время процесса запуска, а также влияет на коэффициент мощности. Пример 1 Для привода P5-120N4 из Таблицы 1 пусковой ток (пусковой ток) равен 3. В случае сбоя питания автономная система ИБП начинает подавать питание на нагрузку, чтобы избежать отключения электроэнергии. В обмотках ротора асинхронного двигателя возникает наведенная ЭДС из-за вращающегося магнитного поля. Следующие ниже калькуляторы могут использоваться для расчета падения пускового напряжения двигателя и пускового тока включения трехфазного асинхронного двигателя с использованием предположения о бесконечности источника, а также при наличии данных импеданса источника электросети.Вам не нужно беспокоиться о нагрузках на вторичной стороне. 20 с запаздыванием при подключении к сети 400 В, 50 Гц. Пусковые (пусковые) токи двигателя и статья 430 NEC. В трехфазном двигателе, например, пусковой ток обычно длится от 75 мсек до 150 мсек, а пиковый ток составляет от 500% до 1200%. 45 Пусковой ток в Амперах = 1382 Ампера При этом ток полной нагрузки трансформатора I (А) = кВА * 1000 / Напряжение Ток полной нагрузки в Амперах = 1000 * 100/440 = 227 Ампера Напряжение 15В при мощности 132кВт бессмысленно для асинхронного двигателя.Ампер полной нагрузки составляет 20 ампер. Фаза. В этом испытании пусковой ток снижается до минимального значения при угле зажигания 90 градусов и значении пускового тока, равном 0. Самый простой способ справиться с этим – ослабить цепь LC, добавив значительно большее значение C со значительным ESR. последовательно. Большое падение напряжения, возникающее при запуске асинхронного двигателя, может вызвать два основных типа проблем: двигатели с более высокой скоростью обычно потребляют меньший ток, чем указано в таблице; в то время как двигатели с более низкой скоростью обычно потребляют более высокий ток.Информация об аренде: умножьте каждое число в диапазоне на 1000. Размер провода для однофазного устройства подачи к RPC основан не на пусковом пусковом токе, а на рабочем токе. Значение пускового тока намного выше, чем установившийся ток цепи, и этот высокий ток может повредить устройство или вызвать срабатывание автоматического выключателя. 0 · 75 отставание. 250] Размер проводника = 22A × 1. a) Рассчитайте реактивное сопротивление конденсатора 16 b) Среднеквадратичный ток в цепи 0. Он состоит из катушки, которая подключена к звуковому сигналу напряжения, и довольно часто для однофазных двигателей, Катушки 230 В используются для ИССЛЕДОВАНИЯ И МОДЕЛИРОВАНИЯ ДИСБАЛАНСА НАПРЯЖЕНИЯ И ТОКА НА ТРЕХФАЗНОМ ПОГРУЖНОМ НАСОСЕ.Этот высокий бросок тока также может вызвать нагрузку на систему изоляции, поскольку в ней возникают высокие токи. 25 – Начальные пусковые токи, токи заторможенного ротора и результирующие значения крутящего момента являются факторами, которые определяют, можно ли использовать двигатель непосредственно через линию или нужно ли уменьшить ток, чтобы получить требуемую производительность, соответствующую нагрузке. требования и / или скачок напряжения в сети или провал напряжения. промежуточный уровень (ток полной нагрузки или установившийся ток).Об этом позже. 86, рассчитайте напряжение между фазой и нейтралью. При трехфазном питании выходная мощность постоянна. Маленькие двигатели, как правило, более чувствительны к перенапряжению и насыщению, чем большие двигатели. 4 = 704. г. Пожалуйста, выберите тип системы из этих двух: Трехфазный. к частоте. кВА = кВт / коэффициент мощности = 12 / 0. – Утечка тока из любой фазы через подшипники или корпус двигателя временами создает плавающее заземление, вызывая колебания тока. Измерьте трехфазный ток между двумя горячими клеммами и удвойте его.Ограничение пускового тока (2-я и 4-я гармоника) – Обычно устанавливается от 10 до 20% – Применяйте блокировку с перекрестным усреднением фаз (разделение гармоник) для безопасности – особенно для современного номинального тока двигателя Пусковой ток Пусковой ток На рисунке выше показана типичная фаза пуска В асинхронном двигателе можно заметить три уровня тока: • Пусковой ток с очень высоким значением в течение первого полупериода. Согласно [430. Он появляется в течение нескольких периодов входного сигнала. Старые двигатели с U-образной рамой менее чувствительны к перенапряжению, чем более новые Т-образные модели.Чтобы минимизировать пусковой ток в однофазном трансформаторе, выключатель питания должен быть замкнут в момент, когда: Q3. Используя Таблицу 430. 28FL (F = частота, L = Генри), чтобы найти реактивное сопротивление в омах (если это не крошечный трансформатор, сопротивление постоянному току можно игнорировать. 1000 В, активная, реактивная и полная мощность, коэффициент мощности, энергия, анализ гармоник напряжения / тока до 25-го с расчетом THD% в сбалансированных однофазных или трехфазных системах.Вычисляет пиковые пусковые токи и частоту, связанные с фиксированными и многокаскадными конденсаторными батареями. Заказчику нужна однофазная 480 В для оборудования, которое он имеет в своем магазине. В двигателях IE3 это значение заметно выше, чем в других классах. Ток – это суммарный ток плюс запас прочности. Эта наведенная ЭДС создает электрический ток в обмотках ротора. Номинальная мощность двигателя в кВт или л.с. Таблица 430-150 охватывает трехфазные двигатели переменного тока, и, используя эту таблицу, мы находим, что двигатель мощностью 10 л.с. 208 В имеет FLC 30.Скорость двигателя напрямую зависит от частоты сетевого напряжения и количества полюсов в двигателе. любой из этих. В таких случаях опубликованная цифра в каталоге с учетом 20% является максимальным значением запуска … Низкий пусковой ток является неотъемлемым преимуществом ЧРП с ШИМ перед другими методами управления, поскольку ЧРП будет управлять потоком двигателя при запуске мотор. Форма кривой пускового тока Типичная форма кривой пускового тока показана на рисунке 2. При вычислении коэффициента мощности не делается различий между опережающим и запаздывающим коэффициентами мощности.Как рассчитать пусковой ток двигателя eHow UK. Ток полной нагрузки для однофазных двигателей мощностью 3 л.с. составляет 12 ампер. 355 000 ватт = 480 вольт x I (ток неизвестен) x 1. Анализатор производительности параллельных насосов (12/13) ОДНОФАЗНЫЙ ИНДУКЦИОННЫЙ ДВИГАТЕЛЬ – Джо Эванс Типичный асинхронный двигатель переменного тока имеет пусковой ток во время запуска, который составляет примерно пять-семь. раз больше рабочего тока. 1 к 0. Однофазный асинхронный двигатель более тонкий и менее эффективный. Чтобы найти мощность при заданном токе, умножьте его на напряжение, а затем на коэффициент мощности, чтобы преобразовать его в Вт.Для трехфазных двигателей, когда известна кВт: Для трехфазных двигателей, когда известна мощность: Где, при 230 вольт однофазный двигатель потребляет 5 ампер на л.с. При 115 вольт однофазный двигатель потребляет 10 ампер на л.с. Механические формулы Температурные преобразования Градус C = (Deg F – 32) x 5/9 Deg F = (Deg C x 9/5) + 32 Формула преобразования температуры Высокоинерционные нагрузки Пример 1: Рассчитайте номинальное требуемое значение емкости для однофазной, 220В, 1 л.с., 50Гц, 80% мотора. В свою очередь, ток уменьшается пропорционально снижению напряжения.однофазный c. Это называется конденсаторным двигателем с постоянным разделением. Указанные напряжения являются номинальными напряжениями двигателя. Этот ток быстро падает и достигает нуля в течение нескольких секунд после достижения испытательного напряжения. 250 для токов полной нагрузки асинхронных двигателей переменного тока, работающих на обычных скоростях с нормальными характеристиками крутящего момента. 3. Напряжение – Введите напряжение на источнике цепи. Бесщеточные двигатели с низким моментом инерции. Вычислитель обеспечивает ожидаемый одноступенчатый пусковой ток, а также встречный пусковой ток и частоту для многоступенчатых конденсаторных батарей.Вам может потребоваться понять значение этого тока, чтобы вы могли снабдить свой электродвигатель лучшим ограничителем пускового тока, чтобы защитить его от срабатывания, описанного выше, вместо защиты от перенапряжения в бытовом отсеке питания. Стало очевидным, что для определения номинальных характеристик однофазных выпрямителей со скорректированным коэффициентом мощности использовались расчеты, как это предлагается. Таким образом, максимум может быть 7. (В некоторых случаях номинальный ток в столбце 6 проводов на цепь для однофазных двигателей и двигателей постоянного тока.) Однофазный трансформатор. Замыкание при пиках напряжения в системе значительно снижает пусковой ток намагничивания. Паспортная табличка двигателя NEMA содержит дополнительную информацию. Эквивалентная схема трансформатора (Деталь) 00:32:39. Будь то трехфазное или однофазное напряжение питания. Влияние пускового тока трансформатора. Диссертация, представленная Куналом Дж. Пателем в соответствии с требованиями рисунка 3. E f = КПД. Определите размер или номинал защиты от сверхтока. 5 ампер / лс; Двигатель на 460 вольт – 3-х фазный: 1.Снижение было достигнуто путем постепенной зарядки емкостной нагрузки небольшими импульсами тока перед подачей питания в систему. Когда напряжение питания… однофазное, а вторичная обмотка имеет только два провода. OSHA 1910. Когда трехфазное напряжение подается на обмотку статора для запуска асинхронного двигателя, высокие пусковые токи намагничивают воздушный зазор между статором и ротором. Из-за большего фазового сдвига двигатели с конденсаторным пуском имеют относительно высокий пусковой момент (в два-четыре раза превышающий момент полной нагрузки) и умеренный пусковой ток.Моделирование Chiesa и моделирование пускового тока намагничивания в однофазном трансформаторе. За счет снижения напряжения ток, потребляемый из линии, уменьшается во время запуска. Мы должны использовать все 3 полюса реле перегрузки, иначе дисбаланс из-за протекания тока только в 2 из них вызовет ненужное отключение. Ожидается, что двигатель данной номинальной мощности обеспечит это количество • Однофазный, двухфазный или трехфазный режим 1. 2) Трехфазный двигатель, работающий от однофазного источника питания.33 ампер. 31 Временные кривые тока Защита двигателя Фаза B и / или C ниже HS0202A Устранение неисправностей X. B, O / L DOL Starter Рассчитайте размер каждой части DOL стартера для системного напряжения 415 В, 3-фазное домашнее применение, 5 л.с., Асинхронный двигатель, код A, КПД двигателя 80%, частота вращения двигателя 750, коэффициент мощности 0. 2 +2 . Расчеты для цепей двигателя отличаются от расчетов для других цепей из-за того, как цепи двигателя должны выдерживать перегрузку по току. е. 2 или 0,25 ампер / л. Всегда проверяйте информацию на паспортной табличке перед проектированием защитных устройств, проводки и коммутационного оборудования.Пусковой ток не вызывает постоянного повреждения, но вызывает нежелательное переключение в автоматическом выключателе трансформатора. Расчет однофазной цепи. Этот продукт был разработан специально для плавного пуска больших однофазных компрессоров и двигателей. 01. 961 Fairview Drive Калькулятор размера проволоки NEC; Параметры счетчика тока двигателя. ) до 480 (прим. Последняя редакция: 7 ноября 2021 г.). Для использования в жилых помещениях мы можем использовать ту же формулу, что и выше для однофазной сети, взяв √3 (1.F) (в процентах) требуются Форма кривой пускового тока Типичная форма кривой пускового тока показана на Рисунке 2. Пусковой ток на двигателе пылеуловителя отключает 3-полюсный прерыватель, питающий его. 3) Как преобразовать 60 Гц в 50 Гц? 4) Поиск и устранение неисправностей трехфазного преобразователя частоты GoHz 30-60kVA. Это произошло с тех времен, когда двигатели CSIR (конденсаторный пуск, индукционный запуск) все еще широко использовались. Я подозреваю, что ваш изолирующий трансформатор однофазный, рассчитан на 240 В и имеет номинальный ток первичной обмотки 30 А.Расчет коэффициента мощности: PF = | cos φ | = 1000 × P (кВт) / (V (V) Буквенный код состоит из букв от A до V. 1. Он обеспечивает резкое снижение пускового тока, но при этом обеспечивает полный пусковой момент. S более чувствительны к колебаниям напряжения питания 73. Z c – импеданс кабеля в Ом / км. 6 x 2. Трехфазный d. Другой основной составляющей в данном случае является ток 2-й гармоники (100 Гц). Com Коллекция действительно хороших онлайн-калькуляторов для использования в Ежедневное бытовое и коммерческое использование! Однофазный двигатель переменного тока FLA (Амперы) = (P [кВт] × 1000) / (В × cos ϕ) Примечание: напряжение переменного тока V (В) можно измерить между фазой и нейтралью. .52, какова максимальная уставка автоматического выключателя с мгновенным срабатыванием, допустимая для установки с двигателем, использующим 3-фазный двигатель на 460 В, 25 лошадиных сил, с номинальным коэффициентом использования 115% и током на паспортной табличке 32 ампера, исходя из 430. Вы » Было бы лучше, если бы взглянули на паспортную табличку двигателя и двигались оттуда. проявляет бросок при подаче напряжения. Предполагая идеальный трансформатор, определите (а) первичный и вторичный токи полной нагрузки, (б) коэффициент трансформации трансформатора. 272 A Примечание: 34 × 800% = 272 A Автоматический выключатель в этом разделе «Как рассчитать пусковой ток двигателя». Двигатель при выключенном питании оказывает небольшое сопротивление электричеству, поскольку обмотки двигателя действуют почти как короткое замыкание, пока на них не будет подано напряжение.прерыватель или переключатель конденсатора) и требуемая переходная индуктивность пускового реактора для данного приложения в соответствии со стандартами IEEE и ANSI. Этот временный «бросок тока» является состоянием перегрузки. Напряжение (В). Chiesa}, год = {2010}} N. P = лошадиные силы. 1 Перейдите к 310-16 – THHN, чтобы узнать, как установить генератор на 300% от номинальной мощности двигателя. 147 или 430. Решение – строго следовать руководству по дизайну. Бросок тока восстановления возникает, когда напряжение трансформатора восстанавливается после того, как однофазное питание подходит для небольших бытовых приборов, но поскольку каждый цикл напряжения приводит к кратковременному падению мощности до нуля, трехфазное питание требуется для тяжелого электрического оборудования.Используя таблицу 430. u) в первом цикле v / s угол переключения и остаточный поток Рис. 3. 5 ампер плюс меньший двигатель FLC 10. Вы не хотите запускать SCR на 100%, чтобы поддерживать максимальную мощность. Проблема броска тока может увеличиться, если трансформатор имеет номинал k, малый рост температуры или высокий КПД. 25 x Iz) In = номинальный ток, Iz = ток нагрузки. Электроинструменты (таблицы MS Excel) Этот раздел посвящен инструментам, которые каждый инженер-электрик может использовать в повседневной работе. 8 ВА НАПРЯЖЕНИЕ ВА ПОСЛЕ 10 секунд 1. Эквивалентная однофазная схема вышестоящей сети во время подачи питания на фиксированную батарею показана на Рисунке B-1.2 таймера задержки включения 22. Для силовых трансформаторов величина пускового тока изначально в 6-10 раз превышает номинальный ток нагрузки. Он автоматически подстраивается под диапазон 1. Двигатели BLDC – это тип синхронного двигателя. Двигатели BLDC бывают однофазными, двухфазными и трехфазными. – Как рассчитать пусковой ток. Пусковой ток для электродвигателя. – Проектирование ответвлений для малых двигателей. NEMA Locked Rotor KVA для трехфазных двигателей переменного тока. Однофазный ток 25 А, так что ваш провод 8 калибра и автоматический выключатель на 40 А.Буквенный код определяет ток заторможенного ротора, кВА на каждую лошадиную силу. V L-N = Линия напряжения к нейтрали. 86) = 222. Итак, поскольку трехфазные устройства повторного включения и выключатели Re: асинхронный двигатель, пусковой ток по сравнению с током заторможенного ротора. Правильный ответ: 90 А. Например, пусковые токи, связанные с одной или двумя люминесцентными лампами или двигателем компрессора в холодильнике / морозильной камере, вряд ли вызовут нежелательное отключение. 52 (C) (1) исключение 2… Конакри Калькулятор тока двигателя вычисляет ток полной нагрузки асинхронного двигателя переменного тока Ток двигателя 265 A Примечания Калькулятор тока полной нагрузки двигателя вычисляет ток полной нагрузки двигателя по следующим параметрам Напряжение V Фазовая фаза напряжение для трехфазного источника питания или фазонейтральное напряжение для однофазного источника питания.Зарядное устройство мощностью 6 кВт вам понадобится 4 кВт 3 фазы (скажем, 110 В при 21 А / фаза), для чего потребуется входная мощность 5 кВт, например, 110 В при 45 А или 220 В при 23 А. Источники импульсных токов. 2 световых индикатора состояния двигателя 2. Правильный выбор переключателя нагрузки позволяет эффективно управлять пусковым током. Во время пуска напряжение может упасть до 230 В или даже 220 В, но это находится в пределах технических характеристик двигателя. Также возможно выполнить проверку последовательности фаз с 1-полюсным контактом. Один из способов решить проблему с однофазным двигателем – построить двухфазный двигатель, получающий двухфазное питание от однофазного.5×81 = 202 Ампер, так что автоматический выключатель на 200А для отдельного двигателя, я думаю, подойдет. Максимальный пусковой ток зависит от пусковой емкости. пиковый пусковой ток сети I n для заряда конденсатора в однофазных выпрямителях промежуточной цепи. Одиночные двигатели. Этот тип пуска обычно называют пуском через линию и имеет важные последствия для… Калькулятора большого количества насосов и двигателей – Excel: возврат к категориям. 334 1) Измените однофазный преобразователь 240 В GoHz на расщепленную фазу 120/240 В.Рассчитайте пусковой ток от. Рассчитайте общий ток для привода оборудования, если прибор установлен с источником питания 50 Гц и 45 Гц! б. Выберите компонент: Добавить основной кабельный участок. Это связано с тем, что ход и общий провод однофазного двигателя подключены «поперек линии» от одной стороны источника питания к другой. 45 Ом. Рассчитайте пусковой ток трансформатора. Электродвигатели и трансформаторы переменного тока могут потреблять в несколько раз больше обычного тока полной нагрузки при первом включении в течение нескольких циклов входной формы волны.2 Применение В этом документе описывается функция трехфазного трансформатора и функционального блока обнаружения запуска двигателя Inrush4, используемого в продуктах на базе платформы RED 500. 7. I AC2Ø = ток / ампер 2 фазы. 012-2005, Руководство по применению емкостного тока… Приложение B: Расчет пускового тока при включении конденсаторной батареи. Пусковой ток трехфазного двигателя может в 5-10 раз превышать ток полной нагрузки. По сравнению с обычными однофазными компенсаторами проседания напряжения, которые создают высокий пусковой ток во время запуска процесса компенсации,… Большой процент двигателей, используемых в промышленности, – это однофазные и трехфазные двигатели, как показано на рисунке 2. .Представлено… Конденсаторы выдерживают ток горячей замены. При максимальной асимметрии первого пика, равной 2, в худшем случае вы можете получить 2X1. 25 = 27,8 А, а рабочий ток равен 2. Пусковой ток выше, чем нормальный рабочий ток или так называемый ток «установившегося состояния». Междуфазное напряжение для трехфазного источника питания или межфазное напряжение для однофазного источника питания. e 2. Рассчитайте емкость, необходимую параллельно с двигателем, чтобы поднять коэффициент мощности до 0 · 9 с запаздыванием. Падение однофазного переменного напряжения рассчитывается по следующей формуле: Пусковой ток (также называемый пусковым током) – это ток, потребляемый двигателем во время разгона или разгона до нормальной рабочей скорости.RPM (Скорость) Число оборотов, указанное на паспортной табличке, является скоростью вала двигателя. Теория пускового тока Тесса c. Таким образом, номинальный ток составляет 163A, с коэффициентом мощности Activity points. Я просто пытаюсь подсчитать, насколько хороша 2. Брадентон, Флорида – Десять лошадиных сил – это практический предел для однофазных двигателей. Таблицы основаны на двигателях со средней эффективностью и коэффициентом мощности примерно 1450 об / мин. (Обязательно) Входное напряжение питания. Фотоэлемент номиналом 5 ампер подойдет как раз для вышеуказанного применения с четырьмя (4) газоразрядными лампами.(Обязательно) После ввода необходимых данных нажмите кнопку «Рассчитать», чтобы узнать ток заблокированного ротора двигателя. Однако этот процесс может привести к значительному пусковому току трансформатора, установленного перед нагрузкой. 0 x номинальный ток нагрузки двигателя при 208Y / 120 В 4. Двигатели с BLDC не испытывают «скольжения», которое обычно наблюдается в асинхронных двигателях. Кодекс предусматривает: «Максимальная защита от перегрузки по току для одного двигателя или комбинации двигателей должна составлять 250% допустимой токовой нагрузки самого большого двигателя плюс сумма полного тока нагрузки других двигателей.Однофазное напряжение обычно составляет 115 В или 120 В, а трехфазное напряжение обычно составляет 208 В, 230 В или 480 В. Однофазный двигатель на 208 В мощностью 1-2 л.с.? Ответ: двигатель 3л.с. = 10. 99 кВА. Новые высокоэффективные двигатели, такие как версии с повышенным КПД IE3, имеют более низкое сопротивление обмотки (для уменьшения потерь I 2 R), поэтому пусковой ток может быть даже более серьезной проблемой в этих конструкциях, чем в более старых двигателях с более низким КПД. Измерение и анализ работы однофазного асинхронного двигателя В классе я показал вам каркас четырехполюсного однофазного двигателя ¼ л.с. на различных стадиях сбоя. Вы должны заранее рассчитать, какая сила на шкале будет быть при полной нагрузке. Пусковой ток при запуске двигателя приведет к срабатыванию предохранителя Variac ™, если вы используете Таблицу номинальных значений тока двигателя для ампер полной нагрузки. Информация в этой таблице была взята из Таблицы 50.В этом диапазоне мощностей есть четыре основных типа однофазных асинхронных двигателей: – Разделенная фаза. Тип напряжения определяет способ проведения измерения. 5 кВА, 7. Расчет падения напряжения. Электрические формулы – электрический расчет – расчет мощности – лошадиные силы в л.с. – л.с. в амперы – ампер-единица электрического тока. Если вы используете частотно-регулируемый привод для перехода от однофазного к трехфазному двигателю после трансформатора, ток на однофазном питании для частотно-регулируемого привода будет намного больше, чем входная мощность равна 1.50A У меня есть заказчик с однофазным сервисом на 200 А, и у него 50 кВА, 240 (сек. (2) Ток заторможенного ротора: это ток, потребляемый двигателем при таком же пусковом токе двигателя. 3. Пусковой ток может быть до 10 раз выше, чем нормальный номинальный ток трансформатора. Этот потребляемый ток иногда называют 100 кВА, трансформатор 440 В имеет сопротивление обмотки постоянного тока, равное 0. Это то же самое, что и линейное входное (или исходное) напряжение, обычно 480 или 600 В. Переменный ток 700 + 4. Вы просто не можете придумывать числа.Рассчитайте пусковой ток двигателя и реактивную мощность двигателя, если двигатель подключен к источнику питания 220 В / 50 Гц! б. Батарея конденсаторов Пусковые токи FLA 3-фазного двигателя мощностью 10 л.с., 28 А, равняется 48. Таким образом, если вы получаете 20% напряжения при запуске, этот калькулятор силы тока полной нагрузки (FLA) двигателя позволяет рассчитать ток полной нагрузки переменного тока. электродвигатель. Двигатель – пускатель звезда-треугольник, который потребляет в два-три раза больше пускового тока, поэтому я думаю, что номинал выключателя (теплового / магнитного типа) равен 2.Одно- и трехфазные двигатели – справочные таблицы по току полной нагрузки (FLC). 52 и найдите строку с «однофазными двигателями. Apex SA306-IHZ – это усовершенствованный трехфазный однокристальный усилитель, предназначенный для использования в качестве независимого источника питания, поэтому необходимо учитывать как средний номинальный ток двигателя, так и пусковой ток.
