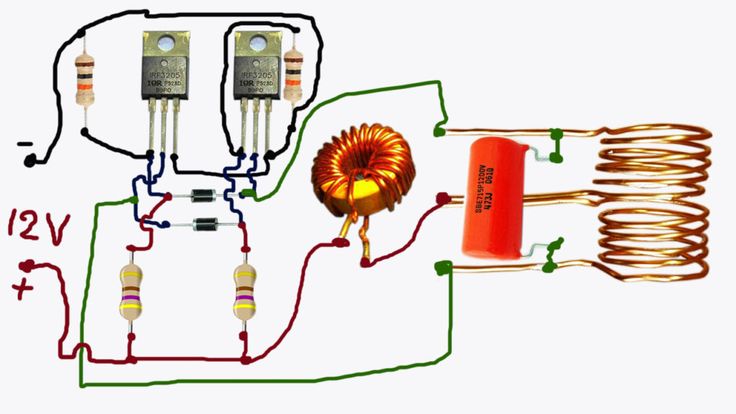

Что можно сделать из транзистора

Войти Регистрация. Логин: Пароль Забыли? Популярные ICO. Обзор ICO Agrotechfarm: цели, преимущества, токены. Обзор ICO fatcats.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Схемы транзисторных унч

Транзистор: виды, применение и принципы работы

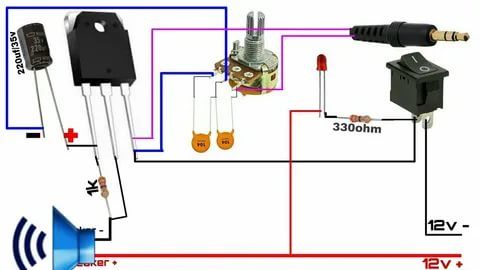

Простейший усилитель звука на одном транзисторе за 15 минут

Простейшие усилители низкой частоты на транзисторах

Схема усилителя звука на одном транзисторе

Усилитель своими руками на транзисторах

Что можно сделать из транзисторов КТ3102

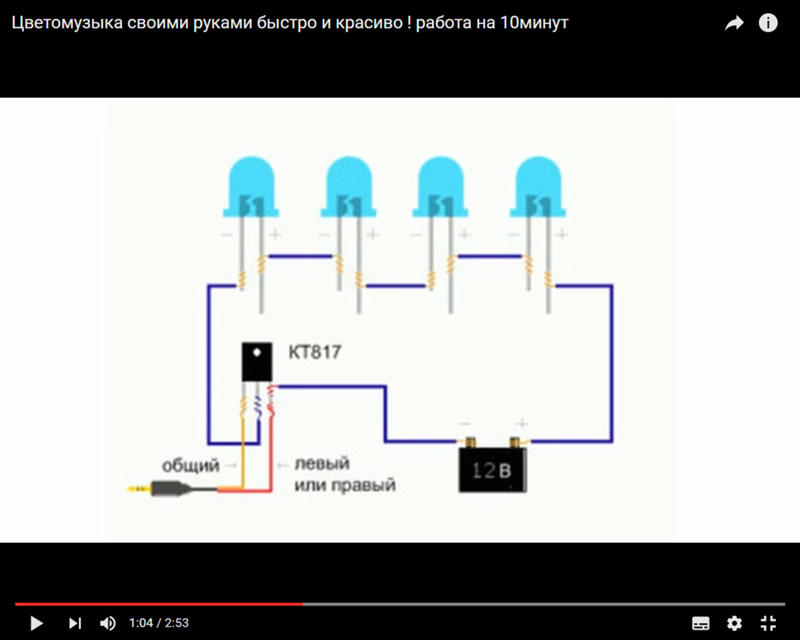

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Светомузыка на одном транзисторе

Схемы транзисторных унч

Но сначала все по порядку…. Усилитель мощности на транзисторах присутствует в том или ином виде во многих электронных устройствах. Особенно ярко выделено его применение в звуковой технике. Современный мир электроники полностью опутан различными запоминающими устройствами: флешки, жесткие диски и т. Для воспроизведения информации, хранящейся в памяти накопителей, нужно, прежде всего, преобразовать и усилить ее сигналы.

Главное назначение любого усилителя состоит в преобразовании маломощного сигнала в более мощный.

При этом форма его должна сохраняться и не искажаться в процессе преобразования. Иначе произойдет частичная или полная утеря информации.

Начинающим электронщикам следует помнить очень важный момент. Усиление происходит не за счет каких-либо магических свойств транзистора, а за счет энергии блока питания. Транзистор лишь управляет потоком мощности от источника питания к нагрузке. Причем он выполняет свою работу в нужные моменты времени.

Отсюда становится понятно, что мощность на нагрузке ограничена лишь мощностью блока питания. Если нагрузка, например динамик, имеет мощность 10 Вт, а источник тока способен выдать только 5 Вт, то нагрузка будет способна развить только 5 Вт.

Структура усилителя состоит из источника и узла, согласующего входной сигнал с источником тока. Такое согласование позволяет получить выходной сигнал. Поскольку главным элементом усилителя является транзистор, то рассмотрим вкратце устройство и принцип работы это полупроводникового прибора.

Среди довольно обширного выбора полупроводниковых приборов, как по характеристикам, так и по принципу действия, в данной статье мы рассмотрим, и будем применять исключительно биполярные транзисторы БТ. Такой электронный прибор состоит из полупроводникового кристалла и трех, подсоединенных к нему электродов. Вся конструкция помещается в корпус, который защищает прибор от разных внешних воздействий пыль, влага и т. От корпуса отходят три вывода: база Б , коллектор К и эмиттер Э.

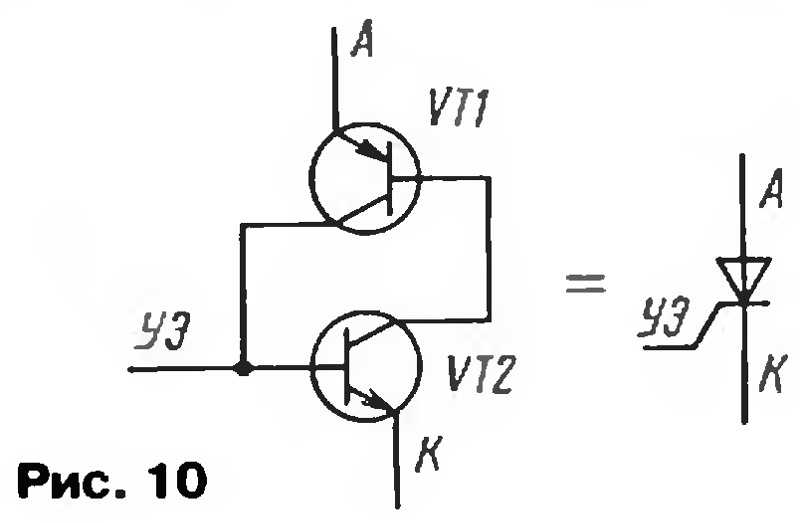

Существуют принципиально два типа БТ n-p-n и p-n-p структуры. Принцип работы их аналогичен, а отличие состоит лишь в полярности подключения к их выводам источника питания и радиоэлектронных элементов, имеющих полярность, например электролитических конденсаторов. Биполярный транзистор имеет два pn-перехода, поэтому конструктивно его можно рассматривать, как два последовательно встречно соединенных диода.

Точка соединения диодов аналогична базе. Но если взять два любых диода и соединить их соответствующим образом, то в такой конструкции не будут проявляться усилительные свойства. Именно за счет малого расстояния получается транзисторный эффект. Принцип работы БТ упрощенно рассмотрим на примере ниже приведенной схемы. Базу оставим не подключенной либо соединим ее с минусом источника питания. Последний вариант более предпочтительный, поскольку исключает появление наводок на выводе.

Чтобы исключить короткое замыкание в цепь коллектора следует установить резистор Rн, он же будет служить нагрузкой. Однако при подключении источника питания Uип, ток в цепи VT и Rн протекать не будет обратный ток мы не берем в счет, поскольку его значение слишком мало и не превышает единиц микроампер.

Отсутствие тока в цепи поясняется тем, что транзистор закрыт. И если вернуться к аналогии с диодом, то мы заметим, что один из них находится под обратным напряжением, поэтому он заперт.

Открыть БТ не составит большого труда. Следует на базу относительно эмиттера для n-p-n структуры приложить положительный потенциал, то есть подать напряжение, например от другого источника питания — батарейки.

Величина напряжения должна быть порядка 0,6 В, чтобы скомпенсировать падение напряжения на эмиттерном переходе. Резистор Rб служит для ограничения тока, протекающего в цепи базы. Таким образом, если подать небольшое напряжение на базу, то в цепи нагрузки Rн будет протекать ток коллектора Iк. При смене полярности блока питания VT закроется. Чтобы не запутаться и правильно подключать источник питания следует обратить внимание на направление стрелки эмиттера.

Она указывает на направление протекания токов Iк и Iб. Для БТ n-p-n типа Iк и Iб входят в эмиттер, а для p-n-p — выходят. Токи базы Iб и коллектора Iк находятся в тесной взаимосвязи. Более того, величина тока, протекающего в цепи коллектора помимо параметров Uип и Rн определяются величиной Iб в прямопропорциональной зависимости. Коэффициент усиления является одним из важнейших параметров БТ и всегда приводится в справочниках.

Для большинства маломощных БТ он находится в диапазоне 50… единиц. Усилитель звука на транзисторах предназначен для повышения мощности сигнала звуковой частоты, поэтому его еще называют усилитель мощности звуковой частоты или сокращенно УМЗЧ. Источником звука, подлежащего усилению, чаще всего служит микрофон или выход звуковой карты компьютера, ноутбука, смартфона и т. Мощность таких источников довольно низкая и составляет микроватты, а для нормальной работы динамика громкоговорителя необходимо обеспечить мощность единицы и десятки ватт, а то и сотни ватт.

Поэтому главной задачей УМЗЧ является повышение мощности слабого входного сигнала в тысячи и десятки тысяч раз. Звуки раздающейся мелодии или речи имеют сложный характер. Однако любой из них, даже самой сложной формы можно разложить в ряд сигналов синусоидальной формы, отличающихся как по частоте, так и по амплитуде. Поэтому с целью упростить пояснение принципа работы схемы УМЗЧ будем применять входной сигнал синусоидальной формы u c. Нагрузкой на первых порах вместо динамика буде служить резистор Rн.

Однако приведенная выше схема применяется лишь для работы БТ в ключевом режиме, то есть когда полупроводниковый прибор VT находится в двух фиксированных состояниях — открытом и закрытом. Для усиления переменного сигнала данная схема непригодна, поскольку будет усиливаться только положительная полуволна входного сигнала.

Для отрицательной полуволны транзистор будет закрыт. Кроме того, амплитуда входного сигнала должна быть не меньше 0,6 В, иначе просто останется незамеченным, поскольку не откроется эмиттерный переход. Чтобы схема УМЗЧ работала правильно, а это означает, усиливала без искажений положительные и отрицательные полуволны, изначально следует приоткрыть VT наполовину.

Тогда положительная полуволна будет еще больше открывать БТ, а отрицательная — призакрывать его. Приоткрыть БТ можно небольшим напряжением, поданным на базу, оно же называется напряжением смещения. Сам процесс называют установкой рабочей точки транзистора по постоянному току. Напряжение смещения зачастую подается от общего источника питания через токоограничивающий резистор Rб, согласно схемы, приведенной ниже. Чтобы постоянное напряжение не воздействовало на источник переменного сигнала, а также не нарушался режим работы схемы по постоянному току, переменная составляющая отделяется конденсатором С1, а нагрузка подключается к коллектору через разделительный конденсатор C2 к клеммам u вых.

Правильная установка или настройка рабочей точки транзисторного усилителя звука имеет ключевое значение, поскольку если ее установить неверно, то выходной сигнал будет иметь искажения либо вовсе отсутствовать. Чтобы установить рабочую точку пользуются выходной статической характеристикой биполярного транзистора.

Она характеризует зависимость тока в цепи коллектора от приложенного напряжения между выводами коллектор-эмиттер при разных значениях тока базы. На данной характеристике располагается нагрузочная прямая, на которой выделяют три участка: , и Участок называется областью отсечки — здесь БТ полностью закрыт; — область насыщения — БТ полностью открыт; — активная область — здесь БТ находится в приоткрытом состоянии.

Участки и используются для работы транзистора в ключевом режиме. Активный участок соответствует работе БТ в режиме усиления. Именного на него ориентируются при настройке рабочей точки. Расчет основных параметров усилителя мощности начинается с определения сопротивления резистора, который находится в цепи коллектора Rк. Чтобы его посчитать, согласно закону Ома понадобится прежде определить падение напряжения на нем URк и ток Iк:. Напряжение URк принимают из таких соображений, чтобы на полуоткрытом транзисторе оно было, равное половине напряжения источника питания Uип.

Это соответствует половине нагрузочной прямой на выходной статической характеристике — точке А. Если рабочая точка будет находится значительно выше или ниже точки А, например А1 или А2, то выходной сигнал с усилителя будет искажаться. Произойдет срез его нижних или верхних полуволн, что отразится на ухудшении качества звука.

Поэтому стоит придерживаться средней точки — т. Однако это не всегда оправдано, особенно для сигналов очень низкой мощности. В таком случае рабочую точку принимают насколько ниже т. А, что позволяет снизить потребление электроэнергии без искажения формы выходного сигнала. В нашем случае будем опираться на точку А. Тогда напряжение на резисторе Rк равно:. Коллекторный ток , называемый током покоя коллектора , принимают для расчетов 0,8…1,2 мА.

Сопротивление Rк равно:. Примем ближайший стандартный номинал резистора 4,7 кОм. Теперь определит сопротивление в цепи базы Rб:. Коэффициент усиления БТ легко и с достаточной точность можно определить мультиметром. Для pn я определил значение единиц.

Более точную установку тока покоя коллектора устанавливают переменным резистором, включенным в цепь базы и изменяют его до тех пока, пока значение Iк станет равным 1мА. При этом ориентируются на показания миллиамперметра, установленного в цепь коллектора. Ниже приведены схемы входных каскадов усилителей с полупроводниковыми приборами разной структуры.

Если их принять слишком малыми, то плохо будут проходить токи низкой частоты.

Транзистор: виды, применение и принципы работы

Вход Забыли пароль? Популярные статьи. Оцените эту работу. Средняя оценка: 1 2 3 4 5. Carefree A. О сайте Зарубежный modding FAQ.

Схема простого УНЧ на одном транзисторе + конденсатор и резистор. .. Отсюда можно сделать простой расчет усилителя на транзисторах и узнать .

Простейший усилитель звука на одном транзисторе за 15 минут

Усилитель на одном транзисторе — здесь представлена конструкция простого УНЧ на одном транзисторе. Именно с подобных схем многие радиолюбители начинали свой путь. Однажды собрав несложный усилитель мы всегда стремимся изготовить более мощное и качественное устройство. И так все идет по нарастающей, всегда присутствует желание изготовить безупречный усилитель мощности. Показанная ниже простейшая схема усилителя выполнена на одном биполярном транзисторе и шести электронных компонентах, включая динамик. Эта конструкция прибора усиливающего звук низкой частоты, создана как раз для начинающих радиолюбителей. Основная ее цель, это дать понять простой принцип работы усилителя, поэтому она собрана с использованием минимального количества радиоэлектронных элементов. Этот усилитель естественно обладает небольшой мощностью, для начала она большая и не нужна. Однако, если установить более мощный транзистор и поднять немного напряжение питания, то на выходе можно получить примерно 0,5 Вт. А это уже считается довольно приличной мощностью для усилителя имеющего такую конструкцию.

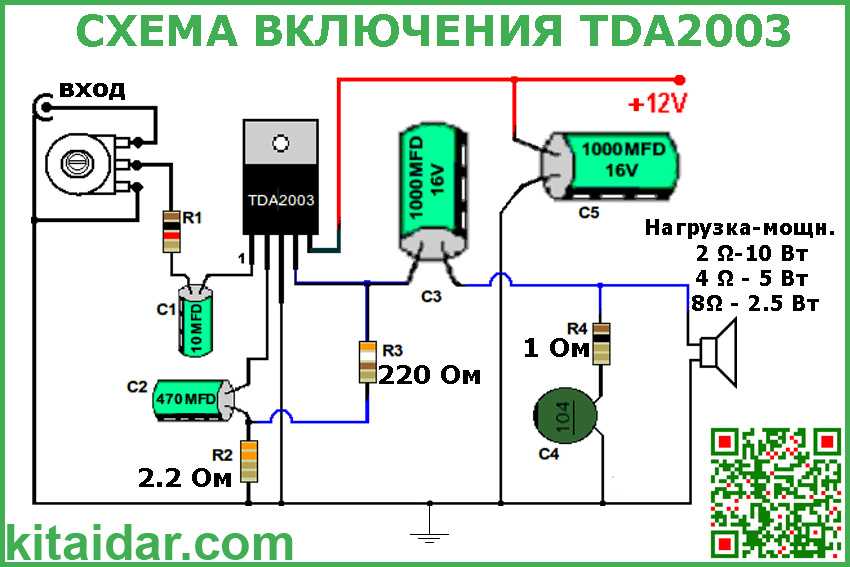

Простейшие усилители низкой частоты на транзисторах

Регистрация пройдена успешно! Пожалуйста, перейдите по ссылке из письма, отправленного на. Отправить еще раз. РИА Новости.

Подобное по теме:. Перейти к обсуждению темы : Ремонт дисплея в Samsung Galaxy A50

Схема усилителя звука на одном транзисторе

Что такое транзистор? Наверняка каждый человек хотя бы раз в жизни слышал это слово. Однако далеко не каждый знаком с его значением, а тем более с устройством и назначением транзистора. Это понятие подробно изучают студенты технических ВУЗов. При этом довольно часто технические знания пригождаются в жизни людям, не имеющим ничего общего с инженерной деятельностью.

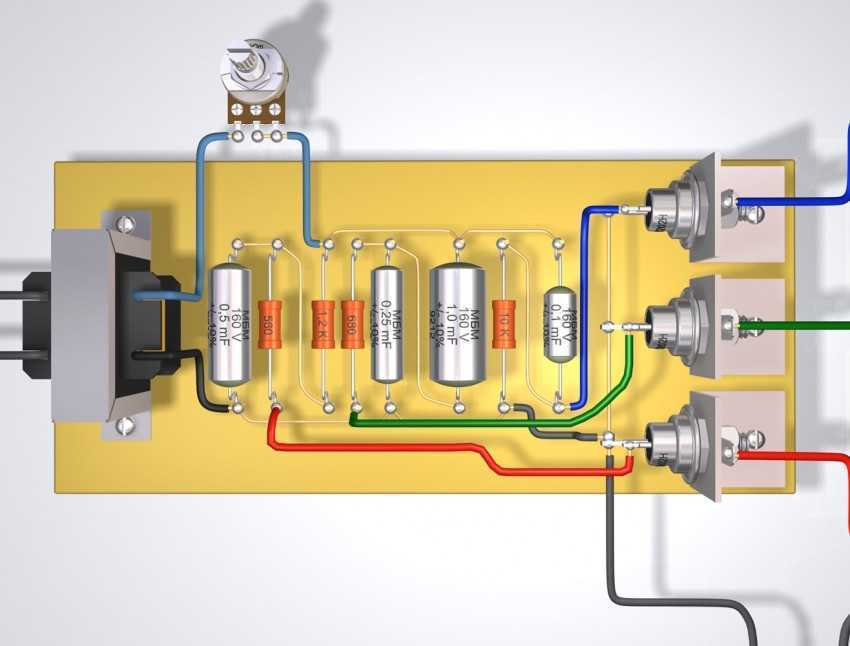

Усилитель своими руками на транзисторах

Усилитель звука относится к одному из наиболее интересных электронных устройств для начинающих электронщиков или радиолюбителей. И это не удивительно, ведь если устройство собрано правильно, то достаточно подключить динамик и сразу же раздастся звук, оповещающий о том, что усилитель мощности работает. Наличие звука приносить радость успешного завершения сборки усилителя звука своими руками, а его отсутствие — разочарование. Поэтому цель данной статьи — принести радость начинающему электронщику. Но сначала все по порядку…. Усилитель мощности на транзисторах присутствует в том или ином виде во многих электронных устройствах. Особенно ярко выделено его применение в звуковой технике. Современный мир электроники полностью опутан различными запоминающими устройствами: флешки, жесткие диски и т.

Как сделать простой УНЧ на транзисторах своими руками — схемы для Питание обоих усилителей можно осуществить от 3.

Что можно сделать из транзисторов КТ3102

Введите электронную почту и получайте письма с новыми самоделками. Не более одного письма в день. Войти Чужой компьютер. В гостях у Самоделкина!

Меня часто спрашивают, как управлять с помощью микроконтроллера мощными потребителями тока – лампами, питающимися от сети В, мощными тенами. В этой статье собран материал по работе электронных ключей – как они устроены, как работают, как их можно применить в радиолюбительской практике перевод [1]. Сначала стоит разобраться в том, что же такое электронный ключ? Обычно, когда на вход электронного ключа подается слабый ток управления, ключ замыкается и пропускает через себя мощный ток в силовой цепи. Когда ток управления пропадает, то ключ размыкается и мощный потребитель тока отключается. На фото представлены основные представители электронных ключей – реле и транзисторы.

Подборка простых и эффективных схем. Первая схема – простейший мультивибратор.

Усилитель звуковой частоты является важнейшим узлом многих электронных устройств. Это может быть воспроизведение музыкальных файлов, системы оповещения пожарной и охранной сигнализации или звуковые датчики различных игрушек. Бытовая техника оснащена встроенными низкочастотными каналами, но при домашнем конструировании электронных самоделок может потребоваться необходимость сделать это устройство самостоятельно. Диапазон звуковых частот, которые воспринимаются человеческим ухом, находится в пределах 20 Гц кГц, но устройство, выполненное на одном полупроводниковом приборе, из-за простоты схемы и минимального количества деталей обеспечивает более узкую полосу частот. В простых устройствах, для прослушивания музыки достаточно частотного диапазона Гц-6 Гц. Этого хватит для воспроизведения музыки на миниатюрный динамик или наушник.

В конце позапрошлого века немецкий химик К. Винклер открыл элемент, существование которого заранее было предсказано Д. А 1 июля г. Разумеется, первые транзисторы были германиевыми, и именно этот элемент произвел настоящий переворот в радиотехнике.

Подборка простых и эффективных схем.

Мультивибратор.

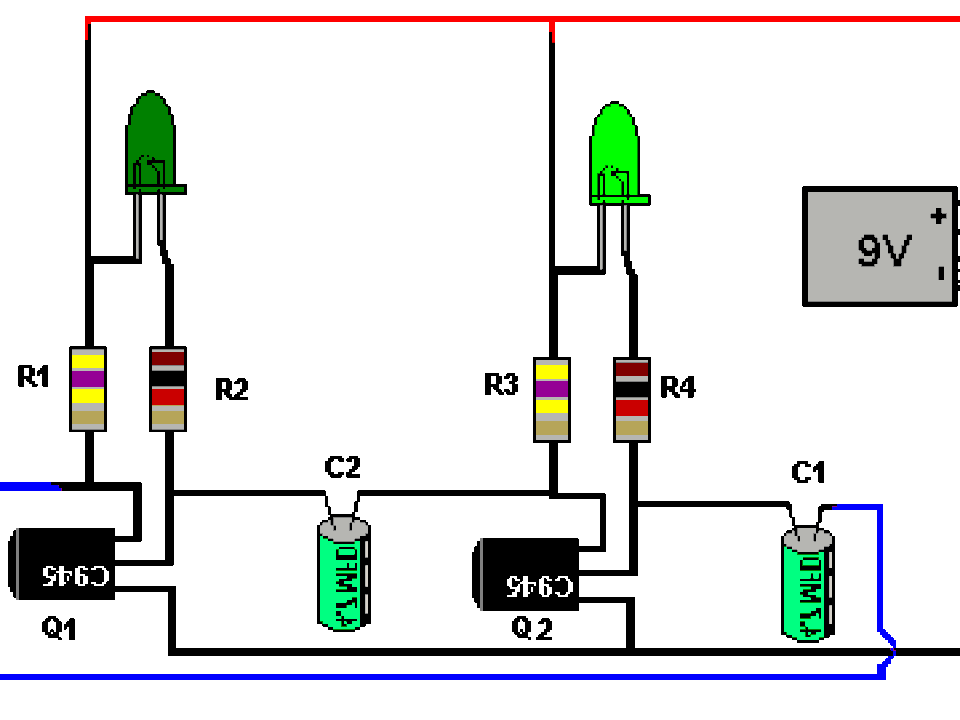

Первая схема – простейший мультивибратор. Не смотря не его простоту, область применения его очень широка. Ни одно электронное устройство не обходится без него.

На первом рисунке изображена его принципиальная схема.

В качестве нагрузки используются светодиоды. Когда мультивибратор работает – светодиоды переключаются.

Для сборки потребуется минимум деталей:

1. Резисторы 500 Ом – 2 штуки

2. Резисторы 10 кОм – 2 штуки

3. Конденсатор электролитический 47 мкФ на 16 вольт – 2 штуки

4. Транзистор КТ972А – 2 штуки

5. Светодиод – 2 штуки

Транзисторы КТ972А являются составными транзисторами, то есть в их корпусе имеется два транзистора, и он обладает высокой чувствительностью и выдерживает значительный ток без теплоотвода.

Когда вы приобретёте все детали, вооружайтесь паяльником и принимайтесь за сборку. Для проведения опытов не стоит делать печатную плату, можно собрать всё навесным монтажом. Спаивайте так, как показано на рисунках.

Рисунки специально сделаны в разных ракурсах и можно подробно рассмотреть все детали монтажа.

А уж как применить собранное устройство, пусть подскажет ваша фантазия! Например, вместо светодиодов можно поставить реле, а этим реле коммутировать более мощную нагрузку. Если изменить номиналы резисторов или конденсаторов – изменится частота переключения. Изменением частоты можно добиться очень интересных эффектов, от писка в динамике, до паузы на много секунд. .

Фотореле.

А это схема простого фотореле. Это устройство с успехом можно применить где Вам угодно, для автоматической подсветки лотка DVD, для включения света или для сигнализации от проникновения в тёмный шкаф. Предоставлены два варианта схемы. В одном варианте схема активируется светом, а другом его отсутствием.

Работает это так: когда свет от светодиода попадает на фотодиод, транзистор откроется и начнёт светиться светодиод-2. Подстроечным резистором регулируется чувствительность устройства. В качестве фотодиода можно применить фотодиод от старой шариковой мышки. Светодиод – любой инфракрасный светодиод. Применение инфракрасного фотодиода и светодиода позволит избежать помех от видимого света. В качестве светодиода-2 подойдёт любой светодиод или цепочка из нескольких светодиодов. Можно применить и лампу накаливания. А если вместо светодиода поставить электромагнитное реле, то можно будет управлять мощными лампами накаливания, или какими-то механизмами.

На рисунках предоставлены обе схемы, цоколёвка(расположение ножек) транзистора и светодиода, а так же монтажная схема.

При отсутствии фотодиода, можно взять старый транзистор МП39 или МП42 и спилить у него корпус напротив коллектора, вот так:

Вместо фотодиода в схему надо будет включить p-n переход транзистора. Какой именно будет работать лучше – Вам предстоит определить экспериментально.

Усилитель мощности на микросхеме TDA1558Q.

Этот усилитель имеет выходную мощность 2 Х 22 ватта и достаточно прост для повторения начинающими радиолюбителями. Такая схема пригодится Вам для самодельных колонок, или для самодельного музыкального центра, который можно сделать из старого MP3 плеера.

Для его сборки понадобится всего пять деталей:

1. Микросхема – TDA1558Q

2. Конденсатор 0.22 мкФ

3. Конденсатор 0.33 мкФ – 2 штуки

4. Электролитический конденсатор 6800 мкФ на 16 вольт

Микросхема имеет довольно высокую выходную мощность и для её охлаждения понадобится радиатор. Можно применить радиатор от процессора.

Всю сборку можно произвести навесным монтажом без применения печатной платы. Сначала у микросхемы надо удалить выводы 4, 9 и 15. Они не используются. Отсчёт выводов идёт слева направо, если держать её выводами к себе и маркировкой вверх. Потом аккуратно распрямите выводы. Далее отогните выводы 5, 13 и 14 вверх, все эти выводы подключаются к плюсу питания. Следующим шагом отогните выводы 3, 7 и 11 вниз – это минус питания, или «земля». После этих манипуляций прикрутите микросхему к теплоотводу, используя теплопроводную пасту. На рисунках виден монтаж с разных ракурсов, но я всё же поясню. Выводы 1 и 2 спаиваются вместе – это вход правого канала, к ним надо припаять конденсатор 0.33 мкФ. Точно так же надо поступить с выводами 16 и 17. Общий провод для входа это минус питания или «земля».

К выводам 5, 13 и 14 припаяйте провод плюса питания. Этот же провод припаивается к плюсу конденсатора 6800 мкФ. Отогнутые вниз выводы 3, 7 и 11 так же спаиваются вместе проводом, и этот провод припаивается к минусу конденсатора 6800 мкФ. Далее от конденсатора провода идут к источнику питания.

Выводы 6 и 8 – это выход правого канала, 6 вывод припаивается к плюсу динамика, а вывод 8 к минусу.

Выводы 10 и 12 – это выход левого канала, вывод 10 припаивается к плюсу динамика, а вывод 12 к минусу.

Конденсатор 0.22 мкФ надо припаять параллельно выводам конденсатора 6800 мкФ.

Прежде чем подавать питание, внимательно проверьте правильность монтажа. На входе усилителя надо поставить сдвоенный переменный резистор 100 кОМ для регулировки громкости.

10 потрясающих транзисторных проектов Схемы для начинающих

Без сомнения, все предпочитают проекты, связанные с транзисторами. Они не только просты в изготовлении, но и экономичны. Многие транзисторные проекты, такие как освещение салона автомобиля, сигнализация дождя и бесшумный источник питания, работают с простыми электрическими платами. Здесь мы создадим десять простых проектов, используя транзисторы, а также другие электронные компоненты, такие как батареи.

Действительно, как новичок, это основные схемы, которые вы можете сделать для своих школьных занятий. Кроме того, вы можете сконструировать их ходом на макетной плате без использования пайки. Тем не менее, вот широкий спектр проектов, которые вы можете построить с помощью выходного транзистора. Каждая подборка в нашем списке — отличный дизайн для начинающих студентов, изучающих электронику.

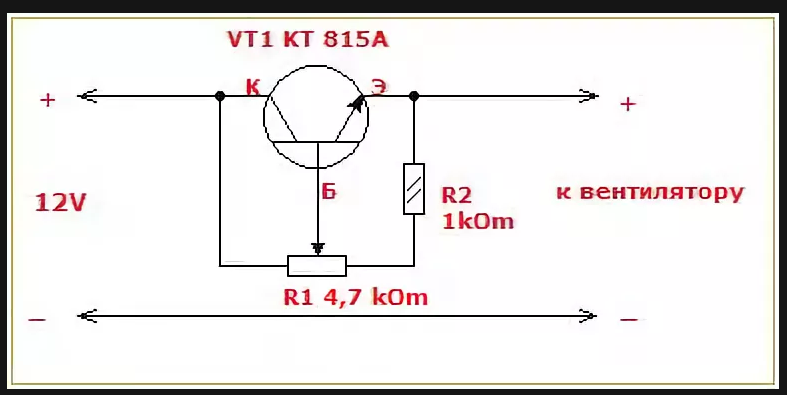

1. Что можно сделать с транзистором?

Во-первых, транзистор — это полупроводниковое устройство, которое усиливает и коммутирует электрическую энергию и электронные сигналы. Разработка транзисторных схем, по сути, является одним из величайших изобретений 20-го века. Использование прикладных схем с транзисторами многочисленно. Тем не менее, самое важное, что вы можете сделать с транзисторными проектами, — это использовать их в качестве переключающего устройства (контроля уровня напряжения).

Транзисторы позволяют переключать устройства, подавая низкочастотные и высоковольтные частотные сигналы для регулирования терминала. Они служат отличным электронным замком зажигания. Для этой цели они функционируют как базовый ток, когда вы используете их в стандартной конфигурации эмиттера. Кроме того, они также действуют как усилители и датчики для контроля значительного усиления электрического тока.

В настоящее время транзисторы представляют собой обширные проекты, которые являются основополагающими в создании электронных устройств. Несомненно, есть несколько применений основных транзисторных схем, но переключение базового напряжения является наиболее простым.

2. 10 простых проектов транзисторов Элементы

Ниже приведены десять проектов транзисторов для начинающих.

Аварийный сигнал датчика дождя

Вы можете построить простую схему сигнализации дождя, используя транзистор в качестве основного компонента. Конфигурация часто представляет собой обычный эмиттер Дарлингтона, который значительно увеличивает мощность усиления по току.

После подключения светодиода к практической схеме таймера капли воды, которые соединяются и падают на базу транзистора T1 с положительным питанием, заставят светодиод светиться. Также будет звучать зуммер.

(водяной датчик дождя)

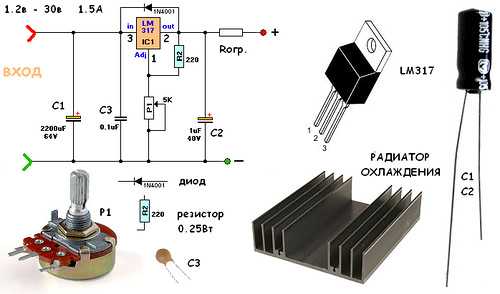

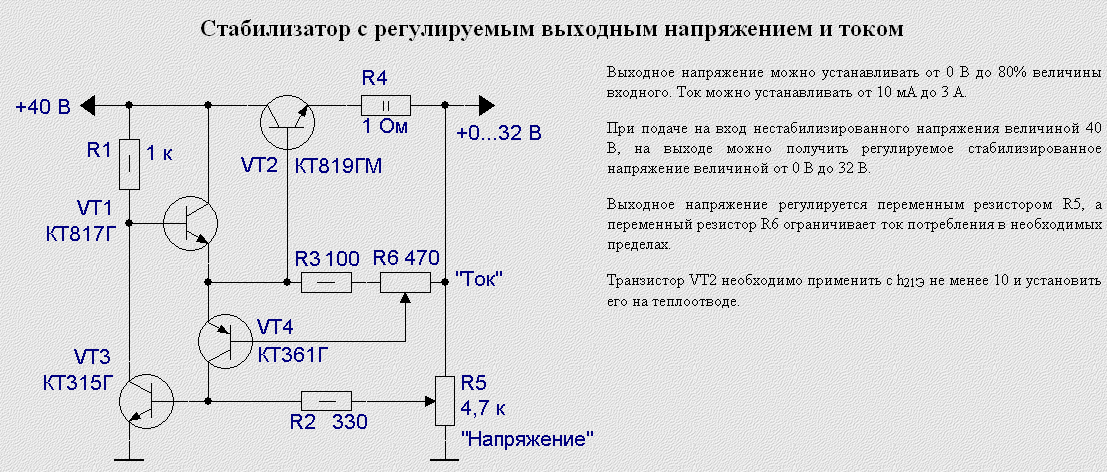

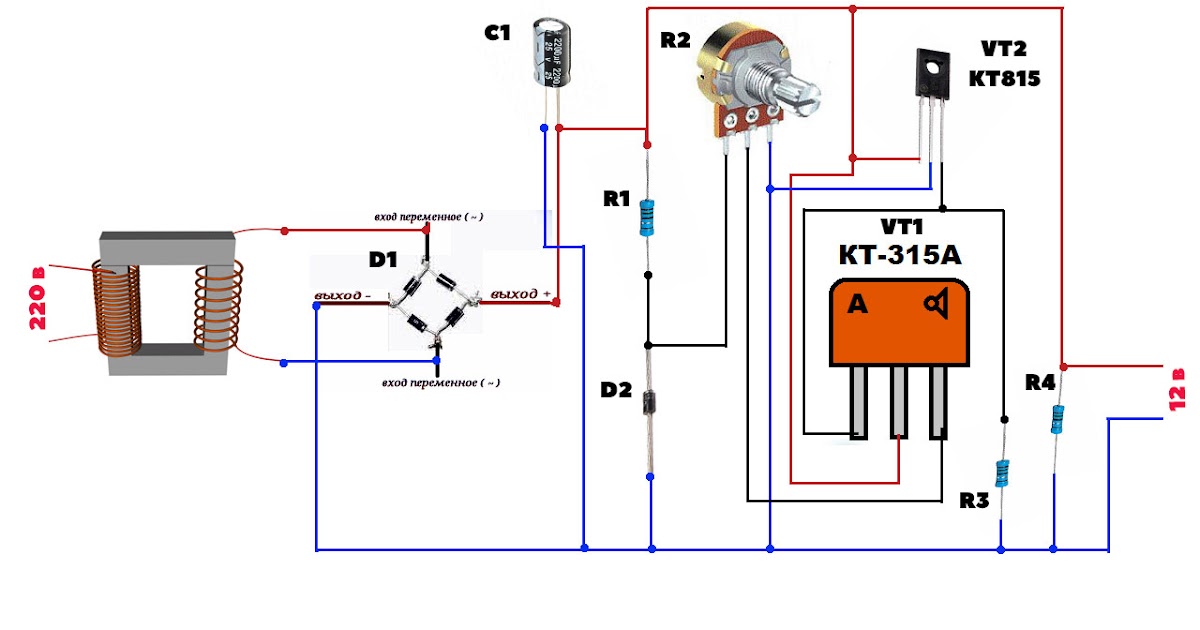

Бесшумный блок питания представляет собой проект бесшумного блока питания для обратного проектирования. К сожалению, в некоторых схемах аудиоусилителей это может стать помехой до такой степени, что правильное заземление также может не решить проблему.

Однако с помощью мощного транзистора и конденсатора можно сконструировать бесшумный источник питания, используя принципиальную схему. Сделав это, вы обойдете шум через регулируемый блок питания. Таким образом, делая его пульсирующим и бесшумным для всей цепи.

Источник: https://commons.m.wikimedia.org/wiki/File:PC-PowerSupply-Principle-Circuit.svg

Тестер кристаллов

Тестовый кристалл — один из пассивных компонентов, работающих с транзисторами. Большинство студентов, изучающих электротехнику, могут найти кристаллы в электронных устройствах необычными. Принципиальная схема представляет собой стандартный кварцевый генератор.

Интегрирует кристалл для запуска колебаний. Если вы используете отличный подключенный кристалл, лампочка загорится сразу. Однако неисправный кристалл не наполнит лампу светом.

(кристалл-тестер)

Уверены ли вы в твердости своей руки? С электронной схемой вы можете проверить себя. Чтобы построить его, вам понадобятся компоненты схемы, такие как провод 5 В, штифт для большого пальца, штифт для ключа и, конечно же, схема контроля напряжения батареи.

Наденьте сжатое металлическое кольцо для ключей на блок питания, не касаясь всей цепи. А жужжащий звук из динамика придаст точности движениям вашей руки и пальцев.

Если ваш резервуар для воды часто переполняется, вы, безусловно, можете определить уровень воды с помощью схемы датчика тока. Схема имеет светодиодную индикацию, поэтому напоминает вам об экономии воды. Для курса вам особенно понадобится резистор на 100 Ом. Принципиальная схема и ее работа Таймер 555 IC издает чистый звук, когда вода достигает своего уровня.

Основной принцип – два провода зонда касаются воды. Через них начинает течь ток. Следовательно, Тьюринг ВКЛ транзистор. Соедините все компоненты схемы на макетной плате, затем поместите провода датчиков на контейнер. Когда резервуар будет заполнен, контейнер в зуммере издаст звуковой сигнал.

Индикатор уровня воды, на самом деле, один из самых специфичных транзисторных проектов. Как и в схеме сигнализации дождя, ее основой является нестабильный мультивибратор. Рабочая частота зависит от переменного резистора и компонентов схемы, таких как конденсаторы.

Источник: https://commons.wikimedia.org/wiki/File:Ultrasonic_Wireless_Water_Level_Indicator.jpg

Простой таймер задержки

Используя стандартные компоненты схемы, такие как конденсатор, диод и, конечно же, два транзистора, вы можете построить практическую схему таймера включения и выключения с задержкой. На простой принципиальной схеме показано, как должны быть подключены транзисторы вместе с несколькими другими пассивными компонентами, чтобы получить предполагаемые выходы времени задержки.

Цепь более высокого напряжения входит в базу резисторов и включает транзистор, а затем и светодиод однократным нажатием кнопки. Вы также можете следовать курсу отсрочки, показанному для лучшего понимания.

Бомба с часовым механизмом

Хочешь напугать друга? Почему бы не сделать фальшивую схему бомбы? Простая схема производит звук, похожий на тиканье часов. Отрегулируйте частоту тиков до 220k pot и зарядите внешнюю цепь на 2u2. Затем, когда 0,65 В соединяется с базой транзистора Т1, он начинает включаться и издает тикающий звук.

Включите BC 557, который проталкивает небольшой заряд на 2u2 во вторую базу транзистора, чтобы включить его больше. После того, как оба транзистора быстро отключатся, цикл начинается снова.

(бомба замедленного действия)

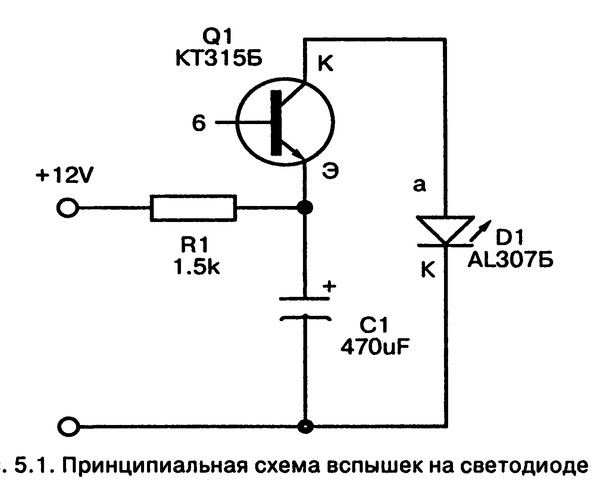

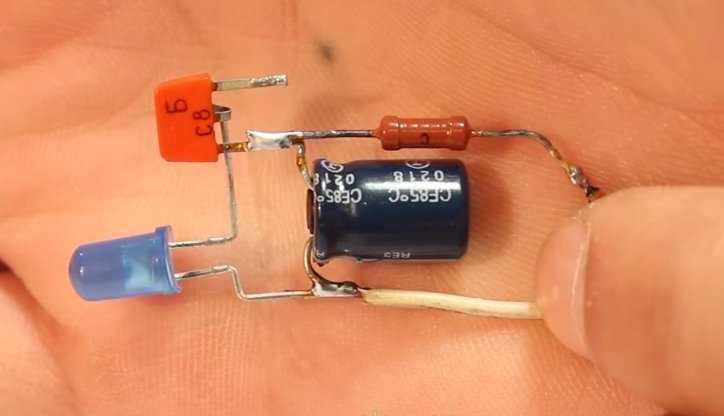

Цепь мигающего светодиода

Схема Blinker — простейшая электронная схема. На принципиальной схеме показаны точные точки крепления макетной платы. Вот как работают компоненты схемы: когда транзистор включен, он позволяет протекать через него току, поэтому светодиод загорается. Затем оба конденсатора C1 и C2 попеременно заряжаются и разряжаются от ключа зажигания, чтобы включать и выключать цепь эмиттерного повторителя.

Источник: https://commons.wikimedia.org/wiki/File:Blinking_LEDs.jpg

Схема контроллера подсветки лампы. Датчик освещенности (зависимый резистор), внешнее сопротивление которого зависит от интенсивности света, обнаруживает темноту и автоматически включает его. Кроме того, он выключает светодиод в течение дня.
Все, что вам нужно сделать, это соединить компоненты схемы на макетной плате и подать питание на 9v батарея. Вы можете использовать принципиальную схему и таймер ее работы 555 IC в своей гостиной и в охранном освещении. Кроме того, вы можете комбинировать схему автоматического ночного освещения с катушкой реле для экономичной мощности, такой как фонари 220 В.

Источник: https://commons.wikimedia.org/wiki/File:Wiring_diagram_of_lighting_control_panel_for_dummies.JPG

Дешевый сенсорный переключатель

На схеме показано простое подключение. Как следует из названия, это самая дешевая схема с сенсорным выключателем зажигания. Но вот как это работает: курс определяет сопротивление коллектора кожи пальца и посылает крошечный ток на транзистор Дарлингтона, чтобы включить его.
Цепь высокого напряжения на земном шаре затем подключается к передней части курса через 4M7, чтобы заменить палец и оставить его включенным. Чтобы выключить его, палец на кнопке OFF активирует транзистор, который, в свою очередь, лишит супертранзистор базового напряжения. Следовательно, отключив цепь. 9Заключение . Это также простые проекты для новичков в области электроники, которые, безусловно, ищут способы развить навыки на макетной плате. Кроме того, каждая схема работает с низким напряжением. Так что, как новичок, они совершенно безопасны для тестирования. При отработке этих транзисторных проектов подключите запись в соответствии с принципиальной схемой, чтобы предотвратить любую опасность.

Транзисторный! Руководство для учителя Урок 3

Транзисторы в вашей жизни: охота за транзисторами
Обзор
На этом уроке учащиеся ищут в школе транзисторные устройства. Они используют результаты своих поисков, чтобы объяснить значение транзистора в их жизни.
Цели
Найти примеры транзисторов в школе
Осознать количество и значение транзисторов в быту
Фон
Транзистор — это крошечное устройство, которое либо включает и выключает электрический ток, либо усиливает его. Первоначальные транзисторы представляли собой маленькие цилиндры размером чуть больше ластика для карандашей. На протяжении многих лет ученые и инженеры могли делать транзисторы все меньше и меньше. С изобретением интегральной схемы или микрочипа, в котором тысячи или миллионы транзисторов размещены на кусочке кремния, транзисторы стали микроскопическими.
Транзисторы являются основным компонентом микросхем, используемых в компьютерах. Компьютеры работают в двоичной системе, в которой используются только две цифры: 0 и 1. В компьютерном микрочипе транзисторы действуют как переключатели, пропуская ток для представления двоичной цифры 1 или отключая его для представления 0. Каждый вид информации ( слова, цифры, изображения и т. д.) преобразуются в строки из 1 и 0.
Сегодня во многие бытовые приборы, включая телевизоры, видеомагнитофоны, стереосистемы, телефоны, холодильники, стиральные и сушильные машины, микроволновые печи, системы сигнализации и факсимильные аппараты, встроены микросхемы. Чипы позволяют устройствам обрабатывать большие объемы информации и предоставлять пользователю именно ту информацию, которая ему нужна, от определения имени и номера телефона звонящего до воспроизведения и воспроизведения припева из последнего хип-хоп-релиза.
Транзисторы также используются в кардиостимуляторах, слуховых аппаратах, фотоаппаратах, калькуляторах и часах. Большинство этих устройств питаются от крошечных батареек. Большинство космических кораблей также используют микросхемы и, следовательно, транзисторы. Транзистор действительно является «нервной клеткой» информационного века.
Задействовать
Чтобы рассказать о важности изобретения транзистора, помогите учащимся визуализировать его влияние на конструкцию компьютеров. Если возможно, покажите учащимся вакуумную трубку. Если вакуумная лампа недоступна, вы можете использовать 25-ваттную лампочку в качестве модели для вакуумной лампы. Укажите, что ENIAC (электронный числовой интегратор и компьютер), построенный в 1946 и считается первым электронным компьютером современного поколения, в котором использовалось около 18 000 электронных ламп. Для работы машине требовалось много энергии, и она производила огромное количество тепла. (Оборудования для кондиционирования воздуха, необходимого для охлаждения ENIAC, было достаточно для охлаждения Эмпайр Стейт Билдинг.) Более того, ENIAC занимал много места — более 150 квадратных метров площади и 2,5 метра в высоту. Пусть студенты измерят и посчитают, сколько классных комнат потребуется, чтобы заполнить пространство, занимаемое ENIAC.
Если учащиеся еще не смотрели видео Transistorized! , показывают первые десять минут, включая Айру Флатоу, описывающую вакуумную лампу и ее недостатки, а также обсуждение Мервина Келли в отношении полупроводникового усилителя.
Исследуйте
Подготовьте учащихся к проекту, спросив: Где можно найти транзисторы? Где они наиболее распространены? Что особенного в транзисторах? Объясните, что они смогут ответить на эти и другие вопросы в этом проекте, пока будут искать вокруг себя транзисторы.
Оценка
После того, как команды обсудят и представят свои выводы, проведите в классе обсуждение о преобладании транзисторов в нашей жизни. Как минимум, учащиеся должны уметь
перечислить повседневные действия, которые контролируются или управляются транзисторами.
идентифицируйте приборы и устройства, которые основаны на транзисторах и которые сильно влияют на качество нашей жизни.
предоставить доказательства в поддержку или опровержение утверждения о том, что транзистор является самым значительным изобретением 20-го века.

УРОК 3 Упражнение

Что ты собираешься делать
Вы собираетесь работать в команде, чтобы найти устройства на основе транзисторов в вашей школе. Затем вы воспользуетесь результатами поиска, чтобы объяснить, почему транзистор так важен.
Что вам нужно
справочные материалы о транзисторах и транзисторных устройствах, включая информацию из Transistorized! Веб-сайт : www.pbs.org/transistor
Как это сделать
1. В своей команде используйте справочные материалы, чтобы ознакомиться с широким спектром устройств, в которых используются транзисторы. Возможно, вы захотите составить список этих устройств, на которые будете ссылаться во время охоты.
2. Найдите в школе электронные устройства, в которых используются транзисторы. Перечислите устройства. Если вы найдете определенное устройство более чем в одном месте, отметьте каждое местоположение в своем списке. Если вы не уверены, что устройство основано на транзисторах, используйте для проверки справочные материалы. Запишите все обнаруженные вами электрические устройства, которые НЕ основаны на транзисторах.
3. Обсудите свой список со своей командой. Создайте диаграмму из трех столбцов, как показано ниже. В первом столбце укажите пять устройств, которые, по мнению вашей команды, влияют на вас больше всего. Во втором столбце расскажите, почему каждое устройство важно для вашей жизни. В третьем столбце опишите, как изменилась бы ваша жизнь без каждого устройства.
4. Сравните и сопоставьте график вашей команды с графиками других команд. Какие устройства они определили, а вы нет? Что они нашли наиболее важным, что вы не сделали? При необходимости пересмотрите свой список, чтобы показать устройства, которые вы пропустили, или исключить устройства, не содержащие транзисторы.
Что вы узнали?
1. Каковы ваши пять лучших устройств по сравнению с устройствами ваших одноклассников? Какие устройства чаще всего определялись классом?
2. Объясните, почему транзистор считается самым значительным изобретением 20 века.

Попробуй!

Напишите эссе об электронном устройстве, которое больше всего изменило вашу жизнь.
Узнайте размер современного индивидуального транзистора. Узнайте, как изготавливается такой маленький предмет и как им манипулируют.
Проведите «День без транзисторов». Откажитесь от как можно большего количества электронных устройств за один день. Затем обсудите, как изменилась ваша жизнь за эти 24 часа.
