Что такое база коллектор эмиттер: Как определить выводы транзистора – где у транзистора база, эмиттер, коллектор, обозначение выводов

Что такое эмиттер коллектор и база?

Что такое эмиттер коллектор и база?

Коллектор (collector) — на него подаётся высокое напряжение, которым хочется управлять База (base) — через неё подаётся небольшой ток, чтобы разблокировать большой; база заземляется, чтобы заблокировать его Эмиттер (emitter) — через него проходит ток с коллектора и базы, когда транзистор «открыт»

Чем отличается коллектор от эмиттера?

На простейшей схеме различия между коллектором и эммитером не видны. В действительности же коллектор отличается от эмиттера, главное отличие коллектора – бо́льшая площадь p-n перехода. Кроме того, для работы транзистора абсолютно необходима малая толщина базы.

Как управляется биполярный транзистор?

Получается контроллер управляет транзистором, а транзистор мощной нагрузкой. Ну а обо всем по порядку. Основная суть этого режима заключается в том, что ток базы управляет током коллектора. Причем ток коллектора гораздо больше тока базы.

Как транзистор усиливает сигнал?

Для усиления же сигналов на базу подается напряжение смещения, которое позволяет транзистору находиться в частично открытом состоянии. … При смещении же базы транзистора происходит усиление входного сигнала любой величины. Эффект от смещения транзистора изображен графически на рис. 7.

Как происходит усиление сигнала?

Усилителем называется устройство, предназначенное для усиления мощности входного сигнала. Усиление происходит с помощью активных элементов за счет потребления энергии от источника питания. … Здесь процесс усиления основан на преобразовании энергии источника питания Eп в энергию выходного напряжения.

Как проходит ток через транзистор?

У транзистора три вывода: коллектор, эмиттер и база. Между коллектором и эмиттером течет сильный ток, он называется коллекторный ток (Iк), между базой и эмиттером – слабый управляющий ток базы (Iб). … Поскольку лампочка подключена к коллектору транзистора, то и ток, текущий через нее является током коллектора.

Как работает транзистор в качестве ключа?

Чтобы открыть транзисторный ключ нужно подвести потенциалы определенного знака к обеим pn-переходам. Переход коллектор-база должен быть смещен в обратном направлении, а переход база-эмиттер – в прямом. Для этого электроды источника питания UКЭ подсоединяют к выводам базы и коллектора через нагрузочный резистор RК.

Как работает электронный ключ?

На заводе или на фирме, которая устанавливает домофоны, в каждый ключ записывают особый код. Затем его же сохраняют в памяти домофона. Когда вы подносите ключ к домофону, он считывает код и сравнивает его со значениями из своей памяти. Если значение ключа там есть, дверь открывается.

Что называется полевым транзистором?

Полево́й (униполя́рный) транзи́стор — полупроводниковый прибор, принцип действия которого основан на управлении электрическим сопротивлением токопроводящего канала поперечным электрическим полем, создаваемым приложенным к затвору напряжением.

Что такое транзисторный ключ?

Транзисторный ключ — токовый ключ, выполненный на одном или нескольких транзисторах, работающих в ключевом режиме. Изменение электропроводности транзистора, обусловливающее переключение тока в нагрузке, обеспечивается подачей на его управляющий электрод управляющего напряжения определённой полярности и уровня.

Как проверить силовые транзисторы?

Если транзистор окажется структуры P-N-P, то к базе транзистора следует подключить минусовой (черный) щуп прибора. Попутно с этим следует «прозвонить» участок коллектор – эмиттер. У исправного транзистора его сопротивление практически бесконечно, что символизирует единица в старшем разряде индикатора.

Как определить PNP или NPN транзистор?

Если на базу подаём плюс — это NPN тип, если минус — это PNP. Чтобы определить, где эмиттер,а где коллектор, надо сравнить показания мультиметра при измерении. На эмиттере ток всегда больше.

Как называются выводы у транзистора?

Несмотря на симметричность этого прибора по полярности (p-n-p или n-p-n), важно определить выводы транзистора от его трех зон, которые называются «база», «эмиттер» и «коллектор». Это связано с тем, что площадь соприкосновения базы и коллектора намного больше площади контакта базы и эмиттера.

Как называются выводы у биполярного транзистора?

Средний слой и соответствующий вывод называют базой, один из крайних слоев и соответствующий вывод называют эмиттером, а другой крайний слой и соответствующий вывод-коллектором.

Какой режим работы транзистора называется динамическим?

Динамическим режимом работы транзистора называется такой режим, при котором в выходной цепи стоит нагрузочный резистор, за счёт которого изменение входного тока или напряжения будет вызывать изменение выходного напряжения.

Как называются выводы полевого транзистора?

Независимо от разновидности полевого транзистора он имеет три вывода. Один из них называется Затвор (З). Затвор является управляющим электродом, на него подают управляющее напряжение. Следующий вывод зовётся Исток (И).

Зачем нужны полевые транзисторы?

Главное преимущество полевого транзистора высокое входное сопротивление. Входное сопротивление это отношения тока к напряжению затвор-исток. Принцип действия лежит в управлении с помощью электрического поля, а оно образуется при приложении напряжения. То есть полевые транзисторы управляются напряжением.

Биполярный транзистор: принцип работы, характеристики, схемы

Биполярный транзистор — трёхэлектродный полупроводниковый прибор, один из типов транзисторов. В полупроводниковой структуре сформированы два p-n-перехода, перенос заряда через которые осуществляется носителями двух полярностей — электронами и дырками. Именно поэтому прибор получил название «биполярный» (от англ. bipolar), в отличие от полевого (униполярного) транзистора.

Применяется в электронных устройствах для усиления или генерации электрических колебаний, а также в качестве коммутирующего элемента (например, в схемах ТТЛ).

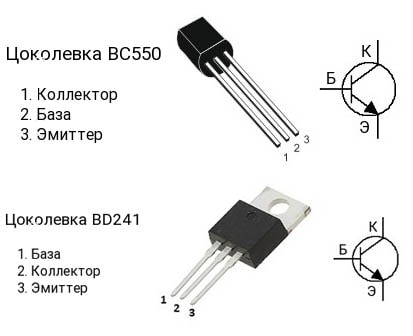

Внешний вид биполярного транзистора средней мощности и его цоколевка

Содержание статьи

• 1 Устройство
• 2 Принцип работы
• 3 Режимы работы
  • 3.1 Нормальный активный режим
  • 3.2 Инверсный активный режим
  • 3.3 Режим насыщения
  • 3.4 Режим отсечки
  • 3.5 Барьерный режим
• 4 Схемы включения
  • 4.1 Схема включения с общей базой
    • 4.1.1 Достоинства
    • 4.1.2 Недостатки
  • 4.2 Схема включения с общим эмиттером
    • 4.2.1 Достоинства
    • 4.2.2 Недостатки
  • 4.3 Схема с общим коллектором
    • 4.3.1 Достоинства
    • 4.3.2 Недостатки
• 5 Основные параметры
• 6 Биполярный СВЧ-транзистор
• 7 Технологии изготовления транзисторов
• 8 Применение транзисторов

Устройство

Биполярный транзистор состоит из трёх полупроводниковых слоёв с чередующимся типом примесной проводимости: эмиттера (обозначается «Э», англ. E), базы («Б», англ. B) и коллектора («К», англ. C). В зависимости от порядка чередования слоёв различают n-p-n (эмиттер — n-полупроводник, база — p-полупроводник, коллектор — n-полупроводник) и p-n-p транзисторы. К каждому из слоёв подключены проводящие невыпрямляющие контакты.

Обозначение биполярных транзисторов на схемах и их структура. Направление стрелки показывает направление тока через эмиттерный переход, и служит для идентификации n-p-n и p-n-p транзисторов. Наличие окружности символизирует транзистор в индивидуальном корпусе, отсутствие — транзистор в составе микросхемы.

PNP — транзистор прямой проводимости.

NPN — транзистор обратной проводимости.

Определить структура транзистора и проверить его исправность можно при помощи мультиметра.

С точки зрения типов проводимостей эмиттерный и коллекторный слои не различимы, но при изготовлении они существенно различаются степенью легирования для улучшения электрических параметров прибора. Коллекторный слой легируется слабо, что повышает допустимое коллекторное напряжение. Эмиттерный слой — сильно легированный: величина пробойного обратного напряжения эмиттерного перехода не критична, так как обычно в электронных схемах транзисторы работают с прямосмещённым эмиттерным переходом. Кроме того, сильное легирование эмиттерного слоя обеспечивает лучшую инжекцию неосновных носителей в базовый слой, что увеличивает коэффициент передачи по току в схемах с общей базой. Слой базы легируется слабо, так как располагается между эмиттерным и коллекторным слоями и должен иметь большое электрическое сопротивление.

Упрощенная схема поперечного разреза планарного биполярного n-p-n транзистора

Общая площадь перехода база-эмиттер выполняется значительно меньше площади перехода коллектор-база, что увеличивает вероятность захвата неосновных носителей из базового слоя и улучшает коэффициент передачи. Так как в рабочем режиме переход коллектор-база обычно включён с обратным смещением, в нём выделяется основная доля тепла, рассеиваемого прибором, и повышение его площади способствует лучшему охлаждению кристалла.

Поэтому на практике биполярный транзистор общего применения является несимметричным устройством (то есть инверсное включение, когда меняют местами эмиттер и коллектор, нецелесообразно).

Для повышения частотных параметров (быстродействия) толщину базового слоя делают меньше, так как этим, в том числе, определяется время «пролёта» (диффузии в бездрейфовых приборах) неосновных носителей. Но при снижении толщины базы снижается предельное коллекторное напряжение, поэтому толщину базового слоя выбирают исходя из разумного компромисса.

В первых транзисторах в качестве полупроводникового материала использовался металлический германий. Полупроводниковые приборы на его основе имеют ряд недостатков, и в настоящее время биполярные транзисторы изготавливают в основном из монокристаллического кремния и монокристаллического арсенида галлия. Благодаря очень высокой подвижности носителей в арсениде галлия приборы на его основе обладают высоким быстродействием и используются в сверхбыстродействующих логических схемах и в схемах СВЧ-усилителей.

Принцип работы

В активном усилительном режиме работы транзистор включён так, что его эмиттерный переход смещён в прямом направлении (открыт), а коллекторный переход смещён в обратном направлении (закрыт).

В транзисторе типа n-p-n основные носители заряда в эмиттере (электроны) проходят через открытый переход эмиттер-база (инжектируются) в область базы. Часть этих электронов рекомбинирует с основными носителями заряда в базе (дырками). Однако, из-за того, что базу делают очень тонкой и сравнительно слабо легированной, бо́льшая часть электронов, инжектированных из эмиттера, диффундирует в область коллектора, так как время рекомбинации относительно велико. Сильное электрическое поле обратносмещённого коллекторного перехода захватывает неосновные носители из базы (электроны) и переносит их в коллекторный слой. Ток коллектора, таким образом, практически равен току эмиттера, за исключением небольшой потери на рекомбинацию в базе, которая и образует ток базы (Iэ=Iб + Iк).

Коэффициент α, связывающий ток эмиттера и ток коллектора (Iк = α Iэ), называется коэффициентом передачи тока эмиттера. Численное значение коэффициента α = 0,9—0,999. Чем больше коэффициент, тем эффективней транзистор передаёт ток. Этот коэффициент мало зависит от напряжения коллектор-база и база-эмиттер. Поэтому в широком диапазоне рабочих напряжений ток коллектора пропорционален току базы, коэффициент пропорциональности равен β = α/(1 − α), от 10 до 1000. Таким образом, малый ток базы управляет значительно большим током коллектора.

Режимы работы

Нормальный активный режим

Переход эмиттер-база включен в прямом направлении[2] (открыт), а переход коллектор-база — в обратном (закрыт):

UЭБ>0; UКБ<0 (для транзистора n-p-n типа), для транзистора p-n-p типа условие будет иметь вид UЭБ<0; UКБ>0.

Инверсный активный режим

Эмиттерный переход имеет обратное смещение, а коллекторный переход — прямое: UКБ>0; UЭБ<0 (для транзистора n-p-n типа).

Режим насыщения

Оба p-n перехода смещены в прямом направлении (оба открыты). Если эмиттерный и коллекторный р-n-переходы подключить к внешним источникам в прямом направлении, транзистор будет находиться в режиме насыщения. Диффузионное электрическое поле эмиттерного и коллекторного переходов будет частично ослабляться электрическим полем, создаваемым внешними источниками Uэб и Uкб. В результате уменьшится потенциальный барьер, ограничивавший диффузию основных носителей заряда, и начнётся проникновение (инжекция) дырок из эмиттера и коллектора в базу, то есть через эмиттер и коллектор транзистора потекут токи, называемые токами насыщения эмиттера (IЭ. нас) и коллектора (IК. нас).

Напряжение насыщения коллектор-эмиттер (UКЭ. нас) — это падение напряжения на открытом транзисторе (смысловой аналог RСИ. отк у полевых транзисторов). Аналогично напряжение насыщения база-эмиттер (UБЭ. нас) — это падение напряжения между базой и эмиттером на открытом транзисторе.

Режим отсечки

В данном режиме коллекторный p-n переход смещён в обратном направлении, а на эмиттерный переход может быть подано как обратное, так и прямое смещение, не превышающее порогового значения, при котором начинается эмиссия неосновных носителей заряда в область базы из эмиттера (для кремниевых транзисторов приблизительно 0,6—0,7 В).

Режим отсечки соответствует условию UЭБ<0,6—0,7 В, или IБ=0[5][6].

Барьерный режим

В данном режиме база транзистора по постоянному току соединена накоротко или через небольшой резистор с его коллектором, а в коллекторную или в эмиттерную цепь транзистора включается резистор, задающий ток через транзистор. В таком включении транзистор представляет собой своеобразный диод, включенный последовательно с токозадающим резистором. Подобные схемы каскадов отличаются малым количеством комплектующих, хорошей развязкой по высокой частоте, большим рабочим диапазоном температур, нечувствительностью к параметрам транзисторов.

Схемы включения

Любая схема включения транзистора характеризуется двумя основными показателями:

• Коэффициент усиления по току Iвых/Iвх.
• Входное сопротивление Rвх = Uвх/Iвх.

Схема включения с общей базой

Входное сопротивление (входной импеданс) усилительного каскада с общей базой мало зависит от тока эмиттера, при увеличении тока — снижается и не превышает единиц — сотен Ом для маломощных каскадов, так как входная цепь каскада при этом представляет собой открытый эмиттерный переход транзистора.

Достоинства

• Хорошие температурные и широкий частотный диапазон, так как в этой схеме подавлен эффект Миллера.
• Высокое допустимое коллекторное напряжение.

Недостатки

• Малое усиление по току, равное α, так как α всегда немного менее 1.
• Малое входное сопротивление.

Схема включения с общим эмиттером

Достоинства

Большой коэффициент усиления по току.

• Большой коэффициент усиления по напряжению.
• Наибольшее усиление мощности.
• Можно обойтись одним источником питания.
• Выходное переменное напряжение инвертируется относительно входного.

Недостатки

Имеет меньшую температурную стабильность. Частотные свойства такого включения по сравнению со схемой с общей базой существенно хуже, что обусловлено эффектом Миллера.

Схема с общим коллектором

Достоинства

• Большое входное сопротивление.
• Малое выходное сопротивление.

Недостатки

• Коэффициент усиления по напряжению немного меньше 1.

Схему с таким включением часто называют «эмиттерным повторителем».

Основные параметры

• Коэффициент передачи по току.
• Входное сопротивление.
• Выходная проводимость.
• Обратный ток коллектор-эмиттер.
• Время включения.
• Предельная частота коэффициента передачи тока базы.
• Обратный ток коллектора.
• Максимально допустимый ток.
• Граничная частота коэффициента передачи тока в схеме с общим эмиттером.

Параметры транзистора делятся на собственные (первичные) и вторичные. Собственные параметры характеризуют свойства транзистора, независимо от схемы его включения. В качестве основных собственных параметров принимают:

• коэффициент усиления по току α;
• сопротивления эмиттера, коллектора и базы переменному току r_э, r_к, r_б, которые представляют собой:
  • r_э — сумму сопротивлений эмиттерной области и эмиттерного перехода;
  • r_к — сумму сопротивлений коллекторной области и коллекторного перехода;
  • r_б — поперечное сопротивление базы.

Вторичные параметры различны для различных схем включения транзистора и, вследствие его нелинейности, справедливы только для низких частот и малых амплитуд сигналов. Для вторичных параметров предложено несколько систем параметров и соответствующих им эквивалентных схем. Основными считаются смешанные (гибридные) параметры, обозначаемые буквой «h».

Входное сопротивление — сопротивление транзистора входному переменному току при коротком замыкании на выходе. Изменение входного тока является результатом изменения входного напряжения, без влияния обратной связи от выходного напряжения.

h₁₁ = U_m1/I_m1, при U_m2 = 0

Коэффициент обратной связи по напряжению показывает, какая доля выходного переменного напряжения передаётся на вход транзистора вследствие обратной связи в нём. Во входной цепи транзистора нет переменного тока, и изменение напряжения на входе происходит только в результате изменения выходного напряжения.

h₁₂ = U_m1/U_m2, при I_m1 = 0.

Коэффициент передачи тока (коэффициент усиления по току) показывает усиление переменного тока при нулевом сопротивлении нагрузки. Выходной ток зависит только от входного тока без влияния выходного напряжения.

h₂₁ = I_m2/I_m1, при U_m2 = 0.

Выходная проводимость — внутренняя проводимость для переменного тока между выходными зажимами. Выходной ток изменяется под влиянием выходного напряжения.

h₂₂  = I_m2/U_m2, при I_m1 = 0.

Зависимость между переменными токами и напряжениями транзистора выражается уравнениями:

U_m1 = h₁₁I_m1 + h₁₂U_m2;

I_m2 = h₂₁I_m1 + h₂₂U_m2.

В зависимости от схемы включения транзистора к цифровым индексам h-параметров добавляются буквы: «э» — для схемы ОЭ, «б» — для схемы ОБ, «к» — для схемы ОК.

Для схемы ОЭ:

I_m1 = I_mб, I_m2 = I_mк, U_m1 = U_mб-э, U_m2 = U_mк-э. Например, для данной схемы:

h_21э = I_mк/I_mб = β.

Для схемы ОБ: I_m1 = I_mэ, I_m2 = I_mк, U_m1 = U_mэ-б, U_m2 = U_mк-б.

Собственные параметры транзистора связаны с h-параметрами, например для схемы ОЭ:

;

;

;

.

С повышением частоты заметное влияние на работу транзистора начинает оказывать ёмкость коллекторного перехода

C_к. Его реактивное сопротивление уменьшается, шунтируя нагрузку и, следовательно, уменьшая коэффициенты усиления α и β. Сопротивление эмиттерного перехода C_э также снижается, однако он шунтируется малым сопротивлением перехода r_э и в большинстве случаев может не учитываться. Кроме того, при повышении частоты происходит дополнительное снижение коэффициента β в результате отставания фазы тока коллектора от фазы тока эмиттера, которое вызвано инерционностью процесса перемещения носителей через базу от эммитерного перехода к коллекторному и инерционностью процессов накопления и рассасывания заряда в базе. Частоты, на которых происходит снижение коэффициентов α и β на 3 дБ, называются граничными частотами коэффициента передачи тока для схем ОБ и ОЭ соответственно.

В импульсном режиме ток коллектора изменяется с запаздыванием на время задержки τ_з относительно импульса входного тока, что вызвано конечным временем пробега носителей через базу. По мере накопления носителей в базе ток коллектора нарастает в течение длительности фронта τ_ф. Временем включения транзистора называется τ_вкл = τ_з + τ_ф.

Биполярный СВЧ-транзистор

Биполярные СВЧ-транзисторы (БТ СВЧ) служат для усиления колебаний с частотой свыше 0,3 ГГЦ. Верхняя граница частот БТ СВЧ с выходной мощностью более 1 Вт составляет около 10 ГГц. Большинство мощных БТ СВЧ по структуре относится к n-p-n типу. По методу формирования переходов БТ СВЧ являются эпитакcиально-планарными. Все БТ СВЧ, кроме самых маломощных, имеют многоэмиттерную структуру (гребёнчатую, сетчатую). По мощности БТ СВЧ разделяются на маломощные (рассеиваемая мощность до 0,3 Вт), средней мощности (от 0,3 до 1,5 Вт) и мощные (свыше 1,5 Вт). Выпускается большое число узкоспециализированных типов БТ СВЧ.

Биполярный СВЧ-транзистор КТ3109А (PNP)

Технологии изготовления транзисторов

• Эпитаксиально-планарная.
• Диффузионно-сплавная.

Применение транзисторов

• Усилители, каскады усиления
• Генератор сигналов
• Модулятор
• Демодулятор (детектор)
• Инвертор (лог. элемент)
• Микросхемы на транзисторной логике (см. транзисторно-транзисторная логика, диодно-транзисторная логика, резисторно-транзисторная логика)

Транзисторы – SparkFun Learn

Авторы: Джимблом

Избранное Любимый 83

Обозначения, выводы и конструкция

Транзисторы в основном представляют собой устройства с тремя выводами. На биполярном переходном транзисторе (BJT) эти контакты помечены коллектор (C), база (B) и эмиттер (E). Символы схемы для NPN и PNP BJT приведены ниже:

Единственная разница между NPN и PNP заключается в направлении стрелки на эмиттере. Стрелка на NPN указывает, а на PNP указывает внутрь. Полезная мнемоника для запоминания того, что есть что:

NPN:

N ot P мазь i N

Обратная логика, но она работает!

Конструкция транзистора

Транзисторы полагаются на полупроводники, чтобы творить чудеса. Полупроводник — это материал, который не является чистым проводником (например, медная проволока), но и не является изолятором (например, воздух). Проводимость полупроводника — насколько легко он позволяет электронам течь — зависит от таких переменных, как температура или наличие большего или меньшего количества электронов. Давайте кратко заглянем под капот транзистора. Не волнуйтесь, мы не будем слишком глубоко копаться в квантовой физике.

Транзистор в виде двух диодов

Транзисторы являются своего рода продолжением другого полупроводникового компонента: диодов. В некотором смысле транзисторы — это всего лишь два диода с катодами (или анодами), соединенными вместе:

Диод, соединяющий базу с эмиттером, является здесь важным; оно совпадает с направлением стрелки на символе схемы и показывает вам , в каком направлении должен течь ток через транзистор.

Представление диодов — хорошее место для начала, но оно далеко не точное. Не основывайте свое понимание работы транзистора на этой модели (и уж точно не пытайтесь воспроизвести ее на макетной плате, это не сработает). Существует множество странных вещей на уровне квантовой физики, управляющих взаимодействием между тремя терминалами.

(Эта модель полезна, если вам нужно проверить транзистор. Используя функцию проверки диода (или сопротивления) на мультиметре, вы можете измерить клеммы BE и BC, чтобы проверить наличие этих «диодов». )

Структура транзистора и работа

Транзисторы состоят из трех различных слоев полупроводникового материала. В некоторые из этих слоев добавлены дополнительные электроны (процесс, называемый «легированием»), а в других электроны удалены (легирование «дырками» — отсутствие электронов). Полупроводниковый материал с дополнительных электронов называют n-типа ( n для отрицательного, потому что электроны имеют отрицательный заряд), а материал с удаленными электронами называется p-типа (для положительного). Транзисторы получаются путем укладки n поверх p поверх n или p поверх n поверх p .

Упрощенная схема структуры NPN. Обратите внимание на происхождение любых аббревиатур?

Немного взмахнув рукой, мы можем сказать, что электронов могут легко перетекать из n областей в p областей , если они обладают небольшой силой (напряжением), толкающей их. Но перетекание из области p в область n действительно сложно (требуется лот напряжения). Но особая особенность транзистора — та часть, которая делает нашу модель с двумя диодами устаревшей — заключается в том, что электронов могут легко перетекать из базы p-типа в коллектор n-типа, пока база- эмиттерный переход смещен в прямом направлении (это означает, что база находится под более высоким напряжением, чем эмиттер).

Транзистор NPN предназначен для передачи электронов от эмиттера к коллектору (поэтому обычный ток течет от коллектора к эмиттеру). Эмиттер «испускает» электроны в базу, которая контролирует количество электронов, испускаемых эмиттером. Большая часть испускаемых электронов «собирается» коллектором, который направляет их к следующей части цепи.

PNP работает таким же образом, но противоположным образом. База по-прежнему контролирует ток, но этот ток течет в противоположном направлении — от эмиттера к коллектору. Вместо электронов эмиттер испускает «дырки» (концептуальное отсутствие электронов), которые собираются коллектором.

Транзистор похож на электронный вентиль . Базовый штифт похож на ручку, которую вы можете регулировать, чтобы позволить большему или меньшему количеству электронов течь от эмиттера к коллектору. Давайте исследуем эту аналогию дальше…

---

---

Электротехника – В чем разница между эмиттером и коллектором…

Я вижу, у вас уже есть ответ, основанный на физике устройства. Я отвечу, что это означает в цепи.

BJT (транзисторы с биполярным переходом) работают в обратном направлении, по крайней мере, частично. В целом характеристики не так хороши, особенно коэффициент усиления. Тем не менее, в большинстве случаев вы все равно получаете некоторое усиление при замене коллектора и эмиттера.

У меня действительно были схемы, в которых я случайно устанавливал транзистор наоборот, и они работали. В этом случае схема была терпима к более низкому коэффициенту усиления. Схемы, которые требуют более близкого к минимальному гарантированному усилению, вероятно, не будут работать.

То, как BJT работает в обратном направлении, также зависит от его геометрии. Плоская конструкция, подобная показанной Джоэлем Рейесом Ноше, не так хорошо работает в обратном направлении. Это потому, что он хорошо оптимизирован для зарядов в базе, чтобы добраться до коллектора. Помните, что усиление обратно пропорционально тем, которые не доходят до коллектора (вместо этого идут до эмиттера). Если бы вы поменяли местами коллектор и эмиттер, вы можете себе представить, как система стала бы менее эффективной, а это означает, что не такая большая доля зарядов в базе попадет в коллектор.

В более простом сэндвиче NPN или PNP перестановка транзистора не имеет большого значения.

---

Я наивно предполагал, что все транзисторы одного типа имеют практически одинаковые характеристики; в конце концов, в отличие от других компонентов, на принципиальных схемах для них, кажется, не прописаны номера.

Я не уверен, что вы подразумеваете под “типом”. NPN по сравнению с PNP или, более конкретно, например, 2N3906 по сравнению с 2N4401. В любом случае, существует очень много отдельных моделей транзисторов. Они различаются между собой коэффициентом усиления, максимальным напряжением CE, максимальным током C, максимальной используемой частотой, способностью рассеивания мощности, цоколевкой, корпусом и другими параметрами.

Любая приличная схема обязательно покажет конкретную модель транзистора или будет сопровождаться спецификацией (ведомостью материалов), в которой она указана. Такие вещи должны быть указаны, чтобы иметь возможность построить юнит.

Схемы, предназначенные только для концептуального отображения схемы, например те, что могут быть размещены здесь на этой платформе вопросов и ответов, могут не всегда указывать конкретную модель, если она не имеет отношения к концепции. Однако вы не можете построить что-то подобное, не выбрав каким-то образом модель для каждого транзистора.
