Отличие переменного тока от постоянного: преобразование, разница, принцип действия

Детей учат, что пальцы в розетку совать нельзя! А почему? Потому что будет плохо. С более подробным объяснением часто бывают проблемы: какое-то там напряжение, ток, что-то куда-то течет. Чтобы вы в будущем могли сами объяснить своим детям, что к чему, мы сейчас объясним вам. Эта статья про переменный и постоянный токи, их отличия, применение и историю электричества вообще. Науку нужно делать интересной, и мы скромно пытаемся этим заниматься по мере сил.

Например: какой ток у нас в розетках?  Переменный, конечно! Напряжением 220 Вольт и частотой 50 Герц. А сеть, по которой передается ток – трехфазная. Кстати, если при словах «фаза» и «ноль» вы впадаете в ступор, почитайте что это такое, и день будет прожит вдвойне не зря! Но не будем забегать вперед. Обо всем по порядку.

Ежедневная рассылка с полезной информацией для студентов всех направлений – на нашем телеграм-канале.

Краткая история электричества

Кто изобрел электричество? А никто! Люди постепенно понимали, что это такое и как им пользоваться.

Все началось в 7 веке до нашей эры, в один солнечный (а может и дождливый, кто знает) день. Тогда греческий философ Фалес заметил, что, если потереть янтарь о шерсть, он будет притягивать легкие предметы.

Потом были Александр Македонский, войны, христианство, падение Римской империи, войны, падение Византии, войны, средневековье, крестовые походы, эпидемии, инквизиция и снова войны. Как вы поняли, людям было не до какого-то там электричества и натертых шерстью эбонитовых палочек.

В каком году изобрели слово «электричество»? 1600 году английский естествоиспытатель Уильям Гилберт решил написать труд «О магните, магнитных телах и о большом магните — Земле». Именно тогда и появился термин

«электричество».

Через сто пятьдесят лет, в 1747 году Бенджамин Франклин, которого мы все очень любим, создал первую теорию электричества. Он рассматривал это явление как флюид или нематериальную жидкость.

Именно Франклин ввел понятие положительного и отрицательного зарядов (до этого разделяли стеклянное и смоляное

электричество), изобрел молниеотвод и доказал, что молния имеет электрическую природу.

Бенджамина любят все, ведь его портрет есть на каждой стодолларовой купюре. Помимо работы в точных науках, он был видным политическим деятелем. Но вопреки распространенному заблуждению, Франклин не был президентом США.

Дальше пойдет перечисление важных для истории электричества открытий.

1785 год – Кулон выясняет, с какой силой противоположные заряды притягиваются, а одноименные отталкиваются.

1791 год – Луиджи Гальвани случайно заметил, что лапки мертвой лягушки сокращаются под действием электричества.

Принцип работы батарейки основан на гальванических элементах. Но кто создал первый гальванический элемент? Основываясь на открытии Гальвани, другой итальянский физик Алессандро Вольта в 1800 году создает столб Вольта – прототип современной батарейки.

На раскопках рядом с Багдадом нашли батарейку возрастом больше двух тысяч лет. Какой древний айфон с ее помощью подзаряжали – остается загадкой. Зато известно точно, что батарейка уже «села». Этот случай как бы говорит: может быть, люди знали об электричестве намного раньше, но потом что-то пошло не так.

Уже в 19 веке Эрстед, Ампер, Ом, Томсон и Максвелл совершили настоящую революцию. Был открыт электромагнетизм, ЭДС индукции, электрические и магнитные явления связали в единую систему и описали фундаментальными уравнениями.

Кстати! Если у вас нет времени, чтобы самостоятельно разбираться со всем этим, для наших читателей сейчас действует скидка 10% на любой вид работы

20 век принес квантовую электродинамику и теорию слабых взаимодействий, а также электромобили и повсеместные линии электропередач. Кстати, знаменитый электромобиль Тесла работает на постоянном токе.



Конечно, это очень краткая история электричества, и мы не упомянули очень много имен, которые повлияли на прогресс в этой области. Иначе пришлось бы написать целый многотомный справочник.

Постоянный ток

Сначала напомним, что ток – это движение заряженных частиц.

Постоянный ток – это ток, который течет в одном направлении.

Типичный источник постоянного тока – гальванический элемент. Проще говоря, батарейка или аккумулятор. Один из древнейших артефактов, связанных с электричеством – багдадская батарейка, которой 2000 лет. Предполагают, что она давала ток напряжением 2-4 Вольта.



Где используется постоянный ток:

  • в питании большинства бытовых приборов;
  • в батарейках и аккумуляторах для автономного питания приборов;
  • для питания электроники автомобилей;
  • на кораблях и подводных лодках;
  • в общественном транспорте (троллейбусах, трамваях).

Проще всего представить постоянный ток наглядно, на графике. Вот как он выглядит:

Постоянный ток

Бытовые приборы работают на постоянном токе, но в розетки сети в квартире приходит переменный ток. Практически везде постоянный ток получается путем выпрямления переменного.

Переменный ток

Переменный ток – это ток, который меняет величину и направление. Причем меняет в равные промежутки времени.

Переменный ток используется в промышленности и электроснабжении. Именно его получают на станциях и отправляют к потребителям. Уже на месте преобразование переменного электрического тока в постоянный происходит с помощью инверторов.

Переменный ток – alternating current (AC). Постоянный ток – direct current (DC). Аббревиатуру AC/DC можно увидеть на трансформаторных будках, где происходит преобразование. А еще это название одной отличной австралийской рок-группы.

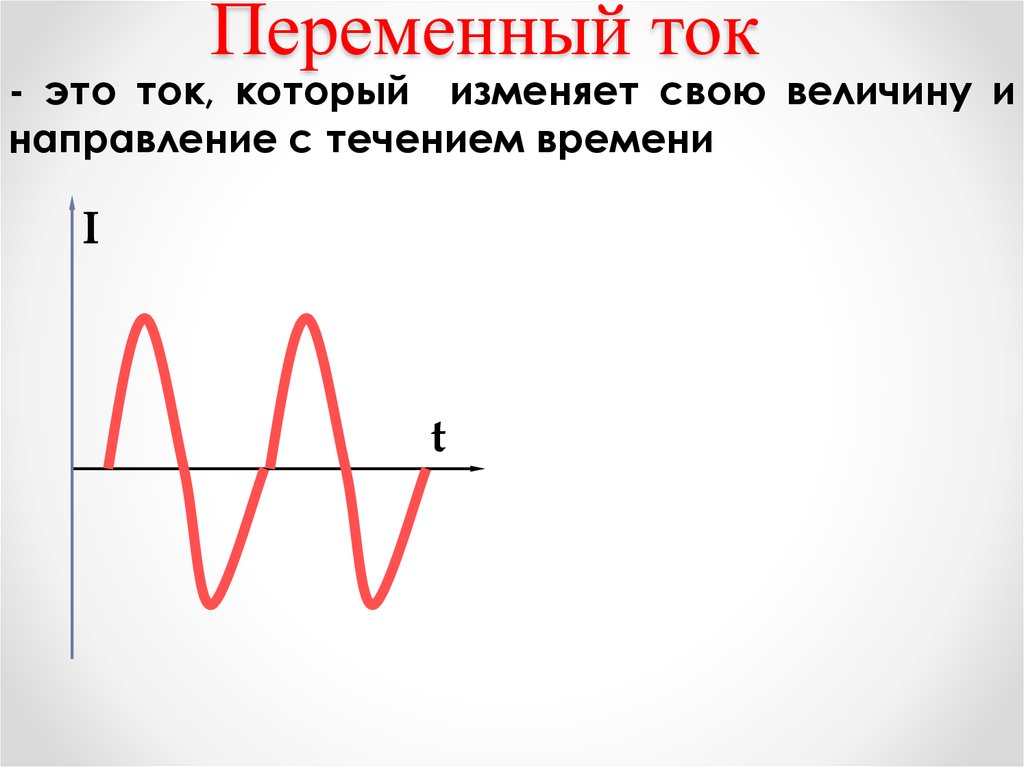

А вот и наглядное изображение переменного тока.

Переменный ток

Переменный ток течет в цепи в двух направлениях: туда и обратно. Одно из них считается положительным, а второе – отрицательным.

Так как величина тока меняется не только по направлению, но и по величине, не думайте, что в вашей розетке постоянно 220 Вольт.

220 – это действующее значение напряжения, которое бывает 50 раз в секунду. Кстати, в Америке используется другой стандарт переменного тока в сети: 110 Вольт и 60 Герц.

Война токов

Активное использование постоянного тока началось в конце 19 века. Тогда Эдисон довел до ума лампочку (1890) и основал первые в Нью-Йорке электростанции, которые производили постоянный ток напряжением 110 Вольт.

Использование постоянного тока было связано с существенными потерями при его передаче на большие расстояния. Переменный ток нельзя было использовать из-за того, что не было соответствующих счетчиков и моторов, работавших на переменном токе. Так же был затруднен процесс преобразования постоянного тока в переменный. При этом переменный ток можно было без потерь передавать на большие расстояния.

В то время в Америку из Сербии приехал Никола Тесла, который устроился на работу в компанию к Эдисону. Тесла изобрел электродвигатель переменного тока, понял все выгоды и предложил Эдисону его использование.

Тесла и Эдисон

Эдисон не послушал Теслу и к тому же не выплатил ему зарплату. Так и началось знаменитое противостояние изобретателей – война токов.

Она длилась более ста лет и закончилась в 2007 году. Тогда Нью-Йорк полностью перешел на электроснабжение переменным током.

Почему переменный ток опаснее постоянного

В войне токов, чтобы не потерпеть убытки и финансовый крах от внедрения и использования идей Теслы, Эдисон публично демонстрировал, как переменный ток убивает животных. Случай, когда какой-то американский гражданин погиб от удара переменным током, был очень подробно и широко освещен в прессе.



Для человека переменный ток в общем случае действительно опаснее постоянного. Хотя всегда нужно учитывать величину тока, его частоту, напряжение, сопротивление человека, которого бьет током. Рассмотрим эти нюансы:

  1. Переменный ток частотой 50 Герц в три-четыре раза опаснее для жизни, чем постоянный ток. Если частота тока более 1000 Герц, то он считается менее опасным.
  2. При напряжениях около 400-600 Вольт переменный и постоянный токи считаются одинаково опасными. При напряжении более 600 Вольт более опасен постоянный ток.
  3. Переменный ток в силу своей природы и частоты сильнее возбуждает нервы, стимулируя мышцы и сердце. Именно поэтому он несет большую опасность для жизни.

С каким бы током вы не работали, соблюдайте осторожность и будьте бдительны! Берегите себя и свои нервы, а также помните: сделать это эффективно поможет профессиональный студенческий сервис с лучшими экспертами.

Чем отличается переменный ток от постоянного

Хотя электрические приборы мы каждый день используем в повседневной жизни, не каждый может ответить, чем отличается переменный ток от постоянного, несмотря на то, что об этом рассказывается в рамках школьной программы. Поэтому имеет смысл напомнить основные догматы.

Обобщенные определения

Физический процесс, при котором заряженные частицы движутся упорядоченно (направленно), называется электротоком. Его принято разделять на переменный и постоянный. У первого направление и величина остаются неизменными, а у второго эти характеристики меняются по определенной закономерности.

Приведенные определения сильно упрощены, хотя и объясняют разницу между постоянным и переменным электротоком. Для лучшего понимания, в чем заключается это различие, необходимо привести графическое изображение каждого из них, а также объяснить, как образуется переменная электродвижущая сила в источнике. Для этого обратимся к электротехнике, точнее ее теоретическим основам.

Источники ЭДС

Источники электротока любого рода бывают двух видов:

  • первичные, с их помощью происходит генерация электроэнергии путем превращения механической, солнечной, тепловой, химической или другой энергии в электрическую;
  • вторичные, они не генерируют электроэнергию, а преобразуют ее, например, из переменной в постоянную или наоборот.

Единственным первичным источником переменного электротока является генератор, упрощенная схема такого устройства показана на рисунке.

Упрощенное изображение конструкции генератора

Обозначения:

  • 1 – направление вращения;
  • 2 – магнит с полюсами S и N;
  • 3 – магнитное поле;
  • 4 – проволочная рамка;
  • 5 – ЭДС;
  • 6 – кольцевые контакты;
  • 7 – токосъемники.

Принцип работы

Механическая энергия преобразуется изображенным на рисунке генератором в электрическую следующим образом:

за счет такого явления, как электромагнитная индукция, при вращении рамки «4», помещенной в магнитное поле «3» (возникающее между различными полюсами магнита «2»), в ней образуется ЭДС «5». Напряжение в сеть  подается через токосъемники «7» с кольцевых контактов «6», к которым подключена рамка «4».

Видео: постоянный и переменный ток — отличия

Что касается величины ЭДС, то она зависит от скорости пересечения силовых линий «3» рамкой «4». Из-за особенностей электромагнитного поля минимальная скорость пересечения, а значит и самое низкое значение электродвижущей силы будет в момент, когда рамка находится в вертикальном положении, соответственно, максимальное — в горизонтальном.

Учитывая изложенное выше, в процессе равномерного вращения индуктируется ЭДС, характеристики величины и направления которого изменяются с определенным периодом.

Графические изображения

Благодаря применению графического метода, можно получить наглядное представление динамических изменений различных величин. Ниже приведен график изменения напряжения с течением времени для гальванического элемента 3336Л (4,5 В).

Горизонтальная ось отображает время, вертикальная – напряжение

Как видим, график представляет собой прямую линию, то есть напряжение источника остается неизменным.

Теперь приведем график динамики изменения напряжения в течение одного цикла (полного оборота рамки) работы генератора,.

Горизонтальная ось отображает угол поворота в градусах, вертикальная — величину ЭДС (напряжение)

Для наглядности покажем начальное положение рамки в генераторе, соответствующее начальной точке отчета на графике (0°)

Начальное положение рамки

Обозначения:

  • 1 – полюса магнита S и N;
  • 2 – рамка;
  • 3 – направление вращения рамки;
  • 4 – магнитное поле.

Теперь посмотрим, как будет изменяться ЭДС в процессе одного цикла вращения рамки. В начальном положении ЭДС будет нулевым. В процессе вращения эта величина начнет плавно возрастать, достигнув максимума в момент, когда рамка будет под углом 90°. Дальнейшее вращение рамки приведет к снижению ЭДС, достигнув минимума в момент поворота на 180°.

Продолжая процесс, можно увидеть, как электродвижущая сила меняет направление. Характер изменений поменявшей направление ЭДС будет таким же. То есть она начнет плавно возрастать, достигнув пика в точке, соответствующей повороту на 270°, после чего будет снижаться, пока рамка не завершит полный цикл вращения (360°).

Если график продолжить на несколько циклов вращения, мы увидим характерную для переменного электротока синусоиду. Ее период будет соответствовать одному обороту рамки, а амплитуда – максимальной величине ЭДС (прямой и обратной).

Теперь перейдем к еще одной важной характеристике переменного электротока – частоте. Для ее обозначения принята латинская буква «f», а единица ее измерения – герц (Гц). Этот параметр отображает количество полных циклов (периодов) изменения ЭДС в течение одной секунды.

Определяется частота по формуле:  . Параметр «Т» отображает время одного полного цикла (периода), измеряется в секундах. Соответственно, зная частоту, несложно определить время периода. Например, в быту используется электроток с частотой 50 Гц, следовательно, время его периода будет две сотых секунды (1/50=0,02).

Трехфазные генераторы

Заметим, что наиболее экономически выгодным способом получения переменного электротока будет использование трехфазного генератора. Упрощенная схема его конструкции показана на рисунке.

Устройство трехфазного генератора

Как видим, в генераторе используются три катушки, размещенные со смещением 120°, соединенные между собой треугольником (на практике такое соединение обмоток генератора не применяется в виду низкого КПД). При прохождении одного из полюсов магнита мимо катушки, в ней индуктируется ЭДС.

Графическое изображение сгенерированного трехфазного электротока

Чем обосновано разнообразие электротоков

У многих может возникнуть вполне обоснованный вопрос – зачем использовать такое разнообразие электротоков, если можно выбрать один и сделать его стандартным? Все дело в том, что не каждый вид электротока подходит для решения той или иной задачи.

В качестве примера приведем условия, при которых использовать постоянное напряжение будет не только не выгодно, ни и иногда невозможно:

  • задача передачи напряжения на расстояния проще реализовывается для переменного напряжения;
  • преобразовать постоянный электроток для разнородных электроцепей, у которых неопределенный уровень потребления, практически невозможно;
  • поддерживать необходимый уровень напряжения в цепях постоянного электротока значительно сложнее и дороже, чем переменного;
  • двигатели для переменного напряжения конструктивно проще и дешевле, чем для постоянного. В данном пункте необходимо заметить, что у таких двигателей (асинхронных) высокий уровень пускового тока, что не позволяет их использовать для решения определенных задач.

Теперь приведем примеры задач, где более целесообразно использовать постоянное напряжение:

  • чтобы изменить скорость вращения асинхронных двигателей требуется, изменить частоту питающей электросети, что требует сложного оборудования. Для двигателей, работающих от постоянного электротока, достаточно изменить напряжение питания. Именно поэтому в электротранспорте устанавливают именно их;
  • питание электронных схем, гальванического оборудования и многих других устройств также осуществляется постоянным электротоком;
  • постоянное напряжение значительно безопаснее для человека, чем переменное.

Исходя из перечисленных выше примеров, возникает необходимость в использовании различных видов напряжения.

Принцип работы, отличия постоянного от переменного электрического тока

Электрический ток— это направленное или упорядоченное движение заряженных частиц: электронов в металлах, в электролитах — ионов, а в газах — электронов и ионов. Электрический ток может быть как постоянным, так и переменным.

Определение постоянного электрического тока, его источники

Постоянный ток ( DC, по-английски Direct Current) — это электрический ток, у которого  свойства и направление не меняются с течением времени. Обозначается постоянный ток и напряжение в виде короткой горизонтальной черточки или двух параллельных, одна из которых штриховая.

Постоянный ток используется в автомобилях и в домах, в многочисленных электронных приборах: ноутбуки, компьютеры, телевизоры и т. д. Перемеренный электрический ток  из розетки преобразуется в постоянный при помощи блока питания или трансформатора напряжения с выпрямителем.

Любой электроинструмент, устройство или прибор, работающие от батареек так же являются потребителями постоянного тока , потому что батарея или аккумулятор- это исключительно источники постоянного тока, который при необходимости преобразуется  в переменный с использованием специальных преобразователей (инверторов).

Принцип работы переменного тока

Переменный ток  (AC по-английски Alternating Current)- это электрический ток, который изменяется по величине и направлению с течением времени. На электроприборах условно обозначается отрезком синусоиды « ~ ».
Иногда после синусоиды могут указываться характеристики переменного тока — частота, напряжение, число фаз.

Переменный ток может быть как одно- , так и  трёхфазным, для которого мгновенные значения тока и напряжения меняются по гармоническому закону.

Основные характеристики переменного тока — действующее значение напряжения и частота.

Обратите внимание, как на левом графике для однофазного тока меняется направление и величина напряжения с переходом в ноль за период времени Т, а на втором графике для трехфазного тока существует смещение трех синусоид на одну третью периода. На правом графике 1 фаза обозначена буквой «а», а вторая буквой «б». Хорошо известно, что в домашней розетке 220 Вольт. Но мало кто знает, что это действующие значение переменного напряжения, но амплитудное или максимальное значение будет больше на корень из двух, т.е будет равно 311 Вольт.

Таким образом, если у постоянного тока величина напряжения и направление не изменяются в течении времени, то у переменного тока- напряжение постоянно меняется по величине и направлению (график ниже нуля это обратное направление).

И так мы подошли к понятию частота— это отношение числа полных циклов  (периодов) к единице времени периодически меняющегося  электрического тока. Измеряется в Герцах. У нас и в Европе частота равна 50 Герцам, в США- 60 Гц.

Что означает частота 50 Герц? Она означает, что у нас переменный ток меняет свое направление на противоположное и обратно (отрезок Т- на графике) 50 раз за секунду!

Источниками переменного тока являются все розетки в доме и все то, что подключено напрямую проводами или кабелями  к электрощиту. У многих возникает вопрос: а почему  в розетке не постоянный ток? Ответ прост. В сетях переменного тока легко и с минимальными потерями преобразовывается величина напряжения до необходимого уровня при помощи трансформатора в любых объемах. Напряжение необходимо увеличивать для возможности передачи электроэнергии на большие расстояния с наименьшими потерями в промышленных масштабах.  С электростанции, где стоят мощные электрогенераторы, выходит напряжение величиной 330 000-220 000 Вольт, далее возле нашего дома на трансформаторной подстанции оно преобразуется с величины 10 000 Вольт в трехфазное напряжение 380 Вольт, которое и приходит в многоквартирный дом, а к нам в квартиру приходит однофазное напряжение, т. к. между фазой и нулем или землей напряжение равняется 220 В, а между разноименными фазами в электрощите 380 Вольт.

И еще одним из важных достоинств переменного напряжения является то, что асинхронные электродвигатели переменного тока конструктивно проще и работают значительно надежнее, чем двигатели постоянного тока.

Как переменный ток сделать постоянным

Для потребителей, работающих на постоянном токе- переменный преобразуется при помощи  выпрямителей.

  1. Первоначальный этап преобразования— это подключение диодного моста, состоящего из 4 диодов достаточной мощности (на рисунке ниже), который срезает верхние границы переменных синусоид или делает ток однонаправленным.
  2. Второй этап— это подключение параллельно на выход с диодного мостика конденсатора или сглаживающего фильтра, который исправляет провалы между пиками синусоид. Обратите внимание, как выглядит синусоида после прохождения через диодный мост (на рисунке выделена зеленным цветом).

    И как уменьшаются пульсации (изменения напряжения) после подключения конденсатора- на рисунке выделено синим цветом.

  3. Далее при необходимости для уменьшения уровня пульсаций,  дополнительно могут применяются стабилизаторы тока или  напряжения.

Преобразователь постоянного тока в переменный

Если с преобразованием переменного тока в постоянный не возникает сложностей, то со обратным преобразованием все гораздо сложнее. В домашних условиях для этого используется инвертор — это генератор периодического напряжения из постоянного, по форме приближённого к синусоиде.

Инвертор технически сложное устройство, поэтому и цены на него не маленькие. Стоимость зависит напрямую от выходной максимальной мощности переменного тока.

Как правило, преобразование постоянного тока требуется в редких случаях. Например, для подключения от бортовой электросети автомобиля домашних электроприборов, инструмента и т. п. в походе, на даче и т. д.

Что такое фаза, ноль, заземление читайте в следующей нашей статье.

Переменный ток и постоянный ток: отличие

В чём разница переменного и постоянного тока

Общее понятие электрического тока можно выразить как движение различных заряженных частиц (электронов, ионов) в некотором направлении. А его величину охарактеризовать числом заряженных частиц, которые прошли через проводник за определенный промежуток времени.

Если величина заряженных частиц в 1 кулон проходит через определенное сечение проводника за время в 1 секунду, тогда можно говорить о силе тока в 1 ампер протекающего через проводник. Таким образом определяется количество ампер или сила тока. Это общее понятие тока. А теперь рассмотрим понятие переменного и постоянного тока и их различие.

Постоянный электрический ток по определению – это ток, который течёт только в одном направлением и не меняет его со временем. Переменный ток характерен тем, что меняет свое направление и величину со временем. Если графически постоянный ток отображается как прямая линия, то переменный ток течет по проводнику по закону синуса и графически отображается как синусоида.

Графическое изображение постоянного тока

Так как переменный ток меняется по закону синусоиды, то он имеет такие параметры как период полного цикла, время которого обозначается буквой Т. Частота переменного тока обратна периоду полного цикла. Частота переменного тока выражается числом полных периодов в определенный промежуток времени (1 сек).

Графическое изображение переменного тока

Таких периодов в нашей электросети переменного тока равно 50, что соответствует частоте 50 Гц. F = 1/Т, где период для 50 Гц равен 0,02 сек. F =1/0,02 = 50 Гц. Обозначается переменный ток английскими буквами AC и знаком «~». Постоянный ток имеет обозначение DC и значок «-». Кроме того переменный ток может быть однофазным или многофазным. В основном используется трехфазная сеть.

Почему в сети переменное напряжение, а не постоянное

Переменный ток имеет много преимуществ перед постоянным током. Низкие потери при передаче переменного тока в линиях электропередач (ЛЭП) по сравнению с постоянным током. Генераторы переменного тока простые и дешевые. При передаче на большие расстояния по ЛЭП высокое напряжение достигает 330 тысяч вольт с минимальным током.

Чем меньше ток в ЛЭП, тем меньше потерь. Передача постоянного тока на большие расстояния понесет немалые потери. Также высоковольтные генераторы переменного тока значительно проще и дешевле. Из переменного напряжения легко получить более низкое напряжение через простые трансформаторы.

Также, значительно дешевле получить постоянное напряжение из переменного, чем наоборот, использовать дорогие преобразователи постоянного напряжения в переменное. Такие преобразователи имеют низкий КПД и большие потери. По пути передачи переменного тока используют двойное преобразование.

Сначала с генератора получает 220 – 330 Кв, и передают на большие расстояния до трансформаторов, которые понижают высокое напряжение до 10 Кв и далее идут подстанции которые понижают высокое напряжение до 380 В. С этих подстанций электроэнергия расходится по потребителям и поступает в дома и на электрощиты многоквартирного дома.

Три фазы трехфазного тока сдвинутые на 120 градусов

Для однофазного напряжения характерна одна синусоида, а для трехфазного три синусоиды, смещенные на 120 градусов относительно друг друга. Трехфазная сеть также имеет свои преимущества перед однофазными сетями. Это меньше габариты трансформаторов, электродвигатели также конструктивно меньших размеров.

Имеется возможность изменить направление вращения ротора асинхронного электродвигателя. В трехфазной сети можно получить 2 напряжения – это 380 В и 220 В, которые используются для изменения мощности двигателя и регулировки температуры нагревательных элементов. Используя трехфазное напряжение в освещении можно устранить мерцание люминесцентных ламп, для чего их подключают к разным фазам.

Постоянный ток используется в электронике и во всех бытовых приборах, так как он легко преобразуется из переменного за счёт его деления на трансформаторе до нужной величины и дальнейшего выправления. Источником постоянного тока являются аккумуляторы, батареи, генераторы постоянного тока, светодиодные панели. Как видно различие в переменном и постоянном токе немалое. Теперь мы узнали – Почему в нашей розетки течет переменный ток, а не постоянный?

преимущества и недостатки ⋆ diodov.net

Какой электрический ток лучше: постоянный или переменный ток? Чтобы дать ответ на данный вопрос нужно оценить их преимущества и недостатки по следующим основным направлениям: выработка, передача, распределение и потребление электроэнергии. Проще говоря, нужно ответить на следующие вопросы. Какой род тока проще и дешевле получить, затем передать его на большое расстояние, после чего распределить электроэнергию между потребителями. Потребители какого рода энергии более эффективны?

Сегодня преимущественное большинство электрической энергии, добываемой или генерируемой в мире, выпадет на переменный ток. И в первую очередь это связано с тем, что переменный ток проще преобразовывать из более низкого напряжения в более высокое и наоборот, то есть он проще в трансформации.

Место производство электрической энергии большой мощности, к сожалению пока что невозможно базировать в тех местах, где хотелось бы, то есть непосредственно рядом с потребителями. Например, мощную гидроэлектростанцию можно соорудить только на полноводной реке и то не в каждом месте. А конечный потребитель может находиться на расстоянии сотни и тысячи километров от электростанции. Поэтому очень важно обеспечить такие условия, чтобы минимизировать потери мощности в проводах линии электропередачи ЛЭП. В этом случае потери электроэнергии снижаются с ростом напряжения. Давайте остановимся на этом более подробно. Предположим, имеется некая электростанция, а точнее ее генератор, выдающий мощность 1000 кВт и нам необходимо передать эту мощность потребителю, который находится на расстоянии, например на 100 км от генератора.

Для сравнения электрическую энергию будем передавать напряжением 10 кВ и 100 кВ. При заданных мощности и напряжениях определим величины токов, протекающих в проводах.

I1 = P/U1 = 1000 кВт/10 кВ = 100 А.

I2 = P/U2 = 1000 кВт/100 кВ = 10 А.

Как мы видим, при увеличении напряжения в 10 раз, ток снижается тоже в 10 раз.

Потери электроэнергии в проводах ЛЭП и не только в них определяются квадратом тока, протекающего в них и сопротивлением самого провода. Для простоты расчет примем сопротивление проводов, равным 10 Ом. Подсчитаем потери мощности для обоих случаев.

Pпот1 = I12∙R = 1002∙10 = 100000 Вт = 100 кВт.

Pпот2 = I22∙R = 102∙10 = 1000 Вт = 1 кВт.

Теперь, как мы видим, с ростом напряжения в 10 раз потери электроэнергии снижаются в 100 раз! При более низком напряжении доля потерь в проводах составляет 10 % от мощности, выдаваемой генератором. А при более высоком напряжении эта доля составляет всего 0,1 %. Поэтому очень важным параметров сравнения родов тока является возможность повышать напряжение, а затем его снижать в конечных пунктах.

Можно было бы и не повышать напряжение, а для снижения потерь применять более толстые провода, но такой подход экономически не оправдан, поскольку медные провода стоят денег.

Также можно было бы и не повышать напряжение генератора, а создать такой генератор, который сразу бы выдавал высокое напряжения. Но здесь возникают сложности при изготовлении таких генераторов. Сложности связаны в основном с изоляцией высоковольтных элементов генератора. Короче говоря, изготовить трансформатор на высокое напряжение гораздо проще и дешевле, нежели генератор.

Преимущества переменного тока

Вопрос повышения и снижения переменного напряжения при нынешнем уровне технического развития решается гораздо проще, чем постоянного электрического тока.

Такие преобразования довольно просто выполняются с помощью относительно простого устройства – трансформатора. Трансформатор обладает высоким коэффициентом полезного действия, который достигает 99 %. Это значит, что не более одного процента мощности теряется при повышении или снижении напряжения. К тому же трансформатор позволяет развязать высокое напряжение с более низким, что для большинства электроустановок является очень весомым аргументом.

Применение трехфазной системы переменного тока позволяет еще больше повысить эффективность системы электроснабжения. Для передачи электричества аналогичной мощности потребуется меньше проводов, чем при однофазном переменном токе. К тому же трехфазный трансформатор меньше габаритов однофазного трансформатора равной мощности.

Электрические машины переменного тока, в частности асинхронные двигатели с короткозамкнутым ротором имеют гораздо проще конструкцию, чем двигатели постоянного тока. Главным преимуществом трехфазных асинхронных двигателей является отсутствие коллекторно-щеточного узла. Благодаря чему снижаются расходы на изготовление и эксплуатацию таких электрических машин. Кроме того за счет отсутствия коллекторно-щеточного узла асинхронные двигатели имеют в разы большую мощность по сравнению с двигателями постоянного тока.

Недостатки постоянного тока

Из выше изложенного следуют такие недостатки.

  1. Сложность повышения и снижения напряжения, то есть преобразования электроэнергии постоянного тока. В первую очередь это вызвано сложность конструкций преобразователей. Поскольку необходимы мощные полупроводниковые ключи, рассчитанные на высокое напряжение. Отсутствие которых приводит к большому числу последовательно и параллельно соединенных полупроводниковых приборов. В результате снижается надежность всего преобразователя, увеличивается стоимость и возрастают потери мощности.
  2. Электрические машины имеют более сложную конструкцию, поэтому менее надежны и более затратные, как в производстве, так и в эксплуатации.
  3. Сложности в развязке высокого и низкого напряжений.

Недостатки переменного тока
  1. Важнейшим недостатком переменного тока является наличие реактивной мощности. Как известно, конденсатор и катушка индуктивности проявляют свои реактивные свойства только в цепях переменного тока. Проще говоря, катушка и конденсатор создают реактивное сопротивление переменному току, но не потребляю его. В результате этого из полной мощности, отдаваемой генератором переменного тока, часть мощности не затрачивается на выполнение полезной работы, а лишь бесполезно циркулирует межу генератором и нагрузкой. Такая мощность называется реактивной и является вредной. Поэтому ее стараются минимизировать.

Однако большинство нагрузок – двигатели, трансформаторы и сами провода являются индуктивными элементами. А чем больше индуктивность, тем большую долю составляет реактивная мощность от полной и с этим нужно бороться.

  1. Второй главный недостаток переменного тока заключается в том, что он протекает не по всему сечению проводника, а вытесняется ближе к его поверхности. В результате снижается площадь, по которой протекает электрический ток, что в свою очередь приводит к увеличению сопротивления проводника и к росту потерь мощности в нем.

Чем выше частота, тем сильнее вытесняется ток к поверхности проводника и в конечном счете, тем выше потери мощности.

Преимущества постоянного тока
  1. Главное преимущество электрической энергии постоянного тока – это отсутствие реактивной мощности. А это значит, что вся мощность, выработанная генератором, потребляется нагрузкой за вычетом потерь в проводах.
  2. Постоянный ток в отличие от переменного протекает по всему сечению проводника.

Указанные два пункта приводят к тому, что если передавать одну и ту же мощность при равных напряжениях постоянным и переменным токами, то потери мощности электроэнергии постоянным током были бы почти в два раза меньше, чем при переменном токе.

К тому же, если рассматривать такие бытовые электронные устройства как ноутбуки, компьютеры, телевизоры и т. п., то все они имеют блоки питания, преобразующие переменное напряжение 220 В (230 В) в постоянное напряжение более низкой величины. А такие преобразования связаны с частичной потерей мощности.

Кроме того, как было сказано ранее, трехфазный асинхронный двигатель (АД) можно подключить напрямую к сети 380 В, что вполне оправдано в том случае, когда не требуется изменять режим работы двигателя. Но если необходимо изменять частоту вращения его вала, то нужно на обмотки статора подавать напряжение, частота и амплитуда которого должны изменяться пропорционально, согласно закону Костенка. Для этого применяют трехфазные автономные инверторы (АИ), чаще всего инверторы напряжения. Такие инверторы должны получать питание от источника постоянного напряжения.



Также следует заметить, что последним временем начали очень широко применяться солнечные батареи, которые вырабатывают постоянный ток. К тому же, значительно возросла мощность аккумуляторных батарей и повысилась емкость суперконденсаторов, которые также относятся к источникам постоянного тока и с каждым днем находят все большее практическое применение.

Выводы: постоянный или переменный ток

Несмотря на все преимущества постоянного тока, значительная сложность, вызванная преобразованием больших мощностей, главным образом сказывается сложность повышения и понижения постоянного напряжения, сводит на нет указанные выше преимущества. Поэтому, до тех пор, пока не будут разработаны полупроводниковые ключи огромной мощности и соответствующие преобразователи на их основе, переменный ток остается вне конкуренции. К тому же сейчас уже применяются четырехквадрантные преобразователи или активные выпрямители, позволяющие скомпенсировать реактивную составляющую нагрузки, что позволяет получить коэффициент мощности, равный почти единице. Благодаря чему исключается потребление реактивной мощности.

Как вы видите, однозначного ответа на вопрос, какой ток лучше: постоянный или переменный, не существует. Следует сравнивать все преимущества и недостатки для конкретного случая.

Еще статьи по данной теме

Постоянный ток и переменный ток отличия ᐉ читать на Elektro.in.UA

Солнечные панели вырабатывают напряжение постоянного тока в 12, 24, 48 вольт и выше. Так как большинство электрических устройств работают от напряжения переменного тока, то подключать питание от солнечных батарей необходимо через специальный инвертор. Рассмотрим, чем отличаются эти напряжения и как происходит их преобразование.

Переменное напряжение и его отличия от постоянного

Под переменным понимают электрический ток, имеющий возможность изменяться в зависимости от того, в каком направлении движутся частицы имеющие заряд. Самыми важными характеристиками переменного тока можно назвать напряжение с частотой. На объектах разного типа, в зависимости от технических требований, может применяться переменное напряжение с определенной частотой. Стандартные параметры, от которых работают все бытовые приборы, это напряжение 220 вольт при условии, что частота составляет 50 Гц. Стоит сказать, что под частотой понимают то, сколько раз в течение одной секунды менялось направление частиц, имеющих заряд. Следовательно, если частота напряжения составляет 50 Гц, то направление движения электронов за секунду меняется 50 раз. Отсюда сами собой напрашиваются выводы, что переменный ток отличается от постоянного изменчивостью движения его заряженных частиц.

Основная причина, почему по централизованным сетям подается переменный ток, объясняется более простой и дешевой схемой его транспортировки. Кроме того, величину переменного напряжения можно легко преобразовать до требуемых значений, выполняя подключение оборудования через трансформаторы, работа которых приводит к минимальным потерям электроэнергии. В конечном результате переменный ток выводится к потребителю через розетки электропитания.

Преобразование тока из постоянного в переменный

Как говорилось выше, вырабатываемый солнечными панелями постоянный ток мало для чего пригоден. Особенно, когда солнечная электростанция подключена к зеленому тарифу, получаемое электричество необходимо преобразовать в переменное, а также выпрямить до стандартных параметров. Для этой цели используются следующие типы инверторов:

  • автономные – предназначены для локальной электрической сети и зарядки аккумуляторных батарей;
  • сетевые инверторы – преобразовывают ток в переменный, чтобы транспортировать по общей сети;
  • гибридные – обладают двумя функциями, позволяя и аккумуляторы заряжать, и выпрямлять напряжение под параметры общей сети.

Преобразование тока в переменный из постоянного происходит за счет того, что инвертор следит за фазой сети и непрерывно поддерживает напряжение на выходе немного выше сетевого. Следит за процессом микропроцессор в конструкции инвертора. Он отслеживает текущую форму переменного напряжения в сети и выводит аналогичное напряжение преобразованного из постоянного тока. Чтобы исключить сбой в работе инвертора, необходимо периодически проверять выходное напряжение на соответствие сетевых параметров.

чем отличаются и что это такое, обозначение на схемах

В современном мире каждый человек с детства сталкивается с электричеством. Первые упоминания об этом природном явлении относятся к временам философов Аристотеля и Фалеса, которые были заинтригованы удивительными и загадочными свойствами электрического тока. Но лишь в 17 веке великие ученые умы начали череду открытий, касающихся электрической энергии, продолжающихся по сей день.

Открытие электрического тока и создание Майклом Фарадеем в 1831 г. первого в мире генератора кардинально изменило жизнь человека. Мы привыкли, что нашу жизнь облегчают приборы, работающие с использованием электрической энергии, но до сих пор у большинства людей нет понимания этого важного явления. Для начала, чтобы понять основные принципы электричества, необходимо изучить два основных определения: электрический ток и напряжение.

Что такое электрический ток и напряжение



Электрический ток – это упорядоченное движение заряженных частиц (носителей электрического заряда). Носителями электрического тока являются электроны (в металлах и газах), катионы и анионы (в электролитах), дырки при электронно-дырочной проводимости. Данное явление проявляется созданием магнитного поля, изменением химического состава или нагреванием проводников. Основными характеристиками тока являются:

  • сила тока, определяемая по закону Ома и измеряемая в Амперах (А), в формулах обозначается буквой I;
  • мощность, согласно закону Джоуля-Ленца, измеряемая в ваттах (Вт), обозначается буквой P;
  • частота, измеряемая в герцах (Гц).

Электрический ток, как носитель энергии используют для получения механической энергии с помощью электродвигателей, для получения тепловой энергии в отопительных приборах, электросварке и нагревателях, возбуждения электромагнитных волн различной частоты, создания магнитного поля в электромагнитах и для получения световой энергии в осветительных приборах и различного рода лампах.

Напряжение – это работа, совершаемая электрическим полем для перемещения заряда в 1 кулон (Кл) из одной точки проводника в другую. Исходя из данного определения, все-таки сложно осознать, что же такое напряжение.

Чтобы заряженные частицы перемещались от одного полюса к другому, необходимо создать между этими полюсами разность потенциалов (именно она и именуется напряжением). Единицей измерения напряжения является вольт (В).

Для окончательного понимания определения электрического тока и напряжения, можно привести интересную аналогию: представьте, что электрический заряд — это вода, тогда давление воды в столбе – это и есть напряжение, а скорость потока воды в трубе – это сила электрического тока. Чем выше напряжение, тем больше сила электрического тока.

Что такое переменный ток

Если менять полярность потенциалов, то направление протекания электрического тока меняется. Именно такой ток и называется переменным. Количество изменений направления за определенный промежуток времени называется частотой и измеряется, как уже было сказано выше, в герцах (Гц). Например, в стандартной электрической сети в нашей стране частота равна 50 Гц, то есть направление движения тока за секунду меняется 50 раз.

Что такое постоянный ток

Когда упорядоченное движение заряженных частиц имеет всегда только одно направление, то такой ток именуется постоянным. Постоянный ток возникает в сети постоянного напряжения, когда полярность зарядов с одной и другой стороны постоянна во времени. Его очень часто используют в различных электронных устройствах и технике, когда не требуется передача энергии на большое расстояние.

Источники электрического тока

Источником электрического тока обычно называется прибор или устройство, с помощью которого в цепи можно создать электрический ток. Такие устройства могут создавать как переменный ток, так и постоянный. По способу создания электрического тока они подразделяются на механические, световые, тепловые и химические.

Механические источники электрического тока преобразуют механическую энергию в электрическую. Таким оборудованием являются различного рода генераторы, которые за счет вращения электромагнита вокруг катушки асинхронных двигателей вырабатывают переменный электрический ток.

Световые источники преобразуют энергию фотонов (энергию света) в электрическую энергию. В них используется свойство полупроводников при воздействии на них светового потока выдавать напряжение. К такому оборудованию можно отнести солнечные батареи.

Тепловые – преобразуют энергию тепла в электричество за счет разности температур двух пар контактирующих полупроводников – термопар. Величина тока в таких устройствах напрямую связана с разностью температур: чем больше разница – тем больше сила тока. Такие источники применяются, например, в геотермальных электростанциях.

Химический источник тока производит электричество в результате химических реакций. Например, к таким устройствам можно отнести различного рода гальванические батареи и аккумуляторы. Источники тока на основе гальванических элементов обычно применяются в автономных устройствах, автомобилях, технике и являются источниками постоянного тока.

Преобразование переменного тока в постоянный

Электрические устройства в мире используют постоянный и переменный ток. Поэтому возникает потребность в том, чтобы преобразовывать один ток в другой или наоборот.

Из переменного тока можно получить постоянный ток с помощью диодного моста или, как его еще называют, «выпрямителя». Основной частью выпрямителя является полупроводниковый диод, который проводит электрический ток только в одном направлении. После этого диода ток не изменяет своего направления, но появляются пульсации, которые устраняют при помощи конденсаторов и других фильтров.  Выпрямители бывают в механическом, электровакуумном или полупроводниковом исполнении.

В зависимости от качества изготовления такого устройства, пульсации тока на выходе будут иметь разное значение, как правило, чем дороже и качественнее сделан прибор – тем меньше пульсаций и чище ток. Примером таких устройств являются блоки питания различных приборов и зарядные устройства, выпрямители электросиловых установок в различных видах транспорта, сварочные аппараты постоянного тока и другие.

Для того, чтобы преобразовать постоянный ток в переменный используются инверторы. Такие приборы генерируют переменное напряжение с синусоидой. Существует несколько видов таких аппаратов: инверторы с электродвигателями, релейные и электронные. Все они отличаются друг от друга по качеству выдаваемого переменного тока, стоимости и размерам.  В качестве примера такого устройства можно привести блоки бесперебойного питания, инверторы в автомобилях или, например, в солнечных электростанциях.

Где используется и в чём преимущества переменного и постоянного тока

Для выполнения различных задач может потребоваться использование как переменного тока, так и постоянного. У каждого вида тока есть свои недостатки и достоинства.

Переменный ток чаще всего используется тогда, когда присутствует необходимость передачи тока на большие расстояния. Такой ток передавать целесообразнее с точки зрения возможных потерь и стоимости оборудования. Именно поэтому в большинстве электроприборов и механизмов используется только этот вид тока.

Жилые дома и предприятия, инфраструктурные и транспортные объекты находятся на расстоянии от электростанций, поэтому все электрические сети — переменного тока. Такие сети питают все бытовые приборы, аппаратуру на производствах, локомотивы поездов. Приборов, работающих на переменном токе невероятное количество и намного проще описать те устройства, в которых используется постоянный ток.



Постоянный ток используется в автономных системах, таких, например, как бортовые системы автомобилей, летательных аппаратов, морских судов или электропоездов. Он широко используется в питании микросхем различной электроники, в средствах связи и прочей технике, где требуется минимизировать количество помех и пульсаций или исключить их полностью. В ряде случае, такой ток используется в электросварочных работах с помощью инверторов. Существуют даже железнодорожные локомотивы, которые работают от систем постоянного тока. В медицине такой ток используется для введения лекарств в организм с помощью электрофореза, а в научных целях для разделения различных веществ (электрофорез белков и прочее).

Обозначения на электроприборах и схемах

Часто возникает потребность в том, чтобы определить на каком токе работает устройство. Ведь подключение устройства, работающего на постоянном токе в электрическую сеть переменного тока, неминуемо приведет к неприятным последствиям: повреждению прибора, возгоранию, электрическому удару. Для этого в мире существуют общепринятые условные обозначения для таких систем и даже цветовая маркировка проводов.

Условно, на электроприборах, работающих на постоянном токе указывается одна черта, две сплошных черты или сплошная черта вместе с пунктирной, расположенные друг под другом. Также такой ток маркируется обозначением латинскими буквами DC. Электрическая изоляция проводов в системах постоянного тока для положительного провода окрашена в красный цвет, отрицательного в синий или черный цвет.

На электрических аппаратах и машинах переменный ток обозначается английской аббревиатурой AC или волнистой линией. На схемах и в описании устройств его также обозначают двумя линиями: сплошной и волнистой, расположенных друг под другом. Проводники в большинстве случаев обозначаются следующим образом: фаза – коричневым или черным цветом, ноль – синим, а заземление желто-зеленым.

Почему переменный ток используется чаще

Выше мы уже говорили о том, почему переменный ток в настоящее время используется чаще, чем постоянный. И все же, давайте рассмотрим этот вопрос подробнее.

Споры о том, какой же ток в использовании лучше идет со времен открытий в области электричества. Существует даже такое понятие, как «война токов» — противоборство Томаса Эдисона и Николы Теслы за использование одного из видов тока. Борьба между последователями этих великих ученых просуществовала вплоть до 2007 года, когда город Нью-Йорк перевели на переменный ток с постоянного.

Самая главная причина, по которой переменный ток используется чаще – это возможность передавать его на большие расстояния с минимальными потерями. Чем больше расстояние между источником тока и конечным потребителем, тем больше сопротивление проводов и тепловые потери на их нагрев.

Для того, чтобы получить максимальную мощность необходимо увеличивать либо толщину проводов (и уменьшать тем самым сопротивление), либо увеличивать напряжение.

В системах переменного тока можно увеличивать напряжение при минимальной толщине проводов тем самым сокращая стоимость электрических линий. Для систем с постоянным током доступных и эффективных способов увеличивать напряжение не существует и поэтому для таких сетей необходимо либо увеличивать толщину проводников, либо строить большое количество мелких электростанций. Оба этих способа являются дорогостоящими и существенно увеличивают стоимость электроэнергии в сравнении с сетями переменного тока.

При помощи электротрансформаторов напряжение переменного тока эффективно (с КПД до 99%) можно изменять в любую сторону от минимальных до максимальных значений, что тоже является одним из важных преимуществ сетей переменного тока. Применение трехфазной системы переменного тока еще больше увеличивает эффективность, а механизмы, например, двигатели, которые работают в электросетях переменного тока намного меньше, дешевле и проще в обслуживании, чем двигатели постоянного тока.

Исходя из всего вышесказанного можно сделать вывод о том, что использование переменного тока выгодно в больших сетях и при передаче электрической энергии на большие расстояния, а для точной и эффективной работы электронных приборов и для автономных устройств целесообразно использовать постоянный ток.

Зависимость переменного тока (AC) от постоянного (DC)

Пораженный громом!

Откуда австралийская рок-группа AC / DC получила свое название? Да ведь переменный ток и постоянный ток, конечно же! И переменный, и постоянный ток описывают типы протекания тока в цепи. В постоянного тока (DC) электрический заряд (ток) течет только в одном направлении. Электрический заряд в переменного тока (переменного тока), напротив, периодически меняет направление.Напряжение в цепях переменного тока также периодически меняется на противоположное, потому что ток меняет направление.

Большая часть создаваемой вами цифровой электроники будет использовать постоянный ток. Однако важно понимать некоторые концепции переменного тока. Большинство домов подключено к сети переменного тока, поэтому, если вы планируете подключить свой проект музыкальной шкатулки Tardis к розетке, вам нужно будет преобразовать переменный ток в постоянный ток. Переменный ток также имеет некоторые полезные свойства, такие как возможность преобразовывать уровни напряжения с помощью одного компонента (трансформатора), поэтому переменный ток был выбран в качестве основного средства для передачи электроэнергии на большие расстояния.

Что вы узнаете

  • История создания переменного и постоянного тока
  • Различные способы генерации переменного и постоянного тока
  • Некоторые примеры приложений переменного и постоянного тока

Рекомендуемая литература

и nbsp

и nbsp

Переменный ток (AC)

Переменный ток описывает поток заряда, который периодически меняет направление. В результате уровень напряжения также меняется на противоположный вместе с током.AC используется для подачи электроэнергии в дома, офисные здания и т. Д.

Генерация переменного тока

переменного тока может производиться с использованием устройства, называемого генератором переменного тока. Это устройство представляет собой особый тип электрического генератора, предназначенного для выработки переменного тока.

Проволочная петля скручена внутри магнитного поля, которое индуцирует ток по проводу. Вращение провода может происходить с помощью любого количества средств: ветряной турбины, паровой турбины, проточной воды и так далее. Поскольку провод вращается и периодически меняет магнитную полярность, напряжение и ток на проводе чередуются.Вот короткая анимация, демонстрирующая этот принцип:


(Видео предоставлено: Хуррам Танвир)

Генератор переменного тока можно сравнить с нашей предыдущей аналогией с водой:

Чтобы генерировать переменный ток в наборе водопроводных труб, мы соединяем механический кривошип с поршнем, который перемещает воду в трубах вперед и назад (наш «переменный» ток). Обратите внимание, что защемленный участок трубы по-прежнему оказывает сопротивление потоку воды независимо от направления потока.

Осциллограммы

AC может быть разных форм, если напряжение и ток чередуются. Если мы подключим осциллограф к цепи переменного тока и построим график ее напряжения с течением времени, мы можем увидеть несколько различных форм сигналов. Наиболее распространенным типом переменного тока является синусоида. Переменный ток в большинстве домов и офисов имеет колебательное напряжение, которое создает синусоидальную волну.

Другие распространенные формы переменного тока включают прямоугольную волну и треугольную волну:

Прямоугольные волны часто используются в цифровой и переключающей электронике для проверки их работы.

Треугольные волны используются при синтезе звука и используются для тестирования линейной электроники, такой как усилители.

Описание синусоидальной волны

Мы часто хотим описать форму волны переменного тока в математических терминах. В этом примере мы будем использовать обычную синусоидальную волну. Синусоидальная волна состоит из трех частей: амплитуда, частота и фаза .

Рассматривая только напряжение, мы можем описать синусоидальную волну как математическую функцию:

V (t) – это наше напряжение как функция времени, что означает, что наше напряжение изменяется с изменением времени.Уравнение справа от знака равенства описывает, как напряжение изменяется с течением времени.

V P – это амплитуда . Это описывает максимальное напряжение, которое наша синусоида может достигать в любом направлении, что означает, что наше напряжение может быть + V P вольт, -V P вольт или где-то посередине.

Функция sin () указывает, что наше напряжение будет в форме периодической синусоидальной волны, которая представляет собой плавные колебания около 0 В.

– это константа, которая преобразует частоту из циклов (в герцах) в угловую частоту (радианы в секунду).

f описывает частоту синусоидальной волны. Это дается в виде герц или единиц в секунду . Частота показывает, сколько раз определенная форма волны (в данном случае один цикл нашей синусоидальной волны – подъем и спад) происходит в течение одной секунды.

t – наша независимая переменная: время (измеряется в секундах).По мере того, как меняется время, наша форма волны меняется.

φ описывает фазу синусоидальной волны. Фаза – это мера того, насколько сдвинута форма сигнала во времени. Часто это число от 0 до 360 и измеряется в градусах. Из-за периодической природы синусоидальной волны, если форма волны сдвинута на 360 °, она снова становится такой же, как если бы она была сдвинута на 0 °. Для простоты мы предполагаем, что в остальной части этого руководства фаза равна 0 °.

Мы можем обратиться к нашей надежной розетке за хорошим примером того, как работает форма сигнала переменного тока. В Соединенных Штатах в наши дома подается питание переменного тока с размахом 170 В (амплитуда) и 60 Гц (частота). Мы можем подставить эти числа в нашу формулу, чтобы получить уравнение (помните, что мы предполагаем, что наша фаза равна 0):

Мы можем использовать наш удобный графический калькулятор, чтобы построить график этого уравнения. Если графического калькулятора нет, мы можем использовать бесплатную онлайн-программу для построения графиков, такую ​​как Desmos (обратите внимание, что вам может потребоваться использовать «y» вместо «v» в уравнении, чтобы увидеть график).

Обратите внимание, что, как мы и предсказывали, напряжение периодически повышается до 170 В и понижается до -170 В. Кроме того, каждую секунду происходит 60 циклов синусоидальной волны. Если бы мы измеряли напряжение в розетках с помощью осциллографа, мы бы увидели именно это ( ПРЕДУПРЕЖДЕНИЕ: не пытайтесь измерить напряжение в розетке с помощью осциллографа! Это может привести к повреждению оборудования).

ПРИМЕЧАНИЕ: Возможно, вы слышали, что напряжение переменного тока в США составляет 120 В. Это тоже правильно.Как? Говоря об переменном токе (поскольку напряжение постоянно меняется), часто проще использовать среднее или среднее значение. Для этого мы используем метод под названием «Среднеквадратичный корень». (RMS). Часто бывает полезно использовать среднеквадратичное значение для переменного тока, когда вы хотите рассчитать электрическую мощность. Несмотря на то, что в нашем примере у нас было напряжение, изменяющееся от -170 В до 170 В, среднеквадратичное значение составляет 120 В RMS.

Приложения

В розетках дома и в офисе почти всегда есть кондиционер. Это связано с тем, что генерировать и транспортировать переменный ток на большие расстояния относительно просто.При высоких напряжениях (более 110 кВ) при передаче электроэнергии теряется меньше энергии. Более высокие напряжения означают более низкие токи, а более низкие токи означают меньшее тепловыделение в линии электропередачи из-за сопротивления. Переменный ток можно легко преобразовывать в высокое напряжение и обратно с помощью трансформаторов.

AC также может приводить в действие электродвигатели. Двигатели и генераторы – это одно и то же устройство, но двигатели преобразуют электрическую энергию в механическую (если вал двигателя вращается, на выводах генерируется напряжение!).Это полезно для многих крупных бытовых приборов, таких как посудомоечные машины, холодильники и т. Д., Которые работают от сети переменного тока.

Постоянный ток (DC)

Постоянный ток немного легче понять, чем переменный. Вместо того, чтобы колебаться вперед и назад, постоянный ток обеспечивает постоянное напряжение или ток.

Генерация постоянного тока

постоянного тока можно создать несколькими способами:

  • Генератор переменного тока, оснащенный устройством, называемым «коммутатор», может производить постоянный ток
  • Использование устройства, называемого «выпрямитель», которое преобразует переменный ток в постоянный ток
  • Батареи обеспечивают постоянный ток, который образуется в результате химической реакции внутри батареи

Используя нашу аналогию с водой снова, DC подобен резервуару с водой со шлангом на конце.

Бак может выталкивать воду только в одном направлении: из шланга. Как и в случае с нашей батареей постоянного тока, когда бак опустеет, вода больше не течет по трубам.

Описание DC

DC определяется как «однонаправленный» ток; ток течет только в одном направлении. Напряжение и ток могут изменяться с течением времени до тех пор, пока направление потока не меняется. Для упрощения предположим, что напряжение является постоянным. Например, мы предполагаем, что батарея AA обеспечивает 1.5 В, что математически можно описать как:

Если мы построим график с течением времени, мы увидим постоянное напряжение:

Что это значит? Это означает, что мы можем рассчитывать на то, что большинство источников постоянного тока обеспечат постоянное напряжение во времени. В действительности батарея будет медленно терять заряд, а это означает, что напряжение будет падать по мере использования батареи. В большинстве случаев мы можем предположить, что напряжение постоянно.

Приложения

Практически все проекты электроники и запчасти для продажи на SparkFun работают на DC.Все, что работает от батареи, подключается к стене с помощью адаптера переменного тока или использует USB-кабель для питания, зависит от постоянного тока. Примеры электроники постоянного тока включают:

  • Сотовые телефоны
  • D&D Dice Gauntlet на основе LilyPad
  • Телевизоры с плоским экраном (переменный ток переходит в телевизор, который конвертируется в постоянный ток)
  • Фонари
  • Гибридные и электромобили

Битва течений

Почти каждый дом или офис подключен к сети переменного тока.Однако это решение не было мгновенным. В конце 1880-х годов различные изобретения в Соединенных Штатах и ​​Европе привели к полномасштабной битве между распределением переменного и постоянного тока.

В 1886 году электрическая компания Ganz Works, расположенная в Будапеште, электрифицировала весь Рим с помощью переменного тока. Томас Эдисон, с другой стороны, построил 121 электростанцию ​​постоянного тока в Соединенных Штатах к 1887 году. Поворотный момент в битве наступил, когда Джордж Вестингауз, известный промышленник из Питтсбурга, приобрел патенты Николы Теслы на двигатели переменного тока и трансмиссию в следующем году. .

AC против

постоянного тока Томас Эдисон (Изображение любезно предоставлено biography.com)

В конце 1800-х годов постоянный ток было нелегко преобразовать в высокое напряжение. В результате Эдисон предложил систему небольших местных электростанций, которые питали бы отдельные кварталы или участки города. Электроэнергия распределялась по трем проводам от электростанции: +110 вольт, 0 вольт и -110 вольт. Освещение и двигатели могут быть подключены между розеткой + 110 В или 110 В и 0 В (нейтраль). 110 В допускает некоторое падение напряжения между установкой и нагрузкой (дома, в офисе и т. Д.).).

Несмотря на то, что падение напряжения на линиях электропередач было учтено, электростанции необходимо было располагать в пределах 1 мили от конечного пользователя. Это ограничение сделало распределение электроэнергии в сельской местности чрезвычайно трудным, если не невозможным.

Используя патенты Tesla, компания Westinghouse работала над усовершенствованием системы распределения переменного тока. Трансформаторы предоставили недорогой метод повышения напряжения переменного тока до нескольких тысяч вольт и его снижения до приемлемого уровня. При более высоких напряжениях та же мощность могла передаваться при гораздо меньшем токе, что означало меньшие потери мощности из-за сопротивления проводов.В результате крупные электростанции могут быть расположены за много миль и обслуживать большее количество людей и зданий.

Кампания по выявлению мазков Эдисона

В течение следующих нескольких лет Эдисон провел кампанию по категорическому противодействию использованию AC в Соединенных Штатах, которая включала лоббирование законодательных собраний штатов и распространение дезинформации о AC. Эдисон также приказал нескольким техникам публично казнить животных переменным током, пытаясь показать, что переменный ток более опасен, чем постоянный ток. Пытаясь показать эти опасности, Гарольд П.Браун и Артур Кеннелли, сотрудники Edison, разработали первый электрический стул для штата Нью-Йорк с использованием переменного тока.

Возвышение AC

В 1891 году Международная электротехническая выставка проходила во Франкфурте, Германия, и продемонстрировала первую передачу трехфазного переменного тока на большие расстояния, которая питала фары и двигатели на выставке. Присутствовали несколько представителей того, что впоследствии станет General Electric, и впоследствии они были впечатлены дисплеем. В следующем году была создана компания General Electric, которая начала инвестировать в технологии переменного тока.

Электростанция Эдварда Дина Адамса в Ниагарском водопаде, 1896 г. (Изображение любезно предоставлено teslasociety.com)

Westinghouse выиграл контракт в 1893 году на строительство плотины гидроэлектростанции, чтобы использовать энергию Ниагарского водопада и передавать переменный ток в Буффало, штат Нью-Йорк. Проект был завершен 16 ноября 1896 года, и электроэнергия переменного тока начала снабжать электроэнергией промышленные предприятия в Буффало. Эта веха ознаменовала упадок DC в США. В то время как Европа примет стандарт переменного тока 220–240 В при 50 Гц, стандартом в Северной Америке станет 120 В при 60 Гц.

Высоковольтный постоянный ток (HVDC)

Швейцарский инженер Рене Тюри использовал серию двигателей-генераторов для создания высоковольтной системы постоянного тока в 1880-х годах, которую можно было использовать для передачи энергии постоянного тока на большие расстояния. Однако из-за высокой стоимости и обслуживания систем Thury, HVDC никогда не применялся в течение почти столетия.

С изобретением полупроводниковой электроники в 1970-х годах стало возможным экономичное преобразование между переменным и постоянным током. Для генерации постоянного тока высокого напряжения (иногда до 800 кВ) можно использовать специальное оборудование.Некоторые страны Европы начали использовать линии HVDC для электрического соединения различных стран.

В линиях

HVDC потери меньше, чем в аналогичных линиях переменного тока на очень больших расстояниях. Кроме того, HVDC позволяет подключать различные системы переменного тока (например, 50 Гц и 60 Гц). Несмотря на свои преимущества, системы HVDC более дороги и менее надежны, чем обычные системы переменного тока.

В конце концов, Эдисон, Тесла и Вестингауз могут осуществить свои желания. Переменный ток и постоянный ток могут сосуществовать, и каждый из них служит определенной цели.

Ресурсы и дальнейшее развитие

Теперь вы должны хорошо понимать разницу между переменным и постоянным током. Переменный ток легче преобразовывать между уровнями напряжения, что делает передачу высокого напряжения более возможной. Напротив, постоянный ток присутствует почти во всей электронике. Вы должны знать, что они не очень хорошо сочетаются, и вам нужно будет преобразовать переменный ток в постоянный, если вы хотите подключить большую часть электроники к розетке. С таким пониманием вы должны быть готовы заняться некоторыми более сложными схемами и концепциями, даже если они содержат переменный ток.

Взгляните на следующие учебные пособия, когда будете готовы глубже погрузиться в мир электроники:

и nbsp

Школа инженерии Массачусетского технологического института | »В чем разница между переменным и постоянным током?

В чем разница между переменным и постоянным током?

Один выглядит как прямая линия, другой – волна; вместе они питают ваш ноутбук…

Элизабет Эрли

Переменный ток (AC) и постоянный ток (DC) примечательны тем, что вдохновили имя легендарной металлической группы, но они также оказались в самом центре современного мира, каким мы его знаем.Переменный и постоянный ток – это разные типы напряжения или тока, используемые для проведения и передачи электрической энергии. Быстро – подумайте о пяти вещах, которые вы делаете или касаетесь за день, которые никоим образом не связаны с электричеством, не были произведены с использованием электричества и не связаны с внутренним использованием электричества вашим собственным телом … Хорошая попытка, но ни в коем случае, вы не могу этого сделать. (Или отправьте нам список, если считаете, что можете; мы проверим его.)

Электрический ток – это поток заряженных частиц или, в частности, в случае переменного и постоянного тока, поток электронов.По словам Карла К. Берггрена, профессора электротехники Массачусетского технологического института, фундаментальное различие между переменным и постоянным током – это направление потока. Постоянный ток постоянен и движется в одном направлении. «Простой способ визуализировать разницу состоит в том, что на графике постоянный ток выглядит как плоская линия, тогда как поток переменного тока на графике образует синусоиду или волнообразный узор», – говорит Берггрен. «Это связано с тем, что переменный ток изменяется с течением времени в виде колебательного повторения – восходящая кривая указывает на ток, текущий в положительном направлении, а нисходящая кривая означает альтернативный цикл, в котором ток движется в отрицательном направлении.Это то, что дало AC название “.

Оставив на время в стороне линии и графики, Берггрен предлагает еще один способ различать переменный и постоянный ток, взглянув на то, как они работают в устройствах, которые мы используем. Например, лампа рядом с кроватью работает от переменного тока. Это потому, что источник тока пришел издалека, а волнообразное движение тока делает его эффективным путешественником. Если вы любите читать фонариком, значит, вы являетесь потребителем постоянного тока. Типичная батарея имеет отрицательную и положительную клеммы, и электрический заряд (это те электроны) перемещается в одном направлении от одного к другому с постоянной скоростью (прямая линия на графике).

Интересно, что если вы читаете это на ноутбуке, вы фактически используете оба вида тока. Вилка в форме сопла, которая входит в ваш компьютер, подает постоянный ток на аккумулятор компьютера, но он получает этот заряд от вилки переменного тока, которая входит в стену. Неуклюжий маленький блок между розеткой и компьютером – это адаптер питания, который преобразует переменный ток в постоянный.

Берггрен объясняет, что переменный ток стал популярным в конце 19 века из-за его способности эффективно распределять мощность при низких напряжениях.Первоначально питание проводится при очень высоких напряжениях. Чтобы снизить эти высокие напряжения до низких, необходимых для питания, скажем, бытовой лампочки, необходимо преобразовать ток. Трансформатор, который в основном представляет собой две петли проводов, понижает переменный ток с сотен тысяч вольт до распределения разумных напряжений (до сотен) для питания большей части повседневной электроники. Возможность преобразовывать напряжение из переменного тока означала, что стало возможно более эффективно передавать энергию по стране.

По словам Берггрена, существует забавная история соперничества между AC и DC. В конце 19 века между Эдисоном и Вестингаузом шла гигантская война из-за переменного и постоянного тока. У Эдисона были патенты, которые заставили его вложить средства в широкое использование постоянного тока. Он намеревался убедить мир в том, что постоянный ток лучше всего подходит для передачи и распределения энергии. Он прибегал к сумасшедшим демонстрациям, таким как убийство крупных животных с помощью переменного тока, пытаясь доказать его ужасную опасность. Какое-то время он добивался успеха, и большинство муниципалитетов использовали местные электростанции с источником постоянного тока.Однако передача электроэнергии менее населенным сельским общинам по всей стране с помощью постоянного тока оказалась очень неэффективной, поэтому Westinghouse в конечном итоге выиграла, и переменный ток стал доминирующим источником энергии.

Спасибо 10-летнему Грэму из Провиденса, Род-Айленд, за этот вопрос.

Опубликовано: 17 сентября, 2013

В чем разница между переменным и постоянным током?

Прежде чем углубиться в вопрос, что более опасно, а что более эффективно, давайте поговорим о переменном и постоянном токе.

Что такое переменный ток?

Переменный ток периодически и непрерывно меняет свою полярность и величину в зависимости от времени. Переменный ток может быть произведен с помощью устройства под названием генератор переменного тока, которое производит переменный ток.

Давайте разберемся с переменным током с помощью аналогии с водой

Предположим, что поршень вставлен внутрь трубы и соединен с вращающимся штоком, как показано на рисунке ниже. Здесь поршень совершает два хода: один вверх, а другой – назад при ходе вверх, вода движется по часовой стрелке, а в обратном направлении вода перемещается против часовой стрелки, поэтому таким образом направление воды периодически меняет свое направление с колебаниями поршень.

Осциллограммы переменного тока

Каждая форма волны переменного тока имеет разделительную линию или называется линией нулевого напряжения, которая делит форму волны на две половины, поскольку ток переменного тока периодически меняет величину и направление, поэтому в каждом полном цикле он достигает нуля вольт.

Характеристики формы сигнала переменного тока

Период времени (T)

Общее количество времени, которое требуется сигналу для повторения самого себя или для повторения своего одного цикла, называется периодом времени.Вы также можете сказать, что общее количество времени, затрачиваемое волновой формой на завершение одного полного цикла, называется периодом времени.

Частота (ж)

Скорость, с которой форма сигнала повторяется, называется частотой или, можно сказать, количество раз, которое форма сигнала повторяется за одну секунду, называется частотой. Единица Si – герц

f = 1 / T

Амплитуда: -Величина сигнала называется амплитудой

Типы сигналов переменного тока

Синусоидальная волна

прямоугольная волна

Треугольник Волна

Применение AC

  • AC используется для передачи данных на большие расстояния для офисов и домов
  • Потери энергии в переменном токе менее широко используются в передаче
  • Переменный ток можно эффективно преобразовать в высокое напряжение в низкое и низкое в высокое напряжение с помощью трансформатора
  • Питание переменного тока используется в более крупных приложениях и приборах, таких как морозильные камеры переменного тока.Посудомоечные машины, стиральные машины, вентиляторы, лампочки.

Что такое постоянный ток?

Постоянный ток – это однонаправленный поток тока или электрического заряда, в отличие от переменного тока, он не меняет величину и полярность со временем. Постоянный ток имеет постоянную величину и направление, а поскольку направление и величина не меняются, частота постоянного тока равна нулю. Электроны в постоянном токе текут от высокой электронной плотности к низкой.

Мы можем получить постоянный ток из переменного тока, используя процесс, называемый выпрямлением, а устройство, которое это делает, называется выпрямителем.

Применение постоянного тока

  • Постоянный ток широко используется в небольших электронных устройствах и гаджетах
  • Постоянный ток не подходит для передачи на большие расстояния, но хранить постоянный ток легко в виде батареи.
  • Источник постоянного тока используется в сотовых телефонах, ноутбуках, радио и других электронных устройствах
  • Постоянный ток используются в фонариках
  • Постоянный ток
  • используется в электромобилях и гибридных автомобилях и автомобилях

Разница между переменным и постоянным током

  • Переменный ток меняет свое направление во время протекания, в то время как постоянный ток не меняет своего направления во время протекания и остается постоянным.
  • У переменного тока есть частота, которая показывает, сколько раз направление тока изменяется во время потока, в то время как частота постоянного тока равна нулю, поскольку он не меняет направление потока.
  • Коэффициент мощности переменного тока составляет от 0 до 1, в то время как постоянный ток имеет постоянный ноль.
  • Переменный ток генерируется генератором переменного тока, а постоянный ток генерируется фотоэлектрическими элементами, генераторами и батареями.
  • Нагрузка переменного тока может быть емкостной, индуктивной или резистивной, но нагрузка постоянного тока всегда резистивная.
  • График постоянного тока имеет постоянную линию, показывающую, что величина и направление постоянны, в то время как переменный ток может быть синусоидальной, прямоугольной или треугольной волной.
  • Переменный ток преобразуется в постоянный ток с помощью устройства, называемого выпрямителем, в то время как постоянный ток преобразуется в переменный ток, именуемого инвертором.
  • AC широко используется в промышленном оборудовании и бытовой электронике, такой как переменный ток, морозильная камера, холодильник, стиральная машина, освещение, вентиляторы, в то время как постоянный ток используется в электронных гаджетах и ​​небольших устройствах, таких как часы, ноутбуки, сотовые телефоны, датчики.
  • Ac может передаваться на большие расстояния с некоторыми потерями, в то время как постоянный ток может передаваться на очень большие расстояния с очень низкими потерями, используя HVDC
Чтобы узнать, какой ток более опасен, переменный или постоянный:
нажмите здесь

Разница между переменным током (AC) и постоянным током (DC)

В проводящих материалах есть свободные электроны, которые перемещаются от одного атома к другому, когда к ним прикладывается разность потенциалов. Этот поток электронов в замкнутой цепи называется током.В зависимости от направления движения электронов в замкнутой цепи электрический ток в основном подразделяется на два типа: переменный ток и постоянный ток.

Одно из основных различий между переменным и постоянным током состоит в том, что в переменном токе полярность и величина тока меняются через равные промежутки времени, тогда как в постоянном токе они остаются постоянными. Некоторые различия поясняются ниже в форме сравнительной таблицы с учетом различных факторов;

Содержание: переменный ток (AC) против постоянного (DC)

  1. Сравнительная таблица
  2. Определение
  3. Ключевые отличия
  4. Запомните

Сравнительная таблица

Basis Переменный ток Постоянный ток
Определение Направление тока периодически меняется на противоположное. Направление тока остается прежним.
Причины потока электронов Вращение катушки в однородном магнитном поле или вращение однородного магнитного поля внутри неподвижной катушки Постоянное магнитное поле поперек провода
Частота 50 или 60 Гц Ноль
Направление потока электронов. Двунаправленный Однонаправленный
Коэффициент мощности В пределах от 0 до 1 Всегда 1
Полярность Имеет полярность (+, -) Не имеет полярности
Получено от Генераторы переменного тока Генераторы, батареи, солнечные элементы и т. Д.
Тип нагрузки Их нагрузка является резистивной, индуктивной или емкостной. Их нагрузка обычно резистивная.
Графическое представление Оно представлено нерегулярными волнами, такими как треугольная волна, квадратная волна, квадратная волна, синусоида. Представлен прямой линией.
Передача Может передаваться на большие расстояния с некоторыми потерями. Его можно передавать на очень большие расстояния с незначительными потерями.
Трансформируемый Легко преобразовать в постоянный ток Легко преобразовать в переменный ток
Подстанция Для генерации и передачи требуется несколько подстанций Для генерации и передачи требуется больше подстанций
Пассивный параметр Импеданс Сопротивление
Harazdous Опасно Очень опасно
Приложение Заводы, промышленность и для бытовых целей. Гальваника, электролиз, электронное оборудование и т. Д.

Определение переменного тока

Ток, который периодически меняет свое направление, такой вид тока называется переменным током. Их величина и полярность также меняются со временем. В таких типах тока свободные электроны (электрический заряд) движутся как в прямом, так и в обратном направлении.

Частота (количество циклов, завершенных за одну секунду) переменного тока от 50 до 60 Гц, зависит от страны.Переменный ток легко преобразуется из высокого значения в низкое и наоборот с помощью трансформатора. Таким образом, он в основном используется для передачи и распределения.

Определение постоянного тока

Когда электрический заряд внутри проводника течет в одном направлении, такой тип тока называется постоянным током. Величина постоянного тока всегда остается постоянной, а частота тока равна нулю. Он используется в сотовых телефонах, электромобилях, сварке, электронном оборудовании и т. Д.

Графическое представление переменного тока показано на рисунке ниже.


Ключевые различия между переменным током и постоянным током

  1. Ток, который периодически меняет свое направление, такой вид тока называется переменным током. Постоянный ток однонаправлен или течет только в одном направлении.
  2. Заряды в переменном токе протекают либо путем вращения катушки в магнитном поле, либо путем вращения магнитного поля внутри неподвижной катушки.При постоянном токе заряды текут, поддерживая постоянный магнетизм вдоль провода.
  3. Частота переменного тока составляет от 50 до 60 Гц в зависимости от стандарта страны, тогда как частота постоянного тока всегда остается нулевой.
  4. Коэффициент мощности переменного тока находится в пределах от нуля до единицы, тогда как коэффициент мощности постоянного тока всегда остается равным единице.
  5. Генератор переменного тока вырабатывает ток генератора. Постоянный ток вырабатывается генератором, батареей и элементами.
  6. Нагрузка переменного тока бывает емкостной, индуктивной или резистивной. Нагрузка постоянного тока всегда носит резистивный характер.
  7. Переменный ток может быть графически представлен с помощью различной формы волны неправильной формы, такой как треугольная волна, прямоугольная волна, периодическая волна, пилообразная волна, синусоида и т. Д. Постоянный ток графически представлен прямой линией.
  8. Переменный ток передается на большие расстояния с некоторыми потерями, тогда как постоянный ток передается на очень большие расстояния с незначительными потерями.
  9. Переменный ток преобразуется в постоянный с помощью выпрямителя, а постоянный ток преобразуется в переменный ток с помощью инвертора.
  10. Немногие подстанции требуют производства и передачи переменного тока. Для передачи постоянного тока требуются дополнительные подстанции.
  11. Переменный ток используется в промышленности, на фабриках и в быту. Постоянный ток в основном используется в электронном оборудовании, импульсном освещении, гибридных транспортных средствах, гальванике, электролизе, для возбуждения обмотки возбуждения ротора и т. Д.

Что нужно запомнить

Постоянный ток опаснее переменного. При переменном токе величина тока становится высокой и низкой через равные промежутки времени, а при постоянном токе величина остается неизменной. Когда человеческое тело подвергается электрошоку, переменный ток входит в тело и выходит из него через равные промежутки времени, тогда как постоянный ток воздействует на тело непрерывно.

20.5 Сравнение переменного и постоянного тока – College Physics

Переменный ток

Большинство рассмотренных до сих пор примеров, особенно те, которые используют батареи, имеют источники постоянного напряжения. Как только ток установлен, он также становится постоянным. Постоянный ток (DC) – это поток электрического заряда только в одном направлении. Это установившееся состояние цепи постоянного напряжения. Однако в большинстве известных приложений используется источник напряжения, изменяющийся во времени. Переменный ток (AC) – это поток электрического заряда, который периодически меняет направление.Если источник периодически меняется, особенно синусоидально, цепь называется цепью переменного тока. Примеры включают коммерческую и бытовую энергетику, которая удовлетворяет многие наши потребности. На рисунке 20.16 показаны графики зависимости напряжения и тока от времени для типичных источников постоянного и переменного тока. Напряжение и частота переменного тока, обычно используемые в домах и на предприятиях, различаются по всему миру.

Рисунок 20.16 (a) Напряжение и ток постоянного тока постоянны во времени после установления тока.(b) График зависимости напряжения и тока от времени для сети переменного тока частотой 60 Гц. Напряжение и ток синусоидальны и совпадают по фазе для простой цепи сопротивления. Частоты и пиковое напряжение источников переменного тока сильно различаются.

Рисунок 20.17 Разность потенциалов VV между клеммами источника переменного напряжения колеблется, как показано. Математическое выражение для VV задается следующим образом: V = V0sin 2 πftV = V0sin 2 πft размер 12 {V = V rSub {размер 8 {0}} “sin” “2” π ital “ft”} {}.

Рисунок 20.17 показана схема простой схемы с источником переменного напряжения. Напряжение между клеммами колеблется, как показано, с напряжением переменного тока, заданным параметром

. V = V0sin 2πft, V = V0sin 2πft, размер 12 {V = V rSub {size 8 {0}} “sin” “2” π ital “ft”} {}

20,38

где размер VV 12 {V} { } – напряжение в момент времени tt размер 12 {t} {} , V0V0 размер 12 {V rSub {size 8 {0}}} {} – пиковое напряжение, а размер ff 12 {f} {} – частота в герцах. Для этой простой цепи сопротивления I = V / RI = V / R размер 12 {I = ital “V / R”} {}, и поэтому переменный ток равен

I = I0 sin 2πft, I = I0 sin 2πft, размер 12 {I = I rSub {size 8 {0}} “sin 2” π ital “ft”} {}

20.39

, где II размер 12 {I} {} – это ток в момент времени tt, размер 12 {t} {}, а I0 = V0 / RI0 = V0 / R, размер 12 {I rSub {size 8 {0}} = V rSub {size 8 {0}} ital “/ R”} {} – пиковый ток. В этом примере считается, что напряжение и ток находятся в фазе, как показано на рисунке 20.16 (b).

Ток в резисторе меняется взад и вперед, как управляющее напряжение, так как I = V / RI = V / R размер 12 {I = курсив “V / R”} {}. Например, если резистор представляет собой люминесцентную лампочку, она становится ярче и тускнеет 120 раз в секунду, когда ток постоянно проходит через ноль.Мерцание с частотой 120 Гц слишком быстро для ваших глаз, но если вы помахаете рукой вперед и назад между вашим лицом и флуоресцентным светом, вы увидите стробоскопический эффект, свидетельствующий о переменном токе. Тот факт, что световой поток колеблется, означает, что мощность колеблется. Поставляемая мощность P = IVP = IV размер 12 {P = курс “IV”} {}. Используя приведенные выше выражения для II размера 12 {I} {} и размера VV 12 {V} {}, мы видим, что зависимость мощности от времени составляет P = I0V0sin2 2πftP = I0V0sin2 2πft размер 12 {P = I rSub {size 8 { 0}} V rSub {size 8 {0}} “sin” rSup {size 8 {2}} “2” π ital “ft”} {}, как показано на рисунке 20.18.

Установление соединений: домашний эксперимент – лампы переменного / постоянного тока

Помашите рукой между лицом и люминесцентной лампочкой. Вы наблюдаете то же самое с фарами на своей машине? Объясните, что вы наблюдаете. Предупреждение: Не смотрите прямо на очень яркий свет .

Рисунок 20.18 Мощность переменного тока как функция времени. Поскольку напряжение и ток здесь синфазны, их произведение неотрицательно и колеблется между нулем и I0V0I0V0 размером 12 {I rSub {размер 8 {0}} В rSub {размер 8 {0}}} {}.Средняя мощность (1/2) I0V0 (1/2) I0V0 размер 12 {\ (1/2 \) I rSub {размер 8 {0}} V rSub {размер 8 {0}}} {} .

Чаще всего нас интересует средняя мощность, а не ее колебания – например, 60-ваттная лампочка в настольной лампе потребляет в среднем 60 Вт. Как показано на Рис. 20.18, средняя мощность PavePave размером 12 {P rSub {size 8 {“ave”}}} {} составляет

Pave = 12I0V0.Pave = 12I0V0. размер 12 {P rSub {size 8 {“ave”}} = {{1} больше {2}} I rSub {size 8 {0}} V rSub {size 8 {0}}} {}

20.40

Это видно из графика, поскольку области выше и ниже (1/2) I0V0 (1/2) I0V0 размер 12 {\ (1/2 \) I rSub {size 8 {0}} V rSub {size 8 {0}}} {} линии равны, но это также можно доказать с помощью тригонометрических тождеств. Точно так же мы определяем средний или среднеквадратичный ток IrmsIrms размером 12 {I rSub {size 8 {“rms”}}} {} и среднее или среднеквадратичное напряжение VrmsVrms, размер 12 {V rSub {size 8 {“rms”}}} {} быть, соответственно,

Irms = I02Irms = I02 размер 12 {I rSub {size 8 {“rms”}} = {{I rSub {size 8 {0}}} больше {sqrt {2}}}} {}

20.41

и

Vrms = V02.Vrms = V02. размер 12 {V rSub {size 8 {“rms”}} = {{V rSub {size 8 {0}}} over {sqrt {2}}}} {}

20,42

, где среднеквадратичное значение означает среднеквадратичное значение, особый вид среднего. Как правило, для получения среднеквадратичного значения конкретная величина возводится в квадрат, определяется ее среднее значение (или среднее значение) и извлекается квадратный корень. Это полезно для переменного тока, так как среднее значение равно нулю. Теперь

Pave = IrmsVrms, Pave = IrmsVrms, размер 12 {P rSub {size 8 {“ave”}} = I rSub {size 8 {“rms”}} V rSub {size 8 {“rms”}}} { }

20.43

, что дает

Pave = I02⋅V02 = 12I0V0, Pave = I02⋅V02 = 12I0V0, размер 12 {P rSub {size 8 {“ave”}} = {{I rSub {size 8 {0}}} больше {sqrt {2}}) } cdot {{V rSub {размер 8 {0}}} больше {sqrt {2}}} = {{1} больше {2}} I rSub {размер 8 {0}} V rSub {размер 8 {0}} } {}

20,44

как указано выше. Стандартной практикой является указание IrmsIrms размера 12 {I rSub {size 8 {“rms”}}} {}, VrmsVrms размера 12 {V rSub {size 8 {“rms”}}} {} и размера PavePave 12 {P rSub {size 8 {“ave”}}} {}, а не пиковые значения.Например, большая часть бытовой электроэнергии составляет 120 В переменного тока, что означает, что VrmsVrms размер 12 {V rSub {size 8 {“rms”}}} {} составляет 120 В. Обычный автоматический выключатель на 10 А прервет устойчивое IrmsIrms. размер 12 {I rSub {size 8 {“rms”}}} {} больше 10 A. Ваша микроволновая печь мощностью 1,0 кВт потребляет Pave = 1,0 кВтPave = 1,0 кВт размер 12 {P rSub {size 8 {“ave” }} = 1 “.” 0` “кВт”} {} и так далее. Вы можете рассматривать эти среднеквадратичные и средние значения как эквивалентные значения постоянного тока для простой резистивной цепи.

Подводя итог, при работе с переменным током закон Ома и уравнения мощности полностью аналогичны уравнениям для постоянного тока, но для переменного тока используются среднеквадратические и средние значения. Таким образом, для переменного тока записан закон Ома

Irms = VrmsR.Irms = VrmsR. размер 12 {I rSub {size 8 {“rms”}} = {{V rSub {size 8 {“rms”}}} больше {R}}} {}

20,45

Различные выражения для мощности переменного тока PavePave размер 12 {P rSub {size 8 {“ave”}}} {}:

Pave = IrmsVrms, Pave = IrmsVrms, размер 12 {P rSub {size 8 {“ave”}} = I rSub {size 8 {“rms”} } V rSub {размер 8 {“среднеквадратичное значение”}}} {}

20.46

Pave = Vrms2R, Pave = Vrms2R, размер 12 {P rSub {size 8 {“ave”}} = {{V rSub {size 8 {“rms”}} rSup {size 8 {2}}} больше {R }}} {}

20,47

и

Проложить = Irms2R. Проложить = Irms2R. размер 12 {P rSub {size 8 {“ave”}} = I rSub {size 8 {“rms”}} rSup {size 8 {2}} R} {}

20,48

Пример 20.9

Пиковое напряжение и мощность для AC

(a) Каково значение пикового напряжения для сети 120 В переменного тока? (б) Какова пиковая потребляемая мощность 60-го.Лампа переменного тока 0 Вт?

Стратегия

Нам говорят, что размер 12 VrmsVrms {V rSub {размер 8 {“rms”}}} {} составляет 120 В, а размер PavePave 12 {P rSub {size 8 {“ave”}}} {} – 60,0 Вт. можно использовать Vrms = V02Vrms = V02, размер 12 {V rSub {size 8 {“rms”}} = {{V rSub {size 8 {0}}} над {sqrt {2}}}} {}, чтобы найти пиковое напряжение , и мы можем манипулировать определением мощности, чтобы найти пиковую мощность из заданной средней мощности.

Решение для (а)

Решение уравнения Vrms = V02Vrms = V02 size 12 {V rSub {size 8 {“rms”}} = {{V rSub {size 8 {0}}} over {sqrt {2}}}} {} для пика напряжение V0V0 размер 12 {V rSub {size 8 {0}}} {} и замена известного значения на VrmsVrms размера 12 {V rSub {size 8 {“rms”}}} {} дает

V0 = 2Vrms = 1.414 (120 В) = 170 В.V0 = 2Vrms = 1,414 (120 В) = 170 В. Размер 12 {V rSub {размер 8 {0}} = sqrt {2} V rSub {size 8 {“rms”}} = “1” “.” “414” \ (“120” “V” \) = “170 V”} {}

20,49

Обсуждение для (a)

Это означает, что напряжение переменного тока изменяется от 170 В до –170 В – 170 В и обратно 60 раз в секунду. Эквивалентное постоянное напряжение составляет 120 В.

Решение для (b)

Пиковая мощность равна пиковому току, умноженному на пиковое напряжение. Таким образом,

P0 = I0V0 = 212I0V0 = 2Pave.P0 = I0V0 = 212I0V0 = 2Pave. размер 12 {P rSub {размер 8 {0}} = I rSub {размер 8 {0}} V rSub {размер 8 {0}} = “2” осталось ({{1} больше {2}} I rSub {size 8 {0}} V rSub {size 8 {0}} right) = “2” P rSub {size 8 {“ave”}}} {}

20,50

Мы знаем, что средняя мощность составляет 60,0 Вт, поэтому

P0 = 2 (60,0 Вт) = 120 Вт. P0 = 2 (60,0 Вт) = 120 Вт. Размер 12 {P rSub {size 8 {0}} = “2” \ (“60” “.” “0 Вт” \) = “120 Вт”} {}

20,51

Обсуждение

Таким образом, мощность меняется от нуля до 120 Вт сто двадцать раз в секунду (дважды за каждый цикл), а средняя мощность составляет 60 Вт.

Зачем использовать переменный ток для распределения электроэнергии?

Большинство крупных систем распределения электроэнергии – это переменный ток. Кроме того, мощность передается при гораздо более высоком напряжении, чем 120 В переменного тока (240 В в большинстве частей мира), которые мы используем дома и на работе. Благодаря эффекту масштаба строительство нескольких очень крупных электростанций обходится дешевле, чем строительство множества небольших. Это требует передачи энергии на большие расстояния, и, очевидно, важно минимизировать потери энергии в пути.Как мы увидим, высокие напряжения могут передаваться с гораздо меньшими потерями мощности, чем низкие напряжения. (См. Рис. 20.19.) В целях безопасности напряжение у пользователя снижено до знакомых значений. Решающим фактором является то, что намного легче увеличивать и уменьшать напряжение переменного тока, чем постоянного, поэтому переменный ток используется в большинстве крупных систем распределения электроэнергии.

Рисунок 20.19 Мощность распределяется на большие расстояния при высоком напряжении, чтобы уменьшить потери мощности в линиях передачи. Напряжение, генерируемое на электростанции, повышается пассивными устройствами, называемыми трансформаторами (см. Трансформаторы), до 330 000 вольт (или более в некоторых местах по всему миру).В месте использования трансформаторы снижают передаваемое напряжение для безопасного использования в жилых и коммерческих помещениях. (Фото: GeorgHH, Wikimedia Commons)

Пример 20.10

При передаче высокого напряжения потери мощности меньше

(a) Какой ток необходим для передачи мощности 100 МВт при 200 кВ? (b) Какова мощность, рассеиваемая линиями передачи, если они имеют сопротивление 1,00 Ом1,00 Ом размером 12 {1 “”. ” “00”% OMEGA} {}? (c) Какой процент мощности теряется в линиях электропередачи?

Стратегия

Нам дано Pave = 100 MWPave = 100 MW, мощность 12 {P rSub {size 8 {“ave”}} = “100” `” MW “} {}, Vrms = 200 kVVrms = 200 kV, мощность 12 {V rSub { размер 8 {“rms”}} = “200” `” kV “} {}, а сопротивление линий R = 1.00ΩR = 1,00Ω размер 12 {R = 1 “.” “00” `% OMEGA} {}. Используя эти данные, мы можем найти текущий ток (из P = IVP = IV размер 12 {P = ital “IV”} {}), а затем мощность, рассеиваемую в линиях (P = I2RP = I2R размер 12 {P = I rSup {size 8 {2}} R} {}), и мы берем отношение к общей передаваемой мощности.

Решение

Чтобы найти ток, мы изменим соотношение Pave = IrmsVrmsPave = IrmsVrms, размер 12 {P rSub {size 8 {“ave”}} = I rSub {size 8 {“rms”}} V rSub {size 8 {“rms” }}} {} и подставьте известные значения.Это дает

Irms = PaveVrms = 100 × 106 W200 × 103 V = 500 A. Irms = PaveVrms = 100 × 106 W200 × 103 V = 500 A. размер 12 {I rSub {size 8 {“rms”}} = {{P rSub { размер 8 {“ave”}}} больше {V rSub {size 8 {“rms”}}}} = {{“100” умножить на “10” rSup {размер 8 {6}} “W”} больше {“200 “times” 10 “rSup {size 8 {3}}” V “}} =” 500 A “} {}

20,52

Решение

Зная ток и учитывая сопротивление линий, мощность, рассеиваемая в них, находится по формуле Pave = Irms2RPave = Irms2R размер 12 {P rSub {размер 8 {“ave”}} = I rSub {размер 8 {“rms”} } rSup {размер 8 {2}} R} {}.Подстановка известных значений дает

Pave = Irms2R = (500 A) 2 (1,00 Ом) = 250 кВт. Pave = Irms2R = (500 A) 2 (1,00 Ом) = 250 кВт. размер 12 {P rSub {размер 8 {“ave”}} = I rSub {размер 8 {“среднеквадратичное значение”}} rSup {размер 8 {2}} R = \ (“500 A” \) rSup {размер 8 {2 }} \ (1 “.” “00”% OMEGA \) = “250 кВт”} {}

20,53

Решение

Процент потерь – это отношение этой потерянной мощности к общей или входной мощности, умноженное на 100:

. % потерь = 250 кВт 100 МВт × 100 = 0,250%.% потерь = 250 кВт 100 МВт × 100 = 0.250%. размер 12 {% “loss =” {{“250” “кВт”} больше {“100” “МВт”}} ´ “100” = 0 “.” “250%”} {}

20,54

Обсуждение

Четверть процента – приемлемая потеря. Обратите внимание, что если бы мощность 100 МВт была передана при 25 кВ, то потребовался бы ток 4000 А. Это приведет к потере мощности в линиях на 16,0 МВт, или 16,0%, а не 0,250%. Чем ниже напряжение, тем больше требуется тока и тем больше потери мощности в линиях передачи с фиксированным сопротивлением.Конечно, можно построить линии с меньшим сопротивлением, но для этого потребуются более крупные и дорогие провода. Если бы сверхпроводящие линии можно было бы экономично производить, в линиях передачи вообще не было бы потерь. Но, как мы увидим в следующей главе, в сверхпроводниках тоже есть предел. Короче говоря, высокое напряжение более экономично для передачи энергии, а напряжение переменного тока намного легче повышать и понижать, поэтому переменный ток используется в большинстве крупных систем распределения электроэнергии.

Широко признано, что высокое напряжение представляет большую опасность, чем низкое.Но на самом деле некоторые высокие напряжения, например, связанные с обычным статическим электричеством, могут быть безвредными. Таким образом, опасность определяется не только напряжением. Не так широко признано, что разряды переменного тока часто более вредны, чем аналогичные разряды постоянного тока. Томас Эдисон считал, что электрические разряды более опасны, и в конце 1800-х годов создал систему распределения электроэнергии постоянного тока в Нью-Йорке. Были ожесточенные бои, в частности, между Эдисоном и Джорджем Вестингаузом и Николой Тесла, которые выступали за использование переменного тока в ранних системах распределения энергии.Преобладал переменный ток в значительной степени благодаря трансформаторам и более низким потерям мощности при передаче высокого напряжения.

PhET Explorations

Генератор

Генерируйте электричество с помощью стержневого магнита! Откройте для себя физику этих явлений, исследуя магниты и узнавая, как с их помощью загорается лампочка.

Разница между переменным и постоянным током и их работа

В современном мире электричество для человека является наиболее важным после кислорода. Когда было изобретено электричество, за эти годы произошло много изменений.Темная планета превратилась в планету огней. Фактически, это сделало жизнь такой простой при любых обстоятельствах. Все устройства, производства, офисы, дома, техника, компьютеры работают на электричестве. Здесь энергия будет в двух формах: переменный ток (AC) и постоянный ток (DC). Что касается этих токов и разницы между переменным и постоянным током, мы подробно обсудим его основные функции и способы их использования. Его свойства также обсуждаются в табличном столбце.


Разница между переменным и постоянным током

Электроэнергия может осуществляться двумя способами, например, переменным током (переменный ток) и постоянным током.Электричество можно определить как поток электронов по проводнику, например по проводу. Основное различие между переменным и постоянным током в основном заключается в направлении, в котором поступают электроны. В постоянном токе поток электронов будет в одном направлении и в переменном токе; поток электронов изменит свое направление, как вперед, так и назад. Разница между переменным и постоянным током в основном включает следующее:

Разница между переменным и постоянным током

Переменный ток (AC)

Переменный ток определяется как поток заряда, который периодически меняет направление.В результате уровень напряжения также меняется на противоположный вместе с током. В основном, переменный ток используется для подачи энергии в промышленность, жилые дома, офисные здания и т. Д.


Источник переменного тока

Генерация переменного тока

Переменный ток вырабатывается с помощью генератора переменного тока. Он предназначен для выработки переменного тока. Внутри магнитного поля скручивается проволочная петля, из которой наведенный ток течет по проволоке. Здесь вращение проволоки может происходить любым способом: i.е. от паровой турбины, проточной воды, ветряной турбины и т. д. Это связано с тем, что проволока вращается и периодически приобретает разную магнитную полярность, ток и напряжение в проволоке чередуются.

Генерация переменного тока

Исходя из этого, генерируемый ток может иметь множество форм сигналов, таких как синус, квадрат и треугольник. Но в большинстве случаев предпочтительнее использовать синусоидальную волну, потому что ее легко сгенерировать и легко выполнить вычисления. Однако остальная часть волны требует дополнительного устройства для преобразования их в соответствующие формы волны, или форма оборудования должна быть изменена, и вычисления будут слишком сложными.Описание синусоидальной волны обсуждается ниже.

Описание синусоидальной волны

Обычно форму волны переменного тока можно легко понять с помощью математических терминов. Для этой синусоидальной волны требуются три вещи: амплитуда, фаза и частота.

Рассматривая только напряжение, синусоидальную волну можно описать как следующую математическую функцию:

В (t) = В P Sin (2πft + Ø)

В (t): Это функция времени напряжение.Это означает, что со временем меняется и наше напряжение. В приведенном выше уравнении член справа от знака равенства описывает, как напряжение изменяется во времени.

VP: Это амплитуда. Это указывает, насколько максимальное напряжение может достигать синусоидальная волна в любом направлении, то есть -VP вольт, + VP Вольт или где-то посередине.

Функция sin () утверждает, что напряжение будет в форме периодической синусоидальной волны и будет действовать как плавные колебания при 0 В.

Здесь 2π – постоянная величина. Он преобразует частоту из циклов в герцах в угловую частоту в радианах в секунду.

Здесь f описывает частоту синусоидальной волны. Это будет в форме единиц в секунду или герц. Частота показывает, сколько раз конкретная форма волны встречается в течение одной секунды.

Здесь t – зависимая переменная. Измеряется в секундах. Когда время меняется, форма волны также меняется.

φ описывает фазу синусоидальной волны. Фаза определяется как сдвиг формы сигнала во времени.Он измеряется в градусах. Периодический характер синусоидальной волны смещается на 360 °, она становится той же формы волны при смещении на 0 °.

Для приведенной выше формулы значения приложения в реальном времени складываются с учетом США.

Среднеквадратичное значение (RMS) – еще одна небольшая концепция, которая помогает при вычислении электрической мощности.

В (t) = 170 Sin (2π60t)

Применение переменного тока
  • Домашние и офисные розетки используются переменного тока.
  • Генерация и передача электроэнергии переменного тока на большие расстояния – это просто.
  • Меньше потерь энергии при передаче электроэнергии для высоких напряжений (> 110 кВ).
  • Более высокое напряжение означает меньшие токи, а при более низких токах в линии питания выделяется меньше тепла, что, очевидно, связано с низким сопротивлением.
  • Переменный ток можно легко преобразовать из высокого напряжения в низкое и наоборот с помощью трансформаторов.
  • Электродвигатели переменного тока.
  • Это также полезно для многих крупных бытовых приборов, таких как холодильники, посудомоечные машины и т. Д.
  • Постоянный ток

Постоянный ток (DC) – это движение носителей электрического заряда, то есть электронов в однонаправленном потоке. В постоянном токе сила тока будет меняться со временем, но направление движения остается неизменным все время. Здесь постоянным током называется напряжение, полярность которого никогда не меняется.

Источник постоянного тока

В цепи постоянного тока электроны выходят из отрицательного или отрицательного полюса и движутся к положительному или положительному полюсу. Некоторые физики определяют постоянный ток как переход от плюса к минусу.

Источник постоянного тока

Обычно основным источником постоянного тока служат батареи, электрохимические и фотоэлектрические элементы. Но больше всего предпочитают кондиционер во всем мире. В этом случае переменный ток можно преобразовать в постоянный. Это будет происходить в несколько этапов. Изначально источник питания состоит из трансформатора, который позже преобразуется в постоянный ток с помощью выпрямителя. Он предотвращает реверсирование потока тока, а фильтр используется для устранения пульсаций тока на выходе выпрямителя.Это явление преобразования переменного тока в постоянный ток.

Пример перезаряжаемой батареи

Однако для работы всего электронного и компьютерного оборудования необходим постоянный ток. Для большинства полупроводникового оборудования требуется диапазон напряжений от 1,5 до 13,5 вольт. Текущие потребности меняются в зависимости от используемых устройств. Например, диапазон от практически нуля для электронных наручных часов до более 100 ампер для усилителя мощности радиосвязи. Оборудование, в котором используются мощные радио- или радиовещательные передатчики, или телевидение, или дисплей с электронно-лучевой трубкой, или вакуумные лампы, требует от примерно 150 вольт до нескольких тысяч вольт постоянного тока.

Пример перезаряжаемой батареи

Основное различие между переменным и постоянным током обсуждается в следующей сравнительной таблице

S № Параметры Переменный ток Постоянный ток

1

Сумма энергии, которая может передаваться Это безопасно для передачи на большие расстояния по городу и обеспечивает большую мощность. На практике напряжение постоянного тока не может перемещаться очень далеко, пока не начнет терять энергию.

2

Причина направления потока электронов Обозначается вращающийся магнит вдоль провода. Обозначается устойчивый магнетизм вдоль провода

3

Частота Частота переменного тока будет 50 Гц или 60 Гц в зависимости от страны. Частота постоянного тока будет равна нулю.

4

Направление Он меняет направление на противоположное при движении по контуру. Он течет только в одном направлении в контуре.

5

Ток Это ток величины, который меняется со временем Это ток постоянной величины.

6

Поток электронов Здесь электроны будут менять направление – вперед и назад. Электроны стабильно движутся в одном направлении или «вперед».

7

Получено из Источник доступности – A.C Генератор и сеть. Источник доступности – Элемент или Аккумулятор.

8

Пассивные параметры Это импеданс. Только Сопротивление

9

Коэффициент мощности Он в основном лежит между 0 и 1. Он всегда будет 1.

10

Типы Будет например, синусоидальный, квадратный, трапециевидный и треугольный. Он будет Чистым и пульсирующим.

Ключевые различия переменного тока (AC) и постоянного тока (DC)

Ключевые различия между переменным и постоянным током включают следующее.

  • Направление потока тока будет меняться в нормальном временном интервале, тогда этот вид тока известен как переменный или переменный ток, тогда как постоянный ток является однонаправленным, потому что он течет только в одном направлении.
  • Поток носителей заряда в переменном токе будет течь, вращая катушку внутри магнитного поля, иначе вращая магнитное поле внутри неподвижной катушки.В постоянном токе носители заряда будут течь, поддерживая стабильность магнетизма вместе с проводом.
  • Частота переменного тока колеблется от 50 до 60 герц в зависимости от национального стандарта, в то время как частота постоянного тока всегда остается нулевой.
  • Коэффициент мощности (коэффициент мощности) переменного тока находится в диапазоне от 0 до 1, в то время как коэффициент мощности постоянного тока всегда остается равным единице.
  • Генерация переменного тока может осуществляться с помощью генератора переменного тока, тогда как постоянный ток может генерироваться с помощью батареи, элементов и генератора.
  • Нагрузка переменного тока резистивная; индуктивный, в противном случае – емкостной, тогда как нагрузка постоянного тока всегда является резистивной по своей природе.
  • Графическое представление переменного тока может быть выполнено с помощью различных неравномерных сигналов, таких как периодические, треугольные, синусоидальные, квадратные, пилообразные и т. Д., Тогда как постоянный ток представлен прямой линией.
  • Переменный ток может передаваться на большие расстояния за счет некоторых потерь, в то время как постоянный ток передает с небольшими потерями на очень большие расстояния.
  • Преобразование переменного тока в постоянный можно выполнить с помощью выпрямителя, тогда как инвертор используется для преобразования постоянного тока в переменный.
  • Генерация и передача переменного тока могут выполняться с использованием нескольких подстанций, тогда как постоянного тока используется больше подстанций.
  • Применения переменного тока включают заводы, домашние хозяйства, промышленность и т. Д., Тогда как постоянный ток используется в импульсном освещении, электронном оборудовании, гальванике, электролизе, гибридных транспортных средствах и переключении обмотки возбуждения в роторе.
  • Постоянный ток очень опасен по сравнению с переменным током. В переменном токе величина тока будет высокой и низкой в ​​нормальном временном интервале, тогда как в постоянном токе величина также будет такой же.Как только человеческое тело подвергается электрошоку, переменный ток будет входить в человеческое тело, а также выходить из него через нормальный интервал времени, в то время как постоянный ток будет постоянно беспокоить человеческое тело.

Каковы преимущества переменного тока перед постоянным током?

Основные преимущества переменного тока по сравнению с постоянным током заключаются в следующем.

  • Переменный ток не дорог и генерирует ток легче по сравнению с постоянным током.
  • Пространство, ограниченное переменным током, больше постоянного.
  • В переменном токе потери мощности при передаче меньше по сравнению с постоянным током.
Почему переменное напряжение выбирается вместо постоянного?

Основными причинами выбора переменного напряжения над постоянным в основном являются следующие.
Потеря энергии при передаче переменного напряжения мала по сравнению с постоянным напряжением. Когда трансформатор находится на некотором расстоянии, установка очень проста. Преимущество переменного напряжения заключается в повышении и понижении напряжения в зависимости от необходимости.

Истоки переменного и постоянного тока

Магнитное поле рядом с проводом может вызвать поток электронов в одном направлении через провод, поскольку они отталкиваются от отрицательной части магнита и притягиваются в направлении положительной части. Таким образом устанавливалось питание от батареи; это было признано благодаря работе Томаса Эдисона. Генераторы переменного тока постепенно меняли систему аккумуляторов постоянного тока Эдисона, поскольку переменный ток очень надежен для передачи энергии на большие расстояния для выработки большего количества энергии.

Ученый Никола Тесла использовал вращающийся магнит вместо постепенного приложения магнетизма через провод. Как только магнит будет наклонен в одном направлении, электроны будут течь в положительном направлении, однако всякий раз, когда направление магнита было повернуто, электроны также будут поворачиваться.

Применение переменного и постоянного тока

Переменный ток используется для распределения электроэнергии и имеет множество преимуществ. Его можно легко преобразовать в другие напряжения с помощью трансформатора, потому что трансформаторы не используют постоянный ток.

При высоком напряжении, когда мощность передается, потери будут меньше. Например, источник питания 250 В имеет сопротивление 1 Ом и мощность 4 А. Поскольку мощность в ваттах равна вольт x амперам, передаваемая мощность может составлять 1000 ватт, тогда как потери мощности составляют I2 x R = 16 ватт.

переменного тока используется для передачи высоковольтной энергии.

Если линия напряжения передает мощность 4 А, но имеет 250 кВ, тогда она передает мощность 4 А, но потери мощности такие же, однако вся система передачи несет 1 МВт, а 16 Вт – это приблизительно незначительные потери.

Постоянный ток используется в батареях, некоторых электронных и электрических устройствах, а также в солнечных батареях.
Формулы для переменного тока, напряжения, сопротивления и мощности

Формулы для переменного тока, напряжения, сопротивления и мощности обсуждаются ниже.

Переменный ток

Формула для однофазных цепей переменного тока:

I = P / (V * Cosθ) => I = (V / Z)

Формула для трехфазных цепей переменного тока:

I = P / √3 * V * Cosθ

Напряжение переменного тока

Для однофазных цепей переменного тока напряжение переменного тока составляет

В = P / (I x Cosθ) = I / Z

Для трехфазных цепей переменного тока напряжение переменного тока составляет

Для соединения звездой VL = √3 EPH в противном случае VL = √3 VPH

Для соединения треугольником VL = VPH

Сопротивление переменного тока

индуктивная нагрузка, Z = √ (R2 + XL2)

В случае емкостной нагрузки Z = √ (R2 + XC2)

В обоих случаях, как емкостная, так и индуктивная Z = √ (R2 + (XL– XC) 2

переменного тока Мощность

Для 1-фазных цепей переменного тока P = V * I * Cosθ

Активная мощность для 3-фазных цепей переменного тока

P = √3 * VL * IL * Cosθ

P = 3 * VPh * IPh * Cosθ

P = √ (S2 – Q2) = √ (VA2 – VAR2)

Реактивная мощность

Q = VI * Sinθ

VAR = √ (VA2 – P2) & kVAR = √ (kVA2 – kW2 )

Полная мощность

S = √ (P + Q2)

кВА = √kW2 + kVAR2

Комплексная мощность

S = VI

Для индуктивной нагрузки, S =

P

Для емкостной нагрузки S = ​​P – jQ

Формулы для постоянного тока, напряжения, сопротивления и мощности

Формулы для постоянного тока, напряжения, сопротивления и мощности обсуждаются ниже.

Постоянный ток

Уравнение постоянного тока: I = V / R = P / V = ​​√P / R

Напряжение постоянного тока

Уравнение постоянного напряжения:

В = I * R = P / I = √ (P x R)

Сопротивление постоянному току

Уравнение сопротивления постоянному току: R = V / I = P / I2 = V2 / P

DC Power

DC Уравнение мощности: P = IV = I2R = V2 / R

Из приведенных выше уравнений переменного и постоянного тока, где

Из приведенных выше уравнений, где

‘I’ – измерение тока в А (амперах)

‘В ‘- измерение напряжения в В (вольтах)

‘ P ‘- измерение мощности в ваттах (Вт)

‘ R ‘- измерение сопротивления в омах (Ом)

R / Z = Cosθ = PF (коэффициент мощности)

‘Z’ – полное сопротивление

‘IPh’ – фазный ток

‘IL’ – линейный ток

‘VPh’ – фазное напряжение

‘VL’ – линейное напряжение

‘XL’ = 2πfL, – это индуктивное реактивное сопротивление, где ‘L’ – это индуктивность в пределах Генри.

‘XC’ = 1 / 2πfC, – емкостное реактивное сопротивление, где ‘C’ – емкость в фарадах.

Почему мы используем кондиционер в наших домах?

В наших домах используется источник переменного тока, потому что мы можем очень просто изменить переменный ток с помощью трансформатора. Высокое напряжение испытывает чрезвычайно низкие потери энергии в линии или каналах длинной передачи, и напряжение снижается для безопасного использования дома с помощью понижающего трансформатора.

Потеря мощности в проводе может быть задана как L = I2R

Где

«L» – потеря мощности

«I» – ток

«R» – сопротивление.

Передача мощности может быть задана соотношением вида P = V * I

Где

‘P’ – мощность

‘V’ – напряжение

Когда напряжение увеличивается, ток будет меньше. Таким образом, мы можем передавать равную мощность, уменьшая потери мощности, потому что высокое напряжение обеспечивает наилучшие характеристики. Поэтому по этой причине в домах используется переменный ток вместо постоянного тока.

Передача высокого напряжения также может осуществляться через постоянный ток, однако непросто снизить напряжение для безопасного использования в домашних условиях.В настоящее время используются усовершенствованные преобразователи постоянного тока для уменьшения постоянного напряжения.

В этой статье подробно объясняется разница между токами переменного и постоянного тока. Я надеюсь, что каждый пункт ясно понимается об переменном токе, постоянном токе, формах сигналов, уравнении, различиях переменного и постоянного тока в табличных столбцах вместе с их свойствами. По-прежнему не в состоянии понять любую из тем в статьях или реализовать последние электрические проекты, не стесняйтесь задавать вопрос в поле для комментариев ниже.Вот вам вопрос, каков коэффициент мощности переменного тока?

Фото:

Основы солнечной энергетики: в чем разница между переменным током и постоянным током?

В солнечной отрасли производство электроэнергии – наш хлеб с маслом. Это означает, что профессионалам в области солнечной энергетики важно хорошо разбираться в основах электроэнергетики.

Если вы новичок в солнечной энергии, вам нужно многому научиться – вы не можете просто подключить панели к стене и закончить это дело.В сегодняшней статье мы рассмотрим одну из основных тем, которые необходимо знать каждому монтажнику об электричестве: разницу между двумя типами электрического тока: переменным и постоянным.

переменного и постоянного тока задействованы в солнечной фотоэлектрической системе. Итак, если ваше знакомство с AC / DC начинается и заканчивается со знаменитой группой, эта статья для вас!

Разница между мощностью переменного тока (AC) и постоянного тока (DC)

AC означает переменный ток, а DC – постоянный ток.Мощность переменного и постоянного тока относится к текущему потоку электрического заряда. Каждый представляет собой тип «потока» или формы, которую может принимать электрический ток.

Как мы объясняем в нашем учебнике по натяжке солнечных панелей, ток – это скорость потока электрического заряда (т. Е. Потока электронов).

Хотя это может показаться немного техническим, разница между ними довольно проста:

  • Постоянный ток всегда течет в одном направлении.
  • Переменный ток, как можно догадаться из названия, часто меняет направление (хотя возвратно-поступательное движение электронов по-прежнему передает энергию конечному устройству).

«Простой способ визуализировать разницу состоит в том, что на графике постоянный ток выглядит как плоская линия, тогда как поток переменного тока на графике образует синусоиду или волнообразный узор», – говорит Карл К. Берггрен, профессор. электротехники в Массачусетском технологическом институте.

История электричества: борьба между переменным и постоянным током

Когда электроэнергия только разрабатывалась и использовалась, было неясно, станет ли переменный или постоянный ток доминирующим способом подачи электроэнергии. Два известных пионера электричества – Томас Эдисон и Никола Тесла – предложили каждый из этих вариантов.

Тесла запатентовал переменный ток, а Эдисон – постоянный ток. Вначале стандарт DC был стандартом. Однако одна проблема с постоянным током заключается в том, что его нелегко преобразовать в более высокие или более низкие напряжения, что, очевидно, полезно для различных приложений.

AC решает эту проблему. Его можно преобразовать в другое напряжение с помощью трансформаторов, а энергетическим компаниям также проще передавать мощность переменного тока на большие расстояния. Итак, несмотря на дезинформационную кампанию Эдисона по дискредитации А.С. как опасного (в которой он зашел так далеко, что публично казнил животных электрическим током!), В конечном итоге она победила.

Используется ли в предметах домашнего обихода постоянный или переменный ток?

Короткий ответ – «оба». Электросеть США и электричество, поступающее в ваш дом, – это переменный ток. В результате большинство подключаемых к электросети бытовых приборов – холодильников, электрических духовок, микроволновых печей и т. Д. – работают от сети переменного тока

. Однако батареи

используют постоянный ток: у них есть положительная и отрицательная клеммы, и ток всегда течет в одном направлении между этими точками – от положительной клеммы к отрицательной, когда они разряжены.

Поскольку батареи работают с постоянным током, многие из используемых вами электронных устройств – например, ваш ноутбук и сотовый телефон – также работают от постоянного тока.

Солнечная энергия – постоянный или переменный ток?

Солнечные панели производят постоянный ток: солнце, падающее на панели, стимулирует поток электронов, создавая ток. Поскольку эти электроны текут в одном направлении, ток прямой.

Инвертор в доме, преобразующий постоянный ток в переменный.
Потребность в инверторах

Вот почему солнечные фотоэлектрические системы используют инверторы.Инвертор преобразует энергию постоянного тока в энергию переменного тока, поэтому его можно использовать дома или отправить обратно в электрическую сеть (в дополнение к некоторым другим функциям).

А что насчет устройств с питанием от постоянного тока? Адаптер питания, входящий в состав зарядного устройства для этих устройств, по сути, представляет собой инвертор. Они преобразуют сеть переменного тока в мощность постоянного тока, которая может использоваться устройством.

Итак, когда вы подключаете свой ноутбук к дому, работающему на солнечной энергии, мощность постоянного тока от солнечных панелей преобразуется в переменный ток вашим инвертором, а затем обратно в постоянный ток инвертором вашего ноутбука, чтобы ваш ноутбук мог его использовать!

Это может показаться много.К счастью, существует программное обеспечение для солнечной энергии, которое может помочь облегчить бремя фактического применения этих концепций на практике при проектировании солнечных систем. В этом руководстве для покупателя программного обеспечения для солнечной энергии подробно описаны некоторые особенности, на которые следует обратить внимание при выборе решения.

А как насчет солнечных панелей переменного тока?

Как мы уже говорили выше, традиционные солнечные панели производят энергию постоянного тока. Затем эта энергия преобразуется инвертором в мощность переменного тока. Это тот случай, если ваша фотоэлектрическая система включает в себя струнный инвертор (который преобразует энергию из одной или нескольких цепочек солнечных панелей) или микроинверторы (которые преобразуют ее для отдельных или, в некоторых случаях, нескольких солнечных панелей).

Однако вы, возможно, слышали также о солнечных панелях переменного тока. Если солнечные панели по своей природе производят постоянный ток, то что это?

Что такое солнечные панели переменного тока?
Панели

AC – это просто солнечные панели, в которые встроены микроинверторы.

Проектирование системы с использованием панелей переменного тока такое же, как и проектирование системы с микроинверторами, за исключением того, что установщику не нужно покупать и прикреплять микроинверторы.

А как насчет домашнего хранения?

Домашние аккумуляторные батареи, подключенные к солнечной батарее, используют ту же общую модель.

Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
