Как подключить провода в распределительной коробке? Наглядные схемы – Вызов/услуга на дом электрик спб
Для того чтобы обеспечить каждый уголок квартиры или офиса электричеством, не обойтись без распределительной коробки. Современные распределительные коробки очень разнообразны как по форме, так и по материалам, из которых они изготовлены. Они бывают накладной установки и внутренней.
Цель таких устройств заключается в том, чтобы развести провода в нужное направление к точкам потребления или размыкания — это могут быть выключатели, розетки или осветительные приборы. Развести провода в распределительной коробке профессиональному электрику не доставит хлопот, но вот для начинающего электромонтажника это может оказаться настоящей наукой. На сегодняшний день, для контактных соединений в распределительной коробке все чаще используют универсальные клеммы WAGO.
Соблюдаем расцветку проводов в распределительной коробке
Для того чтобы справится с монтажем, нужно подключить воображение: провода это “трубы”, а электрический ток “вода”.
По проводам фазы идет «подача воды”, а вот по нулевому проводнику течет “обратка” , тогда как защитный проводник служит на всякий аварийный случай: если где-то протечет “вода”, она непременно будет “слита” в землю. Очень удобно, что современные провода окрашены в различные цвета. Самая распространенная расцветка выглядит так: белый цвет – фаза (L), синий – нуль (N), желто-зеленый — заземление (РЕ).
Во время электромонтажа очень важно соблюдать последовательность в расцветке проводов, что очень облегчит их разведение в распределительной коробке. Прежде чем приступить к электромонтажным работам, нужно четко определиться с установкой точек освещения, розеток и выключателей, т.е. составить схему, чтобы установить распределительные коробки в удобных местах, и в будущем можно было осуществить профилактические и ремонтные работы.
Порядок установки распределительной коробки
Многие делают ремонт, используя натяжные или подвесные потолки, поэтому электропроводку нужно прокладывать так, чтобы она не оказалась в зоне сверления отверстий когда будут монтироваться направляющие, а так же необходимо позаботится о том, чтобы распределительные коробки остались в зоне доступа.
Если распределительная коробка осталась за подвесным потолком, можно установить маленький люк.
Последнее слово электромонтажа гласит так: от распределительного щита нужно прокладывать кабель для освещения — 3х1.5, для розеток провод — 3х2.5. Поэтому, в распределительной коробке может оказаться достаточно большое количество проводов для соединения. Чтобы не запутаться, их необходимо маркировать.
Подключение проводов без заземления (РЕ)
Подключение проводов с заземлением (РЕ)
Схема в распределительной коробке, двух светильников
Схема в распределительной коробке, двух светильников и группа розеток
Источник: http://electric-tolk.ru
Аббревиатуры обозначения жил кабельно-проводниковой продукции ож мн ок ос мс n pe по типу исполнения при маркировке кабеля
Выберите категорию:
Все
Распределительные устройства и подстанции
» Комплектные трансформаторные подстанции КТП, 2КТП, БКТП, 2БКТП, КТПНУ, 2КТПНУ
»» КТП / 2КТП (киоскового типа)
»» БКТП / 2БКТП (блочные в бетонном корпусе)
»» КТПНУ / 2КТПНУ (из сэндвич панелей, утеплённая)
» Ячейки КСО-200 / КСО-300
» Ячейки КРУ / Ячейки КРУН
» Панели ЩО-70
» Щиты ГРЩ
» Щиты ВРУ (ВРУ и ВРУ с АВР)
» Щиты УЭРМ, УЭРБ, ЩУ
Трансформаторы ТМГ, ТМГ11, ТМГ12, ТМГ21, ТМГ32, ТМГСУ, ТСЗЛ, ТСЛ
Кабель и провод
» Кабель силовой для ВНЕШНЕЙ ПРОКЛАДКИ
»» ААБл
»» ААШв
»» АВБШв
»» АВБШвнг(А)
»» АПвБШп
»» АПвБШп(г)
»» АПвВнг-LS
»» АПвПуГ
»» АСБл
»» ВБШвнг(А)
»» ВБШвнг(А)-LS
»» ТППэп
»» ТППэпБбШп
»» ТППэп-НДГ
» Провод СИП-2, СИП-3, СИП-4, СИП/ВОК (Телсил)
»» СИП-2
»» СИП-3
»» СИП-4
» Арматура для СИП до 1кВ
»» Ответвительные зажимы для провода СИП
»» Зажимы для крепления изолированной несущей жилы СИП-2
»» Анкерные кронштейны и крюки для провода СИП
»» Крепёжные элементы для провода СИП
»» Зажимы для крепления провода СИП-4
»» Изолированные наконечники для провода СИП
»» Соединительные зажимы для провода СИП
»» Ограничители перенапряжений провода СИП
» Кабель и провод для ВНУТРЕННЕЙ ПРОКЛАДКИ
»» NYM
»» АВВГнг-LS
»» ВВГнг-LS
»» ВВГнг-FRLS
»» ВВГнг-LSLTx
»» ВВГнг-FRLSLTx
»» ВВГЭнг-LS
»» ВВГЭнг-FRLS
»» КВВГнг-LS
»» КВВГнг-FRLS
»» КГ
»» КГ-ХЛ
»» КГтп
»» КГтп-ХЛ
»» КГВВнг
»» КГВВнг-LS
»» КГВВЭнг-LS
»» КГВЭВнг
»» КГВЭВнг-LS
»» КППГнг-HF
»» КППГнг-FRHF
»» КППГЭнг-HF
»» КППГЭнг-FRHF
»» ППГнг-HF
»» ППГнг-FRHF
»» РПШ
»» ПАВ (АПВ) и ПНСВ
»» ПВС
»» ПВСнг-LS
»» ПуВ
»» ПуВнг(А)-LS
»» ПуГВ
»» ПуГВнг(А)-LS
»» ПуГПнг(А)-HF
» Кабель СЛАБОТОЧНЫЙ
»» FTP
»» UTP
»» КПСВВ
»» КПСВВнг-LS
»» КПСВВнг-LSLTx
»» КПСВВнг-FRLSLTx
»» КПСВЭВ
»» КПСВЭВнг-LS
»» КПСВЭВнг-LSLTx
»» КПСнг-FRLS
»» КПСнг-FRLSLTx
»» КПСнг-FRHF
»» КПСЭнг-FRLS
»» КПСЭнг-FRLSLTx
»» КПСЭнг-FRHF
»» Лоутокс 20нг(А)-FRLSLTx
»» Лоутокс 21нг(А)-FRLSLTx
»» Лоутокс 30нг(А)-FRLSLTx
»» Лоутокс 31нг(А)-FRLSLTx
Кабеленесущие системы ДКС, ИЭК, OSTEC, EKF, Legrand, TDM, Рувинил, EAE
» Лоток кабельный металлический ДКС, OSTEC, ИЭК, EKF, ТДМ, КМ-Профиль
»» Лоток кабельный металлический ДКС
»»» Лоток листовой ДКС
»»»» Лоток листовой ПЕРФОРИРОВАННЫЙ оцинковка Сендзимира S5 Combitech DKC
»»»» Лоток листовой ПЕРФОРИРОВАННЫЙ горячее цинкование HDZ S5 Combitech DKC
»»»» Лоток листовой ПЕРФОРИРОВАННЫЙ нержавеющая сталь INOX S5 Combitech DKC
»»»» Лоток листовой НЕПЕРФОРИРОВАННЫЙ оцинковка Сендзимира S5 Combitech DKC
»»»» Лоток листовой НЕПЕРФОРИРОВАННЫЙ горячее цинкование HDZ S5 Combitech DKC
»»»» Лоток листовой НЕПЕРФОРИРОВАННЫЙ нержавеющая сталь INOX S5 Combitech DKC
»»»» Аксессуары для листового лотка оцинковка Сендзимира S5 Combitech DKC
»»»» Аксессуары для листового лотка горячее цинкование HDZ S5 Combitech DKC
»»»» Аксессуары для листового лотка нержавеющая сталь INOX S5 Combitech DKC
»»» Лоток проволочный ДКС
»»» Лоток лестничный ДКС
»»»» Лоток лестничный оцинкованная сталь L5 Combitech DKC
»»»» Лоток лестничный горячее цинкование HDZ L5 Combitech DKC
»»»» Аксессуары для лестничного лотка оцинковка Сендзимира L5 Combitech
»»» Монтажные элементы ДКС
»»»» Монтажные элементы сталь оцинковка Сендзимира B5 Combitech DKC
»»»» Монтажные элементы горячее цинкование HDZ B5 Combitech DKC
»»»» Монтажные элементы нержавеющая сталь INOX B5 Combitech DKC
»»»» Монтажные элементы цинк-ламельное покрытие ZL B5 Combitech DKC
»» Лоток кабельный металлический OSTEC
»»» Лоток листовой OSTEC
»»»» Лоток листовой ПЕРФОРИРОВАННЫЙ оцинковка Сендзимира OSTEC
»»»» Лоток листовой ПЕРФОРИРОВАННЫЙ горячее цинкование OSTEC
»»»» Лоток листовой НЕПЕРФОРИРОВАННЫЙ оцинковка Сендзимира OSTEC
»»»» Лоток листовой НЕПЕРФОРИРОВАННЫЙ горячее цинкование OSTEC
»»»» Аксессуары для листового лотка оцинкованного по методу Сендзимира OSTEC
»»»» Аксессуары для листового горячеоцинкованного лотка OSTEC
»»» Лоток проволочный OSTEC
»»»» Аксессуары для проволочного лотка OSTEC
»»» Лоток лестничный OSTEC
»»»» Лоток лестничный оцинкованная сталь OSTEC
»»»» Аксессуары для лестничного лотка OSTEC
»»» Монтажные элементы OSTEC
»» Лоток кабельный металлический ИЭК
»»» Лоток листовой ИЭК
»»»» Лоток листовой ПЕРФОРИРОВАННЫЙ оцинковка Сендзимира ESCA ИЭК
»»»» Лоток листовой ПЕРФОРИРОВАННЫЙ горячее цинкование HDZ ESCA ИЭК
»»»» Лоток листовой НЕПЕРФОРИРОВАННЫЙ оцинковка Сендзимира ESCA ИЭК
»»»» Лоток листовой НЕПЕРФОРИРОВАННЫЙ горячее цинкование HDZ ESCA ИЭК
»»» Лоток проволочный ИЭК
»»»» Лоток проволочный оцинкованная сталь NESTA ИЭК
»»»» Лоток проволочный горячее цинкование HDZ NESTA ИЭК
»»»» Лоток проволочный нержавеющая сталь INOX NESTA ИЭК
»»» Лоток лестничный ИЭК
»»»» Лоток лестничный оцинкованная сталь LESTA ИЭК
»»»» Лоток лестничный горячее цинкование HDZ LESTA ИЭК
»»»» Аксессуары для лестничного лотка LESTA оцинковка Сендзимира ИЭК
»»»» Аксессуары для лестничного лотка LESTA горячее цинкование HDZ ИЭК
» Труба ПНД ПЭ техническая, ПНД/ПВД двустенная, ПНД гофрированная, ПНД гладкая
»» Труба ПНД ПЭ техническая
»» Труба ПНД двустенная гофрированная для кабельной канализации
»» Труба ПНД/ПВД двустенная
»» Труба ПНД двустенная жесткая для кабельной канализации
»» Труба ПНД двустенная гибкая для открытой прокладки УФ
» Кабельные каналы ДКС, ИЭК, Промрукав, EKF, Legrand, TDM, Рувинил, Экопласт
»» Кабель-каналы парапетные DKC
»» Аксессуары для парапетного кабель-канала ”In-Liner” DKC
»» Миниканалы DKC
»» Аксессуары для миниканала ”In-Liner” DKC
» Металлорукав ДКС, ИЭК, Промрукав, EKF, TDM, Рувинил, ЗЭТАРУС, Fortisflex, REXANT
»» Металлорукав без изоляции ЗЭТАРУС
»» Металлорукав без изоляции ИЭК
Изделия для прокладки и монтажа силового кабеля
» Лента сигнальная ЛСЭ ОСТОРОЖНО КАБЕЛЬ
» Плитка ПЗК для закрытия кабеля
» Уплотнители кабельных проходов УКПт
» Муфты кабельные КВТ, Нева-Транс, Raychem (Райхем)
»» 1ПКВТ-10
»» 1ПКНТ-10
»» 1ПКТ-1 нг-LS
»» 1ПКТ(б)-1 нг-LS
»» 1ПСт-10
»» 3КВНТп-1
»» 3КВТп-10
»» 3КНТп-10
»» 3ПКВТп-10
»» 3ПКНТп-10
»» 3ПСт-6
»» 3ПСт-10
»» 3СТп-1
»» 3СТп-10
»» 4КВНТп-1
»» 4ПКТп-1
»» 4ПКТп(б)-1
»» 4ПКТп-1 нг-LS
»» 4ПСТ-1
»» 4СТп-1
»» 5ПКТп-1
»» 5ПКТп(б)-1
»» 5ПКТп-1 нг-LS
»» 5ПКТп(б)-1 нг-LS
»» 5ПСТ-1
»» POLT-12/1XI
»» POLT-24/1XI
»» POLT-42/1XI
»» POLT-12/1XO
»» POLT-24/1XO
»» POLT-42/1XO
»» POLT-12/3XI
»» POLT-24/3XI
»» POLT-12/3XO
»» POLT-24/3XO
»» POLT-42/3XO
Силовое и защитно-коммутационное оборудование
» Автоматические выключатели МОДУЛЬНЫЕ (на DIN-рейку для щитов)
»» Автоматы ABB Sh300L
»» Автоматы ABB S200
»» Автоматы EKF ВА47-29
»» Автоматы EKF ВА47-63
»» Автоматы EKF ВА47-63М
»» Автоматы EKF ВА47-100
»» Автоматы EKF ВА47-100М
»» Автоматы EKF ВА47-125
»» Автоматы EKF AV-6
»» Автоматы EKF AV-10
»» Автоматы ИЭК ВА47-29
»» Автоматы ИЭК ВА47-60М
»» Автоматы ИЭК ВА47-100
»» Автоматы ИЭК ВА88-35
»» Автоматы ИЭК M06N
»» Автоматы Legrand DX3
»» Автоматы Legrand DX3-E
»» Автоматы Legrand RX3
»» Автоматы Legrand TX3
» Диффавтоматы и УЗО Schneider Electric, ABB, EKF, Legrand, TDM, ИЭК, КЭАЗ
»» Диффавтоматы АД-2, АД-2 S
»» Диффавтоматы АД-4, АД-4 S
»» Диффавтоматы АД-12
»» Диффавтоматы АД-32
»» Диффавтоматы DVA-6
»» Диффавтоматы АВДТ-63
»» Диффавтоматы АВДТ-63М
»» Диффавтоматы DS200
»» Диффавтоматы DSh301R
»» Диффавтоматы DSH941R
»» Диффавтоматы DSN200
»» Диффавтоматы RX3
»» Диффавтоматы TX3
»» Реле, таймеры, ограничители перенапряжения ABB
» Автоматические выключатели СИЛОВЫЕ
»» Автоматы ABB XT1
»» Автоматы ABB XT2
»» Автоматы ABB XT3
»» Автоматы ABB XT4
»» Автоматы ABB T4
»» Автоматы ABB T5
»» Автоматы ABB T6
»» Автоматы ABB T7
»» Аксессуары к ABB Tmax
»» Автоматы EKF ВА-99
»» Автоматы EKF ВА-99C
»» Автоматы EKF ВА-99М
»» Автоматы EKF ВА-99ML
»» Автоматы TDM ВА87
»» Автоматы TDM ВА88
»» Автоматы TDM ВА89
»» Автоматы ИЭК ВА44
»» Автоматы ИЭК ВА66
»» Автоматы ИЭК ВА88
»» Автоматы КЭАЗ ВА04
»» Автоматы КЭАЗ ВА51
»» Автоматы КЭАЗ ВА52
»» Автоматы КЭАЗ ВА53
»» Автоматы КЭАЗ ВА55
»» Автоматы КЭАЗ ВА56
»» Автоматы КЭАЗ ВА57
»» Автоматы КЭАЗ АЕ20 М
»» Автоматы КЭАЗ АК50Б
»» Автоматы КЭАЗ АП50Б
Светильники завода Световые Технологии
» ACQUA C
» ACQUA S
» ADV/K
» ADV/K UNI LED
» ARCTIC.
OPL ECO LED
» MAIA S
» OD LED
» OKKO
» OKKO IP
» OKKO S
» OPL/S
» OPL/S ECO LED
» OPL/R
» OPL/R ECO LED
» OPL/R ECO LED CF
» OPTIMA ECO LED
» OPTIMA ECO LED
» ORBIS S
» ORBIS S LED
» OTR/R
» OTR/R LED
» OTX LED
» OTX LED CF
» OWP
» OWP ECO LED
» OWP OPTIMA LED
» OWP OPTIMA LED CF
» OWP/S
» OWF/R
» OWP/R
» OWP/R ECO LED
» OWP/R OPTIMA LED
» OWS/K
» OWS/R
» PIANO C
» PIANO S
» PLANTADOR LED
» PRB/S
» PRBLUX/S
» PRB/R
» PRBLUX/R
» PROFILE
» PROFILE 30R LED
» PROFILE 60R LED
» PRS/S
» PRS/S ECO LED
» PRS/R
» PRS/R ECO LED
» PTF
» PTF UNI LED
» PTF/R
» PTF/R UNI LED
» PUNTO
» QUO
» QUO IP
» RADO
» RAMO
» RG
» RKL
» RKL LED
» RKL LED CF
» RKL XL
» RONDO S LED
» SLIM LED
» SLIM CLEAN LED
» SOLIS
» SOON
» SPLAY
» SOL S
» SPORTLUX
» STANDARD LED
» STANDARD LED G2
» T120
» T120 S
» TITAN LED
» TN и TS
» TN LED и TS LED
» TOP
» TOP LED
» UFO/S DL LED
» UMO
» UNO
» VEGA S
» VULCANO
» WAVE ECO LED
» ZIP
» Светильники встраиваемые
» Светильники консольныеПроизводитель:
Все1 шт.
1 шт. (снят с производства, замена!)100 м.1шт.ABBBKDKCEKFENSTOINSTALLLegrandLUG Light FactoryNILEDOSTECRaychemбухта 305 метровВКГОСТ 7399-97ЗЭТАРУСИЭККВТКонкордметрРувинилСветовые технологииСпецкабельСпецпредложение!шт
Результатов на странице:
5203550658095
18 Общеупотребительные термины в области электротехники, которые следует знать
Электрики знают эти термины в электротехнике, и вам следует их тоже знать, особенно если вы планируете сэкономить деньги, выполняя базовые электротехнические работы самостоятельно.
Наши редакторы и эксперты тщательно отбирают каждый продукт, который мы представляем. Мы можем получать комиссию от ваших покупок.
1 / 18
Lari Bat/Getty Images
Переменный ток
С тех пор, как в 1885 году электростанция Теслы-Вестингауза на Ниагарском водопаде была введена в эксплуатацию, переменный ток стал стандартом в Северной Америке, а затем и во всем мире. .
Переменный ток циклически меняет направление, потому что он создается вращающейся турбиной.
Это означает, что переменный ток имеет характеристическую частоту. В Северной Америке это 60 циклов в секунду.
В отличие от напряжения постоянного тока (DC), напряжение переменного тока можно повышать и понижать с помощью трансформаторов, что позволяет передавать электроэнергию на большие расстояния. Централизованные электростанции, использующие энергию ветра, солнца, воды, атомного топлива или ископаемого топлива, могут снабжать энергией населенные пункты, находящиеся за сотни километров.
Понимание электрической терминологии переменного тока может помочь домовладельцам понять, как электричество поступает в дом, что происходит, когда оно туда попадает, и как с ним работать.
2 / 18
Chaiyawat Sripimonwan/Getty Images
Voltage
Джон Уильямсон, начальник отдела электроснабжения Министерства труда и промышленности Миннесоты, сравнивает напряжение в электрической цепи с давлением, оказываемым на воду, протекающую по трубе.
Точно так же, как более высокое давление увеличивает объем и скорость потока воды по трубам, повышение напряжения производит больше электроэнергии.
Напряжение от генератора переменного тока непостоянно, как от источника постоянного тока, такого как батарея. Он имеет пики и спады во время каждого цикла. Чтобы сравнить его с постоянным напряжением от источника постоянного тока, электрики рассчитывают среднее номинальное напряжение. Это напряжение переменного тока (VAC), которое вы видите на этикетках приборов и электрических устройств.
В Северной Америке любое устройство, подключаемое к стандартной настенной розетке, рассчитано на 120 В переменного тока. Однако из-за колебаний напряжения фактическое рабочее напряжение находится в диапазоне от 110 до 125 В переменного тока.
3 / 18
AlbertPego/Getty Images
Трансформатор
Трансформатор в наибольшей степени отвечает за то, чтобы электросеть стала такой, какая она есть сегодня. Этот трансформатор представляет собой устройство, которое может увеличивать и уменьшать электрическое напряжение.
Если вы когда-либо проезжали мимо электростанции, вы видели множество больших цилиндров, подключенных к отходящим линиям электропередач. Если вы посмотрите на линии электропередач за пределами вашего дома, вы увидите похожий цилиндр гораздо меньшего размера. Это трансформеры. Большие на электростанции повышают напряжение до нескольких тысяч вольт, а меньшие на линиях электропередач уменьшают напряжение для использования внутри зданий.
Многие электронные устройства также имеют трансформатор для снижения напряжения в жилых помещениях до уровня, достаточно безопасного для их чувствительных схем. Трансформатор находится в квадратной коробке на конце провода, где крепятся штыри штекера.
4 / 18
через homedepot.com
Сервисная панель
Сервисная панель является основным центром управления электрической системой, где провода от трансформатора соединяются и разветвляются для питания отдельных цепей в доме. Это прямоугольная металлическая коробка с дверцей, открывающей автоматические выключатели для всех отдельных цепей.
Каждый из горячих проводов, подающих электричество в дом от трансформатора линии электропередач, соединяется с медным или сплавным стержнем в задней части панели. Они называются горячими шинами, и к ним подключаются автоматические выключатели всех цепей в доме.
Электричество может течь, только если оно имеет полную цепь, поэтому панель включает нейтральную клемму для обеспечения обратного электрического пути к трансформатору. Он также включает в себя провод, который ведет к земле, поэтому все электрические устройства в доме могут быть заземлены.
Панель обычно находится в подвале, в чулане или на улице, и вам понадобится доступ к ней всякий раз, когда вы пытаетесь решить проблемы с электричеством. До него должно быть легко добраться, поэтому держите пространство перед ним свободным.
5 / 18
Kameleon007/Getty Images
Автоматический выключатель
Этот набор черных выключателей внутри сервисной панели вашего дома представляет собой все электрические цепи в доме.
Каждый переключатель является частью устройства, известного как автоматический выключатель. Если ваш дом был построен до 1950, он все еще может иметь блок предохранителей, в котором вместо переключаемых выключателей используются ввинчиваемые предохранители.
Автоматические выключатели являются устройствами защиты от перегрузок. Каждый подключается к одной из горячих шин панели и управляет цепью с одним или несколькими светильниками или розетками. Если в цепи произойдет внезапный скачок тока, автоматический выключатель сработает, чтобы предотвратить возгорание.
Каждый прерыватель имеет характеристическую мощность, максимальный ток, который он пропускает без срабатывания. Номинальные значения 15 и 20 ампер наиболее распространены для 120-вольтовых выключателей. Крупные бытовые приборы, работающие от напряжения 240 вольт, имеют двухполюсные выключатели, которые чаще всего рассчитаны на номинал от 20 до 60 ампер.
6 / 18
Tetra Images/Getty Images
Ответвленная цепь
Если представить сервисную панель в виде ствола дерева, ответвления легко представить в виде ветвей.
Каждая ответвленная цепь управляется автоматическим выключателем, и вместе все ответвленные цепи обеспечивают электрические потребности здания.
Электротехнические правила включают три типа ответвлений цепей. Одной из них является универсальная схема, которая подает питание на розетки и осветительные розетки. Другой – это схема прибора, которая питает приборы, но не свет. Третий – это отдельная цепь, также известная как выделенная цепь, которая питает одно устройство.
Электросхемы обычно требуются на кухне, а иногда и в других комнатах. Для некоторых крупных бытовых приборов, включая центральный кондиционер, электрическую плиту и водонагреватель, требуются специальные цепи.
7 / 18
66North/Getty Images
Нейтральный проводник
Если вы подключаете такое устройство, как фонарь, к аккумулятору, то проводник под напряжением — это провод, идущий от положительной клеммы аккумулятора к фонарю. Нейтральный проводник — это тот, который ведет обратно к отрицательной клемме аккумулятора.
Он должен быть там, чтобы замкнуть цепь постоянного тока, иначе свет не будет работать.
Ток быстро и циклически меняет направление в цепях переменного тока, и обе жилы линии питания горячие. Между этими двумя горячими проводниками вы измерите 240 вольт. Однако между каждым из горячих проводников и нейтральным проводником вы измерите 120 вольт.
Большинство распределительных цепей в доме работают от напряжения 120 вольт. Национальный электротехнический кодекс (NEC) определяет, что нейтральный проводник в электрических кабелях должен быть белым. NEC не указывает цвет для горячих проводов, но обычно они черные или красные.
8 / 18
tzahiV/Getty Images

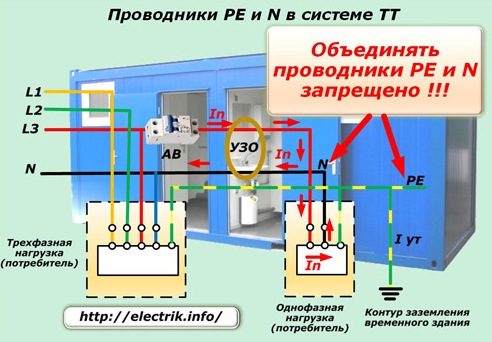

Заземляющий проводник
Кроме клеммы нейтрали, электрическая панель также содержит клемму заземления. Обычно он подключается к металлическому стержню, вбитому в землю за пределами дома, но также может подключаться к медной водопроводной трубе, проходящей под землей.
Все ответвления имеют оголенный или зеленый заземляющий провод, который подключается к заземляющей шине.
Электротехнические нормы и правила признают как заземление системы, так и заземление оборудования вопросами безопасности. Заземление электрической системы помогает стабилизировать напряжение питания в нормальных условиях эксплуатации. Более того, мы надеемся, что он направит скачок тока от удара молнии на землю, чтобы ничего не повредить.
Заземление электрооборудования обеспечивает прямой низкоомный путь для тока короткого замыкания обратно к электрической панели, что приводит к перегоранию предохранителя или срабатыванию автоматического выключателя. Заземляющий проводник непрерывно проходит через цепь, соединяясь с каждым устройством и каждой металлической электрической коробкой.
9 / 18
Carbonero Stock/Getty Images
Замыкание на землю
Даже при наличии заземленной цепи электричество может найти путь к земле через чье-то тело или ослабленное соединение проводов.
Это может произойти, когда кто-то прикасается к поврежденному кабелю питания или неисправному выключателю прибора, или когда оголенный горячий провод вступает в непосредственный контакт с проводом заземления или заземленным металлическим предметом. Это известно как замыкание на землю. Он создает скачок тока, который может привести к перегреву проводов, повреждению электрооборудования и возникновению ударов током.
Один из самых известных случаев происходит, когда кто-то, стоящий на мокром полу, касается прибора с незащищенным электрическим соединением. Затем электричество может использовать тело человека для заземления, и человек получает неприятный — возможно, смертельный — удар током. Стандартные 15- и 20-амперные автоматические выключатели рассчитаны на срабатывание при таких скачках тока, но они не всегда защищают людей от поражения электрическим током.
10 / 18
skhoward/Getty Images
GFCI
Розетка или прерыватель тока замыкания на землю (GFCI) защищает людей от травм, а оборудование от повреждений, вызванных замыканием на землю.
GFCI гораздо более чувствителен к броску тока, вызванному замыканием на землю, чем обычный автоматический выключатель, и срабатывает при обнаружении броска тока в 5 мА (миллиампер) или более. Электрические токи выше 5 мА могут привести к отказу сердца человека.
Розетки GFCI имеют две кнопки на лицевой панели. Один предназначен для проверки внутреннего механизма, а другой — для сброса механизма после его срабатывания. NEC требует розеток GFCI на кухнях, в ванных комнатах, прачечных и на открытом воздухе — везде, где присутствует вода (хороший электрический проводник). Розетки GFCI постепенно заменяются выключателями GFCI, которые защищают целые цепи из центрального места на сервисной панели.
11 / 18
jonathansloane/Getty Images
Короткое замыкание
Подобно замыканию на землю, короткое замыкание вызывает скачок тока, но происходит по другой причине. Замыкание на землю происходит, когда электричество находит непреднамеренный путь к земле.
Короткое замыкание происходит, когда электричество находит путь с низким сопротивлением через саму цепь.
Короткие замыкания обычно возникают, когда нейтральный провод соприкасается с горячим проводом из-за плохого соединения, изношенной изоляции или аварии, например, падения ветки дерева на линию электропередач.
Всплеск тока, вызванный коротким замыканием, обычно приводит к отключению автоматического выключателя. Если это происходит слишком медленно, скачок напряжения может мгновенно нагреть провода до нескольких тысяч градусов по Фаренгейту. Если провода расположены близко, но не соприкасаются, также может возникнуть электрическая дуга. Дуговой разряд превращает воздух в сверхгорячую плазму, которая может быстро разжечь огонь.
12 / 18
via homedepot.com
AFCI
Электрическая дуга и замыкание на землю — разные явления, и устройства для защиты от них тоже разные, хотя и схожие.
Розетка отключения тока дугового замыкания (AFCI) имеет те же две кнопки, что и GFCI, но более сложный датчик.
Он не просто обнаруживает условия, которые могут вызвать искрение, до того, как оно действительно произойдет. Он также может отличить опасную дугу от обычной дуги, которая возникает, когда вы щелкаете выключателем, включаете свет или запускаете электроприбор.
Целью защиты от дугового замыкания является предотвращение пожаров, и NEC постоянно увеличивает количество комнат, в которых требуется, чтобы устройства AFCI покрывали практически весь дом. Стандартной практикой становится установка автоматических выключателей AFCI/GFCI двойного назначения на главной сервисной панели, а не в отдельных комбинированных розетках по всему дому. Так дешевле, а выключатели обеспечивают более полную защиту.
13 / 18
PM Images/Getty Images
Поляризованная вилка
Вилки некоторых приборов имеют только два контакта. Если они разных размеров, вилка поляризована. Он будет подключаться только к розетке с прорезями того же размера, что и штыри, и вы можете вставлять его только в одном направлении.
Это стратегия безопасности для предотвращения замыкания на землю. Широкий штырь должен быть подключен к нейтральному проводу.
Приборы и переносные лампы с поляризованными вилками имеют внутреннюю проводку, поэтому горячая ветвь цепи заканчивается на выключателе. Только после того, как вы нажмете переключатель, питание поступит на внутренний механизм или лампочку.
Хорошим примером является настольная лампа. Широкий штырь соединяется с нейтральным проводником цепи, который, в свою очередь, соединяется с металлической резьбой патрона лампы. Горячий провод через переключатель соединяется с латунной ручкой в нижней части розетки, где никто не может его коснуться. Если бы проводка была перепутана, вы могли бы получить удар током при замене лампочки или нащупывании выключателя в темноте.
14 / 18
фото/Getty Images
Розетка
Люди обычно называют стенную вилку розеткой, но электрики имеют в виду не это. Розетка – это любое место в цепи, которая подает электричество.
Он может питать осветительную арматуру, пожарную сигнализацию или проводное устройство, а также настенную вилку, более известную как розетка.
Расположение электрических розеток обычно определяется на этапе черновой прокладки электропроводки до того, как гипсокартон покроет каркас. Электрик протягивает кабель к розеткам и при необходимости закрепляет его внутри электрической коробки. Затем электрик возвращается, чтобы собрать все провода и соединения внутри розеток и добавить этикетки.
После того, как стены покрыты, электрик просто подключает заранее подготовленные провода к любому устройству, светильнику или устройству, которое предполагается установить в этом месте.
15 / 18
lisafx/Getty Images
Электрическая коробка
Если вы не знаете, что такое электрическая коробка, вы можете даже не знать, что она существует. Но в каждой точке дома есть по одному, где устройство или светильник подключаются к электрической схеме здания.
Требование NEC, оно изолирует соединения проводов от каркаса, изоляции и всего остального, что может загореться в случае перегрева проводов.
Простейшие электрические коробки имеют круглую или прямоугольную форму, изготовлены из пластика и обычно прибиваются к каркасу. Для некоторых устройств требуются металлические коробки, и они имеют винт заземления, чтобы их можно было подключить к земле.
При установке нового устройства в существующую электрическую систему обычно используется реконструируемая коробка, неглубокая пластиковая коробка (пластик не требует заземления). Он имеет анкеры, которые позволяют прикрепить его к гипсокартону, а не к каркасу.
16 / 18
Stefan Cristian Cioata/Getty Images
Мультиметр
Мультиметр — один из самых мощных диагностических инструментов в арсенале электрика. Этот недорогой измерительный прибор состоит из измерителя с настройками для измерения напряжения, силы тока и сопротивления и пары измерительных щупов.
Его многочисленные применения включают проверку устройств и проводов на наличие напряжения, чтобы увидеть, горячие ли они, и проверку на наличие разрывов в цепи.
Для проведения проверки напряжения на таком устройстве, как переключатель, питание должно быть включено, а переключатель подключен к цепи. Счетчик проверяет напряжение между горячим и нейтральным или заземлением. Проверка автоматического выключателя или предохранителя называется проверкой непрерывности и проводится при отключенном питании, а часть тестируемой цепи изолирована от остальной части цепи. Счетчик посылает небольшой ток через цепь и измеряет сопротивление.
17 / 18
Grigorev_Vladimir/Getty Images
Инструмент для зачистки проводов
Инструмент для зачистки проводов — еще один важный инструмент электрика, и любой домовладелец, занимающийся электромонтажными работами, должен иметь его. Набор подпружиненных клещей с насечками различного диаметра, съемники для снятия изоляции с отдельных проводов перед их сращиванием или подключением к устройству.
Выемки на губках пары инструментов для зачистки проводов градуированы, чтобы почти точно соответствовать проводам различного сечения. Зажмите соответствующий паз вокруг провода, который нужно зачистить, поверните губки, чтобы прорезать изоляцию, затем используйте зазубренный наконечник, чтобы снять изоляцию. Это намного быстрее, чем зачищать изоляцию ножом, и это безопаснее и точнее.
18 / 18
Westend61/Getty Images
NEC
Когда электрики говорят о следовании «правилам», они имеют в виду Национальный электротехнический кодекс (NEC). NEC была создана Национальной ассоциацией противопожарной защиты (NFPA) в 1897 году, и ее правила и стандарты обновляются каждые три года.
NEC не является федеральным законом, но он был принят всеми 50 штатами США, а также властями Мексики и других стран мира. Поправки к кодексу применяются в первую очередь к новому строительству и реконструкции, но, за исключением нескольких положений, обычно не имеют обратной силы.
Это означает, что проводка, установленная в соответствии с предыдущей редакцией кодекса, обычно может оставаться, пока она находится в хорошем рабочем состоянии и безопасна для использования.
Однако, поскольку безопасность является основной целью правил и стандартов NEC, любой домовладелец, рассматривающий возможность внесения изменений в свою электрическую систему, должен проконсультироваться с электриком, чтобы убедиться, что изменения соответствуют сегодняшним нормам.
Семейный мастер на все руки, Getty Images
Первоначально опубликовано: 02 декабря 2021 г.
Крис Дезиэль
Крис Дезиел работает в сфере строительства более 30 лет. Он помог построить небольшой город в пустыне Орегона с нуля и помог основать две компании по ландшафтному дизайну. Работал плотником, сантехником, мебельщиком. Дезиэль пишет статьи о «сделай сам» с 2010 года и работал онлайн-консультантом, в последнее время — в службе Pro Referral компании Home Depot.
Его работы были опубликованы на Landlordology, Apartments.com и Hunker. Дезиэль также публикует научные материалы и является заядлым музыкантом.
| Переменный ток (AC) | Электрический ток, меняющий направление через равные промежутки времени. |
| Ампер | Измерение тока, протекающего по проводнику. |
| Атом | Мельчайшая единица материи. Все в мире состоит из различных комбинаций атомов. |
| Аккумулятор | Один или группа соединенных электрических элементов, производящих постоянный электрический ток (DC). |
| Затемнение | Полная потеря электроэнергии от распределителя питания. |
| Снижение напряжения | Временное снижение напряжения от распределителя электроэнергии. |
| Емкость | Способность компонента накапливать электрический заряд. |
| Плата | Электричество, производимое избытком или недостатком электронов в объекте. |
| Цепь | Путь, по которому следует поток электрического тока. |
| Проводник | Вещество или материал, пропускающий через себя электроны или электрический ток. |
| Текущий | Движение или поток электричества по проводнику. |
| Постоянный ток (DC) | Электрический ток, протекающий только в одном направлении |
| Линии распределения | Воздушные или подземные линии электропередач, по которым электричество проходит через города и районы к вашему дому или бизнесу. |
| Электричество | Поток электронов. |
| Электрон | Отрицательно заряженная частица, вращающаяся вокруг ядра атома. Поток электронов производит электричество. |
| Энергия | Способность выполнять работу. Энергия = мощность х время |
| Система управления энергопотреблением | Система, предназначенная для обеспечения безопасности, защиты и надежности электрической сети. |
| Деление | Расщепление ядра атома с выделением тепловой энергии. |
| Предохранитель | Электрозащитное устройство, состоящее из проволоки или полосы из легкоплавкого металла, которая плавится и разрывает цепь, когда сила тока превышает заданную силу тока. |
| Генератор | Машина, преобразующая механическую энергию в электрическую. |
| Геотермальная энергия | Тепловая энергия, хранящаяся под землей. |
| Заземление | Электрическое соединение с землей. |
Сетка | Схема расположения подстанций и линий электропередач энергосистемы. |
Гидроэнергетика | Электричество, вырабатываемое проточной водой, заставляющей вращаться турбину. |
| Изолятор | Любой материал, который не пропускает электричество. |
| Киловатт (кВт) | Прибор для измерения электрической энергии. (спрос) |
| Киловатт-час (кВтч) | Один киловатт электроэнергии производится или используется за один час. (энергия) |
| Молния | Вспышка света, вызванная атмосферным электрическим разрядом между двумя облаками или между облаком и землей. |
| Грозовой разрядник | Устройство, используемое для защиты электрических компонентов от перенапряжения. |
| Нагрузка | Электрическое устройство или устройства, использующие электроэнергию. |
| Магнит | Объект, окруженный магнитным полем, способным притягивать железо или сталь. |
| Магнитное поле | Идентифицированная сила, которая существует вокруг магнита или электрического поля. |
| Мегаватт | Один миллион ватт. |
| Счетчик | Прибор, регистрирующий количество проходящего через него вещества, например электричества. |
| Двигатель | Устройство, преобразующее электрическую энергию в механическую. |
Нейтрон | Основная частица в ядре атома, имеющая нейтральный электрический заряд. |
Атомная энергетика | Энергия, получаемая при расщеплении атомов в ядерном реакторе. |
Ядро | Центр атома, содержащий как протоны, так и нейтроны. |
| Ом | Единица измерения электрического сопротивления материала. |
| Питание | Энергия, используемая для выполнения работы, измеряется в ваттах. |
| Коэффициент мощности | Неэффективное использование электроэнергии; отношение ватт к вольтамперам. |
| Протон | Основная частица в ядре атома, имеющая положительный заряд. |
| Радио | Электрическое устройство, способное отправлять или получать сообщения с помощью электромагнитных волн по воздуху. |
| Сопротивление | Сопротивление потоку электричества через материал. |
| Системы SCADA | Диспетчерское управление и сбор данных. Компьютерная система, используемая для удаленного мониторинга и управления оборудованием подстанции. |
| Розетка | Отверстие, в которое что-то вставляется, например, розетка. |
| Солнечная энергия | Энергия, производимая солнечным светом или теплом. |
| Шип | Кратковременное повышенное напряжение, продолжающееся только половину периода. |
| Статическое электричество | Электрический заряд, возникающий из-за трения между двумя разнородными материалами. |
| Подстанция | Электротехническое оборудование, где трансформаторы понижают высокое напряжение передачи для передачи потребителям. |
| Всплеск | Кратковременное повышение напряжения. |
| Переключатель | Электрический компонент, используемый для соединения, разрыва или изменения соединений в электрической цепи. |
