L И N В ЭЛЕКТРИЧЕСТВЕ!
Соответственно, обозначение L обозначает клеммы и контактные разъемы, предназначенные для подключения фазного провода. В трехфазной системе буквенно-цифровая идентификация (обозначение) фазных проводников – “L1”, “L2” и “L3”.
Содержание
Введите OK
Каждый раз, когда вы пытаетесь подключить люстру или бра, светильник или датчик движения, плиту или вытяжной вентилятор, термостат для подогрева пола или блок питания для светодиодной ленты, или любой другой электроприбор, вы можете увидеть следующие маркировки рядом с клеммами подключения – L и N.
Давайте узнаем, что означают маркировки L и N в электротехнике.
Как вы можете догадаться, это не случайные символы, каждый из них имеет конкретное значение и служит руководством по правильному подключению электрического устройства к сети.
“L” – Обозначение пришло из английского языка и происходит от первой буквы слова “Line”, общего названия фазного провода. Если вам удобнее, вы также можете использовать термины Lead или Live.
Соответственно, обозначение L обозначает клеммы и контактные соединения, предназначенные для подключения фазного провода. В трехфазных сетях буквенно-цифровое обозначение (обозначение) фазных проводников – “L1”, “L2” и “L3”.
Согласно современным стандартам (ГОСТ Р 50462-2009 (МЭК 60446:2007), цвета фазных проводников – коричневый или черный. Однако часто встречаются провода белого, розового, серого или другого цвета, а не синего, бело-голубого, сине-голубого, бело-голубого или желто-зеленого.
“N” – это обозначение, образованное из первой буквы слова Neutral – разговорное название нейтрального рабочего проводника, в России чаще называемого просто нейтральным проводником или кратко – Null (ноль).
Таким образом, английское слово Null является подходящим, мы можем следовать ему.
Обозначение N в электротехнике относится к клеммам и контактным соединениям для подключения рабочего/нейтрального проводника. Это относится как к однофазным, так и к трехфазным сетям.
Цвета проводов, используемых для обозначения нейтрального проводника (нейтраль, ноль, нейтральный рабочий проводник) – строго синий (сине-голубой) или бело-голубой (бело-голубой).
Если говорить об обозначениях L и N в электротехнике, то следует упомянуть и символ – , который также почти всегда встречается в сочетании с этими двумя обозначениями. Этот символ обозначает клеммы, зажимы или контактные соединения для защитного проводника PE (Protective Earthing), также известного как нейтральный защитный проводник, земля, заземление.
Общепринятое цветовое обозначение защитного проводника – желто-зеленый. Эти два цвета предназначены только для заземляющих проводников и не используются в маркировке фазных и нулевых проводников.
На электрических схемах фаза обозначается латинской буквой L. … Если кабель предназначен для подключения трех фаз, фазные проводники маркируются буквой L и цифрой. Например, L1, L2, L3 используются для создания схемы трехфазной сети 380 В.
Проводник может быть обозначен как “PE”. Вы также можете увидеть зелено-желтые провода с маркировкой “PEN” и с синей оплеткой на концах провода в местах крепления – это заземление, соединенное с нейтральным проводником.
Если речь идет о трехфазных сетях (например, на трансформаторах), то здесь все три фазы имеют свой индивидуальный цвет: фаза A – желтый, B – зеленый, C – красный. Ноль, как обычно, синий, а земля – желто-зеленая. В кабеле 380 В проводник А – белый, В – черный и С – красный.

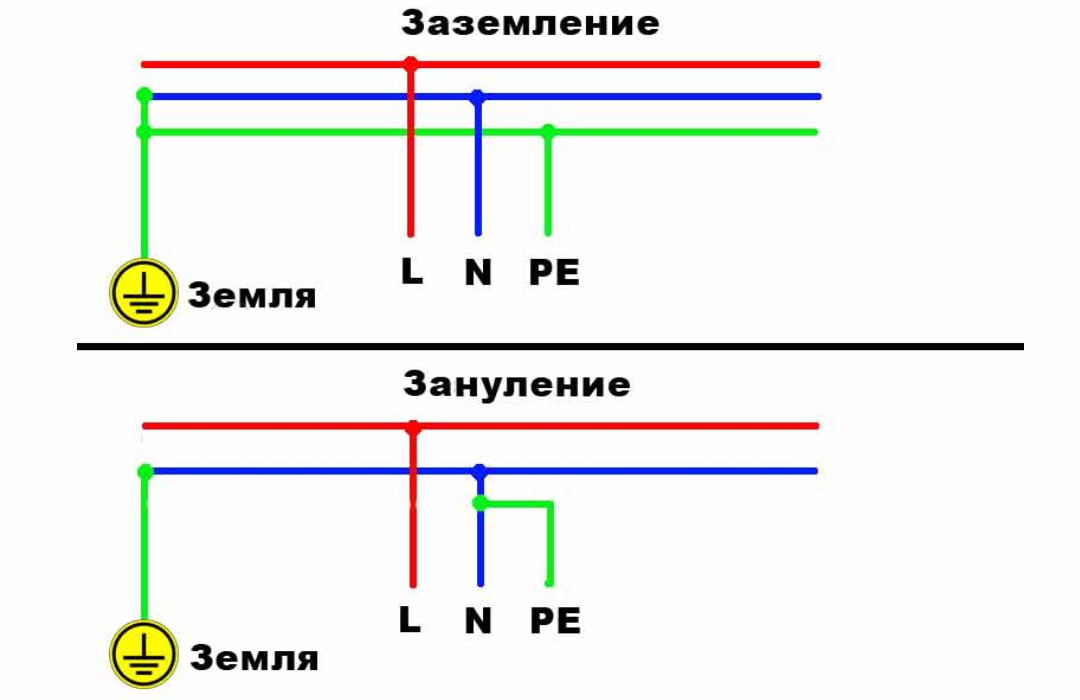

Особое внимание следует уделить PEN-проводникам с подключенными заземляющим и нейтральным проводниками. Этот тип подключения все еще часто можно встретить в старых зданиях, где электрификация была проведена в соответствии с устаревшими нормами и до сих пор не обновлена.
При правильной прокладке кабеля использовалась синяя изоляция, а на концах и в местах соединений были установлены желто-зеленые гильзы. Однако можно встретить с цветом заземления (нейтрального заземления) ровно наоборот – зелено-желтый с синими кончиками.
Цвет провода заземления
С 01/01/2011 цвет заземляющего (или нейтрального) проводника может быть только желто-зеленым. Такая цветовая маркировка проводников соблюдается и при составлении схем, в которых такие проводники подписываются латинскими буквами PE. Не всегда один из проводников в кабеле окрашивается для заземления – обычно это делается при наличии трех, пяти или более проводников в кабеле.
Отдельно следует рассмотреть PEN-проводники с комбинацией “земли” и “нейтрали”. Этот тип подключения все еще часто можно встретить в старых зданиях, где электрификация была проведена в соответствии с устаревшими правилами и до сих пор не обновлена. При правильной прокладке кабеля использовалась синяя изоляция, а на концах и в местах соединений были установлены желто-зеленые гильзы.
Однако можно встретить и противоположный цвет заземляющего проводника (нейтральное заземление) – зелено-желтый с синими окончаниями.
Защитное заземление обязательно в жилых и промышленных установках и регламентируется ПУЭ и ГОСТ 18714-81. Нулевой заземляющий проводник должен иметь минимально возможное сопротивление, то же самое относится и к контуру заземления. Если все монтажные работы выполнены правильно, заземление станет надежной защитой жизни и здоровья человека в случае аварии на линии электропередачи. Поэтому правильная маркировка кабелей для заземления имеет решающее значение, а заземление вообще не должно использоваться. Во всех новых домах проводка выполняется в соответствии с новыми правилами, а старые дома выстраиваются в очередь на замену.
Сначала рассмотрим схему подключения одного кнопочного выключателя, так как она проще и чаще встречается.
Маркировка L и N в электрике: типы проводов, их характеристики
Производители бытовой техники во всем мире используют цветовой код для монтажных проводов при установке своих приборов.
Это электрическое обозначение L и N. Благодаря характерной окраске технический специалист может быстро определить, какой провод является фазным, нулевым или заземляющим. Это важно при подключении или отключении оборудования от питания.
Специальные кабели необходимы для подключения электроприборов и монтажа различных систем. Они изготавливаются из алюминия или меди. Эти материалы очень хорошо проводят электричество.
Важно! Алюминиевые проводники можно соединять только с алюминиевыми проводниками. Они реактивны. Если их соединить с медью, то цепь передачи тока будет быстро разрушена. Алюминиевые кабели обычно соединяются с помощью гаек и болтов. Медные проводники соединяются с помощью зажима. Стоит отметить, что последний тип проводника имеет существенный недостаток – он быстро окисляется при контакте с воздухом.
Совет на случай прекращения тока в месте окисления: для восстановления питания изолируйте провод от внешних воздействий электроизоляционной лентой.
Классификация проводов
Провод – это один неизолированный провод или один или несколько изолированных проводов.
Второй тип проволоки покрыт специальным неметаллическим покрытием. Он может быть обмотан изоляционной лентой или оплетен волокнистым материалом. Неизолированные проводники не имеют защитного покрытия. Они используются при строительстве линий электропередач.
Исходя из вышесказанного, мы пришли к выводу, что провода могут быть:
- защищенный;
- незащищенным;
- питающие проводники;
- монтажные провода.
Они должны использоваться только в соответствии с их назначением. Малейшее отклонение от эксплуатационных требований приводит к повреждению электросети. Короткое замыкание может привести к пожару.
Маркировка фазных, нулевых и заземляющих проводников
Изолированные кабели используются для прокладки бытовых и промышленных электрических сетей. Они состоят из нескольких токопроводящих жил. Каждая жила окрашена соответствующим образом. Маркировка LO, L, N в электротехнике помогает сократить время монтажа и возможный ремонт.
Описанные ниже обозначения L и N полностью соответствуют ГОСТ Р 50462 и используются в электроустановках до 1000 вольт.
У них есть немые нейтралы.
Эта группа охватывает электрооборудование всех жилых, административных и деловых зданий.
Какие цвета фаз L, нуля, N и заземления должны соблюдаться при монтаже электроустановок? Давайте узнаем.
Фазные проводники
В сети переменного тока есть проводники, которые находятся под напряжением. Они известны как фазные проводники. В английском языке термин “phase” означает “линия”, “активный провод” или “провод под напряжением”.
Прикосновение к неизолированному фазному проводу может привести к серьезным ожогам или даже смерти. Что означают маркировки L и N в электротехнике? Фазные проводники обозначаются на электрических схемах латинской буквой “L”, а в многожильных кабелях изоляция фазных проводников окрашивается в один из следующих цветов:
- белый;
- черный;
- коричневый;
- красный.
Совет! Если по какой-либо причине электрик сомневается в достоверности информации о цветовой маркировке проводников кабеля, используйте индикатор низкого напряжения для определения проводника под напряжением.
Нулевые проводники
Эти электрические проводники делятся на три категории:
- нейтральные рабочие проводники.
- нейтральные защитные (заземляющие) проводники.
- нейтральные проводники, сочетающие в себе защитные и рабочие функции.
Каково обозначение проводников L и N в электрических цепях? Нейтральный проводник сети или рабочий нейтральный проводник обозначается на электрических схемах латинской буквой “N”. Нулевые жилы кабелей окрашиваются следующим образом:
- синего цвета по всей длине без дополнительной цветовой маркировки;
- синий по всей длине проводника без дополнительной пигментации.
Что означают L, N и PE в электротехнике? PE (N-RE) – это нейтральный защитный проводник, который окрашен чередующимися желтыми и зелеными линиями по всей длине входящего кабеля.
Третья категория нулевых проводников (REN-проводники), которые сочетают в себе рабочие и защитные функции, имеют цветовую маркировку в электротехнике (L и N).
Провода имеют синий цвет с желто-зелеными полосками на концах и в местах соединения.
Необходимо проверить маркировку
Маркировка LO, L, N в электроустановке является важной деталью. Как проверить правильность цветового кода? Для этого используйте отвертку.
Чтобы определить, какой провод является фазным, а какой – нулевым, используйте отвертку, прикоснувшись кончиком отвертки к неизолированной части провода. Если светодиод загорается, значит, фазный провод был затронут. Если вы прикоснетесь отверткой к нейтральному проводу, вы не увидите светового эффекта.
Важность цветовой маркировки проводов и строгое соблюдение правил их использования значительно сократит время монтажа и поиска неисправностей в электроустановках, в то время как игнорирование этих элементарных требований приведет к опасности для здоровья.
В бытовой электропроводке обычно прокладывается трехжильный кабель, причем каждый провод имеет свой цвет. Нейтральный проводник (N) имеет синий цвет, иногда красный.
Защитный проводник (PE) имеет желто-зеленый цвет. Фаза (L) – может быть белой, черной или коричневой.
Для начала объясним, что такое фазный, нейтральный и заземляющий провода. Фазный провод – это проводник, по которому ток течет к потребителю. Поэтому нейтральный проводник обеспечивает протекание электрического тока в направлении, противоположном направлению нейтрального проводника.
Фаза (разговорное) – проводник, по которому подается переменный электрический ток относительно другого общего проводника – заземленного, нейтрального, соединенного с землей, корпуса электроприбора (генератора, электрического трансформатора и т.д., см. “Электрические цепи в быту”).
Бытовые и промышленные электрические соединения выполняются с помощью изолированных кабелей с токопроводящими жилами внутри. Они отличаются друг от друга цветом изоляции и маркировкой. Обозначения “l” и “n” в электротехнике в электротехнике может на порядок ускорить монтажные и ремонтные работы.
Маркировка заземления – PE
В дополнение к маркировке фазы и нейтрали в электротехнике также используется специальная буква PE (Protective Earthing) для обозначения заземляющего проводника.
Как правило, они всегда включаются в кабель вместе с нулевым и фазным проводниками. Контакты и клеммы, предназначенные для подключения к заземленному нейтральному проводнику, также маркируются таким же образом.
Для удобства монтажа проводники для заземления окружены желто-зеленой изоляцией. Домашнему мастеру следует помнить, что эти цвета всегда обозначают только заземляющие проводники. Желтый и зеленый цвета никогда не используются для обозначения фазы и нейтрали в электротехнике.
Опыт показывает, что общепринятые правила использования цветов изоляции и соответствующей буквенно-цифровой маркировки иногда нарушаются при организации электрических сетей в жилых домах. В таких случаях не всегда достаточно знать, как расшифровать L, N или PE.
Чтобы быть уверенным в том, что электроустановка действительно безопасна, необходимо проверить соответствие маркировки реальной ситуации. Для этого используют специальные приборы (тестеры) или подручные средства. Если у вас нет опыта в выполнении таких работ, то для вашей же безопасности лучше поручить их опытным электрикам с соответствующей квалификацией.
Электрические коды для l и n
Контрольные метки фазы и нейтрали для электрооборудования Эта маркировка была введена для того, чтобы сделать электрические сети безопасными и удобными для пользователей. Для этой цели в городе был создан специальный буквенный символ (l и n) и изоляции соответствующего цвета. Вы также найдете проводники с маркировкой PE желто-зеленого цвета: это цвет заземляющего проводника.
Кроме того, на соединительных штырях и клеммах используются одинаковые буквенные обозначения. При установке устройства достаточно подвести каждый из проводов к соответствующей клемме. Для безопасности рекомендуется проверить каждый провод тестером.
На фотографии ниже показан хороший пример маркировки L и N в электроустановке. В частности, на рисунке показаны клеммы LZM (многофункционального защитного устройства) для правильного подключения проводов.
Читайте далее:
- Классифицируются ли помещения как влажные в соответствии с ESM?.
- Глава 2. 7. Заземляющие устройства Приказ Минэнерго России от N 6 (издан от ) об утверждении Правил технического обслуживания электроустановок потребителей (зарегистрирован в Минюсте России N 4145).
- Электрощиты на лестничных клетках: что должны делать сотрудники управляющих компаний – Рамблер/.
- Самый возмутительный вопрос – заземление; Школа электриков: электротехника и электроника.
- Система выравнивания потенциалов.
- Полезные статьи о том, что такое приказ в электроустановках.
- Защита при косвенном контакте; Школа для электриков: Электротехника и электроника.
Как подключить ленту 12В/24В к блоку питания — статья от экспертов Apeyron Elelctrics
Есть несколько причин отсутствия свечения, неравномерного свечения ленты или вообще выхода светодиодной подсветки из строя. И основная причина – это неправильное подключение и монтаж ленты с ошибками. В нашей статье рассмотрим, как правильно подключить ленту 12В или 24В к блоку питания (подробнее о блоках питания читайте здесь).
Внимание!
Подключение светодиодных лент к блоку питания необходимо проводить при выключенном напряжении сети 220В.
Определяем полярность контактов
Для начала узнайте питающее напряжение светодиодной ленты. На всем протяжении ленты указывается её питающее напряжение (12В или 24В), а также обозначается полярность контактов.
Для одноцветной (монохромной) ленты, как правило, красный цвет – это «+» (положительный контакт), черный – это «-» (отрицательный контакт).
Но встречаются и ленты с другими цветовыми выходами, где белый провод «+», белый провод с дополнительными штрихами – это «-».
Надо помнить, что для лучшего понимания полярности контактов ленты, лучше обращать внимание на то, как полярность указана на самой ленте. То есть, проверить на ленте обозначение «+» и «-».
Что проверяем перед подключением ленты
Перед подключением светодиодной ленты необходимо убедиться в правильности выбора блока питания.
Также необходимо проверить соответствие напряжения питания светодиодной ленты и блока питания. Для светодиодных лент с напряжением питания 12В необходим блок питания с выходным напряжением 12В. Для светодиодных лент с напряжением 24В предусматривается подключение к блокам питания 24В, соответственно.
Подсказка:
Полярность подключения
При подключении светодиодной ленты необходимо соблюдать полярность подключения. «V+» предназначен для подключения положительного контакта ленты «+», «V-» – для подключения отрицательного контакта ленты «-».
Блоки питания, имеющие большую мощность, оснащены несколькими выходными контактами: V+, V+ и V-, V-. Это необходимо, для равномерного распределения подключения светодиодных лент.
Подключение светодиодной ленты длиной 5 м
При подключении светодиодных лент длиной 5 м, с большой мощностью, предусматривается подключение в центральной части светодиодной ленты.
Это необходимо для равномерного распределения напряжения питания.
Заземление
Также блоки большой мощности необходимо подключать к системе электрозаземления. Для этого на панели контактов блока питания есть контакт для подключения заземления.
Подключение блока питания к сети 220В
После подключения светодиодной ленты производится подключение блока питания к электросети 220В.
Подключение блока питания к электросети 220В производится с соблюдением техники безопасности – при отключенном напряжении сети.
Входные контакты для подключения проводов 220В обозначаются «L» и «N».
Также не забудьте произвести подключение провода заземления на клемму заземления, если она предусмотрена конструкцией.
Подключение с использованием коннектора
На корпусе блоков питания со степенью защиты IP65/IP67 имеется маркировка сторон подключения, также предусмотрены цветовые обозначения проводов. Подробнее о блоках питания и их выборе – читаем в статье здесь.
Сторона входного напряжения 220В обозначается как АС (АСL и АСN) и маркируется синим и коричневым. Сторона выходного напряжения DC обозначается как «DC + » и «DC – », маркировка проводов красная и черная, соответственно.
Подключение таких блоков производится при помощи электроклемм или электроколодок.
Для лучшего соблюдения степени пылевлагозащиты IP65/67 необходимо произвести дополнительную влагоизоляцию (герметизацию) мест электросоединений при помощи силиконового герметика.
Это важно:
- К выходным контактам DC («DC+» и «DC-»), красный и черный провода, подключаем контакты светодиодной ленты «+» и «-».
- Подключение блока питания производится при выключенном напряжении электросети 220В.
- Со стороны входного напряжения AC (ACL и ACN) подключаем провода напряжения питания 220В.
Проверка перед включением
Перед включением светодиодной ленты, подключенной к блоку питания, рекомендуется осмотреть собранную электросхему для проверки соблюдения полярности подключения, а также убедиться в отсутствии замыкания проводов и некачественно смонтированных контактов.
Уверены, после такой пошаговой инструкции у вас все получится!
что означают эти буквы, какой буквой обозначается заземление
При самостоятельном подключении электрооборудования – светильников, вентиляции, автомата пользователи могут найти буквенные обозначения клемм. L, N в электрике – это фаза и земля, к которым подведены соответствующие кабели.
Содержание
- Буквенное обозначение проводов
- L – обозначение фазы
- N – буква ноль
- PE – индекс заземления
- Окраска изоляционного покрытия жил
- Цвет жилы заземления
- Цветовая маркировка нулевых рабочих контактов
- Цвета фазных проводов
- Зачем нужна цветовая маркировка
- Нюансы ручной цветовой маркировки
- Особенности маркировки двухжильного провода
- Маркировка трехжильного провода
- Процедура маркировки 5-проводной системы
- Как маркировать совмещенные провода
- Окрашивание проводки как способ ускорения монтажа
- Требования к цвету проводки при монтаже
Надписи на проводах
Стандарты буквенно-цифрового и цветового кодирования проводов Для бытовых и промышленных линий электропередачи используются изолированные провода с внутренними токопроводящими жилами.
Изделия различаются в зависимости от цвета изоляционного покрытия и маркировки. Обозначение фазы и нуля в электрике ускоряет ремонтно-монтажные работы.
Маркировка кабелей в электроустановках напряжением до 1000 В регламентируется ГОСТ Р 50462-2009:
- в п.6. 2.1 указывается, что нейтральная жила маркируется как Н;
- См. пункт 6.2.2. указано, что защитный провод с заземлением обозначается как PE;
- в разделе 6.2.12 сказано что в электрике L это фаза.
Понимание маркировки упрощает монтажные работы в коммерческих, жилых и административных зданиях.
L – обозначение фазы
Обозначение L и N в электротехнике В сети переменного тока находится фазный проводник под напряжением. В переводе с английского слово Line означает активный проводник, линию, поэтому маркируется буквой L. Фазные жилы обязательно покрыты цветной изоляцией, так как, находясь в оголенном состоянии, они могут вызвать ожоги, травмы человека, возгорание или выход из строя различного оборудования.
N – буквенный символ ноль
Знак нулевого или нейтрального рабочего кабеля – N, от сокращения терминов нейтральный или Null. При составлении схемы таким образом отмечают клеммы коммутации нуля в однофазной или трехфазной сети.
Слово «ноль» используется только на территории стран СНГ, во всем мире называется нейтральным.
PE – индекс заземления
Маркировка заземленияЕсли проводка заземлена, используется буквенный маркер PE. С английского значение Protective Earthing переводится как провод заземления. Аналогично обозначаются зажимы и контакты для коммутации с заземляющим нулем.
Окраска изоляционного покрытия жил
Окрашивать заземляющие, фазные и нулевые кабели необходимо в соответствии с требованиями ПУЭ. Документ устанавливает различия в цветах для заземления в щите, а также для нуля и фазы. Понимание цветовой маркировки изоляции избавляет от необходимости расшифровывать буквенные обозначения.
Цвет заземлителя
На территории Российской Федерации с 1 января 2011 года действует европейский стандарт IEC 60446:2007.
Отмечается, что заземление имеет только желто-зеленую изоляцию. Если составляется электрическая цепь, заземление должно быть обозначено как PE.
Заземляющая жила есть только в кабелях из 3-х жил.
PEN-проводники, применяемые в старых зданиях, сочетают в себе заземляющую и нулевую жилы. Изоляционное покрытие в этом случае имеет синий цвет заземления и желто-зеленый кембрик в местах соединения и на концах провода. В некоторых случаях использовалась обратная маркировка — зелено-желтое заземление с синими наконечниками.
Заземляющая и нулевая жилы PEN-кабелей тоньше фазных жил.
Организация защитного заземления является обязательным условием создания электрической сети в жилых и производственных зданиях. Его необходимость указана в ПУЭ и ГОСТ 18714-81. Стандарты гласят, что нейтральная земля должна иметь наименьшее сопротивление. Чтобы не запутаться, используйте цветовую маркировку кабелей.
Цветовая маркировка нулевых рабочих контактов
Цвет проводов в проводке Чтобы не перепутать, где фаза, а где ноль, вместо букв L и N ориентируются по цветам проводов. Электрические стандарты гласят, что нейтраль — это синий, голубой, сине-белый, независимо от количества проводников.
Ноль можно обозначить латинской буквой N, которая на схеме читается как минус. Причина считывания – участие нуля в замыкании электрической цепи.
Цвета фазных проводов
Фаза — это линия, находящаяся под напряжением, непреднамеренное прикосновение к которой может привести к поражению электрическим током. У начинающих мастеров часто возникают трудности с поиском троса. Фаза обозначена черным, коричневым, кремовым, красным, оранжевым, розовым, фиолетовым, серым и белым цветом.
Буква фазы — L. Она используется, когда провода не имеют цветовой маркировки. При подключении кабеля к нескольким фазам рядом с буквой L ставится порядковый номер или латинские буквы А, В, С. Фаза также часто отмечается как плюс.
Фазовый провод не может быть синим, голубым, зеленым или желтым.
Зачем использовать цветовую маркировку
Определить L и N в электрике можно с помощью индикаторной отвертки. Вам нужно будет прикоснуться острием к части изделия без изоляции. Свечение индикатора свидетельствует о наличии фазы. Если светодиод не загорался, ноль жил.
Цветовая маркировка сокращает время на поиск нужного провода, устранение неполадок. Знание цветов проводников также исключает риск поражения электрическим током.
Нюансы ручной цветовой маркировки
Цветовая маркировка проводов кембрикомРучная маркировка применяется при использовании проводов одного цвета в старых зданиях. Перед началом работы составляется схема с цветовыми значениями проводников. При монтаже можно маркировать токоведущие жилы:
- стандартный кембрик;
- батист с термоусадкой;
- изоляционная лента.
Правилами допускается использование специальных комплектов для маркировки. Точки установки маркеров для обозначения нуля и фазы указаны в ПУЭ и ГОСТ. Это концы провода и места его подключения к шине.
Особенности маркировки двухжильного провода
Термоусадочная трубка для проводов Если кабель уже подключен к сети, можно использовать индикаторную отвертку. Сложность использования инструмента заключается в невозможности определения нескольких фаз. Вам нужно будет прозвонить их мультиметром. Во избежание путаницы можно пометить электрический проводник цветом:
- выбрать трубки с термоусадкой или изолентой для обозначения нуля и фазы;
- работа с проводниками не по всей длине, а только в местах стыков и стыков.
Количество цветов определяется по схеме. Главное при его создании не запутаться, не использовать желтые, зеленые или синие маркеры для фазы. Допускается маркировка красным или оранжевым цветом.
Маркировка трехжильного провода
С помощью мультиметра можно определить расположение фазы, нуля и земли Для поиска фазы, земли и нуля в трехжильном проводе целесообразно использовать мультиметр. Его ставят на режим переменного напряжения и осторожно касаются щупами фазы, затем остальных жил. Значения тестера следует записать и сравнить. В комбинации фаза-земля напряжение будет ниже, чем в комбинации фаза-ноль.
После указания линий можно делать разметку. Понять, фаза L или N, поможет соответствующий цвет. При нуле будет синий или голубой, при плюсе – любой другой.
Порядок маркировки 5-проводной системы
Электропроводка от трехфазной сети выполняется только пятижильным кабелем. Три жилы будут фазными, одна – нулевой, одна – защитным заземлением. Цветовая маркировка применяется в соответствии с нормативными требованиями. Для защиты используется желто-зеленая оплетка, для ноля — синяя или голубая, для фазы — из списка разрешенных оттенков.
Как маркировать выровненные провода
Двух- или четырехжильные кабели используются для упрощения процесса подключения. Линия защиты соединяется здесь с нейтральной. Буквенный код провода PEN, где PE означает заземление, а N означает нейтральный проводник.
По ГОСТ используется специальная цветовая маркировка. Длина выровненного кабеля будет желто-зеленой, а концы и точки подключения — синими.
Выделите основные точки проблемных зон кембриком или изолентой.
Окрашивание проводки как способ ускорения монтажа
Правильный цвет проводки ускоряет монтаж проводкиДо введения в действие ГОСТ Р 50462-2009 кабели маркировались белым или черным цветом. Определение фазы и нуля осуществлялось при отключении управлением в момент подачи питания.
Использование цветных маркеров упрощает ремонтные работы, обеспечивает их безопасность и удобство. Руководствуясь оттенком кабелей, мастер не потратит много времени на проведение электричества в дом или квартиру.
Значение цветового кодирования можно рассмотреть на примере светильника. Если лампа меняется, а ноль и фаза перепутаны местами, существует риск получения травмы или смерти от поражения электрическим током. Когда в электрике обозначение L и N выполнено цветом, фаза пойдет на выключатель, а ноль – на источник света. Напряжение нейтрализуется, и можно будет прикоснуться даже к включенной лампочке.
Требования к цвету проводки при монтаже
Отключение распределительной коробки От распределительной коробки к выключателю протянут медный провод с одной или двумя жилами. Количество ядер зависит от количества ключей на устройстве. Фаза должна обрываться, а не ноль. В процессе работы допускается использовать проводник белого цвета для питания, делая пометку на схеме.
Розетка подключена с соблюдением полярности. Рабочий ноль будет слева, фаза — справа. Земля расположена посередине устройства и зажимается клеммой.
При наличии двух кабелей одного цвета найти фазу и нейтраль можно с помощью теста, индикаторной отвертки, мультиметра.
На схеме подключения стоит указать, что означают L и N, но в электрике используется несколько из них. Однострочный показывает силовую часть – тип электроснабжения, количество фаз на одного потребителя. Здесь целесообразно на однофазной сети провести одну насечку, на трехфазной – три и указать цветом провода. Коммутационное и защитное оборудование маркируется специальными символами.
Правильная маркировка и цветовая маркировка проводов обеспечивает качество монтажа и обслуживания линии.
Распределение электроэнергии в вашем здании: реализация его электрического потенциала
Аэропорты
Брайан МакДивитт
30.07.2020
5 минут
Брайан МакДивитт, PE
В соответствии с Национальным электротехническим кодексом под ответвленной цепью понимаются «проводники цепи между оконечным устройством максимального тока, защищающим цепь, и розетками». Ответвленная цепь — это последний этап распределения электроэнергии перед подключением устройства или устройства.
Но как определить и понять, какое напряжение доступно для вашего прибора? Эта статья является первой в серии из трех частей о распределении питания, которая поможет вам понять основы напряжения цепи, конфигурации распределения и предпочтения конфигурации.
Примечание редактора. Это первая статья в серии из трех статей о системах распределения электроэнергии. Прочтите часть вторая
Цепь 120 В
По большей части такие устройства, как зарядные устройства для телефонов, подставки для ламп и пылесосы, которые подключаются к сетевой розетке, номинально работают при напряжении 120 В. Цепь ответвления 120 В является однофазной, а это означает, что цепь содержит не менее двух проводов. Один провод — это провод питания (L, для линии), а другой — нейтральный провод (N). Более поздние схемы включают третий провод для заземления (G). Обычная трехконтактная розетка, используемая для устройств на 120 В, имеет конфигурацию, называемую NEMA 5-15R (на фото вверху слева).
Напряжение, также известное как электрический потенциал, измеряется между L и N для цепи 120 В. Это называется фазным напряжением. Хотя электрический ток проходит через нейтральный провод для замыкания цепи, электрический потенциал нейтрали в идеале остается на земле. Если вы измеряете напряжение между N и G, оно всегда должно быть очень близко к 0. Энергия цепи рассеивается через нагрузку, подключенную между проводами L и N.
Другие напряжения для распределения питания
Что делать, если электроприбору требуется напряжение, отличное от 120 В? Владельцы и арендаторы зданий часто хотят установить приборы, такие как духовка, сушилка для белья или эспрессо-машина, с высоким энергопотреблением. Эти и другие подобные приборы используют напряжение, отличное от 120 В, и часто имеют несколько напряжений на выбор.
С той же панели, которая питает цепи 120 В, у вас также есть доступ к 208 В или 240 В. Цепь 120 В имеет только один провод под напряжением, поэтому в панели используется только одноместный (также называемый однополюсным) выключатель. Если вы используете более высокое напряжение 208 В или 240 В, выключатель будет иметь два или три полюса для количества горячих проводов, используемых в цепи. Напряжение, измеренное между горячими проводами, называется междуфазным напряжением. В зависимости от потребностей оборудования в мощности, эти типы цепей могут требовать или не требовать наличия нейтрального провода, но они почти всегда включают провод заземления.
Хотя менее известно, чем 120 В, 277 В (фаза-нейтраль) является еще одним широко используемым напряжением однофазной цепи. Мы используем цепи этого напряжения для освещения больших коммерческих зданий. Если это напряжение доступно для цепи, на панели источника также будет доступно 480 В (линейное). Цепь 480 В может использовать два или три полюса, в зависимости от требований к мощности.
Пример паспортной таблички для панели 208Y/120В, 3 фазы.
Проект школы Жанетт Рэнкин в Миссуле, штат Монтана, имеет освещение на 277 В.
На этом изображении показаны три разных 2-полюсных выключателя на панели.
Какое напряжение следует использовать?
Чтобы ответить на этот вопрос, необходимо знать, какое напряжение имеется в здании. Это часто диктуется электросетью, которая обслуживает здание.
