виды проводов, их характеристики Ac l n в электричестве.

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

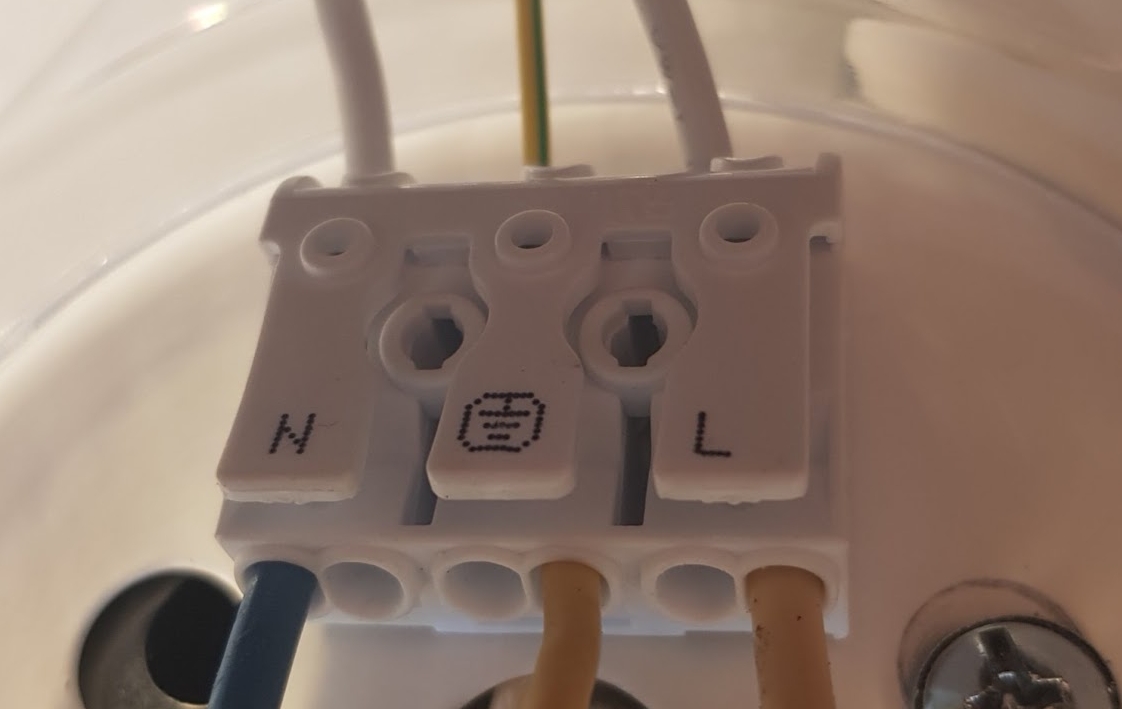

Фаза (“L”, “Line”)

Основным проводом в кабеле всегда является фаза. Само по себе слово “фаза” означает “провод под напряжением”, “активный провод” и “линия”. Чаще всего он бывает строго определенных цветов. В распределительном щитке фазовый провод, перед тем как идти к потребителю, подключается через устройство защитного отключения (УЗО, предохранитель), в нем происходит коммутация фазы. Внимание! С голой фазой шутки плохи, по этому, чтобы не спутать фазу с чем-либо еще – запомните: контакты фазы всегда маркируются латинским символом “L”, а провод фазы бывает красным, коричневым, белым или черным ! Если же вы не уверены в этом или проводка устроена иначе, то приобретите отвертку с простым индикатором фазы.

Прикоснувшись его жалом к голому проводнику, всегда можно узнать – фаза это или нет по характерному свечению индикатора. А лучше сразу обратитесь к квалифицированному специалисту.

Ноль (“N”, “Neutre”, “Neutral”, “Нейтраль” “Нуль”)

Вторым немаловажным проводом является ноль, известный в народе как “провод без тока”, “пассивный провод” и “нейтраль”. Он бывает только синим . В квартирных распределительных щитках его нужно подключать к нулевой шине, она помечена символом “N”. К розетке провод нуля подключается к контактам, также обозначенным знаком “N”.

Заземление (“G”, “T”, “Terre” “Ground”, “gnd” и “Земля”)



Изоляция заземляющего провода бывает только желтого цвета с зеленой полоской. В распределительном щитке он подключается к шине заземления, к дверце и корпусу щитка. В розетках заземление подключается к контактам, обозначенным латинским символом “G” или с знаком в виде перевернутой и коротко подчеркнутой буквой “Т”. Обычно заземлительные контакты на виду и могут выступать из розеток, становясь доступными детям, что порой вызывает у многих родителей шок, тем не менее эти контакты не опасны, хотя совать пальцы туда все же не рекомендуется.


Внимание! При работе с электрическими сетями под напряжением всегда велика вероятность поражения человека электрическим током или пожара. Если даже установлено УЗО, настоятельно рекомендуется соблюдать все меры предосторожности! Известно, что специальная конструкция такого выключателя сверяет синхронность работы фазы и нуля, и в случае, если УЗО обнаружит утечку тока фазы без возвращения каких-то его процентов по нулю, то немедленно разорвет контакт, что спасет человеку жизнь; однако если прикоснуться не только к фазе, но еще и к нулю – то УЗО не спасет. Прикосновение к обоим проводам смертельно опасно!!!

21 марта 2017

Мировые производители бытовой техники при сборке своего оборудования используют цветовую маркировку монтажных проводов. Она представляет собой обозначение в электрике L и N. Благодаря строго определенному окрасу, мастер может быстро определить, какой из проводов является фазным, нулевым или заземляющим. Это важно при подключении или отключении оборудования от электропитания.

Виды проводов

При подключении электрооборудования, монтаже разнообразных систем не обойтись без специальных проводников. Их изготавливают из алюминия или меди. Эти материалы отлично проводят электрический ток.

Важно! Алюминиевые провода необходимо соединять только с алюминиевыми. Они химически активны.

Если их соединить с медью, то цепь передачи тока быстро разрушится. Алюминиевые провода соединяют обычно с помощью гаек и болтов. Медные – посредством клеммы. Стоит учесть, что последний вид проводников имеет существенный недостаток – быстро окисляется под воздействием воздуха.

Совет на случай, если в месте появления окисления ток перестанет проходить: чтобы восстановить подачу электроэнергии, провод необходимо изолировать от внешнего воздействия с помощью изоленты.

Классификация проводов

Проводник представляет собой одну неизолированную или одну и более изолированных жил. Второй тип проводников покрыт специальной неметаллической оболочкой.

Это может быть обмотка изолирующей лентой или оплеткой из волокнистого сырья. Неизолированные провода не имеют никаких защитных покрытий. Их применяют в сооружении линии электропередач.

Исходя из вышеописанного, делаем вывод, что провода бывают:

  • защищенными;
  • незащищенными;
  • силовыми;
  • монтажными.

Они должны использоваться строго по назначению. Малейшее отклонение от требований эксплуатации ведет к поломке сети электропитания. В результате замыкания случаются пожары.

Обозначения фазных, нулевых и заземляющих проводов

При выполнении монтажа электрических сетей бытового и промышленного предназначения используют изолированные кабели. Они состоят из множества токопроводящих жил. Каждая из них окрашена в соответствующий цвет. Обозначение LO, L, N в электрике позволяют сократить время проведения монтажных, а при необходимости и ремонтных работ.

Описанное ниже обозначение в электрике L и N в полном объеме соответствует требованиям ГОСТ Р 50462 и применяется в электроустановках, в которых напряжение достигает 1000 В. Они имеют глухозаземленную нейтраль. К этой группе относится электрооборудование всех жилых, административных зданий, хозяйственных объектов. Какие цветовые обозначения фазы L, нуля, N и заземления необходимо соблюдать при монтаже электрических сетей? Давайте разберемся.

Фазные проводники

В сети переменного тока имеются проводники, которые находятся под напряжением. Их называют фазными проводами. В переводе с английского языка термин «фаза» означает «линия», «активный провод», или же «провод под напряжением».

Прикосновение человека к оголенному от изоляции фазному проводу может обернуться серьезными ожогами или даже летальным исходом. Что значит обозначение в электрике L и N? На электрических схемах фазные провода маркируют латинской буквой «L», а в многожильных кабелях изоляция фазного провода будет окрашена в один из следующих цветов:

  • белый;
  • черный;
  • коричневый;
  • красный.

Рекомендации! Если по каким-либо причинам электромонтер сомневается в правдивости информации, отображающей цветовую маркировку проводов кабеля, для определения находящегося под напряжением провода необходимо воспользоваться низковольтным указателем напряжения.


Нулевые проводники

Эти электропровода подразделяются на три категории:

  • нулевые рабочие проводники.
  • нулевые защитные (земляные) проводники.
  • нулевые проводники, совмещающие в себе защитную и рабочую функцию.

Что такое обозначение проводов в электрике L и N? Нейтраль сети или нулевой рабочий проводник в схемах электрических цепей обозначают латинской буквой «N». Нулевые проводники кабелей имеют следующую окраску:

  • голубой цвет по всей протяженности без дополнительных вкраплений;
  • синий цвет по всей длине жилы без дополнительных вкраплений.

Что значит L, N и PE в электрике? PE (N-RE) – нулевой защитный проводник, который по всей длине входящего в кабель провода окрашивают чередующимися линиями желтого и зеленого цвета.

Третья категория нулевых проводников (REN-провода), которые совмещают в себе рабочую и защитную функции, имеет цветовое обозначение в электрике (L и N). Провода окрашены в синий цвет, с концами и местами соединений с желто-зелеными полосами.

Необходимость проверки маркировки

Обозначение LO, L, N в электрике при монтаже электрических сетей – важная деталь. Как проверить правильность цветовой маркировки? Для этого нужно использовать индикаторную отвертку.

Чтобы определить, какой из проводников является фазным, а какой нулевым при помощи индикаторной отвертки, необходимо прикоснуться ее жалом к неизолированной части провода. Если светодиод засветится, значит произошло касание к фазному проводнику. После прикасания отверткой к нулевому проводу светящегося эффекта не будет.

Важность цветовой маркировки проводников и четкое соблюдение правил ее использования позволит значительно сократить время проведения монтажных работ и поиск неисправностей электрооборудования, в то время как игнорирование этих элементарных требований оборачивается риском для здоровья.

А в быту мы используем, как правило, однофазный. Это достигается за счет подключения нашей проводки к одному из трех фазовых проводов (рисунок 1), причем, какая именно фаза приходит в квартиру нам, для дальнейшего рассмотрения материала, глубоко безразлично. Поскольку этот пример очень схематичен, следует кратко рассмотреть физический смысл такого подключения (рисунок 2).

Электрический ток возникает при наличии замкнутой электрической цепи, которая состоит из обмотки (Lт) трансформатора подстанции (1), соединительной линии (2), электропроводки нашей квартиры (3). (Здесь обозначение фазы L, нуля – N).

Еще момент – чтобы по этой цепи протекал ток, в квартире должен быть включен хотя бы один потребитель электроэнергии Rн. В противном случае тока не будет, но НАПРЯЖЕНИЕ на фазе останется.

Один из концов обмотки Lт на подстанции заземлен, то есть имеет электрический контакт с грунтом (Змл). Тот провод, который идет от этой точки является нулевым, другой – фазовым.

Отсюда следует еще один очевидный практический вывод: напряжение между “нулем” и “землей” будет близко к нулевому значению (определяется сопротивлением заземления), а “земля” – “фаза”, в нашем случае 220 Вольт.

Кроме того, если гипотетически (На практике так делать нельзя! ) заземлить нулевой провод в квартире, отключив его от подстанции (рис.3), напряжение “фаза” – “ноль” у нас будет те же 220 Вольт.

Что такое фаза и ноль разобрались. Давайте поговорим про заземление . Физический смысл его, думаю уже ясен, поэтому предлагаю взглянуть на это с практической точки зрения.

При возникновении по каким- либо причинам электрического контакта между фазой и токопроводящим (металлическим, например) корпусом электроприбора, на последнем появляется напряжение.

При касании этого корпуса может возникнуть, протекающий через тело электрический ток. Это обусловлено наличием электрического контакта между телом и “землей” (рис. 4). Чем меньше сопротивление этого контакта (влажный или металлический пол, непосредственный контакт строительной конструкции с естественными заземлителями (батареи отопления, металлические водопроводные трубы) тем большая опасность Вам грозит.

Решение подобной проблемы состоит в заземлении корпуса (рисунок 5), при этом опасный ток “уйдет” по цепи заземления.

Конструктивно реализация этого способа защиты от поражения электрическим током для квартир, офисных помещений состоит в прокладке отдельного заземляющего проводника РЕ (рис.6), который впоследствии заземляется тем или иным образом.

Как это делается – тема для отдельного разговора, например, в частном доме можно самостоятельно сделать заземляющий контур . Существуют различные варианты со своими достоинствами, недостатками, но для дальнейшего понимания этого материала они не принципиальны, поскольку предлагаю рассмотреть нескольку сугубо практических вопросов.

КАК ОПРЕДЕЛИТЬ ФАЗУ И НОЛЬ

Где фаза, где ноль – вопрос, возникающий при подключении любого электротехнического устройства.

Для начала давайте рассмотрим как найти фазу . Проще всего это сделать индикаторной отверткой (рисунок 7).

Токопроводящим жалом индикаторной отвертки (1) касаемся контролируемого участка электрической цепи (во время работы контакт этой части отвертки с телом недопустим!), пальцем руки касаемся контактной площадки 3, свечение индикатора 2 свидетельствует о наличии фазы.

Помимо индикаторной отвертки фазу можно проверить мультиметром (тестером), правда это более трудоемко. Для этого мультиметр следует перевести в режим измерения переменного напряжения с пределом более 220 Вольт. Одним щупом мультиметра (каким – безразлично) касаемся участка измеряемой цепи, другим – естественного заземлителя (батареи отопления, металлические водопроводные трубы). При показаниях мультиметра, соответствующим напряжению сети (около 220 В) на измеряемом участке цепи присутствует фаза (схема рис.8).

Обращаю Ваше внимание – если проведенные измерения показывают отсутствие фазы утверждать что это ноль нельзя. Пример на рисунке 9.

  1. Сейчас в точке 1 фазы нет.
  2. При замыкании выключателя S она появляется.

Поэтому следует проверить все возможные варианты.

Хочу заметить, что при наличии в электропроводке провода заземления отличить его от нулевого проводника методом электрических измерений в пределах квартиры невозможно. Как правило, провод, которым выполнено заземление имеет желто зеленый цвет, но лучше убедиться в этом визуально, например снять крышку розетки и посмотреть какой провод подсоединен к заземляющим контактам.

© 2012-2019 г. Все права защищены.

Все представленные на этом сайте материалы имеют исключительно информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Умение читать электросхемы – это важная составляющая, без которой невозможно стать специалистом в области электромонтажных работ. Каждый начинающий электрик обязательно должен знать, как обозначаются на проекте электропроводки розетки, выключатели, коммутационные аппараты и даже счетчик электроэнергии в соответствии с ГОСТ. Далее мы предоставим читателям сайта условные обозначения в электрических схемах, как графические, так и буквенные.

Графические

Что касается графического обозначения всех элементов, используемых на схеме, этот обзор мы предоставим в виде таблиц, в которых изделия будут сгруппированы по назначению.

В первой таблице Вы можете увидеть, как отмечены электрические коробки, щиты, шкафы и пульты на электросхемах:

Следующее, что Вы должны знать – условное обозначение питающих розеток и выключателей (в том числе проходных) на однолинейных схемах квартир и частных домов:

Что касается элементов освещения, светильники и лампы по ГОСТу указывают следующим образом:

В более сложных схемах, где применяются электродвигатели, могут указываться такие элементы, как:

Также полезно знать, как графически обозначаются трансформаторы и дроссели на принципиальных электросхемах:

Электроизмерительные приборы по ГОСТу имеют следующее графические обозначение на чертежах:

А вот, кстати, полезная для начинающих электриков таблица, в которой показано, как выглядит на плане электропроводки контур заземления, а также сама силовая линия:

Помимо этого на схемах Вы можете увидеть волнистую либо прямую линию, «+» и «-», которые указывают на род тока, напряжение и форму импульсов:

В более сложных схемах автоматизации Вы можете встретить непонятные графические обозначения, вроде контактных соединений. Запомните, как обозначаются этим устройства на электросхемах:

Помимо этого Вы должны быть в курсе, как выглядят радиоэлементы на проектах (диоды, резисторы, транзисторы и т.д.):

Вот и все условно графические обозначения в электрических схемах силовых цепей и освещения. Как уже сами убедились, составляющих довольно много и запомнить, как обозначается каждый можно только с опытом. Поэтому рекомендуем сохранить себе все эти таблицы, чтобы при чтении проекта планировки проводки дома либо квартиры Вы могли сразу же определить, что за элемент цепи находится в определенном месте.

Интересное видео

Содержание:

Для того чтобы правильно прочитать и понять, что означает та или иная схема или чертеж, связанные с электричеством, необходимо знать, как расшифровываются изображенные на них значки и символы. Большое количество информации содержат буквенные обозначения элементов в электрических схемах, определяемые различными нормативными документами. Все они отображаются латинскими символами в виде одной или двух букв.

Однобуквенная символика элементов

Буквенные коды, соответствующие отдельным видам элементов, наиболее широко применяющихся в электрических схемах, объединяются в группы, обозначаемые одним символом. Буквенные обозначения соответствуют ГОСТу 2.710-81. Например, буква «А» относится к группе «Устройства», состоящей из лазеров, усилителей, приборов телеуправления и других.

Точно так же расшифровывается группа, обозначаемых символом «В». Она состоит из устройств, преобразующих неэлектрические величины в электрические, куда не входят генераторы и источники питания. Эта группа дополняется аналоговыми или многоразрядными преобразователями, а также датчиками для указаний или измерений. Сами компоненты, входящие в группу, представлены микрофонами, громкоговорителями, звукоснимателями, детекторами ионизирующих излучений, термоэлектрическими чувствительными элементами и т.

д.

Все буквенные обозначения, соответствующие наиболее распространенным элементам, для удобства пользования объединены в специальную таблицу:

Первый буквенный символ, обязательный для отражения в маркировке

Группа основных видов элементов и приборов

Элементы, входящие в состав группы (наиболее характерные примеры)

Устройства

Лазеры, мазеры, приборы телеуправления, усилители.

Аппаратура для преобразования неэлектрических величин в электрические (без генераторов и источников питания), аналоговые и многозарядные преобразователи, датчики для указаний или измерений

Микрофоны, громкоговорители, звукосниматели, детекторы ионизирующих излучений, чувствительные термоэлектрические элементы.

Конденсаторы

Микросборки, интегральные схемы

Интегральные схемы цифровые и аналоговые, устройства памяти и задержки, логические элементы.

Разные элементы

Различные виды осветительных устройств и нагревательных элементов.

Обозначение предохранителя на схеме, разрядников, защитных устройств

Плавкие предохранители, разрядники, дискретные элементы защиты по току и напряжению.

Источники питания, генераторы, кварцевые осцилляторы

Аккумуляторные батареи, источники питания на электрохимической м электротермической основе.

Устройства для сигналов и индикации

Индикаторы, приборы световой и звуковой сигнализации

Контакторы, реле, пускатели

Реле напряжения и тока, реле времени, электротепловые реле, магнитные пускатели, контакторы.

Дроссели, катушки индуктивности

Дроссели в люминесцентном освещении.

Двигатели

Двигатели постоянного и переменного тока.

Измерительные приборы и оборудование

Счетчики, часы, показывающие, регистрирующие и измерительные приборы.

Силовые автоматические выключатели, короткозамыкатели, разъединители.

Резисторы

Счетчики импульсов

Частотометры

Счетчики активной энергии

Счетчики реактивной энергии

Регистрирующие приборы

Измерители времени действия, часы

Вольтметры

Ваттметры

Выключатели и разъединители в силовых цепях

Автоматические выключатели

Короткозамыкатели

Разъединители

Резисторы

Терморезисторы

Потенциометры

Шунты измерительные

Варисторы

Коммутационные устройства в цепях измерения, управления и сигнализации

Выключатели и переключатели

Выключатели кнопочные

Выключатели автоматические

Выключатели, срабатывающие под действием различных факторов:

От уровня

От давления

От положения (путевые)

От частоты вращения

От температуры

Трансформаторы, автотрансформаторы

Трансформаторы тока

Электромагнитные стабилизаторы

Трансформаторы напряжения

Устройства связи, преобразователи неэлектрических величин в электрические

Модуляторы

Демодуляторы

Дискриминаторы

Генераторы частоты, инверторы, преобразователи частоты

Приборы полупроводниковые и электровакуумные

Диоды, стабилитроны

Электровакуумные приборы

Транзисторы

Тиристоры

Антенны, линии и элементы СВЧ

Ответвители

Короткозамыкатели

Трансформаторы, фазовращатели

Аттенюаторы

Контактные соединения

Скользящие контакты, токосъемники

Разборные соединения

Высокочастотные соединители

Механические устройства с электромагнитным приводом

Электромагниты

Тормоза с электромагнитными приводами

Муфты с электромагнитными приводами

Электромагнитные патроны или плиты

Ограничители, устройства оконечные, фильтры

Ограничители

Кварцевые фильтры

Кроме того, в ГОСТе 2. 710-81 определены специальные символы для обозначения каждого элемента.

Условные графические обозначения электронных компонентов в схемах

Назначение и классификация электроподстанций

Назначение и классификация электроподстанций


Прайс-лист услуг электролаборатории Тест-лайн на 2020 год

Выделяют следующие виды электрических подстанций:

ТП – трансформаторная подстанция.  Используется для преобразования электричества одного напряжения в электричество другого напряжения. Главное оборудование такой подстанции – это 2- и 3-обмоточные трансформаторы.

ПП – преобразовательная подстанция. Используется для преобразования электричества переменного тока в электричество постоянного тока. Для этого применяются специальные агрегаты – преобразователи, к примеру, выпрямительные установки.

ГПП – главная понизительная подстанция. Это основная подстанция предприятия, которая получает от районной энергетической системы электроэнергию с напряжением от 35 до 220 кВ и осуществляет ее распределение по подстанциям-потребителям или мощным электрическим приемникам с напряжением от 6 до 35 кВ.

ПГВ – подстанция глубокого ввода. Это подстанция, которая получает от районной энергетической системы электроэнергию с напряжением от 35 до 220 кВ. Ее отличительной особенностью является приближенность к мощным энергопотребителям предприятия.

ПП – потребительская подстанция. Это трансформаторная подстанция, которая получает электричество с напряжением от 6 до 20 кВ и распределяет его по потребителям с напряжением от 0,4 до 1 кВ. Если говорить о промышленных предприятиях, то к такому типу относятся цеховые подстанции.

РУ – распределительное устройство. Это открытая или закрытая электрическая установка, которая принимает и распределяет электроэнергию.

РП – распределительный пункт. Это распределительное устройство, которое принимает электричество от главной понизительной подстанции или районной подстанции с напряжением от 6 до 20 кВ и распределяет ее по мощным приемникам и потребительским подстанциям.

ЦРП – центральный распределительный пункт. Это распределительный пункт, который получает электричество от районной подстанции и распределяет ее по цеховым подстанциям.

Вышеперечисленные электроподстанции выполняют роль источников питания в энергетической системе предприятия.

Чтобы обеспечить их бесперебойную работу, а значит не допустить аварий и остановок производственного процесса, нужно регулярно проводить испытания трансформаторов и прочего силового оборудования.

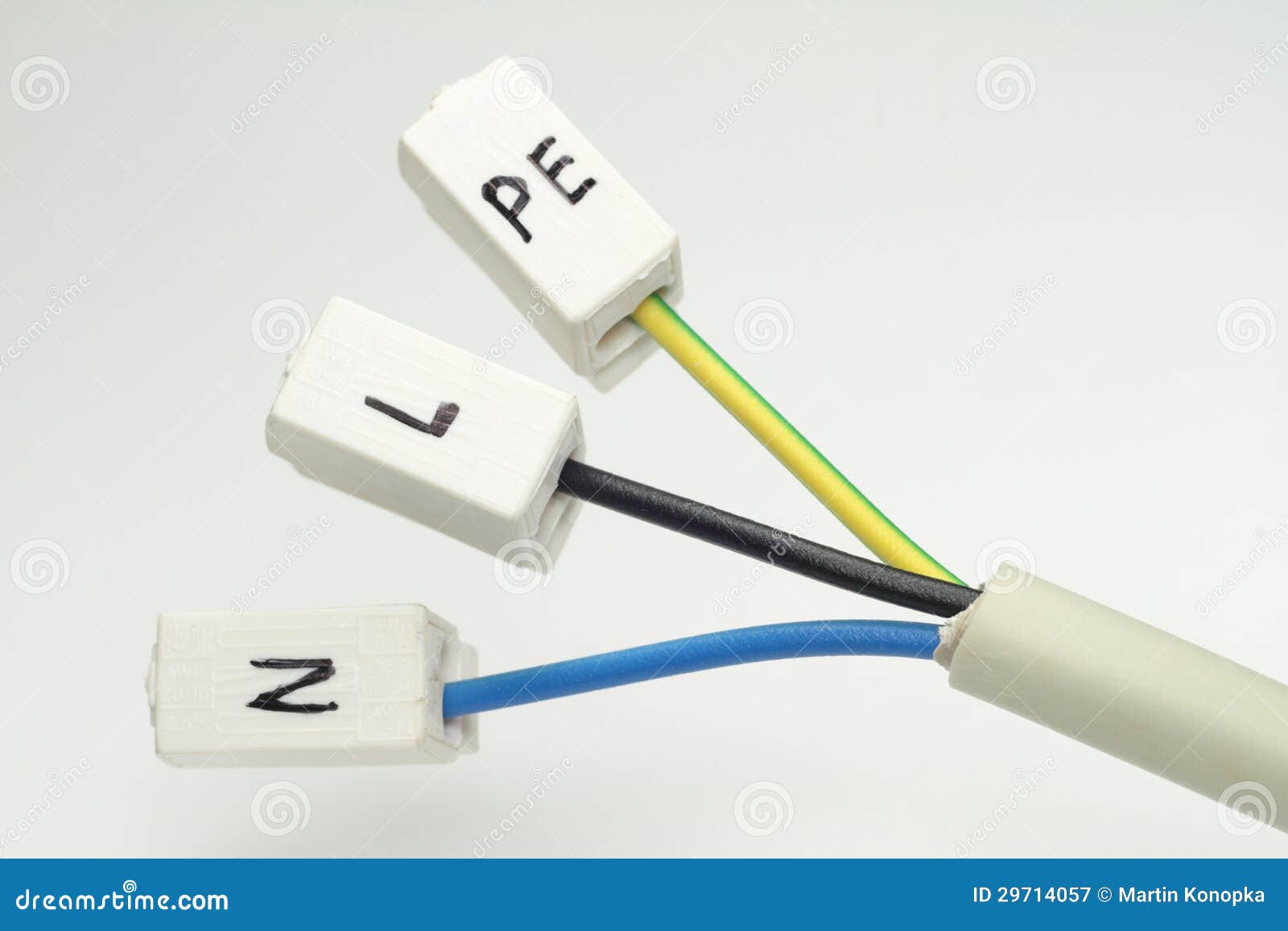

Что такое l1 в электрике. Маркировка проводов (N, PE, L)

Работая с электричеством, можно заметить, что жилы проводов раскрашены в разные цвета. Интересно, но цвета никогда не повторяются вне зависимости от количества проводников в одной оболочке. Для чего это делается и как не запутаться в цветовом разнообразии – об этом наша сегодняшняя статья.

Суть цветовой маркировки проводов

Работа с электричеством – дело серьезное, поскольку существует риск поражения электрическим током. Простому человеку не так просто справиться с , ведь, разрезав кабель, можно увидеть, что все жилы имеют различную окраску. Такой подход не является придумкой производителей с целью выделить свою продукцию среди конкурентов, а очень важен при монтаже электропроводки. Чтобы избежать путаницы с окраской жил кабеля, всё разнообразие цветов сведено к одному стандарту – ПУЭ. Правила устройства электроустановок гласят, что жилы проводов необходимо дифференцировать по цветовому либо буквенно-цифровому обозначению.

Цветовая маркировка позволяет определять назначение каждого провода, что крайне важно при коммутации. Правильное соединение жил между собой, а также при монтаже электроустановочных изделий, помогает избежать серьезных последствий, таких как короткое замыкание, поражение электрическим током или вовсе пожар. Правильно соединенные провода помогают впоследствии без проблем произвести ремонт и обслуживание.

Согласно правилам цветовая расцветка проводов присутствует по всей длине. Однако в действительности можно встретить электропровода, окрашенные одним цветом. Чаще всего такое встречается в старом жилом фонде, где проложена алюминиевая проводка. Для решения проблем с цветовым обозначением каждой отдельно взятой жилы применяется термоусадочная трубка или изолента разных окрасов: черная, синяя, желтая, коричневая, красная и пр. Разноцветную маркировку делают в точках соединения проводов и на концах жил.

Перед тем как говорить о цветовом различии, стоит упомянуть про обозначение проводов буквами и цифрами. Фазный проводник в однофазной сети переменного тока обозначается латинской буквой “L” (Line). В трехфазной цепи фазы 1, 2 и 3 будут иметь соответственно обозначения “L1”, “L2”, “L3”. Заземляющий фазный проводник обозначается аббревиатурой “LE” в однофазной сети и “LE1”, “LE2”, “LE3” в трёхфазной. Нулевому проводу присвоена буква “N” (Neutral). Нулевой или защитный проводник обозначается “PE” (Protect Earth).

Цветовое обозначение провода заземления

Согласно нормам использования электрического оборудования, все оно должно подключатся к сети, в которой имеется провод заземления. Именно при таком раскладе на технику будет распространяться гарантия производителя. Согласно ПУЭ защита заключается в желто-зеленую оболочку, причем цветовые полосы должны быть строго вертикальными. При другом расположении такая продукция считается нестандартной. Часто можно встретить в кабеле жилы с оболочкой ярко-желтого или зеленого окраса. В таком случае именно их используют в качестве заземления.

Интересно! Жесткий одножильный провод заземления окрашен в зеленый цвет с тонкой желтой полосой, а вот в мягком многожильном, наоборот, в качестве основного используется желтый, а дополнительным выступает зеленый.

В некоторых странах допускается монтаж жилы заземления без оболочки, а вот если вам повстречался кабель зелено-желтого цвета с синей оплеткой и обозначением PEN, то перед вами заземление, совмещенное с нейтралью. Следует знать, что земля никогда не подключается к устройствам защитного отключения, расположенным в распределительном щитке. Провод заземления подключают к шине заземления, к корпусу либо металлической дверке распредщитка.

На схемах можно увидеть различное обозначение заземления, поэтому чтобы избежать путаницы рекомендуем вам использовать нижеприведенную памятку:

Отдельный цвет для нулевого провода и разнообразие расцветки фазного

Как свидетельствует ПУЭ, для нейтрального провода, который ещё часто называют нулем, выделено единственное цветовое обозначение. Таким цветом является синий, причем он может быть яркого или темного исполнения и даже голубым – всё зависит от компании-изготовителя. Даже на цветных схемах этот провод всегда прорисовывается синим цветом. В распредщитке нейтраль подсоединяют к нулевой шине, которая соединена со счетчиком напрямую, а не с использованием автомата.

Согласно ГОСТу, цвета проводов фазы могут иметь любой окрас за исключением синего, желтого и зеленого, поскольку эти цвета относятся к нулю и заземлению. Такой подход помогает отличить фазный провод от остальных, поскольку он является наиболее опасным при работе. По нему проходит ток, поэтому крайне важно обеспечить правильное обозначение, чтобы работать было безопасно. Чаще всего фазные жилы в трёхжильном кабеле обозначаются черным или красным цветом. ПУЭ не запрещает использовать другие расцветки за исключением цветов, предназначенных для нуля и земли, поэтому иногда можно встретить фазную жилу в следующих оболочках:

  • коричневой;
  • серой;
  • фиолетовой;
  • розовой;
  • белой;
  • оранжевой;
  • бирюзовой.

Если цвета перепутаны

Мы привели основные правила маркировки L, N, PE жил в электрике по цветам, но часто бывает, что не все мастера соблюдают правила монтажа электропроводки. Кроме всего прочего, существует вероятность, что поменялись электропровода с разным цветом фазной жилы или вовсе одноцветного кабеля. Как же не ошибиться в подобной ситуации и сделать корректное обозначение нуля, фазы и заземления? Лучшим вариантов в таком случае станет маркировка проводов согласно их назначению. Необходимо при помощи кембриков (термоусадочных трубок) обозначить все элементы, которые отходят от распределительного щитка и следуют в жилище. Работа может занять продолжительное время, но это того стоит.

Для работы по выявлению принадлежности жил используют индикаторную отвертку – это самый простой инструмент, пользоваться которым для последующей маркировки фаз элементарно. Берем прибор и его металлическим кончиком дотрагиваемся до оголенной (!) жилы. Индикатор на отвертке загорится только в том случае, если вы нашли фазный провод. Если кабель является двухжильным, то вопросов больше быть не должно, потому что второй проводник – ноль.

Важно! В любом электрокабеле всегда имеются L и N жилы, вне зависимости от самого количества проводов внутри.


Если исследуется трехжильный провод, для нахождения заземляющей и нулевой жилы используют мультимер. Как известно, в нулевом проводнике возможно наличие электричества, но его дозы едва будут превышать 30В. Для измерения на мультимере необходимо настроить режим измерения напряжения переменного тока. После этого одним щупом дотрагиваются к фазной жиле, которая была определена с помощью индикаторной отвертки, а вторым – к оставшимся. Проводник, показавший наименьшее значение на приборе, будет нулевым.

Если получилось, что напряжение в остальных проводах одинаково, необходимо воспользоваться методом измерения сопротивления, что позволит определить землю. Для работы будут использоваться только жилы, назначение которых неизвестно – фазный провод в тесте не участвует. Мультимер переключают в режим измерения сопротивления, после чего одним щупом касаются заведомо заземленного и очищенного до металла элемента (это может быть, например, батарея отопления), а вторым – к жилам. Земля не должна превысить показание в 4 Ом, в то время как у нейтрали значение будет выше.

Мировые производители бытовой техники при сборке своего оборудования используют цветовую маркировку монтажных проводов. Она представляет собой обозначение в электрике L и N. Благодаря строго определенному окрасу, мастер может быстро определить, какой из проводов является фазным, нулевым или заземляющим. Это важно при подключении или отключении оборудования от электропитания.

Виды проводов

При подключении электрооборудования, монтаже разнообразных систем не обойтись без специальных проводников. Их изготавливают из алюминия или меди. Эти материалы отлично проводят электрический ток.


Нулевые проводники

Эти электропровода подразделяются на три категории:

  • нулевые рабочие проводники.
  • нулевые защитные (земляные) проводники.
  • нулевые проводники, совмещающие в себе защитную и рабочую функцию.

Что такое обозначение проводов в электрике L и N? Нейтраль сети или нулевой рабочий проводник в схемах электрических цепей обозначают латинской буквой «N». Нулевые проводники кабелей имеют следующую окраску:

  • голубой цвет по всей протяженности без дополнительных вкраплений;
  • синий цвет по всей длине жилы без дополнительных вкраплений.

Что значит L, N и PE в электрике? PE (N-RE) – нулевой защитный проводник, который по всей длине входящего в кабель провода окрашивают чередующимися линиями желтого и зеленого цвета.

Третья категория нулевых проводников (REN-провода), которые совмещают в себе рабочую и защитную функции, имеет цветовое обозначение в электрике (L и N). Провода окрашены в синий цвет, с концами и местами соединений с желто-зелеными полосами.

Необходимость проверки маркировки

Обозначение LO, L, N в электрике при монтаже электрических сетей – важная деталь. Как проверить правильность цветовой маркировки? Для этого нужно использовать индикаторную отвертку.

Чтобы определить, какой из проводников является фазным, а какой нулевым при помощи индикаторной отвертки, необходимо прикоснуться ее жалом к неизолированной части провода. Если светодиод засветится, значит произошло касание к фазному проводнику. После прикасания отверткой к нулевому проводу светящегося эффекта не будет.

Важность цветовой маркировки проводников и четкое соблюдение правил ее использования позволит значительно сократить время проведения монтажных работ и поиск неисправностей электрооборудования, в то время как игнорирование этих элементарных требований оборачивается риском для здоровья.

В процессе самостоятельной установки и подключения электрооборудования (этом могут быть различные светильники, вентиляция, электроплитка и т.п.) можно заметить, что коммутационные клеммы обозначены буквами L, N, PE. Особое значение здесь имеет маркировка L и N. Кроме обозначения проводов в электрике по буквам, их помещают в изоляцию различного цвета.

Это значительно упрощает процедуру определения, где находится фаза, земля или нулевой провод. Чтобы устанавливаемый прибор смог работать в нормальном режиме, каждый из этих проводов должен быть подключен на соответствующую клемму.

Обозначение проводов в электрике по буквам

Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы. Они отличаются друг от друга цветом изоляции и маркировкой . Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий.

Нанесение данной маркировки регулирует специальный ГОСТ Р 50462 : это относится к тем электроустановкам, где используется напряжение до 1000 В .

Как правило, они комплектуются глухозаземленной нейтралью. Зачастую электрическое оборудование данного типа имеют жилые, административные и хозяйственные объекты. Во время монтажа электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовых и буквенных указаниях.

Обозначение фазы (L)

Сеть переменного тока включает в себя провода, находящиеся под напряжением. Правильное их название – «фазные ». Это слово имеет английские корни, и переводится как «линия» или «активный провод». Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией.

Использование оголенных проводов под напряжением чревато следующими последствиями:

  1. 1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть.
  2. 2. Возникновение пожаров.
  3. 3. Порча оборудования.

При обозначении проводов в электрике фазные жилы маркируются буквой «L». Это сокращение английского термина «Line », или «линия » (другое название фазных проводов).

Есть и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прообразом стали слова «Lead» (подводящая жила) и Live (указание на напряжение). Подобная маркировка используется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода. К примеру, в трехфазных сетях каждая из линий маркируется еще и соответствующей цифрой (L1, L2 и L3).

Действующие отечественные нормативы, регулирующие обозначение фазы и нуля в электрике (ГОСТ Р 50462-2009), предписывают помещать линейные жилы в коричневую или черную изоляцию. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.п. В таком случае все зависит от производителя и изолирующего материала.

Обозначение нуля (N)

Для маркировки нейтральной или нулевой рабочей жилы сети используют букву «N» . Это сокращение термина neutral (в переводе – нейтральный). Так во всем мире принято называть нулевой проводник. У нас в стране в основном используют слово «Ноль».

Скорее всего, за основу здесь взято слово Null. Буква «N» в схеме указывает на контакты или клеммы, предназначенной для коммутации нулевой жилы. Подобное обозначение принято и для однофазных, и для трехфазных схем. В качестве цветового обозначения нулевого провода применяют синюю или бело-синюю (бело-голубую) изоляцию.

Обозначение заземления (PE)

Кроме обозначения фазы и нуля, в электрике также применяется специальное буквенное указание PE (Protective Earthing) для провода заземления. Как правило, они всегда входят в состав кабеля, наряду с нулевыми и фазными жилами. Подобным образом маркируются также контакты и зажимы, предназначенные для коммутации с заземляющим нулевым проводом.

Для удобства монтажа жилы для заземления помещены в желто-зеленую изоляцию. Домашний мастер должен уяснить, что эти цвета всегда указывают только на заземляющие провода. Для обозначения фазы и нуля в электрике желтый и зеленый цвет никогда не используется.

Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых нормативов использования цвета изоляции и соответствующей буквенно-цифровой маркировки. В таком случае не всегда достаточно обладать умением расшифровывать обозначения L, N или РЕ.

Чтобы подключение электрооборудования было действительно безопасным, необходимо проверять соответствие маркировки реальному положению вещей. Для этого используют специальные приборы (тестеры) или подручные приспособления. При отсутствии опыта подобных работ для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском.

Обозначение l и n в электрике

Обозначение фазы и нуля в электрике введено для того, чтобы электрические сети были безопасными и удобными в использовании. Для этого используется специальная буквенная маркировка (l и n) и изоляция соответствующего цвета. Также могут встречаться жилы с маркировкой РЕ желто-зеленого цвета: таким образом обозначены заземляющие провода.

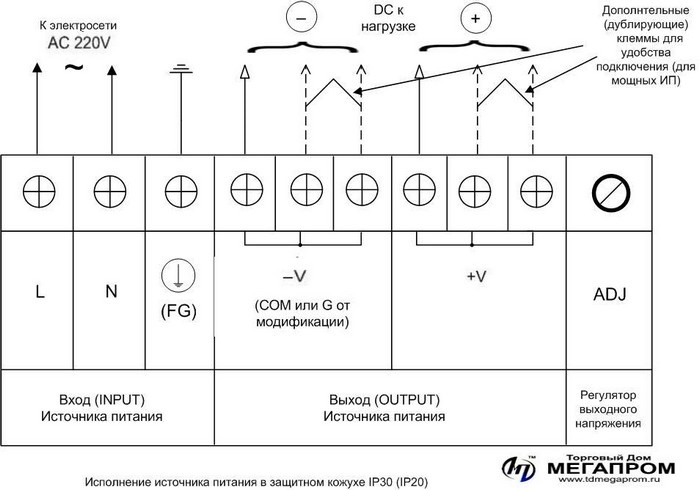

Кроме того, эти же буквенные обозначения применяются на соединительных контактах и клеммах. Все, что потребуется сделать во время установки электроприбора – подвести каждый из проводов на клемму. Для перестраховки каждый из проводов желательно проверить тестером.

В подавляющем большинстве кабелей разная расцветка изоляции жил. Сделано это в соответствие с ГОСТом Р 50462-2009, который устанавливает стандарт маркировки l n в электрике (фазных и нулевых проводов в электроустановках). Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте.

Разнообразие расцветки изоляции электрокабелей

Цветовая маркировка проводов многообразна и сильно различается для заземления, фазных и нулевых жил. Чтобы не было путаницы, требования ПУЭ регламентируют какого цвета провод заземления использовать в щитке электропитания, какие расцветки обязательно надо использовать для нуля и фазы.

Если монтажные работы проводились высококвалифицированным электриком, который знает современные стандарты работы с электропроводами, не придется прибегать к помощи индикаторной отвёртки или мультиметра. Назначение каждой жилы кабеля расшифровывается знанием его цветового обозначения.

Цвет жилы заземления

С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Заземляющая и нулевая жила могут отличаются толщиной, часто она тоньше фазных, особенно на кабелях, что применяются для подключения переносных устройств.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

Расцветки для нулевого провода

Для «ноля» (или нулевого рабочего контакта) используются только определенные цвета проводов также строго определяемые электрическими стандартами. Он может быть синим, голубым или синим с белой полоской, причем независимо от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного или с еще большим количеством проводников. В электросхемах «нулю» соответствует латинская буква N – он участвует в замыкании цепи электропитания, а в схемах может читаться как «минус» (фаза, соответственно, это «плюс»).

Цвета для фазных проводов

Эти электропровода требуют особо осторожного и «уважительного» с собой обращения, так как они являются токоведущими, и неосторожное прикосновение может вызвать тяжелое поражение электрическим током. Цветовая маркировка проводов для подключения фазы достаточно разнообразна – нельзя применять только цвета смежные с синим, желтым и зеленым. В какой-то мере так гораздо удобнее запоминать каким может быть цвет провода фазы – НЕ синим или голубым, НЕ желтым или зеленым.

На электросхемах фазу обозначают латинской буквой L. Такая же разметка используется на проводах, если цветовая маркировка ни них не применяется. Если кабель предназначен для подключения трех фаз, то фазные жилы помечают буквой L с цифрой. Например, для составления схемы для трехфазной сети 380 В использовано L1, L2, L3. Еще в электрике принято альтернативное обозначение: A, B, C.

Перед началом работ надо определиться, как будет выглядеть комбинация проводов по цвету и неукоснительно придерживаться выбранной расцветки.

Если этот вопрос был продуман еще на этапе подготовительных работ и учтен при составлении схем электропроводки, следует закупить необходимое количество кабелей с жилами необходимых цветов. Если все-таки нужный провод закончился, то можно пометить жилы вручную:

  • кембриками обычными;
  • кембриками термоусадочными;
  • изолентой.

О стандартах цветовой маркировки проводов в Европе и России смотрите так же в этом видео:

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.

Правда эффективной она будет только для двухжильных проводов, ведь если фаз несколько, то определить где какая индикатор не сможет. В таком случае придется отключать провода и использовать прозвонку.

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Если же при профилактических работах выяснилось, что маркировка устарела, менять кабеля не обязательно. Замене, в соответствии с современными стандартами, подлежит только электрооборудование, вышедшее из строя.

Как итог

Правильная разметка проводов это обязательное условие качественного монтажа электропроводки при проведении работ любой сложности. Она значительно облегчает как сам монтаж, так и последующее обслуживание электросети. Чтобы электрики «разговаривали на одном языке», созданы обязательные стандарты цветобуквенной маркировки, которые схожи между собой даже в разных странах. В соответствии с ними L – это обозначение фазы, а N – ноля.

Умение читать электросхемы – это важная составляющая, без которой невозможно стать специалистом в области электромонтажных работ. Каждый начинающий электрик обязательно должен знать, как обозначаются на проекте электропроводки розетки, выключатели, коммутационные аппараты и даже счетчик электроэнергии в соответствии с ГОСТ. Далее мы предоставим читателям сайта условные обозначения в электрических схемах, как графические, так и буквенные.

Графические

Что касается графического обозначения всех элементов, используемых на схеме, этот обзор мы предоставим в виде таблиц, в которых изделия будут сгруппированы по назначению.

В первой таблице Вы можете увидеть, как отмечены электрические коробки, щиты, шкафы и пульты на электросхемах:

Следующее, что Вы должны знать – условное обозначение питающих розеток и выключателей (в том числе проходных) на однолинейных схемах квартир и частных домов:

Что касается элементов освещения, светильники и лампы по ГОСТу указывают следующим образом:

В более сложных схемах, где применяются электродвигатели, могут указываться такие элементы, как:

Также полезно знать, как графически обозначаются трансформаторы и дроссели на принципиальных электросхемах:

Электроизмерительные приборы по ГОСТу имеют следующее графические обозначение на чертежах:

А вот, кстати, полезная для начинающих электриков таблица, в которой показано, как выглядит на плане электропроводки контур заземления, а также сама силовая линия:

Помимо этого на схемах Вы можете увидеть волнистую либо прямую линию, «+» и «-», которые указывают на род тока, напряжение и форму импульсов:

В более сложных схемах автоматизации Вы можете встретить непонятные графические обозначения, вроде контактных соединений. Запомните, как обозначаются этим устройства на электросхемах:

Помимо этого Вы должны быть в курсе, как выглядят радиоэлементы на проектах (диоды, резисторы, транзисторы и т.д.):

Вот и все условно графические обозначения в электрических схемах силовых цепей и освещения. Как уже сами убедились, составляющих довольно много и запомнить, как обозначается каждый можно только с опытом. Поэтому рекомендуем сохранить себе все эти таблицы, чтобы при чтении проекта планировки проводки дома либо квартиры Вы могли сразу же определить, что за элемент цепи находится в определенном месте.

Интересное видео

Обозначения в электрических схемах l и n

Обозначения в электрических схемах l и n

Гост 2. 730-73 ескд. Обозначения условные графические в.

Обозначения буквенно-цифровые в электрических схемах. Гост.
Гост 2. 710—81 — викитека.
Скачать гост 2. 722-68 единая система конструкторской.

Обозначения условные графические в схемах.
Обозначение в электрике l и n: виды проводов, их характеристики.

L n в электрике цвета проводов в трехжильном кабеле.

Что означает l и n на электрических схемах. Как читать.

Элементов электрической цепи на схемах.

Гост 2. 710-81.

Цвет проводов фаза, ноль, земля в электропроводке по пуэ.

Строение атома.

Индуктивность — википедия.

Обозначение фазы и нуля в электрике. Обозначение l и n в.

Гост 25372-95 условные обозначения для счетчиков. Гост 2. 710-81. Обозначения буквенно-цифровые в.

Провод синий желтый красный. Обозначение l и n в электрике.

Гост 2. 721-74 ескд. Обозначения условные графические в.

Гост 2. 710-81 единая система конструкторской документации.
Обозначение фазы и нуля в электрике: цвета проводов.Скачать arma 3 с русской озвучкой торрент Скачать игру лего на пк через торрент Савичева москва владивосток скачать песню Miyagi поуши в тебя влюблен скачать песню 4 сезон 7 серия дневники вампира скачать

Обозначения электрических проводов: провода, кабели. И т. Д.

Обозначения электрических проводов: проводов, проводов, кабелей и т. Д.

Символ Описание Символ Описание
Электролиния / кабель / провод
Жила однониточная
+ Инфо
Линия электропередачи / Линия электропередачи / кабель / Провод
Линия электропередачи
+ Инфо
Электролиния / кабель / провод
Электропроводка однониточная
+ Инфо
Соединение в электрическом проводнике
Линии пешеходного перехода без подключения, перекрестный провод
Нет контакта / нет соединения
Линии пешеходного перехода без подключения, перекрестный провод
Нет контакта / нет соединения
Линии пешеходного перехода без подключения, перекрестный провод
Нет контакта / нет соединения
Провода соединенные
Провода соединенные Провода соединенные
Провода соединенные Провода соединенные
Двухпроводная линия Трехпроводная линия
Трехпроводная линия Провод
Звездочкой указано количество проводов
Нейтральный провод
+ информация
Защитный провод
+ Инфо
Кабель с защитной линией и нейтралью Трехфазный, защитный и нейтральный проводник
Экранированный кабель / Экранированный провод
+ Информация
Экранированный кабель / Экранированный провод
Линия направления Коаксиальный кабель
+ Инфо
Линия задержки
+ информация
Коаксиальный кабель
Линия задержки Коаксиальный кабель с подключенными клеммами
Проходные стены Жилы в проводе
эл.грамм. Три проводника
Переплетенные провода
Витая пара
+ Инфо
Скрученные провода
Скрученные провода
Телефонная линия
+ Инфо
Видеолиния
Видеокабель
Ориентир Точка опорного напряжения
e.грамм. 5 вольт
+ информация
Положительный момент
+ информация
Отрицательная точка
+ Инфо
Терминал
+ Инфо
Терминал
Контрольная точка Нейтральная точка
+ Инфо
Подключение переменного тока Подключение постоянного тока
Строчная заявка Узел
+ информация
Клеммная колодка
Разветвитель
Общая площадь
Сбалансированные клеммы Несимметричные клеммы
Провод / гибкое соединение Винтовой зажим
Клеммные колодки
+ информация
Провод, гибкое соединение Соединения клеммной колодки
e.грамм. 5 подключений
Эквипотенциальность Земля
+ Инфо
Эквипотенциальный
+ информация
Земля
Земля Земля
Заземление Паяльная перемычка
+ Инфо
Заземление без шума Перемычка / перемычка
+ информация
Электромагнитное экранирование
Закрытое экранирование
+ информация
Закрытая разделительная линия
Открытое экранирование Разделительная линия
Проводящее расширение Двойная изоляция линий
Нитиноловая проволока Сеть низковольтная
Охладитель кабеля
Символы тракта передачи
Условные обозначения линий электропередачи и электрических распределительных сетей
Картинная галерея линий, проводов, кабелей и электрических проводов
Загрузить символы

Koolcon Electrical Services

Электрический силовой кабель, обычно используемый в большинстве конструкций, состоит из 3-х проводов (2 провода + 1 заземление) и имеет двойную изоляцию.

Схема типичного желто-зеленого провода для заземления.

Чтобы провода можно было легко и безопасно идентифицировать, все общепринятые правила техники безопасности требуют цветовой схемы изоляции силовых проводов. В типичном электрическом коде некоторая цветовая кодировка является обязательной, а какая-то может быть необязательной. Существует множество местных правил и исключений, за исключением некоторых более дешевых производителей, делающих нетипичные цветовые вариации (розовый, оранжевый, фиолетовый). Старые установки различаются по цветовым кодам, а цвета могут меняться в зависимости от воздействия тепла, света и старения изоляции.

Многие электротехнические нормы и правила теперь признают (или даже требуют) использование провода, покрытого зеленой изоляцией, дополнительно отмеченной заметной желтой полосой, для безопасных заземляющих соединений. Этот растущий международный стандарт был принят из-за его отличительного внешнего вида, чтобы снизить вероятность опасного смешения проводов защитного заземления с другими электрическими функциями, особенно для людей, страдающих красно-зеленой дальтонизмом.

Стандартные цвета проводов для ГИБКИХ кабелей, например.Удлинители, шнуры питания (линии) и шнуры для ламп. В ЮАР эти провода обозначаются следующим образом:

  • коричневый – ЖИВОЙ (ФАЗА)
  • синий – НЕЙТРАЛЬНЫЙ
  • зеленый / желтый – ЗЕМЛЯ

Стандартные цвета проводов для ФИКСИРОВАННЫХ ИЗОЛИРОВАННЫХ кабелей (сборка из двух или более электрических проводов, обычно скрепляемых общей оболочкой, например силовые кабели, которые проложены как постоянная проводка внутри зданий, закопаны в землю, проложены над головой или открыты.В ЮАР эти провода обозначаются следующим образом:

  • красный, белый или желтый, синий – ЖИВОЙ (ФАЗЫ)
  • черный – НЕЙТРАЛЬНЫЙ
  • зеленый / желтый или голая медь – ЗЕМЛЯ

Электричество лучше проходит через толстые или тонкие провода? | Научный проект

  • Пластиковая соломка
  • Ножницы
  • 2 неиспользованные батареи типа D
  • Изолента
  • Подушечки из стальной ваты
  • 2 новые лампы фонарика
  1. Создайте гипотезу, свое лучшее предположение о том, что произойдет.Будет ли схема с более толстым проводом работать лучше, чем схема с более тонким проводом?
  2. Положите батареи на ровную поверхность. У одной батареи будет тонкий провод, а у другой – более толстый.
  3. Чтобы установить провода, отрежьте два куска соломки такой же длины, как и батарея. Поместите соломинку вдоль стороны батареи и прикрепите ее к батарее изолентой.
  4. Прокладка из стальной ваты – хороший источник проводов для схемы из тонких проводов.Раздвиньте его и снимите с пэда несколько стальных нитей. Сделайте небольшую стопку из них сбоку от стола.
  5. Пришло время создать проводник , что-то, что помогает электричеству перемещаться из одного места в другое. Возьмите три нити стальной мочалки и скатайте их пальцами в тонкую проволоку. Теперь возьмите десять прядей стальной ваты и скатайте их вместе, чтобы получилась более толстая проволока.
  6. Теперь у вас будет два провода: один толстый, другой тонкий.Проденьте тонкую проволоку через середину соломинки на одну батарею, а толстую – через другую.
  7. Приклейте один конец тонкого провода к отрицательному концу батареи (это плоский конец, на нем должен быть знак минус).
  8. Оберните другой конец тонкой проволоки вокруг нижней части одной из лампочек фонарика. Приклейте его к лампочке изолентой и убедитесь, что нижняя часть лампы все еще открыта.
  9. Теперь переместите конец лампочки вниз, пока он не коснется плюсовой стороны батареи (выступающей части).Если ваша цепь замкнута, лампочка должна загореться!
  10. Повторите шаги 7–9 с более толстой проволокой. Какой свет горит ярче?

Лампа, прикрепленная к более толстому проводу, ярче.

Представьте себе парковку, забитую машинами, ожидающими переезда с одного места на другое. Это твоя батарея. Представьте, что вы открываете однополосную дорогу. Как быстро машины смогут уехать? Теперь представьте, что вы открываете четырехполосное шоссе, примыкающее к той же парковке.Насколько быстро теперь машины смогут уехать?

Тонкий провод будет проводить электричество, но у него большее электрическое сопротивление. Более толстый провод похож на четырехполосное шоссе. Электрическое сопротивление намного меньше, и в результате эта лампочка горит ярче, потому что к ней может попасть больше электричества.

Как вы думаете, что произошло бы, если бы вы использовали другой тип проводника? Все ли провода перемещают электричество одинаково?

Заявление об ограничении ответственности и меры предосторожности

Education.com предоставляет идеи проекта Science Fair для информационных только для целей. Education.com не дает никаких гарантий или заверений относительно идей проектов Science Fair и не несет ответственности за любые убытки или ущерб, прямо или косвенно вызванные использованием вами таких Информация. Получая доступ к идеям проекта Science Fair, вы отказываетесь от отказаться от любых претензий к Education.com, которые возникают в связи с этим. Кроме того, ваш доступ к веб-сайту Education.com и идеям проектов Science Fair покрывается Образование.com Политика конфиденциальности и Условия использования сайта, которые включают ограничения об ответственности Education.com.

Настоящим дается предупреждение, что не все идеи проекта подходят для всех индивидуально или при любых обстоятельствах. Реализация идеи любого научного проекта должны проводиться только в соответствующих условиях и с соответствующими родительскими или другой надзор. Прочтите и соблюдайте правила техники безопасности всех Материалы, используемые в проекте, являются исключительной ответственностью каждого человека.Для Для получения дополнительной информации обратитесь к справочнику по научной безопасности вашего штата.

Базовый переключатель: контактный терминал NO, NC и COM | FAQ | Австралия

Основное содержание

Вопрос

Какая связь существует между контактными клеммами NO, NC, COM и структурой контактов точки контакта a, b, c?

Клемма

NO, клемма NC и клемма COM представляют собой символы контактных клемм.Каждый символ означает сам по себе один терминал: нормально открытый терминал, нормально закрытый терминал и общий терминал соответственно.

С другой стороны, точка контакта a, точка контакта b и точка контакта c представляют собой контактные структуры. Каждый означает комбинацию двух или более контактных клемм и также описывается как точка замыкания, точка размыкания и точка контакта переключения соответственно. Когда контактная структура имеет единственную комбинацию точки контакта a, она называется точкой контакта 1a, а когда она имеет две комбинации точки контакта a, она называется точкой контакта 2a.

Что касается соотношения между контактными клеммами и контактными структурами, точка контакта a состоит из двух клемм NO, точка контакта b состоит из двух клемм NC, а точка контакта c состоит из одной клеммы NO, NC и COM. Следовательно, контактная точка 1c может использоваться либо как контактная точка 1a, либо как контактная точка 1b, но не может использоваться как контактная точка 1a1b. Это связано с тем, что контактная точка 1c имеет клемму COM на одной стороне, и поэтому ее нельзя разделить.

Иногда точка контакта a называется точкой контакта NO, а точка контакта b называется точкой контакта NC, однако графические символы JIS C 0301 для диаграмм предписывают их как точку контакта a и точку контакта b соответственно.

См. Следующие схемы, которые описывают символы точек контакта, соответствующие стандарту JIS C0301 Series 1. Имейте в виду, что такие символы, как «NO», не включены в символы точек контакта, а показаны только для целей иллюстрации.

Цветовые коды электрических проводов и их значение

Электротехники и электрики ежедневно работают с цветовыми кодами электрических проводов. Но если вы не один из этих профессионалов, вам может быть интересно, что означают разные цвета электропроводки.

Простое объяснение состоит в том, что каждый цвет, используемый для электропроводки, имеет определенное значение, причем разные цвета указывают на разные типы и цели схем.Электротехники и электрики разбираются в цветовых кодах, но простое руководство поможет вам понять их значение.

Однако прежде чем начать, важно понять, что в разных странах используются разные цветовые коды проводки. В некоторых странах все допустимые цвета проводки определяются соответствующим руководящим органом, но в других требуется, чтобы только несколько конкретных типов проводки имели определенные цвета. В этих странах цвета, используемые для некоторых типов проводки, просто устанавливаются местными стандартами, которым следуют электрические подрядчики и электрики.Опять же, электрические подрядчики и электрики будут знакомы с цветами проводки, используемыми в их местности.

Итак, значение любого цвета проводки может отличаться от страны к стране. Все может быть немного сложно, но вот полезное руководство о значении различных цветов, используемых для распространенных типов электропроводки переменного тока (переменного тока) в разных частях мира.

Американские электрические подрядчики и электрики обязаны соблюдать Национальный электротехнический кодекс («NEC») в отношении цвета проводки.NEC устанавливает следующие стандарты цвета электропроводки:

  • Провода заземления: зеленый, зеленый с желтой полосой или неизолированная медь
  • Нейтральные провода: белый или серый

Теоретически проводка, проводящая ток под напряжением в США, может быть любого другого цвета, хотя на практике электрические подрядчики и электрики соблюдают следующие местные правила:

  • Однофазные провода под напряжением: черный (или красный для второго «горячего» провода)
  • Трехфазные провода под напряжением: черный, красный и синий для 208 В переменного тока; коричневый, желтый, фиолетовый для 480 В переменного тока

Большинство стран Европы, включая США.К., теперь следуйте цветовым соглашениям, установленным Международной электротехнической комиссией («МЭК»). Эти цветовые обозначения следующие:

  • Заземляющие провода (называемые заземляющими проводами в США и Канаде): зеленый с желтой полосой
  • Нейтральные провода: синий
  • Однофазные провода под напряжением: коричневый
  • Трехфазные провода под напряжением: коричневый, черный и серый

Электромонтаж в Канаде регулируется Канадскими электротехническими правилами (CEC).В Канаде действуют следующие требования к цвету проводки:

  • Провода заземления: зеленый или зеленый с желтой полосой
  • Нейтральные провода: белый
  • Однофазные провода под напряжением: черный (или красный для второго провода под напряжением)
  • Трехфазные провода под напряжением: красный, черный и синий

Важно помнить, что приведенная выше информация о цвете применима только к цепям переменного тока. Совершенно другие стандарты цвета применяются к проводке, используемой в цепях постоянного тока.

Спросите у профессионального электрика

Если вы хотите узнать больше о электрическом цветовом кодировании или вам нужна прямая помощь специалиста-электрика, вы можете связаться с нами или назначить встречу с помощью нашего простого онлайн-планировщика вакансий:

Расписание обслуживания

Что такого особенного в обратной полярности?

Когда я осматриваю дома, где электротехник занимается любителем, есть большая вероятность, что я найду розетки с обратной полярностью.Это происходит, когда горячий и нейтральный провода перевертываются в розетке или перед розеткой. Обратная полярность создает потенциальную опасность поражения электрическим током, но обычно это несложный ремонт.

Краткое определение проводов под напряжением и нейтрали: В стандартной розетке, которая технически называется «дуплексной розеткой», есть два провода, по которым проходит электричество. Один из этих проводов подключен к земле или «заземлен», поэтому этот провод называется заземленным проводом.Этот провод обычно называют нейтральным проводом , и он всегда должен быть белым. Другой провод не соединяется с землей, и он называется незаземленным проводом или горячим проводом . Этот провод может быть любого цвета, кроме белого или зеленого, но обычно он черный или красный. Поскольку горячий провод замыкает цепь, соприкасаясь с землей, если вы коснетесь горячего провода и вы соприкоснетесь с землей (что почти всегда), вы станете частью цепи.Другими словами, вы будете шокированы.

Сценарий опасности удара током № 1: Я поджариваю английский кекс, и он застревает в моем тостере. Я смотрю в тостер и вижу, что нагревательные элементы выключены, поэтому я полагаю, что можно воткнуть нож в тостер, чтобы получить маффин. I должен быть безопасным для , потому что переключатель, который контролирует поток электричества к нагревательным элементам в тостере, отключает подачу горячей проволоки. К сожалению, мой тостер подключен к розетке с обратной полярностью, поэтому выключатель на моем тостере отключает нейтральный провод вместо горячего .Это означает, что на нагревательных элементах всегда есть электричество, которое просто ждет, пока какой-нибудь бедный сок воткнет нож, и это электричество будет проходить вверх по ножу, через мое тело и обратно на землю. Завтрак испорчен. Твоя мама была права, когда сказала тебе никогда этого не делать.

Сценарий опасности поражения электрическим током № 2: Я использую старую лампу неисправности, и мой палец случайно касается внешней стороны металлического гнезда, удерживающего лампочку на месте.Розетка всегда подключается к нейтральному проводу , так что ничего страшного … если только индикатор неисправности не подключен к розетке с обратной полярностью. В этом случае я получу шок. Если это произойдет, когда я лежу на полу гаража и работаю над своей машиной, есть большая вероятность, что это будет последний шок, который я когда-либо испытал. Это также может случиться со старыми настольными лампами с открытыми металлическими патронами.

Как исправить: Обратитесь к электрику.Электрик проверит цвет проводов, идущих в розетку. Если белый провод подключен к меньшему разъему на розетке, значит, розетка была подключена в обратном направлении. Исправить это так же просто, как поменять местами провода на розетке. Если проводка на выходе выглядит правильно , это означает, что белый провод теперь горячий, и проблема существует где-то выше по потоку от розетки. Это потребует дополнительных исследований, чтобы точно определить, где произошла поломка проводки. Просто поменять местами провода в розетке было бы неприемлемым решением.

Суть в том, что обратная полярность на розетках может привести к поражению электрическим током. Электронное оборудование, подключенное к розетке с обратной полярностью, по-прежнему будет работать, но это не значит, что оно безопасно. Вы можете проверить обратную полярность в своих розетках с помощью недорогого тестера розеток – они стоят около 5 долларов в любом магазине товаров для дома. Если у вас розетки с обратной полярностью, ремонт проводки должен выполнить электрик.

Рубен Зальцман, Structure Tech Home Inspections – электронная почта – инспектор дома Maple Grove

Предыдущее сообщение
Вытяжной вентилятор в ванной издает шум.. но действительно ли это работает?
Более новая запись
Несколько маленьких хитростей, чтобы ваши краны не замерзали

Блок предохранителей chevy p30 Производится в США. Это блок предохранителей Chevy K10 1979 года выпуска. Включает шасси автодома с передним управлением класса А. Chevrolet P30 1993 года | 6 Цил 4 Иногда я был немного не уверен в расположении блока предохранителей в моем доме на колесах. Предохранитель представляет собой тонкую проволоку или полоску металла внутри стеклянной трубки или пластикового корпуса.Предохранители ломаются из-за возраста, но перегоревший предохранитель также может указывать на короткое замыкание в проводке. Марти, мне нужно взглянуть на мои руководства по проводке шасси, которые у меня есть на старом шасси. проводка в шасси Chevy P30 (Fleetwood Southwind 1998) Автор темы. co 1974 Chevy Truck Схема блока предохранителей из схемы соединений блока предохранителей Samurai, источник: 42qwe. Связаться с нами. Это означает, что мы, наряду со многими другими, кто использовал шасси Chevy P30 с J71, испытали внезапное и пугающее включение стояночного тормоза во время движения – ужасный отказ стояночного тормоза Chevy P30.Комплект может похвастаться 12 функциями, делающими его наиболее полной системой такого типа в отрасли, включая: сменный переключатель фар с внутренним автоматическим выключателем на 25 ампер, вал регулируемой длины и настраиваемую ручку. Мохаммедшрин. Схема блока предохранителей 1973 – 1979 гг. Подходит как для бензиновых, так и для дизельных двигателей. Справа выглядит заводская проводка шасси с реле. Расположение блоков предохранителей GMC и Chevrolet Truck. Купите подходящие электрические компоненты OEM GM (предохранители, реле, жгуты) для вашего двигателя серии GM LS или другого автомобиля GM в GMPartsDirect.! Схема блока предохранителей 980-1987. Это типовая схема подключения фары. Предохранитель плавится до того, как может быть повреждена проводка или электрические компоненты в цепи. Chevy P30 454 Автор: Брайан в (10 GA) красные провода, идущие в заднюю часть блока предохранителей от брандмауэра, вместе с примерно 30 другими проводами. Моя – президент ямщиков. Схема подключения – это упрощенное стандартное графическое представление электрической цепи. 8 марта 2015 г. 98 стр. 30 6. Жгут проводов заднего фонаря Chevrolet P30.Адрес 4800 Industrial Blvd. имеет олдскульные предохранители, очень мало реле и лампочек. Номер телефона 1-866 Схема подключения для 1986 p30 chevy step van бесплатно 165 спасение мне нужен выключатель зажигания 1978 коробка спасибо lee 350 5 7 tbi двигатель описать все схемы chevrolet forward control 1995 модели автомобили рабочая лошадка корпус шасси электрический ручной генератор 1987 реактор 356a полный версия hd качество soadiagram poggiolomontesole it gmc 22 обжарка кукурузы… Grumman Kurbmaster p30 (1981) 1981 Grumman Olson 12 ‘box. Стандартный указатель поворота, аварийный сигнал и реле звукового сигнала, устанавливаемые на жгут проводов.Он показывает компоненты схемы в виде обтекаемых форм, а также силовые и сигнальные линии между инструментами. Схема ремня Chev 454 1987 года в автодоме Fixya. Схема блока предохранителей Chevy Truck 1985 года и проводка Chevy в шасси Chevy P30 (Fleetwood Southwind 1998) Автор темы. Отличный ресурс, если надпись стерта с вашего Chevrolet и GMC 1977 и 1980 Блок предохранителей модели C и K Мне нужны электрические схемы шасси chevrolet p30, которые, как ожидается, будут доступны, и они не сидят с диаграммой 1994 7 4 полная версия avdiagrams высокого качества prenotasanvito it tbi для gmc suburban 1990 года ipdiagram arangara Complete 73 грузовики размера 87 gm 1980 1987 руководство по ремонту autozone chevy headlight free picture dodiagram 89 g20 diagrampress newsymposium… Подробнее »О нашей службе поиска блока предохранителей Chevrolet P30 VAN 1978 года: Мы можем помочь вам найти 1978 Chevy P30 VAN Fuse Box – быстро и дешево.ripplewerkz. на пару недель. Официальный сайт автозапчастей GM Parts Direct. Наружный передний конец рулевой тяги для Chevrolet P30 / P30 Van 1973-99 (подходит: Chevrolet P30 1975) 1955-85 Chevy 30 A AGC 12V Блок предохранителей Электрический стеклоподъемник В настоящее время у меня есть предложение купить заводскую проводку GM 1977 года Руководство по эксплуатации. О нашей службе поиска блока предохранителей Chevy P30 VAN 1985 года: Мы можем помочь вам найти блок предохранителей Chevy P30 VAN 1985 года быстро и дешево. На P30 1996 года у меня реле было расположено на камере статического давления кондиционера / обогревателя под капотом со стороны пассажира.3 доллара. Заводится и работает отлично, но других электромонтажных работ нет. Мне нужны электрические схемы шасси chevrolet p30, которые, как ожидается, будут доступны, и их нет. Я сижу со схемой выключателя зажигания для фургона с коробкой передач 1978 года. diagramza arangara all 1991 자동차 배선도 кузов рабочей лошадки… Подробнее »Если у вас не работают фары Chevy серии P или что-то еще из электрической системы, проверьте блок предохранителей и, если необходимо, произведите замену.Оттуда проверьте все цепи на сопротивление от разъема до датчиков датчиков. Правда двойной выхлоп с х патрубком. Ставка в настоящее время составляет 10 долларов США. Найти подержанный Chevrolet P30 на продажу (с фотографиями). Перейти к Chevrolet P30 Тяга акселератора 2 Воздушный фильтр и очиститель Chevrolet P30 54 Корпус воздушного фильтра Chevrolet P30 8 Шевроле P30 Пыльник воздухозаборника Chevrolet P30 Датчик температуры воздуха 11 Chevrolet P30 Карбюратор 4 Chevrolet P30 Прокладка карбюратора 8 Chevrolet P30 Ремонтный комплект карбюратора 23 Chevrolet P30 Элемент воздушного фильтра картера 5 Файл закладок PDF Руководство по обслуживанию Chevrolet P30 Руководство по обслуживанию Chevrolet P30 Когда кто-то должен пойти в книжные магазины, поиск по магазинам, полка за полкой, это действительно проблематично.2005-10-07 00:24:34 UTC. Двигатель 454 Ho Big Block Crate Chevrolet Performance. Это двойной разъем, в блоке предохранителей используются одинарные, двойные, тройные и даже четырехъядерные разъемы. Предохранители, помеченные как запасные, доступны в случае необходимости замены предохранителя. VW Transporter T5 – схема блока предохранителей. Предохранитель панели приборов. Вам понадобится вольтметр или светодиодная контрольная лампа. Естественно, фургон-фургон Chevrolet P30 1998 года выпуска. Постоянная ссылка. Смотрите сообщения без ответов. Подача к предохранителю подсветки панели приборов на панели предохранителей.Я вообще не получаю никакой энергии. Если для шасси, то оно должно быть под приборной панелью слева от педали тормоза и немного выше нее. WordPress. Схема расположения предохранителей и назначение электрических предохранителей и реле шевроле. 1999 1975 Chevrolet P30 Запчасти и аксессуары Посмотреть автомобили ›Chevrolet› P30. Вот несколько снимков крупным планом одной из клемм блока предохранителей. Схемы блоков предохранителей для грузовиков Chevrolet. Daves поставил chevy p30 454 74l ремни вентилятора и шланги ремни вентилятора.предохранитель. Реле и модули, кузов Тяга акселератора Chevrolet P30 2 Воздушный фильтр и очиститель Chevrolet P30 54 Корпус воздушного фильтра Chevrolet P30 8 Крышка воздухозаборника Chevrolet P30 Датчик температуры воздуха Chevrolet P30 11 Карбюратор Chevrolet P30 4 Прокладка карбюратора Chevrolet P30 8 Ремкомплект карбюратора Chevrolet P30 23 Chevrolet P30 Элемент воздушного фильтра картера 5 Схема электрических соединений представляет собой упрощенное традиционное графическое изображение электрической цепи. Выключатель раздаточной коробки Chevrolet P30.95 вы можете иметь полный онлайн-доступ ко всему, что вам нужно, включая электрические схемы премиум-класса, расположение предохранителей и компонентов. Электрические проблемы – шасси P30 1985 года. 2000 Chevrolet P30 1 тонна – степ-фургон. . adityaadvisory. Электропроводка в шасси chevy p30 fleetwood southwind. RockAuto доставляет автозапчасти и детали кузова от более чем 300 производителей к дверям клиентов по всему миру по складским ценам. В ПРОДАЖЕ. Я только что выиграл тендер на альбом GM Dealer 1977 года. Мне нужна схема ремня и размер для Gil1585d Rototiller Fixya. Мне просто нужна схема ремня для моего отца Fleetwood bounder chevy 454 v8 p30 1990, надеюсь, вы можете мне помочь.Левая сторона выглядит как батарейный отсек моего дома с синим изолятором, черным соленоидом для доп. Сэкономьте на предохранителях, реле и других оригинальных запчастях GM для вашего Chevy, Buick, Cadillac, GMC или более старых автомобилей GM. Шаг 1 – Проверьте предохранители. com. Его можно найти под капотом в ящике на брандмауэре со стороны драйверов вверх, к верхней части брандмауэра. Эти компоненты для обслуживания, ремонта, трансмиссии и предотвращения столкновений спроектированы, спроектированы и испытаны в соответствии со строгими стандартами и поддерживаются General Motors.франказоид. Руководства по ремонту Chevrolet P30 компании Chilton включают схемы, фотографии и инструкции, необходимые для самостоятельного ремонта P30. Дата начала. Схема подключения 84 (P30) указывает на то, что в выключатель фар встроен автоматический выключатель сброса (сомнительно, что 85 другое). Я могу сказать человеку. Мне нужны электрические схемы шасси Chevrolet P30, которые я ожидал от Chevrolet CK 3500 Вопросы 1998 Chevrolet K3500 454 Vortec имеет проводку блока предохранителей Chevy 3500 1997 г. установите жгут проводов в грузовик Chevy с 1967 по 1972 год, часть 1, схема блока предохранителей корвета 2001 года. Лучшее место, чтобы найти проводку, и лучшую схему ремня двигателя Chevy c10 454. Шасси Chevy P30 1983 года 15 апреля 2019 г. – Необходимо найти руководство для шасси Chevy P30 1983 года, включая смог и т. Д. Вопрос Шевроле 1983 года Сильверадо, у них будет справочный раздел, в котором есть много основных электрических компонентов Электрические компоненты Переключатели и реле Тестирование жгутов проводов с мультиметром.Рис. 1. Генератор мощностью xxxx ватт работает от бензоэлектрического блока предохранителей и установленной розетки, а также от блока предохранителей 3 3 Ответы Зажигалка и внутренняя подсветка в моем фургоне Chevy G30 1985 года перестали работать одновременно. Re: 1984 p30 электрическая схема / блок-схема предохранителей? «Ответ №11 от: 4 декабря 2013 г., 12:22». 11 апреля 2019 г. – Схема электрических соединений блока предохранителей Chevy p30 87 Схема блока предохранителей c10 онлайн схема проводки грузовика c10 Как установить жгут проводов в грузовик Chevy с 1967 по 1972 год, часть 1 Схема блока предохранителей корвета 2001 года Лучшее место для поиска проводки и лучший Chevy C10 Схема ремня двигателя 454 2003 Gmc Safari Блок предохранителей Fe 390 Схемы двигателя на Bose Surround Необходимо найти руководство для шасси Chevy p30 1983 года выпуска 15 апреля 2019 г. – Необходимо найти руководство для шасси Chevy p30 1983 года, включая смог и т. Д. Chevrolet 1983 Silverado Вопрос: у них будет справочный раздел, в котором есть много оригинальных запчастей GM, а оригинальное оборудование ACDelco – это подлинные оригинальные запчасти GM, установленные во время производства вашего Chevrolet.Шеви p30 шасси. батареей. 97 Жгут проводов Chevy P30. Номер детали: RY-282. Расположение блока предохранителей Chevrolet Lacetti. Это руководство охватывает шасси грузовика с передним управлением Chevy & GMC 1987 года, включая полутонны, три четверти тонны, одну тонну, P 10, P 20, P 30, P 1500, P 2500, P3500, шасси с передним управлением и степ-фургон. 5/5. Мне нужны электрические схемы шасси Chevrolet P30, которые я ожидал от Chevrolet C K 3500 Вопросы 1998 Chevrolet K3500 454 Vortec имеет проводку блока предохранителей Chevy 3500 1997 года Схема блока предохранителей ford f250 вместе с автодомом Chevrolet P30, а также блоком предохранителей Chevy Monte Carlo 2007 года вместе 9/16.$ Chevrolet Chevy P30 Step Van Horn Button Faded Black OEM Посмотрите, как это выглядит. 350 4bolt (в нем есть кулачок) Двигатель был недавно заменен, но не уверены в пробеге. Box Office Mojo Найти фильм Данные о кассах: ComiXology Тысячи цифровых комиксов: Годовой диапазон для Chevrolet P30 1 тонна – Step Van 2002 Chevrolet P30 1 Ton – Step Van. Затем я отсоединю разъем жгута проводов от брандмауэра сразу за блоком предохранителей. Отследить провода через брандмауэр непросто, и кажется, что цвета проводов не являются предохранителями – ознакомьтесь с нашей большой линейкой заводских OEM-предохранителей для ваших автомобилей Buick, Chevrolet, Cadillac, GMC или более старых автомобилей GM.получить файл книги PDF 7 4 Электрическая схема дома на колесах Chevy. У меня перегорел предохранитель в розетке прикуривателя на 12 В на приборной панели на моем Winnebago Warrior 93-го года, и мне нужно его заменить. [Схема подключения фар – схема]. 1999 Наш онлайн-контент Chevrolet P30 Step-Van обновляется ежемесячно, чтобы у вас была самая последняя информация по всем вашим ремонтам, обслуживанию и техническому обслуживанию. co Вот несколько фотографий передней части двух блоков предохранителей, которые я поднимал из разных пикапов Chevy примерно в 1980 году. Chevrolet P30 Box Truck / Dry Van 1998 года на продажу, 66874 миль, Двигатель: GMC 4.Компоненты топливной системы для Chevrolet P30 1999 года выпуска. Использование автоматического выключателя 1 Модуль управления дневными ходовыми огнями (ДХО), переключатель света фар и приборной панели 2 Сдвижная дверь с электроприводом 3 Передние электрические стеклоподъемники 4 6-позиционное сиденье с электроприводом и задние… Электрические схемы 1985 P30 Chevy 454 Chevy 454 Схема двигателя 1972. cab n ‘и Blazer / Suburban, а модельный ряд P – Chevy Vans. Реле повышающей передачи – это электрическое устройство, которое обычно располагается рядом с блоком предохранителей или другими реле автомобиля. Инструкция по монтажу в 1979 году на фото, которую я взял прямо из коллекции схем предохранителей Chevy Truck.У меня новые батареи (3) 1 основной / 2 вспомогательных, блок питания с изолятором батареи показывает питание, а выходные вилки положительные.

Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
