Что значит в электрике n l: что значат эти буквы, какой буквой обозначается заземление

что значат эти буквы, какой буквой обозначается заземление

На чтение 8 мин. Просмотров 10.4k. Опубликовано 07.09.2019 Обновлено 05.09.2019

При самостоятельном подключении электрического оборудования – светильников, вентиляции, автомата пользователи могут обнаружить буквенные обозначения клемм. L, N в электрике – это фаза и земля, к которым проводят соответствующие кабели.

Буквенная маркировка проводов

Стандарты буквенной и цветовой маркировки проводов

Для бытовых и промышленных электролиний применяются изолированные провода с внутренними токопроводящими жилами. Изделия отличаются в зависимости от цвета изоляционного покрытия и маркировки. Обозначение фазы и нуля в электрике ускоряет ремонтные и монтажные работы.

Маркировка кабелей в электрических установках под напряжением до 1000 В регулируется ГОСТ Р 50462-2009:

• в п. 6. 2.1 указывается, что нулевой проводник маркируется как N;
• пункт 6.2.2. гласит, что провод защиты с заземлением обозначается PE;
• в п. 6.2.12 сказано, что в электрике L является фазой.

Понимание маркировки упрощает монтажные работы в хозяйственных, жилых и административных зданиях.

L – обозначение фазы

Обозначение L и N в электрике

В сети переменного тока под напряжением находится фазный провод. В переводе с английского слово Line имеет значение активный проводник, линия, поэтому маркируется буквой L. Фазные проводники обязательно покрываются цветной изоляцией, поскольку, находясь в оголенном состоянии, могут стать причиной ожогов, травм человека, возгорания или выхода из строя различного оборудования.

N – буквенный символ нуля

Знак нулевого или нейтрального рабочего кабеля – N, от сокращения терминов neutral или Null. При составлении схемы так маркируются клеммы коммутации нуля в однофазной или трехфазной сети.

Слово «ноль» используется только на территории стран СНГ, во всем мире жила называется нейтраль.

PE – индекс заземления

Маркировка заземления

Если проводка заземлена, применяется буквенный маркер PE. С английского значение Protective Earthing переводится как провод заземления. Аналогично будут обозначаться зажимы и контакты для коммутации с заземляющим нулем.

Расцветка изоляционного покрытия проводников

Обозначать по цветам кабели заземления, фазы и нуля необходимо в соответствии с требованиями ПУЭ. В документе установлены различия расцветки для заземления в электрощитке, а также для нуля и фазы. Понимание цветового обозначения изоляции исключает необходимость расшифровки буквенных маркеров.

Цвет жилы заземления

На территории РФ с 1 января 2011 года действует европейский стандарт МЭК 60446:2007. В нем отмечено, что заземление имеет только желто-зеленую изоляцию. Если составляется электросхема, земля должна обозначаться как РЕ.

Жила заземления есть только в кабелях от 3-х жил.

В проводниках PEN, используемых в старых постройках, совмещены жилы земли и нуля. Изоляционное покрытие в данном случае имеет синий цвет заземления и желто-зеленые кембрики на точках соединения и концах провода. В некоторых случаях использовалась обратная маркировка – зануление желто-зеленого цвета с синими наконечниками.

Жилы земли и нуля PEN-кабелей тоньше, чем фазные.

Организация защитного заземления – обязательное условие создания электросети в жилом и промышленном строении. Его необходимость указана в ПУЭ и ГОСТ 18714-81. Стандарты гласят, что нулевое заземление должно иметь наименьший показатель сопротивления. Чтобы не запутаться, используют цветовую разметку кабелей.

Цветовое обозначение нулевых рабочих контактов

Цвет проводов в электропроводке

Чтобы не перепутать, где фаза, а где ноль, вместо букв L и N ориентируются на цвета кабелей. Электрические стандарты отмечают, что нейтраль бывает синего, голубого, сине-белого оттенка вне зависимости от количества жил.

Обозначить ноль можно латинской литерой N, который на схеме читается как минус. Причина прочтения – участие нуля в замыкании электроцепи.

Расцветка фазного провода

Фаза – это токоведущая линия, которая при неосторожном касании может привести к поражению током. У мастеров-новичков часто возникают сложности с поиском кабеля. Обозначается фаза черным, коричневым, кремовым, красным, оранжевым, розовым, фиолетовым, серым и белым оттенком.

Буквенный индекс фазы – L. Он используется там, где провода не размечены цветом. При подключении кабеля к нескольким фазам рядом с литерой L ставится порядковый номер или латинские буквы А, В, С. Фазу также часто маркируют как плюс.

Фазный провод не может быть синим, голубым, зеленым или желтым.

Зачем использовать цветовую маркировку

Определить L и N в электрике можно при помощи индикаторной отвертки. Понадобится прикоснуться кончиком к части изделия без изоляционного покрытия. Свечение индикатора свидетельствует о наличии фазы. Если светодиод не загорелся, жила нулевая.

Цветовое обозначение сокращает время на поиски нужного провода, устранение неисправности. Знание цветов проводников также исключает риски токового поражения.

Нюансы ручной цветовой разметки

Цветовая маркировка проводов с помощью кембрика

Ручная разметка применяется в момент использования проводов одинакового цвета в домах старой застройки. Перед началом работ составляется схема с цветовыми значениями проводников. В процессе укладки помечать токоведущие жилы можно:

• стандартными кембриками;
• кембриками с термоусадкой;
• изоляционной лентой.

Правила допускают использование специальных наборов для маркировки. Точки установки маркеров для обозначения нуля и фазы указаны в ПУЭ и ГОСТе. Это концы провода и места его присоединения к шине.

Специфика разметки двухжильного провода

Термоусадочная трубка для проводов

Если подключение кабеля к сети уже сделано, можно использовать индикаторную отвертку. Сложность использования инструмента заключается в невозможности определения нескольких фаз. Их понадобится прозванивать мультиметром. Для предотвращения путаницы можно пометить электрический проводник цветом:

• выбрать трубки с термоусадкой или изоленты для обозначения нуля и фазы;
• работать с проводниками не по всей длине, а только на местах соединений и стыков.

Количество цветов определяется схемой. Главное при ее создании – не запутаться, не использовать желтые, зеленые или синие маркеры для фазы. Ее допускается размечать красным или оранжевым цветом.

Разметка трехжильного провода

При помощи мультиметра можно определить расположение фазы, ноля, и заземления

Для поиска фазы, заземления и нуля в трехжильном проводе целесообразно применять мультиметр. Его ставят на режим переменного напряжения и аккуратно щупами касаются фазы, потом – оставшихся жил. Показатели тестера следует записать и сравнить. В комбинации «фаза-земля» напряжение будет меньшим, чем в комбинации «фаза-ноль».

После уточнения линий можно делать маркировку. Понять, фаза – L или N, поможет соответствующая расцветка. У нуля она будет голубой или синей, у плюса – любой другой.

Порядок разметки пятипроводной системы

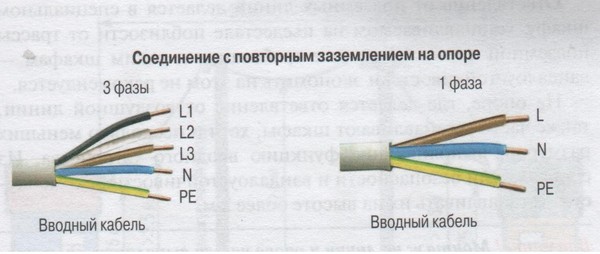

Электропроводка с трехфазной сети выполняется только пятижильным кабелем. Три проводника будут фазным, один – нейтральным, один – защитным заземлением. Цветовая маркировка применяется согласно нормативным требованиям. Для защиты используется желто-зеленая оплетка, для нуля – синяя или голубая, для фазы – из перечня разрешенных оттенков.

Как маркировать совмещенные провода

Для упрощения процесса монтажа проводки используются кабели с двумя или четырьмя жилами. Линия защиты тут соединяется с нейтралью. Буквенный индекс провода – PEN, где PE обозначает заземляющий, а N – нулевой проводник.

Согласно ГОСТу, используется особая цветовая маркировка. По длине совмещенный кабель будет желто-зеленым, а кончики и точки соединения – синими.

Выделяйте основные точки проблемных мест кембриками или изолентой.

Расцветка проводки как способ ускорения монтажа

Правильная расцветка проводки ускоряет монтаж электропроводки

До начала действия ГОСТ Р 50462-2009 кабели маркировались белым или черным цветом. Определение фазы и нуля производилось при расключении контролькой в момент подачи питания.

Использование цветовых маркеров упрощает ремонтные работы, обеспечивает их безопасность и удобство. Ориентируясь по оттенку кабелей, мастер не потратит много времени, чтобы провести электричество в дом или квартиру.

Рассмотреть значение цветовой маркировки можно на примере светильника. Если меняется лампа, а ноль и фаза перепутаны, имеются риски травм или летального исхода от поражения током. Когда в электрике обозначение L и N выполнено по цвету, фаза выйдет на выключатель, а ноль – на источник света. Напряжение нейтрализуется, и можно будет касаться даже включенной лампочки.

Требования к расцветке проводки при монтаже

Расключение распредкоробки

От распредкороба на выключатель протягивается медный провод с одной или двумя жилами. Количество жил зависит от количества клавиш прибора. Разрываться должна фаза, а не ноль. В процессе работы допускается использовать для запитки проводник белого цвета, делая пометку на схеме.

Розетка подключается с учетом полярности. Рабочий ноль будет слева, фаза – с правой стороны. Заземление располагается посередине устройства и зажимается клеммой.

При наличии двух кабелей одинаковой расцветки можно найти фазу и нейтраль при помощи контрольки, индикаторной отвертки, мультиметра.

На электросхеме стоит указывать, что означает L и N, но в электрике их используется несколько. На однолинейной отображена силовая часть – тип питания, количество фаз на потребителя. Здесь целесообразно начертить одну засечку на однофазной сети, три – на трехфазной и указать провода цветом. Коммутационное и защитное оборудование помечается специальными символами.

Правильная маркировка и цветовая разметка проводов обеспечивает качество монтажа и обслуживания линии. Нанесение обозначений согласно международным требованиям позволяет электрикам и домашним мастерам сориентироваться в схеме.

Обозначение фазы и нуля L и N в электрике

В процессе самостоятельной установки и подключения электрооборудования (этом могут быть различные светильники, вентиляция, электроплитка и т.п.) можно заметить, что коммутационные клеммы обозначены буквами L, N, PE. Особое значение здесь имеет маркировка L и N. Кроме обозначения проводов в электрике по буквам, их помещают в изоляцию различного цвета.

Это значительно упрощает процедуру определения, где находится фаза, земля или нулевой провод. Чтобы устанавливаемый прибор смог работать в нормальном режиме, каждый из этих проводов должен быть подключен на соответствующую клемму.

Обозначение проводов в электрике по буквам

Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы. Они отличаются друг от друга цветом изоляции и маркировкой. Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий.

Нанесение данной маркировки регулирует специальный

ГОСТ Р 50462: это относится к тем электроустановкам, где используется напряжение до 1000 В.

Как правило, они комплектуются глухозаземленной нейтралью. Зачастую электрическое оборудование данного типа имеют жилые, административные и хозяйственные объекты. Во время монтажа электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовых и буквенных указаниях.

Обозначение фазы – L

Сеть переменного тока включает в себя провода, находящиеся под напряжением. Правильное их название – «фазные». Это слово имеет английские корни, и переводится как «линия» или «активный провод». Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией.

Использование оголенных проводов под напряжением чревато следующими последствиями:

1. 1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть.
2. 2. Возникновение пожаров.
3. 3. Порча оборудования.

При обозначении проводов в электрике фазные жилы маркируются буквой «L». Это сокращение английского термина «Line», или «линия» (другое название фазных проводов).

Есть и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прообразом стали слова «Lead» (подводящая жила) и Live (указание на напряжение). Подобная маркировка используется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода. К примеру, в трехфазных сетях каждая из линий маркируется еще и соответствующей цифрой (L1, L2 и L3).

Действующие отечественные нормативы, регулирующие обозначение фазы и нуля в электрике (ГОСТ Р 50462-2009), предписывают помещать линейные жилы в коричневую или черную изоляцию. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.п. В таком случае все зависит от производителя и изолирующего материала.

Обозначение нуля – N

Для маркировки нейтральной или нулевой рабочей жилы сети используют букву «N». Это сокращение термина

neutral (в переводе – нейтральный). Так во всем мире принято называть нулевой проводник. У нас в стране в основном используют слово «Ноль».

Скорее всего, за основу здесь взято слово Null. Буква «N» в схеме указывает на контакты или клеммы, предназначенной для коммутации нулевой жилы. Подобное обозначение принято и для однофазных, и для трехфазных схем. В качестве цветового обозначения нулевого провода применяют синюю или бело-синюю (бело-голубую) изоляцию.

Обозначение заземления – PE

Кроме обозначения фазы и нуля, в электрике также применяется специальное буквенное указание PE (Protective Earthing) для провода заземления. Как правило, они всегда входят в состав кабеля, наряду с нулевыми и фазными жилами. Подобным образом маркируются также контакты и зажимы, предназначенные для коммутации с заземляющим нулевым проводом.

Для удобства монтажа жилы для заземления помещены в желто-зеленую изоляцию. Домашний мастер должен уяснить, что эти цвета всегда указывают только на заземляющие провода. Для обозначения фазы и нуля в электрике желтый и зеленый цвет никогда не используется.

Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых нормативов использования цвета изоляции и соответствующей буквенно-цифровой маркировки. В таком случае не всегда достаточно обладать умением расшифровывать обозначения L, N или РЕ.

Чтобы подключение электрооборудования было действительно безопасным, необходимо проверять соответствие маркировки реальному положению вещей. Для этого используют специальные приборы (тестеры) или подручные приспособления. При отсутствии опыта подобных работ для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском.

Обозначение l и n в электрике

Обозначение фазы и нуля в электрике введено для того, чтобы электрические сети были безопасными и удобными в использовании. Для этого используется специальная буквенная маркировка (l и n)

и изоляция соответствующего цвета. Также могут встречаться жилы с маркировкой РЕ желто-зеленого цвета: таким образом обозначены заземляющие провода.

Кроме того, эти же буквенные обозначения применяются на соединительных контактах и клеммах. Все, что потребуется сделать во время установки электроприбора – подвести каждый из проводов на клемму. Для перестраховки каждый из проводов желательно проверить тестером.

На фото ниже хороший пример как обозначаются L и N в электрике на оборудовании. В частности на фото промаркированы клеммы УЗМ (устройства защиты многофункциональное) для правильного подключения проводов.

Похожие материалы на сайте:

Понравилась статья – поделись с друзьями!



что обозначает l и n в электрике, как обозначается плюс и минус

Для того чтобы самостоятельно выполнить установку и подключение различных видов электрооборудования: светильников, розеток, автоматов, электроплит, бойлеров и других, нужно понимать обозначение фазы и нуля для коммутации: L (фаза), N (ноль), PE (заземление). Государственными стандартами и нормами электрической безопасности установлены правила обозначения, что упрощает определение функционального назначения жил при монтаже, чтобы подключаемое устройство смогло правильно функционировать.

Обозначение фазы и ноля

Для безопасной организации электроснабжения в жилищном и промышленном секторах соединение электросхем выполняется изолированными кабелями с внутренними жилами, различающимися между собой буквенной и цветовой маркировкой изоляционного покрытия. Маркировка L в электрике помогает монтажникам быстрее и без ошибок выполнить ремонтно-сборочные операции. Электроустановки напряжением до 1000 В относятся к бытовой сфере эксплуатации, правила обозначения электропроводов регламентируются ГОСТ Р 50462/2009. Перед проведением любых работ на электрооборудовании надо знать, как обозначается фаза и ноль на схеме.

Обозначение фазы и нуля

Обозначение фазы (L) определяет жилу переменной сети под напряжением. Английское слово «фаза» — переводится как «активный провод». Фазные линии обладают повышенной опасностью для людей и домашнего имущества, поэтому, чтобы обеспечить безопасную эксплуатацию электрооборудования, их закрывают изоляцией разного цвета.

Обозначаться провода должны для правильного коммутирования с требуемыми зажимами/клеммами. В случае подключения трехфазных сетей предусмотрена цифровая маркировка L1/ L2/ L3.

N обозначение получено от сокращения английского слова «neutral» — нейтральный. Именно так в мире маркируют ноль-провод. Хотя многие мастера считают, что буквенное обозначение его взято от английского «Null» — нуль.

Обозначение по ГОСТ

Цветовое и буквенное обозначение

Перед началом монтажных работ электрик должен уточнить обозначения L и N в электрических схемах и обязательно их придерживаться. Государственными нормами в электротехнике установлены обозначения фаза/ноль по ГОСТу Р 50462/2009, обязывающему производителей помещать L-жилы в изоляцию, окрашенную в коричневый или черный цвет, PE-жилы в желто-зеленый. Для N-провода применяют стандартный цвет — сине-голубой либо синее основание с белой полоской.

Цветовое обозначение

Электрическая маркировка наносится независимо от числа жил в пучке. PE- и L-жила могут также отличаться толщиной, первая тоньше, особенно в кабелях, используемых для питания переносного электрооборудования. Специалисты рекомендуют применять одинаковый цвет жил, когда нужно выполнить ответвление одной фазы от 3-фазной. Производители могут применять разнообразную цветную маркировку жил для фазной коммутации по схеме, при этом существует запрет на смежные цвета синему, зеленому и желтому.

Обозначение фаза-ноль

Обозначение фазы и нуля на английском было принято стандартами ЕС и присутствует на всех европейских электроприборах. В 2004 году были внесены изменения в цветовую идентификации проводников как часть поправки стандартов ЕС No 2: 2004 к BS 7671: 2001. В однофазных установках используются традиционные цвета красного и черного для фазы, а нейтральные проводники заменяются цветами коричневого и синего (Правило 514-03-01). Защитные проводники остаются зелеными и желтыми.

Важно! Все устройства после 31 марта 2004 года и до 1 апреля 2006 года могут быть установлены в соответствии с Поправкой No 2: 2004 или Поправкой No 1: 2002, другими словами, они могут использовать гармонизированные цвета или старые цвета, но не оба.

Обозначение плюса и минуса

Используемые стандарты будут различаться в зависимости от того, в какой стране выполняется проводка, типа электричества и других факторов. Изучение различных вариантов, которые могут использоваться в данной ситуации, имеет важное значение для безопасности на рабочем месте.

Плюс и минус

При подключении к источнику постоянного тока обычно используются 2 либо 3 провода. Окраска выглядит следующим образом:

• Красный — «+» плюс провод;
• Черный — «-» минус провод;
• Белый или серый — заземляющий провод.

Обратите внимание! Надежная и разборчивая маркировка должна быть обеспечена на границе раздела, где существуют новые и старые версии цветового кода для фиксированной электропроводки. Предупреждающее уведомление также должно быть заметно на соответствующем распределительном щите, управляющем цепью.

Проверка фазы ноля

Не все производители выполняют требования по маркировке сетей, кроме того, в старых кабелях «советских времен» она вообще отсутствует, что не позволяет предварительно уточнить назначение жил. Для того чтобы в этом случает правильно установить электрооборудование, например, розетку, обозначение уточняют приборным методом и в местах соединения маркируют ручным способом термоусадочной трубкой.

Термоусадочная трубка

При выполнении работ по проверке фаза/нуль нужно принять меры безопасности, не рекомендуется проводить эти работы персоналу, не обученному правилам безопасной эксплуатации электроустановок, поскольку при несоблюдении их человек может быть смертельно травмирован электротоком, в этом случае лучше пригласить квалифицированного электрика. Мультиметр может проверять напряжение, сопротивление и ток. Это омметр, вольтметр и амперметр в одном приборе.

Подготовка электрического мультиметра к измерениям:

1. Устанавливают True RMS на значение «AC» или «V» с волнистой линией, выбирают приблизительное напряжение, которое нужно проверить.
2. Вставляют черный зонд в общий (COM) порт измерителя, а красный — в тестовый порт.
3. При проведении испытаний убеждаются, что руки не будут соприкасаться с электрической цепью под напряжением или металлическим датчиком. Нужно прикасаться только к пластиковым или изолированным ручкам зонда.

Тестирование 3-х фазной сети

Шаблон тестирования 3-х фазной сети:

1. Помещают черный зонд в фазу 1, а красный зонд в фазу 2. Считывают и записывают напряжение между фазами 1 и 2.
2. Затем оставляют черный зонд на фазе 1 и перемещают красный на фазу 3, также фиксируют напряжение между фазами 1 и 3.
3. Помещают черный зонд на фазу 2, а красный зонд на фазу 3, контролируют напряжение между фазами 2 и 3.
4. Усредняют все три ветви, сложив общее суммарное напряжение и разделив на три, находят рабочее напряжение.
5. Убеждаются, что все трехфазные напряжения находятся в пределах 3%.

Проверка трехфазного напряжения

Дополнительная информация. С помощью мультиметра возможно определить фазу в домашней однофазной сети. Диапазон измерения — выше 220 В. Щуп нужно подключить к гнезду «V», им поочерёдно прикасаются к проводам. Когда на приборе появится 8-15 В — это будет означать, что есть фаза, а ноль на шкале это нулевой провод, поскольку в нем отсутствует нагрузка.

Можно отметить, что в современных сложных схемах электроснабжения невозможно обеспечить надежность и безопасность энергосистемы в целом без применения стандартизации цветового и буквенного обозначения кабелей, которая служит единственным источником для идентификации в распределительных цепях постоянного и переменного тока.

Что означают буквы n l в электрике. Обозначения фазы и нуля в электрике. Как выглядит нейтраль

Работа с электричеством регламентируется специальными «Правилами устройства электроустановок» (ПУЭ). Здесьчетко прописана цветовая маркировка конкретного провода и кабеля, применяемых в электрике. А потому обозначение фазы и нуля стандарты для всех монтажных проводов.

Электрик вскрывает распределительную коробку. А там – кабели одинаковые, белого цвета. Работать с ними крайне сложно. И чтобы определить предназначение каждого, нужно измерить все показатели с помощью или мультиметра.

Провода нужно проверить с помощью индикаторной отвертки или мультиметра

Понятно, что расцветка проводов значительно облегчает ремонтный процесс. Подобный подход гарантирует безопасность проведения работ, делает процесс более простым и удобным. Кроме того, электрик тратит гораздо меньше времени, ориентируясь на цвета проводов.

Для обустройства электрической сети в доме используются три основных кабеля: фаза, ноль, земля. При монтаже применяется цветовая маркировка по пуэ.

Запомнить их не сложно. Тем более, обычно для обустройства электрической сети в доме используются три основных кабеля: фаза, ноль, земля. При монтаже применяется цветовая маркировка по пуэ. А значит, спутать предназначение конкретного провода невозможно.

Маркировка фаз по цветам поможет правильно повесить люстру, подключить любое электрооборудование к сети. Наиболее нагляден пример со светильником. Если перепутать фазу и ноль, при замене лампочки человек получит мощный удар током. И наоборот. Когда фаза и ноль, их обозначение не перепутаны, можно дотрагиваться даже до горящей лампы. Это абсолютно безопасно. Ведь фаза выходит на выключатель, а ноль – на лампу, нейтрализуя напряжение.

Буквенные подсказки

В схемах электропроводки принята не только цветовая, но и буквенная маркировка. Главное – запомнить три обозначения. Это l, n, pe в электрике. Данные буквенные обозначения также являются отличными подсказками мастерам.

Цвет и символы помогут разобраться в проводах

Обозначение l и n в электрике наносится возле клемм подключения . Это первые буквы английских слов или словосочетаний, обозначающих функцию конкретного провода. Эти незамысловатые символы сориентируют, как правильно подключить прибор к сети.

Следует отметить, что l и n в электрике – универсальные обозначения. Они приняты повсеместно. А значит, проблем с подключением аппаратуры, приборов, устройств иностранных производителей не будет. И обозначения l, n в электрике подскажут, какой провод с каким нужно соединить.

Заземление: безопасность зелено-желтого цвета

Заземление или защитный проводник – это, прежде всего, безопасность. А безопасность в электрике дорогого стоит. Этот кабель выполняет функцию запасного игрока. И вступает в игру лишь в том случае, когда нарушена изоляция фазного или нулевого проводника. Проще говоря, без заземления неисправный электроприбор в момент соприкасания ударит человека, с заземлением – нет.

Именно поэтому сейчас различная бытовая техника, другие приборы выпускается с защитным кабелем. Заземление в обязательном порядке должна иметь электропроводка дома.

Провода заземления обеспечивают безопасность работы электричества в доме

Заземление обозначают сочетанием pe – сокращенно от словосочетания Protective Earthing. Иногда пишут слово «земля». На схемах графически означенный кабель может быть обозначен специальными символами:

Если разбирать цветовое обозначение, то, согласно ГОСТу Р50462, для данного вида кабеля используются желто-зеленые цвета. В жестком одножильном проводе основным является зеленый цвет, отороченный желтой полоской. В мягком многожильном в качестве основного цвета применяется желтый. Продольная полоска, напротив, зеленая. Бывают нестандартные варианты цветовой маркировки защитных соединений. В этом случае полоски имеют поперечный вид. Помимо этого, применяется только зеленая расцветка.

Зачастую заземляющий кабель идет в паре с нейтральным. Тогда к желто-зеленой раскраске прибавляется синяя каемка на концах кабеля. В этом случае меняется буквенная аббревиатура – pen.

Видео: как разобраться в цветовой маркировке прводов

Так или иначе, но ответ на вопрос, какого цвета заземление в трехжильном проводе, однозначен. Всегда нужно искать зелено-желтое сочетание.

В распределительном щитке заземление найти не сложно. Для его подключения используется специальная шина. В иных случаях, кабель крепится к корпусу и металлической двери щитка.

Нулевой проводник

Нулевой проводник или, как его еще называют, нейтраль выполняет простую, но важную функцию. Он выравнивает нагрузки в сети, на выходе обеспечивая напряжение в 220 Вольт. Избавляет фазы от скачков и перекосов, нейтрализуя их. Не удивительно, что его символом является буква n – образован от английского слова Neutral. А сочетание обозначений n, l в электрике всегда идут рядом.

Цвет нулевого провода всегда синий. Конечно, встречаются вариации – от темно-синего до небесно-голубого. Но синий – он и в Африке синий.

Нулевой проводник всегда синего света

В распределительном щитке все кабели данной расцветки группируются на одной, нулевой шине с соответствующей буквенной аббревиатурой. В розетках также есть необходимая маркировка.

Поэтому мастер никогда не спутает, куда крепить специальный нулевой контакт.

Такая маркировка, принцип работы применимы как к однофазной, так и к трехфазной сети.

Фаза: разноцветье в ассортименте

Именно через фазу проходит напряжение. А значит, работать с этим видом кабеля нужно особенно осторожно. Данный провод обозначается буквой l в электрике, что является сокращением слова Line. В трехфазной сети используется следующее обозначение проводников: l1, l2, l3. Иногда вместо цифр применяются английские буквы. Тогда получается la, lb, lc.

Цветовая маркировка проводов

Про цв етовое обозначение фаз можно говорить много. Понятно одно: фазный проводник может быть какого угодно цвета, кроме желтого, зеленого и синего. Однако в России нашли свой ответ на вопрос, какого цвета фаза. Согласно ГОСТ Р 50462-2009, рекомендуется использовать черный или коричневый цвет. Однако этот стандарт носит лишь рекомендательный характер. А потому производители не ограничивают себя определенными цветовыми рамками. Например, красный и белый встречаются гораздо чаще коричневого. Яркие цвета – розовый, бирюзовый, оранжевый, фиолетовый также часто присутствуют в наборе. Считается, что яркие цвета защитят от опасности, привлекут внимание мастера. Все-таки с напряжением не шутят.

Цветовая маркировка фаз помогает в многофазных сетях. Кабели с несколькими фазами различаются между собой по окраске, что облегчает работу электрика. Несмотря на это, работать с ними нужно аккуратно.

Доверяй, но проверяй

Несмотря на ГОСТы и стандарты, цветовая маркировка не всегда может соответствовать предназначению конкретного кабеля. А потому лучше проверить правильность маркировки перед подключением оборудования. Трехжильный провод лучше тестировать мультиметром. Прибор укажет на фазный провод и, соответственно, на нулевой.

Перед подключением правильность маркировки лучше проверить специальным оборудованием

Вообще, трехжильный кабель в электрике используется часто. А потому важно научиться с ним работать. Очень значимо соблюдать и цветовую симметрию. Расцветка проводов по фазам должна соблюдаться неукоснительно. Друг с другом должны быть соединены только проводники одного цвета . Иначе неприятностей не избежать. Может сломаться техника. Мастера может ударить током. Неправильно подключенная проводка может стать причиной пожара. Для того чтобы всего этого избежать как раз и применяется маркировка фаз, кабелей, клемм.

Работая с электричеством, можно заметить, что жилы проводов раскрашены в разные цвета. Интересно, но цвета никогда не повторяются вне зависимости от количества проводников в одной оболочке. Для чего это делается и как не запутаться в цветовом разнообразии – об этом наша сегодняшняя статья.

Суть цветовой маркировки проводов

Работа с электричеством – дело серьезное, поскольку существует риск поражения электрическим током. Простому человеку не так просто справиться с , ведь, разрезав кабель, можно увидеть, что все жилы имеют различную окраску. Такой подход не является придумкой производителей с целью выделить свою продукцию среди конкурентов, а очень важен при монтаже электропроводки. Чтобы избежать путаницы с окраской жил кабеля, всё разнообразие цветов сведено к одному стандарту – ПУЭ. Правила устройства электроустановок гласят, что жилы проводов необходимо дифференцировать по цветовому либо буквенно-цифровому обозначению.

Цветовая маркировка позволяет определять назначение каждого провода, что крайне важно при коммутации. Правильное соединение жил между собой, а также при монтаже электроустановочных изделий, помогает избежать серьезных последствий, таких как короткое замыкание, поражение электрическим током или вовсе пожар. Правильно соединенные провода помогают впоследствии без проблем произвести ремонт и обслуживание.

Согласно правилам цветовая расцветка проводов присутствует по всей длине. Однако в действительности можно встретить электропровода, окрашенные одним цветом. Чаще всего такое встречается в старом жилом фонде, где проложена алюминиевая проводка. Для решения проблем с цветовым обозначением каждой отдельно взятой жилы применяется термоусадочная трубка или изолента разных окрасов: черная, синяя, желтая, коричневая, красная и пр. Разноцветную маркировку делают в точках соединения проводов и на концах жил.

Перед тем как говорить о цветовом различии, стоит упомянуть про обозначение проводов буквами и цифрами. Фазный проводник в однофазной сети переменного тока обозначается латинской буквой “L” (Line). В трехфазной цепи фазы 1, 2 и 3 будут иметь соответственно обозначения “L1”, “L2”, “L3”. Заземляющий фазный проводник обозначается аббревиатурой “LE” в однофазной сети и “LE1”, “LE2”, “LE3” в трёхфазной. Нулевому проводу присвоена буква “N” (Neutral). Нулевой или защитный проводник обозначается “PE” (Protect Earth).

Цветовое обозначение провода заземления

Согласно нормам использования электрического оборудования, все оно должно подключатся к сети, в которой имеется провод заземления. Именно при таком раскладе на технику будет распространяться гарантия производителя. Согласно ПУЭ защита заключается в желто-зеленую оболочку, причем цветовые полосы должны быть строго вертикальными. При другом расположении такая продукция считается нестандартной. Часто можно встретить в кабеле жилы с оболочкой ярко-желтого или зеленого окраса. В таком случае именно их используют в качестве заземления.

Интересно! Жесткий одножильный провод заземления окрашен в зеленый цвет с тонкой желтой полосой, а вот в мягком многожильном, наоборот, в качестве основного используется желтый, а дополнительным выступает зеленый.

В некоторых странах допускается монтаж жилы заземления без оболочки, а вот если вам повстречался кабель зелено-желтого цвета с синей оплеткой и обозначением PEN, то перед вами заземление, совмещенное с нейтралью. Следует знать, что земля никогда не подключается к устройствам защитного отключения, расположенным в распределительном щитке. Провод заземления подключают к шине заземления, к корпусу либо металлической дверке распредщитка.

На схемах можно увидеть различное обозначение заземления, поэтому чтобы избежать путаницы рекомендуем вам использовать нижеприведенную памятку:

Отдельный цвет для нулевого провода и разнообразие расцветки фазного

Как свидетельствует ПУЭ, для нейтрального провода, который ещё часто называют нулем, выделено единственное цветовое обозначение. Таким цветом является синий, причем он может быть яркого или темного исполнения и даже голубым – всё зависит от компании-изготовителя. Даже на цветных схемах этот провод всегда прорисовывается синим цветом. В распредщитке нейтраль подсоединяют к нулевой шине, которая соединена со счетчиком напрямую, а не с использованием автомата.

Согласно ГОСТу, цвета проводов фазы могут иметь любой окрас за исключением синего, желтого и зеленого, поскольку эти цвета относятся к нулю и заземлению. Такой подход помогает отличить фазный провод от остальных, поскольку он является наиболее опасным при работе. По нему проходит ток, поэтому крайне важно обеспечить правильное обозначение, чтобы работать было безопасно. Чаще всего фазные жилы в трёхжильном кабеле обозначаются черным или красным цветом. ПУЭ не запрещает использовать другие расцветки за исключением цветов, предназначенных для нуля и земли, поэтому иногда можно встретить фазную жилу в следующих оболочках:

• коричневой;
• серой;
• фиолетовой;
• розовой;
• белой;
• оранжевой;
• бирюзовой.

Если цвета перепутаны

Мы привели основные правила маркировки L, N, PE жил в электрике по цветам, но часто бывает, что не все мастера соблюдают правила монтажа электропроводки. Кроме всего прочего, существует вероятность, что поменялись электропровода с разным цветом фазной жилы или вовсе одноцветного кабеля. Как же не ошибиться в подобной ситуации и сделать корректное обозначение нуля, фазы и заземления? Лучшим вариантов в таком случае станет маркировка проводов согласно их назначению. Необходимо при помощи кембриков (термоусадочных трубок) обозначить все элементы, которые отходят от распределительного щитка и следуют в жилище. Работа может занять продолжительное время, но это того стоит.

Для работы по выявлению принадлежности жил используют индикаторную отвертку – это самый простой инструмент, пользоваться которым для последующей маркировки фаз элементарно. Берем прибор и его металлическим кончиком дотрагиваемся до оголенной (!) жилы. Индикатор на отвертке загорится только в том случае, если вы нашли фазный провод. Если кабель является двухжильным, то вопросов больше быть не должно, потому что второй проводник – ноль.

Важно! В любом электрокабеле всегда имеются L и N жилы, вне зависимости от самого количества проводов внутри.

Если исследуется трехжильный провод, для нахождения заземляющей и нулевой жилы используют мультимер. Как известно, в нулевом проводнике возможно наличие электричества, но его дозы едва будут превышать 30В. Для измерения на мультимере необходимо настроить режим измерения напряжения переменного тока. После этого одним щупом дотрагиваются к фазной жиле, которая была определена с помощью индикаторной отвертки, а вторым – к оставшимся. Проводник, показавший наименьшее значение на приборе, будет нулевым.

Если получилось, что напряжение в остальных проводах одинаково, необходимо воспользоваться методом измерения сопротивления, что позволит определить землю. Для работы будут использоваться только жилы, назначение которых неизвестно – фазный провод в тесте не участвует. Мультимер переключают в режим измерения сопротивления, после чего одним щупом касаются заведомо заземленного и очищенного до металла элемента (это может быть, например, батарея отопления), а вторым – к жилам. Земля не должна превысить показание в 4 Ом, в то время как у нейтрали значение будет выше.

Те, кто хоть раз в жизни имели дело с электропроводами, не могли не обращать внимания, что кабели всегда имеют разный цвет изоляции. Придумано это не для красоты и яркой окраски. Именно благодаря цветовой гамме в одежде провода легче распознавать фазы, заземление и нулевой провод. Все они имеют свойственную им окраску, что во много раз делает удобной и безопасной работу с электропроводкой. Самое главное для мастера – это знать, какой провод каким цветом должен обозначаться.

Цветовая маркировка проводов

При работе с электропроводкой максимальную опасность представляют провода, к которым подключена фаза. Соприкосновение с фазой может привести к летальному исходу, поэтому для этих электропроводов выбраны самые яркие, например, красный, предупреждающие цвета.

Кроме того, если провода маркированы разными цветами, то при ремонте той или иной детали можно быстрее определить какие именно из пучка проводов необходимо проверить в первую очередь, и которые из них наиболее опасны.

Чаще всего для фазных проводов используется следующая расцветка:

• Красные;
• Черный;
• Коричневый;
• Оранжевые;
• Сиреневые,
• Розовые;
• Фиолетовые;
• Белый;
• Серые.

Именно в эти цвета могут быть окрашены фазные провода. Вы сможете проще разобраться с ними, если исключите нулевой провод и землю. Для удобства, на схеме изображение фазного провода принято обозначать латинской литерой L. При наличии не одной фазы, а нескольких, к букве должно быть добавлено численное обозначение, которое выглядит так: L1, L2 и L3, для трехфазных в 380 В сетях. В некоторых исполнениях первая фаза (масса), может быть обозначена буквой A, вторая – B, а уже третья – C.

Какого цвета провод заземления

В соответствии с современными стандартами, проводник заземления должен иметь желто-зеленый цвет. С виду он похож на желтую изоляцию, на которой имеются две продольные ярко-зеленые полосы. Но встречается иногда и окраска из поперечных зелено-желтых полос.

Иногда, в кабеле могут иметься только ярко-зеленые или желтые проводники. В данном случае «земля» будет обозначаться именно таким цветом. Соответствующими цветами она же будет отображаться и на схемах. Чаще всего инженеры рисуют из ярко зелеными, но иногда можно заметить и желтые проводники. Обозначают на схемах или приборах «землю» латинскими (на английском) буквами PE. Соответственно этому маркируются и контакты, куда «земляной» провод нужно подключать.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не стоит путать. Если вы увидите такое обозначение, то знайте, что это именно земляной провод, а защитным его называют потому, что он что снижает риск удара током.

Ноль или нейтральный провод имеет следующий цвет маркировки:

• Синий;
• Голубой;
• Синий с белой полоской.

Никакие цвета в электрике для маркировки нулевого провода не используются. Таким вы его найдете в любом, будь то трехжильном, пятижильном, а может и с еще большим количеством проводников. Синим и его оттенками обычно рисуют «ноль» на различных схемах. Профессионалы называют его рабочим нулем, потому, что (чего нельзя сказать о заземлении), участвует в электропроводке с питанием. Некоторые, при прочтении схемы называют его минус, в то время как фазу все считают «плюс».

Как проверить подключение проводов по цветам

Цвета проводов в электричестве придуманы для того, чтобы ускорить идентификацию проводников. Однако, полагаться лишь только на цвет опасною, ведь какой-либо новичок, или безответственный работник из ЖЗК-а, мог подключить их неправильно. В связи с этим, перед тем, как приступить к работам, необходимо удостовериться правильности их маркировки или подключения.

Для того, чтобы выполнить проверку проводов на полярность, берем индикаторную отвертку или мультиметр. Стоит заметить, что с отверткой на много проще работать: когда вы прикасаетесь к фазе загорается вмонтированный в корпус светодиод.

Если кабель двухжильный, тогда проблем практически нет- вы исключили фазу, значит второй проводник, который остался, это ноль. Однако часто встречаются и трехжильные провода. Здесь уже для определения вам понадобиться тестер, или мультиметр. При их помощи так же не сложно определить, какой проводов фазный (плюсовой), а какой – нулевой.

Делается это следующим образом:

• На приборе выставляется переключатель таким образом, чтобы выбрать шакалу более 220 В.
• Затем нужно взять в руки два щупа, и держа их за пластиковые ручки, очень аккуратно дотрагиваемся стержнем одного из щупов к найденному проводу-фазе, а второй прислоняем к предполагаемому нулю.
• После этого на экране должно будет высветиться 220 В, или то напряжение, которое есть по факту в сети. Сегодня оно может быть ниже.

Если на дисплее появилось значение 220 В или что-то в этом пределе, то другой провод – это ноль, а оставшийся – предположительно «земля». В случае, если значение, появившееся на дисплее меньше, стоит продолжить проверку. Одним щупом опять прикасаемся к фазе, другим к предполагаемому заземлению. Если показания прибора будут ниже, чем в случае с первым измерением, то перед вами «земля». По стандартам она должна быть зеленого или желтого цвета. Если вдруг показания получились выше, это означает, что где-то напутали, и перед вами «нулевой» провод. Выходом из этой ситуации будет либо искать, где именно подключили провода неправильно, или оставив все как есть, запомнив, что провода перепутаны.

Обозначения проводов в электрических схемах: особенности подключения

Начиная любые электромонтажные работы на линиях, где уже проложена сеть, необходимо убедиться в правильности подключения проводов. Делается это с помощью специальных тестирующих приборов.

Необходимо запомнить, что при проверке соединения «фаза-ноль» показания индикаторного мультиметра всегда будут выше, чем в случае прозвонки пары «фаза-земля».

Провода в электрических цепях по нормам имеют цветную маркировку. Данный факт позволяет электрику в короткий промежуток времени найти ноль, заземление и фазу. В случае, если эти провода подсоединить неправильно между собой, то возникнет короткое замыкание. Иногда такая оплошность приводит к тому, что человек получает удар электрическим током. Поэтому, нельзя пренебрегать правилам (ПУЭ) подключения, и необходимо знать, что специальная цветовая маркировка проводов предназначена для обеспечения безопасности при работе с электропроводкой. Кроме того, данное систематизирование значительно сокращает время работы электрика, так, как он имеет возможность быстро найти нужные ему контакты.

Особенности работы с электропроводами разного цвета:

• Если вам нужно установить новую, или заменить старую розетку, то определять фазу вовсе необязательно. Вилке вовсе неважно, с какой стороны вы ее подключите.
• В случае, когда вы подключаете выключатель от люстры, то нужно знать, что нему необходимо подавать конкретно фазу, а к лампочкам только ноль.
• Если цвет контактов и фазы и нуля совершенно одинаковый, то значение проводников определяется с помощью индикаторной отвертки, где рукоятка изготовлена из прозрачного пластика с диодом внутри.
• Перед тем, как определить проводник, электрическую цепь в доме или другом помещение нужно обесточить, а проводки на концах зачистить и развести в стороны. Если этого не сделать, то они могут нечаянно соприкоснуться и получится короткое замыкание.

Использование цветной маркировки в электрике намного облегчило жизнь людей. Кроме того, благодаря цветовым обозначениям, на высокий уровень поднялась безопасность при работе с проводами, которые находятся под напряжением.

Обозначения и цвета проводов в электрике (видео)

Рейтинг 4.50 (1 Голос)

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами.

Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и . Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы.

В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов.

Цвет заземления

Цвет провода заземления, «земли» – почти всегда обозначен желто-зеленым цветом , реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка “РЕ”. Так же можно встретить провода зелено-желтого цвета с маркировкой “PEN” и с синей оплеткой на концах провода в местах крепления – это заземление, совмещенное с нейтралью.

В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами Обозначение заземления на схемах:

Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)

Цвет нуля, нейтрали

Провод «ноля» – должен быть синего цвета . В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Цвет фазы

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления – нет. Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и “прощупываем” другим контактом провода, если мультиметр показал 220 вольт это – нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой “А” обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник – медный.

Буквами “АА” обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

“АС” обозначается в случае дополнительной оплетки из свинца.

Буква “Б” присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

“Бн” оплетка кабеля не поддерживает горение.

“В” поливинилхлоридная оболочка.

“Г” не имеет защитной оболочки.

“г”(строчная) голый влагозащищенный.

“К” контрольный кабель, обмотанный проволокой под верхней оболочкой.

“Р” резиновая оболочка.

“НР” негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления – Зелено-желтый

Провод нейтрали – голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

В подавляющем большинстве кабелей разная расцветка изоляции жил. Сделано это в соответствие с ГОСТом Р 50462-2009, который устанавливает стандарт маркировки l n в электрике (фазных и нулевых проводов в электроустановках). Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте.

Разнообразие расцветки изоляции электрокабелей

Цветовая маркировка проводов многообразна и сильно различается для заземления, фазных и нулевых жил. Чтобы не было путаницы, требования ПУЭ регламентируют какого цвета провод заземления использовать в щитке электропитания, какие расцветки обязательно надо использовать для нуля и фазы.

Если монтажные работы проводились высококвалифицированным электриком, который знает современные стандарты работы с электропроводами, не придется прибегать к помощи индикаторной отвёртки или мультиметра. Назначение каждой жилы кабеля расшифровывается знанием его цветового обозначения.

Цвет жилы заземления

С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Заземляющая и нулевая жила могут отличаются толщиной, часто она тоньше фазных, особенно на кабелях, что применяются для подключения переносных устройств.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

Расцветки для нулевого провода

Для «ноля» (или нулевого рабочего контакта) используются только определенные цвета проводов также строго определяемые электрическими стандартами. Он может быть синим, голубым или синим с белой полоской, причем независимо от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного или с еще большим количеством проводников. В электросхемах «нулю» соответствует латинская буква N – он участвует в замыкании цепи электропитания, а в схемах может читаться как «минус» (фаза, соответственно, это «плюс»).

Цвета для фазных проводов

Эти электропровода требуют особо осторожного и «уважительного» с собой обращения, так как они являются токоведущими, и неосторожное прикосновение может вызвать тяжелое поражение электрическим током. Цветовая маркировка проводов для подключения фазы достаточно разнообразна – нельзя применять только цвета смежные с синим, желтым и зеленым. В какой-то мере так гораздо удобнее запоминать каким может быть цвет провода фазы – НЕ синим или голубым, НЕ желтым или зеленым.

На электросхемах фазу обозначают латинской буквой L. Такая же разметка используется на проводах, если цветовая маркировка ни них не применяется. Если кабель предназначен для подключения трех фаз, то фазные жилы помечают буквой L с цифрой. Например, для составления схемы для трехфазной сети 380 В использовано L1, L2, L3. Еще в электрике принято альтернативное обозначение: A, B, C.

Перед началом работ надо определиться, как будет выглядеть комбинация проводов по цвету и неукоснительно придерживаться выбранной расцветки.

Если этот вопрос был продуман еще на этапе подготовительных работ и учтен при составлении схем электропроводки, следует закупить необходимое количество кабелей с жилами необходимых цветов. Если все-таки нужный провод закончился, то можно пометить жилы вручную:

• кембриками обычными;
• кембриками термоусадочными;
• изолентой.

О стандартах цветовой маркировки проводов в Европе и России смотрите так же в этом видео:

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.

Правда эффективной она будет только для двухжильных проводов, ведь если фаз несколько, то определить где какая индикатор не сможет. В таком случае придется отключать провода и использовать прозвонку.

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Если же при профилактических работах выяснилось, что маркировка устарела, менять кабеля не обязательно. Замене, в соответствии с современными стандартами, подлежит только электрооборудование, вышедшее из строя.

Как итог

Правильная разметка проводов это обязательное условие качественного монтажа электропроводки при проведении работ любой сложности. Она значительно облегчает как сам монтаж, так и последующее обслуживание электросети. Чтобы электрики «разговаривали на одном языке», созданы обязательные стандарты цветобуквенной маркировки, которые схожи между собой даже в разных странах. В соответствии с ними L – это обозначение фазы, а N – ноля.

Что означает l, n и pe в электрике

Подключение

Установка нулевого провода и заземления необходима при подключении любого электротехнического оборудования. Если Вы работаете в квартире, то нужно определить провод заземления в щитке, если же монтаж производится в частном доме, то предварительно обустраивается контур заземления. Рассмотрим оба варианта.

Фото — розетка и земля

Практически в каждой современной розетке, люстре и других отводах имеет специальная клемма заземления, к которой и нужно подвести защитный кабель. В квартирах осуществляется подключение по системе TN-C. В ней соединение контура заземления производится за счет имеющихся трубопроводов. Здесь к стоякам подводится несколько проводов: фаза, нуль и земля. В домах новой постройки используется система TN-S. Как их отличить:

1. Тип TN-C подключается четырехжильными проводниками;
2. В TN-S – пятижильными.

Инструкция, как сделать землю в сеть TN- S:

Соединение фазного кабеля производится, соответственно, к фазе;
Провод нуля сопрягается с нулевой шиной. Для этого нужно использовать специальный зажим

Обратите внимание, нельзя вместе подключать провода земли и нуля;
Узел защитного кабеля подводится к стенке щитка – именно он выступает точкой с отличающимся потенциалом.

Фото — принцип установки

Для того чтобы подключить TN-C, есть несколько вариантов. Если Вы живете на нижних этажах многоквартирного дома, то можно сделать свой контур – просто вбить и сварить между собой металлические колышки и на них вывести заземление. Если на высших, то можно от подвала (или опять-таки, самодельного контура) протянуть землю к проводке квартиры. Для этого можно выбрать одножильный провод, к примеру, гибкий СИП, ГПП или плоский для заземления ПВ 3.

Еще в квартирах устраивают землю при помощи металлических сетчатых лотков. Но, здесь предварительно должен проводиться расчет сопротивления. Измерение и проверка имеющихся параметров осуществляется мультиметром.

Иногда для подключения защитных систем мастера обустраивают соединения с батареями, трубами газопровода или трубами в квартире. Это очень опасная схема, т. к. при появлении утечки тока под напряжением окажется не только Ваша квартира, но и соседские.

Фото — переносной контур

Для схемы зануления используется повторная или двойная земля. Этот способ описан на фото ниже, там же приведена схема

Обратите внимание, что повторное заземление нулевого кабеля производится через каждые 200 метров

Чтобы проводить заземление в частном доме необходимо организовать контур. Он представлен в форме равнобедренного треугольника. По периметру забиваются металлические колышки, расположенные друг от друга на равном расстоянии. Они соединяются между собой арматурой, которая приваривается к ним. К полученному замкнутому контуру подключается наконечник кабеля из дома.

Фото — организация земли

Похоже выглядит схема переносного заземления. Она используется для защиты дачи или профессиональными электриками, если нужно провести испытания и снять замеры с высоковольтных воздушных проводов.

Фото — Комплект

Купить комплект проводов заземления для шкафа КПЗ-М, ШРН и контейнер ССД КПЗ-М можно в любом электротехническом магазине, их цена зависит от типа и области использования. Там же Вы найдете специальные хомуты, электрод анодного заземления и прочие необходимые устройства и элементы схемы. Предварительно обязательно проверяйте сертификат качеств и соответствия необходимым нормам.

Устройство бытовых электрических сетей

Прежде чем приступать к такой ответственной операции как определение фазного провода необходимо очень хорошо понимать устройство бытовой электрической сети.

В отличие от сетей, по которым осуществляется передача электрической энергии от электростанций к трансформатору, напряжение в жилом доме или квартире составляет всего 220 вольт, но даже это напряжение может быть опасно для жизни и здоровья, а также являться причиной пожара, вследствие короткого замыкания.

Поэтому работать с электричеством можно только при условии соблюдения правил техники безопасности.

Бытовая электросеть, как правило, состоит из трёхжильного провода:

Разберём теперь более подробно каждый.

Что такое «фаза»?

«Фаза» или фазный провод это проводник, по которому в дом поступает электричество от поставщика электроэнергии. Отличается он от других жил кабеля наличием напряжения 220 в.. Но чтобы эксплуатировать электрический прибор или технику одного только фазного провода недостаточно.

Подобно тому, как и «пальчиковая» батарейка не сможет обеспечить электричеством какой — либо прибор, подключённый только одним полюсом, так и фазный провод нуждается ещё в одном проводнике имя которому — «ноль».

Что такое ноль, и как его определить?

«Ноль» — это проводник, который протянут от генератора электростанции к потребителям, и хотя в нём электрический ток практически отсутствует, это полноправный участник в отношениях по передаче электрического тока по металлическим проводам.

Определить ноль совершенно не сложно. Для этой цели можно использовать мультиметр или тестер. Если замеры проводятся с помощью мультиметра, то необходимо один из щупов подсоединить к какому-нибудь заземлённому предмету, а другой поочерёдно к проводам, когда прибор покажет напряжение 2 — 3 В. то тот провод, к которому был подсоединён щуп в данный момент и является нулевым.

В роли заземлённого проводника может выступать металлический радиатор системы отопления в период, когда в нём находится жидкость под давлением.

Что такое заземление?

В отличие от «фазы» и «ноля» заземление, если можно так сказать, является местным жителем. Заземление — это проводник, который подключён к земле непосредственно в месте нахождения дома, и служит, для того чтобы при пробое изоляции фазного провода на корпус устройства исключить поражение человека электрическим током.

4 Если цвета перепутаны

Мы привели основные правила маркировки L, N, PE жил в электрике по цветам, но часто бывает, что не все мастера соблюдают правила монтажа электропроводки. Кроме всего прочего, существует вероятность, что поменялись электропровода с разным цветом фазной жилы или вовсе одноцветного кабеля. Как же не ошибиться в подобной ситуации и сделать корректное обозначение нуля, фазы и заземления? Лучшим вариантов в таком случае станет маркировка проводов согласно их назначению. Необходимо при помощи кембриков (термоусадочных трубок) обозначить все элементы, которые отходят от распределительного щитка и следуют в жилище. Работа может занять продолжительное время, но это того стоит.

Для работы по выявлению принадлежности жил используют индикаторную отвертку – это самый простой инструмент, пользоваться которым для последующей маркировки фаз элементарно. Берем прибор и его металлическим кончиком дотрагиваемся до оголенной (!) жилы. Индикатор на отвертке загорится только в том случае, если вы нашли фазный провод. Если кабель является двухжильным, то вопросов больше быть не должно, потому что второй проводник – ноль.

Если исследуется трехжильный провод, для нахождения заземляющей и нулевой жилы используют мультимер. Как известно, в нулевом проводнике возможно наличие электричества, но его дозы едва будут превышать 30В. Для измерения на мультимере необходимо настроить режим измерения напряжения переменного тока. После этого одним щупом дотрагиваются к фазной жиле, которая была определена с помощью индикаторной отвертки, а вторым – к оставшимся. Проводник, показавший наименьшее значение на приборе, будет нулевым.

Мультиметр используется для определения напряжения, если провода перепутаны

Если получилось, что напряжение в остальных проводах одинаково, необходимо воспользоваться методом измерения сопротивления, что позволит определить землю. Для работы будут использоваться только жилы, назначение которых неизвестно – фазный провод в тесте не участвует. Мультимер переключают в режим измерения сопротивления, после чего одним щупом касаются заведомо заземленного и очищенного до металла элемента (это может быть, например, батарея отопления), а вторым – к жилам. Земля не должна превысить показание в 4 Ом, в то время как у нейтрали значение будет выше.

Определение проводов

Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки. Наиболее простым и распространенным способом является использование индикаторной отвертки. С ее помощью можно точно установить, какой провод будет фазным, а какой – нулевым. В первую очередь нужно отключить подачу электроэнергии на щитке. После этого концы двух проводников зачищаются и разводятся в стороны подальше друг от друга. Затем необходимо включить подачу электричества и определить индикатором назначение каждого провода. Если лампочка загорелась при контакте с жилой – это фаза. Значит другая жила будет нейтралью.

При наличии в электропроводке заземляющего провода, рекомендуется воспользоваться мультиметром. Этот прибор оборудован двумя щупальцами. Вначале устанавливается измерение переменного тока в диапазоне более 220 вольт на соответствующей отметке. Один щупалец фиксируется на конце фазного провода, а вторым определяется заземление или ноль. В случае соприкосновения с нулем, на дисплее прибора отобразится напряжение 220 вольт. При касании заземляющего провода, напряжение будет заметно ниже.

Маркировка проводов в однофазной сети 220 В

Рассматривая данный тип сети, можно выделить две вариации. Первая состоит из двух жил, вторая – из трех. Как можно понять, основное отличие между ними – в наличии или отсутствии проводника заземления (PE).

Двухпроводная проводка относится  к устаревшему типу и встречается все реже. Такое проектирование разрешено ГОСТом и подходит для помещений с невысокими требованиями к безопасности. Используемая в старых домах двухжильная проводка TN-C имела совмещенную нейтраль и землю (PEN). С учетом современных требований, такая схема считается не безопасной.

Как и какими цветами маркируются жилы в двухпроводной однофазной проводке? Рассмотрим несколько вариантов:

(L)	(N)	Если использовать цельный провод с коричневой и синей жилой, то первая должна идти на фазу, а вторая на нулевой рабочий проводник. Данный порядок не стоит изменять. Единственное исключение — в качестве маркировки фазного проводника можно использовать черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет. Для подстраховки, соответствующие жилы с обоих концов рекомендуется пометить бирками с подписью L (фаза) и N (ноль).
(L)		(PEN)		Данная схема в качестве фазного проводника (L) имеет традиционную коричневую жилу. Как и в предыдущем случае, коричневое покрытие может быть заменено на один из допустимых цветов. Трехцветный (желтый, зеленый, синий) проводник (PEN) используется одновременно как нулевой рабочий (N) и нулевой защитный (PE). Несмотря на объединение N и PE, фактически, у конечного потребителя заземление отсутствует.

Начиная с седьмой редакции ПУЭ (правила устройства электроустановок), электропроводка в квартире или доме должна осуществляться трехжильным кабелем с медными жилами (трехпроводная схема).

Рассмотрим, какие проводники входят в трехпроводную схему, и как они маркируются:

Фаза L (от английского Live — живой) — рабочий провод под высоким напряжением.	Основной цвет жилы – коричневый (возможно, коричневая полоса на белом фоне)
Допустимый цвет жилы: черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет.
Нейтраль (рабочий ноль) N (от английского Neutral) – вспомогательная жила без напряжения, по которой в рабочем состоянии протекает нагрузочный ток.	Основной цвет жилы – синий, голубой (возможно, голубая полоса на белом фоне)
Земля (защитный ноль) PE (от английского Protective Earth —защитная земля) – отдельная ненагруженная жила для заземления. При нормальных условиях по защитному нулю ток не протекает.	Основной цвет жилы – желтые и зеленые полосы (возможно, зеленая полоса на желтом фоне).

Маркировка проводов при переменном трехфазном токе

Особое цветовое обозначение оболочки помогает определять назначение отдельных линий даже без изучения сопроводительной конструкторской документации:

• серый, фиолетовый, оранжевый или красный провод – фаза;
• желтые и зеленые полоски – заземление;
• синий либо сочетание белых и синих полос – нейтраль.

Такие обозначения упрощают монтажные операции при прокладке линий питания, в процессе сборки электрощитов

Особенно важно исключить ошибки, когда применяется скрытая установка коммуникаций внутри строительных конструкций. В этом случае исправление неверных действий будет сопровождаться повышенными затратами

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

И единственным послаблением является возможность нанесения обозначения не по всей длине проводника, а только в местах подключения, как представлено на видео.

Цветовая маркировка проводов

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

• Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
• Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

• Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
• Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.

• Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
• Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».

• Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
• Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.

• Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
• А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «­―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет.

Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый

Провод нейтрали — голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

13 способов как сэкономить электричество

Для чего нужна цветовая маркировка

Провода нужно соединять друг с другом только в строгом соответствии. Если перепутать, то произойдет короткое замыкание, которое может привести к выходу оборудования или самого кабеля из строя, а в некоторых случаях — даже к возгоранию.

Стандартная расцветка проводов

Маркировка позволяет правильно соединять провода, быстро искать нужные контакты и безопасно работать с кабелями любых типов и форм. Маркировка, согласно ПУЭ, является стандартной. поэтому зная принципы соединения, вы сможете работать в любой стране мира.

Отметим, что старые кабеля, выпускавшиеся при СССР, имели один цвет проводника (обычно черный, синий или белый). Чтобы обнаружить нужный контакт, их приходилось прозванивать или подавать фазу поочередно на каждый провод, что приводило к необоснованным тратам времени и частым ошибкам (многие помнят свежепостроенные хрущевки, в которых при нажатии на звонок у входной двери включался свет в ванной, а при нажатии на выключатель в спальне пропадало напряжение в розетке в прихожей).

Различные цвета проводов в электрике значительно упростили процесс создания проводки, а через несколько лет стали стандартом в России, ЕС, США и других странах мира.

Цветовые обозначения фазы L, нуля N и заземления

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Фаза («L», «Line»)Основным проводом в кабеле всегда является фаза. Само по себе слово «фаза» означает «провод под напряжением», «активный провод» и «линия». Чаще всего он бывает строго определенных цветов. В распределительном щитке фазовый провод, перед тем как идти к потребителю, подключается через устройство защитного отключения (УЗО, предохранитель), в нем происходит коммутация фазы

Внимание! С голой фазой шутки плохи, по этому, чтобы не спутать фазу с чем-либо еще — запомните: контакты фазы всегда маркируются латинским символом «L», а провод фазы бывает красным, коричневым, белым или черным. Если же вы не уверены в этом или проводка устроена иначе, то приобретите отвертку с простым индикатором фазы

Прикоснувшись его жалом к голому проводнику, всегда можно узнать — фаза это или нет по характерному свечению индикатора. А лучше сразу обратитесь к квалифицированному специалисту.

Ноль («N», «Neutre», «Neutral», «Нейтраль» «Нуль»)Вторым немаловажным проводом является ноль, известный в народе как «провод без тока», «пассивный провод» и «нейтраль». Он бывает только синим. В квартирных распределительных щитках его нужно подключать к нулевой шине, она помечена символом «N». К розетке провод нуля подключается к контактам, также обозначенным знаком «N».

Заземление («G», «T», «Terre» «Ground», «gnd» и «Земля»)Изоляция заземляющего провода бывает только желтого цвета с зеленой полоской. В распределительном щитке он подключается к шине заземления, к дверце и корпусу щитка. В розетках заземление подключается к контактам, обозначенным латинским символом «G» или с знаком в виде перевернутой и коротко подчеркнутой буквой «Т»

Обычно заземлительные контакты на виду и могут выступать из розеток, становясь доступными детям, что порой вызывает у многих родителей шок, тем не менее эти контакты не опасны, хотя совать пальцы туда все же не рекомендуется.Внимание! При работе с электрическими сетями под напряжением всегда велика вероятность поражения человека электрическим током или пожара

Если даже установлено УЗО, настоятельно рекомендуется соблюдать все меры предосторожности! Известно, что специальная конструкция такого выключателя сверяет синхронность работы фазы и нуля, и в случае, если УЗО обнаружит утечку тока фазы без возвращения каких-то его процентов по нулю, то немедленно разорвет контакт, что спасет человеку жизнь; однако если прикоснуться не только к фазе, но еще и к нулю — то УЗО не спасет. Прикосновение к обоим проводам смертельно опасно

Прикосновение к обоим проводам смертельно опасно.

Как подключить вытяжной вентилятор

При подключение вытяжного вентилятора необходимо соблюдать несколько правил, которые не лишним будет повторить:

• прочитать паспорт вентилятора
• проводить подключение только при снятом напряжении сети.
• стационарная проводка должна быть оборудована автоматическим выключателем. Подключение необходимо осуществлять через автоматический выключатель QF, встроенный в стационарную проводку. Зазор между контактами автоматического выключателя на всех полюсах должен быть не менее 3 мм.



Подключение 220 В производится к вентилятору через встроенную клеммную коробку. Находится она под лицевой крышкой вентилятора. Все клеммы на вентиляторе подписаны.

• L – сюда подключаем провод с фазой,
• LT – подключаем провод с фазой, который идет от внешнего выключателя (для моделей с таймером, датчиком влажности
• N – ноль

---

Подключение вентилятора без датчиков

Если вам нужно подключить вентилятор без датчиков, то эта схема ваша. Любой клавишный стандартный выключатель подходит для такой задачи. В качестве включателя можно использовать регулятор скорости РС-1-300, который встраивается в стандартную монтажную коробку.

Такой регулятор скорости может включать вентилятор и менять производительность вытяжки. При уменьшении производительности уменьшается уровень шума, при необходимости быстрого удаления воздуха можно выбрать максимальную производительность.

---

Вентилятор с шнурком-выключателем

Включение и выключение вентилятора производится с помощью шнурочка, который прикреплен к корпусу вентилятора. К вентилятору подводится фаза и ноль.

Такие вентиляторы чаще всего используются для вентиляции кухни или других помещений, где уже заведено питание к месту установки без возможности вывести отдельный выключатель.

---

Вентилятор с таймером или с датчиком влажности

Схема подключения вентилятора, оборудованного таймером и вентилятора с датчиком влажности одинакова. Вентилятор с таймером начинают свою работу при подаче напряжения от внешнего включателя на клемму LT. После нажатия на клавишу выключателя, вентилятор продолжит работать время, которое выставляется на таймере. Такой вентилятор можно завязать на включение вместе с освещением.

Такой вентилятор целесообразно использовать для вытяжной вентиляции туалета, ванной.

Вентилятор с датчиком влажности можно включить принудительно или он включается автоматически при превышении выставленного уровня влажности. Влажность устанавливается в диапазоне от 60 до 90%. Вентилятор будет работать пока влажность не уменьшится до необходимого уровня, после чего проработает еще время по таймеру задержки и выключится.

Такие вентиляторы используют для вентиляции ванной, постирочной или помещения сушки белья. Также их применяют для вытяжной вентиляции подвальных помещений частного дома с повышенным уровнем влажности.

---

Вентилятор с датчиком движения

Вентилятор включается автоматически при движении человека на расстоянии 1-4 метра с углом обзора 100. После того, как человека покинул помещение, вентилятор продолжит работать время по таймеру и выключится. Время задержки можно выставить под лицевой панелью вентилятора от 2 до 30 минут.

Как и вентилятор со шнурком-выключателем, такой вентилятор можно установить для вентиляции помещений, где к месту установки вентилятора выведена постоянная фаза и ноль и нет возможности установить отдельный внешний выключатель.

---

Подключение вентилятора оборудованного встроенной лампой

В нашем магазине есть вентиляторы, оборудованные подсветкой или лампой. Такие вентиляторы могут включаться вместе с подсветкой или вентилятор может включаться отдельно, а встроенная подсветка отдельно.

Для одновременного включения вентилятора с встроенным освещением подойдет эта схема

Для раздельного включения вентилятора и встроенного света подойдет эта схема

Как правильно подключить люстру дома самостоятельно: инструкция и советы

Непрофессионалу работать с электричеством опасно. Именно поэтому для работ по монтажу обычно приглашают специалиста-электрика, даже для таких несложных операций, как установка потолочного светильника.

И всё-таки многие хозяева рискуют начинать работать с проводкой. На первых порах, разумеется, возникает множество вопросов, и незаменимым помощником становится полезная информация в Интернете. Как правильно подключить люстру, Вам расскажет наш интернет-ресурс. Разберёмся последовательно, по этапам, что нужно сделать, и разберёмся в разных вариантах подключения.

Определяем провода на потолке

Итак, в первую очередь нужно разобраться в имеющейся проводке. Тут могут быть два-четыре проводника трёх типов:

• «фаза»;
• «ноль»;
• заземление (только в новостройках и домах после реконструкции).

Последний тип можно вычислить по жёлто-зелёному цвету, который он должен иметь по стандарту. Если у Вас нет заземления у люстры, его лучше сразу тщательно заизолировать (при отключенном электричестве) и далее не обращать на него внимания.

Обязательно есть «ноль», остальные провода — это «фаза». Обычно первый — синего цвета, а вторые — чёрного или коричневого. Но определить их точно можно т. н. прозвонкой, для чего используют тестер-мультиметр или индикаторную отвёртку.

На электрощитке свет должен быть включен, поэтому действуют с максимальной осторожностью, ни в коем случае не касаясь руками и другими частями тела проводов.

Индикаторной отвёрткой работать просто. Нужно её концом коснуться оголённого провода, и зажёгшийся огонёк покажет «фазу». Если он не загорелся — это «ноль».

«Прозвонка» с помощью мультиметра идёт следующим образом. Его переводят в режим «вольты», затем щупы попарно подключаются к оголённым проводам. Если Вы подключились к двум фазам, параметры на дисплее тестера не изменятся. Если это фаза и ноль, мультиметр должен показать 220 В.

Чтобы запомнить результаты, лучше нанести отметки — например, цветным маркером или липкой лентой. Далее электроснабжение на щитке отключается.

Подключение светильника с двумя и тремя проводами

Если и у прибора, и на потолке по два проводника, они попарно скручиваются друг с другом в любом сочетании, ошибиться тут невозможно.

Если же в проводке три «выхода», а выключатель двойной, возможны такие варианты:

1. Фазы скручиваются между собой и подключаются к одному из проводников, оставшиеся два — между собой. В таком случае для выключения светильника надо будет нажимать обе клавиши выключателя.
2. Одна из фаз подключается, вторая изолируется. При таком варианте одна из клавиш останется просто неактивной.

Речь до сих пор шла о монтаже светильника с одной лампочкой, теперь поговорим о более сложных конструкциях — Вы поймёте даже как подключить 5-рожковую люстру.

Монтаж светильника с несколькими рожками

Разберёмся сначала с ситуацией, когда в комнате двухклавишный выключатель.

В люстрах от каждого рожка идёт по два проводника, синий «ноль» и коричневая «фаза». Необходимо разделить их все на три группы. Объясним, что нужно сделать:

1. В первую очередь — скрутить все «нули».
2. Остальные, которые соответствуют «фазе», разбиваются на две группы. Принцип простой: за одну будет отвечать одна клавиша, за другую — другая. Разбивка может быть какой угодно: 2+2 или 3+1 для четырёхрожковой люстры, 3+2 или 4+1 для пятирожковой и т. д. Главное — не допустить скрутки «фаз» прибора с «нулями».
3. К проводам на потолке подключение идёт по обычной схеме. «Фазы» — к «фазам», «ноль» — к «нулю».

Если клавиша у выключателя одна, нужно скрутить провода люстры по цветам, то есть получится не три группы, а две. Все лампы, соответственно, будут включаться и выключаться одновременно по нажатию.

Три клавиши у выключателя (и более) бывают обычно тогда, когда кроме люстры он контролирует ещё какое-то локальное освещение. Поэтому никаких принципиальных отличий в монтаже в данном случае нет.

Особенности галогенных приборов

Несмотря на конструктивные отличия, такие люстры подключать даже проще. Дело в том, что они питаются от сети 12 или 24 В, поэтому на входе установлен понижающий трансформатор. Схема уже заранее собрана, и свободными остаются только два провода, ведущие от скрутки — их и нужно подсоединить в любом порядке к «фазе» и «нулю» на потолке.

Если люстра комплектуется ещё пультом ДУ, то помимо трансформатора она оснащается ещё блоком питания. Также к двум проводникам добавляется третий — антенна приёмника. Его при подключении задействовать не нужно — он отвечает за связь с пультом.

ВАЖНО! Светильники с трансформаторами или пультами дистанционного управления НЕЛЬЗЯ подключать к выключателю с диммером.

Соединение с электросетью

Особенности связаны с подключением уже подготовленных проводников люстры к проводам выключателя. Здесь настоятельно рекомендуют обойтись совсем без скруток — особенно если соединяются алюминиевая и медная проводка.

Такой контакт будет постепенно окисляться, что приведёт в лучшем случае просто к нагреву (отследив по запаху, можно исправить положение), но он может начать искриться. Это опасно, особенно при близости обоев и других легковоспламеняющихся материалов.

Обычно к люстрам в комплекте идут клеммные коробки. Однако аналогичные устройства можно найти в магазине, тем более что по качеству они обычно даже превосходят.

Например, в продаже можно найти:

• Полиэтиленовые клеммники. Внутри них находится гильза из латуни, куда провода вставляются и зажимаются винтами. Есть нюансы: алюминий зажимать нельзя (в крайнем случае — подтягивать соединение раз в год), латунь — очень аккуратно.
• Колодки из чёрного пластика — Terminal Blocks. Из плюсов — прижимает не винт, а металлическая пластина, и больше подходит для алюминия, недостаток — громоздкость (продаются по 6 гнёзд минимум).
• Самозажимные клеммники. Это удобные одноразовые изделия, которые автоматически прижимают провода и не дают выпасть.
• Коробки с рычажками от Wago. Также изделия с удобной конструкцией, однако могут использоваться многоразово, подходят для проводов разного диаметра и типа, в целом упрощают процесс соединения.
• Скотч-локи. Подойдут только для светодиодных светильников и других слаботочных приборов. Однако в остальном также удобны — просты, дешевы и не требуют снятия изоляции. Защёлкиваются плоскогубцами.

Что делать, если скрутка проводов люстры не лезет в отверстие клеммной коробки? В таком случае к ней припаивается проводник с сечением не менее 0,5 мм2, и в клеммник вставляется его свободный конец.

Итак, теперь, если Вам нужно сменить осветительный прибор в своей квартире или доме, Вы сможете это сделать при помощи нашего руководства и советов опытных товарищей. Купить люстру можно у нас — в магазине «Республика света».

Электрические сокращения – archtoolbox.com

Список сокращений, используемых в наборе технических чертежей, варьируется от офиса к офису. Обязательно проверьте переднюю часть набора чертежей на предмет сокращений, используемых в этом конкретном наборе чертежей.

AL Коммутатор 9007 C Антенны телевидения 90 008 9 0011 EP Gault с минеральной изоляцией Только Национальная ассоциация производителей электрооборудования

0 Панель

900 06 Shunt Trip 9 0007 SYM 9007 UG0006 Лаборатория Underwriters

#	Номер
Ом	Ом
Φ	Фаза
A	Ампер
				AC			AC 9000 Кондиционер
AFCI	Прерыватель цепи дугового разряда
AHU	Устройство обработки воздуха
AIC	Автоматическое прерывание тока
AL
AL
ATC	Автоматический контроль температуры
AWG	Американский калибр проводов
BTU	Британские тепловые единицы
C	Кабельное телевидение	Кабельное телевидение
CB	Critical Branch
C / B	Автоматический выключатель
CBM	Сертифицированный производитель балласта
CCT	Цепь (также:	CIR,1 CCTV)	Замкнутая система телевидения
CD	Candela
CIR	Circuit (также: CCT, CKT)
CKT	Circuit (также: CCT				CLR) Предохранитель для ограничения тока
CPT	Трансформатор мощности управления
CT	Трансформатор тока
CU	Медь
дБ	DC
DIA	Диаметр
EB	Отделение оборудования
EC	Электротехнический кодекс или подрядчик по электротехнике
EF	Вытяжной вентилятор
ELEV	Лифт
EM	EMEA
Аварийное питание
EPO	Аварийное отключение питания (кнопка или переключатель)
EWC	Электрический водоохладитель
F	Предохранитель
FA		Пожарная сигнализация	FAA	Сигнализатор пожарной тревоги
FLA	Ампер полной нагрузки
FMC	Гибкий металлический кабелепровод
G	Заземление
	Gault	Заземление
GND	Земля 900 08
GRMC	Жесткий оцинкованный металлический трубопровод
HOA	Автоматический выключатель
HVAC	Отопление, вентиляция, кондиционирование воздуха
HZ	Институт инженеров по электротехнике и электронике
IG	Изолированное заземление
IMC	Промежуточный металлический трубопровод
INT	Блокировка
		KCMIL	Киловольт-ампер
КВАР	Киловольт-ампер, реактивный
LFMC	Герметичный гибкий металлический трубопровод
LTG						LFMC Освещение MC	Металл Cl ad Кабель
MCB	Главный автоматический выключатель
MCC	Центр управления двигателем
MCP	Защита цепи двигателя
MI		LO
МВт	МВт
NC	Нормально закрытый
NEC	Национальный электротехнический кодекс
NEMA		Национальная ассоциация производителей электрооборудования
NL	Night Light
NO	Нормально открытый или номер
P	Полюс
PB	Кнопка или кнопка паники или Pull Box
PWR	Power
PT	Трансформатор потенциала
QTY	Количество
REQ	Требуется
RCCB			RCCB, Ток выключателя	Устройство остаточного тока
RMC	Жесткий металлический кабелепровод
RMS	Среднеквадратичный
RNC	Жесткий неметаллический 9000 9000 9000 9118 9000 Rigid Non-Metallic 9000	9000 9000 9000 Remote Test Station
RTU	Блок на крыше
SE	Сервисный вход
SEB	Сервисный терминал или сервисный электрический шкаф
SP	Запасной выключатель
SW	Переключатель
Симметричный
TEL	Телефон
TGB	Телекоммуникационная шина заземления
TMCB	Термический магнитный выключатель			UG0006
В	Вольт
ВА	Вольт-ампер
VFD	Привод переменной частоты
VT			Трансформатор напряжения
WH	Водонагреватель
WP	Всепогодный или водонепроницаемый
XFMR	Трансформатор

Статья обновлена: 15 февраля 2021 г.

Электрические сокращения

Электрические сокращения экономят время и обеспечивают безопасность.Они используются в таких отраслях, как автомобилестроение и строительство, а также во всем, что связано с электропроводкой, ремонтом электронных устройств, производством электронных устройств и телефонией. Поскольку электромонтажные работы сопряжены со значительными затратами и потенциальными рисками для безопасности, понимание этих сокращений и акронимов важно для всех участников.

Общие электрические сокращения и акронимы

Электромонтажные работы связаны с ограниченным пространством для многих устройств и панелей. Поскольку нет смысла каждый раз выписывать полные термины, используются более короткие сокращения для различных схем, трубопроводов, размеров, стандартных инструментов и многого другого.Вот несколько примеров общепринятых сокращений электропроводки:

• A – ампер, иногда сокращенно до «ампер», основная единица электрического тока
• AC – переменный ток (в отличие от постоянного тока) или кондиционер (в зависимости от контекста) )
• AF – звуковая частота или звуковая частота, обычно измеряемая с использованием герц (Гц) в системе СИ
• ANSI – Американский национальный институт стандартов
• BEV – миллиард электронвольт
• BW – полоса пропускания, концепция обработки сигналов, относящаяся к на разницу между верхним и нижним пределами полосы частот
• CBI – комплементарный двоичный, относится к системе кодов
• CFL – компактный люминесцентный свет или компактная люминесцентная лампа
• дБ – децибелы, единица измерения и шкала уровень звука или сигнала
• DC – постоянный ток, однонаправленный поток электрического заряда, как в батарее
• e – эффективность, с учетом использования Полная выходная мощность с учетом общей потребляемой мощности, выраженная в виде дроби
• EMF – Электромагнитное поле или электродвижущая сила
• EV – Электронвольт, единица энергии, аналогичная джоулям
• FDC – Кривая продолжительности потока, описывающая соотношение между величиной и продолжительностью потоков
• FCEV – Электромобиль на топливных элементах
• G – Проводимость, обратная электрическому сопротивлению (R)
• GFCI – Прерыватель цепи замыкания на землю, тип автоматического выключателя
• H – Полный напор, определяющий максимальную мощность который может быть произведен
• ч – Чистый напор, также известный как эффективный напор
• Гц – Герц, единица измерения частоты в системе СИ, определяемая как один цикл в секунду
• I – Ток, поток электрического заряда
• Дж – Джоуль , единица измерения энергии в системе СИ, равная одному ватту за одну секунду
• кВт – киловатт, равному 1000 ватт электрической мощности
• LF – низкая частота, относящаяся к радиочастоте диапазон от 30 до 300 кГц
• Li-ion – литий-ионный, тип перезаряжаемой батареи
• MAD – средний годовой разряд
• МВт – мегаватт, равный одному миллиону ватт, обычно указывается по отношению к выходной мощности электростанции
• OCV – Напряжение холостого хода, разность электрических потенциалов при отключении от цепи
• POV – Пиковое рабочее напряжение
• Q – Заряд, обозначающий количество электричества, выраженное в кулонах (C)
• R – Сопротивление, измеренное и выраженное в омах (Ом)
• RF – радиочастота, описывающая скорость колебаний
• SW – коротковолновую или коротковолновую, как в случае с коротковолновыми диапазонами и коротковолновым радио
• V – напряжение / вольт, единица электродвижущей силы
• VA – вольт-ампер, единица измерения электрической мощности
• VOM – вольт-омметр, устройство, также известное как мультиметр или мультитестер

Сокращения цвета провода

Другой выбор рические провода выполняют разные задачи.Цветные провода встречаются в ответвленных цепях, которые представляют собой проводку между автоматическим выключателем или другим защитным устройством и электрической нагрузкой. Если вы не знаете, с какой цветной проволокой вы работаете, взгляните на эти сокращения и определения.

Низковольтные цвета

В большинстве домов и офисов используются системы электропроводки переменного тока на 120, 208 и 240 вольт. Эти системы находятся в розетках или других электрических цепях по всему дому. Цвета этих проводов с более низким напряжением включают:

• Черный (BK) – провод под напряжением, включает два провода под напряжением (120 вольт каждый) и один нейтральный провод
• Красный (RD) – вторичный провод под напряжением в системе на 240 вольт или коммутируемая мощность в системе на 120 вольт
• Синий (BU) – провод под напряжением, протянутый через кабелепровод, часто используемый в качестве путевого элемента для многоходовых переключателей
• Зеленый (GN), зеленый с желтой полосой и неизолированные провода – только провода заземления
• Белый (WH) – нейтральный провод

Цвета для более высокого напряжения

Промышленное оборудование для тяжелых условий эксплуатации работает при более высоком напряжении (277/480 вольт).По этой причине вы обнаружите, что эти провода маркируют эти провода другим цветом, чем стены вашего дома или офиса. Эти цвета проводов:

• Коричневый (BN) – провод под напряжением. Как и черный провод выше, у него есть два горячих провода и один нейтральный провод, но с более высоким напряжением.
• Оранжевый (OG) – вторичный провод под напряжением или коммутируемое питание (например, красный), фаза 2 – оранжевый
• Желтый (YE) – провод под напряжением, протянутый через кабелепровод, часто используемый в качестве ножек переключателя, соединяющих переключатели с их источником электроэнергии (GN), зеленый с желтой полосой и оголенные провода – только провода заземления
• Серый (GY) – нейтральный провод

Даже если вы имеете дело с проводом, который, по вашему мнению, не находится под напряжением, лучше забудь об этом.Проконсультируйтесь с электриком или другим специалистом, если вы не уверены в своей системе электропроводки.

Дополнительные ресурсы электроэнергии

Если вы хотите узнать больше об электричестве и электроэнергии, есть много полезных статей, которые направят вас в правильном направлении. Вы можете найти повседневные образцы электрической энергии со списком предметов домашнего обихода. Или, если вас интересуют другие типы кинетической энергии, ознакомьтесь с ресурсом, который больше объясняет механическую, лучистую, тепловую и звуковую энергию.

NL Значение в электрике – Что означает NL в электрике? NL Definition

Значение для NL – это ночник, а другие значения расположены внизу, которые имеют место в электрической терминологии, а NL имеет 1 другое значение. Все значения, которые принадлежат аббревиатуре NL, используются только в электрической терминологии, и другие значения не встречаются. Если вы хотите увидеть другие значения, щелкните ссылку NL, означающую.Таким образом, вы будете перенаправлены на страницу, где указаны все значения NL.
Если внизу не указано 1 сокращение NL с разными значениями, выполните поиск еще раз, введя такие структуры вопросов, как «что означает NL в Электрооборудовании, значение NL в Электротехнике». Кроме того, вы можете искать, набрав NL в поле поиска, которое находится на нашем веб-сайте.

Значение Астрологические запросы

NL Значение в электрике

1. Night LightElectrical

Пожалуйста, также найдите значение NL для электрического в других источниках.

Что означает NL для «Электрооборудование»?

Мы составили запросы в поисковых системах о аббревиатуре NL и разместили их на нашем веб-сайте, выбрав наиболее часто задаваемые вопросы. Мы думаем, что вы задали аналогичный вопрос поисковой системе, чтобы найти значение аббревиатуры NL, и мы уверены, что следующий список привлечет ваше внимание.

1. Что означает NL для электрического?

   NL означает «ночник».

2. Что означает аббревиатура NL в «Электрооборудование»?

   Аббревиатура NL в «Электрооборудовании» означает «Ночной свет».

3. Что такое определение NL?

   NL определение – «ночник».

4. Что означает NL в электрике?

   NL означает, что “ночник” для электрики.

5. Что такое аббревиатура NL?

   NL аббревиатура «Night Light».

6. Что такое сокращение от Night Light?

   Сокращение от “Night Light” – NL.

7. Каково определение аббревиатуры NL в «Электрооборудование»?

   Определения сокращенного обозначения NL – «Night Light».

8. Какова полная форма аббревиатуры NL?

   Полная форма аббревиатуры NL – «Night Light».

9. Каково полное значение NL в электротехнике?

   Полное значение NL – «Ночной свет».

10. Какое объяснение NL в электрике?

    Пояснение к NL – “Night Light”.

Что означает аббревиатура NL в астрологии?

Мы не дали места только значениям определений NL. Да, мы знаем, что ваша основная цель – объяснение аббревиатуры NL. Однако мы подумали, что вы можете рассмотреть астрологическую информацию аббревиатуры NL в астрологии.Поэтому астрологическое описание каждого слова доступно внизу.

NL Сокращение в астрологии

• NL (буква N)

  Вам нужна постоянная стимуляция, потому что вы быстро утомляете. Вы можете легко справиться с несколькими отношениями одновременно. Вы верите в полную сексуальную свободу. Вы готовы попробовать все и вся. Ваш запас сексуальной энергии неисчерпаем. Вы кокетничаете, но, будучи преданным, вы очень лояльны. Вы чувственны, сексуальны и страстны в личной жизни.На публике вы можете быть эффектным, экстравагантным и галантным. Вы рождены романтиком. Драматические любовные сцены – ваше любимое фантастическое времяпрепровождение. Вы можете быть очень щедрым любовником.

• NL (буква L)

  Вы очень романтичны, идеалистичны и почему-то считаете, что любить – значит страдать. Вы в конечном итоге служите своему партнеру или привлекаете людей, у которых возникают необычные проблемы. Вы видите себя спасителем своего возлюбленного. Вы искренни, страстны, похотливы и мечтательны. Вы не можете не влюбиться.Вам действительно нравится стимулировать себя, хотя вы новичок в этом. Вы фантазируете, и вас заводят фильмы и журналы. Вы не рассказываете другим ни об этой тайной жизни, ни о своих сексуальных фантазиях.

% PDF-1.6 % 519 0 объект > эндобдж 416 0 объект > эндобдж 3 0 obj > поток 2006-11-08T09: 59: 33ZQuarkXPress ™ 6.52013-11-11T18: 21: 42-05: 002013-11-11T18: 21: 42-05: 00QuarkXPress ™ 6.5 %% DocumentProcessColors: голубой пурпурный желтый черный %% DocumentCustomColors: (Холодный серый PANTONE 2 C) %% CMYKCustomColor: 0 0 0.1 (PANTONE Cool Grey 2 C) %% EndCommentsapplication / pdfuuid: f7751e93-6f39-11db-b05c-001124864beauuid: c8e8982f-161b-438b-bddf-52cbbdb20036 конечный поток эндобдж 1185 0 объект > / Кодировка >>>>> эндобдж 510 0 объект > эндобдж 161 0 объект > эндобдж 281 0 объект > эндобдж 280 0 объект > эндобдж 294 0 объект > эндобдж 307 0 объект > эндобдж 357 0 объект > эндобдж 355 0 объект > / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> эндобдж 358 0 объект > / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> эндобдж 359 0 объект > / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> эндобдж 360 0 объект > / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> эндобдж 361 0 объект > / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> эндобдж 362 0 объект > / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> эндобдж 10786 0 объект > поток HWYT ~ _a) / c7 @ ‘CtA # ҊP 4?}} Ve`2Bt پ> Yw? M \ VɀdtN% u || [) 4Qli} ҚOpYX /} Yl? ֟ mQ.YlM [Jjfbx / c: d9I (Q * 2eMfImdLPF

Что подразумевается под однофазным или трехфазным подключением? – Energuide

Переменный электрический ток, которым питается ваш дом, может подаваться через различные типы подключения:

• 2-проводное: однофазное подключение
• 3- или 4-проводное соединение: трехфазное подключение

У каждого типа подключения есть свои преимущества. С однофазной системой легче сбалансировать электрические нагрузки сети.Трехфазное соединение , с другой стороны, больше подходит для потребления здания, которое включает в себя мощные машины (например, помещения самозанятого подрядчика) или лифт, для которого требуется трехфазная система. . Фактически, он может нести в три раза больше мощности .

Как мне узнать, подключен ли мой дом к однофазному или трехфазному соединению?

Достаточно взглянуть на свою сервисную электрическую панель . Вы увидите либо 2, либо 3 или 4 провода.

2-проводное: однофазное подключение

Если это однофазное подключение, в вашу электрическую сервисную панель входят два провода:

• черный или красный провод под напряжением
• синий «нейтральный» провод

Эти два провода разделяет разность напряжений 230 В.

3- или 4-проводное: трехфазное подключение

Если это трехфазное соединение, в вашу электрическую сервисную панель входят 3 или 4 провода, в зависимости от того, что ваш электрик смог установить с имеющейся электросетью.

• три провода под напряжением: черный, красный, коричневый или серый
• синий «нейтральный» провод

Это позволит ему правильно распределить силовые кабели вашего дома в зависимости от типа подключения для поддержания баланса электрической сети.

В большинстве случаев разница напряжений в 230 В отделяет каждый провод под напряжением от нейтрали, в то время как разница напряжений между двумя проводами под напряжением составляет 400 В .Это позволяет питать как бытовые кабели напряжением 230 В, так и устройства, требующие 400 В (например, автомобильное зарядное устройство).

Обратите внимание, что в некоторых домах трехфазный 3 x 230 В . Напряжение 230 В отделяет каждый провод под напряжением, нейтральный провод отсутствует.

Нужны ли мне специальные розетки, если мое здание подключено по трехфазной схеме?

Да, но только для устройств , которые работают в трехфазном режиме , таких как двигатель лифта или коммерческая печь.Это круглые 4-контактные разъемы + заземление, подключенные к 5 проводам : 3 провода под напряжением + нейтраль + заземление.

Для остальных розеток подходит стандартная модель 2 пин + земля. Эти розетки имеют 2 провода и заземление. : 2 провода под напряжением (трехфазное напряжение 400 В) или 1 провод под напряжением + нейтраль (трехфазное напряжение 230 В).

Нейтральный и заземляющий провода: не путать!

Если ваша электрическая система установлена ​​правильно, нейтральный провод будет синего цвета .Это дает возможность получить необходимое напряжение между двумя выводами.

Его не следует путать с желтым и зеленым заземлением . Это позволяет передавать электрический ток от неисправного устройства или кабеля на землю, защищая вас от поражения электрическим током.

Можно ли увеличить мощность однофазного подключения или поменять на трехфазное?

При необходимости мощность вашего однофазного подключения может быть увеличена максимум до 63 А.В некоторых конкретных случаях вам действительно может потребоваться переключиться на трехфазный режим, например, если вы хотите, чтобы ваш электромобиль заряжался быстрее.

Цветовое кодирование электропроводки

(Нидерланды, Бельгия, международное)

Электропроводка новая (после 1970 г.):

Однофазный:

N – голубой – ноль / отрицательный
L – коричневый – фаза / плюс
T – черный – провод переключателя
⏚ – Желтый / Зеленый – Защитное заземление / заземление

Допускаются другие цвета, если они не противоречат международным стандартам для электропроводки, как показано ниже.

Убедитесь, что провод заземления правильно подключен к трубке, которая была помещена в землю, и измерьте заземление стенной розетки, чтобы убедиться, что она правильно заземлена и, таким образом, находится в контакте с землей.

Три фазы:

N – голубой – ноль / отрицательный
L – коричневый – фаза / плюсы
L2 – черный или коричневый – фаза / плюс
L3 – серый или коричневый – фаза / плюс
T – черный – провод переключателя
⏚ – Желтый / Зеленый – Защитное заземление / заземление

Допускаются другие цвета, если они не противоречат международным стандартам для электропроводки, как показано ниже.

Убедитесь, что провод заземления правильно подключен к трубке, которая была помещена в землю, и измерьте заземление стенной розетки, чтобы убедиться, что она правильно заземлена и, таким образом, находится в контакте с землей.

Ищете электропроводку?

Электропроводка старая (до 1970 г.):

Красный – нулевой / отрицательный
Зеленый – фаза / плюсы
Черный – провод переключателя
Белый / зеленый – защитное заземление / заземление

Однофазный:

N – голубой – ноль / отрицательный
L – красный или коричневый – фаза / плюс
T – черный или серый – провод переключателя
⏚ – Желтый / зеленый – Заземление

Допускаются другие цвета, если они не противоречат международным стандартам электропроводки, как показано ниже.

Убедитесь, что провод заземления правильно подключен к трубке, которая была помещена в землю, и измерьте заземление стенной розетки, чтобы убедиться, что она правильно заземлена и, таким образом, находится в контакте с землей.

Искать в Google электрическую проводку?

Три фасада:

N – Синий – Nul / Min
L1 – Красный или коричневый – Fase / Plus
L2 – Черный или коричневый – Fase / Plus
L3 – Серый или коричневый – Fase / Plus
T – Черный или серый – Провод переключателя
⏚ – Желтый / зеленый – защитное заземление / заземление

Допускаются другие цвета, если они не противоречат международным стандартам для проводки сети, как показано ниже.

Убедитесь, что провод заземления правильно подключен к трубке, которая была помещена в землю, и измерьте заземление стенной розетки, чтобы убедиться, что она правильно заземлена и, таким образом, находится в контакте с землей.

Однофазный:

N – синий – ноль / отрицательный
L – Коричневый – Fase / Plus
T – коричневый – провод переключателя
⏚ – Желтый / зеленый – Земля

Три корпуса:

N – синий – ноль / отрицательный
L1 – Коричневый – Fase / Plus
L2 – Коричневый – Fase / Plus
L3 – Коричневый – Fase / Plus
T – коричневый – провод переключателя
⏚ – Желтый / зеленый – Заземление

Запрещается использовать цвета, противоречащие правилам, приведенным выше.

Проверьте, правильно ли подключен провод заземления к трубке, которая была помещена в землю, и измерьте заземление настенной розетки. убедитесь, что он правильно заземлен и, следовательно, находится в контакте с землей.

Искать в Google электрическую проводку?

Однофазный:

N – голубой – ноль / отрицательный
L – Не светло-голубой или двухцветный – Fase / Plus
T – Не голубой и не двухцветный – Провод переключателя
⏚ – Желтый / зеленый – Земля

Три корпуса:

N – голубой – ноль / отрицательный
L1 – Не светло-голубой или двухцветный – Fase / Plus
L2 – Не светло-голубой или двухцветный – Fase / Plus
L3 – Не светло-голубой или двухцветный – Fase / Plus
T – Не голубой и не двухцветный – Провод переключателя
⏚ – Желтый / зеленый – Заземление

Запрещается использовать цвета, противоречащие правилам, приведенным выше.

Проверьте, правильно ли подключен провод заземления к трубке, которая была помещена в землю, и измерьте заземление настенной розетки. убедитесь, что он правильно заземлен и, следовательно, находится в контакте с землей.

Искать в Google электрическую проводку?

Руд – Плюс (+)
Zwart – Min (-)

Советы по электрическому подключению: что является горячим, нейтральным и заземленным

Перед тем, как приступить к выполнению любого проекта или усовершенствования вашей электрической системы, вы должны иметь некоторое представление о том, как она работает. Электропроводка – это то, как электричество распределяется по всему дому, что, возможно, делает ее наиболее важной частью вашей электрической системы. Но как по проводке можно транспортировать электричество?

Ответ становится более ясным, если мы посмотрим на три роли, которые должна выполнять проводка: горячая, нейтральная и заземленная.Эти три компонента работают в тандеме для распределения электроэнергии по всему дому, а также помогают поддерживать электробезопасность. Рекомендуется понимать возможности каждого компонента.

Для домовладельцев Милуоки, которым нужны советы по электромонтажу, компания Roman Electric разработала направляющую для проводов под напряжением, нейтрали и заземления. Следуйте нашему руководству ниже, чтобы лучше понять вашу электрическую систему!

Горячая проволока

Горячая проволока используется в качестве начальной подачи энергии в цепь.Он передает ток от источника питания к розетке. Действуя в качестве первого экземпляра цепи, они всегда проводят электричество, а это означает, что прикасаться к горячей проволоке, пока есть источник питания, питающий ее, опасно.

Горячий провод идентифицируется по черному корпусу. Это основной цвет горячей проволоки для большинства домов. Однако другие горячие провода могут быть красными, синими или желтыми, хотя эти цвета могут указывать на другую функцию, помимо питания розетки. Тем не менее, со всей горячей проволокой следует обращаться одинаково: не прикасайтесь к горячей проволоке, если нет подключенного и работающего источника питания.

Нейтральный провод

После того, как горячий провод инициализировал начало цепи, должен быть другой провод для замыкания цепи. Эту роль выполняет нейтральный провод. Нейтральный провод возвращает схему к исходному источнику питания. В частности, нейтральный провод соединяет цепь с землей или шиной, обычно подключаемой к электрической панели. Это обеспечивает циркуляцию токов в вашей электрической системе, что позволяет полностью использовать электричество.
