Атмосферное давление: что за загадочный термин?

14.05.2009 15:09

Сообщая по радио о погоде, дикторы в конце обычно сообщают: атмосферное давление 760 мм ртутного столба (или 749, или 754 и т.д.). Но многие ли понимают, что это значит, и откуда синоптики берут эти данные? О том, как измеряют атмосферное давление, как оно изменяется и влияет на человека, вы узнаете из этой статьи.

Немного истории

Первым атмосферное давление измерил итальянский ученый Эванджелиста Торричелли в 1643 году. Развивая учения Галилея, Торричелли после долгих опытов, доказал, что воздух имеет вес, и давление атмосферы уравновешивается столбом воды в 32 фута, или 10,3 м. Он пошел в своих исследованиях ещё дальше и позже изобрел прибор для измерения атмосферного давления — барометр.

Атмосферное давление, что это?

Атмосферное давление — давление атмосферного воздуха на находящиеся в нем предметы и на земную поверхность. В каждой точке атмосферы атмосферное давление равно весу вышележащего столба воздуха с основанием, равным единице площади. С высотой атмосферное давление убывает. В соответствии с международной системой единиц (система СИ) основной единицей для измерения атмосферного давления является гектопаскаль (гПа), однако, в обслуживании ряда организаций разрешается применять старые единицы: миллибар (мб) и миллиметр ртутного столба (мм рт. ст.). Нормальным атмосферным давлением (на уровне моря) принято значение 760 мм ртутного столба (мм рт. ст.) при температуре 0 °С.

Зачем его измеряют?

Изменение атмосферного давления с высотой

Газы сильно сжимаемы и чем сильнее сжат газ, тем больше его плотность и тем большее давление он производит. Нижние слои воздуха сжаты всеми вышележащими слоями. Чем выше от поверхности Земли, тем воздух слабее сжат, тем меньше его плотность и, следовательно, тем меньшее давление он производит. Так, например, когда воздушный шар поднимается над Землей, то давление воздуха на шар становится меньше не только потому, что высота столба воздуха над ним уменьшается, но еще и потому, что плотность воздуха вверху меньше, чем внизу. Так как все метеостанции, измеряющие атмосферное давление, расположены на разных высотах и полученные на них показатели чаще всего приводят к уровню моря. Делают это потому, что атмосферное давление довольно существенно убывает с высотой. Так на высоте 5 000 м оно уже примерно в два раза ниже. Поэтому для получения представления о реальном пространственном распределении атмосферного давления и для сравнимости его величины в различных местностях и на разных высотах, для составления синоптических карт давление приводят к единому уровню – к уровню моря.

В течение суток давление также меняется, но незначительно, т.е. имеет суточный ход. Ночью повышается, а днем в период максимальных температур понижается. Особенно правильный суточный ход оно имеет в тропических странах, где дневное колебание достигает 2,4 мм рт. ст., а ночное — 1,6 мм рт. ст. С увеличением широты амплитуда изменения АД уменьшается, но вместе с тем становятся более сильными непериодические изменения атмосферного давления.

Распределение атмосферного давления по земной поверхности обусловливает движение воздушных масс и атмосферных фронтов, определяет направление и скорость ветра.

Влияние атмосферного давления на самочувствие

На самочувствие человека, достаточно долго проживающего в определённой местности, обычное, т.е. характерное давление не должно вызывать особого ухудшения самочувствия.

Пребывание в условиях повышенного атмосферного давления почти ничем не отличается от обычных условий. Лишь при очень высоком давлении отмечается небольшое сокращение частоты пульса и снижение минимального кровяного давления. Более редким, но глубоким становится дыхание. Незначительно понижается слух и обоняние, голос становится приглушенным, появляется чувство слегка онемевшего кожного покрова, сухость слизистых и др. Однако все эти явления относительно легко переносятся.

Более неблагоприятные явления наблюдаются в период изменения атмосферного давления — повышения (компрессии) и особенно его снижения (декомпрессии) до нормального. Чем медленнее происходит изменение давления, тем лучше и без неблагоприятных последствий приспосабливается к нему организм человека.

При пониженном атмосферном давлении отмечается учащение и углубление дыхания, учащение сердечных сокращений (сила их более слабая), некоторое падение кровяного давления, наблюдаются также изменения в крови в виде увеличения количества красных кровяных телец. В основе неблагоприятного влияния пониженного атмосферного давления на организм лежит кислородное голодание. Оно обусловлено тем, что с понижением атмосферного давления понижается и парциальное давление кислорода, поэтому при нормальном функционировании органов дыхания и кровообращения в организм поступает меньшее количество кислорода.

Повлиять на погоду мы не в состоянии. Но вот помочь своему организму пережить этот тяжелый период совсем несложно. При прогнозе значительного ухудшения погодных условий, а следовательно и резких перепадов атмосферного давления, прежде всего следует не паниковать, успокоиться, максимально снизить физическую нагрузку, а для тех у кого адаптация протекает довольно сложно, необходимо посоветоваться с врачом о назначении соответствующих лекарственных средств.

Атмосферное давление – внеурочная деятельность (конкурсная работа) – Корпорация Российский учебник (издательство Дрофа – Вентана)

Внимание! Администрация сайта rosuchebnik.ru не несет ответственности за содержание методических разработок, а также за соответствие разработки ФГОС.

Участник: Вертушкин Иван Александрович
Руководитель: Виноградова Елена Анатольевна

Тема : “Атмосферное давление”

Введение

Сегодня за окном идёт дождь. После дождя уменьшилась температура воздуха, увеличилась влажность и уменьшилось атмосферное давление. Атмосферное давление является одним из основных факторов, определяющих состояние погоды и климата, поэтому знания об атмосферном давлении необходимы в прогнозировании погоды. Большое практическое значение имеет умение измерять атмосферное давление. И его можно измерить специальными приборами-барометрами. В жидкостных барометрах при изменении погоды столбик жидкости понижается или повышается.

Знания об атмосферном давлении необходимы в медицине, в технологических процессах, жизнедеятельности человека и всех живых организмов. Существует прямая связь между изменениями атмосферного давления и изменениями погоды. Рост или понижение атмосферного давления может служить признаком изменения погоды и влияет на самочувствие человека.

Описание трёх взаимосвязанных физических явлений из повседневной жизни:

Связь между погодой и атмосферным давлением.
Явления, лежащие в основе работы приборов для измерения атмосферного давления.

Зависимость давления жидкости от высоты столба жидкости в жидкостных барометрах.

Актуальность работы

Актуальность выбранной темы состоит в том, что во все времена люди, благодаря своим наблюдениям за поведением животных могли предугадать изменения погоды, стихийные бедствия, избежать людских жертв.

Влияние атмосферного давления на наш организм неизбежно, резкие изменения атмосферного давления влияют на самочувствие человека, особенно страдают метеозависимые люди. Конечно, уменьшить влияние атмосферного давления на здоровье человека мы не в силах, но помочь собственному организму можем. Правильно организовать свой день, распределить время между трудом и отдыхом может помочь умение измерять атмосферное давление, знание народных примет, использование самодельных приборов.

Цель работы: выяснить, какую роль в повседневной жизни человека играет атмосферное давление.

Задачи:

Изучить историю измерения атмосферного давления.
Установить, есть ли связь между погодой и атмосферным давлением.
Изучить виды приборов, предназначенных для измерения атмосферного давления, изготовленных человеком.

Изучить физические явления, лежащие в основе работы приборов для измерения атмосферного давления.
Зависимость давления жидкости от высоты столба жидкости в жидкостных барометрах.

Методы исследования

Анализ литературы.
Обобщение полученной информации.
Наблюдения.

Область исследования: атмосферное давление

Гипотеза: атмосферное давления имеет важное значение для человека.

Значимость работы: материал данной работы может быть использован на уроках и во внеурочной деятельности, в жизни моих одноклассников, учеников нашей школы, всеми любителями исследований природы.

План работы

I. Теоретическая часть (сбор информации):

Обзор и анализ литературы.
Интернет-ресурсы.

II. Практическая часть:

наблюдения;
сбор информации о погоде.

III. Заключительная часть:

Выводы.
Презентация работы.

История измерения атмосферного давления

Мы живем на дне огромного воздушного океана, называемого атмосферой. Все изменения, которые происходят в атмосфере, непременно оказывают влияние на человека, на его здоровье, способы жизнедеятельности, т.к. человек является неотъемлемой частью природы. Каждый из факторов, определяющих погоду: атмосферное давление, температура, влажность, содержание в воздухе озона и кислорода, радиоактивность, магнитные бури и др. оказывает прямое или косвенное воздействие на самочувствие и здоровье человека. Остановимся на атмосферном давлении.

Атмосферное давление — это давление атмосферы на все находящиеся в ней предметы и Земную поверхность.

В 1640 году великий герцог Тосканский решил устроить фонтан на террасе своего дворца и приказал для этого подвести воду из ближайшего озера с использованием всасывающего насоса. Приглашенные флорентийские мастера сказали, что это невозможно, потому что воду нужно было всасывать на высоту более 32 футов (более 10 метров). А почему вода не всасывается на такую высоту, объяснить не могли. Герцог попросил разобраться великого ученого Италии Галилео Галилея. Хотя ученый уже был стар и болен и не мог заняться экспериментами, он все-таки предположил, что решение вопроса лежит в области определения веса воздуха и его давления на водную поверхность озера. За разрешение этого вопроса взялся ученик Галилея Эванджелиста Торричелли. Для проверки гипотезы своего учителя он провел свой знаменитый опыт. Стеклянную трубку длиной 1 м, запаянную с одного конца, заполнил полностью ртутью, и плотно закрыв открытый конец трубки, перевернул ее этим концом в чашку с ртутью.

Часть ртути из трубки вылилась, часть осталась. Над ртутью образовалось безвоздушное пространство. Атмосфера давит на ртуть в чашке, ртуть в трубке тоже давит на ртуть в чашке, так как установилось равновесие, то эти давления равны. Рассчитать давление ртути в трубке означает рассчитать давление атмосферы. Если атмосферное давление повышается или понижается, то столбик ртути в трубке соответственно повышается или понижается. Так появилась единица измерения атмосферного давления – мм. рт. ст. – миллиметр ртутного столба. Наблюдая за уровнем ртути в трубке, Торричелли заметил, что уровень меняется, значит, он не является постоянным и зависит от изменения погоды. Если давление повышается, погода будет хорошей: холодной – зимой, жаркой – летом. Если давление резко понижается, значит, ожидается появление облачности и насыщение влагой воздуха. Трубка Торричелли с приставленной линейкой представляет собой первый прибор для измерения атмосферного давления – ртутный барометр. (Приложение 1)

Ртутный барометр

Создавали барометры и другие ученые: Роберт Гук, Роберт Бойль, Эмиль Марриот.

Водяные барометры сконструировал французский ученый Блез Паскаль и немецкий бургомистр города Магдебурга Отто фон Герике. Высота такого барометра составляла более 10 метров.

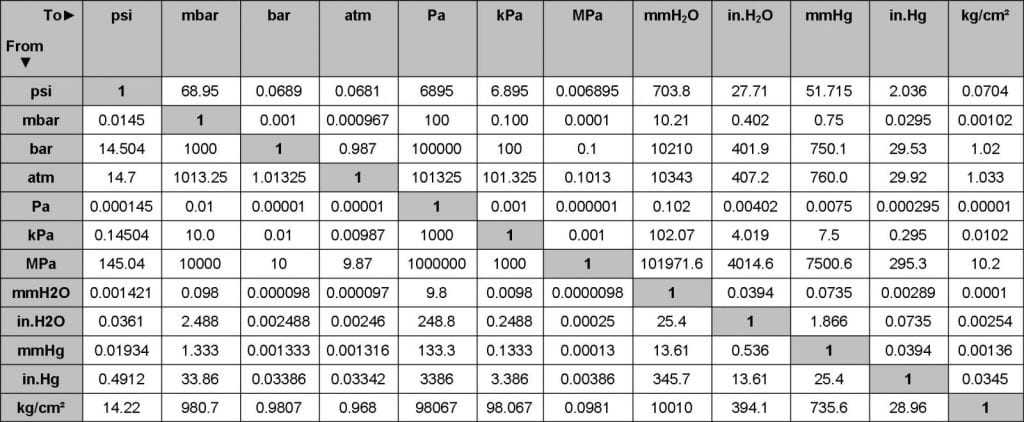

Для измерения давления пользуются различными единицами: мм ртутного столба, физическими атмосферами, в системе СИ – Паскалями.

Связь между погодой и атмосферным давлением

В романе Жюль Верна «Пятнадцатилетний капитан» заинтересовало описание о том, как понимать показания барометра.

«Капитан Гуль, хороший метеоролог, научил его понимать показания барометра. Мы вкратце расскажем, как надо пользоваться этим замечательным прибором.

Когда после долгого периода хорошей погоды барометр начинает резко и непрерывно падать это верный признак дождя. Однако если хорошая погода стояла очень долго, то ртутный столбик может опускаться два-три дня, и лишь после этого произойдут в атмосфере сколько-нибудь заметные изменения. В таких случаях чем больше времени прошло между началом падения ртутного столба и началом дождей, тем дольше будет стоять дождливая погода.

Напротив, если во время долгого периода дождей барометр начнет медленно, но непрерывно подниматься, можно с уверенностью предсказать наступление хорошей погоды. И хорошая погода удержится тем дольше, чем больше времени прошло между началом подъема ртутного столба и первым ясным днем.

В обоих случаях изменение погоды, происшедшее сразу после подъема или падения ртутного столба, удерживается весьма непродолжительное время.

Если барометр медленно, но беспрерывно поднимается в течение двух-трех дней и дольше, это предвещает хорошую погоду, хотя бы все эти дни и лил, не переставая, дождь, и vice versa. Но если барометр медленно поднимается в дождливые дни, а с наступлением хорошей погоды тотчас же начинает падать, хорошая погода удержится очень недолго, и vice versa

Весной и осенью резкое падение барометра предвещает ветреную погоду. Летом, в сильную жару, оно предсказывает грозу. Зимой, особенно после продолжительных морозов, быстрое падение ртутного столба говорит о предстоящей перемене направления ветра, сопровождающейся оттепелью и дождем. Напротив, повышение ртутного стол ба во время продолжительных морозов предвещает снегопад.

Частые колебания уровня ртутного столба, то поднимающегося, то падающего, ни в коем случае не следует рассматривать как признак приближения длительного; периода сухой либо дождливой погоды. Только постепенное и медленное падение или повышение ртутного столба предвещает наступление долгого периода устойчивой погоды.

Когда в конце осени, после долгого периода ветров и дождей, барометр начинает подниматься, это предвещает северный ветер в наступление морозов.

Вот общие выводы, которые можно сделать из показаний этого ценного прибора. Дик Сэнд отлично умел разбираться в предсказаниях барометра и много раз убеждался, насколько они правильны. Каждый день он советовался со своим барометром, чтобы не быть застигнутым врасплох переменой погоды.»

Я провел наблюдения за изменением погоды и атмосферным давлением. И убедился, что существует эта зависимость.

Дата	Температура, °С	Осадки,	Атмосферное давление, мм рт.ст.	Облачность
28.01.2017	-3		765	ясно
29. 01.2017	-6		761	пасмурно
30.01.2017	-4		767	ясно
31.01.2017	-5		763,5	пасмурно
01. 02.2017	-6		751	пасмурно
02.02.2017	-12		758	пасмурно
03.02.2017	-12		753	пасмурно
04. 02.2017	-5		754	ясно
05.02.2017	-16		755	ясно
06.02.2017	-23		764	ясно
07. 02.2017	-21		769	ясно
08.02.2017	-15		765	пасмурно
09.02.2017	0		768	ясно
10. 02.2017	0		764	пасмурно

Приборы для измерения атмосферного давления

Для научных и житейских целей нужно уметь измерять атмосферное давление. Для этого существуют специальные приборы – барометры. Нормальным атмосферным давлением называют давление на уровне моря при температуре 15 °C. Оно равно 760 мм рт. ст. Нам известно, что при изменении высоты на 12 метров атмосферное давление изменяется на 1 мм рт. ст. Причём, при увеличении высоты атмосферное давление понижается, а при уменьшении – повышается.

Современный барометр сделан безжидкостным. Он называется барометр-анероид. Металлические барометры менее точны, но не столь громоздки и хрупки.

Барометр-анероид – очень чувствительный прибор. Например, поднимаясь на последний этаж девятиэтажного дома, из-за различия атмосферного давления на различной высоте мы обнаружим уменьшение атмосферного давления на 2-3 мм рт. ст.

Барометр может служить для определения высоты полета самолета. Такой барометр называется барометрический высотомер или альтиметр. Идея опыта Паскаля легла в основу конструкции альтиметра. Он определяет высоту подъема над уровнем моря по изменению атмосферного давления.

При наблюдении погоды в метеорологии, если необходимо зарегистрировать колебания атмосферного давления в течение некоторого промежутка времени, пользуются самопишущим прибором – барографом.

Штормгласс (Storm Glass) (штормглас, нидерл. storm — «буря» и glass — «стекло»)— это химический или кристаллический барометр, состоящий из стеклянной колбы или ампулы, заполненных спиртовым раствором, в котором в определённых пропорциях растворены камфора, нашатырь и калийная селитра.

Этим химическим барометром активно пользовался во время своих морских путешествий английский гидрограф и метеоролог, вице-адмирал Роберт Фицрой, который тщательно описал поведение барометра, это описание используется до сих пор. Поэтому, штормгласс также называют “Барометром Фицроя”. В 1831–36 Фицрой возглавлял океанографическую экспедицию на корабле “Бигл”, в которой участвовал Чарльз Дарвин.

Барометр работает следующим образом. Колба герметически запаяна, но, тем не менее, в ней постоянно происходит рождение и исчезновение кристаллов. В зависимости от грядущих изменений погоды, в жидкости образуются кристаллы различной формы. Штормгласс настолько чувствителен, что может предсказывать резкое изменение погоды за 10 минут до такового. Принцип работы так и не получил полного научного объяснения. Барометр лучше работает находясь у окна, особенно в железобетонных домах, вероятно в этом случае барометр не так сильно экранируется.

Бароскоп – прибор для наблюдения за изменением атмосферного давления. Можно сделать бароскоп своими руками. Для изготовления бароскопа требуется следующее оборудование: Стеклянная банка объемом 0,5 литра.

Кусок пленки от воздушного шарика.
Резиновое кольцо.
Легкая стрелка из соломы.
Проволока для крепления стрелки.
Вертикальная шкала.
Корпус прибора.

Зависимость давления жидкости от высоты столба жидкости в жидкостных барометрах

При изменении атмосферного давления в жидкостных барометрах изменяется высота столба жидкости (воды или ртути): при уменьшении давления – уменьшается, при увеличении увеличивается. Значит, существует зависимость высоты столба жидкости от атмосферного давления. Но и сама жидкость давит на дно и стенки сосуда.

Французский ученый Б. Паскаль в середине XVII века эмпирически установил закон, названный законом Паскаля:

Давление в жидкости или газе передается во всех направлениях одинаково и не зависит от ориентации площадки, на которую оно действует.

Для иллюстрации закона Паскаля на рисунке изображена небольшая прямоугольная призма, погруженная в жидкость. Если предположить, что плотность материала призмы равна плотности жидкости, то призма должна находиться в жидкости в состоянии безразличного равновесия. Это означает, что силы давления, действующие на грани призмы, должны быть уравновешены. Это произойдет только в том случае, если давления, т. е. силы, действующие на единицу площади поверхности каждой грани, одинаковы: p₁ = p₂ = p₃ = p.

Давление жидкости на дно или боковые стенки сосуда зависит от высоты столба жидкости. Сила давления на дно цилиндрического сосуда высоты h и площади основания S равна весу столба жидкости mg, где m = ρghS – масса жидкости в сосуде, ρ – плотность жидкости. Следовательно p = ρghS / S

Такое же давление на глубине h в соответствии с законом Паскаля жидкость оказывает и на боковые стенки сосуда. Давление столба жидкости ρgh называют гидростатическим давлением.

Во многих устройствах, встречающихся нам в жизни, используются законы давления жидкости и газов: сообщающиеся сосуды, водопровод, гидравлический пресс, шлюзы, фонтаны, артезианский колодец и т.д.

Заключение

Измеряют атмосферное давление для того, чтобы с большей вероятностью предсказать возможное изменение погоды. Существует прямая связь между изменениями давления и изменениями погоды. Рост или понижение атмосферного давления с некоторой вероятностью может служить признаком изменения погоды. Надо знать: если давление падает, то ожидается пасмурная, дождливая погода, если же повышается — сухая погода, с похолоданием зимой. Если давление падает очень резко – возможна серьёзная непогода: шторм, сильная гроза или буря.

Еще в древности врачи писали о влиянии погоды на организм человека. В тибетской медицине есть упоминание: «боли в суставах усиливаются в дождливое время и в период больших ветров». Знаменитый алхимик, врач Парацельс отмечал: «Тому, кто изучил ветры, молнию и погоду, известно происхождение болезней».

Для того, чтобы человеку было комфортно, атмосферное давление должно быть равно 760 мм. рт. ст. Если атмосферное давление отклоняется, хоть на 10 мм, в ту или иную сторону, человек чувствует себя не комфортно и это может сказаться на его состоянии здоровья. Неблагоприятные явления наблюдаются в период изменения атмосферного давления — повышения (компрессии) и особенно его снижения (декомпрессии) до нормального. Чем медленнее происходит изменение давления, тем лучше и без неблагоприятных последствий приспосабливается к нему организм человека.

PSI против PSIA против PSIG: Различия между давлением воздуха

Что такое PSI?

Да ладно, Fullbay, вы можете сказать, все знают что такое PSI.

Это правда: большинство читателей нашего блога знают, что PSI — это единица измерения давления. Но он не единственный.

Чувак, Фулбей… это мы тоже знаем.

Мы знаем, что вы знаете. И мы знаем, что вы знаете, что мы знаем . Просто катайся с нами.

Даже те, кто не работает в сфере технологий или транспорта, знакомы с PSI. С другой стороны, в некоторых областях требуются точные измерения давления воздуха для различных применений. Для этого требуется нечто большее, чем базовая формула. Вот почему полезно понимать различия между PSI, PSIA и PSIG.

PSI, PSIA и PSIG

PSI, PSIA и PSIG — все это единицы измерения давления. Это означает, что они позволяют оценить величину силы, действующей в определенной области, например, внутри шины или двигателя.

Но на этом сходство заканчивается.

На давление могут влиять различные факторы, вызывающие необходимость измерения давления воздуха различных типов.

PSI: Этот термин является сокращением от «фунт-сила на квадратный дюйм» и обычно относится к газу или жидкости. Хотя это базовая метка, существует бесконечное количество способов усложнить ее. Для целей этого сообщения в блоге мы будем придерживаться основ и продолжим ссылаться на пример воздуха в шине. Когда вы накачиваете воздух в шину, молекулы подпрыгивают, оказывая измеримое давление на ее внутреннюю часть.

PSIA: Это обозначение относится к PSI Absolute . Это относится к давлению в идеальном вакууме. В вакууме, если шина в нашем примере полностью пуста от воздуха, измерением будет 0 PSIA.

PSIG: Этот термин используется для PSI по отношению к атмосферному давлению. PSIG также известен как манометрическое давление. Окружающее давление на уровне моря составляет около 14,7 фунтов на квадратный дюйм, но окружающее давление всегда равно 0. Принимая это во внимание, показание нашей абсолютно пустой шины будет -14,7 фунтов на квадратный дюйм. Это потому, что манометр измеряет давление внутри шины по сравнению с атмосферным давлением снаружи ее.

Высота над уровнем моря и температура влияют на измерения атмосферного давления

Если у вас была низкая или спущенная шина холодным утром, вы знаете, что температура может повлиять на измерения атмосферного давления.

В вашей шине всегда одинаковое количество молекул воздуха, независимо от того, какая погода снаружи. Однако молекулы холода движутся медленнее, уменьшая силу, которую они оказывают на внутреннюю часть шины. Результатом является снижение PSIG. В качестве альтернативы, измерения давления воздуха увеличиваются, когда температура повышается, и молекулы больше перемещаются.

Как правило, эти типы колебаний вызывают изменение только от 1 до 5 PSIG; скорость составляет около 1 фунта на квадратный дюйм на каждые 10 градусов разницы температур. Поэтому, поскольку рекомендуемое давление для ведущих шин составляет 75 фунтов на квадратный дюйм (80 фунтов на квадратный дюйм для шин прицепа), вам следует проверять давление в шинах и регулировать его, когда они холодные.

Между прочим, мы большие сторонники правильного давления в шинах. Это не только вопрос безопасности, но и предотвращение незапланированных простоев.

Что насчет высоты?

Как будто беспокойства о погоде недостаточно, высота также может изменить давление в шинах. С увеличением высоты атмосферное давление падает. Скорость снижения составляет всего около 0,5 фунта на квадратный дюйм на 1000 футов. Это не так уж и много… если только ваша поездка не приведет вас к изменению высоты более чем на 4000 футов. Изменение может повлиять на давление в шине почти на 5 фунтов на квадратный дюйм!

Еще кое-что, о чем следует помнить: изменение высоты связано с изменением температуры. Климат обычно холоднее на возвышенностях; иногда разница может достигать 5 градусов на каждые 1000 футов. Это означает, что движение из относительно теплой области на более низкой высоте на более высокую может повлиять на давление в шинах на целых 8 или 9 фунтов на квадратный дюйм. Конечно, реальные цифры зависят от того, насколько далеко вы путешествуете вверх или вниз, и от разницы температур.

PSI, PSIA или PSG: что следует использовать?

Из всех измерений давления воздуха в фунтах на квадратный дюйм, фунтах на квадратный дюйм и фунтах на кв. Это потому, что он лучше всего подходит для измерения давления воздуха в шинах, а также давления охлаждающей жидкости, топлива и масла в двигателях. Автопарки и ремонтные мастерские для тяжелых условий эксплуатации редко используют PSIA, за исключением случаев, когда необходимо изолировать давление в системе.

Теперь, когда вы знаете разницу между PSI, PSIA и PSIG, вы можете выбрать наилучшие измерения давления воздуха для своей работы.

Lisa

Типы давления и их значение

Абсолютное давление

При абсолютном давлении технологическое давление измеряется относительно вакуума. В процессе производства задняя эталонная сторона мембраны внутри сенсорного элемента подвергается воздействию вакуума и герметизируется. Если на мембрану действует атмосферное давление, датчик измеряет барометрическое атмосферное давление. Все фундаментальные физические формулы, относящиеся к давлению, основаны на данных об абсолютном давлении.

Единица давления: бар абс.
Эталонное давление: 0 бар абс. (вакуум)
Обозначение KELLER: PAA (например, PAA-23SX)

Типичные области применения
• Барометры
• Процессы вакуумной упаковки
• Контроль вакуумного насоса
• Измерение давления пара
• Измерение уровня заполнения в герметичных контейнерах (с двумя датчиками)

Относительное давление (избыточное давление)

При относительном давлении, также известном как избыточное давление, определяемое технологическое давление измеряется относительно атмосферного давления. Другими словами, определяется разница между давлением процесса и преобладающим атмосферным давлением. На атмосферное давление влияет как высота над уровнем моря, так и погода, и поэтому оно подвержено постоянным изменениям. Следовательно, измерения, в которых используется относительное давление, хорошо подходят для процессов, на которые влияют изменения атмосферного давления. Датчики относительного давления всегда имеют вентиляционное отверстие на задней стороне измерительной ячейки, так что атмосферное давление присутствует в качестве точки отсчета для чувствительного элемента внутри корпуса. Относительное давление является наиболее часто используемым типом давления для датчиков давления, и его можно найти практически во всех приложениях и отраслях промышленности.

Единица давления: бар отн.
Эталонное давление: атмосферное давление
Обозначение по KELLER: PR (например, PR-33X)

Типичные области применения
• Гидростатические измерения уровня
• Пневматические системы
• Воздушные компрессоры
• Насосы управления технологическими процессами

Герметичное давление Специальная форма

избыточное давление — это герметичное давление, которое сочетает в себе принцип измерения относительного давления с преимуществами герметичного чувствительного элемента. Этот тип давления особенно удобен в суровых рабочих условиях, когда нельзя полагаться на вентиляцию измерительной ячейки. Герметичное давление относится к предварительно определенному эталонному давлению. Для целей калибровки KELLER обычно ссылается на 1 бар абс. в качестве точки отсчета. Поскольку герметичные датчики давления изолированы от окружающей среды, они не могут компенсировать изменения атмосферного давления. В зависимости от применения результирующая погрешность измерения незначительна, или для ее компенсации необходимо дополнительное измерение атмосферного давления. KELLER использует абсолютные чувствительные элементы для таких датчиков избыточного давления, так как это предотвращает влияние изменений температуры на сигнал датчика.

Единица измерения давления: бар
Эталонное давление: 1 бар абс.
Обозначение KELLER: PA (например, PA-23SY)

Типичные области применения
• Измерения избыточного давления в суровых условиях, когда вентиляция измерительной ячейки либо невозможна, либо нежелательна.
• Применения при высоком давлении: потому что погрешность измерения, вызванная изменениями атмосферного давления, незначительна по сравнению с точностью манометра.
