Давление – очень важная физическая величина, играющая огромную роль, как в окружающей природе, так и жизни человека. Внешне незаметное человеческому глазу давление может очень хорошо ощущаться каждым из нас. Особенно хорошо это усвоили люди в возрасте, часто страдающие от повышенного давления (или наоборот от пониженного). Но в нашей статье мы больше поговорим именно о давлении в физике, о том, как оно измеряется и рассчитывается, какие есть формулы для расчетов давления разных субстанций: воздуха, жидкости или твердого тела.

Определение

Под давлением в физике понимается термодинамическая величина, выраженная соотношением перпендикулярной силы давления на площадь поверхности, на которую она воздействует.

При этом согласно закону Паскаля если система находится в состоянии равновесия, то давление на нее будет одинаковым для всех точек системы.

В физике, как впрочем и химии, давление обозначают большой буквой Р, идущей от латинского слова «pressura» – давление. (В английском языке давление так и осталось почти без изменения – pressure).

Общая формула

Из классического определения того, что такое давление можно вывести общую формулу для его расчета. Выглядеть она будет таким образом:

P = F/S

Где F – это сила давления, а S – площадь поверхности на которую она действует. То есть иными словами формула нахождения давления – это сила, воздействующая на определенную поверхность, разделенная на площадь этой самой поверхности.

Как видно из формулы, при расчете давления всегда действует следующий принцип: чем меньше пространство, на которое влияет сила, тем большее количество давящей силы на него приходится и наоборот.

Это можно проиллюстрировать простым жизненным примером: хлеб легче всего порезать острым ножом, потому что у острого ножа заточенное лезвие, то есть площадь поверхности S из формулы у него минимальна, а значит, давление ножа на хлеб будет максимально равно приложенной силе F того кто держит нож.

А вот тупым ножом порезать хлеб уже сложнее, так как у его лезвия большая площадь поверхности S, и давление ножа на хлеб будет меньшим, и значит, чтобы отрезать себе кусок хлеба нужно приложить большее количество силы F.

Общая формула давления, по сути, отлично описывает формулу давления твердого тела.

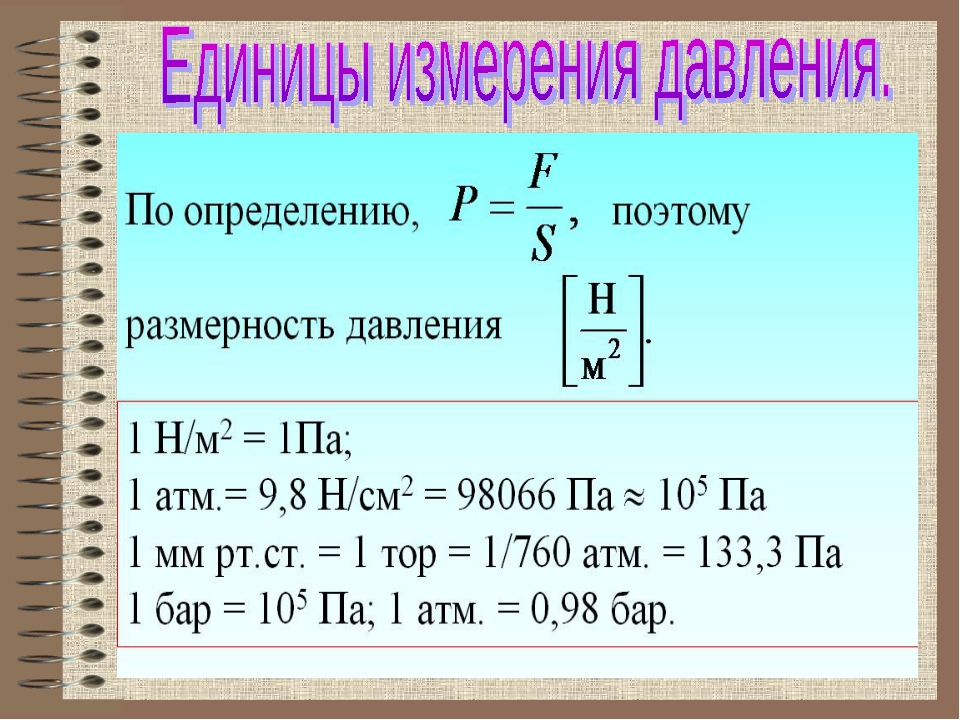

Единицы измерения

Согласно стандартам Международной метрической системы давление измеряется в паскалях. Один паскаль из классической формулы равен одному Ньютону (Как мы знаем, Ньютон у нас единица измерения силы) разделенному на один квадратный метр.

Но увы на практике паскаль оказывается очень маленькой единицей и использовать его для измерения давления не всегда удобно, поэтому часто для измерения давления применяют другие единицы:

Бары – один бар равен 105 паскалей
Миллиметры водяного столпа
Метры водяного столпа
Технические и физические атмосферы

Формула гидростатического давления

Как мы знаем, разные агрегатные состояния вещества, имеют разные физические свойства. Жидкости своими свойствами отличаются от твердых тел, а газы в свою очередь отличаются от них всех. Поэтому вполне логично, что способы определения давления для жидкостей, твердых тел и газов также будут разными. Так, например, формула давления воды (или гидростатического давления) будет иметь следующий вид:

P = p*g*h

Где маленькая p – плотность вещества, g – ускорение свободного падения, h – высота.

В частности эта формула объясняет, почему при погружении водолазов (или батискафа или подводной лодки) на глубину все больше возрастает давление окружающей воды. Также из этой формулы понятно, почему на предмет, погруженный в какой-нибудь кисель, будет воздействовать большее давление, чем на предмет, погруженный просто в воду, так как плотность киселя (p) выше, чем у воды, а чем выше плотность жидкости, тем выше ее гидростатическое давление.

Приведенная нами формула гидростатического давления справедлива не только для жидкостей, но и для газов. Поэтому поднимаясь высоко в горы (где воздух более разрежен, а значит меньшее давление), как и спускаясь в подводные глубины, человек, водолаз или альпинист должен пройти специальную адаптацию, привыкнуть к тому, что на него будет воздействовать другое давление.

Резкая смена давления может привести к кессоной болезни (в случае с водолазами) или к «горной» болезни (в случае с альпинистами). И «кесонка» и «горняшка», как их сленгово называют водолазы и альпинисты, вызвана резкой сменной давления окружающей среды. То есть, если не подготовленный человек начнет вдруг подниматься на Эверест, то он быстро словит «горняшку», а если этот же человек начнет опускаться на дно Мариинской впадины, то гарантировано получит «кесонку». В первом случае причиной будет не адаптация организма к пониженному давлению, а во втором – к повышенному.

Американские водолазы в декомпрессионой камере, призванной подготовить их к глубоководным погружениям и адаптировать организм к высокому давлению океанских глубин.

Парциальное давление и его формула

Хотя формула гидростатического давления применима для газов, но давления для них удобнее вычислять по другой формуле, формуле парциального давления.

Дело в том, что в природе редко встречаются абсолютно чистые вещества, причем это касается как жидкостей, так и газов.

Обычно на практике в окружающем мире преобладают различные смеси, и логично, что каждый из компонентов такой смеси может оказывать разное давление, такое разное давление и называют парциальным. Определить парциальное давление просто – оно равно суме давлений каждого компонента рассматриваемой смеси. Отсюда формула парциального давления будет иметь следующий вид:

P = P₁+P₂+P₃

Где P₁, P₂ и P₃ – давления каждого из компонентов газовой смеси, так званный «идеальный газ».

К примеру, чтобы определить давления воздуха обычной формулы гидростатического давления проделанной только с кислородом недостаточно, так как воздух в реальности представляет собой смесь разных газов, где помимо основного компонента кислорода, которым мы все дышим, есть и другие: азот, аргон и т. д.

Такие расчеты нужно проделывать при помощи формулы парциального давления.

Формула давления идеального газа

Также стоит заметить, что давление идеального газа, то есть каждого отдельного из компонентов газовой смеси удобно посчитать по формуле молекулярно-кинетической теории.

P = n*k*T

Где n – концентрация молекул газа, T – абсолютная температура газа, k – постоянная Больцмана (указывает на взаимосвязь между кинетической энергией частицы газа и ее абсолютной температурой), она равна 1,38*10

-23 Дж/К.

Приборы для измерения давления

Разумеется, человечество изобрело многие приборы, позволяющие быстро и удобно измерять уровень давления. Для измерения давления окружающей среды, оно же атмосферное давление используют такой прибор как манометр или барометр.

Так выглядит классический барометр для измерения атмосферного давления.

Чтобы узнать артериальное давление у человека, часто служащее причиной недомоганий используется прибор известный большинству под названием неинвазивный тонометр. Таких приборов существует множество разновидностей.

Также биологи в своих исследованиях занимаются расчетами осмотического давления – это давление внутри и снаружи клетки. А метеорологи, в частности по перепадам давления в окружающей среде предсказывают нам погоду.

Видео

<center><div class="lazy lazy-hidden advv"><ins class="lazy lazy-hidden adsbygoogle" style="display:inline-block;width:336px;height:280px" data-ad-client="ca-pub-1812626643144578" data-ad-slot="9935184599"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></div></center>

Автор: Павел Чайка, главный редактор журнала Познавайка

При написании статьи старался сделать ее максимально интересной, полезной и качественной. Буду благодарен за любую обратную связь и конструктивную критику в виде комментариев к статье. Также Ваше пожелание/вопрос/предложение можете написать на мою почту [email protected] или в Фейсбук, с уважением автор.

Масса, давление, сила

Определения и расчеты даются в соответствии с международной системой единиц (SI).

Масса (следует понимать количество материала) 1 кг на земле обладает силой тяжести 1 кгс.

Согласно основному закону Ньютона:

Р = m • а

где, сила = масса • ускорение
кг • м / с ²

Согласно прежней системе измерений земное ускорение g принималось за общее ускорение а:

F = m • g

1 кгс = 1 кг • 9,81 м / с ² = 9,81 м • кг / с²

По международной системе SI сила F измеряется в ньютонах (H).

1 H = 1 кг • 1 м / с

² = 1 кг • м / с ²

Таким образом

1 кгс = 9,81 H

Практически достаточно формулы

1 кгс = 10 H = 1 дан

Давление является одной из самых важных величин гидравлики. Его следует определить как силу, действующую на единицу поверхности.

P = F / A

где
Р, давление в барах
F, сила в ньютонах
A, площадь в см ²

Раньше давление измерялось в кгс /см ²

1 кгс / см

² = 1 ат.

(1 атмосфера)

В настоящее время в качестве единицы измерения силы применяется ньютон (Н).
Таким образом получим:

1 бар = 10 Н / см

² = 1 дан / см ²
1 бар = 1,02 кгс / см ²
1 кгс / см ² = 0,98 бар

Подставив в уравнение основные единицы силы (Н) и площади (м ²) мы получим единицу измерения давления паскаль (Па)

1 Па = 1 Н / м

Поскольку при применении единицы давления «паскаль» получаются большие цифровые значения, ее заменяют бар

1 бар = 100 000 Па

В качестве единицы измерения давления встречается еще и пси (фунт силы, на дюйм поверхности)

1 бар = 14,5 рsi

Пояснение:
эта единица измерения в международной системе единиц SI отсутствует.
Под давлением в барах по системе SI следует понимать абсолютное давление.

Для лучшего представления материала обратитесь к представленному рисунку.

Как правило, в гидравлике рабочее давление обозначается буквой р. При этом имеется в виду избыточное давлени

Урок по физике для 7 класса на тему “Закон Паскаля и его применение”

Урок физики в 7 классе

Тема урока «Закон Паскаля и его применение »

I. Оргмомент: Ознакомить учащихся с передачей давления в твердых телах, жидкостях и газах, законом Паскаля.

Цели урока

Цели образовательные:

– актуализация ранее усвоенных знаний по темам: давление и сила давления, давление твердых тел, давление в жидкостях (формулы, единицы измерения).

– применение полученных знаний для объяснения явлений окружающего мира;

– продолжение работы с единицами измерения физических величин;

Цели развивающие:
– установление причинно – следственных связей в ходе решения задач;

– умение видеть решения в нестандартных ситуациях;

Цели воспитательные:

– воспитание навыков самостоятельности.

Хочу дать вам своеобразную психологическую установку:

Продолжайте формирование умений наблюдать, обобщать, синтезировать изученное.
На уроке можно ошибаться и сомневаться.
Дайте самому себе установку: “Понять и быть тем первым, который увидит ход решения”

I I. Актуализация знаний

Разминка « Давление твердых тел» (работа в парах по карточкам) Взаимопроверка

Слайды № 1, 2

Вопросы по теме «Давление твердого тела»

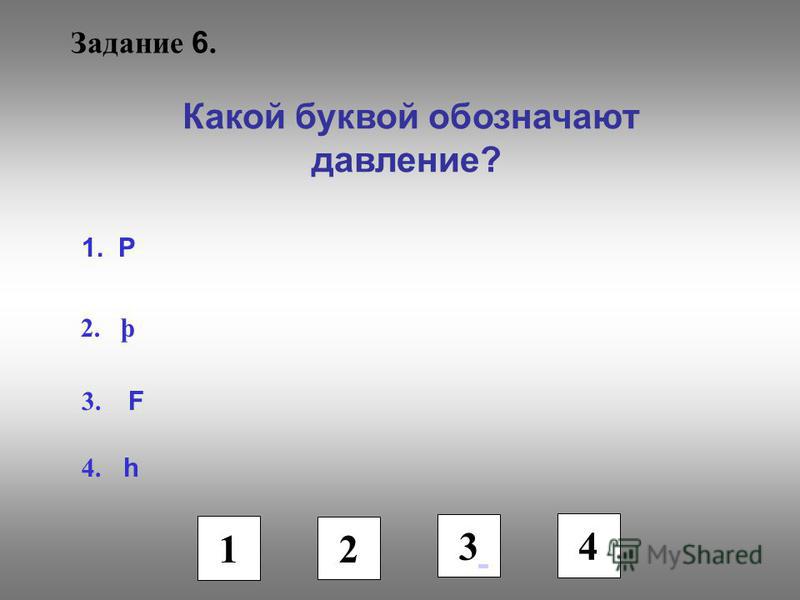

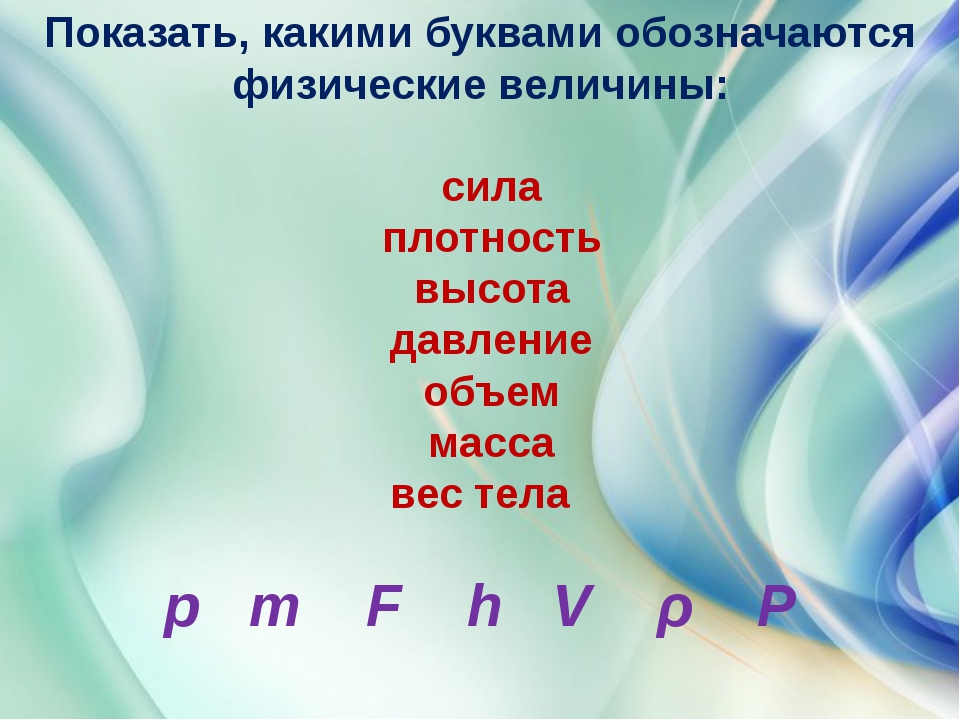

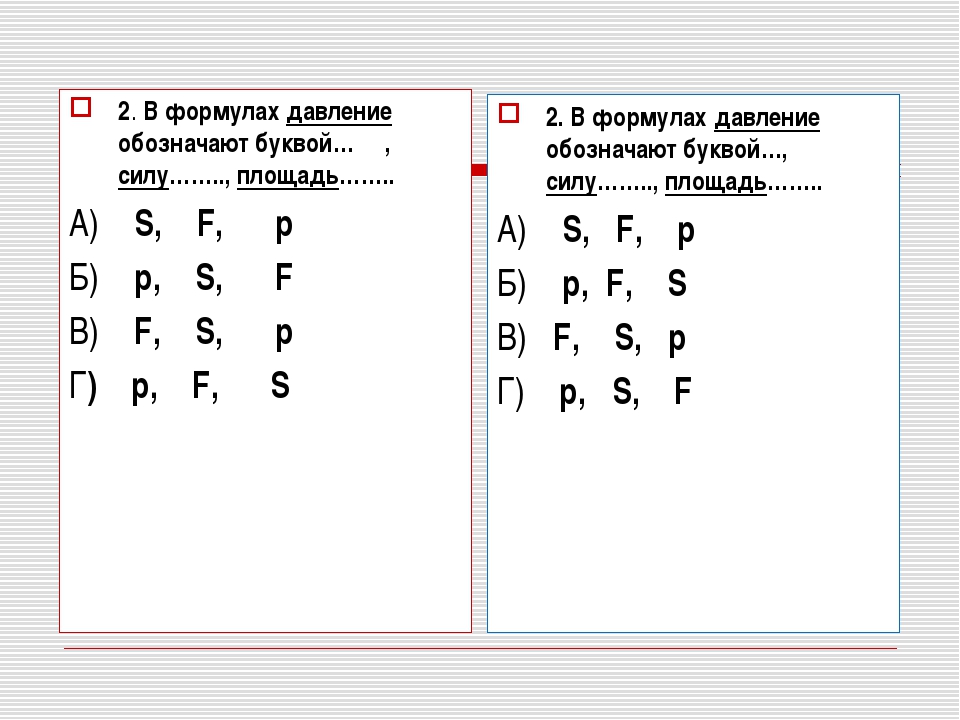

Какой буквой обозначают давление?
От каких величин зависит давление?
Какова единица измерения давления в СИ?
Какие еще вы знаете единицы давления?
Какова математическая запись нахождения давления?
Как найти силу давления?
Какой лопатой легче работать? Почему?
Какая кнопка быстрее входит в дерево – острая или тупая? Почему?
Почему человек, идущий на лыжах, не проваливается в снег?
Зачем у комбайнов, тракторов и других с/х машин колеса делают очень широкими?

Одинаковы ли силы давления, создаваемые кирпичами и действующие на опору, и давление во всех случаях? (Слайды № 3, 4)

III. Вызов

Вопросик:

– в углу стоит стол, на столе стопка книг, будет ли оказывать давление стол на все стены?

– будет ли оказывать давление воздух на все стены? (Слайд № 5)

Как передают давление твердые тела?

НО давление могут оказывать не только твердые тела!

Экспериментальное задание № 1 про надувание шарика (Слайды № 6, 7)

Попробуй решить: Решение задачи по слайду № 8.

Почему? …мяч, вынесенный из тёплой комнаты на улицу зимой становится слабо

надутым?

Почему? Резиновый мяч, сжав руками, деформировали. Изменится ли при этом масса, вес, плотность воздуха и давление в нём?

Почему газ оказывает давление в шарике?

Одинаково ли газ давит по всем направлениям? Почему? (Слайды № 9,10,11)

Как вы думаете, а передавать давление газ будет также, как и твердое тело, или нет?

Опыты по изучению передачи давления газами и жидкостями ставил французский ученый Блез Паскаль. В результате этого он открыл закон передачи давления газами и жидкостями ,который носит его имя. Это и будет тема урока. Запишите ее в тетрадь. (Слайд № 12)

Цели урока – познакомиться с передачей давления в твердых телах, жидкостях и газах, законом Паскаля и его применением в наше время.

(Краткая биография ученого на слайде и сообщение учащегося) Слайд № 13

Блез Паскаль – знаменитый французский математик и физик, один из умов XVII столетия. Отец Паскаля, Этьен, знаток математики и астрономии занимался его образованием. Чудо-ребёнок Блез с 12 лет начал заниматься наукой. Отец стал брать его на заседания научного кружка. Интеллект мальчика быстро развивался и вскоре он на равных обсуждал научные проблемы с крупными учёными своего времени. В 16 лет он написал замечательный “Опыт о конических сечениях”, изобрел автоматические счеты для выполнения четырех арифметических действий: сложение, вычитание, умножение, деление. Он открыл и исследовал ряд важных свойств жидкостей и газов, интересными опытами доказал существование атмосферного давления. Его именем названа единица давления и популярный язык программирования. Открытия, сделанные Блезом Паскалем 300-лет назад, мы изучаем и сейчас.

Для того чтобы узнать «Как передают жидкости и газы оказываемое на них давление?» разберем экспериментальное задание № 2. Слайд № 14

Поставим еще мысленный эксперимент. (Слайд № 15)

А) в камере на пружинных стойках помещаются твёрдое тело и жидкость. Одинаково ли они передают оказываемое на них давление?

– В каком направлении передает давление твердое тело? А жидкость?

В чем причина различия? В строении.

Б) Строение твердых тел , жидкостей и газов различно! Участник бенефиса –

– Частицы твёрдого тела только колеблются около равновесия,

не перемещаясь по телу.

– Жидкость текуча, и её слои легко смещаются относительно друг друга.

– Частицы газа легко и беспорядочно перемещаются по всему объёму

В чем отличие? – в подвижности! (Слайды 16, 17)

Заполним таблицу. (Слайд 18)

IV. Основной материал

Вывод: Свободная подвижность частиц жидкостей и газов ведёт к выравниванию

давления по всем направлениям !

Что обозначено стрелками на рисунке? – направление передачи давления.

Какой вывод можно сделать? (Слайд 19)

Это утверждение называется законом Паскаля. Найдите его в учебнике.

V. Опытное подтверждение наших выводов о справедливости закона, (Слайды )

Анимированный опыт – шар Паскаля с газом (Слайд 20)

– Почему газ выходит из всех отверстий одинаково?

Видеофрагмент с шаром Паскаля

Опыт с шаром Паскаля

Опыт с водолазом (анимация) (Слайд 21)

Закон Паскаля имеет интересное следствие: вне зависимости от формы и размеров сосуда давление внутри жидкости на одной и той же глубине одинаково. Докажем это утверждение.

– Что можно сказать о величине давления на одной и той же глубине?

– Зависит ли оно от формы морского дна? От формы сосуда, в который налита жидкость?

Другие примеры (Слайды 22,23,24)

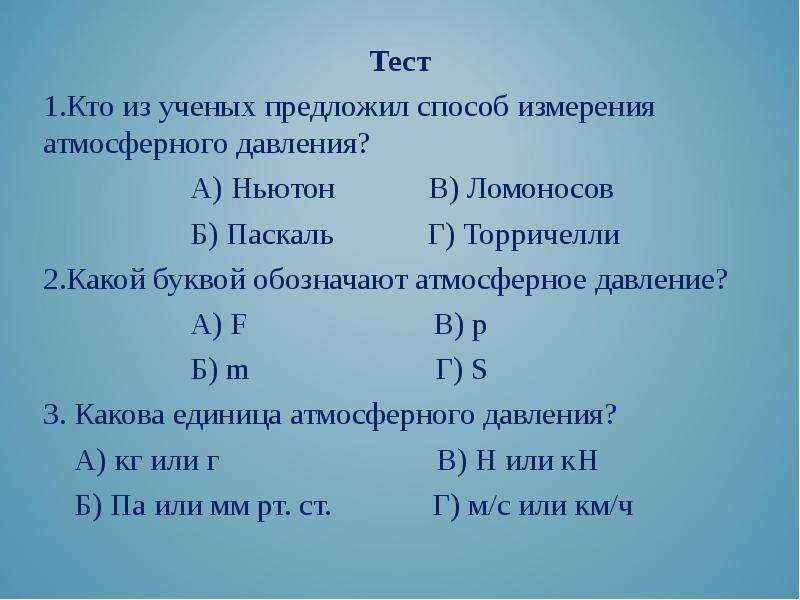

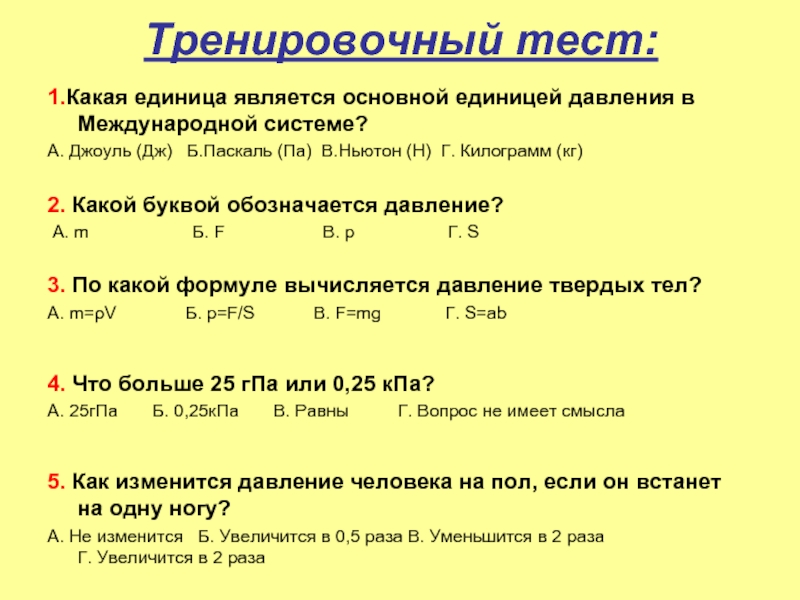

Тест по теме «Давление газа»

Физкультминутка.

Учитель. Теперь нам нужно немного передохнуть. Давайте сделаем так, чтобы давление на стул уменьшилось. Встали. Постоим на одной ноге, на другой. Встали на цыпочки, потянулись. Как менялось давление на пол?

А сейчас выполним дыхательную гимнастику. Наберем воздух в лёгкие (вдыхаем медленно, но как можно больше воздуха), медленно выдыхаем. Руки медленно поднимаем вверх и делаем (одновременно) глубокий вдох. Руки опускаем – выдох.

Сейчас вы выполнили дыхательную гимнастику, которую врачи рекомендуют проводить 3-4 раза в день.

А какой физический закон лежит в основе дыхательной гимнастики?

Ученик. Закон Паскаля.

VII. Проверим себя (работа в группах) Закрепление изученного.

По слайдам 25-29

По карточкам

№1. Если выстрелить из мелкокалиберной винтовки в вареное яйцо, то в яйце образуется отверстие. Если же выстрелить в сырое яйцо, оно разлетится. Как объяснить это явление?

№2. Сосуд плотно закрыт пробкой, в которую вставлены две трубки так, как показано на рисунке. Если подуть в трубку а, то вода через трубку б выливается из сосуда. Почему? Будет ли вытекать вода из трубки а, если подуть в трубку б?

№3. Объясните явление, пользуясь законом Паскаля. Как изменится наблюдаемое явление, если увеличить сжатие?

№4. Оборудование: два шприца разного сечения, трубочка от капельницы.

Ход опыта:

Соедините два шприца разного сечения трубочкой от капельницы. Частично заполните систему подкрашенной водой.

Вопрос: почему при нажатии на поршень маленького шприца поршень большого шприца поднимается вверх?

№5. Багажник автомобиля заполнили грузом. Изменилось ли давление в камерах колес автомобиля? Одинаково ли оно в верхней и нижней частях камеры?

№6. Оборудование: пластиковая бутылка с пробкой, шило.

Задание: изготовить прибор для демонстрации закона Паскаля.

Заслушивание заданий и отчетов групп по их выполнению.

VIII. Применим знания на практике Действие закона Паскаля:

Закон Паскаля положен в основу устройства многих механизмов (Слайды 30-37)

А что же представляет собой гидравлический пресс? (Слайд 38,39)

Видеофрагменты «Домкрат» и «Пресс»

Записать в тетрадь формулу. Решить задачу. (Слайд 40)

Соотношение поршней гидравлической машины 1:100. Каков вес

груза на поршне А, если его уравновешивает на поршне В груз весом 500 Н?

Ответ: 5Н. (Слайд 19)

IX. Домашнее задание на слайде ( §§ 38, 49, упр16 устно, 25 (1, 2) , Для желающих: подготовить короткие сообщения о применении закона Паскаля в технике или составить кроссворд по теме «Давление»). (Слайд 42)

X. Итог (рефлексия) (Слайд 41)

Подведение итогов. Выставление оценок. Рефлексия.

Учитель. Напомните, пожалуйста, цель нашего урока.

Ученик. Познакомиться с законом Паскаля и научиться объяснять с его помощью наблюдаемые нами физические явления.

Учитель. Ребята, как вы считаете, достигли мы сегодня цели урока?

Ученики. Да.

– В чем причина того, что жидкости и газы передают давление во всех направлениях?

– Как читается закон Паскаля?

– На каком опыте можно подтвердить справедливость закона Паскаля?

– Действие каких машин основано на законах движения и равновесия жидкостей?

– Понравился ли Вам этот урок?

Учитель. Урок окончен. Я благодарю вас за внимание и активную работу

Дополнительно

Проверь себя:

Работа с интерактивными модулями OMS 5, 6 учащиеся работают с модулями на интерактивной доске.

Давление и сила давления — Гипермаркет знаний. В чем измеряется давление в физике, единицы измерения давления

Представьте себе заполненный воздухом герметичный цилиндр, с установленным сверху поршнем. Если начать давить на поршень, то объем воздуха в цилиндре начнет уменьшаться, молекулы воздуха станут сталкиваться друг с другом и с поршнем все интенсивнее, и давление сжатого воздуха на поршень возрастет.

Если поршень теперь резко отпустить, то сжатый воздух резко вытолкнет его вверх. Это произойдет потому, что при неизменной площади поршня увеличится сила, действующая на поршень со стороны сжатого воздуха. Площадь поршня осталась неизменной, а сила со стороны молекул газа увеличилась, соответственно увеличилось и давление.

Или другой пример. Стоит человек на земле, стоит обеими стопами. В таком положении человеку комфортно, он не испытывает неудобств. Но что случится, если этот человек решит постоять на одной ноге? Он согнет одну из ног в колене, и теперь будет опираться на землю только одной стопой. В таком положении человек ощутит определенный дискомфорт, ведь давление на стопу увеличилось, причем примерно в 2 раза. Почему? Потому что площадь, через которую теперь сила тяжести придавливает человека к земле, уменьшилась в 2 раза. Вот пример того, что такое давление, и как легко его можно обнаружить в обычной жизни.

С точки зрения физики, давлением называют физическую величину, численно равную силе, действующей перпендикулярно поверхности на единицу площади данной поверхности. Поэтому, чтобы определить давление в некоторой точке поверхности, нормальную составляющую силы, приложенной к поверхности, делят на площадь малого элемента поверхности, на который данная сила действует. А для того чтобы определить среднее давление по всей площади, нормальную составляющую действующей на поверхность силы нужно разделить на полную площадь данной поверхности.

Измеряется давление в паскалях (Па). Эта единица измерения давления получила свое название в честь французского математика, физика и литератора Блеза Паскаля, автора основного закона гидростатики – Закона Паскаля, гласящего, что давление, производимое на жидкость или газ, передается в любую точку без изменений во всех направлениях. Впервые единица давления «паскаль» была введена в обращение во Франции в 1961 году, согласно декрету о единицах, спустя три столетия после смерти ученого.

Один паскаль равен давлению, которое вызывает сила в один ньютон, равномерно распределенная, и направленная перпендикулярно к поверхности площадью в один квадратный метр.

В паскалях измеряют не только механическое давление (механическое напряжение), но и модуль упругости, модуль Юнга, объемный модуль упругости, предел текучести, предел пропорциональности, сопротивление разрыву, сопротивление срезу, звуковое давление и осмотическое давление. Традиционно именно в паскалях выражаются важнейшие механические характеристики материалов в сопромате.

Атмосфера техническая (ат), физическая (атм), килограмм-сила на квадратный сантиметр (кгс/см2)

Кроме паскаля для измерения давления применяют и другие (внесистемные) единицы. Одной из таких единиц является «атмосфера» (ат). Давление в одну атмосферу приблизительно равно атмосферному давлению на поверхности Земли на уровне Мирового океана. На сегодняшний день под «атмосферой» понимают техническую атмосферу (ат).

Техническая атмосфера (ат) – это давление, производимое одной килограмм-силой (кгс), распределенной равномерно по площади в один квадратный сантиметр. А одна килограмм-сила, в свою очередь, равна силе тяжести, действующей на тело массой в один килограмм в условиях ускорения свободного падения, равного 9,80665 м/с2. Одна килограмм-сила равна таким образом 9,80665 ньютон, а 1 атмосфера оказывается равной точно 98066,5 Па. 1 ат = 98066,5 Па.

В атмосферах измеряют, например, давление в автомобильных шинах, например рекомендованное давление в шинах пассажирского автобуса ГАЗ-2217 равно 3 атмосферам.

Есть еще «физическая атмосфера» (атм), определяемая как давление ртутного столба, высотой 760 мм на его основание при том, что плотность ртути равна 13595,04 кг/м3, при температуре 0°C и в условиях ускорения свободного падения равного 9,80665 м/с2. Так выходит, что 1 атм = 1,033233 ат = 101 325 Па.

Что касается килограмм-силы на квадратный сантиметр (кгс/см2), то эта внесистемная единица давления с хорошей точностью равна нормальному атмосферному давлению, что бывает иногда удобно для оценок различных воздействий.

Внесистемная единица «бар» равна приблизительно одной атмосфере, но является более точной – ровно 100000 Па. В системе СГС 1 бар равен 1000000 дин/см2. Раньше название «бар» носила единица, называемая сейчас «бария», и равная 0,1 Па или в системе СГС 1 бария = 1 дин/см2. Слово «бар», «бария» и «барометр» происходят от одного и того же греческого слова «тяжесть».

Часто для измерения атмосферного давления в метеорологии используют единицу мбар (миллибар), равную 0,001 бар. А для измерения давления на планетах где атмосфера очень разряженная – мкбар (микробар), равный 0,000001 бар. На технических манометрах чаще всего шкала имеет градуировку именно в барах.

Миллиметр ртутного столба (мм рт. ст.), миллиметр водяного столба (мм вод. ст.)

Внесистемная единица измерения «миллиметр ртутного столба» равна 101325/760 = 133,3223684 Па. Обозначается «мм рт.ст.», но иногда ее обозначают «торр» – в честь итальянского физика, ученика Галилея, Эванджелисты Торричелли, автора концепции атмосферного давления.

Образовалась единица в связи с удобным способом измерения атмосферного давления барометром, у которого ртутный столб пребывает в равновесии под действием атмосферного давления. Ртуть обладает высокой плотностью около 13600 кг/м3 и отличается низким давлением насыщенного пара в условиях комнатной температуры, поэтому для барометров в свое время и была выбрана именно ртуть.

На уровне моря атмосферное давление равно приблизительно 760 мм рт.ст., именно это значение и принято считать теперь нормальным атмосферным давлением, равным 101325 Па или одной физической атмосфере, 1 атм. То есть 1 миллиметр ртутного столба равен 101325/760 паскаль.

В миллиметрах ртутного столба измеряют давление в медицине, в метеорологии, в авиационной навигации. В медицине кровное давление измеряют в мм рт.ст, в вакуумной технике градуируются в мм рт. ст, наряду с барами. Иногда даже просто пишут 25 мкм, подразумевая микроны ртутного столба, если речь идет о вакуумировании, а измерения давления осуществляют вакуумметрами.

В некоторых случаях используют миллиметры водяного столба, и тогда 13,59 мм вод.ст = 1мм рт.ст. Иногда это более целесообразно и удобно. Миллиметр водяного столба, как и миллиметр ртутного столба – внесистемная единица, равная в свою очередь гидростатическому давлению 1 мм столба воды, которое этот столб оказывает на плоское основание при температуре воды столба 4°С.

Проделаем опыт. Возьмем небольшую доску, в углы которой вбиты четыре гвоздя, и поместим ее остриями вверх на песок. Сверху на нее положим гирю (рис. 81). Мы увидим, что шляпки гвоздей лишь незначительно вдавятся в песок. Если же мы перевернем доску и снова поставим ее (вместе с гирей) на песок, то теперь гвозди войдут в него значительно глубже (рис. 82). В обоих случаях вес доски был одним и тем же, однако эффект оказался разным. Почему? Вся разница в рассматриваемых случаях заключалась в том, что площадь поверхности, на которую опирались гвозди, в одном случае была больше, а в другом меньше. Ведь сначала песка касались шляпки гвоздей, а затем их острия.

Мы видим, что результат воздействия зависит не только от силы, с которой тело давит на поверхность, но и от площади этой поверхности. Именно по этой причине человек, способный скользить по рыхлому снегу на лыжах, сразу же проваливается в него, как только их снимет (рис. 83). Но дело не только в площади. Важную роль играет и величина прикладываемой силы. Если, например, на ту же. доску (см. рис. 81) положить еще одну гирю, то гвозди (при той же площади опоры) погрузятся в песок еще глубже.

Силу, прикладываемую перпендикулярно поверхности, называют силой давления на эту поверхность.

Силу давления не следует путать с давлением. Давление – это физическая величина, равная отношению силы давления, приложенной к данной поверхности, к площади этой поверхности:

р – давление, F – сила давления, S – площадь.

Итак, чтобы определить давление, надо силу давления разделить на площадь поверхности, на которую оказывается давление.

При одной и той же силе давление больше в том случае, когда площадь опоры меньше, и, наоборот, чем больше площадь опоры, тем давление меньше.

В тех случаях, когда силой давления является вес находящегося на поверхности тела (F = P = mg ), давление, оказываемое телом, можно найти по формуле

Если давление р и площадь S известны, то можно определить силу давления F ; для этого надо давление умножить на площадь:

F = pS (32.2)

Сила давления (как и любая другая сила) измеряется в ньютонах. Давление же измеряется в паскалях. Паскаль (1 Па) – это такое давление, которое производит сила давления в 1 Н, будучи приложенной к поверхности площадью 1 м 2:

1 Па = 1 Н/м 2 .

Используются также другие единицы давления – гектопаскаль (гПа) и килопаскаль (кПа):

1 гПа = 100 Па, 1 кПа = 1000 Па.

1. Приведите примеры, показывающие, что результат действия силы зависит от площади опоры, на которую действует эта сила. 2. Почему человек, идущий на лыжах, не проваливается в снег? 3. Почему острая кнопка легче входит в дерево, чем тупая? 4. Что называют давлением? 5. Какие вы знаете единицы давления? 6. Чем отличается давление от силы давления? 7. Как можно найти силу давления, зная давление и площадь поверхности, к которой приложена сила?

>>Давление и сила давления

Отослано читателями из интернет-сайтов

Сборник конспектов уроков по физике, рефераты на тему из школьной программы. Календарно тематическое планирование, физика 7 класс онлайн , книги и учебники по физике. Школьнику подготовиться к уроку.

Содержание урока конспект урока и опорный каркас презентация урока интерактивные технологии акселеративные методы обучения Практика тесты, тестирование онлайн задачи и упражнения домашние задания практикумы и тренинги вопросы для дискуссий в классе Иллюстрации видео- и аудиоматериалы фотографии, картинки графики, таблицы, схемы комиксы, притчи, поговорки, кроссворды, анекдоты, приколы, цитаты Дополнения рефераты шпаргалки фишки для любознательных статьи (МАН) литература основная и дополнительная словарь терминов Совершенствование учебников и уроков исправление ошибок в учебнике замена устаревших знаний новыми Только для учителей календарные планы учебные программы методические рекомендации

Физика – предмет сложный. Не каждый может понять его

В физике очень много разных интересных терминов и формул

Полезная информация – давление измеряется в паскалях

Что касается буквы, которая обозначает давление в физике – латинская буква Р

P,Па больше добавить нечего, но длина сообщения должна быть 40)

Давление является физической величиной. Определяется оно, как сила давления на какую-либо поверхность, к площади данной поверхности.

Обозначается физическое давление маленькой английской буквой р.

Буквой F обозначается сила давления, а буквой S обозначается площадь поверхности.

Измеряется давление Н/м2 (Ньютон на метр квадратный). Данную величину можно перевести в Паскали (Па). Один Па будет равен одному Н/м.

Ответ на этот лгкий вопрос из области физики, начальный курс, которой проходят в средней школе. С того времени отчтливо помню, что буква, обозначающая давление, p. А формула следующая p=f/s. Эту формулу можно отыскать в любом учебнике физики.

Как я помню еще со школьных уроков физики, давление обозначается латинской буквой p. Думаю, что за несколько лет ничего не поменялось. Измеряется давление в паскалях (обозначается Па, или Pa латинскими буквами).

Еще помню из уроков по физике, что давление измеряется в Паскалях, а обозначается данная единица в системе СИ как Па. Я думаю, что такие единицы измерения не меняются со временем, так как были еще придуманы давно и все ими пользуются.

Давление представляет собой физическую величину, которая характеризует распределение силы по той площади, куда она приложена. Отношение этой силы F к площади поверхности S и показывает давление, что записывается в виде формулы.

В этой формуле латинской буквой P обозначается физическая величина – давление .

Пользуясь формулой можно проследить за изменением давления. Например, для того чтобы давление увеличить нужно увеличить силу (величина в числителе) или уменьшить площадь приложения (знаменатель).

Как верно сказано выше, давление в физике обозначается буквой P . А единицей для измерения давления в Международной системе единиц (СИ), действительно является паскаль (Па).

Своим названием, данная физическая величина обязана талантливейшему французскому учному и писателю XVII века Блезу Паскалю, который за свою короткую жизнь (39 лет), доказал не только наличие существование атмосферного давления, но и осуществил огромнейшее количество исследований и экспериментов. Особую слабость питал Паскаль к математике, в области которой иногда совершал открытия в течении одной ночи. Представьте себе, что он является одним из создателем математического анализа, проективной геометрии, теории вероятности, и помимо всего прочего – изобретателем первых счтных машин – прообраза современных компьютеров!

Однако, самое главное, что слава и богатство не ожесточили сердце великого человека. Блез Паскаль, до конца своих дней заботился о простом народе, раздавая большую часть доходов на благотворительность.

Счтная машина Паскаля

Насколько помню, давление обозначают буквой P. Причем можно использовать и большую, и маленькую букву P.

К примеру, вот формула избыточного давления газа:

В формуле указаны 3 quot;pquot; – это все разные типы давления. Буквы возле quot;pquot; обозначают тип давления. В данном случае:

p и – это избыточное давление.

p – полное давление.

p а – атмосферное давление.

Единицей измерения этой физической величины (давления) в системе единиц является Па (Паскаль). Названа эта единица в честь известного фр. ученого и философа Блеза Паскаля (годы жизни 1623 – 1662). Кстати, в честь него также назван и один из языков программирования Паскаль.

В физике для обозначения давления используют букву р (английская строчная).

Буковка, которой показывают давление выглядит вот так: p . В системе Си давление измеряется в Паскалях (Па). Что ещ можно сказать про давление? Разве что физическое его определение, а именно что оно из себя представляет. А представляет вот что: сила, действующая на единицу поверхности расположенная внутри тела и есть давление, а в формуле это выглядит вот так p=F/S.

Это отношение силы, действующей на поверхность перпендикулярно этой поверхности, к площади этой поверхности.

Единица давления измеряется в СИ = 1Па (паскаль).

В водолазной практике часто приходится встречаться с вычислением механического, гидростатического и газового давления широкого диапазона величин. В зависимости от значения измеряемого давления применяют различные единицы.

В системах СИ и МКС единицей давления служит паскаль (Па) , в системе МКГСС – кгс/см 2 (техническая атмосфера – ат). В качестве внесистемных единиц давления применяются тор (мм рт. ст.), атм (физическая атмосфера),м вод. ст., а в английских мерах – фунт/дюйм 2 . Соотношения между различными единицами давления приведены в табл, 10.1.

Механическое давление измеряется силой, действующей перпендикулярно на единицу площади поверхности тела:

где р – давление, кгс/см 2 ;
F – сила, кгс;
S – площадь, см 2 .

Пример 10.1. Определить давление, которое водолаз оказывает на палубу судна и на грунт под водой, когда он делает шаг (т. е. стоит на одной ноге). Вес водолаза в снаряжении на воздухе 180 кгс, а под водой 9 кгс. Площадь подошвы водолазной галоши принять 360 см 2 . Решение. 1) Давление, передаваемое водолазной галошей на палубу судна, по (10.1):

Р = 180/360 = 0.5 кгс/см

Или в единицах СИ

Р = 0,5 * 0,98.10 5 = 49000 Па = 49 кПа.

Таблица 10.1. Соотношения между различными единицами давления

2) Давление, передаваемое водолазной галошей на грунт под водой:

или в единицах СИ

Р = 0,025*0,98*10 5 = 2460 Па = 2,46 кПа.

Гидростатическое давление жидкости везде перпендикулярно к поверхности, на которую оно действует, и возрастает с глубиной, но остается постоянным в любой горизонтальной плоскости.

Если поверхность жидкости не испытывает внешнего давления (например, давления воздуха) или его не учитывают, то давление внутри жидкости называют избыточным давлением

где p – давление жидкости, кгс/см 2 ;
р – плотность жидкости, гс» с 4 /см 2 ;
g – ускорение свободного падения, см/с 2 ;
Y – удельный вес жидкости, кг/см 3 , кгс/л;
Н – глубина, м.

Если поверхность жидкости испытывает внешнее давление пп. то давление внутри жидкости

Если на поверхность жидкости действует атмосферное давление воздуха, то давление внутри жидкости называют абсолютным давлением (т. е. давлением, измеряемым от нуля – полного вакуума):
где Б – атмосферное (барометрическое) давление, мм рт. ст.
В практических расчетах для пресной воды принимают
Y = l кгс/л и атмосферное давление p 0 = 1 кгс/см 2 = = 10 м вод. ст., тогда избыточное давление воды в кгс/см 2
а абсолютное давление воды
Пример 10.2. Найти абсолютное давление морской воды действующее на водолаза на глубине 150 м, если барометрическое давление равно 765 мм рт. ст., а удельный вес морской воды 1,024 кгс/л.

Решение. Абсолютное давление волы по (10/4)

приолиженное значение абсолютного давления по (10.6)
В данном примере использование для расчета приближенной формулы (10.6) вполне оправданно, так как ошибка вычисления не превышает 3%.

Пример 10.3. В полой конструкции, содержащей воздух под атмосферным давлением р a = 1 кгс/см 2 , находящейся под водой, образовалось отверстие, через которое стала поступать вода (рис. 10.1). Какую силу давления будет испытывать водолаз, если он попытается это отверстие закрыть рукой? Площадь «У сечения отверстия равна 10X10 см 2 , высота столба воды Н над отверстием 50 м.

Рис. 9.20. Наблюдательная камера «Галеацци»: 1 – рым; 2 – устройство отдачи троса и среза кабеля; 3 – штуцер для телефонного ввода; 4 – крышка люка; 5 – верхний иллюминатор; 6 – резиновое привальное кольцо; 7 – нижний иллюминатор; 8 – корпус камеры; 9 – баллон кислородный с манометром; 10 – устройство отдачи аварийного балласта; 11 – аварийный балласт; 12 – кабель светильника; 13 – светильник; 14 – электровентилятор; 15-телефон- микрофон; 16 – аккумуляторная батарея; 17 – коробка регенеративная рабочая; 18 – иллюминатор крышки люка

Решение. Избыточное давление воды у отверстия по (10.

P = 0,1-50 = 5 кгс/см 2 .

Сила давления на руку водолаза из (10.1)

F = Sp = 10*10*5 = 500 кгс =0,5 тс.

Давление газа, заключенного в сосуд, распределяется равномерно, если не принимать во внимание его весомость, которая при размерах сосудов, применяемых в водолазной практике, оказывает ничтожное влияние. Величина давления неизменной массы газа зависит от объема, который он занимает, и температуры.

Зависимость между давлением газа и его объемом при неизменной температуре устанавливается выражением

P 1 V 1 = p 2 V 2 (10.7)

Где р 1 и р 2 – первоначальное и конечное абсолютное давление, кгс/см 2 ;

V 1 и V 2 – первоначальный и конечный объем газа, л. Зависимость между давлением газа и его температурой при неизменном объеме устанавливается выражением

где t 1 и t 2 – начальная и конечная температура газа, °С.

При неизменном давлении аналогичная зависимость существует между объемом и температурой газа

Зависимость между давлением, объемом и температурой газа устанавливается объединенным законом газового состояния

Пример 10. 4. Емкость баллона 40 л, давление воздуха в нем по манометру 150 кгс/см 2 . Определить объем свободного воздуха в баллоне, т. е. объем, приведенный к 1 кгс/см 2 .

Решение. Начальное абсолютное давление р = 150+1 = 151 кгс/см 2 , конечное р 2 = 1 кгс/см 2 , начальный объем V 1 =40 л. Объем свободного воздуха из (10.7)

Пример 10.5. Манометр на баллоне с кислородом в помещении с температурой 17° С показывал давление 200 кгс/см 2 . Этот баллон перенесли на палубу, где на другой день при температуре -11° С его показания снизились до 180 кгс/см 2 . Возникло подозрение на утечку кислорода. Проверить правильность подозрения.

Решение. Начальное абсолютное давление p 2 =200 + 1 = =201 кгс/см 2 , конечное р 2 = 180 + 1 = 181 кгс/см 2 , начальная температура t 1 = 17°С, конечная t 2 =-11° С. Расчетное конечное давление из (10.8)

Подозрения лишены оснований, так как фактическое и расчетное давления равны.

Пример 10.6. Водолаз под водой расходует 100 л/мин воздуха, сжатого до давления глубины погружения 40 м. Определить расход свободного воздуха (т. е. при давлении 1 кгс/см 2).

Решение. Начальное абсолютное давление на глубине погружения по (10.6)

Р 1 = 0,1*40 =5 кгс/см 2 .

Конечное абсолютное давление Р 2 = 1 кгс/см 2

Начальный расход воздуха Vi = l00 л/мин.

Расход свободного воздуха по (10.7)

Тесты “Давление твёрдого тела”

ТСК 7 Давление твёрдого тела

Продолжите предложение: С увеличением площади поверхности, на которую действует сила, деформация поверхности…

А – увеличивается

Б – уменьшится

В – неизменится

Давление – это физическая величина, которая характеризует результат действия…

А – силы

Б – планеты

В – пресса

Давление равно отношению силы к ….

А – массе тела

Б – объёму тела

В – площади поверхности

Давление обозначается буквой…

А – F

Б – p

В – S

Сила давления обозначается …

А – F

Б – p

В – S

Площадь поверхности обозначается …

А – F

Б – p

В – S

Единицы измерения давления…

А – Па

Б – Н

В – м²

Единицы измерения силы…

А – Па

Б – Н

В – м²

Единицы измерения площади…

А – Па

Б – Н

В – м²

Единица измерения давления названа в честь …

А – Исаака Ньютона

Б – Блеза Паскаля

В – Роберта Гука

Переведите в Систему Интернациональную 20кПа

А – 0,2 Па

Б – 200 Па

В – 2000 Па

Г – 20 000 Па

Переведите в Систему Интернациональную 0,07 МПа

А – 70 Па

Б – 700 000 Па

В – 7 000 Па

Как изменится давление с увеличением силы?

А – не изменится

Б – увеличится

В – уменьшится

Ка изменится давление с увеличением площади поверхности?

А – не изменится

Б – увеличится

В – уменьшится

Ножи точат для того, чтобы уменьшить площадь поверхности, так как давление при этом…

А – не изменится

Б – увеличится

В – уменьшится

Тяжёлые вездеходы ставят на широкие колёса, так как площадь поверхности при этом увеличивается, а давление …

А – не меняется

Б – увеличивается

В – уменьшается

Физическая величина, которая характеризует результат действия силы, это…

А – сила

Б – упругость

В – давление

В каком положении нужно двигаться по тонкому льду, чтобы не провалиться? Почему?

А – лёжа, чтобы увеличить площадь и силу давления

Б – лёжа, чтобы уменьшить площадь и давление

В – лёжа, чтобы увеличить площадь и уменьшить давление.

Чтобы пройти по глубокому снегу и не провалиться человек одевает лыжи или снегоступы. Какие физические величины при этом изменяются?

А – уменьшается площадь и уменьшается сила давления

Б – уменьшается площадь и увеличивается сила давления

В – увеличивается площадь и уменьшается давление

Животное с клыками – это хищник или травоядное? Почему?

А – травоядное. Клыки нужны, так как из-за маленькой площади создаётся большое давление, которое нужно для разгрызания твёрдой коры.

Б – хищник. Клыки нужны, так как из-за маленькой площади создаётся большое давление, которое нужно для разрывания мяса.

Человек, стоящий на полу, создаёт давление 25 кПа, а жало осы на кожу – 33 000 000 кПа. Почему давление жала осы намного больше давления человека?

А – Жало осы имеет очень маленькую площадь, поэтому создаёт большое давление.

Б – Оса прокусывает кожу

В – на человека действует сила реакции опоры, направленная вверх, поэтому его давление меньше.

Как изменится площадь поверхности и давление человека на пол, когда человек поднимет одну ногу?

А – площадь не изменится, а давление увеличится в два раза

Б – площадь увеличится в два раза, а давление уменьшится в два раза

В – площадь уменьшится в два раза, а давление в два раза увеличится

В чем измеряется давление жидкости в физике. Давление: единицы давления

Но S·h = V, где V – объем параллелепипеда, а ρ ж ·V = m ж – масса жидкости в объеме параллелепипеда. Следовательно,

F выт = g·m ж = P ж,

т. е. выталкивающая сила равна весу жидкости в объеме погруженного в нее тела (выталкивающая сила равна весу жидкости такого же объёма, как и объём погруженного в нее тела).

Существование силы, выталкивающей тело из жидкости, легко обнаружить на опыте.

На рисунке а изображено тело, подвешенное к пружине со стрелкой-указателем на конце. Стрелка отмечает на штативе растяжение пружины. При отпускании тела в воду пружина сокращается (рис., б ). Такое же сокращение пружины получится, если действовать на тело снизу вверх с некоторой силой, например, нажать рукой (приподнять).

Следовательно, опыт подтверждает, что на тело, находящееся в жидкости, действует сила, выталкивающая это тело из жидкости .

К газам, как мы знаем, также применим закон Паскаля. Поэтому на тела, находящиеся в газе, действует сила, выталкивающая их из газа . Под действием этой силы воздушные шары поднимаются вверх. Существование силы, выталкивающей тело из газа, можно также наблюдать на опыте.

К укороченной чашке весов подвесим стеклянный шар или большую колбу, закрытую пробкой. Весы уравновешиваются. Затем под колбу (или шар) ставят широкий сосуд так, чтобы он окружал всю колбу. Сосуд наполняется углекислым газом, плотность которого больше плотности воздуха (поэтому углекислый газ опускается вниз и заполняет сосуд, вытесняя из него воздух). При этом равновесие весов нарушается. Чашка с подвешенной колбой поднимается вверх (рис.). На колбу, погруженную в углекислый газ, действует бóльшая выталкивающая сила, по сравнению с той, которая действует на нее в воздухе.

Сила, выталкивающая тело из жидкости или газа, направлена противоположно силе тяжести, приложенной к этому телу .

Поэтому пролкосмосе). Именно этим объясняется, что в воде мы иногда легко поднимаем тела, которые с трудом удерживаем в воздухе.

К пружине подвешивается небольшое ведерко и тело цилиндрической формы (рис., а). Стрелка на штативе отмечает растяжение пружины. Она показывает вес тела в воздухе. Приподняв тело, под него подставляется отливной сосуд, наполненный жидкостью до уровня отливной трубки. После чего тело погружается целиком в жидкость (рис., б). При этом часть жидкости, объем которой равен объему тела, выливается из отливного сосуда в стакан. Пружина сокращается, и указатель пружины поднимается вверх, показывая уменьшение веса тела в жидкости. В данном случае на тело, кроме силы тяжести, действует еще одна сила, выталкивающая его из жидкости. Если в верхнее ведерко вылить жидкость из стакана (т. е. ту, которую вытеснило тело), то указатель пружины возвратится к своему начальному положению (рис., в).

На основании этого опыта можно заключить, что сила, выталкивающая целиком погруженное в жидкость тело, равна весу жидкости в объеме этого тела . Такой же вывод мы получили и в § 48.

Если подобный опыт проделать с телом, погруженным в какой-либо газ, то он показал бы, что сила, выталкивающая тело из газа, также равна весу газа, взятого в объеме тела .

Сила, выталкивающая тело из жидкости или газа, называется архимедовой силой , в честь ученого Архимеда , который впервые указал на ее существование и рассчитал ее значение.

Итак, опыт подтвердил, что архимедова (или выталкивающая) сила равна весу жидкости в объеме тела, т. е. F А = P ж = g·m ж. Массу жидкости m ж, вытесняемую телом, можно выразить через ее плотность ρ ж и объем тела V т, погруженного в жидкость (так как V ж – объем вытесненной телом жидкости равен V т – объему тела, погруженного в жидкость), т. е. m ж = ρ ж ·V т. Тогда получим:

F A = g·ρ ж ·V т

Следовательно, архимедова сила зависит от плотности жидкости, в которую погружено тело, и от объема этого тела. Но она не зависит, например, от плотности вещества тела, погружаемого в жидкость, так как эта величина не входит в полученную формулу.

Определим теперь вес тела, погруженного в жидкость (или в газ). Так как две силы, действующие на тело в этом случае, направлены в противоположные стороны (сила тяжести вниз, а архимедова сила вверх), то вес тела в жидкости P 1 будет меньше веса тела в вакууме P = g·m на архимедову силу F А = g·m ж (где m ж – масса жидкости или газа, вытесненной телом).

Таким образом, если тело погружено в жидкость или газ, то оно теряет в своем весе столько, сколько весит вытесненная им жидкость или газ .

Пример . Определить выталкивающую силу, действующую на камень объемом 1,6 м 3 в морской воде.

Запишем условие задачи и решим ее.

Когда всплывающее тело достигнет поверхности жидкости, то при дальнейшем его движении вверх архимедова сила будет уменьшаться. Почему? А потому, что будет уменьшаться объем части тела, погруженной в жидкость, а архимедова сила равна весу жидкости в объеме погруженной в нее части тела.

Когда архимедова сила станет равной силе тяжести, тело остановится и будет плавать на поверхности жидкости, частично погрузившись в нее.

Полученный вывод легко проверить на опыте.

В отливной сосуд нальем воду до уровня отливной трубки. После этого погрузим в сосуд плавающее тело, предварительно взвесив его в воздухе. Опустившись в воду, тело вытесняет объем воды, равный объему погруженной в нее части тела. Взвесив эту воду, находим, что ее вес (архимедова сила) равен силе тяжести, действующей на плавающее тело, или весу этого тела в воздухе.

Проделав такие же опыты с любыми другими телами, плавающими в разных жидкостях – в воде, спирте, растворе соли, можно убедиться, что если тело плавает в жидкости, то вес вытесненной им жидкости равен весу этого тела в воздухе .

Легко доказать, что если плотность сплошного твердого тела больше плотности жидкости, то тело в такой жидкости тонет. Тело с меньшей плотностью всплывает в этой жидкости . Кусок железа, например, тонет в воде, но всплывает в ртути. Тело же, плотность которого равна плотности жидкости, остается в равновесии внутри жидкости.

Плавает на поверхности воды лед, так как его плотность меньше плотности воды.

Чем меньше плотность тела по сравнению с плотностью жидкости, тем меньшая часть тела погружена в жидкость .

При равных плотностях тела и жидкости тело плавает внутри жидкости на любой глубине.

Две несмешивающиеся жидкости, например вода и керосин, располагаются в сосуде в соответствии со своими плотностями: в нижней части сосуда – более плотная вода (ρ = 1000 кг/м 3), сверху – более легкий керосин (ρ = 800 кг/м 3).

Средняя плотность живых организмов, населяющих водную среду, мало отличается от плотности воды, поэтому их вес почти полностью уравновешивается архимедовой силой. Благодаря этому водные животные не нуждаются в столь прочных и массивных скелетах, как наземные. По этой же причине эластичны стволы водных растений.

Плавательный пузырь рыбы легко меняет свой объем. Когда рыба с помощью мышц опускается на большую глубину, и давление воды на нее увеличивается, пузырь сжимается, объем тела рыбы уменьшается, и она не выталкивается вверх, а плавает в глубине. Таким образом, рыба может в определенных пределах регулировать глубину своего погружения. Киты регулируют глубину своего погружения за счет уменьшения и увеличения объема легких.

Плавание судов.

Суда, плавающие по рекам, озерам, морям и океанам, построены из разных материалов с различной плотностью. Корпус судов обычно делается из стальных листов. Все внутренние крепления, придающие судам прочность, также изготовляют из металлов. Для постройки судов используют различные материалы, имеющие по сравнению с водой как бóльшие, так и меньшие плотности.

Благодаря чему суда держатся на воде, принимают на борт и перевозят большие грузы?

Опыт с плавающим телом (§ 50) показал, что тело вытесняет своей подводной частью столько воды, что по весу эта вода равна весу тела в воздухе. Это также справедливо и для любого судна.

Вес воды, вытесняемой подводной частью судна, равен весу судна с грузом в воздухе или силе тяжести, действующей на судно с грузом .

Глубина, на которую судно погружается в воду, называется осадкой . Наибольшая допускаемая осадка отмечена на корпусе судна красной линией, называемой ватерлинией (от голланд. ватер – вода).

Вес воды, вытесняемой судном при погружении до ватерлинии, равный силе тяжести, действующей на судно с грузом, называется водоизмещением судна .

В настоящее время для перевозки нефти строятся суда водоизмещением 5 000 000 кН (5 · 10 6 кН) и больше, т. е. имеющие вместе с грузом массу 500 000 т (5 · 10 5 т) и более.

Если из водоизмещения вычесть вес самого судна, то мы получим грузоподъемность этого судна. Грузоподъемность показывает вес груза, перевозимого судном.

Судостроение существовало еще в Древнем Египте, в Финикии (считается, что Финикийцы были одними из лучших судостроителей), Древнем Китае.

В России судостроение зародилось на рубеже 17-18 вв. Сооружались главным образом военные корабли, но именно в России были построены первый ледокол, суда с двигателем внутреннего сгорания, атомный ледокол “Арктика”.

Воздухоплавание.

Рисунок с описанием шара братьев Монгольфье 1783 года: «Вид и точные размеры „Аэростата Земной шар“, который был первым». 1786

С давних времен люди мечтали о возможности летать над облаками, плавать в воздушном океане, как они плавали по морю. Для воздухоплавания

вначале использовали воздушные шары, которые наполняли или нагретым воздухом, или водородом либо гелием.

Для того, чтобы воздушный шар поднялся в воздух, необходимо, чтобы архимедова сила (выталкивающая) F А, действующая на шар, была больше силы тяжести F тяж, т. е. F А > F тяж.

По мере поднятия шара вверх архимедова сила, действующая на него, уменьшается (F А = gρV ), так как плотность верхних слоев атмосферы меньше, чем у поверхности Земли. Чтобы подняться выше, с шара сбрасывается специальный балласт (груз) и этим облегчает шар. В конце концов шар достигает своей своей предельной высоты подъема. Для спуска шара из его оболочки при помощи специального клапана выпускается часть газа.

В горизонтальном направлении воздушный шар перемещается только под действием ветра, поэтому он называется аэростатом (от греч аэр – воздух, стато – стоящий). Для исследования верхних слоев атмосферы, стратосферы еще не так давно применялись огромные воздушные шары – стратостаты .

До того как научились строить большие самолеты для перевозки по воздуху пассажиров и грузов, применялись управляемые аэростаты – дирижабли . Они имеют удлиненную форму, под корпусом подвешивается гондола с двигателем, который приводит в движение пропеллер.

Воздушный шар не только сам поднимается вверх, но может поднять и некоторый груз: кабину, людей, приборы. Поэтому для того, чтобы узнать, какой груз может поднять воздушный шар, необходимо определить его подъемную силу .

Пусть, например, в воздух запущен шар объемом 40 м 3 , наполненный гелием. Масса гелия, заполняющая оболочку шара, будет равна:
m Ге = ρ Ге ·V = 0,1890 кг/м 3 · 40 м 3 = 7,2 кг,
а его вес равен:
P Ге = g·m Ге; P Ге = 9,8 Н/кг · 7,2 кг = 71 Н.
Выталкивающая же сила (архимедова), действующая на этот шар в воздухе, равна весу воздуха объемом 40 м 3 , т. е.
F А = g·ρ возд V; F А = 9,8 Н/кг · 1,3 кг/м 3 · 40 м 3 = 520 Н.

Значит, этот шар может поднять груз весом 520 Н – 71 Н = 449 Н. Это и есть его подъемная сила.

Шар такого же объема, но наполненный водородом, может поднять груз 479 Н. Значит, подъемная сила его больше, чем шара, наполненного гелием. Но все же чаще используют гелий, так как он не горит и поэтому безопаснее. Водород же горючий газ.

Гораздо проще осуществить подъем и спуск шара, наполненного горячим воздухом. Для этого под отверстием, находящимся в нижней части шара, располагается горелка. При помощи газовой горелки можно регулировать температуру воздуха внутри шара, а значит, его плотность и выталкивающую силу. Чтобы шар поднялся выше, достаточно сильнее нагреть воздух в нем, увеличив пламя горелки. При уменьшении пламени горелки температура воздуха в шаре уменьшается, и шар опускается вниз.

Можно подобрать такую температуру шара, при которой вес шара и кабины будет равен выталкивающей силе. Тогда шар повиснет в воздухе, и с него будет легко проводить наблюдения.

По мере развития науки происходили и существенные изменения в воздухоплавательной технике. Появилась возможность использования новых оболочек для аэростатов, которые стали прочными, морозоустойчивыми и легкими.

Достижения в области радиотехники, электроники, автоматики позволили сконструировать беспилотные аэростаты. Эти аэростаты используются для изучения воздушных течений, для географических и медико-биологических исследований в нижних слоях атмосферы.

Атмосфера техническая (ат), физическая (атм), килограмм-сила на квадратный сантиметр (кгс/см2)

Миллиметр ртутного столба (мм рт. ст.), миллиметр водяного столба (мм вод. ст.)

Давление в физике

Измеряется давление в системе СИ в паскалях (Па). Эта единица измерения давления получила свое название в честь французского математика, физика и литератора Блеза Паскаля, автора основного закона гидростатики – Закона Паскаля, гласящего, что давление, производимое на жидкость или газ, передается в любую точку без изменений во всех направлениях. Впервые единица давления «паскаль» была введена в обращение во Франции в 1961 году, согласно декрету о единицах, спустя три столетия после смерти ученого.

Атмосфера техническая (ат), физическая (атм), килограмм-сила на квадратный сантиметр (кгс/см2)

Внесистемная единица «бар» равна приблизительно одной атмосфере, но является более точной – ровноПа. В системе СГС 1 бар равендин/см2. Раньше название «бар» носила единица, называемая сейчас «бария», и равная 0,1 Па или в системе СГС 1 бария = 1 дин/см2. Слово «бар», «бария» и «барометр» происходят от одного и того же греческого слова «тяжесть».

Часто для измерения атмосферного давления в метеорологии используют единицу мбар (миллибар), равную 0,001 бар. А для измерения давления на планетах где атмосфера очень разряженная – мкбар (микробар), равный 0,бар. На технических манометрах чаще всего шкала имеет градуировку именно в барах.

Миллиметр ртутного столба (мм рт. ст.), миллиметр водяного столба (мм вод. ст.)

Внесистемная единица измерения «миллиметр ртутного столба» равна/760 = 133,Па. Обозначается «мм рт.ст.», но иногда ее обозначают «торр» – в честь итальянского физика, ученика Галилея, Эванджелисты Торричелли, автора концепции атмосферного давления.

Образовалась единица в связи с удобным способом измерения атмосферного давления барометром, у которого ртутный столб пребывает в равновесии под действием атмосферного давления. Ртуть обладает высокой плотностью околокг/м3 и отличается низким давлением насыщенного пара в условиях комнатной температуры, поэтому для барометров в свое время и была выбрана именно ртуть.

На уровне моря атмосферное давление равно приблизительно 760 мм рт.ст., именно это значение и принято считать теперь нормальным атмосферным давлением, равнымПа или одной физической атмосфере, 1 атм. То есть 1 миллиметр ртутного столба равен/760 паскаль.

В миллиметрах ртутного столба измеряют давление в медицине, в метеорологии, в авиационной навигации. В медицине кровное давление измеряют в мм рт.ст, в вакуумной технике приборы для измерения давления градуируются в мм рт.ст, наряду с барами. Иногда даже просто пишут 25 мкм, подразумевая микроны ртутного столба, если речь идет о вакуумировании, а измерения давления осуществляют вакуумметрами.

Давление

Сила, прикладываемая перпендикулярно поверхности тела, под действием которой тело деформируется, называется силой давления. В качестве силы давления может выступать любая сила. Это может быть сила, которая прижимает одно тело, к поверхности другого, или вес тела, действующий на опору (рис. 1).

Рис. 1. Определение давления

Единицы измерения давления

В системе СИ давление измеряется в паскалях (Па): 1 Па = 1 Н/м 2

Давление не зависит от ориентации поверхности.

Часто используются внесистемные единицы: нормальная атмосфера (атм) и миллиметр ртутного столба (мм рт. ст.): 1 атм=760 мм рт.ст.=Па

Очевидно, что в зависимости от площади поверхности одна и та же сила давления может оказывать различное давление на эту поверхность. Этой зависимостью часто пользуются в технике, чтобы увеличить или, наоборот, уменьшить давление. Конструкции танков, тракторов предусматривают уменьшение давления на грунт путем увеличения площади с помощью гусеничной передачи. Этот же принцип положен в основу конструкции лыж: на лыжах человек легко скользит по снегу, однако, сняв лыжи, сразу же проваливается в снег. Лезвие режущих и острие колющих инструментов (ножей, ножниц, резцов, пил, игл и др.) специально остро оттачивается: острое лезвие имеет маленькую площадь, поэтому при помощи даже небольшой силы создается большое давление, и таким инструментом легко работать.

Примеры решения задач

Площадь поверхности лопаты, которая соприкасается с грунтом:

где – ширина лезвия, – толщина режущего края.

Поэтому давление лопаты на грунт:

Переведем единицы в систему СИ:

ширина лезвия: см м;

толщина режущего края мм м.

Вычислим: Па МПа

Сила давления в данном случае – это вес кубика, поэтому можно записать:

а объем кубика в свою очередь:

откуда ребро кубика:

По таблицам определяем плотность алюминия: кг/м.

Копирование материалов с сайта возможно только с разрешения

администрации портала и при наличие активной ссылки на источник.

Единицы измерения давления

Международная система единиц (СИ)

Давлением P называется физическая величина силы F, действующая на единицу поверхности площади S, направленная перпендикулярно этой поверхности.

В международной системе единиц (СИ) давление измеряется в Паскалях:

Па – русское обозначение.

1 Па = 1 Ньютон / 1 кв. метр (1 Н/м²)

Для практических измерений в КИП и А, 1 Па часто оказывается слишком маленькой величиной давления, и для оперирования реальными данными применяются умножающие приставки – (кило, Мега), умножающие значения в 1тыс. и 1млн. раз соответственно.

1 МПа = 1000 КПа =Па

Также, шкалы приборов для измерения давления могут быть непосредственно градуированы в величинах Ньютон / метр, или их производных:

Килоньютон, Меганьютон / m², cm², mm².

Тогда получаем следующее соответствие:

1 МПа = 1 МН/м² = 1 Н/мм² = 100 Н/см² = 1000 КН/м² = 1000 КПа =Н/м² =Па

В России и Европе также широкое применение для измерения давления находят единицы Бар (Bar) и кг/м² (kgf/m²), а также их производные (mBar, кг/см²).

1 Бар – это внесистемная единица, равнаяПа.

1 кгс/см² – это единица измерения давления в системе МКГСС, и широко применяется в промышленных измерениях давления.

1 кгс/см² =кгс/м² = 0.Бар = 98066.5 Па

Атмосфера

Атмосфера – это внесистемная единица измерения давления приблизительно равная атмосферному давлению Земли на уровне Мирового океана.

Существует два понятия атмосферы для измерения давления:

Физическая (атм) – равна давлению столба ртути высотой 760 мм при температуре 0°C. 1 атм =Па
Техническая (ат) – равна давлению, производимому силой в 1 кгс на площадь 1 см². 1 ат = 98066,5 Па = 1 кгс/см²

В России для использования в измерениях допущена только техническая атмосфера, и срок ее действия ограничен по некоторым данным 2016 годом.

Водяной столб

Метр водяного столба – внесистемная единица измерения давления, применяемая в ряде производств.

Физически он равен давлению столба воды высотой в 1 м при температуре около 4°C и стандартном для калибровки ускорении свободного падения – 9,80665 м/сек².

м вод. ст. – русское обозначение.

m h3O – международное.

Производными единицами являются см вод. ст. и мм вод. ст.

1 м вод. ст. = 100 см вод. ст. = 1000 мм вод. ст.

Соотносится к другим единицам измерения давления соответствующим образом:

1 м вод. ст. = 1000 кг/м² = 0.Bar = 9.80665 Па = 73.мм рт. ст.

Ртутный столб

Миллиметр ртутного столба – внесистемная единица измерения давления, равная 133.Па. Синоним – торр (Torr).

мм рт. ст. – русское обозначение.

mm Hg. – международное.

Использование в России – не ограничено, но не рекомендовано. Применяется в ряде областей техники.

Соотношение к водному столбу: 1 мм рт. ст. = 13.мм вод. ст.

Единицы США и Британии

В США и Британии применяются также другие единицы измерения давления.

Это связано с тем, что длины выражаются в футах и дюймах, а вес в фунтах, британских и американских тоннах.

Примеры некоторых из них:

Дюйм водного столба

Обозначение: in h3O. 1 in h3O = 249.08891 Па.

Фут водного столба

Обозначение: ft h3O. 1 ft h3O = 2989.Па.

Дюйм ртутного столба

Обозначение: in Hg. 1 in Hg = 3386.Па.

Фунт на квадратный дюйм

Обозначение: Psi. 1 Psi = 6894.Па.

1000 фунтов на квадратный дюйм

Обозначение: Ksi. 1 Ksi =.Па.

Фунт на квадратный фут

Обозначение: Psf. 1 Psf = 47.Па.

Американская (короткая) тонна на квадратный дюйм

Обозначение: Tsi. 1 Tsi =.4 Па.

Американская (короткая) тонна на квадратный фут

Обозначение: Tsf. 1 Tsf = 95760.3226 Па.

Британская (длинная) тонна на квадратный дюйм

Обозначение: br.Tsi. 1 Tsi =.Па.

Британская (длинная) тонна на квадратный фут

Обозначение: br.Tsf. 1 Tsf =.Па.

Приборы для измерения давления

Для измерения давления применяются манометры, дифманометры (разность давлений), вакуумметры (измерение разряжения).

Давление: единицы давления

Чтобы понять, что такое давление в физике, рассмотрим простой и знакомый каждому пример. Какой?

В ситуации, когда надо порезать колбасу, мы воспользуемся наиболее острым предметом – ножом, а не ложкой, расческой или пальцем. Ответ очевиден – нож острее, и вся прикладываемая нами сила распределяется по очень тонкой кромке ножа, принося максимальный эффект в виде отделения части предмета, т. е. колбасы. Другой пример – мы стоим на рыхлом снегу. Ноги проваливаются, идти крайне неудобно. Почему же тогда мимо нас с легкостью и на большой скорости проносятся лыжники, не утопая и не путаясь все в таком же рыхлом снегу? Очевидно, что снег одинаков для всех, как для лыжников, так и для пешеходов, а вот оказываемое на него воздействие – различно.

При примерно схожем давлении, то есть весе, площадь поверхности, давящей на снег, сильно различается. Площадь лыж намного больше площади подошвы обуви, и, соответственно, вес распределяется по большей поверхности. Что же помогает или, наоборот, мешает нам эффективно воздействовать на поверхность? Почему острый нож качественнее разрезает хлеб, а плоские широкие лыжи лучше удерживают на поверхности, уменьшая проникновение в снег? В курсе физики седьмого класса для этого изучают понятие давления.

Давление в физике

Силу, которую прикладывают к какой-либо поверхности, называют силой давления. А давление – это физическая величина, которая равна отношению силы давления, приложенной к конкретной поверхности, к площади этой поверхности. Формула расчета давления в физике имеет следующий вид:

где p – давление,

F – сила давления,

s – площадь поверхности.

Мы видим, как обозначается давление в физике, а также видим, что при одной и той же силе давление больше в случае, когда площадь опоры или, другими словами, площадь соприкосновения взаимодействующих тел, меньше. И, наоборот, с увеличением площади опоры, давление уменьшается. Именно поэтому, более острый нож лучше разрезает любое тело, а гвозди, забиваемые в стену, делают с острыми кончиками. И именно поэтому, лыжи удерживают на снегу гораздо лучше, чем их отсутствие.

Единицы измерения давления

Единицей измерения давления является 1 ньютон на метр квадратный – это величины, уже известные нам из курса седьмого класса. Также мы можем перевести единицы давления Н/м2 в паскали, – единицы измерения, названные в честь французского ученого Блеза Паскаля, который вывел, так называемый, Закон Паскаля. 1 Н/м = 1 Па. На практике применяются также и другие единицы измерения давления – миллиметры ртутного столба, бары и так далее.

Нужна помощь в учебе?

Все неприличные комментарии будут удаляться.

Какой буквой обозначается давление в физике?

Физика – предмет сложный. Не каждый может понять его

В физике очень много разных интересных терминов и формул

Полезная информация – давление измеряется в паскалях

Что касается буквы, которая обозначает давление в физике – латинская буква Р

P,Па больше добавить нечего, но длина сообщения должна быть 40)

Давление является физической величиной. Определяется оно, как сила давления на какую-либо поверхность, к площади данной поверхности.

Обозначается физическое давление маленькой английской буквой р.

Буквой F обозначается сила давления, а буквой S обозначается площадь поверхности.

Давление представляет собой физическую величину, которая характеризует распределение силы по той площади, куда она приложена. Отношение этой силы F к площади поверхности S и показывает давление, что записывается в виде формулы.

В этой формуле латинской буквой P обозначается физическая величина – давление.

Как верно сказано выше, давление в физике обозначается буквой P. А единицей для измерения давления в Международной системе единиц (СИ), действительно является паскаль (Па).

Счтная машина Паскаля

Насколько помню, давление обозначают буквой P. Причем можно использовать и большую, и маленькую букву P.

К примеру, вот формула избыточного давления газа:

pи – это избыточное давление.

Единицей измерения этой физической величины (давления) в системе единиц является Па (Паскаль). Названа эта единица в честь известного фр. ученого и философа Блеза Паскаля (годы жизни62). Кстати, в честь него также назван и один из языков программирования Паскаль.

В физике для обозначения давления используют букву р (английская строчная).

Буковка, которой показывают давление выглядит вот так: p. В системе Си давление измеряется в Паскалях (Па). Что ещ можно сказать про давление? Разве что физическое его определение, а именно что оно из себя представляет. А представляет вот что: сила, действующая на единицу поверхности расположенная внутри тела и есть давление, а в формуле это выглядит вот так p=F/S.

Единица давления измеряется в СИ = 1Па (паскаль).

Давление верхнее и нижнее: что означает

Всем нам мерили давление. Почти каждый знает, что нормальный показатель давления равен 120/80 мм ртутного столба. Но далеко не все могут ответить, что на самом деле обозначают эти цифры.

Что значат цифры на тонометре

Попытаемся разобраться, что вообще значит верхнее/нижнее давление, а также чем эти значения друг от друга отличаются. Вначале определимся с понятиями.

Давление верхнее и нижнее: что означает?

Артериальное давление (АД) – это один из самых важных показателей, оно демонстрирует функционирование кровеносной системы. Этот показатель формируется при участии сердца, сосудов и крови, движущейся по ним.

Артериальное давление – это давление крови на стенку артерии

При этом он зависит от сопротивления крови, ее объема, «выбрасываемого» в результате одного сокращения (это называется систолой), и интенсивности сокращений сердца. Самый высокий показатель АД может наблюдаться, когда сердце сокращается и «выбрасывает» кровь из левого желудочка, а самый низкий – во время попадания в правое предсердие, когда главная мышца расслаблена (диастола). Вот мы и подошли к самому важному.

Под верхним давлением или, если говорить языком науки, систолическим, подразумевается давление крови при сокращении. Этот показатель демонстрирует то, как сокращается сердце. Формирование такого давления выполняется при участии крупных артерий (например, аорты), а зависит данный показатель от ряда ключевых факторов.

ударный объем левого желудочка;
растяжимость аорты;
предельную скорость «выброса».

Соотношение давлений в организме человека

Что же касается нижнего давления (другими словами, диастолического), то оно показывает, какое сопротивление испытывает кровь во время движения по кровеносным сосудам. Нижнее давление наблюдается, когда клапан аорты закрывается, и кровь не может вернуться в сердце. При этом само сердце наполняется другой кровью, насыщенной кислородом, и готовится к следующему сокращению. Движение крови происходит как бы самотеком, пассивно.

К факторам, влияющим на диастолическое давление, относится:

Обратите внимание! В нормальном состоянии разница между двумя показателями колеблется между 30 мм и 40 мм ртутного столба, хотя здесь многое зависит от самочувствия человека. Невзирая на то, что существуют конкретные цифры и факты, каждый организм индивидуален, равно как и его артериальное давление.

Делаем вывод: в приведенном в начале статьи примере (120/80) 120 – это показатель верхнего АД, а 80 – нижнего.

Артериальное давление – норма и отклонения

Что характерно, формирование АД зависит преимущественно от образа жизни, питательного рациона, привычек (в том числе вредных), частоты стрессов. К примеру, при помощи употребления той или иной пищи можно специально понижать/повышать давление. Достоверно известно, что были случаи, когда люди полностью излечивались от гипертонии после изменения привычек и образа жизни.

Для чего нужно знать величину АД?

При каждом повышении показателя на 10 мм ртутного столба риск возникновения сердечно-сосудистых болезней увеличивается примерно на 30 процентов. У людей с повышенным давлением в семь раз чаще развивается инсульт, в четыре раза – ишемические заболевания сердца, в два – поражение кровеносных сосудов нижних конечностей.

Важно знать свое давление

Именно поэтому выяснение причины возникновения таких симптомов, как головокружение, мигрени или общая слабость, следует начинать с измерения АД. В нередких случаях давление нужно постоянно контролировать и проверять каждые несколько часов.

Почему необходимо знать величину артериального давления

Как проводится измерение давления

Измерение кровяного давления

В большинстве случаев АД измеряют при помощи специального приспособления, состоящего из следующих элементов:

пневмоманжета для сжатия руки;
манометр;
груша с регулировочным клапаном, предназначенная для накачивания воздуха.

Манжета накладывается на плечо. В процессе измерения необходимо придерживаться определенных требований, в противном случае результат может быть неверным (заниженным или завышенным), что, в свою очередь, может повлиять на последующую тактику лечения.

Давление крови – измерение

Манжета должна соответствовать объему руки. Для людей с лишним весом и детей используются особые манжеты.
Обстановка должна быть удобной, температура – комнатной, начинать следует как минимум после пятиминутного отдыха. Если будет холодно, то возникнут сосудистые спазмы и давление поднимется.
Выполнять процедуру можно лишь через полчаса после употребления пищи, кофе или курения.
Перед процедурой больной садится, опирается на спинку стула, расслабляется, его ноги в это время не должны быть скрещенными. Рука также должна быть расслабленной и лежать неподвижно на столе до конца процедуры (но только не на «весу»).
Не менее важна и высота стола: нужно, чтобы зафиксированная манжета располагалась на уровне примерно четвертого межреберья. При каждом пятисантиметровом смещении манжеты в отношении сердца показатель снизится (если конечность поднята) или повысится (если опущена) на 4 мм ртутного столба.
В ходе процедуры шкала манометра должна располагаться на уровне глаз – так будет меньше шансов ошибиться при считывании.
Воздух закачивается в манжету настолько, чтобы внутреннее давление в ней превысило ориентировочное систолическое АД хотя бы на 30 мм ртутного столба. В случае слишком высокого давления в манжете могут возникнуть боли и, как следствие, измениться АД. Воздух должен сбрасываться со скоростью 3-4 мм ртутного столба в секунду, тоны прослушиваются тонометром или стетоскопом. Важно, чтобы головка прибора не слишком давила на кожу – это также способно исказить показатели.

Правила использования механического тонометра

Как пользоваться тонометром полуавтоматом

Распространенные ошибки при измерении артериального давления

Обратите внимание! Если у человека нарушен ритм сердца, то измерение АД будет более сложной процедурой. Поэтому лучше, чтобы этим занимался медицинский сотрудник.

Как оценить показатель АД

Чем выше у человека АД, тем большая вероятность появления таких недугов, как инсульт, ишемия, почечная недостаточность и проч. Для самостоятельной оценки показателя давления можно использовать специальную классификацию, разработанную еще в 1999-м.

Таблица №1. Оценка уровня АД. Норма

* – оптимальное с точки зрения развития заболеваний сосудов и сердца, а также смертности.

Обратите внимание! Если верхнее и нижнее АД находятся в разных категориях, то выбирается та из них, которая выше.

Таблица №2. Оценка уровня АД. Гипертония

Нормы артериального давления у взрослых

Параметры нормального давления

Средние показатели максимального и минимального давления крови для учащихся

Артериальное давление у малышей

Делаем выводы

Изменения артериального давления

Итак, АД – это давление, которое оказывается на стенки кровеносных сосудов. Под верхним АД подразумевается показатель во время предельного сокращения сердечной мышцы, а под нижним – во время расслабления. Существует множество факторов, влияющих на оба показателя, но главными из них считаются привычки, питание и образ жизни. Повышение/понижение АД может свидетельствовать о развитии многих серьезных заболеваний, поэтому так важно периодически проводить измерения и уметь оценивать результаты.

Гипертония и гипотония

Силу, прикладываемую перпендикулярно поверхности, называют силой давления на эту поверхность.

р – давление, F – сила давления, S – площадь.

F = pS (32. 2)

1 Па = 1 Н/м 2 .

Используются также другие единицы давления – гектопаскаль (гПа) и килопаскаль (кПа):

1 гПа = 100 Па, 1 кПа = 1000 Па.

ФИЗИКА. 1. Предмет и структура физики Ф. наука, изучающая простейшие и вместе с тем наиб. общие свойства и законы движения окружающих нас объектов материального мира. Вследствие этой общности не существует явлений природы, не имеющих физ. свойств … Физическая энциклопедия

Наука, изучающая простейшие и вместе с тем наиболее общие закономерности явлений природы, св ва и строение материи и законы её движения. Понятия Ф. и её законы лежат в основе всего естествознания. Ф. относится к точным наукам и изучает количеств … Физическая энциклопедия

ФИЗИКА – ФИЗИКА, наука, изучающая совместно с химией общие законы превращения энергии и материи. В основе обеих наук лежат два основных закона естествознания закон сохранения массы (закон Ломоносова, Лавуазье) и закон сохранения энергии (Р. Майер, Джауль… … Большая медицинская энциклопедия

Физика звезд одна из отраслей астрофизики, изучающая физическую сторону звезд (масса, плотность, …). Содержание 1 Размеры, массы, плотность, светимость звезд 1.1 Масса звёзд … Википедия

I. Предмет и структура физики Ф. – наука, изучающая простейшие и вместе с тем наиболее общие закономерности явлений природы, свойства и строение материи и законы её движения. Поэтому понятия Ф. и сё законы лежат в основе всего… …

В широком смысле давление, превышающее атмосферное; в конкретных технических и научных задачах давление, превышающее характерное для каждой задачи значение. Столь же условно встречающееся в литературе подразделение Д. в. на высокие и… … Большая советская энциклопедия

– (от древнегреч. physis природа). Древние называли физикой любое исследование окружающего мира и явлений природы. Такое понимание термина физика сохранилось до конца 17 в. Позднее появился ряд специальных дисциплин: химия, исследующая свойства… … Энциклопедия Кольера

Исследование влияния, оказываемого на вещество очень высокими давлениями, а также создание методов получения и измерения таких давлений. История развития физики высоких давлений удивительный пример необычайно быстрого прогресса в науке,… … Энциклопедия Кольера

Физика твёрдого тела раздел физики конденсированного состояния, задачей которого является описание физических свойств твёрдых тел с точки зрения их атомарного строения. Интенсивно развивалась в XX веке после открытия квантовой механики.… … Википедия

Содержание 1 Методы получения 1.1 Испарение жидкостей … Википедия

Книги

Физика. 7 класс. Дидактические материалы к учебнику А. В. Перышкина. Вертикаль. ФГОС , Марон Абрам Евсеевич, Марон Евгений Абрамович. Данное пособие включает тренировочные задания, тесты для самоконтроля, самостоятельные работы, контрольные работы и примеры решения типовых задач. Всего в предлагаемом комплекте дидактических…
Физика 7 класс Рабочая тетрадь к учебнику А В Перышкина , Ханнанова Т., Ханнанов Н.. Пособие является составной частью УМК А. В. Перышкина «Физика. 7-9 классы», который переработан в соответствии с требованиями нового Федерального государственногообразовательного стандарта. В…

СХОЖИЕ СТАТЬИ

Полезное

Новое

Понятие, уровни вакуума и единицы измерения Vuototecnica.

КИП-Сервис: промышленная автоматика.

Термин “вакуум“, как физическое явление – среда, в которой давление газа ниже атмосферного давления.

Количественной характеристикой вакуума служит абсолютное давление. Основной единицей измерения давления в Международной системе (СИ) служит Паскаль (1 Па = 1Н/м²). Однако, на практике встречаются и другие единицы измерения, такие как миллибары (1 мбар = 100Па) и Торры или миллиметры ртутного столба (1 мм.рт.ст. = 133,322 Па). Данные единицы не относятся к СИ, но допускаются для измерения кровяного давления.

Уровни вакуума

В зависимости от того, на сколько давление ниже атмосферного (101325 Па), могут наблюдаться различные явления, вследствие чего могут использоваться различные средства для получения и измерения такого давления. В наше время выделяют несколько уровней вакуума, каждый из которых имеет свое обозначение в соответствии с интервалами давления ниже атмосферного:

Низкий вакуум (НВ): от 10⁵ до 10² Па,
Средний вакуум (СВ): от 10² до 10^-1 Па,
Высокий вакуум (ВВ): от 10^-1 до 10^-5 Па,
Сверхвысокий вакуум (СВВ): от 10^-5 до 10^-9 Па,
Черезвычайно высокий вакуум (ЧВВ): <10^-9 Па.

Данные уровни вакуума в зависимости от области применения разделяют на три производственные группы.

– Низкий вакуум: в основном используется там где требуется откачка большого количества воздуха. Для получения низкого вакуума используют электромеханические насосы лопастного типа, центробежного, насосы с боковым каналом, генераторы потока и т.д.

Низкий вакуум применяется, например, на фабриках шелкотрафаретной печати.

– Промышленный вакуум: термин “промышленный вакуум” соотвествует уровню вакуума от -20 до -99 кПа. Данный диапазон используется в большинстве применений. Индустриальный вакуум получают с помощью ротационных, жидкостно-кольцевых,поршневых насосов и лопастных вакуумных генераторов по принципу Вентури. Область применения промышленного вакуума включает в себя захват присосками, термоформование, вакуумный зажим, вакуумная упаковка и др.

– Технический вакуум: соответствует уровню вакуума от -99 кПа. Такой уровень вакуума получают при помощи двухуровневых ротационных насосов, эксцентриковых роторных насосов, вакуумных насосов Рутса, турбомолекулярных насосов, диффузионных насосов, криогенных насосов и т.д.

Такой уровень вакуума используется в основном при лиофилизации, металлизации и термообработке. В науке технический вакуум используется в качестве симуляции космического пространства.

Наивысшее значение вакуума на земле значительно меньше значения абсолютного вакуума, которое остается чисто теоретическим значением. Фактически, даже в космосе, несмотря на отсутствие атмосферы, имеется небольшое количество атомов.

Основным толчком к развитию вакуумных технологий послужили исследования в промышленной области. В настоящий момент существует большое количество применений в различных секторах. Вакуум используется в электролучевых трубках, лампах накаливания, ускорителях частиц, в металлургии, пищевой и аэрокосмической индустрии, в установках для контроля ядерного синтеза, в микроэлектронике, в стекольной и керамической промышленности, в науке, в промышленной роботехнике, в системах захвата с помощью вакуумных присосок и т. д.

Полезная информация о условиях давления

Многие термины, аббревиатуры и акронимы используются для описания давления, а значения могут указываться в различных единицах измерения. Этот широкий разброс частично объясняется историческими или культурными различиями, или конкретный метод определения и измерения давления более удобен, интуитивно понятен и полезен в одних приложениях, но не в других.

Что такое система СИ?

Системой единиц СИ является Международная система единиц (Système International), полученная из метрической системы и основанная на килограмме и метре.Он широко принят и используется во всем мире. Основной единицей давления является паскаль, определяемый как давление, оказываемое силой в один ньютон перпендикулярно площади в один квадратный метр.

Однако в Северной Америке предпочтение отдается обычной системе США. Это основано на имперских единицах, таких как фунт (фунт) и дюйм (дюйм) или фут (фут). Стандартной единицей давления в этой системе является фунт на квадратный дюйм (PSI): давление, создаваемое силой в один фунт, приложенной к площади в один квадратный дюйм.1 PSI примерно равен 6895 Па.

Таблица 1. Единицы давления систем SI и USCS

Система измерения	Базовые блоки	Стандартный блок давления	Сокращение
СИ	кг, м, см, мм, с	Паскаль	Па, Н/м²
Традиционная система США (UCS или USCS)	фунтов, футов, дюймов, с	Фунтов на квадратный дюйм	PSI, фунт/дюйм²

Как измеряется давление?

Значения давления могут быть указаны тремя способами:

Относительный
Большинство измерений давления (манометрическое давление) производится относительно давления окружающего воздуха – манометр показывает нулевое значение при воздействии атмосферного давления.
Абсолютное
Абсолютное давление соотносится с идеальным вакуумом с использованием абсолютной шкалы, поэтому оно равно манометрическому давлению плюс атмосферное давление (торр является абсолютной единицей).
Дифференциал
Дифференциал давления — это разница давлений между двумя точками системы (значения напора — это перепады давления).

Иногда к единицам давления добавляются буквы, чтобы показать, как было измерено значение.Например, в системе USCS lbf/in ² (f обозначает силу) или psig (g обозначает манометр) показывает, что значение относится к атмосферному давлению окружающей среды. Это отличает его от измерения абсолютного давления (lba/in ² , psia), которое относится к вакууму. Подобные суффиксы и примечания иногда применяются к единицам СИ, например, 101 кПа (абс.).

Поскольку паскаль — очень маленькая единица измерения, его обычно используют в вакуумных приложениях. Для указания промышленного давления килопаскаль используется, когда предпочтение отдается единицам СИ (1000 кПа = 145 фунтов на квадратный дюйм).Из исходного определения можно заменить другие единицы измерения (г вместо кг; см или мм вместо м), чтобы получить целый ряд комбинаций, таких как гс/м², кгс/см² и гс/мм².

Что такое атмосфера?

Стандартная «атмосфера» (сокращенно атм) является удобной единицей измерения давления. 1 атм равен 101,325 кПа или 14,7 фунтов на квадратный дюйм, что соответствует атмосферному давлению на среднем уровне моря. В действительности атмосферное давление довольно сильно зависит от высоты над уровнем моря, погоды, температуры и влажности.Например, атмосферное давление в Денвере, штат Колорадо, составляет всего около 12,1 фунта на квадратный дюйм.

Аббревиатура ата обозначает абсолютное измерение общего давления в системе, включая атмосферное давление. Например, давление воды 3 ата состоит из 1 атм давления воздуха и 2 атм давления воды.

Давление, создаваемое 10-метровым столбом пресной воды, примерно равно атмосферному давлению, и это максимальная высота, на которую вода может быть поднята насосом с помощью всасывания.В действительности ограничение составляет всего около 7-8 м из-за неэффективности насоса, потерь на трение, перепадов высот и температур. Этот предел всасывания можно преодолеть только за счет повышения давления в питающем резервуаре или использования нескольких насосов и промежуточных резервуаров.

Что такое бар?

Бар определяется как 100 000 Па (100 кПа). Это немного ниже стандартного атмосферного давления (101325 Па). Бар обычно используется в прогнозировании погоды и инженерии. При измерении вакуума давление обычно указывается в миллибарах (мбар), хотя также используются торр или миллиметры ртутного столба (мм рт.ст.) (см. ниже).

Что такое Торр?

Атмосферное давление впервые было измерено итальянским ученым Эванджелистой Торричелли с помощью стеклянной трубки, наполненной ртутью. Он обнаружил, что атмосферное давление может поддерживать столбик ртути высотой около 760 мм. Широкое раннее использование ртути в манометрах привело к широкому распространению миллиметра ртутного столба в качестве удобной единицы измерения давления. В Северной Америке предпочтение отдается «дюйму ртутного столба», inHg. В честь работы Торричелли давление в 1 мм рт. ст. стало называться 1 торр.Эти устройства продолжают широко использоваться во многих других областях науки и техники.

Что такое голова?

Исторически сложилось так, что насосы сначала использовались для подъема воды в целях орошения или дренажа. Важно было, чтобы насос был способен поднимать воду с нижнего уровня на верхний. Высота подачи стала известна как головка , и, несмотря на значительно расширенный спектр современных насосных применений, этот термин по-прежнему используется для характеристики производительности ротодинамического насоса.Напор указывается как высота в метрах (м) или футах (футах), а не как фактическое давление. Часто он обсуждается в двух частях: Всасывающая головка – вертикальный подъем от исходного резервуара до насоса, и Нагнетательная головка – вертикальный подъем от насоса до точки нагнетания. В следующей таблице перечислены некоторые общие термины, используемые для описания напора в насосах.

Таблица 2. Определения терминов, используемых для описания значений напора

Глава	Значение
Всасывающая головка (также статическая всасывающая головка)	Расстояние по вертикали между уровнем жидкости в питающем баке и осевой линией всасывающего патрубка насоса, когда жидкость находится над насосом.
Статическая высота всасывания	Расстояние по вертикали между уровнем жидкости в баке подачи и осевой линией всасывающего патрубка насоса, когда жидкость находится ниже насоса
Чистый положительный напор на всасывании	Снижение высоты всасывания, вызванное потерями в системе, такими как давление паров жидкости и потери на трение в трубопроводе
Полный статический напор	Вертикальная разница между уровнем жидкости на выходе и уровнем в расходном баке
Фрикционная головка	Падение давления в трубопроводе, вызванное трением жидкости. Возникает как на стороне всасывания, так и на стороне нагнетания насоса
Напорная головка	Давление нагнетания, которое должен развивать насос, чтобы соответствовать требованиям системы
Головка статического разряда	Давление на выпускном отверстии, когда насос не работает. Этот напор или давление равен разнице высот между выпускным отверстием и точкой свободного сброса жидкости
Общий напор	Сумма статического напора и напора на трение (линейные потери в нагнетательном трубопроводе).Часто это незначительно, и общий напор нагнетания фактически совпадает с напором нагнетания.

Что такое NPSH?

NPSH (чистый положительный напор на всасывании) — это мера давления, которое испытывает жидкость на стороне всасывания центробежного насоса. Он используется для предотвращения работы насоса в условиях, способствующих кавитации . NPSH-R (требуемый NPSH) и NPSH-A (доступный NPSH) — два ключевых значения NPSH:

NPSH-R — это характеристика насоса, указанная производителями насосов как давление всасывания, при котором кавитация уже снижает производительность насоса на 3%.
NPSH-A — это характеристика системы, рассчитанная на основе конфигурации системы на стороне всасывания. По сути, это давление на стороне всасывания за вычетом давления паров перекачиваемой жидкости в этой точке.

Во избежание кавитации необходимо обеспечить, чтобы NPSH-A превышал NPSH-R с достаточным запасом прочности, например: NPSH-A ³ NPSH-R + 0,5м. Этот запас зависит от типа насоса и области применения и может указываться как отношение или разница напора.

Что такое НПИП?

Объемные насосы прямого вытеснения работают по принципу, совершенно отличному от центробежных насосов.Жидкость перемещается от входа к выходу путем многократного закрытия фиксированного объема с помощью уплотнений или клапанов и механического перемещения по системе.

Насосы этого типа также требуют, чтобы давление на входе превышало давление паров жидкости, чтобы избежать кавитации во время фазы всасывания, и это обсуждается с точки зрения чистого положительного давления на входе (NPIP) аналогично NPSH для центробежных насосов. В то время как NPSH измеряется в метрах или футах, NPIP измеряется в единицах давления: Па, фунт/кв. дюйм или бар.При переводе в одни и те же единицы измерения NPSH и NPIP совпадают. Для преобразования значения напора (м) в давление (бар) можно использовать следующую формулу:

где: h = 10,197 x (p/d)

или p = 0,0981 x h x d

h = напор (м)
p = давление (бар)
d = плотность жидкости (кг/дм ³ )

Производители могут указывать NPIP-R в качестве рекомендуемого давления на входе и предоставлять диаграммы, показывающие, как оно зависит от скорости насоса.Имеющееся или фактическое давление на входе в работающую систему обозначается как NPIP-A.

Коэффициенты пересчета

Часто необходимо преобразовать значения давления из одной системы единиц в другую. Это поможет избежать путаницы или недоразумений, но особенно важно при вводе значений в расчеты. Важно, чтобы все значения в уравнении были в совместимых единицах. Обращайте внимание на расхождения в абсолютных или относительных значениях. При переводе значений напора в другие единицы давления для жидкостей, отличных от воды, необходимо учитывать удельный вес жидкости.

Таблица 3. Коэффициенты пересчета для часто используемых единиц измерения давления.

*1 Торр изначально равнялся 1 мм рт.ст. Однако переопределение двух единиц сделало их немного разными, слишком маленькими, чтобы показать их в этой таблице.

%PDF-1.5 % 6 0 объект >>>/BBox[0 0 595,44 841,68]/длина 114>>поток Икс @~2|!6QҜtIg)AF]Skspoke UҎp=/= конечный поток эндообъект 1 0 объект >>>/BBox[0 0 595. 44 841,68]/длина 114>>поток Икс @~2|!6QҜtIg)AF]Skspoke UҎp=/= конечный поток эндообъект 3 0 объект >>>/BBox[0 0 595,44 841,68]/длина 114>>поток Икс @~2|!6QҜtIg)AF]Skspoke UҎp=/= конечный поток эндообъект 4 0 объект >>>/BBox[0 0 595,44 841,68]/длина 114>>поток Икс @~2|!6QҜtIg)AF]Skspoke UҎp=/= конечный поток эндообъект 8 0 объект >>>/BBox[0 0 595,44 841,68]/длина 114>>поток Икс @~2|!6QҜtIg)AF]Skspoke UҎp=/= конечный поток эндообъект 7 0 объект >>>/BBox[0 0 595,44 841,68]/длина 114>>поток Икс @~2|!6QҜtIg)AF]Skspoke UҎp=/= конечный поток эндообъект 5 0 объект >>>/BBox[0 0 595.44 841,68]/длина 114>>поток Икс @~2|!6QҜtIg)AF]Skspoke UҎp=/= конечный поток эндообъект 10 0 объект >поток ; изменено с использованием iText 4.2.0 автором 1T3XT2022-01-08T11:59:14-08:00

конечный поток эндообъект 11 0 объект >поток x+

5/2- и 4/2-ходовой пневматический клапан — как они работают

Рис. 1: 5/2-ходовой пневматический электромагнитный клапан

Функция цепи

5/2-ходовой пневматический клапан имеет пять соединительных портов и два состояния.Он имеет один нагнетательный порт (P,1), два порта (A,2) и (B,4), которые подключаются к устройству, которым необходимо управлять, и два выпускных порта (EA,3) и (EB,5) . Два состояния клапана:

Порт нагнетания (P,1) соединяется с портом (A,2), а порт (B,4) выходит через выпускной порт (EB,5)
Порт давления (P,1) соединяется с портом (B,4), а порт (A,2) выходит через порт (EA,3).

Обозначения портов

Разные производители используют разные обозначения портов.Также существует стандартное обозначение: ISO-1210-1. Этот стандарт мы стремимся максимально поддерживать в наших статьях. Стандарт ISO использует числа для обозначения различных портов. Однако некоторые производители используют буквы, чтобы несколько уточнить обозначения портов.

В этом примере порт 1 ISO также обозначен буквой P от давления, которая является точкой соединения линии давления. Выходные порты (или рабочие порты) с обозначениями ISO 2 и 4 альтернативно обозначаются буквами A и B.Соответствующие выпускные отверстия имеют номера обозначений ISO 3 и 5. Альтернативные буквенные обозначения этих отверстий соответственно EA и EB, что означает выпуск из A и выпуск из B. Символы клапанов с одним выпускным отверстием, такие как, например, 3/ 2-ходовые или 4/2-ходовые клапаны, выпускное отверстие № 3 (ISO) альтернативно обозначается буквой R (разгрузочный)

Символ моностабильного 5/2-ходового клапана с ISO и альтернативным обозначением порта

4/2-ходовой пневматический клапан имеет четыре соединительных порта и два состояния.Разница между двумя типами клапанов заключается в количестве выпускных портов:

5/2-ходовой пневматический клапан с двумя независимыми выпускными отверстиями
4/2-ходовой клапан имеет только одно общее выпускное отверстие

Символ моностабильного 4/2-ходового клапана с ISO и альтернативным обозначением порта

Это означает, что оба порта (A,2) и (B,4) соединены с выпускным портом (R,3). Дополнительный выпускной порт 5/2-ходового клапана предлагает дополнительные возможности управления. Например, скорость в обоих направлениях пневматического привода двойного действия можно регулировать, регулируя скорость потока через каждое выпускное отверстие отдельно с помощью дроссельных клапанов.

Клапаны могут быть моностабильными или бистабильными. Моностабильные 5/2-ходовые клапаны возвращаются в исходное положение, когда они не приводятся в действие. Клапан возвращается в исходное положение под действием пружины. Это означает, что моностабильные клапаны требуют постоянного приведения в действие (пневматического, электрического или ручного), чтобы оставаться в активированном положении. Бистабильные 5/2-ходовые клапаны сохраняют свое положение при потере питания и требуют отдельного действия для переключения клапана в безопасное положение.

Возможны следующие функции схемы:

5/2-ходовой моностабильный
5/2-ходовой бистабильный
4/2-ходовой моностабильный
4/2-ходовой бистабильный

5/2- и 4/2-ходовые пневматические клапаны могут приводиться в действие различными способами:

Электрически (электромагнитный клапан)
Пневматический
Механически
Вручную

Функция цепи и срабатывание клапана могут быть показаны символом. Функциональные символы цепей для 4/2-ходовых и 5/2-ходовых электромагнитных клапанов приведены ниже.

Функциональные обозначения контуров 4/2- и 5/2-ходовых пневматических клапанов

Дизайн

Несмотря на то, что основная функция остается прежней, пневматические 5/2-ходовые клапаны доступны в бесчисленных вариациях конструкции в отношении размера, материала, цвета, интерфейсов подключения и т. д. Это необходимо для удовлетворения широкого спектра требований, таких как медицинские использование, пищевая промышленность, пыльная среда, взрывоопасная среда и т. д.

Большинство 5/2-ходовых клапанов имеют подвижный золотник с уплотнениями по длине в цилиндре. Порты клапана соединяются с этим центральным цилиндром. Перемещая золотник через цилиндр, порты клапана соединяются или блокируются. Кроме того, клапан может иметь прямое или пилотное управление. При прямом управлении привод напрямую соединен с золотником. В пилотном режиме клапан использует входное давление для перемещения золотника. Клапан содержит небольшой внутренний пневматический цилиндр, который приводит в действие золотник.Наполнение и опорожнение этого цилиндра контролируется исполнительным механизмом, например соленоидом. 5/2-ходовые клапаны обычно имеют пилотное управление. Основные части клапана:

Корпус
Уплотнения
Поршень
Катушка

Многие типы 5/2-ходовых клапанов доступны с ручным управлением или даже с механизмом блокировки. Преимущества запорного механизма можно увидеть во время технического обслуживания – клапан сохраняет заданное положение до тех пор, пока замок не будет разблокирован, поэтому приводимые в действие пневматические элементы, такие как цилиндры или захваты, сохраняют свое положение.Одно из возможных применений ручного дублирования — тестирование системы; клапан не должен быть запитан от электричества для срабатывания. Для переключения клапана достаточно нажать кнопку блокировки. Недостатком замкового механизма является то, что операторы могут забыть снять замок.

При выборе электромагнитного клапана необходимо учитывать тип электрического разъема. Некоторые производители предлагают широкий спектр конструкций разъемов или используют стандартные разъемы DIN, такие как DIN43650 типа A, B и C.Разъемы доступны с различными классами защиты IP, которые указывают, насколько хорошо разъем защищает от проникновения воды и пыли. Еще одним вариантом разъема является световой индикатор, который может быть полезен для обнаружения неисправности клапана или потери питания.

Некоторые 5/2-ходовые клапаны доступны с корпусом NAMUR. NAMUR — это широко используемый стандарт интерфейса для установки регулирующего клапана непосредственно на привод. Используя клапан NAMUR, можно уменьшить количество фитингов и трубок.

Некоторые клапаны могут быть установлены на коллекторе.Это простой способ сгруппировать несколько пневматических клапанов и сэкономить место, разъемы и трубки. Коллекторы могут быть оснащены регуляторами давления, обратными клапанами и т. п.

Закажите пневматический коллектор онлайн сегодня

5/2-ходовой клапан можно использовать как 3/2-ходовой, перекрыв один входной и один выходной порт (A-EA или B-EB). С двумя 3/2-ходовыми моностабильными клапанами можно построить 5/2-ходовой бистабильный клапан.

Типичные области применения

5/2-ходовые клапаны используются для приведения в действие пневматических приводов двойного действия, таких как пневматические цилиндры, бесштоковые цилиндры, захваты и поворотные приводы.Приводы двойного действия требуют сжатого воздуха для движения в обоих направлениях. Чтобы решить, следует ли применять моностабильный или бистабильный 5/2-ходовой клапан, необходимо больше узнать о конструкции системы и требованиях.

Для принятия решения о том, какой клапан можно использовать, необходима следующая информация:

Сколько приводов в системе?
Сколько портов ввода-вывода доступно на ПЛК?
Положения привода
Нормальные рабочие условия
Требования безопасности

Схематическое изображение цилиндра двойного действия с регулируемым демпфированием в конечном положении на обоих концах, приводимого в действие 5/2-ходовым моностабильным клапаном

Количество приводов определяет необходимое количество клапанов: каждому приводу или группе приводов нужен свой регулирующий клапан. ПЛК ограничивает количество катушек, которые могут быть запитаны. Моностабильные клапаны (с одной электромагнитной катушкой) требуют меньше проводки и выходов ПЛК, чем бистабильные клапаны (с двумя электромагнитными катушками). Некоторые коллекторы имеют внутреннюю проводку и один разъем, который подключается ко всем клапанам, например, 25-контактный разъем D-SUB. В этом конкретном случае можно было установить только 12 бистабильных клапанов по сравнению с 25 моностабильными клапанами.

Выбор между моностабильными и бистабильными клапанами часто мотивируется требованиями безопасности.В некоторых конструкциях машин для предотвращения повреждения или травм может быть желательно, чтобы привод возвращался в исходное положение при отключении питания. В таких случаях рекомендуется моностабильный клапан. В других конструкциях бистабильные клапаны лучше подходят, если требуется удерживать привод в последнем положении.

Ежемесячный информационный бюллетень Tameson

Для кого: Вы! Существующие клиенты, новые клиенты и все, кто ищет информацию о контроле жидкости.
Почему Ежемесячный информационный бюллетень Tameson: Он четкий, без всякой чепухи и раз в месяц содержит актуальную информацию об отрасли управления жидкостями.
Что в нем: Объявления о новых продуктах, технические статьи, видеоролики, специальные цены, отраслевая информация и многое другое, на что вам нужно подписаться, чтобы увидеть!

Подписаться на рассылку

Коды ISA для контрольно-измерительных приборов

Обычно в схемах PI&D используются комбинации букв в соответствии с ANSI/ISA S5.1-1984 (R 1992) «Приборные символы и идентификация».

В дополнение к буквенной комбинации обычно используется последующий номер в качестве уникальной идентификации фактического прибора. Практика нумерации различается – некоторые используют порядковый номер, другие используют номер, связанный с номером строки процесса или аналогичный.

Первая буква

Первая буква обозначает измеряемую или инициирующую переменную или модификатор, такой как ток (I), скорость (S) или расход (F).

Измеренные или инициирующие перемезу

A – Анализ
B – горелка, сгорание
C – Выбор пользователя
D – Выбор пользователя
E – напряжение
F – расход
G- Выбор пользователя
H – Ручной
I – Ток (электрический)
J – Мощность
K – Время, расписание
L – Уровень
M- Выбор пользователя
N- Выбор пользователя
O- Выбор пользователя 906 – Давление, вакуум
Q – Количество
R – Излучение
S – Скорость, частота
T – Температура
U – Многопараметрическая
В – Вибрация, механические анализы
Вт – Вес, сила 90 Неклассифицированный
Y – Событие, состояние или присутствие
Z – Положение, измерение

Модификатор

D – Дифференциал
F – Рацион (доля)
K – скорость изменения времени
M – мгновенная
Q – интегрирование, сумматор
S – безопасность
X – ось X
Y – ось Y
Z – 64 Z – ось

Вторая или последующие буквы

Вторая или последующие буквы указывают на функцию считывания или пассивную функцию, функцию вывода или функцию модификатора.

Считывание или пассивная функция

A – Тревога
B – Выбор пользователя
E – Датчик (первичный элемент)
G- Стекло, смотровое устройство
I – Индикация
O-orifice, ограничение
P – точка (тестовое соединение)
r – запись
u – Multifunction
W – хорошо
x – Unlassified

8 функция выхода

B – выбор пользователя
C — Управление
K — Станция управления
N — Выбор пользователя
S — Переключатель
T — Передатчик
U — Многофункциональный
V — Клапан, заслонка, жалюзи
Z – Драйвер, привод

Модификатор Функция

B – Выбор пользователя
H – Высокий
L – Низкий
M – Средний, промежуточный
N- Выбор пользователя
U – многофункциональный
x – Unlansified

примеры – P & ID CODES

8 Расходомер – Указание

Температура – передатчик

Управляющий клапан

Выключатель положения – высокий уровень

Влияние компрессионного давления молочной железы на эффективность популяционного маммографического скрининга | Исследование рака молочной железы

Откуда: Влияние компрессионного давления груди на эффективность популяционного маммографического скрининга

	Группа 1	Группа 2	Группа 3	Группа 4	Группа 5
Отзыв/1000	26. 1 (24,0–28,5)	20,8 (19,1–22,6)	22,0 (20,3–23,9)	21,0 (19,3–22,8)	22,2 (20,3–24,3)
Ложные срабатывания/1000	20.0 (18,1–22,1)	14,8 (13,4–16,4)	15,1 (13,7–16,6)	15,2 (13,8–16,8)	16,2 (14,6–18,0)
Рак, выявленный скринингом/1000	6. 1 (5,2–7,2)	5,9 (5,0–6,9)	6,9 (6,0–8,0)	5,7 (4,9–6,7)	5,9 (4,9–7,0)
Интервальный рак/1000	1.3 (0,9–1,8)	1,6 (1,2–2,2)	1,6 (1,2–2,1)	2,2 (1,7–2,8)	2,3 (1,7–3,0)
Чувствительность программы (%)*	82. 0 (75,6–87,0)	77,1 (70,9–82,4)	79,8 (74,2–84,4)	71,1 (64,5–79,8)	70,8 (63,6–77,1)
Чувствительность за 12 месяцев (%)**	90.1 (84,4–93,9)	92,0 (87,2–95,1)	93,9 ^а (89,7–96,5)	87,2 (81,3–91,4)	84,3 ^a (77,3–89,4)
Специфичность (%)	98. 0 ^а,б,в (97,8–98,2)	98,5 ^а (98,3–98,7)	98,5 ^б (98,3–98,6)	98,5 ^в (98,3–98,6)	98,4 (98,2–98,5)
Положительное прогностическое значение (%)	23.5 (20,2–27,3)	28,7 (25,0–32,7)	31,5 (27,9–35,3)	27,3 (23,7–31,1)	26,7 (22,9–30,8)

Парное тестирование было применено к измерениям чувствительности и специфичности, и каждая буква в нижнем индексе обозначает пару категорий давления, измерения которых значительно отличаются друг от друга
Метод Тьюки использовался для коррекции множественного тестирования и значения p ниже 0. 05 считается значимым
Чувствительность программы (*) рассчитывается для всех интервальных раков, 12-месячная чувствительность (**) рассчитывается для интервальных раков, выявленных в течение 12 месяцев после обследования

Высокое кровяное давление | Гипертония

Что такое кровяное давление?

Артериальное давление — это сила, с которой ваша кровь давит на стенки артерий. Каждый раз, когда ваше сердце бьется, оно перекачивает кровь в артерии.Ваше кровяное давление является самым высоким, когда ваше сердце бьется, перекачивая кровь. Это называется систолическим давлением. Когда ваше сердце отдыхает, между ударами ваше кровяное давление падает. Это называется диастолическим давлением.

При измерении артериального давления используются эти два числа. Обычно систолическое число предшествует или превышает диастолическое число. Например, 120/80 означает систолическое 120 и диастолическое 80.

Как диагностируется высокое кровяное давление?

Высокое кровяное давление обычно не имеет симптомов.Таким образом, единственный способ узнать, есть ли он у вас, — это регулярно проверять артериальное давление у своего поставщика медицинских услуг. Ваш врач будет использовать датчик, стетоскоп или электронный датчик, а также манжету для измерения артериального давления. Он или она возьмет два или более показаний на отдельных встречах, прежде чем поставить диагноз.

Категория артериального давления	Систолическое кровяное давление		Диастолическое кровяное давление
Обычный	Менее 120	и	Менее 80
Высокое кровяное давление (без других факторов риска сердечно-сосудистых заболеваний)	140 или выше	или	90 или выше
Высокое артериальное давление (с другими факторами риска сердечно-сосудистых заболеваний, по данным некоторых поставщиков)	130 или выше	или	80 или выше
Опасно высокое кровяное давление – немедленно обратитесь за медицинской помощью	180 или выше	и	120 или выше

Для детей и подростков поставщик медицинских услуг сравнивает показания артериального давления с нормальными показателями для других детей того же возраста, роста и пола.

Какие существуют типы высокого кровяного давления?

Существует два основных типа высокого кровяного давления: первичное и вторичное высокое кровяное давление.:

Первичное, или эссенциальное высокое кровяное давление является наиболее распространенным типом высокого кровяного давления. У большинства людей с таким типом артериального давления оно развивается со временем по мере взросления.
Вторичное высокое кровяное давление вызвано другим заболеванием или приемом определенных лекарств.Обычно состояние улучшается после того, как вы вылечите это состояние или перестанете принимать лекарства, которые его вызывают.

Почему мне нужно беспокоиться о высоком кровяном давлении?

Когда ваше кровяное давление остается высоким в течение долгого времени, это заставляет сердце сокращаться сильнее и работать сверхурочно, что может привести к серьезным проблемам со здоровьем, таким как сердечный приступ, инсульт, сердечная недостаточность и почечная недостаточность.

Какие существуют методы лечения высокого кровяного давления?

Лечение высокого кровяного давления включает в себя изменения образа жизни, направленные на здоровое сердце, и прием лекарств.

Вы будете работать со своим врачом, чтобы составить план лечения. Она может включать только изменение образа жизни. Эти изменения, такие как здоровое питание и физические упражнения, могут быть очень эффективными. Но иногда изменения не контролируют или не снижают ваше высокое кровяное давление. Тогда вам может понадобиться принять лекарство. Существуют различные типы лекарств от артериального давления. Некоторым людям необходимо принимать более одного типа.

Если ваше высокое кровяное давление вызвано другим заболеванием или лекарством, лечение этого состояния или прекращение приема лекарства может снизить ваше кровяное давление.

NIH: Национальный институт сердца, легких и крови

медицинских терминов

медицинский термин

Медицинские термины – Анализ, определение и объяснение 90 250

Медицинские (особенно анатомические) термины поначалу пугают. Они может показаться почти как другой язык. Важно не паника. Не пытайтесь запоминать списки слов.Условия будут скоро станет знакомым, как только вы начнете использовать их в вскрытии номер. Наиболее полезным подходом является понимание происхождения ключевые слова. Часто их составные части всплывают время от времени опять же, в незнакомых словах. Изучив их значение, часто можно понять, что означает новое слово, или посмотреть, откуда оно появилось от. Этот глоссарий должен помочь преобразовать обучение чему-то гораздо более продуктивному. Это ни в коем случае исчерпывающим, но выводы актуальны во многих предметах области.Студенты, уже знакомые с латынью и/или греческим языком, получат фора. Краткий глоссарий по физиологии и смежные науки также доступны.

Предложения, исправления, дополнения: Нажмите или по электронной почте [email protected]

A- = префикс, обозначающий без
Агаммаглобулинемия = в крови (геме) отсутствует гаммаглобулин
Апноэ = остановка дыхания
(N. B. см. также ad- и an-)

Ab = в отличие от ( Latin)
Отведение = отведение конечности от средней линии тела.
Abembronic = вдали от эмбриона или напротив него

Ad = по направлению к, рядом с (латиница)
Приведение = движение конечности к средней линии тела.
Адаксиальный = по направлению к главной оси
N.B. часто становится за- с двойной буквой, как в следующих
Влиять (глагол) = делать что-то до что-то (в отличие от эффект : см. E-)
Агглютинация = частицы, слипшиеся с друг с другом

-aemia = суффикс , обозначающий конкретное биохимическое состояние кровь
Гипергликемия = избыток сахара в крови
Анемия = уменьшение количества гемоглобина в крови

An – = приставка, обозначающая отсутствие, отсутствие
Анаэроб = организм, способный жить и расти в отсутствие свободный кислород
Анестезия = потеря чувствительности или чувствительности в части или во всем теле
(N. B. в некоторых случаях то же самое значение «без» может быть передано только «А» в качестве префикса)

Ангио- = префикс, обозначающий кровеносные или лимфатические сосуды
Стенокардия = боль в центре грудной клетки, возникающая при потребность сердца в крови превышает предложение коронарной артерии
Ангиогенез = образование новых кровеносных сосудов

Анте = до (латиница)
Передний = ближе или ближе к переднему краю.
Антенатальный период = до рождения
(примечание: не путать с Анти- = напротив, против)

Анти- = напротив, против
Антидромный = описывает импульсы, идущие по нерву в неправильном направлении. волокно
Антикоагулянт = препарат, препятствующий свертыванию крови
(примечание: не путать с Ante- = раньше)

-ase = суффикс , обозначающий фермент, расщепляющий вещество
Лактаза = фермент, расщепляющий лактозу на глюкозу и галактозу
Дегидрогеназа = фермент, катализирующий реакцию окисления

Arthr(o)- = относящийся к суставам [Грк]

Ушной = относящийся к уху (auricula = ухо, латинское)
Аурископ = аппарат, используемый для осмотра барабанной перепонки и прохода, ведущего к нему
(Н. B. не путать с оральным = относящимся ко рту)

Bi = два
Bicuspid = имеющий два бугорка, например. митральный клапан сердца
Бицепс = мышца с двумя головками

Брахи- = относящаяся к руке
Плечевая артерия = артерия на руке, идущая от подмышечной впадины к локоть
Брахиалгия = боль в руке

Бради- = префикс , обозначающий медлительность
Брадикардия = замедление частоты сердечных сокращений до менее 50 ударов в минуту
Брадилалия = аномально медленная речь

Бронхо- = префикс , обозначающий бронхиальное дерево
Бронхит = воспаление бронхов
Бронхоспазм = сужение бронхов за счет мышечного сокращения в ответ на на какой-либо раздражитель

Calc- = относящийся к кальцию (латиница)
Гиперкальциемия = высокое содержание кальция в крови
Гипокальциемия = низкий уровень кальция в крови

Карди- = префикс , обозначающий сердце
Кардиомегалия = увеличение сердца
Сердечная мышца = мышца стенки сердца

Головной- = приставка, обозначающая головку
Цефалоцеле = дефект нервной трубки
Цефалгия = боль в голове

Корона = Корона (латиница)
Corona capitis = корона голова
Корональная плоскость = делит тело на дорсальную (заднюю) и вентральную (переднюю) части

Коста = ребро (латиница)
Реберная борозда = борозда на нижней поверхности каждого типичного ребра позади какие межреберные нервы и сосуды проходят
Межреберные мышцы = мышцы, идущие между ребрами

Киста = патологический мешок или закрытая полость, выстланная эпителием и наполненный жидким или полутвердым веществом
Киста- = префикс, обозначающий мочевой пузырь, особенно. мочевой мочевой пузырь
Цистит = воспаление мочевого пузыря, часто вызванное инфекция
Цисталгия = боль в мочевом пузыре

Cyto- = префикс , обозначающий клетку или цитоплазму
-cyte = суффикс, обозначающий клетку или цитоплазму
Цитокинез = деление цитоплазмы клетки
Хондроцит = хрящевая клетка

Di- = приставка, обозначающая два ( латинское)
Дипептид = соединение, состоящее из двух аминокислот, соединенных вместе пептидная связь
Дисахарид = углевод, состоящий из двух связанных моносахаридов ед.
.. остерегайтесь путаницы с dis-

Dia- = через, на протяжении
Диализ = метод разделения частиц разных размеров в жидкая смесь с использованием тонкой полупроницаемой мембраны
Диарея = частые опорожнения кишечника или прохождение аномально мягкие фекалии

Dis- = перевернутые или разделенные
Вывих = разделение костей в суставе
Дезинфекция = удаление инфекции
. .легко спутать с ди-, что означает два (например, дисульфид) или дис- означает аномальный (например, дисфункцию)

дистальный = расположенный вдали от начала или точки прикрепления или от срединной линии туловища

Dors- = префикс, обозначающий спину (от dorsum, латинское )
Дорсальный = расположен близко к задней части тела или к задней части орган
Дорсовентральный = распространяется от задней к передней поверхности

Dys- = аномальный, болезненный
Одышка = одышка
Дисгенезия = неправильное развитие

E- ( см. также Ex-) = вне, снаружи, из
Evaginate = выступать за пределы покрытия
Эффект (существительное) = результат, возникающий из что-то: Наркотики часто имеют как хорошие, так и плохие последствия.
Эффект (глагол) = иметь как результат: Лекарства могут излечивать.
Тщательно отличайте от
Воздействовать (глагол) = сделать что-то, чтобы: Эффективные болеутоляющие средства могут влияют на внимание больного.

-эктомия = резка и удаление
Лобэктомия = удаление доли органа
Аппендэктомия = удаление аппендикса

Эндо = в пределах
Эндогенный = возникающий внутри ткани
Энтодерма = внутренний из трех зародышевых листков раннего эмбриона

Эпи = вверху, окружающий
Эпидермис = внешние части кожи
Эпикард = слой ткани, непосредственно окружающий сердце (часть pericardium), самый наружный слой стенки сердца.

Eu = нормальный
Eupnoea = нормальное дыхание
Eupepsia = состояние нормального или хорошего пищеварения

Erythr- = префикс, обозначающий покраснение
Эритроцит = эритроцит
Эритема = покраснение, рубор – гиперемия кожи из-за расширения кровеносные капилляры в дерме

Ex = из, из (лат.)
Разгибание = противоположно сгибанию. Движение сустава, в сагиттальной плоскости, увеличивая угол между костями.Например. пинать мяч, разгибает колено.
N.B. Часто становится просто e-, иногда за которым следует двойной письмо например:
Выпот = выход жидкости (например, крови) из ткани.

экзо = снаружи
Экзогенный = то, что обычно не обнаруживается в тканях.
Выдох = акт выдоха из легких

Extra = снаружи (латиница)
Экстраплевральный = относящийся к тканям грудной стенки за пределами теменной плевра.
Внезародышевый целом = полость, выстланная мезодермой, которая окружает зародыша с самых ранних стадий развития.

Fer- = несу (от fero = несу, лат.)
Афферент = перенос, например, в афферентный кровеносный сосуд питает капилляр сеть в органе
Эфферент = перенос, например, из обозначенные сосуды, отводящие жидкость от орган
Перевод = перенос через
(N.B. не путайте с ferr- = префикс, относящийся к железу
ферритин = комплекс железо/белок, хранящийся в тканях
соединения железа = соединения железа, где железо находится в его степень окисления +2
соединения трехвалентного железа = соединения железа, где железо находится в +3 степень окисления)

Трещина = бороздка или щель (от fissilis = раскол, лат. )
Косая трещина = делит легкое на доли и проходит вокруг легкого
Горизонтальная трещина = делит правое легкое на 3 доли и расширяется латерально до косой щели.

Flex- = изгиб (от flexus, лат.)
Сгибание = движение сустава в сагиттальной плоскости, обычно угол между костями меньше напр. поднесение кулака к плечу.
Боковое сгибание (обычно позвоночника) = наклон в сторону

Ямка = углубление или впадина, (дословный перевод = канава, траншея, латиница)
Подвздошная ямка = углубление на внутренней поверхности подвздошной кишки
Овальная ямка = углубление на стенке правого предсердия, которое отделяет правое предсердие от левого.Представляет собой первичную перегородку развивающееся сердце.

-genic = , порождающий (латиница)
-genous = , возникающий из (латиница)
экзогенный = то, что поступает извне тела

Glomerulus (латиница) Небольшая шаровидная структура, как в клубочках почек, синаптических клубочках

Haemo-, haem-, haemato-, -aem- ( США гемо- и др. ) = относящийся к крови
гемостаз = остановка кровотечения
гематокрит = доля объема крови, занимаемая эритроцитами

Hemi- = префикс, который в медицине обозначает правую или левую половину кузова
Гемианестезия = анестезия одной стороны тела
Гемиколэктомия = хирургическое удаление примерно половины толстой кишки (большой кишечник)

Hepat- = префикс , обозначающий печень
Печеночная артерия = артерия, кровоснабжающая печень
Печеночный изгиб = изгиб толстой кишки под печенью, где восходящая ободочная кишка соединяется с поперечной ободочной кишкой.

Гетеро = разные, разнообразные
Гетерозигота = описывает человека, у которого пары генов определяющие конкретную характеристику не похожи
Гетеротопия = смещение органа или части тела от нормального должность.

Гисто- = префикс, обозначающий ткань
Гистология = изучение структуры тканей с помощью окрашивания методы в сочетании со световой и электронной микроскопией
Гистогенез = образование тканей

Homo = то же
Однородный, гомогенный = имеющий однородные свойства
Гомологичные = описывающие органы или части, которые имеют одинаковые основные структура и эволюционное происхождение, но не обязательно одна и та же функция или поверхностная структура.

Hydr- = префикс , обозначающий воду или водянистую жидкость (латиница)
Гидроцеле = скопление водянистой жидкости в мешочке.
Гидроцефалия = аномальное увеличение количества цереброспинальной жидкость в желудочках головного мозга

Гипер = выше нормы
Гипервентиляция = дыхание чаще, чем обычно
Гипергликемия = избыток глюкозы в кровотоке.

Гипо = ниже нормы
Подкожный = под кожу
Гипотензия = состояние, при котором артериальное давление аномально низкий

In vitro = буквально переводится как «в стекле».Обычно относится к процедуре, проводимой изолированно от тела и поддерживается в тканевой ванне. (vitrum = стекло, латинское)

In vivo = процедура, проводимая с тканью в норме положение внутри тела. (vivo = я живу, латиница)

Inter = между (латиница) (N.B. не путать с intra!)
Межклеточный = между ячейками
Межреберные = мышцы, занимающие промежутки между ребрами

Внутри = внутри (латиница)
Внутриклеточный = внутри клеток
Внутрибрюшинно = инъекция в брюшную полость

Ипси = то же, самостоятельно ( латиница)
Ipsilateral = на той же стороне

Iso- = префикс, обозначающий равенство, единообразие и сходство
Изотонический = имеющий одинаковую осмолярность или (в физиологии) эффективный осмолярность (учет растворенной проницаемости клеток мембраны).
Изодактилия = врожденный дефект, при котором все пальцы являются одинаковая длина.

-itis = суффикс, обозначающий воспаление органа, ткани и т. д.
Артрит = воспаление сустава
Перитонит = воспаление брюшины

Kal- = связанный с калием (Kalium – отсюда символ K, латиница)
Гипокалиемия = низкий уровень калия в крови
Гиперкалиемия = высокое содержание калия в крови

Поздняя = широкая, дальняя (латиница)
Боковой = в анатомии относится к области или частям тела, которые находятся дальше всего от срединной плоскости

-logy = суффикс, обозначающий область исследования
Цитология = исследование клеток
Нефрология = изучение, исследование и лечение заболеваний почка

-лизис = разрушение, разрушение или высвобождение
Гемолиз = разрушение эритроцитов
Анксиолитический = вызывающий облегчение тревоги

Медиальный = относящийся к или расположенный в центральной области орган, ткань или тело (из medius = середина, середина, латиница)
Срединная плоскость (сагиттальная плоскость) = плоскость, разделяющая тело или орган. на равные правую и левую половины
Средостение = пространство в грудной клетке между двумя плевральными мешками, содержит среди прочего сердце

Mening- = относящийся к мозговым оболочкам (оболочкам, покрывающим мозг) (греч.)
Менингит = воспаление мозговых оболочек

Muco- = префикс , обозначающий слизь (латиница)
Мукоцилиарный = процесс, посредством которого реснички перемещают тонкую пленку слизи из нижние и верхние дыхательные пути по направлению к пищеварительному тракту
Слизистая оболочка = слизистая оболочка, влажная оболочка, выстилающая многие трубчатые структуры и полости e.г. носовая полость

My- = приставка, обозначающая мышцу
Миобласт = клетка, которая развивается в мышечное волокно
Инфаркт миокарда = смерть сегмента сердечной мышцы, которая следует за прекращением его кровоснабжения

Natri = относительно натрия ( Natrium – отсюда символ Na, латинское )
Натрийуретический фактор = фактор, приводящий к избыточному натрию, появляющемуся в моча
Натрийурез = выделение натрия с мочой

Нефро- = приставка, обозначающая почки (греч. )
(н.B см. почечный = относящийся к почке, латинское)
Нефрит = воспаление почек
Нефрон = активная единица экскреции в почках

Нейро- = префикс, обозначающий нервы или нервную систему
Нейролемма = оболочка аксона нервного волокна
Нейрон = основная функциональная единица нервной системы; клетка специализированный для передачи электрических нервных импульсов

Normo = нормальный (латиница)
Нормокапнический = нормальный уровень углекислого газа в крови.
Нормотензивное = описывает состояние, при котором артериальное давление находится в пределах нормы

-oma = суффикс, обозначающий опухоль
Гепатома = опухоль печени
Лимфома = опухоль лимфатических узлов

Оральная = относящаяся к полости рта (os, oris = рот, латинское)
Полость рта = рот
Оральные контрацептивы = «таблетки» (принимаемые через рот)
(примечание: не путайте со слуховыми = относящимися к уху)

Орто- = префикс , обозначающий прямой
Ортодонтия = раздел стоматологии, занимающийся лечением неровности зубов.
Ортопедия = практика исправления деформаций, вызванных заболевание или повреждение костей и суставов скелета

-osis = болезненное состояние, затрагивающее предыдущую часть слова
например Туберкулез, нефроз

Oste(o)- = , относящийся к костям [греч.]

Para = рядом с (лат.)
Паращитовидная железа = железа рядом с щитовидной железой
Параназальный = рядом с носовой полостью

Peri = вокруг или вокруг (латиница)
Периневрий = оболочка вокруг нерва.
Перинатальный = примерно во время рождения.

-физ = рост
Гипофиз = вырост под мозгом, то есть гипофиз

-плегический = суффикс, обозначающий паралич
Диплегия = паралич обеих сторон тела, особенно ног
Гемиплегия = паралич одной стороны тела

Пнео- = префикс, обозначающий дыхание
Пневмо- = префикс, обозначающий наличие воздуха или газа
Пневмоторакс = воздух в плевральной полости
Пневмоцефалия = наличие воздуха внутри черепа

Пневмон- = префикс , обозначающий легкие
Пневмония = воспаление легких, вызванное бактериями, при котором альвеолы заполняются воспалительными клетками, и легкое становится твердым
Пневмонэктомия = хирургическое удаление легкого

Поли- = префикс, обозначающий много, множественный
Полисома = группа рибосом, связанных вместе матричной РНК. молекулы, образующиеся в процессе трансляции белкового синтеза
Полисахарид = углевод, образованный из многих молекул моносахаридов объединены в длинные линейные и разветвленные цепочки

Пост = после, за (лат.)
Задний = ближе или ближе к заднему концу или хвосту
Задне-передний = сзади вперед

Проксимальный = расположен близко к началу или точке прикрепления или близко к срединной линии тела (от proximus = ближайший, латинский)

Quadri- = префикс, обозначающий четыре (латиница)
Квадрицепс = большой разгибатель голени, расположенный в бедре. и разделен на четыре отдельные части
Квадриплегия = паралич всех четырех конечностей

Почечный = относится к почкам (латиница)
(N.B. см. нефро- = приставка, обозначающая почку, греч.)
Почечная артерия = любая из двух артерий, отходящих от брюшной аорты и кровоснабжающих почки.
Почечные канальцы = тонкая трубчатая часть нефрона, через которую проходят вода и некоторые растворенные вещества реабсорбируются обратно в кровь орган или его часть
кровотечение = обильное кровотечение
меноррагия = обильные менструальные выделения

-рея = выделения или выделения из органа или его части
Диарея = частые опорожнения кишечника или прохождение аномально мягкой кал.
Ринорея = выделения из носа

Сахаро- = префикс, обозначающий сахар
Дисахарид = углевод, состоящий из двух связанных моносахаридов ед.
Полисахарид = углевод, образованный из многих молекул моносахаридов объединены в длинные линейные и разветвленные цепочки

Сагиттальная = анатомическая плоскость, разделяющая тело продольно на левую и правую части, параллельно срединной плоскости.

Стазис = постоянство, прекращение движения (лат.)
Гомеостаз = физиологический процесс, посредством которого внутренние системы тело находится в равновесии, несмотря на изменение внешние условия.

-устье = рот
Стома = в хирургии искусственное отверстие трубы
трахеостомия = искусственное отверстие (рот) в трахее
колостома = искусственное отверстие в толстой кишке, доведенное до поверхность живота
илеостомия = искусственное отверстие в толстой кишке, доведенное до поверхность живота

Sub = под, под (лат.)
Подъязычный = под языком
Подкожный = под кожей

Супер = выше (латиница)
Верхний = расположенный вверху в теле, связанный с другой структурой или поверхность
Поверхностный = расположенный на поверхности или близко к ней

На спине = лежащий на спине (часто этот термин используется для описания ленивого человек) (латиница)

Выше = выше (латиница)
Надлобковая область = область над лобком (N.Б. также известен как подчревная область.)
Супраренальный = выше почки

Тахи- = префикс, обозначающий быстрый, быстрый
Тахипноэ = учащенное дыхание
Тахикардия = учащенное сердцебиение

-термическая = связанная с температурой (латиница)
Экзотермическая = реакция, при которой выделяется тепло
Терморецептор = сенсорное нервное окончание, реагирующее на горячее и холодное

-томы = разрезание
Лоботомия = рассечение доли органа
Гастротомия = хирургический разрез желудка

Топо- = префикс , обозначающий место, положение и местоположение
Местный = местный, используемый для пути введения лекарственного средства, которое наносится непосредственно на обрабатываемую деталь
Топография = изучение различных областей тела, включая то, как части относятся к окружающим строениям
(Н. B. не путайте ни с тем, ни с другим, тропик = связанный с направлением, или трофический = связанный с питанием, т.е. трофотропный = обращение к пище

Toxi – = префикс, обозначающий ядовитый, токсичный
Токсин = яд, вырабатываемый живым организмом, обычно бактерией
Токсемия = заражение крови, вызванное токсинами, образованными бактериями. растущие в локальном очаге инфекции

транс = через (латиница)
Поперечный = в анатомии расположен под прямым углом к длинной оси кузов
Поперечная плоскость (горизонтальная плоскость) = плоскость, делящая орган на верхнюю и нижние половинки

Tri- = префикс, обозначающий три (латиница)
Трехстворчатый клапан = клапан в сердце между правым предсердием и правым желудочек, состоящий из трех створок
Трицепс = мышца с тремя головками происхождения

-трофическая, -трофическая = относящаяся к питанию (греч.)
Дистрофия = нарушение питания
Атрофия = истощение, уменьшение размера
Гипертрофия = сверхразвитие

-тропия, -тропия и т. д.= 90 865 привлекает, поворачивается или воздействует. (греческий)
Нейротропный вирус = один нацелен на нервы
Фототропизм = ориентация на свет

Uni- = префикс, обозначающий единицу
Односторонний = в анатомии, относящийся к одной стороне тела или затрагивающий одну сторону тела. или одна сторона органа или другая часть

-урез = относящийся к моче или появляющийся в моче
протеинурез = белок в моче
диурез = дополнительная моча

Vaso – = относящийся к сосуду, обычно кровеносному сосуду (латиница)
Вазэктомия = удаление части семявыносящего протока
Вазоактивный = влияет на диаметр кровеносных сосудов

Вентральный = передний (вентеральный = желудок, брюшная полость на латыни)
вентро-медиальный = направление вперед и к средней линии
желудочек = заполненная жидкостью полость в сердце/головном мозге (« маленький живот» )
