В чем выражается давление. В чем измеряется давление в физике, единицы измерения давления

Всем нам мерили давление. Почти каждый знает, что нормальный показатель давления равен 120/80 мм ртутного столба. Но далеко не все могут ответить, что на самом деле обозначают эти цифры.

Попытаемся разобраться, что вообще значит верхнее/нижнее давление, а также чем эти значения друг от друга отличаются. Вначале определимся с понятиями.

Артериальное давление (АД) – это один из самых важных показателей, оно демонстрирует функционирование кровеносной системы. Этот показатель формируется при участии сердца, сосудов и крови, движущейся по ним.

Артериальное давление — это давление крови на стенку артерии

При этом он зависит от сопротивления крови, ее объема, «выбрасываемого» в результате одного сокращения (это называется систолой), и интенсивности сокращений сердца. Самый высокий показатель АД может наблюдаться, когда сердце сокращается и «выбрасывает» кровь из левого желудочка, а самый низкий – во время попадания в правое предсердие, когда главная мышца расслаблена (диастола).

Вот мы и подошли к самому важному.

Под верхним давлением или, если говорить языком науки, систолическим, подразумевается давление крови при сокращении. Этот показатель демонстрирует то, как сокращается сердце. Формирование такого давления выполняется при участии крупных артерий (например, аорты), а зависит данный показатель от ряда ключевых факторов.

К таковым относят:

  • ударный объем левого желудочка;
  • растяжимость аорты;
  • предельную скорость «выброса».

Что же касается нижнего давления (другими словами, диастолического), то оно показывает, какое сопротивление испытывает кровь во время движения по кровеносным сосудам. Нижнее давление наблюдается, когда клапан аорты закрывается, и кровь не может вернуться в сердце. При этом само сердце наполняется другой кровью, насыщенной кислородом, и готовится к следующему сокращению. Движение крови происходит как бы самотеком, пассивно.

К факторам, влияющим на диастолическое давление, относится:

  • частота сокращения сердца;
  • периферическое сопротивление сосудов.

Обратите внимание! В нормальном состоянии разница между двумя показателями колеблется между 30 мм и 40 мм ртутного столба, хотя здесь многое зависит от самочувствия человека. Невзирая на то, что существуют конкретные цифры и факты, каждый организм индивидуален, равно как и его артериальное давление.

Делаем вывод: в приведенном в начале статьи примере (120/80) 120 – это показатель верхнего АД, а 80 – нижнего.

Артериальное давление — норма и отклонения

Что характерно, формирование АД зависит преимущественно от образа жизни, питательного рациона, привычек (в том числе вредных), частоты стрессов. К примеру, при помощи употребления той или иной пищи можно специально понижать/повышать давление. Достоверно известно, что были случаи, когда люди полностью излечивались от гипертонии после изменения привычек и образа жизни.

Для чего нужно знать величину АД?

При каждом повышении показателя на 10 мм ртутного столба риск возникновения сердечно-сосудистых болезней увеличивается примерно на 30 процентов. У людей с повышенным давлением в семь раз чаще развивается инсульт, в четыре раза — ишемические заболевания сердца, в два — поражение кровеносных сосудов нижних конечностей.

Именно поэтому выяснение причины возникновения таких симптомов, как головокружение, мигрени или общая слабость, следует начинать с измерения АД. В нередких случаях давление нужно постоянно контролировать и проверять каждые несколько часов.

Как проводится измерение давления

В большинстве случаев АД измеряют при помощи специального приспособления, состоящего из следующих элементов:

  • пневмоманжета для сжатия руки;
  • манометр;
  • груша с регулировочным клапаном, предназначенная для накачивания воздуха.

Манжета накладывается на плечо. В процессе измерения необходимо придерживаться определенных требований, в противном случае результат может быть неверным (заниженным или завышенным), что, в свою очередь, может повлиять на последующую тактику лечения.

Давление крови — измерение

  1. Манжета должна соответствовать объему руки. Для людей с лишним весом и детей используются особые манжеты.
  2. Обстановка должна быть удобной, температура – комнатной, начинать следует как минимум после пятиминутного отдыха. Если будет холодно, то возникнут сосудистые спазмы и давление поднимется.
  3. Выполнять процедуру можно лишь через полчаса после употребления пищи, кофе или курения.
  4. Перед процедурой больной садится, опирается на спинку стула, расслабляется, его ноги в это время не должны быть скрещенными. Рука также должна быть расслабленной и лежать неподвижно на столе до конца процедуры (но только не на «весу»).
  5. Не менее важна и высота стола: нужно, чтобы зафиксированная манжета располагалась на уровне примерно четвертого межреберья. При каждом пятисантиметровом смещении манжеты в отношении сердца показатель снизится (если конечность поднята) или повысится (если опущена) на 4 мм ртутного столба.
  6. В ходе процедуры шкала манометра должна располагаться на уровне глаз – так будет меньше шансов ошибиться при считывании.
  7. Воздух закачивается в манжету настолько, чтобы внутреннее давление в ней превысило ориентировочное систолическое АД хотя бы на 30 мм ртутного столба. В случае слишком высокого давления в манжете могут возникнуть боли и, как следствие, измениться АД. Воздух должен сбрасываться со скоростью 3-4 мм ртутного столба в секунду, тоны прослушиваются тонометром или стетоскопом. Важно, чтобы головка прибора не слишком давила на кожу – это также способно исказить показатели.

  8. Во время сброса появление тона (это называют первой фазой тонов Короткова) будет соответствовать верхнему давлению. Когда при последующем прослушивании тоны вовсе исчезнут (пятая фаза), то полученное значение будет соответствовать нижнему давлению.
  9. Спустя несколько минут проводится повторное измерение. Средний показатель, полученный из нескольких проведенных подряд измерений, точнее отражает положение дел, чем однократная процедура.
  10. Первое измерение рекомендуется проводить сразу на двух руках. Дальше можно использовать одну руку – ту, на которой давление выше.

Обратите внимание! Если у человека нарушен ритм сердца, то измерение АД будет более сложной процедурой. Поэтому лучше, чтобы этим занимался медицинский сотрудник.

Как оценить показатель АД

Чем выше у человека АД, тем большая вероятность появления таких недугов, как инсульт, ишемия, почечная недостаточность и проч. Для самостоятельной оценки показателя давления можно использовать специальную классификацию, разработанную еще в 1999-м.

Таблица №1. Оценка уровня АД. Норма

* — оптимальное с точки зрения развития заболеваний сосудов и сердца, а также смертности.

Обратите внимание! Если верхнее и нижнее АД находятся в разных категориях, то выбирается та из них, которая выше.

Таблица №2. Оценка уровня АД. Гипертония

Давление Верхнее давление, в мм ртутного столба Нижнее давление, в мм ртутного столба
Первая степень От 140 до 159 От 90 до 99
Вторая степень От 160 до 179 От 100 до 109
Третья степень Свыше 180 Свыше 110
Пограничная степень От 140 до 149 До 90
Систолическая гипертония Свыше 140 До 90

    Физика – предмет сложный. Не каждый может понять его

    В физике очень много разных интересных терминов и формул

    Полезная информация – давление измеряется в паскалях

    Что касается буквы, которая обозначает давление в физике – латинская буква Р

    P,Па больше добавить нечего, но длина сообщения должна быть 40)

    Давление

    является физической величиной. Определяется оно, как сила давления на какую-либо поверхность, к площади данной поверхности.

    Обозначается физическое давление маленькой английской буквой р.

    Буквой F обозначается сила давления, а буквой S обозначается площадь поверхности.

    Измеряется давление Н/м2 (Ньютон на метр квадратный). Данную величину можно перевести в Паскали (Па). Один Па будет равен одному Н/м.

    Ответ на этот лгкий вопрос из области физики, начальный курс, которой проходят в средней школе. С того времени отчтливо помню, что буква, обозначающая давление, p. А формула следующая p=f/s. Эту формулу можно отыскать в любом учебнике физики.

    Как я помню еще со школьных уроков физики, давление обозначается латинской буквой p. Думаю, что за несколько лет ничего не поменялось. Измеряется давление в паскалях (обозначается Па, или Pa латинскими буквами).

    Еще помню из уроков по физике, что давление измеряется в Паскалях, а обозначается данная единица в системе СИ как Па. Я думаю, что такие единицы измерения не меняются со временем, так как были еще придуманы давно и все ими пользуются.

    Давление представляет собой физическую величину, которая характеризует распределение силы по той площади, куда она приложена. Отношение этой силы F к площади поверхности S и показывает давление, что записывается в виде формулы.

    В этой формуле латинской буквой P обозначается физическая величина – давление .

    Пользуясь формулой можно проследить за изменением давления. Например, для того чтобы давление увеличить нужно увеличить силу (величина в числителе) или уменьшить площадь приложения (знаменатель).

    Как верно сказано выше, давление в физике обозначается буквой P . А единицей для измерения давления в Международной системе единиц (СИ), действительно является паскаль (Па).

    Своим названием, данная физическая величина обязана талантливейшему французскому учному и писателю XVII века Блезу Паскалю, который за свою короткую жизнь (39 лет), доказал не только наличие существование атмосферного давления, но и осуществил огромнейшее количество исследований и экспериментов. Особую слабость питал Паскаль к математике, в области которой иногда совершал открытия в течении одной ночи. Представьте себе, что он является одним из создателем математического анализа, проективной геометрии, теории вероятности, и помимо всего прочего – изобретателем первых счтных машин – прообраза современных компьютеров!

    Однако, самое главное, что слава и богатство не ожесточили сердце великого человека. Блез Паскаль, до конца своих дней заботился о простом народе, раздавая большую часть доходов на благотворительность.

    Счтная машина Паскаля

    Насколько помню, давление обозначают буквой P. Причем можно использовать и большую, и маленькую букву P.

    К примеру, вот формула избыточного давления газа:

    В формуле указаны 3 quot;pquot; – это все разные типы давления. Буквы возле quot;pquot; обозначают тип давления. В данном случае:

    p и – это избыточное давление.

    p – полное давление.

    p а – атмосферное давление.

    Единицей измерения этой физической величины (давления) в системе единиц является Па (Паскаль). Названа эта единица в честь известного фр. ученого и философа Блеза Паскаля (годы жизни 1623 – 1662). Кстати, в честь него также назван и один из языков программирования Паскаль.

    В физике для обозначения давления используют букву р (английская строчная).

    Буковка, которой показывают давление выглядит вот так: p . В системе Си давление измеряется в Паскалях (Па). Что ещ можно сказать про давление? Разве что физическое его определение, а именно что оно из себя представляет. А представляет вот что: сила, действующая на единицу поверхности расположенная внутри тела и есть давление, а в формуле это выглядит вот так p=F/S.

    Это отношение силы, действующей на поверхность перпендикулярно этой поверхности, к площади этой поверхности.

    Единица давления измеряется в СИ = 1Па (паскаль).

Если поршень теперь резко отпустить, то сжатый воздух резко вытолкнет его вверх. Это произойдет потому, что при неизменной площади поршня увеличится сила, действующая на поршень со стороны сжатого воздуха. Площадь поршня осталась неизменной, а сила со стороны молекул газа увеличилась, соответственно увеличилось и давление.

Или другой пример. Стоит человек на земле, стоит обеими стопами. В таком положении человеку комфортно, он не испытывает неудобств. Но что случится, если этот человек решит постоять на одной ноге? Он согнет одну из ног в колене, и теперь будет опираться на землю только одной стопой. В таком положении человек ощутит определенный дискомфорт, ведь давление на стопу увеличилось, причем примерно в 2 раза. Почему? Потому что площадь, через которую теперь сила тяжести придавливает человека к земле, уменьшилась в 2 раза. Вот пример того, что такое давление, и как легко его можно обнаружить в обычной жизни.

Давление в физике

С точки зрения физики, давлением называют физическую величину, численно равную силе, действующей перпендикулярно поверхности на единицу площади данной поверхности. Поэтому, чтобы определить давление в некоторой точке поверхности, нормальную составляющую силы, приложенной к поверхности, делят на площадь малого элемента поверхности, на который данная сила действует. А для того чтобы определить среднее давление по всей площади, нормальную составляющую действующей на поверхность силы нужно разделить на полную площадь данной поверхности.

Измеряется давление в системе СИ в паскалях (Па). Эта единица измерения давления получила свое название в честь французского математика, физика и литератора Блеза Паскаля, автора основного закона гидростатики – Закона Паскаля, гласящего, что давление, производимое на жидкость или газ, передается в любую точку без изменений во всех направлениях. Впервые единица давления «паскаль» была введена в обращение во Франции в 1961 году, согласно декрету о единицах, спустя три столетия после смерти ученого.

Один паскаль равен давлению, которое вызывает сила в один ньютон, равномерно распределенная, и направленная перпендикулярно к поверхности площадью в один квадратный метр.

В паскалях измеряют не только механическое давление (механическое напряжение), но и модуль упругости, модуль Юнга, объемный модуль упругости, предел текучести, предел пропорциональности, сопротивление разрыву, сопротивление срезу, звуковое давление и осмотическое давление. Традиционно именно в паскалях выражаются важнейшие механические характеристики материалов в сопромате.

Атмосфера техническая (ат), физическая (атм), килограмм-сила на квадратный сантиметр (кгс/см2)

Кроме паскаля для измерения давления применяют и другие (внесистемные) единицы. Одной из таких единиц является «атмосфера» (ат). Давление в одну атмосферу приблизительно равно атмосферному давлению на поверхности Земли на уровне Мирового океана. На сегодняшний день под «атмосферой» понимают техническую атмосферу (ат).

Техническая атмосфера (ат) – это давление, производимое одной килограмм-силой (кгс), распределенной равномерно по площади в один квадратный сантиметр. А одна килограмм-сила, в свою очередь, равна силе тяжести, действующей на тело массой в один килограмм в условиях ускорения свободного падения, равного 9,80665 м/с2. Одна килограмм-сила равна таким образом 9,80665 ньютон, а 1 атмосфера оказывается равной точно 98066,5 Па. 1 ат = 98066,5 Па.

В атмосферах измеряют, например, давление в автомобильных шинах, например рекомендованное давление в шинах пассажирского автобуса ГАЗ-2217 равно 3 атмосферам.

Есть еще «физическая атмосфера» (атм), определяемая как давление ртутного столба, высотой 760 мм на его основание при том, что плотность ртути равна 13595,04 кг/м3, при температуре 0°C и в условиях ускорения свободного падения равного 9,80665 м/с2. Так выходит, что 1 атм = 1,ат =Па.

Что касается килограмм-силы на квадратный сантиметр (кгс/см2), то эта внесистемная единица давления с хорошей точностью равна нормальному атмосферному давлению, что бывает иногда удобно для оценок различных воздействий.

Внесистемная единица «бар» равна приблизительно одной атмосфере, но является более точной – ровноПа. В системе СГС 1 бар равендин/см2. Раньше название «бар» носила единица, называемая сейчас «бария», и равная 0,1 Па или в системе СГС 1 бария = 1 дин/см2. Слово «бар», «бария» и «барометр» происходят от одного и того же греческого слова «тяжесть».

Часто для измерения атмосферного давления в метеорологии используют единицу мбар (миллибар), равную 0,001 бар. А для измерения давления на планетах где атмосфера очень разряженная – мкбар (микробар), равный 0,бар. На технических манометрах чаще всего шкала имеет градуировку именно в барах.

Миллиметр ртутного столба (мм рт. ст.), миллиметр водяного столба (мм вод. ст.)

Внесистемная единица измерения «миллиметр ртутного столба» равна/760 = 133,Па. Обозначается «мм рт.ст.», но иногда ее обозначают «торр» – в честь итальянского физика, ученика Галилея, Эванджелисты Торричелли, автора концепции атмосферного давления.

Образовалась единица в связи с удобным способом измерения атмосферного давления барометром, у которого ртутный столб пребывает в равновесии под действием атмосферного давления. Ртуть обладает высокой плотностью околокг/м3 и отличается низким давлением насыщенного пара в условиях комнатной температуры, поэтому для барометров в свое время и была выбрана именно ртуть.

На уровне моря атмосферное давление равно приблизительно 760 мм рт.ст., именно это значение и принято считать теперь нормальным атмосферным давлением, равнымПа или одной физической атмосфере, 1 атм. То есть 1 миллиметр ртутного столба равен/760 паскаль.

В миллиметрах ртутного столба измеряют давление в медицине, в метеорологии, в авиационной навигации. В медицине кровное давление измеряют в мм рт.ст, в вакуумной технике приборы для измерения давления градуируются в мм рт.ст, наряду с барами. Иногда даже просто пишут 25 мкм, подразумевая микроны ртутного столба, если речь идет о вакуумировании, а измерения давления осуществляют вакуумметрами.

В некоторых случаях используют миллиметры водяного столба, и тогда 13,59 мм вод.ст = 1мм рт.ст. Иногда это более целесообразно и удобно. Миллиметр водяного столба, как и миллиметр ртутного столба – внесистемная единица, равная в свою очередь гидростатическому давлению 1 мм столба воды, которое этот столб оказывает на плоское основание при температуре воды столба 4°С.

Давление

Сила, прикладываемая перпендикулярно поверхности тела, под действием которой тело деформируется, называется силой давления. В качестве силы давления может выступать любая сила. Это может быть сила, которая прижимает одно тело, к поверхности другого, или вес тела, действующий на опору (рис.1).

Рис. 1. Определение давления

Единицы измерения давления

В системе СИ давление измеряется в паскалях (Па): 1 Па = 1 Н/м 2

Давление не зависит от ориентации поверхности.

Часто используются внесистемные единицы: нормальная атмосфера (атм) и миллиметр ртутного столба (мм рт. ст.): 1 атм=760 мм рт.ст.=Па

Очевидно, что в зависимости от площади поверхности одна и та же сила давления может оказывать различное давление на эту поверхность. Этой зависимостью часто пользуются в технике, чтобы увеличить или, наоборот, уменьшить давление. Конструкции танков, тракторов предусматривают уменьшение давления на грунт путем увеличения площади с помощью гусеничной передачи. Этот же принцип положен в основу конструкции лыж: на лыжах человек легко скользит по снегу, однако, сняв лыжи, сразу же проваливается в снег. Лезвие режущих и острие колющих инструментов (ножей, ножниц, резцов, пил, игл и др.) специально остро оттачивается: острое лезвие имеет маленькую площадь, поэтому при помощи даже небольшой силы создается большое давление, и таким инструментом легко работать.

Примеры решения задач

Площадь поверхности лопаты, которая соприкасается с грунтом:

где – ширина лезвия, – толщина режущего края.

Поэтому давление лопаты на грунт:

Переведем единицы в систему СИ:

ширина лезвия: см м;

толщина режущего края мм м.

Вычислим: Па МПа

Сила давления в данном случае – это вес кубика, поэтому можно записать:

а объем кубика в свою очередь:

откуда ребро кубика:

По таблицам определяем плотность алюминия: кг/м.

Копирование материалов с сайта возможно только с разрешения

администрации портала и при наличие активной ссылки на источник.

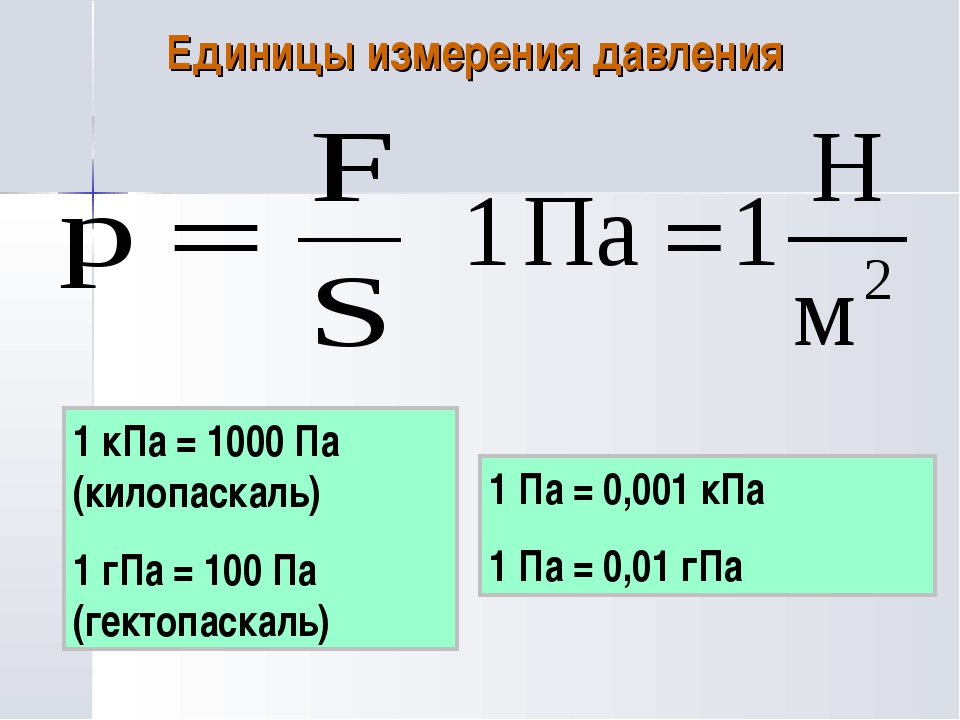

Единицы измерения давления

Международная система единиц (СИ)

Давлением P называется физическая величина силы F, действующая на единицу поверхности площади S, направленная перпендикулярно этой поверхности.

В международной системе единиц (СИ) давление измеряется в Паскалях:

Па – русское обозначение.

1 Па = 1 Ньютон / 1 кв. метр (1 Н/м²)

Для практических измерений в КИП и А, 1 Па часто оказывается слишком маленькой величиной давления, и для оперирования реальными данными применяются умножающие приставки – (кило, Мега), умножающие значения в 1тыс. и 1млн. раз соответственно.

1 МПа = 1000 КПа =Па

Также, шкалы приборов для измерения давления могут быть непосредственно градуированы в величинах Ньютон / метр, или их производных:

Килоньютон, Меганьютон / m², cm², mm².

Тогда получаем следующее соответствие:

1 МПа = 1 МН/м² = 1 Н/мм² = 100 Н/см² = 1000 КН/м² = 1000 КПа =Н/м² =Па

В России и Европе также широкое применение для измерения давления находят единицы Бар (Bar) и кг/м² (kgf/m²), а также их производные (mBar, кг/см²).

1 Бар – это внесистемная единица, равнаяПа.

1 кгс/см² – это единица измерения давления в системе МКГСС, и широко применяется в промышленных измерениях давления.

1 кгс/см² =кгс/м² = 0.Бар = 98066.5 Па

Атмосфера

Атмосфера – это внесистемная единица измерения давления приблизительно равная атмосферному давлению Земли на уровне Мирового океана.

Существует два понятия атмосферы для измерения давления:

  • Физическая (атм) – равна давлению столба ртути высотой 760 мм при температуре 0°C. 1 атм =Па
  • Техническая (ат) – равна давлению, производимому силой в 1 кгс на площадь 1 см². 1 ат = 98066,5 Па = 1 кгс/см²

В России для использования в измерениях допущена только техническая атмосфера, и срок ее действия ограничен по некоторым данным 2016 годом.

Водяной столб

Метр водяного столба – внесистемная единица измерения давления, применяемая в ряде производств.

Физически он равен давлению столба воды высотой в 1 м при температуре около 4°C и стандартном для калибровки ускорении свободного падения – 9,80665 м/сек².

м вод. ст. – русское обозначение.

m h3O – международное.

Производными единицами являются см вод. ст. и мм вод. ст.

1 м вод. ст. = 100 см вод. ст. = 1000 мм вод. ст.

Соотносится к другим единицам измерения давления соответствующим образом:

1 м вод. ст. = 1000 кг/м² = 0.Bar = 9.80665 Па = 73.мм рт. ст.

Ртутный столб

Миллиметр ртутного столба – внесистемная единица измерения давления, равная 133.Па. Синоним – торр (Torr).

мм рт. ст. – русское обозначение.

mm Hg. – международное.

Использование в России – не ограничено, но не рекомендовано. Применяется в ряде областей техники.

Соотношение к водному столбу: 1 мм рт. ст. = 13.мм вод. ст.

Единицы США и Британии

В США и Британии применяются также другие единицы измерения давления.

Это связано с тем, что длины выражаются в футах и дюймах, а вес в фунтах, британских и американских тоннах.

Примеры некоторых из них:

  • Дюйм водного столба

Обозначение: in h3O. 1 in h3O = 249.08891 Па.

  • Фут водного столба

    Обозначение: ft h3O. 1 ft h3O = 2989.Па.

  • Дюйм ртутного столба

    Обозначение: in Hg. 1 in Hg = 3386.Па.

  • Фунт на квадратный дюйм

    Обозначение: Psi. 1 Psi = 6894.Па.

  • 1000 фунтов на квадратный дюйм

    Обозначение: Ksi. 1 Ksi =.Па.

  • Фунт на квадратный фут

    Обозначение: Psf. 1 Psf = 47.Па.

  • Американская (короткая) тонна на квадратный дюйм

    Обозначение: Tsi. 1 Tsi =.4 Па.

  • Американская (короткая) тонна на квадратный фут

    Обозначение: Tsf. 1 Tsf = 95760.3226 Па.

  • Британская (длинная) тонна на квадратный дюйм

    Обозначение: br.Tsi. 1 Tsi =.Па.

  • Британская (длинная) тонна на квадратный фут

    Обозначение: br.Tsf. 1 Tsf =.Па.

  • Приборы для измерения давления

    Для измерения давления применяются манометры, дифманометры (разность давлений), вакуумметры (измерение разряжения).

    Давление: единицы давления

    Чтобы понять, что такое давление в физике, рассмотрим простой и знакомый каждому пример. Какой?

    В ситуации, когда надо порезать колбасу, мы воспользуемся наиболее острым предметом – ножом, а не ложкой, расческой или пальцем. Ответ очевиден – нож острее, и вся прикладываемая нами сила распределяется по очень тонкой кромке ножа, принося максимальный эффект в виде отделения части предмета, т.е. колбасы. Другой пример – мы стоим на рыхлом снегу. Ноги проваливаются, идти крайне неудобно. Почему же тогда мимо нас с легкостью и на большой скорости проносятся лыжники, не утопая и не путаясь все в таком же рыхлом снегу? Очевидно, что снег одинаков для всех, как для лыжников, так и для пешеходов, а вот оказываемое на него воздействие – различно.

    При примерно схожем давлении, то есть весе, площадь поверхности, давящей на снег, сильно различается. Площадь лыж намного больше площади подошвы обуви, и, соответственно, вес распределяется по большей поверхности. Что же помогает или, наоборот, мешает нам эффективно воздействовать на поверхность? Почему острый нож качественнее разрезает хлеб, а плоские широкие лыжи лучше удерживают на поверхности, уменьшая проникновение в снег? В курсе физики седьмого класса для этого изучают понятие давления.

    Давление в физике

    Силу, которую прикладывают к какой-либо поверхности, называют силой давления. А давление – это физическая величина, которая равна отношению силы давления, приложенной к конкретной поверхности, к площади этой поверхности. Формула расчета давления в физике имеет следующий вид:

    где p – давление,

    F – сила давления,

    s – площадь поверхности.

    Мы видим, как обозначается давление в физике, а также видим, что при одной и той же силе давление больше в случае, когда площадь опоры или, другими словами, площадь соприкосновения взаимодействующих тел, меньше. И, наоборот, с увеличением площади опоры, давление уменьшается. Именно поэтому, более острый нож лучше разрезает любое тело, а гвозди, забиваемые в стену, делают с острыми кончиками. И именно поэтому, лыжи удерживают на снегу гораздо лучше, чем их отсутствие.

    Единицы измерения давления

    Единицей измерения давления является 1 ньютон на метр квадратный – это величины, уже известные нам из курса седьмого класса. Также мы можем перевести единицы давления Н/м2 в паскали, – единицы измерения, названные в честь французского ученого Блеза Паскаля, который вывел, так называемый, Закон Паскаля. 1 Н/м = 1 Па. На практике применяются также и другие единицы измерения давления – миллиметры ртутного столба, бары и так далее.

    Нужна помощь в учебе?

    Все неприличные комментарии будут удаляться.

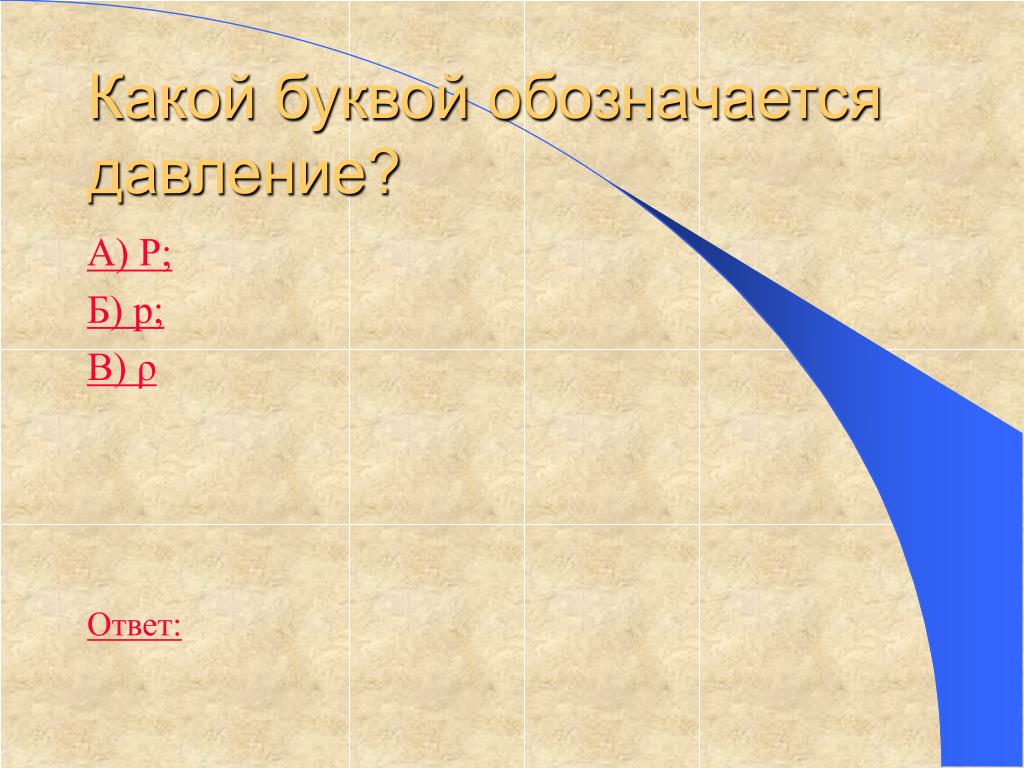

    Какой буквой обозначается давление в физике?

    Физика – предмет сложный. Не каждый может понять его

    В физике очень много разных интересных терминов и формул

    Полезная информация – давление измеряется в паскалях

    Что касается буквы, которая обозначает давление в физике – латинская буква Р

    P,Па больше добавить нечего, но длина сообщения должна быть 40)

    Давление является физической величиной. Определяется оно, как сила давления на какую-либо поверхность, к площади данной поверхности.

    Обозначается физическое давление маленькой английской буквой р.

    Буквой F обозначается сила давления, а буквой S обозначается площадь поверхности.

    Измеряется давление Н/м2 (Ньютон на метр квадратный). Данную величину можно перевести в Паскали (Па). Один Па будет равен одному Н/м.

    Ответ на этот лгкий вопрос из области физики, начальный курс, которой проходят в средней школе. С того времени отчтливо помню, что буква, обозначающая давление, p. А формула следующая p=f/s. Эту формулу можно отыскать в любом учебнике физики.

    Как я помню еще со школьных уроков физики, давление обозначается латинской буквой p. Думаю, что за несколько лет ничего не поменялось. Измеряется давление в паскалях (обозначается Па, или Pa латинскими буквами).

    Еще помню из уроков по физике, что давление измеряется в Паскалях, а обозначается данная единица в системе СИ как Па. Я думаю, что такие единицы измерения не меняются со временем, так как были еще придуманы давно и все ими пользуются.

    Давление представляет собой физическую величину, которая характеризует распределение силы по той площади, куда она приложена. Отношение этой силы F к площади поверхности S и показывает давление, что записывается в виде формулы.

    В этой формуле латинской буквой P обозначается физическая величина – давление.

    Пользуясь формулой можно проследить за изменением давления. Например, для того чтобы давление увеличить нужно увеличить силу (величина в числителе) или уменьшить площадь приложения (знаменатель).

    Как верно сказано выше, давление в физике обозначается буквой P. А единицей для измерения давления в Международной системе единиц (СИ), действительно является паскаль (Па).

    Своим названием, данная физическая величина обязана талантливейшему французскому учному и писателю XVII века Блезу Паскалю, который за свою короткую жизнь (39 лет), доказал не только наличие существование атмосферного давления, но и осуществил огромнейшее количество исследований и экспериментов. Особую слабость питал Паскаль к математике, в области которой иногда совершал открытия в течении одной ночи. Представьте себе, что он является одним из создателем математического анализа, проективной геометрии, теории вероятности, и помимо всего прочего – изобретателем первых счтных машин – прообраза современных компьютеров!

    Однако, самое главное, что слава и богатство не ожесточили сердце великого человека. Блез Паскаль, до конца своих дней заботился о простом народе, раздавая большую часть доходов на благотворительность.

    Счтная машина Паскаля

    Насколько помню, давление обозначают буквой P. Причем можно использовать и большую, и маленькую букву P.

    К примеру, вот формула избыточного давления газа:

    В формуле указаны 3 quot;pquot; – это все разные типы давления. Буквы возле quot;pquot; обозначают тип давления. В данном случае:

    pи – это избыточное давление.

    Единицей измерения этой физической величины (давления) в системе единиц является Па (Паскаль). Названа эта единица в честь известного фр. ученого и философа Блеза Паскаля (годы жизни62). Кстати, в честь него также назван и один из языков программирования Паскаль.

    В физике для обозначения давления используют букву р (английская строчная).

    Буковка, которой показывают давление выглядит вот так: p. В системе Си давление измеряется в Паскалях (Па). Что ещ можно сказать про давление? Разве что физическое его определение, а именно что оно из себя представляет. А представляет вот что: сила, действующая на единицу поверхности расположенная внутри тела и есть давление, а в формуле это выглядит вот так p=F/S.

    Это отношение силы, действующей на поверхность перпендикулярно этой поверхности, к площади этой поверхности.

    Единица давления измеряется в СИ = 1Па (паскаль).

    Давление верхнее и нижнее: что означает

    Всем нам мерили давление. Почти каждый знает, что нормальный показатель давления равен 120/80 мм ртутного столба. Но далеко не все могут ответить, что на самом деле обозначают эти цифры.

    Что значат цифры на тонометре

    Попытаемся разобраться, что вообще значит верхнее/нижнее давление, а также чем эти значения друг от друга отличаются. Вначале определимся с понятиями.

    Давление верхнее и нижнее: что означает?

    Артериальное давление (АД) – это один из самых важных показателей, оно демонстрирует функционирование кровеносной системы. Этот показатель формируется при участии сердца, сосудов и крови, движущейся по ним.

    Артериальное давление – это давление крови на стенку артерии

    При этом он зависит от сопротивления крови, ее объема, «выбрасываемого» в результате одного сокращения (это называется систолой), и интенсивности сокращений сердца. Самый высокий показатель АД может наблюдаться, когда сердце сокращается и «выбрасывает» кровь из левого желудочка, а самый низкий – во время попадания в правое предсердие, когда главная мышца расслаблена (диастола). Вот мы и подошли к самому важному.

    Под верхним давлением или, если говорить языком науки, систолическим, подразумевается давление крови при сокращении. Этот показатель демонстрирует то, как сокращается сердце. Формирование такого давления выполняется при участии крупных артерий (например, аорты), а зависит данный показатель от ряда ключевых факторов.

    • ударный объем левого желудочка;
    • растяжимость аорты;
    • предельную скорость «выброса».

    Соотношение давлений в организме человека

    Что же касается нижнего давления (другими словами, диастолического), то оно показывает, какое сопротивление испытывает кровь во время движения по кровеносным сосудам. Нижнее давление наблюдается, когда клапан аорты закрывается, и кровь не может вернуться в сердце. При этом само сердце наполняется другой кровью, насыщенной кислородом, и готовится к следующему сокращению. Движение крови происходит как бы самотеком, пассивно.

    К факторам, влияющим на диастолическое давление, относится:

    Обратите внимание! В нормальном состоянии разница между двумя показателями колеблется между 30 мм и 40 мм ртутного столба, хотя здесь многое зависит от самочувствия человека. Невзирая на то, что существуют конкретные цифры и факты, каждый организм индивидуален, равно как и его артериальное давление.

    Делаем вывод: в приведенном в начале статьи примере (120/80) 120 – это показатель верхнего АД, а 80 – нижнего.

    Артериальное давление – норма и отклонения

    Что характерно, формирование АД зависит преимущественно от образа жизни, питательного рациона, привычек (в том числе вредных), частоты стрессов. К примеру, при помощи употребления той или иной пищи можно специально понижать/повышать давление. Достоверно известно, что были случаи, когда люди полностью излечивались от гипертонии после изменения привычек и образа жизни.

    Для чего нужно знать величину АД?

    При каждом повышении показателя на 10 мм ртутного столба риск возникновения сердечно-сосудистых болезней увеличивается примерно на 30 процентов. У людей с повышенным давлением в семь раз чаще развивается инсульт, в четыре раза – ишемические заболевания сердца, в два – поражение кровеносных сосудов нижних конечностей.

    Важно знать свое давление

    Именно поэтому выяснение причины возникновения таких симптомов, как головокружение, мигрени или общая слабость, следует начинать с измерения АД. В нередких случаях давление нужно постоянно контролировать и проверять каждые несколько часов.

    Почему необходимо знать величину артериального давления

    Как проводится измерение давления

    Измерение кровяного давления

    В большинстве случаев АД измеряют при помощи специального приспособления, состоящего из следующих элементов:

    • пневмоманжета для сжатия руки;
    • манометр;
    • груша с регулировочным клапаном, предназначенная для накачивания воздуха.

    Манжета накладывается на плечо. В процессе измерения необходимо придерживаться определенных требований, в противном случае результат может быть неверным (заниженным или завышенным), что, в свою очередь, может повлиять на последующую тактику лечения.

    Давление крови – измерение

    1. Манжета должна соответствовать объему руки. Для людей с лишним весом и детей используются особые манжеты.
    2. Обстановка должна быть удобной, температура – комнатной, начинать следует как минимум после пятиминутного отдыха. Если будет холодно, то возникнут сосудистые спазмы и давление поднимется.
    3. Выполнять процедуру можно лишь через полчаса после употребления пищи, кофе или курения.
    4. Перед процедурой больной садится, опирается на спинку стула, расслабляется, его ноги в это время не должны быть скрещенными. Рука также должна быть расслабленной и лежать неподвижно на столе до конца процедуры (но только не на «весу»).
    5. Не менее важна и высота стола: нужно, чтобы зафиксированная манжета располагалась на уровне примерно четвертого межреберья. При каждом пятисантиметровом смещении манжеты в отношении сердца показатель снизится (если конечность поднята) или повысится (если опущена) на 4 мм ртутного столба.
    6. В ходе процедуры шкала манометра должна располагаться на уровне глаз – так будет меньше шансов ошибиться при считывании.
    7. Воздух закачивается в манжету настолько, чтобы внутреннее давление в ней превысило ориентировочное систолическое АД хотя бы на 30 мм ртутного столба. В случае слишком высокого давления в манжете могут возникнуть боли и, как следствие, измениться АД. Воздух должен сбрасываться со скоростью 3-4 мм ртутного столба в секунду, тоны прослушиваются тонометром или стетоскопом. Важно, чтобы головка прибора не слишком давила на кожу – это также способно исказить показатели.

    Правила использования механического тонометра

    Как пользоваться тонометром полуавтоматом

    Распространенные ошибки при измерении артериального давления

    Обратите внимание! Если у человека нарушен ритм сердца, то измерение АД будет более сложной процедурой. Поэтому лучше, чтобы этим занимался медицинский сотрудник.

    Как оценить показатель АД

    Чем выше у человека АД, тем большая вероятность появления таких недугов, как инсульт, ишемия, почечная недостаточность и проч. Для самостоятельной оценки показателя давления можно использовать специальную классификацию, разработанную еще в 1999-м.

    Таблица №1. Оценка уровня АД. Норма

    * – оптимальное с точки зрения развития заболеваний сосудов и сердца, а также смертности.

    Обратите внимание! Если верхнее и нижнее АД находятся в разных категориях, то выбирается та из них, которая выше.

    Таблица №2. Оценка уровня АД. Гипертония

    Нормы артериального давления у взрослых

    Параметры нормального давления

    Средние показатели максимального и минимального давления крови для учащихся

    Артериальное давление у малышей

    Делаем выводы

    Изменения артериального давления

    Итак, АД – это давление, которое оказывается на стенки кровеносных сосудов. Под верхним АД подразумевается показатель во время предельного сокращения сердечной мышцы, а под нижним – во время расслабления. Существует множество факторов, влияющих на оба показателя, но главными из них считаются привычки, питание и образ жизни. Повышение/понижение АД может свидетельствовать о развитии многих серьезных заболеваний, поэтому так важно периодически проводить измерения и уметь оценивать результаты.

    Гипертония и гипотония

    Никому не нравится быть под давлением. И не важно, под каким. Об этом спела еще группа Queen вместе с Дэвидом Боуи в своем знаменитом сингле “Under pressure”. Что такое давление? Как понять давление? В чем оно измеряется, какими приборами и методами, куда направлено и на что давит. Ответы на эти и другие вопросы – в нашей статье про давление в физике и не только.

    Если преподаватель давит на вас, задавая каверзные задачки, мы сделаем так, чтобы вы смогли верно на них ответить. Ведь понимание самой сути вещей – ключ к успеху! Итак, что такое давление в физике?

    По определению:

    Давление – скалярная физическая величина, равная силе, действующей на единицу площади поверхности.

    В международной системе СИ измеряется в Паскалях и обозначается буквой p . Единица измерения давления – 1 Паскаль . Русское обозначение – Па , международное – Pa .

    Согласно определению, чтобы найти давление, нужно силу разделить на площадь.

    Любая жидкость или газ, помещенный в сосуд, оказывает на стенки сосуда давление. Например, борщ в кастрюле действует на ее дно и стены с некоторым давлением. Формула определения давления жидкости:

    где g – ускорение свободного падения в гравитационном поле земли, h – высота столба борща в кастрюле, греческая буква «ро» – плотность борща.

    Наиболее распространенный в быту прибор для определения давления – барометр. Но в чем измеряют давление? Кроме паскаля существуют и другие внесистемные единицы измерения:

    • атмосфера;
    • миллиметр ртутного столба;
    • миллиметр водяного столба;
    • метр водяного столба;
    • килограмм-сила.

    В зависимости от контекста применяются разные внесистемные единицы.

    Например, когда вы слушаете или читаете прогноз погоды, там и речи не идет о паскалях. Говорят о миллиметрах ртутного столба. Один миллиметр ртутного столба – это 133 Паскаля. Если вы ездите за рулем, то наверное знаете, что нормальное давление в колесах легкового автомобиля – около двух атмосфер .


    Атмосферное давление

    Атмосфера – это газ, точнее, смесь газов, которая удерживается у Земли благодаря гравитации. Атмосфера переходит в межпланетное пространство постепенно, а ее высота – примерно 100 километров.

    Как понимать выражение «атмосферное давление»? Над каждым квадратным метром земной поверхности находится стокилометровый столб газа. Конечно, воздух прозрачен и приятен, но у него есть масса, которая давит на поверхность земли. Это и есть атмосферное давление.

    Нормальное атмосферное давление принято считать равным 101325 Па . Это давление на уровне мирового океана при температуре 0 градусов Цельсия . Такое же давление при этой же температуре оказывает на свое основание столб ртути высотой 766 миллиметров.

    Чем больше высота над уровнем моря, тем ниже атмосферное давление. Например, на вершине горы Джомолунгма оно составляет всего одну четвертую от нормального атмосферного давления.


    Артериальное давление

    Еще один пример, где мы сталкиваемся с давлением в повседневной жизни – это измерение кровяного давления.

    Артериальное давление – это кровяное давление, т.е. давление, которое кровь оказывает на стенки сосудов, в данном случае – артерий.

    Если вы измерили артериальное давление и оно у вас 120 на 80 , то все хорошо. Если 90 на 50 или 240 на 180 , то вам уже точно будет неинтересно разбираться, в чем это давление измеряется и что это вообще значит.


    Тем не менее, возникает вопрос: 120 на 80 чего именно? Паскалей, миллиметров ртутного столба, атмосфер или еще каких-то единиц измерения?

    Артериальное давление измеряется в миллиметрах ртутного столба. Оно определяет превышение давления жидкости в кровеносной системе над атмосферным давлением.

    Кровь оказывает давление на сосуды и тем самым компенсирует действие атмосферного давления. Будь иначе, нас бы просто раздавило огромной массой воздуха над нами.

    Но почему в измерении артериального давления две цифры?

    Кстати! Для наших читателей сейчас действует скидка 10% на

    Дело в том, что кровь движется в сосудах не равномерно, а толчками. Первая цифра (120) называется систолическим давлением. Это давление на стенки сосудов в момент сокращения сердечной мышцы, его величина – наибольшая. Вторая цифра (80) определяет наименьшее значение и называется диастолическим давлением.

    При измерении фиксируются значения систолического и диастолического давлений. Например, для здорового человека типичное значение артериального давления составляет 120 на 80 миллиметров ртутного столба. Это означает, что систолическое давление равно 120 мм. рт. ст., а диастолическое – 80 мм рт. ст. Разница между систолическим и диастолическим давлениями называется пульсовым давлением.

    Физический вакуум

    Вакуум – это отсутствие давления. Точнее, практически полное его отсутствие. Абсолютный вакуум является приближением, как идеальный газ в термодинамике и материальная точка в механике.

    В зависимости от концентрации вещества различают низкий, средний и высокий вакуум. Наилучшее приближение к физическому вакууму – космическое пространство, в котором концентрация молекул и давление минимальны.


    Давление – основной термодинамический параметр состояния системы. Определить давление воздуха или другого газа можно не только по приборам, но и пользуясь уравнениями, формулами и законами термодинамики . А если у вас нет времени разбираться, студенческий сервис поможет решить любую задачу на определение давления.



    Урок физики по теме “Давление”.

    7-й класс

    Цели урока:

    • Образовательные:
      • продолжить формирование знаний о природе, явлениях и законах в единой системе;
      • ввести новое понятие – давление;
      • рассмотреть характеристики давления (определение, формула, единицы измерения, способы измерения, способы изменения).
    • Воспитательные: продолжить:
      • воспитывать у учащихся умение слушать ответ товарища;
      • формировать у учащихся аккуратность, при работе с записями в тетради.
    • Развивающие: продолжить:
      • формирование умения высказывать умозаключения;
      • формирование умения выделять главное в прочитанном тексте;
      • формирование умения излагать прочитанное своими словами, логично, последовательно;
      • вырабатывать умение работать с демонстрационным оборудованием.

    Оснащение урока:

    • мультимедийный проектор;
    • компьютер;
    • экран;
    • презентация;
    • дощечка с вбитыми в неё гвоздями;
    • гиря массой 1 кг;
    • кювета с песком;
    • манометр.

    План урока:

    1. Организационный момент.
    2. Актуализация знаний.
    3. Постановка учебной проблемы.
    4. Изучение нового материала.
    5. Закрепление нового материала.
    6. Подведение итогов урока.
    7. Домашнее задание.
    8. Рефлексия.

    ХОД УРОКА

    1. Организационный момент

    Учитель:Сегодня вам представиться возможность вместе со мной исследовать новую физическую величину, а какую вы поможете мне определить чуть позже.

    2. Актуализация знаний (Слайды 1; 2)

    • Что является причиной изменения скорости тела и (или) его деформации?
    • От чего зависит результат действия силы на тело?
    • Какой буквой латинского алфавита обозначается сила?
    • Какова единица измерения силы в СИ?
    • С помощью какого прибора можно измерить силу?
    • Какова единица измерения длины в СИ?
    • Какова единица измерения площади в СИ?
    • Что такое вес тела?

    3. Постановка учебной проблемы (Слайд 3)

    Учитель: Почему нам нравится кататься на лыжах и не нравится ходить в ботинках по глубокому снегу?
    Ученики: На лыжах мы не проваливаемся в снег так глубоко как в ботинках.
    Учитель: Почему же результат действия одной и той же силы – веса нашего тела оказывается различным?
    Ученики: Площадь опоры различная.
    Учитель: Верно. Ведь площадь поверхности лыжи почти в 20 раз больше площади подошвы. Поэтому, стоя на лыжах, человек действует на каждый квадратный сантиметр площади поверхности снега с силой, в 20 раз меньшей, чем стоя на снегу без лыж.
    Как вы думаете, возможно ли забить гвоздь в деревянный брус, ударяя молотком по его острию с такой же силой, как и по шляпке?
    Ученики: Нет.
    Учитель: Почему?
    Ученики: Т.к. одна и та же сила удара распределяется по большей площади.
    Учитель: И на единицу площади поверхности дерева в первом случае действует сила во много раз меньшая, чем во втором.
    Учитель: Сравните модули сил в приведённых примерах?
    Ученики: Модули сил одинаковы.
    Учитель: Сравните направления сил?
    Ученики: Направления сил одинаковы, перпендикулярны поверхности.
    Учитель: К чему приложены силы?
    Ученики: Во всех случаях силы приложены к опоре.
    Учитель: Сравните результаты действия сил?
    Ученики: Разные.
    Учитель: От чего же ещё зависит результат действия силы?
    Ученики: От площади поверхности, перпендикулярно которой она действует.
    Учитель: Необходимо ввести физическую величину, которая характеризовала бы результат действия силы на площадь поверхности, перпендикулярно которой она действует. Как вы назвали бы такую величину? Стоя на лыжах, сидя на стуле, прикалывая кнопку к доске, какое действие мы на них оказываем?
    Ученики: Мы давим на эти тела. Необходимую физическую величину можно назвать давлением.

    4. Изучение нового материала

    Учитель: Запишем тему урока: «Давление». (Слайд 4)
    По какому алгоритму (плану) мы изучаем физическую величину?

    Ученики: (Слайд 5)

    1. Что характеризует?
    2. Физический смысл (что показывает величина?).
    3. Определение.
    4. Обозначение.
    5. Определительная формула.
    6. Единица измерения в СИ.
    7. Способы измерения.
    8. Приборы для измерения.
    9. Применение.

    Учитель: Составим конспект. Что характеризует давление?
    Ученики: Давление характеризует зависимость результата действия силы от площади поверхности, перпендикулярно которой она действует. (Слайд 6)
    Учитель: Верно. Запишем это в конспект. Что показывает давление?
    Ученики: Давление показывает силу, приходящуюся на единицу площади поверхности, перпендикулярно которой она действует. (Слайд 7)
    Учитель: Верно. Запишем это в конспект. Рассмотрим следующую задачу: Трактор весом 60000 Н имеет площадь обеих гусениц 2 м2 . Определите давление, которое оказывает трактор на почву? (Слайд 8)
    Ученики: Чтобы определить давление надо силу поделить на площадь опоры.
    Учитель: Верно, запишите этот ответ в конспект в виде схемы определения давления. (Слайд 9) Давайте сформулируем это определение. (Слайд 10) Давление вещества обозначается латинской буквой «пэ». Как обозначается сила и площадь вы знаете. Составьте формулу для расчёта давления. (Слайд 11)
    Прочтите по буквам полученную формулу. Получите единицу измерения давления в СИ. (Слайд 12)
    Откройте учебник на стр. 101 и начиная с предпоследнего абзаца прочтите о том как иначе называется единица измерения давления и почему она так называется?

    1Па – это давление, которое оказывает фольга размером 10 см на 10 см на горизонтальную поверхность (на ладонь).

    На следующей странице учебника найдите какие ещё применяются единицы измерения давления? (Слайд 13)

    Что означает р = 2Па?
    Ученики: Это означает, что на поверхность площадью 1м2 перпендикулярно ей действует сила 2Н. (Слайд 14)
    Учитель: Что означает р = 50Па?
    Ученики: Это означает, что на поверхность площадью 1м2 перпендикулярно ей действует сила 50Н.
    Учитель: Предложите способ измерения давления, которое оказывает учебник физики на стол.
    Ученики: Надо измерить вес учебника динамометром, измерить линейкой длину сторон и вычислить площадь опоры. Затем нужно по формуле рассчитать давление.
    Учитель: Верно, но сила давления – это не обязательно вес тела, так при прокалывании ткани иглой силой давления является мышечная сила кисти руки человека.  Как же в общем случае описать способ измерения давления?
    Ученики: измерить: F динамометром; S с помощью линейки; вычислить: р по формуле. (Слайд 15)
    Учитель: Верно. Так же давление в жидкости или газе можно измерить специальным прибором – манометром. Подробнее с устройством и принципом действия манометра вы познакомитесь на одном из ближайших уроков. (Слайд 16)
    Откройте стр. 104 вашего учебника и в тексте §36 найдите: как можно увеличить или уменьшить давление и где это используется? (Слайды 17; 18; 19)
    (Проводится обсуждение по прочитанному материалу.)

    ОК-13: «Давление».

    Давление характеризует зависимость результата действия силы от площади поверхности, перпендикулярно которой она действует.
    Давление показывает силу, приходящуюся на единицу площади поверхности, перпендикулярно которой она действует.

    Давление – это скалярная физическая величина, равная отношению силы, действующей перпендикулярно поверхности, к площади этой поверхности.

    Обозначения:

    p – давление,
    F – приложенная сила,
    S – площадь поверхности (площадь опоры тела )





    p = 2Па – это означает, что на поверхность площадью 1м2 перпендикулярно ей действует сила 2Н.

    Способ измерения.

    измерить:  F динамометром
    S с помощью линейки
    вычислить:  р по формуле

    Прибор для измерения.

    Манометр

    Применение.

    Чтобы  надо  (иглы, зубы, клыки, когти, жала, ножи)
    Чтобы  надо  (лыжи, гусеницы, мокроступы)

    5 .Закрепление нового материала

    Учитель: Кто из вас сможет провести опыты, подтверждающие наши выводы? Набор необходимого оборудования перед вами: контейнер с песком, дощечка с вбитыми в неё
    4-мя гвоздями, гиря .

    Ученики: Если поставить дощечку на песок шляпками вниз, то гвозди погрузятся в песок не так глубоко, как если бы мы поставили её на острые концы гвоздей. Это доказывает, чтос уменьшением площади опоры давление увеличивается.

    Если поставить дощечку на песок шляпками вниз, и сверху поставить гирю, то гвозди глубже погрузятся в песок, чем в случае без гири. Это доказывает, что сувеличением силы давления (веса тела) давление тоже увеличивается.

    Учитель: Знаете ли вы, что: (Слайды 20; 21)

    … втыкая пальцем иглу или булавку в ткань, мы создаем давление около 100 000 000 Па

    … когда жалит оса, то она оказывает на кожу человека давление 30 000 000 000 Па

    …  очень высокие давления существуют в глубинах небесных тел!

    Кто быстрее?!
    Решаем устно! (Слайды 22; 23)

    1.Что произойдет, если шарики в шариковых ручках будут делать меньшего размера? Почему?

    2. Может ли быть человеку на каменном ложе так же комфортно, как и на пуховой перине?

    На твердых камнях возлегает
    И твердость оных презирает
    Для крепости великих сил,
    Считая их за мягкий ил. ..

    М.В.Ломоносов

    3. Почему буря, которая летом валит живые деревья, часто не может свалить стоящее рядом сухое дерево без листьев, если оно не подгнило?

    Решаем письменно в тетрадях для решения задач: (Слайд 24)

    №1 Выразите в паскалях давление: 5гПа; 0,4кПа

    №2 Рысь весом 300 Н сидит на ветке дерева. Какое давление она оказывает на ветку, если она занимает место площадью 0,05 м2 ?

    6. Подведение итогов урока (Слайд 25)

    1. Что нового вы узнали сегодня на уроке?
    2. Что показывает давление?
    3. Назовите единицу измерения давления в СИ.
    4. Как можно увеличить или уменьшить давление?

    7. Домашнее задание: (Слайд 26)

    §§35; 36 (читать и учить опыты)
    ОК – 13 (к проговору),
    №441; №442; №450

    8. Рефлексия (Слайд 27)

    Учитель: Если вы поднимаете руки вверх – ответ «да», если опускаете вниз – «нет», если вы складываете руки на парте – «не знаю».

    1) Вы поняли новый материал?
    2) Вы всё успели записать?
    3) Вам было интересно?
    4) Вы устали?

    Литература:

    1. Сборник задач по физике. 7–9 кл.: пособие для общеобразоват. учреждений / В.И. Лукашик, Е. В. Иванова. – 25-е изд. – М.: Просвещение, 2011. – 230 с.: ил.
    2. Контрольные и самостоятельные работы по физике. 7 класс: к учебнику А. В. Пёрышкина «Физика 7 класс» / О. И. Громцева.  – 5-е изд., перераб. и доп. – М.: Издательство “Экзамен”, 2013. – 109, [2] с.
    3. Сборник задач по физике: 7–9 кл.: к учебникам А. В. Пёрышкина и др. «Физика. 7 класс», «Физика. 8 класс», «Физика. 9 класс» / А. В. Пёрышкин; Сост. Г. А. Лонцова. – 9-е изд., перераб. и доп.– М.: Издательство «Экзамен», 2013. – 269, [3]с.
    4. Тематическое и поурочное планирование по физике: 7 класс: К учебнику
    5. А. В. Перышкина «Физика. 7 класс» / Р. Д. Минькова, Е. Н. Панаиоти. – 2-е изд.-  М.:   Издательство «Экзамен», 2004. – 127, [1] с.: ил.
    6. Физика. 7 кл.: учеб. для общеобразоват. учреждений / А. В. Пёрышкин.– 2-е изд., стереотип. – М. Дрофа, 2013. – 221, [3]с.: ил.
    7. Энциклопедия для детей. [Т. 2.] Биология. – 6-е изд., испр. / ред. коллегия:  М. Аксёнова, Г. Вильчек и др. – М.: Мир энциклопедий Аванта+, Астрель, 2007. – 672 с. : ил.

    Интернет-ресурсы:

    1. http://class-fizika.narod.ru
    2. http://school-collection.edu.ru

    Схемы гидросистемы — Москва, Гидропарт

    Трубопроводы

    Трубопроводы на гидравлических схемах показаны сплошными линиями, соединяющими элементы. Линии управления обычно показывают пунктирной линией. Направления движения жидкости, при необходимости, могут быть обозначены стрелками. Часто на гидросхемах обозначают линии – буква Р обозначает линию давления, Т – слива, Х – управления, l – дренажа.

    Соединение линий показывают точкой, а если линии пересекаются на схеме, но не соединены, место пересечения обозначают дугой.

    Бак

    Бак в гидравлике – важный элемент, являющийся хранилищем гидравлической жидкости. Бак, соединенный с атмосферой показывается на гидравлической схеме следующим образом.

    Закрытый бак, или емкость, например гидроаккумулятор, показывается в виде замкнутого контура. В машиностроительной гидравлике применяются грузовые, пружинные и газовые аккумуляторы.

    Фильтр

    В обозначении фильтра ромб символизирует корпус, а штриховая линия фильтровальный материал или фильтроэлемент.

    Насос

    На гидравлических схемах применяется несколько видов обозначений насосов, в зависимости от их типов.

    Центробежные насосы, обычно изображают в виде окружности, в центр которой подведена линия всасывания, а к периметру окружности линия нагнетания:

    Объемные (шестеренные, поршневые, пластинчатые и т.д) насосы обозначают окружностью, с треугольником-стрелкой, обозначающим направление потока жидкости.

    Если на насосе показаны две стрелки, значит этот агрегат обратимый и может качать жидкость в обоих направлениях.

    Если обозначение перечеркнуто стрелкой, значит насос регулируемый, например, может изменяться объем рабочей камеры.

    Гидромотор

    Обозначение гидромотора похоже на обозначение насоса, только треугольник-стрелка развернуты. В данном случае стрелка показывает направление подвода жидкости в гиромотор.

    Для обозначения гидромотра действую те же правила, что и для обозначения насоса: обратимость показывается двумя треугольными стрелками, возможность регулирования диагональной стрелой.

    На рисунке ниже показан регулируемый обратимый насос-мотор.

    Гидравлический цилиндр

    Гидроцилиндр – один из самых распространенных гидравлических двигателей, который можно прочитать практически на любой гидросхеме. Особенности конструкции гидравлического цилиндра обычно отражают на гидросхеме, рассмотрим несколько примеров.

    Цилиндр двухстороннего действия имеет подводы в поршневую и штоковую полость.

    Плунжерный гидроцилиндр изображают на гидравлических схемах следующим образом.

    Принципиальная схема телескопического гидроцилиндра показана на рисунке.

    Распределитель

    Распределитель на гидросхеме показывается набором, квадратных окон, каждое из которых соответствует определенному положению золотника (позиции). Если распределитель двухпозиционный, значит на схеме он будет состоять из двух квадратных окон, трех позиционный – из трех. Внутри каждого окна показано как соединяются линии в данном положении.

    Рассмотрим пример.

    На рисунке показан четырех линейный (к распределителю подведено четыре линии А, В, Р, Т), трех позиционный (три окна) распределитель. На схеме показано нейтральное положение золотника распределителя, в данном случае он находится в центральном положении (линии подведены к центральному окну). Также, на схеме видно, как соединены гидравлические линии между собой, в рассматриваемом примере в нейтральном положении линии Р и Т соединены между собой, А и В – заглушены.

    Как известно, распределитель, переключаясь может соединять различные линии, это и показано на гидравлической схеме.

    Устройства управления

    Для того, чтобы управлять элементом, например распределителем, нужно каким-либо образом оказать на него воздействие.

    Ниже показаны условные обозначения: ручного, механического, гидравлического, пневматического, электромагнитного управления и пружинного возврата.

    >

    Эти элементы могут компоноваться различным образом.

    На следующем рисунке показан четырех линейный, двухпозиционный распределитель, с электромагнитным управлением и пружинным возвратом.

    Клапан

    Клапаны в гидравлике, обычно показываются квадратом, в котором условно показано поведение элементов при воздействии.

    Предохранительный клапан

    На рисунке показано условное обозначение предохранительного клапана. На схеме видно, что как только давление в линии управления (показана пунктиром) превысит настройку регулируемой пружины – стрелка сместиться в бок, и клапан откроется.

    Обратный клапан

    Назначение обратного клапана – пропускать жидкость в одном направлении, и перекрывать ее движение в другом. Это отражено и на схеме. В данном случае при течении сверху вниз шарик отойдет от седла, обозначенного двумя линиями. А при подаче жидкости снизу – вверх шарик к седлу прижмется, и не допустит течения жидкости в этом направлении.

    Часто на схемах обратного клапана изображают пружину под шариком, обеспечивающую предварительное поджатие.

    Дроссель

    Дроссель – регулируемое гидравлическое сопротивление.

    Гидравлическое сопротивление или нерегулируемый дроссель на схемах изображают двумя изогнутыми линями. Возможность регулирования, как обычно, показывается добавлением стрелки, поэтому регулируемый дроссель будет обозначаться следующим образом:

    Устройства измерения

    В гидравлике наиболее часто используются следующие измерительные приборы: манометр(показывает рабочее давление в гидролинии), расходомер(показывает расход жидкости протекающий в гидролинии за определенное время), указатель уровня,( показывает уровень рабочей жидкости в гидробаке) обозначение этих приборов показано ниже.

    Делитель потока

    Зачастую в гидравлике для обеспечения синхронной работы исполнительных органов(гидроцилиндров,гидромоторов) приходится делить поток гидравлической жидкости на равные части – в этом помогает делитель потока.

    Устройства охлаждения/подогрева

    При длительной работе гидростанции масло начинает нагреваться, поэтому чтобы не происходило перегрева и не снижались эксплуатационные характеристики гидравлического оборудования – в схемах предусматривают маслоохладители, которые отводят тепло от проходящей через него рабочей жидкости. При работе в условиях холода, для гидростанции предусматривают подогреватель.

    Реле давления

    Данное устройство осуществляет переключение контакта при достижении определенного уровня давления. Этот уровень определяется настройкой пружины. Все это отражено на схеме реле давления, которая хоть и чуть сложнее, чем представленные ранее, но прочитать ее не так уж сложно.

    Гидравлическая линия подводится к закрашенному треугольнику. Переключающий контакт и настраиваемая пружина, также присутствуют на схеме.

    Объединения элементов

    Довольно часто в гидравлике один блок или аппарат содержит несколько простых элементов, например клапан и дроссель, для удобства понимания на гидросхемеэлементы входящие в один аппарат очерчивают штрих-пунктирой линией.

    Для того, чтобы правильно читать гидравлическую схему нужно знать условные обозначения элементов, разбираться в принципах работы и назначении гидравлической аппаратуры, уметь поэтапно вникать в особенности отдельных участков, и правильно объединять их в единую гидросистему.

    Для правильного оформления гидросхемы нужно оформить перечень элементов согласно стандарту.

    Ниже показана схема гидравлического привода, позволяющего перемещать шток гидроцилиндра, с возможностью зарядки гидроаккумулятора.

    Сила нормального давления в чем измеряется. Давление и сила давления. Давление твёрдых тел

    ОПРЕДЕЛЕНИЕ

    Давление – это скалярная физическая величина, равная отношению модуля , действующей перпендикулярно поверхности, к площади этой поверхности:

    Сила, прикладываемая перпендикулярно поверхности тела, под действием которой тело деформируется, называется силой давления. В качестве силы давления может выступать любая сила. Это может быть сила, которая прижимает одно тело, к поверхности другого, или вес тела, действующий на опору (рис.1).

    Рис. 1. Определение давления

    Единицы измерения давления

    В системе СИ давление измеряется в паскалях (Па): 1 Па = 1 Н/м 2

    Давление не зависит от ориентации поверхности.

    Часто используются внесистемные единицы: нормальная атмосфера (атм) и миллиметр ртутного столба (мм рт. ст.): 1 атм=760 мм рт.ст.=101325 Па

    Очевидно, что в зависимости от площади поверхности одна и та же сила давления может оказывать различное давление на эту поверхность. Этой зависимостью часто пользуются в технике, чтобы увеличить или, наоборот, уменьшить давление. Конструкции танков, тракторов предусматривают уменьшение давления на грунт путем увеличения площади с помощью гусеничной передачи. Этот же принцип положен в основу конструкции лыж: на лыжах человек легко скользит по снегу, однако, сняв лыжи, сразу же проваливается в снег. Лезвие режущих и острие колющих инструментов (ножей, ножниц, резцов, пил, игл и др.) специально остро оттачивается: острое лезвие имеет маленькую площадь, поэтому при помощи даже небольшой силы создается большое давление, и таким инструментом легко работать.

    Примеры решения задач

    ПРИМЕР 1

    Задание Человек нажимает на лопату с силой 400 Н. Какое давление оказывает лопата на грунт, если ширина ее лезвия 20 см, а толщина режущего края 0,5 мм?
    Решение Давление, которое оказывает лопата на грунт, определяется формулой:

    Площадь поверхности лопаты, которая соприкасается с грунтом:

    где – ширина лезвия, – толщина режущего края.

    Поэтому давление лопаты на грунт:

    Переведем единицы в систему СИ:

    ширина лезвия: см м;

    толщина режущего края мм м.

    Вычислим: Па МПа

    Ответ Давление лопаты на грунт 4 МПа.

    ПРИМЕР 2

    Задание Найти ребро алюминиевого кубика, если он оказывает на стол давление 70 Па.
    Решение Давление кубика на стол:

    Сила давления в данном случае – это вес кубика, поэтому можно записать:

    Учитывая, что

    а объем кубика в свою очередь:

    Представьте себе заполненный воздухом герметичный цилиндр, с установленным сверху поршнем. Если начать давить на поршень, то объем воздуха в цилиндре начнет уменьшаться, молекулы воздуха станут сталкиваться друг с другом и с поршнем все интенсивнее, и давление сжатого воздуха на поршень возрастет.

    Если поршень теперь резко отпустить, то сжатый воздух резко вытолкнет его вверх. Это произойдет потому, что при неизменной площади поршня увеличится сила, действующая на поршень со стороны сжатого воздуха. Площадь поршня осталась неизменной, а сила со стороны молекул газа увеличилась, соответственно увеличилось и давление.

    Или другой пример. Стоит человек на земле, стоит обеими стопами. В таком положении человеку комфортно, он не испытывает неудобств. Но что случится, если этот человек решит постоять на одной ноге? Он согнет одну из ног в колене, и теперь будет опираться на землю только одной стопой. В таком положении человек ощутит определенный дискомфорт, ведь давление на стопу увеличилось, причем примерно в 2 раза. Почему? Потому что площадь, через которую теперь сила тяжести придавливает человека к земле, уменьшилась в 2 раза. Вот пример того, что такое давление, и как легко его можно обнаружить в обычной жизни.

    С точки зрения физики, давлением называют физическую величину, численно равную силе, действующей перпендикулярно поверхности на единицу площади данной поверхности. Поэтому, чтобы определить давление в некоторой точке поверхности, нормальную составляющую силы, приложенной к поверхности, делят на площадь малого элемента поверхности, на который данная сила действует. А для того чтобы определить среднее давление по всей площади, нормальную составляющую действующей на поверхность силы нужно разделить на полную площадь данной поверхности.

    Измеряется давление в паскалях (Па). Эта единица измерения давления получила свое название в честь французского математика, физика и литератора Блеза Паскаля, автора основного закона гидростатики – Закона Паскаля, гласящего, что давление, производимое на жидкость или газ, передается в любую точку без изменений во всех направлениях. Впервые единица давления «паскаль» была введена в обращение во Франции в 1961 году, согласно декрету о единицах, спустя три столетия после смерти ученого.

    Один паскаль равен давлению, которое вызывает сила в один ньютон, равномерно распределенная, и направленная перпендикулярно к поверхности площадью в один квадратный метр.

    В паскалях измеряют не только механическое давление (механическое напряжение), но и модуль упругости, модуль Юнга, объемный модуль упругости, предел текучести, предел пропорциональности, сопротивление разрыву, сопротивление срезу, звуковое давление и осмотическое давление. Традиционно именно в паскалях выражаются важнейшие механические характеристики материалов в сопромате.

    Атмосфера техническая (ат), физическая (атм), килограмм-сила на квадратный сантиметр (кгс/см2)

    Кроме паскаля для измерения давления применяют и другие (внесистемные) единицы. Одной из таких единиц является «атмосфера» (ат). Давление в одну атмосферу приблизительно равно атмосферному давлению на поверхности Земли на уровне Мирового океана. На сегодняшний день под «атмосферой» понимают техническую атмосферу (ат).

    Техническая атмосфера (ат) – это давление, производимое одной килограмм-силой (кгс), распределенной равномерно по площади в один квадратный сантиметр. А одна килограмм-сила, в свою очередь, равна силе тяжести, действующей на тело массой в один килограмм в условиях ускорения свободного падения, равного 9,80665 м/с2. Одна килограмм-сила равна таким образом 9,80665 ньютон, а 1 атмосфера оказывается равной точно 98066,5 Па. 1 ат = 98066,5 Па.

    В атмосферах измеряют, например, давление в автомобильных шинах, например рекомендованное давление в шинах пассажирского автобуса ГАЗ-2217 равно 3 атмосферам.

    Есть еще «физическая атмосфера» (атм), определяемая как давление ртутного столба, высотой 760 мм на его основание при том, что плотность ртути равна 13595,04 кг/м3, при температуре 0°C и в условиях ускорения свободного падения равного 9,80665 м/с2. Так выходит, что 1 атм = 1,033233 ат = 101 325 Па.

    Что касается килограмм-силы на квадратный сантиметр (кгс/см2), то эта внесистемная единица давления с хорошей точностью равна нормальному атмосферному давлению, что бывает иногда удобно для оценок различных воздействий.

    Внесистемная единица «бар» равна приблизительно одной атмосфере, но является более точной – ровно 100000 Па. В системе СГС 1 бар равен 1000000 дин/см2. Раньше название «бар» носила единица, называемая сейчас «бария», и равная 0,1 Па или в системе СГС 1 бария = 1 дин/см2. Слово «бар», «бария» и «барометр» происходят от одного и того же греческого слова «тяжесть».

    Часто для измерения атмосферного давления в метеорологии используют единицу мбар (миллибар), равную 0,001 бар. А для измерения давления на планетах где атмосфера очень разряженная – мкбар (микробар), равный 0,000001 бар. На технических манометрах чаще всего шкала имеет градуировку именно в барах.

    Миллиметр ртутного столба (мм рт. ст.), миллиметр водяного столба (мм вод. ст.)

    Внесистемная единица измерения «миллиметр ртутного столба» равна 101325/760 = 133,3223684 Па. Обозначается «мм рт.ст.», но иногда ее обозначают «торр» – в честь итальянского физика, ученика Галилея, Эванджелисты Торричелли, автора концепции атмосферного давления.

    Образовалась единица в связи с удобным способом измерения атмосферного давления барометром, у которого ртутный столб пребывает в равновесии под действием атмосферного давления. Ртуть обладает высокой плотностью около 13600 кг/м3 и отличается низким давлением насыщенного пара в условиях комнатной температуры, поэтому для барометров в свое время и была выбрана именно ртуть.

    На уровне моря атмосферное давление равно приблизительно 760 мм рт.ст., именно это значение и принято считать теперь нормальным атмосферным давлением, равным 101325 Па или одной физической атмосфере, 1 атм. То есть 1 миллиметр ртутного столба равен 101325/760 паскаль.

    В миллиметрах ртутного столба измеряют давление в медицине, в метеорологии, в авиационной навигации. В медицине кровное давление измеряют в мм рт.ст, в вакуумной технике градуируются в мм рт.ст, наряду с барами. Иногда даже просто пишут 25 мкм, подразумевая микроны ртутного столба, если речь идет о вакуумировании, а измерения давления осуществляют вакуумметрами.

    В некоторых случаях используют миллиметры водяного столба, и тогда 13,59 мм вод.ст = 1мм рт.ст. Иногда это более целесообразно и удобно. Миллиметр водяного столба, как и миллиметр ртутного столба – внесистемная единица, равная в свою очередь гидростатическому давлению 1 мм столба воды, которое этот столб оказывает на плоское основание при температуре воды столба 4°С.

    В прошлом году мы выполнили проектную работу на тему «Давление и его значение в практической деятельности». Нас заинтересовало значение давления в окружающем нас мире. Было интересно найти применение наших знаний в практических целях.

    Нам очень нравится ходить на прогулки в зимний лес. Стало интересно: почему можно проваливаться в сугроб, стоя без лыж, а на лыжах можно скользить по любым снежным горкам. Дома, садясь на жёсткий табурет, не возможно просидеть очень долго, а на мягком кресле можно сидеть часами. Почему?

    Разглядывая различные машины, мы обращаем внимание на различные размеры колёс. Почему у большегрузных машин и вездеходов шины очень широкие?

    Понятие давления.

    Давление и сила давления

    Нам неоднократно приходилось наблюдать, как действие одной и той же силы приводит к разным результатам. Например, как бы сильно мы не давили на доску, нам вряд ли удастся проткнуть её пальцем. Но действуя с той же силой на шляпку канцелярской кнопки, мы легко загоняем острый конец в ту же самую доску. Чтобы не проваливаться в глубокий снег, человек надевает лыжи. И хотя вес человека при этом не меняется, на лыжах он не продавливает поверхность снега.

    Эти и множество других примеров показывают, что результат действия силы зависит не только от её численного значения, но и площади поверхности, одна и та же сила оказывает разное давление.

    Давлением называют отношение силы, действующей на поверхность тела перпендикулярно этой поверхности, к площади этой поверхности:

    ДАВЛЕНИЕ = СИЛА_

    Давление принято обозначать буквой р. Поэтому можно записать формулу, используя буквенные обозначения (вспомним, что сила обозначается буквой F, а площадь – S): р = _F_

    Давление показывает, какая сила действует на единицу площади поверхности тела. Единица давления – паскаль (Па). Давление в один Паскаль оказывает сила в один ньютон на площадь в один квадратный метр: 1 Па = 1 Н/1м².

    Силу, которая создаёт давление на какую-либо поверхность, называют силой давления.

    Если умножить давление на величину площади поверхности, то можно вычислить силу давления: сила давления = давление площадь, или то же самое в буквенных обозначениях:

    Чтобы уменьшить давление, достаточно увеличить площадь, на которую действует сила. Например, увеличивая площадь нижней части фундамента, тем самым уменьшают давление дома на грунт. У тракторов и танков большая опорная площадь гусениц, поэтому, несмотря на значительный вес, их давление на грунт не так велико: эти машины могут проходить даже по топким болотистым почвам.

    В случаях, когда необходимо увеличить давление, уменьшают площадь поверхности (при этом сила давления остаётся той же). Так, для увеличения давления затачивают колющие и режущие инструменты – ножницы, ножи, иглы, кусачки.

    2. Давление на глубине

    Водолаз в лёгком снаряжении может погрузиться в воду на глубину примерно до 80 метров. При необходимости более глубокого погружения применяют специальные скафандры, а также используют специальные глубоководные аппараты–подводные лодки, батискафы. Они защищают человека от громадного давления, действующего на тело, погруженного на глубину. Как возникает это давление?

    Мысленно разобьём жидкость на горизонтальные слои. На верхний слой жидкостей действует сила тяжести, поэтому вес верхнего слоя жидкости создаёт давление на второй слой. На второй слой также действует сила тяжести, и вес второго слоя создаёт давление на третий слой. Однако, по закону Паскаля, второй слой без изменения передаёт третьему слою ещё и давление верхнего слоя. Значит, третий слой находится под большим давлением, чем второй. Аналогичная картина наблюдается с последующими слоями: чем глубже, тем давление больше. В сжатой этим давлением жидкости возникает сила упругости, которая оказывает давление на стенки и дно сосуда и на дно поверхности погруженных в жидкость тел.

    Рассчитаем, какое давление оказывает столб жидкости высотой h на дно сосуда, площадь которого S. На дно сосуда оказывает давление вес равный силе тяжести. Силу тяжести подсчитываем по известной нам формуле: Fтяж = m g, где m- это масса жидкости. Хотя масса нам неизвестна, мы можем её рассчитать по объёму и плотности: m = p V

    Плотность возьмём из таблицы, а объем V вычислим. Объём, как известно, равен произведению площади основания S на высоту h; V=s h. Масса жидкости получится равной: m = p V= p S h

    Подставим массу в формулу для расчёта силы тяжести:

    Fтяж= m g = p S h g

    Определим давление жидкости на дно сосуда:

    Как видно из формулы, давление жидкости на дно сосуда прямо пропорционально высоте столба жидкости.

    По этой же формуле можно вычислить давление столба жидкости: тогда в качестве h мы должны подставить глубину, на которой хотим определить давление.

    Поскольку закон Паскаля справедлив не только для жидкостей, но и для газов, то все приведённые выше рассуждения и выводы относятся не только к жидкостям, но и к газам.

    Часто говорят, что мы живём на дне воздушного слоя воздуха, окружающего Землю. Это – атмосферное давление. Известно, что с увеличением высоты над уровнем моря, атмосферное давление убывает. Это легко объяснить: чем выше мы поднимаемся, тем меньше высота столба воздуха h, а значит, меньше и создаваемое им давление.

    3. Передача давления жидкостями и газами

    Твёрдые тела передают оказываемое на них давление в направлении действия силы. Например, кнопка продавливает доску в том же направлении, в котором на неё давит палец.

    Совсем иначе обстоит дело с жидкостями и газами. Если мы надуваем воздушный шарик, то своим дыханием оказываем давление во вполне определённом направлении. Однако при этом шарик раздувается во все стороны.

    Играя с самодельными брызгалками, мальчишки сдавливают с боков пластмассовые баночки, заполненные водой. При этом вода бьет из отверстия в пробке – направление давления изменяется. Эти и подобные опыты подтверждают закон Паскаля, который гласит: жидкости и газы передают оказываемое на них давление без изменения в каждую точку жидкости или газа.

    Такое свойство жидкостей и газов объясняется их строением. В том месте жидкости или газа, на котором оказывается давление, частицы вещества расположатся более плотно, чем раньше. Но частицы вещества в жидкости и газе подвижны, и по этой причине не могут располагаться в одном месте более плотно, чем в другом. Поэтому частицы снова распределяются равномерно, но на более близком расстоянии друг от друга. Давление, оказанное на часть частиц вещества, предаётся всем остальным частицам.

    Закон Паскаля лежит в основе конструкции гидравлических и пневматических машин и устройств.

    Основу гидравлических машины составляют два цилиндрических сосуда разного диаметра, заполненные жидкостью, как правило маслом. Сосуды соединены между собой трубкой. В каждом из сосудов есть поршень, который плотно прилегает к стенкам сосуда, но в то же время может свободно перемещаться вверх и вниз.

    Если на поршень малого цилиндра подействовать силой F1, то, зная его площадь (обозначим её S1), легко вычислить оказываемое на него давление:

    По закону Паскаля, жидкость передаст это давление большому поршню без изменения: снизу на большой поршень жидкость оказывает давление р. Учитывая, что площадь большого поршня S2, вычислим силу давления F2:

    Выразим из формулы (2) давление и получим:

    Обратим внимание, что левые части равенства (1) и (3) равны друг другу. Значит, равны и правые части этих равенств, то есть:

    Откуда следует, что

    Таким образом, мы получили следующий результат: во сколько раз площадь второго поршня больше площади первого, во столько же раз гидравлическая машина даёт выигрыш в силе.

    Конструкции, созданные на основе принципа гидравлической машины, находят широкое применение в технике.

    Глава 2. Практическое применение

    1. Расчёт давления человека на лыжах и без них.

    Моя масса равна 46 килограммов. Зная, что сила тяжести рассчитывается по формуле

    Fт = mg ; основная формула примет следующий вид: p = ; где S – площадь обеих лыж, зная размеры лыж, вычислим её.

    Размеры лыжи 1,6м 0,04 м; то S1 = 1,6 0,04 = 0,064 (м ²) (Это площадь одной лыжи, а у нас их две). В результате конечная расчетная формула будет иметь следующий вид: p = = = 3593 = 3593Па

    Теперь рассчитаем давление, которое я оказываю, стоя на полу. Вычислим размеры подошвы обуви 26см * 10,5 см, то

    S2 = 0,26м * 0,105м = 0,027м² (это площадь одной подошвы, у нас их две). В результате конечная расчетная формула будет иметь следующий вид:

    Р2 = = 8518 Па

    В результате полученных вычислений выяснили – давление на лыжах равно 3595 Па, а давление без лыж на опору 8518 Па.

    В результате полученных вычислений площадь лыж равна 0,128м², а площадь подошвы равна 0,054 м².

    0,128м² > 0,054м² в 2,3 раза.

    Отсюда можно сделать следующий вывод: во сколько раз увеличиваем площадь опоры, во столько же раз уменьшается давление, которое мы создаем на опору.

    2. Расчёт давления на опору в разных положениях бруска.

    Нам необходимо это сделать для того, чтобы выяснить, как делать кладку из кирпичей на даче? В каком из случаев будет оказываться меньшее давление?

    Измерим экспериментальны брусок. Размеры бруска 10см * 6см * 4 см. Для расчетов воспользуемся следующими формулами: p = Fт = mg p =

    Найдём площади граней:

    S1 = 0,1м * 0,06м = 0,006 м²

    S2 = 0,1м * 0,04м = 0,004 м²

    S3 = 0,06 * 0,04м = 0,0024м²

    Взвесим брусок. m = 100г = 0,1 кг

    Выполним необходимые расчёты.

    р1 = = Па = 167 Па р2 = = Па = 250 Па р3 = Па = 417 Па

    Рассмотрев зависимость давления от площади опоры, приходим к выводу: во сколько раз увеличиваем площадь опоры, во столько же раз уменьшается давление, которое мы создаем на опору.

    S1 (0,006м²) > S2 (0,004м²) > S3 (0,0024м²)

    3. Расчёт давления жидкости на дно сосудов.

    В практической жизни мы встречаемся с сосудами различной формы: банки разных размеров, бутылки, кастрюли, кружки. Рассчитаем, какое давление на дно сосудов разной формы оказывает столб воды.

    Нальём воду в 3-х литровую и литровую банку 1 литр воды и рассчитаем давление жидкости на дно сосудов. Высота столба жидкости в банках различная. В 3-х литровой банке равна 5 см, а литровой 14 см.

    Расчетная формула для нахождения давления в жидкости:

    Р = ρ g h ρ = 1000 кг/м² (плотность воды) h2= 14 см = 0,14 м h3 = 5 см =0,05 м

    Давление на дно литровой банки: Р1 = 1000кг/м * 10Н/кг * 0,14м = 1400Н/м = 1400Па

    Давление на дно 3-х литровой банки: Р2 = 1000кг/м * 10Н/кг * 0,05м = 500Н/кг = 500Па h2 (0,14 м) > h3 (0,05м) р1 (1400 Па) > р2 (500 Па)

    В результате эксперимента мы выяснили, что одинаковое количество воды оказывает различное давление на дно сосудов и напрямую зависит только от высоты столба жидкости.

    Глава 3. Давление в природе и технике.

    Когда мы знакомились с литературой по теме Давление», то узнали очень много интересного и поучительно.

    1. Атмосферное давление в живой природе

    Мухи и древесные лягушки могут держаться на оконном стекле благодаря крошечным присоскам, в которых создаётся разряжение, и атмосферное давление удерживает присоску на стекле.

    Рыбы-прилипалы имеют присасывающую поверхность, состоящую из ряда складок, образующих глубокие «карманы». При попытке оторвать присоску от поверхности, к которой она прилипла, глубина карманов увеличивается, давление в них уменьшается и тогда внешнее давление ещё сильнее прижимает присоску.

    Слон использует атмосферное давление всякий раз, когда хочет пить. Шея у него короткая, и он не может нагнуть голову в воду, а опускает только хобот и втягивает воздух. Под действием атмосферного давления хобот наполняется водой, тогда слон изгибает его и выливает воду в рот.

    Засасывающее действие болота объясняется тем, что при поднятии ноги под ней образуется разряжённое пространство. Перевес атмосферного давления в этом случае может достигать 1000Н на площадь ноги взрослого человека. Однако копыта парнокопытных животных при вытаскивании из трясины пропускают воздух через свой разрез в образовавшееся разряжённое пространство. Давление сверху и снизу копыта выравнивается, и нога вынимается без особого труда.

    2. Использование давления в технике.

    давление на морских глубинах очень велико, поэтому человек не может находиться на глубине без специальных аппаратов. С аквалангом человек может опуститься на глубину около 100 метров. Защитив себя корпусом подводной лодки, человек может опуститься уже до километра в глубь моря. И лишь специальные аппараты – батискафы и батисферы – позволяют опускаться до глубин нескольких километров.

    В прошлом году прошли глубоководные исследования нашего озера Байкал. Аппарат, который опускался на дно священного озера, называется «Мир». Были сделаны уникальные фотографии ландшафта, флоры и фауны Байкала. Взяты пробы грунта дна озера. Планируется дальнейшее продолжение начатой работы по изучению самого глубокого озера мира.

    при глубоком погружении с аквалангом человек должен предохранить себя от кессонной болезни. Она возникает, если аквалангист быстро поднимается с глубины на поверхность. Давление воды резко уменьшается и растворённый в крови воздух расширяется. Образующиеся пузырьки закупоривают кровеносные сосуды, мешая движению крови, и человек может погибнуть. Поэтому аквалангисты всплывают медленно, чтобы кровь успевала уносить образующиеся пузырьки воздуха в легкие.

    Атмосфера вращается вокруг земной оси вместе с Землей. Если бы атмосфера была неподвижна, то на Земле постоянно бы царил ураган со скоростью ветра свыше 1500км/ч.

    из-за давления атмосферы на каждый квадратный сантиметр нашего тела действует сила 10Н.

    некоторые планеты солнечной системы тоже имеют атмосферы, однако их давление не позволяет человеку находиться там без скафандра. На Венере, например, атмосферное давление около 100 атм, на Марсе – около 0,006 атм.

    барометры Торричелли являются самыми точными барометров. Ими оборудованы метеорологические станции и по их показаниям проверяется работа Барометров-анероидов.

    барометр-анероид – очень чувствительный прибор. Например, поднимаясь на последний этаж 9-ти этажного дома, из-за различия атмосферного давления на различной высоте мы обнаружим уменьшение атмосферного давления на 2-3 мм рт. ст.

    искусственное понижение или повышение атмосферного давления в специальных помещениях – барокамерах – используют в лечебных целях. Одним из методов баротерапии (греч. «терапия» – лечение) является постановка стеклянных медицинских банок в домашних условиях.

    втыкая иглу или булавку в ткань, мы создаём давление около 100МПа.

    3. Интересные факты

    *Почему на простом табурете сидеть жестко, в то время как на стуле, тоже деревянном, нисколько не жестко? Почему мягко лежать в верёвочном гамаке, который сплетён низ довольно твёрдых шнурков?*

    Нетрудно догадаться. Сиденье простого табурета плоско; наше тело соприкасается с ним лишь по небольшой поверхности, на которой и сосредоточивается вся тяжесть туловища. У стула же сиденье вогнутое; оно соприкасается с телом по большой поверхности; по этой поверхности и распределяется вес туловища: на единицу поверхности приходится меньший груз, меньшее давление.

    Для большегрузных автомобилей изготавливают очень широкие шины. Это позволяет снизить давление на дорогу. Давление следует уменьшать при движении по заболоченной поверхности. Для этого настилают деревянные чаги, по которым могут ехать даже танки.

    Иглы, лезвия, режущие предметы остро оттачиваются, чтобы при малых силах на острие создавалось большое давление. Такими инструментами намного проще работать.

    В животном мире это тоже можно наблюдать. Это – клыки у зверей, когти, клювы и т. д.

    Как мы пьём?

    Неужели и над этим можно задуматься? Конечно. Мы приставляем стакан или ложку с жидкостью ко рту и «втягиваем» в себя их содержимое. Вот это-то простое «втягивание» жидкости, к которому мы так привыкли, и надо объяснить. Почему, в самом деле, жидкость устремляется к нам в рот? Что её увлекает? Причина такова: при питье мы расширяем грудную клетку и тем разрежаем воздух во рту; под давлением наружного воздуха жидкость устремляется в то пространство, где давление меньше, и таким образом проникает в наш рот.

    Наоборот, захватив губами горлышко бутылки, вы никакими усилиями не «втяните» из неё воду в рот, так как давление воздуха во рту и над водой одинаково.

    Итак, строго говоря, мы пьём не только ртом, но и лёгкими; ведь расширение лёгких – причина того, что жидкость устремляется в наш рот.

    В ходе выполненной работы мы глубоко узнали понятие «Давления» с физической точки зрения. Рассмотрели его применение в различных жизненных ситуациях, в природе и технике. Узнали значимость этого понятия для животного мира, рассмотрели случаи практического применения давления в жизни человека и живой природы. Рассчитали, применяя математические навыки и изучили закономерности проявления давления в следующих ситуациях:

    Давление человека в различных ситуациях;

    Давление жидкости на дно сосудов;

    Давление твёрдого тела на опору;

    Давление собственного тела в экстремальной ситуации.

    В результате исследований были получены следующие выводы:

    1. В твёрдых телах давление можно уменьшить, увеличив площадь опоры.

    2. В жидкостях и газах давление напрямую зависит от высоты столба жидкости или газа

    Никому не нравится быть под давлением. И не важно, под каким. Об этом спела еще группа Queen вместе с Дэвидом Боуи в своем знаменитом сингле “Under pressure”. Что такое давление? Как понять давление? В чем оно измеряется, какими приборами и методами, куда направлено и на что давит. Ответы на эти и другие вопросы – в нашей статье про давление в физике и не только.

    Если преподаватель давит на вас, задавая каверзные задачки, мы сделаем так, чтобы вы смогли верно на них ответить. Ведь понимание самой сути вещей – ключ к успеху! Итак, что такое давление в физике?

    По определению:

    Давление – скалярная физическая величина, равная силе, действующей на единицу площади поверхности.

    В международной системе СИ измеряется в Паскалях и обозначается буквой p . Единица измерения давления – 1 Паскаль . Русское обозначение – Па , международное – Pa .

    Согласно определению, чтобы найти давление, нужно силу разделить на площадь.

    Любая жидкость или газ, помещенный в сосуд, оказывает на стенки сосуда давление. Например, борщ в кастрюле действует на ее дно и стены с некоторым давлением. Формула определения давления жидкости:

    где g – ускорение свободного падения в гравитационном поле земли, h – высота столба борща в кастрюле, греческая буква «ро» – плотность борща.

    Наиболее распространенный в быту прибор для определения давления – барометр. Но в чем измеряют давление? Кроме паскаля существуют и другие внесистемные единицы измерения:

    • атмосфера;
    • миллиметр ртутного столба;
    • миллиметр водяного столба;
    • метр водяного столба;
    • килограмм-сила.

    В зависимости от контекста применяются разные внесистемные единицы.

    Например, когда вы слушаете или читаете прогноз погоды, там и речи не идет о паскалях. Говорят о миллиметрах ртутного столба. Один миллиметр ртутного столба – это 133 Паскаля. Если вы ездите за рулем, то наверное знаете, что нормальное давление в колесах легкового автомобиля – около двух атмосфер .


    Атмосферное давление

    Атмосфера – это газ, точнее, смесь газов, которая удерживается у Земли благодаря гравитации. Атмосфера переходит в межпланетное пространство постепенно, а ее высота – примерно 100 километров.

    Как понимать выражение «атмосферное давление»? Над каждым квадратным метром земной поверхности находится стокилометровый столб газа. Конечно, воздух прозрачен и приятен, но у него есть масса, которая давит на поверхность земли. Это и есть атмосферное давление.

    Нормальное атмосферное давление принято считать равным 101325 Па . Это давление на уровне мирового океана при температуре 0 градусов Цельсия . Такое же давление при этой же температуре оказывает на свое основание столб ртути высотой 766 миллиметров.

    Чем больше высота над уровнем моря, тем ниже атмосферное давление. Например, на вершине горы Джомолунгма оно составляет всего одну четвертую от нормального атмосферного давления.


    Артериальное давление

    Еще один пример, где мы сталкиваемся с давлением в повседневной жизни – это измерение кровяного давления.

    Артериальное давление – это кровяное давление, т.е. давление, которое кровь оказывает на стенки сосудов, в данном случае – артерий.

    Если вы измерили артериальное давление и оно у вас 120 на 80 , то все хорошо. Если 90 на 50 или 240 на 180 , то вам уже точно будет неинтересно разбираться, в чем это давление измеряется и что это вообще значит.


    Тем не менее, возникает вопрос: 120 на 80 чего именно? Паскалей, миллиметров ртутного столба, атмосфер или еще каких-то единиц измерения?

    Артериальное давление измеряется в миллиметрах ртутного столба. Оно определяет превышение давления жидкости в кровеносной системе над атмосферным давлением.

    Кровь оказывает давление на сосуды и тем самым компенсирует действие атмосферного давления. Будь иначе, нас бы просто раздавило огромной массой воздуха над нами.

    Но почему в измерении артериального давления две цифры?

    Кстати! Для наших читателей сейчас действует скидка 10% на

    Дело в том, что кровь движется в сосудах не равномерно, а толчками. Первая цифра (120) называется систолическим давлением. Это давление на стенки сосудов в момент сокращения сердечной мышцы, его величина – наибольшая. Вторая цифра (80) определяет наименьшее значение и называется диастолическим давлением.

    При измерении фиксируются значения систолического и диастолического давлений. Например, для здорового человека типичное значение артериального давления составляет 120 на 80 миллиметров ртутного столба. Это означает, что систолическое давление равно 120 мм. рт. ст., а диастолическое – 80 мм рт. ст. Разница между систолическим и диастолическим давлениями называется пульсовым давлением.

    Физический вакуум

    Вакуум – это отсутствие давления. Точнее, практически полное его отсутствие. Абсолютный вакуум является приближением, как идеальный газ в термодинамике и материальная точка в механике.

    В зависимости от концентрации вещества различают низкий, средний и высокий вакуум. Наилучшее приближение к физическому вакууму – космическое пространство, в котором концентрация молекул и давление минимальны.


    Давление – основной термодинамический параметр состояния системы. Определить давление воздуха или другого газа можно не только по приборам, но и пользуясь уравнениями, формулами и законами термодинамики . А если у вас нет времени разбираться, студенческий сервис поможет решить любую задачу на определение давления.

    Давление – это отношение силы, которая действует перпендикулярно на поверхность, к площади этой поверхности. Измеряется давление в паскалях (1 Па – такое давление, которое сила в 1 ньютон производит при ее приложении к поверхности площадью в один квадратный метр).

    Сила давления – это такая сила, которую оказывает давление на определенную поверхность. Она измеряется в ньютонах (1 Н). Чем меньше площадь поверхности, на которую это давление оказывается, тем меньше может быть прилагаемая сила, с помощью которой можно добиться ожидаемого эффекта.

    Сила давления действует на поверхность перпендикулярно ей. Ее нельзя отождествлять с давлением. Чтобы определить давление, нужно его силу разделить на площадь поверхности, на которую оно оказывается. Если приложить одинаковую силу для воздействия на поверхности разной площади, то давление будет больше там, где меньше площадь опоры. Если известно давление и площадь поверхности, то узнать силу давления можно, умножив давление на площадь.

    Сила всегда обязательно направлена перпендикулярно той поверхности, на которую оно оказывает воздействие. По третьему она равняется по ее модулю.

    Роль силы давления способна играть любая сила. Это может быть вес, который деформирует опору, или сила, прижимающая какое-либо тело к определенной поверхности, и так далее.

    При соприкосновении с твердыми телами жидкости действуют на них с определенной силой, которую так и называют – сила давления. В быту ощутить воздействие такой силы можно, прикрыв пальцем отверстие крана, из которого идет вода. Если в резиновый баллон налить ртуть, что можно увидеть, что его стенки начнут выпирать наружу. Сила может оказывать воздействие также и на другие жидкости.

    При соприкосновении твердых тел сила упругости возникает при изменении их формы или объема. В жидкостях такие силы при изменении формы не возникают. Отсутствие упругости по отношению к изменениям формы обусловливает подвижность жидкостей. При сжатии же жидкостей (изменении их объемов) силы упругости будут проявляться. Именно они и называются силой давления. То есть, если жидкость действует на соприкасающиеся с ней другие тела с силой давления, значит, она находится в сжатом состоянии. Чем более сжата жидкость, тем более сильными будут возникающие в результате этой силы давления.

    В результате сжатия плотность веществ увеличивается, поэтому жидкости обладают упругостью, проявляющейся по отношению к их плотности. Если сосуд закрыть поршнем и поместить сверху груз, то при опускании поршня жидкость начнет сжиматься. В ней возникнет сила давления, которая уравновесит вес поршня с находящимся на нем грузом. Если продолжать увеличивать нагрузку на поршень, жидкость будет продолжать сжиматься, а увеличивающаяся сила давления будет направлена на уравновешивание нагрузки.

    Все жидкости (в большей или же меньшей степени) способны сжиматься, поэтому есть возможность измерить степень их сжатия, которая соответствует определенной силе давления.

    Чтобы уменьшить давление на поверхность, в случае если невозможно уменьшить силу, необходимо увеличить площадь опоры. И наоборот, для увеличения давления нужно уменьшить площадь, на которую действует его сила.

    Молекулы газа не связаны (либо слишком слабо связаны) между собой силой взаимодействия. Поэтому они движутся хаотично, практически свободно, заполняя весь объем предоставленного им сосуда. В связи с этим свойства газа отличаются от У зависит от давления в гораздо большей степени, чем у жидкостей. Общим между ними является то, что давление как жидкости, так и газа не зависит от формы сосуда, в который они могут быть помещены.

    Характеристики и Обозначения Шин

    Характеристики и Обозначения Шин

    Существуют два принципиально разных обозначений шин:

    Американское обозначение, основным параметром служит наружный диаметр шины.

    Европейское обозначение (метрическо-процентное), основным параметром служит ширина профиля в мм. и процентное отношение к ней высоты профиля.

    Пример Европейского обозначения: 285/75 R 16 100T

    Расшифровка:

    285 — это ширина шины в мм.

    75 — это процентное отношение высоты профиля шины к её ширине (в нашем случае 75%).
    Этот параметр определяет высоту шины при данной ширине шины.

    Обратите внимание, что при увеличении ширины шины, при том же значении профиля, увеличивается и высота шины!

    R — означает конструкцию шины (радиальная). Многие автолюбители ошибочно думают, что R — означает радиус шины.
    Легковых шин с диагональной конструкцией уже практически не выпускается.

    16 — диаметр диска в дюймах, т.е. внутренний диаметр шины (именно диаметр, а не радиус).

    100 — индекс нагрузки шины. Это условный показатель, определяющий максимальную нагрузку на шину.

    Американское (дюймовое) обозначение более наглядное, чем Европейское (метрическо-процентное). Сразу можно понять и высоту, и ширину шины, в отличии от Европейского обозначения, где придётся брать в руки калькулятор и пересчитывать весьма ненаглядные процентные соотношения. Что впрочем несложно:

    Европейский размер можно самостоятельно перевести в реальные, наглядные обозначения:

    285-25% =214мм. Получилась высота профиля в мм. умножаем на 2 (колесо то ведь круглое) =428мм.

    К полученному прибавляем посадочное 16″ (пересчитываем в мм. умножая на 25.4) =406мм.

    406 + 428 =834мм. (получилась высота шины в мм). Можно перевести в дюймы, разделив на 25.4) Получилось 32.8″.

    Если полностью переводить 285/75/16 в дюймы, то и ширину надо перевести 285 разделить на 25.4 =11.2″

    Округляем до целых величин. Европейский размер 285/75/16 по американской системе звучал бы так: 33/11/16

    На сайте offroadtyres.ru представлен шинный калькулятор, с помощью которого можно перевести европейский размер (процентно-метрический) в американский (дюймовый) и наоборот, подобрать шины и диски.

    С помощью таблицы можно узнать максимальную нагрузку в килограммах, при которой производитель шины гарантирует, что шина не разрушится и будет показывать заданные заводом-изготовителем характеристики:

    Индекс нагрузки 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100
    Мах. Нагрузка (в кг.) 515 530 545 560 580 600 615 630 650 670 690 710 730 750 775 800
    Индекс нагрузки 101 102 103 104 105 106 107 108 109 110 111 113 114 115 116 117
    Мах. Нагрузка (в кг.) 825 850 875 900 925 950 975 1000 1030 1060 1090 1150 1180 1215 1250 1285
    Индекс нагрузки 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133
    Мах. Нагрузка (в кг.) 1320 1360 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000 2060

    На некоторых шинах написано MAX LOAD (максимальная нагрузка) и далее стоят значения в килограммах и фунтах.

    Для микроавтобусов и легких грузовиков выпускаются специальные, многослойные усиленные шины с высокими индексами нагрузки. И обозначаются в зависимости от индекса нагрузки — надписью REINFORCED (6 слоёв, усиленная шина) или буквой «С» после диаметра шины, например: 195/70 R 15 C, (8 слоёв, грузовая шина).

    T — индекс скорости. Этот условный параметр определяет максимально допустимую скорость движения автомобиля, разрешённую при использовании данных шин.

    Индекс скорости J K L M N P Q R S T U H V VR W Y ZR
    Мах. Скорость (км/ч) 100 110 120 130 140 150 160 170 180 190 200 210 240 >210 270 300 >240

    Американское обозначение типоразмера.

    Существуют два типа маркировки американских шин.

    Первая очень похожа на европейскую, только перед типоразмером ставится буквы «P» (Passanger — для легкового автомобиля) или «LT» (Light Truck — лёгкий грузовик). Например: P 195/60 R 14 или LT 235/75 R 15.

    И другая маркировка, которая принципиально отличается от европейской.

    Пример Американского (дюймового) обозначения: 32х10.5-16 111 N

    Расшифровка:

    32 – внешний диаметр шины в дюймах.

    10.5 – ширина шины в дюймах.

    16 – внутренний диаметр шины в дюймах.

    111 – индекс нагрузки

    N – индекс скорости

    Пример обозначений на фотографии шины Simex Extreme Trekker 32×10.5-16 111 N:



    Дополнительные обозначения, применяемые производителями шин

    M&S ( Mud + Snow — грязь плюс снег). Это означает, что данные шины специально сконструированы как зимние или всесезонные.

    All Season — всесезонная шина, предназначенная для круглогодичного использования.

    Rotation — направленная шина, направление вращения которой указано дополнительной стрелкой на боковине шины.

    Outside и Inside (или Side Facing Out и Side Facing Inwards) — ассиметричные шины, при установке которых нужно строго соблюдать правило установки шины на диск. Надпись Outside (наружная сторона) должна быть с наружной стороны автомобиля, а Inside (внутренняя сторона) — с внутренней.

    Left или Right — означает, что шины этой модели бывают левые и правые. При их установке нужно строго соблюдать правило установки шины на автомобиль, левые только слева, а правые, соответственно, только справа.

    Tubeless — бескамерная шина. Если этой надписи нет, то шина может использоваться только с камерой.

    Tube Type — шина должна эксплуатироваться с камерой.

    MAX PRESSURE — максимально допустимое давление в шине, в кПа.

    RAIN, WATER, AQUA (или пиктограмма «зонтик») — означает, что эти шины специально спроектированы для дождливой погоды и имеют высокую степень защиты от эффекта аквапланирования.

    На шинах можно увидеть цветовые метки (точки):

    красный – точка наибольшей силовой неоднородности

    жёлтый – точка наименьшей силовой неоднородности

    Данные отметки необходимы для минимизации массы балансировочных грузов во время шиномонтажа.

    У некоторых производителей встречается штамп приёмщика (например буква с цифрой).

    Обозначения параметров шин в таблицах с заводскими данными (interco)

    Weight – вес в фунтах (для перевода в кг, делить на 2,2)
    Tread Ply – количество слоёв корда по беговой дорожке
    Side Ply – количество слоёв корда по боковине
    Tread Width – ширина пятна контакта
    O.D. – реальный диаметр
    C.S. – реальная ширина
    Revs/ Mile – количество оборотов колеса на милю при нормальном давлении.
    Rim – рекомендуемый размер диска в дюймах
    Max PSI – максимальное давление шины в PSI
    Max Load – максимальная нагрузка в фунтах

    Памятка про давление в шинах и единицы измерения.

    Давление воздуха в автомобильных шинах существенно влияет на безопасность при управлении автомобилем на дороге, а также на срок службы шин.

    Давление в шинах должно соответствовать рекомендациям завода-изготовителя автомобиля (обычно указано на стойке двери, либо на крышке перчаточного ящика, в любом случае в инструкции по эксплуатации автомобиля). Нельзя превышать давление, указанное как максимальное производителем шины (указано на боковине шины).

    Атмосфера – единица давления, равная давлению водяного столба высотой 10 метров на квадратный сантиметр площади. Обозначается 1атм. (либо 1 кгс/кв.см.)
    Паскаль (давление силы 1 Н, действующей на 1 кв. м поверхности) можно считать, что 100 кПа – это и есть 1 атмосфера, а точно – 100 кПа равны одному бару (bar).

    Бары, кПа и Атмосферы, весьма распостранены в России и понятны большинству автолюбителей, но есть и “непонятные” обозначения давления в шинах, а именно PSI (фунты на квадратные дюймы):

    Нет ничего сложного: 1 PSI – примерно 7 кПа, или 0.07 кгс/кв. см.

    28.5 PSI равны 200 кПа или 2 атм.

    Маркировка шин и расшифровка обозначения на покрышках

    Установленные стандарты маркировки позволяют узнать характеристики автомобильной шины, взглянув на ее боковину. Но не все автомобилисты, особенно начинающие, могут с легкостью «прочитать» нанесенные обозначения. Сегодня мы разберем, какие бывают параметры автошин и как их указывают компании-изготовители на своей продукции.

    Типоразмеры автомобильных шин

    Первый и основной параметр, на который стоит обращать внимание — это цифры на боковине.

    Популярный типоразмер для среднеразмерных городских автомобилей.

    К примеру, «205/55R16» означает, что

    • ширина покрышки составляет 205 мм;
    • процентное соотношение высоты покрышки к ее ширине (а не сама высота, как ошибочно считаю некоторые автолюбители) — 55%;
    • внутренний диаметр шины (или наружный диаметр колеса, для которого она подходит) — 16 дюймов.

    Оптимальный размер для вашего авто производитель обычно указывает в руководстве по эксплуатации.

    Использование авторезины меньшего диаметра приведет к уменьшению дорожного просвета, а модели большего типоразмера могут попросту не влезть в колесные арки.

    Диагональные и радиальные корды

    Автошины отличаются способом натяжения кордовых нитей: в диагональных допускается их перекрещивание, в радиальных — нет. Второй вариант является более современным, отличается повышенной жесткостью и надежностью. Обозначается словом «Radial» или буквой «R» в типоразмере.

    Радиальные шины, благодаря большей площади контакта, обеспечивают лучшее сцепление с дорогой.

    Индексы нагрузки и скорости

    После типоразмера идут индексы нагрузки и скорости, то есть максимально допустимые значения для этого типа резины (в нашем случае «91V»).

    В представленном варианте, нагрузка на одно колесо не должна превышать 615 кг, а скорость вашей езды — 240 км/ч.

    Индекс нагрузки для авто выбирайте из расчета половины максимального веса, действующего на ось. Производители рекомендуют подбирать покрышки с запасом в 15-20% от расчетного значения.

    Индекс скорости также рассчитывайте с запасом примерно в 15%. Такая поправка нужна в связи с тем, что скорость движения авто может увеличиваться на затяжных спусках или при сильном попутном ветре.

    Индекс нагрузки для покрышек внедорожников рассчитывайте с запасом 30%.

    Сезоны и особенности дорожного покрытия

    Авторезина делится на зимнюю, летнюю и всесезонную. Принадлежность к определенному типу производители указывают с помощью соответствующих надписей или изображений (капли дождя, лучи солнца, снежинка и т.п.). Наличие нескольких изображений говорит о всесезонности изделия.

    • Summer — летняя авторезина.
    • Winter — шины для зимней езды.
    • AGT, AS, All Season, R+W (Road + Winter) — всесезонные покрышки.
    • M+S (Mud+Snow) — указание того, что на этой резине можно ездить по грязи или снегу. В РФ относятся к всесезонными.
    • M/T (Mud Terrain) — подходят для езды по грязевым ландшафтам, но быстрее обычных автошин стираются на асфальтном покрытии.
    • A/T (All Terrain) — компромиссное решение, подходящее для асфальтированных дорог и умеренного бездорожья.
    • Water, Rain, Aqua и пр. — наиболее эффективны на мокром дорожном покрытии.

    Дополнительная маркировка

    • Extra Load или XL — производители заявляют, что подобные шины имеют повышенную грузоподъемность. Но реально допустимую нагрузку определяет только соответствующий индекс.
    • SUV или 4х4 — так маркируются модели, предназначенные для вездеходов и кроссоверов. Благодаря усиленному каркасу, обладают большей прочностью и жесткостью.
    • Буква «C» после типоразмера — ставится на моделях, подходящих для небольших грузовиков или минивэнов. Обычно имеют двойной индекс нагрузки (к примеру, 102-100/Q), где первое число говорит о грузоподъемности для односкатных авто, а второе — для двускатных.
    • Front Wheel и Rear Wheel — говорит о том, что шина может устанавливаться только на переднее или заднее колесо соответственно.
    • Rotation — указывает на направление вращения автомобильной резины. Может быть дополнен или заменен фигурной стрелки. Присутствует только на моделях с ассиметричным рисунком.
    • DOT — так маркируются шины, рекомендованные для использования на территории США (это означает, что они соответствуют стандартам Транспортного Департамента США).
    • Буква «E» в кружочке — указывает на соответствие покрышек европейским стандартам качества. На российском рынке встречается намного чаще, чем «DOT».
    • RunFlat (RSC, MOE, AOE, SSR, EMT, ZP, RF) — на такой резине можно продолжать движение со скоростью не более 80 км/ч после полного падения давления в шинах. Расстояние, которое можно проехать на спущенном колесе, зависит от производителя и составляет от 50 до 150 км.
    • TWI — маркер, показывающий износ протектора. Обозначает его минимально допустимую глубину. Надпись, которая начинает стираться, — явный признак того, что резину нужно срочно заменить.
    • Traction A, B или C — показатель улучшенного торможения на мокром асфальте. Высший индекс «A», низший — «C».
    • AD, SD, DD, OD, MD — наличие шипов алюминиевых, с твердосплавным, прямоугольным, овальным сердечником, пластиковых с твердосплавным сердечником соответственно.
    • Michelin, Goodyear, Pirelli, Yokohama и пр. — на шинах обязательно должен быть указан производитель. Покрышки без указания компании-изготовителя могут не соответствовать заявленным характеристикам, а их использование — быть небезопасным.

    Цветные метки

    Бывают красного, зеленого, желтого или белого цвета и помогают правильно установить шины на автомобиль.

    • Красной точкой или треугольником отмечают наиболее жесткое место на шине. При установке на легкосплавный диск ее надо совместить с меткой «L».
    • Белая точка или треугольник — самый гибкий участок резины, должен находится с противоположной стороны от метки «L».
    • Желтая отметка — самая легкая часть изделия, которая должна совпадать с золотником на диске.
    • Зеленый круг — так производители обычно отмечают изделия перед первичной установкой.

    Цветные полосы помогают складским работникам распознавать типоразмеры и модели шин, сложенных в стопки.

    Камерные и бескамерные варианты

    Большинство современных шин — бескамерные. Они обозначаются «TL» или «Tubeless». Устаревшие камерные модели маркируются «TT» или «Tube Type». Отличаются способом крепления на ободе диска.

    Бескамерные покрышки при незначительных проколах ремонтируют без снятия их с колеса, также на них при периодической подкачке доехать до ближайшего автосервиса.

    Дата изготовления шин

    При длительном хранении автопокрышки теряют свою эластичность, а их ходовые качества ухудшаются.

    Но на моделях некоторых производителей можно «прочитать» год выпуска и отказаться от покупки старых изделий.

    На боковой части в прямоугольной рамке с закругленными углами указан 3-х или 4-х значный код. В первом случае покрышка выпущена до 2000-го года, во втором — после. Первые две цифры номера означают неделю, последние — год. К примеру, код 308 значит, что резина выпущена в июле 98 или 88 года, 1517 — в апреле 2017.

    Как расшифровать американскую маркировку

    В Соединенных Штатах выпускают шины с двумя разными маркировками. Первые отличается от европейских лишь дополнительными буквами перед типоразмером:

    • P (Passenger) — модели для легкового транспорта.
    • LT (Light Truck) — покрышки для небольших грузовиков.

    Второй больше отличается от привычного нам типоразмера, к тому же указывает габариты в дюймах. К примеру, в шине «33×12.50 R15» наружный диаметр составляет 33 дюйма, ширина профиля — 12,5 дюймов, внутренний диаметр — 15 дюймов. Остальные сокращения идентичны общепринятым.

    Сертификация котлов и сосудов под давлением

    | ASME

    О программе сертификации котлов и сосудов под давлением ASME

    Программа сертификации ASME BPVC соответствует правилам, регулирующим проектирование, изготовление, сборку и проверку компонентов котлов и сосудов высокого давления во время строительства. В 1916 году, вскоре после первой публикации «Правил конструкции стационарных котлов и допустимого рабочего давления» (известных сегодня как ASME BPVC), ASME начала предлагать сертификацию компаниям, работающим в отрасли оборудования, работающего под давлением, для сертификации их систем контроля качества. исполнять.Продукция, производимая держателями сертификатов ASME BPVC, сертифицирована и отмечена Сертификационным знаком в соответствии с применимым разделом ASME BPVC. Сегодня в программе сертификации ASME BPVC более 6800 держателей сертификатов.

    Объемы, предлагаемые программой сертификации ASME BPVC, различаются и включают, помимо прочего: энергетические котлы, отопительные котлы, сосуды под давлением, сосуды из армированного волокном пластика, транспортные резервуары и клапаны.

    Котлы энергетические
    Раздел I

    • S – Котлы энергетические
    • A – Монтаж энергетических котлов
    • E – Электрокотлы
    • M – Миниатюрный котел
    • PP – Трубопроводы под давлением
    • PRT – Изготовление деталей

    Отопительные котлы
    Раздел IV

    • H – Отопительные котлы / Чугунный секционный отопительный котел
    • HLW – Подогреватели питьевой воды с футеровкой
    • PRT – Изготовление деталей

    Сосуды под давлением
    Раздел VIII Отдел 1

    • U – Сосуды под давлением
    • UM – Миниатюрные сосуды под давлением
    • PRT – Изготовление деталей

    Сосуды под давлением
    Раздел VIII Раздел 2

    • U2 – Сосуды под давлением (Альтернативные правила для сосудов под давлением)

    Сосуды под давлением
    Раздел VIII Раздел 3

    • U3 – Сосуды высокого давления

    Сосуды из армированного пластика
    Раздел X

    • RP – Сосуды из армированного волокном пластика

    Транспортная цистерна
    Раздел XII

    • T – Транспортные цистерны
    • PRT – Изготовление деталей

    Устройства сброса давления
    Раздел XIII

    • V – Клапаны сброса давления котла
    • HV – Предохранительные клапаны отопительного котла
    • UV – Клапаны сброса давления для сосудов под давлением
    • UD – Устройства сброса давления для сосудов под давлением
    • UV3 – Клапаны сброса давления для сосудов высокого давления
    • UD3 – Устройства сброса давления для сосудов высокого давления
    • TV – Клапаны сброса давления транспортных цистерн
    • TD – Устройства сброса давления в транспортных цистернах

    сокращений инструментов, используемых в схемах КИП (P&ID) ~ Learning Instrumentation And Control Engineering

    Пользовательский поиск



    Обычно аббревиатуры прибора, используемые в P&ID, состоят из двух букв: первая обозначает переменную процесса, а вторая обозначает функцию прибора / контроллера.Например, аббревиатура прибора «PI» означает «индикатор давления». Иногда в аббревиатуру прибора включается третья буква, чтобы описать одновременную функцию или специальную функцию. Например: аббревиатура «FRC» представляет собой «Регистратор и контроллер потока», который описывает функции записи и управления, а сокращение «PAL» обозначает «Сигнал тревоги низкого давления», который описывает
    сигнал тревоги, используемый в случае низкого давления. состояние.

    Аббревиатура прибора

    Расширение

    Выполненные функции

    FC

    Измерение и регулирование расхода


    LC

    Контроллер уровня

    Контроль уровня

    FE

    Датчик расхода

    LG

    FIC

    Индикатор расхода и контроллер

    Индикация потока, а также управление потоком

    LA

    Сигнализация уровня

    Индикация аварийного сигнала уровня

    FR

    Регистратор расхода

    Запись потока

    LAH

    Сигнализация высокого уровня

    Обозначение высокого уровня

    FRC

    Регистратор и контроллер расхода

    Учет расхода; управляющий поток

    LAHH

    Сигнализация уровня high high

    Обозначение очень высокого уровня

    FT

    Датчик расхода

    Передача сигнала расхода

    LAL

    Сигнализация низкого уровня

    Индикация низкого уровня

    FA

    Сигнализация потока

    Индикация сигнализации потока

    LI

    Индикатор уровня

    Индикация уровня

    LIC

    Индикатор уровня и контроллер

    Индикационный уровень; уровень контроля

    PC

    Регулятор давления

    регулирующее давление

    ТК

    Регулятор температуры

    Контроль / регулировка температуры

    PI

    Индикатор давления

    Индикация давления

    TI

    Индикатор температуры

    Индикация давления

    ПИК

    Индикатор и регулятор давления

    Индикация давления; регулирующее давление

    ТИЦ

    Индикатор и регулятор температуры

    Индикация температуры; контролируемая температура

    PR

    Регистратор давления

    Регистрируемое давление

    TR

    Регистратор температуры

    Температура записи

    PRC

    Регистратор и регулятор давления

    Запись давления; регулирующее давление

    TRC

    Регистратор и контроллер температуры

    Запись температуры; контролируемая температура

    PSV

    Клапан предохранительный

    Сброс избыточного давления в случае высокого давления

    TT

    Преобразователь температуры

    Передача сигналов измерения температуры

    PT

    Преобразователь давления

    Передача сигналов измеренного давления

    TW

    Защитная гильза

    Датчики температуры для дома

    RV

    Клапан сбросный

    Для сброса избыточного давления в случае высокого давления

    TY

    Реле / ​​преобразователь температуры

    Преобразует электрические сигналы в пневматические

    PSH

    Реле высокого давления

    Реле давления, используемое для сигнализации высокого давления

    ЗИ

    Индикатор положения / предела

    Указывает, открыт или закрыт клапан

    SDV

    Запорный клапан

    Клапан инициирующий отключение

    ZSC

    Переключатель положения / устройства замкнут

    Концевой выключатель, показывающий, что клапан закрыт

    ЗСО

    Переключатель положения / устройства разомкнут

    Концевой выключатель, показывающий, что клапан открыт

    SDY

    Реле отключения

    Датчик, прикрепленный к запорному клапану

    долл. США

    Отключение агрегата

    Инициировать останов технологической установки

    Номера тегов в символах P&ID

    Цифры на символах P&ID на схемах приборов представляют номера позиций прибора.Часто эти числа связаны с конкретным контуром управления (например, индикатором температуры и контроллером 123), как показано на схеме ниже:

    Один из простых способов научиться читать чертежи P&ID и стать профессионалом в этом – это просмотреть множество схем трубопроводов и КИП; как простые, так и сложные! (пожалуйста, не пугайтесь). Поступая так, вы в конечном итоге научитесь читать P&ID. Любой хороший учебник по КИП должен содержать один или два раздела, посвященных пониманию того, как интерпретировать и читать чертежи P&ID.


    Для получения подробного списка общих символов, используемых в проверке P&ID:
    Общие символы P&ID, используемые при разработке диаграмм КИПиА

    Размеры отверстий предохранительного клапана

    Эта страница о размерах отверстий предохранительного клапана является выдержкой из оригинала и воспроизводится с разрешения Control And Instrumentation.com


    Американский институт нефти разработал серию комбинаций размеров входа, отверстия и выхода для различных классов давления фланцевых предохранительных клапанов.Эти комбинации широко используются инженерами нефтегазовой и смежных отраслей. Центральное место в этих комбинациях занимает серия из четырнадцати стандартных размеров отверстий, каждый из которых обозначается буквой в диапазоне от D до T. Каждая буква относится к определенной эффективной площади отверстия.

    Полный список букв и соответствующая эффективная площадь показаны ниже;

    D 0.110 9032 9068 9032 9068 9032 901 908

    71
    Размеры отверстий предохранительного клапана
    Letter Размеры отверстия
    дюймов 2 см 2 0,71
    E 0,196 1,26
    F 0,307 1,98
    G 0,5014 9014 0,5014 901
    J 1,287 8,30
    K 1,838 11,85
    L 2,853 18,40
    M600 23,23
    N 4,340 28,00
    P 6,380 41,16
    11,014 9014
    11,014 9012
    Т 26,000 167,74


    Стоит отметить, что производитель предохранительного клапана не обязан изготавливать клапан с площадью отверстия, равной эффективной площади.Однако он обязан изготовить клапан с расходом , равным или превышающим значение, определенное формулами API.

    Дополнительная литература

    WOG, CWP, WSP и другие

    Маркировка шарового крана

    – это специальные коды и сокращения, предназначенные для помощи пользователям в выборе продукта, подходящего для конкретного применения. Маркировка используется по двум причинам:

    • Чтобы показать стандарты, в соответствии с которыми был протестирован шаровой кран.
    • Для демонстрации приложений, в которых можно использовать шаровой кран.

    Шаровые краны изготавливаются из различных материалов, компонентов, конструкции шаров, способов срабатывания и не только – существуют сотни и сотни вариантов, и производители используют множество различных типов маркировки.

    Разобраться в этой маркировке непросто, если вы не знаете, что ищете. Читайте объяснение наиболее важных маркировок с наглядными примерами.

    Общая маркировка шаровых кранов

    Обратите внимание, что информация, отображаемая на корпусе клапана, зависит от производителя.Ниже приводится общая информация, которую вы можете найти на корпусе шарового крана в США

    .

    Размер клапана: Размер трубы клапана часто просто указывается в дюймах, однако вы также можете найти размер трубы с префиксом DN. Это означает «номинальный диаметр», а число после префикса – это размер трубы клапана в миллиметрах.

    Информация по установке: Если ваш клапан использует стандартную конфигурацию крепления ISO для крепления клапана к приводу, здесь вы найдете эту информацию.

    Материал корпуса: В нем конкретно указывается тип материала, из которого изготовлен корпус клапана. Например, CFM8 – это код для литой нержавеющей стали 316.

    Класс давления: «PN» относится к номинальному давлению. Число после PN указывает класс давления клапана в барах, где 1 бар равен 14,5038 фунтов на квадратный дюйм. Некоторые производители могут просто указать номинальное давление в фунтах на квадратный дюйм.

    Номер отливки: Номер отливки используется для отслеживания материалов и партий.Их может быть несколько, в зависимости от клапана.

    Бессвинцовый: Некоторые клапаны имеют маркировку «LF», указывающую на то, что они не содержат свинца.

    Информация производителя: Название производителя должно быть на корпусе клапана.

    Номер модели: Модель или номер детали клапана – это процесс идентификации производителя.

    Дополнительная литература: Что такое шаровой кран? Детали, приводы, схемы и другое>

    Номинальные характеристики шарового клапана

    Характеристики шарового крана указывают на тип применения, в котором он подходит для использования.Эти характеристики будут указаны на корпусе клапана.

    PSI Рейтинг

    фунтов на квадратный дюйм (PSI) – это единица измерения давления, которая обычно используется в США для оборудования и инструментов. PSI шарового клапана измеряет давление среды, протекающей через клапан при контакте с квадратным дюймом трубы или других фитингов.

    Рейтинги CWP и WOG

    Рабочее давление в холодном состоянии (CWP) указывает максимальное номинальное давление клапана при температурах от -20 ° F до 100 ° F.Обычно это указывается рядом с номинальным давлением клапана. Например, 720 CWP означает, что клапан рассчитан на давление 720 PSI в диапазоне температур CWP.

    WOG (вода, нефть, газ) – более старый термин, который больше не используется так часто, как раньше. Это просто означает, что клапан предназначен для использования с водой, маслом или газом, за исключением горючих газов.

    Рейтинг WSP

    Рабочее давление пара (WSP) указывает максимальное давление пара, которое шаровой кран может выдержать при самых высоких номинальных температурах.Это также может быть обозначено как SWP, что означает рабочее давление пара.

    Рейтинги по газу

    Только определенные шаровые краны одобрены для использования с горючими газами, и они будут иметь специальную маркировку, объясняющую, где их можно использовать. Некоторые из них включают:

    Номинальные газы для помещений:

    • ½ PSIG (манометр): это низкое давление используется для газовых клапанов, которые используются в приборах.
    • 5G: это более высокое номинальное давление для клапанов, используемых в бытовых газовых системах.

    Наружный газ Рейтинг:

    • CAN / CGA-3.16: Это номинальное давление газа в Канаде для наружных и внутренних клапанов, используемых в газопроводных системах.
    • BRS125G: это номинальное давление газа в США для клапанов в газопроводных системах.

    Обратите внимание, что приведенная выше информация предназначена только для использования в качестве основного руководства. Необходимо позаботиться о том, чтобы выбранный вами клапан хорошо подходил для ваших конкретных требований.Если вы не уверены, всегда лучше поговорить о вашем приложении напрямую с производителем или дистрибьютором.

    Дополнительная литература: 15 факторов, которые следует учитывать перед следующим заказом на промышленный шаровой кран>

    Маркировка шарового клапана для испытаний и обеспечения качества

    Чтобы гарантировать высочайшее качество продукции, следующие организации проводят строгие испытания и процессы сертификации. Соответствующим образом отмечены шаровые краны, доказавшие свою ценность.

    Единый сантехнический кодекс (UPC): Сертификационный знак UPC показывает, что шаровой кран соответствует как стандартам производительности отдельного продукта, так и стандартам, установленным Международной ассоциацией сантехников и механиков (IAPMO).

    Американский национальный институт стандартов (ANSI): ANSI устанавливает различные стандарты для производства, установки и использования шаровых кранов. Чаще всего вы увидите эту отметку на шаровых кранах с фланцами.

    Underwriters Laboratories (UL): UL – международная компания по сертификации безопасности, которая тестирует широкий спектр продуктов (включая шаровые краны).Вы увидите логотип UL на клапанах, которые прошли различные процессы научных испытаний, которые они используют.

    Примеры маркировки шаровых кранов

    Теплообмен кожухотрубными теплообменниками


    Наименования деталей

    1. Стационарный головной канал
    2. Стационарный головной капот
    3. Фланец неподвижной головки
      Канал или крышка
    4. Крышка канала
    5. Сопло со стационарной головкой
    6. Стационарный трубный лист
    7. Трубы
    8. Ракушка
    9. Фланец кожуха
      Стационарная головная часть
    10. Кожух фланец
      Задний головной конец
    11. Раковина сопла
    12. Фланец крышки корпуса
    1. Лист с плавающей трубкой
    2. Крышка плавающей головки
    3. Фланец крышки с плавающей головкой
    4. Опорное устройство с плавающей головкой
    5. Ступени и проставки
    6. Поперечные перегородки
      или опорные пластины
    7. Ударная пластина
    8. Вентиляционное соединение
    9. Дренажное соединение
    10. Подключение прибора
    11. Седло опоры
    12. Подъемная проушина
    13. Пройти перегородку

    Пучкообменники несъемные

    Эти типы устройств часто используются в службах высокого давления и службах, где вы хотите избежать проблем с утечкой в ​​соединениях с прокладками.Еще одно преимущество состоит в том, что они, как правило, более экономичны, чем конструкции съемных пучков.

    NEU – наиболее экономичная из имеющихся конструкций. Трубная решетка приварена как к кожуху, так и к крышке. Доступа к оболочке нет. Трубки можно очищать химически, водоструйной или паровой очисткой только изнутри. Эти агрегаты обычно используются в системах с высоким давлением (например, в подогревателях питательной воды), где технологические условия позволяют равномерно проходить через теплообменники.

    NEN – Трубные листы привариваются как к кожуху, так и к крышкам.Доступ к трубкам осуществляется через крышки на каналах. Эти устройства используются в конструкциях с очень высоким давлением, поскольку их конструкция сводит к минимуму толщину трубной решетки и количество удерживающих фланцев высокого давления.

    Сторона AEM / BEM / AEL-Shell полностью приварена, однако крышки съемные. Возможна химическая, механическая и водоструйная очистка трубок, однако у вас нет доступа к корпусу.

    Следует избегать использования очистки паром на блоке с фиксированной трубной решеткой, если блок не имеет компенсатора со стороны кожуха.Пар заставит трубы расшириться и вырваться из трубной решетки, что приведет к сбою при запуске.


    Дифференциальное тепловое расширение

    Поскольку в обязанности теплообменников входит обработка жидкостей с разной температурой, расходом и тепловыми свойствами, происходит дифференциальное расширение металлов.
    Когда конечная разница температур между жидкостями значительна, более 50-60 градусов, эти напряжения могут стать серьезными, вызывая деформацию корпусов и повреждение монтажных опор, труб для деформации трубной решетки или трубок, которые ломаются или смещаются из трубки. простыня.
    Конструкции с фиксированной трубной решеткой наиболее уязвимы к дифференциальному тепловому расширению, поскольку не предусмотрены внутренние условия для поглощения напряжений. Одним из широко используемых подходов является установка компенсатора в трубе-оболочке таких конструкций. Это экономичный подход для кожухов размером с трубу. Компенсатор также может быть установлен со стороны трубы в конструкциях с плавающей головкой, но производственные затраты намного выше.


    Схема U-образного теплообменника

    Альтернативные подходы включают конструкцию пучка U-образных труб, чтобы каждая труба могла независимо расширяться и сжиматься по мере необходимости, или с помощью конструкции задней плавающей внутренней трубной решетки, которая позволяет всему пучку как единице расширяться и сжиматься.Плавающая головка обычно уплотняется относительно внутренней части корпуса с помощью набивки или уплотнительного кольца.

    Конструкция с U-образной трубкой

    , предлагая лучший ответ на вопрос о дифференциальном тепловом расширении, имеет некоторые недостатки. Замена отдельных трубок может быть трудной или дорогостоящей, особенно для внутренних труб. Кроме того, внутренняя часть трубки не может быть эффективно очищена в U-образных изгибах. Эрозионные повреждения также часто наблюдаются в U-образных изгибах при высоких боковых скоростях трубы. В оболочках большого диаметра большая длина неподдерживаемой трубы в U-образных изгибах внешних трубок может привести к повреждению, вызванному вибрацией.


    Конструкции теплообменников с плавающей головкой

    В целях снижения термических напряжений и предоставления средств для снятия пучка труб для очистки было разработано несколько конструкций плавающей задней головки.
    Самая простая конструкция – это «протяжная» конструкция, которая позволяет полностью протягивать пучок труб через кожух для обслуживания или замены. Для того, чтобы вместить круг под болт с задней головкой, необходимо удалить трубы, что приведет к менее эффективному использованию размера корпуса. Кроме того, отсутствие труб приводит к увеличению кольцевого пространства и может способствовать уменьшению потока через эффективную поверхность трубки, что приводит к снижению тепловых характеристик.Некоторые конструкции включают уплотнительные полосы, установленные в кожухе, чтобы помочь заблокировать перепускной пар.
    Другой конструкцией плавающей головки, которая частично решает указанные выше недостатки, является «плавающая головка с разъемным кольцом». Здесь крышка с плавающей головкой крепится болтами к разрезному опорному кольцу вместо трубной решетки.

    Это устраняет диаметр окружности болта и позволяет заполнить оболочку полным комплектом трубок. Эта конструкция более дорогая, чем обычная сквозная конструкция, но широко используется в нефтехимической промышленности.Для применений с высокими давлениями или температурами или там, где желательно более надежное уплотнение между жидкостями, должна быть указана протяжная конструкция.
    Два других типа, конструкции с «фонарным кольцом с внешней набивкой» и «сальником с внешней набивкой», обеспечивают менее надежное уплотнение от утечки в атмосферу, чем конструкции с протяжным или разрезным кольцом, но могут быть сконфигурированы для работы с одним проходом трубы.


    Корпусные конструкции

    Самым распространенным типом кожухов ТЕМА является кожух “E”, поскольку он наиболее подходит для большинства промышленных процессов охлаждения.Однако для некоторых приложений другие оболочки предлагают явные преимущества.
    Например, конструкция оболочки ТЕМА-Ф предусматривает установку пластины продольного потока внутри узла трубного пучка. Эта пластина заставляет оболочку текучей среды перемещаться вниз по одной половине пучка труб, а затем вниз по другой половине, в результате чего создается противоточная структура потока, которая лучше всего подходит для передачи тепла.
    Этот тип конструкции может быть определен там, где требуется близкая температура приближения и когда скорость потока позволяет использовать половину оболочки за раз.В приложениях с рекуперацией тепла или там, где требуется увеличенная тепловая длина для достижения эффективной общей теплопередачи, кожухи могут быть установлены с последовательными потоками.

    Обычно используется до шести более коротких гильз, соединенных последовательно, что приводит к противотоку, близкому к характеристикам, как если бы использовалась одна длинная гильза в однопроходной конструкции.

    Конструкции кожухов

    TEMA G и H наиболее подходят для применений с фазовым переходом, где байпас вокруг продольной пластины и противоточный поток менее важны, чем равномерное распределение потока.В оболочке этого типа продольная пластина обеспечивает лучшее распределение потока в паровых потоках и помогает вымывать неконденсирующиеся вещества. Их часто рекомендуют использовать в горизонтальных термосифонных ребойлерах и полных конденсаторах.

    TEMA J Кожухи обычно предназначены для работы с фазовым переходом, когда требуется значительно снизить падение давления на стороне кожуха. Они обычно используются в составных наборах с одиночными форсунками, используемыми в качестве входа и выхода.
    J-образная оболочка специального типа используется для испарения жидкостей на обводной стороне корпуса.Над основным J-образным кожухом установлен отдельный сосуд для отделения пара без трубок с выпускным отверстием для пара в верхней части этого сосуда. Оболочка ТЕМА К, также называемая «ребойлер котла », указывается, когда боковой поток кожуха подвергается испарению.

    Уровень жидкости в конструкции кожуха К должен только покрывать пучок труб, который заполняет конец кожуха меньшего диаметра.
    Этот уровень жидкости контролируется жидкостью, протекающей по каналу на дальнем конце входного сопла.Увеличенная площадь корпуса служит для облегчения отвода пара для кипящей жидкости в нижней части корпуса. Чтобы застраховаться от чрезмерного уноса жидкости с потоком пара, требуется отдельный резервуар, как описано выше.
    Унос жидкости также можно свести к минимуму, установив сетчатый демистер на сопле выхода пара. U-образные пучки обычно используются с конструкциями оболочки K. Оболочки типа K являются дорогостоящими для испарения под высоким давлением из-за диаметра оболочки и необходимой толщины стенок.

    Кожух TEMA X, или кожух с поперечным потоком, чаще всего используется в системах конденсации пара, хотя его также можно эффективно использовать при охлаждении или нагревании газа при низком давлении.

    Он обеспечивает очень низкий перепад давления на стороне кожуха и поэтому наиболее подходит для конденсации в условиях вакуума. Для обеспечения адекватного распределения паров конструкции X-образной оболочки обычно имеют зону, свободную от трубок, вдоль верхней части теплообменника. Также типично проектировать конденсаторы с X-образной оболочкой с проходным сечением в нижней части трубного пучка, чтобы обеспечить свободный поток конденсата к выходному соплу. Тщательное внимание к эффективному удалению неконденсируемых веществ жизненно важно для конструкций X-shell.


    Другие страницы о теплообменниках

    Часть 1: Теплообмен и типы теплообменников.

    Часть 2: Кожухотрубные теплообменники.

    Часть 3: Трубы и трубные листы теплообменников.

    Часть 4: Корпус теплообменников в сборе.

    Часть 5: Обозначения ТЕМА теплообменников.

    переменных и констант Рона Куртуса

    SfC Home> Арифметика> Алгебра>

    Рон Куртус

    Алгебра – раздел математики, в котором буквы используются для обозначения чисел.Обычно буквы называются переменными , поскольку они неизвестны и могут меняться или меняться.

    Некоторые буквы можно обозначить как константы , поскольку их значения остаются постоянными после назначения. Часто буквы используются как константы просто для удобства вместо использования больших или комплексных чисел.

    Обычно числа в конце алфавита, такие как x , y , z , обозначаются как переменные, а числа в начале алфавита, например, a , b , c – обозначены как константы.

    Вопросы, которые могут у вас возникнуть:

    • Как используются переменные?
    • Как используются константы?
    • Когда константы заменяют большие числа?

    Этот урок ответит на эти вопросы.



    Переменные

    Переменная – это буква, которая может представлять диапазон чисел в зависимости от ее использования. Наиболее распространенное обозначение переменных – x и y , поскольку они также представляют оси на графике.

    В качестве примера переменных рассмотрим уравнение 2x + 3y = 12 , где x и y – переменные. Это означает, что x и y могут варьироваться в широком диапазоне чисел. Решения уравнения включают x = 0 и y = 4 , x = 3 и y = 2 , а также x = 6 и y = 0 .

    Особый случай

    В тривиальном уравнении или уравнении тождества, например, x = 3 , x будет константой.Но если уравнение было взято в контексте графика с осями x и y , решения будут включать x = 3 и y = 0 , x = 3 и y = 1 и т. Д. Это особый случай, и хотя x имеет постоянное обозначение, x и y по-прежнему считаются переменными.

    Константы

    Константа – это буква, обозначающая фиксированное число. Обычно буквы в первой половине алфавита используются как константы.Это хорошая идея, чтобы читатель знал, является ли данная буква константой, чтобы не было путаницы.

    Хорошим примером использования констант в уравнении является квадратное уравнение общего вида:

    y = ax 2 + bx + c

    где

    • x и y – переменные
    • a , b и c – константы

    Это означает, что вы можете вставить любые значения для a , b и c , и это уравнение по-прежнему будет квадратным уравнением и следовать правилам его решения.

    Комплексная постоянная

    В некоторых случаях для удобства используется константа, если она представляет большое или комплексное число.

    Пример постоянной Больцмана

    Например, научное уравнение давления идеального газа:

    p = кНТ / В

    где

    • p – давление газа (переменная)
    • k – постоянная Больцмана
    • N – количество молекул в газе (переменная)
    • T – температура газа (переменная)
    • V – объем газа (переменная)

    N и T могут изменяться в широком диапазоне, давая решение уравнения, p , также изменяющийся диапазон значений.Таким образом, все они являются переменными. Между тем, k является фиксированным или постоянным значением k = 1,38 * 10 -23 . Как видите, это комплексное число удобно представить константой k в уравнении.

    Пример скорости света

    Другой пример – знаменитое уравнение Эйнштейна E = mc² , которое показывает соотношение между максимальной энергией для данной массы. В этом уравнении:

    • E – энергетическая переменная
    • м – массовая переменная
    • c – это скорость света, которая является постоянным или фиксированным числом
    • равно c -квадрат или c умножить на c

    Поскольку скорость света составляет 186 000 миль в секунду или 300 000 километров в секунду, гораздо удобнее просто обозначить ее как c в уравнении.

    Сводка

    Так как алгебра использует буквы для обозначения чисел, которые могут меняться, эти буквы называются переменными. Некоторые буквы можно обозначить как константы, поскольку их значения остаются постоянными после назначения. Часто буквы используются как константы просто для удобства вместо использования больших или комплексных чисел.

    Обычно числа в конце алфавита обозначаются как переменные, а числа в начале алфавита обозначаются как константы.


    Меняйте свой взгляд на вещи


    Ресурсы и ссылки

    Полномочия Рона Куртуса

    Сайты

    Ресурсы по алгебре

    Книги

    (Примечание: Школа чемпионов может получать комиссионные от покупки книг)

    Книги по алгебре с самым высоким рейтингом


    Поделиться страницей

    Нажмите кнопку, чтобы добавить эту страницу в закладки или поделиться ею через Twitter, Facebook, электронную почту или другие службы:


    Студенты и исследователи

    Веб-адрес этой страницы:
    www.school-for-champions.com/algebra/
    variables_constants.htm

    Пожалуйста, включите его в качестве ссылки на свой веб-сайт или в качестве ссылки в своем отчете, документе или диссертации.

    Авторские права © Ограничения


    Где ты сейчас?

    Школа чемпионов

    Алгебра, темы

    Переменные и константы в алгебре

    Сорта фанеры – A, B, C, D – Что означают буквы в фанере?

    Фанера хвойных пород марок

    Система оценок для фанеры из хвойных пород – одна из самых простых головоломок, которую нужно решить, когда дело доходит до покупки пиломатериалов и деревянных строительных материалов – благодаря простой буквенной системе A-D, используемой для обозначения качества панели.Основное различие между одним сортом и другим – это количество отверстий для сучков и пустот, которые вы найдете в слоях шпона – дефекты, которые естественным образом возникают практически во всех типах фанеры из хвойных пород. Количество дефектов в панели и объем работ, выполненных деревообрабатывающим заводом для устранения дефектов, определяют сорт и цену фанеры.

    Фанера марок А и В

    Самыми качественными и самыми дорогими типами фанеры из хвойных пород являются сорта A и B, которые идеально подходят для таких проектов, как чертежи верстаков.Все крупные сучки заменяются заплатами в форме футбольного мяча, которые можно отшлифовать и обработать вместе с остальной частью панели. Также любые зазоры или пустоты по краям панели обычно заполняются и заглаживаются шпаклевкой для дерева. С классами A и B количество отремонтированных пятен и пустот на любом данном листе будет небольшим. Не во всех домашних центрах есть фанера более высокого качества A и B. Попробуйте связаться с ближайшим к вам дистрибьютором пиломатериалов в магазине товаров для деревообработки, чтобы получить дополнительную информацию и информацию о наличии.

    Фанера марок C и D

    Наиболее экономичными видами фанеры являются марки C и D. Вы увидите больше отремонтированных узлов и пустот на листе, а некоторые дефекты останутся без изменений. Этот тип фанеры – хороший выбор для проектов, где вы в конечном итоге будете покрывать фанерную панель каким-либо другим типом облицовочного материала, например, более гладким листом МДФ.

    Строительная фанера и проектная фанера

    Сначала поймите, что центры по ремонту жилья обслуживают не только домовладельцев, но и генеральных подрядчиков.Это означает, что большая часть фанеры в магазинах «big box» предназначена для кровли домов, строительства гаражей и покрытия полов в ванных комнатах (это называется обшивкой). Чтобы найти фанеру, лучше подходящую для таких проектов, как шкафы, вам придется поискать немного глубже в проходах. Это не значит, что фанеру нельзя использовать для небольших проектов. Фактически, обшивка может быть вашим лучшим выбором для таких вещей, как стеллажи в гараже, шкафы для хранения в подвале – или что-нибудь, где функция важнее внешнего вида.Обшивка может быть немного грубой на ощупь, но это все же удивительно прочный и долговечный кусок материала. Лучшая часть – это цена, которая намного ниже стоимости других видов фанеры.

    CDX – Другой тип строительной оболочки, который может хорошо работать для черновых проектов цеха, таких как рабочие столы и хранилища. Он влагостойкий.

    Шлифованная сосна – Шлифованная сосна с чистой, гладкой поверхностью (с одной или двух сторон) идеально подходит для создания коробок и шкафов.

    Baltic Birch – Вот лучшая фанера для создания красивой мебели для магазинов. Края не нужно скрывать, они чистые и привлекательные.

    В помещении и на улице

    Главный вопрос, который нужно задать перед покупкой фанеры, – это где вы планируете разместить готовый проект – в доме или на заднем дворе. Производители фанеры очень четко указывают на это различие и стараются маркировать свою продукцию для внутреннего и наружного использования.

    Фанера для внутренних работ

    Для проектов, которые никогда не выходят на свет (например, шкафы и мебель для магазинов), есть широкий выбор фанеры. Есть ли в вашем местном домашнем магазине все они на складе – это другой вопрос, но в большинстве магазинов должно быть хотя бы несколько из перечисленных ниже разновидностей. Сосновый шпон Мой любимый тип фанеры для строительства внутренних помещений – это сосновый шпон, и его обычно называют как-то вроде «Шлифованная сосна BC» или «Sandeply.«Эти панели отлично подходят для простых деревянных работ. Они относительно недорогие (20 долларов или меньше), а одна сторона их гладко отшлифована для окраски или отделки. Ориентированно-стружечная плита (OSB) OSB, которую иногда называют «вафельной плитой», изготавливается из древесной стружки, склеенной вместе в причудливой форме. Грубая поверхность может быть слишком шероховатой для сборки ящиков и шкафов, но это суждение, которое вам придется сделать для себя. Посмотрите, что вы думаете о панелях OSB в местном центре домашнего хозяйства.

    Фанера для наружных работ – обработанная давлением

    Погода суровая для любого дерева, но особенно жесткая для нежного деревянного шпона в листе фанеры. Дождь, мокрый снег, снег и даже само солнце могут буквально уничтожить фанеру всего за несколько месяцев. И это не считая ущерба от насекомых. Единственное практическое решение использовать фанеру на открытом воздухе – это купить фанеру, сделанную специально для улицы. Однако будьте осторожны, не путайте слова «на открытом воздухе», «снаружи» и «обработанный давлением» с одним и тем же.Во многих случаях это не так. Некоторые виды наружной фанеры могут годами выдерживать прямое воздействие дождя и снега, некоторые – нет.

    Обработанная под давлением фанера , пропитанная химическими веществами для защиты от плесени, грибка и насекомых, может десятилетиями сохраняться на улице без краски или защитного покрытия. В большинстве бытовых центров пиломатериалы, обработанные под давлением, располагаются в отдельном проходе и имеют характерный зеленый оттенок.

    Обшивка CDX в основном используется подрядчиками для строительства наружных стен и крыш.Буквы «CD» обозначают сорта шпона, используемые на лицевой и обратной стороне, а «X» означает, что клей (не древесина) рассчитан на использование вне помещений, но только на короткое время. В конечном итоге панель должна быть покрыта чем-то более устойчивым к атмосферным воздействиям – например, кирпичом, сайдингом или черепицей. CDX может быть недорогой альтернативой некоторым из более дорогих сосновых фанер, хотя он значительно более шероховатый как на поверхности, так и на краях. CDX может быть идеальным бюджетным выбором для деревянных проектов, таких как гаражные полки и ящики для хранения вещей.

    Крепеж для фанеры, обработанной давлением

    Имейте в виду, что обработанная под давлением фанера имеет тенденцию к коррозии и разрушению металла – до пяти раз быстрее, чем необработанная древесина. Это означает, что вам потребуется использовать фурнитуру и крепеж, специально предназначенные для обработки древесины под давлением. Ищите крепеж с пометкой «внешний», «оцинкованный» или «нержавеющая сталь».

    .

    Вопросы безопасности при работе с фанерой

    .

    Фанерная пыль – Вдыхание пыли от любого вида древесины может быть вредным для здоровья, но пыль от обработанной древесины особенно токсична. Имейте в виду, что любые химические вещества, которые использовались для обработки пиломатериалов, также будут попадать в пыль. При резке обработанного пиломатериала всегда надевайте хорошую респираторную маску и защитные очки. И, если возможно, распилите обработанный пиломатериал снаружи и подальше от дома.

    Клей для фанеры – Некоторые группы защитников прав потребителей обеспокоены возможной опасностью для здоровья клеящих химикатов, используемых в фанере, особенно мочевины формальдегида и фенолформальдегида.

    Оставить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
