Центробежный момент инерции, теория и примеры

Центробежный момент инерции тела

Допустим, что имеется система координат с началом в точке O и осями OX; OY; OZ. По отношению к данным осям центробежными моментами инерции (произведениями инерции) называются величины , которые определяются равенствами:



где – массы материальных точек, на которые разбивают тело; – координаты соответствующих материальных точек.

Центробежный момент инерции обладает свойством симметрии, это следует из его определения:



Если тело можно считать сплошным (непрерывным), то определение центробежного момента инерции записывают как:



Центробежные моменты тела могут быть положительными и отрицательными, при определённом выборе осей OXYZ они могут обращаться в ноль.

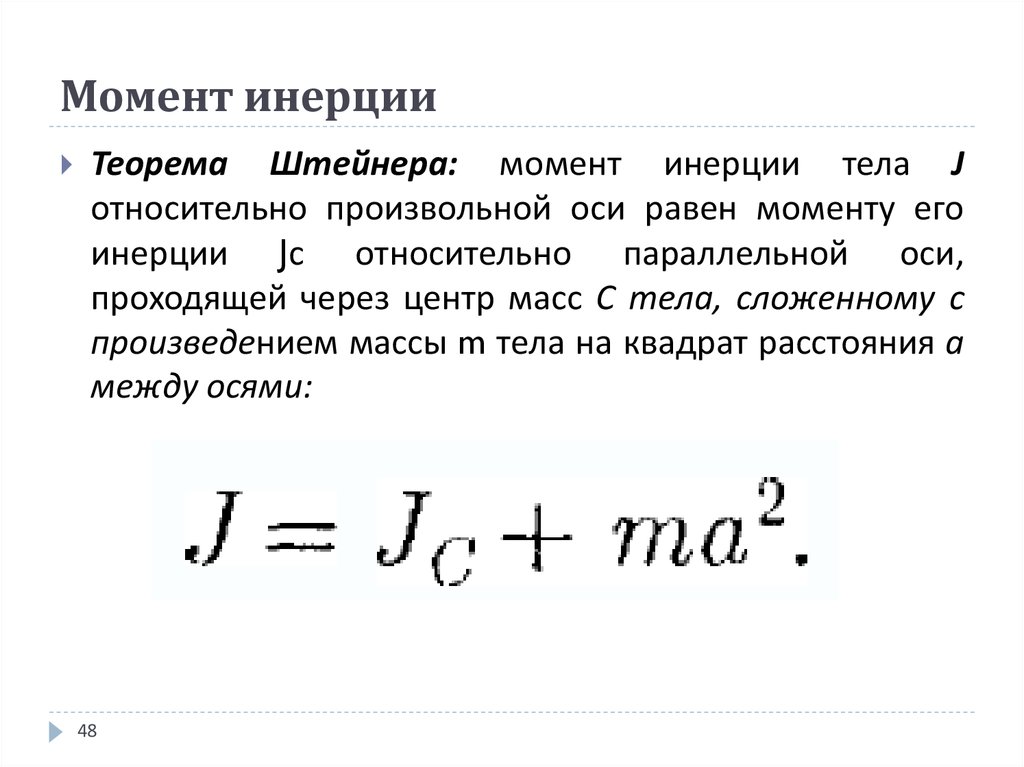

Для центробежных моментов инерции существует аналог теоремы Штейнберга. Если рассмотреть две системы координат: и . Одна из этих систем имеет начало координат в центе масс тела (точка C), оси систем координат являются попарно параллельными ().

Пусть в системе координат координатами центра масс тела являются (), тогда:



где – масса тела.

Главные оси инерции тела

Пусть однородное тело имеет ось симметрии. Построим координатные оси так, чтобы ось OZ была направлена вдоль оси симметрии тела. Тогда, как следствие симметрии каждой точке тела с массой и координатами соответствует точка, имеющая другой индекс, но такую же массу и координаты: . В результате получаем, что:



так как в данных суммах все слагаемые имеют свою равную по величине, но противоположную по знаку пару. Выражения (4) эквивалентны записи:



Мы получили, что осевая симметрия распределения масс по отношению к оси OZ характеризуется равенством нулю двух центробежных моментов инерции (5), которые содержат среди своих индексов наименование этой оси. В таком случае ось OZ называется главной осью инерции тела для точки О.

Главная ось инерции не всегда является осью симметрии тела. Если тело обладает плоскостью симметрии, то любая ось, которая перпендикулярна этой плоскости, является главной осью инерции для точки O, в которой ось пересекает рассматриваемую плоскость. Равенства (5) отображают условия того, что ось OZ является главной осью инерции тела для точки O (начала координат). Если выполняются условия:



то ось OY будет для точки O главной осью инерции.

В том случае, если выполняются равенства:



то все три координатные оси системы координат OXYZ являются главными осями инерции тела для начала координат.

Моменты инерции тела по отношению к главным осям инерции называются главными моментами инерции тела. Главные оси инерции, которые построены для центра масс тела, носят название главных центральных осей инерции тела.

Если тело обладает осью симметрии, то она является одной из главных центральных осей инерции тела, поскольку центр масс находится на этой оси. В том случае, если тело имеет плоскость симметрии, то ось, нормальная к этой плоскости и проходящая через центр масс тела является одной из главных центральных осей инерции тела.

Понятие главных осей инерции в динамике твердого тела имеет существенное значение. Если вдоль них направить оси координат OXYZ, то все центробежные моменты инерции становятся равными нулю, при этом значительно упрощаются формулы, которые следует применять при решении задач динамики. С понятием о главных осях инерции связано решение задач о динамическом уравнении тела находящегося во вращении и о центре удара.

Момент инерции тела ( и центробежный в том числе) в международной системем единиц измеряются в:



Центробежный момент инерции сечения

Центробежным моментом инерции сечения (плоской фигуры) относительно двух взаимно нормальных осей (OX и OY) называют величину, равную:



выражение (8) говорит о том, что центробежный момент инерции сечения относительно взаимно перпендикулярных осей есть сумма произведений элементарных площадок () на расстояния от них до рассматриваемых осей, по всей площади S.

Единицей измерения моментов инерции сечения в СИ является:



Центробежный момент инерции сложного сечения по отношению к любым двум взаимно нормальным осям равен сумме центробежных моментов инерции составляющих его частей относительно этих осей.

Примеры решения задач

Момент инерции нагрузки и обратная ЭДС шагового двигателя

При выборе шагового двигателя первой характеристикой, на которую обращают внимание, является его выходной крутящий момент. Сразу как следствие возникает вопрос о скорости работы шагового двигателя, так как этот параметр напрямую связан с моментом. Технически подкованные пользователи следующим этапом принимают во внимание момент инерции нагрузки, приведенной к валу двигателя, так как инерционность нагрузки влияет и на требуемый момент, и на точность позиционирования (вернее, на поведение двигателя при разгоне и торможении). Совсем немногие специалисты знают о связи момента инерции с вибрацией двигателя и резонансной частотой двигателя, и принимают во внимание этот аспект. Однако, почти никогда пользователи не учитывают, что инерционная нагрузка в некоторых случаях является причиной выхода из строя шаговых приводов и приводит к непредсказуемым последствиям в результате возникновения больших величин ЭДС.

Давайте вспомним, что такое инерционность нагрузки. Момент инерции – это характеристика объекта, которая препятствует изменению его угловой скорости. В случае разгона двигателя инерционность нагрузки создает дополнительный момент сопротивления, который привод должен преодолеть, и ограничивает максимальные значения скорости и ускорения, при которых шаговый двигатель будет работать. В случае замедления и остановки момент инерции мешает торможению нагрузки.

Еще одна важная особенность работы любого электродвигателя – генерирование обратной электро-движущей силы. Вспомним, что по законам электродинамики на проводник с током, помещенный в магнитное поле, действует сила Ампера, которая создает крутящий момент. Верно и обратное – при движении проводника в магнитном поле в нем (проводнике) возникает электрический ток (генерируется ЭДС). Таким образом очевидно, что шаговый двигатель может работать и как генератор. Однако, если работа двигателя в качестве генератора не контролируется, это свойство может приводить к негативным последствиям.

При запитанных фазах и корректной коммутации обмоток драйвером движение вала двигателя контролируется блоком управления. В случае внезапного отключения питания фаз двигателя (например, при срабатывании аварийного датчика или обрыве фазы) во время работы на высокой скорости момент инерции нагрузки вызывает дальнейшее вращение ротора. В этот момент вращающийся ротор работает как генератор, продуцируя некоторое значение обратной ЭДС. Чем выше скорость вращения и чем больше индуктивность фаз двигателя, тем выше это значение.

В случае, когда инерционность нагрузки велика, а привод работает на больших скоростях, это значение обратной ЭДС может быть сравнимо или превосходить напряжение, подаваемое на двигатель при коммутации фаз. Это явление зачастую приводит к выходу из строя силовой цепи драйвера управления шаговым двигателем и порче оборудования.

Так как из-за недостаточности исходных данных расчет обратной ЭДС обычно не делается, есть общая рекомендация по выбору шагового двигателя ля работы с инерционной нагрузкой: момент инерции нагрузки должен быть сопоставим с моментом инерции ротора двигателя. Рекомендуемые соотношения моментов инерции – 1:1…1:10. При больших величинах момента инерции могут возникать и проблемы с позиционированием, ухудшаются динамические характеристики системы, возникает опасность выхода системы из строя под воздействием больших величин обратной ЭДС.

Таким образом, мы хотим напомнить, что важнейшим параметром при подборе шагового двигателя является момент инерции нагрузки по нескольким причинам:

• Момент инерции нагрузки, приведенный к валу шагового двигателя, влияет на положение пиков резонанса на кривой зависимости момента от скорости.
• Инерционность нагрузки влияет на вибрацию и шум при работе шагового двигателя.
• Момент инерции нагрузки участвует в создании момента сопротивления при разгоне привода.
• В случае, если инерционность нагрузки слишком большая, может ухудшиться точность позиционирования в результате пропуска двигателем шагов.
• При чрезмерно инерционной нагрузке шаговый двигатель не сможет стартовать.
• Инерционная нагрузка приводит к возникновению обратной ЭДС, которая может вывести из строя блок управления и сопутствующее оборудование.
