Сгорел строчный транзистор? Не все так просто…

Сгорел строчный транзистор? Не все так просто…



Сгорел строчный транзистор? Не все так просто…



Вадим Овчинников

По статистике, выход из строя выходного транзистора строчной развертки относится к одной из наиболее часто встречающейся неисправности в телевизорах. Практически, после блока питания, строчная развертка является основным участком, на котором рассеивается наибольшая мощность. Хорошо, когда ремонт заканчивается банальной заменой строчного транзистора. За частую приходится сталкиваться с тем, что строчный транзистор после замены, сразу или спустя некоторое время, снова выходит из строя. Ниже, я хочу рассмотреть причины, из-за которых приходится сталкиваться с подобной ситуацией. Прежде всего, перед заменой строчного транзистора, необходимо проверить режимы блока питания.

Естественно режимы проверяются под нагрузкой. Достаточно вместо вышедшего из строя транзистора, “подвесить” лампочку мощностью 70 W, после чего проверить напряжения которые появляются на выходе блока питания в рабочем режиме. Если напряжения больше нормы, нужно начинать с ремонта блока питания, проверив в первую очередь цепи стабилизации. Хочу напомнить, что если телевизор и будет работать при завышенных напряжениях питания, то в этом случае он будет являться источником повышенного радиационного излучения. Трубка телевизора будет аналогом рентгеновского аппарата на дому у клиента.

Теперь рассмотрим случай, когда после замены строчного транзистора, сразу или через непродолжительное время он снова выходит из строя. Здесь, необходимо обратить внимание на следующее. Греется ли перед выходом из строя транзистор или нет. Если транзистор греется, то это говорит о том, что нагрузка на него больше чем положено. В данном случае неисправны, могут быть как строчный трансформатор, так и цепи нагруженные на него. Можно не брать во внимание цепи, которые запитываются вторичными напряжениями, формируемыми на строчном транзисторе. Дело в том, что перед каждым диодом, который выпрямляет то или иное напряжение, обычно ставится перемычка предохранитель, или низкоомное сопротивление которые перегорают в случае перегрузки в цепи. Хотя обратите внимание, может у Вас именно тот вторчермет, где этого нету.

В первую очередь необходимо проверить сам строчный трансформатор или ТДКС. В литературе описано много способов проверки, но все они требуют наличие осциллографа. Это крайне неудобно, если ремонт происходит на дому у заказчика. Есть простой способ, описанный на моем сайте http:teleremont.narod.ru. Вкратце, он заключается в том, что вместо подозреваемого трансформатора впаиваем две ножки трансформатора ТВС-110ПЦ15, девятую и двенадцатую, вместо обмотки через которую подается напряжение на транзистор. Включаем телевизор, и если он включился, на трансформаторе появилось высокое напряжение, а строчный транзистор перестал греться, то с большой степенью вероятности можно утверждать что сгорел подозреваемый ТДКС (при условии что его обвязка исправна).

Здесь все просто. Сложнее когда транзистор не греется, а просто после некоторого времени работы перегорает. Причина здесь кроется, чаще всего, в холодных пайках в цепях, через которые поступают строчные импульсы на базу транзистора. Особенно необходимо обратить внимание на согласующий трансформатор драйвера строчной развертки, включенного в цепь транзистора выходного каскада строчной развертки. Во время работы телевизора происходит разогрев деталей внутри телевизора. При нагреве, как известно, происходит расширение материалов. В результате этого, там, где в холодном аппарате все было нормально, в прогревшимся возникают разрывы цепей. И все бы нечего, но возникает в момент разрыва, так называемый дребезг контактов. Помните как в старых калькуляторах, нажимая один раз, на клавишу с цифрой, в итоге на дисплее выскакивает несколько. Примерно то же самое происходит и здесь. Вместо одного импульса поступает на базу транзистора несколько.

В телевизорах, где строчные импульсы формируются в микросхемах, работа которых зависит от кварцевого резонатора, подключенного к ним, нужно пропаять и резонатор.

Это то, что необходимо помнить при ремонте телевизоров со сгоревшим строчным транзистором.
http://teleremont.ru


телевизор samsung cs-25A6WT горит строчный транзистор(решено

demon5555,вот че говорит книга М Г Рязанова. Почему выходит из строя строчный транзистор?

Строчный транзистор выбивает по двум основным причинам.

Первая — тепловой пробой из-за изменения формы импульсов запуска строчного транзистора. Короткое замыкание в строчном трансформаторе (FBT) тоже может стать причиной теплового пробоя.

Вторая — пробой по напряжению в основном из-за блока питания и микротрещин.Опять сгорел выходной транзистор в строчной развертке! Вот несколько основных причин.

Завышено напряжение питание строчной развертки НОТ.

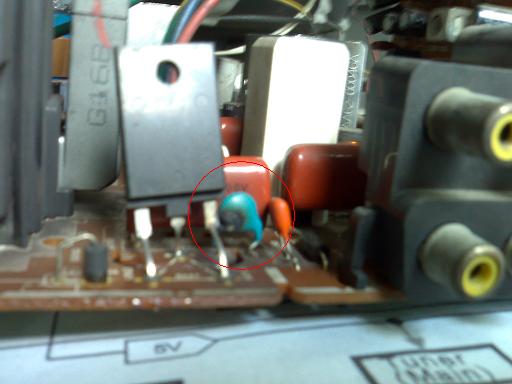

Неисправны конденсаторы в коллекторных цепях транзистора.

Холодные пайки (кольцевые трещины) в блоке строчной развертки. Пропаять в обязательном порядке трансформатор межкаскадный строчный ТМС, осмотреть плату и устранить подозрительные пайки в элементах строчной развертки.

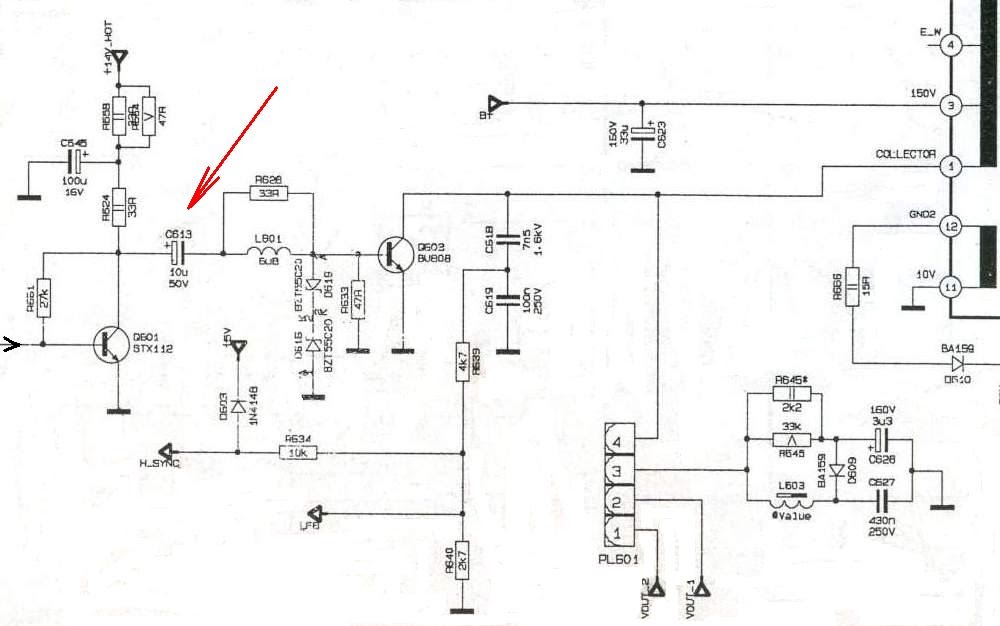

Конденсатор по питанию задающего трансформатора (ТМС). В этом случае происходит изменение строчного импульса запуска. Транзистор строчной развертки будет перегреваться и закончится тепловым пробоем. Некоторые мастера по незнанию выходят из положения тем, что ставят в телевизор дополнительные радиаторы. Со временем телевизор может потяжелеть даже на полкилограмма алюминия. Еще один неправильный выход установить транзистор помощнее, ампер так под 25…30.

Плохой контакт разъема отклоняющей системы, могут так же стать причиной выхода из строя строчного транзистора. Причем отсутствие кольцевых трещин по ОС не говорит, что контакт хороший. Проверьте соединение проводов в самом разъеме. Короткое замыкание в отклоняющих катушках.


Например, в телевизоре LG (GOLDSTAR)модели CF-21D33, CF-21D33E, CF- шасси МС-84А 20К51КЕ, шасси МС-994А модели CF-21F39, где установлена отклоняющая система Pianzhuan QPC 29-90-54.

Многократно подтвержден факт выхода из строя строчного транзистора из-за межвиткового пробоя строчной отклоняющей системы. Прострелы строчного трансформатора могут выводить строчный транзистор из строя. Диоды, резисторы в СР проверить?

Не пропаяны выводы или неисправен кварц 500 кГц.

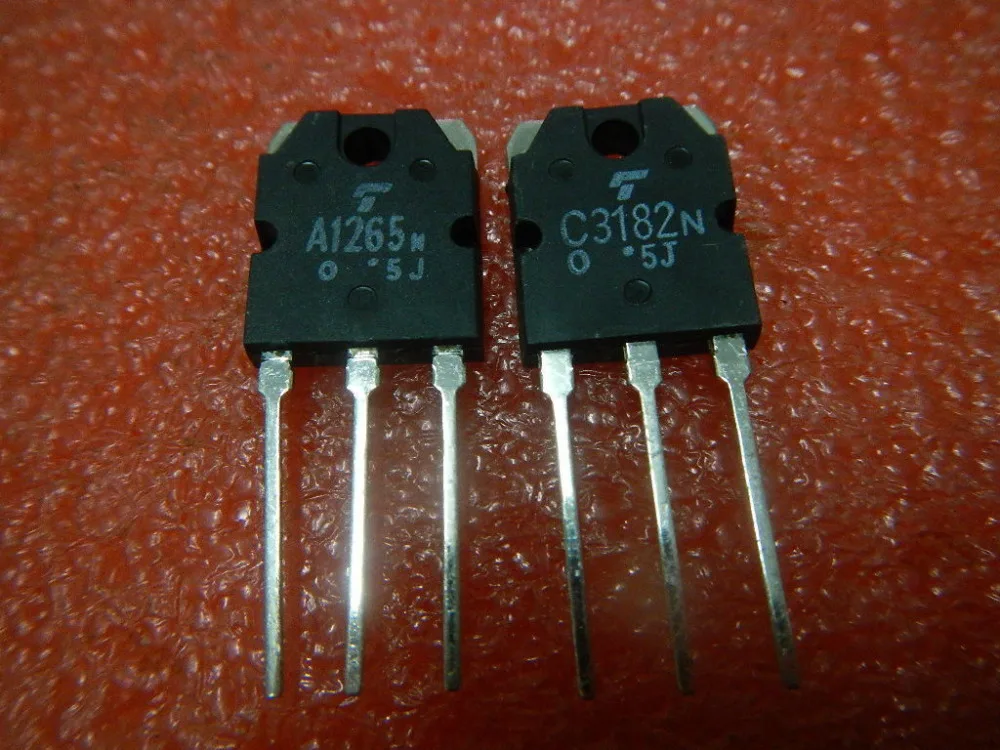

Вы приобрели некачественные, некондиционные или перетертые транзисторы. К сожалению, данная проблема для наших дней становится все более актуальной. Непорядочные коммерсанты идут на всяческие ухищрения, чтобы заработать, как можно больше. Это самое настоящее мошенничество. Если вы можете выйти в просторы Интернета, то на сайте ТЕЛЕМАСТЕР http://www.telemaster.ru, в разделе ФУФЛЯНДИЯ вы можете прочитать ,а также прислать ваши наработки в области радио мошенничества. Каждый из нас сталкивается или сталкивался с этим неприятным обстоятельством.

Если горит от перегрева, то надо осциллографом посмотреть на базе выходного строчного транзистора размах отрицательного закрывающего выброса. Если он меньше -5 В, то надо копать буферный каскад. Может конденсатор на фильтре питания буфера потек, может неисправен предвыходной буферный транзистор (потеря усиления). Проверить электролитические конденсаторы в блоке питания. Проверять электролитические конденсаторы в блоке питания на момент усыхания удобней всего осциллографом. Подключая его, легко заметить пульсации по тем цепям, которые нуждаются в замене фильтров питания (конденсатором).

Примеры:

Ремонт телевизора вестел 2115 строчная. Ремонтируем телевизор Vestel. Описание принципиальной схемы

Всем привет. Сегодня будем ремонтировать телевизор ST TV2106 , который не включается.

Модель телевизора

После подачи напряжения, на телевизоре начинает моргать красный светодиод и слышен писк. Скажу сразу, что неисправность я найду, а вот отремонтировать телевизор не выйдет, но о этом ниже в статье.

Разборка, чистка платы и первоначальная диагностика

После снятия задней крышки, первым делом решил почистить плату от пыли.

Состояние платы после снятия задней крышки

Видно, что телевизор собран на стандартном китайском шасси, ремонт которого обычно не очень тяжелый. Дабы немного упростить работы, решил почистить плату от пыли. Для этого, я использовал малярную кисточку и пылесос.

Плата после чистки

Так как после включения слышен писк, то зачатую виновником такого поведения является короткое замыкание в выходных цепях блока питания. В большинстве случаев это сгоревший строчный транзистор.рочный транзистор. Его я и решил проверить на предмет короткого замыкания. Мои подозрения подтвердились, так как строчный транзистор был полностью закорочен.

Проверка строчного транзистора. Транзистор закорочен, мультиметр в режиме прозвонки показывает падение напряжения 0,003 в

Что бы исключить замыкание на стороне платы, повторно прозвонил транзистор в выпаянном состоянии

Процесс полной диагностики телевизора и устранение неисправностей.

После удаления с платы неисправного транзистора, я решил подать напряжение на плату. Результат порадовал, так как появились все выходные напряжения, в частности питание на строчную развертку составило 111,6 вольт.

Напряжение питания строчной развертки

Для таких телевизоров данное напряжение является нормальным.

Чтобы выяснить истинную причину неисправности строчной развертки, для себя я использую какую последовательность действий:

  • Первым делом, я проверяю на исправность коллекторную ёмкость. Найти ее несложно. Обычно, это пленочный конденсатор номиналом от 6 нанофарад до 20 нанофарад, и напряжением 1600-1800 вольт. Этот конденсатор подключается одной ногой к коллектору строчного транзистора (центральная ножка транзистора), а второй к минусу.
  • Если с конденсатором всё нормально, то следующим под проверку попадает отклоняющая система (далее ОС). Телевизоры с неисправной отклоняющей системой попадаются очень часто. Со временем, лак на проводах ОС повреждается, после чего образуется короткое замыкание.
  • Последним проверяю ТДКС.

Для защиты строчной развертки, я выпаял перемычку от блока питания к ТДКС, и вместо нее впаял лампу накаливания на 60 ВТ. Данная лампа защитит строчный транзистор в случае неправильной работы строчной развертки.

Для установки защитной лампы, я удалил перемычку, и вместо нее запаял лампу накаливания

После установки лампы, начал проверку конденсатора в коллектороной цепи. Им оказался конденсатор 912j на 1800 вольт. Его номинал должен соответствовать 9 нанофарадам. Подключив данный конденсатор к мультиметру, тот показал 8,8 nF, что в пределах нормы.

Проверка коллекторной емкости

После проверки конденсатора, решил впаять строчный транзистор и включить телевизор. Лампа ярко загорелась, что свидетельствовало о том, что строчная развертка работает неправильно, так как идет очень большое потребление тока. В нормальном состоянии лампа должна немного загореться, или вообще не гореть. Это актуально для телевизоров 14-21 дюйм, для телевизоров большей диагонали, необходимо использовать лампу большей мощности, так как потребление тока в таких телевизорах намного больше.

Свечение лампы накаливания при включении телевизора

Если бы я не установил бы лампу, то строчный транзистор сразу бы сгорел.

Следующей под проверку попала ОС (отклоняющая система). Чтобы легко ее проверить, необходимо отключить родную ОС, и вместо нее подкинуть какую-то оску с разборки.

Разъем ОС

Если не знаете на доноре где строчные витки, где кадровые, не беда. Берем мультиметр, и измеряем сопротивление на проводах. Где сопротивление меньше (порядка 6 ом), там у нас строчные катушки, где больше там кадровые.

Поискав у себя в закромах, я нашел ОС для проверки.

ОС с донора для подстановки

Предварительно, я отключил разъем оски от родной платы, и вместо нее припаял строчные катушки донорской ОС. Кадровые катушки не подпаивал, так как они нам не нужны пока. После этого, кратковременно включил плату. Лампа немного засветилась, после чего потухла.

Подпаял к плате донорскую ОС

Я услышал высокое напряжение, после чего отключил плату. Дело в том, что нельзя на долго включать плату без ОС, так как на кинескопе не будет магнитного поля, и все лучи будут бить в одну точку. На кинескопе будет показывать всего одна точка по центру экрана. Если в таком положении оставить телевизор работать, то получим прогар кинескопа.

Процесс снятия ОС. отвинчиваем эти 2 болта, после чего снимаем сначала магниты, потом и саму ОС

Отодрав старый клей, и отвинтив 2 болта у меня это получилось. Подкинув новую оску, и подключив ее к плате, и убрав лампу накаливания, включил телевизор.

Включенный телевизор без подключенных кадровых катушек. Полоса ели проглядывается, это еще при том, что ускоряющее напряжение накручено на 100%

Телевизор включился, но картинка была настолько бледна, при этом отсутствовал один из цветов. Проверив кинескоп на приборе, тот оказался полностью севшим. Созвонившись с хозяином, тот подтвердил, что телевизор ели показывал, и обговорив все детали, пришли к выводу, что ремонтировать телевизор нет смысла.

Вот такой ремонт. Хоть в результате работоспособного телевизора нет, но неисправность была найдена. Вот такой ремонт. Если будут вопросы, создавайте темы на , буду рад ответить. Всем спасибо за внимание, и до скорых встреч в новых ремонтах.

Печать

Ремонт телевизоров Vestel

Vestel VR2106TS шасси 11AK-30. Узкая вертикальная полоса – проверить R645 2k2, замена конденсатора C627 430n250v.

Vestel VR54TF шасси 11AK30A11. Процессор ST92195C3B1/OEO VESTEL/T3X210. Блок питания не запускается , сгорели Q801 P6NK60ZF и R836 (в более ранних шасси вместо R836 стоит перемычка) после замены сгоревших деталей и включения ТВ опять сгорели Q801 и R836, после тщательной проверки оказалась неисправна микросхема IC800 MC44608 и опять уже при замене ВСЕХ сгоревших деталей телевизор прекрасно заработал. Если у Q801 по всем выводам короткое замыкание смело меняйте IC800 MC44608 самая простая проверка оной микрухи между 4 и 5 ногами должно быть примерно 33 ком, если 0, то её нужно менять.

Vestel VR74STS-2915 Растр сильно вытянут по горизонтали . Коррекция не регулируется. Пробой D606 UF5407 в диодном модуляторе. После замены коррекция не работает. Неисправным ещё оказался Q602 9NQ20T. Обнаруживается только заменой. Транзистор не пробит, можно открыть и закрыть исток-сток, но в цепях коррекции не работает.

VESTEL VR 54TFF-2115 на некоторых программах начинает хрипеть звук . Лечился перешивкой памяти для шасси 11AK30.

VESTEL VR54TS-2145 . Телевизор включается . Нет растра, нет звука, хотя светодиод на передней панели указывает о работе телевизора (светится зеленым свечением). Неисправен транзистор Q601 STX112. Транзистор на схеме отображен как обычный NPN транзистор. На самом деле он составной и менять обычным NPN транзистором нельзя.

VESTEL 2151 . При включении из дежурного режима блок питания «цыкал» . Проверка показала занижение выходных напряжений с ИБП в рабочем режиме. Неисправным оказался стабилитрон TL431.

Шасси 11АК37 . Большой размер по горизонтали . По краям экрана вертикальные линии вогнуты (не работает коррекция). Причина — обрыв катушки L603.

Vestel 2151 При включении из дежурки «цыкал» . Проверка показала занижение выходных напряжений с ИБП в рабочем режиме. Неисправен оказался стабилитрон TL431.

VESTEL VR 54TF-2145 не настраивается на кабельный канал в диапазоне 150-160 mHz. Попытка переставить опции TUNERа в SERVICE с соседнего телевизора привела к потере VL диапазона. Перешивка многих прошивок, от 11AK30 не помогли восстановить диапазон. Обратившись к Service manual, установил опции одного из шести возможных TUNERов, для данного шасси, Alps TEDE9-004A которые подошли под TUNER TAEM-G804D установленный в телевизоре.

VESTEL 2151T . Шасси 11AK19-5. Есть звук, нет видимого растра . При увеличении ускоряющего напряжения появляется синий растр с линиями обратного хода. Начал с прошивки- не помогло(память поставил на панельку). Это шасси AK19 включается и без мхс памяти, есть нормальный растр с шумами. Если при этом прямо на рабочем ТВ вставить в панель микросхему, то всё работает. Есть изображение, звук, работают настройки. Выключаешь в дежурный, снова потом в рабочий и опять не работает. Причина –неисправность АББ. «Подсажен» 5 вывод TDA6108J (Выход АББ — был в одном направлении 20 ом), там же утечка стабилитрона 6,2 вольта.

VESTEL 2151 Греется и летит строчный транзистор. Менял четыре раза. Причина в предвыходном каскаде, заменить STX112. Так же возможен выход из строя С607 10,0х50v.

Vestel (шасси 11AK30) . Занижены выходные напряжения с блока питания (ИБП). Неисправен D802 (BA159). После замены светодиод индикации ДР загорается зеленым, через секунду красный и так повторяется. Заменил IC801(SFH617A).

Vestel VR37TS-1445 . Не включается из дежурного режима . Сильно греется видеопроцессор STV2246H. Замена видеопроцессора. Заменён на STV2249H.

Vestel шасси11AK33 . После старта уходит в дежурку. Ни внимательный визуальный осмотр, ни тщательная проверка всех горячих элементов (память, процессор, ИП, СР, КР) ни чего не дала. Выходной транзистор коррекции целый (если слетел то и так все ясно), обрывной резистор в норме, дроссель – ну как с витрины. Короче, дернул я этот дроссель, и на LС метр. А там короткие витки. При разборке дросселя поджаренными оказались витки в начале обмотки (визуально не видно). Дроссель был с успехом разобран и перемотан. Телик заработал. Кстати для проверки дросселя если нет приборов, можно подставить на время ДРТ 1-1 от 3УСЦТ. Если слетел BDX53BFI и нет родного то можно поставить BUT11, BUT12 или BUX84. Ежели коррекция собрана на полевом транзисторе, то вместо BUK444 можно поставить 6N60, 6N80 и даже BUZ90. P/S. Дефект типовой, присущ всем VESTELям на 11АК….

Vestel 5165 . шасси 11AK30. Индикатор дежурного режима светится, в рабочий режим телевизор не переходит . Вторичные напряжения блока питания значительно занижены. Поиск привёл к конденсатору C827 — 4700,0х16В. После его замены всё нормально заработало.

VESTEL шасси 11AK19P4 . При включении сразу возвращается в дежурный режим . Ключевой транзистор БП греется сильнее обычного. При проверке деталей БП обнаружена утечка диода D807 (BA159). Прозвонкой дефект не обнаруживался. После замены диода все ОК.

VESTEL 1465 Шасси 11АК20. БП не запускается, светодиод моргает . В БП стоит микросхема МС44603Р, оптрона нет. Проверил сначала всю обвязку МС44603 и на КЗ на выходе, все в норме. Заменил микросхему, безрезультатно. При подетальной замене обвязки МС44603, обнаружил пробитый чип-конденсатор С810 (0,1мкф). После замены на обычный конденсатор подпайкой к дорожкам платы, телевизор нормально заработал.

Vestel VR74STS-2915 Шасси 11АК37. Экран не светится. Звук есть , каналы переключаются. Строчная развёртка под напряжением 145В, но нет возбуждения, не поступают импульсы H.OUT с 48 ноги микросхемы IC403. При осмотре был выявлен сгоревший резистор R639 и СГОРЕВШИЙ конденсатор C619. Этот конденсатор совместно с С618 составляет делитель импульсного напряжения. При потере ёмкости С619 амплитуда импульсов значительно возрастает и идёт по цепи R639 (сгорел) — диод D407 (пробит) — R426 (сгорел) — 49 нога IC403. После замены вышедших из строя элементов телевизор нормально заработал.

Vestel VR5465TS (AK30) . Не включается, индикатор не светится . При осмотре выявлены кольцевые непропаи м/сх стабилизатора IC804 LM7805. После устранения непропаев индикатор дежурного режима светится, но при попытке перевода в рабочий режим ТВ запускается и через несколько секунд уходит в дежурный режим. При убавлении SCREEN на ТДКС ТВ запускается, но изображение темное. Напряжения в норме. Неисправность заключалась в дросселе L601 (база Q603).

Vestel VR54TF-2145 (шасси 11АК30А4). При включении телевизора из дежурного режима, задержка запуска строчной развёртки в 20-30 секунд. Если телевизор стоял полностью выключенным длительное время, время задержки включения увеличивалось. Неисправен С613 10,0х63 в цепи базы транзистора строчной развёртки.

Вход в сервисное меню для телевизоров Vestel (Chassis 11AK19P) Находясь в меню нажать последовательно: 4,7,2,5. Подходит почти ко всем моделям Vestel.

Подборка советов по поиску и устранению неисправностей в схемах телевизоров фирмы Vestel, позволит вам быстро и качественно отремонтировать ваш приболевший телевизор.

TV Vestel () (разные модели, шасси общее) слетает прошивка: в меню нельзя выбрать диапазоны VHF&UHF, зато появляется S1-S10(CATV), плюс к этому искрит сетевой выключатель. В service-manual”е как переключить не нашел, взял прошивку с аналогичной модели и перепрошил полностью микросхему. Было 3-4 модели с этой неисправностью.

Вход в сервисное меню для телевизоров Vestel (Chassis 11AK19P) Находясь в меню нажать последовательно: 4,7,2,5 Подходит почти ко всем моделям Vestel(кто знает где их собирают?), а также к TV Эльдорадо(то же самое, только название поменяли).

VESTEL 7216 GST PIP шасси 11AK19B-1 Горит строчный транзистор -проверить ТМС-это маленький трансформатор в базе HOT(вых транз СР). Все эти турецкие шасси страдают от непропаев на соединителе отклоняющих катушек и вообще в районе строчной развёртки.

В телевизорах на шасси 11АК19 (VESTEL, ELDORADO и т.п.) часто наблюдается дефект в виде подергивания и разрыва изображения, срыва синхронизации. Это происходит из-за плохого контакта ВВ провода в FBT 1142.5086 (неудачная конструкция или исполнение). Устраняется жесткой фиксацией этого провода относительно корпуса FBT. В аналоге HR7950 этот дефект никогда не наблюдался.

Vestel. TDA8842 + TDA6108 Неисправность: Яркая засветка экрана с ЛОХ (линии обратного хода). Через несколько секекунд срабатывает защита и телевизор переходит в дежурный режим. Питание видеоусилителя +200 в норме. На входах TDA6108 RGB сигнала нет. Оказался пробитым один из выходов TDA6108 (к.з. на землю), при этом TDA8842 блокирует выходы. TDA6108 можно заменить на TDA6107. Только в этом случае необходимо дополнительно установить 3 защитных диода на выходах по схеме подключения TDA6107.

VESTEL 72см (шасси 11АК37) Большой размер по горизонтали, по краям вертикальные линии вогнуты (не работает коррекция). Причина – обрыв катушки L603. Удалось восстановить, т.к. обрыв был около вывода.

Vestel 2151 Неисправность: при включении из дежурки “цыкал”. Проверка показала занижение выходных напряжений с ИБП в рабочем режиме. Неисправен оказался стабилитрон TL431.

Vestel VR2106TS шасси 11AK-30 Узкая вертикальная полоса – проверить R645 2k2 , замена конденсатора C627 430n250v.

Vestel VR74STF шасси 11AK37 процессор ST 92195C381/OEO Телевизор запускается, но изображения почти нет и звук в стандарте BG других просто нет в настройке, настройки не запоминает – убита память 24C08 – после замены чистой памяти все опции устанавливал в ручную в сервисном режиме (с другого ТВ). Вход в сервисное меню TUITANIUM-210: на пульте кнопка “M”- основное меню, затем кнопки 4,7,2,5 и опции:

OSD 050 ; IF1 004; IF2 077 ; IF3 003; IF4 062 ; AGC 037 ; VLIN 007 ; RGB 007 ; VSOF -03 ; VPOF -01 ; HSOF -01 ; HPOF -08 ; HTOF -01 ; WR 025 ; WG 025 ; BB 025 ; BR 030 ; BG 030 ; APR 004 ; FMP1 011 ; NIP1 028 ; SCP1 011 ; SEC1 081 ; FMP2 013 ; NIP2 045 ; SCP2 008 ; SEC2 049 ; F1H 00001011 ; F1L 01010010 ; F2H 00011101 ; F2L 00000010 ; BS1 00000001 ;

BS2 00000010; BS3 00001000; CB 10001110; OP1 11101101; OP2 00011001; OP3 11101101;

OP4 01111111; OP5 11110011; TX1 01011110; GEOM 00101100; OP8 00000000 . Если нажать на зелёную кнопку, то вход в подменю по настройке геометрии: VSIZ 031; VPOS 019; VSCO 003; VCCO 007; HSIZ 008; HPOS 034; HPIN 011; HCCO 013; HTRP 014; VZSZ 006.

Выход из меню тоже кнопка “M” на пульте. Это всё на диагональ 74 см. с плоским экраном. ВНИМАНИЕ! Прежде чем изменять настройки их необходимо предварительно переписать.

Vestel VR54TF шасси 11AK30A11 процессор ST92195C3B1/OEO VESTEL/T3X210 Блок питания не запускается, сгорели Q801 P6NK60ZF и R836 (в более ранних шасси вместо R836 стоит перемычка) после замены сгоревших деталей и включения ТВ опять сгорели Q801 и R836, после тщательной проверки оказалась неисправна микросхема IC800 MC44608 и опять уже при замене ВСЕХ сгоревших деталей телевизор прекрасно заработал. Если у Q801 по всем выводам короткое замыкание смело меняйте IC800 MC44608 самая простая проверка оной микрухи между 4 и 5 ногами должно быть примерно 33 ком, если 0 то её нужно менять.

Vestel VR74STS-2915 Неисправность: растр сильно вытянут по горизонтали. Коррекция не регулируется. Пробой D606 UF5407 в диодном модуляторе. После замены коррекция не работает. Неисправным ещё оказался Q602 9NQ20T. Обнаруживается только заменой. Транзистор не пробит, можно открыть и закрыть исток-сток, но в цепях коррекции не работает.

VESTEL VR 54TFF-2115 периодически и не каждый день, на некоторых программах начинал хрюкать звук. Лечился перешивкой памяти для шасси 11AK30.

VESTEL VR 54TF-2145 не настраивается на кабельный канал в диапазоне 150-160 mHz. Попытка переставить опции TUNERа в SERVICE с соседнего телевизора привела к потере VL диапазона. Перешивка многих прошивок, от 11AK30 не помогли восстановить диапазон. Обратившись к Service manual, установил опции одного из шести возможных TUNERов, для данного шасси, Alps TEDE9-004A которые подошли под TUNER TAEM-G804D установленный в телевизоре.

VESTEL-2151T. Шасси 11AK19-5 (ООО>ТЕЛЕБАЛТ>)Неисправность: есть звук, нет видимого растра. При увеличении ускоряющего напряжения появляется синий растр с линиями обратного хода. Начал с прошивки- не помогло(память поставил на панельку). Это шасси AK19 включается и без мхс памяти, есть нормальный растр с шумами. Если при этом прямо на рабочем ТВ вставить в панель микросхему,то всё работает. Есть изображение, звук, работают настройки. Выключаешь в дежурный, снова потом в рабочий и опять не работает. Причина -неисправность АББ. 5 вывод TDA6108J (Выход АББ – был в одном направлении 20 ом), там же утечка стабилитрона 6,2 вольта.

VESTEL 2151 Неисправность: греется и летит строчный транзистор. В авторизованном центре г. Тамбова упорно меняли четыре раза, хотя по словам клиента не отрабатывал и двух часов. Причина в предвыходном каскаде, заменить STX112. Так же возможен выход из строя С607 10,0х50v.

Vestel (шасси 11AK30) Неисправность: Занижены выходные напряжения с блока питания (ИБП). Неисправен D802 (BA159). После замены светодиод индикации ДР загорается зеленым, через секунду красный и так повторяется. Заменил IC801(SFH617A).

Vestel VR37TS-1445 : не включается из дежурного режима. Сильно греется видеопроцессор STV2246H. Замена видеопроцессора. Заменён на STV2249H.

West 21Е11. Неисправность: нет изображения и звука. Проверить и при необходимости заменить VD854 (в обрыве).

VESTEL шасси 11AK28/41/52/53 и им подобные, где стоит кадровая STV9379FA или TDA8177F. Неисправность: бывают такие случаи когда обрезает горловину у кинескопа. Дело в том, что Турецкие разработчики не позаботясь о том, чтобы при пропадании одного из питающих напряжений на кадровую развертку, телевизор уходил в защиту. А так один резистор обрывает, луч заворачивает и готово. Что делать чтобы этого в дальнейшем не произошло, и как я с этим борюсь.

Если телевизор стартанул, но не засветился за 10 секунд, сразу выключаю (чтобы обрезать горловину достаточно 25-30 секунд, проверено на собственном опыте). Проверяю и пропаиваю всю обвязку и цепи питания кадровой развертки (включая SMD). Выбрасываю ихние и ставлю свои резисторы и электролиты по питанию МС (даже если они звонятся как рабочие). Резисторы по 0,22 Ома на 3Вт. в оба канала- не обрывные, производитель ставит 0,22-0,68 на 0,5Вт. и 1,2-2,2 Ома на 1-2Вт. Электролиты они ставят 1000mFx16в, и это при питании 14 вольт в канал! А какие фирмы!- или . Я ставлю 1000mFх 25в “Samsung”, “REK”, “Matsuchita”. Желательно 105*. И даже при установленных новых комплектующих отсоединяю накал, и проверяю осцилограмму на ОС (были случаи левых МС). По статистике – В тех VESTELях в которых была произведена данная доработка, за последние 2 года, ни одного возврата по вине кадра. И нет дырявых труб! Почему летит кадровая в данных моделях шасси? 1. Электролиты – написано1000mF- а имеем 920mF, 100mF- имеем 94mF, 470mF- имеем 415mF, 220mF- имеем190mF. И это гарантийные телики от 3х до 8 месяцев отроду (случай не единичный). Вывод – комплектующие низкого качества, как раз на гарантийный срок эксплуатации. 2. Качество пайки – при внимательном осмотре под большим увеличением видны микротрещины припоя вокруг ножек элементов (обычно после пропайки шасси 50% теликов оживает). 3. Тяжелый тепловой режим.

Vestel шасси11AK33 Неисправность: после старта уходит в дежурку. Ни внимательный визуальный осмотр, ни тщательная проверка всех горячих элементов (память, процессор, ИП, СР, КР) ни чего не дала. Выходной транзистор коррекции целый (если слетел то и так все ясно), обрывной резистор в норме, дроссель – ну как с витрины. Короче, дернул я этот дроссель, и на LС метр. А там короткие витки. При разборке дросселя поджаренными оказались витки в начале обмотки (визуально не видно). Дроссель был с успехом разобран и перемотан. Телик заработал. Вывод: турецко-китайское качество моточных изделий. Кстати для проверки дросселя если нет приборов, можно подставить на время ДРТ 1-1 от 3УСЦТ. Если слетел BDX53BFI и нет родного то можно поставить BUT11, BUT12 или BUX84 – работают без проблем. Ежели коррекция собрана на полевом транзисторе, то вместо BUK444 можно поставить 6N60, 6N80 и даже BUZ90. P/S. Дефект типовой, присущ всем VESTELям на 11АК:.

Vestel 5165. шасси 11AK30 . индикатор дежурного режима светится, в рабочий режим телевизор не переходит. Вторичные напряжения блока питания значительно занижены. Поиск неисправности привёл к конденсатору C827 – 4700,0х16В. После его замены всё нормально заработало.

Телевизор samsung ремонт своими руками

Самое подробное описание: телевизор samsung ремонт своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Samsung с давних пор является одним из самых популярных брендов, продаваемых и обслуживаемых на территории России.
Выбор покупателей оправдан выгодным соотношением цены и качества техники, а популярность среди ремонтников обусловлена многими факторами, определяющими простоту и удобство в ремонте и обслуживании.

Несмотря на разнообразие моделей, телевизоры Samsung для мастеров и инженеров сервисных центров остаются несложными и предсказуемыми в ремонте, а своевременная техническая поддержка производителя комплектующими элементами, модулями, документацией и программным обеспечением существенно облегчает и упрощает диагностику и ремонт.

С начала девяностых годов прошлого века у мастеров накопился богатый опыт по ремонту телевизоров Samsung, который обсуждался и сохранился на страницах интернета в многочисленных конференциях и блогах ремонтников.
Типовые дефекты некоторых моделей иногда вызывали разногласия и заслуживают отдельного внимания в рассмотрении причин неисправностей и методов их устранения.

Нет видео.

Видео (кликните для воспроизведения).

В данном цикле статей планируется рассмотреть наиболее часто встречающиеся в практике ремонта неисправности телевизоров Samsung CRT от 2000 года выпуска и наиболее популярных моделей телевизоров LCD.

Проблему электролитических конденсаторов в фильтрах выпрямителей модулей питания здесь рассматривать нет необходимости, так как это массовая тенденция, характерная для первого поколения LCD телевизоров. Следует отметить, что в LED телевизорах проблема с электролитическими конденсаторами наблюдается реже. Возможно, это связано с более низким потреблением перобразователей питания светодиодной подсветки.

Эксплуатация некоторых моделей первого поколения телевизоров LCD Samsung с неисправными конденсаторами фильтров питания, может приводить к сбою в программном обеспечении. Сначала могут пропадать настройки на каналы, иногда появляются специфичные искажения в режиме “Кино”, некорректно может работать регулировка подсветки экрана.
Часто происходит полный сбой в ПО и телевизор уже не включается в рабочий режим.
В таких случаях после ремонта модуля питания необходима замена содержимого памяти EEPROM.

Один из самых популярных в ремонте блоков питания описан отдельно в статье Типовые неисправности BN44-00192A. Помимо дефектов, вызванных неисправностью электролитических конденсаторов, отметим ещё две типовых неисправности этого модуля. Кольцевые трещины в пайке выводов транзистора включения из дежурного режима, а так же пробой герметика с последующим замыканием и повреждением конденсатора 2200pF и обрывом резистора 0. 22 Ohm в цепи питания ключевых транзисторов преобразователя.

Помехи на изображении в виде искривлённых наклонных полос, связанные с плохой фильтрацией питания тюнера, устраняются заменой конденсатора 100uF 16V на основной плате. Менять конденсатор в тюнере в этом случае нет необходимости. Иногда мастера делают всё наоборот, по причине недостаточной компетенции, тогда такая замена поможет ненадолго.

Ещё одной популярной типовой неисправностью некоторых моделей LCD Samsung является применение в плате T-CON микросхемы гамма-коррекции AS-15. AS19. Дефект связан с искажением цветовых переходов. Изображение становится светлее и местами чем-то похожим на негатив.

В последних моделях LCD, в частности SMART-TV, имеют место проблемы, связанные с технологией пайки BGA для высокоинтегрированных чипов. В таких случаях могут возникать сбои в работе, обычно проявляющиеся с прогревом, которые вызваны нарушением контакта выводов чипа с соответствующими им площадками на плате.

Неисправность матриц LCD, возможно, отдельная тема для обсуждения, но есть смысл коротко рассмотреть некоторые внешние проявления её дефектов.
В большинстве случаев, это ровные вертикальные полосы на отдельных участках экрана либо на всей его площади. Полосы могут быть различными, как цветными, так и чёрно-белыми разной толщины.
Иногда характер полос меняется при внешнем механическом воздействии. Могут появляться фиксированные кадры изображения.
Такие дефекты матриц связаны с нарушением контактов в соединениях шлейфов, которые могут иногда восстанавливаться с прогревом.
Ремонт матрицы в таких случаях связан с её разборкой и восстановлением контактов в шлейфах или дублирование соединений внешними проводниками – процесс сложный, не рекомендован производителями и не всегда может быть удачным и надёжным решением проблемы.
В связи с тем, что цена матрицы достаточно высокая, составляет больше половины стоимости телевизора, в большинстве случаев, владельцы послегарантийных телевизоров от замены матрицы отказываются по причине экономической нецелесообразности ремонта.

Во многих моделях LED телевизоров 5 серии установлены панели (матрицы) со светодиодами подсветки достаточно низкого качества, либо неправильно рассчитан ток в светодиодах. Этот популярный в настоящее время типовой дефект может проявить себя уже на первом году эксплуатации. В таком случае просто отсутствует изображение.
В авторизованных сервисных центрах по рекомендации производителя меняют светодиодные линейки и ограничивают ток в LED-драйверах, чтоб телевизоры отработали хотя бы гарантийный срок. А в послегарантийных случаях, эта проблема решается мастерами по разному в зависимости от их квалификации и договорных условий с владельцем.
Некоторые пояснения и рекомендации можно почитать в статье нашей статье Ремонт LED-подсветки Samsung, LG.

Из наиболее часто встречающихся неисправностей CRT-телевизоров Samsung можно выделить несколько, связанных с низкой надёжностью кинескопов и их отклоняющих систем (ОС).

Последствие замыкания нити накала с катодом кинескопа (обычно по зелёному цвету) устраняется путём изоляции накала от массы и организацией его отдельного питания (2-3 витка на сердечник ТДКС). При этом необходимо не забыть использовать штатный резистор калибровки тока накала.

В кинескопах с плоским экраном, диагоналей 20 дюймов и более, часто происходит замыкание между ускоряющим электродом и модулятором (G2 и G1), что сопровождается отсутствием изображения.
К счастью, такие замыкания, в большинстве случаев, легко устраняются привычными дедовскими методами, популярными среди ремонтников.

Сложнее бывает с замыканием в строчных отклоняющих катушках ОС кинескопа. При этом пробивает накоротко строчный транзистор, обычно сразу при включении. В некоторых случаях можно увидеть дымок из-под горловины ОС, почувствовать характерный запах, транзистор (HOT) в это время перегревается.

Нет видео.
Видео (кликните для воспроизведения).

Немало хлопот во многих моделях CRT-телевизоров Samsung разных диагоналей доставляют элементы ёмкостного делителя ИОХ цепи формирования строчного синхроимпульса. В таких случаях ограничительный резистор часто выгорает до углей, иногда повреждая участок платы вместе с токопроводящими дорожками.

В случаях с “плавающими” дефектами, когда не удаётся обнаружить плохой контакт в пайках выводов элементов, необходимо помнить о специфичности металлизации отверстий в силовых цепях строчной развёртки, характерной для телевизоров CRT Samsung.
Контакт металлической втулки с медной площадкой платы часто бывает закрашен, иногда быстрее удаётся обнаружить в этом месте искрение, чем разглядеть кольцевую трещину с помощью лупы.
Наиболее часто такое нарушение контакта происходит в месте пайки контактной площадки с металлизацией соединения коллектора строчного транзистора.

Типовые неисправности некоторых распространённых моделей, выполненных на стандартных шасси, можно рассмотреть отдельно.
По мере подготовки материала страницы будут добавляться.
Типовые дефекты и ремонт Samsung chassis KS1A – Из практики ремонта телевизоров Samsung KS1A.
Типовые дефекты и ремонт Samsung chassis KS2A – Из практики ремонта телевизоров Samsung KS2A

По функциональному составу телевизоров CRT (с кинескопом) и LCD (ЖК) созданы на сайте отдельные разделы, где указаны в таблицах сотставляюще модули и элементы на известные и популярные в ремонте модели:
Состав CRT-телевизоров Samsung – Функциональный состав телевизоров Samsung CRT.
Состав LCD-телевизоров Samsung – Функциональный состав телевизоров Samsung LCD.

Некоторые полезные рекомендации для владельцев, решивших купить новый телевизор в силу неремонтопригодности старого, можно найти на страничке: как выбрать телевизор при покупке.

Замечания и предложения принимаются и приветствуются!

Неисправностей у телевизионного приемника Самсунг может быть множество, и не всегда требуется квалифицированная помощь мастера для их устранения. Например, если телевизор Самсунг не включается, то его ремонт своими руками в ряде случаев все-таки возможен.

Для поиска поломок в любой бытовой технике существует определенная последовательность поиска проблем. Не исключением является и ремонт телевизоров Samsung, для которых поиск возможных поломок начинается от розетки и продолжается в блоке питания. Далее исследуется плата коммутации и модуль процессора, модуль развертки и синхронизации и т.д. Исследование может закончиться в блоке управления, поиском неисправности в стабилизаторе или находкой вышедшего из строя транзистора в модуле строчной развертки. Найти все это, не вскрывая телеприемник – невозможно, и обычный владелец устройства устранить такую проблему не сможет.

Если телевизор только что из магазина, то вероятность того, что он неисправен, крайне мала. Причиной может послужить ваша невнимательность, и вы что-то не так сделали. Рекомендуется внимательно прочитать инструкцию к аппарату. Но если он уже был в работе и вдруг перестал реагировать при попытке включения, то поиск причины сбоя по определенным признакам поможет определиться — обращаться ли в сервис или можно справиться самому.

Очень часто владельцы телеприемников впадают в панику и начинают вызывать мастера при малейших проблемах со своим аппаратом. Но если успокоиться и трезво посмотреть на ситуацию, то поломки техники может и не быть. Требуется проверить поведение телеприемника по некоторым симптомам.

Требуется проверить, в каком режиме находится телевизор. Например, режим Standby – это ждущий режим телика, и о его включенном состоянии можно узнать, посмотрев, светится ли красная лампочка на панели агрегата. Следует запомнить, что оставлять в таком режиме телевизионный приемник на продолжительный срок не рекомендуется, так как при кажущемся отключенном агрегате все цепи блока питания остаются под напряжением. Если в сети электропитания произойдет скачок напряжения, то все первичные цепи перегорят, после чего телеприемник откажется включаться. Поэтому агрегат следует отключать кнопкой, находящейся на его панели, чтобы уменьшить риск перегорания электроники.

В случае, когда вы наблюдаете индикацию, но телик не реагирует на команды с пульта ДУ, то можно попробовать включить аппарат, воспользовавшись панелью управления, находящейся на нем. Если у вас это получилось, то неисправен пульт. Хотя сломаться он в принципе не может, разве что, от падения может разбиться резонатор из кварца, который придется заменить. Чаще всего, в ПДУ садятся или отходят батарейки. В любом случае, стоит разобрать пульт и попробовать устранить неисправность ПДУ своими руками.

В ситуации, когда отсутствует индикация, а при нажатии на кнопку ничего не происходит, вы не слышите щелчков и не замечаете моргание светодиода, то можно предположить, что неисправна розетка. Конечно, можно попробовать подключить устройство к другому источнику питания, но если и это не поможет, то, не имея специальных знаний и квалификации, своими руками отремонтировать телеприемник вы не сможете. Даже замена обычного предохранителя вызовет у вас трудности, поскольку в современных теликах их не так просто найти. Следовательно – вызов мастера будет правильным решением.

Если было замечено однократное моргание индикатора, после чего он продолжает гореть ровным светом, или его цвет поменялся, это может означать, что устройство находится в рабочем режиме: либо AV, либо в режиме подключения к ПК. Поэтому потребуется перевести агрегат в режим приема ТВ. Кроме того, телевизор может быть заблокирован от несанкционированного использования (например, детьми) — в этом случае нужно снять блокировку при помощи инструкции к технике.

Обратите внимание: если к телеприемнику не подключена антенна, телесигнал очень слабый или он отсутствует вообще, то телик после подавления шумов может войти в режим монитора. То есть вы будете видеть черный экран без звука.

Все, что может сделать не специалист в телетехнике, ограничивается проверкой элементов, находящихся вне аппарата. В остальных случаях вскрывать собственноручно устройство не рекомендуется, и без мастера не обойтись.

Если включить телевизор с панели управления не получилось, то необходимо понаблюдать на поведение индикатора ждущего режима (в норме горит ровным светом, чаще – красным). Если он выключается, когда вы пытаетесь нажать на кнопку, то проблему следует искать глубже в аппарате, так как это указывает на срабатывание внутренней блокировки (не путать с режимом блокировки от детей, который включается пользователем). Такое случается при выходе из строя одного из модулей. В некоторых моделях теликов при срабатывании блокировки можно услышать звук щелчка. Такую поломку собственноручно исправить у вас не получится. Единственный разумный выход – вызвать специалиста.

Такое переключение цветов свидетельствует о том, что ЦП сформировал сигнал на включение устройства, и он был разослан всем модулям для его исполнения. Если какой-либо модуль вышел из строя, то он команду выполнить не может. Например, сбой в блоке питания не позволяет ему выходить в нужный режим. В таком случае процессор, не получая подтверждения от питающего блока о нормальной работе, подает сигнал на отмену включения телеприемника и возвращает его в режим сна.

Такое мигание может продолжаться долго, пока не уберется основная причина сбоя: произведен ремонт инвертора, заменен транзистор (например, на шасси s62), перебран блок питания, либо другая из большого количества причин.

Когда индикатор горит зеленым цветом, а телеприемник и не думает включаться, то данную ситуацию можно назвать неоднозначной. Требуется проверка главной платы с измерением поступающего на нее напряжения. Также проводится исследование команд на запуск, подсветку и т.д.

Если лампочка включается, сигнализируя о рабочем состоянии, но отсутствуют сигналы с основной платы, при этом устройство не откликается на ПДУ и нажатие кнопок на корпусе, то это может указывать на сбой в программном обеспечении. Только перепрошивка и обновление ПО сможет вернуть нормальную работу материнской плате.

Такое поведение индикатора свидетельствует о том, что в телике произошел сбой, и больше никакой полезной информации оно не несет. Потребуется полная диагностика электроники, начиная с “прозвона” блока питания и заканчивая преобразователями, находящимися на системной плате.

Когда на включение телеприемника уходит много времени — это указывает на то, что вышел из строя какой-либо блок агрегата. Для телевизоров с кинескопом и ЖК панелей факторы появления поломки могут сильно отличаться. Выявить неисправность, не имея нужного опыта и знаний, достаточно непросто. Поскольку проблемный блок все-таки начинает работать, и докопаться до причины сбоя может только квалифицированный мастер, пользуясь специальным оборудованием для проведения необходимых измерений. В ряде случаев потребуется проверка аппарата в сервисном центре на стенде, с использованием специального программного обеспечения.

Как видно из вышеперечисленных возможных причин того, почему телевизор перестал включаться, для его ремонта собственными силами остается не так уж много вариантов. Это правило касается и случая, когда телевизор сам включается и сразу выключается. А поскольку агрегат является сложным электронным устройством, то он требует к себе аккуратности при эксплуатации и своевременного сервисного обслуживания.

Если телевизор Самсунг не включается, то прежде, чем вызывать мастера можно попробовать выполнить ремонт оборудования своими руками.

В первую очередь необходимо произвести проверку розетки, в которую подключается телевизор, затем нужно осмотреть адаптер питания. Это самые простые этапы, не требующие специальных знаний, навыков.

После, исследовать платы устройства, модули процессора и синхронизации. Причин неисправности множество, некоторые можно устранить самостоятельно (поломка розетки, пульта управления), другие устранить без специалиста не получиться (поломка транзистора, модуля срочной развертки).

Как определить, нужна ли помощь мастера или с ремонтом ТВ можно справиться своими силами, подробно будет рассказано в статье.

Если телевизор перестал включаться, то рекомендуется осуществить проверку следующих параметров.

Если телевизор Самсунг не включается, из-за вышеуказанных факторов, то его ремонт без труда можно выполнить своими руками.

Пользователь может отремонтировать свой телевизор, только в том случае, если неполадки поверхностны и не требуют вскрытия устройства. В остальных случаях рекомендуется обратиться к профессионалам.

Неполадки указывающие, что потребуется помощь мастера:

  1. Телевизор невозможно включить с ПДУ и панели – специалисты рекомендуют понаблюдать за цветовым индикатором приемника. Если он отключается при попытке нажать кнопку, то, скорее всего неисправность достаточно серьезная, нужно разбирать оборудование, возможно из строя вышел один из модулей. При таких проблемах ремонт телевизоров Samsung должен осуществляться в телемастерской.
  2. Цвет диода меняется с зеленого на красный – такой симптом, также указывает на то, что проблема в одном из модулей устройства, например, произошел сбой работы адаптера питания и модуль не может работать в нормальном режиме. Эта проблема будет возникать до того момента, пока не устранится причина сбоя: произведется замена транзистора, к примеру, на шасси s62, не будет перебран адаптер питания или другие факторы неполадок.
  3. Индикатор горит зеленым, телевизор не включается – такая проблема случается из-за неполадок с основной платой. Мастер должен проверить, как поступает на нее напряжение, а также выполняет еще ряд операций для определения причин неисправности.

К дополнительным проблемам относят долгое включение или перезагрузка устройства.

Если Самсунг долго включается, то такая неполадка говорит, о неисправности одного из блоков экрана. Причину выяснить достаточно непросто, так как необходима специальная диагностическая аппаратура, которой оснащены только технические центры.

Если панель сама включается и отключается, то этому способствует множество факторов. Какие-то, можно устранить самостоятельно, другие требуют консультации мастера.

Самые распространенные причины:

  1. Пыль – одна из самых распространенных причин такой неполадки, скопившиеся внутри телевизора пыльные залежи. В следствие, происходит замыкание контактов, устройство самостоятельно отключается. Для устранения проблемы нужно открыть заднюю крышку плазмы и с помощью пылесоса убрать загрязнения.
  2. Обновление устройства – телевизор нуждается в обновление программного обеспечения, обычно это действие выполняется мастером.
  3. Поломка конденсатора – если в блоке питания произошла утечка и необходимо выполнить замену конденсатора, то это операцию должен выполнять только профессионал, так как конденсатор взрывоопасен.
  4. Перегрев панели – часто происходит из-за скачков напряжения, в результате из строя могут выйти светодиоды или изолирующая обмотка.

С такой проблемой сталкиваются владельцы «умных» панелей самсунг – при включении телевизора начинается постоянная перезагрузка, на пульт и на кнопки панели управления техника не откликается, световой индикатор горит.

Решить такую проблему под силу только мастеру, так как дело может быть, как поломке блока питания или других элементах панели, например, возможно вышла из строя плата.

Еще одной из распространенных причин бесконечной перезагрузки может быть слетевшая прошивка. Перепрошивку можно сделать самостоятельно, но рекомендуется обратиться в сервис, этот вариант более надежен. Так как нужно точно выяснить причину неисправности, иначе своими действиями можно только навредить. Читайте также, как обновить Самсунг Смарт ТВ.

Часто проблему невключения устройства легко устранить самостоятельно, не прибегая к помощи телемастеров. Но если проблема кроется внутри плазмы, лучше обратиться за консультацией к профессионалам.

В этой статье мы с вами будем производить
ремонт телевизора Samsung своими руками.
Итак, поступил в ремонт
кинескопный (CRT) телевизор Samsung, модель CS-29Z57HYQ на шасси S66A.
По словам клиента, проблема заключалась в следующем: аппарат отлично работает некоторое время (примерно 30…40 минут), а затем резко пропадает
звук. Все остальные функции, при этом, сохраняются в работоспособном состоянии. Также было замечено, что звук пропадает и когда телевизор работает от AV-входа, и когда работает от тюнера (наружной антенны).
Сразу скажу, что неисправность, которая была выявлена в процессе диагностики, является заводским деффектом, что, кстати, и признала компания-производитель.

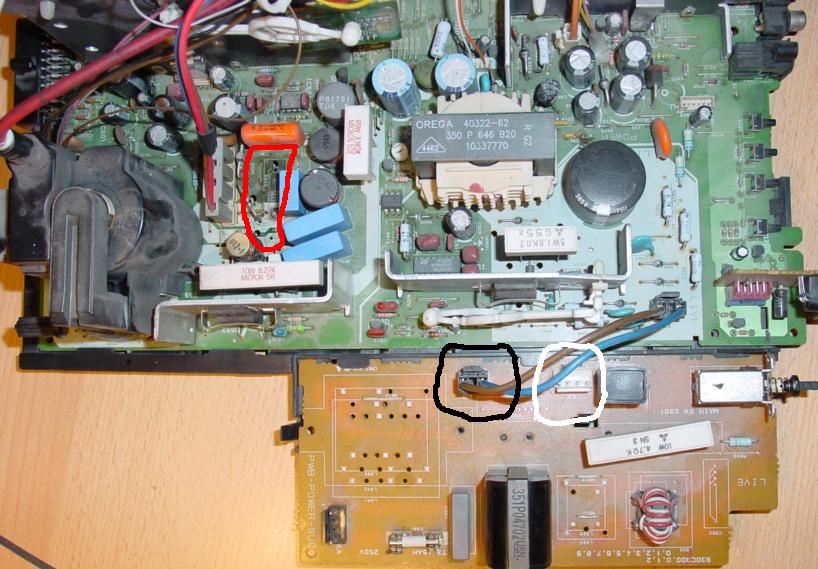

После «вскрытия» данного аппарата я принялся проверять работоспособность НЧ усилителя, который собран в этой модели на микросхеме TDA7297SA. После проверки необходимых параметров ничего, что могло повлиять на такое поведение телевизионного приёмника, обнаружено не было – питание было в норме, сама микросхема отлично функционировала и, на всякий случай, были заменены электролиты по питанию и в обвязке микросхемы.
После проведённых мероприятий нужного результата достигнуто не было.
Затем я принялся искать проблему во входных цепях, а именно проверил поступающий сигнал с тюнера, через плату F-BOX на микросхему НЧ усилителя.
Итак, при измерении напряжений на плате F-BOX было обнаружено, что напряжение 3,3В, которое поступает со стабилизатора IC410 на вход стабилизатора IC400, через некоторое время работы «падает» до 3В. Для стабилизации этого напряжения в схеме предусмотрен конденсатор С410, номиналом 100 мкф, который реально на плате установлен не был. Также на плате отсутствовал конденсатор С434, номиналом 220 мкф, который стабилизирует напряжение 5В, подающееся на IC410.
Схему телевизора Samsung на шасси S66A вы можете скачать из « Библиотеки » данного сайта.
Такое развитие событий меня несколько насторожило и, покопавшись в интернете, я узнал, что данная неисправность – это недоработка компании-производителя.
В общем, установив конденсаторы С410 (100 мкф) и С434 (220 мкф) на предусмотренные для них места на плате, проблемы со звуком исчезли, что очень порадовало и меня, и клиента.
P.S. Ещё больше примеров ремонта телевизоров вы можете найти в рубрике «
Ремонт телевизоров ».

Спасибо Виктор. Как всегда наглядно , просто, интересно.Да и большая вероятность того, что , кому то , пригодится.Ведь при незнании этого материала, в таком телевизоре , такую неисправность , можно искать очень долго. Спасибо. Всегда с большим интересом читаю Ваши статьи.

И вам спасибо за спасибо! Сам всегда искал людей, которые могли объяснить «на пальцах», потому что теория-теорией, а практика необходима.

Спасибо за совет все получилось.только пришлось добавить на проц еще радиатор и рядом кулер. в этом году сильная жара и он сильно перегревался часа 2-3 работаел и выключался звук изо дергалось и тоже пропадало радиатор решил проблему

C Вами полностью согласен.

Виктор, а почему вы поставили конденсатор С410 на 35В, на схеме вроде бы указано 50В? На счет С434 не уверен, не нашел на схеме, возможно там тоже нужно на 50В.
Как думаете можно оба этих конденсатора заменить на полимерные?

Привет!
В этих местах напряжение 5В, поэтому были установлены такие конденсаторы (можно было и меньшее напряжение). На счёт замены на полимерные (твердотельные, планарные), то конечно можно.

Привет. Еще заметил одну деталь, когда посмотрел на свою плату ТВ — в описании у вас указаны конденсаторы С410 и С434. Так вот второй на самом деле у меня на плате и у вас на фото второй — С424. С434 находится ниже и левее.

Немного разные платы значит.

Также по схеме у меня получаются такие номиналы:
С410 — 222 50V, получается 2200 пф или 2.2нф
С434 — 220мкФ 16V

Схему описанного в статье телевизора можно скачать из «Библиотеке» этого сайта — http://viktorkorolev.ru/?dl_name=samsung_chassis_S66A__.rar
Так вот, в этой схеме С410 — 100мкф (как и должно быть), а С434 — 220 мкф. Возможно у тебя немного другая модель.

Я по этой схеме и смотрел. Не могли бы вы сделать скриншот участка с С410 или описать, где можно найти его на схеме?

Под статьёй оставил рисунок участков схемы, где установлены С410 и С434.

Добрый день! Подскажите пожалуйста, телевизор Samsung cs-21n11 не включаеться, при включении слышен запуск блока питания, но ничего больше не происходит и светодиод не горит.

Привет! Раз не горит светодиод, нужно проверять блок питания — первичные и вторичные цепи.

Доброго дня.заменил конденсаторы как на фото схемы но звук всё равно пропадает через минут 20. после выключения сам включается и работает со звуком но уже меньше по времени.Какая ещё может быть неисправность ?

Спасибо вам Виктор зделал все по иструкции и зароботало:).

Сергей, примите поздравления! Очень рад!

Ставил конденсаторы 100мкф 35в,220мкф 35в

большое спасибо за подробную иструкцию

У меня такой-же телевизор, хотел геометрию на нём подправить, а сервис мануал на него найти не могу… Может есть на него сервис мануал у кого-то?

Да нет нигде в открытом доступе, есть только схема.

Спасибо большое! Поставил 2 конденсатора,все работает отлично, ремонт обошелся в 9 гривен,а в сервисному центре хотели 650 гривень

Поздравляю! Очень рад, что был полезен!

Здравствуйте! На фотографии конденсатор С424 220мкф, а на схеме ниже С434 220мкф, На плате нет ни С424 ни С434. Конденсатор 220мкф куда нужно устанавливать?

Если проблема такая же, как описано в статье, то ставить нужно С410 100мкф и С434 220мкф, можно и на 16В, просто у меня не было на 16 и я поставил на 35В. На плате их нет.

и ещё на схеме указаны конденсаторы 16V, или всё же необходимо 35V?

Здравствуйте! Поставил конденсаторы, а проблема осталась. Где стоит искать причину?

Так как показано на фото стоит пробовать? Вместо с434 установить на с424?

Я специально зарегистрировался на сайте, чтобы сказать Виктору Огромное Спасибо за полезную инфу! Телик такой же Samsung ,только модель 29Z58. Долго я с ним мучился,пока не прочитал на сайте в чем проблема. Короче впаял два кондера С410 100мкф и С434 220мкф, на 35В. как и показано на схеме и все заработало. Ремонт мне обошелся всего лишь 0,12$, то есть копейки. Еще раз спасибо Вам!

Спасибо большое! Это заводская недоделка.

Здравствуйте Виктор! Помогите из вашего опыта. Samsung CS29K5MQQ — погас экран причём за несколько месяцев до этого тоже гас но потом включился, все остальное работает. Нашёл кольцевую трещину в пайке GT402, результата нет.

Если погас резко, смотрите кадровую развертку, если медленно, то пропаяйте цепь накала кинескопа.

Спасибо! Есть ли у вас схема такого тв.

Здравствуйте. На моём samsung cs29a730ey шасси S66A тоже такая проблема со звуком, спасибо за наводку, завтра попробую пропаять кондёры.
Но есть ещё одна неприятная неисправность, если приходилось сталкиваться, может и мне подскажете, где искать. В общем, после включения на экране строчные помехи, причём не имеет значения входной сигнал (антенна, медиаплеер), а вверху горизонтальные полосы, похожие на обратный ход луча. Через минут 15 помехи уменьшаются, но полностью не исчезают, а полосы так и остаются.

Замените все электролиты по питанию строчной развертки и в обвязке строчного транзистора.

Ещё бы знать, какие конкретно и где они на плате.

На днях совершенно неожиданно сломался телевизор на кухне Samsung CS-14F2R. Поначалу это вызвало чувство подобное радости – он давно вел себя отвратительно и часто возникало желание выбросить его со второго этажа, заменив на новый. Однако экономическая блокада и, как следствие, неадекватные цены на бытовую технику в наших краях, заставили взяться за инструменты.

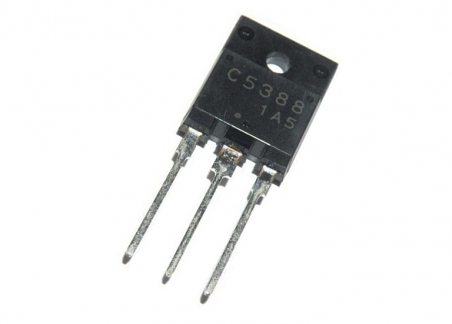

Первый же осмотр после вскрытия показал, что сгорел ТДКС. Проверка строчного транзистора D2499 выявила его пробой во всех направлениях.

Так как транзисторы редко приходят в такое состояние сами по себе, стало очевидным, что есть какая-то скрытая причина, заставившая его недопустимо открыться и полностью выйти из строя. Пришлось обратиться к услугам интернета в поисках схемы. Схемы телевизоров по названию найти оказалось сложно так, как производители на базе одной и той же типовой схемы выпускают разные модели аппаратов с разной диагональю кинескопа, а зачастую встречаются клоны от других производителей. Поэтому общим для них всех является не схема, а номер шасси. На плате отыскал надпись KS1A. Скачав архив с похожей схемой шасси и технической документацией к нему, приступил к изучению схемы. Как и любой ремонт электроники решил начать с блока питания, а точнее его запуска. Выпаяв ТДКС и строчный транзистор задумался над тем, как заставить работать блок питания без указанных деталей. Велика вероятность, что без нагрузки в виде ТДКС он не запустится. По схеме видно, что импульсный блок питания формирует два напряжения: 13 и 125 вольт.

Так как 125 вольт с трансформатора импульсного блока питания поступают на ТДКС, а 13 вольт участвует в управлении строчным транзистором, сделал предположение, что именно их возрастание послужило причиной выхода из строя указанных деталей.

Отпаяв катод диода D805 (именно он служит для выпрямления 125 вольт), припаял к нему обычную лампу мощностью 100 Ватт. Таким образом, после включения высоковольтная часть схемы окажется обесточенной, а на лампе можно будет проверить, какое напряжение выдает блок питания.

Включение показало, что блок питания запустился. Однако вместо 125 вольт присутствует 150! Вместо 13 – 15,5 вольт. Проверка стабилитронов в обвязке ШИМ на микросхеме KA5Q0765 криминала не выявила. А вот конденсатор С802 на 33 мкф 50 вольт в силу своего возраста (телевизор 13 лет в эксплуатации) вызвал подозрение. Поскольку кроме мультиметра проверить его было нечем, решил его заменить. Под рукой оказался на 33 мкф 63 вольта.

После его замены напряжения на выходе блока питания упали до 13 и 127 вольт, что абсолютно приемлемо. Для перестраховки поменял все электролиты в горячей части – С812, С813, С815, С827, С304, С306.

Заменил сгоревший ТДКС Samsung FSA 38032M на его аналог 14A004C(S) китайского производства и строчный транзистор. Для перестраховки, в силу довольно жесткого режима работы строчного транзистора, установил его на подходящий по габаритам радиатор через термопасту.

Включив аппарат и убедившись в его работе, после часовой прогонки приступил к устранению застаревшим недомоганий.

Данный телевизор страдал еще двумя неисправностями:

  1. отвратительным звуком (такое впечатление, что из слов выпадали гласные)) и чтобы что-то более менее хорошо слышать приходилось увеличивать громкость. Когда возникла такая неисправность уже сказать трудно, а вспомнить звучал ли он хорошо еще труднее;
  2. вторая неисправность заключалась в том, что зачатую переключение каналов хоть с пульта, хоть кнопками на лицевой панели приводили лишь к тому, что менялся только номер канала, а изображение и звук оставались прежними.

Борьбу с первой неисправностью начал с подключения внешней акустики от компьютера – звук оказался вполне приличным. Таким образом, с процессором, откуда выходит звуковой сигнал все оказалось в порядке. И причину следовало искать в УНЧ и штатном динамике. Замена динамика результатов не дала. Следовательно, стоило обратить пристальное внимание на УНЧ, который в данном телевизоре построен на TDA8943SF. Стоит отметить, что для разных моделей телевизоров на шасси KS1A УНЧ строятся на разных микросхемах. Питание микросхемы оказалось в норме – 12 вольт.

В типовой схеме включения данной микросхемы присутствует электролитический конденсатор емкостью 10 мкф 16 вольт. Через него шестой вывод (опорное напряжение) TDA8943 соединяется с массой. Решено было его заменить, что привело к восстановлению нормального звучания телевизора.

Проблему с переключением каналов пришлось решать, прибегнув к опыту других людей, сталкивавшихся с такой же неисправностью. Так же как и я, все замечали одну странность – при неправильном переключении каналов, восстановить правильную настройку помогало дерганье за антенный кабель! Как оказалось таких много. И встречается данная неисправность в телевизорах именно фирмы Samsung. Причиной тому является откровенно плохая пайка тюнера, а точнее мест пайки массы платы тюнера с его корпусом и массивных контактов массы на самой плате.

Сначала хотел выпаять тюнер полностью, однако сделать это 25-ватным паяльником не смог. Пришлось пропаивать тюнер как есть, сняв обе его крышки. И хоть места на плате шасси крайне мало для таких маневров, но все же удалось победить и эту неприятность. Теперь каналы переключаются без эксцессов.

Относительно плохой пайки нужно сказать отдельно. Пристальный осмотр всей платы шасси позволил выявить множество мест, где пайку пришлось восстанавливать

Что стало причиной сказать трудно – то ли изначально плохое качество пайки, то ли длительный срок эксплуатации телевизора. Но после произведенных манипуляций телевизор вновь занял свое место на кухне.

Ремонт проводил Кондратьев Николай, Донецк.

Невозможно современную квартиру или дом представить без видео- и аудиотехники. Данная аппаратура ежедневно эксплуатируется и поэтому ломается чаще других. Произвести ремонт телевизоров можно несколькими способами: отправить технику в сервисный центр, вызвать квалифицированного мастера на дом или произвести ремонт своими руками.

Перед тем как начинать ремонт телевизора, изначально необходимо убедиться, в чем проблема. Это поможет и в том случае, если ремонт вы будете производить своими руками, и тогда, когда придет мастер, вы ему сможете объяснить ситуацию.

Есть несколько видов неисправностей, которые чаще всего можно встретить при поломке телевизора.

  1. Техника не выключается. В независимости сломался кинескопный телевизор или современная ЖК модель, данная неисправность связана с перегоревшим предохранителем. Только вот разные модели имеют отличительные друг от друга детали. Также следует обратить внимание и на диодный мост – возможно, сгорел именно он.
  2. Как в отечественных, так и в импортных моделях часто может сбиваться потенциал, за функцию которого отвечает позистор.
  3. Если сломался монитор плазменного телевизора, тогда проблема, чаще всего, заключается в помехах или перепадах, могут появляться светлые либо темные полосы, изменяется цвет во время просмотра передачи или кинофильма.
  4. Проблема может быть и в поломке шнура или неисправности розетки.

Если брать во внимание все неприятности, перечисленные выше, стоит сказать, что наиболее сложной поломкой считается неисправность экрана. Например, на вашем мониторе после попадания жидкости на матрицу или удара телевизора проявляются светлые блики, тогда лучше нести его в телесервис. Здесь его обязательно отремонтируют, а если еще и гарантийный срок не вышел, то бесплатно или по сниженной цене.

Смотрите также – Как выбрать телевизор для дома в 2018 году?

Некоторые неисправности телевизоров можно попробовать устранить своими руками. И здесь неважно – это ЖК модели, LCD либо LED, мастера вызывать необязательно, если вы уверенны в своих силах. Вот только осторожность никогда не повредит, ведь такие модели телевизоров стоят недешево, и не имея опыта ремонта или знаний в данной области можно только навредить и усугубить поломку.

Перед тем, как начинать ремонт LED или LCD телевизоров, необходимо внимательно прочитать инструкцию, а также изучите принцип работы вашей модели. Любой человек, даже далекий от этой сферы поймет, что ремонт таких телевизоров, как LCD или LED будет отличаться от кинескопных моделей. В последнем случае вы гарантировано не столкнетесь с неисправным позистором. Здесь главное определить проблему, почему же не работает подсветка?

Если вы ремонтируете модели LCD, LED, тогда здесь разница будет только в том, какая подсветка применяется. Если это LCD телевизор, тогда подсветка производиться с помощью ламп люминесцентного или флуоресцентного характера. Для телевизоров LED подсветка производится с помощью светодиодов. На этом этапе различия ЖК моделей обычно и заканчиваются.

Поломка может заключаться только в том, что отсутствует питание, чтобы это проверить в ЖК телевизоре, вы можете своими руками сделать следующее:

  • открыть заднюю крышку модели;
  • провода, подсоединенные к матрице, снять;
  • рабочую лампу подсоединить к контактам;
  • есть и такие ЖК модели, в которых предусмотрен не один источник света. В этом случае необходимо протестировать все источники. Просто демонтируйте матрицу и подключите свой телевизор к сети – вы сможете увидеть, в каком светодиоде заключается проблема.

Когда будет определена поломанная лампа в LED или LCD телевизоре, необходимо произвести ее замену. Этот этап требует от мастера максимальной аккуратности, а также проявления особого внимания. В некоторых случаях лампа извлекается без извлечения матрицы, нужно только подвинуть элементы защиты с резиновой прокладкой и вытянуть лампочку с помощью паяльника. Подобным образом необходимо вмонтировать исправную лампочку. Теперь вас можно поздравить – вы своими руками произвели ремонт ЖК телевизора! Вот только обратите внимание на один важный нюанс – новая лампочка должна полностью отвечать параметрам и габаритам поломанной!

Чтобы произвести ремонт телевизоров самостоятельно, посмотрите внимательно на матрицу! Если здесь есть «нездоровые» полосы, тогда поломка заключается в матрице. Имеете новую деталь? Тогда все просто! Вы ее меняете и включаете телевизор, если он работает, значит, вы точно определили поломку.

Если причиной поломки ЖК телевизоров является экран, тогда лучше всего приобрести новые модели LCD либо LED техники. Менять экран LCD и LED моделей не рекомендуется, так как это нецелесообразно! Это касается и ЖК матрицы.

В чем может заключаться проблема неисправности плазменных телевизоров? Если необходимо произвести ремонт плазменных телевизоров, тогда действуйте по той же схеме, что описана выше. Просто адаптируйте ее к своему конкретному случаю. Это описание можно применять для любой модели плазменного телевизора, просто запаситесь заранее необходимым инструментом.

Хотя на сегодняшний день большинство пользователей предпочитает использовать плазму, но многие еще смотрят передачи по более устаревших кинескопных моделях. Давайте узнаем, как производить устранение поломки в таких телевизорах. Ниже приедена пошаговая инструкция, которая поможет вам произвести ремонт своими руками электронно-лучевого изделия.

  • При не включении такого устройства, проверяйте, прежде всего, предохранители. В таких телевизорах задняя часть состоит из панелей. Потому необходимо ту часть панелей открутить. Под такой панелей вы найдете плату и к предохранителю необходимо подключить клеммы питания. Они подключаются к обычной лампе накалывания, вернее к ее цоколю, после чего телевизор нужно подсоединить к сети. В том случае, если ваша техника исправна, лампа после включения потухнет, в противном случае, когда предохранитель перегорел, она либо вообще не будет работать, либо будет постоянно гореть.
  • Может поломаться и диодный мост. Только следует учитывать, что регулировать и ремонтировать его необходимо только после произведения прозвонки. В этом случае используется не только мультиметр, но и паспорт изделия, в котором указаны главные параметры данной модели.
  • Наиболее сложная поломка в телевизоре с кинескопом – это позистор. Чтобы произвести проверку своими руками, необходимо сначала отключить цепь питания, а затем и включить ее. В этом случае необходимо следить за лампой. Если рабочая лампа гаснет, тогда можно говорит, что позистор неисправный. Чтобы произвести ремонт, необходимо настроит сопротивление сети и только затеи поменять данную деталь.

Но не только дело может быть в позисторе, в кинескопных моделях сгорают транзисторы и конденсаторы. Диагностику данной поломки можно произвести и зрительно. Если почернел или же треснул конденсат, значит, заменяем его исправным аналогом. Теперь вы знаете, почему не работает телевизор и как его починит самостоятельно.

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 3.5 проголосовавших: 13

Неочевидные неисправности, связанные с проблемами питания телевизор ROLSEN и RUBIN

Подавляющая часть этих неисправностей, как правило, связана с включением телевизора и переводом его в рабочий режим. В этом материале автор делится опытом ремонта телевизоров указанных марок.

Rolsen C1420

ТВ не включается, светодиод на передней панели не светится

При диагностике выяснилось – выходные напряжения блока питания (БП) равны нулю. Схема БП приведена в [1]. Дополнительная проверка выявила, что оказался “пробит” транзистор V802 (2SA1015). После замены неисправного транзистора(аналог – 2SA733) ТВ переключался в дежурный режим, светодиод на передней панели светился красным цветом, но в рабочий режим не переключался. Напряжения на вторичных выпрямителях были ниже нормы. Кроме того, отсутствовало напряжение питания видеопроцессора N201 (TB1238) – на выв. 28 вместо 9 В было 0,59 В. Это напряжение формируется стабилизатором V832, V831, D835 (см. рис. 1 – эта часть схемы отсутствует на схеме базового шасси). Для запуска стабилизатора на базу транзистора V831 поступает сигнал POWER высокого уровня с выв. 7 телевизионного микроконтроллера N001 (TMP87CM38N). Сам транзистор оказался исправен. Было принято решение о замене микроконтроллера. После его замены телевизор начал нормально функционировать.



Рис. 1

При включении ТВ кнопкой “Сеть” он сразу переходит в рабочий режим (светодиод светится зеленым цветом), но вместо изображения появляется “серый растр” с периодически повторяющимися темными линиями по вертикали

Напряжение на шине 130 В было равно 80 В(принципиальная схема приведена в [1]).

Импульсы запуска на базе транзистора строчной развертки V501 были искажены. Также было искажено и пилообразное напряжение на выв. 24 N201. Элементы блока питания были проверены и оказались исправны. Микроконтроллер N001 и микросхема памяти N002 также были исправны, кварцевый генератор (выв. 31 и 32 МК) работал, но обмен между памятью и микроконтроллером по шине I2C при нажатии на кнопки управления отсутствовал. Напряжение на шине питания микроконтроллера (выв. 42) было занижено (вместо 5 В – 3,7 В). Высокий потенциал (сигнал RESET) на выв. 33 МК отсутствовал. После того как был выпаян стабилитрон D004 (RD3.6E), напряжение на шине питания МК повысилось до 4,9 В.

Был проверен транзистор преобразователя V801 (2SC2688), на эмиттере которого формируется напряжение питания МК +5В-А.

Он оказался неисправным (утечка в переходе “коллектор-эмиттер”). После установки нового транзистора напряжение на шине повысилось до 5,03 В, но включаться и нормально функционировать телевизор стал только после установки исправного стабилитрона D004 (в цепи RESET).

Телевизор отключается через несколько секунд после начала работы

Этот аппарат изготовлен на шасси ТВ “Rubin 55MS10-1” и его схема частично соответствует опубликованной в [3].

В этой модели вместо микроконтроллера TDA9353 используется CH05T0102 (аналог TDA9381).

При более детальном рассмотрении, после включения ТВ в рабочий режим, на 1-2 секунды появлялся растр с линиями обратного хода, затем высокое напряжение пропадало и аппарат переключался в дежурный режим.

Рис. 2

Микроконтроллер D101 питается напряжениями 3,3 В (выв. 54, 56, 61) и 8 В (выв. 14, 39). Но на шине 8 В напряжение было занижено и составляло 7,8 В (фрагмент узла стабилизатора показан на рис. 2). Оказался в обрыве резистор R894 (230 кОм). После замены резистора телевизор нормально включился. Возможно после ремонта потребуется коррекция размера по вертикали и не будет звука. Для устранения этих проблем входят в сервисный режим:громкость звука устанавливают в нулевое значение, после этого одновременно нажимают на ПДУ кнопки MUTE и МENU. Такой вход в сервисный режим используется только для прошивки CH05T0102. При проблемах со звуком проверяют установки параметров MODE (должно быть 24) и OPT (должно быть F3).

Rubin 5510 MT (шасси ШЦТ-730)

ТВ не включается, светодиод на передней панели не светится

При диагностике выяснилось, что “пробит” транзистор строчной развертки VT701 (BU2508DF) (принципиальная схема приведена в [2]). После замены транзистора (он имеет встроенный диод) переход ТВ в рабочий режим сопровождался высоковольтными разрядами, которые бывают при отсутствии заземления аквадага кинескопа или внутренних пробоях кинескопа. В данной модели аквадаг кинескопа подключен не к корпусу ТВ (см. схему), а к разрядникам, установленным в разъеме X301.

Для выяснения причины дефекта аквадаг кинескопа с помощью перемычки J202 был подключен к корпусу ТВ, а для исключения влияния схемы ограничения тока лучей кинескопа был отпаян резистор R714, подключенный к выв. 8 строчного трансформатора. После этого ТВ включился в рабочий режим, но сгорел резистор R608, подключенный к выв. 9 микросхемы кадровой развертки (он стоит в цепи формирования напряжения вольтодобавки). Причина – неисправная микросхема кадровой развертки D600 (самовозбуждение). После замены микросхемы ТВ включался в рабочий режим, но высокое напряжение отсутствовало, не было импульсов запуска строчной развертки с выв. 48 D101 (STV2249C). Причина подобного дефекта – неисправен конденсатор С133 (47мкФ 25 В), подключенный к выв. 46 МК. После замены конденсатора ТВ стал нормально функционировать.

Rolsen C2116

ТВ не переключается в рабочий режим, светодиод на передней панели светится красным цветом

В отличие от базовой схемы БП (принципиальная схема приведена [1]) в этой модели есть некоторые отличия. Схема вторичных цепей этого БП показана на рис. 3. Строчная развертка питается напряжением 115 В.

Рис. 3



При измерении вторичных напряжений оказалось, что напряжение на шине 115 В равно 25 В, на шине 9 В – 3,3 В, то есть, по всем признакам, ТВ находится в дежурном режиме. Были проверены потребители вторичных напряжений

–    транзистор и трансформатор строчной развертки V502, T100, генератор строчной развертки N201 (ТВ1238АN, микросхема кадровой развертки N401 (TA8403) и УМЗЧ N601 (TDA2611) на наличие короткого замыкания по шинам питания

–    все элементы оказались исправными. Напряжение на выв. 7 микроконтроллера N001 (сигнал POWER) составляло 4,5 В, что соответствовало рабочему режиму. При проверке транзистора V805 была обнаружена утечка между его эмиттером и базой. После замены исправного транзистора напряжение на шине 115 В увеличилось до 60 В, что также являлось недостаточным для работы строчной развертки (причем, переменным резистором RV801 это напряжение не регулировалось). Был проверен транзистор V806, утечку в котором между базой и эмиттером удалось определить только после выпайки его из платы. После замены неисправного транзистора телевизор начал нормально функционировать. Вместо транзистора 2SC1815 (V806) можно использовать аналог – 2SC945.

Rolsen C2150

Телевизор не включается

При диагностике выяснилось, что ТВ не переходит в рабочий режим, светодиод на передней панели светится красным светом. Аппарат на нажатие кнопок передней панели не реагирует. В отличие от базового шасси (см. [3]) в последних модификациях устанавливается микроконтроллер TDA9381 (вместо TDA9353, показанного на схеме). Назначение выводов этих процессоров совпадает, но имеются принципиальные отличия:

–    TDA9381 предназначен для кинескопов с углом отклонения лучей 90°, а TDA9353 – 110°;

–    TDA93181 не имеет декодера телетекста.

Рабочий режим на шасси включается после подачи напряжения 8 В на выв. 39 микроконтроллера DA101 (TDA9381PS/N2/2I1229), которое формируется стабилизатором DA801 (выв. 3). Стабилизатор управляется сигналом с выв. 1 МК через ключ на транзисторе V105. При высоком уровне напряжения на этом выводе включается рабочий режим, а при низком – дежурный. Было предположено, что неисправен микроконтроллер. В качестве дополнительного признака его неисправности служило то, что отсутствовал обмен по шине I2C между памятью DD401 (выв. 6, 5) и МК (выв. 62, 63) при нажатии кнопок передней панели. При замене микроконтроллера вместе с ним рекомендуется установить “чистую” (не прошитую) микросхему энергонезависимой памяти DD401 (24С08). Это объясняется тем, что при выходе из строя микроконтроллера в память могут быть записаны некорректные значения некоторых параметров сервисного режима (особенно это касается параметра “Опции”). В результате ТВ может не включаться – но уже по другой причине. При установке же новых микросхем микроконтроллера и памяти в последнюю записываются заводские значения регулировочных параметров. В данном случае, после замены перечисленных выше микросхем ТВ стал функционировать. После этого необходима регулировка параметров изображения в сервисном режиме (в основном требуется регулировка размеров по вертикали и горизонтали).

Rubin 37MO9-2

ТВ не включается, светодиод на передней панели не светится

Напряжение питания строчной развертки занижено: вместо 115 В было 90 В. Напряжение питания МК было равно 4,9 В, на выводе RESET (выв. 2 МК) – был высокий уровень (4,9 В). Принципиальная схема ТВ приведена в [3].

Хотя напряжение питания микроконтроллера на 10% ниже нормы, ТВ должен включаться, но может работать нестабильно.

На входе кварцевого генератора (выв. 51 МК) импульсы были, а на выходе (выв. 50) – нет. При касании вывода кварцевого резонатора ZD401 светодиод начинал светиться красным цветом, но ТВ в рабочий режим не переключался. Было предположено, что неисправен резонатор ZD401 или МК. Были отпаяны согласующие конденсаторы С412 и С413 (47 пФ) от выводов резонатора. После этого ТВ включился и нормально заработал в рабочем режиме. Если конденсаторы С412, С413 не устанавливать, ТВ будет работать неустойчиво.

Rolsen C2170T

При включении в сеть телевизор находится в дежурном режиме, светодиод светится красным цветом, но в рабочий режим ТВ не переключается

При измерении напряжения на выходе БП присутствует напряжение 11 В (принципиальная схема ТВ приведена в [2]), которое используется для питания стабилизатора

3,3    В на транзисторе V806, от которого питается микроконтроллер.

На шине 115 В имеется 16 В, что соответствует дежурному режиму.

Генератор в составе микроконтроллера TDA9351 с прошивкой Rolsen FPT 2.1 (выв. 58 и 59) не работает. Напряжение питания микросхемы вместо 3,3 В составляет

2.4    В. При отключении шины питания от микросхемы TDA9351 (достаточно отпаять перемычку от дросселя L403) напряжение на эмиттере транзистора V806 повысилось до

3.4    В. Было сделано предположение что неисправен микроконтроллер. После его замены ТВ включился, но перегорел резистор R608 (22 Ом, установлен по шине питания микросхемы кадровой развертки 45 В от строчной развертки). Оказалось, что вместо микросхемы TDA8351 установлена TDA8357. Хотя это аналоги, но одна из микросхем питается напряжением (выв.

6) 18 В (TDA8357), а другая (TDA8351) – 45 В. После установки исправной микросхемы TDA8351 ТВ начал функционировать нормально.

Очень часто в ТВ ROLSEN неисправность кадровой развертки может стать причиной отключения телевизора в рабочем режиме (это происходит сразу или через несколько секунд). В этом случае ТВ переходит в дежурный режим по сигналу с выв. 1 микроконтроллера D101. Этот сигнал формируется не только при переводе аппарата в дежурный режим принудительно (с пульта ДУ), но и при больших токах кинескопа и при отсутствии кадровых импульсов VGUARD, которые формируются на выв. 8 микросхемы TDA8351 и через буфер VT102 поступают на выв. 50 D101. Телевизор не включается, светодиод на передней панели не светится

При проверке БП оказалось, что перегорел предохранитель FU802 (1 А), диод вторичного выпрямителя VD817 и силовой транзистор блока питания VT801 (P4NK60Z). Эти элементы были заменены, после этого ТВ включился на несколько секунд, но вышли из строя те же самые элементы, а также резистор R805 (4,7 Ом/5 Вт). Причиной этого оказался транзистор выходного каскада строчной развертки VD701 (HD1651C), исправность которого проверить тестером довольно сложно, он имеет встроенный диод между эмиттером и коллектором, и резистор между базой и эммите-ром номиналом 50 Ом. После установки исправного транзистора ТВ работает нормально. Для повышения чувствительности защиты БП от перегрузки можно путем установки резистора R845 большего номинала (примерно, 4…5 кОм).

Rubin 55M10-8

Телевизор не включается

Заниженным оказалось напряжение дежурного режима – на выходе выпрямителя VD821 (см. [2]) вместо 7 В было 2 В (в рабочем режиме это напряжение должно повышаться до 11 В). Оказался неисправным тиристор VS802 (MSR22). После замены тиристора (аналоги – MSR 100, BD139) появились напряжения, соответствующие дежурному режиму ТВ. Но аппарат не переходил в рабочий режим, а при нажатии кнопки меню напряжения на шине I2C уменьшалось до 2 В (выв. 5 и 6 микросхемы D404) и, соответственно, ТВ на нажатие на кнопки панели управления не реагирует. Одним из предположений было, что аппарат не переходит в рабочий режим по причине превышения тока лучей кинескопа (выв. 49 процессора D101, измерение напряжения на котором показало, что оно занижено и составляет в момент включения доли вольт). Причина этого состояния была выяснена после снятия платы кинескопа, при этом появилось высокое напряжение, которое сопровождалось высоковольтными разрядами в колбе кинескопа. Оказался неисправен кинескоп, после замены которого нормальная работа ТВ восстановилась.

Rubin 55M10

Телевизор не включается

К сожалению, некоторые виды неисправностей в этих моделях ТВ связаны с ошибками монтажа во время сборки шасси, что и было обнаружено в этом случае (принципиальная схема приведена в [2]).

При более тщательной проверке выяснилось, что ТВ включается, но происходит это с задержкой примерно в 15 секунд, при этом светодиод на передней панели аппарата после нажатия кнопки “POWER” не светился. По окончании задержки светодиод загорается красным светом и в дальнейшем ТВ нормально функционирует В блоке питания установлен контроллер типа TDA16846. Напряжение запуска на выв. 14 этой микросхемы поступает через усилитель на транзисторе VT802, током которого заряжается конденсатор C818. Вместо положенного по схеме номинала этого конденсатора 47 мкФ, был установлен конденсатор номиналом 220 мкФ, поэтому включение блока питания задерживалось. После установки конденсатора С818 емкостью 47 мкФ ТВ стал нормально включаться.

Иногда имеет место задержка включения телевизора в рабочий режим (от 5 до 15 секунд), которая также связана с недостаточным напряжением на шине питания микроконтроллера и памяти. Особенно четко это проявляется при утечке одного из фильтрующих конденсаторов (С849, С411). Если между нажатием кнопки (например, включения канала) на пульте или на панели проходит несколько десятков секунд, прежде чем телевизор перейдет в рабочий режим, даже тестером можно заметить заметное повышение напряжения по шине 3,3 В. После замены соответствующих конденсаторов нормальная работа ТВ восстанавливается.

Литература

1.    “Ремонт & Сервис” №11, 2003, с. 7-15.

2.    “Ремонт & Сервис”, № 6, 2004, с. 13-18.

3.    “Ремонт & Сервис”, № 6, 2005, с. 15-21, № 7, 2006, с. 5-8.



Автор: Владимир Петров (г. Москва)

Источник: Ремонт и сервис

Что такое транзистор и для чего нужен транзистор

До сих пор мы изучали радиоэлектронные компоненты, которые имеют только два вывода, такие как резисторы, конденсаторы, аккумуляторы, светодиоды и переключатели и так далее.

Паяльный фен YIHUA 8858

Обновленная версия, мощность: 600 Вт, расход воздуха: 240 л/час…

Транзисторы же имеют в своем составе три вывода. Транзисторы бывают разных типов, форм и размеров. По большей части, все они работают одинаково, лишь с небольшими отличиями в зависимости от типа.

Большую же часть всех транзисторов составляют биполярные  и полевые транзисторы. В данной статье, для объяснения, того что такое транзистор и для чего нужен транзистор, в качестве примера мы будет использовать полевой (FET) транзистор, поскольку его работа  более понятна и это знание более полезно. Почти все, что вы узнаете здесь, так же с успехом можно применить к биполярным транзисторам.

Условное обозначение транзисторов и внешний вид транзисторов

Ниже приведено условное обозначение транзистора на схеме, и несколько примеров того, как выглядит транзистор:

Полевой транзистор (FET)

Внешний вид транзисторов



Обратите внимание, что три вывода на схеме обозначены как  G (Gate) — Затвор , S (Source) – Исток  и D (Drain) — Сток.

Корпус транзисторов

На рисунке выше, изображены три разных типа корпуса транзисторов. Тип корпуса слева обозначается как ТО-92 , корпус посередине ТО-220 , и корпус справа именуется как транзистор в металлическом корпусе.

Что касается металлического корпуса, то он практически больше не применяется. Транзисторы малой и средней мощности выпускаются в корпусе ТО-92, в то время как мощные изготавливаются в ТО-220.

Ниже представлено наиболее распространенные сопоставления выводов полевого транзистора в корпусах  ТО-92 и ТО-220.

Корпус ТО-92 Корпус ТО-220


Транзистор в качестве переключателя

Транзисторы можно рассматривать как электронные коммутаторы. Транзистор используется для включения различных устройств, таких как двигатели, фонари и так далее. Так же, как и выключатель света в комнате, транзистор может включать и выключать лампочку накаливания.

Это достаточно удобно, так как небольшой источник напряжения может быть использован для коммутации большого источника напряжения. Давайте рассмотрим это на простом примере с использованием обычной лампочкой.

На рисунке выше  мы имеем транзистор, подключенный к лампочке и к двум различным источникам питания. Давайте сперва посмотрим на левую половину схемы:

  • Минус низковольтной батареи  подсоединен к истоку транзистора.
  • Плюс низковольтной батареи  подсоединен к затвору транзистора.

В этой конфигурации  транзистор открыт. Вы можете видеть, как небольшой ток протекает через транзистор от затвора к истоку. Теперь давайте посмотрим на правую половину схемы:

  • Минус высоковольтной батареи  подсоединен к истоку транзистора.
  • Плюс высоковольтной батареи подключен к одному из выводов лампочки.

Другой вывод лампочки подключен к стоку транзистора.

Поскольку транзистор открыт, то больший ток  протекает через лампочку, далее через транзистор от стока к истоку. Если вы отключите низковольтную батарею от транзистора, то транзистор закроется, а лампочка погаснет.

Обратите внимание, что транзистор здесь работает в качестве ключа, включая и выключая лампочку под действием низковольтного напряжения.

Данная схема не особо полезна на практике. Однако, когда мы заменим низковольтную батарею другим источником напряжения, то транзисторный ключ становится намного интереснее.

Вместо того чтобы переключать транзистор с помощью низковольтной батареи, мы можем включать его и выключать с помощью других источников напряжения. В качестве примера приведем несколько источников сигнала, способных влиять на переключения транзистора:

  • Микрофон, создающий переменный электрический сигнал в зависимости от уровня звука.
  • Солнечная батарея, вырабатывающая постоянное напряжение при освещении ее поверхности.
  • Датчик влажности.

Обратите внимание, что все перечисленные выше датчики реагирует на различные источники сигнала. Используя их слабое выходное напряжение   можно управлять гораздо более мощным устройством.

Следующий пример применения транзистора

В данном примере мы имеем микрофон, соединенный с затвором полевого транзистора и лампу накаливания, подключенную к транзистору и повышенному источнику питания. Теперь при улавливании звука микрофоном, лампочка будет загораться. И чем громче будет звук, тем ярче будет светиться лампа.

Это происходит потому, что микрофон создает напряжение, поступающее на затвор полевого транзистора. При появлении сигнала на затворе происходит отпирание транзистора, в результате чего через транзистор начинает течь ток от стока к истоку.

Фактически, в этой схеме полевой транзистор играет роль усилителя сигнала. Для еще большего усиления можно использовать еще один транзистор.

Примечание: в этой схеме мы  использовали громкоговоритель в качестве микрофона, так как динамик  генерирует более сильное напряжение по сравнению с Электродинамическим микрофоном.

Данная схема аналогична предыдущей, только теперь вместо лампы подключен электродвигатель. Это позволяет  управлять скоростью вращения электродвигателя силой звука поступающего в динамик.



Чем громче вы кричите в микрофон, тем быстрее двигатель будет вращаться.

Транзистор в режиме инвертора

До сих пор все наши примеры были основаны на включении нагрузки при подаче напряжения на затвор транзистора. Транзистор так же может работать и в инверсном режиме, это когда он проводит ток при отсутствии входного напряжения на затворе.

Рассмотрим данный режим работы транзистора на примере простой охранной сигнализации, издающей звук при обрыве тонкого провода охранного шлейфа.

Сперва, мы должны с типами полевых транзисторов. Все транзисторы бывают двух разных типов проводимости: P-канальный  и N-канальный.

N-канальный

P-канальный

Транзистор открыт при подаче напряжения   на затвор

Транзистор заперт  при подаче напряжения на затвор

Единственная разница в символьном обозначении является направление стрелки затвора.

До сих пор все наши примеры были связаны с полевым транзистором N-канальным. Транзисторы данного типа доминируют в радиоэлектронных схемах, поскольку они дешевле в производстве. Тем не менее, в следующем примере   мы используем   Р-канальный полевой транзистор.

Помните, что Р-канальный полевой транзистор находится в закрытом состоянии в тот момент, когда на его затворе находится управляющее напряжение. Поэтому, как видно из вышеприведенной схемы, звуковой генератор (buzzer) будет в выключенном состоянии до тех пор, пока провод цел. Как только провод будет разорван, напряжение на затворе   пропадет,  и транзистор начнет пропускать ток, и активирует звуковой генератор.

Пока охранный шлейф не оборван, основная аккумуляторная батарея бездействует и тем самым сохраняет свой заряд. В тоже время, для обеспечения напряжения на затворе транзистора необходимо ничтожно малый ток малой батареи, и ее хватит на очень длительный срок.

Мы так же можем   оптимизировать данную схему и использовать всего один источник питания. Все, что мы должны сделать, это подключить охранный шлейф к затвору и плюсу большой батареи и исключить малую батарею.

перевод: http://efundies.com/

Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Все время вылетает строчный транзистор. Диагностика и ремонт узла строчной развёртки. Отсутствие изображения, но наличие звука указывает на поломку в блоке цветности или видеоусилителе

Меняешь сгоревший строчный транзистор, телевизор включается, растр нормальный через минуту снова горит


строчный транзистор, и замерять ничего не успеваешь.

Выход из строя транзистора строчной развертки наверно наиболее часто встречающаяся неисправность в телевизорах. Строчная развертка основная нагрузка для блока питания и является по сути дополнительным БП, с которого снимается напряжение для кадровой развертки, видеоусилителей и т. д. Хорошо, когда ремонт заканчивается с заменой строчного транзистора, но иногда строчный транзистор после замены, сразу или немного спустя, снова выходит из строя.

И так если после замены строчного транзистора, сразу или через некоторое время он снова выходит из строя, необходимо обратить внимание на следующее:


  1. Не завышено ли напряжение питания строчной развертки НОТ.

  2. Греется ли перед выходом из строя транзистор или нет. Если транзистор греется, то это говорит о том , что нагрузка на него больше чем положено. В данном случае неисправны, могут быть как строчный трансформатор, так и цепи нагруженные на него. Необходимо проверить конденсатор по питанию задающего трансформатора (ТМС). В этом случае происходит изменение строчного импульса запуска. Транзистор строчной развертки будет перегреваться и закончится тепловым пробоем.

  3. Если транзистор не греется, то причина кроется, чаще всего, в холодных пайках, в цепях, через которые поступают строчные импульсы на базу транзистора. Особенно необходимо обратить внимание на согласующий трансформатор драйвера строчной развертки, включенного в цепь транзистора выходного каскада строчной развертки. Плохой контакт разъема отклоняющей системы, так же может стать причиной того, что пробивает строчный транзистор, проверьте соединение проводов в самом разъеме. Короткое замыкание в отклоняющих катушках.

  4. Брак транзистора.
Рассмотрим для примера несколько схем. Строчная развертка телевизора Erisson 21F7:

Проверить 2SC2482, C451, C453, T450, С455, С455А.


Строчная развертка телевизора POLAR 51CTV-4029

К проверке: C401, C403, VT401, T401, C402.

Как проверить строчный транзистор предварительно в схеме не выпаивая ? Между базой и эмиттером мультиметр будет показывать короткое замыкание, так как сопротивление будет измеряться через трансформатор, переходы: Б-К и Э-К если они исправны, будут «звониться» в одну сторону. Но лучше проверять все таки выпаивая.

Проверить строчный трансформатор можно так, выпаиваем трансформатор и вместо него впаиваем две ножки трансформатора ТВС-110ПЦ15, девятую и двенадцатую. Включаем телевизор, и если на трансформаторе появилось высокое напряжение, а строчный транзистор перестал греться, то вероятно сгорел ТДКС (при условии что элементы обвязки исправны и будьте осторожны вывод на умножитель под напряжением 8,5 кВ).

Строчный транзистор (HOT) выходит из строя (пробивается) по двум основным причинам.

Первая – тепловой пробой из-за изменения формы импульсов запуска строчного транзистора. Короткое замыкание в строчном трансформаторе (FBT) тоже может стать причиной теплового пробоя.

Вторая – пробой по напряжению в основном из-за блока питания и микротрещин. Вот несколько основных причин.

Завышено напряжение питание строчной развертки НОТ.

Холодные пайки (кольцевые трещины) в блоке строчной развертки. Пропаять в обязательном порядке трансформатор межкаскадный строчный ТМС, осмотреть плату и устранить подозрительные пайки в элементах строчной развертки.

Конденсатор по питанию ТМС. В этом случае происходит изменение строчного импульса запуска. Транзистор строчной развертки будет перегреваться и закончится тепловым пробоем. Еще один неправильный выход установить транзистор помощнее, ампер так под 25…30 (Для проверки-можно).

Плохой контакт разъема отклоняющей системы, могут так же стать причиной выхода из строя HOT. Причем отсутствие кольцевых трещин по ОС не означает, что контакт хороший. Проверьте соединение проводов в самом разъеме. Короткое замыкание в отклоняющих катушках.

Почему выходит из строя строчный транзистор? Строчный транзистор выбивает по двум основным причинам:


  • Первая-тепловой пробой из-за изменения формы импульсов запуска строчного транзистора. Короткое замыкание в строчном трансформаторе (РВТ) тоже может стать причиной теплового пробоя.

  • Вторая-пробой по напряжению в основном из-за блока питания и микротрещин.
Опять сгорел выходной транзистор в строчной развертке! Вот несколько основных причин:

  1. Завышено напряжение питание строчной развертки НОТ.

  2. Неисправны конденсаторы в коллекторных цепях транзистора.

  3. Холодные пайки (кольцевые трещины) в блоке строчной развертки. Пропаять в обязательном порядке трансформатор межкаскадный строчный ТМС, осмотреть плату и устранить подозрительные пайки в элементах строчной развертки.

  4. Конденсатор по питанию задающего трансформатора (ТМС). В этом случае происходит изменение строчного импульса запуска. Транзистор строчной развертки будет перегреваться и закончится тепловым пробоем. Некоторые мастера по незнанию выходят из положения тем , что ставят в телевизор дополнительные радиаторы. Со временем телевизор может потяжелеть даже на полкилограмма алюминия. Еще один неправильный выход установить транзистор помощнее, ампер так под 25…30.

  5. Плохой контакт разъема отклоняющей системы, могут так же стать причиной выхода из строя строчного транзистора. Причем отсутствие кольцевых трещин по ОС не говорит, что контакт хороший. Проверьте соединение проводов в самом разъеме.

  6. Короткое замыкание в отклоняющих катушках. Например, в телевизоре LG (Goldstar) шасси МС-84А модели CF-21DЗЗ, CF-21DЗЗ E , CF-20К51КЕ, шасси МС-994А модели CF-21F39, где установлена отклоняющая система Pianzhuan QРС 29-90-54. Многократно подтвержден факт выхода из строя строчного транзистора из-за межвиткового пробоя строчной отклоняющей системы.

  7. Прострелы строчного трансформатора могут выводить строчный транзистор из строя.

  8. Диоды, резисторы в СР проверить ?

  9. Не пропаяны выводы или неисправен кварц 500 кГц.

  10. Вы приобрели некачественные, некондиционные или перетертые транзисторы. К сожалению, данная проблема для наших дней становится все более актуальной. Непорядочные коммерсанты идут на всяческие ухищрения, чтобы заработать, как можно больше. Это самое настоящее мошенничество. На сайте www.telemaster.ru в разделе ФУФЛЯНДИЯ вы можете прочитать, а также прислать ваши наработки в области радио мошенничества. Каждый из нас сталкивается или сталкивался с этим неприятным обстоятельством.
Если горит от перегрева, то надо осциллографом посмотреть на базе выходного строчного транзистора размах отрицательного закрывающего выброса. Если он меньше -5 В, то надо копать буферный каскад. Может конденсатор на фильтре питания буфера потек, может неисправен предвыходной буферный транзистор (потеря усиления). Проверить электролитические конденсаторы в блоке питания. Проверять электролитические конденсаторы в блоке питания на момент усыхания удобней всего осциллографом. Подключая его, легко заметить пульсации по тем цепям, которые нуждаются в замене фильтров питания (конденсатором).

Примеры:


Panasonic TC21B3EE. Периодически выходит из строя строчный транзистор. Надо пропаять переходной трансформатор строчной развертки. Также в блоке питания всегда есть холодные пауки (кольцевые трещины).

SONY KV29C3. Выходит из строя строчный транзистор 2SC3997. В таких случаях меняют IC403 SDA9361 и кварц Х401.

SONY 21DK2. Выходит из строя строчный транзистор через 1…2 дня. В телевизоре на микросхеме 1213 подключен кварц. По возможности – заменить его новым.

JVC 21ZE, JVC 21 дюйм. Присутствует та же неисправность, лично 3 транзистора сжег.

PALLADIUM шасси 991, произведено IMPERIAL. Через 5…10 минут выходной транзистор строчной развертки и демпферный диод перегреваются. Напряжение питания строчной развертки в норме. Предвыходной каскад выполнен на TDA8143. В этом случае необходимо заменить неисправный конденсатор с 1-й предвыходного трансформатора строчной развертки на базу строчного транзистора. Если проблема не будет устранена заменить трансформатор строчной развертки.

SARP 70ES14. Выходит из строя строчный транзистор через некоторое время – заменить С607 (330 мкФ х 10 В).

PANASONIC TC 29V50. Горит строчный транзистор. Непропай трансформатора драйвера ТМС, ну и, конечно, убедится в исправности конденсатора на 1500 В подключенного к коллектору выходного транзистора.

VESTEL модель 7216 GST PIP шасси 11АК19В-1. Горит строчный транзистор – проверить ТМС. Все эти турецкие шасси страдают от непропаев на соединителе отклоняющих катушек и вообще в районе строчной развертки.

NORDMENDE SPECTRA C55. Горит строчный транзистор – проверить ТМС.

SARP 70CS-03S. Периодически выходит из строя строчный транзистор. Проверить D609, D610, С601, С619, заменить С604 и проверить разьем на отклоняющей системе, возможно образование холодной пайки. Выходной транзистор ставить только BUH515.

SONY KV29C3 , шасси АЕ4. Выгорает строчный транзистор. Ищите неконтакт по базовой цепи строчного транзистора: обычно кольцевые трещины в ТМС, или резисторе в базе выходного и предвыходного транзистора.

Смотрите: таблица – выходные транзисторы строчной развертки, БП и их аналоги.

Всем привет. Сегодня на ремонте телевизор Rainford 5581 с типичной неисправностью «не включается». При подаче напряжения, телевизор издавал так называемое «цыкание», что свидетельствовало о неисправности строчной развертки.

Так как строчная развертка в этих телевизорах построена на транзисторах типа BU808df или его аналоге C5388 , которых в продаже уже нет, вместо них я устанавливал сборку из двух транзисторов. Весь процесс сборки данной замены описан

В этот раз я решил пойти другим путем, который мне подсказал знакомый мастер. Суть заключается в установке обычного строчного транзистора вместо BU808DF с маленькой доработкой схемы, но об этом немного позже.

Итак, после разборки телевизора, мое предположение подтвердилось, и C5388 был пробит.

Плата вся была перепаяна, видимо этот телевизор уже побывал в ремонте не один раз. Причиной выхода из строя строчного транзистора послужила высохшая емкость с613 , которую уже когда-то меняли, и установили 10 мкф на 63вольта.

Я почти уверен, что если бы предыдущие мастера поставили хотя бы 22 мкф на 63 вольта, то еще год-другой телевизор проработал бы точно.

Переделка на схемы.

Для того, чтобы переделать схему нам необходимо произвести такие действия:


Транзистор должен быть качественным, а не подделкой. Косвенно определить качество транзистора можно проверив сопротивление между эмиттером и базой. У нормального транзистора оно обычно составляет около 50 ОМ , но не больше. Меньше допускается.

Включив телевизор, меряем температуру. После 10 мин работы она не должна превышать 70 градусов, если больше, то транзистор из плохой серии, тогда рекомендую использовать . У меня температура составила около 65 градусов, через час температура была 71 градус, что считаю нормальным результатом.

Всем спасибо за просмотр.


При ремонте различной электронной аппаратуры первостепенной задачей является
определение неисправности . Зачастую поиск причины выхода из строя того или иного устройства занимает гораздо больше времени, чем её устранение.
Данная статья предлагает некую методику поиска неисправности в современных телевизорах. Когда встречаются ситуации, что телевизор не подаёт никаких признаков жизни, я стараюсь придерживаться именно этого метода выявления поломки.
Итак, с чего следует начинать.
Для начала, после «вскрытия» аппарата, нужно очистить его «нутро» от пыли. Можно воспользоваться небольшой кистью и пылесосом, а можно как-нибудь по-другому, главное результат.

После чистки нужно внимательно осмотреть плату на предмет видимых глазу дефектов радиокомпонентов (вздутые конденсаторы, почерневшие резисторы и сопротивления, пробитые буквальным образом микросхемы или транзисторы и выгоревшие дорожки). Также следует обратить внимание на «пушку» кинескопа: если она прозрачная, то всё хорошо, если молочно-белого цвета, то кинескоп неисправен (вышел вакуум). Если визуально обнаружить неисправность не удалось, то проверьте кабель питания телевизора и защитный предохранитель. Также следует проверить сетевую кнопку включения телевизора.

Если сгорел предохранитель, то не спешите менять его и включать аппарат, так как он может гореть от короткого замыкания в цепи питания и неисправного позистора (как менять позистор читайте ).

Затем переходим к проверке блока питания. Для этого нужно отключить нагрузку, а именно выходной каскад строчной развёртки и вместо него подключаем лампу 220В и 60…100Вт. В зависимости от размера кинескопа напряжение питания строчной развёртки (СР) варьируется от110 до 150 В. Находим во вторичных цепях конденсатор фильтра питания СР (обычно он имеет номинал 47…220мкф 160…200В), который стоит после выпрямителя питания СР и параллельно ему и подключаем лампу накаливания, имитируя нагрузку. Чтобы отключить нагрузку, находим после этого конденсатора дроссель, ограничительный резистор или предохранитель (иногда просто перемычка), через который поступает питание на каскад СР и отпаиваем его.

Из-за неисправности элементов обвязки в блоке питания (БП), при включении может выйти из строя ключевой транзистор или микросхема БП. Чтобы этого не случилось БП нужно включать через ещё одну лампу 220В 100…150Вт, которая послужит в качестве предохранителя. Если при включении эта лампа ярко горит, то следует проверить входные цепи, выпрямитель (диодный мост) сетевой, силовой конденсатор и ключевой элемент БП (транзистор или микросхема). А если лампа загорелась и погасла или стала светиться слабо, то, скорее всего, блок питания в норме и далее нужно отсоединить эту лампу и дальнейшую диагностику производить без неё.

Теперь включите БП и замерьте напряжение на нагрузке: если кинескоп диагональю 20…21 дюймов, напряжение должно быть 110…130В, если диагональ кинескопа 25…29 дюймов, то 130…150В.
При превышении этих значений нужно проверить элементы в первичной цепи БП и цепи обратной связи. Также следует обратить внимание на электролитические конденсаторы, ёмкость которых при высыхании уменьшается и это приводит к нестабильной работе и повышению напряжений.
При заниженных напряжениях нужно проверить вторичные цепи на предмет замыканий и больших утечек. Также нужно проверить защитные диоды в питании СР, если таковые имеются (обычно это R2K, R2M или аналогичные). Также следует проверить защитные диоды в цепи питания кадровой развёртки (КР).
Убедившись, что БП исправен, убираем лампу, которую использовали вместо нагрузки, и впаиваем обратно элемент, который выпаивали чтобы отключить СР, тем самым восстанавливаем цепь питания СР.
Строчная развёртка

Чтобы проверить СР, желательно вновь установить лампу накаливания в качестве предохранителя. Если при включении лампа загорится и погаснет или будет слабо светиться, то выходной каскад СР исправен. Если же лампа загорелась и продолжает ярко светить, проверьте исправность выходного транзистора СР. При исправном транзисторе и отсутствии высокого напряжения, нужно проверить наличие на базе этого транзистора управляющих импульсов. Если напряжения и импульсы в норме, то следующим шагом будет .

Есть ещё одна поломка СР, благодаря которой БП не включается, а лампа, которая включена вместо предохранителя, ярко светится – это неисправность строчных отклоняющих катушек (пробой). Если эти катушки отсоединить и после этого телевизор включится, то неисправна отклоняющая система (ОС).
Кадровая развёртка

Проверку кадровой развёртки (КР) следует начинать с измерения напряжения питания, которое, в большинстве случаев, берётся с обмотки строчного трансформатора. В первую очередь нужно проверить ограничивающий резистор, через который подаётся питание. Также часто выходит из строя выпрямительный диод в цепи питания КР и, собственно, сама кадровая микросхема. Очень-очень редко бывает межвитковое замыкание в кадровых отклоняющих катушках. Проверку этих катушек лучше производить заменой.

Питание кинескопа
Если блоки питания и развёрток исправны, а экран телевизора не светится, то, в первую очередь, нужно проверить питание на накал кинескопа – оно должно быть в пределах 6…8В. Если напряжение поступает, проверьте целостность нити накала кинескопа.
Совет: если произошёл обрыв накальной обмотки в ТДКС, можно на сердечнике этого же трансформатора намотать новую обмотку – 3…6 витков провода МГТФ 0,14.
Блок цветности, видеоусилитель, радиоканал
При исправной развёртки и свечении экрана, но отсутствии изображения, можно по некоторым признакам определить неисправность того или иного блока:
Отсутствие изображения и звука указывает на неисправность радиоканала – видеопроцессор и тюнер.
Отсутствие изображения, но наличие звука указывает на поломку в блоке цветности или видеоусилителе.
Если есть изображение, но нет звука, нужно проверить УНЧ или видеопроцессор.
Блок управления
Следует сразу сказать, что при ремонте блока управления (БУ) желательно иметь необходимые данные на процессор управления (схема, даташит), которые можно найти в интернете.
Признаки, указывающие на неисправность БУ: тв не включается, не реагирует на кнопки управления и пульт, не регулируется громкость, яркость, контрастность и другие параметры, не настраиваются или не сохраняются каналы.
При не включении тв нужно проверить питание на процессор управления и работу тактового генератора (ТГ). Далее нужно выяснить идёт ли сигнал с процессора на схему включения (обозначается на процессоре «power» или «stand-by»): если сигнал поступает, ищем неисправность в схеме включения; если нет – меняем процессор.
Если тв не реагирует на пульт управления, следует . Если он исправен, нужно проверить путь сигнала от фотоприёмника до процессора. Если на вход процессора сигнал поступает, а на выходе нет никаких изменений, то, скорее всего, процессор неисправен.
Такой же принцип проверки действует и для кнопок управления на панели тв.
Всё это, конечно, лишь малая часть неисправностей, которые могут быть в телевизорах, но если бы, в своё время, у меня была такая инструкция по отыскиванию неисправных блоков, это намного облегчило бы мне моё начало деятельности на поприще мастера.

Почему выходит из строя строчный тран­зистор? Строчный транзистор выбивает по двум основным причинам:

  • Первая -тепловой пробой из-за измене­ния формы импульсов запуска строчного транзистора. Короткое замыкание в строчном трансформаторе (РВТ) тоже может стать причиной теплового пробоя.
  • Вторая -пробой по напряжению в основ­ном из-за блока питания и микротрещин.

Опять сгорел выходной транзистор в строчной развертке! Вот несколько ос­новных причин:

  1. Завышено напряжение питание строчной развертки НОТ.
  2. Неисправны конденсаторы в коллек­торных цепях транзистора.
  3. Холодные пайки (кольцевые трещи­ны) в блоке строчной развертки. Про­паять в обязательном порядке транс­форматор межкаскадный строчный ТМС, осмотреть плату и устранить подозрительные пайки в элементах строчной развертки.
  4. Конденсатор по питанию задающего трансформатора (ТМС). В этом слу­чае происходит изменение строчного импульса запуска. Транзистор строч­ной развертки будет перегреваться и закончится тепловым пробоем. Неко­торые мастера по незнанию выходят из положения тем, что ставят в теле­визор дополнительные радиаторы. Со временем телевизор может потяже­леть даже на полкилограмма алюми­ния. Еще один неправильный выход установить транзистор помощнее, ам­пер так под 25…30.
  5. Плохой контакт разъема отклоняю­щей системы, могут так же стать при­чиной выхода из строя строчного транзистора. Причем отсутствие кольцевых трещин по ОС не говорит, что контакт хороший. Проверьте сое­динение проводов в самом разъеме.
  6. Короткое замыкание в отклоняющих катушках. Например, в телевизоре LG (Goldstar) шасси МС-84А мо­дели CF-21DЗЗ, CF-21DЗЗ E , CF-20К51КЕ, шасси МС-994А модели CF-21F39, где установлена отклоняю­щая система Pianzhuan QРС 29-90-54. Многократно подтвержден факт вы­хода из строя строчного транзистора из-за межвиткового пробоя строчной отклоняющей системы.
  7. Прострелы строчного трансформато­ра могут выводить строчный транзис­тор из строя.
  8. Диоды, резисторы в СР проверить?
  9. Не пропаяны выводы или неисправен кварц 500 кГц.
  10. Вы приобрели некачественные, некон­диционные или перетертые транзисто­ры. К сожалению, данная проблема для наших дней становится все более актуальной. Непорядочные коммер­санты идут на всяческие ухищрения, чтобы заработать, как можно больше. Это самое настоящее мошенничество. На сайте www.telemaster.ru в разделе ФУФЛЯНДИЯ вы можете прочитать, а также прислать ваши наработки в об­ласти радио мошенничества. Каждый из нас сталкивается или сталкивался с этим неприятным обстоятельством.

Если горит от перегрева, то надо осцил­лографом посмотреть на базе выходного строчного транзистора размах отрица­тельного закрывающего выброса. Если он меньше -5 В, то надо копать буферный каскад. Может конденсатор на фильтре питания буфера потек, может неисправен предвыходной буферный транзистор (по­теря усиления). Проверить электролити­ческие конденсаторы в блоке питания. Проверять электролитические конденса­торы в блоке питания на момент усыхания удобней всего осциллографом. Подклю­чая его, легко заметить пульсации по тем цепям, которые нуждаются в замене фильтров питания (конденсатором).

Примеры:

Panasonic TC21B3EE. Периодически вы­ходит из строя строчный транзистор. Надо пропаять переходной трансформа­тор строчной развертки. Также в блоке питания всегда есть холодные пауки (кольцевые трещины).

SONY KV29C3. Выходит из строя строчный транзистор 2SC3997. В таких случаях меняют IC403 SDA9361 и кварц Х401.

SONY 21DK2. Выходит из строя строч­ный транзистор через 1…2 дня. В телеви­зоре на микросхеме 1213 подключен кварц. По возможности – заменить его новым.

JVC 21ZE, JVC 21 дюйм. Присутствует та же неисправность, лично 3 транзисто­ра сжег.

PALLADIUM шасси 991, произведено IMPERIAL. Через 5…10 минут выходной транзистор строчной развертки и демп­ферный диод перегреваются. Напряже­ние питания строчной развертки в нор­ме. Предвыходной каскад выполнен на TDA8143. В этом случае необходимо за­менить неисправный конденсатор с 1-й предвыходного трансформатора строч­ной развертки на базу строчного тран­зистора. Если проблема не будет устране­на заменить трансформатор строчной развертки.

SARP 70ES14. Выходит из строя строчный транзистор через некоторое время – заменить С607 (330 мкФ х 10 В).

PANASONIC TC 29V50 . Горит строчный транзистор. Непропай трансформатора драйвера ТМС, ну и, конечно, убедится в исправности конденсатора на 1500 В под­ключенного к коллектору выходного транзистора.

VESTEL модель 7216 GST PIP шасси 11АК19В-1. Горит строчный транзис­тор – проверить ТМС. Все эти турецкие шасси страдают от непропаев на соеди­нителе отклоняющих катушек и вообще в районе строчной развертки.

NORDMENDE SPECTRA C55 . Горит строчный транзистор – проверить ТМС.

SARP 70CS-03S. Периодически выхо­дит из строя строчный транзистор. Проверить D609, D610, С601, С619, заме­нить С604 и проверить разьем на откло­няющей системе, возможно образование холодной пайки. Выходной транзистор ставить только BUH515.

SONY KV29C3 , шасси АЕ4. Выгорает строчный транзистор. Ищите некон­такт по базовой цепи строчного транзис­тора: обычно кольцевые трещины в ТМС, или резисторе в базе выходного и предвыходного транзистора.

Источник: М.Г.Рязанов. 1001 секркет телемастера.


П О П У Л Я Р Н О Е:

    Простейшая 3G/4G антенна своими руками

    В моём загородном доме есть проблемы с подключением из-за низкого уровня сигнала.

    В статье ниже, я вам расскажу, как я решил проблему с подключением моего 3G модема бесплатно, всего за 5 минут работы.

    Альтернативное питание дачного туалета

    Около 9 лет назад я собрал свою первую солнечную батарею из обломков фотоэлементов. Примерно 5 лет батарея просто валялась без дела, т.к. выдавала малоприменимое напряжение 5-6 В. Но потом я придумал где её можно использовать! Я сделал систему принудительной вытяжной вентиляции дачного туалета 🙂

    Солнечная электростанция — современный способ электроснабжения нашего дома. Вопрос использования альтернативных источников энергии возникает у многих. И это не удивительно, ведь постоянный рост цен на электричество заставляет задумываться об этом всё чаще и чаще. Вот и встаёт вопрос: почему бы не использовать бесплатные неиссякаемые природные ресурсы — ветер, солнце, воду? Давайте сегодня поговорим об солнечной энергии, а точнее о солнечной электростанции.

Существующие стандарты телевизионных разверток используют значение частоты, примерно равное 16 кГц. Системы телевидения высокой четкости (HDTV, ТВВЧ) используют вдвое большее значение (32 кГц). Причем в первом случае минимальный собственный период транзистора должен быть не менее 26 мкс, а во втором – не менее 13 мкс. Минимальные значения задержки включения для этих двух систем также определены и составляют соответственно 6,5 и 4 мкс. Задержку включения в конкретной схеме можно минимизировать, например, путем использования транзистора с максимальным отрицательным током базы (равным примерно половине тока коллектора). Отрицательное напряжение на базе при этом должно быть в пределах -2…-5 В.

Эти транзисторы в большинстве своем служат в устройствах формирования рабочих напряжений, в том числе для питания оконечных каскадов усилителей мощности звукового сигнала.

Транзистор выходного каскада строчной развертки с высоким напряжением на коллекторе позволил бы при малом токе отклоняющих катушек уменьшить уровень собственных электромагнитных излучений, однако при этом вследствие повышенного напряжения питания в нем увеличились бы собственные потери.

Наличие большого тока в катушках строчного отклонения лучей позволяет использовать выходной транзистор с низким напряжением на коллекторе и, соответственно, пониженное напряжение питания всей схемы строчной развертки. Это дает выигрыш в минимизации потерь переключения, однако большой ток в катушках влечет за собой большие колебания электромагнитного поля и необходимость намотки катушек толстым проводом.

На практике в цепях строчной развертки применяют биполярные транзисторы с допустимым напряжением 1500В. Максимальное значение тока коллектора должно при этом находиться в пределах 2…8А, в зависимости от угла отклонения лучей кинескопа (90 или 110°), мощности высоковольтного источника питания и частоты отклонения.

В таблице приведены основные данные для транзисторов, используемых в устройствах строчной развертки телевизоров и мониторов:

Транзистор Максимальное напряжение
коллектор-эмиттер, В
Ток коллектора, А Мощность, Вт Корпус Возможность использования
Телевизор Монитор
BU505D
BU505DF
1500
1500
2
2
75
20
TO220АВ
SOT186
Черно-белый 14″
BU506D
BU506DF
1500
1500
3
3
100
20
Т0220АВ
SOT186
Цветной 90°, 14…17″
BU508AD
BU508ADF
1500
1500
4,5
4,5
125
125
SOT93
SOT199
Цветной 110°, 21. ..25″
BU705D
BU705DF
1500
1500
2
2
75
29
SOT93A
SOT199
Черно-белый 14″
BU1508DX 1500 4,5 35 SOT186A Цветной 110°, 21…25″ VGA 14″
BU2506DF 1500 3,5 45 SOT199 Цветной 90°, 21″
BU2508AD
BU2508ADF
1500
1500
4,5
4,5
125
45
SOT93
SOT199
Цветной 110°, 21. ..25″ VGA 14″
BU2520AD
BU2520ADF
1500
1500
6
6
125
45
SOT93
SOT199
Цветной 110°, 25…29″ SVGA 15… 17″
BU2525ADF 1500 8 60 SOT199 Цветной 110°, 25…29″ SVGA 15…21″

Если в обозначении транзистора имеется буква D, то внутри транзистора имеется встроенный (демпфирующий) диод Шоттки.

Изолированные корпуса, позволяют устанавливать транзистор на радиатор без изолирующих прокладок, имеют в обозначении букву F.

Транзистор BU2508A спроектирован специально для выходных каскадов строчной развертки телевизоров: в нем минимизированы потери при переключении в сочетании с высоким коэффициентом усиления по мощности. Он допускает значительные изменения управляющего сигнала на базе и разброс сопротивлений нагрузки. Указанный транзистор можно с успехом использовать взамен транзисторов S2000А, 2SD1577, BU508A. Транзистор BU2508A имеет коэффициент усиления, равный 5, при токе коллектора 4А, тогда как BU2520A имеет такое же усиление, но при токе коллектора 6А. Это позволяет достигать больших мощностей от высоковольтных цепей, что в свою очередь позволяет получить высококонтрастные изображения.

Основные данные для транзисторов, используемых в выходных каскадах строчной развертки мониторов, также приведены в таблице.

В монохромных компьютерных мониторах с частотами строчной развертки 31,5… 48 кГц наиболее часто используется транзистор BU2508A.

В цветных мониторах SVGA с углом отклонения 90° чаще всего используется транзистор BU2520A, а в цветных телевизорах с крупногабаритными кинескопами (угол отклонения 110°) и мониторов с кинескопами от 15″ – транзистор BU2525A. Этот транзистор специально спроектирован для телевизоров высокого класса с экранами формата 16:9 и высоковольтным напряжением до 30кВ. Ток коллектора этого транзистора достигает 8А, а ток базы 1,6А.

На рисунке показаны стандартные корпуса, в которых выпускаются транзисторы для выходных каскадов строчной развертки телевизоров и мониторов, и их цоколевки:

Что такое анализ линии нагрузки транзисторов? – Определение и линия нагрузки постоянного тока

Определение: Анализ линии нагрузки транзисторных средств для заданного значения напряжения коллектор-эмиттер находим значение тока коллектора. Это можно сделать, построив выходную характеристику и затем определив ток коллектора I C по отношению к напряжению коллектор-эмиттер V CE . Анализ линии нагрузки можно легко получить, определив выходные характеристики методов анализа линии нагрузки.

Линия нагрузки постоянного тока

Нагрузка постоянного тока представляет собой желаемые комбинации тока коллектора и напряжения коллектор-эмиттер. Он отображается, когда на вход не подается сигнал, и транзистор становится смещенным.

Рассмотрим схему транзистора CE NPN, показанную на рисунке ниже, где на входной стороне сигнал не подается. Для этой цепи будет обеспечено состояние постоянного тока, и выходная характеристика такой схемы показана на рисунке ниже.

Кривая нагрузки постоянного тока вышеуказанной схемы показана на рисунке ниже.

Применяя закон Кирхгофа к коллекторной цепи, получаем,

Приведенное выше уравнение показывает, что V CC и R C являются постоянным значением, и это уравнение первой степени, которое представлено прямой линией на выходной характеристике. Эта линия нагрузки известна как линия нагрузки постоянного тока. Входная характеристика используется для определения геометрического места точек V CE и I C для заданного значения R C . Конечная точка линии расположена как

1. Напряжение коллектор-эмиттер V CE является максимальным, когда ток коллектора I C = 0, тогда из уравнения (1) получаем

Первая точка A (OA = V CC ) на оси напряжения коллектор-эмиттер, показанная на рисунке выше.

2. Коллекторный ток I C становится максимальным, когда напряжение коллектор-эмиттер V CE = 0, тогда из уравнения (1) получаем.

Это дает вторую точку на оси тока коллектора, как показано на рисунке выше.

Путем сложения точек A и B строится линия нагрузки постоянного тока. С помощью линии нагрузки можно определить любое значение тока коллектора.

Анализ линии нагрузки транзисторов

– Inst Tools

При анализе схемы транзистора обычно требуется определить ток коллектора для различных напряжений коллектор-эмиттер. Один из методов может использоваться для построения выходных характеристик и определения тока коллектора при любом желаемом напряжении коллектор-эмиттер.Однако для решения таких проблем можно использовать более удобный метод, известный как load line method . Как будет объяснено далее в этом разделе, этот метод довольно прост и часто используется при анализе транзисторных приложений.

постоянного тока загрузка линия. Рассмотрим схему транзистора npn с общим эмиттером, показанную на рис. ( i ), где сигнал не подается. Следовательно, d.c. в схеме преобладают условия.Выходные характеристики этой схемы показаны на рис. ( ii ).

Значение напряжения коллектор-эмиттер В CE в любой момент времени определяется выражением;

VCE = В CC I C RC

Поскольку V C C и R C являются фиксированными значениями, поэтому это уравнение первой степени и может быть представлено прямой линией на выходных характеристиках.Это известно как d.c. загружает строку и определяет геометрическое место V CE I C точек для любого заданного значения R C . Чтобы добавить линию нагрузки, нам понадобятся две конечные точки прямой. Эти две точки могут быть расположены следующим образом:

( i ) Когда ток коллектора I C = 0, то напряжение коллектор-эмиттер максимально и равно В cc i.e

Макс. V CE = V C C I C R C = V CC как ( I C = 0)

Это дает первую точку B ( O B = V C C ) на оси напряжения коллектор-эмиттер, как показано на рис. ( ii ).

( ii ) При напряжении коллектор-эмиттер В C E = 0 ток коллектора максимальный и равен В CC / R C i.е.

VCE = В CC IC RC или

0 = В CC IC RC

Макс. I C = В CC / R C

Это дает вторую точку A ( OA = V C C / R C ) на оси тока коллектора, как показано на рис.( II ). Соединив эти две точки, d.c. * построена грузовая марка AB .

Важность. Условия тока ( I C ) и напряжения ( V C E ) в схеме транзистора представлены некоторой точкой на выходных характеристиках. Эту же информацию можно получить из грузовой марки. Таким образом, когда I C является максимальным (= V C C / R C ), тогда V CE = 0, как показано на рисунке выше.Если I C = 0, то V CE является максимальным и равен V C C . Для любого другого значения тока коллектора скажем OC , напряжение коллектор-эмиттер В C E = OD . Отсюда следует, что грузовая марка дает гораздо более удобное и прямое решение проблемы.

Примечание. Если мы построим линию нагрузки на выходной характеристике транзистора, мы сможем исследовать поведение транзисторного усилителя.Это потому, что у нас есть выходной ток и напряжение транзистора, указанные в форме уравнения линии нагрузки, а само поведение транзистора неявно определяется выходными характеристиками.

Почему загрузка строка ? Сопротивление R C , подключенное к устройству, называется нагрузкой или сопротивлением нагрузки для схемы, и, следовательно, только что построенная линия называется линией нагрузки.

5 шт. / Лот 2SC5296 C5296 Линейный выходной транзистор / Цветной ТВ-транзистор: Amazon.com: Industrial & Scientific


Цена: 15,50 долларов США 15,50 долларов США + 4 доллара.99 перевозки
  • Убедитесь, что это подходит введя номер вашей модели.
  • 5 шт. / Лот 2SC5296 C5296 линейный выходной транзистор / цветной ТВ транзистор
  • Расчетное время доставки в развитые страны: 7-17 дней (отслеживается), другие страны Расчетное время доставки: 8-30 дней
  • .—– Мы обеспечиваем оплачиваемую ускоренную доставку: 3-8 дней (без учета времени обработки). Если сумма заказа превышает 200 долларов США, мы бесплатно воспользуемся услугой ускоренной доставки.
]]>
Характеристики
Фирменное наименование FlyNoval
Ean 6013035659680
Номер детали zyp-ICmix-102196
Размер 5 шт.
Код UNSPSC 39120000

Какие три ножки транзистора? – MVOrganizing

Какие три ножки у транзистора?

Транзистор имеет три ножки: коллектор (C), базу (B) и эмиттер (E).Иногда они маркируются на плоской стороне транзистора.

Что делает каждая ножка транзистора?

У транзистора три ножки, это база, коллектор и эмиттер. База транзистора используется для коммутации тока через коллектор и эмиттер. Когда база находится между 0 В и 0,7 В, она выключена, а при превышении 0,7 В она включается, позволяя току течь от коллектора к эмиттеру.

Какие три части транзистора?

Обычно в транзисторе три электрических вывода, называемых эмиттером, коллектором и базой, или, в современных коммутационных приложениях, истоком, стоком и затвором.

Почему у транзисторов три соединенных линии?

Биполярные транзисторы

имеют три вывода, соответствующие трем слоям полупроводника: эмиттер, база и коллектор. Они полезны в усилителях, поскольку токами на эмиттере и коллекторе можно управлять с помощью относительно небольшого тока базы.

Транзистор является логическим элементом И?

Нет, транзистор – это фундаментальный элемент схемы, с единственной целью – передавать сопротивление от одной точки к другой (я сказал, фундаментальный, это непросто).Логический вентиль – это (сложный) элемент схемы, который реализует логическую функцию.

Что такое PNP NPN?

Датчики

PNP выдают положительный выходной сигнал на вход вашего промышленного управления, в то время как датчики NPN выдают отрицательный сигнал во включенном состоянии. NPN, или «понижающие» выходные датчики, работают противоположным образом, понижая напряжение заземления на входе, когда он включен.

Как протекает ток в транзисторе PNP?

Ток внутри транзистора создается движением отверстий, а ток в выводах транзистора создается потоком электронов.Когда через базу PNP-транзистора протекает небольшой ток, он включается. Ток в транзисторе PNP течет от эмиттера к коллектору.

Можно ли заменить транзистор NPN на PNP?

Как правило, транзисторы PNP могут заменять транзисторы NPN в большинстве электронных схем, единственная разница заключается в полярности напряжений и направлениях тока. Транзисторы PNP также могут использоваться в качестве переключающих устройств, и пример транзисторного переключателя PNP показан ниже.

Как узнать, является ли транзистор NPN или PNP?

Подсоедините положительный вывод мультиметра к базе (B) транзистора, а отрицательный вывод подсоедините к эмиттеру (E) транзистора. Если это транзистор NPN, то измеритель должен показывать падение напряжения от 0,45 до 0,9 В. Если это транзистор PNP, он должен отобразить «OL» (Over Limit).

Почему NPN быстрее, чем PNP?

Транзистор NPN имеет электроны в качестве основных носителей заряда, тогда как транзистор PNP имеет дырки в качестве основных носителей заряда.Подвижность электронов лучше подвижности дырок. подвижность электронов больше, чем у дырок, поэтому транзисторы npn быстрее, чем pnp, поэтому они предпочтительнее.

Что такое PNP и NPN в ПЛК?

PNP = переключаемый положительный. NPN = переключаемый отрицательный. «Переключено» означает, какая сторона управляемой нагрузки (реле, маленький индикатор, вход ПЛК) переключается электрически. Либо нагрузка подключена к отрицательному, а положительный переключается (PNP), либо нагрузка подключается к положительному, а отрицательный переключается (NPN…

Для чего нужен транзистор PNP?

Транзисторы

PNP используются для источника тока, т.е.е. ток течет из коллектора. Транзисторы PNP используются в качестве переключателей. Они используются в схемах усиления. Транзисторы PNP используются, когда нам нужно что-то выключить нажатием кнопки.

Какой транзистор чаще всего используется NPN или PNP?

Поскольку электроны имеют более высокую или более высокую подвижность, чем дырки, проводимость также больше. По этой причине транзисторы NPN более предпочтительны, чем транзисторы PNP, поскольку транзисторы NPN обеспечивают большую проводимость. Мы знаем, что в электронных схемах все отрицательные (-ve) или общие выводы заземлены.

Когда транзистор PNP используется в качестве усилителя?

Когда NPN-транзистор используется в качестве усилителя, электроны большинства носителей заряда эмиттера N-типа перемещаются от эмиттера к базе, а затем от базы к коллектору.

Как транзистор PNP работает как переключатель?

Для транзистора PNP потенциал эмиттера должен быть положительным по отношению к базе. Тогда транзистор работает как твердотельный переключатель «однополюсный однопозиционный» (SPST). Когда нулевой сигнал подается на базу транзистора, он выключается, действуя как разомкнутый переключатель, и течет нулевой ток коллектора.

Транзистор

Библиотека: Электропроводка
Введено: 2.7.0
Внешний вид:

Поведение

Транзистор имеет два входа, называемых затвором и истоком , и один выход, называемый сток . На диаграмме источник вход и сток выход соединены пластиной; Logisim рисует стрелку, чтобы указать направление потока от входа к выходу.Вход вентиль подключен к пластине, параллельной пластина, соединяющая исток с стоком . Logisim поддерживает два типа транзисторы с немного другим поведением, описанным ниже; P-тип транзистор обозначен кружком, соединяющим вход затвора с его пластина, а у транзистора N-типа такой окружности нет.

В зависимости от значения, найденного в воротах , значение в источнике может быть передано в сток ; или может не быть связи с источником , так что сток оставлен плавающим.Определение передачи или отключения зависит от типа транзистора: Транзистор P-типа (обозначен кружком в строке gate ) передает когда затвор равен 0, а транзистор N-типа (у которого нет такого круга) передает, когда вентиль равен 1. Поведение суммируется следующие таблицы.

P-образный
ворота
0 9055 0 Z X
источник 1 1 Z X
Z Z Z Z
X X Z X
N-образный
9055 9055 9055 9055 9055 9055 9055 9035 9035 9055 9035 9035 9035 X / Z
0 Z 0 X
источник 1 Z 1 X
Z Z Z Z
X Z X X

Или в обобщенном виде:

P-образный
затвор сток
0
0 9035 9035 9035 9035 9035 9035 9035 9035
X / Z X *
N-образный
9037 9037 9037 9037 903 903 903 903 903 903 Z
1 источник
X / Z X *

* Если источник – Z, сток – Z; иначе сток – это Х.

Если атрибут Data Bits больше 1, вход gate все еще остается один бит, но его значение применяется одновременно к каждому из исходный входных бит.

Транзистор N-типа ведет себя очень похоже на Контролируемый буфер. Основное отличие заключается в том, что транзистор предназначен для более простых схем.

Штифты (при условии, что компонент обращен на восток, линия затвора вверху / слева)

Западный край (вход, разрядность соответствует атрибуту «Биты данных»)
Источник компонента вход, который будет передавать на выход если запускается входом вентиль .
Северный край (вход, разрядность 1)
Вход , вентиль компонента. Для транзисторов P-типа транзистор будет передавать, если значение gate равно 0; для транзисторов N-типа, это запустит транзистор, если значение затвора равно 1.
Восточный край (вывод, разрядность соответствует атрибуту Data Bits)
Выход компонента, который будет соответствовать входу источника если указано входом gate , или будет плавающим, если gate ввод – это отрицание того, что указывает отрицание.Если ворота плавающие или значение ошибки, то вывод будет значением ошибки.

Атрибуты

Когда компонент выбран или добавляется, Alt-0 – Alt-9 изменяет свой атрибут Data Bits а клавиши со стрелками изменяют его атрибут Facing .

Тип
Определяет, является ли транзистор P-типом или N-типом.
Облицовка
Направление компонента (его выход относительно его входа).
Расположение ворот
Расположение ворот входа.
Биты данных
Разрядность входов и выходов компонента.

Поведение тычкового инструмента

Нет.

Поведение текстового инструмента

Нет.

Вернуться к Справочник по библиотеке

8.3: Линии работы и нагрузки класса A

Сигнальный ток в усилителе класса A течет непрерывно на протяжении всего цикла формы сигнала.В конечном счете, мы хотели бы знать, насколько большим может быть этот сигнал, прежде чем он будет ограничен и сильно искажен. Для этого нам нужно проверить эквивалент усилителя по переменному току. Общий эквивалент AC показан на рисунке \ (\ PageIndex {1} \). Сюда входят сопротивления коллектора и эмиттера переменного тока, поэтому его можно использовать как для затопленных, так и для незатопленных усилителей с общим эмиттером или для повторителей эмиттеров. Если одно из сопротивлений не используется (например, \ (r_C \) в ведомом устройстве), мы можем просто заменить его нулевым значением.

Рисунок \ (\ PageIndex {1} \): эквивалентная схема переменного тока.

Полярность напряжения и направление тока показаны для положительного входного напряжения. Чтобы определить максимальный размах напряжения нагрузки (соответствие), нам нужно будет построить линию нагрузки переменного тока, как показано на рисунке \ (\ PageIndex {2} \).

Рисунок \ (\ PageIndex {2} \): линии нагрузки переменного и постоянного тока.

Линия нагрузки переменного тока аналогична линии нагрузки постоянного тока, которая использовалась для анализа цепей смещения.Как и в версии для постоянного тока, будет напряжение отсечки, \ (v_ {CE (cutoff)} \), и ток насыщения, \ (i_ {C (sat)} \). Линии нагрузки переменного и постоянного тока обычно не совпадают, однако они должны иметь одну общую точку, а именно точку Q. Обычно наклон линии нагрузки переменного тока круче, чем у линии нагрузки постоянного тока. Это связано с тем, что сопротивление переменному току имеет тенденцию быть меньше сопротивления постоянному току из-за нагрузки и шунтирования конденсаторов. Следовательно, \ (v_ {CE (cutoff)} \) имеет тенденцию быть меньше, чем \ (V_ {CE (cutoff)} \), а \ (i_ {C (sat)} \) имеет тенденцию быть больше, чем \ (I_ { C (сб.)} \).

Чтобы определить выражения для конечных точек линии нагрузки переменного тока, давайте рассмотрим эквивалентную схему переменного тока. Поскольку обе линии нагрузки имеют общую точку Q, мы можем рассматривать схему на рисунке \ (\ PageIndex {1} \) как имеющую ток без сигнала \ (I_ {CQ} \) и напряжение транзистора без сигнала, равное \ (V_ {CEQ} \). По мере роста входного сигнала \ (i_C \) увеличивается. Результатом этого является увеличение падений напряжения на \ (r_E \) и \ (r_C \) из-за закона Ома. Это, в свою очередь, заставляет \ (v_ {CE} \) уменьшаться из-за KVL.Ток коллектора может увеличиваться только до точки, где \ (v_ {CE} \) падает до 0 В. Это максимальное увеличение \ (V_ {CEQ} / (r_C + r_E) \). Следовательно,

\ [i_ {C (Sat)} = I_ {CQ} + \ frac {V_ {CEQ}} {r_E + r_C} \ label {8.1} \]

Что касается напряжения отсечки, транзистор начинается с \ (V_ {CEQ} \) и \ (I_ {CQ} \). Наибольшее увеличение \ (v_ {CE} \) может произойти, если ток упадет до нуля. Затем весь потенциал, первоначально созданный на \ (r_E \) и \ (r_C \) за счет \ (I_ {CQ} \), должен быть поглощен транзистором.Следовательно,

\ [v_ {CE (отсечка)} = V_ {CEQ} + I_ {CQ} (r_E + r_C) \ label {8.2} \]

Существует три возможных способа настройки: точка Q ближе к насыщению, точка Q ближе к отсечке или точка Q с центром на линии нагрузки переменного тока. Давайте сначала рассмотрим точку Q ближе к насыщению. Это показано на рисунке \ (\ PageIndex {3} \).

Здесь мы обозначили входное напряжение красным цветом, а соответствующие ток коллектора и напряжение коллектор-эмиттер – синим. Очевидно, что по мере увеличения входного сигнала, в конце концов, выходной сигнал ограничивается нулем для \ (v_ {CE} \) и \ (i_ {C (sat)} \) для \ (i_C \).Две синие волны сильно обрезаны и искажены. Наибольший размах пикового напряжения без ограничения – \ (V_ {CEQ} \), а самый большой размах пикового тока – \ (i_ {C (sat)} – ​​I_ {CQ} \), или, что более удобно, \ (V_ {CEQ} / (r_E + r_C) \).

Рисунок \ (\ PageIndex {3} \): Линия нагрузки переменного тока, точка Q ближе к насыщению.

Если мы сместим точку Q в сторону отсечки, мы решим проблему ограничения насыщенности, но теперь у нас есть новая проблема, как показано на рисунке \ (\ PageIndex {4} \). Неудивительно, что теперь у нас есть обрезка.

Рисунок \ (\ PageIndex {4} \): Линия нагрузки переменного тока, точка Q ближе к отсечке.

В этой версии самый большой размах пикового напряжения без отсечки равен \ (v_ {CE (cutoff)} – V_ {CEQ} \) (или, поочередно, \ (I_ {CQ} (r_E + r_C)) \), а самый большой пиковый ток качели \ (I_ {CQ} \). Здесь важно то, что форма волны была обрезана. На самом деле не имеет значения, какая сторона была обрезана, в любом случае это грубое искажение. В конце концов, у каждого усилителя будет предел, но мы сможем создать самый большой скачок напряжения без отсечки, если точка Q будет центрирована на линии нагрузки переменного тока.Это показано на рисунке \ (\ PageIndex {5} \).

Рисунок \ (\ PageIndex {5} \): Линия нагрузки переменного тока, центрированная точка Q.

При центрированной точке Q наибольший размах пикового напряжения без клиппирования равен \ (V_ {CEQ} \), а самый большой размах пикового тока без клиппирования равен \ (I_ {CQ} \). Изучив уравнения \ ref {8.1} и \ ref {8.2}, становится очевидным, что для достижения центрированной точки Q на линии нагрузки переменного тока должно выполняться следующее:

\ [\ frac {V_ {CEQ}} {I_ {CQ}} = r_E + r_C \ label {8.3} \]

Конечно, хотя полезно определить максимальное напряжение на транзисторе, более важно определить максимальное напряжение на нагрузке. Если вернуться к схеме на рисунке \ (\ PageIndex {1} \), в большинстве случаев максимальное напряжение нагрузки (то есть соответствие) будет равняться максимальному напряжению транзистора. Так будет с повторителями напряжения и усилителями без шумоподавления. Единственный раз, когда будет заметное снижение, – это очень сильно забитые усилители. В этом случае соответствие будет уменьшено за счет делителя напряжения между нагрузочным и тормозным резисторами.Например, заторможенный усилитель с коэффициентом усиления 4 по напряжению потеряет около 20% максимального размаха. Заболачивание должно быть очень сильным, что приведет к очень низкому усилению, прежде чем заметный сигнал будет потерян.

Таким образом, мы приходим к следующему общему правилу:

\ [\ text {Пиковое соответствие является меньшим из} V_ {CEQ} \ text {или} I_ {CQ} (r_E + r_C) \ label {8.4} \]

Зная соответствие, максимальная мощность нагрузки может быть определена с использованием степенного закона. Мощность определяется с использованием значений RMS, поэтому пиковое соответствие необходимо разделить на \ (\ sqrt {2} \) (или умножить на 0.2} {R_L} \ label {8.5} \]

В этом уравнении нужно отметить кое-что важное. Он использует значение сопротивления нагрузки, а не общее эффективное значение переменного тока (т.е. не \ (r_L \), которое равно \ (R_L \) параллельно с резистором смещения). Если бы использовался \ (r_L \), мы бы вычисляли мощность нагрузки плюс мощность резистора смещения.

Мы также хотели бы определить максимальную мощность, рассеиваемую транзистором. Поскольку ток и напряжение транзистора колеблются в зависимости от входного сигнала, нам необходимо определить величину напряжения нагрузки, которая обеспечивает максимальную мощность в транзисторе.Интуитивно мы можем предположить, что это происходит при максимальной мощности нагрузки, но оказывается, что это предположение неверно. 2 2 \ pi ft) \\ P_D = V_ {CEQ} I_ {CQ} (.5 + .5 \ cos 4 \ pi ft) \\ P_D = \ frac {P_ {DQ}} {2} + \ frac {P_ {DQ}} {2} \ cos 4 \ pi ft \ label {8.7} \ ]

Первый член уравнения \ ref {8.7} представляет собой фиксированное смещение, а второй член представляет собой синусоиду с удвоенной частотой сигнала. Поскольку пиковая амплитуда этой синусоиды совпадает с фиксированным смещением, среднее значение по времени – это просто значение смещения. Эти формы сигналов показаны на рисунке \ (\ PageIndex {6} \).

Рисунок \ (\ PageIndex {6} \): Рассеиваемая мощность транзистора при полной мощности нагрузки.

В результате транзистор рассеивает только половину мощности при полной нагрузке, которую он рассеивает в условиях холостого хода. Это имеет смысл, если учесть, что усилитель класса A всегда потребляет одинаковую мощность от источников постоянного тока, независимо от величины сигнала нагрузки. Без ограничения средний ток будет \ (I_ {CQ} \). Этот ток, умноженный на напряжение питания, дает подаваемую мощность. Что происходит, так это то, что по мере увеличения амплитуды сигнала все больше и больше мощности, рассеиваемой транзистором, смещается в нагрузку.При максимальном размахе нагрузки и транзистор, и нагрузка будут рассеивать \ (P_ {DQ} / 2 \). Как ни странно это может показаться, если вы хотите, чтобы выходной транзистор усилителя класса А оставался холодным, не уменьшайте громкость, а увеличивайте ее.

Из вышесказанного следует, что конструкции класса A не являются энергоэффективными. Это действительно так. Как мы только что видели, максимальная мощность нагрузки в лучшем случае будет составлять половину от \ (P_ {DQ} \), если предположить, что точка Q находится в центре (при отсутствии центра будет хуже). Для достижения этого размаха блок питания должен быть как минимум в два раза больше, чем \ (V_ {CEQ} \), потому что он должен покрывать размах размаха, а \ (V_ {CEQ} \) представляет собой пиковый размах для центрированной точки Q. 1 В любом случае эффективность в лучшем случае оказывается плачевной.

\ [\ eta = \ frac {P_ {out}} {P_ {i n}} = \ frac {P_ {load}} {P_ {DC}} \ nonumber \]

\ [\ eta = \ frac {P_ {DQ} / 2} {2V_ {CEQ} I_ {CQ}} \ nonumber \]

\ [\ eta = \ frac {P_ {DQ} / 2} {2 P_ {DQ}} \ nonumber \]

\ [\ eta = 25 \% \ nonumber \]

Это представляет собой максимальную или лучшую эффективность для усилителя класса A со связью \ (RC \). Это может быть значительно меньше, в зависимости от того, насколько оно предвзято.Это действительно ахиллесова пята топологии класса А: она расточительна. Он потребляет полную мощность от источника питания независимо от наличия сигнала и, в лучшем случае, преобразует только четверть этой мощности в полезную мощность нагрузки. В то же время рассеиваемая мощность транзистора должна быть как минимум вдвое больше, чем передаваемая мощность нагрузки, и, возможно, должна быть намного больше. Зачем тогда его использовать? К его преимуществу, это относительно простая конструкция, поэтому, если не требуется большая выходная мощность, она может оказаться полезной.Это определенно справедливо для ранних каскадов многокаскадного усилителя, где мощность нагрузки очень мала (в основном мощность, передаваемая на следующий каскад). В этом случае повышенная сложность более энергоэффективных конструкций не оправдана и не рентабельна.

Пример \ (\ PageIndex {1} \)

Для усилителя, показанного на рисунке \ (\ PageIndex {7} \), определите соответствие, максимальную мощность нагрузки, рассеиваемую мощность транзистора в худшем случае и эффективность.

Рисунок \ (\ PageIndex {7} \): Схема для примера \ (\ PageIndex {1} \).

\ [I_ {CQ} = \ frac {∣V_ {EE} ∣ − V_ {BE}} {R_E} \ nonumber \]

\ [I_ {CQ} = \ frac {15 В − 0,7 В} {120 \ Omega} \ nonumber \]

\ [I_ {CQ} = 119 мА \ nonumber \]

При осмотре \ (V_ {CEQ} \) = 5,7 В. Напряжение отсечки переменного тока составляет

\ [v_ {CE (отсечка)} = V_ {CEQ} + I_ {CQ} (r_C + r_E) \ nonumber \]

\ [v_ {CE (отсечка)} = 5,7 В + 119 мА (0 + 120 \ Omega || 32 \ Omega) \ nonumber \]

\ [v_ {CE (отсечка)} = 5,7 В + 119 мА (25,3 \ Omega) \ nonumber \]

\ [v_ {CE (cutoff)} = 5.2} {32 \ Omega} \ nonumber \]

\ [P_ {нагрузка (макс.)} = 141 мВт \ nonumber \]

Это не так много мощности для чего-то вроде громкоговорителя, но вполне достаточно, чтобы управлять чем-то вроде пары наушников.

В худшем случае рассеиваемая мощность транзистора составляет

\ [P_ {D (max)} = P_ {DQ} = I_ {CQ} V_ {CEQ} \ nonumber \]

\ [P_ {D (макс)} = 119 мА \ умножить на 5,7 В \ nonumber \]

\ [P_ {D (max)} = 678 мВт \ nonumber \]

Подаваемая мощность схемы – это среднее значение потребляемого тока, умноженное на общую разность подаваемого напряжения

\ [P_ {DC} = I_ {CQ} (V_ {CC} −V_ {EE}) \ nonumber \]

\ [P_ {DC} = 119 мА \ умножить на 20 В \ nonumber \]

\ [P_ {DC} = 2.38W \ nonumber \]

КПД – это отношение максимальной мощности нагрузки к поставляемой мощности постоянного тока

\ [\ eta = \ frac {P_ {load (max)}} {P_ {DC}} \ nonumber \]

\ [\ eta = \ frac {141 мВт} {2,38 Вт} \ nonumber \]

\ [\ eta = 5.9 \% \ nonumber \]

Это намного хуже теоретического лучшего случая. Это связано, по крайней мере частично, с тем фактом, что точка Q не центрирована на линии нагрузки переменного тока.

Чтобы завершить анализ, обратите внимание, что рейтинг пробоя транзистора (\ (BV_ {CEO} \)) должен быть не меньше \ (v_ {CE (cutoff)} \) (8.7 вольт), а максимальный номинальный ток должен быть не менее \ (i_ {C (sat)} \) (119 мА + 5,7 В / 25,3 \ (\ Omega \) = 344 мА).

Компьютерное моделирование

Далее исследуется компьютерное моделирование эмиттерного повторителя класса A с использованием пары Дарлингтона. Первостепенный интерес здесь представляет проверка соответствия выходного сигнала, поэтому будет использоваться переходный анализ. Схема симулятора показана на рисунке \ (\ PageIndex {8} \).

Рисунок \ (\ PageIndex {8} \): Последователь класса A в симуляторе.

Мы можем сделать несколько быстрых вычислений, чтобы определить соответствие. Сначала находим ток точки Q коллектора.

\ [I_ {CQ} = \ frac {∣V_ {EE} ∣ − V_ {BE}} {R_E} \ nonumber \]

\ [I_ {CQ} = \ frac {10 V − 1.4 V} {330 \ Omega} \ nonumber \]

\ [I_ {CQ} = 26 мА \ nonumber \]

При осмотре эмиттер имеет два потенциала перехода база-эмиттер под землей, или -1,4 В. Поскольку коллекторы привязаны к \ (V_ {CC} \), это означает, что \ (V_ {CEQ} \) = 6,4 В. . Другая половина колебания от \ (V_ {CEQ} \) до \ (v_ {CE (cutoff)} \) составляет

\ [v_ {CE (отсечка)} – V_ {CEQ} = I_ {CQ} (r_C + r_E) \ nonumber \]

\ [v_ {CE (отсечка)} – V_ {CEQ} = 26 мА (0 + 330 \ Omega || 50 \ Omega) \ nonumber \]

\ [v_ {CE (отсечка)} – V_ {CEQ} = 26 мА (43.4 \ Omega) \ nonumber \]

\ [v_ {CE (отсечка)} – V_ {CEQ} = 1,13V \ nonumber \]

Точка Q не центрирована и находится ближе к отсечке. Это означает, что усилитель будет производить отсечку около 1,1 В и насыщение около 6 В. Другими словами, у тока больше места для повышения до насыщения, чем для снижения до нуля. Поскольку это ток, протекающий через нагрузку, и у нас есть неинвертирующий повторитель, мы ожидаем увидеть отражение напряжения нагрузки.То есть отрицательная часть напряжения нагрузки должна ограничиваться до положительной части.

Результаты анализа переходных процессов показаны на рисунке \ (\ PageIndex {9} \). Применяется пиковый входной сигнал два вольта (синяя кривая). Отрицательная часть напряжения нагрузки фиксируется примерно на уровне 1,1 вольт, как и ожидалось (красная кривая). Входной сигнал недостаточно велик, чтобы вызвать ограничение насыщенности. Это было сделано специально, чтобы проверить усиление напряжения повторителя. Оно должно быть очень близким к единству. Фактически, график показывает, что усиление составляет около 0.95 или около того.

Рисунок \ (\ PageIndex {9} \): Анализ переходных процессов ведомого устройства класса A.

Если бы это был усилитель напряжения, а не повторитель, эти формы сигналов выглядели бы перевернутыми по вертикали. Чтобы убедиться в этом, схему модифицируют так, чтобы получить усилитель напряжения с коэффициентом усиления примерно один. Это достигается перемещением нагрузки на коллектор и добавлением резистора смещения 330 \ (\ Omega \). Это приведет к тому же сопротивлению нагрузки переменного тока. Чтобы поддерживать аналогичный \ (V_ {CEQ} \), \ (V_ {CC} \) повышают на 10 вольт.Наконец, оригинальный резистор смещения эмиттера 330 \ (\ Omega \) разделен на две части: 287 \ (\ Omega \) и 43 \ (\ Omega \). Это даст тот же самый \ (I_ {CQ} \) и достигнет коэффициента усиления по напряжению, равного единице. В результате мы ожидаем увидеть ограничение примерно на 1,1 В на положительной части. Модифицированная схема показана на рисунке \ (\ PageIndex {10} \), а результирующая имитация переходных процессов – на рисунке \ (\ PageIndex {11} \).

Рисунок \ (\ PageIndex {10} \): усилитель класса A в симуляторе.

Рисунок \ (\ PageIndex {11} \): Анализ переходных процессов усилителя класса А.

И последний интересный момент, касающийся моделирования: если входной уровень увеличивается в попытке увидеть клиппирование на другой половине сигнала, происходит что-то странное. Сначала будет казаться, что он никогда не зажимается. Однако внимательное изучение обнаруживает кое-что иное. Учитывая значения в этих схемах, они будут демонстрировать определенную силу зажима (зажим был представлен в главе 3).Это приведет к смещению формы волны. Если вы проверите значение размаха, оно будет близко к значению \ (v_ {CE (cutoff)} \). Это будет немного меньше из-за того, что, особенно для пары Дарлингтона, \ (V_ {CE (sat)} \) не равно 0 В.

Список литературы

1 Это имеет место, если линии нагрузки переменного и постоянного тока идентичны. Это нетипично. Следовательно, мощность источника питания будет больше, чем в два раза \ (V_ {CEQ} \), что еще больше усугубит ситуацию.

Electro help: ГОРИЗОНТАЛЬНЫЙ ВЫХОДНОЙ ТРАНЗИСТОР ВЗРЫВАЕТСЯ


Причины данной неисправности:
  • Перенапряжение от регулятора мощности SMPS.
  • Короткое замыкание обмотки линейного выходного трансформатора [внутреннее].
  • Частота горизонтального осциллятора очень высока, чем обычно.
  • Неисправный конденсатор свободного хода, подключенный между коллектор горизонтального выходного транзистора к GND.
  • Припой к вышеуказанному конденсатору.
  • Короткое замыкание обмотки внутри ярма дефекта [Горизонтально отклоняющая обмотка]
  • Свободно установленный горизонтальный выходной транзистор для нагрева металла раковина.
Всегда сидите за работой с принципиальной схемой телевизора, который хотите отремонтировать.
Предполагая, что схема секции SMPS работает нормально, мы можно проверить это напряжение на холостом ходу, чтобы убедиться, что все в порядке. В большинстве телевизоров этот вторичный основной выход напряжение будет в диапазоне [от 90 до 135 В постоянного тока] и должно быть стабильным. тоже. Он не должен меняться со временем. Чтобы проверить это, найдите сглаживание конденсатора к этому основному напряжению при основном питающем напряжении вторичной стороны.В значение этого конденсатора будет в пределах от 100 до 220MFD, 160VDC. Это напряжение подается на обмотку LOT, и подается на коллектор горизонтального выходного транзистора. Либо отключите питание LOT, либо отключите выходной транзистор строчной развертки от цепи. Таким образом, мы получаем открытую точку напряжения [No Load]. через вторичное основное напряжение через конденсатор фильтра. Припой два провода от клемм к этому сглаживающему конденсатору и подключите его к патрон лампы. Вставьте [100 Вт 220 В Тип нити] лампы.Никогда не используйте КЛЛ или другие подобные лампы в качестве нагрузки.

Подключите телевизор к сети переменного тока и включите его. Если напряжение есть, лампочка будет светиться слабо [примерно на половину его интенсивности]. Все остальные низкие напряжения от ИИП будет присутствовать. В индикатор питания на передней панели телевизора (если есть) загорится, указывая на то, что присутствует резервное напряжение [5 В постоянного тока]. Измерьте напряжение на подключенном нами соединении. лампочка. Это должно быть правильно, как указано в руководстве по обслуживанию.Сохраняйте набор в этом состоянии не менее 5 минут и еще раз проверьте напряжение, Он ни в коем случае не должен меняться. Допускается разница в 0,3 В постоянного тока. Это в порядке, но если за это время он изменится на 2 В постоянного тока или более, источник питания нестабильный. Проверьте все компоненты на сторона управления мощностью. Обязательно надеть хирургические перчатки при работе с первичной стороной источника питания SMPS, потому что все точки на этой стороне будут ГОРЯЧИМИ. См. Руководство по обслуживанию для подробности о компонентах, используемых в схемах этого этапа, и обязательно заменить такой же тип и номер; если нужна замена.Если нет колебаний напряжения на отмечен вторичный источник питания, мы можем перейти к следующему этапу поиска и устранения неисправности.

Проверить все паяные клеммы на горизонтальном выходе сцена. Практически это невозможно. чтобы обнаружить эти незакрепленные выводы под пайку, поскольку они будут микроскопическими по своей природе, что мы не можем обнаружить его без лупы. Лучше всего перепаять все подозрительные клеммы под пайку нанесение немного больше припоя на каждую клемму, без припоя перемычка между соседними точками пайки.

Если обнаружен выходной транзистор строчной развертки Лики, то есть его переход коллектор-эмиттер показывает короткое замыкание [менее 1 Ом], следует заподозрить безынерционный конденсатор. Рекомендуется также заменить его вместе с новым горизонтальным выводом. транзистор. Значение емкости к нему может варьироваться от 3900 до 9500Pf 2000VDC в зависимости от производителя. При замене убедитесь, что текущее значение должно быть ценность замены, потому что этот конденсатор играет важную роль в генерации EHT, напряжения фокусировки и т. д .: – Более того, он определяет ширину рисунок.Если вы используете тот, у которого есть значение емкости больше, чем у используемого, напряжение EHT и Focus уменьшится, и изображение будет больше обычного. Если он упадет, напряжение EHT и фокусное напряжение станут высокими, что, в свою очередь, приведет к возникновению дуги внутри электронно-лучевой пушки, а также к отказу горизонтального выходного транзистора. В некоторых наборах другой конденсатор с очень малой емкостью; скажем, значение [470Pf 200VDC или около того] тоже будет подключены параллельно этому конденсатору свободного хода. Если есть, замените тоже. Обратите внимание на значение этого конденсатора; особенно при обслуживании телевизоров марки Samsung; потому что Samsung не использует радиаторы для горизонтального выходного транзистора . Когда вы заменяете какой-либо компонент в цепи телевизора Samsung, он должен быть оригинального типа и номера. Если произвести неправильную замену схемы Samsung, результатом будет частый выход из строя выходного транзистора строчной развертки.

Затем возникает проблема короткого замыкания внутри МНОГО. Обычно мы не можем измерить это обычные методы, обмотка EHT внутри ЛОТа есть несколько витков очень тонкой медной проволоки.Даже короткое замыкание на один оборот вызовет поставить большую нагрузку на выходной транзистор строчной развертки, и транзистор будет разогреть. Он нагреется до температура, которую мы не можем даже коснуться пальцем. Наконец, это переход коллектора к эмиттеру будет закорочен. Только посмотрите, здесь схематично коллектор этого транзистора подключен к напряжению + B через обмотки LOT, а его эмиттер подключен к Gnd. Итак, если это Короткое замыкание транзистора означает прямое замыкание на + B и Gnd.В большинстве современных схем ИИП цепь питания будет иметь средство защиты от короткого замыкания, и она будет обнаружение короткого замыкания на вторичных выходах постоянного тока и отправка сообщения на основное управление системой, которое, в свою очередь, отключает все функции ИИП осциллятор и контроль. Набор будет остаются мертвыми, так как предохранитель выходит из строя, но нет. Поэтому, если вы получили комплект в нерабочем состоянии, сначала проверьте, не работает ли сеть переменного тока. перегорел предохранитель. Если он взорвался, сделайте убедитесь, что неисправность находится на стороне [HOT] секции управления регулятора SMPS, а не со вторичной стороной.Если обнаружен открытый предохранитель, проверьте все компоненты на основном регуляторе мощности раздел. Предполагать; во время проверки вы обнаружили, что один из четырех выпрямительных диодов закорочен. Не заменяйте только поврежденный. Замените все четыре [в некоторых наборах будет использоваться переключатель выпрямителя].
Наилучший способ устранения неисправности мертвого набора есть, сначала проверьте сетевой предохранитель. Если оно исправен, распаяйте выходной транзистор строчной развертки. Подключите телевизор к сети переменного тока и включите его. НА. Если неисправность только с горизонтальный выходной транзистор, блок питания включится и перейдет в режим ожидания свет будет светиться. Это верно для всех местных комплектов CTV [китайский]. Тогда узнайте причина взрыва выходного транзистора строчной развертки. В некоторых случаях неплотно установленный транзистор с металлической пластиной радиатора может быть проблема. Когда заменяя транзистор строчной развертки, обязательно прочно закрепите.
Если есть подозрение на ЛОТ, единственный способ проверить это – включить телевизор; после замены всех поврежденных комплектующих; установите его на очень короткое время, скажем, на 5 секунд или около того, и выключите его.После отсоединения шнура переменного тока от сетевой розетки почувствуйте температуру выходного транзистора строчной развертки голыми пальцами. Может быть просто тепло, но не слишком жарко. Если LOT неисправен, выходной транзистор строчной развертки сильно нагреется за это время. Если это так, вам также необходимо заменить ЛОТ.
Если частота горизонтального осциллятора смещается за предел, выходной транзистор строчной развертки выйдет из строя. Чтобы убедиться в этом, перед тем, как вставить транзистор, проверьте мультиметром частоту на выводе базы этого транзистора и измерьте диапазон частот.Проверьте частоту либо на клемме базы выходного транзистора строчной развертки, либо на клемме коллектора транзистора строчной развертки. Он должен измерять в диапазоне 15 кГц. Если нет, убедитесь, что ступень генератора строчной развертки неисправна. В большинстве современных схем с одной микросхемой эта секция находится внутри основной ИС, и замена этой ИС – единственное средство, не требующее ремонта.
Короткое замыкание обмотки внутри отклоняющей вилки – очень редкий случай; один из тысячи; но может случиться и может быть измерено путем измерения сопротивления выводов горизонтальной обмотки.Значение сопротивления этой обмотки будет ниже [3 Ом] для большинства телевизоров. В большинстве случаев причиной, как описано выше, будет отказ выходного транзистора строчной развертки. Устранение неисправностей любого оборудования – это искусство.

Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
