Многие предметы и изделия имеют внутренние полости, которые должны быть отражены на чертеже. Их можно построить на видах предмета с помощью невидимых штриховых линий.
Но большое их количество значительно затрудняет чтение чертежа, поэтому для выявления внутренних форм предметов применяют разрезы и сечения.
Разрезом называется изображение предмета, мысленно рассечённого плоскостью или несколькими плоскостями. На разрезе показывается то, что получается непосредственно в секущей плоскости и что расположено за ней (рис. 83).
Рис. 83При этом часть детали, находящуюся между наблюдателем и секущей плоскостью, мысленно удаляют.
Мысленное рассечение предмета относится только к данному разрезу и не влечёт за собой изменения других изображений этого предмета.
На чертежах положение секущей плоскости отмечается разомкнутой линией (рис. 84).
Её толщина равна толщине основной линии или толще в 1,5 раза.
Линия сечения не должна пересекать контур изображения. Длина штриха – 8-10 мм. Перпендикулярно линии сечения на 2-3 мм от наружного края штриха чертят стрелки, указывающие направление взгляда. С наружной стороны каждой стрелки пишут одну и ту же заглавную букву русского алфавита.
Разрезы на чертеже отмечают надписью по типу А-А, которую помещают над разрезом. Тело детали, которое попало в секущую плоскость, условно обозначают штриховкой.
Штриховка выполняется в виде параллельных сплошных тонких линий под углом 45° к основной надписи чертежа.
Линии штриховки могут иметь наклон влево и вправо, но в одну сторону на всех разрезах и сечениях, относящихся к данной детали. Расстояние между линиями штриховки должно быть 2 — 8 мм с учетом площади штриховки и необходимости разнообразия штриховки смежных деталей. Принятое расстояние между линиями штриховки для данной детали должно быть одинаковым на всех сечениях и разрезах этой детали. Если на чертеже имеются узкие площади сечений (шириной 2 мм и менее), их допускается показывать зачернёнными.
В зависимости от числа секущих плоскостей разрезы делят на простые и сложные.
Простые разрезы
В зависимости от положения секущей плоскости разрезы делятся на горизонтальные, вертикальные и наклонные.
Горизонтальным называется разрез, который образован секущей плоскостью, параллельной горизонтальной плоскости проекций (рис. 85а).
Вертикальным называют разрез, образованный секущей плоскостью, перпендикулярной плоскости П 1 . Если такая плоскость параллельна плоскости П2 или П3, то такой вертикальный разрез называют соответственно фронтальным (рис. 85б) или профильным (рис. 85в).
Перечисленные разрезы, как правило, располагаются на месте основных видов: фронтальный — на месте вида спереди, профильный — на месте вида слева, горизонтальный — на месте вида сверху.
В случае, когда секущая плоскость совпадает с плоскостью симметрии предмета (рис. 85), допускается для горизонтальных, фронтальных и профильных разрезов не отмечать положение секущей плоскости и не сопровождать разрез надписью.
Наклонным называется разрез, образованный секущей плоскостью, составляющей с горизонтальной плоскостью угол, отличный от прямого (рис. 86).
Рис. 86Для показа устройства детали в отдельном ограниченном месте, применяют местный разрез (рис. 87).
Рис. 87Местный разрез выделяют на чертеже сплошной волнистой линией (толщина от S/2 до S/3), которую проводят от руки и на глаз. Она не должна совпадать с другими линиями на изображении.
Соединение на чертеже части вида и части разреза
Существует немало предметов, форма которых не может быть выявлена только видом или только разрезом. Поэтому иногда прибегают к соединению двух изображений: части вида и части соответствующего разреза (рис. 88а). Оба эти изображения разделяют сплошной волнистой линией толщиной S/2, как на местном разрезе.
Если деталь проецируется в симметричную фигуру, на чертеже соединяют половину вида с половиной разреза. Линией их раздела служит ось симметрии (рис. 88б).
Рис.
88На виде отсутствуют линии невидимого контура (штриховые), показывать их нецелесообразно, т.к. они повторяют очертания внутреннего контура.
Если на чертеже с осью симметрии детали совпадает проекция линии контура, соединять половину вида с половиной разреза нельзя. В этом случае показывают часть вида и часть разреза, разделяя их сплошной волнистой линией.
Если линия контура, совпадающая с осью симметрии, расположена в отверстии, на чертеже показывают больше половины разреза (рис. 89а). Если линия контура расположена на наружной поверхности детали, показывают большую часть вида (рис. 89б).
Рис. 89При совмещении вида с разрезом размеры внешних форм детали наносят со стороны вида, а внутренних – со стороны разреза (рис. 90).
Рис. 90Когда симметричные относительно оси детали отверстия при совмещении оказываются видимыми не полностью, чтобы показать их размер, размерную линию проводят несколько дальше оси симметрии и ограничивают стрелкой только с одной стороны.
При этом наносят полный размер отверстия.
Сложные разрезы
Некоторые изделия имеют внутреннее устройство, которое нельзя выявить на разрезе только одной секущей плоскостью. В таких случаях в соответствии с ГОСТом применяют несколько секущих плоскостей. Такие разрезы называются сложными.
В зависимости от положения секущих плоскостей сложные разрезы делятся на ступенчатые и ломаные.
Ступенчатым называют разрез, образованный параллельными секущими плоскостями (рис. 91а). При изображении ступенчатого разреза все секущие плоскости совмещают в одну и на разрезе их не разграничивают. При обозначении такого разреза линию сечения показывают не только у начала и конца разреза, но и в местах перехода от одной секущей плоскости к другой. Буквы же ставят в начале и в конце разреза.
Разрез называется ломаным, если секущие плоскости пересекаются (рис. 91б). При изображении ломаного разреза секущие плоскости условно поворачиваются до совмещения их в одну плоскость.
Положение секущей плоскости показывают, кроме того, в местах перегибов.
Особые случаи разрезов
Если при выполнении разреза секущая плоскость проходит по оси непустотелых деталей, имеющих цилиндрическую форму (штифты, заклёпки, валы и т.п.), а также вдоль длинных рёбер или тонких стенок, то на чертеже такие детали или элементы деталей не заштриховываются (рис. 92). Здесь разрезано, но не заштриховано ребро детали, т.к. вертикальная секущая плоскость проходит вдоль него.
Некоторые элементы детали могут оказаться наклонёнными относительно той или иной плоскости проекций, как, например, два ребра А и Б на рис. 93.
Если на разрезе показать всё, что расположено за секущей плоскостью, то ребро А окажется искажённым. Допускается изображать не всё, что расположено за секущей плоскостью, если этого не требуется для понимания конструкции детали.
рис. 92-93При изображении квадратного стержня (рис. 94а) или отверстия (рис. 94б) в одной проекции рекомендуется для обозначения плоскости проводить на ней диагонали тонкими сплошными линиями.
Сечения
Сечением называется изображение фигуры, получающейся при мысленном рассечении предмета плоскостью (или несколькими плоскостями). На сечении показывается только то, что получается непосредственно в секущей плоскости.
На рис. 97 показаны сечение (а) и разрез (б), полученные при помощи одной и той же секущей плоскости. Мы видим, что сечение является составной частью разреза и может являться самостоятельным изображением.

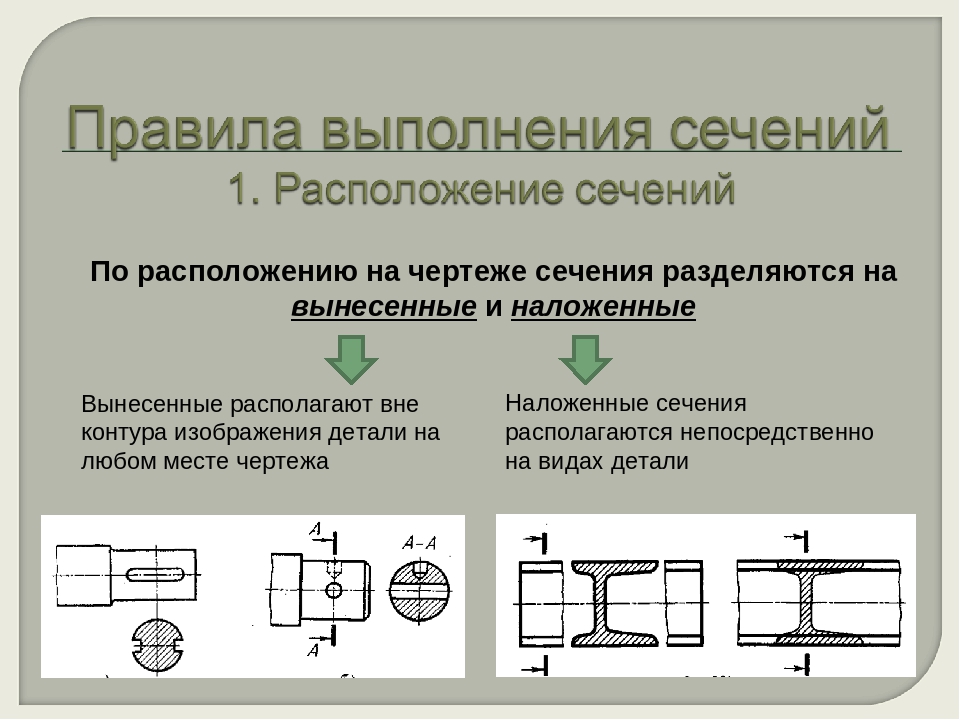

Рис. 97Сечения разделяют на два вида: вынесенные и наложенные. При выполнении чертежа всегда следует отдавать предпочтение вынесенным сечениям. На чертежах для вынесенного сечения приняты те же обозначения и надписи, что и для разрезов, а контур вынесенного сечения изображается сплошными основными линиями.
Если вынесенное сечение имеет симметричную форму и расположено на продолжении линии сечения, то сечение стрелками и буквами не обозначают. Линией сечения в этом случае служит осевая линия (рис. 98а,б).
Рис. 98Иногда вынесенное сечение располагают на чертеже с поворотом.
В этом случае к надписи «А-А» добавляют слово «повернуто», как на рис. 99.
Для контура наложенного сечения (рис. 100а) применяется сплошная тонкая линия, причём линии, изображающие контур детали, в месте расположения сечения не прерываются. Наложенные сечения на чертежах не обозначают, но если сечение имеет не симметричную форму, то проводят линию сечения и стрелками указывают направление взгляда (рис. 100б).
Рис. 100При построении сечений секущие плоскости следует выбирать так, чтобы получить нормальное, т.е. перпендикулярное к осям, рёбрам и т.п. поперечное сечение (рис. 101).
Рис. 101Как правило, фигуру сечения чертят в том же масштабе, что и вид, к которому отнесено сечение. Если это необходимо, на сечении могут быть нанесены размеры (рис. 102а,б).
Рис. 102СПЛАЙН
Благодаря своим знаниям и программы 3d max профессионалы создают интересные грамотные проекты за короткие сроки.Обозначение разрезов на чертеже по ГОСТу – для чего применяют и как правильно оформляются
Разрезы – это один из видов чертежей, который позволяет понять, как выглядит объект внутри, при мысленном его рассечении секущей плоскостью.
Разрезы на чертеже по ГОСТу
Для получения полной информации о детали, элементе или объекте на чертежи наносятся разные виды – вид сверху или план, вид сбоку или фасад, разрез или сечение. Оформление таких изображений, регулируется ГОСТ 2.305-2008 «Единая система конструкторской документации. Изображения – виды, разрезы, сечения», это документ вступил в силу в 2009 году и заменил действовавший ранее ГОСТ 2.305-68. За все годы его действия изменения в документ не вносились.
В целом документ посвящен правилам изображения предметов, и эти правила распространяются на все отрасли промышленности, например, в нем регламентируются размеры букв, линии, выносные стрелки, масштаб, расположение на листе, буквенное и условное обозначение информации. В ГОСТе также обозначаются требования к оформлению разных видов разрезов, например ломаных разрезов или местных разрезов, и приводятся примеры, которые позволяют разобраться с применением правил.
Выполнение всех требований стандарта гарантирует, что изображение будет выполнено верно.
Как обозначается разрез на чертеже
Разрез, как и любой другой вид на чертеже, изображают согласно методу прямоугольного проецирования. Построение чертежа ведется исходя их позиции наблюдателя, предмет располагается между наблюдателем и плоскостью проекции.
Изображения на плоскости в зависимости от их наполнения делятся на:
- сечения;
- виды;
- разрезы.
Правила инженерной графики предполагают, что масштаб изображения соответствует масштабу выполнения документа, оформление всех чертежей должно быть в одном стиле. Простыми называются разрезы, выполненные с помощью одной секущей плоскости, а сложные разрезы формируются двумя и более плоскостями. Изображение на чертеже должно полностью соответствовать другим видам детали или объекта.
Симметричные части изображают, используя условные обозначения, при этом отрисовывается половина детали и ось симметрии, половинчатый разрез занимает меньше места на чертеже. Размеры наносят на вычерченную часть детали.
Рисунок 1. Разрез на чертеже
Как показать разрез на чертеже
Чтобы правильно сделать чертеж детали необходимо выполнить на чертеже ее изображение в нескольких проекциях. Инженерная графика подразумевает выполнение чертежей деталей в определенной последовательности:
- первоначально нужно осуществить выбор формата листа (А0, А1, А2, А3, А4) и выполнить компоновку на черновике. Если показать и отобразить все виды на одном листе не удается, то их разносят на разные листы;
- затем нужно построить основные виды, к примеру для здания это будет план и фасад;
- на плане необходимо обозначить место сечения, по которому будет проходить условная плоскость, рассекающая объект на части. Указать разрез с помощью условного обозначения, утолщенной линии, стрелки с указанием направления взгляда и номера сечения;
- разрезы необходимо строить вместо и на месте соответствующего вида, например, фронтальный разрез выполняется вместо вида спереди;
- простой разрез состоит из одной секущей плоскости, он показывается с двух сторон от детали, но иногда такой разрез бывает не показателен, и наиболее целесообразный путь – нарисовать сложный разрез, на нем выделяют все характерные элементы, сечение может быть наклонным;
- построение разреза ведется на основании других проекций, фигура сечения, которая входит в разрез, штрихуется, а те линии, что были невидимыми на плане, в разрезе становятся видимыми.
Применение правил нанесения изображений и пересечений на чертеже позволяет соблюдать принятую во всем мире единую систему отображения. С помощью условных обозначений показывается вся необходимая информация.
В ряде случаев выполняется профильный разрез, согласно определению, так называется вертикальный или горизонтальный разрез, полученный при условном рассечении детали плоскостью, параллельной профильной плоскости проекции. Такой разрез делается для того, чтобы изобразить невидимые части детали и указать их характеристики.
Рисунок 2. Как нанести разрез
Сложные размеры на чертежах
Во многих случаях простой (поперечный или продольный, вертикальный или горизонтальный) разрез не дает полной информации, и тогда используются сложные разрезы, такие как:
- ступенчатый разрез, то есть разрез, образованный несколькими параллельными плоскостями;
- ломаный разрез, то есть разрез, образованный пересекающимися секущими плоскостями, например, разрез с поворотом на 90 градусов;
- наклонный разрез, то есть разрез, образованный плоскостью, идущей под углом;
- вынесенный разрез или вынесенное сечение, то есть сечение, расположенное вне контура детали;
- половинчатый разрез, если показана только половина детали, а вторая ей симметрична. Если второй элемент несимметричный, то его необходимо наносить полностью. Допускается объединять на одном изображении вид и разрез у симметричных фигур, при этом обычно они разделяются штрихпунктирной линией, но при совпадении какой либо линии с осью проекции используется волнистая линия.
Если второй элемент несимметричный, то его необходимо наносить полностью. Допускается объединять на одном изображении вид и разрез у симметричных фигур, при этом обычно они разделяются штрихпунктирной линией, но при совпадении какой либо линии с осью проекции используется волнистая линия.Любой разрез должен содержать информацию о фрагментах детали, попадающих в сечение. Если на чертеже недостаточно места, то пользуются выносной линией, чтобы указать шероховатость, количество отверстий и их расположение или сделать необходимую отметку.
Рисунок 3. Сложные разрезы
Фронтальный и профильный разрезы на чертеже
Фронтальным называется разрез, образованный в результате мысленного рассечения плоскостью, которая идет параллельно фронтальной плоскости проекции. Часто такой разрез называют вертикальным.
Рисунок 4. Разрез фронтальный и профильный
Профильный разрез используется для того, чтобы изобразить основные части детали, его стараются провести так, чтобы на разрезе оказались все детали, невидимые на других видах.
Горизонтальный разрез на чертеже
Горизонтальный, или продольный разрез выполняют, условно рассекая объект плоскостью, параллельной горизонтальной плоскости проекции, в него также попадают фигуры сечения и части детали, которые расположены за секущей плоскостью.
Местный разрез на чертеже
Местный разрез позволяет показать сечение детали в конкретном месте, это может быть узел сопряжения элементов или конструктивная особенность детали. Важно, что местный разрез проходит не по всему объекту, а лишь в определенном месте. Допускается совмещение вида и местного разреза, при этом для разделения используется волнистая линия.
Рисунок 5. Местный разрез
Разрезы на сборочных чертежах
На сборочных чертежах разрезы показываются согласно требованиям ГОСТ, смежные детали, попадающие в сечение, штрихуются в противоположные стороны. Сплошные детали, которые не имеют пустот, показывают не рассеченными и их не заштриховывают, если разрезы для этих деталей продольные.
Если детали попали в поперечный разрез, то они штрихуются согласно принятым правилам.
Обозначение разрезов на строительных чертежах
На строительных чертежах также часто бывает необходимо выполнить разрезы и сечения. Чтобы показать устройство здания, состав полов, кровли, места сопряжения основных элементов здание рассекают одной или несколькими секущими плоскостями. Разрез обозначается также, как и в общих правилах, с помощью утолщенной линии в месте сечения и стрелки с указанием номера разреза. На одном плане может быть показано несколько разрезов, например, 1-1, 2-2, 3-3. Если в здании несколько этажей, то на каждом плане должен быть обозначен разрез.
Штриховка разреза на чертеже
Штриховка позволяет визуально подчеркнуть те детали, которые условно рассекаются в разрезе. Штриховка выполняется в одну сторону. Если в сечение попало несколько смежных частей, то линию штриховки сдвигают, чтобы показать их разницу. Примеры штриховки можно найти на рисунках выше.
Совмещение вида и разреза на чертеже
Совмещение вида и разреза практикуется в машиностроительных чертежах и практически не применяется в чертежах строительных. С одной стороны такое совмещение позволяет на одном изображении максимально показать все особенности элемента, а с другой, для сложной детали такая информация может получиться слишком запутанной. Поэтому обычно совмещают вид и разрез, если они оба сами по себе малоинформативны и их совмещение не скажется на читаемости чертежа в целом.
Чем отличается сечение от разреза на чертеже
В сечении показывается то, что попало в секущую плоскость, в то время как на разрезе мы видим и секущую плоскость и то, что находится за ней.
Чем отличается вид от разреза на чертеже
С помощью вида мы можем показать деталь в одной из ее проекций, в то время как разрез позволяет показать устройство детали, те невидимые линии, которые мы видим на фронтальных и горизонтальных видах в сечении становятся видимыми.
Как сделать разрез на чертеже в Компасе
В программе Компас 3D можно сделать сложный (например, ступенчатый, наклонный) и местный разрез, для этого необходимо воспользоваться пунктом меню «Инструменты», затем выбрать «Обозначения» и «Линия разреза». На чертеже выбираем место сечения и направление взгляда. Разрез модели программа строит сама, нужно только обозначить в каком месте.
Рисунок 6. Как сделать разрез на чертеже в Компасе
Как показать разрез на чертеже в Автокаде
Автокад также очень удобен для построения разреза, сначала на чертеже строим линию, по которой пройдет секущая плоскость. Затем выбиранием линию сечения и заходим на вкладку «Линии сечения здания» в панель «Редактирование» и выбираем «Создать сечение». Изображение разреза формируется из модели здания.
Рисунок 7. Как сделать разрез на чертеже в Автокад
Как сделать разрез на чертеже в Солид Воркс
В программе Solidworks (СолидВоркс) разрез также создается путем разделения вида линией сечения.
Для этого сначала нужно активизировать вид из контекстного меню, затем найти команду «Инструменты» в меню, выбрать «Объекты эскиза», затем выбрать «Линия» и «Инструменты эскиза». На модели проводят линию, выделяют ее, нажимают на иконку «Вставка» и выбирают «Создать линию сечения». Направление взгляда в Солид Воркс также легко поменять двойным нажатием. Затем выполняют команду «Вставка”, выбирают «Чертежный вид», затем «Сечение».
Рисунок 8. Как сделать разрез на чертеже в Солид Воркс
Как сделать разрез на чертеже в Инвенторе
В Автокад Инвентор разрез создается через инструмент «Местный разрез» из палитры инструментов, в диалоговом окне после выполнения команды программа предложит задать глубину разреза и построит его по модели.
Рисунок 9. Как сделать разрез на чертеже в Инвенторе
Ответы на вопросы
Предлагаем ответы на наиболее часто встречающиеся вопросы.
Как обозначается грунт на чертежах в разрезе?
Грунт в разрезе показывается условно, в зависимости от его состава, песок показывается точками, суглинок сплошными наклонными линиями, ил прерывистыми волнистыми линями.
Как обозначается бетон на чертежах в разрезе?
Правильное условное обозначение бетона — это наклонные чередующиеся сплошные штриховые линии, которые идут под углом в 45 градусов.
Как делать разрезы на втором листе чертежа?
Разрезы обычно идут после основных видов, если не удается разместить все виды на одном листе, то их переносят на следующий лист. Чтобы избежать путаницы допускается использовать ссылку с указанием страницы, где находится разрез или сечение, обозначенное на плане.
