Для чего служит трансформатор: особенности, принцип работы и применение

особенности, принцип работы и применение

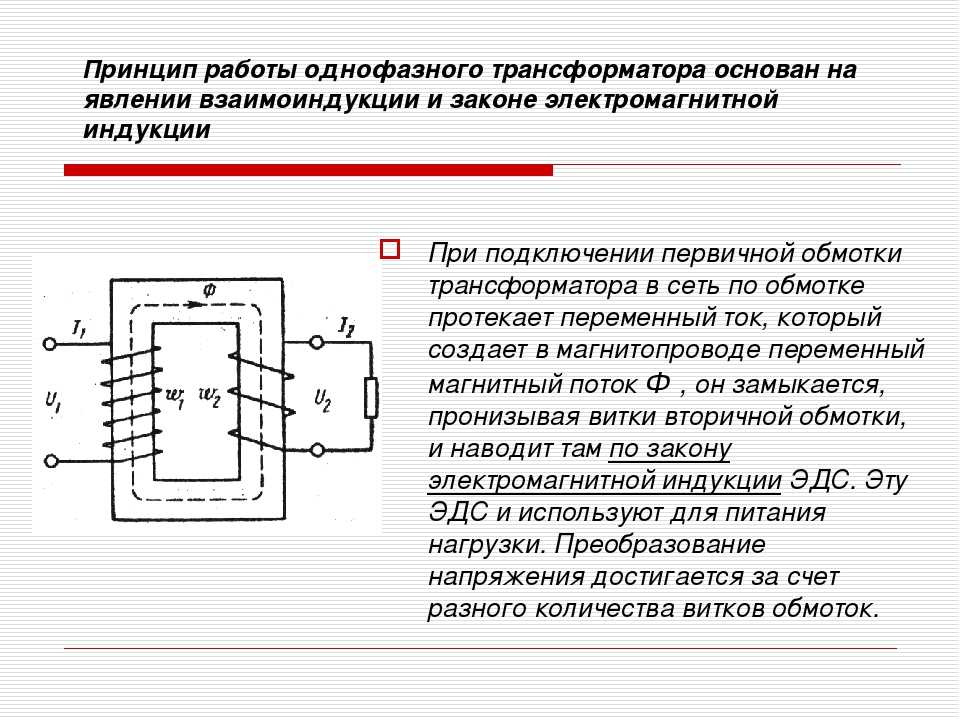

Для начала разберемся, для чего служит трансформатор и что это такое. Это электрическая машина, предназначенная для изменения напряжения тока. Они бывают разные в зависимости от назначения. Существуют трансформаторы тока, напряжения, согласующие, сварочные, силовые, измерительные. У всех разные задачи, но однозначно их объединяет принцип действия. Любые трансформаторы работают на переменном токе. Не существует таких устройств постоянного тока. Все они имеют первичную и вторичную обмотки.

Что называют первичной, а что – вторичной обмоткой?

Первичной считается та, на которую приходит напряжение, а вторичная – та, с которой его снимают. Предположим, что мы имеем трансформатор, который преобразует 220 В переменного тока в 12 В. В таком случае первичной обмоткой является та, которая на 220 В. Но трансформаторы могут не только понижать, но и повышать напряжение. Таким образом, подключая 12 В переменного тока на ранее указанную вторичную обмотку, мы с первичной можем снимать 220 В. Таким образом они меняются местами.

В некоторых случаях вторичных обмоток может быть несколько. Например, в старых телевизорах стояли устройства с одной первичной обмоткой и множеством вторичных, напряжение на которых варьировалось от 3,3 до 90 В. В любом случае трансформатор служит для преобразования напряжений и токов до оптимальных значений.

Закон сохранения энергии

Следует понимать, что данный агрегат не берет энергию из ниоткуда. Для примера возьмем трансформатор с напряжением первичной обмотки 220 В и током 5 А. Это значит, что его мощность составляет 1100 Вт. Со вторичной обмотки на 22 В мы сможем снять ток не более 50 А. Переведя в ватты, получаем те же 1100 Вт. Больше мощности со вторичной обмотки мы не снимем. При попытке это сделать устройство просто выйдет из строя. Таким образом, становится ясно, для чего служит трансформатор. Для преобразования переменного напряжения в постоянное. Далее расскажем подробнее о каждом виде таких устройств.

Измерительные трансформаторы

Такие приборы служат для снижения величин до приемлемых для измерительных приборов. Применяются они в контрольно-измерительных приборах. Также можно встретить такие устройства в микропроцессорной технике. Там они работают как датчик, который посылает сигналы разного уровня на плату, в зависимости от чего последняя “принимает решение” о дальнейшем функционировании прибора.

Как правило, они обладают высокой точностью и не предназначены для питания потребителей. Примерами, для чего служат измерительные трансформаторы, могут быть приведенные ниже устройства для преобразования тока и напряжения. Мы постараемся максимально подробно объяснить их назначение.

Трансформаторы тока

Для чего служат подобные устройства? Они предназначены для снижения величины тока до приемлемой измерительным оборудованием. По сути, они являются промежуточным оборудованием между проводниками, с которых необходимо снять значение величины, и измерительным механизмом. Применяются такие трансформаторы, как уже было ранее сказано, в измерительных приборах, оборудовании защиты и автоматике. Подключаются же они таким образом: первичная обмотка имеет несколько витков и включается последовательно нагрузке, а вторичная – на минимально возможное сопротивление защитного или измерительного оборудования.

Обычно такие трансформаторы поставляются вместе с самим оборудованием, так как незначительные изменения в сопротивлении нагрузки повлияют на точность измерений, а оборудование защиты не будет работать должным образом. Конструктивная особенность и способ подключения таких приборов делают невозможным питание потребителя.

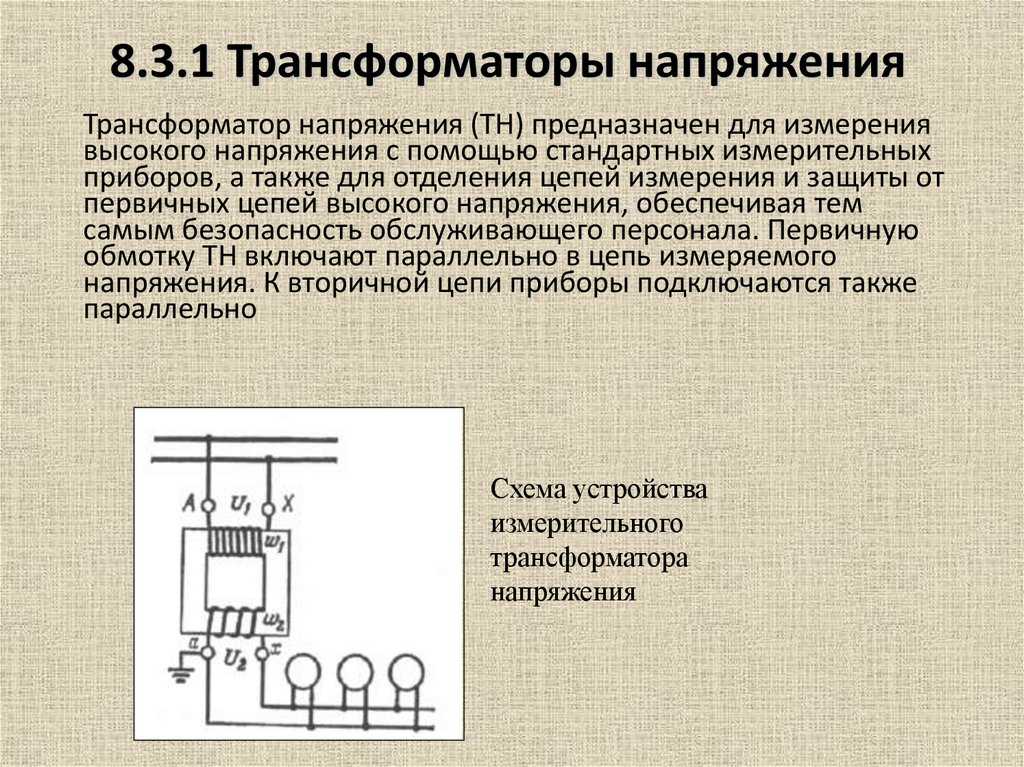

Трансформаторы напряжения

Этот вид устройств не применяется для питания потребителей, а необходим для создания гальванической развязки между высоковольтной и низковольтной частью. Метод изготовления ничем не отличается от силовых видов устройств с аналогичным названием. Все так же имеется первичная и вторичная обмотки, сечение провода довольно низкое, что не позволяет использовать его для питания потребителей.

Для примера возьмем киловольтметр. Дело в том, что соорудить прибор, который бы держал высокое напряжение, слишком накладно. Поэтому между измерительными щупами, которые снимают значение величин, и прибором устанавливается трансформатор напряжения. Он преобразует высокие величины до приемлемых измерительным механизмом (примерно 100 В). Такая мера позволяет не вносить изменения в измерительный механизм. В некоторой степени такая схема подключения позволяет обезопасить электрика, который проводит замеры.

Также их применяют для установки в различные автоматизированные системы управления и защиты. Теперь вы знаете для чего служат трансформаторы напряжения. Перейдем к следующему типу – сварочным устройствам с одноименным названием.

Силовые трансформаторы

Это более мощные устройства, которые многие из вас видели. Далее подробно расскажем, для чего служат силовые трансформаторы. Они нужны для повышения/понижения напряжения посредством электромагнитной индукции до той величины, которая необходима потребителю. В случае с данными устройствами под словом “потребитель” подразумеваются производства и жилые дома.

Самым ярким примером служат устройства, которые понижают 6(10) кВ до приемлемых 380 В, которые уже отдельно взятой фазой в совмещении со средней линией питают наши дома необходимыми 220 В. А пример такого повышающего трансформатора можно встретить в микроволновке, где тот из сетевых 220 В делает необходимые для работы магнетрона 2 кВ. Высоковольтные агрегаты (свыше 1000 В) почти всегда трехфазные, и их подразделяют на устройства масляного или воздушного охлаждения, а также по климатическому исполнению и по напряжению первичной обмотки.

Особенностью трехфазных трансформаторов является то, что в зависимости от включения обмоток (звезда-треугольник) можно изменять рабочее напряжение в 1,73 раза. Допустим, данный агрегат, соединенный треугольником на 6 кВ, может работать в сети 10 кВ, если, конечно, производитель позаботился о такой возможности со стороны изоляции. Бывают такие трансформаторы, как выше указанно, трехфазные и однофазные. Предназначены устройства для работы с различными мощностями в зависимости от нужд потребителя.

Однофазные трансформаторы, которые раньше использовались как блоки питания, сейчас активно вытесняются различными электронными преобразователями, которые обладают большим КПД, меньшим весом и габаритами. Также силовые устройства можно подразделить по типу исполнения магнитопровода на стержневые и броневые.

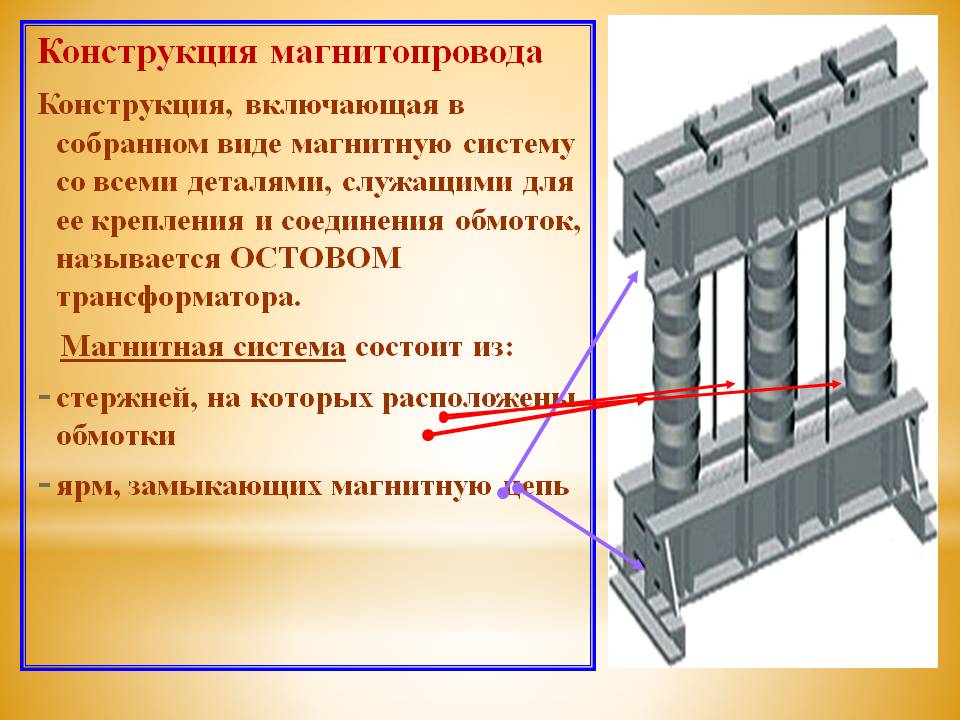

Трансформатор со стержневым магнитопроводом устроен таким образом, что на П-образную деталь устанавливают на 2 катушки, а сверху замыкают ярмом. Преимуществом является то, что элементы фактически не соприкасаются друг с другом.

В броневом магнитопроводе катушка устанавливается на Ш-образную деталь. Секция, на которой находятся проводники, обычно сначала наматывается как первичная, а затем, через термостойкий разделитель, как вторичная. Преимуществом является усиленная механическая защита обмоток.

Также существуют тороидальные сердечники, но они выполняются из ферритовых колец, т. к. сооружать такую конструкцию из шихтованного магнитопровода накладно. Такие агрегаты обычно применяются в электронике и работают на высоких частотах.

Сварочные трансформаторы

Для чего служат подобные устройства? По сути, они являются самостоятельными агрегатами. То есть сварочный трансформатор – это не обвязка, обеспечивающая работу какого-либо устройства, а он сам является полноценным прибором. Назначение такого аппарата – это понижение сетевого напряжения до сравнительно низкого, примерно 50-60 В, и обеспечение большого тока.

При таком напряжении пробивает довольно короткая дуга, но поистине огромный ток обеспечивает ей большую мощность. Благодаря последнему параметру осуществляется сварка или резка металла.

Такие трансформаторы, как правило, имеют подстройку тока. Это необходимо для изменения диаметра и типа сварочного электрода. Правда, сварочные трансформаторы для бытового использования все больше вытесняются инверторами. Что не удивительно, ведь у сварочного преобразователя КПД ниже. Он сильно сажает сетевое напряжение, потребляя большие токи на первичную обмотку, обладает большим весом, низкой мобильностью, довольно сильно нагревается по сравнению с аппаратами инверторного типа.

Теперь вы знаете, как работает и для чего служит сварочный трансформатор.

Согласующий

Трансформатор данного типа применяется в различных многокаскадных схемах для согласования сопротивления между различными частями схемы. Можно встретить его в ламповом звуковом усилителе. Обычно в таких устройствах он является выходным.

Так для чего же служит трансформатор согласования с нагрузкой? Например, рабочее напряжение ламп в усилителе звуковых частот составляет 70-90 В, но ток мизерный. На динамики такое напряжение подавать нельзя, значит, его понижают до допустимого напряжения и, соответственно, ток повышается.

Целью такого трансформатора является понижение напряжения или повышение до значения, необходимого определенному узлу аппарата.

Заключение

Все аппараты для преобразования тока и напряжения объединяет принцип действия. Ключевые параметры, на которые стоит обращать внимание при покупке: напряжение первичной, вторичной обмотки, частота, коэффициент мощности и, соответственно, мощность и выходной ток.

В быту данный агрегат уже почти не применяется. Ведь сварочный трансформатор заменил инвертор, а его аналоги в блоках питания уже заменили электронные преобразователи напряжения. Делается это по причине того, что устройства обычно обладают, по сравнению с электронными, большим весом, а также они не выгодны с экономической точки зрения из большого расхода цветного металла при производстве и дорогого ремонта. В скором времени останутся в производстве только трансформаторные подстанции, но лишь в тех местах, где заменить их электронными компонентами не будет возможности.

В этой статье мы постарались объяснить, для чего служат трансформаторы, и немного рассказали об их основных видах.

Назначение и принцип действия трансформатора напряжения | ТТ и ТН

  • трансформатор
  • ТН
  • справка

Трансформаторы напряжения  двух- или трехобмоточные предназначены как для измерения напряжения, мощности, энергии, так и для питания цепей автоматики, сигнализации и релейной защиты линий электропередач от замыкания на землю. Трансформаторы напряжения имеют два назначения: изолировать вторичную обмотку НН и, тем самым, обезопасить обслуживающий персонал; понизить измеряемое напряжение до стандартного значения 100; 100ν3; 100/3 В.
Трансформаторы напряжения различают: по числу фаз – однофазные и трехфазные; по числу обмоток – двухобмоточные и трехобмоточные; по классу точности – 0,2; 0,5; 1,0; 3; по способу охлаждения – с масляным охлаждением, с воздушным охлаждением; по способу установки – для внутренней установки, для наружной установки и для КРУ.

На рис. 1 представлена схема включения трансформаторов напряжения с обозначениями первичной и вторичной обмоток. Однофазный двухобмоточный трансформатор напряжения применяется в установках как однофазного, так и трехфазного тока. В последнем случае он включается на линейное напряжение. Один из выводов вторичной обмотки для обеспечения безопасности при обслуживании заземляется.
Основными параметрами трансформаторов напряжения являются:
номинальные напряжения обмоток, т. е. напряжения первичной и вторичной обмоток, указанные на щитке;
номинальный коэффициент трансформации, т. е. отношение номинального первичного напряжения к номинальному вторичному
погрешность по напряжению %
угловая погрешность, т. е. угол между вектором первичного напряжения и повернутым на 180° вектором вторичного напряжения, выраженный в угловых градусах (минутах).

Рис. 1. Однофазный двухобмоточный трансформатор напряжения: а – присоединение трансформатора напряжения к трехфазной сети без нулевого провода; б – расположение выводов (Л-X – выводы ВН; а-х – выводы НН)
На рис. 2 приведен пример изменения погрешности трансформатора напряжения при изменении мощности Бг вторичной нагрузки. Коррекцией напряжения называется преднамеренное изменение коэффициента трансформации в сторону повышения вторичного напряжения, выраженное в процентах. Это достигается уменьшением числа витков первичной обмотки.

Рис. 2. Погрешность по напряжению и угловая погрешность однофазного трансформатора напряжения (сплошные линии с коррекцией числа витков, штриховые линии – без коррекции)
Особо следует сказать о трансформаторах напряжения высокого и сверхвысокого напряжения. Как было отмечено, трансформаторы напряжения передают очень малую мощность, поэтому практически в таких трансформаторах напряжения определяющим является вопрос обеспечения изоляции между первичной и вторичной цепями. Поэтому при напряжениях выше 500 кВ используются так называемые емкостные трансформаторы напряжения, состоящие из емкостного делителя напряжения (двух последовательно соединенных конденсаторов С1 и С2) и понижающего трансформатора, показанных на рис. 3. В современных РУ устанавливаются колонны конденсаторов высокочастотной связи для цепей автоматики и сигнализации. Поэтому, если использовать эту колонку связи CJ и добавить некоторый конденсатор отбора мощности С2, получим емкостной делитель. К конденсатору подключается трансформатор напряжения обычно на 12-15 кВ первичного напряжения. Для устойчивой работы в первичную цепь включается дополнительный реактор LR и высокочастотный заградитель 3. Таким образом, это устройство имеет существенно меньшую стоимость, чем трансформатор напряжения на полное первичное напряжение.


Рис. 3. Практическая схема емкостного трансформатора напряжения

  • Назад
  • Вперед
  • Вы здесь:
  • Главная
  • Инфо
  • ТТ и ТН
  • ТБМО-220

Читать также:

  • Эксплуатация трансформаторов напряжения
  • UMZ – трансформаторы напряжения
  • Периодичность проверок измерительных трансформаторов выше 1000 В
  • Трансформатор напряжения 110кВ
  • Трансформаторы тока и напряжения

Использование и применение трансформатора

Трансформатор

Электрические технологии

32 4 минуты чтения

Принцип работы всех типов трансформаторов, предназначенных для различных применений, одинаков, например, электромагнитная индукция, тогда как применение трансформаторов различается в зависимости от системных требований. Основное применение трансформатора заключается в повышении или понижении уровня напряжения или тока на генерирующих станциях электростанций, приемных конечных подстанциях и распределении электроэнергии потребителям для бытового и промышленного применения.

Основное назначение электрического трансформатора — повышать (увеличивать) или понижать (уменьшать) уровень переменного напряжения при постоянной мощности и частоте. Индивидуальный уровень напряжения используется для передачи и распределения электроэнергии конечным пользователям, например. жилые и коммерческие.

Имейте в виду, что передача энергии постоянного тока имеет некоторые преимущества по сравнению с передачей энергии переменного тока, но первоначальная стоимость передачи энергии постоянного тока слишком высока, по этой причине передача переменного тока предпочтительнее, чем передача постоянного тока (что является дорогостоящим и нецелесообразным с экономической точки зрения) в большинстве случаев. случаи, когда изменение значений напряжения легко осуществляется с помощью трансформатора (имейте в виду, что трансформатор не может работать на постоянном токе), где понижающие и повышающие преобразователи используются для изменения уровня постоянного напряжения в соответствии с потребностями системы.

Related Posts:

  • Разница между системой передачи переменного и постоянного тока и линиями электропередач
  • Различия между HVAC и HVDC и силовой передачей
  • Преимущества передачи энергии HVDC по сравнению с HVAC

Высокочастотные реакторы и дроссели на основе малошумящих и малогабаритных трансформаторов также используются в ИБП, CVCF (постоянное напряжение, постоянная частота), VVVF (переменное напряжение, переменная частота), вспомогательном питании железнодорожных вагонов и рассредоточенных источниках питания. Шунтирующие реакторы (одна обмотка на фазу) также используются для поглощения и компенсации реактивной мощности в кабелях и высоковольтных длинных линиях электропередачи, что приводит к повышению эффективности трансформатора, общей мощности и энергетических систем.

Высокочастотные трансформаторы используются в источниках питания медицинских рентгеновских аппаратов, сварочных аппаратах и ​​высокочастотном оборудовании.

Вращающиеся трансформаторы используются для высокоскоростных двигателей и генераторов, двигателей/генераторов с осевым зазором и двигателей и генераторов с большим числом полюсов.

Измерительные трансформаторы также широко используются в электрических системах и сетях. Например, ТТ (трансформатор тока) используется для измерения тока другой цепи и контроля высоковольтных линий электросетей. С другой стороны, PT (трансформатор напряжения или потенциала) используются для понижения высокого уровня первичного тока и напряжения до более низкого уровня напряжения и тока на выходе в энергосистеме. Кроме того, автотрансформаторы используются для компенсации падения напряжения в распределительных трансформаторах, пусковых асинхронных и синхронных двигателей, для достижения постоянного переменного выходного напряжения и, в основном, для соединения многих систем, работающих на разных уровнях напряжения. Наконец, что не менее важно, для уменьшения паразитных потерь в баке крупногабаритных трансформаторов используются трансформаторы с шунтирующим ярмом / экраном бака или магнитные шунтирующие трансформаторы.

Похожие сообщения:

  • Разница между однофазным и трехфазным трансформатором
  • Разница между идеальным и реальным или практическим трансформатором

Общие области применения трансформаторов

Наиболее важными областями применения трансформатора являются:

  • Он может повышать или понижать (повышать или понижать) уровень переменного напряжения или тока (когда напряжение увеличивается, ток уменьшается и наоборот, потому что P = V x I, , где мощность постоянна как на входе, так и на выходе). Эта установка используется как в силовых трансформаторах, так и в распределительных трансформаторах для передачи и распределения электроэнергии в энергосистеме для дальнейшего использования и применения.
  • Он может увеличивать или уменьшать значение конденсатора, катушки индуктивности или сопротивления в цепях переменного тока, т.е. трансформатор, таким образом, действует как устройство передачи импеданса.
  • Может использоваться для предотвращения перехода постоянного тока из одной цепи в другую. Другими словами, они используются в качестве фильтров пульсаций, которые компенсируют пульсирующий постоянный ток.
  • Может использоваться для гальванической развязки двух электрических цепей

Применение трансформатора в энергосистеме:

Силовой трансформатор повышает уровень напряжения на стороне генерации перед передачей и распределением. Например, увеличивает вырабатываемое напряжение на электростанциях с 7200кВ-12кВ до 33кВ, 66кВ, 220кВ и даже до 400+ кВ для передачи электроэнергии в распределительные центры.

В распределительных центрах распределительный трансформатор понижает уровень напряжения для коммерческого и бытового использования электроэнергии. Например, он снижает уровень напряжения с 11 кВ до 230 В однофазного и 400 В трехфазного (UK и IEC). В США и Канаде трансформатор общего назначения снижает уровень напряжения с 2700 В до 120 В, 240 В (наиболее распространенный в жилых помещениях через трансформатор с центральным отводом), 208 В, 277 В и 480 В в США и Канаде.

Наконец, автотрансформаторы, шунтирующие реакторы, трансформаторы тока и трансформаторы напряжения также используются в типичной энергосистеме. Кроме того, трансформаторы также используются для согласования импеданса.

Нажмите на изображение для увеличения

На приведенном выше рисунке (слева направо)

  1. Силовой трансформатор 100 МВА, 165 кВ, установленный на подстанции – Колумбия, Миссисипи. Известно, что это первый в мире гибкий трансформатор большой мощности, изготовленный исследовательской компанией GE.
  2. A 100 кВА, 11 кВ и 230 В, 400 В, трехфазный распределительный трансформатор, устанавливаемый на опоре, для обеспечения однофазного и трехфазного питания потребителей — Великобритания.
  3. США — Распределительный трансформатор мощностью 25 кВА, 7,2 кВ и 120/240 В, устанавливаемый на опоре, со вторичной обмоткой с отводом от середины, используемый для обеспечения «расщепленной фазы» питания для жилых и небольших коммерческих помещений — США.

Похожие сообщения:

  • Почему трансформатор рассчитан на кВА, а не на кВт?
  • Параллельная работа однофазных и трехфазных трансформаторов
  • Уравнение ЭДС трансформатора
  • Потери в трансформаторе – виды потерь энергии в трансформаторе
  • Эквивалентная схема электрического трансформатора
  • Характеристики трансформатора и электрические параметры
  • Защита силового трансформатора и неисправности
  • Изоляционные материалы трансформаторов масляного и сухого типа T/F
  • Система противопожарной защиты трансформаторов – причины, типы и требования
  • Преимущества и недостатки трехфазного трансформатора по сравнению с однофазным трансформатором.
  • Трансформаторная фазировка: точечное обозначение и точечное обозначение
  • Можем ли мы заменить трансформатор на 110/220 витков на 10/20 витков?
  • Символы электрических трансформаторов – Символы однолинейных трансформаторов
  • Можно ли использовать трансформатор 60 Гц с источником питания 50 Гц и наоборот?
  • Какой трансформатор более эффективен при работе на частоте 50 Гц или 60 Гц?
  • Трансформаторы (MCQ с поясняющими ответами)

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Что такое трансформатор? | Tech

Трансформатор передает электрическую энергию от одной цепи переменного тока (AC) к одной или нескольким цепям. Используется для изменения напряжения. В частности, трансформатор, уменьшающий напряжение, называется понижающим трансформатором (понижающим трансформатором), тогда как трансформатор, повышающий напряжение, называется повышающим трансформатором (повышающий трансформатор). Наконец, трансформатор, который может повышать и понижать напряжение, называется повышающим трансформатором.

Трансформаторы используются в разных местах, например, трансформаторы обычно встраиваются в адаптеры переменного тока.

Почему нам нужно использовать трансформатор для изменения напряжения?

Хорошо известно, что электричество может подаваться более эффективно при более высоком напряжении, чем при более низком. В частности, потери мощности при передаче энергии, вызванные сопротивлением провода, пропорциональны квадрату тока, протекающего по проводу, тогда как они обратно пропорциональны квадрату напряжения. Следовательно, та же мощность может передаваться при более высоком напряжении, что, в свою очередь, снижает ток и, как следствие, потери мощности.

Таким образом, электроэнергия, произведенная на электростанциях, передается при высоком напряжении, например 500 кВ или 200 кВ. В Японии бытовая техника обычно использует 100 В, в то время как электроэнергия, подаваемая на заводы и крупные коммерческие объекты, оценивается в 60 кВ и т. д. Электроэнергия преобразуется в требуемое напряжение с помощью подстанций и трансформаторных сооружений, которые служат точками передачи, прежде чем поступить в сеть. соответствующие объекты. Такая система более практична, поскольку легко использовать трансформатор для изменения напряжения переменного тока (AC), передаваемого от электростанции.

Кроме того, электронные устройства, как правило, имеют разное номинальное напряжение. Например, по состоянию на 2022 год для большинства смартфонов и планшетов требуется общее зарядное напряжение 5 В. Однако в Японии напряжение типичной бытовой электросети составляет 100 В. Следовательно, при зарядке смартфонов и планшетов от сети напряжение необходимо снижать. Трансформаторы используются в таких случаях для преобразования напряжения.

Аналогично, адаптеры переменного тока, необходимые для электронного оборудования, такого как компьютеры, имеют встроенные трансформаторы для изменения напряжения до подходящего уровня для работы соответствующего оборудования.

Изоляция — еще одна важная роль трансформатора. Как правило, трансформаторы создают магнитную силу из электрического тока и используют эту силу для передачи электричества в соответствии с законом электромагнитной индукции Фарадея. Таким образом, проводники со стороны входа и со стороны выхода не соединены. Следовательно, можно предотвратить протекание аномальных токов из одной цепи в другую. Другими словами, трансформатор предотвращает поражение человека электрическим током и утечку тока, даже если электрическое оборудование, подключенное к выходной стороне, вызывает нарушение изоляции. Разделительные трансформаторы в основном используются для медицинских розеток и защиты от разрывов цепи.

Таким образом, существует три основных цели использования трансформатора

.
  • • Повышение эффективности передачи электроэнергии от электростанций
  • • Эксплуатация электрооборудования при номинальных уровнях напряжения
  • • Для изоляции

Базовая конструкция трансформатора состоит из железного сердечника (сердечника) с намотанными на него первичной и вторичной обмотками. Обмотки также называют катушками. Первичная и вторичная обмотки электрически не связаны. При изменении тока, протекающего через первичную обмотку, изменяется магнитное поле. Наведенная электродвижущая сила создается во вторичной обмотке, когда направление и напряженность (магнитный поток) магнитного поля проходят через вторичную обмотку.

Таким образом, напряжение электричества, протекающего по вторичной обмотке, равно V1/V2 = N1/N2. Соответственно напряжение может быть преобразовано в зависимости от количества витков первичной обмотки и вторичной обмотки. Каркас обмотки называется катушкой, проволока обмотки называется магнитной проволокой, а железный сердечник, проходящий через катушку, является сердечником.

Некоторые беспроводные зарядные устройства используют тот же принцип, что и трансформаторы, и используют индуктивную электродвижущую силу для подачи питания.

Трансформаторы используются для изменения напряжения переменного тока и не могут применяться для постоянного тока (DC). При подаче на трансформатор постоянного напряжения сердечник становится электромагнитом и полярность не меняется, а магнитный поток через вторичную обмотку остается неизменным. Следовательно, электромагнитной индукции не возникает, и ток во вторичной обмотке не возникает.

В трансформаторах используются катушки, но в чем разница между трансформатором и катушкой? На самом деле термин катушка имеет более широкое значение. Другими словами, это просто своего рода катушка, которая имеет функцию преобразования напряжения. Однако, как единое целое, именно трансформатор преобразует напряжение.

Существует несколько классификаций трансформаторов. Один из них учитывает положение обмотки и железного сердечника. Соответственно, трансформаторы делятся на сердечниковые (core type) и оболочечные (shell type). В трансформаторах с сердечником обмотка покрывает железный сердечник. В корпусных трансформаторах железный сердечник покрывает обмотку.

Другие критерии классификации трансформаторов включают поддерживаемое напряжение и количество фаз, метод охлаждения трансформатора и метод переключения ответвлений.

В зависимости от формы сердечники, используемые в трансформаторах, также подразделяются на различные типы, такие как сердечники EI, сердечники EE, сердечники EER, сердечники PQ, тороидальные сердечники, сердечники R и сердечники UU.

Трансформаторы также классифицируются по напряжению сети электропередач. Среди них трансформаторы, специально предназначенные для высокого напряжения, можно классифицировать в соответствии с соответствующими напряжениями и местами, в которых они используются, следующим образом.

  • • Трансформаторы сверхвысокого напряжения (110 000 В и более): электростанции и подстанции.
  • • Трансформаторы сверхвысокого напряжения (20 000–110 000 В): крупные строительные площадки и полигоны для испытаний электрооборудования.
  • • Трансформаторы высокого напряжения (6 600–20 000 В): заводы, больницы и коммерческие объекты.

Трансформаторы сверхвысокого напряжения и специальные трансформаторы высокого напряжения, размещаемые на открытых огороженных объектах. Как правило, они строятся в местах с меньшей активностью человека, потому что оборудование представляет риск поражения электрическим током, даже если кто-то находится в непосредственной близости.

Трансформаторы высоковольтные применяются для электроснабжения крупных объектов с большим энергопотреблением. Трансформатор высокого напряжения часто устанавливается на крыше объекта или вдоль внешней стены и включается в устройство приема электроэнергии высокого напряжения, называемое ячейкой.

Ниже приводится описание типичных терминов, обычно используемых в трансформаторах.

Силовые трансформаторы (низкочастотные трансформаторы, трансформаторы промышленной частоты)

Эти трансформаторы преобразуют переменный ток частотой 50 или 60 Гц, получаемый из обычной розетки, в напряжение, подходящее для работы электрооборудования.

Высокочастотные трансформаторы

Высокочастотные трансформаторы используются для высокочастотного оборудования, такого как беспроводная связь и импульсные источники питания.

Трансформаторы импульсные (Трансформаторы для импульсных источников питания)

Трансформаторы импульсные используются для преобразования постоянного напряжения. Энергия постоянного тока преобразуется в высокочастотные импульсы путем переключения, которые затем проходят через трансформатор для создания электромагнитной индукции, такой как псевдопеременный ток, тем самым преобразуя напряжение.

Шумоподавляющий трансформатор

Шумоподавляющий трансформатор использует свою изолирующую функцию для отделения источника шума от цепи на принимающей стороне шума, тем самым предотвращая передачу шума.
