Дополнительный вид: дополнительный вид предмета (дополнительный вид)

Содержание

Виды. Дополнительный вид, местный вид, выносной элемент.

Математика \ Инженерная графика

Страницы работы

40 страниц (Word-файл)

Посмотреть все страницы

Скачать файл

Фрагмент текста работы

Преподаватель: Петухова Анна Викторовна Специальность: 270112.65 – Водоснабжение и водоотведение Группа: Для ВВ Дисциплина: Начертательная геометрия. Инженерная графика Логин: 04ps192678 Начало тестирования: 2011-10-24 11:24:02 Завершение тестирования: 2011-10-24 11:24:06 Продолжительность тестирования: 0 мин. Заданий в тесте: 38 Кол-во правильно выполненных заданий: 0 Процент правильно выполненных заданий: 0 %

  ЗАДАНИЕ N 1 сообщить об ошибке Тема: Виды

Начало формы

Конец формы

Изображения предметов на чертеже должны выполняться по методу ___ проецирования.

 прямоугольного

 косоугольного

 аксонометрического

 перспективного

Решение: Согласно ГОСТ 2.305-68 «Изображения – виды, разрезы, сечения» изображения предметов на чертеже должны выполняться по методу прямоугольного проецирования.



ЗАДАНИЕ N 2 сообщить об ошибке Тема: Дополнительный вид, местный вид, выносной элемент

Начало формы

Конец формы

Выносной элемент В, выполненный в масштабе 4:1, на чертеже обозначается …

 В (4:1)

 В М 2:1

 В М(2:1)

 В М/2:1

Решение: Выносной элемент – дополнительное отдельное изображение (обычно увеличенное) какой-либо части предмета, требующей графического или иного пояснения в отношении формы, размеров и т.

п. На чертеже при применении выносного элемента нужное место выделяют замкнутой сплошной тонкой линией типа окружности, овала и т.п. Обозначают выносной элемент буквой и в скобках указывают масштаб изображения, то есть по типу В (4:1).

  ЗАДАНИЕ N 3 сообщить об ошибке Тема: Разрезы

Начало формы

Конец формы

Сквозное отверстие в детали показано с помощью _____ разреза.

 местного

 дополнительного

 выносного

 основного

Решение: Сквозное отверстие в детали показано с помощью местного  разреза. Для выявления внутренней формы ограниченной части предмета используют местные разрезы, в которых секущая плоскость проходит только в том месте предмета, в котором требуется показать его внутреннюю форму.

Границу местного разреза показывают тонкой сплошной волнистой линией.

  ЗАДАНИЕ N 4 сообщить об ошибке Тема: Сечения

Начало формы

Конец формы

Правильно выполнено сечение на рисунке …

Решение: Если секущая плоскость, с помощью которой получается сечение, перпендикулярна оси вращения детали или проходит через ось поверхности вращения, имеющей отверстие, то контур отверстия показывается полностью, как показано на рисунке, несмотря на то, что он не принадлежит секущей плоскости, образующей сечение.

  ЗАДАНИЕ N 5 сообщить об ошибке

Тема: Пересечение поверхностей

Начало формы

Конец формы

Минимальный радиус вспомогательной секущей сферы определяется отрезком …

 О 2 F 2

 О 2 A 2

 О 2 B 2

 О 2 E 2

Решение:

Сфера, вписанная в одну из пересекающихся поверхностей и пересекающая другую, будет иметь радиус, определяемый отрезком О 2. Этот отрезок определит минимальный радиус вспомогательной секущей сферы.

  ЗАДАНИЕ N 6 сообщить об ошибке Тема: Пересечение прямой с плоскостью и пересечение двух плоскостей

Начало формы

Конец формы

Плоскость общего положения и проецирующая прямая пересекаются на чертеже …

Решение: На чертеже представлены плоскость общего положения, заданная двумя пересекающимися прямыми

m и n, и горизонтально-проецирующая прямая, которые между собой пересекаются в точке K. Королев, Ю. И. Начертательная геометрия : учебник для вузов / Ю. И. Королев. – СПб. : Питер, 2006. – 252 с. : ил.

  ЗАДАНИЕ N 7 сообщить об ошибке Тема: Параллельность на чертеже

Начало формы

Конец формы

Две параллельные плоскости изображены на рисунке …

Решение: Две плоскости параллельны, если две пересекающиеся прямые одной плоскости параллельны двум пересекающимся прямым другой плоскости.

На чертеже заданы две плоскости: одна плоскость задана треугольником АВС, а другая – двумя пересекающимися прямыми m и  n. Прямая m параллельна прямой АВ, а прямая n параллельна прямой АС. Так как прямые АВ и АС  также пересекаются, то заданные на чертеже плоскости параллельны между собой. Королев, Ю. И. Начертательная геометрия : учебник для вузов / Ю. И. Королев. – СПб. : Питер, 2006. – 252 с. : ил.

  ЗАДАНИЕ N 8 сообщить об ошибке Тема: Принадлежность точки и линии плоскости и поверхности

Начало формы

Конец формы

Видимость прямой, лежащей на призме, правильно определена для линии …

 АВ

 ВС

 DC

 AC

Решение: При прямоугольном проецировании проецирующие лучи проходят

Похожие материалы

Информация о работе

Скачать файл

Виды местные и дополнительные – презентация онлайн

Похожие презентации:

Виды: основные, дополнительные, местные

Виды: основные, дополнительные, местные

Виды, разрезы, сечения

Изображения – виды, разрезы, сечения. Лекция 6

Изображения – виды, разрезы, сечения

Изображение видимых и невидимых поверхностей предмета на чертежах. Виды изображений

Инженерная графика. Изображения: виды, разрезы, сечения

Изображения – виды, разрезы, сечения

Изображения предметов. Виды, разрезы, сечения

Изображения – виды, разрезы, сечения

1. Урок 21 – Виды местные и дополнительные

Какой вид называют местным?
Как ограничивают местный вид?
Где располагают местные виды и как
их обозначают?
Когда применяют дополнительный
вид?
Как получают дополнительный вид?
Как обозначают дополнительный вид?

2. Местные виды

1. Какой вид называют
Местнымместным?
видом называют изображение
узкоограниченного места поверхности детали.
2. Как ограничивают местный
вид? виды, как правило, ограничиваются линией обрыва
Местные

3. Обозначение местных видов

3. Местный вид не
еслиобозначается:
располагается в
проекционной связи с
основным изображением.
4. Местный вид обозначается:
если расположен не в
проекционной связи с
основным
Местный
видизображением.
обозначают:
– на виде ставят стрелку, указывающую
направление взгляда и букву русского
алфавита,
– само изображение местного вида
надписывается той же буквой.
Если местный вид еще повернут, то
изображение местного вида
надписывается буквой и значком

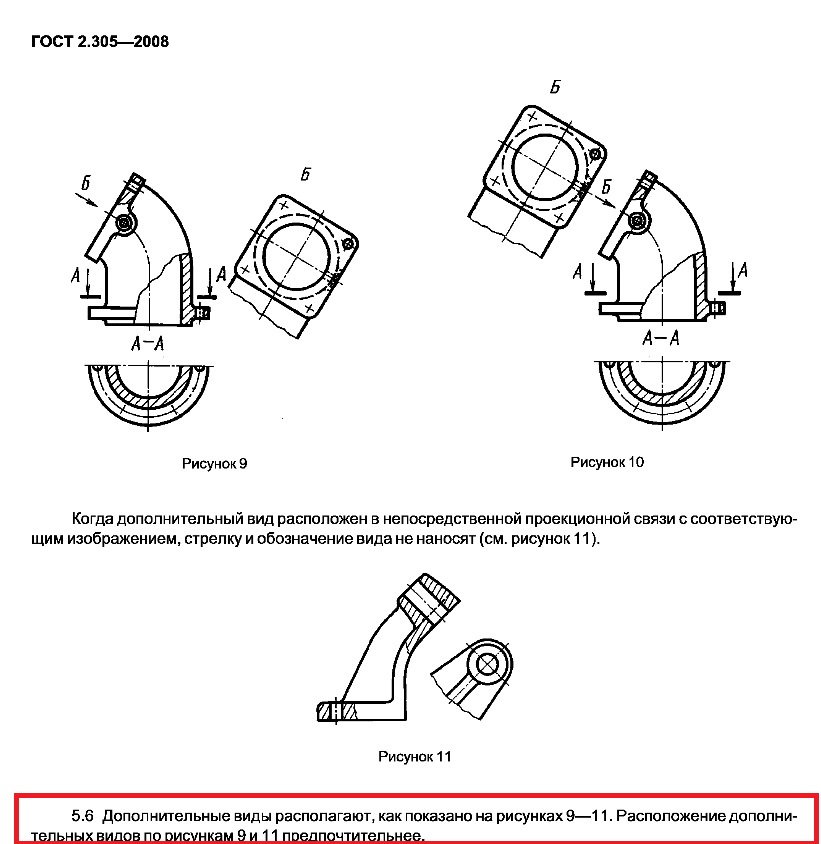

4. Дополнительные виды

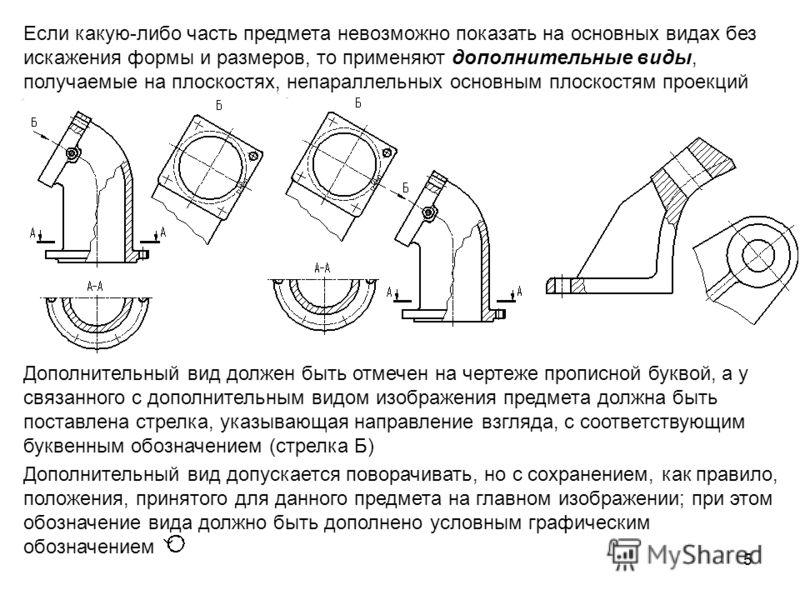

5. Когда применяют дополнительный вид?
Дополнительные вид применяют, если изображение предмета или
какой-либо его части не может быть показано на основных видах
без искажения формы и размеров.
6. Как получают дополнительный
вид?
Дополнительные виды получаются проецированием предмета или
его части на дополнительную плоскость, не параллельную ни
одной из плоскостей проекций, но параллельную тому элементу,
который на основную плоскость проецируется с искажением.

5. Обозначение дополнительных видов

7. Дополнительный вид не обозначается:
если располагается в проекционной связи с основным
8.изображением.
Дополнительный вид обозначается:
если расположен не в
проекционной связи с основным
изображением. вид
Дополнительный
обозначают по типу
местного.

6. Тест по теме «Виды»

Главный вид
Вид сверху
Вид слева
Вид справа
Вид снизу
Вид сзади
Вид, который должен быть обозначен на
чертеже надписью типа «А»
8. Вид, который должен быть обозначен на
чертеже надписью типа «А »
9. Дополнительный вид
10.Местный вид
1.
2.
3.
4.
5.
6.
7.

7. Домашнее задание

Рабочая тетрадь №3
На стр. 19
выполнить упражнение 1, 2, 3, 4.
