68 Опора валковой дробилки
Валковая дробилка применяется в литейном производстве для размельчения комьев отработанной формовочной земли.
Валы валковой дробилки опираются на подшипники двух опор. На чертеже изображена одна из опор дробилки. Станина поз. 1 имеет направляющий выступ, который входит в паз корпуса поз. 4, для предупреждения перекоса подшипника. Если в формовочную смесь попадает инородный предмет, то корпус подшипника с валом (на чертеже не показан) и насаженным на него валком (на чертеже показан тонкой линией), сжимая пружину поз. 8, смещается вправо, что предотвращает порчу валков.
Натяжение пружины регулируют болтом поз. 12. Подшипник имеет сменные бронзовые вкладыши поэ. 6 и поз. 7.
Сортировка: По умолчаниюНазвание (А – Я)Название (Я – А)Цена (низкая > высокая)Цена (высокая > низкая)Рейтинг (начиная с высокого)Рейтинг (начиная с низкого)Модель (А – Я)Модель (Я – А)
Показать: 15255075100
МЧ00.68.00.00 – Опора валковой дробилки
Модель сборки.
$26.00
МЧ00.68.00.01 – Станина
Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:МЧ00.68.00.01 – Станина.cdwФайл моде..
$2.00
МЧ00.68.00.01 – Станина – чертеж
В архиве находится файл чертежа. Версия программы Компас 16.МЧ00.68.00.01 – Станина – чертеж.cdw..
$1.00
МЧ00.68.00.02 – Корпус
Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:МЧ00.68.00.02 – Корпус.cdwФайл модел..
$2.00
МЧ00.68.00.02 – Корпус – чертеж
В архиве находится файл чертежа. Версия программы Компас 16.МЧ00.68.00.02 – Корпус – чертеж.cdw..
$1.00
МЧ00.
68.00.03 – КрышкаЧертеж и модель детали. Версия программы Компас 16.Файл чертежа:МЧ00.68.00.03 – Крышка.cdwФайл модел..
$2.00
МЧ00.68.00.03 – Крышка – чертеж
В архиве находится файл чертежа. Версия программы Компас 16.МЧ00.68.00.03 – Крышка – чертеж.cdw..
$1.00
МЧ00.68.00.04 – Корпус
Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:МЧ00.68.00.04 – Корпус.cdwФайл модел..
$2.00
МЧ00.68.00.04 – Корпус – чертеж
В архиве находится файл чертежа. Версия программы Компас 16.МЧ00.68.00.04 – Корпус – чертеж.cdw..
$1.00
МЧ00.68.00.05 – Крышка
Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:МЧ00.68.00.05 – Крышка.cdwФайл модел..
$2.00
МЧ00.
68.00.05 – Крышка – чертежВ архиве находится файл чертежа. Версия программы Компас 16.МЧ00.68.00.05 – Крышка – чертеж.cdw..
$1.00
МЧ00.68.00.06 – Вкладыш верхний
Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:МЧ00.68.00.06 – Вкладыш верхний.cdwФ..
$2.00
МЧ00.68.00.06 – Вкладыш верхний – чертеж
В архиве находится файл чертежа. Версия программы Компас 16.МЧ00.68.00.06 – Вкладыш верхний – чертеж..
$1.00
МЧ00.68.00.07 – Вкладыш нижний
Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:МЧ00.68.00.07 – Вкладыш нижний.cdwФа..
$2.00
Показано с 1 по 15 из 26 (всего 2 страниц)
Дробилка валковая зубчатая ДВЗ-2L11 « Тульские Машины
от 2 625 000р.
Валковая дробилка с зубчатыми валками является модификацией дробилки ДВЗ 2L.
Дробилка способна измельчать материал низкой и средней прочности (700-1200 кгс/см2) с влажностью до 25%. Дробилка может быть установлена, как в помещении, так и на открытой площадке под навесом.
Технические характеристики валковой дробилки ДВЗ-2L-11*** | ||
| Параметры | Значения* | |
| Расчетная производительность, м3/ч (при коэффициенте разрыхленности материала 0,2 и насыпной плотности материала 1500кг/м3) | до 40 при min зазоре до 250 при max зазоре * *** | |
| Входящая фракция dн, мм | от 200 до 350* | |
| Частота вращения валков, об/мин | 150/300 | |
| Выходящая фракция dк, мм | от 0-11 до 0-200* ** **** | |
| Мощность электродвигателей, кВт | 18,5;37 | |
| Напряжение, В | 380 | |
| Масса дробилки, кг | 4260 | |
* — Параметры могут изменяться в зависимости от физических свойств материала.
Р
** — Зависит от требований Заказчика. Размер получаемой фракции зависит от зазора между валками.
***- все значения являются расчётными, или взятыми на основе тех материалов с которыми использовалась дробилка.
**** Фракция может меняться в сторону увеличения крупности путем разведения валков.
Узнать актуальную цену на валковую дробилку ДВЗ-2L-11 можно по телефону: :8-800-700-46-86 +7(4872) 33-78-17
В комплексе с валковой дробилкой Вы можете приобрести электротехническое оборудование: силовые электрощиты, кабельная продукция, системы автоматики.

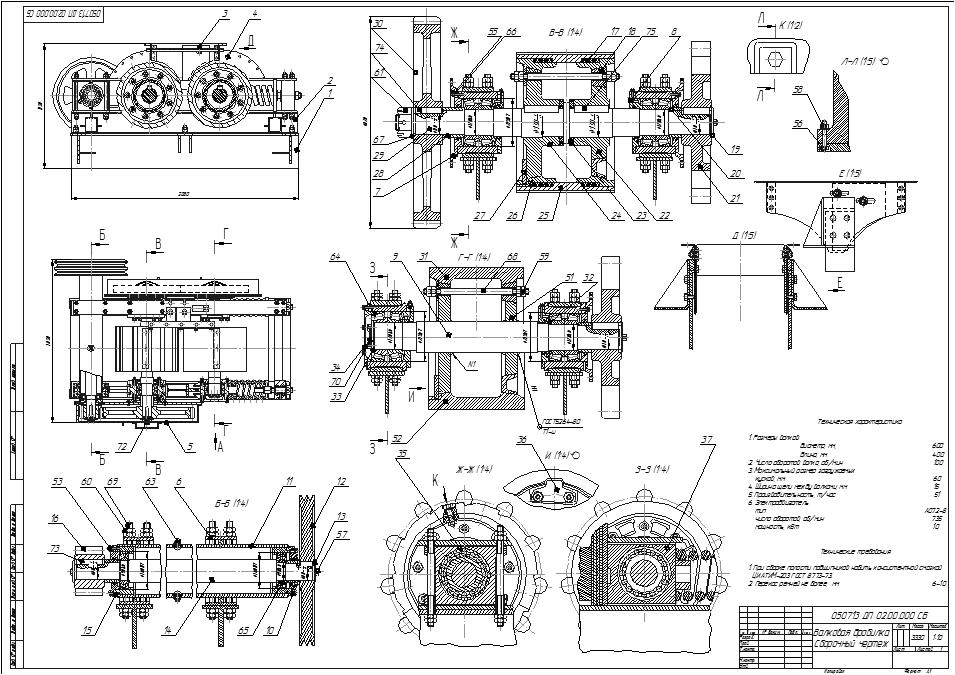

Габаритный и присоединительный чертёж валковой дробилки ДВЗ-2L-11.
Скачать чертеж Скачать ТКП
Фотографии валковой дробилки
Устройство валковой дробилки ДВЗ-2L-11
Основными быстро изнашиваемыми расходными элементами дробилки являются накладки валков, отлитые из стали 70ХЛ.
Дополнительное оборудование
Для эффективной работы дробилки или увязки ее в технологические линии может потребоваться дополнительное (сопутствующее) оборудование. Данное оборудование обеспечивает равномерную подачу материала (ленточные или пластинчатые питатели), отгрузку измельченного материала на необходимое расстояние или подъем сырья на требуемую высоту, а также бункера, воронки, течки самых различных конфигураций и размеров.
Тип поставщика
IT-разработкавентиляторывибраторыгидравлика, пневматикагрохотыдатчики, измерительное оборудованиедилеры, партнерыдробильное оборудованиеемкостное оборудованиеизносостойкие плитыинструментыкарандаш твердой смазкиконвейерная лентаконвейерные роликилазерное термоупрочнениелакокрасочные, антикоррозийные материалы, сожлитейное производствомагнитные устройстваметаллопрокатметизы, крепежмеханообработкамотор редукторанержавейкаоборудование для очистки воздухаперо шнекапечи, газовое оборудованиеплазма, лазер раскройподшипникипромышленное сырье, фторопластпромышленные колесапружиныредукторарекламная продукцияртисварочные материалысертификаты, патенты, оформление документовсиловая электрикаситоспецодеждатаможнятендерные площадкиторцевое уплотнениетранспортные услугифасовочные машины, пневмотранспортхардоксчастотные преобразователишкивы, муфты, звездочкиэлектродвигатели
Название компании (обязательно)
Адрес компании (обязательно)
Контактное лицо (обязательно)
E-mail (обязательно)
Контактный телефон (обязательно)
Комментарий
Производитель и дизайн валковой дробилки
- Применение валковой дробилки
- Одинарная или двойная
- Особенности
- Золодробилка
- Большие одновалковые дробилки

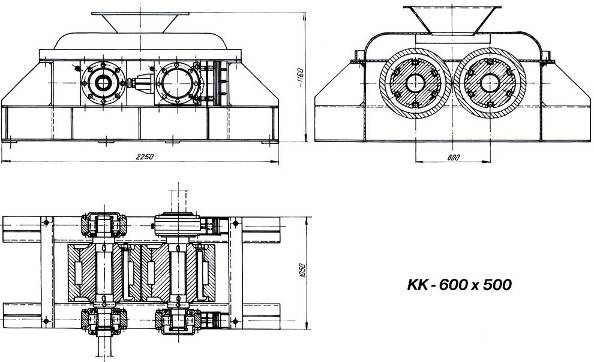

Как работают валковые дробилки
Валковые дробилки просты по конструкции и конструкции, долговечны, экономичны и универсальны во многих областях применения и отраслях.
Сочетание удара, сдвига и сжатия — это силы, необходимые для дробления и измельчения в валковой дробилке Williams. Материал поступает в валковую дробилку и подвергается воздействию валков при вращении. Затем, когда материал протягивается между дробильной плитой или валками, на материал действуют силы сдвига и сжатия.
Валки действуют как маховики, обеспечивая плавную работу и эффективное использование мощности. Поверхности валкового дробления работают на фиксированном расстоянии друг от друга, в отличие от постоянно меняющихся расстояний в щековой или конусной дробилке. Это создает более стабильный размер продукта. Валковые дробилки имеют низкий профиль и относительно просты в установке. Их можно кормить с минимальной высотой над головой или даже кормить удушающим приемом. Регулировки просты, а внутренние детали легкодоступны.
Области применения валковых дробилок Типичные исходные материалы для валковых дробилок Williams включают: бокситы, цементный клинкер, мел, шлаки, глину, уголь, стекло, гипс, известняк, негашеную известь, каменную соль, песчаник, сланец, серную руду, морские раковины и осадок из канализации.
клинкер. Одновалковые дробилки, иногда называемые измельчителями комков, также могут использоваться для измельчения замороженных или агломерированных материалов.
Валковые дробилки Williams используются в различных отраслях промышленности, таких как переработка полезных ископаемых и энергетика. Хотите узнать больше о валковых дробилках Williams для вашей конкретной отрасли и области применения? Свяжитесь с нашими инженерами по продажам!
Характеристики валковой дробилки Williams
Приводные валы и подшипники для тяжелых условий эксплуатации
Увеличенные валы из легированной стали с термообработкой и самоустанавливающиеся роликовые подшипники обеспечивают длительный срок службы и максимальное использование мощности. Откидные валы для управления скоростью валков входят в стандартную комплектацию двухвалковых дробилок и являются дополнительными для более крупных одновалковых дробилок.
Защитные пружинные расцепители
Мощные пружины сжатия позволяют плавающему валку перемещаться, пропуская металлические частицы и другие недробящиеся материалы, избегая перегрузок и повреждений.
Меньшие одновалковые дробилки оснащены срезным штифтом.
Простая регулировка ролика
Быстрая установка и обслуживание с помощью ручного соединения болтов и прокладок. Позволяет воспринимать ударные нагрузки при сжатии, а не при растяжении.
Выбор привода
Рекомендуется использовать несколько клиноременных приводов для максимальной амортизации. Установленные на валу редукторы скорости опционально.
Легкий доступ
Корпуса одиночных дробилок разъединяются и открываются по средней линии для доступа ко всем рабочим частям. Модели двухвалковых дробилок легко разбираются.
Низкая окружная скорость
В сочетании с компрессионным редуктором сокращается объем технического обслуживания при дроблении абразивных материалов.
Сварная стальная рама
Толстый прокатный лист и сварные конструкционные профили для жесткости и устойчивости к ударам.
Двусторонние сменные вкладыши
Защита внутренних поверхностей и рамы.
Толстый, стойкий к истиранию сплав реверсивно продлевает срок службы и легко заменяется.
Специализированные сменные поверхности роликов
Поверхности Зубья и гофры для подаваемого материала; износостойкий сплав; легко заменяемы.
Золодробилки имеют дополнительные функции, в том числе пыленепроницаемую конструкцию и герметичные крышки для доступа к пластинам дробилки.
Одновалковая дробилка для золы
Одновалковые дробилки Williams также доступны в пыленепроницаемой версии диаметром 15 дюймов (381 мм) для применений, в которых воздух для сбора пыли был бы дорогим.
Одновалковые пылезащитные одновалковые дробилки Williams, хорошо известные своей прочной конструкцией, низким профилем, высоким коэффициентом измельчения и экономичностью, также имеют легкий доступ к ротору для обслуживания.
Эти пыленепроницаемые валковые дробилки идеально подходят для дробления золы, известняка, угля или стекла.
Одновалковые дробилки | McLanahan
Минимальный размер продукта одновалковой дробилки обычно ограничен 2-3 дюймами.
Измельчение осуществляется между длинной изогнутой дробящей пластиной по всей ширине и низкоскоростным дробильным валком. Кривизна дробильной пластины обеспечивает широкое горло для захвата больших неравномерных кусков корма. Наконечники или вкладыши сменных дробильных пластин имеют прорези, чтобы зацепиться с зубьями валков, чтобы получить продукт кубической формы и эффективно уменьшить образование плит.
Одновалковые дробилки приводятся в действие клиновидным ремнем и используют маховик большого диаметра с шестерней и шестерней для снижения скорости валков. С помощью инерции, создаваемой маховиком, эта дробилка работает с относительно низкой мощностью и требует меньшей высоты по сравнению с другими дробилками, используемыми для первичного измельчения. Диаметр валков и ширина дробилки в конечном счете будут зависеть от размера исходного материала, размера продукта и производительности.
Одновалковые дробилки используют механизм сброса бродяги, позволяющий мгновенно перемещать дробящую пластину, чтобы недробимый объект мог пройти.
Одновалковые дробилки уже давно используются в самых разных областях, включая подачу ROM, глину, стекло и другие сыпучие минералы.
Как работают одновалковые дробилки
Одновалковая дробилка состоит из узла зубчатых валков, который дробит поступающий материал о дробящую пластину. Одновалковая дробилка предназначена для измельчения крупного сырья до желаемого размера продукта при коэффициенте измельчения 6:1 при значительно меньшем процентном содержании мелочи. При правильной подаче в направлении вращения валка действие дробления осуществляется по всей ширине изогнутой дробящей пластины, что обеспечивает максимальную пропускную способность. Правильно подобранный диаметр валка и конфигурация зубьев захватывают поступающий корм и без колебаний протягивают его в зону дробления. Дробящая пластина имеет реверсивные и легко заменяемые дробящие пластины, которые предназначены для производства продукта кубической формы, обеспечивая при этом удвоенный срок службы производителя и упрощенное техническое обслуживание.
Одновалковые дробилки часто требуют меньшей мощности и меньшей высоты по сравнению с другими дробилками, используемыми в первичных и вторичных применениях.
Эти устройства предназначены для упрощения и повышения эффективности дробления. Одновалковые дробилки McLanahan также оснащены гидравлической регулировкой размера продукта, позволяющей при необходимости выполнять относительно простые изменения настроек дробилки.
Связанные ресурсы
ПодробнееПочему одновалковые дробилки McLanahan
Одновалковая дробилка, которая была первоначально запатентована Сэмюэлем Кэлвином Макланаханом в 1894 году, с течением времени развивалась и включала в себя конструктивные особенности, обеспечивающие многолетнюю надежную работу. В комплекте со всеми защитными ограждениями одновалковая дробилка оснащена автоматическим механизмом сброса посторонних предметов, который позволяет дробильной плите открываться на шарнирах, проходить не дробящиеся посторонние материалы и возвращаться в предыдущее положение для продолжения работы.
Основываясь на данных применения и обширном полевом опыте, McLanahan выбирает подходящий класс одновалковой дробилки для каждого проекта. Полностью оборудованная лаборатория прикладных исследований позволяет проводить испытания на раздавливание, чтобы убедиться, что McLanahan может предоставить наилучшее возможное решение.
Часто задаваемые вопросы об одновалковых дробилках
Спросите экспертаКогда в дробилку попадает недробимый объект, такой как металл, кровельные болты/дерево и т. д., и сила, необходимая для дробления этого материала, превышает силу дробления силы дробилки, дробилка позволяет дробящей пластине открыться и пропустить бродячий материал. Затем дробилка возвращается к своей предыдущей настройке и продолжает работать.
Коэффициент измельчения представляет собой отношение размера исходного материала к желаемому размеру продукта. Например, если исходный размер составляет 12 дюймов, а желаемый размер продукта составляет 2 дюйма, то коэффициент уменьшения составляет 6:1.
В зависимости от требований заказчика к размеру сырья и размеру продукта можно рассмотреть вопрос о измельчителях минералов или двухвалковых дробилках.
- Одновалковые дробилки Cobra
Одновалковые дробилки Cobra являются самыми легкими в линейке одновалковых дробилок McLanahan. Они идеально подходят для влажных, липких кормов и для обработки таких материалов, как очищенный уголь, нефтяной кокс, сера, канифоль, литейные стержни, замороженные агломераты и другие сыпучие материалы.
Одновалковые дробилки Black DiamondОдновалковые дробилки Black Diamond предназначены для обработки материалов средней твердости, таких как рядовой уголь со сланцами и сланцами, солью и фосфоритами.
Одновалковые дробилки Super Black DiamondОдновалковые дробилки Super Black Diamond предназначены для обработки твердых и среднетвердых материалов, таких как сланцы, гипс, каменный уголь и фосфориты.
