Ду что это: Pn, Dn и Ду условные обозначения и все о них

Номинальный и условный диаметр, условный проход. Расшифровка понятий Ду и DN

13 апреля 2022, 08:17

Основными характеристиками фланцев принято считать: диаметр, размерный ряд, давление и исполнение фланца. Масса спорных вопросов возникает при разговоре о диаметре. В трубопроводной отрасли существует сразу несколько понятий: номинальный и условный диаметр, условный проход, сокращения DN, Ду и Dy. Разобраться в различиях и расшифровать каждое понятие поможет эта статья.

➤ Раньше было Ду, а сейчас DN. Почему?

Из первых букв в словах “диаметр” и “условный” получается аббревиатура Ду. Такое обозначение получило широкое распространение во фланцевых стандартах ГОСТ 12820-80, ГОСТ 12821-80 и ГОСТ 12822-80, которые действовали более 30 лет и сейчас заменены на ГОСТ 33259-15. Новое обозначение диаметра получило международное DN, где единица измерения может быть разной: от миллиметров до дюймов.

В рамках российских реалий, по умолчанию используется измерение в миллиметрах.

  • DN = Ду = Dу

Вместе с выражением DN встречается два словосочетания “номинальный диаметр DN” и “условный диаметр DN”. Ниже мы рассмотрим различия между ними.



➤ Что такое номинальный диаметр?

Обратимся к ГОСТ 28338-89 и ныне отмененному нормативу ГОСТ Р 52720, где присутствует зафиксированное определение номинального диаметра:


Представление диаметра стандартизировано обозначением DN (diametre nominal). Размерная характеристика в российском пространстве выражается в миллиметрах “мм”. ГОСТ 28338-89 определяет диапазон, в рамках которых можно подобрать значение номинального диаметра для деталей трубопровода, фланцев и арматуры.

Таблица 1. Ряд номинальных диаметров, установленных ГОСТ 28338-89.


Ряд номинальных диаметров, установленных ГОСТ 28338-89
2,5 12 50 160* 450 1200 2600**
3 15 63* 175** 500 1400 2800
4 16* 65 200 600 1600 3000
5 20 80 250 700 1800 3200**
6 25 100 300 800 2000 3400
8 32 125 350 900 2200 3600**
10 40
150
400 1000 2400 3800**
            4000
* Допускается применять только для гидравлических и пневматических устройств.
** Для арматуры общего назначения применять не допускается.

Другими словами, значение номинального диаметра должно выбираться из позиций таблицы выше. Поэтому, нельзя указать DN 30, поскольку такого параметра в нормативных документах нет, и вам предстоит выбрать значение округленное вверх до значений стандартного ряда. В рассматриваемом примере правильным обозначением будет DN 32. Запомните, все составные цифры, выходящие из предложенного списка будут считаться ошибкой.

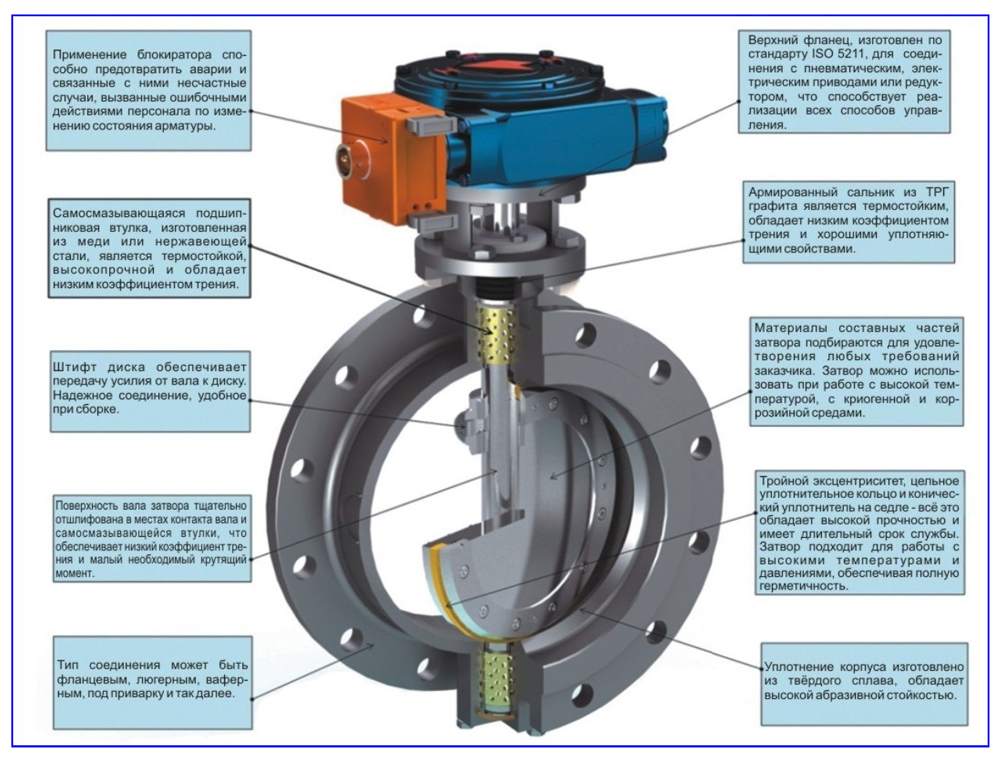

Номинальный диаметр применяют для трубопроводных систем в качестве характеристики для присоединяемых частей (детали трубопровода, фланцы и арматура).


➤ Что такое условный диаметр?

Каждая труба имеет две величины: внутренний и внешний диаметр. Внутренний зависит от толщины стенки. Если стенка становится более плотной, то соответственно меняется внутренний диаметр.

Подбирая детали трубопровода ориентируются на этот показатель для определения условного диаметра. Внутреннее расстояние или сечение от одной стенки до другой, по которой протекает среда через фланцевое соединение, именуют условным проходом. Приведем пример: если внешний диаметр трубы равен 159 мм со стенкой в 8 мм, то внутренний диаметр получится 143 мм, что будет неверным. Необходимо обратиться к данным из таблицы 1 и выбрать ближайшее значение – DN150 мм.


  • DN = Ду = Dу = номинальный диаметр = условный диаметр


DN – условный/номинальный внутренний диаметр, обозначается в миллиметрах.


➤ Диапазон диаметров для фланцев


Тип 01 Тип 02 Тип 03 Тип 04 Тип 11 Тип 21 (сталь) Тип 21 (из серого чугуна) Тип 21 (из ковкого чугуна)
DN 10-2400 мм DN 10-600 мм DN 10-700 мм DN 10-700 мм DN 10-4000 мм
DN 10-2000 мм
DN 10-4000 мм DN 10-300 мм

Технический сериал о деталях трубопровода

➤ Полезное чтение:

  • Типы фланцев: плоские, воротниковые, свободные
  • Как выбрать фланцевую заглушку? АТК 24.200.02-90
  • Как выбрать компенсатор: NBR или EPDM? В чем разница?
  • Поворотные заглушки Т-ММ 25 и АТК 26

Чтобы заказать детали трубопровода или фланцы, направьте запрос по электронной почте или позвоните менеджерам отдела продаж.


➥ 8 (499) 673-38-38 Москва
➥ 8 (343) 384-38-38 Екатеринбург
➥ 8 (812) 328-38-38 Санкт-Петербург
➥ 8 (800) 555-38-83 Бесплатно по РФ

— Осколкова Анастасия, контент-менеджер «ОНИКС»

ЧИТАЙТЕ ТАКЖЕ

Черная сталь 09Г2С для крайнего Севера. Химический состав и механические свойства 22.12.2022

Сравнение допусков по шероховатости для исполнений фланцев двух стандартов: ГОСТ 33259-15 и ASME B 16.5 07.12.2022

Сравнение стали 10Х17Н13М2Т и 316Ti. Механические свойства и преимущества коррозионно-стойкого сплава 02.11.2022

Как расшифровываются марки сталей? Классификация марок сталей 19.10.2022


номинальный диаметр трубопровода, что такое ДУ, условный проход

Содержание:

Стандартные размеры условных диаметров труб
Как маркируются трубы
Классификация труб по условному сечению
Параметры условных проходов труб из полипропилена

В данной статье речь пойдет о такой важной характеристике любых труб, как условный диаметр. Мы расскажем, что такое условный проход трубопровода, какими они бывают, а также как классифицируются трубы в зависимости от величины условного диаметра.

Итак, в первую очередь стоит сказать, что условный диаметр трубы – это усредненное значение внутреннего сечения труб, которое определяет их пропускную способность. ГОСТ 28338-89 определяет классификацию труб именно по этому значению. К тому же, по данному параметру подбираются не только трубы, но и фитинги.


Важно понимать, что от пропускной способности трубы будет зависеть сфера ее применения и возможная конфигурация трубопровода.

Стандартные размеры условных диаметров труб

Согласно ГОСТ 28338-89 вся трубная продукция подразделяется на 40 стандартных и 9 специальных типоразмеров условного прохода. В целом, диаметр условного прохода трубы может колебаться в пределах 2,5-4000 мм.


К специальным можно отнести трубопрокаты с диаметрами 16, 63 и 160 мм, которые применяются только в системах гидравлического или пневматического типа. А типы изделий с условным сечением в 0,175; 2,6; 3,2; 3,6 и 3,8 метров относятся к трубопрокатам особого назначения и в быту не применяются.

Как маркируются трубы

Чтобы было понятно, что такое ДУ трубы, нужно рассказать об общепринятой маркировке труб согласно ГОСТ. То есть, «ДУ» – это номинальный диаметр, а его величина указывается в цифровом выражении. Например, если номинальный диаметр трубопровода составляет 150 мм, то маркируются такие изделия ДУ 150.

Тем не менее отметим, что реальные показатели внутреннего сечения труб с подобной маркировкой могут быть совсем иными. В частности, с такой маркировкой могут выпускаться трубопрокаты с внешним и внутренним сечением в 156/144 или 156/149 мм.


Связано такое расхождение с тем, что в ГОСТ предусмотрены только два стандартных размера сечения – 125 и 150 мм. Следовательно, данные значения проходов округляют в большую сторону до «условного» показателя.

Поскольку трубная продукция отечественного и импортного происхождения должна быть сходна по размерам, за границей приняты такие же стандарты условных размеров, а трубы маркируют DN.

Классификация труб по условному сечению

Диаметр условного прохода трубы – это один из параметров, который во многом зависит от типа производства стальных изделий.

В целом различают четыре типа труб в зависимости от технологии производства:

  • 20-500 мм – такие изделия производят путем горячей прокатки согласно ГОСТ 8732-78;
  • 5-250 мм – подобные значения определены ГОСТ 8734-75 для способа холодного проката;
  • 10-1400 мм – данная группа трубопрокатов относится к сварным изделиям, имеющим продольные швы, а их параметры указаны в ГОСТ 10704-91;
  • 160-2400 мм – это границы размеров для сварных стальных труб со спиральными швами, приведенные в ГОСТ 8696-74.


В данном случае, стальные трубопрокаты представлены в 38 типоразмерах, номинальные диаметры в которых колеблются от ДУ 5 до ДУ 2400. В их число входят и четыре специализированных группы, которые предусмотрены для систем гидравлического и пневматического типа.

Стоит отметить, что параметры номинального диаметра труб указываются не только в ГОСТ со стандартной классификацией и характеристикой сортамента, но и в справочной литературе, специальных таблицах. Там же можно найти данные о максимальных значениях рабочего давления в системе, продольной и поперечной нагрузке, а также иную информацию, которая может быть связана с условным проходом трубопроката и видом его сечения. Читайте также: “Что такое условный диаметр труб – стандарты и нормы”.

Параметры условных проходов труб из полипропилена

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Для изделий из полимеров, в частности, полипропиленовых труб, параметры условного прохода предусмотрены ГОСТ 18599-2001. Согласно этому документу пластиковые трубы делятся на 32 типоразмера с граничными значениями диаметров в 10 и 1600 мм.


Вместе с тем данный документ распределяет все изделия на 7 групп в зависимости от толщины стенок – их размеры колеблются в пределах 2-70 мм, а рабочее давление разнится от 0,16 до 2 МПа.

Таким образом, можно сделать вывод, что от показателя условного прохода трубопроката зависит не только максимально допустимое давление в системе, но и пропускная способность трубопровода. Это важно учесть на этапе проектирования любой магистрали.
