Важнейшей характеристикой источников электрического тока является их электродвижущая сила (ЭДС). Рассмотрим физический смысл этой величины, выведем формулу электродвижущей силы.

Действие источника электрического тока

В любой электрической цепи происходит движение носителей заряда через звенья цепи. Это движение возможно только под действием некоторого электрического поля. Следовательно, в любой электрической цепи должен существовать специальный элемент, который будет создавать электрическое поле, движущее заряды.

Такой элемент называется источником электрического тока. Источник тока имеет два контакта (полюса), с помощью которых и осуществляется поддержание электрического поля. Между полюсами всегда имеется некоторая разность электрических потенциалов. Теперь если к этим полюсам подключить электрическую цепь, то носители заряда под действием поля придут в движение, совершая полезную работу в цепи. При этом, в источнике тока должен постоянно происходить процесс, который бы поддерживал разность потенциалов на полюсах, несмотря на движение носителей заряда по цепи.

Рис. 1. Виды источников электрического тока.

Сторонние силы

Для того, чтобы поддерживать разность потенциалов на полюсах источника тока, необходимо совершать работу по переносу зарядов между полюсами. Причем, этот перенос должен осуществляться против действия имеющегося электрического поля. В самом деле, если носитель заряда имеет отрицательный заряд (например, свободный электрон), то он, придя к положительному полюсу – должен быть перенесен внутри источника к отрицательному полюсу, несмотря на то, что поле будет двигать его по-прежнему к положительному.

Это значит, что перенос зарядов внутри источника электрического тока должен осуществляться силами, имеющими природу, отличную от электрической. Поэтому эти силы называются сторонними.

Природа сторонних сил может быть различной. В батарейках и аккумуляторах это силы химической природы. В промышленных генераторах природа сторонних сил механическая. В солнечных батареях – световая.

Рис. 2. Сторонние силы различной природы.

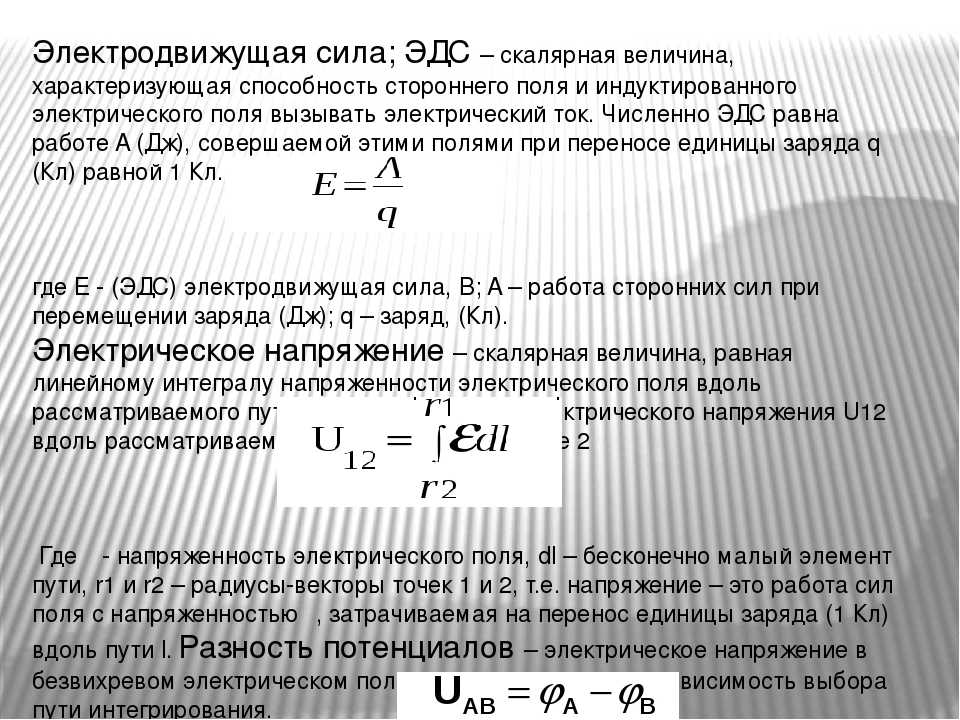

Электродвижущая сила как мера сторонних сил

Итак, действие источника тока заключается в том, чтобы с помощью сторонних сил производить работу по переносу электрических зарядов между полюсами против действия электрического поля. Для характеристики этой работы существует специальная мера, называемая электродвижущей силой (ЭДС, обозначается буквой $\mathscr{E}$). Ее физический смысл состоит в том, что это работа сторонних сил по переносу единицы заряда. То есть, ЭДС равна отношению работы, произведенной сторонними силами по переносу заряда против действия электрического поля, к величине этого заряда:

$$\mathscr{E} = {A_{ст}\over q}$$

Из данной формулы можно получить единицу измерения ЭДС. Она такая же, как у напряжения – Вольт (напомним, 1 В = 1 Дж / 1 Кл).

ЭДС обычной пальчиковой батарейки 1.5В. То есть, в ней сторонние силы химической природы для переноса 1Кл заряда совершают работу 1.5 Дж.

Рис. 3. Пальчиковые батарейки.

Что мы узнали?

Действие источника тока заключается в переносе зарядов между полюсами против действия электрического поля. Силы, которые совершают эту работу, имеют природу, отличную от электрической, поэтому они называются сторонними. Характеристикой сторонних сил является специальная величина – электродвижущая сила (ЭДС).

Тест по теме

Доска почёта

Чтобы попасть сюда – пройдите тест.

Оценка доклада

4.1

Средняя оценка: 4.1

Всего получено оценок: 67.

---

А какая ваша оценка?

Измерение эдс и внутреннего сопротивления источника тока

Цель работы: изучить метод измерения ЭДС и внутреннего сопротивления источника тока с помощью амперметра и вольтметра.

Оборудование: металлический планшет, источник тока, амперметр, вольтметр, резистор, ключ, зажимы, соединительные провода.

Для измерения ЭДС и внутреннего сопротивления источника тока собирают электрическую цепь, схема которой показана на рисунке 1.

К источнику тока подключают амперметр, сопротивление и ключ, соединенные последовательно. Кроме того, непосредствен­но к выходным гнездам источника подключают еще и вольтметр.

ЭДС измеряют по показанию вольтметра при разомкнутом ключе. Этот прием определения ЭДС основан на следствии из за­кона Ома для полной цепи, согласно которому при бесконечно большом сопротивлении внешней цепи напряжение на зажимах источника равно его ЭДС. (См. параграф “Закон Ома для полной цепи” учебника “Физика 10”).

Для определения внутреннего сопротивления источника за­мыкают ключ К. При этом в цепи можно условно выделить два участка: внешний (тот, который подключен к источнику) и внутренний (тот, который находится внутри источника тока).

Поскольку ЭДС источника равна сумме падения напряжений на внутрен­нем и внешнем участках цепи:

ε= U_r+U_R, то U_r = ε -U_R (1)

По закону Ома для участка цепи U_r = I·r (2). Подставив равенство (2) в (1) получают:

I·r = ε – U_r , откуда r = (ε

–U_R)/J

Следовательно, чтобы узнать внутреннее сопротивление источника тока, необходимо пред­варительно определить его ЭДС, затем замкнуть ключ и измерить падение напряжения на внеш­нем сопротивлении, а также силу тока в нем.

Ход работы

1. Подготовьте таблицу для записи результатов измерений и вычислений:

ε ,в	Ur,B	i,a	r , Ом

2. Начертите в тетради схему для измерения ЭДС и внутреннего сопротивления источника.

2. После проверки схемы соберите электрическую цепь. Ключ разомкните.

3. Измерьте величину ЭДС источника.

4. Замкните ключ и определите показания амперметра и вольтметра.

5. Вычислите внутреннее сопротивление источника.

2. Определение эдс и внутреннего сопротивления источника тока графическим методом

Цель работы: изучить измерения ЭДС, внутреннего сопротивления и тока короткого замы­кания источника тока, основанный на анализе графика зависимости напряже­ния на выходе источника от силы тока в цепи.

Оборудование: гальванический элемент, амперметр, вольтметр, резистор R₁ , переменный резистор, ключ, зажимы, металлический планшет, соединительные провода.

Из закона Ома для полной цепи следует, что напряжение на выходе источника тока зависит прямо пропорционально от силы тока в цепи:

так как I =E/(R+r), то IR + Ir = Е, но IR = U, откуда U + Ir = Е или U = Е – Ir (1).

Если построить график зависимости U от I, то по его точкам пересечения с осями координат можно определить Е, I _К.З. – силу тока короткого замыкания (ток, который потечет в цепи источни­ка, когда внешнее сопротивление R станет равным нулю).

ЭДС определяют по точке пересечения графика с осью напряжений. Эта точка графика со­ответствует состоянию цепи, при котором ток в ней отсутствует и, следовательно, U = Е.

Силу тока короткого замыкания определяют по точке пересечения графика с осью токов. В этом случае внешнее сопротивление R = 0 и, следовательно, напряжение на выходе источника U = 0.

Внутреннее сопротивление источника находят по тангенсу угла наклона графика относи­тельно оси токов. (Сравните формулу (1) с математической функцией вида У = АХ +В и вспомни­те смысл коэффициента при X).

Ход работы

1. Исходя из перечня оборудования, рекомендованного для выполнения работы, составьте схему установки для исследования зависимости напряжения на выходе источника тока от силы тока в цепи.

2. Для записи результатов измерений подготовьте таблицу:

3. U, (В)
   I, (А)

   После проверки схемы преподавателем соберите электрическую цепь. Ползунок переменного резистора установите в положение, при котором сопротивление цепи, подключенной к источ­нику тока, будет максимальным.

4. Определите значение силы тока в цепи и напряжение на зажимах источника при максимальной величине сопротивления переменного резистора. Данные измерений занесите в таблицу.

5. Повторите несколько раз измерения силы тока и напряжения, уменьшая всякий раз величину переменного сопротивления так, чтобы напряжение на зажимах источника уменьшалось на 0,1В. Измерения прекратите, когда сила тока в цепи достигнет значения в 1А.

6. Нанесите полученные в эксперименте точки на график. Напряжение откладывайте по верти­кальной оси, а силу тока – по горизонтальной. Проведите по точкам прямую линию.

7. Продолжите график до пересечения с осями координат и определите величины Е и , I _К.З.

8. Измерьте ЭДС источника, подключив вольтметр к его выводам при разомкнутой внешней це­пи. Сопоставьте значения ЭДС, полученные двумя способами, и укажите причину возможного расхождения результатов.

9. Определите внутреннее сопротивление источника тока. Для этого вычислите тангенс угла на­клона построенного графика к оси токов. Так как тангенс угла в прямоугольном треугольнике равен отношению противолежащего катета к прилежащему, то практически это можно сделать, найдя отношение Е / I _К.З

Как измерить электромагнитное излучение

Как выбрать измеритель ЭДС, на какие особенности обратить внимание и как не переплатить. Как пользоваться прибором – инструкции и отличные видео! Существует ли прибор, который измеряет все виды радиации? Нужны ли измерения радиации только тогда, когда поблизости находится значительный источник радиации? Какие значения радиации считаются высокими и где они обычно регистрируются? Какие способы защиты доступны, если вы обнаружите завышенные цены? Это последняя веб-страница, которую вы собираетесь посетить перед покупкой измерителя электромагнитного излучения!

1. Что измеряют измерители радиации?
2. Где обычно регистрируются повышенные электромагнитные поля?
3. Какие значения радиации высокие?
4. Как дозиметр может помочь мне снизить дозу облучения?
5. Легко ли самостоятельно измерить электромагнитные поля?
6. Как выбрать рекомендуемые счетчики?
7. Как можно измерить излучение от вышек сотовой связи, беспроводных телефонов, модемов Wi-Fi, планшетов, смартфонов, радионянь, микроволновых печей и т. д.?
8. Как можно измерить излучение силовых кабелей, трансформаторов, опор, электрических устройств и т. д.?
9. Как измеряется радиоактивность строительных материалов, ядерных аварий, медицинского оборудования, радона и т. д.?
10. Как можно измерить геопатогенное излучение?
11. Есть ли прибор для измерения всех видов радиации?
12. Зачем мне измерять электромагнитные поля дома или на работе?
13. Требуются ли измерения ЭМП только при наличии поблизости значительного источника излучения?
14. Какие группы населения должны обязательно проверять свои территории на наличие сильных электромагнитных полей?
    1. Мы советуем вам ознакомиться с нашими руководствами по измерителям низкой частоты, измерителям высокой частоты, комбинированным измерителям и измерителям радиоактивности, в которых содержится подробная информация о том, как использовать каждый тип измерителя и какие важные функции следует искать. Если вы спешите, посмотрите все рекомендуемые счетчики ниже:

Что измеряют измерители радиации?

Измерители ЭМП (электромагнитных полей) или ЭМИ (электромагнитного излучения) делятся на 3 основные категории в зависимости от типа измеряемого ими излучения:

• Низкочастотные измерители излучения измеряют электрические и магнитные поля от электрических и электронных устройств, силовых кабелей и трансформаторов и т. д.
• Высокочастотные измерители радиации измеряют электромагнитные поля (радиоволны, микроволны и т. д.) от мобильных телефонов и мачт сотовой связи, беспроводного интернета, беспроводных телефонов, устройств Bluetooth, систем сигнализации, микроволновых печей, беспроводных игровых консолей, телевизионных и радиовещательных антенн, радаров , полицейская связь и др.
• Измерители радиоактивности измеряют частицы a и b, гамма- и рентгеновские лучи от гранитной плитки, медицинского оборудования, газа радона, недр, ядерных аварий и т. д. )

Где обычно регистрируются повышенные электромагнитные поля?

• В густонаселенных районах из-за наличия большего количества мобильных антенн, большего энергопотребления и более плотной сети распределения электроэнергии
• В домах, где низковольтные кабели проложены рядом с зонами интенсивного использования (спальни, гостиные и т.д.)
• В жилых домах, прилегающих к мачтам мобильной связи, линиям электропередач и трансформаторам
• В офисах из-за множества электронных и беспроводных устройств
• В квартирах из-за наличия большого количества беспроводных телефонов и wi-fi модемов
• В старых домах из-за проблем с проводкой
• На верхних этажах зданий из-за повышенного воздействия высокочастотных антенн
• В нижних этажах с недостаточной вентиляцией из-за повышенного содержания радона

Какие значения радиации высокие?

Вы можете прочитать предлагаемые безопасные уровни воздействия каждого типа излучения в наших руководствах по низкочастотным, высокочастотным и радиоактивным измерителям или в нашей статье о предлагаемых и законных безопасных уровнях излучения.

Как дозиметр может помочь мне снизить дозу облучения?

• Вы сможете идентифицировать очевидные или скрытые источники радиации вокруг вас, чтобы вы могли удалить или заменить их.
• Вы будете знать, как избегать горячих точек излучения (где превышаются пределы безопасного долговременного воздействия высокочастотного излучения), увеличивая расстояние от источника излучения.
• Вы увидите, достигли ли вы низкого уровня радиации в своих областях после использования электромагнитных экранирующих материалов или внедрения других решений, предложенных в нашем руководстве по снижению радиации.

Легко ли самостоятельно измерить электромагнитные поля?

Поскольку за последние несколько лет измерения радиации стали широко применяться, большинство измерителей ЭДС (и все измерители, которые мы рекомендуем) очень просты в использовании и не требуют каких-либо технических знаний.

Как выбрать рекомендуемые счетчики?

Существуют десятки производителей измерителей ЭДС, которые продают сотни различных вариантов измерителей ЭДС.

Так как же мы в итоге порекомендовали лишь некоторые из них?

Ну…

Домашняя биология управляется инженерами, которые зарабатывают на жизнь измерениями электромагнитного излучения.

Мы знаем, на какие характеристики нужно обращать внимание при покупке измерителя ЭДС, чтобы вы могли легко и надежно провести необходимые измерения, не переплачивая.

У нас есть все, просто читайте дальше и выбирайте счетчик, который вам нравится!

Мы считаем, что перед тем, как рекомендовать счетчик:

• Диапазон частот

Покрывает ли прибор частотный диапазон наиболее распространенных источников излучения?

• Диапазон измерений

Измеряет ли прибор даже низкие значения радиации, чтобы вы могли сравнить их даже с самыми низкими рекомендованными пределами безопасности?

Измеряет ли измеритель достаточно высокие значения, чтобы вы могли регистрировать излучение от большинства источников с высоким уровнем излучения?

• Необходимые функции

Предлагает ли прибор основные функции, необходимые для измерения ЭДС?

• Цена

Предлагает ли он те же функции, но по более низкой цене, чем другие аналогичные счетчики?

• Простота использования

Прост в использовании, не путает индикаторы и кнопки?

• Способность обнаруживать источники излучения

Помогает ли он вам определить, какие источники излучения воздействуют на вас или где они находятся (с помощью аудиосигнала, направленной антенны и т. д.)?

• Производитель

Изготовлено ли оно компанией с хорошей репутацией, имеющей законный адрес электронной почты, номер телефона, веб-сайт и службу поддержки клиентов?

• Гарантия

Поставляется ли счетчик с действительной и обязательной гарантией не менее одного года? Это делается для того, чтобы вы могли заменить или отремонтировать продукт, если с ним возникнет проблема.

• Продавец

Продается ли счетчик проверенными продавцами, которые могут осуществлять доставку по всему миру и имеют хорошее обслуживание клиентов?

• Полезные руководства или видеоролики

Поставляется ли с продуктом легко читаемое руководство на английском языке и/или есть ли в Интернете видеоролики об использовании продукта?

К сожалению, большинство представленных на рынке счетчиков не имеют одной или всех перечисленных выше основных функций. Все эти вышеперечисленные факторы анализируются в наших руководствах по измерителям высоких частот, измерителей низких частот и измерителей радиоактивности. Пожалуйста, внимательно прочитайте их перед покупкой!

Как можно измерить излучение от вышек сотовой связи, беспроводных телефонов, модемов Wi-Fi, планшетов, смартфонов, радионянь, микроволновых печей и т. д.?

Вам понадобится высокочастотный (=беспроводной) измеритель радиации, который измеряет плотность мощности электромагнитного поля (в мВт/м2 = милливатт на квадратный метр = 1000 мкВт/м2 = 1000 мкВт/м2 = 1000 микроватт на квадратный метр) или высокочастотный электрический напряженность поля (в В/м) или и то, и другое.

Измерители высоких частот должны быть способны регистрировать излучение в диапазоне частот 800-2500 МГц (как минимум), которое излучает большинство современных беспроводных источников излучения.

К некоторым из них прикреплена антенна, которая может помочь вам определить направление излучения, другие издают разные звуки в зависимости от источника излучения, а третьи обладают обеими функциями.

Узнайте больше об измерителях высокочастотного излучения, источниках и пределах безопасности..

Как можно измерить излучение силовых кабелей, трансформаторов, опор, электрических устройств и т. д.?

В этом случае вам понадобится измеритель низкочастотного излучения, который измеряет низкочастотные магнитные и/или электрические поля от всех проводных источников излучения.

Все проводные источники излучения, подключенные к электросети, генерируют электрические поля переменного тока (AC) из-за электрического напряжения. При протекании электрического тока по проводникам (при потреблении электроэнергии) также возникают магнитные поля переменного тока.

Низкочастотные измерители должны иметь возможность регистрации излучения в диапазоне частот 50-60 Гц (не менее), которые являются основными частотами электрических сетей.

Измерители магнитного поля измеряют плотность потока магнитного поля в нТл (= нано Тесла) или мГс (= миллиГаусс = 100 нТл). Магнитные поля проникают практически во все строительные материалы. Наиболее частой причиной повышенных значений являются силовые кабели низкого напряжения, особенно в густонаселенных районах.

Измерение магнитных полей, по нашему мнению, является наиболее важным измерением, которое необходимо выполнить перед покупкой или арендой недвижимости. Это связано с тем, что сильные магнитные поля трудно и дорого уменьшить.

Измерители электрического поля измеряют плотность электрического поля в В/м (= вольт на метр) или напряжение тела в мВ (= милливольт). Электрические поля возникают вблизи высоковольтных кабелей, но не проникают внутрь зданий, так как они заземлены большинством строительных материалов (кроме стекла или дерева). Электрические поля внутри зданий в основном создаются проложенными в стене кабелями и электроприборами.

Измерения электрического поля низкой частоты показаны в таких помещениях, как спальни, где не требуется непрерывное питание устройств и цепей. /p>

Узнайте больше об измерителях низкочастотного излучения, источниках и пределах безопасности.

Как измеряется радиоактивность строительных материалов, ядерных аварий, медицинского оборудования, радона и т. д.?

Измерители радиоактивности или ионизирующего излучения измеряют излучение от радиоактивных материалов (недра, продукты питания, строительные материалы, плитка, гранитные счетчики, ядерные аварии, детекторы ионизационного дыма, медицинское оборудование и т. д.) и от радиоактивного газа радона, который выделяется из почвы, которая проникает в здания через трубы и щели и скапливается особенно в нижних этажах, где отсутствует недостаточная вентиляция. Это наиболее распространенный источник радиоактивного облучения.

Радиометры

Измерители радиоактивности обычно содержат трубку Гейгера-Мюллера, которая регистрирует эффективную мощность дозы радиоактивности в мкЗв/ч (= мкЗв/ч = микрозиверт в час) от строительных материалов (гранита и т. д.), ядерных аварий, медицинского оборудования и т. д.

Большинство счетчиков Гейгера измеряют только гамма-излучение. Некоторые дополнительно измеряют рентгеновское излучение и бета-частицы.

Этот тип измерителя обычно не может измерять альфа-частицы, испускаемые радоном.

Радонометры

Радиоактивный газ радон выделяется из почвы и является основным источником радиоактивного облучения населения. Всемирная организация здравоохранения причислила газ радон к доказанным канцерогенам.

радонометра измеряют концентрацию радона на кубический метр (в Бк/м3), где Бк = Беккерель = число радиоактивных распадов в секунду.

Узнайте больше о радиоактивности – измерители Гейгера, источники и пределы безопасности.

Узнайте больше о радонометрах, источниках и ограничениях безопасности.

Как можно измерить геопатогенное излучение?

Геопатические поля — это неискусственные поля, которые, как считается, излучаются землей. Они подразделяются на воды, линии Лея, Гартмана, Карри и т. д. Их существование сегодня оспаривается и/или считается незначительным по отношению к сильным электромагнитным полям от современных искусственных источников излучения (антенн, трансформаторов, кабелей и т. д.).

Кроме того, пока не найден общий способ их измерения.

Наиболее распространенным способом выявления геопатогенного излучения до сих пор является биолокация людьми, обладающими способностью чувствовать эфирные или земные поля (радиэстезия). По этому вопросу были проведены некоторые исследования (Betz, Hans D.: Journal of Scientific Exploration 8: 436, 1994, Recent results on water dowsing / Maes W: Radiästheten im Test. Wohnung und Gesundheit 58; 1991) и наш личный опыт ( автор этой статьи является сертифицированным геобиологическим консультантом Немецкого института гео-баубиологии) заставляет нас поверить, что этот метод дает очень субъективные результаты.

Некоторые утверждают, что измеряют геопатогенные поля с помощью геомагнитометров, однако это измерение, особенно в помещении, обнаруживает статические поля от стальных трубопроводов, арматуры, пружин кровати и не имеет отношения к земным энергиям.

Есть ли прибор для измерения всех видов радиации?

Пока нет приборов, измеряющих все виды излучений (ионизирующих и неионизирующих), но есть приборы, измеряющие основные искусственные электромагнитные поля, составляющие на сегодняшний день основную часть электросмога:

• Низкочастотные магнитные поля (неионизирующее излучение от линий электропередач, трансформаторов и т. д.)
• Низкочастотные электрические поля (неионизирующее излучение электрических кабелей, устройств и т. д.)
• Высокочастотные электромагнитные поля (неионизирующее излучение беспроводных телефонов, мачт сотовой связи и т. д.)

Это так называемые комбинированные измерители, и их главное преимущество заключается в том, что вам нужен только один измеритель для основных измерений ЭДС. Обычно они стоят намного меньше, чем покупка 2-3 разных счетчиков для выполнения тех же измерений.

С другой стороны, комбинированные счетчики, как правило, работают не во всех типах измерений. Иногда их производительность в конкретных измерениях довольно нежелательна, поэтому попробуйте прочитать характеристики и нашу сравнительную таблицу, прежде чем решить, что купить.

Подробнее о комбинированных счетчиках, их преимуществах и недостатках.

Зачем мне измерять электромагнитные поля дома или на работе?

Постоянное увеличение современного электромагнитного загрязнения (= электросмога) делает измерения радиации более актуальными и необходимыми, чем когда-либо. Особенно это касается наиболее уязвимых групп населения (беременных женщин, детей, пожилых и больных).

Измерения электромагнитных полей — это единственный способ определить, превышают ли районы, где вы проводите большую часть своего времени, предлагаемые пределы воздействия искусственного излучения из-за наличия видимых и невидимых источников излучения (вышки мобильной связи, беспроводные телефоны и модемы). роутер Wi-Fi, электроприборы, кабели, опоры, трансформаторы и т. д.).

Измеряя электромагнитные поля, вы можете значительно снизить ежедневное электромагнитное воздействие. Выявляя и избегая электромагнитных горячих точек.

Подробнее читайте здесь: Домой Биология Руководство по уменьшению ЭМП.

«…электромагнитные поля (ЭМП) существуют в природе и, следовательно, всегда присутствовали на Земле; однако в последние десятилетия воздействие искусственных источников ЭМП на окружающую среду постоянно возрастало, что обусловлено спросом на электроэнергию, все более специализированными беспроводными технологиями и изменениями в организации общества; в то время как конечным результатом является то, что все люди теперь подвергаются воздействию сложной смеси электрических и магнитных полей разных частот как дома, так и на работе». Резолюция Европейского парламента о проблемах со здоровьем, связанных с электромагнитными полями (2008/2211)  [1]

Требуются ли измерения ЭМП только при наличии поблизости значительного источника излучения?

Высокий уровень радиации в пространстве связан не только с близостью видимого внешнего источника излучения, но и с наличием источников излучения, которые вы не можете видеть или не имеете известных источников, которые вы не подозревали бы как излучатели значительных полей.

Например, беспроводные устройства, которыми пользуетесь вы или ваши соседи (такие как беспроводные телефоны и модемы Wi-Fi), часто подвергают вас более высокому уровню излучения, чем соседние мачты сотовых телефонов, из-за меньшего расстояния и передачи в помещении.

Точно так же статистика показывает, что наиболее распространенной причиной повышенных магнитных полей являются низковольтные распределительные кабели, по которым электричество поступает в наши дома, а не высоковольтные кабели передачи электроэнергии.

Другие источники, которые вы должны учитывать:

• Вышки сотовой связи, которые обычно маскируются под фальшивые дымоходы, солнечные батареи, рекламные щиты и т. д. (мачты сотовой связи сейчас есть почти в каждом районе, и их маскировка является обычной практикой телекоммуникационных компаний, чтобы избежать конфронтации с местными жителями)
• Любительские радиоантенны, радиосети для полиции, такси, логистических и охранных компаний, радары в аэропортах, портах, военные, метеорологические и т. д.
• Беспроводные устройства от соседей (беспроводные телефоны и модемы, радионяни, беспроводные сигнализации, усилители сигнала сотовых телефонов и т. д.)
• Подземные силовые кабели и трансформаторы
• Незаземленные электроприборы
• Проблемы с электропроводкой (повреждение изоляции, ошибки в цепях и т. д.)
• Радиоактивные строительные материалы или радиоактивный газ радон, просачивающийся из трещин и труб

Какие группы населения должны обязательно проверять свои территории на наличие сильных электромагнитных полей?

• Беременные женщины и дети, так как, по мнению некоторых ученых, их повышенное воздействие электромагнитного излучения может иметь необратимые последствия для умственного развития несовершеннолетних.

“Необходимо проверить электромагнитное воздействие места сна матери во время беременности, а также ее рабочего места, если она работает. Если мать спит в сильных электромагнитных полях, у ребенка будут неврологические отклонения. В течение 2 лет у ребенка разовьются все признаки аутизма, неврологическая дисфункция, гиперактивность, нарушения обучаемости и так далее». Доктор Дитрих Клингхарт, Институт нейробиологии, Вашингтон,  [2]

• Для пациентов или лиц с необъяснимыми симптомами со здоровьем, поскольку длительное воздействие различных искусственных излучений связано с развитием широкого спектра симптомов со здоровьем.

«Слишком часто мы наблюдаем заметную концентрацию определенных заболеваний в районах или квартирах, соответственно загрязненных высокочастотным микроволновым излучением (ВЧМИ). устранение загрязнения HFMR в окружении пациента. Слишком часто наши наблюдения подтверждаются измерениями HFMR необычной интенсивности на месте». The Freiburger Appeal – Резолюция Союза экологической медицины, Германия (IGUMED)  [3]



[1] Резолюция Европейского парламента от 2 апреля 2009 г. о проблемах со здоровьем, связанных с электромагнитными полями (2008/2211(INI)) [2] Д-р Дитрих Клингхардт, доктор медицинских наук, Почему в США необходимо медицинское обслуживание до зачатия, http://www. youtube.com/watch?v=sSit3i_-z0w [3] www.laleva.cc/environment/freiburger_appeal.html

Мы советуем вам ознакомиться с нашими руководствами по измерителям низкой частоты, измерителям высокой частоты, комбинированным измерителям и измерителям радиоактивности, в которых содержится подробная информация о том, как использовать каждый тип измерителя и какие важные функции следует искать. Если вы спешите, посмотрите все рекомендуемые метры ниже:

Что такое измеритель ЭДС?

В вашем браузере отключен JavaScript, что ограничивает функциональность веб-сайта. Пожалуйста, включите его для просмотра содержимого страницы и работы со всеми функциями сайта

Добро пожаловать, гость | Авторизоваться

• Почему нас
• Полезная информация
• Последние новости
• Заказ
• Доставка
• Возвращает
• Контакт

Поговорите с ученым 1300 737 871

Нужна помощь? Звоните нашим ученым и выбирайте с уверенностью

1300 737 871 Нужна помощь? Позвоните нашим ученым и выберите с уверенностью

БЕСПЛАТНАЯ ЭКСПРЕСС-КУРЬЕР ОТ $100

БЕСПЛАТНЫЙ ВОЗВРАТ 30 ДНЕЙ

ЦИТАТЫ В ТЕЧЕНИЕ 1 ЧАСА

ПОДДЕРЖКА КВАЛИФИЦИРОВАННОГО УЧЕНОГО

ГАРАНТИЯ УДОВЛЕТВОРЕНИЯ

6:13 | 6 окт. 2020 г.

Измерители электромагнитного поля, более известные как измерители ЭДС, являются популярными инструментами для дома и на рабочем месте. В этой статье подробно описывается, как измерители ЭДС измеряют это излучение, мы приводим некоторые приложения и рассказываем о некоторых выдающихся примерах продукции.

Об электромагнитных полях

Электромагнитные поля возникают в природе и из искусственных источников. Естественные примеры включают электрические заряды от гроз или магнитного поля Земли. Рентгеновские лучи, телевизионные антенны, электропроводка и электроприборы являются хорошо известными промышленными источниками.

Электромагнитные поля имеют разные частоты и длины волн. Как видно на рисунке 1 (ниже), чем выше частота, тем короче длина волны, а чем ниже частота, тем больше длина волны.

Токи переменного и постоянного тока генерируют электромагнитные поля, представляющие собой комбинацию электрической и магнитной энергии. Стационарные заряды вызывают электрическое поле, измеряемое в вольтах на метр (В/м). Магнитное поле, создаваемое движущимися зарядами (то есть токами), создает плотность потока, измеряемую в микроТесла (мкТл) или миллиТесла (мТл).

Рис. 1: Отображает электромагнитный спектр, включая длины волн, видимые человеческому глазу.

Типы измерителей ЭДС и что они измеряют

Измерители ЭДС могут измерять как электромагнитные поля переменного тока (иногда называемые измерителями Гаусса или магнитометрами), так и поля постоянного тока. Более сложные счетчики измеряют и то, и другое.

Измерители ЭДС имеют множество применений. Они используются для тестирования бытовой техники, проверки электромагнитного поля, излучаемого линиями электропередач, и других приложений для устранения неполадок.

Существует две основные группы измерителей ЭДС. Это одноосные и трехосные счетчики.

• Одноосевые расходомеры измеряют одно измерение на поле. Вы должны наклонять и поворачивать эти измерители, чтобы получить измерение всего поля. Одноосевые счетчики более доступны по цене, чем трехосные.
• Трехосевые измерители часто дороже одноосевых, потому что они дают более быстрые результаты за счет одновременного измерения трех осей.

Примеры продуктов

Ученые компании Instrument Choice собрали образец одно- и трехосевого измерителя ЭДС, чтобы помочь вам лучше понять разнообразие измерителей ЭДС и их отличительные особенности.

Одноосевой измеритель

Ручной тестер излучения ЭМП

Код продукта: EMF-823

EMF-823 — это надежный портативный тестер излучения ЭМП, который быстро определяет уровни ЭМП вокруг линий электропередач, промышленных и бытовых приборов. Он легкий, простой в использовании и дает результаты ЭДС всего за 0,4 секунды.

Краткие характеристики

• Единицы измерения:  МикроТесла, Милли Гаусс
• Точность:
• ± (4 % + 3 d) – диапазон 20 мкТл/200 мГс.
• ± (5 % + 3 d) – диапазон 200 микротесла/2000 миллигаусса.
• ± (10 % + 5 d) – диапазон 2000 микротесла/20 000 миллигаусс. * Спец. точность проверена при 50 Гц или 60 Гц
• Диапазон Тесла:
• 20 микротесла x 0,01 микротесла
• 200 микротесла x 0,1 микротесла
• 2000 микротесла x 1 микротесла
• Диапазон Гаусса:
• 200 мГс x 0,1 мГс
• 2000 мГс x 1 мГс
• 20 000 мГс x 10 мГс
• Ось измерения:  Одна ось
• Размер и вес: 163 мм x 68 мм x 24 мм, 215 грамм.

Три-осевой измеритель

3 Основый портативный электромагнитный поле (EMF) Tester

Код продукта EMF-828

. EMF-828 828. ARMFERESTER ARMFE ARMFE ARMFE ARMFE ARMFE ARMFE ARMFE ARMFE ARMFE ARMFE ARMFE ARMFE ARMFERELER. для простого удаленного управления. Устройство использует трехосное измерение ЭДС для определения уровней излучения вокруг линий электропередач, телевизоров, компьютерных мониторов, видеооборудования и подобных устройств.

Краткие характеристики

• Единицы измерения: микро Тесла и Милли Гаусс
• Точность:
• ± (4 % + 3 d) в диапазоне 20 мкТл/200 мГс.
• ± (5 % + 3 дня) в диапазоне 200 мкТл/2000 мГс.
• ± (10 % + 5 d) в диапазоне 2 000 мкТл/20 000 мГс
• Диапазон Тесла:
• 20 микротесла x 0,01 микротесла
• 200 микротесла x 0,1 микротесла
• 2000 микротесла x 1 микротесла
• Диапазон Гаусса:
• 200 мГс x 0,1 мГс
• 2000 мГс x 1 мГс
• 20 000 мГс x 10 мГс
• Ось измерения:  Трехосный
• Размер и вес: 237 x 60 x 60 мм, 200 г

Заключение

Измерители ЭДС становятся все более популярными инструментами, используемыми для эффективного измерения электромагнитного поля, излучаемого объектом или в определенной области. Понимание длины волны, частоты и определение источников, которые вы хотите измерить, помогут вам найти идеальный измеритель ЭДС для вашего приложения.

Хотите получить дополнительную информацию о любом из вышеперечисленных продуктов? Есть еще вопросы об измерителях ЭДС и их использовании? Свяжитесь с одним из ученых, занимающихся подбором инструментов. Мы здесь, чтобы помочь!

Позвоните по номеру 1300 737 871 или напишите по электронной почте [email protected].

Источник: см. Электромагнитные поля (ЭМП)

Также интересно

Что такое крыльчатый анемометр?

6:11 утра | 6 окт 2020

Это устройство с хитрым названием, но если вы заинтересованы в наблюдении за погодой, вам нужно знать о крыльчатых анемометрах и их применении внутри и снаружи помещений.

Читать далее

Что такое мутномер?

6:09 утра | 6 окт 2020

Измерители мутности являются популярными инструментами для контроля качества воды в ряде приложений, включая питьевую воду, а также в озерах, реках и мангровых зарослях.
