Закон электромагнитной индукции. Курсы по физике

Тестирование онлайн

  • Электромагнитная индукция. Основные понятия

  • Закон электромагнитной индукции

ЭДС индукции в движущемся проводнике

Взаимосвязь электрических и магнитных явлений всегда интересовала физиков. Английский физик Майкл Фарадей был совершенно уверен в единстве электрических и магнитных явлений. Он рассуждал, что электрический ток способен намагнитить кусок железа. Не может ли магнит в свою очередь вызвать появление электрического тока? Эта задача была решена.

Если в постоянном магнитном поле перемещается проводник, то свободные электрические заряды внутри него тоже перемещаются (на них действует сила Лоренца). Положительные заряды концентрируются в одном конце проводника (провода), отрицательные – в другом. Возникает разность потенциалов – ЭДС электромагнитной индукции. Явление возникновения ЭДС индукции в проводнике, движущемся в постоянном магнитном поле, называется явлением электромагнитной индукции.

Правило определения направления индукционного тока (правило правой руки):

В проводнике, движущемся в магнитном поле, возникает ЭДС индукции, энергия тока в этом случае определяется по закону Джоуля-Ленца:

Работа внешней силы по перемещению проводника с током в магнитном поле

ЭДС индукции в контуре

Рассмотрим изменение магнитного потока через проводящий контур (катушку). Явление электромагнитной индукции было открыто опытным путем:

Закон электромагнитной индукции (закон Фарадея): ЭДС электромагнитной индукции, возникающая в контуре, прямо пропорциональна скорости изменения магнитного потока через него.

Знак “минус” является математическим выражением следующего правила. Направление индукционного тока, возникающего в контуре, определяется по правилу Ленца: возникающий в контуре индукционный ток имеет такое направление, что созданный им магнитный поток через площадь, ограниченную контуром, стремится компенсировать изменение магнитного потока, вызвавшее данный ток.

расчет электродвижущей силы по формуле

Электромагнитная индукция – генерирование электротоков магнитными полями, изменяющимися во времени. Открытие Фарадеем и Генри этого феномена ввело определенную симметрию в мир электромагнетизма. Максвеллу в одной теории удалось собрать знания об электричестве и магнетизме. Его исследования предсказывали существование электромагнитных волн перед экспериментальными наблюдениями. Герц доказал их существование и открыл человечеству эпоху телекоммуникаций.

Эксперименты Фарадея

Законы Фарадея и Ленца

Электрические токи создают магнитные эффекты. А возможно ли, чтобы магнитное поле порождало электрическое? Фарадей обнаружил, что искомые эффекты возникают вследствие изменения МП во времени.

Когда проводник пересекается переменным магнитным потоком, в нем индуцируется электродвижущая сила, вызывающая электроток. Системой, которая генерирует ток, может быть постоянный магнит или электромагнит.

Явление электромагнитной индукции регулируется двумя законами: Фарадея и Ленца.

Закон Ленца позволяет охарактеризовать электродвижущую силу относительно ее направленности.

Важно! Направление индуцированной ЭДС такое, что вызванный ею ток стремится противостоять создающей его причине.

Фарадей заметил, что интенсивность индуцированного тока растет, когда быстрее изменяется число силовых линий, пересекающих контур. Другими словами, ЭДС электромагнитной индукции находится в прямой зависимости от скорости движущегося магнитного потока.

ЭДС индукции

Формула ЭДС индукции определена как:

Е = — dФ/dt.

Знак «-» показывает, как полярность индуцированной ЭДС связана со знаком потока и меняющейся скоростью.

Получена общая формулировка закона электромагнитной индукции, из которой можно вывести выражения для частных случаев.

Движение провода в магнитном поле

Когда провод длиной l движется в МП, имеющем индукцию В, внутри него будет наводиться ЭДС, пропорциональная его линейной скорости v. Для расчета ЭДС применяется формула:

  • в случае движения проводника перпендикулярно направлению магнитного поля:

Е = — В x l x v;

  • в случае движения под другим углом α:

Е = — В x l x v х sin α.

Индуцированная ЭДС и ток будут направлены в сторону, которую находим, пользуясь правилом правой руки: расположив руку перпендикулярно силовым линиям магнитного поля и указывая большим пальцем в сторону перемещения проводника, можно узнать направление ЭДС по оставшимся четырем распрямленным пальцам.

Перемещение провода в МП

Вращающаяся катушка

Работа генератора электроэнергии основана на вращении контура в МП, имеющего N витков.

ЭДС индуцируется в электроцепи всегда, когда магнитный поток ее пересекает, в соответствии с определением магнитного потока Ф = B x S х cos α (магнитная индукция, умноженная на поверхностную площадь, через которую проходит МП, и косинус угла, образованного вектором В и перпендикулярной линией к плоскости S).

Из формулы следует, что Ф подвержен изменениям в следующих случаях:

  • меняется интенсивность МП – вектор В;
  • варьируется площадь, ограниченная контуром;
  • изменяется ориентация между ними, заданная углом.

В первых опытах Фарадея индуцированные токи были получены путем изменения магнитного поля В. Однако можно индуцировать ЭДС, не двигая магнит или не меняя ток, а просто вращая катушку вокруг своей оси в МП. В данном случае магнитный поток меняется из-за изменения угла α. Катушка при вращении пересекает линии МП, возникает ЭДС.

Если катушка вращается равномерно, это периодическое изменение приводит к периодическому изменению магнитного потока. Или количество силовых линий МП, пересекаемых каждую секунду, принимает равные значения с равными интервалами времени.

Вращение контура в МП

Важно! Наведенная ЭДС меняется вместе с ориентацией с течением времени от положительной до отрицательной и наоборот.

Графическое представление ЭДС представляет собой синусоидальную линию.

Для формулы ЭДС электромагнитной индукции применяется выражение:

Е = В х ω х S x N x sin ωt, где:

  • S – площадь, ограниченная одним витком или рамкой;
  • N – количество витков;
  • ω – угловая скорость, с которой вращается катушка;
  • В – индукция МП;
  • угол α = ωt.

На практике в генераторах переменного тока часто катушка остается неподвижной (статор), а электромагнит вращается вокруг нее (ротор).

ЭДС самоиндукции

Когда через катушку проходит переменный ток, он генерирует переменное МП, обладающее изменяющимся магнитным потоком, индуцирующим ЭДС. Этот эффект называется самоиндукцией.

Поскольку МП пропорционально интенсивности тока, то:

Ф = L x I,

где L – индуктивность (Гн), определяемая геометрическими величинами: количеством витков на единицу длины и размерами их поперечного сечения.

Для ЭДС индукции формула принимает вид:

Е = — L x dI/dt.

Взаимоиндукция

Если две катушки расположены рядом, то в них наводится ЭДС взаимоиндукции, зависящая от геометрии обеих схем и их ориентации относительно друг друга. Когда разделение цепей возрастает, взаимоиндуктивность снижается, так как уменьшается соединяющий их магнитный поток.

Взаимоиндукция

Пусть имеется две катушки. По проводу одной катушки, обладающей N1 витками, протекает ток I1, создающий МП, проходящее через катушку с N2 витками. Тогда:

  1. Взаимоиндуктивность второй катушки относительно первой:

М21 = (N2 x F21)/I1;

  1. Магнитный поток:

Ф21 = (М21/N2) x I1;

  1. Найдем индуцированную ЭДС:

Е2 = — N2 x dФ21/dt = — M21x dI1/dt;

  1. Идентично в первой катушке индуцируется ЭДС:

Е1 = — M12 x dI2/dt;

Важно! Электродвижущая сила, вызванная взаимоиндукцией в одной катушке, всегда пропорциональна изменению электротока в другой.

Взаимную индуктивность можно признать равной:

М12 = М21 = М.

Соответственно, E1 = — M x dI2/dt и E2 = M x dI1/dt.

М = К √ (L1 x L2),

где К – коэффициент связи между двумя индуктивностями.

Явление взаимоиндукции используется в трансформаторах – электроаппаратах, позволяющих изменить значение напряжения переменного электротока. Аппарат представляет собой две катушки, намотанные вокруг одного сердечника. Ток, присутствующий в первой, создает меняющееся МП в магнитопроводе и электроток в другой катушке. Если количество витковых оборотов первой обмотки меньше, чем другой, напряжение увеличивается, и наоборот.

Кроме генерирования, трансформации электроэнергии магнитная индукция применяется в иных устройствах. Например, в магнитных левитационных поездах, которые двигаются не в непосредственном контакте с рельсами, а на несколько сантиметров выше из-за электромагнитной силы отталкивания.

Видео

Оцените статью:

Глава 23. Закон электромагнитной индукции

Если в магнитном поле находится замкнутый проводящий контур, не содержащий источников тока, то при изменении магнитного поля в контуре возникает электрический ток. Это явление называется электромагнитной индукцией. Появление тока свидетельствует о возникновении в контуре электрического поля, которое может обеспечить замкнутое движение электрических зарядов или, другими словами, о возникновении ЭДС. Электрическое поле, которое возникает при изменении поля магнитного и работа которого при перемещении зарядов по замкнутому контуру не равна нулю, имеет замкнутые силовые линии и называется вихревым.

Для количественного описания электромагнитной индукции вводится понятие магнитного потока (или потока вектора магнитной индукции) через замкнутый контур. Для плоского контура, расположенного в однородном магнитном поле (а только такие ситуации и могут встретиться школьникам на едином государственном экзамене), магнитный поток определяется как

(23.1)

где — индукция поля, — площадь контура, — угол между вектором индукции и нормалью (перпендикуляром) к плоскости контура (см. рисунок; перпендикуляр к плоскости контура показан пунктиром). Единицей магнитного потока в международной системе единиц измерений СИ является Вебер (Вб), который определяется как магнитный поток через контур площади 1 м2 однородного магнитного поля с индукцией 1 Тл, перпендикулярной плоскости контура.

Величина ЭДС индукции , возникающая в контуре при изменении магнитного потока через этот контур, равна скорости изменения магнитного потока

(23.2)

Здесь — изменение магнитного потока через контур за малый интервал времени .

Важным свойством закона электромагнитной индукции (23.2) является его универсальность по отношению к причинам изменения магнитного потока: магнитный поток через контур может меняться из-за изменения индукции магнитного поля, изменения площади контура или изменения угла между вектором индукции и нормалью, что происходит при вращении контура в поле. Во всех этих случаях по закону (23.2) в контуре будет возникать ЭДС индукции и индукционный ток.

Знак минус в формуле (23.2) «отвечает» за направление тока, возникающего в результате электромагнитной индукции (правило Ленца). Однако понять на языке закона (23.2), к какому направлению индукционного тока приведет этот знак при том или ином изменении магнитного потока через контур, не так-то просто. Но достаточно легко запомнить результат: индукционный ток будет направлен таким образом, что созданное им магнитное поле будет «стремиться» компенсировать то изменение внешнего магнитного поля, которое этот ток и породило. Например, при увеличении потока внешнего магнитного поля через контур в нем возникнет индукционный ток, магнитное поле которого будет направлено противоположно внешнему магнитному полю так, чтобы уменьшить внешнее поле и сохранить, таким образом, первоначальную величину магнитного поля. При уменьшении потока поля через контур поле индукционного тока будет направлено так же, как и внешнее магнитное поле.

Если в контуре с током ток в силу каких-то причин изменяется, то изменяется и магнитный поток через контур того магнитного поля, которое создано самим этим током. Тогда по закону (23.2) в контуре должна возникать ЭДС индукции. Явление возникновения ЭДС индукции в некоторой электрической цепи в результате изменения тока в самой этой цепи называется самоиндукцией. Для нахождения ЭДС самоиндукции в некоторой электрической цепи необходимо вычислить поток магнитного поля, создаваемого этой цепью через нее саму. Такое вычисление представляет собой сложную проблему из-за неоднородности магнитного поля. Однако одно свойство этого потока является очевидным. Поскольку магнитное поле, создаваемого током в цепи, пропорционально величине тока, то и магнитный поток собственного поля через цепь пропорционален току в этой цепи

(23. 3)

где — сила тока в цепи, — коэффициент пропорциональности, который характеризует «геометрию» цепи, но не зависит от тока в ней и называется индуктивностью этой цепи. Единицей индуктивности в международной системе единиц СИ является Генри (Гн). 1 Гн определяется как индуктивность такого контура, поток индукции собственного магнитного поля через который равен 1 Вб при силе тока в нем 1 А. С учетом определения индуктивности (23.3) из закона электромагнитной индукции (23.2) получаем для ЭДС самоиндукции

(23.4)

Благодаря явлению самоиндукции ток в любой электрической цепи обладает определенной «инерционностью» и, следовательно, энергией. Действительно, для создания тока в контуре необходимо совершить работу по преодолению ЭДС самоиндукции. Энергия контура с током и равна этой работе. Необходимо запомнить формулу для энергии контура с током

(23. 5)

где — индуктивность контура, — сила тока в нем.

Явление электромагнитной индукции широко применяется в технике. На нем основано создание электрического тока в электрических генераторах и электростанциях. Благодаря закону электромагнитной индукции происходит преобразование механических колебаний в электрические в микрофонах. На основе закона электромагнитной индукции работает, в частности, электрическая цепь, которая называется колебательным контуром (см. следующую главу), и которая является основой любой радиопередающей или радиопринимающей техники.

Рассмотрим теперь задачи.

Из перечисленных в задаче 23.1.1 явлений только одно есть следствие закона электромагнитной индукции — появление тока в кольце при проведении сквозь него постоянного магнита (ответ 3). Все остальное — результат магнитного взаимодействия токов.

Как указывалось во введении к настоящей главе, явление электромагнитной индукции лежит в основе работы генератора переменного тока (задача 23. 1.2), т.е. прибора, создающего переменный ток, заданной частоты (ответ 2).

Индукция магнитного поля, создаваемого постоянным магнитом, уменьшается с увеличением расстояния до него. Поэтому при приближении магнита к кольцу (задача 23.1.3) поток индукции магнитного поля магнита через кольцо изменяется, и в кольце возникает индукционный ток. Очевидно, это будет происходить при приближении магнита к кольцу и северным, и южным полюсом. А вот направление индукционного тока в этих случаях будет различным. Это связано с тем, что при приближении магнита к кольцу разными полюсами, поле в плоскости кольца в одном случае будет направлено противоположно полю в другом. Поэтому для компенсации этих изменений внешнего поля магнитное поле индукционного тока должно быть в этих случаях направлено по-разному. Поэтому и направления индукционных токов в кольце будут противоположными (ответ 4).

Для возникновения ЭДС индукции в кольце необходимо, чтобы менялся магнитный поток через кольцо. А поскольку магнитная индукция поля магнита зависит от расстояния до него, то в рассматриваемом в задаче 23.1.4 случае поток через кольцо будет меняться, в кольце возникнет индукционный ток (ответ 1).

При вращении рамки 1 (задача 23.1.5) угол между линиями магнитной индукции (а, значит, и вектором индукции) и плоскостью рамки в любой момент времени равен нулю. Следовательно, магнитный поток через рамку 1 не изменяется (см. формулу (23.1)), и индукционный ток в ней не возникает. В рамке 2 индукционный ток возникнет: в положении показанном на рисунке, магнитный поток через нее равен нулю, когда рамка повернется на четверть оборота — будет равен , где — индукция, — площадь рамки. Еще через четверть оборота поток снова будет равен нулю и т.д. Поэтому поток магнитной индукции через рамку 2 изменяется в процессе ее вращения, следовательно, в ней возникает индукционный ток (ответ 2).

В задаче 23.1.6 индукционный ток возникает только в случае 2 (ответ 2). Действительно, в случае 1 рамка при движении остается на одном и том же расстоянии от проводника, и, следовательно, магнитное поле, созданное этим проводником в плоскости рамки, не изменяется. При удалении рамки от проводника магнитная индукция поля проводника в области рамки изменяется, меняется магнитный поток через рамку, и возникает индукционный ток

В законе электромагнитной индукции утверждается, что индукционный ток в кольце будет течь в такие моменты времени, когда изменяется магнитный поток через это кольцо. Поэтому пока магнит покоится около кольца (задача 23.1.7) индукционный ток в кольце течь не будет. Поэтому правильный ответ в этой задаче — 2.

Согласно закону электромагнитной индукции (23.2) ЭДС индукции в рамке определяется скоростью изменения магнитного потока через нее. А поскольку по условию задачи 23.1.8 индукция магнитного поля в области рамки изменяется равномерно, скорость ее изменения постоянна, величина ЭДС индукции не изменяется в процессе проведения опыта (ответ 3).

В задаче 23.1.9 ЭДС индукции, возникающая в рамке во втором случае, вчетверо больше ЭДС индукции, возникающей в первом (ответ 4). Это связано с четырехкратным увеличением площади рамки и, соответственно, магнитного потока через нее во втором случае.

В задаче 23.1.10 во втором случае в два раза увеличивается скорость изменения магнитного потока (индукция поля меняется на ту же величину, но за вдвое меньшее время). Поэтому ЭДС электромагнитной индукции, возникающая в рамке во втором случае, в два раза больше, чем в первом (ответ 1).

При увеличении тока в замкнутом проводнике в два раза (задача 23.2.1), величина индукции магнитного поля возрастет в каждой точке пространства в два раза, не изменившись по направлению. Поэтому ровно в два раза изменится магнитный поток через любую малую площадку и, соответственно, и весь проводник (ответ 1). А вот отношение магнитного потока через проводник к току в этом проводнике, которое и представляет собой индуктивность проводника , при этом не изменится (задача 23. 2.2 — ответ 3).

Используя формулу (23.3) находим в задаче 32.2.3 Гн (ответ 4).

Связь между единицами измерений магнитного потока, магнитной индукции и индуктивности (задача 23.2.4) следует из определения индуктивности (23.3): единица магнитного потока (Вб) равна произведению единицы тока (А) на единицу индуктивности (Гн) — ответ 3.

Согласно формуле (23.5) при двукратном увеличении индуктивности катушки и двукратном уменьшении тока в ней (задача 23.2.5) энергия магнитного поля катушки уменьшится в 2 раза (ответ 2).

Когда рамка вращается в однородном магнитном поле, магнитный поток через рамку меняется из-за изменения угла между перпендикуляром к плоскости рамки и вектором индукции магнитного поля. А поскольку и в первом и втором случае в задаче 23.2.6 этот угол меняется по одному и тому же закону (по условию частота вращения рамок одинакова), то ЭДС индукции меняются по одному и тому же закону, и, следовательно, отношение амплитудных значений ЭДС индукции в рамках равно единице (ответ 2).

Магнитное поле, создаваемое проводником с током в области рамки (задача 23.2.7), направлено «от нас» (см. решение задач главы 22). Величина индукции поля провода в области рамки при ее удалении от провода будет уменьшаться. Поэтому индукционный ток в рамке должен создать магнитное поле, направленное внутри рамки «от нас». Используя теперь правило буравчика для нахождения направления магнитной индукции, заключаем, что индукционный ток в рамке будет направлен по часовой стрелке (ответ 1).

При увеличении тока в проводе будет возрастать созданное им магнитное поле и в рамке возникнет индукционный ток (задача 23.2.8). В результате возникнет взаимодействие индукционного тока в рамке и тока в проводнике. Чтобы найти направление этого взаимодействия (притяжение или отталкивание) можно найти направление индукционного тока, а затем по формуле Ампера силу взаимодействия рамки с проводом. Но можно поступить и по-другому, используя правило Ленца. Все индукционные явления должны иметь такое направление, чтобы компенсировать вызывающую их причину. А поскольку причина — увеличение тока в рамке, сила взаимодействия индукционного тока и провода должна стремиться уменьшить магнитный поток поля провода через рамку. А поскольку магнитная индукция поля провода убывает с увеличением расстояния до него, то эта сила будет отталкивать рамку от провода (ответ 2). Если бы ток в проводе убывал, то рамка притягивалась бы к проводу.

Задача 23.2.9 также связана с направлением индукционных явлений и правилом Ленца. При приближении магнита к проводящему кольцу в нем возникнет индукционный ток, причем направление его будет таким, чтобы компенсировать вызывающую его причину. А поскольку эта причина — приближение магнита, кольцо будет отталкиваться от него (ответ 2). Если магнит отодвигать от кольца, то по тем же причинам возникло бы притяжение кольца к магниту.

Задача 23.2.10 — единственная вычислительная задача в этой главе. Для нахождения ЭДС индукции нужно найти изменение магнитного потока через контур . Это можно сделать так. Пусть в некоторый момент времени перемычка находилась в положении, показанном на рисунке, и пусть прошел малый интервал времени . За этот интервал времени перемычка переместится на величину . Это приведет к увеличению площади контура на величину . Поэтому изменение магнитного потока через контур будет равно , а величина ЭДС индукции (ответ 4).

Закон электромагнитной индукции. Правило Ленца

В 1831 году английский ученый физик в своих опытах М.Фарадей открыл явление электромагнитной индукции. Затем изучением этого явления занимались русские ученый Э.Х. Ленц и Б.С.Якоби.

В настоящее время, в основе многих устройств лежит явление электромагнитной индукции, например в двигателе или генераторе электрического тока тока, в трансформаторах, радиоприемниках, и многих других устройствах.

Электромагнитная индукция – это явление возникновения тока в замкнутом проводнике, при прохождении через него магнитного потока. То есть, благодаря этому явлению мы можем преобразовывать механическую энергию в электрическую – и это замечательно. Ведь до открытия этого явления люди не знали о методах получения электрического тока, кроме гальваники.

Когда проводник оказывается под действием магнитного поля, в нем возникает ЭДС, которую количественно можно выразить через закон электромагнитной индукции.

Закон электромагнитной индукции

Электродвижущая сила, индуцируемая в проводящем контуре, равна скорости изменения магнитного потока, сцепляющегося с этим контуром.

В катушке, которая имеет несколько витков, общая ЭДС зависит от количества витков n:

Но в общем случае, применяют формулу ЭДС с общим потокосцеплением:

ЭДС возбуждаемая в контуре, создает ток. Наиболее простым примером появления тока в  проводнике является катушка, через которую проходит постоянный магнит. Направление индуцируемого тока можно определить с помощью правила Ленца.



Правило Ленца

Ток, индуцируемый при изменении магнитного поля проходящего через контур, своим магнитным полем препятствует этому изменению.

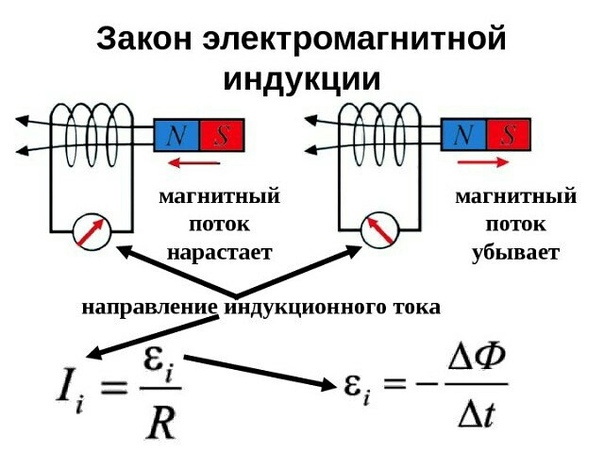

В том случае, когда мы вводим магнит в катушку, магнитный поток в контуре увеличивается, а значит магнитное поле, создаваемое индуцируемым током, по правилу Ленца, направлено против увеличения поля магнита. Чтобы определить направление тока, нужно посмотреть на магнит со стороны северного полюса. С этой позиции мы будем вкручивать буравчик по направлению магнитного поля тока, то есть навстречу северному полюсу. Ток будет двигаться по направлению вращения буравчика, то есть по часовой стрелке.

В том случае, когда мы выводим магнит из катушки, магнитный поток в контуре уменьшается, а значит магнитное поле, создаваемое индуцируемым током, направлено против уменьшения поля магнита. Чтобы определить направление тока, нужно выкручивать буравчик, направление вращения буравчика укажет направление тока в проводнике – против часовой стрелки.

Рекомендуем к прочтению – закон Ампера

  • Просмотров: 24421
  • Электромагнитная индукция. – Закон электромагнитной индукции

    Электромагнитная индукция — явление возникновения электрического тока в замкнутом контуре при изменении магнитного потока, проходящего через него.

    Электромагнитная индукция была открыта Майклом Фарадеем 29 августа 1831 года. Он обнаружил, что электродвижущая сила, возникающая в замкнутом проводящем контуре, пропорциональна скорости изменения магнитного поток через поверхность, ограниченную этим контуром. Величина электродвижущей силы (ЭДС) не зависит от того, что является причиной изменения потока — изменение самого магнитного поля или движение контура (или его части) в магнитном поле. Электрический ток, вызванный этой ЭДС, называется индукционным током.

    Зако́н электромагни́тной инду́кции Фараде́я является основным законом электродинамики, касающимся принципов работы трансформаторов,дросселей, многих видов электродвигателей и генераторов.  Закон гласит:

    • Для любого замкнутого контура индуцированная электродвижущая сила (ЭДС) равна скорости изменения магнитного потока, проходящего через этот контур.

    или другими словами:

    • Генерируемая ЭДС пропорциональна скорости изменения магнитного потока.

    Согласно закону электромагнитной индукции Фарадея:

    где

     — электродвижущая сила, действующая вдоль произвольно выбранного контура,
      — магнитный поток через поверхность, натянутую на этот контур.

    Знак «минус» в формуле отражает правило Ленца, названное так по имени русского физика Э. Х. Ленца:

    Индукционный ток, возникающий в замкнутом проводящем контуре, имеет такое направление, что создаваемое им магнитное поле противодействует тому изменению магнитного потока, которым был вызван данный ток.

    Для катушки, находящейся в переменном магнитном поле, закон Фарадея можно записать следующим образом:

    где

     — электродвижущая сила,
     — число витков,
     — магнитный поток через один виток,
     — потокосцепление катушки.

    Информация взята с http://ru.wikipedia.org/wiki/Закон_электромагнитной_индукции_

    Закон электромагнитной индукции – формулы, определение, примеры

    Магнитный поток

    Прежде, чем разобраться с тем, что такое электромагнитная индукция, нужно определить такую сущность, как магнитный поток.

    Представьте, что вы взяли обруч в руки и вышли на улицу в ливень. Чем сильнее ливень, тем больше через этот обруч пройдет воды — поток воды больше.


    Если обруч расположен горизонтально, то через него пройдет много воды. А если начать его поворачивать — уже меньше, потому что он расположен не под прямым углом к вертикали.


    Теперь давайте поставим обруч вертикально — ни одной капли не пройдет сквозь него (если ветер не подует, конечно).


    Магнитный поток по сути своей — это тот же самый поток воды через обруч, только считаем мы величину прошедшего через площадь магнитного поля, а не дождя. 2]

    n — вектор нормали (перпендикуляр к поверхности) [-]

    Магнитный поток можно наглядно представить как величину, пропорциональную числу магнитных линий, проходящих через данную площадь.

    В зависимости от угла ​α магнитный поток может быть положительным (α < 90°) или отрицательным (α > 90°). Если α = 90°, то магнитный поток равен 0. Это зависит от величины косинуса угла.

    Изменить магнитный поток можно меняя площадь контура, модуль индукции поля или расположение контура в магнитном поле (поворачивая его).

    В случае неоднородного магнитного поля и неплоского контура, магнитный поток находят как сумму магнитных потоков, пронизывающих площадь каждого из участков, на которые можно разбить данную поверхность.

    Электромагнитная индукция

    Электромагнитная индукция — явление возникновения тока в замкнутом проводящем контуре при изменении магнитного потока, пронизывающего его.

    Явление электромагнитной индукции было открыто М. Фарадеем.

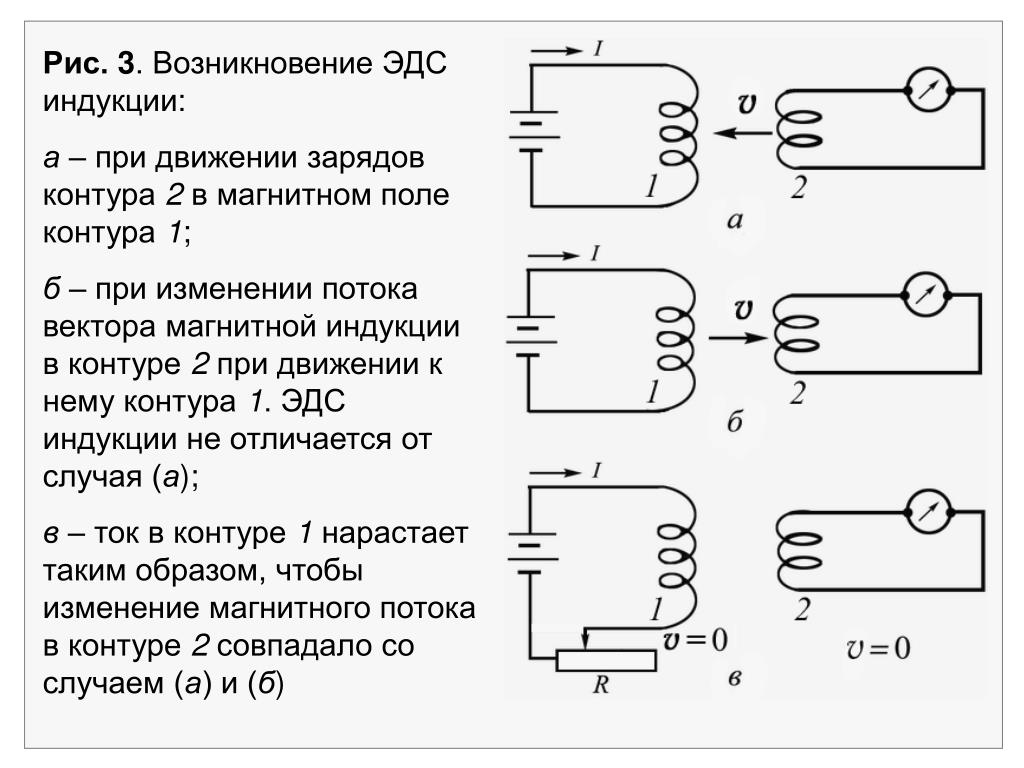

    Майкл Фарадей провел ряд опытов, которые помогли открыть явление электромагнитной индукции.

    Опыт раз. На одну непроводящую основу намотали две катушки: витки первой катушки были расположены между витками второй. Витки одной катушки были замкнуты на гальванометр, а второй — подключены к источнику тока.

    При замыкании ключа и протекании тока по второй катушке в первой возникал импульс тока. При размыкании ключа также наблюдался импульс тока, но ток через гальванометр тек в противоположном направлении.

    Опыт два. Первую катушку подключили к источнику тока, а вторую — к гальванометру. При этом вторая катушка перемещалась относительно первой. При приближении или удалении катушки фиксировался ток.

    Опыт три. Катушка замкнута на гальванометр, а магнит движется вдвигается (выдвигается) относительно катушки


    Вот, что показали эти опыты:

    1. Индукционный ток возникает только при изменении линий магнитной индукции.

    2. Направление тока будет различно при увеличении числа линий и при их уменьшении.

    3. Сила индукционного тока зависит от скорости изменения магнитного потока. Может изменяться само поле, или контур может перемещаться в неоднородном магнитном поле.

    Почему возникает индукционный ток?

    Ток в цепи может существовать, когда на свободные заряды действуют сторонние силы. Работа этих сил по перемещению единичного положительного заряда вдоль замкнутого контура равна ЭДС.

    Значит, при изменении числа магнитных линий через поверхность, ограниченную контуром, в нем появляется ЭДС, которую называют ЭДС индукции.

    Закон электромагнитной индукции

    Закон электромагнитной индукции (закон Фарадея) звучит так:

    ЭДС индукции в замкнутом контуре равна и противоположна по знаку скорости изменения магнитного потока через поверхность, ограниченную контуром.

    Математически его можно описать формулой:

    Закон Фарадея



    Ɛi — ЭДС индукции [В]

    ΔФ/Δt — скорость изменения магнитного потока [Вб/с]

    Знак «–» в формуле позволяет учесть направление индукционного тока. Индукционный ток в замкнутом контуре всегда направлен так, чтобы магнитный поток поля, созданного этим током сквозь поверхность, ограниченную контуром, уменьшал бы те изменения поля, которые вызвали появление индукционного тока.

    Если контур состоит из ​N витков (то есть он — катушка), то ЭДС индукции будет вычисляться следующим образом.

    Закон Фарадея для контура из N витков



    Ɛi — ЭДС индукции [В]

    ΔФ/Δt — скорость изменения магнитного потока [Вб/с]

    N — количество витков [-]

    Сила индукционного тока в замкнутом проводящем контуре с сопротивлением ​R​:

    Закон Ома для проводящего контура



    Ɛi — ЭДС индукции [В]

    I — сила индукционного тока [А]

    R — сопротивление контура [Ом]

    Если проводник длиной l будет двигаться со скоростью ​v​ в постоянном однородном магнитном поле с индукцией ​B​ ЭДС электромагнитной индукции равна:

    ЭДС индукции для движущегося проводника



    Ɛi — ЭДС индукции [В]

    B — магнитная индукция [Тл]

    v — скорость проводника [м/с]

    l — длина проводника [м]

    Возникновение ЭДС индукции в движущемся в магнитном поле проводнике объясняется действием силы Лоренца на свободные заряды в движущихся проводниках. Сила Лоренца играет в этом случае роль сторонней силы.

    Движущийся в магнитном поле проводник, по которому протекает индукционный ток, испытывает магнитное торможение. Полная работа силы Лоренца равна нулю.

    Количество теплоты в контуре выделяется либо за счет работы внешней силы, которая поддерживает скорость проводника неизменной, либо за счет уменьшения кинетической энергии проводника.

    Изменение магнитного потока, пронизывающего замкнутый контур, может происходить по двум причинам:

    • вследствие перемещения контура или его частей в постоянном во времени магнитном поле. Это случай, когда проводники, а вместе с ними и свободные носители заряда, движутся в магнитном поле
    • вследствие изменения во времени магнитного поля при неподвижном контуре. В этом случае возникновение ЭДС индукции уже нельзя объяснить действием силы Лоренца. Явление электромагнитной индукции в неподвижных проводниках, возникающее при изменении окружающего магнитного поля, также описывается формулой Фарадея

    Таким образом, явления индукции в движущихся и неподвижных проводниках протекают одинаково, но физическая причина возникновения индукционного тока оказывается в этих двух случаях различной:

    • в случае движущихся проводников ЭДС индукции обусловлена силой Лоренца
    • в случае неподвижных проводников ЭДС индукции является следствием действия на свободные заряды вихревого электрического поля, возникающего при изменении магнитного поля.

    Правило Ленца

    Чтобы определить направление индукционного тока, нужно воспользоваться правилом Ленца.

    Академически это правило звучит следующим образом: индукционный ток, возбуждаемый в замкнутом контуре при изменении магнитного потока, всегда направлен так, что создаваемое им магнитное поле препятствует изменению магнитного потока, вызывающего индукционный ток.


    Давайте попробуем чуть проще: катушка в данном случае — это недовольная бабуля. Забирают у нее магнитный поток — она недовольна и создает магнитное поле, которое этот магнитный поток хочет обратно отобрать.

    Дают ей магнитный поток, забирай, мол, пользуйся, а она такая — «Да зачем сдался мне ваш магнитный поток!» и создает магнитное поле, которое этот магнитный поток выгоняет.

    Электромагнитная индукция – Основы электроники

    Мы знаем, что проводник с током, помещенный в магнитное поле, приходит в движение. Это обусловлено явлением магнитной индукции. Существует и другое очень важное явление, в известном смысле обратное явлению магнитной индукции: при движении замкнутого проводника в маг­нитном поле в нем по­является электрический ток. Это явление называется электромагнитной индукцией.

    Возьмем проводник, концы которого зам­кнуты на гальванометр (прибор для обнаруже­ния малых электрических токов, можно использовать микроамперметр), и быстро пересечем этим проводником поле магнита (рисунок 1). При этом мы заметим, что стрелка гальванометра отклонится в тот мо­мент, когда проводник пересечет магнитное по­ле. Следовательно, по проводнику в этот мо­мент пройдет электри­ческий ток.

    Рисунок 1. Электромагнитная индукция. При быстром пересечении проводником магнитных силовых линий в проводнике возникает электрический ток.

    Пересечем теперь магнитное поле проводником в обратном направлении. Стрелка гальванометра снова отклонится, но уже в противоположную сторону. Это говорит о том, что по про­воднику снова прошел электрический ток, но уже в обратном направлении.

    Отсюда можно сделать вывод, что при пересечении про­водником магнитного поля в проводнике возникает ЭДС, направление которой зависит от направления движения про­водника. Эта ЭДС называется индуктированной ЭДС или ЭДС индукции, то есть наведение ЭДС в проводнике и есть не что иное, как явление электромагнитной индукции (не следует сме­шивать с магнитной индукцией!).

    Наведение ЭДС индукции при движении проводника в магнитном поле объясняется следующим образом. При движе­нии проводника вместе с ним движутся и свободные электроны, находящиеся в нем. При изучении магнитной индукции мы узнали, что на электрические заряды, движущиеся в магнитном поле, дей­ствует сила в направлении, перпендикулярном направлению магнитного потока. Поэтому при движении электронов вместе с проводником, пересекающим магнитные силовые линии, на электроны будут действо­вать силы, заставляющие их перемещаться вдоль проводника, что и приводит к возникновению электрического тока в нем.

    Явление электромагнитной индукции имеет большое значе­ние в электро- и радиотехнике, поэтому мы остановимся на нем несколько подробнее.

    Попробуем производить перемещение проводника в магнитном поле с различной скоростью. При этом мы заметим, что стрелка гальванометра будет отклоняться тем больше, чем быстрее наш проводник пересекает магнитное поле. При очень медленном перемещении проводника в нем совершенно не воз­никает тока или, говоря точнее, ток будет настолько мал, что наш гальванометр не в состоянии его обнаружить.

    Далее обратим внимание на то обстоятельство, что, вдви­гая проводник в пространство между полюсами магнита, мы тем самым увеличиваем число магнитных силовых линий, охва­тываемых замкнутым контуром проводника, а при обратном перемещении проводника уменьшаем число этих линий, или, другими словами, в первом случае магнитный поток, охваты­ваемый нашим замкнутым контуром, увеличивается, а во вто­ром случае уменьшается. С этой точки зрения возникновение индукционного тока в замкнутом проводящем контуре мы мо­жем объяснить как результат изменения величины магнитного потока внутри контура; большие или меньшие отклонения стрелки при разных скоростях движения проводника свиде­тельствуют о том, что ЭДС индукции зависит от скорости изменения магнитного потока внутри контура.

    При быстром возрастании (или убывании) магнитного по­тока внутри контура в нем наводится большая ЭДС индук­ции, а при медленном возрастании (или убывании)малая.

    На принципе электромагнитной индукции основано устрой­ство электродинамических микрофонов, звукоснимателей , трансформаторов, электроизмерительных приборов, генераторов электрического тока и т. д.

    ПОНРАВИЛАСЬ СТАТЬЯ? ПОДЕЛИСЬ С ДРУЗЬЯМИ В СОЦИАЛЬНЫХ СЕТЯХ!

    Похожие материалы:

    Добавить комментарий

    Магнитный поток, индукция и закон Фарадея

    Индуцированные ЭДС и магнитный поток

    Закон индукции Фарадея гласит, что электродвижущая сила индуцируется изменением магнитного потока.

    Цели обучения

    Объясните взаимосвязь между магнитным полем и электродвижущей силой

    Основные выводы

    Ключевые моменты
    • Это изменение потока магнитного поля, которое приводит к возникновению электродвижущей силы (или напряжения).
    • Магнитный поток (часто обозначаемый Φ или Φ B ), проходящий через поверхность, является составляющей магнитного поля, проходящего через эту поверхность.
    • В самом общем виде магнитный поток определяется как [латекс] \ Phi _ {\ text {B}} = \ iint _ {\ text {A}} \ mathbf {\ text {B}} \ cdot \ text {d} \ mathbf {\ text {A}} [/ latex]. Это интеграл (сумма) всего магнитного поля, проходящего через бесконечно малые элементы площади dA.
    Ключевые термины
    • векторная площадь : вектор, величина которого соответствует рассматриваемой области, а направление перпендикулярно площади поверхности.
    • гальванометр : аналоговое измерительное устройство, обозначенное G, которое измеряет ток, используя отклонение стрелки, вызванное силой магнитного поля, действующей на провод с током.

    Индуцированная ЭДС

    Аппарат, использованный Фарадеем для демонстрации того, что магнитные поля могут создавать токи, показан на следующем рисунке. Когда переключатель замкнут, магнитное поле создается в катушке в верхней части железного кольца и передается (или направляется) на катушку в нижней части кольца.Гальванометр используется для обнаружения любого тока, наведенного в отдельной катушке внизу.

    Аппарат Фарадея : Это аппарат Фарадея для демонстрации того, что магнитное поле может производить ток. Изменение поля, создаваемого верхней катушкой, вызывает ЭДС и, следовательно, ток в нижней катушке. Когда переключатель разомкнут и замкнут, гальванометр регистрирует токи в противоположных направлениях. Когда переключатель остается замкнутым или разомкнутым, через гальванометр не течет ток.

    Было обнаружено, что каждый раз, когда переключатель замыкается, гальванометр обнаруживает ток в одном направлении в катушке внизу. Каждый раз при размыкании переключателя гальванометр обнаруживает ток в противоположном направлении. Интересно, что если переключатель остается замкнутым или разомкнутым в течение некоторого времени, через гальванометр нет тока. Замыкание и размыкание переключателя индуцирует ток. Это изменение магнитного поля, которое создает ток. Более важным, чем текущий ток, является вызывающая его электродвижущая сила (ЭДС).Ток является результатом ЭДС, индуцированной изменяющимся магнитным полем, независимо от того, есть ли путь для протекания тока.

    Магнитный поток

    Магнитный поток (часто обозначаемый Φ или Φ B ), проходящий через поверхность, является составляющей магнитного поля, проходящего через эту поверхность. Магнитный поток через некоторую поверхность пропорционален количеству силовых линий, проходящих через эту поверхность. Магнитный поток, проходящий через поверхность с векторной площадью A, равен

    [латекс] \ Phi_ \ text {B} = \ mathbf {\ text {B}} \ cdot \ mathbf {\ text {A}} = \ text {BA} \ cos \ theta [/ latex],

    , где B – величина магнитного поля (в Тесла, Тл), A – площадь поверхности, а θ – угол между силовыми линиями магнитного поля и нормалью (перпендикулярно) к A.

    Для переменного магнитного поля мы сначала рассмотрим магнитный поток [латекс] \ text {d} \ Phi _ \ text {B} [/ latex] через бесконечно малый элемент площади dA, где мы можем считать поле постоянным:

    Изменяющееся магнитное поле : Каждая точка на поверхности связана с направлением, называемым нормалью к поверхности; магнитный поток, проходящий через точку, тогда является составляющей магнитного поля вдоль этого нормального направления.

    [латекс] \ text {d} \ Phi_ \ text {B} = \ mathbf {\ text {B}} \ cdot \ text {d} \ mathbf {\ text {A}} [/ latex]

    Общая поверхность A затем может быть разбита на бесконечно малые элементы, и тогда полный магнитный поток через поверхность равен интегралу поверхности

    [латекс] \ Phi_ \ text {B} = \ iint_ \ text {A} \ mathbf {\ text {B}} \ cdot \ text {d} \ mathbf {\ text {A}} [/ latex].

    Закон индукции Фарадея и закон Ленца

    Закон индукции Фарадея гласит, что ЭДС, индуцированная изменением магнитного потока, равна [латексу] \ text {EMF} = – \ text {N} \ frac {\ Delta \ Phi} {\ Delta \ text {t}} [ / латекс], когда поток изменяется на Δ за время Δt.

    Цели обучения

    Выразите закон индукции Фарадея в форме уравнения

    Основные выводы

    Ключевые моменты
    • Минус в законе Фарадея означает, что ЭДС создает ток I и магнитное поле B, которые противодействуют изменению потока Δ, известному как закон Ленца.
    • Закон индукции Фарадея является основным принципом работы трансформаторов, индукторов и многих типов электродвигателей, генераторов и соленоидов.
    • Закон Фарадея гласит, что ЭДС, вызванная изменением магнитного потока, зависит от изменения магнитного потока Δ, времени Δt и количества витков катушек.
    Ключевые термины
    • электродвижущая сила : (ЭДС) – напряжение, генерируемое батареей или магнитной силой в соответствии с законом Фарадея.Она измеряется в вольтах, а не в ньютонах, и поэтому на самом деле не является силой.
    • Соленоид : Катушка с проволокой, которая действует как магнит, когда через нее протекает электрический ток.
    • поток : Скорость передачи энергии (или другой физической величины) через данную поверхность, в частности электрического или магнитного потока.

    Закон индукции Фарадея

    Закон индукции Фарадея – это основной закон электромагнетизма, который предсказывает, как магнитное поле будет взаимодействовать с электрической цепью, создавая электродвижущую силу (ЭДС).Это основной принцип работы трансформаторов, индукторов и многих типов электродвигателей, генераторов и соленоидов.

    Эксперименты Фарадея показали, что ЭДС, вызванная изменением магнитного потока, зависит только от нескольких факторов. Во-первых, ЭДС прямо пропорциональна изменению потока Δ. Во-вторых, ЭДС является наибольшей, когда изменение во времени Δt наименьшее, то есть ЭДС обратно пропорциональна Δt. Наконец, если катушка имеет N витков, будет создаваться ЭДС, которая в N раз больше, чем для одиночной катушки, так что ЭДС прямо пропорциональна N.Уравнение для ЭДС, вызванной изменением магнитного потока, равно

    [латекс] \ text {EMF} = – \ text {N} \ frac {\ Delta \ Phi} {\ Delta \ text {t}} [/ latex].

    Это соотношение известно как закон индукции Фарадея. Единицы измерения ЭДС, как обычно, – вольты.

    Закон Ленца

    Знак минус в законе индукции Фарадея очень важен. Минус означает, что ЭДС создает ток I и магнитное поле B, которые противодействуют изменению потока Δ, известному как закон Ленца. Направление (обозначенное знаком минус) ЭМП настолько важно, что оно названо законом Ленца в честь русского Генриха Ленца (1804–1865), который, подобно Фарадею и Генри, независимо исследовал аспекты индукции.Фарадей знал о направлении, но Ленц указал его, поэтому ему приписывают это открытие.

    Закон Ленца : (а) Когда стержневой магнит вставляется в катушку, сила магнитного поля в катушке увеличивается. Ток, наведенный в катушке, создает другое поле в направлении, противоположном направлению стержневого магнита, чтобы противодействовать увеличению. Это один из аспектов закона Ленца: индукция препятствует любому изменению потока. (b) и (c) – две другие ситуации. Убедитесь сами, что показанное направление индуцированной катушки B действительно противостоит изменению магнитного потока и что показанное направление тока согласуется с правилом правой руки.

    Энергосбережение

    Закон Ленца является проявлением сохранения энергии. Индуцированная ЭДС создает ток, который противодействует изменению потока, потому что изменение потока означает изменение энергии. Энергия может входить или уходить, но не мгновенно. Закон Ленца – это следствие. Когда изменение начинается, закон говорит, что индукция противодействует и, таким образом, замедляет изменение. Фактически, если бы индуцированная ЭДС была в том же направлении, что и изменение потока, была бы положительная обратная связь, которая не давала бы нам бесплатную энергию из любого видимого источника – закон сохранения энергии был бы нарушен.

    ЭДС движения

    Движение в магнитном поле, которое является стационарным относительно Земли, вызывает ЭДС движения (электродвижущую силу).

    Цели обучения

    Определить процесс, вызывающий двигательную электродвижущую силу

    Основные выводы

    Ключевые моменты
    • Закон индукции Фарадея можно использовать для расчета ЭДС движения, когда изменение магнитного потока вызвано движущимся элементом в системе.
    • То, что движущееся магнитное поле создает электрическое поле (и, наоборот, движущееся электрическое поле создает магнитное поле), является частью причины, по которой электрические и магнитные силы теперь рассматриваются как разные проявления одной и той же силы.
    • Любое изменение магнитного потока индуцирует электродвижущую силу (ЭДС), противодействующую этому изменению – процесс, известный как индукция. Движение – одна из основных причин индукции.
    Ключевые термины
    • электродвижущая сила : (ЭДС) – напряжение, генерируемое батареей или магнитной силой в соответствии с законом Фарадея. Она измеряется в вольтах, а не в ньютонах, и поэтому на самом деле не является силой.
    • магнитный поток : Мера силы магнитного поля в заданной области.
    • индукция : Генерация электрического тока изменяющимся магнитным полем.

    Как было замечено в предыдущих атомах, любое изменение магнитного потока индуцирует электродвижущую силу (ЭДС), противодействующую этому изменению – процесс, известный как индукция. Движение – одна из основных причин индукции. Например, магнит, перемещенный к катушке, индуцирует ЭДС, а катушка, перемещенная к магниту, создает аналогичную ЭДС. В этом Атоме мы концентрируемся на движении в магнитном поле, которое является стационарным относительно Земли, производя то, что в общих чертах называется ЭДС движения.

    Движение ЭДС

    Рассмотрим ситуацию, показанную на. Стержень перемещается со скоростью v по паре проводящих рельсов, разделенных расстоянием в однородном магнитном поле B. Рельсы неподвижны относительно B и соединены с неподвижным резистором R ( резистором может быть что угодно от лампочки до вольтметра). Учтите площадь, ограниченную подвижным стержнем, направляющими и резистором. B перпендикулярно этой области, и площадь увеличивается по мере перемещения стержня. Таким образом, увеличивается магнитный поток между рельсами, стержнем и резистором.Когда поток изменяется, ЭДС индуцируется согласно закону индукции Фарадея.

    ЭДС движения : (a) ЭДС движения = Bℓv индуцируется между рельсами, когда этот стержень перемещается вправо в однородном магнитном поле. Магнитное поле B направлено внутрь страницы, перпендикулярно движущемуся стержню и рельсам и, следовательно, к области, окружающей их. (б) Закон Ленца дает направление индуцированного поля и тока, а также полярность наведенной ЭДС. Поскольку поток увеличивается, индуцированное поле направлено в противоположном направлении или за пределы страницы.Правило правой руки дает указанное направление тока, и полярность стержня будет управлять таким током.

    Чтобы найти величину ЭДС, индуцированной вдоль движущегося стержня, мы используем закон индукции Фарадея без знака:

    [латекс] \ text {EMF} = \ text {N} \ frac {\ Delta \ Phi} {\ Delta \ text {t}} [/ latex].

    В этом уравнении N = 1 и поток Φ = BAcosθ. Имеем θ = 0º и cosθ = 1, так как B перпендикулярно A. Теперь Δ = Δ (BA) = BΔA, поскольку B однородна. Отметим, что площадь, заметаемая стержнем, равна ΔA = ℓx.Ввод этих величин в выражение для ЭДС дает:

    [латекс] \ text {EMF} = \ frac {\ text {B} \ Delta \ text {A}} {\ Delta \ text {t}} = \ text {B} \ frac {\ text {l} \ Дельта \ text {x}} {\ Delta \ text {t}} = \ text {Blv} [/ latex].

    Чтобы найти направление индуцированного поля, направление тока и полярность наведенной ЭДС, мы применяем закон Ленца, как объяснено в Законе индукции Фарадея: Закон Ленца. Как видно на рис. 1 (b), уровень освещенности увеличивается, так как увеличивается закрытая площадь.Таким образом, индуцированное поле должно противостоять существующему и быть вне страницы. (Правило правой руки требует, чтобы я вращался против часовой стрелки, что, в свою очередь, означает, что верхняя часть стержня положительна, как показано.)

    Зависимость электрического поля от магнитного

    Между электрической и магнитной силой существует множество связей. То, что движущееся магнитное поле создает электрическое поле (и, наоборот, движущееся электрическое поле создает магнитное поле), является частью причины, по которой электрические и магнитные силы теперь рассматриваются как различных проявлений одной и той же силы (впервые замечено Альбертом Эйнштейном) .Это классическое объединение электрических и магнитных сил в так называемую электромагнитную силу является источником вдохновения для современных усилий по объединению других основных сил.

    Обратная ЭДС, вихревые токи и магнитное демпфирование

    Обратная ЭДС, вихревые токи и магнитное затухание – все это происходит из-за наведенной ЭДС и может быть объяснено законом индукции Фарадея.

    Цели обучения

    Объясните взаимосвязь между двигательной электродвижущей силой, вихревыми токами и магнитным демпфированием

    Основные выводы

    Ключевые моменты
    • Входной ЭДС, которая питает двигатель, может противодействовать самогенерируемая ЭДС двигателя, называемая обратной ЭДС двигателя.
    • Если ЭДС движения может вызвать токовую петлю в проводнике, ток называется вихревым током.
    • Вихревые токи могут вызывать значительное сопротивление, называемое магнитным демпфированием, при движении.
    Ключевые термины
    • электродвижущая сила : (ЭДС) – напряжение, генерируемое батареей или магнитной силой в соответствии с законом Фарадея. Она измеряется в вольтах, а не в ньютонах, и поэтому на самом деле не является силой.
    • Закон индукции Фарадея : основной закон электромагнетизма, который предсказывает, как магнитное поле будет взаимодействовать с электрической цепью, создавая электродвижущую силу (ЭДС).

    Задний ЭДС

    Двигатели и генераторы очень похожи. (Прочтите наши атомы в разделах «Электрические генераторы» и «Электродвигатели».) Генераторы преобразуют механическую энергию в электрическую, а двигатели преобразуют электрическую энергию в механическую. Кроме того, двигатели и генераторы имеют одинаковую конструкцию. Когда катушка двигателя поворачивается, магнитный поток изменяется, и возникает электродвижущая сила (ЭДС), соответствующая закону индукции Фарадея. Таким образом, двигатель действует как генератор всякий раз, когда его катушка вращается.Это произойдет независимо от того, поворачивается ли вал под действием внешнего источника, например ременной передачи, или под действием самого двигателя. То есть, когда двигатель выполняет работу и его вал вращается, возникает ЭДС. Закон Ленца говорит нам, что наведенная ЭДС противодействует любому изменению, так что входной ЭДС, питающей двигатель, будет противодействовать самогенерируемая ЭДС двигателя, называемая обратной ЭДС двигателя.

    Вихретоковый

    Как обсуждалось в разделе «ЭДС движения», ЭДС движения индуцируется, когда проводник движется в магнитном поле или когда магнитное поле движется относительно проводника.Если подвижная ЭДС может вызвать токовую петлю в проводнике, мы называем этот ток вихревым. Вихревые токи могут вызывать значительное сопротивление, называемое магнитным затуханием, при движении.

    Рассмотрим устройство, показанное на, которое раскачивает маятник между полюсами сильного магнита. Если боб металлический, то при входе в поле и выходе из поля он испытывает значительное сопротивление, что быстро гасит движение. Однако, если боб представляет собой металлическую пластину с прорезями, как показано на (b), эффект от магнита будет гораздо меньше.Заметного воздействия на боб из изолятора не наблюдается.

    Устройство для исследования вихревых токов и магнитного затухания : Обычное демонстрационное устройство для изучения вихревых токов и магнитного затухания. (а) Движение металлического маятника, раскачивающегося между полюсами магнита, быстро затухает под действием вихревых токов. (b) Есть небольшое влияние на движение металлического боба с прорезями, что означает, что вихревые токи становятся менее эффективными. (c) На непроводящем бобе также отсутствует магнитное затухание, поскольку вихревые токи чрезвычайно малы.

    показывает, что происходит с металлической пластиной, когда она входит в магнитное поле и выходит из него. В обоих случаях он испытывает силу, противодействующую его движению. Когда он входит слева, поток увеличивается, и поэтому возникает вихревой ток (закон Фарадея) в направлении против часовой стрелки (закон Ленца), как показано. Только правая сторона токовой петли находится в поле, так что слева на нее действует беспрепятственная сила (правило правой руки). Когда металлическая пластина полностью находится внутри поля, вихревой ток отсутствует, если поле однородно, поскольку поток остается постоянным в этой области.Но когда пластина покидает поле справа, поток уменьшается, вызывая вихревой ток по часовой стрелке, который, опять же, испытывает силу слева, еще больше замедляя движение. Аналогичный анализ того, что происходит, когда пластина поворачивается справа налево, показывает, что ее движение также затухает при входе в поле и выходе из него.

    Проводящая пластина, проходящая между полюсами магнита : Более подробный взгляд на проводящую пластину, проходящую между полюсами магнита.Когда он входит в поле и выходит из него, изменение потока создает вихревой ток. Магнитная сила на токовой петле препятствует движению. Когда пластина полностью находится внутри однородного поля, нет ни тока, ни магнитного сопротивления.

    Когда металлическая пластина с прорезями входит в поле, как показано на, ЭДС индуцируется изменением магнитного потока, но она менее эффективна, поскольку прорези ограничивают размер токовых петель. Более того, в соседних контурах есть токи в противоположных направлениях, и их эффекты нейтрализуются.Когда используется изолирующий материал, вихревые токи чрезвычайно малы, поэтому магнитное затухание на изоляторах незначительно. Если необходимо избежать вихревых токов в проводниках, они могут быть выполнены с прорезями или состоять из тонких слоев проводящего материала, разделенных изоляционными листами.

    Вихревые токи, индуцированные в металлической пластине с прорезями : Вихревые токи, индуцированные в металлической пластине с прорезями, входящие в магнитное поле, образуют небольшие петли, и силы на них имеют тенденцию нейтрализоваться, тем самым делая магнитное сопротивление почти нулевым.

    Изменение магнитного потока создает электрическое поле

    Закон индукции Фарадея гласит, что изменение магнитного поля создает электрическое поле: [latex] \ varepsilon = – \ frac {\ partial \ Phi_ \ text {B}} {\ partial \ text {t}} [/ latex].

    Цели обучения

    Опишите взаимосвязь между изменяющимся магнитным полем и электрическим полем

    Основные выводы

    Ключевые моменты
    • Закон индукции Фарадея – это основной закон электромагнетизма, который предсказывает, как магнитное поле будет взаимодействовать с электрической цепью, создавая электродвижущую силу.
    • Альтернативная дифференциальная форма закона индукции Фарадея выражается в уравнении [latex] \ nabla \ times \ vec {\ text {E}} = – \ frac {\ partial \ vec {\ text {B}}} { \ partial \ text {t}} [/ latex].
    • Закон индукции Фарадея – одно из четырех уравнений Максвелла, управляющих всеми электромагнитными явлениями.
    Ключевые термины
    • векторная область : вектор, величина которого соответствует рассматриваемой области и направление которого перпендикулярно плоскости.
    • Уравнения Максвелла : Набор уравнений, описывающих, как электрические и магнитные поля генерируются и изменяются друг другом, а также зарядами и токами.
    • Теорема Стокса : утверждение об интегрировании дифференциальных форм на многообразиях, которое одновременно упрощает и обобщает несколько теорем векторного исчисления.

    Мы изучили закон индукции Фарадея в предыдущих атомах. Мы узнали взаимосвязь между наведенной электродвижущей силой (ЭДС) и магнитным потоком.Вкратце, закон гласит, что изменение магнитного поля [латекс] (\ frac {\ text {d} \ Phi_ \ text {B}} {\ text {dt}}) [/ latex] создает электрическое поле [латекс] (\ varepsilon) [/ latex], закон индукции Фарадея выражается как [latex] \ varepsilon = – \ frac {\ partial \ Phi_ \ text {B}} {\ partial \ text {t}} [/ latex], где [латекс] \ varepsilon [/ latex] – это индуцированная ЭДС, а [latex] \ Phi_ \ text {B} [/ latex] – магнитный поток. («N» опущено из нашего предыдущего выражения. Количество витков катушки может быть включено в магнитный поток, поэтому коэффициент не является обязательным.) Закон индукции Фарадея – это основной закон электромагнетизма, который предсказывает, как магнитное поле будет взаимодействовать с электрической цепью, создавая электродвижущую силу (ЭДС). В этом Атоме мы узнаем об альтернативном математическом выражении закона.

    Эксперимент Фарадея : эксперимент Фарадея, показывающий индукцию между витками проволоки: жидкая батарея (справа) обеспечивает ток, который течет через небольшую катушку (A), создавая магнитное поле. Когда катушки неподвижны, ток не индуцируется.Но когда малая катушка перемещается внутрь или из большой катушки (B), магнитный поток через большую катушку изменяется, вызывая ток, который регистрируется гальванометром (G).

    Дифференциальная форма закона Фарадея

    Магнитный поток [латекс] \ Phi_ \ text {B} = \ int_ \ text {S} \ vec {\ text {B}} \ cdot \ text {d} \ vec {\ text {A}} [/ латекс], где [латекс] \ vec {\ text {A}} [/ latex] – это векторная площадь над замкнутой поверхностью S. Устройство, которое может поддерживать разность потенциалов, несмотря на протекание тока, является источником электродвижущей силы. .(EMF) Математически определение [латекс] \ varepsilon = \ oint_ \ text {C} \ vec {\ text {E}} \ cdot \ text {d} \ vec {\ text {s}} [/ latex], где интеграл вычисляется по замкнутому циклу C.

    Закон Фарадея теперь можно переписать [latex] \ oint_ \ text {C} \ vec {\ text {E}} \ cdot \ text {d} \ vec {\ text {s}} = – \ frac {\ partial} {\ partial \ text {t}} (\ int \ vec {\ text {B}} \ cdot \ text {d} \ vec {\ text {A}}) [/ latex]. Используя теорему Стокса в векторном исчислении, левая часть равна [latex] \ oint_ \ text {C} \ vec {\ text {E}} \ cdot \ text {d} \ vec {\ text {s}} = \ int_ \ text {S} (\ nabla \ times \ vec {\ text {E}}) \ cdot \ text {d} \ vec {\ text {A}} [/ latex].Также обратите внимание, что в правой части [latex] \ frac {\ partial} {\ partial \ text {t}} (\ int \ vec {\ text {B}} \ cdot \ text {d} \ vec {\ текст {A}}) = \ int \ frac {\ partial \ vec {\ text {B}}} {\ partial \ text {t}} \ cdot \ text {d} \ vec {\ text {A}} [ /латекс]. Таким образом, мы получаем альтернативную форму закона индукции Фарадея: [latex] \ nabla \ times \ vec {\ text {E}} = – \ frac {\ partial \ vec {\ text {B}}} {\ partial \ text {t}} [/ latex]. Это также называют дифференциальной формой закона Фарадея. Это одно из четырех уравнений Максвелла, управляющих всеми электромагнитными явлениями.

    Электрогенераторы

    Электрические генераторы преобразуют механическую энергию в электрическую; они индуцируют ЭДС, вращая катушку в магнитном поле.

    Цели обучения

    Объясните, как в электрогенераторах индуцируется электродвижущая сила.

    Основные выводы

    Ключевые моменты
    • Электрический генератор вращает катушку в магнитном поле, индуцируя ЭДС, заданную как функцию времени величиной ε = NABw sinωt.
    • Генераторы поставляют почти всю мощность для электрических сетей, которые обеспечивают большую часть мировой электроэнергии.
    • Двигатель становится генератором, когда его вал вращается.
    Ключевые термины
    • электродвижущая сила : (ЭДС) – напряжение, генерируемое батареей или магнитной силой в соответствии с законом Фарадея. Она измеряется в вольтах, а не в ньютонах, и поэтому на самом деле не является силой.
    • турбина : Любая из различных вращающихся машин, которые используют кинетическую энергию непрерывного потока жидкости (жидкости или газа) для вращения вала.

    Электрические генераторы – это устройства, преобразующие механическую энергию в электрическую.Они индуцируют электродвижущую силу (ЭДС), вращая катушку в магнитном поле. Это устройство, преобразующее механическую энергию в электрическую. Генератор заставляет электрический заряд (обычно переносимый электронами) проходить через внешнюю электрическую цепь. Возможные источники механической энергии включают в себя поршневой или турбинный паровой двигатель, воду, падающую через турбину или водяное колесо, двигатель внутреннего сгорания, ветряную турбину, ручной кривошип, сжатый воздух или любой другой источник механической энергии.Генераторы поставляют почти всю мощность для электрических сетей, которые обеспечивают большую часть мировой электроэнергии.

    Паротурбинный генератор : современный паротурбинный генератор.

    Базовая настройка

    Рассмотрим схему, показанную на. Заряды в проводах петли испытывают магнитную силу, потому что они движутся в магнитном поле. Заряды в вертикальных проводах испытывают силы, параллельные проводу, вызывая токи. Однако те, кто находится в верхнем и нижнем сегментах, ощущают силу, перпендикулярную проводу; эта сила не вызывает тока.Таким образом, мы можем найти наведенную ЭДС, рассматривая только боковые провода. ЭДС движения задается равной ЭДС = Bℓv, где скорость v перпендикулярна магнитному полю B (см. Наш Атом в «ЭДС движения»). Здесь скорость находится под углом θ к B, так что ее составляющая, перпендикулярная B, равна vsinθ.

    Схема электрического генератора : Генератор с одной прямоугольной катушкой, вращающейся с постоянной угловой скоростью в однородном магнитном поле, создает ЭДС, синусоидально изменяющуюся во времени.Обратите внимание, что генератор похож на двигатель, за исключением того, что вал вращается для выработки тока, а не наоборот.

    Таким образом, в этом случае ЭДС, индуцированная с каждой стороны, равна ЭДС = Bℓvsinθ, и они направлены в одном направлении. Общая ЭДС [латекс] \ varepsilon [/ latex] вокруг петли тогда:

    [латекс] \ varepsilon = 2 \ text {Blv} \ sin {\ theta} [/ latex].

    Это выражение допустимо, но оно не дает ЭДС как функцию времени. Чтобы найти зависимость ЭДС от времени, предположим, что катушка вращается с постоянной угловой скоростью ω.Угол θ связан с угловой скоростью соотношением θ = ωt, так что:

    [латекс] \ varepsilon = 2 \ text {Blv} \ sin {\ omega \ text {t}} [/ latex].

    Итак, линейная скорость v связана с угловой скоростью соотношением v = rω. Здесь r = w / 2, так что v = (w / 2) ω, и:

    [латекс] \ varepsilon = 2 \ text {Bl} \ frac {\ text {w}} {2} \ omega \ sin {\ omega \ text {t}} = (\ text {lw}) \ text {B } \ omega \ sin {\ omega \ text {t}} [/ латекс].

    Учитывая, что площадь петли A = ℓw, и учитывая N петель, мы находим, что:

    [латекс] \ varepsilon = \ text {NABw} ~ \ sin {\ omega \ text {t}} [/ latex] – это ЭДС, индуцированная в катушке генератора N витков и площади A, вращающейся с постоянной угловой скоростью в однородное магнитное поле B.

    Генераторы

    , показанные в этом Atom, очень похожи на двигатели, показанные ранее. Это не случайно. Фактически, двигатель становится генератором, когда его вал вращается.

    Электродвигатели

    Электродвигатель – это устройство, преобразующее электрическую энергию в механическую.

    Цели обучения

    Объясните, как сила создается в электродвигателях

    Основные выводы

    Ключевые моменты
    • Большинство электродвигателей используют взаимодействие магнитных полей и токопроводящих проводов для создания силы.
    • Ток в проводнике состоит из движущихся зарядов. Следовательно, катушка с током в магнитном поле также будет ощущать силу Лоренца.
    • В двигателе катушка с током в магнитном поле испытывает силу с обеих сторон катушки, которая создает крутящую силу (называемую крутящим моментом), заставляющую ее вращаться.
    Ключевые термины
    • Сила Лоренца : Сила, действующая на заряженную частицу в электромагнитном поле.
    • крутящий момент : вращательное или скручивающее действие силы; (Единица СИ ньютон-метр или Нм; британская единица измерения фут-фунт или фут-фунт)

    Основные принципы работы двигателя такие же, как и у генератора, за исключением того, что двигатель преобразует электрическую энергию в механическую энергию (движение).(Сначала прочтите наш атом об электрических генераторах.) Большинство электродвигателей используют взаимодействие магнитных полей и проводников с током для создания силы. Электродвигатели используются в самых разных сферах, таких как промышленные вентиляторы, нагнетатели и насосы, станки, бытовые приборы, электроинструменты и дисководы.

    Лоренц Форс

    Если вы поместите движущуюся заряженную частицу в магнитное поле, на нее будет действовать сила, называемая силой Лоренца:

    [латекс] \ text {F} = \ text {q} \ times \ text {v} \ times \ text {B} [/ latex]

    Правило правой руки : Правило правой руки, показывающее направление силы Лоренца

    , где v – скорость движущегося заряда, q – заряд, а B – магнитное поле.Ток в проводнике состоит из движущихся зарядов. Следовательно, катушка с током в магнитном поле также будет ощущать силу Лоренца. Для неподвижного прямолинейного токоведущего провода сила Лоренца составляет:

    .

    [латекс] \ text {F} = \ text {I} \ times \ text {L} \ times \ text {B} [/ latex]

    где F – сила (в ньютонах, Н), I – ток в проводе (в амперах, А), L – длина провода, находящегося в магнитном поле (в м). , а B – напряженность магнитного поля (в теслах, Тл).Направление силы Лоренца перпендикулярно как направлению потока тока, так и магнитного поля, и его можно найти с помощью правила правой руки, показанного на рисунке. Используя правую руку, направьте большой палец в направлении тока, и укажите указательным пальцем в направлении магнитного поля. Ваш третий палец теперь будет указывать в направлении силы.

    Крутящий момент : Сила на противоположных сторонах катушки будет в противоположных направлениях, потому что заряды движутся в противоположных направлениях.Это означает, что катушка будет вращаться.

    Механика двигателя

    И двигатели, и генераторы можно объяснить с помощью катушки, вращающейся в магнитном поле. В генераторе катушка подключена к внешней цепи, которая затем включается. Это приводит к изменению потока, который индуцирует электромагнитное поле. В двигателе катушка с током в магнитном поле испытывает силу с обеих сторон катушки, которая создает крутящую силу (называемую крутящим моментом), заставляющую ее вращаться.Любая катушка, по которой проходит ток, может чувствовать силу в магнитном поле. Эта сила является силой Лоренца, действующей на движущиеся заряды в проводнике. Сила на противоположных сторонах катушки будет в противоположных направлениях, потому что заряды движутся в противоположных направлениях. Это означает, что катушка будет вращаться.

    Индуктивность

    Индуктивность – это свойство устройства, которое показывает, насколько эффективно оно индуцирует ЭДС в другом устройстве или на самом себе.

    Цели обучения

    Описание свойств катушки индуктивности с указанием взаимной индуктивности и самоиндукции

    Основные выводы

    Ключевые моменты
    • Взаимная индуктивность – это влияние двух устройств, индуцирующих друг в друге ЭДС.Изменение тока ΔI 1 / Δt в одном вызывает ЭДС ЭДС 2 в секунду: ЭДС 2 = -M ΔI 1 / Δt, где M определяется как взаимная индуктивность между двумя устройствами.
    • Самоиндуктивность – это эффект, который устройство вызывает само по себе.
    • Устройство, которое демонстрирует значительную самоиндукцию, называется индуктором, и ЭДС, индуцированная в нем изменением тока через него, равна ЭДС = −L ΔI / Δt.
    Ключевые термины
    • Закон индукции Фарадея : основной закон электромагнетизма, который предсказывает, как магнитное поле будет взаимодействовать с электрической цепью, создавая электродвижущую силу (ЭДС).
    • трансформатор : статическое устройство, которое передает электрическую энергию от одной цепи к другой с помощью магнитной связи. Их основное назначение – передача энергии между различными уровнями напряжения, что позволяет выбирать наиболее подходящее напряжение для выработки, передачи и распределения электроэнергии по отдельности.

    Индукция – это процесс, при котором ЭДС индуцируется изменением магнитного потока. Трансформаторы, например, спроектированы так, чтобы быть особенно эффективными для создания желаемого напряжения и тока с очень небольшими потерями энергии в другие формы (см. Наш Atom в разделе «Трансформаторы.«) Есть ли полезная физическая величина, связанная с тем, насколько« эффективно »данное устройство? Ответ положительный, и эта физическая величина называется индуктивностью.

    Взаимная индуктивность

    Взаимная индуктивность – это влияние закона индукции Фарадея для одного устройства на другое, например, первичная катушка, при передаче энергии вторичной обмотке в трансформаторе. Посмотрите, где простые катушки наводят друг на друга ЭДС.

    Взаимная индуктивность катушек : Эти катушки могут вызывать ЭДС друг в друге, как неэффективный трансформатор.Их взаимная индуктивность M указывает на эффективность связи между ними. Здесь видно, что изменение тока в катушке 1 вызывает ЭДС в катушке 2. (Обратите внимание, что «E2 индуцированная» представляет наведенную ЭДС в катушке 2.)

    Во многих случаях, когда геометрия устройств фиксирована, магнитный поток изменяется за счет изменения тока. Поэтому мы концентрируемся на скорости изменения тока, ΔI / Δt, как на причине индукции. Изменение тока I 1 в одном устройстве, катушка 1, индуцирует ЭДС 2 в другом.Мы выражаем это в форме уравнения как

    [латекс] \ text {EMF} _2 = – \ text {M} \ frac {\ Delta \ text {I} _1} {\ Delta \ text {t}} [/ latex],

    , где M определяется как взаимная индуктивность между двумя устройствами. Знак минус является выражением закона Ленца. Чем больше взаимная индуктивность M, тем эффективнее связь.

    Природа здесь симметрична. Если мы изменим ток I2 в катушке 2, мы индуцируем ЭДС1 в катушке 1, которая равна

    [латекс] \ text {EMF} _1 = – \ text {M} \ frac {\ Delta \ text {I} _2} {\ Delta \ text {t}} [/ latex],

    , где M то же, что и для обратного процесса.Трансформаторы работают в обратном направлении с такой же эффективностью или взаимной индуктивностью M.

    Самоиндуктивность

    Самоиндуктивность, действие закона индукции Фарадея устройства на самого себя, также существует. Когда, например, увеличивается ток через катушку, магнитное поле и магнитный поток также увеличиваются, вызывая противоэдс, как того требует закон Ленца. И наоборот, если ток уменьшается, индуцируется ЭДС, которая препятствует уменьшению. Большинство устройств имеют фиксированную геометрию, поэтому изменение магнитного потока полностью связано с изменением тока ΔI через устройство.Индуцированная ЭДС связана с физической геометрией устройства и скоростью изменения тока. Выдается

    [латекс] \ text {EMF} = – \ text {L} \ frac {\ Delta \ text {I}} {\ Delta \ text {t}} [/ latex],

    где L – самоиндукция устройства. Устройство, которое демонстрирует значительную самоиндукцию, называется индуктором. Опять же, знак минус является выражением закона Ленца, указывающего, что ЭДС препятствует изменению тока.

    Количественная интерпретация ЭДС движения

    A ЭДС движения – это электродвижущая сила (ЭДС), индуцированная движением относительно магнитного поля B.

    Цели обучения

    Сформулируйте две точки зрения, которые применяются для расчета электродвижущей силы

    Основные выводы

    Ключевые моменты
    • Движущаяся и наведенная ЭДС – одно и то же явление, только наблюдаемое в разных системах отсчета. Эквивалентность этих двух явлений подтолкнула Эйнштейна к работе над специальной теорией относительности.
    • ЭДС, возникающая из-за относительного движения петли и магнита, задается как [latex] \ varepsilon _ {\ text {motion}} = \ text {vB} \ times \ text {L} [/ latex] (Eq.1), где L – длина объекта, движущегося со скоростью v относительно магнита.
    • ЭДС можно рассчитать с двух разных точек зрения: 1) с точки зрения магнитной силы, действующей на движущиеся электроны в магнитном поле, и 2) с точки зрения скорости изменения магнитного потока. Оба дают одинаковый результат.
    Ключевые термины
    • специальная теория относительности : теория, которая (игнорируя эффекты гравитации) согласовывает принцип относительности с наблюдением, что скорость света постоянна во всех системах отсчета.
    • магнитное поле : Состояние в пространстве вокруг магнита или электрического тока, в котором существует обнаруживаемая магнитная сила и где присутствуют два магнитных полюса.
    • рамка отсчета : система координат или набор осей, в пределах которых можно измерить положение, ориентацию и другие свойства объектов в ней.

    Электродвижущая сила (ЭДС), индуцированная движением относительно магнитного поля B, называется ЭДС движения. Вы могли заметить, что ЭДС движения очень похожа на ЭДС, вызванную изменяющимся магнитным полем.В этом атоме мы видим, что это действительно одно и то же явление, показанное в разных системах отсчета.

    Движение ЭДС

    В случае, когда проводящая петля перемещается в магнит, показанный на (а), магнитная сила, действующая на движущийся заряд в петле, определяется как [латекс] evB [/ латекс] (сила Лоренца, e: заряд электрона).

    Петля проводника, движущаяся в магнит : (a) ЭДС движения. Токовая петля переходит в неподвижный магнит. Направление магнитного поля внутрь экрана.(б) Индуцированная ЭДС. Токовая петля неподвижна, а магнит движется.

    Из-за силы электроны будут продолжать накапливаться с одной стороны (нижний конец на рисунке), пока на стержне не установится достаточное электрическое поле, препятствующее движению электронов, то есть [латекс] \ text {eE} [/ латекс]. Приравнивая две силы, получаем [латекс] \ text {E} = \ text {vB} [/ latex].

    Следовательно, двигательная ЭДС на длине L стороны петли определяется как [latex] \ varepsilon _ {\ text {motion}} = \ text {vB} \ times \ text {L} [/ latex] (Eq .1), где L – длина объекта, движущегося со скоростью v относительно магнита.

    Индуцированная ЭДС

    Поскольку скорость изменения магнитного потока, проходящего через петлю, равна [latex] \ text {B} \ frac {\ text {dA}} {\ text {dt}} [/ latex] (A: площадь петли что магнитное поле проходит), индуцированная ЭДС [латекс] \ varepsilon _ {\ text {индуцированный}} = \ text {BLv} [/ latex] (уравнение 2).

    Эквивалентность движущей и индуцированной ЭДС

    Из уравнения. 1 и уравнение. 2 мы можем подтвердить, что двигательная и индуцированная ЭДС дают одинаковый результат.Фактически, эквивалентность двух явлений побудила Альберта Эйнштейна исследовать специальную теорию относительности. В своей основополагающей статье по специальной теории относительности, опубликованной в 1905 году, Эйнштейн начинает с упоминания эквивалентности двух явлений:

    «…… например, взаимное электродинамическое действие магнита и проводника. Наблюдаемое явление здесь зависит только от относительного движения проводника и магнита, в то время как обычный взгляд проводит резкое различие между двумя случаями, в которых одно или другое из этих тел находится в движении.Поскольку, если магнит находится в движении, а проводник находится в состоянии покоя, в окрестности магнита возникает электрическое поле с определенной энергией , производящее ток в местах, где части проводника находятся расположенный. Но если магнит неподвижен, а проводник движется, электрическое поле поблизости от магнита не возникает. В проводнике, однако, мы находим электродвижущую силу, которой сама по себе не соответствует энергия, но которая порождает – при условии равенства относительного движения в двух рассмотренных случаях – электрические токи того же пути и силы, что и создаваемые электрическими силами в первом случае.«

    Механические работы и электроэнергия

    Механическая работа, совершаемая внешней силой для создания ЭДС движения, преобразуется в тепловую энергию; энергия сохраняется в процессе.

    Цели обучения

    Применить закон сохранения энергии для описания производственной двигательной электродвижущей силы с механической работой

    Основные выводы

    Ключевые моменты
    • ЭДС движения, создаваемая движущимся проводником в однородном поле, определяется следующим образом [latex] \ varepsilon = \ text {Blv} [/ latex].
    • Чтобы стержень двигался с постоянной скоростью v, мы должны постоянно прикладывать внешнюю силу F ext к стержню во время его движения.
    • Закон Ленца гарантирует, что движение стержня противоположно, и, следовательно, закон сохранения энергии не нарушается.
    Ключевые термины
    • ЭДС движения : ЭДС (электродвижущая сила), индуцированная движением относительно магнитного поля.
    • Закон индукции Фарадея : основной закон электромагнетизма, который предсказывает, как магнитное поле будет взаимодействовать с электрической цепью, создавая электродвижущую силу (ЭДС).

    Мы узнали о двигательной ЭДС ранее (см. Наш Атом в «Двигательной ЭДС»). Для простой схемы, показанной ниже, ЭДС движения [латекс] (\ varepsilon) [/ латекс], создаваемая движущимся проводником (в однородном поле), задается следующим образом:

    [латекс] \ varepsilon = \ text {Blv} [/ латекс]

    , где B – магнитное поле, l – длина проводящего стержня, а v – (постоянная) скорость его движения. ( B , l и v все перпендикулярны друг другу, как показано на изображении ниже.)

    ЭДС движения : (a) ЭДС движения = Bℓv индуцируется между рельсами, когда этот стержень перемещается вправо в однородном магнитном поле. Магнитное поле B направлено внутрь страницы, перпендикулярно движущемуся стержню и рельсам и, следовательно, к области, окружающей их. (б) Закон Ленца дает направление индуцированного поля и тока, а также полярность наведенной ЭДС. Поскольку поток увеличивается, индуцированное поле направлено в противоположном направлении или за пределы страницы. Правило правой руки дает указанное направление тока, и полярность стержня будет управлять таким током.

    Сохранение энергии

    В этом атоме мы рассмотрим систему с точки зрения энергии . Поскольку стержень движется и пропускает ток и , он ощущает силу Лоренца

    .

    [латекс] \ text {F} _ \ text {L} = \ text {iBL} [/ latex].

    Чтобы стержень двигался с постоянной скоростью v , мы должны постоянно прикладывать внешнюю силу F ext (равную величине F L и противоположную по направлению) к стержню вдоль его движения. .Поскольку стержень движется со скоростью v , мощность P , передаваемая внешней силой, будет:

    [латекс] \ text {P} = \ text {F} _ {\ text {ext}} \ text {v} = (\ text {iBL}) \ times \ text {v} = \ text {i} \ варепсилон [/ латекс].

    На последнем этапе мы использовали первое уравнение, о котором говорили. Обратите внимание, что это в точности мощность, рассеиваемая в контуре (= ток [латекс] \ умноженное на [/ латекс] напряжение). Таким образом, мы заключаем, что механическая работа, совершаемая внешней силой, чтобы стержень двигался с постоянной скоростью, преобразуется в тепловую энергию в контуре.В более общем смысле, механическая работа, совершаемая внешней силой для создания ЭДС движения, преобразуется в тепловую энергию. Энергия сохраняется в процессе.

    Закон Ленца

    Из «Закона индукции Фарадея и закона Ленца» мы узнали, что закон Ленца является проявлением сохранения энергии. Как мы видим в примере с этим атомом, закон Ленца гарантирует, что движение стержня противодействует из-за склонности природы противодействовать изменению магнитного поля. Если бы наведенная ЭДС была в том же направлении, что и изменение потока, возникла бы положительная обратная связь, заставляющая стержень улетать от малейшего возмущения.

    Энергия в магнитном поле

    Магнитное поле накапливает энергию. Плотность энергии задается как [латекс] \ text {u} = \ frac {\ mathbf {\ text {B}} \ cdot \ mathbf {\ text {B}}} {2 \ mu} [/ latex].

    Цели обучения

    Выразите плотность энергии магнитного поля в форме уравнения

    Основные выводы

    Ключевые моменты
    • Энергия необходима для создания магнитного поля как для работы против электрического поля, создаваемого изменяющимся магнитным полем, так и для изменения намагниченности любого материала в магнитном поле.2 [/ латекс].
    Ключевые термины
    • проницаемость : Количественная мера степени намагничивания материала в присутствии приложенного магнитного поля (измеряется в ньютонах на квадратный ампер в единицах СИ).
    • индуктор : Пассивное устройство, которое вводит индуктивность в электрическую цепь.
    • ферромагнетик : Материалы, обладающие постоянными магнитными свойствами.

    Энергия необходима для создания магнитного поля как для работы против электрического поля, создаваемого изменяющимся магнитным полем, так и для изменения намагниченности любого материала в магнитном поле.Для недисперсионных материалов эта же энергия высвобождается при разрушении магнитного поля. Следовательно, эту энергию можно смоделировать как «хранящуюся» в магнитном поле.

    Магнитное поле, создаваемое соленоидом : Магнитное поле, создаваемое соленоидом (вид в разрезе), описанное с использованием силовых линий. Энергия «хранится» в магнитном поле.

    Энергия, запасенная в магнитном поле

    Для линейных недисперсных материалов (таких, что B = мкм, H, где мкм, называемая проницаемостью, не зависит от частоты), плотность энергии составляет:

    [латекс] \ text {u} = \ frac {\ mathbf {\ text {B}} \ cdot \ mathbf {\ text {B}}} {2 \ mu} = \ frac {\ mu \ mathbf {\ text {H}} \ cdot \ mathbf {\ text {H}}} {2} [/ latex].

    Плотность энергии – это количество энергии, хранящейся в данной системе или области пространства на единицу объема. Если поблизости нет магнитных материалов, мкм можно заменить на мкм 0 . Однако приведенное выше уравнение нельзя использовать для нелинейных материалов; необходимо использовать более общее выражение (приведенное ниже).

    В общем, дополнительная работа на единицу объема δW , необходимая для того, чтобы вызвать небольшое изменение магнитного поля δ B, составляет:

    [латекс] \ delta \ text {W} = \ mathbf {\ text {H}} \ cdot \ delta \ mathbf {\ text {B}} [/ latex].

    Когда связь между H и B известна, это уравнение используется для определения работы, необходимой для достижения заданного магнитного состояния. Для гистерезисных материалов, таких как ферромагнетики и сверхпроводники, необходимая работа также зависит от того, как создается магнитное поле. Однако для линейных недисперсионных материалов общее уравнение приводит непосредственно к более простому уравнению плотности энергии, приведенному выше.

    Энергия, запасенная в поле соленоида

    Энергия, запасаемая индуктором, равна количеству работы, необходимой для установления тока через индуктор и, следовательно, магнитного поля.2 [/ латекс].

    Трансформаторы

    Трансформаторы преобразуют напряжения из одного значения в другое; его функция определяется уравнением трансформатора.

    Цели обучения

    Примените уравнение трансформатора для сравнения вторичного и первичного напряжений

    Основные выводы

    Ключевые моменты
    • Трансформаторы часто используются в нескольких точках систем распределения электроэнергии, а также во многих бытовых адаптерах питания.
    • Уравнение трансформатора
    • гласит, что отношение вторичного напряжения к первичному в трансформаторе равно отношению количества витков в их катушках: [латекс] \ frac {\ text {V} _ \ text {s}} {\ text { V} _ \ text {p}} = \ frac {\ text {N} _ \ text {s}} {\ text {N} _ \ text {p}} [/ latex].
    • Если предположить, что сопротивление незначительно, выходная электрическая мощность трансформатора равна его входной. Это приводит нас к другому полезному вопросу: [latex] \ frac {\ text {I} _ \ text {s}} {\ text {I} _ \ text {p}} = \ frac {\ text {N} _ \ текст {p}} {\ text {N} _ \ text {s}} [/ latex]. Если напряжение увеличивается, ток уменьшается. И наоборот, если напряжение уменьшается, ток увеличивается.
    Ключевые термины
    • магнитный поток : мера силы магнитного поля в заданной области.
    • Закон индукции Фарадея : основной закон электромагнетизма, который предсказывает, как магнитное поле будет взаимодействовать с электрической цепью, создавая электродвижущую силу (ЭДС).

    Трансформаторы изменяют напряжение с одного значения на другое. Например, такие устройства, как сотовые телефоны, ноутбуки, видеоигры, электроинструменты и небольшая бытовая техника, имеют трансформатор (встроенный в их съемный блок), который преобразует 120 В в напряжение, соответствующее устройству.Трансформаторы также используются в нескольких точках в системах распределения электроэнергии, как показано на рисунке. Мощность передается на большие расстояния при высоком напряжении, поскольку для данного количества мощности требуется меньший ток (это означает меньшие потери в линии). Поскольку высокое напряжение представляет большую опасность, трансформаторы используются для получения более низкого напряжения в месте нахождения пользователя.

    Настройка трансформатора : Трансформаторы изменяют напряжение в нескольких точках в системе распределения электроэнергии. Электроэнергия обычно вырабатывается при напряжении более 10 кВ и передается на большие расстояния при напряжениях более 200 кВ, иногда даже до 700 кВ, для ограничения потерь энергии.Распределение электроэнергии по районам или промышленным предприятиям осуществляется через подстанцию ​​и передается на короткие расстояния с напряжением от 5 до 13 кВ. Оно снижено до 120, 240 или 480 В для безопасности на месте отдельного пользователя.

    Тип трансформатора, рассматриваемого здесь, основан на законе индукции Фарадея и очень похож по конструкции на устройство, которое Фарадей использовал для демонстрации того, что магнитные поля могут создавать токи (показано на рисунке). Две катушки называются первичной и вторичной катушками.При нормальном использовании входное напряжение подается на первичную обмотку, а вторичная обмотка создает преобразованное выходное напряжение. Мало того, что железный сердечник улавливает магнитное поле, создаваемое первичной катушкой, его намагниченность увеличивает напряженность поля. Поскольку входное напряжение переменного тока, изменяющийся во времени магнитный поток направляется во вторичную обмотку, вызывая ее выходное переменное напряжение.

    Простой трансформатор : Типичная конструкция простого трансформатора имеет две катушки, намотанные на ферромагнитный сердечник, ламинированный для минимизации вихревых токов.Магнитное поле, создаваемое первичной обмоткой, в основном ограничивается и увеличивается сердечником, который передает его вторичной обмотке. Любое изменение тока в первичной обмотке вызывает ток во вторичной обмотке. На рисунке показан простой трансформатор с двумя катушками, намотанными с обеих сторон многослойного ферромагнитного сердечника. Набор катушек на левой стороне сердечника обозначен как первичный, и его номер указан как N p. Напряжение на первичной обмотке равно V p. Набор катушек на правой стороне сердечника обозначен как вторичный, и его номер представлен как N s.Напряжение на вторичной обмотке равно В с. Символ трансформатора также показан под диаграммой. Он состоит из двух катушек индуктивности, разделенных двумя равными параллельными линиями, представляющими сердечник.

    Уравнение трансформатора

    Для простого трансформатора, показанного на, выходное напряжение V s почти полностью зависит от входного напряжения V p и соотношения количества петель в первичной и вторичной обмотках. Закон индукции Фарадея для вторичной обмотки дает ее индуцированное выходное напряжение V с как:

    [латекс] \ text {V} _ \ text {s} = – \ text {N} _ \ text {s} \ frac {\ Delta \ Phi} {\ Delta \ text {t}} [/ latex],

    , где N s – количество витков вторичной катушки, а Δ / Δt – скорость изменения магнитного потока.Обратите внимание, что выходное напряжение равно индуцированной ЭДС (В с = ЭДС с ), при условии, что сопротивление катушки невелико. Площадь поперечного сечения катушек одинакова с обеих сторон, как и напряженность магнитного поля, поэтому / Δt одинаково с обеих сторон. Входное первичное напряжение V p также связано с изменением магнитного потока:

    [латекс] \ text {V} _ \ text {p} = – \ text {N} _ \ text {p} \ frac {\ Delta \ Phi} {\ Delta \ text {t}} [/ latex].

    Соотношение этих двух последних уравнений дает полезное соотношение:

    [латекс] \ frac {\ text {V} _ \ text {s}} {\ text {V} _ \ text {p}} = \ frac {\ text {N} _ \ text {s}} {\ текст {N} _ \ text {p}} [/ latex].

    Это известно как уравнение трансформатора , которое просто утверждает, что отношение вторичного напряжения к первичному в трансформаторе равно отношению количества контуров в их катушках. Выходное напряжение трансформатора может быть меньше, больше или равно входному напряжению, в зависимости от соотношения количества витков в их катушках. Некоторые трансформаторы даже обеспечивают переменный выход, позволяя выполнять подключение в разных точках вторичной обмотки.Повышающий трансформатор – это трансформатор, который увеличивает напряжение, тогда как понижающий трансформатор снижает напряжение.

    Если предположить, что сопротивление незначительно, выходная электрическая мощность трансформатора равна его входной. Уравнивание входной и выходной мощности,

    [латекс] \ text {P} _ \ text {p} = \ text {I} _ \ text {p} \ text {V} _ \ text {p} = \ text {I} _ \ text {s} \ text {V} _ \ text {s} = \ text {P} _ \ text {s} [/ latex].

    Комбинируя эти результаты с уравнением трансформатора, находим:

    [латекс] \ frac {\ text {I} _ \ text {s}} {\ text {I} _ \ text {p}} = \ frac {\ text {N} _ \ text {p}} {\ текст {N} _ \ text {s}} [/ latex].

    Значит, если напряжение увеличивается, ток уменьшается. И наоборот, если напряжение уменьшается, ток увеличивается.

    Электромагнитная индукция – Energy Education

    Рис. 1. Одно из первых устройств Майкла Фарадея для демонстрации индукции. [1]

    Электромагнитная индукция – это производство электродвижущей силы (ЭДС), создаваемой в результате относительного движения между магнитным полем и проводником. Он был открыт в 1831 году Майклом Фарадеем, [2] и закладывает основу для выработки электроэнергии на электростанциях, электродвигателях и схемах переменного тока, которые питают электросети, трансформаторы и многие другие явления.

    Уравнение, математически описывающее электромагнитную индукцию, – это Закон Фарадея , который гласит, что любое изменение магнитной среды витого провода вызывает индуцирование напряжения (ЭДС). [3] Фарадей нашел много способов, чтобы это произошло, например, изменение напряженности магнитного поля, перемещение магнита через катушку с проволокой и перемещение катушки через магнитное поле, и это лишь некоторые из них. Напряжение (ЭДС), генерируемое в катушке с проволокой, можно описать следующим уравнением: [3]

    [математика] EMF = -N \ frac {\ Delta (BA)} {\ Delta t} [/ math]

    где

    • [math] N [/ math] – количество витков в проводе.
    • [math] \ Delta (BA) [/ math] – изменение магнитного потока.
    • [math] \ Delta t [/ math] – это изменение во времени.

    Способы, которые Фарадей нашел для изменения этого потока, как указано выше, могут быть представлены в этом уравнении.Причина, по которой это уравнение является отрицательным, заключается в законе Ленца, который требует, чтобы любое изменение магнитного потока воспроизводилось проводом с одинаковой силой, но в противоположном направлении.

    Закон Фарадея важен для многих электромагнитных приложений в мире, включая автомобили. Система зажигания в двигателе внутреннего сгорания автомобиля потребляет от аккумулятора всего 12 вольт и увеличивает его до 40000 вольт! Посетите Hyperphysics, чтобы узнать, как это сделать.

    Моделирование индукции PhET

    PhET любезно позволил нам использовать их модели, а приведенное ниже демонстрирует закон электромагнитной индукции Фарадея.Видно, что напряжение изменяется по мере изменения магнитного потока через него.

    Для дальнейшего чтения

    Для получения дополнительной информации см. Соответствующие страницы ниже:

    Список литературы

    13: Электромагнитная индукция – Physics LibreTexts

    1. Последнее обновление
    2. Сохранить как PDF
    Без заголовков

    В этой и нескольких следующих главах вы увидите удивительную симметрию в поведении изменяющихся во времени электрических и магнитных полей.Математически эта симметрия выражается дополнительным членом в законе Ампера и другим ключевым уравнением электромагнетизма, называемым законом Фарадея. Мы также обсуждаем, как движение провода через магнитное поле создает ЭДС или напряжение.

    • 13.1: Введение в электромагнитную индукцию
      Мы рассматривали электрические поля, создаваемые фиксированным распределением заряда, и магнитные поля, создаваемые постоянными токами, но электромагнитные явления не ограничиваются этими стационарными ситуациями.Фактически, большинство интересных приложений электромагнетизма зависят от времени. Чтобы исследовать некоторые из этих приложений, мы удалим сделанное нами не зависящее от времени предположение и позволим полям изменяться со временем.
    • 13.2: Закон Фарадея
      ЭДС индуцируется, когда магнитное поле в катушке изменяется путем проталкивания стержневого магнита внутрь или из катушки. ЭДС противоположных знаков создаются движением в противоположных направлениях, а направления ЭДС также меняются на противоположные за счет изменения полюсов.Те же результаты будут получены, если перемещать катушку, а не магнит – важно относительное движение. Чем быстрее движение, тем больше ЭДС, и когда магнит неподвижен относительно катушки, ЭДС отсутствует.
    • 13.3: Закон Ленца
      Направление индуцированной ЭДС движет ток по проволочной петле, чтобы всегда противодействовать изменению магнитного потока, вызывающему ЭДС. Закон Ленца также можно рассматривать с точки зрения сохранения энергии.Если толкание магнита в катушку вызывает ток, энергия в этом токе должна исходить откуда-то. Если индуцированный ток вызывает магнитное поле, противодействующее увеличению поля магнита, который мы втолкнули, тогда ситуация ясна.
    • 13.4: ЭДС движения
      Магнитный поток зависит от трех факторов: силы магнитного поля, площади, через которую проходят силовые линии, и ориентации поля с площадью поверхности. Если какая-либо из этих величин изменяется, происходит соответствующее изменение магнитного потока.До сих пор мы рассматривали только изменения потока из-за изменяющегося поля. Теперь мы рассмотрим другую возможность: изменение области, через которую проходят силовые линии, включая изменение ориентации области.
    • 13,5: Индуцированные электрические поля
      Тот факт, что ЭДС индуцируются в цепях, означает, что работа выполняется с электронами проводимости в проводах. Что может быть источником этой работы? Мы знаем, что это ни батарея, ни магнитное поле, поскольку батарея не обязательно должна присутствовать в цепи, в которой индуцируется ток, а магнитные поля никогда не действуют на движущиеся заряды.Ответ заключается в том, что источником работы является электрическое поле, индуцируемое в проводах.
    • 13.6: Вихревые токи
      ЭДС движения индуцируется, когда проводник движется в магнитном поле или когда магнитное поле движется относительно проводника. Если двигательная ЭДС может вызвать ток в проводнике, мы называем этот ток вихревым током.
    • 13.7: Электрогенераторы и обратная ЭДС
      С помощью закона Фарадея можно понять множество важных явлений и устройств.В этом разделе мы рассмотрим два из них: электрические генераторы и электродвигатели.
    • 13.8: Применение электромагнитной индукции
      В современном обществе существует множество приложений закона индукции Фарадея, что мы исследуем в этой и других главах. В этот момент позвольте нам упомянуть несколько, которые включают запись информации с использованием магнитных полей.
    • 13.A: Электромагнитная индукция (ответы)
    • 13.E: Электромагнитная индукция (упражнения)
    • 13..S: Электромагнитная индукция (резюме)

    Что такое закон индукции Фарадея?

    Закон индукции Фарадея описывает, как электрический ток создает магнитное поле и, наоборот, как изменяющееся магнитное поле генерирует электрический ток в проводнике. Английский физик Майкл Фарадей получил признание за открытие магнитной индукции в 1830 году; однако, по данным Техасского университета, американский физик Джозеф Генри, независимо друг от друга, сделал то же открытие примерно в то же время.

    Значение открытия Фарадея невозможно переоценить. Магнитная индукция позволяет создавать электродвигатели, генераторы и трансформаторы, которые составляют основу современных технологий. Понимая и используя индукцию, мы получаем электрическую сеть и многие вещи, которые мы к ней подключаем.

    Закон Фарадея позже был включен в более полные уравнения Максвелла, по словам Майкла Дабсона, профессора физики в Университете Колорадо в Боулдере.Уравнения Максвелла были разработаны шотландским физиком Джеймсом Клерком Максвеллом, чтобы объяснить взаимосвязь между электричеством и магнетизмом, по сути объединив их в единую электромагнитную силу и описав электромагнитные волны, из которых состоят радиоволны, видимый свет и рентгеновские лучи.

    Электричество

    Электрический заряд – фундаментальное свойство материи, согласно Рочестерскому технологическому институту. Хотя трудно описать, что это на самом деле, мы хорошо знакомы с тем, как он ведет себя и взаимодействует с другими зарядами и полями.По словам Серифа Урана, профессора физики в Питтсбургском государственном университете, электрическое поле от локализованного точечного заряда относительно просто. Он описывает его как излучающий одинаково во всех направлениях, как свет от голой лампочки, и уменьшающийся в силе как обратный квадрат расстояния (1/ r 2 ) в соответствии с законом Кулона. Когда вы отодвигаетесь вдвое дальше, напряженность поля уменьшается до одной четвертой, а когда вы удаляетесь в три раза дальше, она уменьшается до одной девятой.

    Протоны имеют положительный заряд, а электроны – отрицательный. Однако протоны в основном иммобилизованы внутри атомных ядер, поэтому перенос заряда из одного места в другое выполняют электроны. Электроны в проводящем материале, таком как металл, в значительной степени могут свободно перемещаться от одного атома к другому по своим зонам проводимости, которые являются высшими электронными орбитами. Достаточная электродвижущая сила (ЭДС) или напряжение вызывает дисбаланс заряда, который может заставить электроны перемещаться по проводнику из области с более отрицательным зарядом в область с более положительным зарядом.Это движение мы называем электрическим током.

    Магнетизм

    Чтобы понять закон индукции Фарадея, важно иметь базовые представления о магнитных полях. По сравнению с электрическим полем магнитное поле более сложное. По данным Государственного университета Сан-Хосе, хотя положительные и отрицательные электрические заряды могут существовать отдельно, магнитные полюса всегда приходят парами – северный и южный. Как правило, магниты всех размеров – от субатомных частиц до магнитов промышленных размеров до планет и звезд – являются диполями, то есть каждый из них имеет два полюса.Мы называем эти полюса северным и южным по направлению, в котором указывают стрелки компаса. Интересно, что поскольку противоположные полюса притягиваются и, как полюса, отталкиваются, северный магнитный полюс Земли на самом деле является южным магнитным полюсом, потому что он притягивает северные полюса стрелок компаса.

    Магнитное поле часто изображают в виде линий магнитного потока. В случае стержневого магнита силовые линии выходят из северного полюса и изгибаются, чтобы снова войти в южный полюс. В этой модели количество силовых линий, проходящих через заданную поверхность в пространстве, представляет собой плотность потока или напряженность поля.Однако следует отметить, что это всего лишь модель. Магнитное поле гладкое и непрерывное и на самом деле не состоит из дискретных линий.

    Силовые линии магнитного поля от стержневого магнита. (Изображение предоставлено snapgalleria Shutterstock)

    Магнитное поле Земли создает огромный магнитный поток, но он рассеивается по огромному пространству. Следовательно, только небольшое количество потока проходит через данную область, что приводит к относительно слабому полю. Для сравнения, магнитный поток от магнита-холодильника крошечный по сравнению с магнитным потоком Земли, но его сила поля во много раз сильнее на близком расстоянии, где его силовые линии гораздо более плотно упакованы.Однако по мере удаления поле быстро становится намного слабее.

    Индукция

    Если пропустить через провод электрический ток, вокруг него возникнет магнитное поле. Направление этого магнитного поля можно определить по правилу правой руки. По данным физического факультета Университета штата Нью-Йорк Буффало, если вы вытянете большой палец и согнете пальцы правой руки, ваш большой палец будет указывать в положительном направлении тока, а пальцы согнуты в северном направлении магнитного поля. .

    Правило левой и правой руки для магнитного поля, вызванного током в прямом проводе. (Изображение предоставлено Фуадом А. Саадом Shutterstock)

    Если вы согнете провод в петлю, силовые линии магнитного поля согнутся вместе с ним, образуя тороид или форму пончика. В этом случае ваш большой палец указывает в северном направлении магнитного поля, выходящего из центра петли, а ваши пальцы будут указывать в положительном направлении тока в петле.

    В круговой петле с током (а) правило правой руки определяет направление магнитного поля внутри и снаружи петли.(б) Более подробное отображение поля, подобное полю стержневого магнита. (Изображение предоставлено OpenStax)

    Если мы пропустим ток через проволочную петлю в магнитном поле, взаимодействие этих магнитных полей вызовет скручивающую силу или крутящий момент в петле, заставляя ее вращаться, согласно данным Рочестерского института. Технология. Однако он будет вращаться только до тех пор, пока магнитные поля не выровняются. Если мы хотим, чтобы петля продолжала вращаться, мы должны изменить направление тока, что изменит направление магнитного поля петли.Затем петля повернется на 180 градусов, пока ее поле не выровняется в другом направлении. Это основа электродвигателя.

    И наоборот, если мы вращаем проволочную петлю в магнитном поле, поле будет индуцировать электрический ток в проводе. Направление тока меняется каждые пол-оборота, создавая переменный ток. Это основа электрогенератора. Здесь следует отметить, что это не движение провода, а скорее размыкание и замыкание петли по отношению к направлению поля, которое индуцирует ток.Когда петля обращена лицом к полю, через петлю проходит максимальное количество магнитного потока. Однако, когда петля повернута ребром к полю, силовые линии не проходят через петлю. Именно это изменение величины магнитного потока, проходящего через контур, вызывает ток.

    Еще один эксперимент, который мы можем провести, – сформировать из провода петлю и подключить концы к чувствительному измерителю тока или гальванометру. Если затем протолкнуть стержневой магнит через петлю, стрелка гальванометра переместится, указывая на индуцированный ток.Однако, как только мы останавливаем движение магнита, ток возвращается к нулю. Поле от магнита будет индуцировать ток только тогда, когда он увеличивается или уменьшается. Если мы вытащим магнит обратно, он снова вызовет ток в проводе, но на этот раз он будет в противоположном направлении.

    Магнит в проволочной петле, подключенной к гальванометру. (Изображение предоставлено: Фуад А. Саад Shutterstock)

    Если бы мы включили в цепь электрическую лампочку, она рассеивала бы электрическую энергию в виде света и тепла, и мы бы почувствовали сопротивление движению магнита при движении. это внутри и вне цикла.Чтобы переместить магнит, мы должны выполнять работу, эквивалентную энергии, используемой лампочкой.

    В еще одном эксперименте мы могли бы построить две проволочные петли, соединить концы одной с батареей с помощью переключателя и подключить концы другой петли к гальванометру. Если мы разместим две петли близко друг к другу, лицом к лицу, и включим питание первой петли, гальванометр, подключенный ко второй петле, покажет индуцированный ток, а затем быстро вернется к нулю.

    Здесь происходит то, что ток в первом контуре создает магнитное поле, которое, в свою очередь, индуцирует ток во втором контуре, но только на мгновение, когда магнитное поле изменяется. Когда вы выключаете переключатель, счетчик на мгновение отклоняется в противоположном направлении. Это еще один признак того, что ток индуцирует изменение интенсивности магнитного поля, а не его сила или движение.

    Объяснение этому состоит в том, что магнитное поле заставляет электроны в проводнике двигаться.Это движение называется электрическим током. В конце концов, однако, электроны достигают точки, в которой они находятся в равновесии с полем, и в этой точке они перестают двигаться. Затем, когда поле снимается или выключается, электроны возвращаются в свое исходное положение, создавая ток в противоположном направлении.

    В отличие от гравитационного или электрического поля, магнитное дипольное поле представляет собой более сложную трехмерную структуру, сила и направление которой различаются в зависимости от места измерения, поэтому для ее полного описания требуется расчет.Однако мы можем описать упрощенный случай однородного магнитного поля – например, очень маленький участок очень большого поля – как Φ B = BA , где Φ B – абсолютное значение магнитного потока. , B, – это напряженность поля, а A – это определенная область, через которую проходит поле. Наоборот, в этом случае напряженность магнитного поля – это поток на единицу площади, или B = Φ B / A .

    Закон Фарадея

    Теперь, когда у нас есть базовое понимание магнитного поля, мы готовы определить закон индукции Фарадея.Он утверждает, что индуцированное напряжение в цепи пропорционально скорости изменения во времени магнитного потока, проходящего через эту цепь. Другими словами, чем быстрее изменяется магнитное поле, тем больше будет напряжение в цепи. Направление изменения магнитного поля определяет направление тока.

    Увеличить напряжение можно за счет увеличения количества витков в цепи. Индуцированное напряжение в катушке с двумя петлями будет вдвое больше, чем с одной петлей, а с тремя петлями – втрое.Вот почему настоящие двигатели и генераторы обычно имеют большое количество катушек.

    Теоретически моторы и генераторы одинаковы. Если вы включите двигатель, он будет вырабатывать электричество, а подача напряжения на генератор заставит его вращаться. Однако большинство реальных двигателей и генераторов оптимизированы только для одной функции.

    Трансформаторы

    Еще одним важным приложением закона индукции Фарадея является трансформатор, изобретенный Николой Тесла. В этом устройстве переменный ток, который меняет направление много раз в секунду, проходит через катушку, намотанную вокруг магнитного сердечника.Это создает изменяющееся магнитное поле в сердечнике, которое, в свою очередь, индуцирует ток во второй катушке, намотанной вокруг другой части того же магнитного сердечника.

    Схема трансформатора (Изображение предоставлено photoiconix Shutterstock)

    Отношение числа витков в катушках определяет соотношение напряжения между входным и выходным током. Например, если мы возьмем трансформатор со 100 витками на входе и 50 витками на выходе, и введем переменный ток 220 вольт, выход будет 110 вольт.Согласно Hyperphysics, трансформатор не может увеличивать мощность, которая является произведением напряжения и тока, поэтому, если напряжение повышается, ток пропорционально понижается, и наоборот. В нашем примере входное напряжение 220 В при 10 А или 2200 Вт даст на выходе 110 В при 20 А, опять же 2200 Вт. На практике трансформаторы никогда не бывают идеально эффективными, но, по данным Техасского университета, потери мощности хорошо спроектированного трансформатора обычно составляют всего несколько процентов.

    Трансформаторы делают возможной электрическую сеть, от которой мы зависим для нашего промышленного и технологического общества. Линии передачи по пересеченной местности работают под напряжением в сотни тысяч вольт, чтобы передавать больше энергии в пределах допустимого для проводов тока. Это напряжение многократно понижается с помощью трансформаторов на распределительных подстанциях, пока оно не достигнет вашего дома, где оно, наконец, понижается до 220 и 110 вольт, которые могут запустить вашу электрическую плиту и компьютер.

    Дополнительные ресурсы

    ЭЛЕКТРОМАГНИТНАЯ ИНДУКЦИЯ

    ЭЛЕКТРОМАГНИТНАЯ ИНДУКЦИЯ

    Рис 32.1 показан стержень из проводящего материала, перемещаемый с помощью скорость v в однородном магнитном поле B. Магнитная сила, действующая на свободную электрон в стержне будет направлен вверх и имеет величину

    (32.1)

    Рисунок 32.1. Движущийся проводник в магнитном поле. В результате действия магнитной силы электроны начнут накапливаются в верхней части стержня. Распределение заряда стержня будет поэтому измените, и верхняя часть стержня будет иметь избыток электронов (отрицательный заряд), а нижняя часть стержня будет иметь дефицит электронов (положительный заряд).Это распределение заряда будет создавать электрическое поле в стержень. Напряженность этого электрического поля будет увеличиваться до тех пор, пока электростатическая сила, создаваемая этим полем, равна по величине магнитная сила. В этот момент восходящий поток электронов остановится и

    (32,2)

    или

    (32,3)

    Индуцированное электрическое поле будет создавать разность потенциалов [Delta] V между концами стержня, равный

    (32.4)

    где L – длина стержня. Если концы стержня соединены с цепи, обеспечивающей возврат накопленного заряда, стержень будет источник ЭДС. Поскольку ЭДС связана с движением стержня через магнитное поле называется ЭДС движения . Уравнение (32.4) показывает, что величина ЭДС пропорциональна скорости v. на рисунке 32.1 мы видим, что vL – это площадь, пройденная стержнем на второй.Величина BvL – это магнитный поток, проходящий через стержень на второй. Таким образом

    (32,5)

    Хотя эта формула была получена для особого случая, показанного на рис. 32.1, она действительно в целом. Он предназначен для перемещения стержней и проволоки произвольной формы. через произвольные магнитные поля.

    Уравнение (32.5) связывает наведенную ЭДС со скоростью, с которой магнитный поток изменяется. В системе, показанной на рисунке 32.1 вложенный флюс изменяется из-за движения стержня. Вложенный магнитный поток также может быть изменяется при изменении напряженности приложенного магнитного поля. В обоих случаях результатом будет наведенная ЭДС. Связь между наведенной ЭДС и изменение магнитного потока известно как закон индукции Фарадея:

    “Индуцированная ЭДС при движении или изменении математической траектории при постоянной или изменение магнитного поля равно скорости, с которой магнитный поток проходит через тропинка.”

    Если рассматривать замкнутый путь, закон Фарадея можно сформулировать так:

    «Индуцированная ЭДС вокруг замкнутого математического пути в магнитном поле равна к скорости изменения магнитного потока, перехваченного областью в пределах путь “

    или

    (32,6)

    Знак минус в уравнении (32.6) показывает, насколько полярность наведенной ЭДС связаны со знаком потока и скоростью изменения потока.Знак поток фиксируется правилом правой руки:

    “Согните пальцы правой руки в том направлении, в котором мы расчет ЭДС вокруг пути; тогда магнитный поток будет положительным, если линии магнитного поля указывают в направлении большого пальца, а отрицательные иначе. “

    Пример: Задача 32.13

    Металлический стержень длиной L и массой m скользит свободно, без трения, на двух параллельных металлических рельсах.Дорожки соединяются одним концом так, чтобы они и стержень образуют замкнутый контур (см. рисунок 32.2). У стержня есть сопротивление R, и гусеницы имеют незначительное сопротивление. Однородное магнитное поле перпендикулярно плоскости этого контура. Магнитное поле увеличивается при постоянной скорости дБ / дт. Первоначально магнитное поле имеет силу B 0 и стержень покоится на расстоянии x 0 от соединенный конец рельсов. Выразите ускорение стержня при этом момент в заданных количествах.

    Рисунок 32.2. Проблема 32.13.

    Магнитный поток [Phi], заключенный между стержнем и дорожками в момент времени t = 0 с, равен выдано

    (32,7)

    Магнитное поле увеличивается с постоянной скоростью, и, следовательно, закрытый магнитный поток также увеличивается:

    (32,8)

    Теперь для определения наведенной ЭДС можно использовать закон индукции Фарадея:

    (32.9)

    В результате наведенной ЭДС через стержень будет протекать ток с величина равна

    (32.10)

    Направление тока вдоль провода и, следовательно, перпендикулярно к магнитное поле. Сила, действующая на стержень со стороны магнитного поля, равна выдано

    (32,11)

    (см. главу 31). Комбинируя уравнения (32.10) и (32.11), получаем для силы на провод

    (32.12)

    Таким образом, ускорение стержня в момент времени t = 0 с равно

    . (32,13) ​​

    Пример: Задача 32.12

    a) Длинный соленоид имеет 300 витков провода на метр и радиус 3,0 см. Если ток в проводе увеличивается со скоростью 50 А / с, с какой Скорость увеличения напряженности магнитного поля в соленоиде?

    б) Соленоид окружен катушкой на 120 витков.Радиус этого катушка 6.0 см. Какая наведенная ЭДС будет генерироваться в этой катушке, пока ток в соленоиде увеличивается?

    а) Магнитное поле в соленоиде обсуждалось в главе 31. Если соленоид имеет n витков на метр, и если I – ток через каждую катушку, то поле внутри соленоида равно

    (32,14)

    Следовательно,

    (32,15)

    В этой задаче n = 300 витков / метр и dI / dt = 50 A / s.Изменение в магнитное поле, таким образом, равно

    (32,16)

    Это уравнение показывает, что магнитное поле увеличивается со скоростью 0,019 Т / с.

    б) Поскольку магнитное поле в соленоиде меняется, магнитный поток окруженная окружающей катушкой также изменится. Поток, заключенный в одинарная обмотка этой катушки

    (32,17)

    где r в = 3.0 см – радиус соленоида. Здесь у нас есть Предполагалось, что напряженность магнитного поля вне соленоида равна нулю. Суммарный поток, охватываемый внешними катушками, равен

    . (32,18)

    Скорость изменения магнитного потока из-за этого изменения магнитного поля равна выдано

    (32,19)

    В результате изменения тока в соленоиде будет наведена ЭДС во внешней катушке, со значением, равным

    (32.20)

    Если концы катушки соединены, ток будет течь через дирижер. Направление тока в катушке можно определить с помощью Закон Ленца , который гласит, что

    «Индуцированные ЭДС всегда имеют такую ​​полярность, чтобы противодействовать изменение, которое их порождает “

    Применим закон Ленца к задаче 32.12. Направление магнитного поля может быть определен с помощью правила правой руки и указывается вправо.Если ток в соленоиде увеличивается, магнитный поток также увеличивается. Электрический ток во внешней катушке будет течь в таком направлении, чтобы противодействовать этому изменению. Это означает, что ток в этой катушке будет течь против часовой стрелки ( поле, создаваемое индуцированным током, направлено противоположно полю генерируется большим соленоидом).

    Стержень, движущийся в магнитном поле, будет иметь наведенную ЭДС в результате магнитная сила, действующая на свободные электроны.Индуцированная ЭДС будет пропорциональна линейной скорости v стержня. Если мы посмотрим на стержень из в системе отсчета, в которой стержень покоится, магнитная сила будет равна нулю. Однако все же должна быть наведенная ЭДС. Поскольку эта ЭДС не может быть генерируется магнитным полем, оно должно быть вызвано электрическим полем, которое существует в движущейся системе отсчета. Величина этого электрического поля должен быть таким, чтобы создавалась такая же наведенная ЭДС, что и в система отсчета, в которой движется стержень.Для этого требуется

    (32.21)

    Электрическое поле E ‘, существующее в системе отсчета движущегося стержня, равно называется индуцированное электрическое поле . ЭДС, возникающая между концы стержня

    (32.22)

    что эквивалентно уравнению (32.4). Если индуцированное электрическое поле имеет положение зависимой, то мы должны заменить уравнение (32.22) интегральным выражением

    (32.23)

    где интеграл простирается от одного конца стержня до другого конца стержня. стержень.

    Разница между наведенным электрическим полем и электрическим полем порожденная распределением статического заряда, состоит в том, что в первом случае поле не является консервативным и интеграл по путям по замкнутому пути равен

    (32,24)

    который не равен нулю, если магнитный поток зависит от времени.

    Изменение тока в проводнике (например, в катушке) приводит к изменению магнитного поля. поле.Это зависящее от времени магнитное поле может вызвать ток за секунду. проводник, если он помещен в это поле. ЭДС, наведенная в эту секунду проводник, [эпсилон] 2 , будет зависеть от магнитного потока через этот проводник:

    (32,25)

    Поток [Phi] B1 зависит от напряженности магнитного поля. генерируется проводником 1 и, следовательно, пропорционален току I 1 через этот проводник:

    (32.26)

    Здесь постоянная L 21 зависит от размера двух катушек, от расстояние между ними и количество витков в каждой катушке. В Константа L 21 называется взаимной индуктивностью двух катушек. Используя эту константу, уравнение (32.25) можно переписать как

    (32,27)

    Единицей индуктивности является Генри (Гн), и из уравнения (32.27) мы заключаем, что

    (32,28)

    Когда магнитное поле, создаваемое катушкой, изменяется (из-за изменения ток) магнитный поток, заключенный в катушке, также изменится.Это изменение в потоке вызовет ЭДС в катушке, и поскольку ЭДС возникает из-за изменения ток через катушку называется самоиндуцированной ЭДС. В самоиндуцированная ЭДС равна

    (32.29)

    В уравнении (32.29) L называется собственной индуктивностью катушки. Самоиндуцированная ЭДС будет действовать в таком направлении, чтобы противодействовать изменению Текущий.

    Пример: Задача 32.32

    Длинный соленоид радиуса R имеет n витков на единицу длины.Циркуляр катушка из проволоки радиуса R ‘с n’ витками окружает соленоид. Что это взаимная индукция? Имеет ли значение форма катушки с проволокой?

    Предполагается, что поле внутри соленоида бесконечно длинное. соленоид и имеет силу равную

    (32.30)

    Поток, заключенный во внешней катушке, равен

    (32.31)

    Индуцированная ЭДС во внешней катушке равна

    (32.32)

    Таким образом, взаимная индуктивность L 12 равна

    . (32,33)

    Если через индуктор протекает постоянный ток, не зависящий от времени магнитный поле создано. Если внезапно отключится источник тока, изменение в заключенном магнитном потоке будет генерировать самоиндуцированную ЭДС, которая будет пытаться чтобы ток продолжал течь в первоначальном направлении. Электроэнергия доставляемая самоиндуцированной ЭДС изначально накапливалась в катушке индуктивности в форма магнитной энергии.Количество магнитной энергии, хранящейся в магнитном поле может быть определено путем расчета общей мощности, передаваемой мощностью источник для создания магнитного поля. Предположим, что после того, как батарея подключенный к катушке индуктивности, ток увеличивается со скоростью dI / dt. В самоиндуцированная ЭДС, создаваемая этим зависящим от времени током, равна

    (32,34)

    Ток должен обеспечивать дополнительную мощность, чтобы преодолеть эту самоиндуцированную ЭДС. В требуемая мощность будет зависеть от времени и равна

    (32.35)

    Работа, совершаемая током, сохраняется в индукторе в виде магнитной энергии. В изменение dU в магнитной энергии индуктора, таким образом, равно

    (32,36)

    Полная энергия, запасенная в магнитном поле индуктора, когда ток достигает своего окончательного значения, может быть получено интегрированием уравнения (32.36) между I = 0 и I = I f .

    (32,37)

    Для соленоида длиной l собственная индуктивность равна

    . (32.38)

    Таким образом, магнитная энергия, запасенная в соленоиде, равна

    . (32,39)

    где V – объем соленоида. Магнитная энергия может быть выражена в условия Б и В:

    (32,40)

    где B = u 0 n I – магнитное поле в соленоиде. Общая магнитная энергия индуктора теперь может быть выражена через плотность магнитной энергии u, которая определяется как

    (32.41)

    Магнитная энергия, запасенная в магнитном поле, равна плотности энергии время объем. Хотя мы вывели формулу для магнитной энергии плотности для частного случая очень длинного соленоида, его вывод действителен для любого произвольного магнитного поля.

    Пример: Задача 32.46

    Тороид квадратного сечения имеет внутренний радиус R 1 и внешний радиус R 2 .Тороид имеет N витков провода, несущего ток I; Предположим, что N очень велико.

    а) Найдите плотность магнитной энергии как функцию радиуса.

    б) Интегрируя плотность энергии, найдите полную магнитную энергию, хранящуюся в соленоид.

    c) Выведите самоиндуктивность по формуле U = L . I 2 /2.

    а) Примените закон Ампера, используя сферическую петлю Ампера с радиусом r

    (32.42)

    Ток, заключенный в амперовскую петлю, равен

    . (32,43)

    Используя закон Ампера, мы можем определить магнитное поле B:

    (32,44)

    Таким образом, плотность магнитной энергии равна

    (32,45)

    б) Пусть высота тороида равна h. Рассмотрим кусочек тороид показан на рисунке 32.3.

    Рисунок 32.3. Сечение тороида задачи 32.46. Объем dV этого среза равен

    (32,46)

    Магнитная энергия, запасенная в этом сегменте, равна

    . (32,47)

    Полная магнитная энергия, запасенная в тороиде, может быть получена путем интегрирования уравнение (32,47) относительно r между r = 1 и r = 2 :

    (32,48)

    в) Магнитная энергия, запасенная в индуктивности индуктивности L, равна 0.5 л Я 2 . Сравнивая это с уравнением (32.48), мы заключаем, что собственная индуктивность L тороида равна

    (32,49)

    Цепь RL состоит из резистора и катушки индуктивности, включенных последовательно с аккумулятор (см. рисунок 32.4). Применяя к этому второму правилу Кричгофа по одноконтурной схеме получаем следующее дифференциальное уравнение

    (32.50)

    Рисунок 32.4. Схема RL. Это дифференциальное уравнение имеет решение

    (32,51)

    Это решение действительно, если батарея подключена при t = 0. Уравнение (32.51) показывает, что ток при t = 0 с равен 0 и неуклонно растет, достигая окончательное значение e / R при t = [бесконечность]. Постоянная времени цепи RL равна L / R. Если ток достиг постоянного значения и батарея внезапно разряжена. отключен, проводник может генерировать ток через резистор, который будет постепенно распадаться со временем.Если начальный ток равен [epsilon] / R, ток в момент времени t будет равен

    (32,52)

    Пример: Задача 32.54

    Сколько джоулева тепла рассеивается током в уравнении (32,52) в резистор в интервале времени между t = 0 и t = [бесконечность]? Сравнить с начальная магнитная энергия в индукторе.

    Ток через резистор указан в уравнении (32.51). Рассеиваемая мощность по этому ток в резисторе равен

    (32.53)

    Полная энергия, рассеиваемая этим током в резисторе между t = 0 и t = [бесконечность] равно

    (32,54)

    Магнитная энергия, запасенная в индукторе, равна

    (32,55)

    и мы заключаем, что вся магнитная энергия, запасенная в индукторе, рассеивается как джоулево тепло в резисторе.


    Комментарии, вопросы и / или предложения отправляйте по электронной почте на адрес wolfs @ nsrl.rochester.edu и / или посетите домашнюю страницу Фрэнка Вольфса.

    Электромагнитная индукция – тригонометрия и генерация однофазного переменного тока для электриков

    Электромагнитная индукция – это когда напряжение создается путем пропускания проводника через магнитное поле.

    Рисунок 45. Магнитные полюса и индукция

    Величину напряжения можно изменять тремя факторами:

    1. Размер магнитного поля. Чем больше линий магнитного потока, тем больше линий магнитного потока необходимо для разрезания проводника.Сила потока прямо пропорциональна наведенному напряжению.
    2. Активная длина проводника. Активная длина означает часть проводника, которая фактически проходит через поле. Активная длина прямо пропорциональна индуцированному напряжению.
    3. Скорость, с которой проводник проходит через поле. Чем быстрее проводник проходит через поле, тем больше индуцируемое напряжение. Скорость прямо пропорциональна наведенному напряжению.

    Эти отношения к напряжению можно разбить на следующую формулу: e = βlv.

    Где:

    e = пиковое напряжение, индуцированное в катушке индуктивности (вольт)

    B = напряженность поля между полюсами (тесла)

    l = активная длина проводника (метры)

    v = скорость проводника через поле (м / сек)

    Вот пример.

    Проводник с активной длиной 4 метра проходит через поле 5 тесла со скоростью 15 метров в секунду. Определите пиковое напряжение, индуцированное на этом проводе.

    (4 м) (5 Тл) (15 м / сек) = 300 В пиковое значение

    Это безумие! Кто это открыл?

    Открытие электромагнитной индукции приписывается Майклу Фарадею, который обнаружил, что когда он пропускает магнитное поле через проводник, течет ток.

    Пока существует движение между полем и проводником, может индуцироваться напряжение. Это может означать, что проводник проходит через поле или поле проходит через проводник.

    Далее: Генератор

    Электромагнитная индукция

    Магнитное поле через петлю можно изменить либо путем изменения величины поля, либо путем изменения площади петли. Чтобы иметь возможность количественно описать эти изменения, магнитный поток определяется как Φ = BA cosθ, где θ – угол между B и направлением, перпендикулярным плоскости петли (вдоль оси петли). .

    Закон Фарадея

    При изменении магнитного потока через проволочную петлю индуцируется ток. Закон Фарадея гласит, что ЭДС, индуцированная в проводе, пропорциональна скорости потока, проходящего через петлю. Математически

    , где N – количество витков, ΔΦ – изменение потока во времени, Δ t . Знак минус указывает полярность наведенной ЭДС.

    Предыдущее уравнение легко использовать, когда магнитный поток задается электромагнитом.Если электромагнит включен или выключен, наведенная ЭДС равна количеству витков в контуре, умноженному на скорость изменения магнитного потока. Поток также можно изменить с помощью петли, изменяя размер петли. Представьте скользящую проволоку, как показано на рисунке 1, где l – длина проволоки, которая движется в контакте с U-образной проволокой. В этом случае ε = Blv , где v – скорость длины скольжения.

    Обратите внимание, что эта наведенная ЭДС неотличима от ЭДС батареи и что ток по-прежнему является просто скоростью движения зарядов; поэтому закон Ома и другие соотношения для токов в проводах остаются в силе.

    Закон Ленца

    Направление индуцированного тока можно найти из закона Ленца, который гласит, что магнитное поле, создаваемое индуцированной ЭДС, создает ток, магнитное поле которого противодействует первоначальному изменению потока через проволочную петлю. Снова рассмотрим рисунок и предположим, что слайд движется вправо. Фигуры x указывают на то, что B находится на странице; таким образом, когда слайд перемещается вправо, поле, проходящее через слайд, увеличивается на странице.(Изменение магнитного потока является решающей величиной.) Магнитное поле индуцированного тока будет направлено за пределы страницы, потому что оно будет противодействовать изменению магнитного потока. Воспользуйтесь правилом из вторых рук и поместите изгиб пальцев из страницы в центр петли. Направление большого пальца указывает на то, что ток будет течь против часовой стрелки. (Неправильно утверждать, что ток направлен вправо, потому что он находится слева в верхней части петли.) И наоборот, если ползун перемещается влево, B будет уменьшаться по петле.Изменение потока будет вне страницы, а индуцированный ток будет по часовой стрелке. Тот же анализ используется, если электромагнит включен или выключен.

    Рисунок 1

    Цепь скользящей проволоки генерирует ЭДС.


    Закон Ленца также является законом сохранения.Если бы магнитное поле, создаваемое индуцированным током, могло быть в том же направлении, что и первоначальное изменение магнитного потока, изменение стало бы больше, а индуцированный ток больше. Это невозможное условие было бы лучшим обменом энергии, чем вечный двигатель.

    Генераторы и двигатели

    Генераторы и двигатели – это применение электромагнитной индукции. На рисунке показан простой электрический генератор.

    Рисунок 2

    Простой электрогенератор.

    Кривошип представляет собой механический метод поворота проволочной петли в магнитном поле. Изменение магнитного потока через петлю генерирует индуцированный ток; таким образом, генератор преобразует механическую энергию в электрическую. Работа двигателя аналогична работе генератора, но в обратном порядке. Двигатель имеет аналогичные физические компоненты, за исключением того, что электрический ток, подаваемый в контур, создает крутящий момент, который поворачивает контур.Следовательно, двигатель преобразует электрическую энергию в механическую.

    Взаимная индуктивность и самоиндукция

    Взаимная индуктивность возникает, когда две цепи расположены так, что изменение тока в одной вызывает наведение ЭДС в другой.

    Представьте себе простую схему переключателя, катушки и батареи. Когда переключатель замкнут, ток через катушку создает магнитное поле. По мере увеличения тока магнитный поток через катушку также изменяется.Этот изменяющийся магнитный поток генерирует ЭДС, противоположную ЭДС батареи. Этот эффект возникает только тогда, когда ток либо увеличивается до своего установившегося значения сразу после замыкания переключателя, либо уменьшается до нуля при размыкании переключателя. Этот эффект называется самоиндукцией . Пропорциональная константа между самоиндуцированной ЭДС и скоростью изменения тока во времени называется индуктивностью (L) и выражается выражением

    .

    Единицей измерения индуктивности в системе СИ является генри, а 1 генри = 1 (Вс / А).

    Используя закон Фарадея, индуктивность можно выразить через изменение магнитного потока и тока:

    , где N – количество витков катушки.

    Уравнения Максвелла и электромагнитные волны

    Уравнения Максвелла суммируют электромагнитные эффекты в четырех уравнениях. Уравнения слишком сложны для этого текста, но концепции, заложенные в них, важно учитывать. Максвелл объяснил, что электрические и магнитные волны могут генерироваться колебаниями электрических зарядов.Эти электромагнитные волны могут быть изображены как скрещенные электрические и магнитные поля, распространяющиеся в пространстве перпендикулярно направлению движения и друг к другу, как показано на рисунке 3.

    Рисунок 3

    Электромагнитная волна состоит из перпендикулярных колеблющихся магнитного и электрического полей.




    .

    Оставить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
