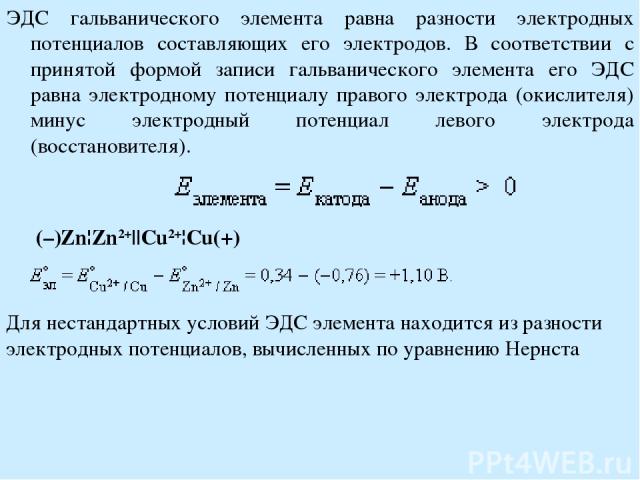

Эдс элемента: Э.Д.С. гальванического элемента определяется по формуле

Эдс элемента: Э.Д.С. гальванического элемента определяется по формуле

6. Электродвижущая сила (эдс) гальванического элемента

В гальваническом элементе совершается электрическая работа, которая может быть рассчитана как произведение количества электричества на разность потенциалов:

Amax = nFE,

где n – число молей эквивалентов вещества, которое превращается на электродах;

F = 96500 Кл/моль – число Фарадея;

nF – количество прошедшего электричества;

E – электродвижущая сила гальванического элемента (ЭДС).

ЭДС – это максимальная разность потенциалов гальванического элемента (разность равновесных электродных потенциалов катода и анода).

E= Екатода– Еанода

С другой стороны, максимальная полезная работа, которую может совершить система, равна убыли энергии Гиббса. Отсюда

G= -Amax

G= -nFE

(1)

Работа гальванического элемента – процесс самопроизвольный (G<0). Следовательно, величина ЭДС должна быть положительной E>0, а Екатода>Еанода.

Уравнение (1) позволяет при известном значении G рассчитатьE и, наоборот, измерение ЭДС гальванического элемента является способом экспериментального определения изменения энергии Гиббса в ходе токообразующей реакции.

Согласно уравнению изотермы химической реакции для процесса

mA + nB =pC + qD

Подставляя уравнение (2) в уравнение (1) и решая полученное уравнение относительно E, получаем:

где – стандартная ЭДС гальванического элемента при концентрация всех участников электродной реакции, равных 1.

Например, для гальванического элемента Даниэля-Якоби:

В настоящее время не существует методов измерения абсолютных значений электродных потенциалов. Поэтому для характеристики электродов используют относительные величины. Для этого определяют разность потенциалов измеряемого электрода и стандартного электрода, потенциал которого условно принимают равным нулю. В настоящее время за ноль принят потенциал стандартного водородного электрода.

Водородный электрод относится к газовым электродам. Газовые электроды состоят из инертного металлического проводника (Pt), который контактирует одновременно с газом и раствором, содержащим ионы этого газа. Водородный электрод состоит из платиновой пластины, покрытой мелкодисперсной платиной, контактирующей с газообразным водородом и опущенной в раствор, содержащий ионы Н+.

Pt,H2|H+

При контакте платины с газообразным водородом последний адсорбируется на пластине и, контактируя с молекулами воды, переходит в раствор в виде ионов Н+, оставляя электроны на пластине. Одновременно происходит обратный процесс восстановления ионов Н

+из раствора с образованием газообразного водорода. Таким образом, на водородном электроде устанавливается равновесие:

2H+ + 2e = H2

За ноль принят потенциал стандартного водородного электрода, в котором парциальное давление газообразного водорода (101 кПа), а концентрация ионов водородамоль/л.

Для определения потенциалов электродов по водородной шкале собирают гальванический элемент, состоящий и измеряемого электрода и стандартного водородного электрода и измеряют его ЭДС.

Например, для цинкового электрода собирают цепь:

Zn|ZnSO4||H2SO4|Pt,H2

ЭДС цепи будет равна потенциалу цинкового электрода, взятого с обратным знаком.

Е = = –

Для медного электрода собирают цепь:

Pt,H2|H2SO4||CuSO4|Cu

ЭДС цепи будет равна потенциалу медного электрода:

Е = -=

Гальванический элемент Якоби-Даниэля.

ЭДС – Общая химия (Химия)

7.3. Гальванический элемент Якоби-Даниэля. ЭДС

Превращение химической энергии в электрическую проис­ходит в электрохимических системах, которые называются галь­ваническими элементами.

Гальванический элемент представляет собой замкнутую электрохимическую систему, состоящую из двух электродов.

Рассмотрим гальванический элемент Якоби-Даниэля. Он со­стоит из медной пластины, погруженной в раствор CuSC4, и цинковой пластины, погруженной в раствор ZnSC4.  Для предот­вращения прямого взаимодействия окислителя и восстановителя электроды отделены друг от друга пористой перегородкой.

Схема гальванического элемента:

Zn | ZnSO4| |  CuSO4| Cu,

Zn |  Zn2+ | |  Cu2+ | Cu.

На поверхности цинковой пластины возникает двойной электрический слой и устанавливается равновесие:

Zn-2e « Zn2+.

В результате протекания этого процесса возникает элек­тродный потенциал цинка.

На поверхности медной пластины также возникает двойной электрический слой и устанавливается равновесие:

Сu2+ + 2е « Сu, поэтому возникает электродный потенциал меди.

Потенциал цинкового электрода имеет более отрицательное значение, чем потенциал медного электрода, поэтому при замы­кании внешней цепи, т. е. при соединении цинка с медью метал лическим проводником, электроны будут переходить от цинка к меди.

Таким образом, при замыкании внешней цепи возникают самопроизвольные процессы растворения цинка на цинковом электроде и выделения меди на медном электроде. Данные про­цессы будут продолжаться до тех пор, пока не выровняются по­тенциалы электродов или не растворится весь цинк (или не вы­садится на медном электроде вся медь).

Итак, при работе элемента Якоби-Даниэля протекают сле­дующие процессы:

1)         реакция окисления цинка: Zn – 2е ® Zn2+.

Процессы окисления в электрохимии получили название анодных процессов, а электроды, на которых идут процессы окисления, называют анодами;

2)         реакция восстановления ионов меди: Сu2+ + 2е « Сu.

Процессы восстановления в электрохимии получили назва­ние катодных процессов, а электроды, на которых идут процес­сы восстановления, называют катодами;

движение электронов во внешней цепи;

движение ионов в растворе: анионов (SO4-2) к аноду, ка­тионов (Cu2+, Zn2+) к катоду. Движение ионов в растворе замы­кает электрическую цепь гальванического элемента. Суммируя электродные реакции, получаем:

Zn + Cu2+ = Zn2+ + Сu.

Вследствие этой химической реакции в гальваническом элементе возникает движение электронов во внешней цепи и ионов внутри элемента, т. е. образуется замкнутая электрическая система и в ней возникает электрический ток. Суммарная хими­ческая реакция, протекающая в гальваническом элементе, назы­вается токообразующей.

Электрический ток, возникающий в данной электрохимиче­ской системе, численно характеризуется величиной электро­движущей силы (ЭДС) элемента. Она равна разности электрод­ных потенциалов катода и анода:

                                                                                     (7. 3)

В стандартных условиях самопроизвольное протекание хи­мической реакции возможно, когда максимальная полезная ра­бота, совершаемая в результате данной реакции, равна отрица­тельной величине изменения свободной энергии:

А =-DG0                                                                                            (7.4)

В гальваническом элементе совершаемая максимальная электрическая работа в стандартных условиях равна ЭДС эле­мента, умноженной на количество электричества (nF), т. е.

А = nFE0,                                                                                          (7.5)

где n – число электронов, участвующих в реакции;

F- постоянная Фарадея, равная 96500 Кл/моль;

E0 – стандартная ЭДС гальванического элемента (T= 298 К, молярная концентрация электролитов равна 1 моль/дм3). Таким образом, максимальная работа гальванического эле­мента равна:

А =-DG0= nFE0.                                                                                 (7.6)

Стандартная ЭДС гальванического элемента равна:

                                                                                   (7.7)

Гальванические элементы в зависимости от природы элек­тродов и концентрации электролитов разделяют на химические и концентрационные.

Химические гальванические элементы – это такие элементы, где электроды и электролиты различны. Примером химического гальванического элемента является элемент Якоби-Даниэля.

Концентрационные гальванические элементы – это такие элементы, которые состоят из одинаковых электродов, но кон­центрации электролитов различны, например, серебряные элек­троды, погруженные в растворы нитрата серебра разной концен­трации:

Ag | AgNO3 (0,01 моль/дм3) | | AgNO3 (0,1 моль/дм3) | Ag.

Пример 1. Гальванический элемент состоит из металлического цинка, погруженного в раствор нитрата цинка с молярной концентра­цией 0,1 моль/дм3, и металлического свинца, погруженного в раствор нитрата свинца с молярной концентрацией 0,02 моль/дм3 Вычислите ЭДС элемента, напишите уравнения электродных процессов, составьте схему элемента.

Решение. Чтобы определить ЭДС элемента, необходимо вычис­лить электродные потенциалы по уравнению Нернста (7.2):

Находим ЭДС элемента по формуле (7.3):

Поскольку , то на свинцовом электроде будет происходить восстановление, т. е. он будет служить катодом:

Рb2+ + 2e = Рb.

36. Оценка результатов труда и вознаграждение в организационном поведении – лекция, которая пользуется популярностью у тех, кто читал эту лекцию.

На цинковом электроде будет протекать процесс окисления:

Zn = Zn2+ + 2e,

 т. е. этот электрод будет анодом.

Схема рассматриваемого гальванического элемента имеет сле­дующий вид:

А (-) Zn | Zn(NO3)2 | |  Pb(NO3)2 | Pb (+) К.

Ответ: 0,61 В.
